224节鹏辉18650电芯矩阵！EcoFlow正浩2000W户外电源德Max 1600（EFD311）拆解

前言

正浩德 1600是一款大功率的户外电源，具备四个AC插孔，支持EPS功能，突然停电时可在30ms内自动切换到户外电源供电，提供电力供给。交流输出方面具备220V纯正弦波输出，额定输出功率2000W，升维驱动2500W，峰值输出功率达4600W。直流输出方面具备两个100W USB-C输出，支持车充输出和USB快充输出。

这款户外电源内置1612Wh电池，可以储存大约1.6度电，该18650电池来自鹏辉，型号为GPHN 18-20P，额定容量为2000mAh，标称电压3.6V，最大放电倍率10C，循环寿命大于1500次。

户外电源自身充电方面支持交流充电，直流充电和太阳能板充电，使用市电充电，通过内置的双向逆变模块，仅需1.6小时即可为电源充满电。太阳能充电搭配两块400W太阳能板，2.5小时即可充满户外电源，在野外等场所使用无忧。同时德 Max 1600还具备加电包功能，连接两个加电包可达5.6度电，满足长时间使用需求。

德 Max 1600内置UL认证高倍率汽车级动力电芯，BMS电池管理支持八重保护，具备高低温保护，电池过充过放保护，过载保护，过流保护，短路保护以及电池故障保护，为户外电源核心储能元件提供全方位的保护，使用起来更加安心。下面就拆解这款户外电源，一起看看内部的用料和设计。

此前充电头网已经对正浩德 DELTA Max 户外电源、EcoFlow MINI户外电源做了详细评测，欢迎查阅。

正浩德Max 1600外观

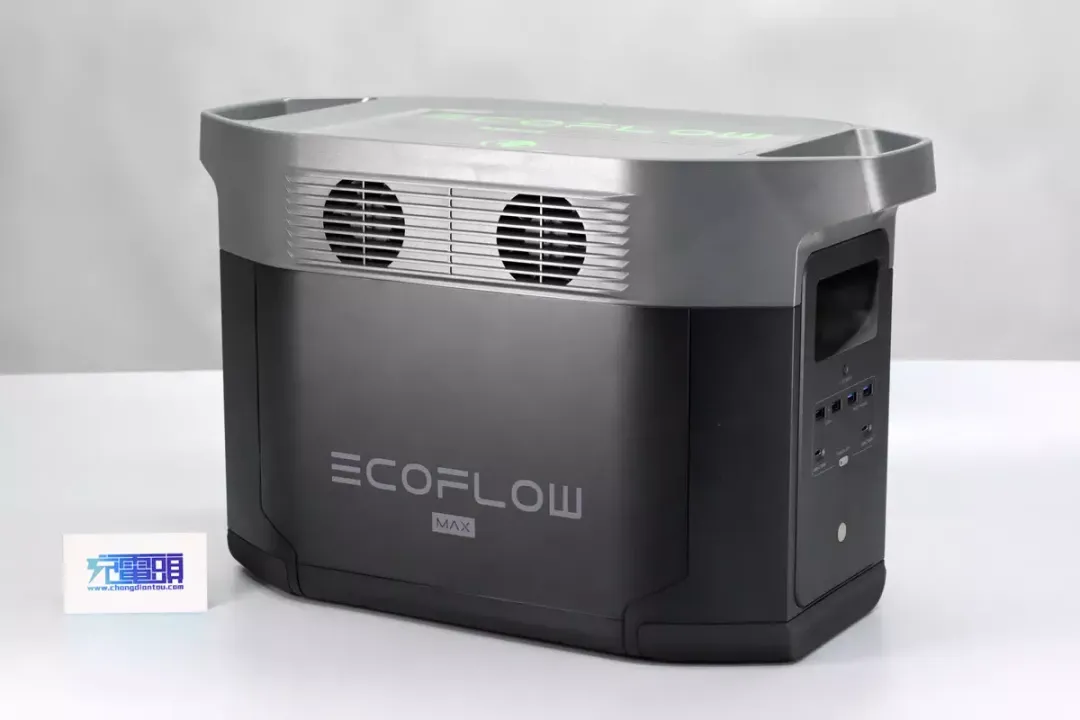

正浩德Max 1600 户外电源沿用德DELTA 家族外观ID，灰黑色V-0级防火阻燃外壳加上两侧提手设计，正面印有EcoFlow品牌，上方设有风扇孔。

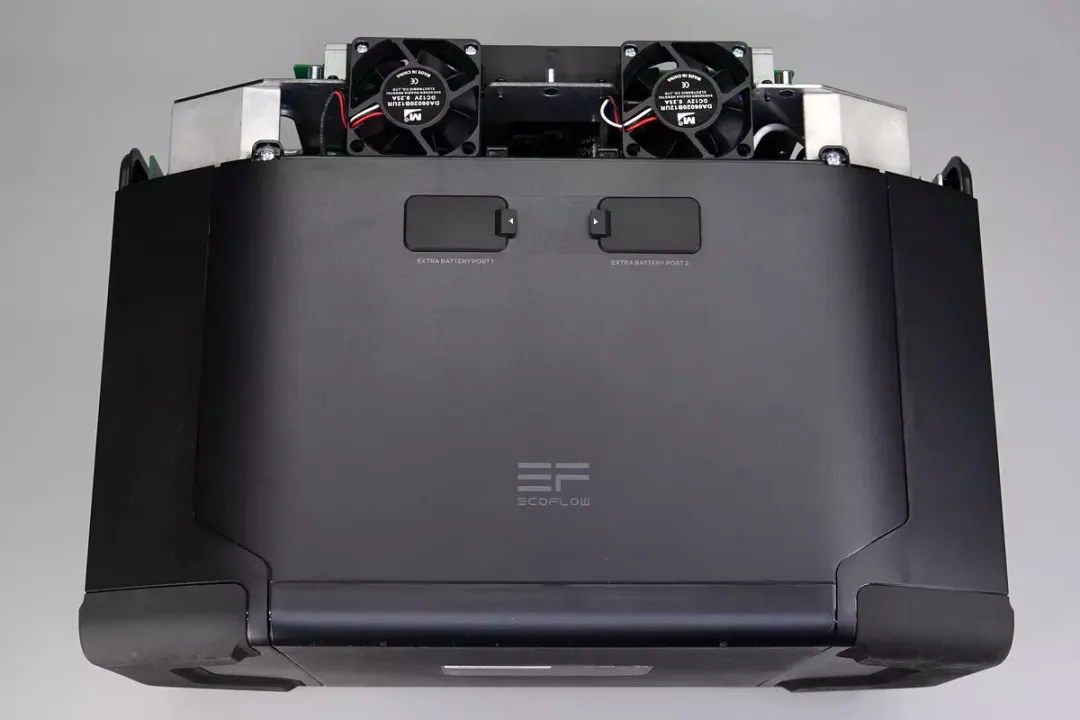

背面也有两个风扇孔，下方还有两个加电包连接口1和2，并设有保护盖板。

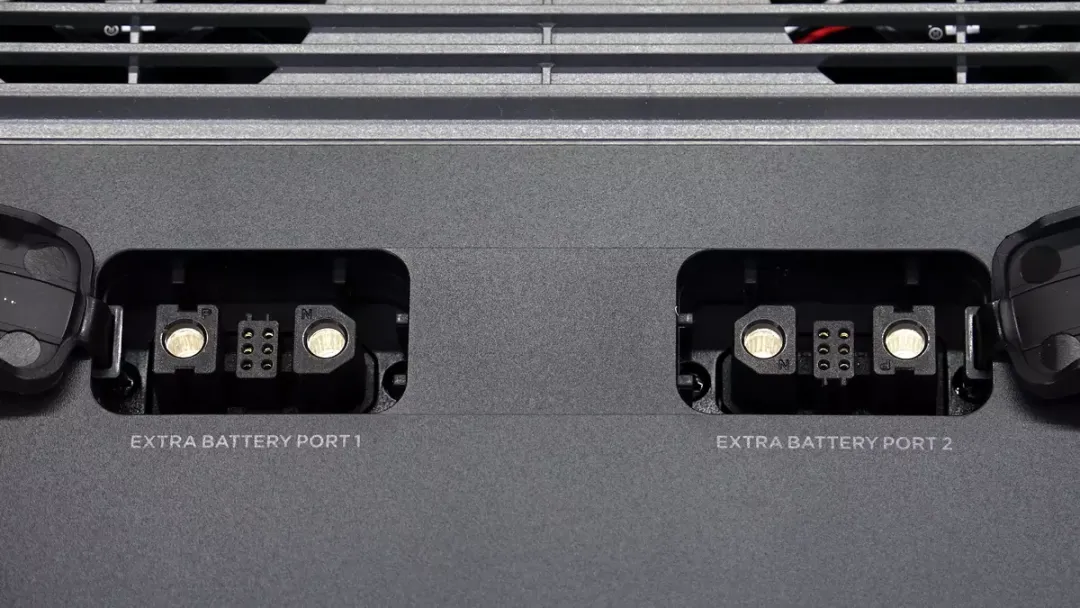

加电包连接口特写，连接一个加电包总容量可提升至3628Wh，连接两个加电包总容量可提升至5644Wh，灵活解决不同用户的使用需求。

需要强调的是，加电包要另行购买，不过相较再另购一款户外电源而言，购买加电包更具性价比，凸显正浩这一设计的人性化。

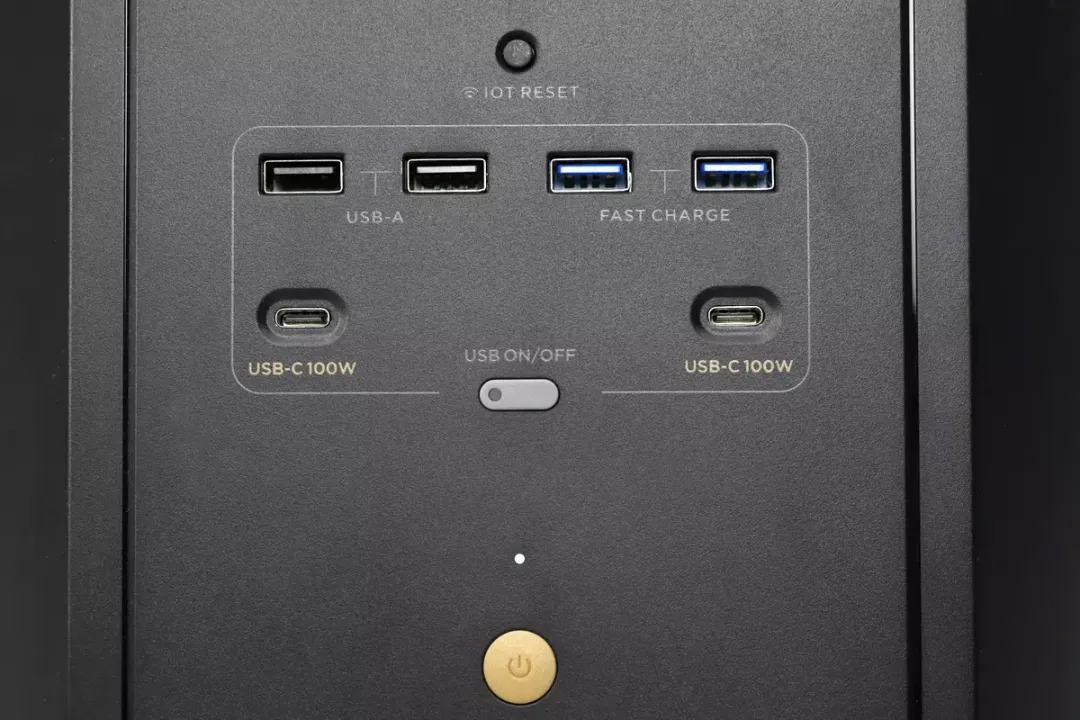

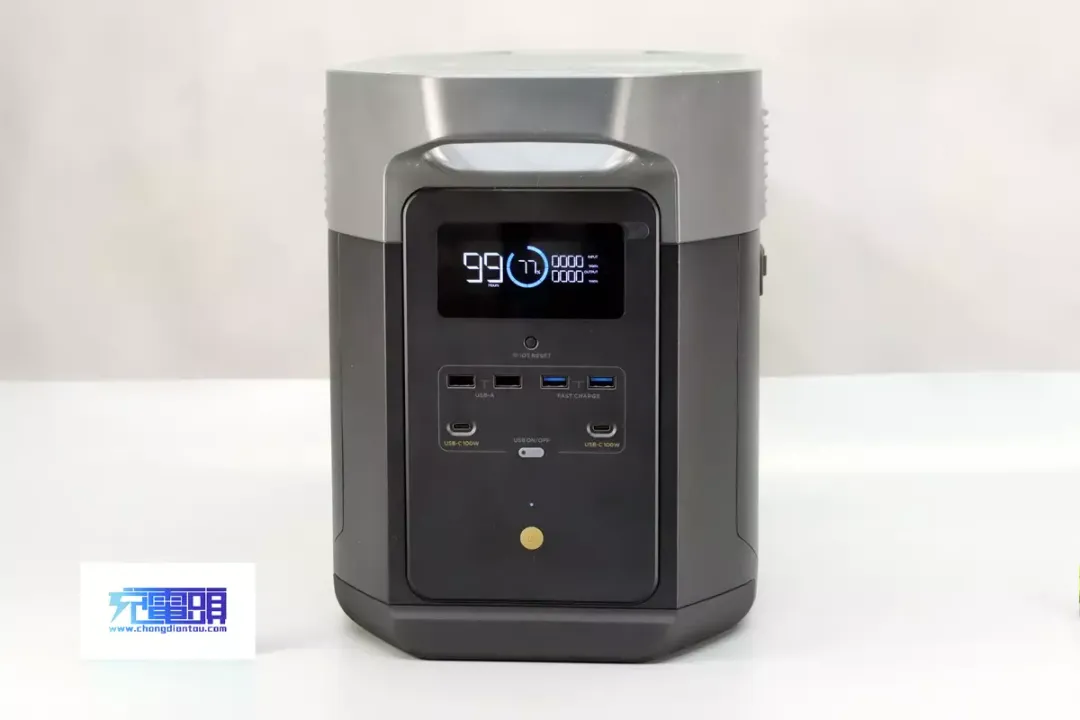

机身一端设有液晶显示屏、IOT按键、两个USB-A标充口、两个USB-A快充口（18W）、两个USB-C快充口（100W）、USB输出电源开关以及总电源开关键。

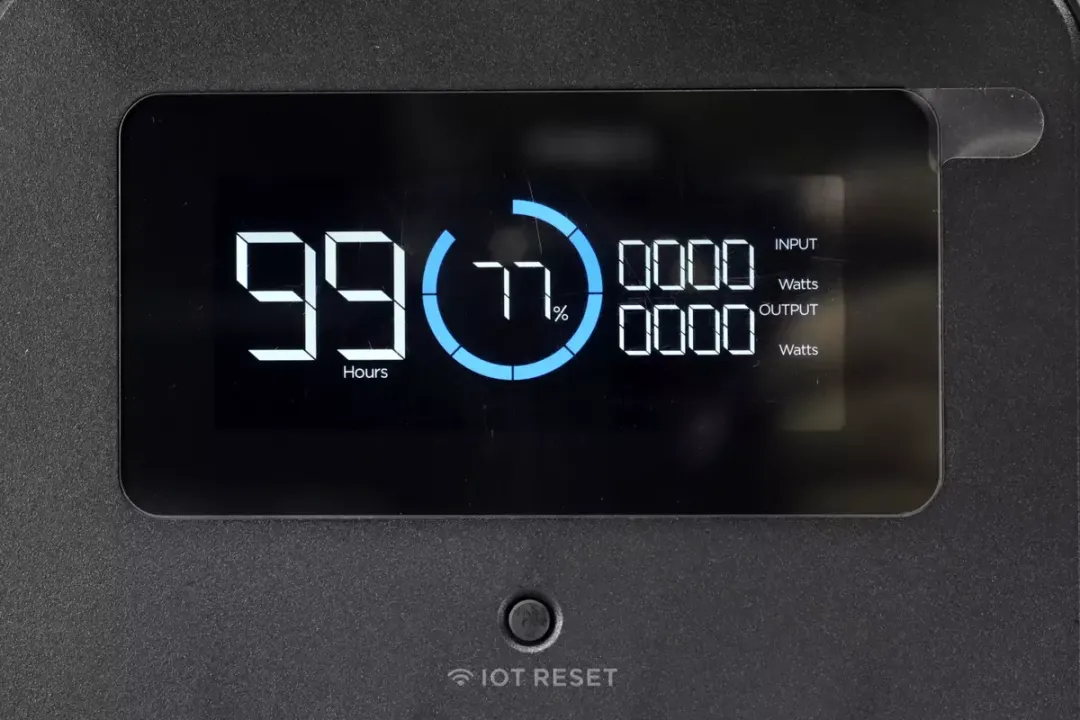

液晶显示屏贴有防刮保护膜，可以看到电池电量指示环、电池电量百分比、剩余充电/放电时间、电池包、交流输出、USB输出、12V直流输出、WiFi连接状态、充电电量设置等功能图标，还有电池包故障、高温报警、低温报警、风扇状态、当前输入/输出功率、过载报警等状态图标，让用户对这款户外电源的使用状况一目了然。

两个USB-C快充口内凹设计，以便接线使用更加稳定，细节讲究。总电源开关短按开启整机（长按则关机），液晶显示屏顺便会被点亮，开关旁的指示灯进入呼吸灯模式，五分钟无任何操作则会进入休眠状态，屏幕自动熄灭节省电量。

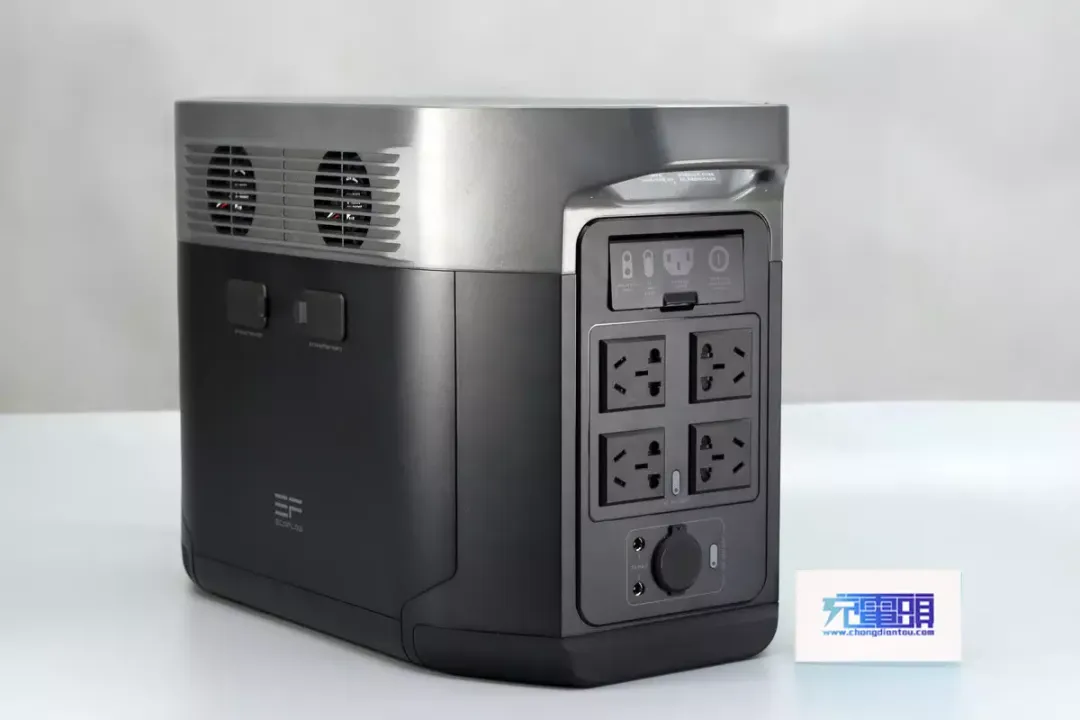

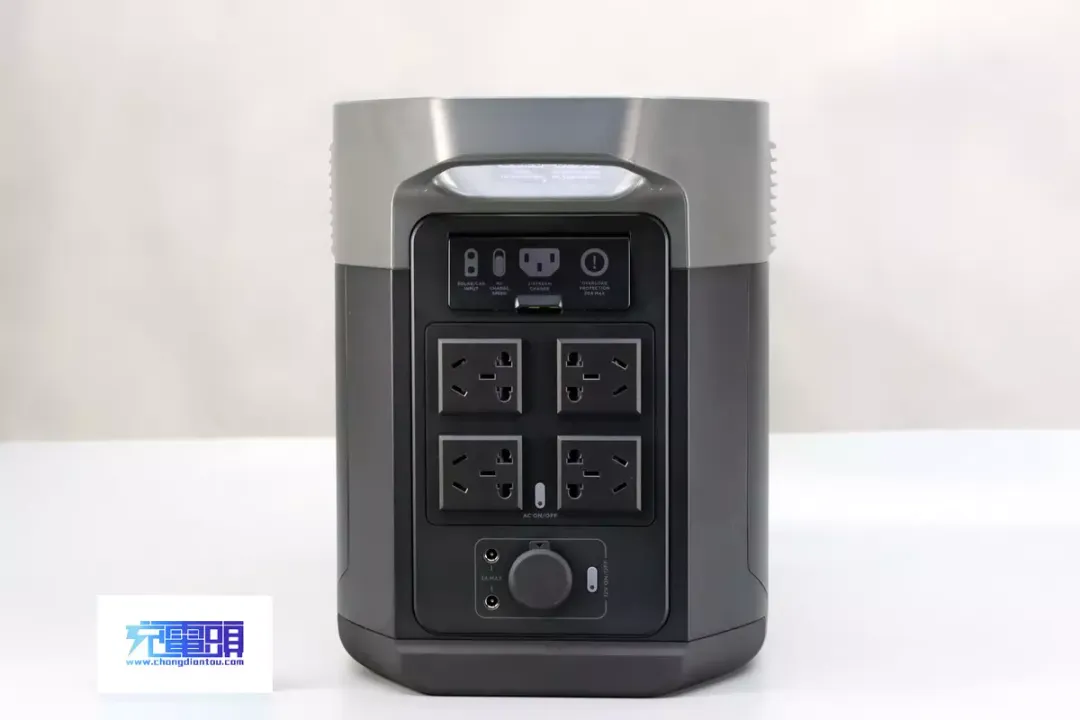

另一端上方设有盖板，中间是四个交流输出端口以及交流输出电源开关，下方是DC5521输出端口、车充输出端口以及12V直流输出电源开关。

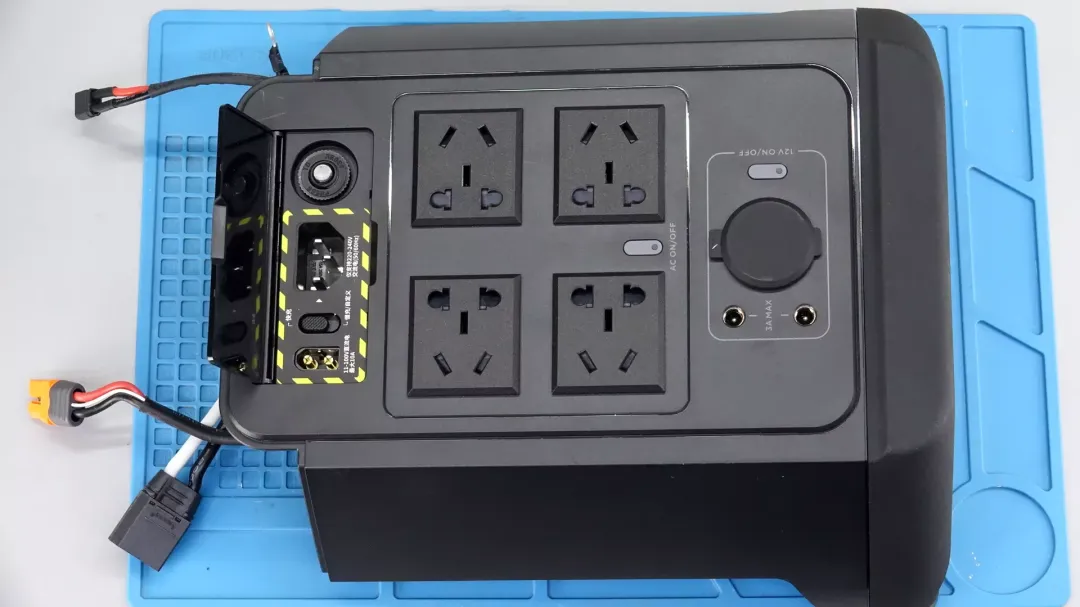

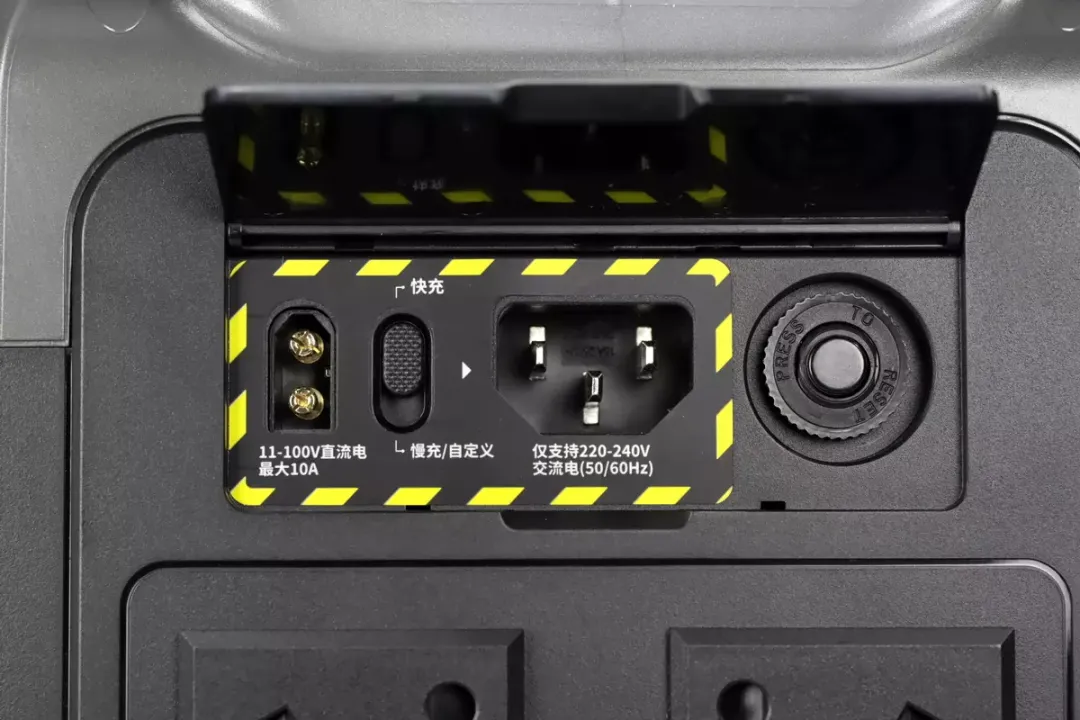

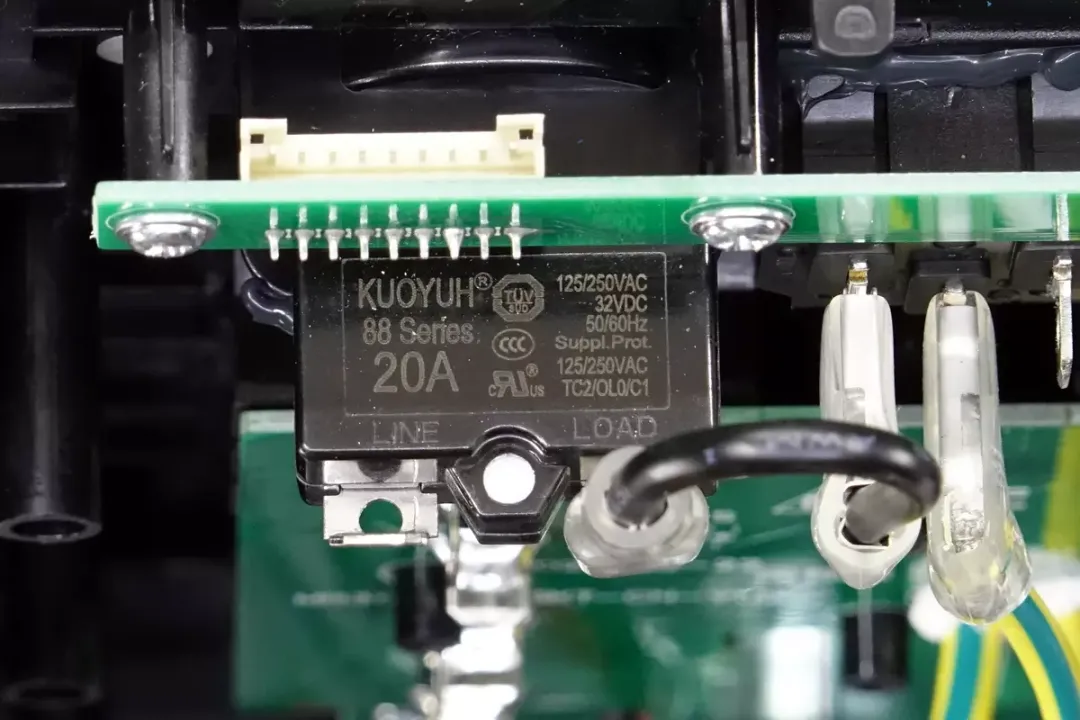

盖板区域设有太阳能/车充充电端口、交流快速充电/自定义充电切换键、X-Stream交流充电端口和交流输入过载保护器。

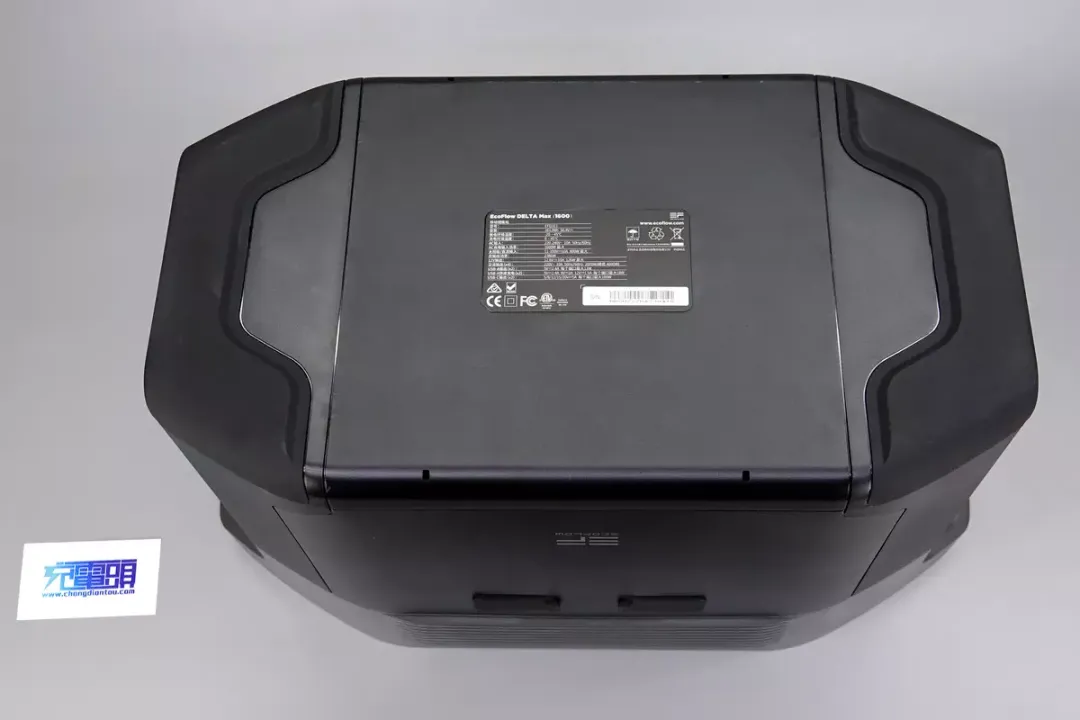

机身底部贴有产品铭牌。

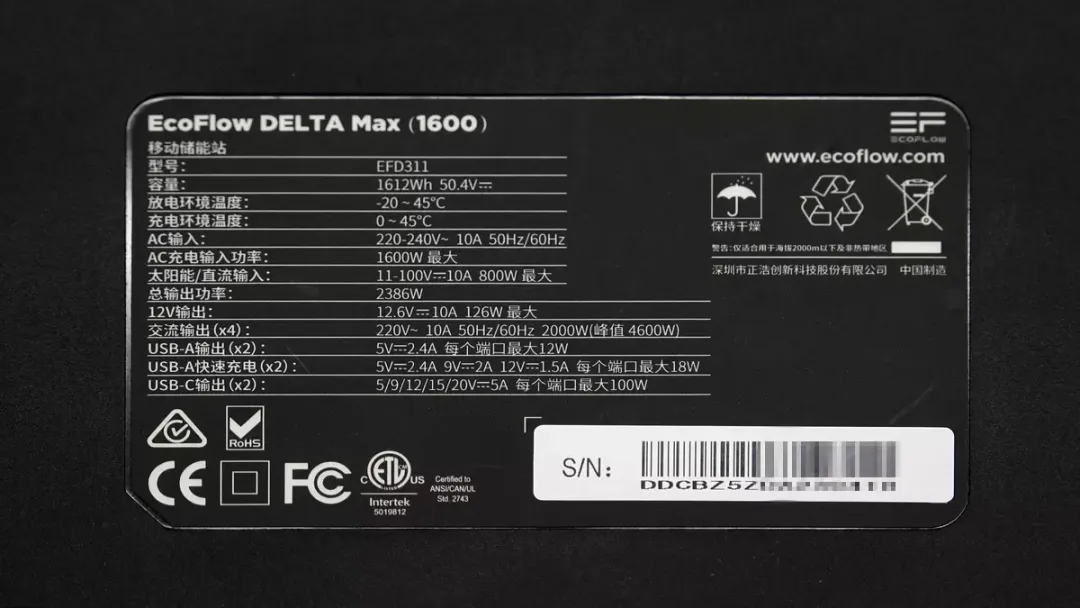

产品参数特写

型号：EFD311

容量：1612Wh 50.4V

放电环境温度：-20~45℃

充电环境温度：0~45℃

AC输入：220V-240V~ 10A 50Hz/60Hz

AC充电输入功率：1600W 最大

太阳能/直流输入：11-100V10A 800W 最大

总输出功率：2386W

12V输出：12.6V10A 126W 最大

交流输出（x4）：220V~10A 50Hz/60Hz 2000W（峰值 4600W）

USB-A输出（x2）：5V2.4A 每个端口最大12W

USB-A快速充电（x2）：5V2.4A、9V2A、12V1.5A 每个端口最大18W

USB-C输出（x2）：5/9/12/15/20V5A 每个端口最大100W

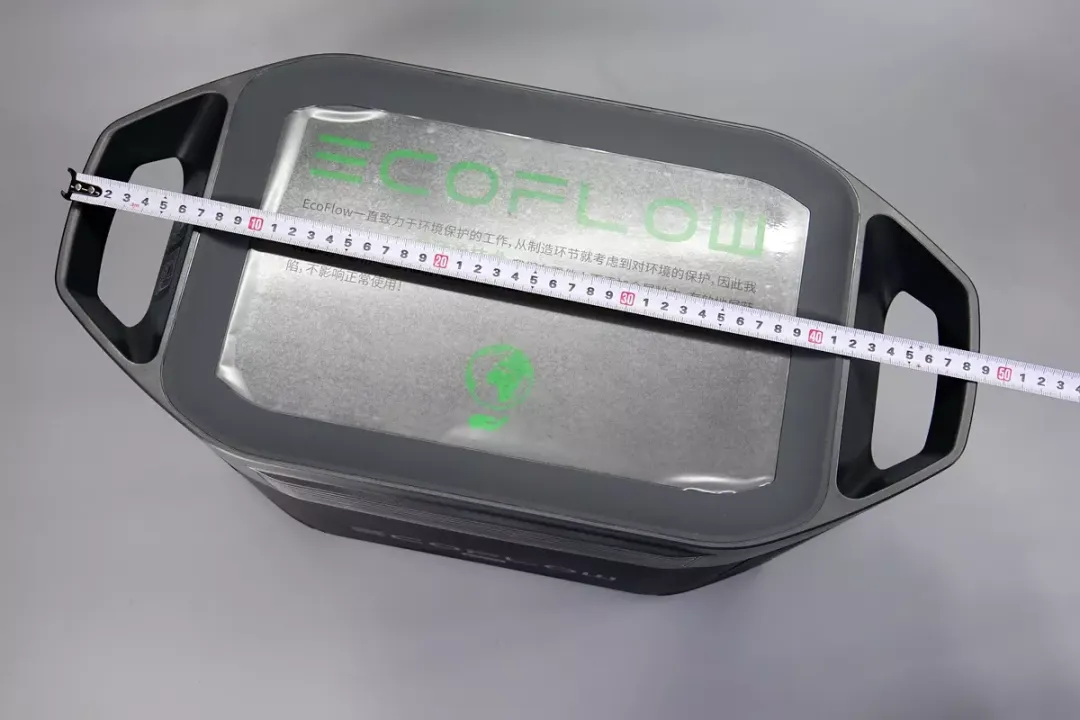

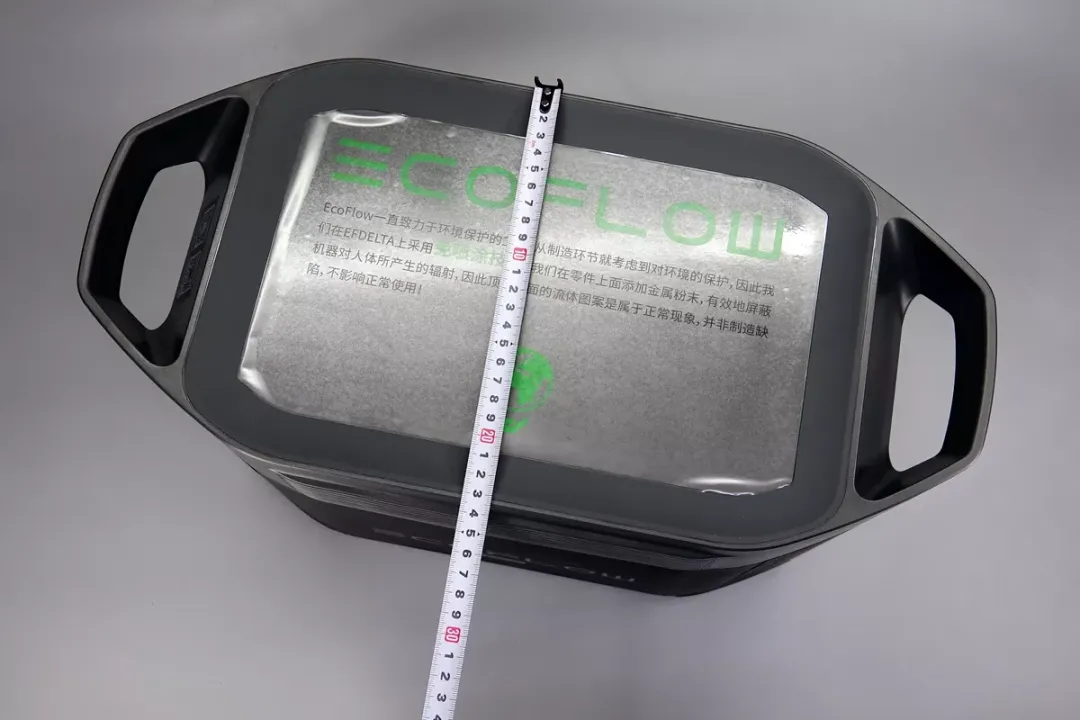

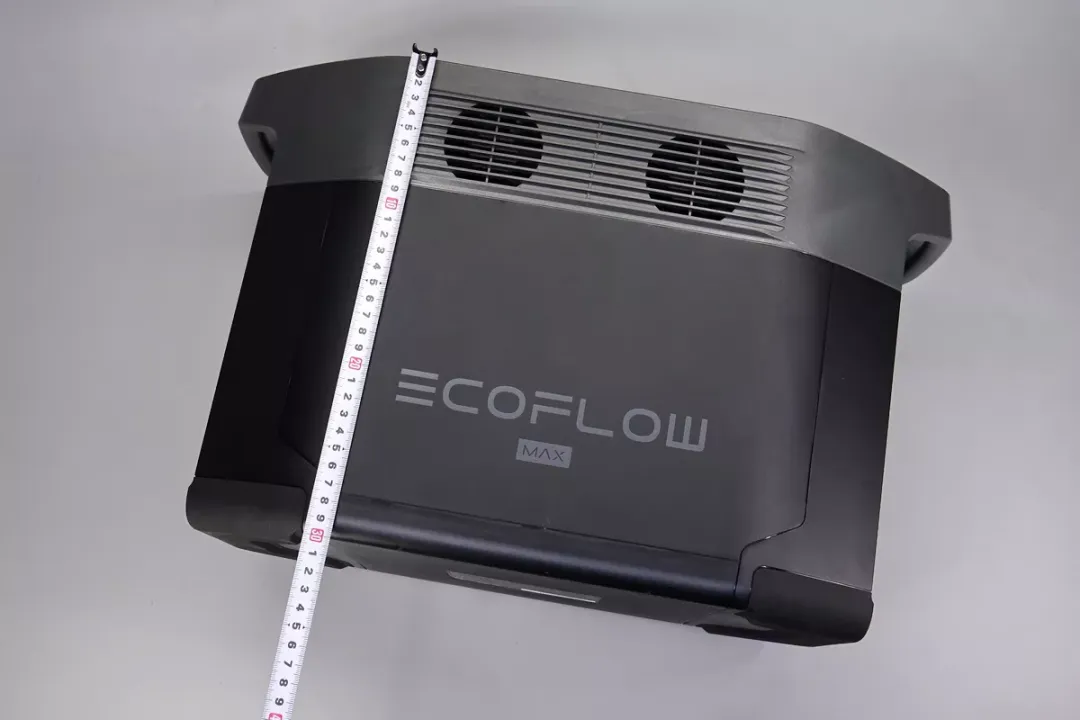

测得产品两端最大长度约为48.5cm。

宽度约为23cm。

高度约为30cm。

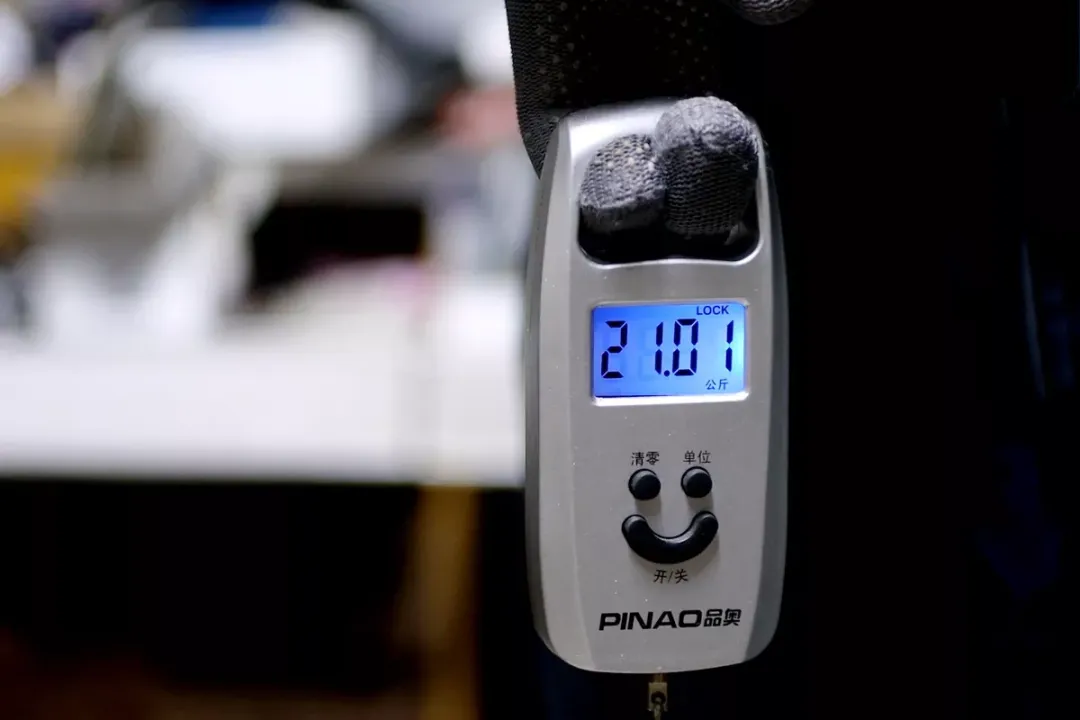

另外测得产品重量约21kg。

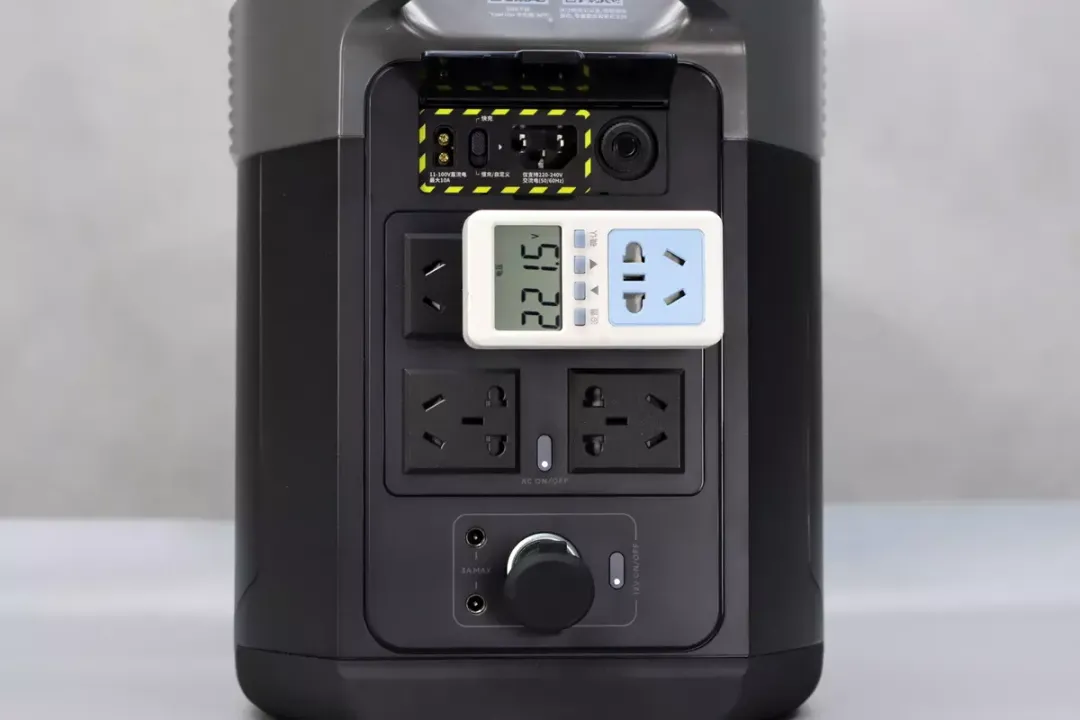

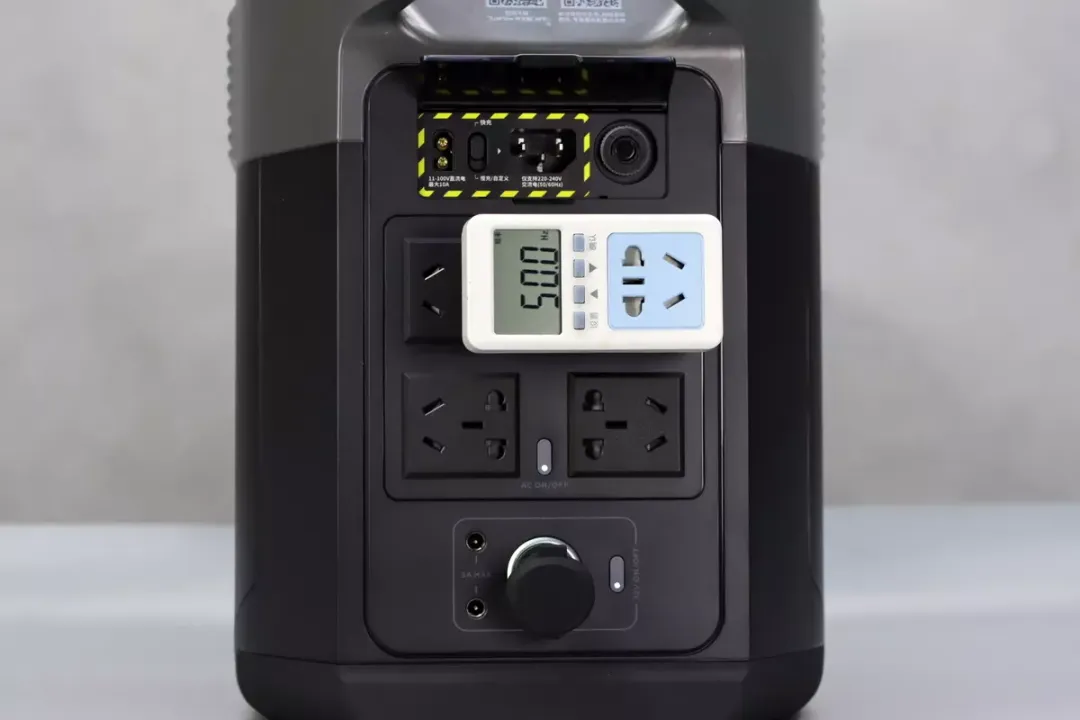

交流输出端口电压221.5V。

频率为50Hz。

使用ChargerLAB POWER-Z KT002测得两个USB-A标充口支持Apple2.4A、Samsung 5V2A、DCP充电协议。

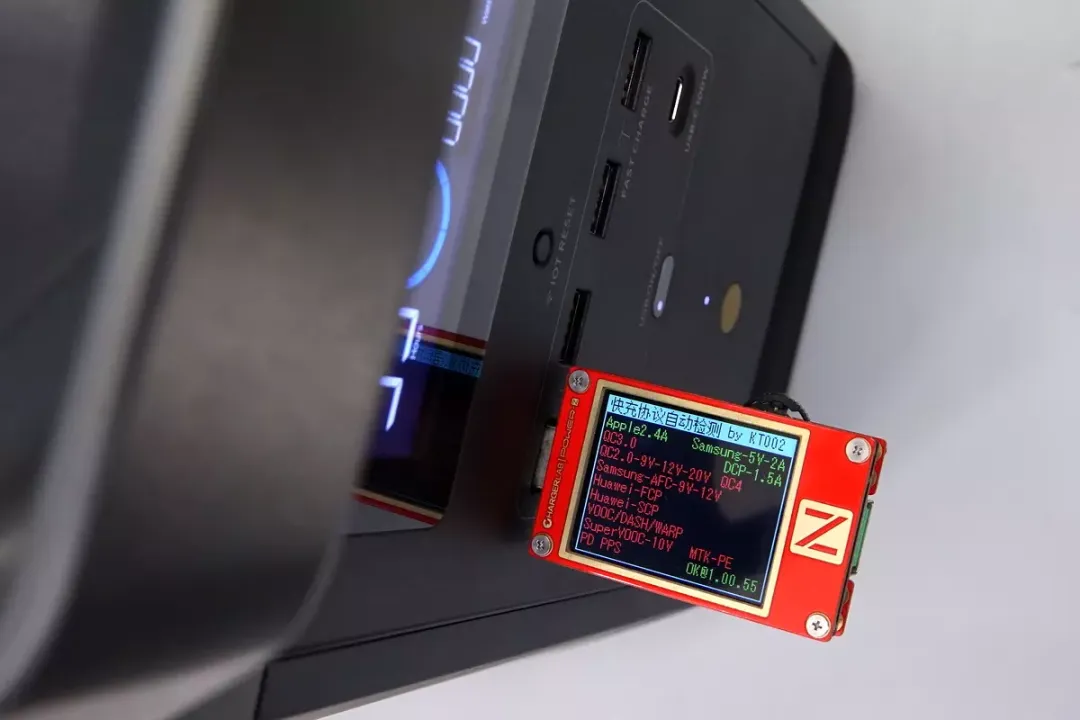

测得另外两个USB-A快充口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。

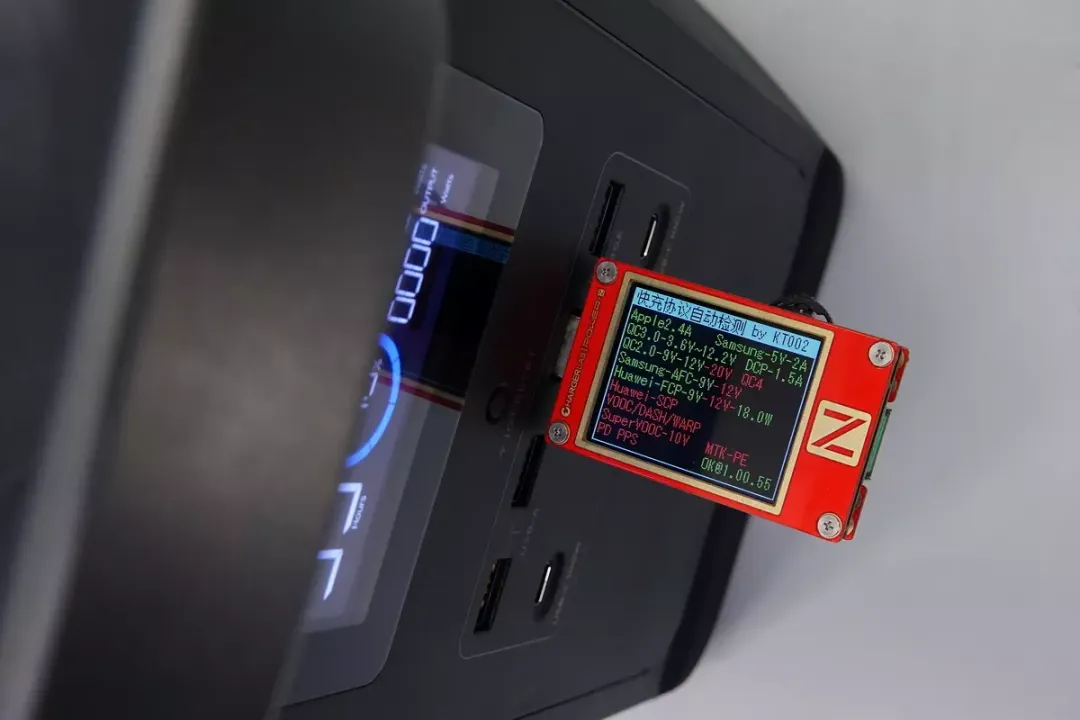

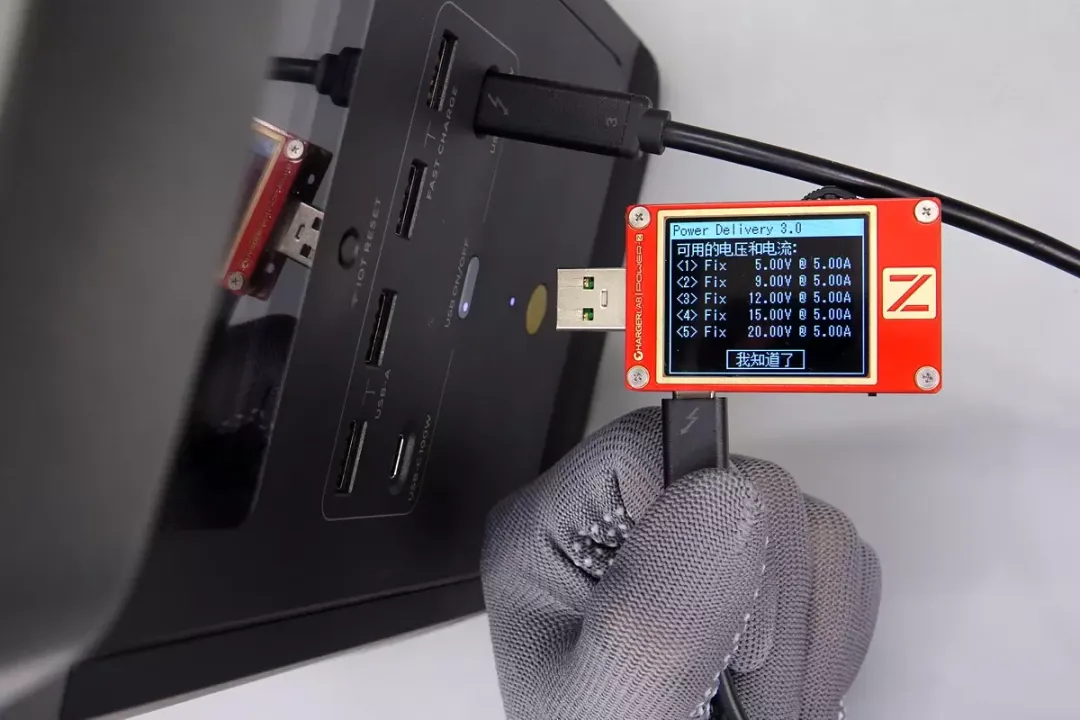

使用ChargerLAB POWER-Z KM002C测得两个USB-C口支持Apple2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0快充协议。

并且还具备5V5A、9V5A、12V5A、15V5A、20V5A五组固定电压档位。

正浩德Max 1600拆解

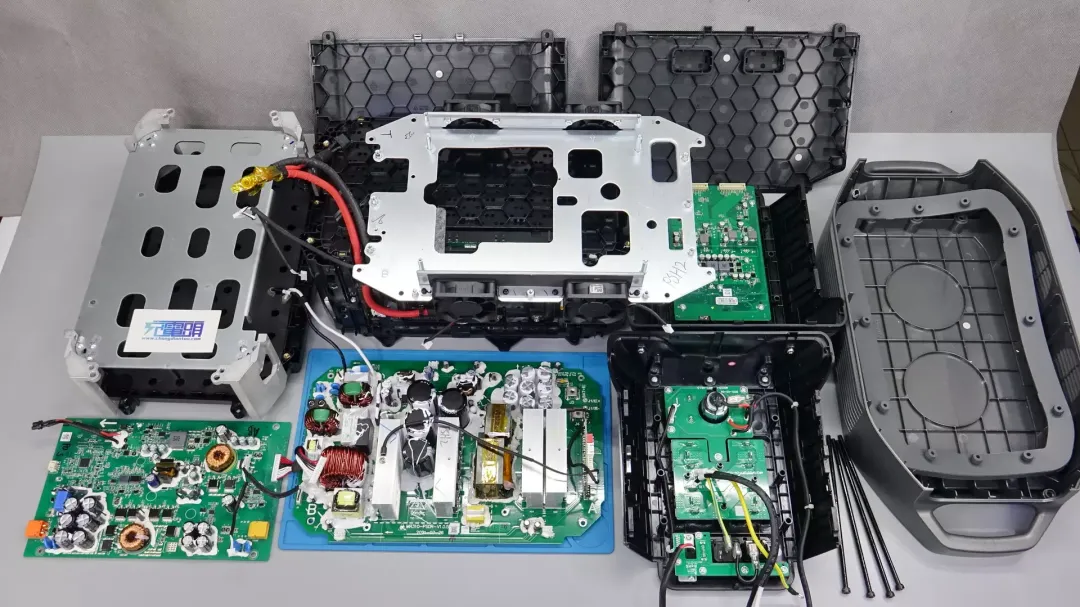

在对正浩德Max 1600户外电源的尺寸，重量，输出性能有了基本了解以后，下面就进行拆解，一起来了解内部设计。

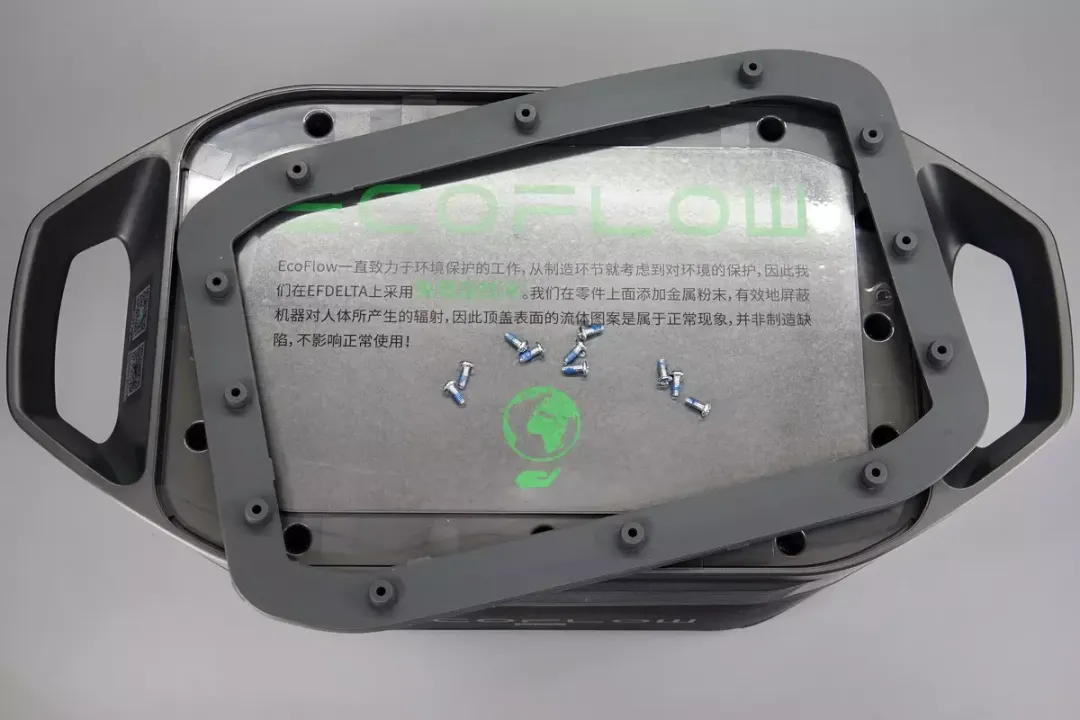

首先拆下户外电源顶部的橡胶圈，在橡胶圈下面是顶盖与机身的固定螺丝，共12颗。

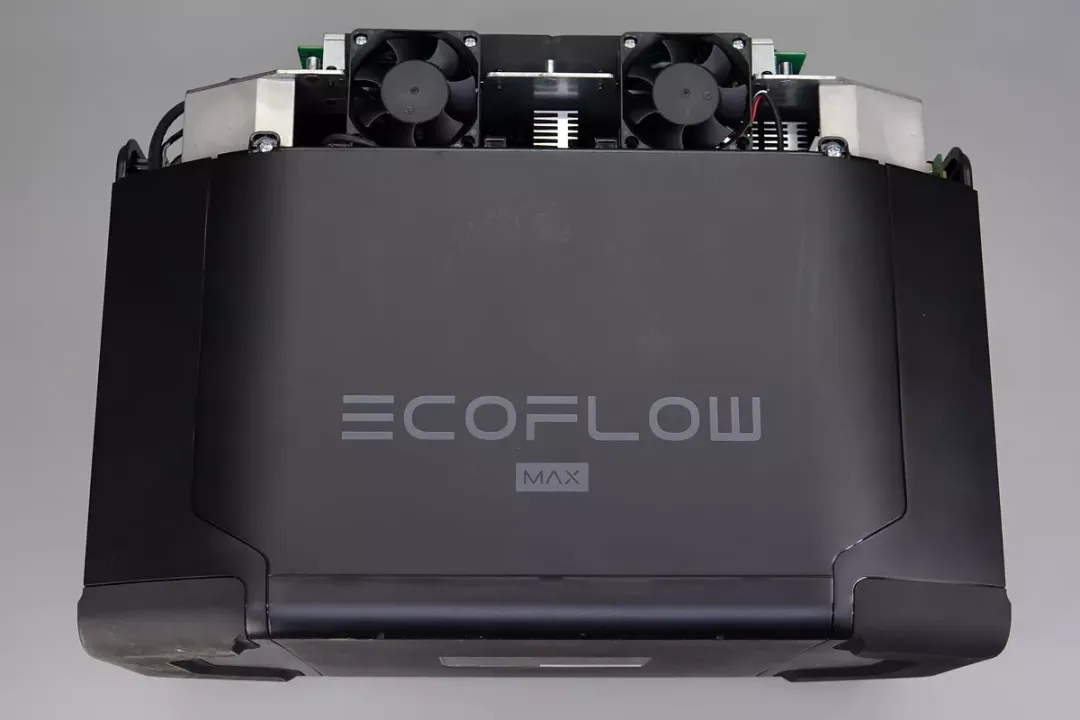

拧下螺丝取下顶盖，正面两颗散热风扇用于进气。

背面两颗散热风扇用于排出热气散热。

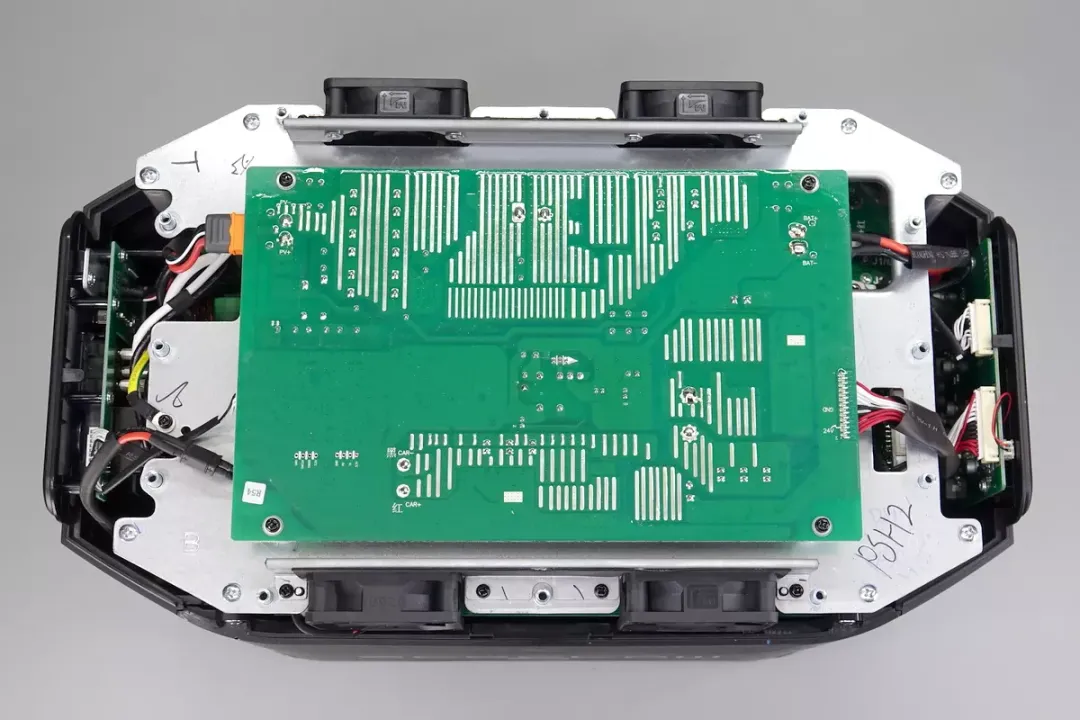

在最顶部为MPPT模块，背面大面积露铜加锡，增加通流量并帮助散热。

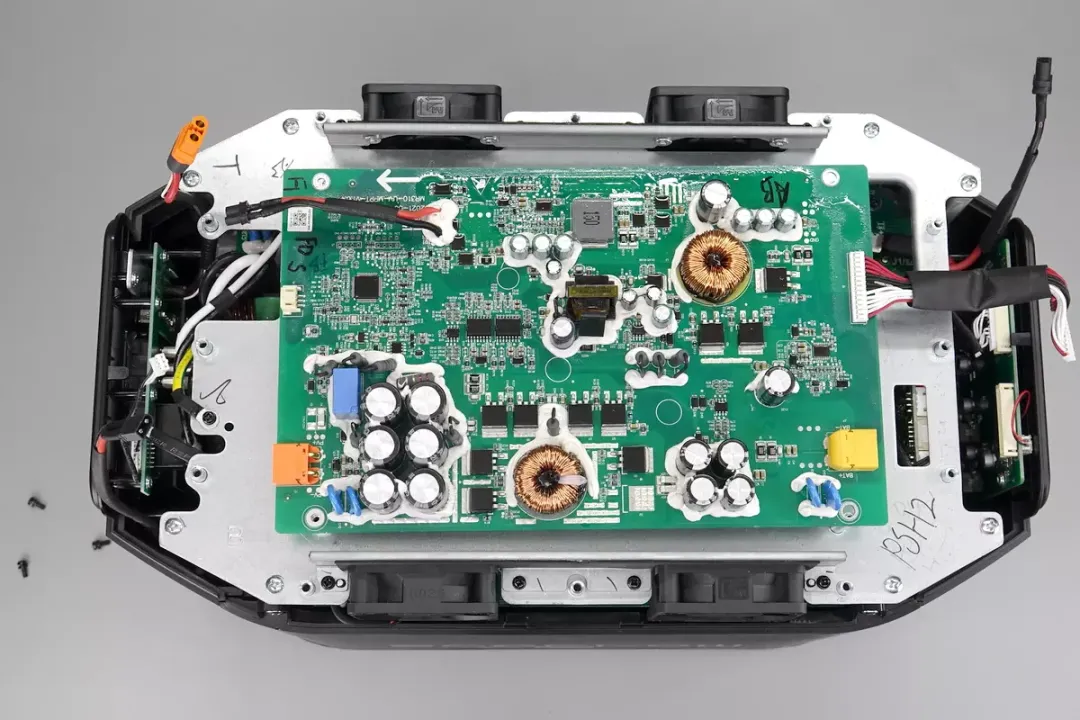

MPPT模块正面一览，左上角为直流输出，在左下角为太阳能接口，右下角为电池端接口，右上角排线连接显示与快充面板供电。

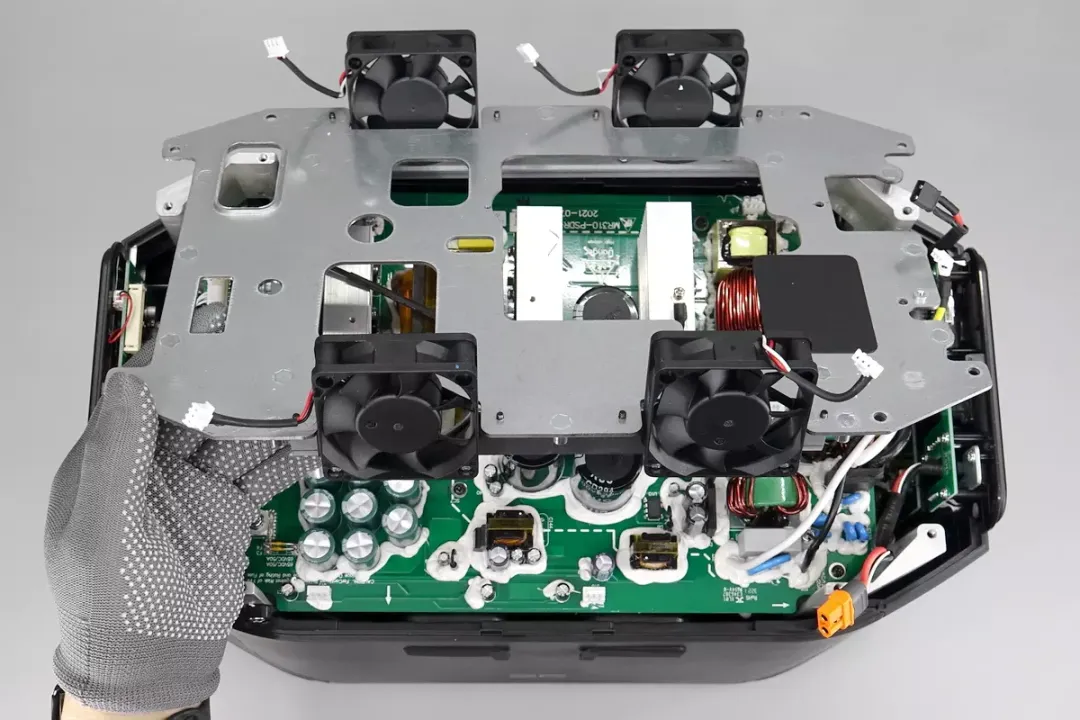

四个风扇固定在铝合金板上，用于带走MPPT模块和双向逆变模块工作时的热量。

铝合金框架内部为双向逆变模块，上面固定四块散热片为功率器件散热。

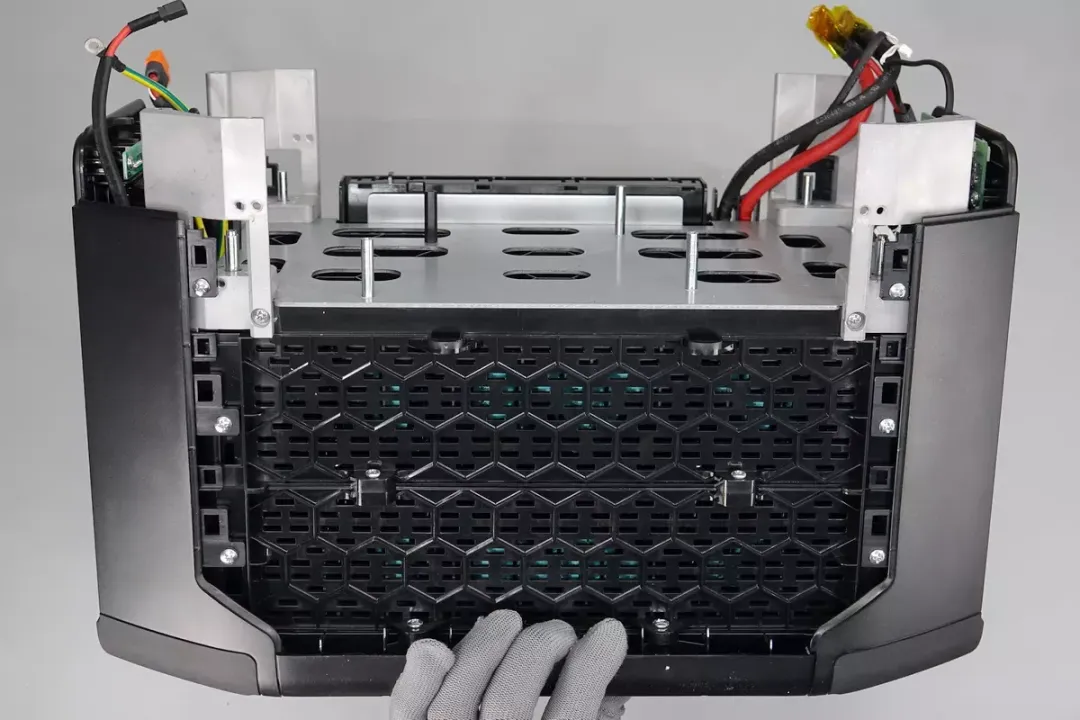

在双向逆变模块底部的塑料板，采用蜂窝加强筋增加强度。

电池组侧面外壳也采用蜂窝加强筋增加强度。

电池组侧面采用铜带连接扩展输出端子，输出导线也采用螺丝与接线柱固定。

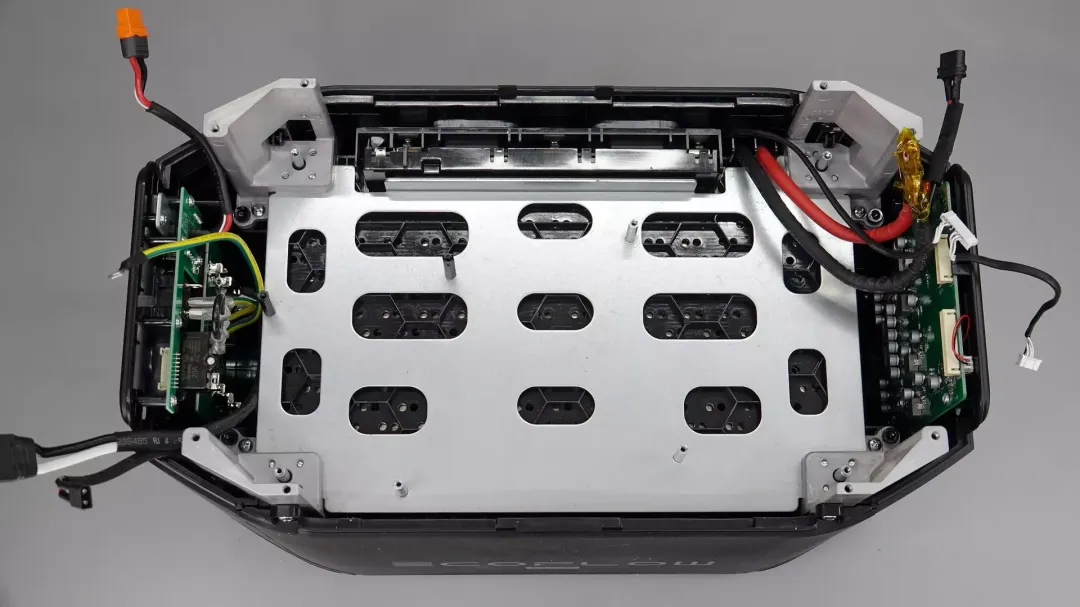

在双向逆变模块下方的铝合金支架特写。

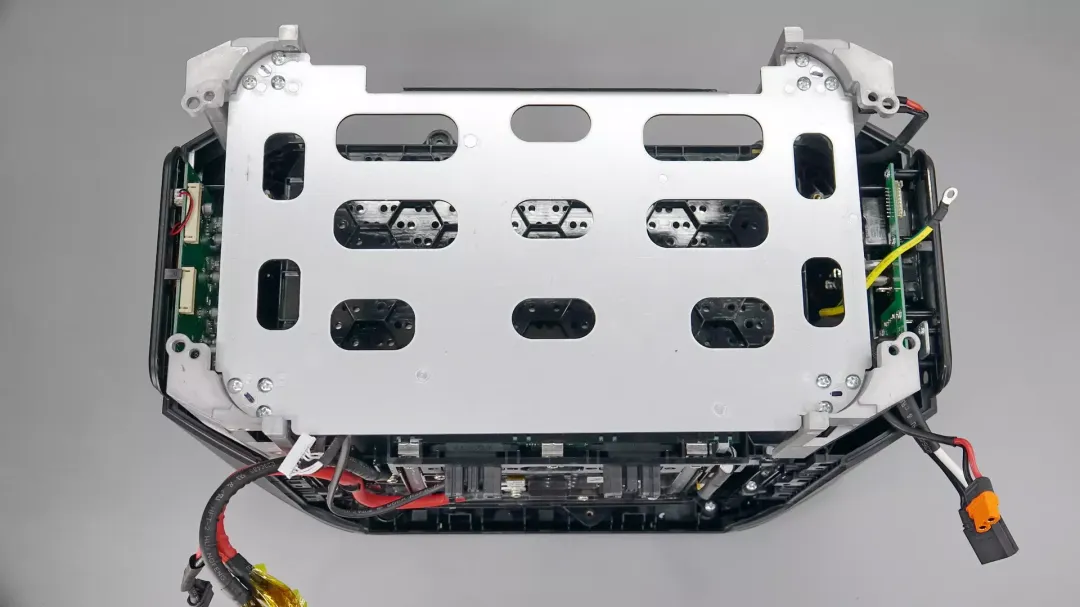

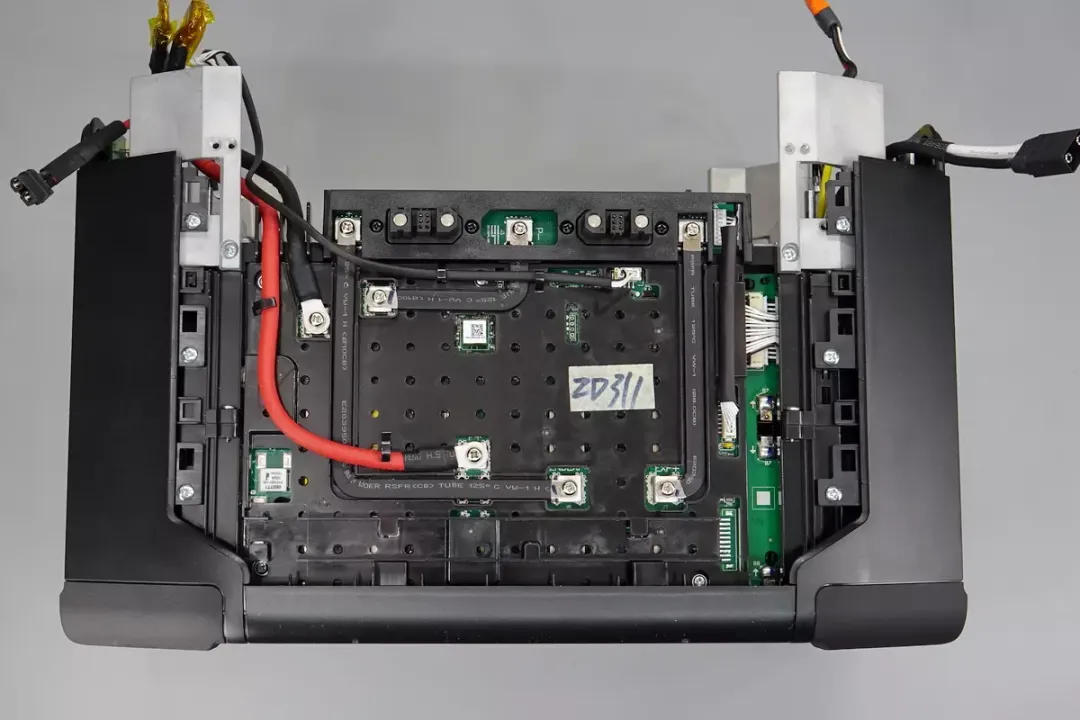

拆解取出内部铝合金支架。

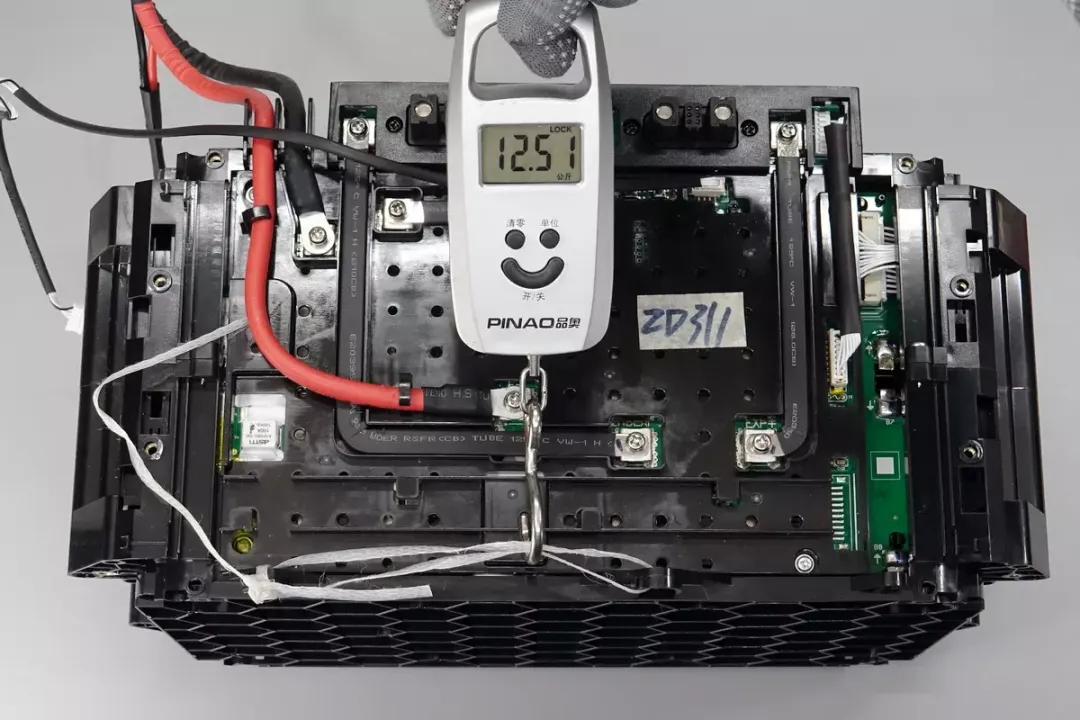

测得内部电池组重量约为12.5公斤。

电池模组拆解

拆出内部电池组，继续进行拆解。

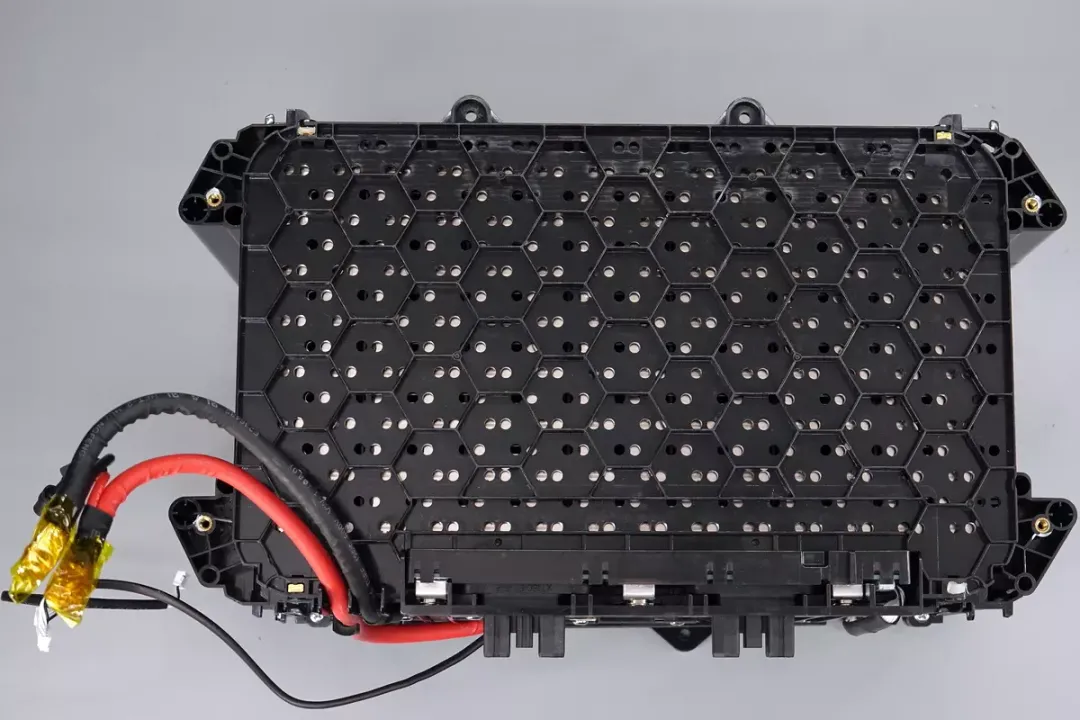

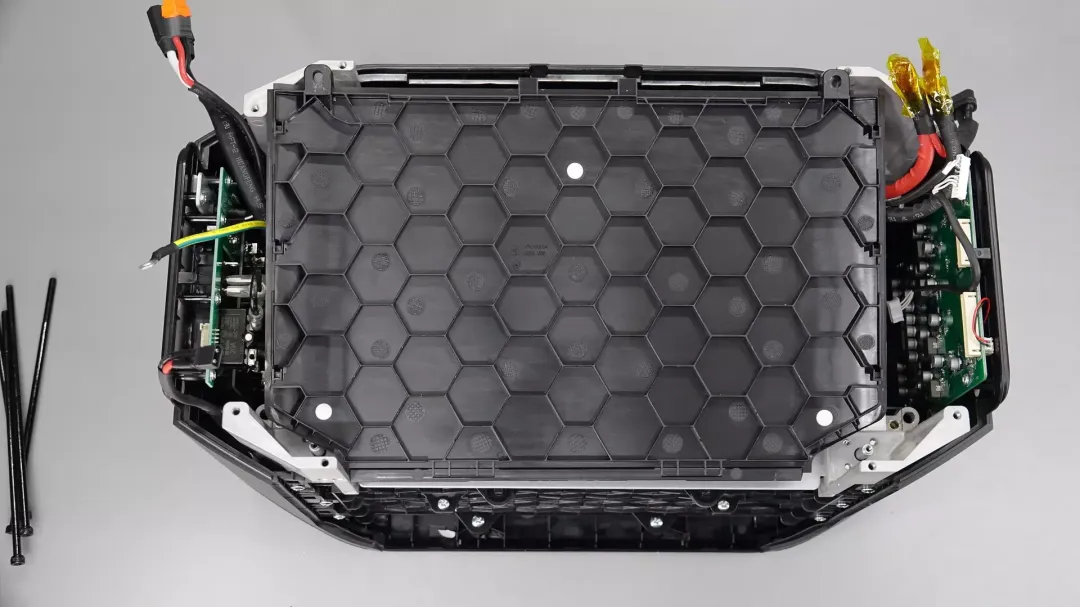

电池组顶部采用蜂窝结构塑料板绝缘。

底部也同样采用蜂窝结构的塑料板绝缘。

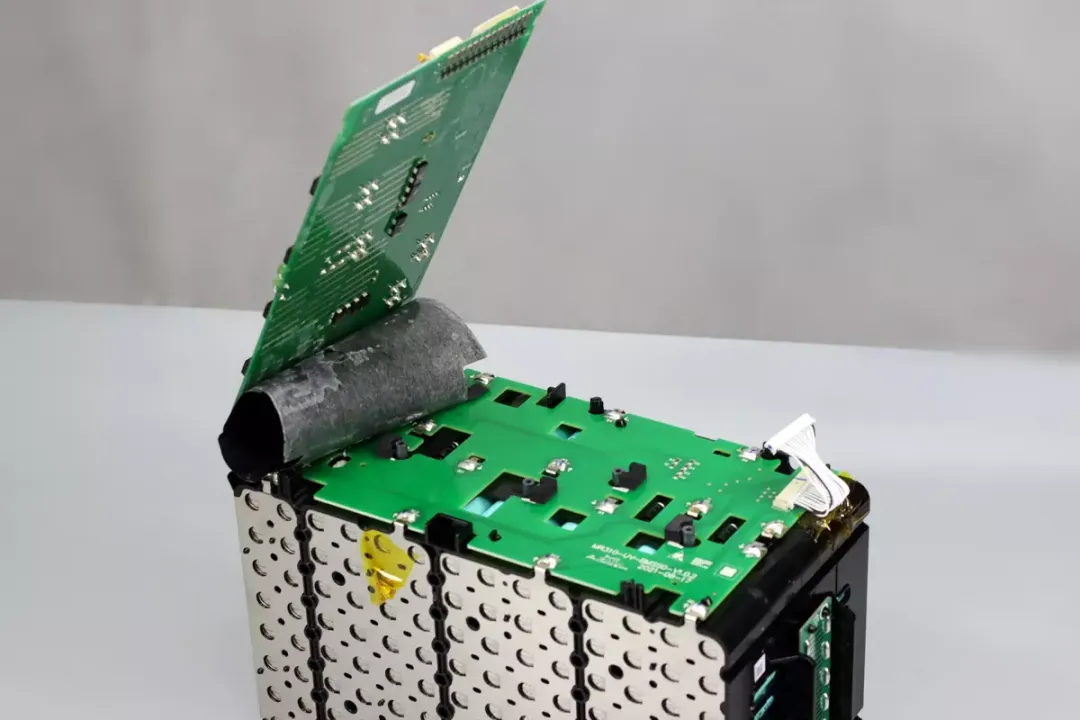

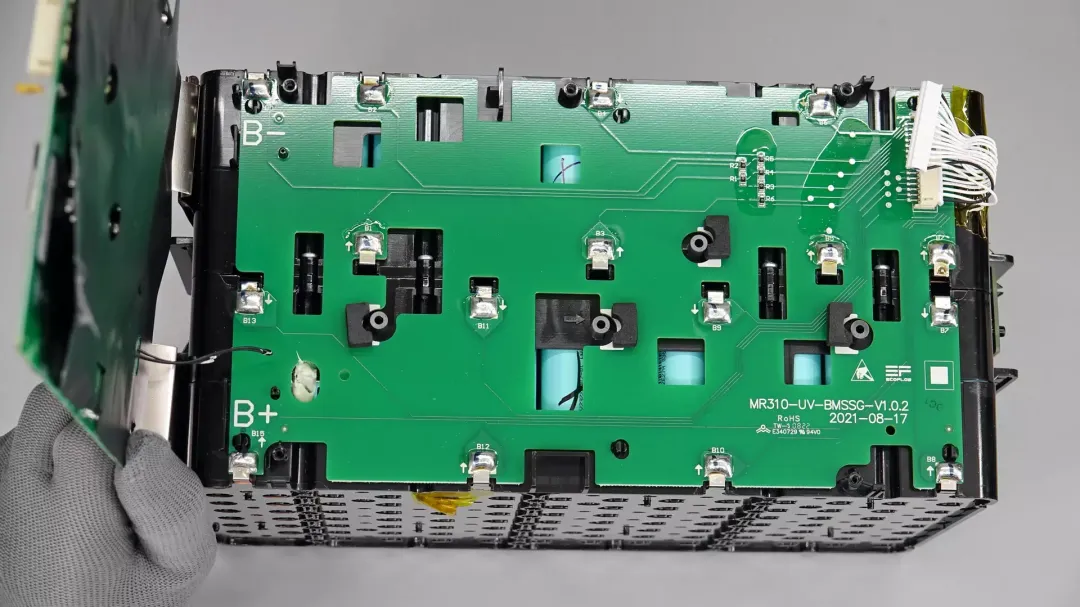

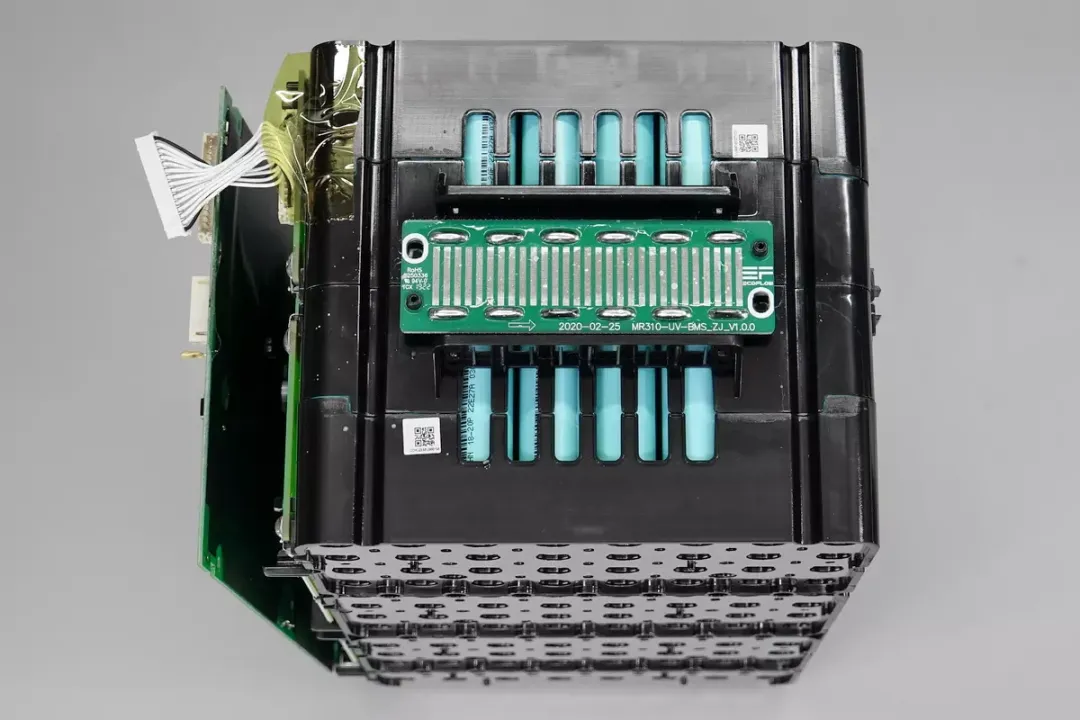

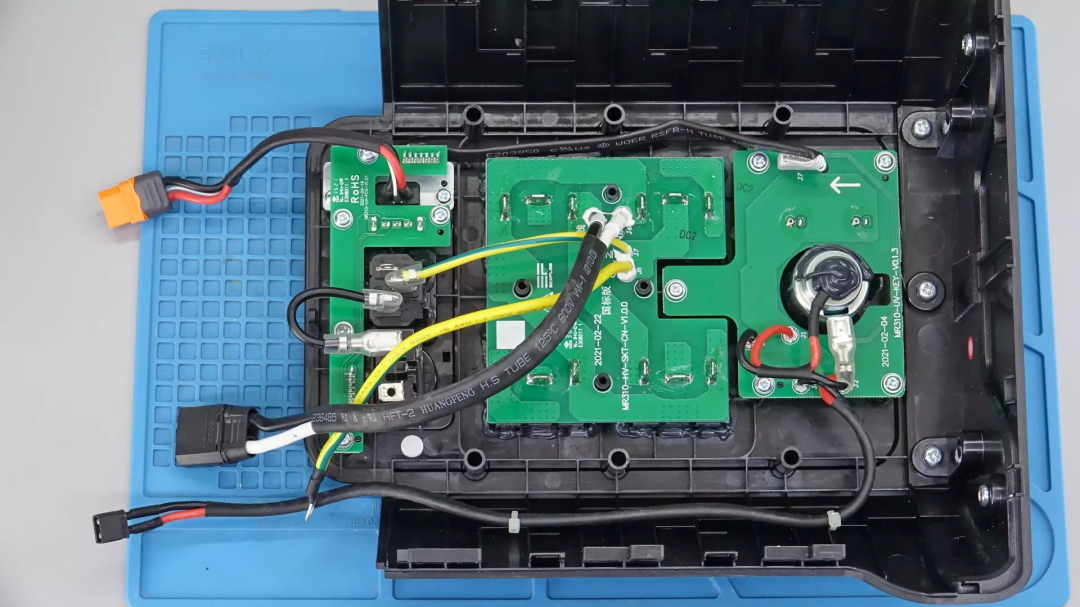

用于连接两片电池组的电路板。

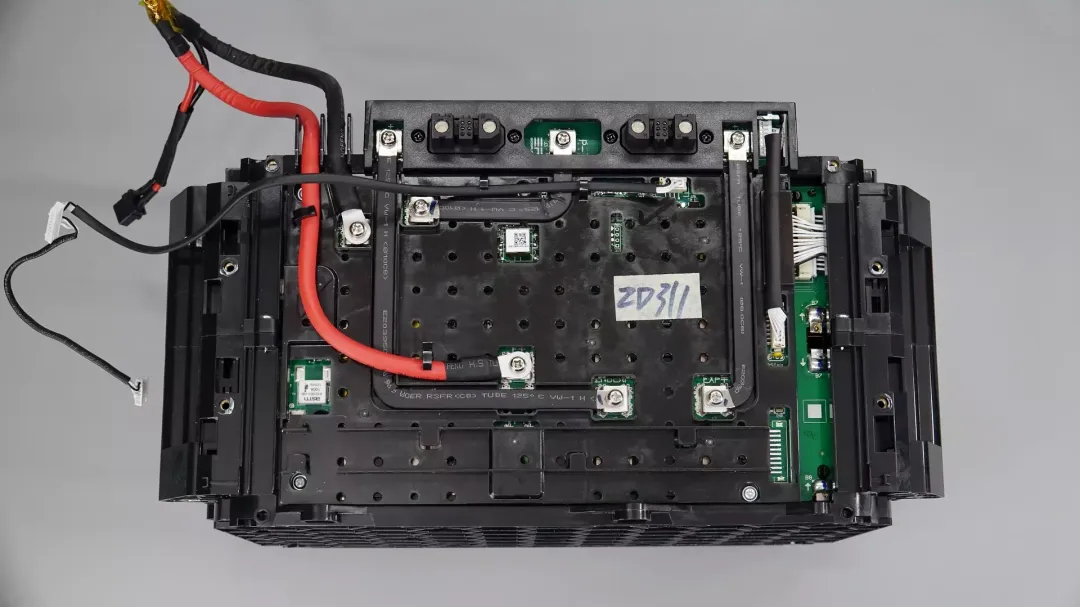

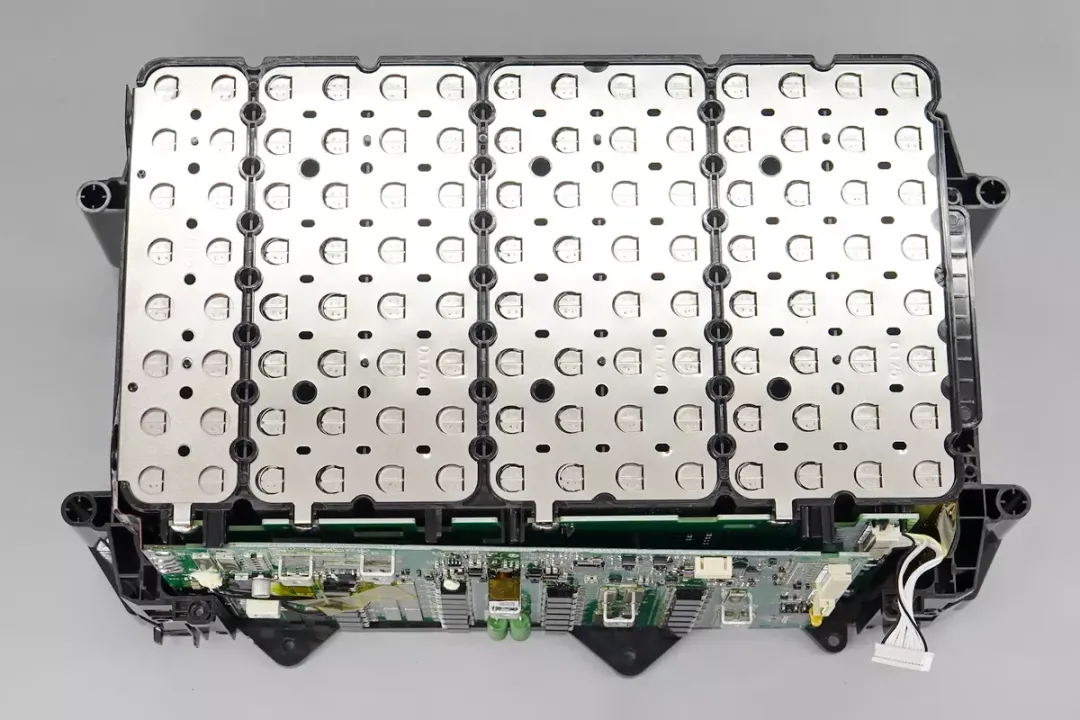

电池组为16并，14串连接，共224节18650电池，镍片点焊采用塑料支架绝缘。

拆下电池保护板的螺丝以及盖板，继续进行拆解。

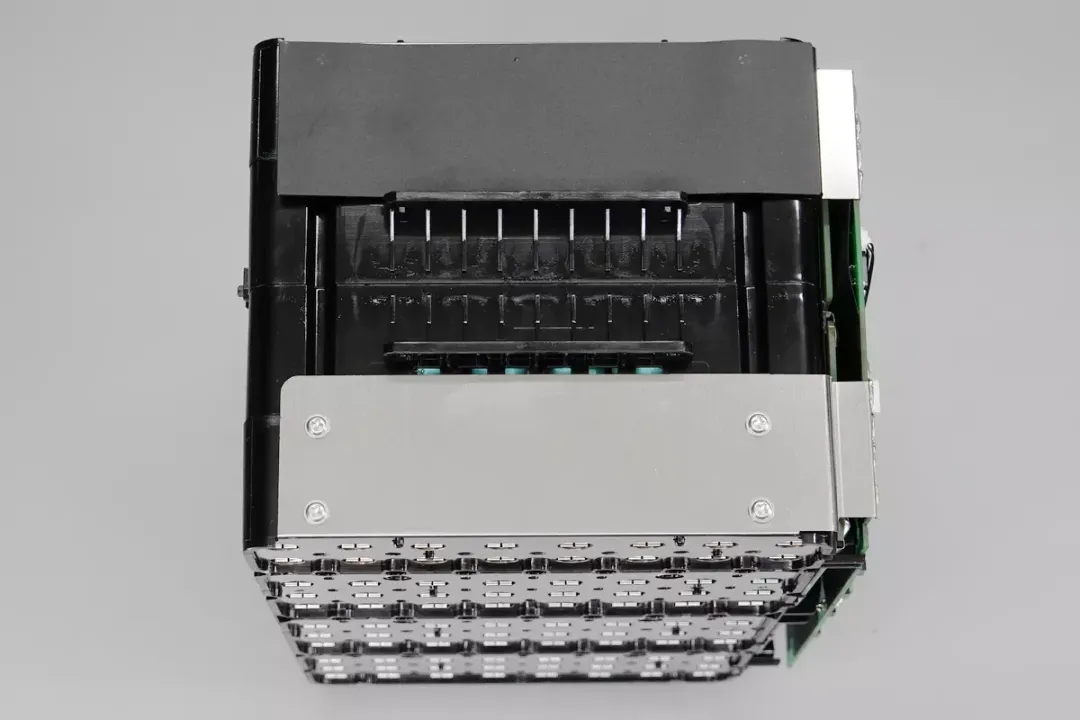

拆下电池组两侧的固定支架，侧面正负极镍片特写。

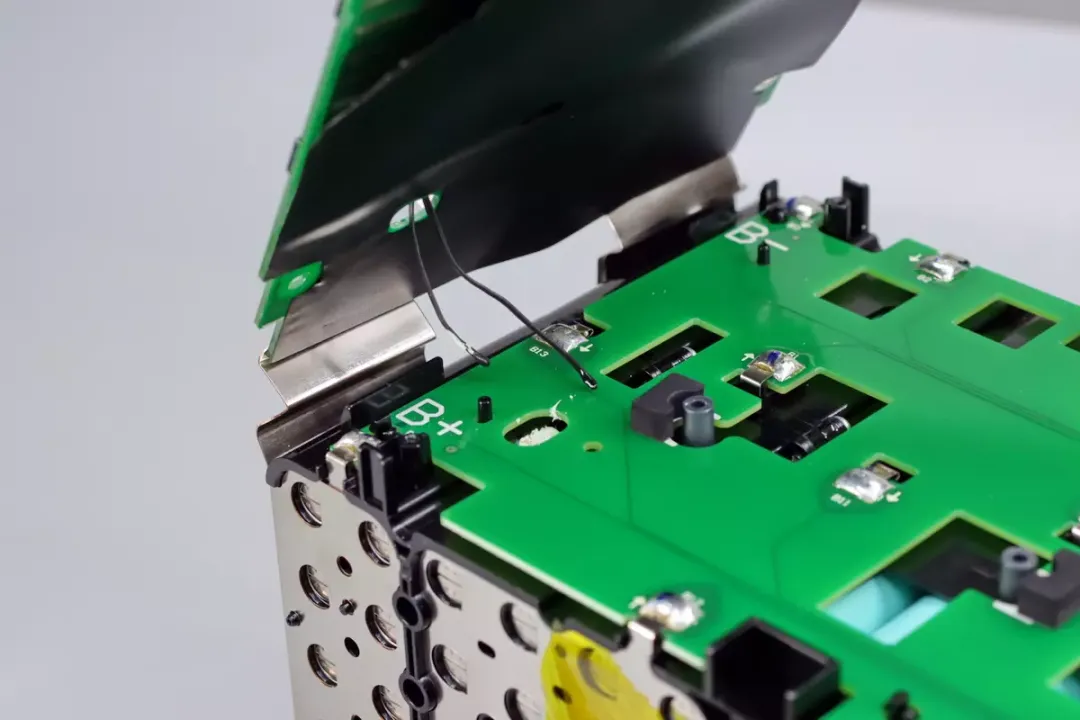

镍片通过焊接连接到保护板上，负极镍片粘贴麦拉片绝缘。

鹏辉 GPHN 18-20P

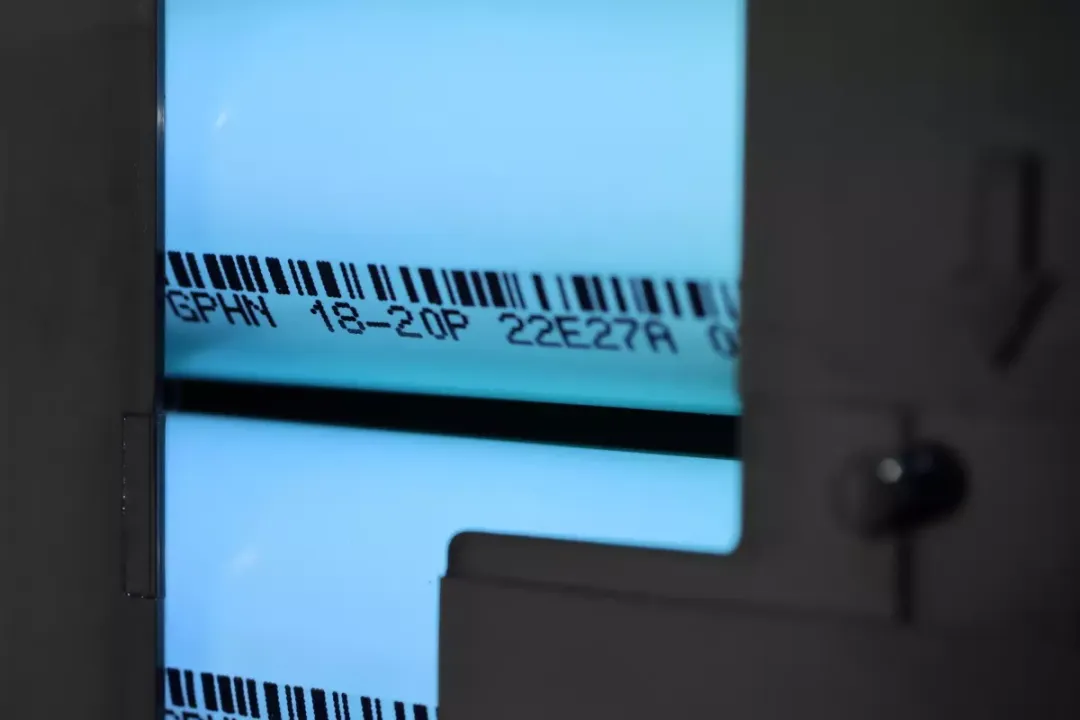

电池组内置18650电池来自鹏辉，型号为GPHN 18-20P，额定容量为2000mAh，标称电压3.6V，最大放电倍率10C，循环寿命大于1500次。

鹏辉能源成立于2001年，2015年上市（股票代码：300438），是国内最早涉足储能电池的企业之一。公司为多家全球知名品牌提供电芯、PACK、RACK、户外储能柜、集装箱储能等产品，应用领域涵盖大型储能、工商业储能、户用储能、通讯基站储能等。

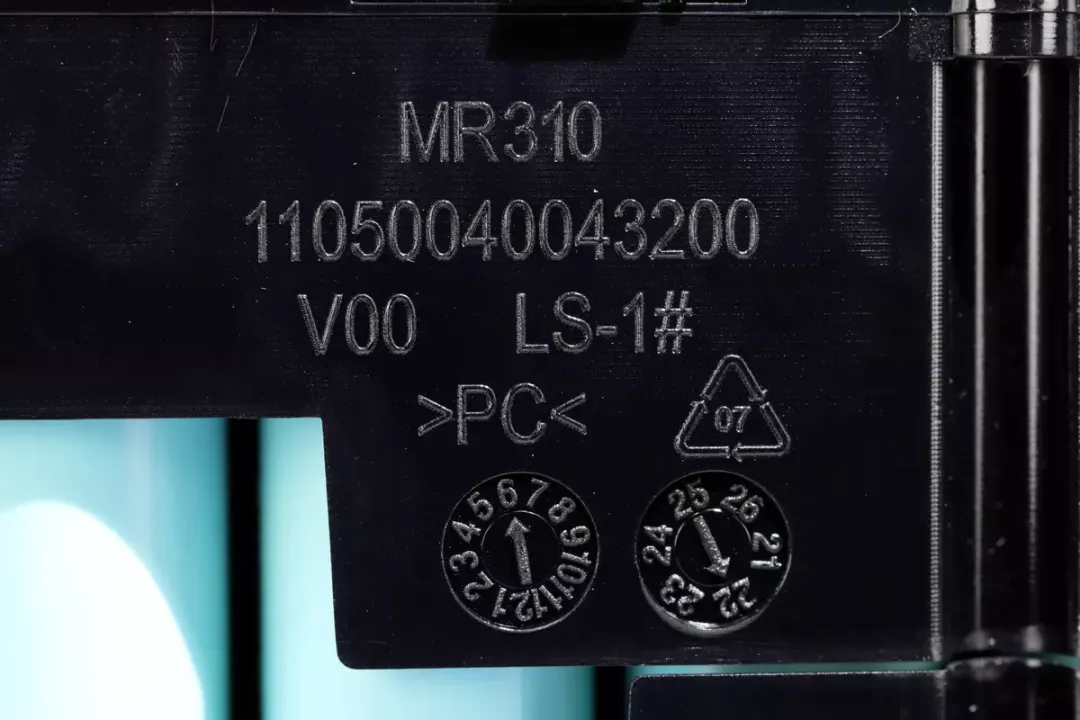

电池支架采用PC外壳，生产日期为22年6月份。

使用万用表测得电池组电压为56.2V，基本处于满电状态。

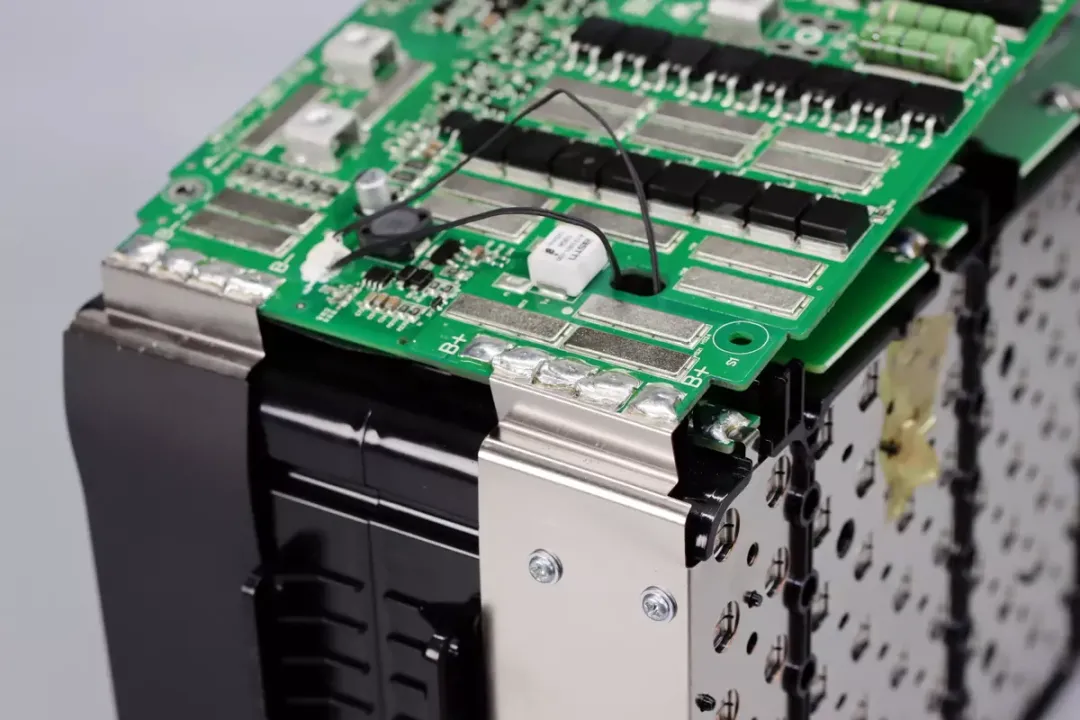

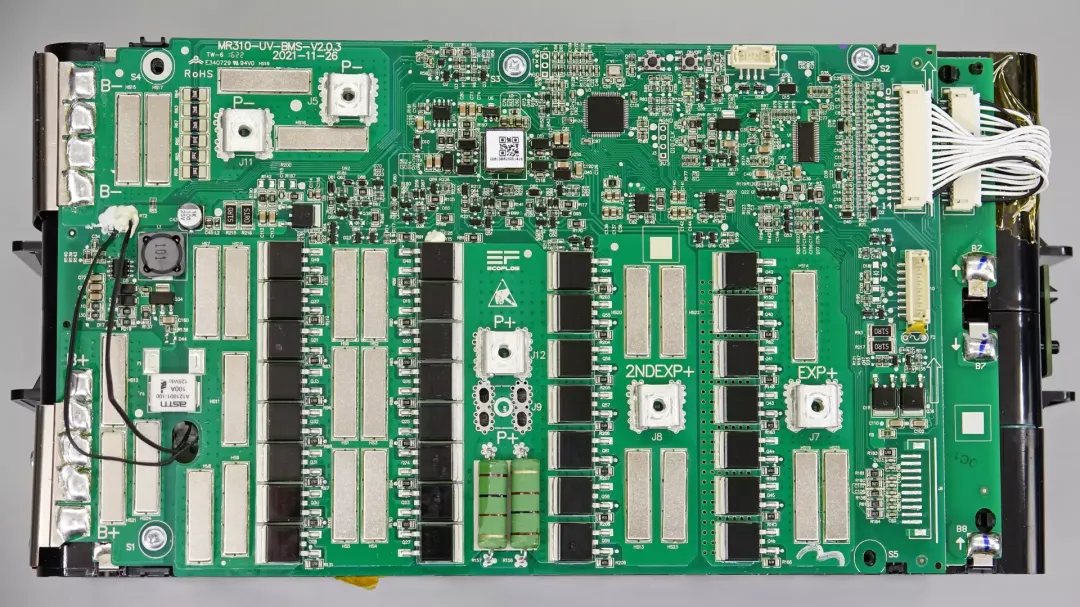

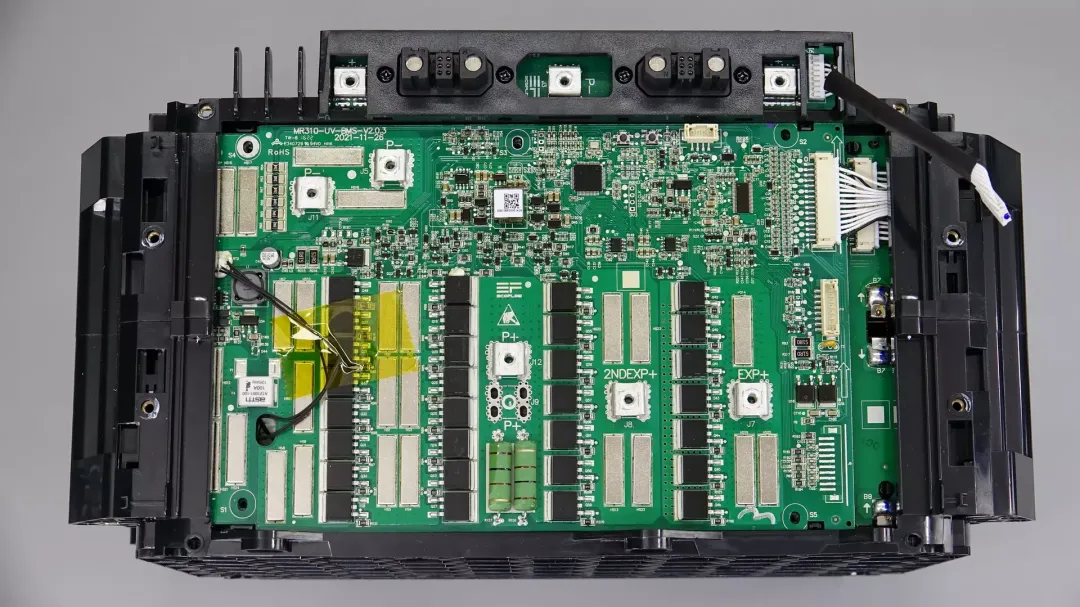

电池保护板一览，焊接有电流取样电阻，电池保险丝，用于电池保护的MOS管和外接电池控制的MOS管。在顶部是电池保护芯片和控制电路，底部焊接一块PCB用于电池单体电压采样，通过排线连接。保护板在MOS管附近多处焊接厚铜片用于均流及增加载流量。

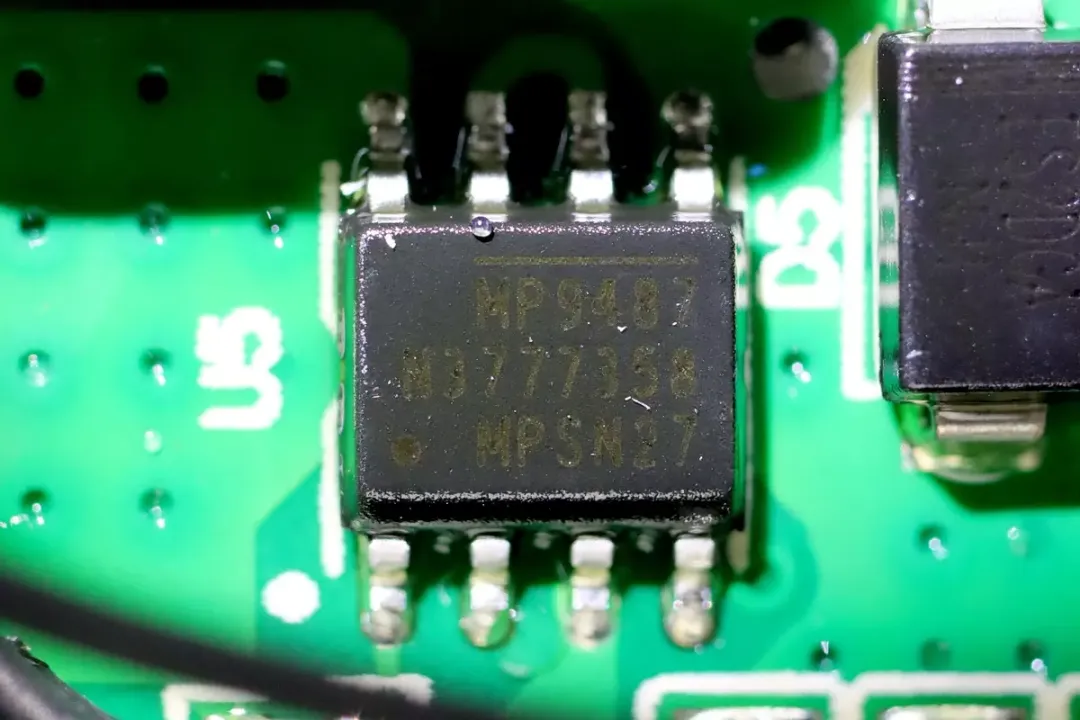

电池端降压芯片来自MPS，型号为MP9487，是一颗100V耐压的开关降压转换器，内置MOS管，输出电流为1A，外置肖特基二极管。

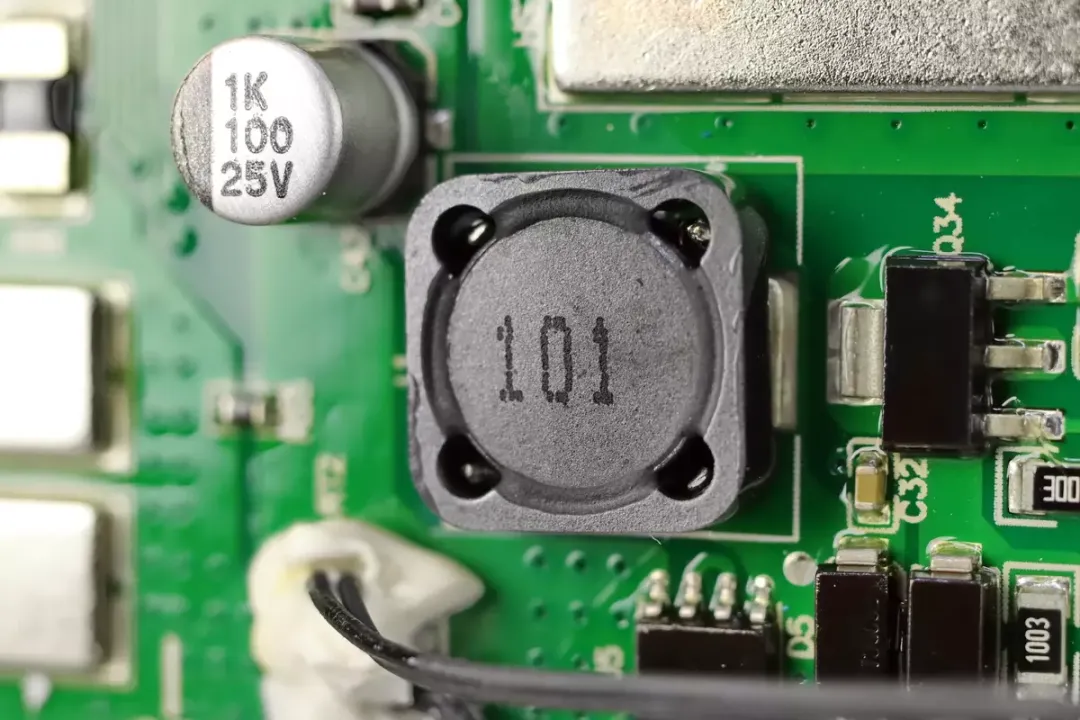

10μH降压电感特写。

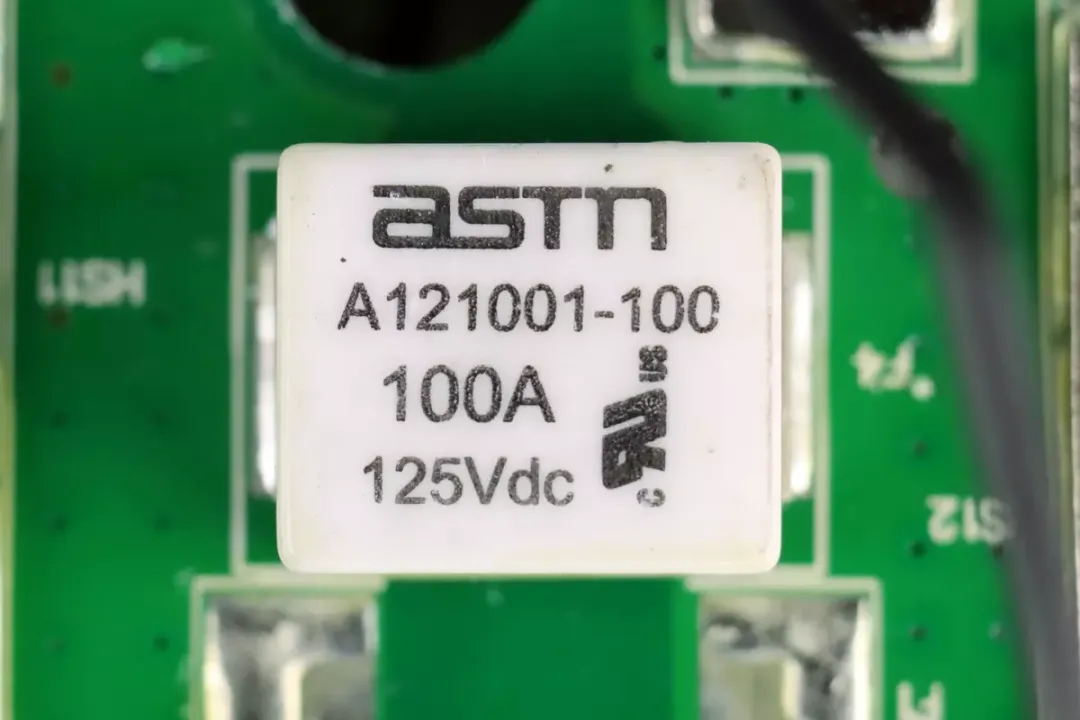

电池组保险丝来自ASTM博钺电子，型号A121001-100，是一颗贴片快速保险丝，规格为125VDC，100A，具有高分断能力，连接在电池组正极输出，用于过流保护。

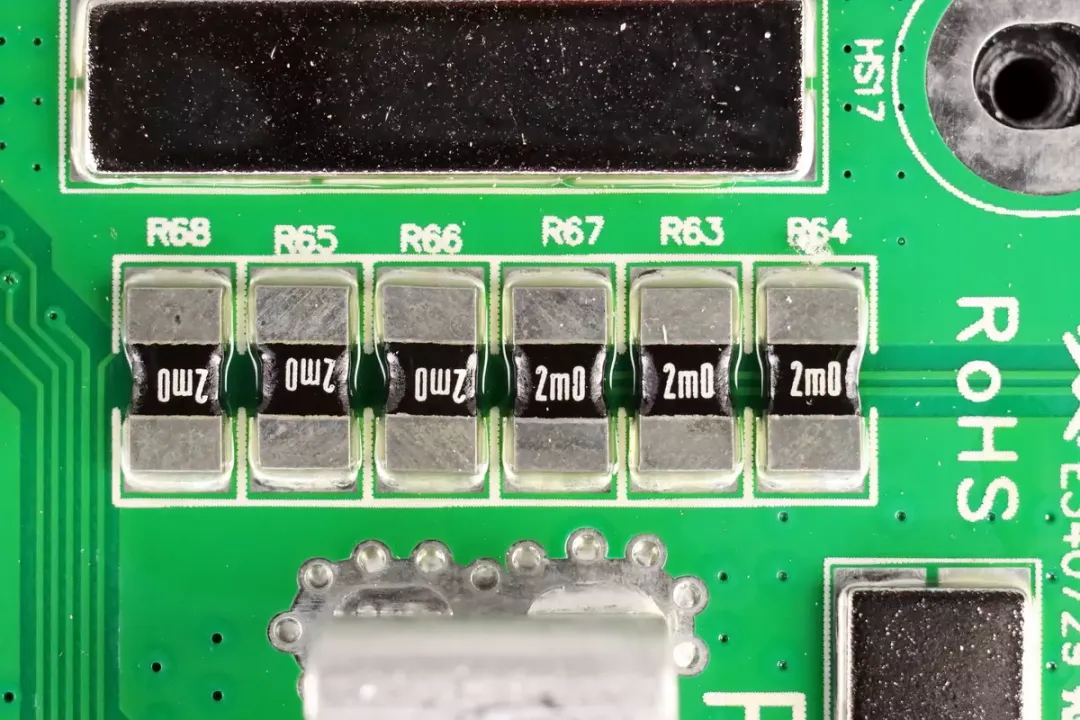

电池端检流电阻特写，6颗2512电阻并联，阻值为2mΩ。

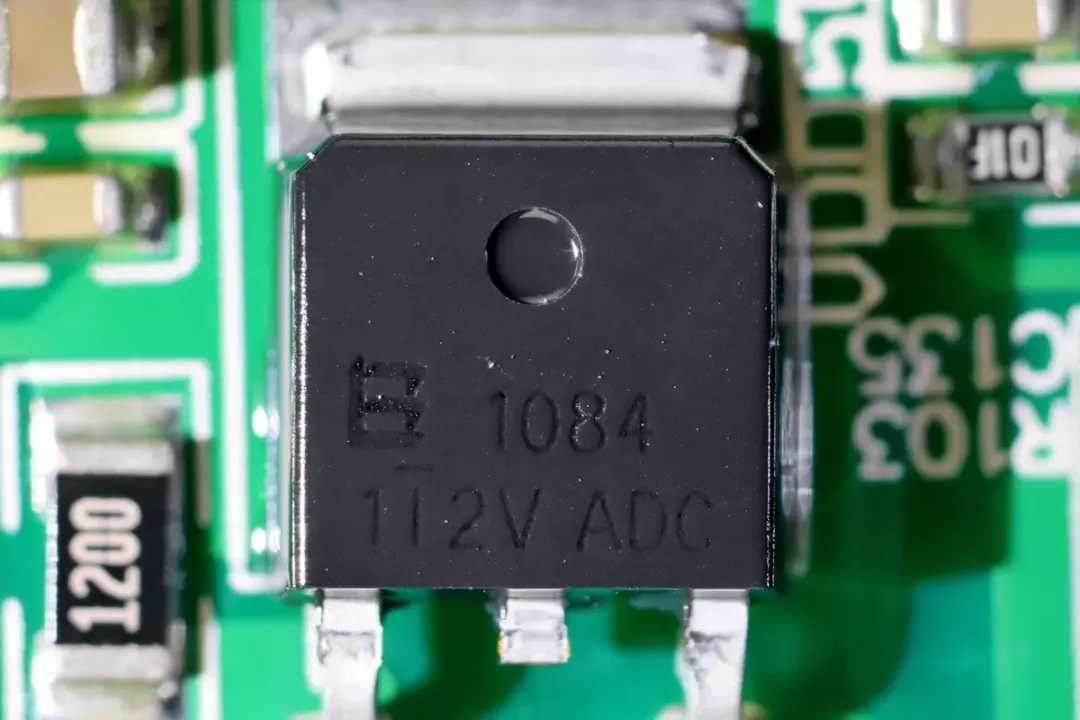

一颗稳压芯片来自贝岭，型号BL1084，用于将开关降压芯片输出的电压降压为其他芯片供电。

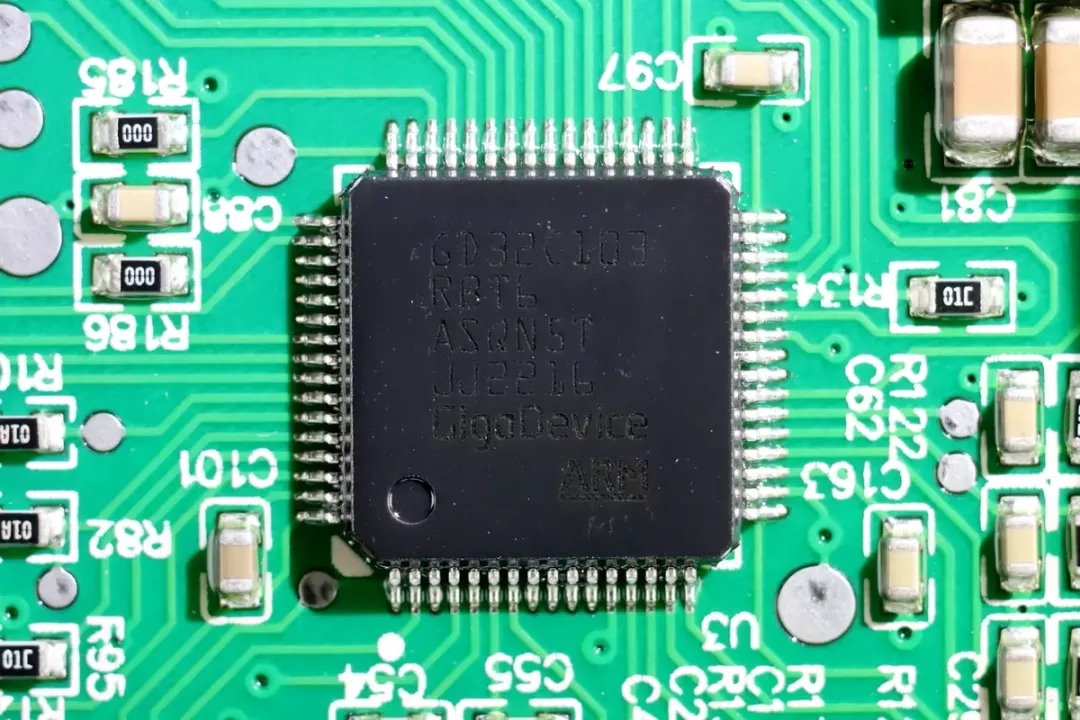

电池组保护板的主控MCU来自兆易创新，型号GD32C103RBT6，是一颗内置M4内核的MCU，最高运行频率为120MHz，内置128K Flash和32K SRAM，具备SPI接口，I2C接口，USART接口和UARTs接口以及I2C和USB，CAN总线接口。

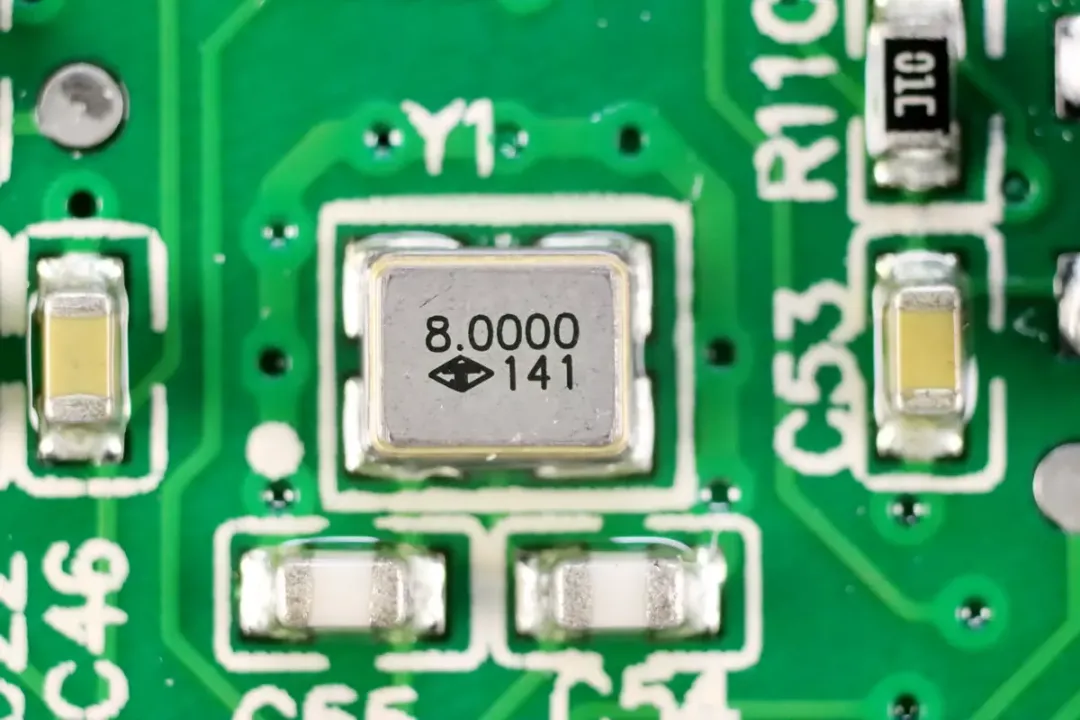

8.0000MHz贴片晶振，为MCU提供时钟。

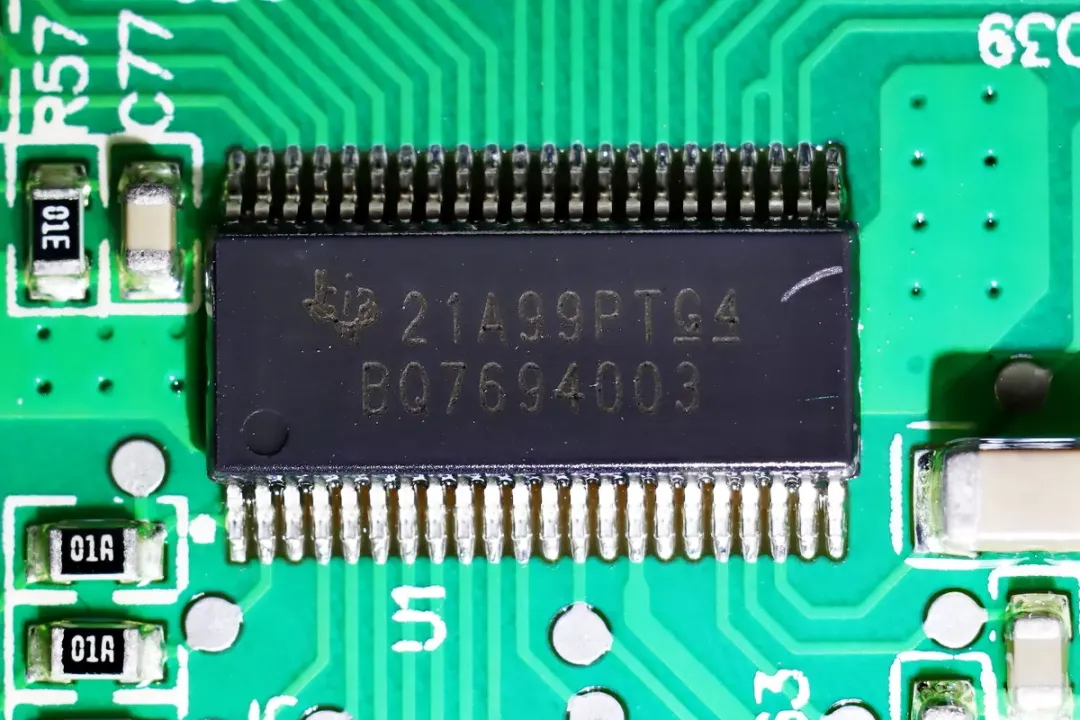

电池监控芯片来自TI德州仪器，型号BQ7694003，是一颗9到15串，锂电池或磷酸铁锂电池的模拟前端芯片。具备纯数字接口，芯片内置ADC测量电池组电压等参数，电池组电流采用单独的ADC，支持放电过流，放电短路，过压及欠压保护，芯片采用I2C接口通信，适用于多串锂电池组应用。

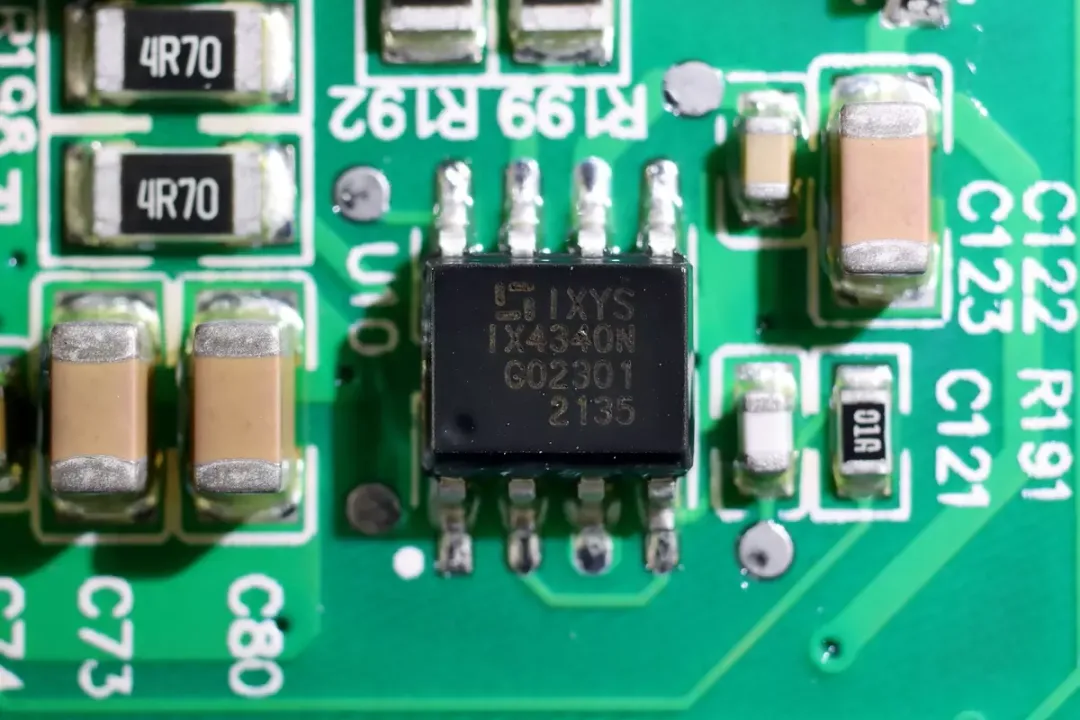

IXYS IX4340N 低侧双路NMOS驱动器，用于隔离驱动电源。

用于为MOS管驱动供电的变压器。

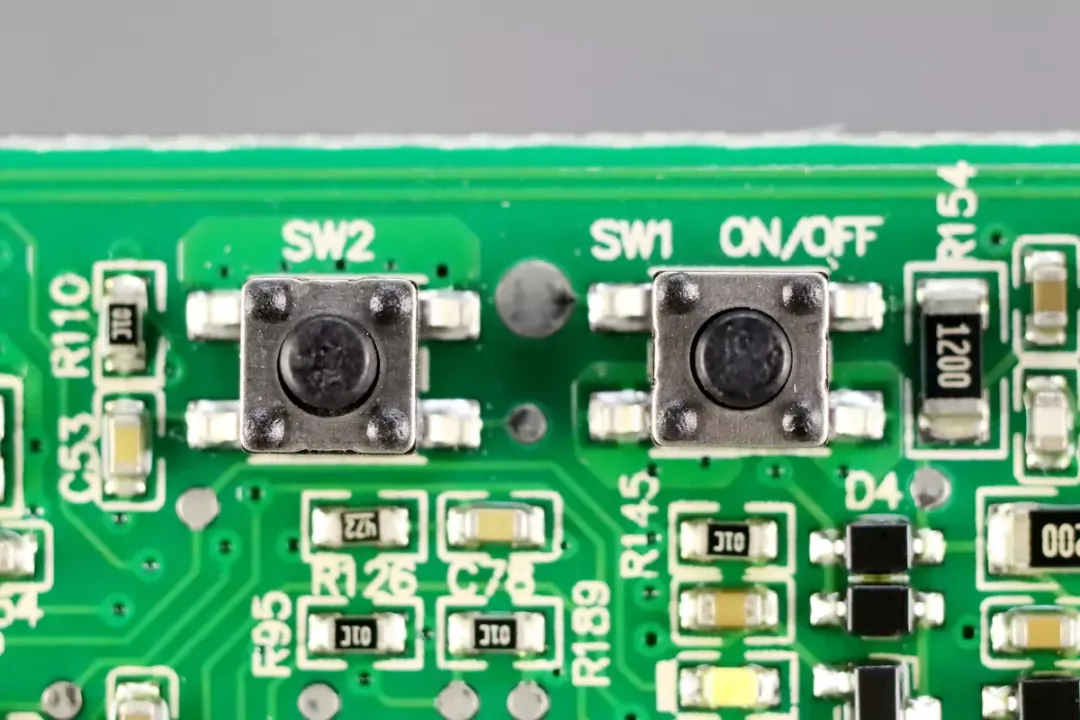

两颗按钮开关用于保护板输出控制。

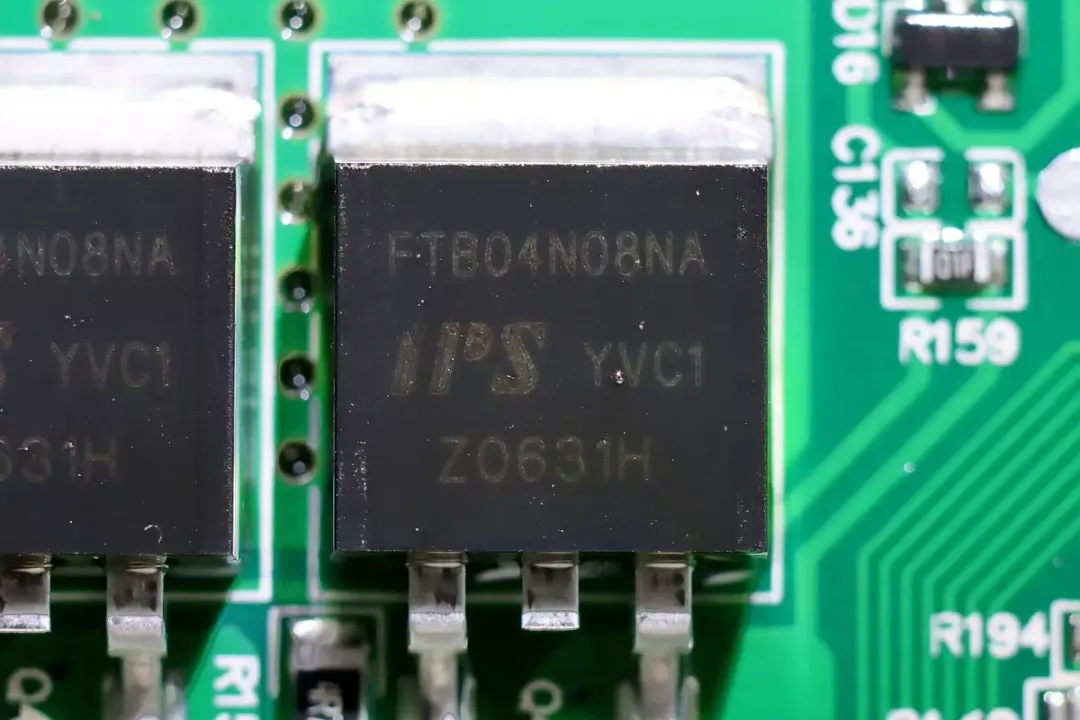

电池保护管来自华润芯功率，型号FTB04N08NA，NMOS，耐压80V，采用TO263封装，电池保护管采用8颗并联对向串联，外接电池采用7颗并联。

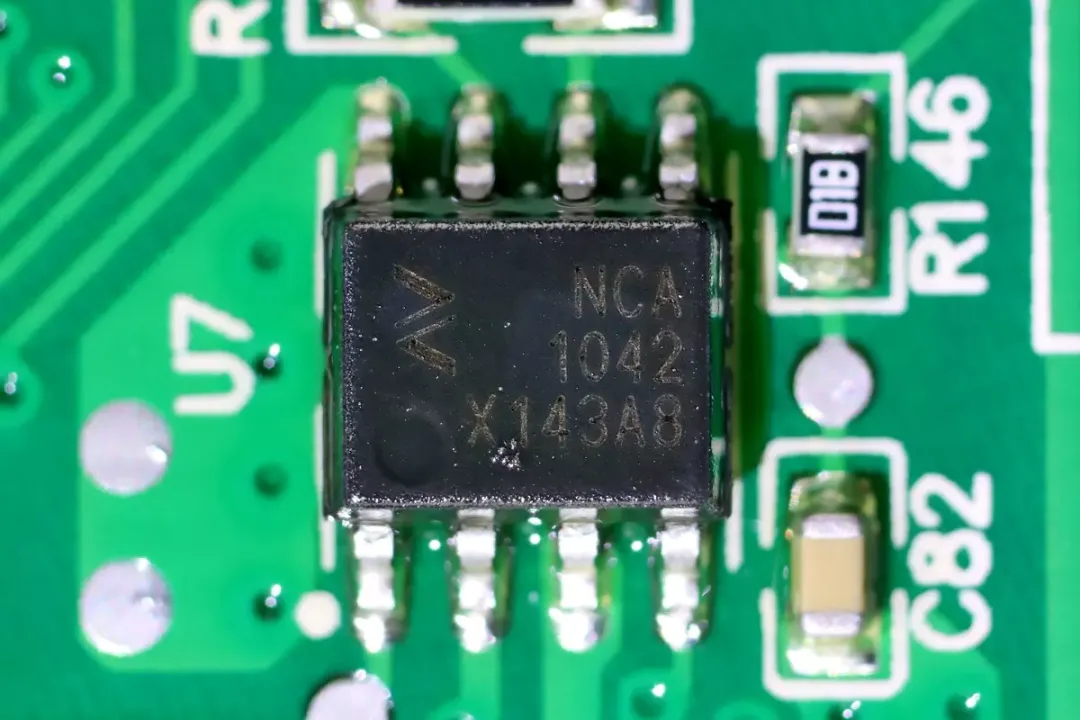

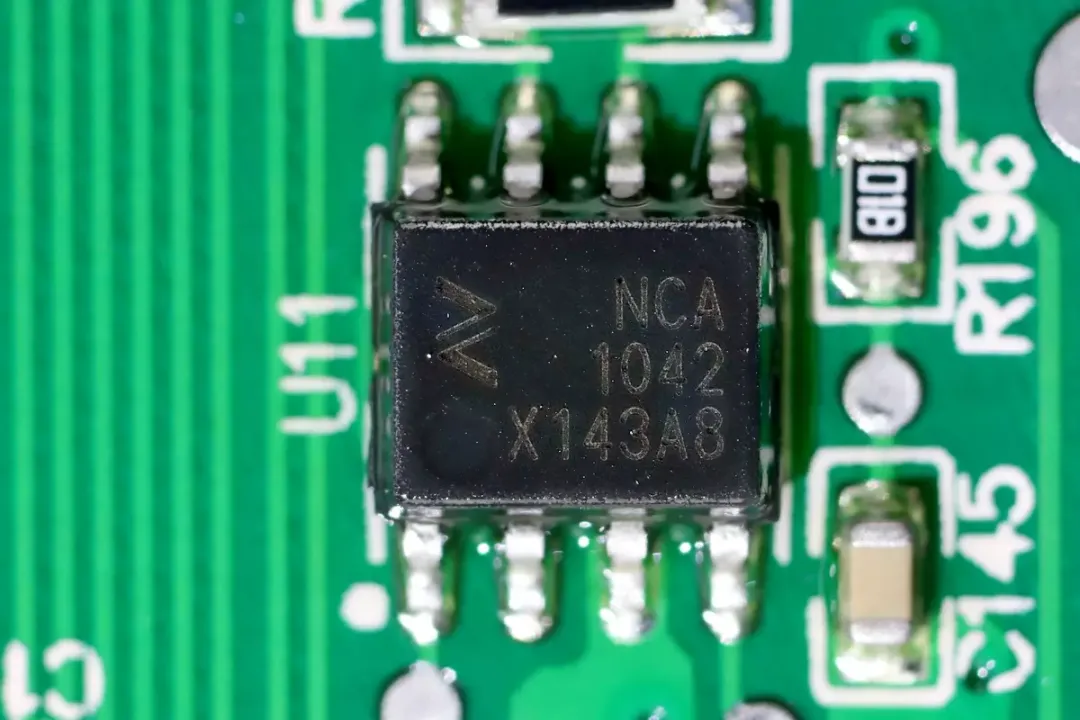

两颗CAN总线收发器来自纳芯微，型号NCA1042，支持3-5V IO供电，供电电压为5V，支持5Mbps通信速率，具备过电流保护和过热保护，采用SOP8封装。

另一颗收发器为相同型号。

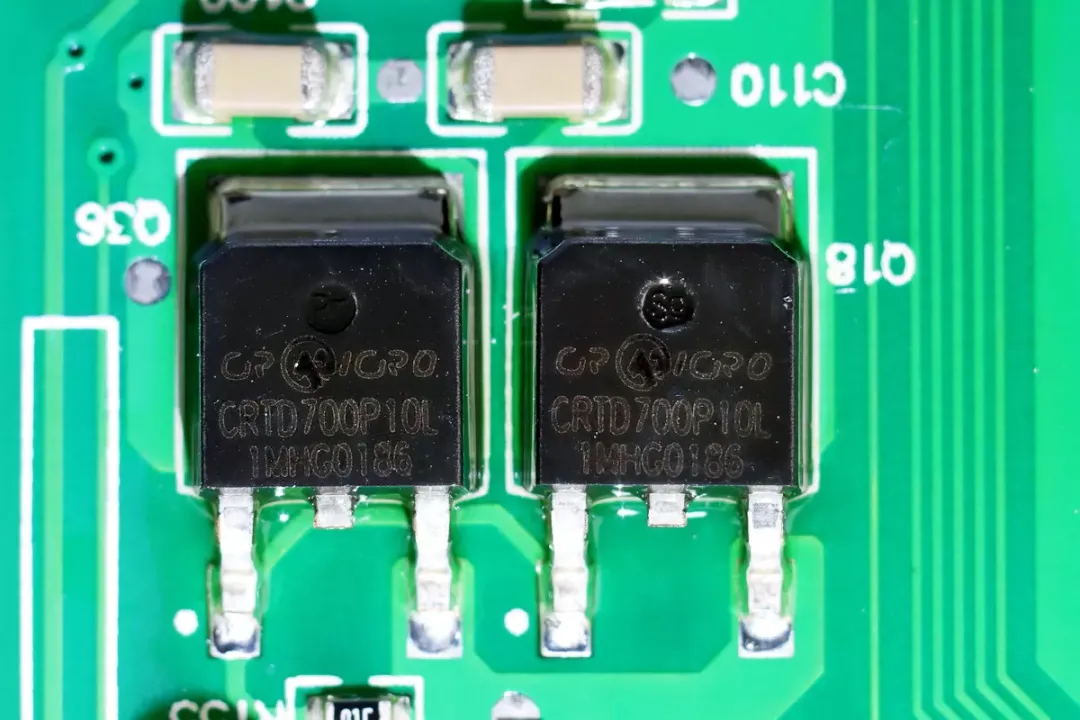

两颗MOS管并联用于供电控制，来自华润微电子，型号CRTD700P10L，是一颗耐压100V的PMOS，导阻为59mΩ，采用TO252封装。

断开电池单体检测线，分离开两片PCB。

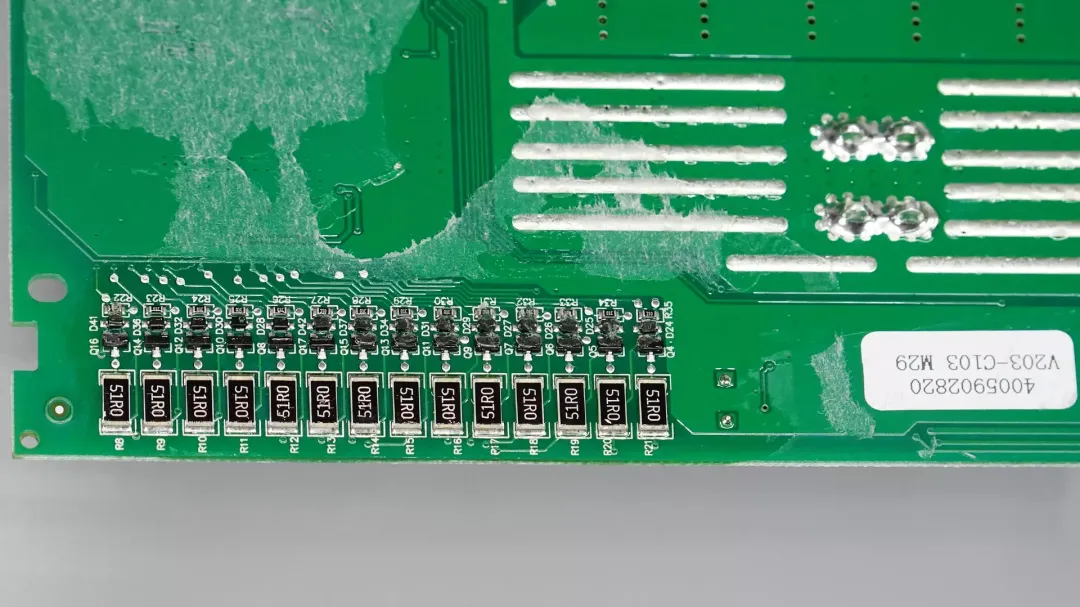

在电池分体电压采样插座背面的PCB上焊接用于电池均衡的MOS管和均衡电阻，共14套器件分别对应14串电池。

在下方的PCB用于连接电池单体电压采样线。

用于检测电池组温度的两颗热敏电阻。

双向逆变模块部分

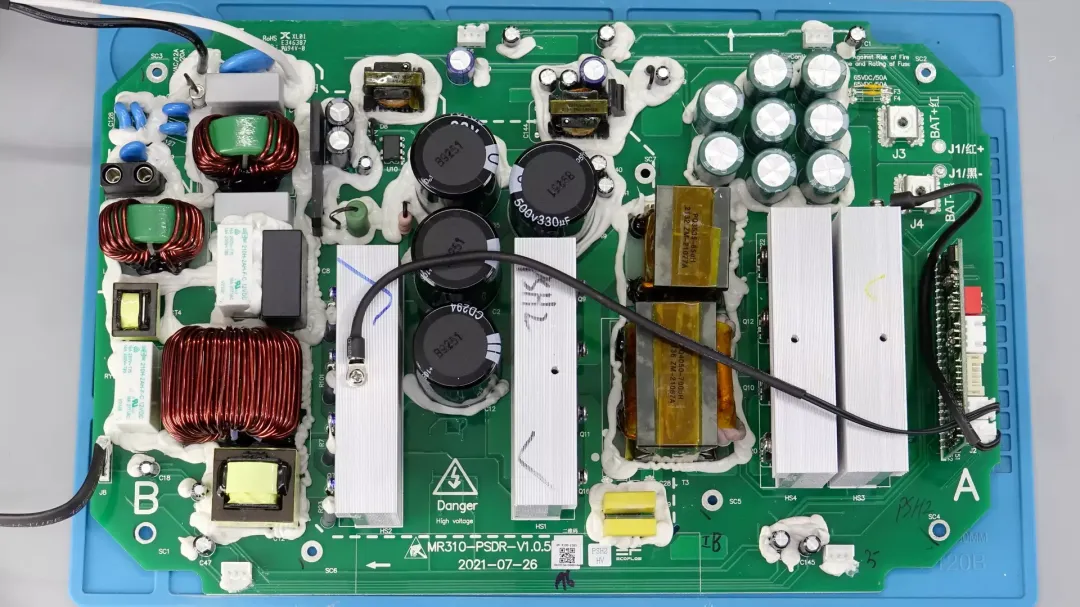

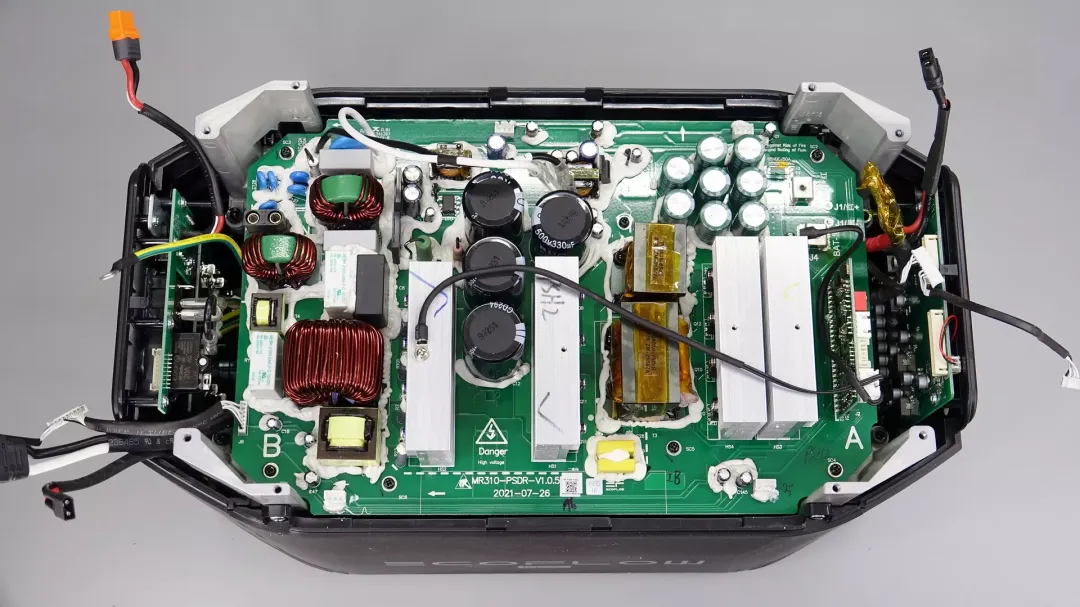

双向逆变模块具有双功能，既可以使用交流电降压输出直流为电池组充电，还可以将电池电量升压逆变成交流电输出，为220V的设备供电。在模块的左侧为交流滤波电路和切换继电器，右侧散热片为输出调制，到右侧依次为高压滤波电容，整流管散热片，变压器与低压开关管的散热片。

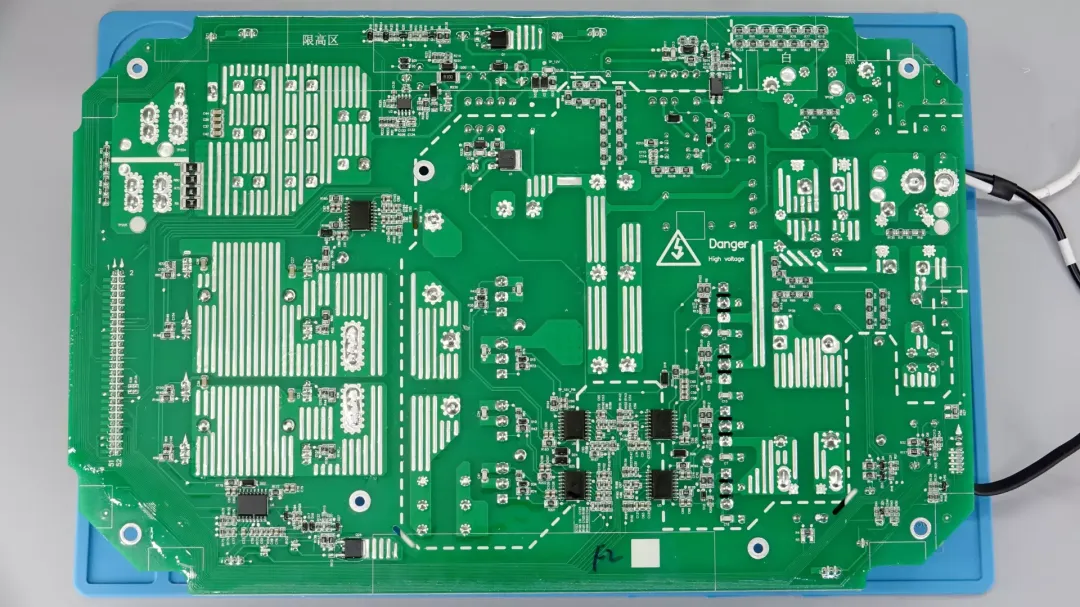

双向逆变模块背面一览，低压侧走线大面积露铜加锡设计，增加载流量。低压与高压侧采用虚线划分，虚线内部为高压电路。背面焊接多颗隔离驱动器，用于同步整流及开关控制，PFC升压和输出调制。

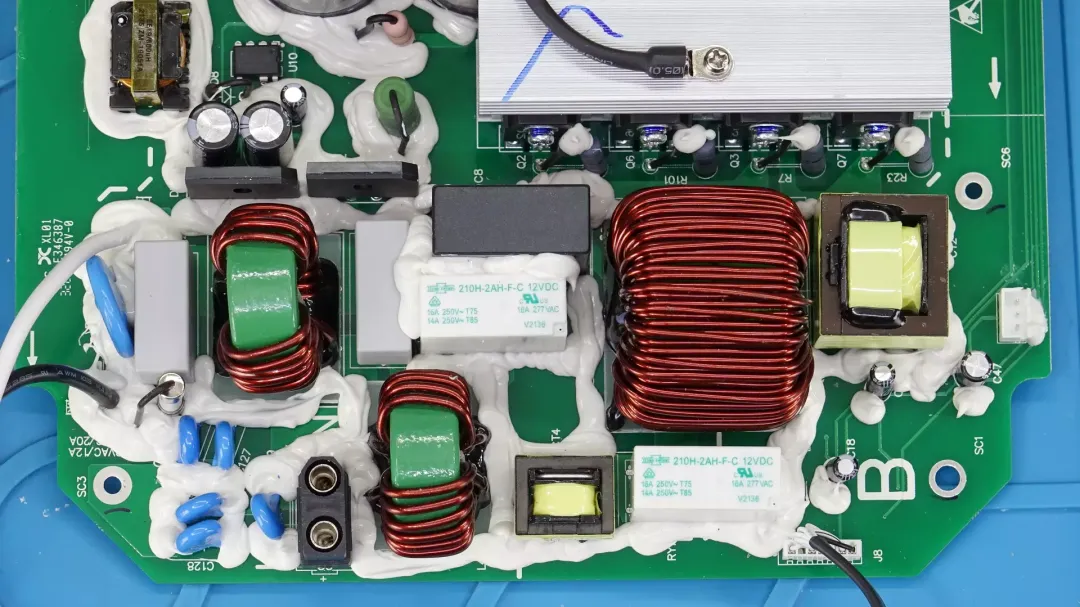

输入及输出滤波电路一览，元件均打胶固定，防止外力振动损坏。

输入保险丝特写，规格为12A，连接导线规格为14AWG。

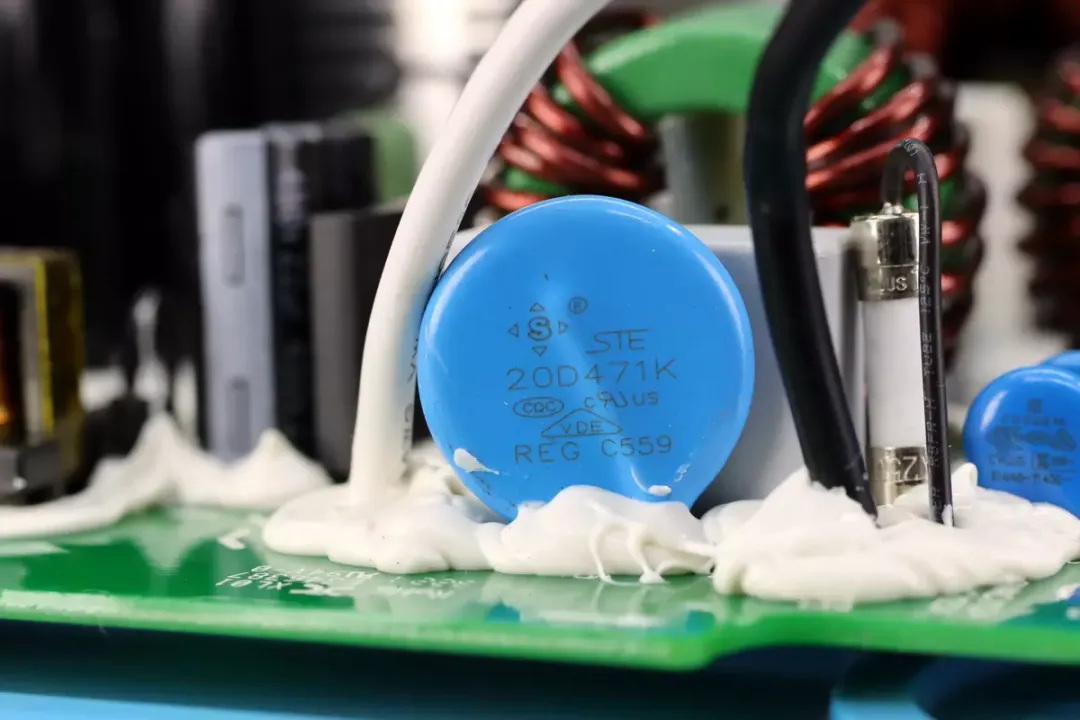

输入端压敏电阻来自STE松田电子，型号20D471K，用于交流输入过压保护。

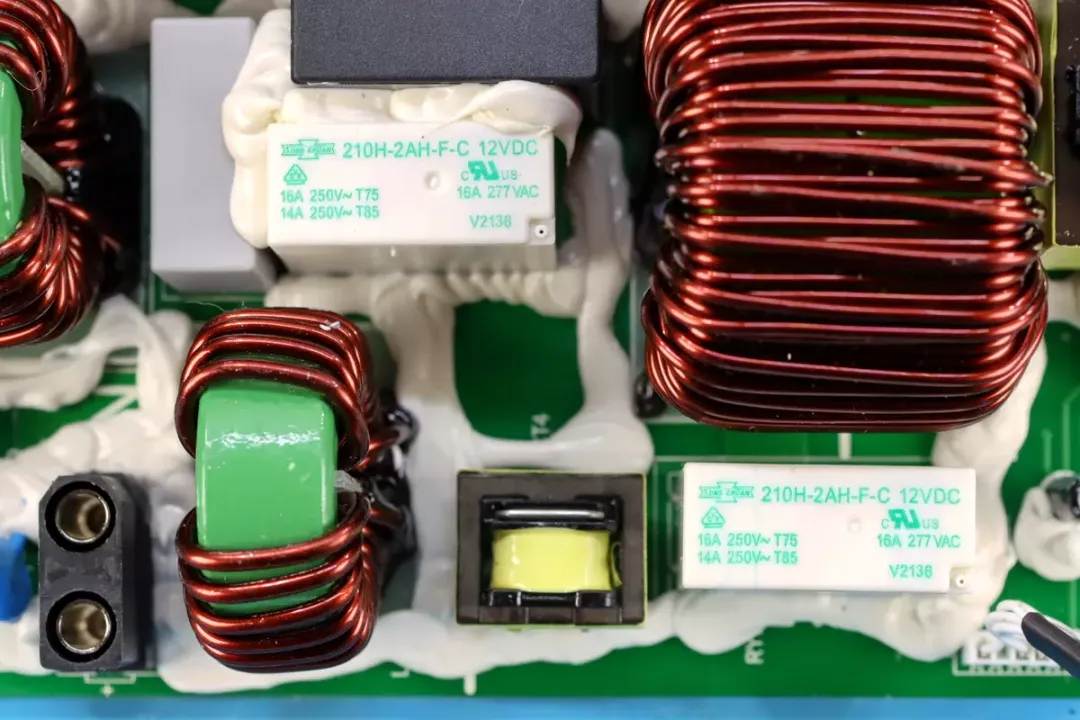

两颗白色继电器来自松川，为210系列，高功率型号，双常开触点，触点为银合金材质，触点容量为16A，线圈电压为12V，用于逆变模式与充电模式切换。

一颗电流互感器特写，用于检测逆变器输出电流，进行过流保护。

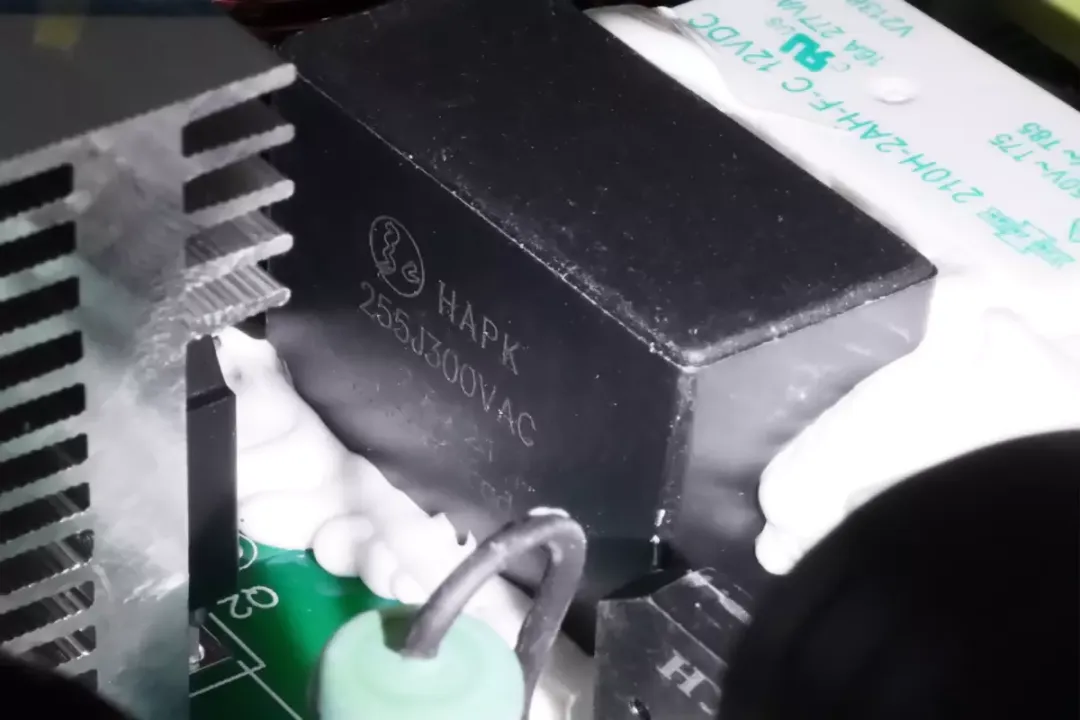

一颗安规X2电容规格为1μF。

另一颗薄膜电容规格为2.5μF 300VAC。

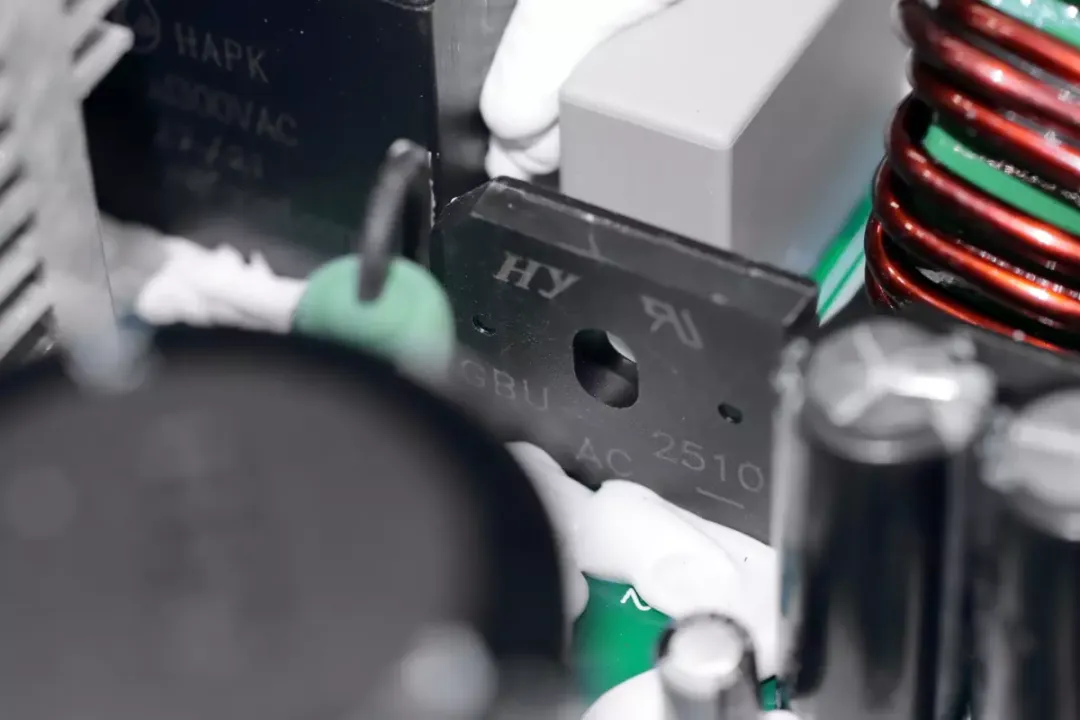

输入端一颗整流桥来自HY虹扬，型号为GBU2510，用于辅助整流功能。

两颗滤波电容规格为450V22μF。

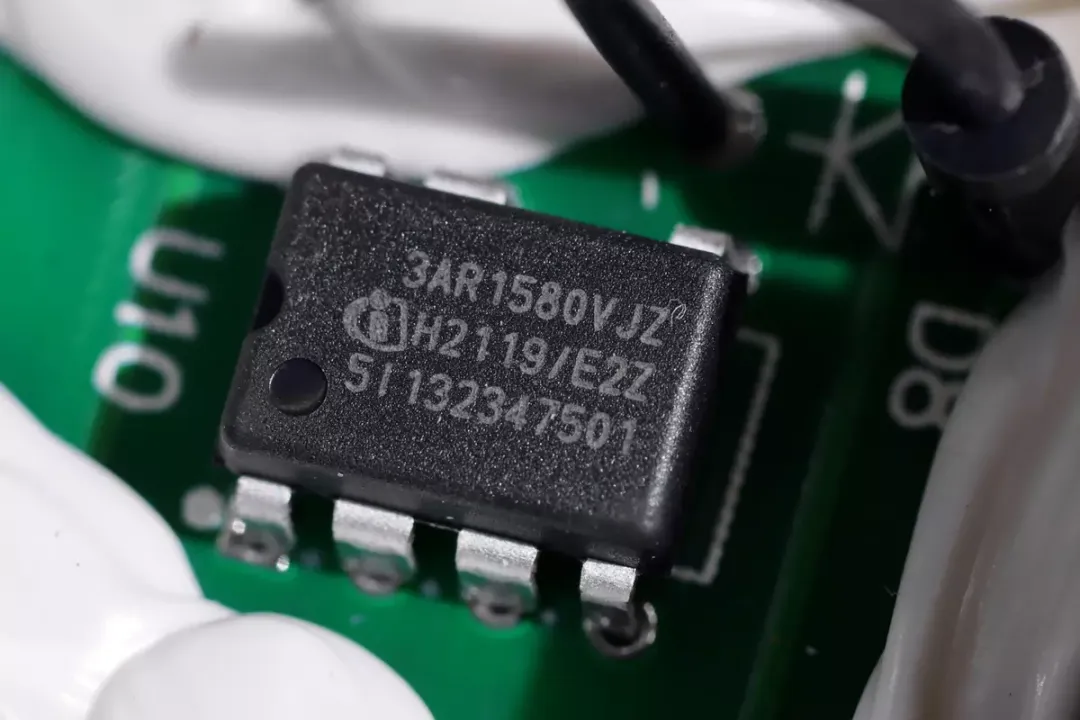

辅助电源芯片来自英飞凌，型号为ICE3AR1580VJZ，内部集成800V CoolMOS和高压启动电路，是一颗全集成的电源芯片。

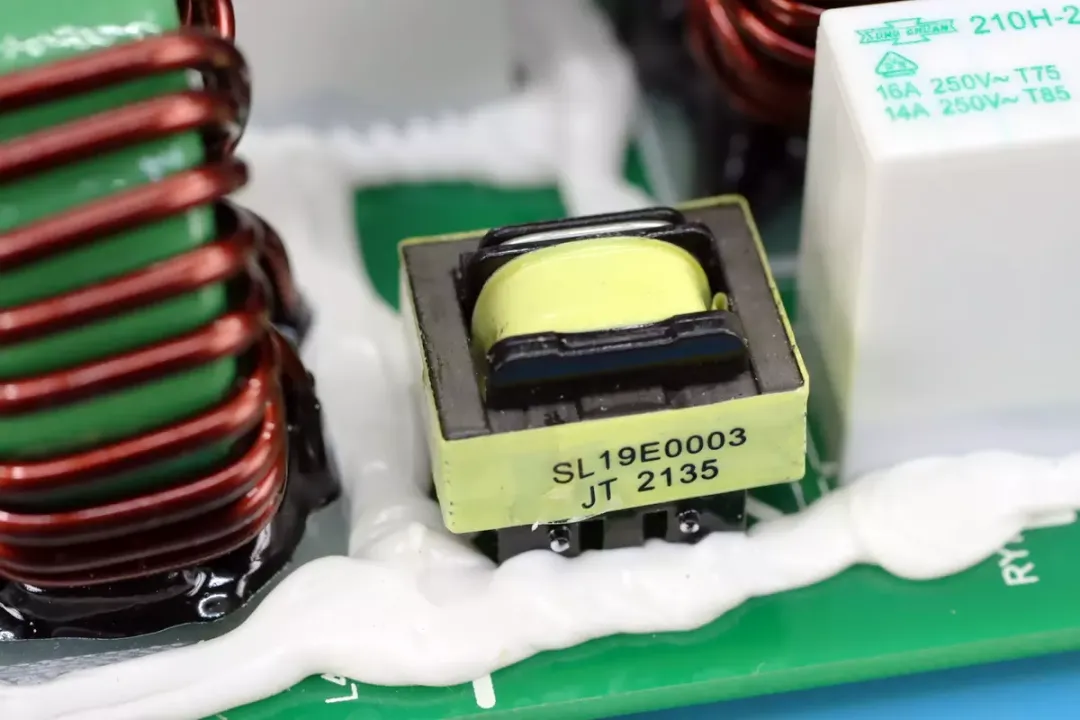

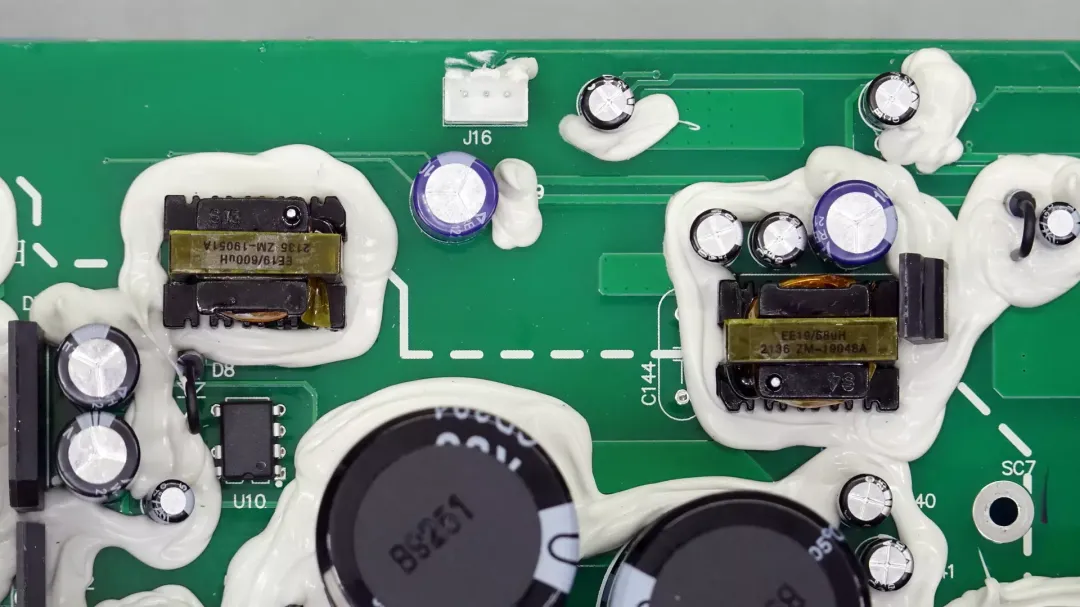

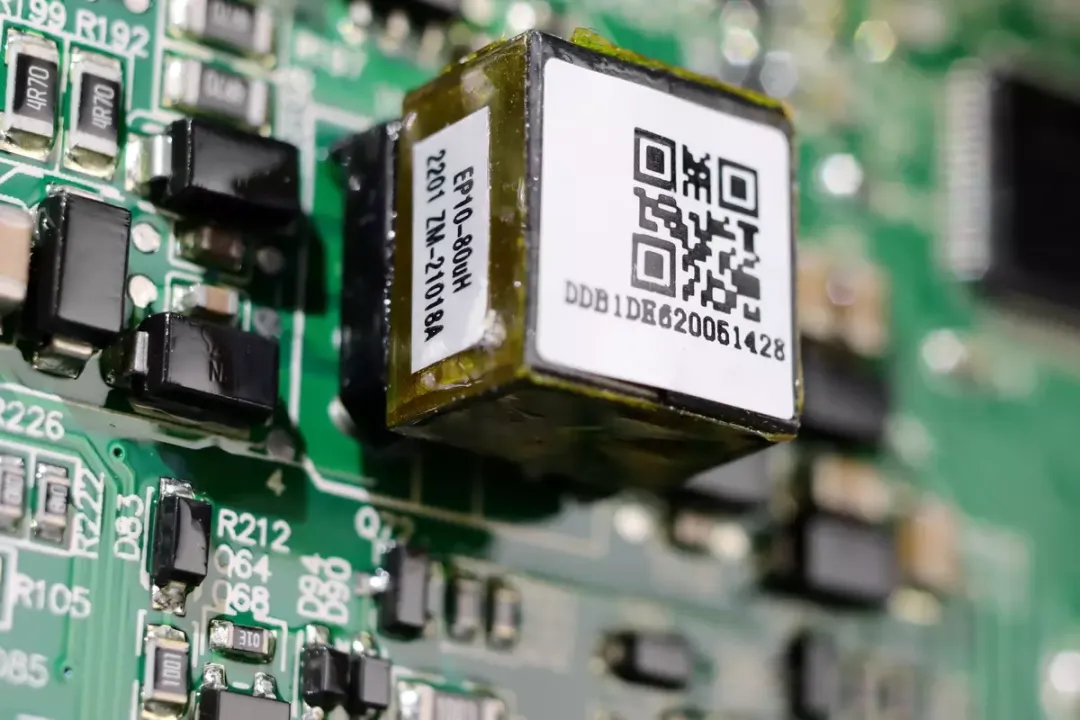

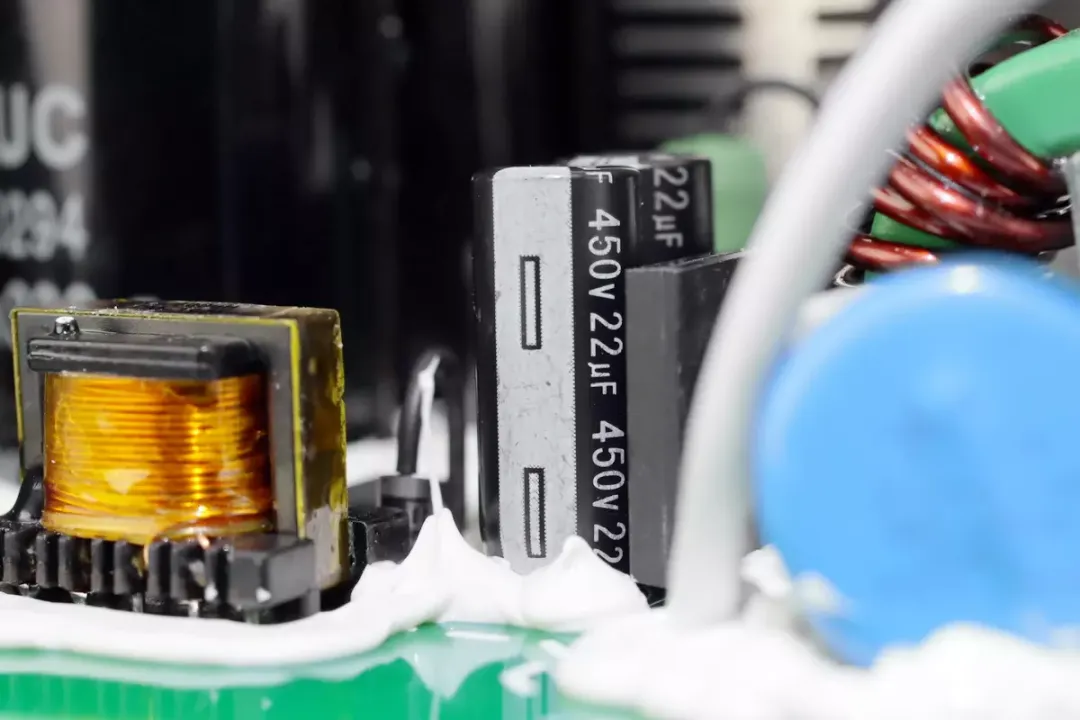

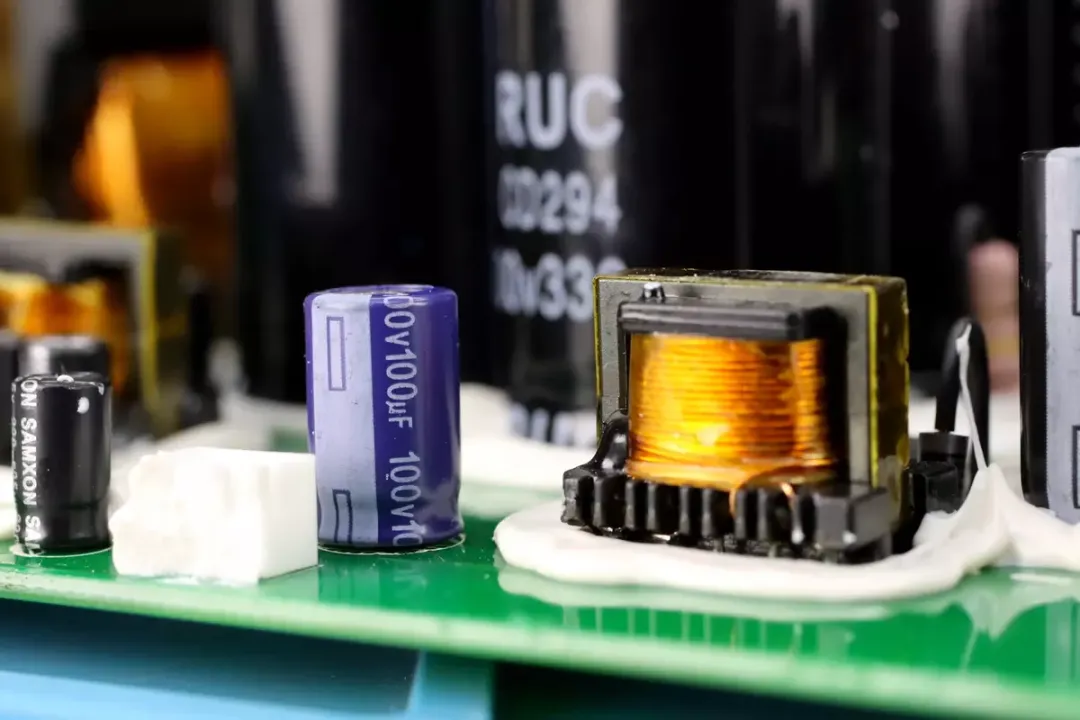

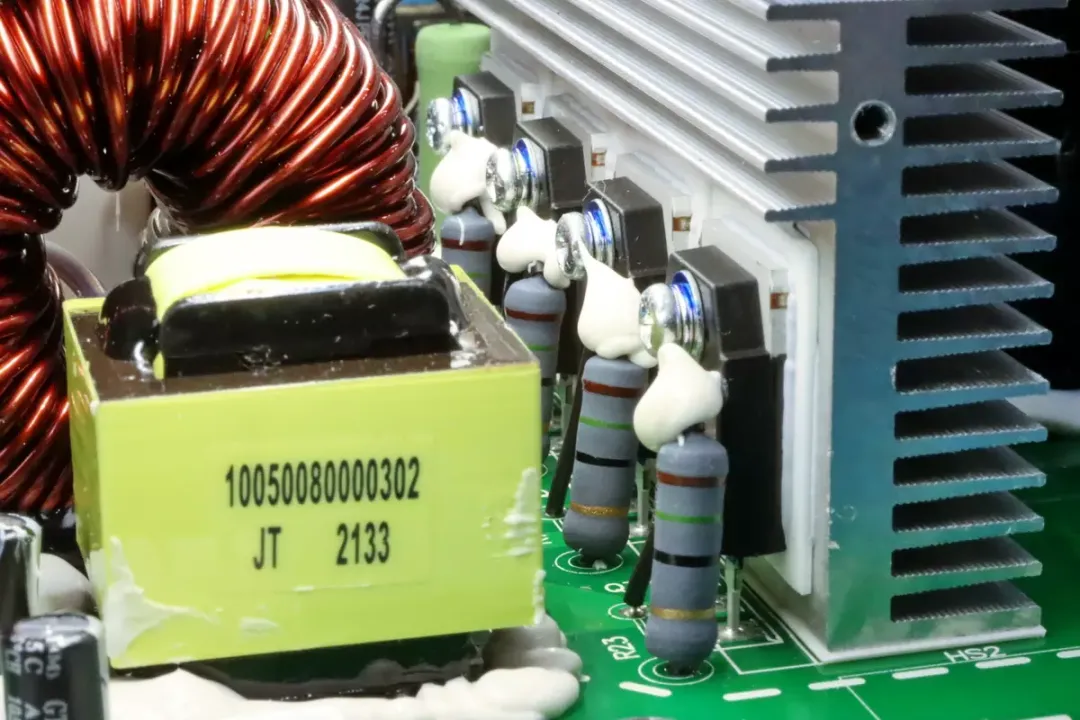

两颗变压器用于逆变器辅助电源。

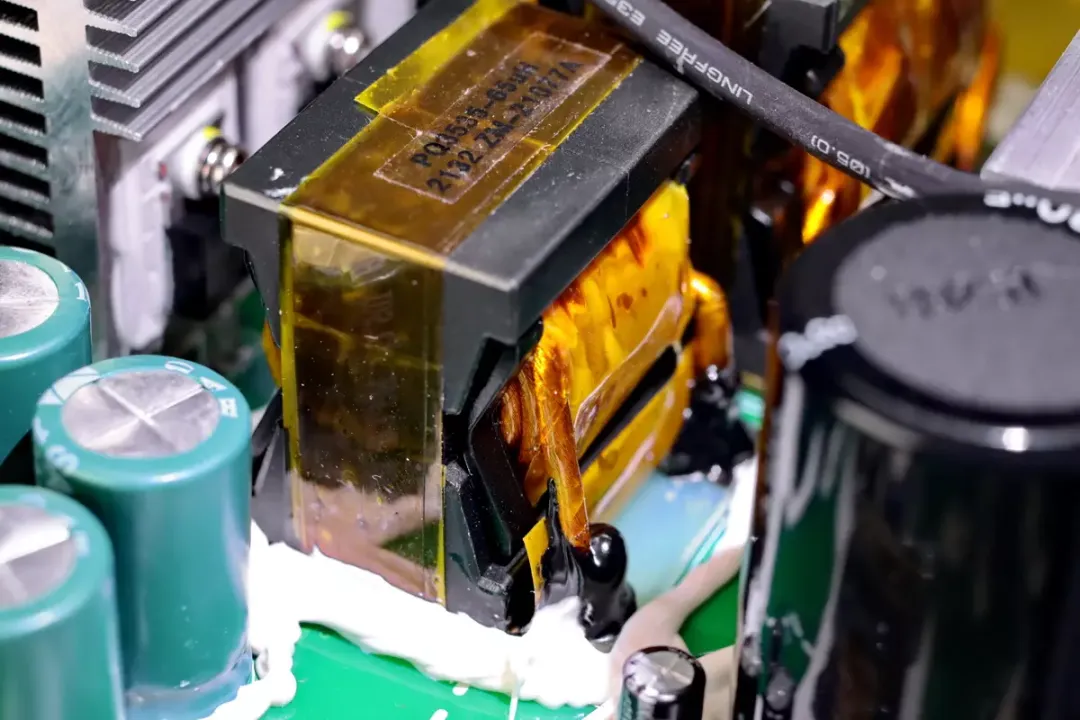

变压器与输出滤波电容特写。

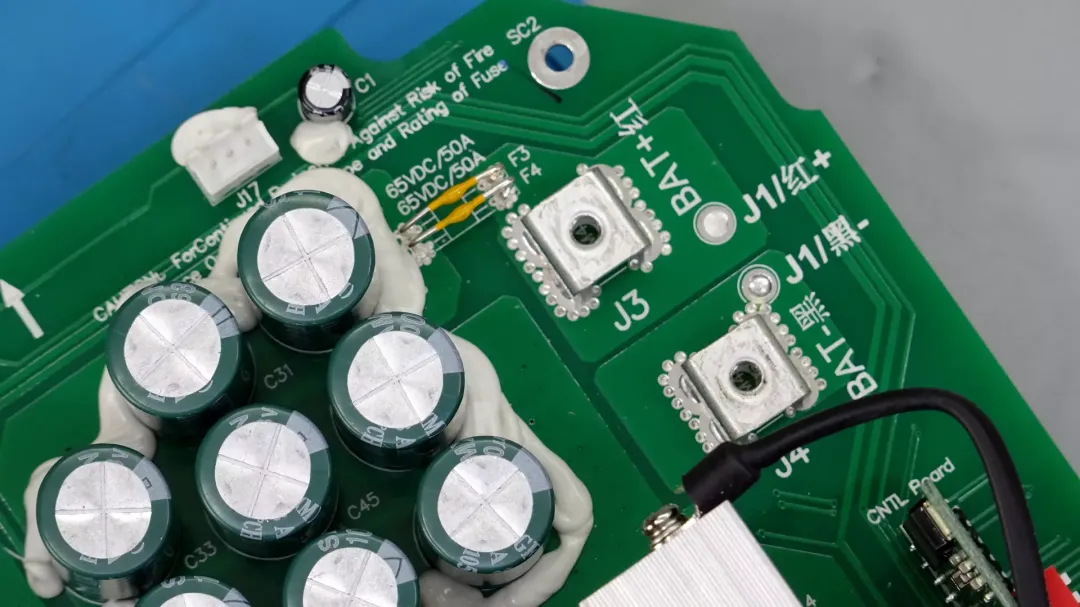

逆变器电池输入端串联保险丝，接线柱焊接在PCB上，通过螺丝固定连接线。

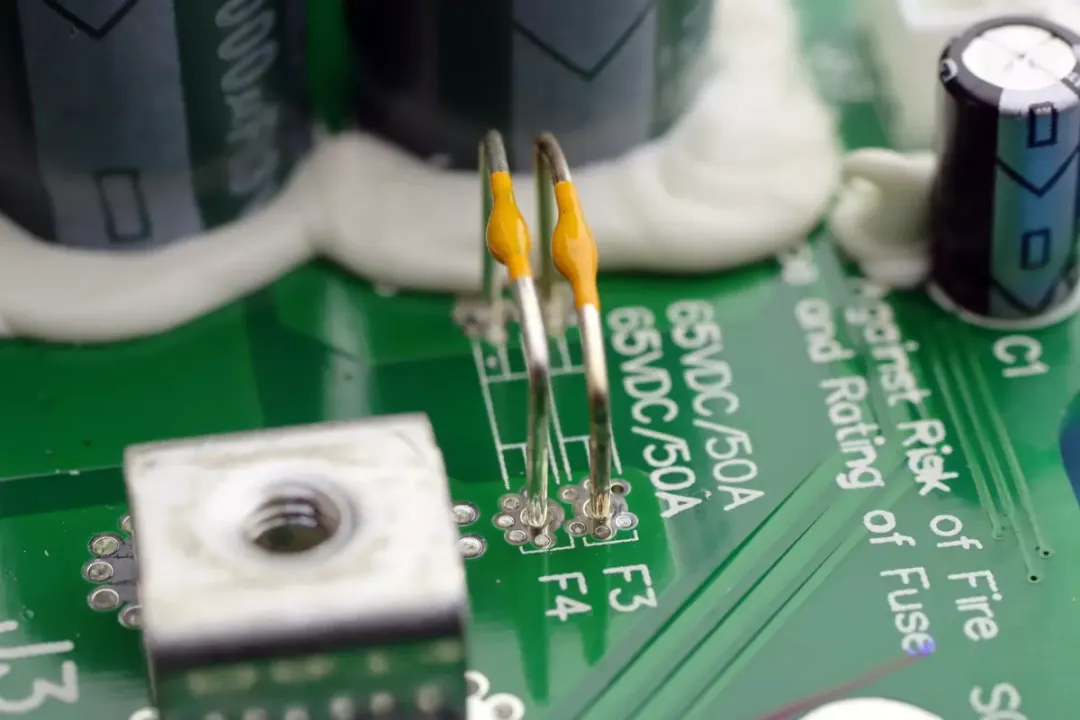

两颗保险丝并联，规格均为50A，用于输入过流保护。

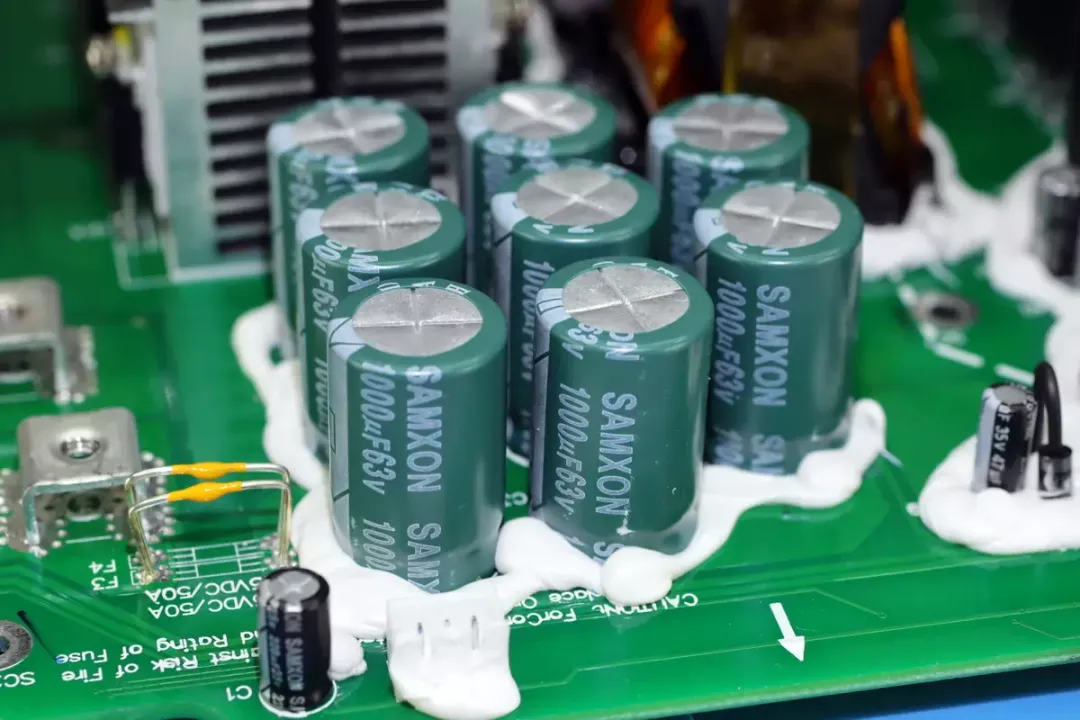

低压电解电容来自SAMXON万裕，规格为1000μF 63V，共8颗并联，用于电池端滤波。

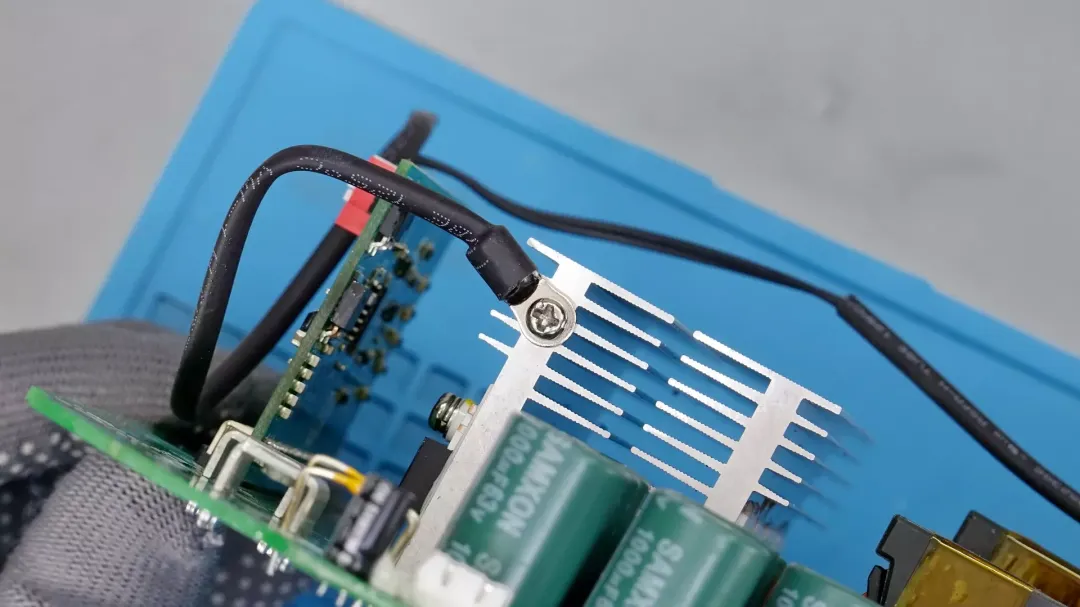

低压侧固定两块散热片，并且在散热片上固定热敏电阻检测温度。在散热片上固定MOS管用于直流逆变升压和同步整流功能。

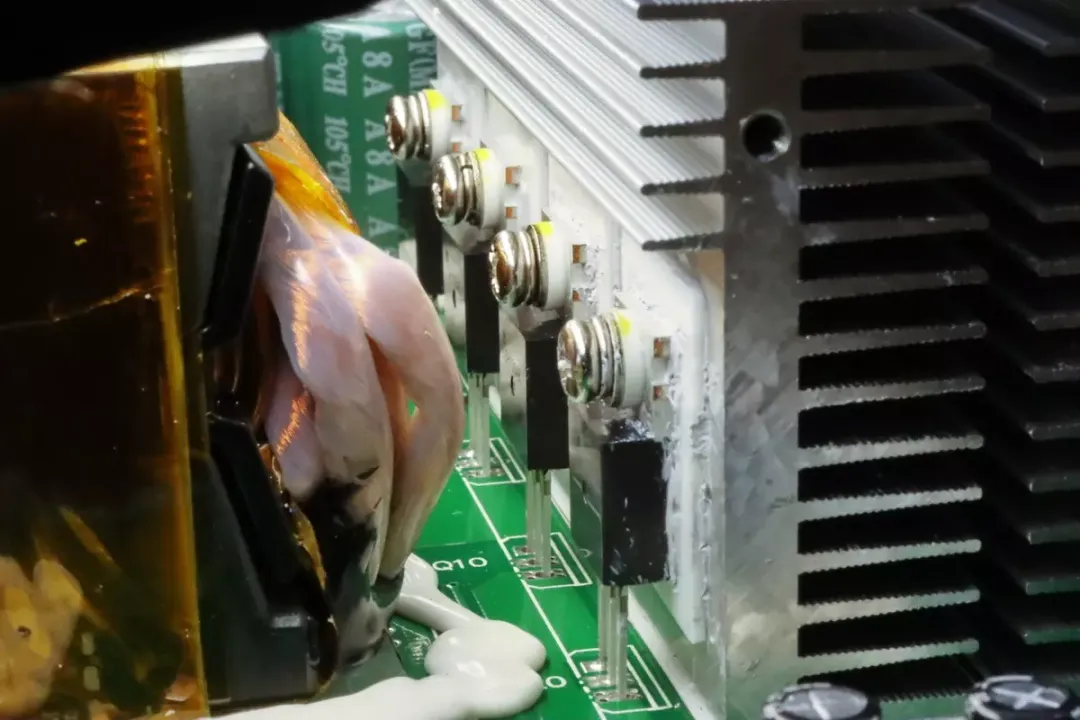

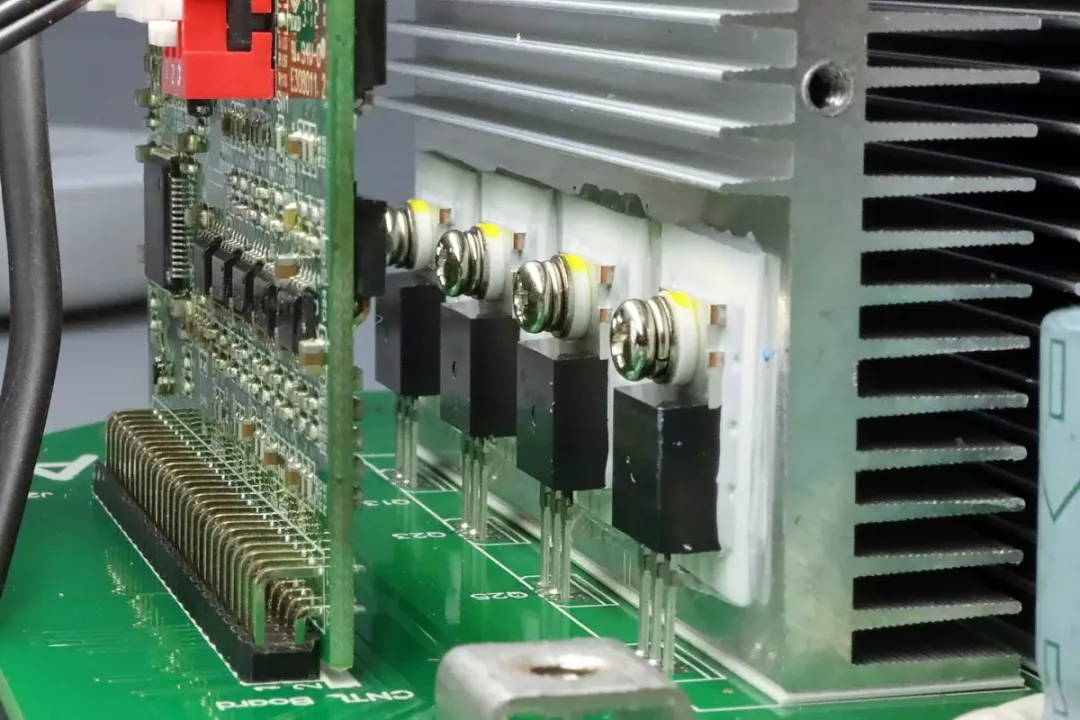

其中一块散热片上固定4颗MOS管，采用绝缘垫和氧化铝陶瓷片进行绝缘安装。在陶瓷片两侧均涂有导热硅脂加强散热。

对应变压器的一侧也是同样的工艺。

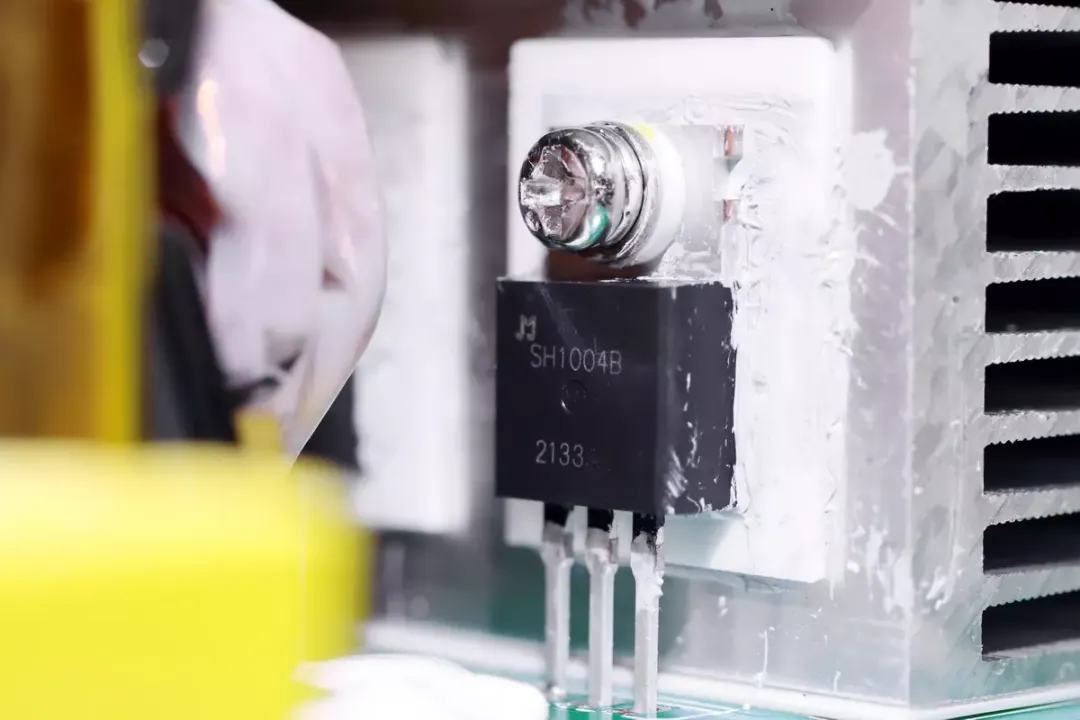

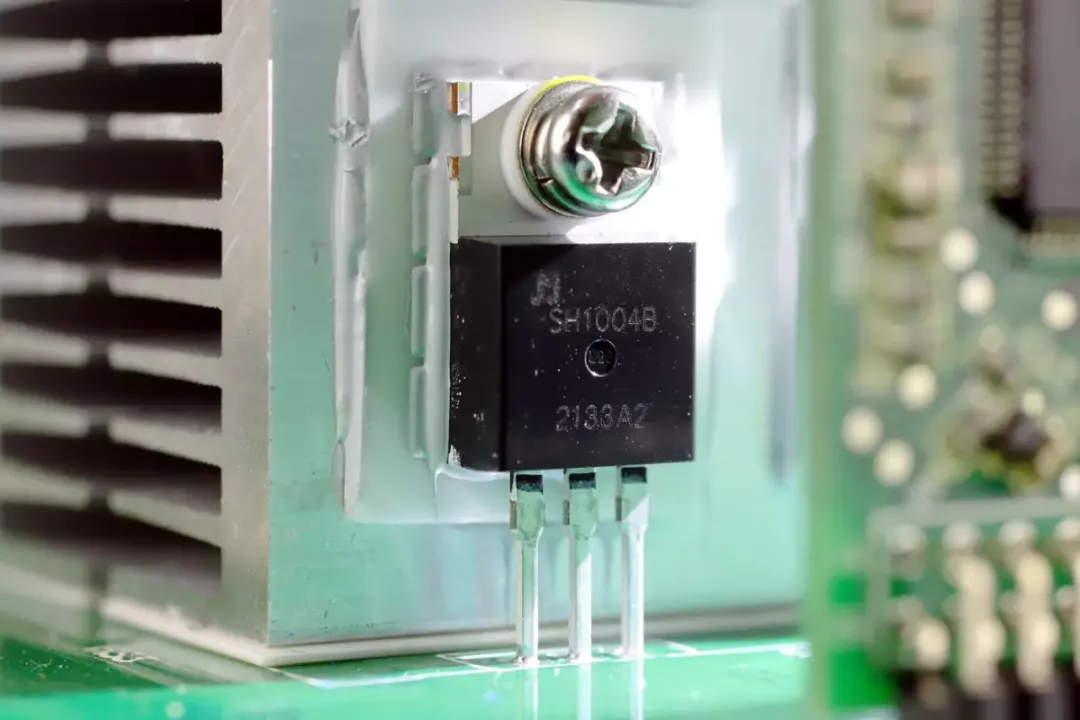

MOS管来自捷捷微，型号JMSH1004BC，是一颗TO220封装的NMOS，耐压100V，导阻为3.5mΩ。

另外一个散热片的MOS管型号相同，用于直流逆变升压以及同步整流功能。

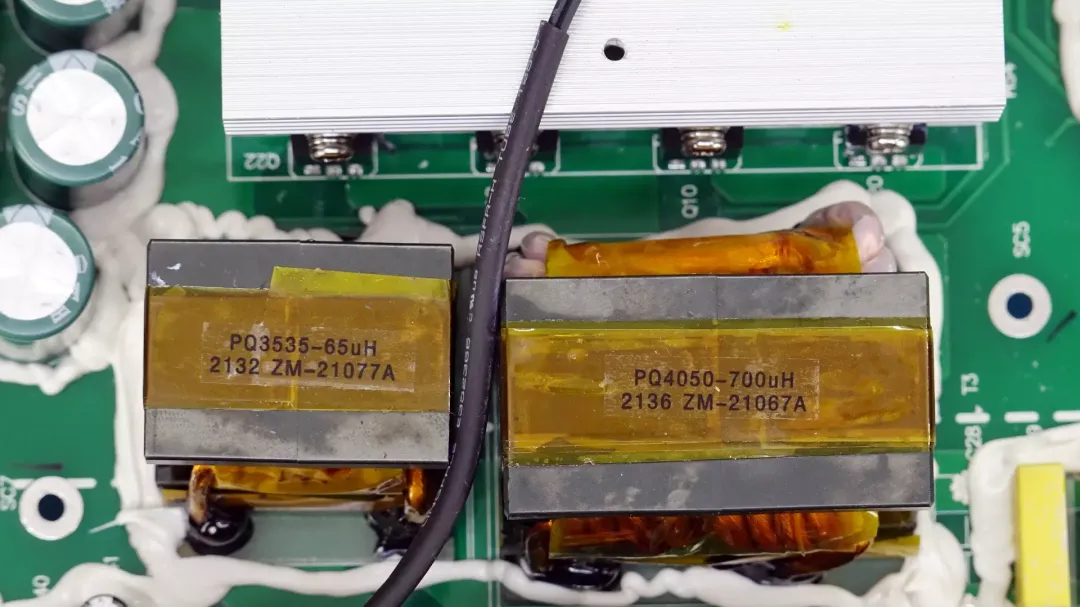

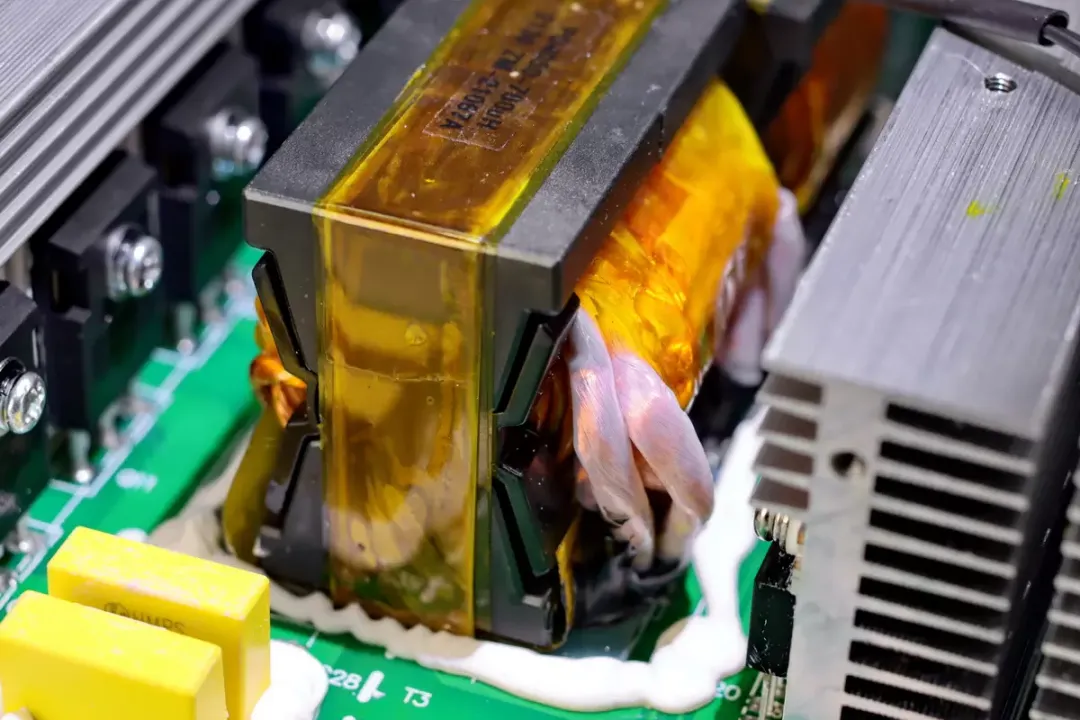

变压器与谐振电感用于电池升压逆变和降压充电功能。

变压器绕组采用利兹线绕制，降低高频损耗。

谐振电感同样采用利兹线绕制。

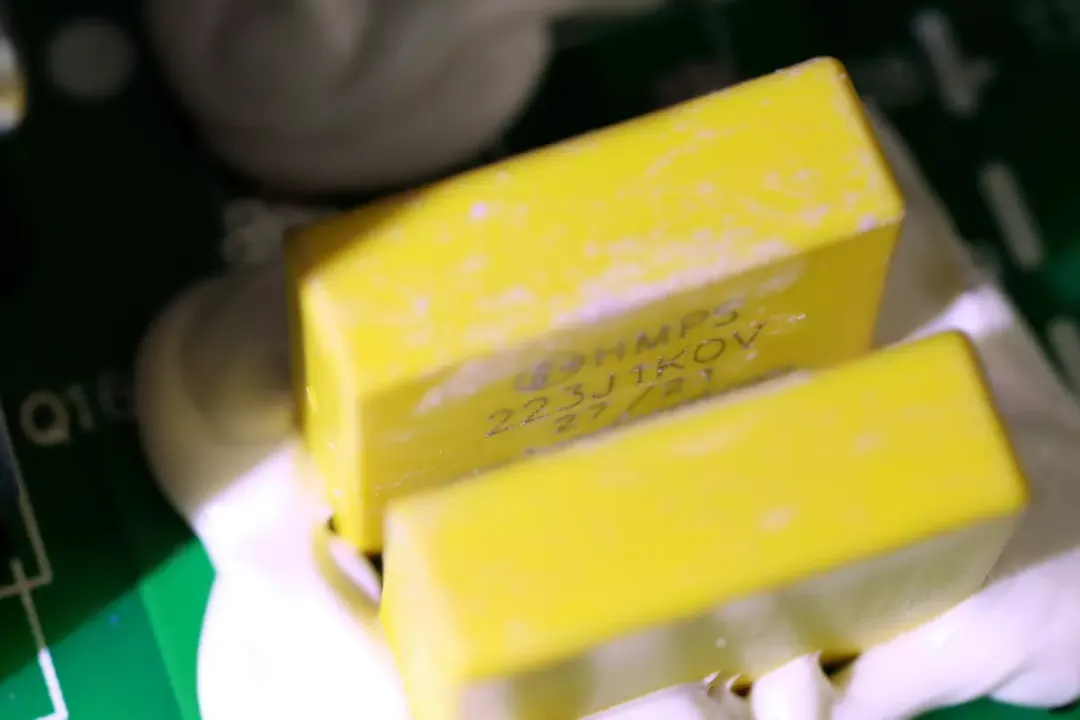

两颗谐振电容并联，规格为0.022μF 1000V。

另一片散热片上固定四颗MOS管。

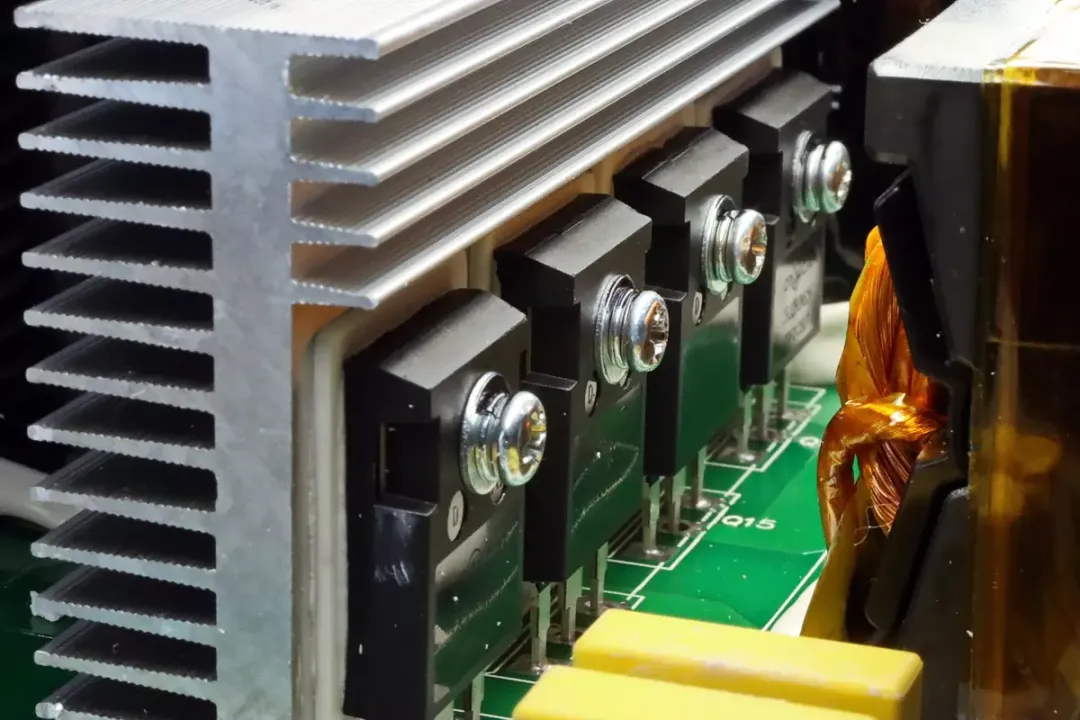

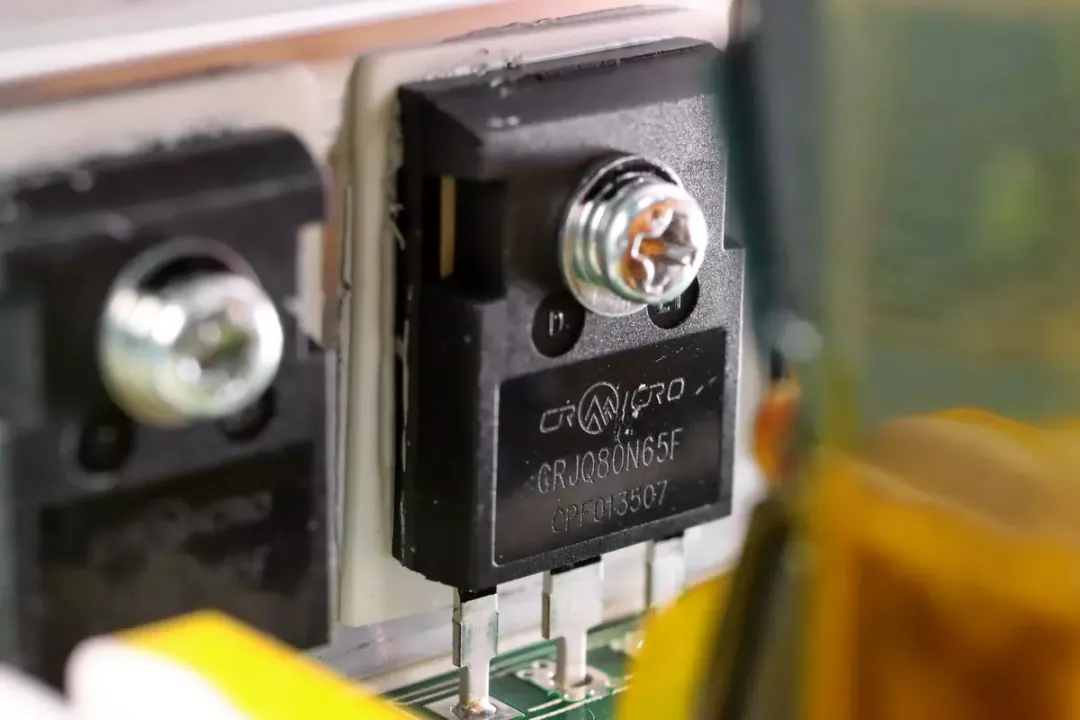

MOS管来自华润微，型号CRJQ80N65F，是一颗650V耐压的NMOS，导阻77mΩ，采用TO247封装，并使用陶瓷导热板绝缘。

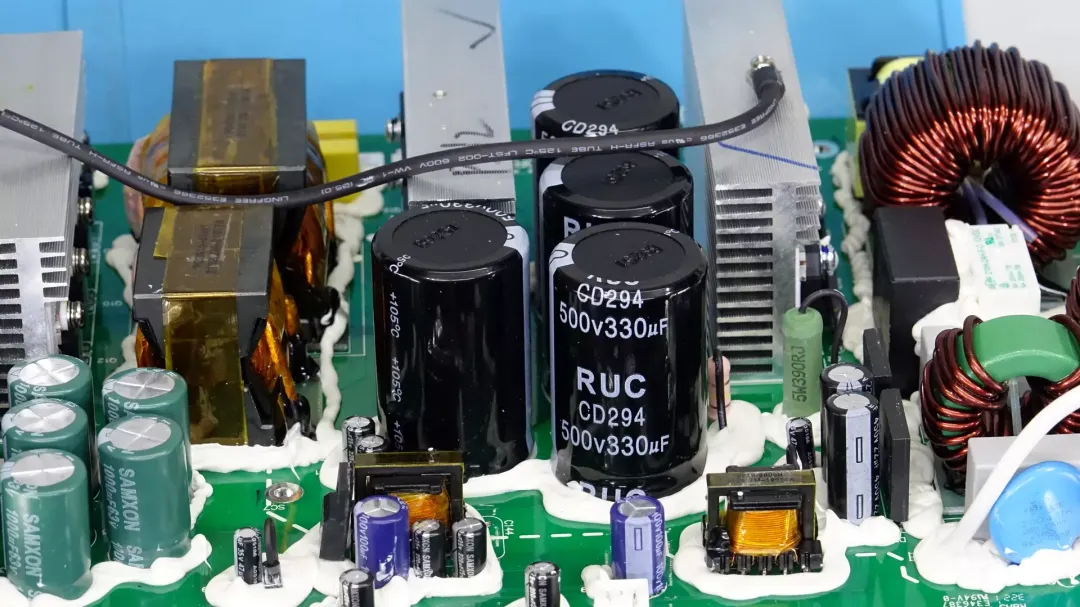

四颗高压滤波电容来自RUC瑞友康，为CD294系列电解电容，规格为500V330μF，四颗并联。

在电容另一侧的散热片上固定四颗IGBT，散热片上固定热敏电阻用于检测温升。

IGBT通过陶瓷导热板绝缘，螺丝固定到散热片上。

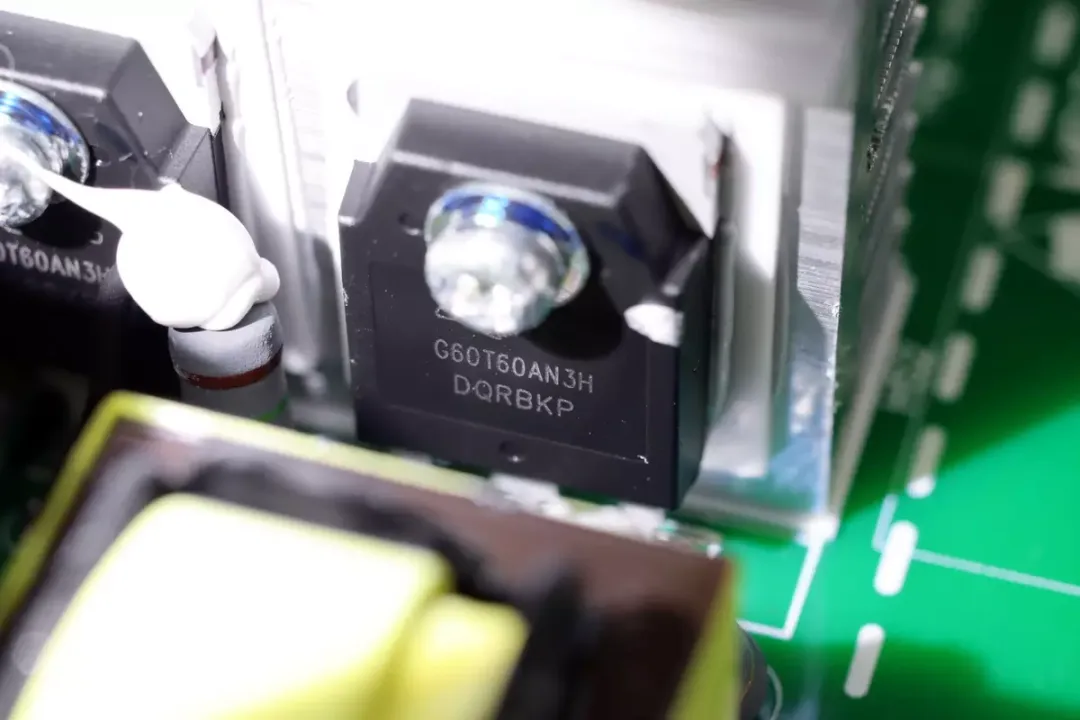

IGBT来自华润微，型号C60T60AN3H，是一颗耐压650V，60A的IGBT，采用TO-3P封装。

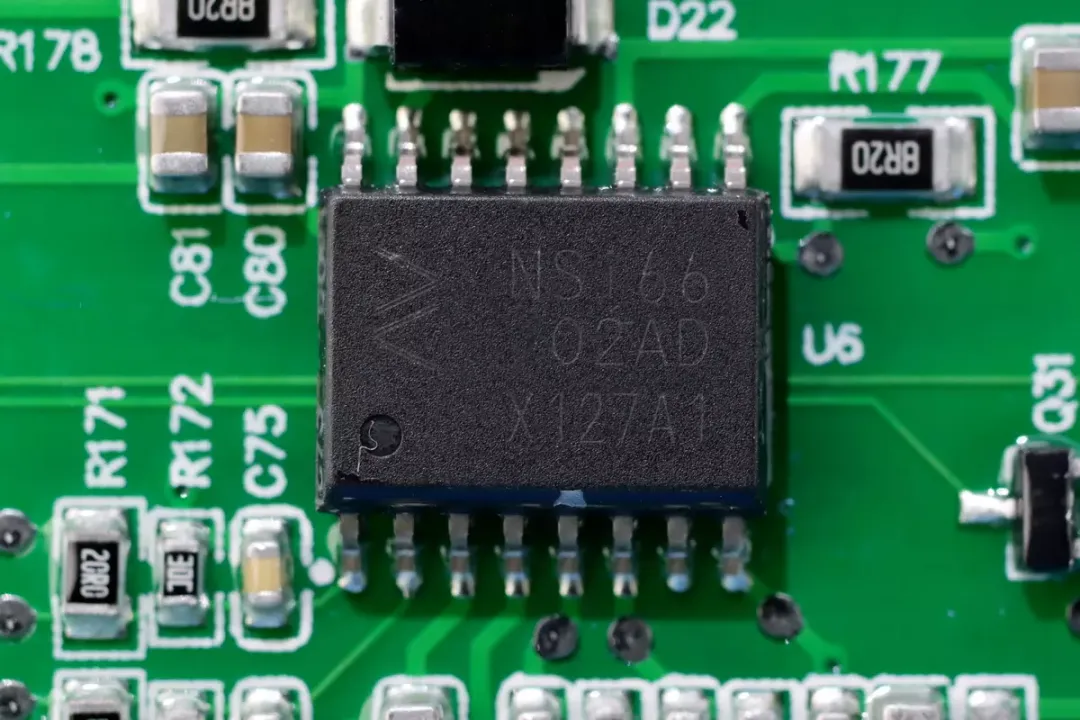

用于驱动MOS管的六颗隔离驱动器均来自纳芯微，型号为NSi6602，是一颗双通道隔离栅极驱动器芯片，支持2MHz开关频率应用，并提供5000Vrms隔离，支持4A灌电流和6A拉电流输出。使用六颗分别用于逆变开关管，调制以及PFC等驱动。

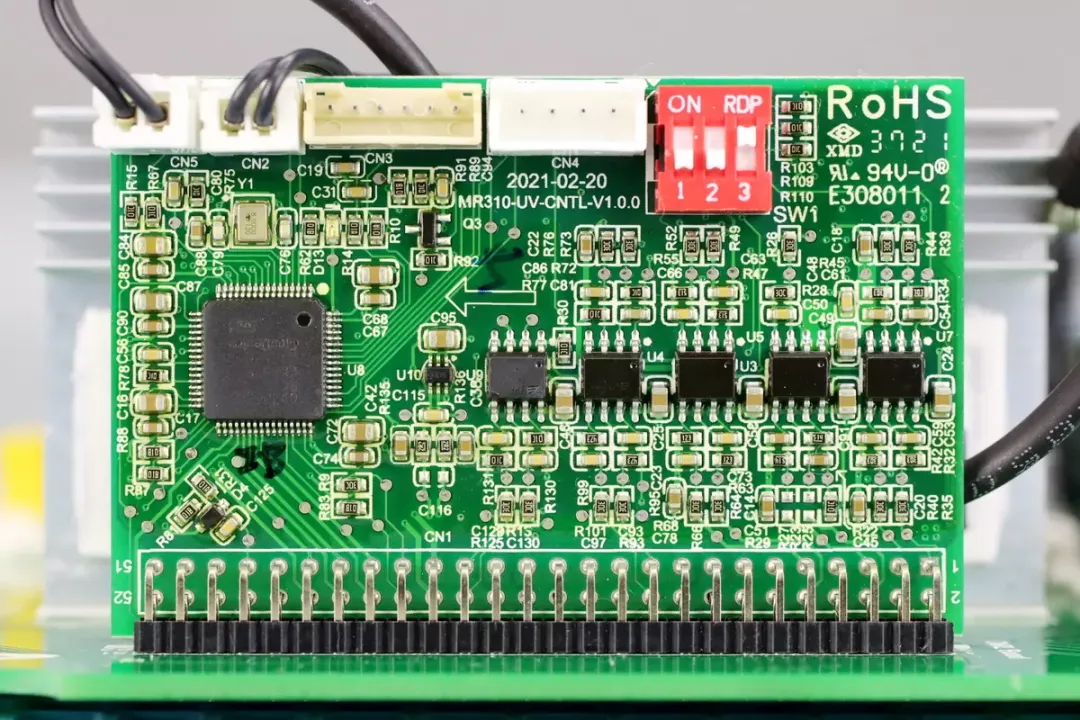

在低压侧焊接一块小板，为双向逆变模块的控制板，小板上焊接一颗主控MCU和运放芯片，热敏电阻接口和拨码开关。

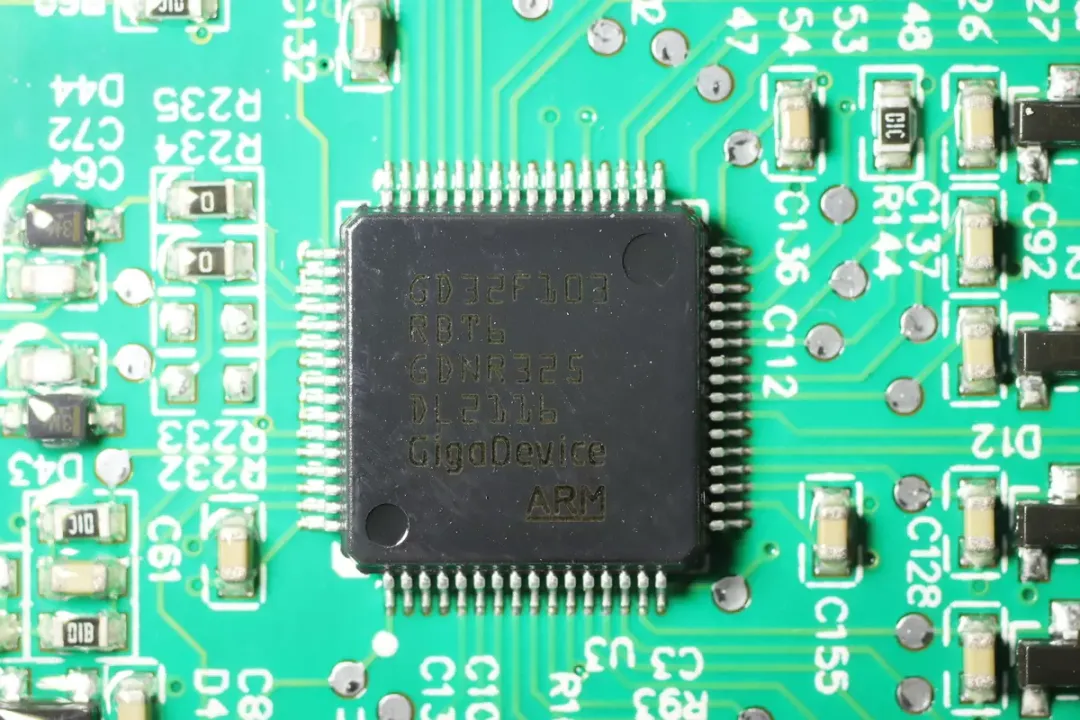

主控芯片来自兆易创新，型号为GD32F303RCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和48KB SRAM，支持PWM信号输出。负责双向逆变驱动信号输出和保护功能检测。

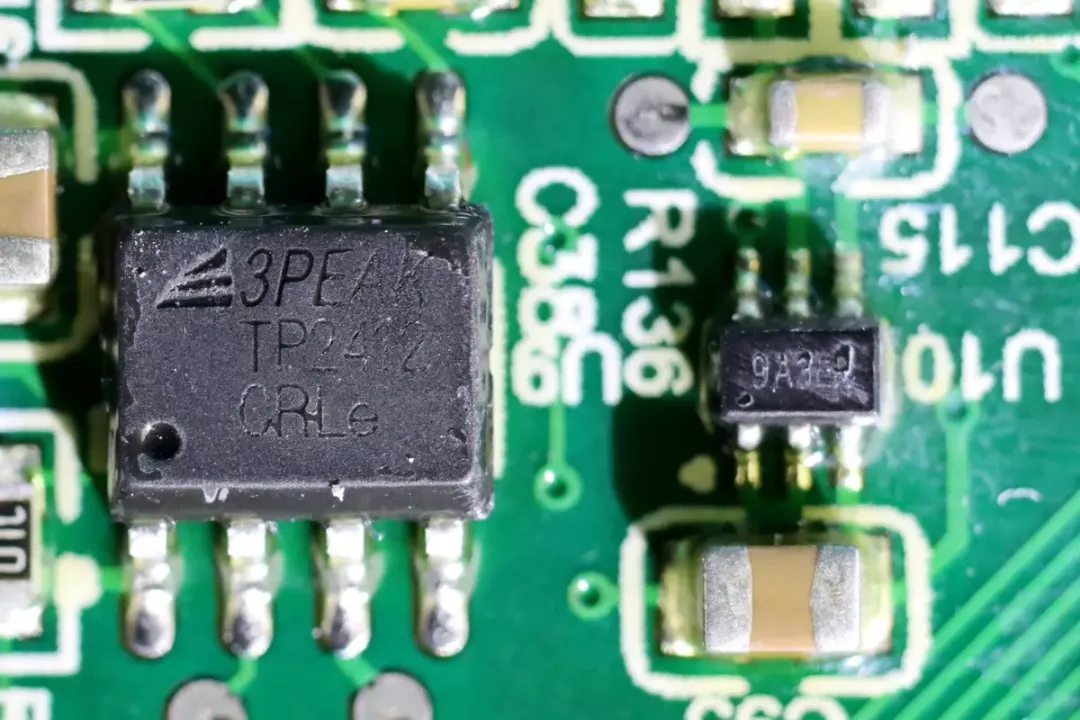

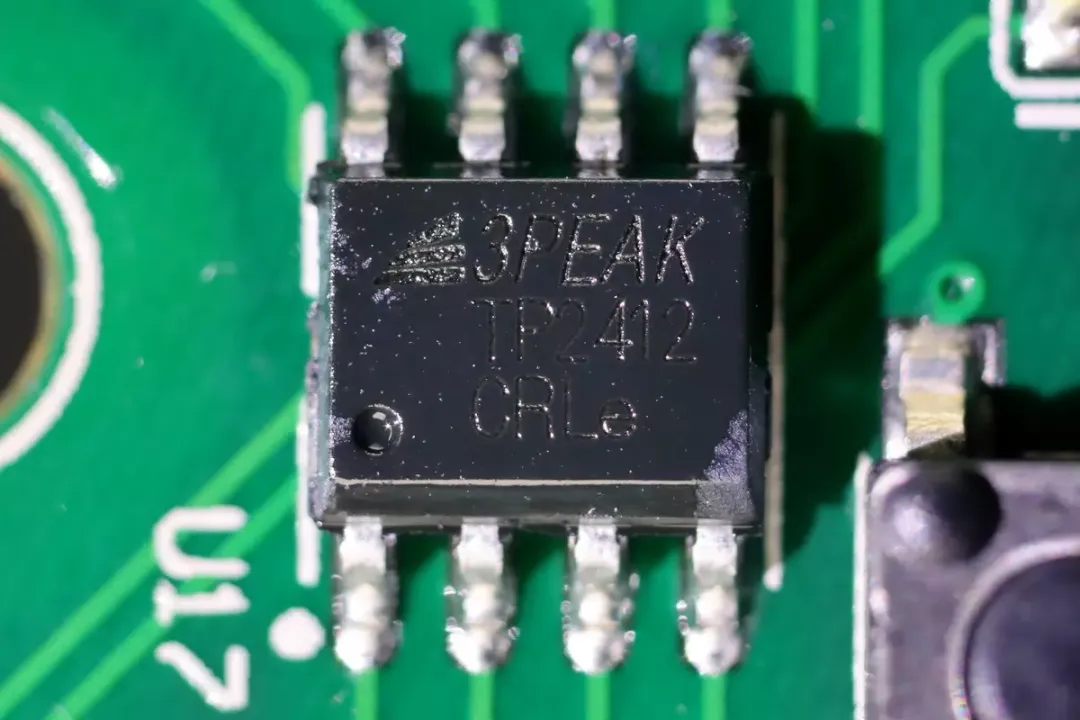

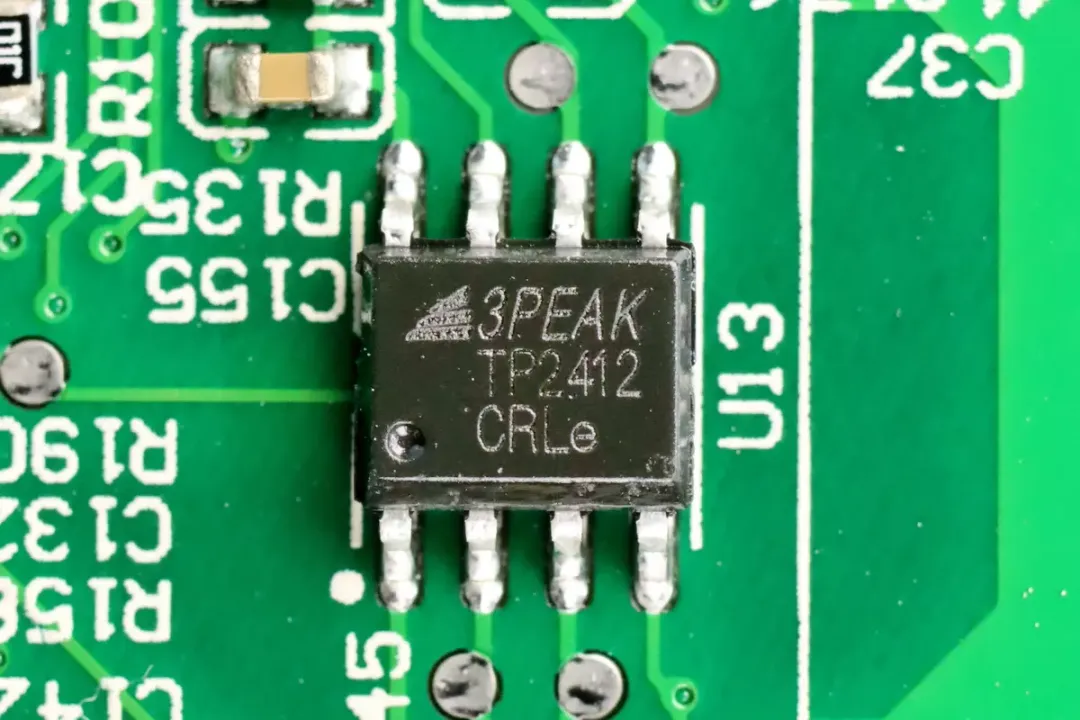

思瑞浦 TP2412 低噪声运放，支持轨对轨输出，用于信号采集放大功能。

MPPT模块

MPPT模块用于太阳能输入电压调节，以及直流输出功能。

太阳能MPPT模块的主控MCU来自兆易创新，型号GD32C103RBT6，是一颗内置M4内核的MCU，最高运行频率为120MHz，内置128K Flash和32K SRAM，具备SPI接口，I2C接口，USART接口和UARTs接口以及I2C和USB，CAN总线接口。

为MCU提供时钟的8.0000MHz晶振特写。

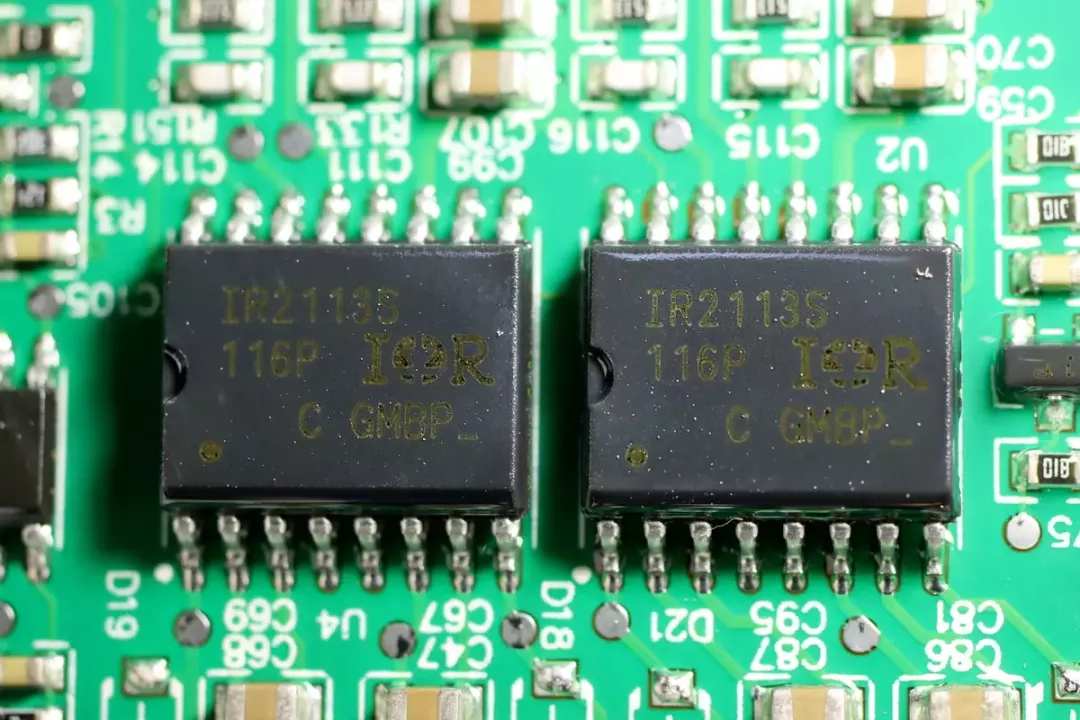

MCU外置两颗半桥驱动器，来自英飞凌，型号IR2113S，耐压为600V，驱动电流2A，可用于IGBT和MOS驱动。

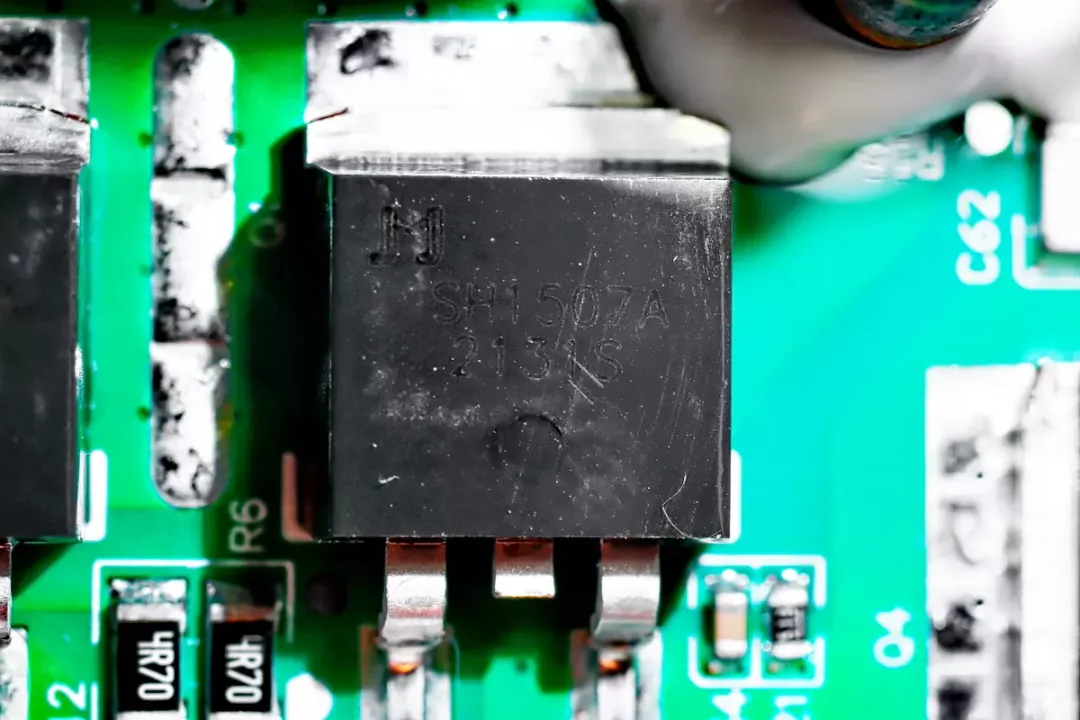

用于太阳能MPPT升降压电路的MOS管来自捷捷微，型号JMSH1507AC，是一颗150V耐压的NMOS，导阻为5.2mΩ，采用TO263封装。

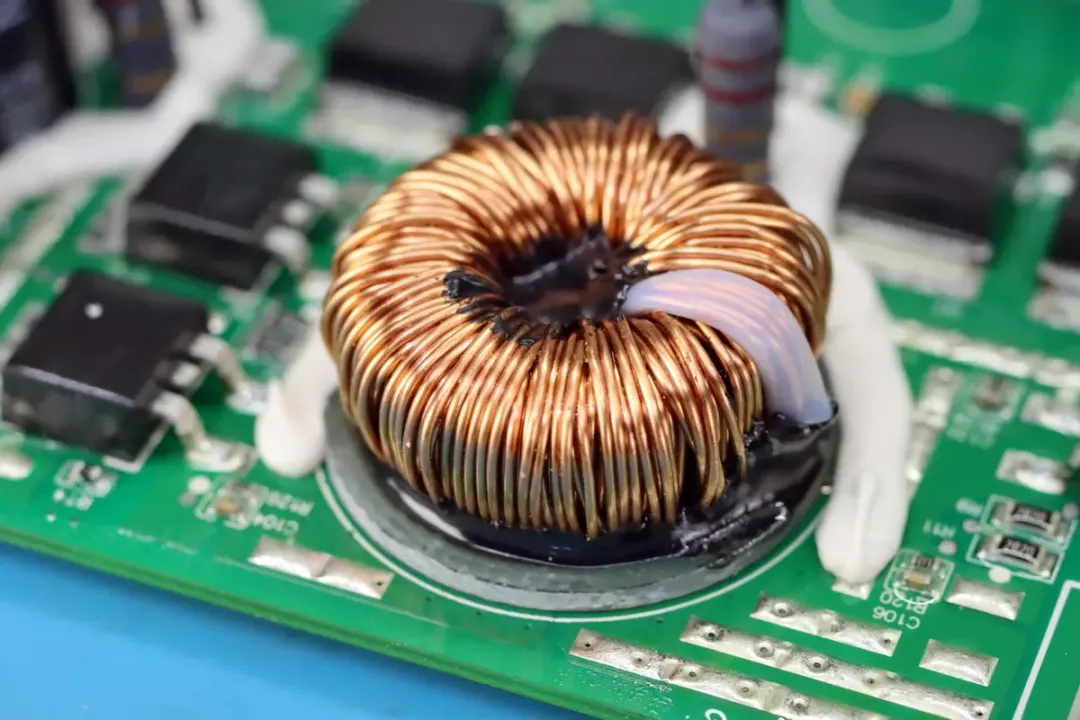

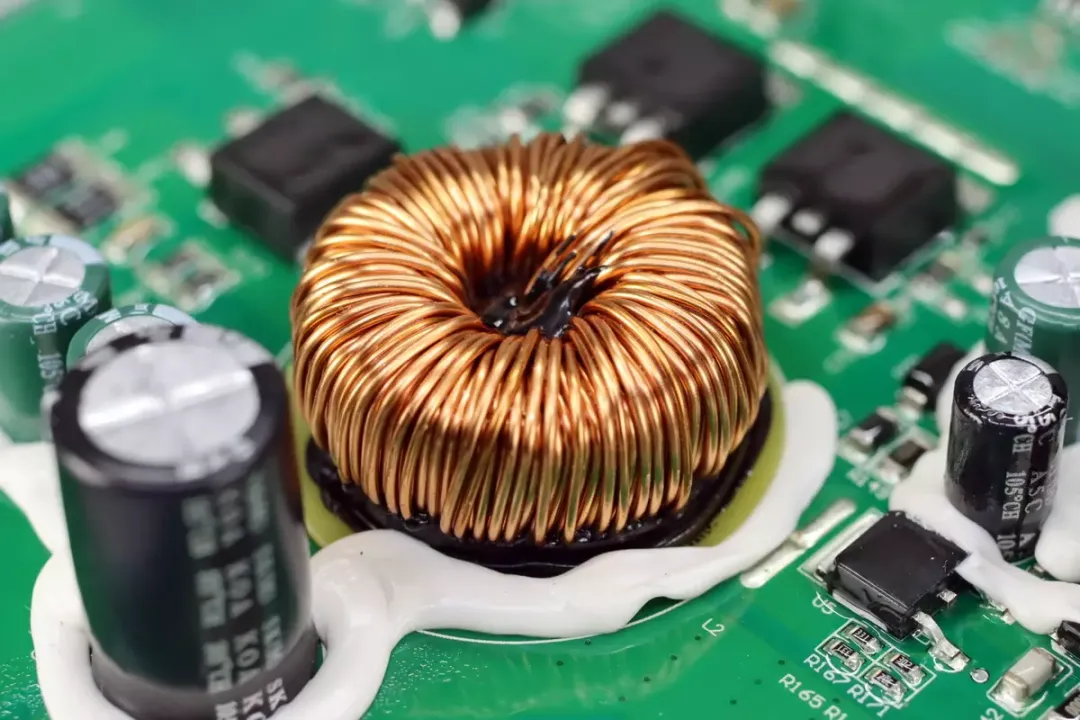

磁环电感多线并绕，用于太阳能输入升降压电压转换。电感底部垫有绝缘板，并打胶固定。

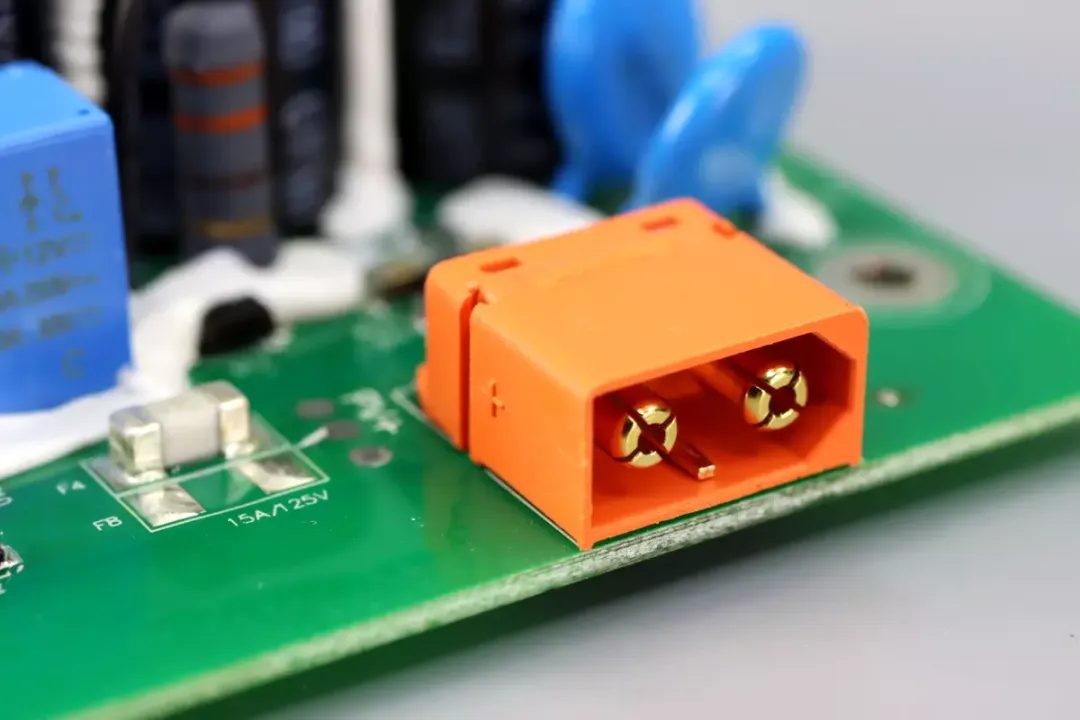

太阳能输入插座采用XT60I连接。

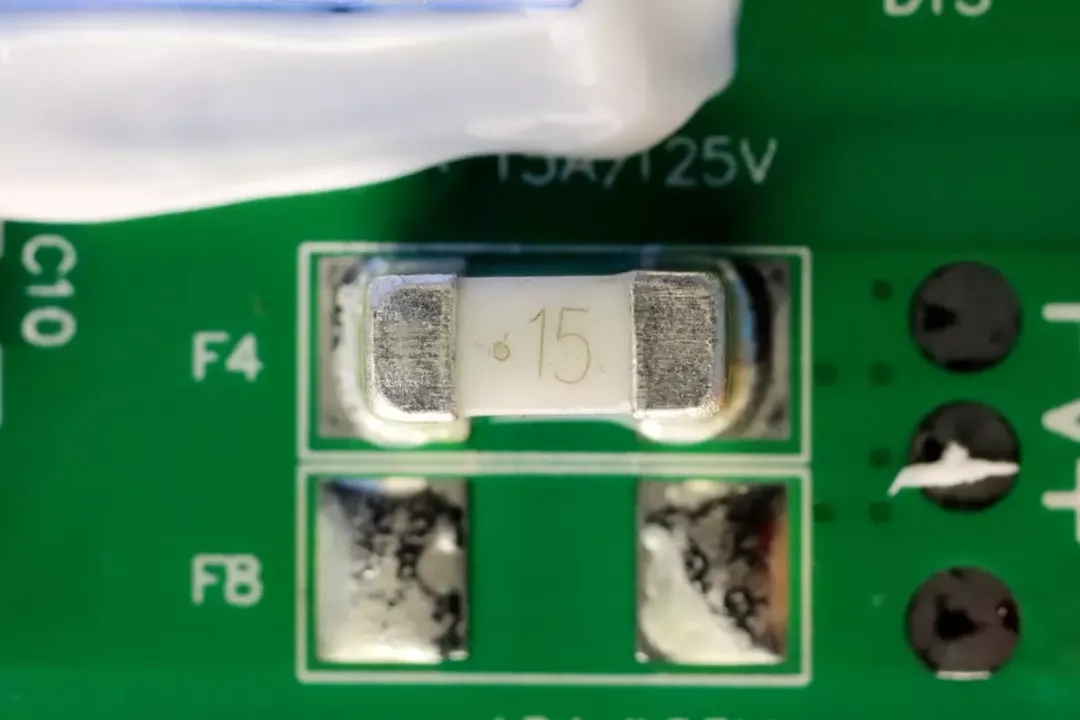

一颗15A保险丝用于输入过流保护。

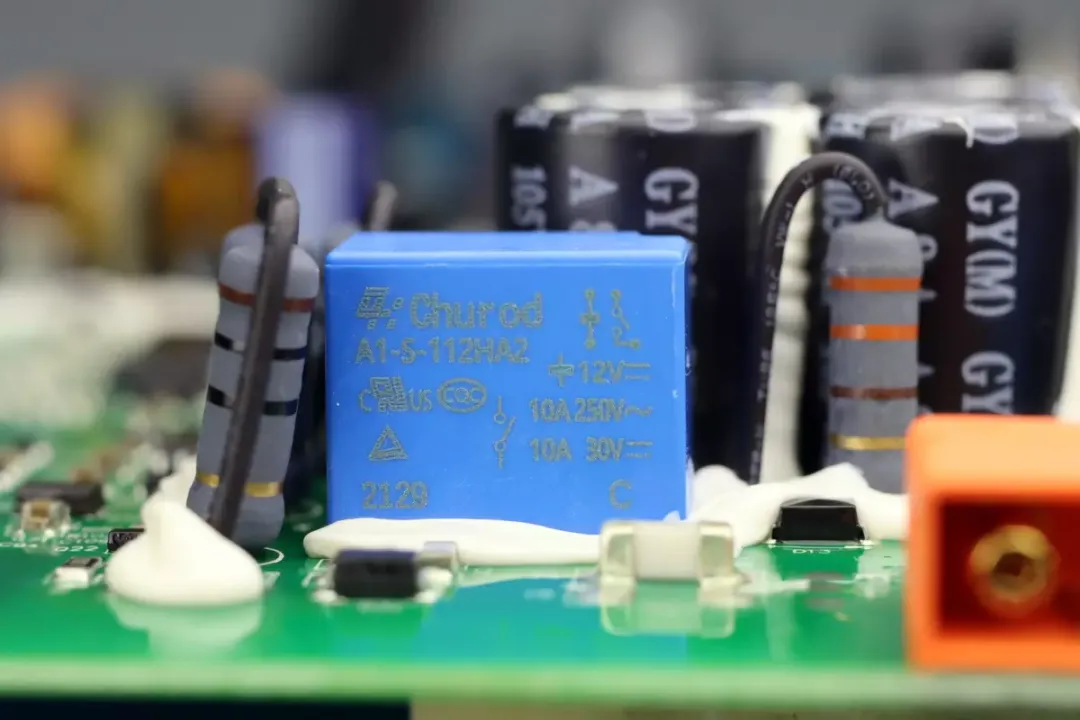

一颗蓝色继电器来自中汇瑞德，触点容量10A，线圈电压12V。

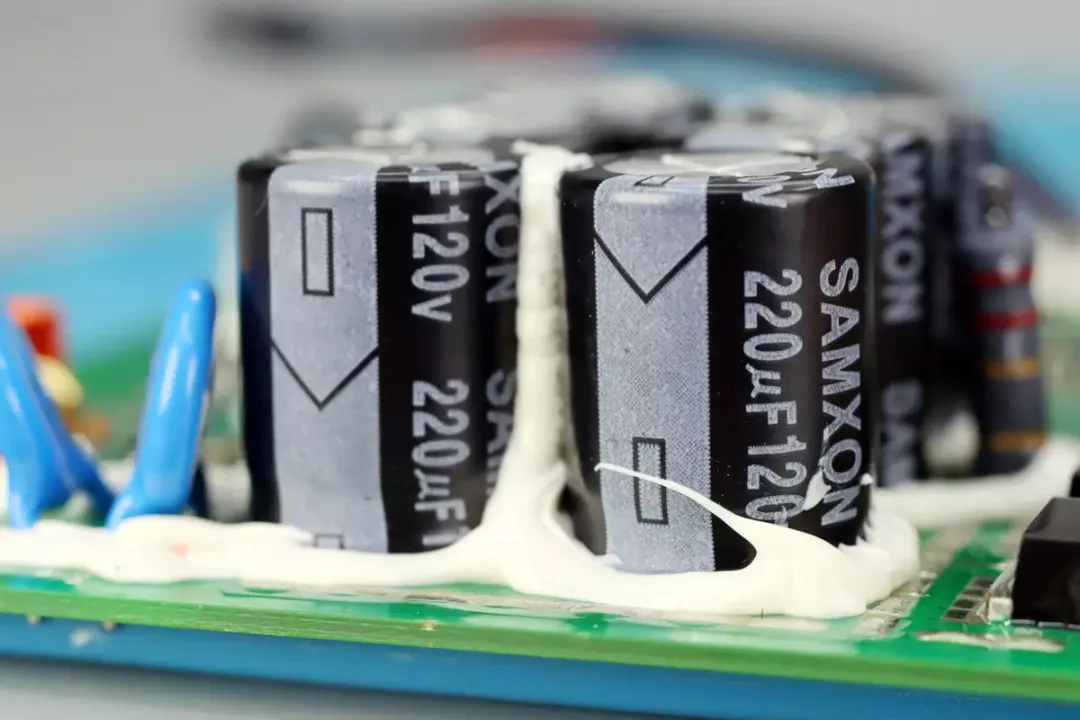

输入滤波电容来自SAMXON万裕，规格为220μF120V，6颗并联用于太阳能输入滤波。

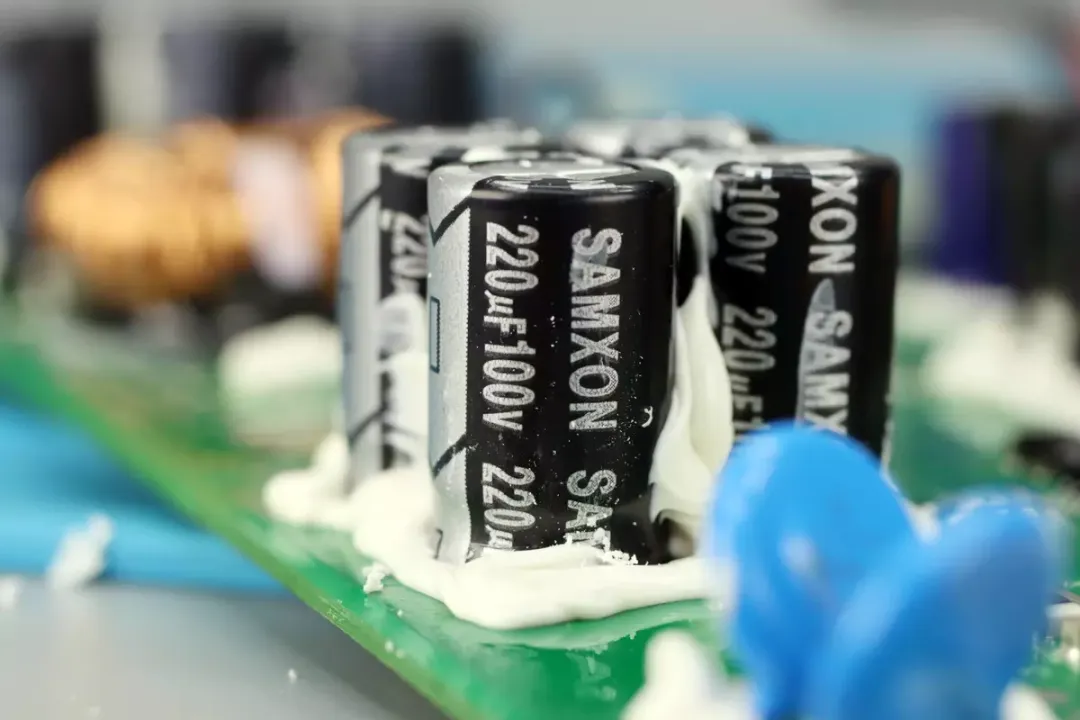

输出滤波电容来自SAMXON万裕，规格为220μF100V，四颗并联用于MPPT电路输出滤波。

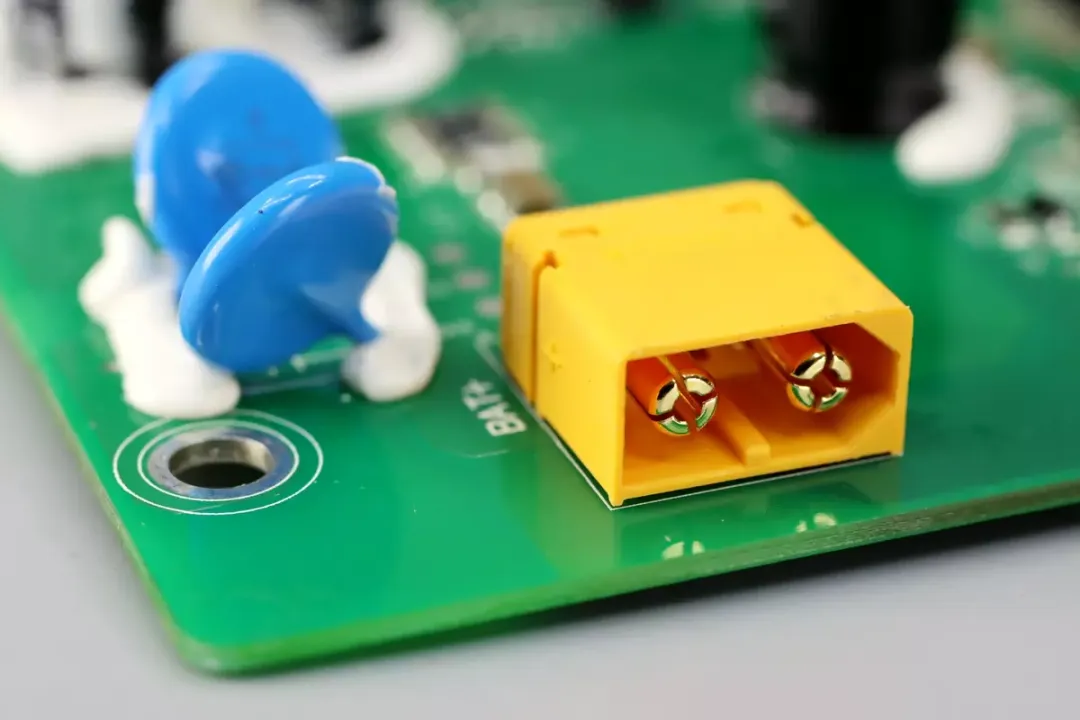

电池组充电插座特写，采用XT60插座，直接连接到电池组充电。

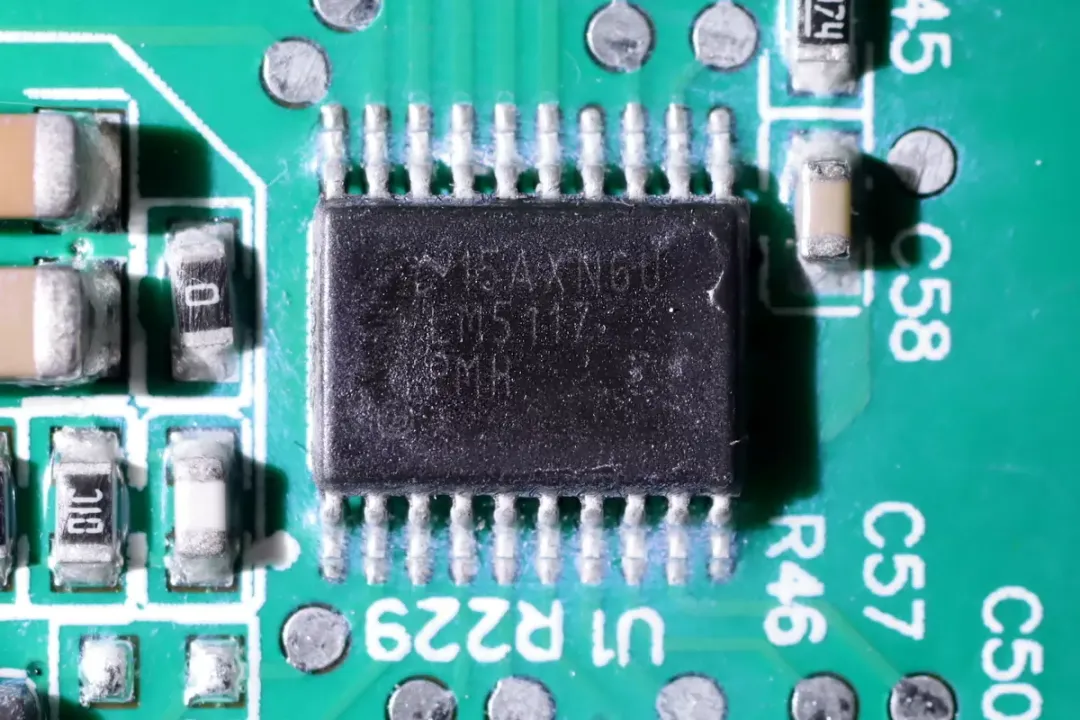

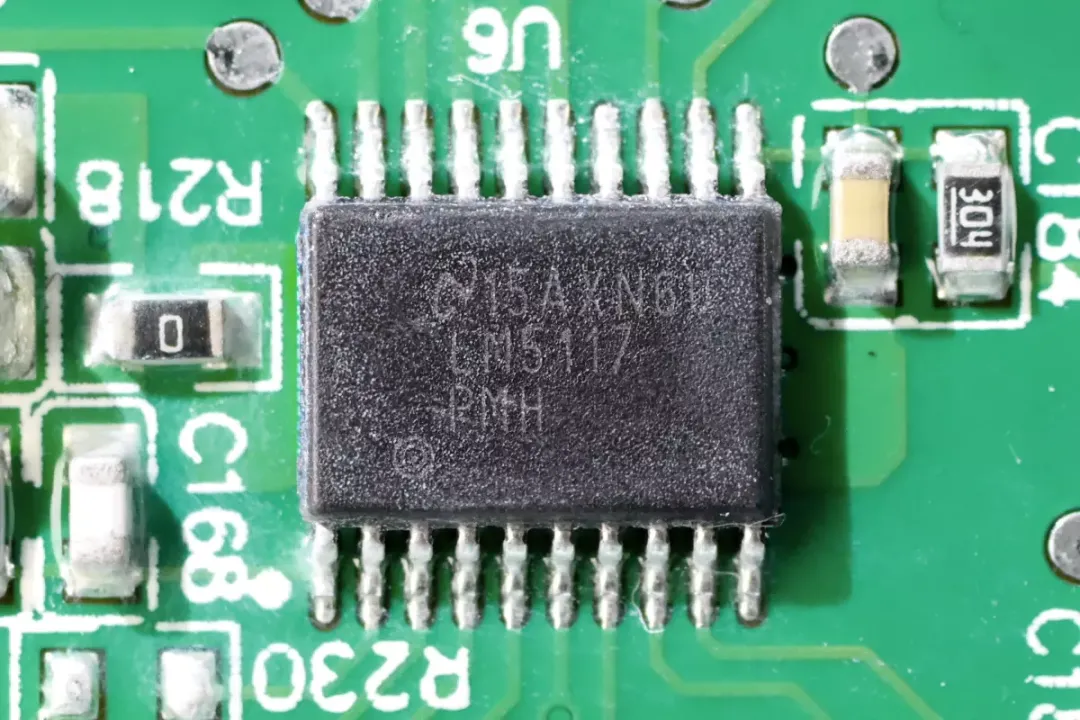

在MPPT模块上还焊接两颗降压芯片用于降压输出，来自TI德州仪器，型号LM5117，是一颗同步降压转换器，这颗用于快充模块降压输出。

降压电感特写，底部采用电木板绝缘。

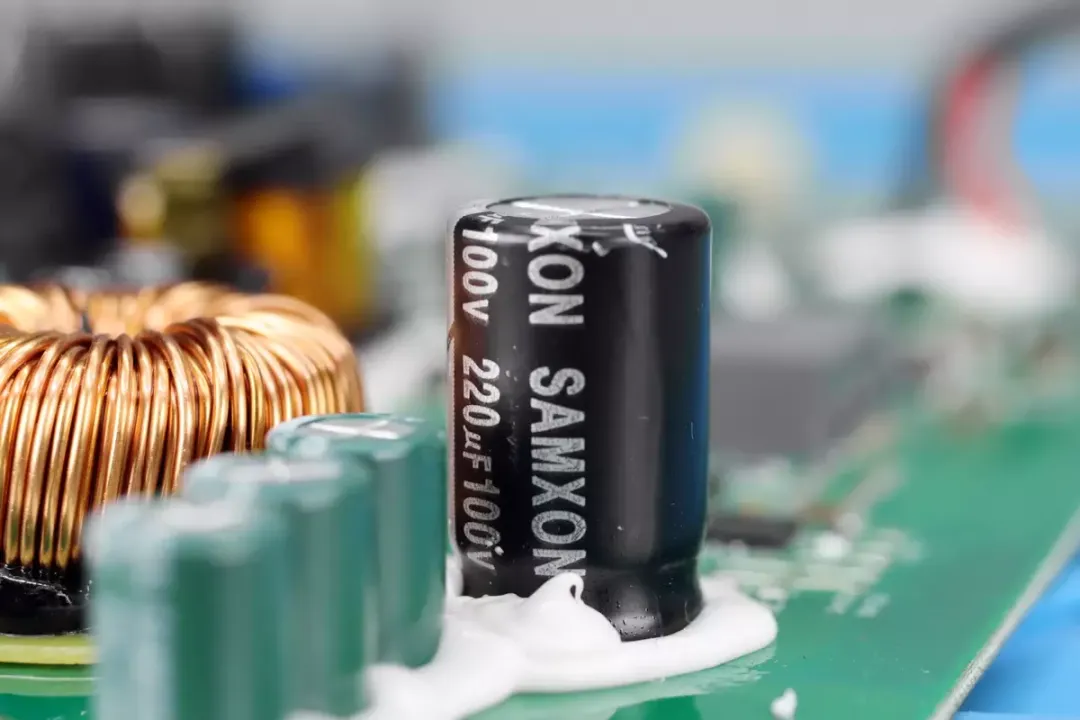

一颗220μF100V电解电容用于输入滤波。

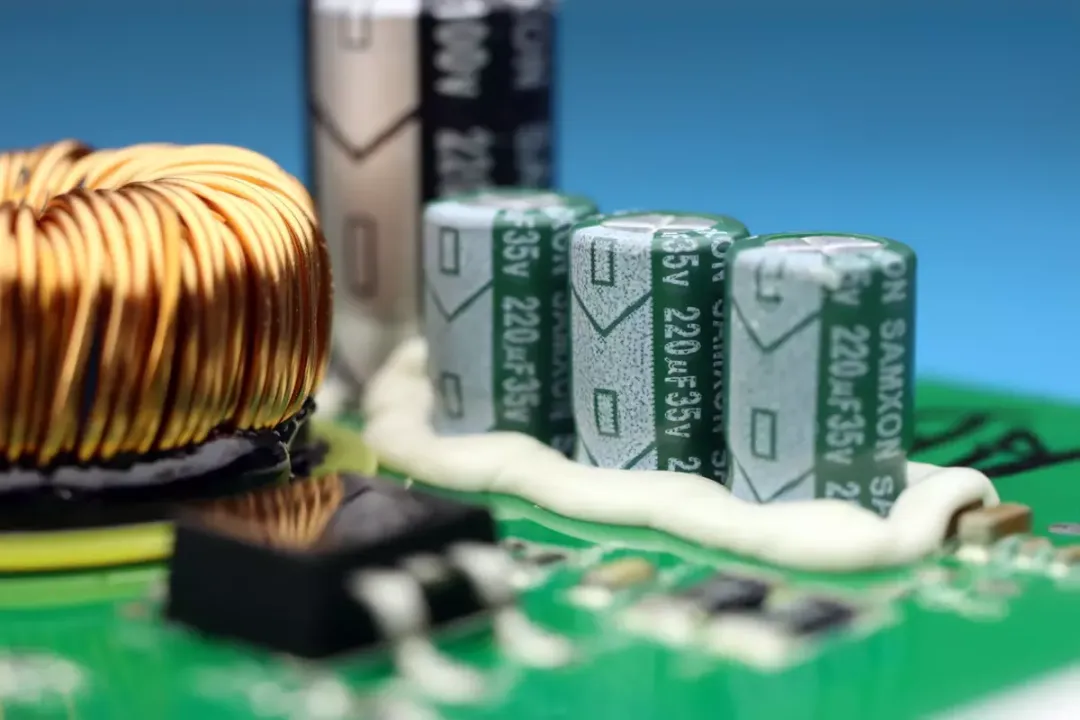

三颗220μF35V滤波电容用于输出滤波。

另外一颗LM5117用于DC直流输出降压。

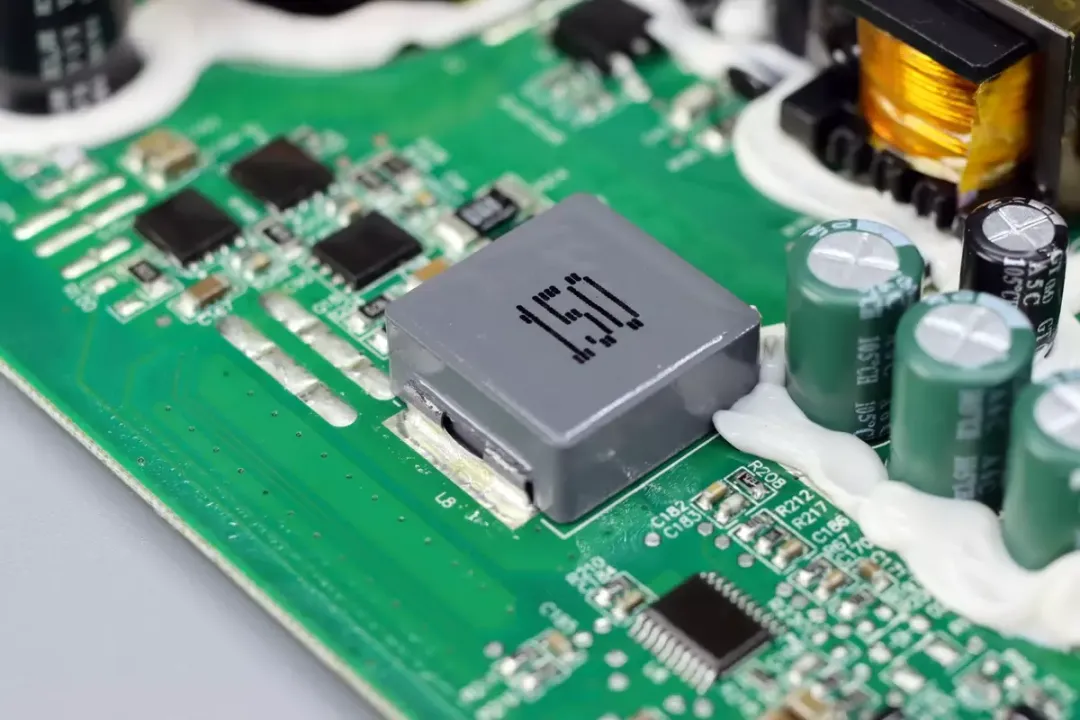

15μH降压电感用于直流输出降压。

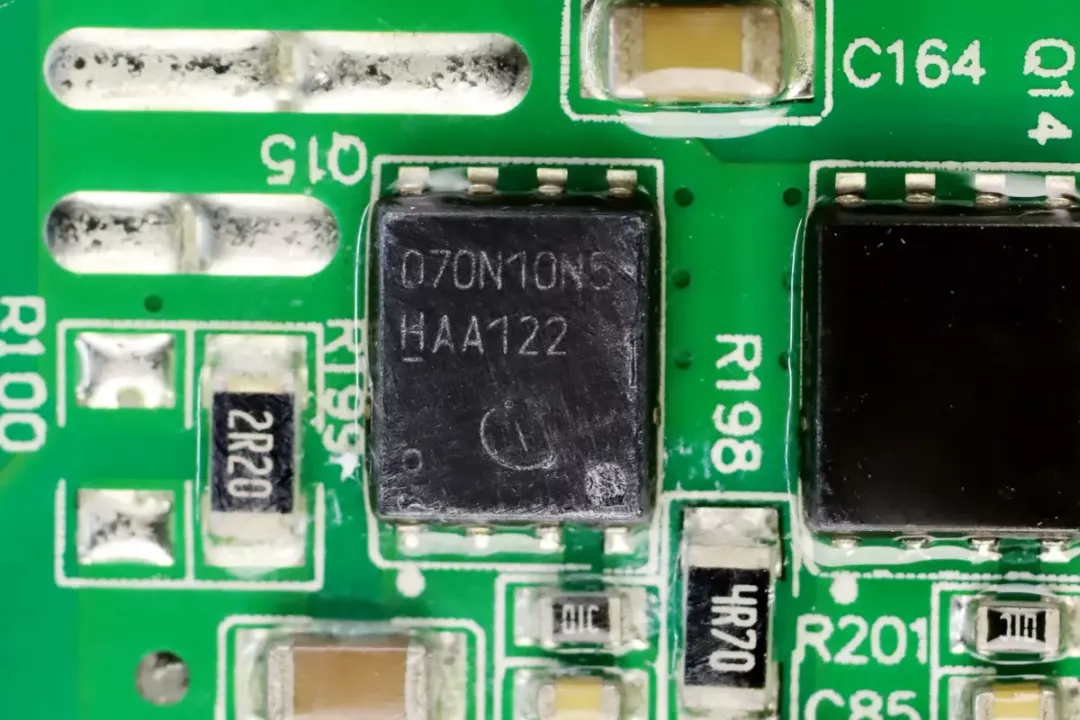

降压MOS管来自英飞凌，型号BSC070N10NS5，是一颗耐压100V的NMOS，导阻为7mΩ。

快充及显示模块

快充接口和显示屏幕均在一块侧面面板上，面板上还配有DC输出按钮和整机开关机按钮。

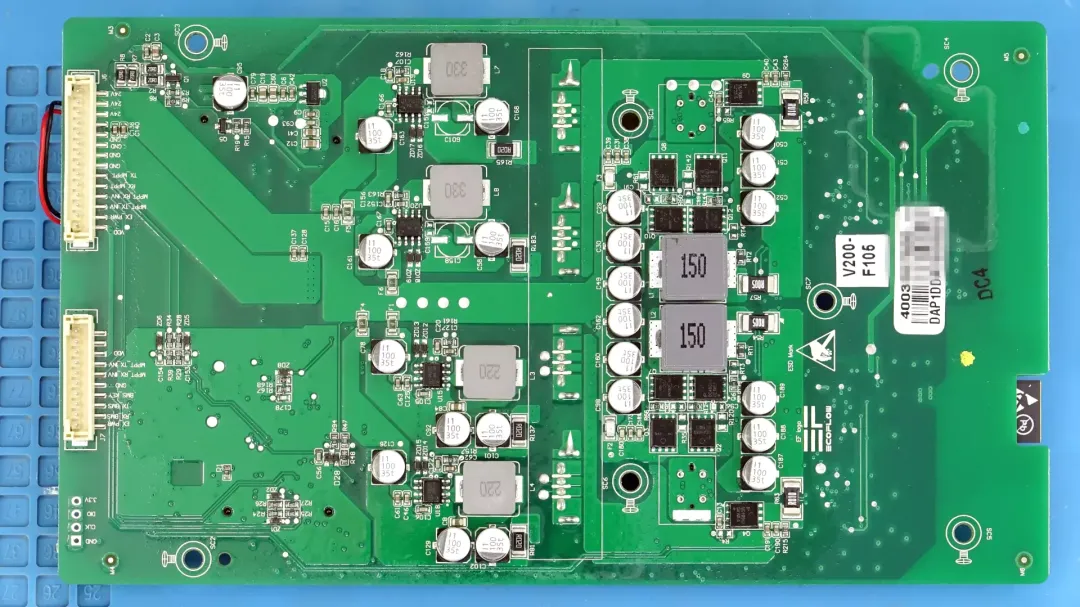

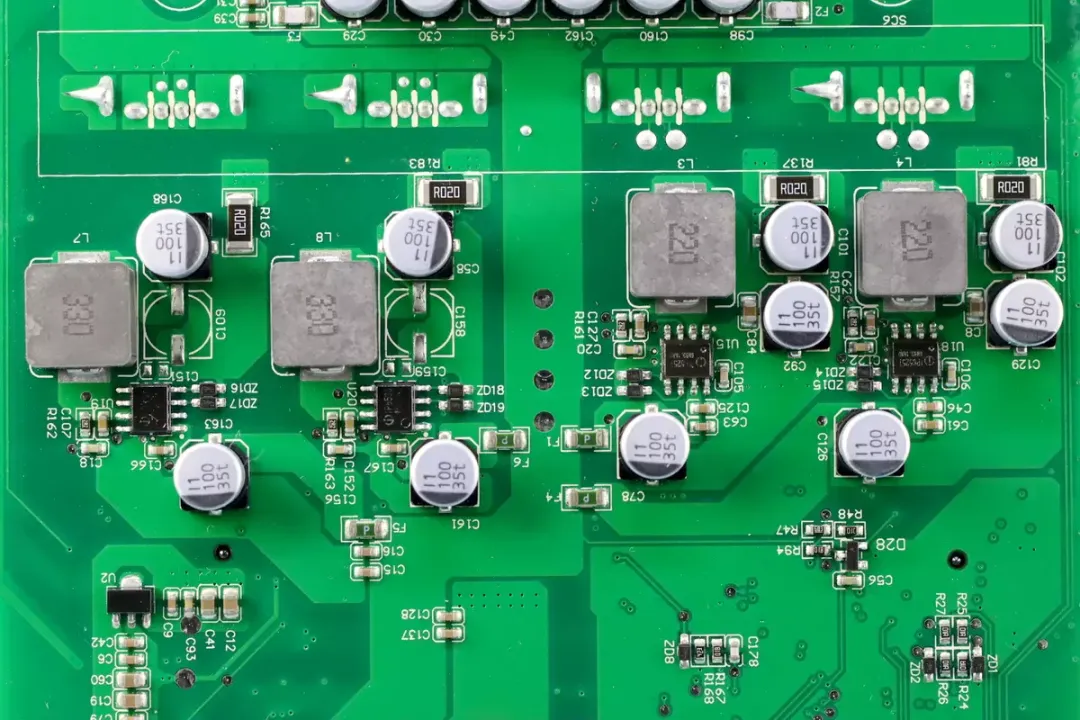

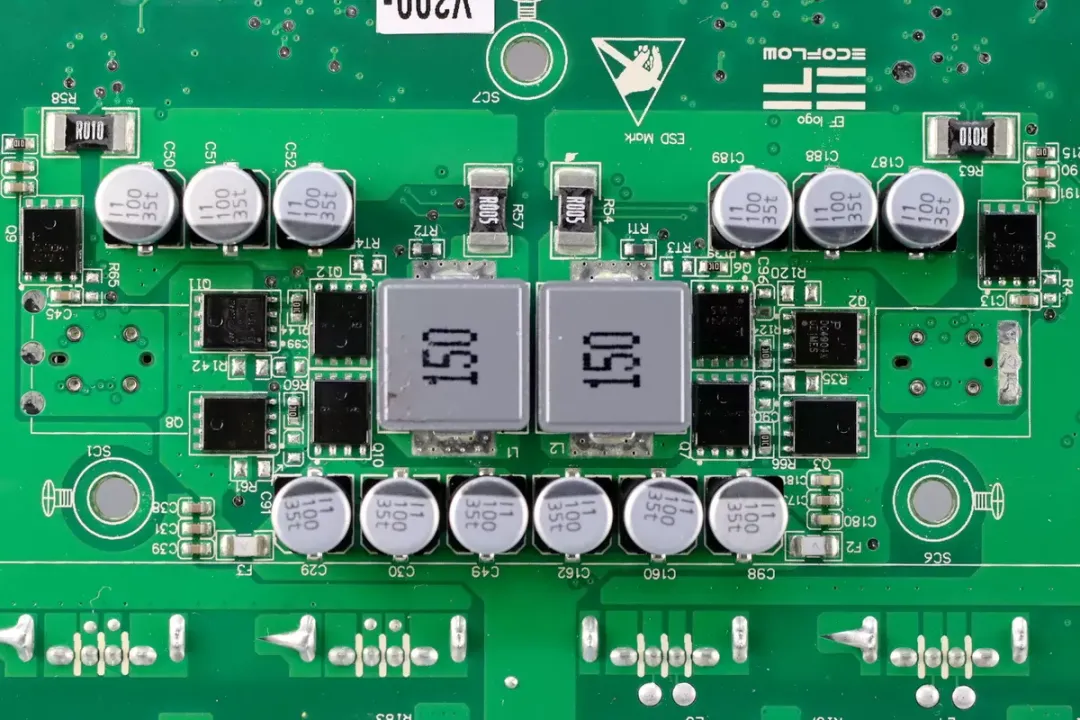

PCBA模块背面一览，焊接6颗电感及对应元件，分别用于USB-C，USB-A接口的降压输出。

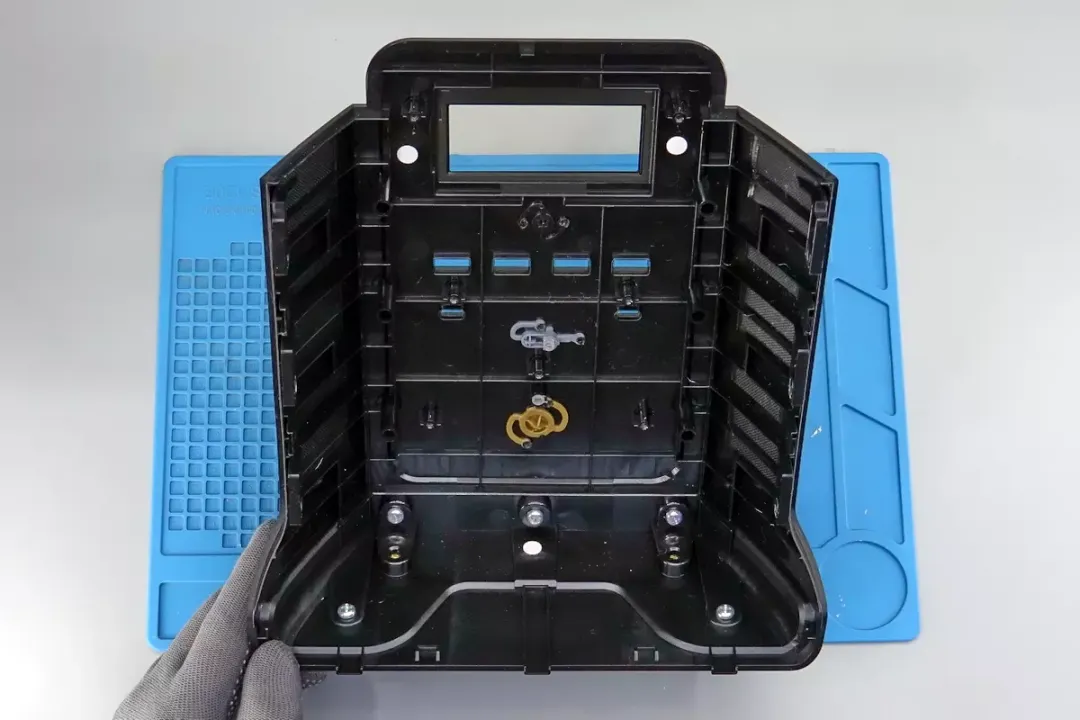

拆下PCBA模块，外壳内部采用加强筋固定。

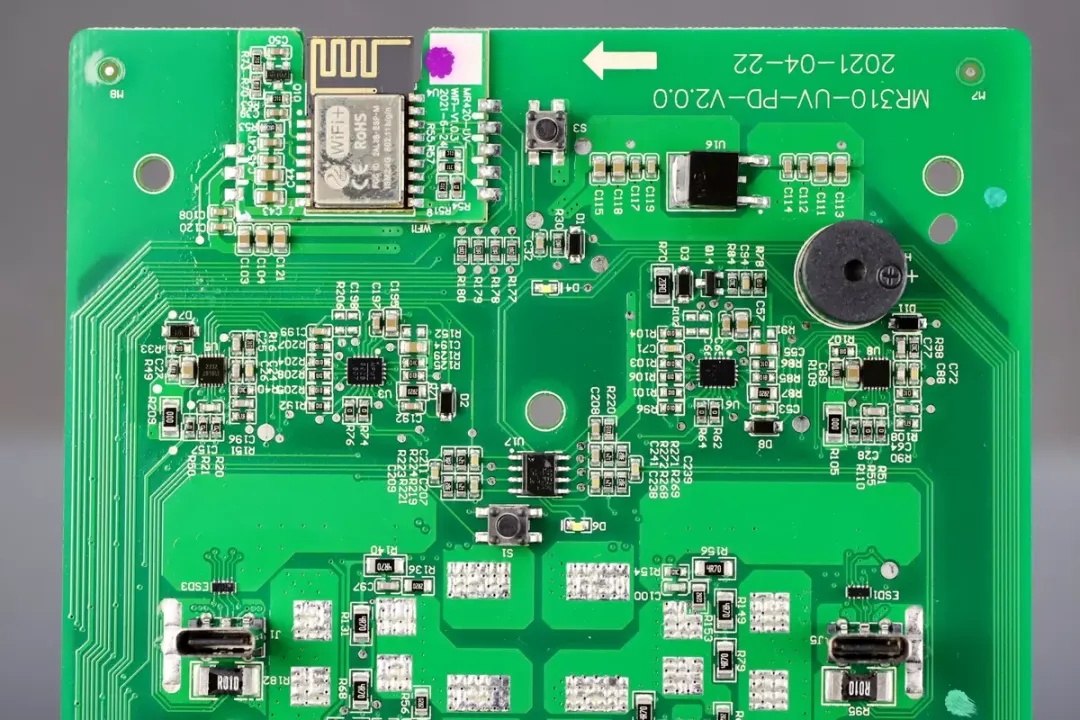

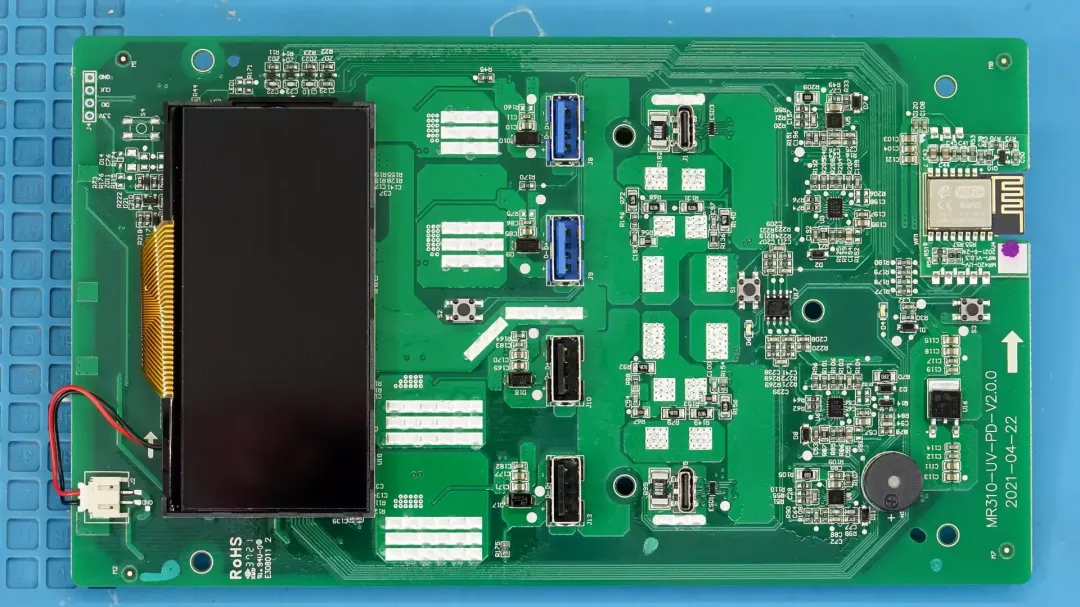

PCBA模块正面一览，焊接LCD液晶屏幕，USB-A母座和USB-C母座，底部焊接蜂鸣器和无线模块。

背面6颗电感对应相应的USB-A及USB-C接口进行降压输出，顶部排线插座用于供电及各个模块的供电状态检测。

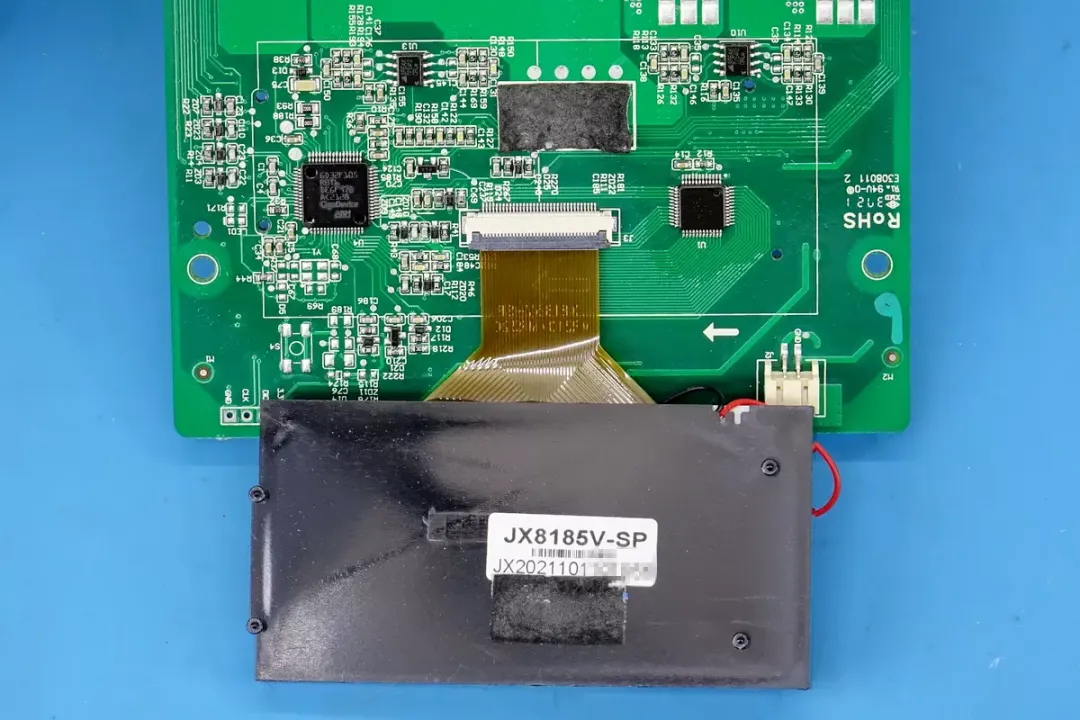

LCD屏幕采用双面胶粘贴固定，在屏幕下面是MCU和屏幕驱动芯片。

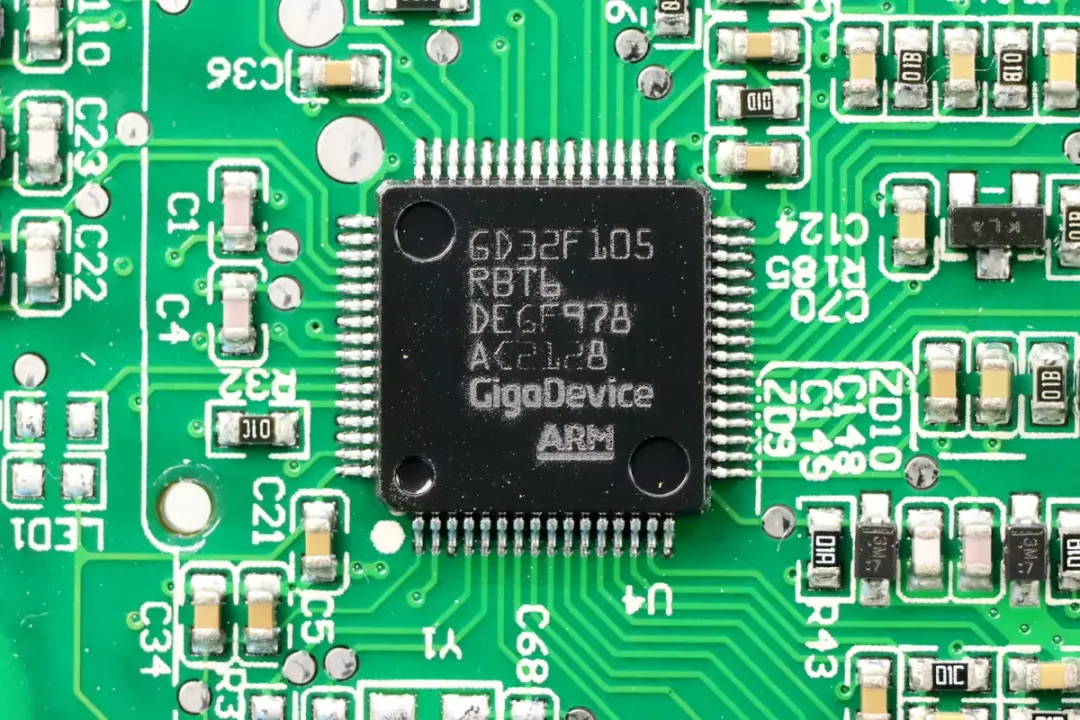

MCU来自兆易创新，型号GD32F105RBT6，是一颗内置M3内核的MCU，最高运行频率为108MHz，内置128K Flash和32K SRAM，用于电源内部各路输出功率采集等功能。

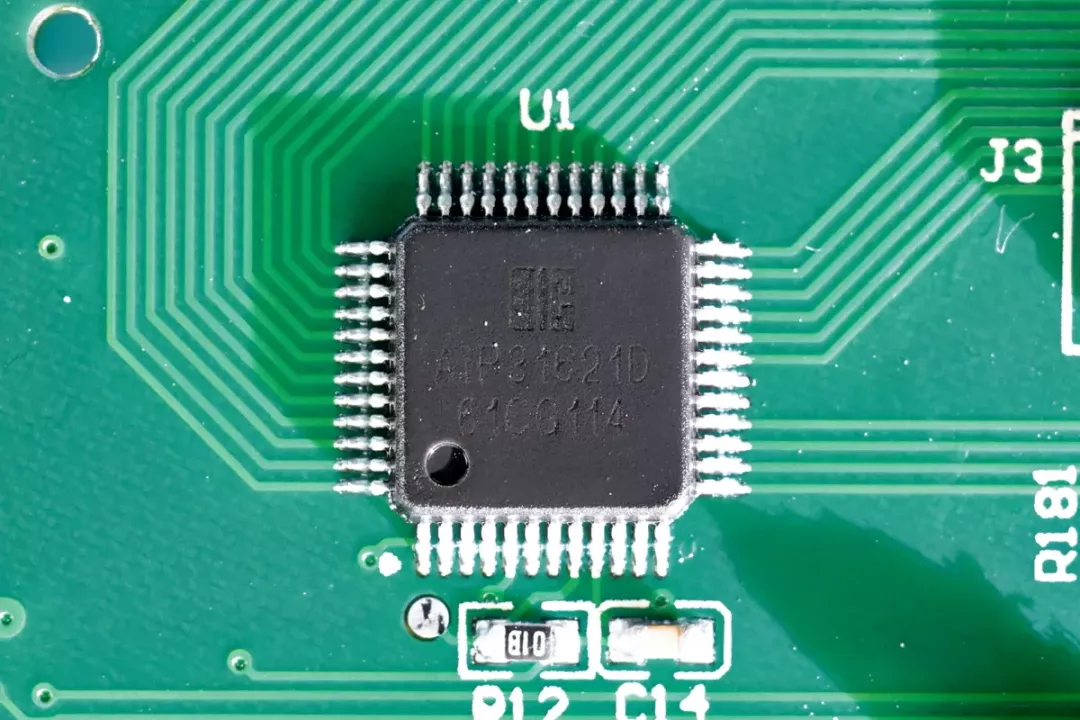

另一颗显示驱动芯片来自中微爱芯，型号AiP31621D，用于LCD屏幕显示。

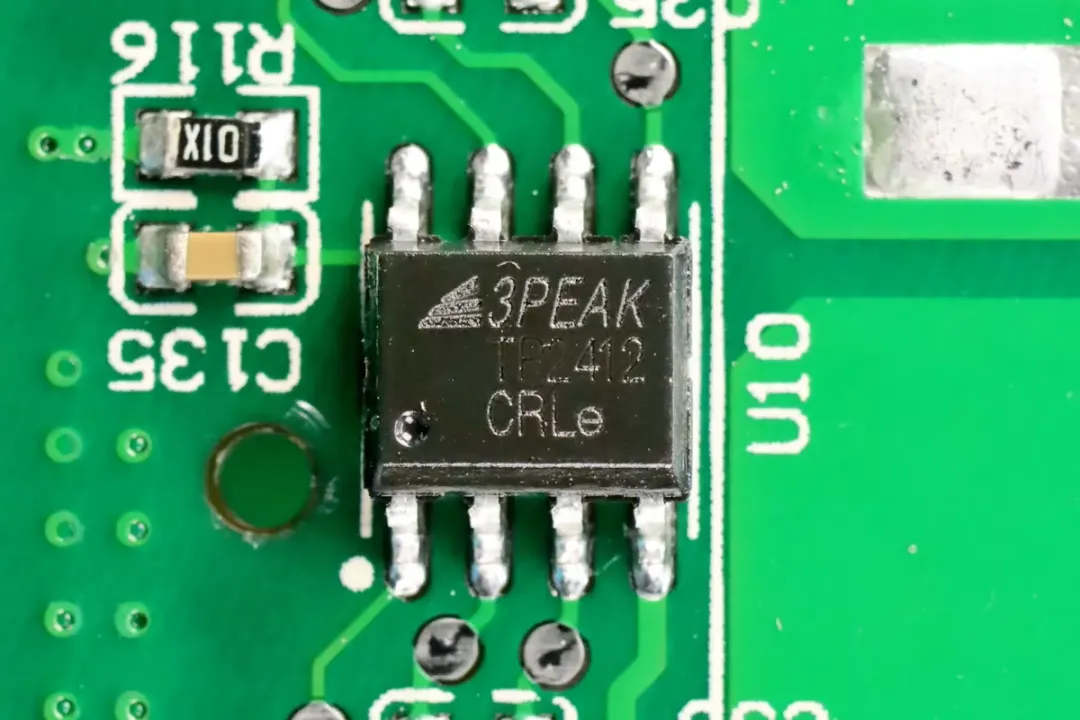

屏幕下面还焊接两颗运放芯片，型号TP2412，用于输出电流检测功能。

另一颗运放芯片特写。

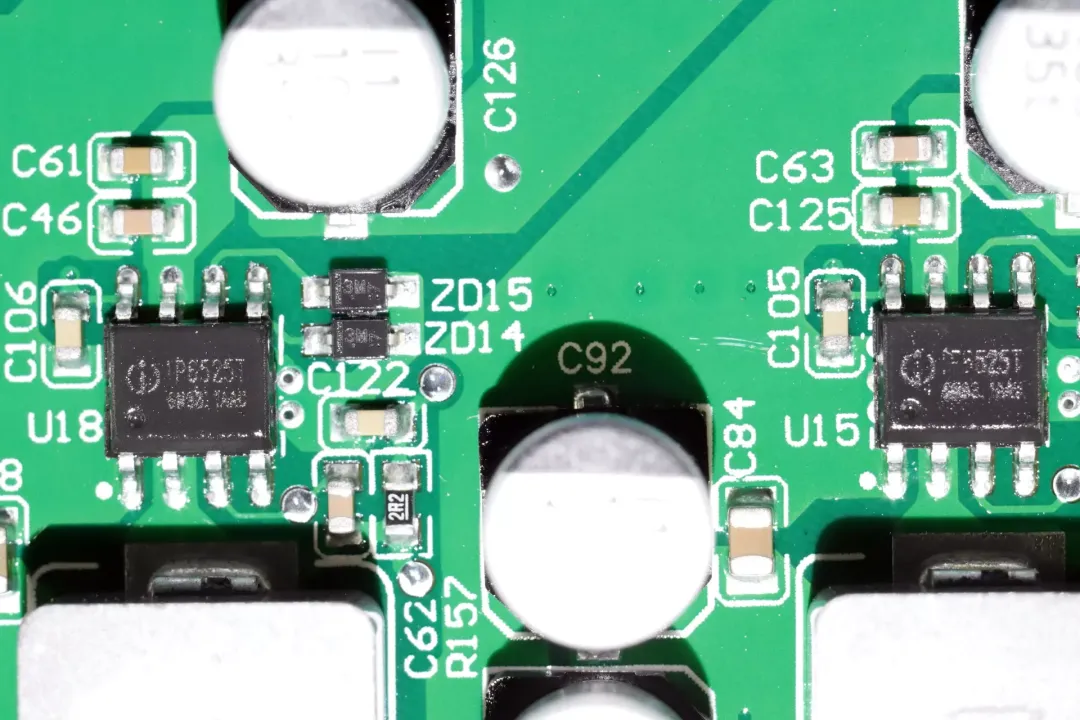

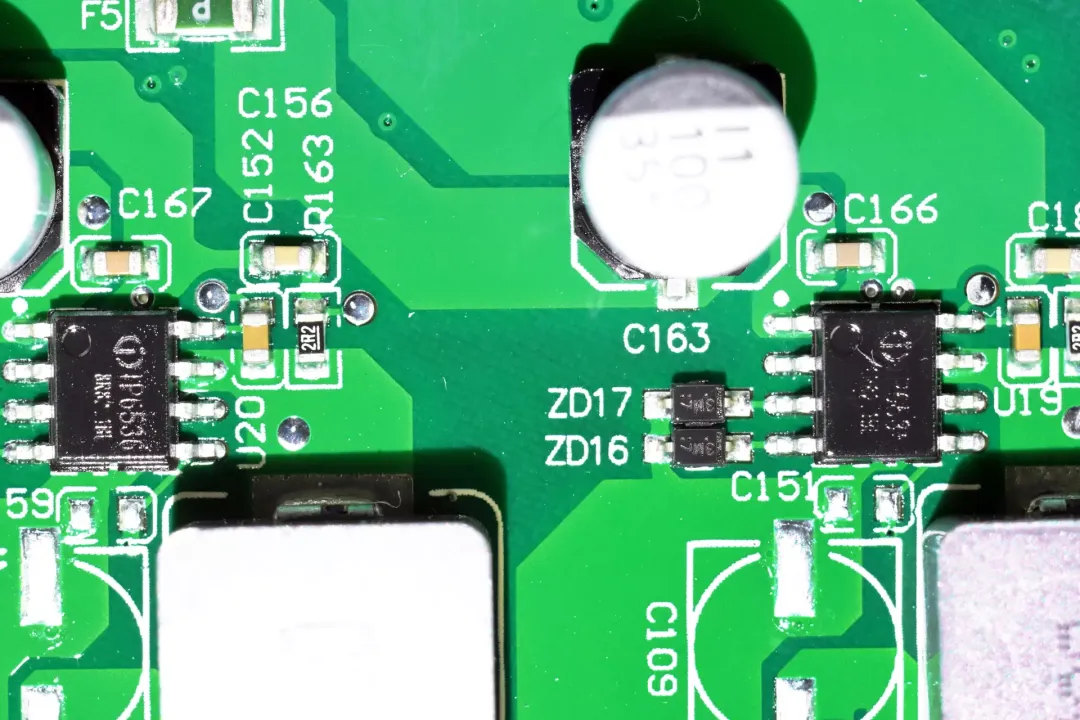

用于USB-A接口输出的四路降压电路特写，其中每一路降压输入都配有保险丝用于过流保护，在降压芯片的数据引脚配有稳压管进行过压保护。

快充USB-A口降压芯片采用英集芯IP6525T，是一款集成同步开关的降压转换器、支持4种输出快充协议，其内置功率MOS，降压转换效率高至98%，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率。

此外能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完整的解决方案。

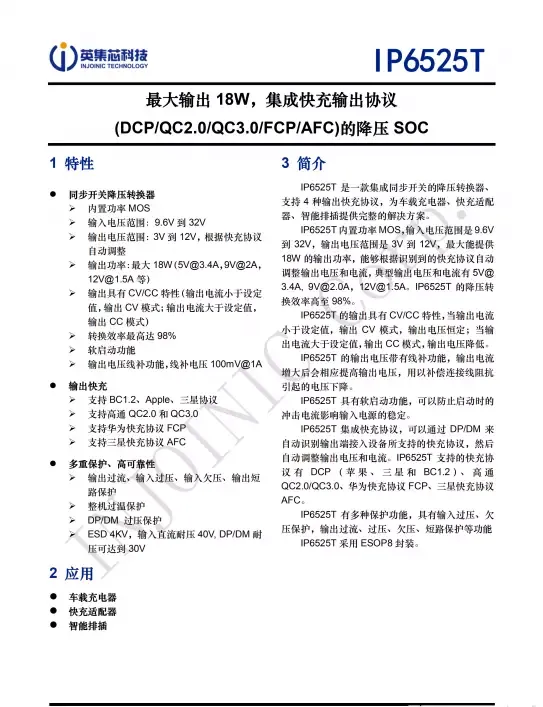

英集芯IP6525T资料信息。

充电头网通过拆解了解到，英集芯IP6525T还被三星AFC双口快充车载充电器、博世SC380A双USB口车载充电器采用过，此外英集芯快充芯片还可应用在充电器、移动电源、储能电源等领域，并被AUKEY、RAVPOWER、麦多多、Aohi、绿联、倍思、小米等知名品牌的数十款产品采用。

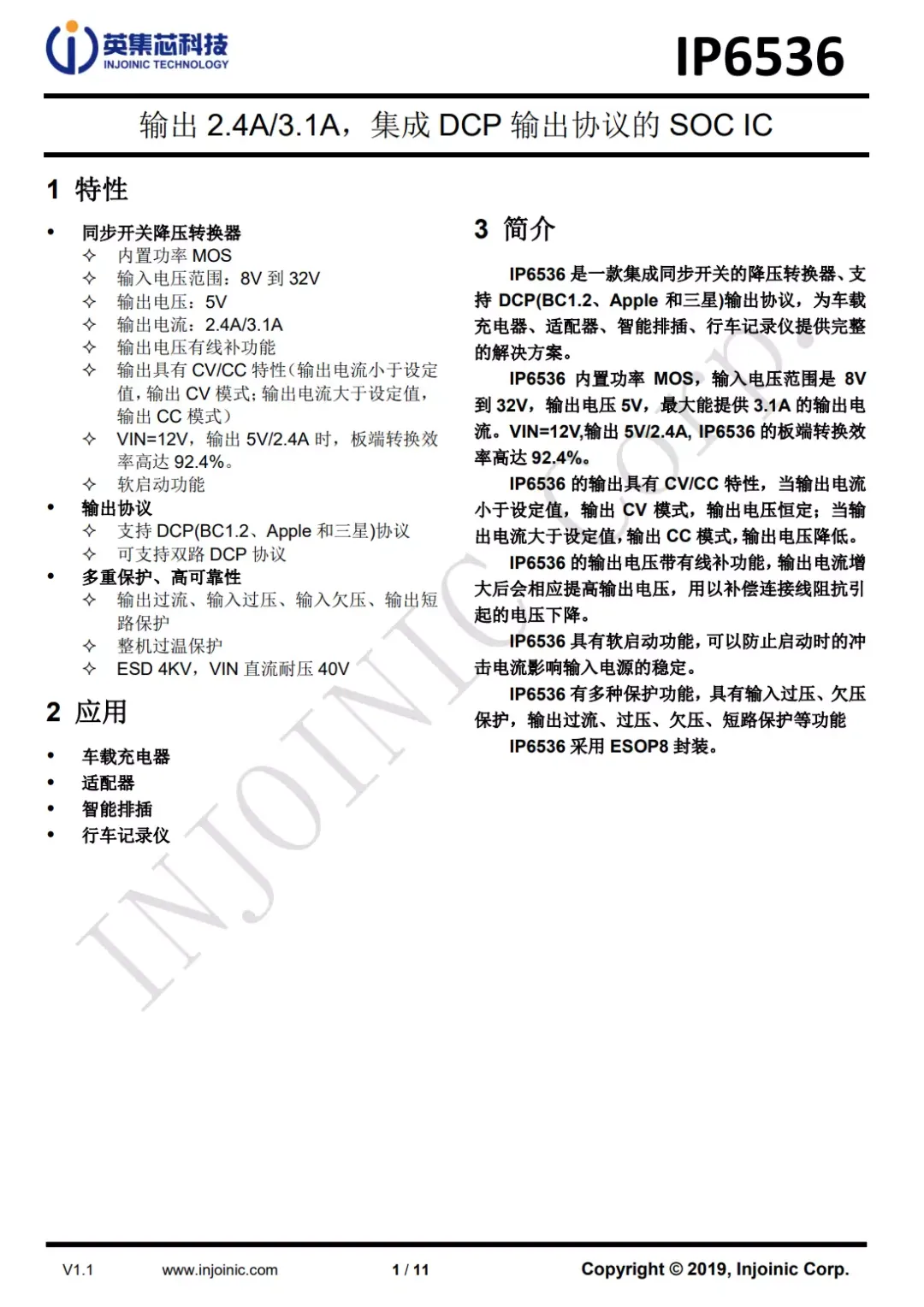

用于USB-A口的降压转换器来自英集芯，型号IP6536，是一颗内部集成开关管的同步降压转换器，支持5V3.1A输出，芯片固定工作频率为150KHz，具备输入过压，输入欠压，输出过流，输出欠压，输出过压等多重保护功能。

英集芯 IP6536 详细资料。

充电头网拆解了解到，英集芯 IP6536 还被GADMEI 100W 2C1A双向快充移动电源、羽博72000mAh便携式储能电源、FLYLEAD 45W 3A1C快充车充、机乐堂45W三合一带线车充等产品采用过。

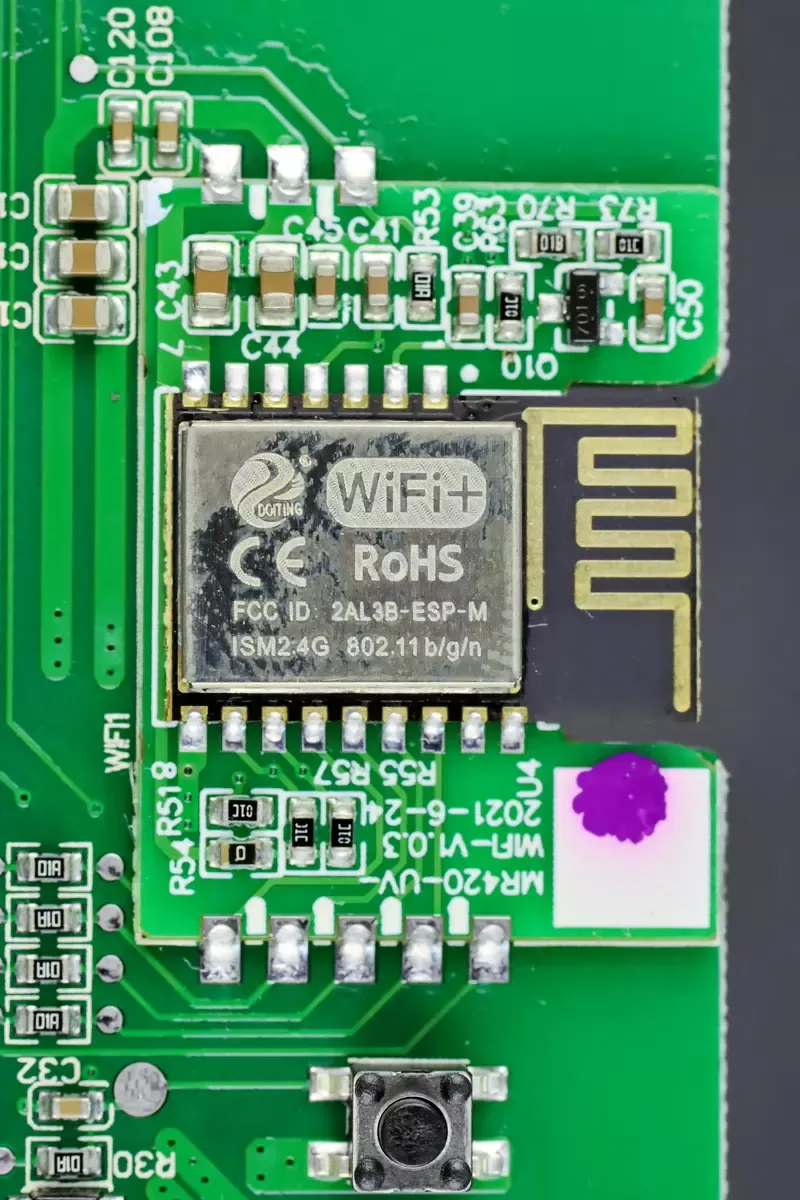

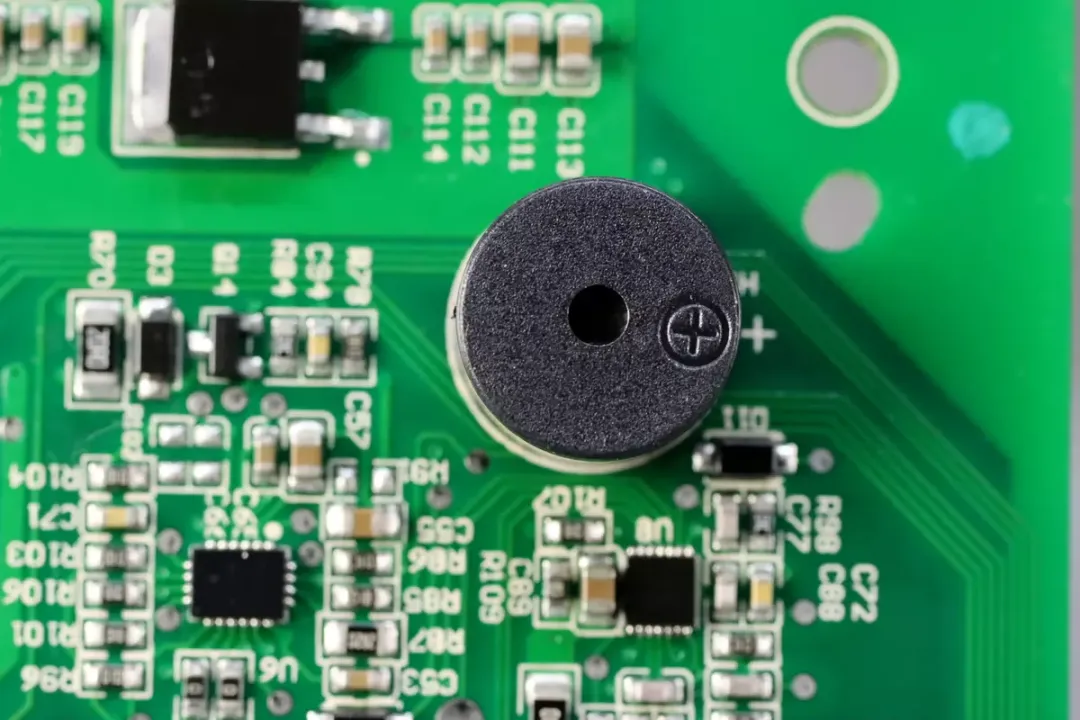

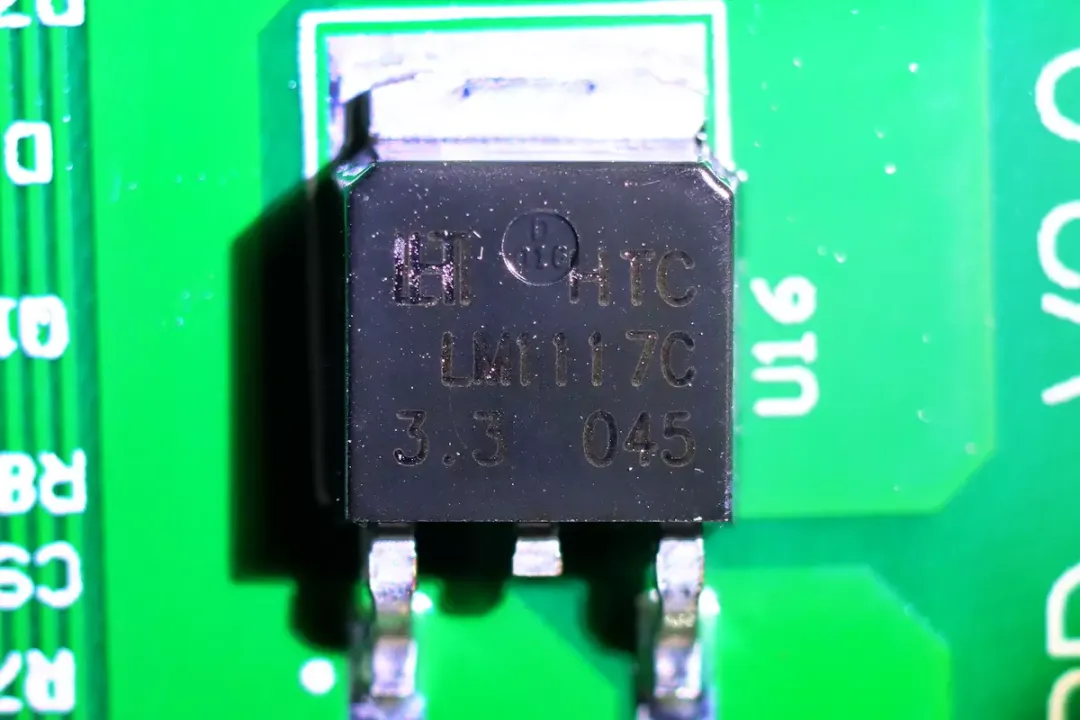

PCBA模块底部焊接同步降压控制器，协议芯片，无线连接模块，稳压芯片和蜂鸣器。

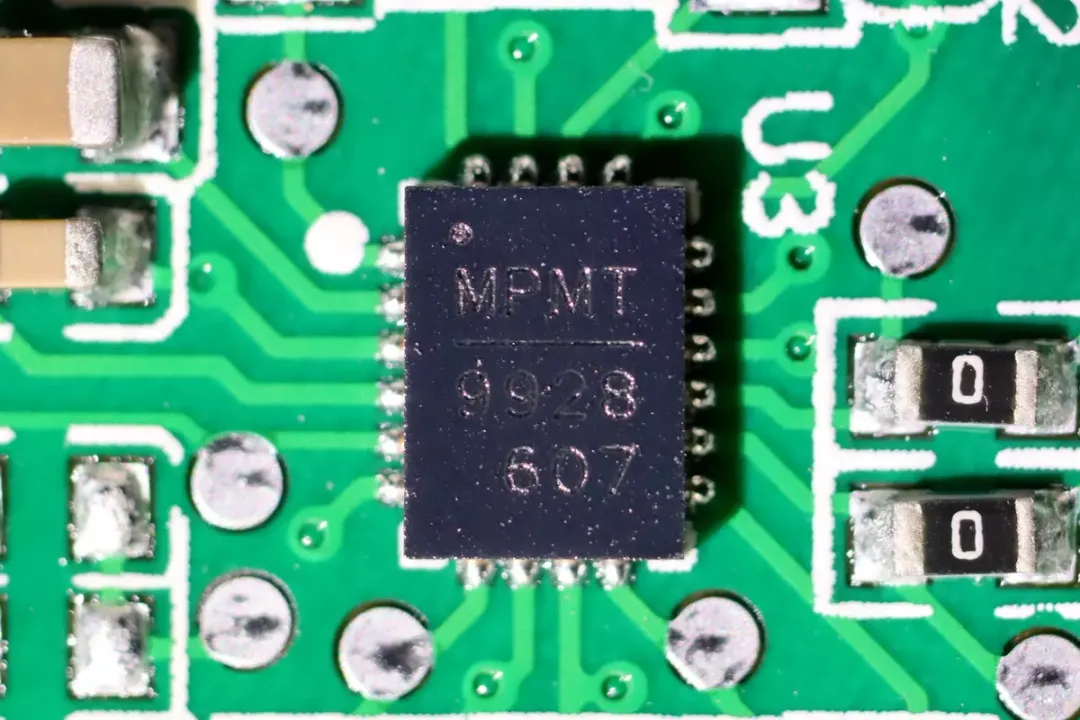

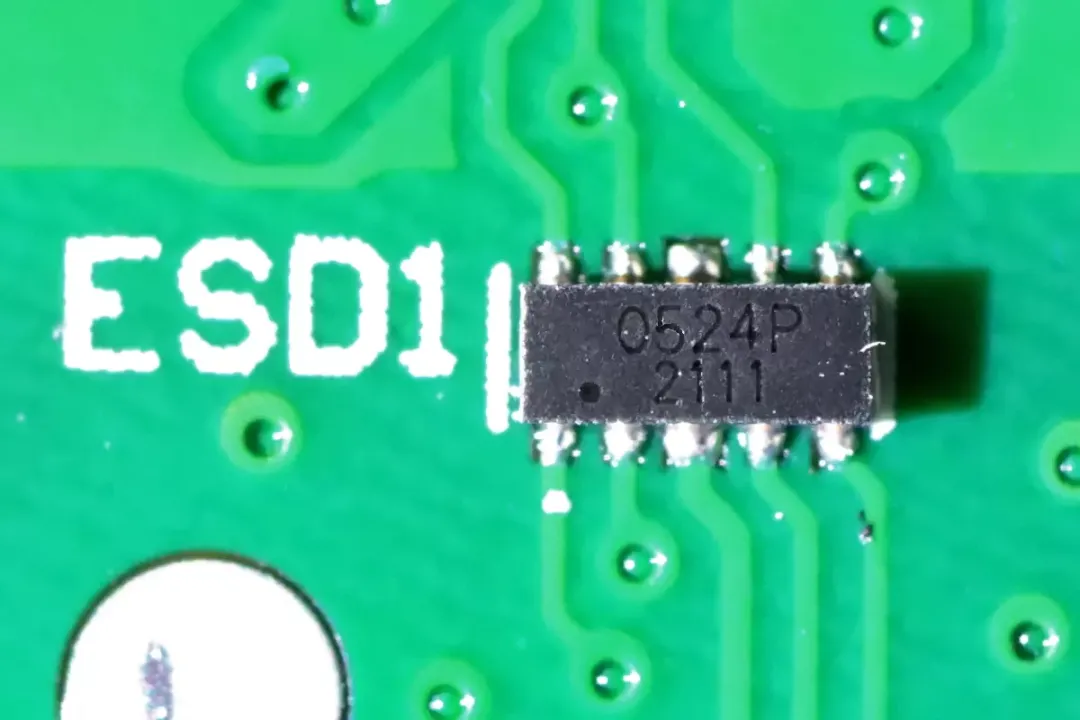

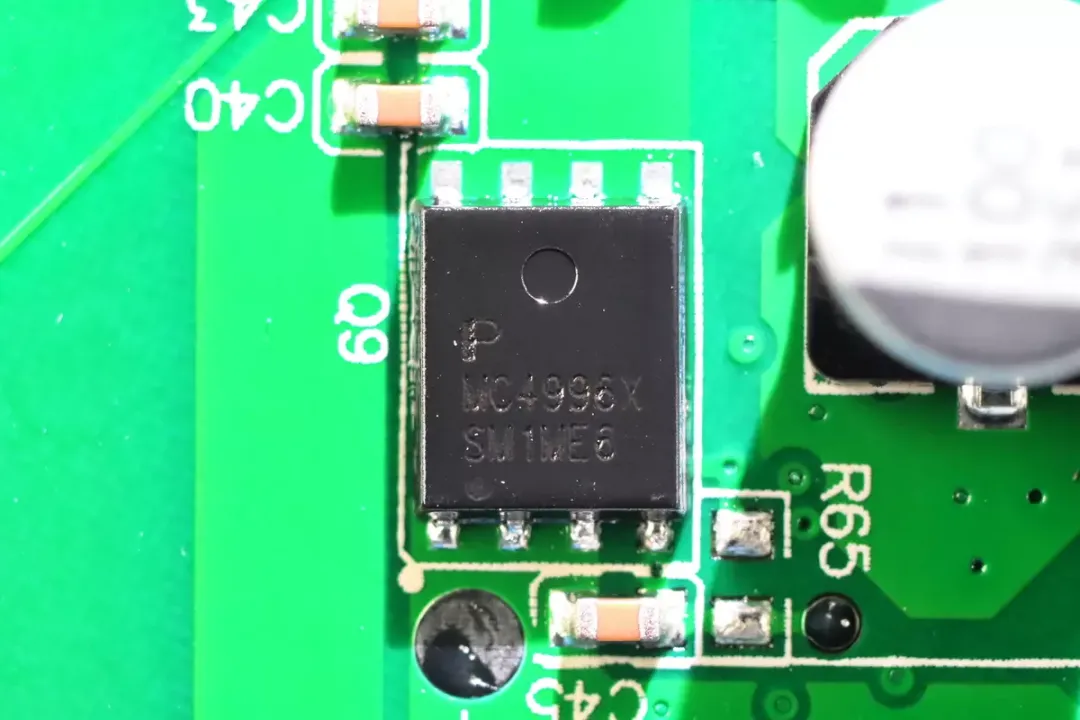

两个支持100W的USB-C接口采用降压架构，采用降压控制器搭配协议芯片的方式。降压控制器来自MPS，型号为MP9928，是一颗支持60V输入电压的电流模式同步降压控制器，内部集成半桥NMOS驱动器，工作频率100kHz-1MHz可编程，支持相位翻转输出，支持逐周期过流保护，具备输出过电压保护功能和高精度过热保护功能。
