前言



充电头网拿到了一款小牛电动推出的快充移动电源，这款移动电源内置10000mAh电池容量，品牌商依然是上期拆解案例的DBK迪比科，四节串联，单节容量2500mAh，型号18650AC25。



具有USB-C和USB-A输出接口，还有一个Micro-USB接口用于充电输入。移动电源支持18W双向快充，有效缩短移动电源自身充电时间。下面就对这款移动电源进行拆解，看看内部的用料和设计。



小牛电动10000mAh移动电源开箱





包装盒大红底配色很显眼，正面印有移动电源简图、小牛电动品牌logo以及下方的10000mAh。





背面印有产品参数以及商家信息。





包装内含移动电源、数据线以及使用说明书。

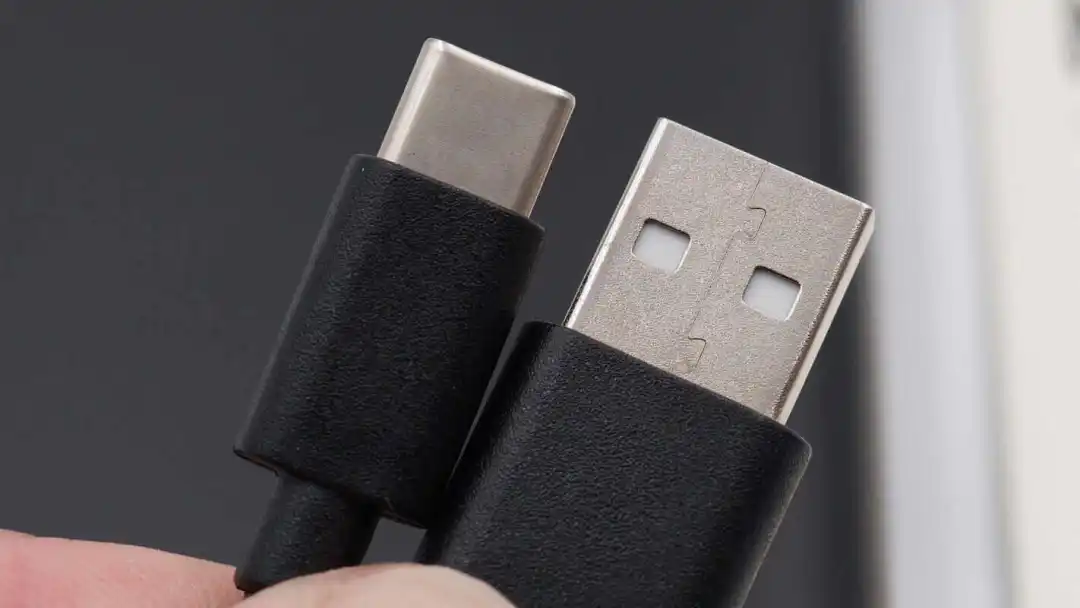

数据线是比较常规的A to C短线，线头外壳磨砂处理，方便插拔和使用。

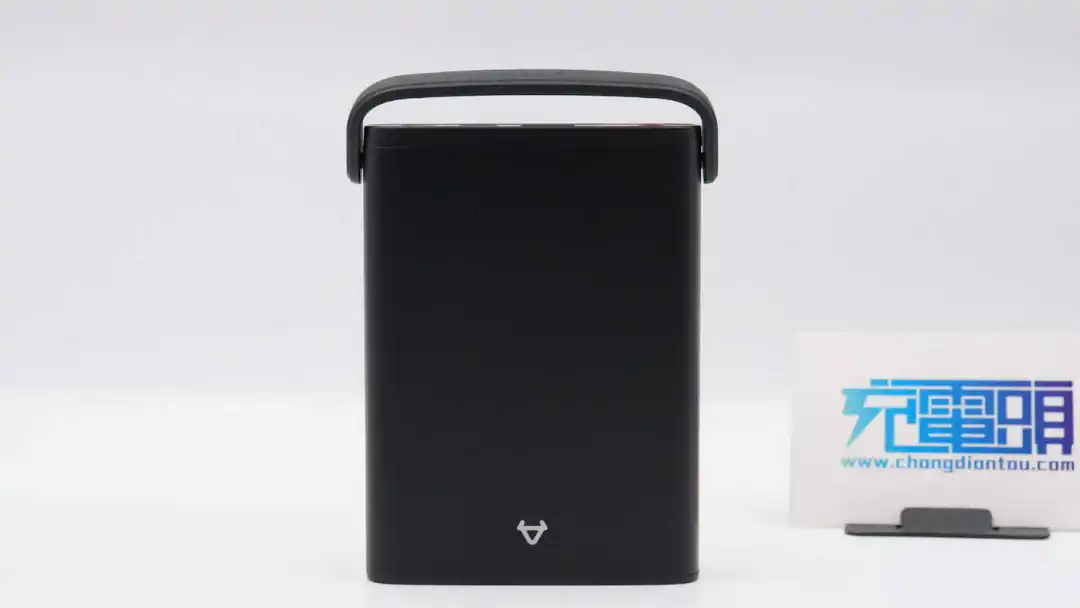

移动电源通体黑色，与包装盒形成强烈对比，机身外壳磨砂抗指纹，顶部带有提手设计，正面下方印有小牛电动品牌logo。

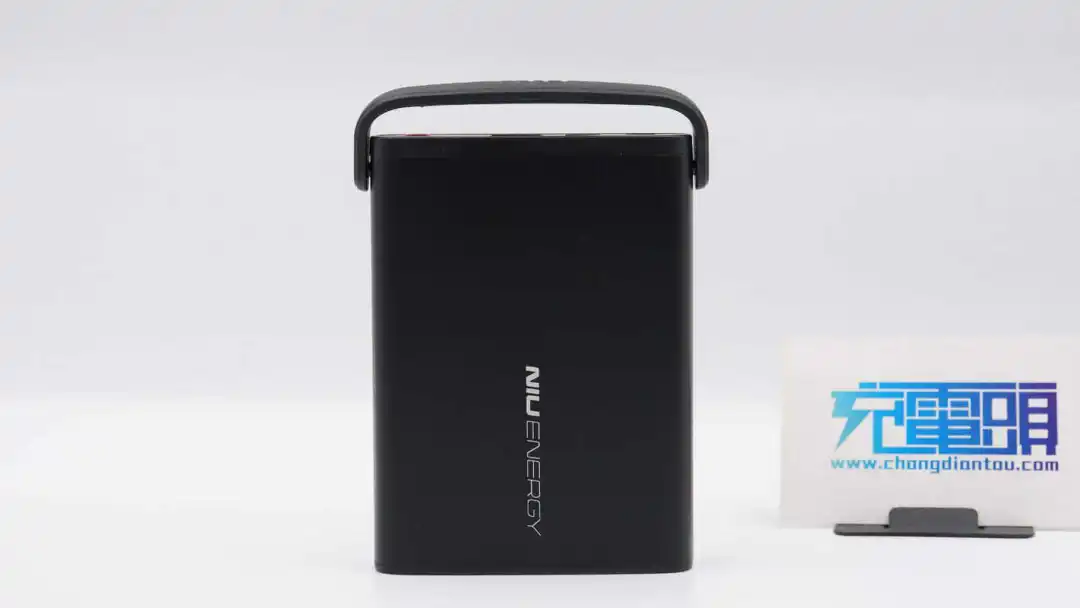

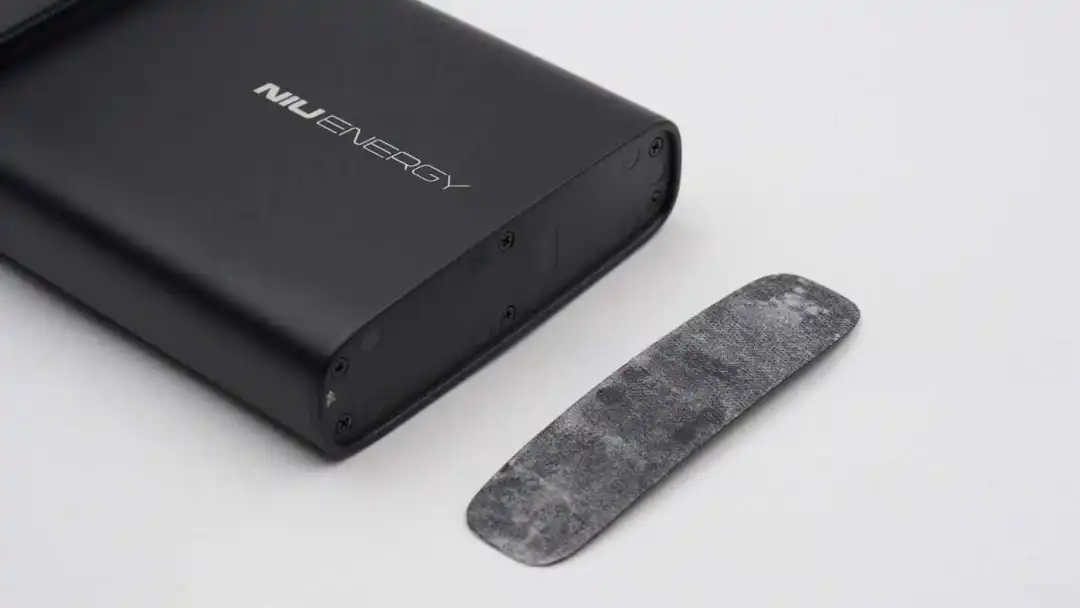

机身另一面印有NIU ENERGY。

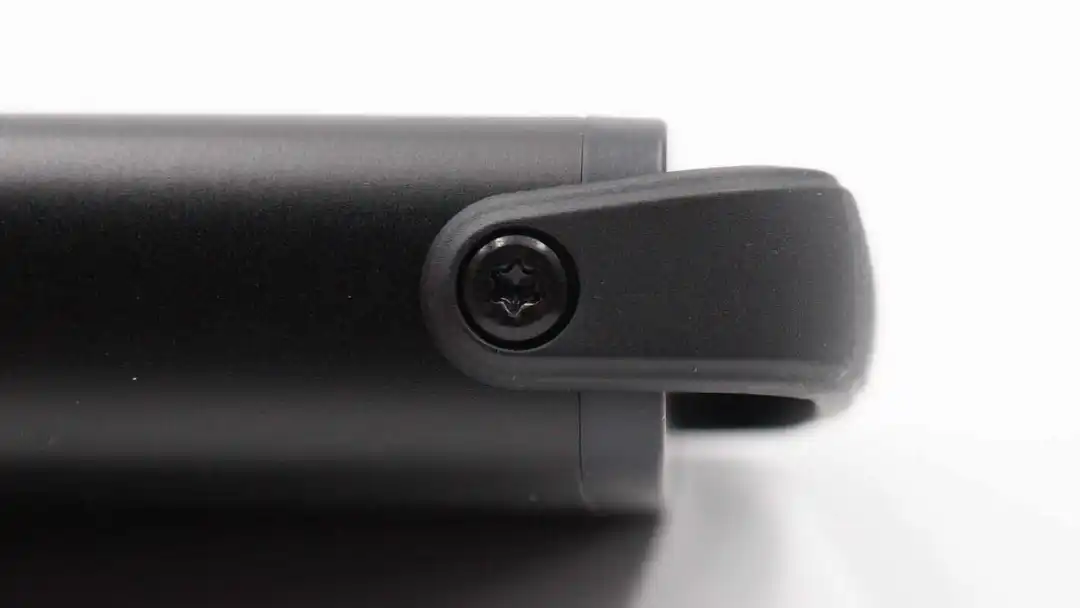

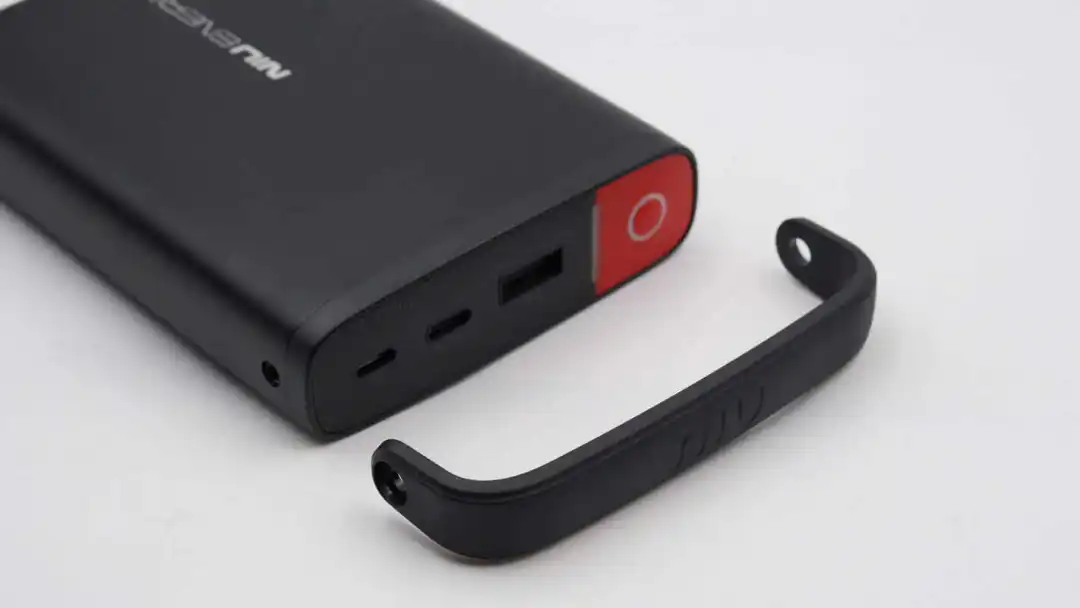

提手使用螺丝进行固定。

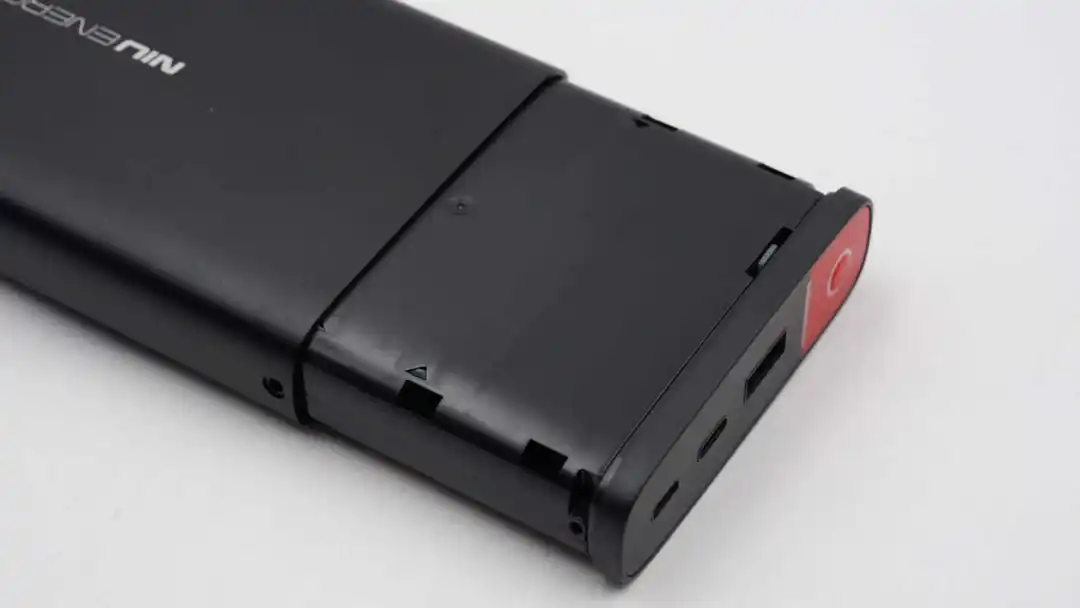

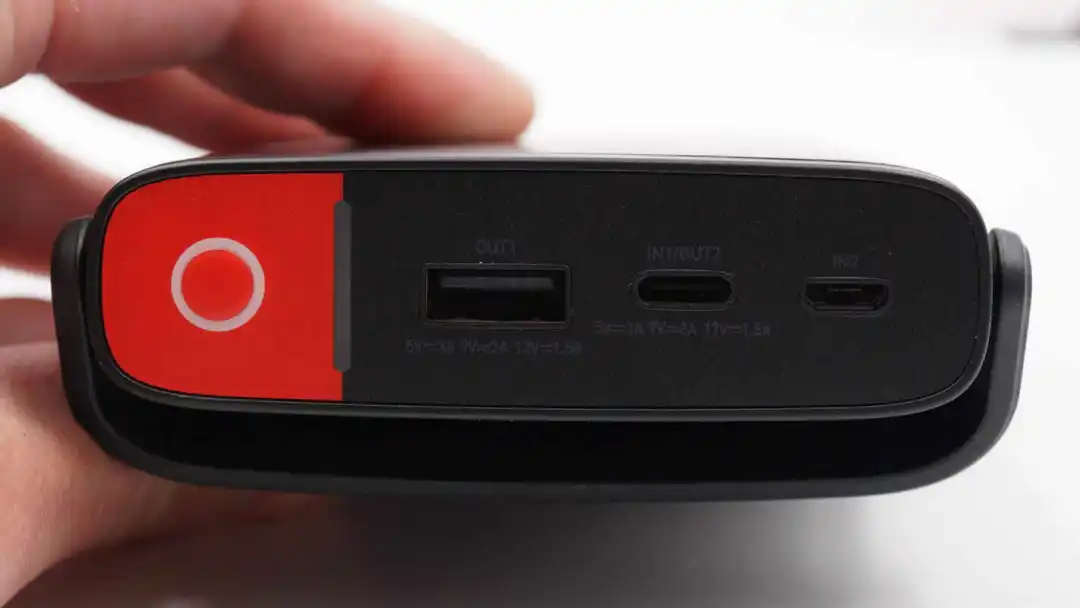

顶面配备电源键、指示灯以及1A1C1M三个接口，接口旁印有相应的输入输出标识以及参数。

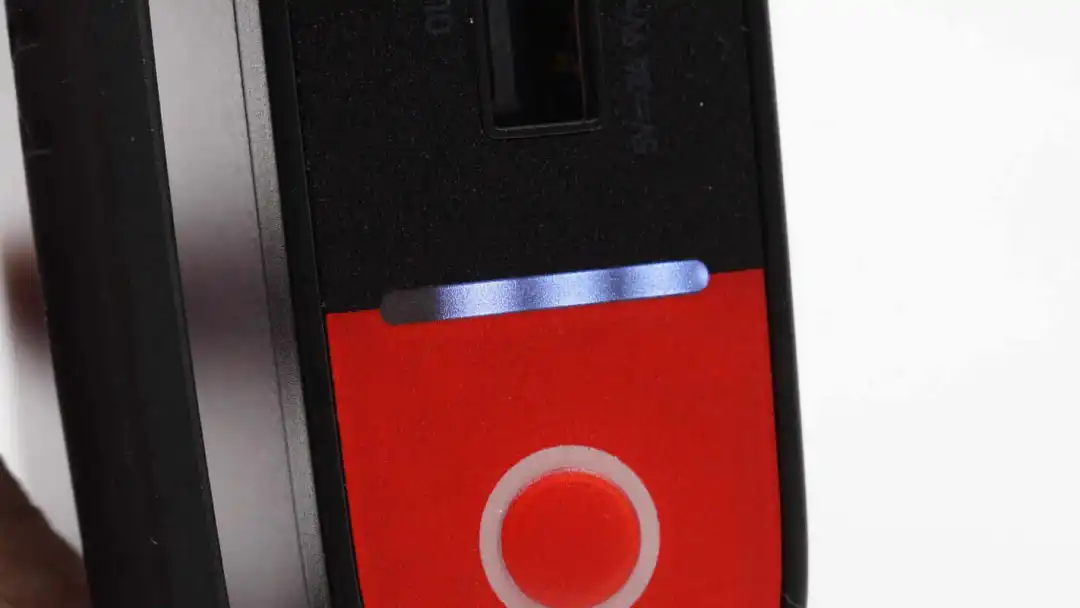

红黑区域分界处设有指示灯，按下电源键后亮白光。

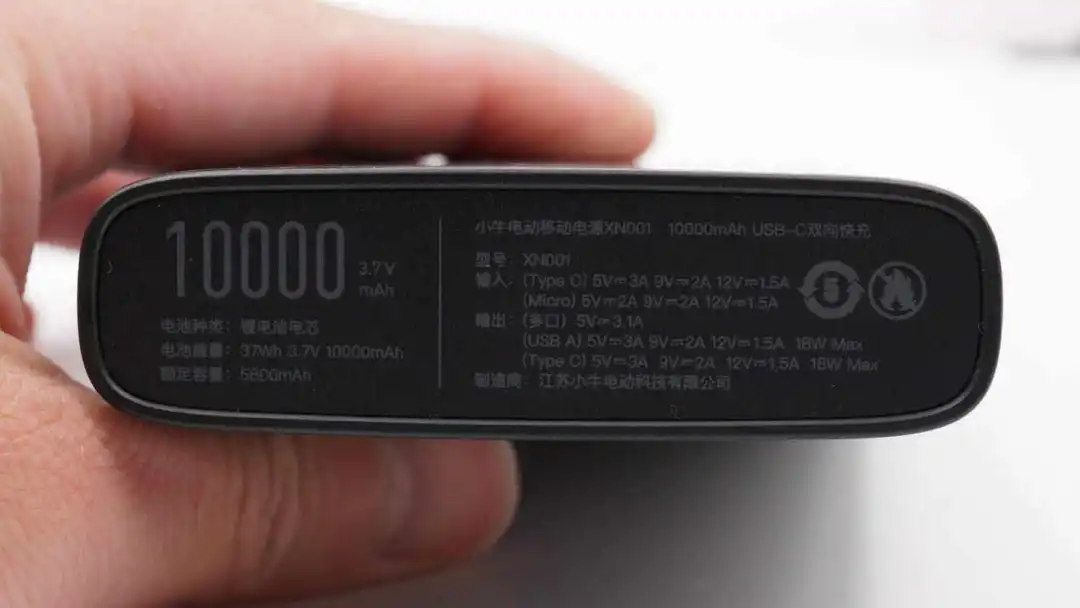

底部外壳印有移动电源参数

型号：XN001

电池种类：锂电池电芯

电池能量：37Wh 3.7V 10000mAh

额定容量：5800mAh

Type-C输入：5V3A、9V2A、12V1.5A

Micro输入：5V2A、9V2A、12V1.5A

多口输出：5V3.1A

USB-A：5V3A、9V2A、12V1.5A

USB-C：5V3A、9V2A、12V1.5A

制造商：江苏小牛电动科技有限公司





测得移动电源机身长度为109.07mm。

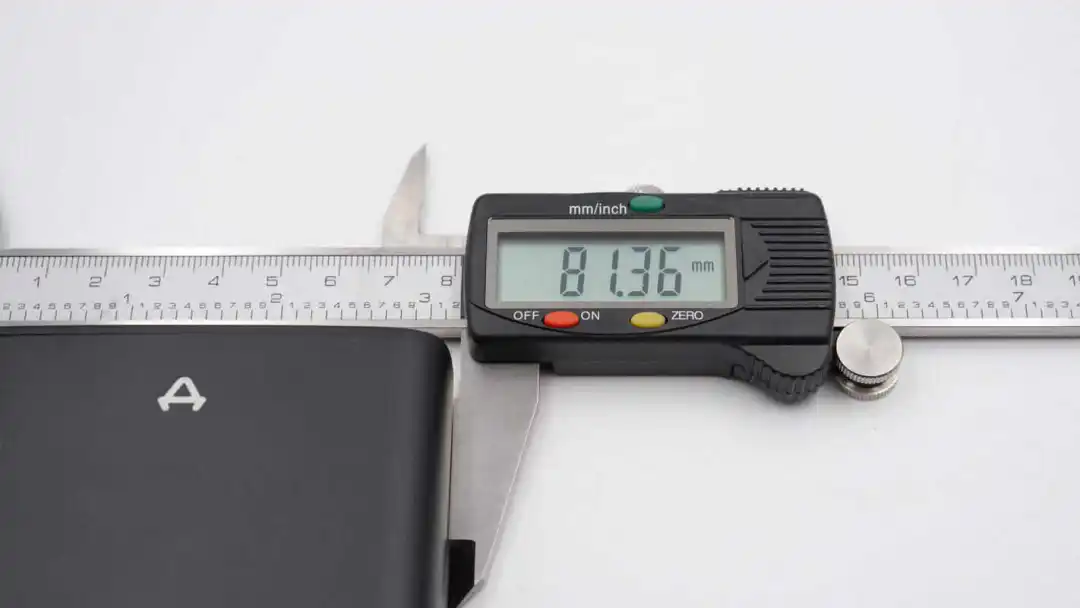

宽度为81.36mm。

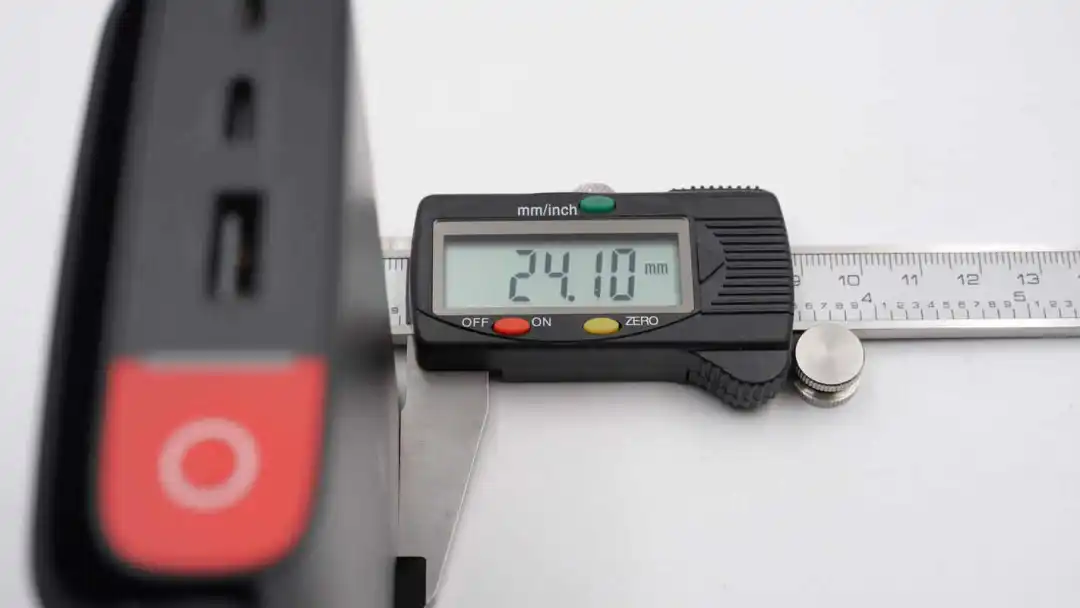

厚度为24.1mm。

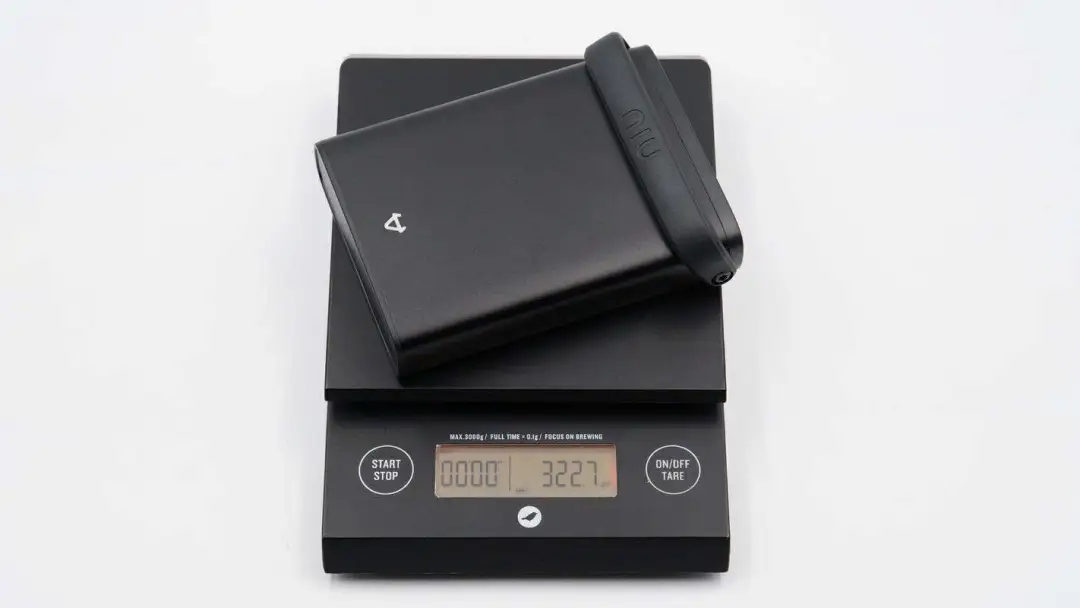

另外测得移动电源重量约为323g。

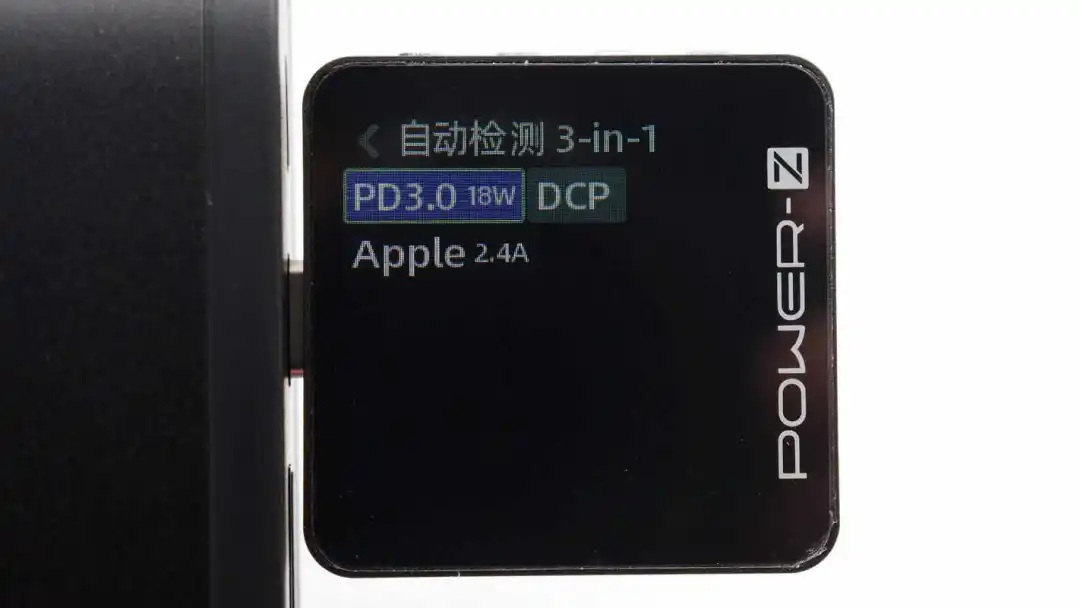

使用ChargerLAB POWER-Z KM003C测得USB-C口支持PD3.0、DCP、Apple 2.4A充电协议。

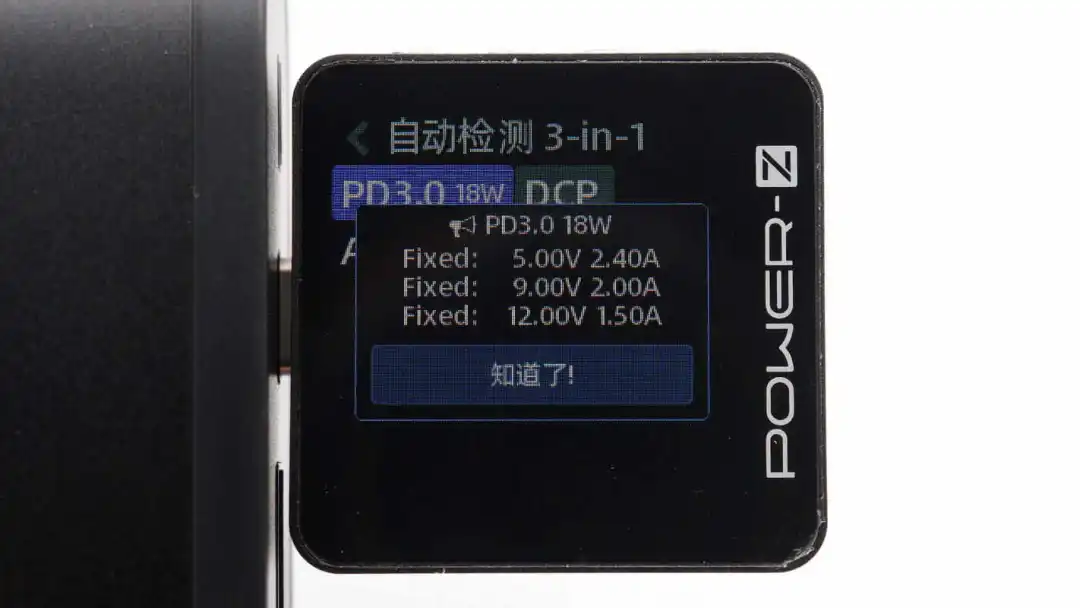

此外PDO报文显示USB-C口还具备5V2.4A、9V2A、12V1.5A三组固定电压档位。

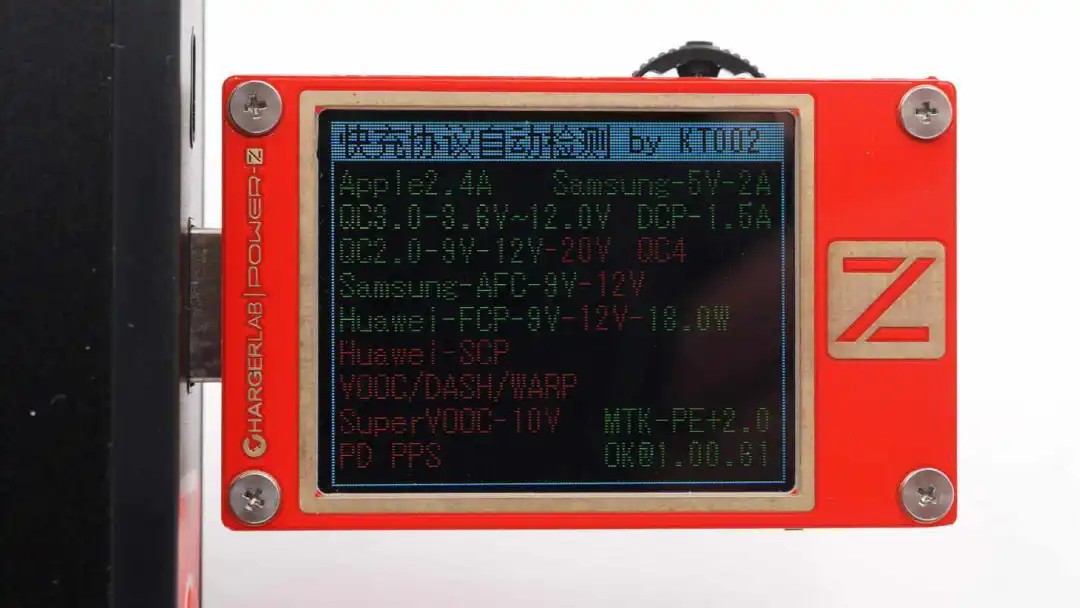

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung5V2A、DCP、QC2.0/3.0、AFC、FCP、PE2.0充电协议。

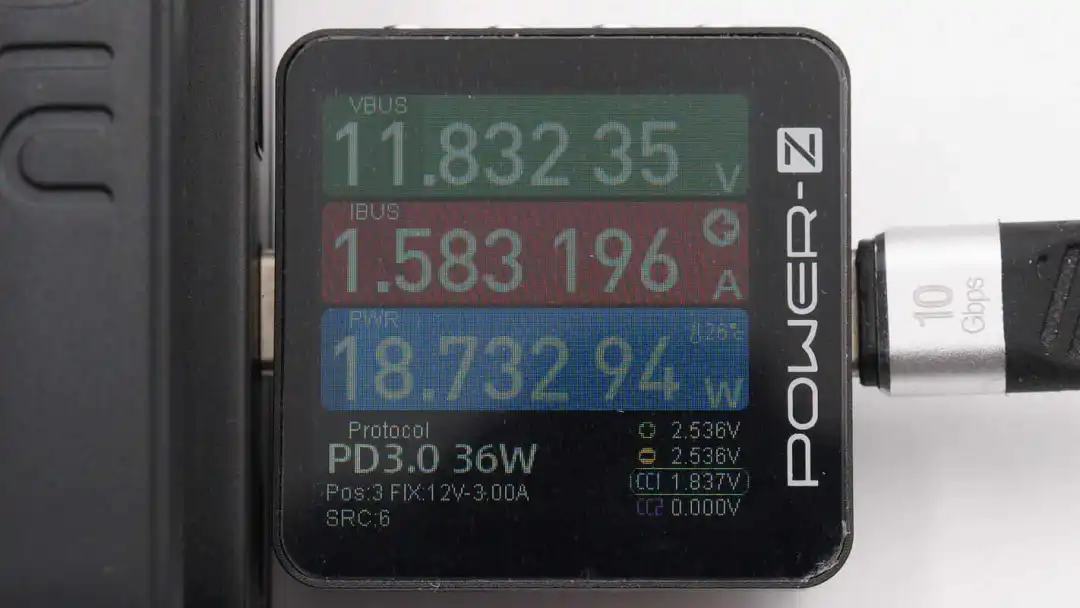

最后是实际充电功率测试，通过USB-C口给移动电源充电，实测充电功率约为18.73W。

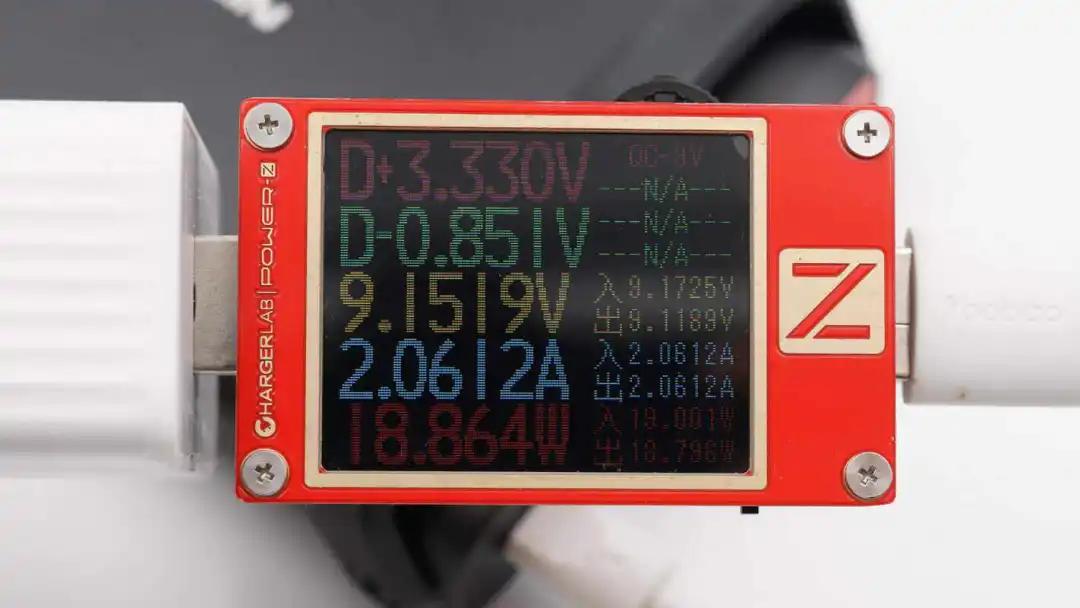

通过Micro USB口给移动电源充电，实测充电功率约为18.86W。


小牛电动10000mAh移动电源拆解

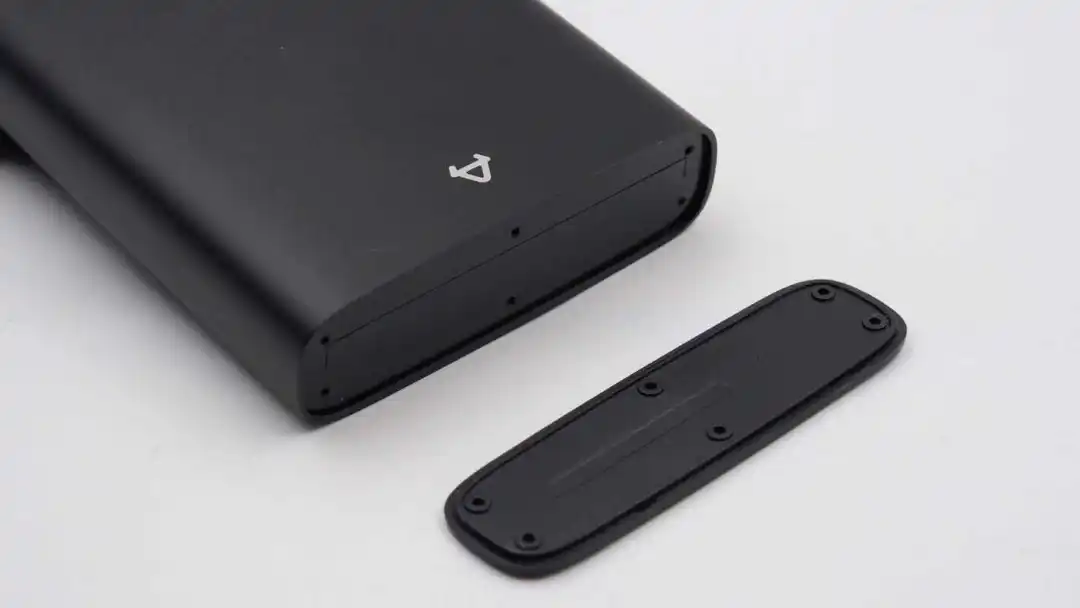

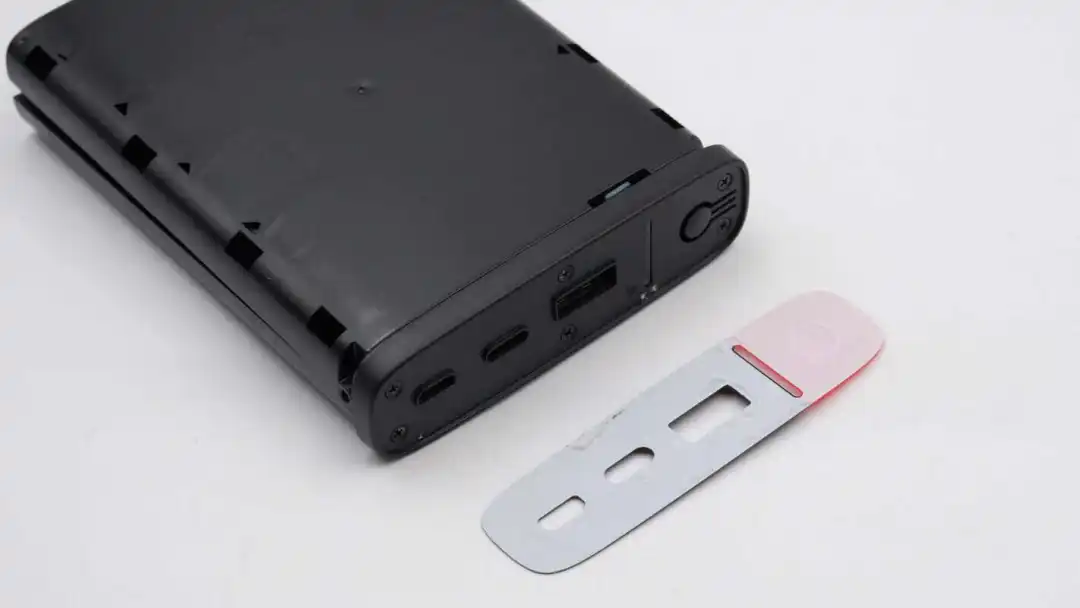

将移动电源机身底部盖板拆下，内部还有一层，并采用螺丝进行固定。





将螺丝拆掉取下内部塑料板。





拆掉机身两侧螺丝分离提手。





两侧螺丝同时也对产品内层塑料壳进行固定，拆掉后便可抽出。





机身前端也是隐藏螺丝固定设计。

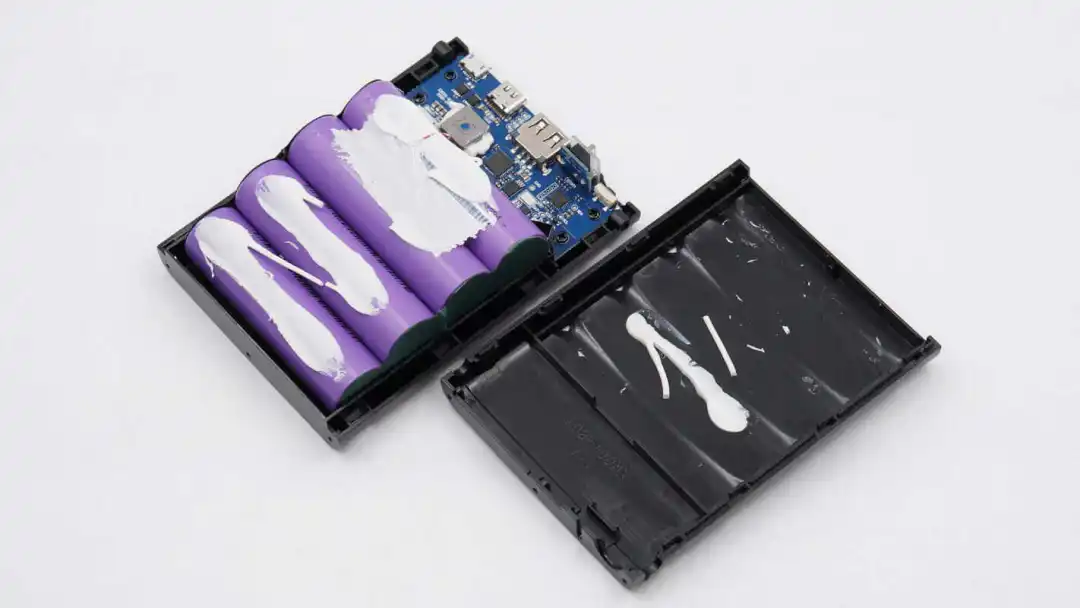

最后将塑料壳打开，电池打胶加固。

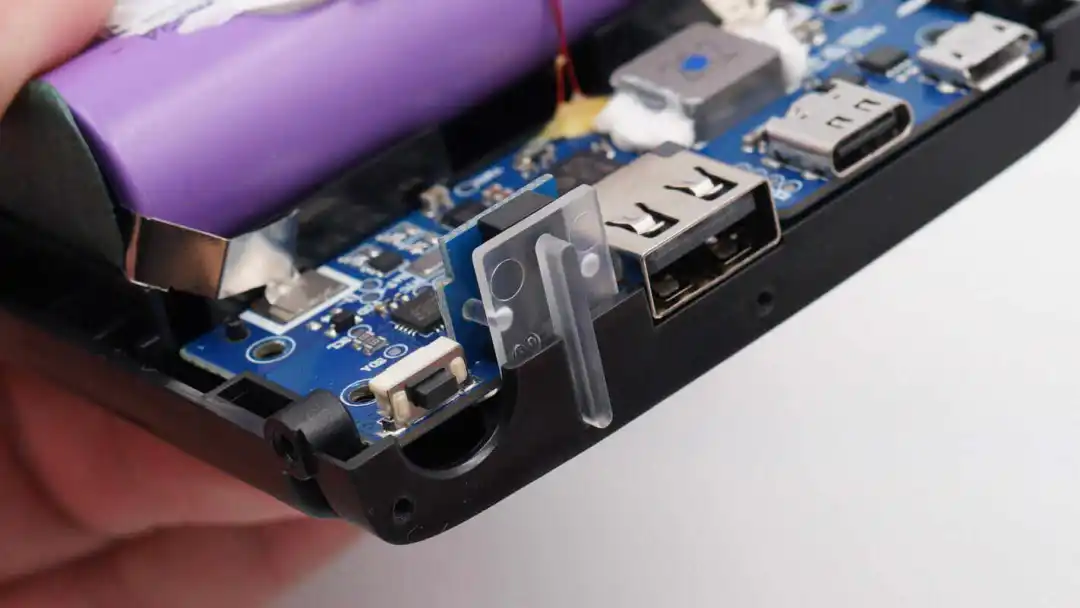

移动电源PCB板使用螺丝进行固定，板子上电感打胶加固。





LED灯小板覆盖防串光泡棉和导光塑料。





将电池和PCB板取出。

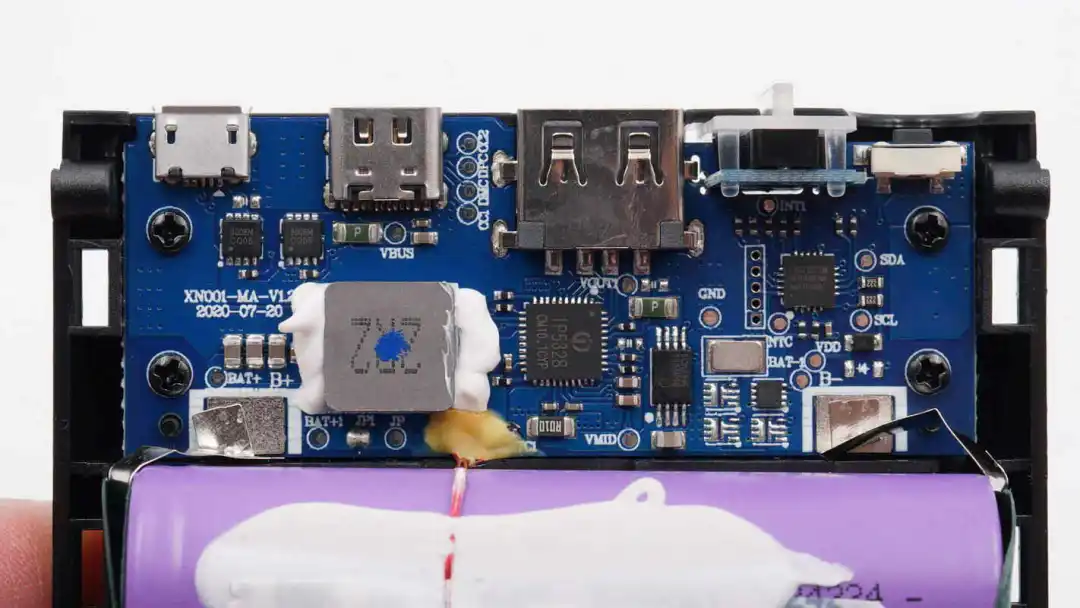

PCB板正面一览，焊接合金电感，主控芯片，VBUS开关管和用于电量显示控制的 MCU芯片，还焊接电池保护芯片。

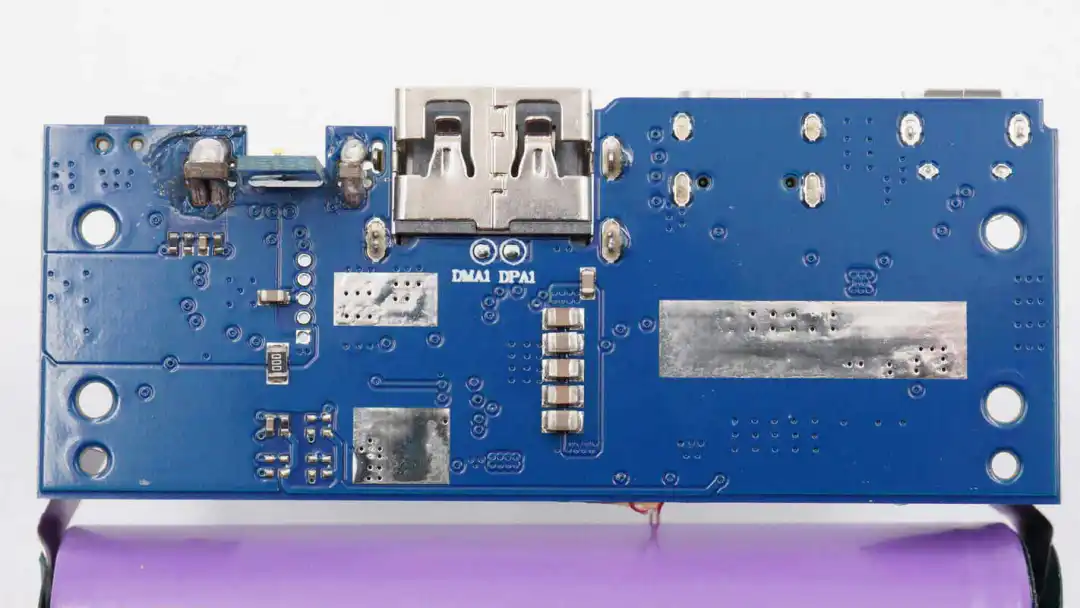

板子另一面器件很少显得很简洁，不过核心发热器件对应区域露铜加锡以及过孔帮助散热。

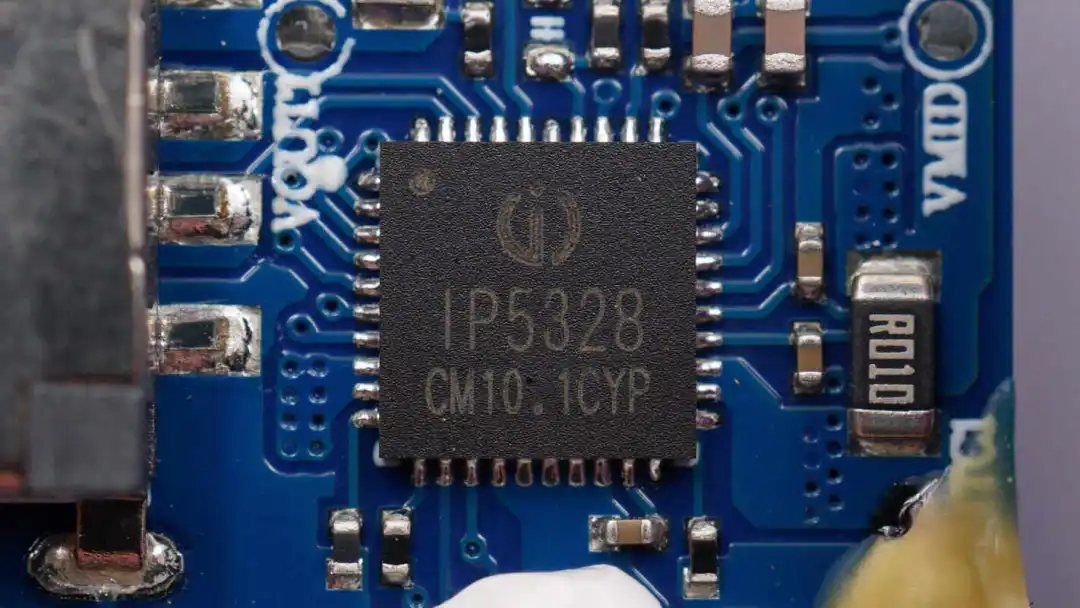

移动电源主控芯片采用英集芯IP5328，这是一款集成QC2.0/3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTKPE+ 1.1&2.0输出快充协议、USB C输入输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

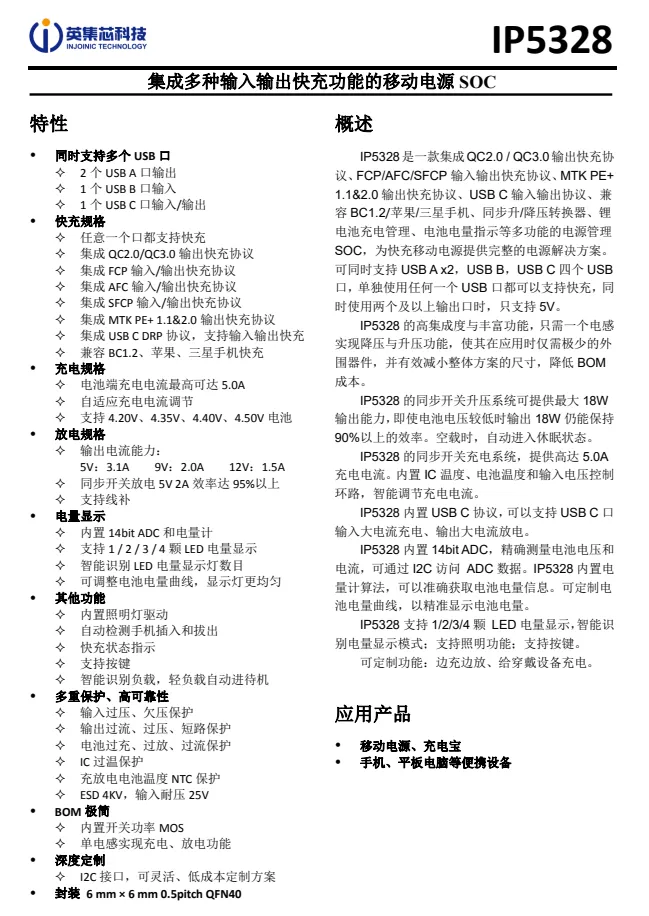

英集芯IP5328资料信息。



充电头网了解到，采用英集芯IP5328P的产品还有Realme 10000mAh快充移动电源、RAVPOWER 15000mAh双向快充移动电源、TEGIC 8000mAh无线充移动电源、奈特科尔10000mAh双向快充移动电源、羽博20000mAh PD移动电源等。

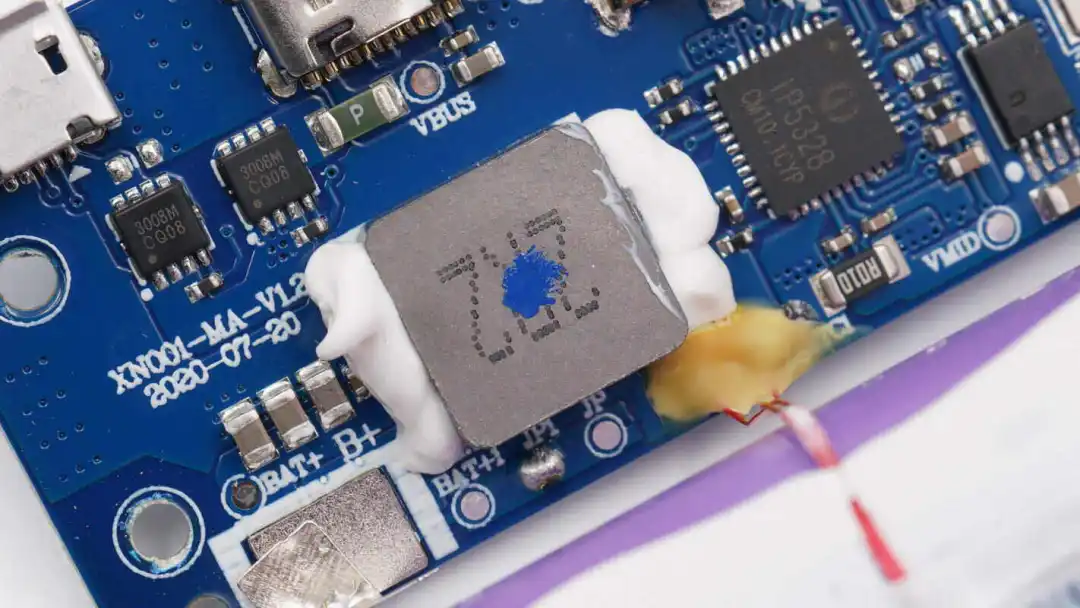

2R2合金电感特写，两侧打胶加固，配合英集芯IP5328实现充放电。

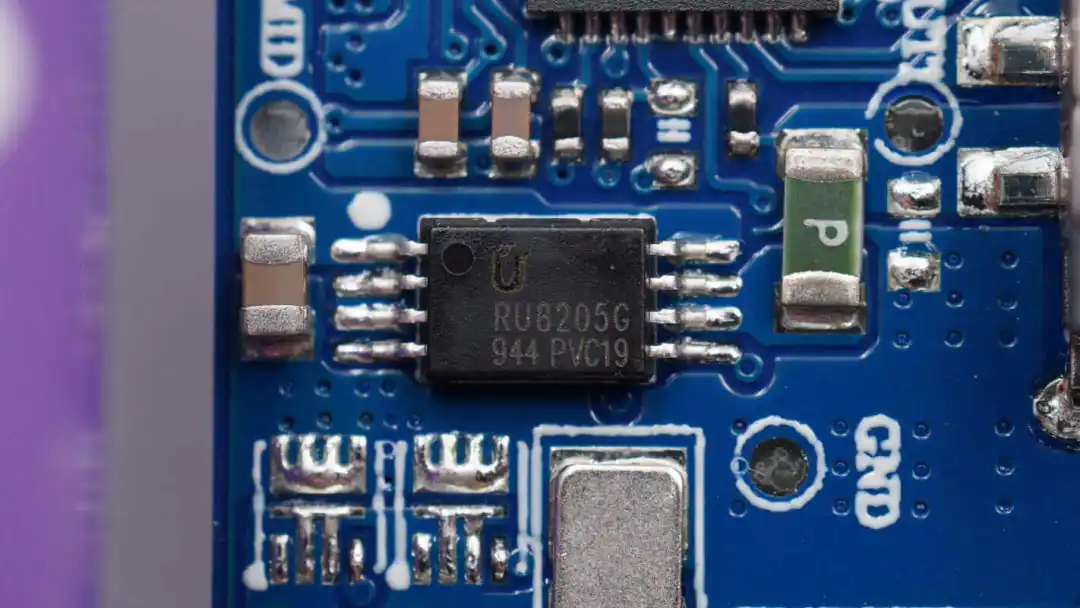

一颗MOS管来自锐骏半导体，型号RU8205G，是一颗双NMOS，耐压20V，导阻21mΩ，用于USB-A口输出控制。

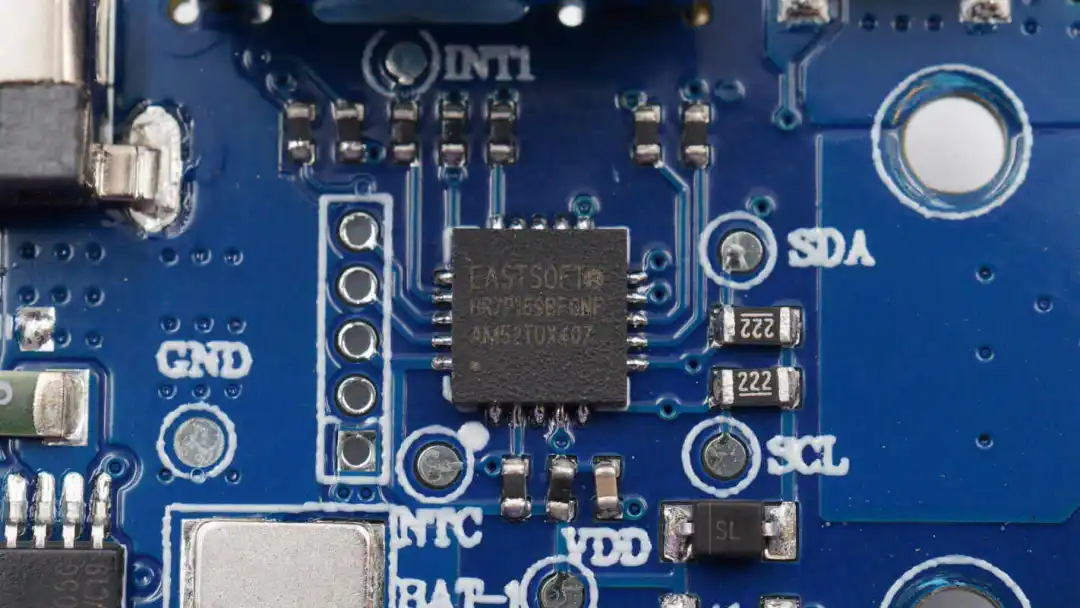

MCU单片机型号HR7P169，来自上海东软载波微电子，用于移动电源电量指示显示。

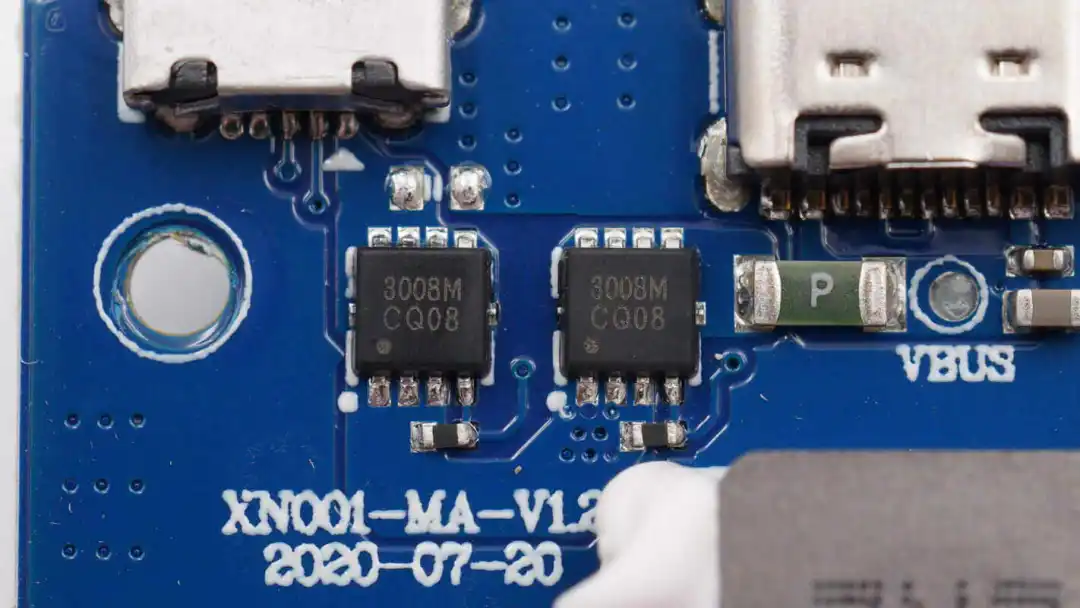

两颗3008M MOS管用于USB-C和Micro USB接口VBUS控制。

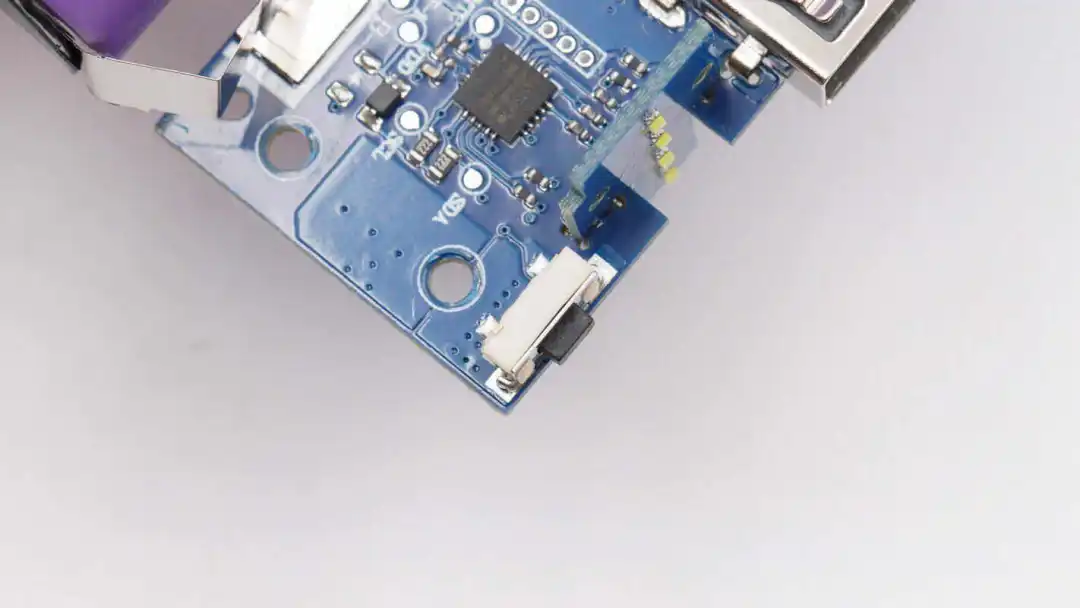

电源按键贴片焊接。

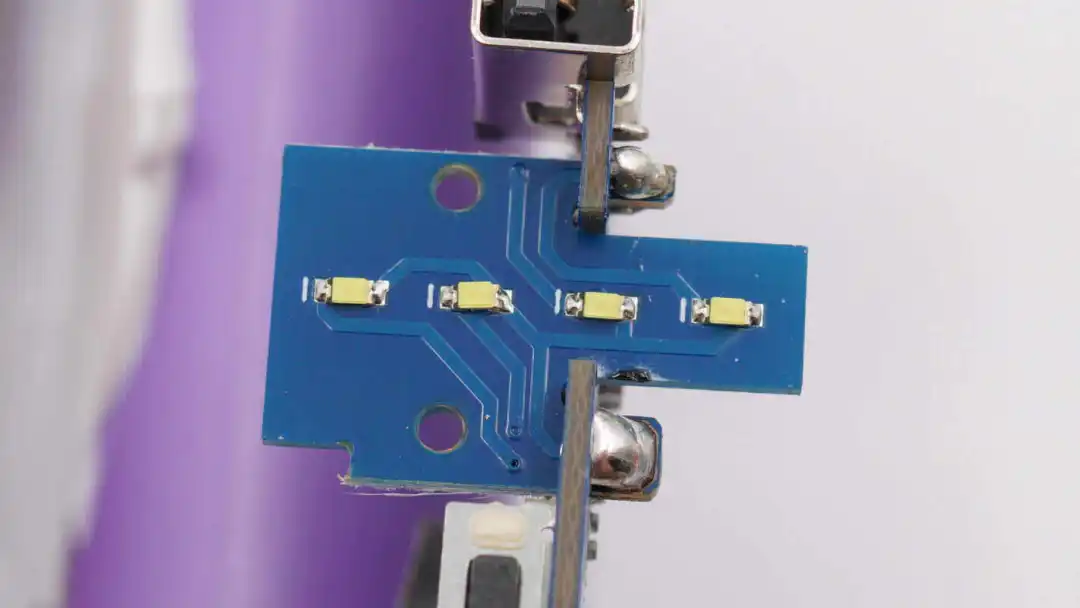

四颗LED电量指示灯特写。





电池保护芯片来自南芯科技，型号SC5510G，是一颗高度集成的单电芯锂离子电池保护芯片。通过控制内部集成的 MOSFET 来提供电池保护功能，包括电池过压保护及电池欠压保护，充放电过流保护和负载短路保护等。



SC5510G 只需要很少的外部器件，可以有效地减少空间和成本，特别是有限的空间的电池应用。SC5510G 特别集成了在不同温度和电池电压补偿内部 MOSFET Rdson，有效保证高精度电压/电流检测及延时电路，避免电池过充/过放。

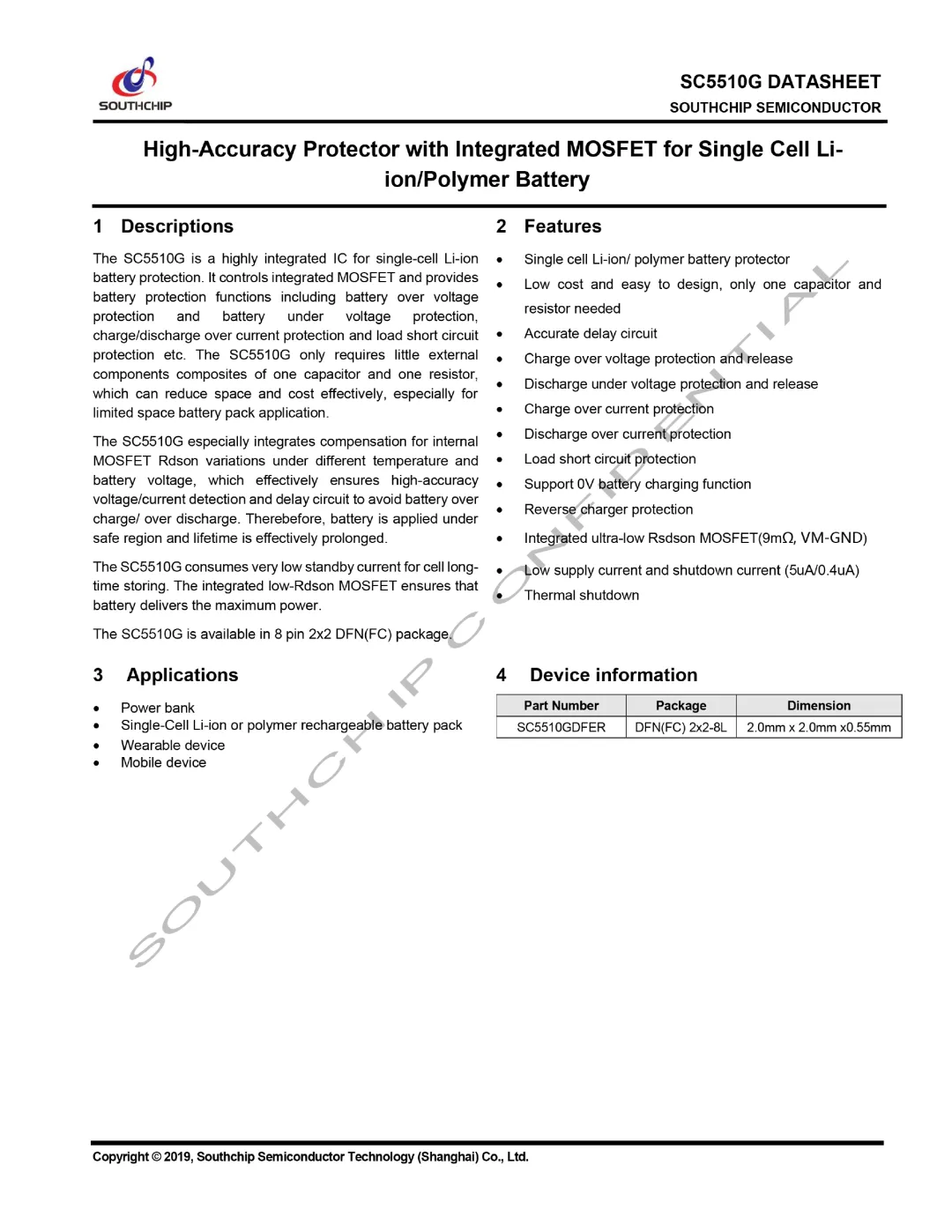

南芯科技 SC5510G 资料信息。



DBK迪比科 18650AC25

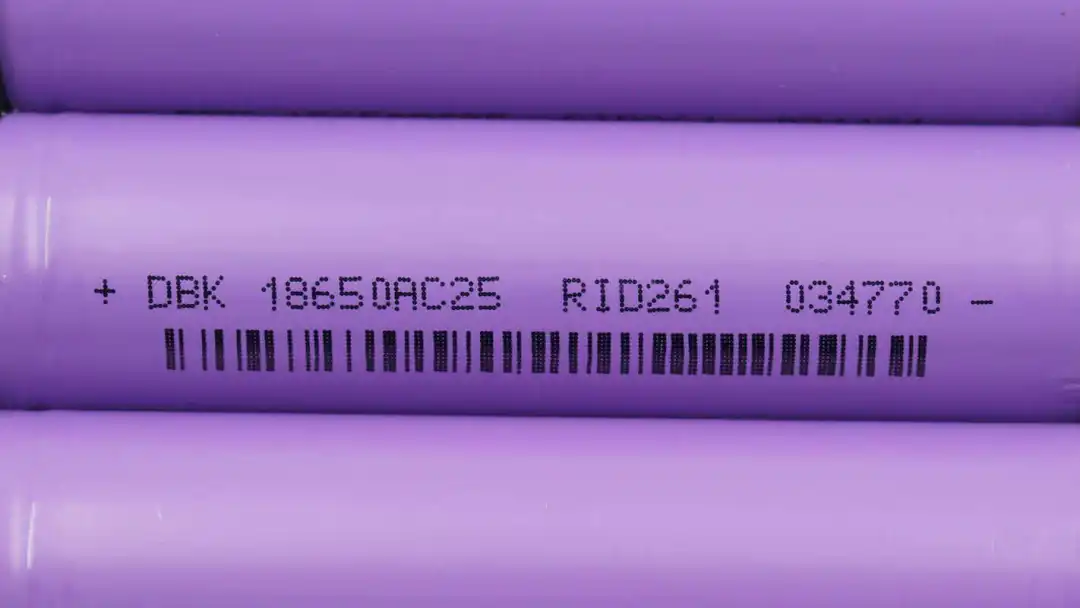

电池来自DBK迪比科，型号18650，型号为18650AC25，容量为2500mAh。



江西迪比科股份有限公司（DBK）成立于2013年，位于江西省抚州市，占地面积385亩，目标产值200亿元。公司建立了动力电池和储能系统领域完整的研发、制造能力，拥有材料电芯、模组、电池管理系统，电池包等全产业链核心技术。

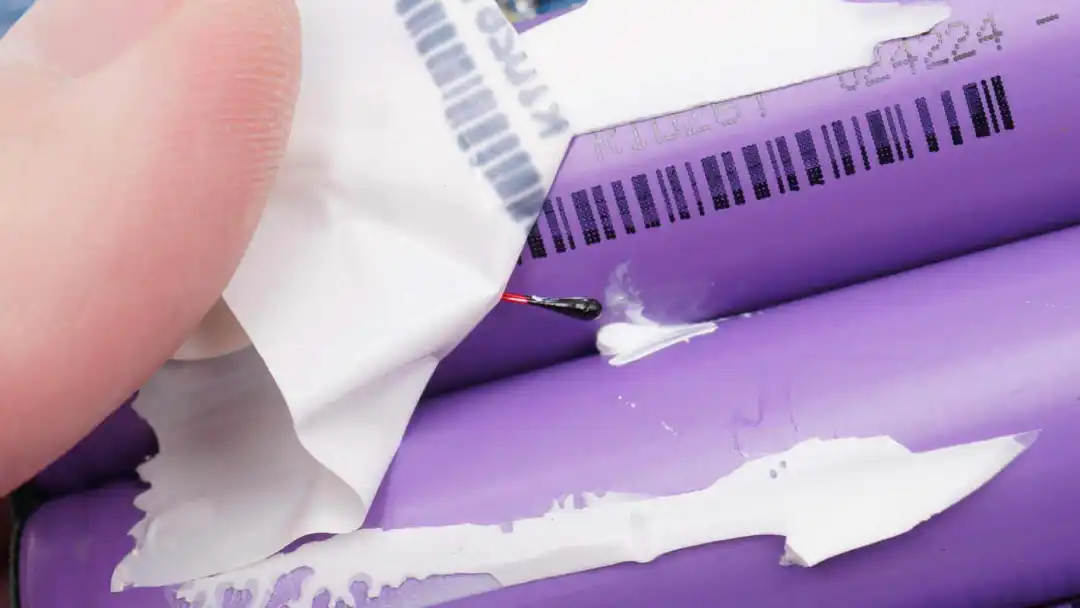

电池组设有热敏电阻进行温度监控。

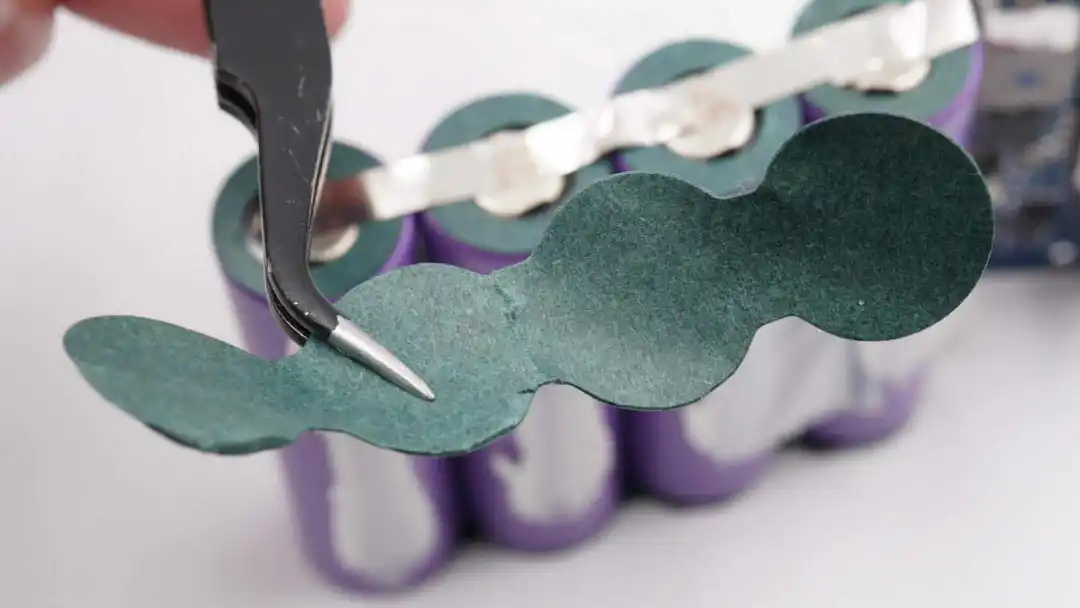

电池两端有青稞绝缘纸保护。

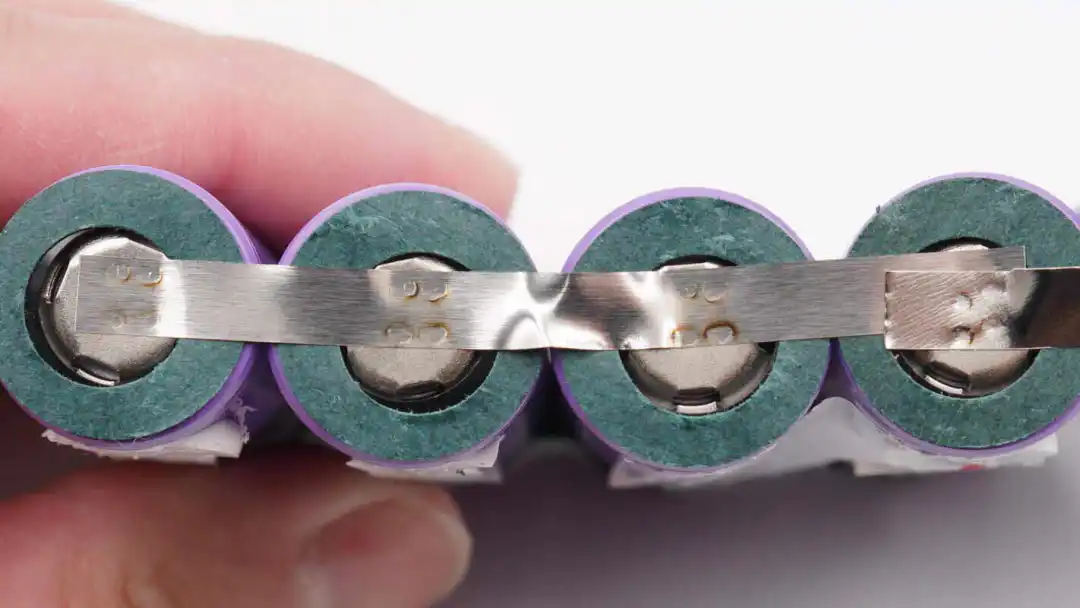

四颗电池采用镍片点焊并联。

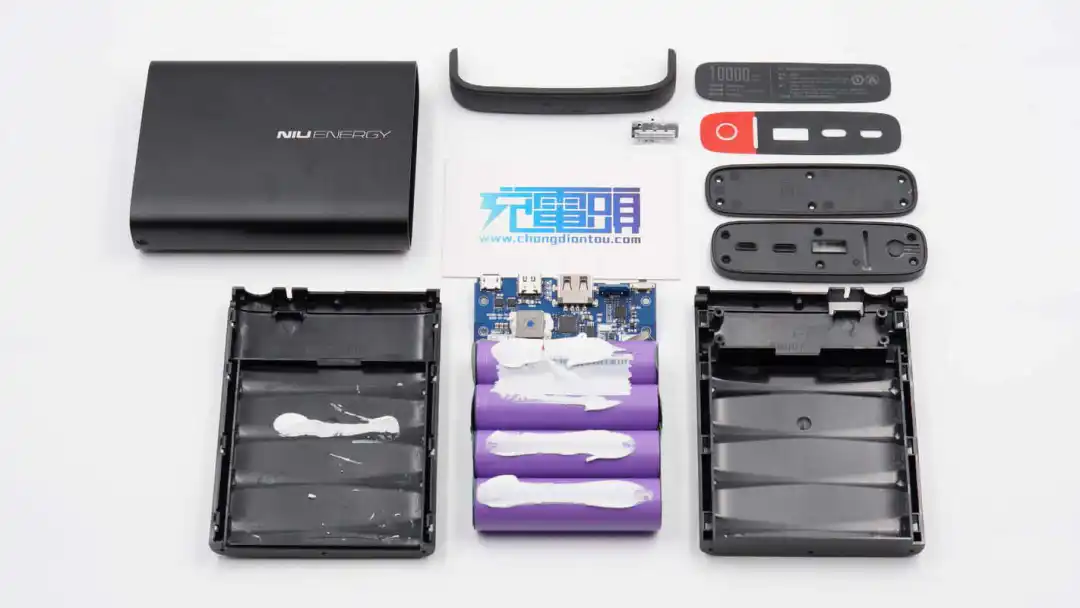

全部拆解一览，来张全家福。



充电头网拆解总结



这款小牛电动移动电源容量达10000mAh，但整体却做的比较小，在此基础上仍设计了一个提手，这和同类产品相比就显得很有特色了。此外产品配备1M1A1C三个USB接口，新旧设备都能用，虽然最大输入和输出功率都只有18W，但日常使用还可以。



充电头网通过拆解了解到，这款移动电源采用多层外壳设计，保护性不错。PCB板上主控芯片采用英集芯IP5328，搭配电感实现输入和输出。四颗18650锂电池来自迪比科，设有热敏电阻进行温度监控，输出串联保险丝进行过流保护，PCB板上还有SC5510G锂离子电池保护芯片进行保护，用料和做工都很扎实。
