前言
MOMAX摩米士新推出了一款磁吸无线充电宝，可以直接吸附在苹果手机背面为手机充电，也可以通过接线为手机充电。同时这款充电宝配有折叠皮质支架，还可作为手机支架使用，支持横屏竖屏放置。
这款充电宝内置10000mAh高压锂电池，厂商为赣州诺威新能源有限公司，电池交易网此前已汇总多款挪威软包电芯案例，而本次摩米士无线充移动电源搭载的是诺威1376074，厚度为13.7mm，宽度为60mm，长度为74mm，电池均压为3.85V，额定容量10000mAh，能量为38.5Wh。
该电源具有双向USB-C接口，支持20W有线快充和15W无线快充，体积小巧，使用方便。下面充电头网就对摩米士这款磁吸无线充电宝进行拆解，看看内部的方案用料。
此前充电头网已经对这款产品做了详细评测，此外拆解过摩米士15000mAh 65W二合一移动电源、摩米士5000mAh磁吸无线充移动电源、摩米士MFi认证7200mAh磁吸无线充移动电源、摩米士10000mAh磁吸无线充电移动电源等产品，欢迎查阅。
，
摩米士磁吸无线充移动电源开箱

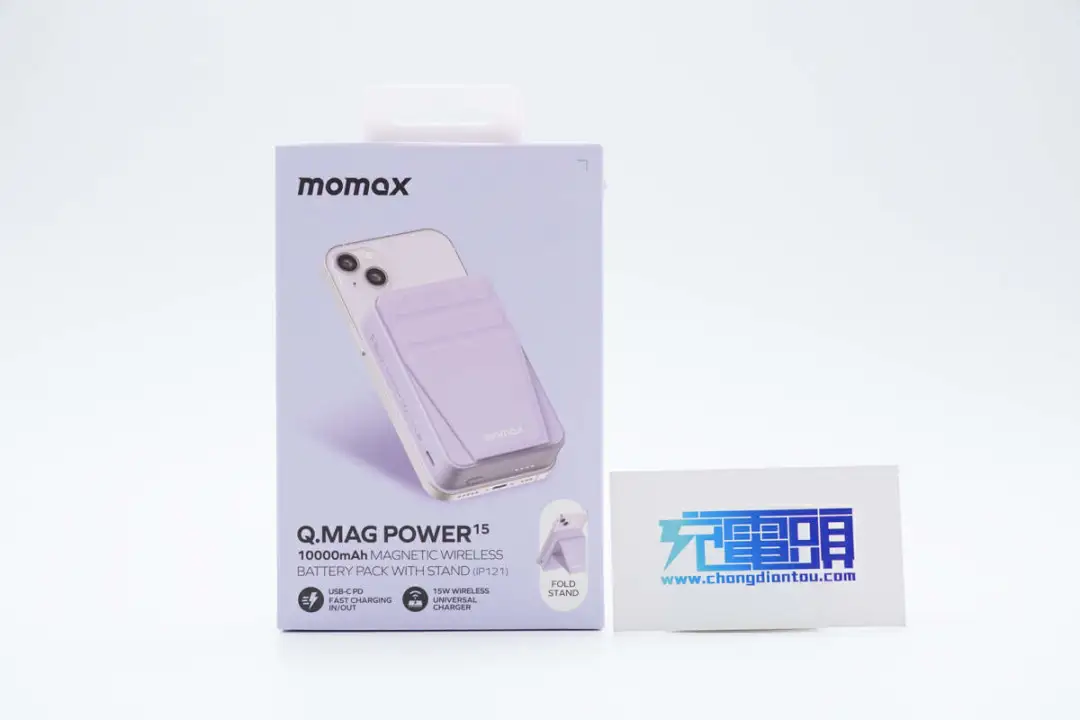

包装盒正面印有磁吸充电宝贴合手机充电的三维外观图示，顶部为“MOMAX”品牌LOGO，下方印有充电宝所属系列及名称字样，型号：IP121，特色：USB-C PD 输入/输出，15W 无线充电。

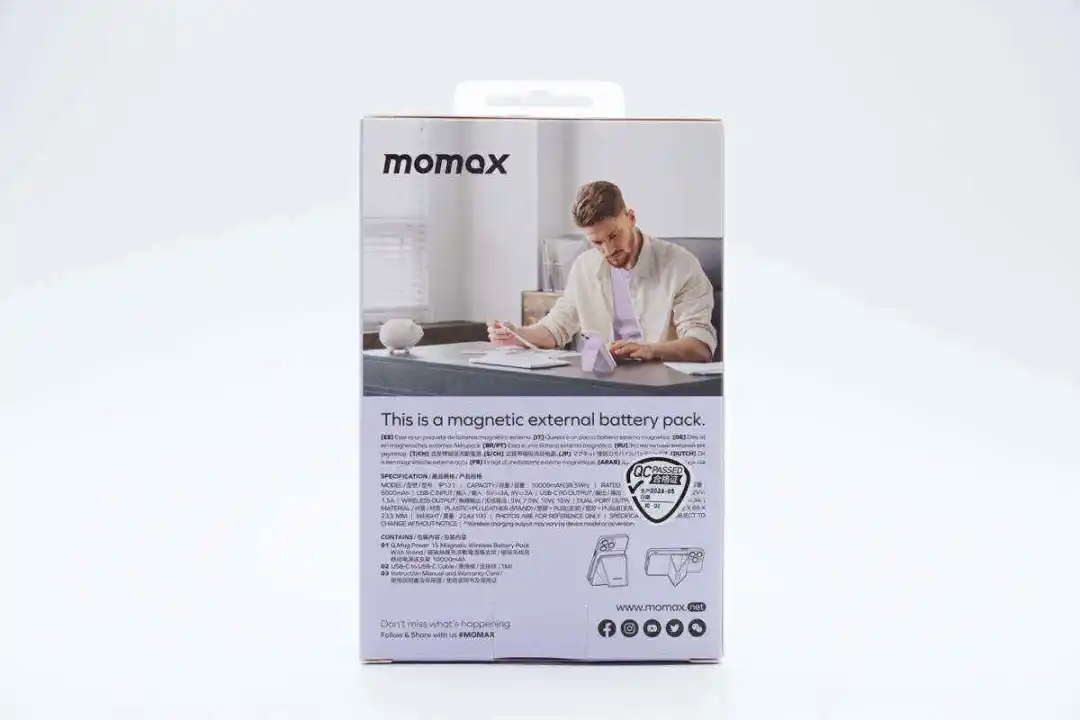

包装盒背面上部分印有充电宝使用场景图，下部分为多语规格参数铭文。

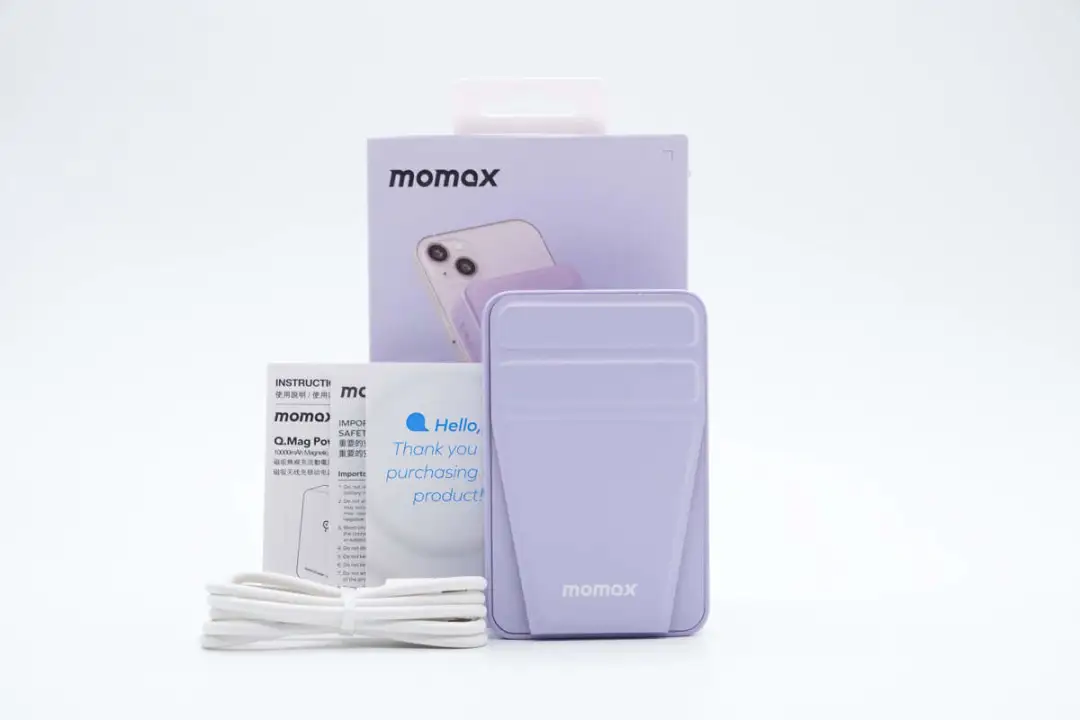

包装内含移动电源、数据线以及使用说明书等。

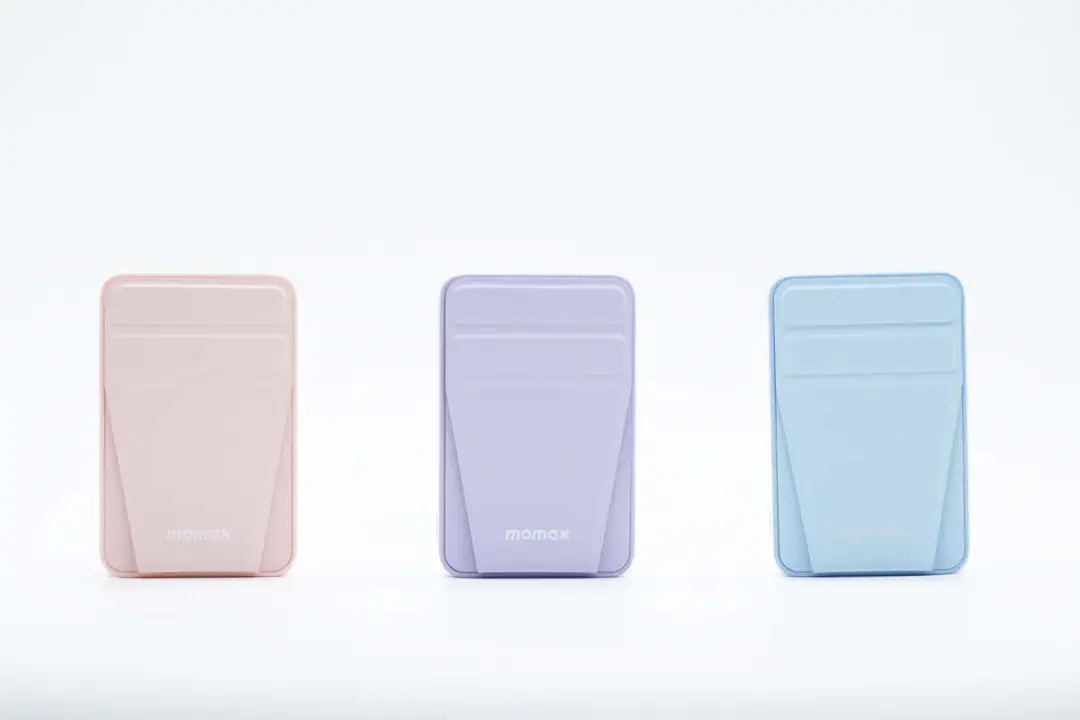

这款磁吸充电宝拥有云梦蓝、薄雾紫以及浮光粉三种款式，包装盒方面也是同色系设计。

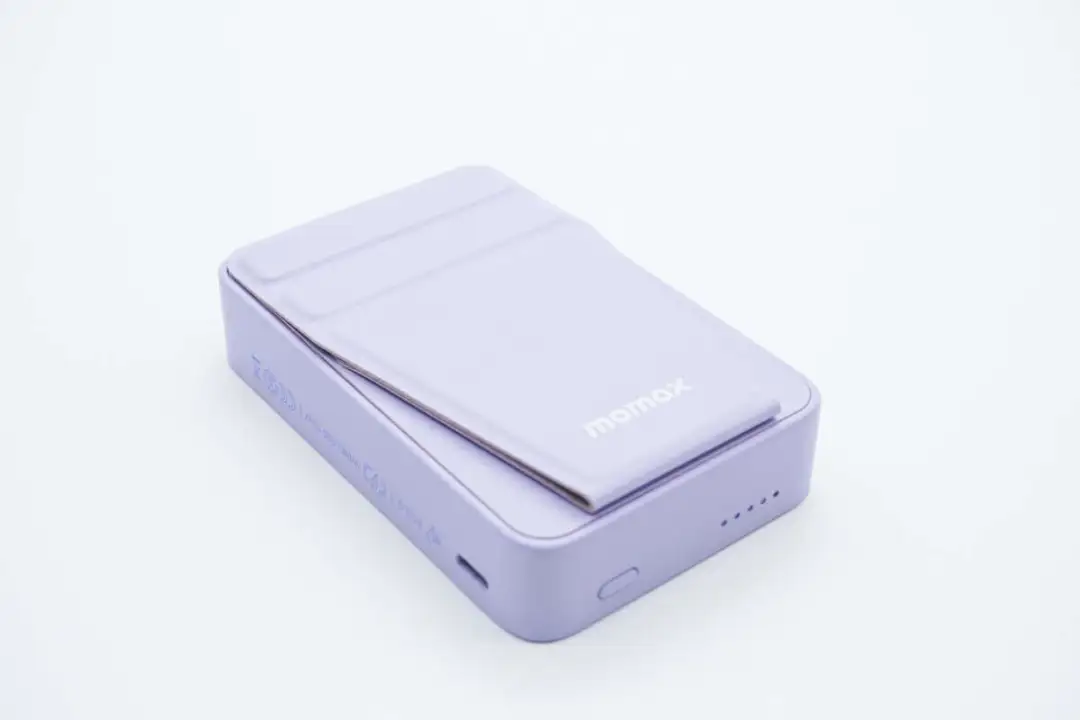

MOMAX 磁吸支架无线充为带支架的移动电源系列产品，整体外壳为细纹磨砂表面处理，手感亲肤细腻，不易残留指纹；同时背板支架部分延续类肤质 PU 皮支架+ PU 贴皮设计，类皮革手感更舒适。

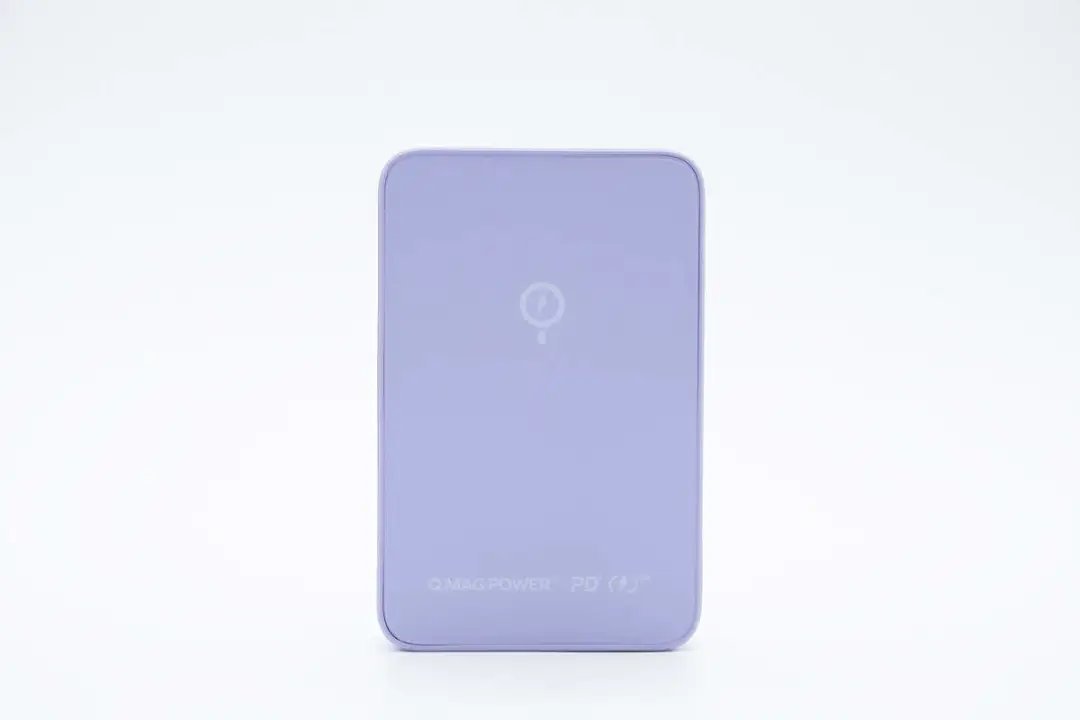

MOMAX 磁吸支架无线充正面磁吸部分印有充电标识，类似于 Apple 官方手机壳 MagSafe 充电标的缩小版，底部印有PD快充、无线充电标识。

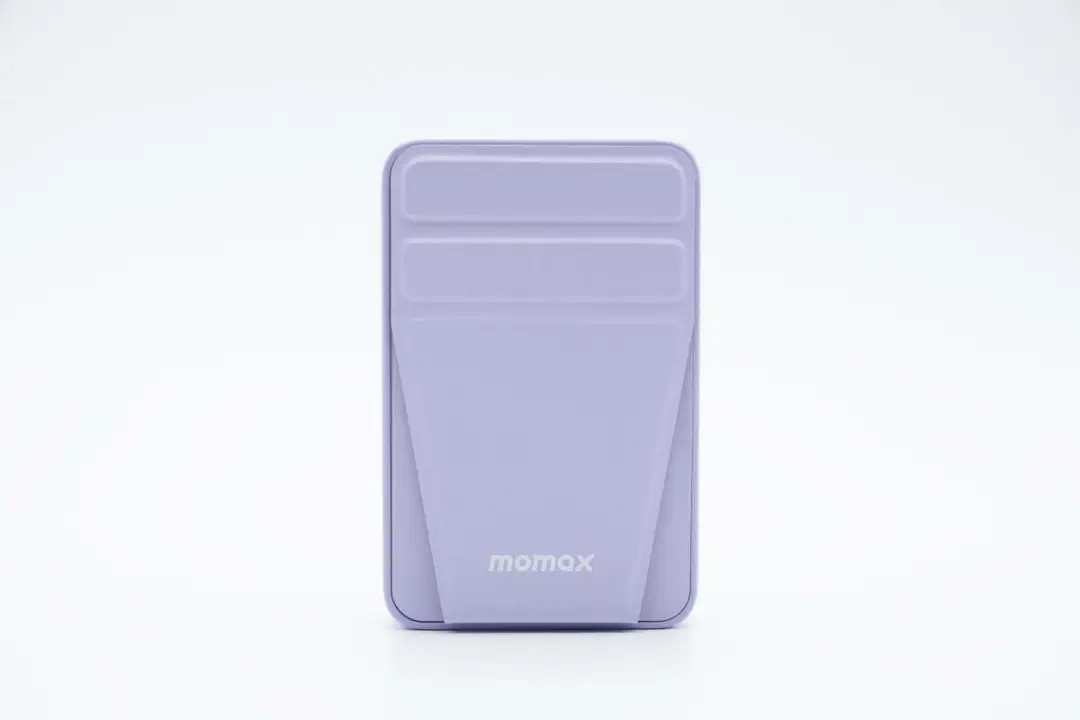

背板为 PU 皮质底盖，可作为支撑架使用，上部分的凸出横条拥有磁吸功能，可折叠吸附。

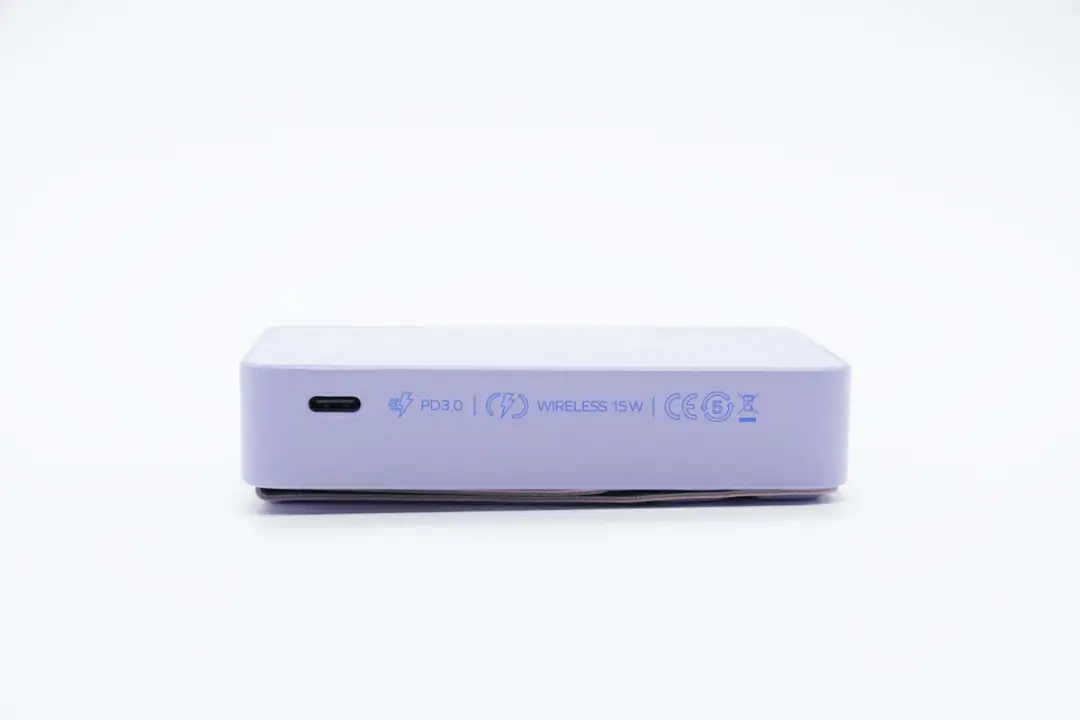

MOMAX 磁吸支架无线充侧面配备Type-C接口，标识支持 PD 3.0 快充，并印有最高15W功率无线快充标识，同时通过了 CE 认证。

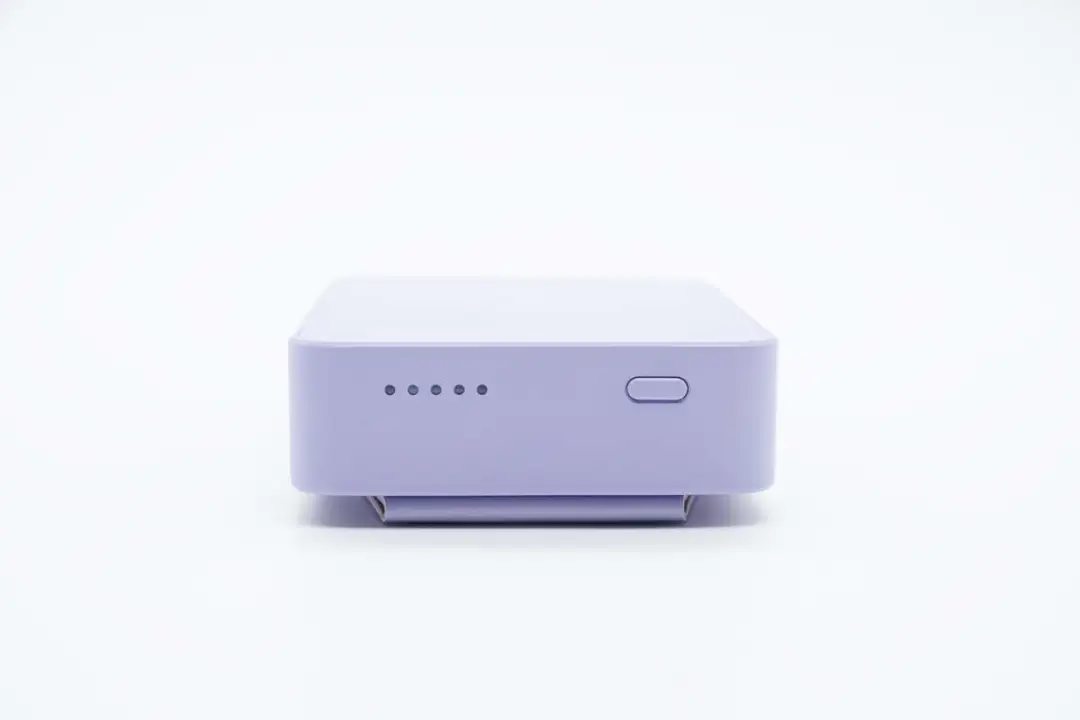

MOMAX 磁吸支架无线充顶部边框设计有五格LED电量指示灯和微动式电源开关键，反馈干脆。

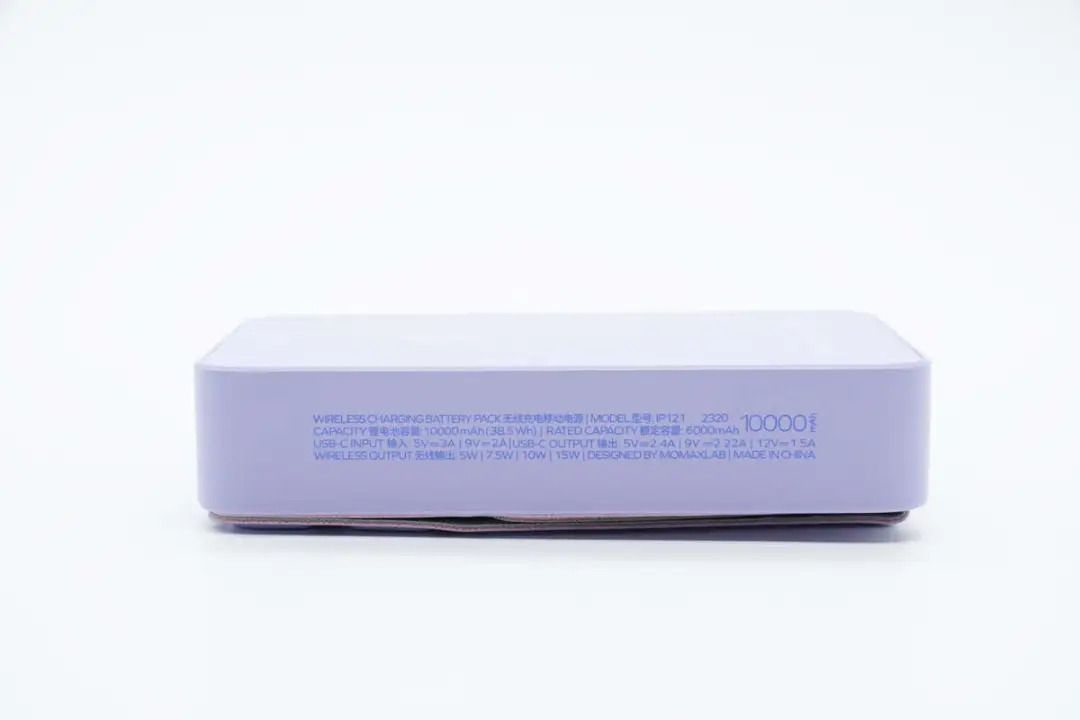

机身另一侧印有产品参数信息。

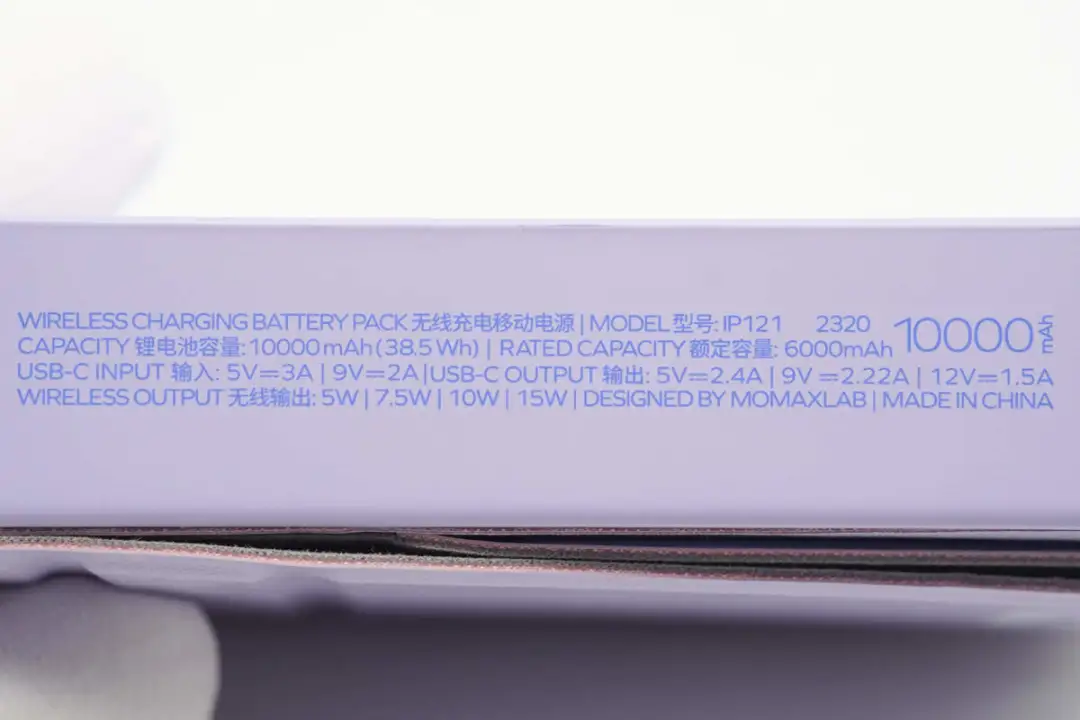

产品参数特写
产品型号：IP121
电池容量：10000mAh（38.5Wh）
额定容量：6000mAh
USB-C 输入：5V3A，9V2A
USB-C 输出：5V2.4A，9V2.22A，12V1.5A
无线输出：5W，7.5W，10W，15W

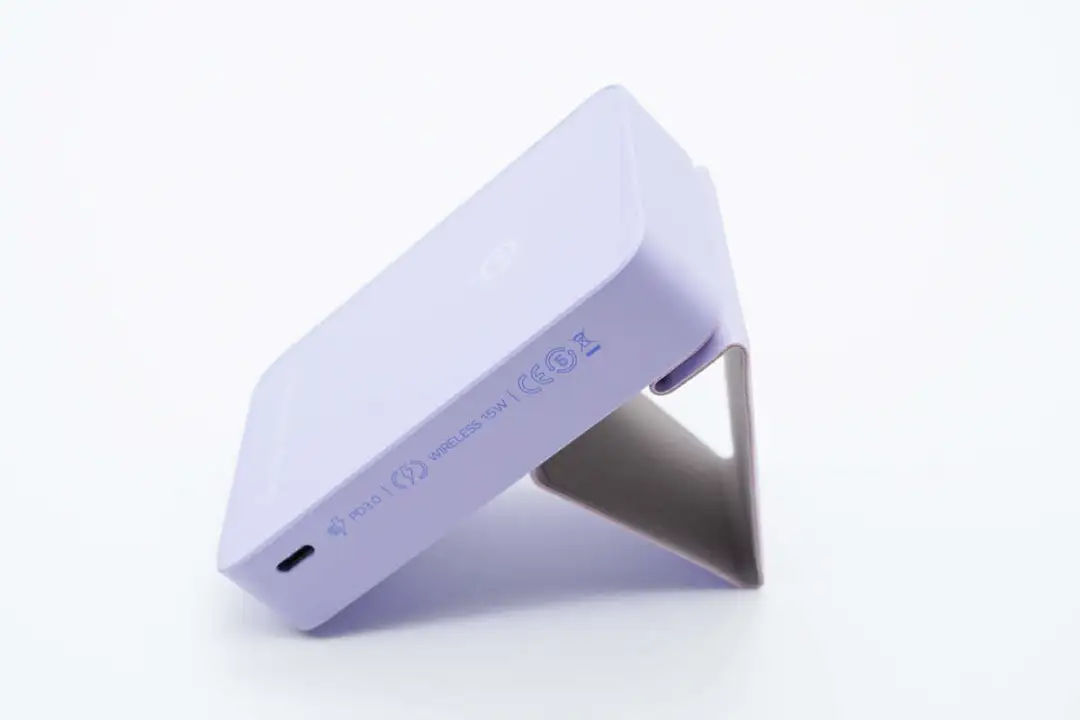

打开背部底盖，从侧面可以看到，背部底盖为三段式结构，打开呈三角形状，可以很稳定支撑充电宝立于桌面上。
产品实际使用场景一览。

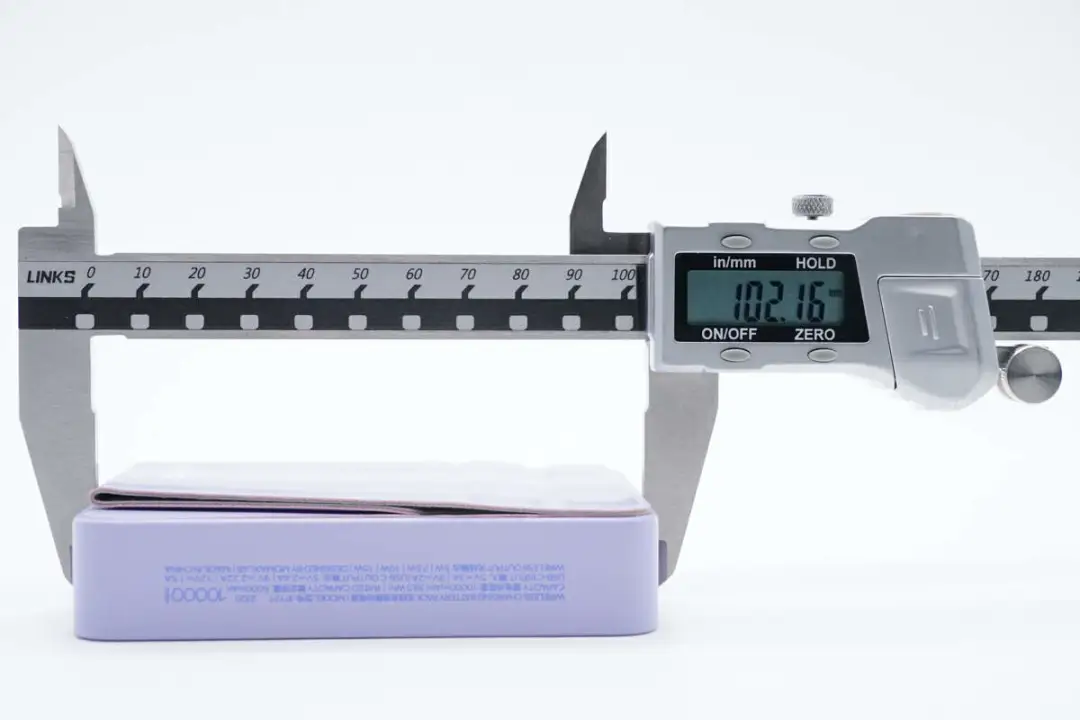

MOMAX 磁吸支架无线充长度约为102.16mm。

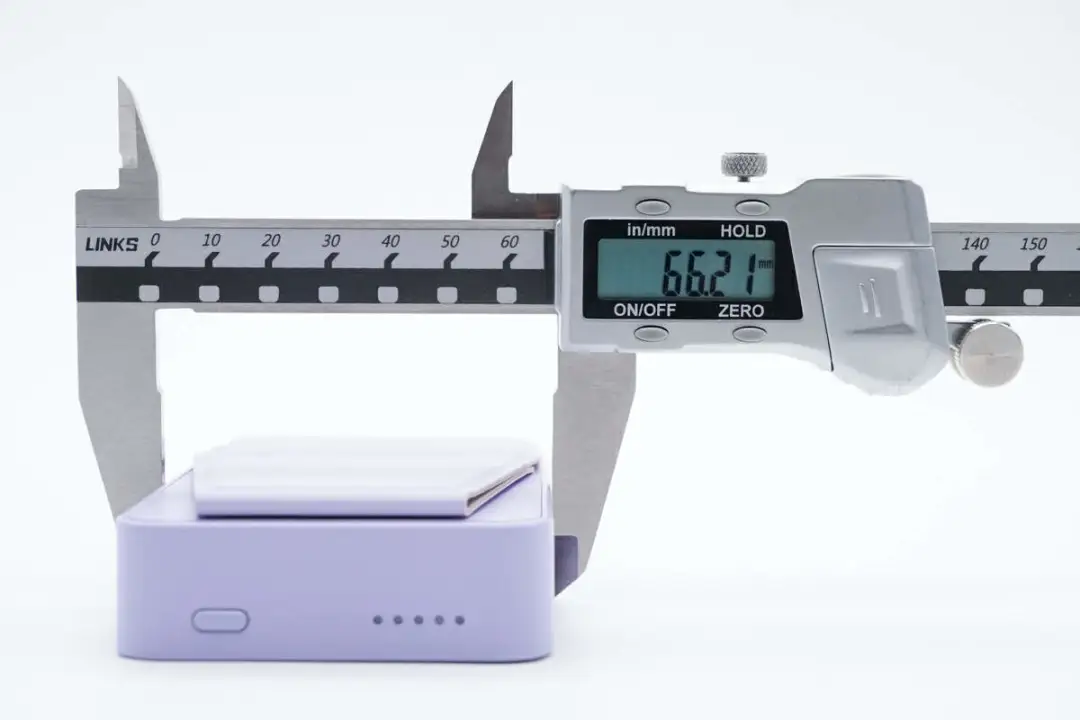

宽度约为66.21mm。

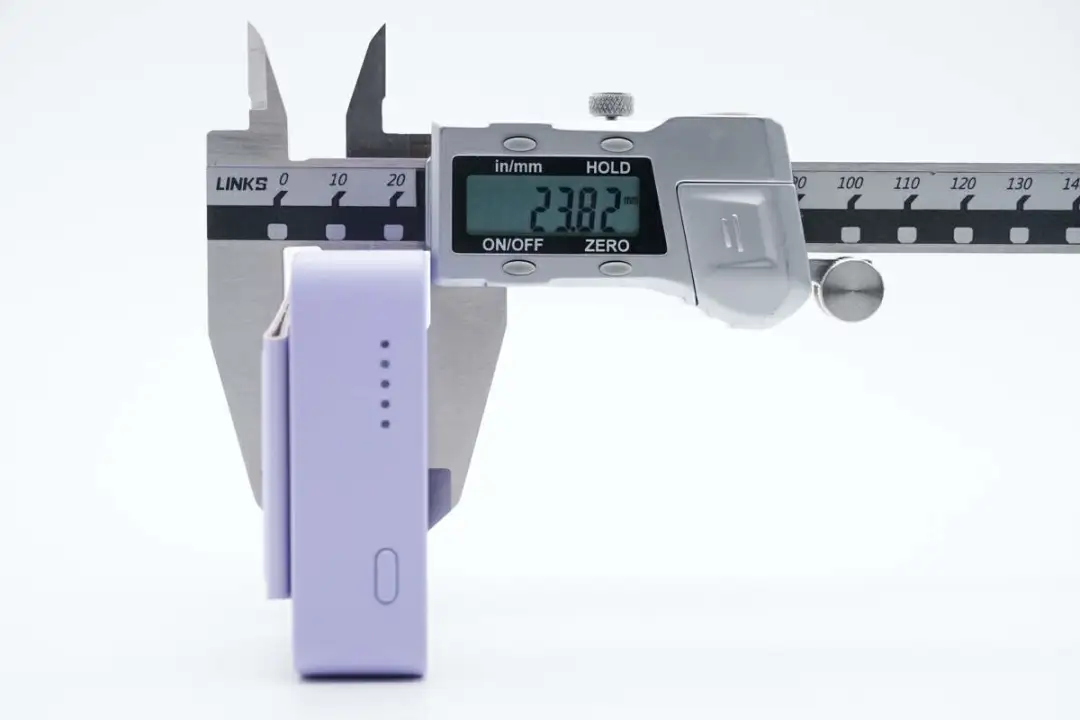

带盖板厚度约为23.82mm。

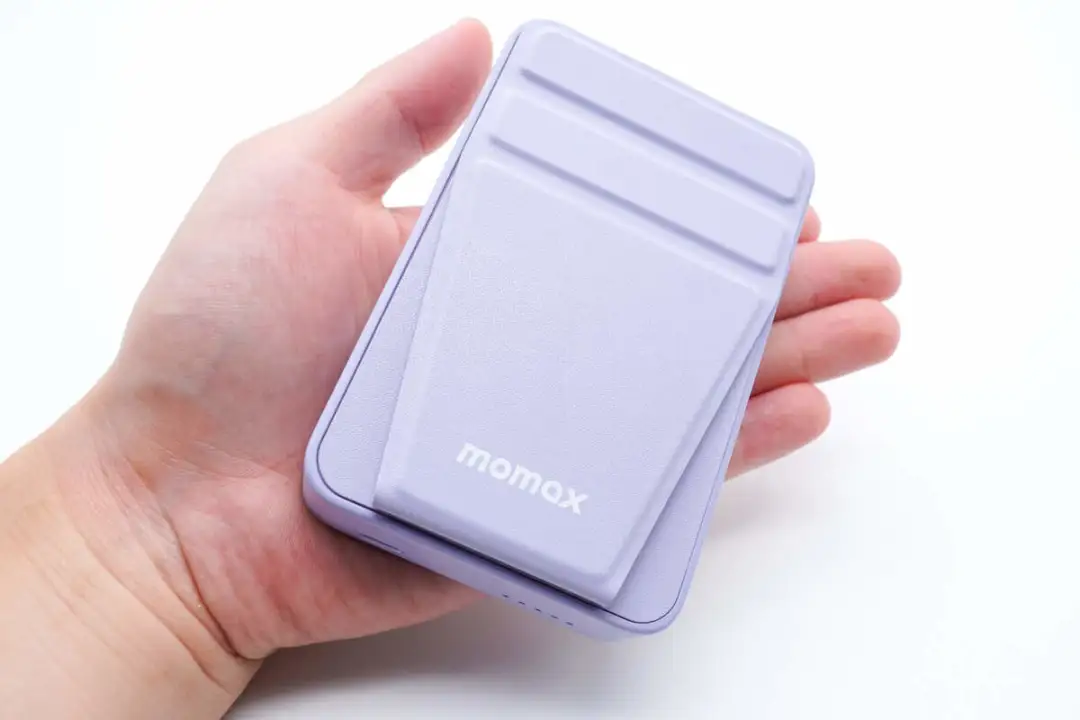

放在成年男性手掌中，MOMAX 磁吸支架无线充相比手机要小要轻，且观感时尚精致。

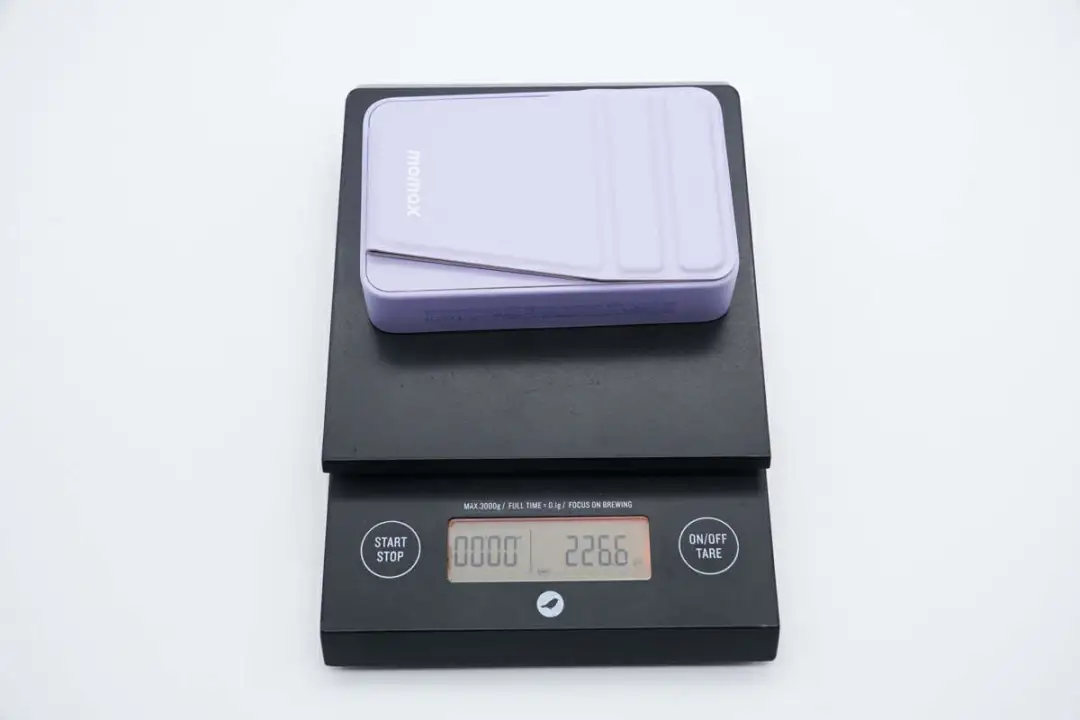

重量约为226.6g。

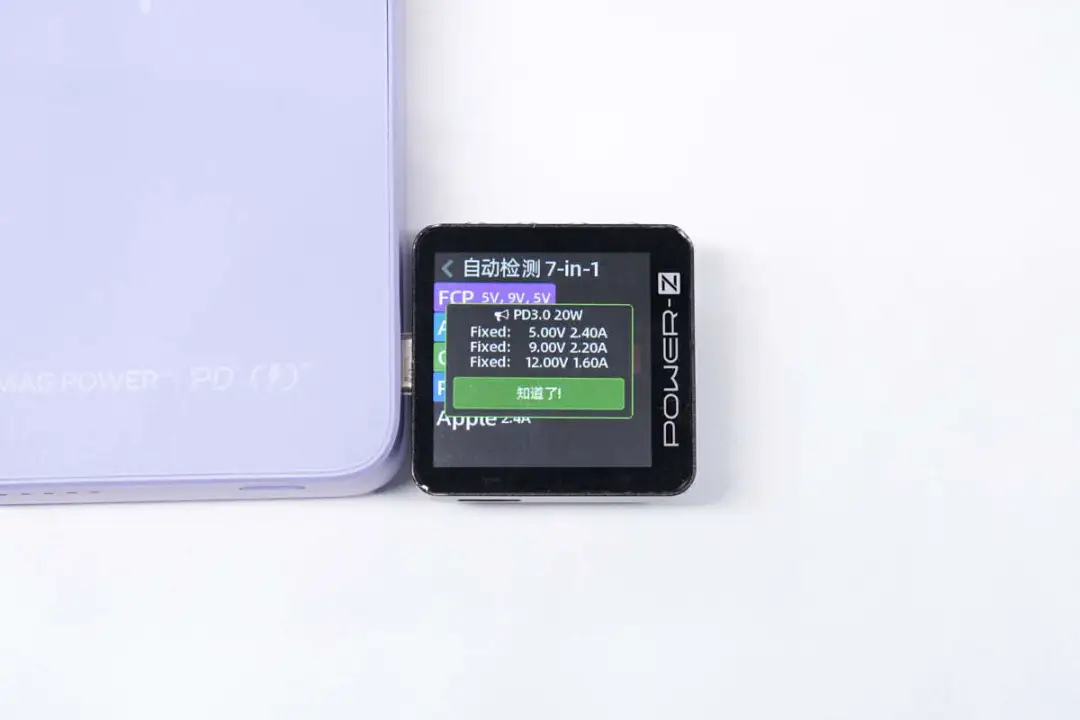

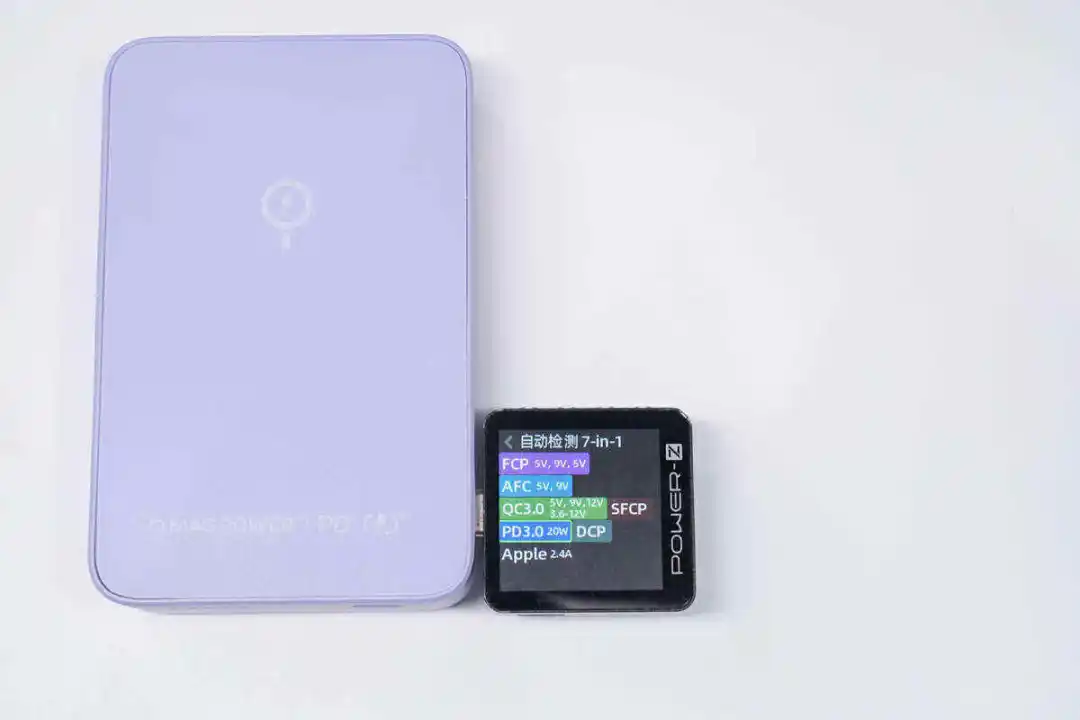

使用POWER-Z KM002C测试仪读取移动电源的快充协议，实测支持 Apple2.4A、QC3.0、AFC、FCP、PD3.0 等充电协议。
PDO报文方面，支持 5V2.4A、9V2.2A、12V1.6A 三组固定电压。
摩米士磁吸无线充移动电源拆解
在对这款磁吸无线充电宝的外观、大小、吸附力等有了基本了解后，下面继续对其进行拆解，看看产品的实际用料做工如何。

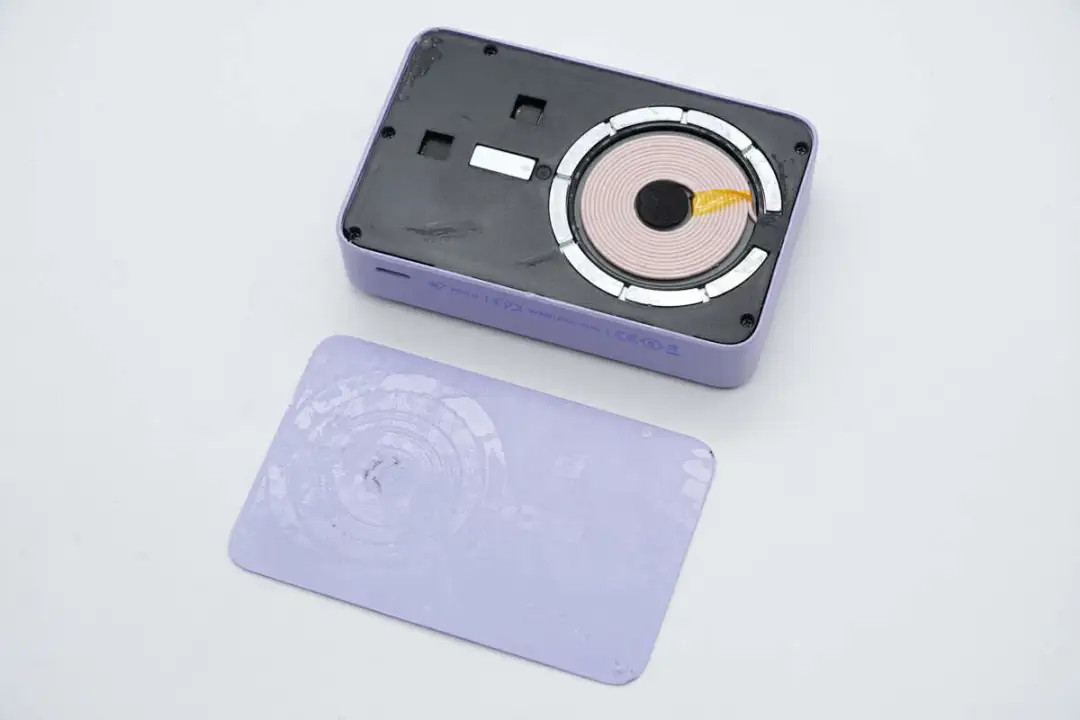

首先拆下双面胶固定的盖板。
壳体内部支架采用螺丝固定。

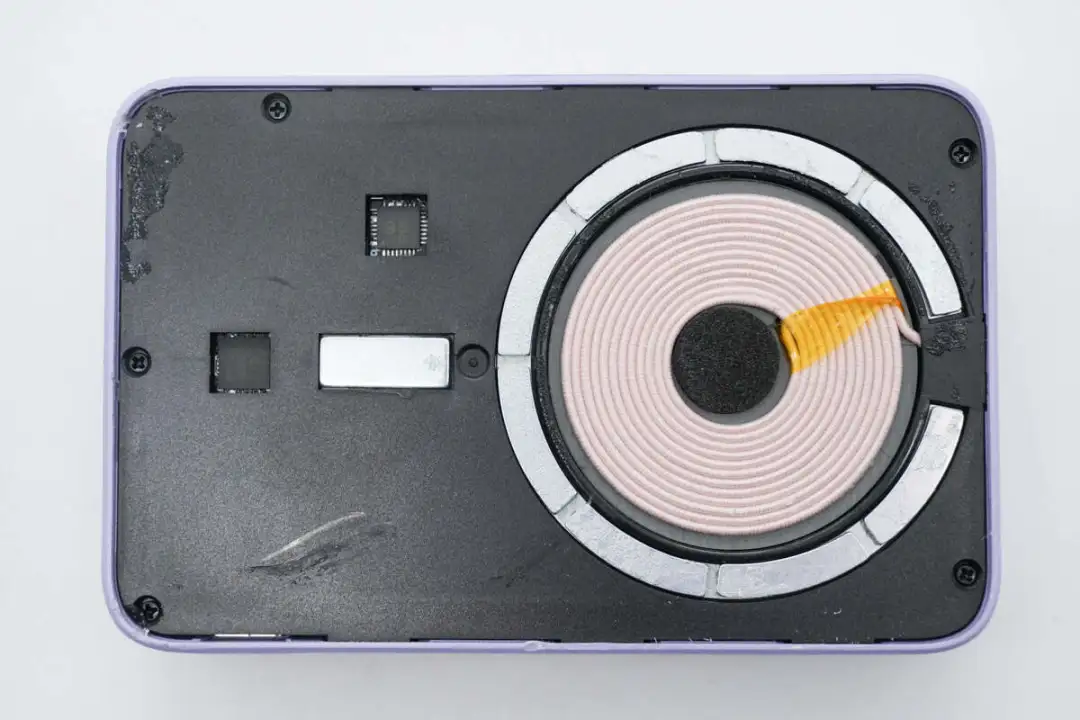

无线充电线圈和吸附手机的磁铁特写。

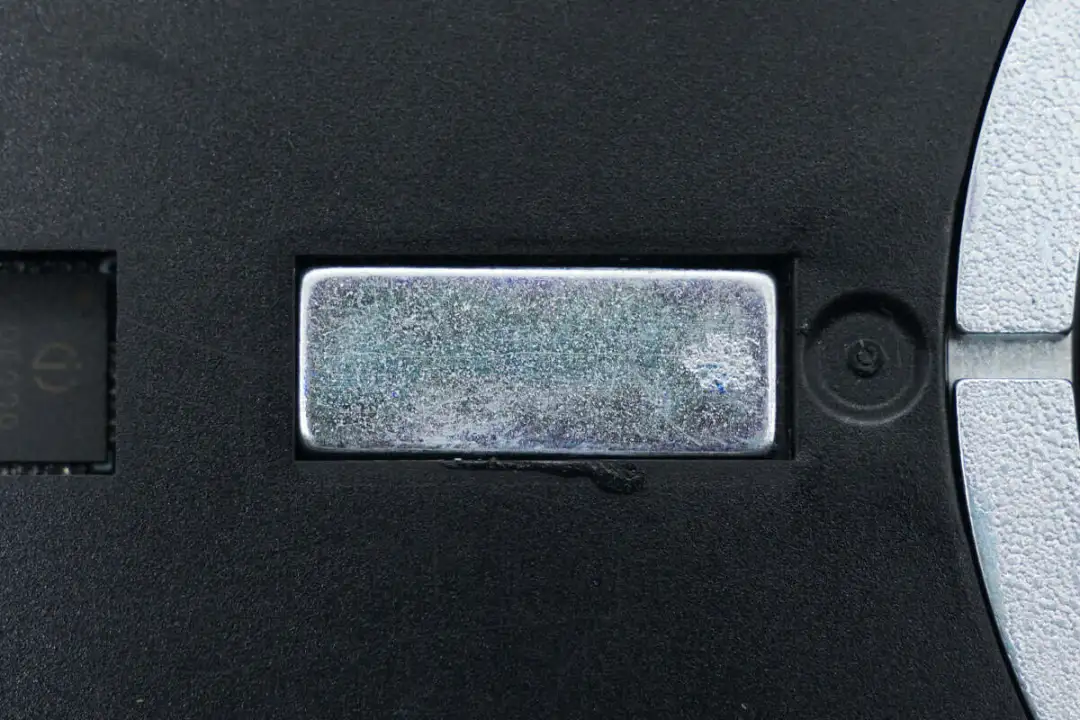

定位磁铁特写。

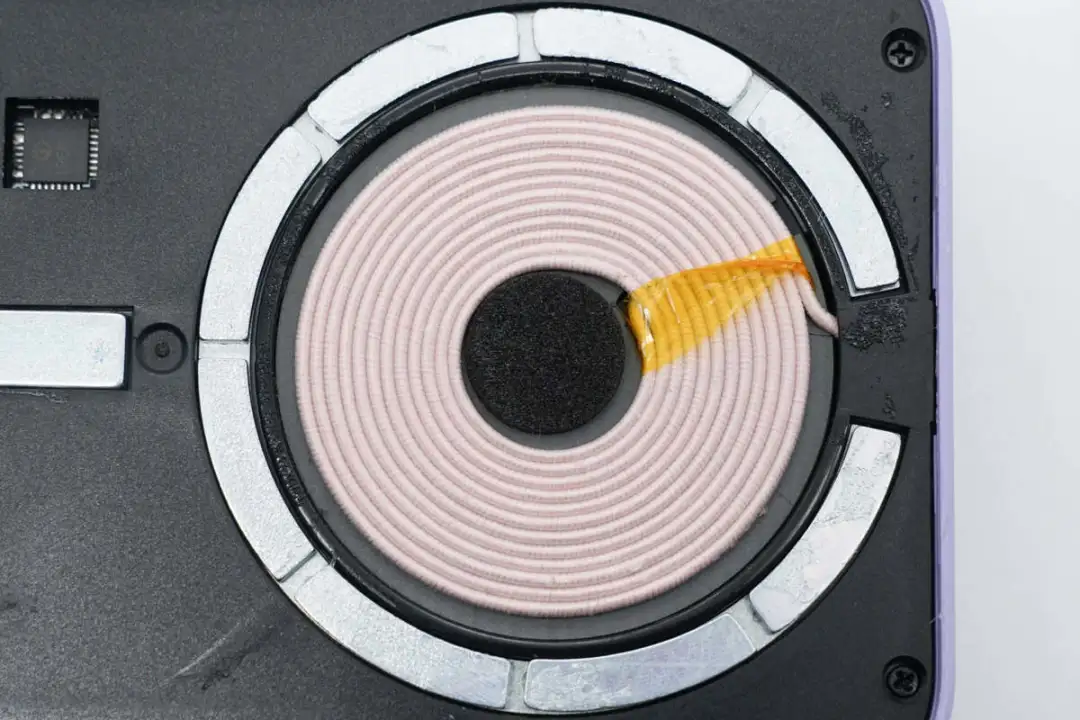

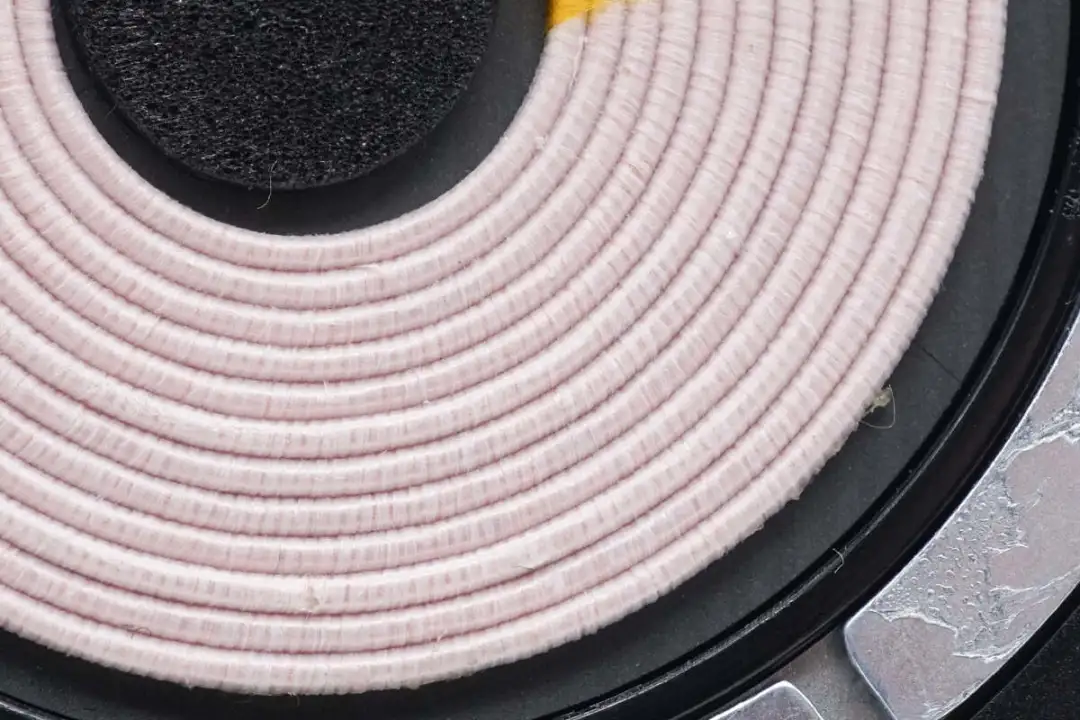

无线充电线圈采用纱包线绕制。

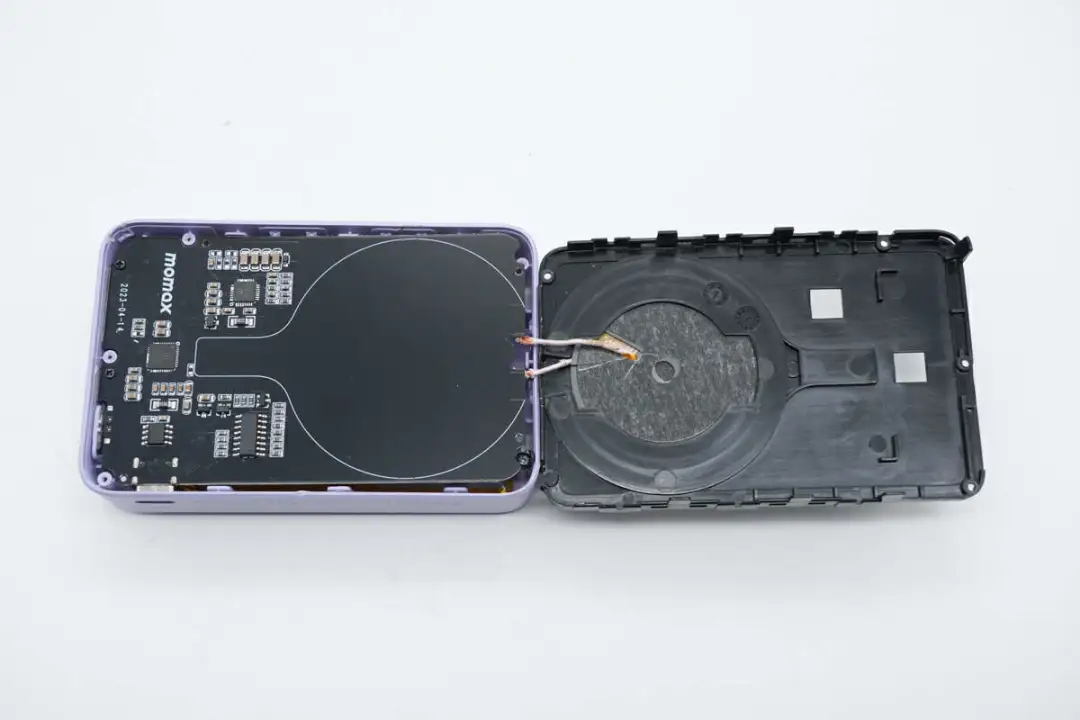

拆下支架，在线圈底部是PCB，焊接移动电源和无线充电主控芯片，电池保护芯片等元件。
无线充电线圈通过焊接连接到PCBA模块。
PCBA模块通过螺丝固定在壳体内部。

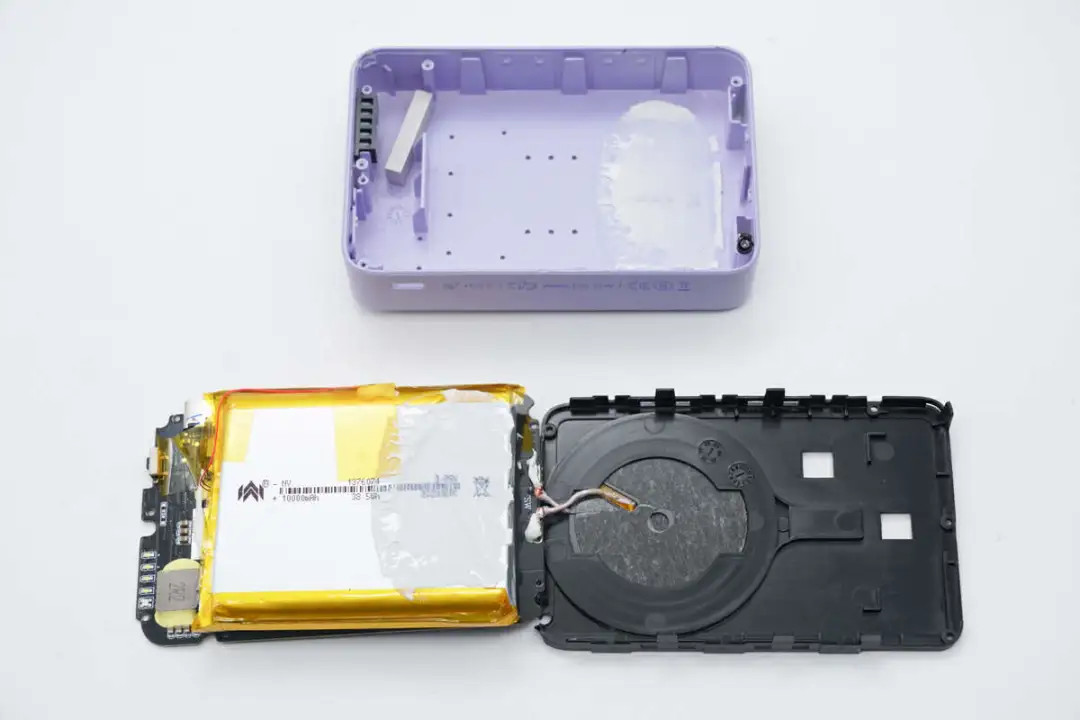

拆下固定螺丝，取出内部PCBA模块和电池，电池通过胶水粘贴固定在外壳内部。

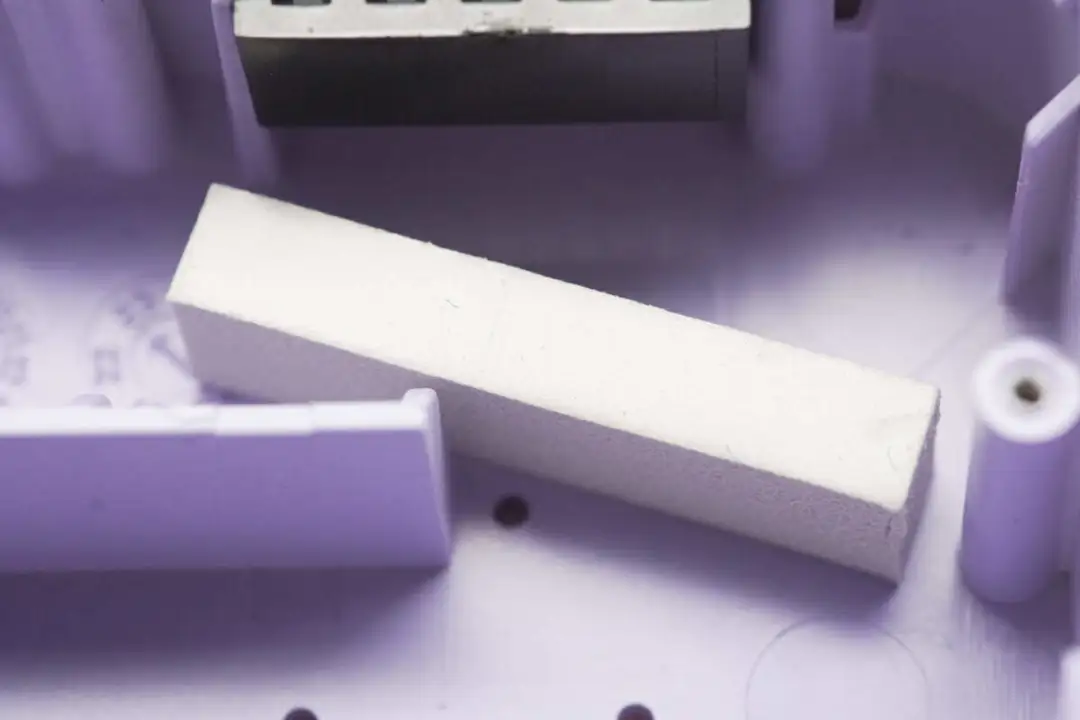

壳体内置导热胶块为电感散热。

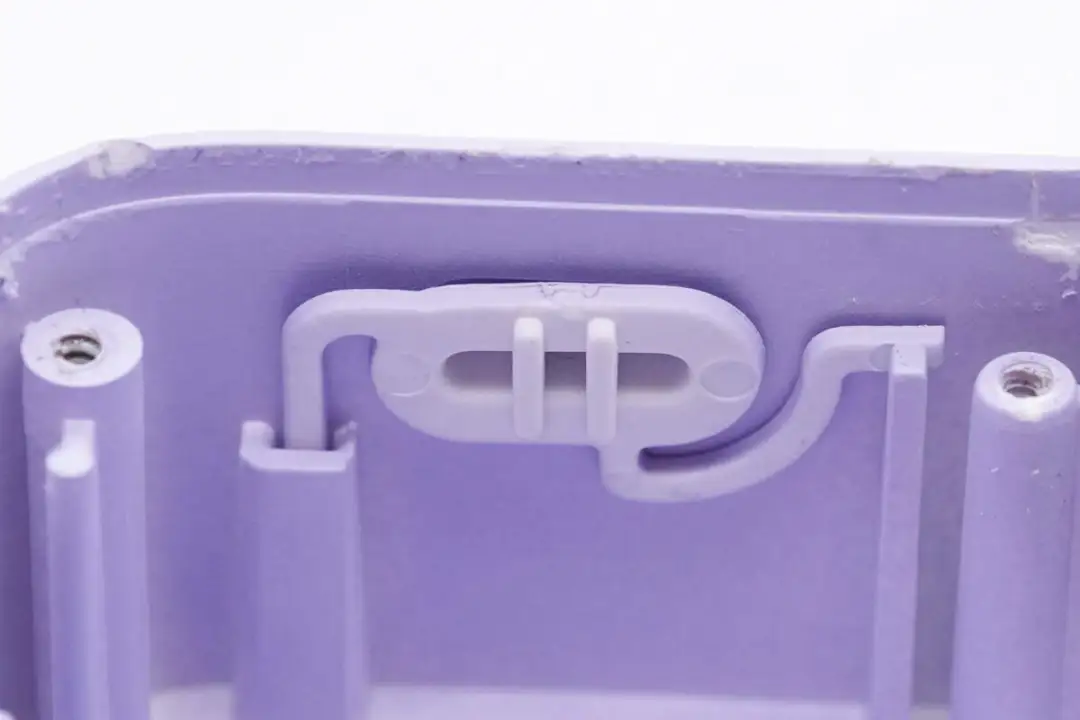

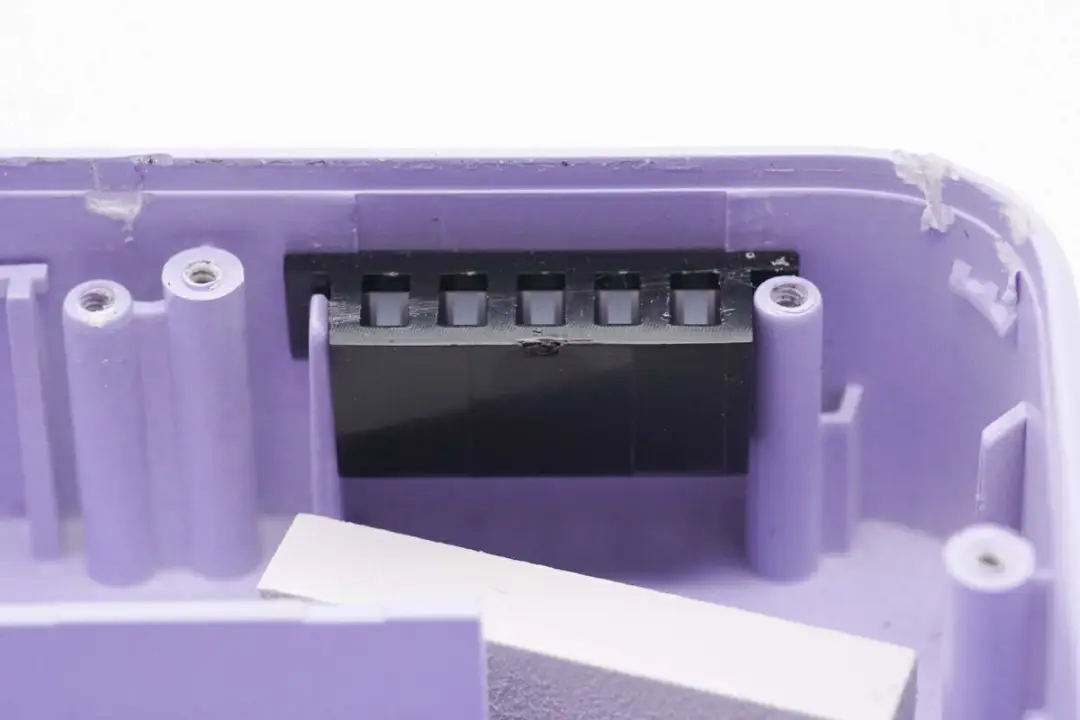

电量指示灯采用黑色塑料遮光，防止漏光。
机身侧面的电量检测按钮特写。

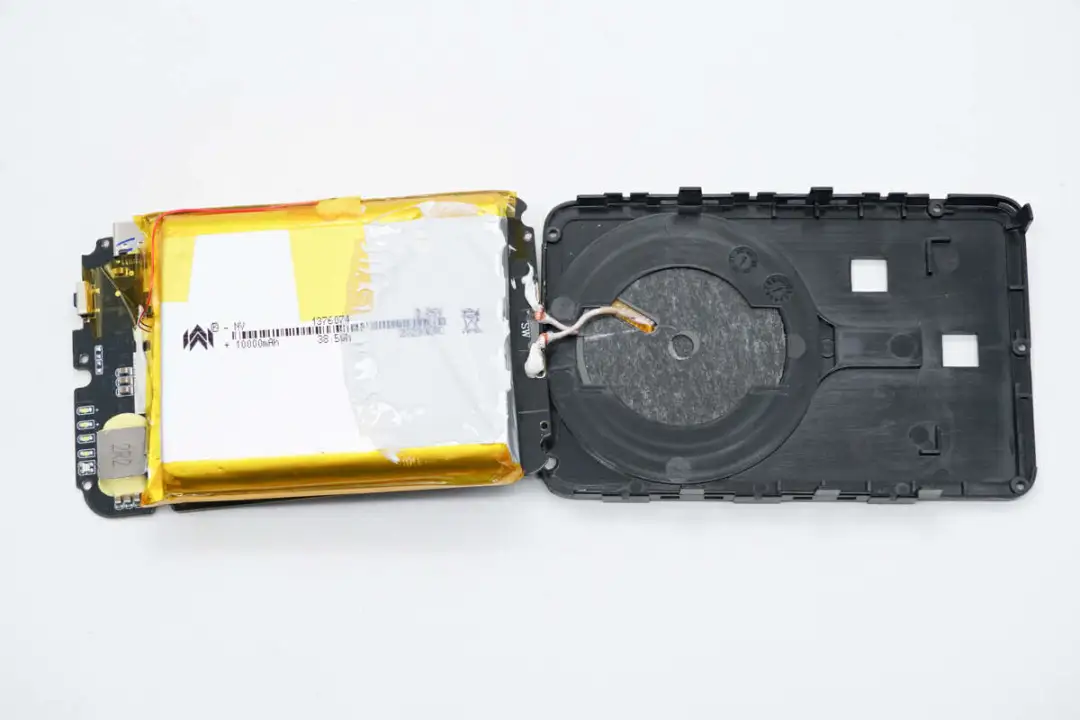

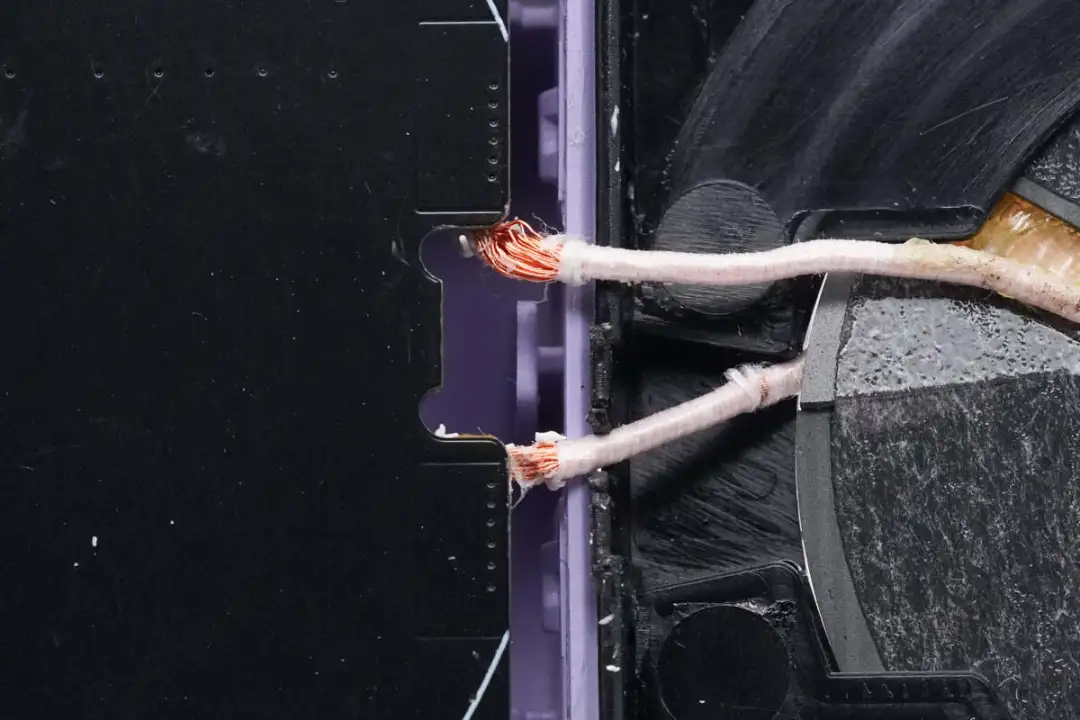

无线充电线圈焊接连接到PCBA模块。

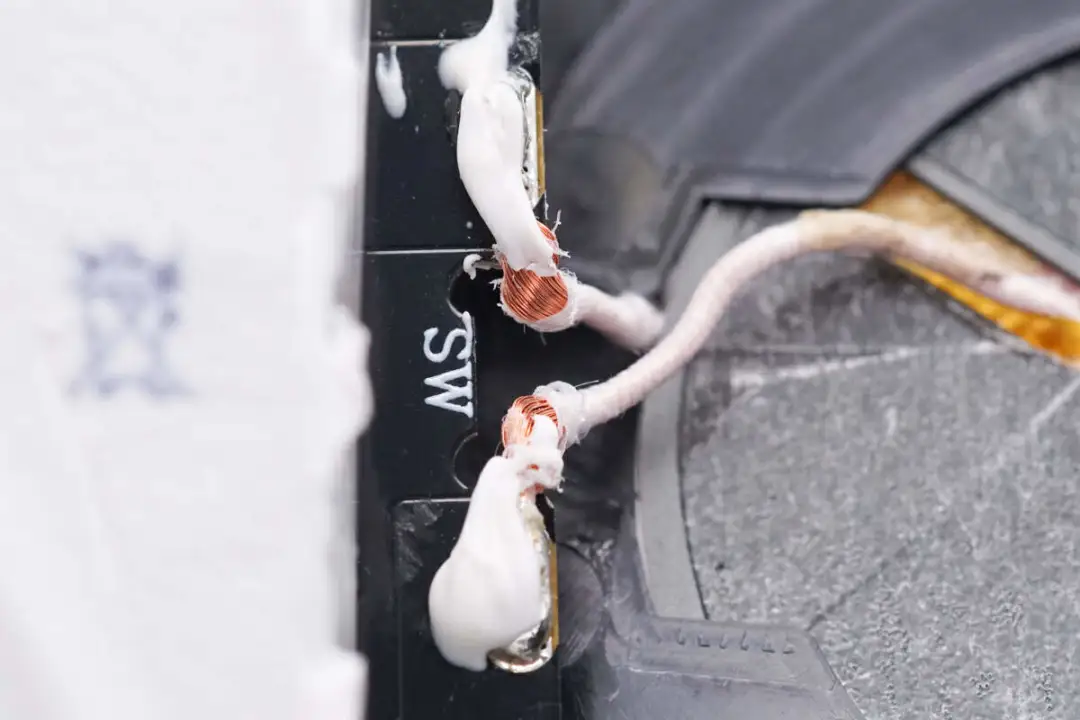

线圈焊点打胶加固。
诺威1376074
电源内置电芯为诺威1376074，通过双面胶粘贴到PCBA模块上，在电池边缘粘贴双面胶和热敏电阻。电池来自诺威新能源，厚度为13.7mm，宽度为60mm，长度为74mm，电池均压为3.85V，额定容量10000mAh，能量为38.5Wh。

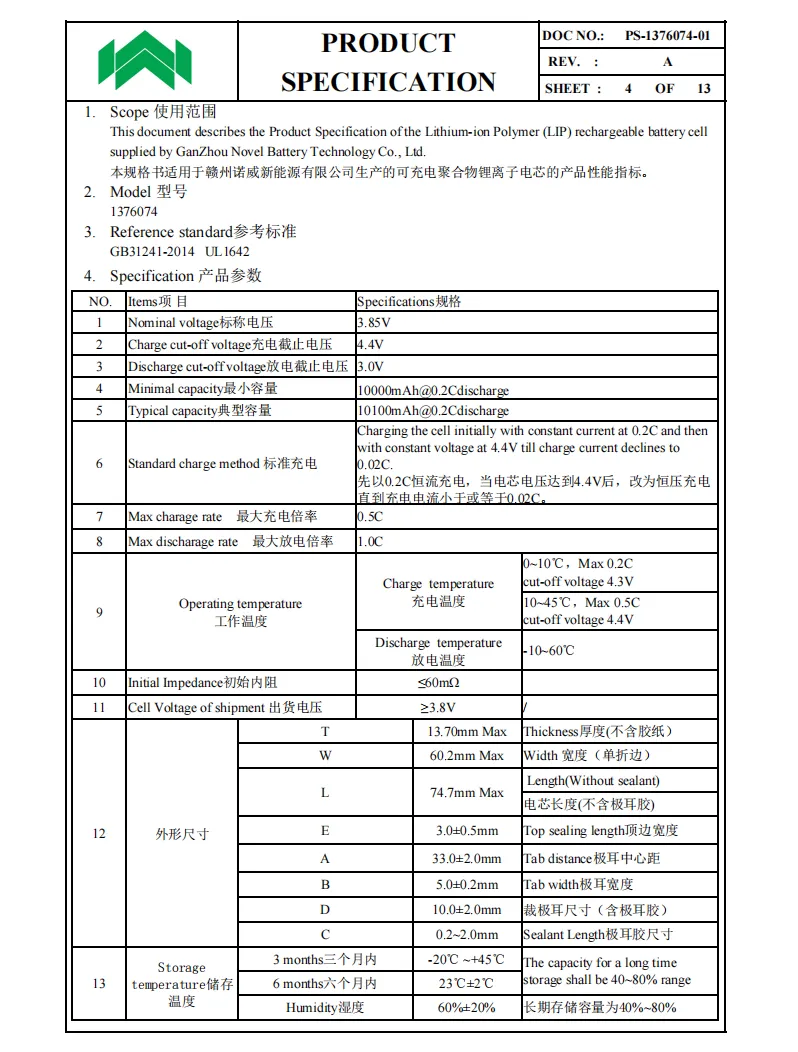

根据电芯规格书，补充以下内容，诺威1376074充电截至电压4.4V，放电截至电压3.0V，标准充电0.2C，最大充电倍率0.5C。最大放电倍率1C，工作温度-10-60℃。

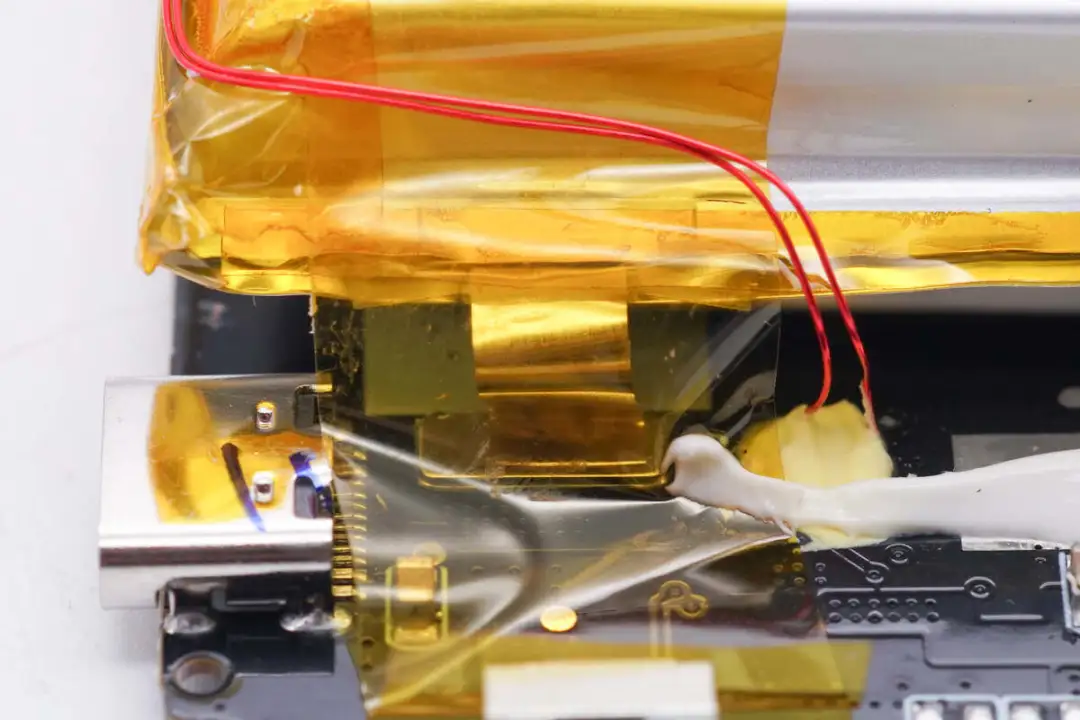

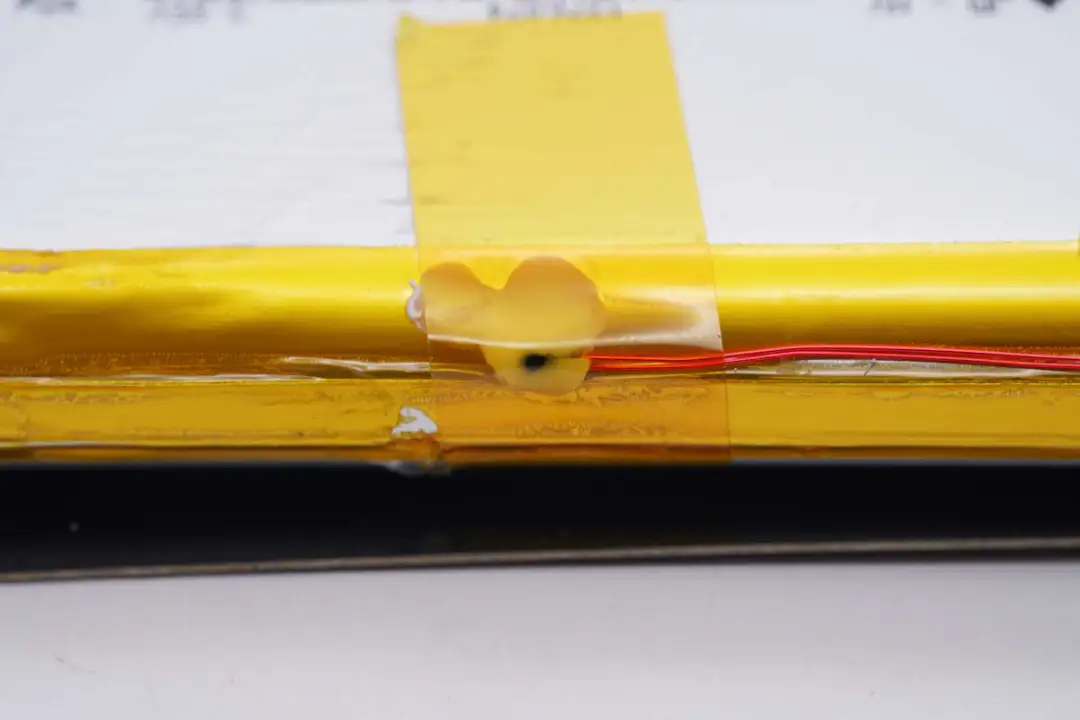

热敏电阻采用导热胶粘贴固定在电池上。

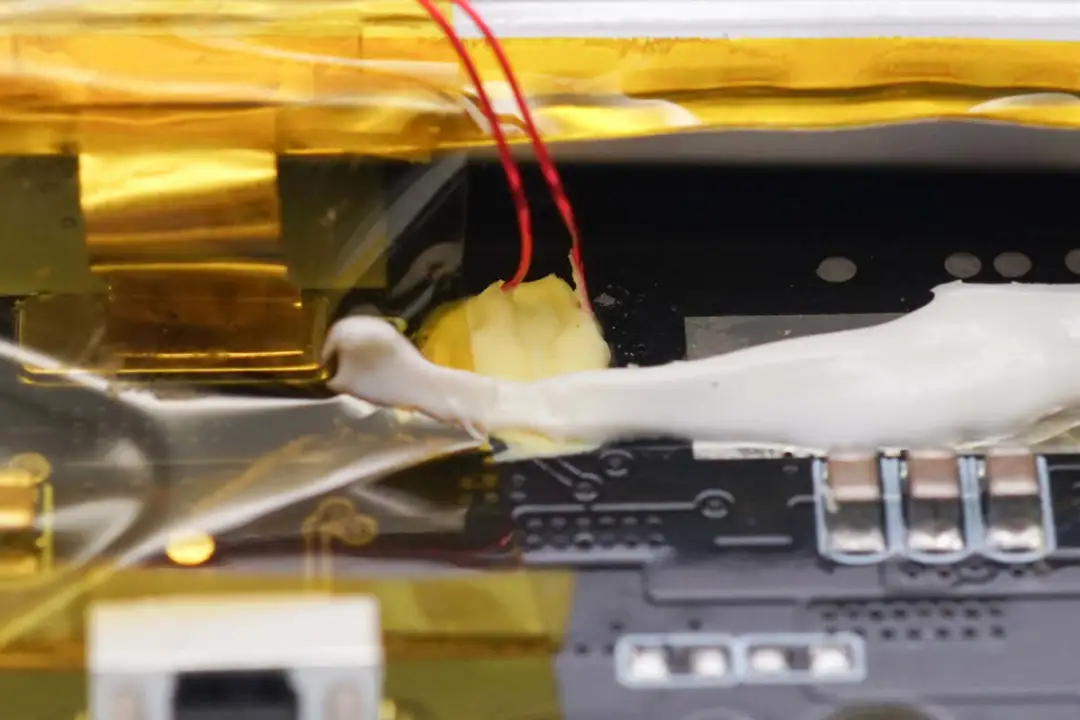

热敏电阻焊接连接到PCB上，焊点涂胶加固。
电池通过点焊连接。

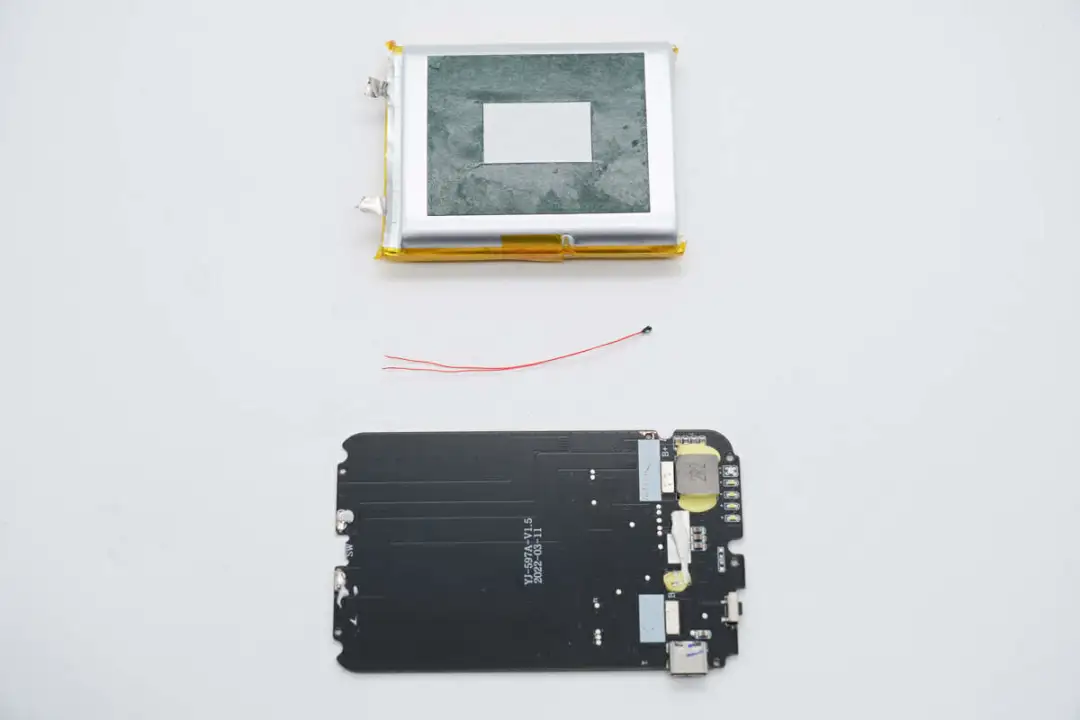

拆解取下电池和热敏电阻，进行进一步拆解。

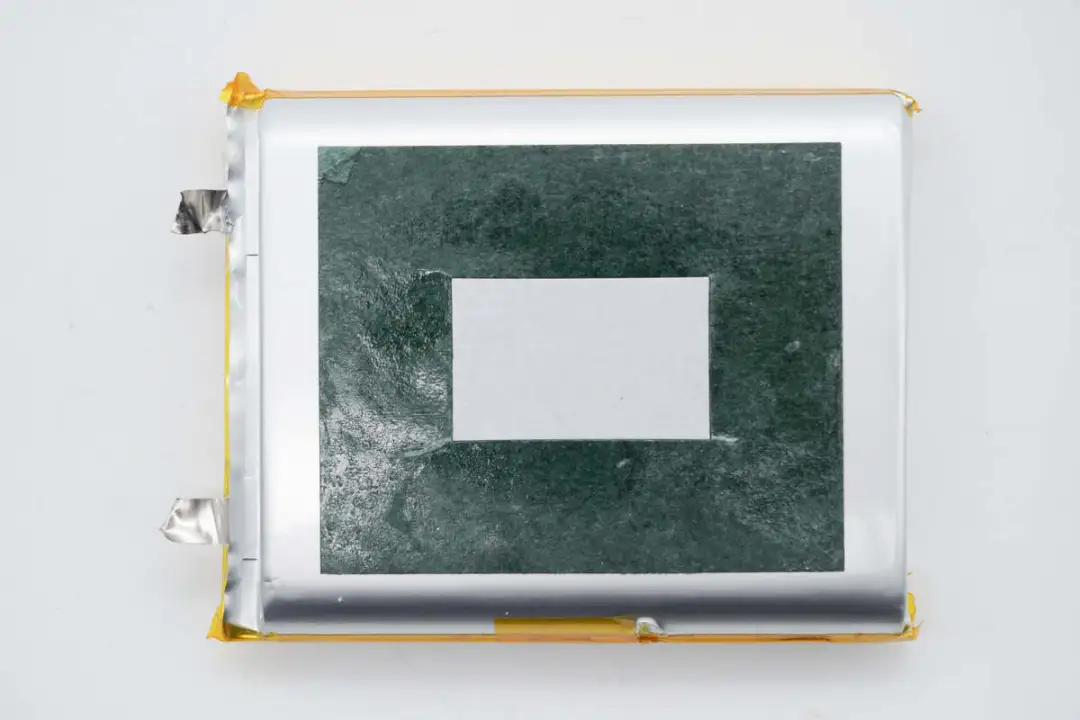

电池背面粘贴双面胶纸。
PCB板背面对应电池的位置没有焊接元件。

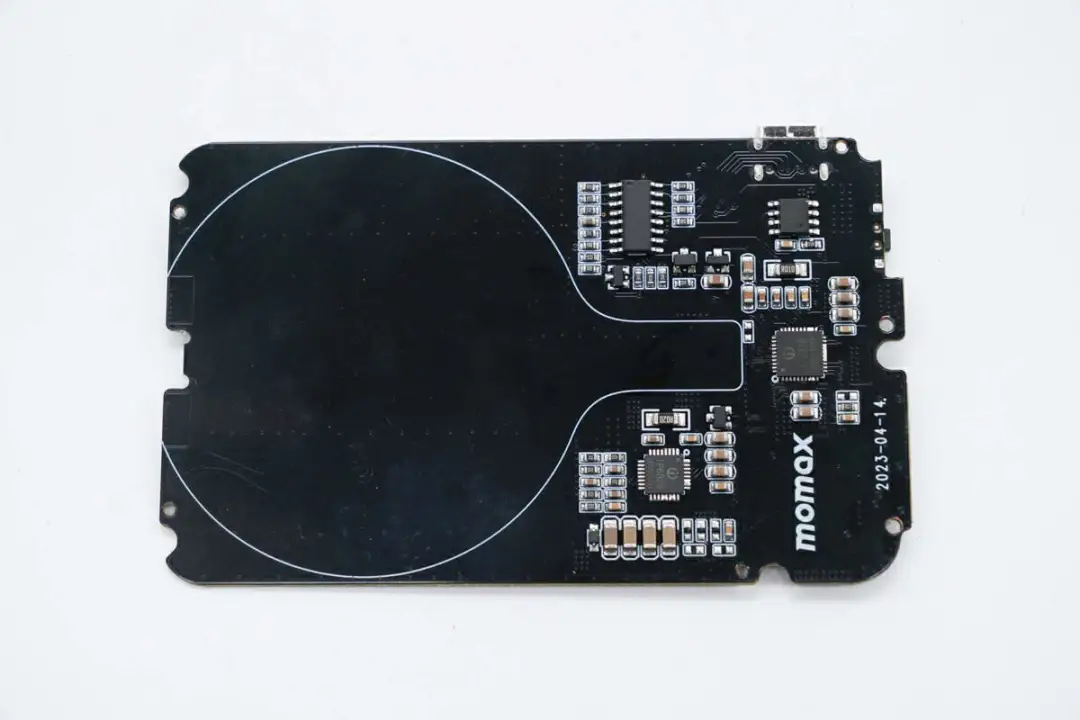

PCB正面焊接移动电源主控芯片，无线充电主控芯片，电池保护芯片和MCU。

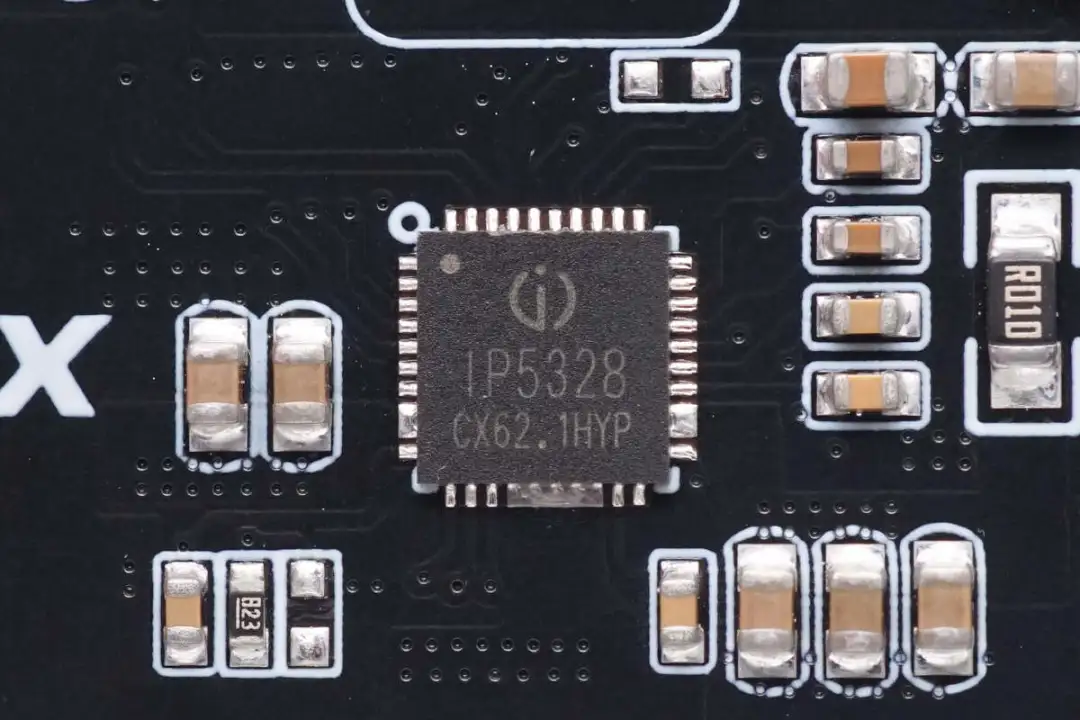

移动电源主控芯片采用英集芯IP5328，这是一款集成QC2.0/3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTKPE+ 1.1&2.0输出快充协议、USB C输入输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。

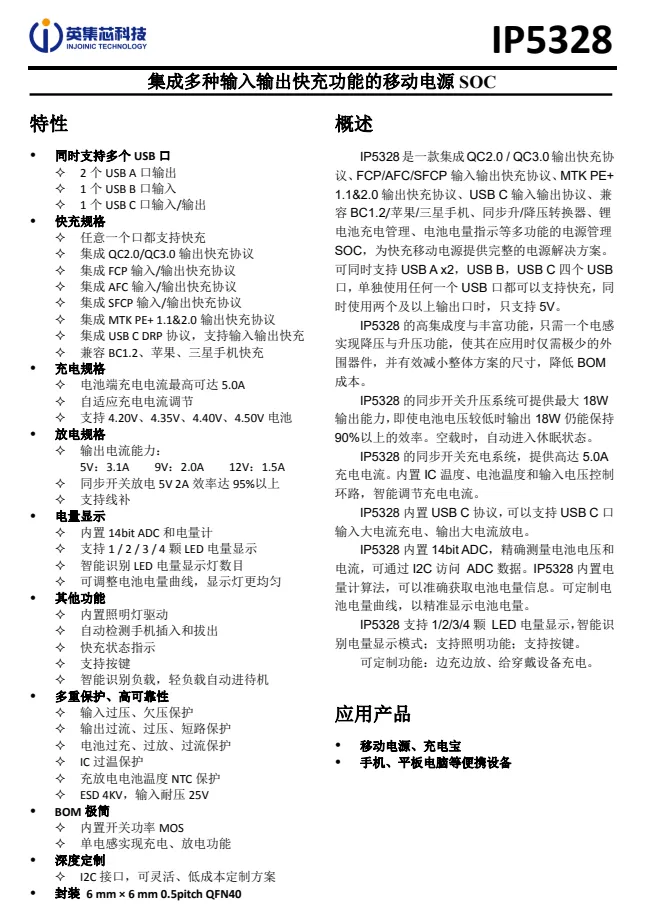

英集芯IP5328资料信息。
充电头网了解到，采用英集芯IP5328P的产品还有Realme 10000mAh快充移动电源、RAVPOWER 15000mAh双向快充移动电源、TEGIC 8000mAh无线充移动电源、奈特科尔10000mAh双向快充移动电源、羽博20000mAh PD移动电源等。

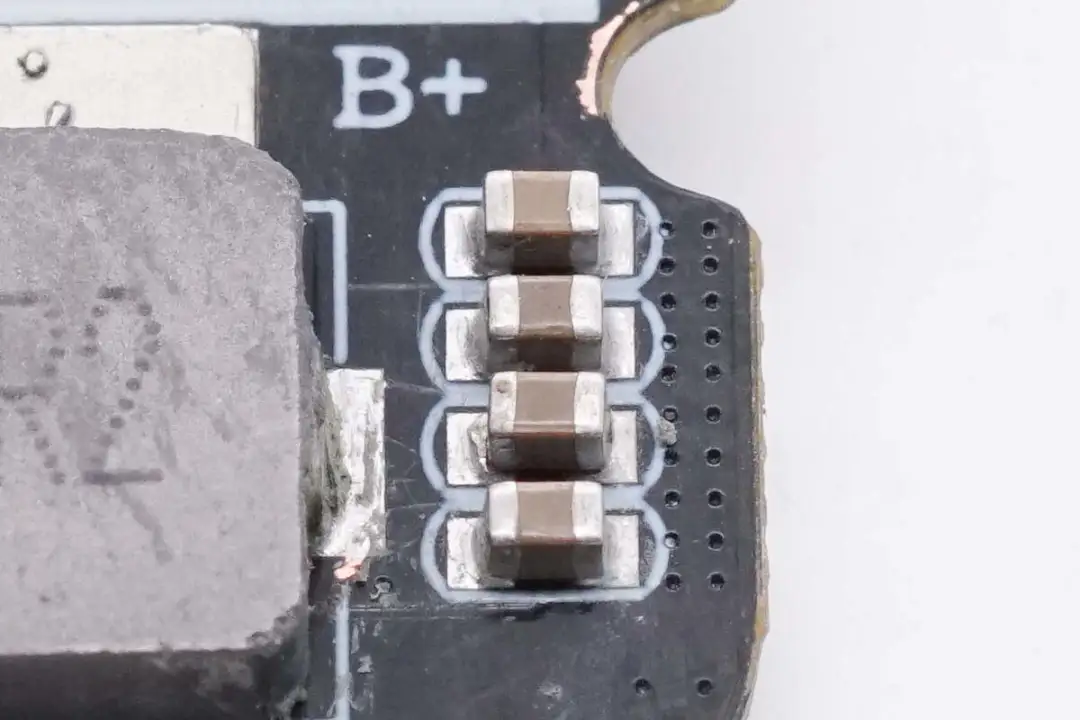

输入端四颗并联的MLCC滤波电容特写。

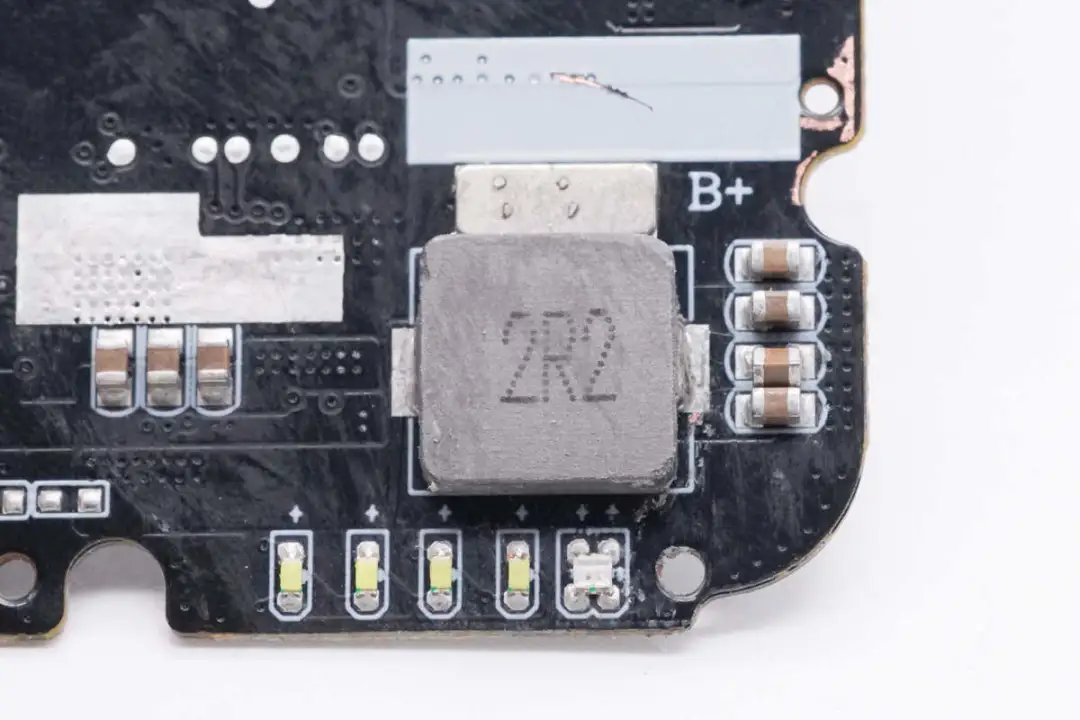

2.2μH合金电感用于升降压电压转换，电感下方焊接LED指示灯。

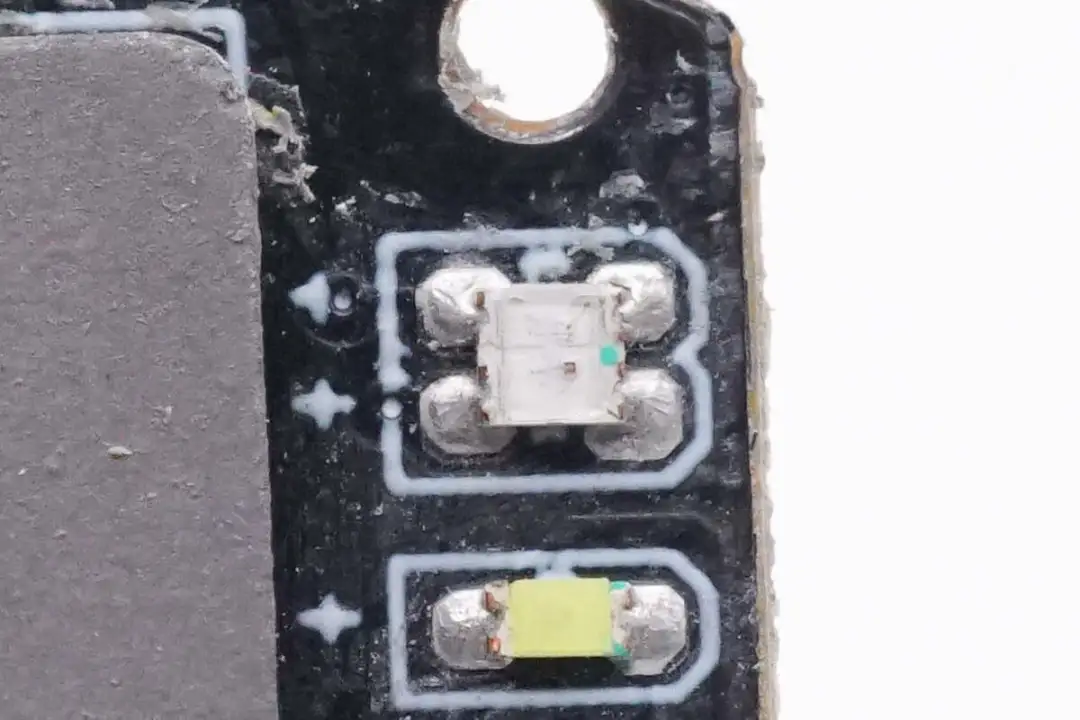

双色指示灯用于指示工作状态。

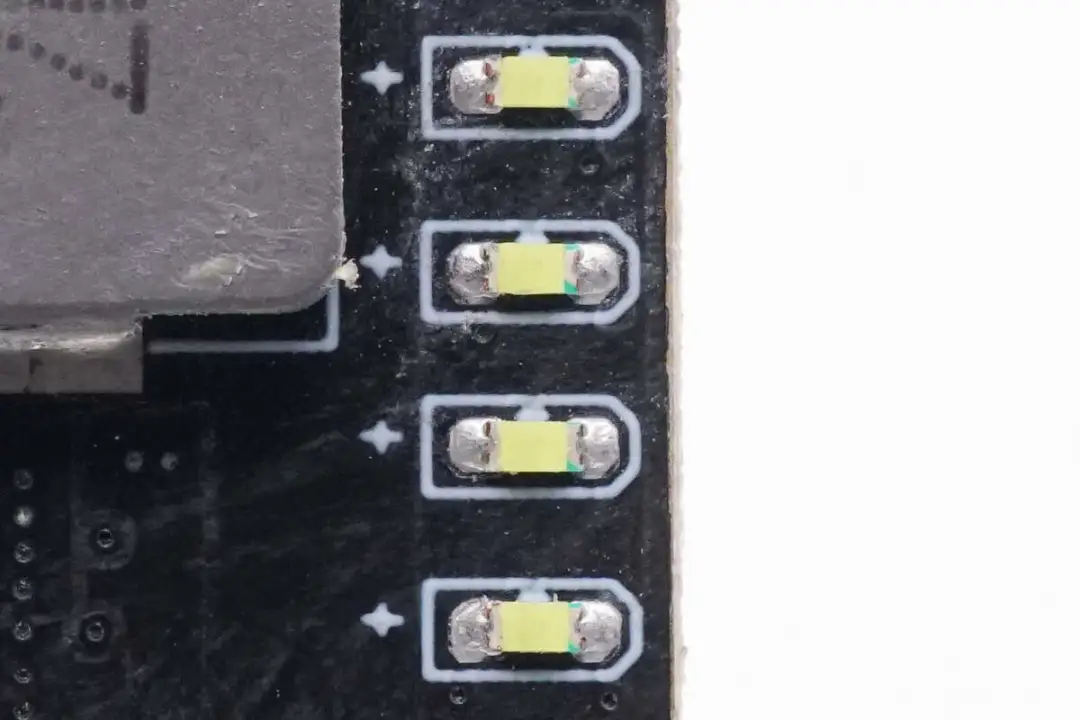

四颗指示灯用于电量指示。

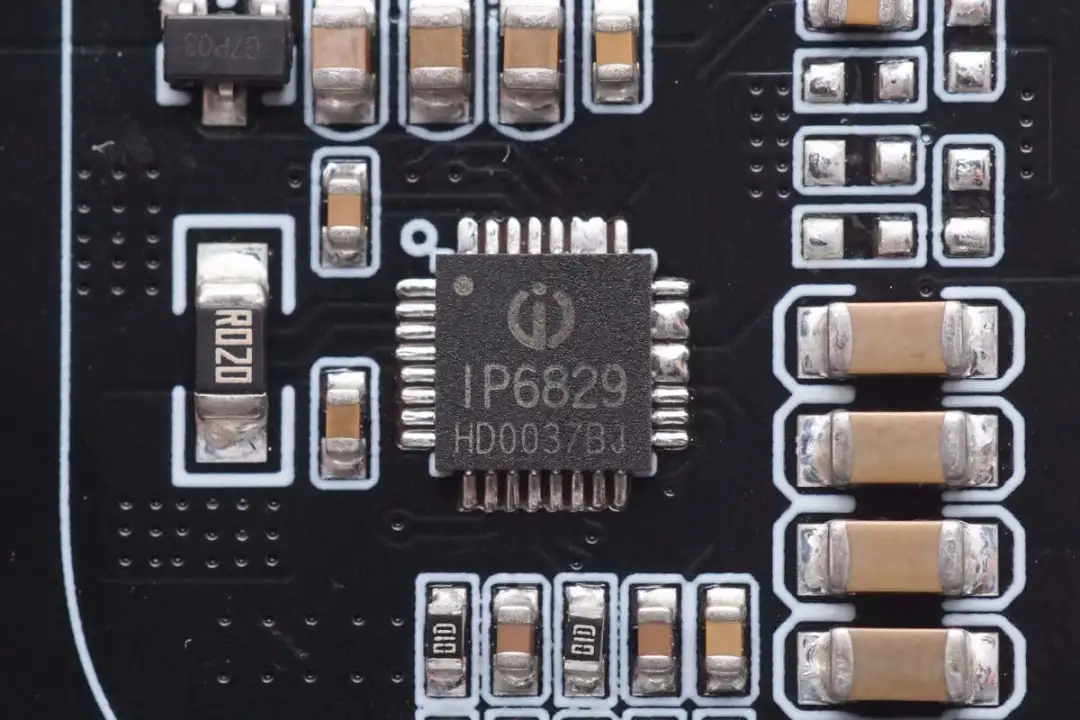

无线充电主控芯片采用英集芯IP6829，这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1.3最新标准，支持A11、A11a、MP-A2线圈，支持5W、苹果7.5W、三星10W、15W无线充电。IP6829内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度很高，有效降低方案尺寸和BOM成本。

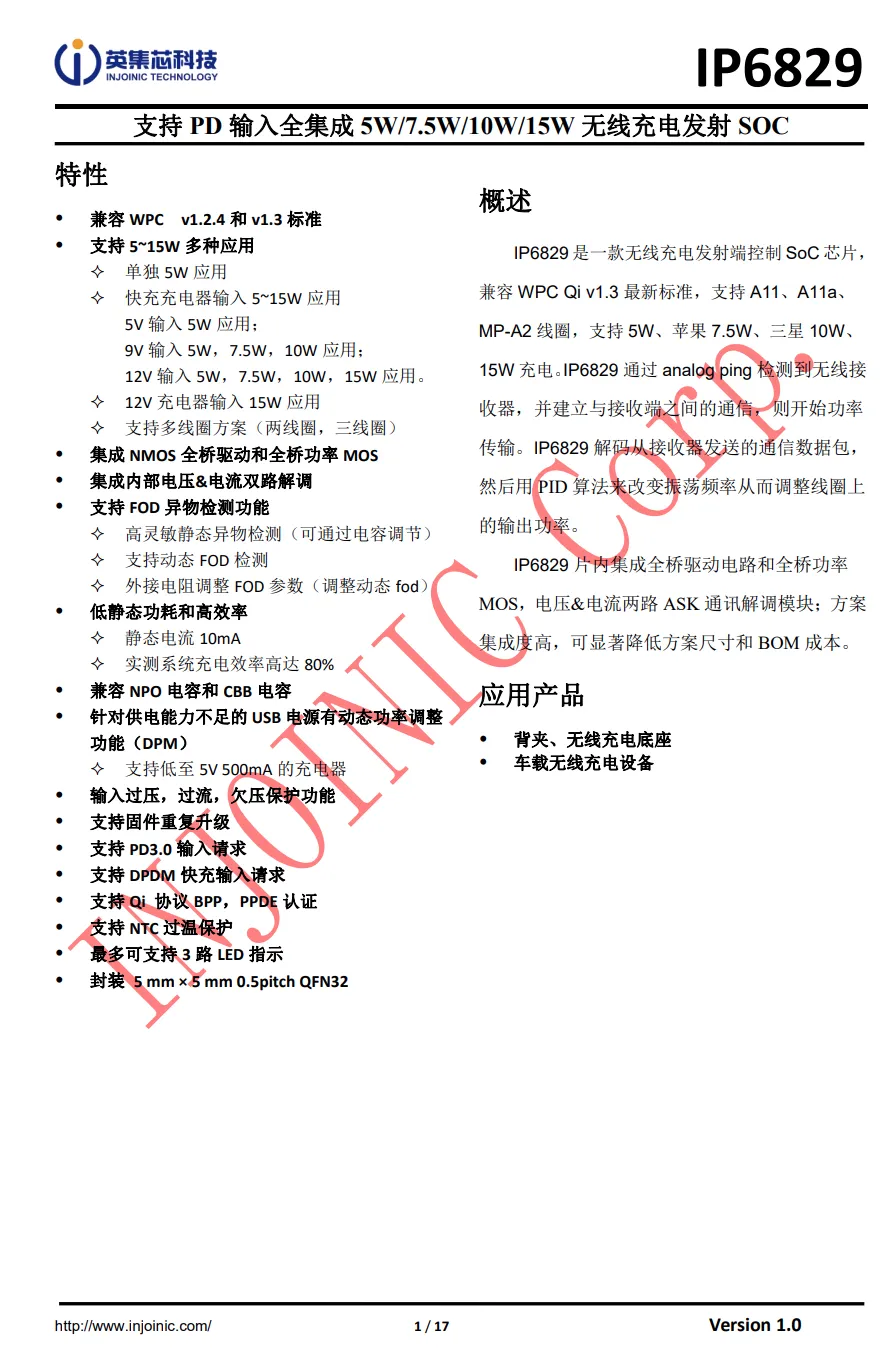

英集芯 IP6829 资料信息。
无线充电芯片右侧四颗谐振电容特写。
电池保护芯片来自赛芯微，型号XB8886G，是一颗内置保护管的一体化电池保护芯片，用于移动电源内置电池过充，过放和过流保护。

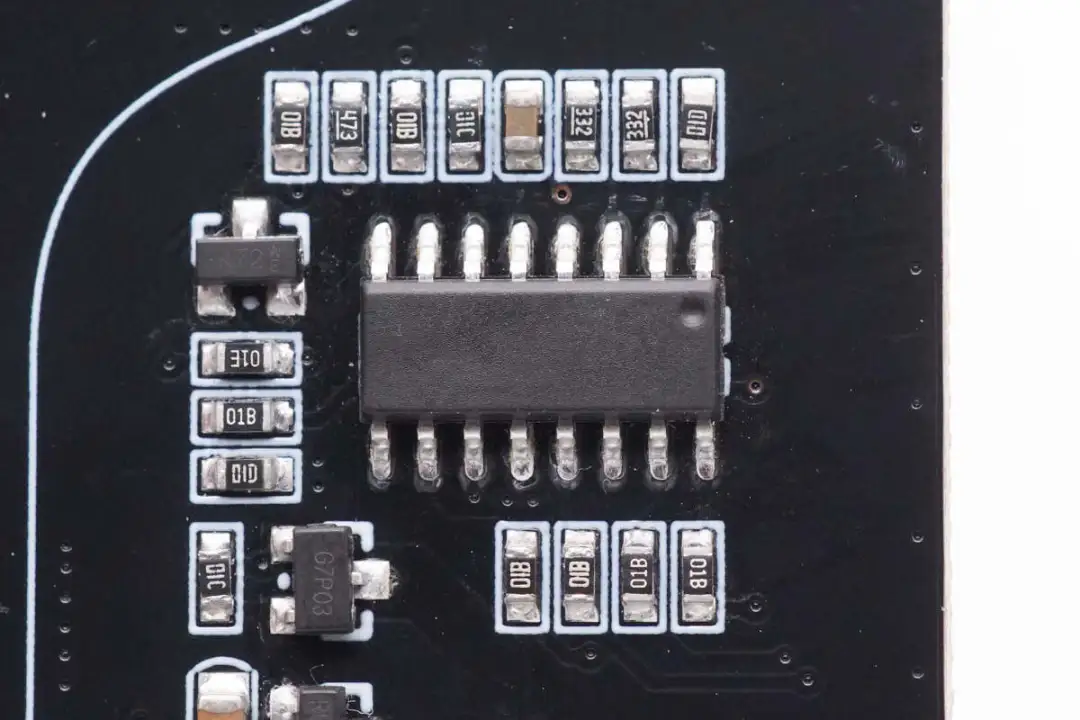

无标MCU用于整机控制。

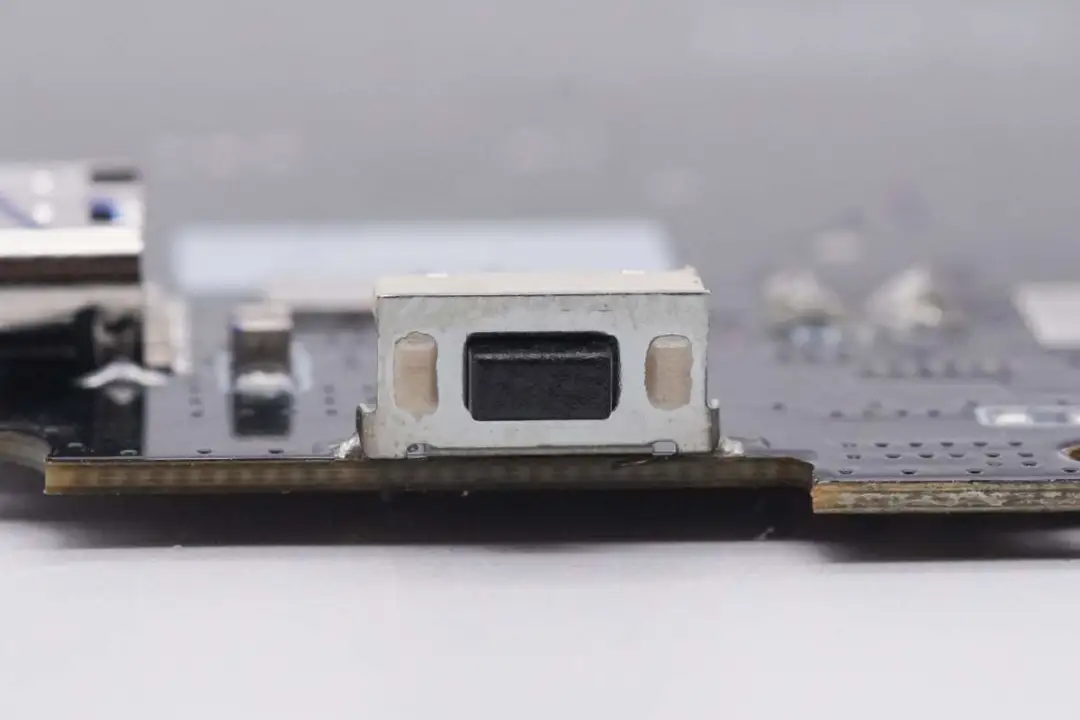

电量检测按键采用贴片焊接。

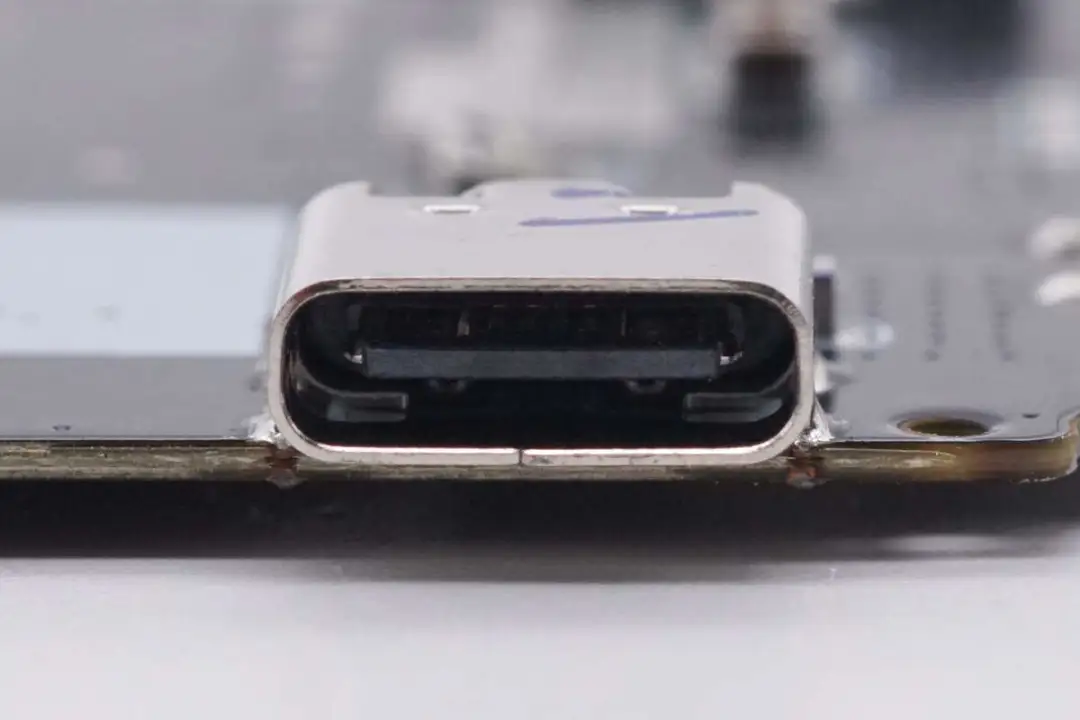

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

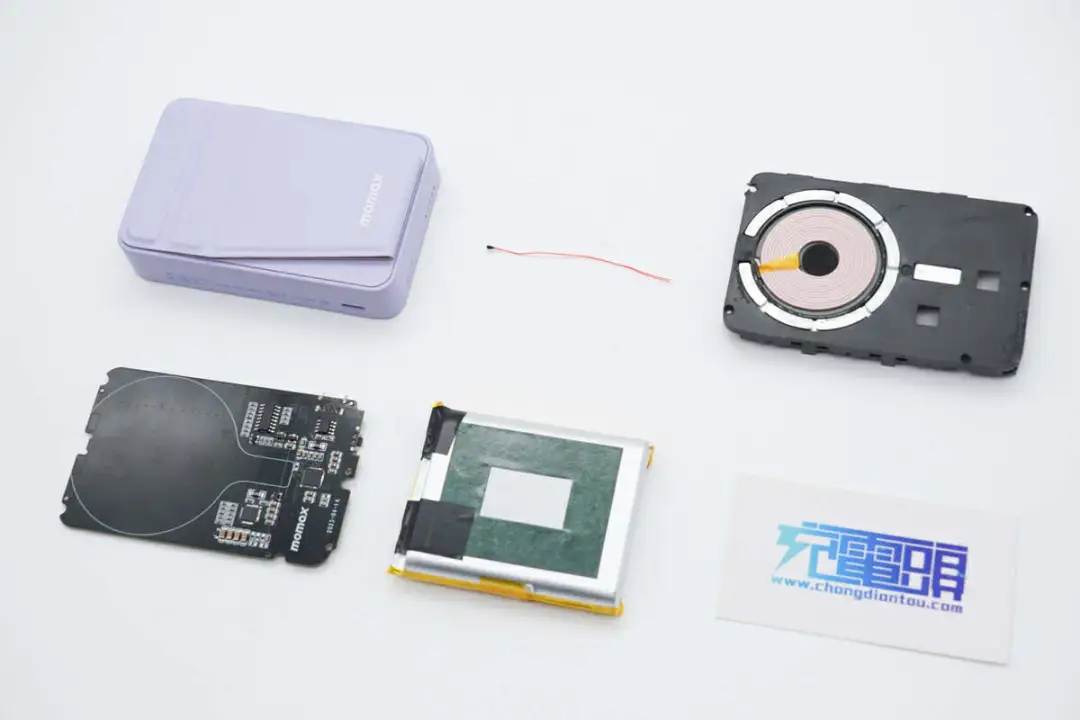

全部拆解一览，来张全家福。
充电头网拆解总结
MOMAX摩米士这款磁吸无线充电宝为单USB-C接口设计，支持20W 有线快充和15W无线快充，吸附在苹果手机背面即可方便的进行无线充电，通过折叠支架还可以作为手机支架使用。还可以使用USB-C接口为不支持无线充电的安卓手机充电，满足不同使用需求。
充电头网通过拆解了解到，摩米士这款充电宝内置诺威新能源高压电池为移动电源供电，使用英集芯IP5328移动电源SOC芯片搭配IP6829无线充电SOC芯片，两颗芯片内部集成开关管，外部元件精简。并采用赛芯微XB8886G一体化电池保护芯片，电池配有热敏电阻进行温度检测。移动电源内部结构紧凑，安全措施全面。
