前言



Yoobao羽博EN300是一款轻量级的户外电源，内置72000mAh磷酸铁锂电池，小巧便携，支持300W AC输出，自带强光照明灯，65W双向USB-C快充和USB-A快充接口，可以使用现在非常广泛的PD快充来为户外电源充电，补电更加方便。



这款户外电源内部使用磷酸铁锂电池组，相比锂电池具有更高的循环寿命，电芯来自沃泰通新能源，与此前拆解的奥鹏299Wh便携户外电源R60为同一款。尺寸32700，直径32mm，长70mm，容量为6000mAh，标称电压为3.2V。单节电池容量6000mAh，12节总容量为72000mAh。



下面充电头网就对这款便携户外电源进行拆解，看看内部是如何设计的。



羽博300W户外电源开箱

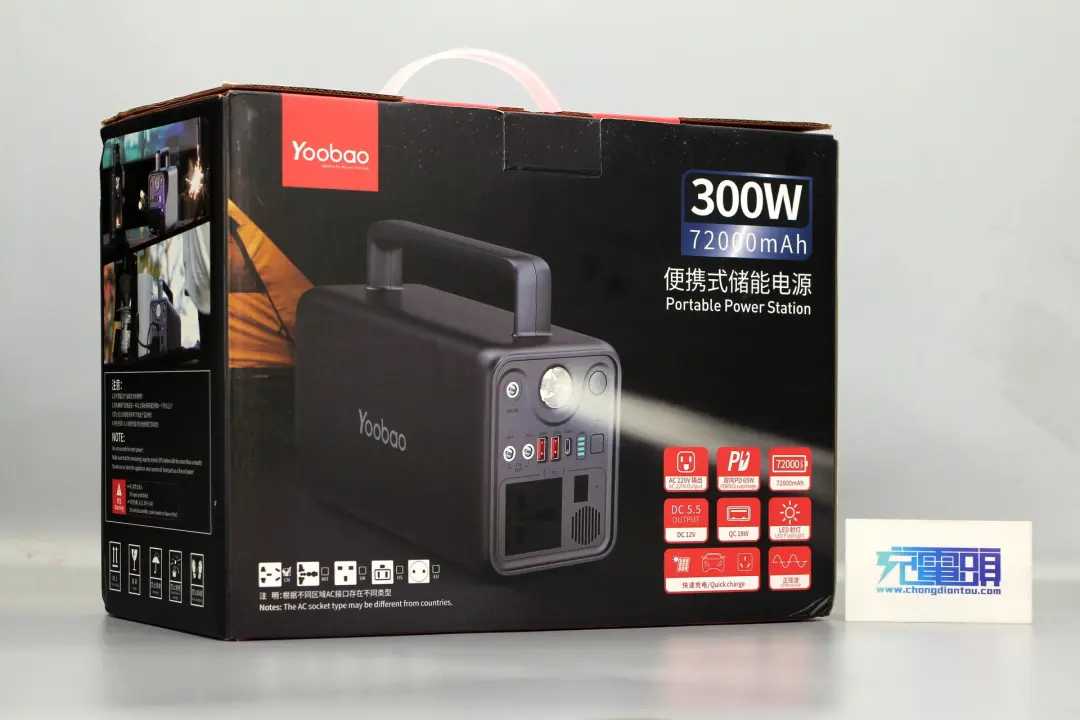

包装盒顶部带有挂钩设计，方便用户购买后搬运上车，正面印有Yoobao品牌、产品名称、功率、容量、外观以及卖点等，从外观图我们可以了解到羽博这款户外电源还能照明。





产品卖点特写，支持AC 220V输出、双向PD 65W、72000mAh、DC 12V、QC 18W、LED射灯、快速充电、正弦波。

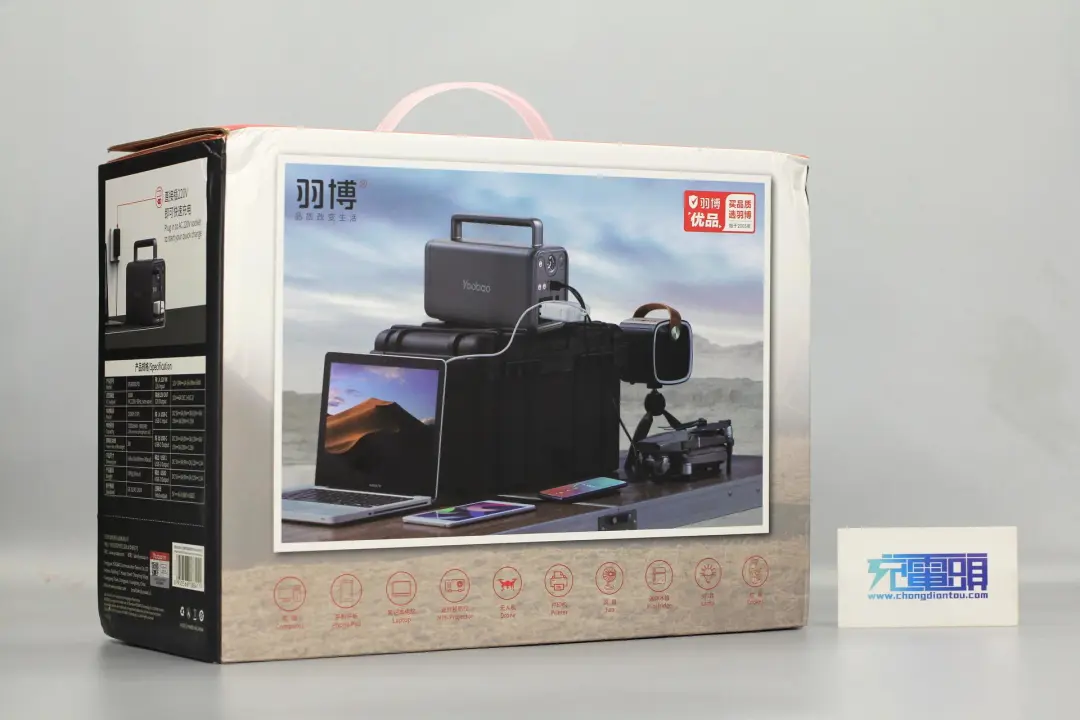

背面印有产品使用场景图以及可适配设备标识，包括电脑、手机平板、笔记本电脑、迷你投影仪、无人机、打印机、风扇、迷你冰箱、灯具、炊具。

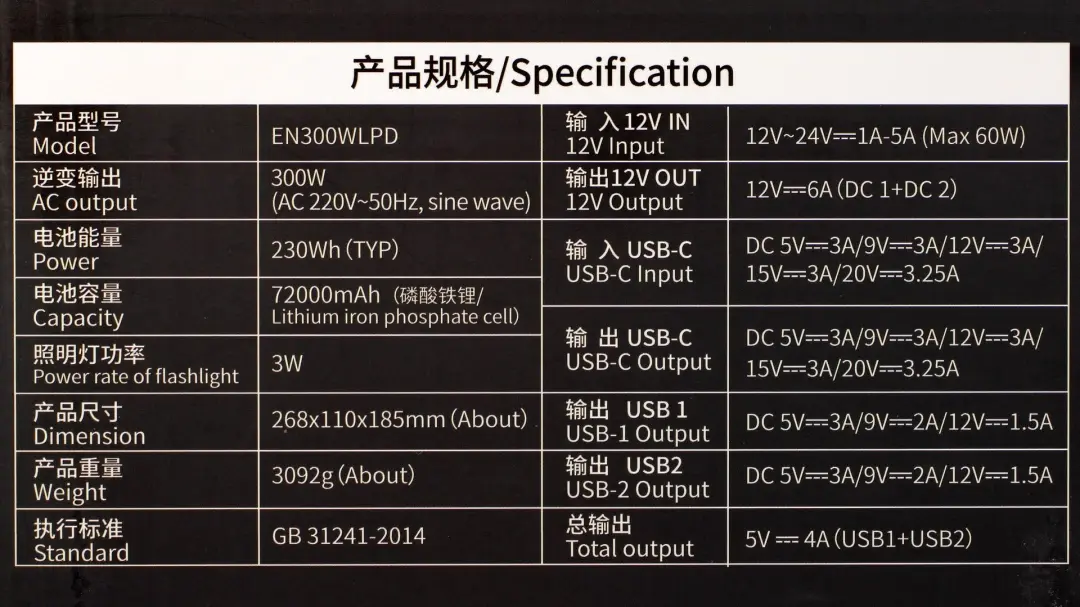

箱子上还有产品的详细参数信息，下面再一起详细介绍。

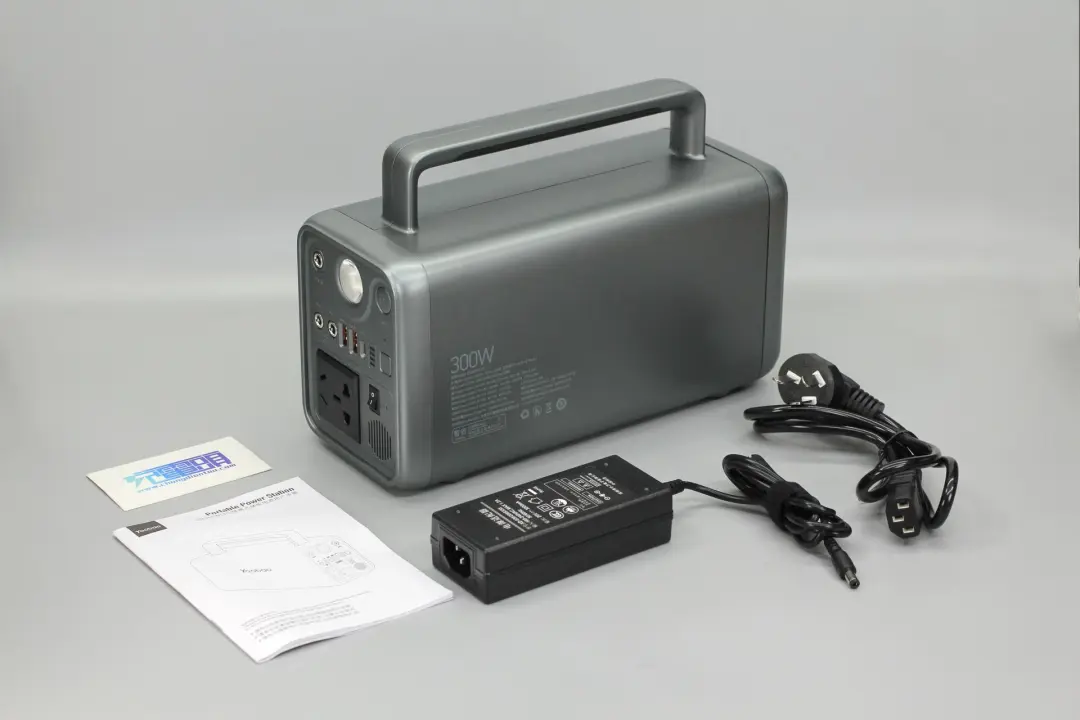

包装内含羽博300W户外电源、适配器以及使用说明书。

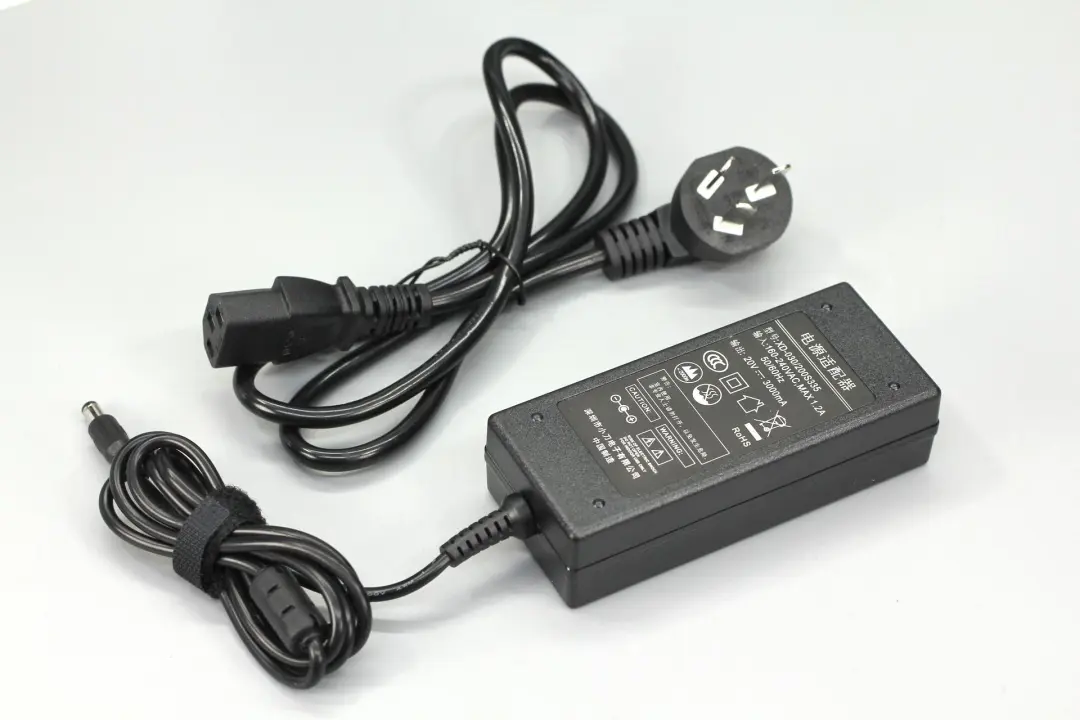

适配器的电源线与机身分离式设计，方便整理进行收纳。另外机身还自带DC输出线缆，自身为经典长方体造型，外壳磨砂边角圆润。

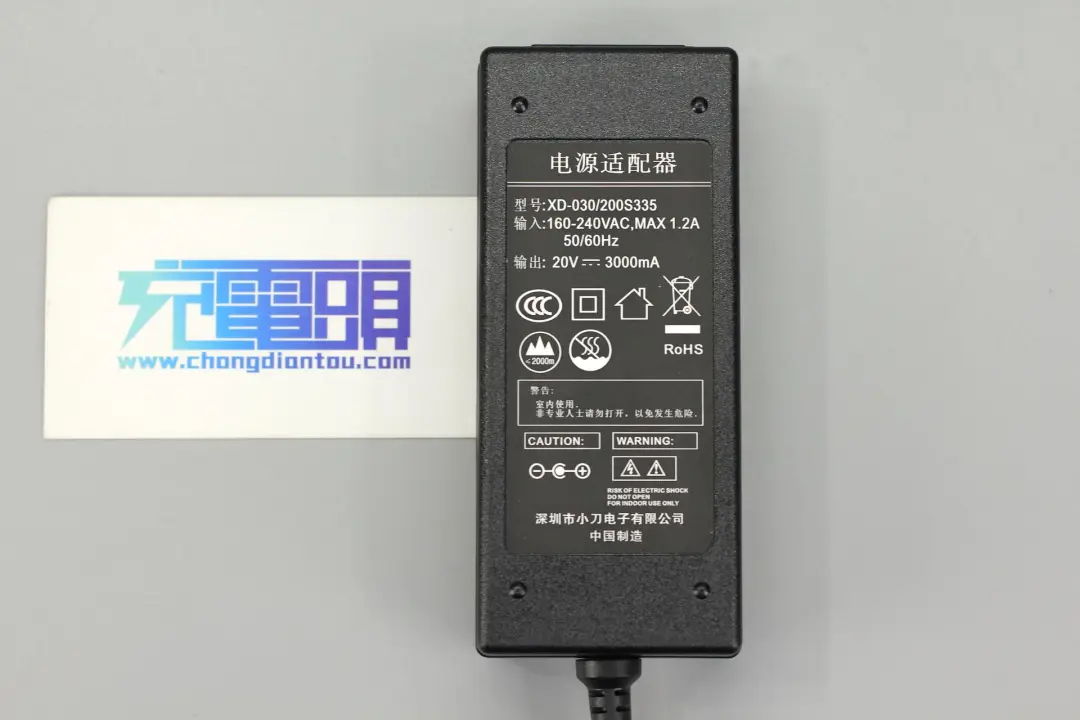

适配器铭牌一览，型号XD-030/200S335，输入160-240V~50/60Hz 1.2A，输出20V3A，最大功率60W，制造商为深圳市小刀电子有限公司，通过了CCC、RoHS认证。

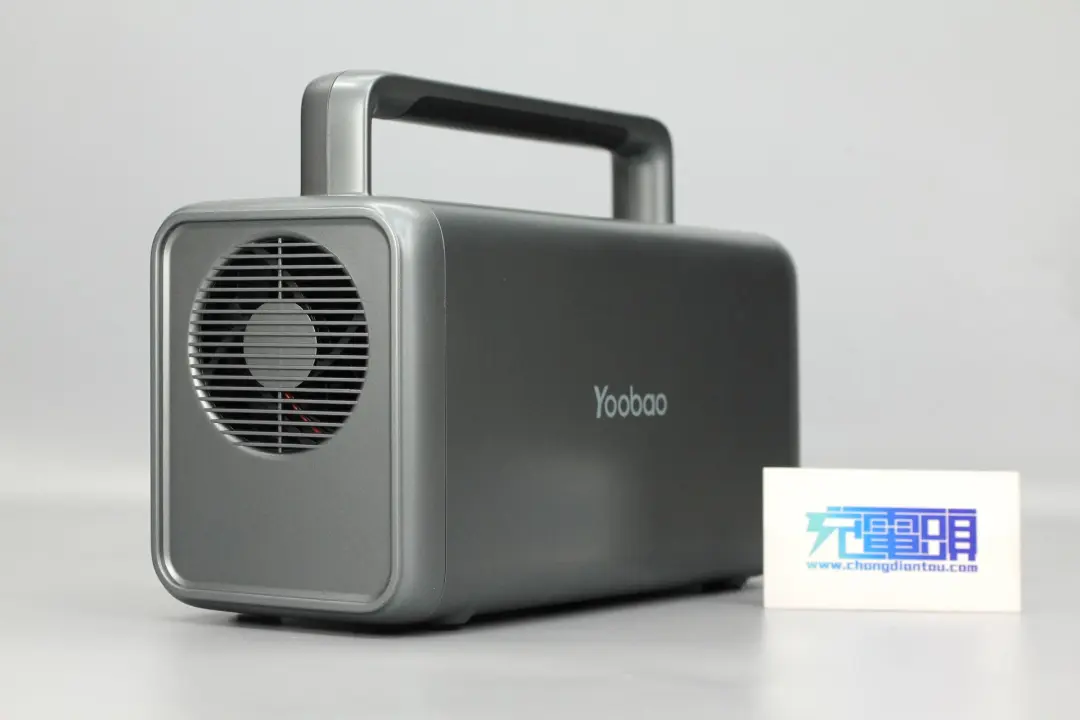

这款羽博300W便携式储能电源型号也是EN300WLPD，外观和此前拆过同型号羽博户外电源的一样，长条机身固定提手，端部设有散热风扇，外壳喷砂呈银灰色。不过相较之下还是有所区别，这款的顶部边缘少了一个收纳仓。

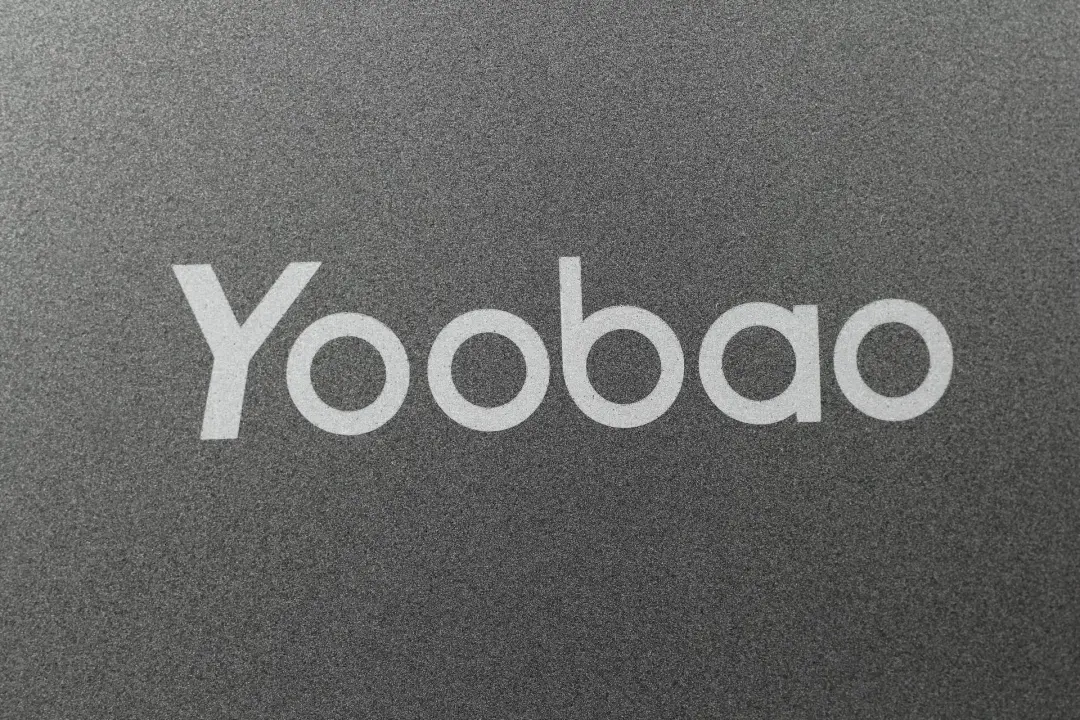

机身正面中心印有Yoobao品牌logo。

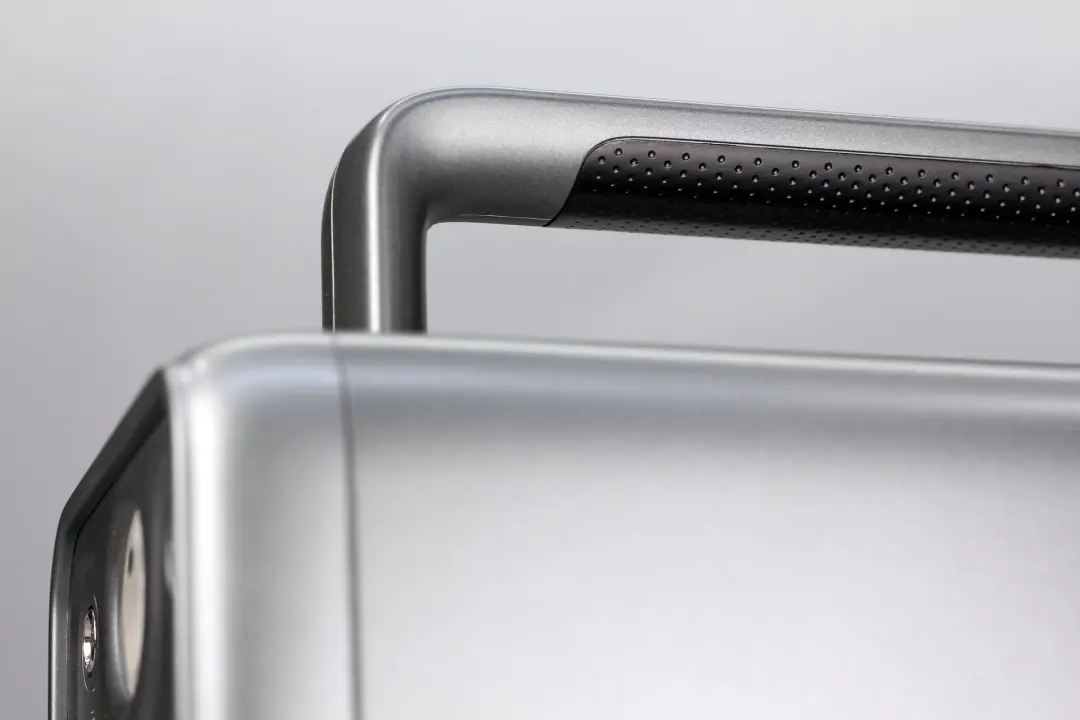

提手特写，底部贴有胶贴，加入了圆凹点设计提升手感。

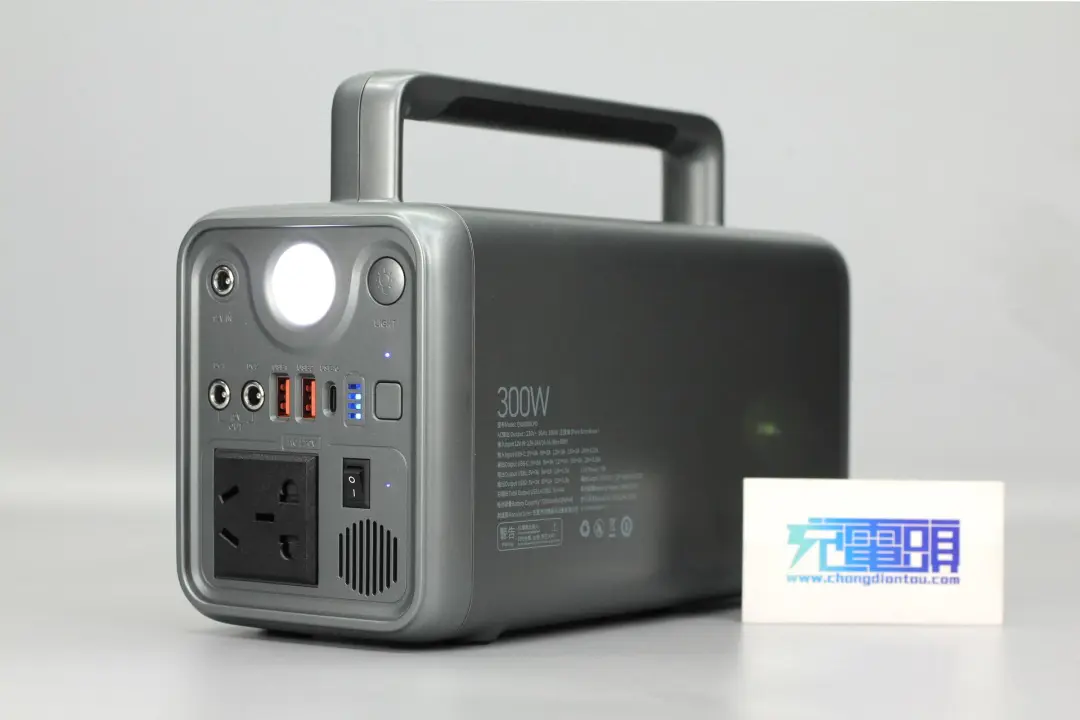

另一角度看去，机身另一端设有功能键、接口和照明灯，背面印有产品参数。

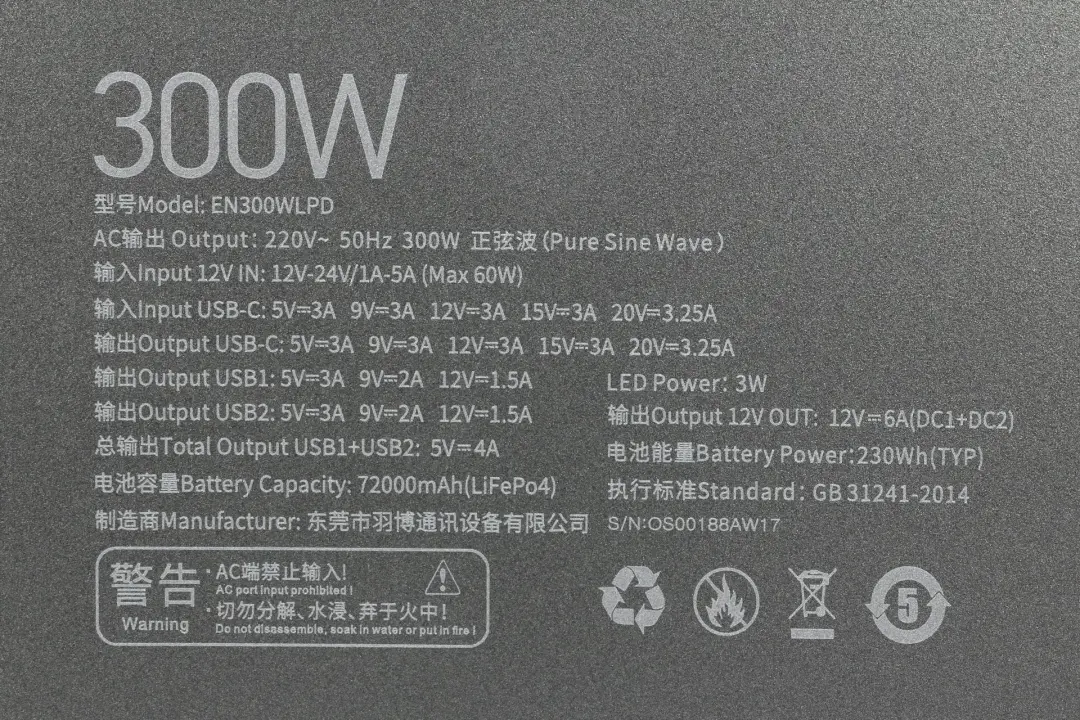

产品参数特写

型号：EN300WLPD

电池容量：72000mAh（LiFePo4）

电池能量：230Wh（TYP）

AC输出：220V~ 50Hz 300W 正弦波

输入12V IN：12-24V/1A-5A(Max 60W)

输出12V OUT：12V6A（DC1+DC2）

USB-C输入/输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB1/2输出：5V3A、9V2A、12V1.5A

总输出USB1+USB2：5V4A

照明灯功率：3W

制造商：东莞市羽博通讯设备有限公司

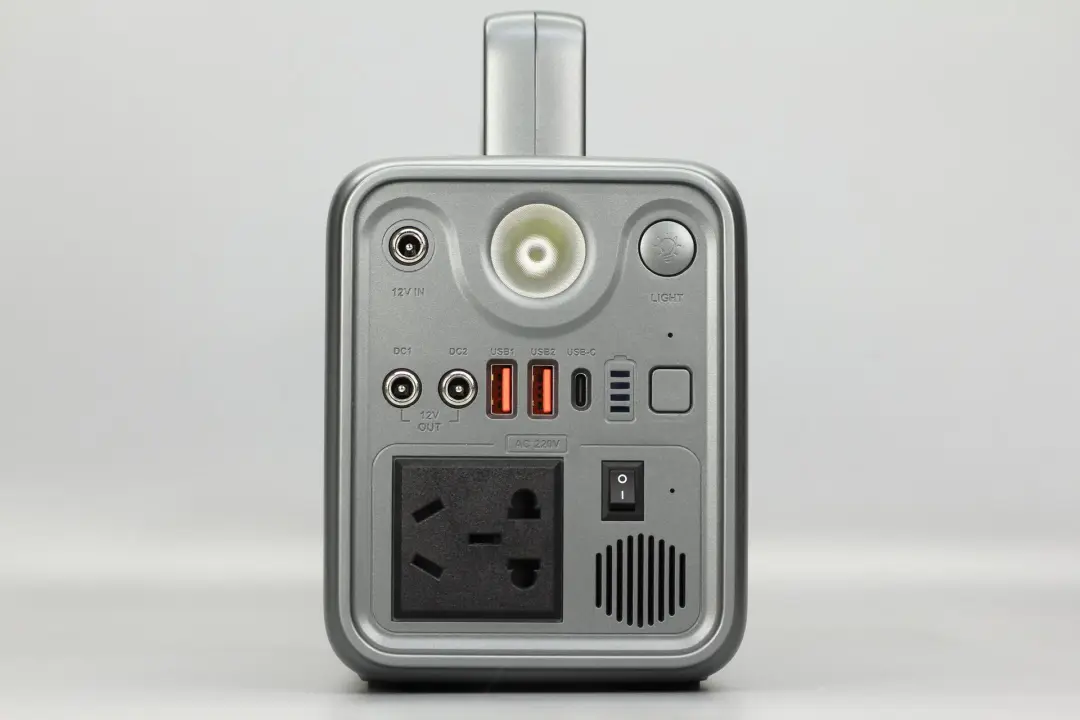

另一端一览，最上一排是DC输入接口、照明灯以及对应的开关键；中间一排是两个DC输出接口、2A1C三个USB接口、电量指示灯以及区域通电单独控制按键；最下一排是AC输出插孔和总开关。

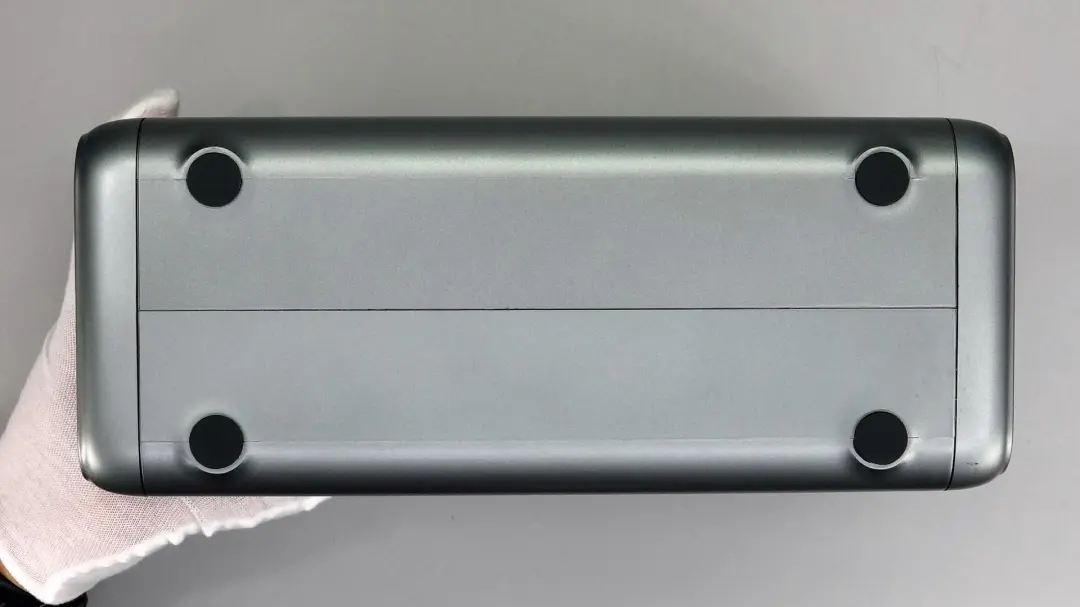

底部四角设有防滑垫。

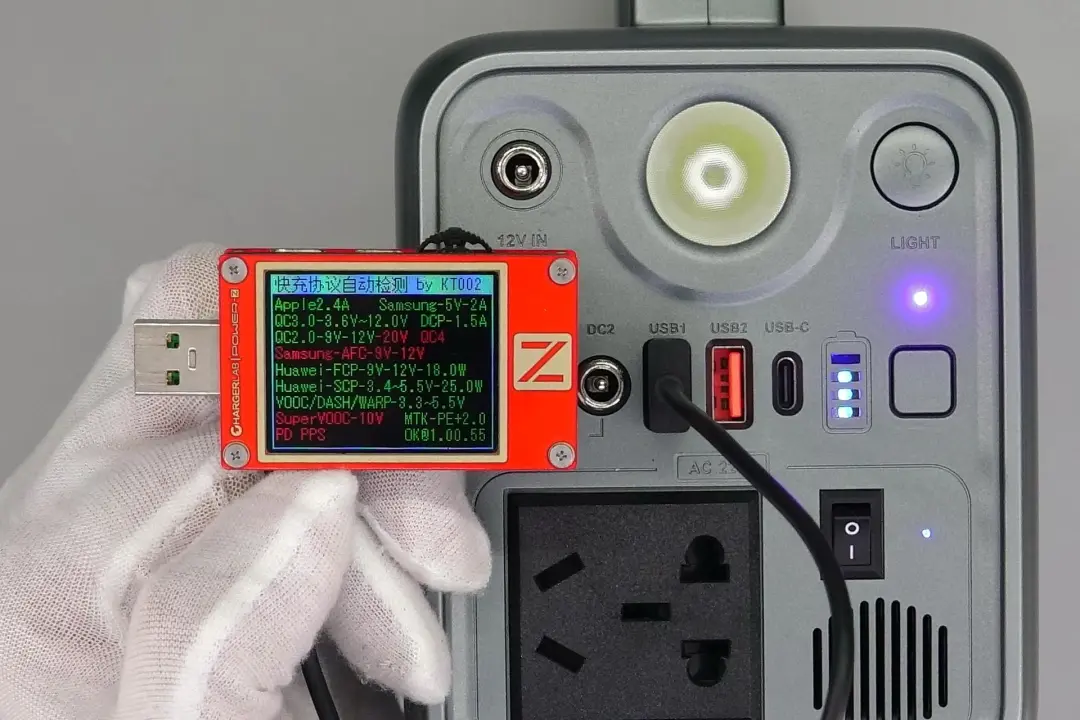

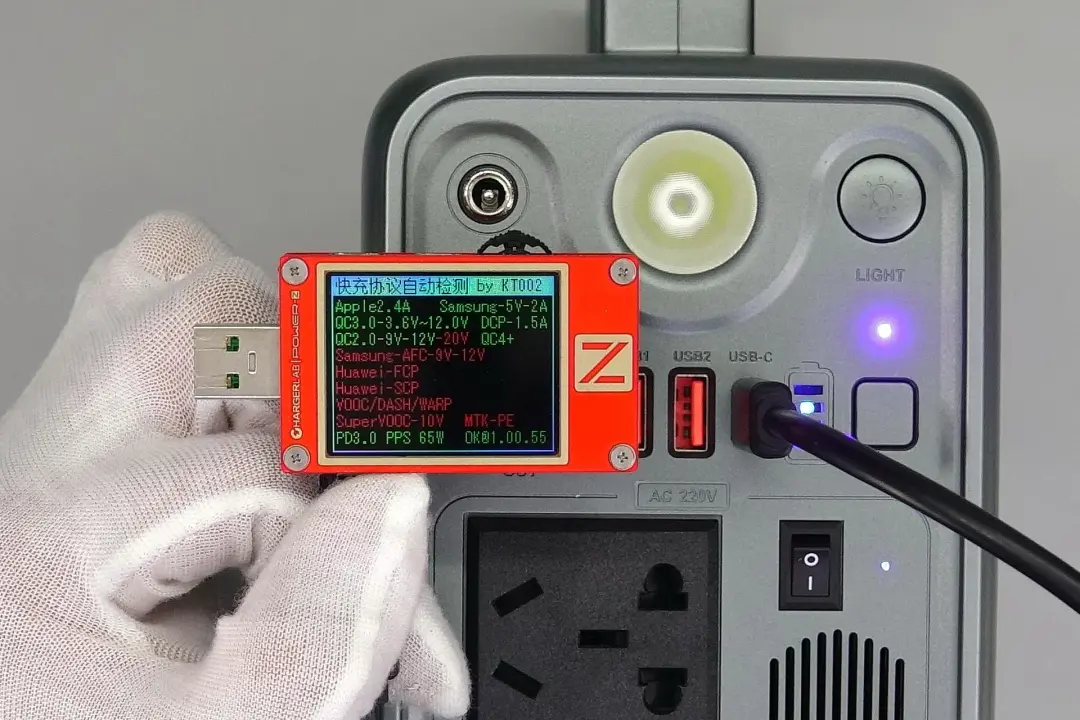

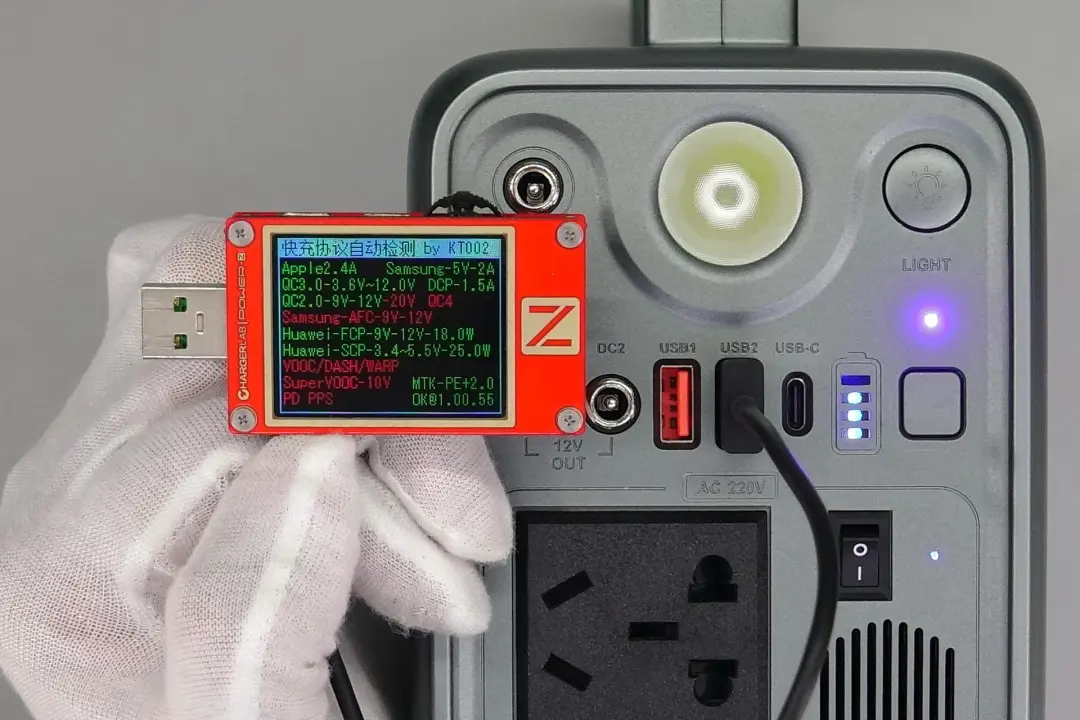

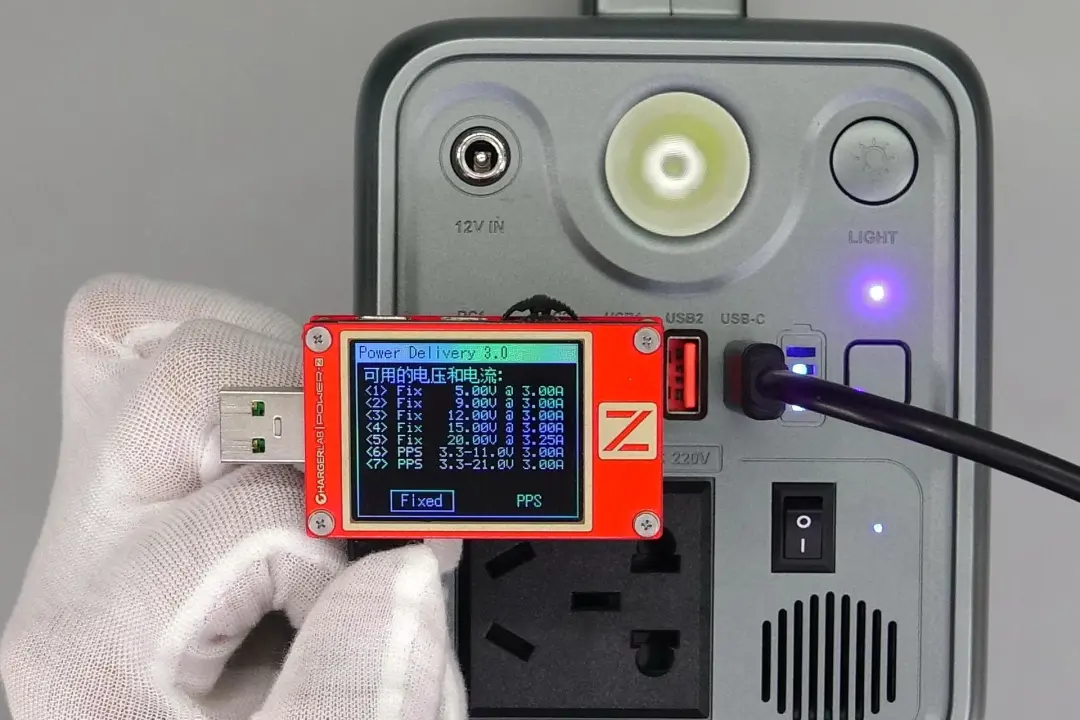

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、PD3.0、PPS快充协议。





并且还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A和3.3-21V3A两组PPS电压档位。





另外测得USB-A1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、FCP、SCP、VOOC/DASH/WARP、PE2.0快充协议。





测得USB-A2接口兼容协议和USB-A1口的完全一样，这两个接口支持功率盲插，使用方便。

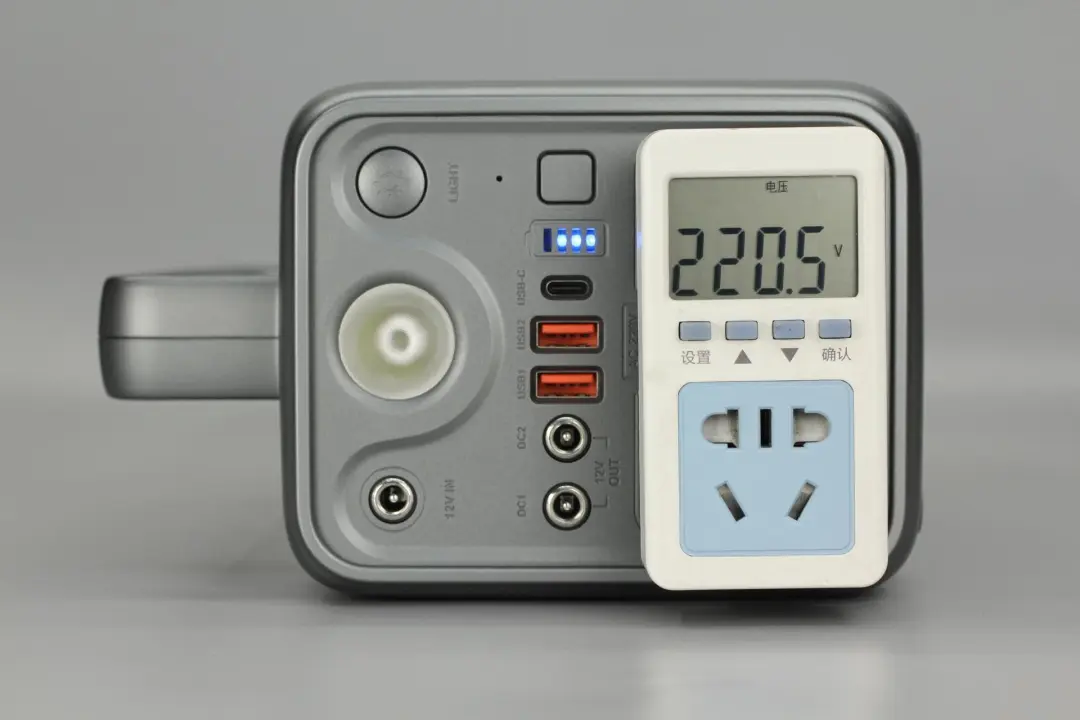

测得AC插口电压220.5V。

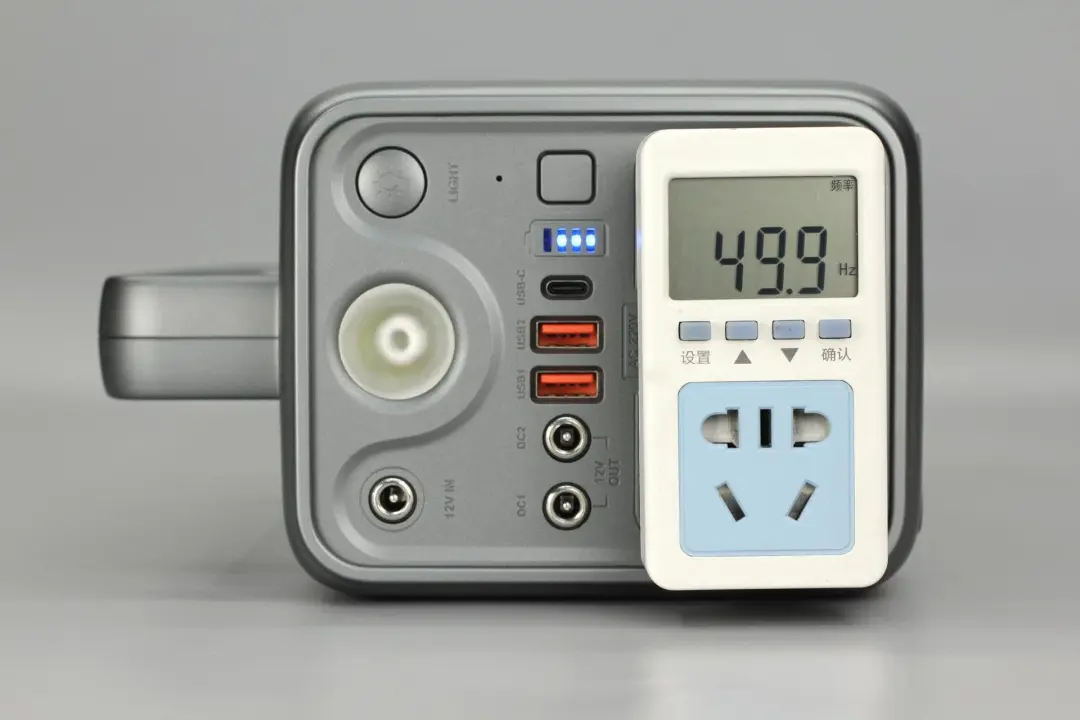

频率为49.9Hz，和220V~ 50Hz标称相符。

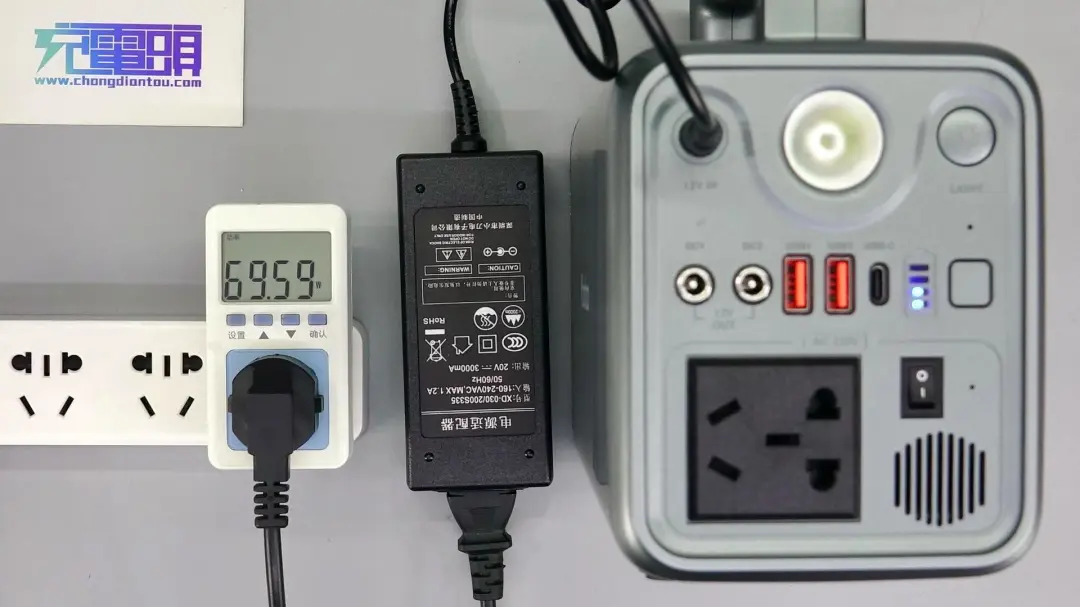

使用产品自带的适配器进行充电，测得输入功率为69.59W。





羽博300W户外电源拆解



此次拆解的羽博300W户外电源EN300WLPD在外观、容量、能量等方面有了些许变化，下面充电头网继续对其进行拆解，看看内部用料是否也有变化。

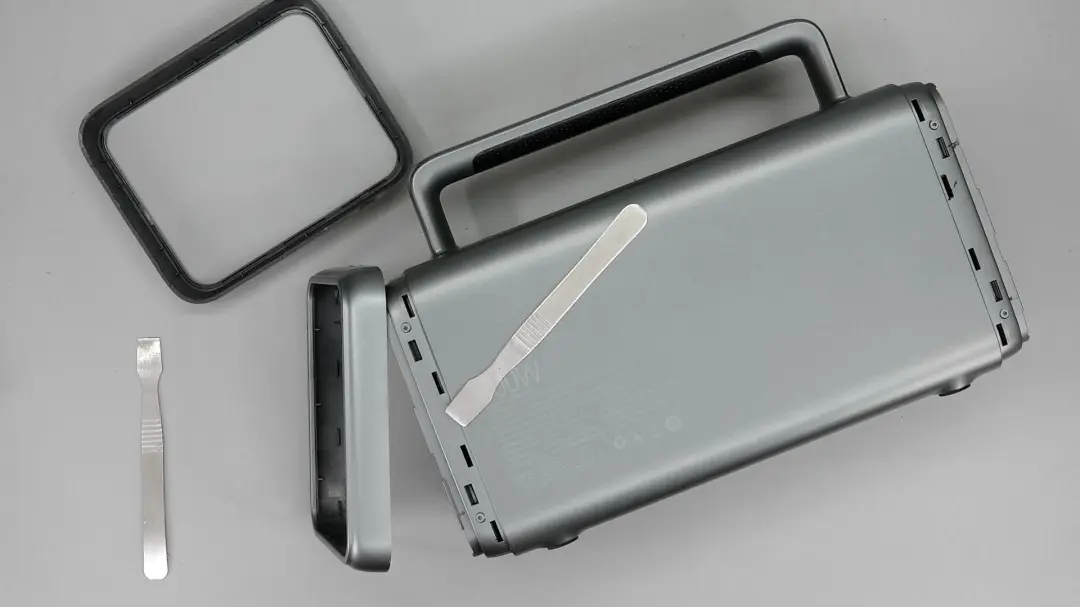

首先使用撬棍拆下机身两侧装饰塑料环，拧开另一面的固定螺丝，拆开电源外壳。

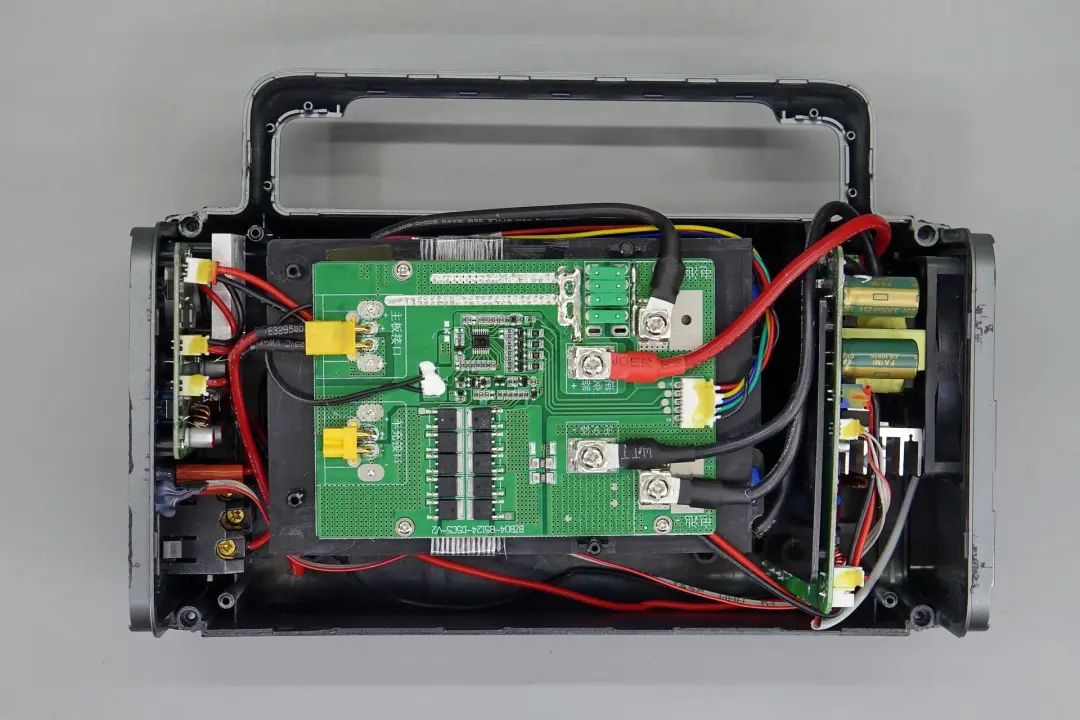

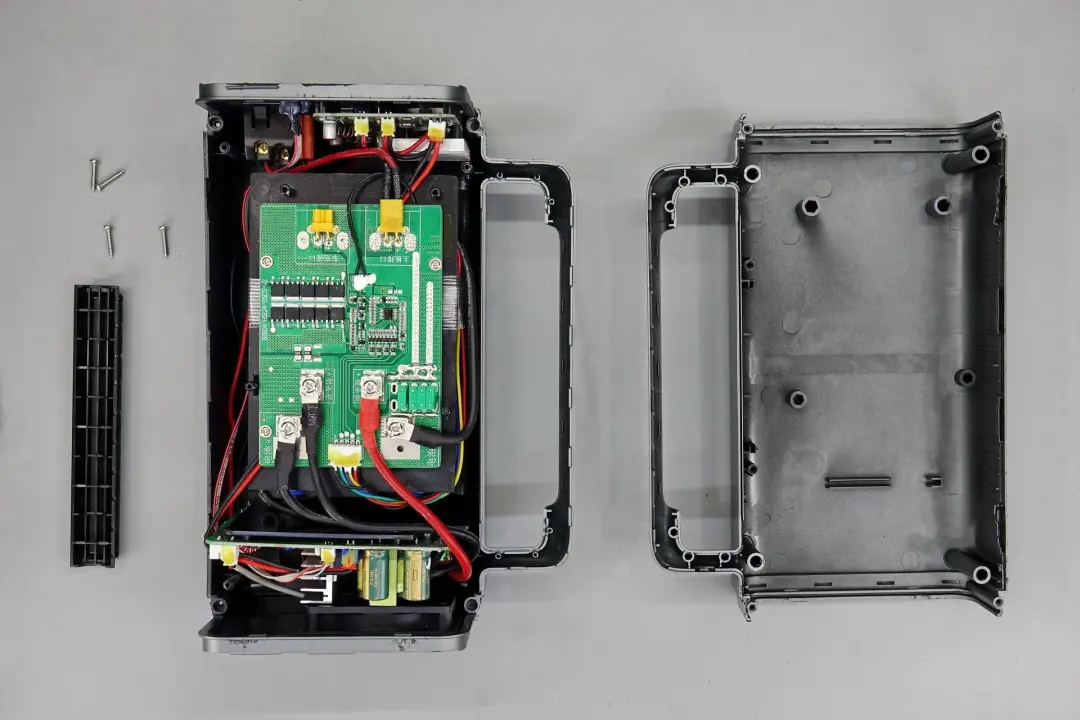

拆开外壳，底部是逆变电源模块，中间是电池组和保护板，顶部是USB-C模块以及整机控制部分。





电池保护板分别连接USB-C主板和逆变器模块，电池和逆变器接线采用螺丝端子固定。

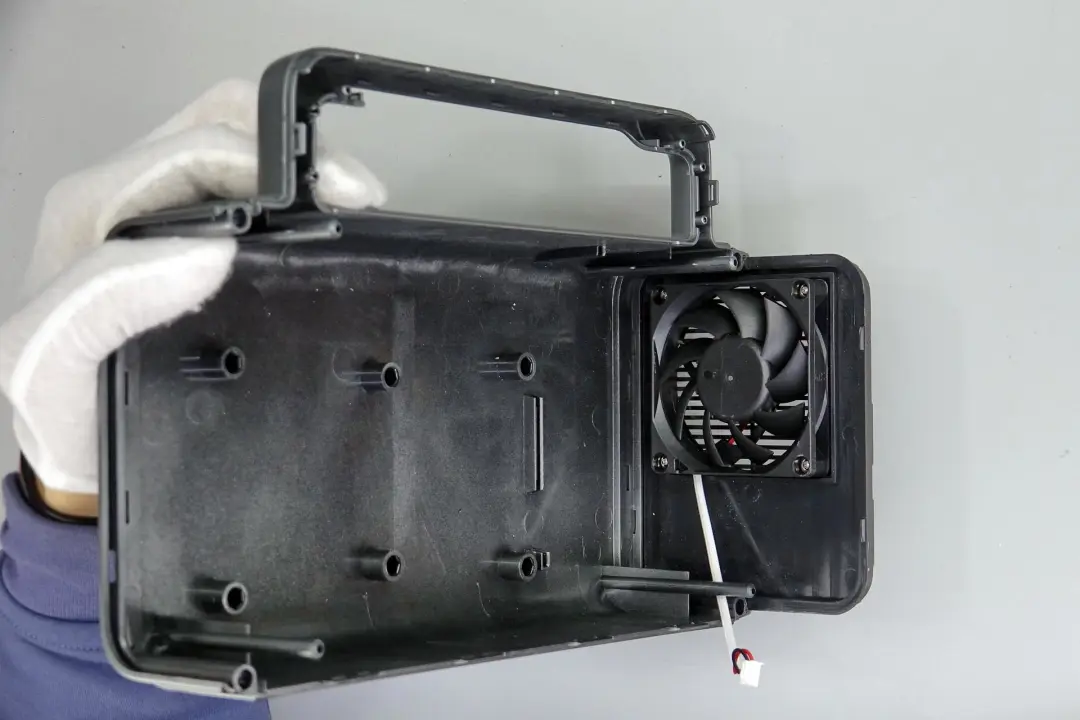

对应逆变模块的位置有一个散热风扇，加速空气流通，带走逆变模块运行产生的热量。

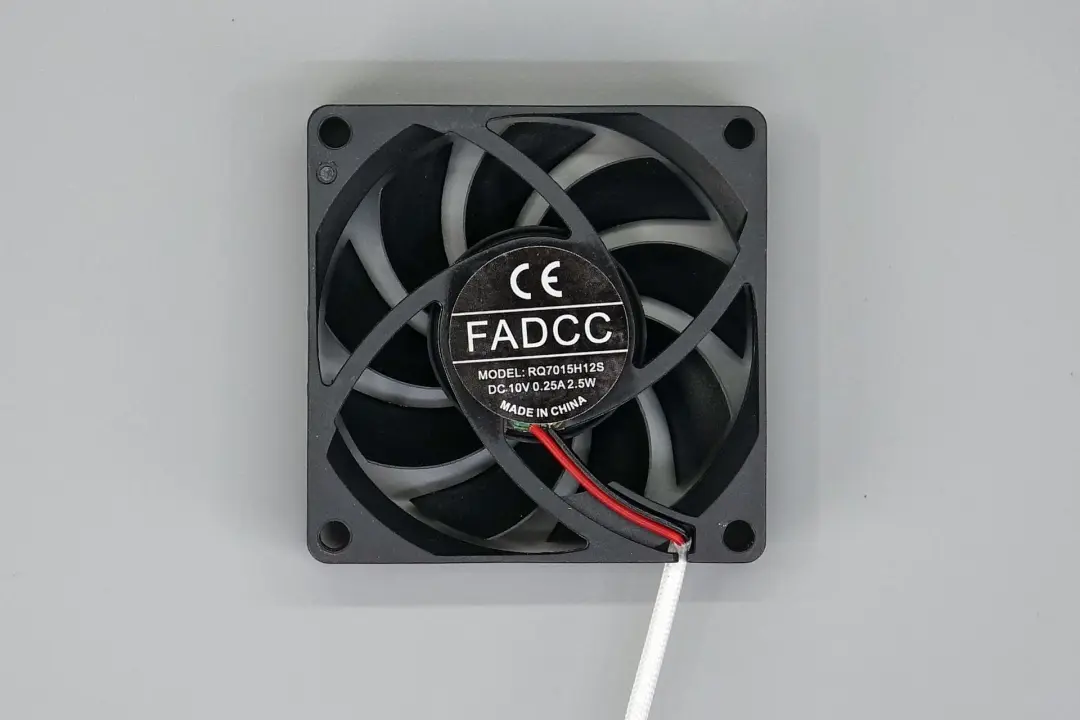

散热风扇尺寸为7015，额定电压为10V，0.25A，比较少见的规格。

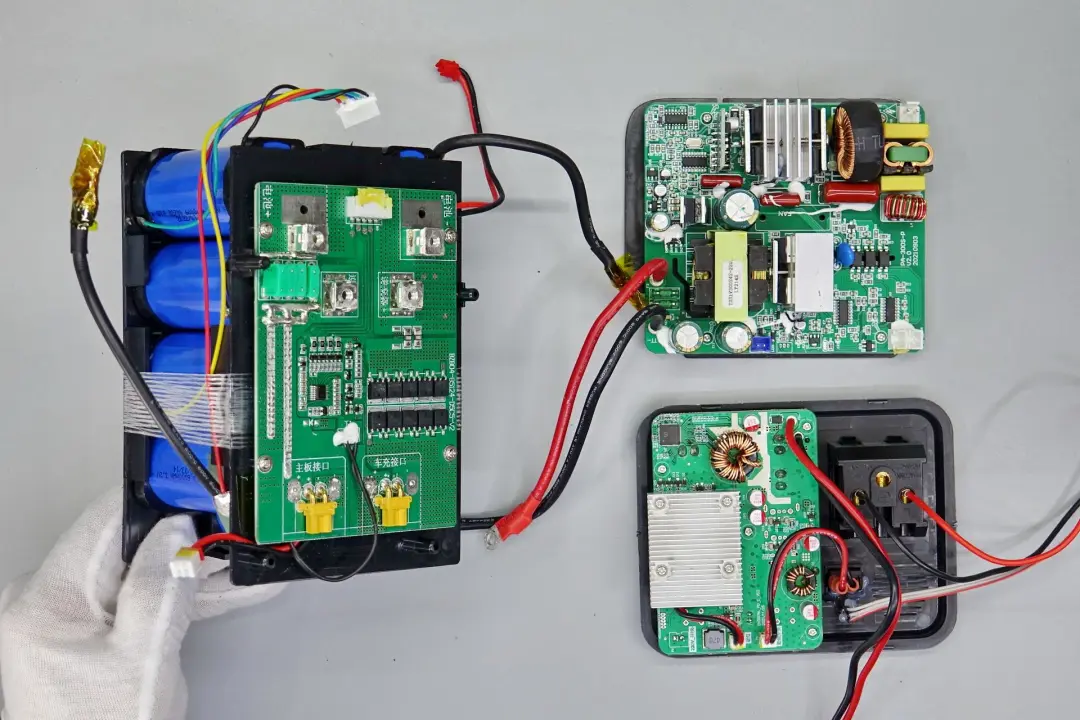

拆分开电池组、逆变模块和USB-C模块。

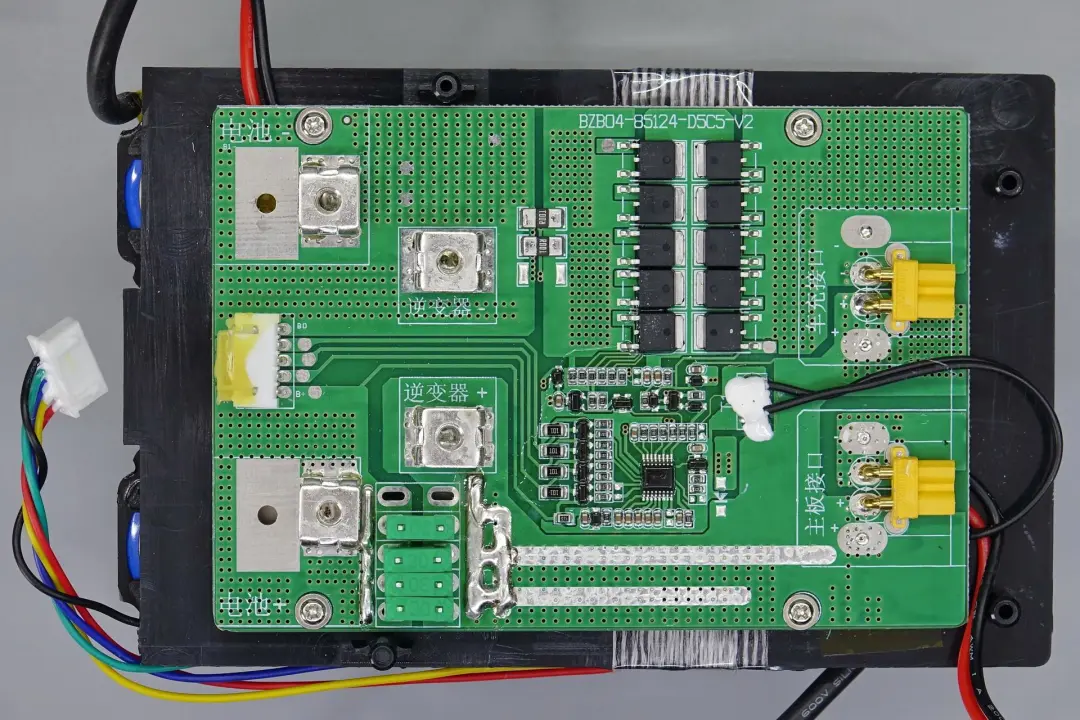

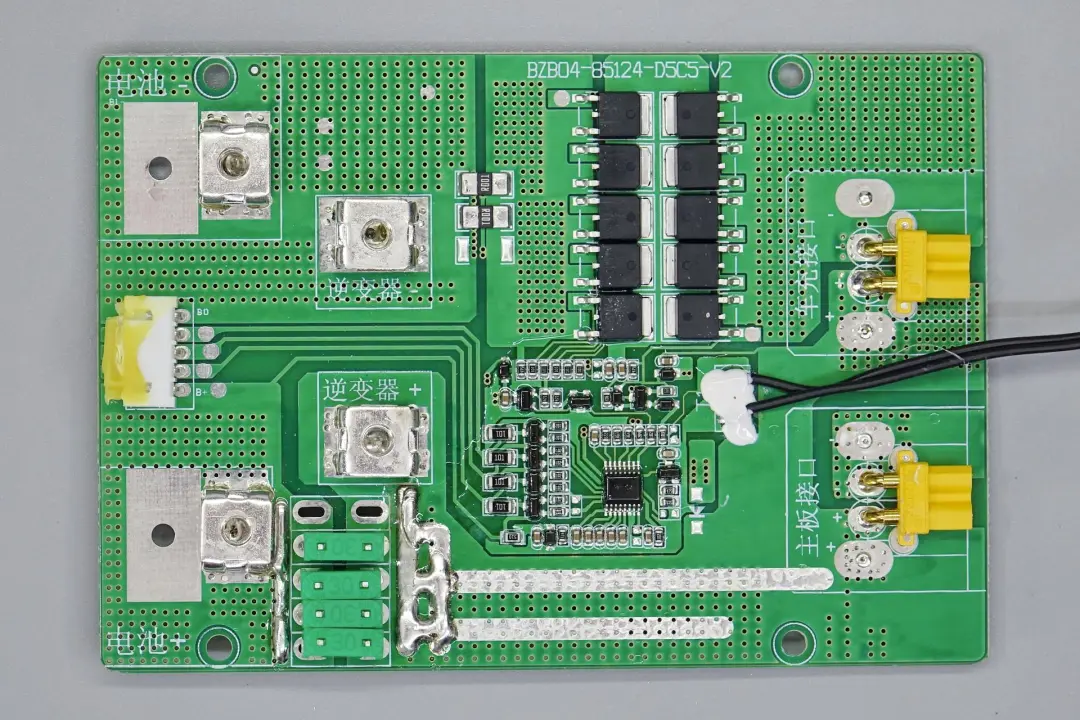

保护板采用五颗MOS管并联保证大电流输出，MOS管左侧是电流检测电阻，用于检测电池组输出电流进行过流保护。电池输入和逆变器输出电流较大，采用端子螺丝固定的结构，右侧两路输出采用XT30接口连接，方便组装。通过观察发现，电池组经过保险丝连接逆变器，未经过保护板。

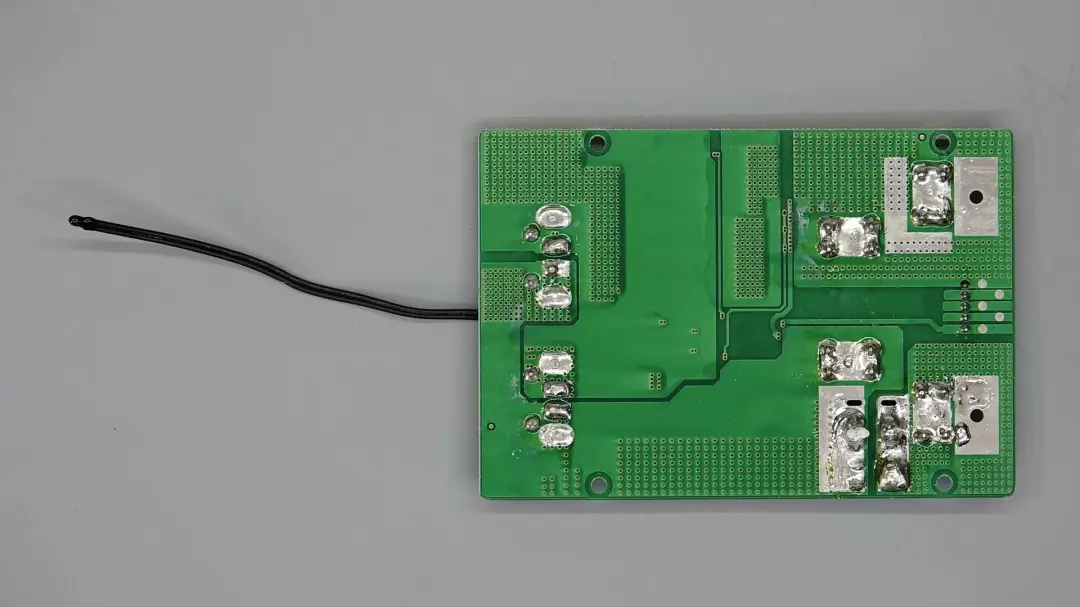

保护板背面没有元件。





电池组由3并4串的电池组成，两端固定绝缘支架。

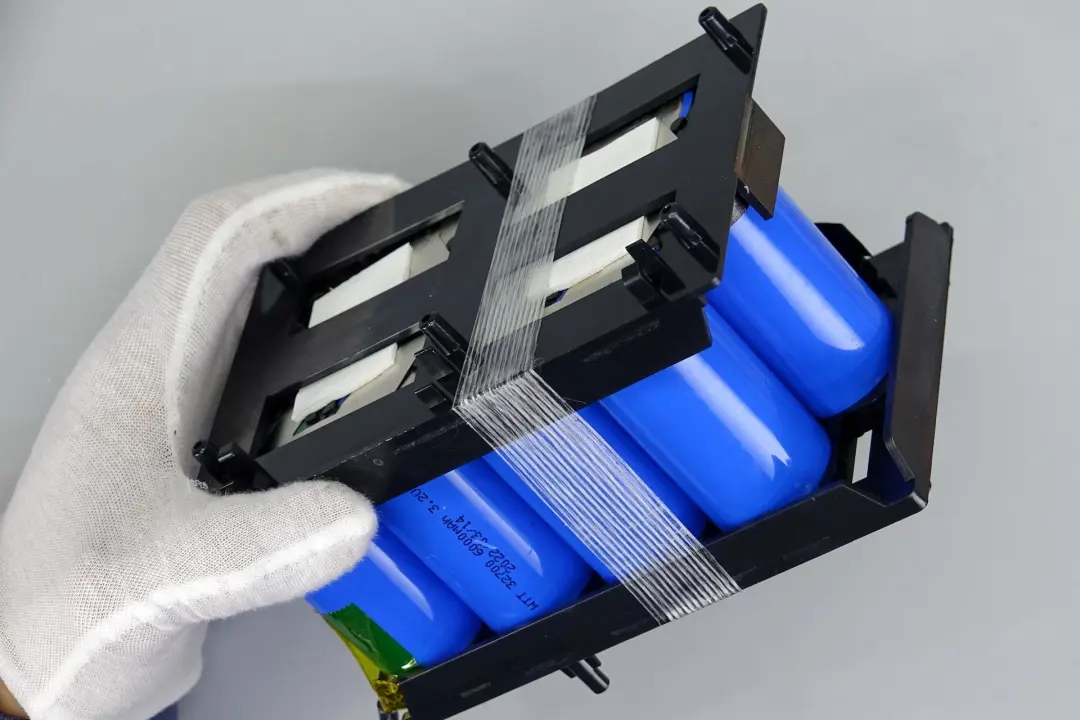

绝缘支架采用玻纤胶带缠绕固定。

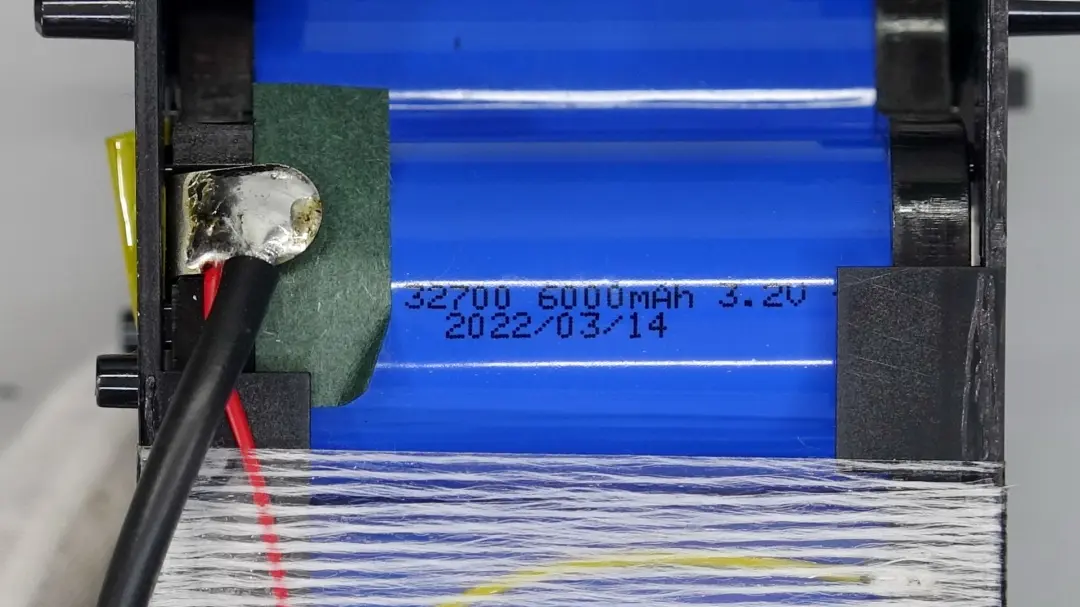

沃泰通 32700-6000mAh





电芯采用来自沃泰通新能源，磷酸铁锂电池，尺寸32700，直径32mm，长70mm，容量为6000mAh，额定电压为3.2V。单节电池容量6000mAh，12节总容量为72000mAh，符合产品标称。

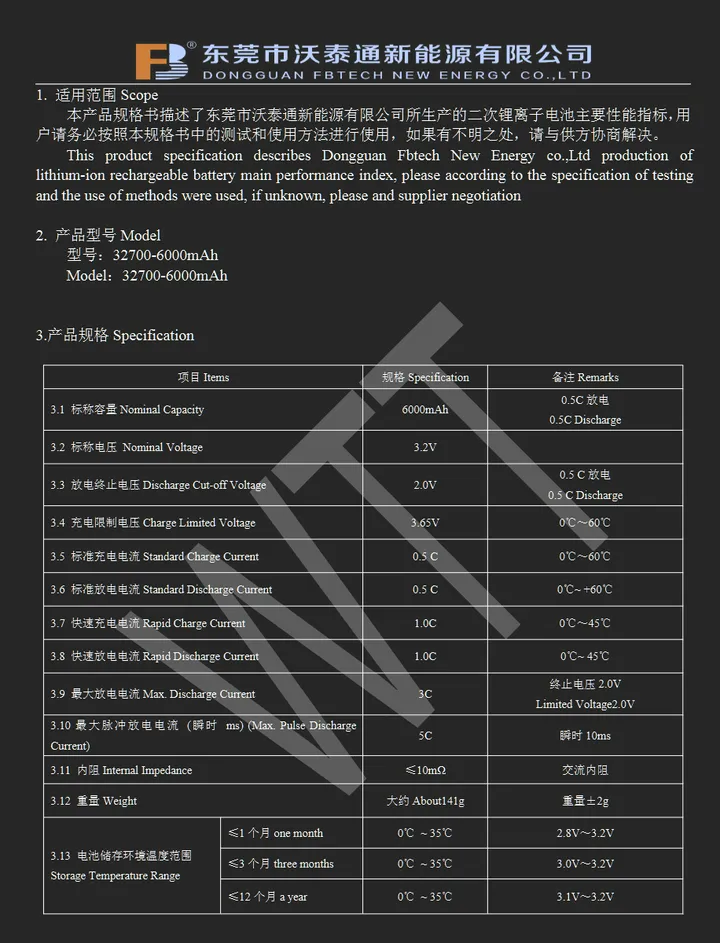

除喷码信息，根据规格书内容可了解电芯其他参数，沃泰通 32700-6000mAh，放电终止电压2.0V，充电限制电压3.65V，标准放电电流0.5C，最大放电电流3C，标准充电电流0.5C，内阻≤10mΩ，重量约等于141g。





保护板正面特写，左侧为电池分体电压检测端子，用于单节电池电压的检测和均衡。

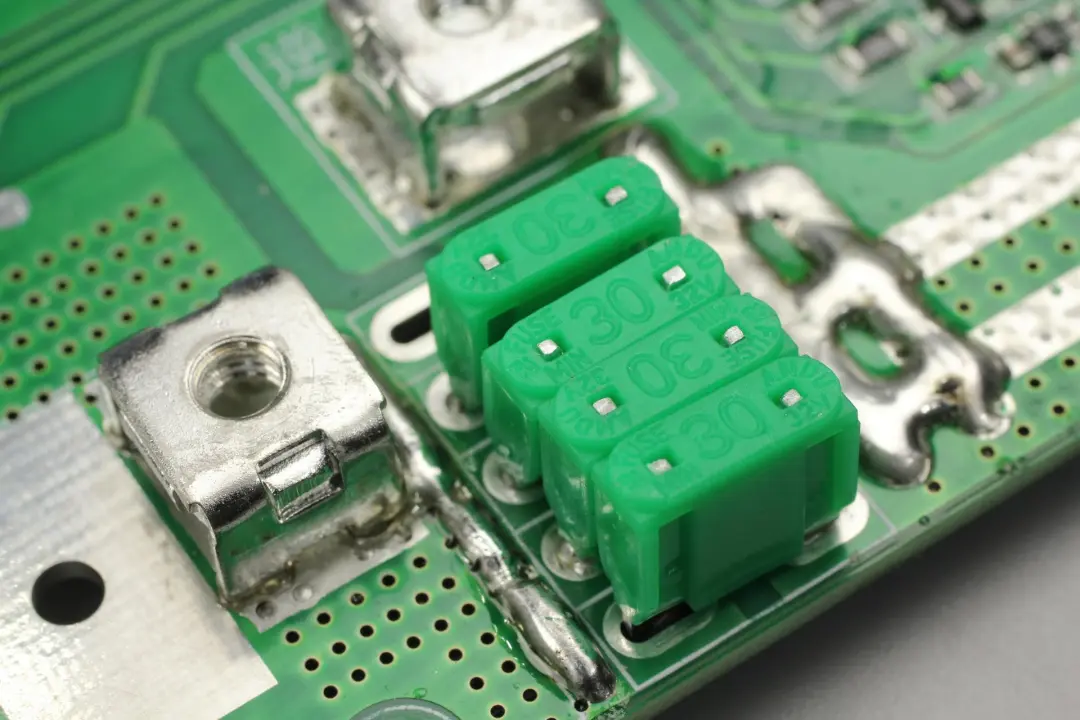

电池端保险丝采用4颗30A保险丝并联。焊接在PCB上。

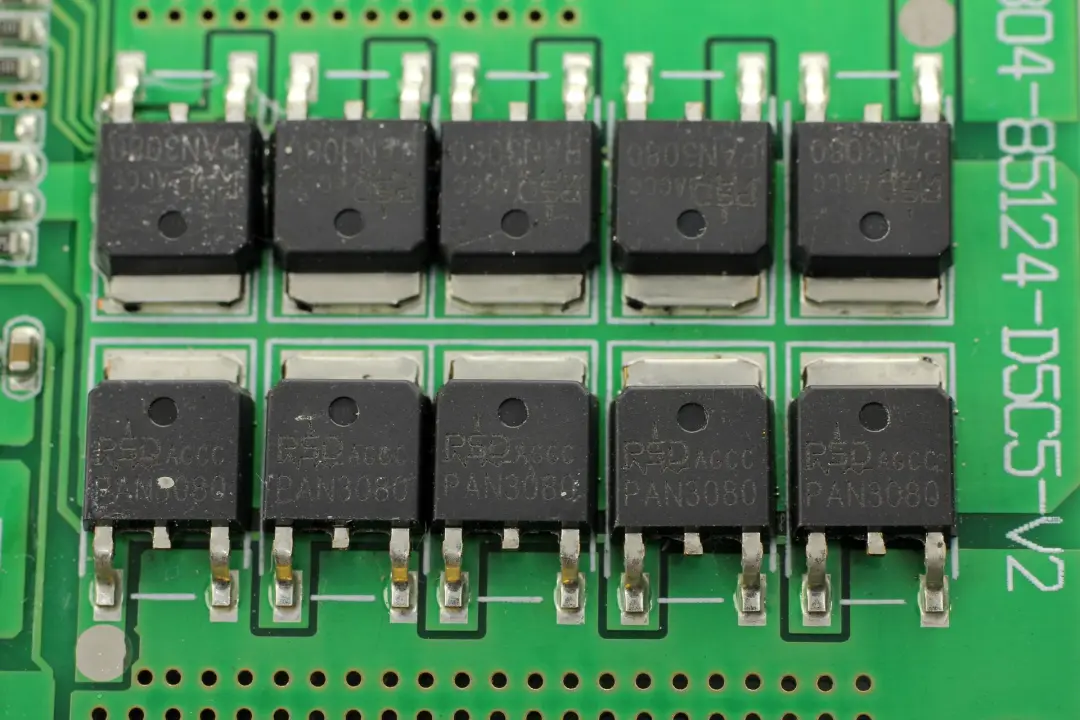

电池保护管来自深圳市派思迪半导体，型号为PAN3080，使用5颗并联，两组对向串联，NMOS，耐压30V，导阻3.8mΩ，采用TO-252封装。





电池保护芯片左侧为电池均衡电阻和均衡MOS管，用于电池充电时的单体电压均衡。

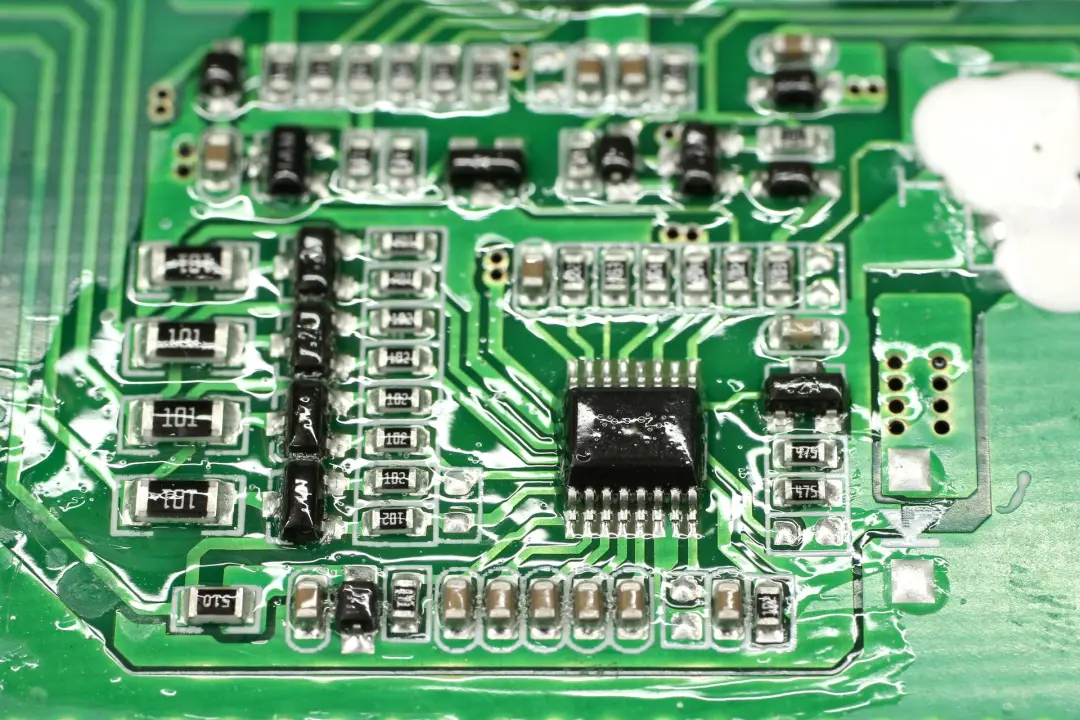

电池组保护芯片采用赛微CW1244。赛微CW1244是一款3，4串锂电池保护IC，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。CW1244还支持电池温度保护、断线保护等功能。



介绍完电池模块，下面介绍USB-C快充模块。

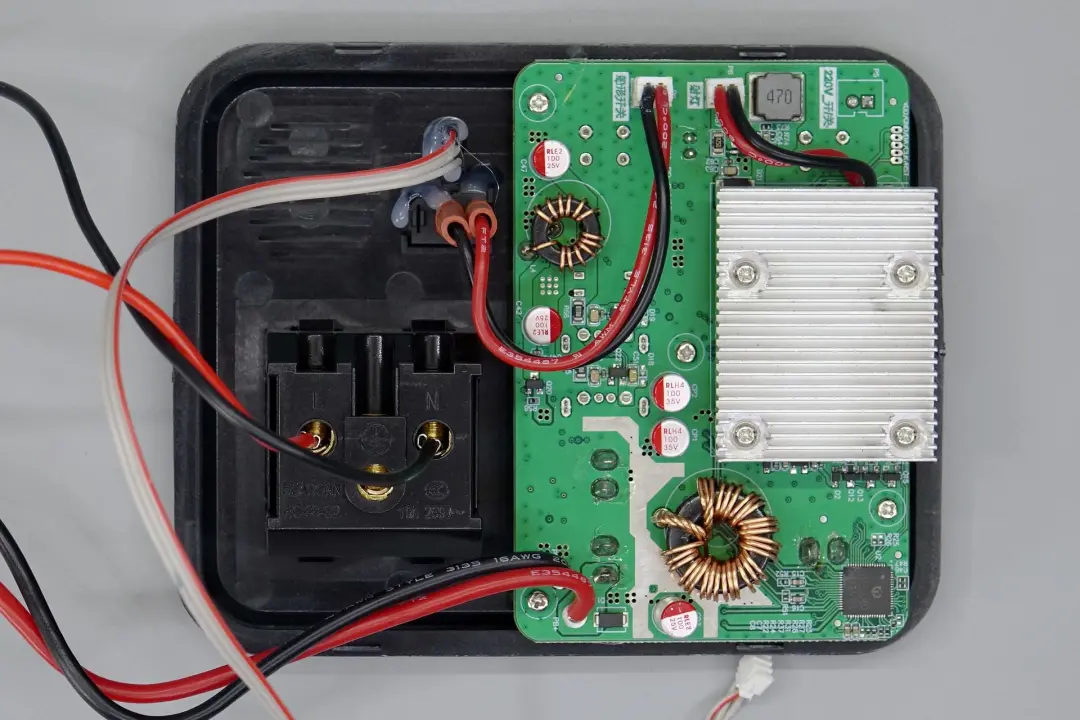

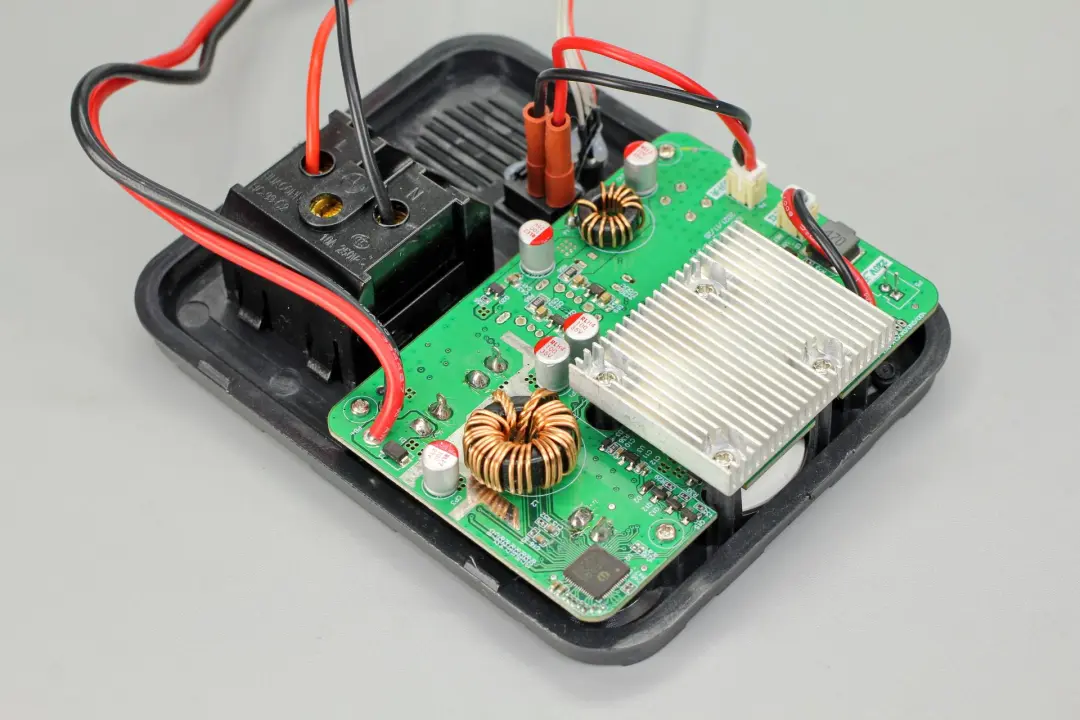

户外电源另外一端的端面上固定USB-C快充模块，AC输出插座和电源开关。





照明灯背面是独立的铝合金散热片。

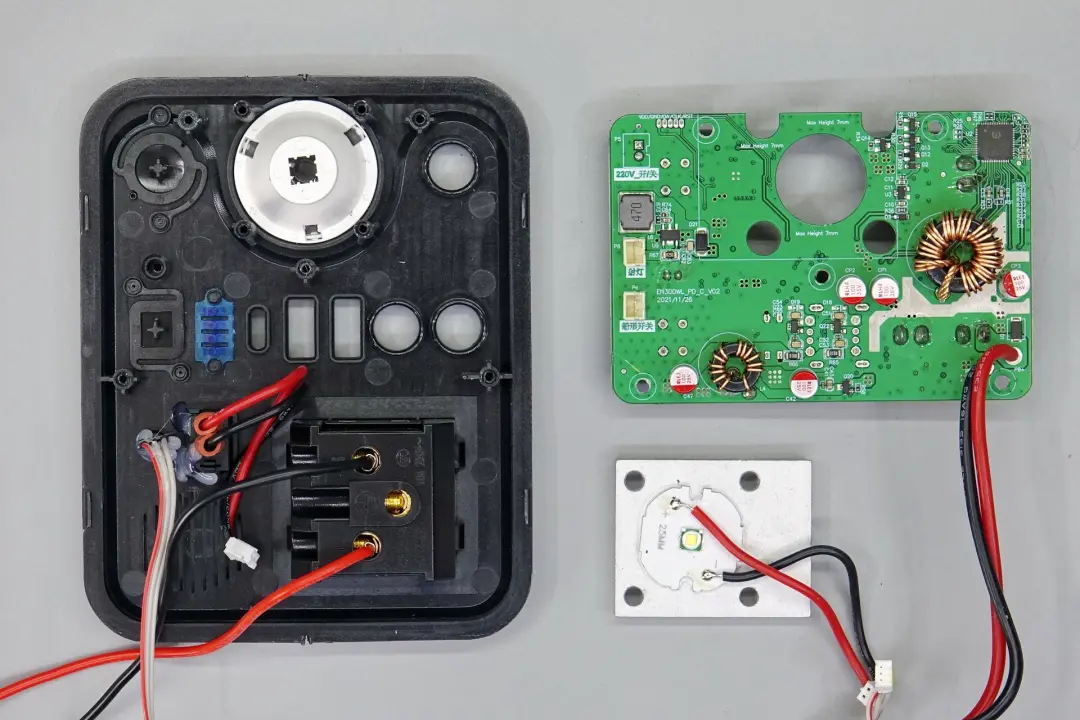

拆下USB-C快充模块和LED照明灯。

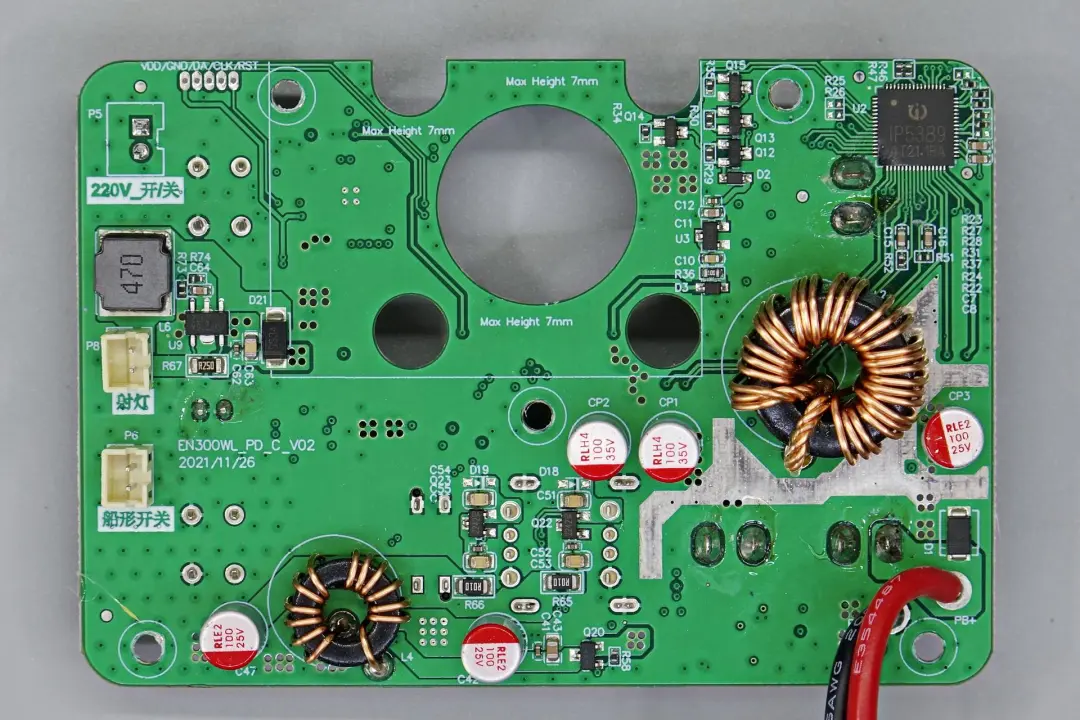

USB-C快充模块背面有两颗电感，分别用于直流输入输出，USB-C输入输出，另外一颗较小的电感用于USB-A接口的快充输出。左上为LED照明灯的驱动电路，右上角是一颗同步升降压控制器。

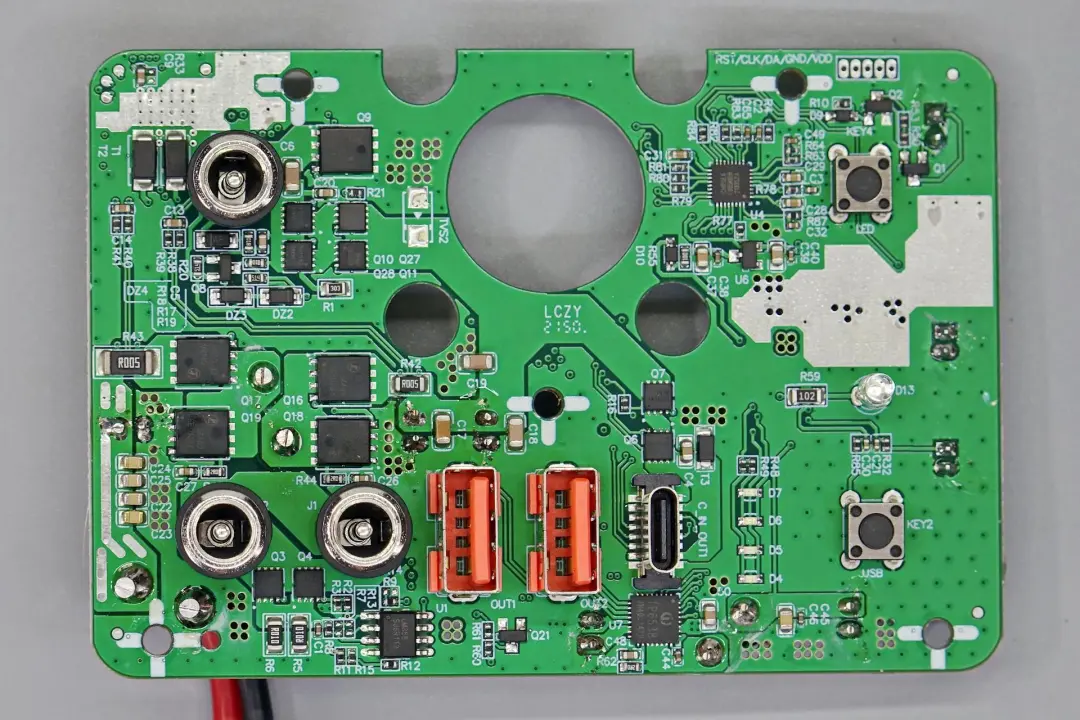

正面主要是用于同步升降压的开关MOS管以及端口切换的MOS管。充电输出接口和USB接口。

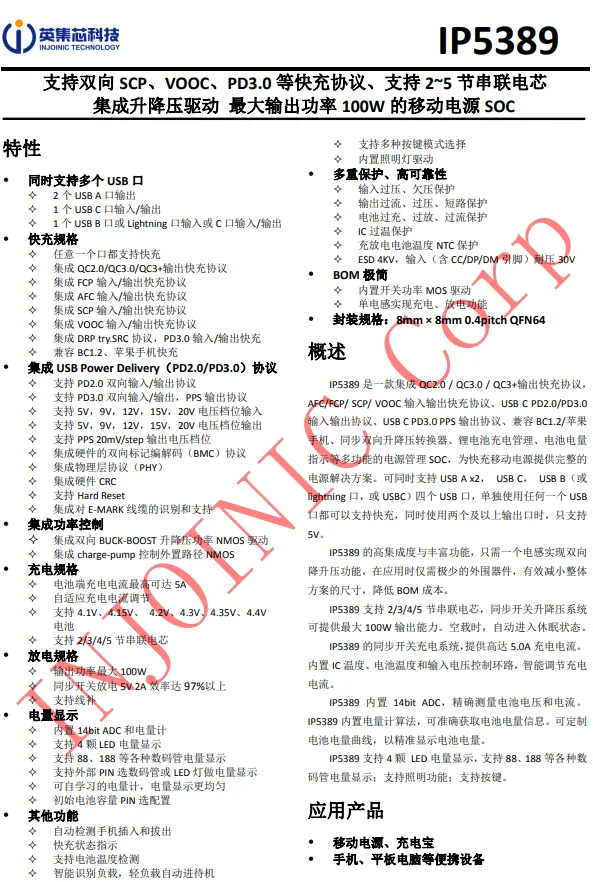

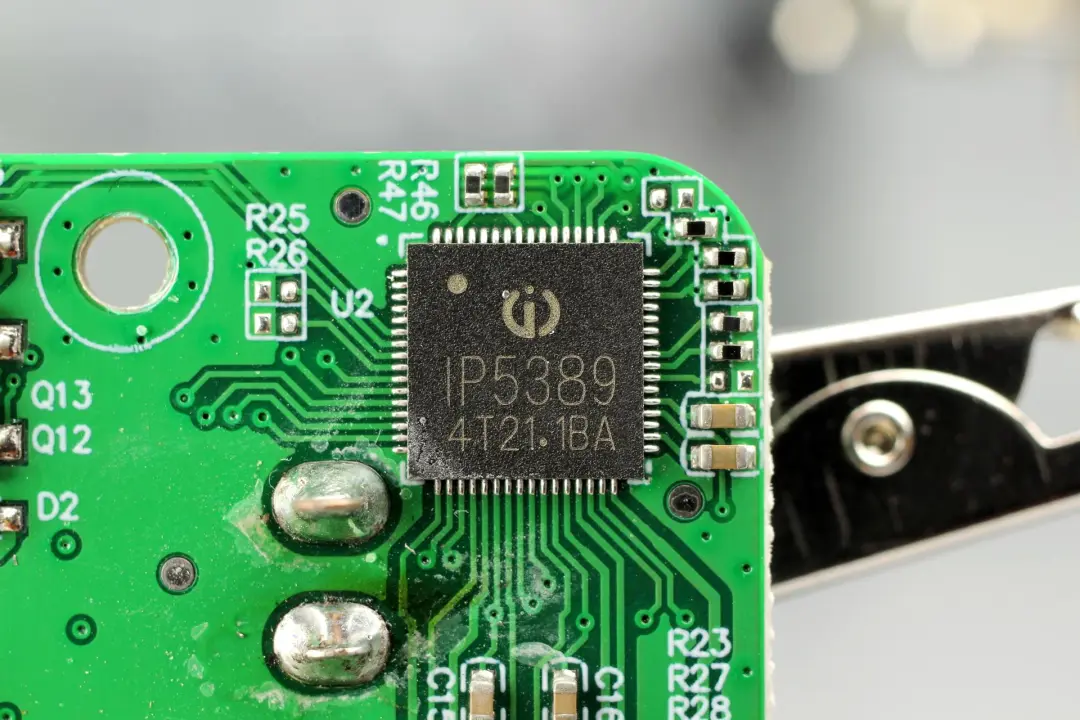

羽博户外电源内置英集芯IP5389，这是一颗内部集成了协议功能的同步升降压控制器，可实现完整移动电源功能，并支持电量显示功能的电源管理SOC芯片，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。





英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。



IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

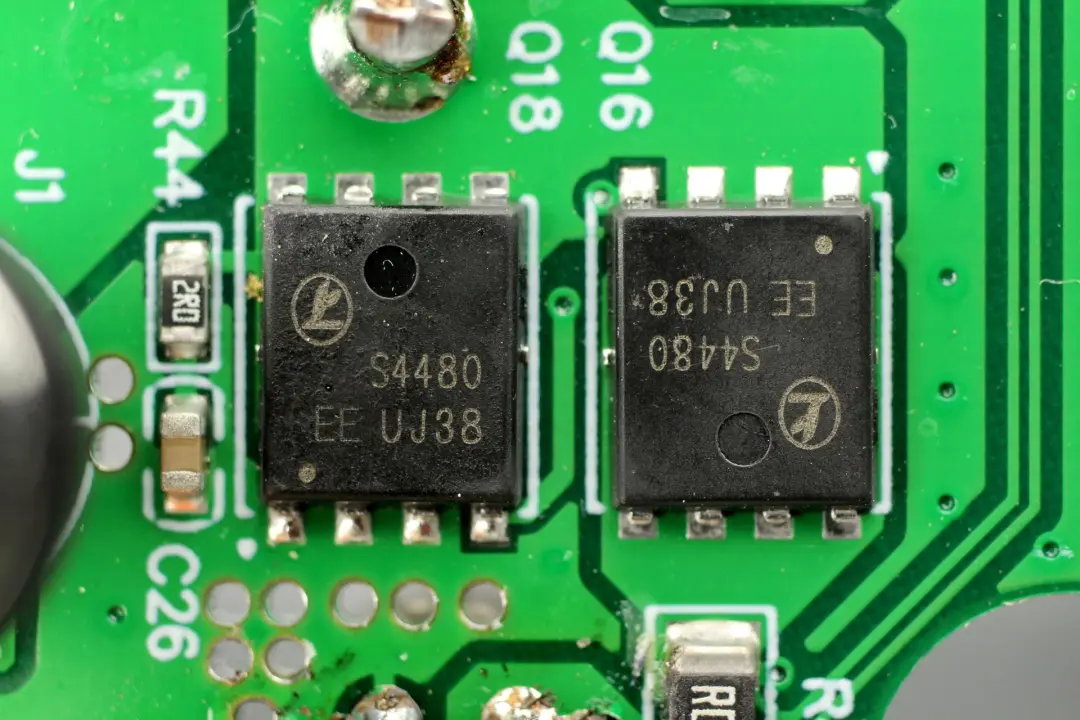

同步升降压采用四颗丝印为S4480的NMOS组成全桥，图中为其中两颗。

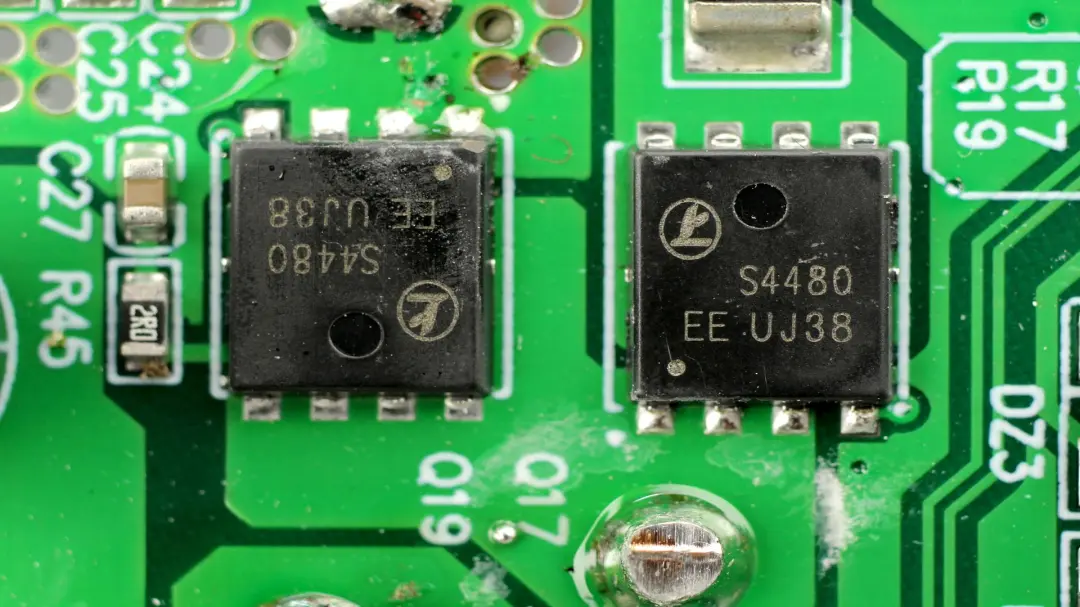

另外两颗丝印S4480的MOS管，其中升降压电感采用磁环绕制，多线并绕。

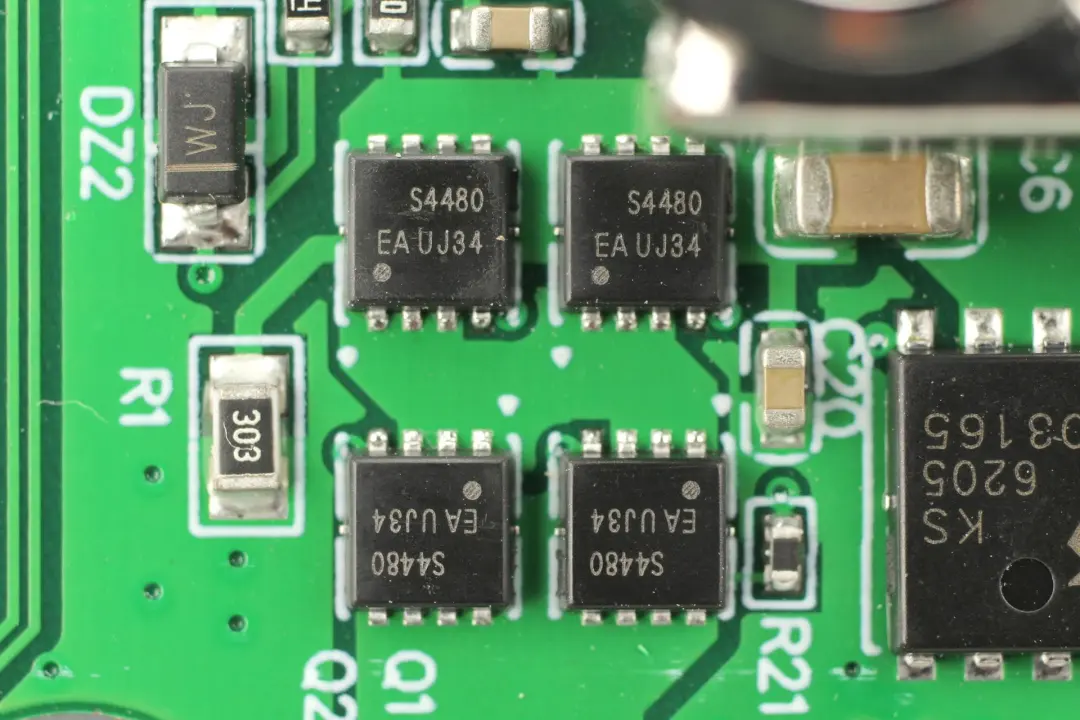

用于DC母座供电切换的MOS管，使用四颗丝印S4480的MOS管对置串并联，提升电流能力并防止倒灌。

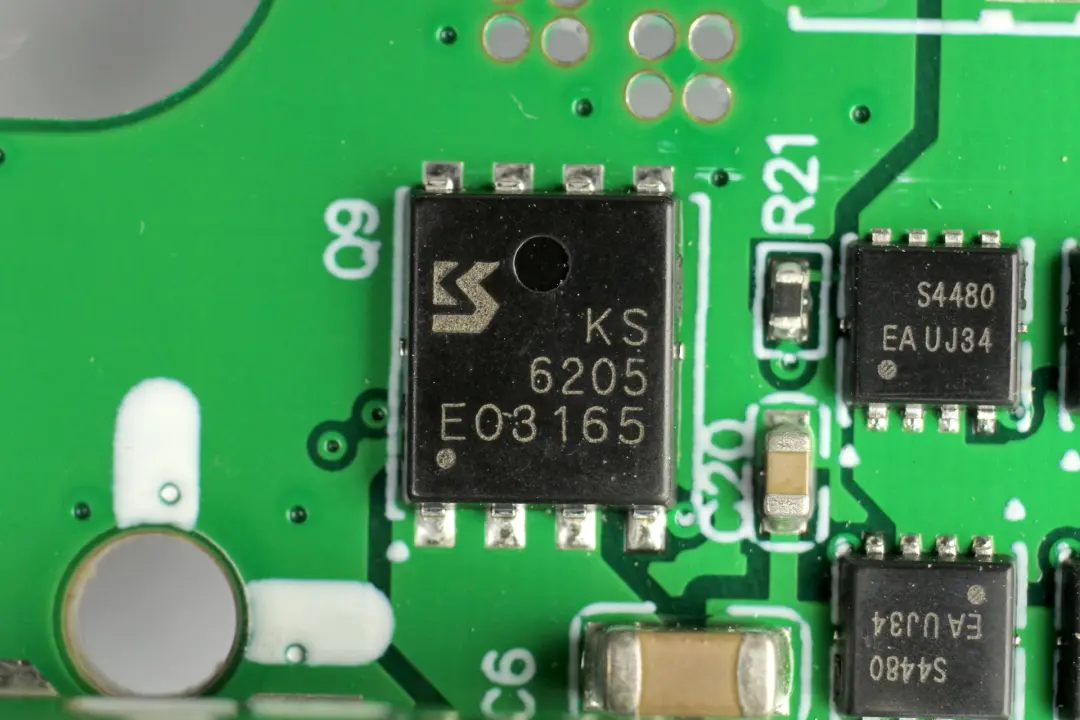

DC母座负极的开关管，采用冠禹KS6205，NMOS，耐压68V，导阻6mΩ，PDFN5060封装。

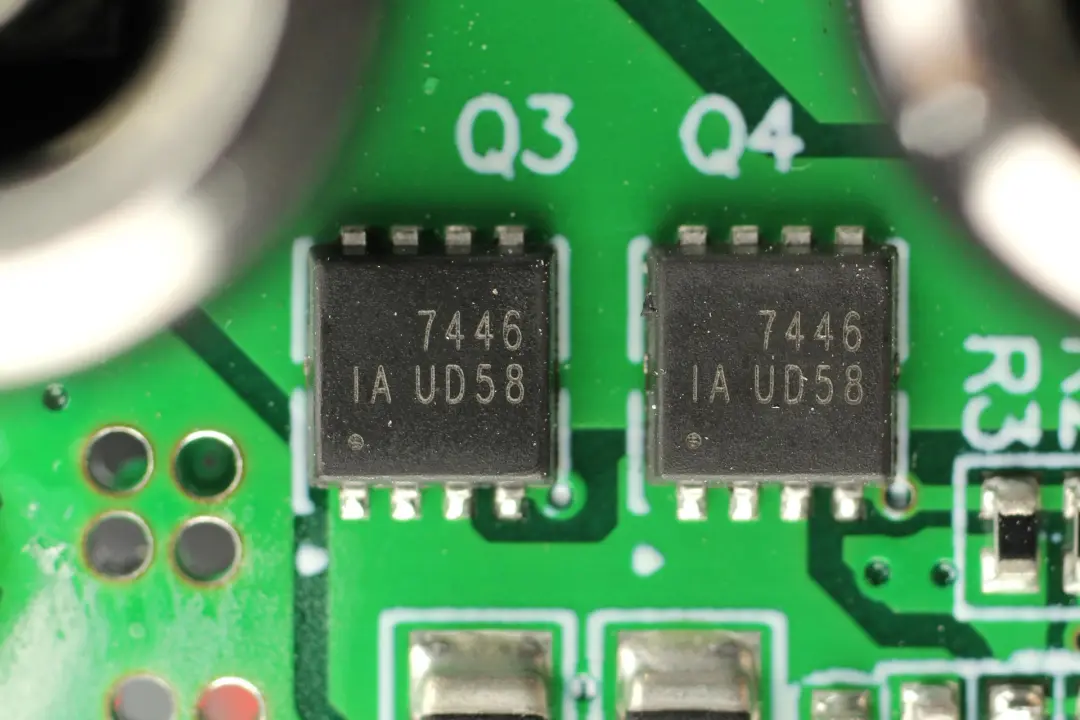

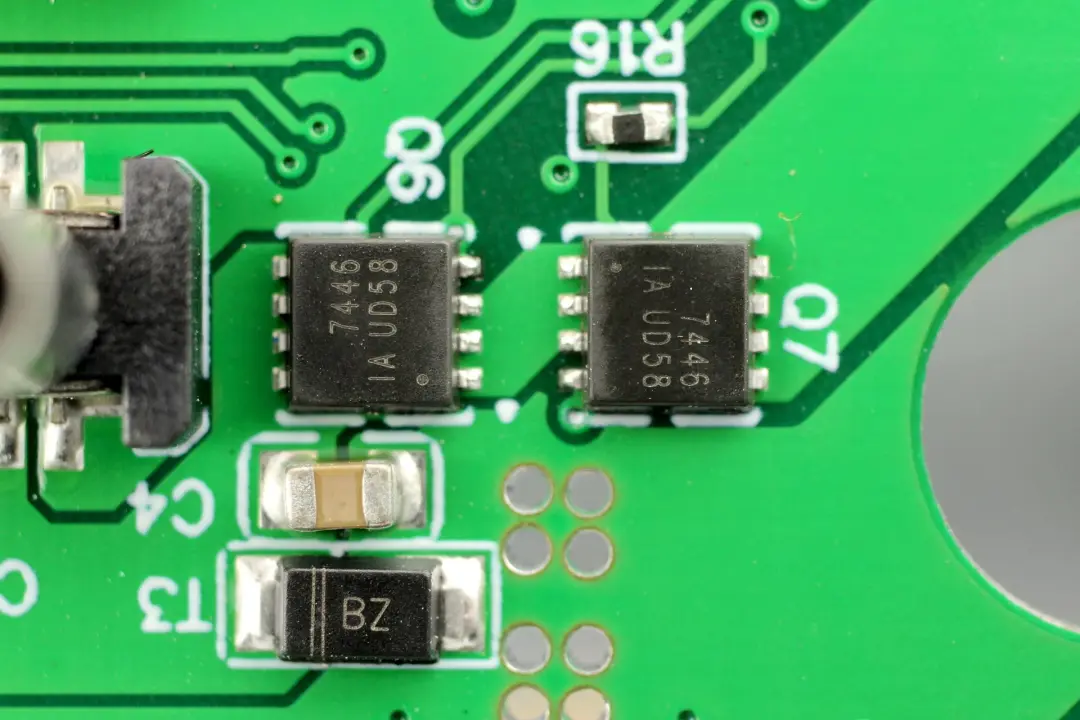

用于USB-C接口的VBUS开关管，采用两颗丝印7446的MOS对向串联，防止倒灌。

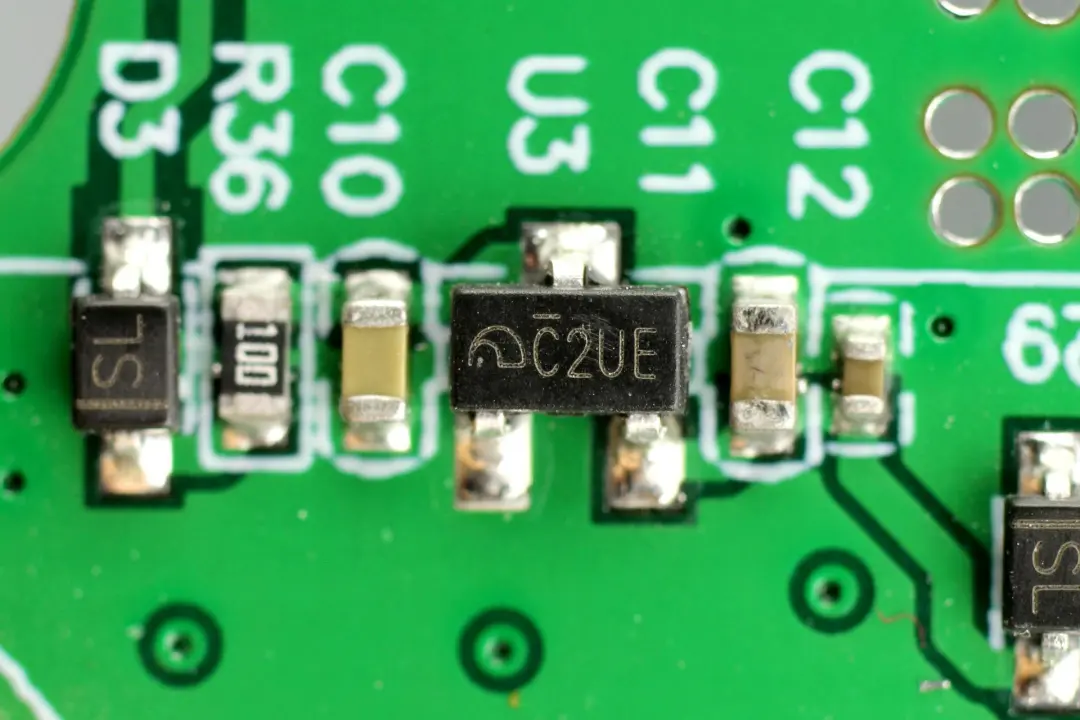

为IP5389降压供电的稳压芯片，来自微盟。

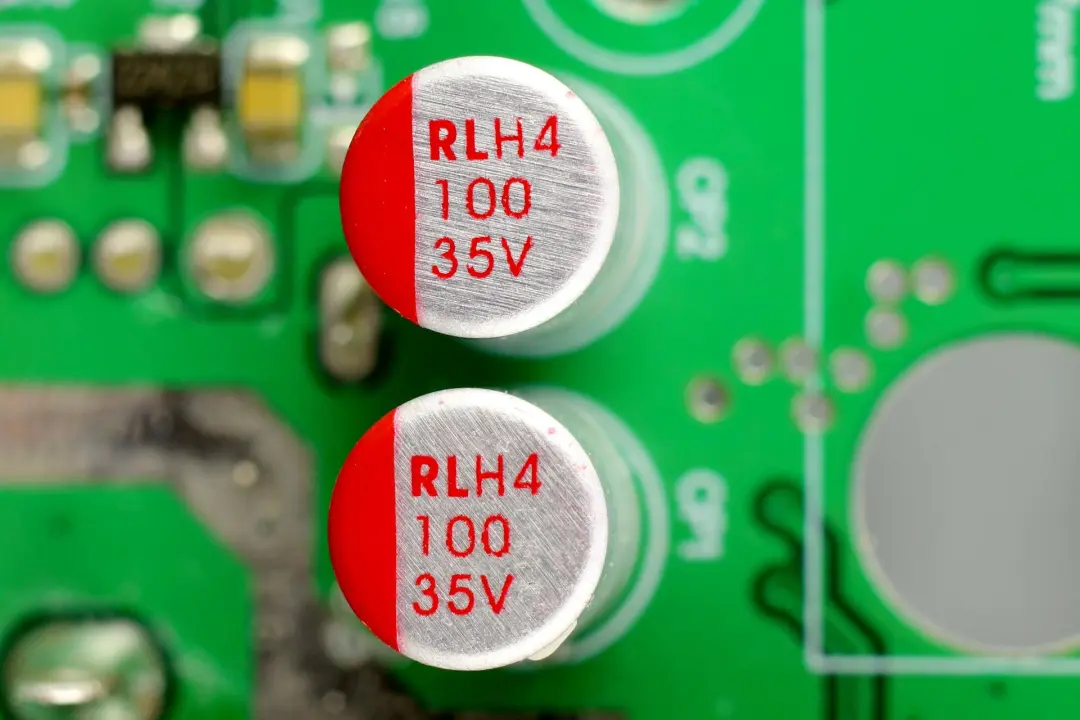

两颗100μF 35V固态电容用于升降压输入输出滤波。

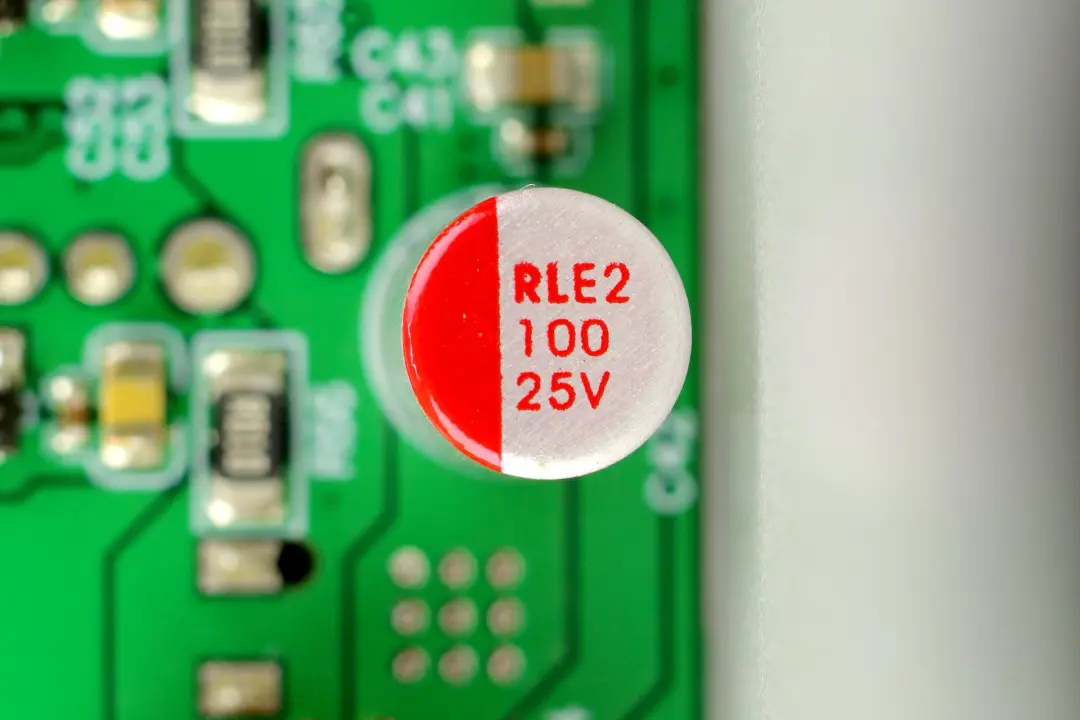

电池端滤波固态电容，规格为100μF 25V。

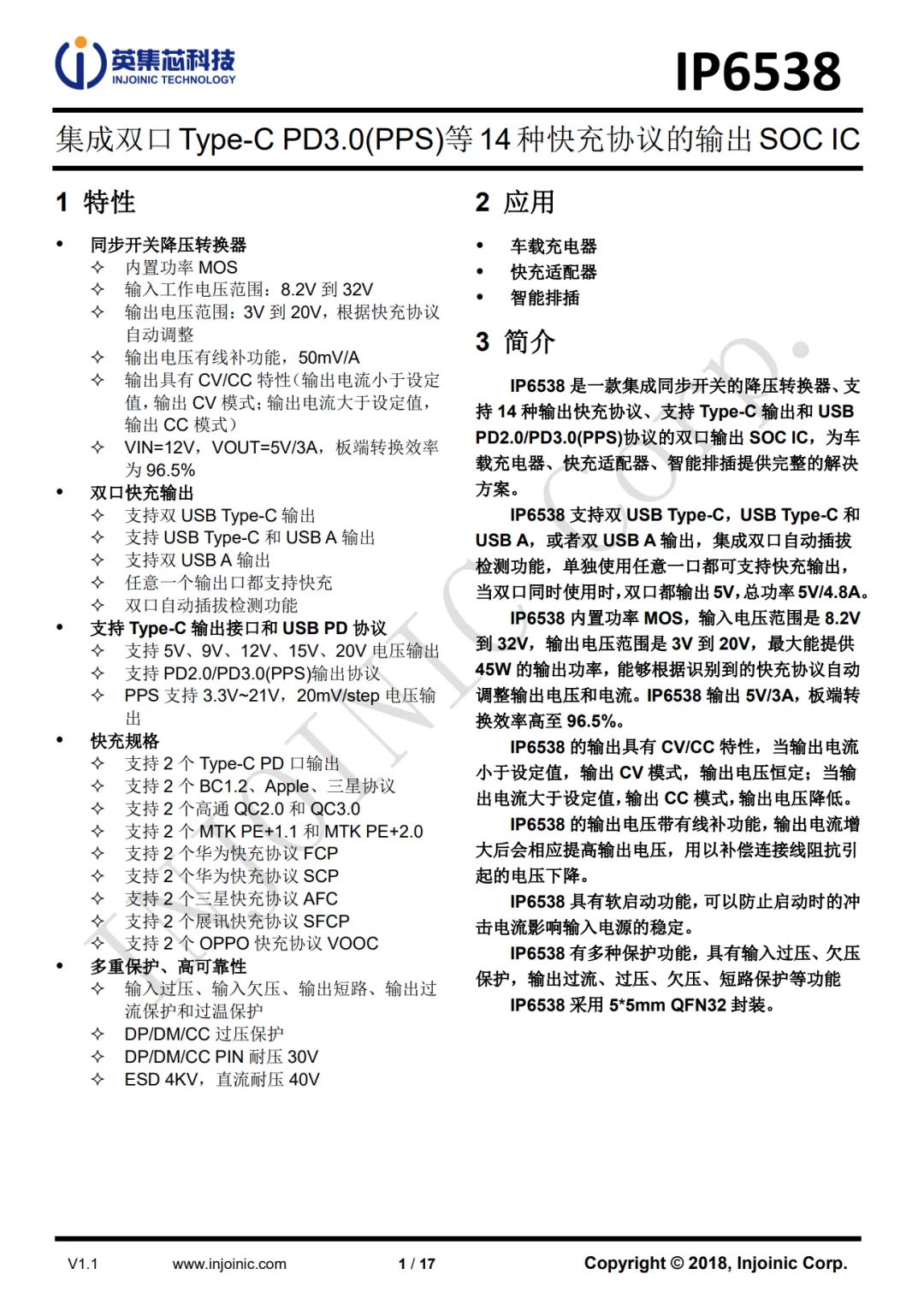

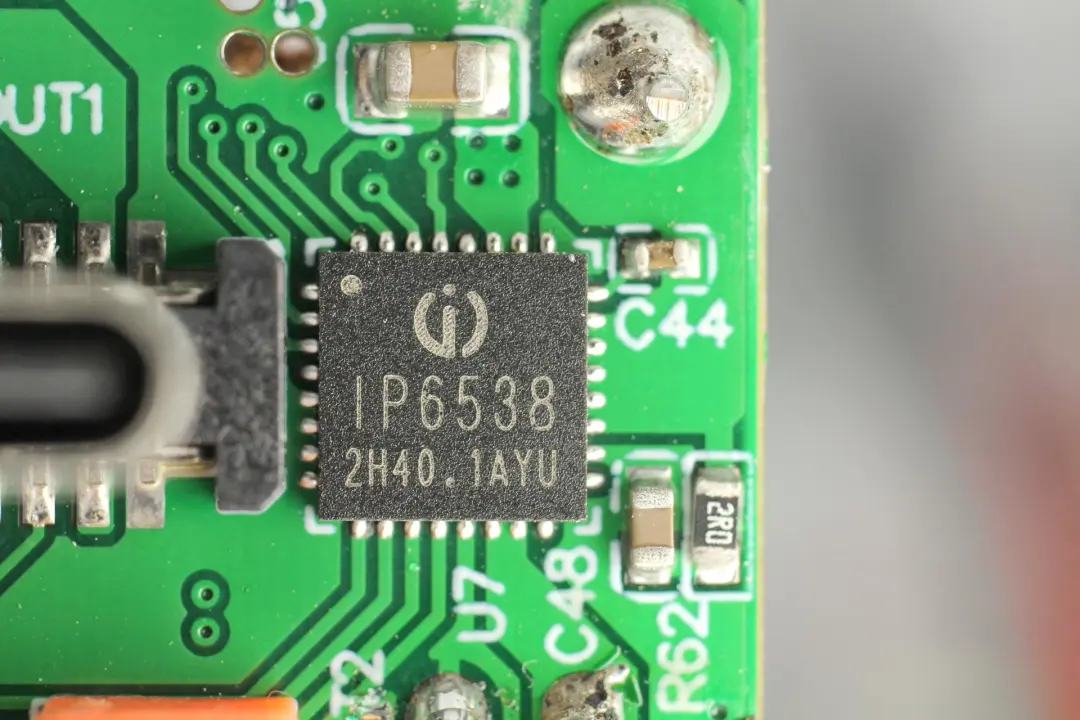

双USB-A口快充输出采用英集芯 IP6538，这是一款内部集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0、PD3.0（PPS）协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。IP6538输入电压最高32V，耐压40V，8.2V自动关闭防止电瓶过放。数据脚支持过压保护，且IP6538具有完善的保护功能。





英集芯IP6538支持双USB Type-C，USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出， 当双口同时使用时，双口都输出5V。

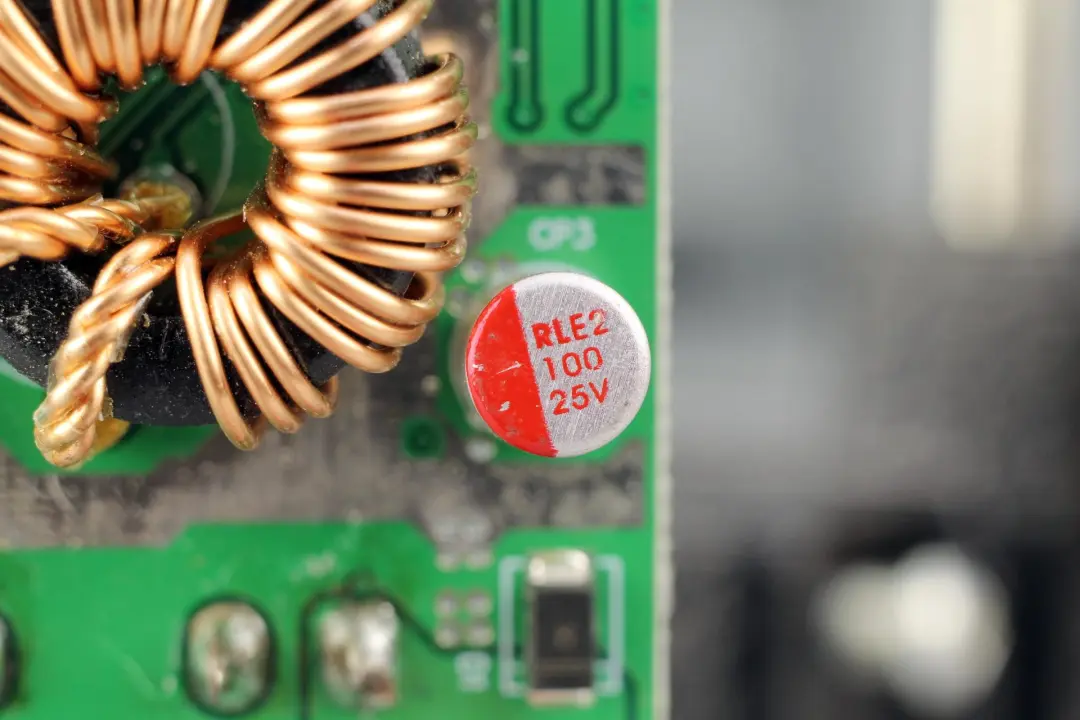

USB-A快充输入输出各使用一颗100μF 25V的固态电容滤波，降压电感采用磁环电感。

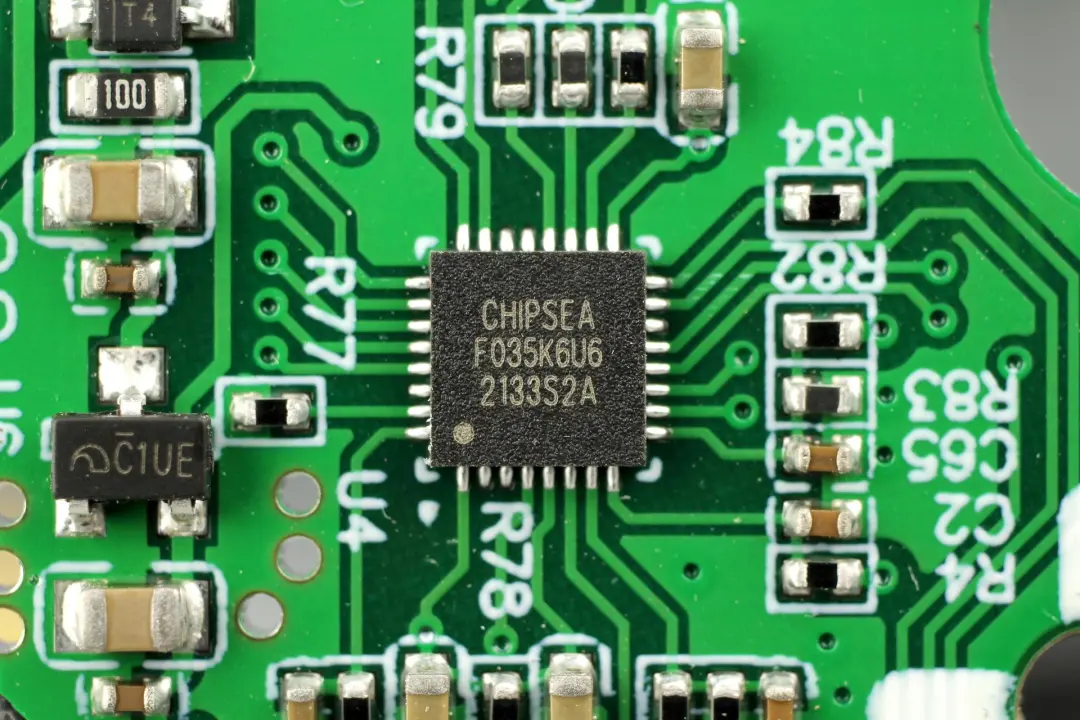

户外电源内置芯海科技CS32F035K6U6 MCU用于整机控制，MCU内置32位M0内核，最高运行频率48MHz，内置32KB Flash存储器和4KB SRAM，具备I2C，SPI和USART接口，内置12位ADC，可用于智能家居，手持设备，消费电子产品，工业测量和GPS设备等。

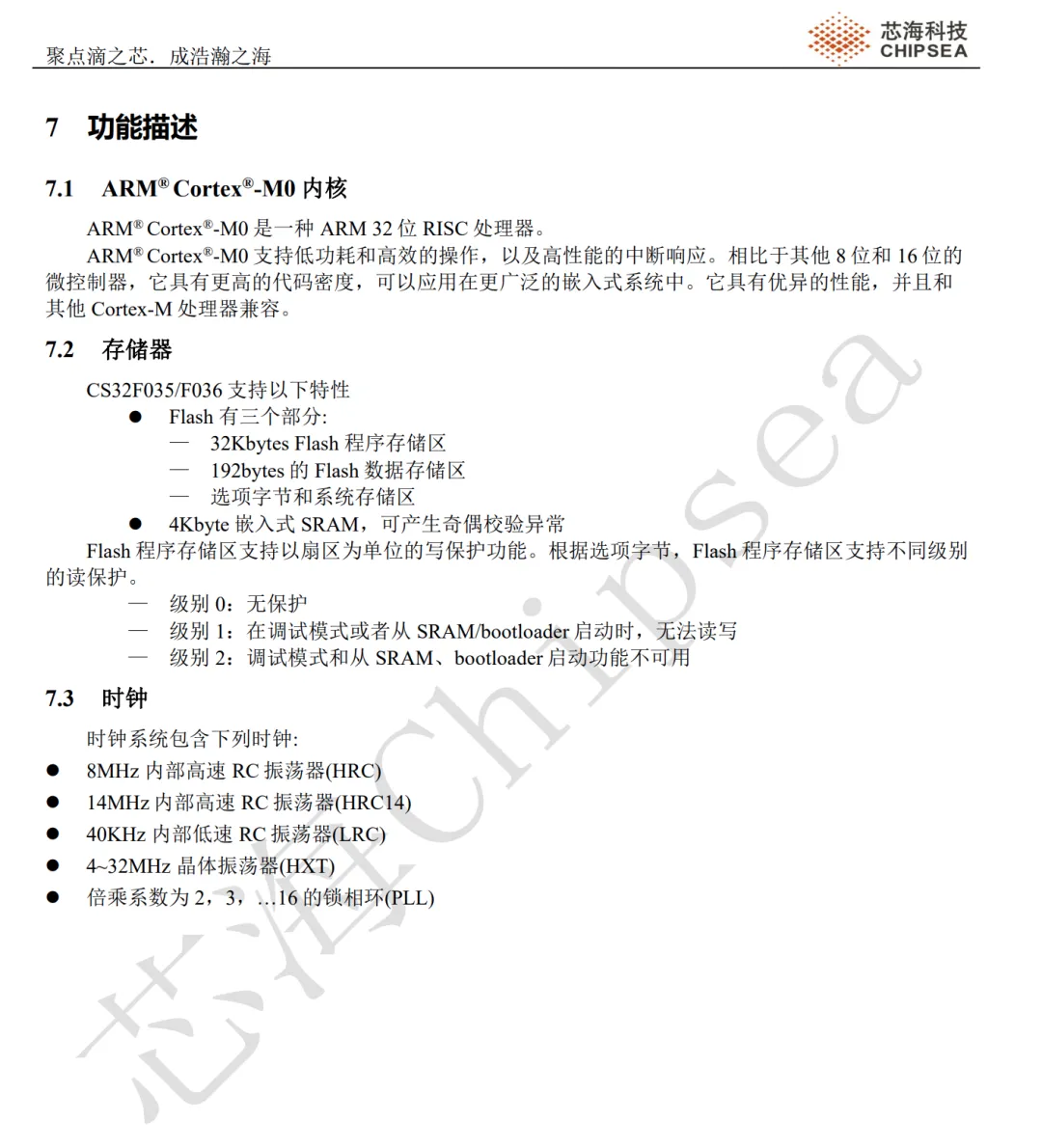

芯海科技 CS32F035 描述。

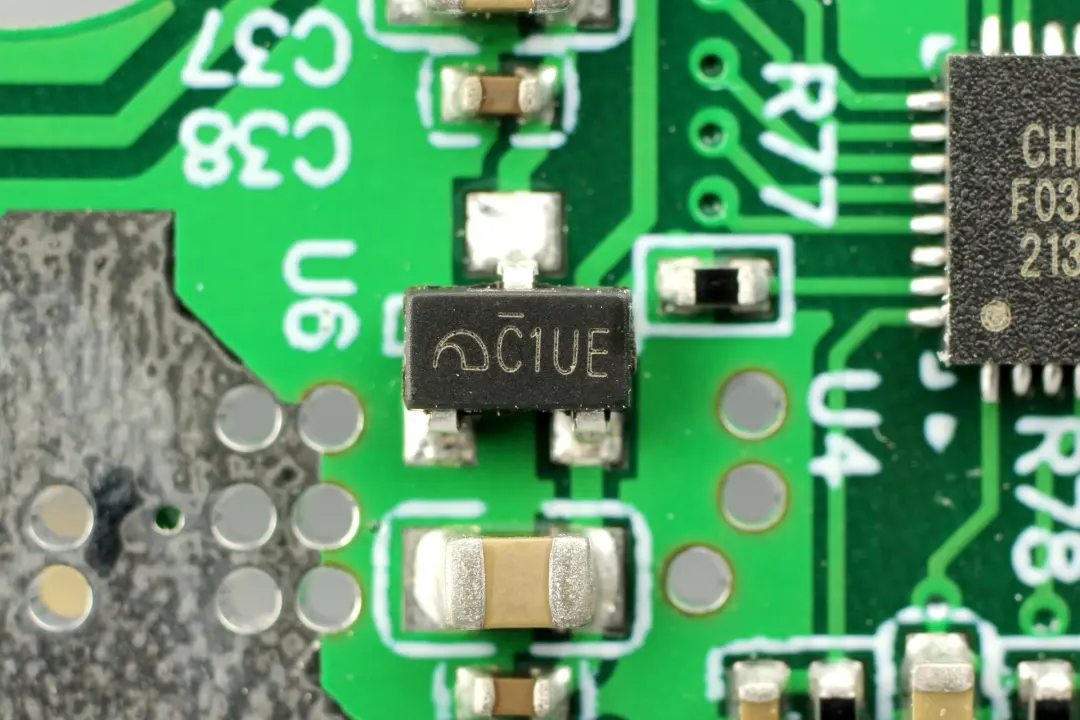

为芯海CS32F035供电的稳压芯片，来自微盟。

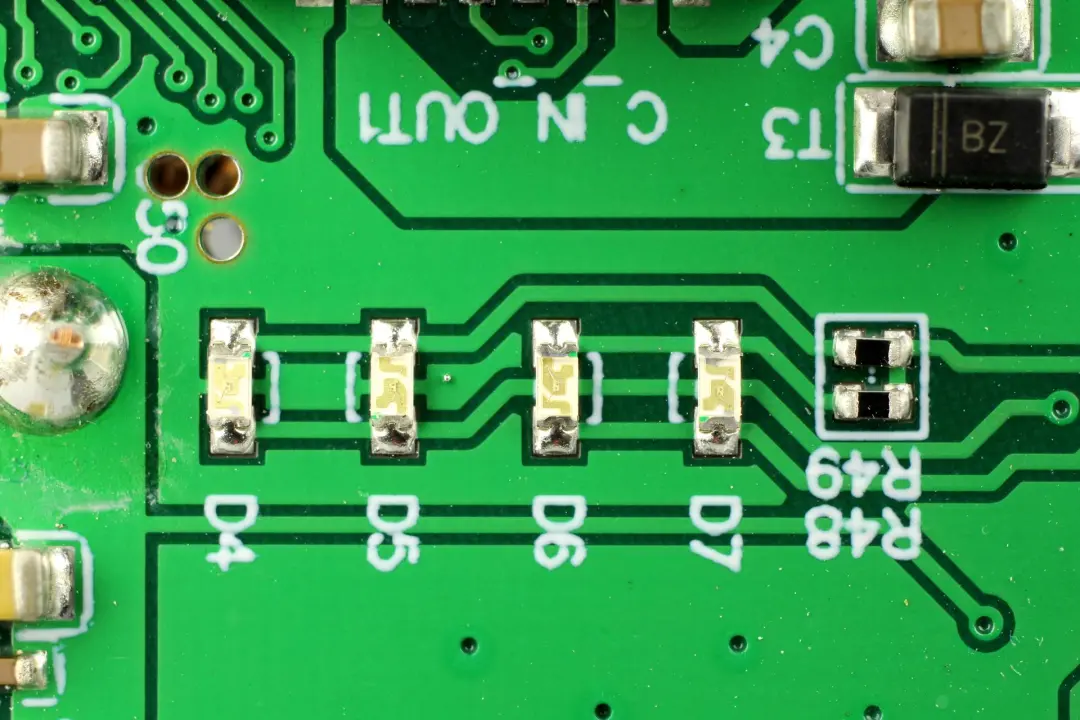

四颗电量指示灯特写。





用于DC接口输出控制的MOS管，丝印7446。

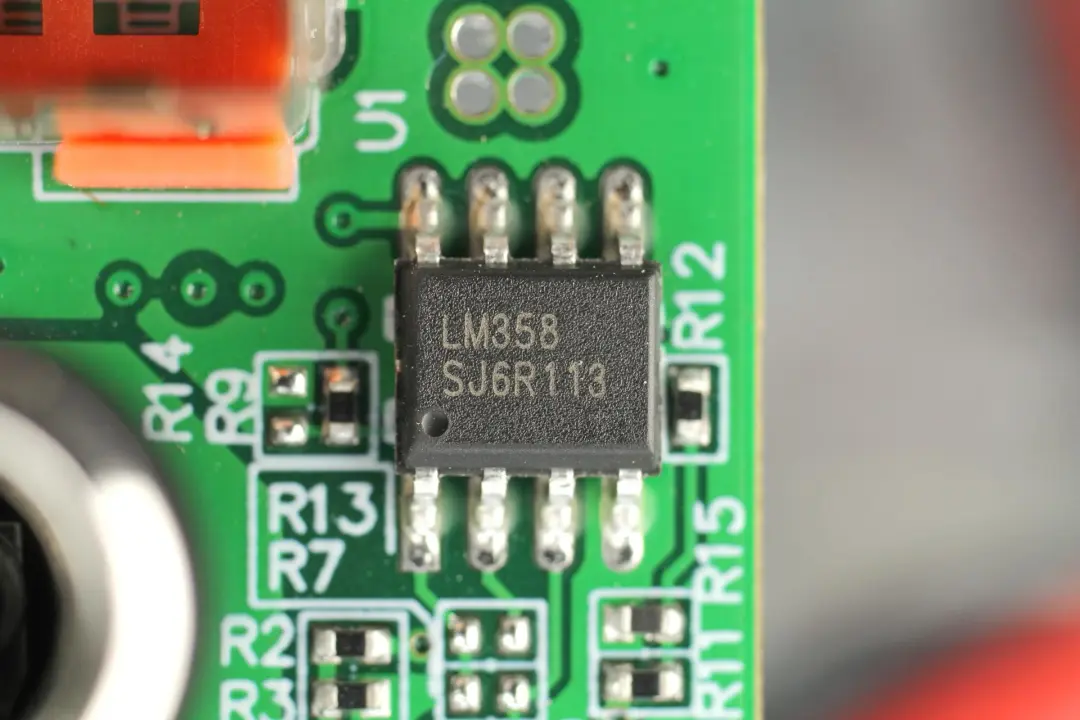

LM358运放配合取样电阻检测DC口输出电流，进行过流保护。

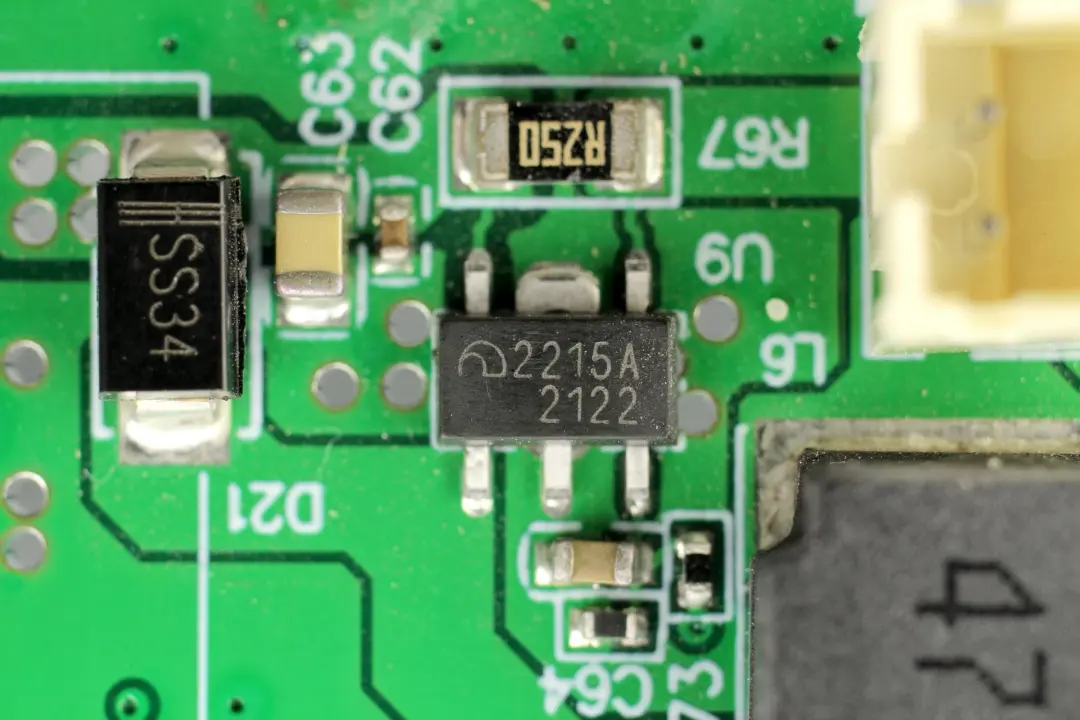

LED照明灯驱动来自微盟，型号ME2215，是一颗降压LED驱动，内置开关管。

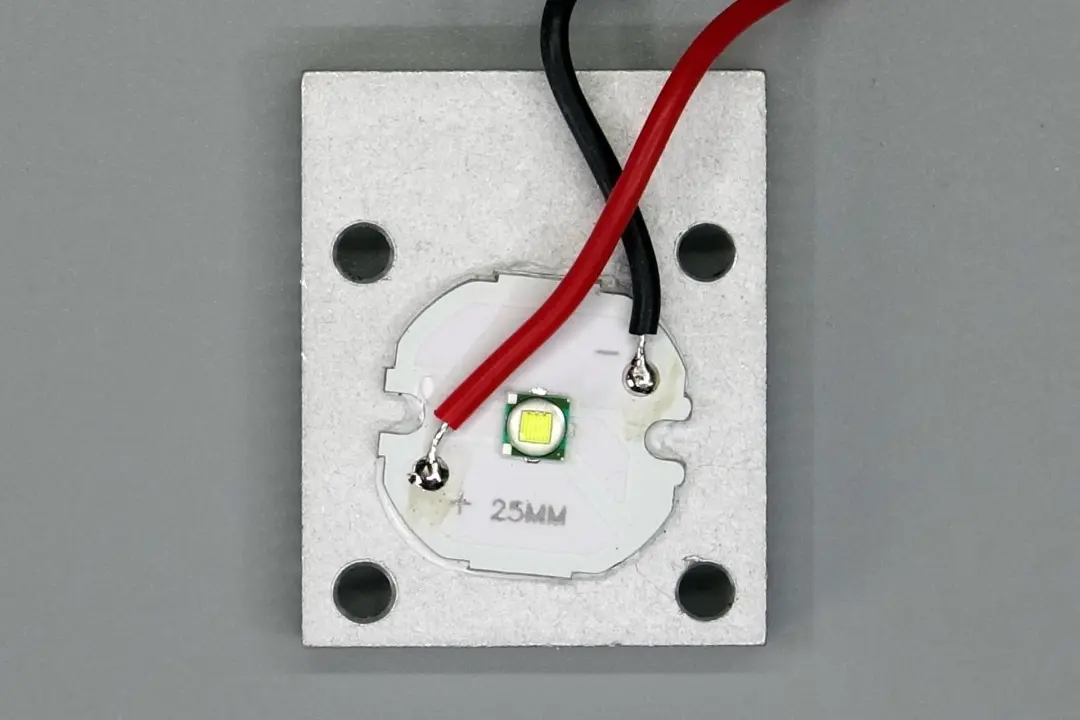

LED焊接在导热基板上，并使用导热胶固定。



下面是逆变模块的拆解部分。

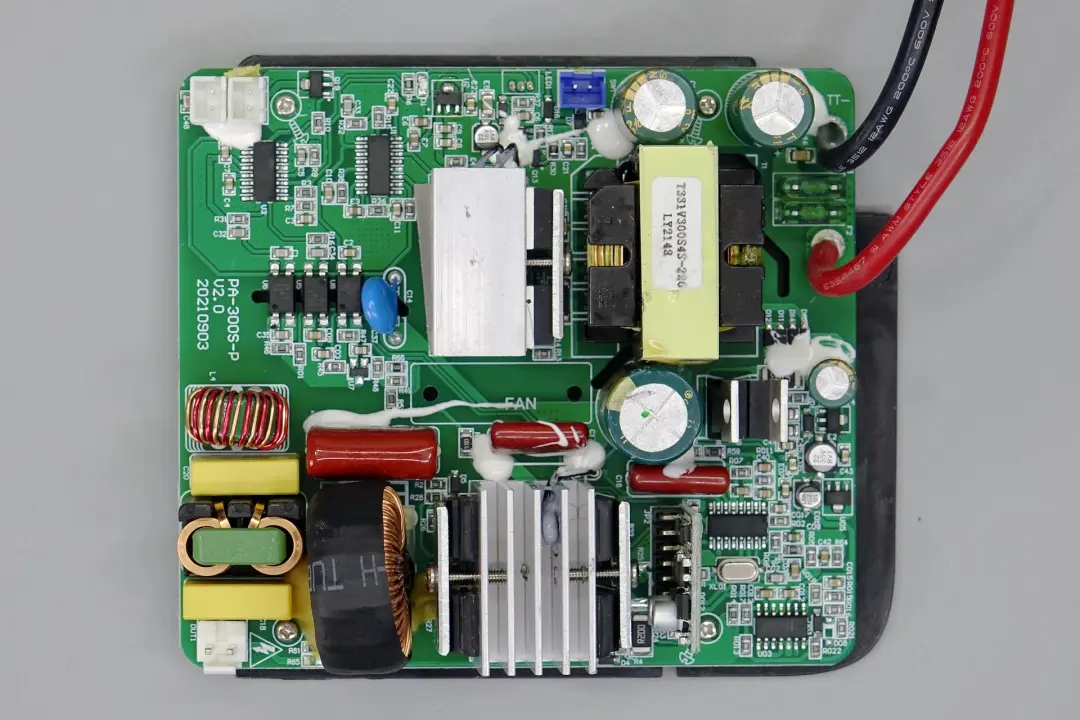

逆变模块背面贴有塑料片与电池模块绝缘，其中上面为直流逆变升压部分，下部为交流调制部分，开关管均采用散热片散热，并固定有热敏电阻检测温度。

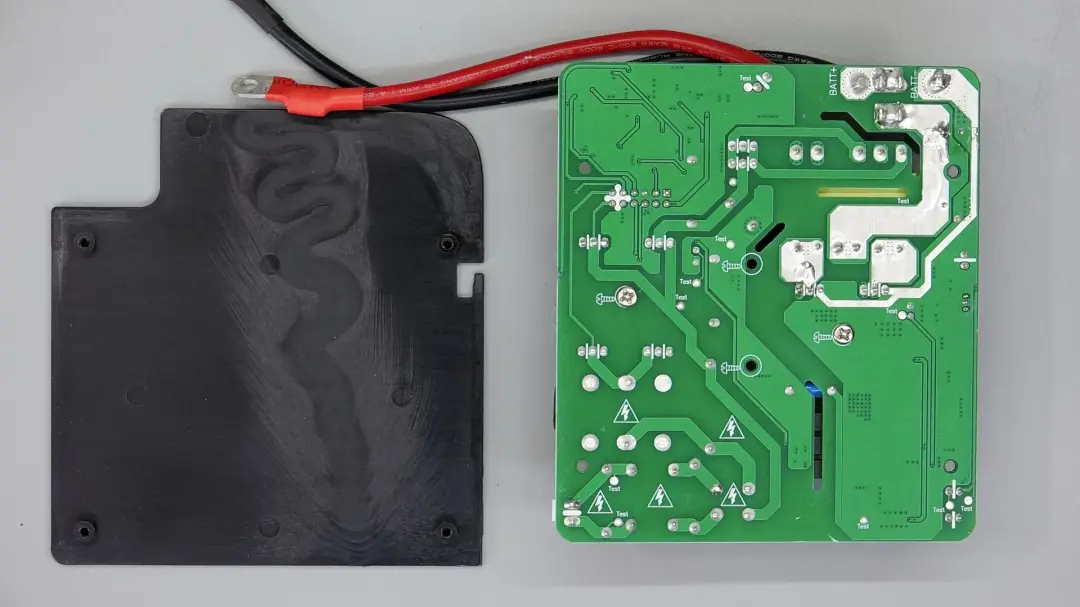

取下逆变模块背面的塑料片，可以看到逆变模块背面大电流走线加锡，增加通流量，降低电阻。同时电路板上开有隔离槽，用于高低压之间隔离。

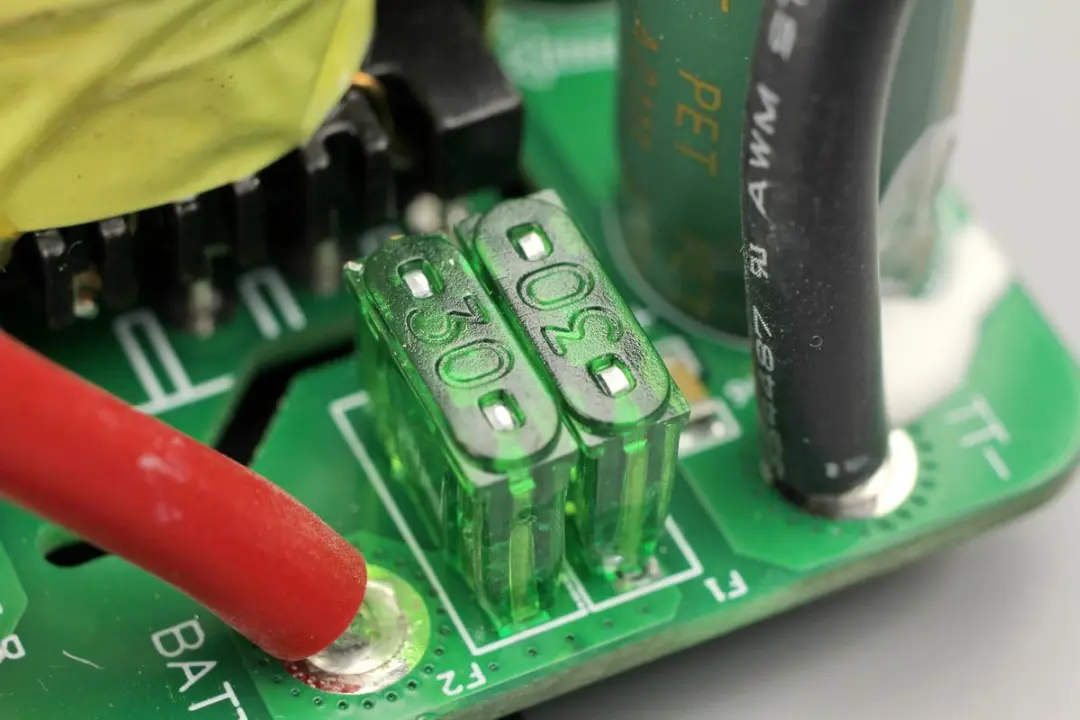

逆变模块输入端保险丝特写，两颗30A保险丝并联焊接，用于输入过流保护。

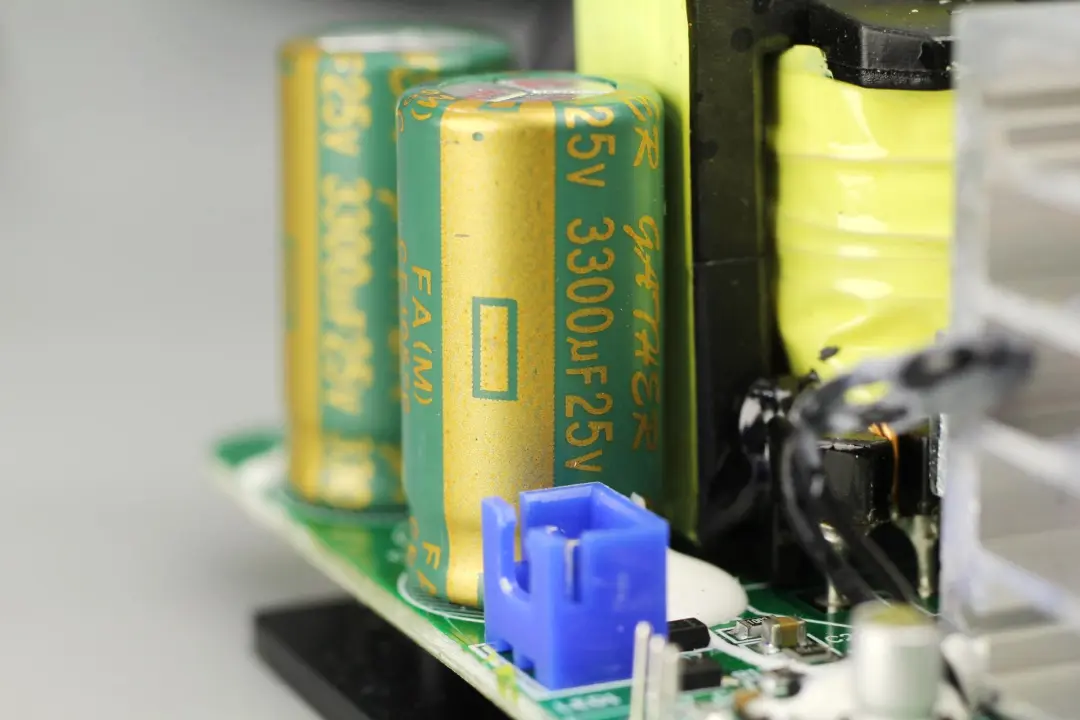

输入两颗滤波电容均来自凯泽鑫，规格为3300μF 25V。

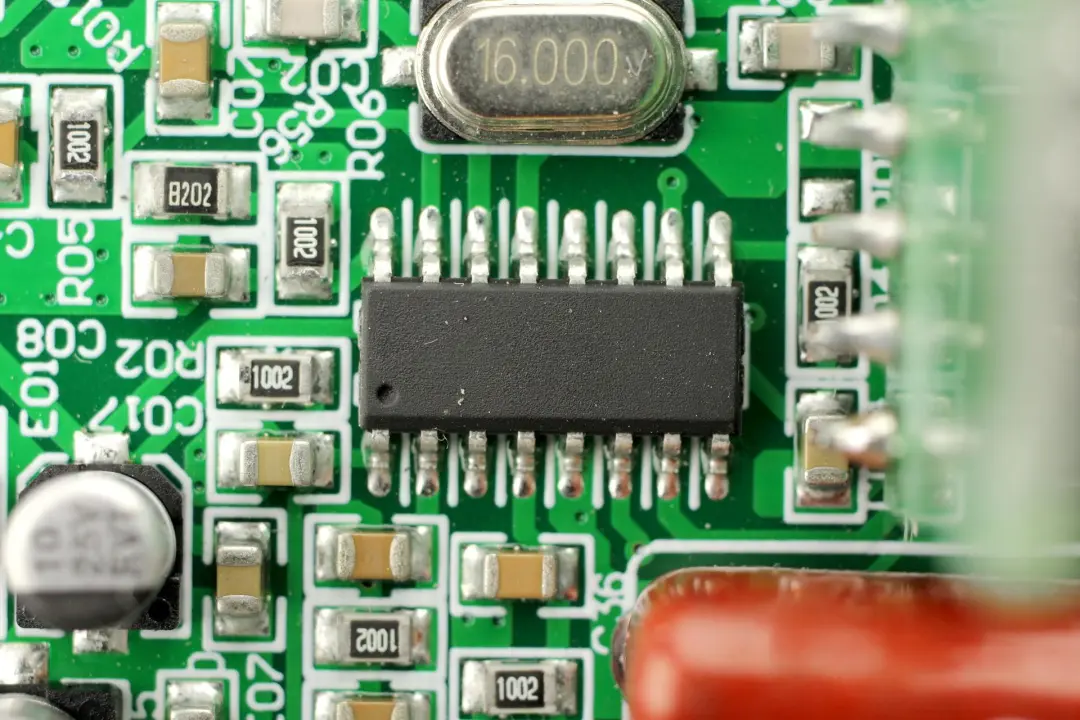

逆变器使用一颗无标单片机进行逆变整机控制及交流调制，升压采用SG3525驱动升压管。

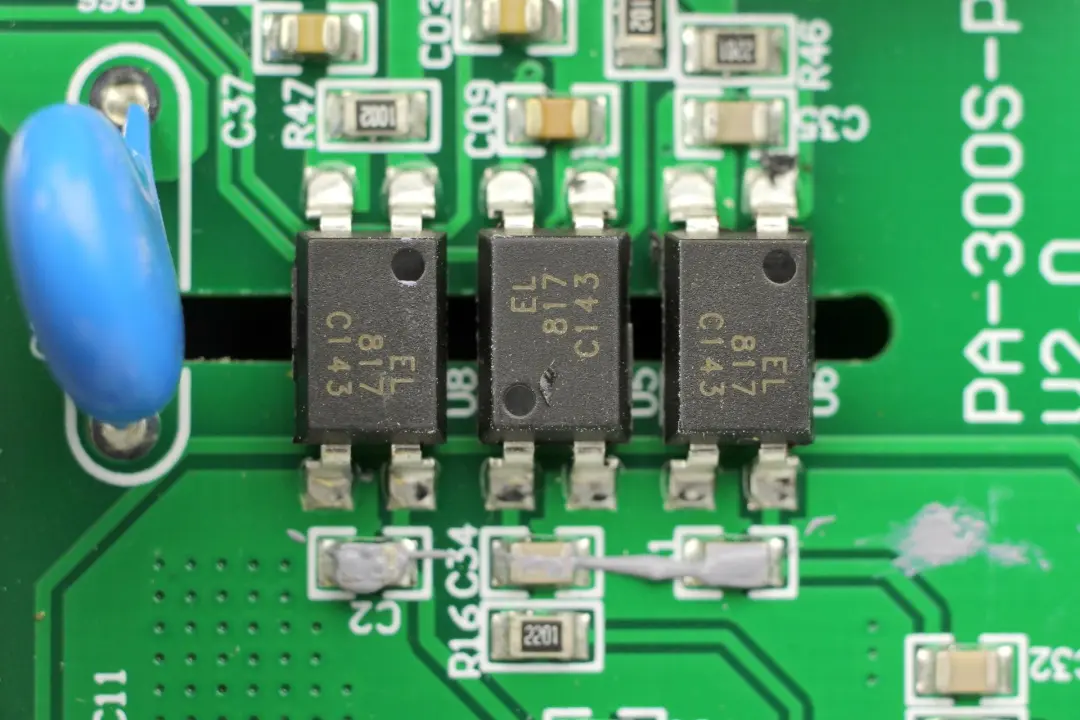

三颗用于状态反馈的817光耦。

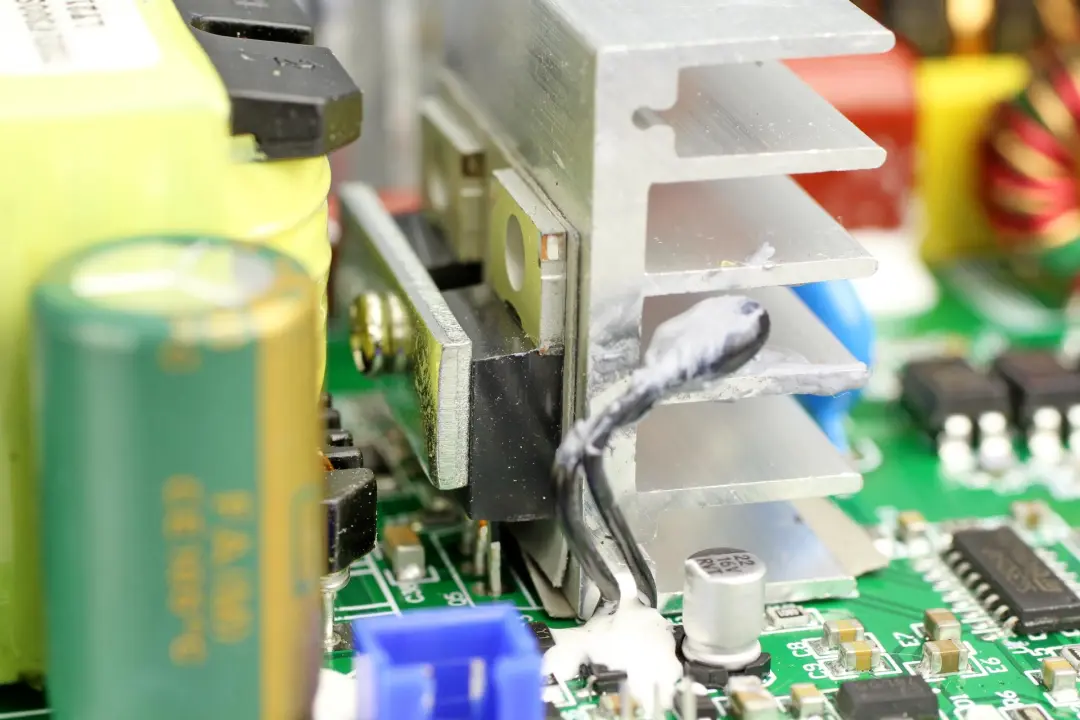

升压开关管散热片内置一颗热敏电阻用于检测温升。

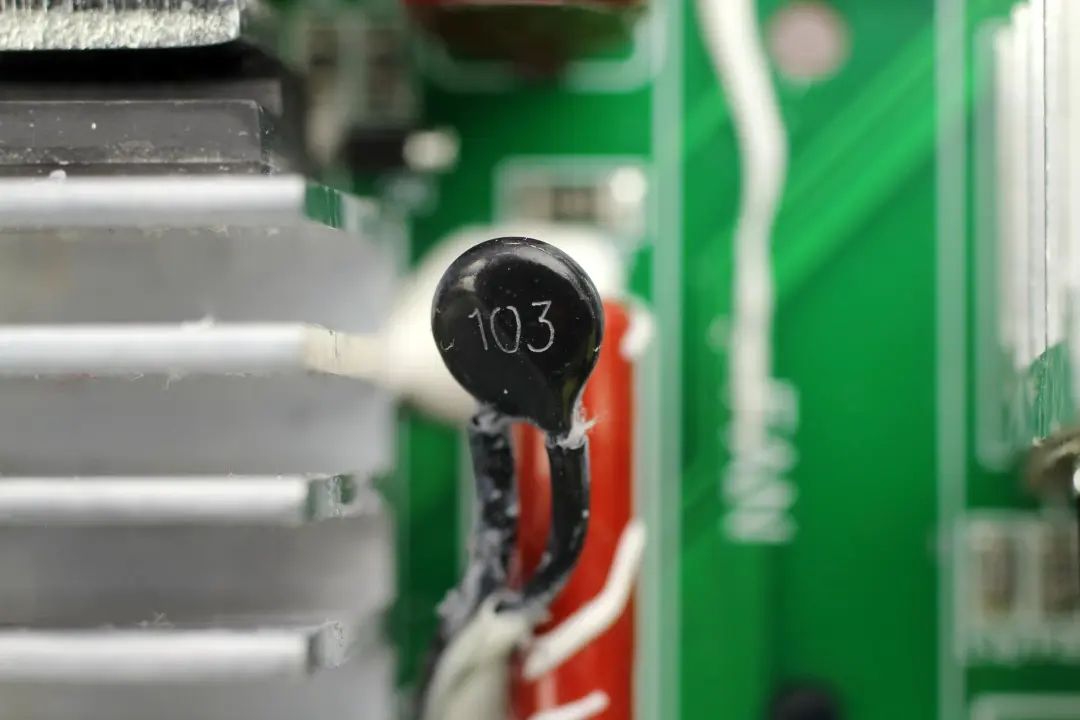

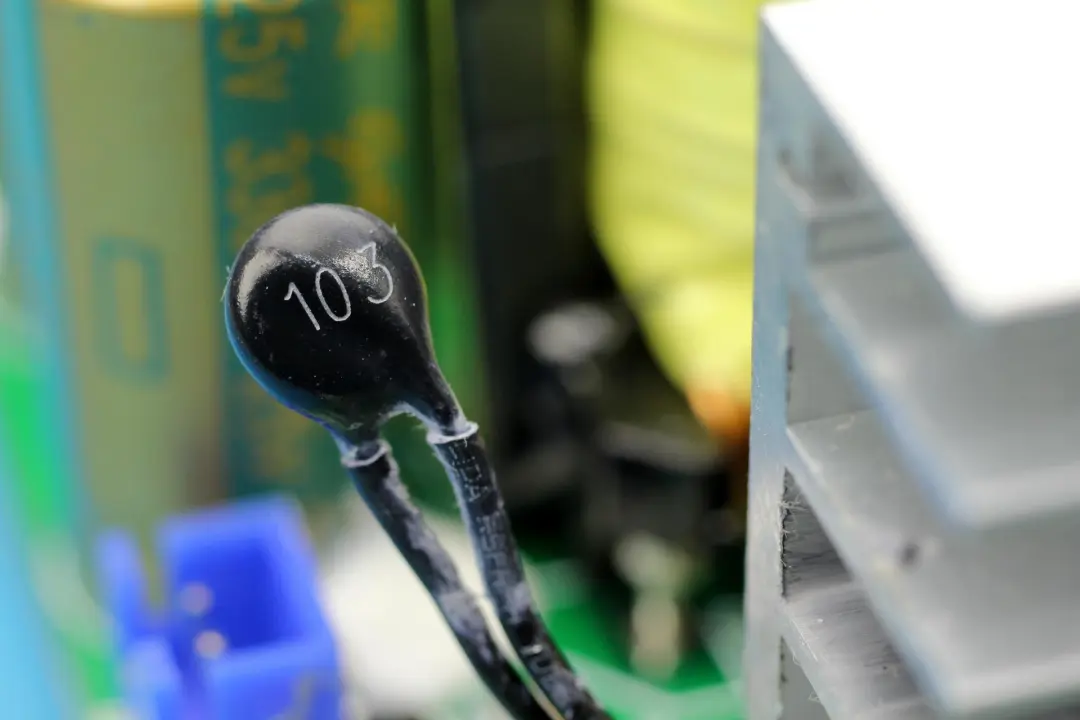

热敏电阻规格为10KΩ。

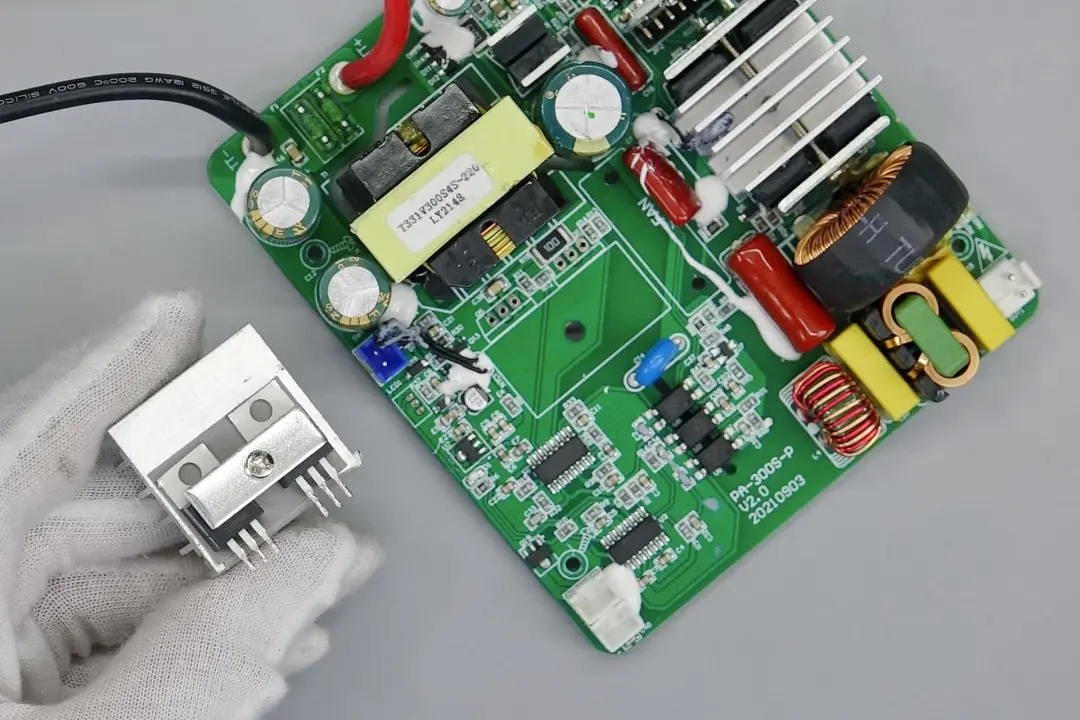

拆下升压管的散热片，升压管固定在散热片上。

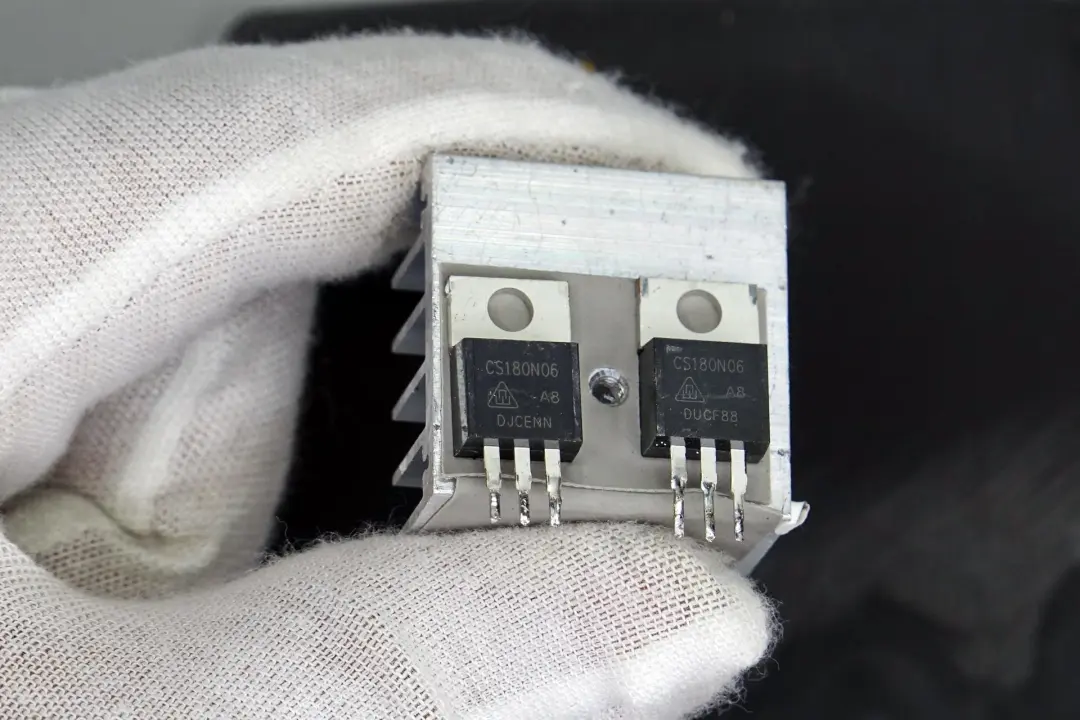

升压开关管特写，来自华润微，型号为CS180N06A8，耐压60V，导阻3.2mΩ，采用TO220封装，使用压板和绝缘垫固定在散热片上。

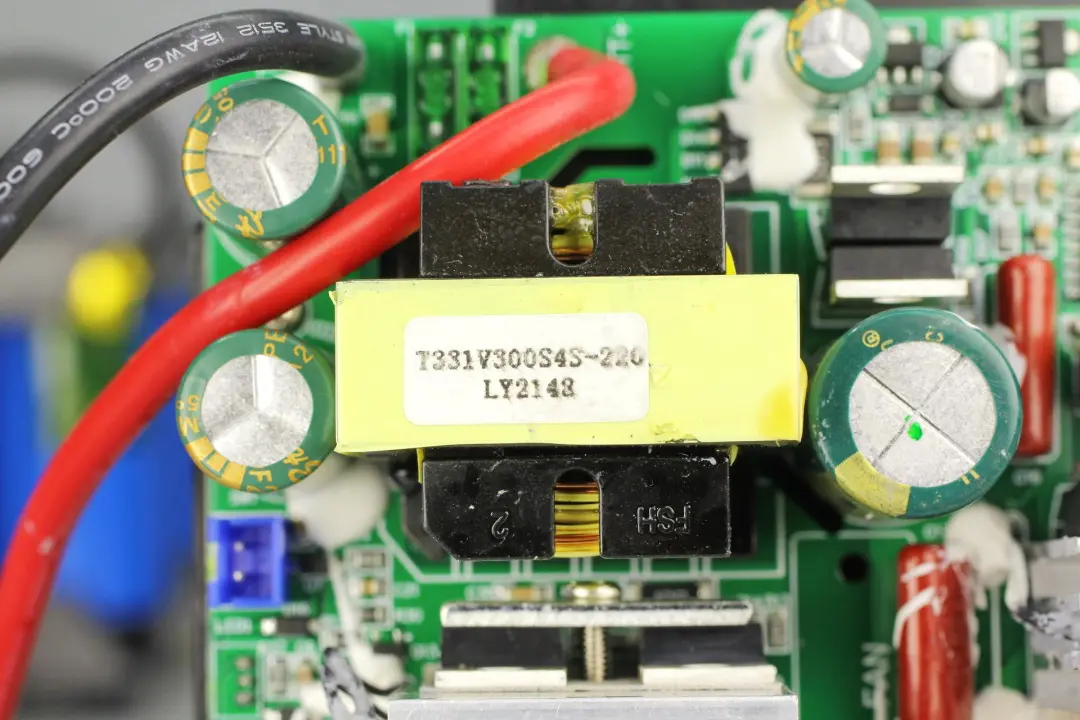

逆变升压变压器，用于将升压开关管调制的低频交流电升压成高压交流电。

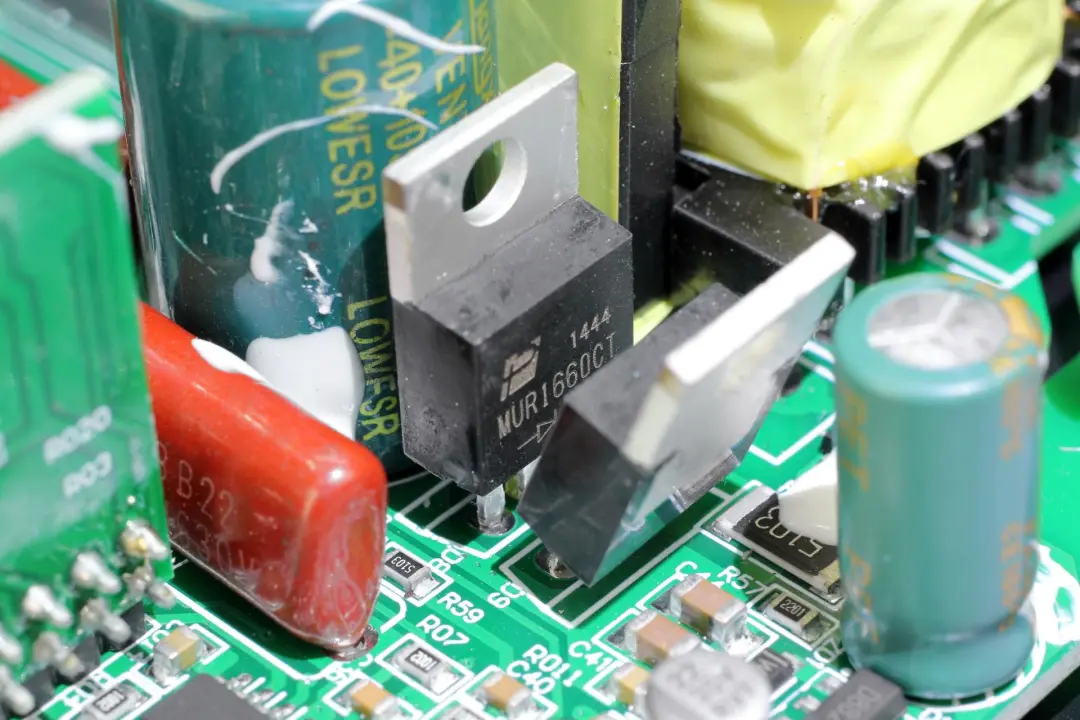

升压整流使用MUR1660CT和MUR1660CA超快恢复二极管组成全桥整流，规格为16A 600V，其中MUR1660CT为共阴型号。

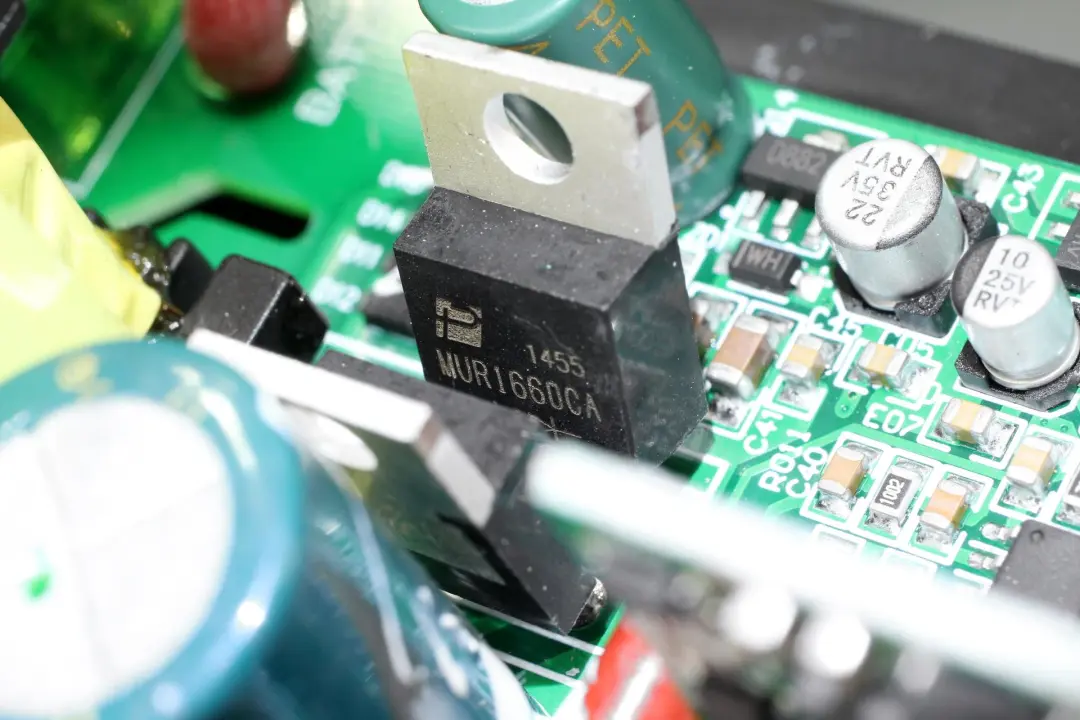

另一颗MUR1660CA为共阳型号，使用两颗组成桥式整流。

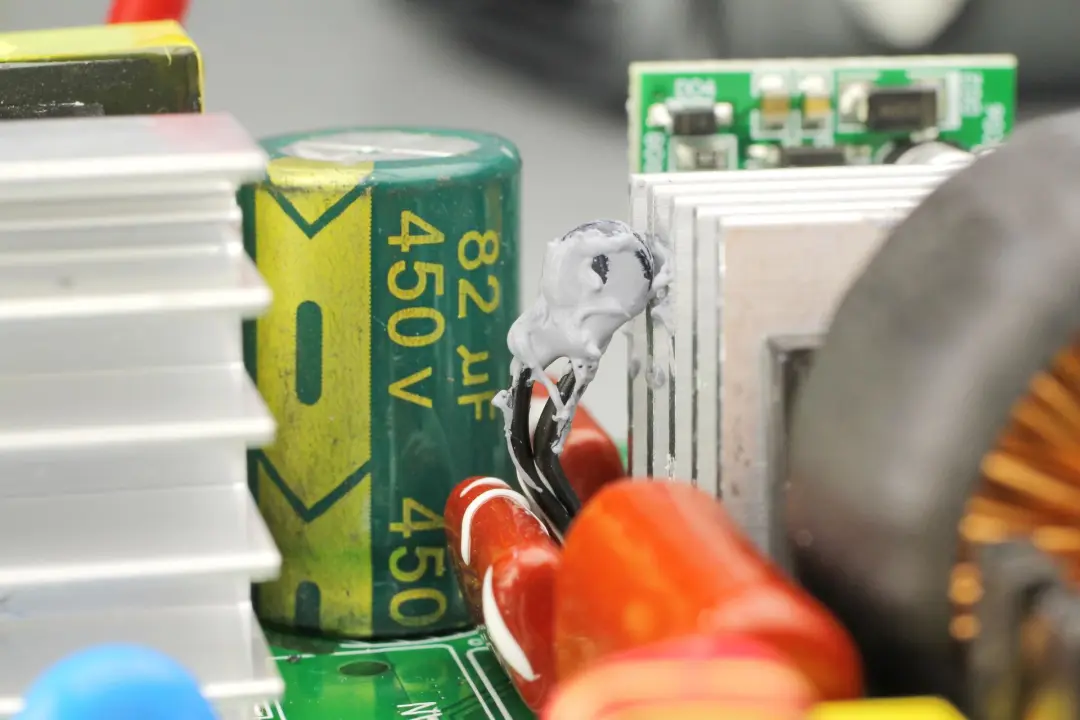

经过二极管整流的直流电送到滤波电容进行滤波。滤波电解电容规格为82μF 450V。

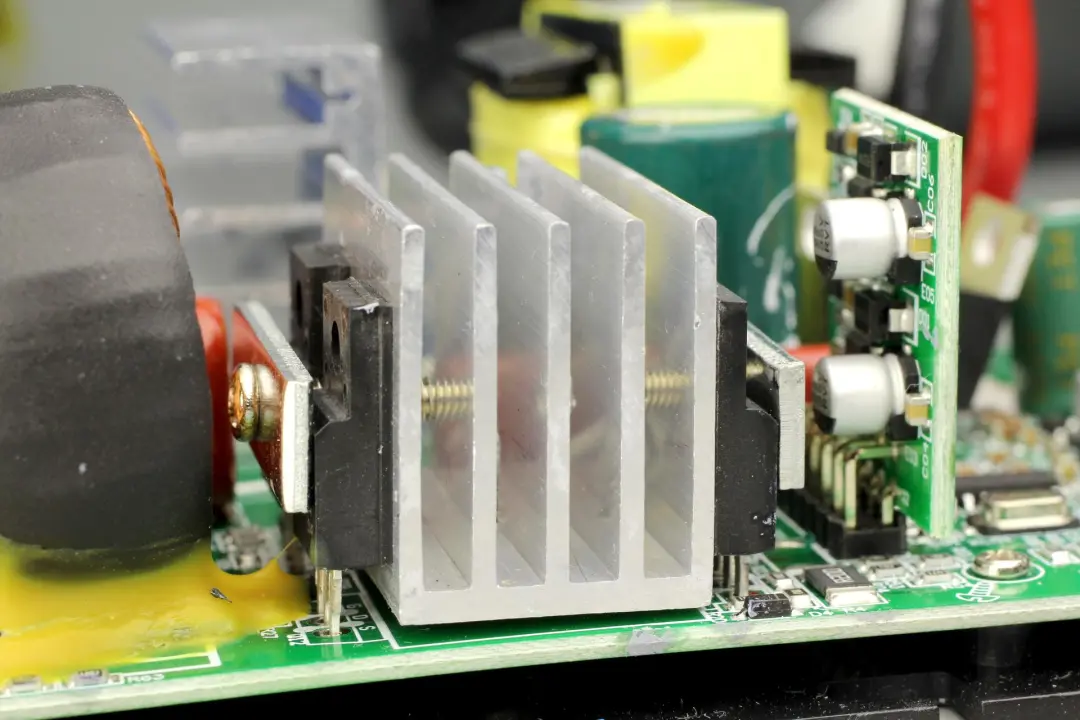

直流输出经过四只MOS管组成的全桥进行调制，MOS管固定在铝制散热片上，使用螺丝与压板固定。

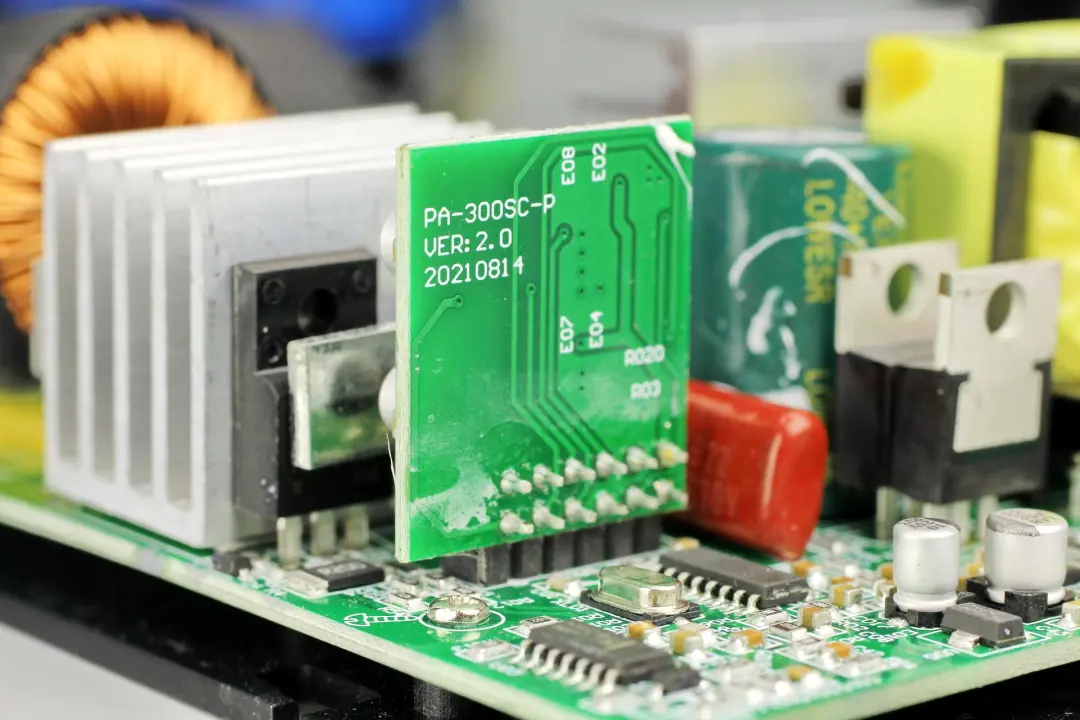

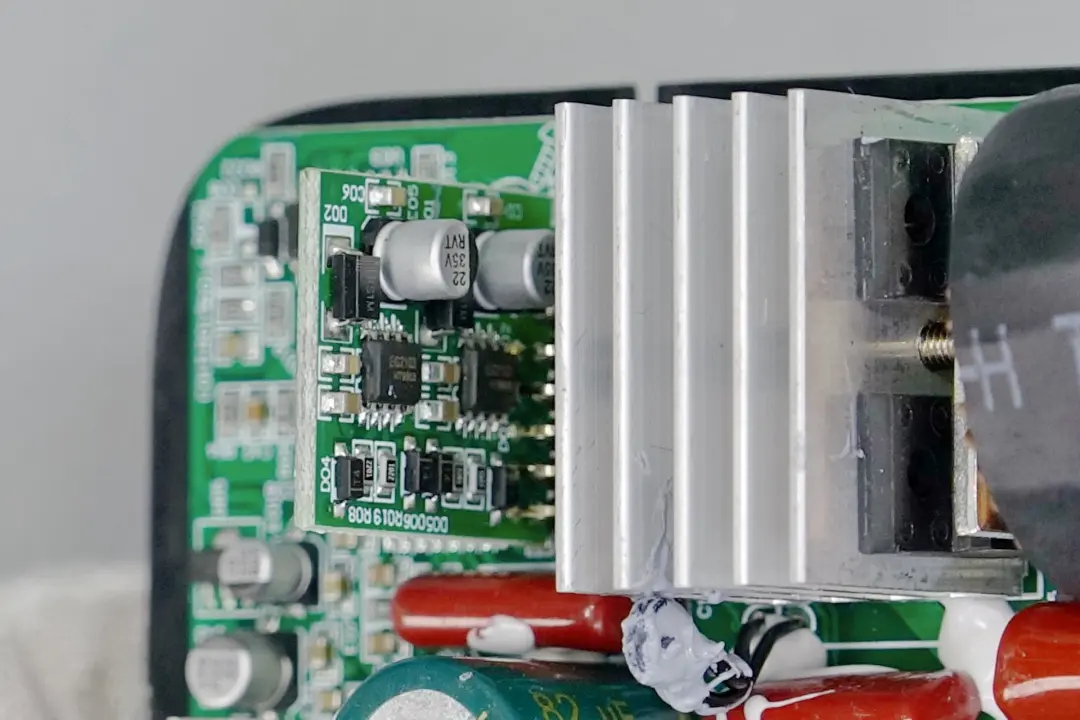

另外一侧可以看到垂直焊接的驱动小板。

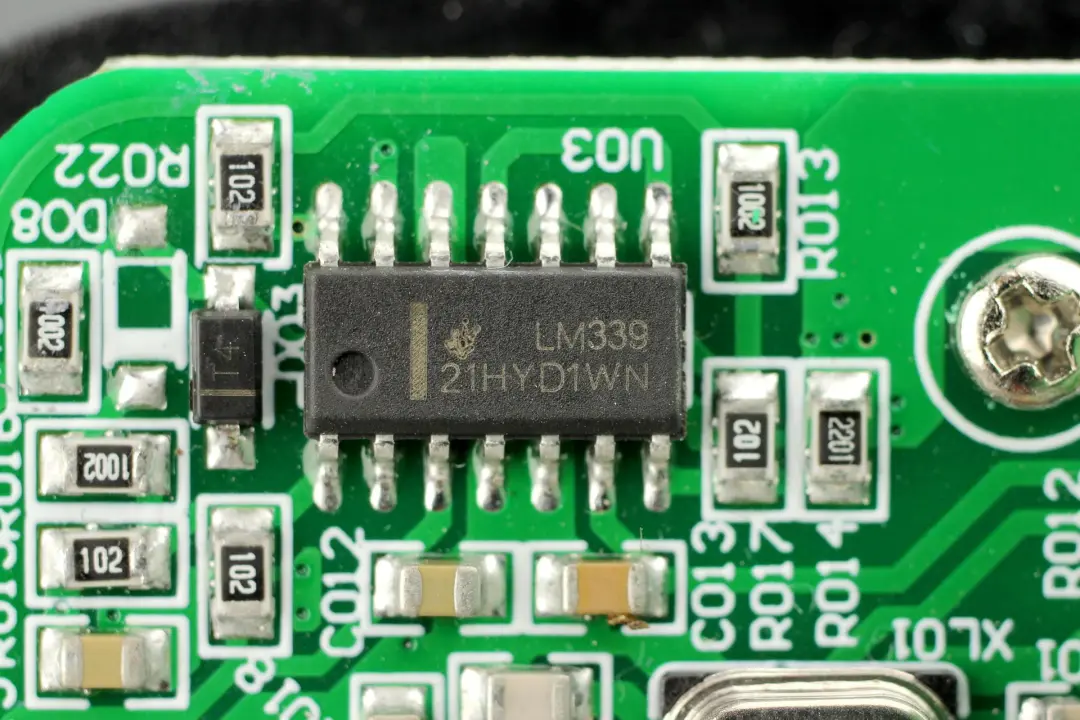

用于逆变器整机保护检测的LM339四路电压比较器。





小板上焊接驱动器芯片和滤波电容等器件。

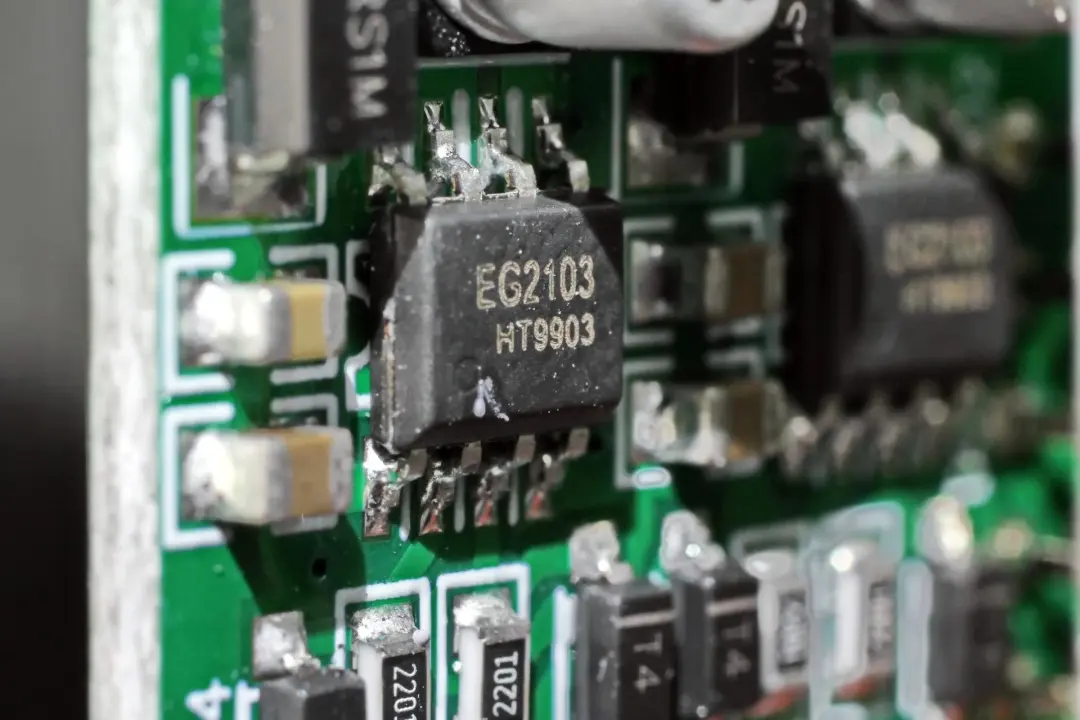

小板上使用两颗屹晶微EG2103隔离驱动器用于全桥MOS两只上管驱动。EG2103耐压可达600V，支持5V和3.3V信号电压，支持500KHz工作频率，采用SO8封装。

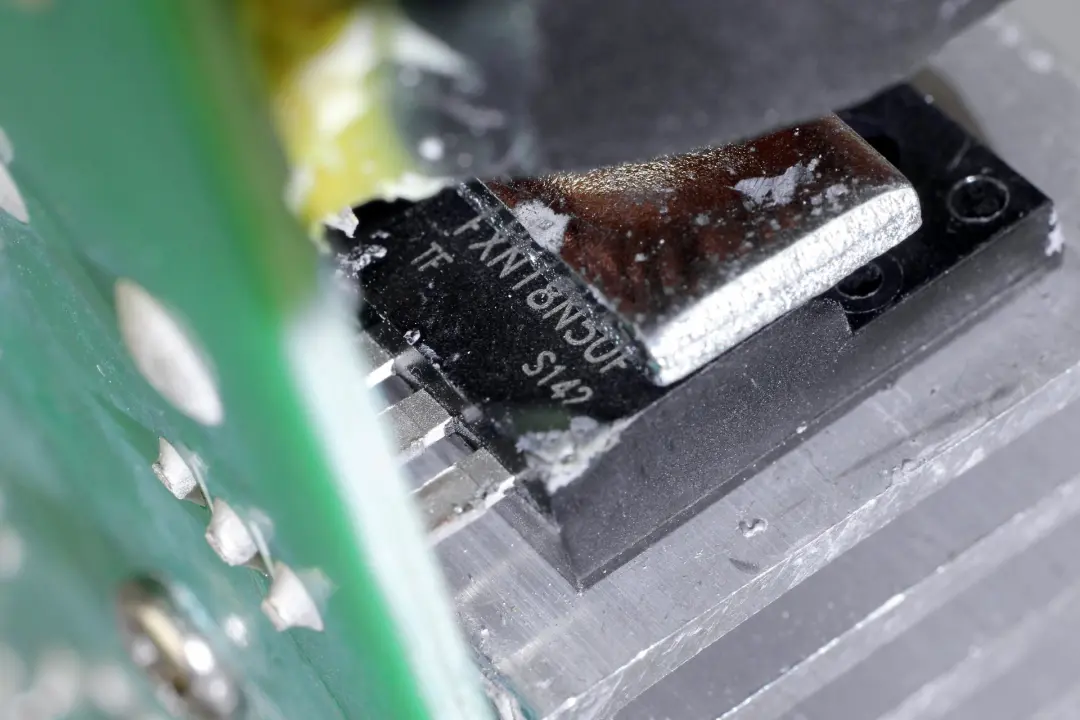

四颗用于交流调制的全桥MOS丝印FXN18N50F，四颗同型号，用于交流输出调制，采用TO220F封装。





用于检测输出调制MOS管温度的热敏电阻。

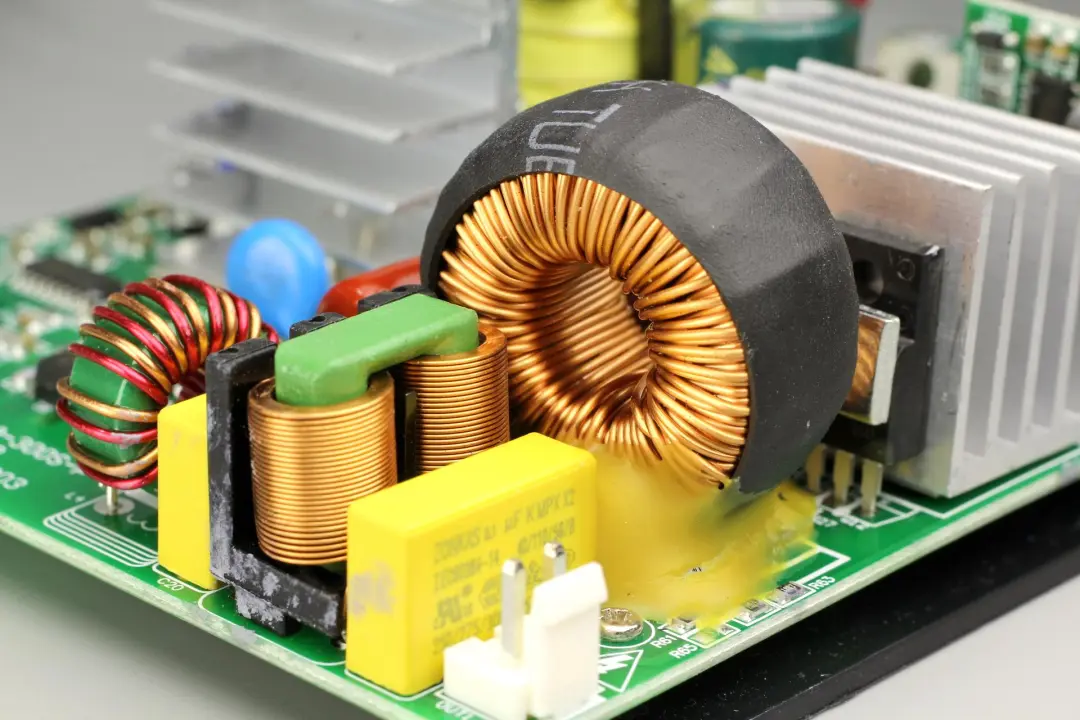

用于交流输出的滤波电路特写。

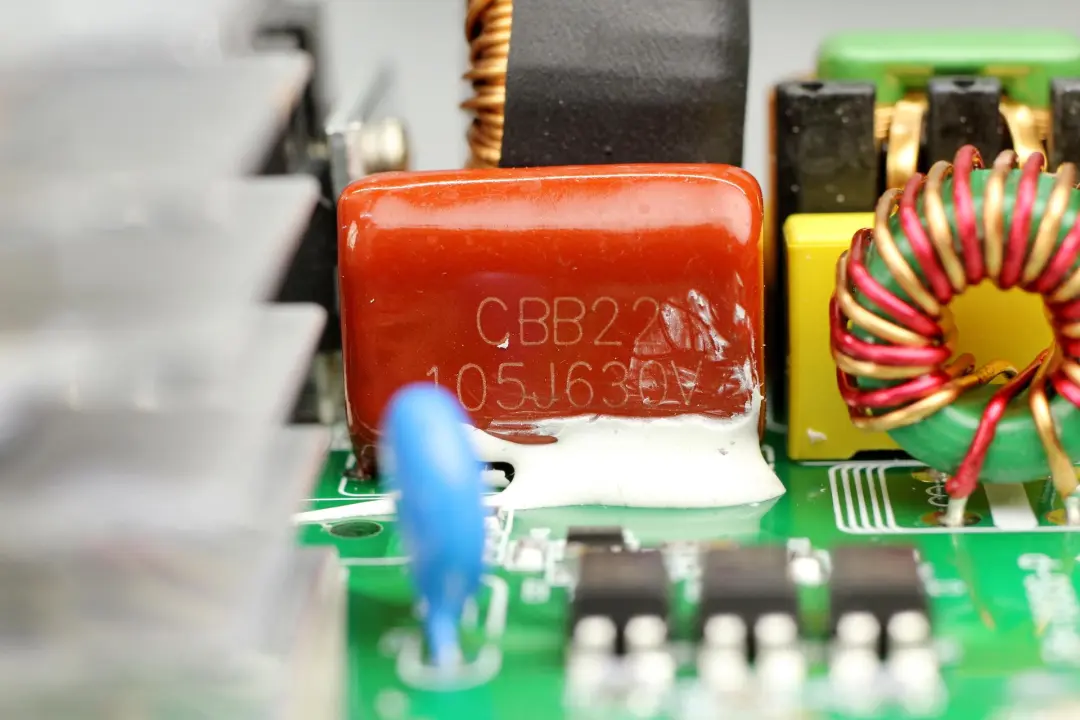

一颗CBB22薄膜电容用于输出滤波，规格为1μF 630V。

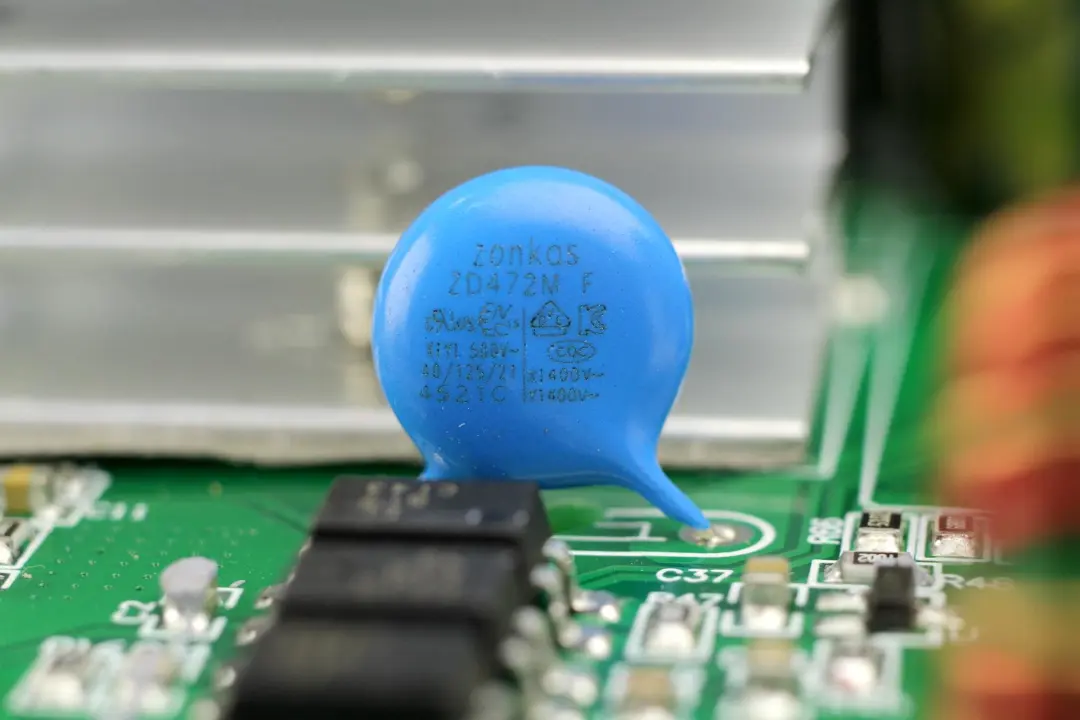

蓝色Y电容来自zonkas松家电子。

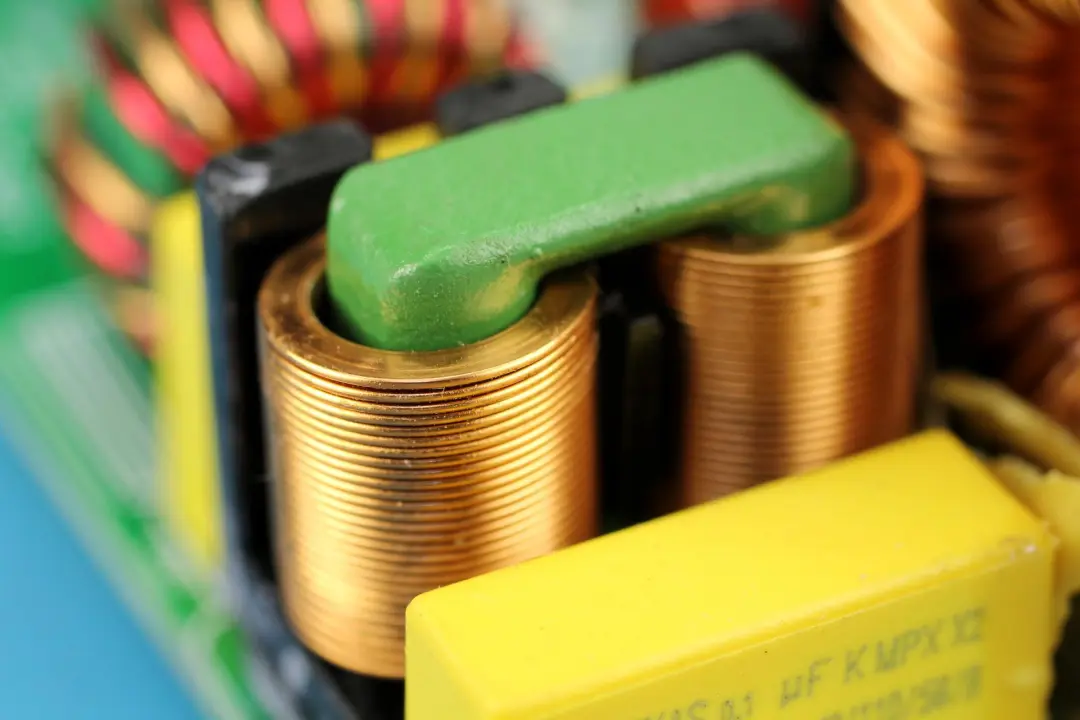

输出滤波共模电感，使用铜带绕制。

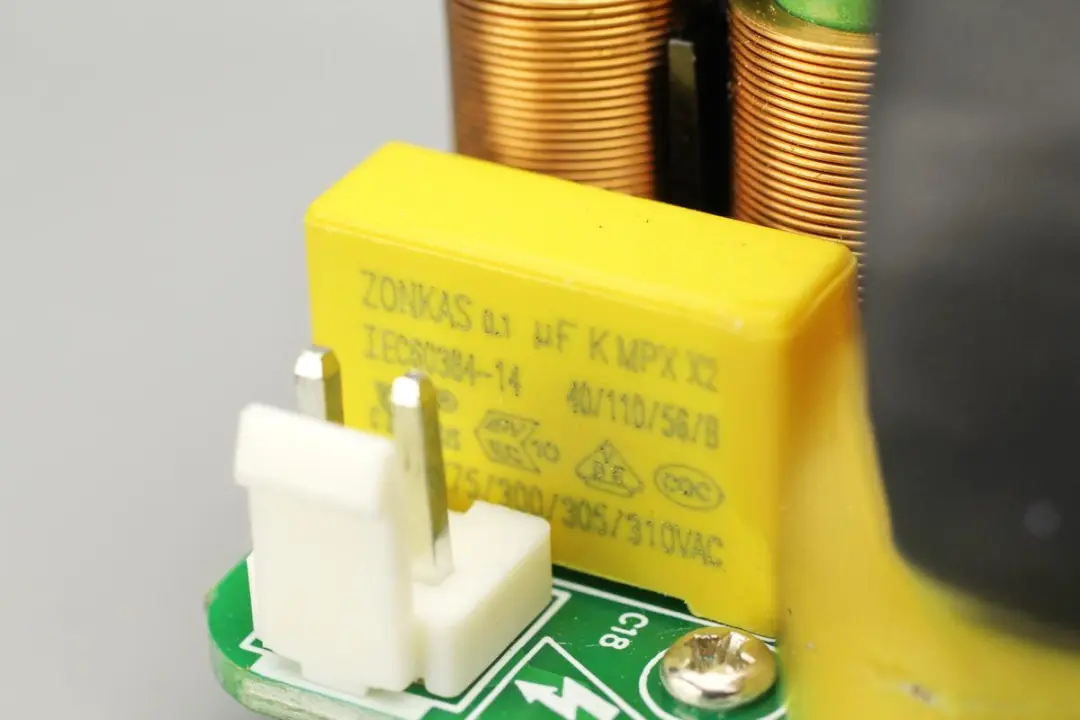

安规X2电容，来自ZONKAS松家电子，规格为0.1μF。

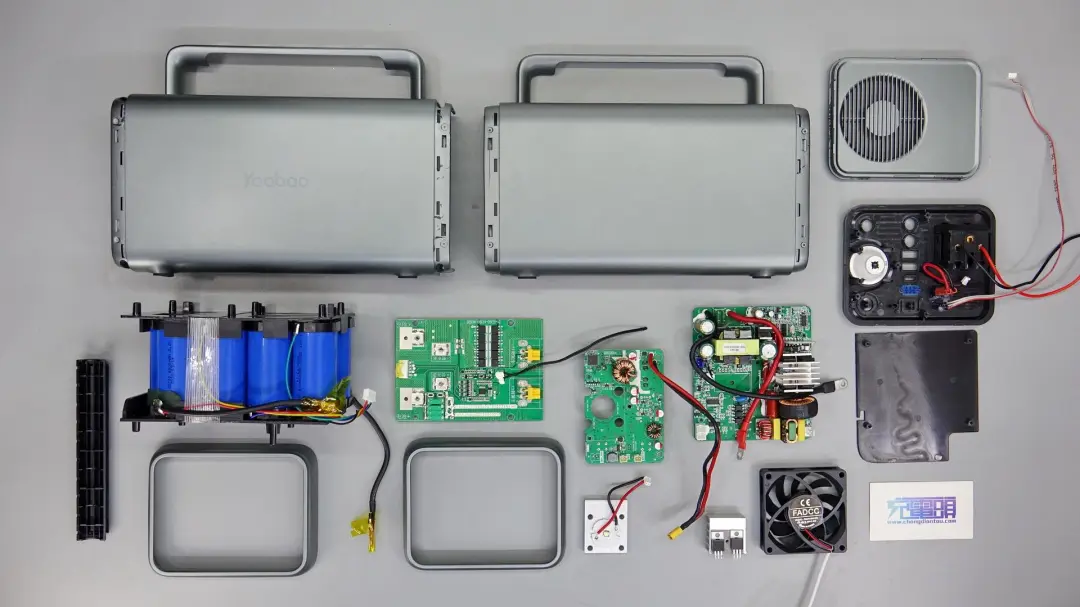

全部拆解完毕，来张全家福。



充电头网拆解总结



羽博300W便携式储能电源EN300WLPD采用全塑料外壳，边角过渡圆润，顶部设计提手方便携带。侧面面板设有强光照明灯、USB-C、USB-A和AC插口等，C口支持65W PD双向快充，可以使用PD快充为户外电源充电。USB-A口支持18W快充，外出活动时，能拿来给笔记本、手机等供电，夜间照明也能派上用场。



充电头网通过拆解发现，这款户外电源内置4S3P 32700磷酸铁锂电池组，共计72000mAh容量。电芯同样来自沃泰通32700，单颗电芯拥有高达6000mAh的大容量，能量密度较高，采用磷酸铁锂的材料体系确保了电芯的使用寿命和安全性，从几次户外电源的拆解情况来看，沃泰通32700-6000mAh确实是高性能户外电源的“宠儿”。



电池组设有保护板，使用赛微CW1244和热敏电阻对电池进行过充、过流、过温保护。电池与逆变器采用螺丝端子连接固定，电池输出端与逆变器输入端均焊接保险丝进行过流保护。



羽博户外电源中USB-C快充模块使用英集芯IP5389多合一SOC芯片进行升降压控制以及协议识别功能，大大简化传统应用中升降压控制器与协议芯片独立的情况。USB-A接口使用英集芯IP6538降压芯片，支持快充输出。户外电源内部采用芯海CS32F035K6U6 MCU进行整机控制。羽博户外电源电池采用单独的框架固定，内部采用模块化设计，便于组装和维护。
