前言

此前，电池交易网已经评测了长虹三杰INR21700系列电芯的5000mAh以及4000mAh版本，均发挥出了优秀的表现，此次，电池交易网将继续深度评测长虹三杰INR21700系列电芯的3000mAh版本，电池交易网将从充放电、内阻以及温度三大测试板块为大家详细解析这款电芯的性能如何，一起来看看吧。

外观介绍

按照惯例，先来看看这款电芯的外观。

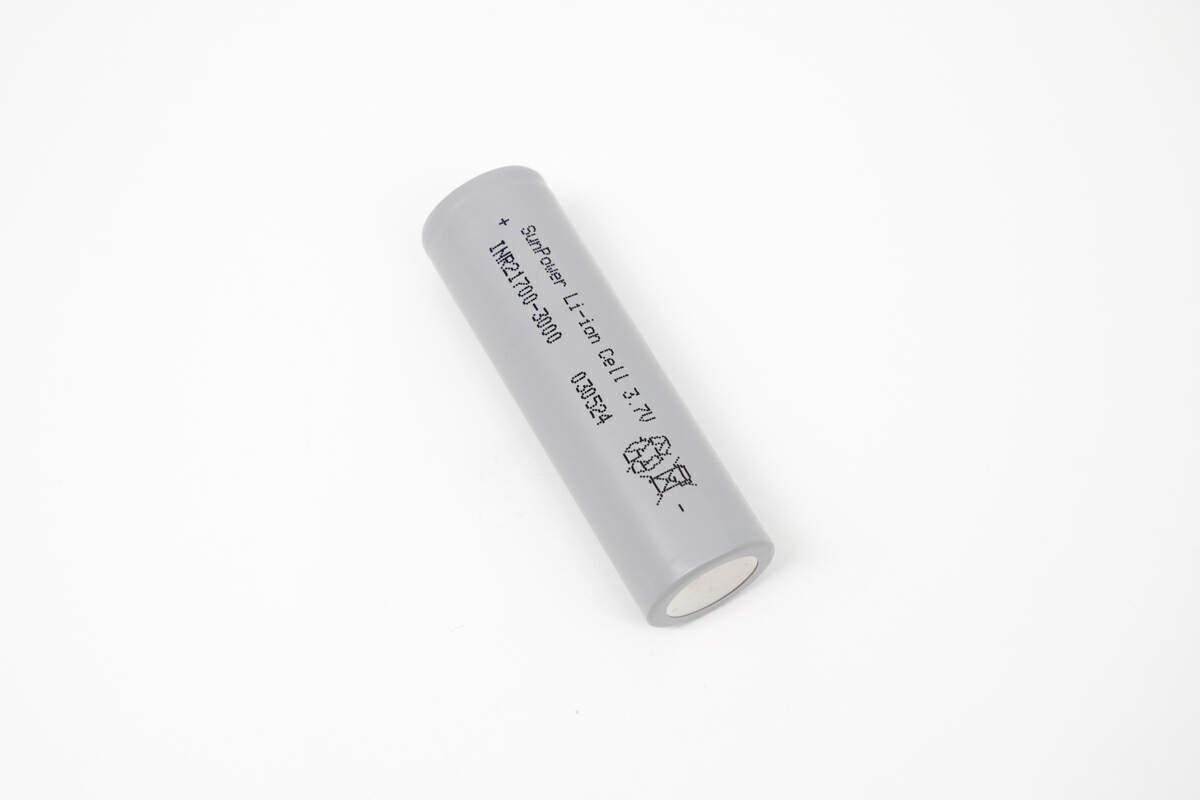

长虹三杰INR21700-3000电芯为圆柱体设计，采用灰色电芯套膜颜色，并且套膜颜色可依据要求进行调整，满足客户的多样化需求。

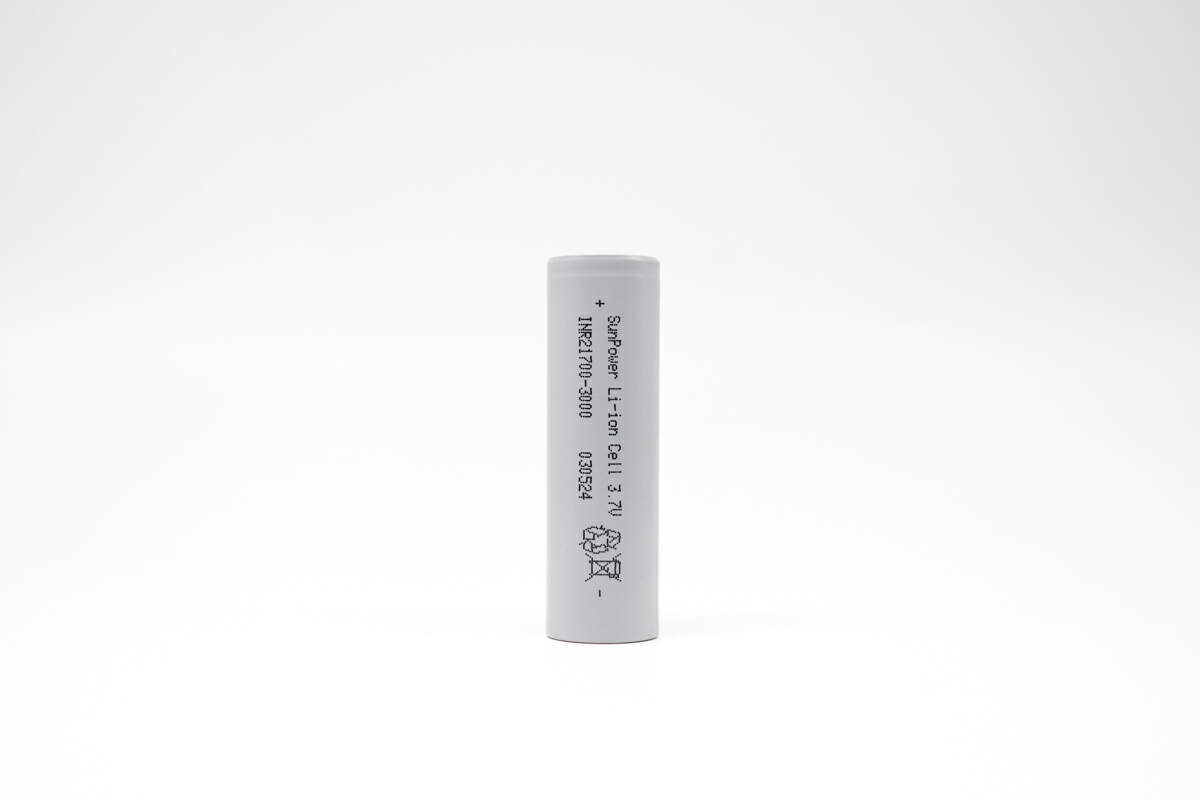

长虹三杰INR21700-3000电芯另一侧拥有喷码：

“INR18650-3000 以及 030524（出厂编码）”

额定容量：3000mAh@0.2C；

标称电压：3.7V；标称能量：11.1Wh；

交流内阻：≤15mΩ。

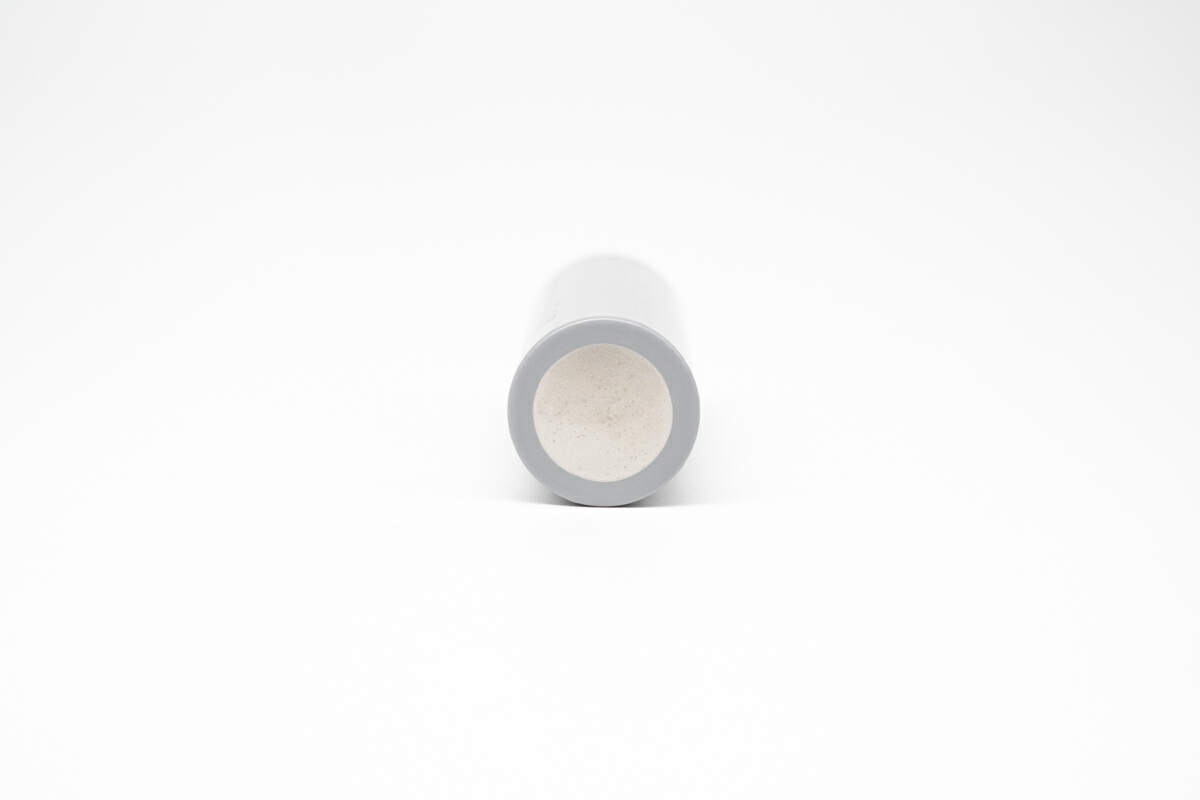

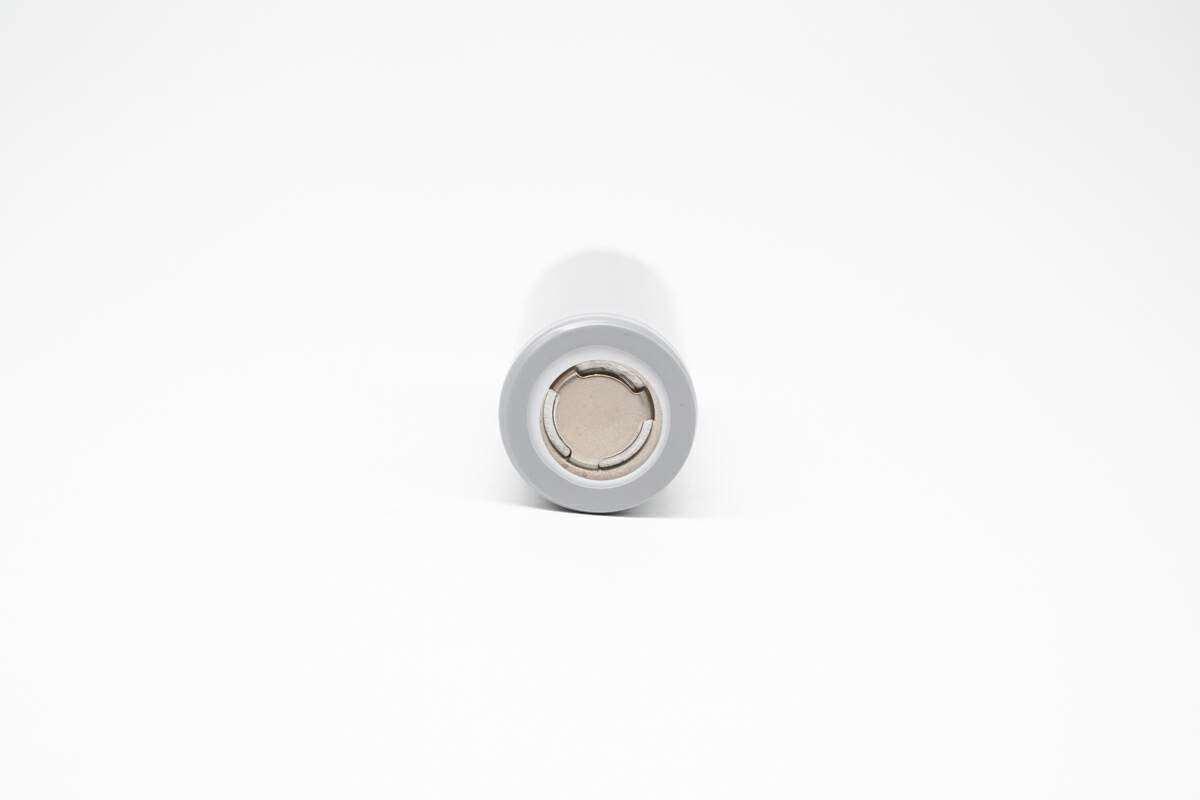

长虹三杰INR21700-3000电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

长虹三杰INR21700-3000电芯正极接触面依旧为合金材质，圆片三焊点连接更稳固。

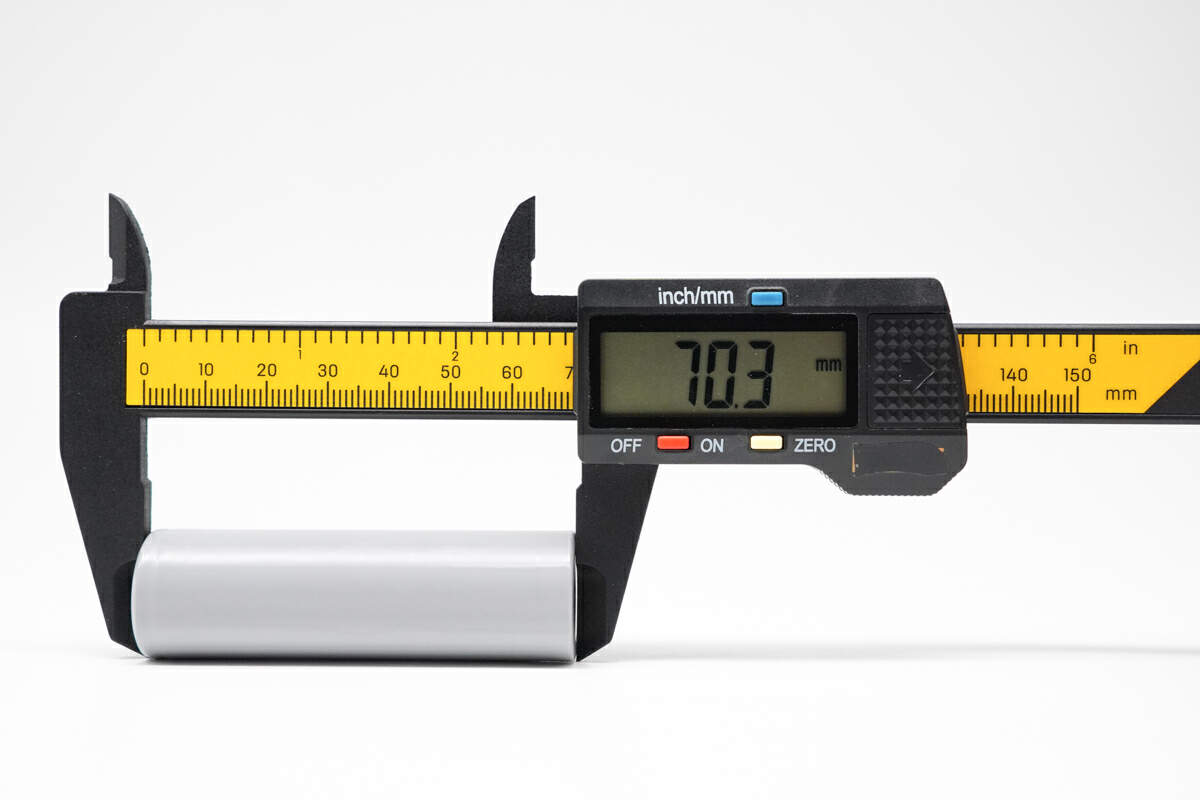

使用塑胶卡尺测得，长虹三杰INR21700-3000电芯圆柱高度约为70.3mm。

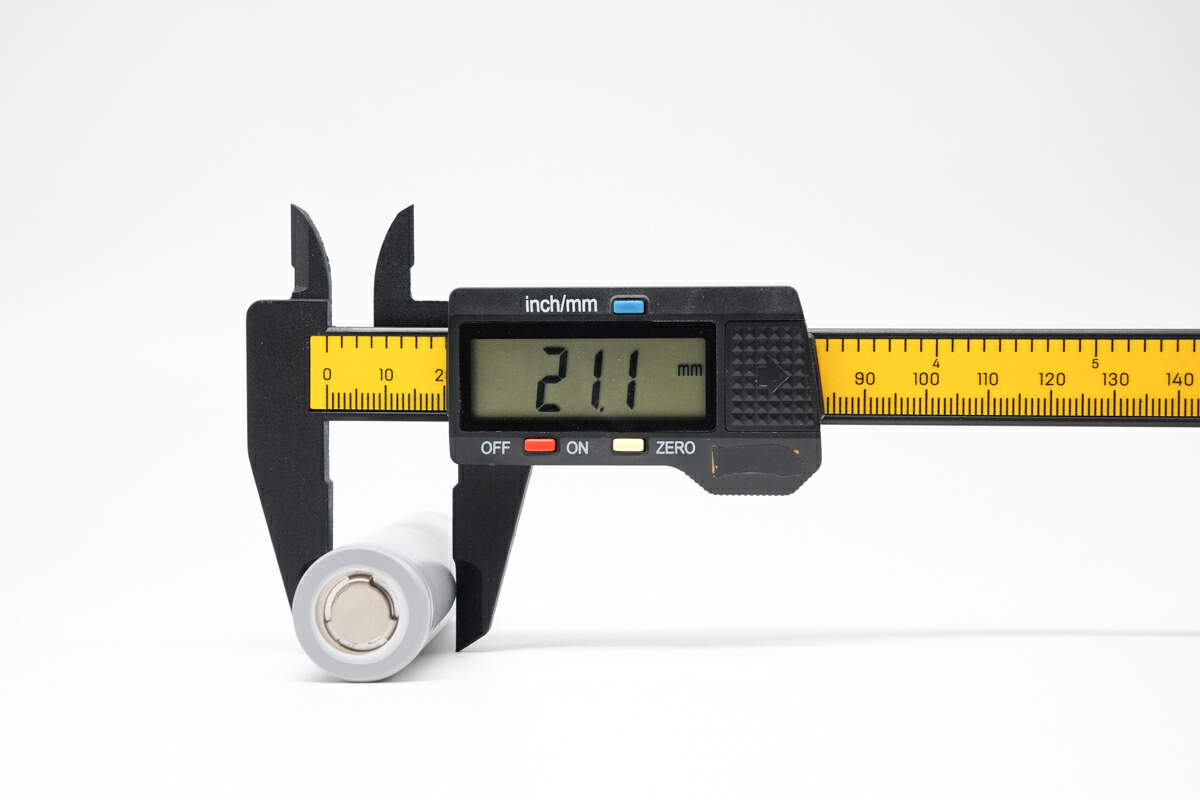

使用塑胶卡尺测得，长虹三杰INR21700-3000电芯直径约为21.1mm。

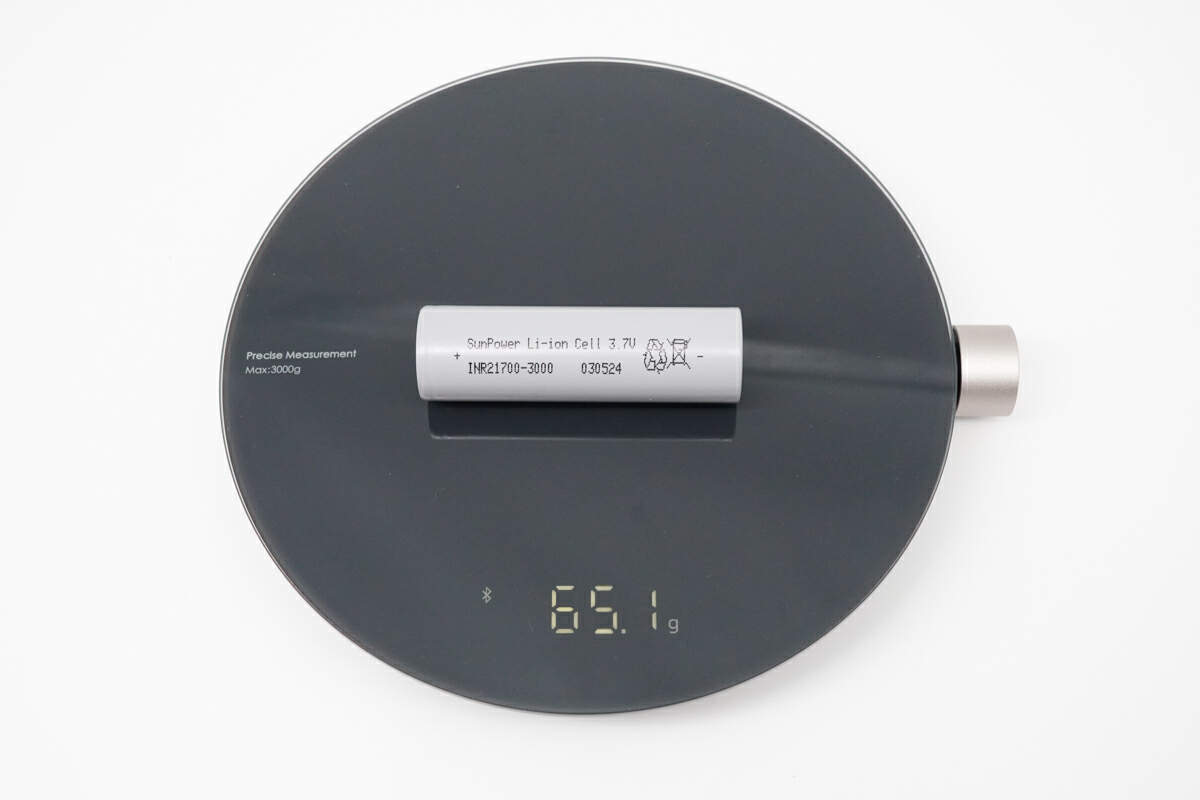

长虹三杰INR21700-3000电芯重量约为65.1g。

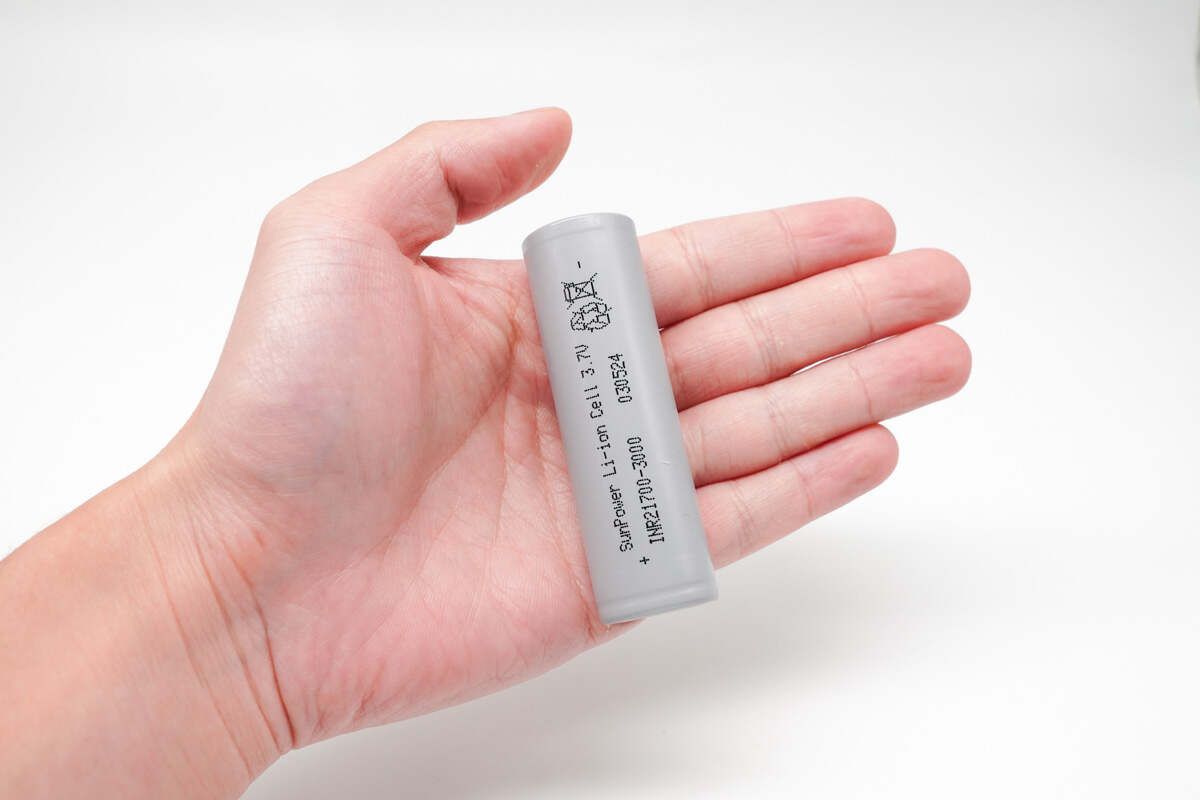

长虹三杰INR21700-3000电芯与成年男子手掌对比。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

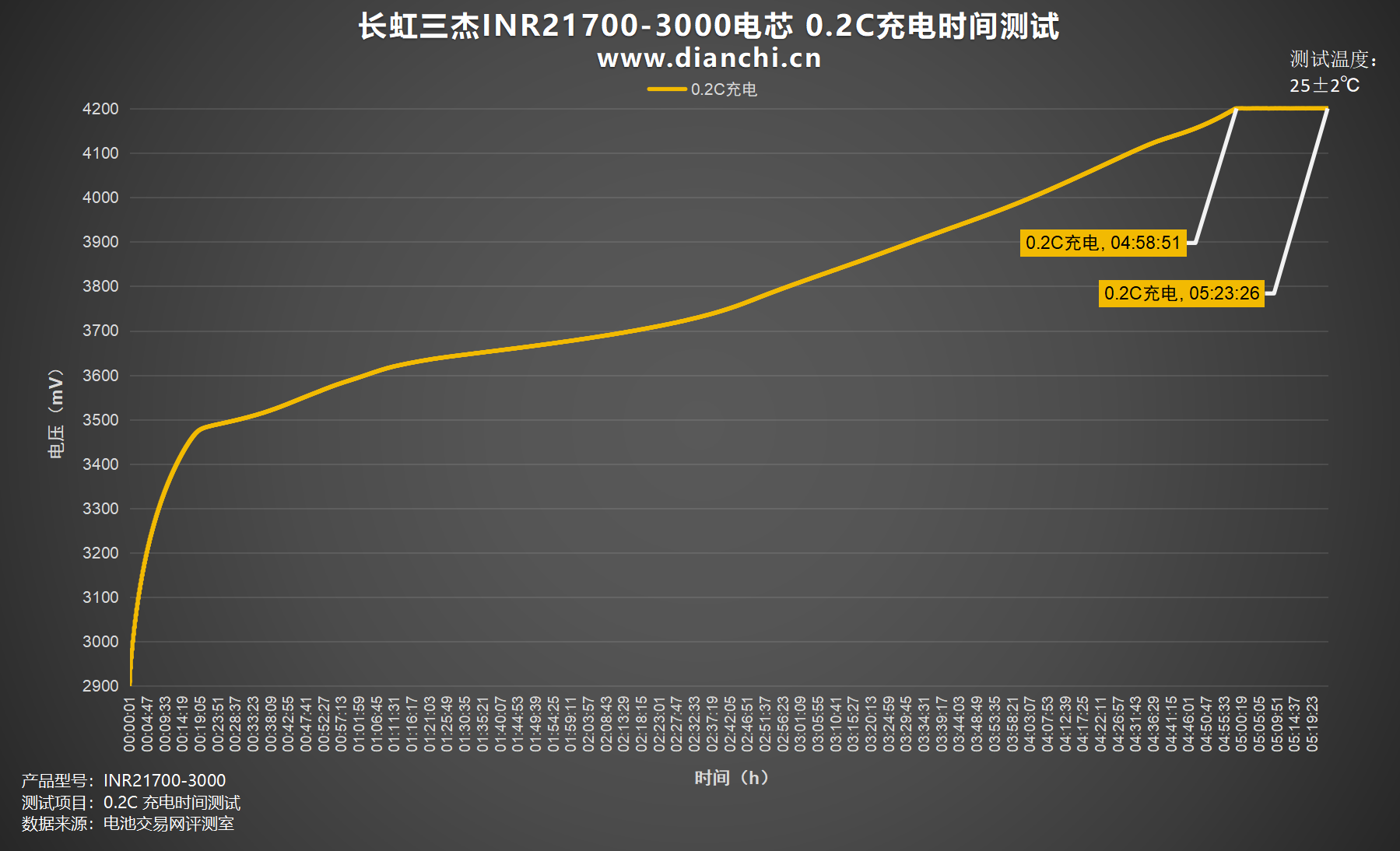

绘制出折线图，设置电流为 600mA，0.2C为长虹三杰INR21700-3000电芯充电，充电截止电压为 4.2V，充至4.2V时间为4小时58分钟，涓流完全充满时间为5小时23分钟。

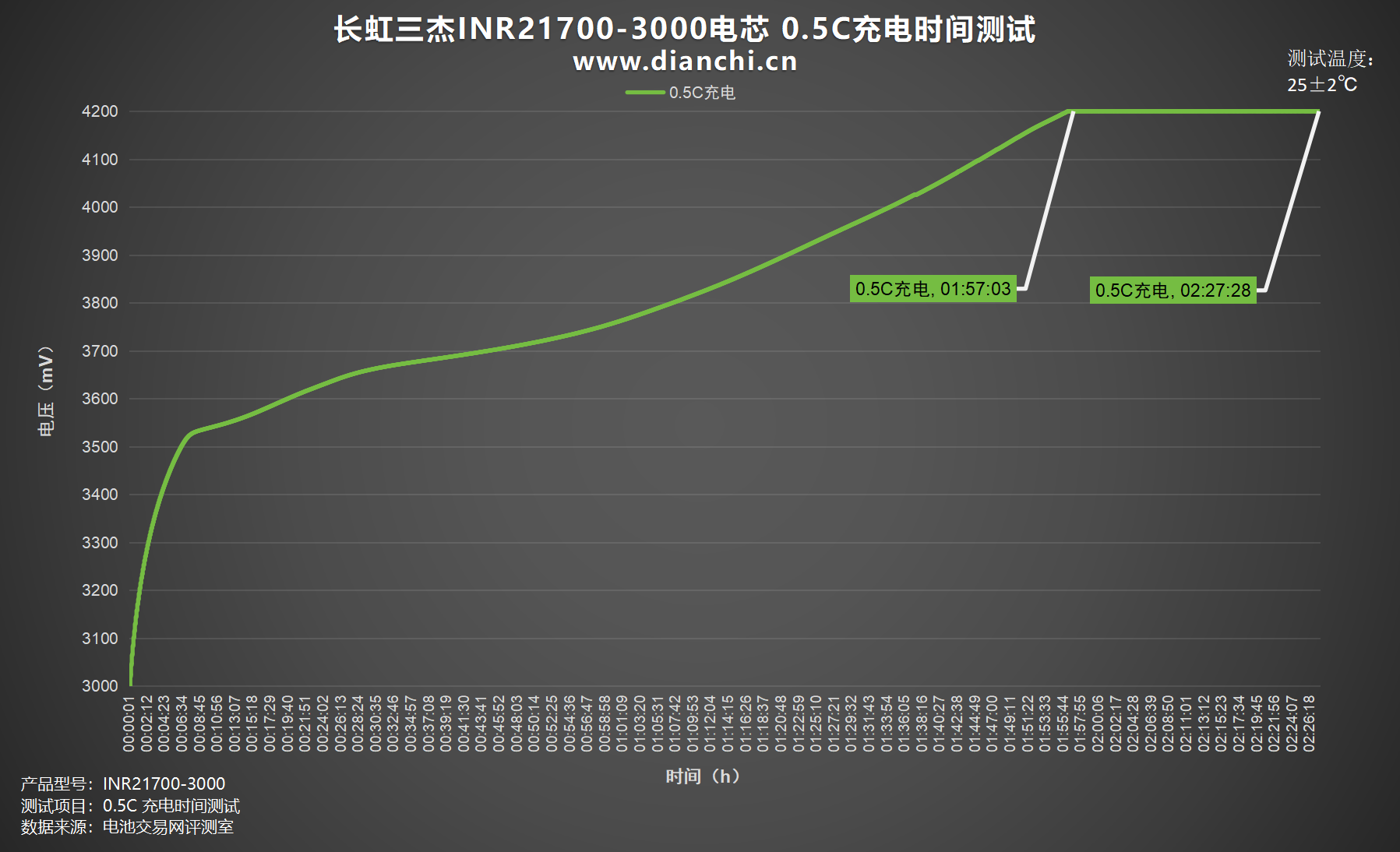

绘制出折线图，设置电流为 1500mA，0.5C为长虹三杰INR21700-3000电芯充电，充电截止电压为 4.2V，充至4.2V时间为1小时57分钟，涓流完全充满时间为2小时27分钟。

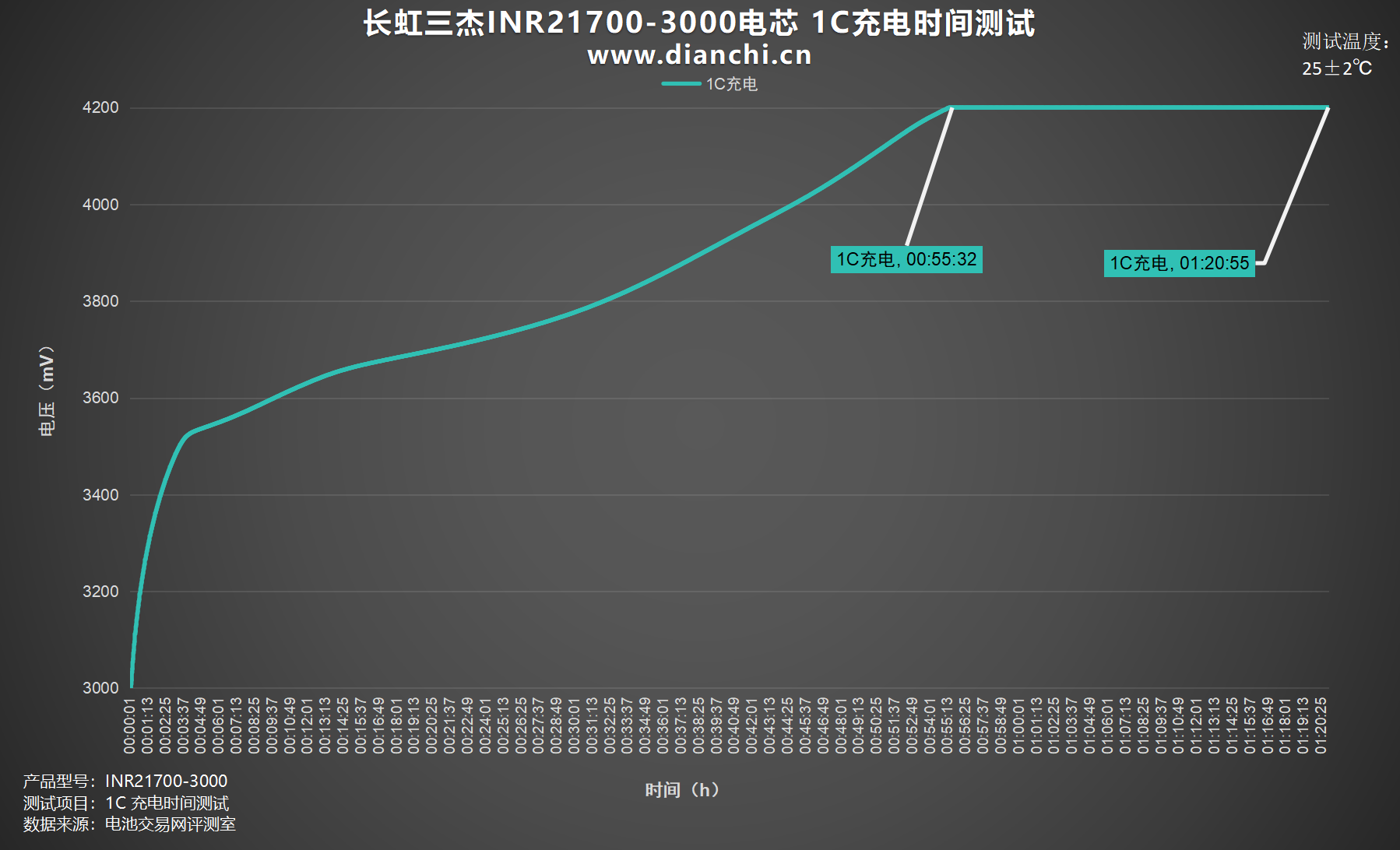

绘制出折线图，设置电流为 3000mA，1C为长虹三杰INR21700-3000电芯充电，充电截止电压为 4.2V，充至4.2V时间为58分钟，涓流完全充满时间为1小时20分钟。

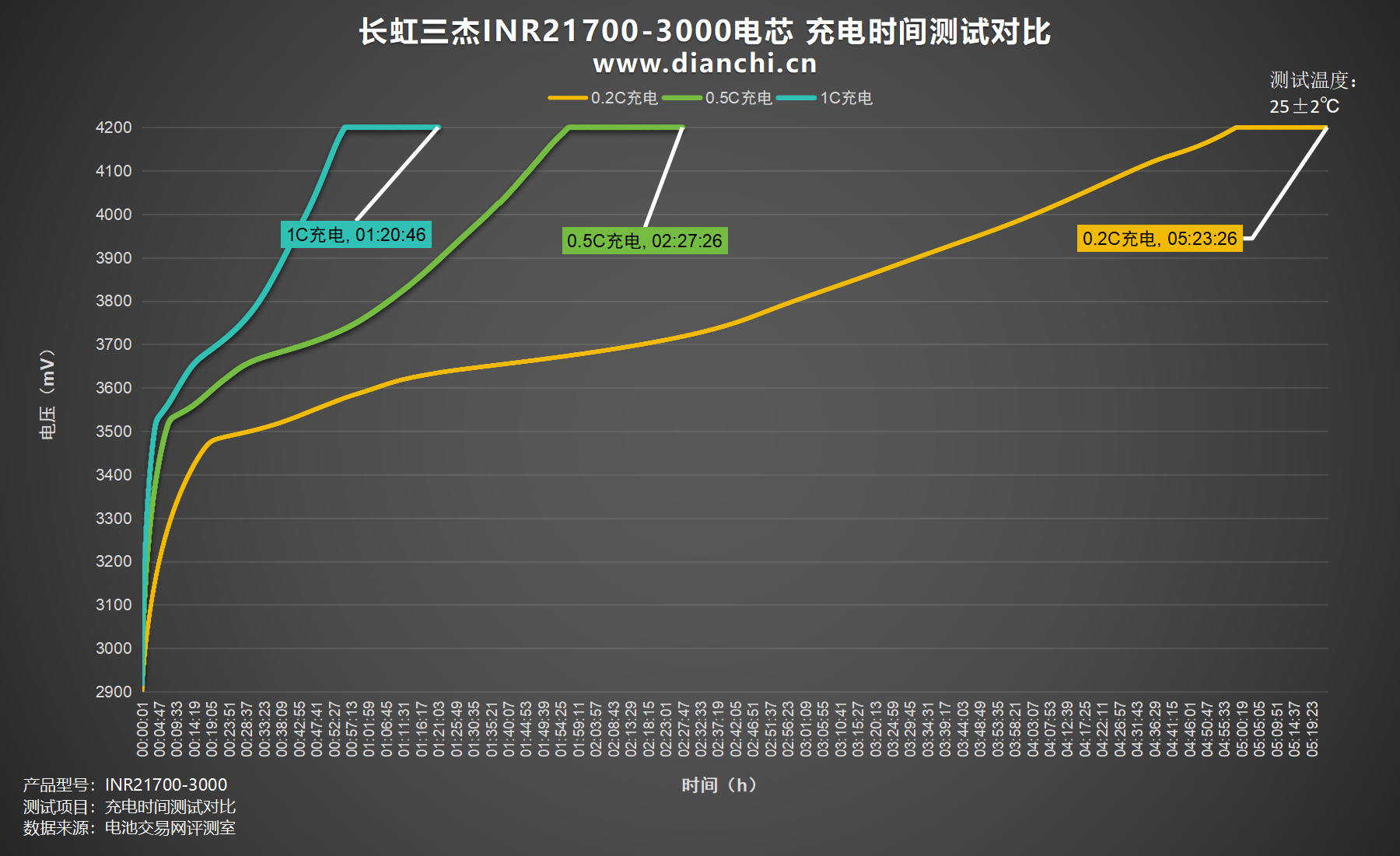

将测试数据绘制成折线图，充电测试中0.2C充电涓流完全充满耗时5小时23分钟，0.5C充电涓流完全充满耗时2小时27分钟，1C充电涓流完全充满耗时1小时20分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

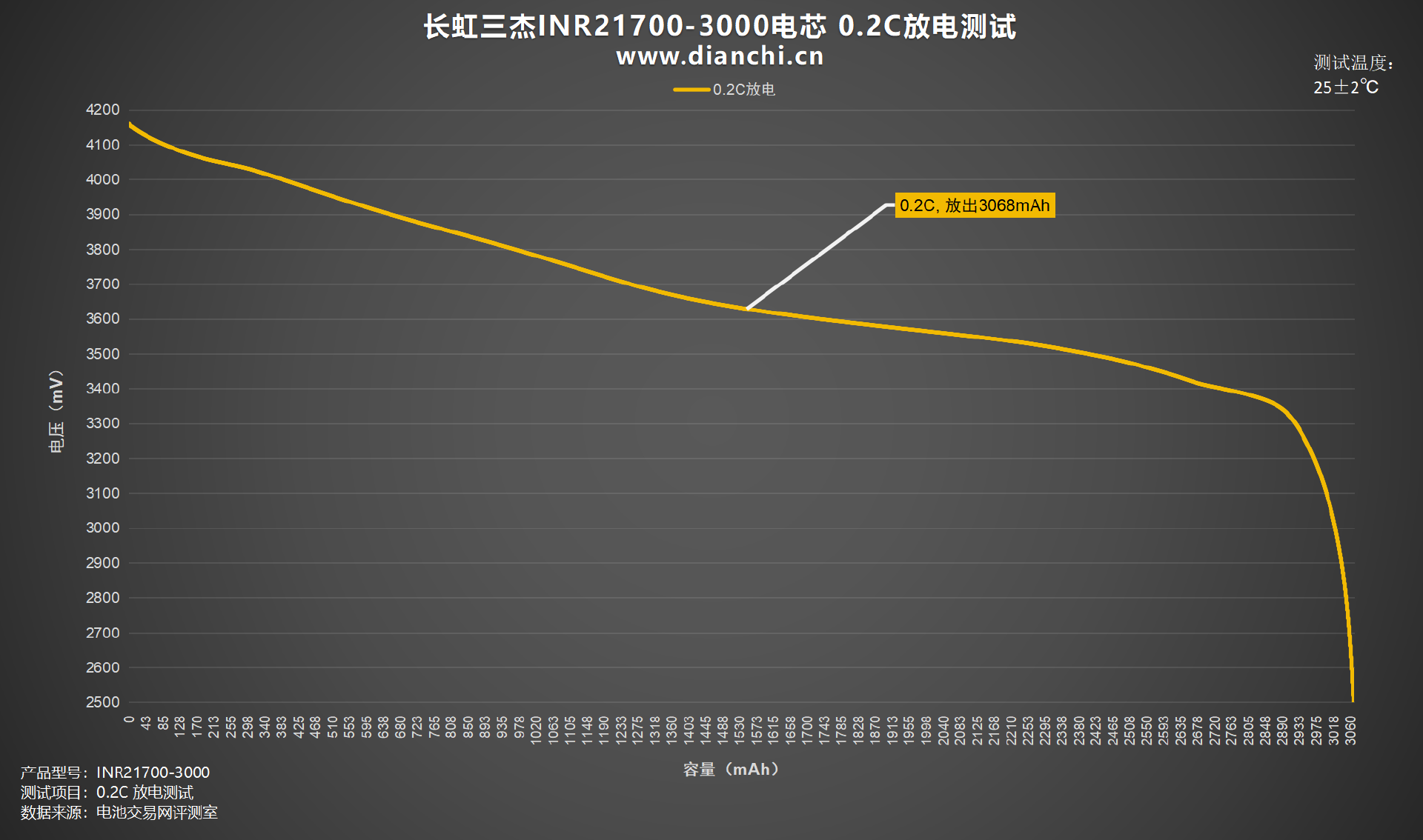

绘制出折线图，设置电流为 600mA，0.2C为长虹三杰INR21700-3000电芯放电，放到截止电压为 2.5V，均压 3.67V。耗时5小时6分钟，放出容量3068mAh，放出能量11.25Wh。

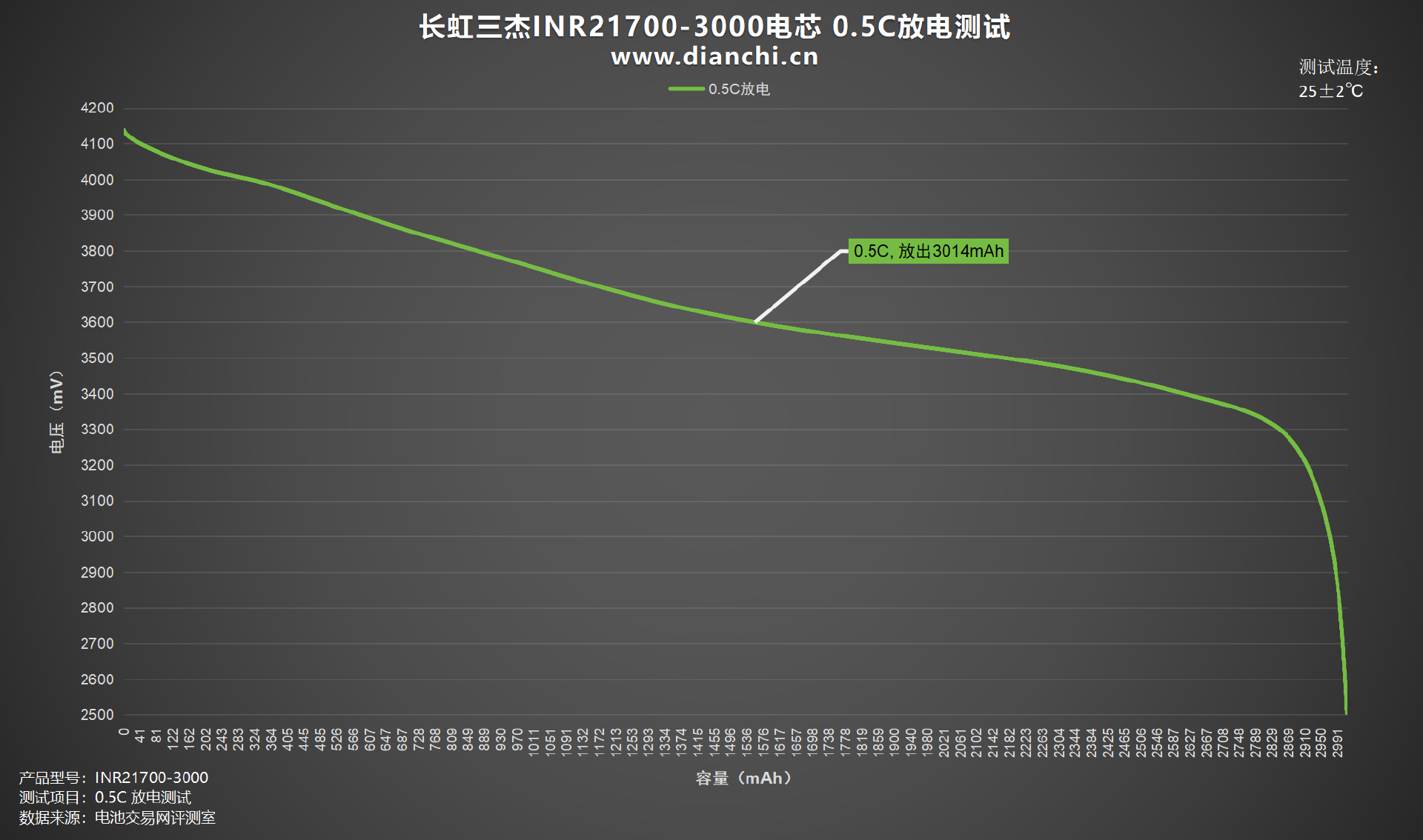

绘制出折线图，设置电流为 1500mA，0.5C为长虹三杰INR21700-3000电芯放电，放到截止电压为 2.5V，均压 3.64V。耗时2小时，放出容量3014mAh，放出能量10.98Wh。

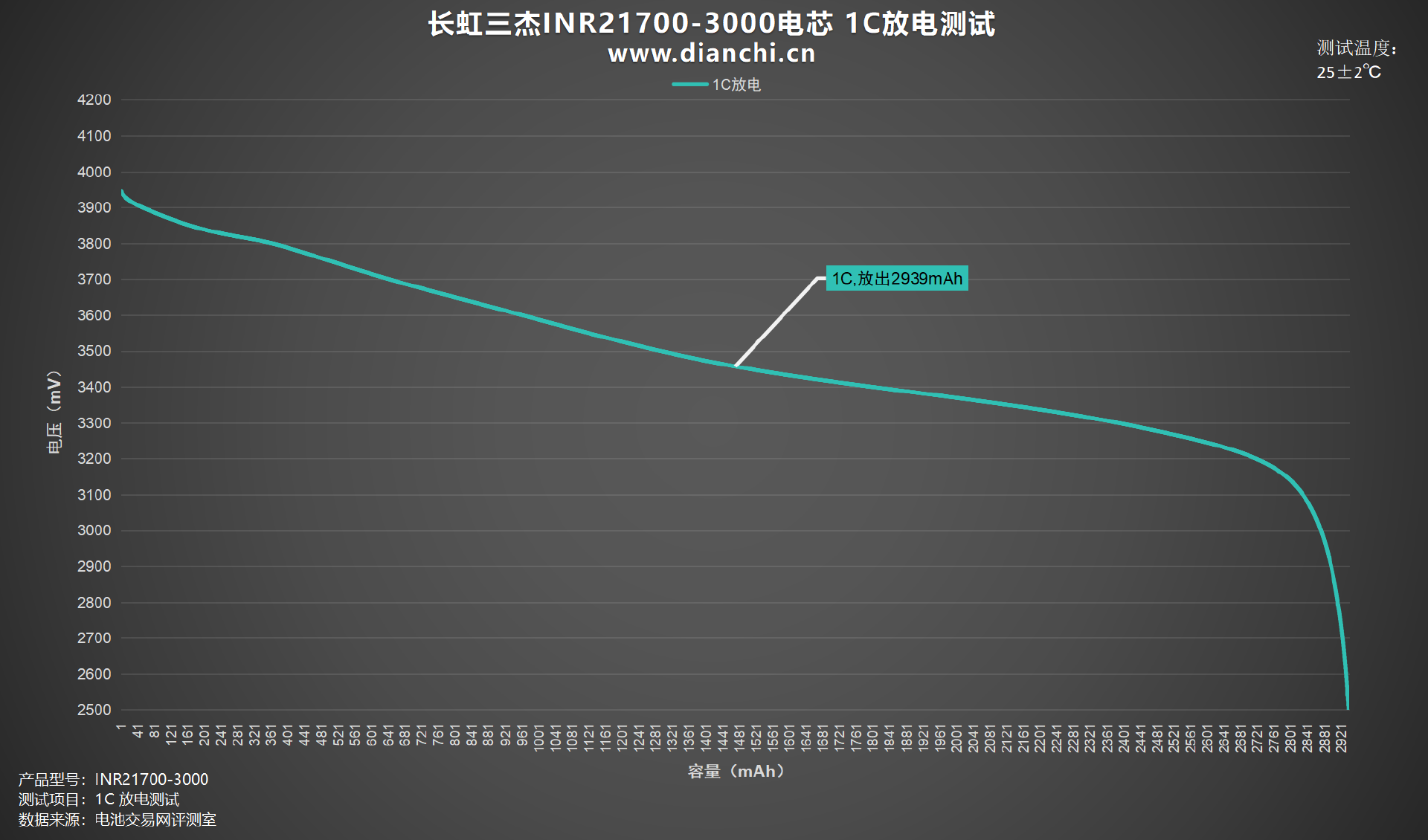

绘制出折线图，设置电流为 3000mA，1C为长虹三杰INR21700-3000电芯放电，放到截止电压为 2.5V，均压 3.49V。耗时58分钟，放出容量2939mAh，放出能量10.25Wh。

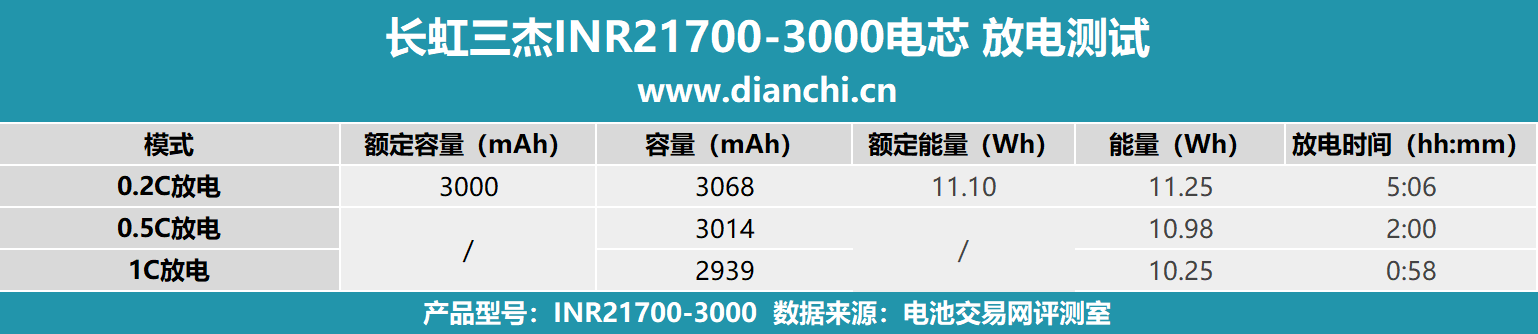

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为58分钟。放电时间最长的为0.2C放电，放电时间约为5小时6分钟，与其余放电档位拉开了较大差距。

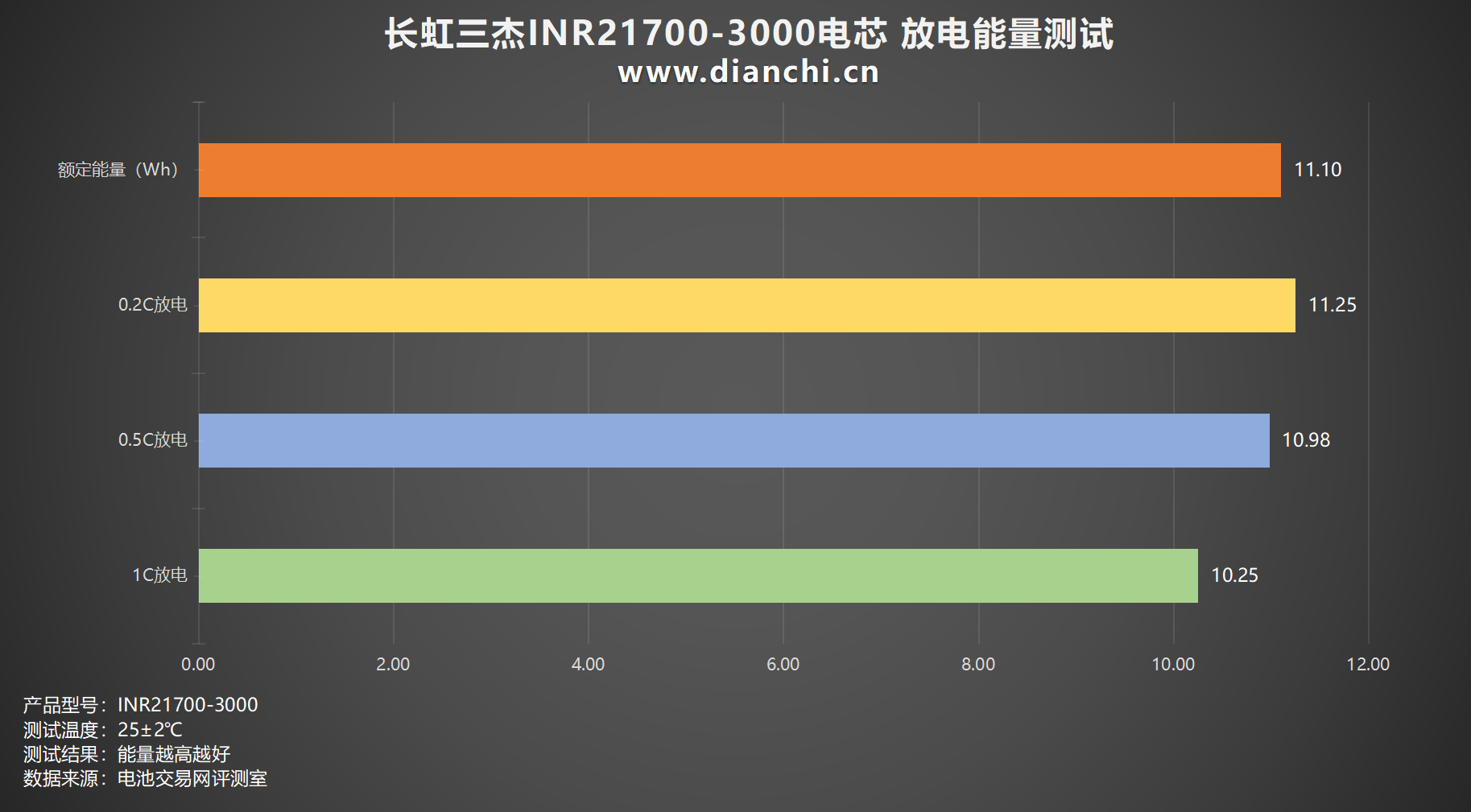

将测试数据汇总成柱状图，放电测试中整体放电能量在10.25-11.25Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到11.25Wh；放电能量最低的是1C放电档位，放电能量为 10.25Wh。

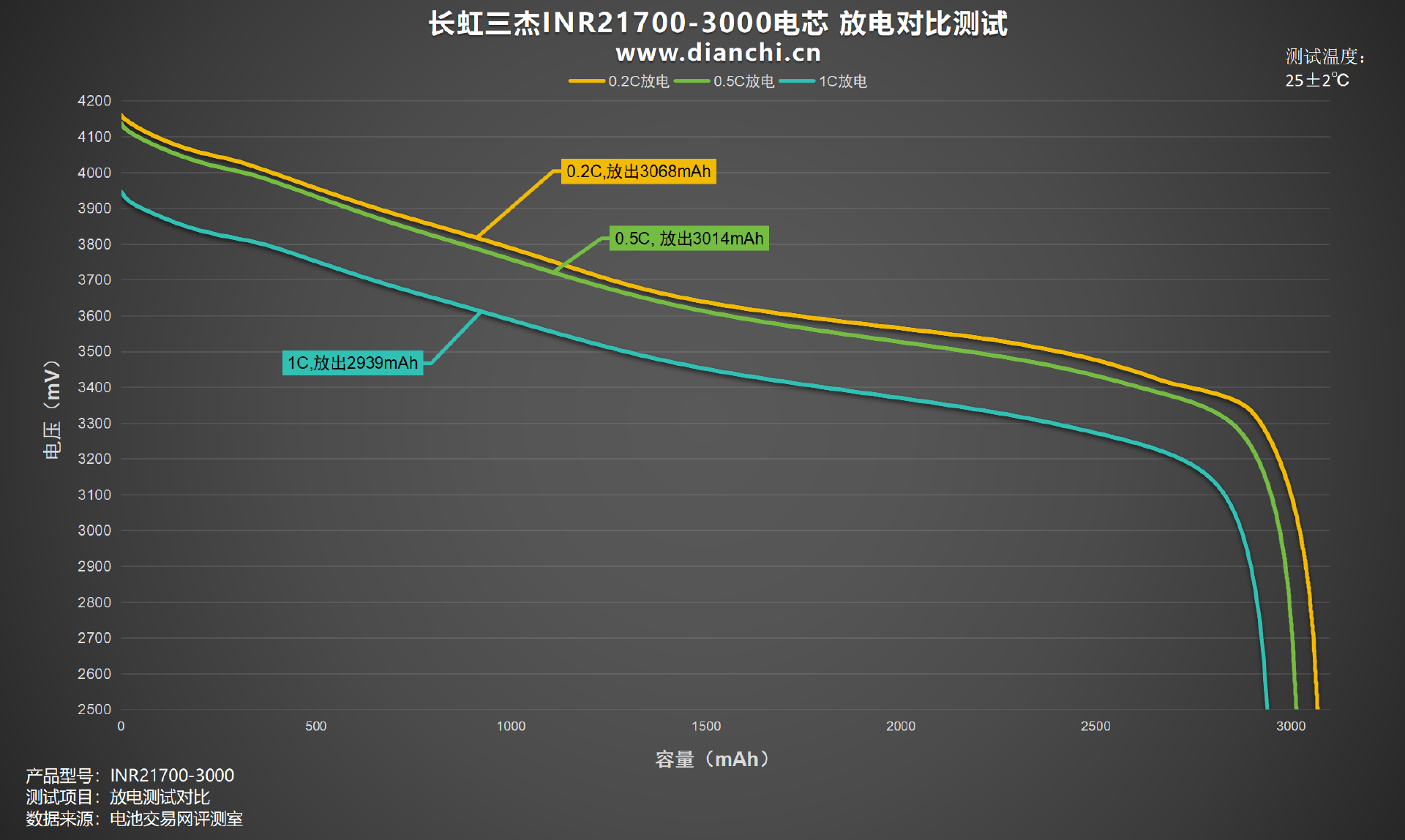

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量3068mAh，0.5C放出3014mAh，1C放出2939mAh。

内阻测试部分，我们将使用内阻测试仪器，分别测试满电内阻与空电内阻。

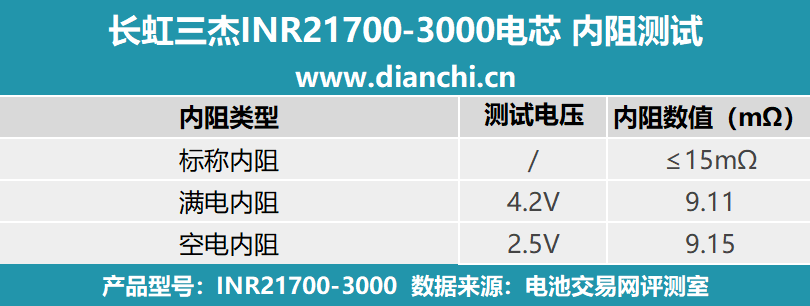

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，长虹三杰INR21700-3000 电芯标称内阻是 ≤15mΩ。

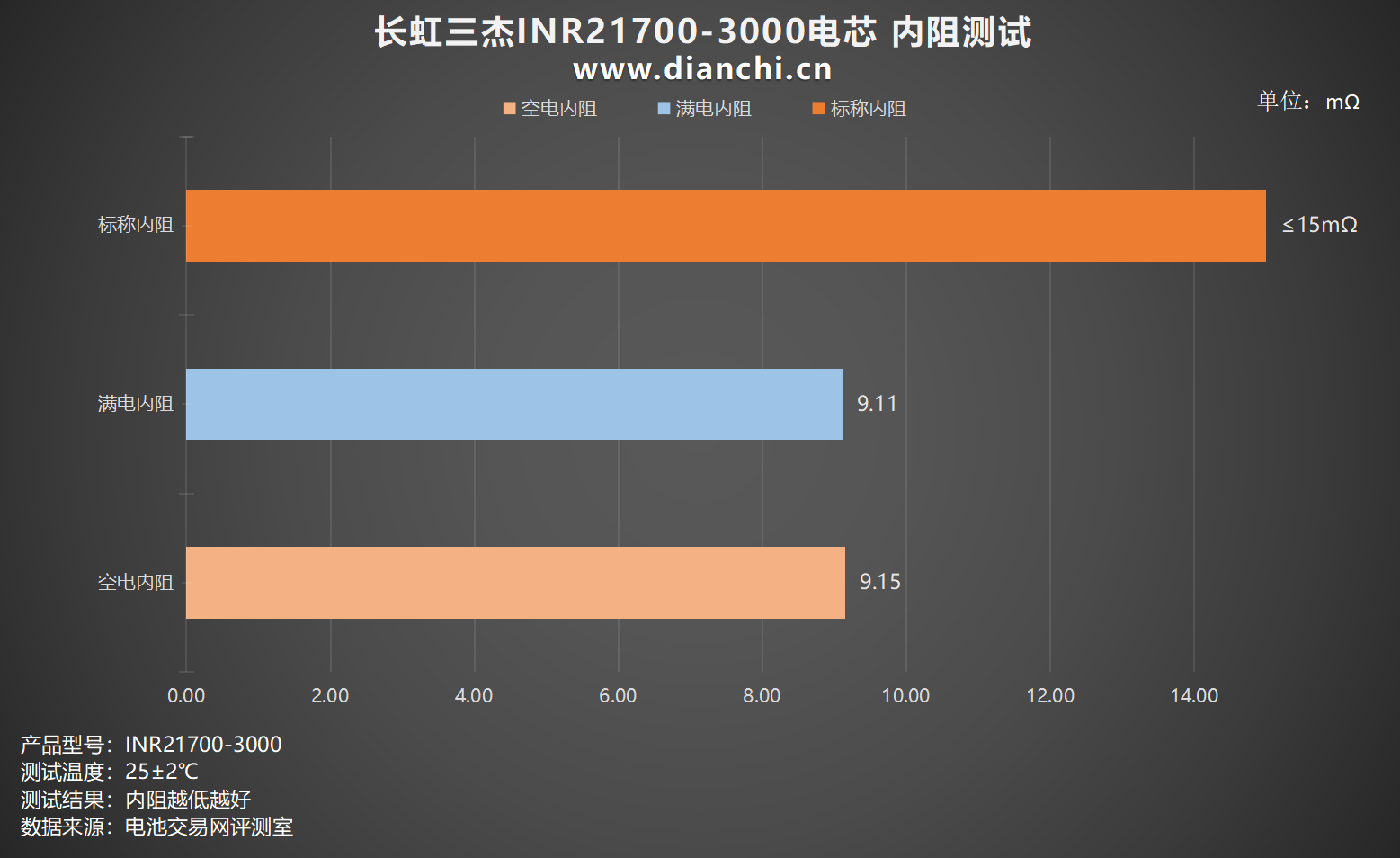

绘制出柱状图，可以看到 4.2V满电内阻为 9.11mΩ，2.5V空电内阻为 9.15mΩ，均没有超过标称内阻，表现优秀。

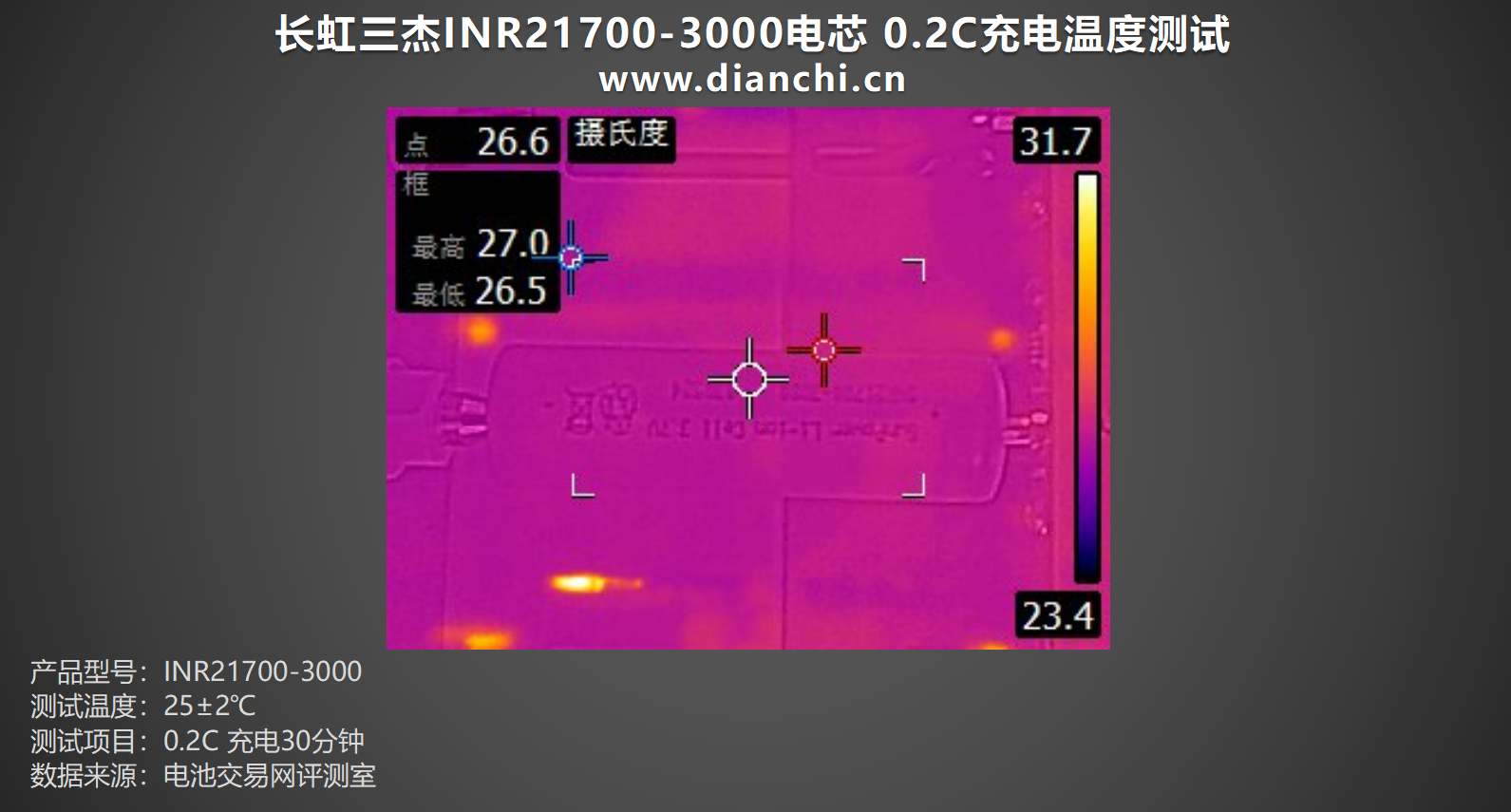

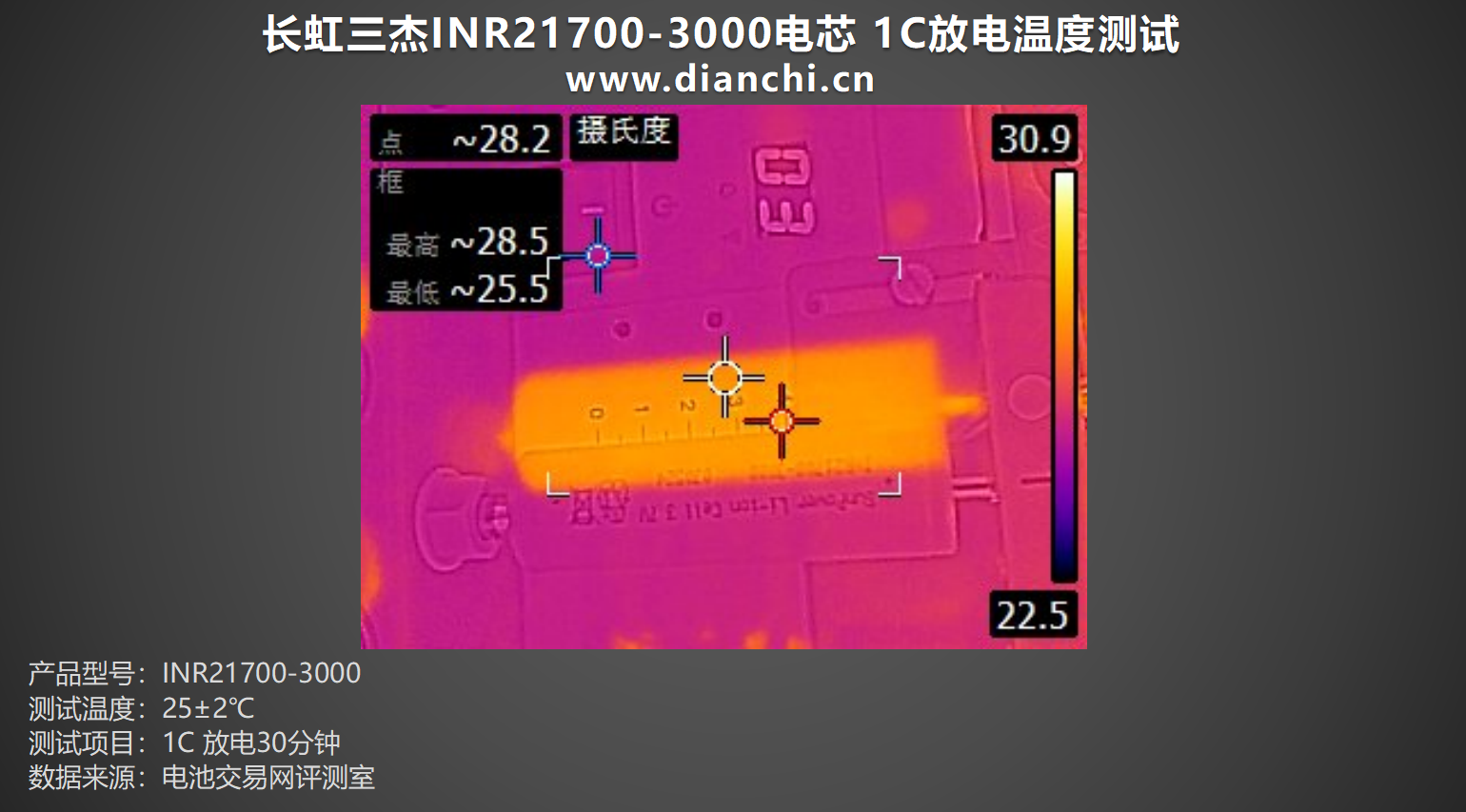

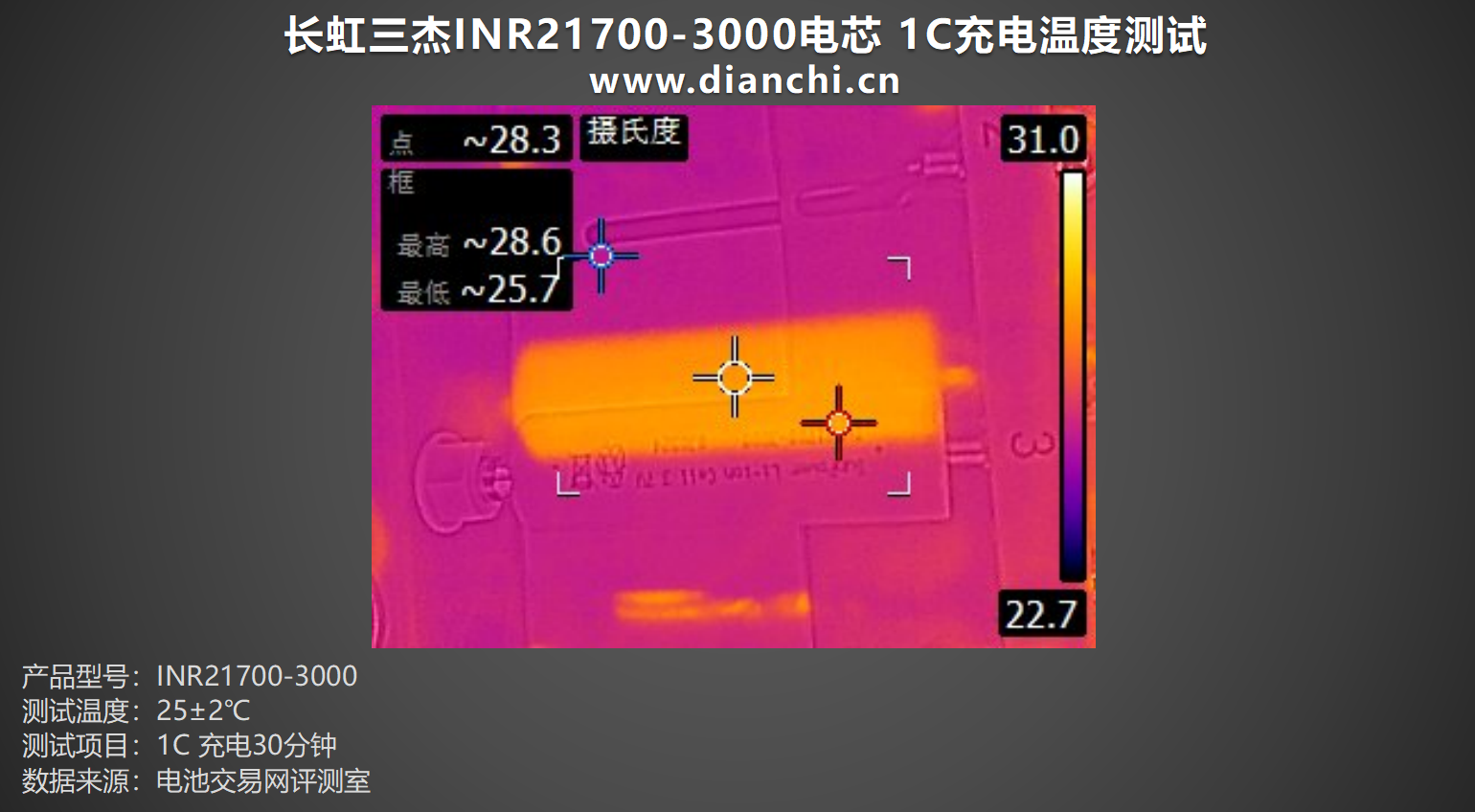

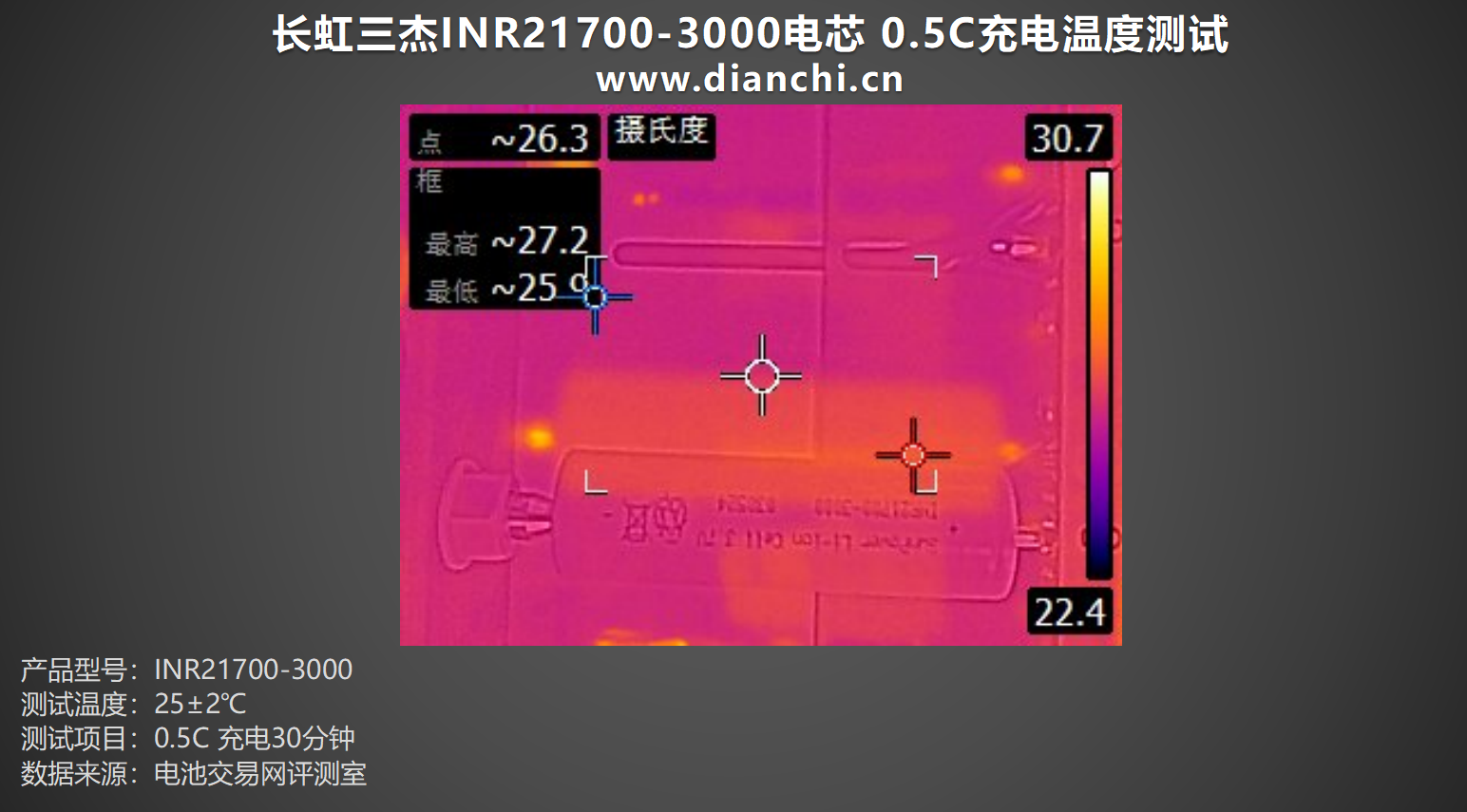

温度测试部分，将对各个充放电档位30分钟后的温度进行测量。
