内置比克16颗18650电芯，ORICO奥睿科156.6Wh便携式储能电源拆解

此前充电头网拿到了奥睿科一款便携式储能电源，产品具备3+2 AC插口、USB接口等，其中USB-C口更是支持60W PD快充输出，此外还配有照明灯，不仅携带外出方面，夜间野营等还能起到不小的帮助。

该电源内置16颗18650电芯，生产商为BAK比克，电芯型号为户外电源案例极多的N18650CL-29。N18650CL-29是一款适用于智能终端、消费电子、及两轮车产品的中倍率耐用型锂离子电芯，后续将详细介绍。

下面就对户外电源进行详细拆解，看看产品内部用料做工如何。

一、奥睿科便携式储能电源外观

包装盒上印有产品使用场景图，边供电边照明。此外还有奥睿科品牌和便携式储能电源以及特性标识等信息。

侧面印有产品介绍图以及特点描述信息。

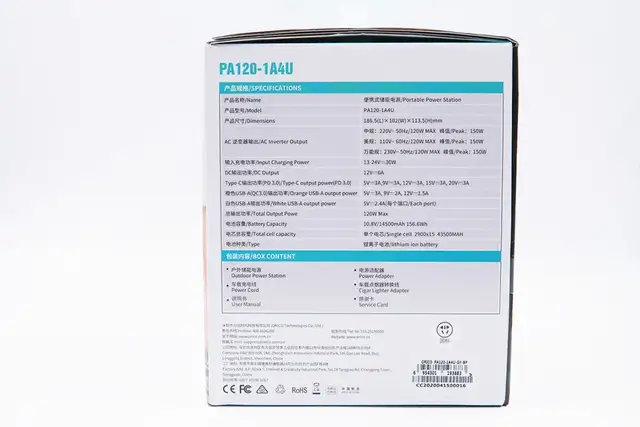

另一侧是产品的规格参数信息。

打开包装，内部两侧有泡棉保护，避免运输途中损坏。

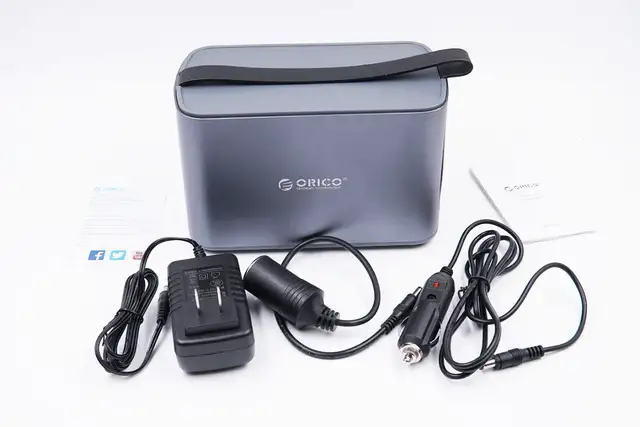

包装内全部东西一览，包括储能电源、电源适配器、点烟器、点烟座和说明书。

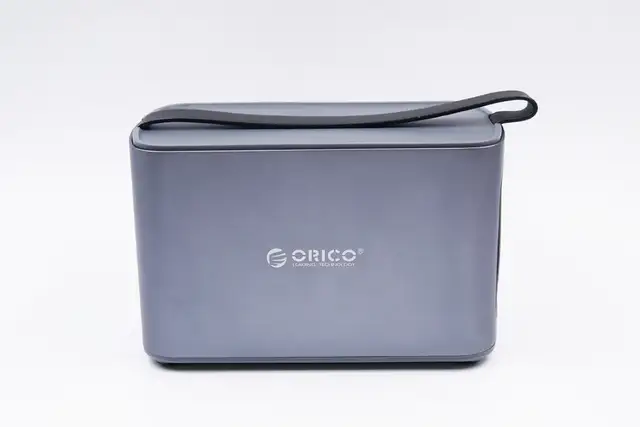

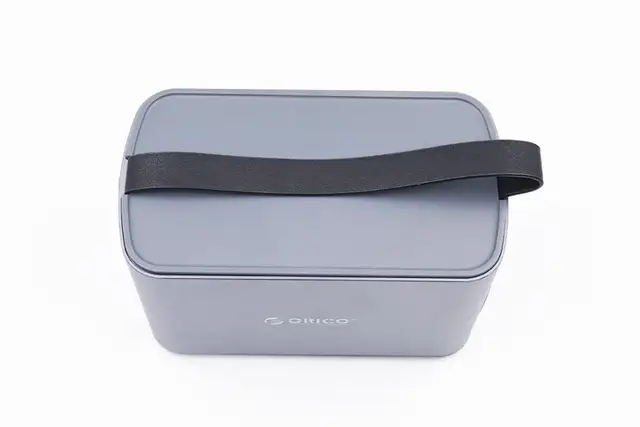

奥睿科便携式储能电源侧身为金属外壳，顶部和底部则是塑料壳，顶部配有提绳，侧身之间弧面过渡，正面中心有奥睿科的品牌logo。

提绳扁平设计，携带方便同时不勒手。

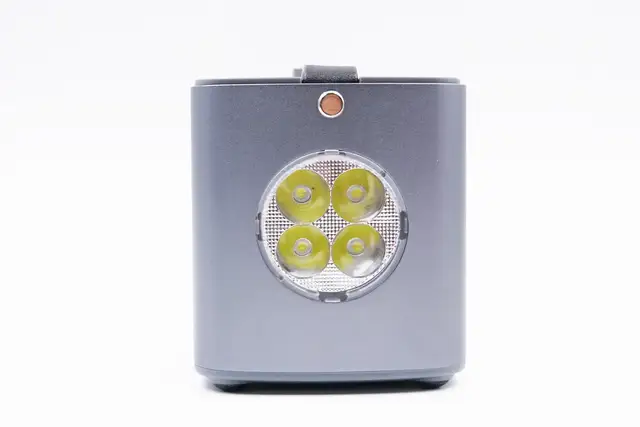

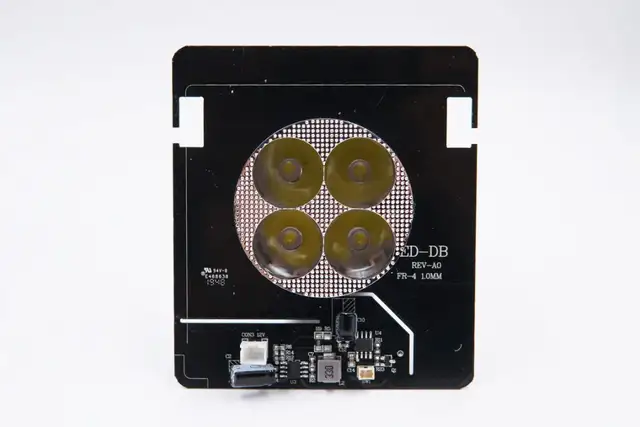

侧面配有照明灯，总共四颗。

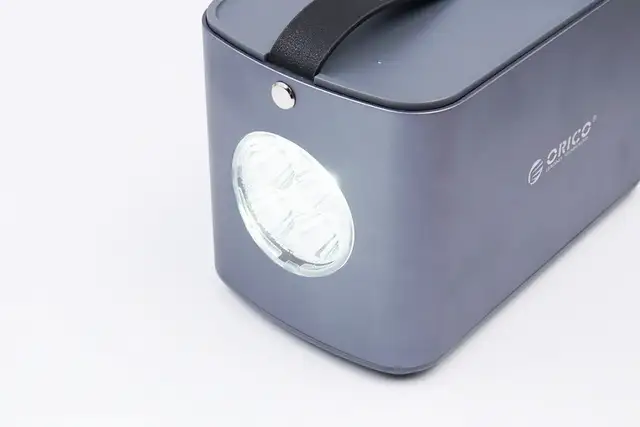

照明灯打开场景图。

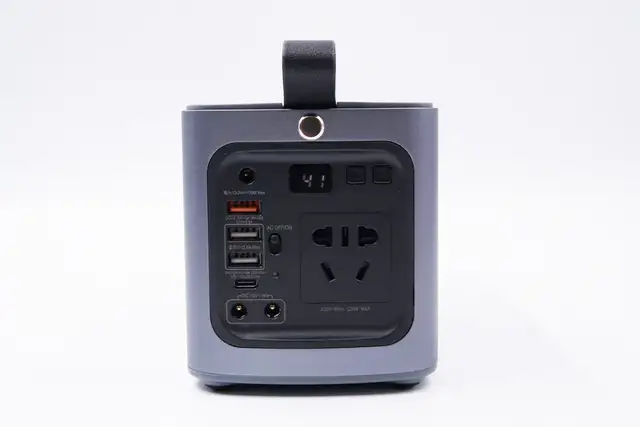

机身另一侧一览。最上一排分别是DC输入充电接口、电量显示屏、电源开关和LED灯开关；中间是3A1C四个USB接口、AC电源开关、AC电源显示灯、3+2 AC插口；左下角是两个DC输出接口。

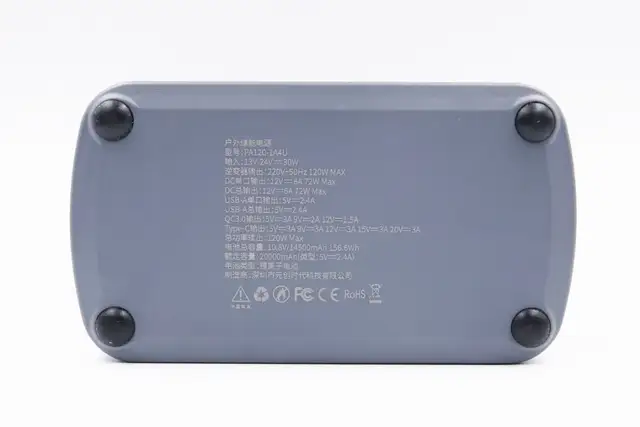

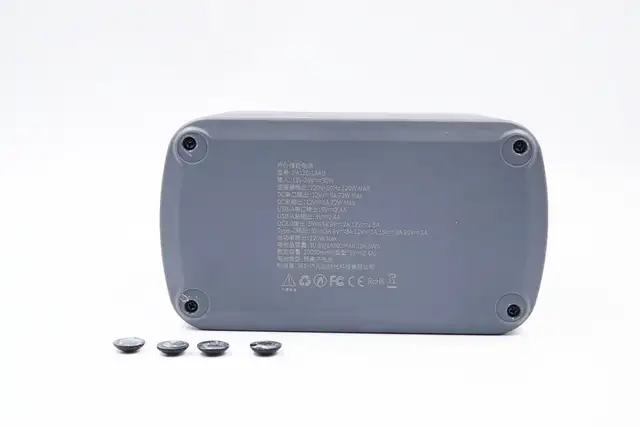

底部设有四个支撑支脚，防止底部外壳磨损，此外还标注有奥睿科便携式储能电源的参数信息

型号：PA120-1A4U

输入：13-24V，30W

逆变器输出：200V-50Hz 120W MAX

DC单口输出：12V6A，72W Max

DC总输出：12V6A，72W Max

USB-A单口输出：5V2.4A

USB-A总输出：5V2.4A

QC3.0输出：5V3A，9V2A，12V1.5A

USB-C输出：5V3A，9V3A，12V3A，15V3A，20V3A

总输出功率：120W Max

电池总容量：10.8V/14500mAh 156.6Wh

额定容量：20000mAh（类型：5V2.4A）

电池类型：锂离子电池

制造商：深圳市元创时代科技有限公司

产品已经通过了FCC认证、CE认证和RoHS认证。

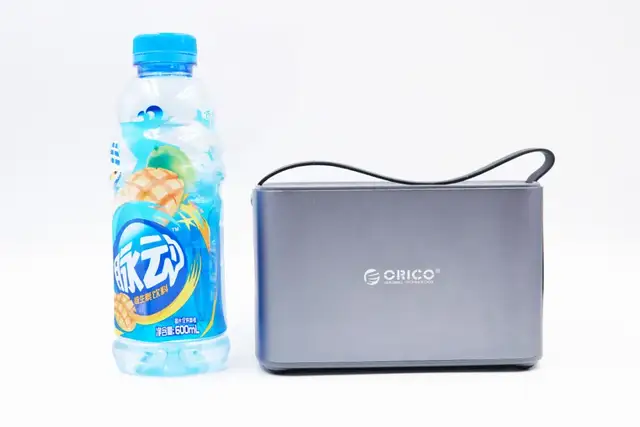

机身高度约为脉动瓶子的一半。

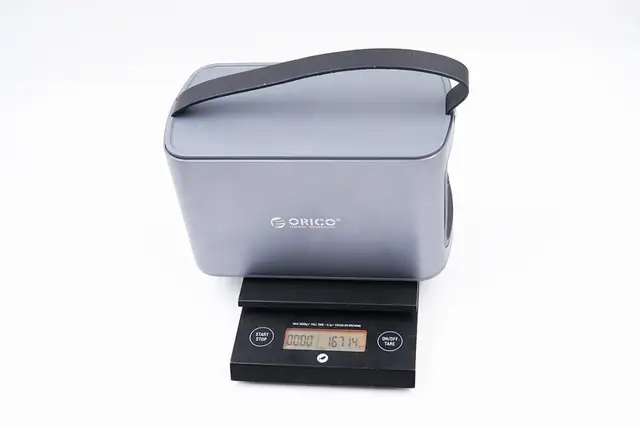

净重约为1671g。

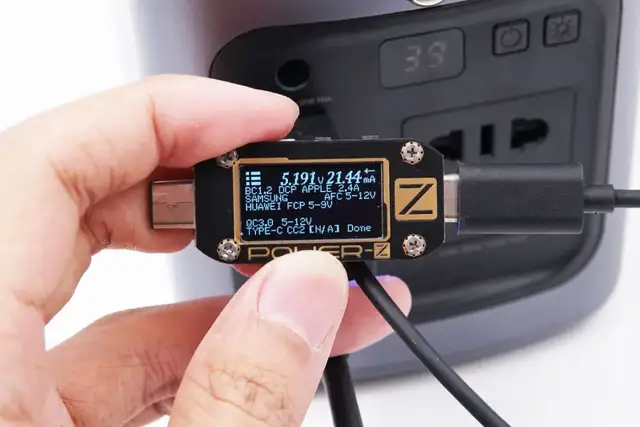

使用ChargerLAB POWER-Z KM001C检测USB-A快充口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC3.0、AFC、FCP快充协议。

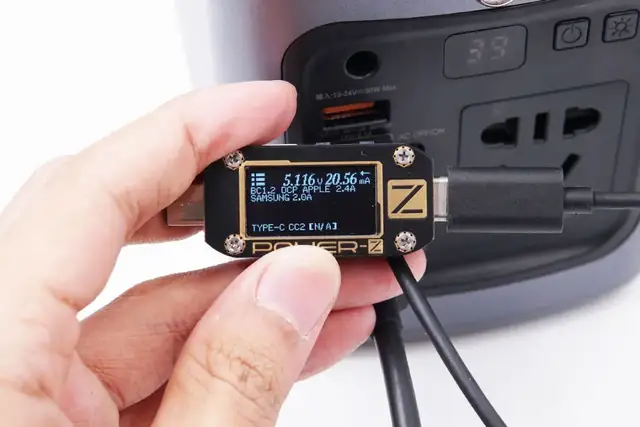

使用KM001C检测发现两个USB-A标充口的输出协议一样，都支持Apple 2.4A和Samsung 5V/2A协议。

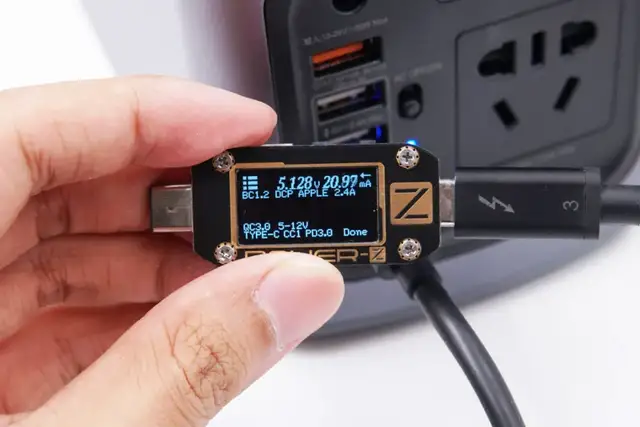

另外使用KM001C检测USB-C口的输出协议，显示支持Apple 2.4A、DCP和QC3.0、PD3.0协议。

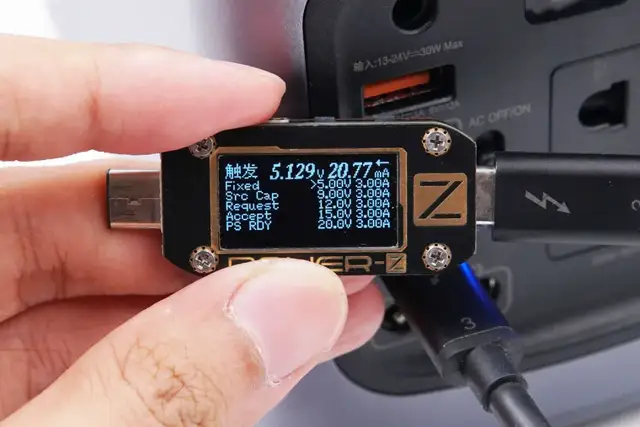

除此之外，其PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位。

二、奥睿科便携式储能电源拆解

将底部四个支撑支脚拆掉，内部有螺丝进行封装固定。

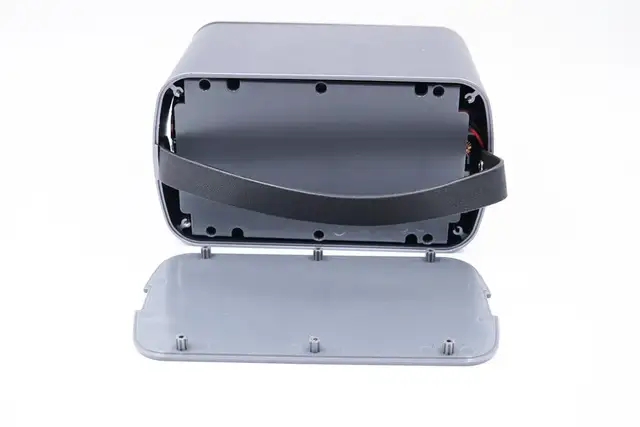

顶盖两侧设有固定柱。

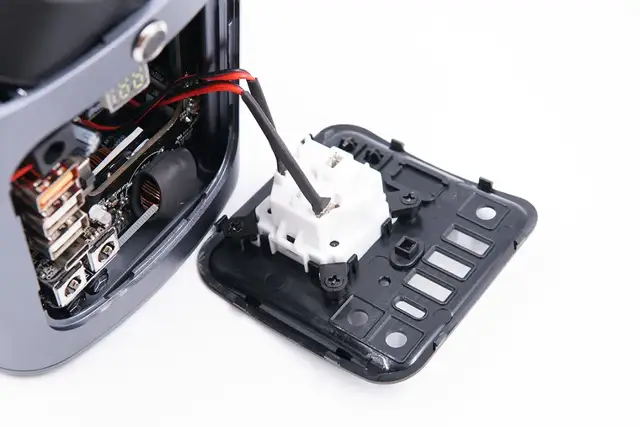

接口侧塑料板采用卡扣进行封装，AC输出插口使用螺丝固定在侧面塑料板上，导线上套有绝缘管。

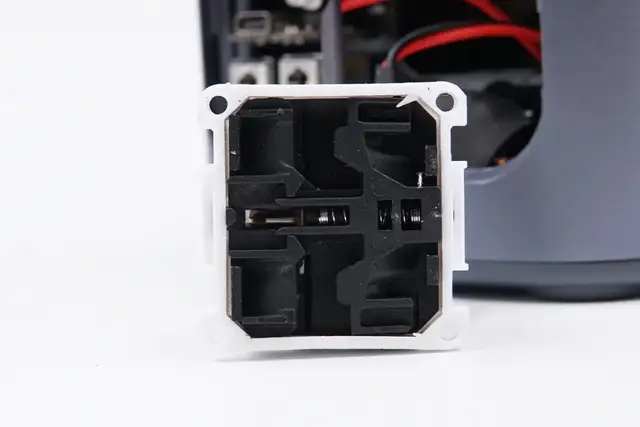

AC插口内部设有复位弹簧，当拔掉插头时安全门复位。

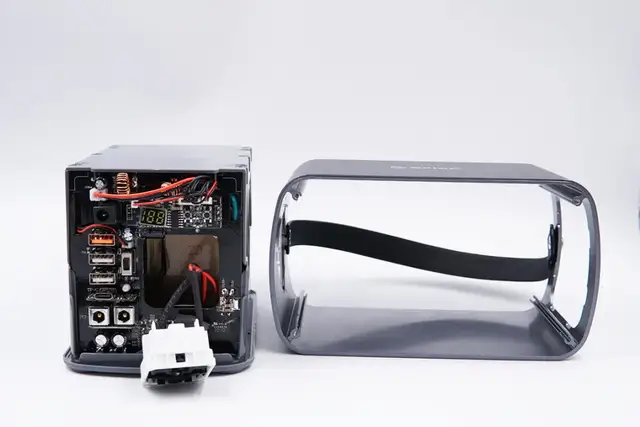

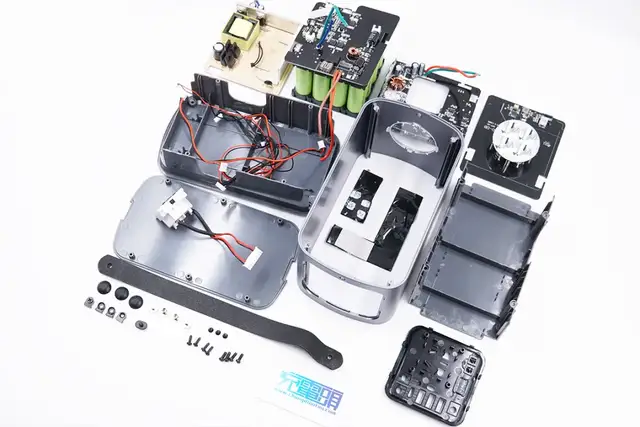

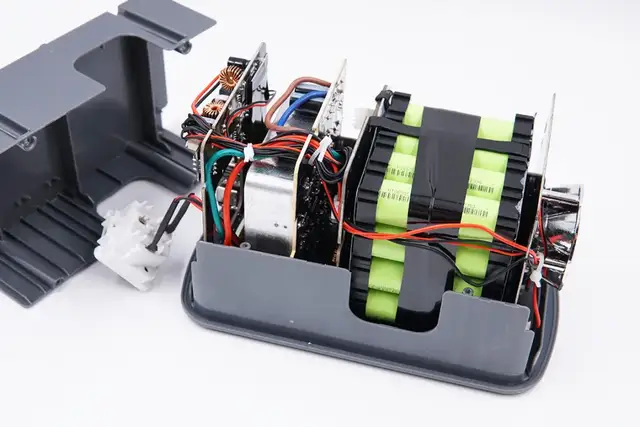

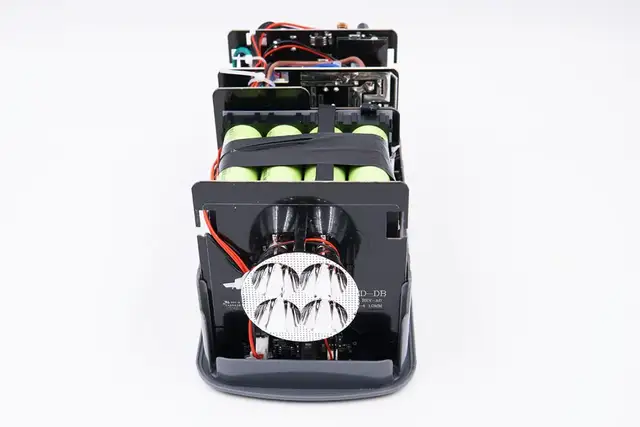

拆掉上下以及侧面板子后即可将电源取出。

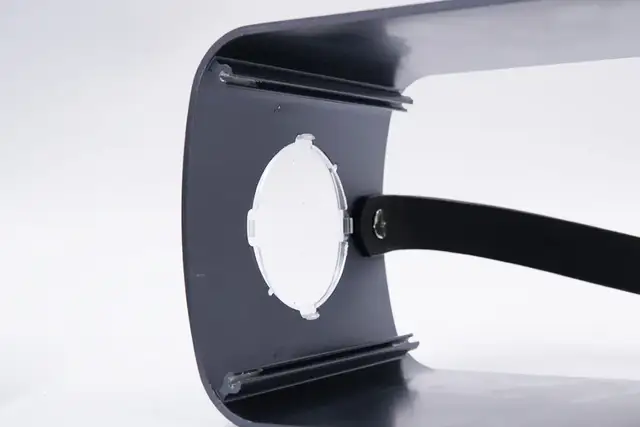

可以看到机身壳内部四个转角处都设有固定槽。

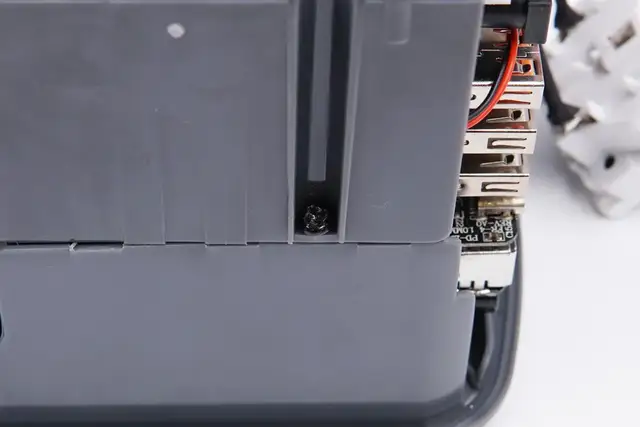

内部还设有上下两块U型隔离板，侧面使用螺丝连接固定。

拆掉侧面螺丝将两块塑料板分开，电芯缠绕绝缘胶带。

各类导线使用扎条捆扎。

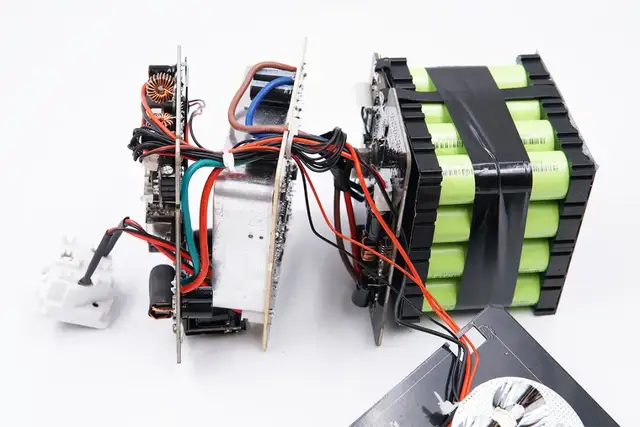

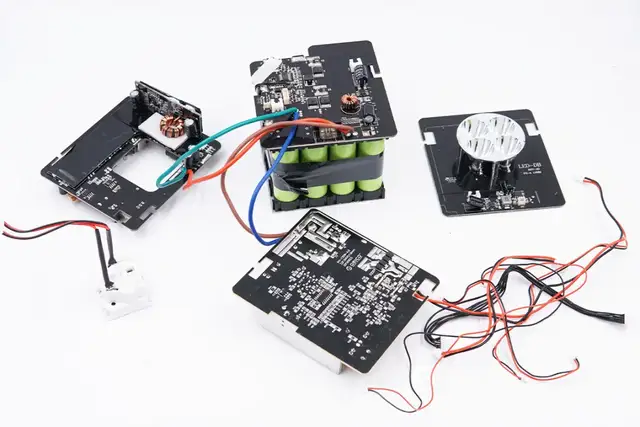

拆掉各类线缆方便对电路进行观察分析。

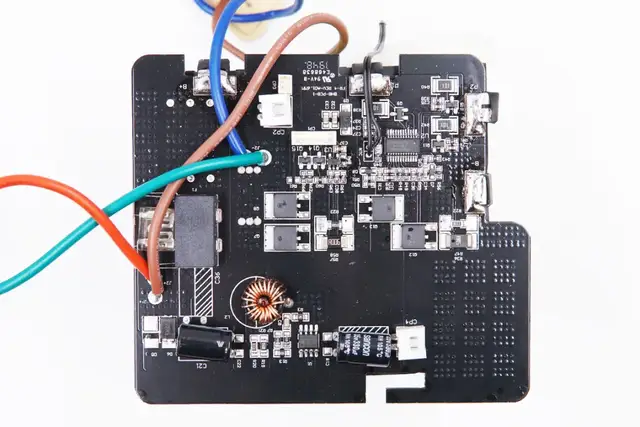

输入输出PCB板正面一览，右上角是DC输入充电接口，旁边是白色的导线插槽，连接电池所在电路板。

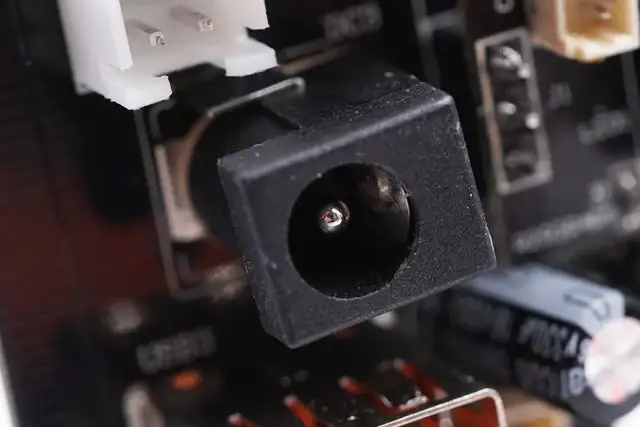

DC输入充电接口特写。

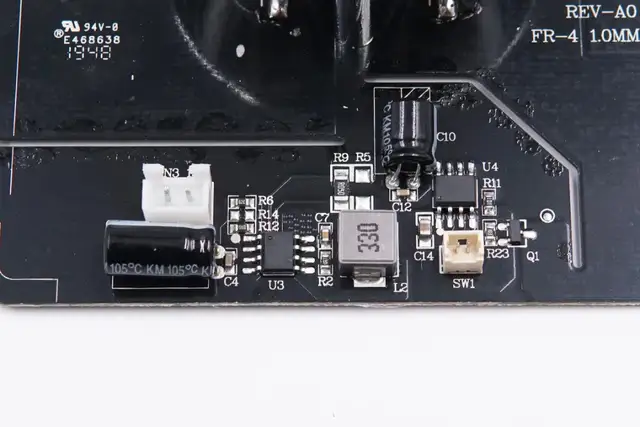

DC输入充电接口通过导线连接到此PCB板上，板子下端便是输入降压电路。

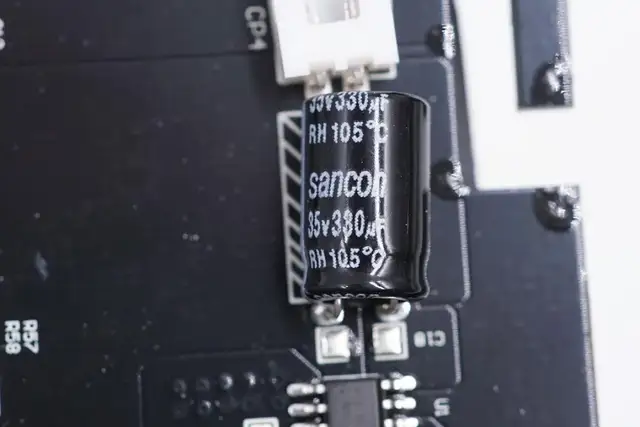

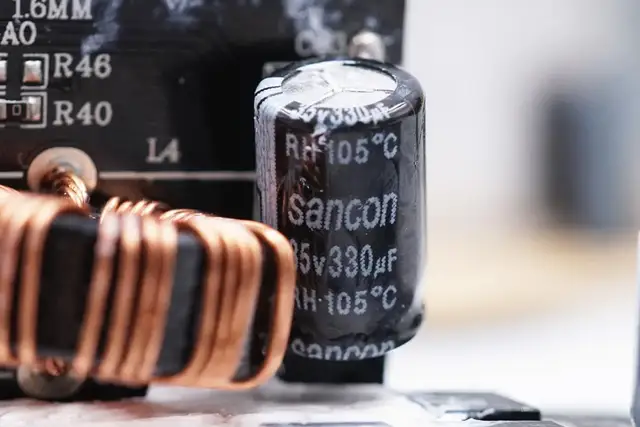

输入滤波电解电容，规格为35V 330μF，sancon品牌。

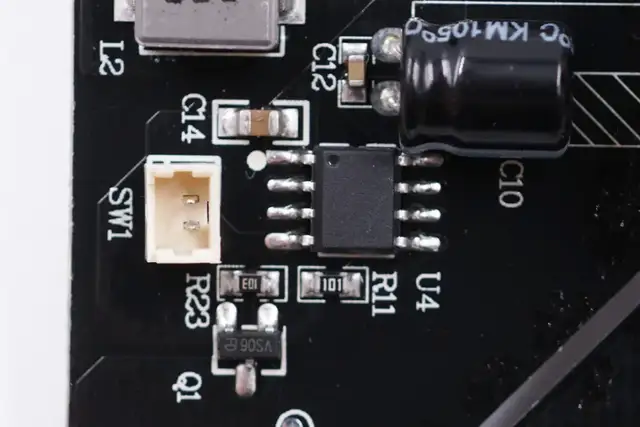

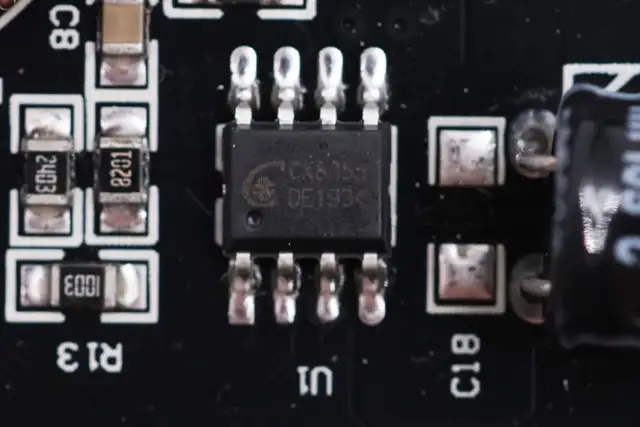

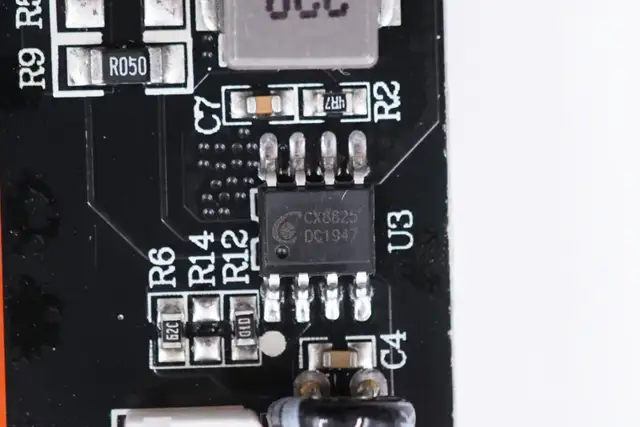

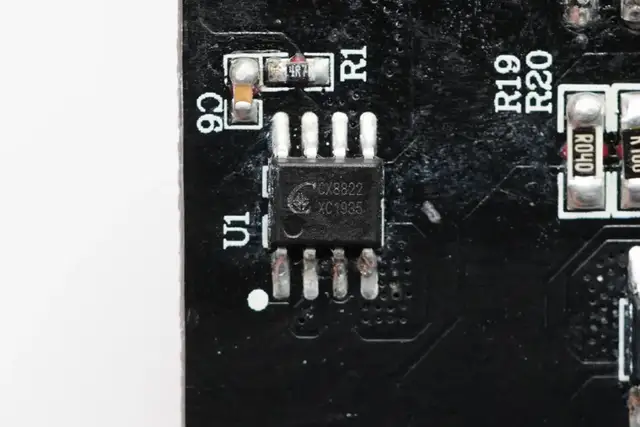

诚芯微CX8855，这是一款输入耐压可达32V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器。

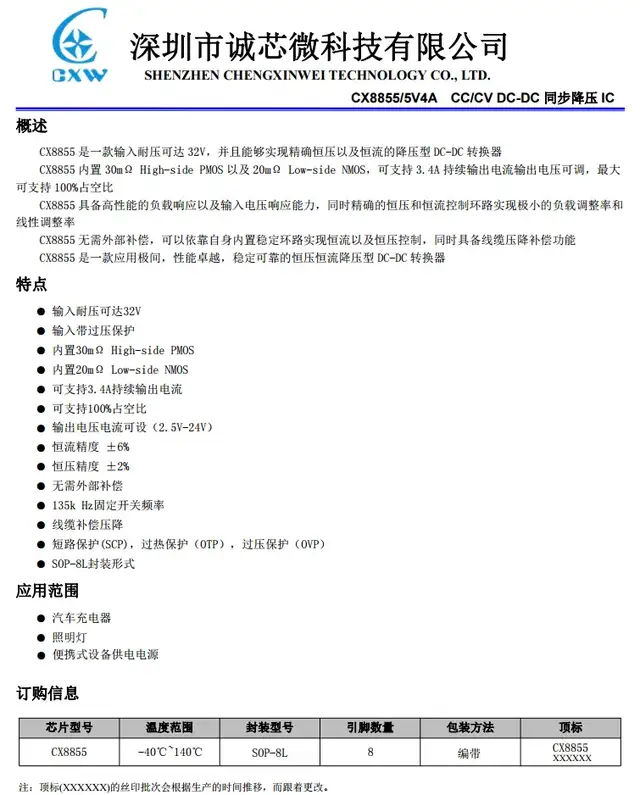

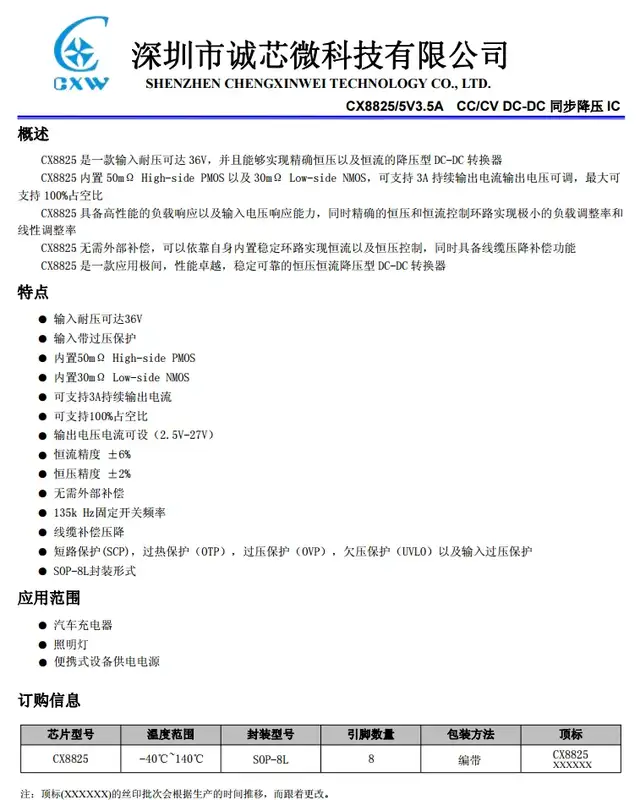

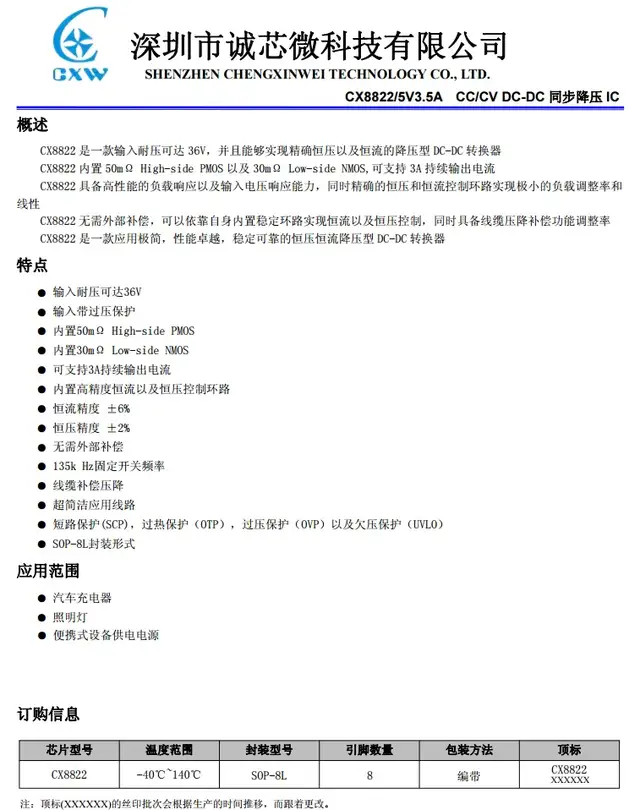

诚芯微CX8855资料信息。

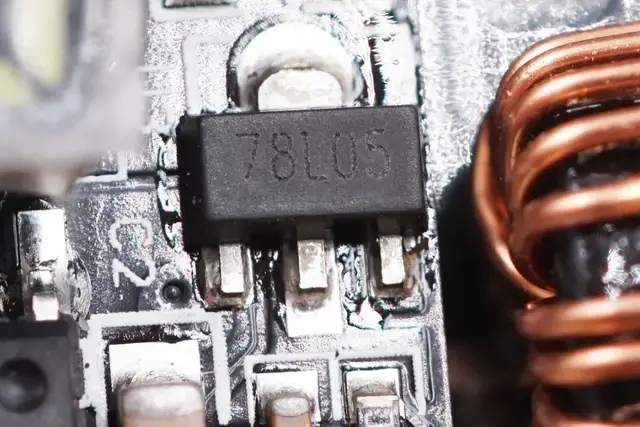

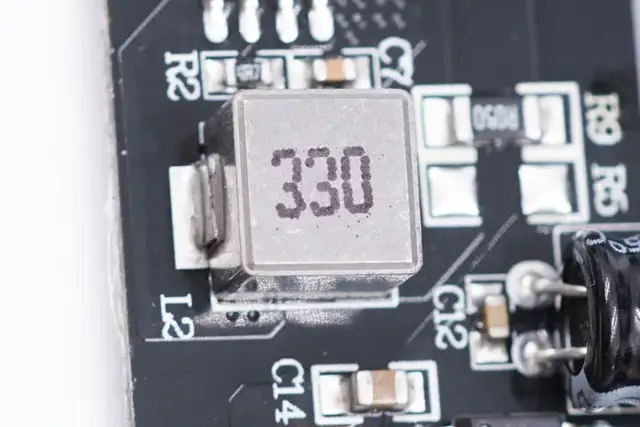

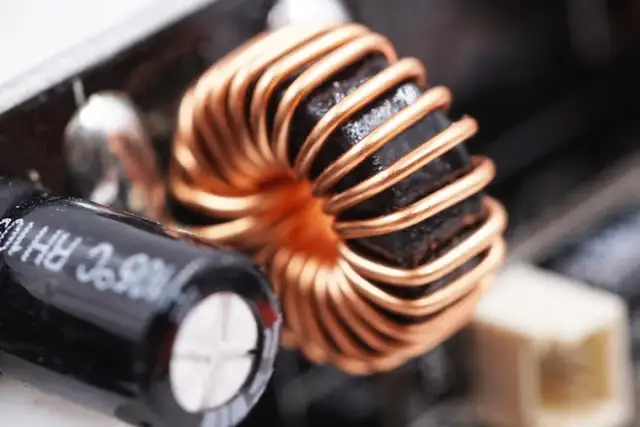

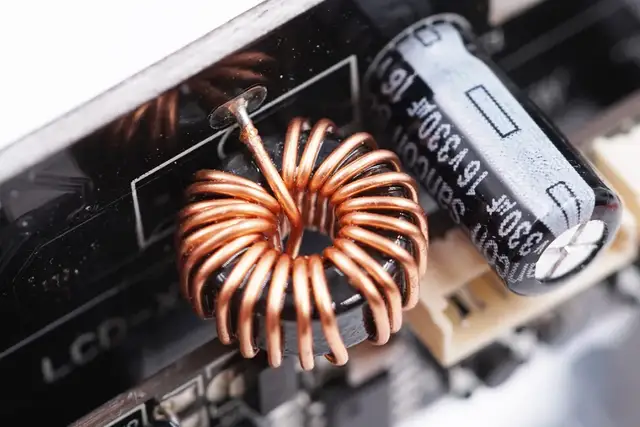

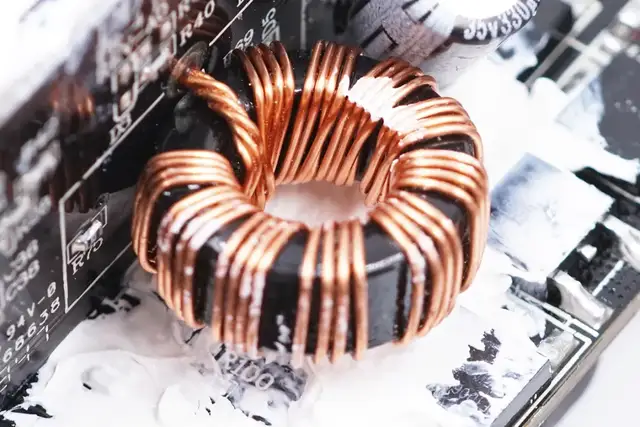

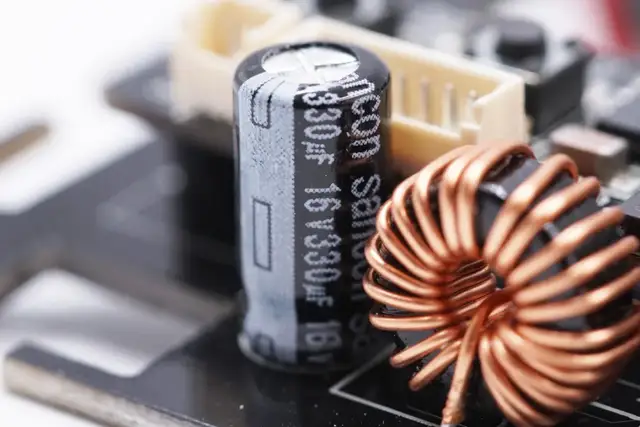

降压电感特写，配合诚芯微CX8855进行DC输入降压。

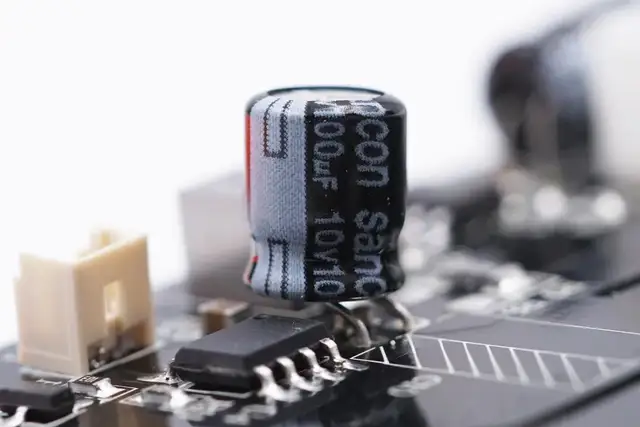

输出滤波电解电容，规格为25V 470μF，sancon品牌。

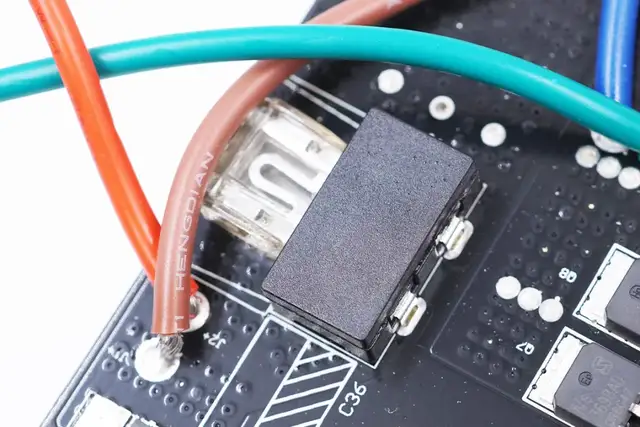

黑色元器件特写。

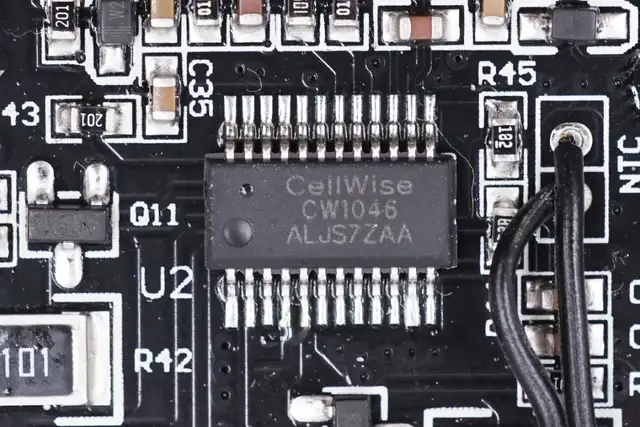

多串锂电池保护IC采用赛微CW1046。CW1046有以下优点：高精度的电压、电流以及温度检测，更有效的保护电池包；驱动N管MOSFET，节约BOM成本；高精度的均衡功能，均衡开启电压的一致性可达到±1mV以内，延长电池使用寿命与使用时间，提高用户体验；LED电量显示功能，通过4颗LED灯显示电池包的剩余容量。

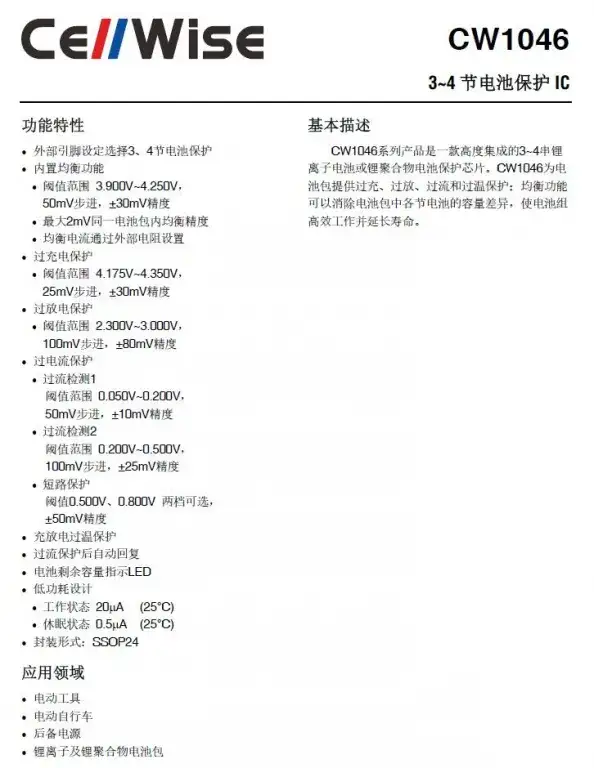

赛微CW1046资料信息。

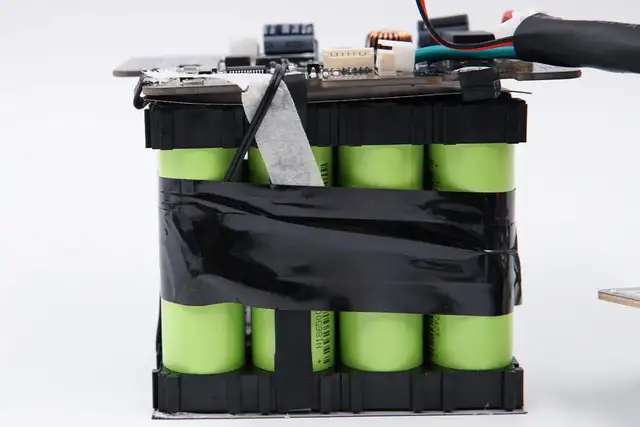

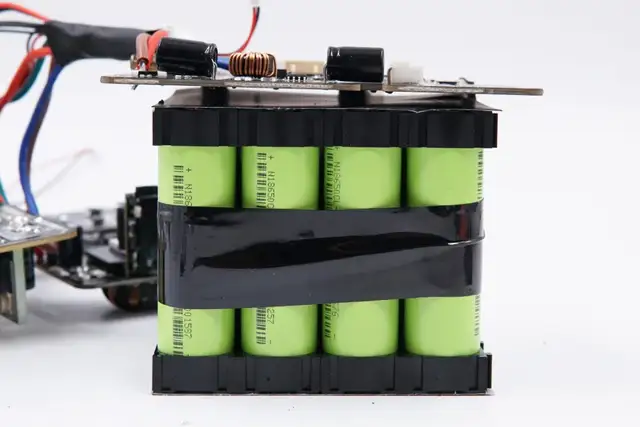

电芯使用绝缘胶带缠绕，两端有黑色固定板固定，固定板和PCB板之间有绝缘胶板隔离。

并且配有热敏电阻进行温度监控。

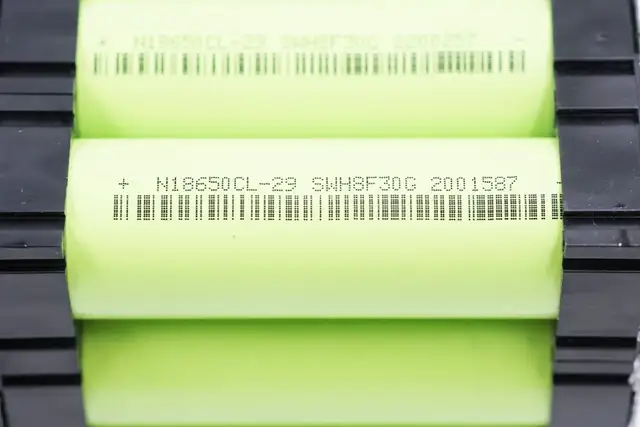

BAK比克 N18650CL-29

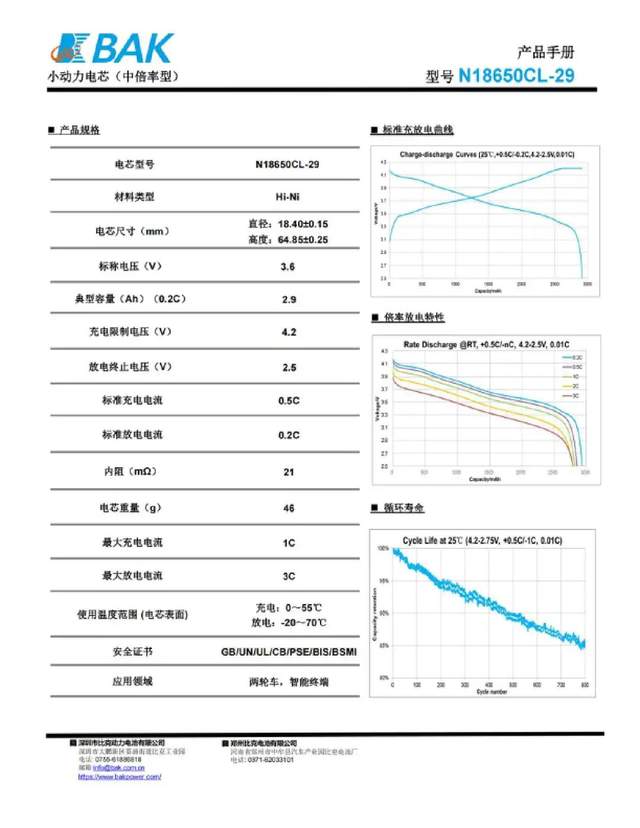

电芯特写，4 x 4 总共16颗电芯均为18650电芯。详细信息见下图规格书：

N18650CL-29正极材料为高镍三元材料，标称电压3.6V，典型容量2900mA，充电限制电压4.2V，放电终止电压2.5V，标准充电电流0.5C，标准放电电流0.2C，内阻21mΩ，重量46g，最大充电电流1C，最大放电电流3C，工作温度-20~70℃，循环寿命达800次。

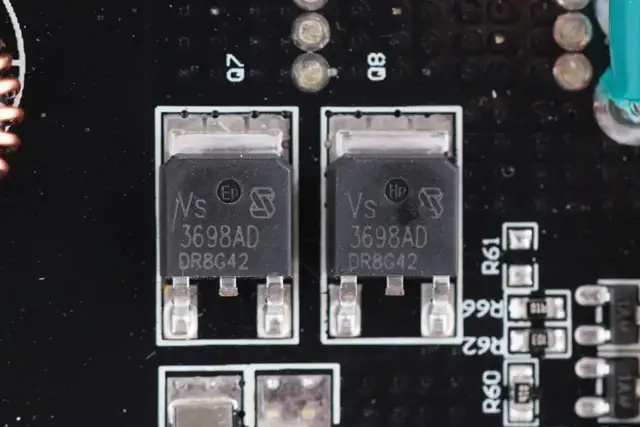

四颗威兆MOS。

型号均为VS3698AD，NMOS，耐压30V。

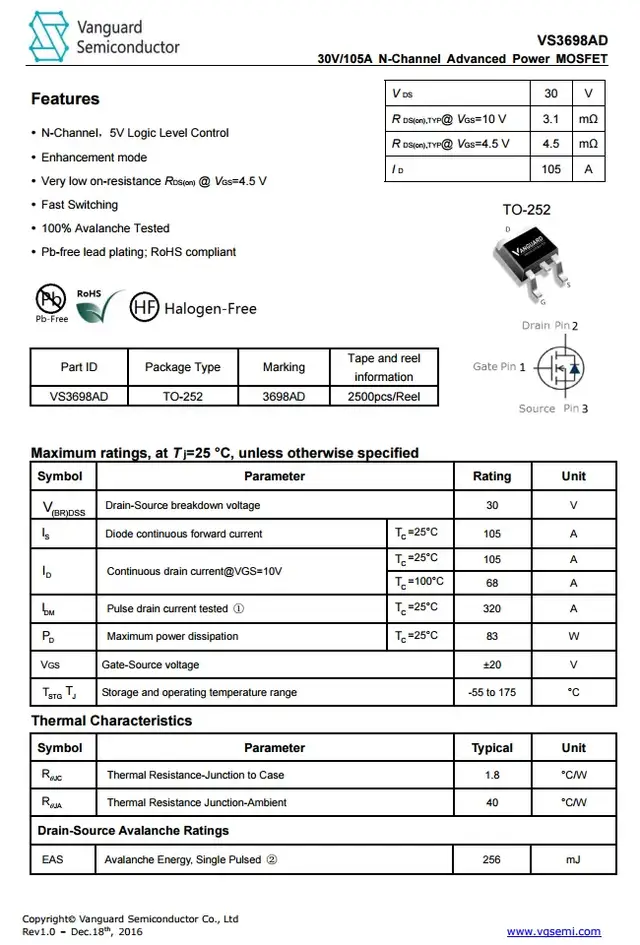

威兆VS3698AD资料信息。

DC转AC输出电路：

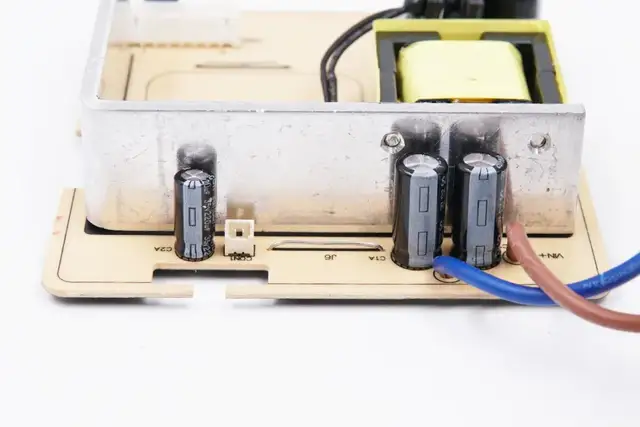

板子上配有散热片，旁边是三颗滤波电容。

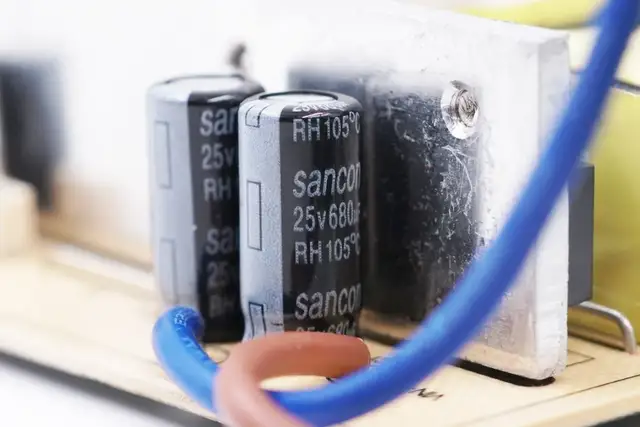

其中两颗规格为25V 680μF。

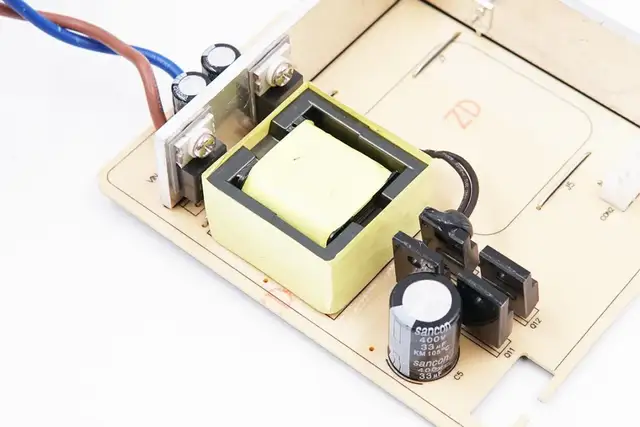

散热片另一侧是变压器、MOS管和高压滤波电容这些元器件。

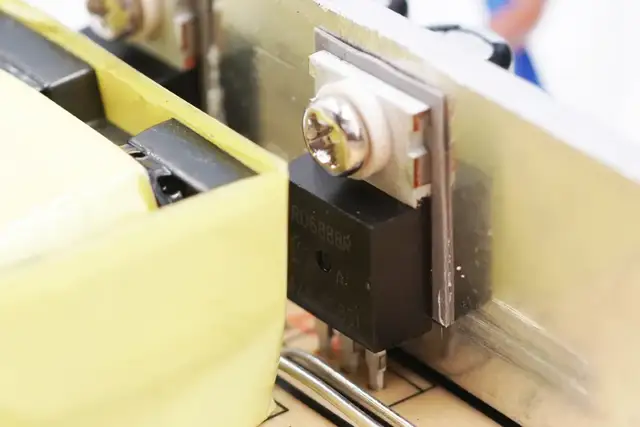

其中两个MOS管使用螺丝固定在散热片上，锐骏RU6888R，NMOS，耐压60V。

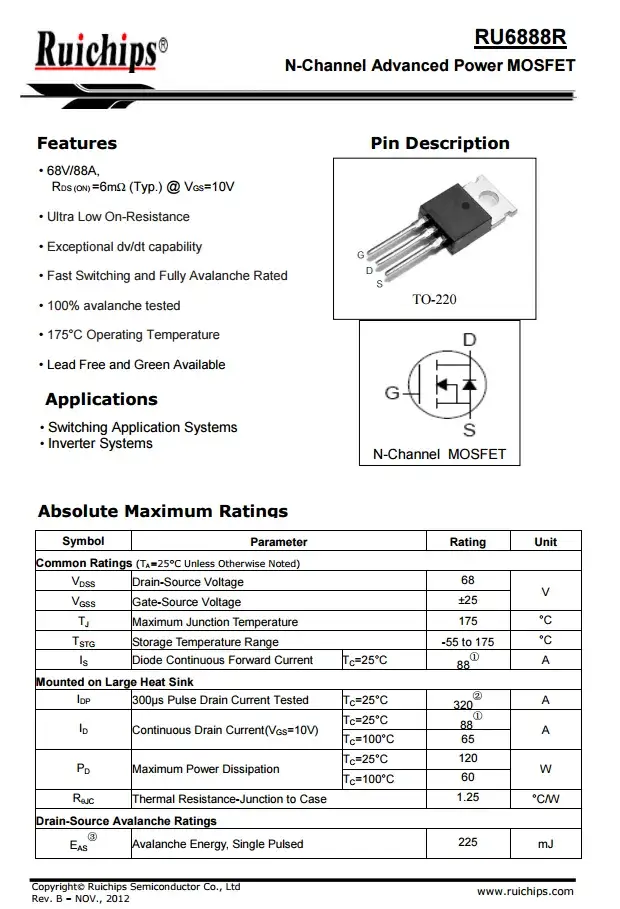

锐骏RU6888R资料信息。

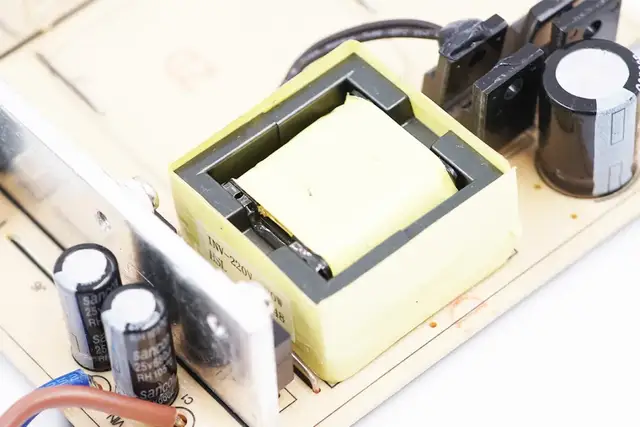

变压器特写，磁芯以及侧面粘贴绝缘胶带。

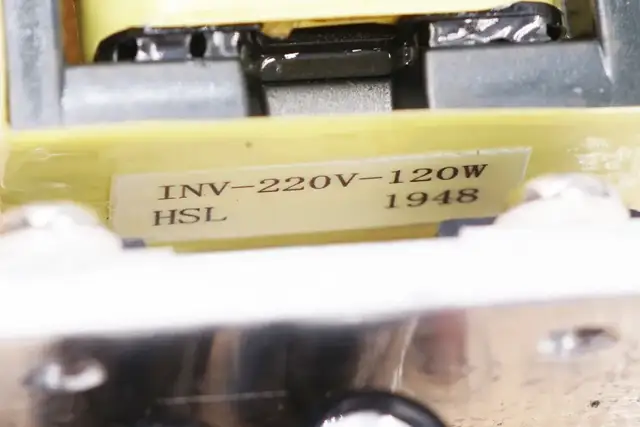

侧面还贴有信息标签。

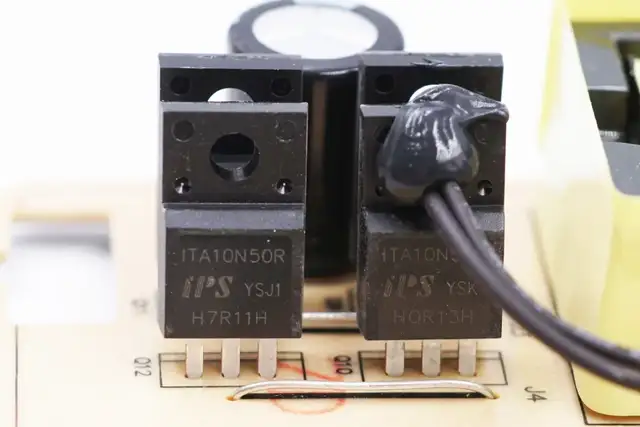

另外四颗是IPS ITA10N50R，耐压500V，导阻0.5Ω。并且其中一颗MOS管上还打胶固定有一颗热敏电阻进行温度监控。

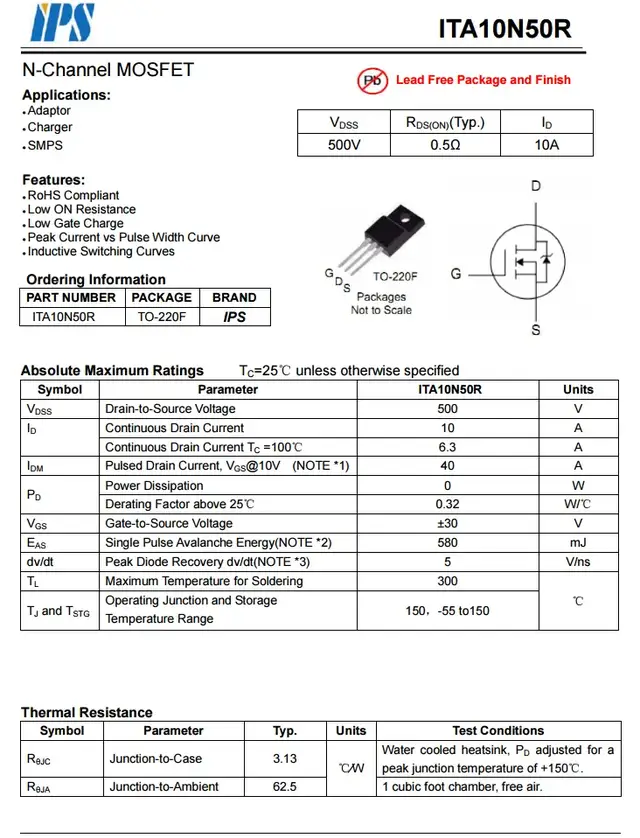

IPS ITA10N50R资料信息。

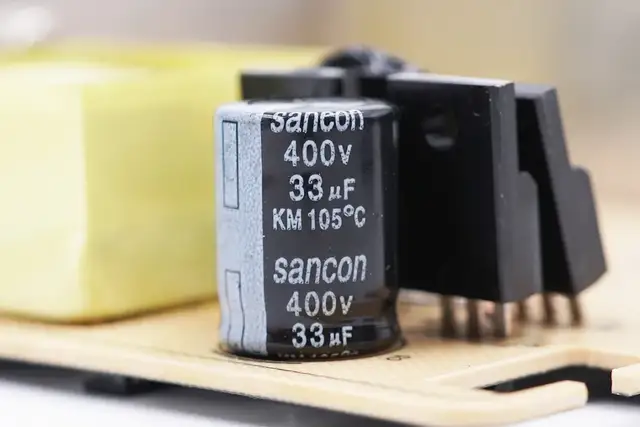

高压滤波电解电容特写，规格为400V 33μF。

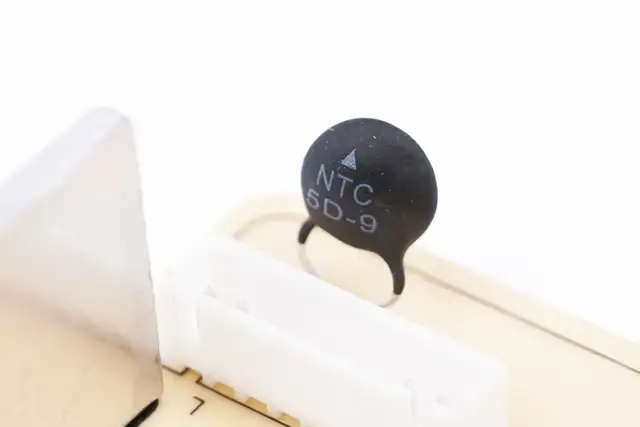

NTC浪涌抑制电阻特写，旁边的插槽用来连接AC插口。

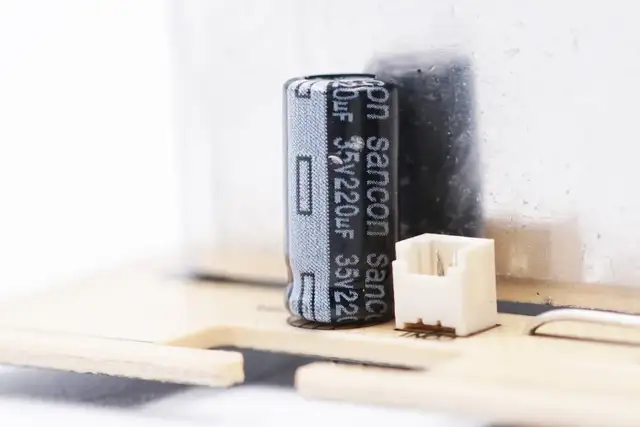

第三颗滤波电解电容规格为35V 220μF。

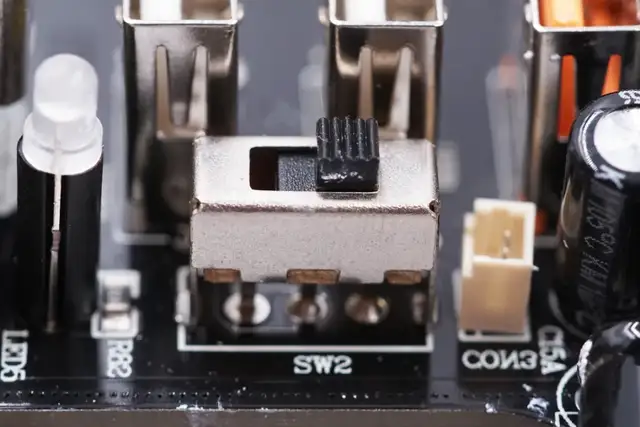

AC电源开关特写，外套金属壳加固。

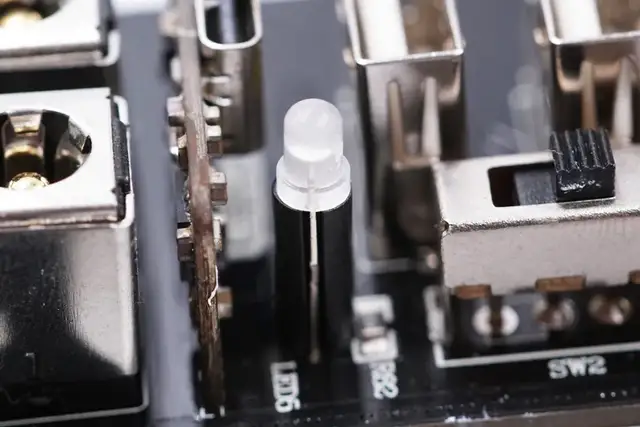

AC电源显示灯特写。

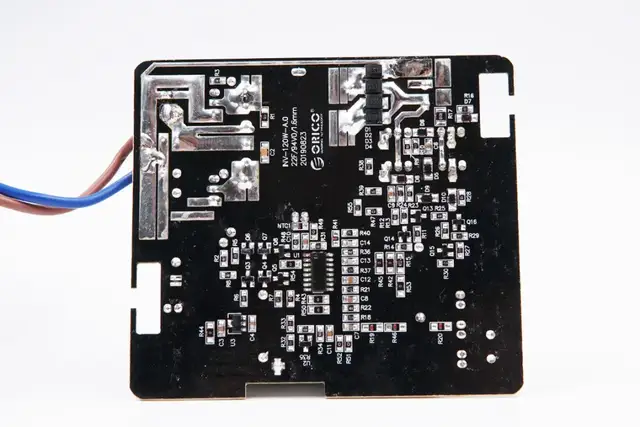

板子背面一览。

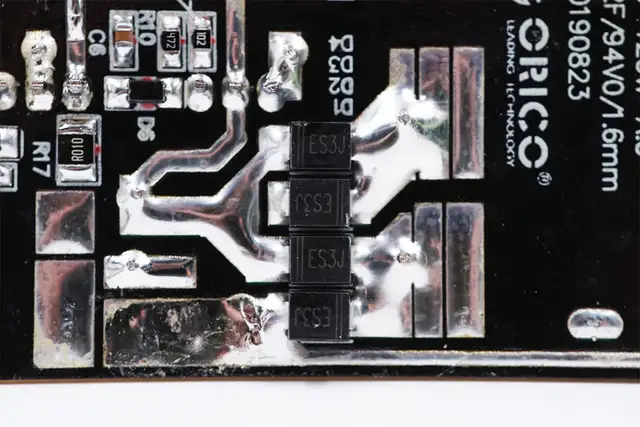

四颗ES3J二极管特写。

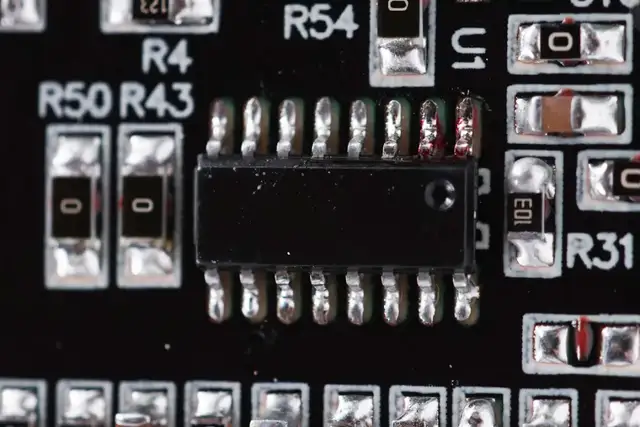

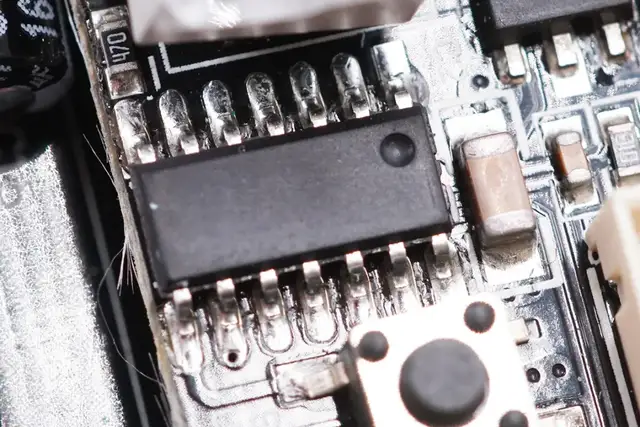

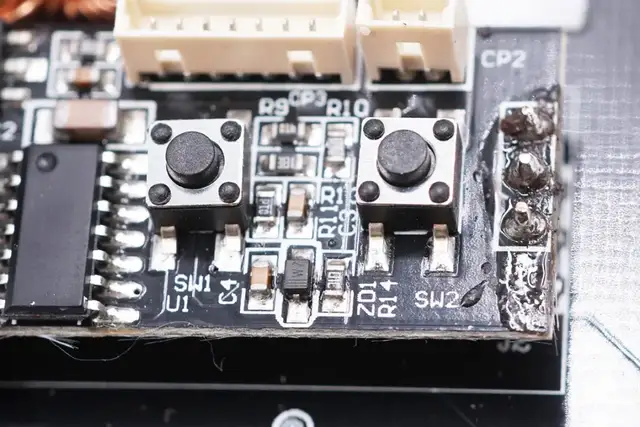

无标单片机，信息不详。

丝印AAAH HKP2。

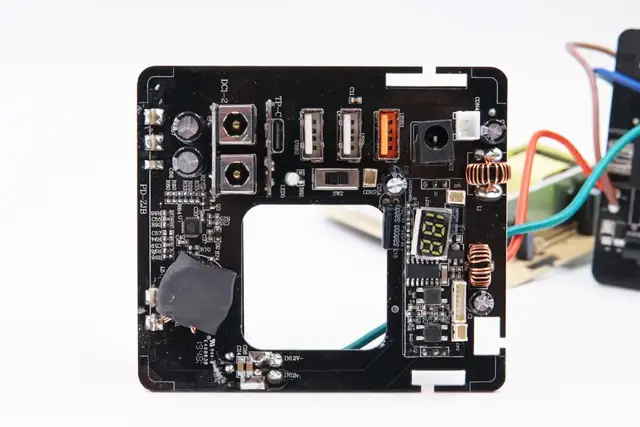

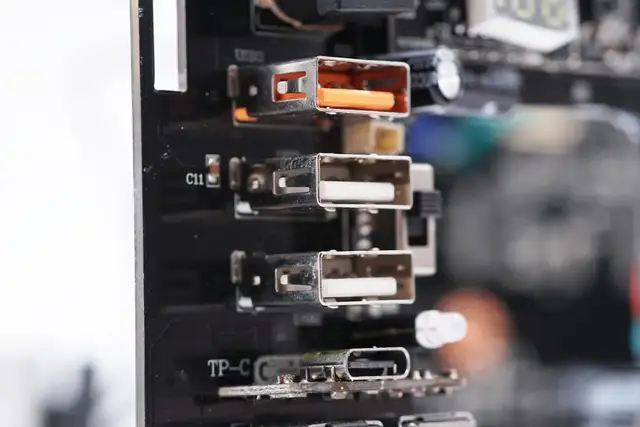

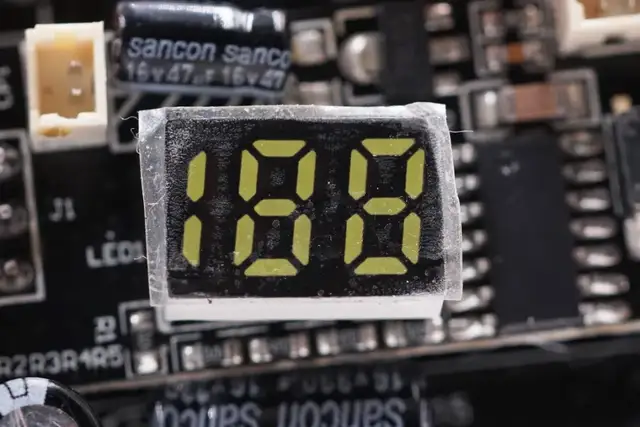

输出端板子正面一览，板子左上角是USB和DC输出模块，右下角上显示屏和照明灯输出电路，而镂空处对应AC插口。

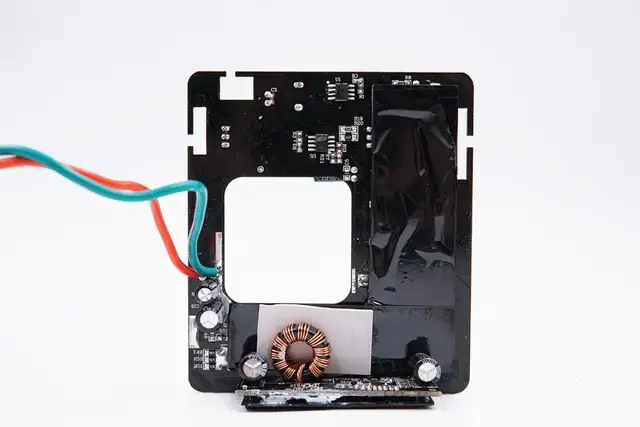

输出PCB板背面一览，左侧镂空，右侧和下端粘贴绝缘胶带，此外还有导热垫。

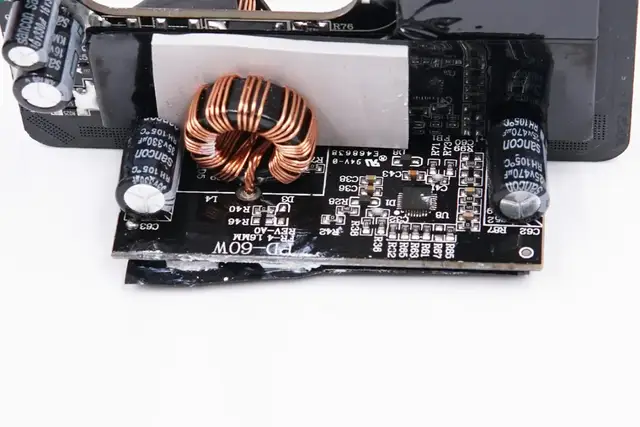

主板下端垂直焊接有一块小PCB板，小板上设有电感和电容等元器件。

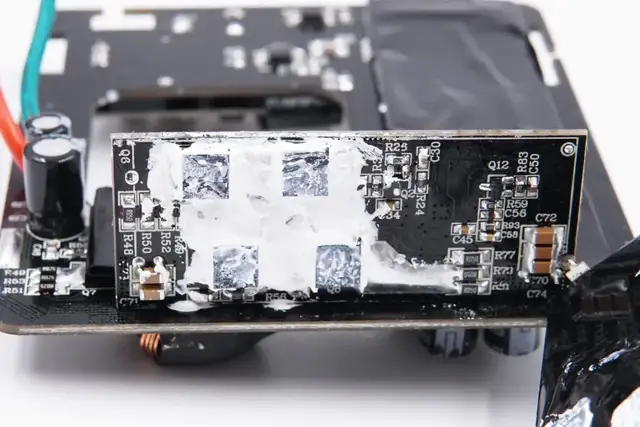

小板另一面上有四颗芯片，打胶帮助导热。

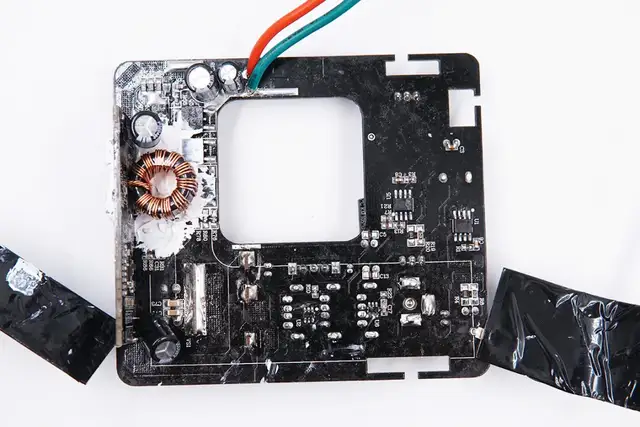

将绝缘胶带撕开，胶带下面部分区域做了过孔设计。

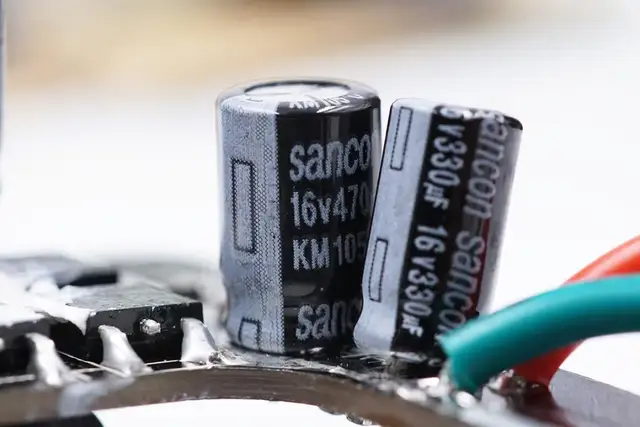

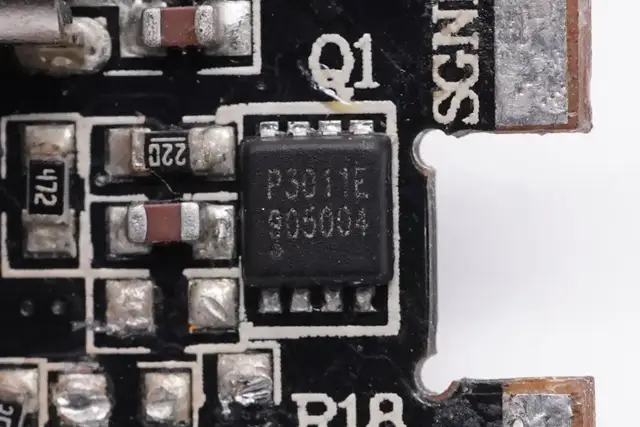

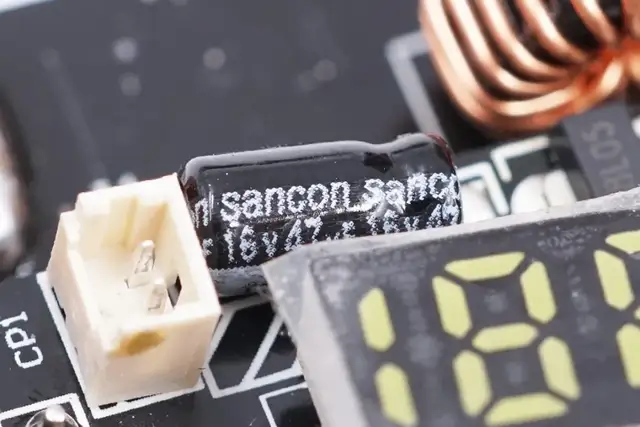

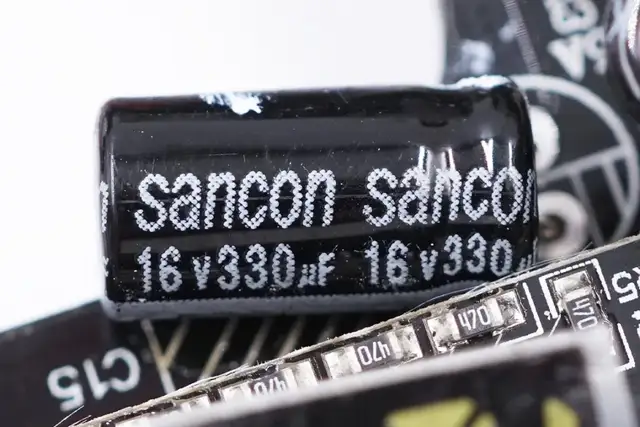

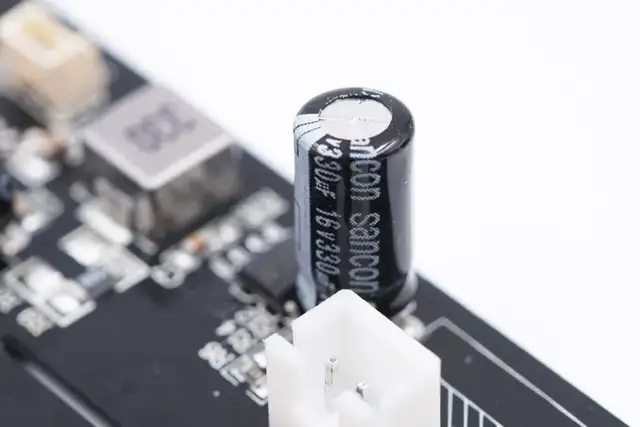

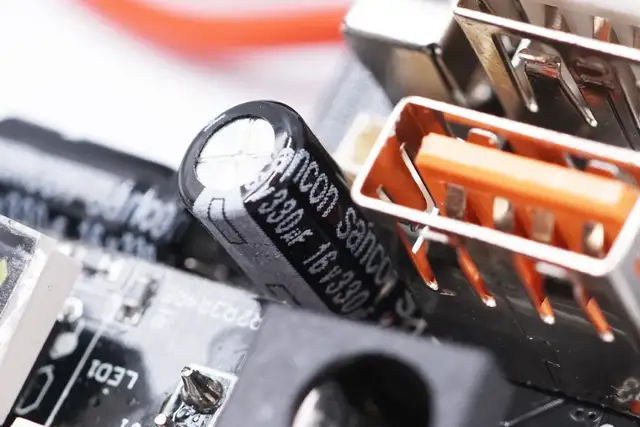

两颗滤波电解电容，规格分别是16V 470μF和16V 3300μF。

DC输出电路分析：

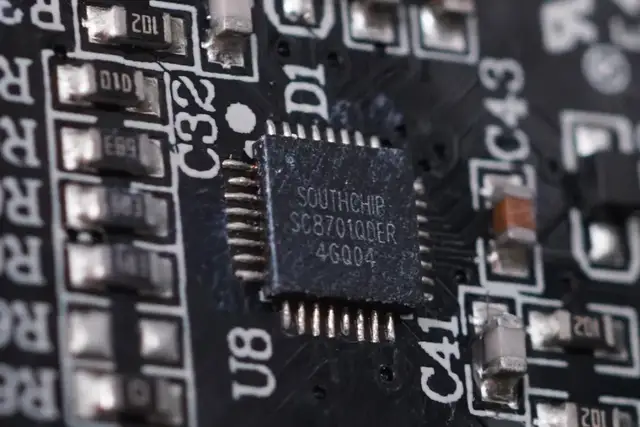

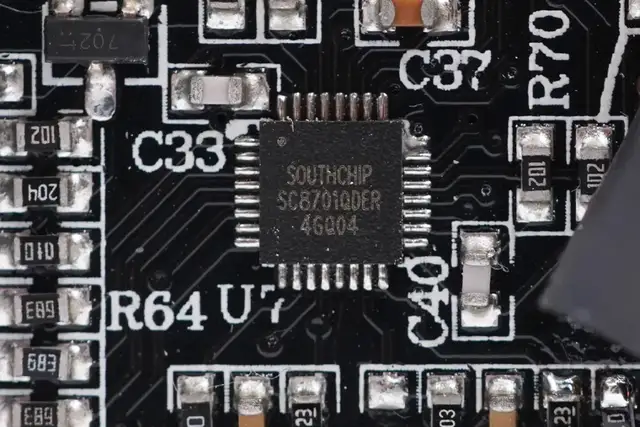

两个DC输出接口同步升降压控制器采用南芯半导体的SC8701。南芯SC8701是一个同步4开关降压升压控制器，它可以有效地输出电压，无论是高、低或等于输入电压。

同时也支持非常宽的输入和输出电压范围，它可以支持2.7V到36V的输入范围和2V到36V的输出范围。驱动器电压设置为10V，以充分利用外部mosfet实现最高效率，用于Type-C接口升降压电压转换。

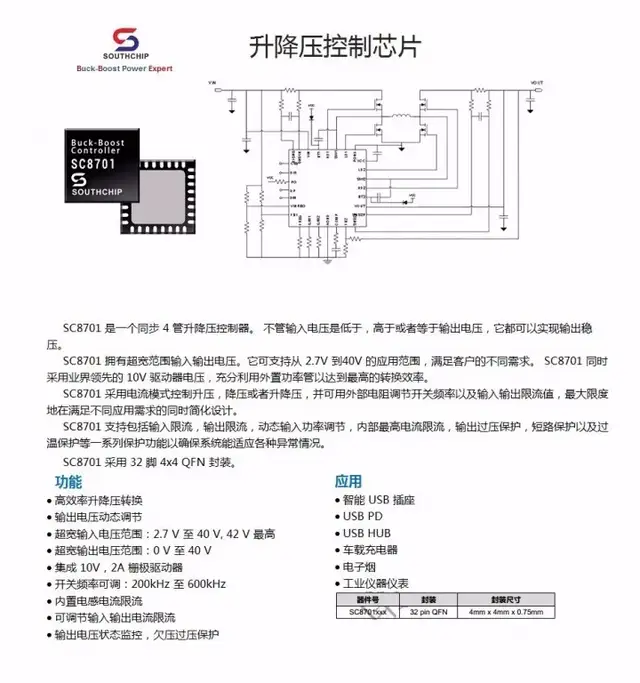

南芯SC8701资料信息。

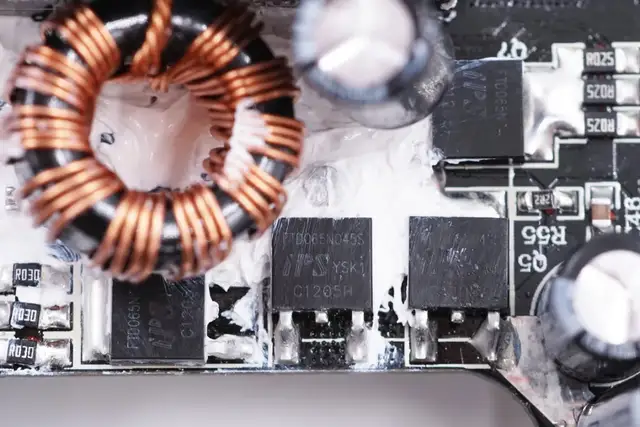

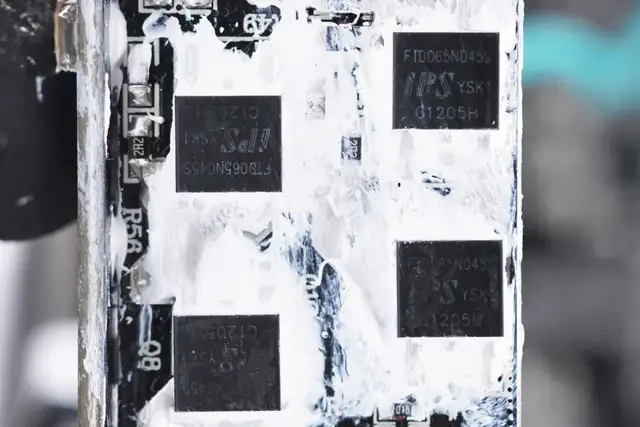

外挂四颗同步整流升降压MOS管。

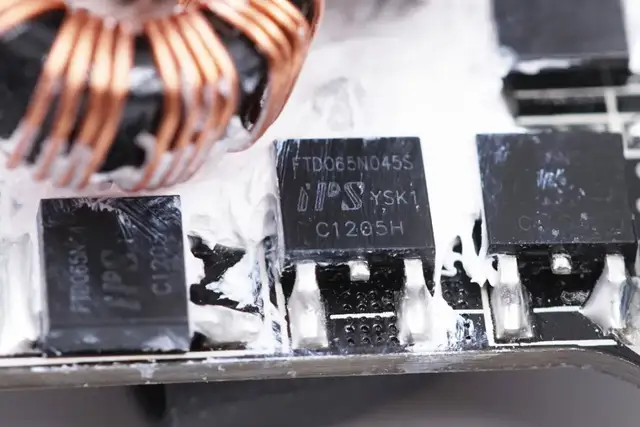

四颗MOS管均为IPS FTD065N045S。

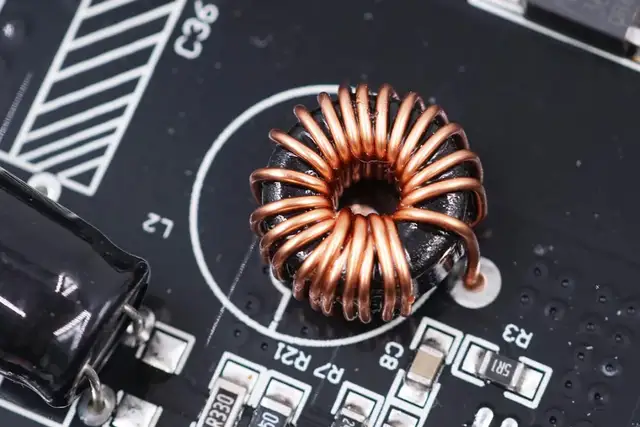

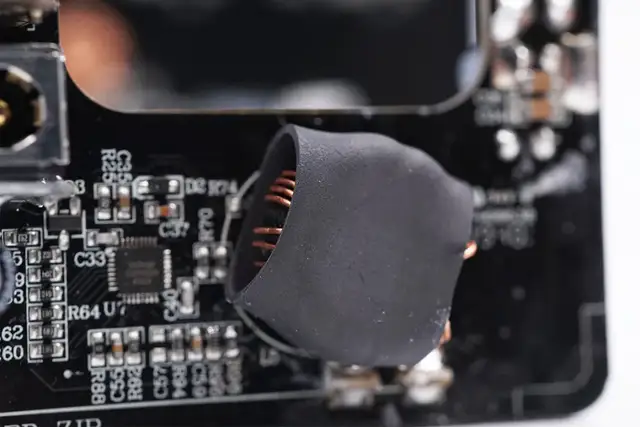

升降压电感特写，外套热缩管。

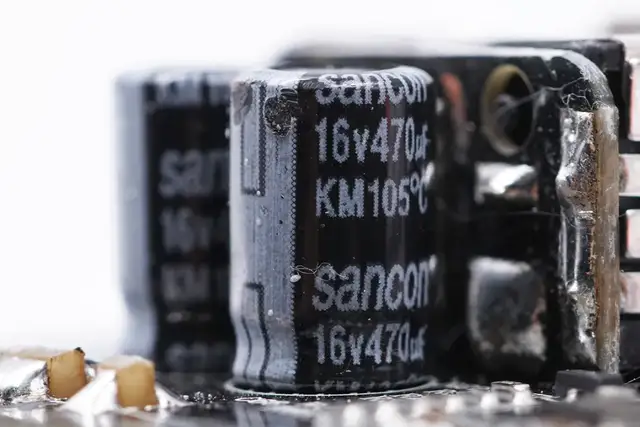

两颗输出滤波电解电容，规格均为16V 470μF，两个DC输出接口各配一颗。

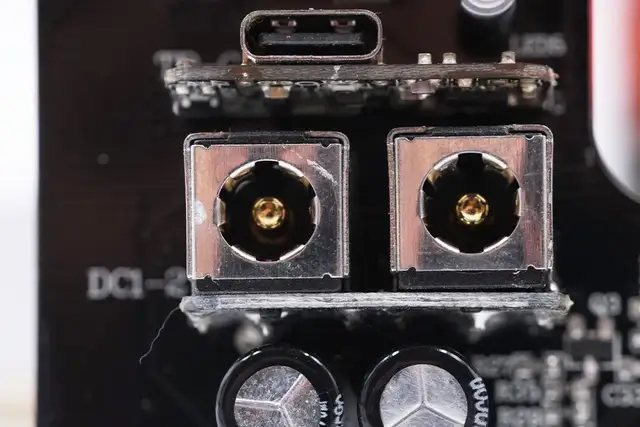

两个DC输出接口特写。

USB-C快充电路分析：

输入滤波电解电容，规格为35V 330μF。

USB-C输出接口的同步升降压控制器同样采用南芯SC8701。

而且也是外挂的四颗IPS FTD065N045S。

升降压电感特写。

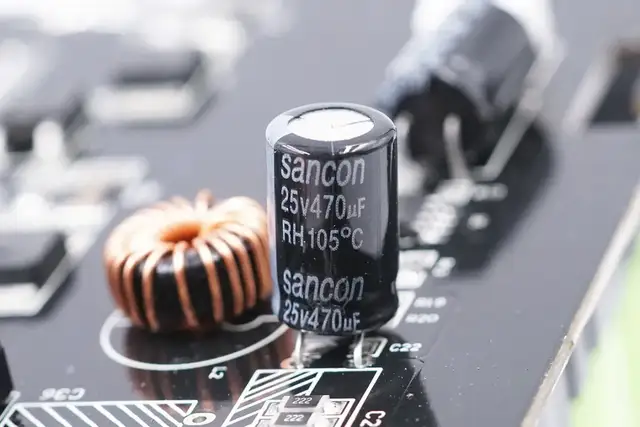

USB-C口输出滤波电解电容，规格为25V 470μF。

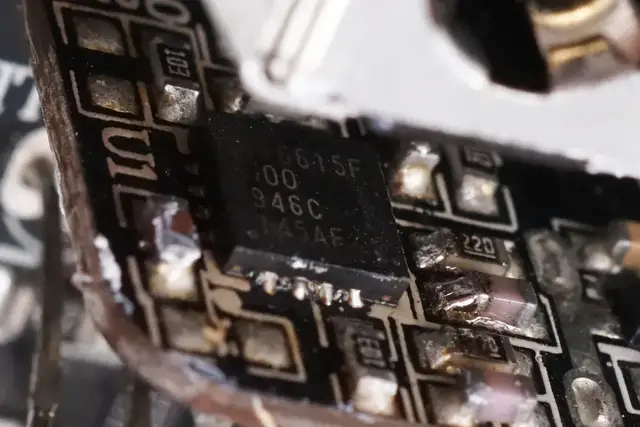

USB PD协议IC使用伟诠WT6615F。WT6615F是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。

高度集成的WT6615F可以应用于适配器、车充、移动电源等设备。同时伟诠WT6615F支持USB PD最新的Programmable Power Supply（PPS）规范，通用于移动设备的直充方案。

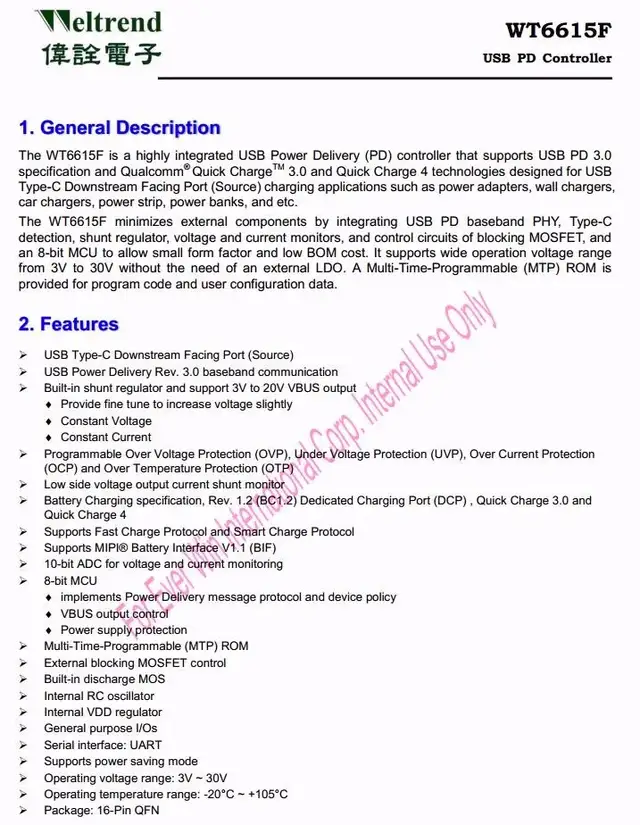

伟诠WT6615F详细规格资料。

充电头网了解到，采用伟诠WT6615F的产品还有SONY索尼39W充电器、小米90W USB PD快充充电器、联想65W USB-A快充充电器、ANKER 30W GaN氮化镓充电器、谷歌Pixelbook原装45W USB PD快充充电器、紫米65W 2C1A桌面PD快充充电器等多款产品。同时，还有数十款产品快充产品采用了伟诠的芯片。
