如今，手机快充技术在中国已十分普及，百瓦快充已从充电器产品蔓延至移动电源，充电头网近期就拿到了一款快充移动电源。该电源来自罗马仕，搭载2C1A接口，1A1C支持130W输出，单C口支持90W输入和100W输出，造型为短棒状，小巧精美，移动电源设有显示屏，可实时显示电量、功率、电压、电流等多种信息。

电源内置亿纬锂能18650电池组，4支电芯串联而成，型号INR18650/25P，单支容量2500mAh，为高倍率型电芯。电源快充方案来自智融科技，作为高集成度的多协议升降压移动电源SOC，可以高效率完成大功率移动电源的系统搭建，提升利用空间。

下面就跟随充电头网一起来看看罗马仕130W全能充移动电源的内部结构和用料吧。

罗马仕全能充PPU10移动电源开箱

罗马仕全能充PPU10移动电源按照惯例，先看包装。



包装盒以黑色背景为基调，正面印有移动电源正面外观图，上面为“ROMOSS”品牌Logo，底部为型号：PPU10，最大输出功率：130W，下方为“10000mAh Adaptive Fast Charge”标识这款移动电源支持自适应快充功能，正面包装整体简洁明了。



包装盒背面印有移动电源型号以及端口参数信息。

移动电源型号：PPU10-128；

电池种类：可充电锂离子电池；

电池额定能量：36Wh(10000mAh)；

额定容量：5800mAh(5V/3A)；

尺寸：~141x45x35mm；

重量：~346g；

包装清单：移动电源X1PC、说明书X1PC、充电线X1PC；

USB-C1/C2输入：5V3A、9V3A、12V3A、15V3A、20V4.5A；

USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V5A；

USB-A输出：5V3A、9V3A、10V2.25A、12V-2.5A；

多口同时输出：

(Type-C1）+(Type-C2):15W；

(Type-C1)+(USB-A):100W+30W；

(Type-C2)+(USB-A):100W+30W；

总输出：

(Type-C1)+(Type-C2)+(USB-A)=15W(5V-3A)+30W(12V-2.5A)。



包装底部以及两侧均有“ROMOSS”品牌Logo，整体简约不失格调。

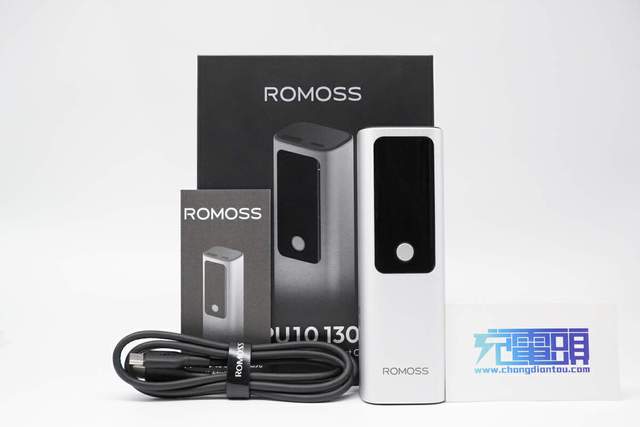

取出包装内所有物品，除移动电源外，另附带100W C to C 充电线以及使用说明书。

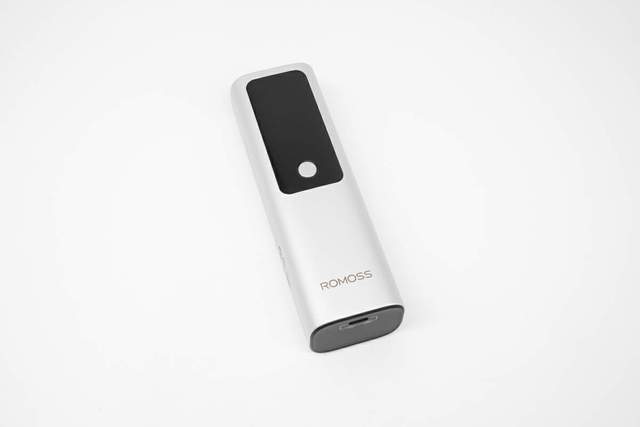

罗马仕全能充PPU10移动电源正面外壳为银色车规级6063高强度铝合金材质，搭配细纹磨砂工艺，拥有轻雾柔砂高级质感，同时上方配有TFT屏幕，下方则为”ROMOSS“Logo， 侧面弧形过渡，侧面平整，皆可立于桌面。

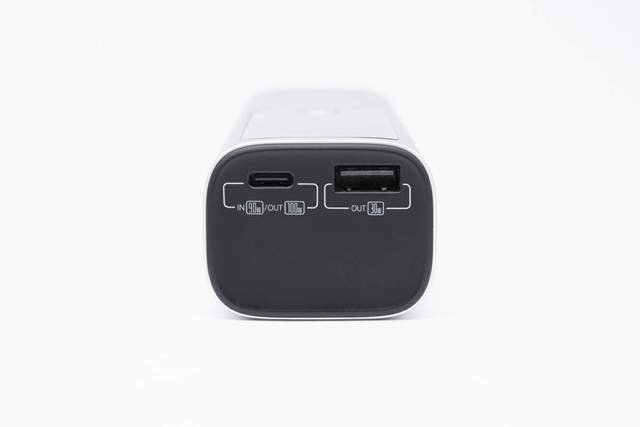

顶部设有一个USB-C端口以及USB-A端口，端口下方均印有名称标识，且USB-C1端口下方印有“IN90W”、“OUT100W”功率字样；表明C1端口支持最高90W自充，100W输出；A口下方同样有最高30W输出标识。

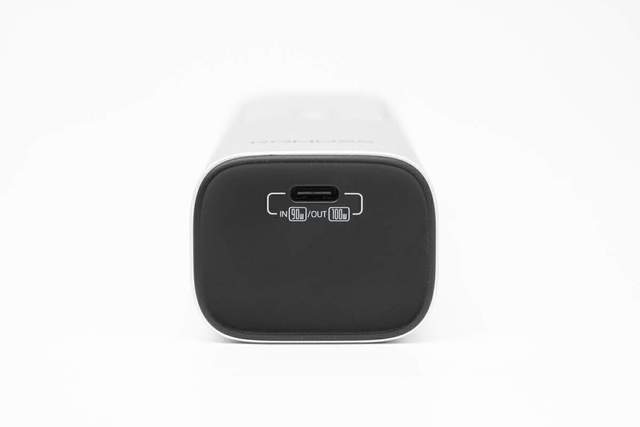

移动电源底部配置了一个USB-C口，与顶部USB-C口相同支持90W自充以及100W输出。

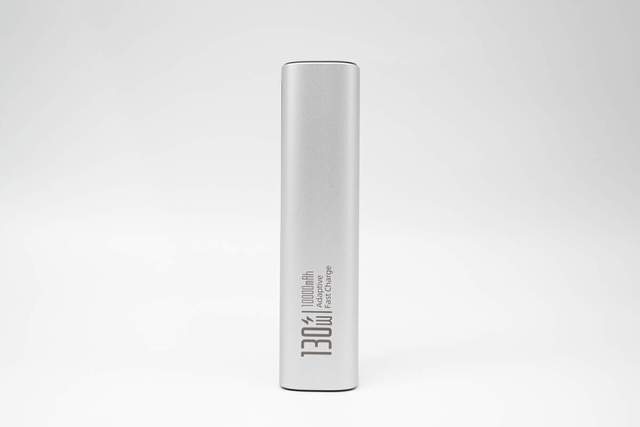

左侧印有”130W“以及”10000mAh Adaptive Fast Charge“标识。

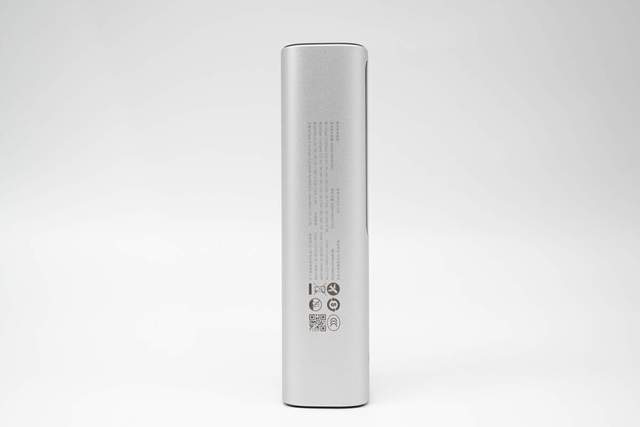

另一侧为移动电源的规格参数铭文与开篇介绍的基本信息以及端口参数与包装盒印刷信息一致，并做过详细阐述，因此不做过多赘述。

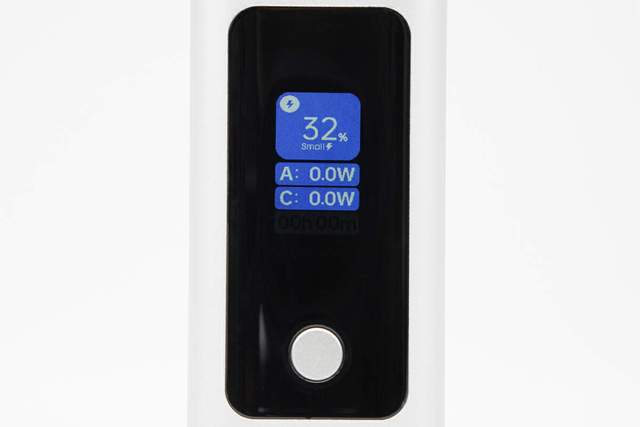

正面TFT屏幕可现实剩余电量以及各个端口的输出输入功率。

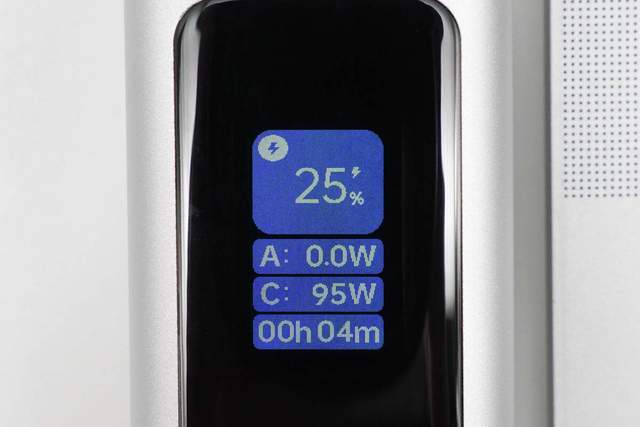

接入设备后可以看到端口的输出功率以及预估充电时间。

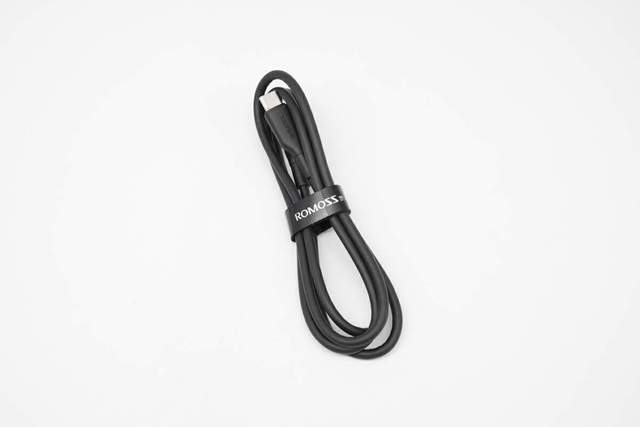

附赠充电线材为C to C类型，采用黑色扎带捆绑固定；线身与端子外壳采用一体注塑成型工艺，平整不毛糙；端子外壳皆凹印ROMOSS品牌Logo。

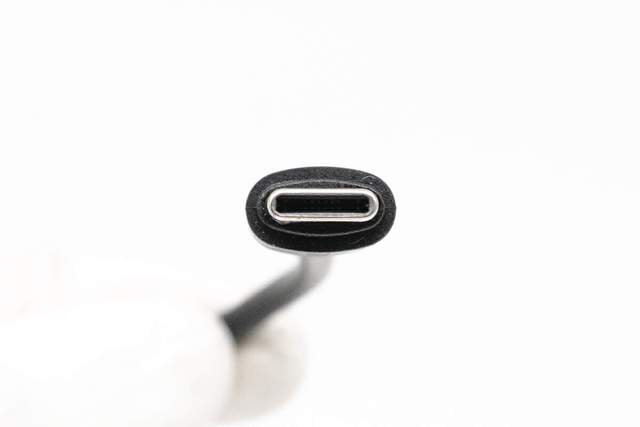

USB-C端口内部采用特殊设计PIN脚，并非24针，可支持 PD 100W功率传输。

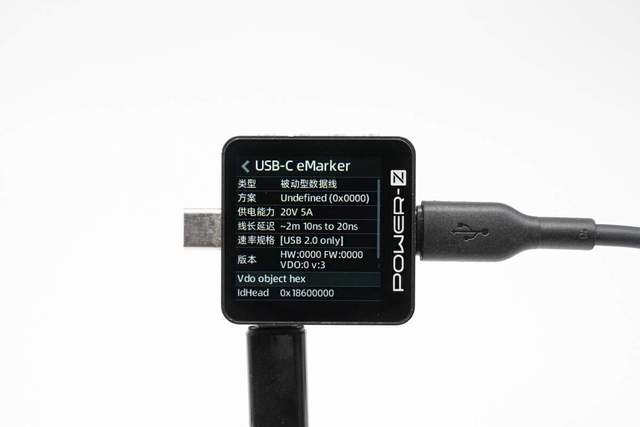

使用POWER-Z KM003C测试仪读取线材为100W功率，速率规格为USB2.0。

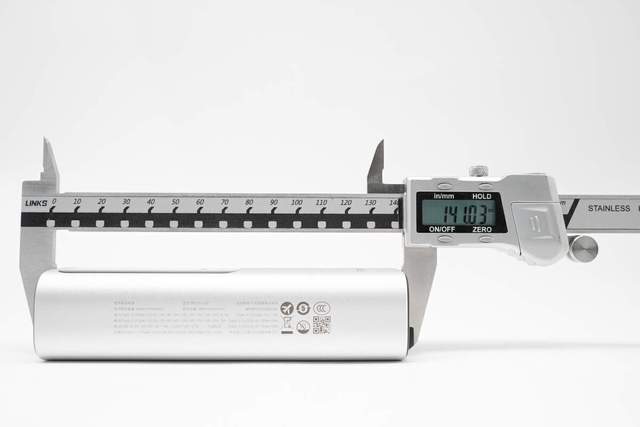

罗马仕全能充PPU10移动电源长度约为141.03mm。

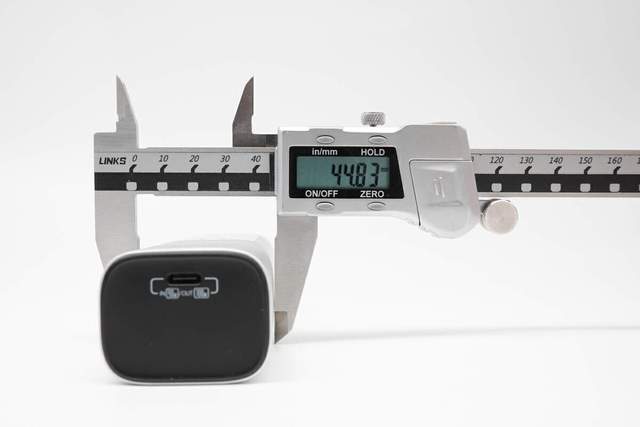

罗马仕全能充PPU10移动电源宽度约为44.83mm。

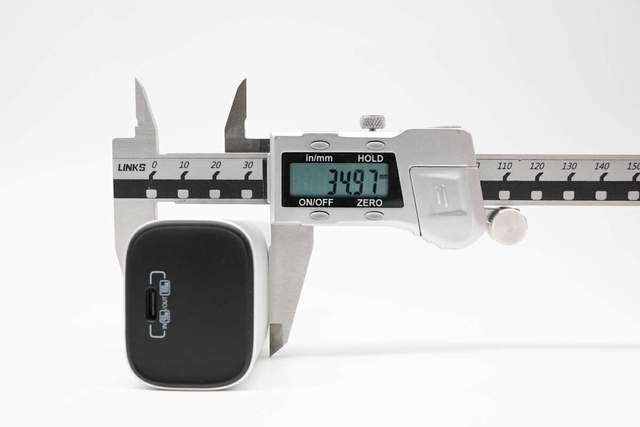

罗马仕全能充PPU10移动电源高（厚）度同样约为34.97mm。

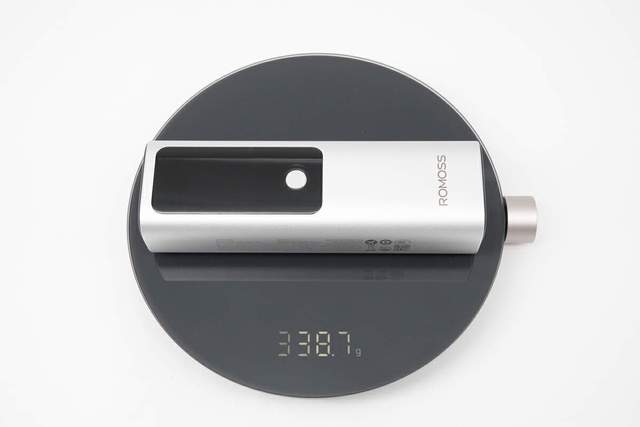

罗马仕全能充PPU10移动电源重量约为338.7g。

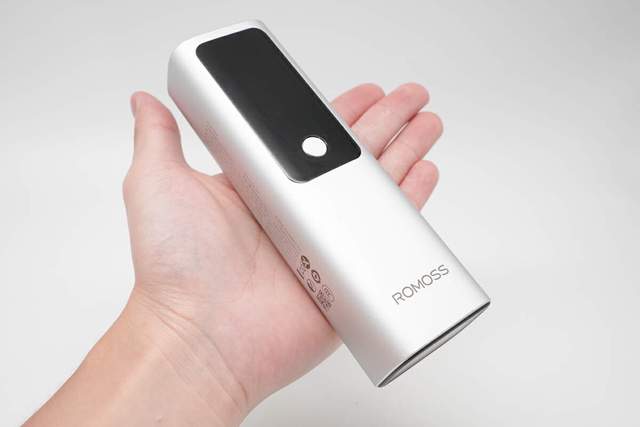

罗马仕全能充PPU10移动电源在成年人手中对比。

秉承探索全面协议的理念，将对USB端口进行协议测试，方便用户可以根据具体的协议来匹配输出设备。

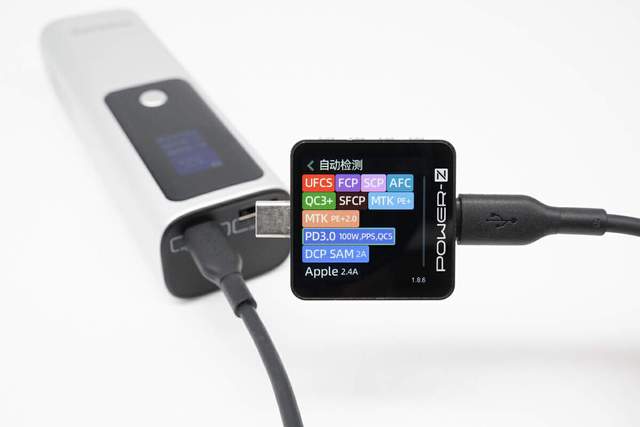

由于C1与C2端口规格相同，这里就重点介绍C1端口，使用POWER-Z KM003C测试仪读取USB-C1端口的快充协议，实测支持FCP、SCP、AFC、QC3.0、SFCP、MTK、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

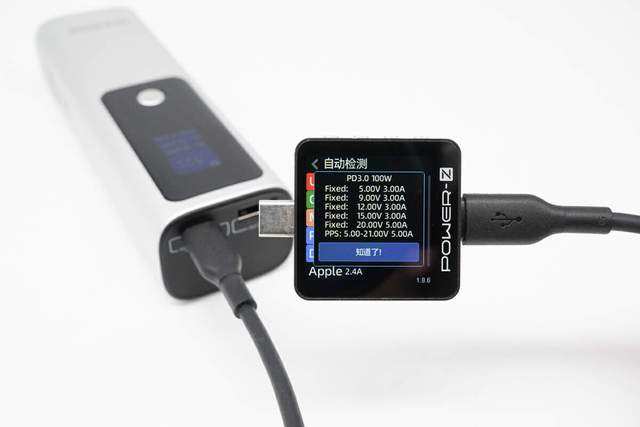

PDO报文方面，实测USB-C1端口支持5V3A，9V3A，12V3A，15V3A以及20V5A五组固定电压档位和5-21V/5A一组PPS电压档位。

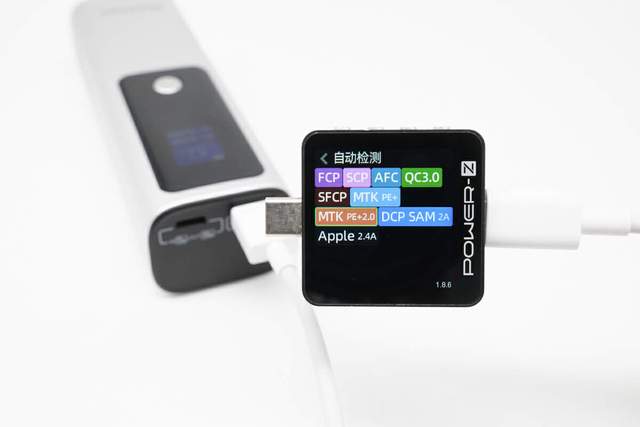

使用POWER-Z KM003C测试仪读取USB-A端口的充电协议，实测支持 FCP、SCP、AFC、QC3.0、SFCP、MTK、DCP SAM 2A以及Apple 2.4A等充电协议。

罗马仕全能充PPU10移动电源拆解

作为罗马仕最新推出的大功率PD快充，这款产品有哪些特别之处，下面跟随充电头网的镜头一探究竟。

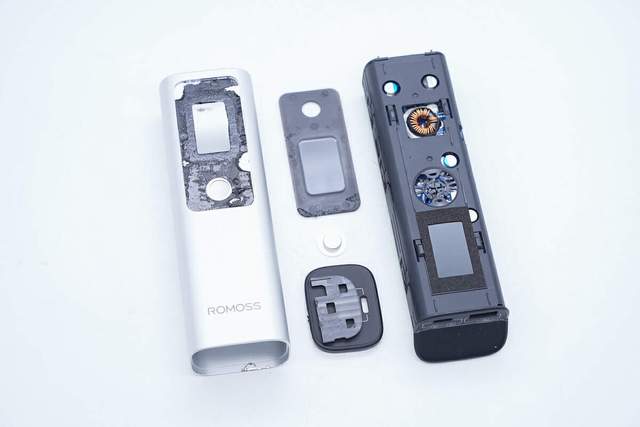

首先，将壳体显示屏保护盖撬开，底座盖子揭开，将主模块从壳体抽出。



移动电源PCBA模块采用塑料框架固定。

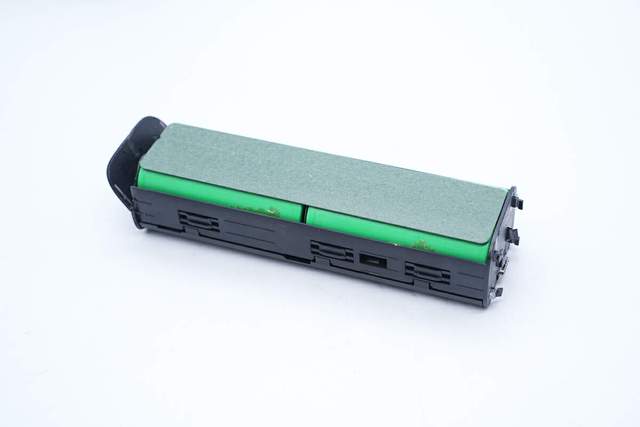

另一面电池组粘贴青稞纸绝缘。

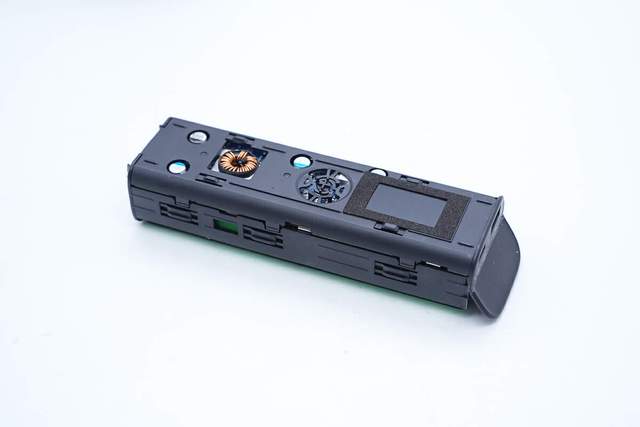

主模块正面一览，从左至右，首先是产品显示屏，屏幕保护膜已撕下，模块中间可见圆形散热孔，透过散热孔可见PCBA模块，此外模块预留一些空隙可以看到PCBA模块上的电容、电感等元器件。

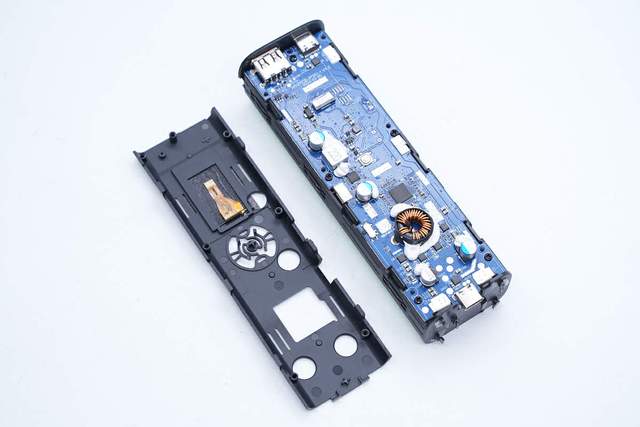

拆下PCBA模块覆盖的塑料框架。

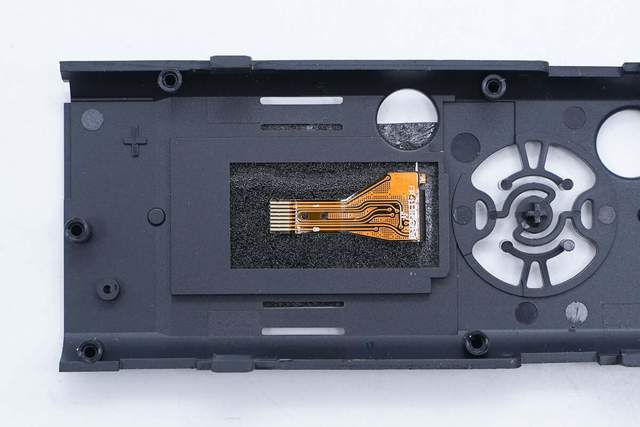

可以看到，屏幕通过排线连接到PCBA模块上，拆解时要小心屏幕排线避免拉断。

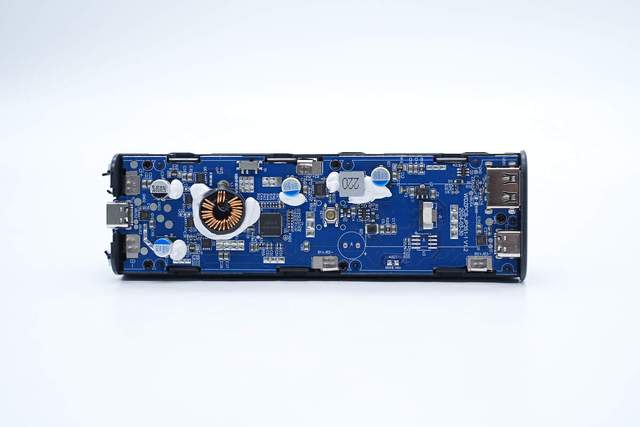

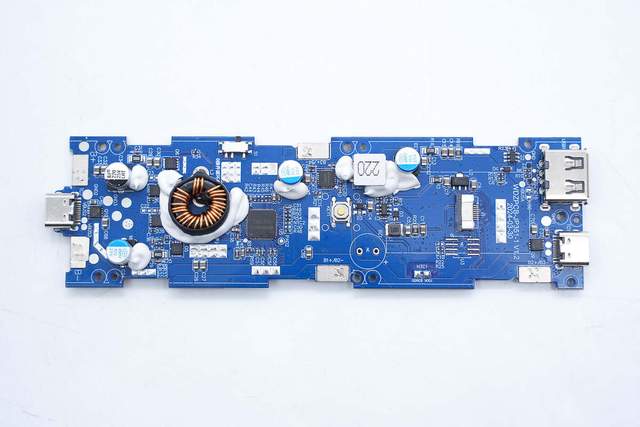

PCBA模块一览，左侧焊接一颗电感，中间焊接主控芯片和合金电感，右侧为USB-A和USB-C接口。



电池组通过点焊连接到PCBA模块。



PCBA模块通过螺丝固定在塑料框架上。



将主模块的固定螺丝拧下，PCBA与电池组分开。

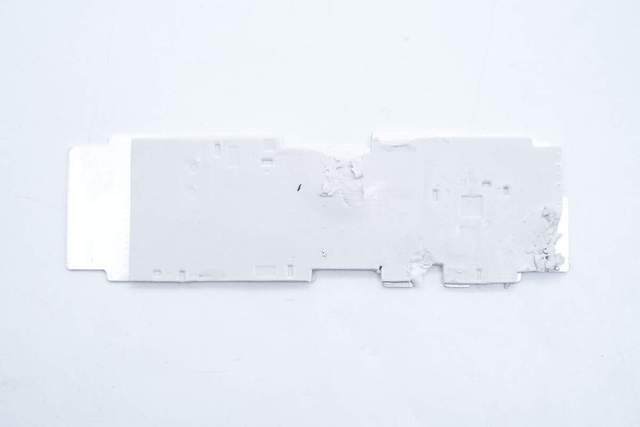

拆解移动电源内部，在PCBA模块背面设有导热垫和散热铝板，降低快充时的温升。

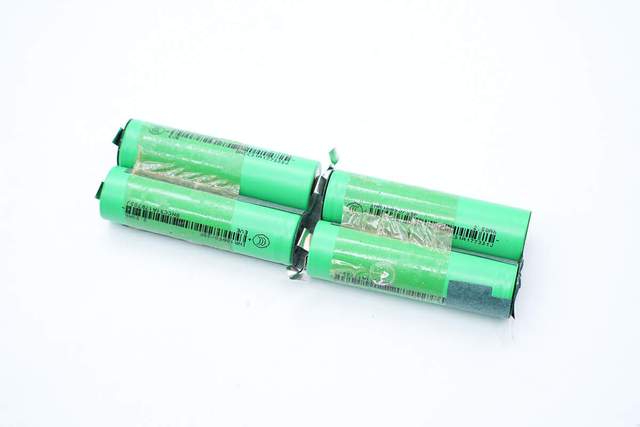

电池组内置了4颗电芯串联而成，规格为18650，倍率型。

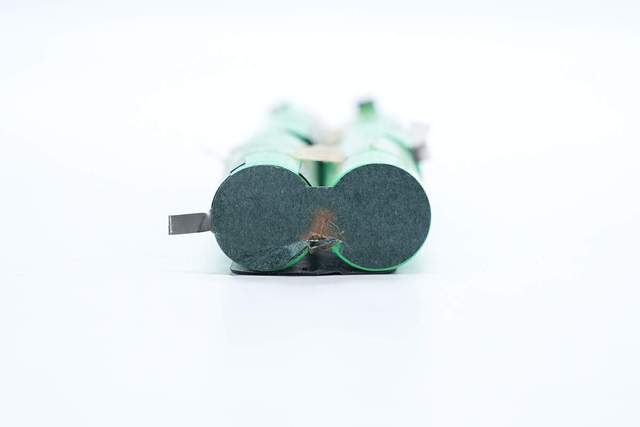

电池组一侧采用青稞纸进行绝缘处理。

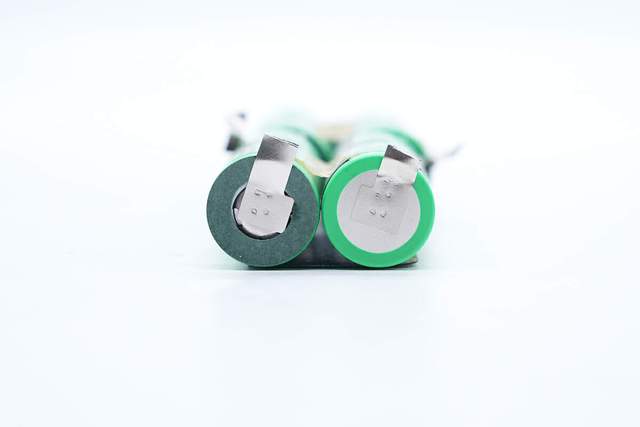

电池组另一侧，正负极镍带通过点焊连接。

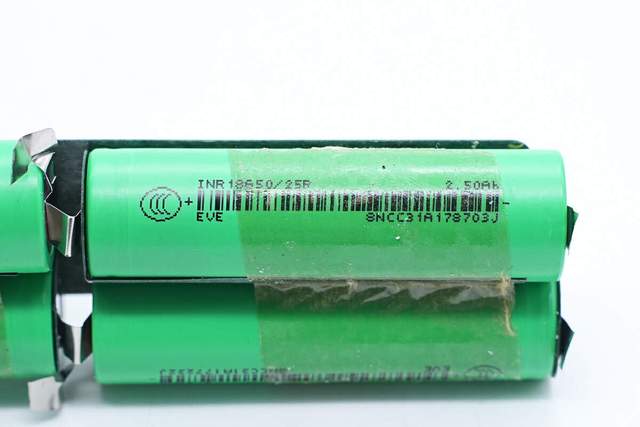

再来看看电芯的铭牌。品牌为EVE亿纬锂能，这个是新能源行业上市公司，国产知名锂电池企业。电芯型号为INR18650/25P，容量为2.5Ah，也就是大家常说的2500mAh，电芯目前已通过3C认证。

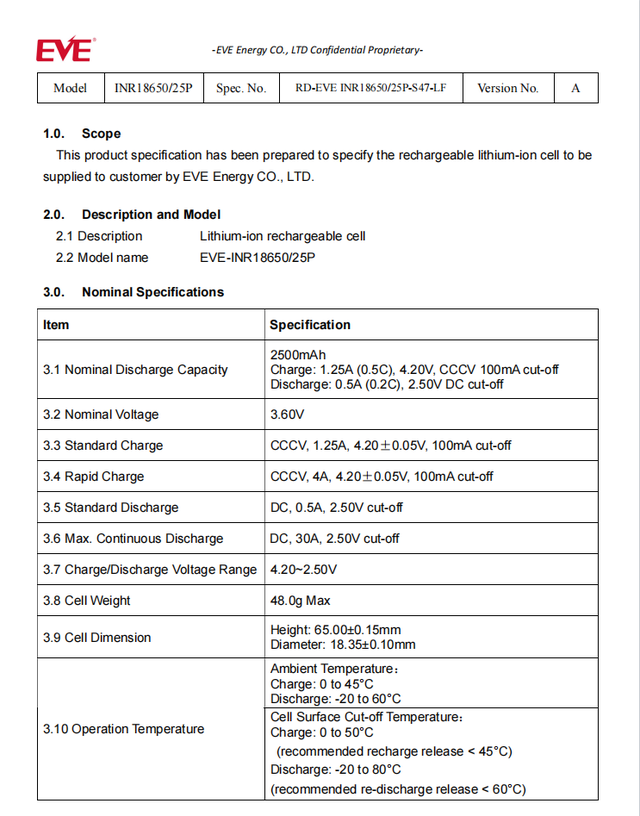

查询了该电芯规格书得知，该电芯标称电压3.6V，充电截止电压4.2V，放电截止电压2.5V。标准充电电流1.25A，最大充电电流4A，标准放电电流0.5A，最大放电电流30A，重量为48g，工作温度-20~80°C。



PCBA正面一览，前面已介绍其电路结构，此处不赘述。

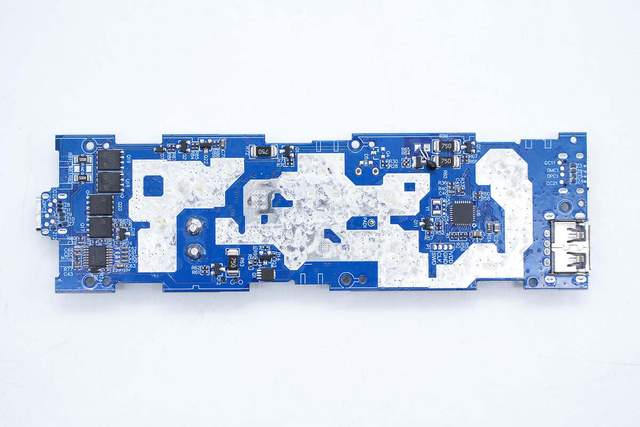

PCBA模块背面一栏，可以看到大面积露铜加锡，提升散热性能。

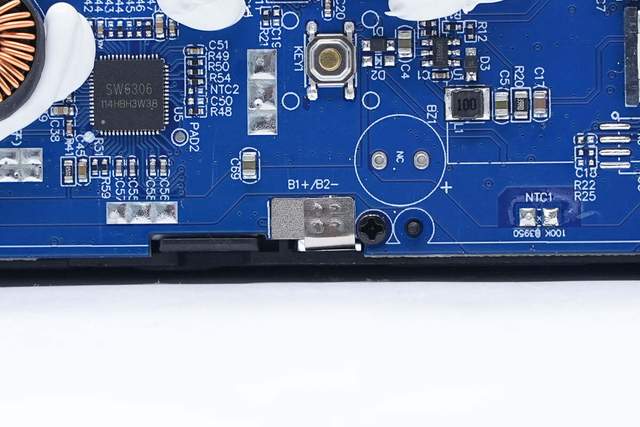

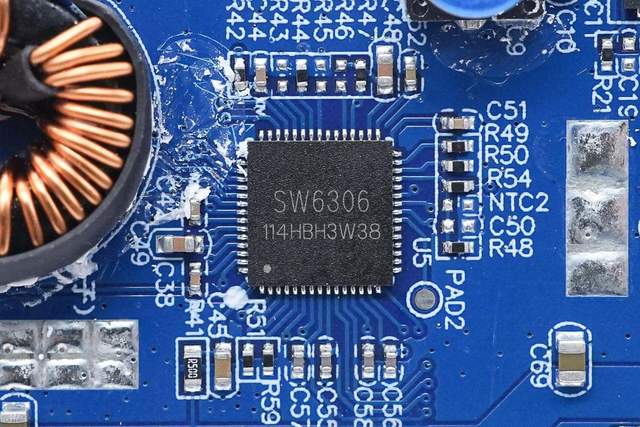

智融SW6306是一款高集成度的四口多协议升降压移动电源SOC，集成双向升降压控制器，高效升降压开关充放电，可为2-6节锂电池以及2-7节磷酸铁锂电池充电，提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。

智融SW6306适用于4.2V/4.3V/4.35V/4.4V三元电池和3.6V/3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~26V，并拥有10mV调压步进，用户可以通过外部PIN配置充电功率与放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT功能，可以进行太阳能面板充电、智能识别适配器最大电流并自动调整充电电流，无缝切换升降压模式，以及根据负载大小自动切换PWM和PFM模式，以提供更灵活的充电管理方案。

值得一提的是，智融SW6306集成度非常高，仅需一颗芯片就完成了大功率升降压移动电源的系统搭建，降低了百瓦级USB-C快充的开发难度，节省了PCBA的布板空间。



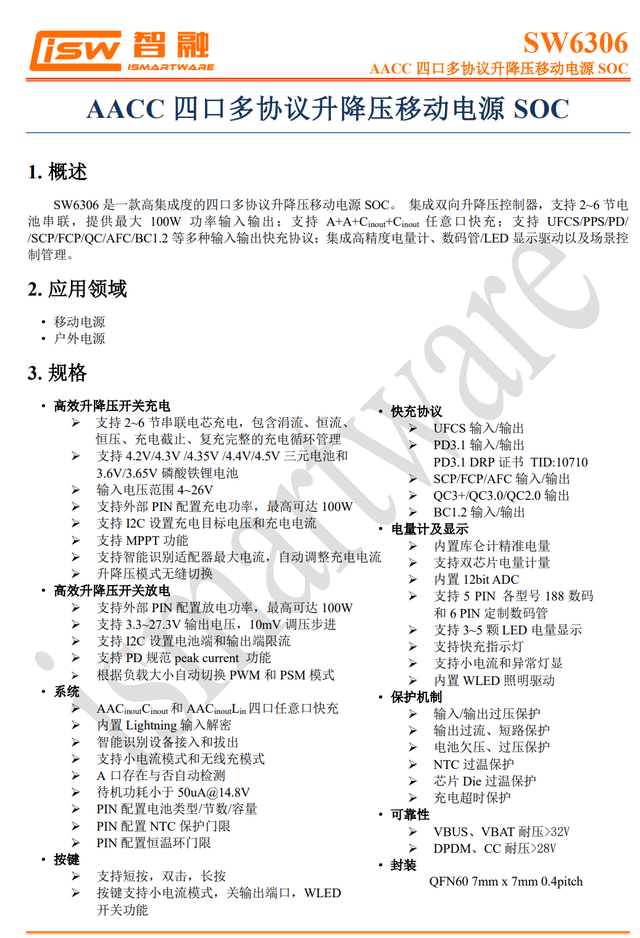

智融科技 SW6306 详细资料。

充电头网拆解了解到，智融 SW6306 此前还被倍思2024 BUFF礼盒10000mAh 30W磁吸无线充移动电源等产品采用，芯片性能质量获客户一致认可。

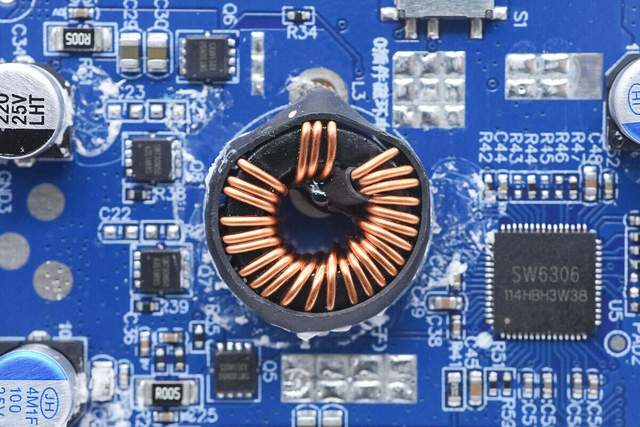

升降压电感特写，外套热缩管绝缘。

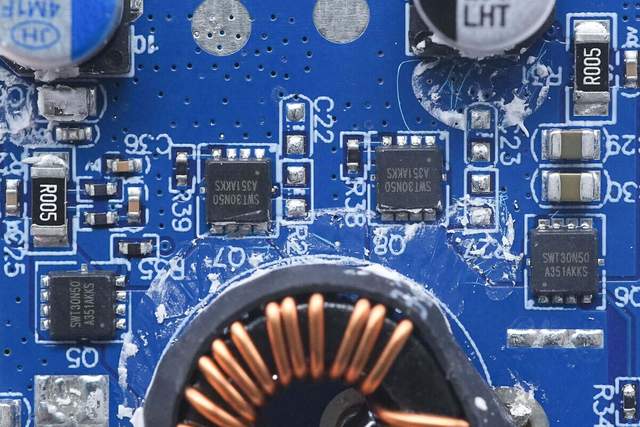

电感周边四颗降压开关管。

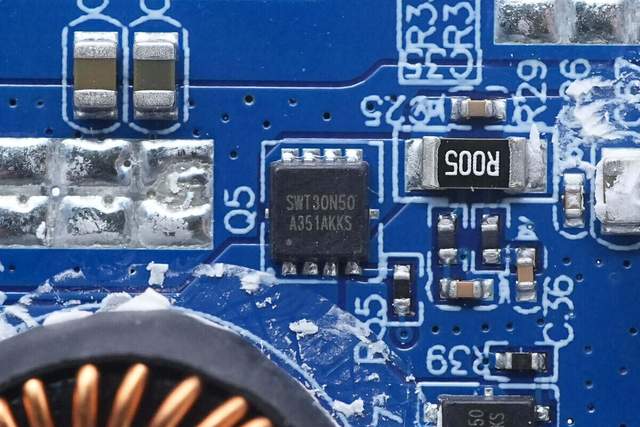

开关管来自智融科技，型号SWT30N50。

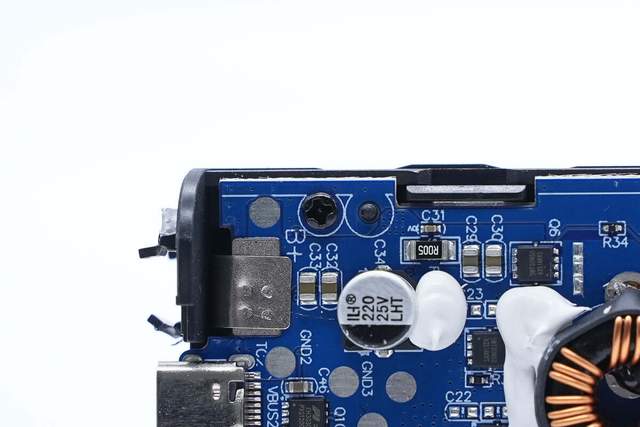

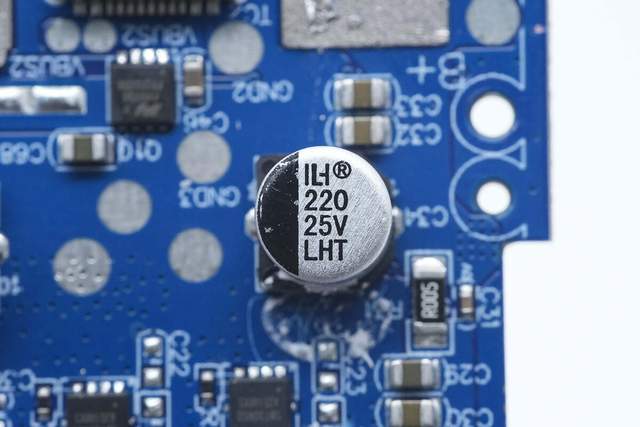

电池端滤波电容规格为220μF25V。

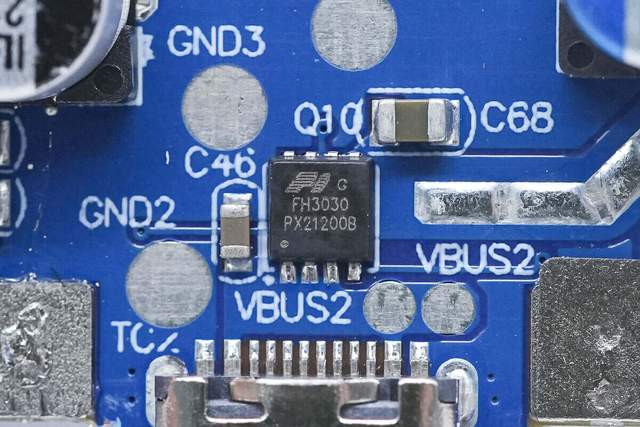

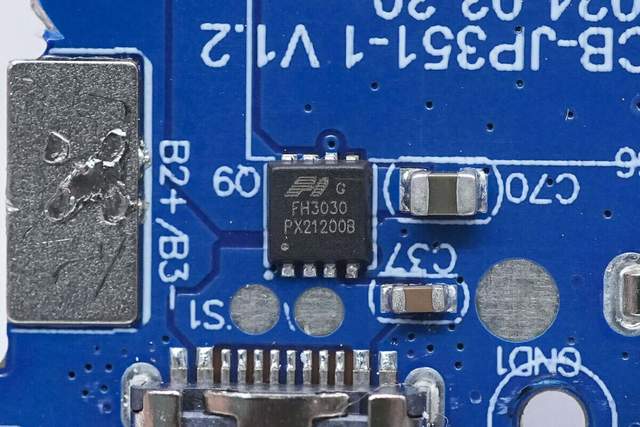

USB-C口VBUS开关管来自鑫飞宏，型号FH3030，是一颗耐压30V的NMOS，导阻9.5mΩ。

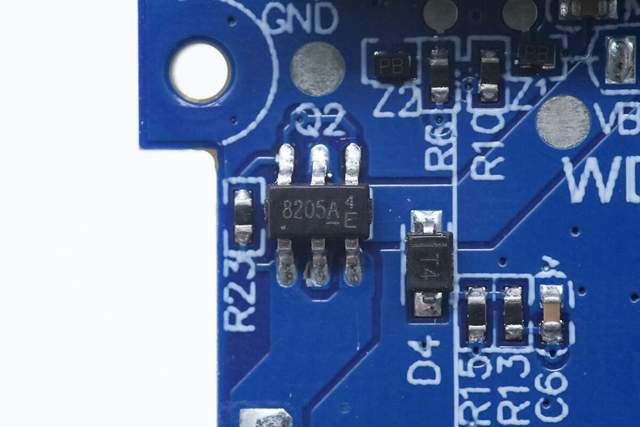

用于USB-A口的VBUS开关管丝印8205A。

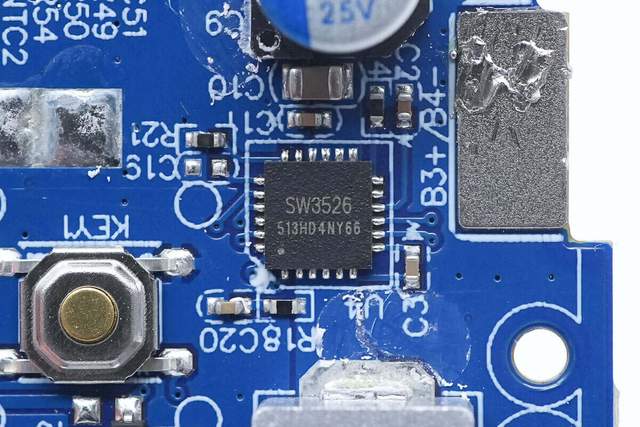

智融SW3526支持USB-C口或者USB-A口输出控制，其集成了3.5A高效率同步降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

该芯片用在这款移动电源，可以额外扩展出一个输出充电接口；走的是DC-DC电路，从母线电压取电，降压输出给手机等数码设备供电。

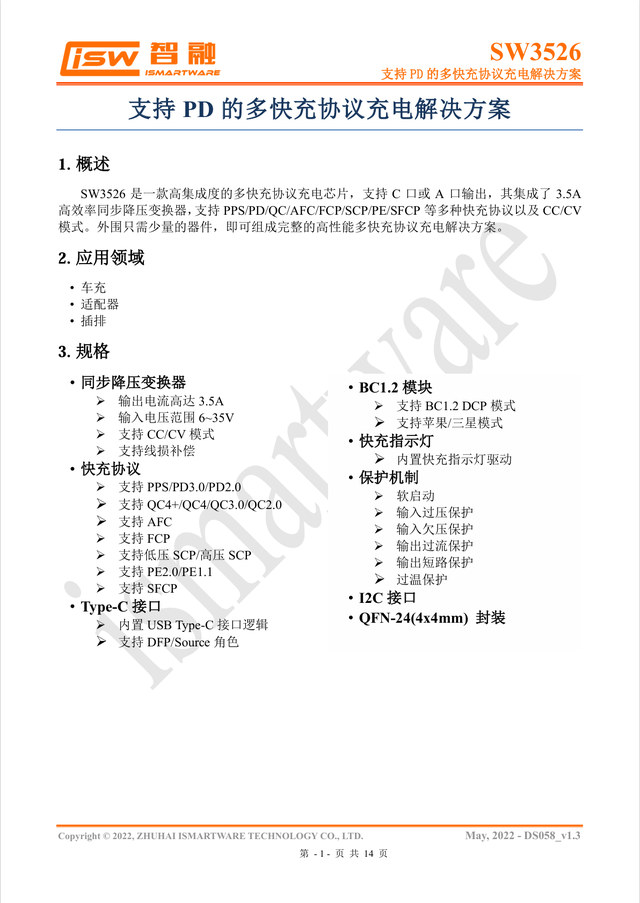

智融科技 SW3526 详细资料。充电头网拆解了解到，智融 SW3526不仅能用于移动电源， 此前还被绿联200W 4C1A智充魔盒Ultra+、倍思120W 2A2C多口快充车载充电器、联想ThinkBook 170W 3C2A氮化镓桌面充电器、蔚来NIO Life 210W桌面充电器、Huntkey航嘉100W氮化镓充吧高能系列W100、ZEEKR极氪 83W 1A1C双口快充车充等产品采用，芯片性能质量获客户一致认可。

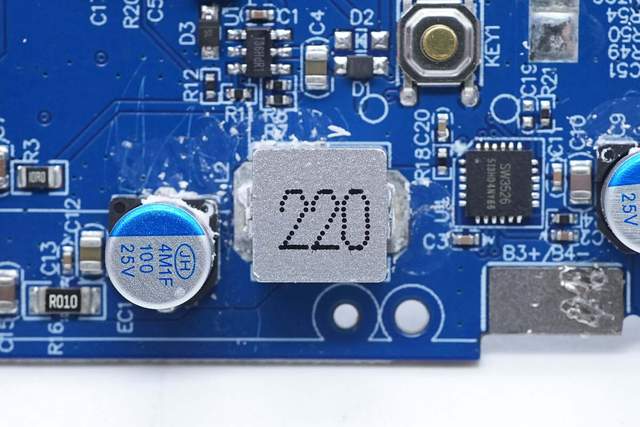

22μH合金降压电感特写。

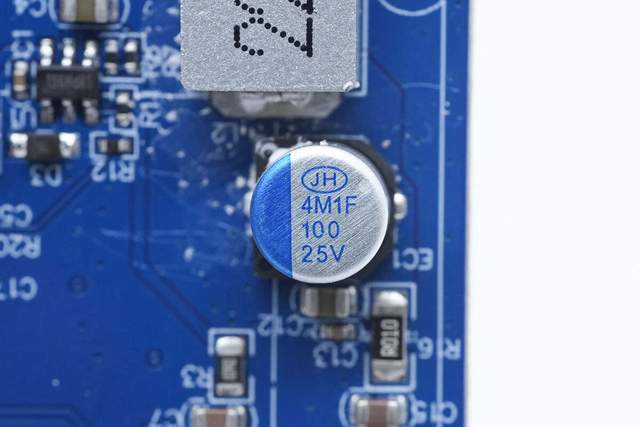

滤波固态电容来自JH南通江海，规格为25V 100uF。

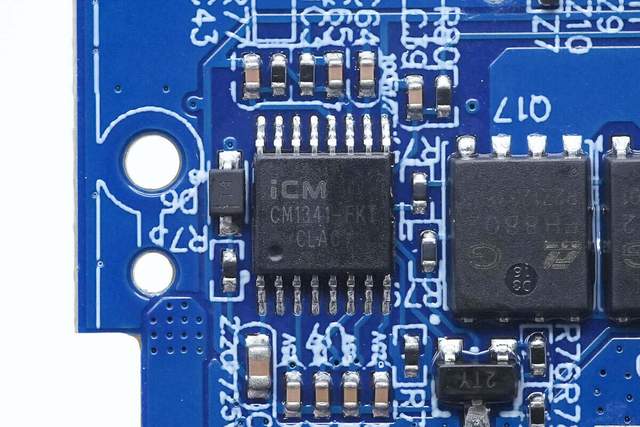

电池保护芯片来自创芯微，型号CM1341-DAT，是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微CM1341-DAT具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

从电路构造来看，罗马仕这款移动电源采用了硬件芯片级安全保护芯片，为移动电源安全增添一道保障。

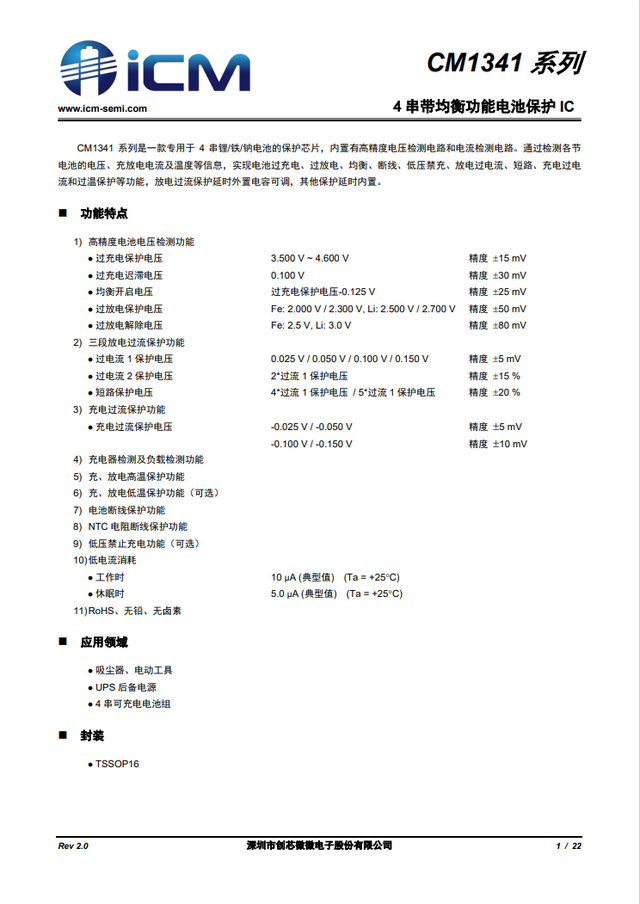

创芯微 CM1341-DAT 详细资料。

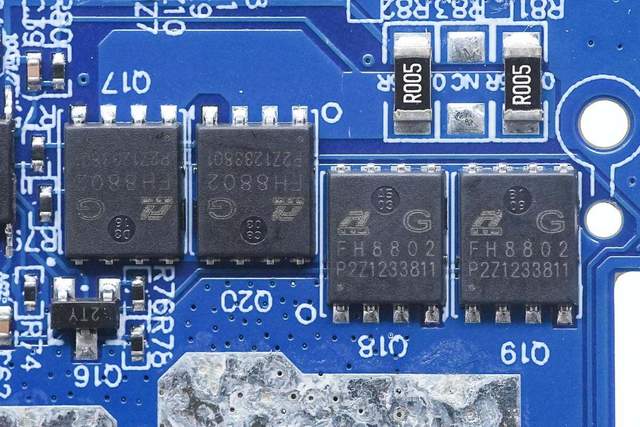

四颗电池保护管来自鑫飞宏，型号FH8802，是一颗耐压30V的NMOS，导阻2.2mΩ。

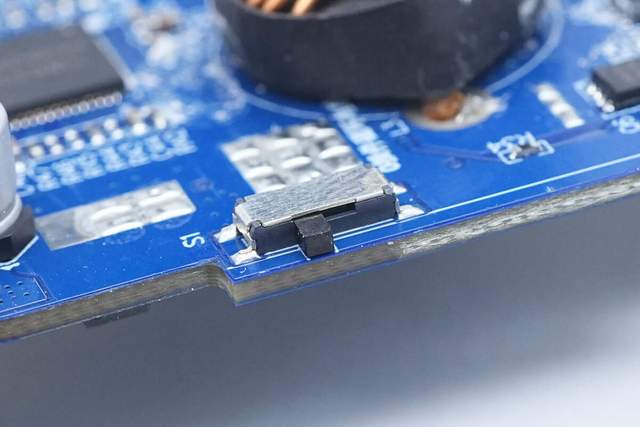

滑动开关用于控制电池组输出。

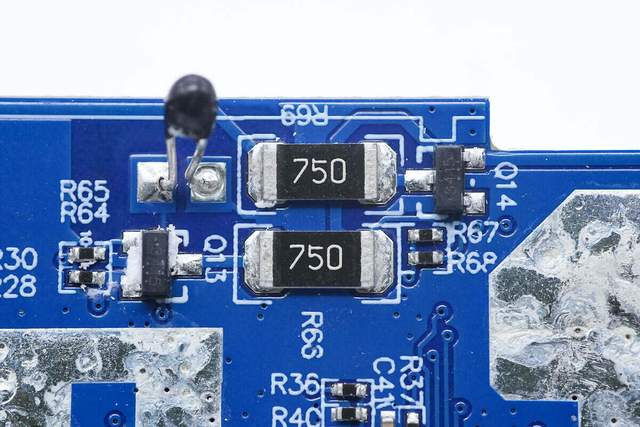

75Ω泄放电阻和MOS管用于电池均衡功能，共设有四颗对应四串电池。

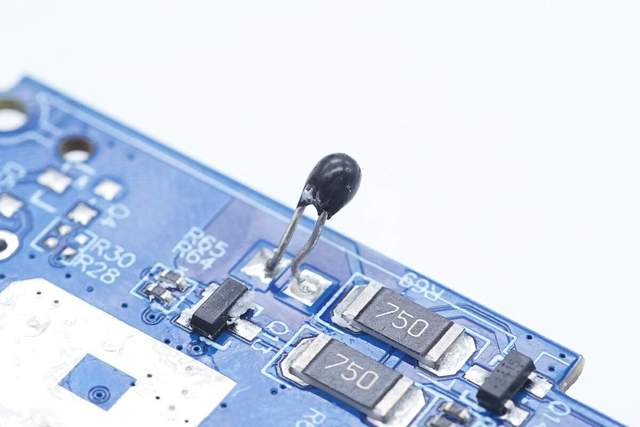

用于检测电池温度的热敏电阻特写。

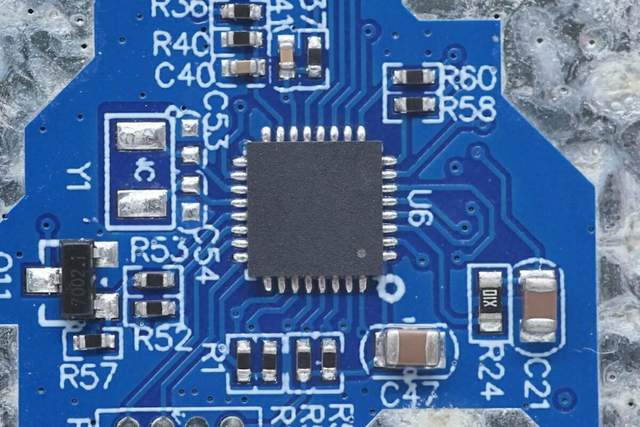

无标MCU用于屏幕显示和功能控制。

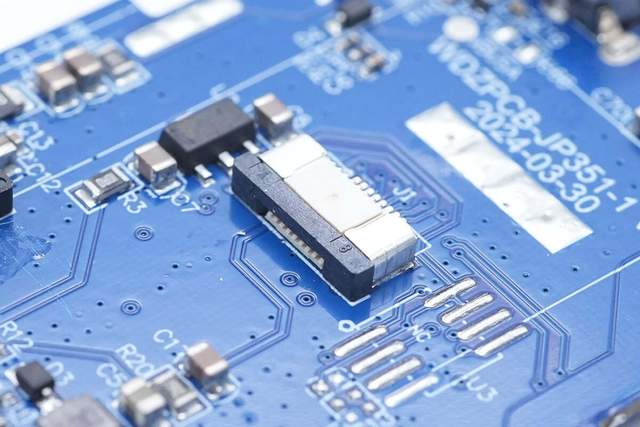

用于连接屏幕的插座特写。

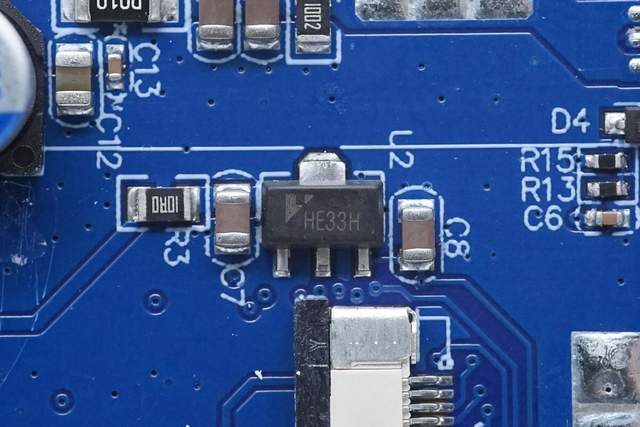

丝印HE33H的稳压芯片用于为MCU和屏幕供电。

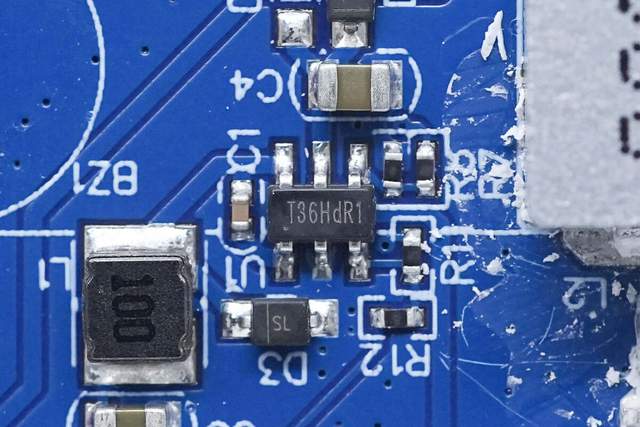

开关降压芯片来自拓尔微，型号TMI3281，丝印T36。

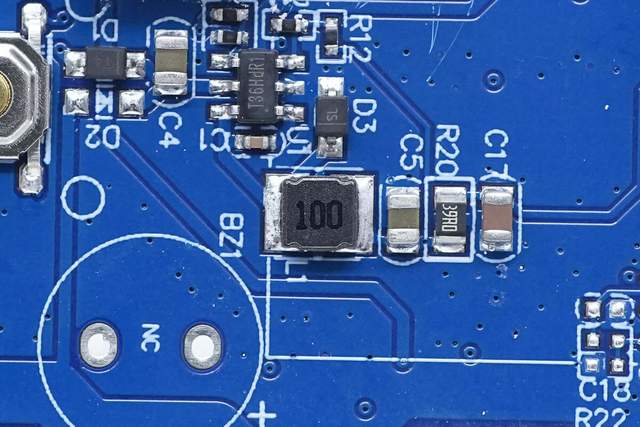

10μH降压电感特写。

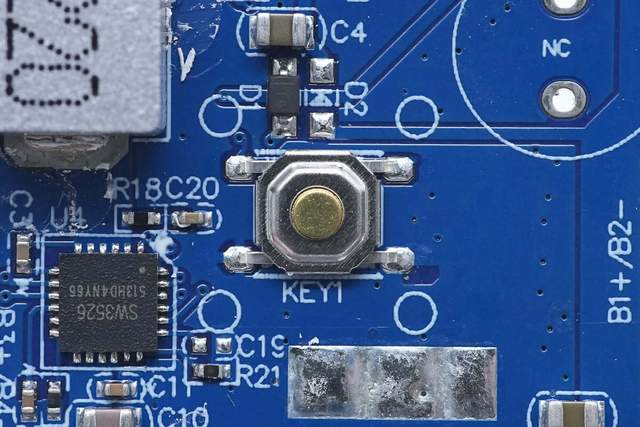

按钮开关特写。

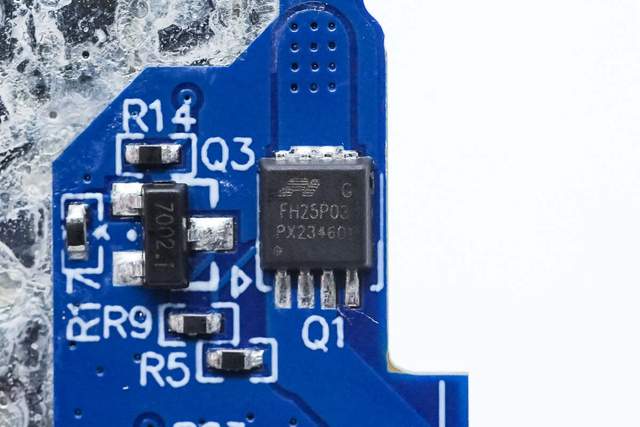

用于供电控制的开关管来自鑫飞宏，型号FH25P03G6，丝印FH25P03。



USB-C口VBUS开关管来自鑫飞宏，型号FH3030，是一颗耐压30V的NMOS，导阻9.5mΩ。

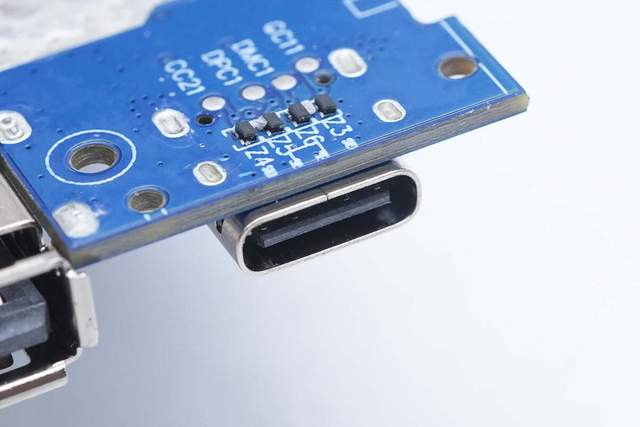

移动电源USB-C母座特写，同样可见中间黑色胶芯，并设有TVS二极管进行静电保护。

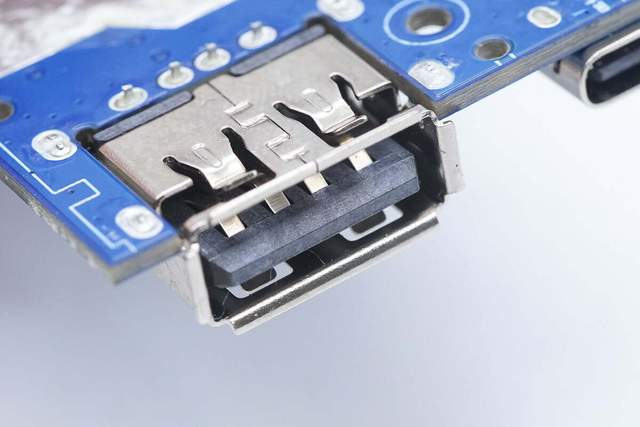

移动电源USB-A母座特写，可见中间黑色胶芯。

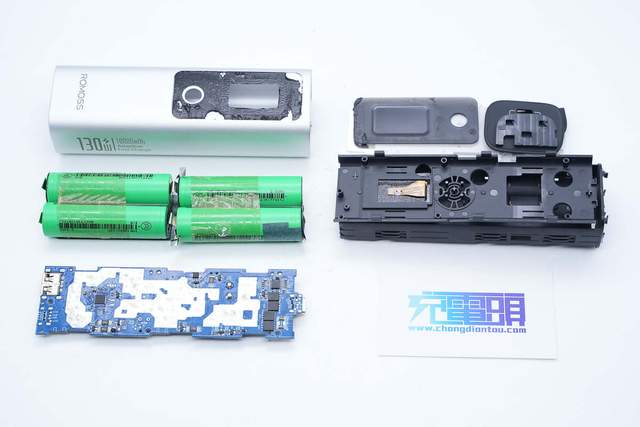

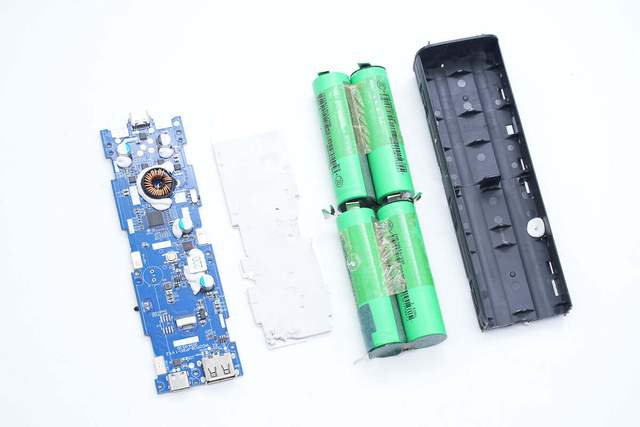

全部拆解一览，来张全家福。

充电头网总结

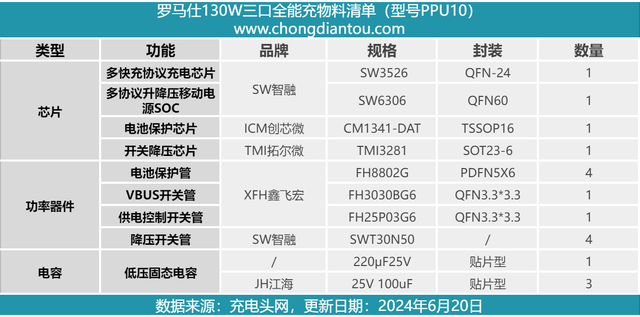

最后附上罗马仕130W全能充核心器件清单，方便大家查阅。

罗马仕130W全能充配备10000mAh的容量，以及2C1A接口，单C口输出功率达100W，1A1C总功率达130W。

充电头网通过拆解了解到，这款内置亿纬锂能高倍率18650电池组，由4支并联成组，内部快充方案为智融SW6306高集成度的多口多协议升降压移动电源SOC，搭配一颗同样来自智融的协议IC，外置创芯微专用于4串锂离子/磷酸铁锂电池的保护芯片CM1341-DAT，使得电源内部空间利用率大幅度增加，同时还能兼容各项协议。电源内部用料扎实，设计合理，造型小巧精美。
