前言

此前，电池交易网就评测过HOTO小猴战术手电筒内置的18650电芯，通过外部观察这颗电芯采用镍带连接正负极同时在正极顶部内置了电池保护板，电池交易网通过拆解了解到，这款电芯真实型号为TP 18650-32HE 厂商为 天鹏电源。

江苏天鹏电源有限公司是蔚蓝锂芯的全资子公司。天鹏电源拥有三个大型生产基地，总投资规划超过一百亿元，是一家专注于圆柱三元锂电芯的制造商，下面就来看看这款电芯拆去了保护板后的性能表现有何变化。

外观介绍

先来看看这款电芯的外观

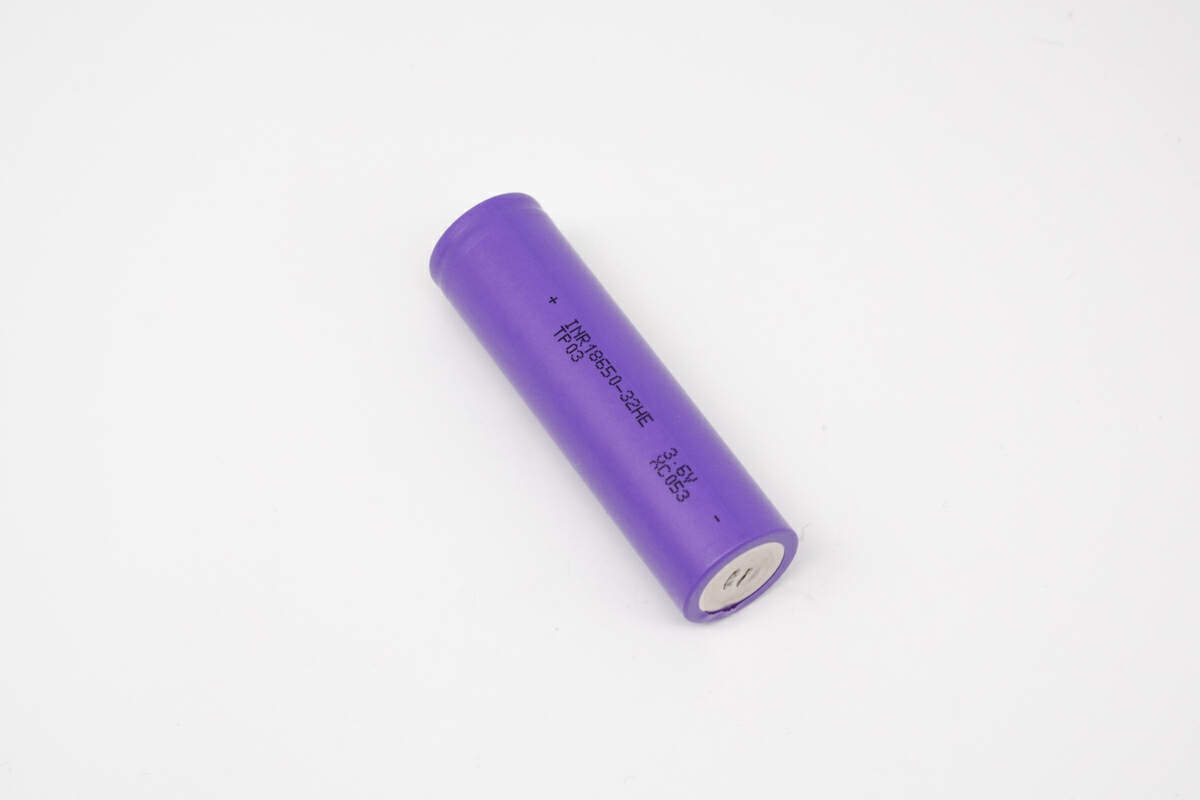

TP 18650-32HE 电芯为圆柱体设计，采用紫色电芯套膜颜色。

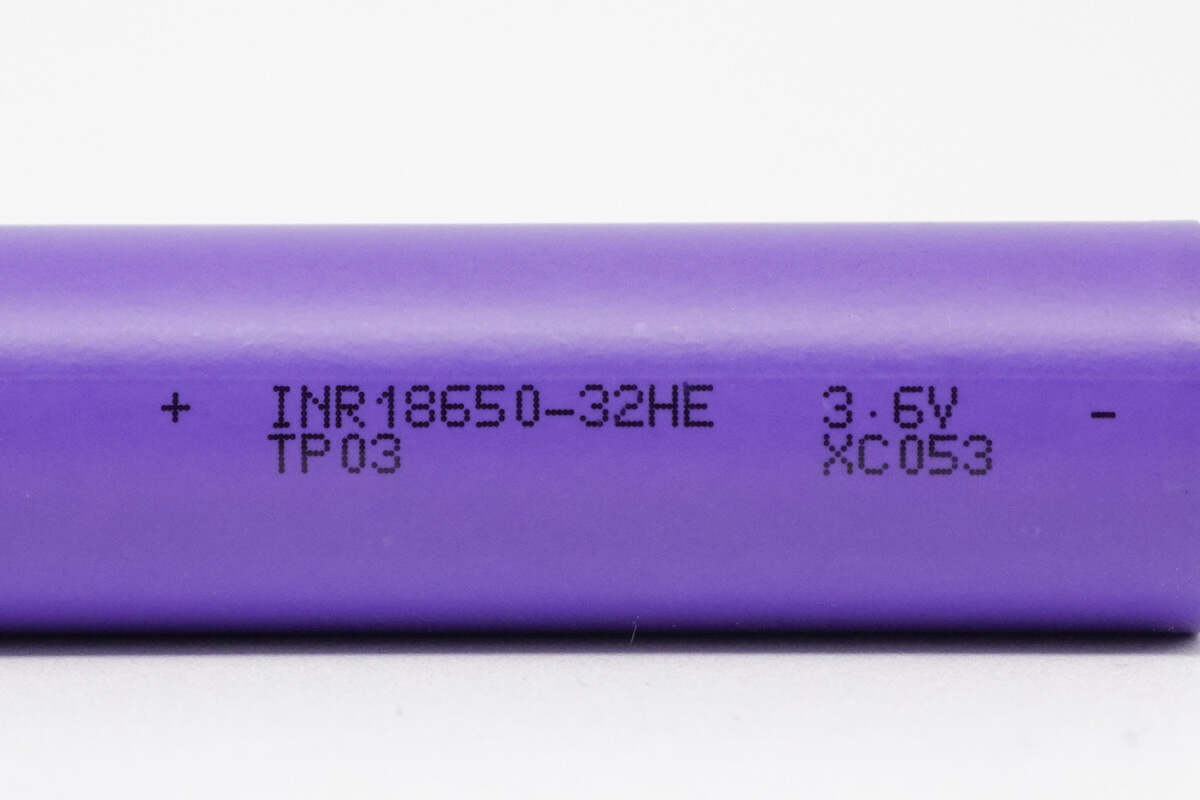

TP 18650-32HE 电芯另一侧拥有喷码：

“INR18650-32HE 以及 TP 03、XC053（出厂编码）”及”+“、”-“正负极标识；

额定容量：3200mAh@0.5C；

标称电压：3.6V；标称能量：11.52Wh；

交流内阻：≤35mΩ。

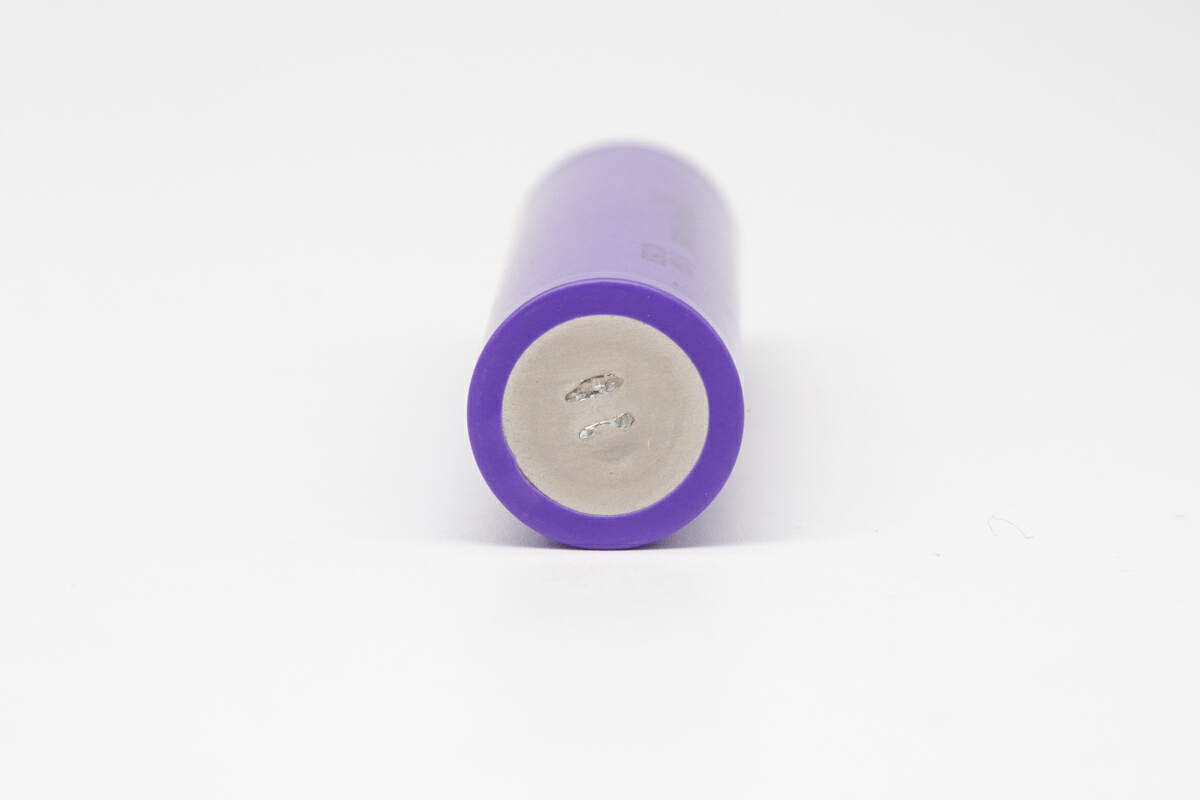

TP 18650-32HE 电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

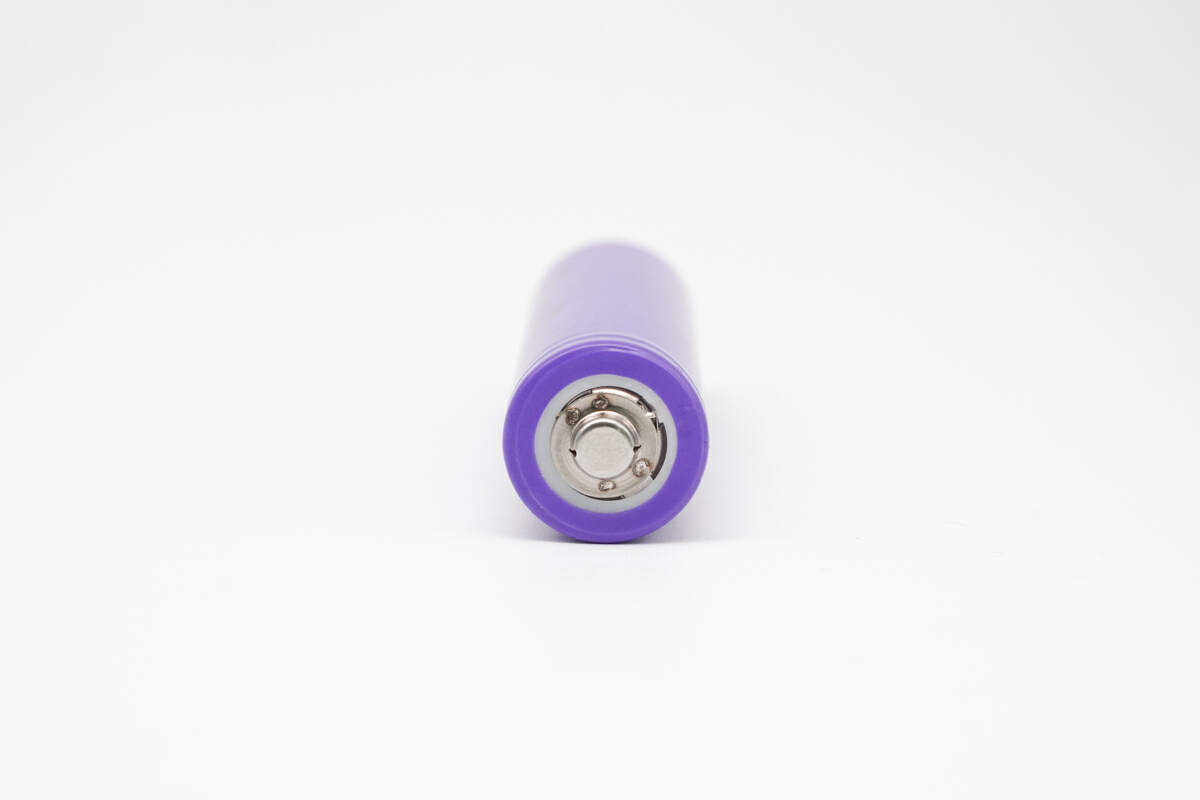

TP 18650-32HE 电芯正极接触面依旧为合金材质，顶部配置泄气孔。

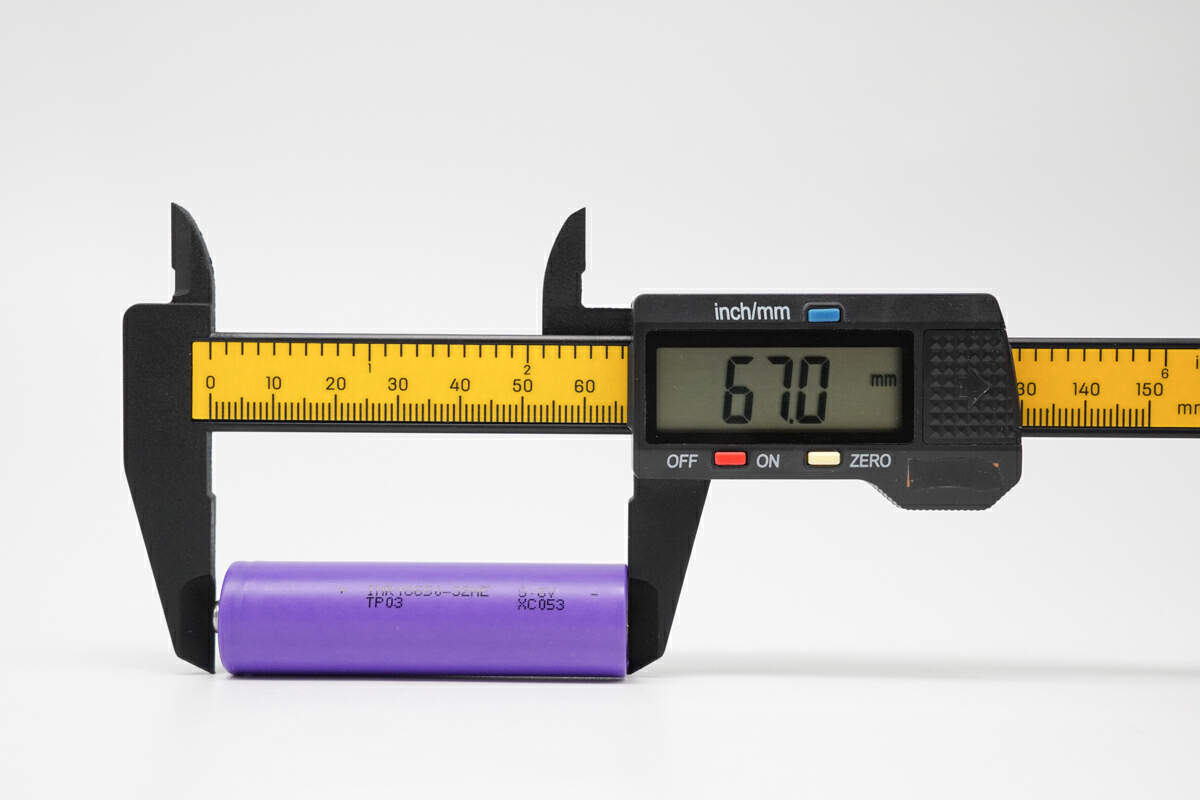

使用塑胶卡尺测得，TP 18650-32HE 电芯圆柱高度约为67mm。

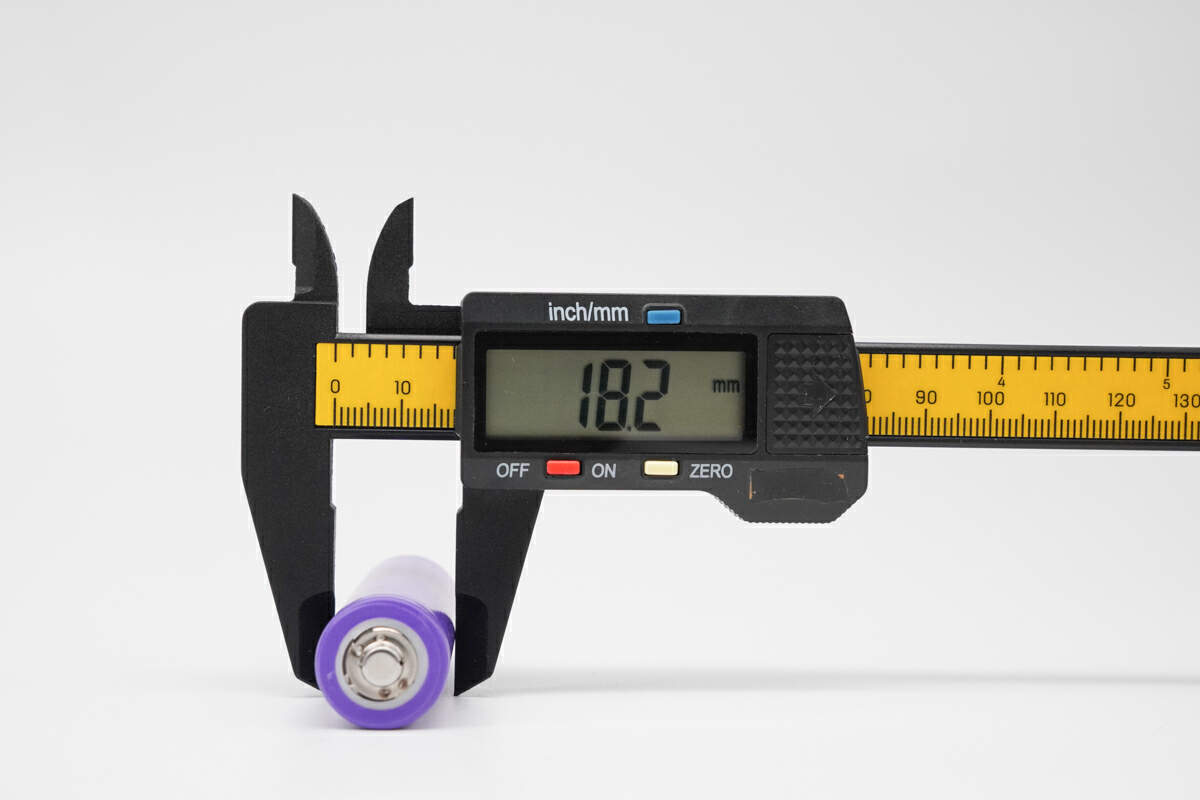

使用塑胶卡尺测得，TP 18650-32HE 电芯直径约为18.2mm。

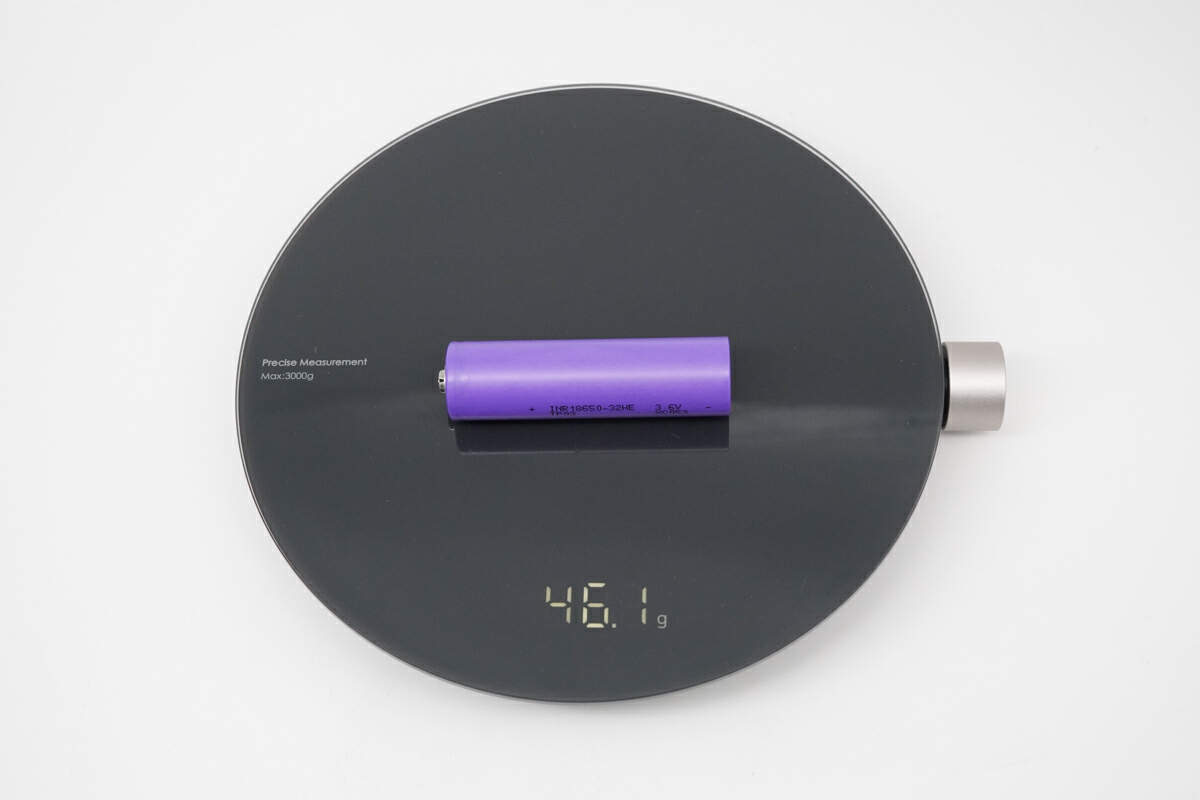

TP 18650-32HE 电芯重量约为46.1g。

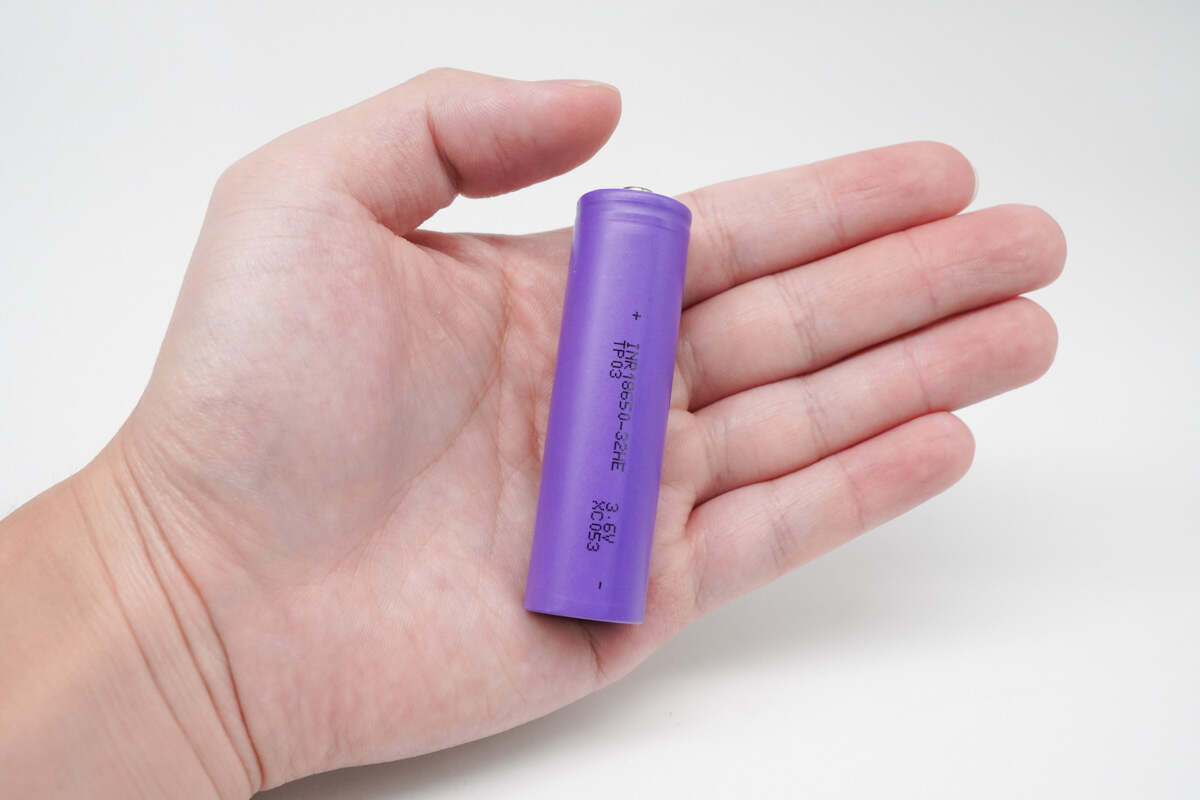

TP 18650-32HE 电芯与成年男子手掌对比。

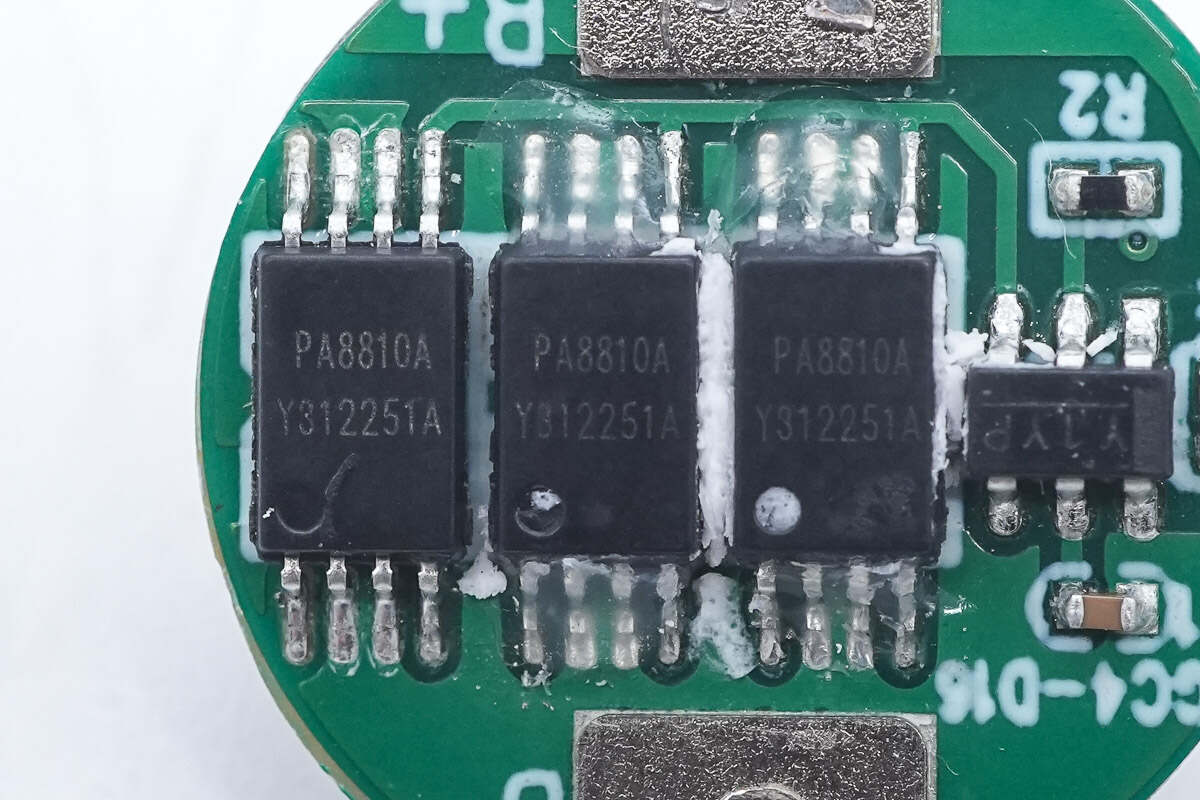

该电芯正极上方内置简易电池保护模块，使用三颗电池保护管丝印PA8810A，搭载一颗丝印Y1YP电池保护芯片。

规格介绍

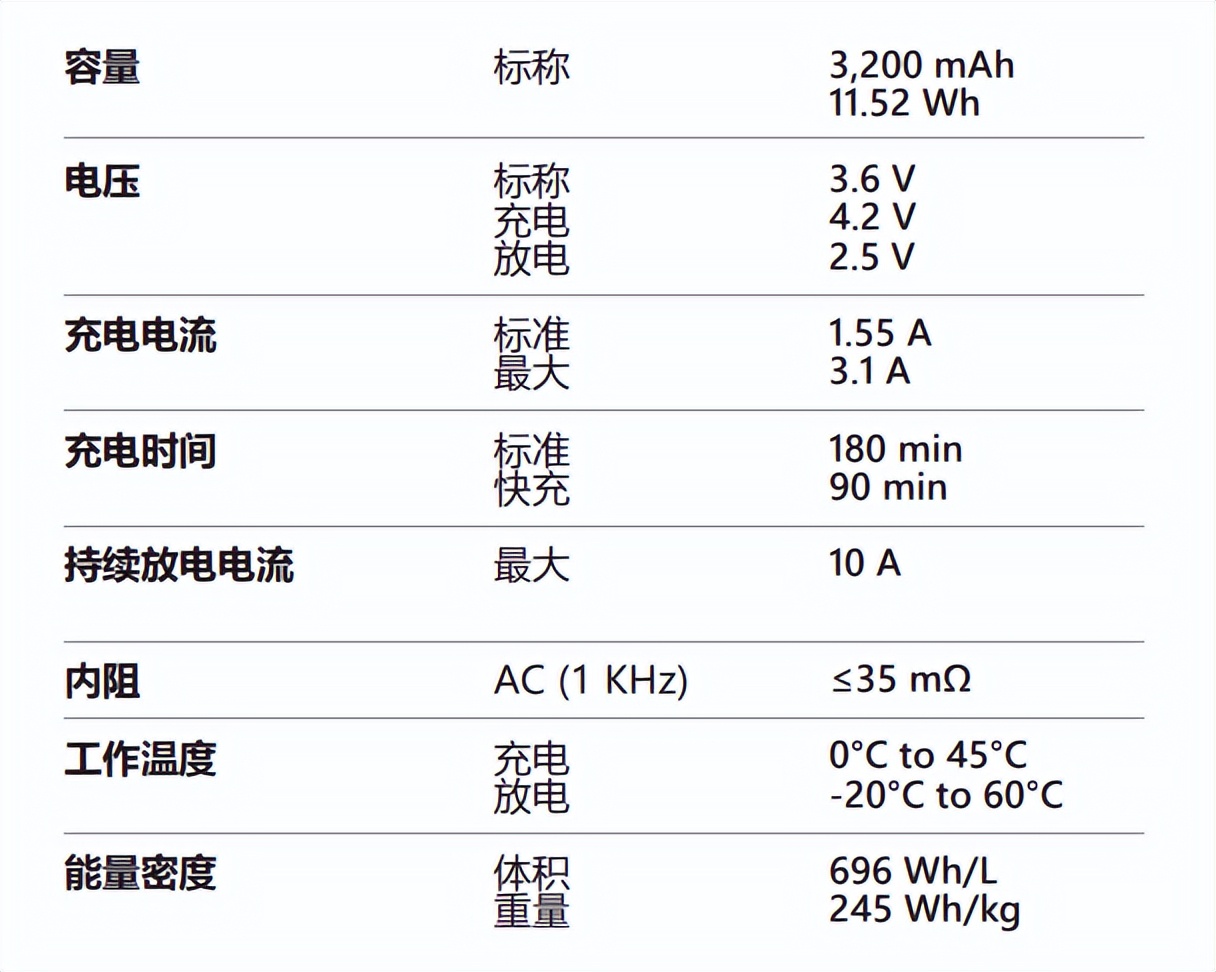

通过官网查询可以看到：标称容量 3200mAh@0.2C，标称能量 11.52Wh，标称电压 3.6V，充放电截止电压 4.2V/2.5V，标准充电电流1.55A（0.5C），最大充电电流 3.1A，最大持续放电电流 10A，内阻≤35mΩ，充电工作温度0~45℃，放电温度-20~60℃，体积为 696Wh/L，重量为 245Wh/Kg。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

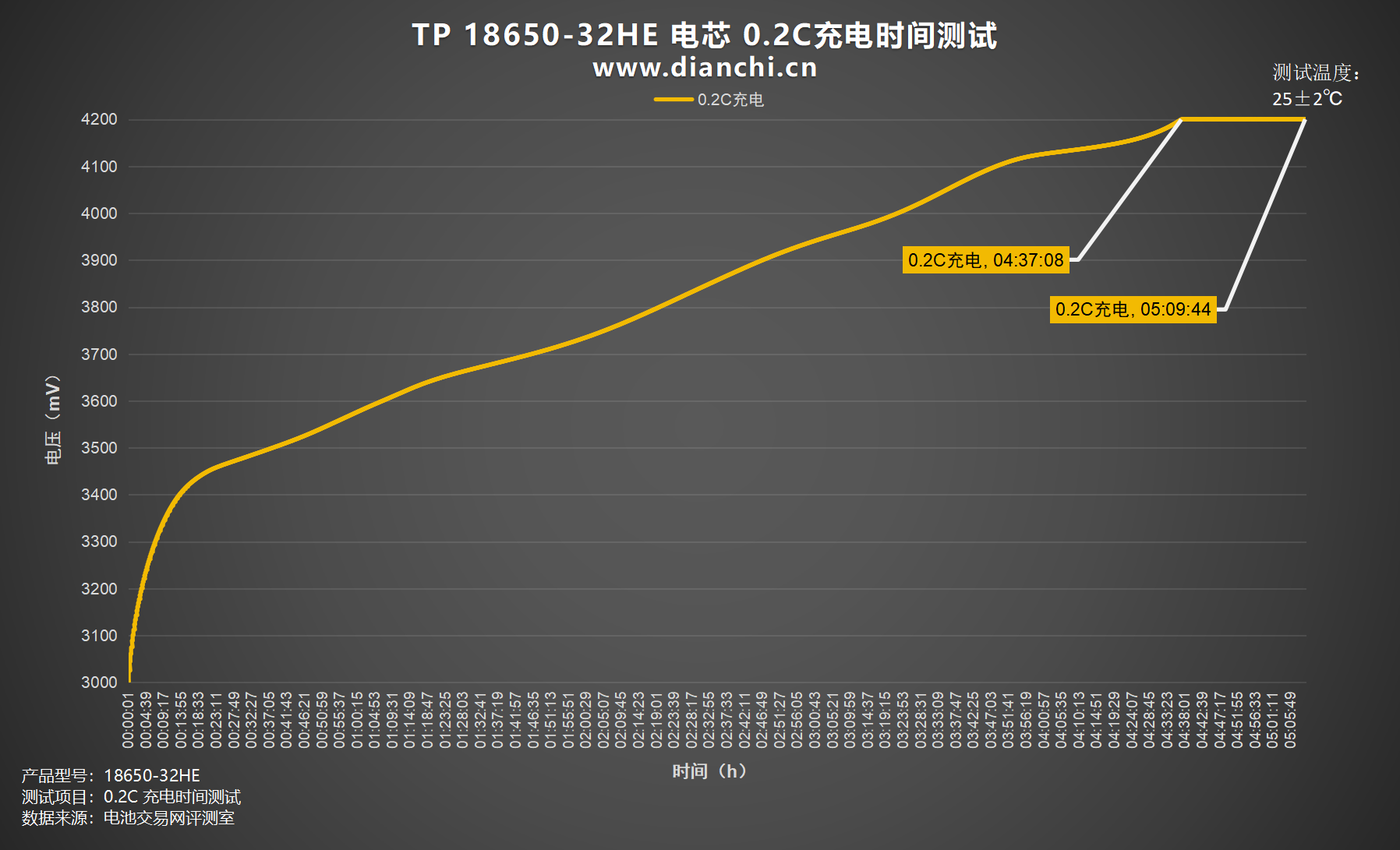

绘制出折线图，设置电流为 640mA，0.2C为TP 18650-32HE 电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时37分钟，涓流完全充满时间约为5小时9分钟。

0.5C充电

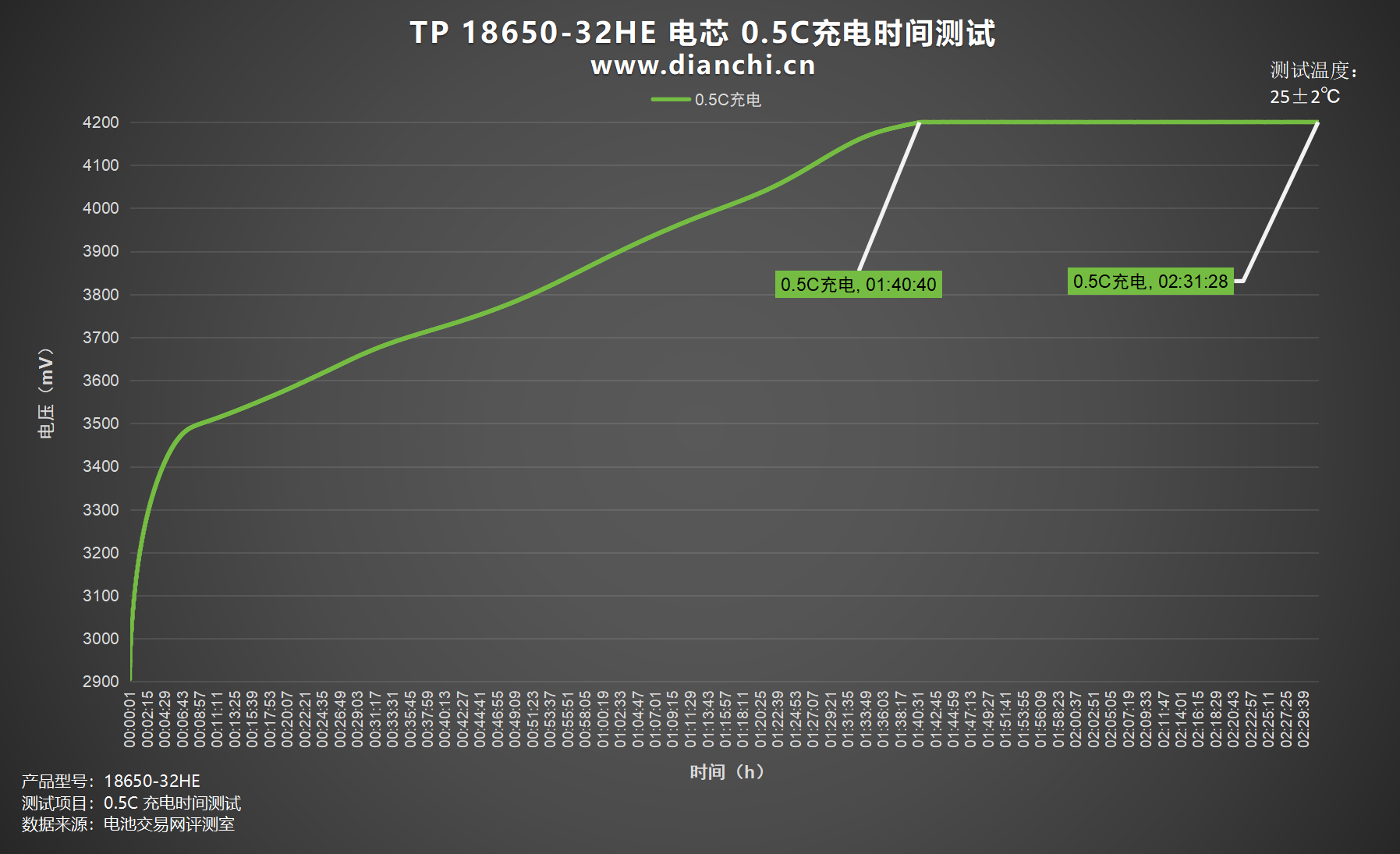

绘制出折线图，设置电流为 1600mA，0.5C为TP 18650-32HE 电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时40分钟，涓流完全充满时间约为2小时31分钟。

1C充电

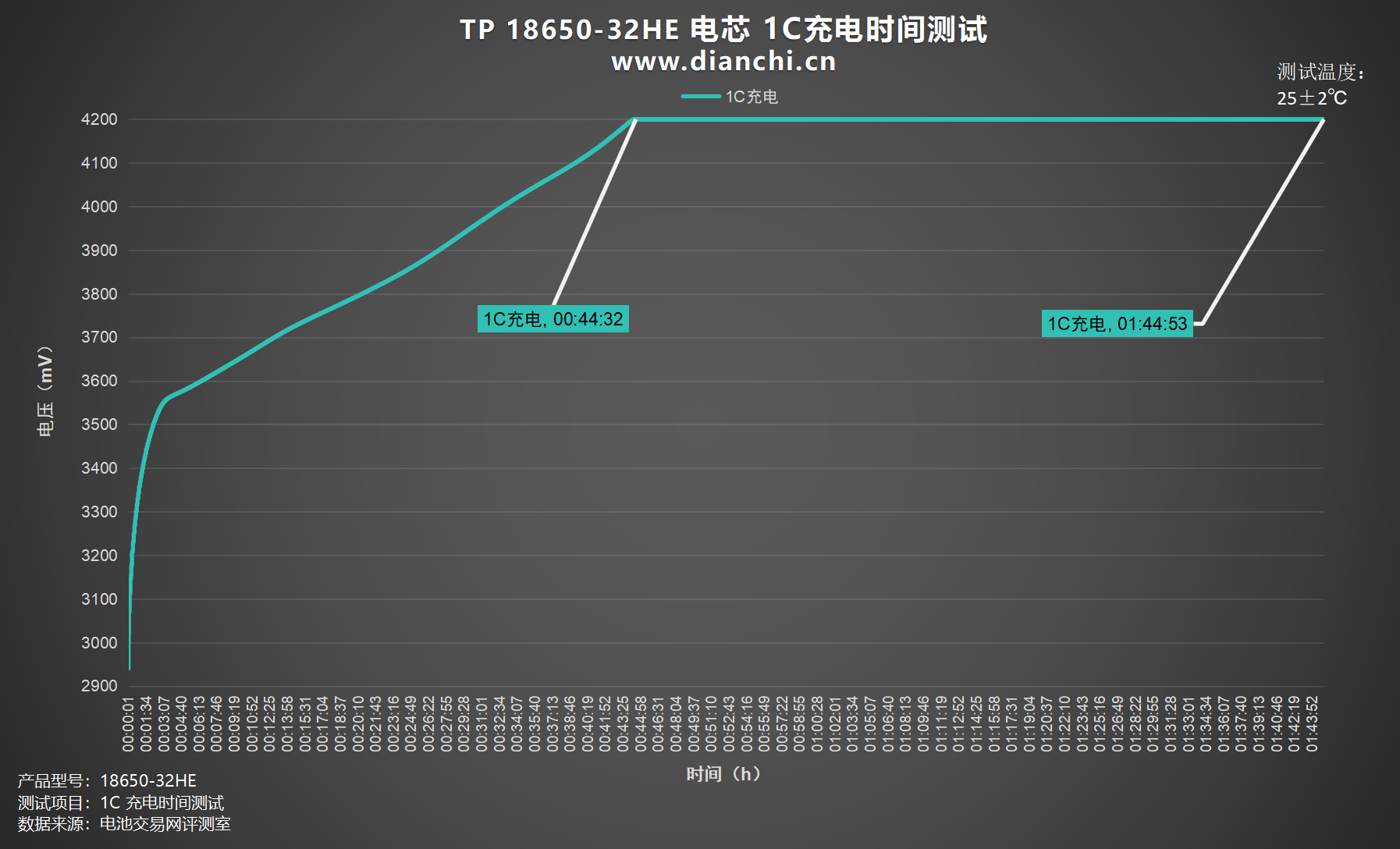

绘制出折线图，设置电流为 3200mA，1C为TP 18650-32HE 电芯充电，充电截止电压为 4.2V，充至4.2V时间约为44钟，涓流完全充满时间约为1小时44分钟。

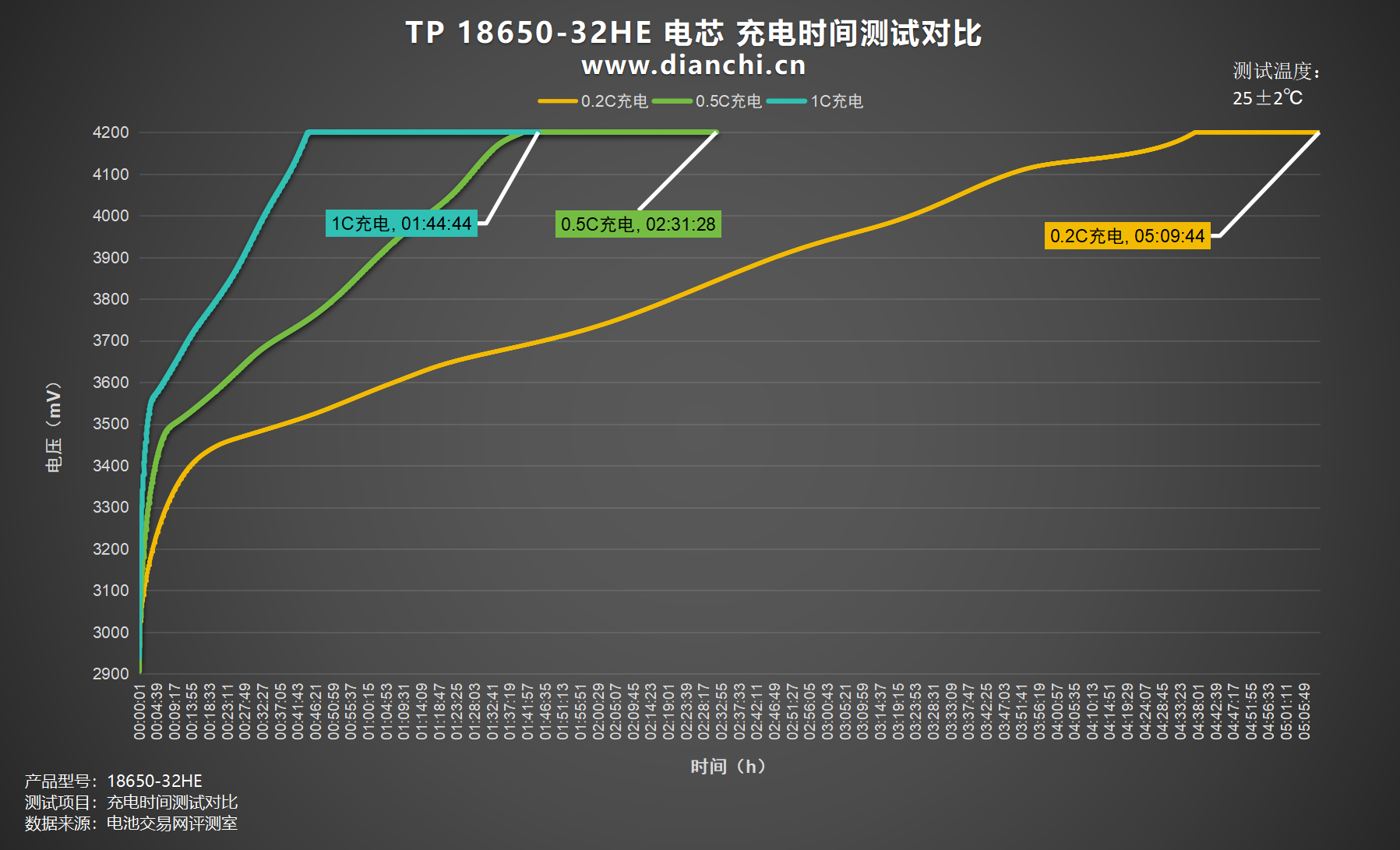

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时9分钟，0.5C充电充满耗时2小时31分钟，1C充电充满耗时1小时44分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

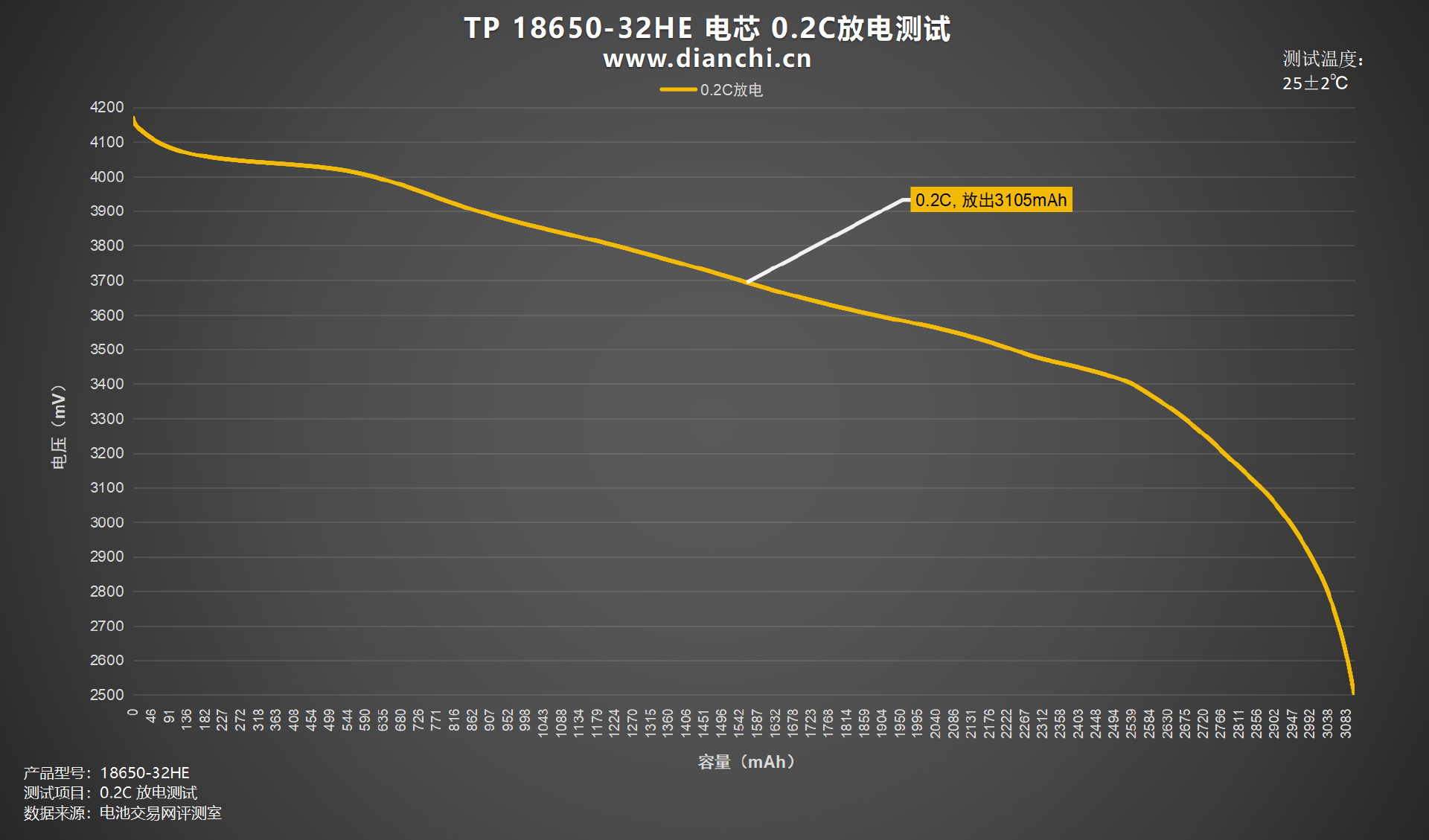

绘制出折线图，设置电流为 640mA，0.2C为TP 18650-32HE 电芯放电，均压 3.66V，放到截止电压为 2.5V，耗时约4小时51分钟，放出容量3105mAh，放出能量11.36Wh。

0.5C放电

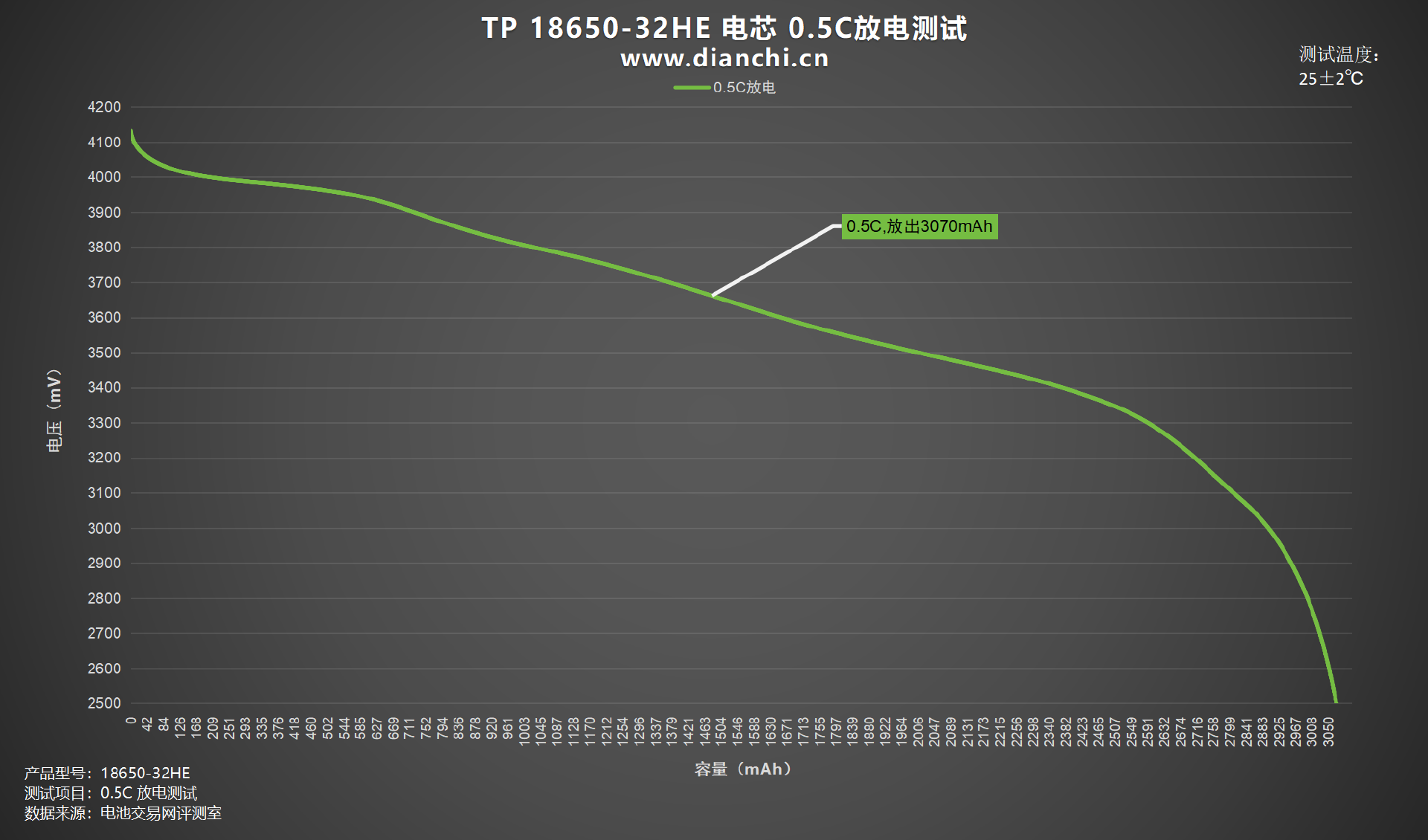

绘制出折线图，设置电流为 1600mA，0.5C为TP 18650-32HE 电芯放电，均压 3.61V，放到截止电压为 2.5V，耗时约1小时55分钟，放出容量3070mAh，放出能量11.07Wh。

1C放电

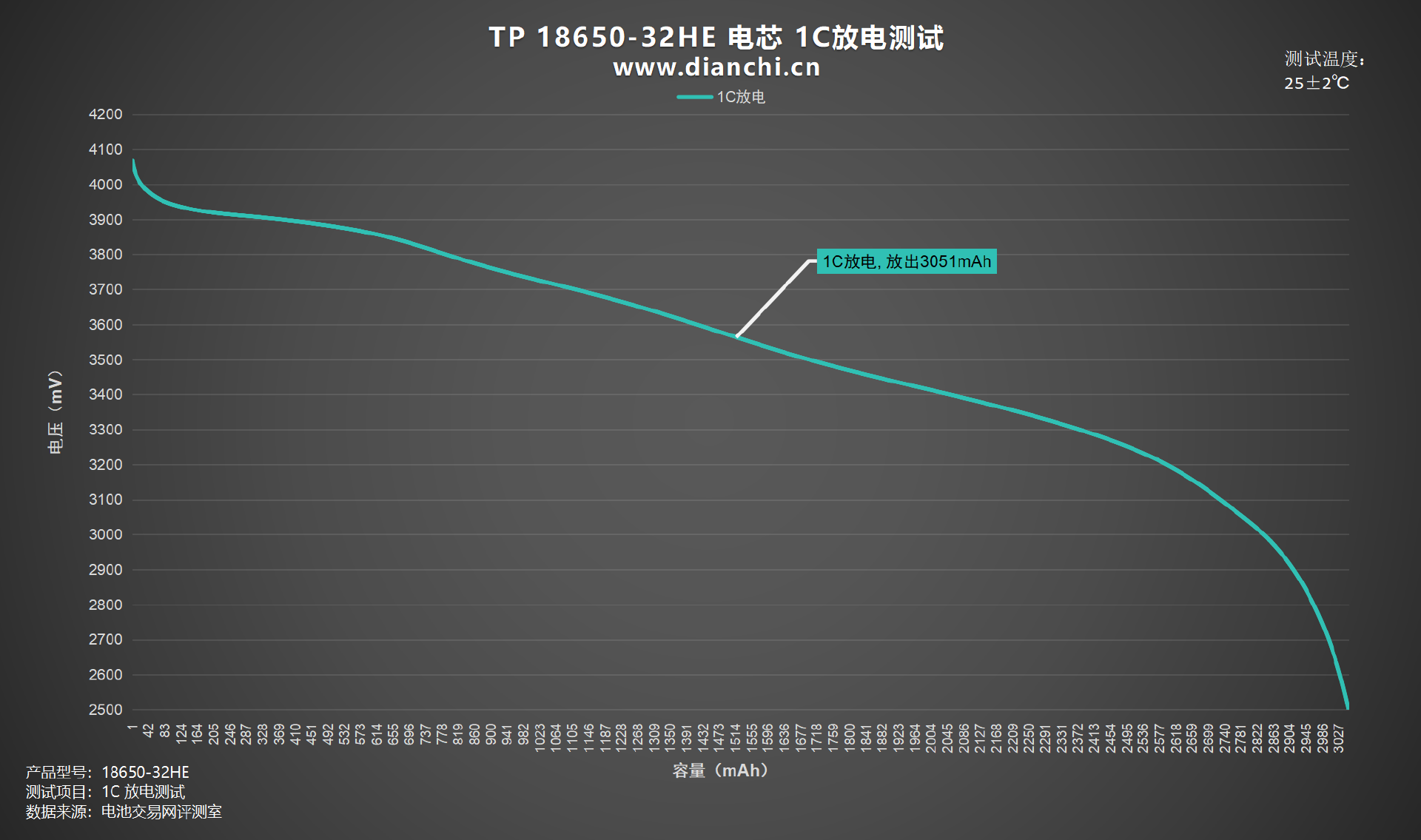

绘制出折线图，设置电流为 3200mA，1C为TP 18650-32HE 电芯放电，均压 3.53V，放到截止电压为 2.5V，耗时约57分钟，放出容量3051mAh，放出能量10.77Wh。

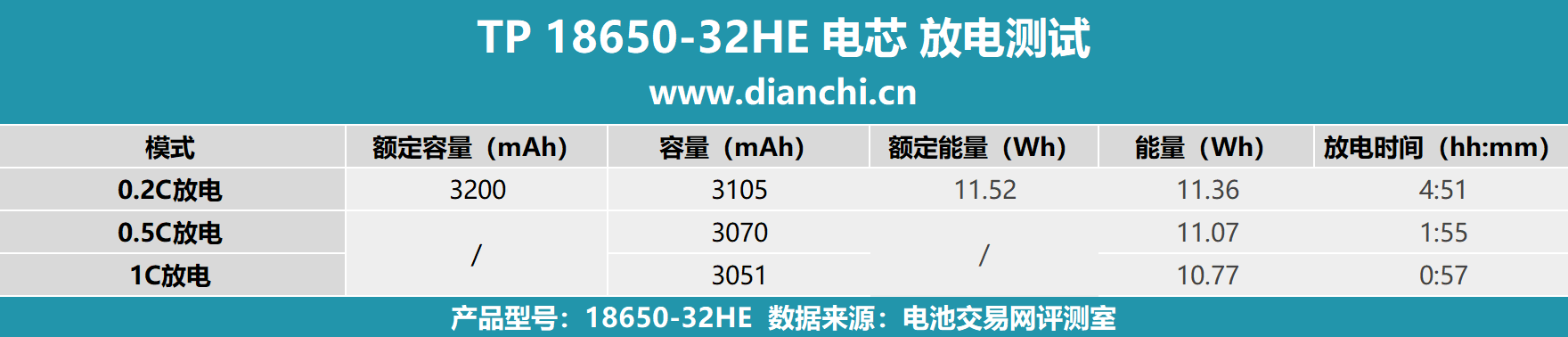

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为57分钟。放电时间最长的为0.2C放电，放电时间约为4小时51分钟。

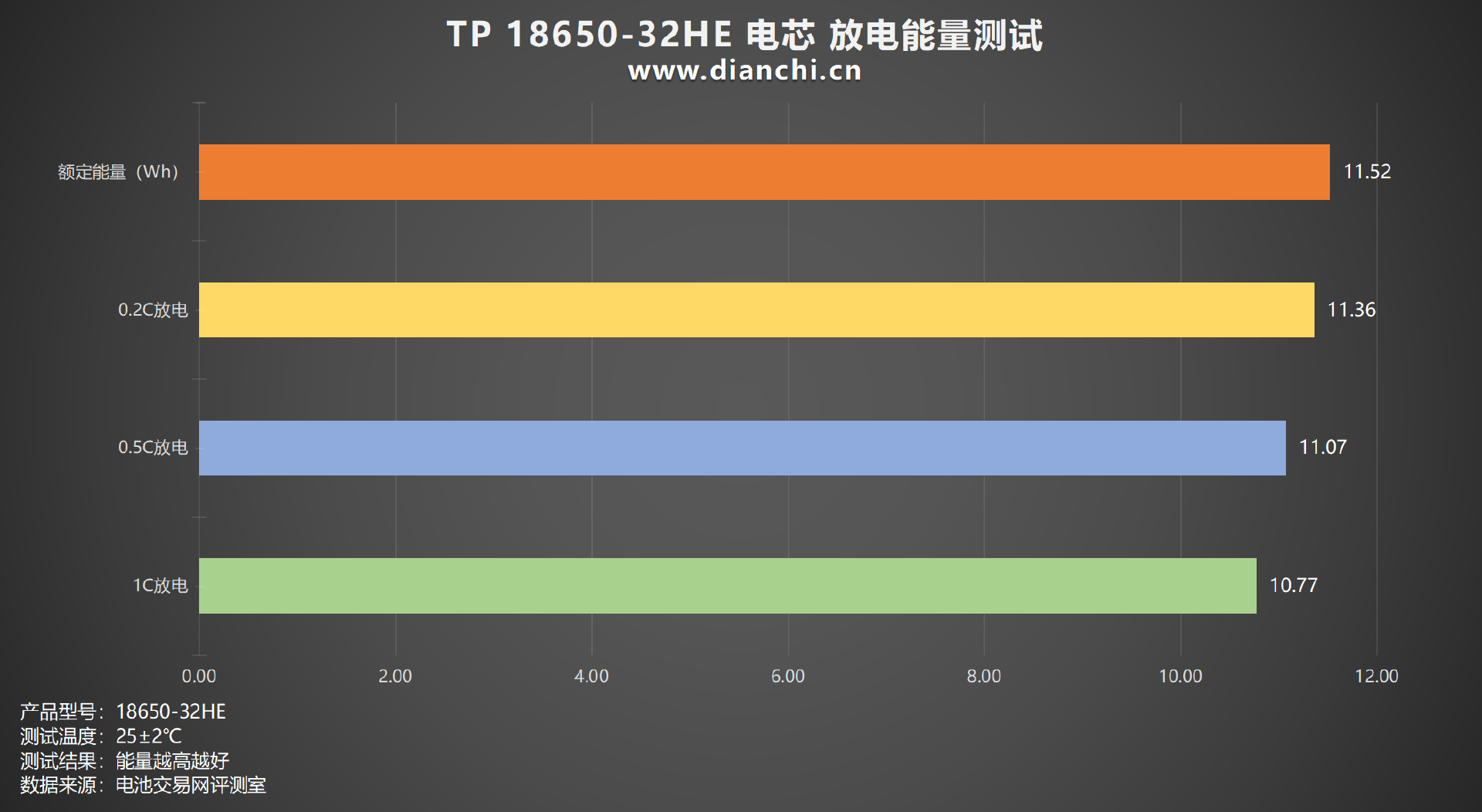

将测试数据汇总成柱状图，放电测试中整体放电能量在10.77-11.36Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到9.34Wh；放电能量最低的是1C放电档位，放电能量为11.36Wh。

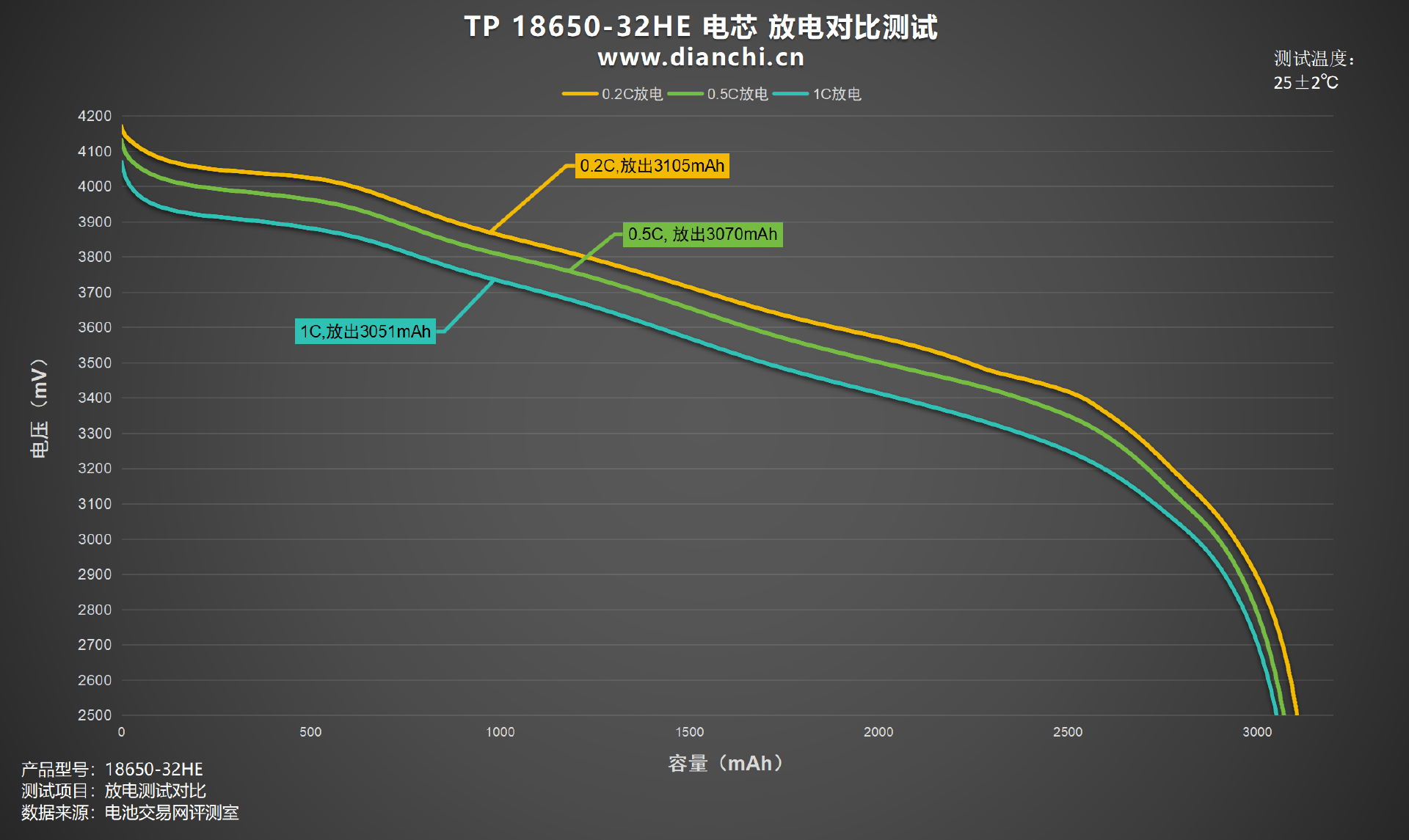

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量3105mAh，放出容量最低的是 1C放电档位放出容量3051mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

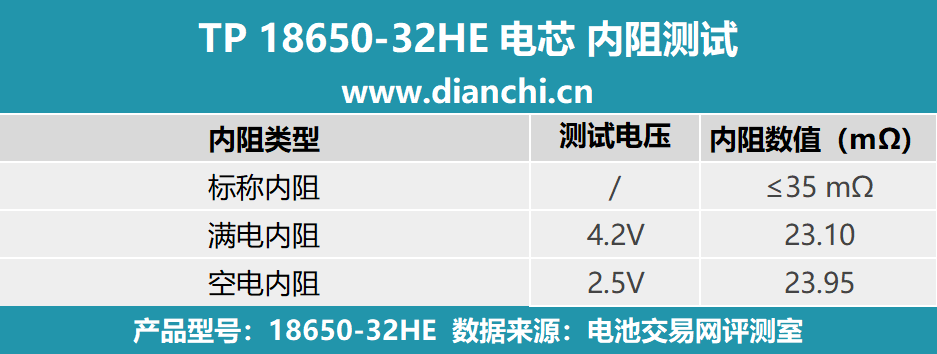

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，TP 18650-32HE 电芯标称内阻是 ≤35mΩ。

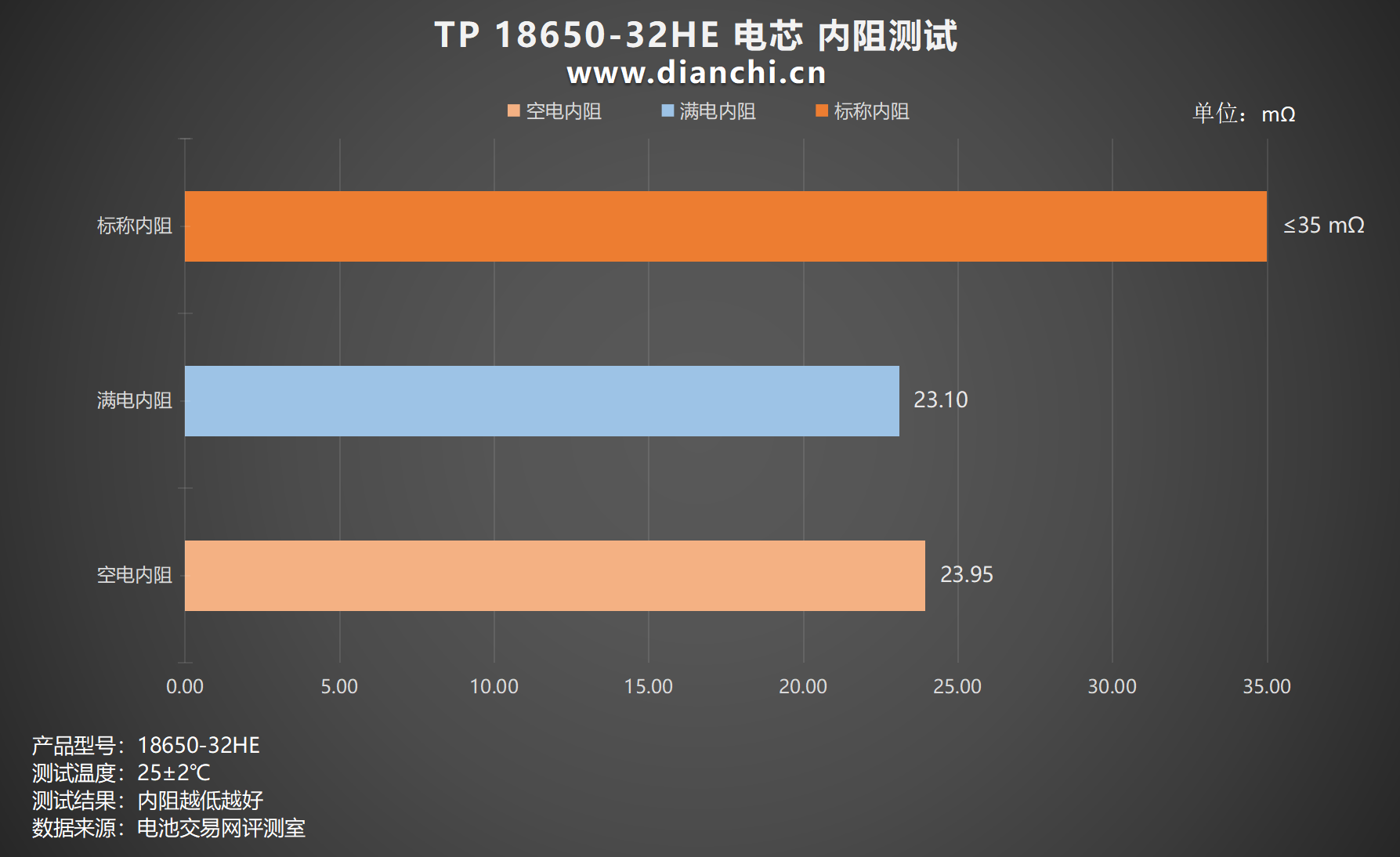

绘制出柱状图，可以看到 4.2V满电内阻为 23.1mΩ，2.5V空电内阻为 23.95mΩ，均没有超过标称内阻，且满电与空电状态下内阻相差较小，表现优秀。

温度测试

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。

充电温度测试

0.2C充电

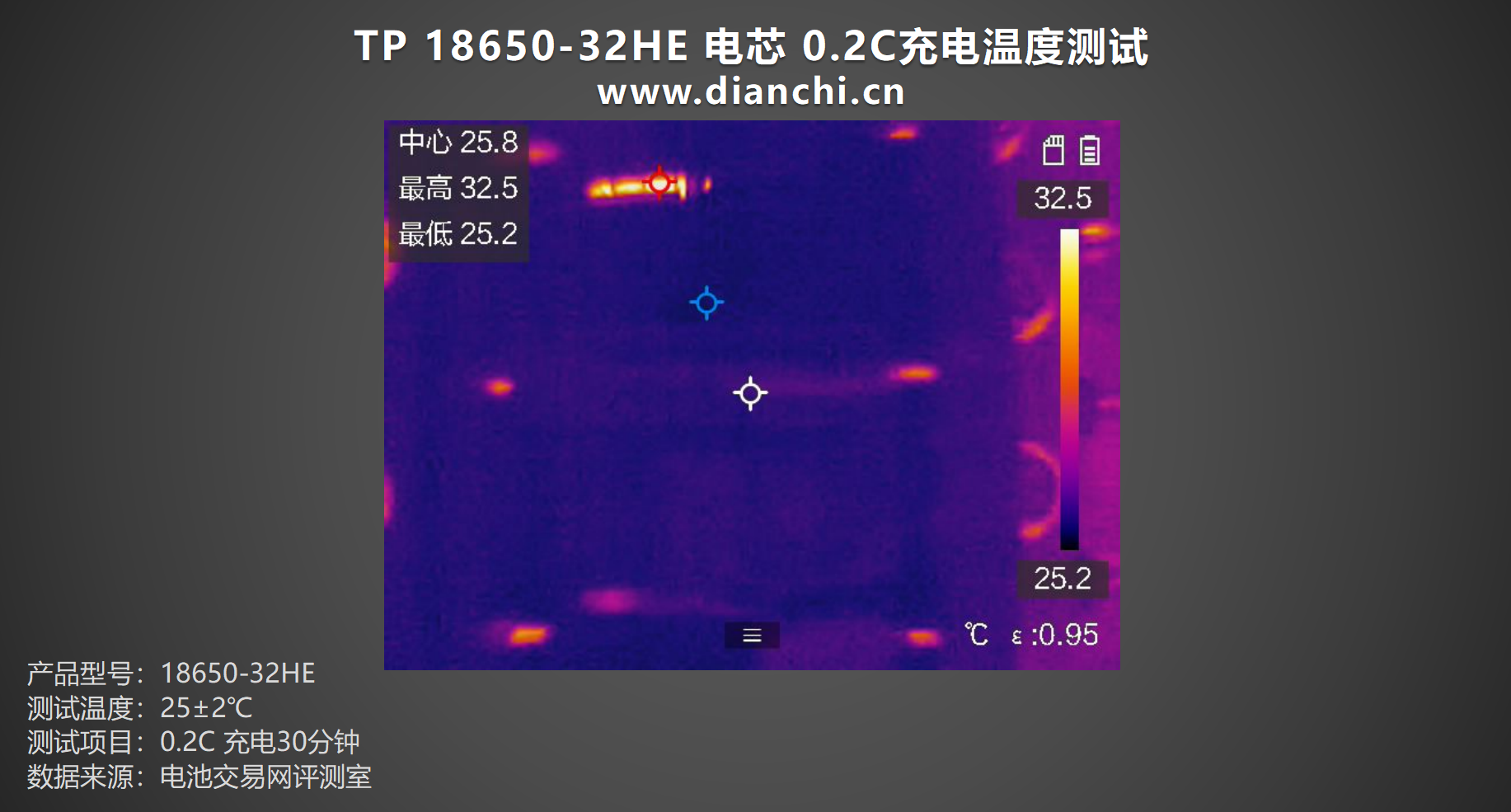

将TP 18650-32HE 电芯以0.2C倍率进行充电30分钟，表面最高温度为25.2℃左右。

0.5C充电

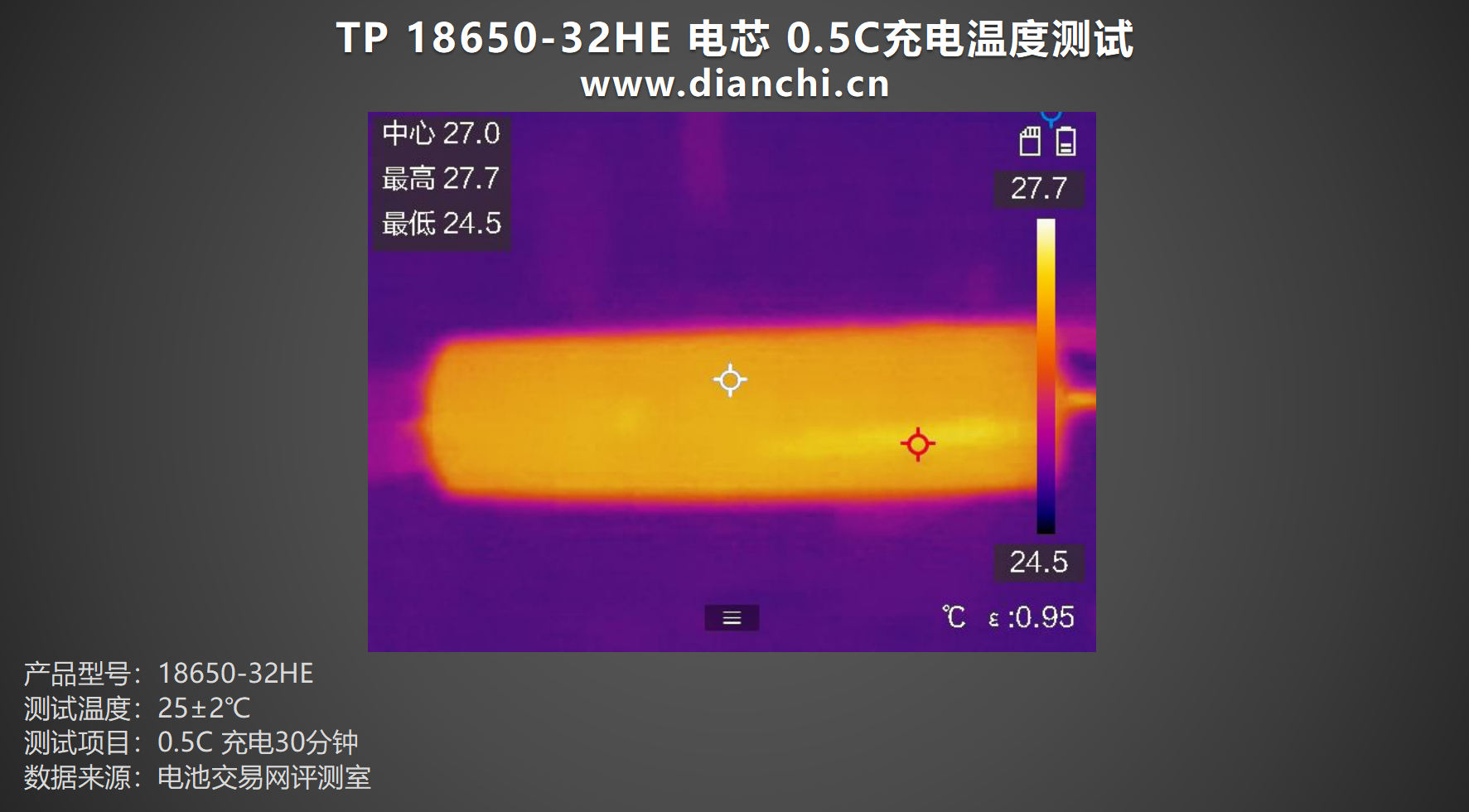

将TP 18650-32HE 电芯以0.5C倍率进行充电30分钟，表面最高温度为27.7℃左右。

1C充电

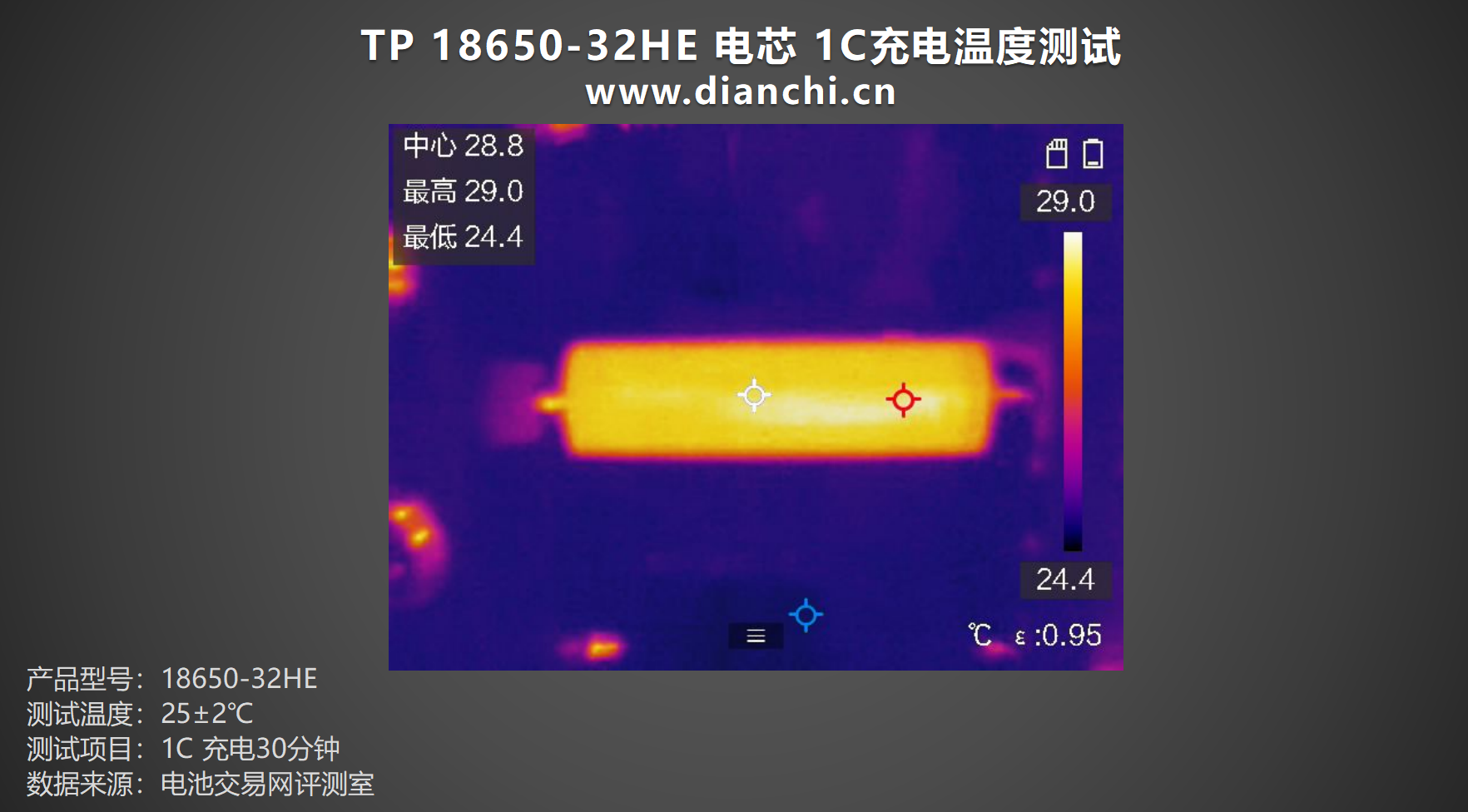

将TP 18650-32HE 电芯以1C倍率进行充电30分钟，表面最高温度为29℃左右。

放电温度测试

0.2C放电

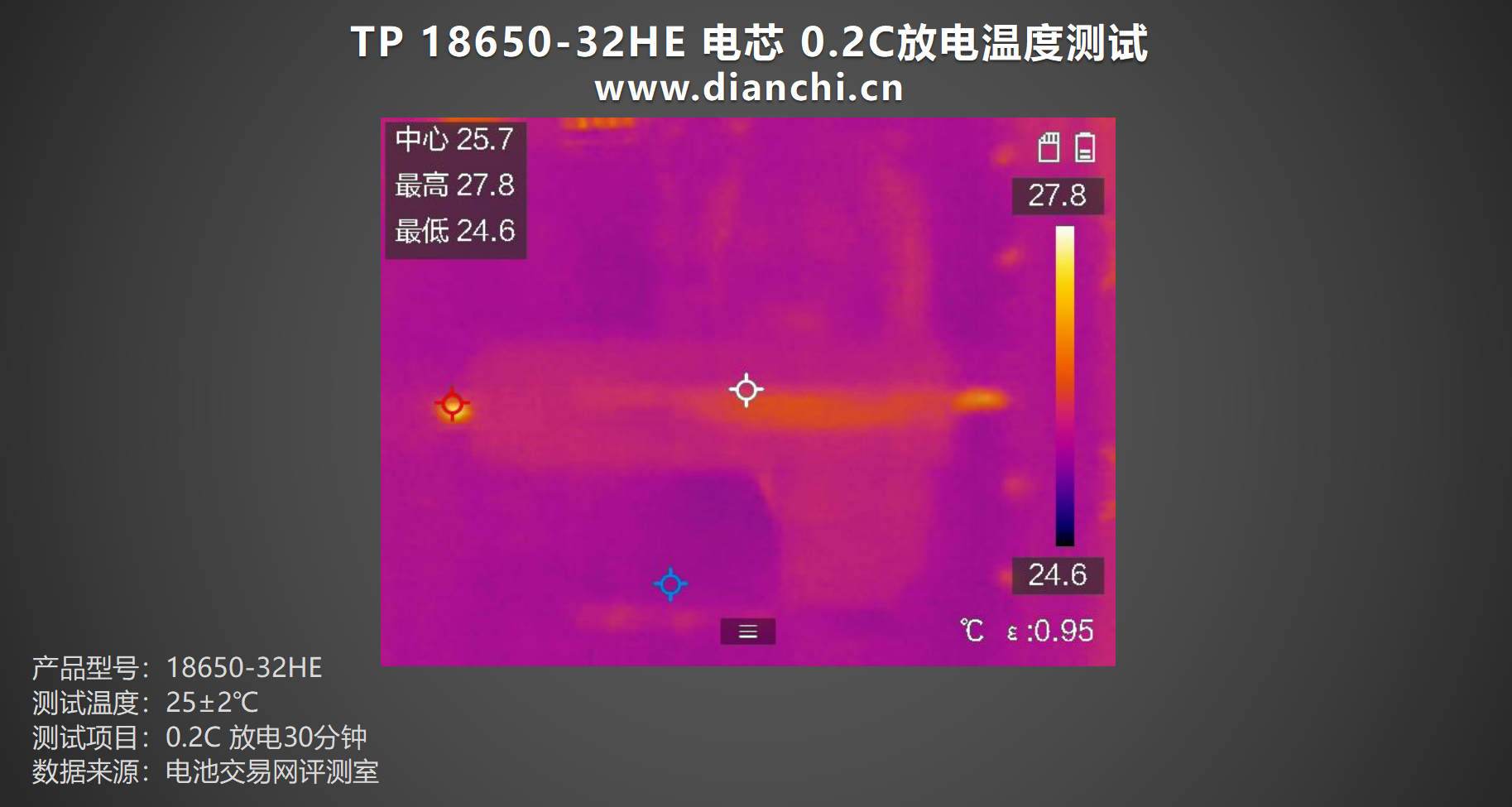

将TP 18650-32HE 电芯以0.2C倍率进行放电30分钟，表面最高温度为25.7℃左右。

0.5C放电

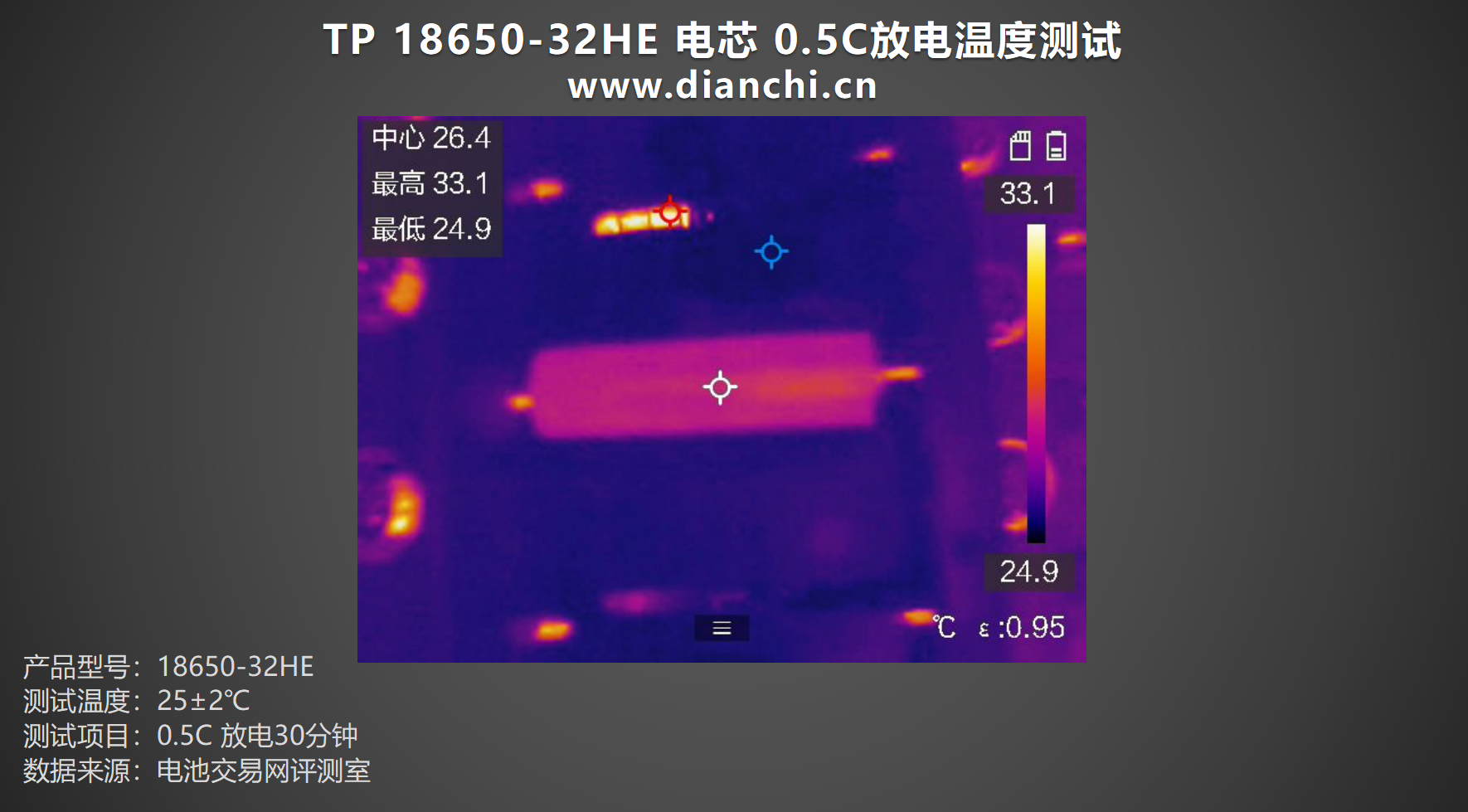

将TP 18650-32HE 电芯以0.5C倍率进行放电30分钟，表面最高温度为26.4℃左右。

1C放电

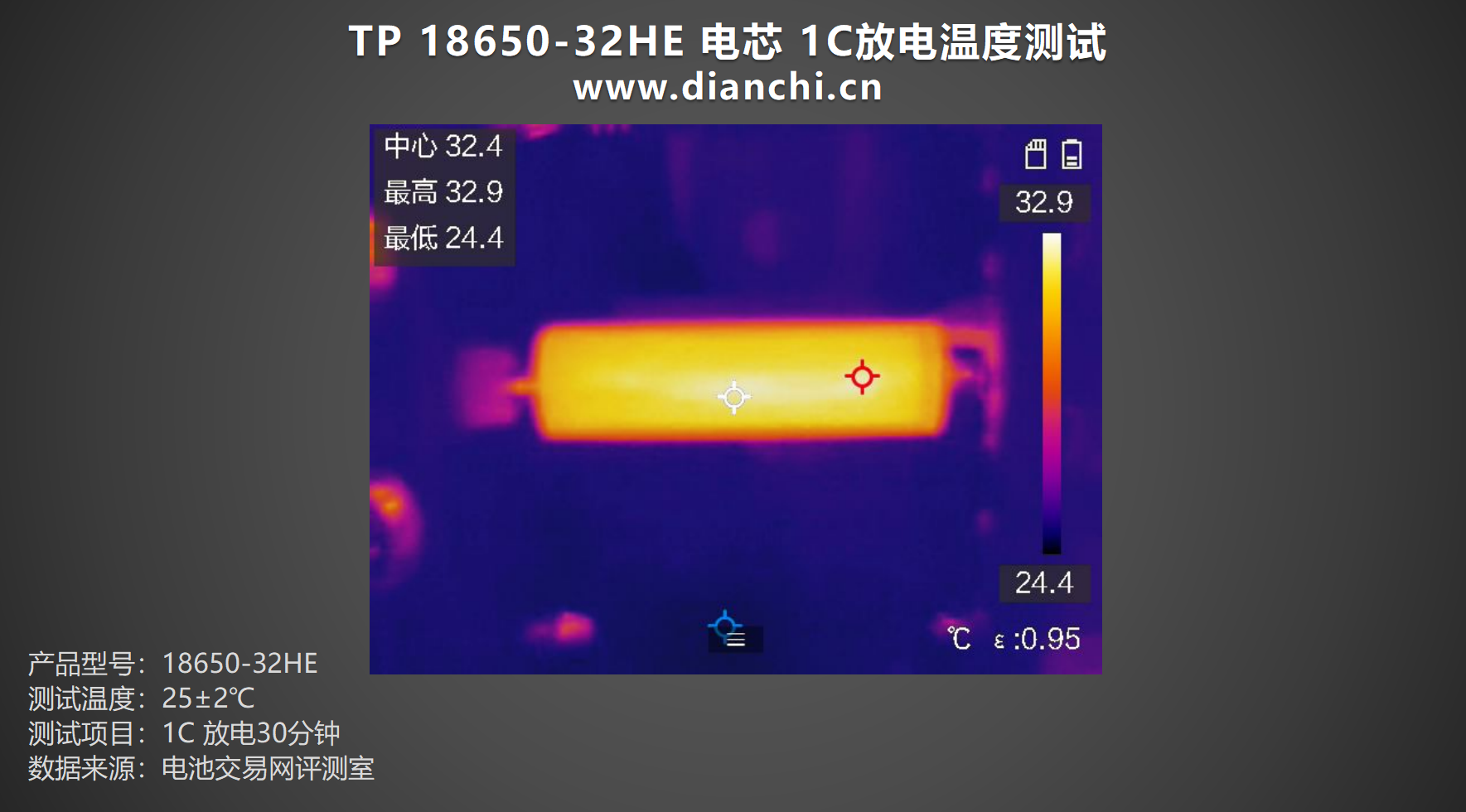

将TP 18650-32HE 电芯以1C倍率进行放电30分钟，表面最高温度为32.9℃左右。

电池交易网总结

这款TP 18650-32HE 电芯，通过拆除了保护板，内阻对比有保护板时容量以及能量相差不大，但内阻降低了10mΩ左右，通过官网查询这颗电芯，标称容量 3200mAh@0.2C，标称能量 11.52Wh，最大充电电流 3.1A，最大持续放电电流 10A，外表使用紫色电芯套膜覆盖，正极带有防爆装置以及保护板。

电池交易网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在1小时44分钟完成充电，放电部分，可以看到0.2C倍率放电放出容量3105mAh，放出能量达到11.36Wh，内阻和温度表现，首先是内阻方面，.2V满电内阻为 23.1mΩ，2.5V空电内阻为 23.95mΩ，均没有超过标称内阻，且满电与空电状态下内阻相差较小，表现优秀；温度方面，在三组不同倍率充放电进行30分钟后测试温度，充电温度在25-29℃区间，放电温度在25-32℃区间，整体温度表现良好。

整体来说，TP 18650-32HE 电芯拥有10A大电流放电实力，覆盖了多领域应用，大倍率输出能够为照明工具、电动工具或纯能领域提供大功率输出的需求。
