充电头网拿到了大疆新推出的DJI POWER 1000户外电源，其支持2200W输出功率，并具备UPS功能。户外电源支持市电充电，支持通过SDC接口连接太阳能电池板和车充充电。



这款户外电源内置1024Wh磷酸铁锂电池电池组，8串2并，品牌商来自鹏辉，型号GPHN IFR40135-20AH，电池电压3.2V，容量为20Ah，能量为64Wh。电芯目前已通过3C认证。



DJI POWER 1000户外电源支持1200W快充模式和600W普通模式充电，快速模式50分钟即可将电源充至80%电量，约70分钟完全充满。普通模式将电源完全充满需要两个小时。太阳能充电和车充充电使用转接配件，连接到户外电源的SDC接口，即可实现对应方式的充电。



户外电源设有液晶屏幕，具备电量百分比显示，输入输出功率显示，还具备剩余使用时间显示，SDC接口电压等丰富的参数显示。电源具备两个USB-A和两个USB-C快充接口，USB-C接口支持140W快充输出，USB-A口支持24W快充，可以满足日常手机和笔记本电脑的快充需求。下面就带来大疆DJI POWER 1000 户外电源的拆解，一起看看内部的用料和设计。



大疆户外电源DJI POWER 1000开箱





产品采用牛皮纸箱包装，正面印有DJI POWER 1000以及产品简图。



侧面印有商家信息中英双语版，此外还贴有DJI POWER 1000户外电源的参数贴纸。



产品参数贴纸特写，参数信息下面到户外电源实物展示环节再介绍。



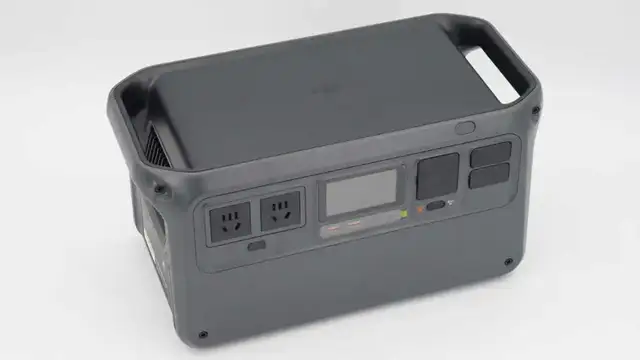

大疆户外电源DJI POWER 1000基于黑色和浅灰色两种色调进行设计，整体简约时尚。产品配置丰富的功能接口，搭配1度电以及2200W大功率，满足用户户外全场景用电需求。



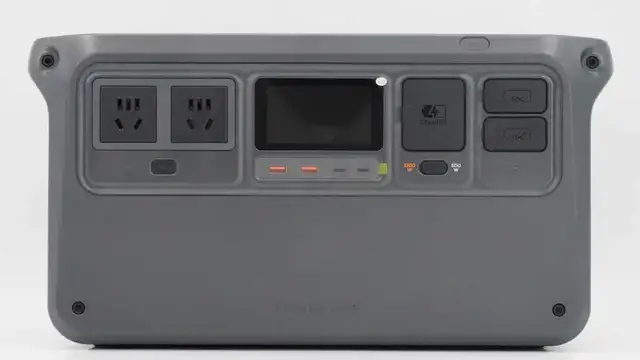

DJI POWER 1000户外电源功能接口全部集中设计在机身正面，这样一目了然，用户使用也很方便。

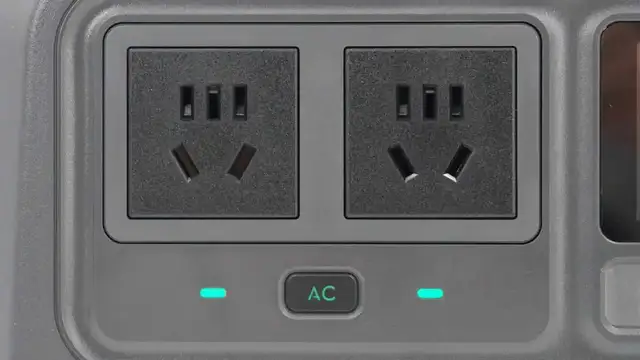

首先产品配置有两个3+2新国标组合插口，可提供最大2200W的输出功率。插口内置安全门，可保证用电安全，同时配置独立AC输出控制开关以及指示灯，实现自由控制更省电。

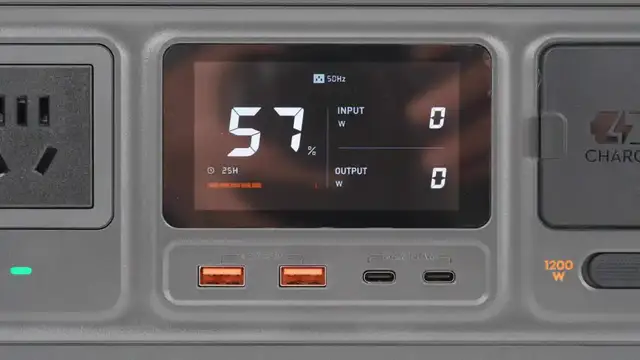

中间区域配置显示屏以及2A2C四个USB接口，显示屏可显示剩余电量、输出情况下的功率和使用时长、输入情况下的功率和所需时间，让用户对用电状况有实时了解。



四个USB接口分别支持最大24W和140W快充，配合AC插口，实现为笔电、平板、手机、无人机、相机、热水壶、电压锅、咖啡机等的用电需求，实现用户露营吃玩自由。

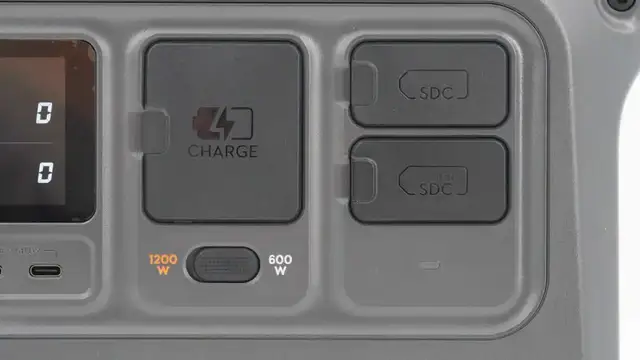

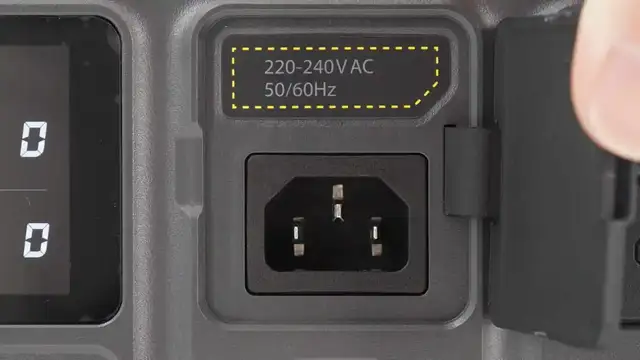

右侧设有AC输入接口、SDC接口以及SDC Lite接口，并且都设有保护盖板防尘防潮。其中AC输入接口下方还有快充/普通模式充电自由切换功能键。



AC输入支持600W普通模式和1200W的快充模式，普通模式充电噪音更低且有利于延长电池寿命，快充模式可让产品快速满血复活，解决用电焦虑。两种模式的选择权大疆设计时也交给了用户，相当贴心。



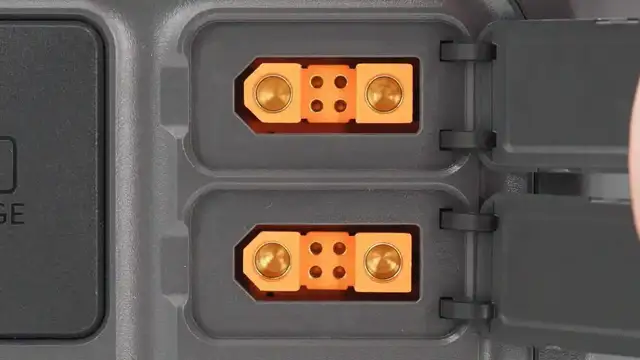

DJI POWER 1000提供的SDC接口（上）和SDC Lite接口（下），让产品在车上充电或使用太阳能充电成为可能，解决用户各种场景下的充电问题。



此外也可以大大扩充产品的应用场景，如搭配使用对应的SDC快充线（需另外购买），可为DJI飞行器的电池进行快速充电。



右侧上方边缘还设有电源按键，并且贴心的设计有指示灯，DJI POWER 1000户外电源开启与否同样能直观了解。

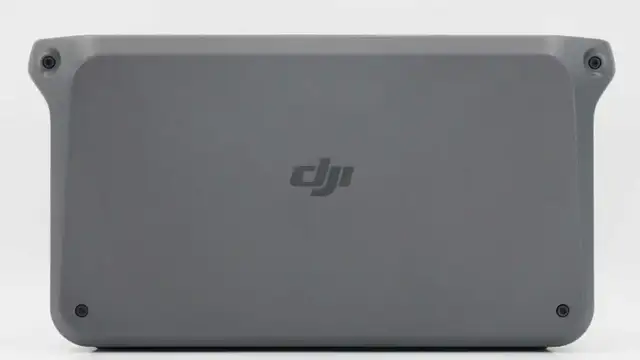

机身背面中心设计有DJI品牌。



机身侧面设有通风散热口，挡板格栅式设计。

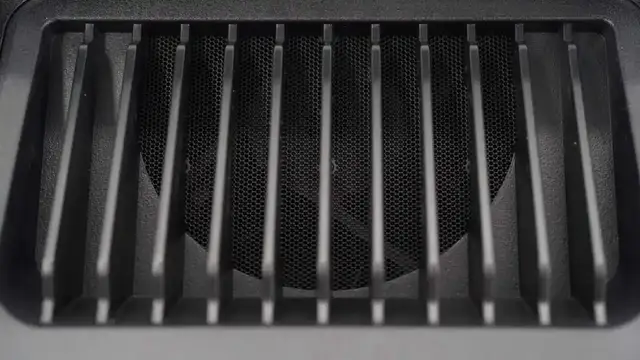

通过特写可以看到通风散热口还加装了防尘网，细节设计很到位。

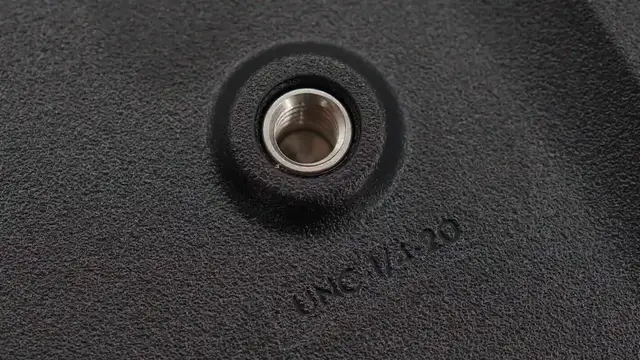

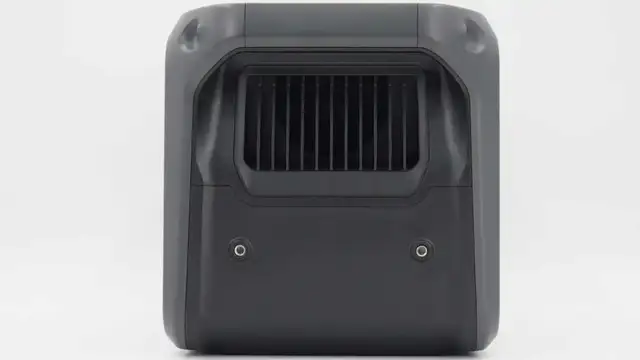

同一侧下方还设有两个1/4" 螺纹孔。

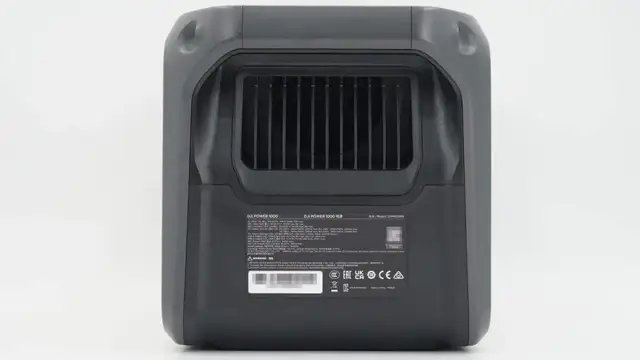

机身另一侧同样也设有通风散热口，下方贴有产品铭牌贴纸。

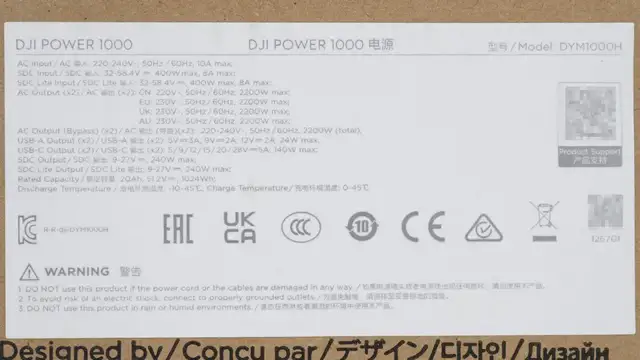

产品铭牌特写

AC输入：220-240V~，50/60Hz，10A max；

SDC输入：32-58.4V，400W max，8A max；

SDC Lite输入：32-58.4V，400W max，8A max；

AC输出(x2)：CN：220V-，50/60Hz，2200W max；

EU：230V-，50/60Hz，2200W max；

UK：230V-，50/60Hz，2200W max；

AU：230V-，50/60Hz，2200W max；

AC输出(旁路)(x2)：220-240V-，50/60Hz，2200W（total）；

USB-A输出(x2)：5V3A、9V2A、12V2A；24W max；

USB-C输出(x2)：5/9/12/15/20/28V5A；140W max；

SDC输出：9-27V，240W max；

SDC Lite 输出：9-27V，240W max；

额定容量：20Ah，51.2V，1024Wh

放电环境温度：-10-45℃

充电环境温度：0-45℃

制造商：深圳市大疆创新科技有限公司

产品通过了CCC、EAC、UKCA、CE、KC认证。

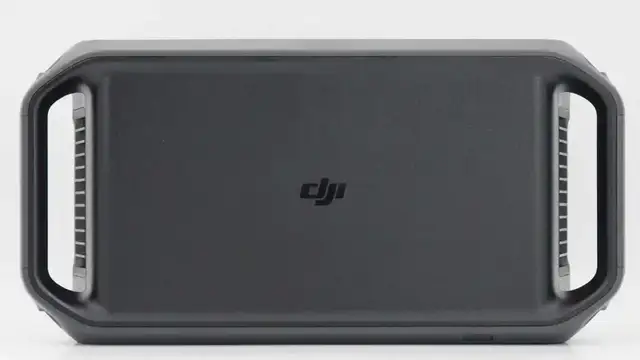

机身顶部中心同样设计有DJI品牌。

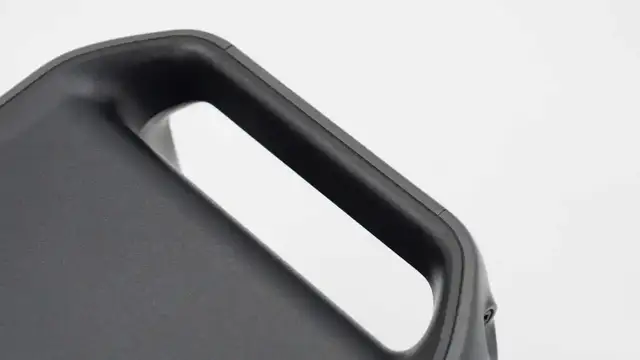

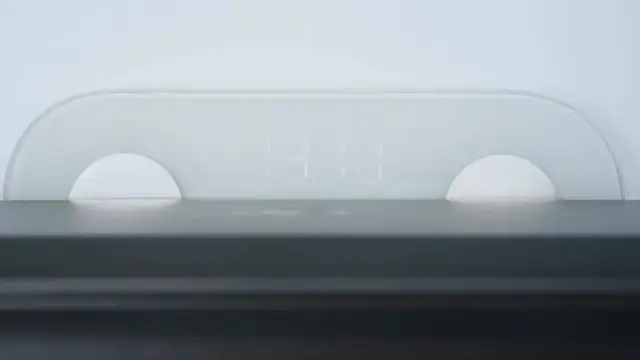

顶部两侧设有一体式把手，方便用户搬运。

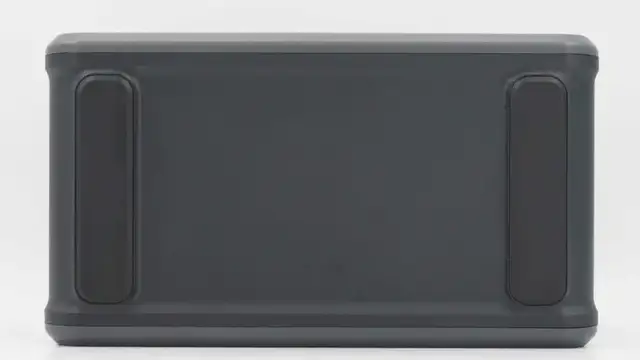

底部设有凸起防滑垫，可以有效保护底部外壳防止磨损。

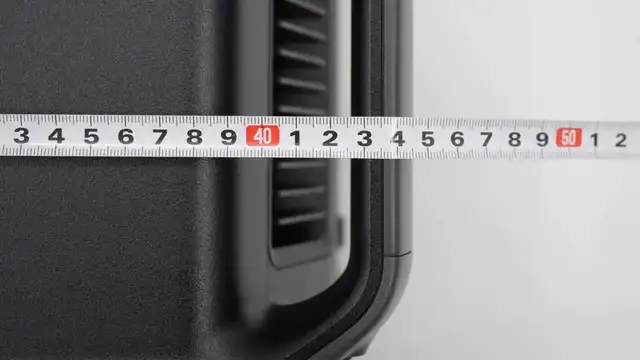

实测DJI POWER 1000户外电源顶部两个把手端的长度约44cm。

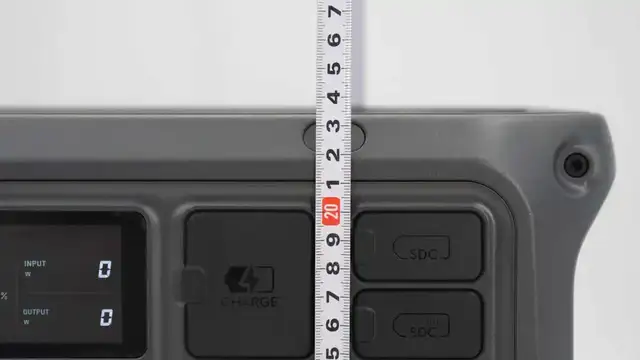

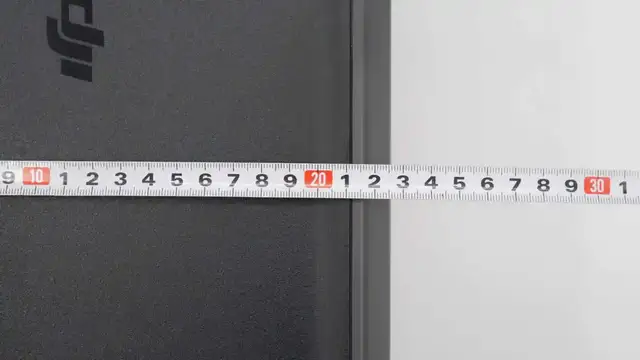

机身高度约23.5cm。



从顶部量的机身厚度约为22.5cm。



另外测得产品重量约为13.1kg。

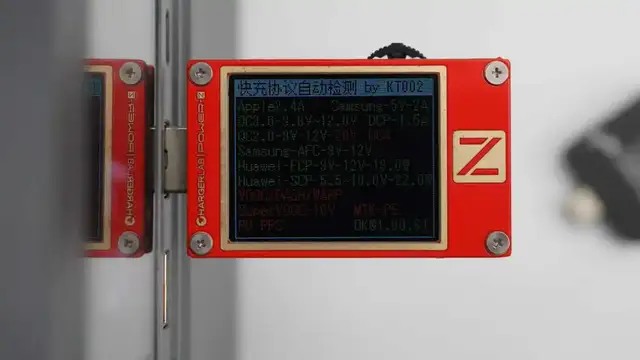

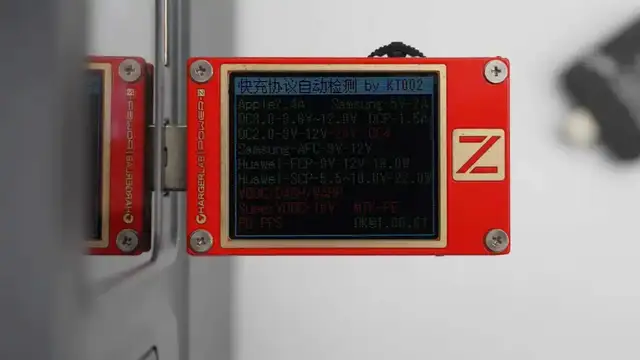

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP充电协议。



测得另一个USB-A口兼容协议相同。

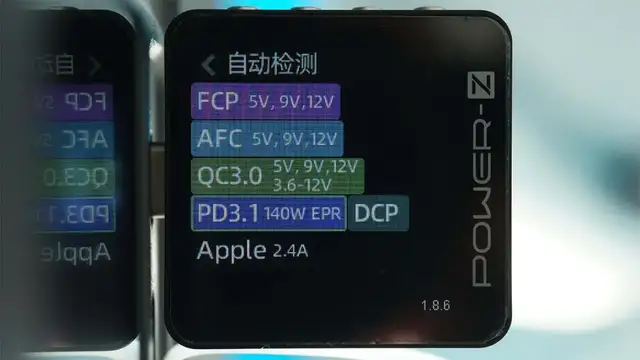

使用ChargerLAB POWER-Z KM003C测得两个USB-C口兼容协议和性能也一样，都支持FCP、AFC、QC3.0、PD3.1、DCP、Apple 2.4A充电协议。

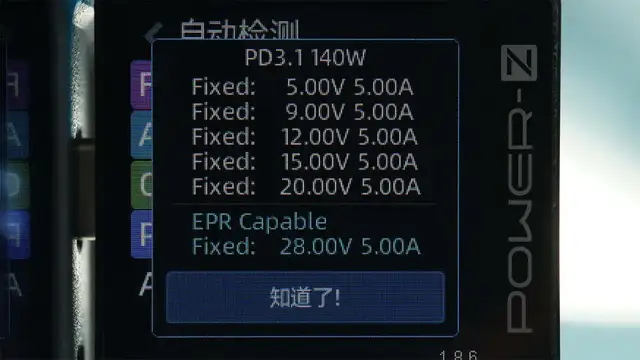

PDO报文显示USB-C口还具备5V5A、9V5A、12V5A、15V5A、20V5A、28V5A六组固定电压档位。

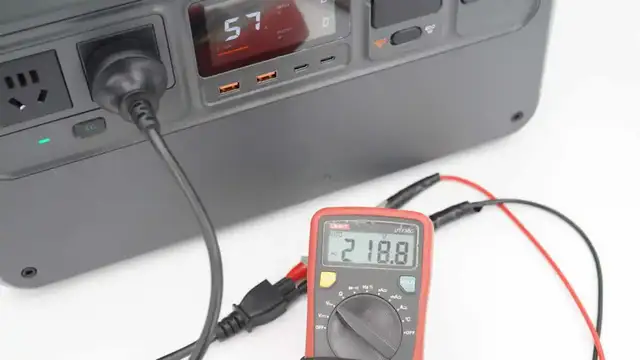

另外使用万用表测得户外电源AC插口输出电压为218.8V，符合标称。

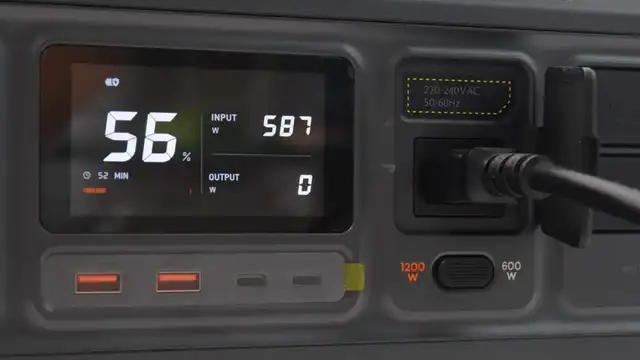

AC输入功率实测，普通模式下通过显示屏可以看到输入功率为587W，忽略充电时的数值浮动，符合标称。

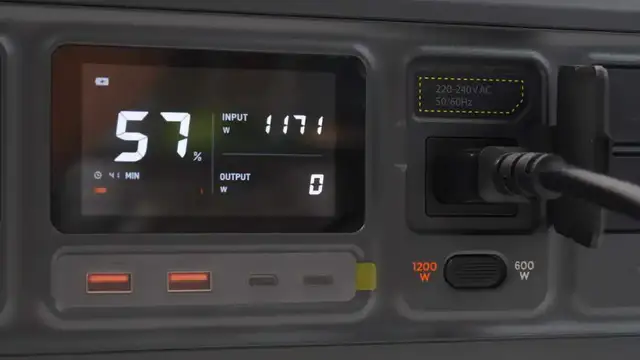

快充模式下输入功率为1171W，同样符合标称。

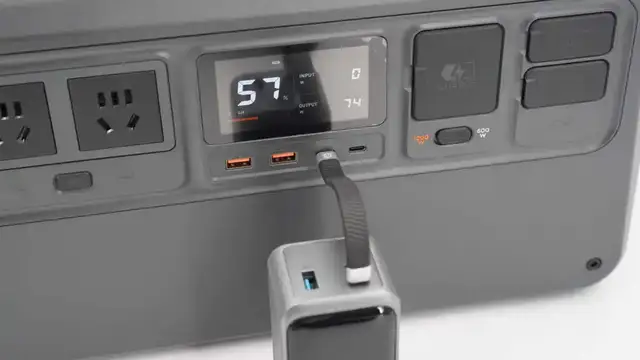

DC输出功率实测，使用140W USB-C快充口给移动电源充电，从显示屏可以看到功率为74W。



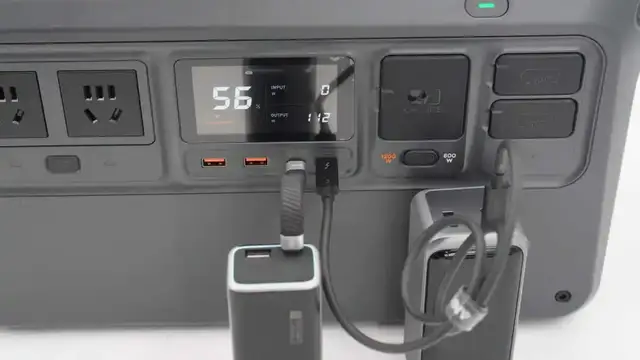

使用两个USB-C口同时给两款移动电源充电，总输出功率为112W，非常直观明了。



大疆户外电源DJI POWER 1000拆解



看完了大疆 DJI POWER 1000 户外电源的开箱和展示，下面就进行拆解，一起看看内部的用料和设计。



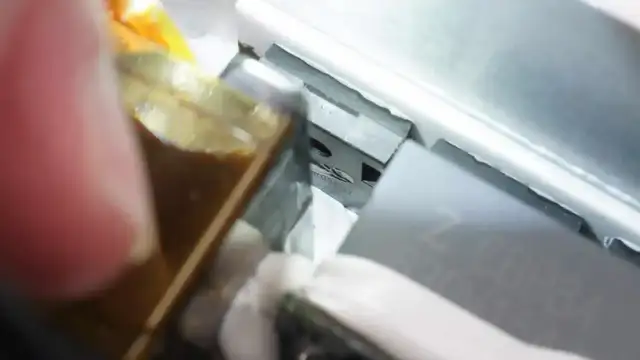

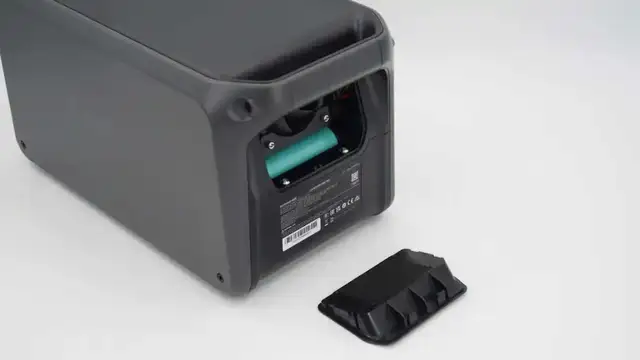

首先取下机身两侧通风散热口挡板，采用卡扣固定方式。

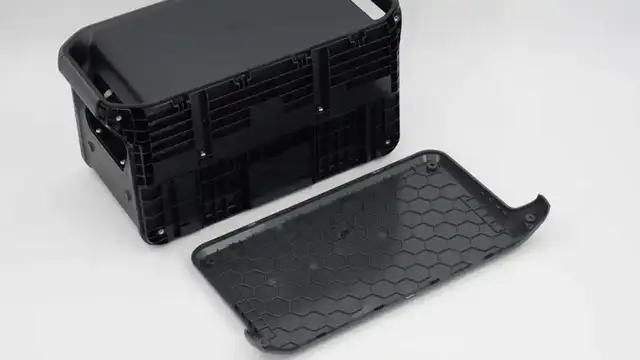

拧下机身上的内六角固定螺丝打开背面盖板。



机身为上下两部分组成，通过螺丝固定。



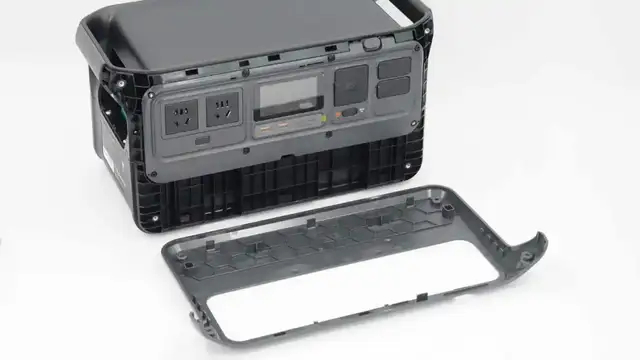

接下来拆下机身正面的盖板。



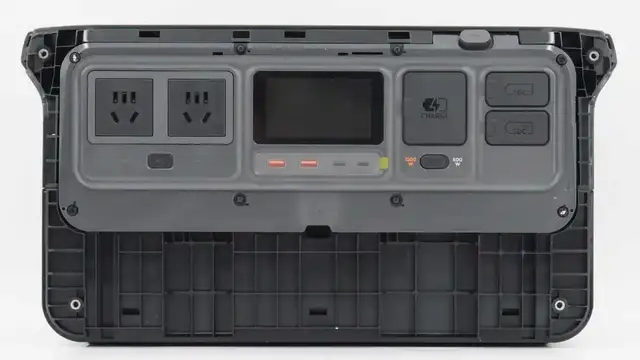

机身接口区域采用灰色塑料面板，面板通过螺丝固定，在螺丝上粘贴防拆贴纸。



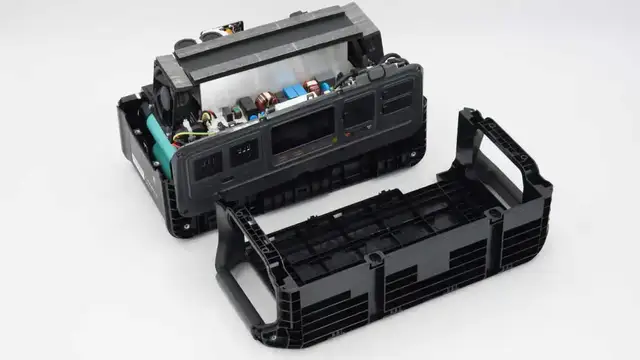

拆开固定螺丝，分开机身上下壳体。



顶盖内部设有加强筋结构。

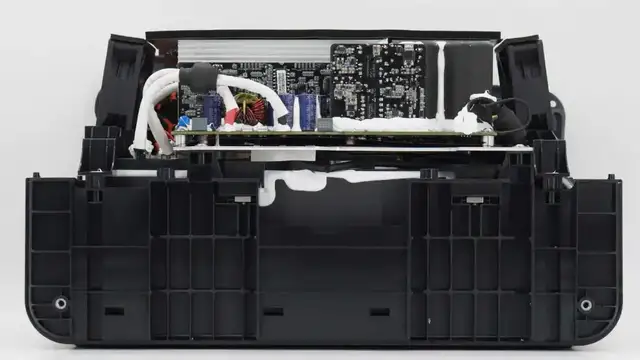

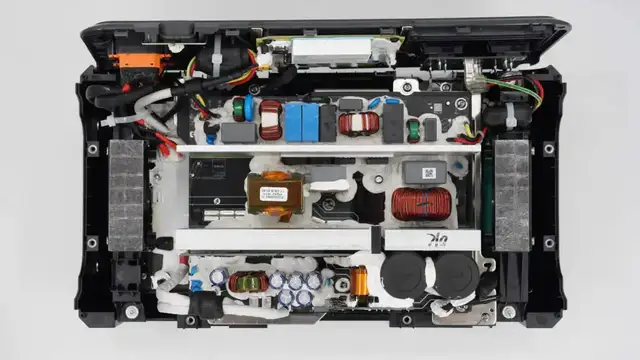

上盖内部一览，设有双向逆变模块，并在两侧设有散热风扇。



风扇与散热片通过麦拉片粘贴，组成风道，提升散热能力。



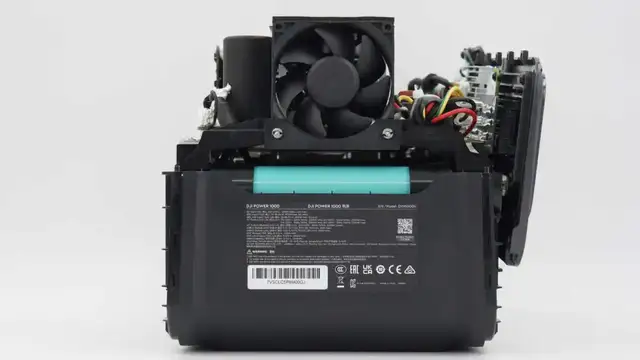

机身右侧散热风扇为出风。



左侧散热风扇为进风。

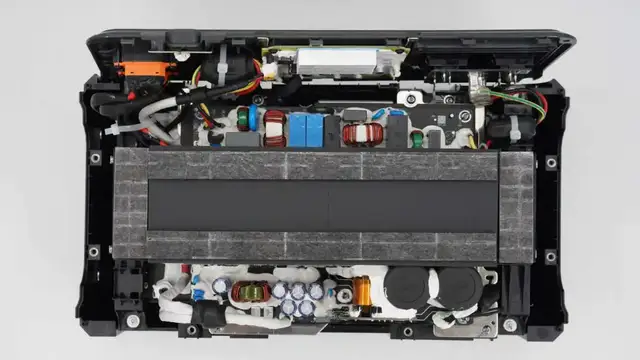

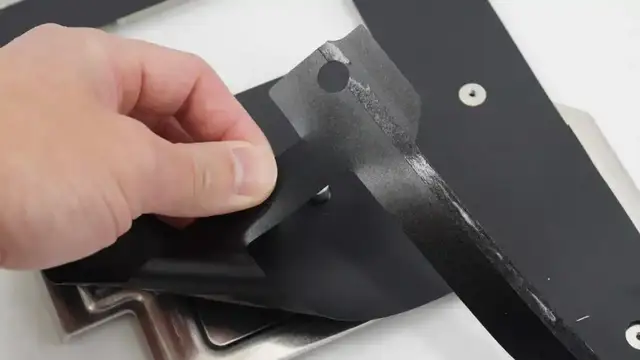

揭下绝缘麦拉片，麦拉片与散热片以及风扇组成散热风道。

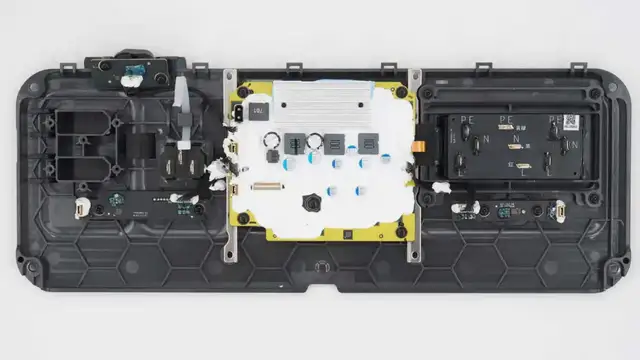

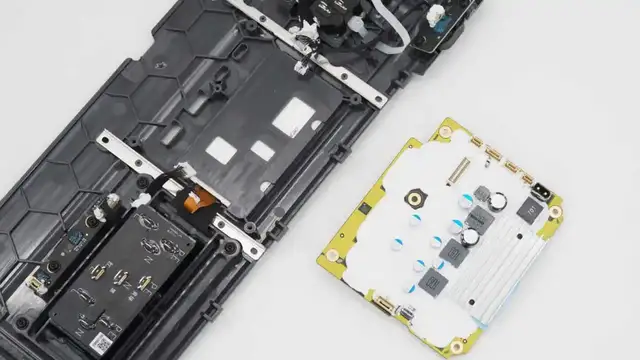

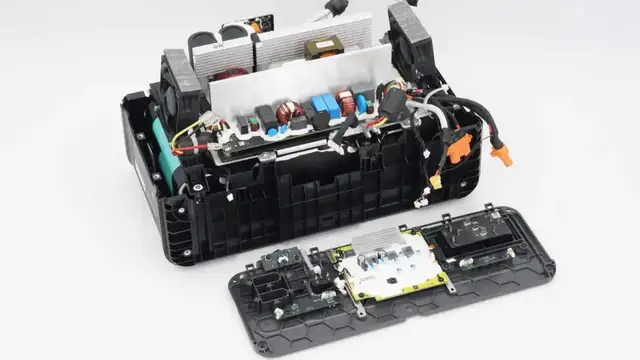

拆下机身侧面面板，AC输入和输出端子通过连接器连接，SDC接口通过螺丝直接固定在壳体内部，并通过导线连接。显示面板通过排线连接。



在机身侧面面板内部固定显示面板。

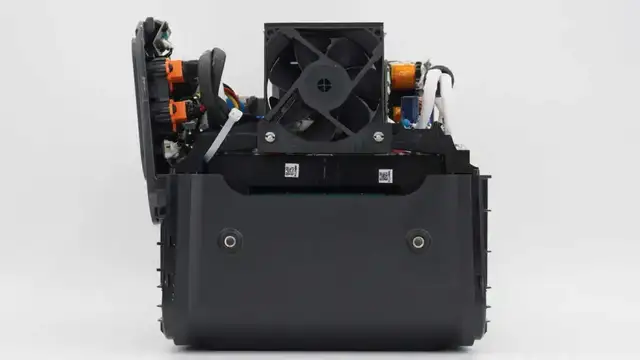

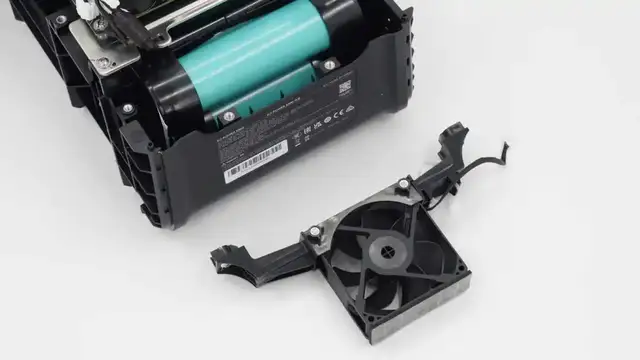

拆下机身侧面的散热风扇，散热风扇采用支架固定。

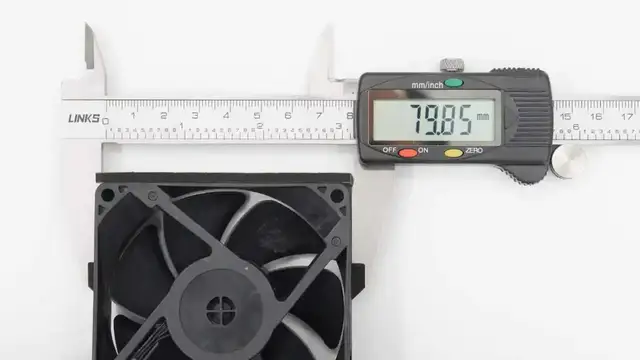

使用游标卡尺测得风扇尺寸约为8CM。



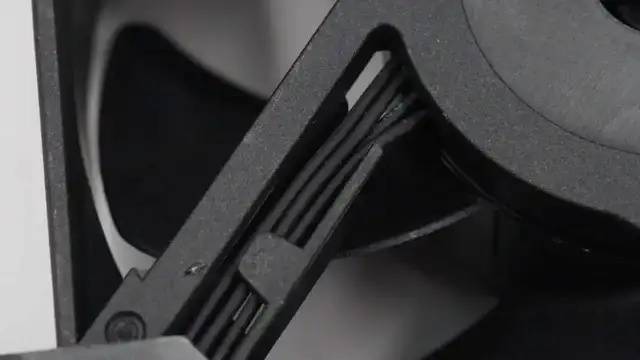

散热风扇为四线风扇，支持测速和调速。

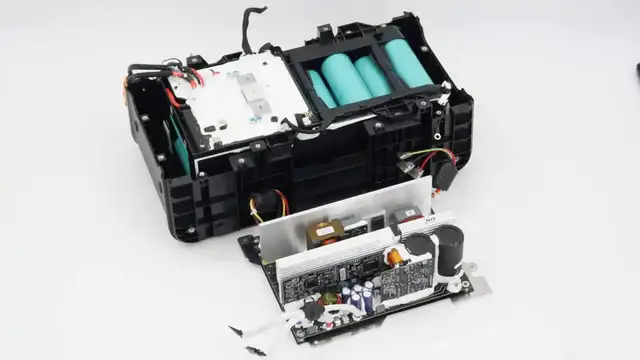

从电池组上拆下双向逆变模块。



双向逆变模块一览，左下角为交流输出端，右下角为交流电源输入接口，顶部为电池接线。

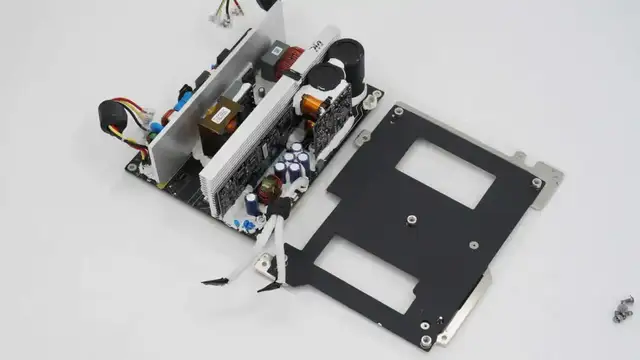

双向逆变模块固定在金属支架上。

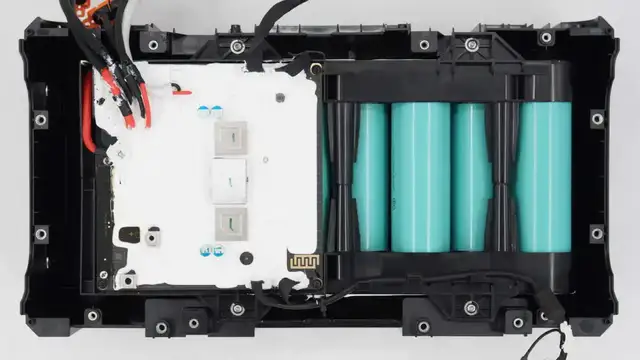

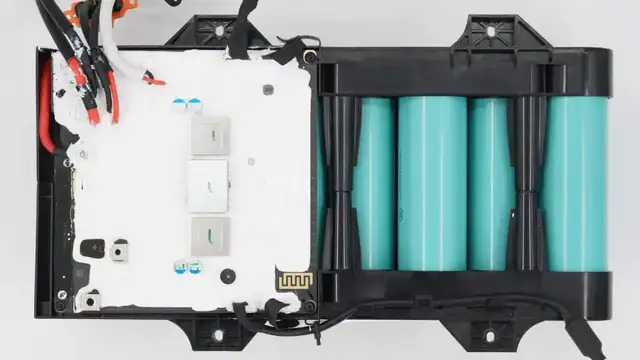

在下半部机身内部为电池组和保护板。



电池通过塑料框架固定，保护板也固定在电池框架上。

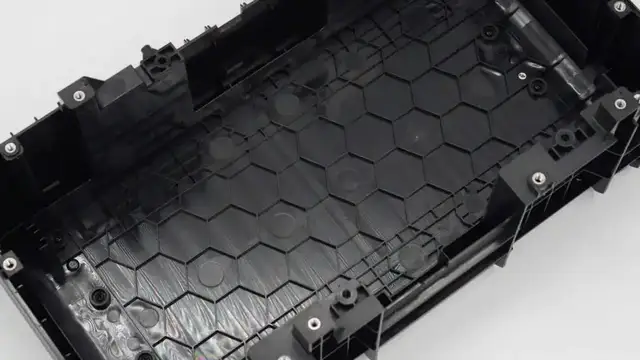

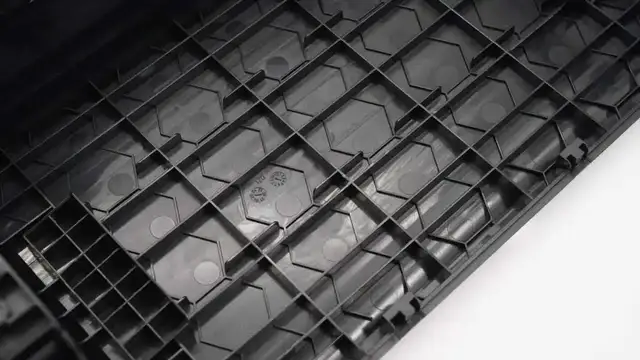

壳体内部六边形加强筋用于增加整体强度。



保护板使用螺丝固定在电池框架上，整体涂白胶保护。

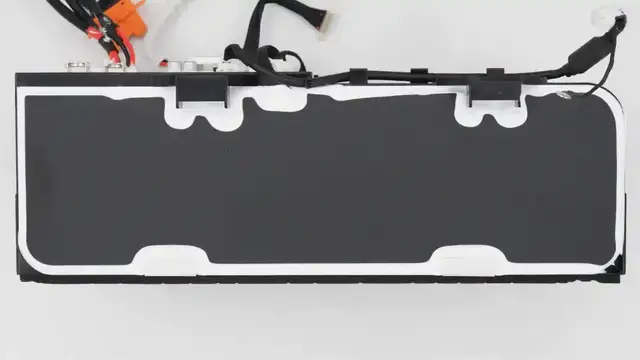

电池组侧面使用白胶粘贴绝缘盖板。

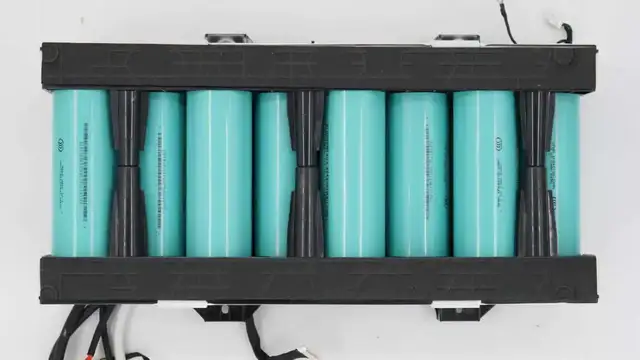

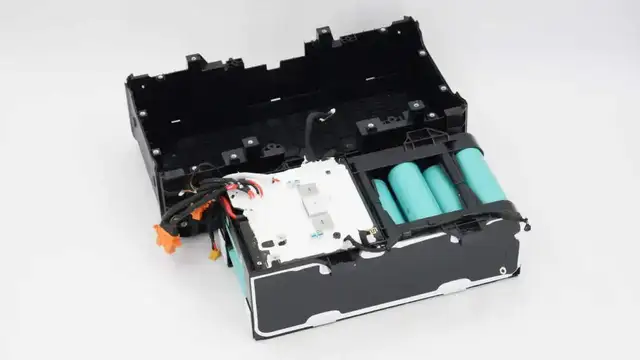

电池框架通过螺丝固定，底部为8节电池。

电池组侧面为2节电池，共计16节电池，电池之间留有间隙。

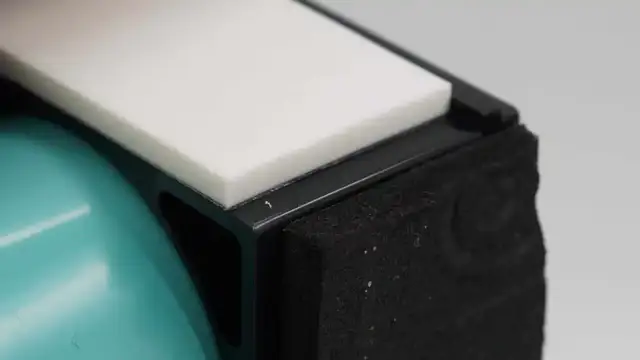

在电池框架上粘贴白色橡胶垫。

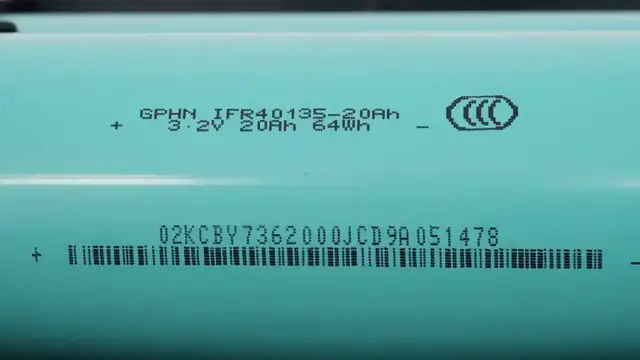

户外电源内置磷酸铁锂电池来自鹏辉，型号GPHN IFR40135-20AH，电池电压3.2V，容量为20Ah，能量为64Wh。

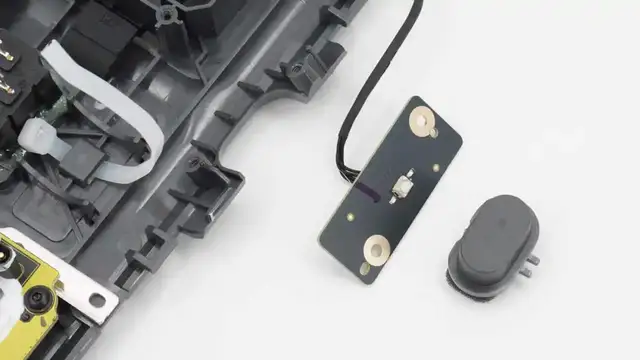

机身顶部电源按键小板特写。

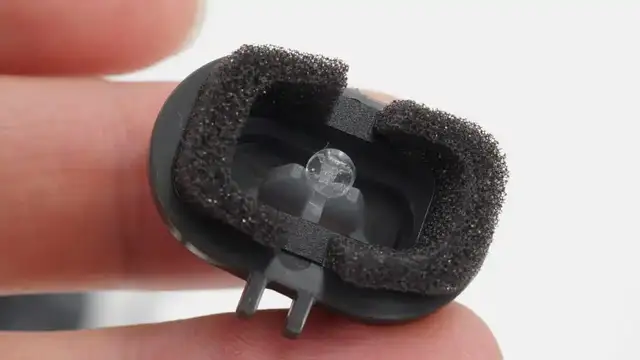

按键内部粘贴泡棉支撑，避免发出声音。

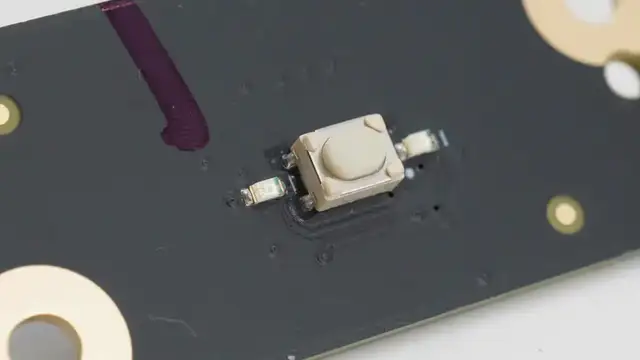

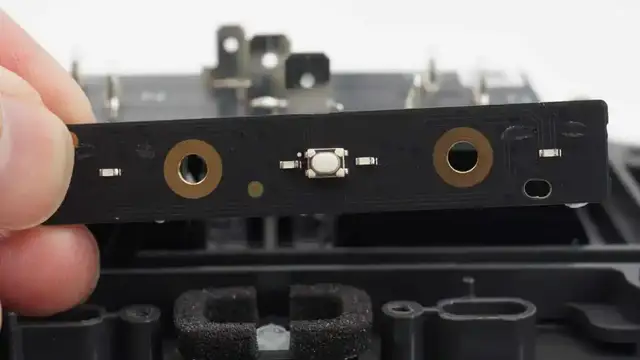

贴片电源按键特写，两侧设有指示灯。

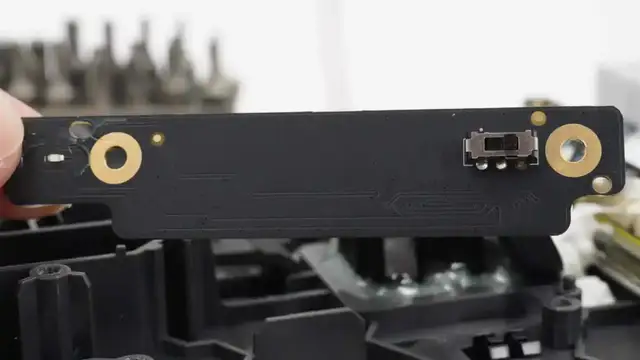

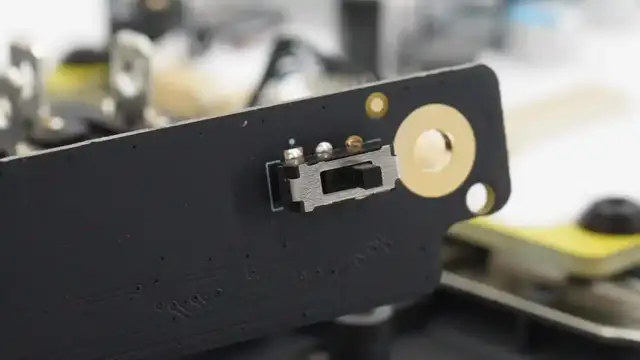

电源充电模式切换开关和SDC接口指示灯小板。



切换开关用于选择电源充电功率。支持1200W快充模式和600W普通模式。



AC输出开关和指示灯小板特写。



从侧面面板上取下显示面板。



面板内部采用金属框架加固。

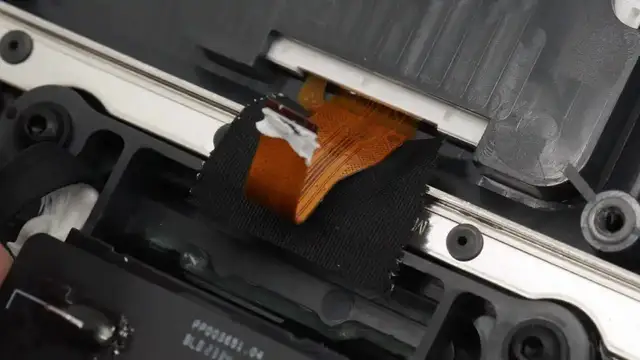

液晶屏幕通过排线连接到显示面板。

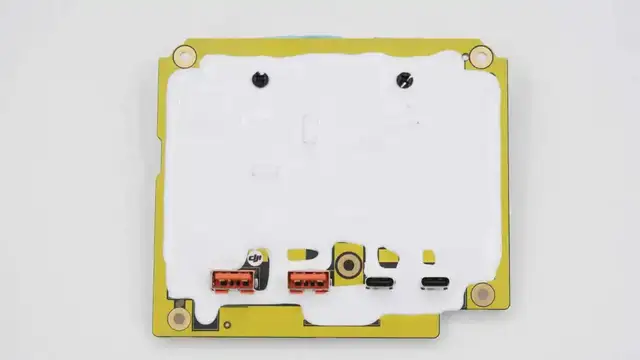

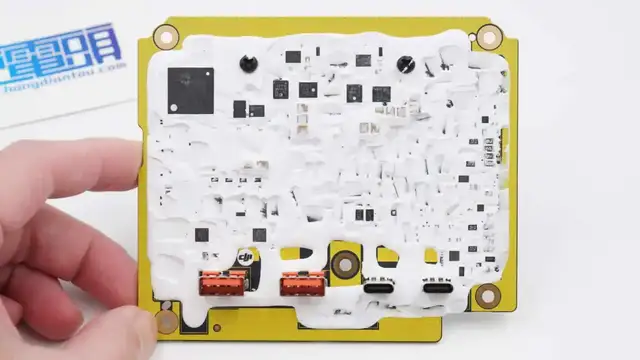

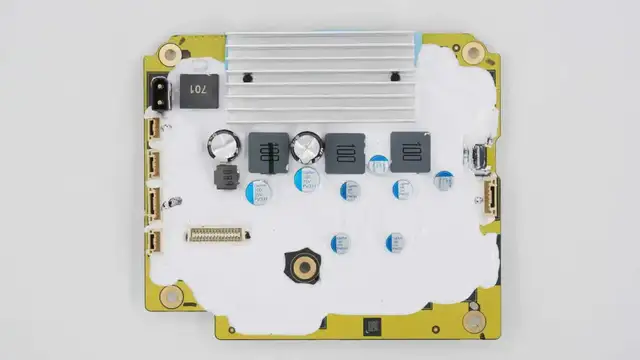

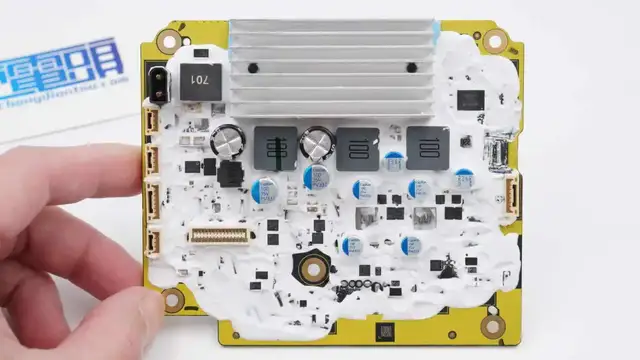

显示面板元件均使用白胶进行密封固定，起到防水作用。

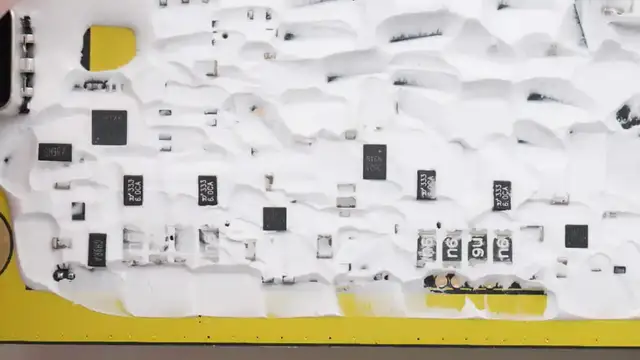

另外一面的元件也采用胶水完全覆盖。



清理掉芯片表面的胶水，在胶水下面设有保险丝，MOS管和降压电感等元件。



另一面设有MCU，同步降压控制器，降压MOS管，MLCC滤波电容等元件。



散热片与PCB之间设有蓝色导热垫。

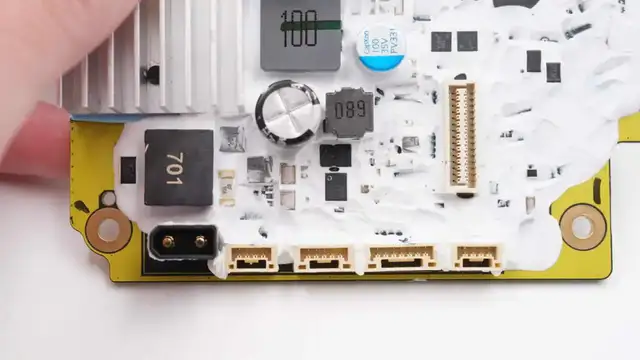

显示面板供电接口以及其他排线接口一览。

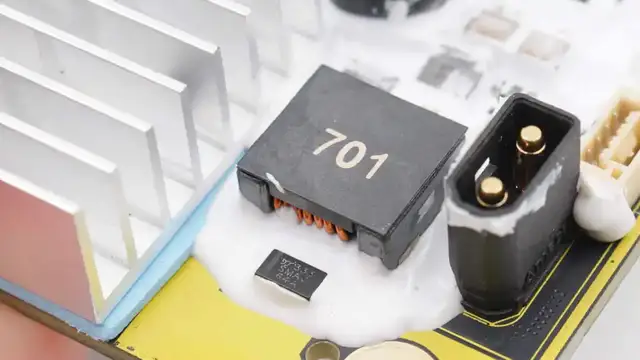

输入端滤波电感特写。



10A贴片保险丝用于过流保护。

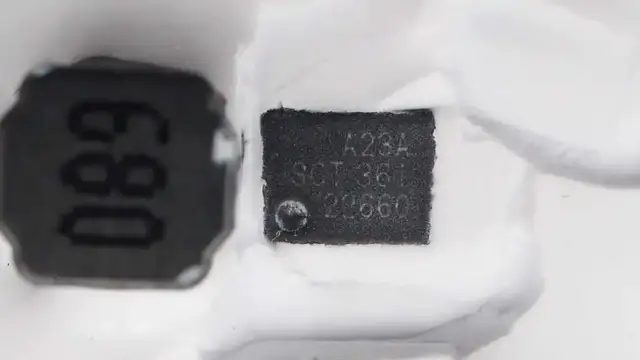

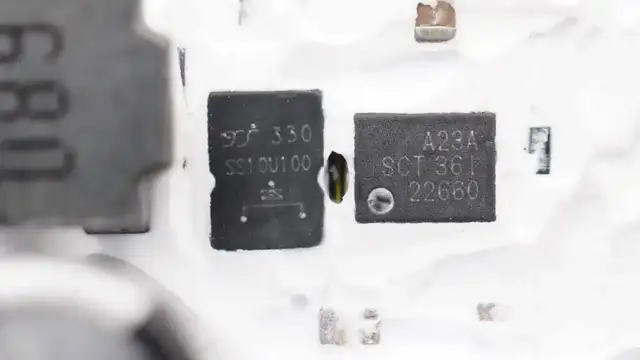

一颗降压芯片来自芯洲科技，型号SCT2A23A，是一颗耐压100V，1.2A输出电流的降压转换器，芯片内部集成开关管，开关频率固定300KHz。在左侧焊接SS10U100肖特基二极管。



主控MCU来自兆易创新，型号GD32F305VCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和96KB SRAM，具备3个USART、2个UART、3个SPI、2个I2C、2个I2S、2个CAN2.0B和1个SDIO接口。

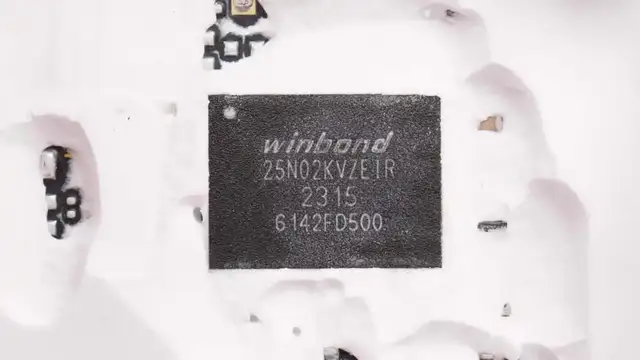

存储器焊接在MCU背面，来自华邦，型号W25N02KVZEIR，是一颗256MB的SLC存储器。



在MCU一侧设有降压供电电路。

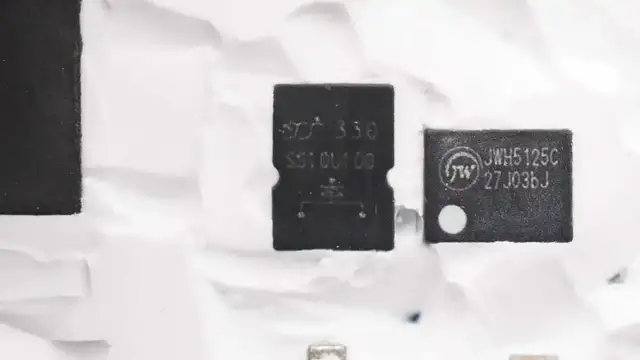

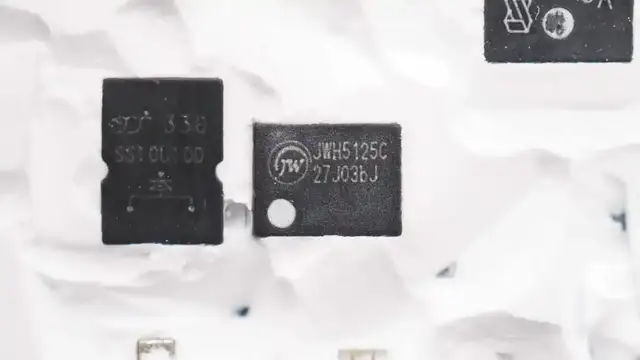

降压转换器来自杰华特，型号JWH5125C，芯片内置NMOS开关管，支持4.5-65V输入电压，输出电流为5A，开关频率和欠压保护可设置，支持过电流保护，具备短路保护和过热保护功能。

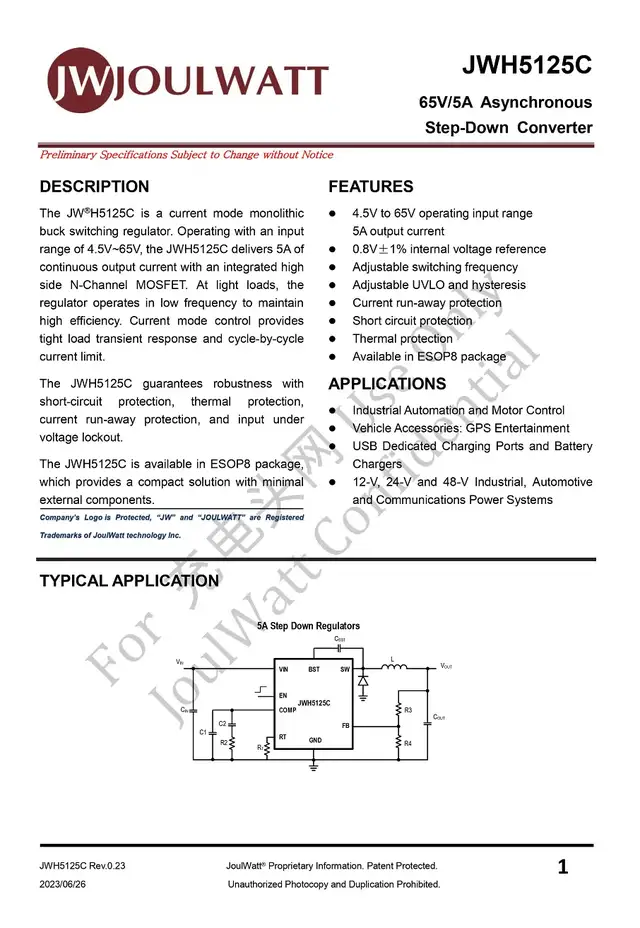

杰华特 JWH5125C 资料信息。



外置的肖特基二极管来自扬杰，型号SS10U100，规格为10A 100V，采用TO-277封装。



在USB-A口附近设有两颗协议芯片。

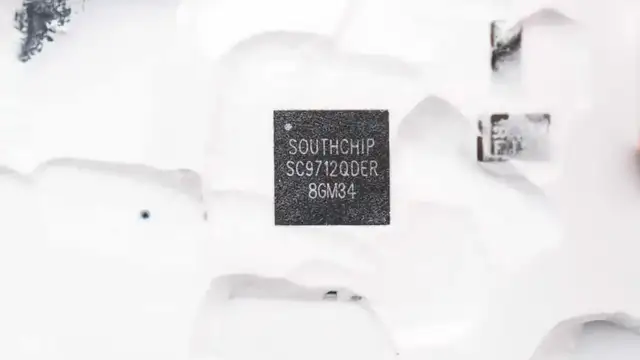

协议芯片来自南芯科技，型号SC9712A，是一颗双口快充协议芯片，内部集成同步降压控制器，支持USB PD快充和多种快充协议，支持36V输入电压和7A输出电流，支持140W快充输出，开关频率80-600KHz可设置。芯片具备输出过压保护，输出欠压保护，过电流保护，短路保护，过热保护和其他保护功能，支持外接电阻设置输出功率，支持快充输出显示。

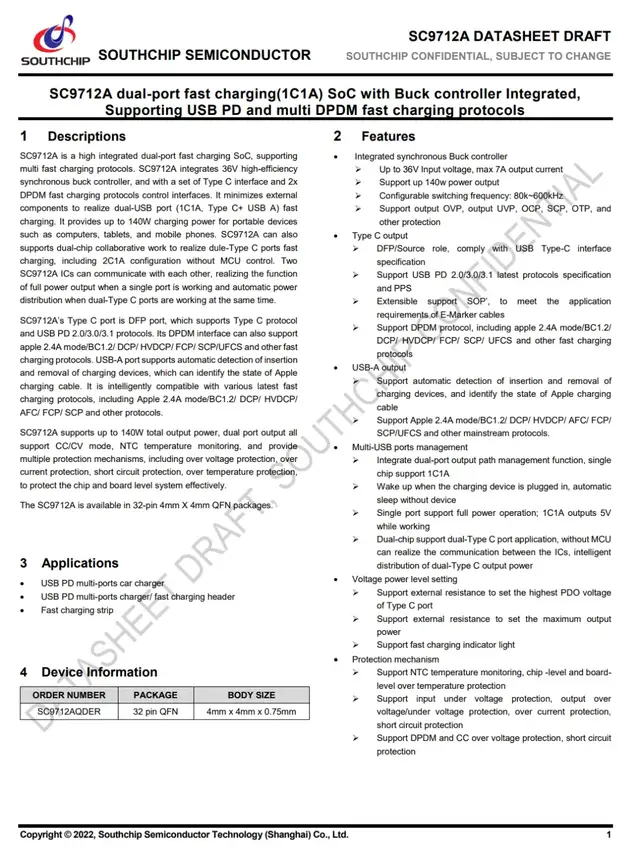

南芯科技 SC9712A 资料信息。



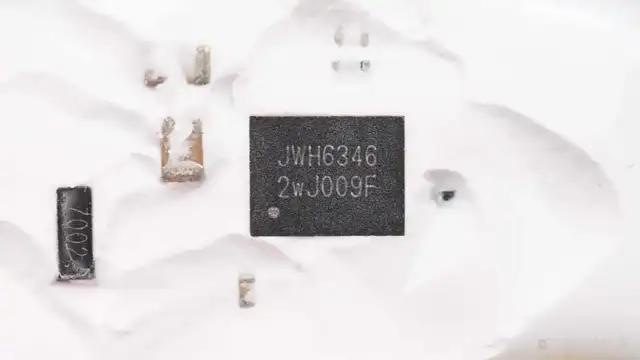

搭配使用的同步降压控制器来自杰华特，型号JWH6346，在外部提供VCC供电时支持100V输入电压，内部提供VCC供电时支持75V输入电压，支持60V输出电压。芯片支持100KHz到1MHz开关频率，并具备同步信号引脚，芯片内置过流保护和欠压保护，具备PG信号输出。

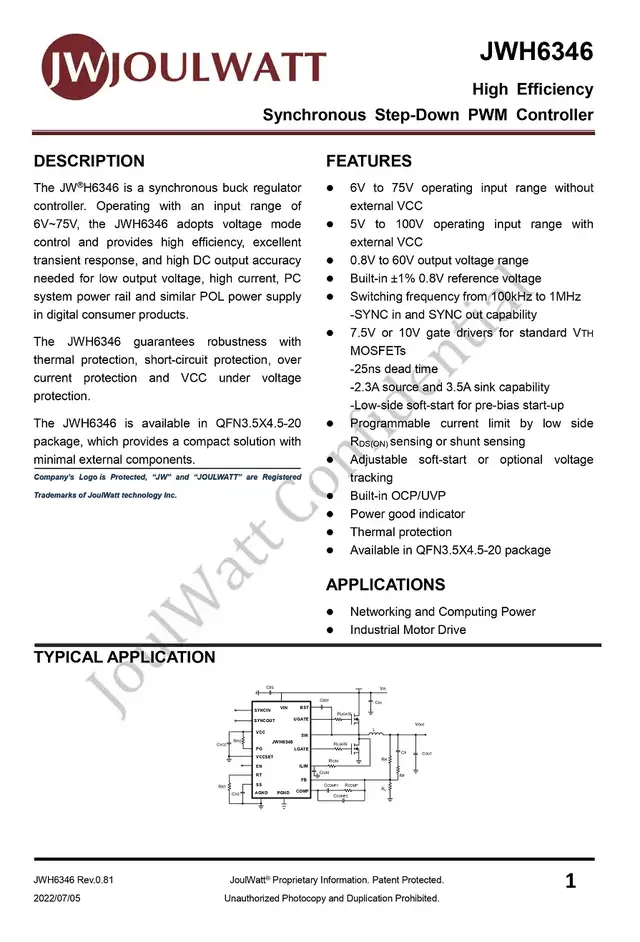

杰华特 JWH6346 资料信息。



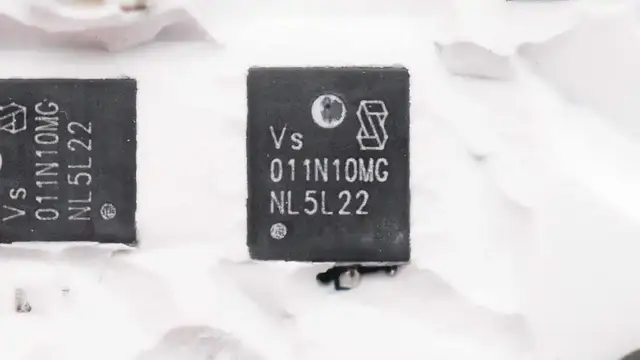

降压开关管来自威兆半导体，型号VSP011N10MS-G，NMOS，耐压100V，导阻9.5mΩ，采用PDFN5*6封装。

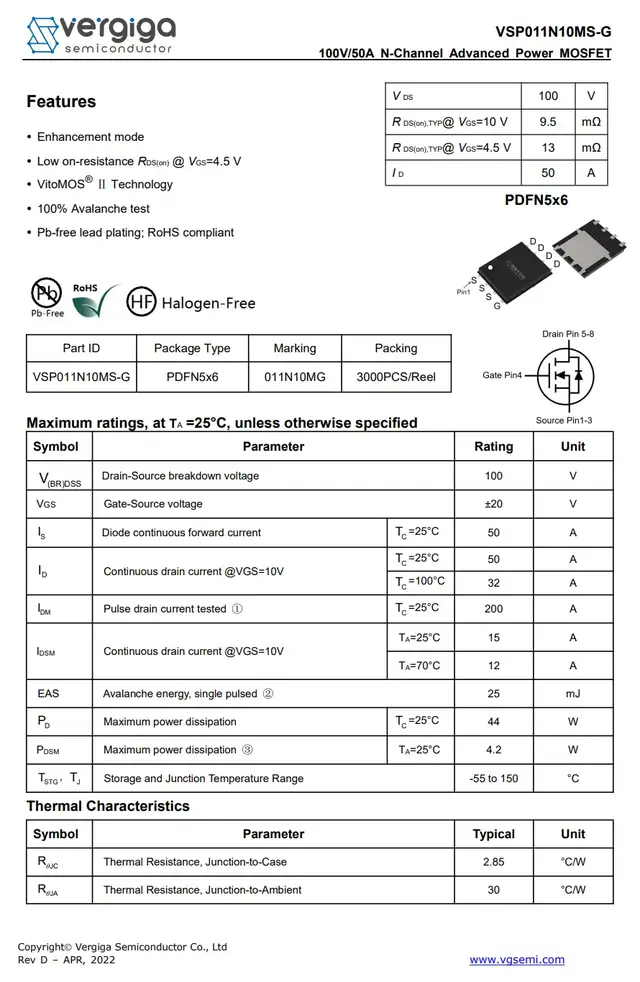

威兆半导体 VSP011N10MG 资料信息。



10μH合金降压电感特写。

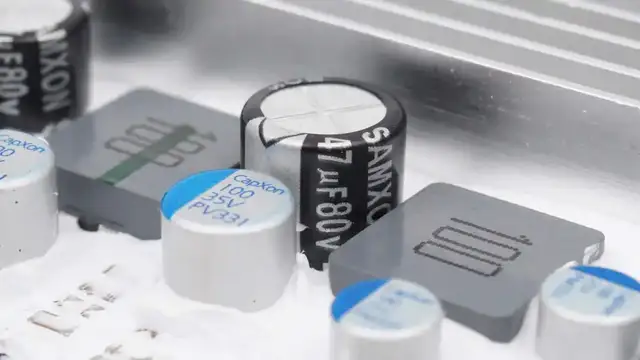

输入滤波电容来自万裕，规格为47μF80V。

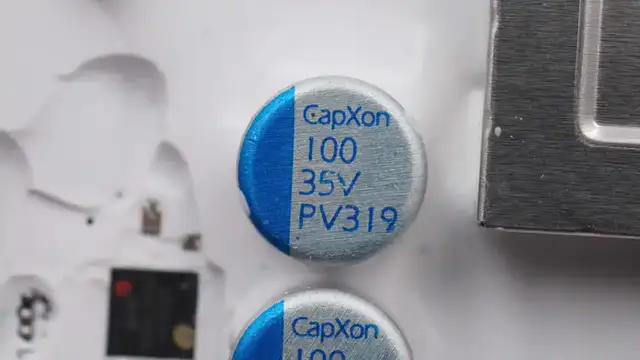

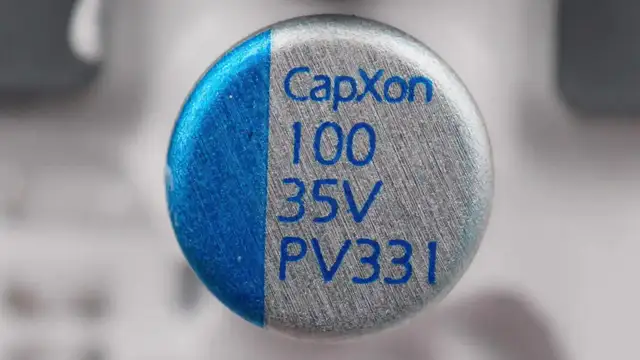

输出滤波固态电容来自丰宾，为PV系列低高度固态电容，规格为100μF35V。

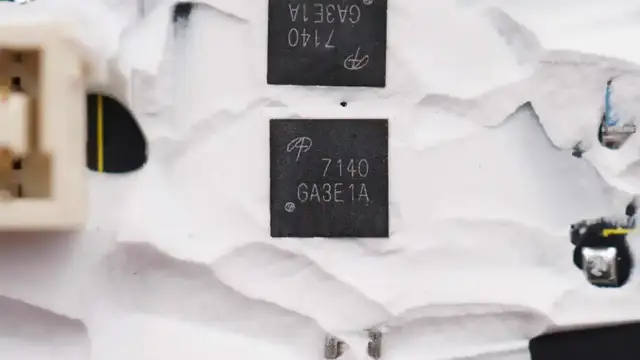

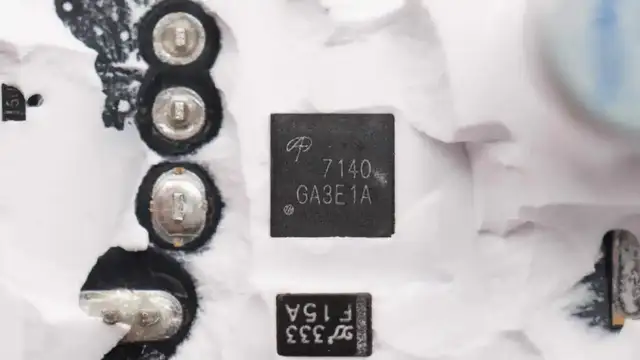

对应两个USB-C接口的四颗VBUS开关管特写。



VBUS开关管来自万国半导体，型号AON7140，NMOS，耐压40V，导阻1.9mΩ，采用DFN3.3*3.3封装。

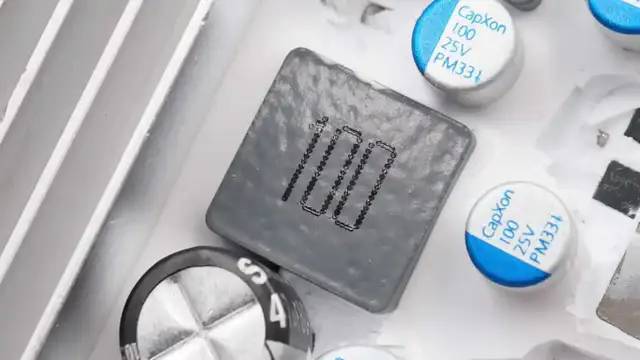

两路用于USB-A接口的降压电感，降压MOS管，输入和输出滤波电容一览。

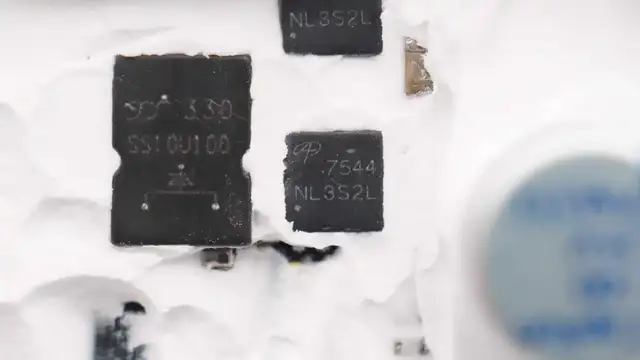

降压MOS管来自万国半导体，型号AON7544，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。



搭配使用的肖特基二极管来自扬杰，型号SS10U100。

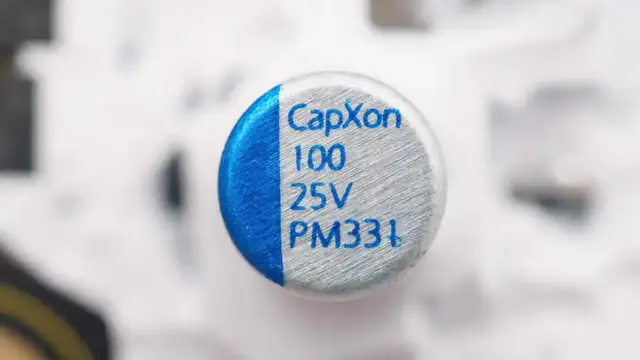

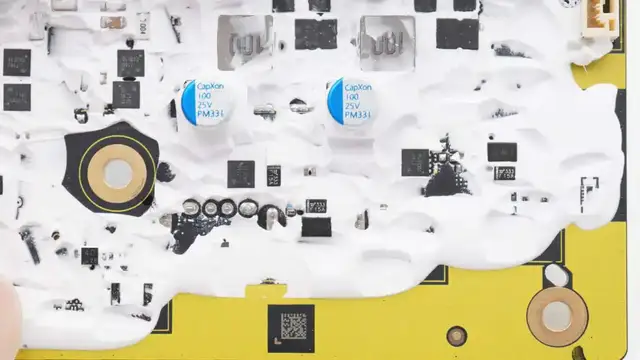

输出滤波电容来自丰宾，PM系列低高度固态电容，规格为100μF25V。



对应两个USB-A接口也设有VBUS开关管。



VBUS开关管型号AON7140，与USB-C接口相同。

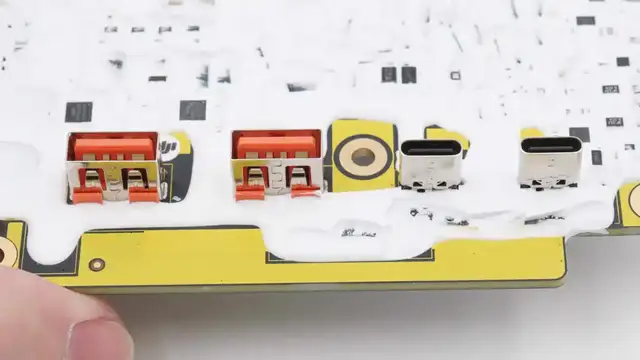

USB-A和USB-C母座均为过孔焊接固定。

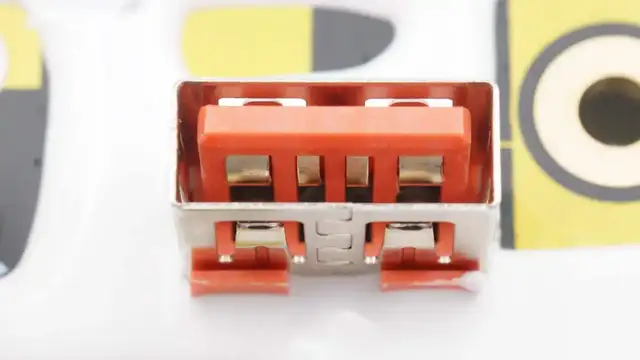

USB-A母座采用橙色胶芯，正负极加宽支持大电流快充。



在USB-C母座上方还焊接多颗芯片。

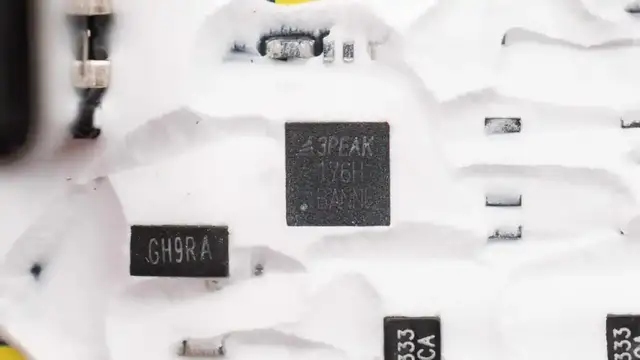

RS485收发器来自思瑞浦，型号TPT75176H，芯片具备15kV ESD保护，10Mbps传输速率和全故障保护。

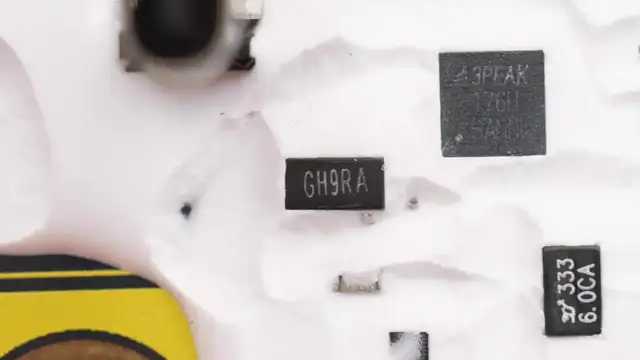

一颗芯片丝印GH9RA。

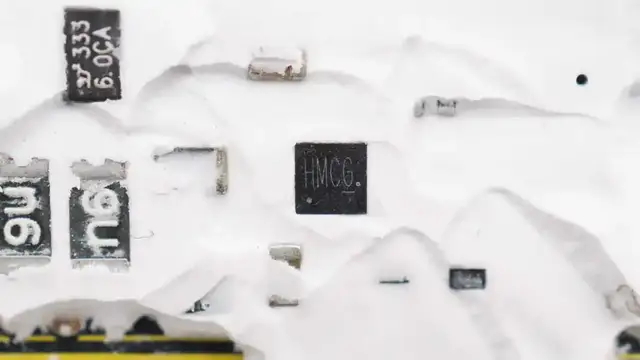

一颗芯片丝印HMCG。

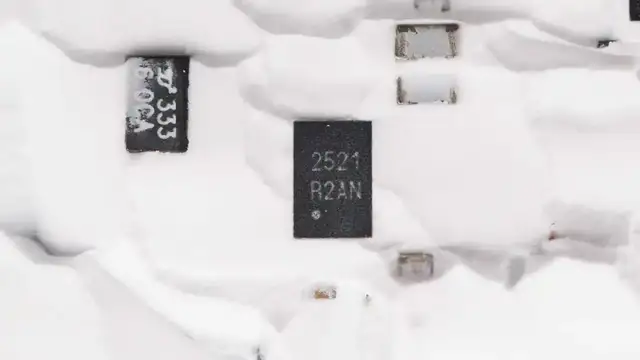

丝印2521的芯片特写。

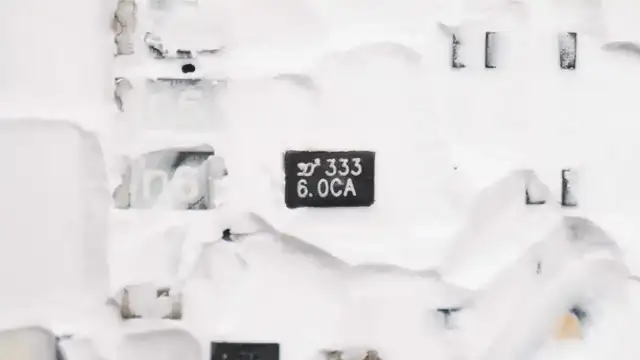

TVS二极管来自扬杰，型号SMAJ6.0CA，用于过电压保护。



搭配使用的自恢复保险丝特写。



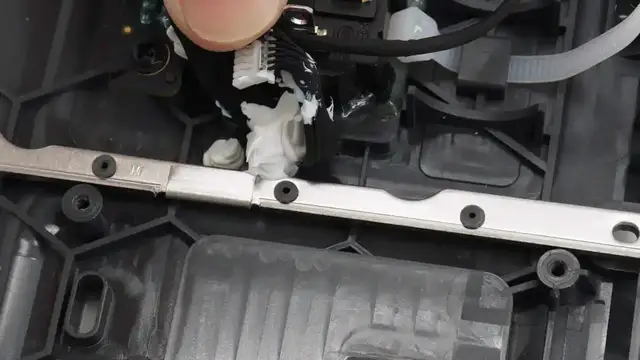

双向逆变模块使用螺丝固定在金属支架上。

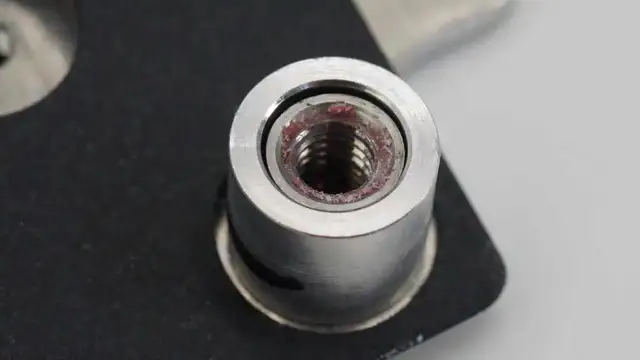

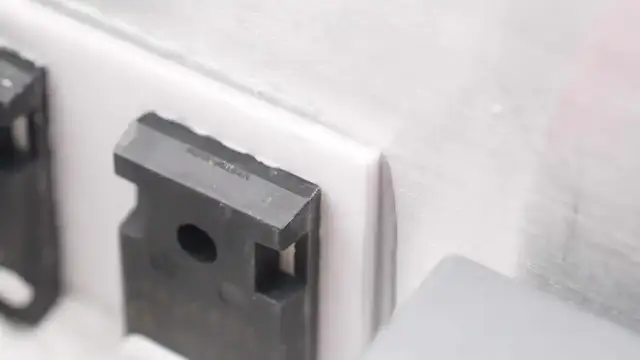

螺丝柱套有金属环增大接触面积。

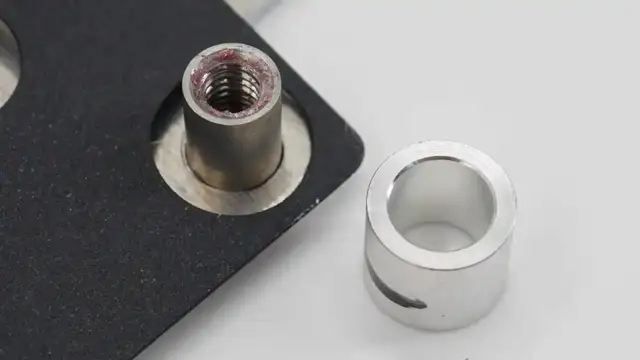

取下金属环，内部螺丝柱特写。



在金属支架上粘贴麦拉片绝缘。

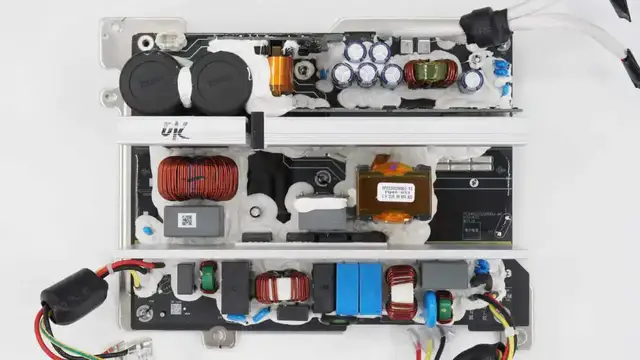

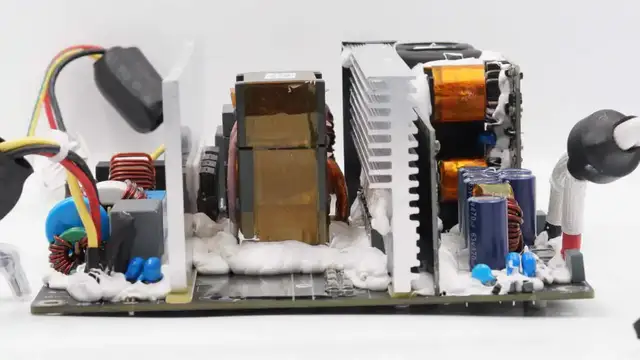

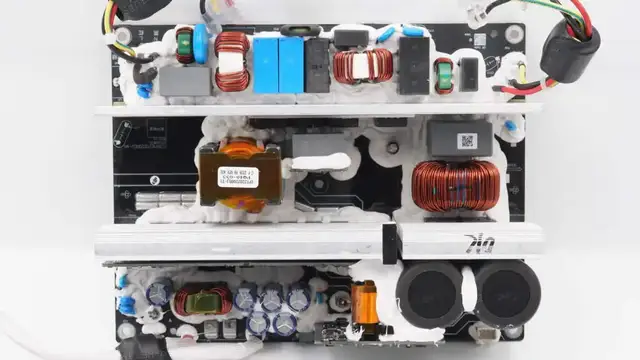

双向逆变模块正面一览，被散热片分割成三个部分，其中底部左侧为直流端，焊接共模电感和低压滤波电容。右下角焊接两颗高压滤波电容，外套热缩管绝缘。在中间部分焊接变压器，谐振电感，谐振电容以及滤波电感。



顶部左侧为交流输入端，右侧为逆变输出端，在顶部焊接EMI滤波电路和继电器。在三块散热片上固定开关管，元件均打胶加固。

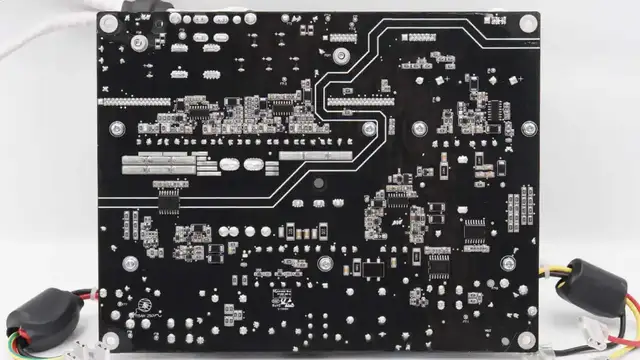

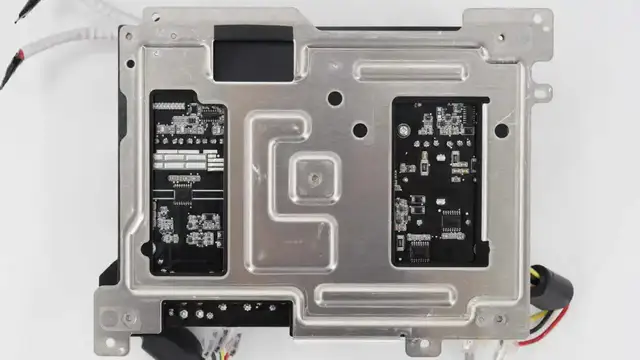

背面焊接隔离驱动器，电流检测芯片以及阻容元件。大电流走线焊接铜块增加载流量。

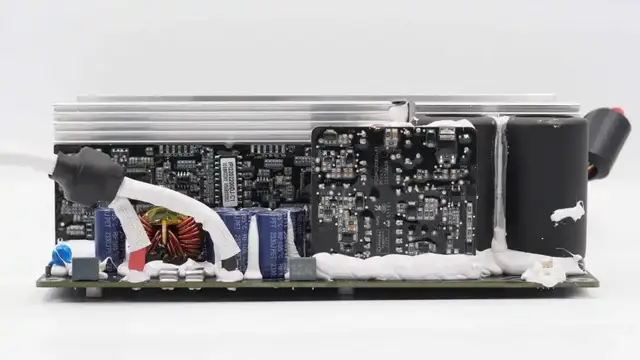

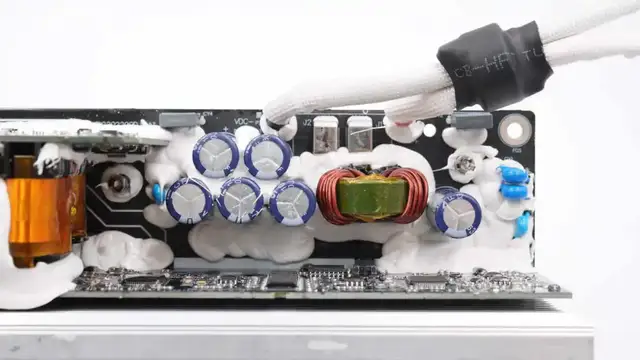

双向逆变模块直流端一览，电源正负极红黑硅胶线外套纤维管绝缘，滤波电解电容打胶固定，右侧焊接辅助电源小板，高压滤波电容。

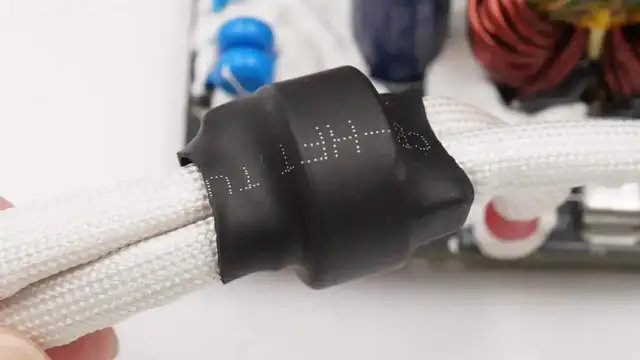

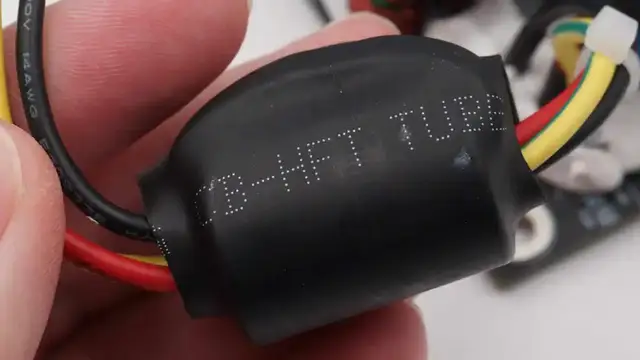

直流端导线纤维管加强绝缘，外套磁环抑制高频干扰。

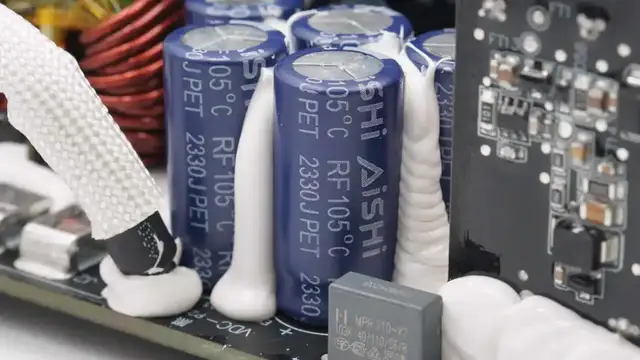

滤波电解电容，滤波电感和驱动板均通过打胶加固。

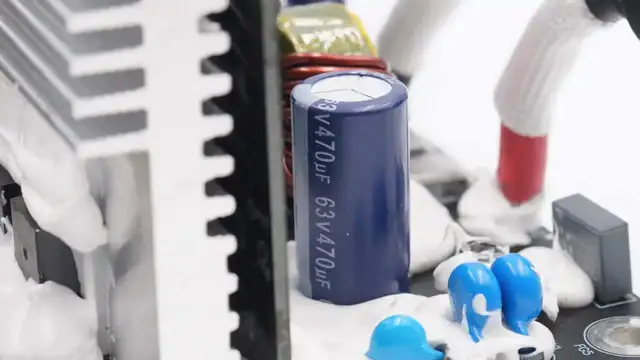

直流端滤波电容来自艾华。



滤波电容规格为63V470μF，共使用六颗并联。

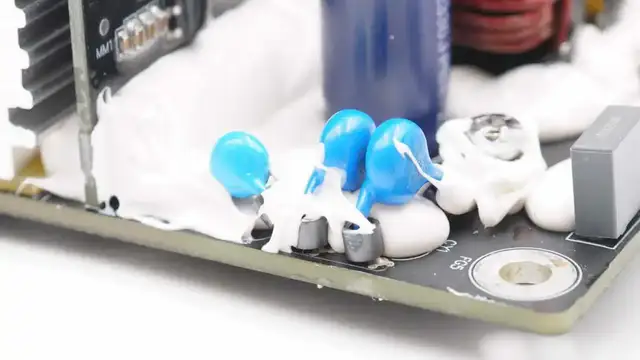

蓝色Y电容引脚套磁环抑制高频干扰。

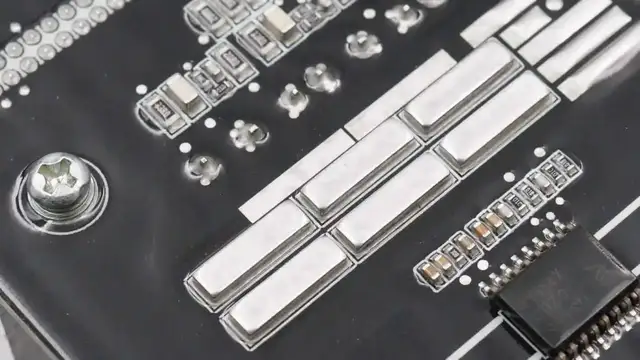

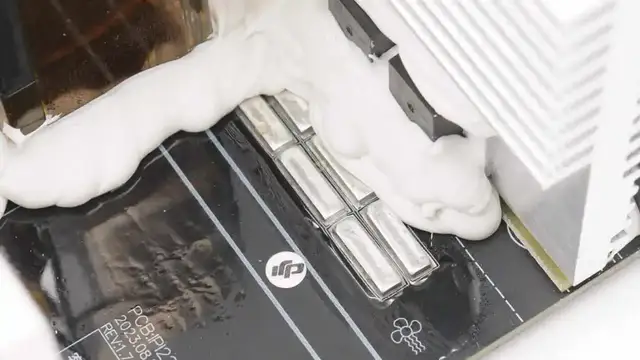

在PCB正面焊接铜条增加载流。



背面也同样焊接有铜条。



在直流端开关管散热片后方焊接控制小板，谐振电感固定在变压器上方。



控制小板焊接两颗主控芯片，隔离光耦和隔离通信芯片。



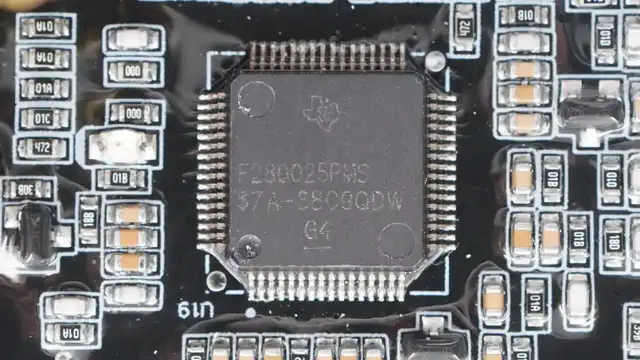

主控芯片来自TI德州仪器，为C2000系列实时微控制器，型号TMS320F280025PNS，芯片内置32位DSP内核，主频100MHz，内部集成FPU和TMU，内置128KB闪存。可用于工业电机驱动，电机控制，光伏逆变器，数字电源，电动车辆与运输，感应和信号调理用途。



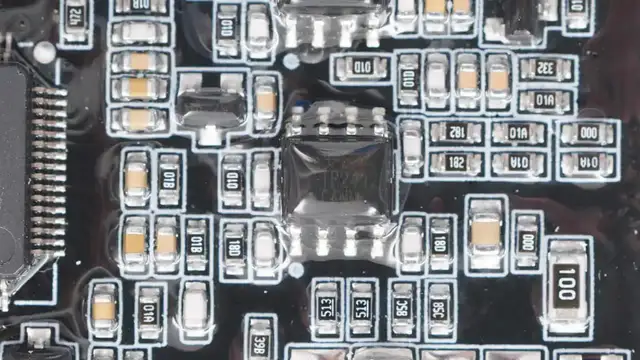

思瑞浦 TP2412双运放用于信号采集放大。

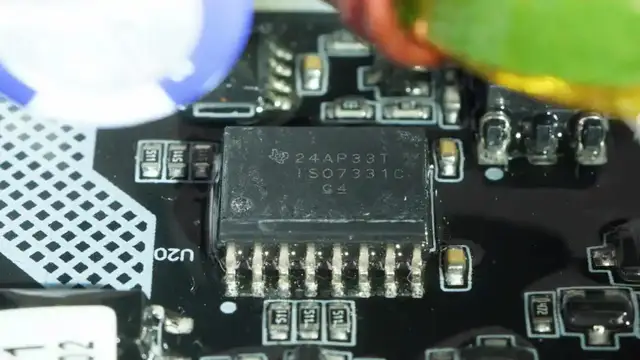

隔离芯片来自德州仪器，型号ISO7331C，是一颗低功耗三通道数字隔离器，传输速率为25Mbps，支持3.3V和5V工作电压。



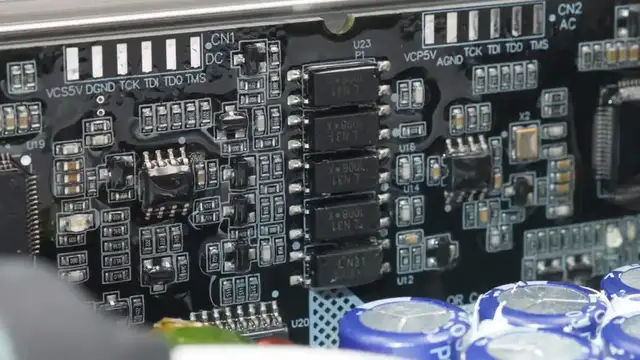

控制小板初次级之间焊接五颗隔离光耦用于通信。

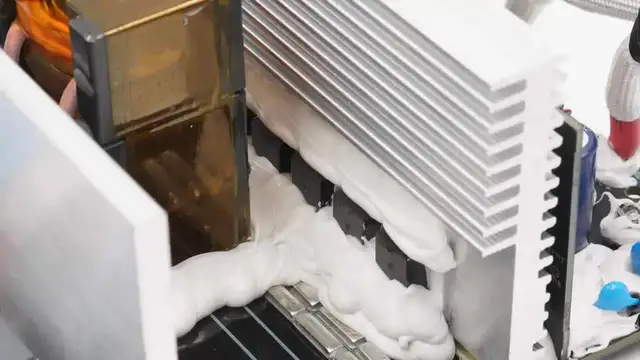

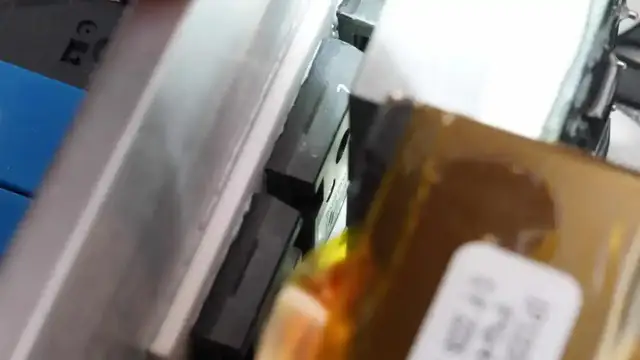

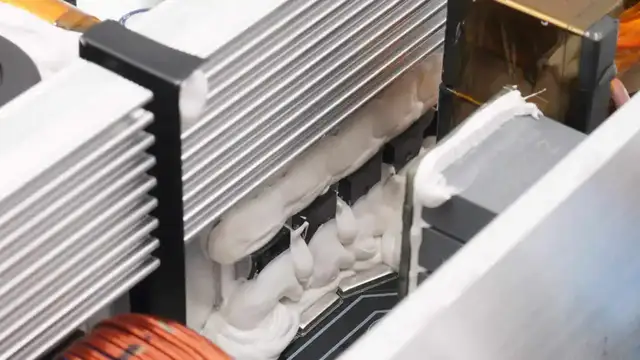

初级开关管使用胶水固定在散热片上。



变压器另一侧一览，共计八颗开关管用于电池端升压。

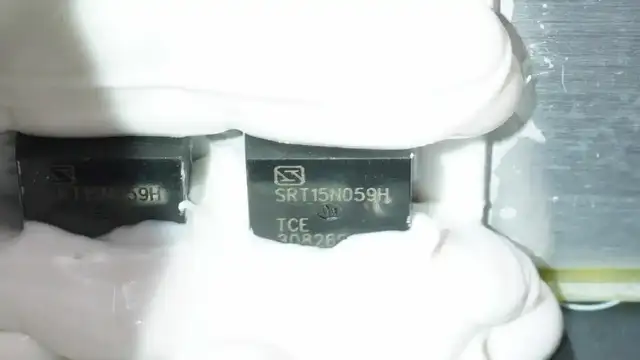

开关管来自尚阳通，型号SRT15N059H，NMOS，耐压150V，导阻5.1mΩ，采用TO220C封装。

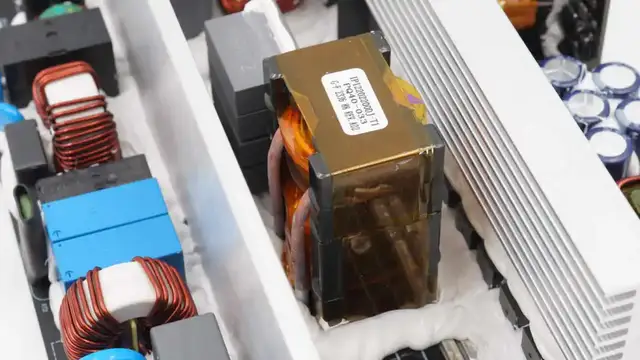

在变压器上方固定谐振电感。



谐振电感采用PQ40骨架，采用利兹线绕制。

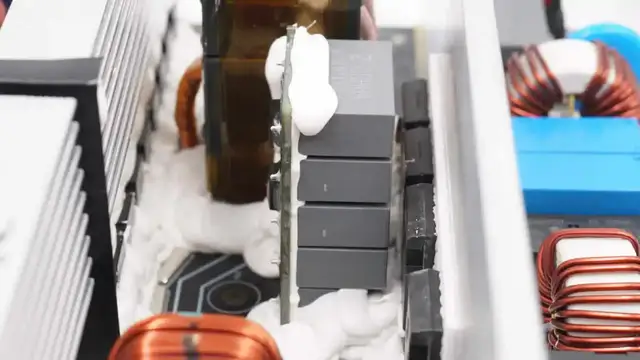

多颗谐振电容焊接固定在垂直PCB上，并打胶固定。

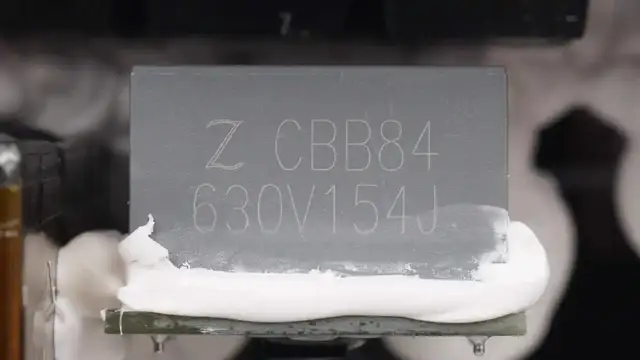

谐振电容来自中星，为CBB84盒式双面金属化聚丙烯薄膜电容器，规格为630V0.15μF。

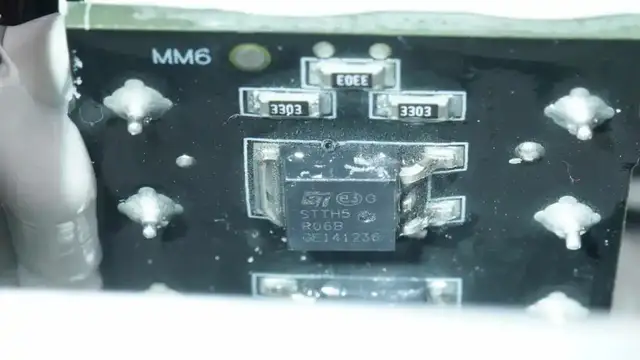

小板背面焊接两颗超快恢复二极管，来自ST意法半导体，型号STTH5R06，规格为600V 5A。

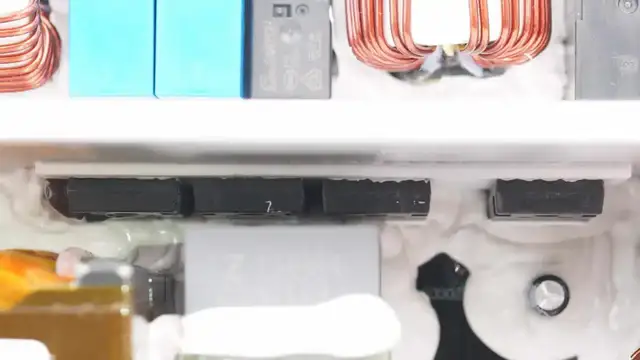

散热片上固定两颗MOS管和两颗IGBT。



MOS管来自东微。



型号OSG60R030HZF，NMOS，耐压650V，导阻30mΩ，采用TO247封装。



IGBT来自英飞凌，丝印K40EES5，实际型号IKW40N65ES5，规格为650V 40A，采用PG-TO247-3封装，用于逆变器输出调制。



MOS管和IGBT均通过白色陶瓷片绝缘。



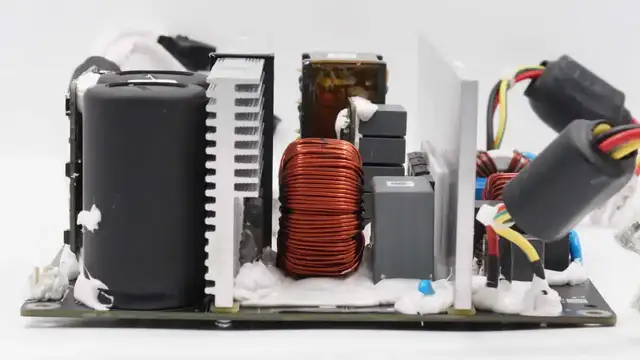

在另一侧设有高压滤波电容，谐振电感，滤波电容。



在小面积散热片上固定两颗IGBT管。

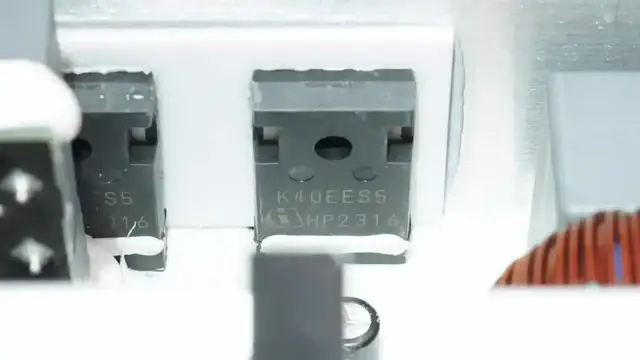

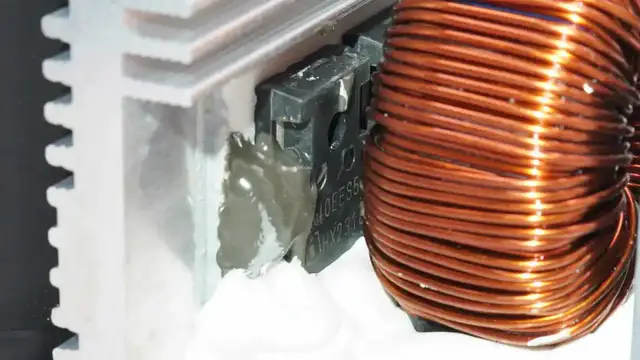

IGBT管丝印K40EES5，实际型号IKW40N65ES5，共计四颗，型号相同。

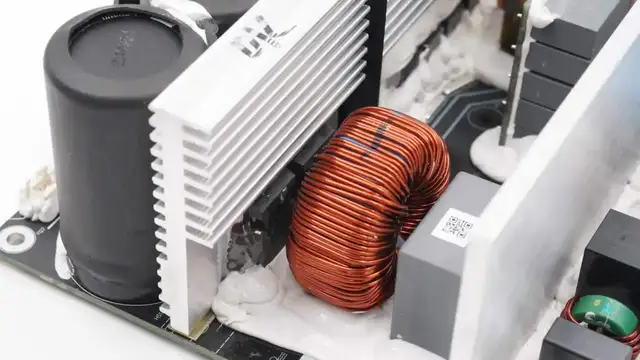

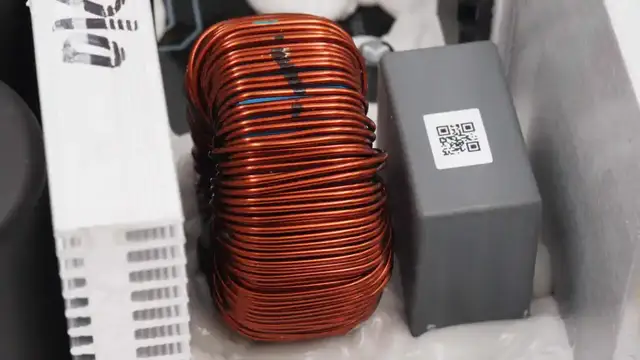

磁环滤波电感特写。

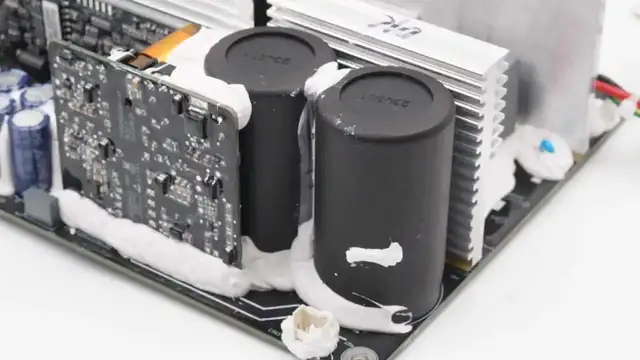

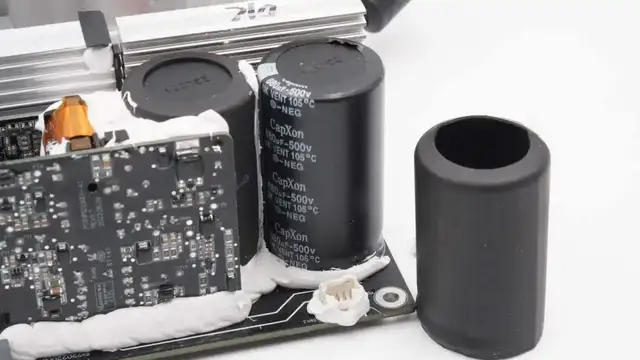

在散热片后方设有两颗高压滤波电容。



高压滤波电容外套热缩管绝缘。

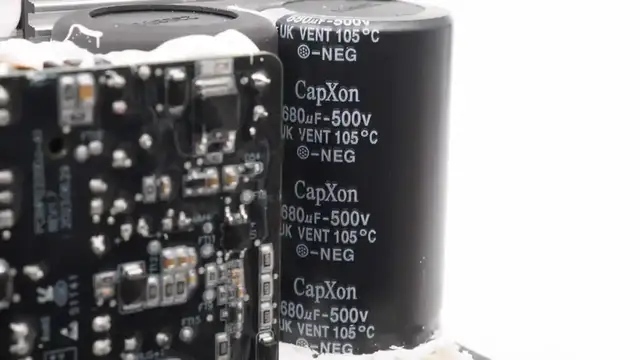

高压滤波电容来自丰宾，UK系列高可靠性电解电容，规格为680μF500V，两颗并联。

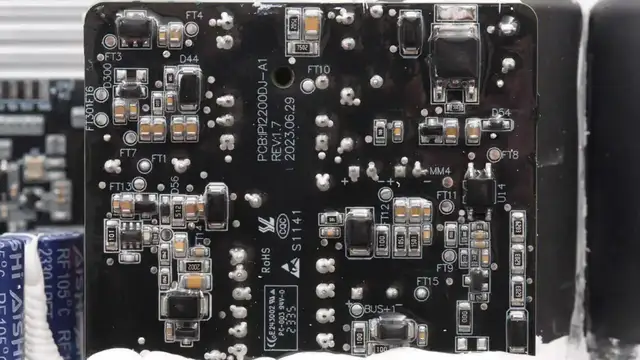

辅助电源小板一览，焊接整流桥，开关管等元件。

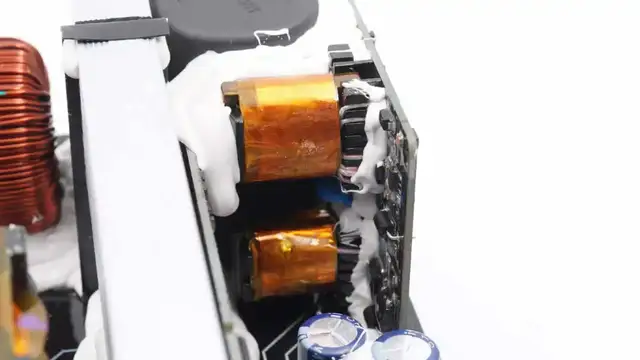

另一面焊接两颗变压器，磁芯包裹铜箔屏蔽。

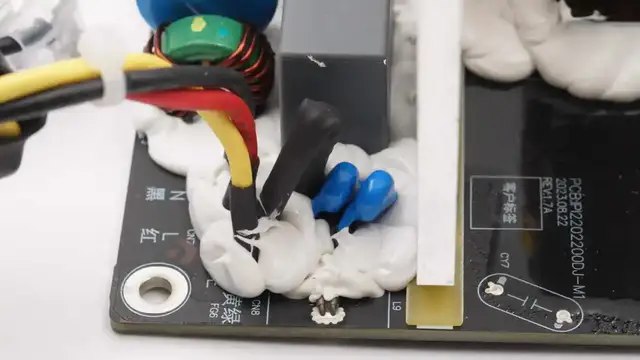

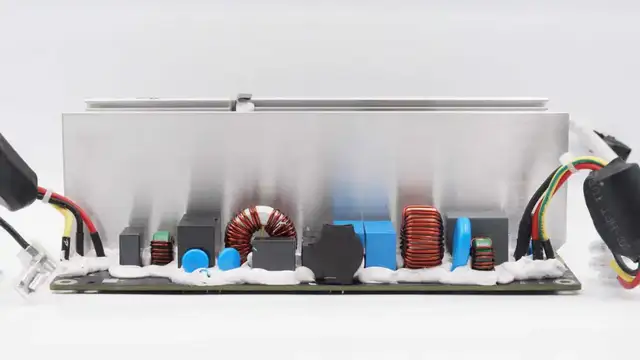

交流输入输出端焊接安规X2电容，共模电感，继电器以及压敏电阻等元件。



双向逆变模块输入端设有保险丝，外套热缩管绝缘。

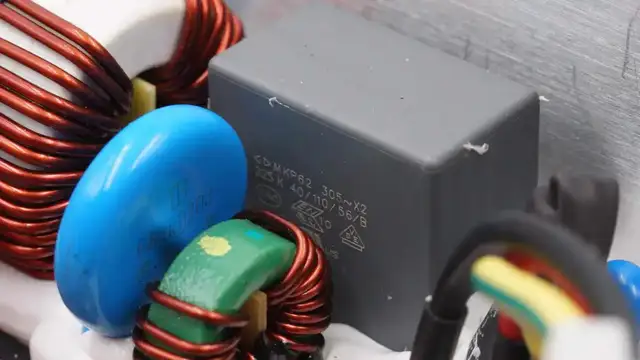

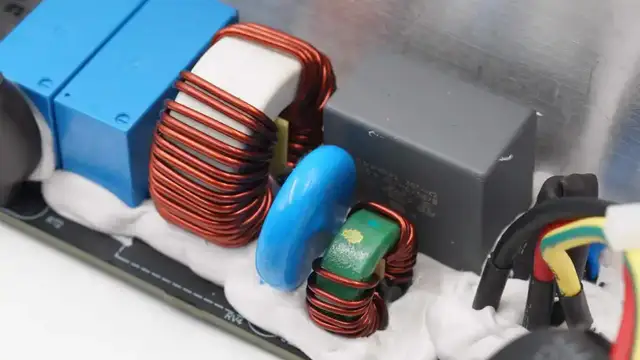

共模电感，压敏电阻，安规X2电容特写。

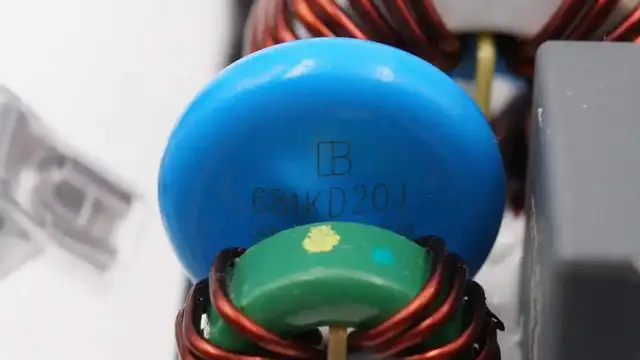

压敏电阻来自君耀电子，型号681KD20J，用于输入浪涌过压保护。



安规X2电容来自厦门法拉电子，规格为2.2μF。



两颗蓝色继电器用于输入输出切换。

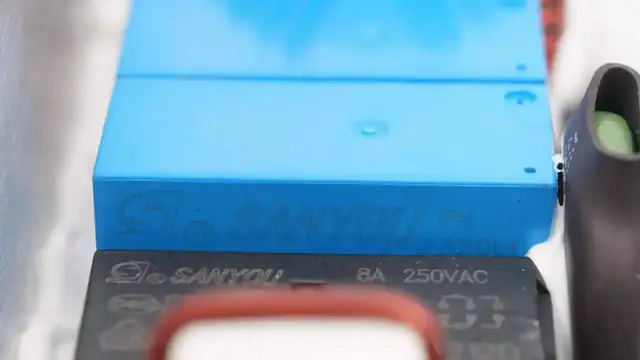

继电器来自三友。



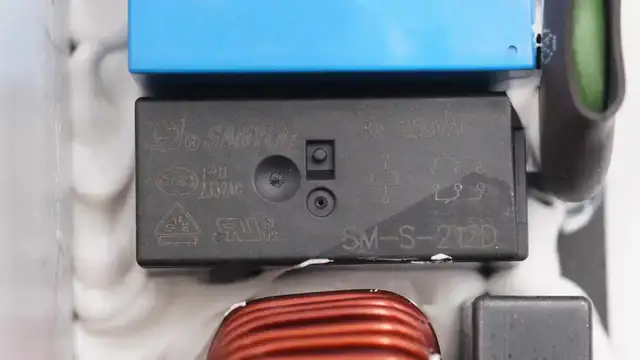

黑色继电器也来自三友，型号SM-S-212D，线圈电压为12V，触点容量8A。

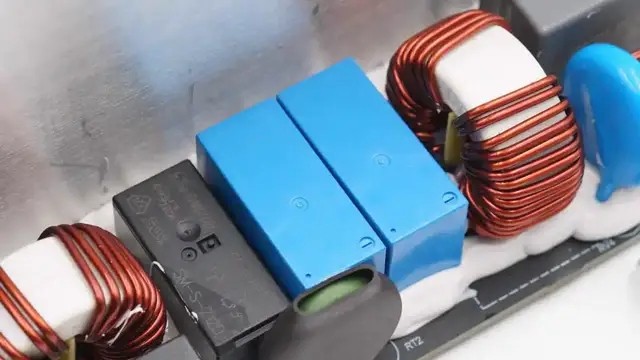

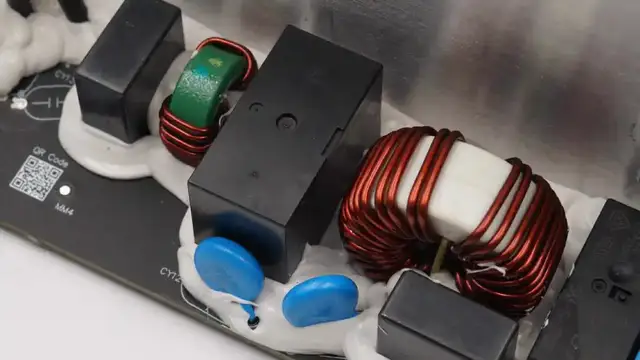

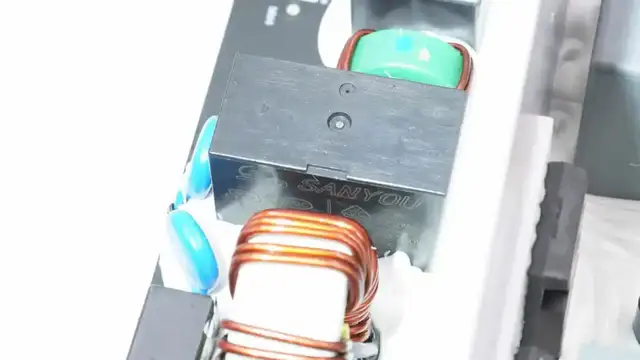

继电器和共模电感特写。



黑色继电器来自三友。



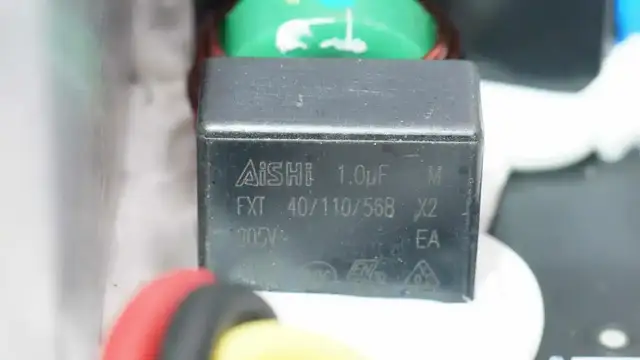

安规X2电容来自艾华，规格为1μF。



逆变器交流输入输出端均设有抗干扰磁环。

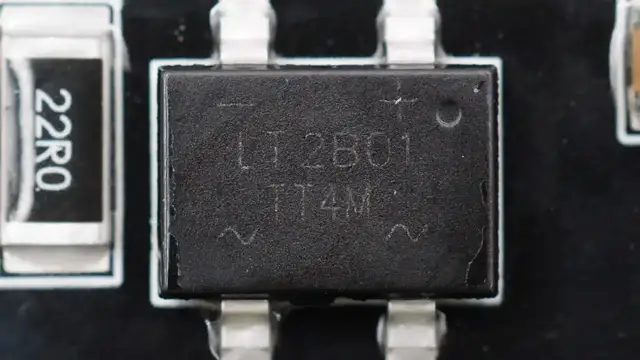

PCBA模块背面焊接一颗整流桥，来自DIODES，型号TT4M，规格为4A 1000V。



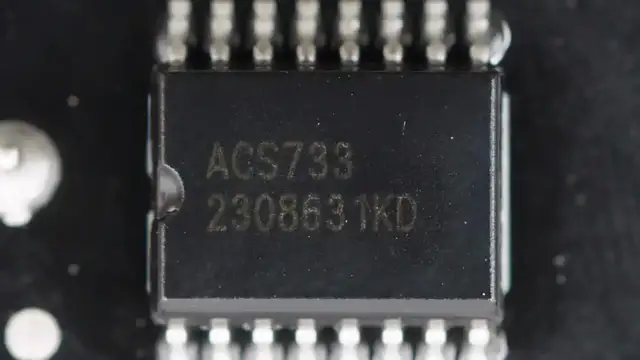

霍尔电流采样芯片来自ALLERGO，型号ACS733，具备1MHz带宽，采用3.3V供电电压。

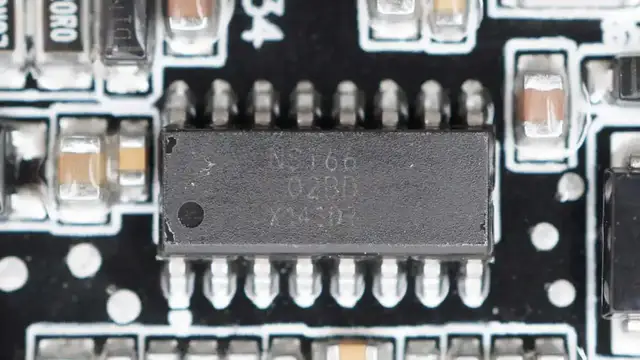

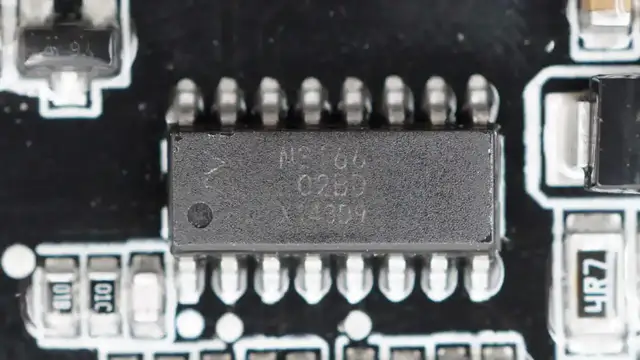

隔离驱动芯片来自纳芯微，型号NSi6602BD，用于开关管驱动。



另一颗纳芯微隔离驱动芯片型号相同。

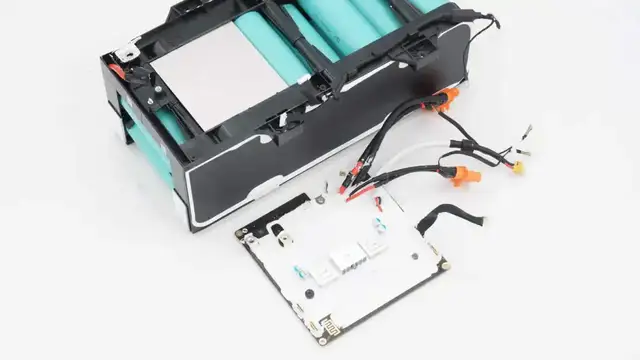

最后来拆解电池组，首先拧下固定螺丝，取下电池保护板。

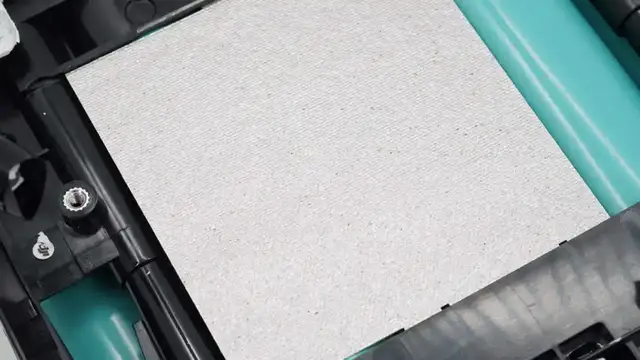

在保护板与电池之间设有云母片隔离绝缘。

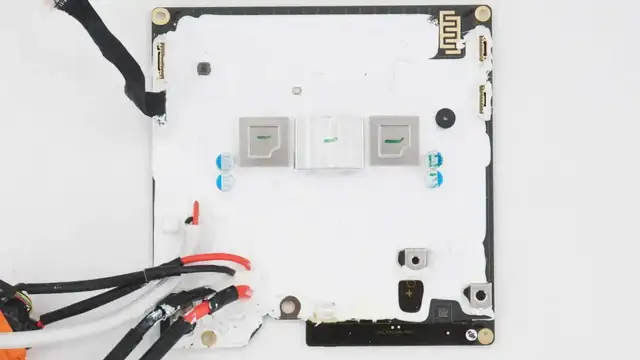

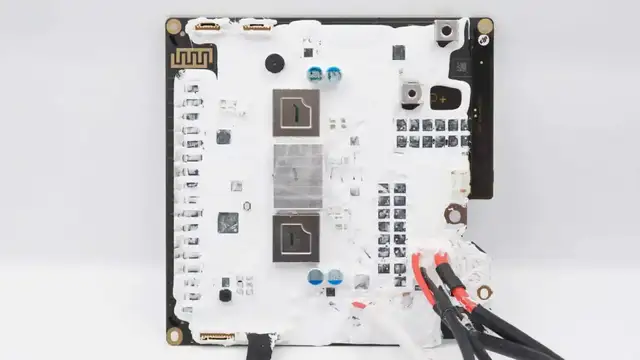

电池保护板正面整体涂胶密封，在中间设有屏蔽罩和散热片。左下角焊接SDC连接器导线，右下角设有接线柱。

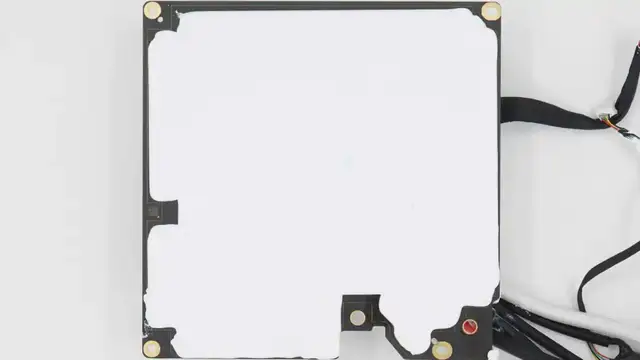

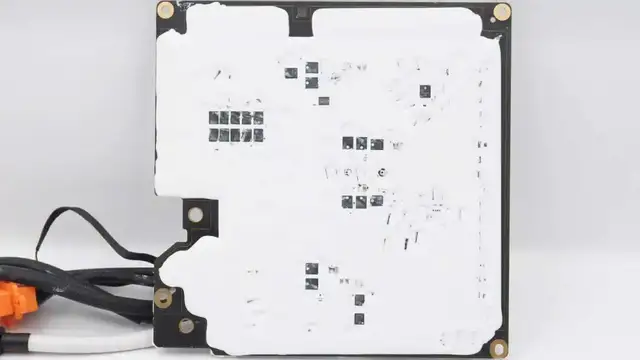

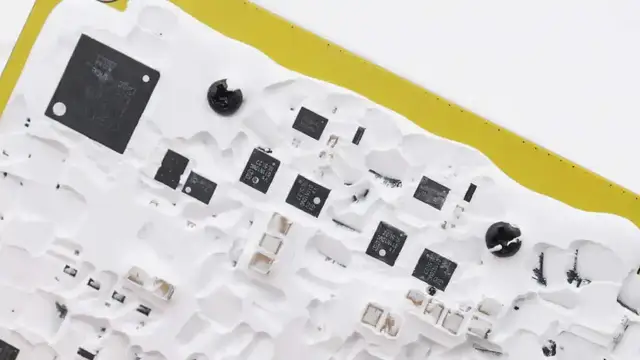

电池保护板背面也涂胶密封。



清理掉密封胶水，在保护板左侧为主控MCU，电池保护芯片和均衡电阻，右侧为电池保护管，用于电池保护功能。

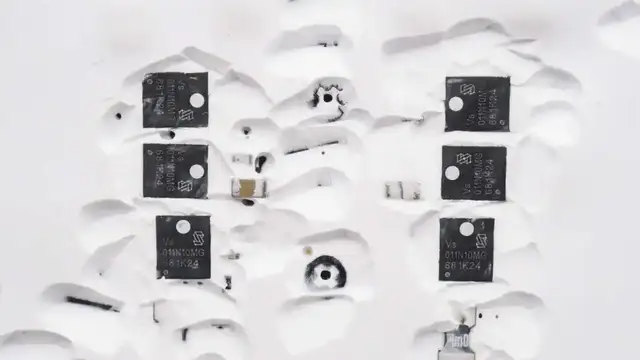

在保护板背面设有多颗MOS管。

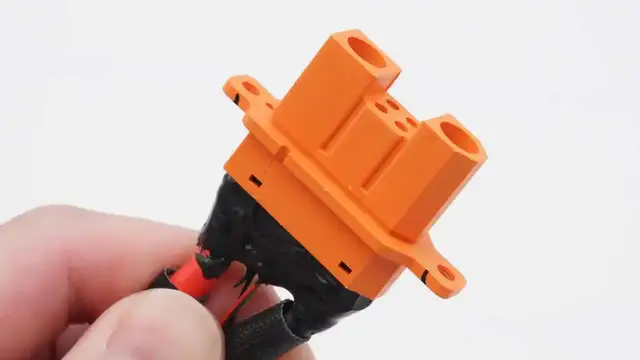

SDC接口特写，两侧为正负极，中间为通信针脚。



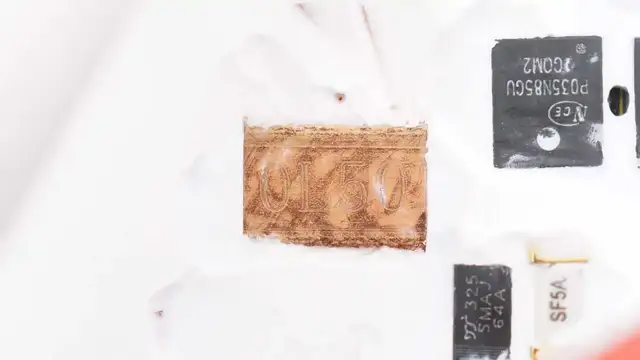

0.5mΩ取样电阻用于检测电池电流。



两颗60A贴片保险丝用于电池组过流保护。

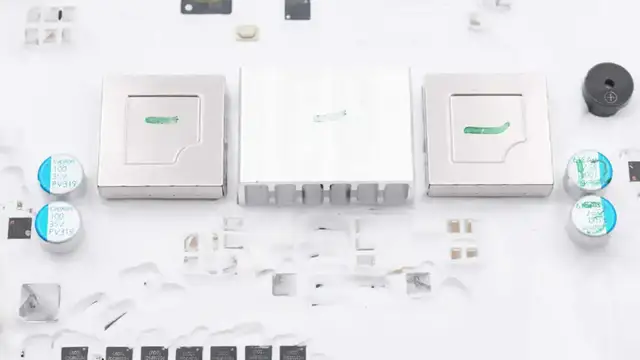

在保护板中间位置设有两个屏蔽罩和散热片。



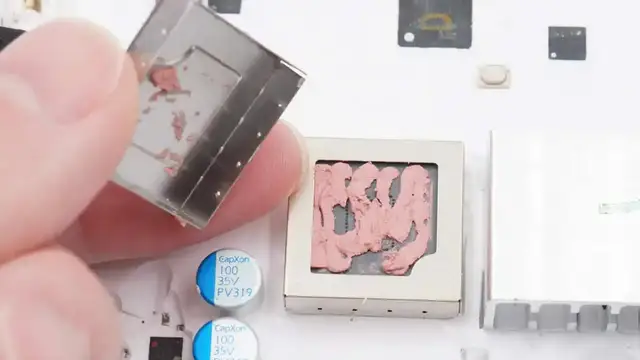

在屏蔽罩下方设有合金电感，电感涂有导热凝胶。

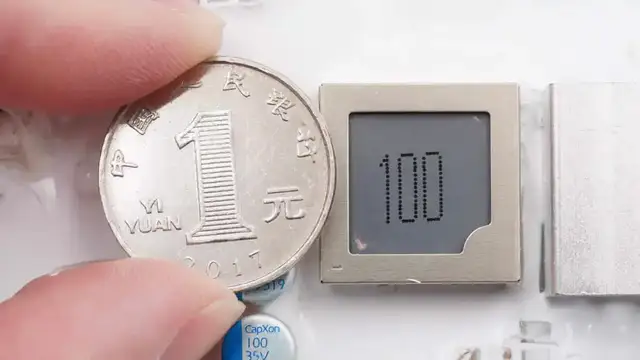

电感尺寸与1元硬币对比。

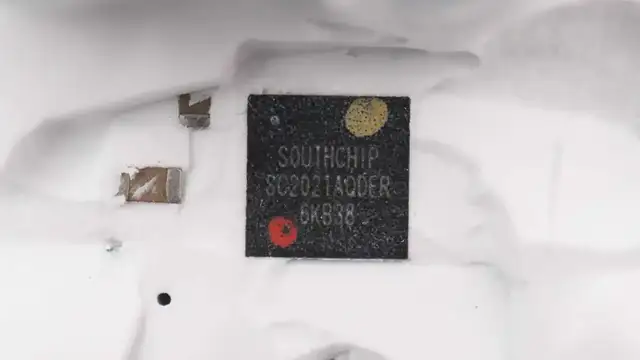

SDC接口的协议芯片来自南芯科技，型号SC2021A，是一款高度集成的Type-C/PD和DPDM快充控制器。符合最新的Type-C和PD 3.0标准，通过了USB PD3.1符合性测试。芯片支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用。



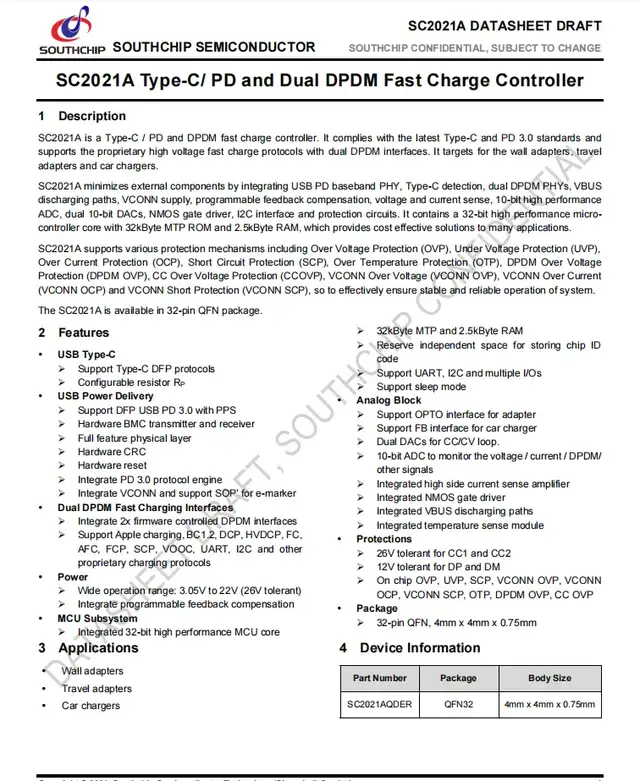

南芯科技 SC2021A 资料信息。



搭配使用的同步降压控制器和VBUS开关管特写。

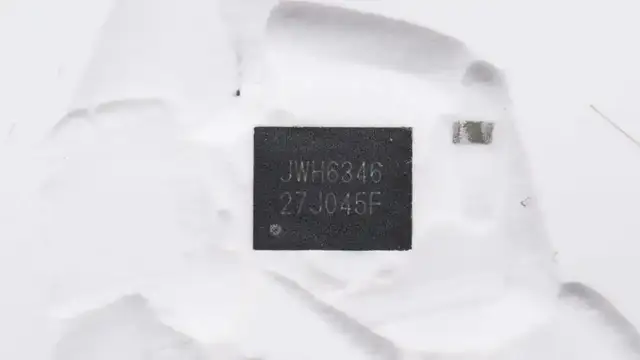

同步降压控制器来自杰华特，型号JWH6346。



用于降压输出的开关管来自威兆半导体，型号VSP011N10MS-G。



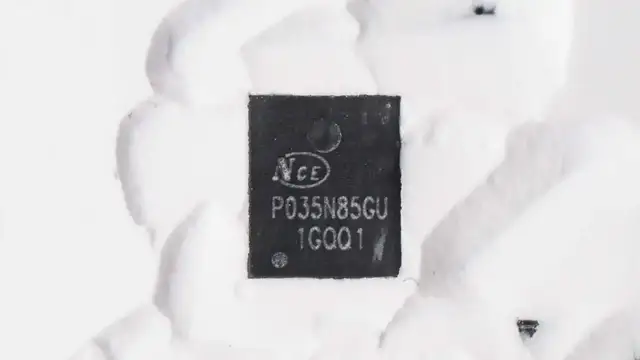

一颗VBUS开关管来自新洁能，型号NCEP035N85GU，NMOS，耐压85V，导阻2.9mΩ，采用DFN5*6封装。

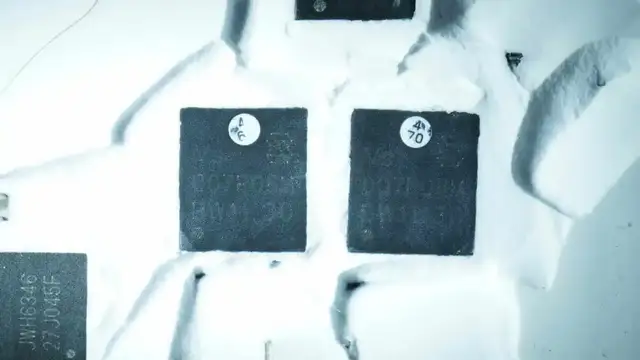

VBUS开关管来自威兆半导体，型号VSP007P06MS，PMOS，耐压60V，导阻7.5mΩ，采用PDFN5060X封装。

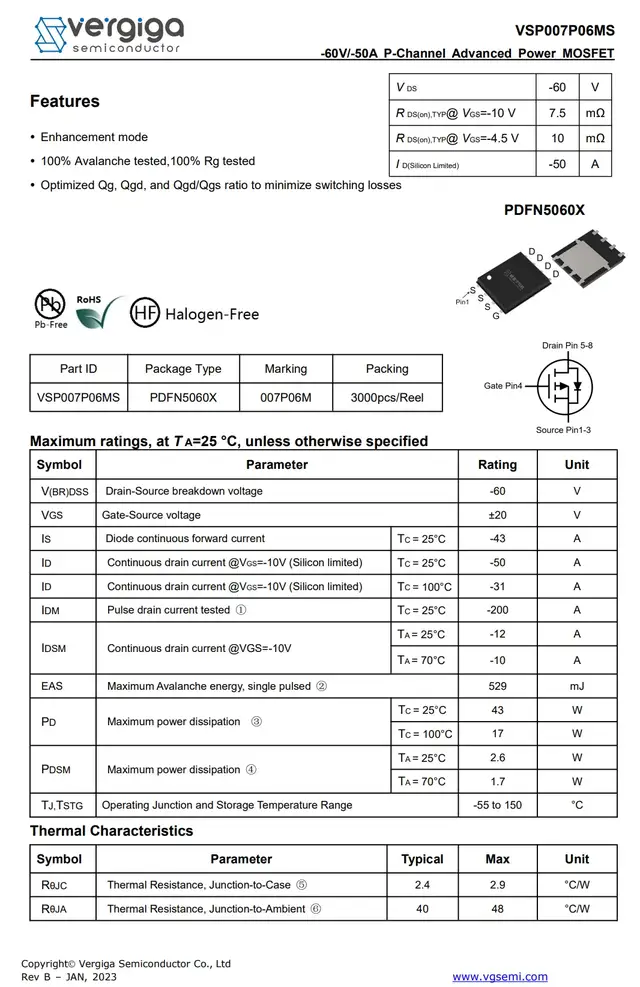

威兆半导体 VSP007P06MS 资料信息。



滤波电容来自丰宾，规格为100μF35V。

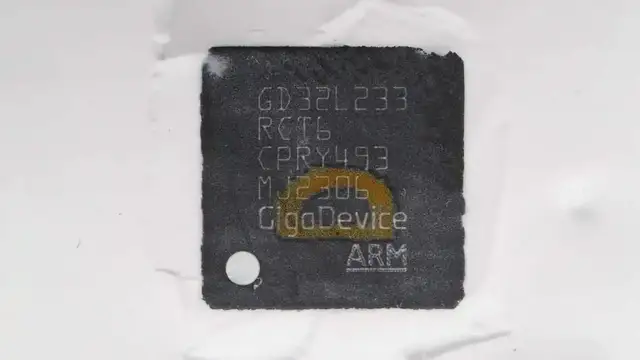

保护板主控MCU来自兆易创新，型号GD32L233RCT6，是一颗Cortex-M23的低功耗32位处理器，内置256KB FLASH和32KB SRAM，具备两个UART接口，两个USART接口，一个LPUART接口，三个I2C接口，两个SPI接口和一个I2S接口。



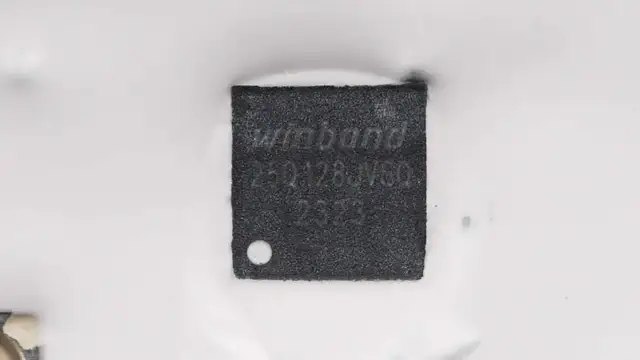

存储器来自华邦，型号W25Q128JVSQ，容量为16MB。

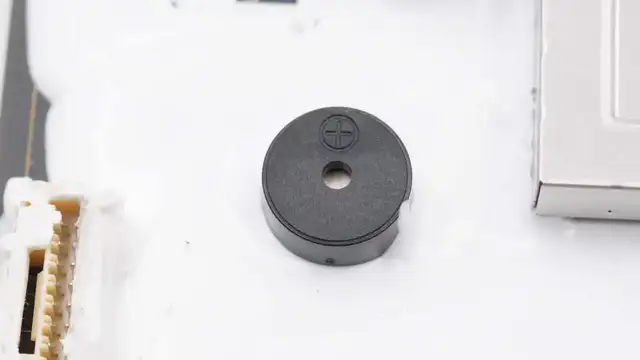

在保护板上焊接一颗蜂鸣器。

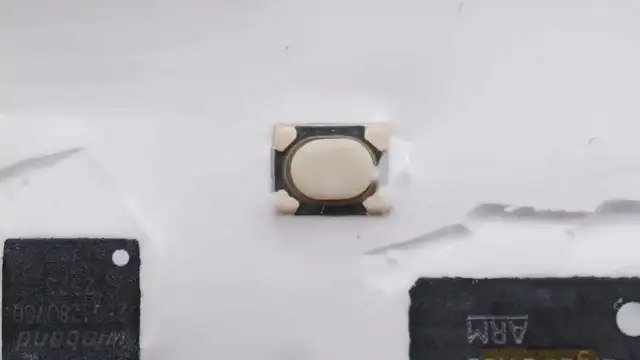

贴片按键特写。



降压芯片来自芯洲科技，型号SCT2A23A，是一颗耐压100V，1.2A输出电流的降压转换器，芯片内部集成开关管，开关频率固定300KHz。

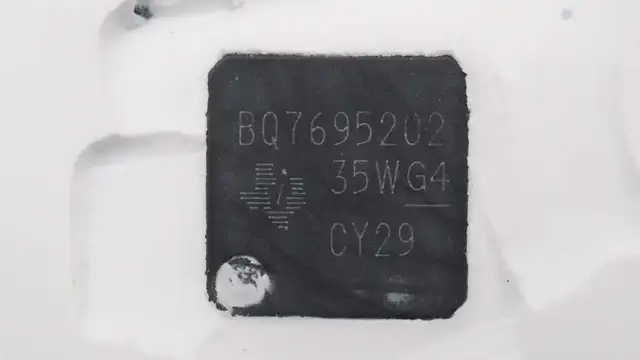

电池保护芯片来自德州仪器，型号BQ7695202，是一颗支持3-16串电池的高精度监控器和保护器，支持锂离子电池，锂聚合物电池和磷酸铁锂电池应用。

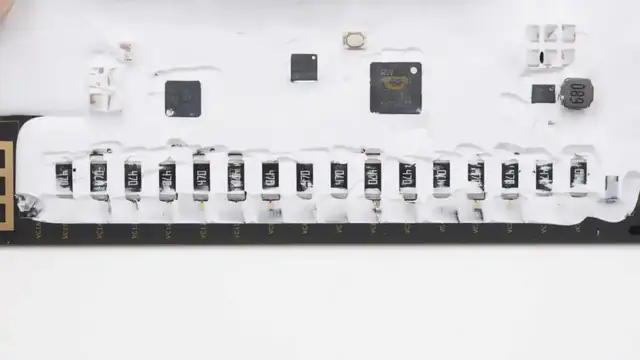

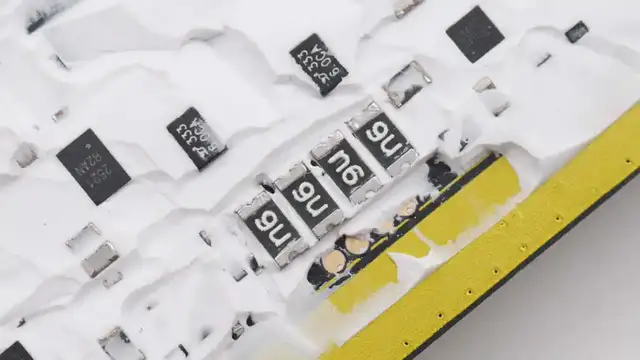

一共16颗均衡电阻对应16串磷酸铁锂电池。

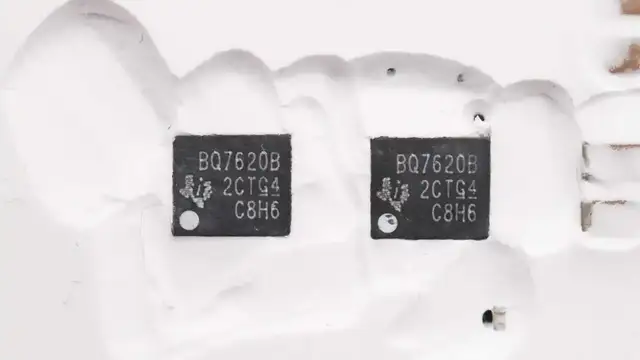

MOS管驱动器来自TI德州仪器，型号BQ76200，用于电池保护管驱动。

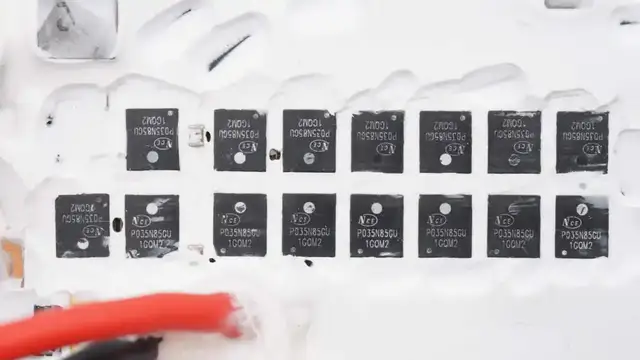

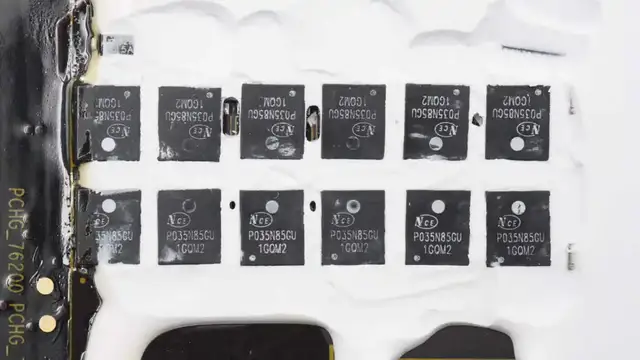

电池保护管特写，采用新洁能NCEP035N85GU。



用于逆变器输出控制的MOS管采用新洁能NCEP035N85GU。



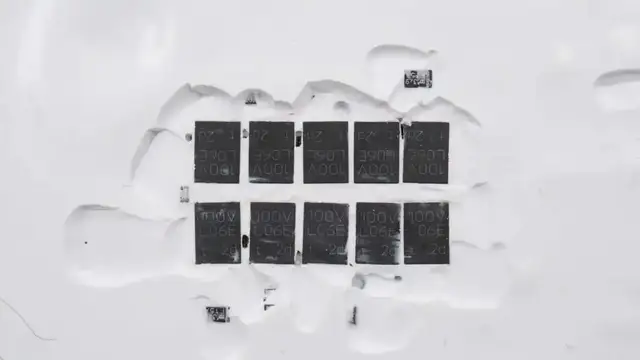

在MOS管背面焊接肖特基二极管，来自安世半导体，型号PMEG100V060ELPD，规格为100V 6A。

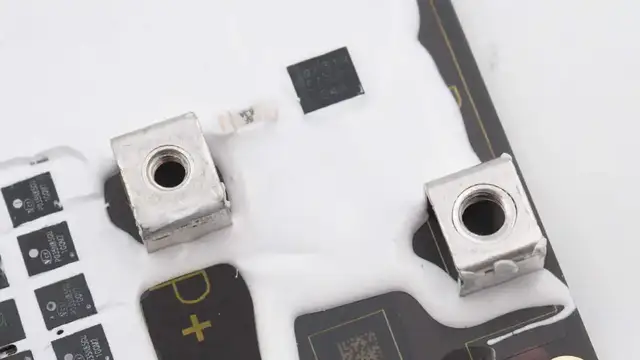

连接逆变器正负极的接线端子特写。

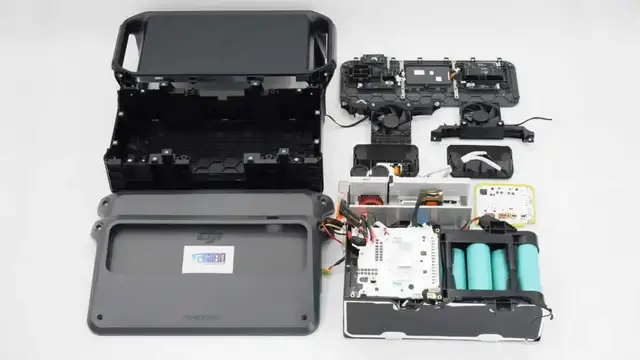

全部拆解一览，来张全家福。



充电头网拆解总结



大疆DJI POWER 1000户外电源采用低调的灰色壳体，两侧上方设有把手。户外电源正面设有显示面板和连接接口，两侧设有散热风扇为逆变模块散热。户外电源内置1024Wh磷酸铁锂电池，双向逆变支持1200W充电输入和2200W逆变输出，USB-C接口支持140W快充，SDC接口支持大疆飞行器电池快速充电。



充电头网通过拆解了解到，这款户外电源采用多功能模块化设计，由显示面板，电池保护板和双向逆变模块组成。双向逆变模块使用金属支架固定在电池组框架上，并在两侧设有散热风扇，通过麦拉片粘贴密封。显示面板上设有快充输出降压电路，电池保护板上设有为SDC接口供电的降压电路。



户外电源内置16串磷酸铁锂电池，电池来自鹏辉，型号GPHN IFR40135-20AH，电池电压3.2V，容量为20Ah，能量为64Wh。电芯目前已通过3C认证，通过绝缘框架固定。



电池保护板采用德州仪器保护芯片，搭配使用兆易创新主控芯片，并设有保险丝用于过流保护。双向逆变模块采用德州仪器主控芯片，显示面板使用杰华特同步降压控制器用于降压输出，南芯科技协议芯片用于快充功能。户外电源内部PCBA模块大面积涂胶覆盖，起到散热和保护功能。模块之间采用接线柱和插接件连接，便于产品组装。内部用料均为知名品牌，做工精细，品质可靠。
