前不久充电头网拆解了大疆DJI POWER 1000户外电源，本期拆解带来的就是另一款容量较小的DJI POWER 500户外电源。



这款户外电源内置512Wh磷酸铁锂电池，型号GPHN IFR40135-20AH，电池电压3.2V，容量为20Ah，能量为64Wh。电芯目前已通过3C认证。整机重量约7.2kg，侧面设有提手便于携带。



大疆DJI POWER 500户外电源支持1000W输出功率，并具备UPS功能。户外电源支持540W快充模式和270W普通模式充电，并且还支持USB-C接口和SDC接口充电。两个USB-C接口均可为户外电源充电，单个接口输入功率为100W，两个接口充电输入功率为200W。



USB-C接口支持100W快充输出，USB-A口支持24W快充输出，各个接口均为独立设计。SDC Lite接口支持300W充电输入和240W放电输出。机身屏幕具备输入输出功率显示，电池百分比显示和剩余时间显示。下面就带来大疆DJI POWER 500户外电源拆解，一起来看看内部的用料和设计。



此前充电头网还拆解过大疆2200W 1024Wh户外电源Power 1000，欢迎查阅。



大疆户外电源POWER 500开箱





产品采用牛皮纸箱包装，正面印有DJI POWER 500以及产品外观简图。

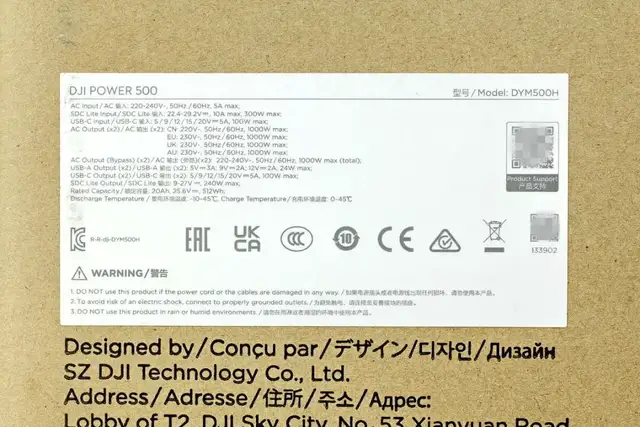

侧面贴有产品参数贴纸，详细信息我们到产品实物展示环节再介绍。

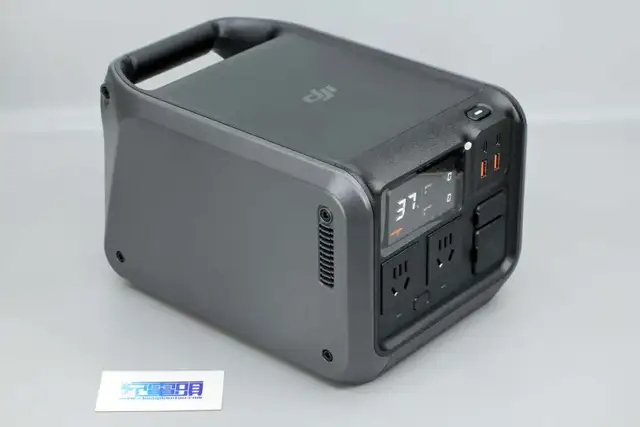

户外电源延续了大疆DJI POWER 1000相同设计语言，不过尺寸更小一些，同时顶部提手为单侧配置，整体也有自己独特辨识度。

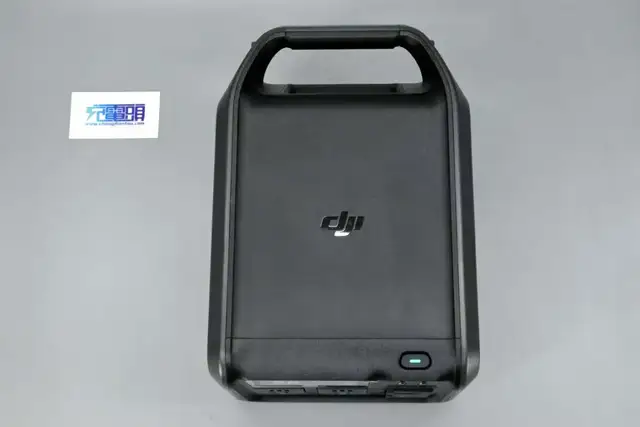

机身顶部一侧设有一体式提手，方便用户进行搬运。

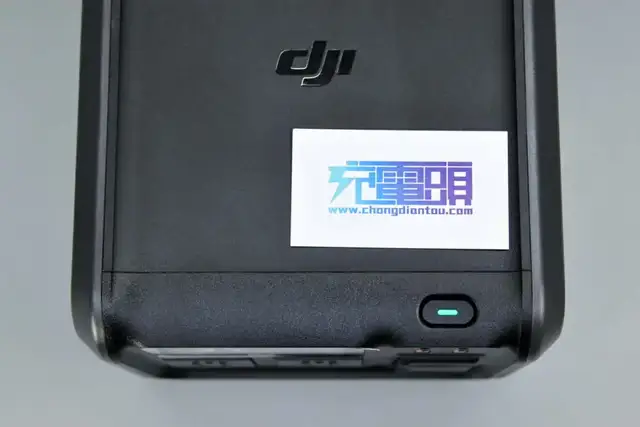

顶部中心设计有DJI品牌。



顶面右下角开关键与指示灯二合一设计，方便用户直观了解产品启动与否。

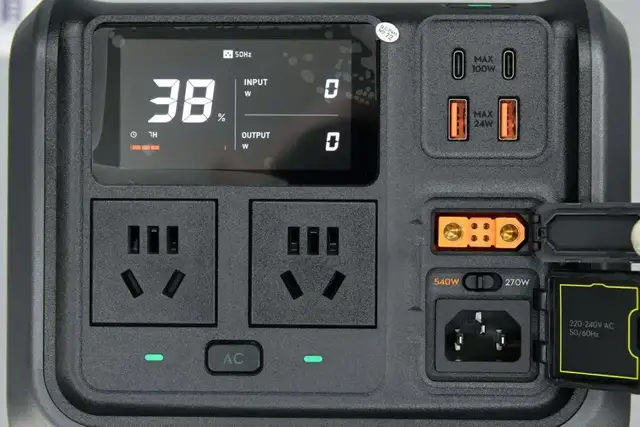

机身前端配置数显屏、2A2C四个USB接口、两组3+2新国标AC交流插孔、SDC Lite以及AC充电接口。



数显屏可实时显示剩余电量、输入输出功率，AC输出功能模块配置有独立开关键，同时每组AC插孔都配置有对应指示灯，方便观察。SDC Lite以及AC充电接口设有保护盖，此外AC输入支持540W和270W两种充电模式，并可灵活切换。

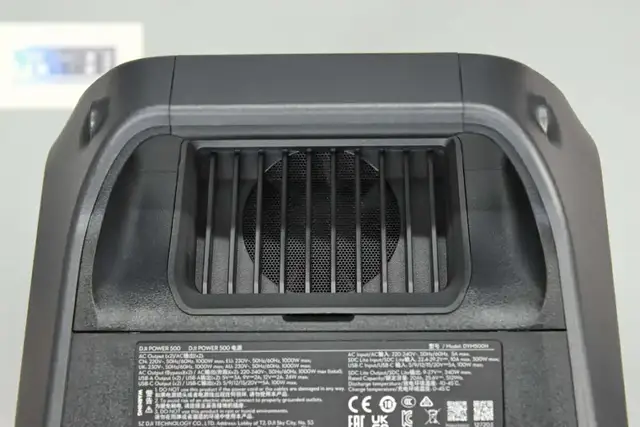

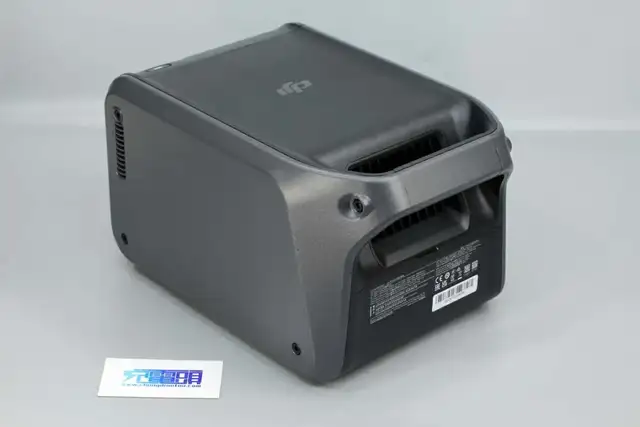

另一端上方斜面设计，并设有格栅散热孔。

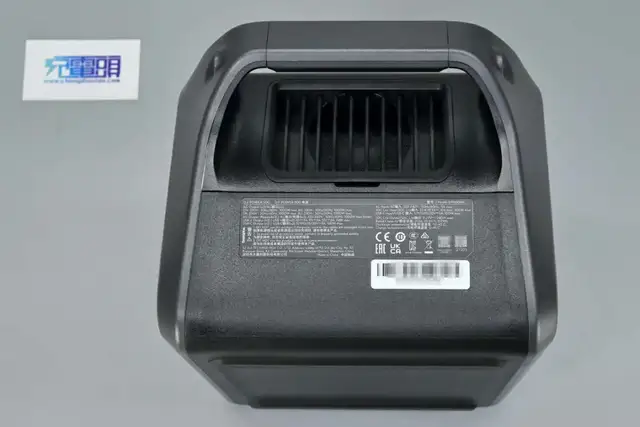

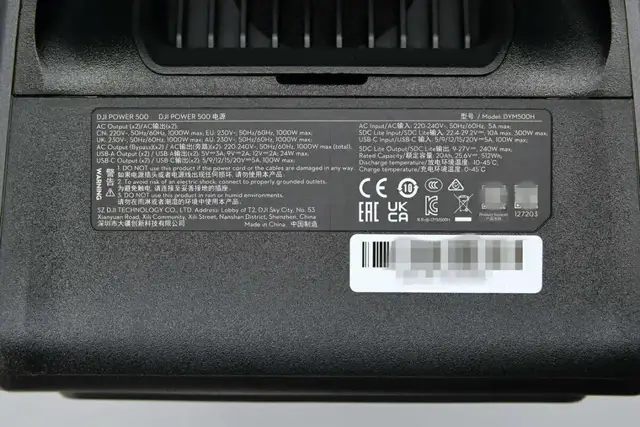

下方外壳贴有产品铭牌

AC输出(x2)：CN：220V-，50/60Hz，1000W max；

EU：230V-，50/60Hz，1000W max；

UK：230V-，50/60Hz，1000W max；

AU：230V-，50/60Hz，1000W max；

AC输出(旁路)(x2)：220-240V-，50/60Hz，1000W max（total）；

USB-A输出(x2)：5V3A、9V2A、12V2A 24W max；

USB·C输出(x2)：5/9/12/15/20V5A，100W max；

AC输入：220-240V-，50/60Hz，5A max；

SDC Lite输入：22.4-29.2V，10A max，300W max；

USB-C输入：5/9/12/15/20V5A，100W max；

SDC Lite输出：9-27V，240W max；

额定容量：20Ah，25.6V，512Wh；

放电环境温度：-10-45℃

充电环境温度：0-45℃

制造商：深圳市大疆创新科技有限公司

产品通过了CCC、CE、EAC、UKCA、KC认证。

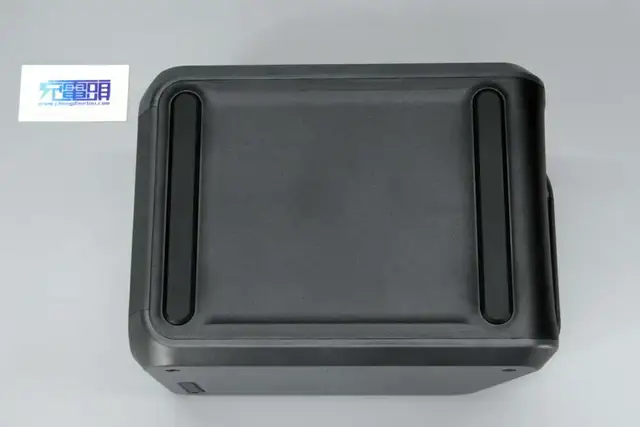

底部两侧设有防滑垫，起到防滑和缓冲保护产品的作用。

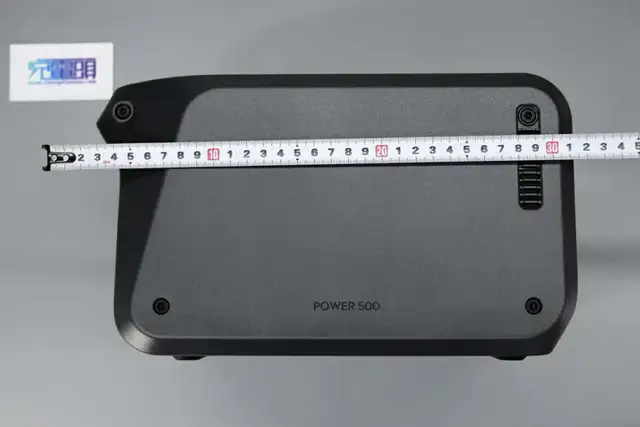

测得户外电源机身长度约为31.5cm。

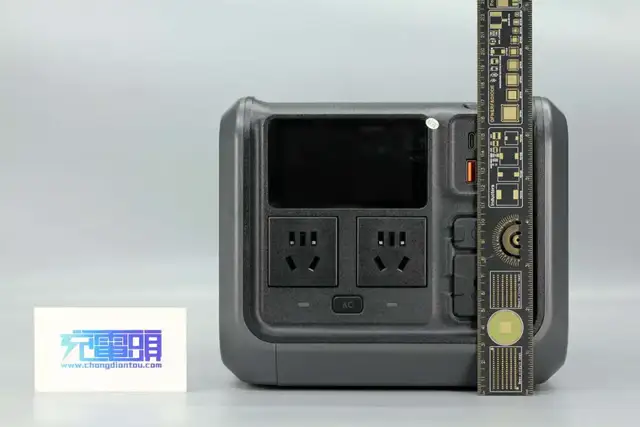

高度约为17cm。

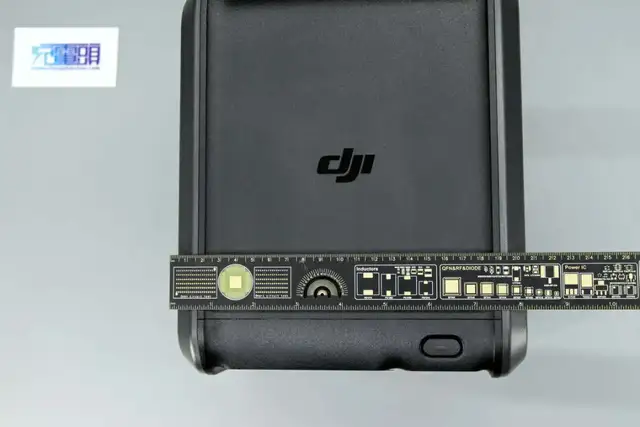

厚度约为20.5cm。

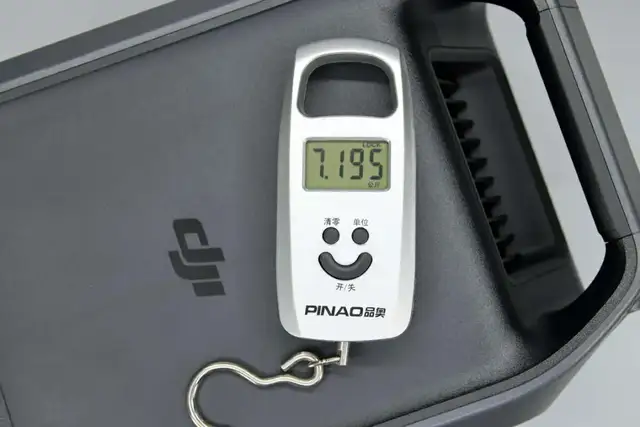

产品整体重量约为7.195kg。

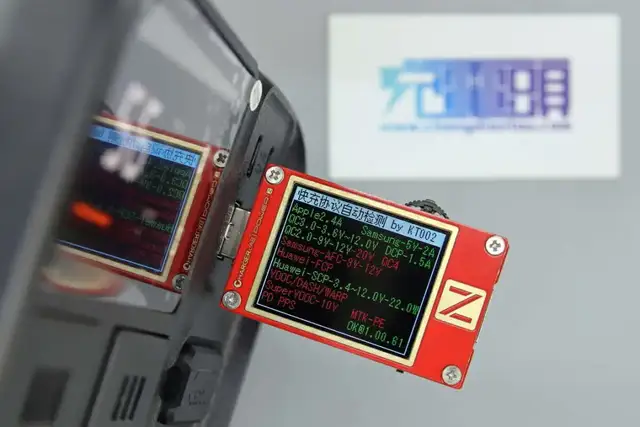

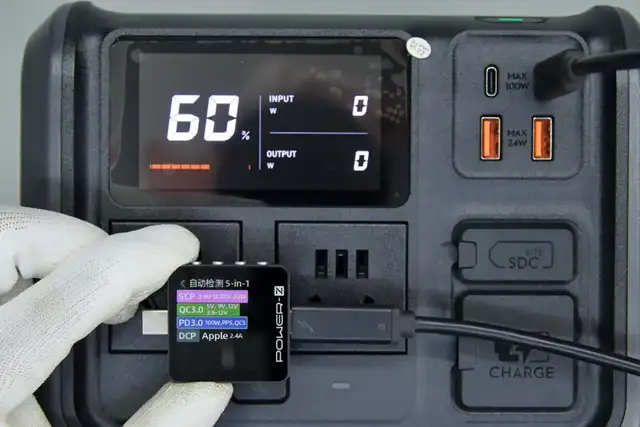

使用ChargerLAB POWER-Z KM003C测得USB-C口支持SCP、QC3.0、PD3.0、PPS、QC5、DCP、Apple 2.4A充电协议。

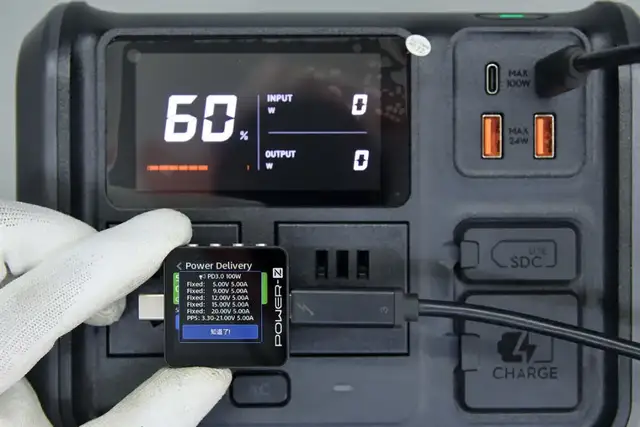

PDO报文显示USB-C口还具备5V5A、9V5A、12V5A、15V5A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。



测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、SCP充电协议。



测得AC输出插孔电压为219.5V。

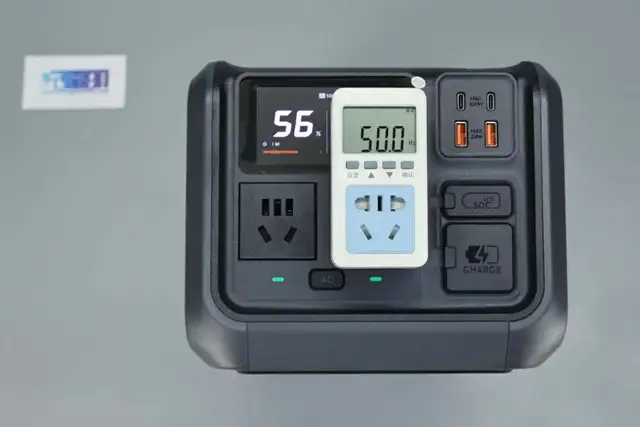

输出频率为50Hz。



使用570W快充模式给户外电源充电，通过显示屏了解到输入功率为593W。

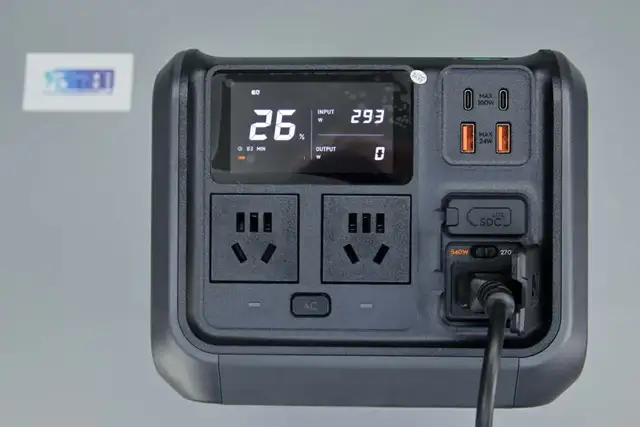

使用270W标充模式给户外电源充电，通过显示屏了解到输入功率为293W。

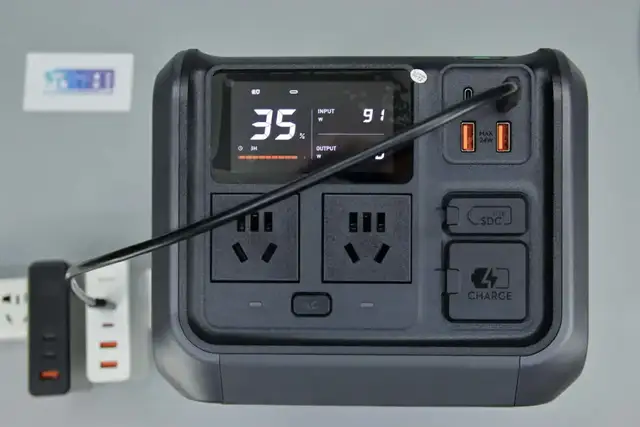

使用单个充电器通过户外电源USB-C口给产品进行PD快充，测得输入功率为91W。

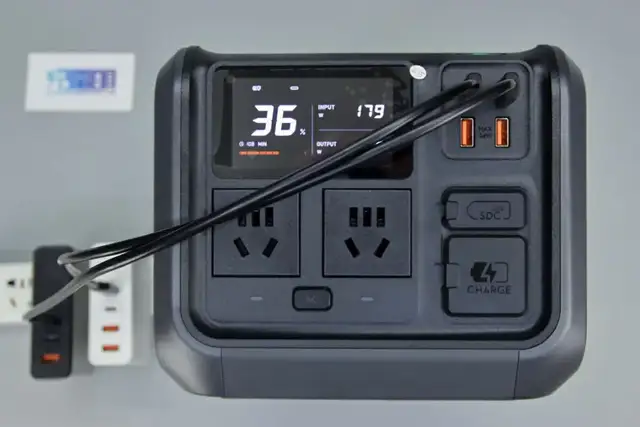

使用两个充电器通过两个USB-C口同时进行充电，功率可叠加，输入功率为179W。



大疆户外电源POWER 500拆解



看完了大疆 DJI POWER 500户外电源的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。

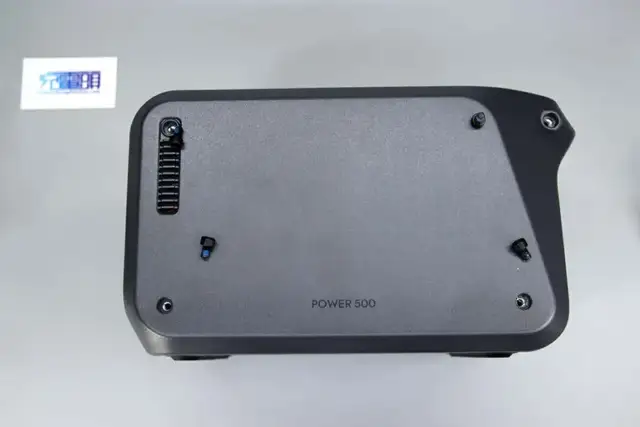

在机身侧面设有通风散热格栅。

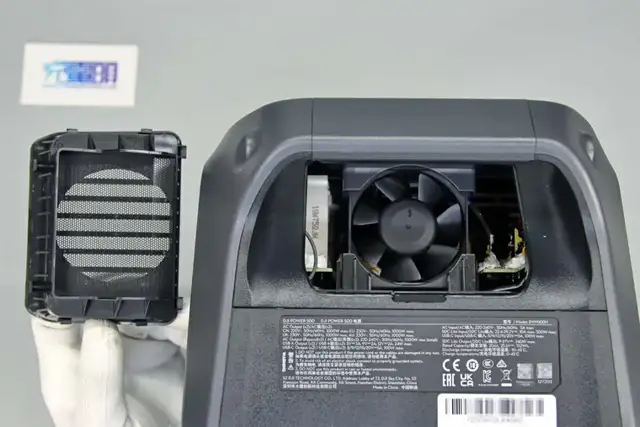

拆下通风散热格栅，在格栅上设有防尘网，内部为散热风扇。



拧下机身侧面的固定螺丝。



拆下机身侧面盖板。

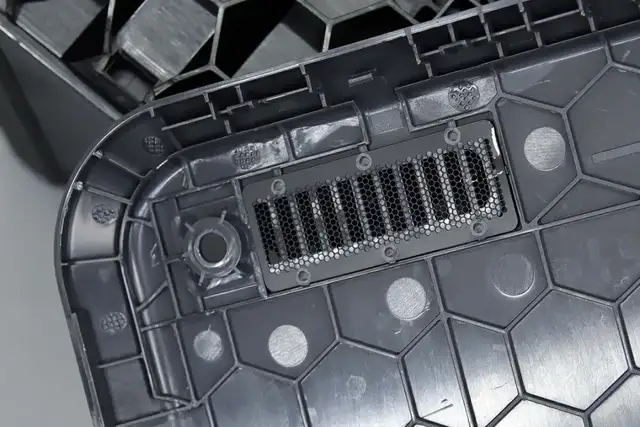

在侧面盖板上设有出风口，并配有防尘网。



另一侧盖板同样设有出风口。

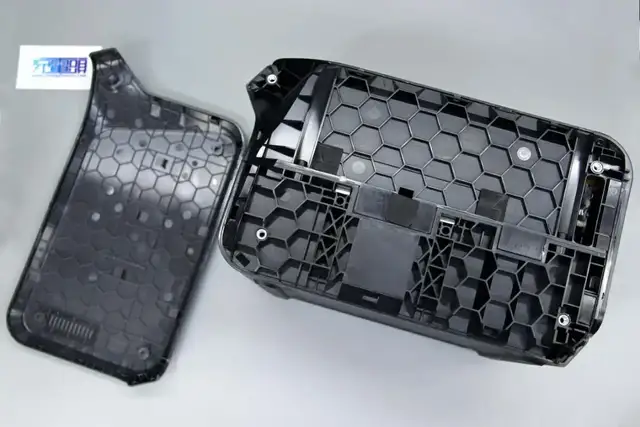

户外电源机身为上下外壳，通过螺丝固定。



固定上下外壳的螺丝特写，贴有防拆标签。

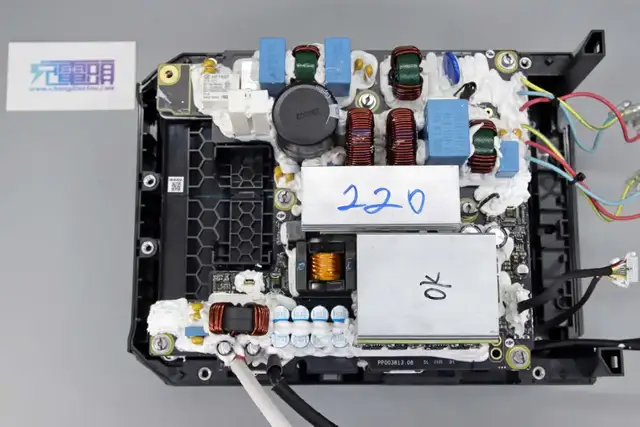

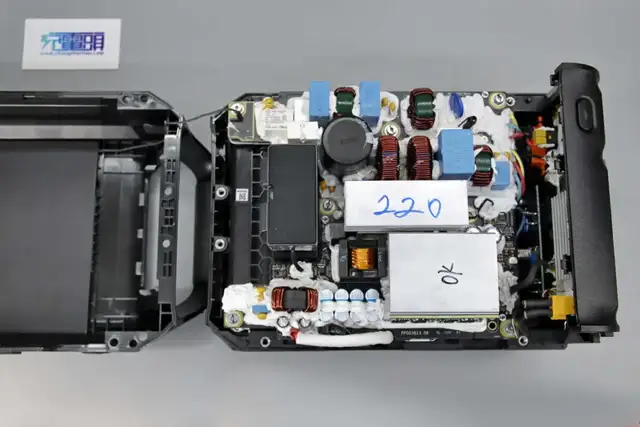

拆下上盖，在内部为双向逆变模块。

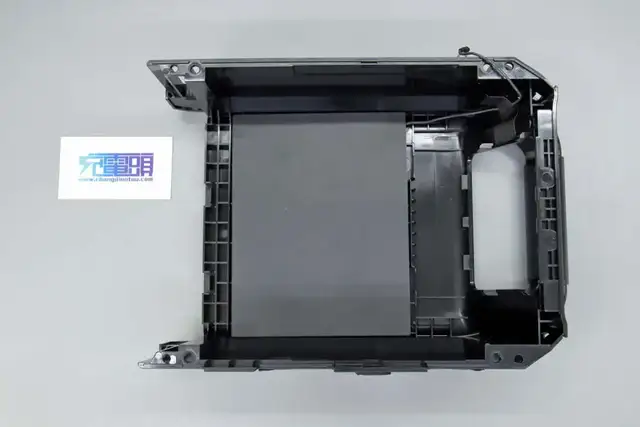

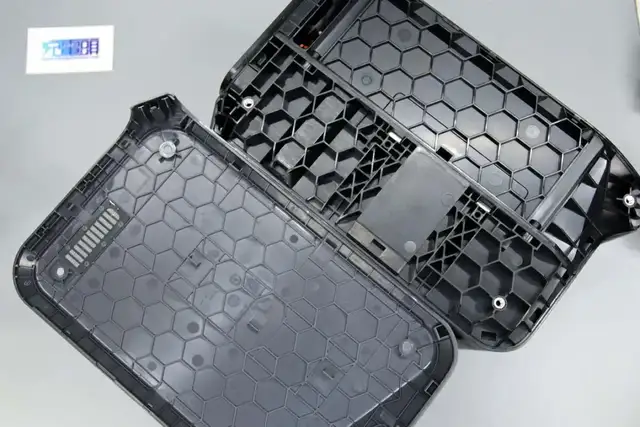

壳体内部粘贴泡棉缓冲。

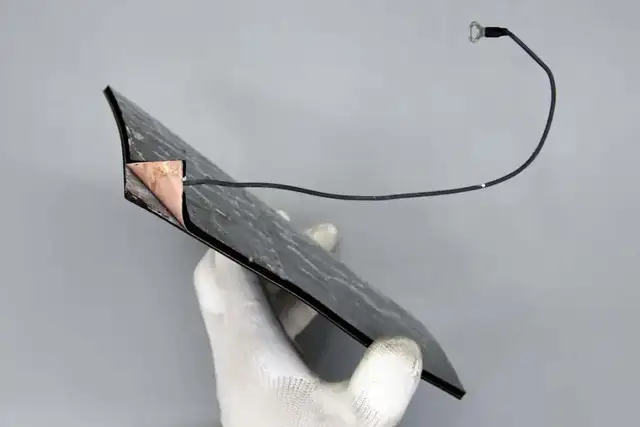

泡棉中间粘贴铜箔屏蔽。

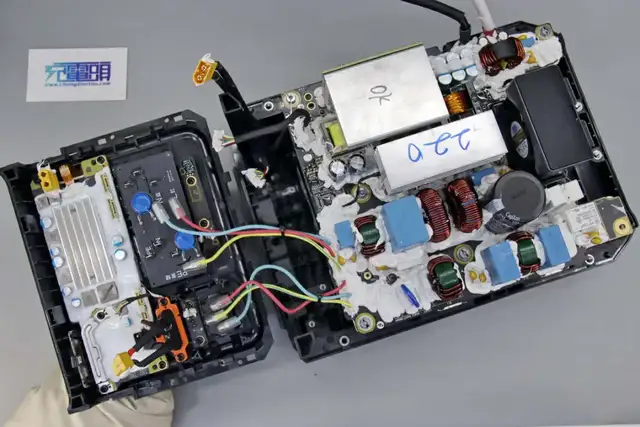

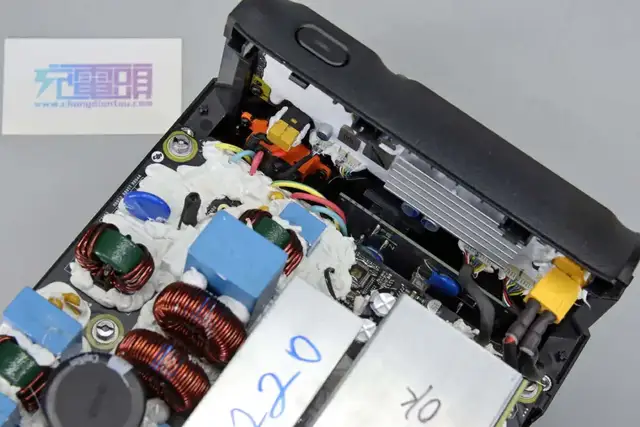

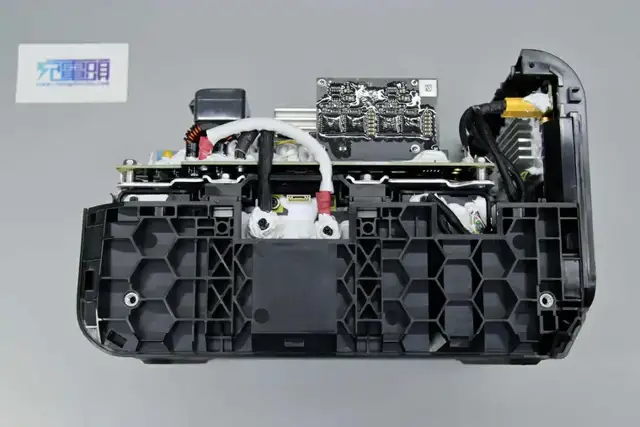

机身内部一览，底部为电池组，上方为双向逆变模块，右侧为快充面板。

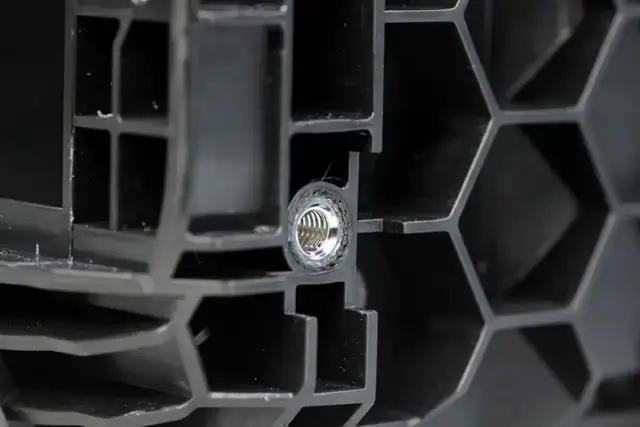

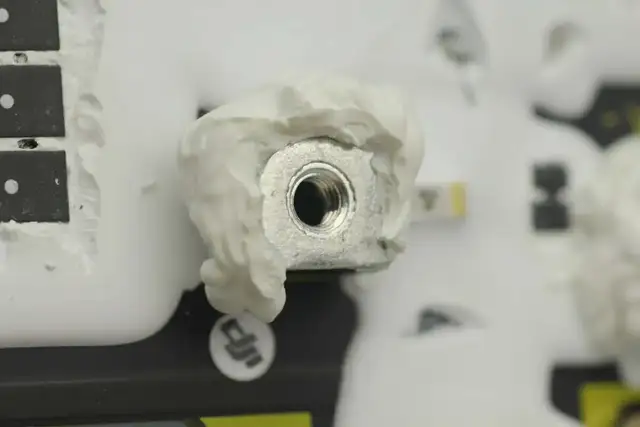

壳体内嵌金属螺母。

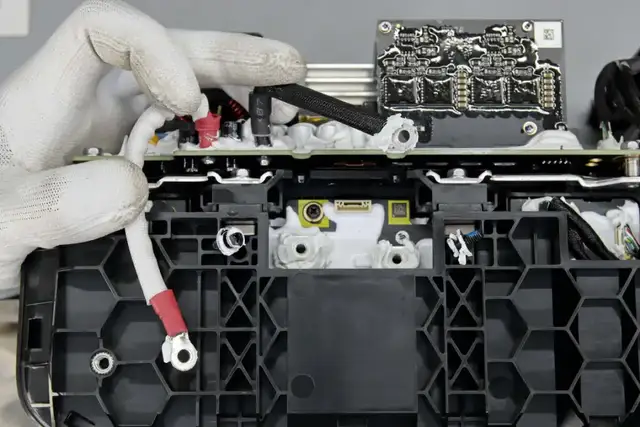

拧开固定螺丝，拆下电池组和逆变模块的连接线。



逆变模块交流输出和输入线直接焊接连接，导线焊点打胶加固。



拆下侧面面板，输入插座和输出插座通过导线连接。

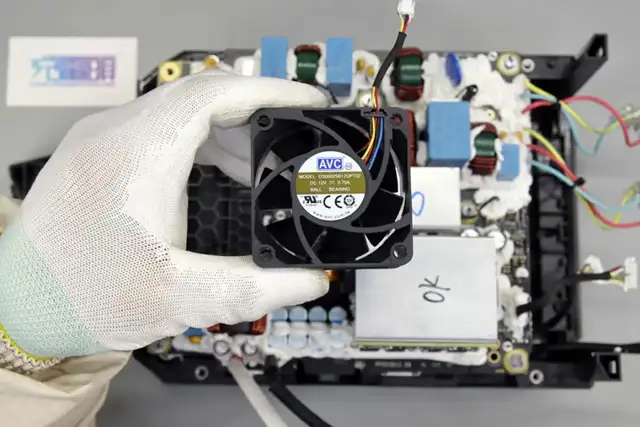

从机身内部取出散热风扇。

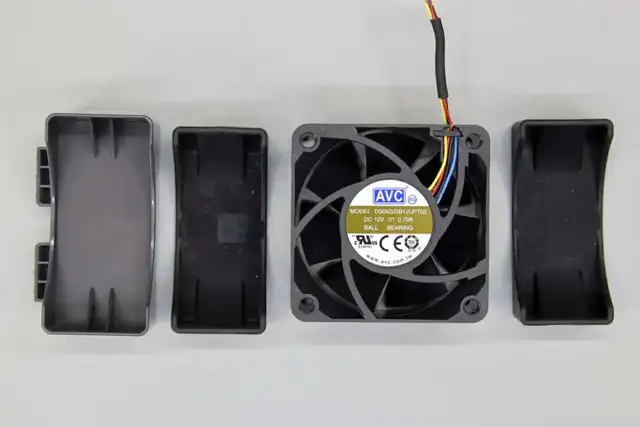

散热风扇来自AVC，型号DS06025B12UPT02，规格为12V0.7A，采用滚珠轴承。在风扇上下设有胶垫，起到缓冲密封作用。



双向逆变模块采用螺丝固定在壳体上。

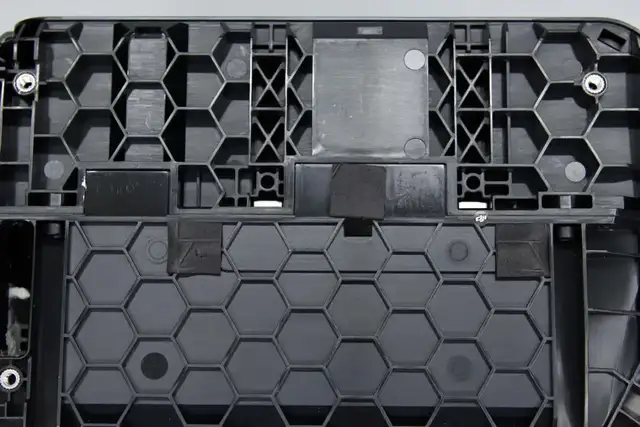

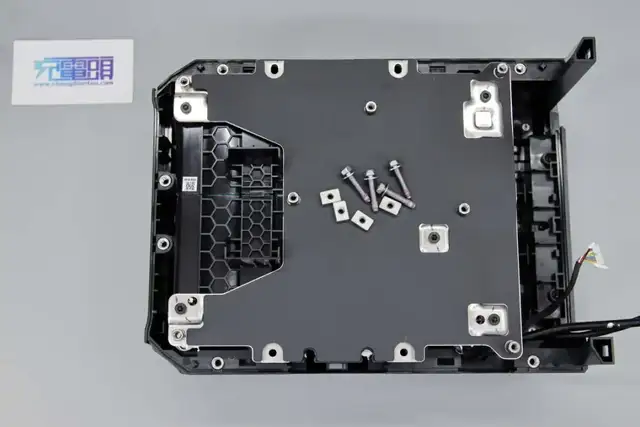

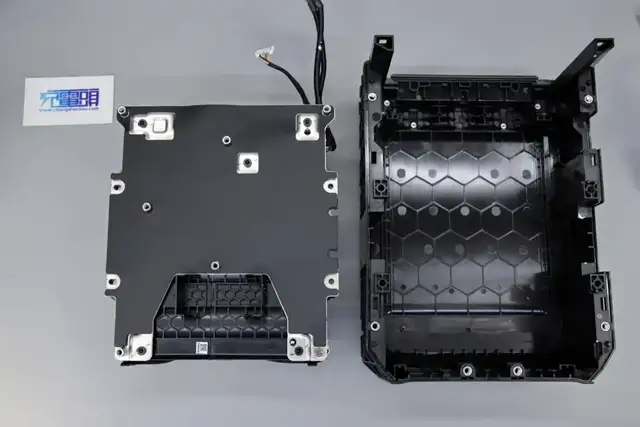

拧下固定螺丝拆下逆变模块，下方为支撑铝板。



拧下电池组的固定螺丝。

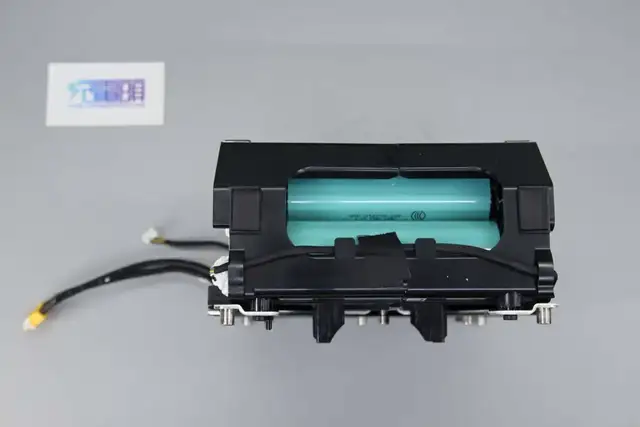

从壳体中取出电池组。

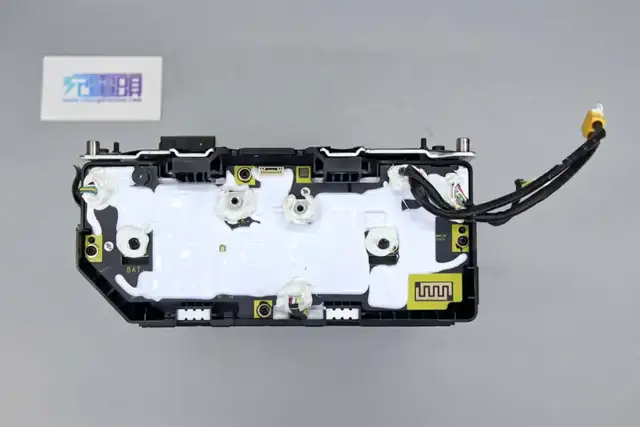

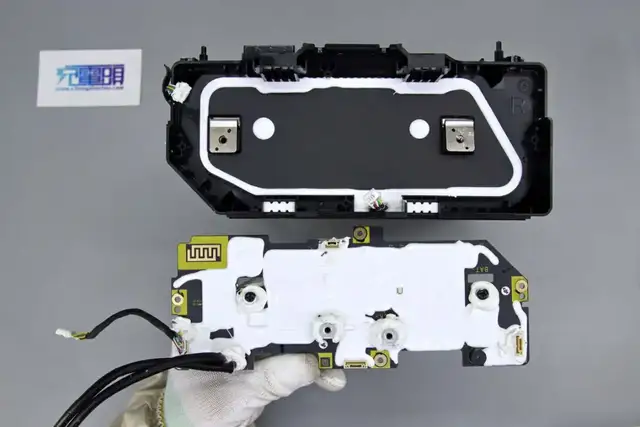

电池组侧面设有保护板，保护板整体涂白胶绝缘，保护板通过螺丝连接固定。

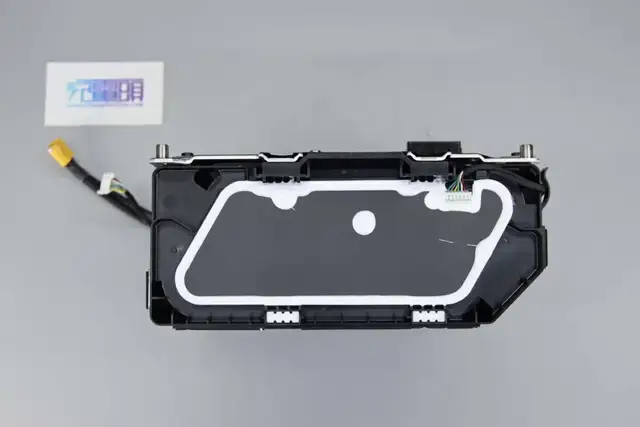

电池组另一侧使用白胶粘贴绝缘盖板，并设有接线连接器。



电池组侧面设有接线，用于电池单体电压检测。

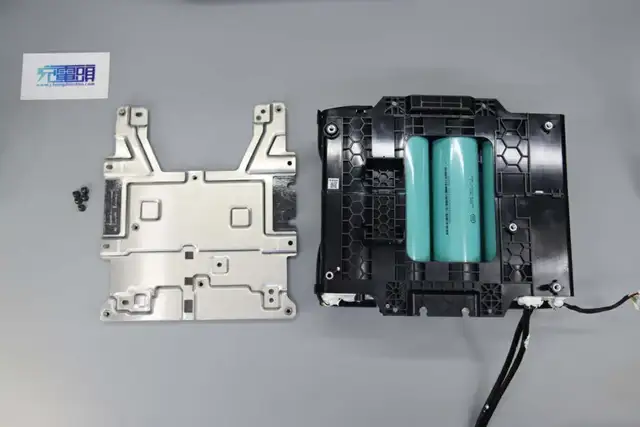

拆下电池组正面铝合金盖板，观察电池组电池。

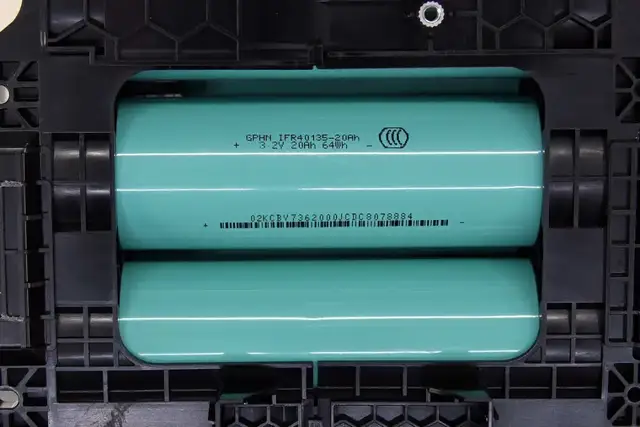

户外电源内置磷酸铁锂电池来自鹏辉，型号GPHN IFR40135-20AH，电池电压3.2V，容量为20Ah，能量为64Wh。

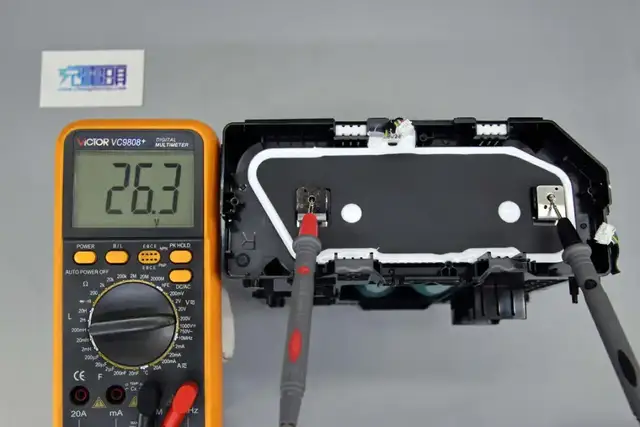

使用万用表测得电池组电压为26.3V。



电池保护板与电池通过接线柱连接。

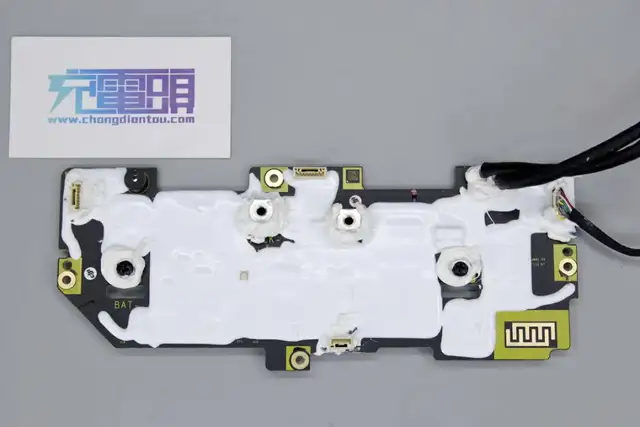

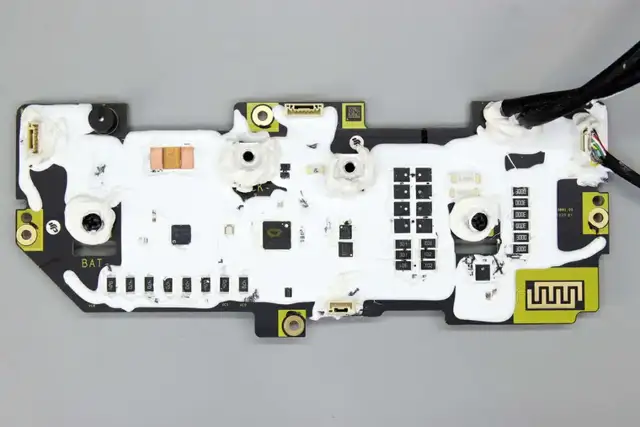

电池保护板正面整体涂胶密封，保护元件。在两侧为电池组连接端子，中间端子用于连接双向逆变模块，右上角连接导线用于连接快充面板。



清理掉密封胶水，在保护板左侧上方为电流取样电阻，下方为电池保护芯片，下方为电池均衡电阻。中间位置为主控MCU，右侧设有驱动芯片，存储器，电池保护管和保险丝。

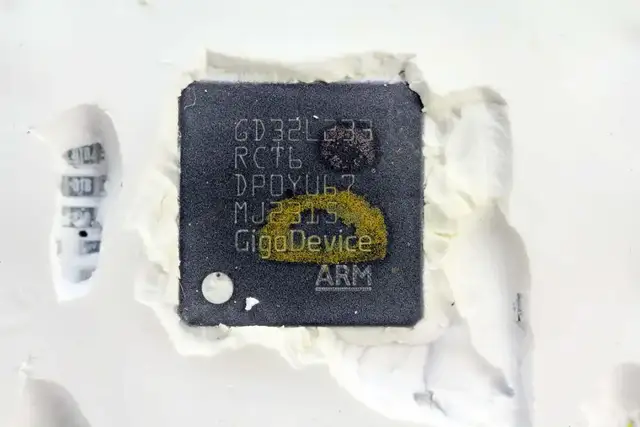

保护板主控MCU来自兆易创新，型号GD32L233RCT6，是一颗Cortex-M23的低功耗32位处理器，内置256KB FLASH和32KB SRAM，具备两个UART接口，两个USART接口，一个LPUART接口，三个I2C接口，两个SPI接口和一个I2S接口。



电池保护芯片来自德州仪器，型号BQ7695202，是一颗支持3-16串电池的高精度监控器和保护器，支持锂离子电池，锂聚合物电池和磷酸铁锂电池应用。

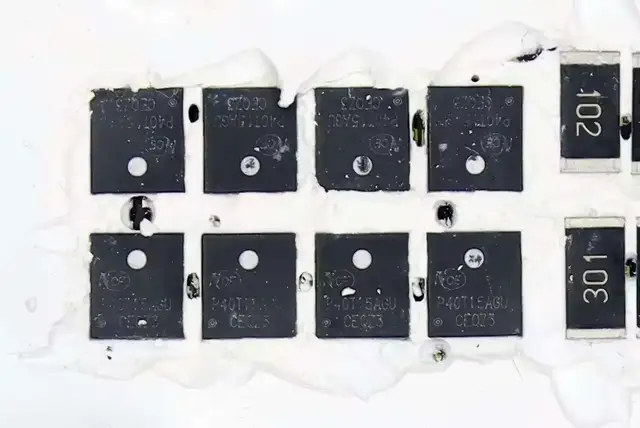

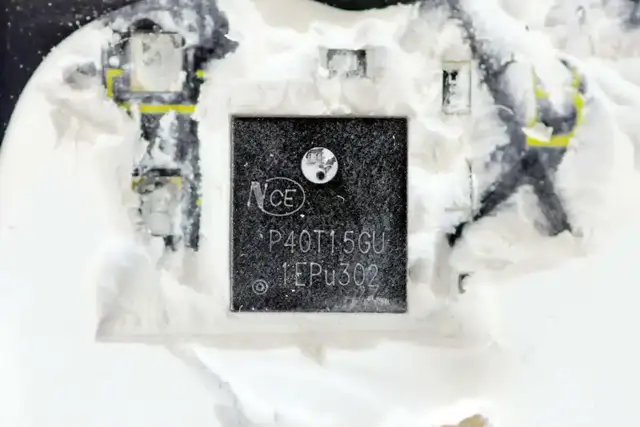

电池保护管来自新洁能，型号NCEP40T15GU，NMOS，耐压40V，导阻1.09mΩ，采用DFN5*6-8L封装，使用四颗并联，对向串联，共计八颗，用于电池输出控制。

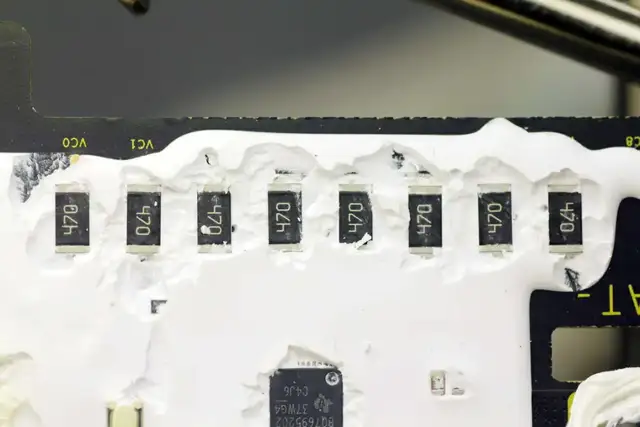

八颗47欧姆电阻用于八串电池均衡。

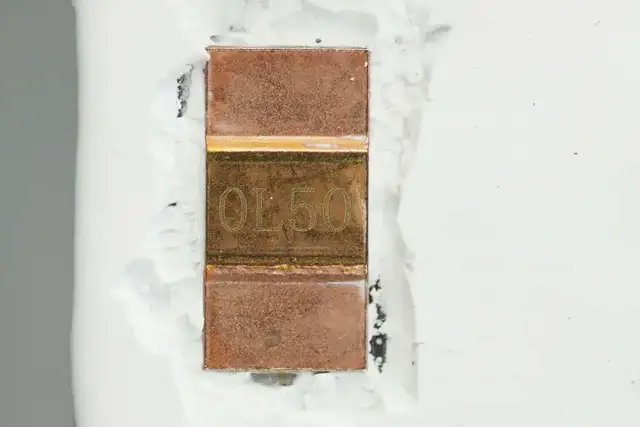

0.5mΩ取样电阻用于电池组电流检测。

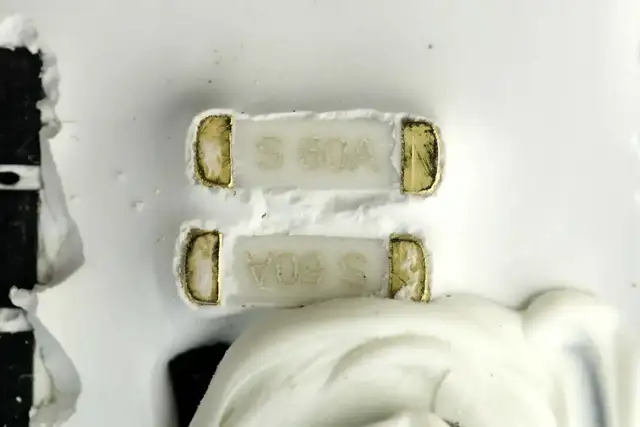

两颗60A贴片保险丝并联，用于过流保护。



连接逆变器的接线端子特写。

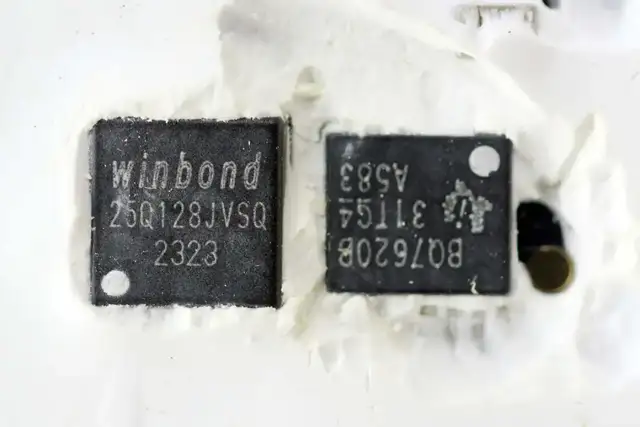

存储器来自华邦，型号W25Q128JVSQ，容量为16MB，右侧为电池保护管驱动器。

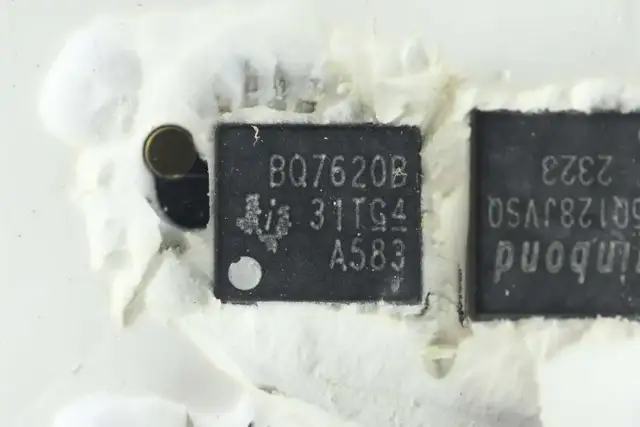

MOS管驱动器来自TI德州仪器，型号BQ76200，用于电池保护管驱动。



MOS管来自新洁能，型号NCEP40T15GU，NMOS，耐压40V，导阻1.09mΩ，采用DFN5*6-8L封装。

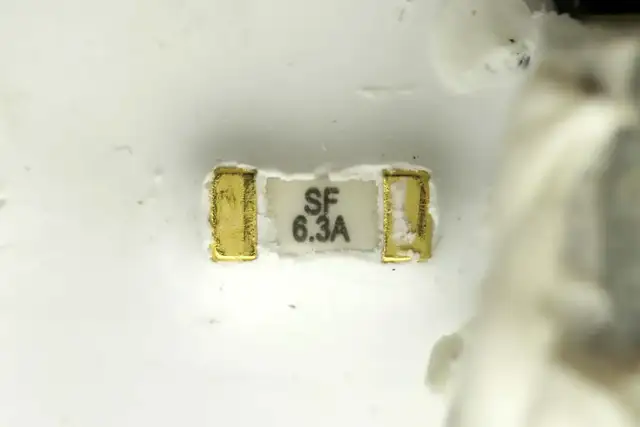

贴片保险丝规格为6.3A。

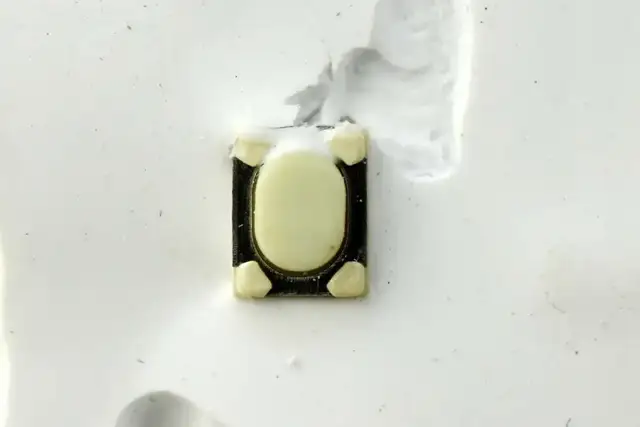

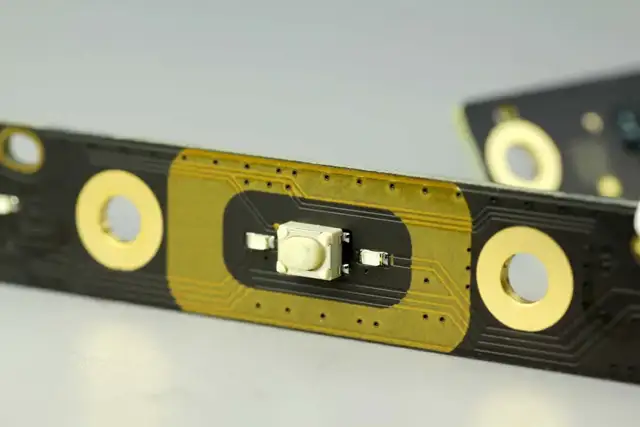

在保护板上设有一颗贴片按键。

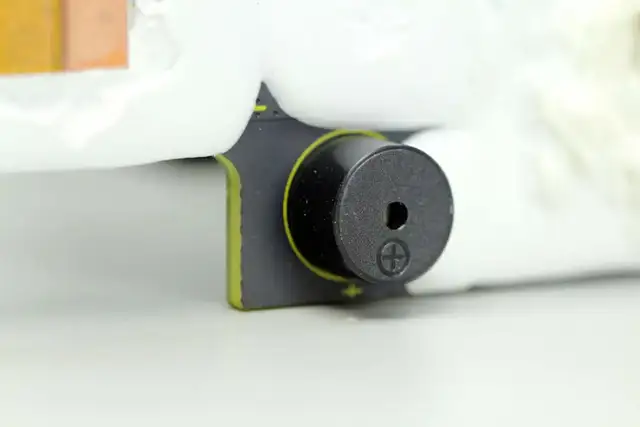

保护板上还焊接有一颗蜂鸣器。

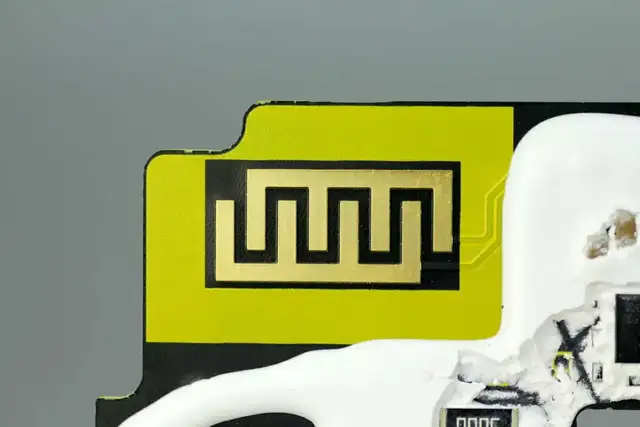

保护板预留的按键触点特写。

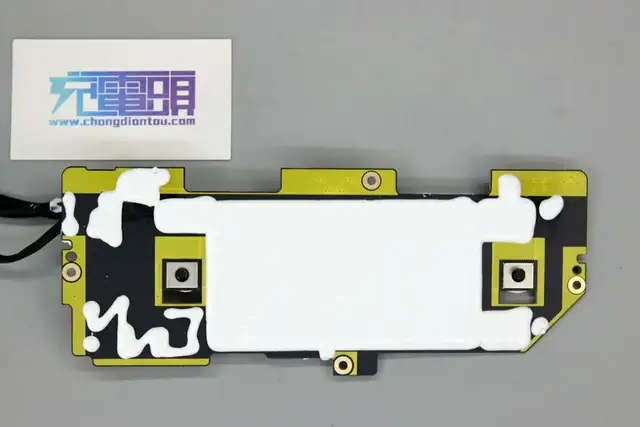

保护板背面同样被白色胶水覆盖。

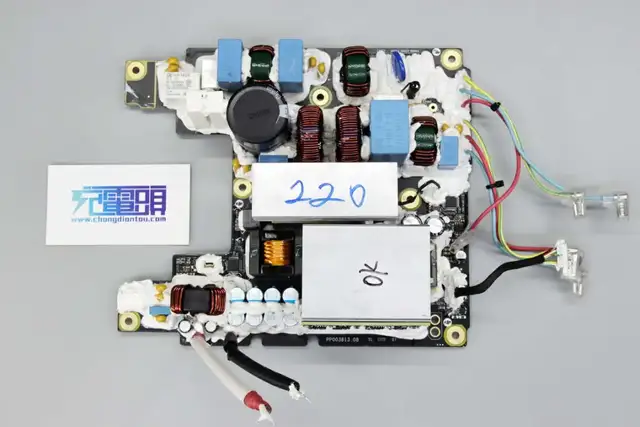

双向逆变模块正面一览，底部左侧为直流端，焊接滤波电感，右侧焊接滤波电容，上方焊接主控MCU，右侧设有谐振电感，散热片。散热片上固定升压开关管，在散热片下方设有变压器，谐振电容。

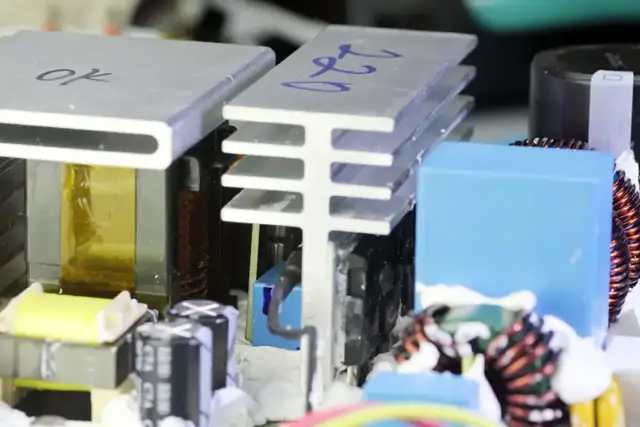

中间位置设有散热片用于高压开关管散热，在逆变模块上方为高压滤波电容，滤波电感，薄膜滤波电容，继电器和压敏电阻等元件。

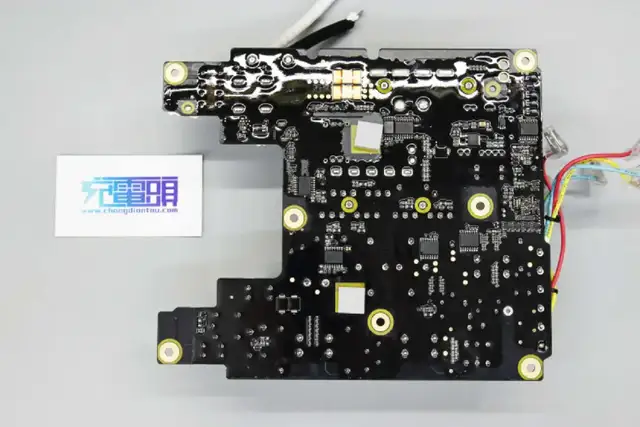

在PCBA模块背面焊接电流检测电阻，隔离驱动器芯片，隔离通信芯片和电流检测芯片。

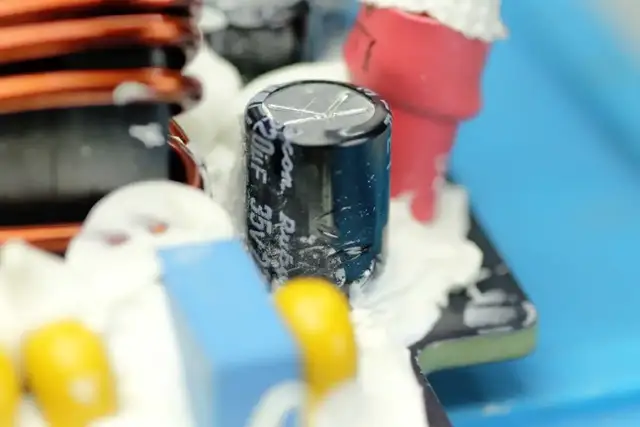

输入端两颗滤波电容规格为35V220μF。

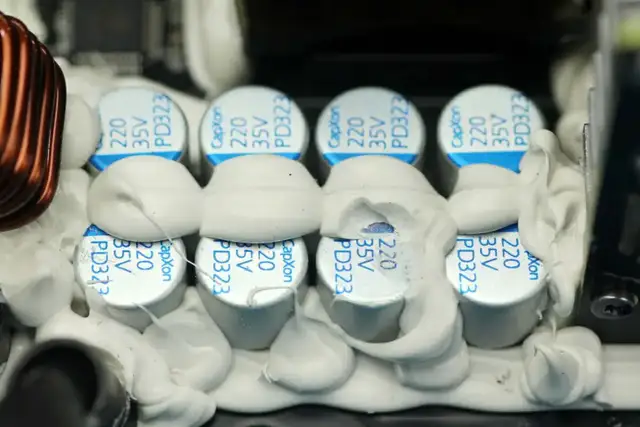

输入滤波电容来自丰宾，为PD系列固态电容，规格为220μF35V，使用八颗并联。

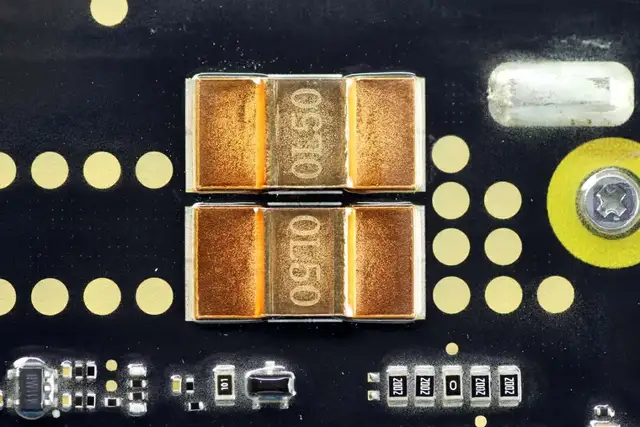

两颗0.5mΩ电阻并联用于检测逆变器直流端电流。

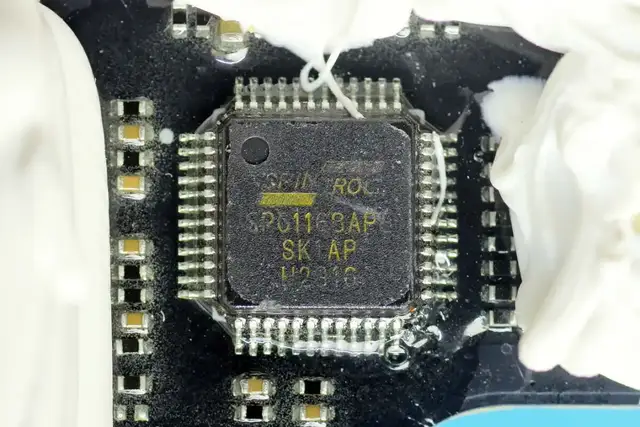

主控芯片来自SPINTROL旋智科技，型号SPC1168APE48，芯片内置200MHz主频的Cortex-M4高性能CPU，128KB Flash和64KB SRAM，芯片内置16通道14位ADC，内置可编程增益放大器，模拟比较器。



SPC1168APE48具备12路PWM信号输出，波形生成支持相位超前/滞后控制。具备40个GPIO引脚，具备UART接口，SPI接口。I2C接口和一个SIO接口，SIO接口可配置成CAN，SPI，I2C或者UART接口。

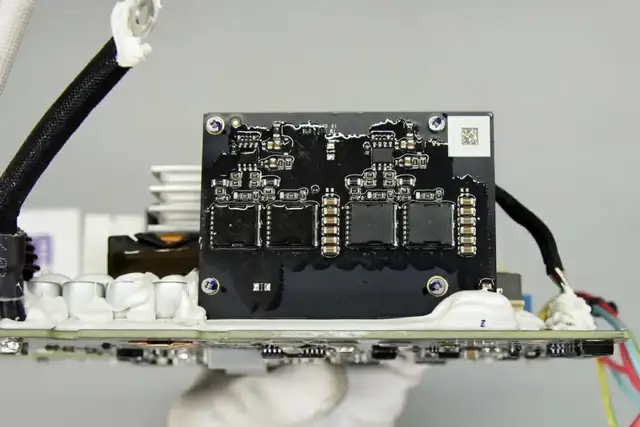

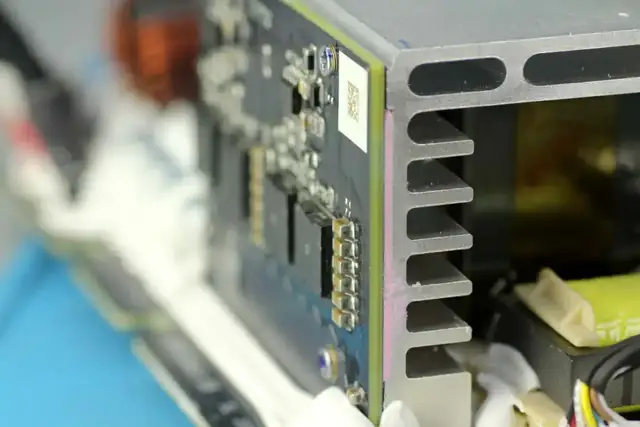

初级开关管小板焊接四颗开关管和驱动器，使用螺丝固定在散热片上。



PCB与散热片之间填充粉色导热凝胶。

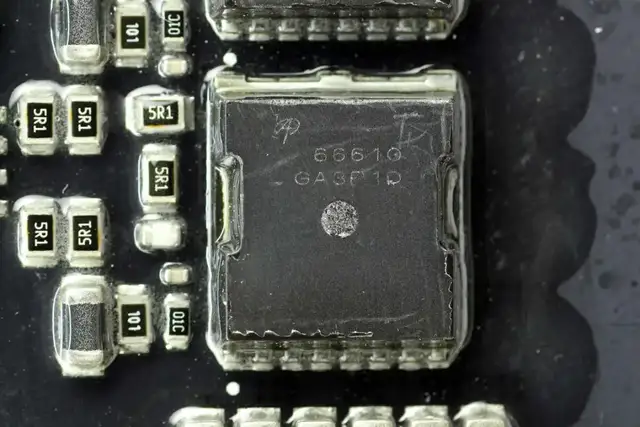

初级开关管来自AOS万国半导体，型号AOTL66610，NMOS，耐压60V，导阻1mΩ，采用TOLLA封装。

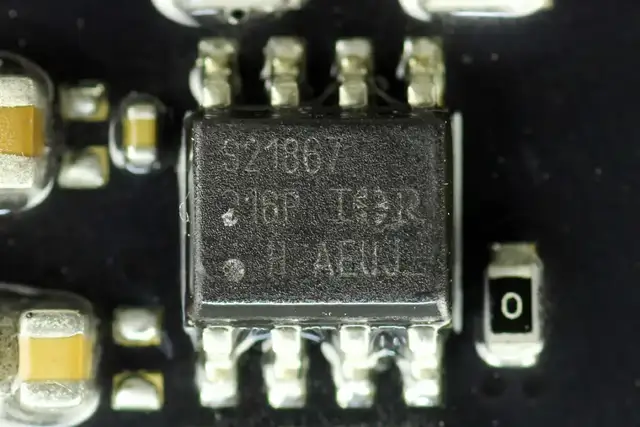

半桥驱动器来自英飞凌，型号IRS21867，是一颗耐压600V的半桥驱动器，支持逻辑电压输入，采用SOIC-8封装。

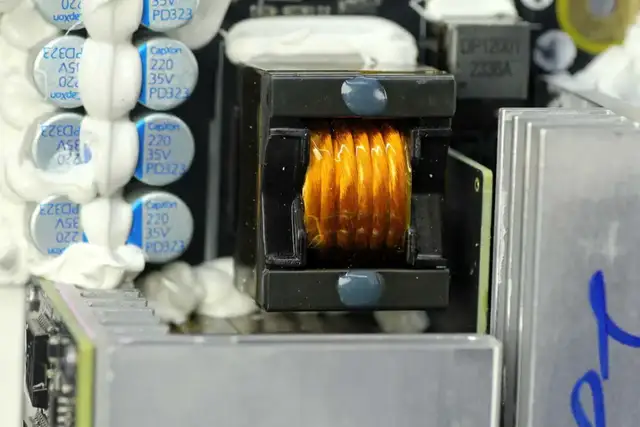

谐振电感采用利兹线绕制。

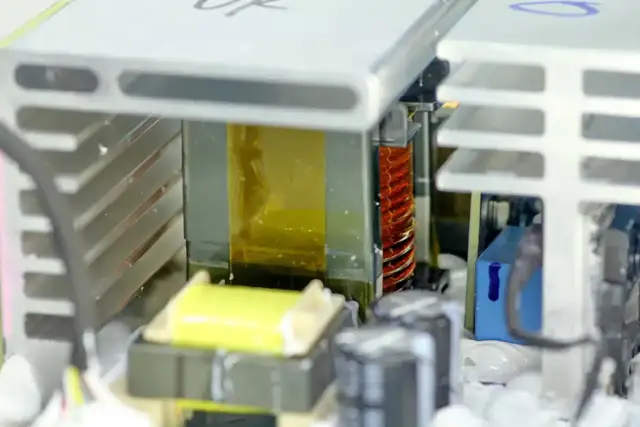

在散热片下方设有变压器。



谐振电容焊接在垂直小板上。



另一颗主控芯片同样为旋智SPC1168APE48。



散热片两侧固定开关管和热敏电阻。

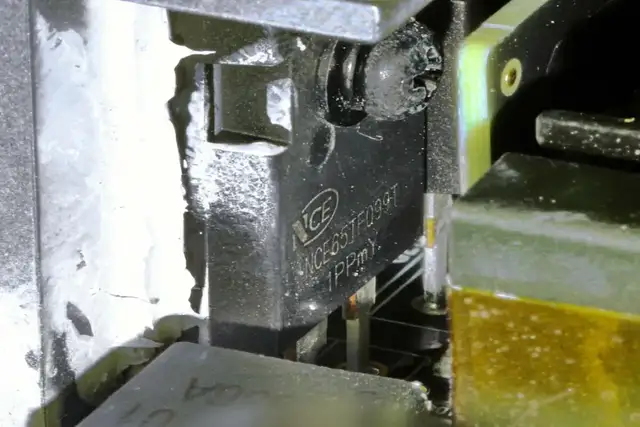

两颗MOS管来自新洁能，型号NCE65TF099T，NMOS，耐压650V，导阻89mΩ，采用TO-247封装。

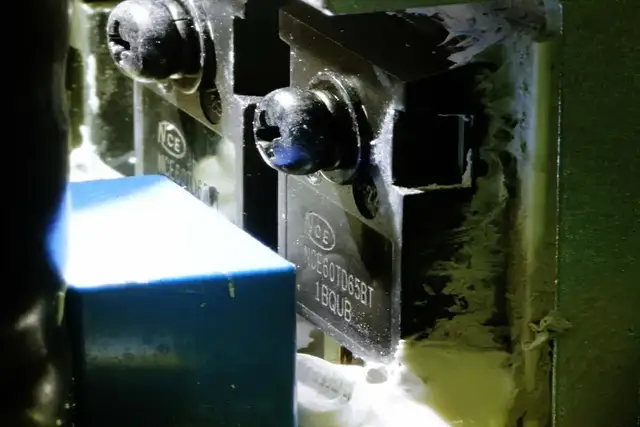

另一侧设有四颗IGBT，同样来自新洁能，型号NCE60TD65BT，规格为650V 60A，采用TO-247封装，用于逆变输出调制。



热敏电阻通过螺丝固定，用于检测散热片温度。

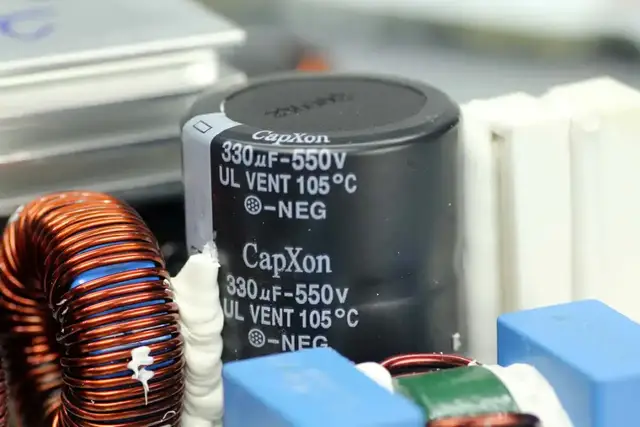

高压滤波电容来自丰宾，规格为330μF500V。

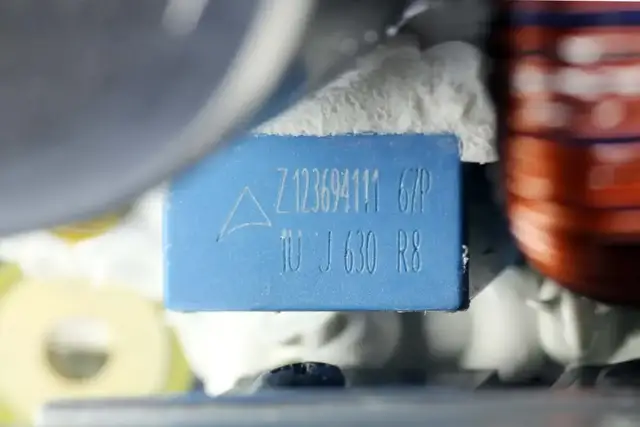

薄膜电容规格为1μF630V。

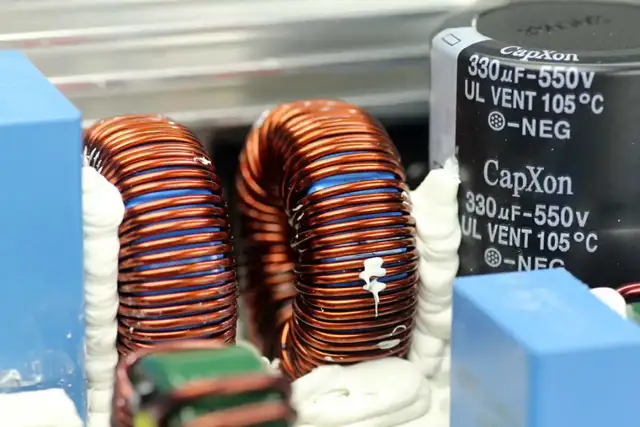

两颗磁环电感特写。

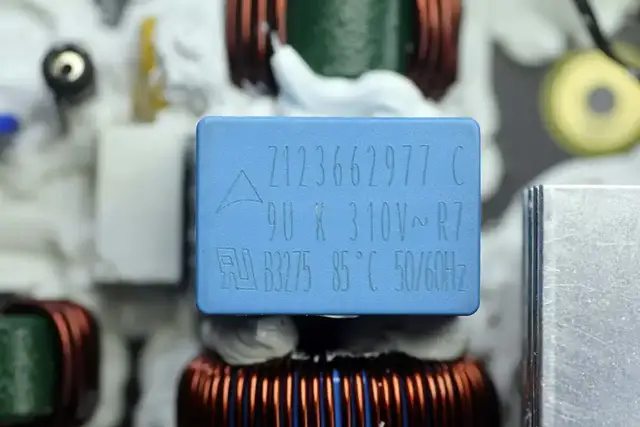

薄膜滤波电容来自TDK，规格为9μF 310VAC。



在滤波电容侧面设有一颗继电器。

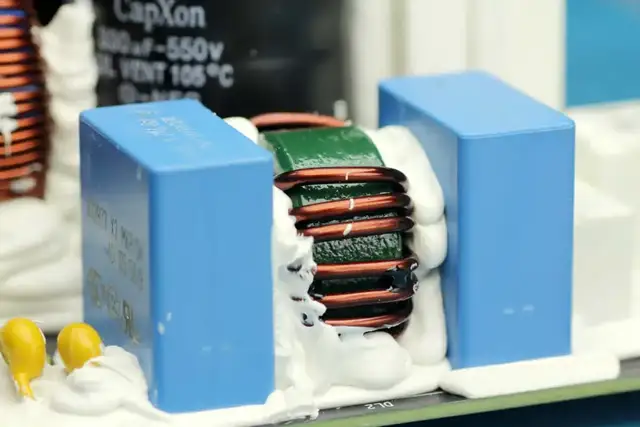

输出端滤波电感特写。



薄膜电容规格为0.68μF。

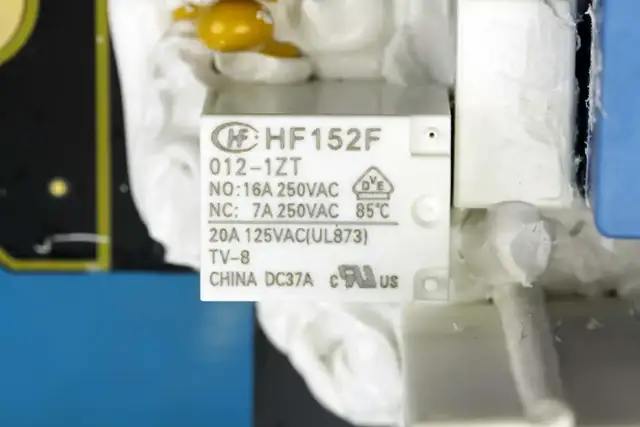

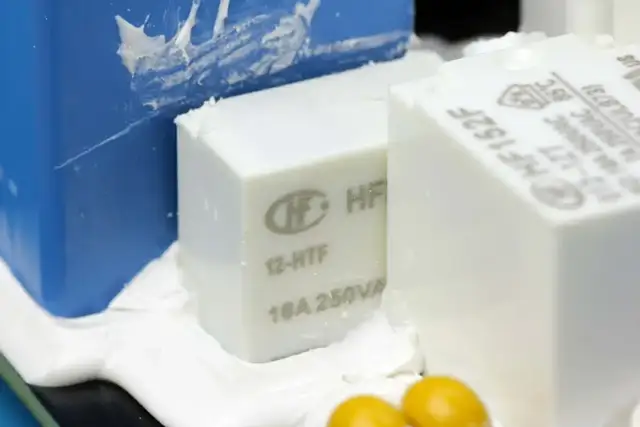

继电器来自宏发，型号HF152F /012-1ZT，为超小型大功率继电器，线圈电压12V，内置一组转换触点。



一颗继电器信息被遮住。



两颗水泥电阻打胶固定，其中一颗规格为10W75Ω。

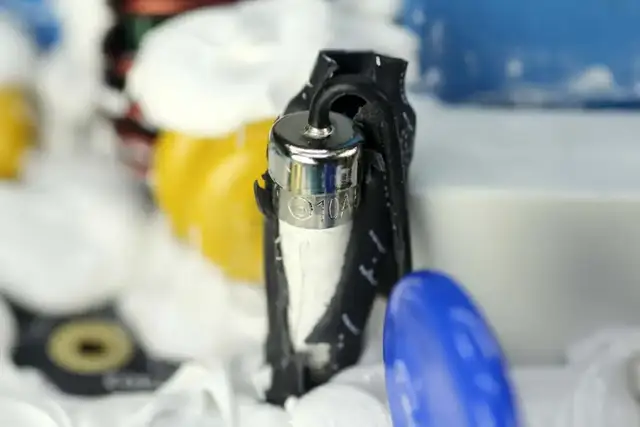

交流输入端保险丝规格为10A。

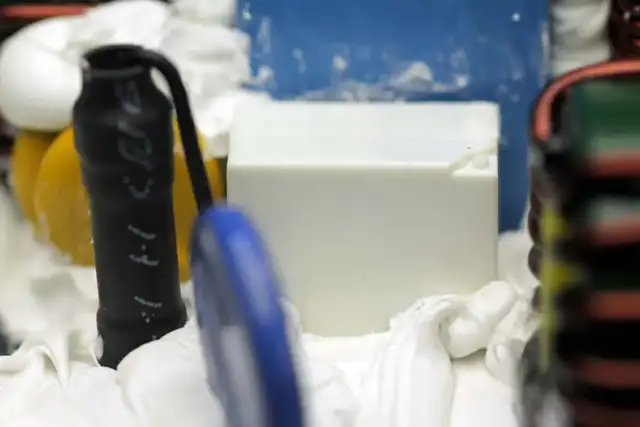

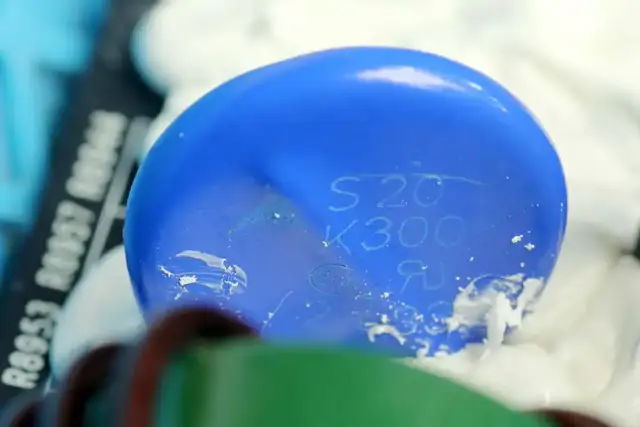

蓝色压敏电阻用于输入浪涌保护。

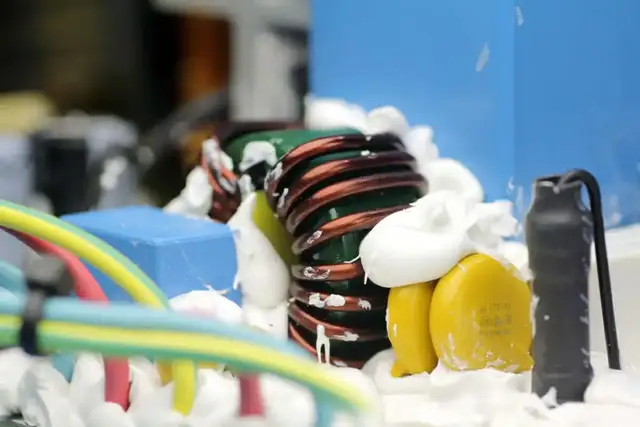

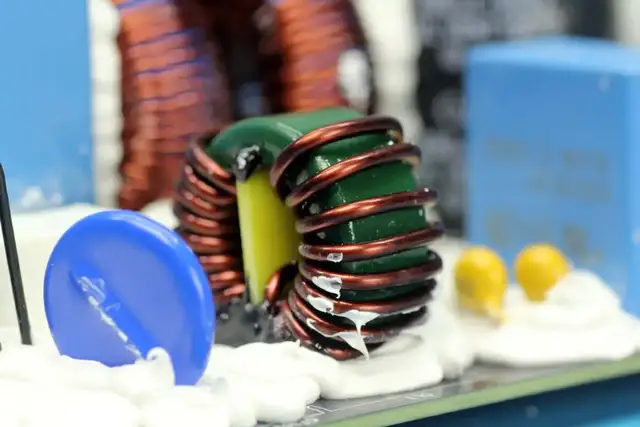

共模电感采用磁环绕制，内部设有电木板绝缘。

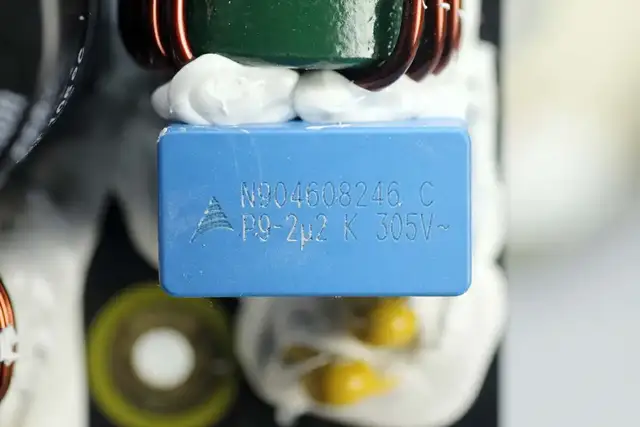

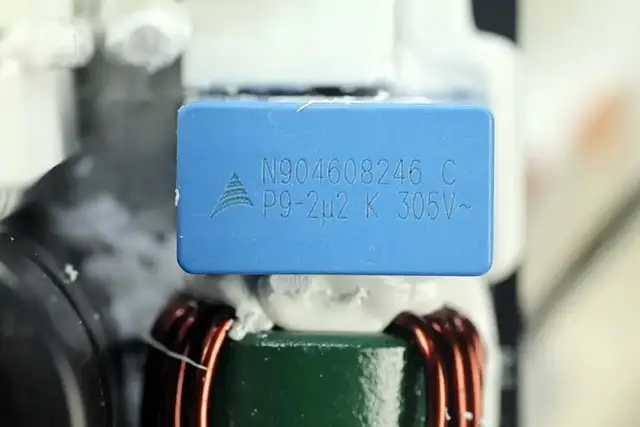

安规X2电容规格为2.2μF。



另一颗共模电感特写。



安规X2电容规格为2.2μF。

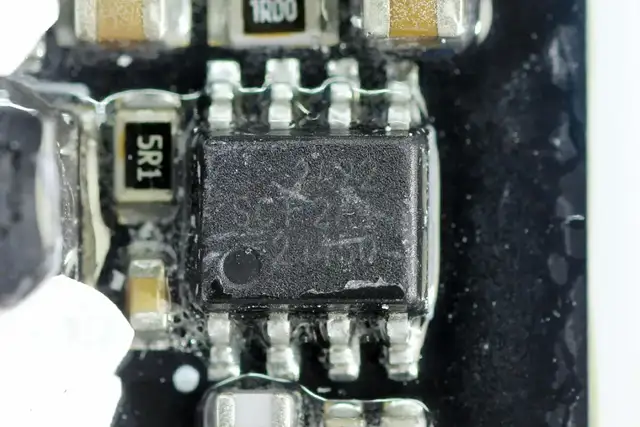

同步降压转换器来自芯洲科技，型号SCT2A22，是一颗100V输入电压的同步降压转换器，输出电流为1A，芯片采用恒定导通时间控制，采用ESOP8封装。

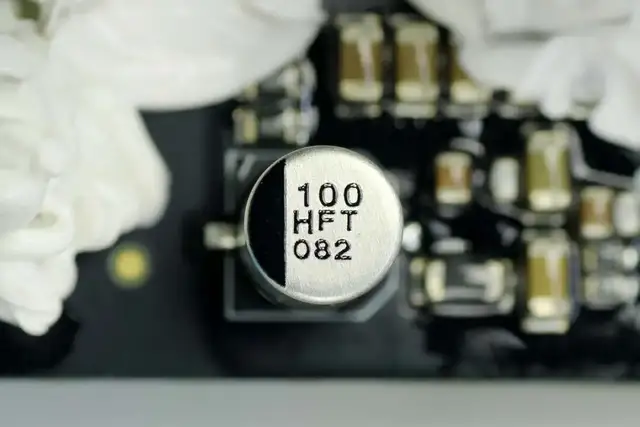

贴片电解电容来自松下，规格为100μF50V。



RS485收发器来自思瑞浦，型号TPT75176H，芯片具备15kV ESD保护，10Mbps传输速率和全故障保护。

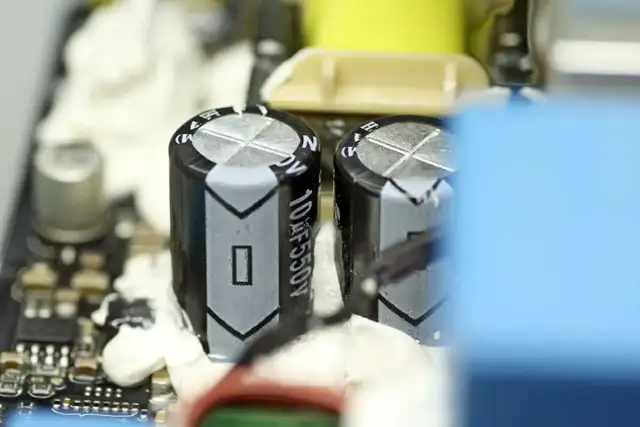

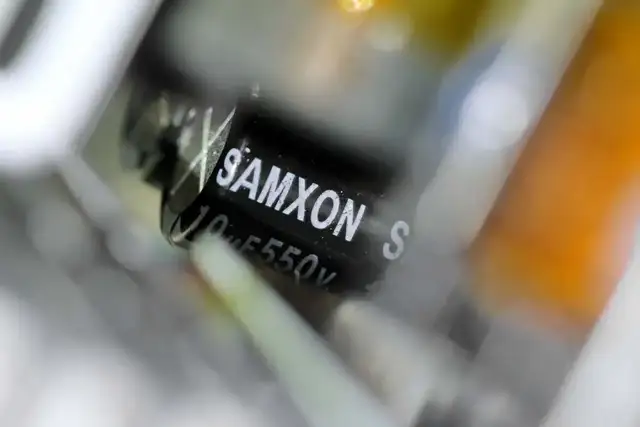

辅助电源滤波电容来自万裕。



电容规格为10μF550V。

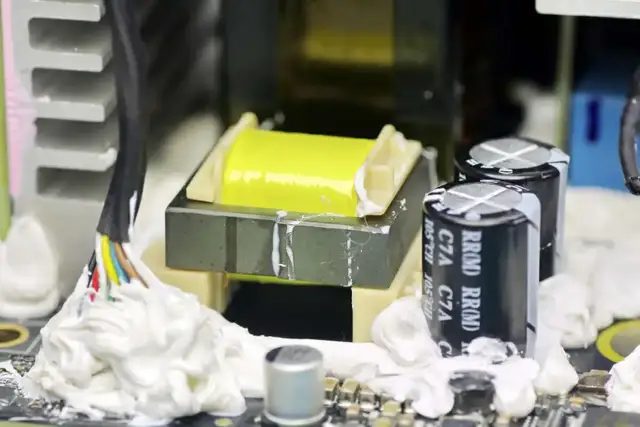

辅助电源变压器特写。

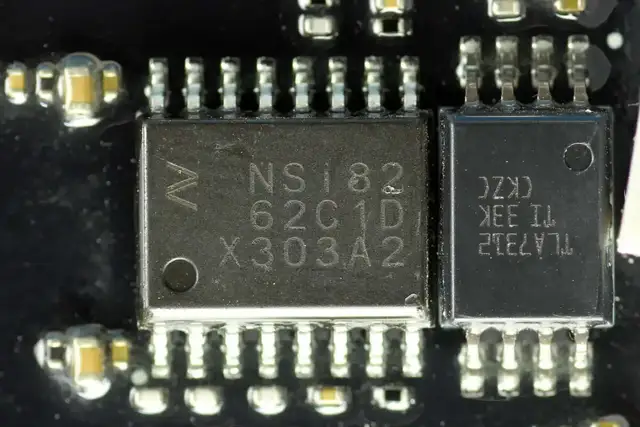

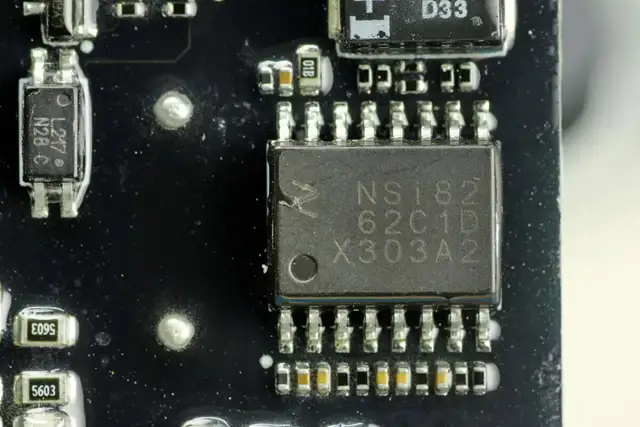

隔离通信芯片来自纳芯微，型号NSi8262，是一颗高可靠性六通道数字隔离器，内置四个正向通道和两个反向通道，采用SOW16封装。

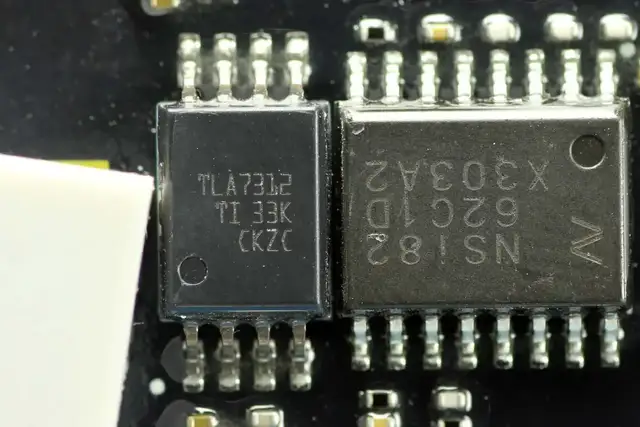

隔离放大器来自TI德州仪器，型号TLA7312，用于电流信号采样放大。



另一颗纳芯微NSi8262数字隔离芯片特写。

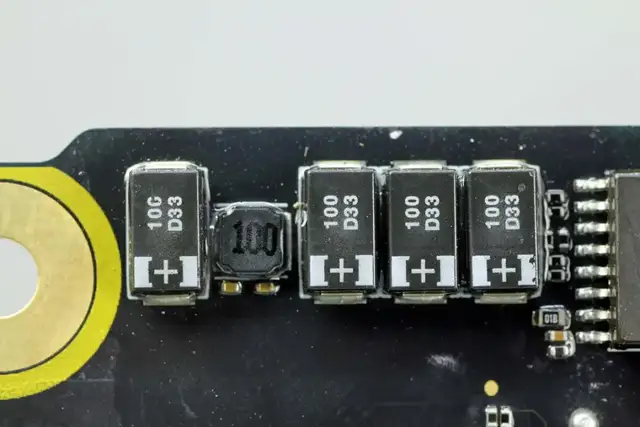

四颗钽聚合物电容规格为100μF20V。

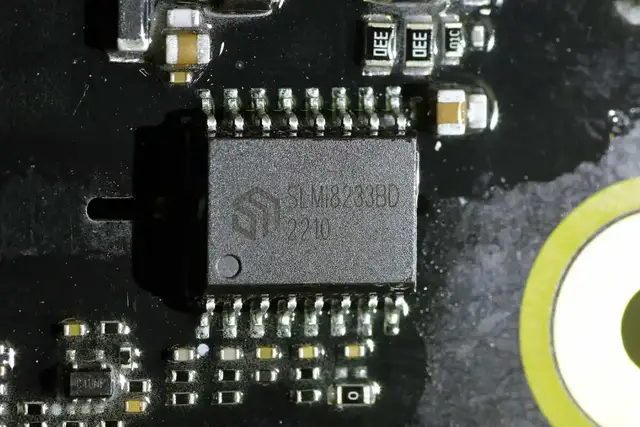

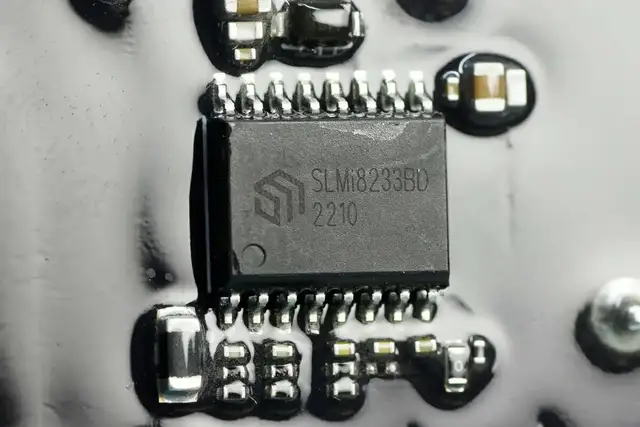

隔离驱动器来自数明半导体，型号SLMI8233BD，是一颗具有5kVRMS隔离能力的隔离驱动器，峰值输出电流为4A，芯片内置两个驱动器之间隔离电压为1500V。芯片内置驱动器支持40V输入电压，并支持3-18V工作电压。



另一颗SLMi8233驱动器特写。

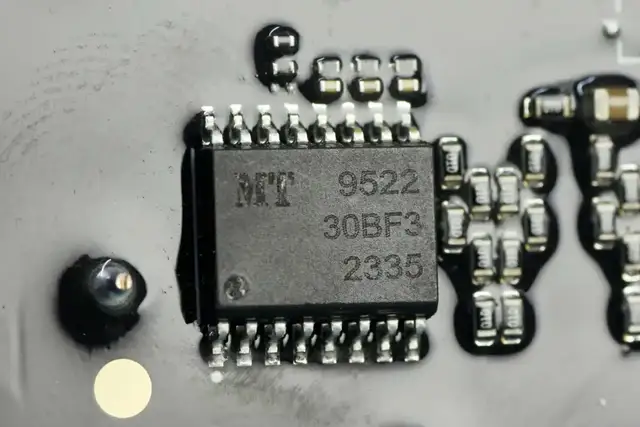

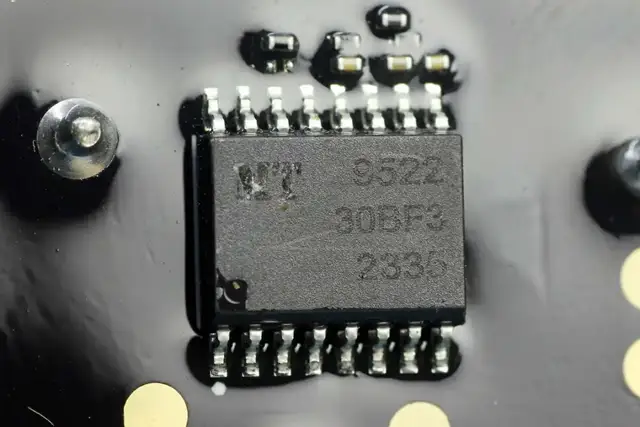

霍尔电流采样芯片来自MagnTek麦歌恩，型号MT9522，是一颗具有4800Vrms耐压的高精度低温漂电流传感器芯片，采用SOP-16W封装。



另一颗MT9522电流采样芯片特写。

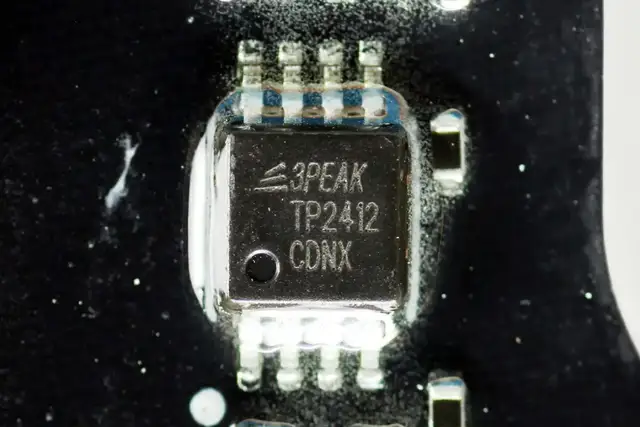

双运放来自思瑞浦，型号TP2412，是一颗低噪声双运放，支持轨对轨输入输出。

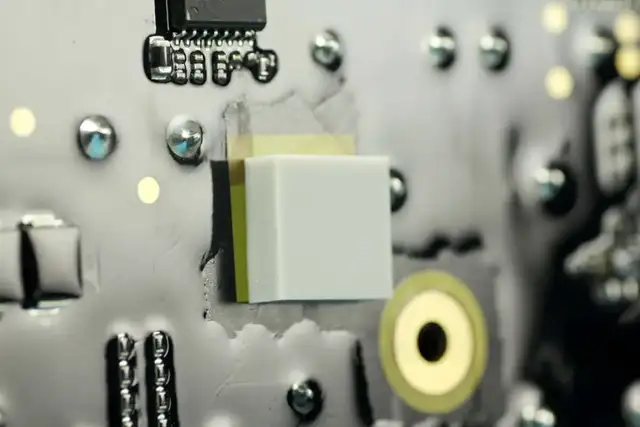

在双向逆变模块的PCB背面粘贴缓冲胶带。

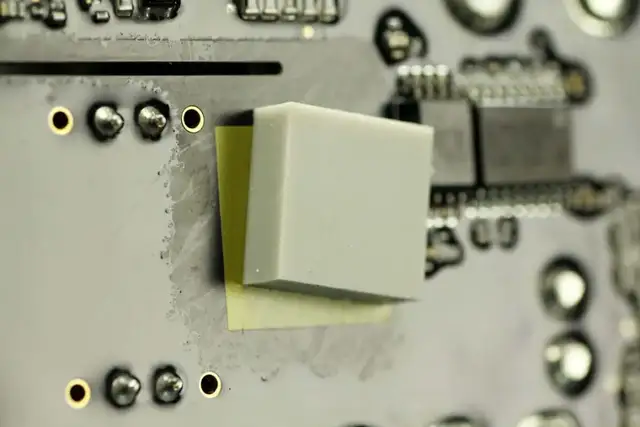

另一个缓冲胶垫特写。

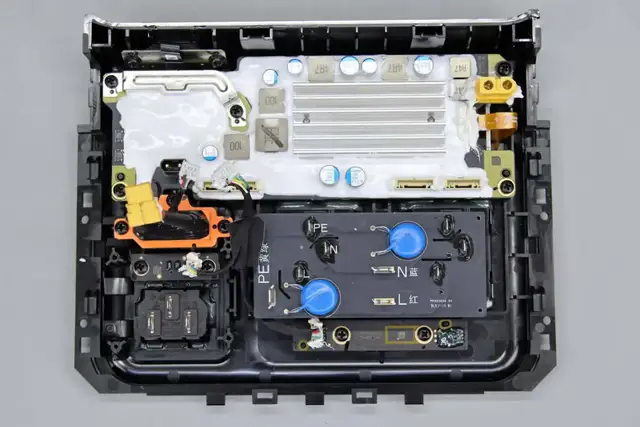

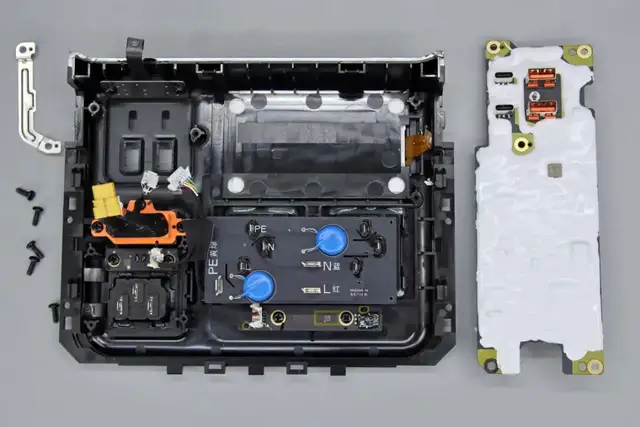

在侧面面板内部固定快充面板，交流输入输出插座，SDC Lite插座和指示灯按键小板。



拆下快充面板，下面为屏幕模块。

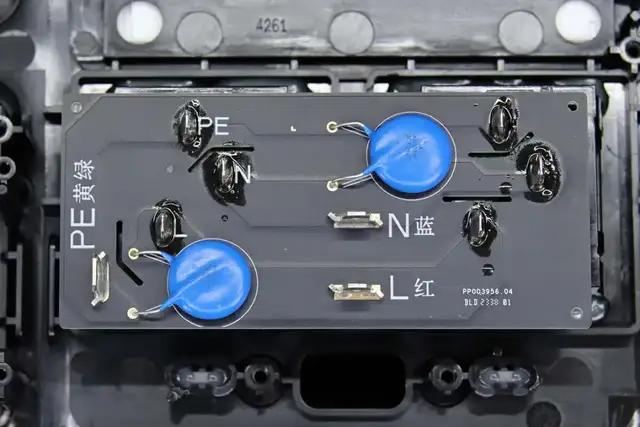

在逆变输出小板上焊接两颗蓝色Y电容。

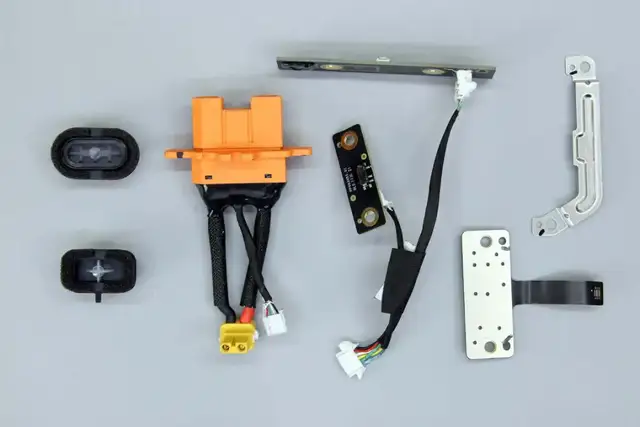

拆解取下按钮，SDC Lite接口，指示灯和按键小板。

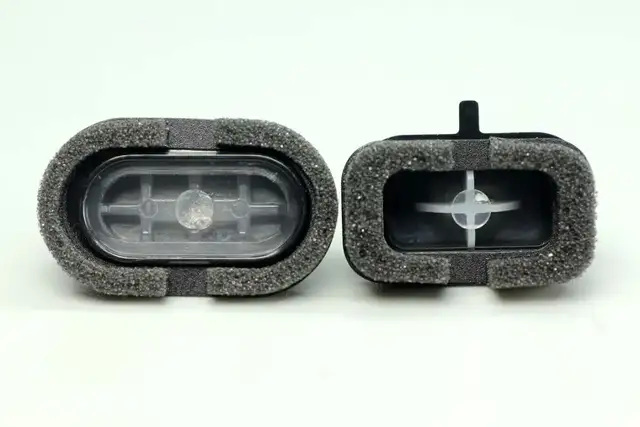

电源开关按键设有泡棉缓冲，内部为透光设计。

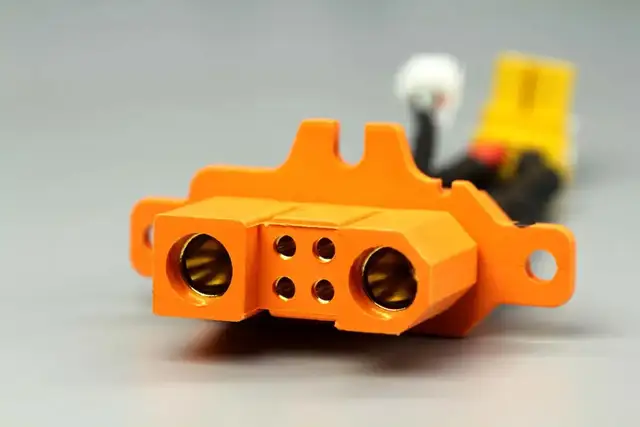

SDC Lite插座特写，两侧为正负极，中间为通信针脚。



交流输出按键和指示灯小板特写。

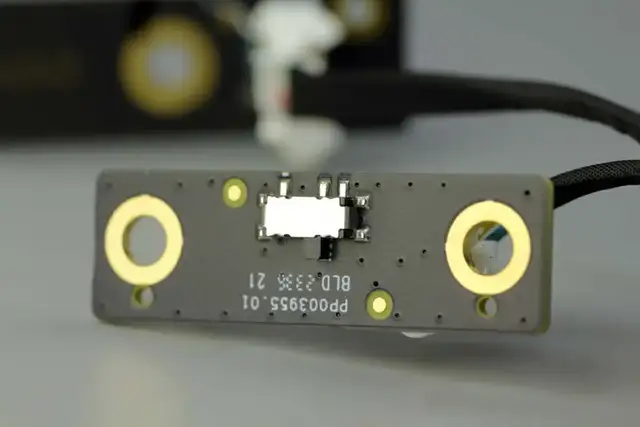

充电模式切换开关小板特写。

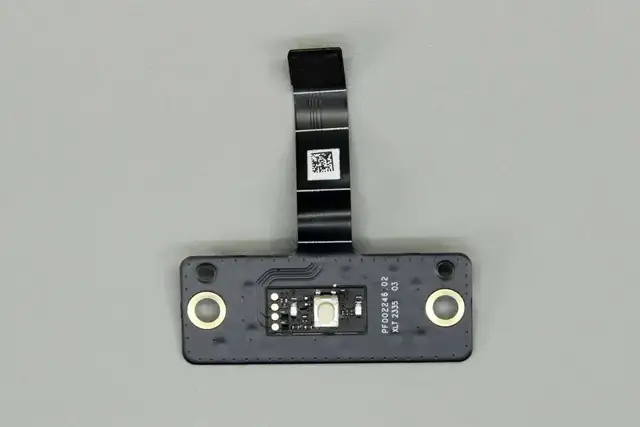

机身顶部的电源按键小板特写。

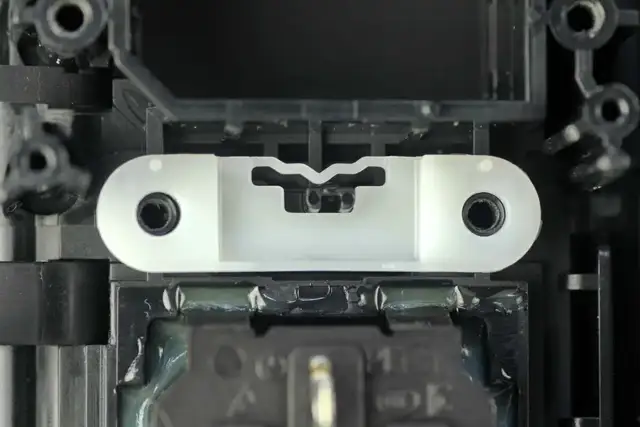

滑动开关内部阻尼机构特写。

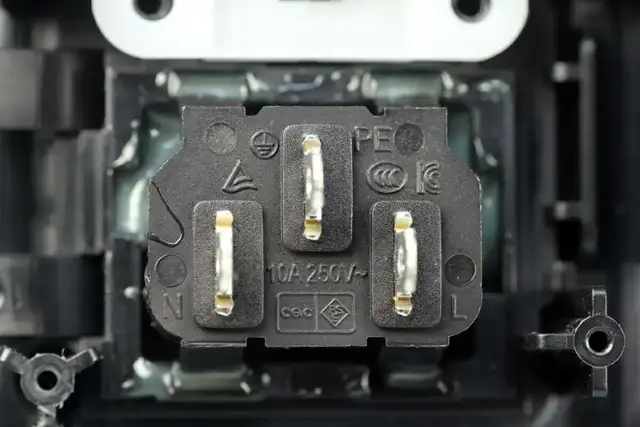

电源输入插座通过插接件连接。

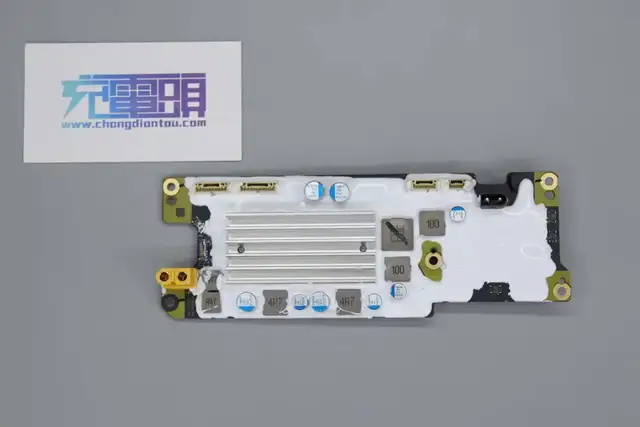

在快充面板背面设有为开关管散热的铝制散热片，周边设置滤波电感，滤波电容，升降压电感和降压电感，在胶水下面还设有协议芯片和开关管。

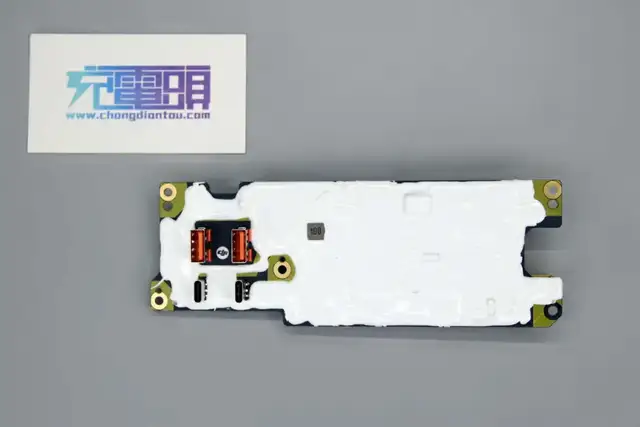

背面元件也全部被胶水覆盖，设有MCU，存储器，同步降压控制器，MOS管等元件。

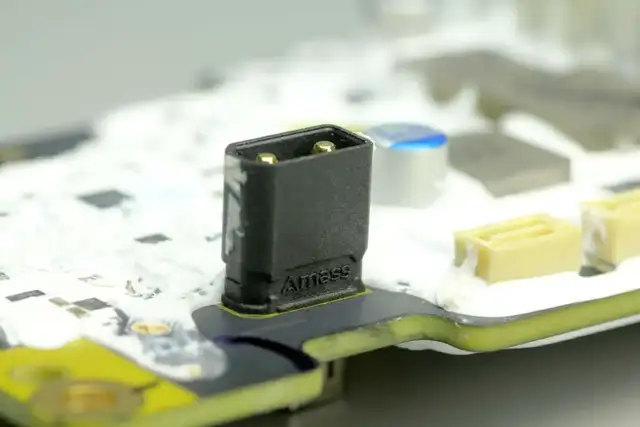

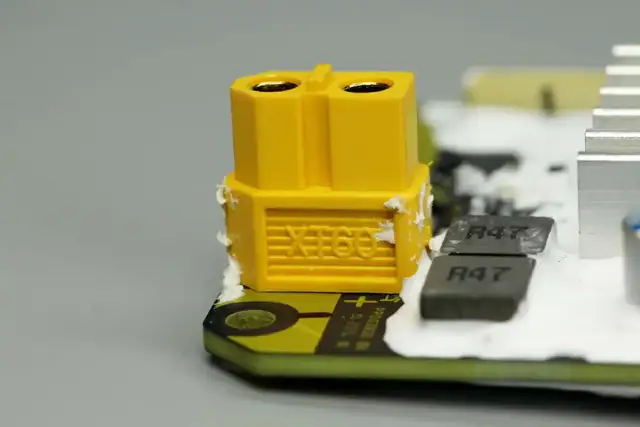

快充面板采用XT60连接器连接到电池组。

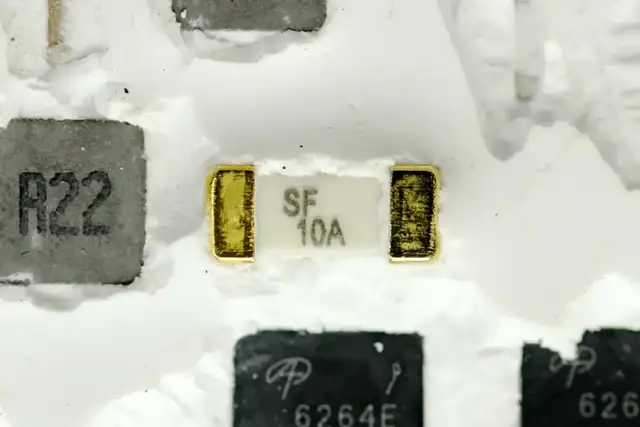

10A贴片保险丝用于USB-C接口过流保护。

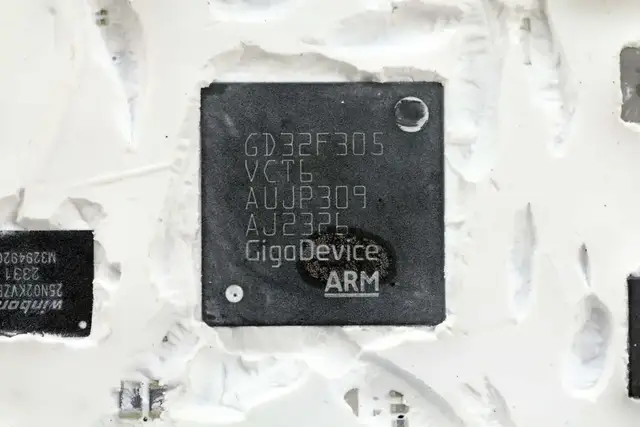

主控MCU来自兆易创新，型号GD32F305VCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和96KB SRAM，具备3个USART、2个UART、3个SPI、2个I2C、2个I2S、2个CAN2.0B和1个SDIO接口。

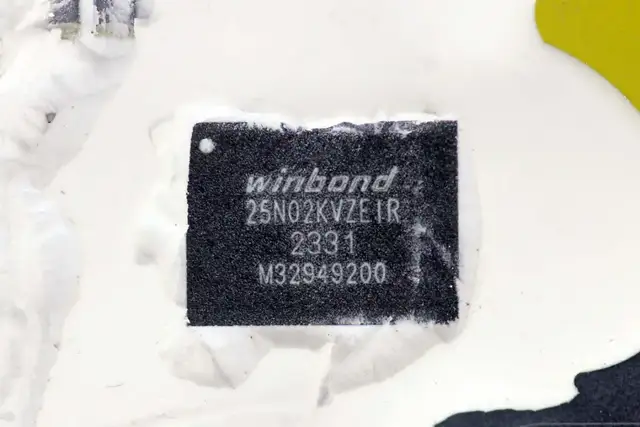

存储器焊接在MCU背面，来自华邦，型号W25N02KVZEIR，是一颗256MB的SLC存储器。

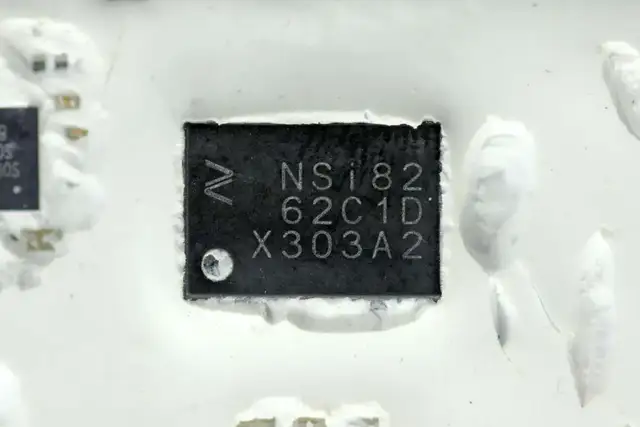

纳芯微NSi8262用于快充面板通信。

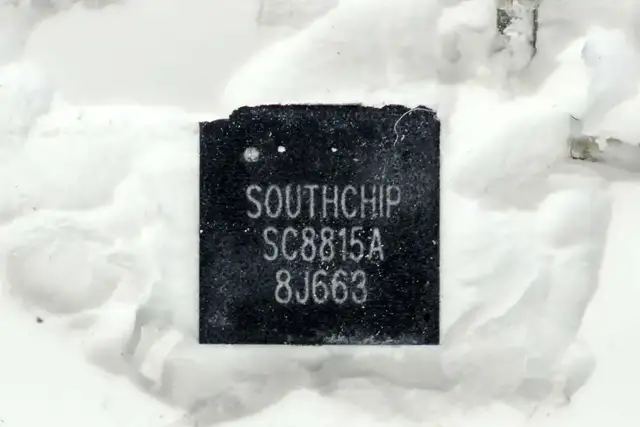

户外电源内部使用三颗南芯科技SC8815A双向同步升降压控制器，其中两颗用于USB-C接口双向快充，一颗用于SDC Lite接口。

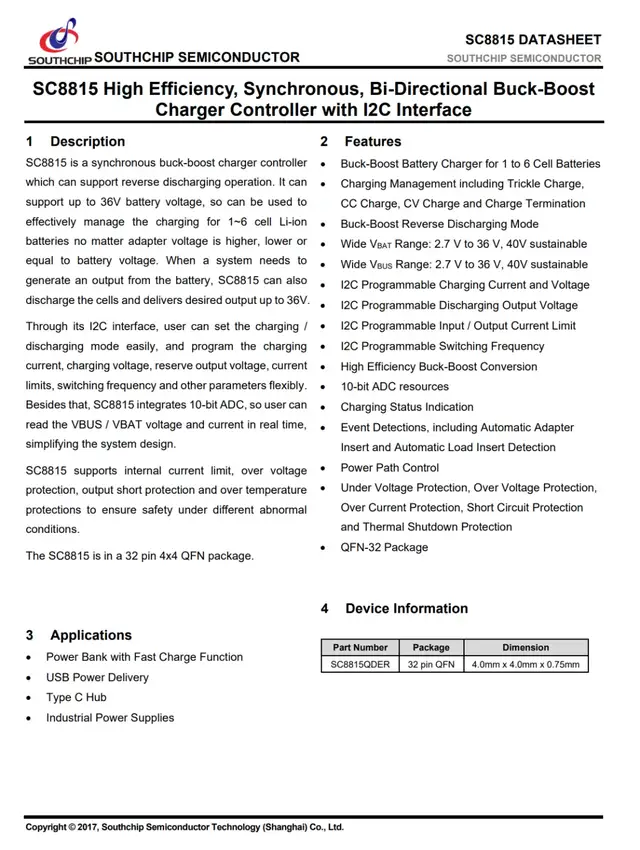

SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。



充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。



用于USB-C接口同步升降压的四颗MOS管来自万国半导体，型号AON6264E，NMOS，耐压60V，导阻7.7mΩ，采用DFN5*6封装。

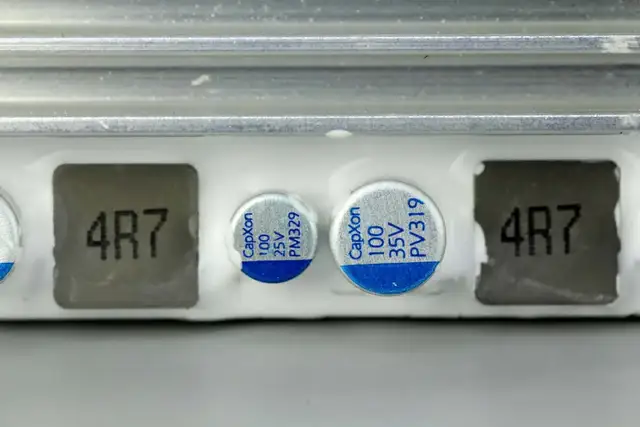

两颗4.7μH合金电感以及对应的滤波电容特写。



USB-C接口快充协议芯片采用南芯SC2151A，该芯片已经获得USB-IF PD3.0认证，TID：4869。其采用16-pin QFN 4*4mm封装，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，同时还支持专有快充协议，适用于各类适配器应用。



南芯SC2151A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。



充电头网了解到，南芯SC2151A协议芯片还被绿联30W PD快充氮化镓充电器、古石科技30W PD快充氮化镓充电器、安克30W迷你氮化镓快充、努比亚30W氮化镓快充充电器等知名品牌的数十款产品采用，产品质量获客户一致认可。

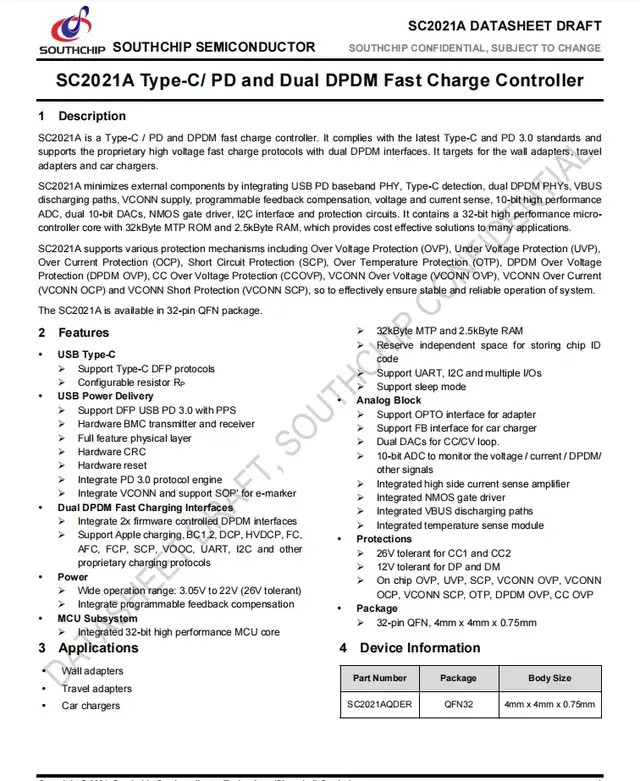

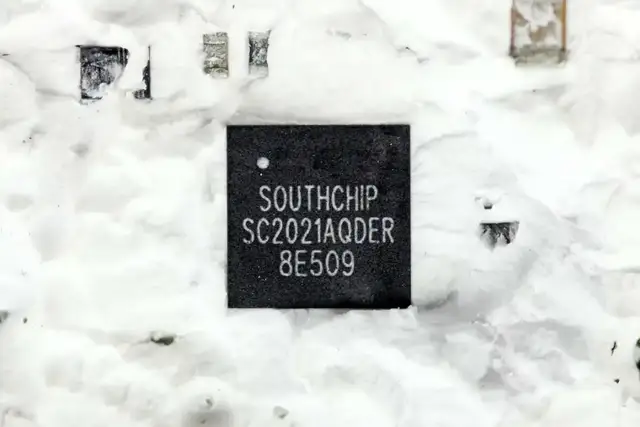

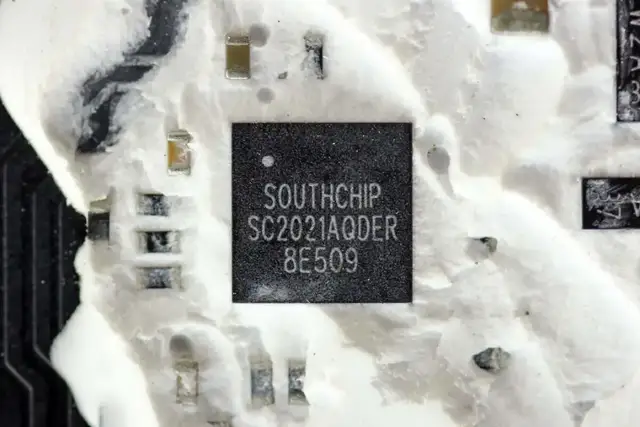

两颗南芯科技SC2021A分别对应两个USB-C接口。

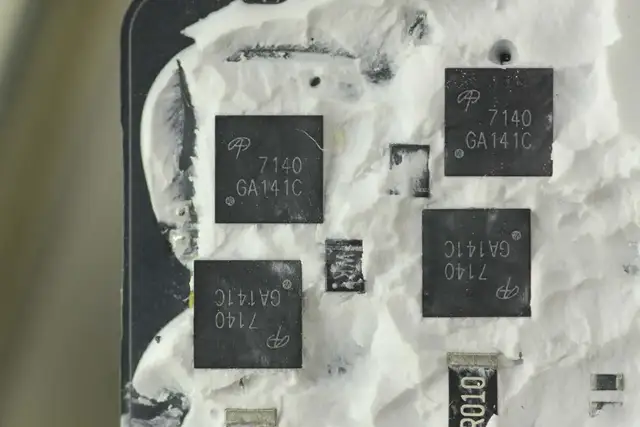

用于两个USB-C接口的VBUS开关管来自AOS万国半导体，型号AON7140，NMOS，耐压40V，导阻1.9mΩ，采用DFN3.3*3.3封装。

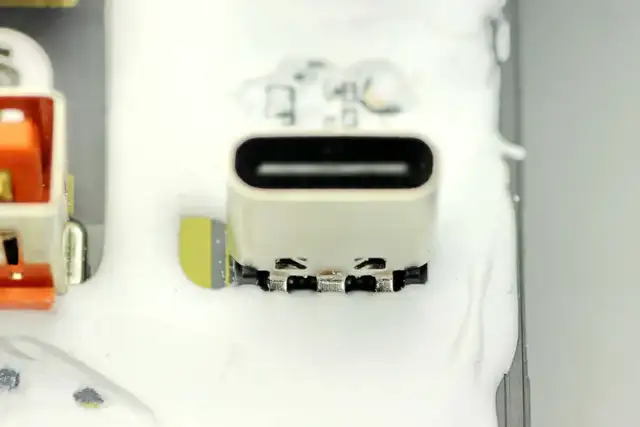

USB-C母座采用过孔焊接固定。

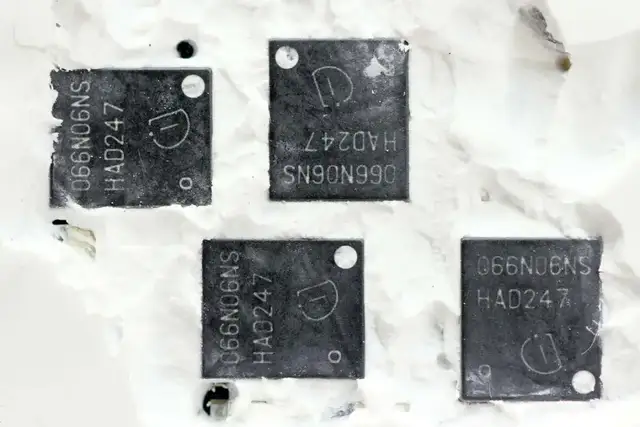

用于SDC Lite接口同步升降压的四颗MOS管来自英飞凌，型号BSC066N06NS，NMOS，耐压60V，导阻6.6mΩ，采用SuperSO8封装。



连接SDC Lite接口的XT30连接器特写。

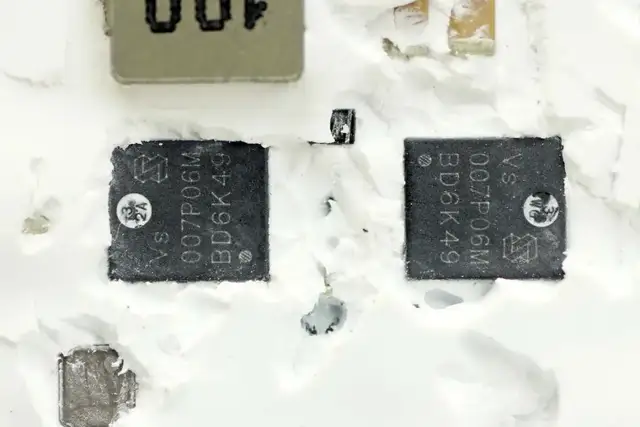

两颗PMOS来自威兆半导体，型号VSP007P06MS，PMOS，耐压60V，导阻7.5mΩ，采用PDFN5060X封装。

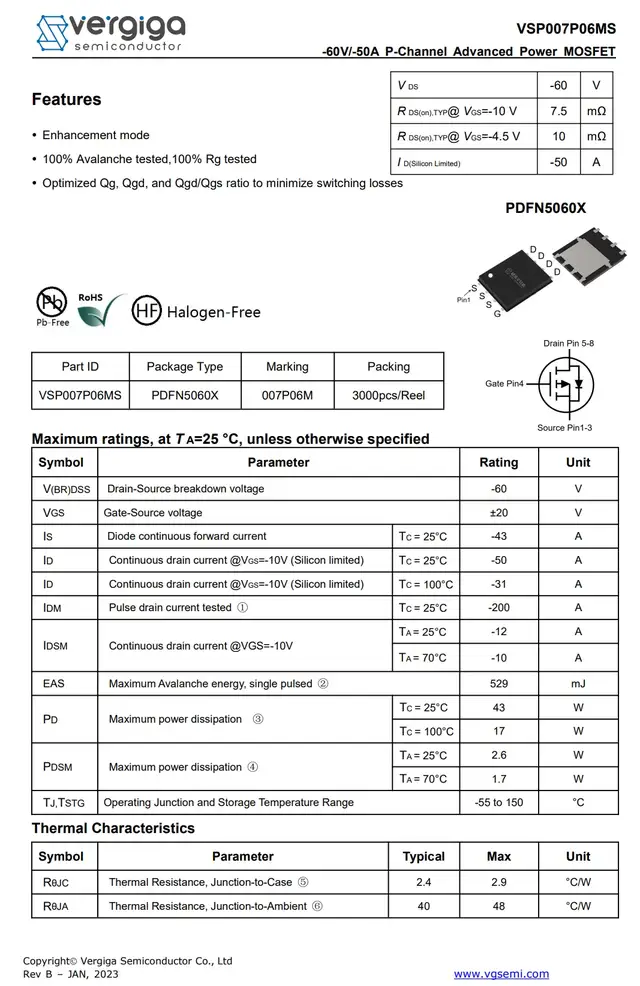

威兆半导体 VSP007P06MS 资料信息。

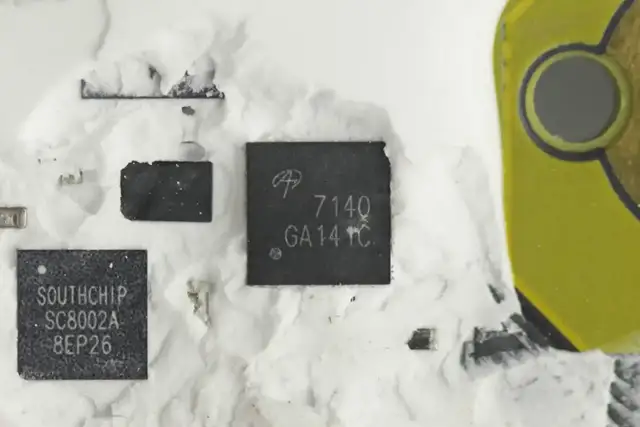

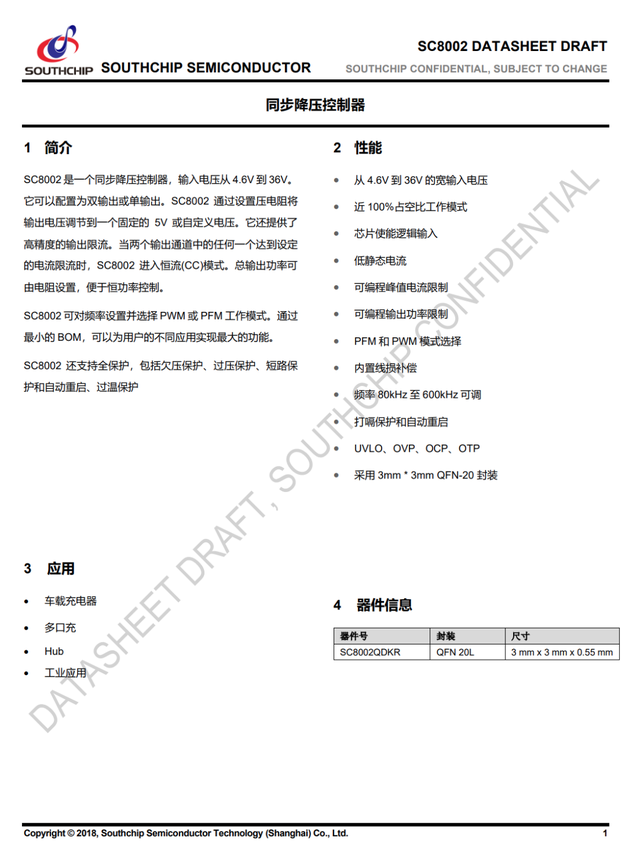

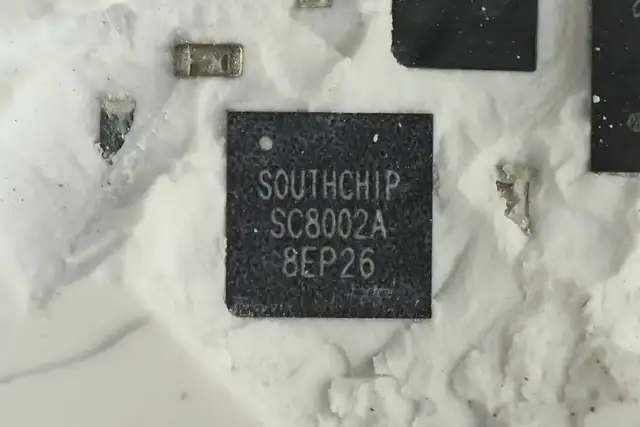

USB-A接口降压输出的控制器来自南芯科技，型号SC8002，是一款同步降压控制器，可配置为双输出或单输出。SC8002通过设置分压电阻将输出电压调节到一个5V或其他电压。还提供了高精度的输出限流。当两个输出通道中的任何一个达到设定的电流限流时，SC8002进入恒流（CC）模式。总输出功率可由电阻设置，便于恒功率控制。



SC8002可对频率设置并选择PWM或PFM工作模式。通过最小的BOM，可以为用户的不同应用实现最大的功能。SC8002还支持全功能保护，包括欠压保护、过压保护、短路保护和自动重启、过温保护。SC8002主要应用于车载充电器，多组接口适配器，Hub ，工业电压转换等。



充电头网通过拆解了解到，南芯科技SC8002还被vivo X Fold原装80W双C口氮化镓闪充、阿卡西斯300W便携式储能电源、科讯65W 1A1C氮化镓快充、Aukey 100W氮化镓快充、摩米士65W 2C1A氮化镓快充等产品采用。



用于同步降压的MOS管采用AOS万国半导体AON7140。

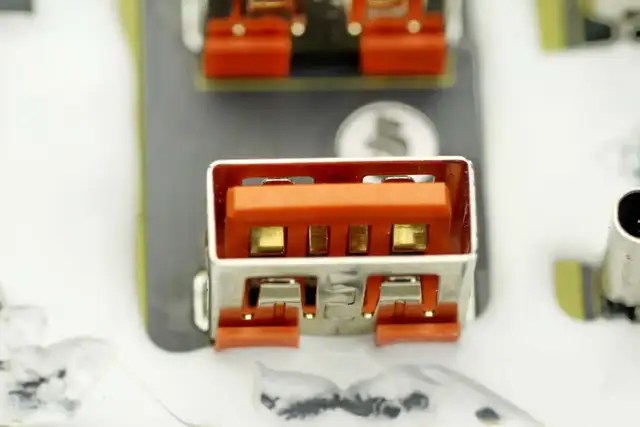

USB-A母座采用橙色胶芯，正负极加宽支持大电流快充。

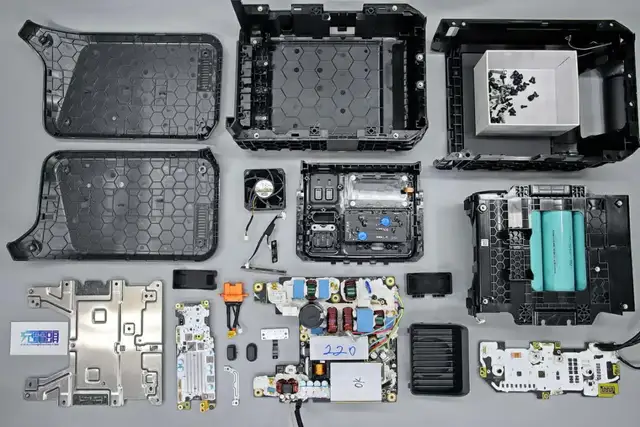

全部拆解一览，来张全家福。



充电头网拆解总结

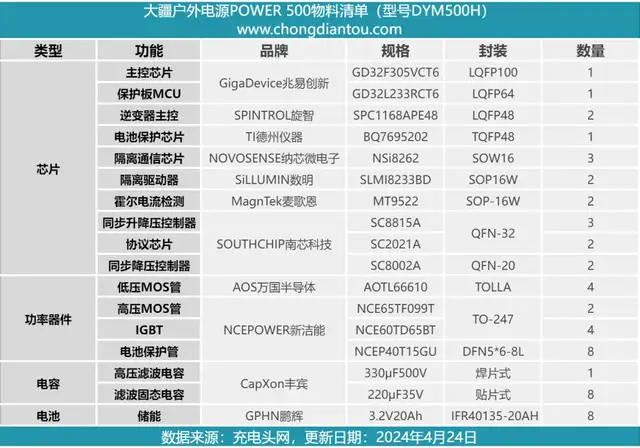

最后附上大疆户外电源POWER 500核心器件清单，方便大家查阅。



DJI POWER 500户外电源采用低调的灰黑色壳体，配合单侧提手，日常携带收纳方便。在户外电源侧面设有显示面板和连接接口，机身两面设有排风口配合风扇为逆变模块散热。



户外电源内置512Wh磷酸铁锂电池，型号GPHN IFR40135-20AH，电池电压3.2V，容量为20Ah，能量为64Wh。电芯目前已通过3C认证。双向逆变模块支持1000W输出功率，USB-C接口支持100W充放电，SDC接口支持300W充电。



充电头网通过拆解了解到，这款户外电源内部为模块化设计，采用快充面板，电池保护板，电池组和双向逆变模块组成。双向逆变模块使用铝板固定在电池组塑料框架上，并设有散热风扇为发热元件散热。快充面板设有同步升降压电路，支持USB-C接口和SDC接口充放电。



户外电源内置8串磷酸铁锂电池，并通过绝缘框架固定。电池保护板采用德州仪器保护芯片，搭配使用兆易创新主控芯片，并设有保险丝用于过流保护。双向逆变模块使用旋智主控芯片，显示面板使用南芯同步升降压控制器和协议芯片用于快充输出。内部PCBA模块涂有导热胶和三防漆，防止异物造成损坏。内部器件均为知名品牌，整体做工用料可靠。
