前言
隆鑫通用推出了一款EHOM品牌EP600-2户外电源，户外电源额定输出功率为600W，峰值输出功率为1200W，SpurFlux输出功率为1600W，为纯正弦波输出，并具备两个新国标五孔输出接口。
这款户外电源内置512Wh磷酸铁锂电池，实测整机重量约为8公斤。由8串40135磷酸铁锂电池组成，4串2并。电池来自EVE亿纬动力，型号为IFR40135，容量为20Ah，额定电压为3.2V，能量为64Wh，8颗串联组成512Wh能量。
户外电源通过交流充电输入功率为600W，直流充电支持12-30V输入电压，最大输入功率为160W，支持使用车充和太阳能电池板为户外电源充电。户外电源具备两个USB-C接口，支持100W独立快充输出，两个USB-A接口支持18W独立快充输出。
点烟器接口为12V10A输出，2个DC5521接口分别为12V3A输出，总输出功率为126W。机身侧面设有屏幕，可以显示户外电源的使用信息。户外电源使用ColdFusion技术，内置贯流风扇，具备低噪声和大风量优势，在使用时更加静音。户外电源顶部还设有无线充电区域，底部带有可拆卸式储物盒。下面就带来EHOM这款600W户外电源的拆解，一起看看内部的用料和设计。
EHOM户外电源EP600-2外观
EHOM户外电源EP600-2采用V0级的PC+ABS材质外壳，具有良好的阻燃和保护效果，设计上支持1.2m防跌落和IPX3级防护。外壳分上中下上部分，之间通过螺丝和拉扣拼接，合缝间隙紧密，工艺水准好。

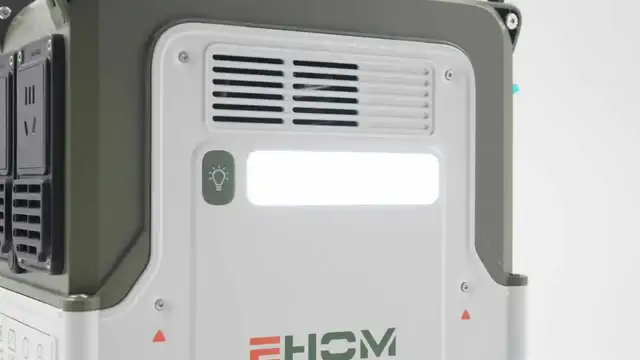

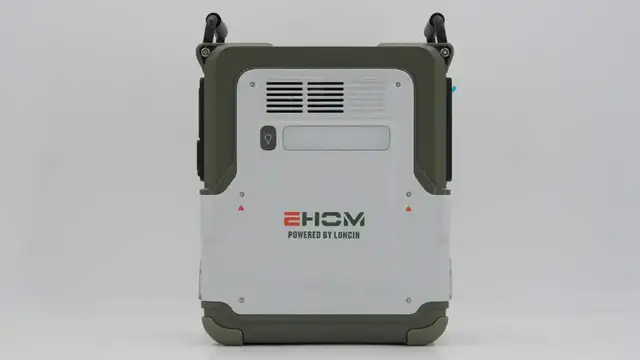

机身正面配备LED灯带，上方设有格栅通风口，下方印有“EHOM”品牌和“POWERED BY LONCIN”字样。
LED灯配有物理功能键，同时也能通过连接APP进行控制，实现亮度调节，还能切换强光和SOS模式，以应对不同的户外使用场景。

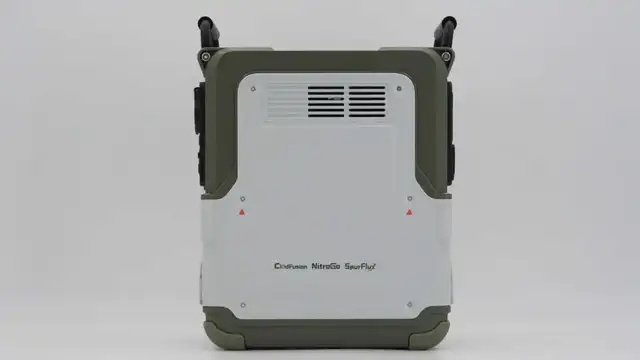

背面外壳也设计有格栅通风口。

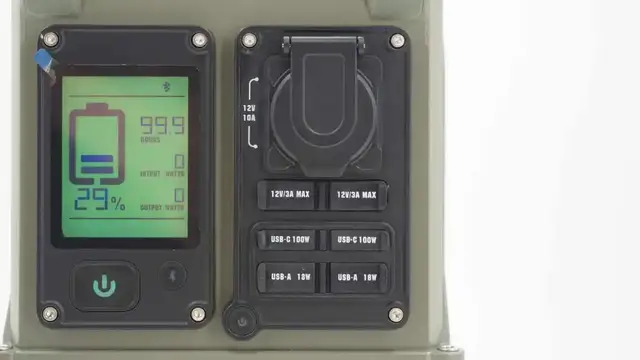

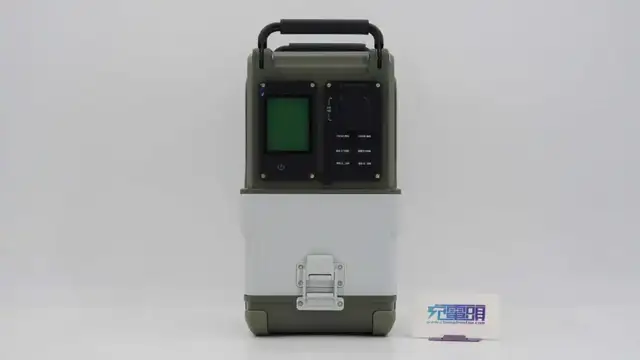

侧面配置TrueSight广角防眩光屏以及车充/USB输出模块。
两个功能模块板采用内六角防拆不锈钢螺栓固定，外观精致更显档次。显示屏下方还有户外电源的总开关以及蓝牙按键。

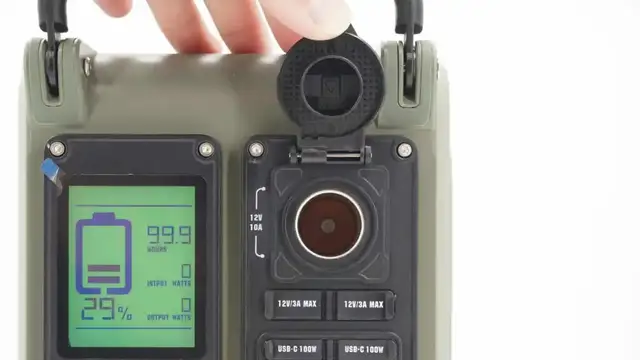

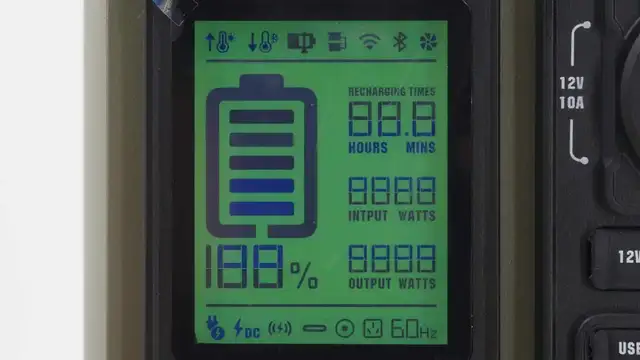

通过抓拍可以看到，显示屏可显示电量百分比、预计使用时长、输入/输出功率等参数，各功能的使用情况提示标识等，其中交流充放电实际功率和显示功率在全功率下差值不超过3W，误差控制优秀。显示屏背光可调，可通过App实现0-100%亮度调节，满足各种使用场景的需求，显示屏下方还有户外电源的总开关以及蓝牙按键。
右侧DC功能模块接口均设计有保护胶塞，其中上方为点烟器。

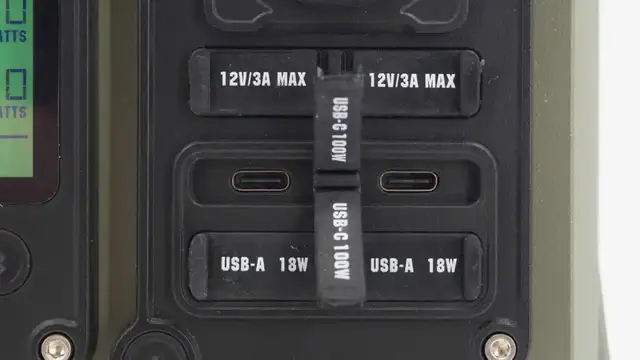

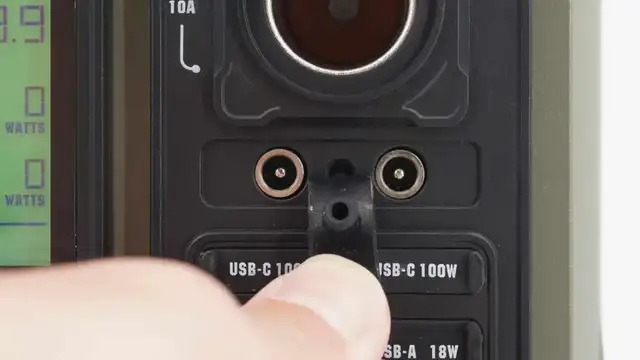

点烟器下方是两个DC5521输出口。
两个USB-C接口特写，最大输出功率均为100W。

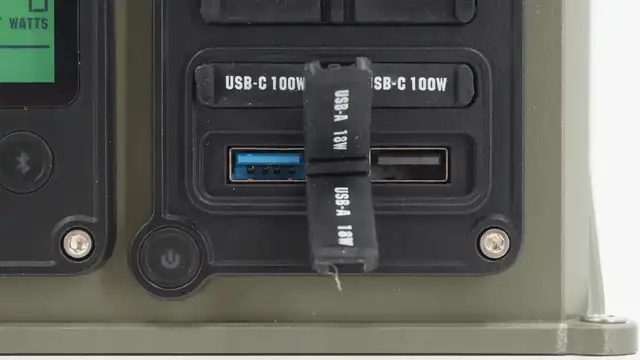

最下方为两个USB-A接口，接口胶芯异色设计，方便用户区别使用。

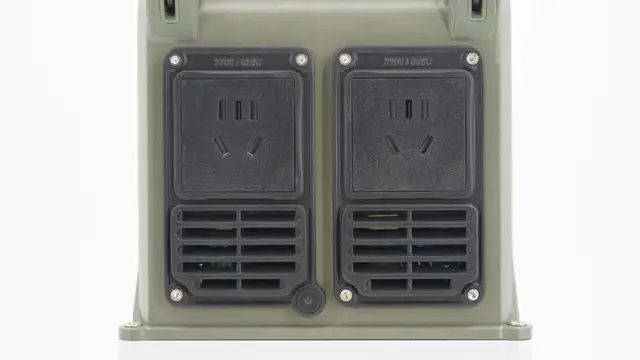

另一侧上方配置两组AC交流输出模块，支持220V 600W额定输出，并可长时间以最高660W输出，还可通过SpurFlux升级技术带动额定功率为1600W的电器。
AC插口均内置安全门，可防止异物单孔插入，保证用电安全。AC插口下方设计有通风口用于帮助散热。

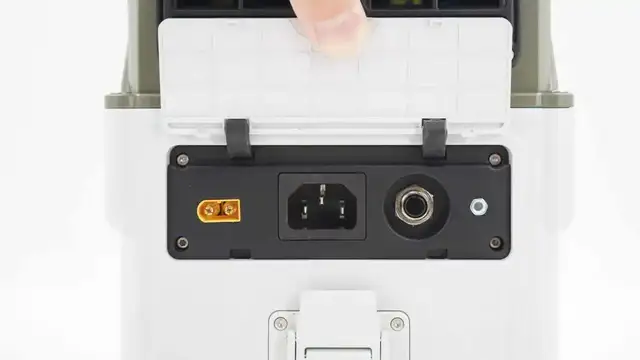

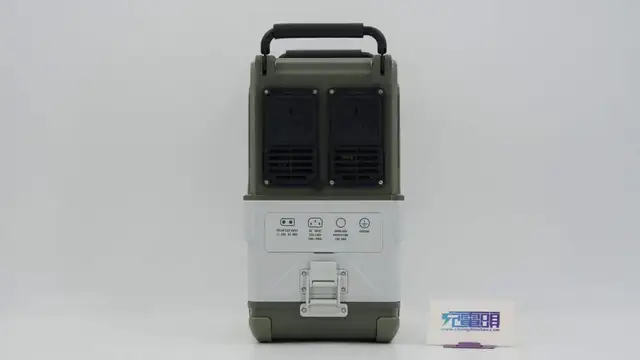

下方盖板内分别设有DC直流输入接口（太阳能/车充充电）、AC交流输入接口、过载保护器以及地线接口。

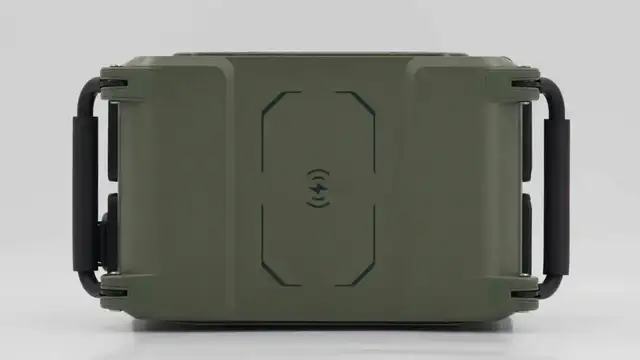

机身顶部中心印有无线充电区域标识，方便用户对齐放置手机进行无线充电。
顶部两侧提手加入软质泡沫塑料护手，搬运时对用户更友好。

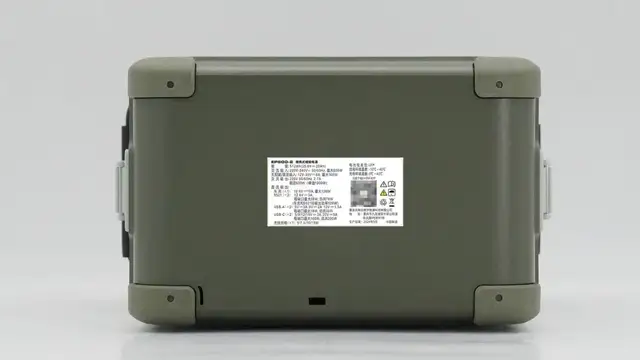

底部四端设有缓冲防滑垫，中心贴有产品铭牌。

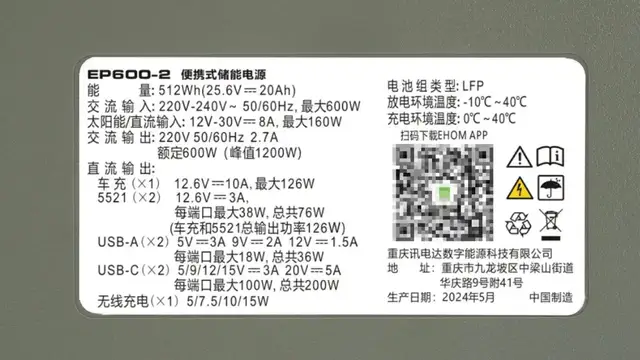

产品铭牌特写
型号：EP600-2
能量：512Wh（25.6V 20Ah）
交流输入：220~240V 50/60Hz，600W Max
太阳能/直流输入：12~30V 8A，160W Max
交流输出：220V 50/60Hz 2.7A，额定600W（峰值1200VA）
直流输出：
车充（x1）：12.6V10A，126W Max
5521（x2）：12.6V3A，每端口最大38W，总共76W
USB-A（x2）：5V3A、9V2A、12V1.5A 18W，每端口最大18W，总共36W
USB-C（x2）：5V3A、9V3A、12V3A、15V3A、20V5A 100W，每端口最大100W，总共200W
无线充电（x1）：5/7.5/10/15W
放电温度：-10℃~40℃
充电温度：0℃~40℃
电池类型：LFP

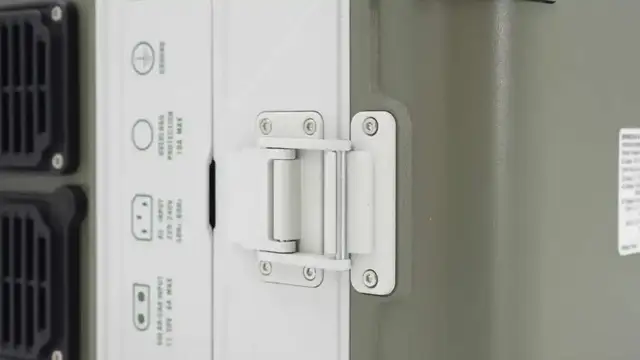

底部外壳通过拉扣与产品主体拼接固定，拉扣同样使用的是内六角防拆不锈钢螺栓固定在机身上。

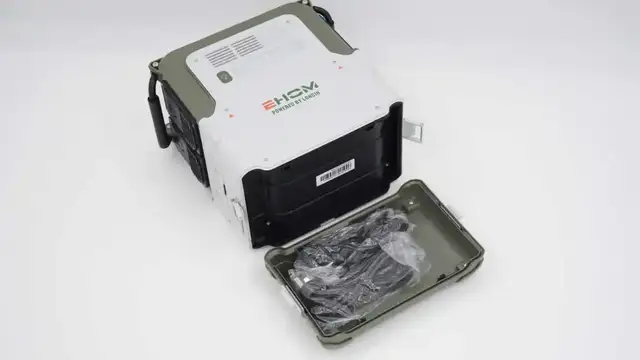

将底部外壳打开，内置AC电源线以及车载充电线，自带隐藏式收纳舱设计，用户携带使用就会非常方便，十分细节的设计。

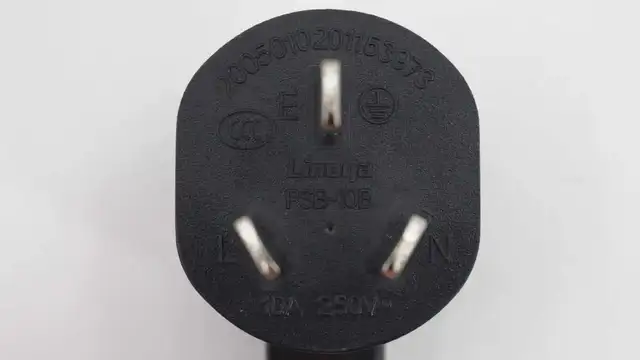

AC电源线规格为10A 250V~，通过了CCC认证。

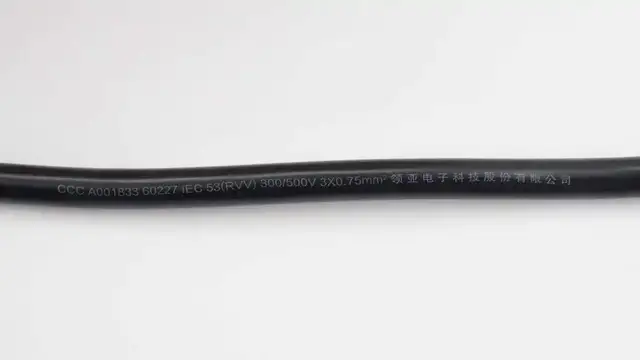

电源线制造商为领亚电子科技股份有限公司，线身规格为300/500V 3*0.75mm²。
实测EHOM户外电源EP600-2机身高度约为30cm。

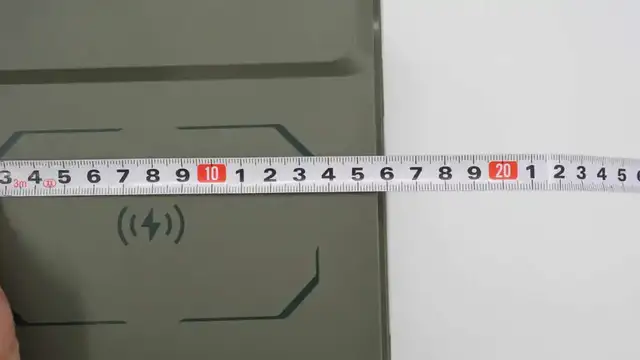

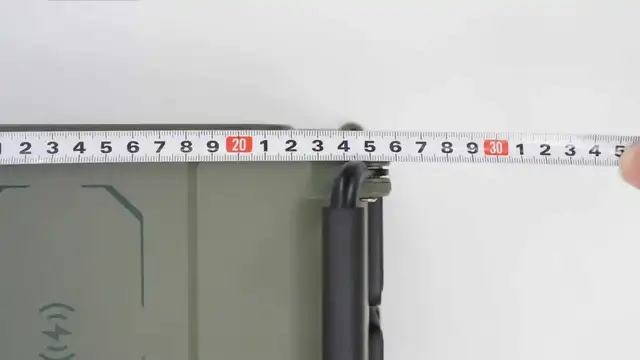

机身宽度约为26cm。
厚度约为16cm。

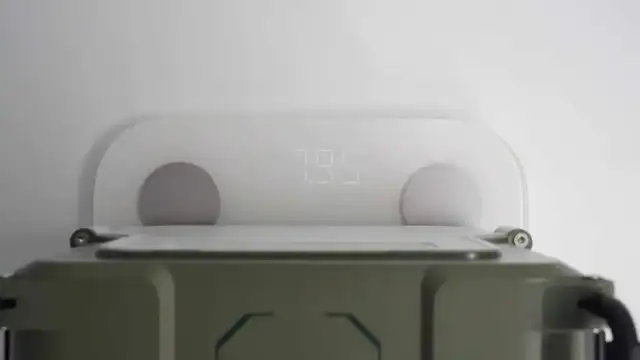

另外测得产品重量为7.95kg。

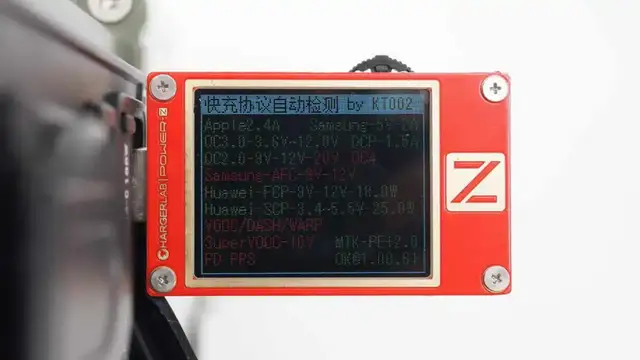

实测两个USB-A口均支持Apple 2.4A、Samsung5V2A、QC2.0/3.0、FCP、SCP、PE2.0充电协议。

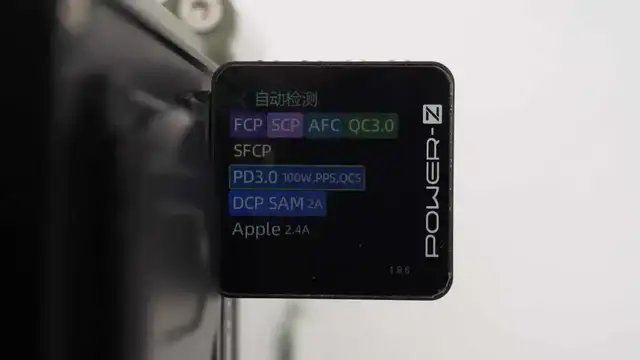

测得USB-C口都支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、PPS、QC5、DCP、SAM 2A、Apple 2.4A充电协议。

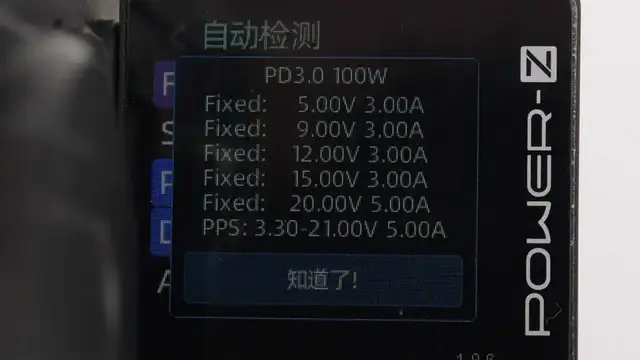

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。

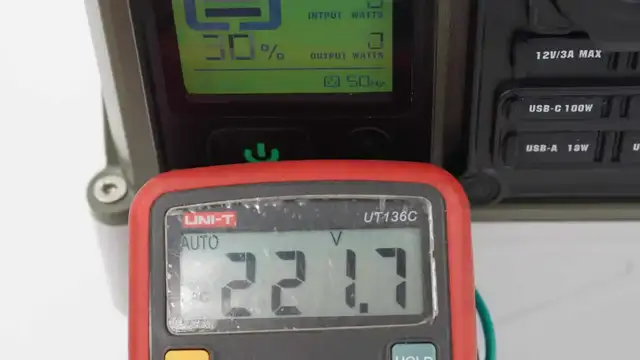

最后测得AC口的电压为221.7V，符合标称。
EHOM户外电源EP600-2拆解
看完了这款户外电源的外观和测试，下面就进行拆解，一起看看内部的用料和设计。
首先拧下机身两面和上下外壳的固定螺丝，打开户外电源上盖。
断开连接排线，取下户外电源上盖。

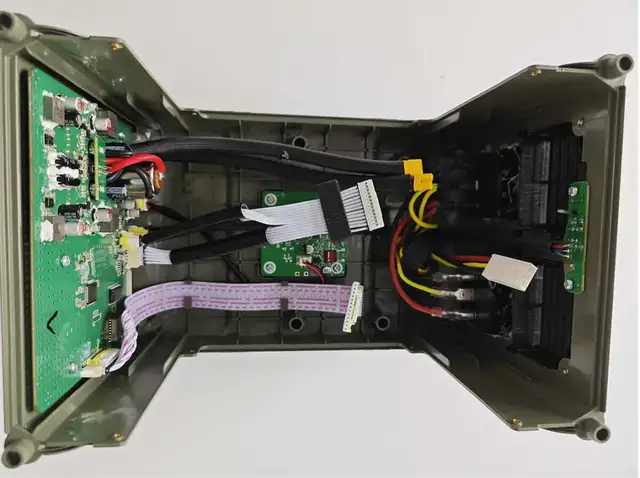

上盖内部一览，左侧为快充面板，中间位置设置无线充电模块，右侧设有新国标交流输出插座。快充面板通过螺丝固定在壳体内部。

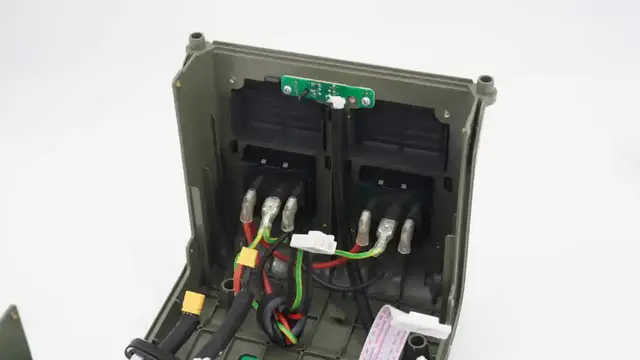

另一侧设有电源开关小板和电源输出插座。

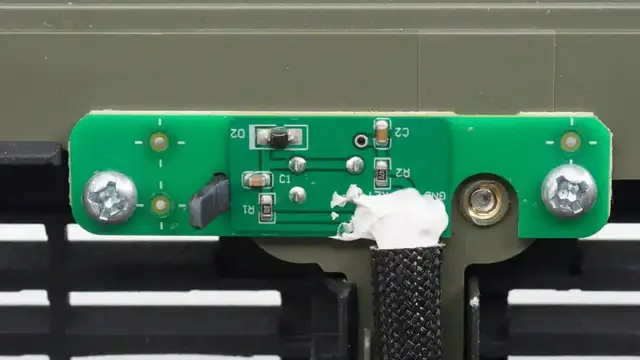

电源开关按键小板特写，采用螺丝固定。

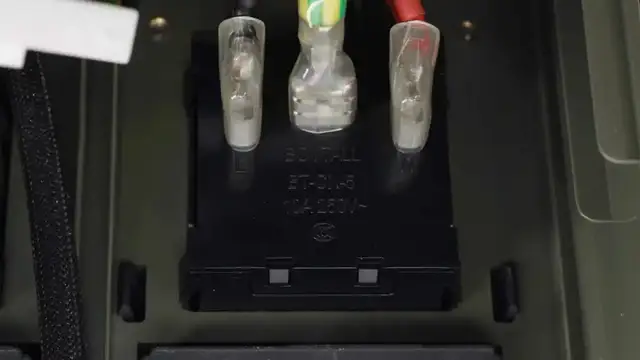

电源输出插座采用插接件连接。

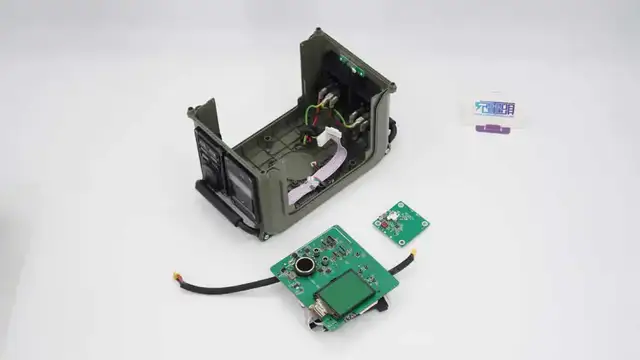

从壳体内部拆出快充面板和无线充电模块。

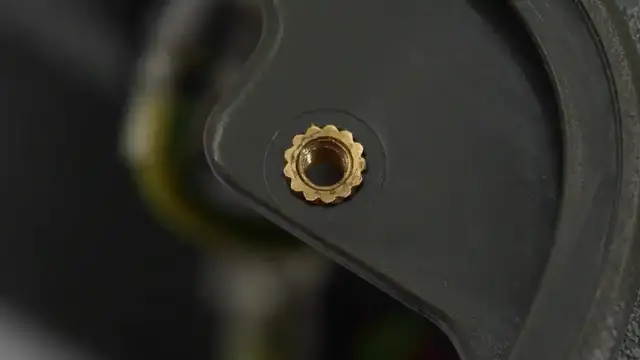

壳体内部采用注塑铜螺丝。

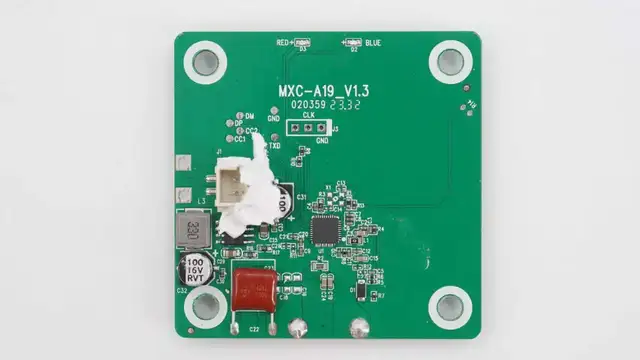

无线充电模块采用方形PCB设计，在左下角设有同步降压转换器和降压电感，下方设有滤波电容和谐振电容，在中间下方位置设有无线充电芯片。

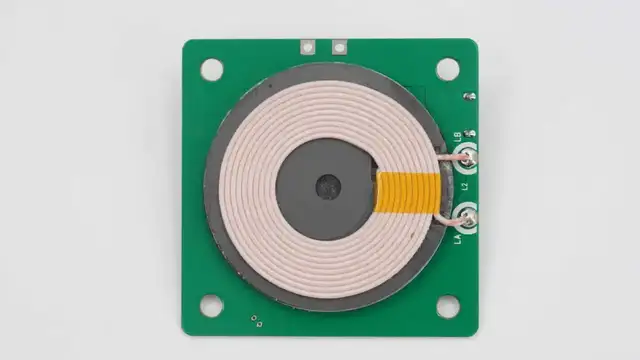

在PCB另一面设有无线充电线圈。

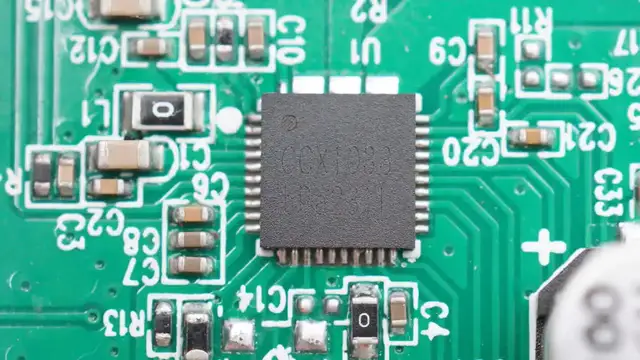

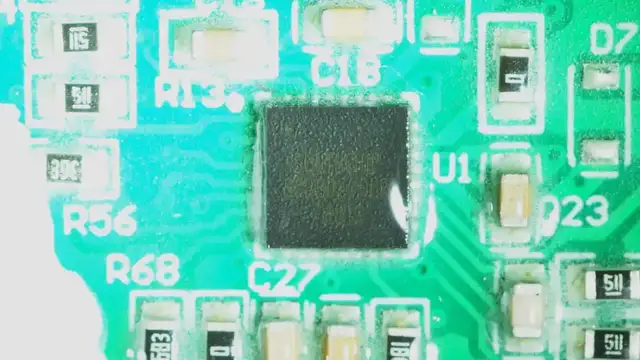

无线充电发射芯片来自南京睿赫电子有限公司，型号CCX1033，是一颗符合WPC Qi 1.3规范的高集成无线充电发射芯片，支持4.5-20V宽范围供电，支持5/7.5/10/15/20W无线充电输出，10W无线充电输出时效率达到85%。
CCX1033支持PD3.0和QC3.0适配器取电，内部集成供电电路，全桥MOS管，只需要一颗芯片即可组成完整的无线充电器应用，非常适合无线充电宝、手机、手表充电板等产品设计，采用QFN34封装。

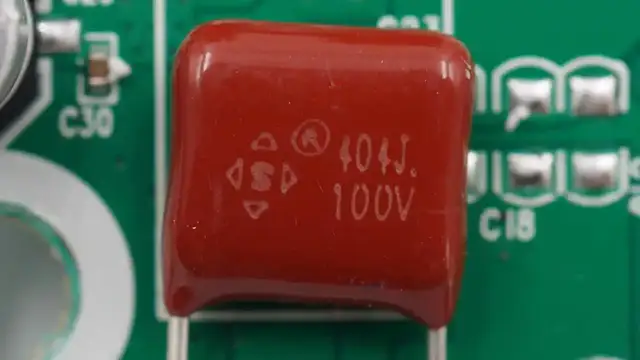

谐振电容来自STE松田电子，规格为0.4μF100V。

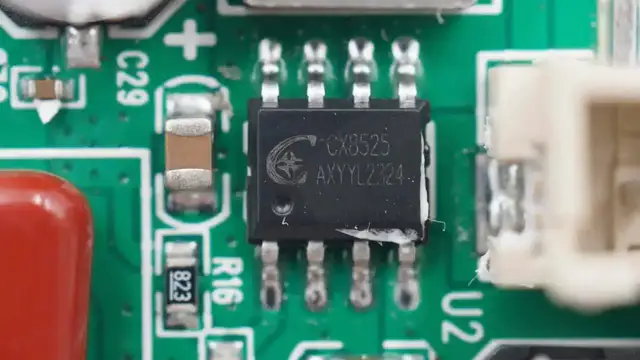

为无线充电主控芯片降压的同步降压芯片来自诚芯微，型号CX8525，芯片内部集成开关管，支持8-30V输入电压，输出电流为3.1A，芯片内置恒流和恒压控制环路，具备良好的负载响应能力，支持100%占空比，集成全面的保护功能，采用SOP-8L封装。

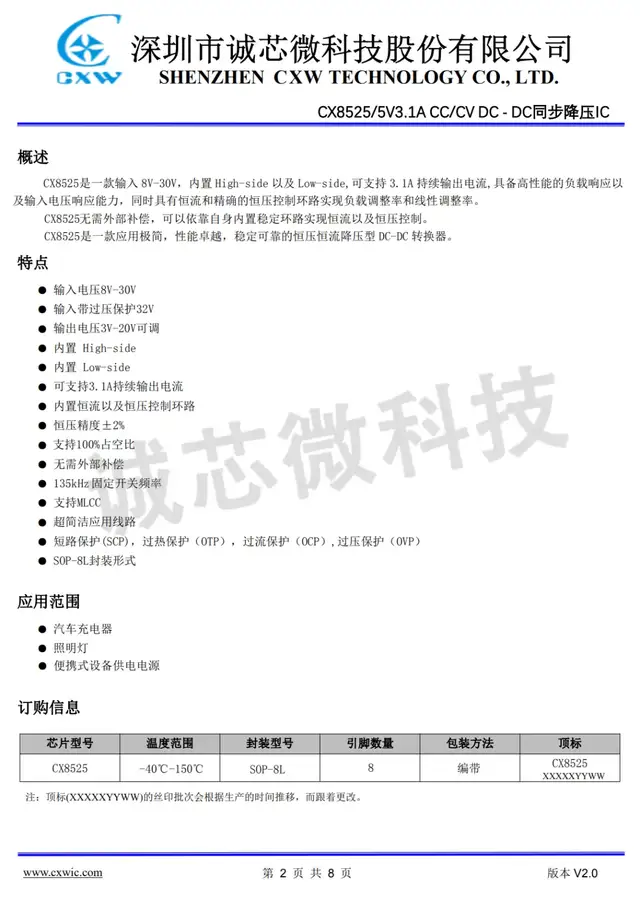

诚芯微 CX8525 资料信息。

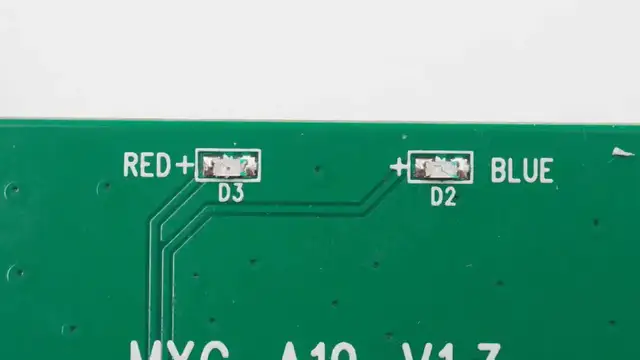

红色和蓝色LED灯用于指示充电状态。

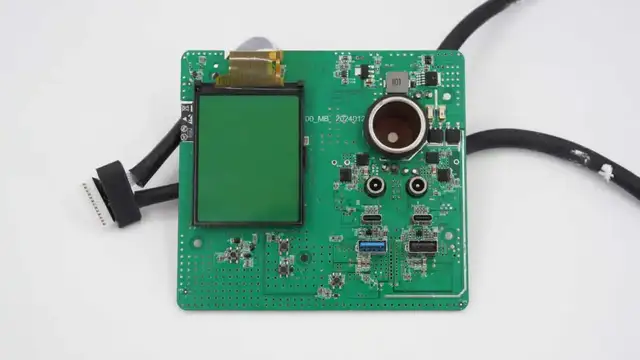

快充面板正面一览，左侧设有液晶屏幕，右侧设有点烟器接口，DC输出接口，USB-C和USB-A输出接口。

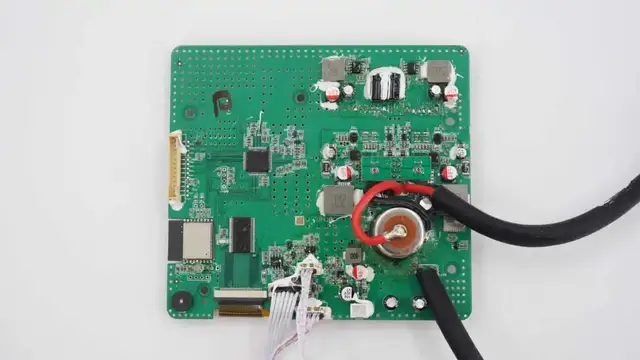

背面设有主控MCU，无线通信模块和屏幕驱动芯片，右侧设有同步降压芯片和降压电感等元件。

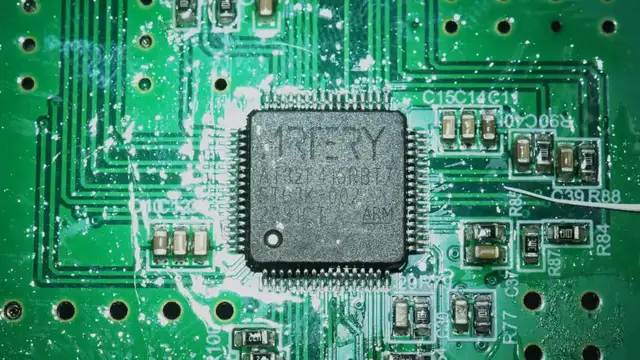

主控MCU来自ARTERY雅特力，型号AT32F415RBT7，内部集成Cortex-M4 CPU，具备DSP指令集，主频达150MHz。芯片内部集成128KB FLASH和32K SRAM，具备I2C接口，USART接口，SPI接口，CAN接口以及SDIO，芯片采用LQFP64封装。

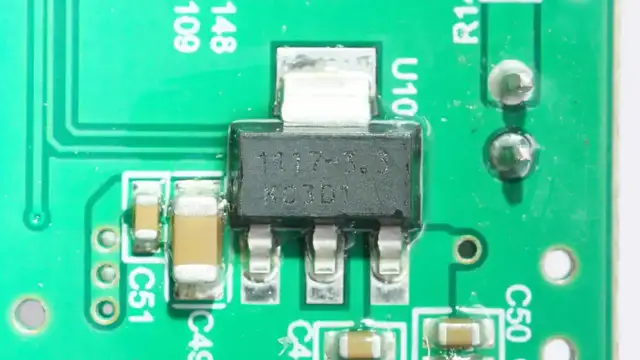

1117 3.3V稳压器用于为MCU供电。

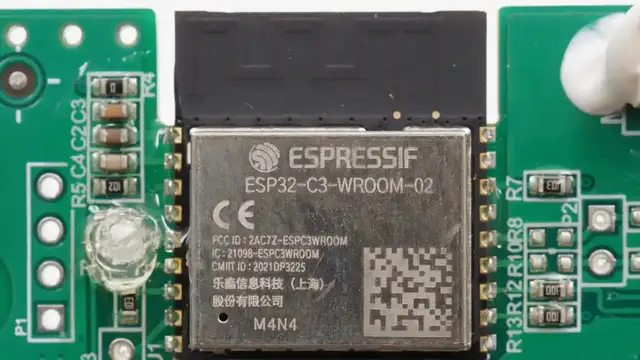

无线通信模块来自ESPRESSIF乐鑫，型号ESP32-C3-WROOM-02。

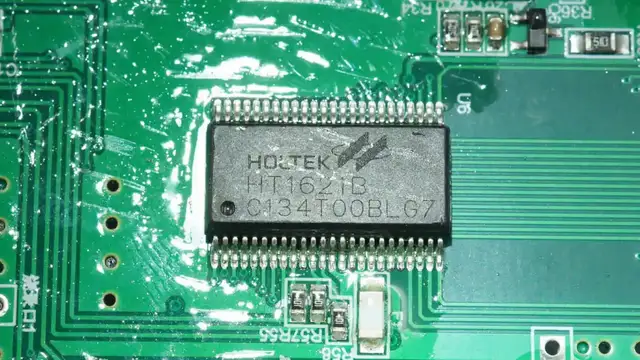

屏幕驱动芯片来自HOLTEK合泰，型号HT1621B，支持32*4 LCD驱动，采用48SSOP封装。

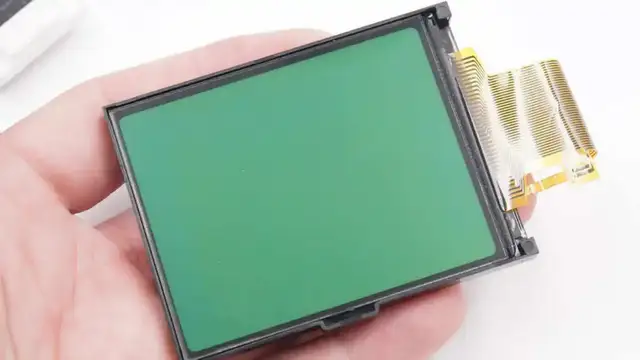

液晶屏幕通过排线连接到快充面板。

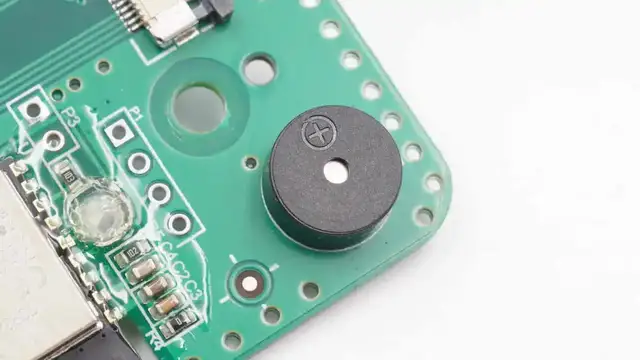

用于按键提示的蜂鸣器特写。

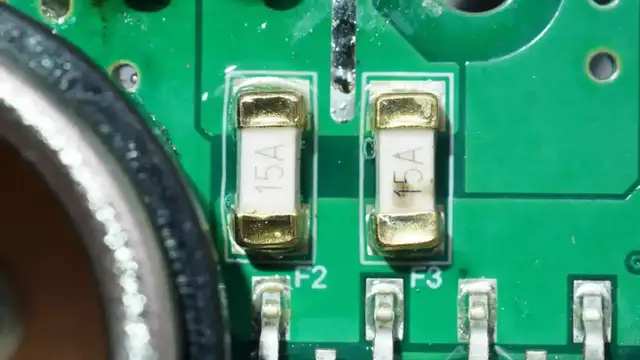

两颗15A贴片保险丝并联，用于快充面板过流保护。

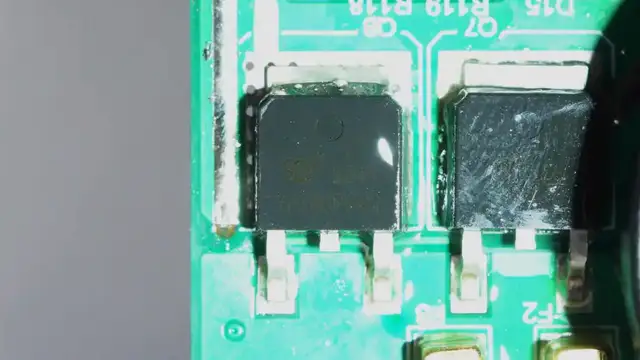

用于控制输入的MOS管来自YJ扬杰科技，型号YJD60P04A，PMOS，耐压-40V，导阻6mΩ，采用TO252封装，使用两颗并联。

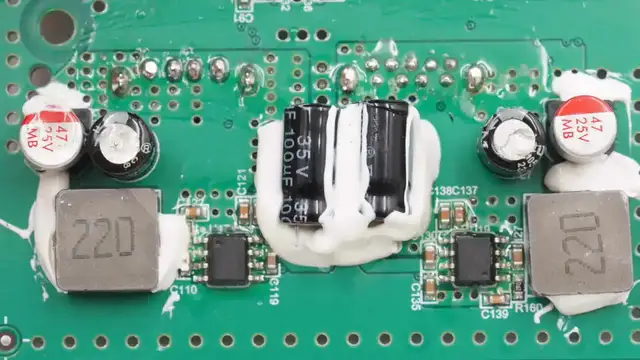

两路用于USB-C接口的降压快充电路特写，两颗电感为两路独立降压输出，在中间位置为12V输出插座接口。

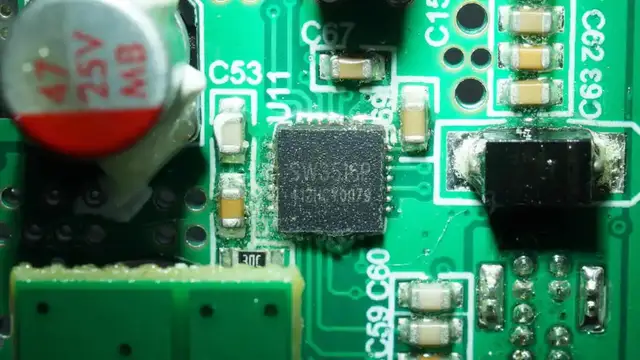

两个USB-C接口的降压协议IC采用智融SW3516P，这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持
PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

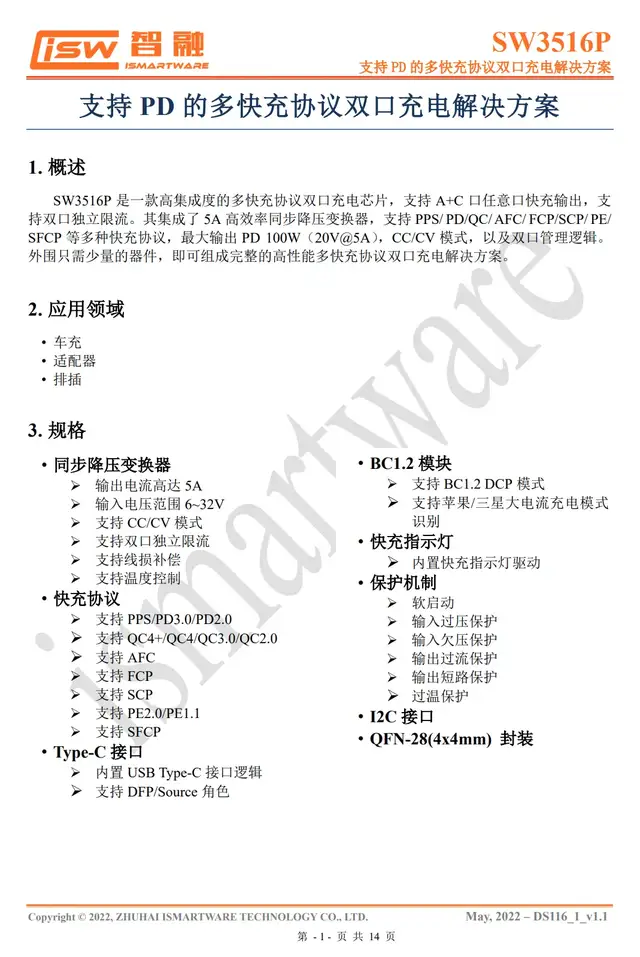

智融 SW3516P 详细资料。
充电头网拆解了解到，智融 SW3516P 此前还被闪极100W 3C1A氮化镓充电器、公牛67W 3C1A山峰安全快充插座、魅族PANDAER 67W 2C1A氮化镓变速箱潮充、绿联MFM认证100W二合一氮化镓充电站等产品采用，芯片性能质量获客户一致认可。

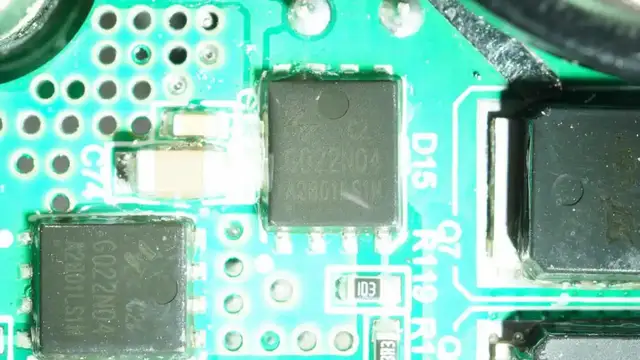

同步降压开关管来自华羿微，型号HYG022N04，NMOS，耐压40V，导阻2.1mΩ，采用PDFN8L封装。

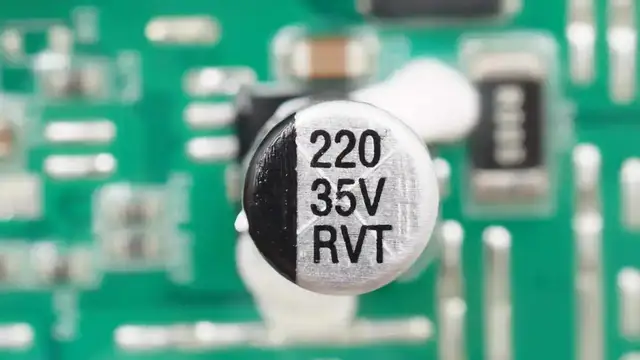

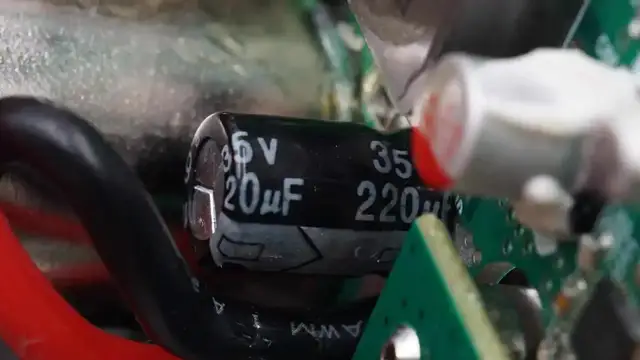

输入滤波电容规格为35V220μF。

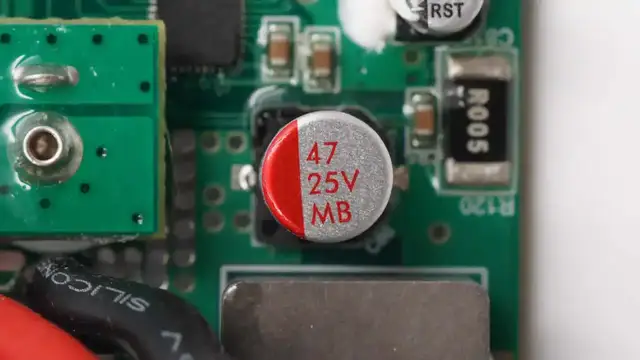

滤波固态电容规格为47μF25V。
用于USB-A接口的同步降压芯片，降压电感和滤波电容特写，滤波电容和降压电感打胶固定。

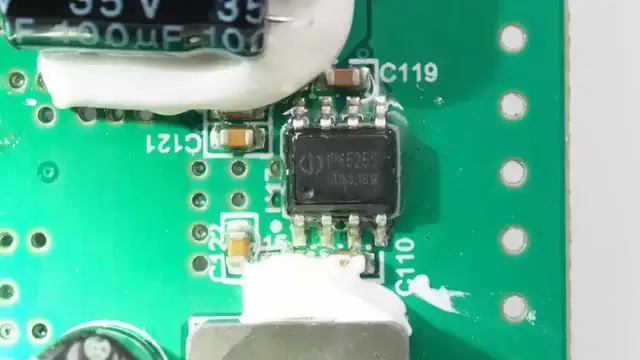

USB-A口降压芯片采用英集芯IP6525S，是一颗集成同步开关的降压转换器，支持多种快充协议，支持车载充电器，快充适配器和排插应用。芯片内置功率管，支持32V电压输入，支持22.5W快充输出。

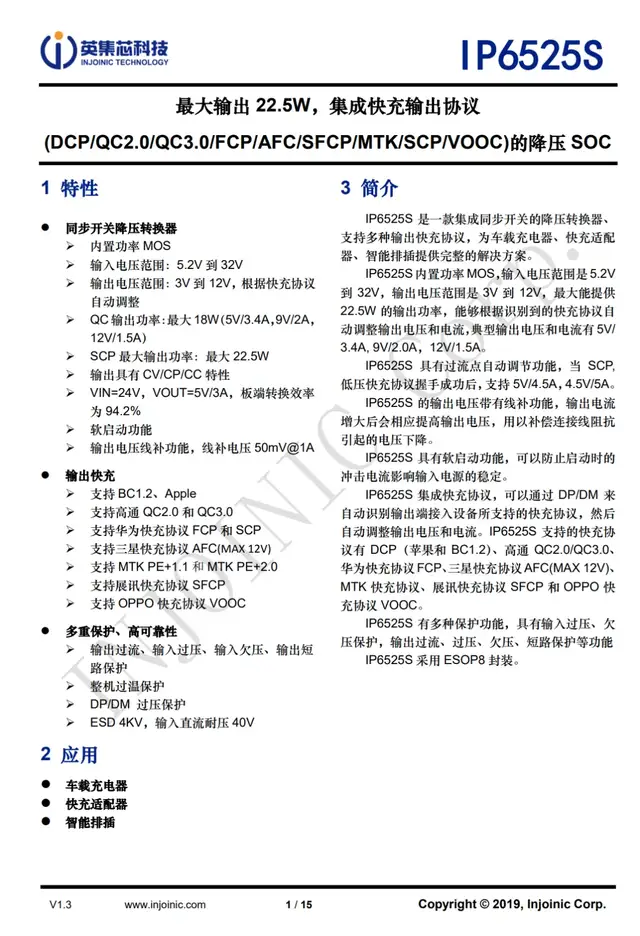

英集芯 IP6525S 详细资料。
22μH合金降压电感特写。

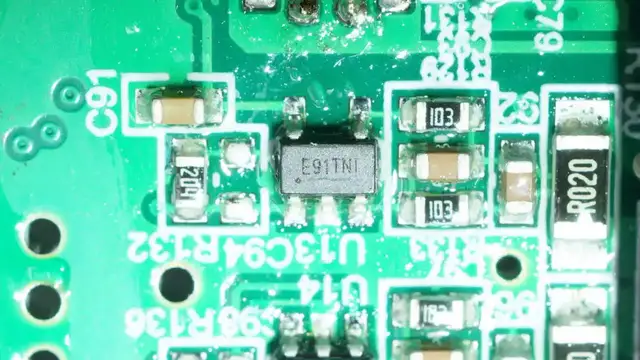

丝印E91TNI的电流取样放大器用于检测接口输出电流。

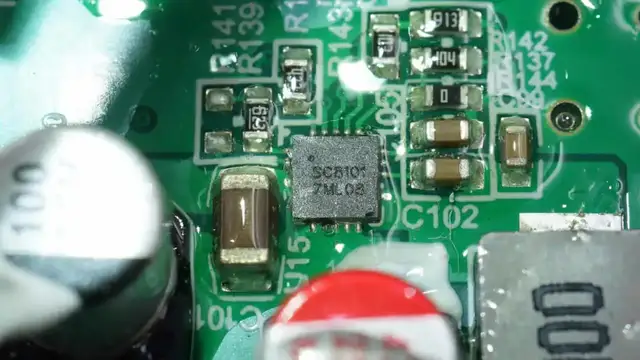

同步降压转换器来自南芯科技，型号SC8101，是一颗支持5V到32V宽电压范围输入，输出可达5V/5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简。

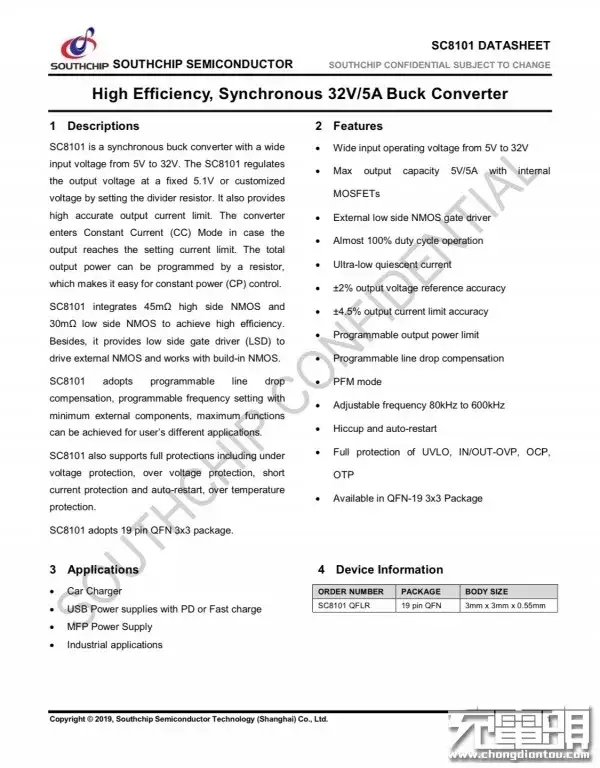

南芯科技 SC8101 详细资料。
充电头网了解到，南芯科技SC8101此前已被安克PowerHouse II 400户外电源、努比亚迈飞磁吸车载无线充电器、安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器等产品采用。此外，南芯科技的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

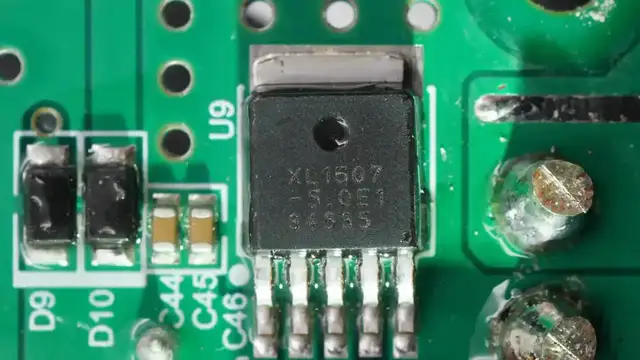

降压芯片来自XLSEMI芯龙，型号XL1507，是一颗内置开关管的降压芯片，支持40V输入电压，采用TO252-5L封装。

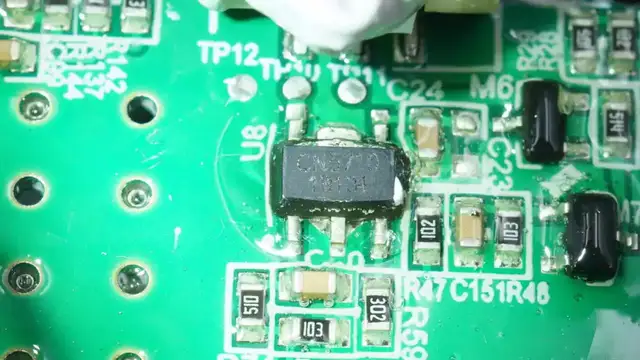

LED驱动芯片来自如韵电子，型号CN5710，是一颗恒流LED驱动芯片，支持30mA到1A输出电流，采用SOT89封装。

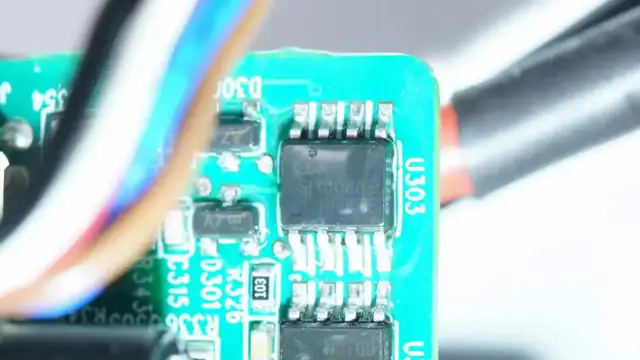

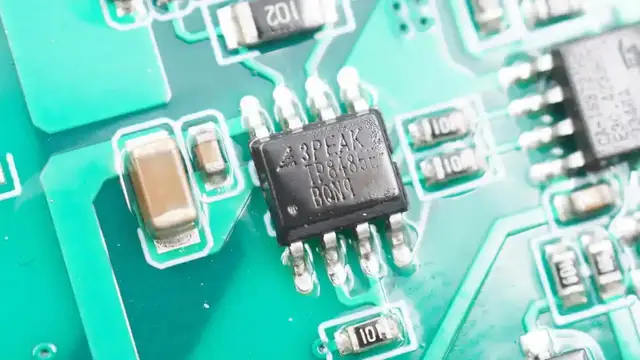

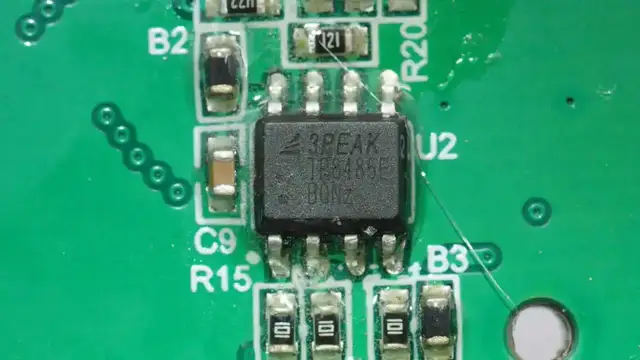

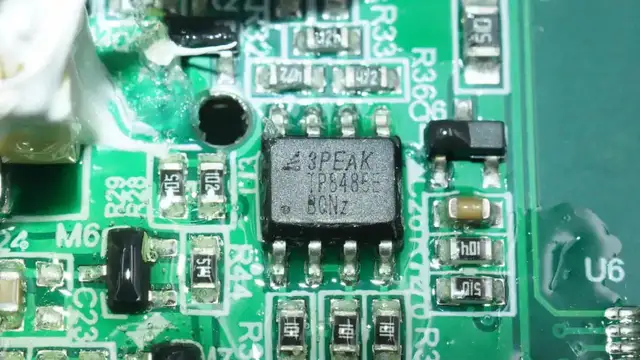

3PEAK思瑞浦 TP8485E用于485通讯，内置ESD保护功能，采用SOP8封装。
另一颗TP8485E通讯芯片特写。

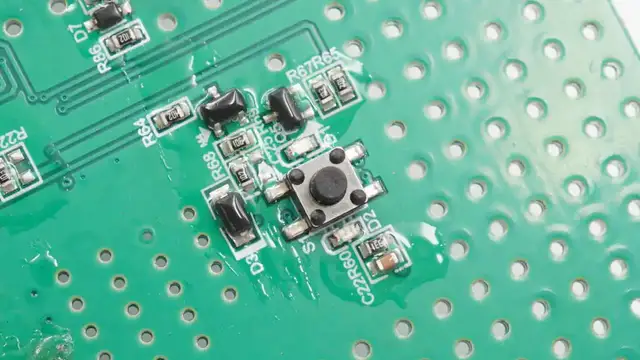

贴片按键周围设有LED用于工作指示。

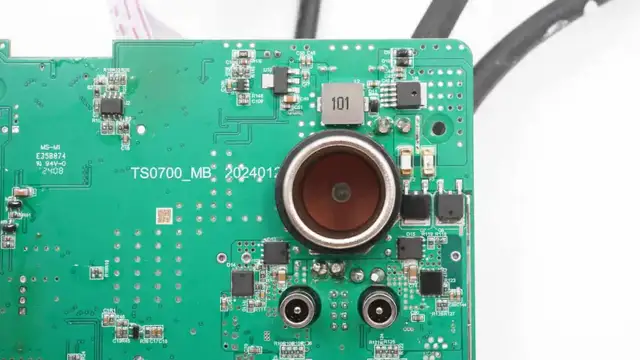

点烟器插座通过焊接固定。

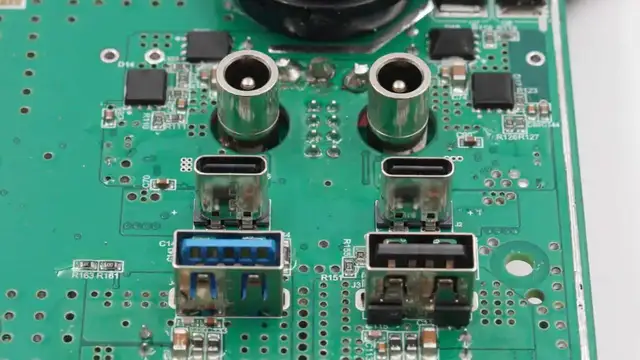

USB-C和USB-A母座均为过孔焊接固定，牢固耐用。

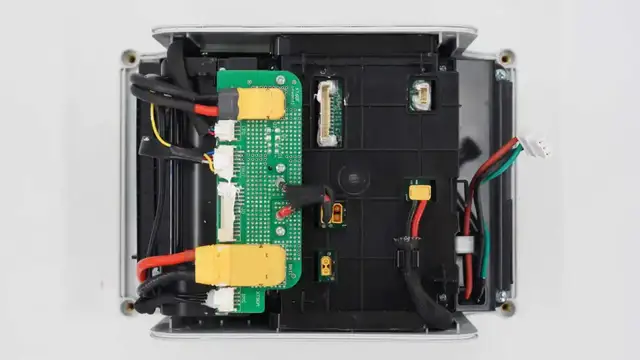

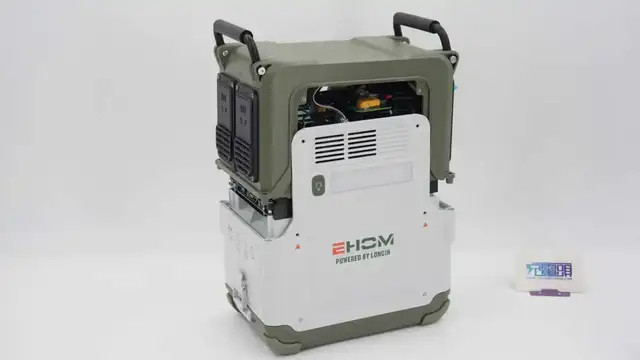

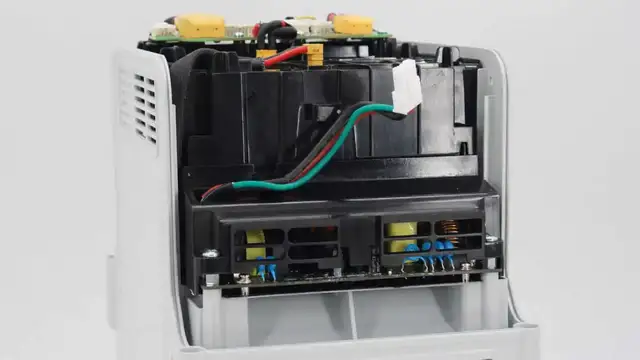

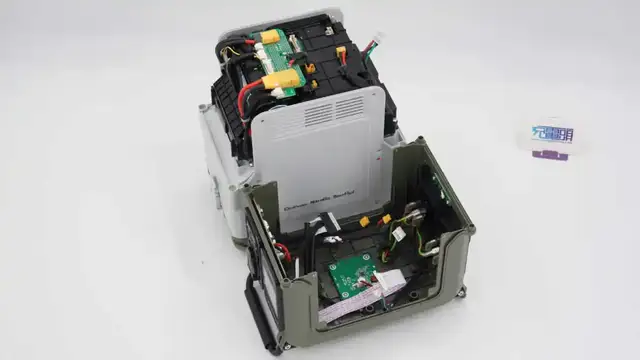

在户外电源内部设有风道外壳，在外部设有PCB用于连接电池，逆变器和MPPT模块。线束均做了固定，规整性好，可靠性高。

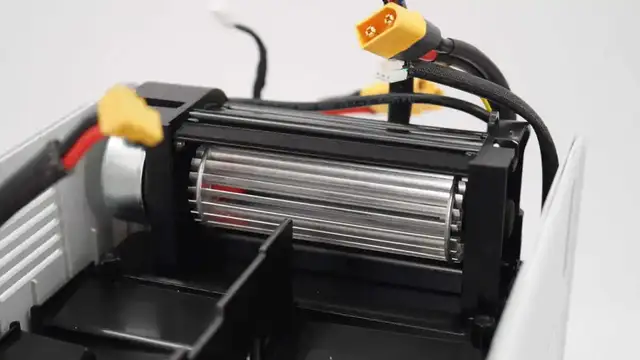

在外壳内部设有贯流风机用于户外电源整机散热。
在风道外壳下面设有进风口，用于冷却双向逆变模块。
产品内部散热系统采用自主知识产权设计，贯流风扇设于机身右上角，从左右两侧吸气，气流经过双向逆变模块带走热量，从机身前面（AC输出口下方）吹出，实现散热。
内部贯流风扇特写，出风口设有泡棉密封。

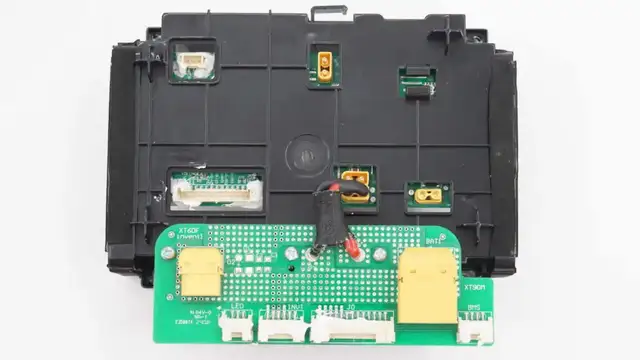

连接电池组和逆变器的PCB采用螺丝固定在壳体上，并通过连接器连接MPPT模块。
壳体内部MPPT模块设有MPPT升降压电路和12V降压电路。

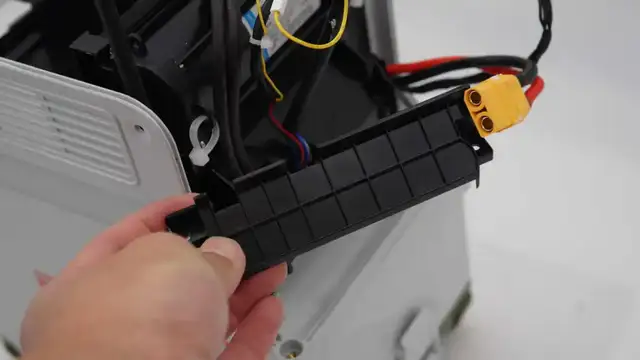

拆下固定导线的压板。

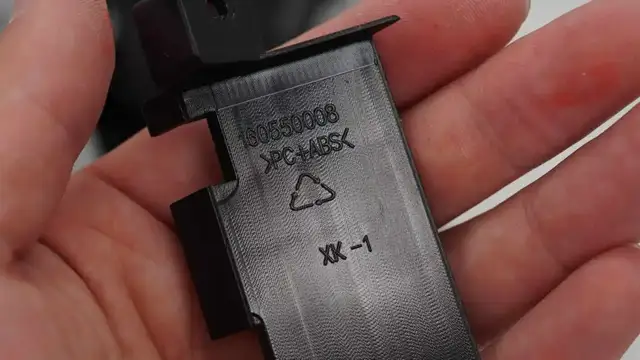

压板采用PC+ABS材质。

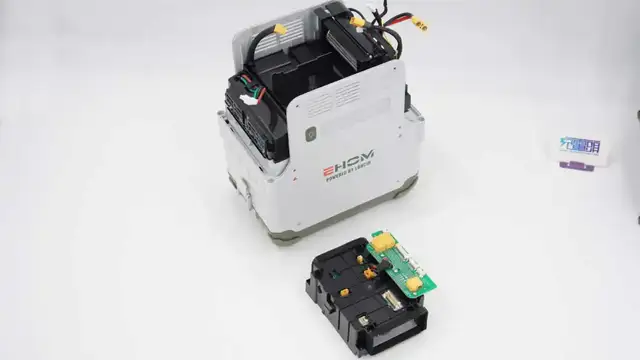

从户外电源机身中取出贯流风扇组件。

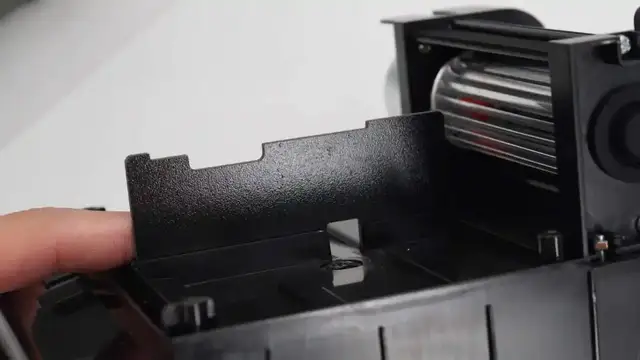

在风机出风口设有支撑板。

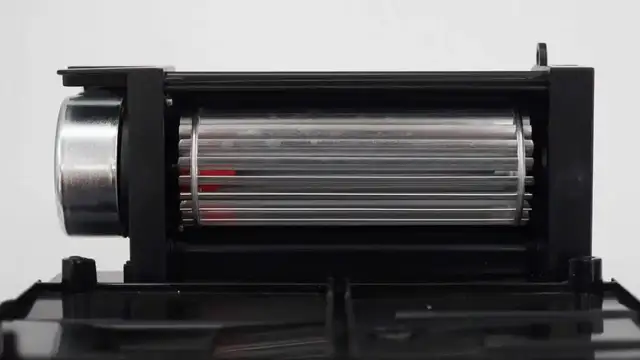

贯流风机采用金属扇叶。

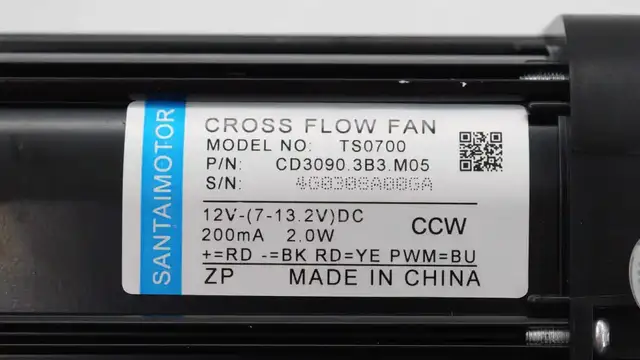

贯流散热风扇来自三太科技，规格为12V 0.2A。

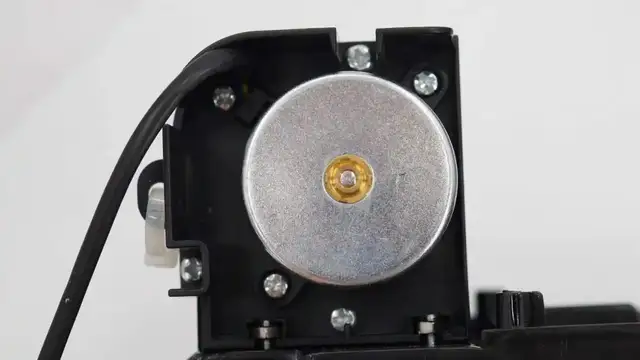

风扇侧面无刷电机转子特写。

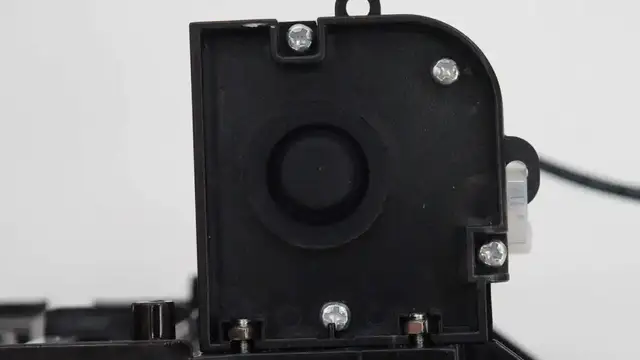

轴承采用橡胶密封盖保护。
EHOM EP600-2使用贯流风机散热，相比传统轴流风扇，贯流风扇具有更低的噪声，更大的风量，在使用时更加静音，为消费者带来更好的使用体验。
贯流风扇通过螺丝固定在风道壳体内部。
双向逆变模块通过螺丝固定在壳体内部。
壳体侧面还设有照明灯模块。

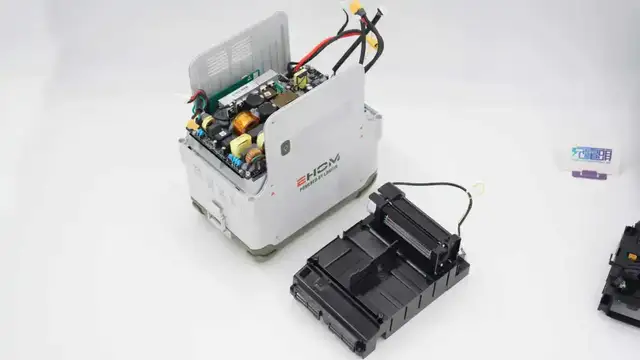

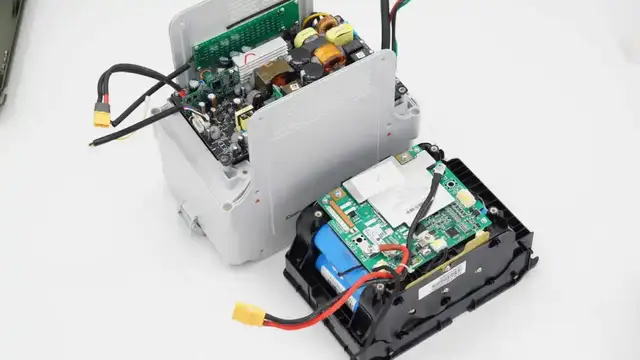

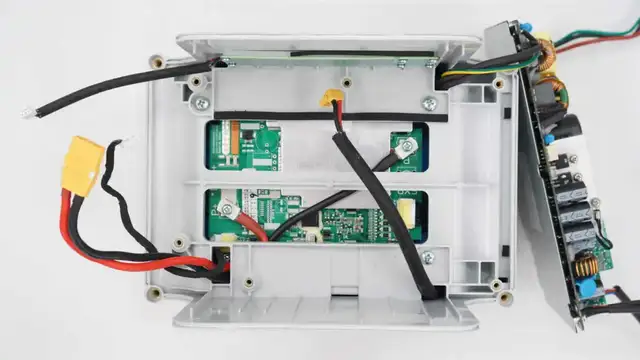

拆下上方的双向逆变模块，在下方为电池组和保护板。

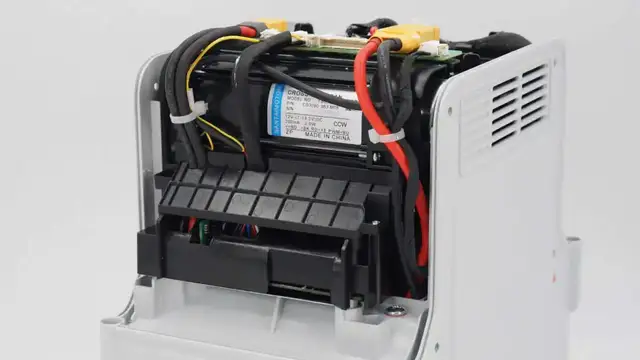

电池组和双向逆变模块特写。

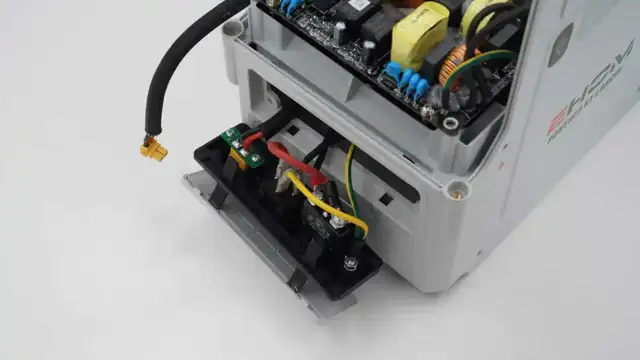

拆解取出户外电源充电面板。

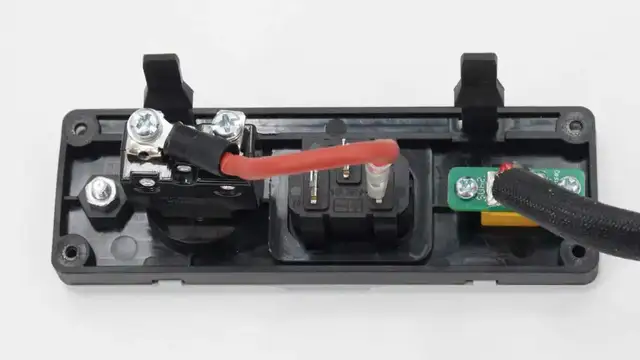

充电面板内部设有过载保护器，AC输入插座和太阳能输入插座。

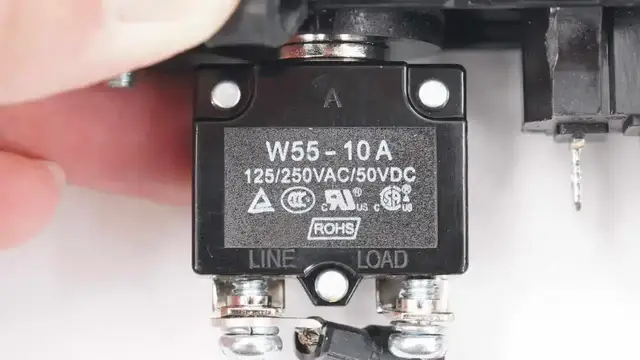

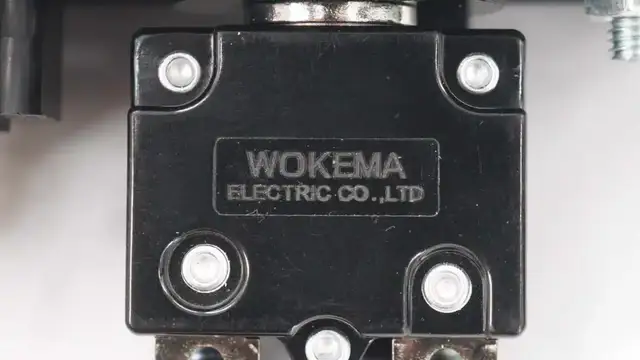

过载保护器来自沃克玛。
型号为W55-10A，用于过载保护。
交流输入采用导线与插接件连接。

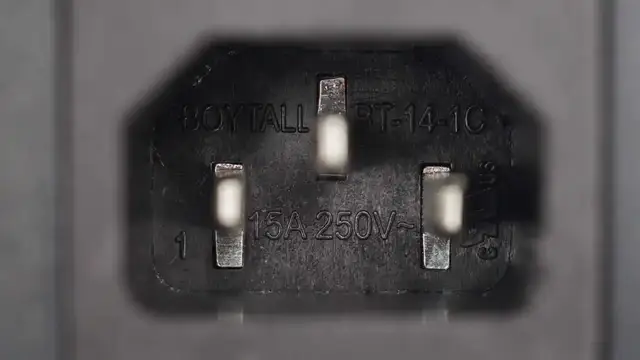

母座来自BOYTALL博滔电子，规格为15A 250V~。

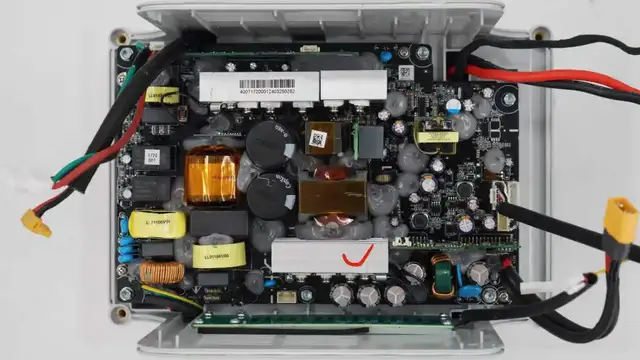

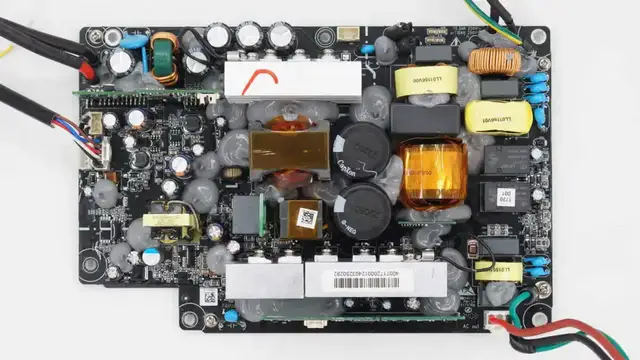

接下来是户外电源内置的双向逆变模块，其中电池输入线和交流输入线为焊接连接，逆变输出线采用连接器连接。双向逆变模块左上方为直流升压和整流充电部分，中间为变压器和滤波电容，下方为整流和输出调制电路，右侧为输入输出切换和滤波电路，右上角为输入导线，右下角为输出导线。

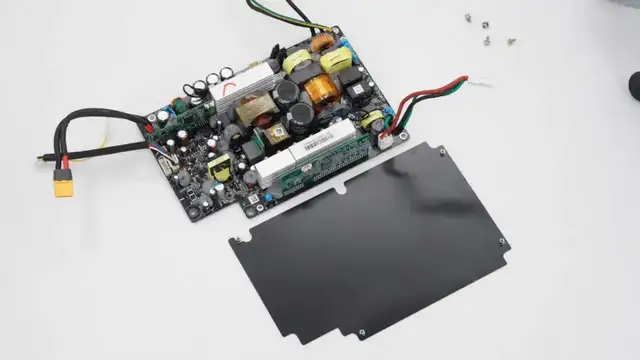

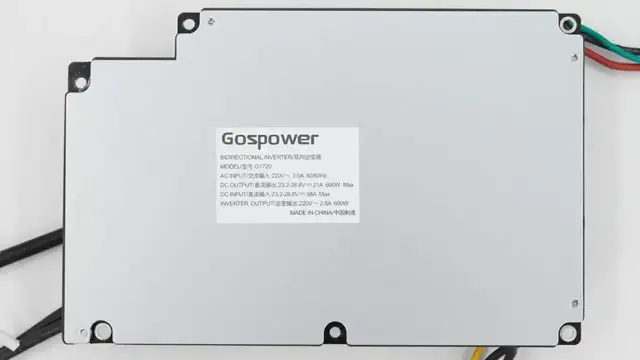

双向逆变模块背面固定一块铝板，在铝板上贴有产品标签。

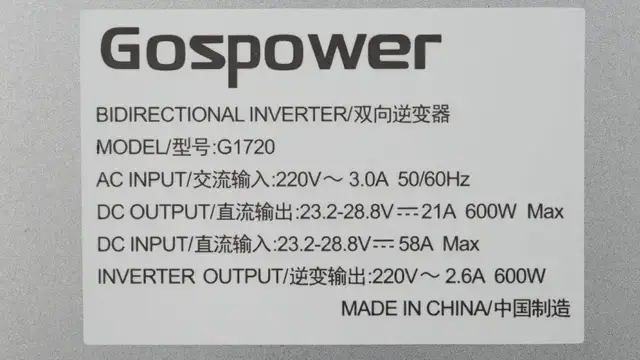

双向逆变器来自Gospower高斯宝电气，型号G1720，是一款600W功率的双向逆变器，其中充电模式下交流输入为220V 3.0A，直流输出为23.2-28.8V 21A。逆变输出模式下，电池输入为23.2-28.8V，最大输入电流为58A，输出为220V 2.6A。
逆变模块铝板与PCB模块之间采用麦拉片绝缘。

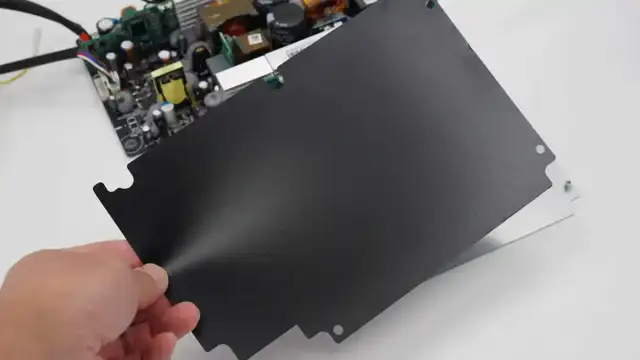

取下底部铝板上的绝缘麦拉片。

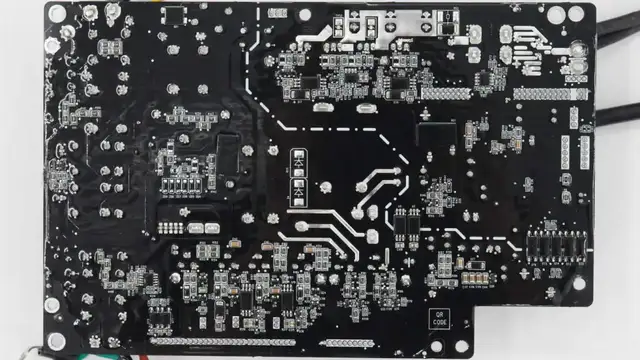

双向逆变模块背面焊接光耦，驱动器和隔离驱动器，以及数字隔离通信芯片，低压侧与高压侧通过白色虚线区分。

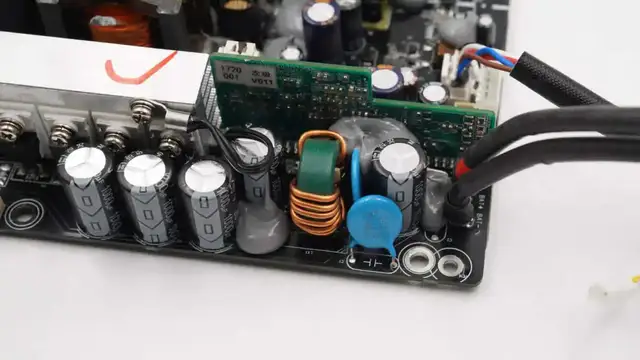

逆变器直流端采用导线焊接连接，输入端设有五颗电解电容滤波，还设有滤波电感，元件之间打胶加固。

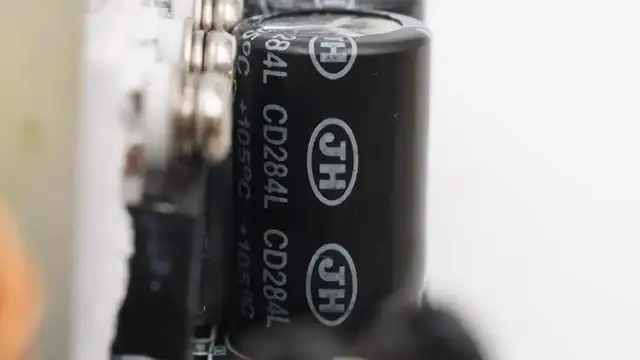

高压滤波电容来自JH江海，为CD284L系列长寿命电解电容。

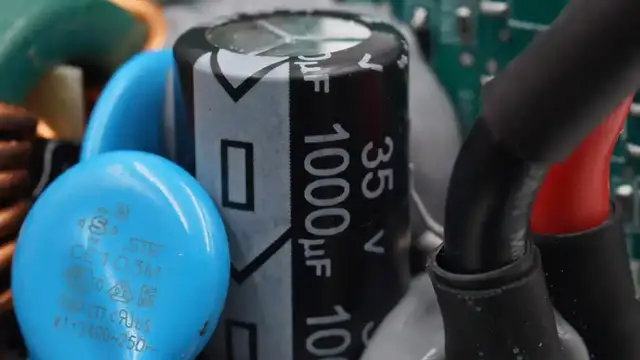

滤波电容规格为35V1000μF。

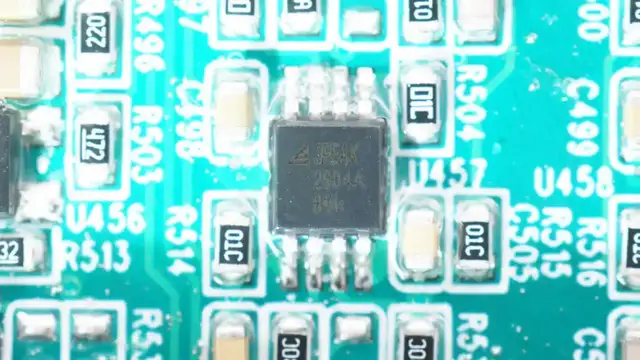

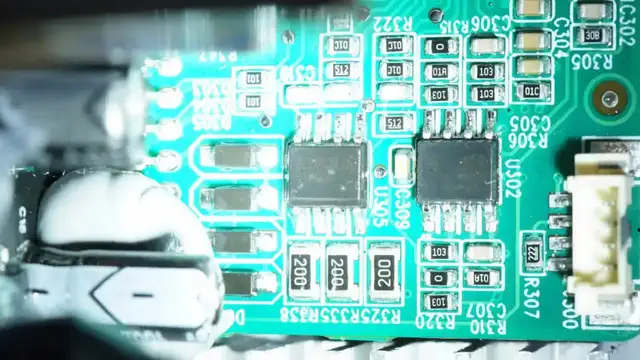

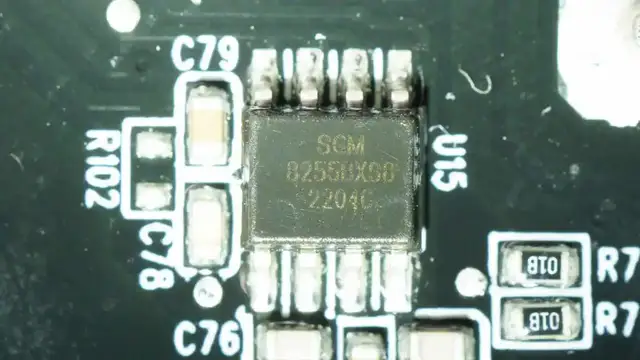

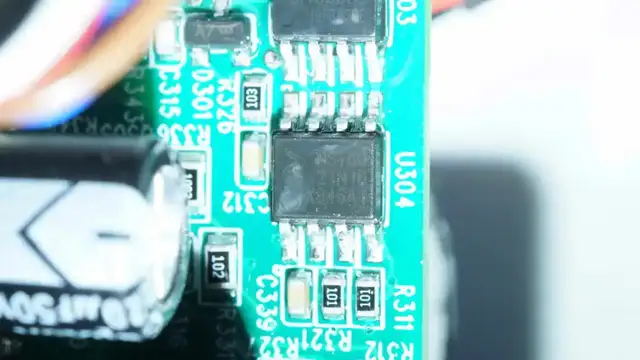

圣邦威 SGM8255B 双运放用于输入端电流采样放大。

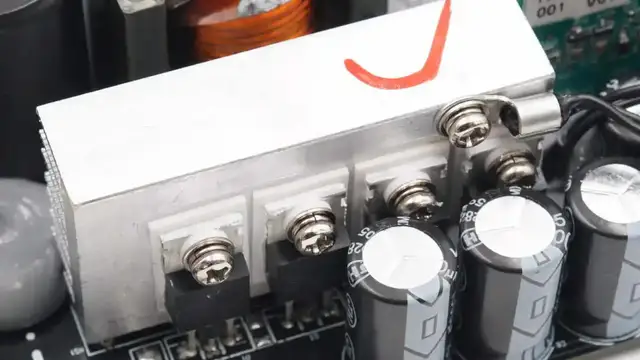

四颗低压开关管固定在散热片上。

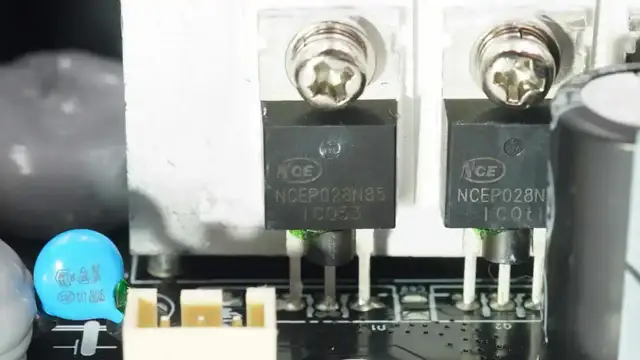

低压侧开关管来自新洁能，型号NCEP028N85，是一颗耐压85V，导阻2.55mΩ的NMOS，采用TO220封装。

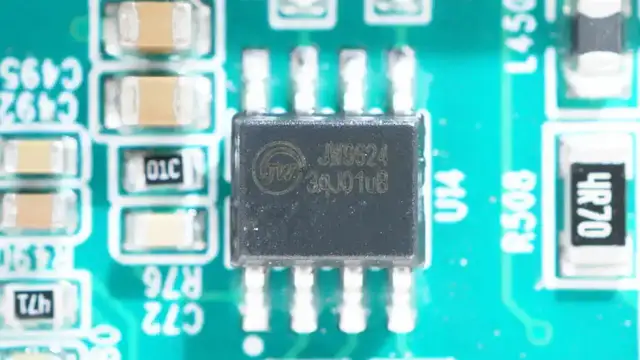

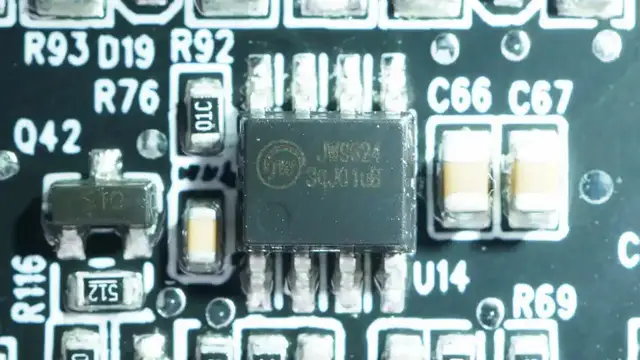

低侧双路驱动器来自杰华特，型号JW9624，是一颗双通道，高速低侧栅极驱动器，支持驱动MOS管，GaN和IGBT。器件内置两个独立的栅极驱动通道，支持4.5A峰值电流，支持独立的通道输出控制，兼容TTL和CMOS驱动电平，工作电压为4.5-20V，采用SOP-8封装。

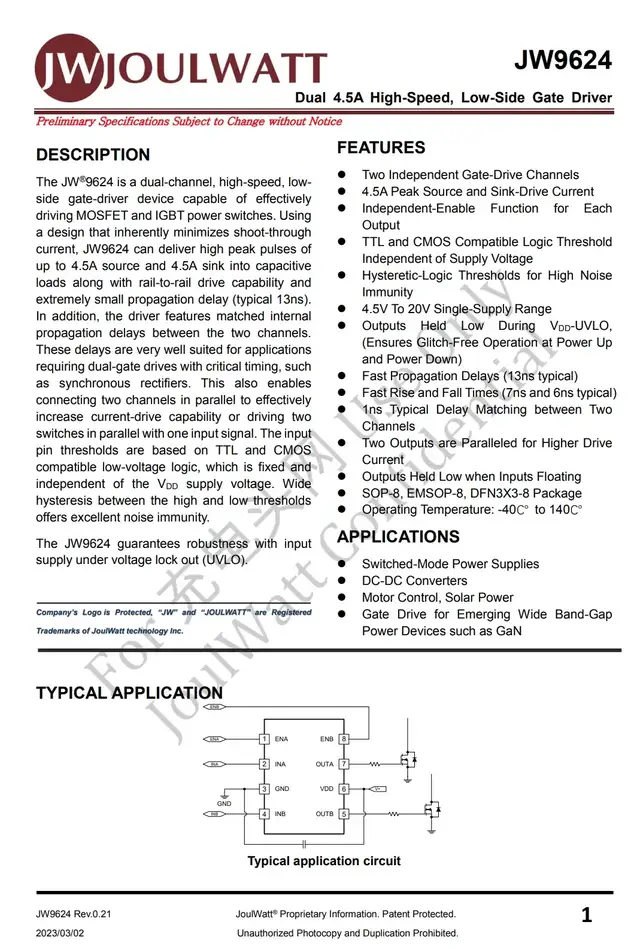

杰华特 JW9624 资料信息。

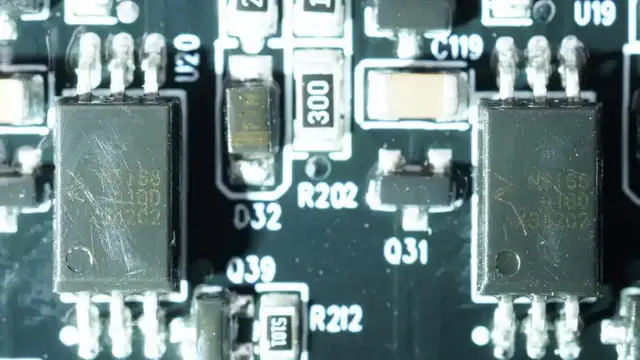

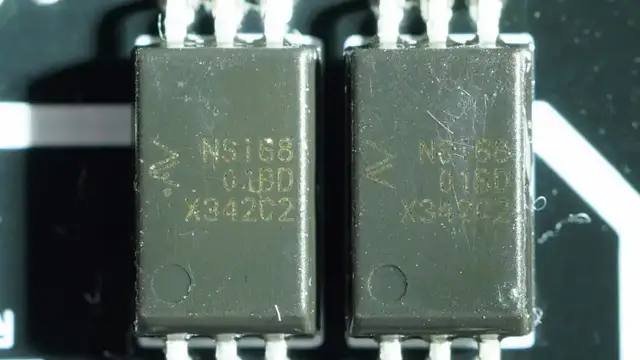

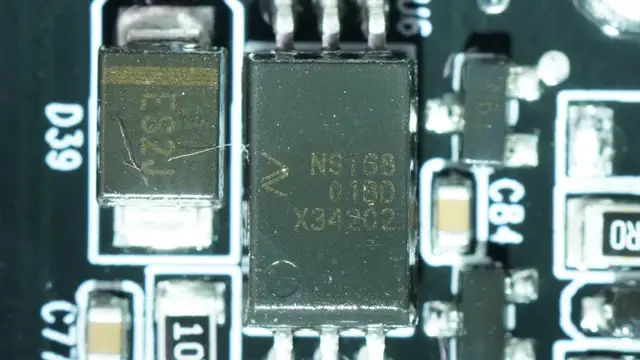

搭配使用两颗纳芯微NSi6801单通道隔离驱动器用于升压开关管驱动。

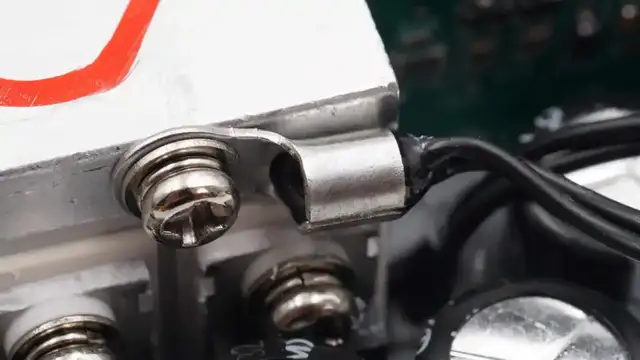

在散热片上还固定热敏电阻检测温度。

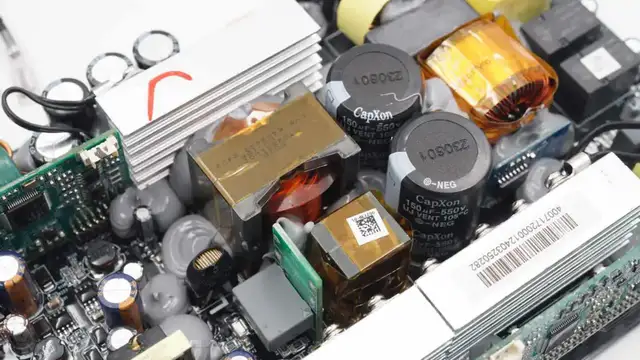

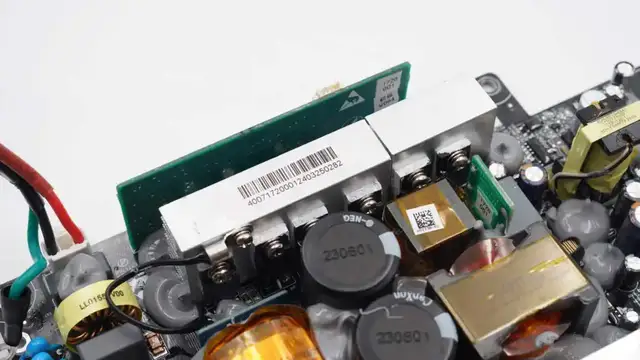

升压变压器，谐振电感，谐振电容和高压滤波电容特写。

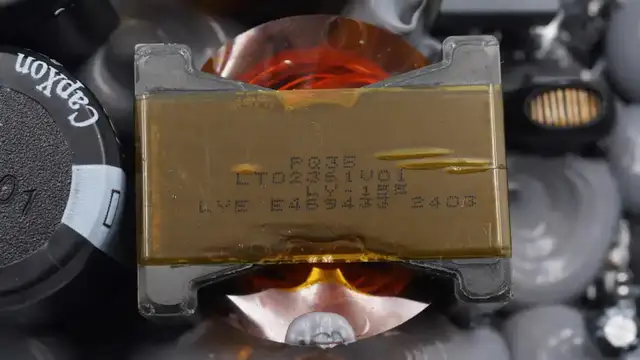

升压变压器采用PQ35磁芯绕制。
谐振电容来自厦门法拉电子，规格为0.1μF 630V。

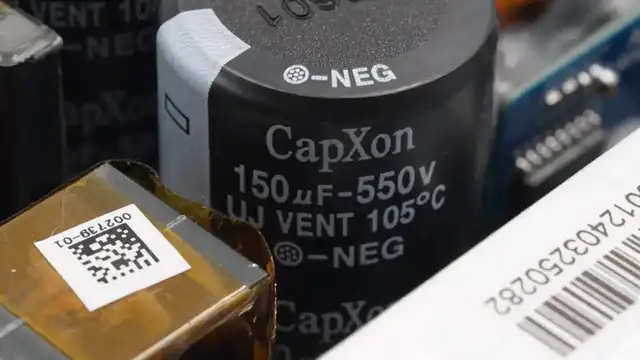

两颗高压滤波电容来自丰宾，规格为150μF 550V。
高压侧两块散热片共固定六颗开关管。

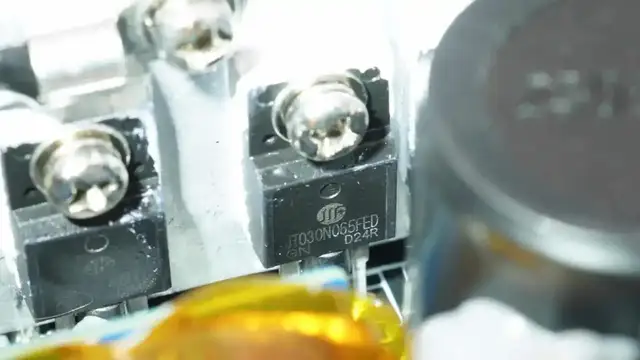

用于输出调制的IGBT来自吉林华微，型号JT030N065FED，规格为650V 30A，采用TO220MF绝缘封装。
纳芯微NSi6801单通道隔离驱动器用于高端IGBT驱动。

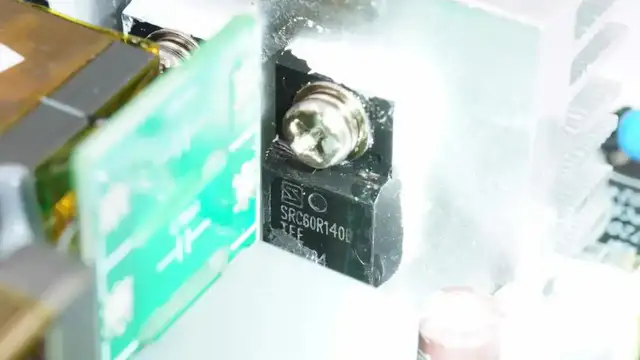

两颗开关管来自尚阳通，型号SRC60R140BS，是一颗耐压600V的超结NMOS，导阻为126mΩ，采用TO220F绝缘封装。
两颗纳芯微NSi6801用于开关管驱动。

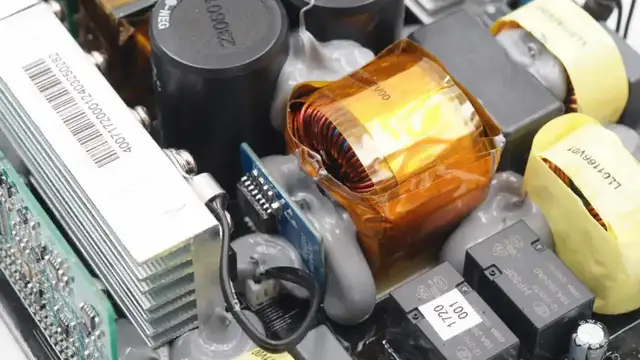

磁环电感采用铜箔屏蔽，左侧为电流检测小板，焊接霍尔电流传感器，打胶加固。

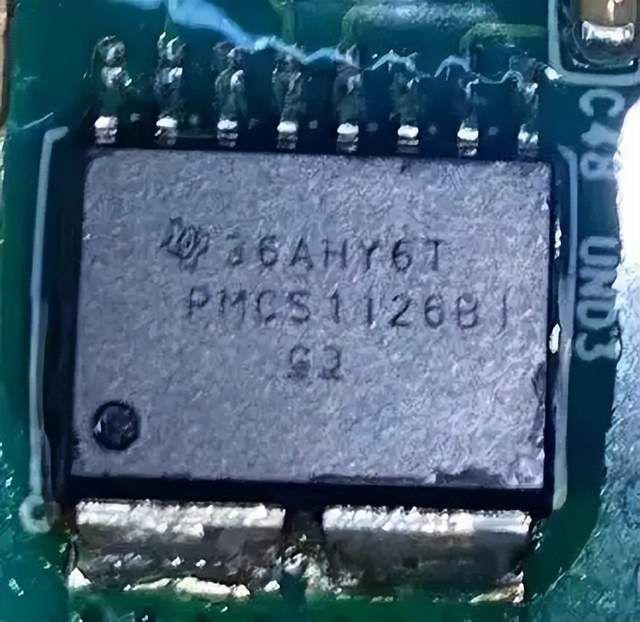

霍尔电流传感器来自TI德州仪器，型号PMCS1126B1BQDVGR，支持5000VRMS隔离电压，支持1100Vdc工作电压，芯片具备精确的零电流参考输出，具备快速过电流检测响应，支持单向和双向电流检测，采用SOIC10封装。

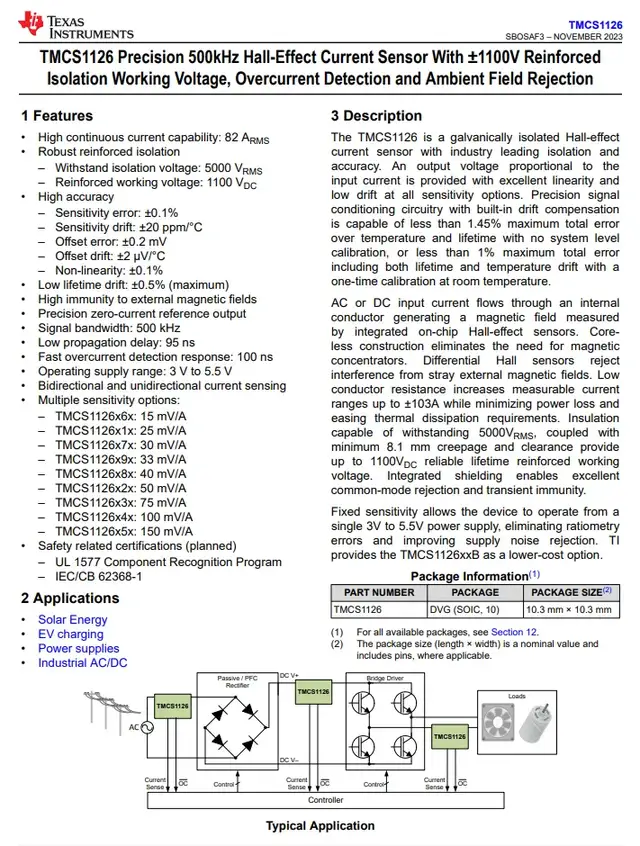

德州仪器 PMCS1126B1BQDVGR 资料信息。

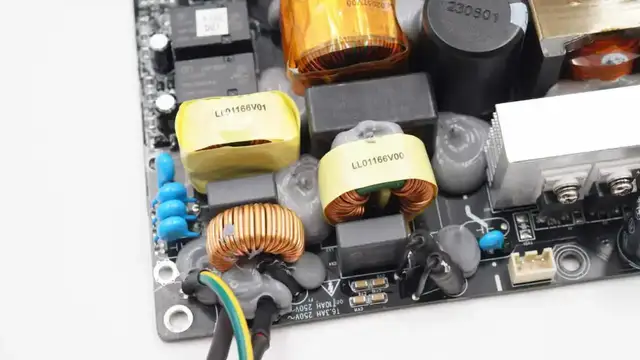

交流输入端焊接保险丝，共模电感，安规X2电容和蓝色Y电容。

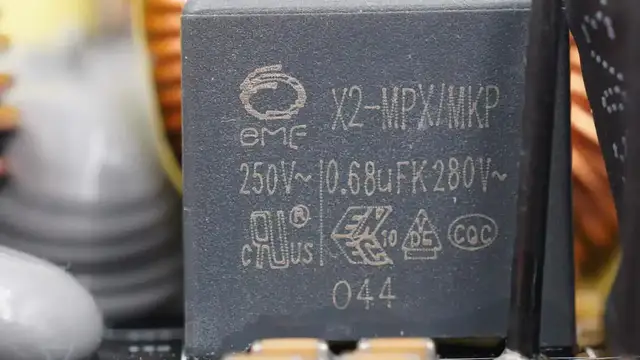

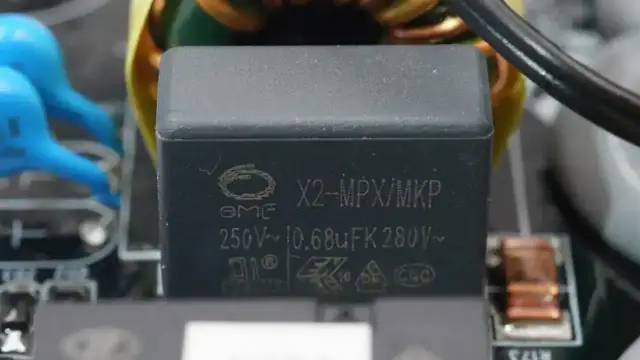

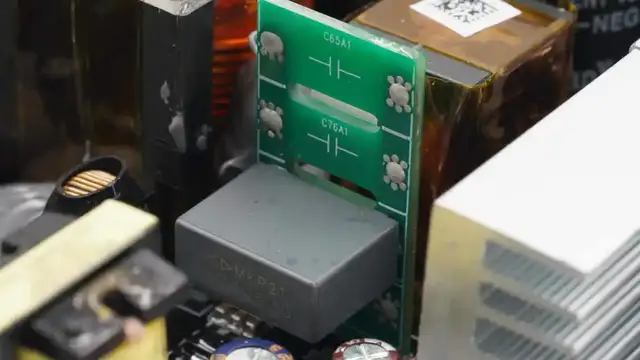

安规X2电容来自eMF亿曼丰科技，规格为0.68μF。

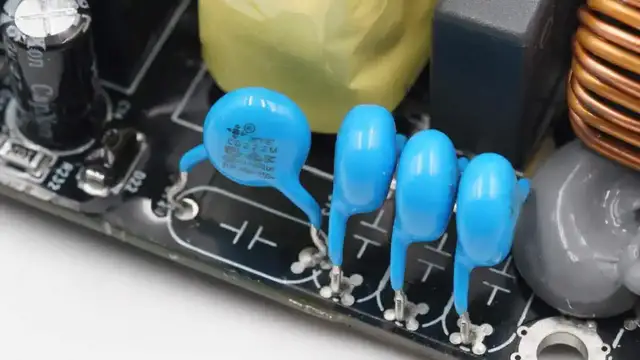

蓝色Y电容来自STE松田电子。

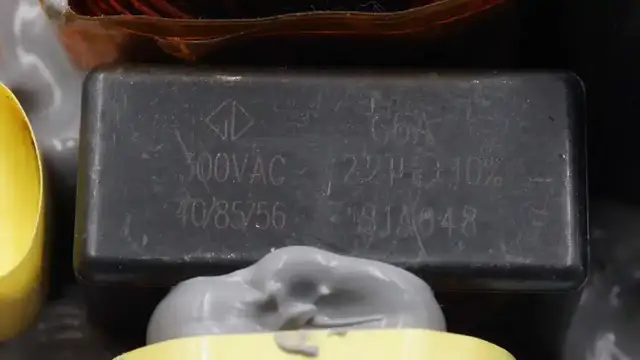

薄膜滤波电容来自厦门法拉电子，规格为2.2μF。

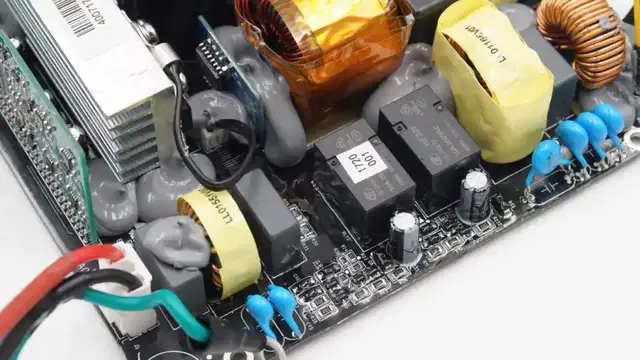

双向逆变模块交流输出侧元件一览。

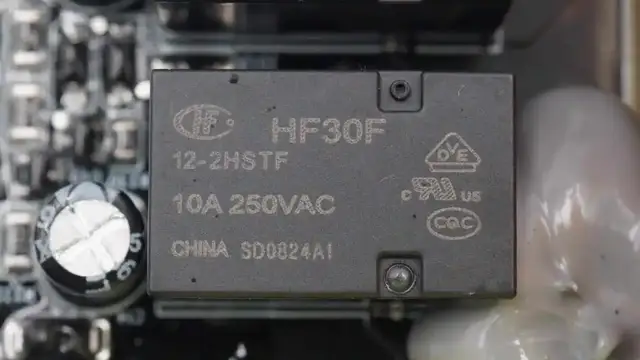

切换继电器来自宏发，型号HF30F/12-2HSTF，线圈电压12V，内置两组常开触点，触点容量10A，两颗用于逆变器切换交流输入和交流输出端子。
安规X2电容来自eMF亿曼丰科技，规格为0.68μF，右侧设有取样电阻用于输出电流检测。

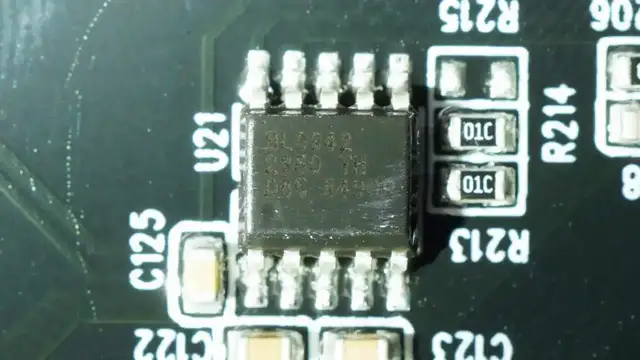

上海贝岭BL0942计量芯片用于逆变器输出电压电流参数采集。
两颗光宝LTV-357T光耦用于隔离通信。

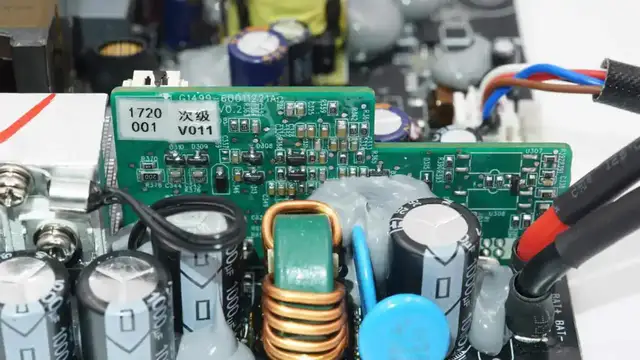

双向逆变模块低压侧用于升压控制的小板特写，焊接MCU和外围元件。
小板背面标贴型号1720以及次级字样。

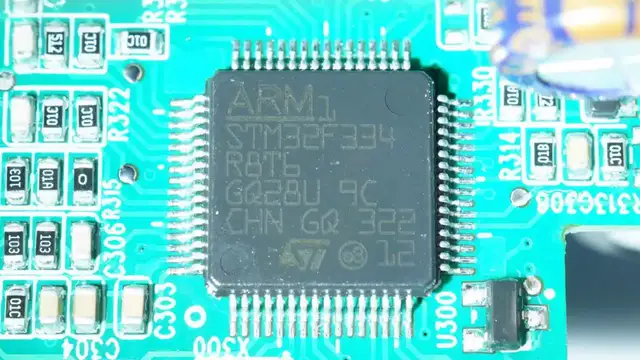

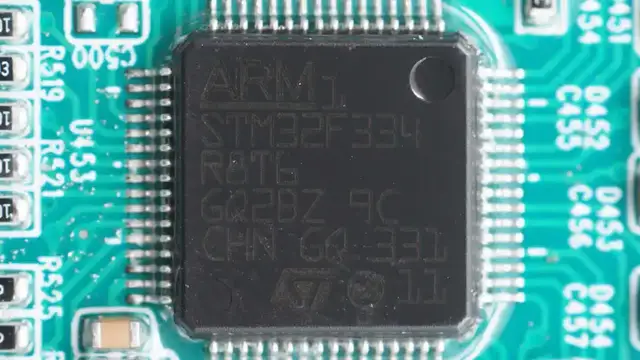

用于升压控制的MCU来自ST意法半导体，型号STM32F334R8T6，内置72MHz主频ARM Cortex-M4 32位CPU和FPU，具备单周期乘法和硬件除法DSP指令。芯片内置超快速比较器，运算放大器，快速ADC和DAC，并具备标准和高级通信接口，采用LQFP64封装。
用于RS485接口的通信芯片来自SiT芯力特，型号SIT3088E，支持3.0-5.5V宽供电电压，接口ESD保护能力达到15kV以上，允许最多256个器件连接到总线，具备驱动器短路输出保护，接收器开路失效保护，采用SOP8封装。
数字隔离芯片来自纳芯微，型号NSi8021，是一颗高可靠性双向双通道数字隔离器，产品通过UL1577安全认证，支持3KVrms绝缘。NSi8021数据速率最高为10Mbps，采用SOP8封装。

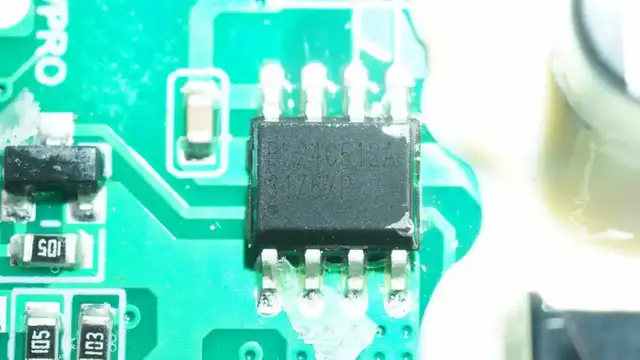

MCU外置贝岭 BL24C512A 64KB存储器芯片。
总线热插拔缓冲器来自纳芯微，型号NCA9511，支持I2C总线和SMBus总线缓冲和热拔插功能，兼容标准模式和快速模式I2C设备，采用SO8封装。

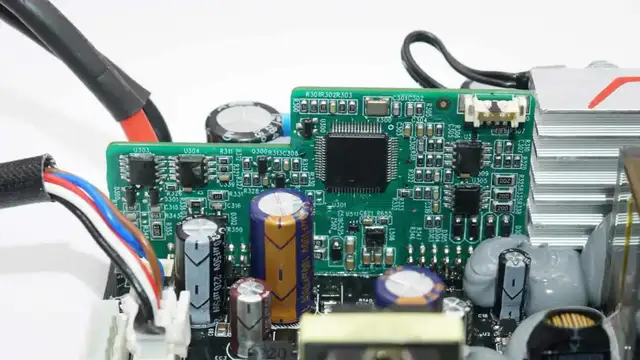

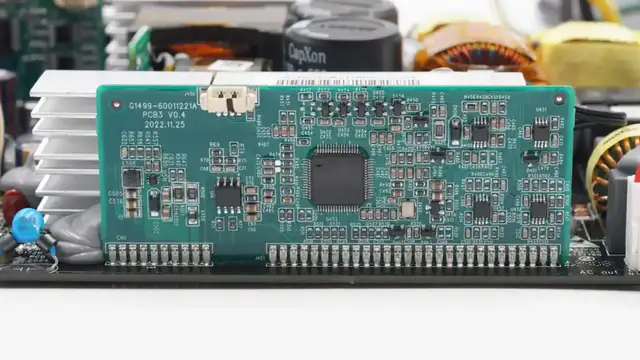

双向逆变模块高压侧控制小板特写，焊接MCU和驱动器芯片。
高压侧控制小板使用的MCU和低压侧控制小板使用的MCU型号相同，均为STM32F334R8T6。
杰华特JW9624双通道驱动器用于低端IGBT驱动。

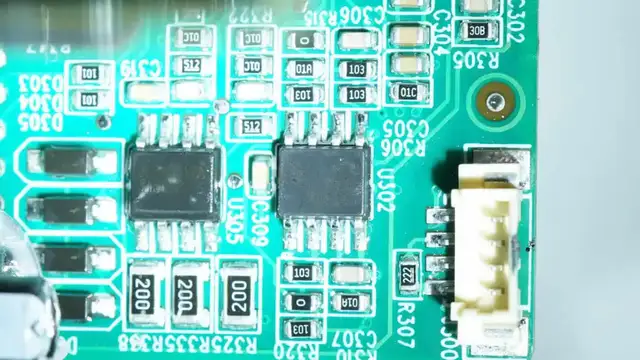

在小板右侧焊接四颗思瑞浦 LM2904A双运放，用于信号采集放大。

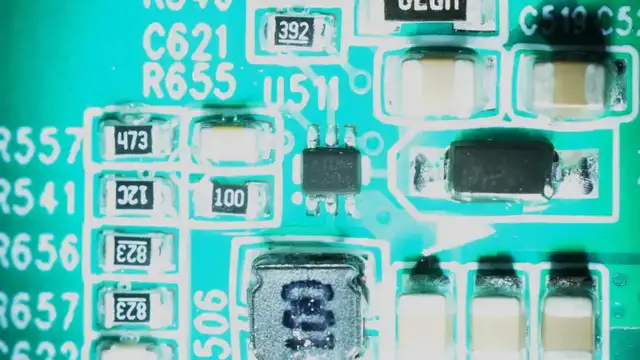

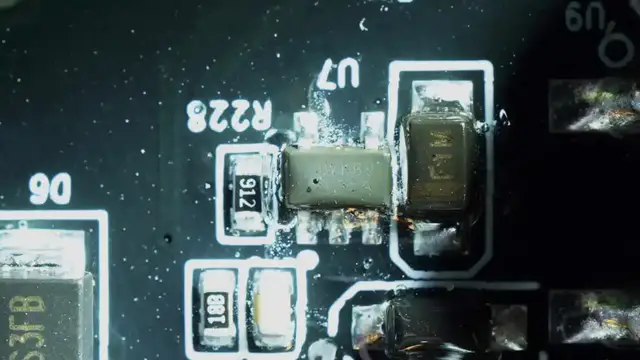

降压芯片来自MPS芯源半导体，丝印ATU，实际型号MP1652GT，支持18V输入电压，最大输出电流2A，采用SOT563封装。

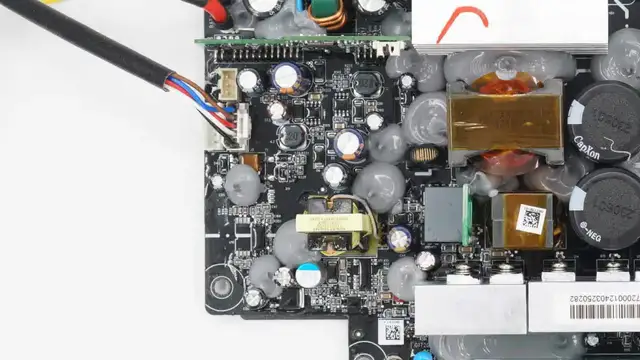

在另一侧设有辅助电源。

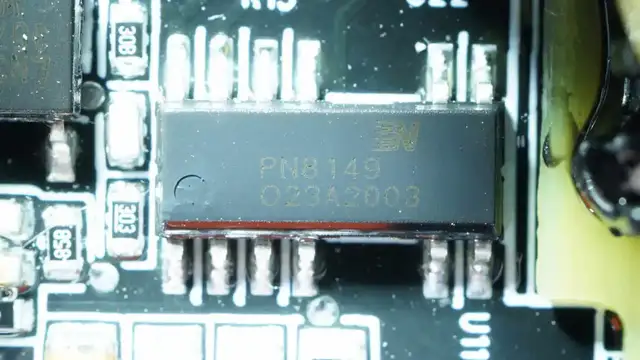

辅助电源主控芯片来自芯朋微，型号PN8149，是一颗内部集成800V开关管的电源芯片，采用SOP12封装。

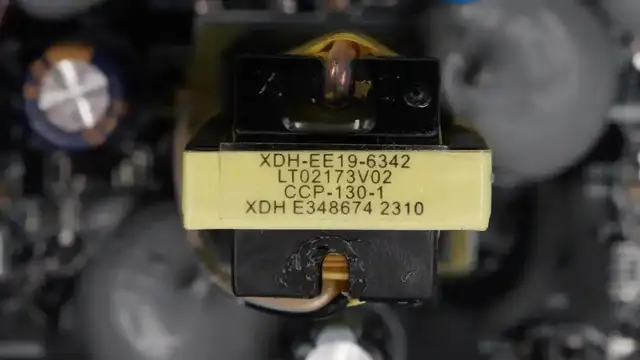

辅助电源变压器采用EE19磁芯绕制。

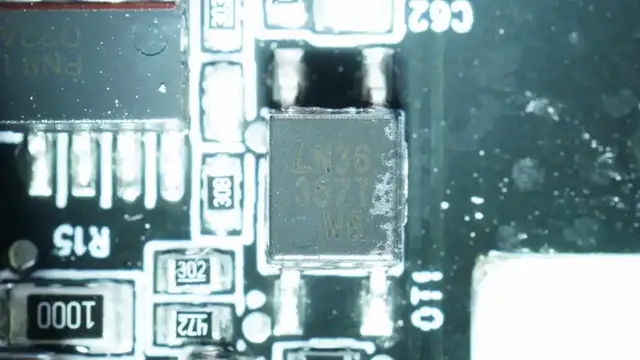

光宝LTV-357T光耦用于输出电压反馈。

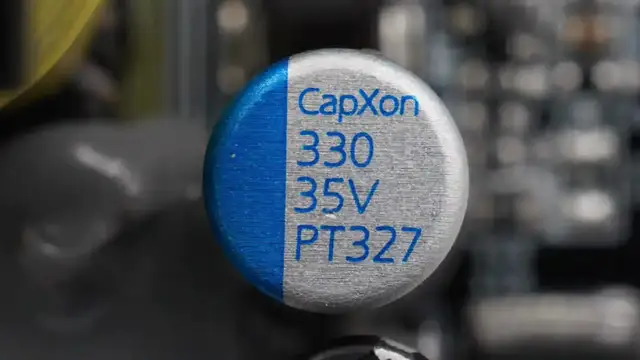

滤波固态电容来自丰宾，规格为330μF35V。

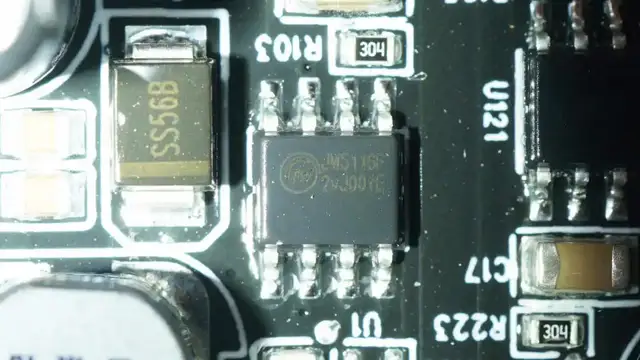

降压芯片来自杰华特，型号JW5116F，输入电压为40V，输出电流3A，开关频率可调节，具备输入欠压闭锁，输出短路保护和过热保护。

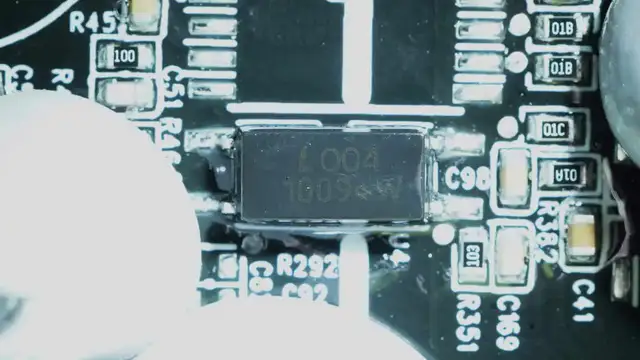

光宝LTV-1009光耦用于输出隔离通信。
杰华特JW3510微功率反激转换器用于隔离供电，芯片支持42V供电电压，内置65V开关管，开关频率为430KHz，重载下采用临界模式，轻载下支持突发模式，输出电压可由单个电阻设置，无需绕组和光耦设置。芯片集成内部补偿和软启动，具备欠压闭锁，输出短路保护和过热保护，采用SOT23-5封装。

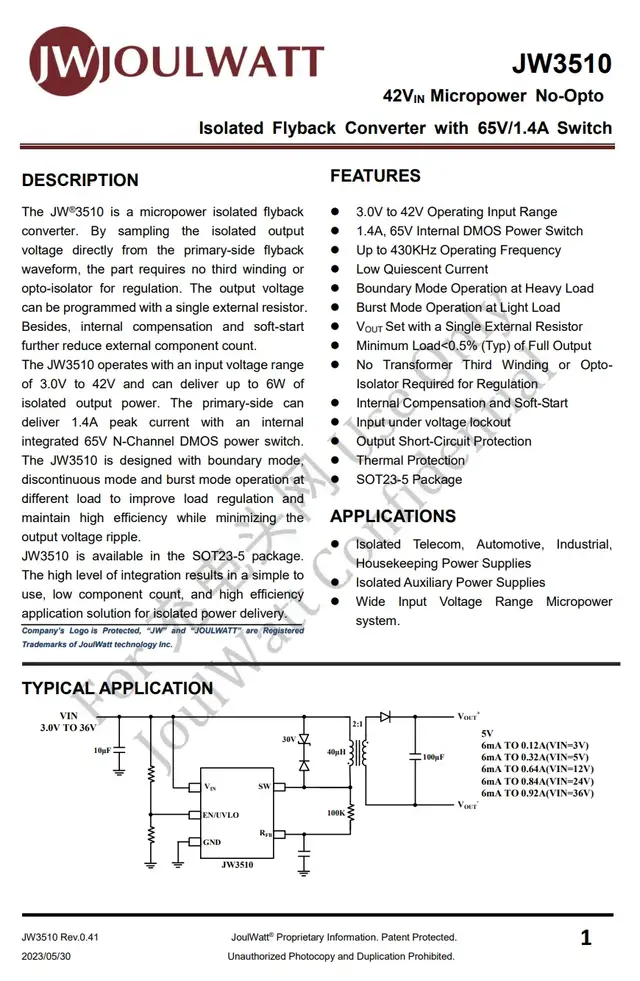

杰华特 JW3510 资料信息。

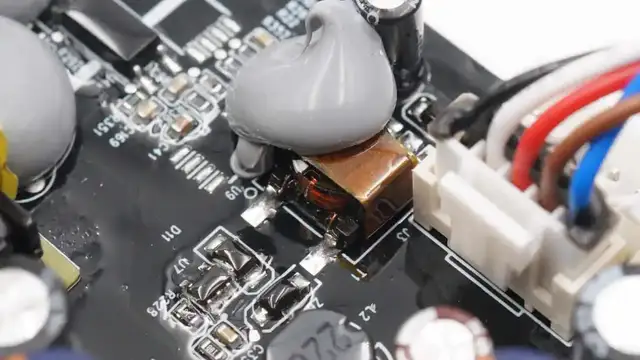

搭配使用的变压器特写。

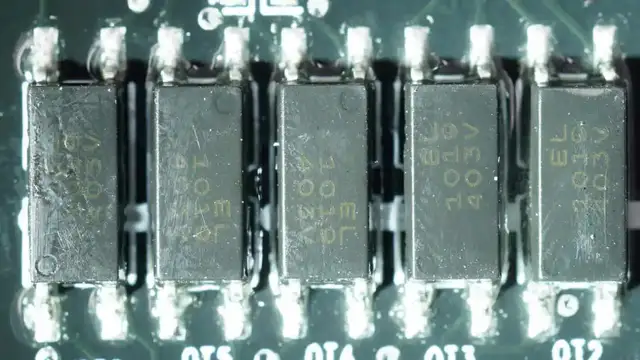

五颗亿光EL1019光耦用于隔离通信功能。
在PCBA模块背面焊接一颗整流桥，来自YJ扬杰科技，型号YBS3010，规格为3A1000V。
电池组设有塑料框架绝缘保护，并设有PCB用于单体电压采样线连接，并采用螺丝固定。

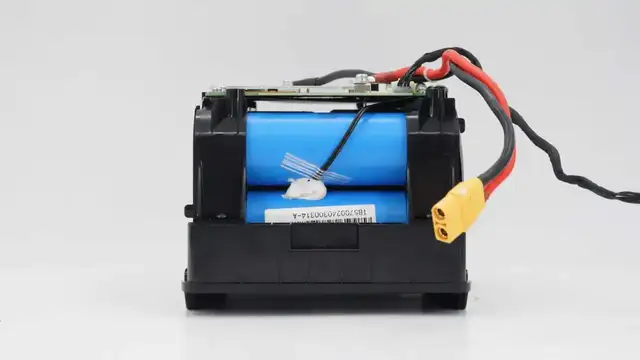

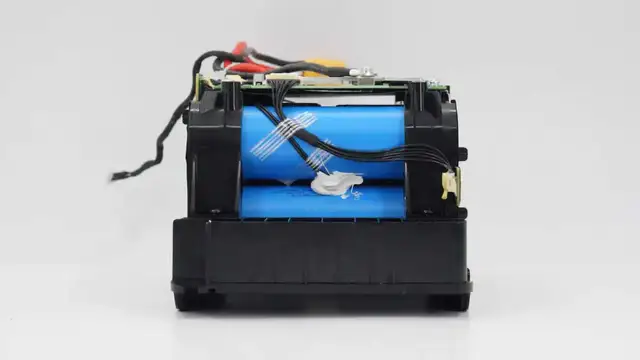

电池组侧面一览，侧面的PCB通过排线连接到保护板，在电池之间设有NTC热敏电阻用于检测电池温度。
另一端同样设有热敏电阻检测电池温度。

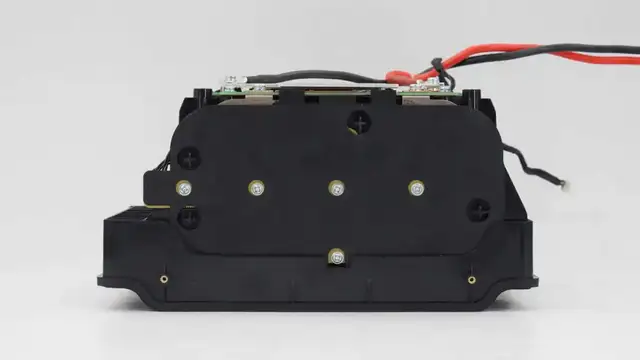

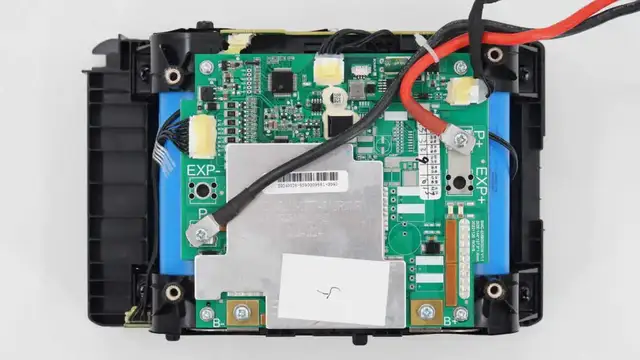

电池保护板使用螺丝固定在框架上。

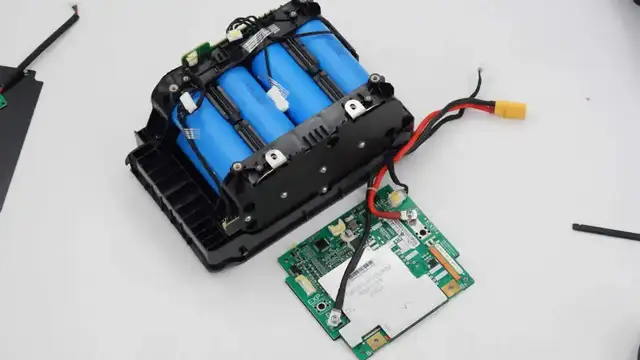

拧下固定螺丝，取下电池保护板。
在电池保护板下方还设有一颗热敏电阻，共三颗热敏电阻从中间和两侧检测电池温度。

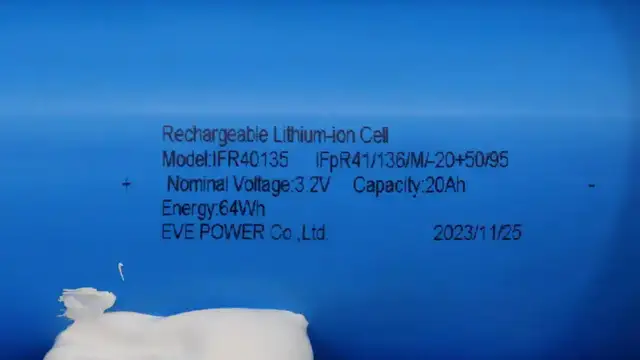

户外电源内置磷酸铁锂电池来自EVE亿纬动力，型号为IFR40135，容量为20Ah，额定电压为3.2V，能量为64Wh，8颗串联组成512Wh能量。

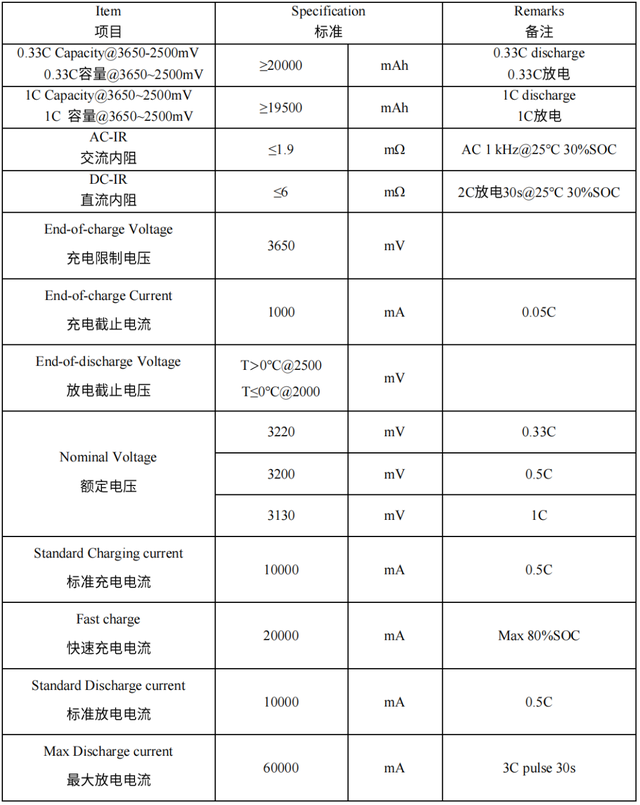

从规格书可以了解到基本信息：0.33C放电容量为≥20000mAh，1C放电容量为≥19500mAh，交流内阻为≤1.9mΩ，直流内阻为≤6mΩ，充电限制电压为3650mV，放电戒指电流为1000mA，标准充电电流10000mA（0.5C），快速充电电流20000mA，标准放电10000mA（0.5C），最大放电电流60000mA（3C pulse 30s）。

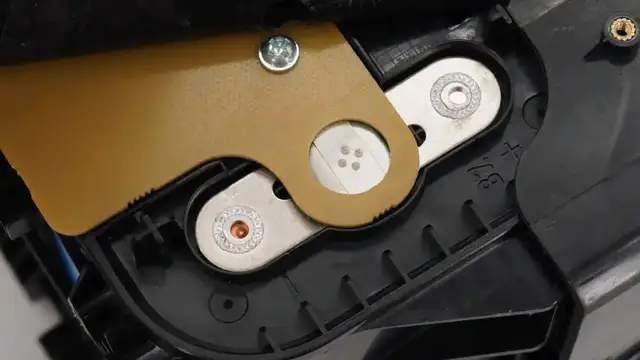

电池正负极连接使用激光点焊。

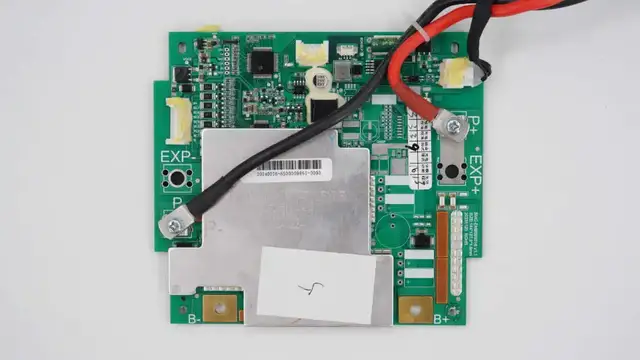

电池保护板正面一览，输入正负极均为PCB覆铜，输出正负极采用焊接接线柱连接，左侧下方设有散热片为电池保护管散热。

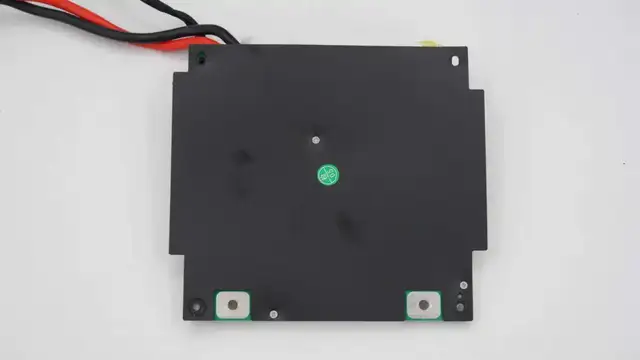

电池保护板背面覆盖麦拉片，还设有螺丝固定散热铝片。

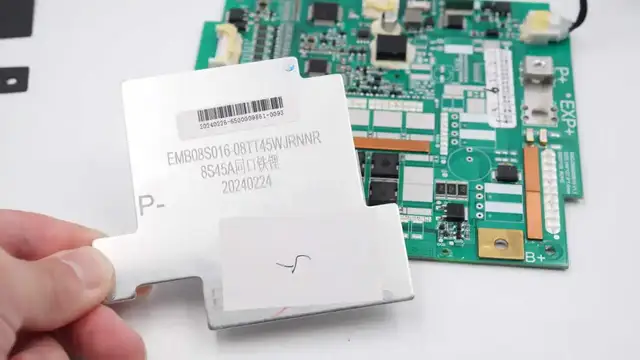

拧下背面固定螺丝，拆下散热铝片，铝片上标注了保护板规格，为8串铁锂电池，45A，同口充放电。

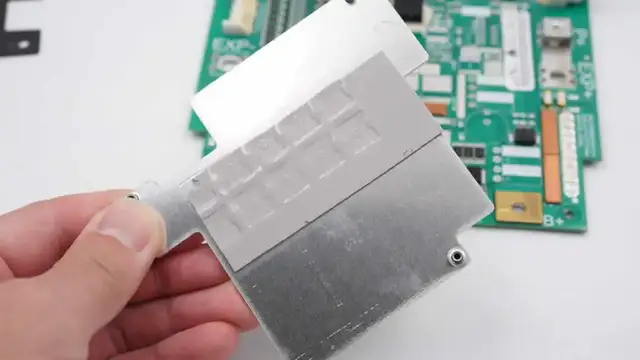

散热片背面设有导热垫为开关管散热。

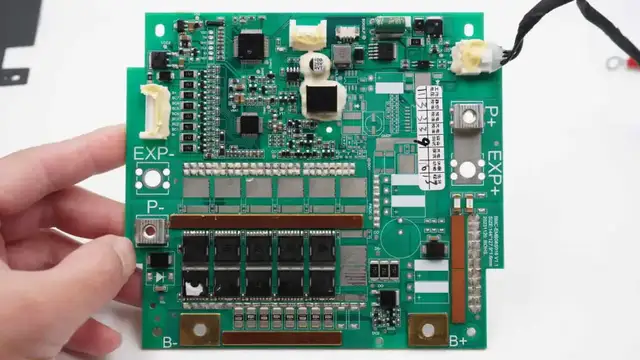

保护板正面一览，左上角设有主控MCU，下方设有电池保护芯片，在底部设有电池保护管和检流电阻。右侧设有两颗保险丝用于过流保护，在PCB上焊接铜条，增加截面积增强载流。

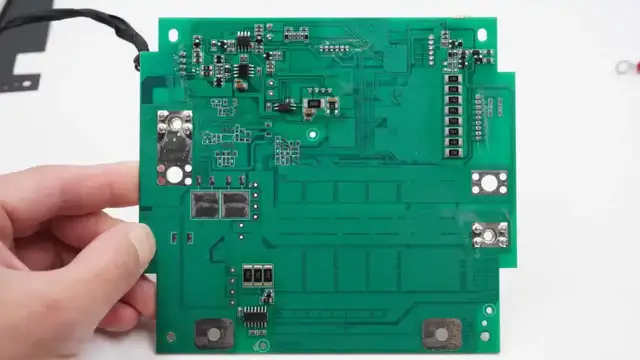

在保护板背面焊接485通信芯片，数字隔离芯片，均衡电阻，下方焊接限流电阻和一颗与非门芯片。

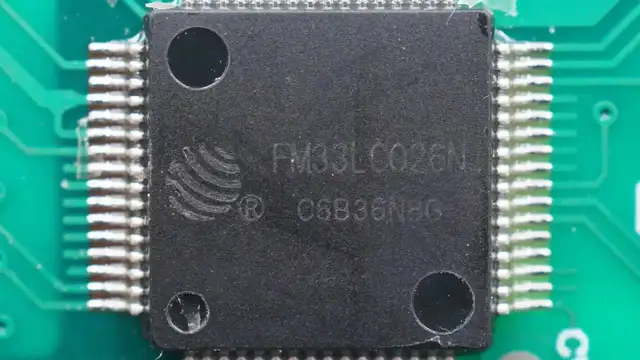

主控MCU来自FUDAN复旦微，型号FM33LC026N，芯片内置ARM Cortex-M0内核，芯片内部集成128KB FLASH和24KB SRAM，最高主频为64MHz，芯片具备两个SPI接口，一个I2C接口，四个UART接口，采用LQFP64封装。
MCU外置贝岭 BL24C512A 64KB存储器芯片。

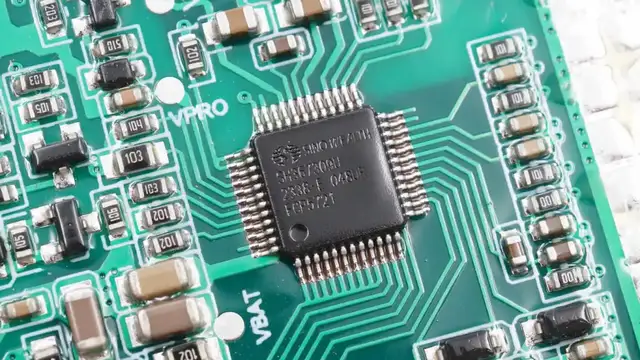

电池保护芯片来自中颖电子，型号SH367309，是一颗支持5-16串的电池保护芯片，支持户外电源中16串磷酸铁锂电池应用。芯片具备过充，过放，温度保护，充放电过流保护，短路保护，内部集成均衡功能。
8颗4mΩ取样电阻并联用于检测电池组电流。

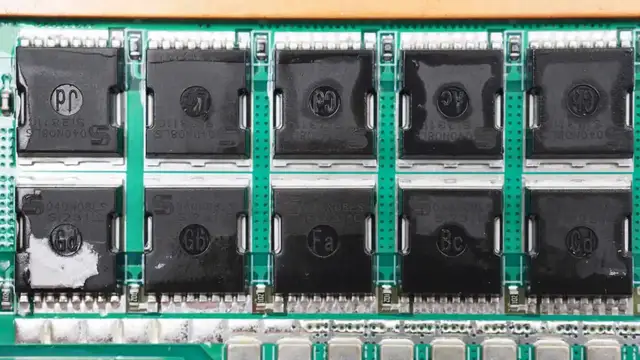

十颗电池保护管特写，五颗并联，两组对向串联。

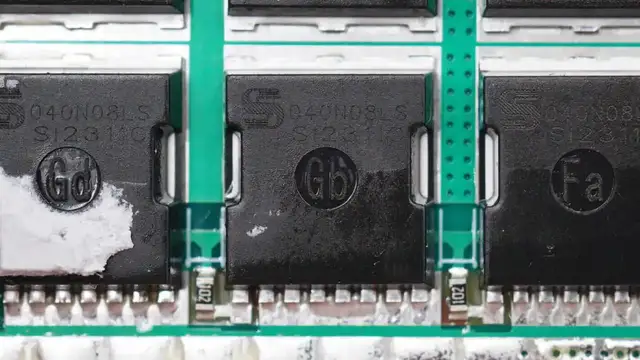

电池保护管来自思开半导体，型号SS040N08LS，NMOS，耐压85V，导阻为3.6mΩ，采用TOLL-8封装。

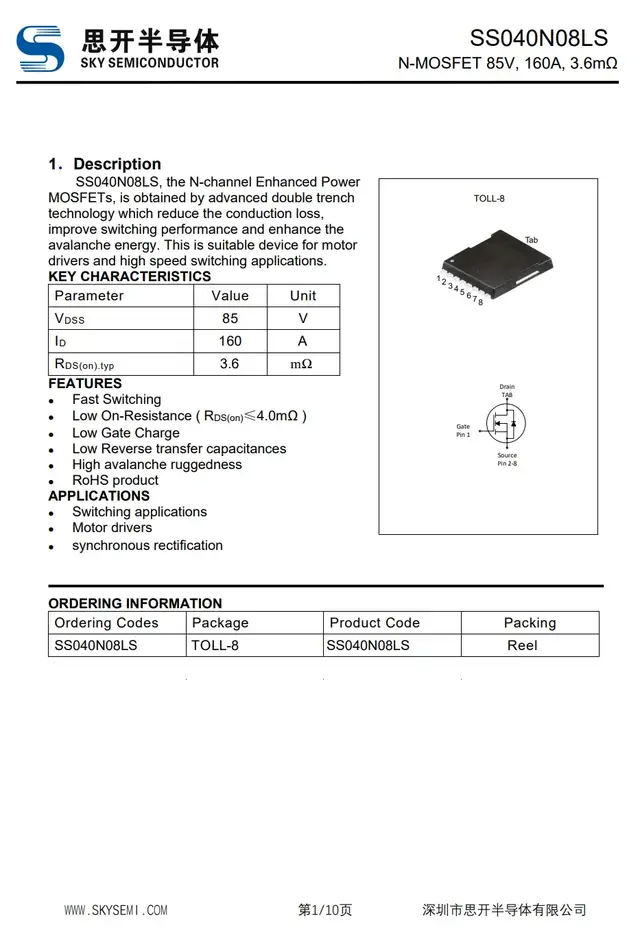

思开半导体 SS040N08LS 资料信息。

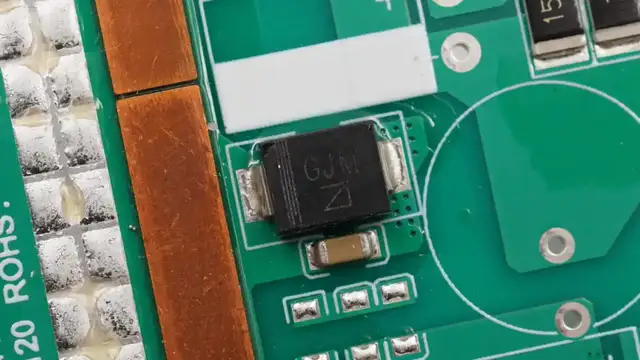

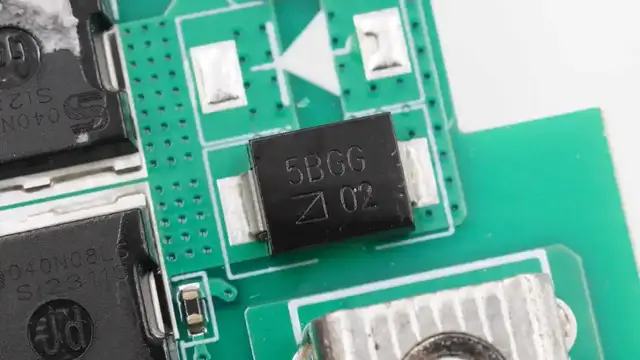

ZHIDE志得5.0SMDJ58CA 双向TVS二极管用于吸收过压浪涌。

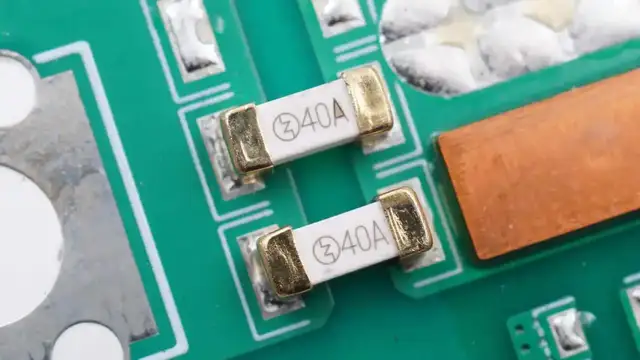

两颗40A保险丝并联，用于电池组过流保护。

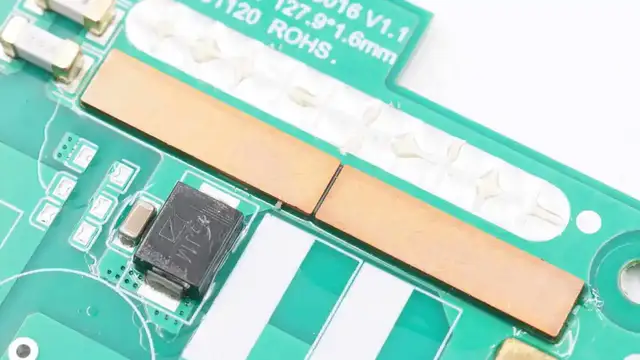

PCB焊接铜条增强载流。

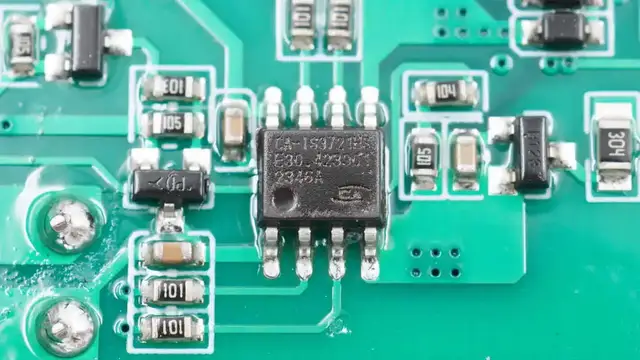

高速双通道数字隔离器来自CHIPANALOG川土微，型号CA-IS3721，是一颗支持DC-150Mbps信号传输速率的高性能数字隔离器，芯片支持5KVrms隔离耐压，提供高电磁抗扰度和低辐射，具备施密特触发器输入，采用SOIC8封装。

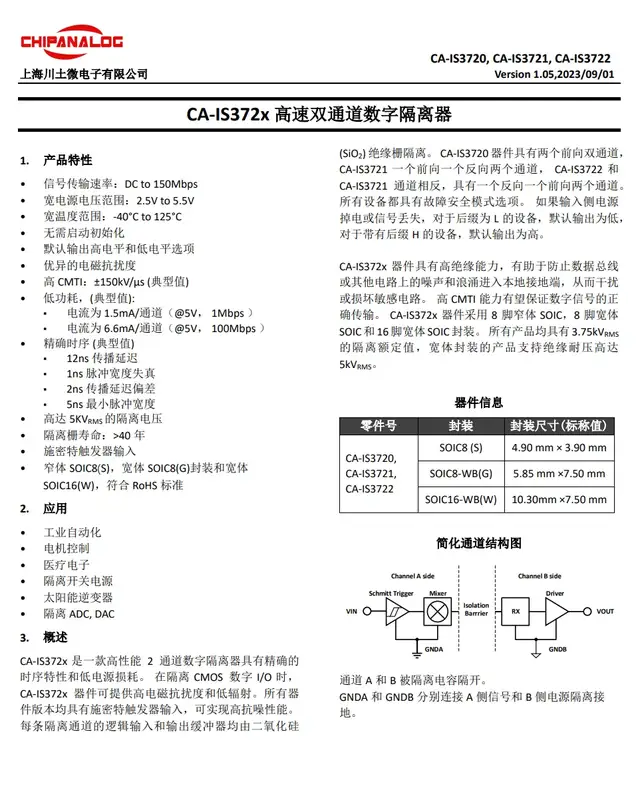

川土微 CA-IS3721 资料信息。
3PEAK思瑞浦 TP8485E用于485通讯，内置ESD保护功能，采用SOP8封装。

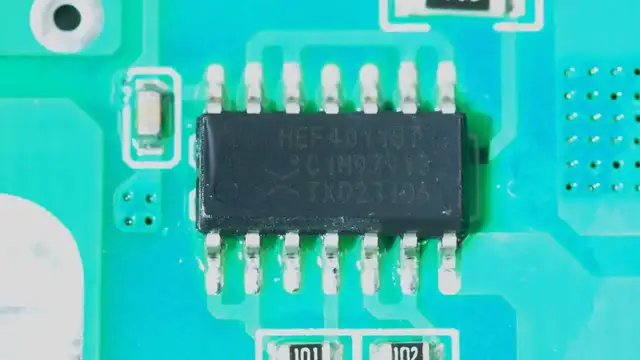

与非门芯片来自安世半导体，型号HEF4011，是一颗四路二输入与非门，采用SO14封装。

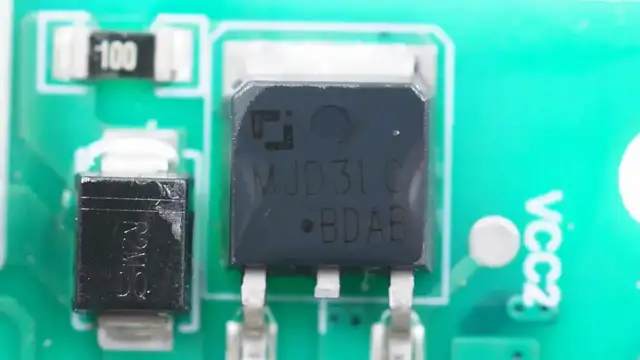

一颗三极管来自长晶科技，型号MJD31C，为NPN三极管，耐压100V，电流3A，采用TO-252-2L封装。

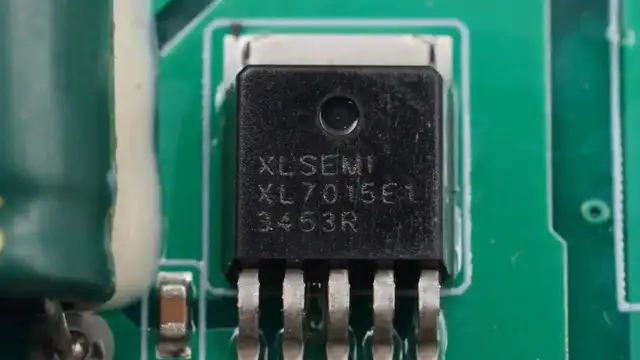

降压芯片来自XLSEMI芯龙，型号XL7015，是一颗高压降压转换器，芯片内置开关管，支持100V输入电压，输出电流为0.8A，开关频率为150KHz，采用TO252-5L封装。

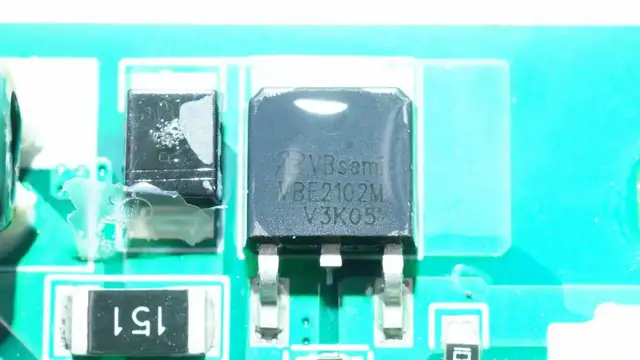

MOS管来自VBsemi微碧，型号VBE2102M，PMOS，耐压-100V，导阻250mΩ，采用TO-252封装。

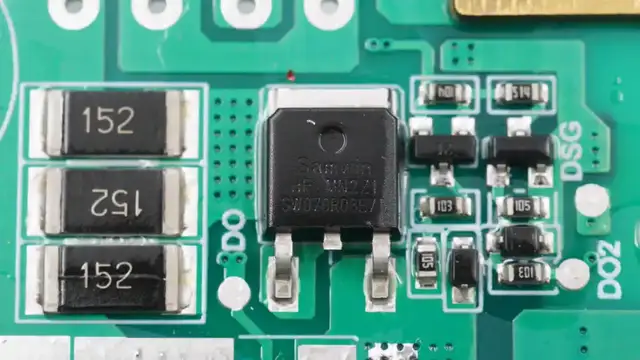

MOS管来自芯派电子，型号SW070R08E7T，NMOS，耐压80V，导阻7.6mΩ，采用TO-252封装。
ZHIDE志得SMCJ440A用于过压保护。

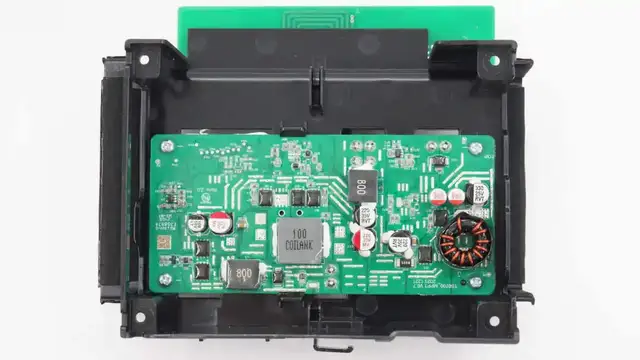

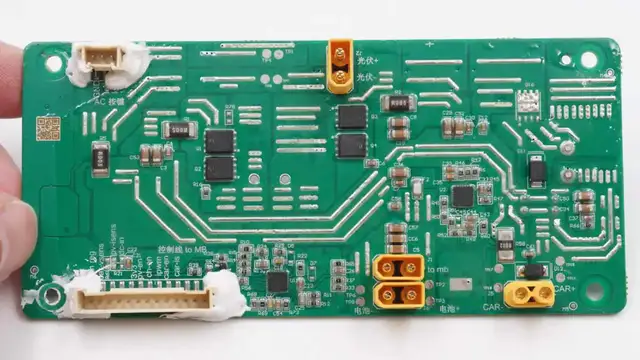

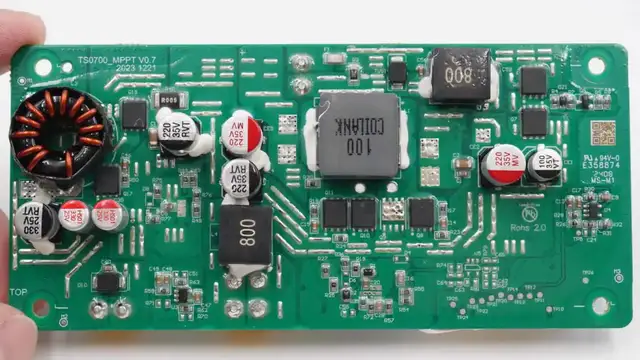

MPPT小板上设有太阳能板接口，电池接口和车充输出接口，左侧设有连接插座。下方设有同步升降压控制器，中间位置设有同步升降压开关管，右侧设有降压控制器。
背面设有合金电感用于同步升降压电压转换，左侧设有磁环电感用于降压输出。
同步升降压控制器来自南芯科技，型号SC8802，是一颗双向同步4管双向升降压充放电控制器。不管输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理。当系统需要从电池组放电时，SC8802 能够反向输出所需电压，同样可输出低于，高于或者等于电池组电压值。

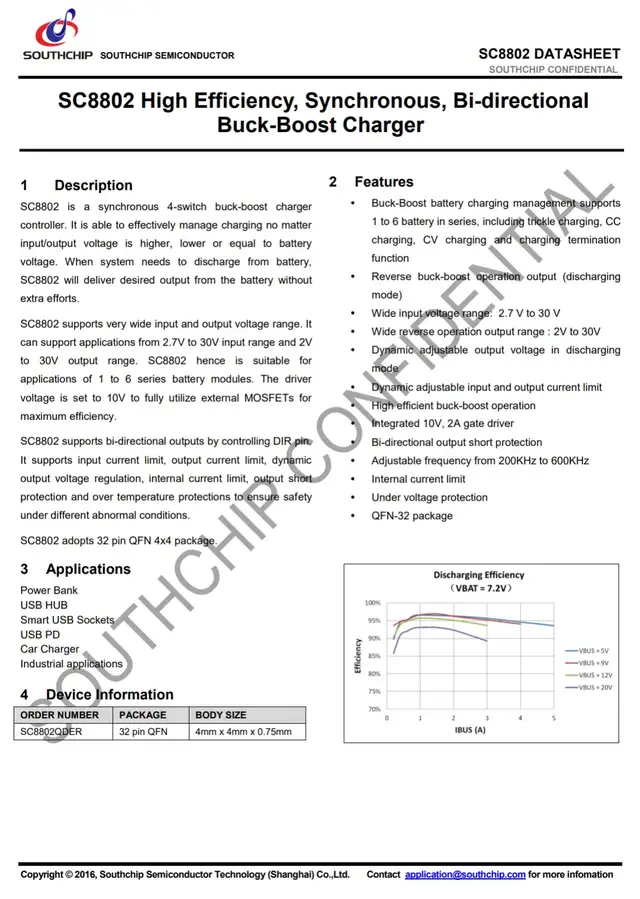

南芯科技 SC8802 资料信息。

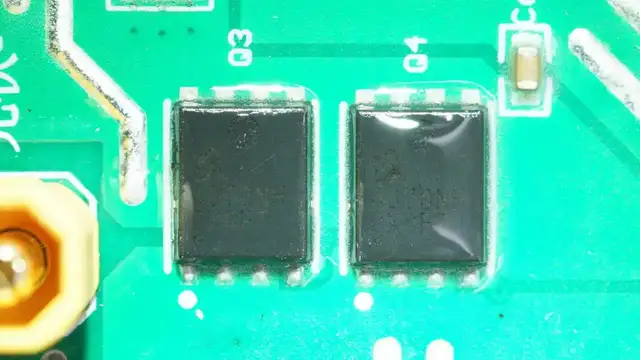

同步升降压开关管来自sinopower大中，型号SM4070NHKP，NMOS，耐压40V，导阻7.8mΩ，采用DFN5*6A-8封装。

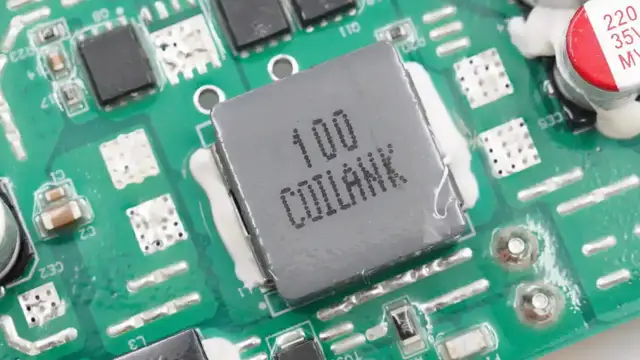

同步升降压电感来自COILANK驰兴科技，型号APS17A70M100，规格为10μH，为1770尺寸。直流电阻为9.9mΩ，饱和电流18.2A。

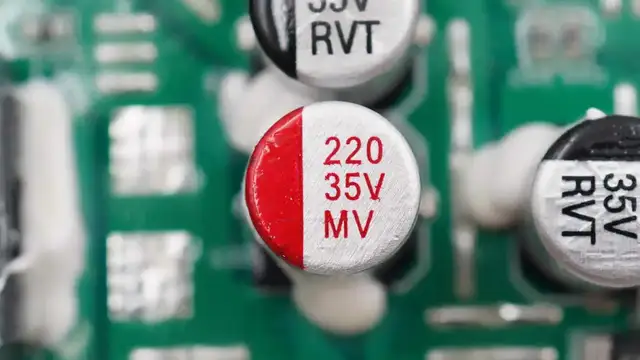

用于输入和输出滤波的固态电容规格为220μF35V。

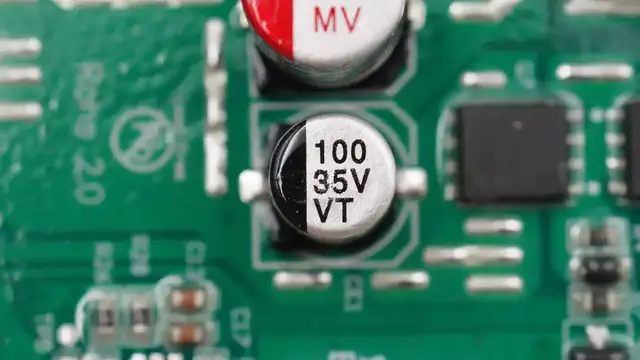

太阳能输入端使用一颗100μF35V电解电容与固态电容并联。
电池端使用一颗220μF35V电解电容与固态电容并联。

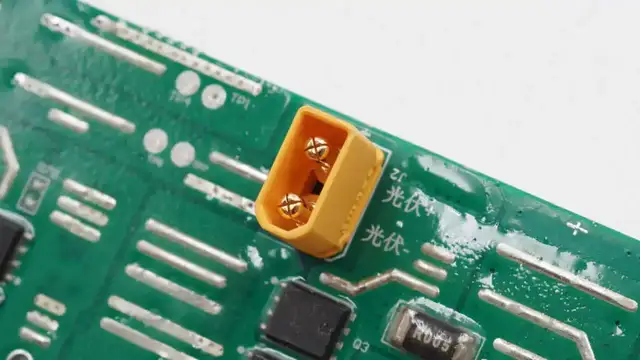

太阳能MPPT输入XT30接口特写。

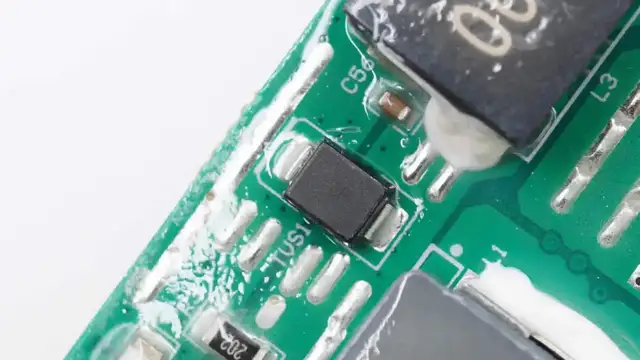

SMBJ36CA双向TVS二极管用于吸收浪涌电压。

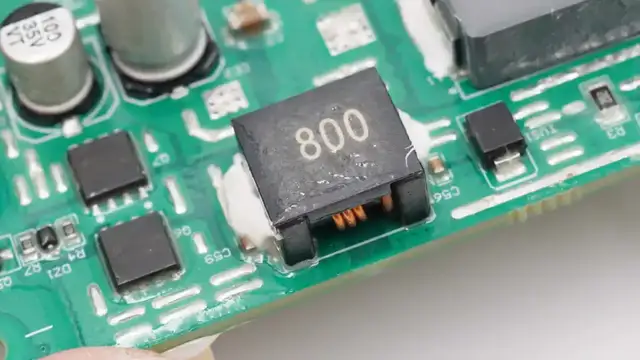

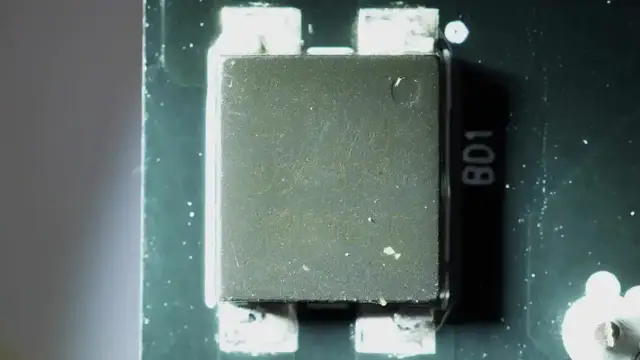

滤波电感丝印800，贴片焊接。

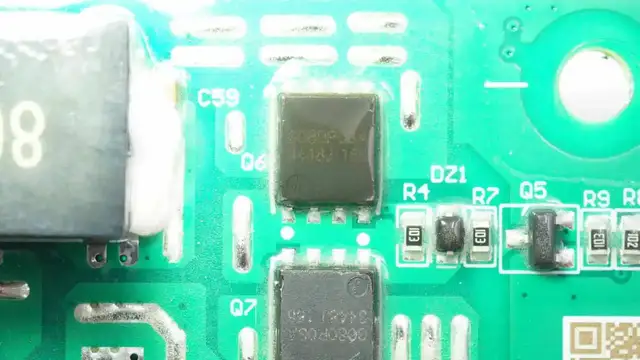

用于输入控制的MOS管丝印G080P08A，两颗对向串联。

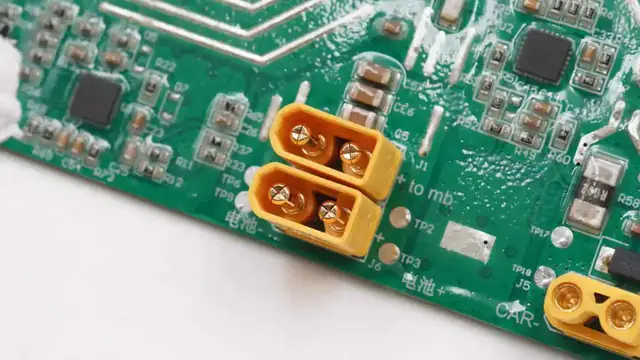

连接到电池组和快充面板的XT30连接器特写。

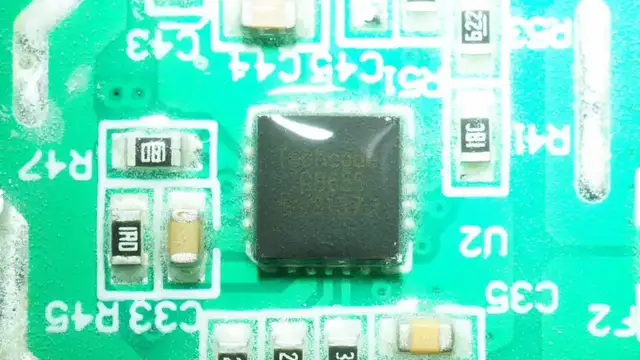

用于车充接口降压的同步降压控制器来自Techcode泰德，型号TD8655，是一颗40V输入电压的同步降压控制器，支持四路电流限制。芯片支持1.2-28V输出电压，支持恒压恒流控制，芯片内部集成MOS驱动器，采用QFN20封装。

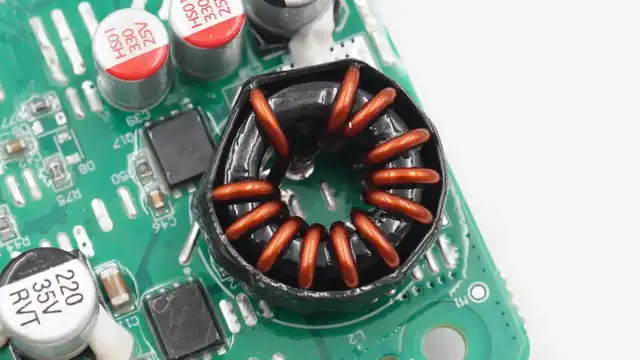

降压电感采用磁环绕制，外套热缩管绝缘。

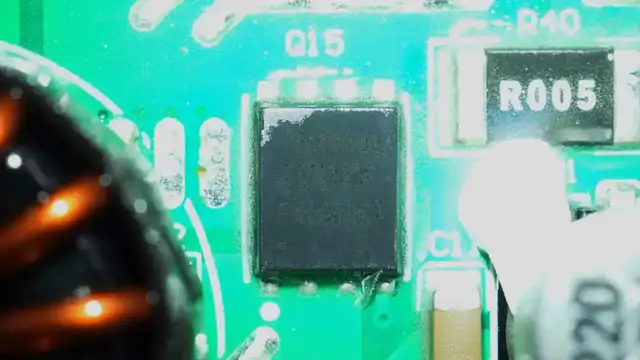

同步降压开关管来自Techcode泰德，型号TDM3436，NMOS，耐压40V，导阻2.4mΩ，采用DFN5*6-8封装。

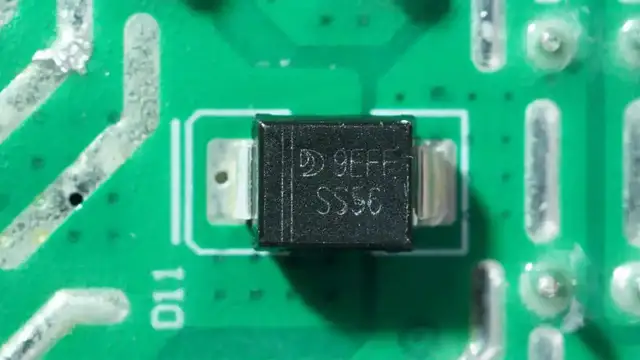

SS56肖特基二极管与MOS管并联，用于抑制干扰。

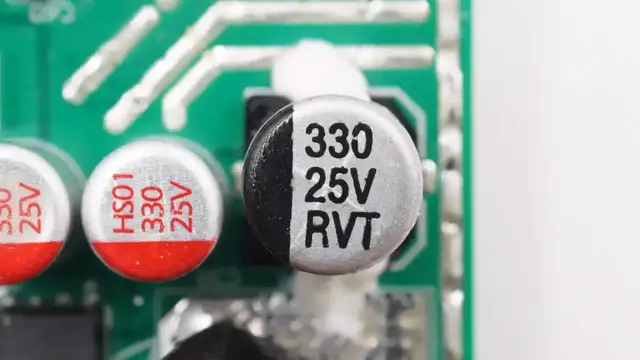

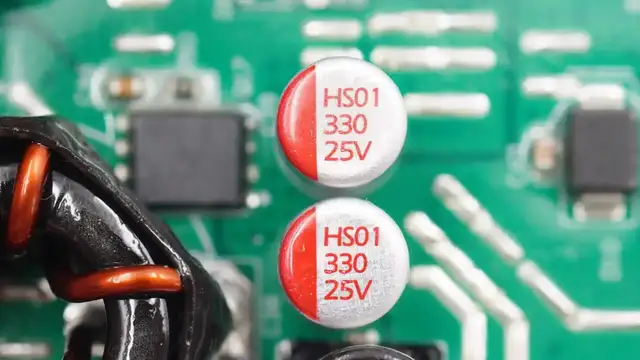

输出两颗滤波固态电容规格为330μF25V。
滤波电解电容规格为330μF25V。

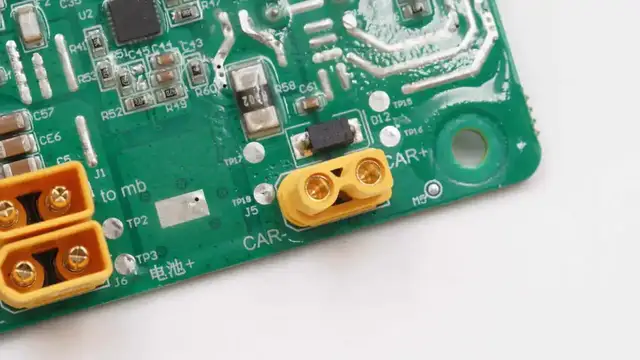

车充输出XT30连接器特写。

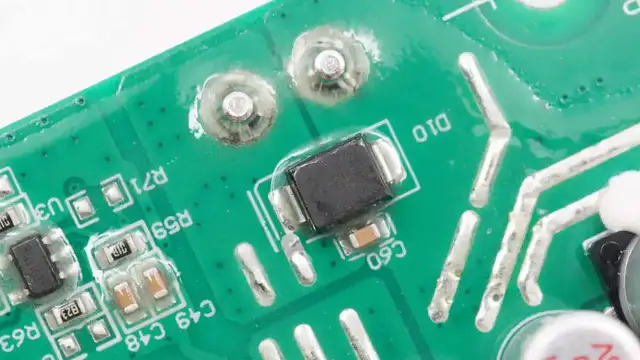

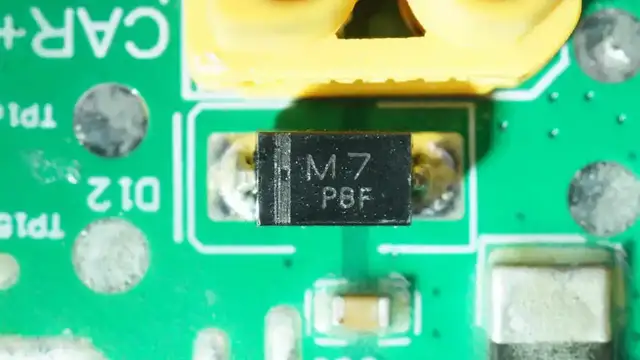

丝印M7的二极管用于吸收反向电压。
SMAJ20A TVS二极管用于吸收浪涌电压。

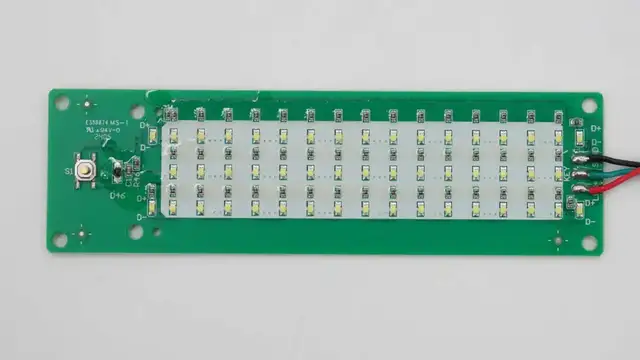

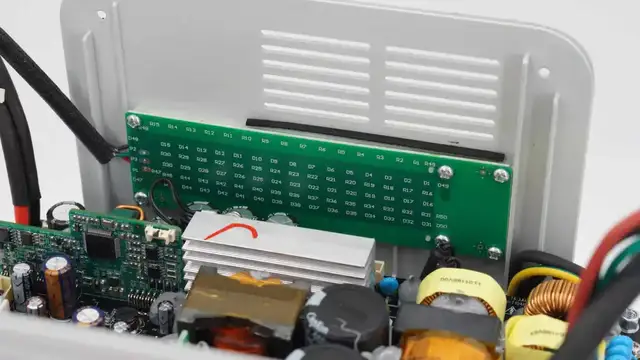

LED灯板左侧焊接贴片开关，右侧焊接49颗贴片LED。
全部拆解一览，来张全家福。
充电头网拆解总结

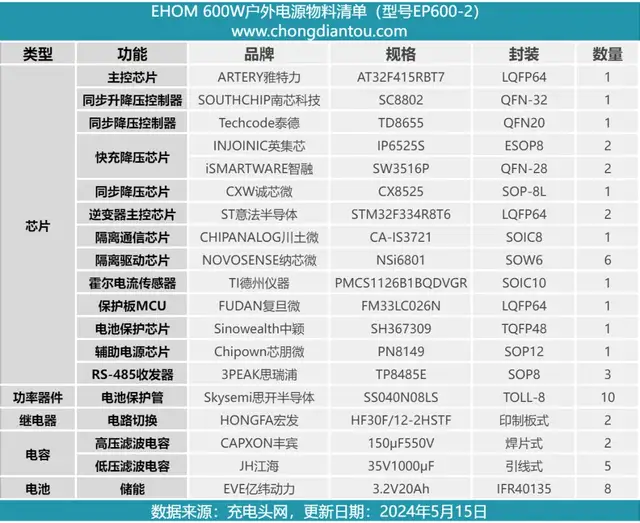

最后附上EHOM EP600-2户外电源内部核心物料清单，方便大家查阅。
EHOM EP600-2户外电源内置512Wh磷酸铁锂电池，内置的双向逆变模块支持600W输出功率，支持1200W峰值输出功率。户外电源侧面设有显示面板，USB快充接口和逆变输出接口，还设有LED照明灯。
充电头网通过拆解了解到，EHOM EP600-2户外电源内部采用模块化设计，内部由快充面板，双向逆变模块，电池保护板和电池组组成。户外电源内部使用贯流风扇取代传统轴流风扇，为双向逆变模块散热，噪声小风量大，能带来更加舒适的使用体验。
户外电源内部电池组使用8串40135磷酸铁锂电池组成，电池来自亿纬动力，电池保护芯片来自中颖，配有均衡电路，并使用复旦微MCU用于控制功能。双向逆变模块来自Gospower高斯宝电气，型号G1720，用于锂电池组充电和逆变输出，逆变器采用ST意法MCU用于整机控制，搭配杰华特和纳芯微驱动器用于开关管驱动，使用TI德州仪器霍尔电流传感器用于电流检测。
快充面板使用雅特力MCU用于功率显示和整机控制，USB-C快充采用智融SW3516P快充芯片，USB-A接口采用英集芯IP6525S降压芯片，无线充电采用睿赫CCX1033主控芯片。MPPT模块采用南芯科技SC8802同步升降压控制器。内部PCB涂有三防漆，有效避免潮湿和灰尘对户外电源的影响，确保稳定可靠应用。
