前言

户外野营、自驾旅游等作为很多人喜爱的活动，对户外电源的使用频率很高，此外在应急供电、室外直播摄影、户外作业、应急救援等多方面也有它们的身影。



最近充电头网拿到了ANKER安克一款 767 户外电源，功率大拉箱式设计方便搬运，同时各方面性能表现都相当不错。



其内置利维能磷酸铁锂电池组，由16串10并的26700电芯组成，型号为ITR26/70-40E，为26700尺寸，标称容量4Ah，标称电压3.2V，支持1C充电和2C放电。

此外还采用了时下非常前沿的氮化镓双向逆变器技术，开创氮化镓在户外电源领域的应用。下面就随小编一起来看看。



安克 767 氮化镓户外电源开箱

包装盒正面ANKER品牌、产品名称、外观以及卖点，而且这是此前安克就推出的GaNPrime系列产品中的一款，功率2300W，容量2048Wh。

背面右边是安克767户外电源各插口的类型和输出功率示意图，左边的图形标识表明该户外电源支持充电的类型以及充电时长。

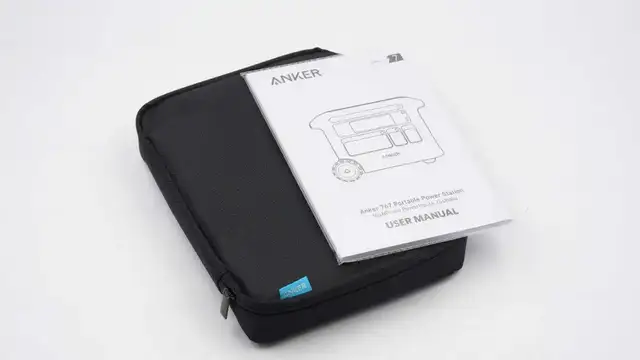

除户外电源外，包装盒内还有产品说明书和收纳包，收纳有三类充电线缆。

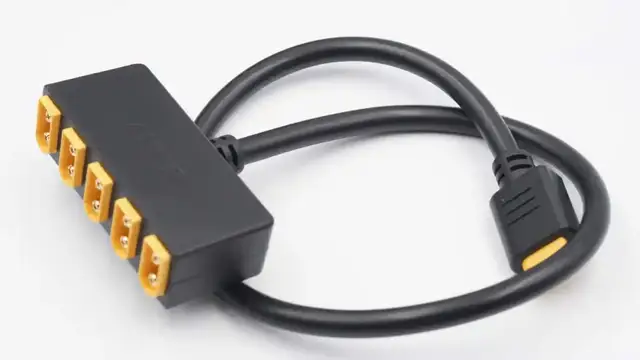

其中一根为太阳能充电线。

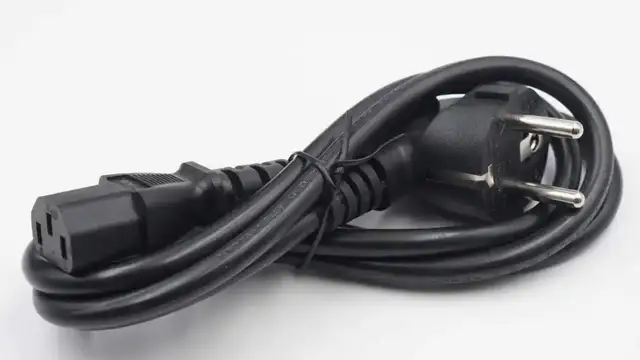

一根为常见的AC电源线，用于给户外电源进行交流充电。

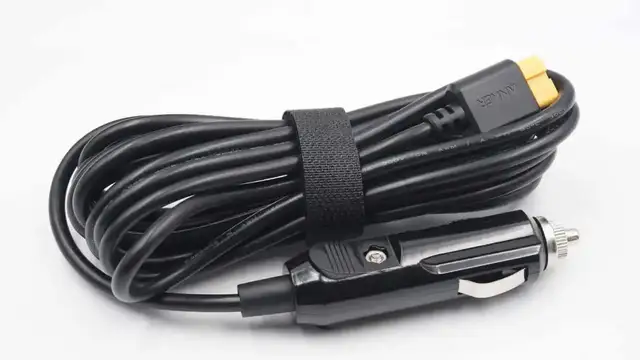

还有一根为点烟器线缆。

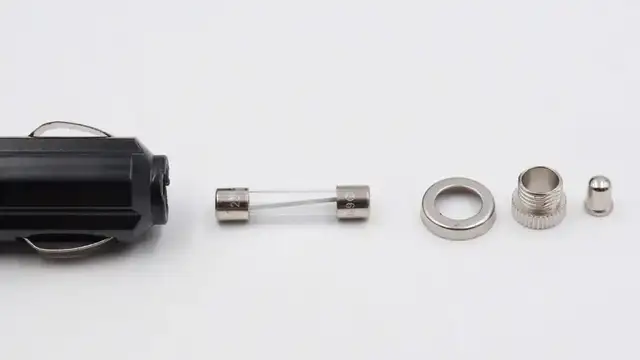

点烟器插头内置20A保险丝。

安克这款 767 氮化镓户外电源整体为灰色色调，外壳磨砂抗指纹。作为一款大容量大功率产品，机身顶部两端不仅设计有提手，还配上了静音滚轮，无论是固定场所的上下挪动，还是稍微有些距离的搬运，都很方便省力气。

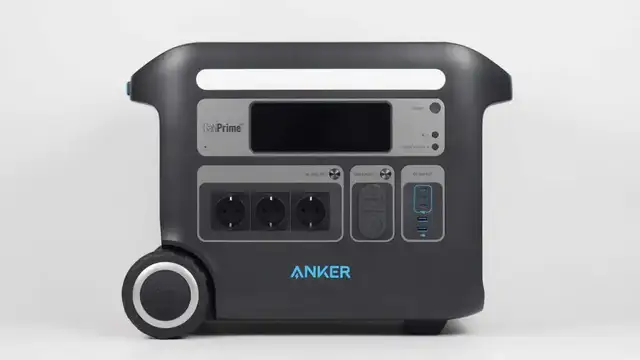

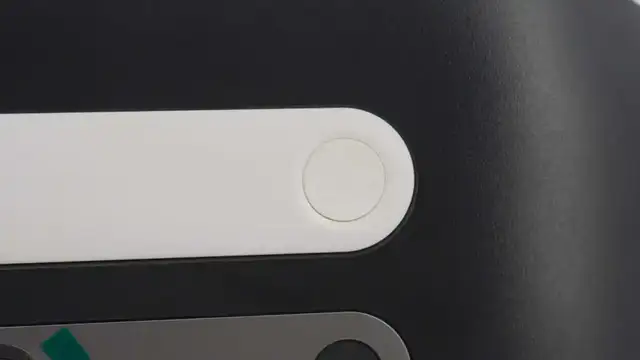

产品正面白色区域为照明灯，可在夜间活动时提供光源，右侧为照明灯控制开关。

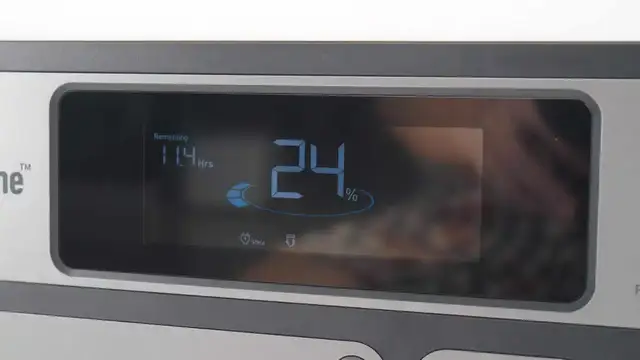

下方的数显屏可以在充电时直观地看到充电剩余时长、剩余电量、交流电的频率以及充电类型等。

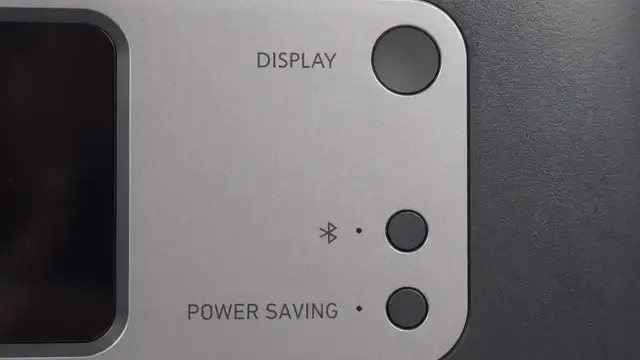

数显屏右侧有对应的开关按钮、蓝牙连接模式按钮和节能模式按钮。

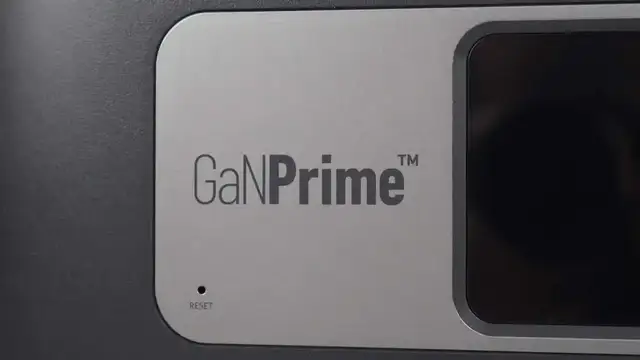

数显屏左侧印有GaNPrime™标志，左下方是设备重置按钮。

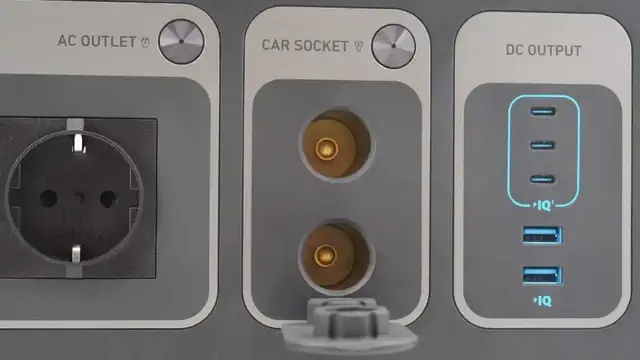

在接口方面，该产品配备三种类型的接口，分别置于左、中、右三个区域，其中中间区域为2个点烟器插口，区域右上角是对应的模块控制开关。

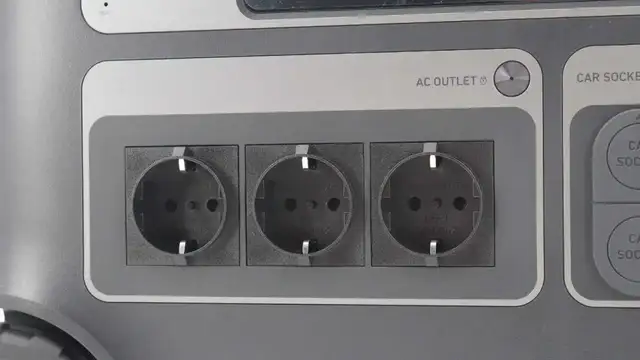

左侧区域配有3个AC圆头插孔，区域右上角是AC插孔控制开关。

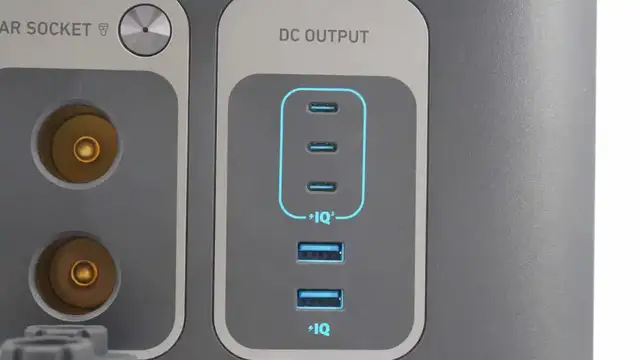

右侧区域配有2A3C接口，其中USB-A接口支持12W输出，USB-C接口支持100W快充。

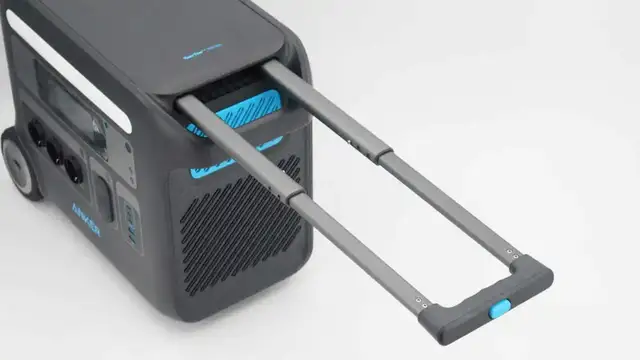

顶部一端设有拉杆，可以让产品像行李箱一样拉运，方便户外移动。

拉杆具备两段伸缩长度设置，以便适应不同高度的场地。

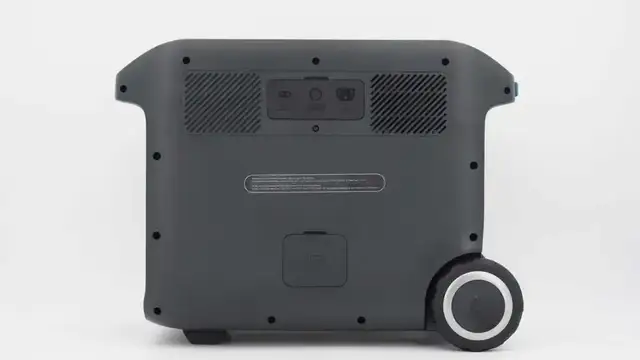

产品背面上可以看到，两个接口使用卡扣式塑料挡板保护，其外有标识表明接口类型。下方还有为连接扩展电池模块的连接器

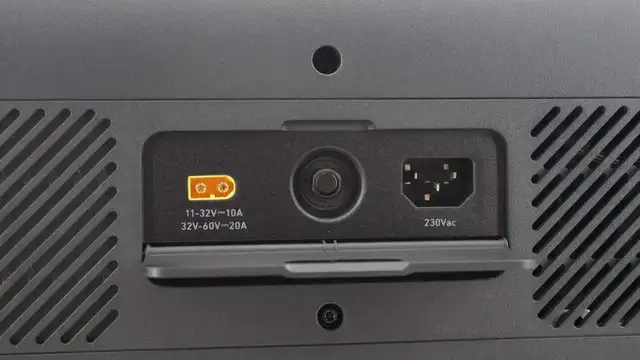

拆开侧面盖板，面板为太阳能充电输入接口，过载保护器和交流输入插座。

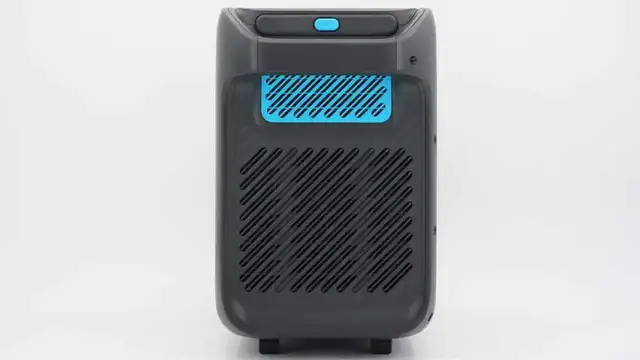

机身两端都设有条形网格栅设计，配合散热风扇，用于空气流通，带走热量，降低内部温升。

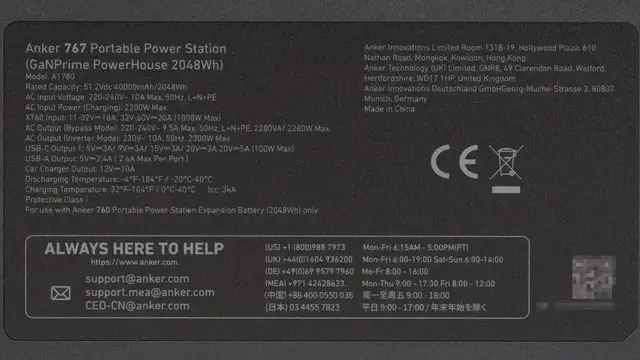

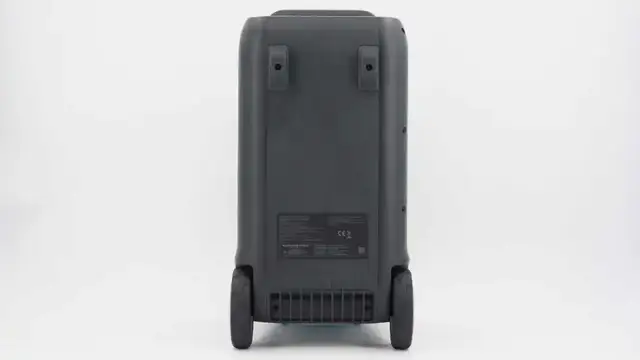

产品底部有梯形的加厚脚垫，增强了产品在户外放置时的缓冲性和稳定性。外壳上印有该户外电源参数。

户外电源详细参数

型号：A1780

额定容量：51.2Vdc 40000mAh/2048Wh

交流输入电压：220-240V~ 10A Max 50Hz，L+N+PE

交流输入功率（充电）：2200W Max

XT60 输入：11-32V10A；32-60V20A（1000W Max）

AC输出（旁路模式）：220-240V~ 9.5A Max 50Hz，L+N+PE，2280VA/2280W Max

AC输出（逆变器模式）：230V~ 10A 50Hz，2300W Max

USB-C输出：5V3A、9V3A、15V3A、20V3A、20V5A

USB-A输出：5V2.4A

点烟器输出：12V10A

产品通过了CE认证。

可搭配安克760扩展电池使用。

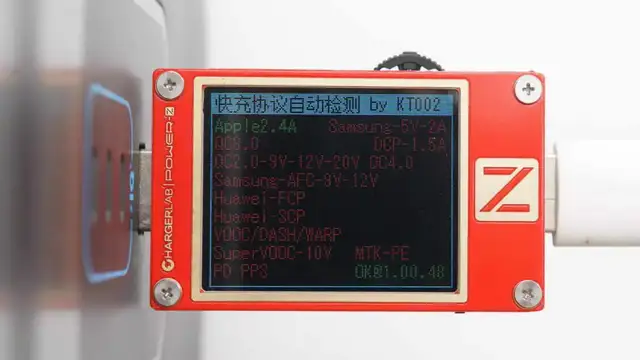

使用ChargerLAB POWER-Z KT002测得USB-A接口支持Apple 2.4A协议。

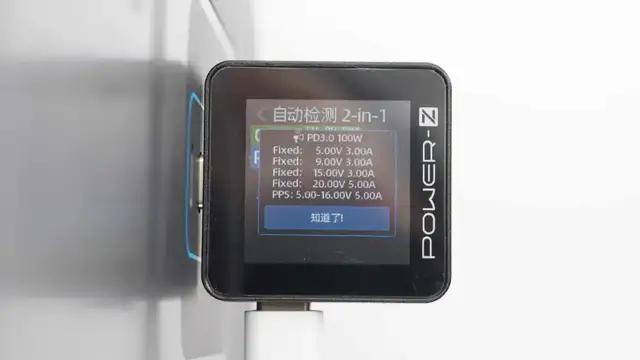

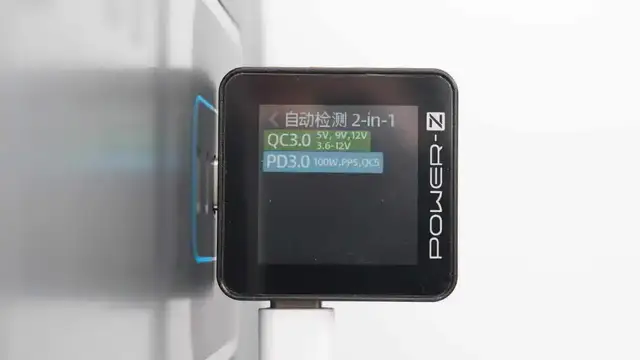

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3.0、PD3.0、PPS、QC5快充协议。

PDO报文显示，USB-C接口具备5V3A，9V3A，15V3A，20V5A四组固定电压档位，以及5-16V5A一组PPS电压档位。

安克 767 氮化镓户外电源拆解

在对安克 767 户外电源的尺寸、重量、输出性能有了基本了解以后，下面就进行拆解，一起来了解内部的设计和用料。

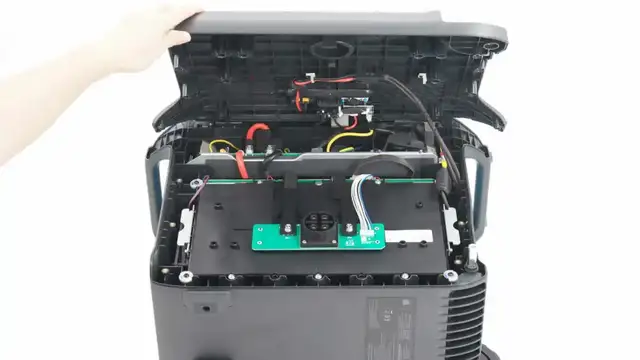

拆开侧面盖板，面板为太阳能充电输入接口，过载保护器和交流输入插座，底部为连接电池模块的连接器。

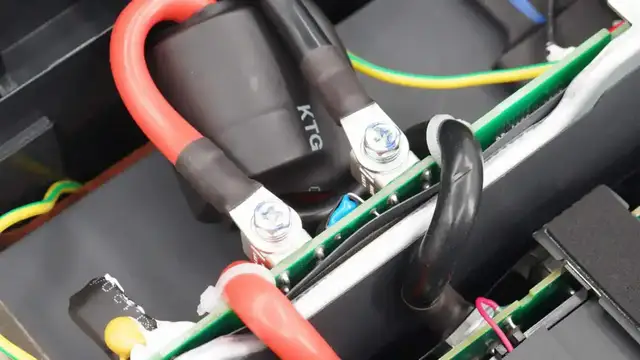

电池组通过硅胶线输出，压接端子通过螺丝连接到双向逆变模块。

电源插座通过胶水固定，焊接PCB连接，并粘贴麦拉片绝缘。

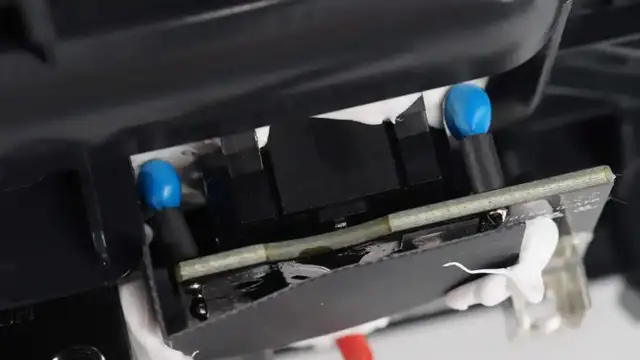

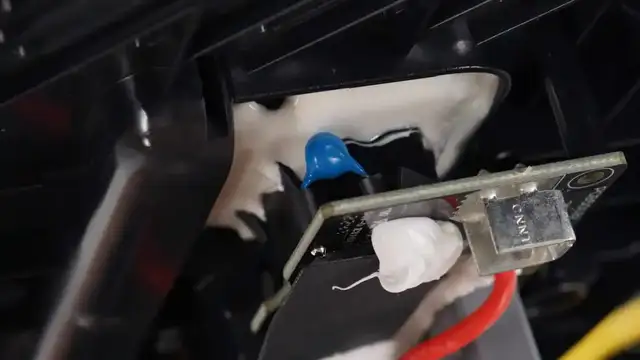

蓝色Y电容特写，引脚套磁环满足电磁兼容要求。

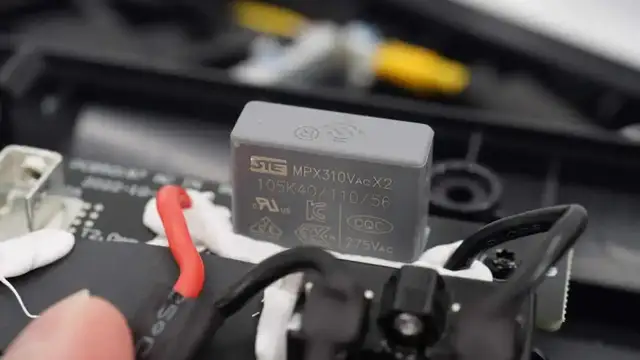

小板上焊接一颗安规X2电容，来自STE松田电子，规格为1μF。

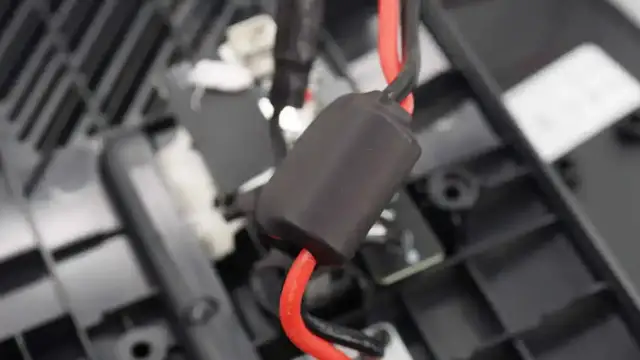

导线穿过磁环抑制干扰。

从外壳中取出电池组。

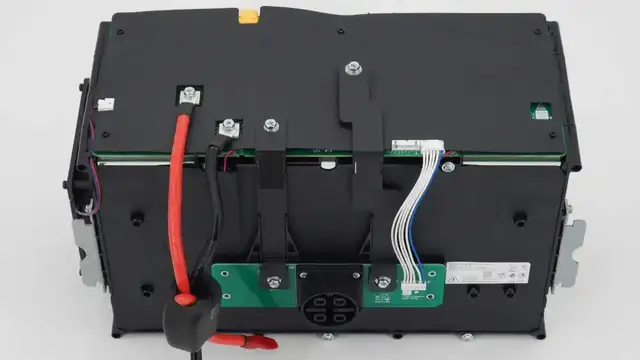

电池组顶部为输出线端子和连接铜排和连接排线，侧面固定扩展电池连接器。

可充电锂离子电池组来自惠州蓝微电子有限公司，为16串10并，磷酸铁锂电池，容量为40Ah，额定电压51.2V，能量为2048Wh。

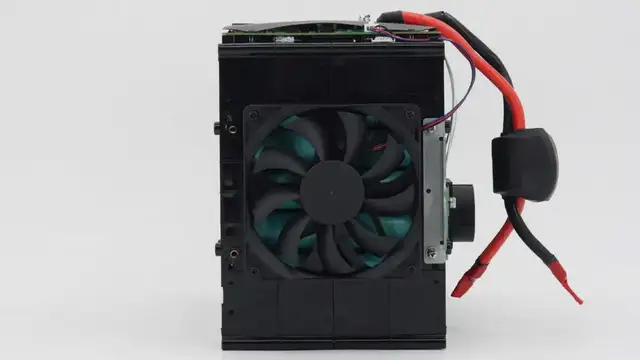

侧面固定散热风扇，为电池组散热，带走大功率充放电产生的热量。

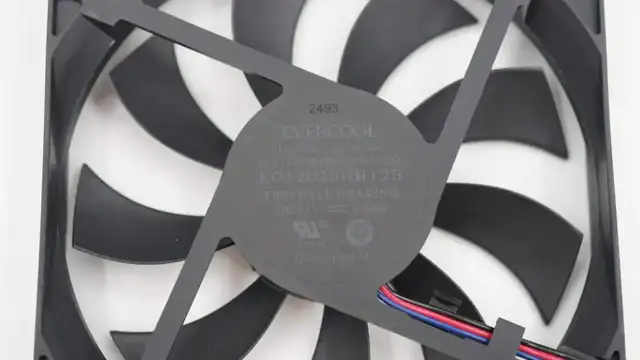

风扇来自EVERCOOL捷冷，为12020尺寸，风扇为双滚珠轴承，额定电压12V，电流0.55A。

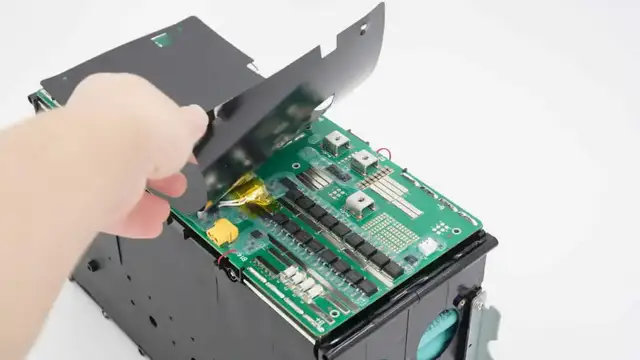

揭下顶部保护板粘贴的麦拉片。

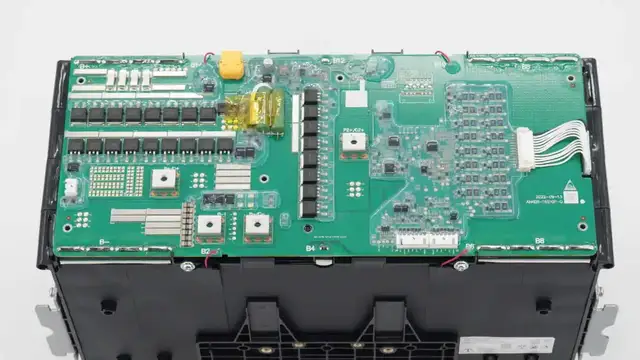

顶部保护板一览，元件涂胶防潮保护。

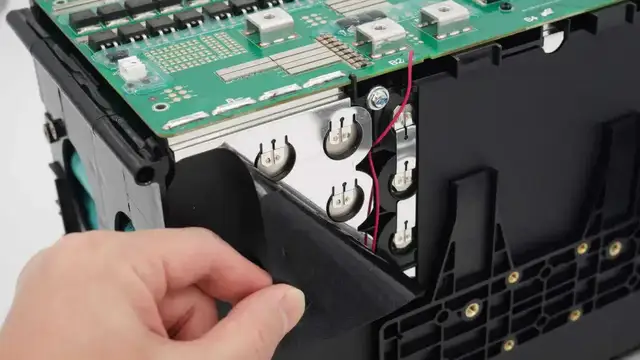

侧面麦拉片下面是电池的负极镍片，通过点焊连接到电池。

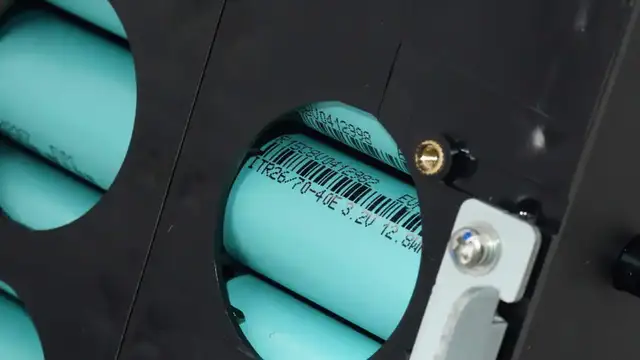

从电池组的框架中看到电池来自EVPS利维能，型号为ITR26/70-40E，为26700尺寸，磷酸铁锂电池，标称容量4Ah，标称电压3.2V，支持1C充电和2C放电。

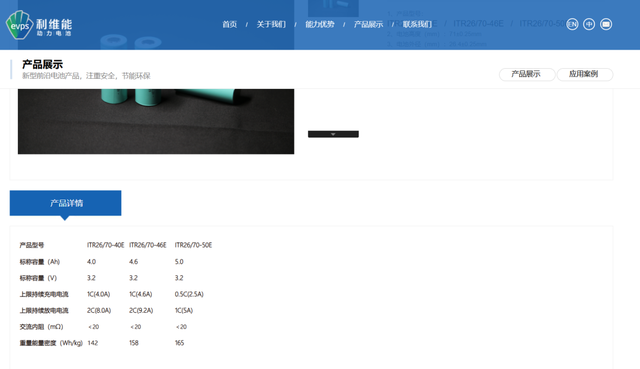

根据官网信息，补充该电芯其他参数，该电芯内阻＜20mΩ，重量能量密度为142Wh/kg，最大放电电流为2C（8A）。

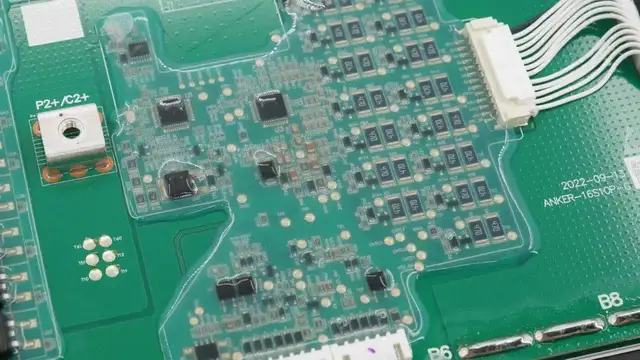

保护板芯片涂胶绝缘保护，右侧为电池均衡电路。

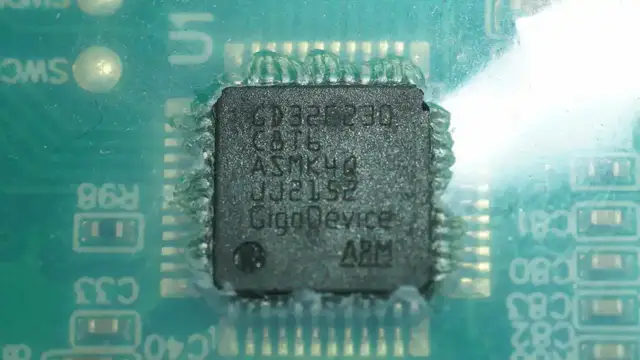

电池保护板的主控MCU来自GigaDevice兆易创新，型号GD32E230C8T6，是一颗M23内核的32位处理器，运行频率为72MHz，芯片内置64KB FLASH和8KB SRAM，并具备SPI和I2C接口以及USART和I2S接口。

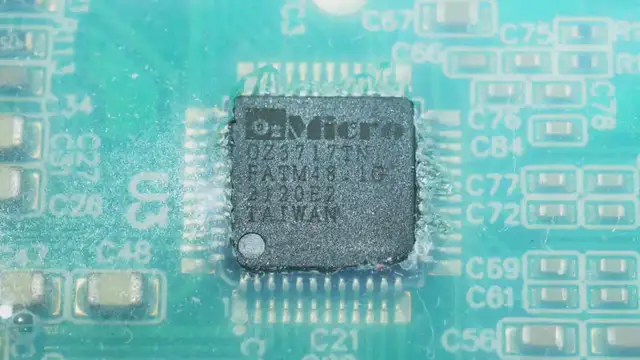

电池保护芯片来自O2Micro凹凸科技，型号OZ3717，是一颗用于多串电池的前端芯片，支持电池均衡功能。

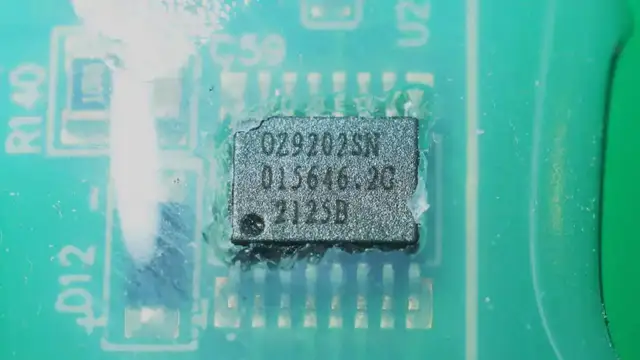

OZ9202用于电池保护管驱动。

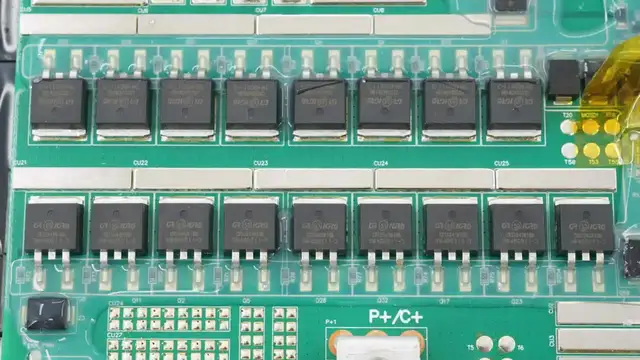

电池保护管来自华润微，型号为CRSS042N10N，是一颗耐压100V，导阻3.6mΩ的NMOS，采用TO263封装。焊点打胶保护，并在MOS管中间布置热敏电阻检测温升。

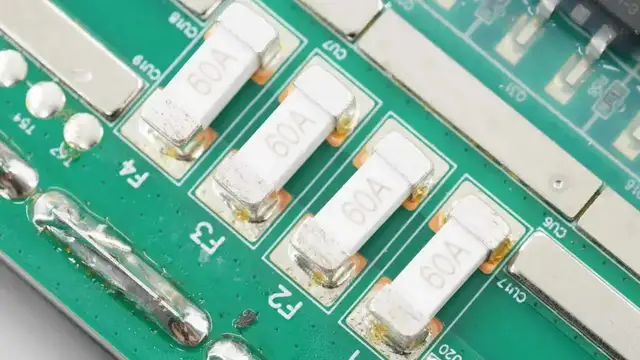

电池正极串联的保险丝特写，4颗60A贴片保险丝并联，提供过流保护。

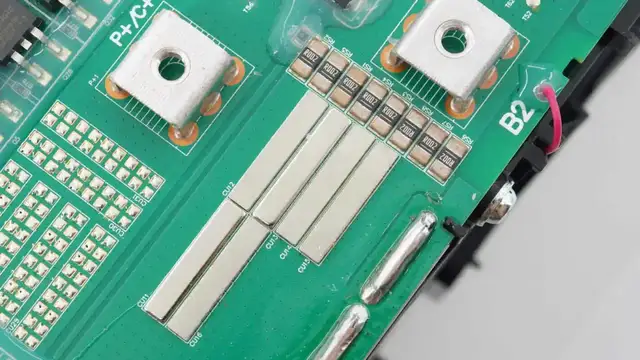

电池负极铜箔焊接大面积铜条增加载流，8颗2512封装的2mΩ取样电阻用于检测电池组输出电流。

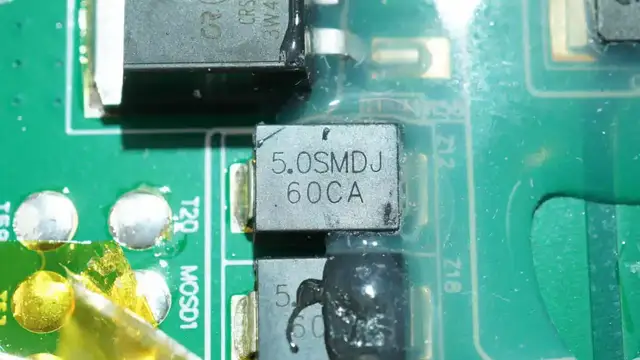

TVS二极管用于浪涌保护。

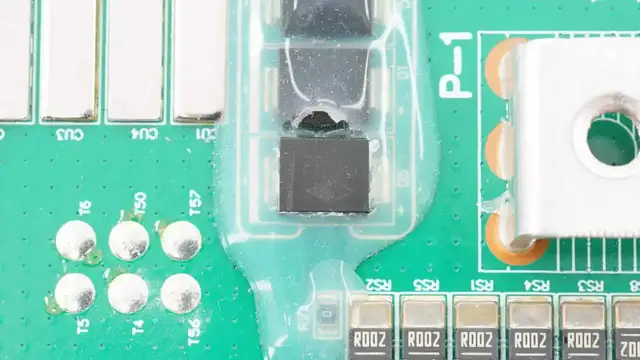

电池组输出正负极之间反向并联的二极管，用于反向连接保护。

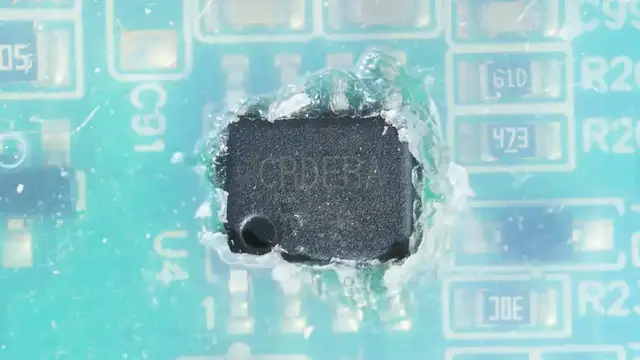

矽力杰丝印CRDREA的芯片。

用于通讯隔离的EL357N光耦。

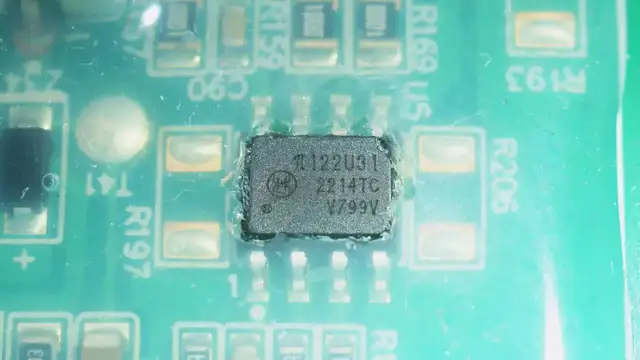

荣湃半导体 π122U31双向数字隔离器，采用电容分压原理，实现隔离通信。

线绕电阻上粘贴热保护器，来自宝珠电器，型号TB02，动作温度85℃，用于过热保护。

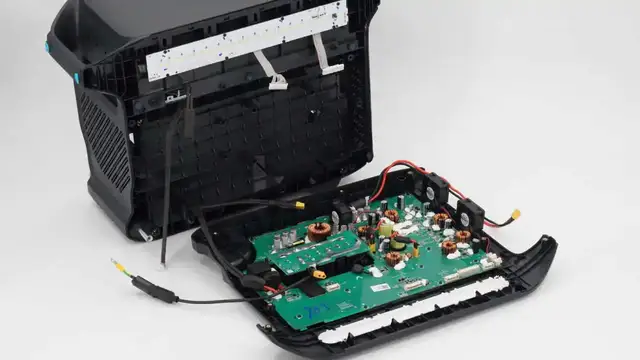

拆下侧面的输出面板，其中交流输出为单独的PCB，与直流输出面板区分开。壳体内部固定照明灯板。

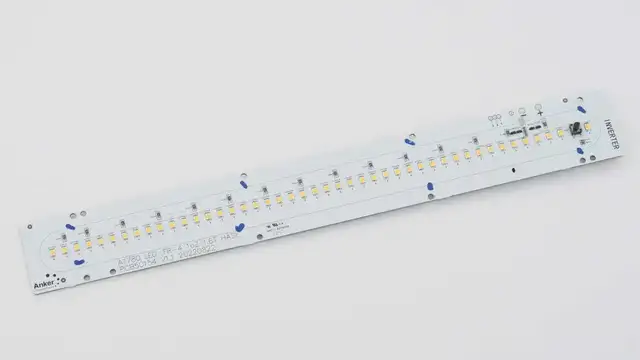

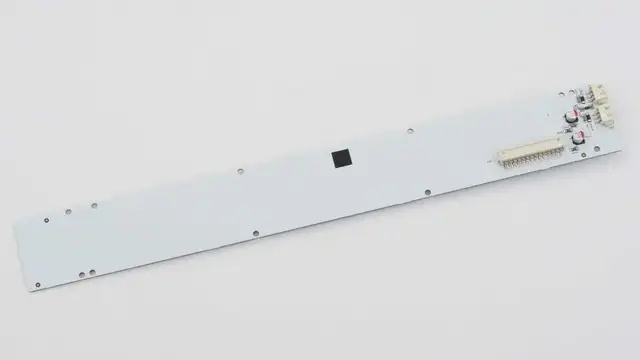

拆下照明灯板，灯板焊接45颗贴片LED。

双向逆变模块采用金属底座，麦拉片贴有导电布屏蔽。

侧面外壳内部直流输出面板和交流输出面板特写。

点烟器插座通过导线焊接连接，焊点涂胶固定。

导线另一端焊接XT30连接器，连接到输出面板供电。

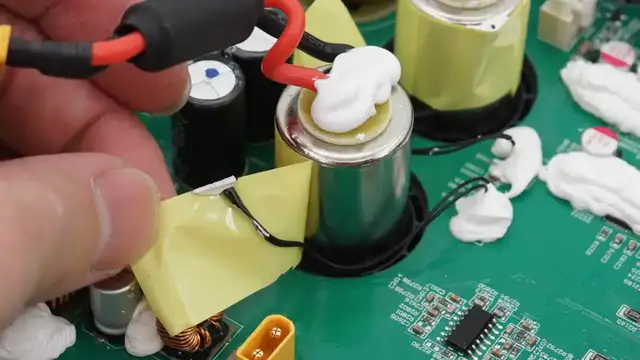

点烟器插座使用胶带粘贴固定热敏电阻，用于过热检测。

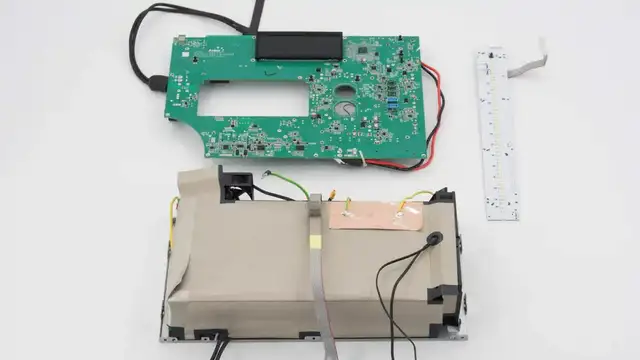

拔下插头，从外壳中取出双向逆变模块，快充输出面板和LED灯板。

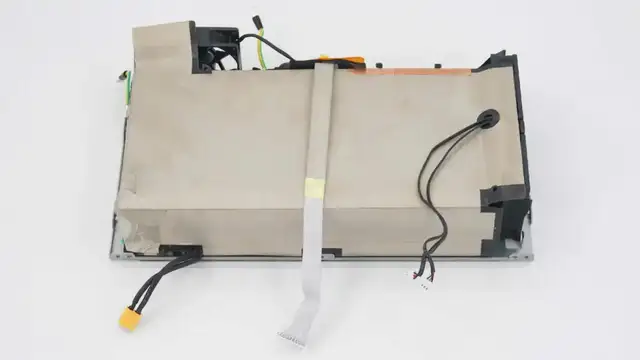

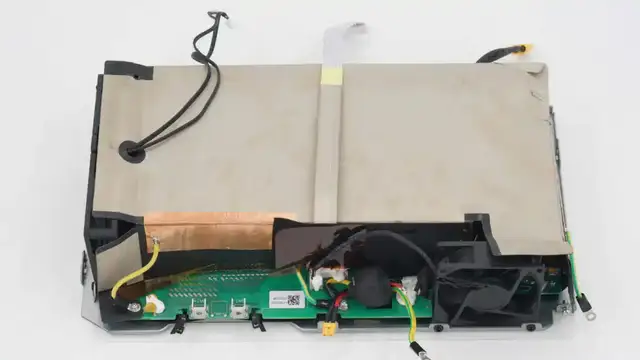

双向逆变模块表面覆盖绝缘塑料片组成风道，并粘贴导电布屏蔽。

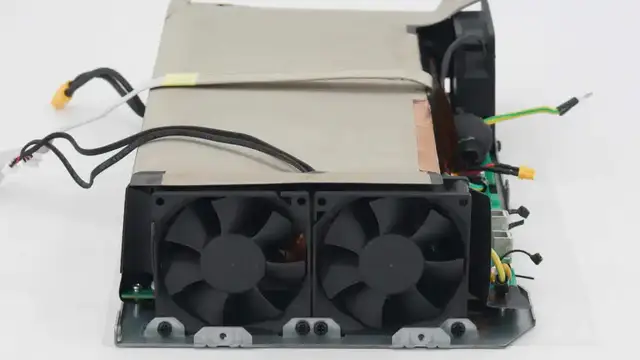

双向逆变模块侧面为散热风扇。

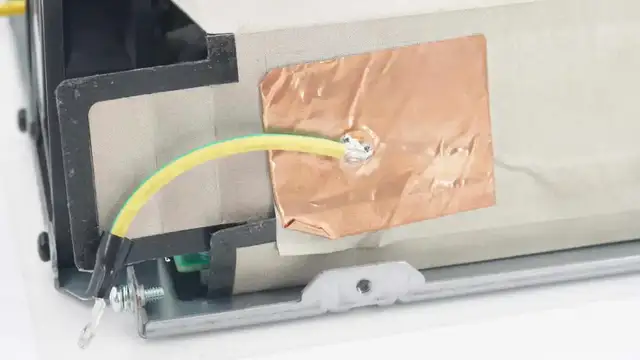

导电布粘贴铜箔，焊接接地线进行屏蔽。

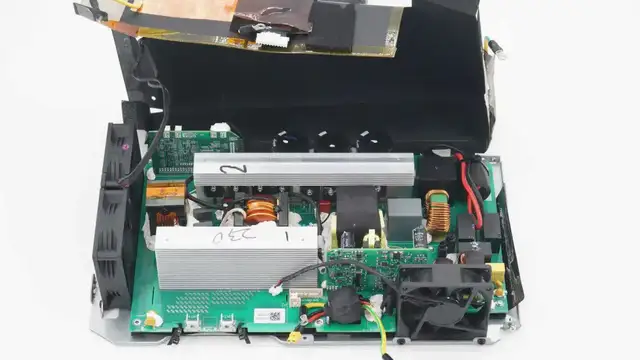

打开绝缘塑料片，内部为双向逆变模块PCBA，固定两块散热片，侧面固定2+1个风扇组成风道用于散热，带走内部热量。双向逆变模块底部也被绝缘麦拉片和导电布包裹。

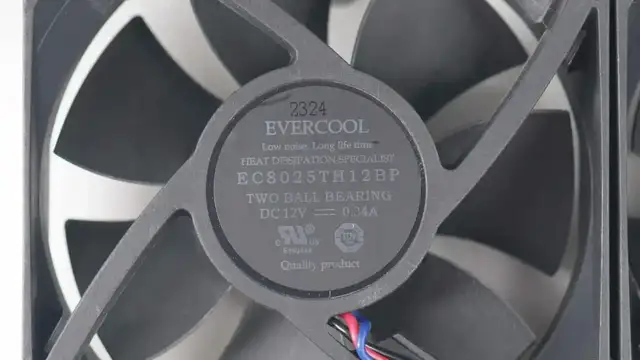

风扇来自EVERCOOL捷冷，为8025尺寸，风扇为双滚珠轴承，额定电压12V，电流0.34A。

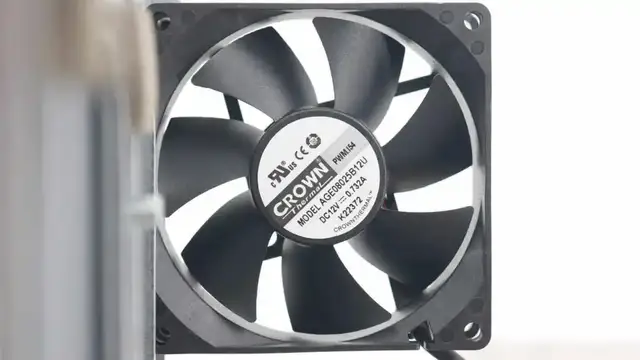

另一个风扇来自东莞惯展电子，同样为8025规格，额定电压12V，电流0.732A。

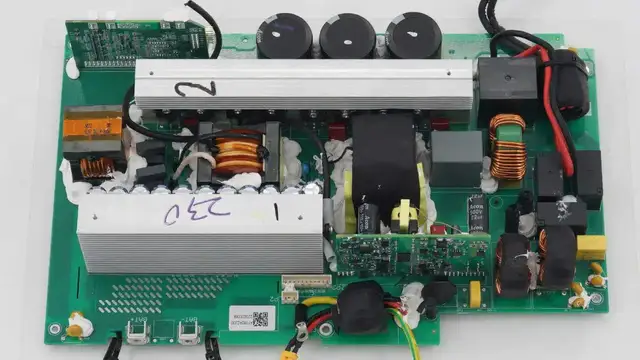

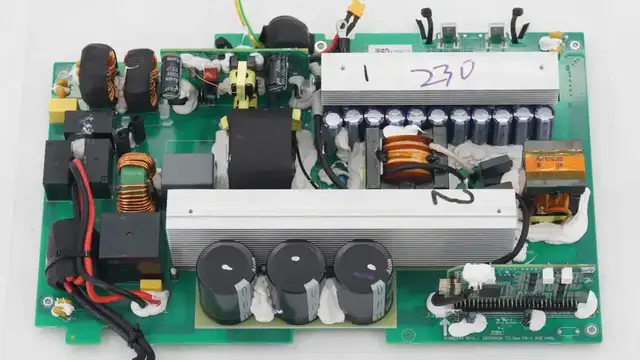

双向逆变模块正面一览，其中左下角为直流端，焊接固定电池接线柱，上方散热片固定MOS管用于直流双向逆变升压和同步整流功能。散热片左侧焊接辅助电源小板。散热片上方为开关变压器，谐振电容，顶部长条散热片固定开关管用于输出整流调制和PFC升压及开关电源功能。

另一侧焊接三颗高压滤波电容和控制小板，元器件全部涂胶加固，增加强度。

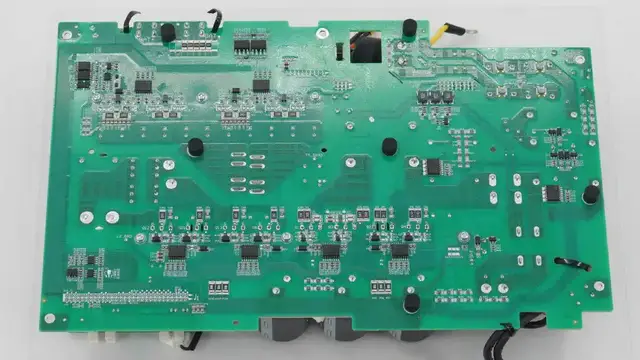

双向逆变模块背面焊接半桥驱动器，隔离通信芯片和电流采样芯片。电流采样芯片配合采样电阻用于输入和输出电流检测，进行保护功能。

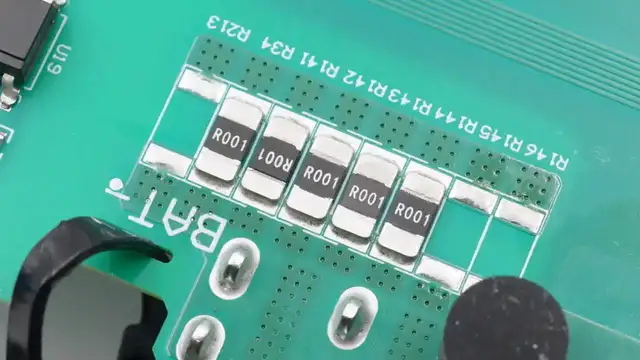

背面焊接电池电流取样电阻，5颗1mΩ 2512封装电阻并联。

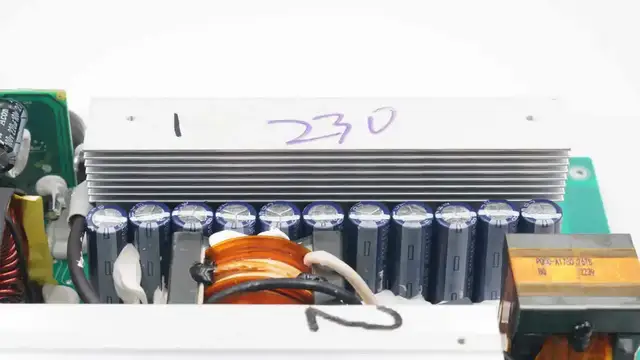

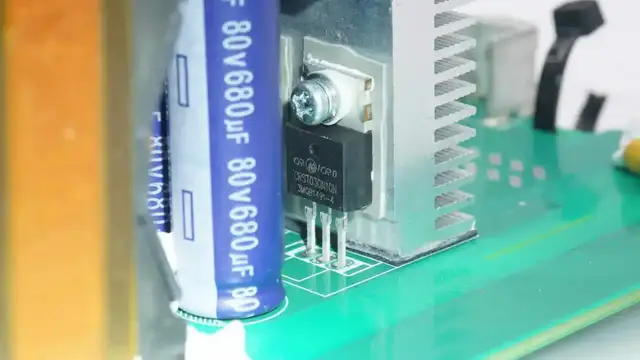

输入端滤波电容和开关管散热片特写。

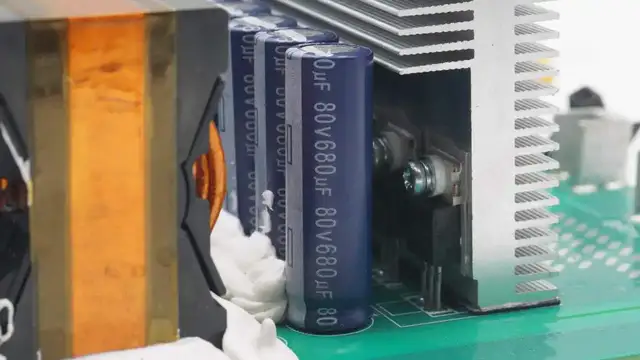

输入端滤波电解电容来自艾华，规格为80V680μF，共计11颗并联。

开关管来自华润微，型号CRST030N10N，是一颗耐压100V的NMOS，导阻2.5mΩ，采用TO220封装。

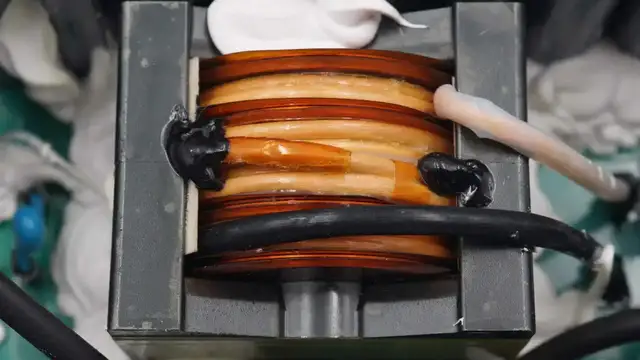

升压变压器采用铜带组成低压侧线圈，高压线圈采用利兹线绕制，降低高频损耗。

谐振电容采用六颗并联。

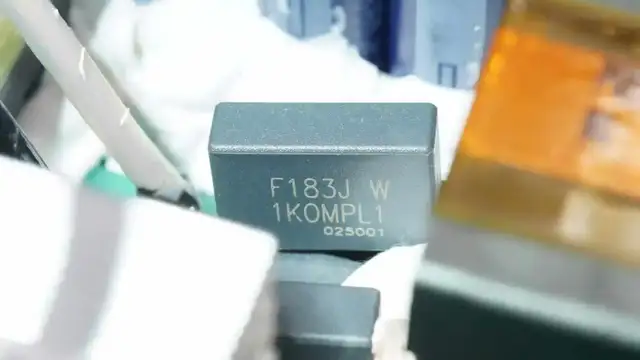

谐振电容规格为0.018μF 1KV。

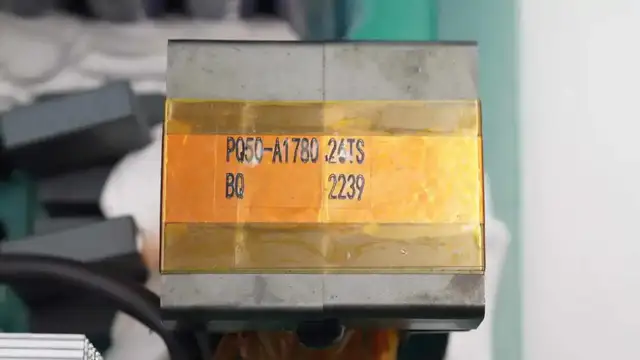

谐振电感采用PQ50磁芯。

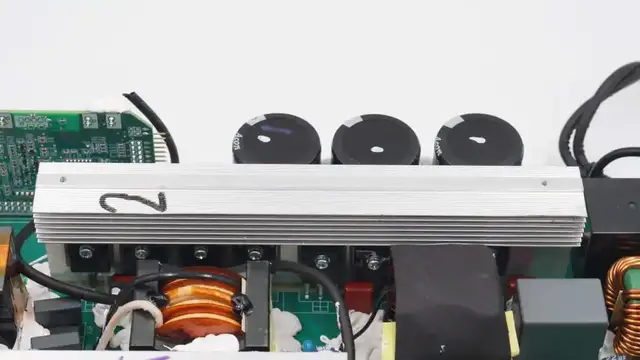

另一面散热片固定8颗开关管。

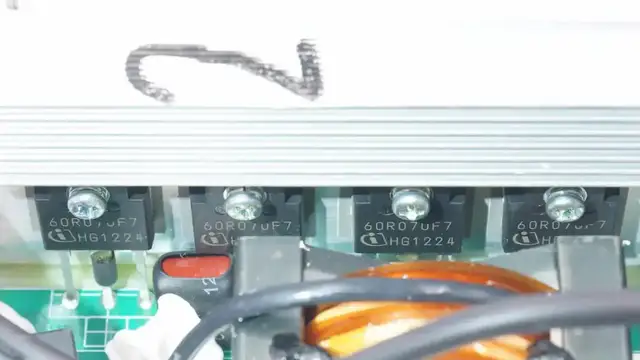

左侧四颗开关管用于输出调制，采用TO247封装。

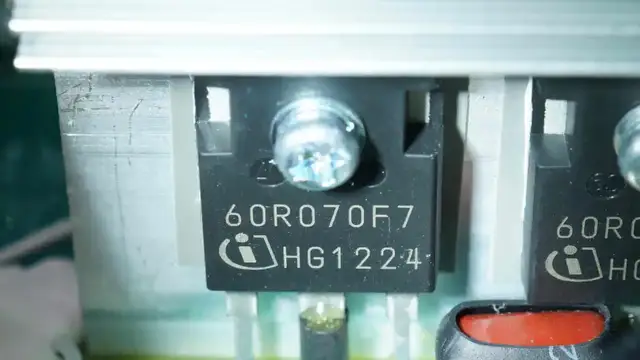

四颗开关管均来自英飞凌，型号IPW60R070F7，为CoolMOS CFD7系列，是一颗耐压650V，导阻70mΩ的NMOS，用于输出波形调制及输入主动整流。

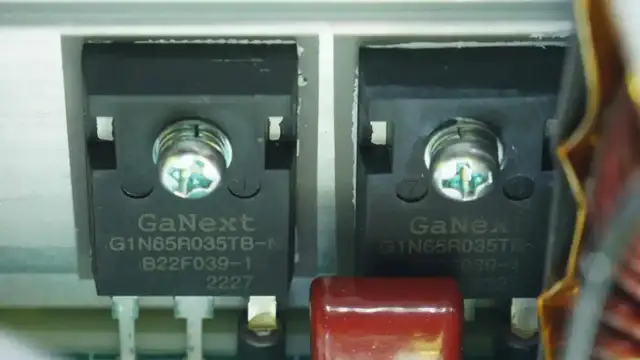

两颗氮化镓开关管来自GaNext镓未来，型号G1N65R035TB-N，是一颗耐压650V，峰值耐压800V的氮化镓开关管，其导阻仅为35mΩ，采用TO247封装，处于行业领先水平。并具有坚固的栅极，可以简化栅极驱动设计，提供最佳的性能和杰出的可靠性。

G1N65R035TB-N栅极支持±20V耐压，无需负压关断，可兼容传统控制器。具有快速开关可降低开关损耗，低栅极电荷降低高频开关下的驱动损耗，反向续流具有极低的VF，降低死区时间的损耗。低反向恢复电荷适合于硬开关桥式应用，800V的高峰值耐受增强了器件的可靠性。



使用G1N65R035TB-N可提高转换能效，高频开关有助于减小电源体积，还可降低产品的散热需求，减小尺寸和重量，更低的运行温度提升了安全性和可靠性。G1N65R035TB-N适用于硬开关桥式电路，比如连续电流模式图腾柱无桥PFC或逆变器、（双向）带同步整流HVDC Buck降压电路或Boost升压电路，也适用于高频高效率移相全桥、LLC或其他软开关拓扑，功率范围2KW-6KW。

另两颗MOS管来自华润微，型号CRJQ30N60G2F，是一颗耐压600V的超结NMOS，导阻28mΩ，采用TO247封装。四颗管子分为快慢半桥，组成图腾柱PFC电路。

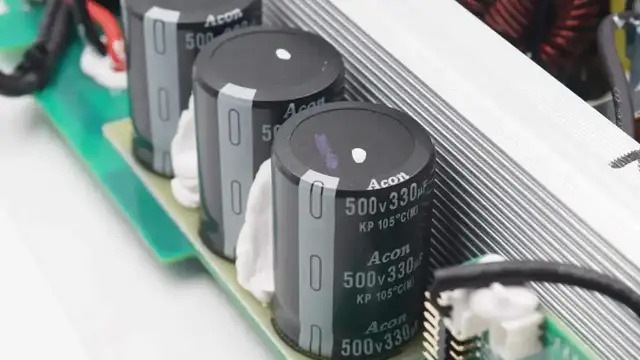

高压滤波电容来自新中元，规格为500V330μF，采用三颗并联。

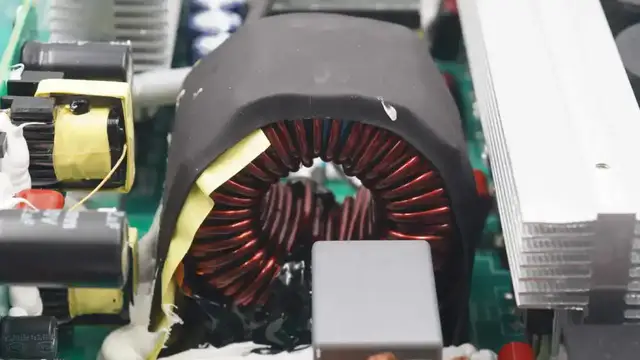

输出滤波电感采用磁环绕制，外套热缩管绝缘。

输出滤波电容规格为6.8μF。

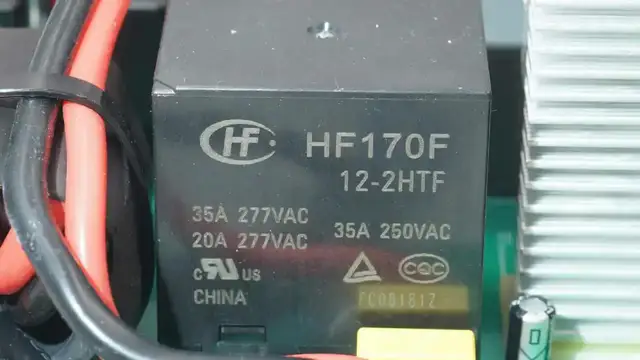

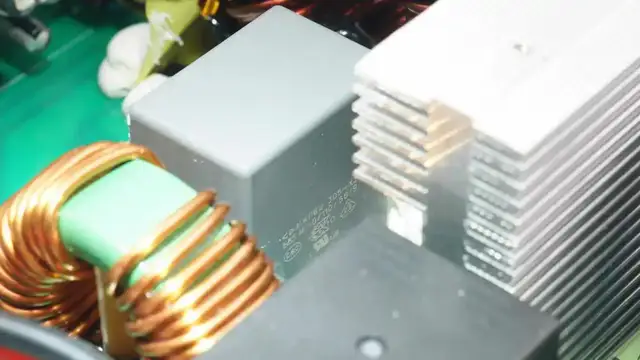

用于输出控制的继电器来自宏发，型号HF170F，为两组触点设计，继电器内置两组主触点和一组辅助触点，实现安全监测功能。线圈电压为12V，内置两组常开触点，辅助触点为常开触点。

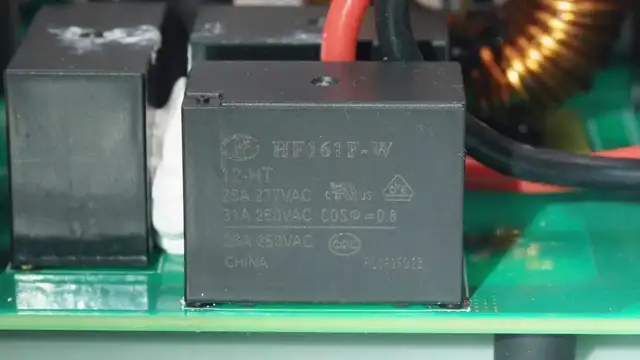

宏发HF161F-W继电器用于供电控制，线圈电压为12V。

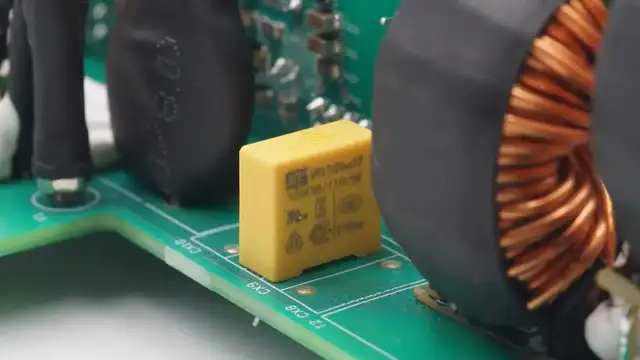

在共模电感下方是安规X2电容。

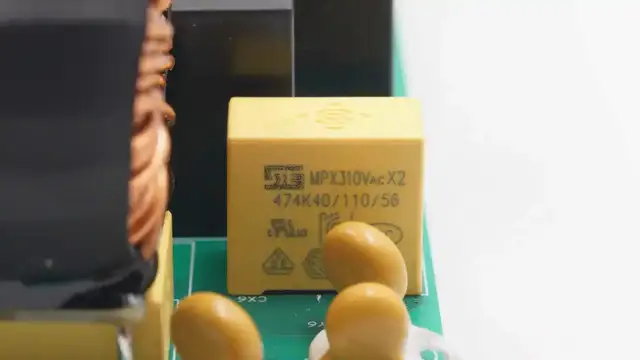

安规X2电容来自STE松田电子，规格为0.47μF。

另一颗规格为0.1μF。

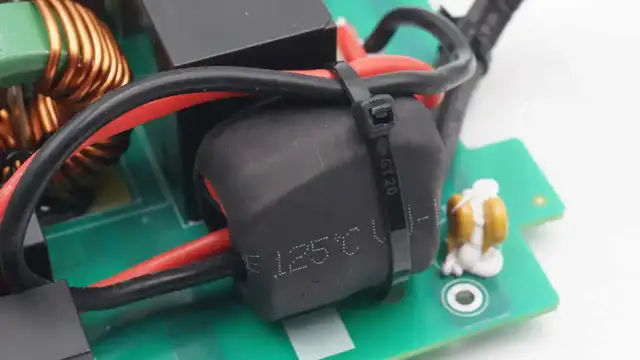

导线穿过滤波磁环，外套热缩管绝缘，并通过扎带固定。

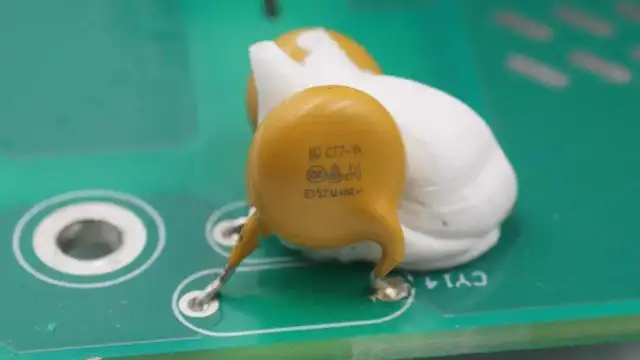

黄色Y电容通过胶水固定。

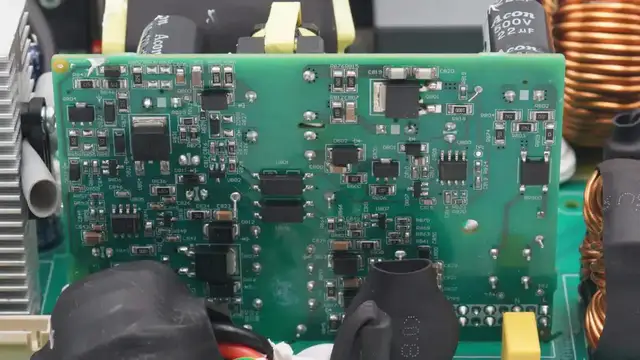

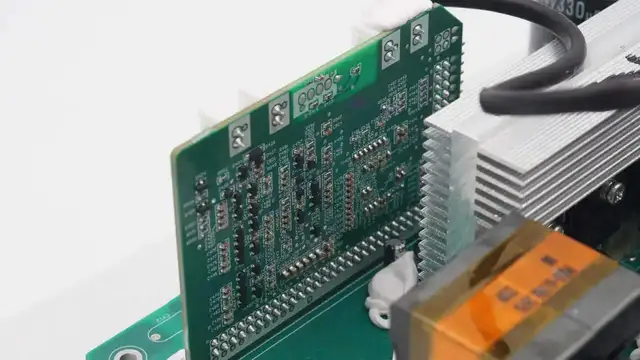

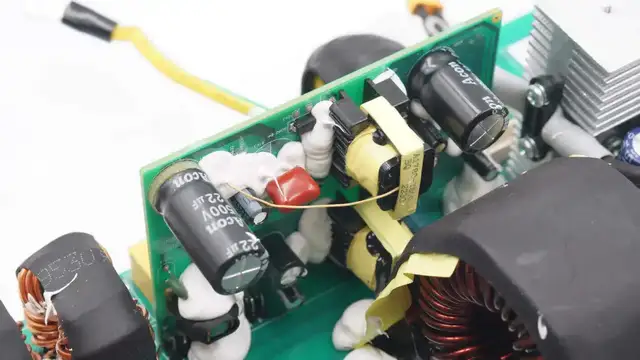

辅助电源小板垂直焊接在电源板上，通过排针连接，并打胶固定。小板正面焊接电解电容和变压器等元件。

另外一面焊接整流桥，初级主控芯片，开关管，光耦和稳压芯片等。

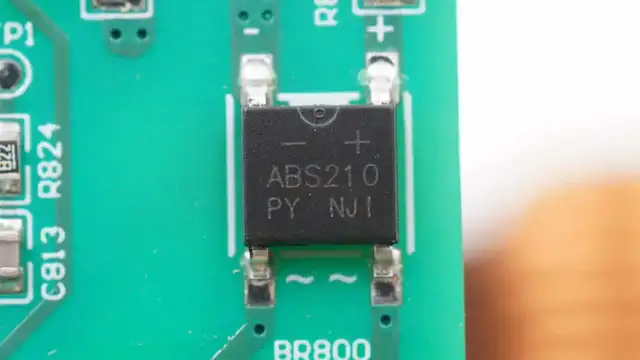

输入端整流桥来自PY平伟，型号ABS210，规格为2A 1000V。

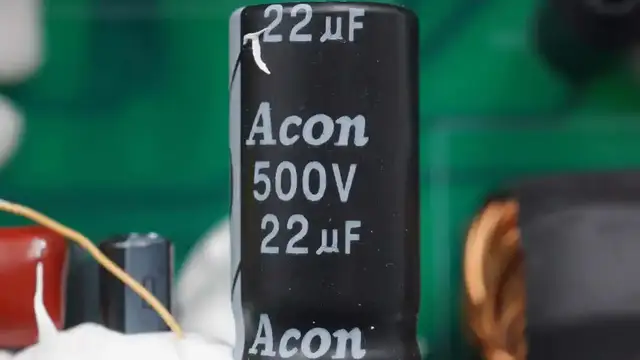

高压滤波电容来自新中元，规格为500V 22μF。

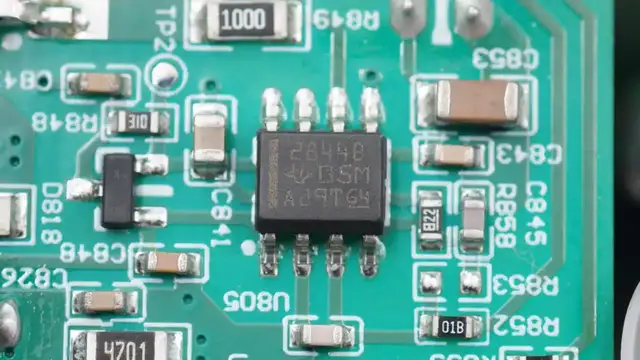

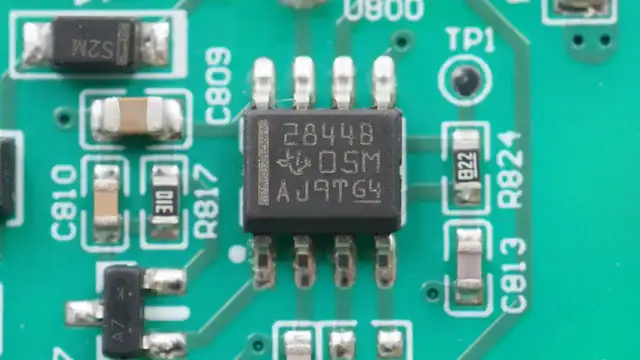

初级主控芯片来自TI德州仪器，型号TL2844B，是一颗高性能电流模式PWM控制器，用于开关电源控制。

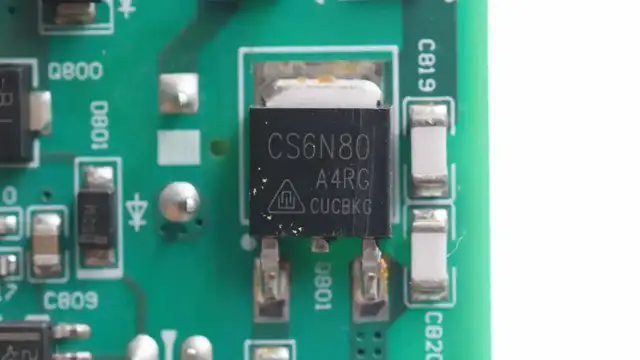

初级开关管来自华晶，型号CS6N80A4RG，是一颗耐压800V的NMOS，导阻1.8Ω，采用TO252封装。

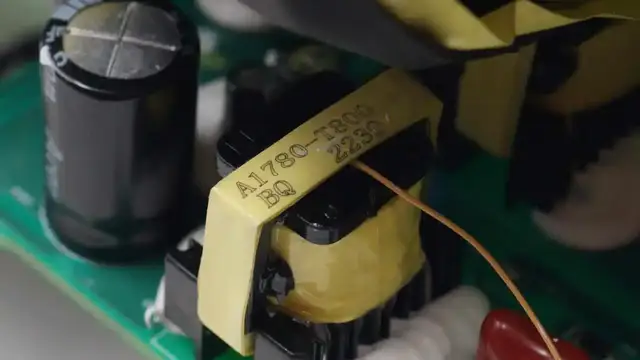

开关变压器特写，底部采用胶水加固。

输出滤波电容规格为220μF 100V。

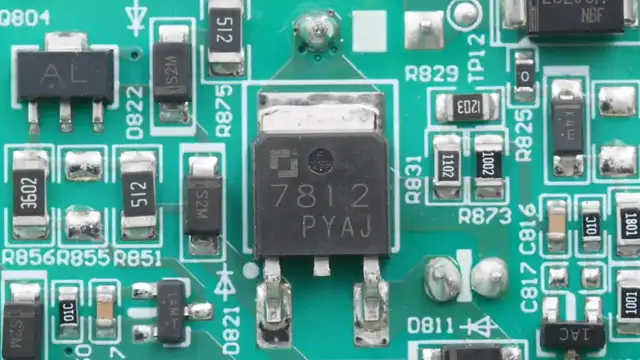

7812三端稳压芯片用于提供12V稳压输出。

一颗TL2844B用于另一路电源控制。

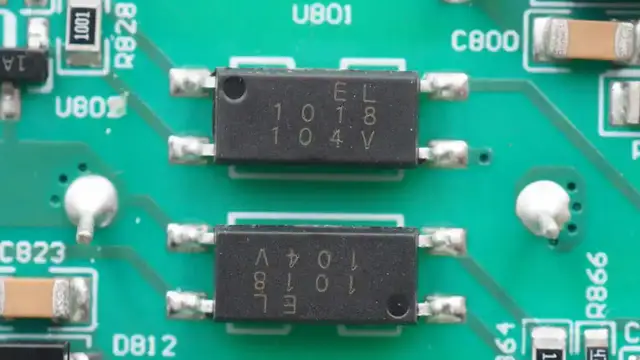

两颗光耦用于输出电压反馈。

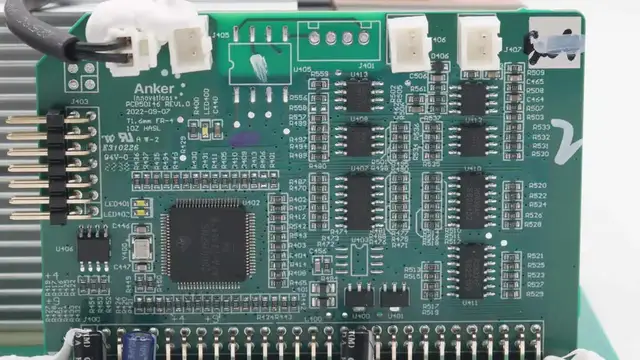

另一块小板用于双向逆变模块的整机控制，小板上焊接主控MCU芯片和运放芯片以及电压比较器等，通过排针焊接连接。

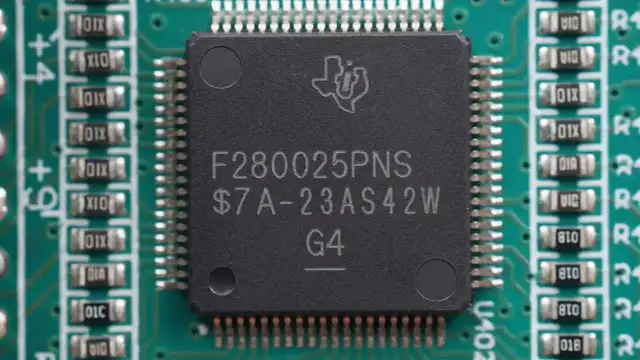

主控芯片来自TI德州仪器，为C2000系列实时微控制器，型号TMS320F280025PNS，芯片内置32位DSP内核，主频100MHz，内部集成FPU和TMU，内置128KB闪存。可用于工业电机驱动，电机控制，光伏逆变器，数字电源，电动车辆与运输，感应和信号调理用途。

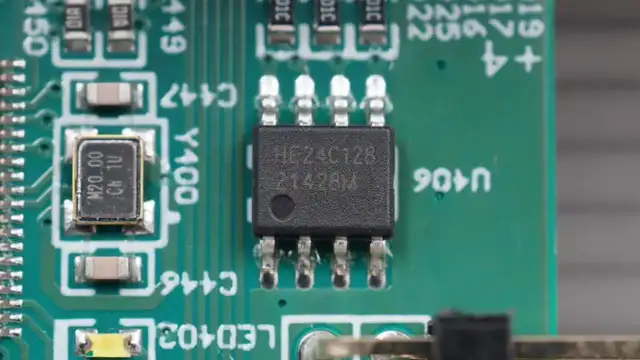

主控芯片外置的存储器芯片，24C128，容量为16KB。

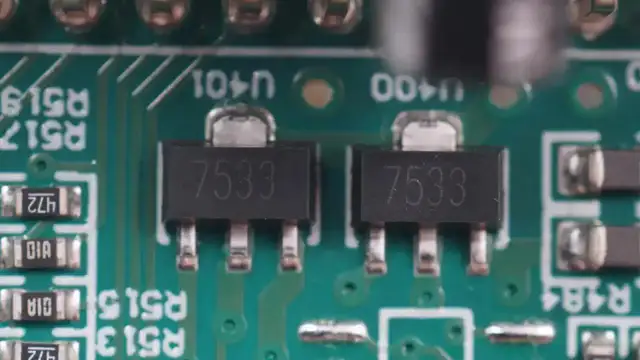

两颗7533稳压芯片用于为主控芯片稳压供电。

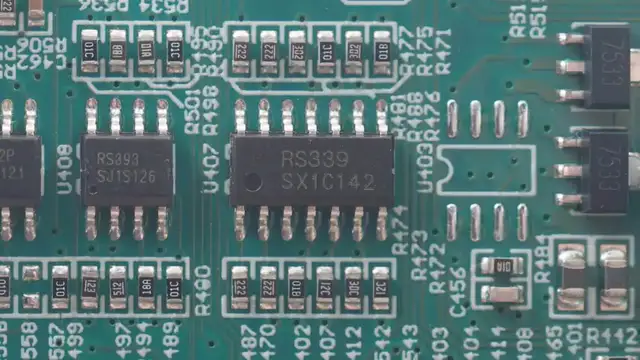

润石RS339 四路电压比较器用于信号调理，实现保护功能。

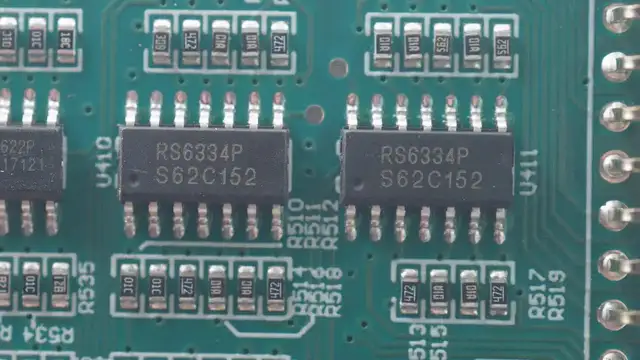

润石 RS6334P 四路高精度轨对轨运放，用于信号采集放大。

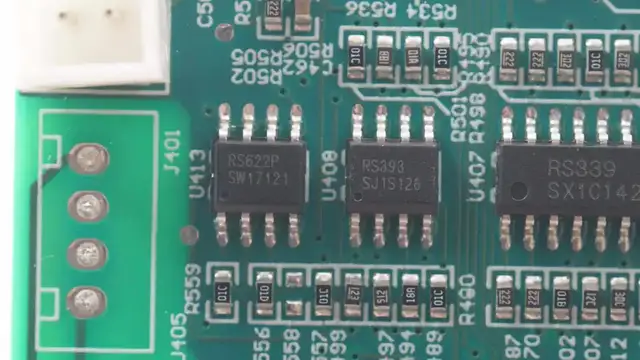

润石 RS622P双运放和RS393双路电压比较器用于信号处理。

小板背面焊接电容和保护二极管。

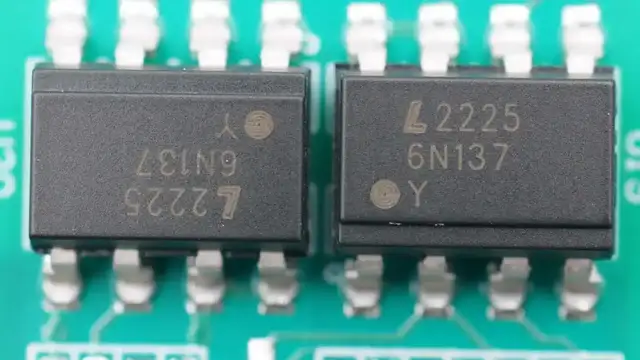

两颗6N137高速光耦用于通信隔离。

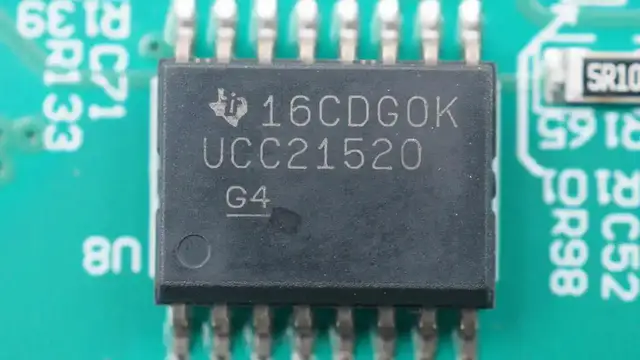

在双向逆变电路板背面焊接六颗隔离驱动器芯片，来自TI德州仪器，型号UCC21520，是一颗双路隔离驱动器，支持双路低侧，高侧以及半桥应用，具备4A拉电流，6A灌电流输出，采用电容隔离，具备5700Vrms的隔离能力。

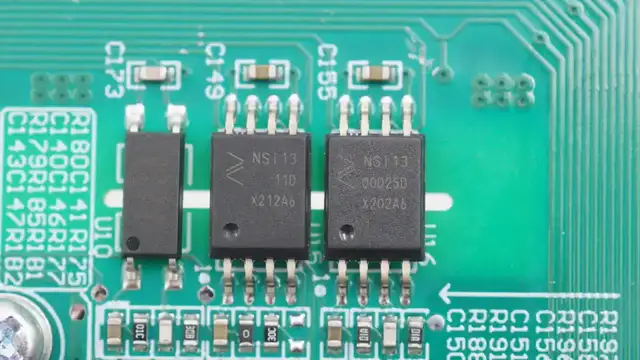

纳芯微 NSi1311隔离采样芯片和NSi1300用于电压电流信号采集。

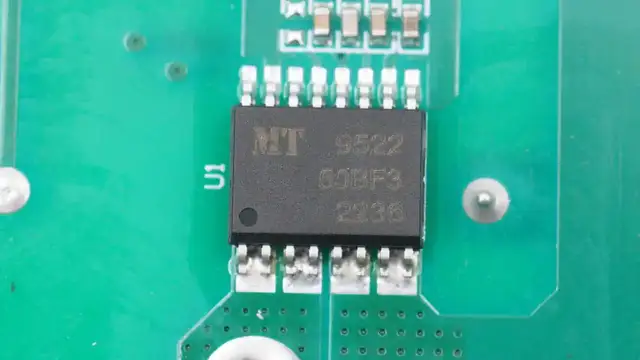

霍尔电流采样芯片来自MagnTek麦歌恩，型号MT9522，是一颗具有4800Vrms耐压的高精度低温漂电流传感器芯片，共两颗用于电流采样。

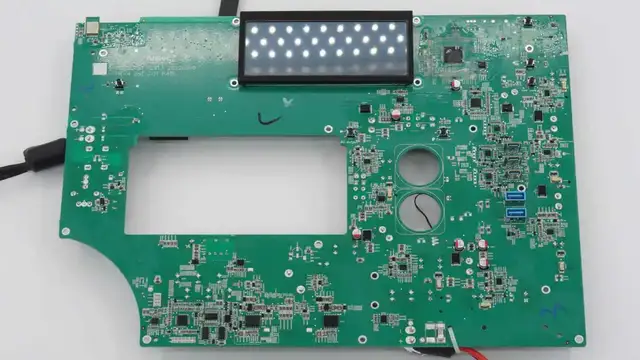

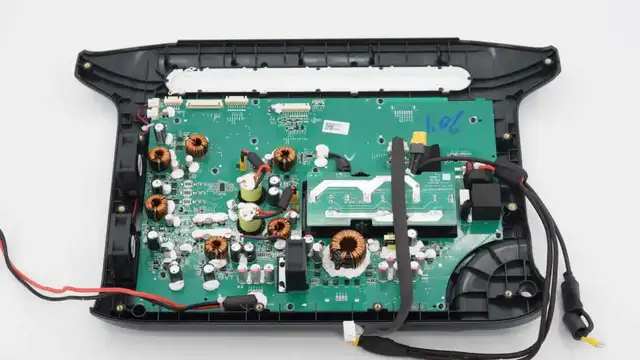

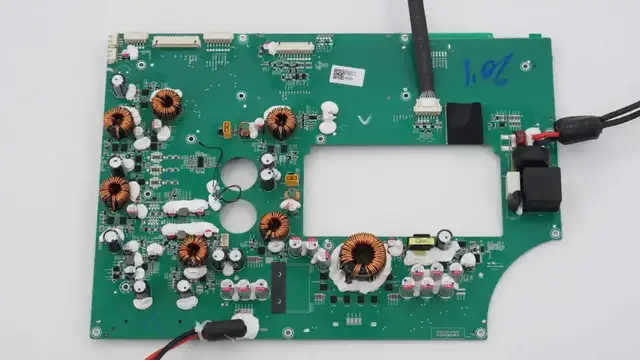

快充输出面板一览，正面焊接USB-C和USB-A母座。焊接主控芯片，驱动器以及对应的保险丝。

背面焊接磁环电感，电解电容和固态电容，电容以及电感元件均打胶固定。

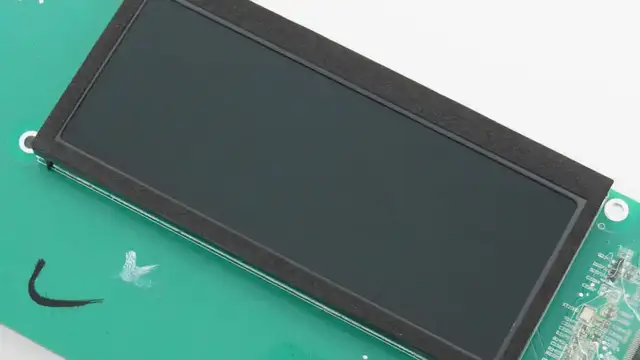

液晶屏幕特写，用于各项参数显示。

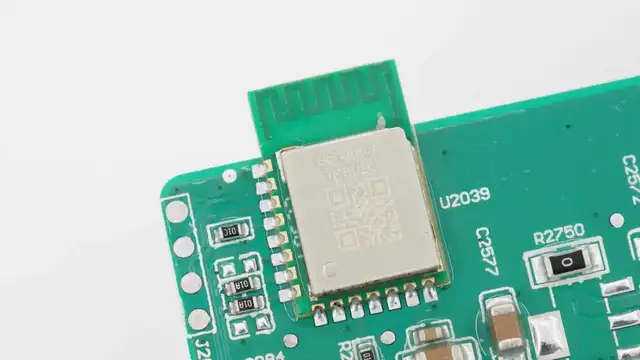

无线通信模块型号DB809S，是一颗BLE 5 蓝牙模组，用于APP连接。

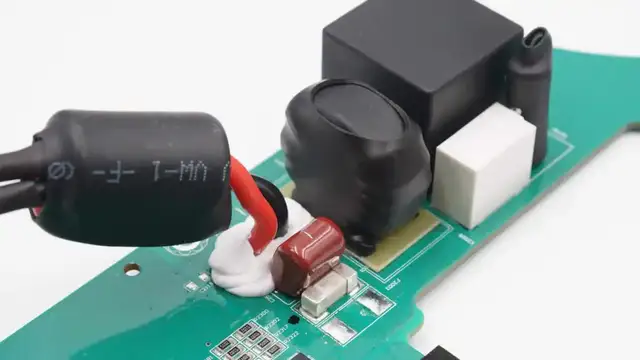

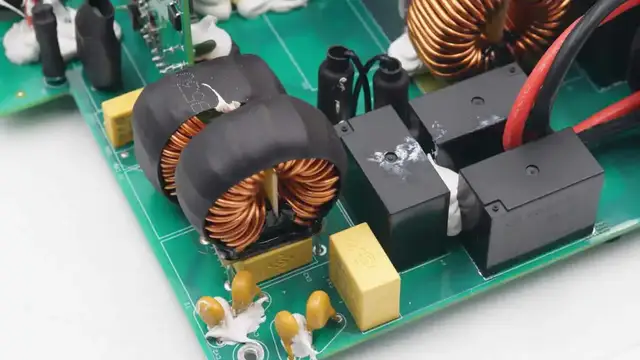

输入端滤波电感，保险丝和继电器特写。

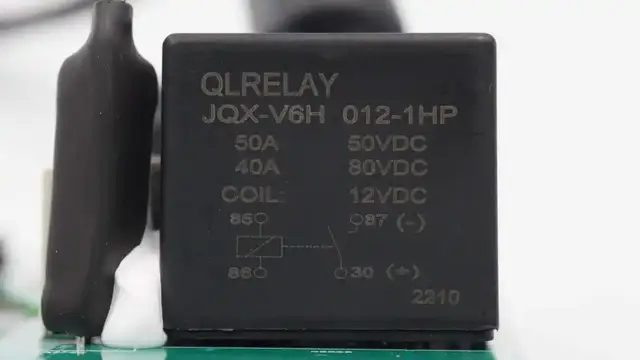

继电器来自江苏群英，型号JQX-V6H，线圈电压12V，单组触点。

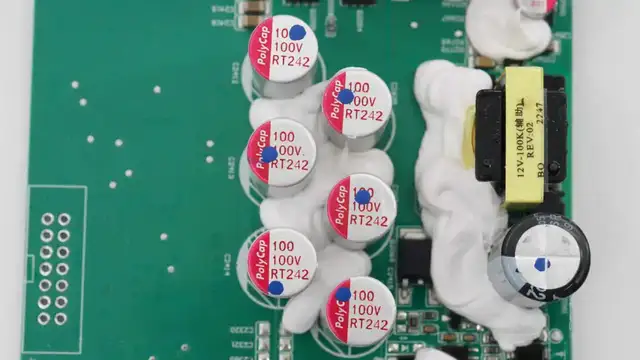

滤波电容来自PolyCap柏瑞凯，为RT系列高纹波电流产品，规格为100μF 100V，六颗并联。



充电头网拆解了解到，柏瑞凯的产品广泛应用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、荣耀、三星、华为、联想、紫米、努比亚、公牛、ANKER等知名品牌的多款产品采用，产品获得市场的高度认可。

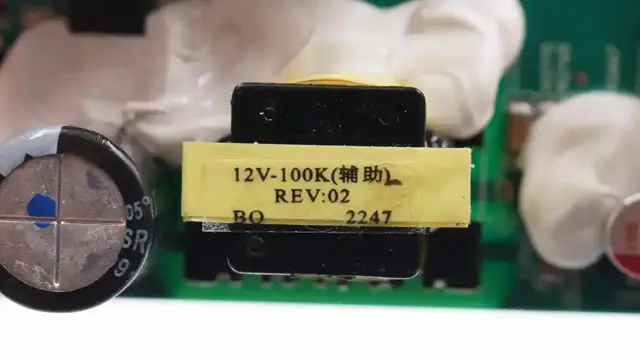

用于辅助供电的降压变压器特写。

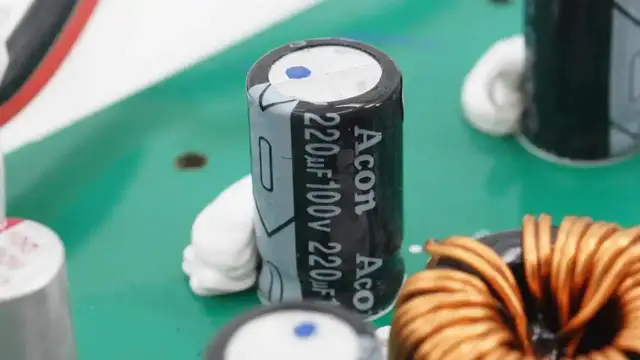

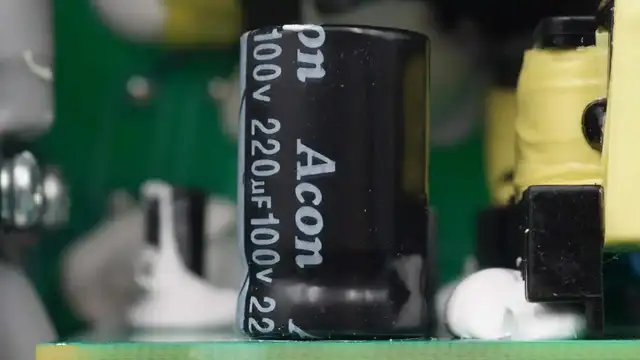

新中元 220μF100V电解电容用于供电输入滤波。

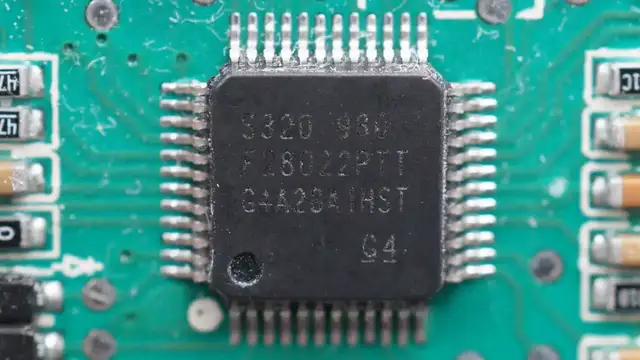

TI德州仪器 C2000实时微控制器TMS320F28022用于太阳能MPPT控制。芯片内置32KB FLASH，支持8通道PWM信号输出。

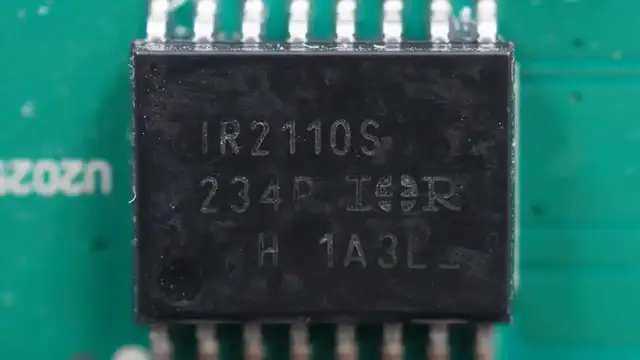

英飞凌 IR2110S 半桥驱动器，用于MPPT同步升降压电路MOS管驱动。

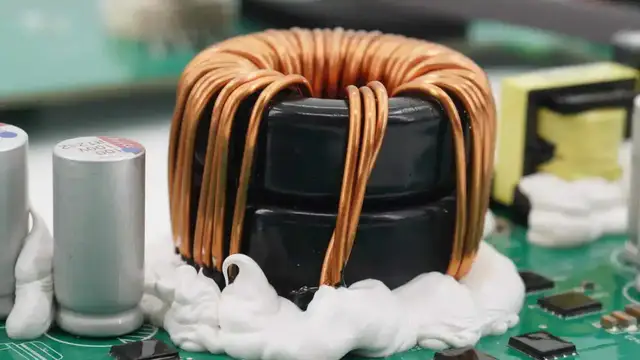

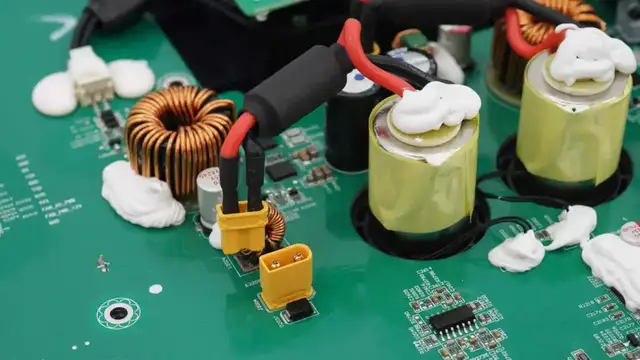

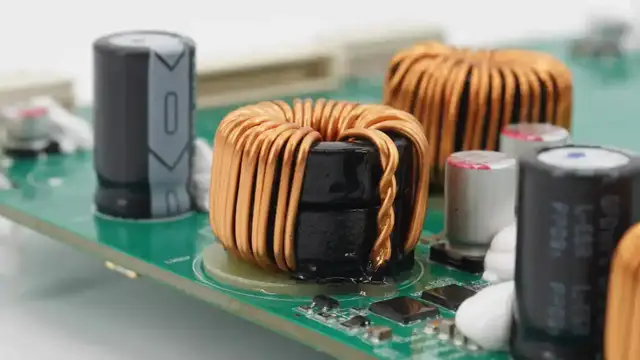

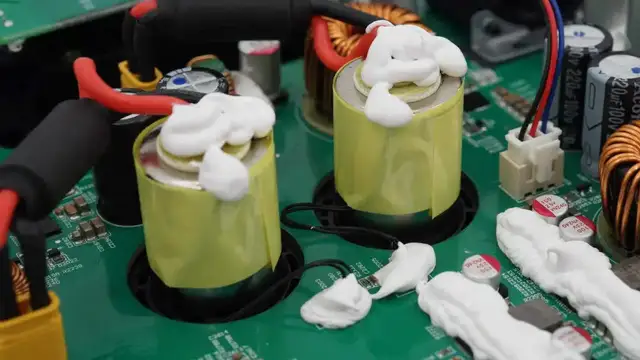

升降压电感采用两个磁环并排绕制。

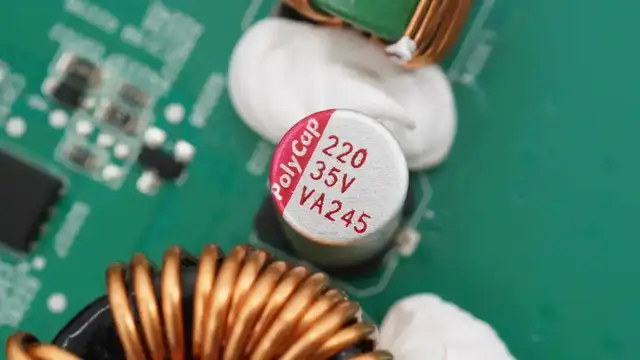

一颗滤波固态电容来自柏瑞凯，VA系列耐高压贴片固态电容，规格为220μF 35V。

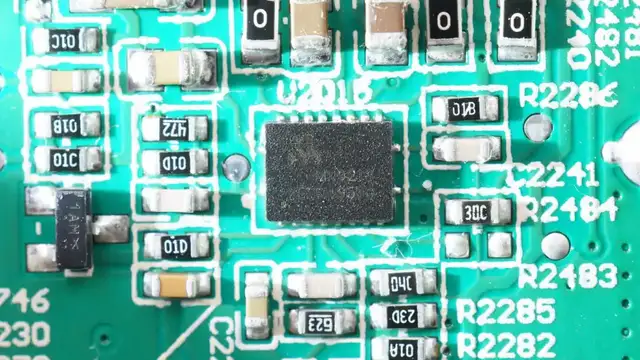

降压控制器来自茂睿芯，型号MK9218，是一颗 6-100V 超宽输入电压的同步降压转换器，通过搭配合适的 MOS 管和电感，可提供高达 30A 的输出电流。MK9218 采用电压控制模式，具有优秀的输出电压精度。开关频率 100KHz 到 1MHz 可调，可通过外部时钟输入同步避免对噪声敏感应用的影响。



MK9218 支持强制PWM模式和二极管仿真模式，强制PWM模式可消除开关频率变化，以降低EMI。用户可选择的二极管仿真模式可用于轻载时降低功耗。在合适的开关频率下，MK9218的占空比在 1%-99% 之间可调，可以简单的选择输入和输出电压，MK9218还具有电源好信号输出，指示输出电压正常，可进行时序控制和系统送电控制。

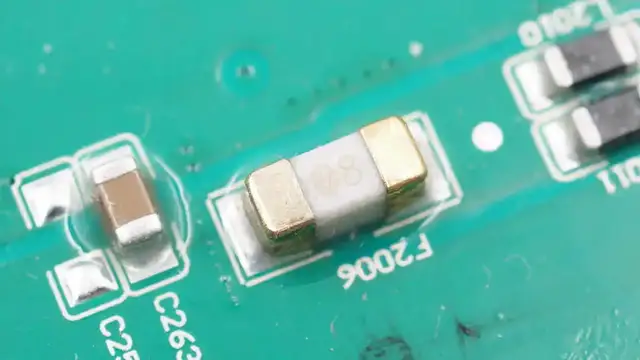

8A贴片保险丝用于支路过流保护。

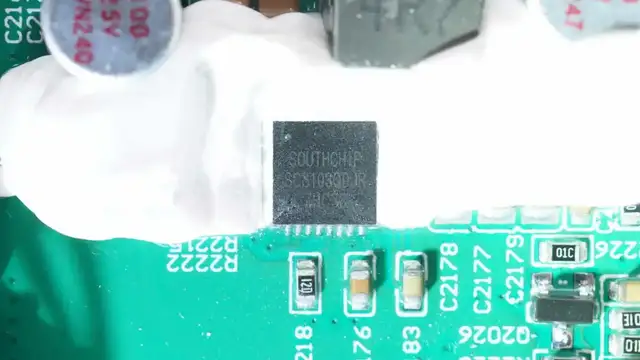

降压转换器来自南芯科技，型号SC8103，是一颗高效率的同步降压变换器，输入电压从4.6V到36V，通过设置分压电阻来调节输出电压；它还提供高精度的输出电流限制，当输出电流达到设定电流极限时，变频器进入恒流模式，输出功率可以通过一个电阻编程为18W，恒功率（CP）控制使其很容易满足QC3.0的功率要求。

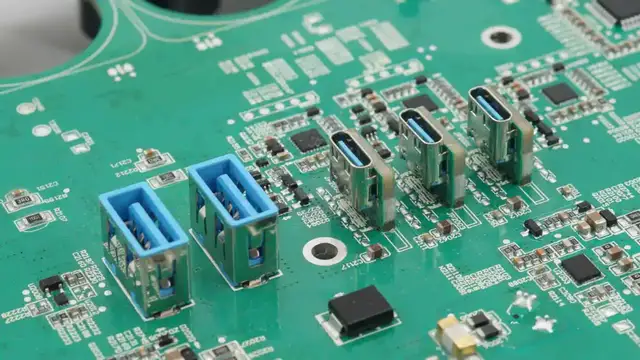

USB-C母座焊接在垂直小板上，USB-A母座垂直焊接。

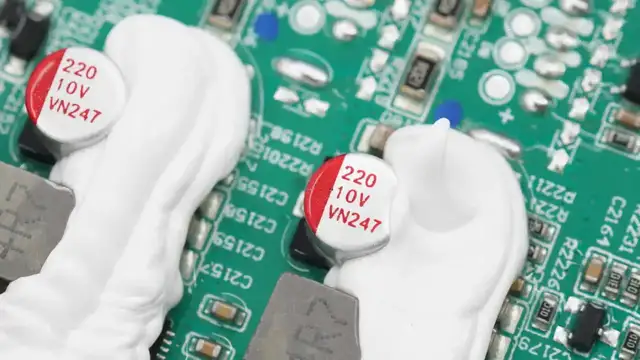

用于USB-A口 5V输出的滤波电容来自柏瑞凯，VN系列小型化SMD贴片电容，规格为220μF 10V。

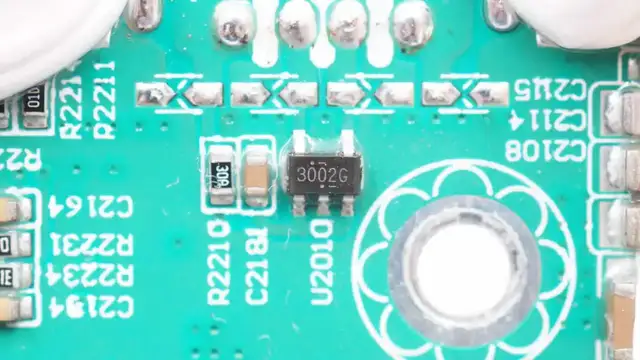

用于USB-A口自动识别的3002G识别芯片。

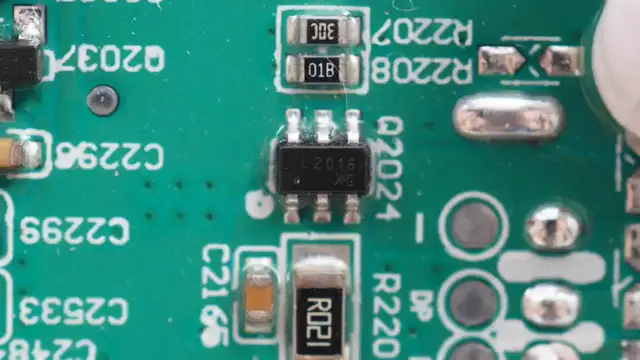

丝印L2016的MOS管用于USB-A口输出控制。

用于USB-C口输出的降压电感，采用两个磁环并排绕制。

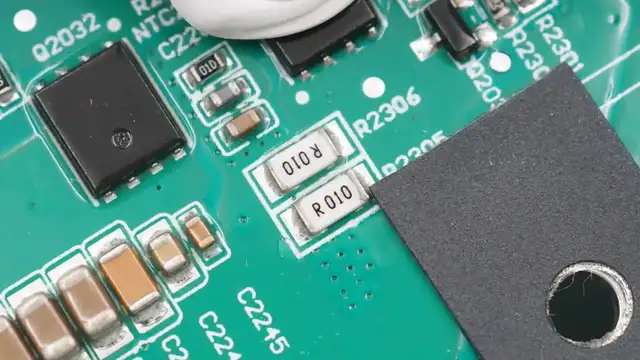

两颗10mΩ取样电阻并联检测电流。

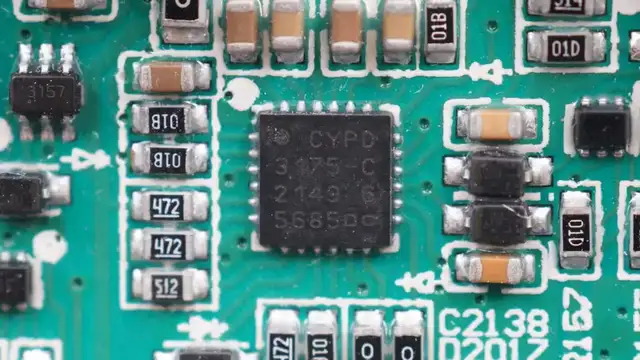

USB-C口协议芯片来自英飞凌，型号CYPD3175，这款芯片支持1A1C接口，支持QC4.0和其他快充协议，集成次级反馈和输出电流检测放大器，内置多重完善的系统级保护，内置32位MCU，内置时钟，支持3-24.5V宽泛的工作电压范围。

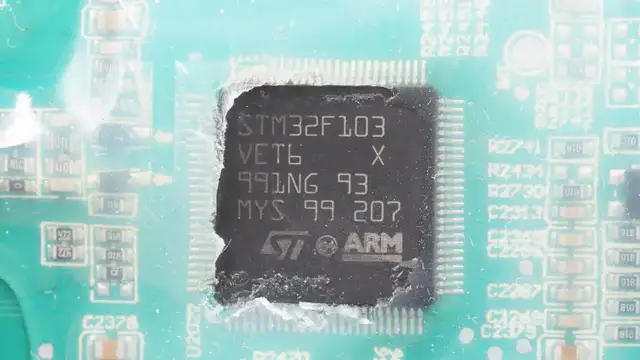

一颗MCU来自ST意法半导体，型号STM32F103VET6，内置M3内核的CPU，主频72MHz，内部集成512K FLASH和64K SRAM。具备SPI，I2C，USART，USB，CAN和SDIO接口。

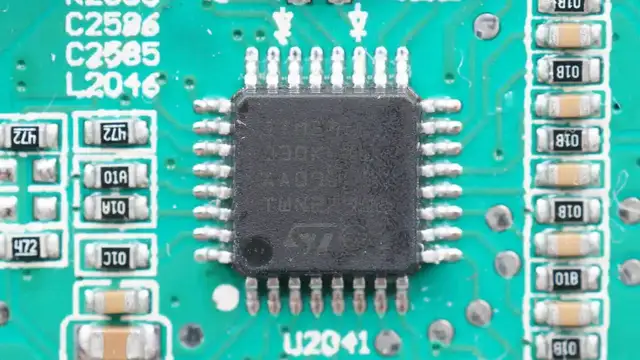

另一颗MCU型号为STM32F030K6T6，内置M0内核CPU，主频48MHz，内部集成32K FLASH和4K SRAM。

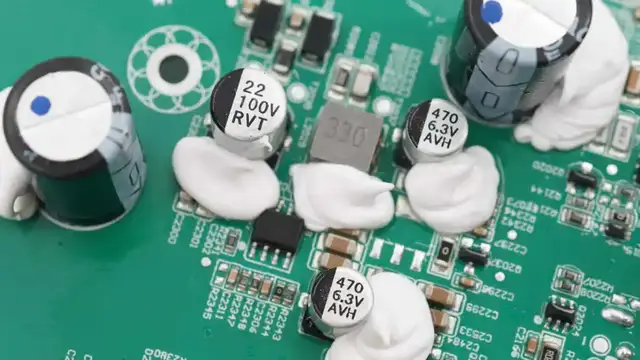

一路高压降压电路，用于为MCU等芯片供电。

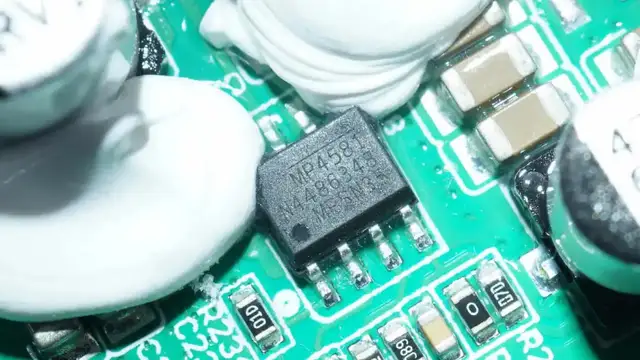

降压芯片来自芯源半导体，型号MP4581，是一颗100V输入，800mA输出的同步降压转换器，内部集成开关管，采用散热增强的SOP8EP封装。

LED灯板背面焊接两颗固态电容。

固态电容来自柏瑞凯，VN系列小型化SMD贴片电容，规格为100μF 25V。

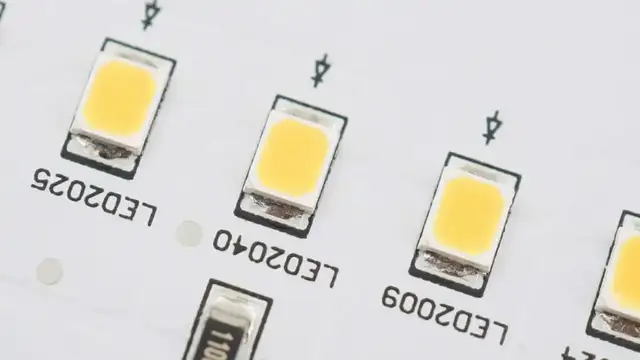

贴片LED灯特写。

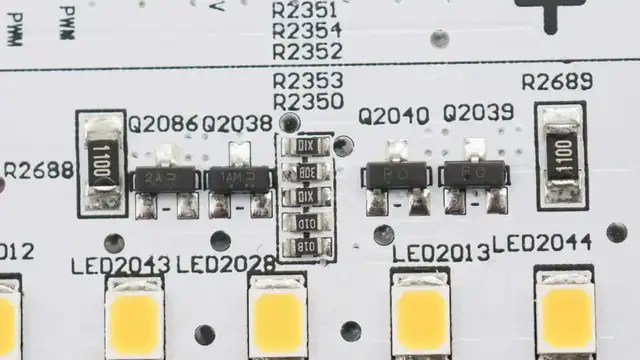

用于控制LED照明灯的开关管和限流电阻。

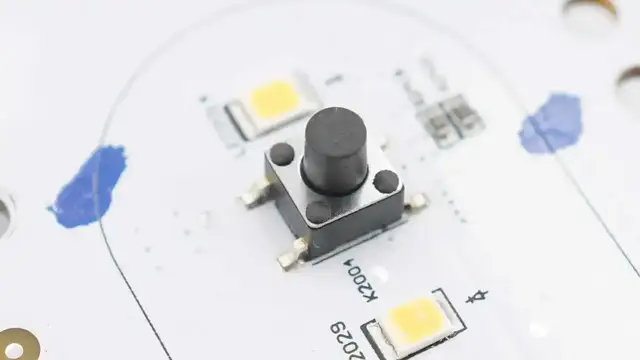

控制照明灯的微动按钮特写。

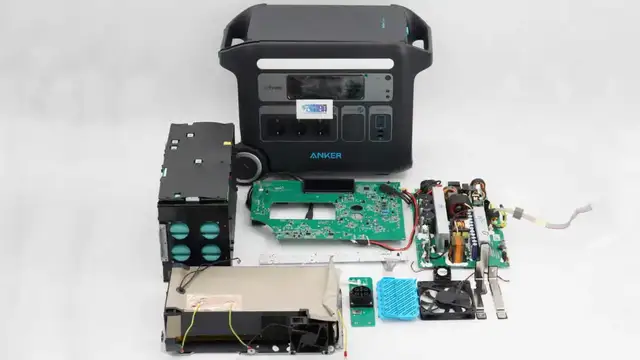

全部拆解一览，来张全家福。



充电头网拆解总结

安克这款户外电源采用拉杆箱设计，配有静音滚轮和提手，便于日常搬运。户外电源内置2048Wh磷酸铁锂电池，支持2300W逆变输出和2200W充电输入，同时支持太阳能电池板充电输入，并配有扩展电池接口，可额外扩展2048Wh容量，满足长时间使用需求。



充电头网通过拆解了解到，这款户外电源采用模块化设计，内部分为电池模块，双向逆变模块和直流快充模块。其中电池模块由惠州蓝微电子有限公司生产，电池为16串10并，磷酸铁锂电池，容量为40Ah，额定电压51.2V，能量为2048Wh。电池来自EVPS利维能。电池型号为ITR26/70-40E，为26700尺寸，标称容量4Ah，标称电压3.2V，支持1C充电和2C放电。



双向逆变模块采用德州仪器C2000系列MCU搭配隔离驱动器进行驱动控制，内置两颗镓未来G1N65R035TB-N耗尽型氮化镓开关管，耐压650V，峰值耐压达800V。其导阻仅为35mΩ，采用TO247封装，处于行业领先水平。同时还使用了华润微MOS管和英飞凌MOS管。模块通过麦拉片绝缘，并粘贴导电布屏蔽，固定在金属支架上。



直流快充模块采用德州仪器C2000系列MCU芯片进行MPPT控制，并采用南芯科技SC8103进行降压输出，使用英飞凌CYPD3135用于USB-C协议，USB-A接口采用赛微CW3002G进行自动识别。元件均打胶固定。电源内置7个风扇，分别用于电池组，双向逆变模块和直流快充模块的散热。内部大量使用国产功率器件和运放芯片，高压电解电容来自新中元，固态电容来自柏瑞凯，国产化程度相当高。
