前言

绿联推出了一款总输出功率达130W的快充移动电源，这款移动电源内置4节5000mAh锂电池，电芯来自BAK比克，已通过CCC认证。此外，移动电源具备2C1A接口，并设有TFT屏幕用于显示电池电量和输入输出功率。

移动电源整机最大输出功率为130W，USB-C1接口支持100W输出和65W输入，USB-C2接口支持30W输出，USB-A口支持UFCS 33W快充。采用智融SW2325协议芯片，集成主流快充协议，并使用南芯的升降压控制芯片，搭载芯海的Type-C/PD控制芯片，组成双向同步升降压电路，用于USB-C1的双向快充。

绿联能量湃Pro130W移动电源外观简约，手感丝滑，内部器件设有导热硅胶垫并打胶填充、PCBA模块加装散热片，散热措施到位。下面一起来看看内部的做工和用料。

绿联能量湃Pro130W移动电源开箱

按照惯例，先看包装。

包装盒以黑色背景为基调，正面印有充电宝外观图，上方印有绿联品牌Logo、3C认证标志，下方印有单口最高输出PD 100W以及产品特色功能信息，同时下侧印有“能量湃Pro”以及“130W”关键信息，使用金色字体凸显卖点。

包装盒背面印有充电宝端口参数信息：

USB-C1输入：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W Max；

USB-C1 输出：10V2.25A、5V3A、9V3A、12V3A、15V3A、20V5A 100W Max；

USB-C2 输出：10V2.25A、5V3A、9V3A、12V2.5A 30W Max；

USB-A输出：10V2.25A、5V3A、9V2A、12V1.5A；

多口同时输出(USB-C1+USB-C2)：130W；

总输出：5V6A、9V6A、12V5.5A、15V3A、20V5A；

电池类型：锂离子电池；

电芯容量：20000mAh(4x5000mAh)；

额定容量：11000mAh (TYP 5V 6A)；

额定能量：72Wh (14.4V 5000mAh)；

电池充电限制电压：4.2V；

以及下方的安全警告说明字样。

侧面印有适用设备图示，可兼容主流100W充电笔记本、平板、手机、耳机亦或是游戏机等等设备。

取出包装内所有物品，除充电宝外，另附赠240W C to C 充电线、绒布收纳袋以及双语说明书。

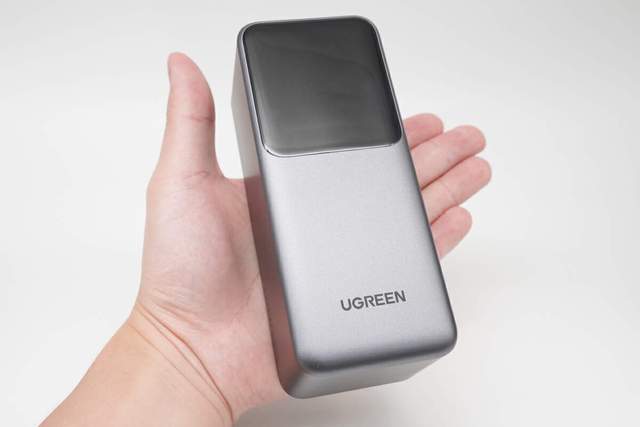

绿联能量湃Pro130W充电宝正面外壳为深空灰配色，搭配细纹磨砂工艺，拥有轻雾柔砂高级质感，同时上方配有1.54寸彩色TFT屏幕，侧面弧形过渡，线条分明，侧面平整，皆可立于桌面。

顶部配置两个USB-C端口以及一个USB-A端口，端口上方均印有名称标识，且USB-C1端口下方印有“100W”功率字样；此外，“IN/OUT”标识字样表明此端口可实现输入输出，即设备供电和自充电，因此USB-C端口皆可实现输入输出功能；另外，USB-C1以及USB-A端口母口胶芯均为紫色，辨识度明显。

一侧同样为深灰色并印有”130W“、”20000mAh Power Bank“字样。

侧面开关按钮采用机身同色配色，点按或长按可手动实现开关机操作以及界面切换；左侧印有“More than power”字样，与边缘外壳浑然一体。

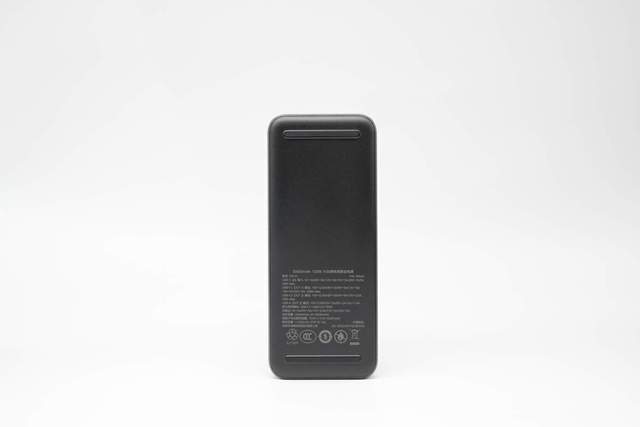

背面印有充电宝的规格参数铭文。

名称：20000mAh 130W 大功率快充移动电源；

型号：PB721；P/N：33524；

锂离子电池额定能量：72Wh（14.4V 5000mAh）；

额定容量：11000mAh（TYP 5V 6A）;

制造商：深圳市绿联科技股份有限公司；其余端口输入输出参数与包装盒印刷信息一致，并做过详细阐述，因此不做过多赘述。

背面上下两端配备了条形防滑垫，放置在桌面上不易滑动。

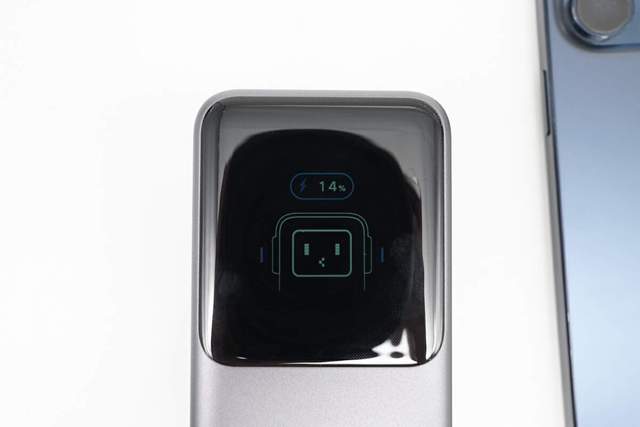

按下开机键后，可看到充电宝电量百分比显示，以及动画表情。

接入手机后可以看到屏幕上下方显示为USB-C1接口正在输出，功率显示为 20.4W。

附赠灰色绒布疏水收纳袋，旅游出行方便收纳，防止剐蹭充电宝表面外壳。

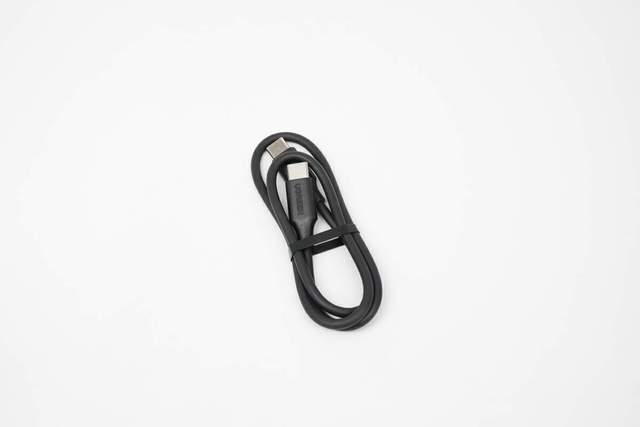

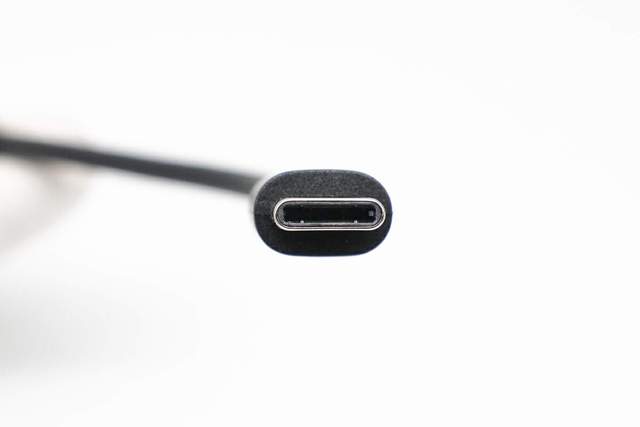

附赠充电线材为C to C类型，采用黑色橡胶圈捆绑固定；线身与子端外壳采用一体注塑成型工艺，平整不毛糙；子端外壳皆凹印绿联品牌Logo。

USB-C端口内部采用特殊设计PIN脚，并非24针，可支持PD 100W功率传输。

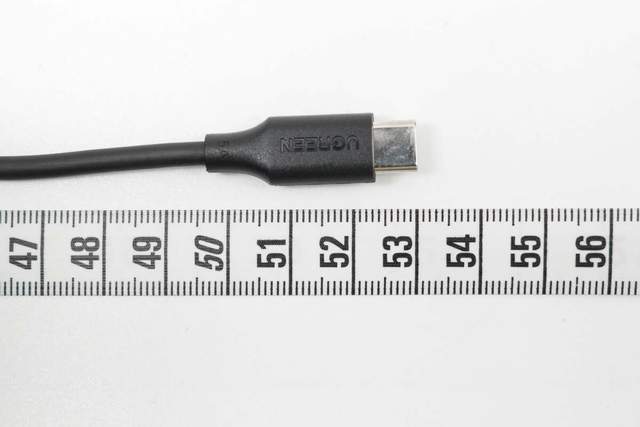

充电线材长度约为53cm，可满足日常使用充电宝的长度需求。

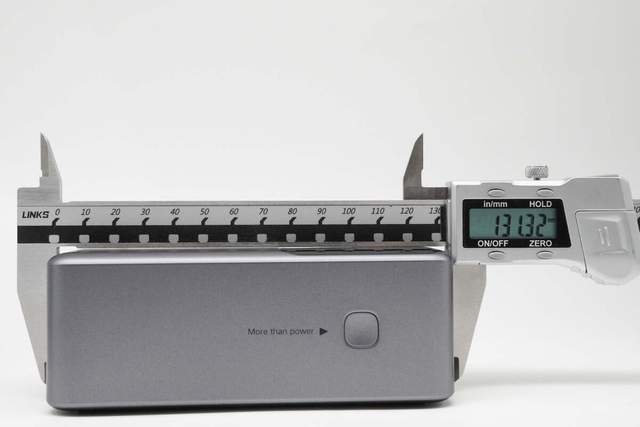

绿联能量湃ProPro 130W充电宝长度约为131.32mm。

绿联能量湃ProPro 130W充电宝宽度约为54.30mm。

绿联能量湃ProPro 130W充电宝高（厚）度同样约为50.25mm。

绿联能量湃ProPro 130W充电宝重量约为474.2g。

绿联能量湃ProPro 130W充电宝在成年人手中对比。

秉承探索全面协议的理念，将对USB端口进行协议测试，方便用户可以根据具体的协议来匹配输出设备。

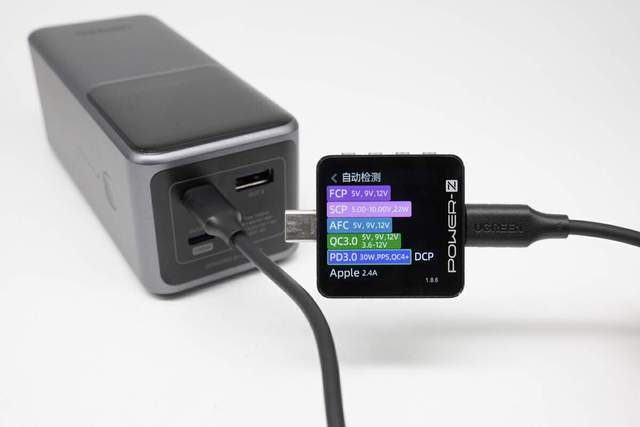

使用POWER-Z KM003C测试仪读取USB-C1端口的快充协议，实测支持FCP、SCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

PDO报文方面，实测USB-C1端口支持5V3A，9V3A，12V3A，15V3A以及20V5A五组固定电压档位和3.3-21V/5A一组PPS电压档位。

使用POWER-Z KM003C测试仪读取USB-C2端口的快充协议，实测支持 FCP、SCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

PDO报文方面，实测USB-C2端口支持5V3A、9V3A、12V2.5A三组固定电压档位以及5-11V/3A一组PPS电压档位。

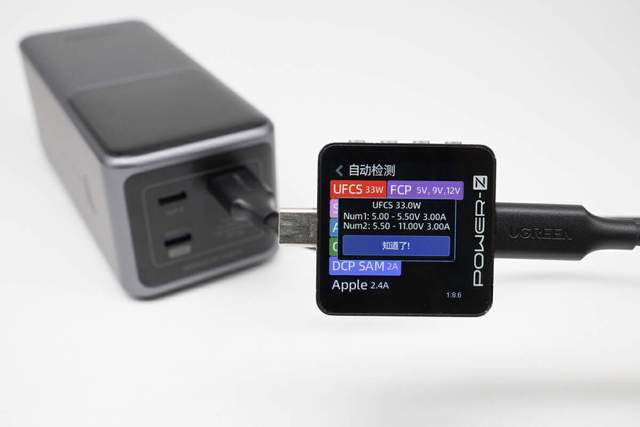

使用POWER-Z KM003C测试仪读取USB-A端口的充电协议，实测支持 UFCS、FCP、SCP、AFC、QC3.0、DCP以及Apple 2.4A等充电协议。

PDO报文方面，实测USB-A支持UFCS 33W快充，及5.5V3A、11V3A两组固定电压档位。

绿联能量湃Pro130W移动电源拆解

作为绿联最新推出的大功率PD快充移动电源，这款产品有哪些特别之处，下面跟随充电头网的镜头一探究竟。

首先沿壳体接缝拆开充电宝外壳。

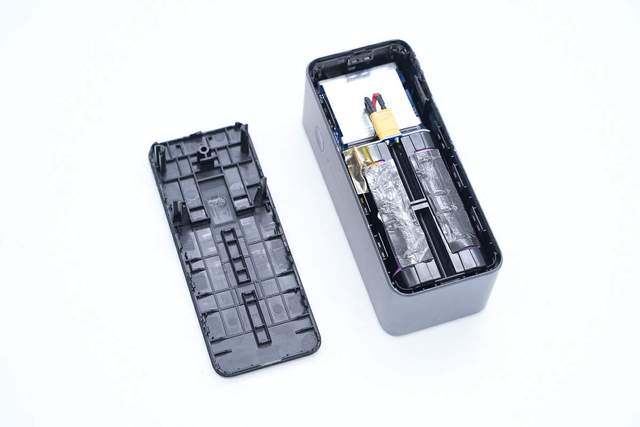

充电宝内部结构一览，顶部为PCBA模块，外罩一层散热片导热和保护，下方为电池组。

散热片特写，呈正方形四角焊接在PCBA模块上。

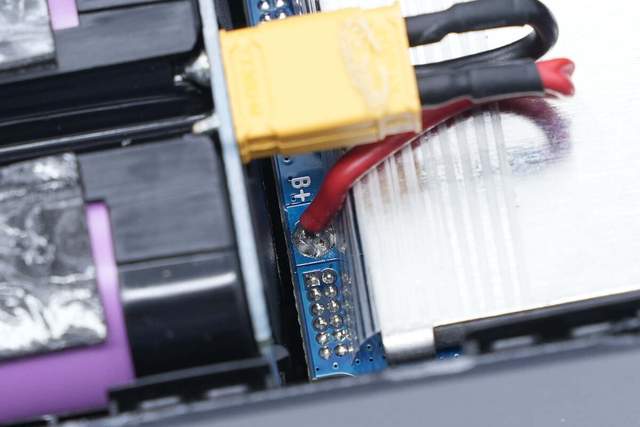

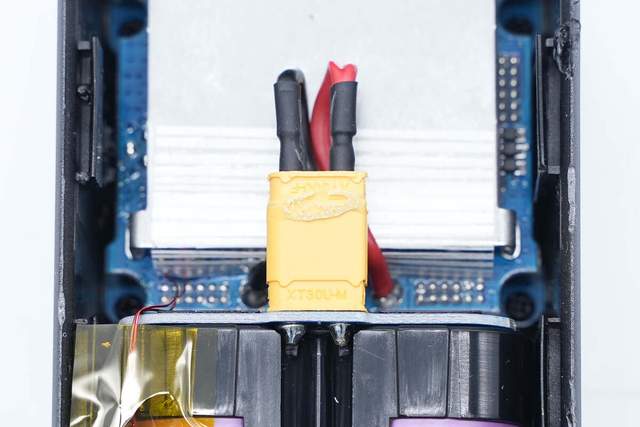

电池组正负极导线用XT30连接器连接到PCBA模块，XT30是一种小型连接器，额定电流为15A，峰值电流为30A。

导线焊接连接到PCBA模块。

PCBA模块采用螺丝固定。

拧下固定螺丝，拆下屏幕排线和母座小板。

外壳内部电源键按钮特写。

壳体内部粘贴双面胶固定电池组。

电池组特写，四周均粘贴大面积石墨贴纸散热。

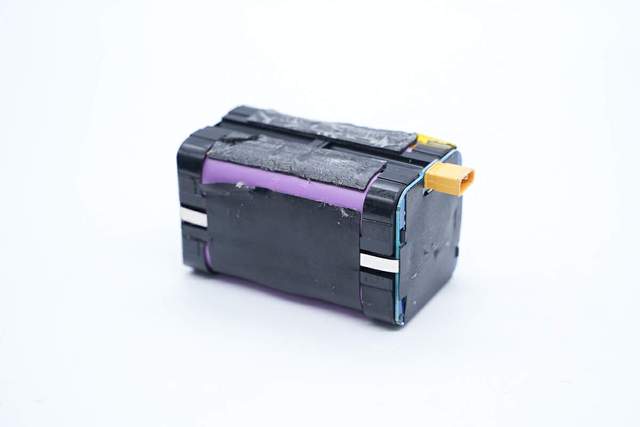

电池组侧面焊接保护板，并焊接XT30连接器。

电池组极耳用镍片连接，电池采用塑料支架固定绝缘。

电池点焊焊点特写。

拆下电池保护模块，可看到电池组由四支圆柱形电芯构成。

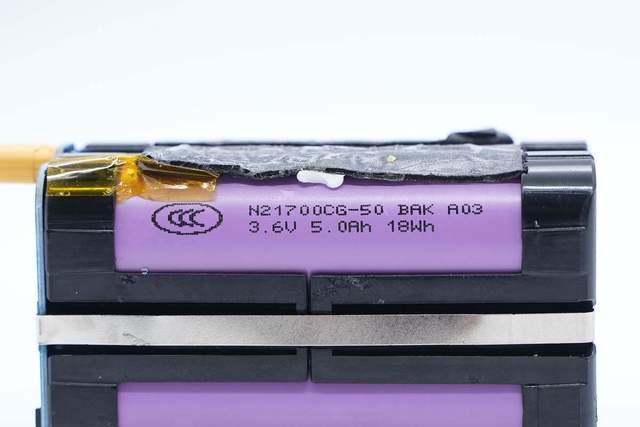

电芯特写，电池组4节电芯串联而成，绿联能量湃Pro内置4支21700电芯，品牌商为BAK比克，型号为N21700CG-50，标称电压3.6V，容量为5.0Ah，标称容量18Wh，电芯目前已通过3C认证。

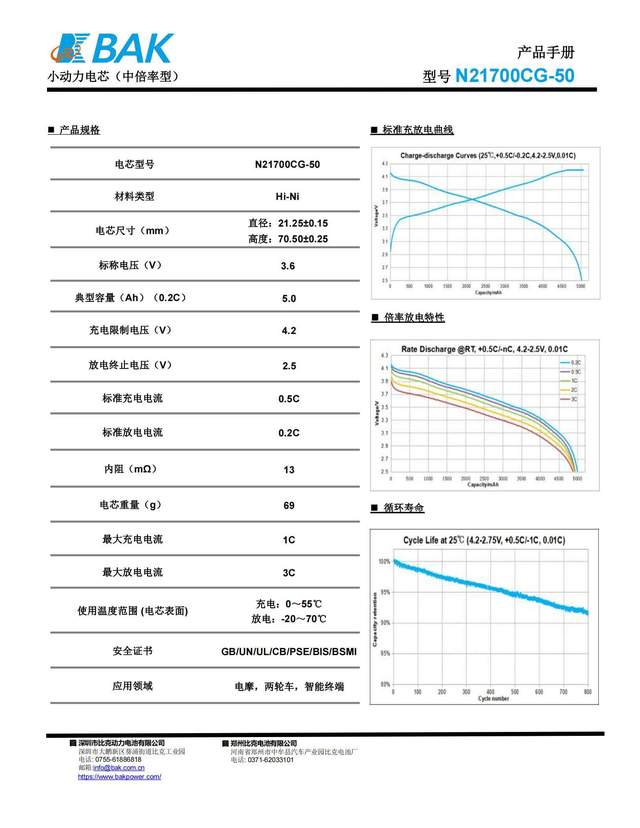

根据电芯规格书，N21700CG-50正极材料为高镍三元材料，标称电压3.6V，典型容量5000mA，充电限制电压4.2V，放电终止电压2.5V，标准充电电流0.5C，标准放电电流0.2C，内阻13mΩ，重量69g，最大充电电流1C，最大放电电流3C，工作温度-20~70℃，循环寿命达800次。

电池组管理模块一览，可见电池保护芯片和电池保护管。

模块背面无元件，可见模块生产信息。

电池组连接焊点特写。

移动电源保护芯片采用iCM创芯微CM1341，型号CM1341-FKT。是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微 CM1341 详细资料。

电池保护管来自博盛，型号PDC3908Z，NMOS，耐压30V，导阻6.5mΩ，采用PPAK3*3封装。用于电池保护。

电池均衡MOS管和均衡电阻特写。

XT30连接器母座特写。

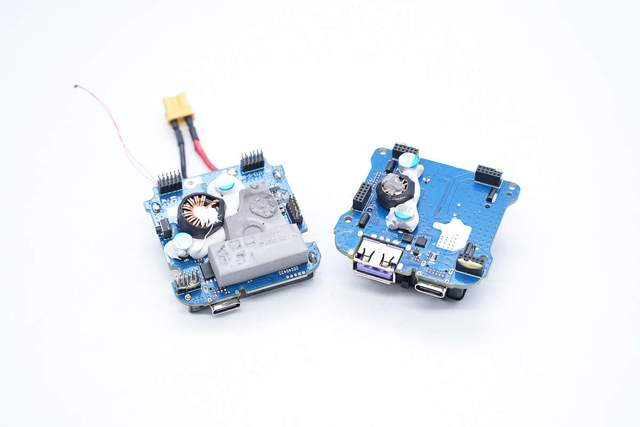

拆开PCBA模块和接口母座小板。

接口母座小板外接显示屏。

显示屏通过排线连接到母座上。

拆下屏幕显示器。

接口母座小板一览，可见串口屏控制芯片和存储器以及VBUS开关管。

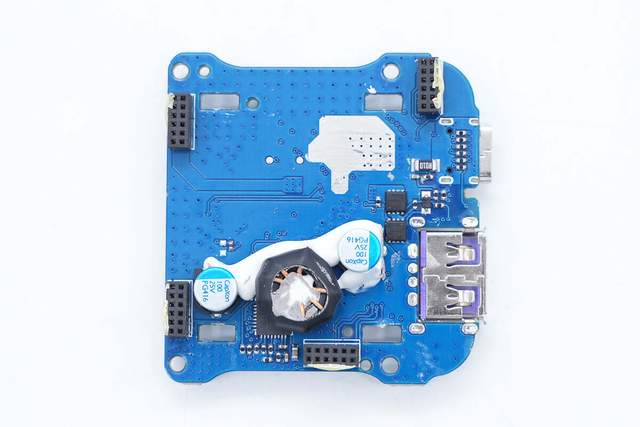

接口母座小板另一面，焊接降压芯片，磁环电感及滤波电容，发热元件大面积打胶散热。

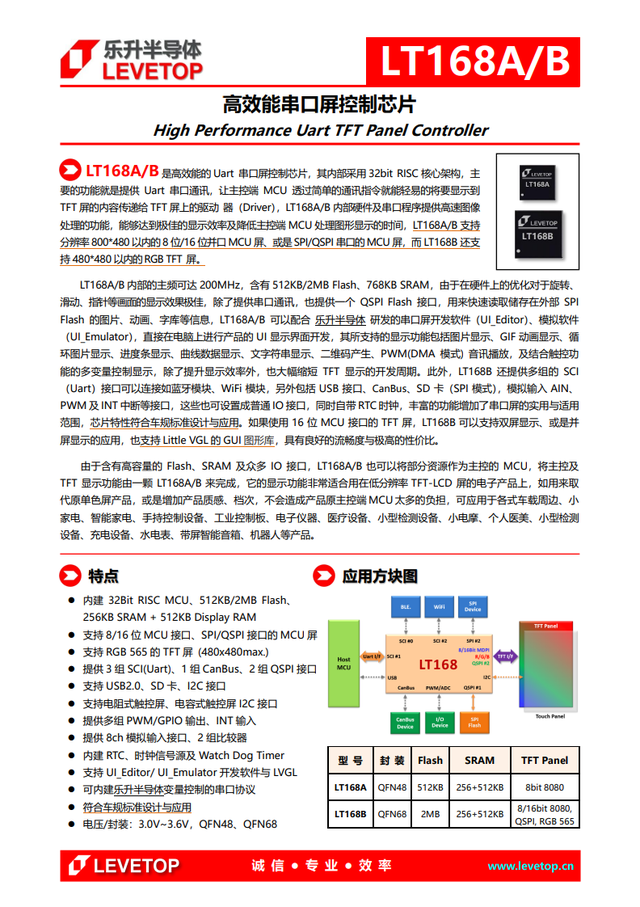

屏幕控制芯片特写，型号LT168A，来自LEVETOP乐升，是高效能的 Uart 串口屏控制芯片，其内部采用 32bit RISC 核心架构，主要的功能就是提供 Uart 串口通讯，让主控端 MCU 透过简单的通讯指令就能轻易的将要显示到TFT 屏的内容传递给 TFT 屏上的驱动 器（Driver）。

LT168A/B 内部硬件及串口程序提供高速图像处理的功能，能够达到极佳的显示效率及降低主控端 MCU 处理图形显示的时间，LT168A/B 支持分辨率 800*480 以内的8 位/16 位并口MCU 屏、或是SPI/QSPI 串口的MCU 屏，而 LT168B 还支持 480*480 以内的RGB TFT 屏。

乐升 LT168A 详细资料。

12.000MHz无源晶振为屏幕控制芯片提供时钟。

型号为P25Q64SH的存储器，为屏幕控制提供信息存储。来自Puya普冉，采用SOP-8封装。

屏幕排线插座特写，两侧打胶加固。

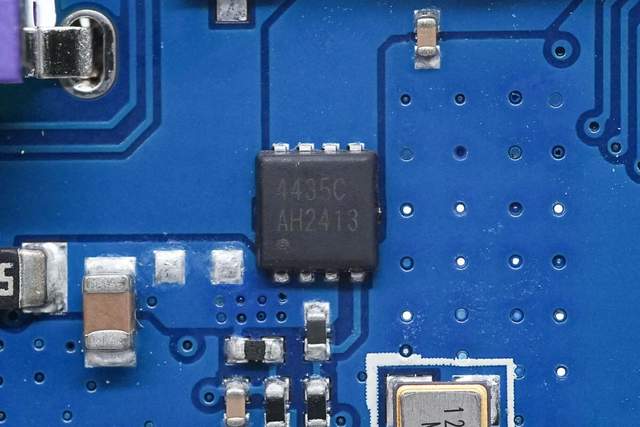

USB-C接口VBUS开关管丝印4435C。

再来看另一面，这里同样有两颗丝印4435C的VBUS开关管，用于USB-A口的输出切换。

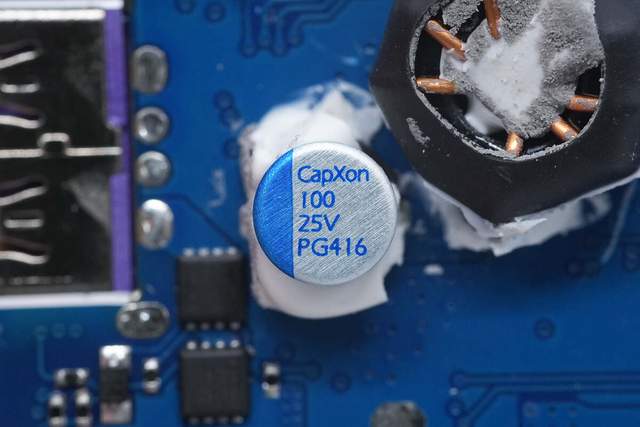

来自CapXon丰宾的滤波电容，规格25V 100uF，这里有两颗。

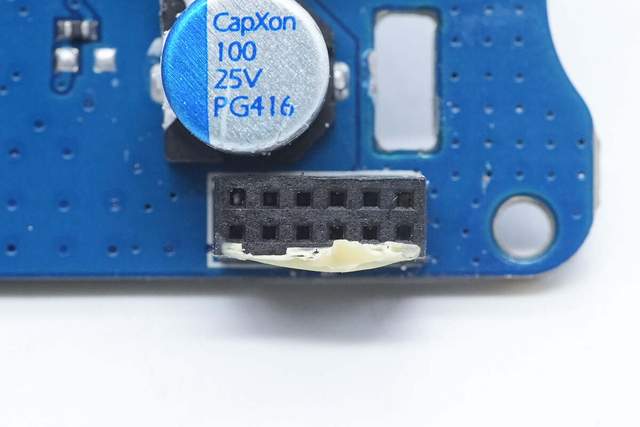

用于连接两块PCBA小板的排针母座。

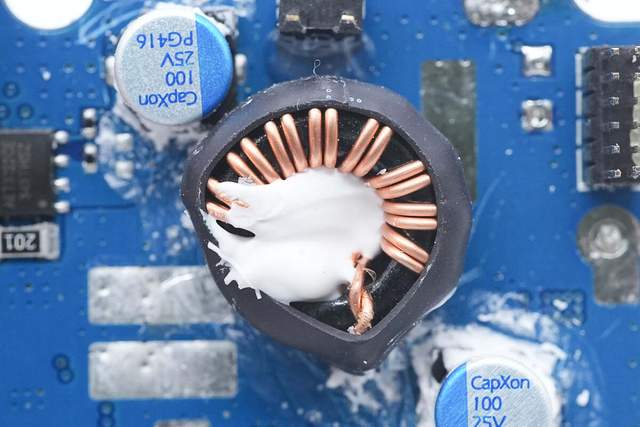

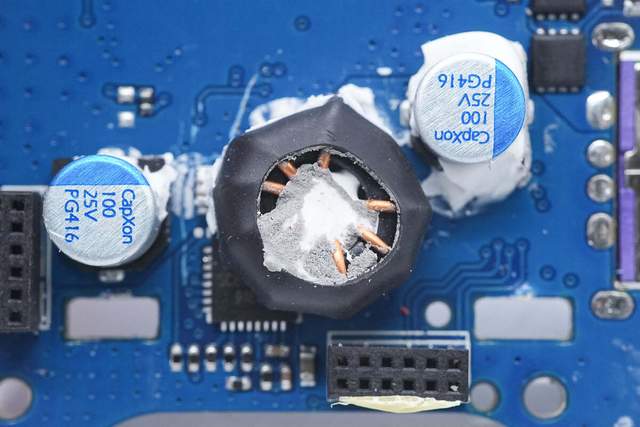

磁环电感采用单线绕制，内部打胶填充。

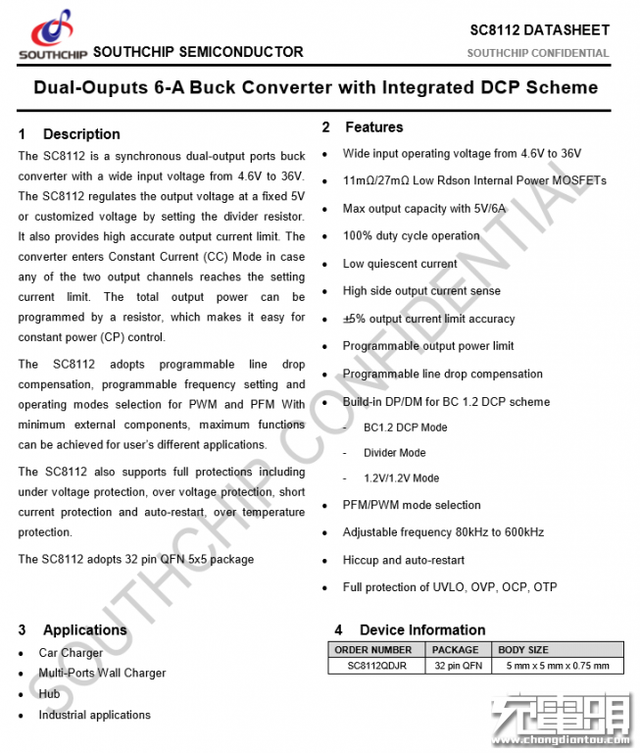

SOUTHCHIP南芯SC8112芯片，双输出6A同步整流降压转换器，内置开关管，带直通模式，输出电压可由分压电阻设置，支持高精度输出电流限制，总输出功率可由电阻设置，便于恒功率输出；支持线损补偿，可编程的频率设置和工作模式选择；支持完整的保护功能，包括过电压、过电流保护，短路保护和过热保护，适用于车充，多口墙充，hub和工业应用。 南芯SC8112采用5x5 QFN 32封装。

南芯 SC8112 详细资料。

USB-A口母座特写，沉板焊接降低厚度，采用紫色胶芯，内部可见4个触点。

USB-C口母座特写，过孔焊接固定，黑色舌片不露铜。

接下来看一下PCBA模块，粘贴导热垫散热，电感和电容打胶加固。

另一面被散热片覆盖。

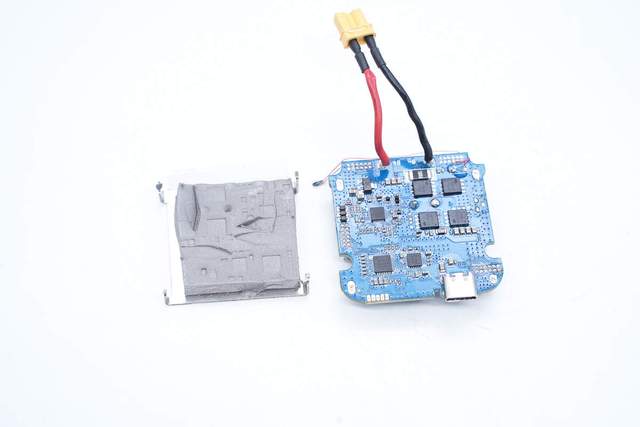

焊接拆下散热片。

散热片背部同样粘贴导热垫加强散热。

PCBA模块一览，可见两颗协议芯片，同步升降压控制器和同步升降压开关管。

清除掉背部散热硅胶和结构胶，露出背部构件，可见两颗滤波电容和磁环电感以及一颗VBUS开关管。

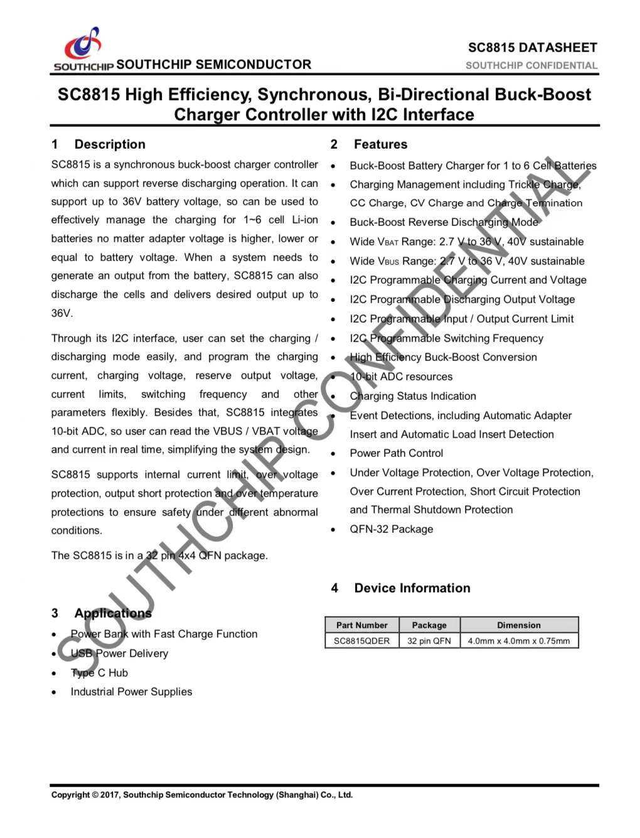

同步升降压控制芯片来自SOUTHCHIP南芯科技，型号SC8815， 是一款带I2C接口的同步升降压充电控制器，同时支持电池反向放电工作。芯片支持VBAT电池端36V高压工作，因此在适配器电压高于、低于或者等于电池电压时，均能保证1-6节锂电池应用。

当工作系统需要电池提供能量时，SC8815也支持电池反向放电工作，输出设定的电压，并且放电最高电压可达36V。用户通过I2C接口可以很方便地选择充电/放电模式，设置充电电流、充电电压、反向放电电压、限流值、开关频率及其它参数等。

SC8815内部集成的10位ADC，可以方便用户实时检测读取VBUS/VBAT电压和电流，另外，SC8815还可以支持适配器和设备的插拔检测，最大限度的减少外围电路及PCB Space，使系统设计极大地简化。SC8815支持内部限流保护、过压保护、输出短路保护和过温保护，从而保证了各种异常情况下的安全。SC8815提供32脚的4x4 QFN封装。

南芯 SC8815芯片详情。

同步升降压开关管来自ALLEPIC禾纳，型号AER3041AE，NMOS，耐压30V，导阻4.1mΩ，采用PDFN5060封装。

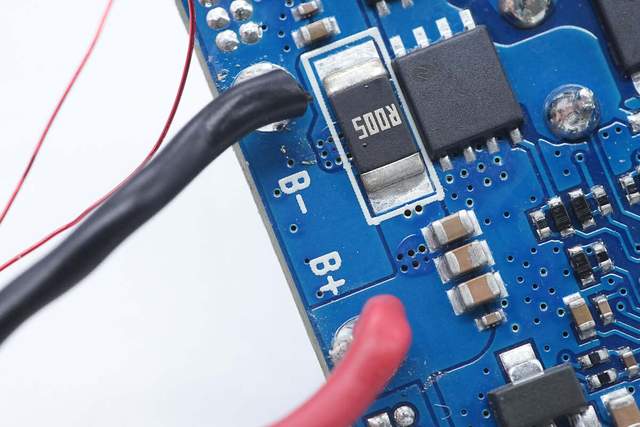

5mΩ取样电阻用于检测电池端电流。

磁环升降压电感特写，双线绕制，外套热缩管绝缘。

输入滤波电容来自丰宾，规格为100μF25V。

输出滤波电容规格相同。

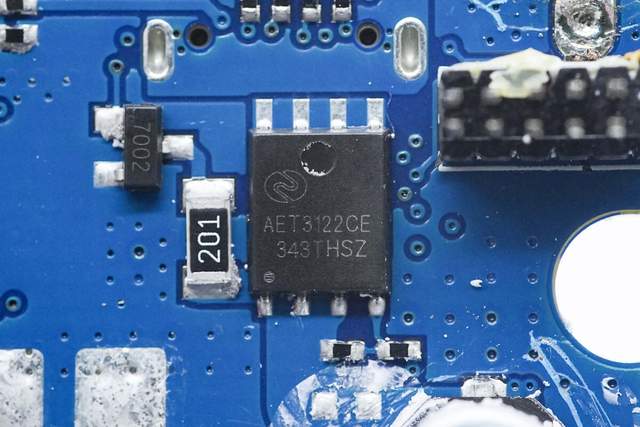

用于USB-C1接口的VBUS开关管来自ALLEPIC禾纳，型号AET3122CE，PMOS，耐压-30V，导阻8.5mΩ，采用PDFN5060封装。

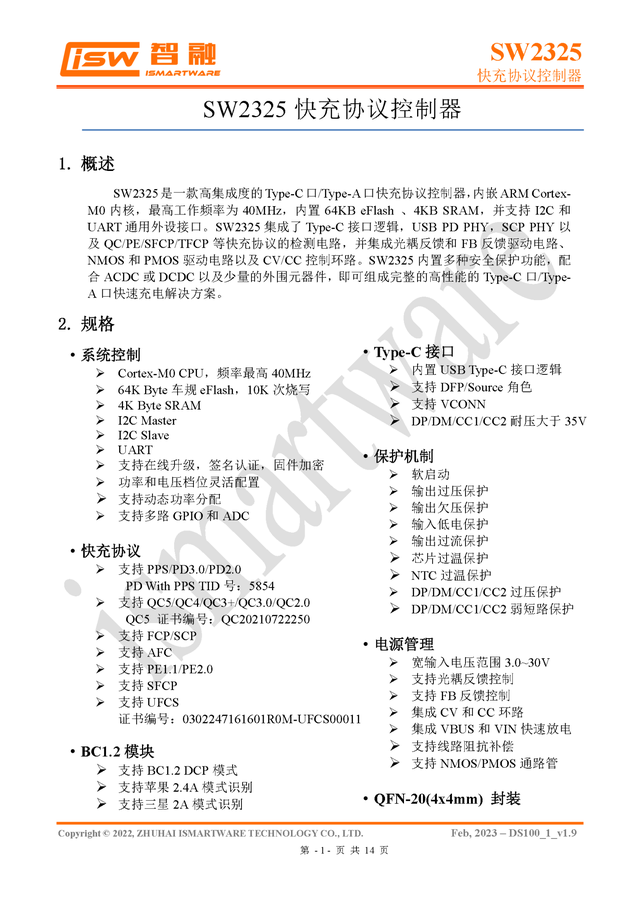

来自智融的快充协议芯片，型号SW2325，这是一款高集成度的Type-C口/Type-A口快充协议控制器，内嵌ARM Cortex-M0 内核，最高工作频率为 40MHz，内置 64KB eFlash 、4KB SRAM，并支持 I2C 和 UART 通用外设接口。

SW2325 集成了 Type-C 接口逻辑，USB PD PHY，SCP PHY 以及 QC/PE/SFCP/TFCP/UFCS 等快充协议的检测电路，并集成光耦反馈和 FB 反馈驱动电路、 NMOS 和 PMOS 驱动电路以及CV/CC 控制环路。

智融 SW2325芯片详情。

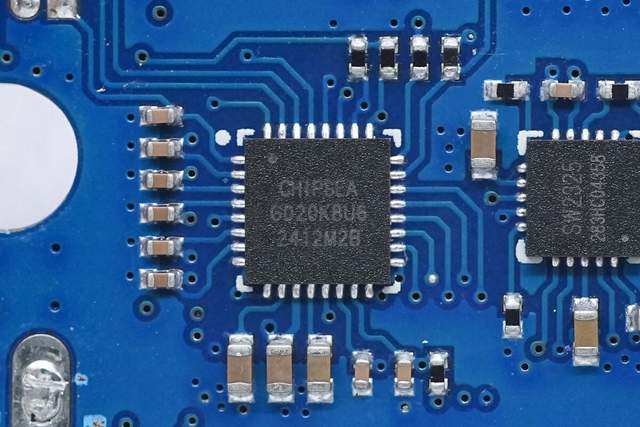

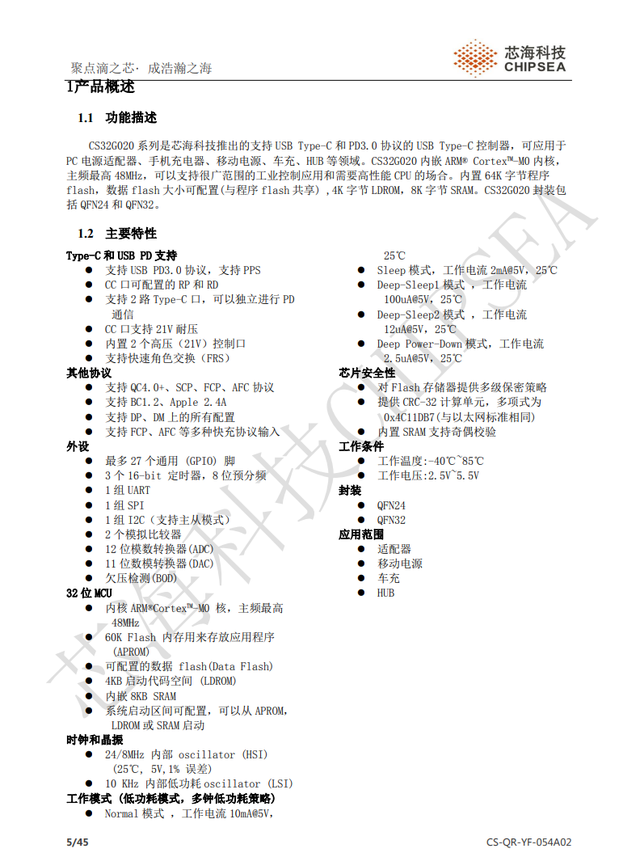

来自CHIPSEA芯海的Type-C/PD控制IC，CS32G020 系列是芯海科技推出的支持 USB Type-C 和 PD3.0 协议的 USB Type-C 控制器，可应用于PC 电源适配器、手机充电器、移动电源、车充、HUB 等领域。CS32G020 内嵌 ARM® Cortex™-M0 内核，主频最高 48MHz，可以支持很广范围的工业控制应用和需要高性能 CPU 的场合。此处采用QFN32封装。

芯海 CS32G020 芯片详情。

同步降压芯片来自芯洲科技，型号SCT2401，支持40V输入电压，内部集成开关管，支持600mA连续输出电流，采用TSOT23-6L封装。

线性稳压器特写，型号7333-1，采用SOT-89封装。

电池正负极导线焊接在PCBA小板上。

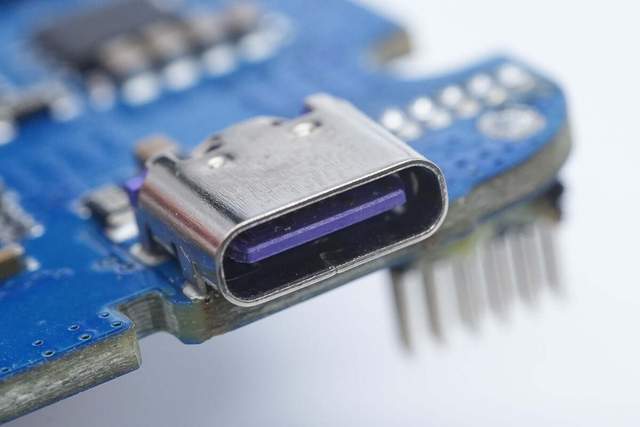

USB-C口母座特写，过孔焊接固定，紫色舌片不露铜。

电源按键特写，采用过孔焊接。

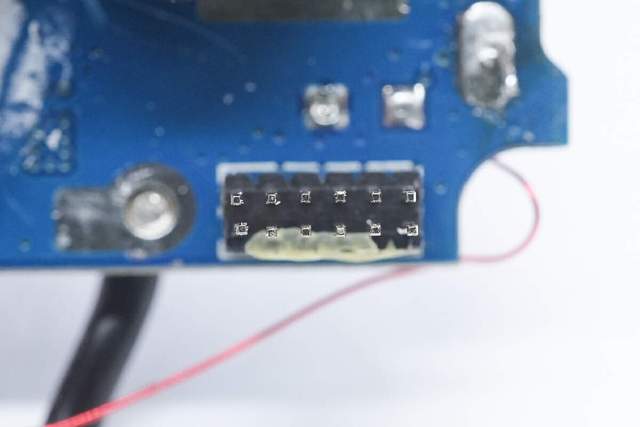

连接两块PCBA小板的插针特写。

NTC热敏电阻特写，用于检测电池温度，将温度反馈到主控芯片，在检测到过热时停止对电池的充放电，进行过热或低温保护。

全部拆解完毕，来张全家福。

充电头网总结

最后附上绿联能量湃Pro130W移动电源核心器件清单，方便大家查阅。

绿联能量湃Pro130W移动电源一共搭载2个USB-C口和1个USB-A口，其中USB-C1接口支持100W PD快充和65W最大输入，USB-C2接口支持单向30W输出，USB-A口支持UFCS33W快充，支持130W 的总功率输出。移动电源顶部设有TFT屏幕，支持电池显示，输入和输出功率显示，便于了解移动电源使用状态。

充电头网通过拆解了解到，绿联这款移动电源内置BAK比克的4节21700锂电池，单节电池容量为5Ah，能量为18Wh，型号N21700CG-50。其中电池组和快充PCBA模块为分体式设计，通过连接器进行连接。电池保护板采用采用iCM创芯微CM1341的电池保护芯片，配备4颗电池保护管和均衡电路。

快充PCBA模块设有一路双向同步升降压电路，采用南芯科技SC8815搭配CS32G020 协议芯片。USB-A接口快充协议芯片采用SW2325，是高集成度的Type-C口/Type-A口快充协议控制器。PCBA模块填充大面积导热垫，并焊接固定散热片散热，移动电源内部做工扎实，用料可靠，满足快速大功率充放电需求。
