现如今充电宝的功能越来越全面，造型却越来越小巧。充电头网近期拿到了罗马仕一款磁吸充电宝，外观清雅小巧，支持15W的Qi2无线快充、30W PD快充及33W UFCS快充，还自带USB-C转Lighting的短线，完美适配外出场景。

罗马仕Qi磁吸充电宝内置两块安普瑞斯的5000mAh软包电芯串联，额定能量36Wh，额定容量6000mAh，电源的主控芯片来自智融SW6308，是一款支持USB-C，USB-A和Lightning多接口、多协议的高性能同步升降压移动电源SOC芯片。

无线充电芯片来自易冲半导体WB8118，支持Qi2 15W无线快充，支持3.3V~18V的宽电压输入范围。使得该产品在无线和有线快充上保持高兼容性的同时，也能多口高效运行。下面一起来看看该产品的详细用料和结构吧。

罗马仕Qi2磁吸无线充开箱

按照惯例，先看下罗马仕磁吸无线充WMS10Q-491的包装。

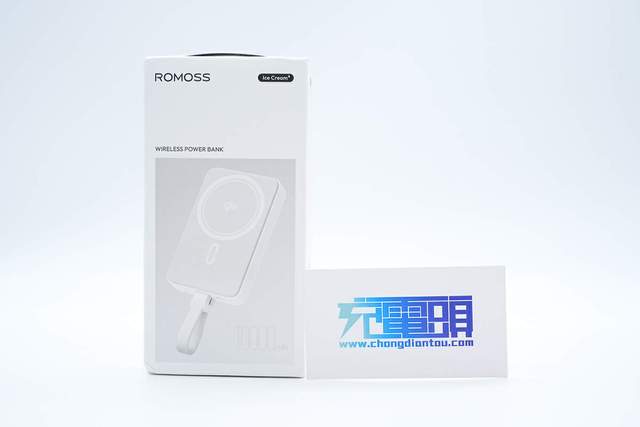

包装盒以白色背景为基调，上面为“ROMOSS”品牌Logo和系列名称：Ice Cream，表明为罗马仕冰淇淋系列产品。下方印有移动电源正面外观图以及无线充电宝的英文字样，正面包装整体简洁明了。



包装盒背面印有移动电源规格信息及参数信息。

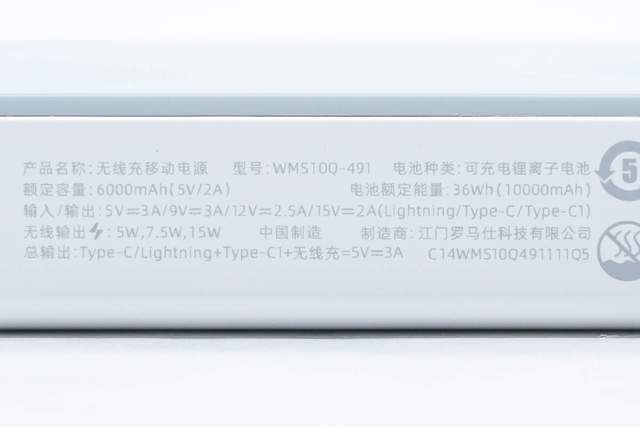

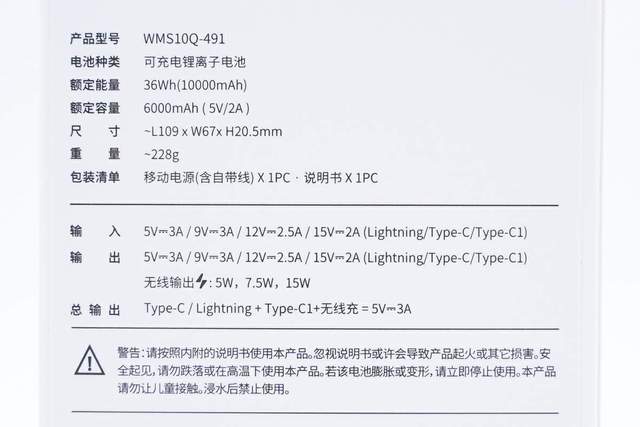

参数信息特写：

产品型号：WMS10Q-491；

电池种类：可充电锂离子电池；

额定能量：36Wh(10000mAh)；

额定容量：6000mAh(5V/2A)；

尺寸：~104x67x20.5mm；

重量：~225g；

输入端参数：

5V3A or 9V3A or 12V2.5A or 15V2A(Lightning/Type-C/Type-C1)

输出端参数：

5V3A or 9V3A or 12V2.5A or 15V2A(Lightning/Type-C/Type-C1)

无线输出：5W，7.5W，15W；

总输出：Type-C/Lightning+Type-C1+无线充=5V3A；

包装清单：移动电源(含自带线)X1PC、说明书X1PC；

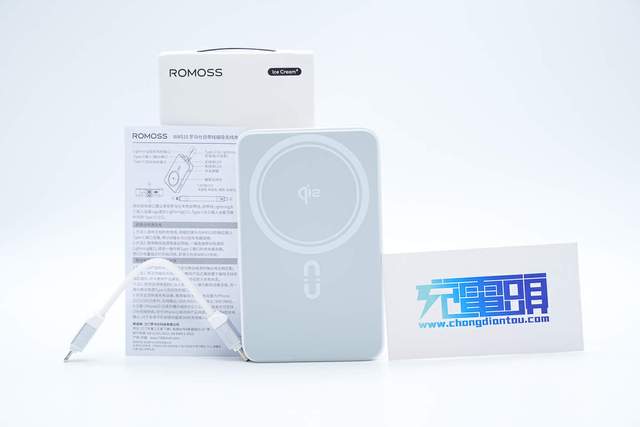

取出包装内所有物品，除移动电源外，另附带USB C to lighting 自带充电线以及使用说明书。



USB C to lighting自带线特写，外披蓝色塑胶材质，端子处呈梯形凸起，接口处做工平滑圆润。

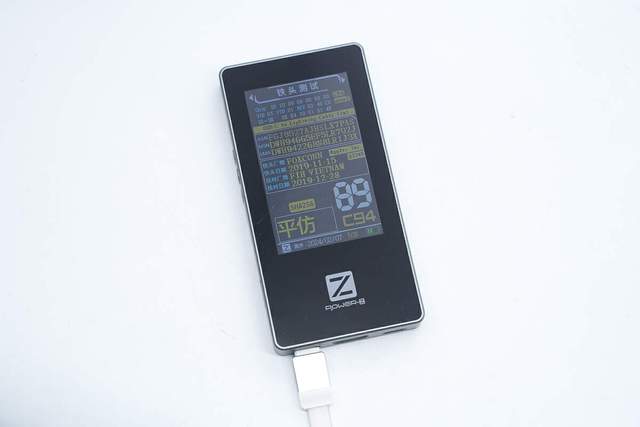

罗马仕自带Lightning快充线铁头测试结果，为平仿苹果C94端子，厂商为FOXCONN。

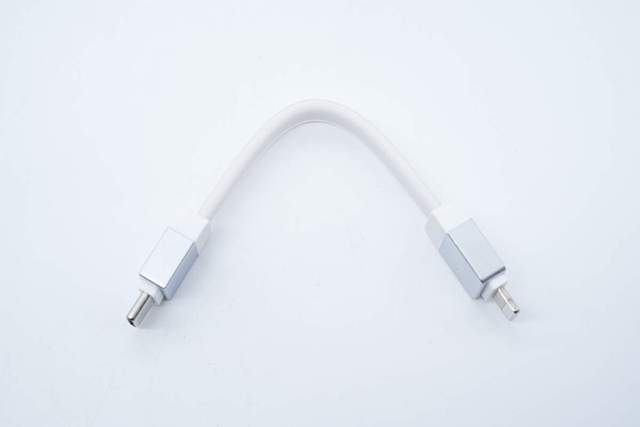

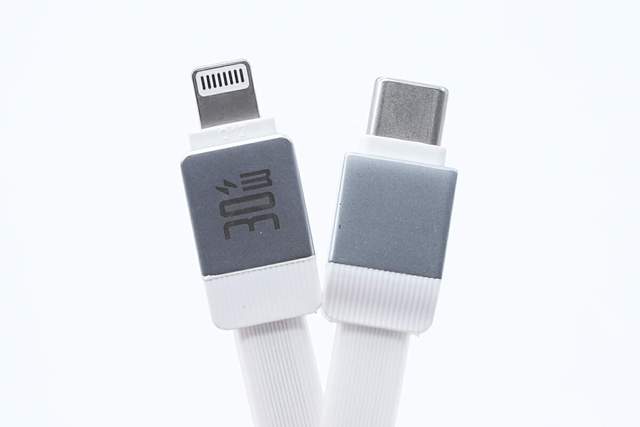

自带线特写，线材端子两头用合金材料包裹，可有效保护端口。lighting口处端子铭刻金色“30W”字样，表示支持30W快充。

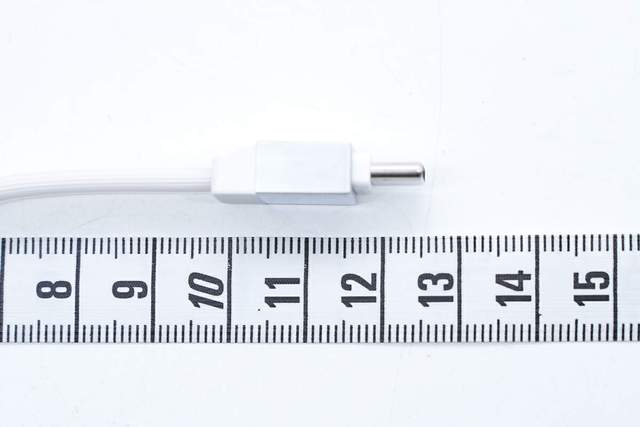

测得该线材长度为12.5cm。



罗马仕自带线移动电源为白色扁平式长方体设计，整体采用防火阻燃PC材质中框外壳，表面细纹磨砂处理，手感细腻；充电宝正面的磁吸面为类亲肤胶质，手感温润丝滑且柔软。

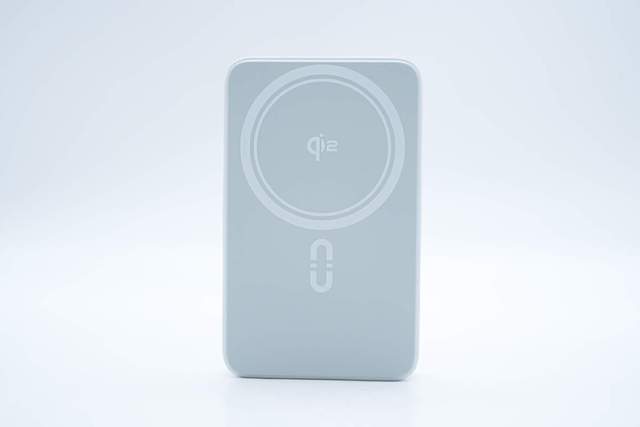

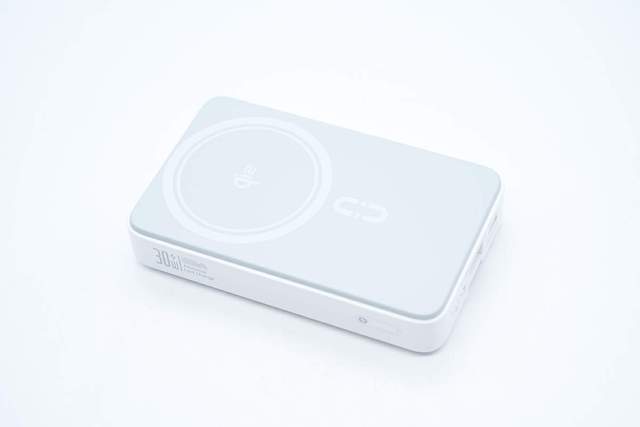

磁吸充电宝正面，用灰色装饰指示出磁铁位置，内部为无线充电线圈，指示区中间刻有“Qi2”符号，表示支持Qi2无线快充。

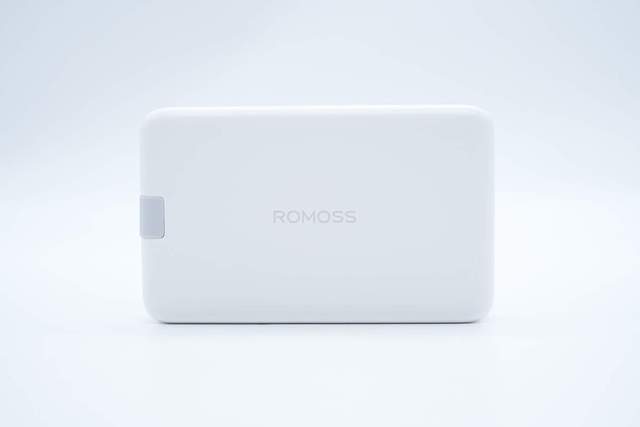

背面光洁素净，在中间印有罗马仕”ROMOSS“品牌符号。

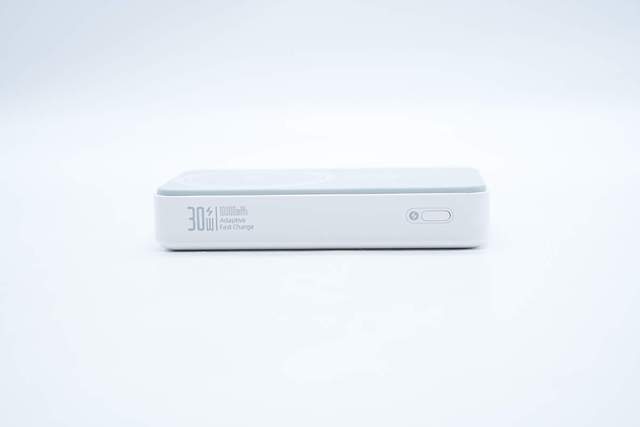

左侧标注30W快充标志，并标注了电源的标称容量10000mAh，右侧设有电源键按钮。

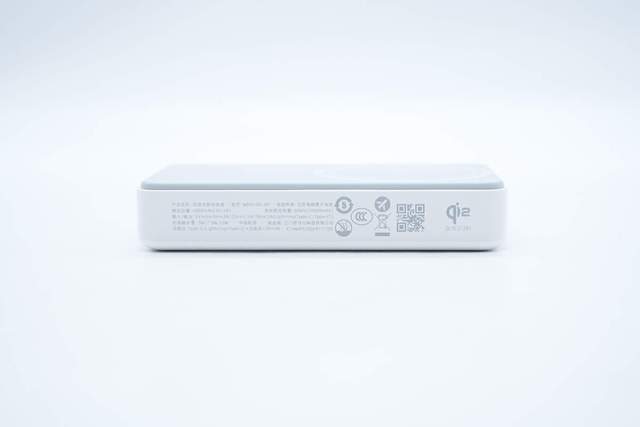

左侧印有产品参数、认证标识以及注意事项。



产品参数特写，前面已详细描写，此处不再赘述。

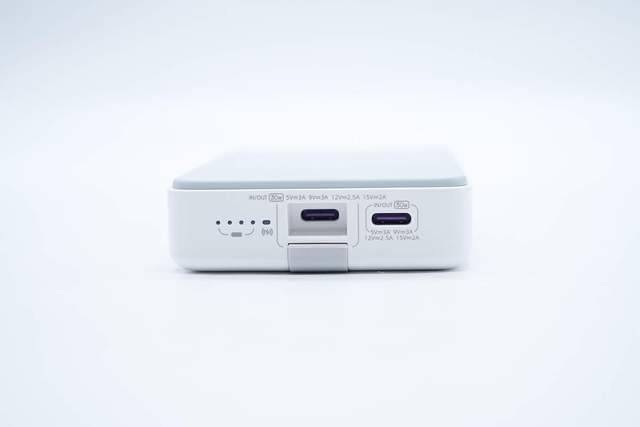

底面一览，可见电量指示灯，USB-C充电接口以及自带线的两端插口。

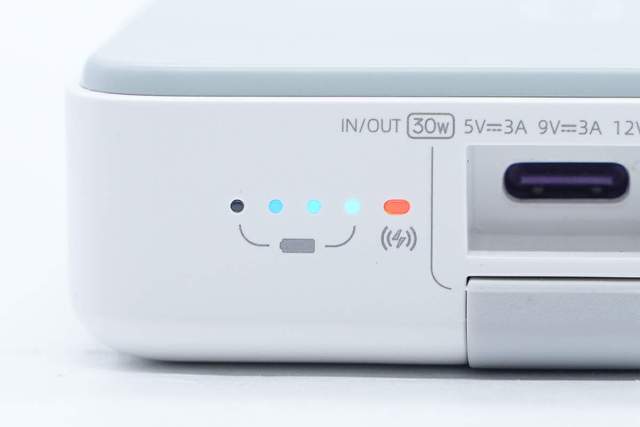

指示灯特写，蓝色灯柱显示剩余电量。

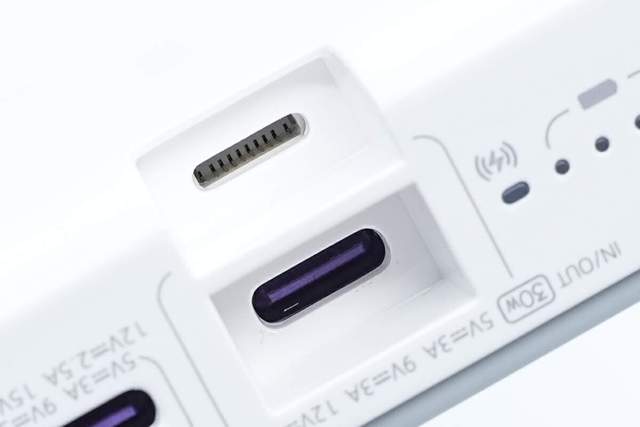

自带线插口特写，lighting口和USB-C插口上下并排。

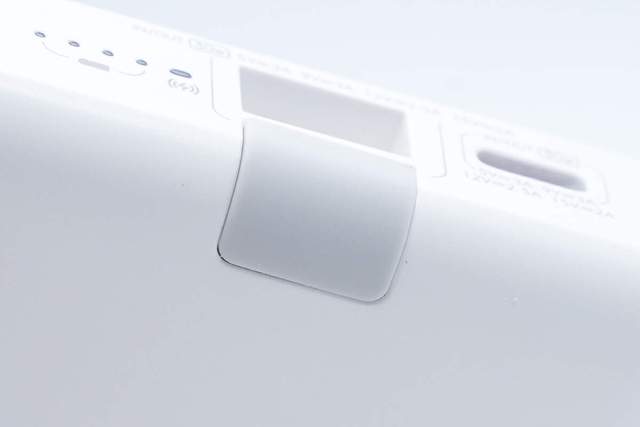

灰色胶塞可以堵住其中的lighting接口，防止进灰。



平时出行可以将自带线插好，用于做手提环，十分便捷。



使用罗马仕磁吸充电宝为iphone15pro的充电场景。



单持充电宝时，磁吸力可支撑手机重量使其不掉落。

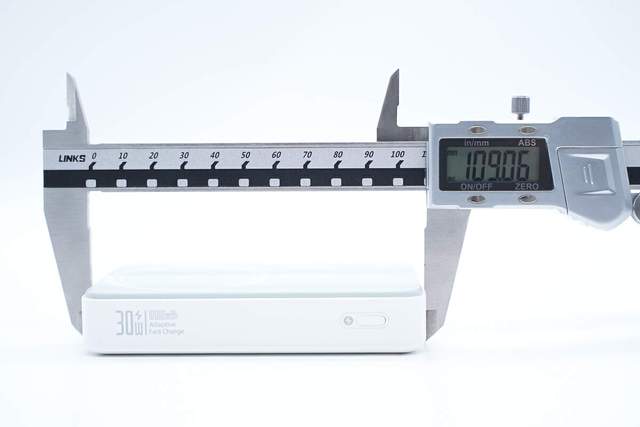

实测机身长度为109.06mm。

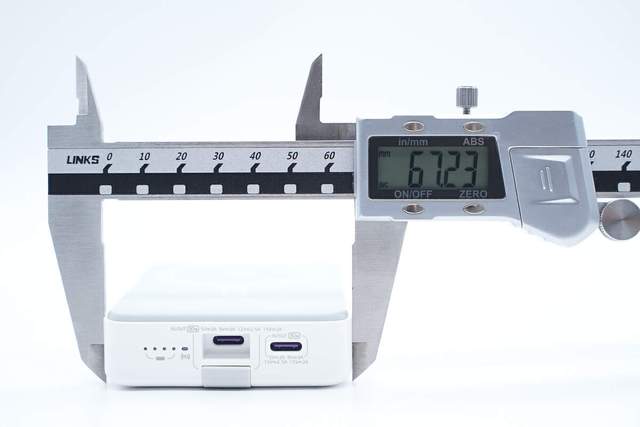

宽度约为67.23mm。

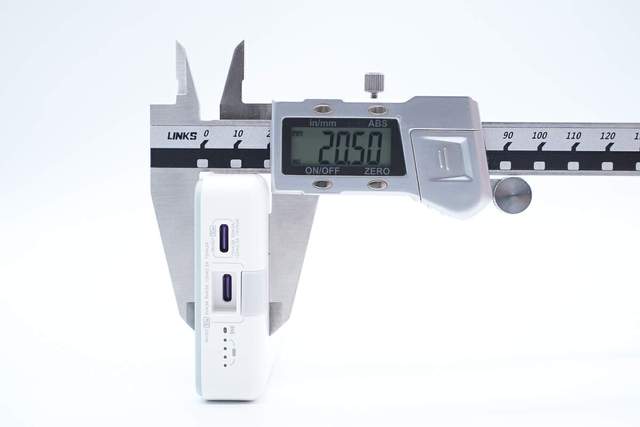

厚度约为20.50mm。

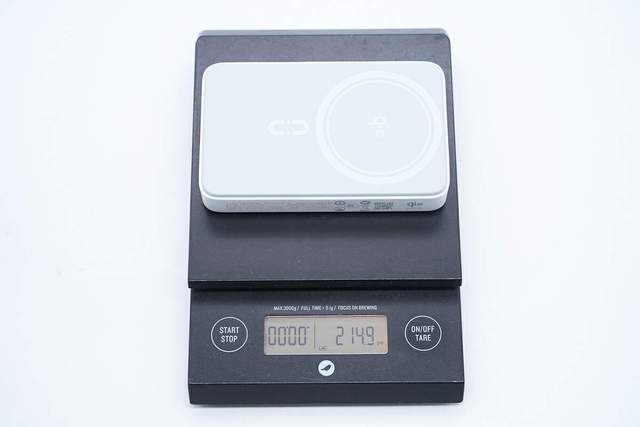

测得产品净重约为214.9g。

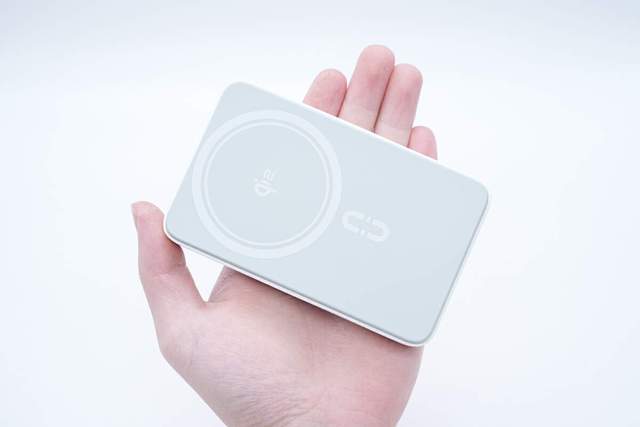

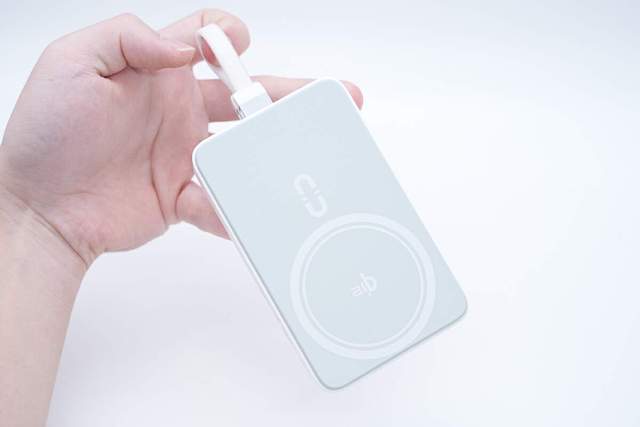

产品拿在手上的大小直观感受。

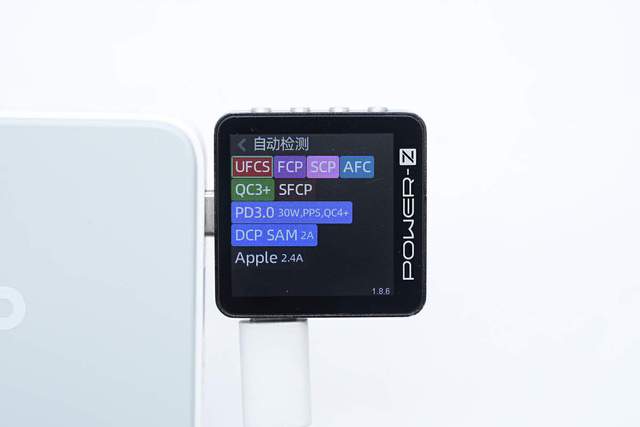

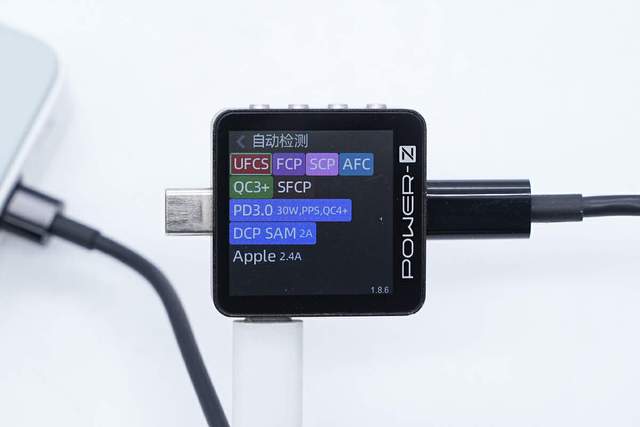

通过POWER-Z KM003C测得USB-C1口支持UFCS、FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。

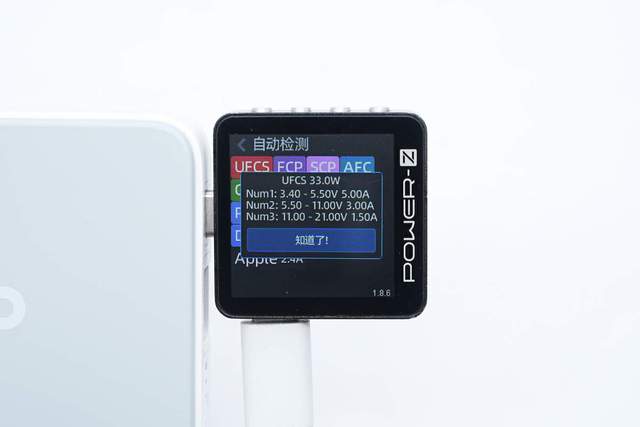

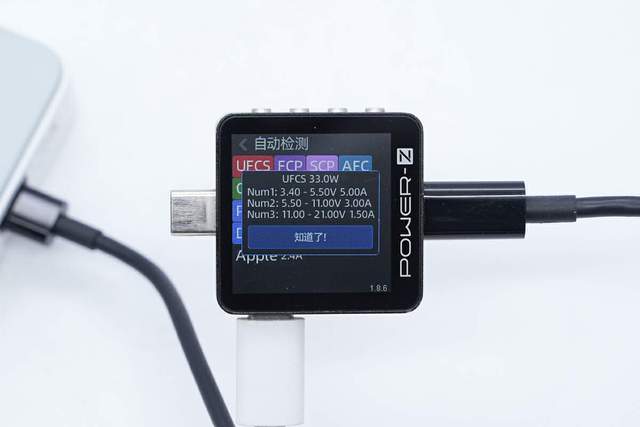

UFCS报文方面，USB-C1口支持UFCS 33W输出，具备3.40-5.50V 5A、5.50-11V 3A、11-21V 1.5A三组可变电压档位。

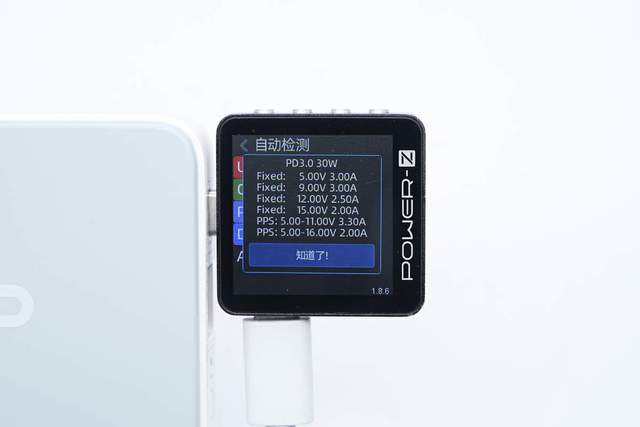

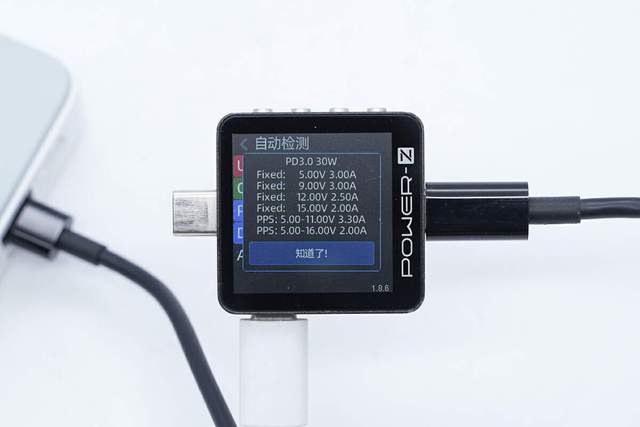

PDO报文方面，USB-C口具备5V3A、9V3A、12V2.50A、15V2A四组固定电压档位和5-11V 3.3A、5-16V 2A两组PPS电压档位。



通过POWER-Z KM003C测得USB-C2口支持UFCS、FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。



UFCS报文方面，USB-C2口支持UFCS 33W输出，具备3.40-5.50V 5A、5.50-11V 3A、11-21V 1.5A三组可变电压档位。



PDO报文方面，USB-C口具备5V3A、9V3A、12V2.50A、15V2A四组固定电压档位和5-11V 3.3A、5-16V 2A两组PPS电压档位。

罗马仕Qi2磁吸无线充拆解

接下来我们看看罗马仕Qi2磁吸无线充拆解的内部用料和结构。



首先沿壳体接缝拆开充电宝外壳。

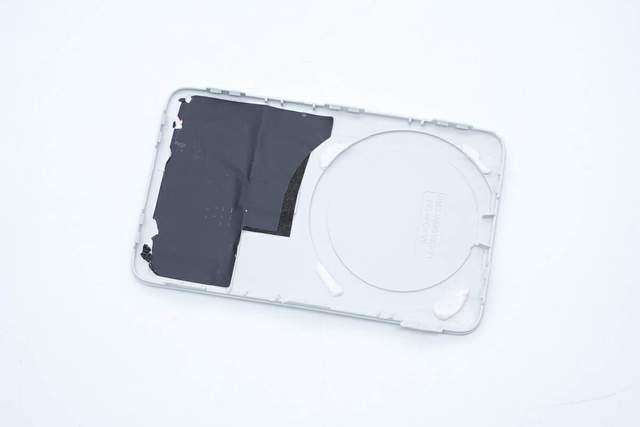

盖板内部粘贴大面积石墨散热贴纸，增大散热面积，将热量均匀散发，并镶嵌用于手机定位的磁铁。

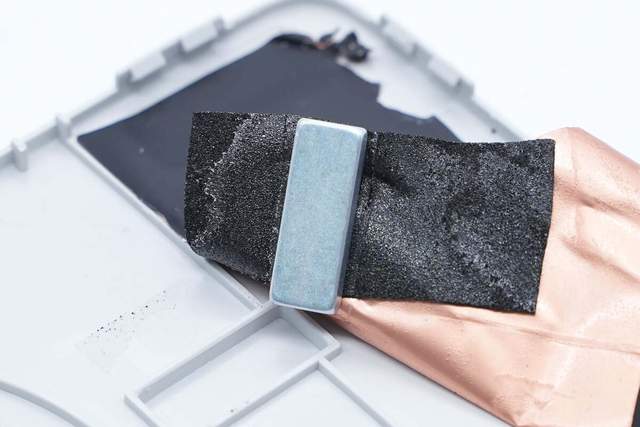

撕下石墨贴纸和嵌在中间的长方形磁铁。

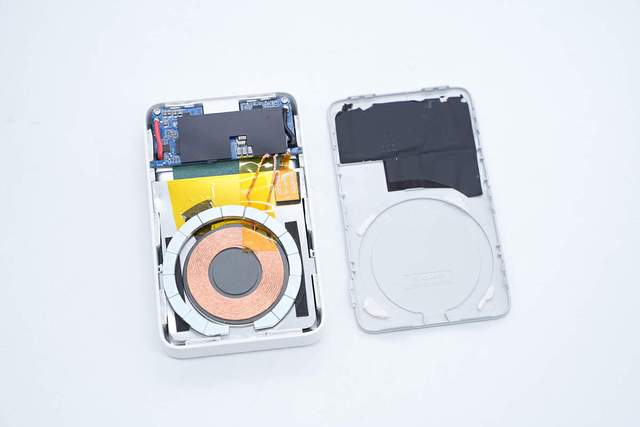

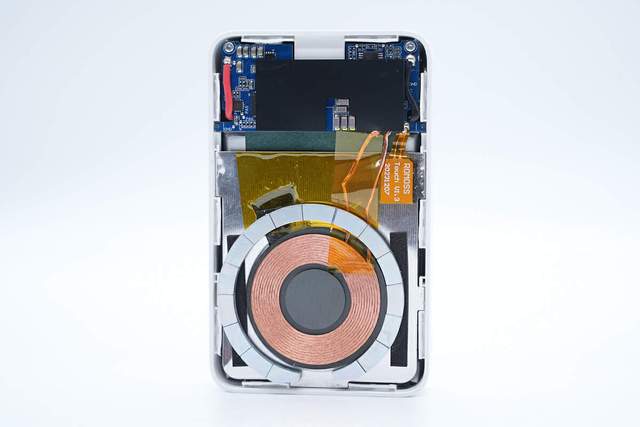

拆下盖板后，可见移动电源PCBA模块和无线充电线圈、电池组部分。

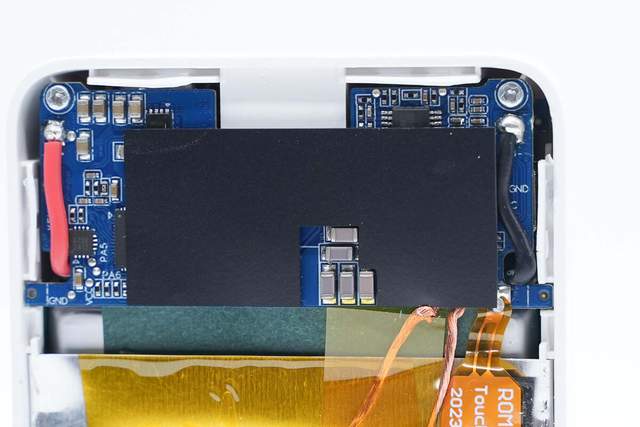

PCBA模块上粘贴绝缘麦拉片。



PCBA模块采用螺丝固定。

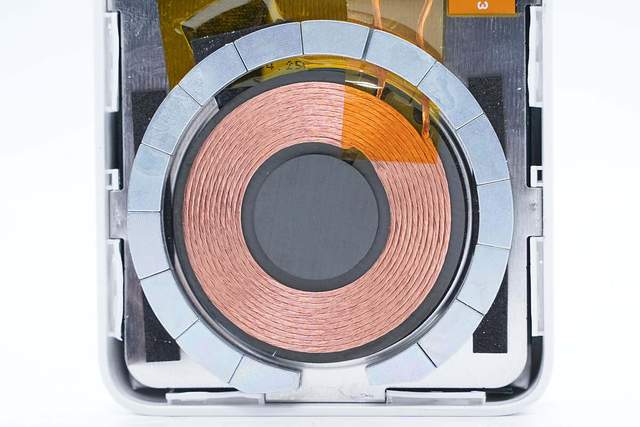

无线充电线圈特写，采用利兹线绕制，线圈采用双面胶粘贴在金属小板上。线圈周围粘贴一圈圆环型磁铁，用于吸附充电设备。

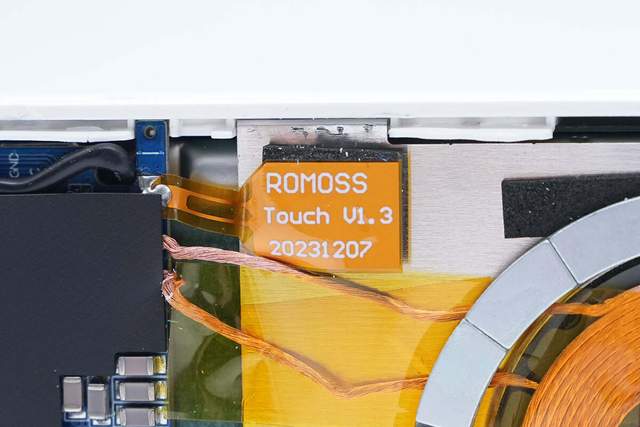

电容触摸检测贴片特写，用于检测移动电源与手机贴合，自动开启无线充电。

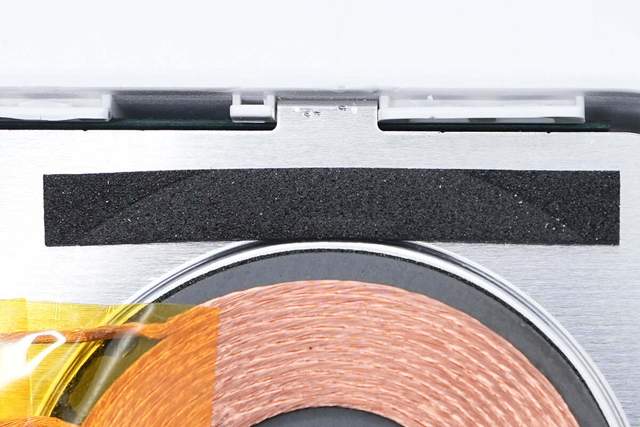

线圈四周贴有长条细海绵，起到支撑缓冲作用。

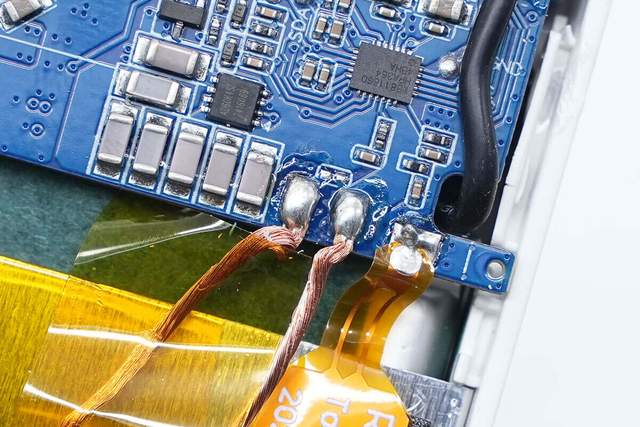

无线充电线圈通过焊接连接到PCBA模块。

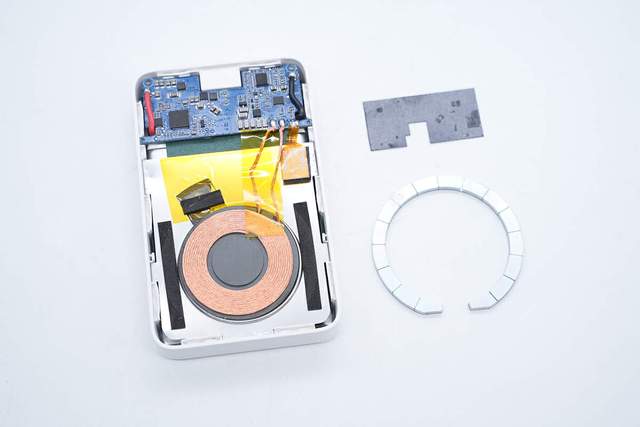

将磁铁从模块中拆下。

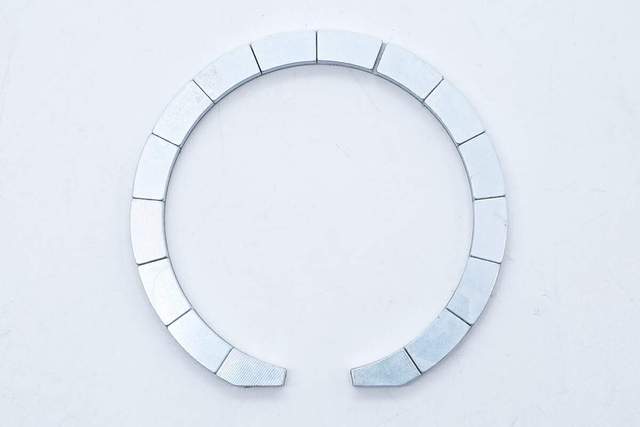

磁铁环特写，由16颗小磁铁拼接成环形。



将线圈和电池组以及PCBA模块全部分离开。

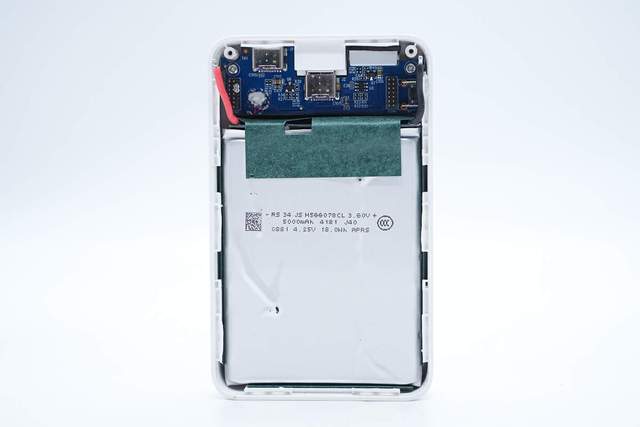

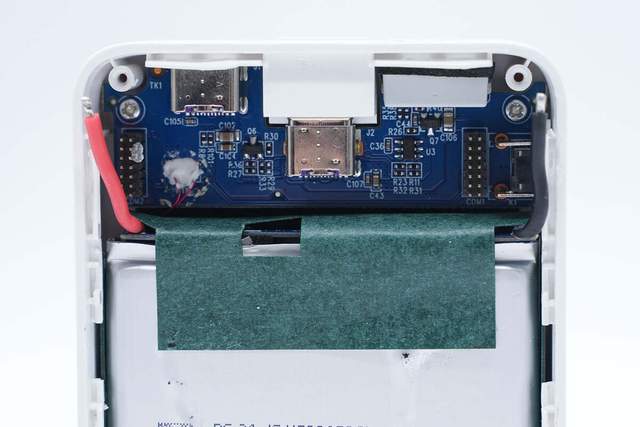

壳体内部固定电池组和接口母座小板。



电池组保护板粘贴青稞纸绝缘。

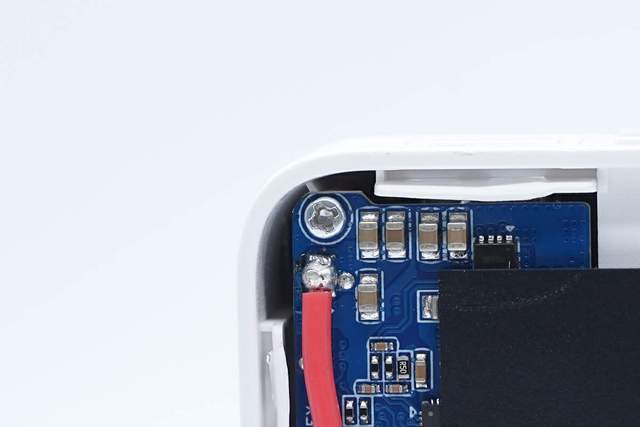

接口母座小板同样用螺丝固定在外壳上。

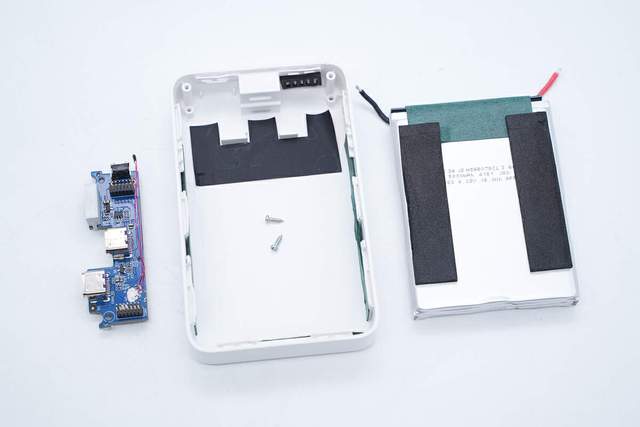

拧下螺丝，分离接口母座小板和电池组。

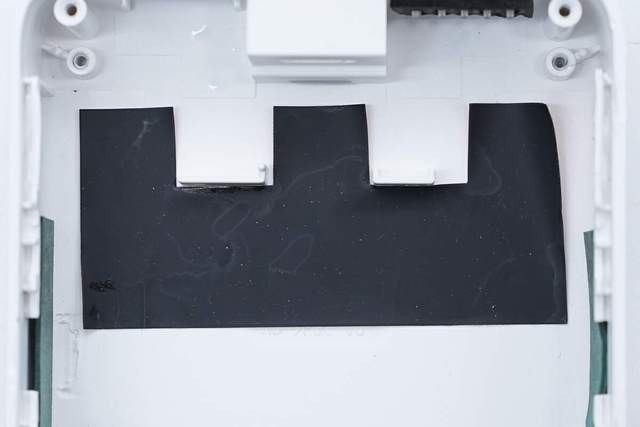

可以观察到外壳的PCBA板接触面贴有大面积石墨贴纸散热。

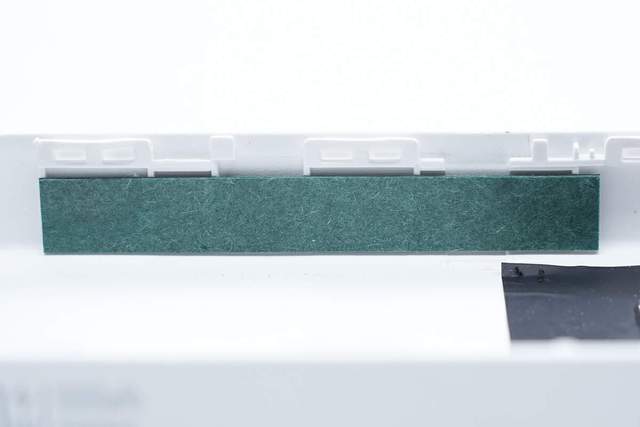

外壳内部四周粘贴青稞纸用于保护电池。



电芯顶部极耳处同样用青稞纸粘贴保护，并防止导线散落。

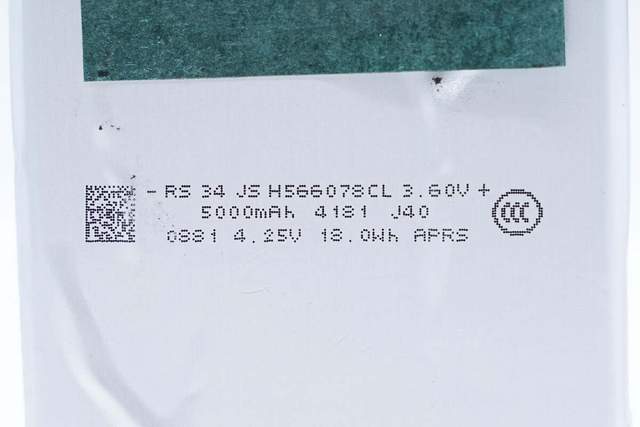

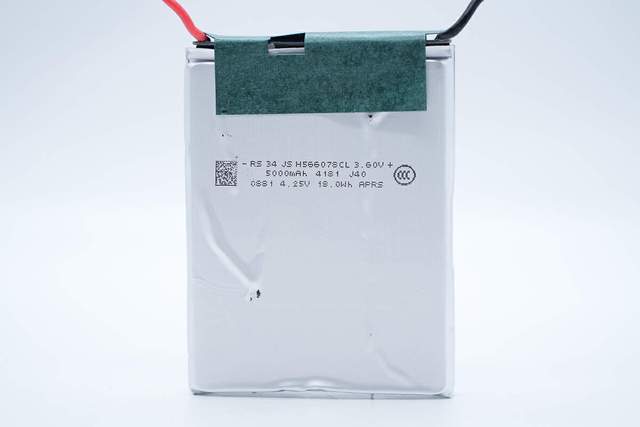

电芯信息一览，电芯来自安普瑞斯，型号H566078CL，标称电压3.6V，标称容量5000mAh，充电限制电压4.25V，标称容量18.0Wh。

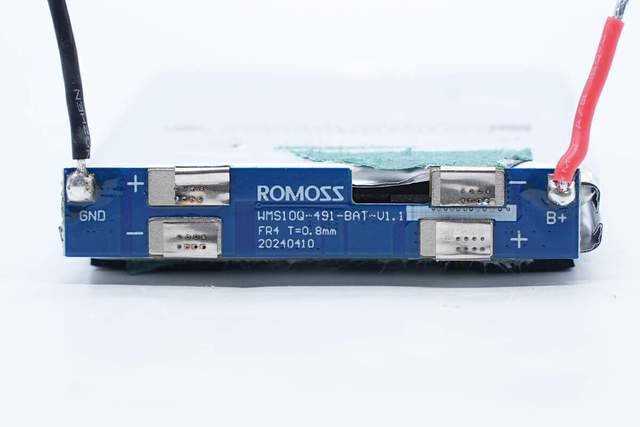

电池组侧面设有保护板，点焊连接。



保护板另一面设有缓冲泡棉。

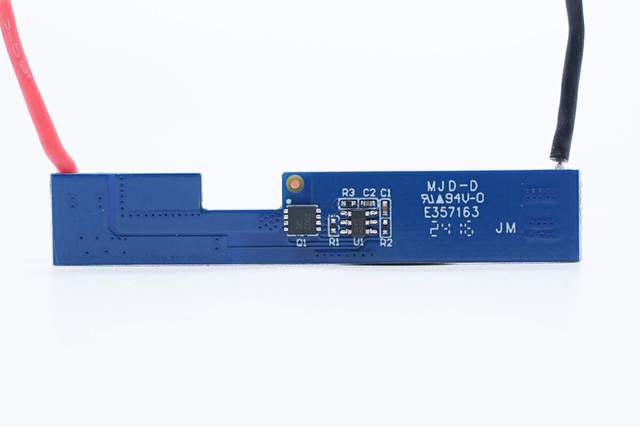

在缓冲泡棉下方设有电池保护芯片和电池保护管。

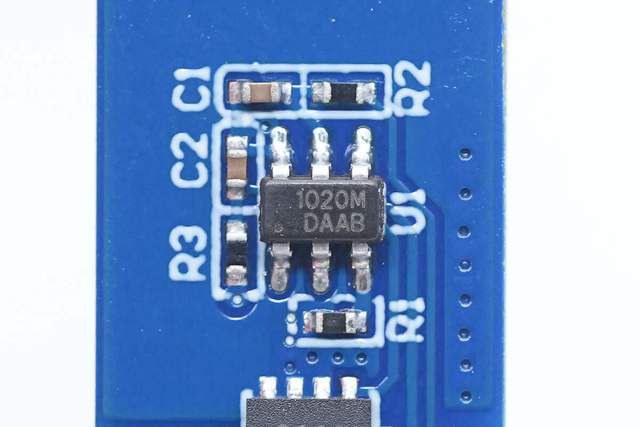

电池保护芯片来自创芯微，型号CM1020-M，是一颗二串锂电池保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能。

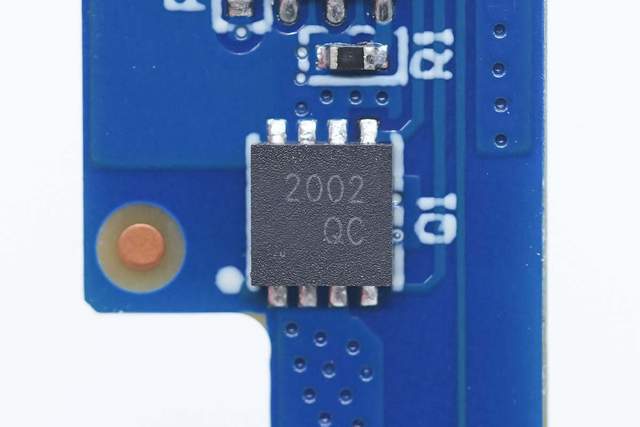

电池保护管丝印2002。

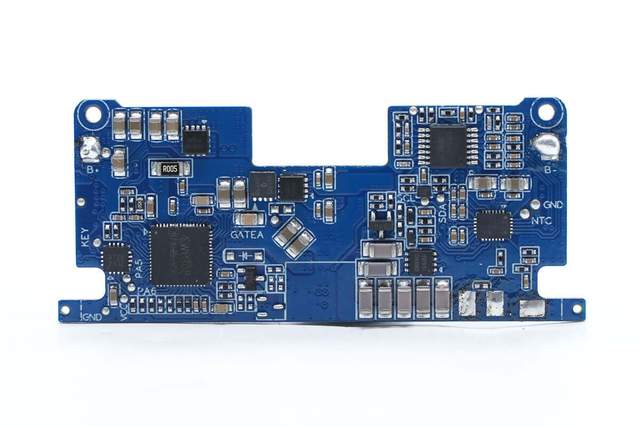

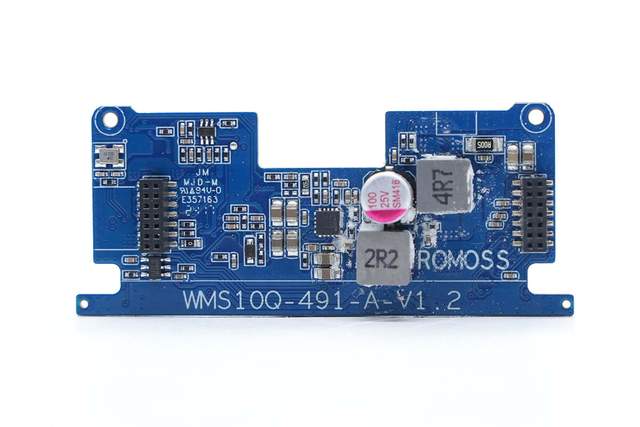

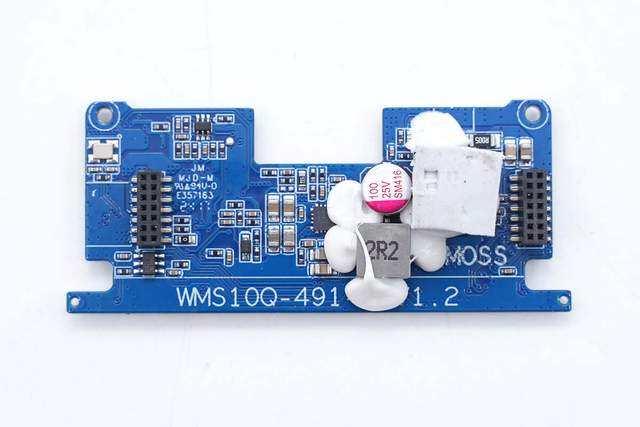

PCBA模块一览，左下角为同步升降压控制器，右侧设有无线充电芯片，运放芯片和NPO谐振电容。



PCBA模块另一面，焊接合金电感及滤波电容，发热元件大面积打胶并粘贴导热垫加强散热。



清理掉填充胶水，左侧焊接贴片晶振，右侧焊接滤波电容，中间为主控芯片，并焊接两颗合金电感。

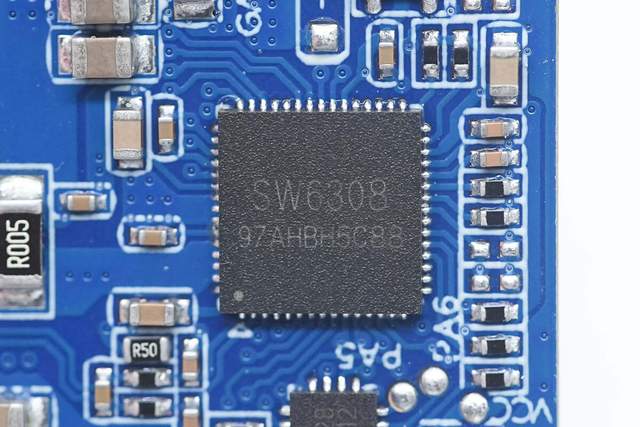

移动电源快充主控芯片采用SW6308，来自智融科技。是一款支持USB-C，USB-A和Lightning接口的高性能同步升降压移动电源SOC芯片，具有4V至26V的输入电压范围，并支持2-6节电池串联应用，可提供高达45W的输入输出，支持双USB-C口任意口快充输入输出。

智融科技SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。内部集成两颗开关管，外置两颗开关管即可组成双向同步升降压拓扑，精简外围提供更优性价比选择。

SW6308还自带无线充电模式，支持对无线充高压供电以及无线充电模式下的高压边充边放。此外对无线充电支持I2C调压，节省DCDC模块，简化设计同时降低成本，能完美适配市面主流Qi2无线充模组，满足市面各种磁吸无线充移动电源类产品设计需求。



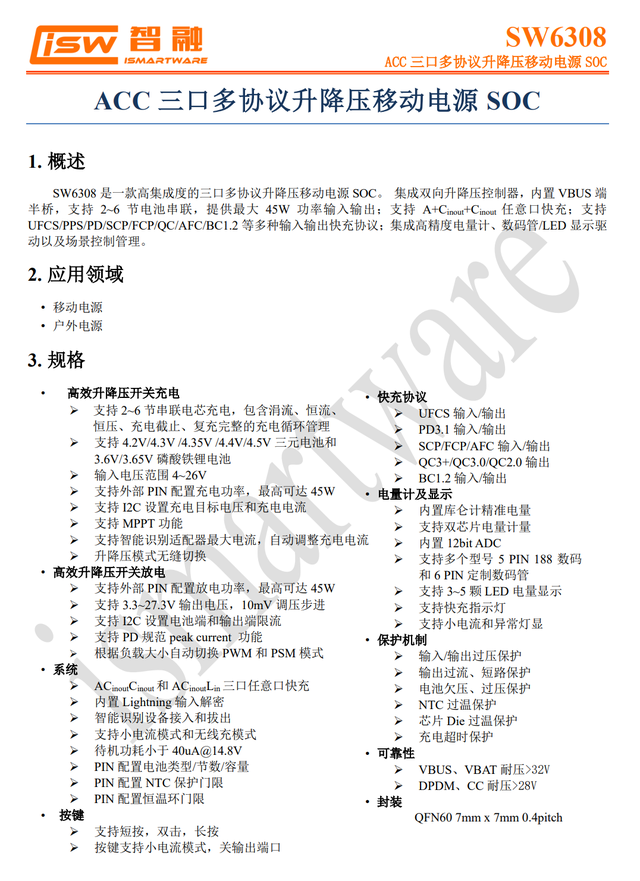

智融 SW6308 详细资料。

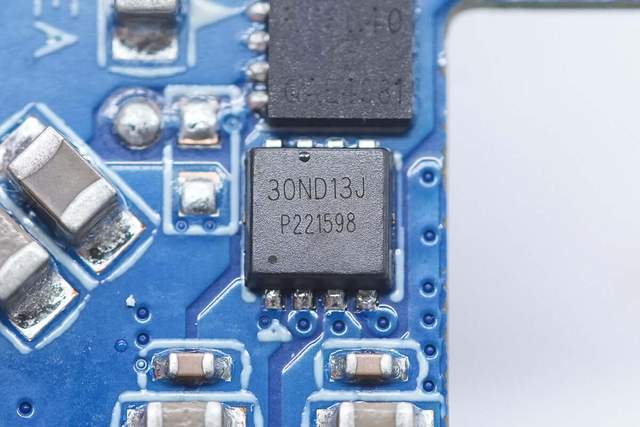

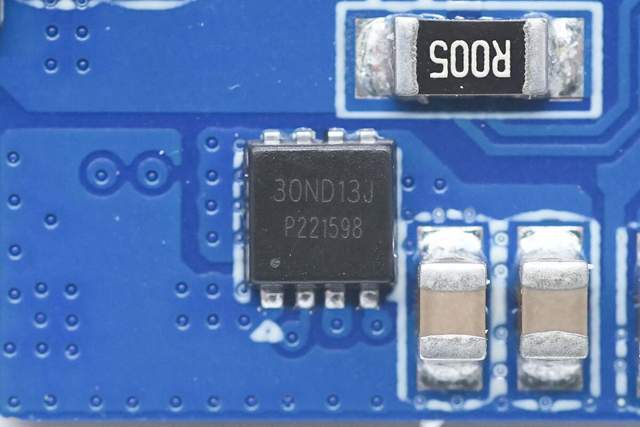

外置的MOS管来自HRmicro华瑞微，型号HRT30ND13J，双NMOS，耐压30V，导阻8.2mΩ，采用DFN3*3封装。

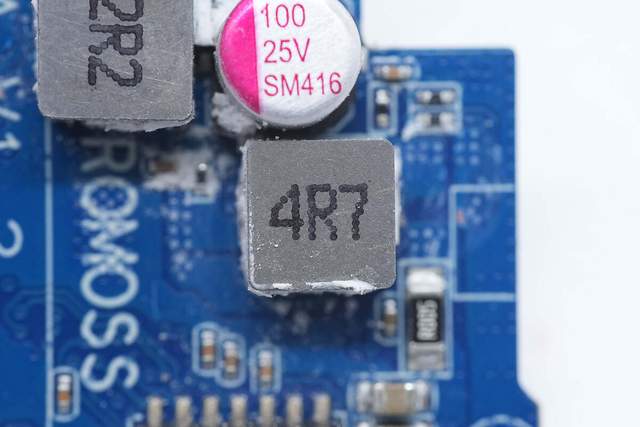

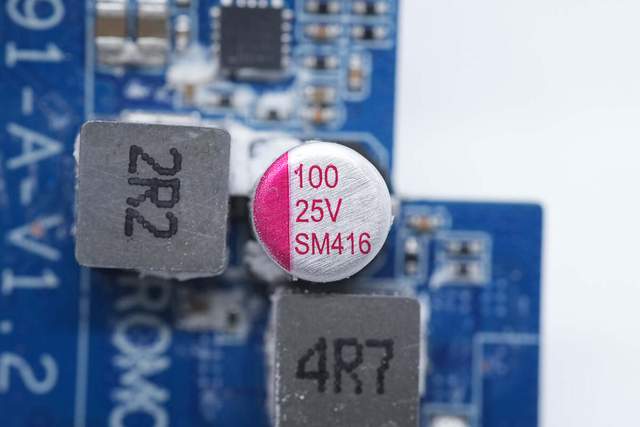

搭配使用的4.7μH合金电感特写。



滤波电容特写，规格25V 100uF。



VBUS开关管来自HRmicro华瑞微，型号HRT30ND13J，用于输出接口切换。

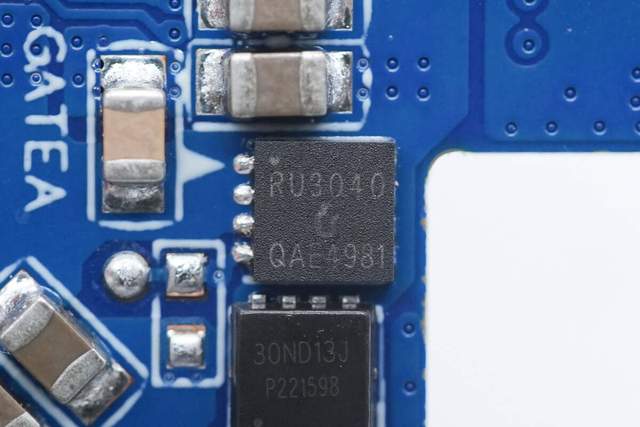

另一颗VBUS开关管来自Ruichips锐骏，型号RU3040M2，NMOS，耐压30V，导阻5.8mΩ，采用PDFN3333封装。

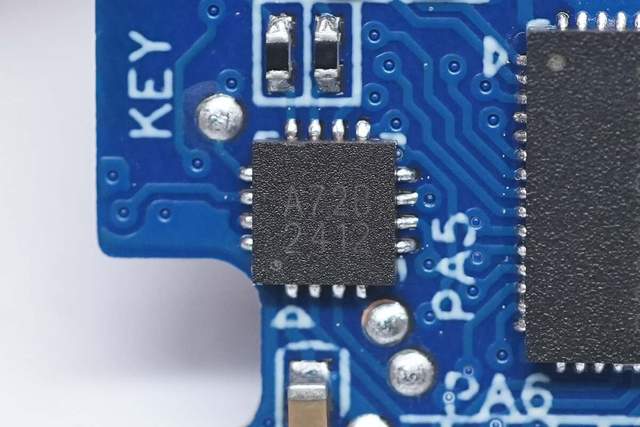

一颗丝印A72B的芯片特写。



一颗芯片来自MPS，丝印BZQS。

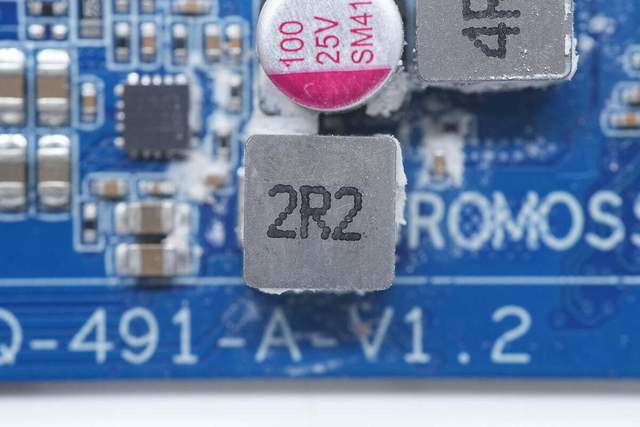

搭配使用的2.2μH合金电感特写。

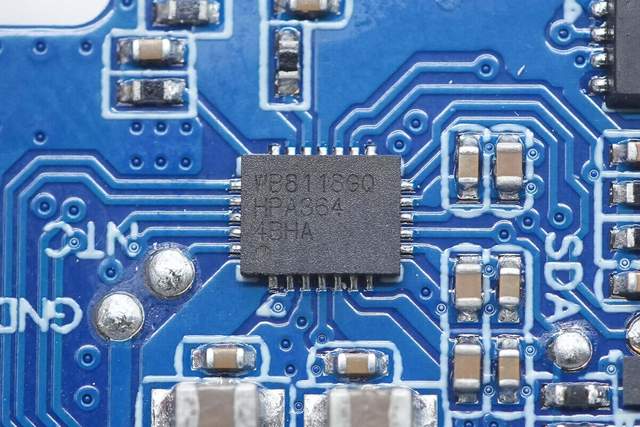

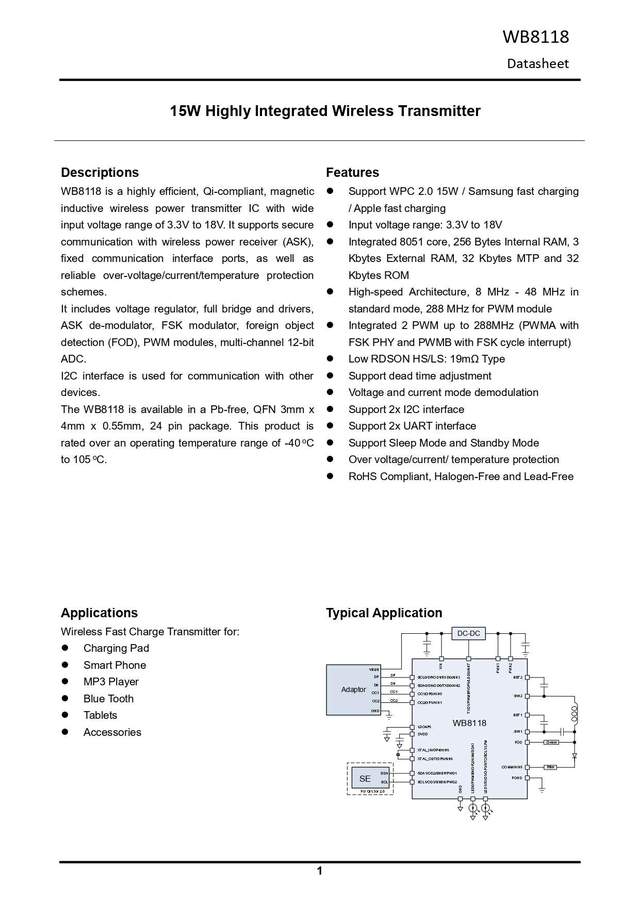

无线充电管理芯片特写，来自CPS易冲半导体，型号WB8118。WB8118是一款高效的磁感应无线电源发射器 IC，支持 Qi2 15W无线快充，具有宽输入电压范围：3.3V~18V，兼容无线电源接收器（ASK）通信，固定通信接口端口，是一个可靠的过压/电流/温度保护方案。

它包括稳压器、全桥和驱动器、ASK 解调器、FSK 调制器、异物检测（FOD），PWM模块，多通道12位ADC。



易冲 WB8118 详细资料。

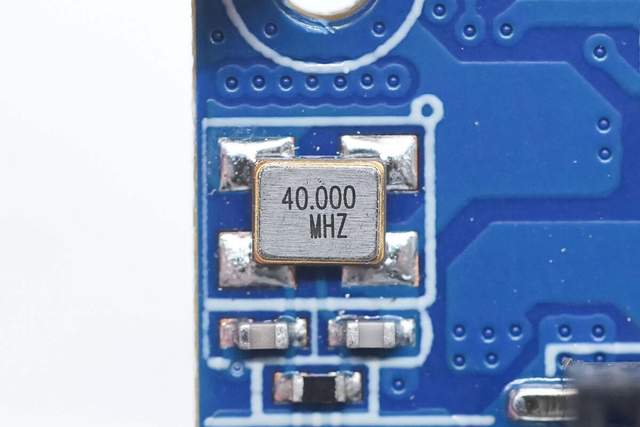

40.000MHz无源晶振为无线充电芯片提供时钟。

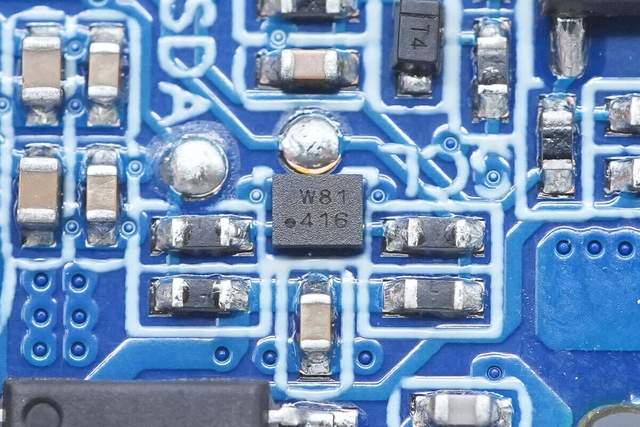

丝印W81 416的加密芯片特写。



该芯片型号为T91-406-Q，是紫光同芯微电子基于安全芯片技术开发的符合 WPC Qi 标准的鉴权芯片，提供用户可靠的安全认证方案，确保其产品的真实性和安全性。

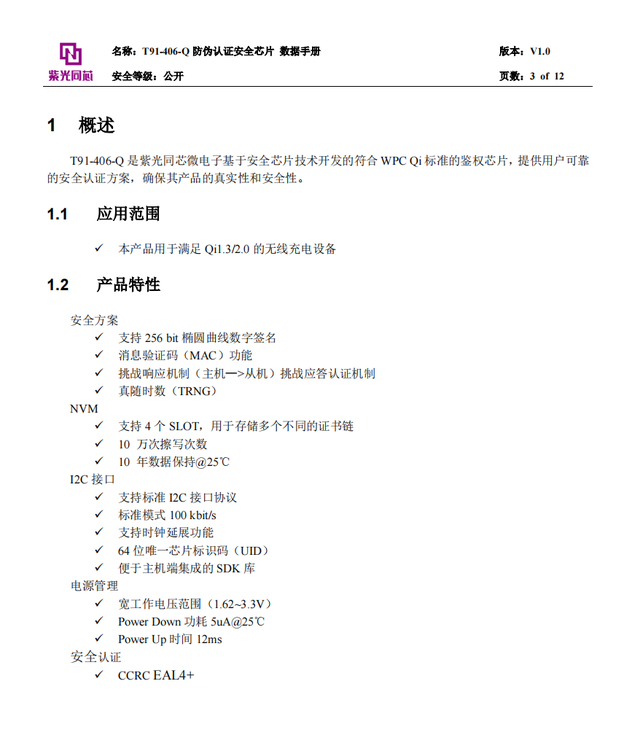

紫光同芯 T91-406-Q 详细资料见上图。

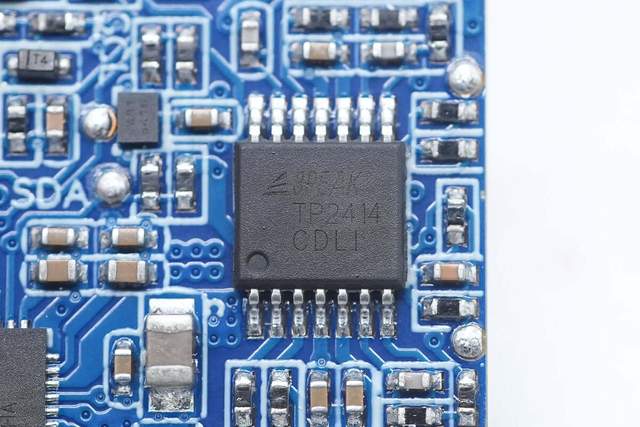

一颗四运放来自思瑞浦，型号TP2414，是一颗低噪声轨对轨运放。

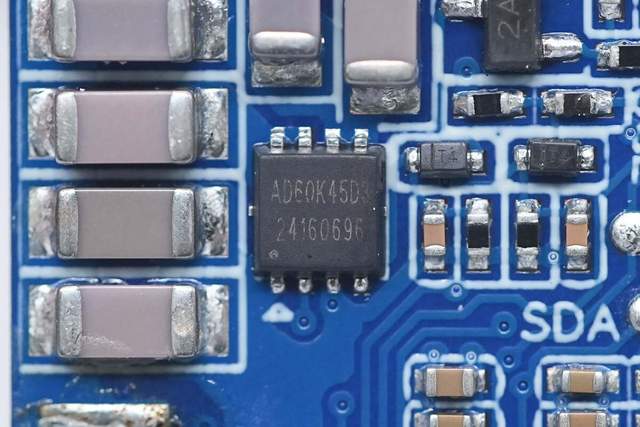

用于切换谐振电容的MOS管来自Adamant砹德曼，型号AD60K45D3，双NMOS，耐压60V，导阻11mΩ，采用PPAK3*3封装。

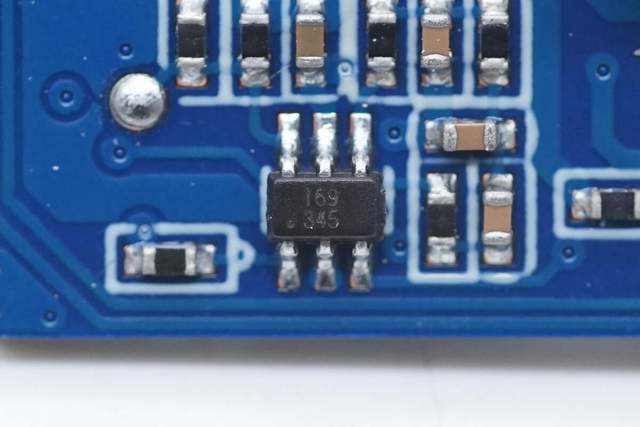

一颗丝印169 345的芯片特写。

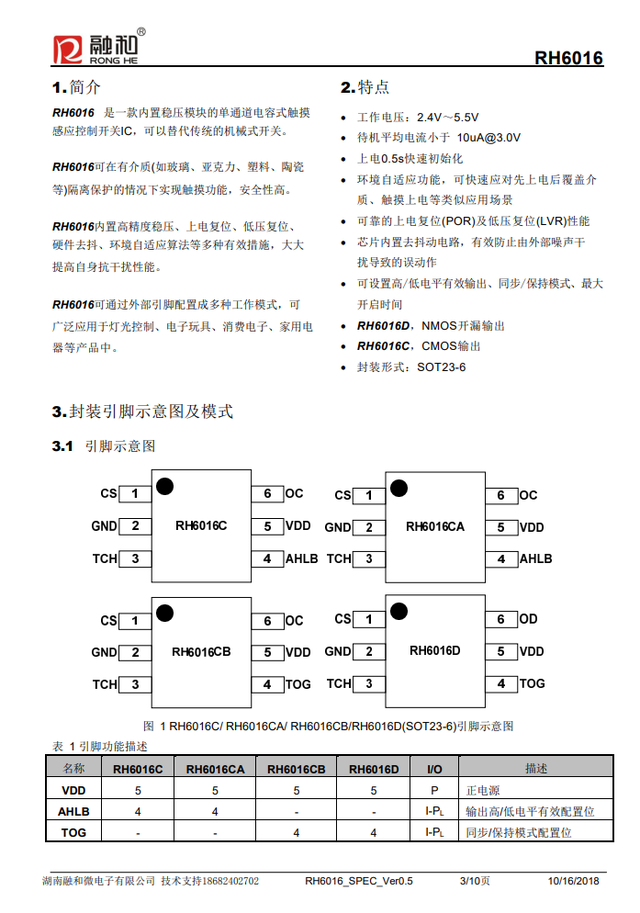

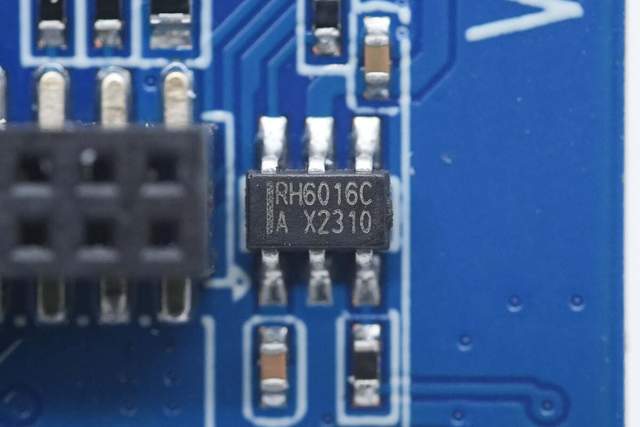

单通道触摸感应开关IC，来自融和，型号RH6016，是一款内置稳压模块的单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。



融和 RH6016 详细资料。

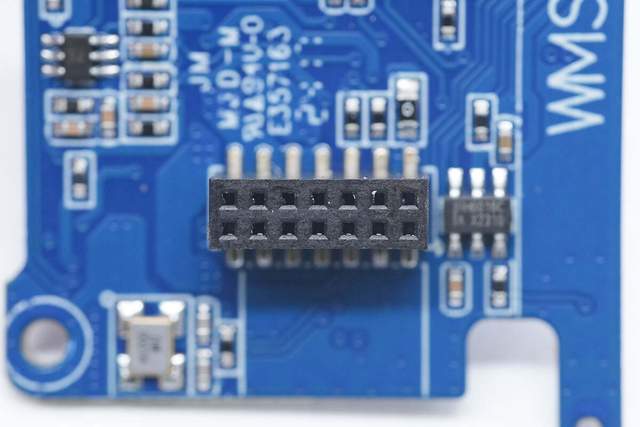

用于连接两块PCBA小板的排针母座。

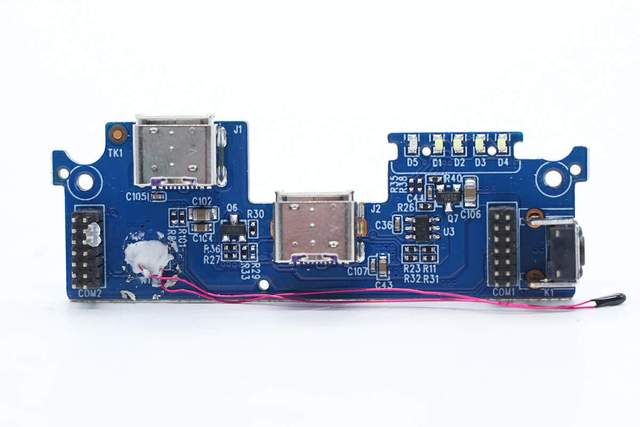

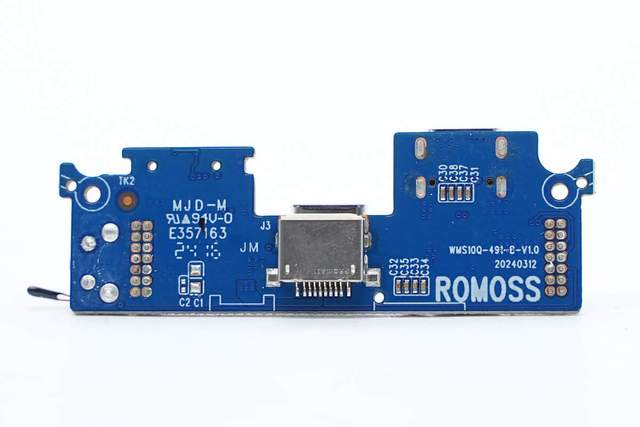

来看下接口母座小板。焊接热敏电阻和2个USB-C接口，两侧焊接连接排针。

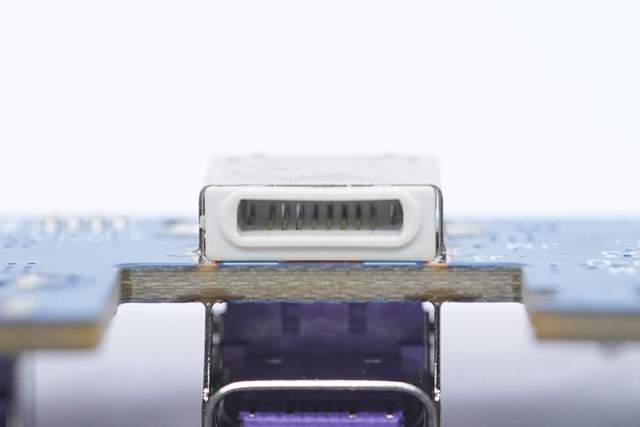

背部为Lighting接口母座。

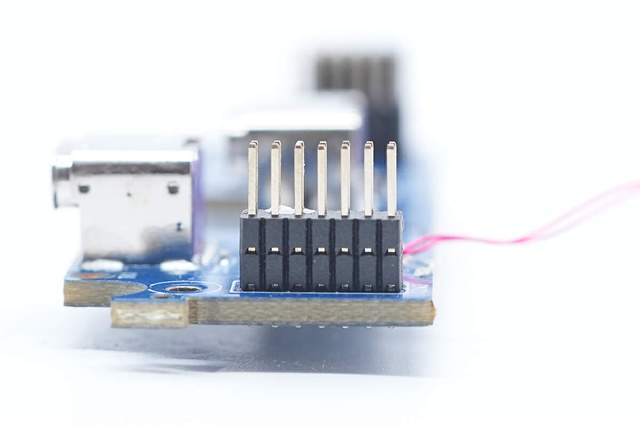

连接两块PCBA小板的排针特写。



用于显示电量的LED灯珠特写。

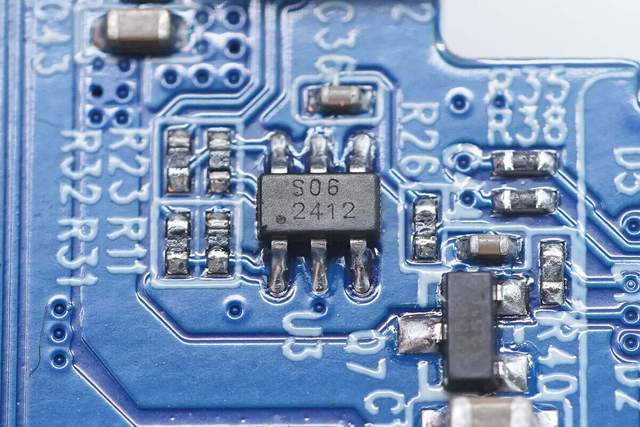

Lightning接口取电芯片丝印S06。

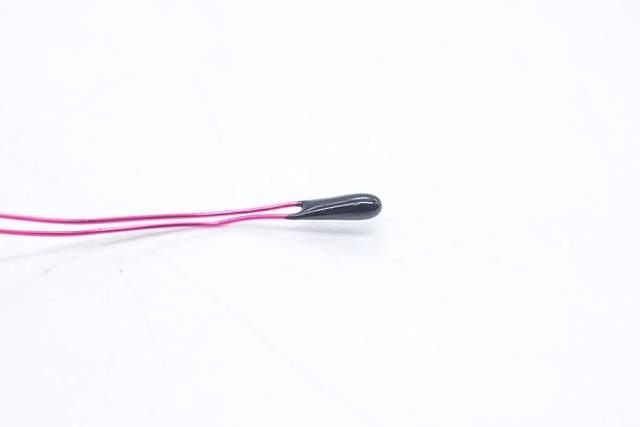

NTC热敏电阻特写，用于检测电池温度和线圈温度，将温度反馈到主控芯片，在检测到过热时停止对电池的充放电，进行过热保护。

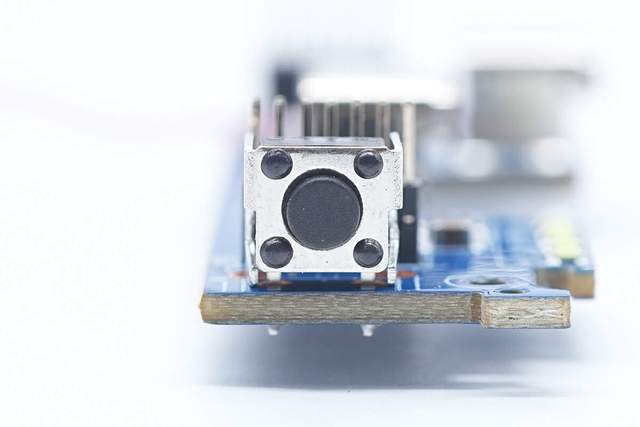

电源按键过孔焊接。



USB-C口母座特写，过孔焊接固定，紫色舌片不露铜。



Lighting口插口母座特写，过孔焊接固定。

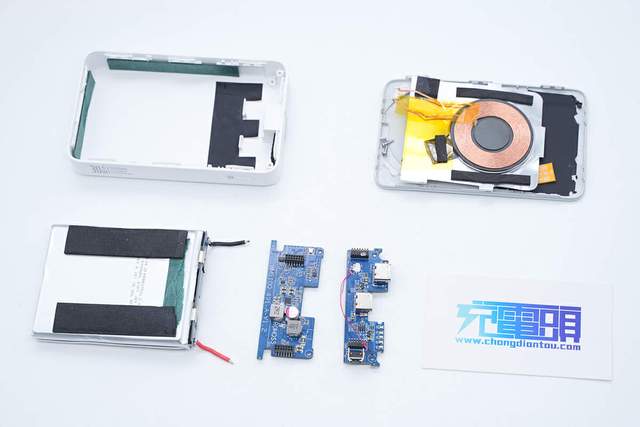

拆解完毕，最后来个全家福。

充电头网总结

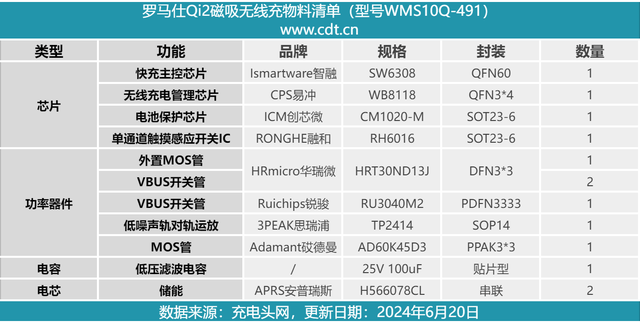

最后附上罗马仕Qi2磁吸无线充的物料清单，方便大家查阅。

罗马仕Qi2磁吸无线充拥有15W的 Qi2无线快充和30W PD有线快充能力，支持UFCS、FCP、SCP、AFC、QC3.0/4+、SFCP、PD3.0、DCP、SAM 2A、Apple 2.4A等主流快充协议。其内置安普瑞斯两块5000mAh软包电芯，提供了37Wh的额定能量和6000mAh的额定容量，使得它在保持小巧外观的同时，也能提供充足的电量。

充电头网通过拆解发现，罗马仕Qi2磁吸充电宝采用了智融SW6308主控芯片，这款芯片集成了多种快充协议，且自带无线充电模式，支持对无线充高压供电以及无线充电模式下的高压边充边放。搭配使用易冲半导体的WB8118无线充电芯片，作为一款高效的磁感应无线电源发射器芯片，其支持 Qi2 15W 无线快充，具有宽输入电压范围：3.3V~ 18V，且兼容无线电源接收器（ASK）通信。使得无线充在保障充电安全的同时，也实现了高兼容性的无线和有线快充。

PCBA模块多处打胶加固，接触面大面积石墨贴纸散热。此外电池组、线圈及盖板等多处粘贴细海绵缓冲保护，整体做工精细，安全防护也十分到位。
