前言

此前，电池交易网就评测过多款三星的21700、18650电芯，它们均有着极低的内阻以及较高的放电倍率，在国际市场获得大量好评，广泛应用于储能、电动工具或智能出行等多领域，近期，电池交易网就拿到了一款三星INR21700-40T电芯，其最大支持35A持续放电，同时在6A充电35A放电循环下能持续250周，下面一起来看看这款电芯的性能究竟如何吧。

外观介绍

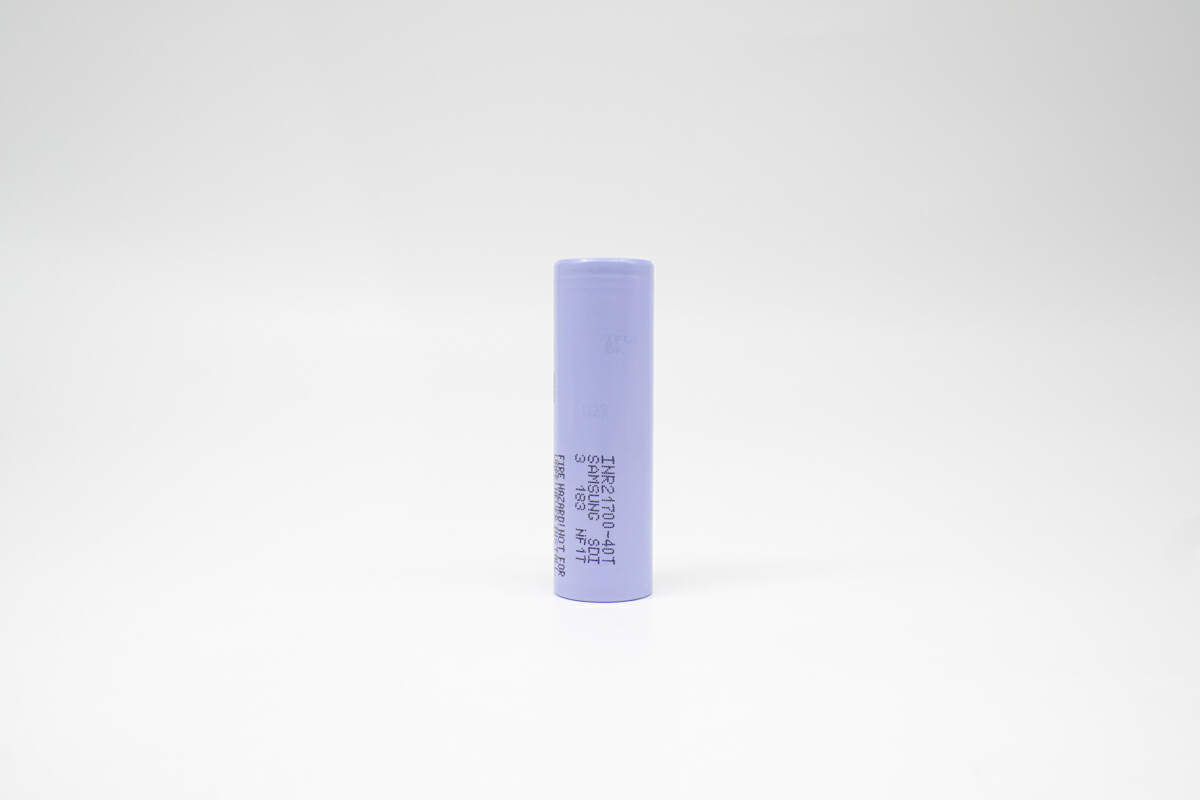

三星INR21700-40T电芯为圆柱形设计，采用紫色电芯套膜，正面下半部分带有丝印信息。

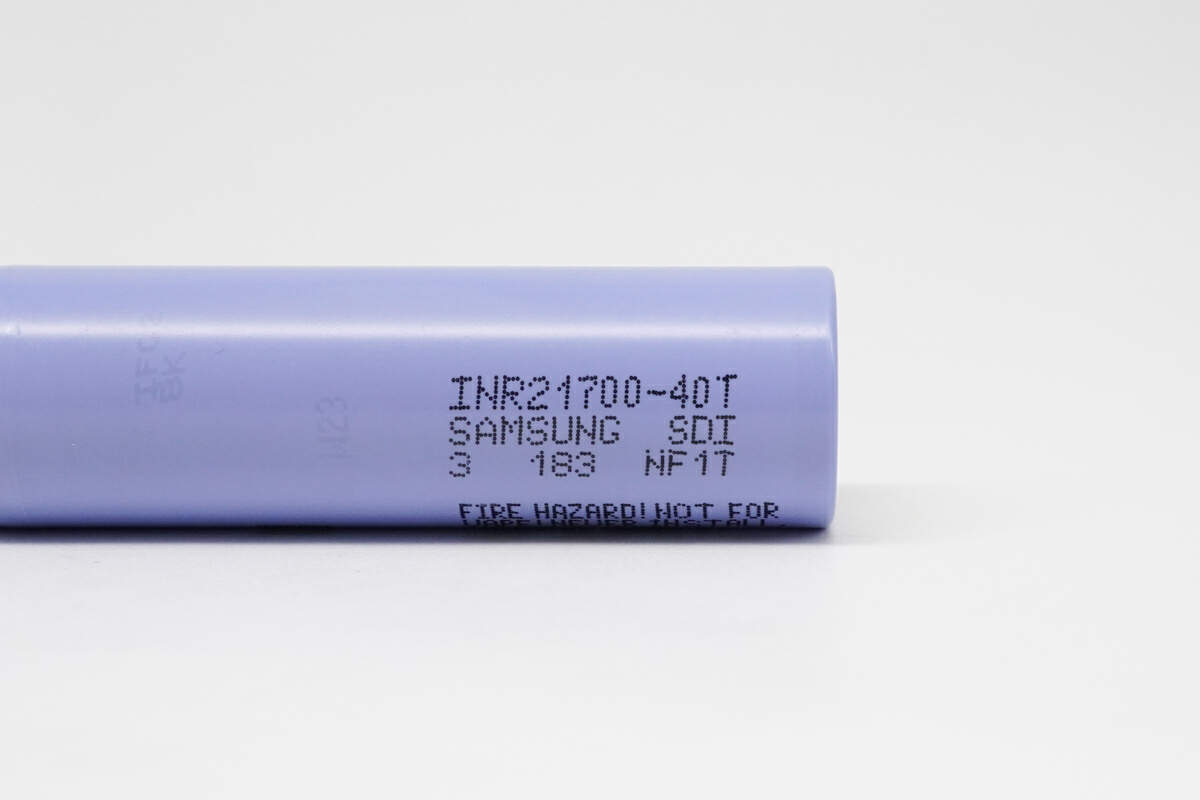

侧面丝印信息为型号：INR21700-40T，厂商：SAMSUNG SDI以及出厂喷码，下方为警告事项。

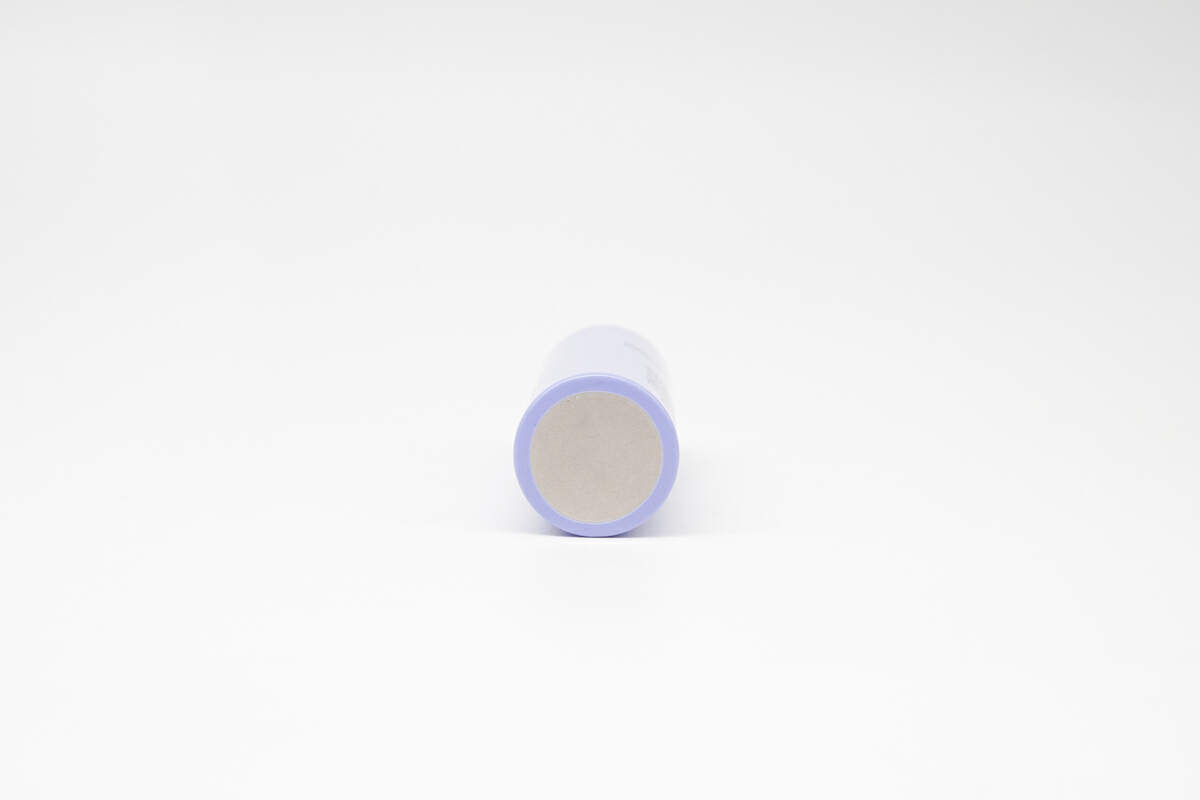

三星INR21700-40T电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

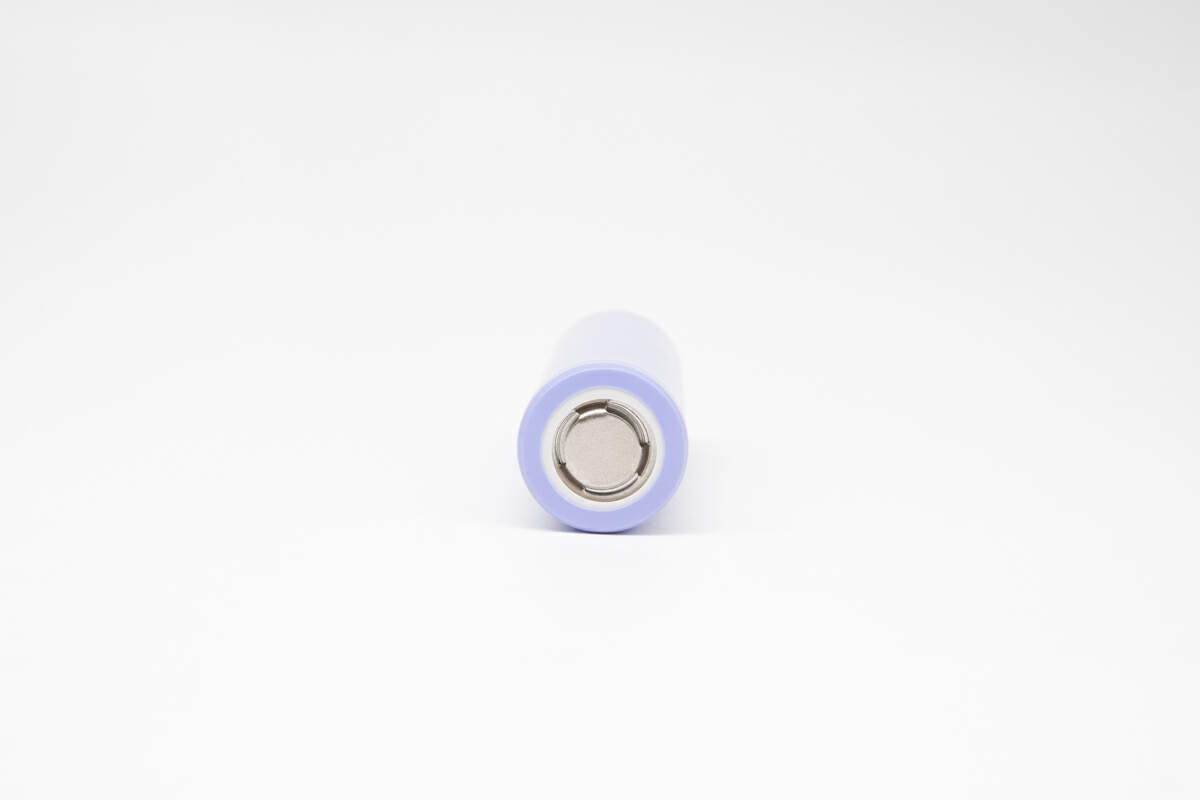

三星INR21700-40T电芯正极接触面依旧为合金材质，三爪支撑，并配置泄气装置，三泄气孔。

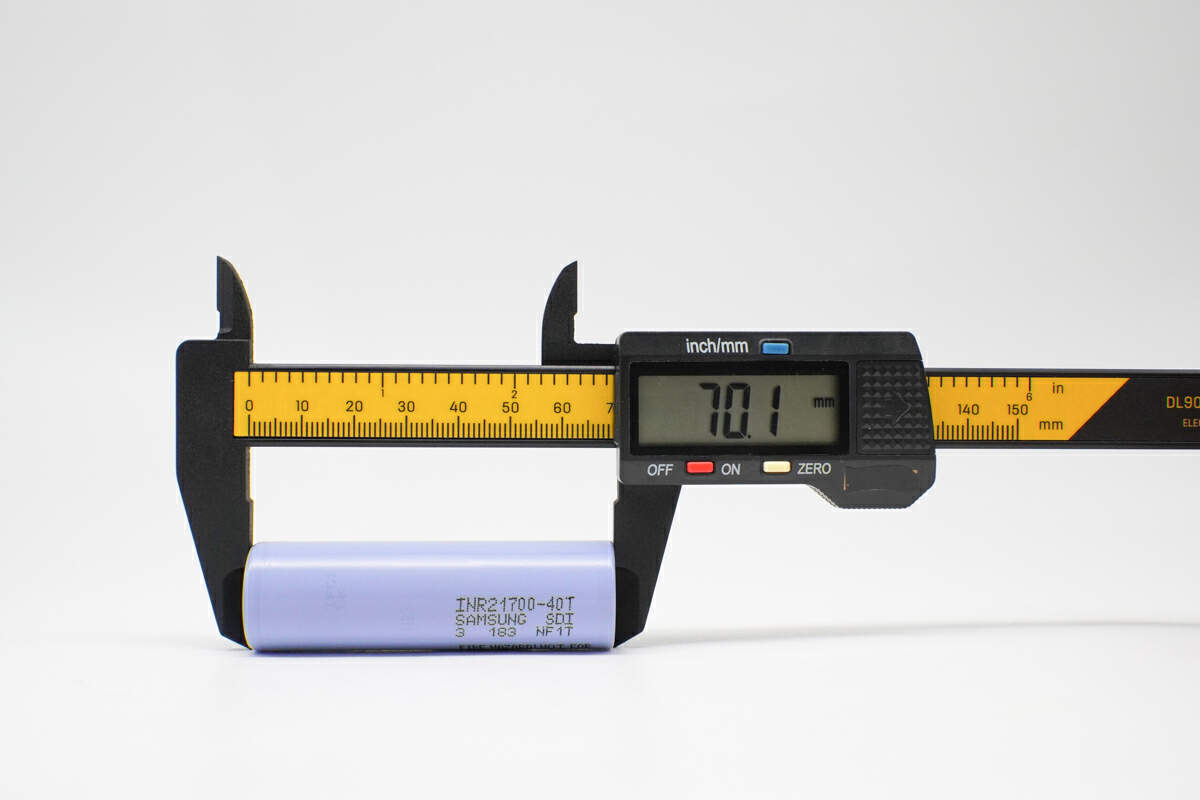

通过塑胶卡尺测得，三星INR21700-40T电芯圆柱高度约为 70.1mm。

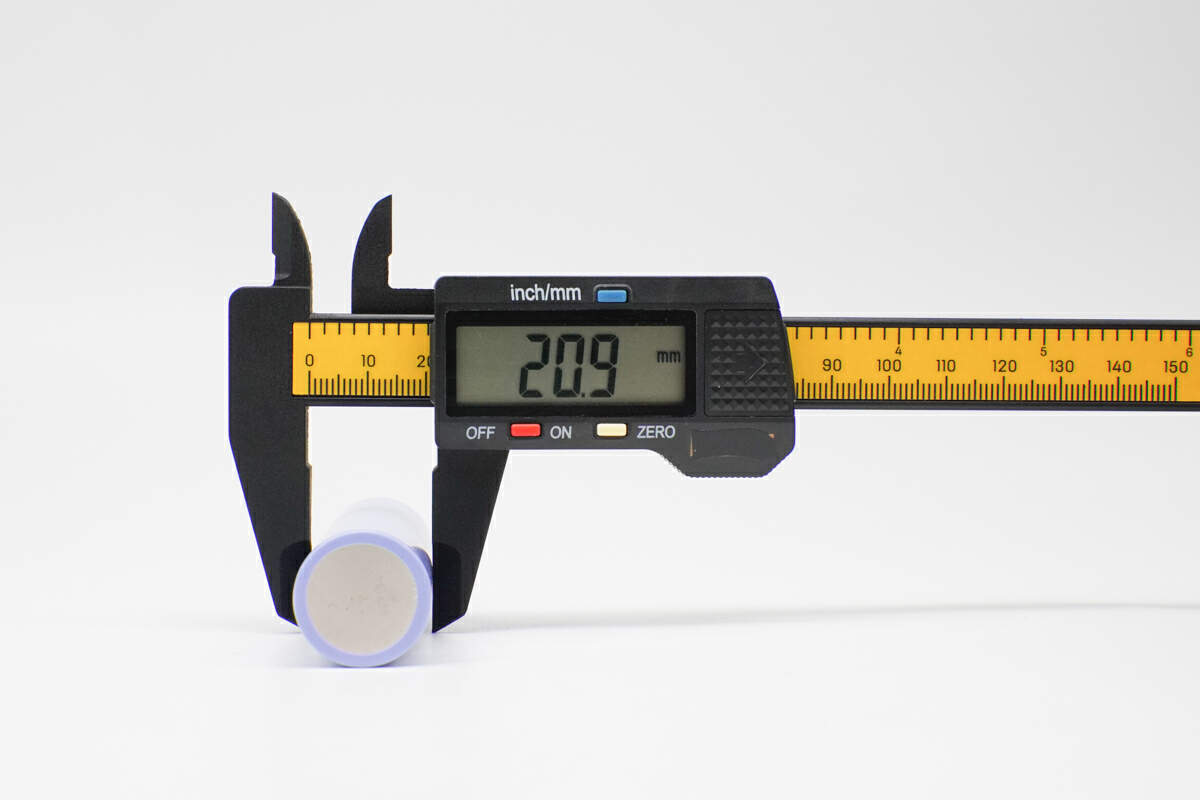

通过塑胶卡尺测得，三星INR21700-40T电芯直径约为 20.9mm。

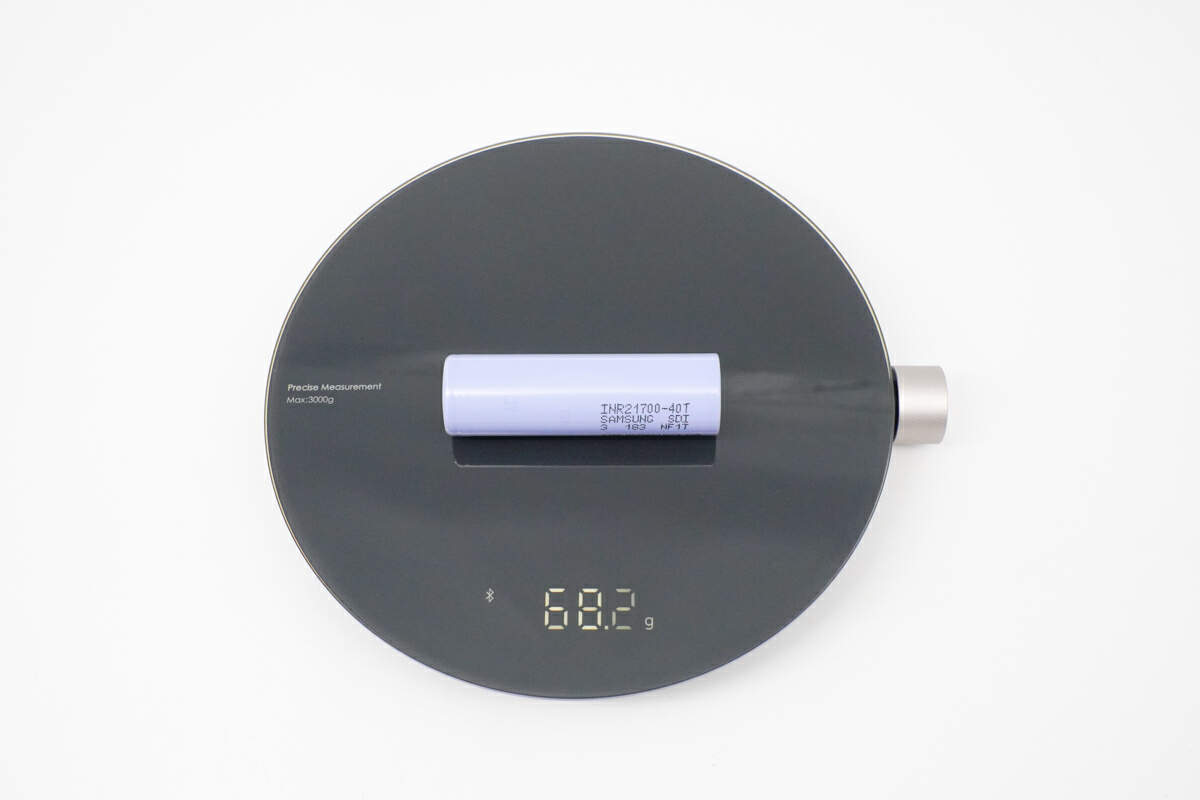

三星INR21700-40T电芯重量约为 68.2g。

规格书介绍

通过规格书了解到：标准容量 4000mAh@0.5C，额定容量 3900mAh@1.5C，标称电压 3.6V，标准充电恒流恒压，充电电流 2A，充电截止电压 4.2V，截止电流 200mA，额定充电恒流恒压，充电电流 6A，充电截止电压 4.2V，截止电流 100mA。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

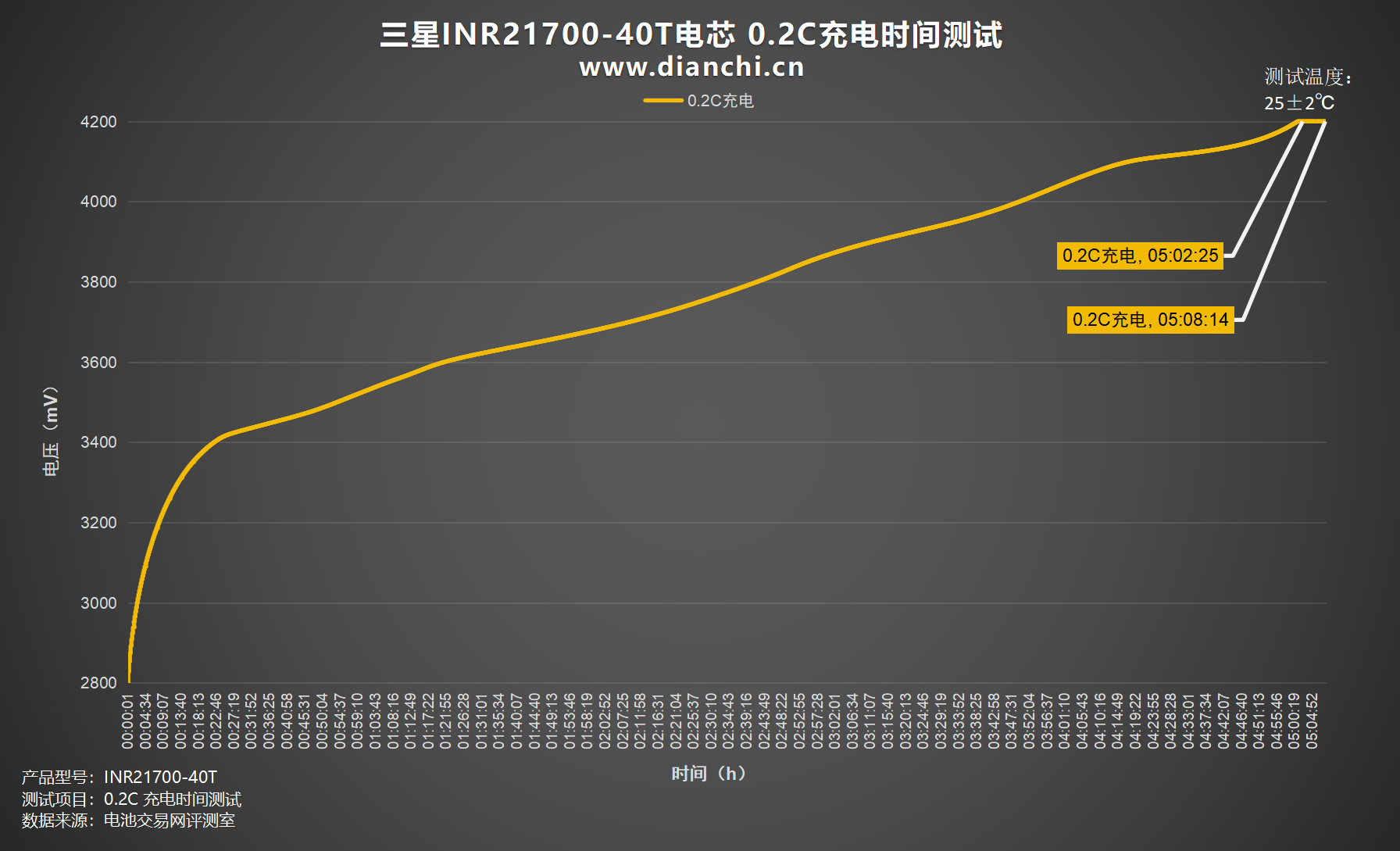

绘制出折线图，设置电流为 800mA，0.2C为三星INR21700-40T电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时2分钟，涓流完全充满时间约为5小时8分钟。

0.5C充电

绘制出折线图，设置电流为 2000mA，0.5C为三星INR21700-40T电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时56分钟，涓流完全充满时间约为2小时11分钟。

1C充电

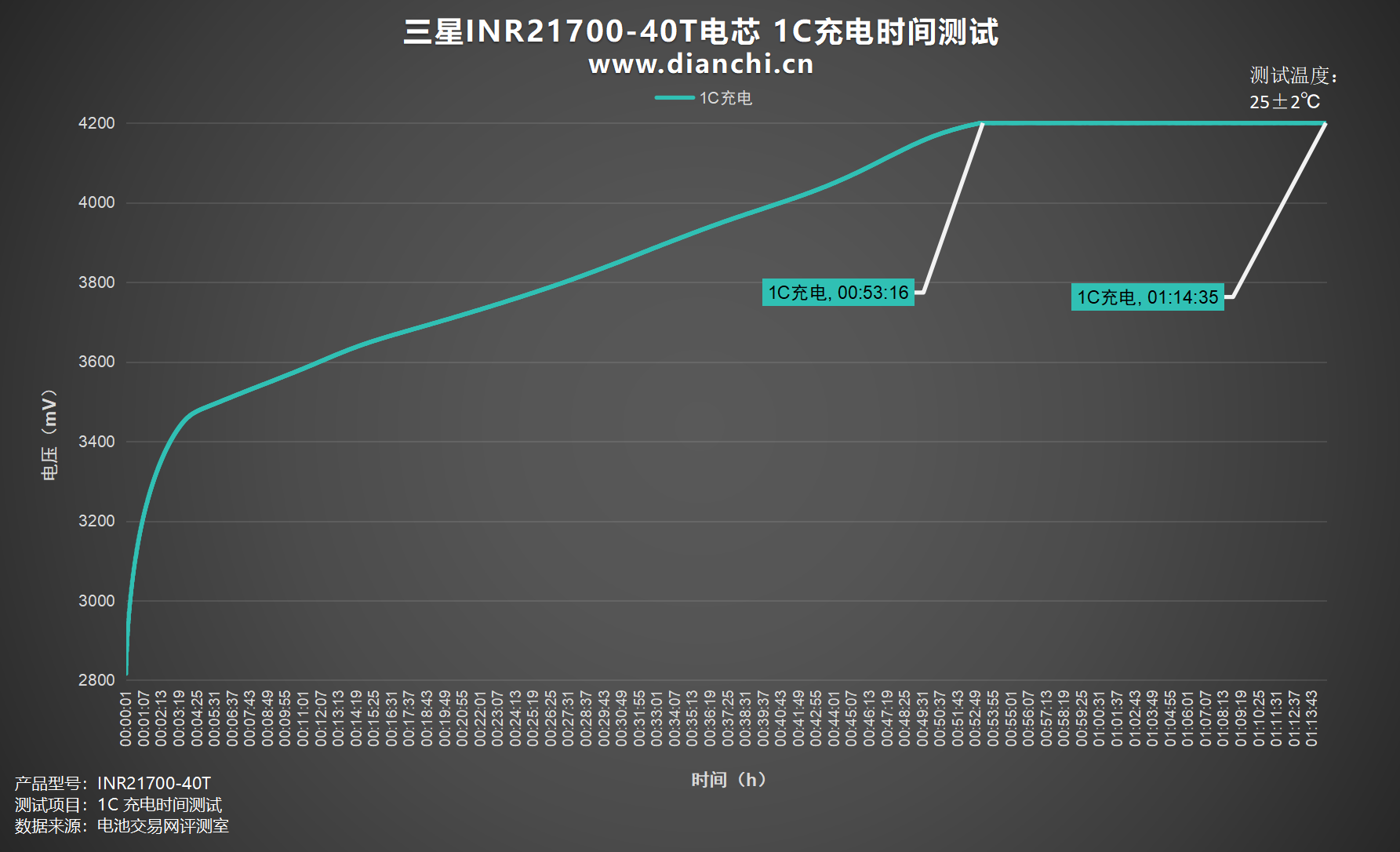

绘制出折线图，设置电流为 4000mA，1C为三星INR21700-40T电芯充电，充电截止电压为 4.2V，充至4.2V时间约为53分钟，涓流完全充满时间约为1小时14分钟。

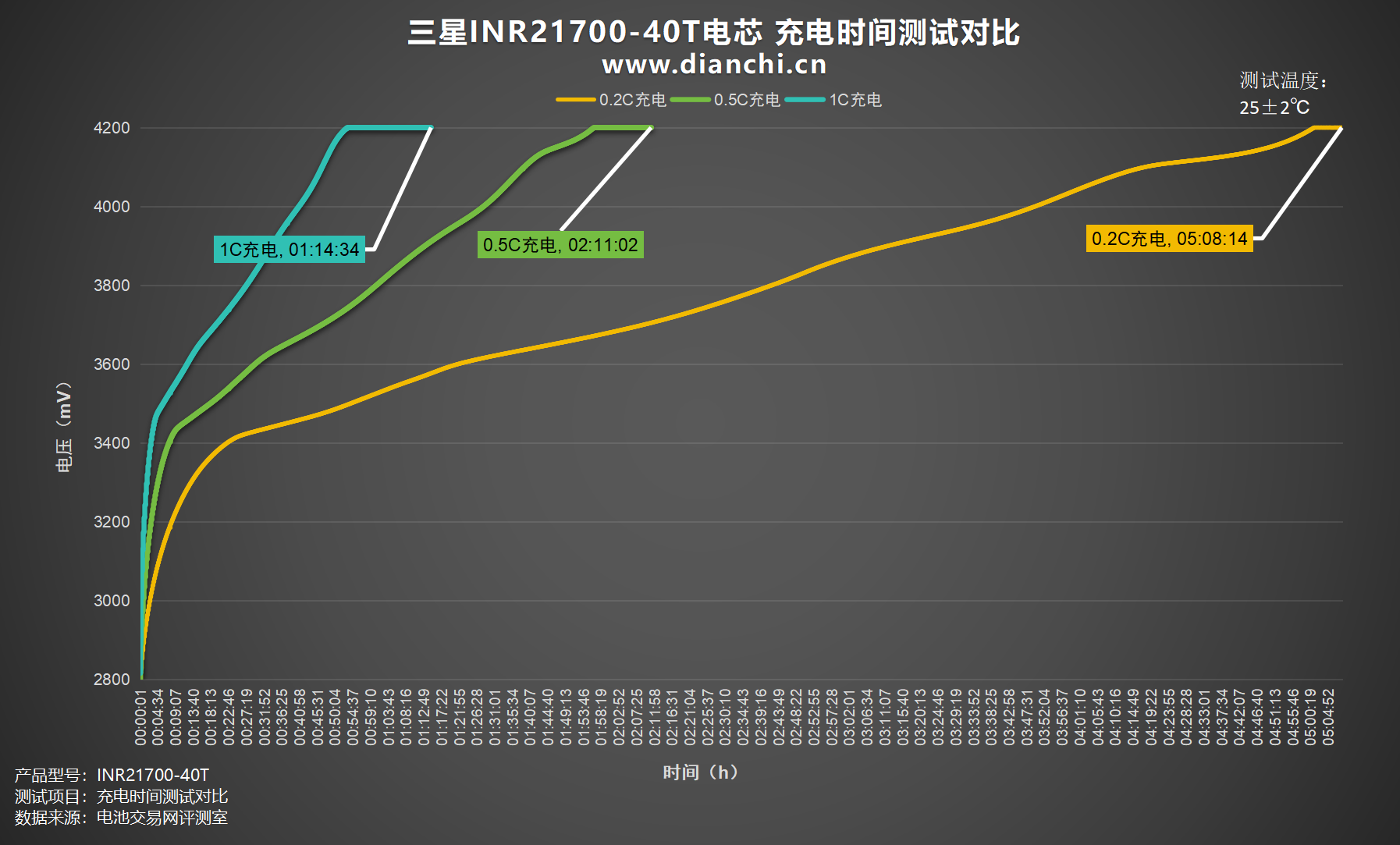

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时8分钟，0.5C充电充满耗时2小时11分钟，1C充电充满耗时1小时14分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

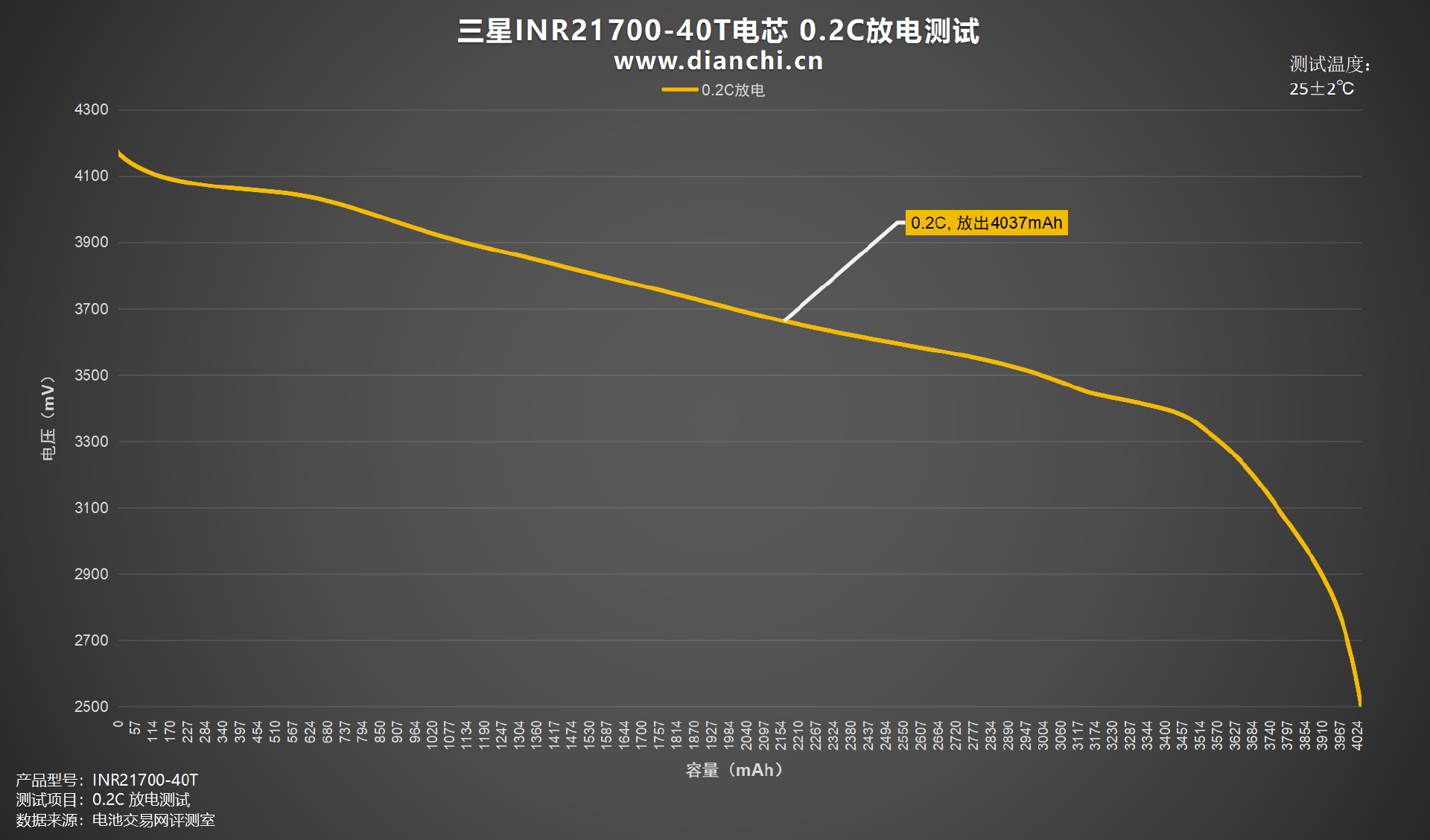

绘制出折线图，设置电流为 800mA，0.2C为三星INR21700-40T电芯放电，均压 3.67V，放到截止电压为 2.5V，耗时约5小时2分钟，放出容量4037mAh，放出能量14.81Wh。

0.5C放电

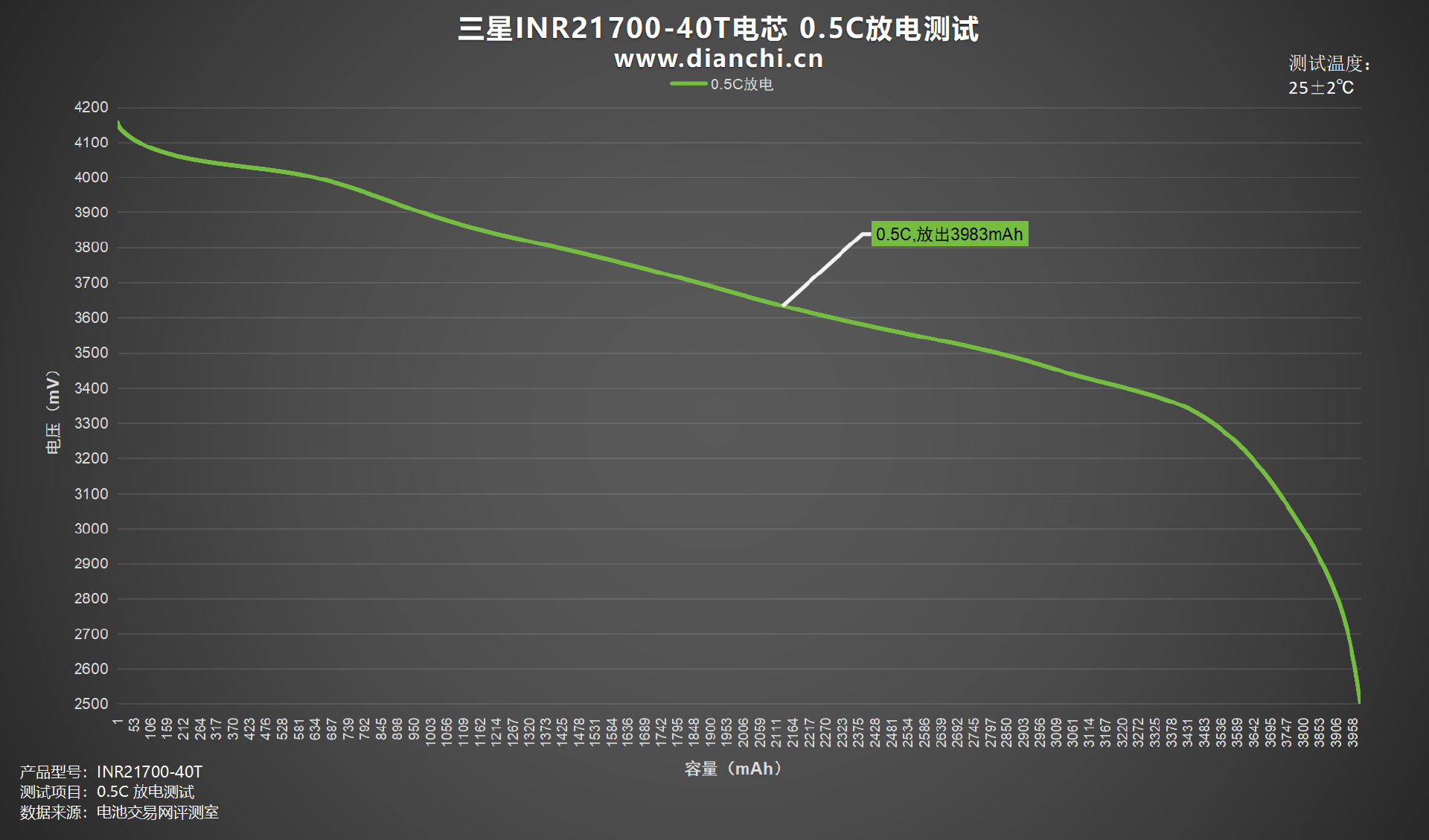

绘制出折线图，设置电流为 2000mA，0.5C为三星INR21700-40T电芯放电，均压 3.64V，放到截止电压为 2.5V，耗时约1小时59分钟，放出容量3983mAh，放出能量14.51Wh。

1C放电

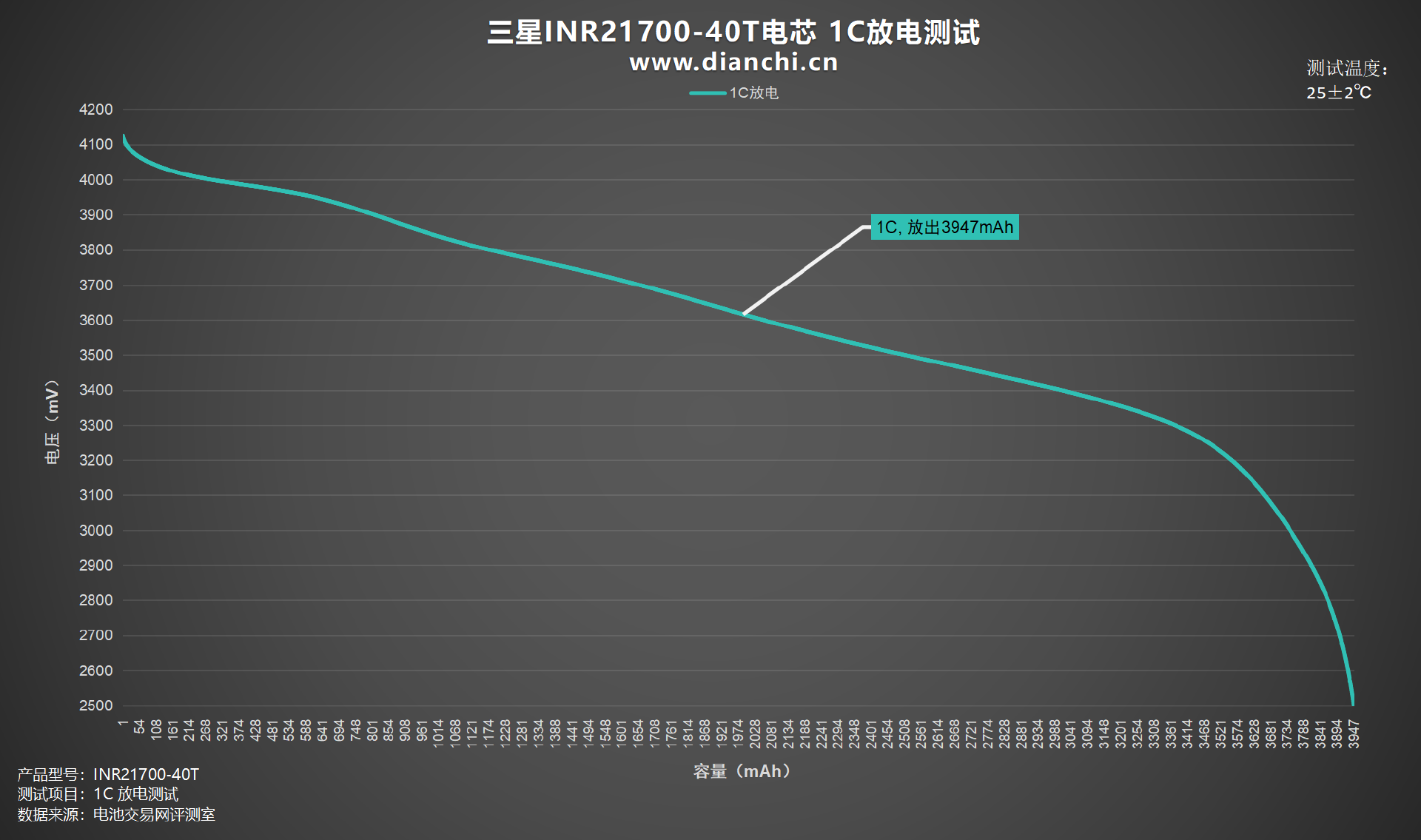

绘制出折线图，设置电流为 4000mA，1C为三星INR21700-40T电芯放电，均压 3.6V，放到截止电压为 2.5V，耗时约59分钟，放出容量3947mAh，放出能量14.2Wh。

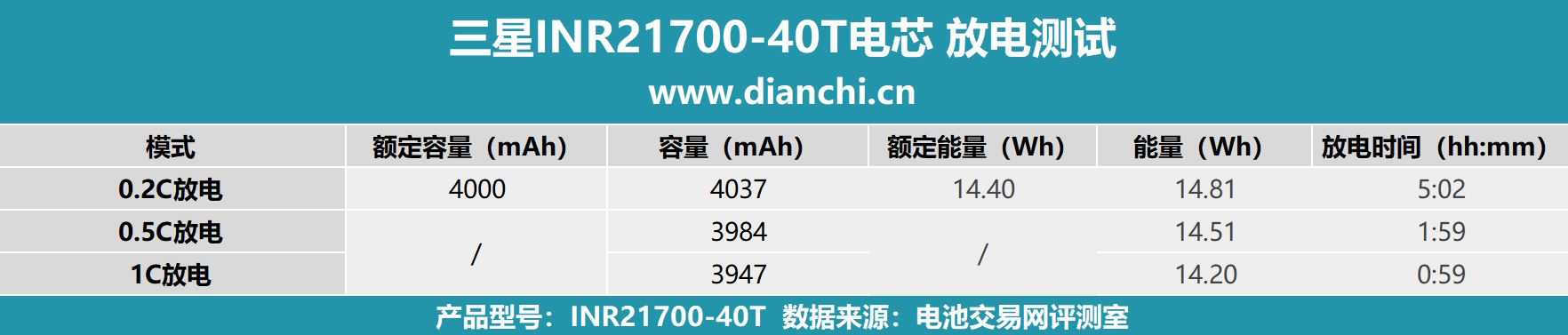

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为59分钟。放电时间最长的为0.2C放电，放电时间约为5小时2分钟。

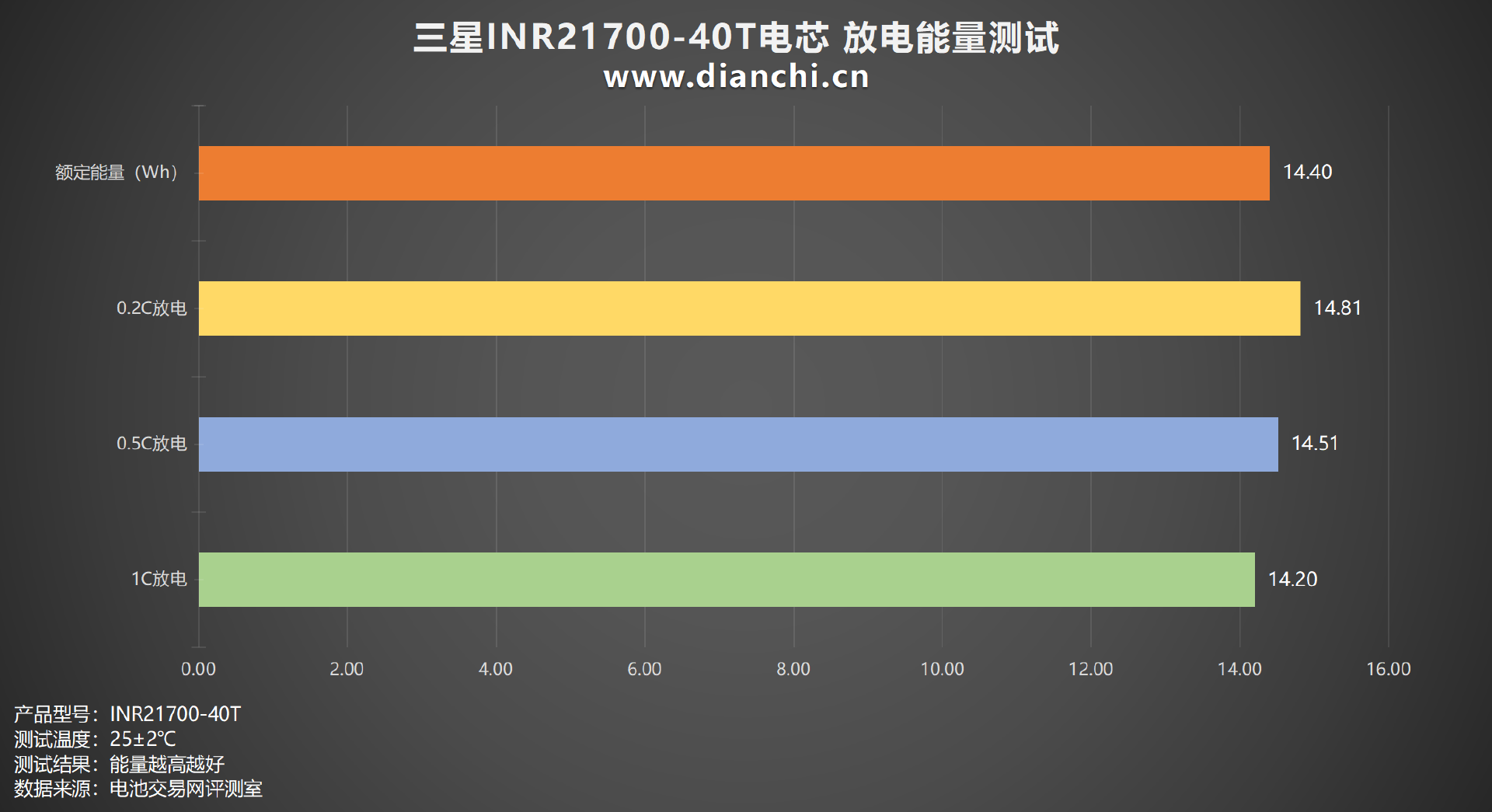

将测试数据汇总成柱状图，放电测试中整体放电能量在14.2-14.81Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到14.81Wh；放电能量最低的是1C放电档位，放电能量为14.2Wh。

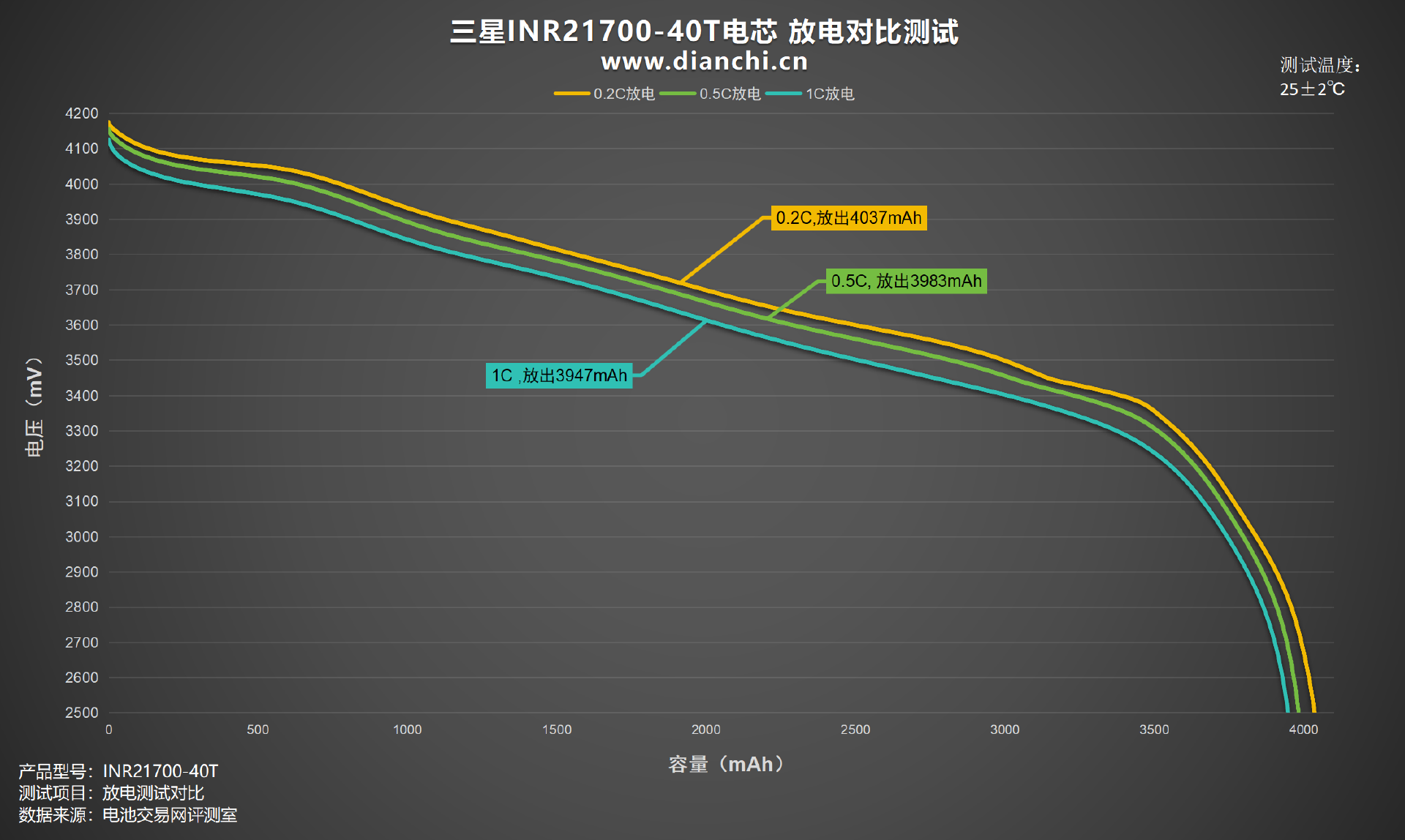

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4037mAh，放出容量最低的是 1C放电档位放出容量3947mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

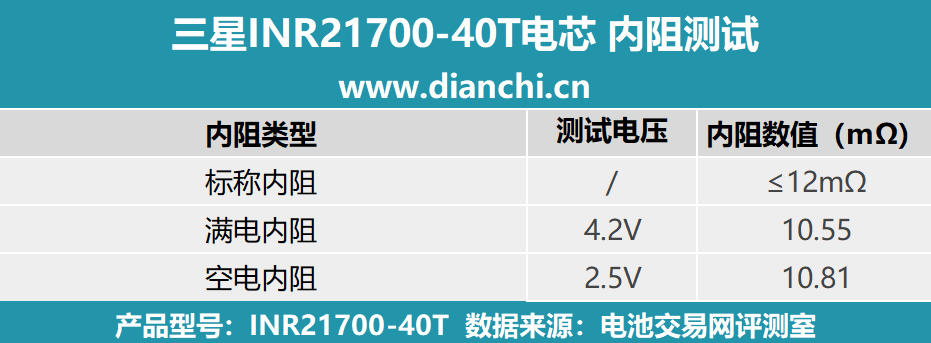

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，三星INR21700-40T电芯标称内阻是 ≤12mΩ。

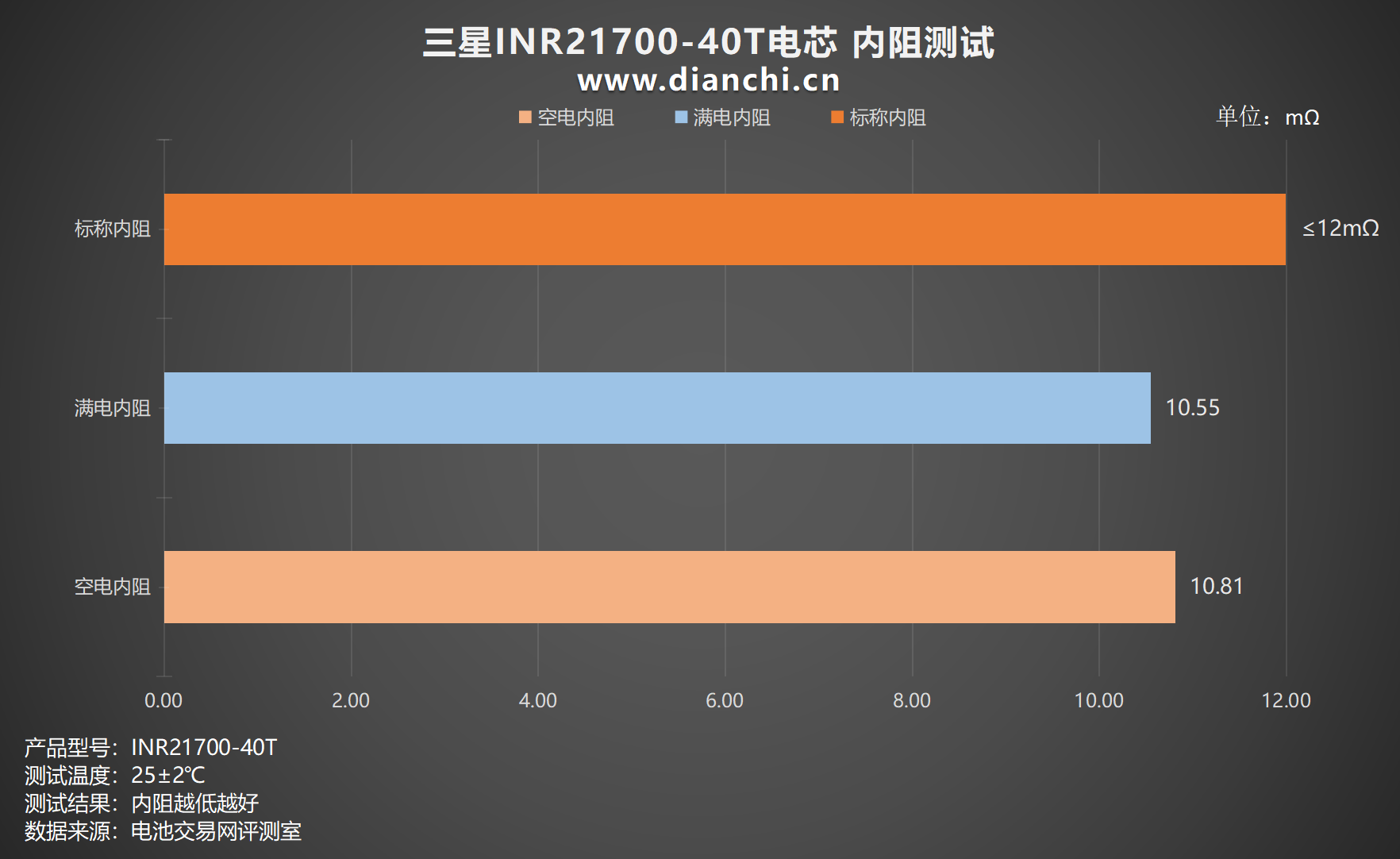

绘制出柱状图，可以看到 4.2V满电内阻为 10.55mΩ，2.5V空电内阻为 10.81mΩ，均没有超过标称内阻，且满电与空电状态下内阻几乎没有差距，表现优秀。

温度测试

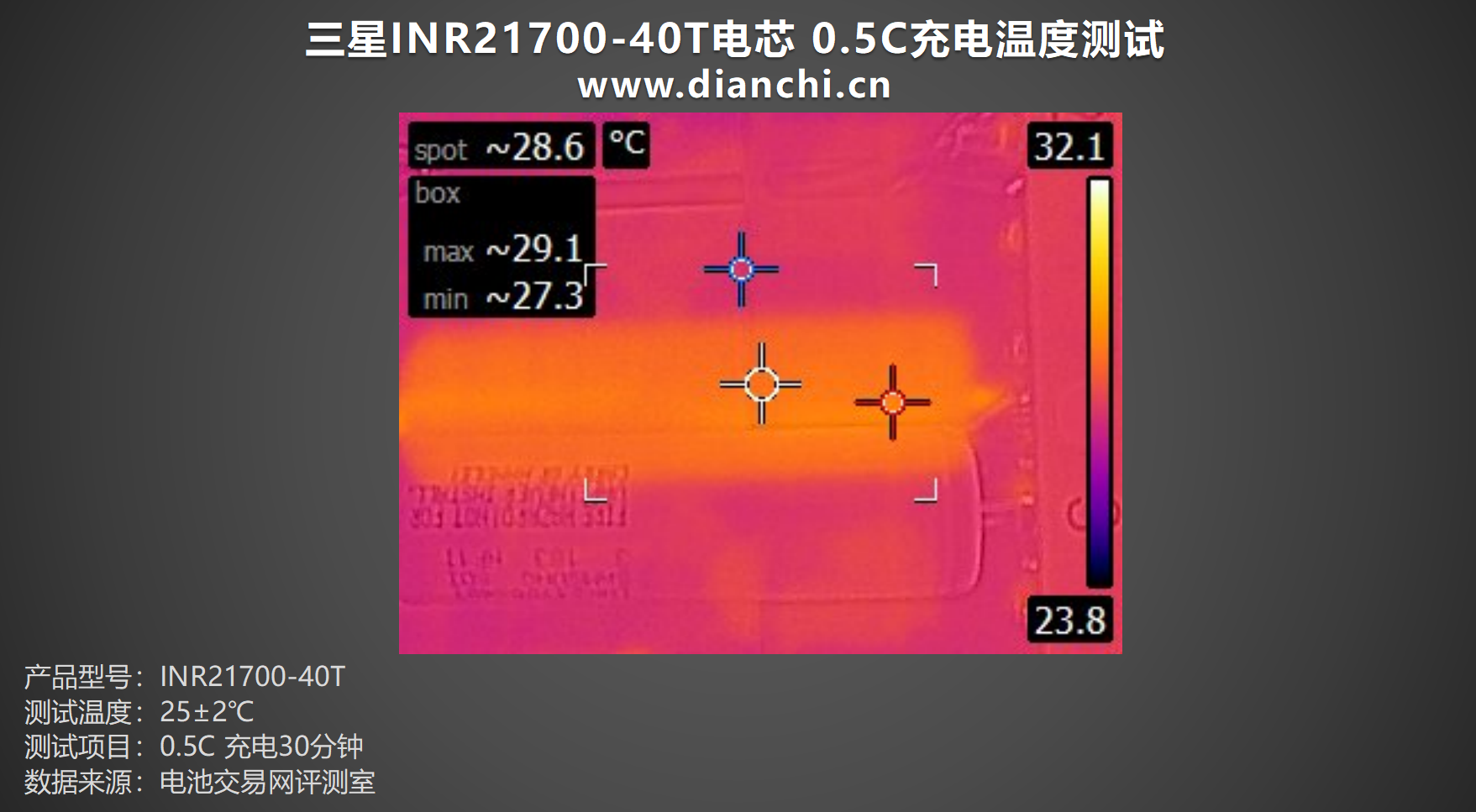

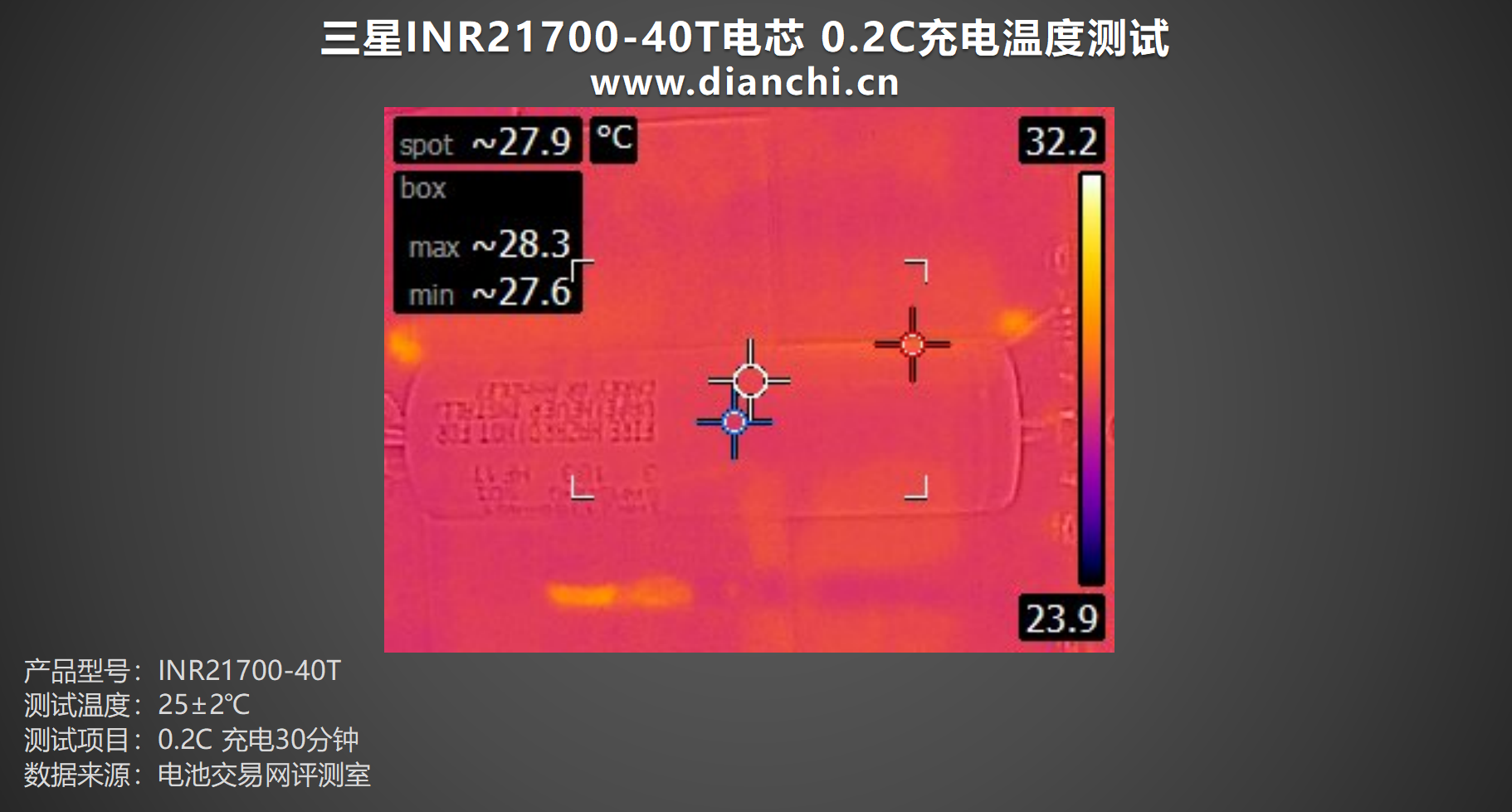

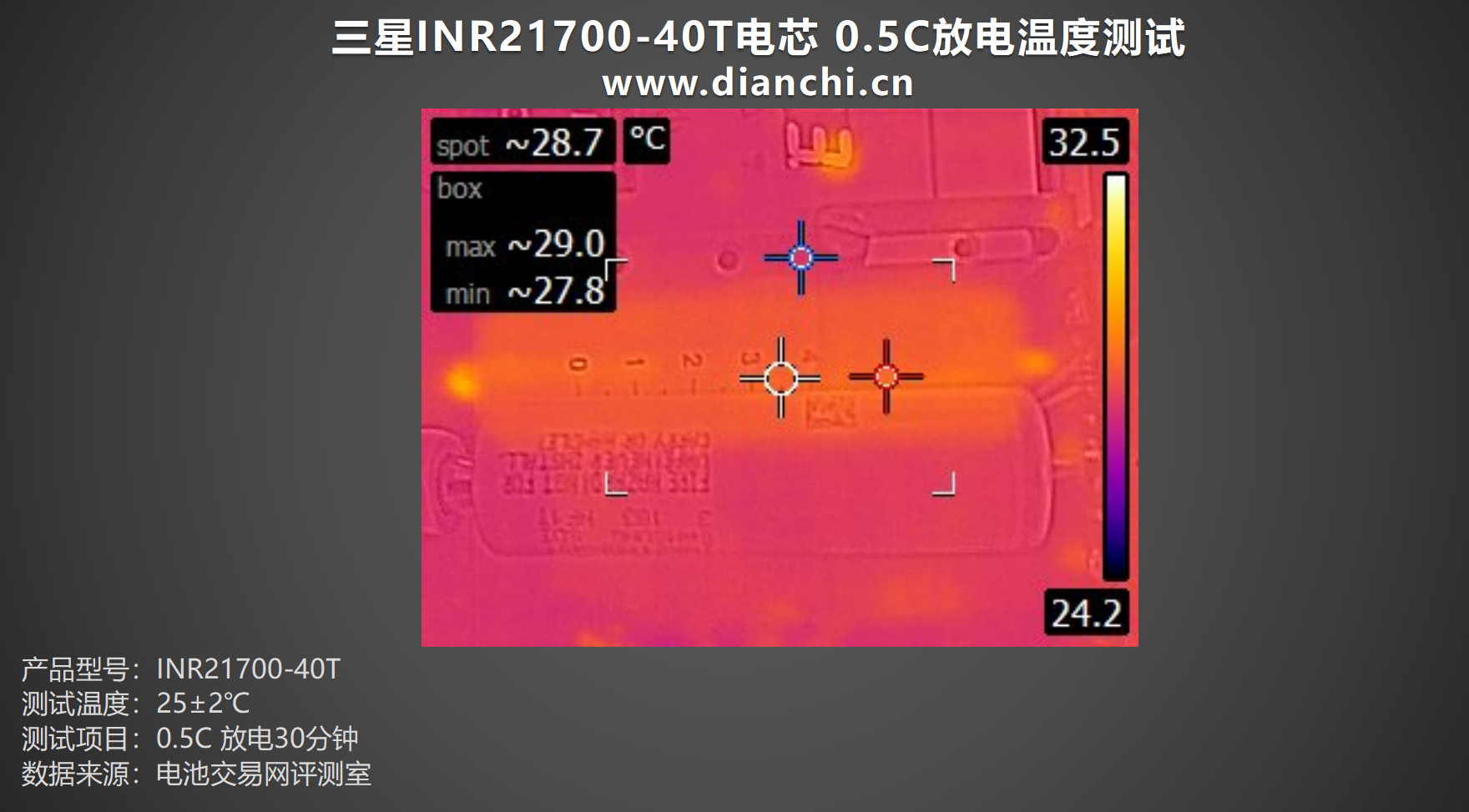

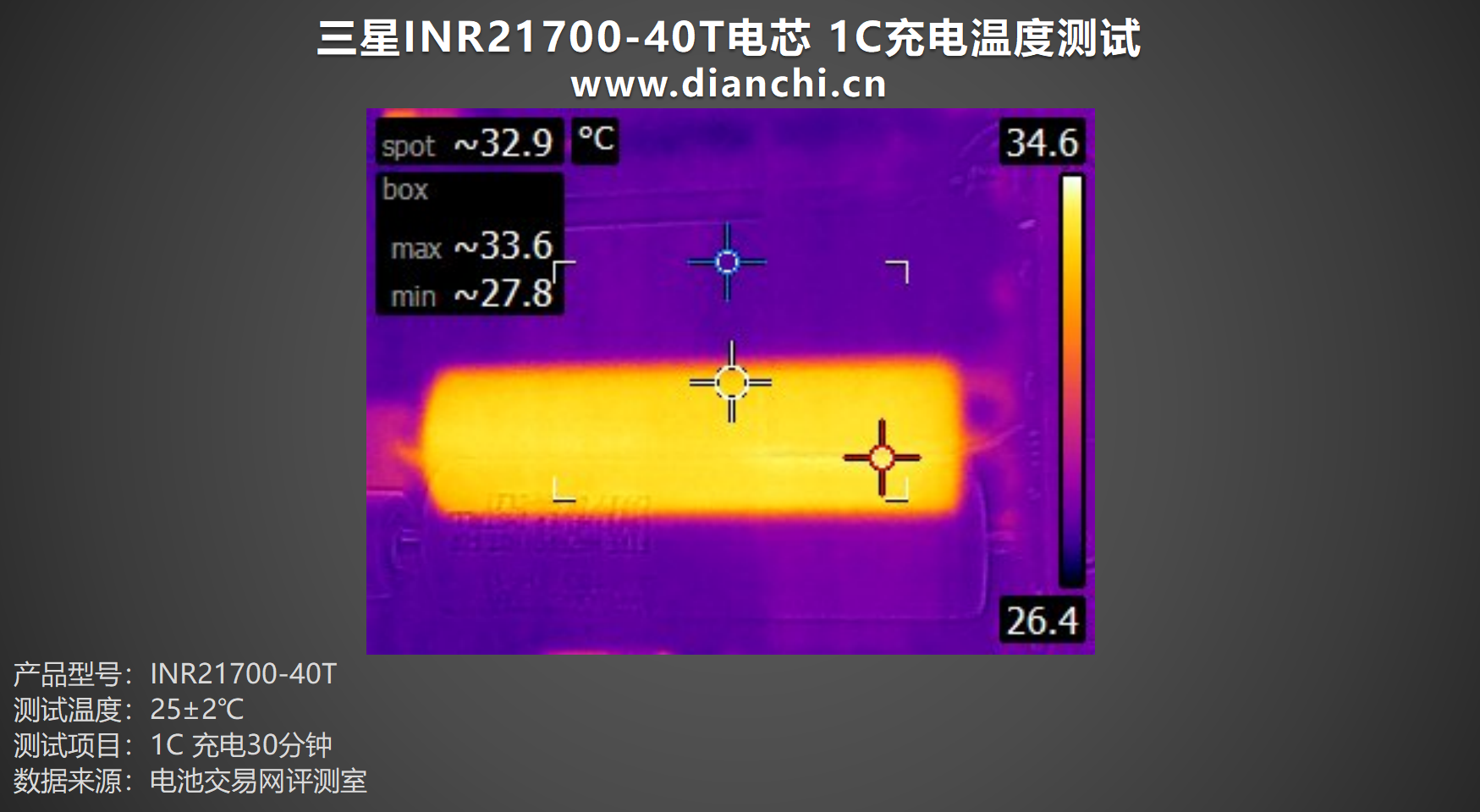

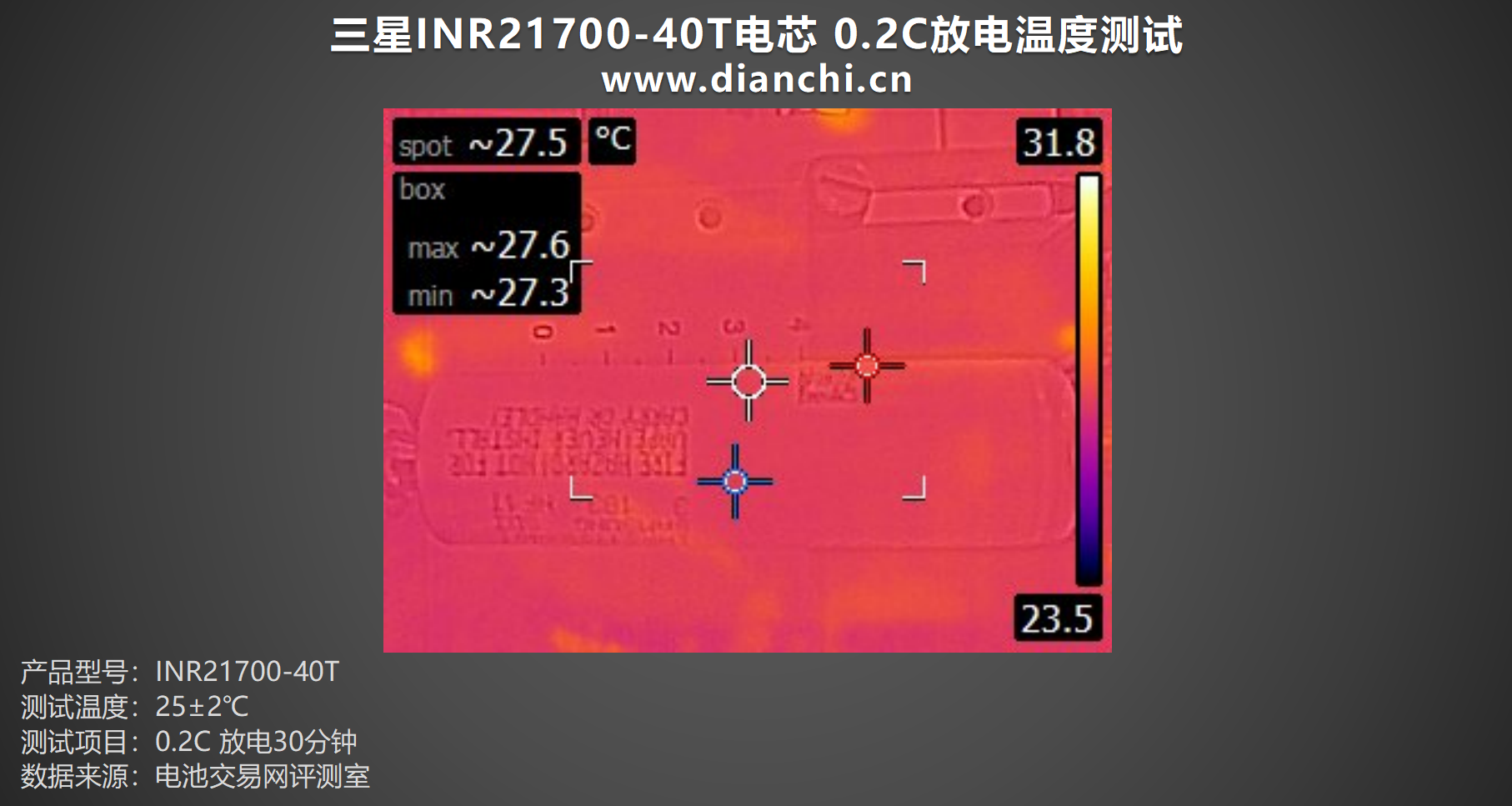

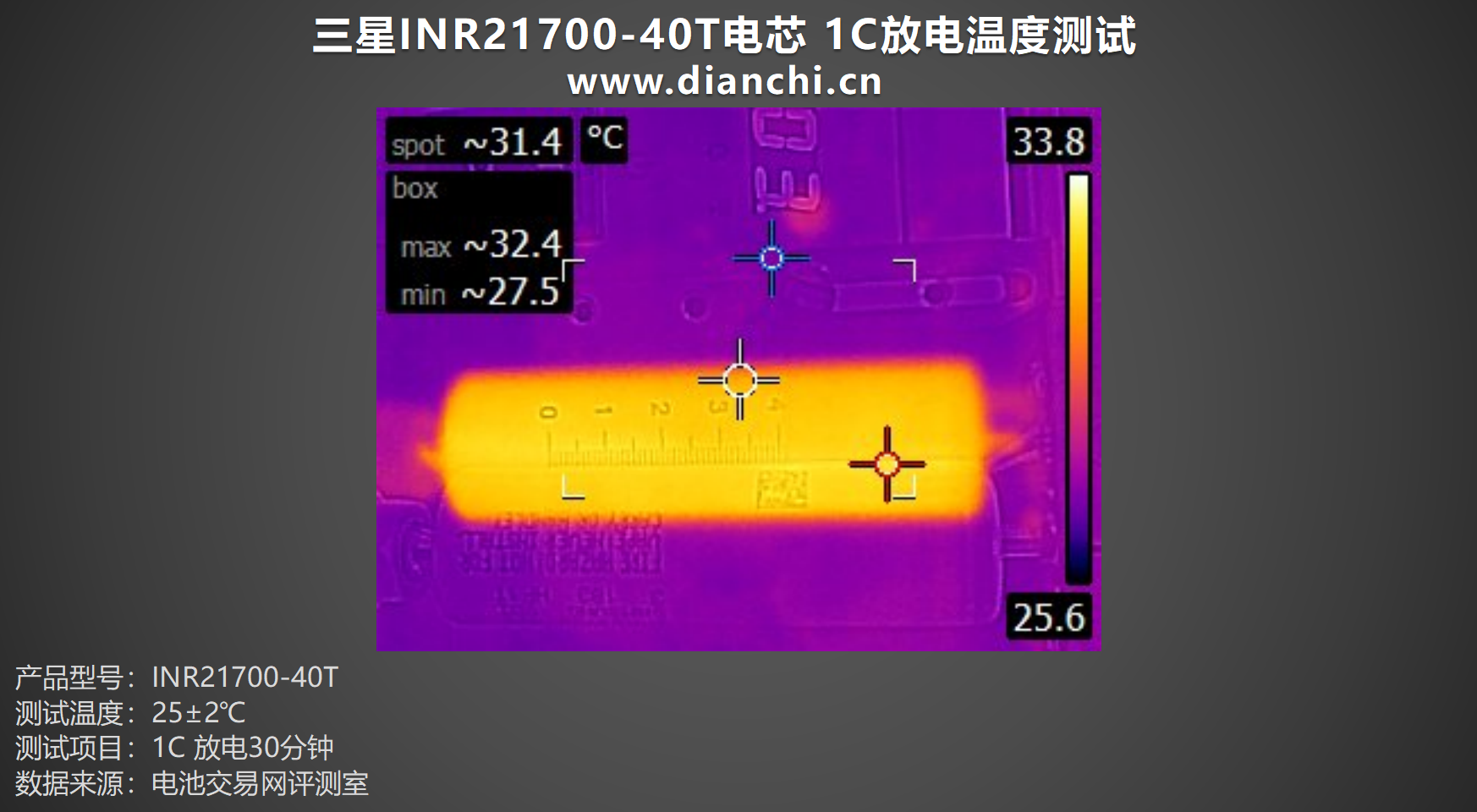

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
