前言
近年来，移动电源赛道逐渐卷出新高度，既要“外观靓丽颜值高”，也要性能优秀，功能丰富。基于此，许多厂商推出了美观且功能丰富的多合一充电宝。
充电头网近期就拿到了来自ANKER安克的三合一充电宝，该产品搭配的USB-C接口支持30W双向快充，还自带一根USB-C充电线也支持PD 30W快充，此外还配备可折叠国标二脚插头，用作充电器使用。其内置两块来自长虹三杰的5000mAh动力电芯，串联成组，单节电池标称电压3.6V，标称容量5000mAh。
移动电源采用CHIPSEA芯海的CS32G020协议芯片进行输出管理，该方案支持PD 30W并兼容多种主流协议，内置了32位的MCU，可实现高效的电源输出控制。
安克三合一充电宝造型小巧，内部多模块拼接精细。下面一起来看看内部结构和用料吧。
安克三合一移动电源开箱
先来看看这款充电宝的外包装以及外观。
包装盒采用白色背景设计，正面左上角为'ANKER 安克“品牌LOGO。右上角印有安克充电宝“为生活充满电”的产品理念，下方则为”10+年创新品质充电专家“的标语。包装盒整体素净十分简约。
背后印有产品参数信息和认证标识等内容。
产品型号：A1637；产品尺寸：108x50x31mm
颜色：蓝色；重量：250g
输入：
ACInput：100-240V，50-60Hz，1.5A
USB-CInput：5V3A、9V3A、15V2A
输出：充电器输出模式：
USB-COutput：5V3A、9V3A、10V2.25A、15V2A、20V1.5A
Total Output： 5V3.6A
移动电源输出模式：
USB-COutput：5V3A、9V3A、10V2.25A、15V2A、20V1.5A
Total Output： 5V--3A
电芯容量：10000mAh；锂电池能量：5000mAh 7.2VDC/36Wh(2颗电芯串联)
额定容量：6000mAh
包装盒左右同样印有安克品牌LOGO和产品理念。
包装盒顶部则贴有产品防伪码和条形编码。
包装盒整体效果一览。
取出包装盒里配件，除安克三合一充电宝外，还有一个新品体验卡，和一份产品说明书。
安克三合一充电宝整体呈水蓝色，整体给人晶莹温润的感觉。正面由光滑蓝色盖板构成，其他外壳则是阻燃PC材料，正面下方铭刻”ANKER“银色LOGO。
背面印有产品基本信息。
产品信息特写，由于之前已详细描述，此处不再赘述。
移动电源侧面整体镂刻竖纹增加摩擦力用于防滑，上端为一可折叠国标二脚插头。

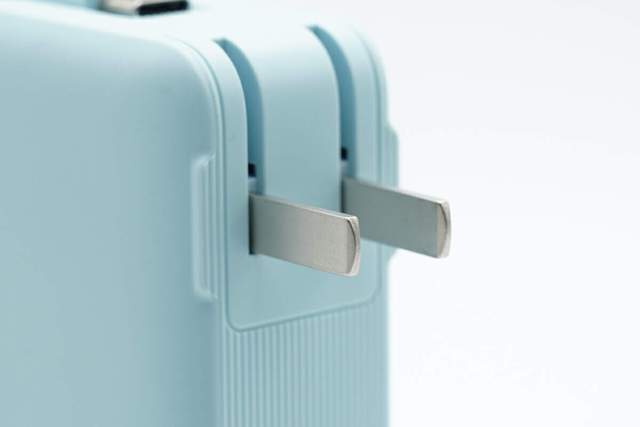

折叠插脚特写，插脚末端过渡圆润。
另一侧为自带线和USB-C接口。
USB-C口下方还有电源按钮，可实时显示剩余电量。
移动电源的USB-C自带线特写，端子处有安克快充标识，且配备金属卡扣，使自带线更好收束。
测得自带线长度为27mm。
自带线与一元硬币对比的大小直观感受。
安克三合一充电宝整体情况一览。
实测移动电源机身长度为108.05mm。
宽度为51.14mm。

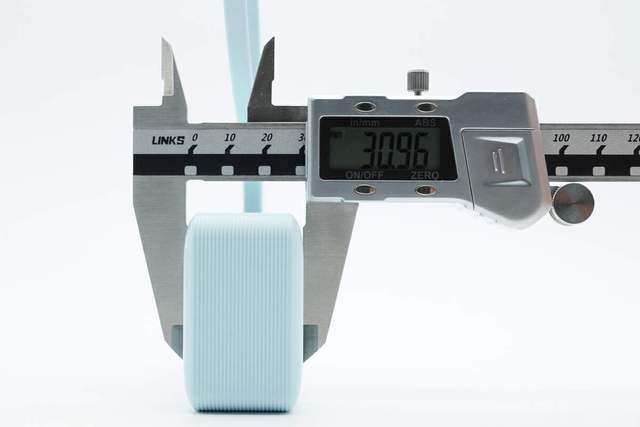

厚度为30.96mm。
产品重量约为252.5g。

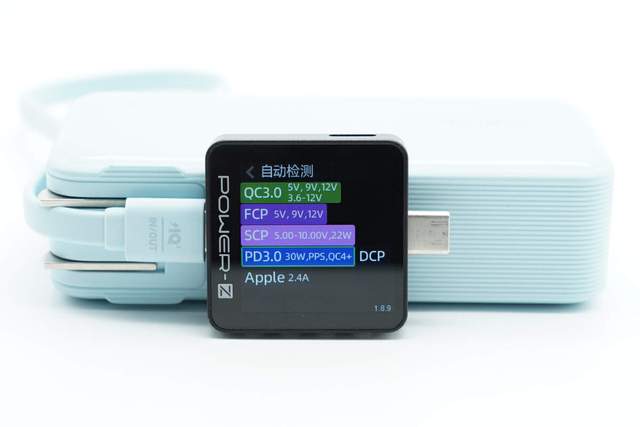

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C口还具备PD的5V3A、9V3A、12V2.5A、20V1.5A四组固定电压档位，以及5-11V2.75A一组PPS可变电压档位。
USB-C自带线同样支持FCP、SCP、QC3+/4+、DCP、Apple 2.4A充电协议。
PDO报文显示USB-C自带线同样具备PD的5V3A、9V3A、12V2.5A、20V1.5A四组固定电压档位，以及5-11V2.75A一组PPS可变电压档位。
安克三合一移动电源拆解
接下来一起看下安克三合一移动电源内部结构和用料。
沿壳体接缝拆开外壳。

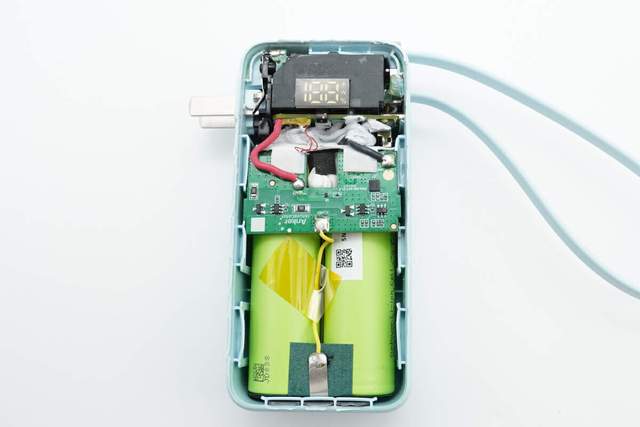

上半部分外壳内部为电源PCBA模块，下半部分为电池组。
插头连接处金属片特写，充电时用于导流。
电池保护模块一览，可见多串电池保护管和电池保护芯片。
电池组通过点焊连接电池保护模块。
数显屏特写，可用于实时显示百分比电量。

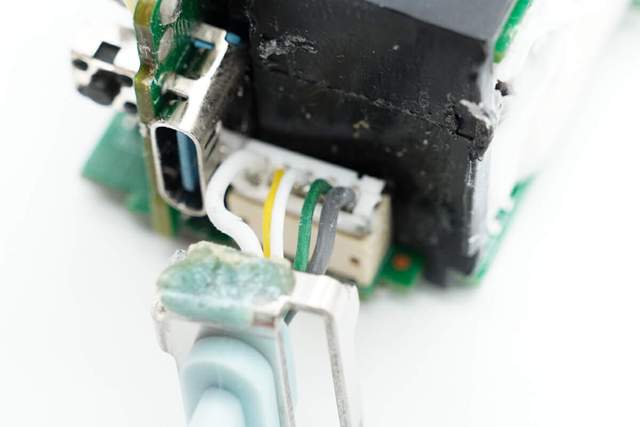

自带线的线芯通过连接器收束连接到PCBA模块上。
接下来将PCBA板块拆出来。
可以看到插脚模块通过螺丝固定在外壳上，外壳接触面贴有白色泡棉缓冲保护。
将PCBA模块分离出来，PCBA模块四周接触面均打胶加固，充电器模块包裹在数显屏下方，后续拆解将详细描述。
清除掉PCBA模块的胶质，露出PCBA模块内部电路结构。正面为母座小板，用于电流输出控制。
背面为充电器的滤波整流模块。
PCBA模块左侧外接双脚插头。
PCBA模块右侧为USB-C接口。
PCBA模块底面为充电主控模块。
将粘在一起的PCBA模块分离，拆出数显屏、充电器滤波整流模块、母座小板模块以及充电主控模块。
首先我们来看下母座小板，可以看到六颗MOS管和合金电感以及滤波电容。
背面主要是输出控制电路，主要由协议芯片和升降压控制芯片构成。
热敏电阻特写，用于温度监控。
两颗长晶科技 CJAB25P03 VBUS开关管，耐压30V，导阻3.8mΩ，采用PDFN3*3封装，用于USB-C口输入输出切换。
来自芯海-CHIPSEA的32 位 Type-C&PD 的协议芯片，型号G020K8U6。CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。
CS32G020内嵌ARM® Cortex™-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ,4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。此处为QFN32封装。
芯海G020K8U6芯片详细资料如图所示。充电头网通过拆解了解到，芯海G020K8U6芯片还被三星25W快充移动电源、摩米士65W二合一移动电源、红米27寸4K液晶显示器、HENGLISAM PD双向快充移动电源、Yoobao羽博26800mAh 45W快充移动电源、罗马仕10000mAh 67W超级快充移动电源、小米14 Ultra专业影像套装专业摄影手柄、贝尔金26000mAh四口移动电源、斯莫格迷你V口电池VB212、立刻拓200W Mavic 3系列三通道充电器、UGREEN 绿联能量湃Pro130W快充移动电源等产品所采用。
丝印M93RL的芯片。
充电宝内置的升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，采用QFN-32封装。
三极管，丝印C1XA。
另外两颗JSCJ长晶科技的CJAB55P03 同步升降压开关管特写，四颗配合南芯SC8815组成同步升降压电路。
外挂四颗同步升降压开关管，也是JSCJ长晶科技的CJAB 35N03S MOS管。
低压滤波电容特写，规格25V 100μF，贴片式焊接。

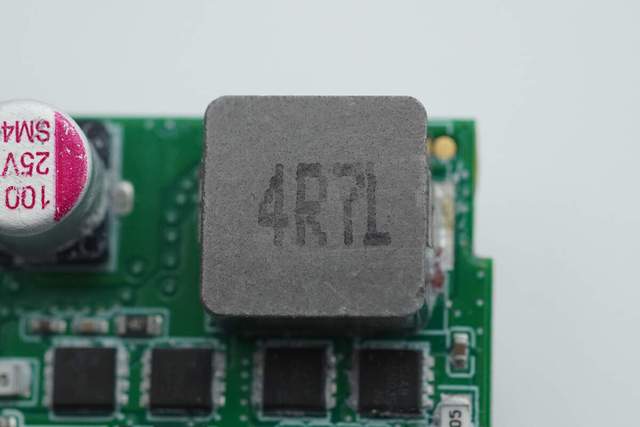

4R7降压电感。
主控模块正面一览，可见变压器和滤波电容。
充电主控模块另一面可见开关电源主控芯片和同步整流芯片，以及贴片Y电容和光耦。
来自Everlight亿光的EL1018光耦，用于输出电压反馈，采用SOP封装。
开关电源主控芯片采用南芯半导体的SC3056，这是一颗氮化镓合封芯片，内置氮化镓功率器件和控制器。采用高频准谐振反激控制，具有全负载范围高能效和高可靠性，源自南芯半导体的SC305x GaN Combo系列。
同步整流芯片采用南芯SC3511A，这是一颗智能快速关断同步整流器，内部集成100V 10mΩ同步整流管，可取代肖特基二极管获得更高的系统转换效率，采用 SOP 8 封装。
沉板焊接的Y电容，来自鞍山奇发。沉板焊接可以降低板子的厚度。
变压器特写。
规格为25V 470μF的低压滤波电容，
接下来，看一下充电器的滤波模块，主要是一些高压滤波电容和磁环电感。
整流桥特写，可将交流电转换为脉动直流电
保险丝特写。
共模电感双线绕制，用于滤除EMI干扰。
高压滤波电解电容，规格为400V 33μF，来自南通三鑫
另一颗高压滤波电容同样来自来自南通三鑫，规格400V 15μF。
工字差模电感外套绝缘管。
接下来看下电池保护模块，可见多串电池保护管和一颗电池保护芯片。
电池保护芯片特写，型号CM1020-HC，来自iCM创芯微，CM1020-HC 是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电，过放电、放电过电流、短路、充电过电流的检测。该芯片采用SOT23-6封装。
创芯微 CM1020-HC芯片详情。

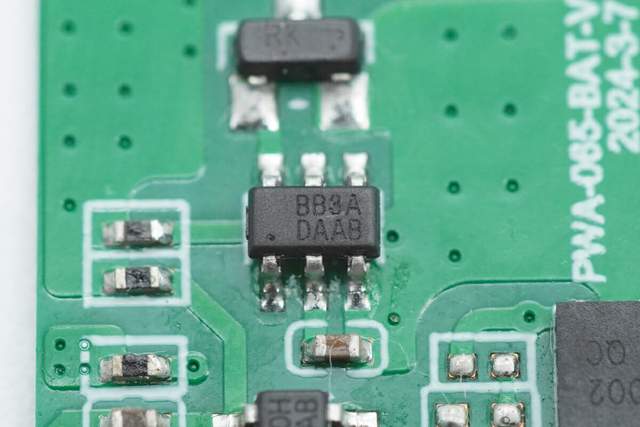

电池保护管特写，来自GOFORD谷峰，型号2002A，采用SOT23-6L封装。
两颗来自iCM创芯微的电池均衡IC，型号CM1010-A，CM1010-A内置有高精度电压检测电路和延迟电路，通过检测电池的电压实现对电池组的均衡，适用于多节锂离子/锂聚合物电池包的均衡。该芯片采用SOT23-6封装方式。
创芯微 CM1010-A 详细资料。
最后来看下电池组，电池组由两颗电芯串联而成，极耳处用镍片连接，外贴青稞纸绝缘。
撕掉青稞纸，可见镍片点焊连接到电池正负极。
电芯喷码特写，电芯型号为INR21700-5000，来自SunPower 长虹三杰。标称电压3.6V，标称容量5000mAh，电池目前已通过3C认证。
根据规格书内容，INR21700-5000，标称电压3.6V，标称容量5000mA，充电限制电压4.2V，放电终止电压2.5V，标准充电电流2.5A，最大充电电流7A，最大放电电流35A，瞬时放电电流90A。
内阻≤15mΩ，重量72g，工作温度-20~75℃，循环寿命达 500次。
全部拆解完毕，最后来张全家福。
充电头网总结
最后附上安克这款三合一移动电源的物料清单，方便大家查阅。
安克这款三合一移动电源造型小巧晶莹，自身配备可折叠国标插脚，搭载一个USB-C接口，支持PD 30W双向快充。此外其自带一根USB-C充电线，作为三合一产品，可以说功能性极强。
充电头网通过拆解发现，电源内置两节电芯，串联连接，电芯型号INR21700-5000，标称电压3.6V。其内部设有两块充电器模块和一个电池保护模块以及输出控制模块。
系统控制及快充协议采用市面上主流的高集成芯片，来自芯海科技CS32G020，这是一款支持USB Type-C和PD3.0协议的USB-C控制器，内置32位MCU的同时，能支持多种主流快充协议。充电宝各模块间通过导线焊接连接，连接处打胶加固，内部结构稳定可靠。
