前言

三星SDI是三星集团旗下的一家附属企业，主要从事电子零件和部件的生产与销售，产品涵盖下一代内存芯片、计算机、无线通讯设备、彩色电视机显像管、玻壳等。近年来，三星SDI逐步转型，专注于锂电池包的研发与生产，主要应用于笔记本等移动设备。公司在全球范围内设有多个生产基地，包括中国天津、上海、深圳和东莞，同时在技术研发方面拥有强大的实力，特别是在锂电池领域，拥有众多核心专利，致力于开发高能量密度和高安全性的电池产品。

近期，电池交易网就拿到了一款三星INR21700-50E电芯，其拥有5000mAh的容量同时拥有最高14.7A瞬时放电，下面一起来看看这款电芯的性能表现如何。

外观介绍

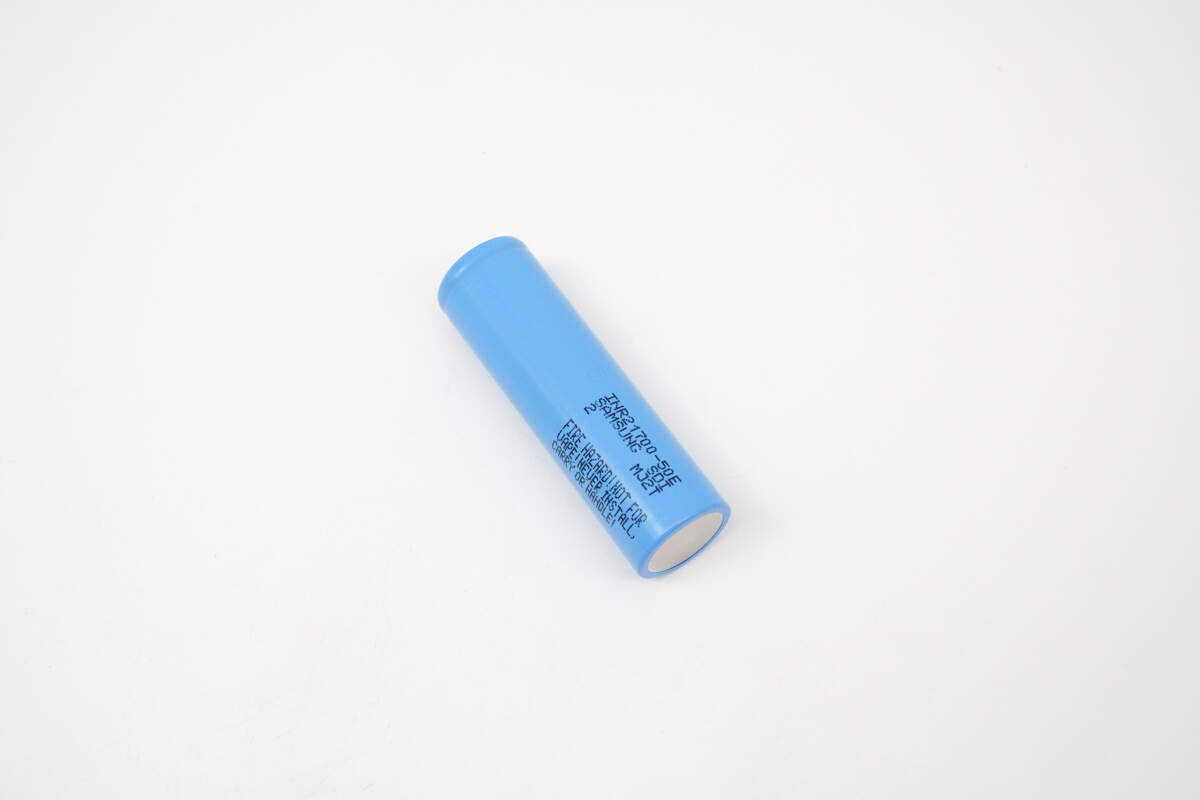

三星INR21700-50E电芯采用圆柱设计，电芯适用蓝色套膜覆盖，正面拥有丝印信息。

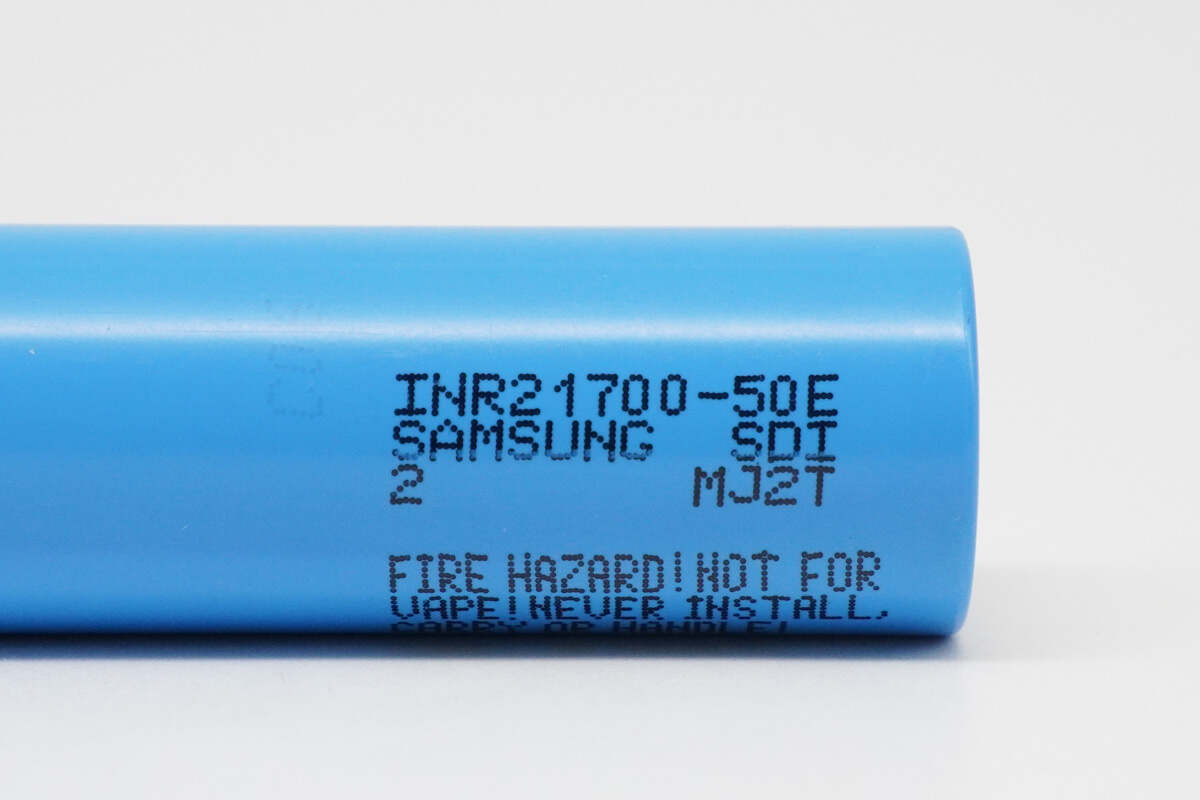

侧面丝印信息为型号：INR21700-50E，厂商：SAMSUNG SDI以及出厂喷码，下方为警告事项。

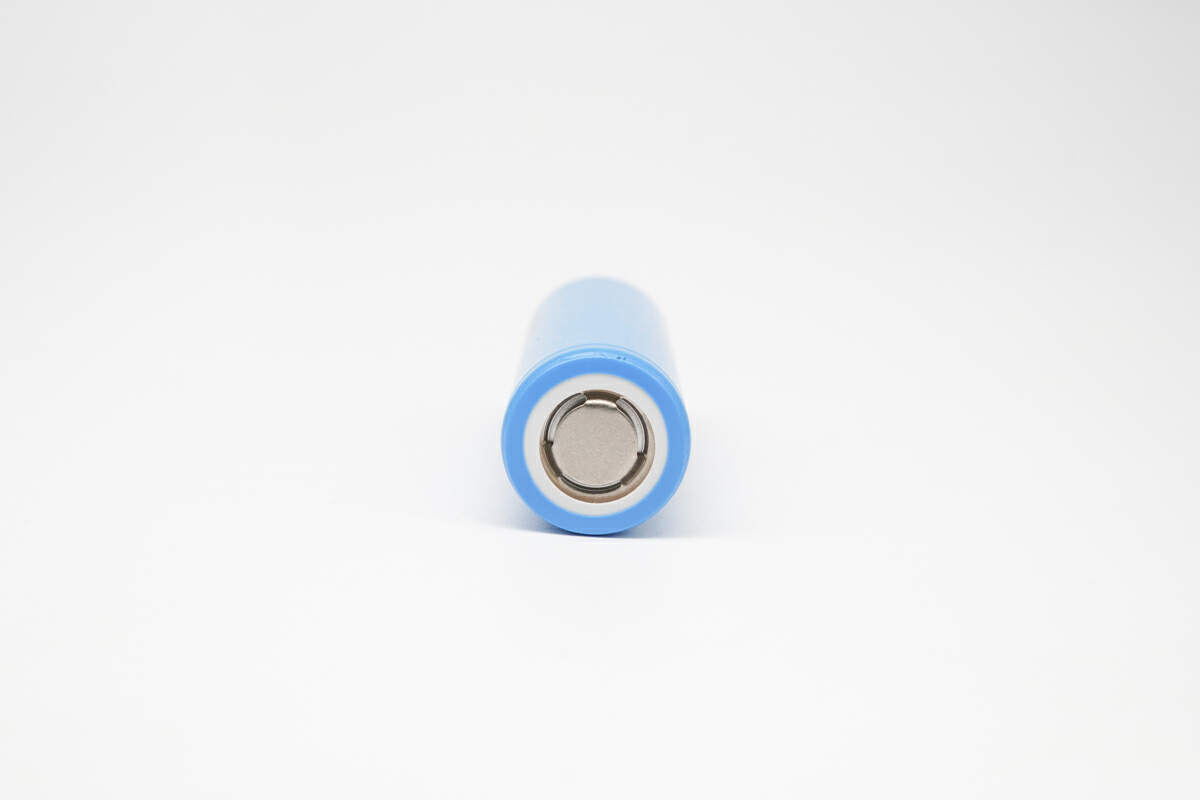

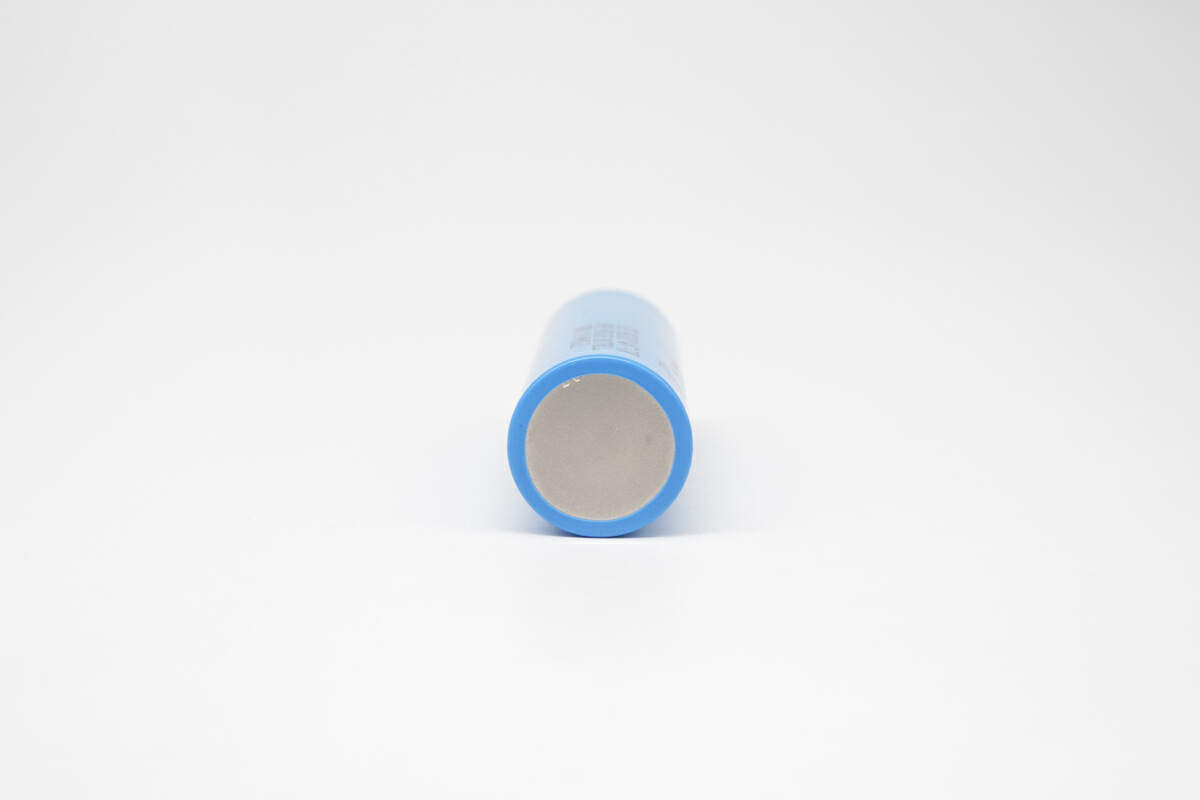

三星INR21700-50E电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

三星INR21700-50E电芯正极接触面依旧为合金材质，三爪支撑，并配置泄气装置，三泄气孔。

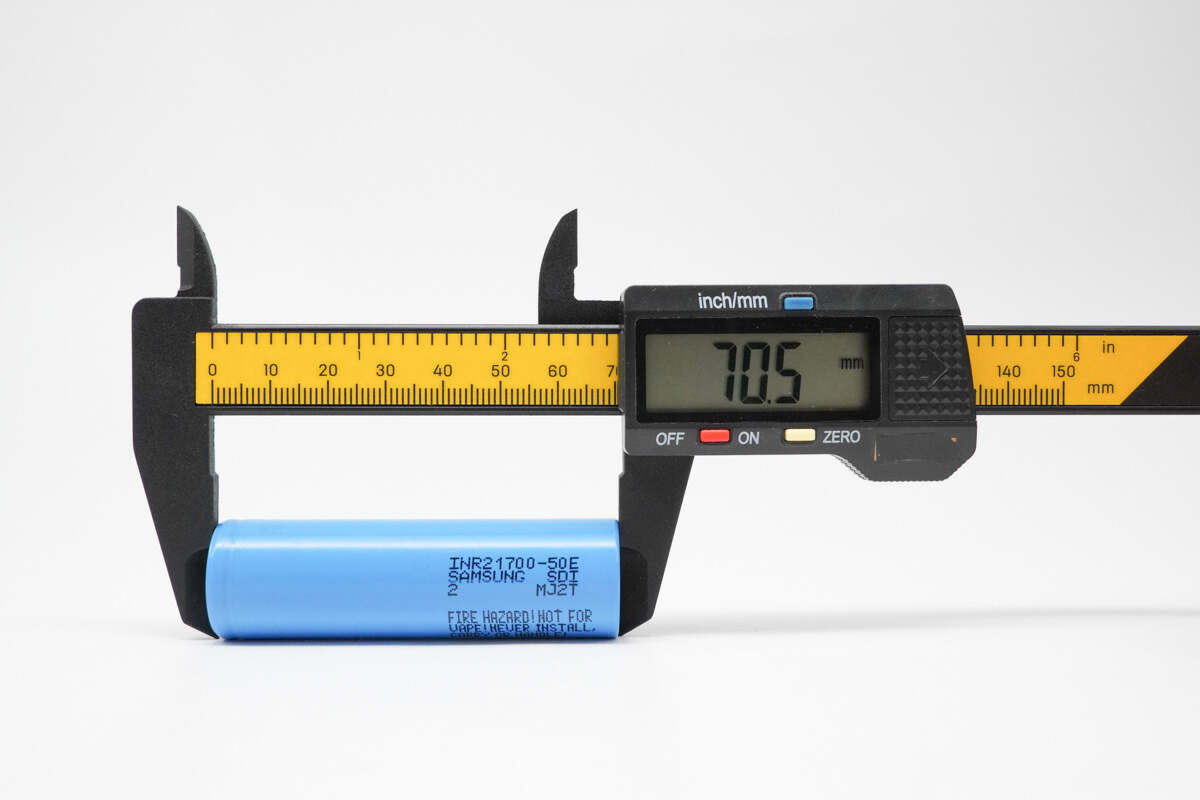

通过塑胶卡尺测得，三星INR21700-50E电芯圆柱高度约为 70.5mm。

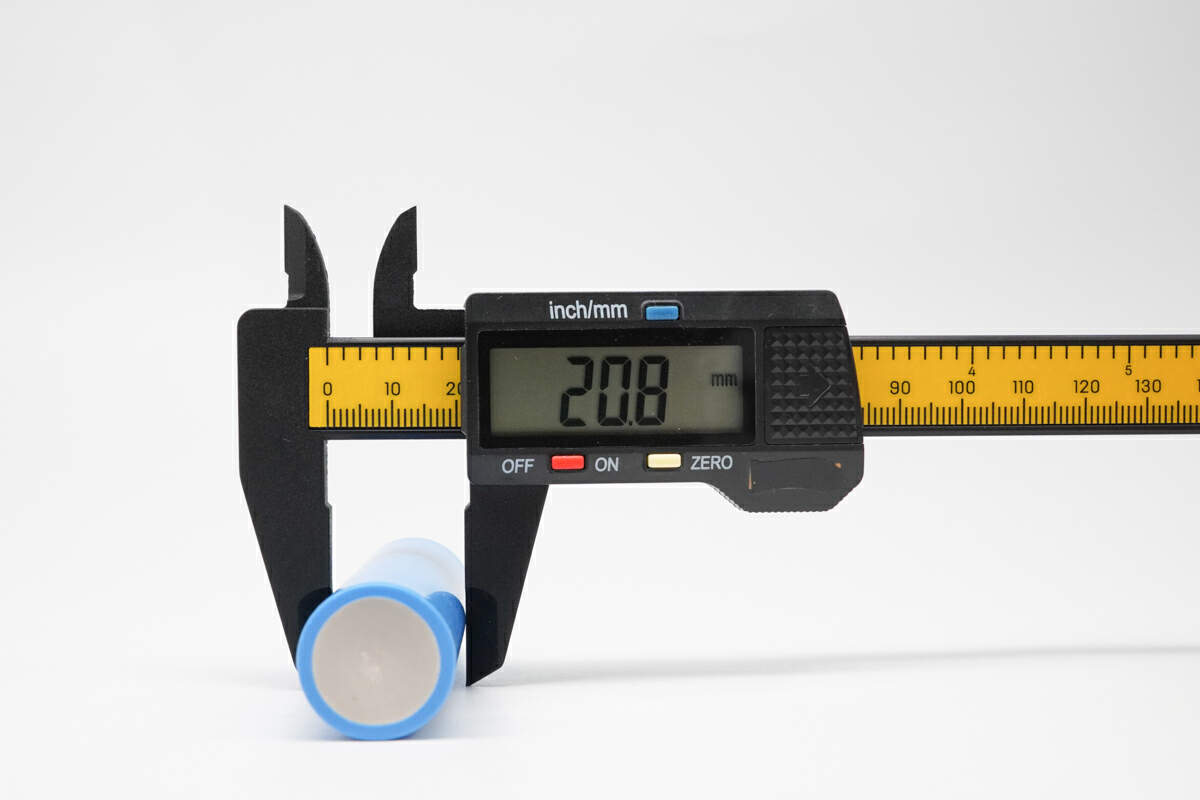

通过塑胶卡尺测得，三星INR21700-50E电芯直径约为 20.8mm。

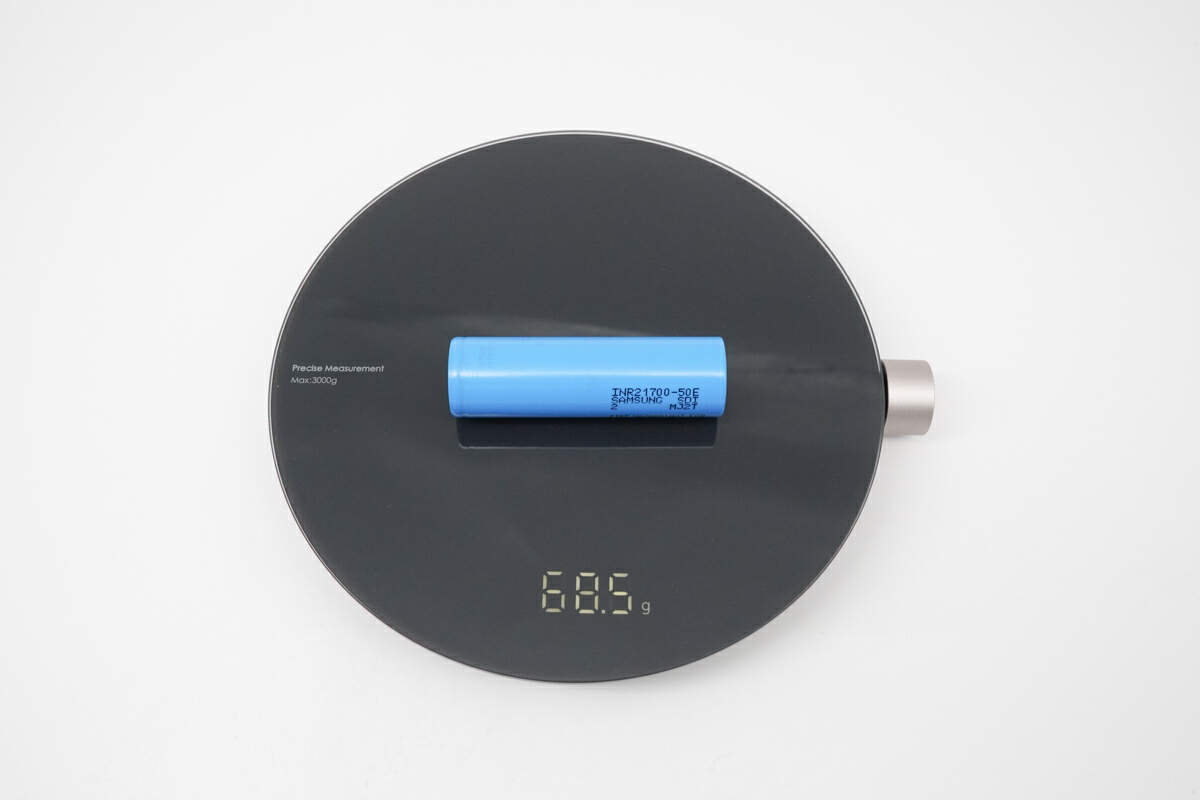

三星INR21700-50E电芯重量约为 68.5g。

规格书介绍

标称容量 4900mAh@0.5C，最小容量 4735mAh@0.5C，充放电限制电压 4.2V/2.5V，充电模式 CC-CV，标准充电 2450mA，最放电电电流 4900mA，放电电流9800mA，瞬时放电 14700mAh。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

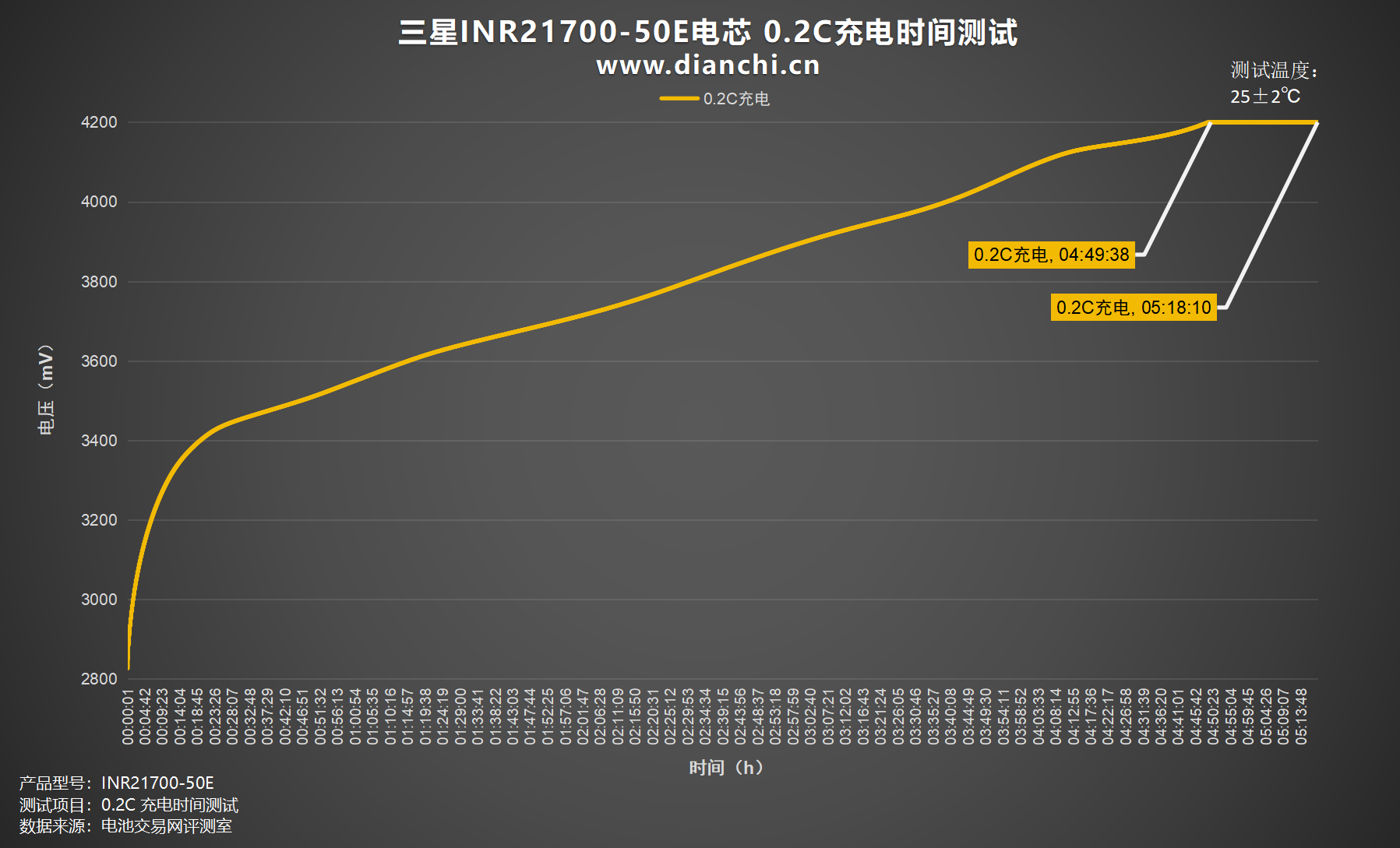

绘制出折线图，设置电流为 1000mA，0.2C为三星INR21700-50E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时49分钟，涓流完全充满时间约为5小时18分钟。

0.5C充电

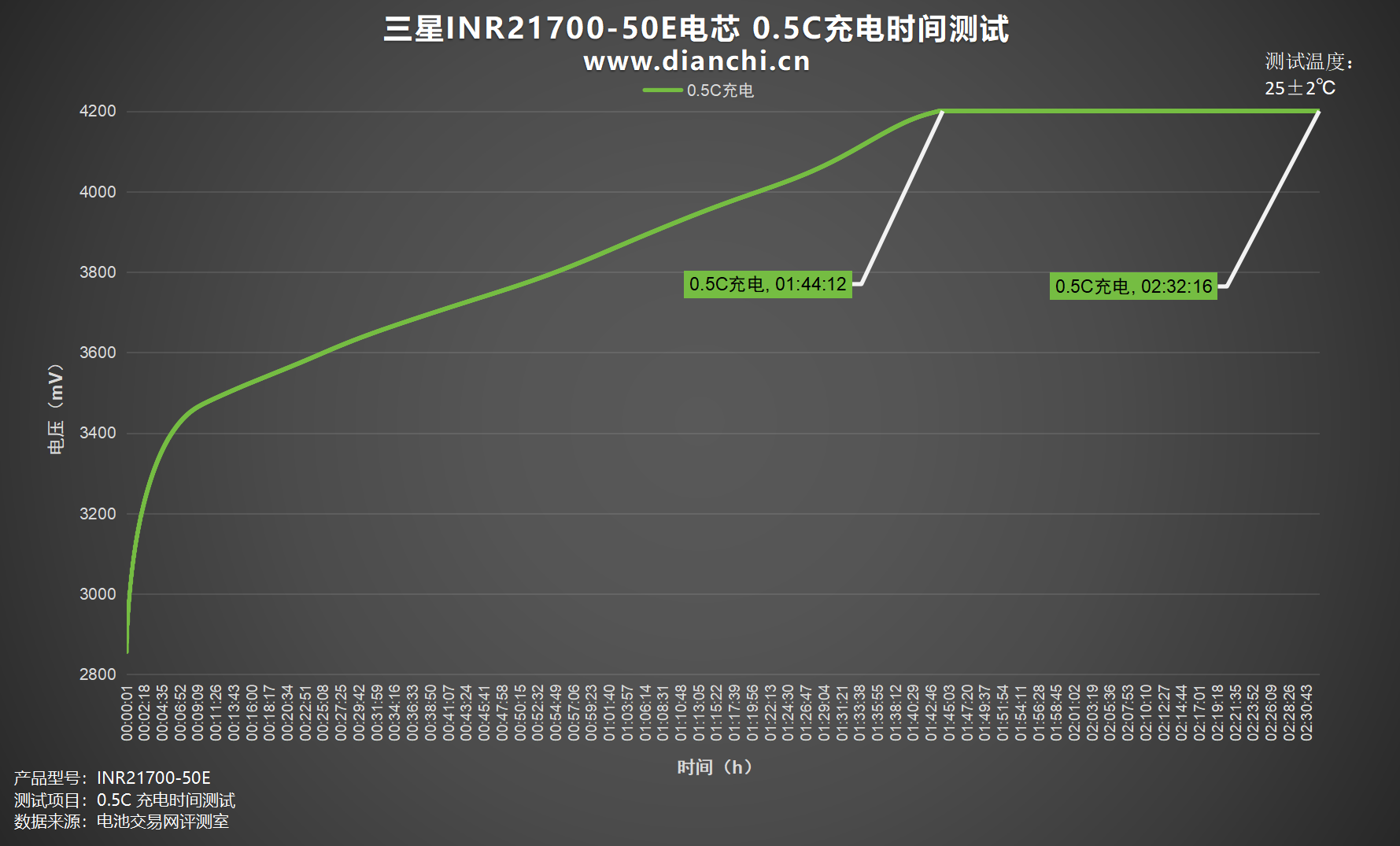

绘制出折线图，设置电流为 2500mA，0.5C为三星INR21700-50E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时44分钟，涓流完全充满时间约为2小时32分钟。

1C充电

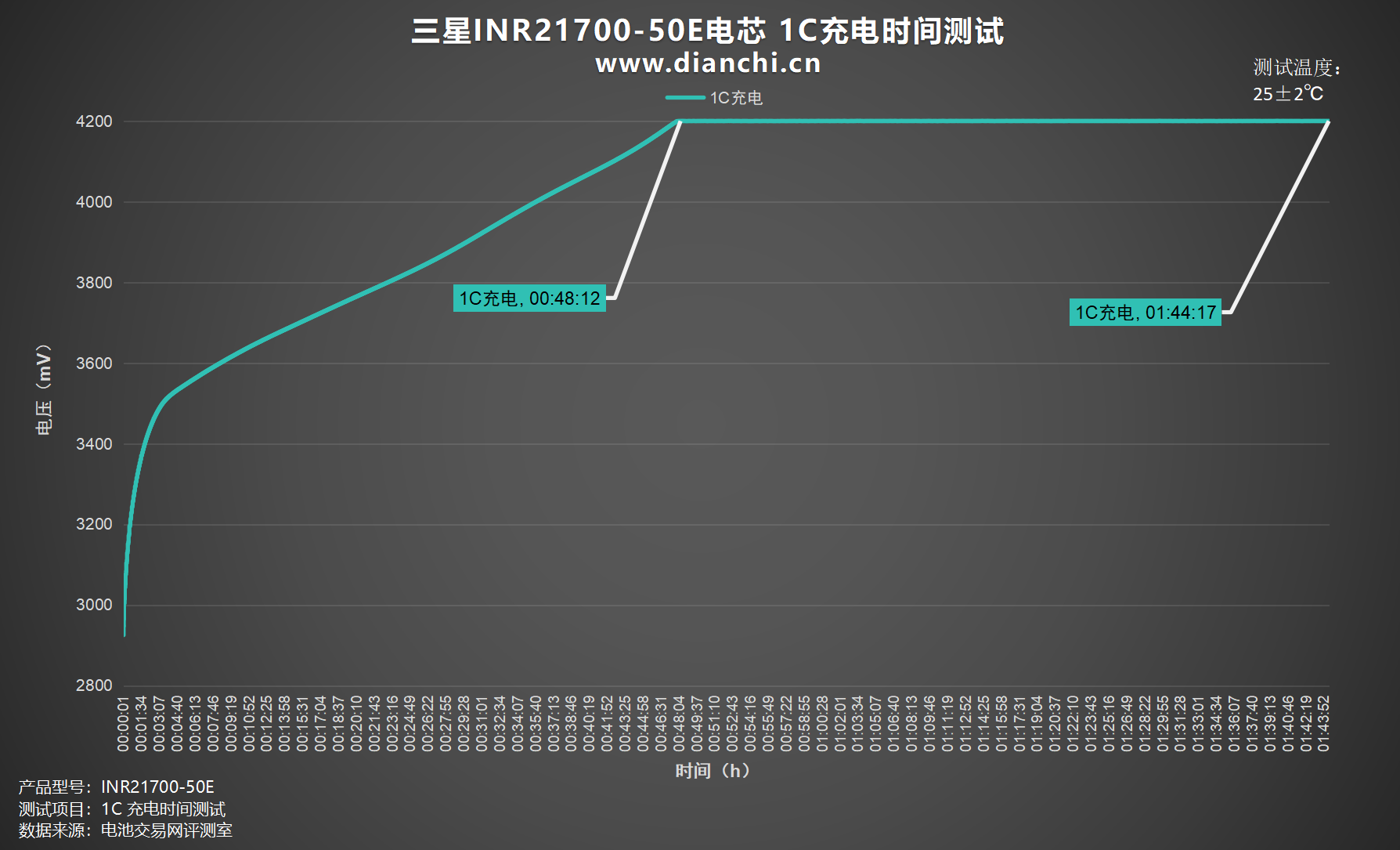

绘制出折线图，设置电流为 5000mA，1C为三星INR21700-50E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为48分钟，涓流完全充满时间约为1小时44分钟。

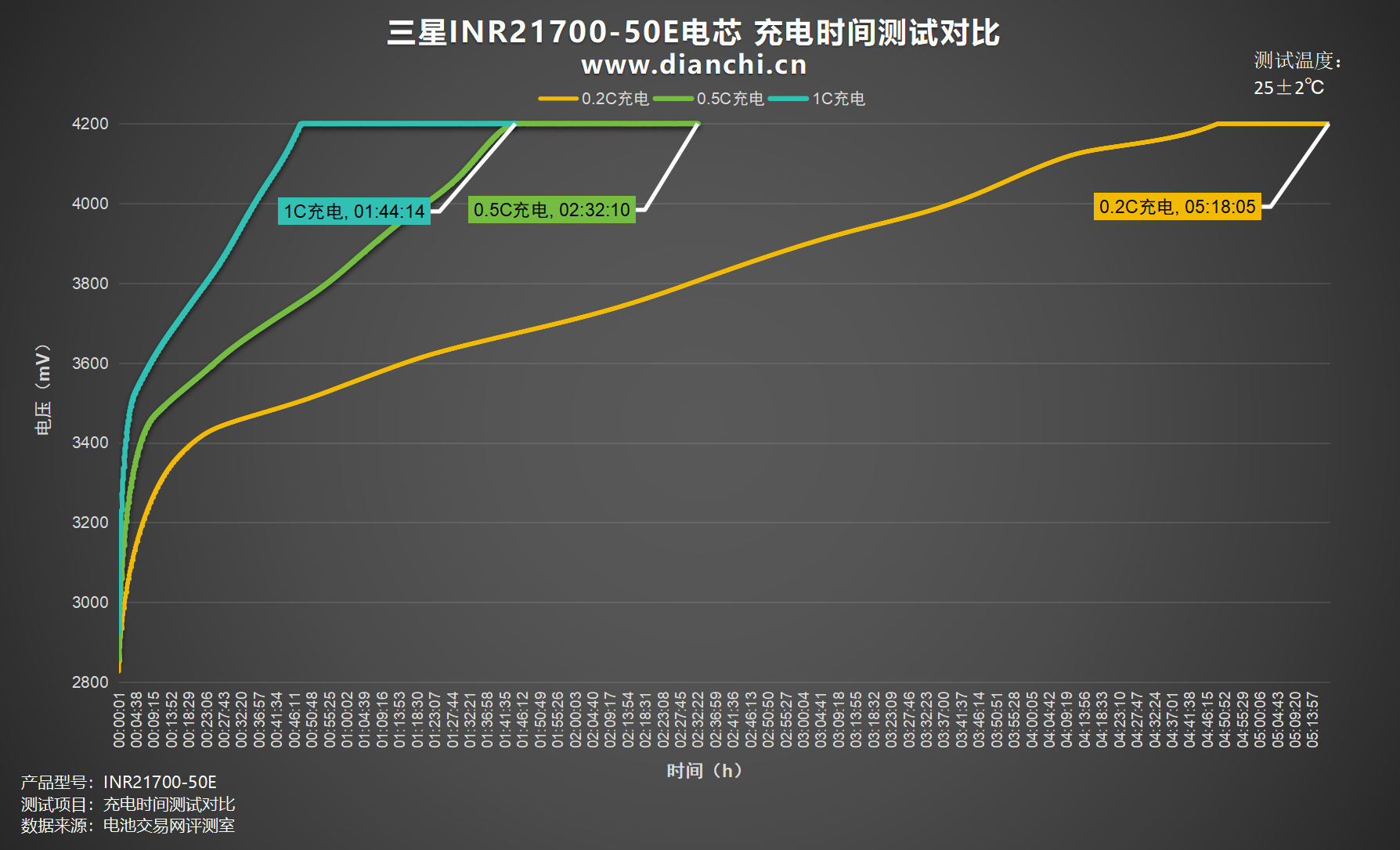

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时18分钟，0.5C充电充满耗时2小时32分钟，1C充电充满耗时1小时44分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

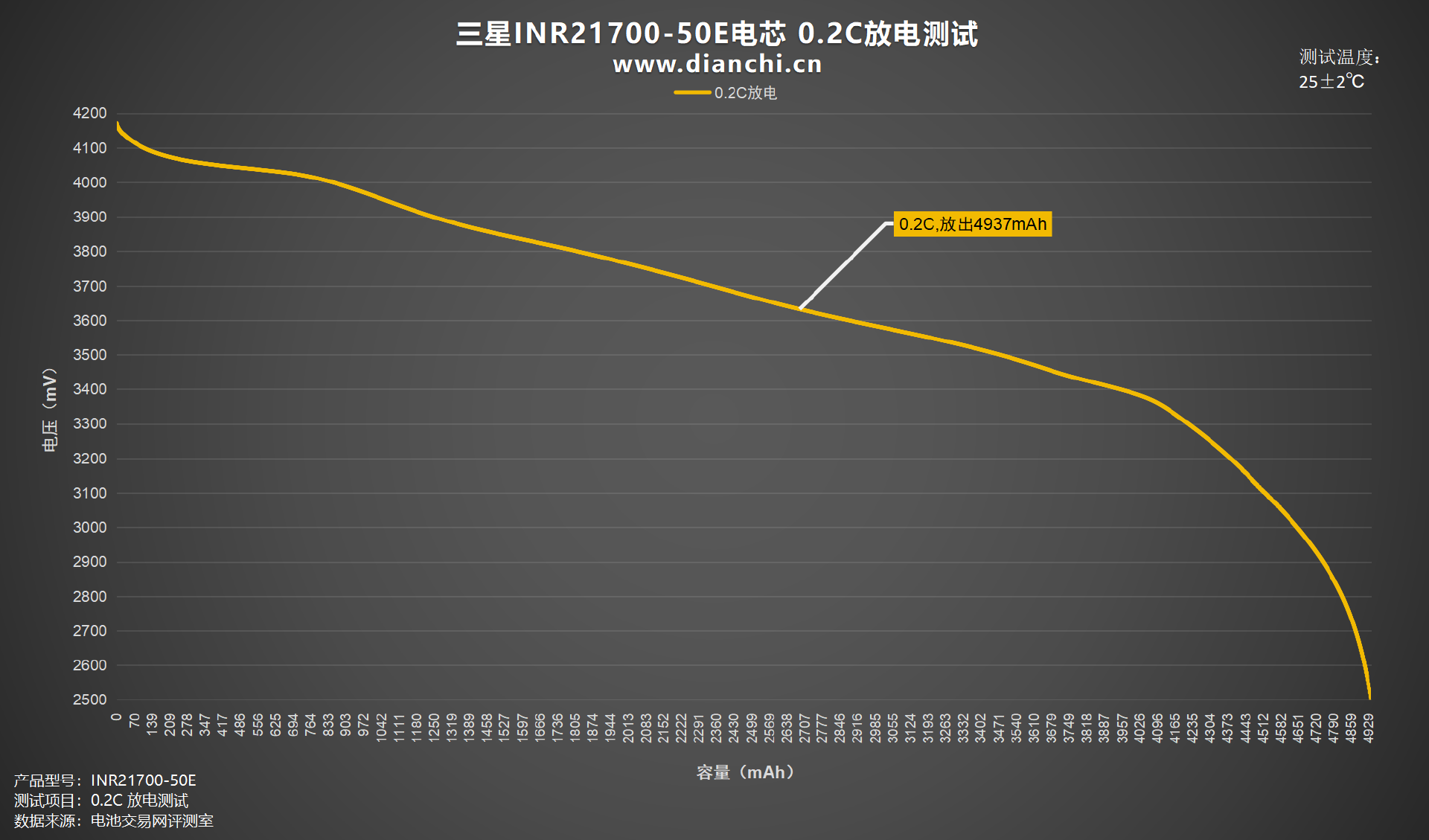

绘制出折线图，设置电流为 1000mA，0.2C为三星INR21700-50E电芯放电，均压 3.64V，放到截止电压为 2.5V，耗时约5小时19分钟，放出容量4937mAh，放出能量17.96Wh。

0.5C放电

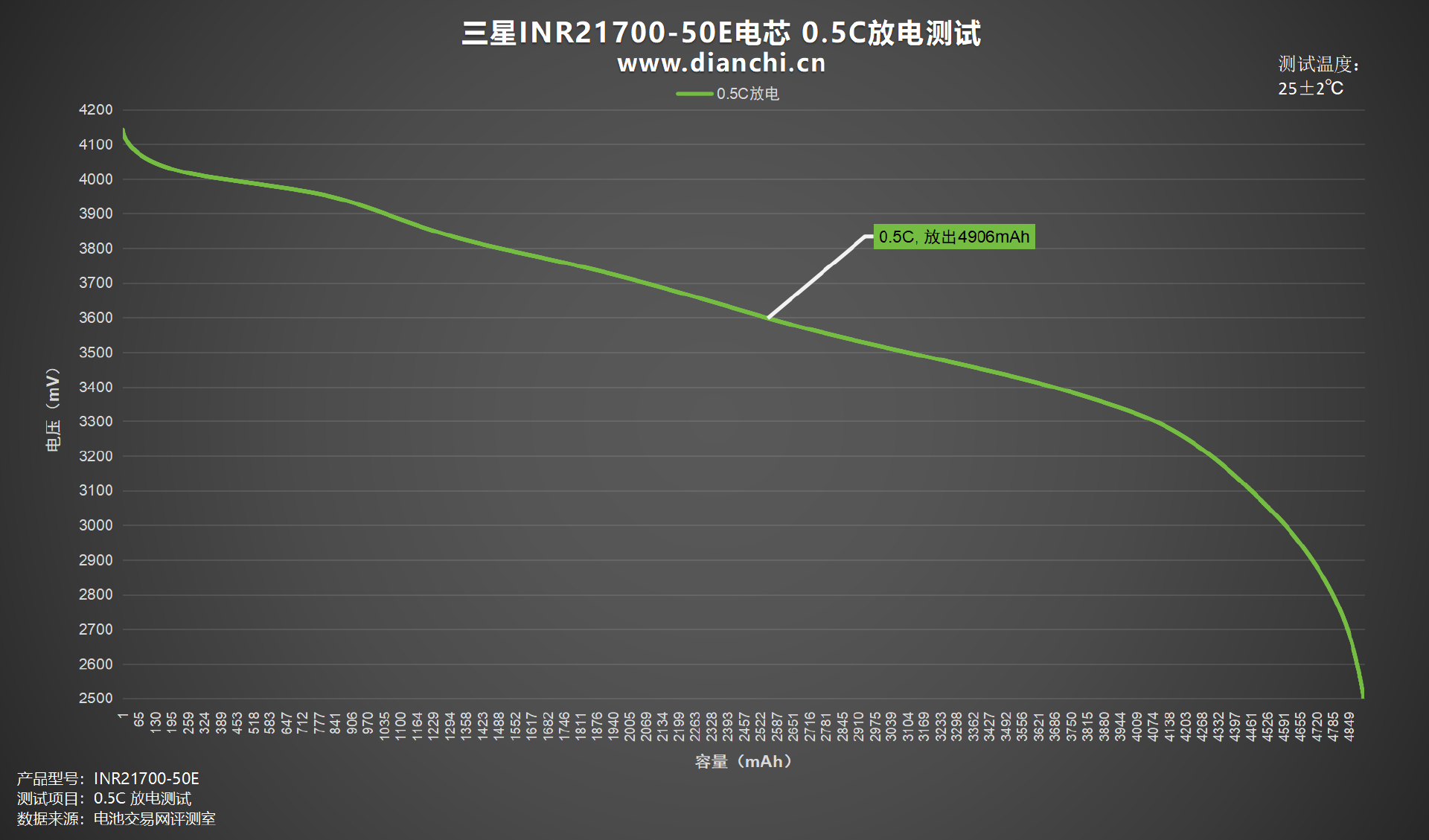

绘制出折线图，设置电流为 2500mA，0.5C为三星INR21700-50E电芯放电，均压 3.59V，放到截止电压为 2.5V，耗时约2小时，放出容量4906mAh，放出能量17.61Wh。

1C放电

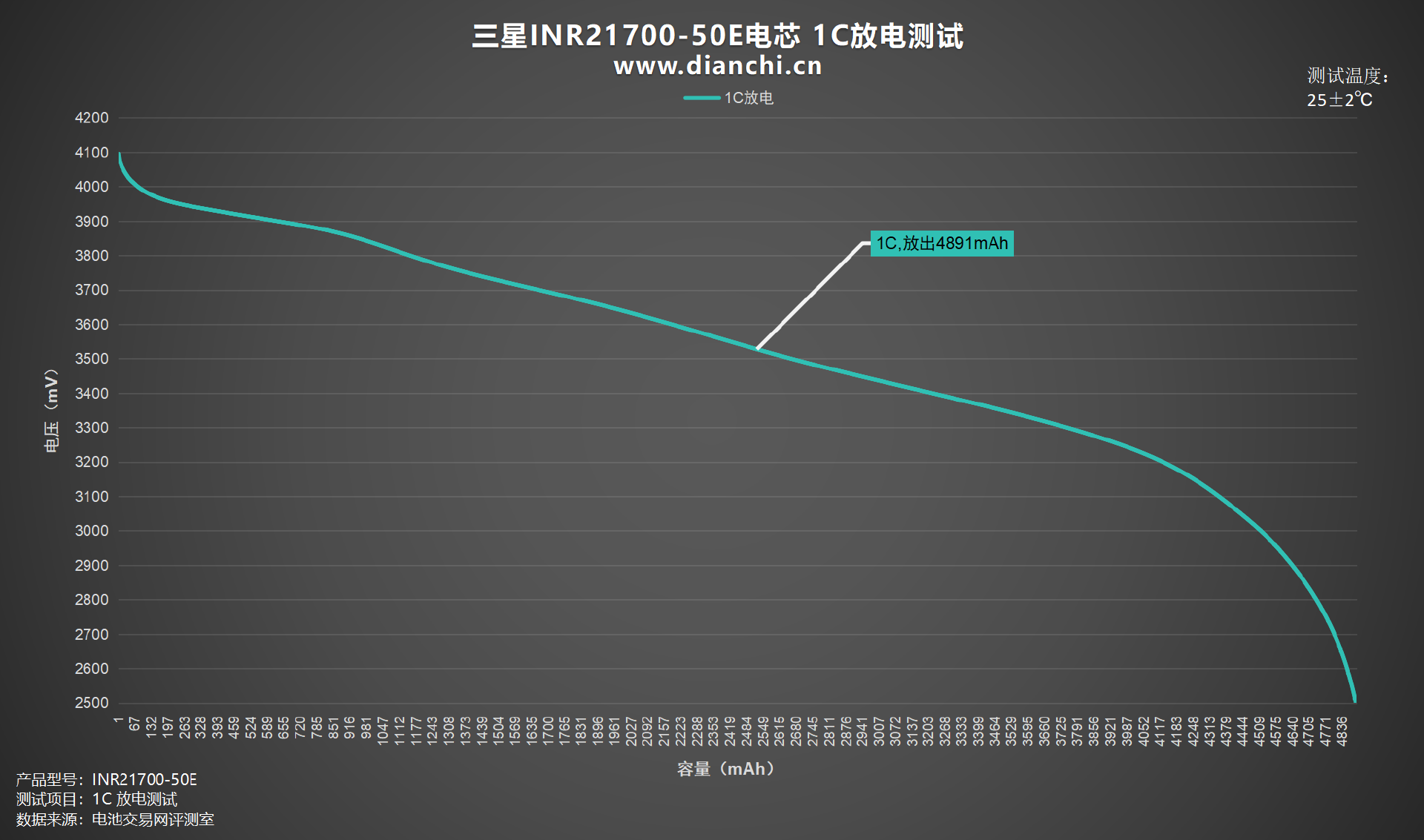

绘制出折线图，设置电流为 5000mA，1C为三星INR21700-50E电芯放电，均压 3.52V，放到截止电压为 2.5V，耗时约59分钟，放出容量4891mAh，放出能量17.20Wh。

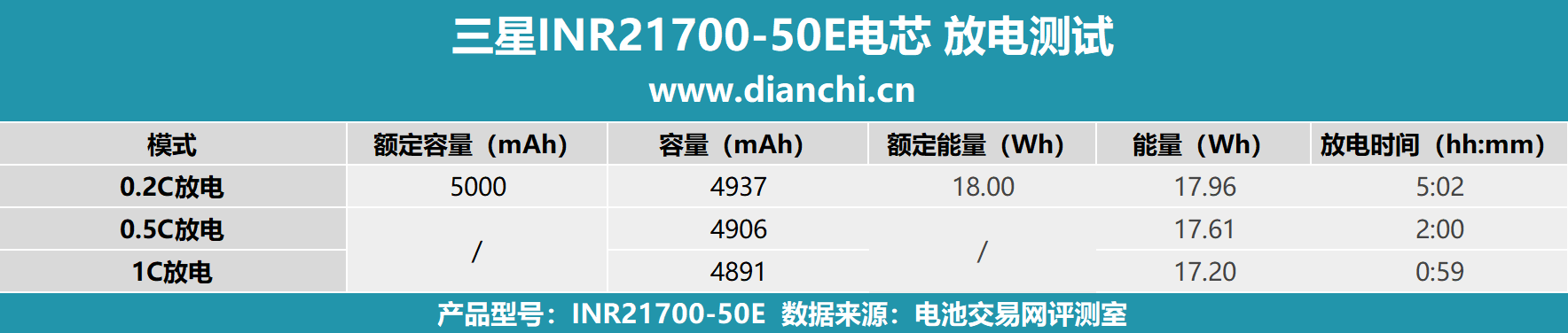

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为59分钟。放电时间最长的为0.2C放电，放电时间约为5小时2分钟。

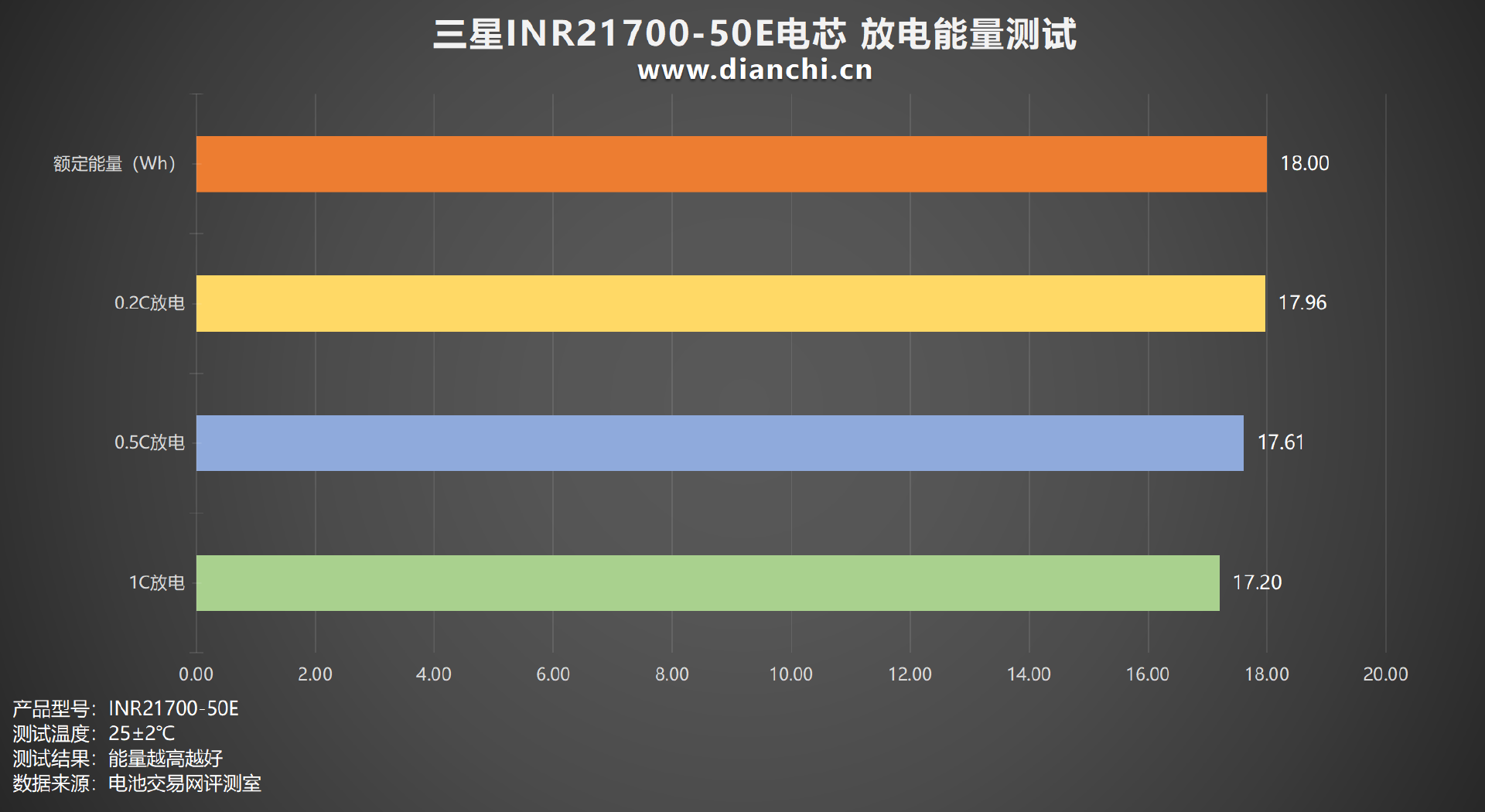

将测试数据汇总成柱状图，放电测试中整体放电能量在17.2-17.96Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到17.96Wh；放电能量最低的是1C放电档位，放电能量为17.2Wh。

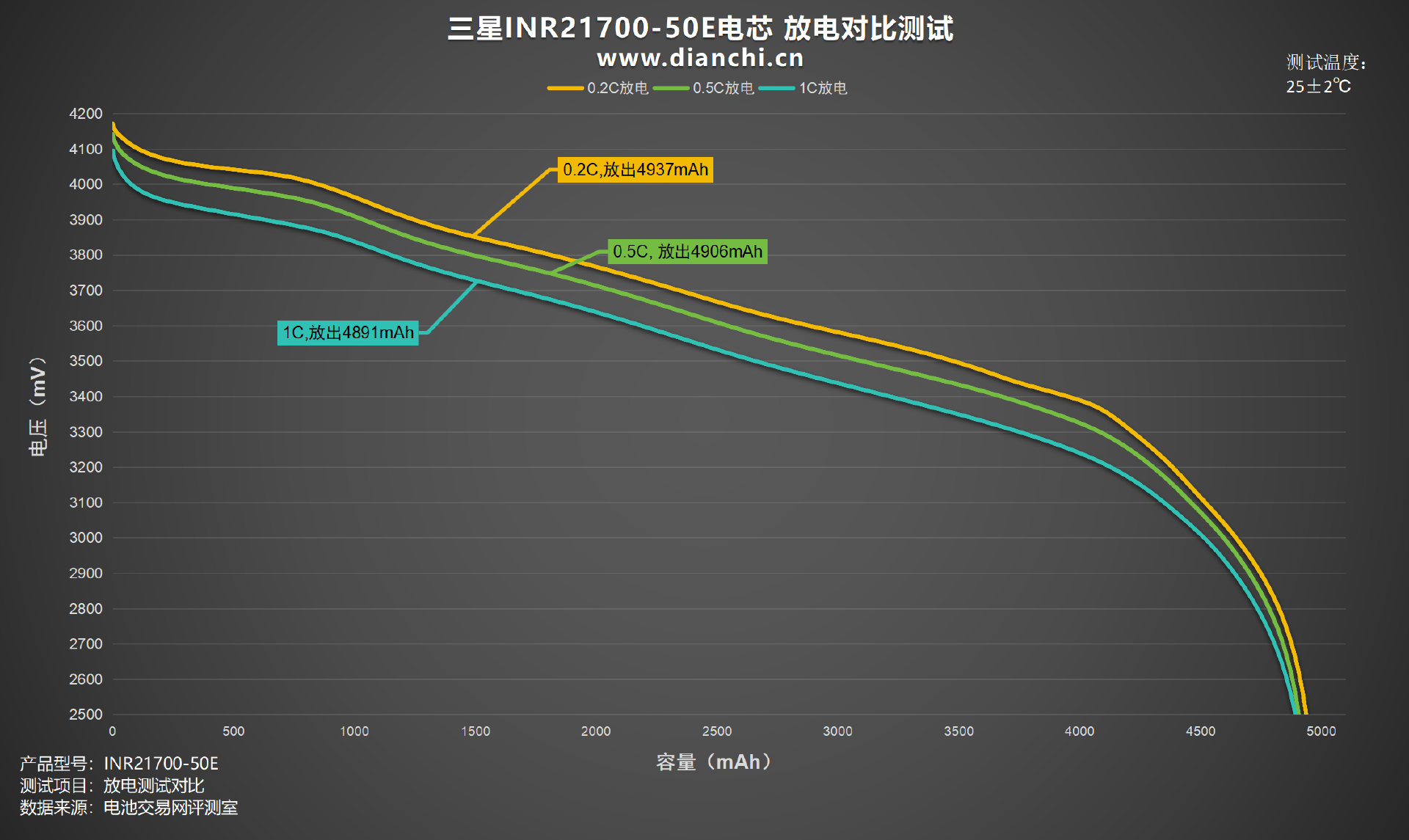

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4937mAh，放出容量最低的是 1C放电档位放出容量4891mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，三星INR21700-50E标称内阻为 ≤14.0±5.0mΩ。

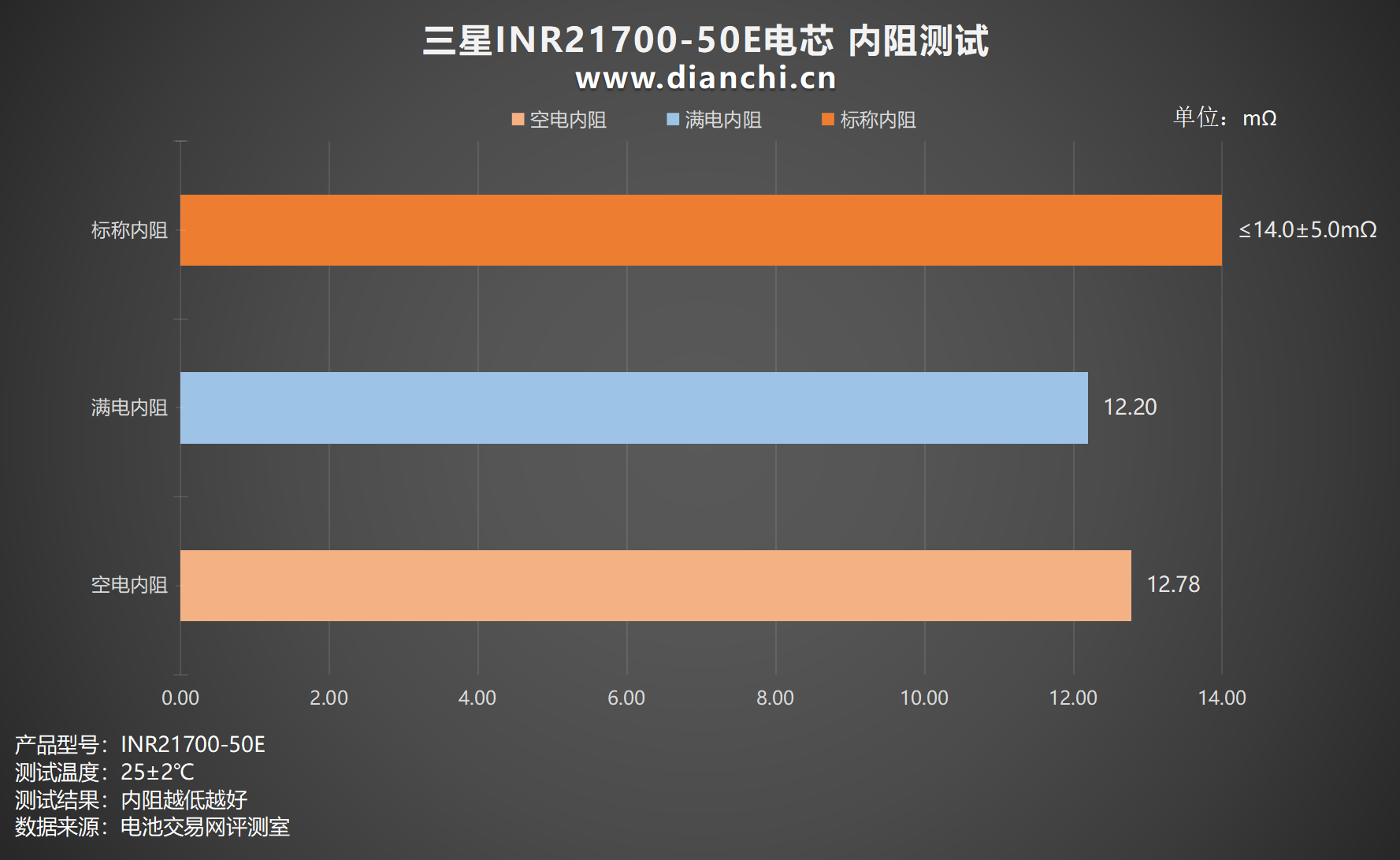

绘制出柱状图，可以看到 4.2V满电内阻为 12.2mΩ，2.5V空电内阻为 12.78mΩ，均没有超过标称内阻，且满电与空电状态下内阻相差较小，表现优秀。

温度测试

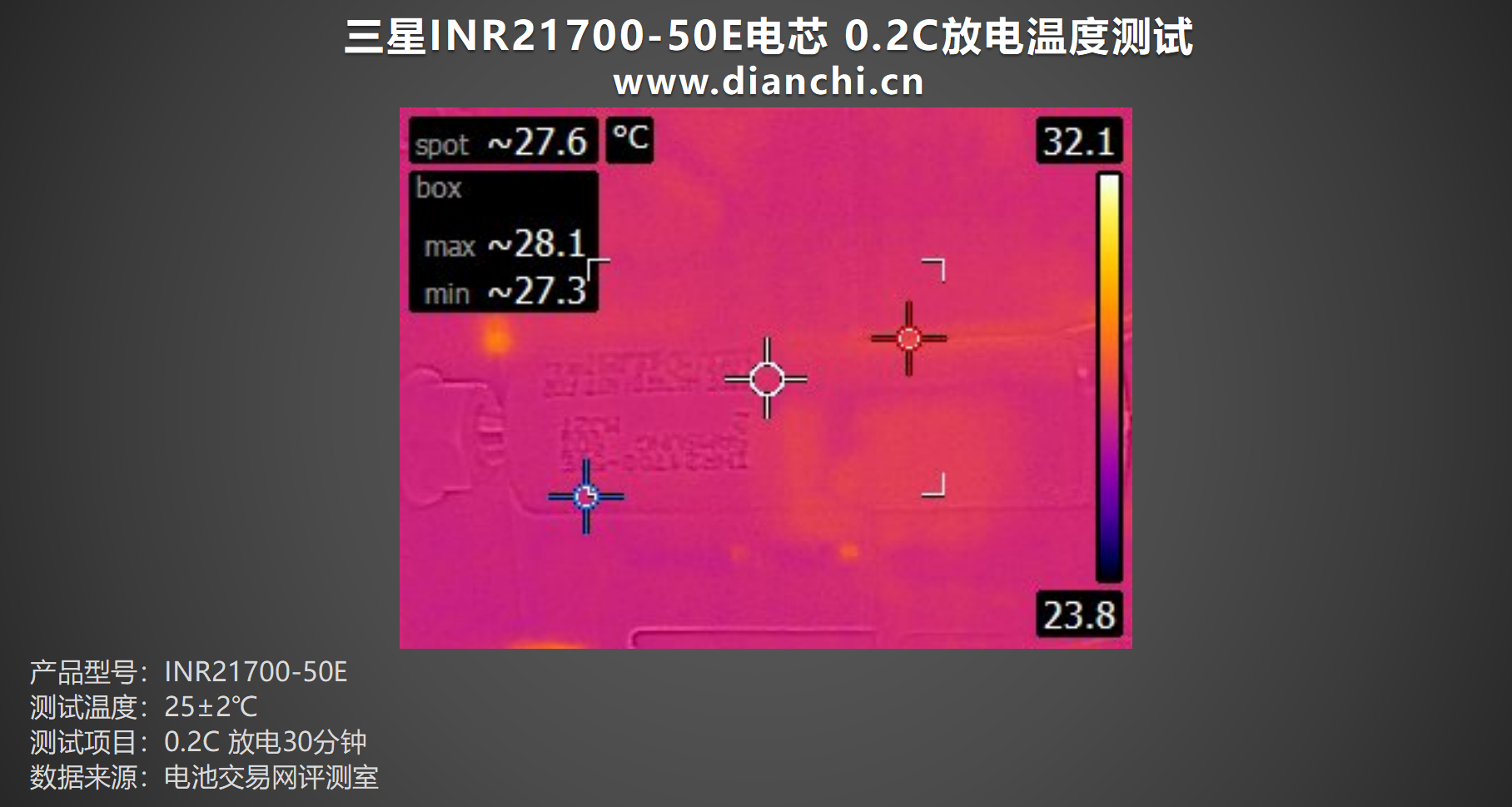

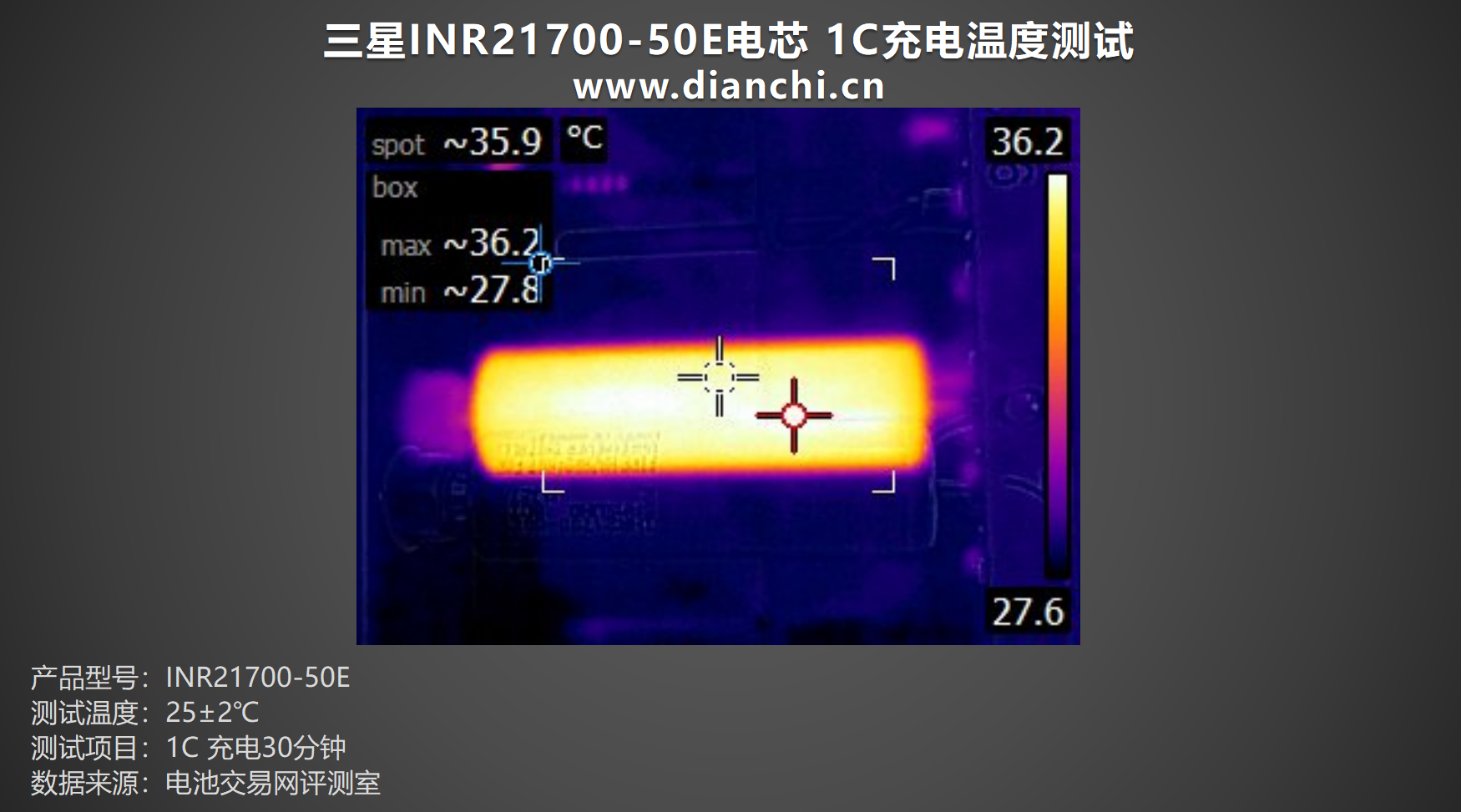

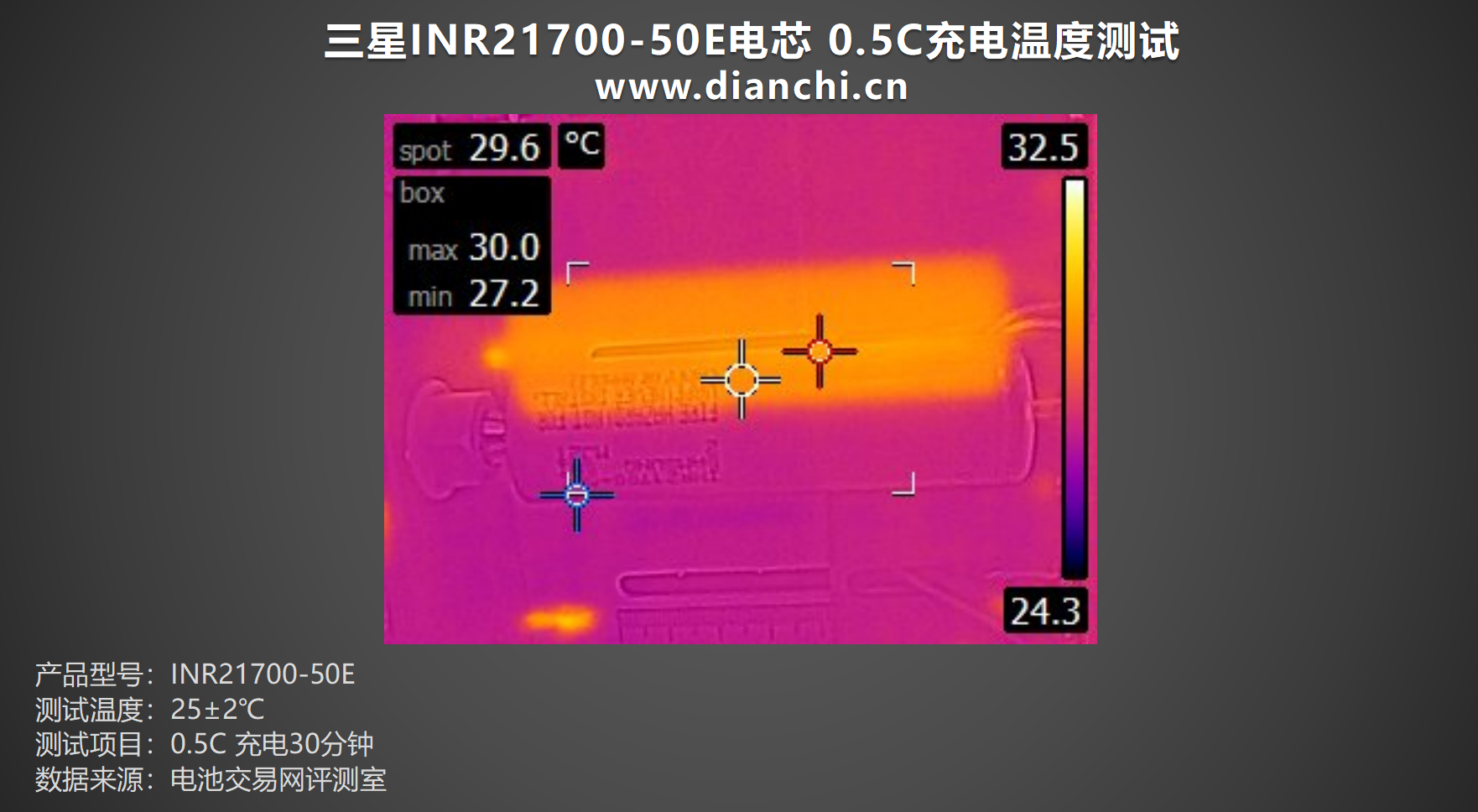

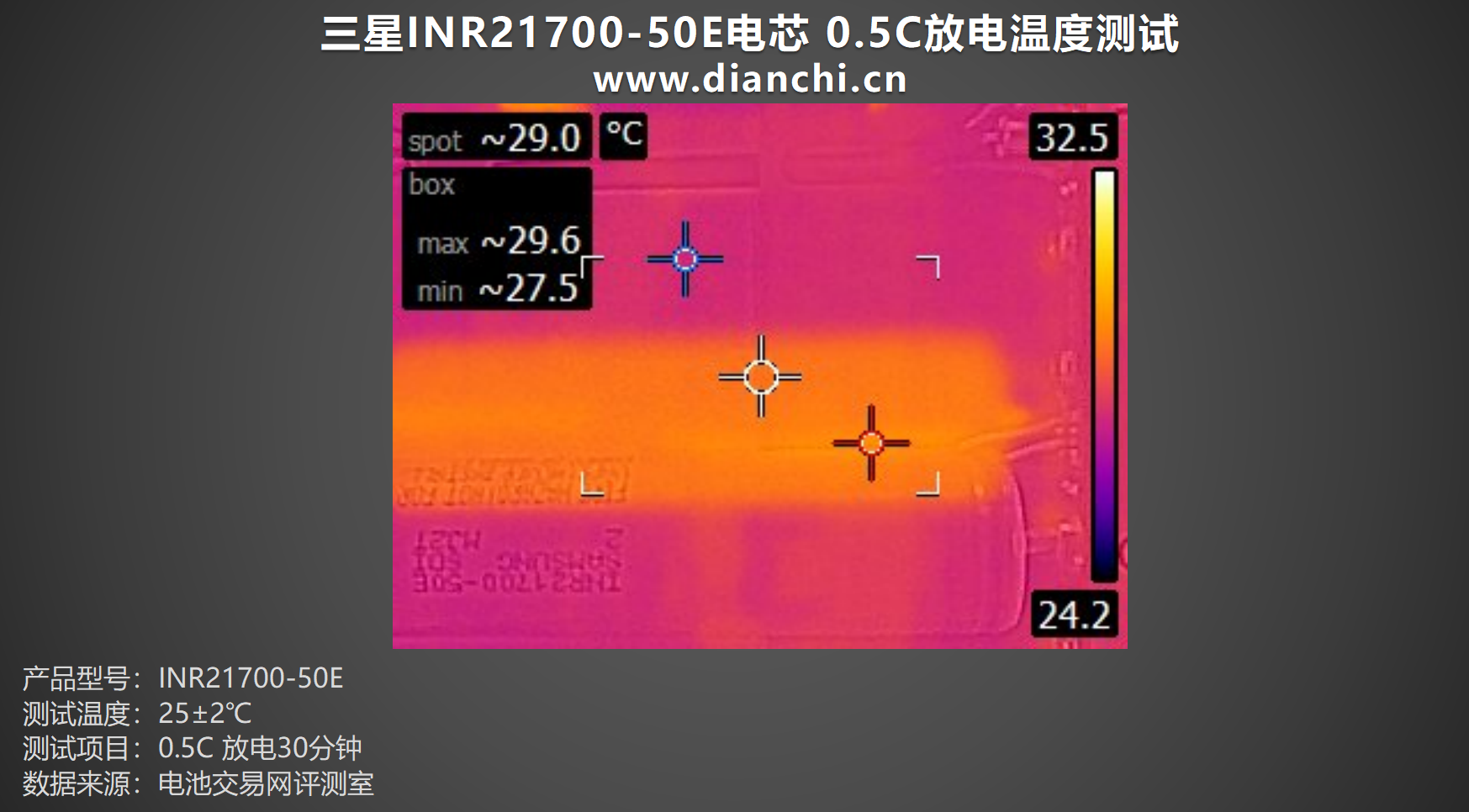

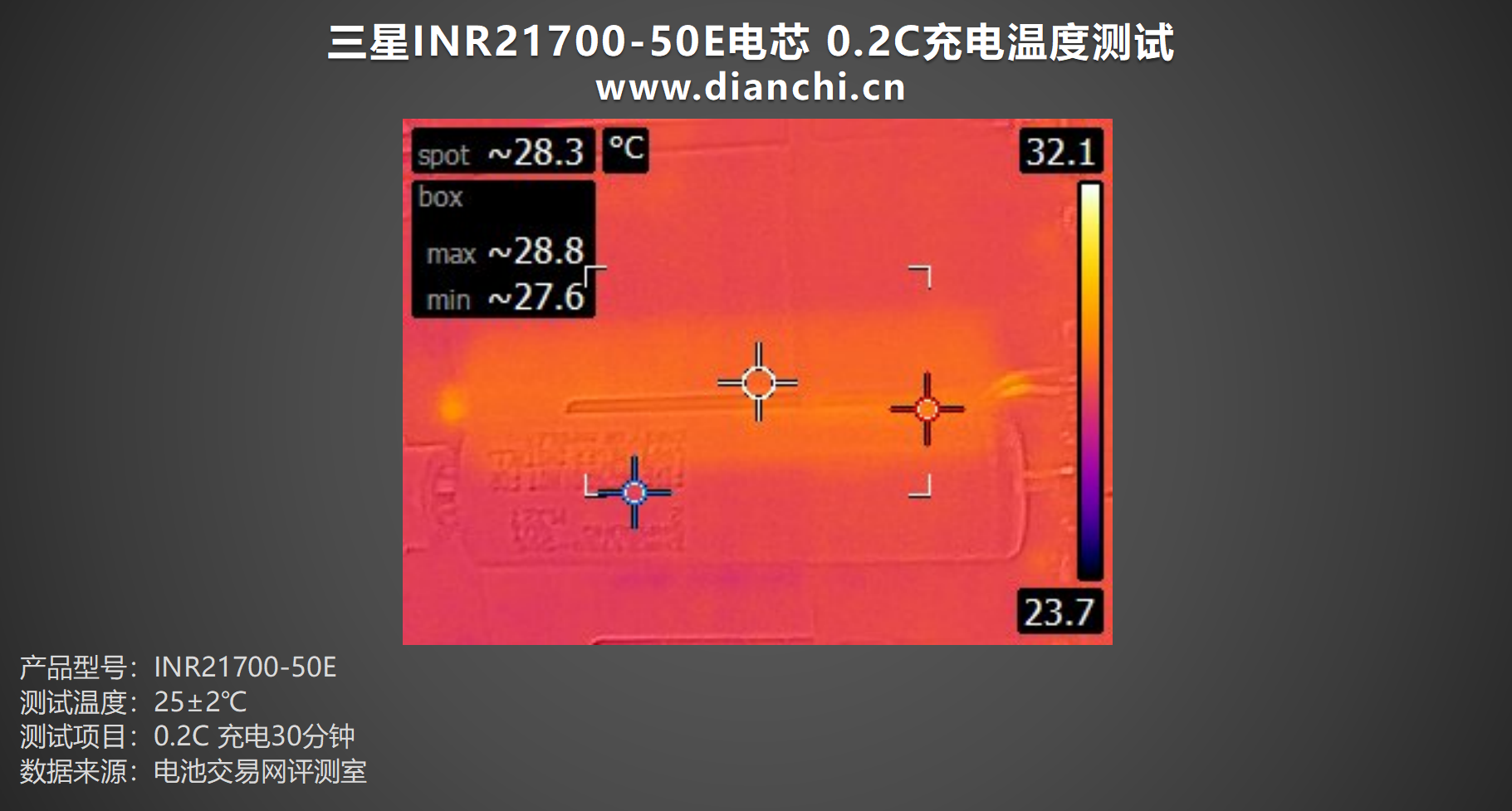

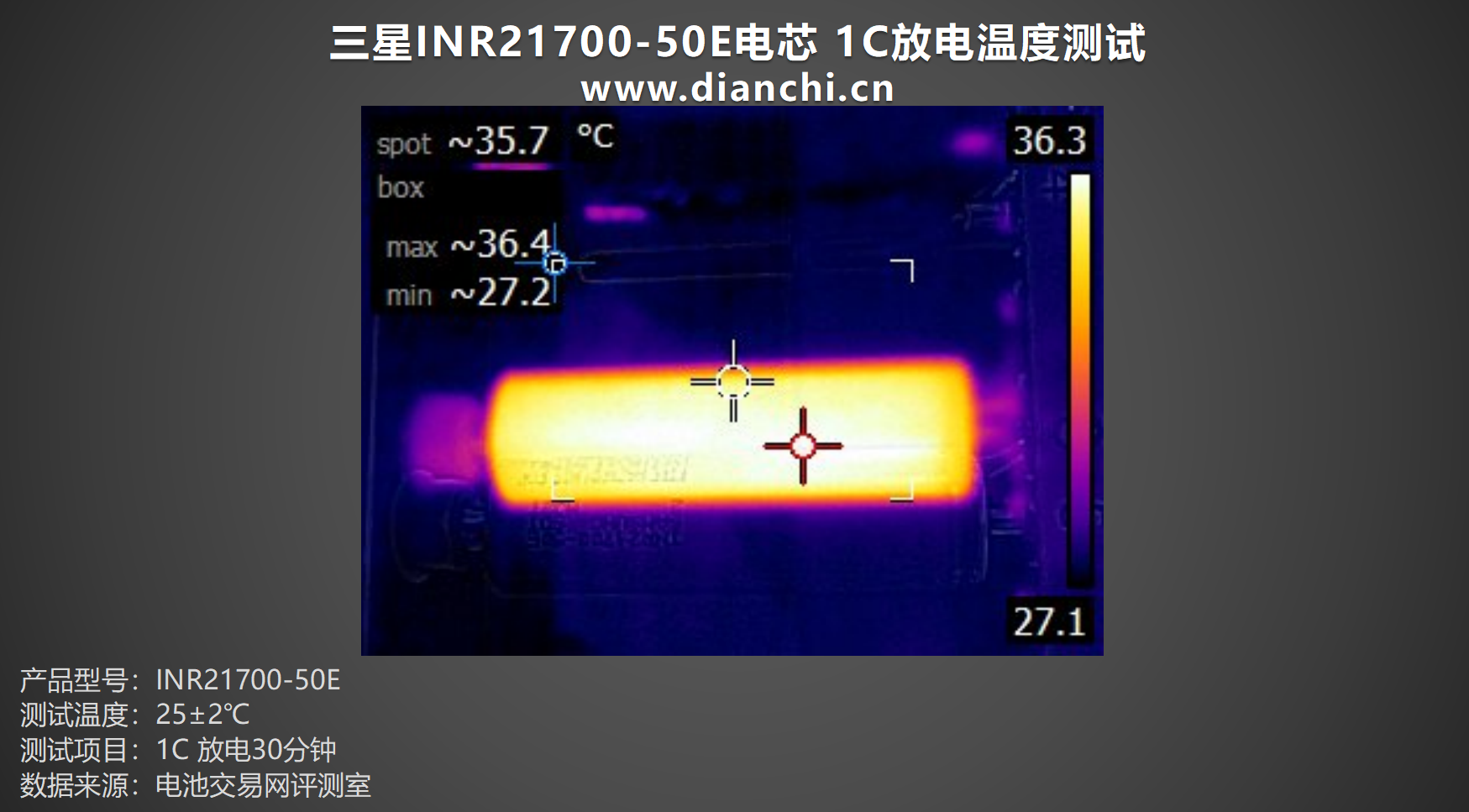

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
