前言
自特斯拉在电池日上推出的新一代圆柱形电池，并提出了全极耳技术概念，引发了大量厂商以及媒体关注，后续也有众多知名厂商紧追脚步相继推出全极耳电芯，但大部分均处于“PPT”状态，今年四月国内知名电池厂商亿纬锂能也发布了全极耳电芯INR21700 40PL，并实现量产。
全极耳技术通过在电池的一端使用导电涂层覆盖，让电子可以直接在集流体和电池壳体间传导，从而缩短了电子的移动路径，减少了内阻，提升了电池的充放电效率和寿命。此外，全极耳设计还有助于提高电池的散热性能，因为发热区域得到了有效分散。
近期，电池交易网就第一时间拿到了亿纬锂能21700-40PL全极耳电芯，下面电池交易网就从充放电、内阻以及温度三大测试板块对这款电芯进行测试，一起来看看这款电芯的表现如何吧。
外观介绍

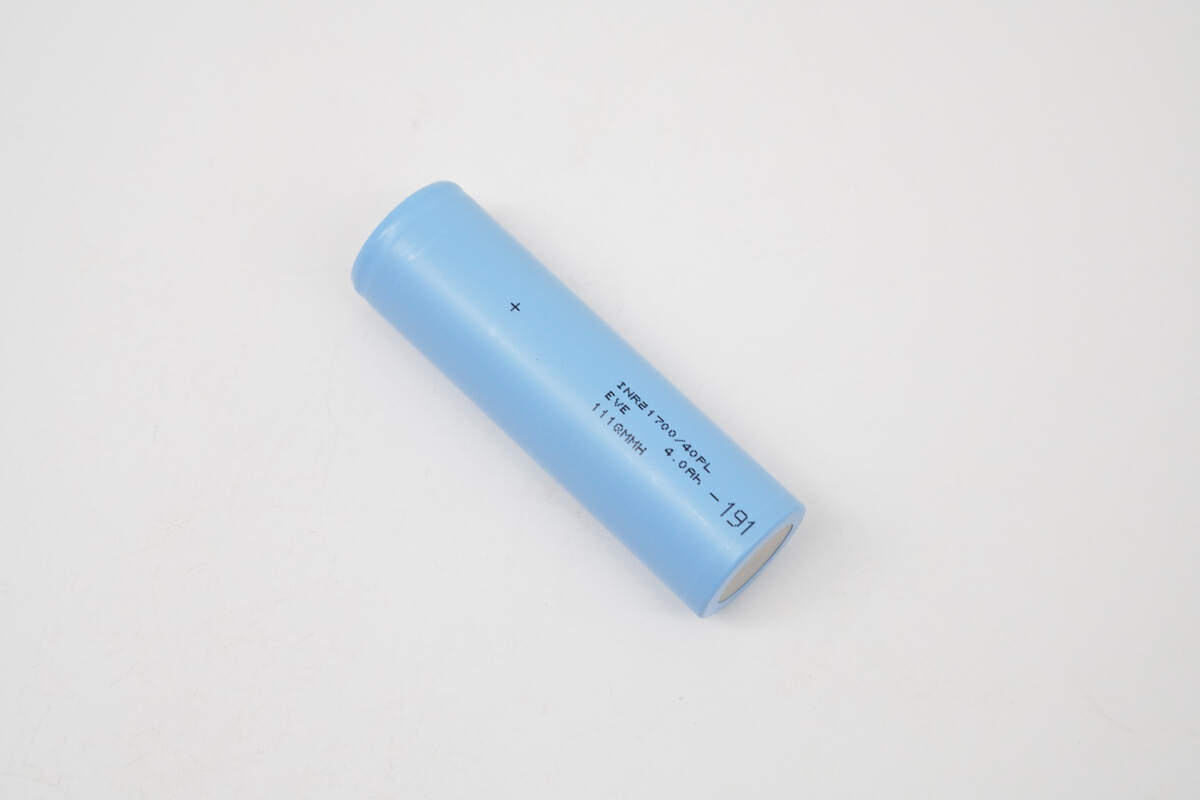

亿纬锂能INR 21700 40PL 电芯为圆柱形设计，采用蓝色电芯套膜，并带有丝印信息。
喷码信息特写：
“INR21700 40PL ”及”+“、”-“正负极标识；
额定容量：4.0Ah；
亿纬锂能电芯标识：“EVE”；
出场批次号和编码：“191”，”111QMMH“。

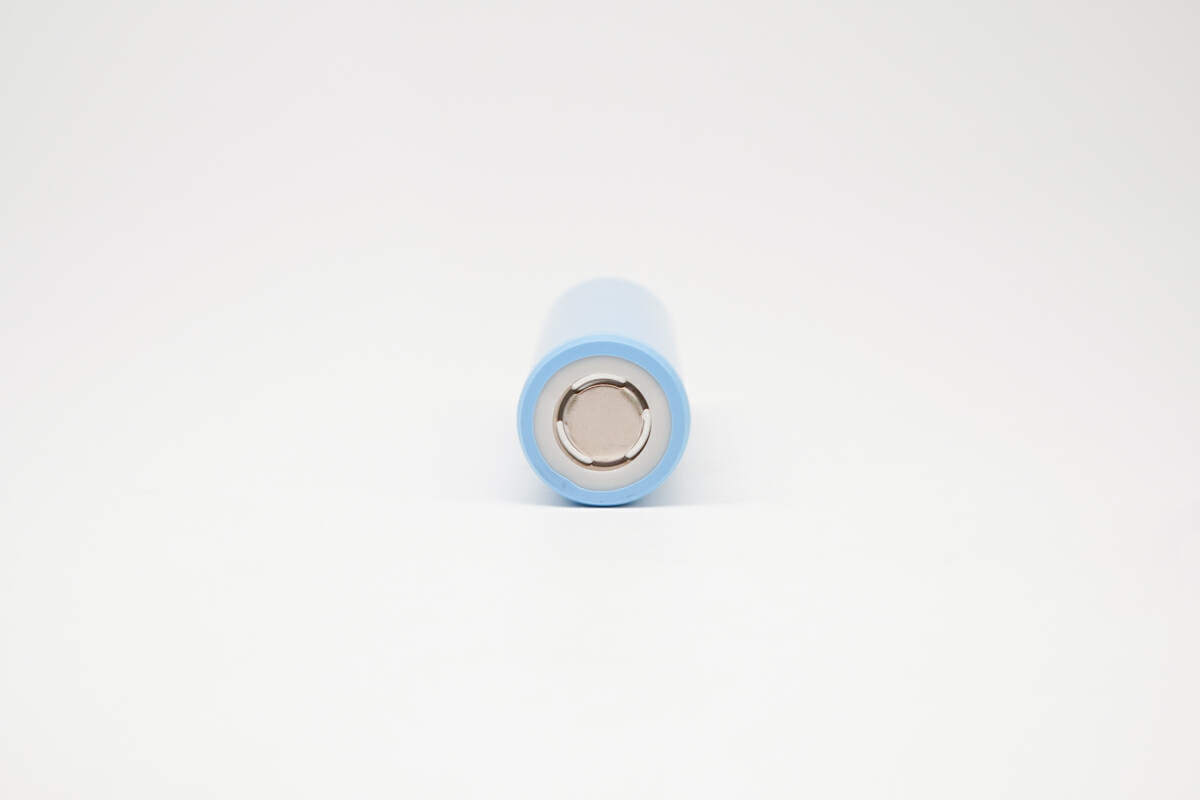

亿纬锂能 INR21700 40PL 正极接触面为合金材质，顶部三爪支撑，内置泄气装置，三泄气孔。

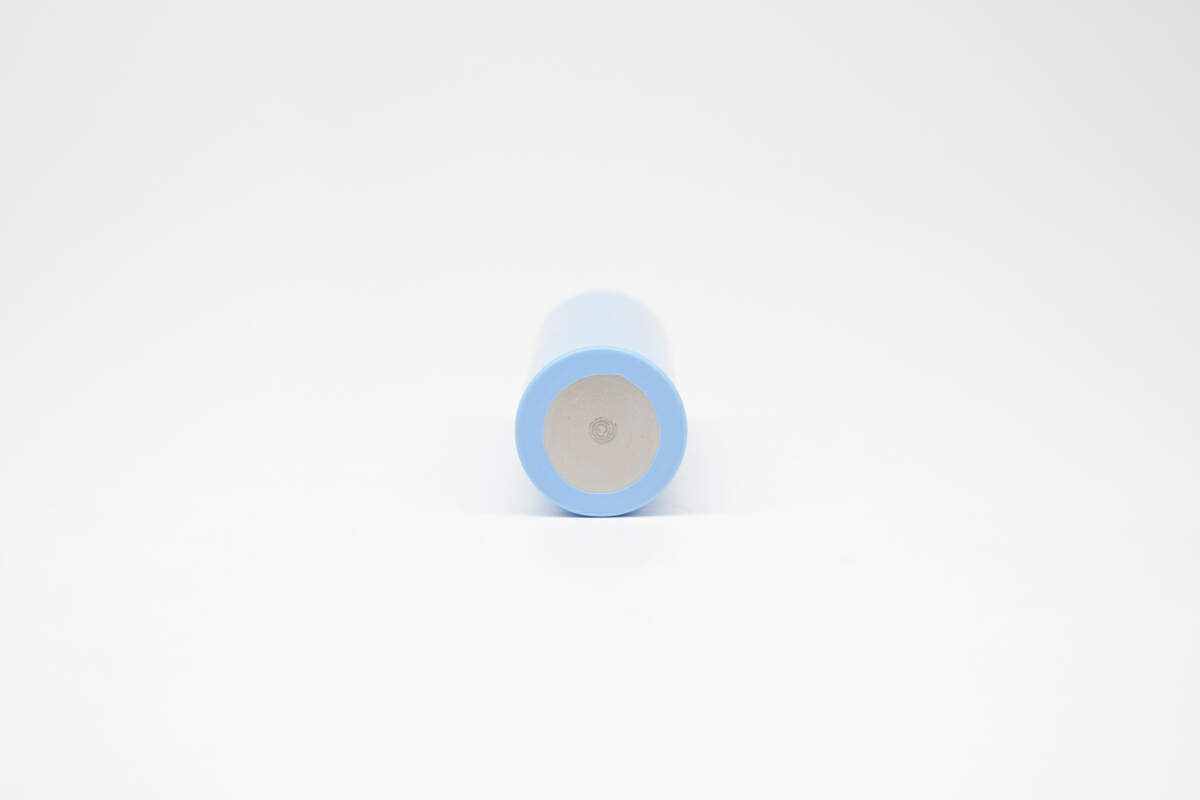

负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

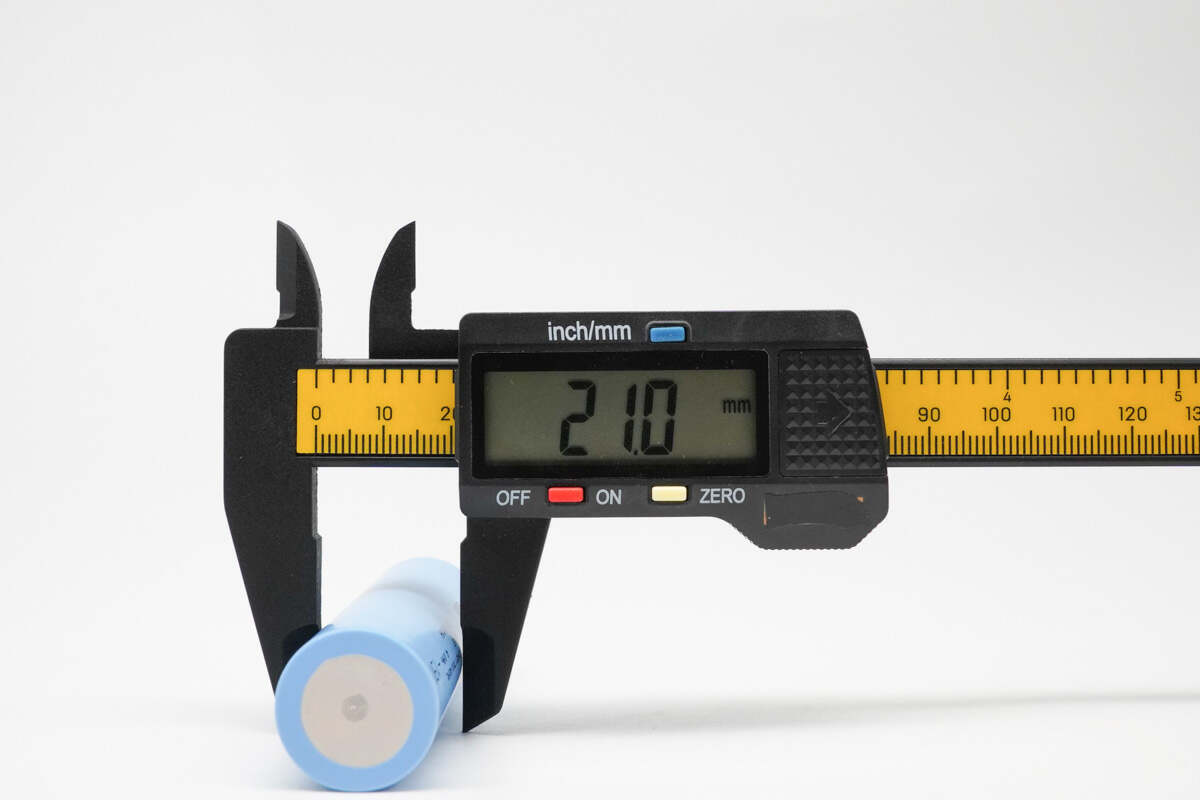

使用塑胶卡尺测得，亿纬锂能INR21700 40PL直径约为21mm。

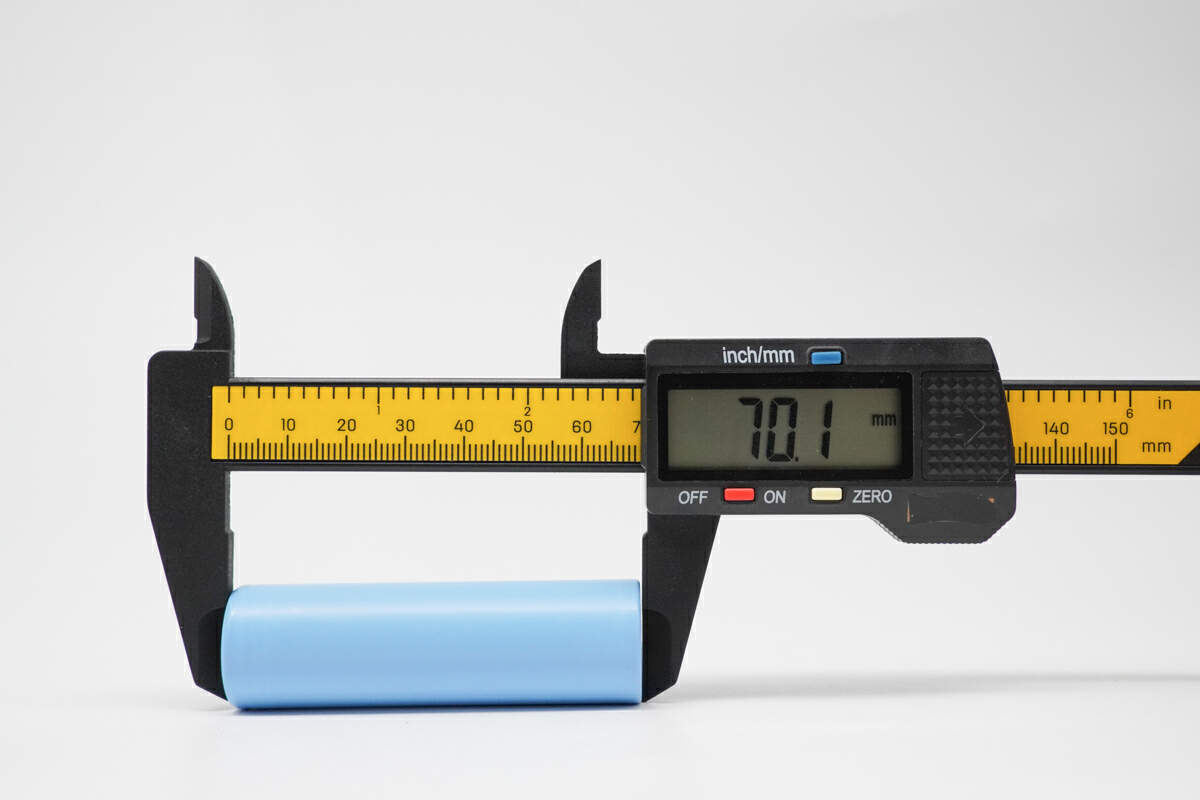

使用塑胶卡尺测得，亿纬锂能INR21700 40PL高度约为70.1mm。
重量测得为64.4g。

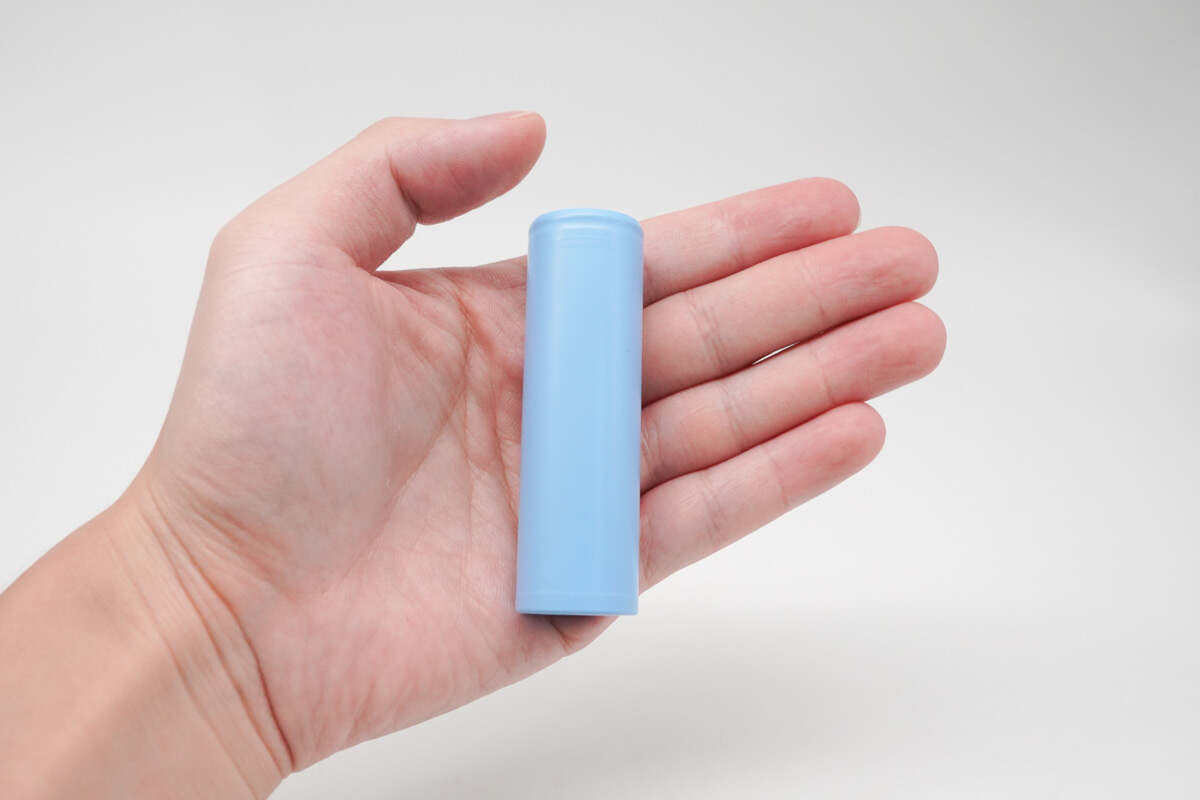

亿纬锂能INR21700 40PL电芯与成年男子手掌对比。
规格书介绍

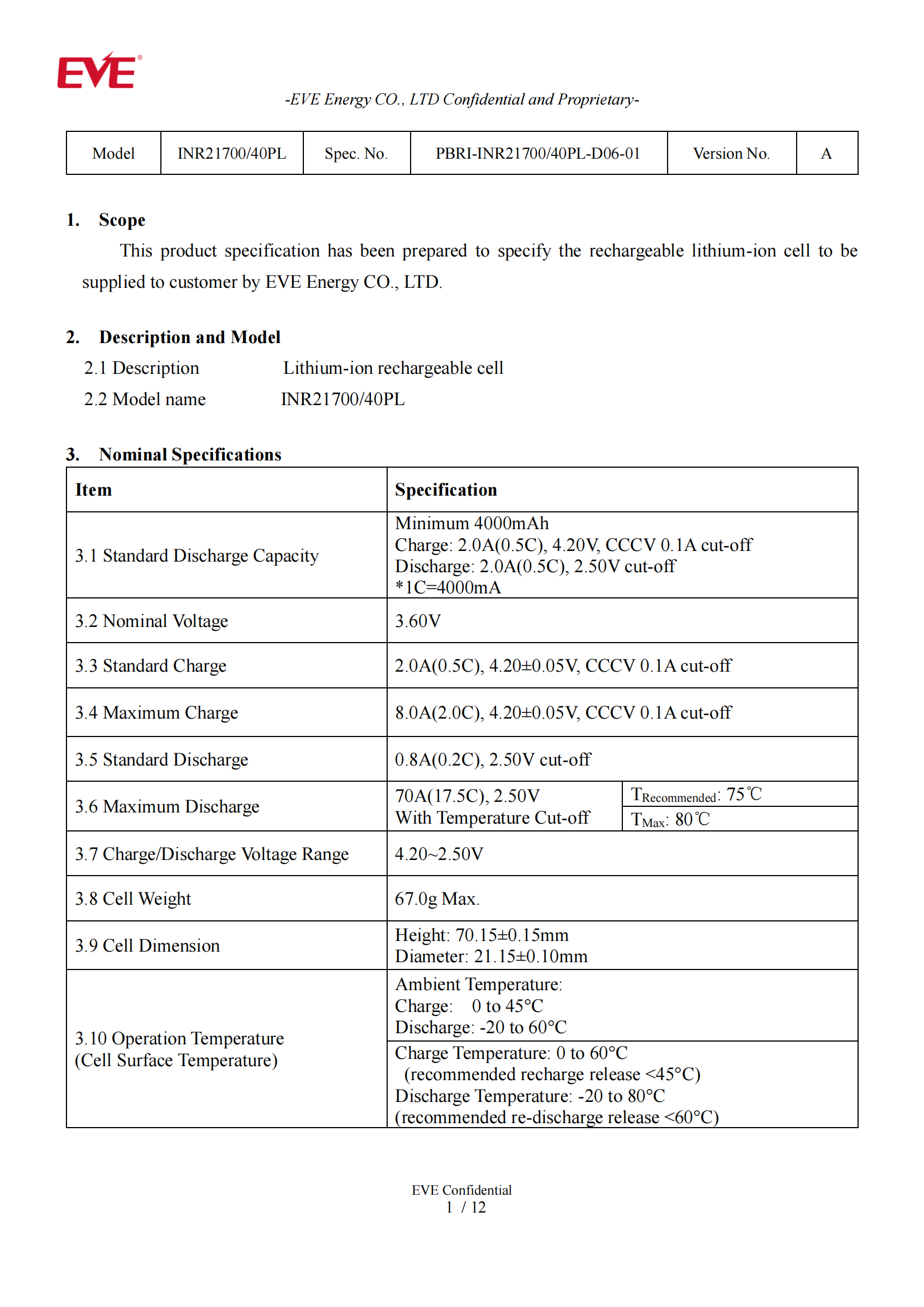

首先我们先通过规格书，详细了解下亿纬锂能 21700 40PL的参数信息。
亿纬锂能 INR 21700 40PL，标称电压3.6V，标准容量4000mA，充电截至电压4.2V，放电终止电压2.5V，标准充电电流2A（0.5C），最大充电电流8A（2C），标准放电电流0.8A（0.2C），最大放电电流70A（17.5C），内阻≤5mΩ，重量67g，工作温度-20~80℃，循环寿命达400次。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。
充电测试
充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电

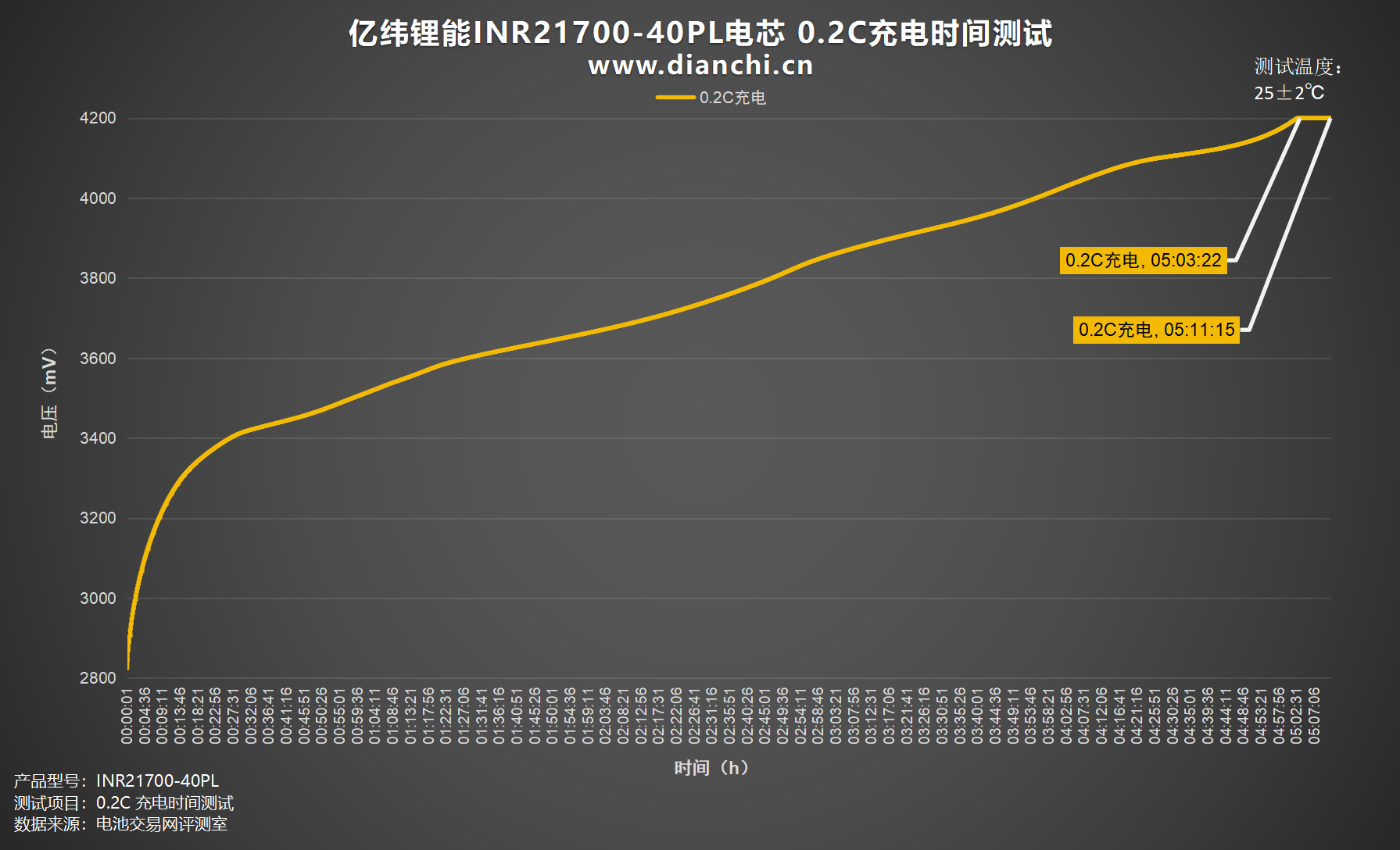

绘制出折线图，设置电流为 800mA，0.2C为亿纬锂能21700-40PL电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时3分钟，涓流完全充满时间约为5小时11分钟。
0.5C充电

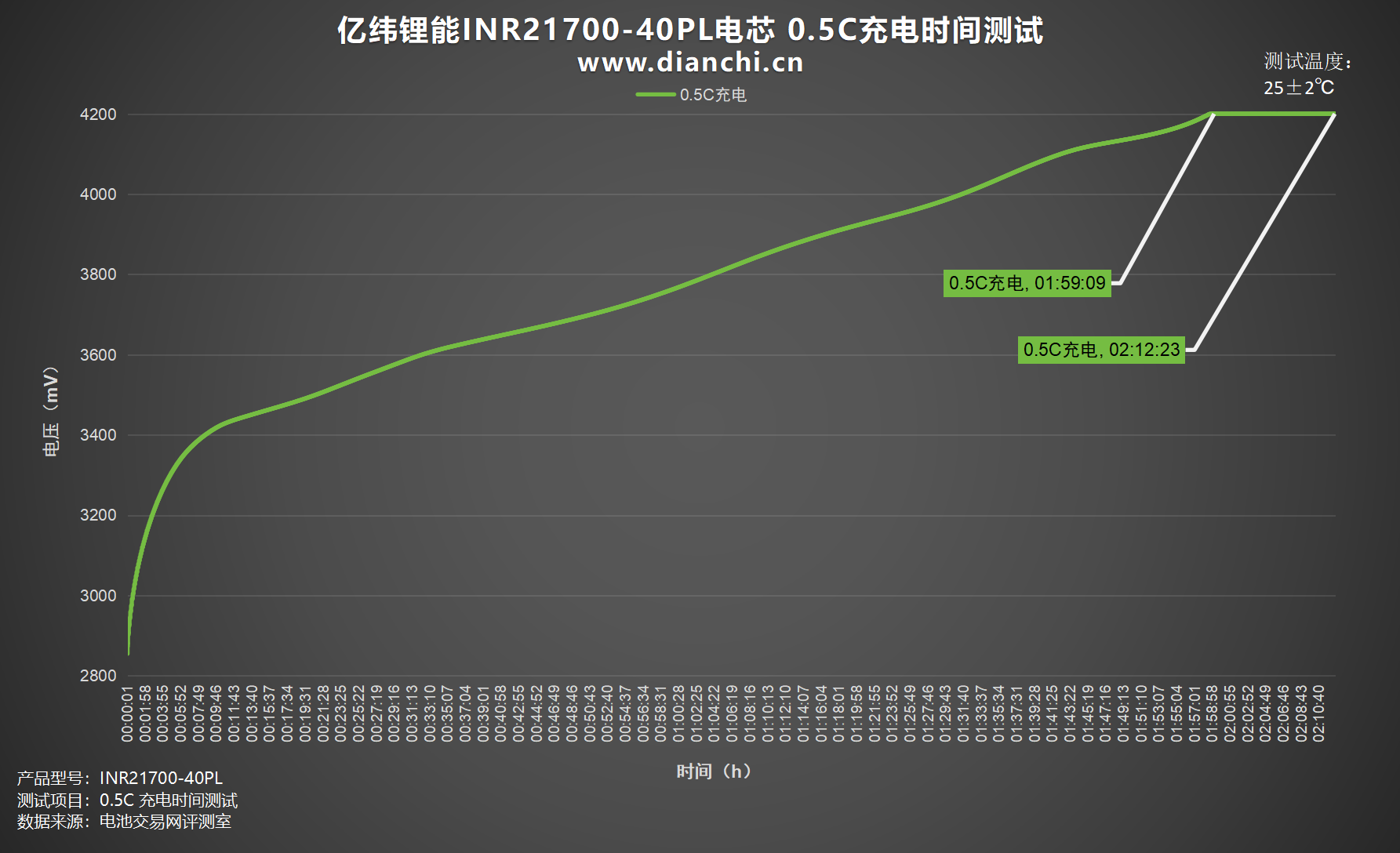

绘制出折线图，设置电流为 2000mA，0.5C为亿纬锂能21700-40PL电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时59分钟，涓流完全充满时间约为2小时12分钟。
1C充电

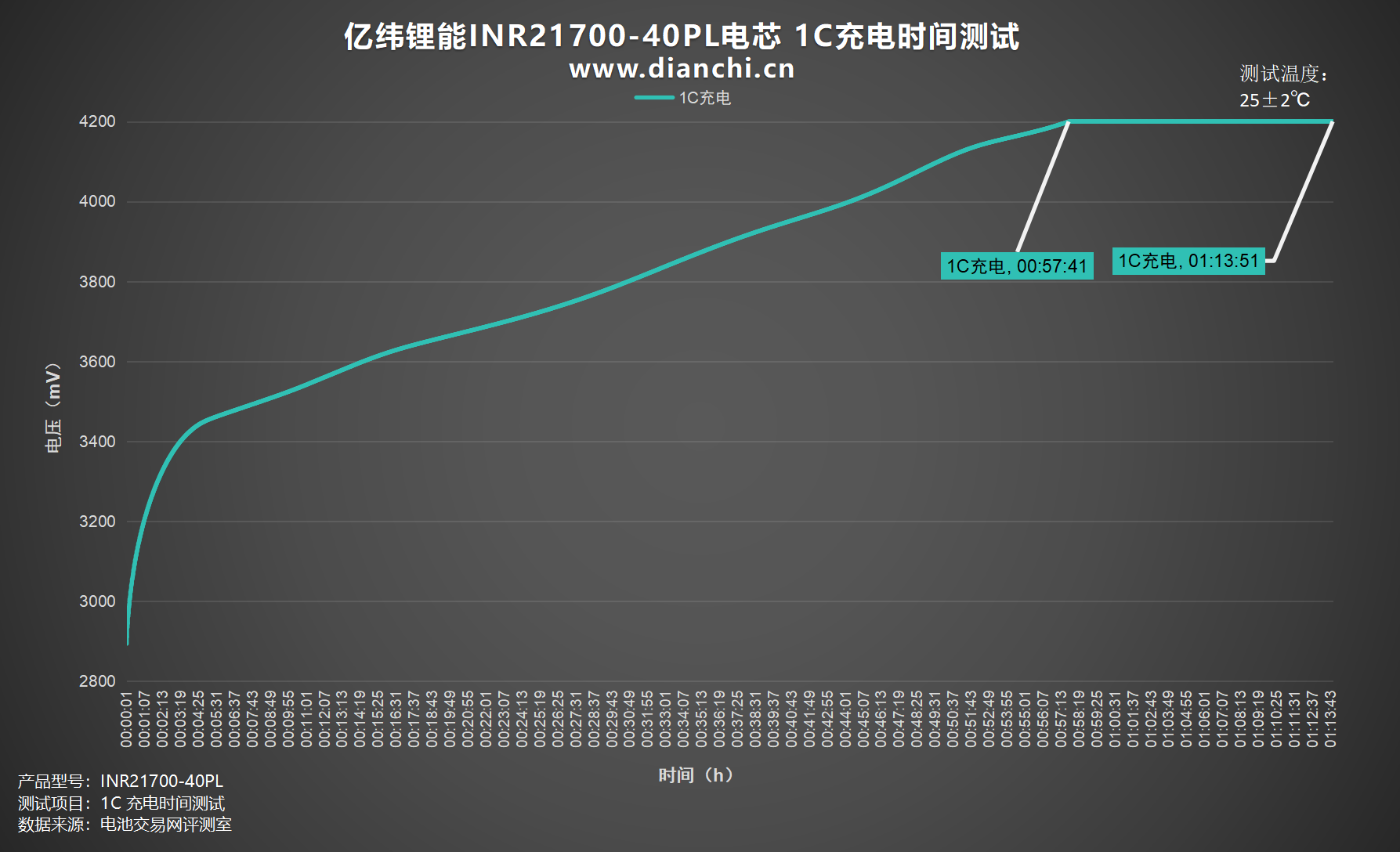

绘制出折线图，设置电流为 4000mA，1C为亿纬锂能21700-40PL电芯充电，充电截止电压为 4.2V，充至4.2V时间约为57分钟，涓流完全充满时间约为1小时13分钟。

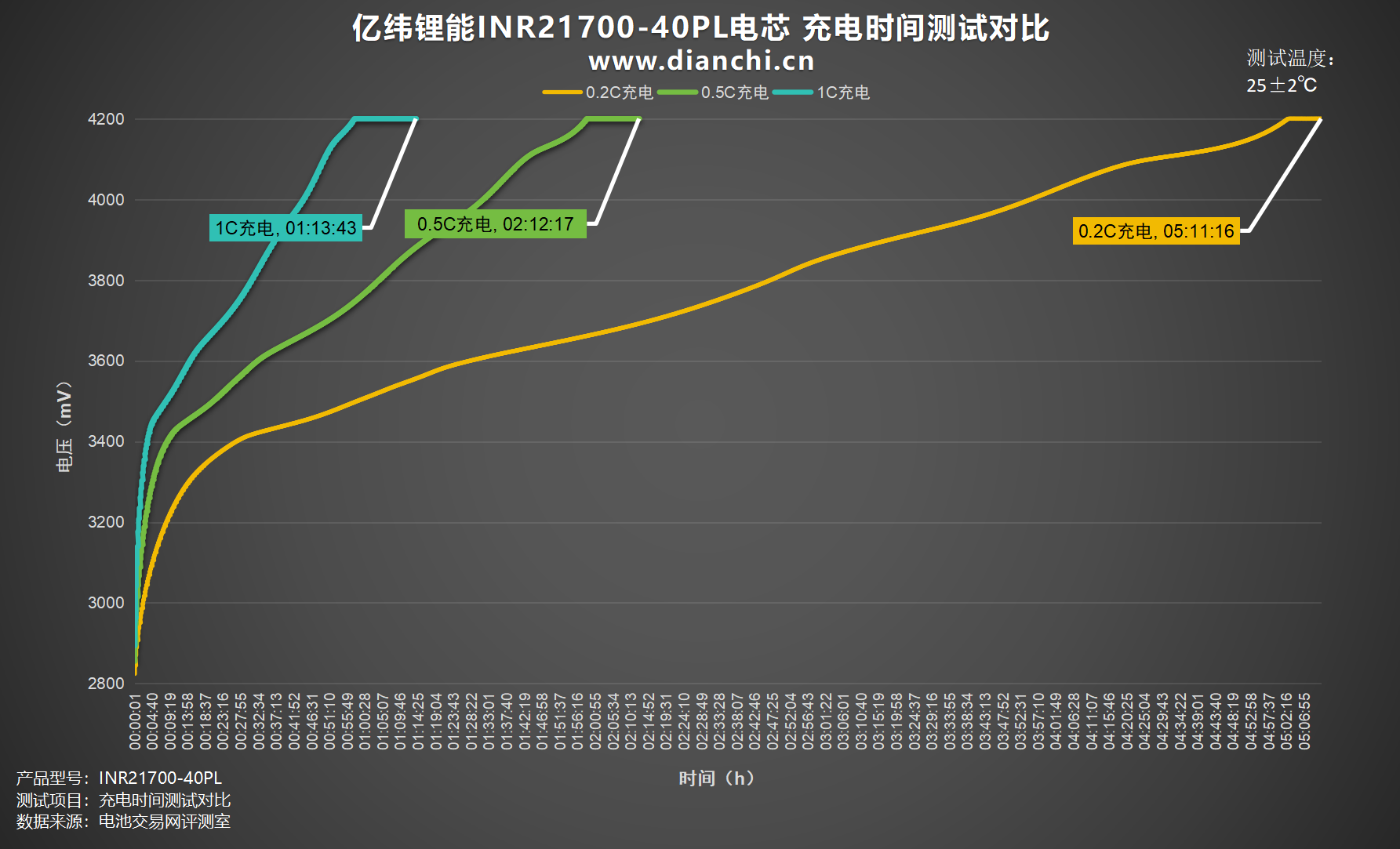

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时11分钟，0.5C充电充满耗时2小时12分钟，1C充电充满耗时1小时13分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

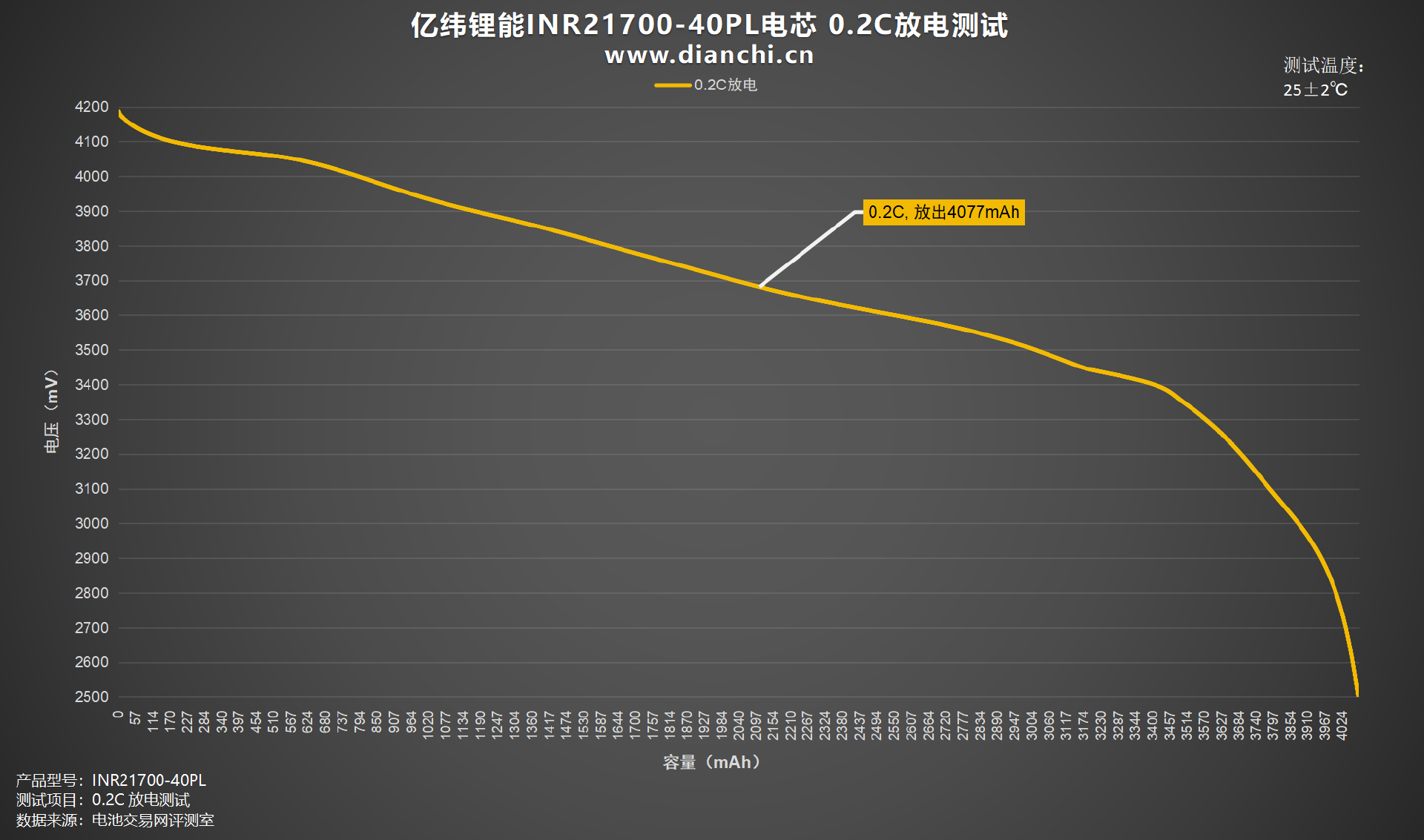

绘制出折线图，设置电流为 800mA，0.2C为亿纬锂能21700-40PL电芯放电，均压 3.67V，放到截止电压为 2.5V，耗时约1小时59分钟，放出容量4077mAh，放出能量14.97Wh。
0.5C放电

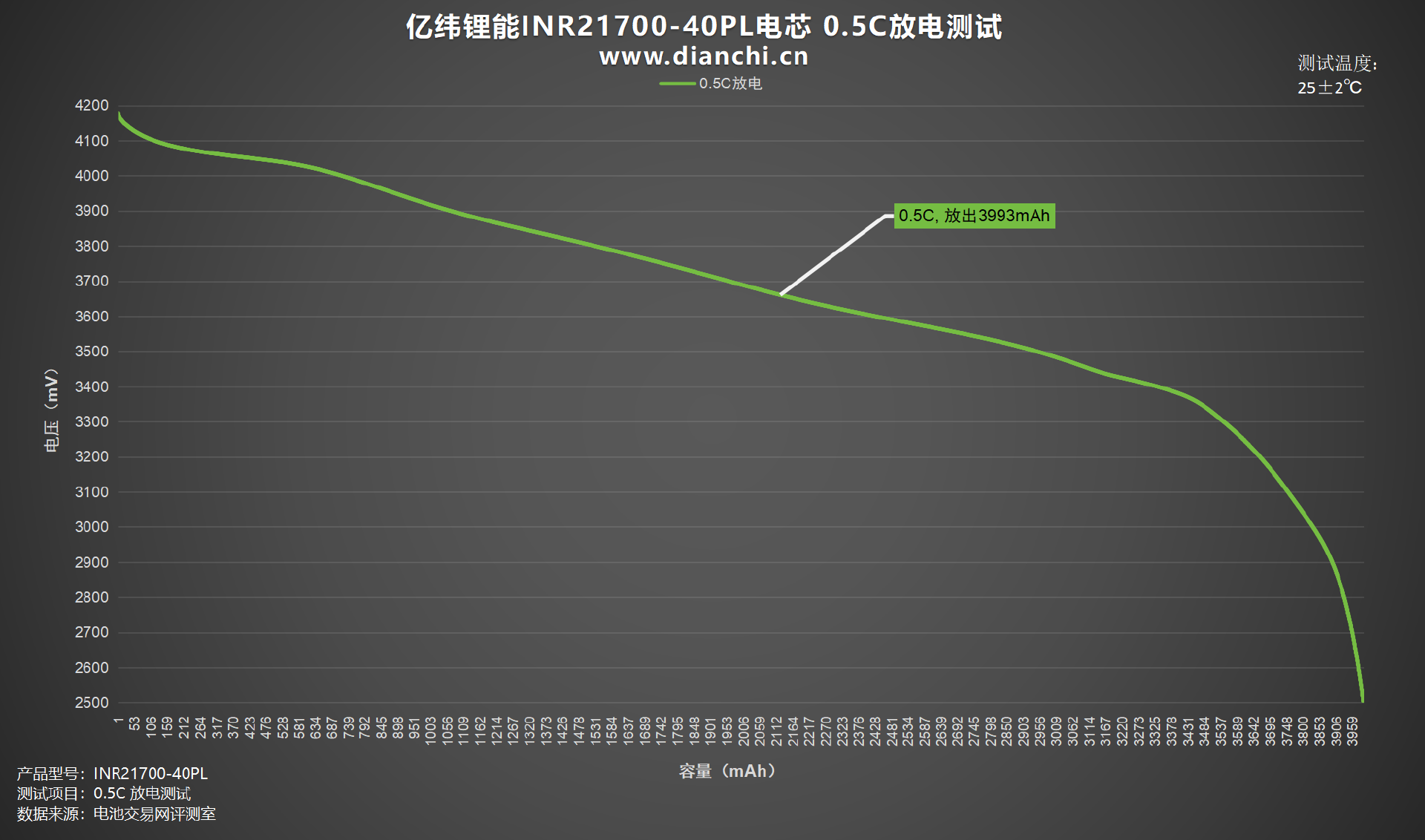

绘制出折线图，设置电流为 2000mA，0.5C为亿纬锂能21700-40PL电芯放电，均压 3.67V，放到截止电压为 2.5V，耗时约5小时5分钟，放出容量3993mAh，放出能量14.65Wh。
1C放电

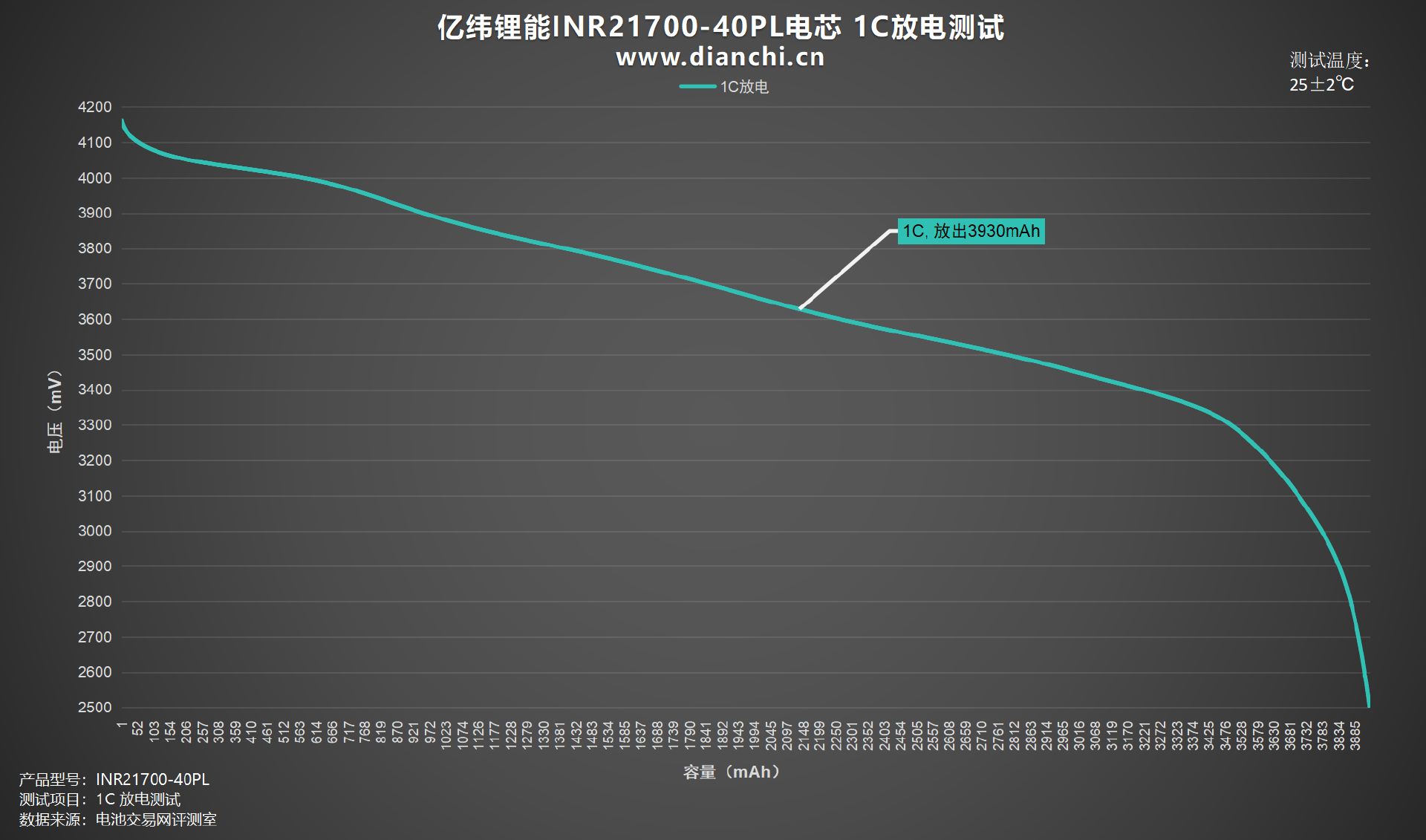

绘制出折线图，设置电流为 4000mA，1C为亿纬锂能21700-40PL电芯放电，均压 3.65V，放到截止电压为 2.5V，耗时约58分钟，放出容量3930mAh，放出能量14.34Wh。
将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为58分钟。放电时间最长的为0.2C放电，放电时间约为5小时5分钟。
将测试数据汇总成柱状图，放电测试中整体放电能量在14.34-14.97Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到14.97Wh；放电能量最低的是1C放电档位，放电能量为14.34Wh。

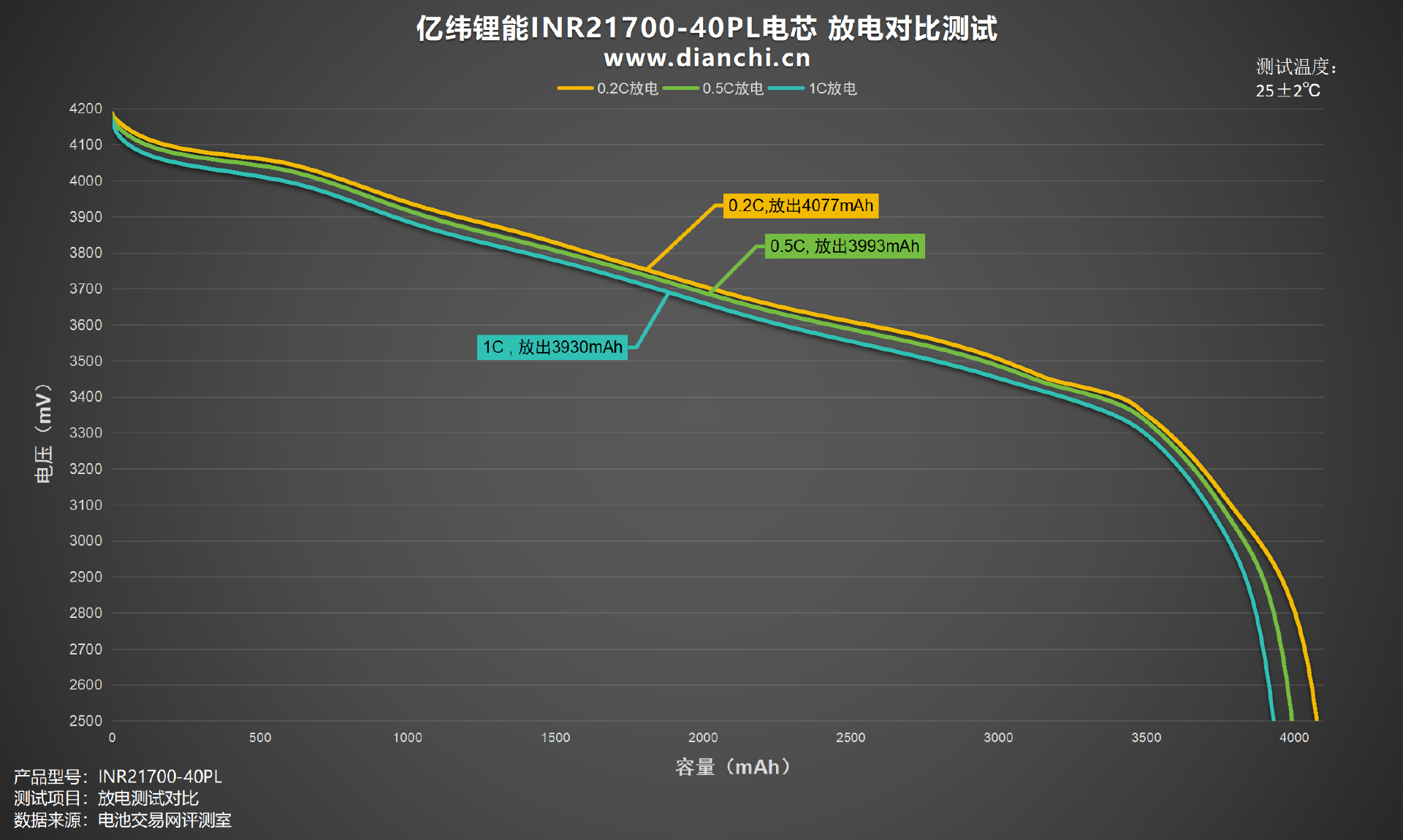

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4077mAh，放出容量最低的是 1C放电档位放出容量3930mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

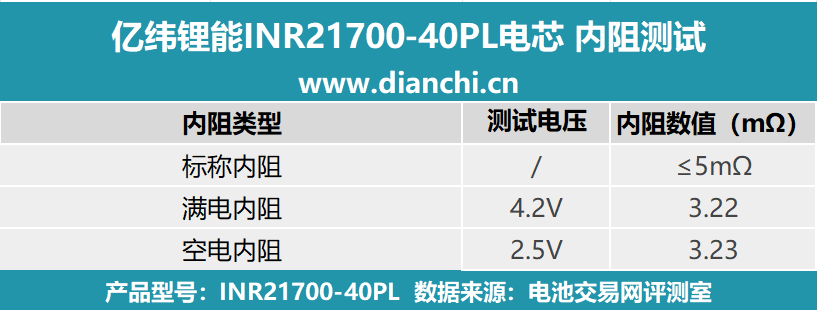

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，亿纬锂能21700-40PL电芯标称内阻为 ≤5mΩ。

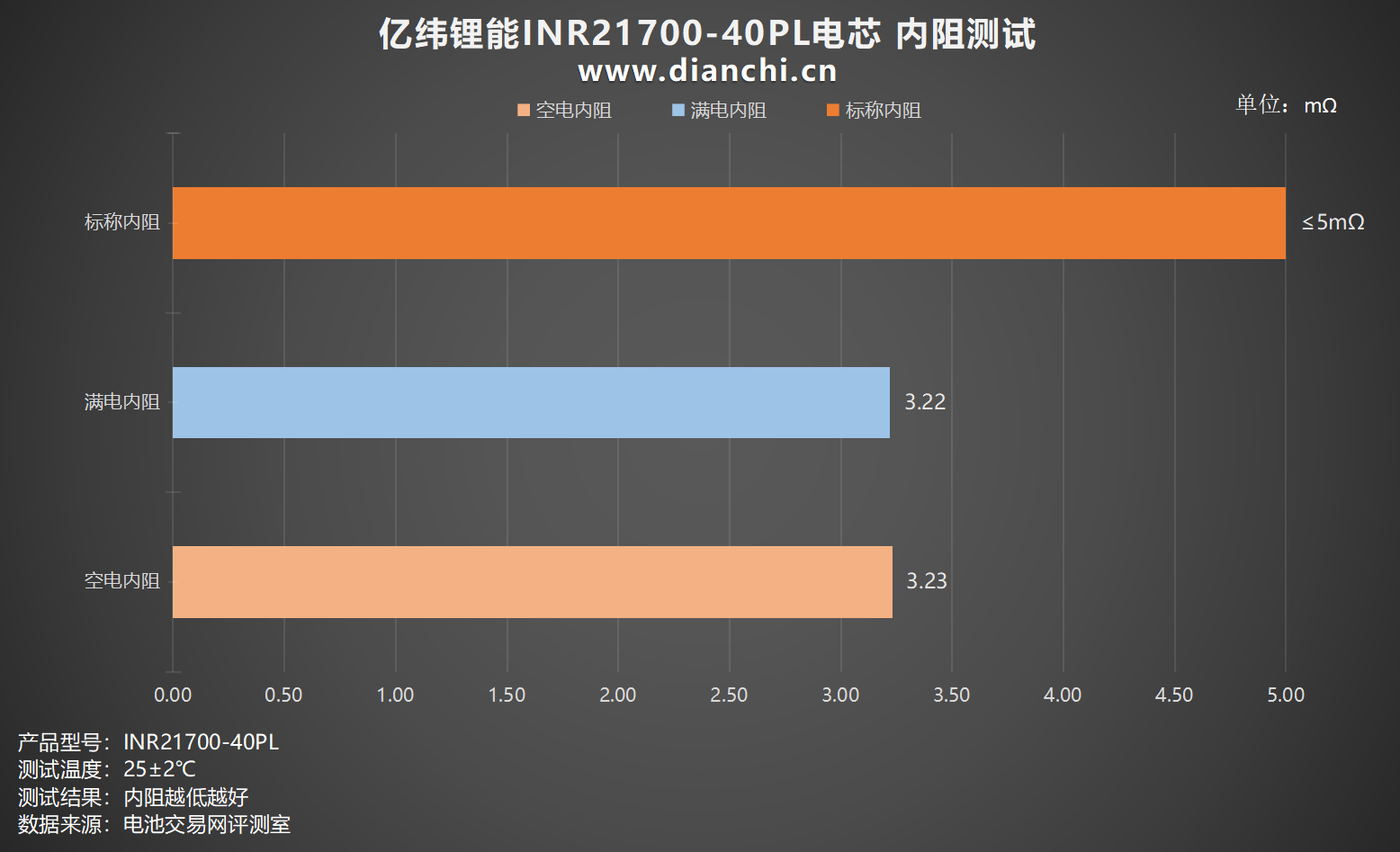

绘制出柱状图，可以看到 4.2V满电内阻为 3.22mΩ，2.5V空电内阻为 3.23mΩ，均没有超过标称内阻，且满电与空电状态下内阻变化几乎无差别，表现相当亮眼。
温度测试
温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
充电温度测试
0.2C充电

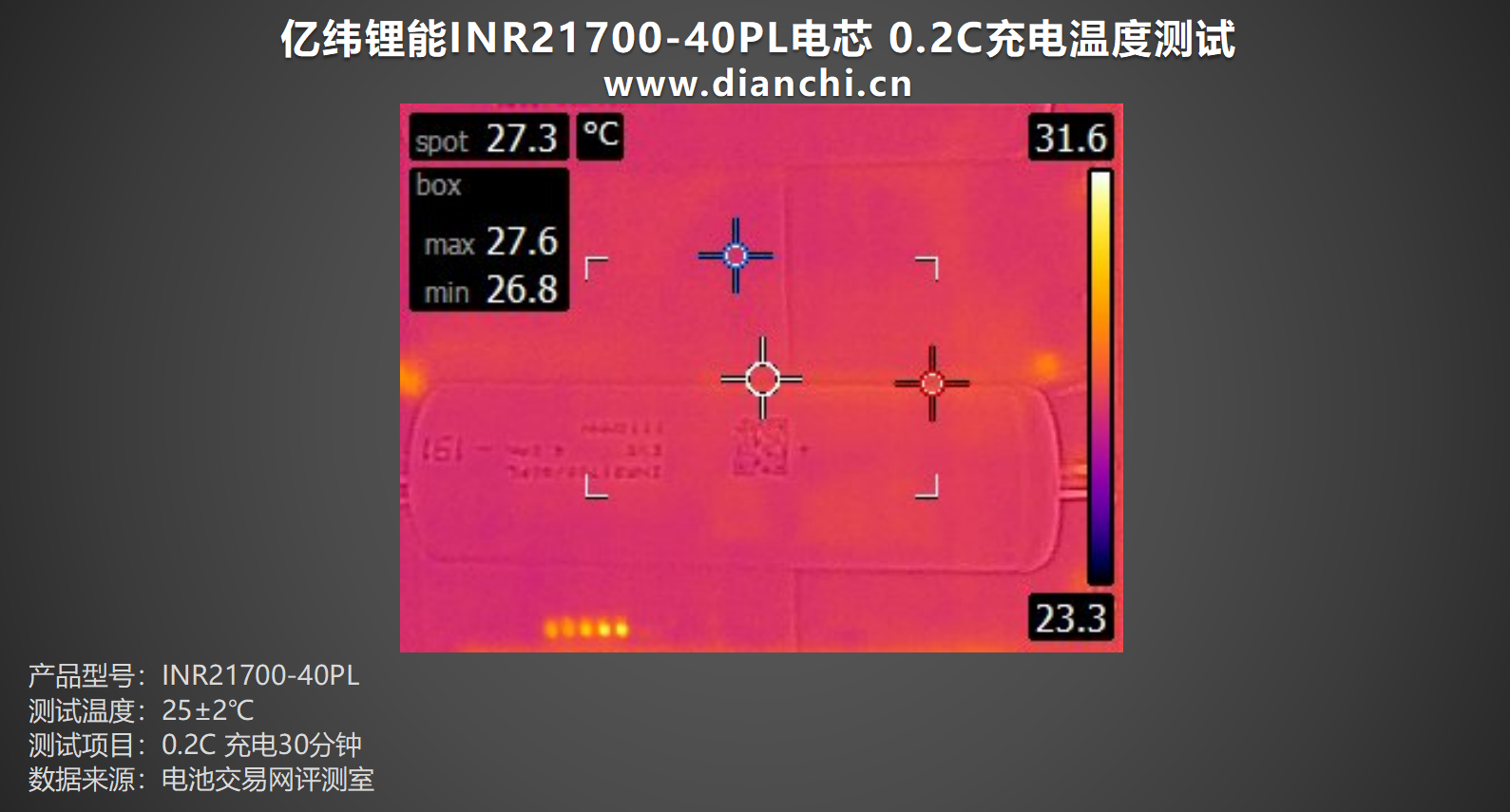

将亿纬锂能21700-40PL电芯以0.2C倍率进行充电30分钟，表面最高温度为27.6℃左右。
0.5C充电

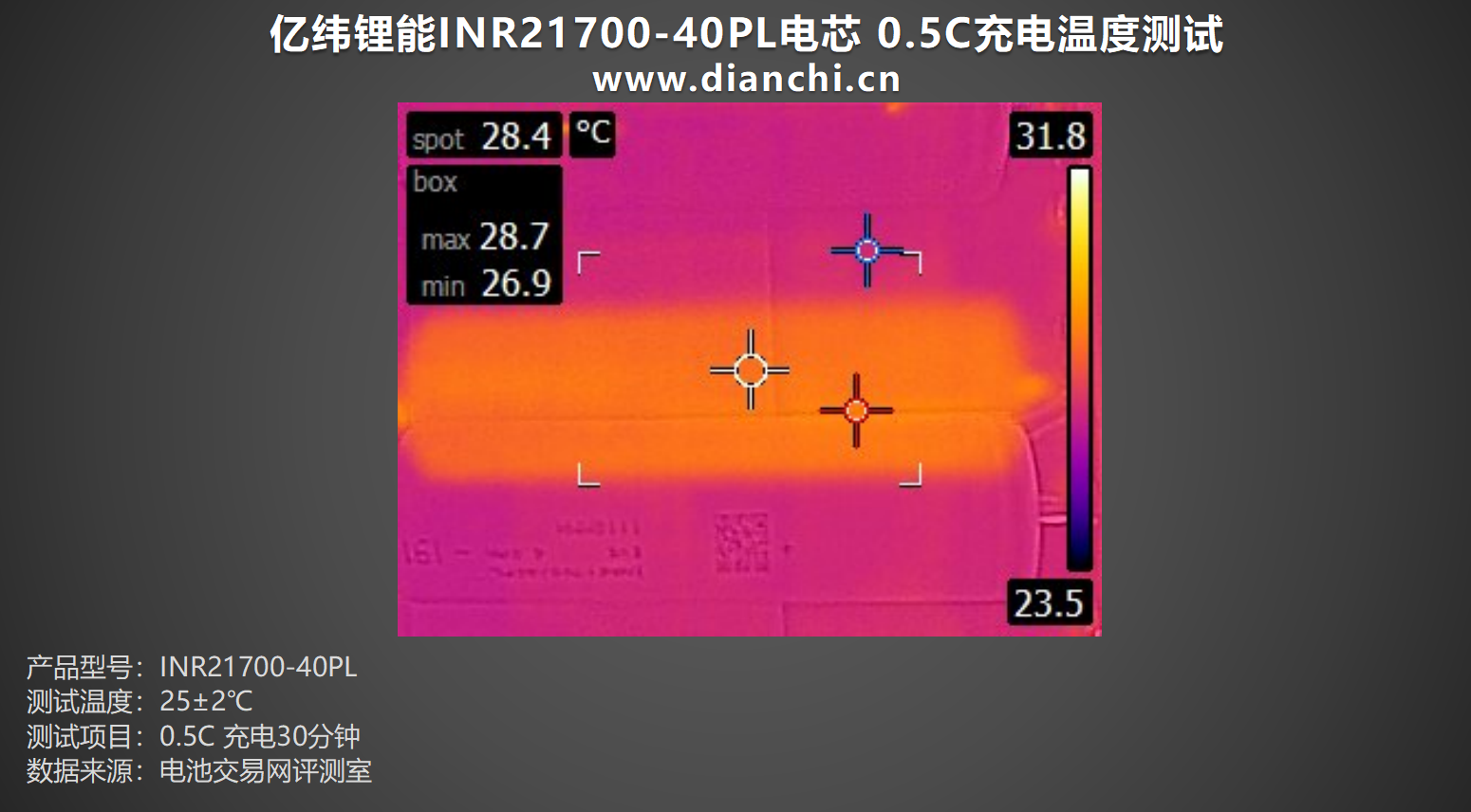

将亿纬锂能21700-40PL电芯以0.5C倍率进行充电30分钟，表面最高温度为28.7℃左右。
1C充电

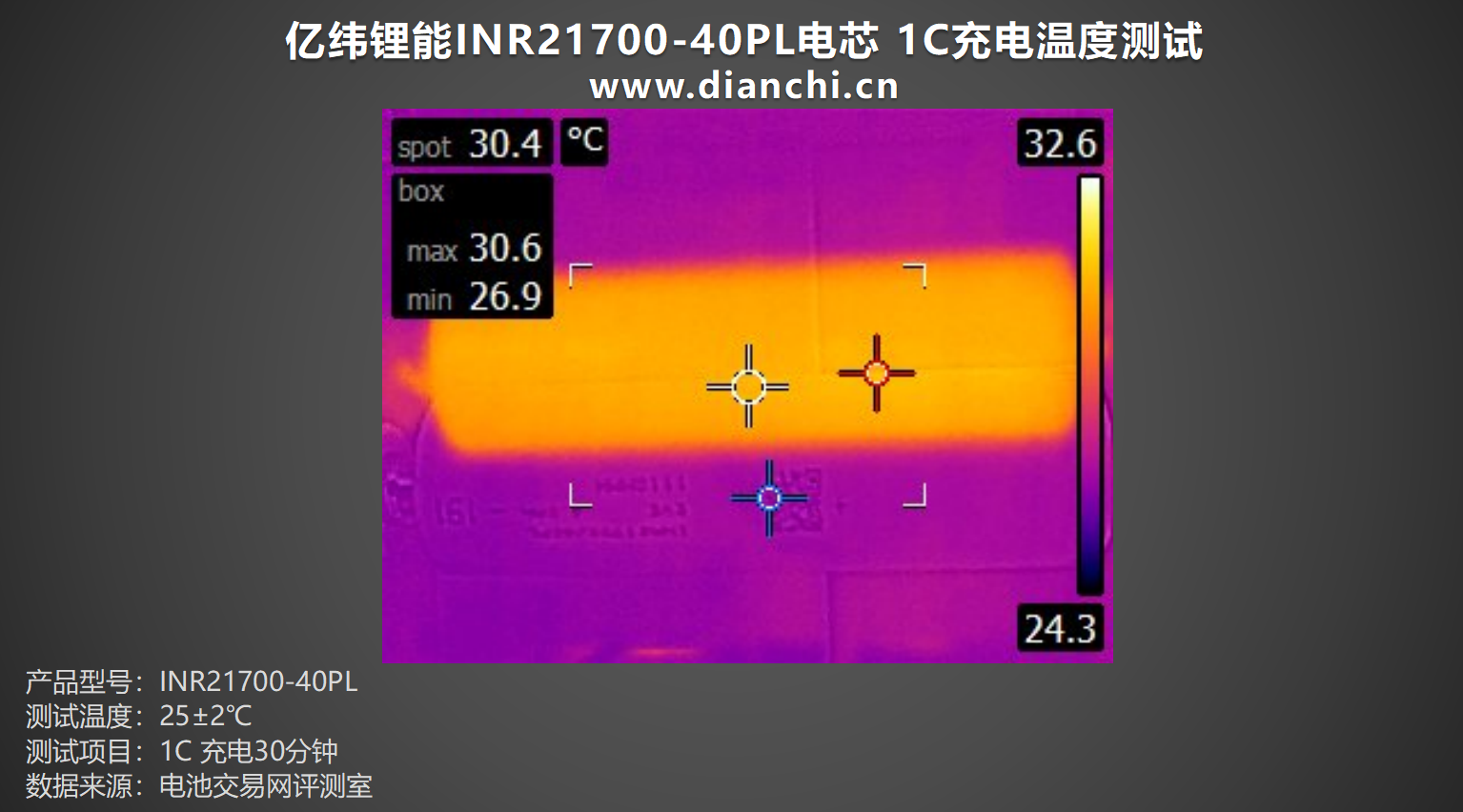

将亿纬锂能21700-40PL电芯以1C倍率进行充电30分钟，表面最高温度为30.6℃左右。
放电温度测试
0.2C放电

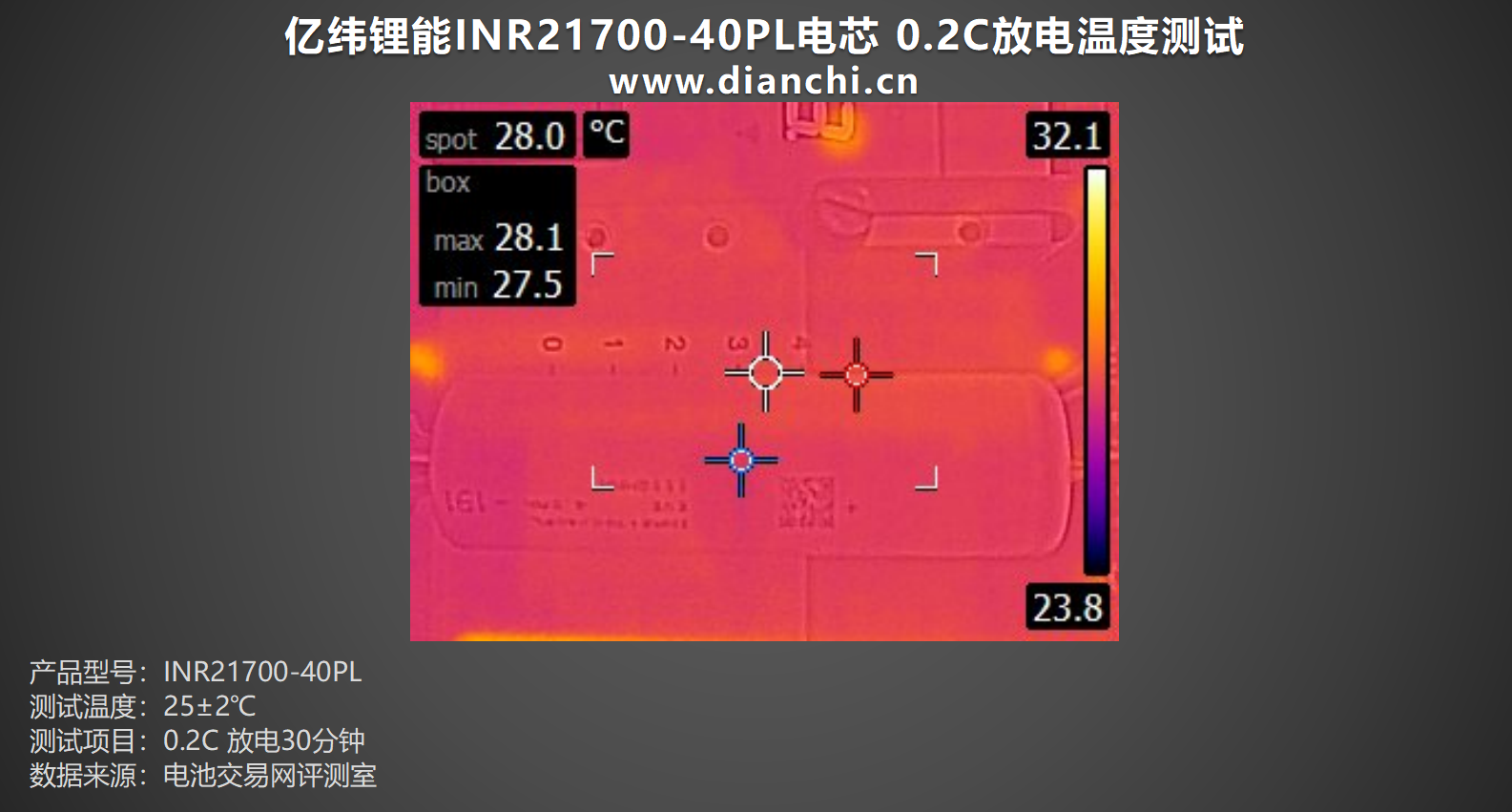

将亿纬锂能21700-40PL电芯以0.2C倍率进行放电30分钟，表面最高温度为28.1℃左右。
0.5C放电

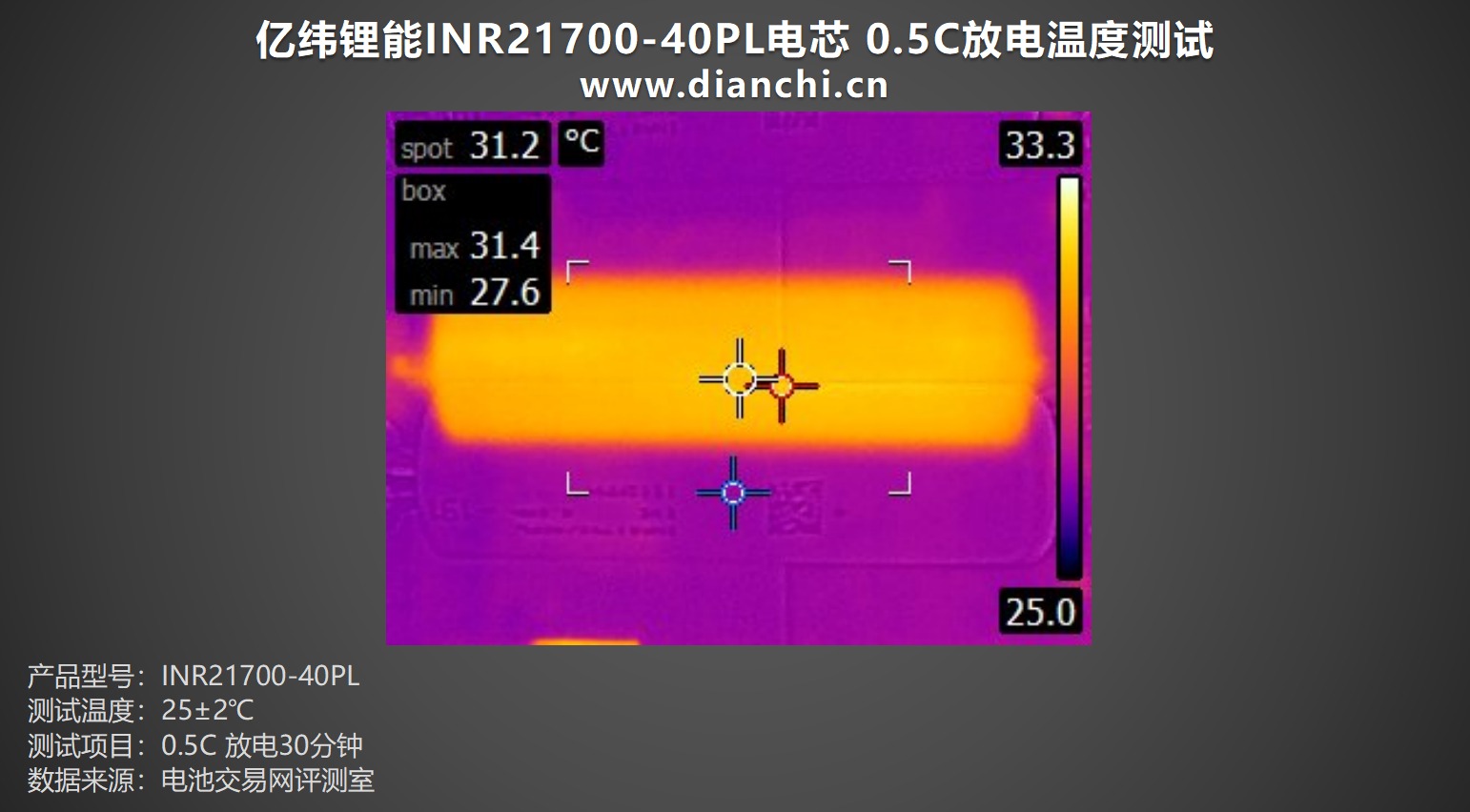

将亿纬锂能21700-40PL电芯以0.5C倍率进行放电30分钟，表面最高温度为31.4℃左右。
1C放电

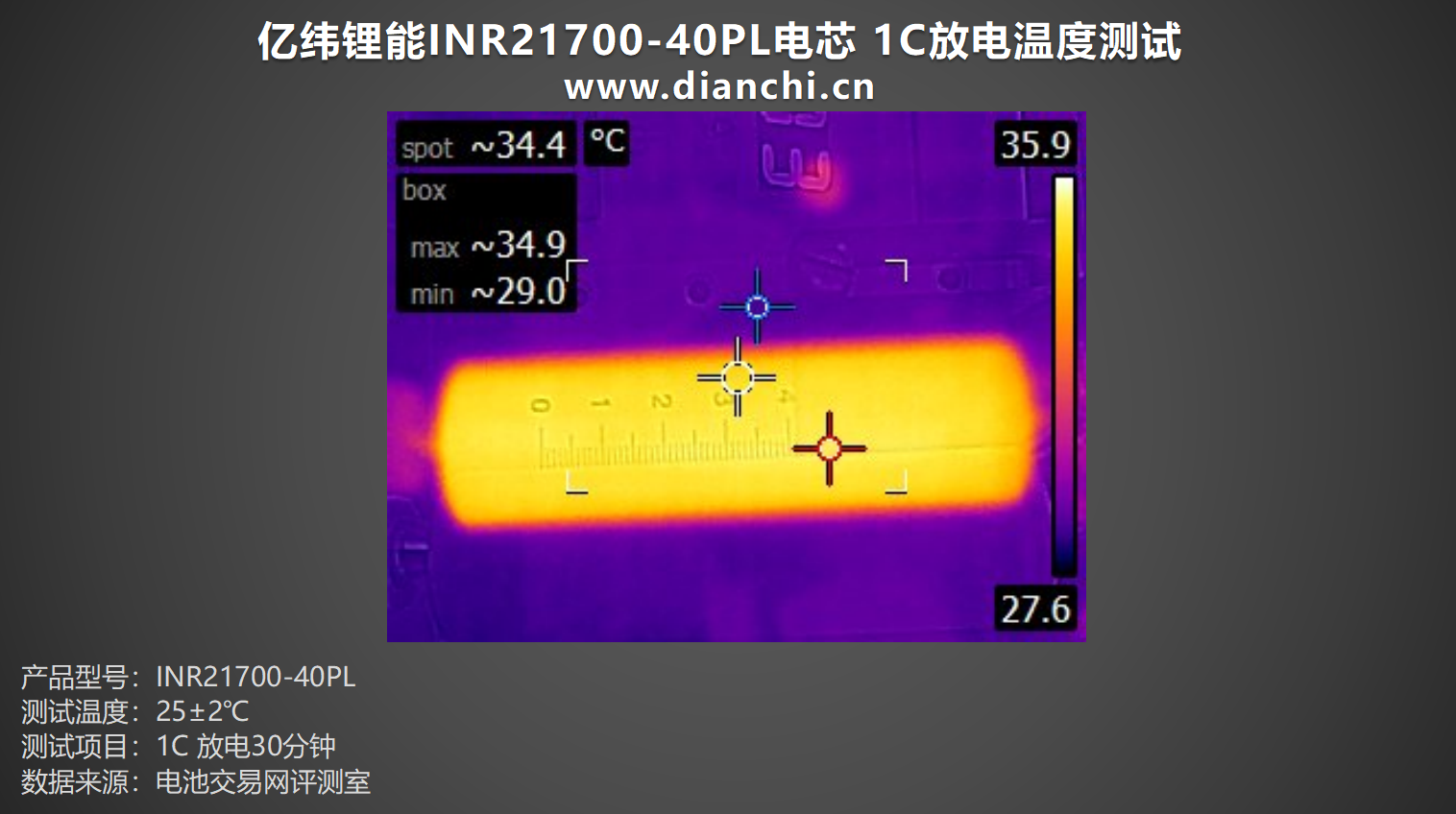

将亿纬锂能21700-40PL电芯以1C倍率进行放电30分钟，表面最高温度为34.9℃左右。
电池交易网总结
EVE亿纬锂能推出的INR21700 40PL，是全极耳电芯又一力作，这款电芯不仅内阻小于5mΩ，同时具备70A快放和8A快充能力，各项属性均是拉满状态。
在充放电测试中，电池交易网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在1小时13分钟完成充电，放电部分，可以看到0.2C倍率放电放出容量4077mAh，放出能量达到14.97Wh，表现优秀。
内阻方面，4.2V满电内阻为 3.22mΩ，2.5V空电内阻为 3.23mΩ，均没有超过标称内阻，且满电与空电状态下内阻变化几乎无差别，表现相当亮眼；温度方面，在三组不同倍率充放电进行30分钟后测试温度，充电温度在27-31℃区间，放电温度在28-35℃区间整体温度表现良好。
整体来看，这款亿纬锂能21700-40PL全极耳电芯，在电池交易网常规测试下发挥出了极强的性能表现，后续电池交易网将带来这款电芯的高倍率放电测试以及循环测试，感兴趣的小伙伴可以多多留意。
规格书下载
亿纬锂能专区
https://www.dianchi.cn/brand/EVE.html
亿纬锂能INR21700/40PL
https://www.dianchi.cn/product/1722097340710.html
相关阅读：
1、亿纬锂能INR21700/40PL全极耳电芯，全网首发开箱实拍！
2、支持 PD 100W 输出的电芯长什么样？亿纬锂能 INR18650-25P 评测
3、创新卓越、持久稳定，亿纬锂能INR21700/40P电芯评测
4、循环寿命更长，性能持久释放，亿纬锂能 ICR18650/20P 电芯评测
5、移动电源、家庭储能等多领域应用，亿纬锂能INR18650/33V评测
评论0
