前言

BOSCH博世是德国一家历史悠久的跨国工程和技术公司，成立于1886年。博世（BOSCH）电动工具以其卓越的技术和质量在全球享有盛誉。此次，电池交易网获取到博世的电动工具电池包。

BOSCH博世电动工具电池包采取黑红拼色设计，外观酷似坦克，机甲风格浓厚，配备电源指示灯及按键可实时显示剩余电量。其标称容量4000mAh，工作电压18V。内置10节TP天鹏 ICR18650动力电池，5串2并，并采用Nisshinbo日清纺的R5601T芯片进行电池保护，内置ST意法STM8S003F3U6 MCU进行功能控制。

下面一起来看看这款电动工具电池包的内部结构及用料。

博世4000mAh电动工具电池包外观

按照惯例，先看下博世电动工具电池包的外观。

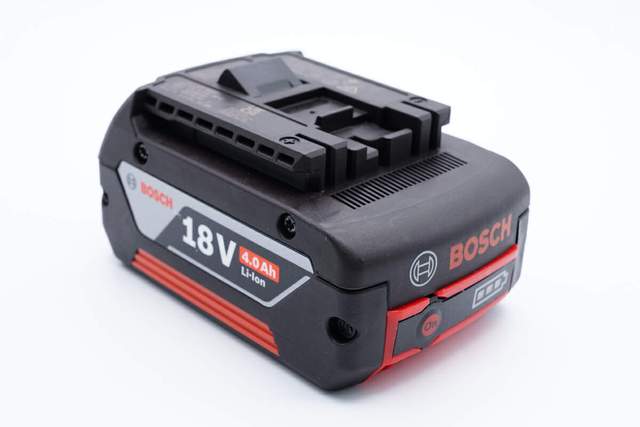

博世电动工具电池包整体黑红拼色设计，造型酷似坦克，整体给人机甲式的机械和厚重感。

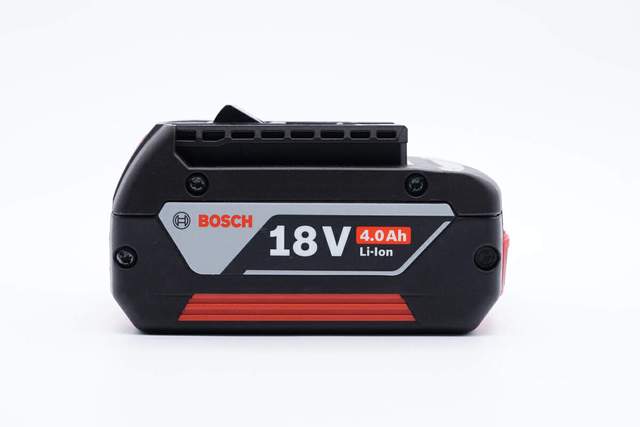

电池包左侧面一览，可见灰黑拼色的铭牌，铭牌上印有“BOSCH”博世LOGO，以及基本参数“18V/4.0Ah"的锂电池包。铭牌下方红色条形凹槽方便持握。

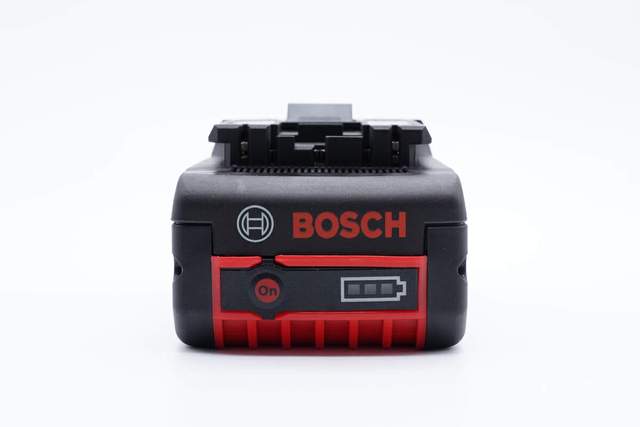

电池包正面面一览，同样可见“BOSCH”博世品牌LOGO，以及电源显示灯，电源显示灯旁边有一红色开关按钮，按动按钮可显示剩余电量。

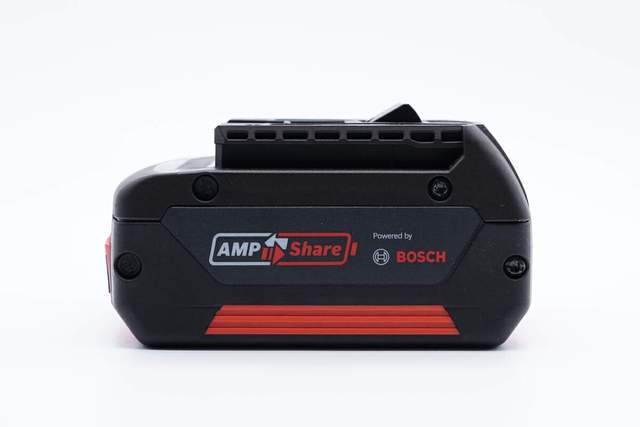

电池包右侧面有博世“AMPShare”标志和品牌LOGO，“AMPShare”是由博世发起的多工具品牌共享电池系统，所有共享电池系统的企业和品牌形成“AMPShare联盟”，相互之间可以共享电池包。



塑料外壳使用螺丝固定，螺丝设有盖子密封。

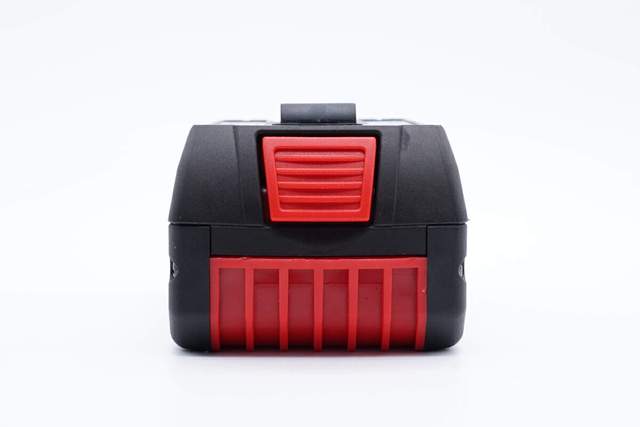

电池包背面有一按压式按钮，按压可松开电池包和上方设备的卡扣。

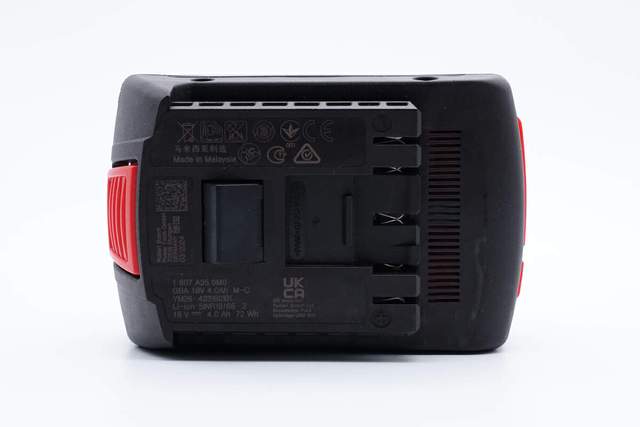

电池包顶部是充电母座和卡扣。并印有产品的参数和安规标识。

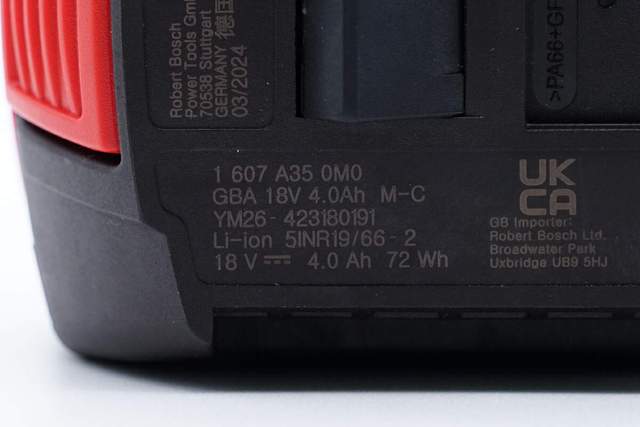

产品参数特写：

1 607 A35 0M0

GBA 18V 4.0Ah M-C

YM26- 423180191

Li-ion 5INR19/66-2

18V/4.0Ah 72 Wh

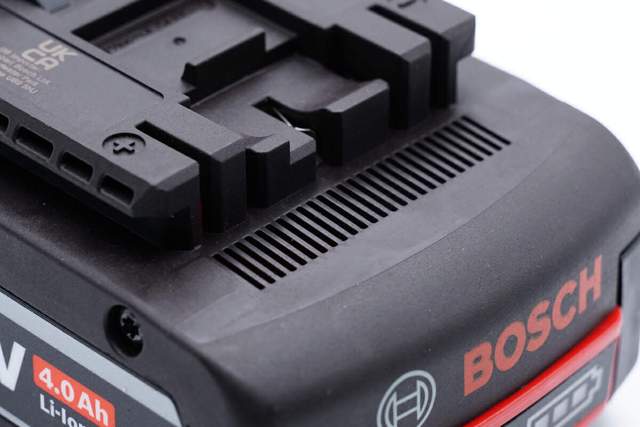

顶面插座下方还有一排散热孔。

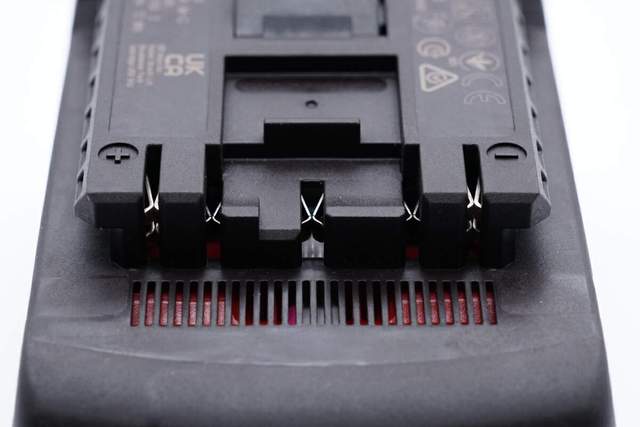

插座特写，插座由金属夹片构成。

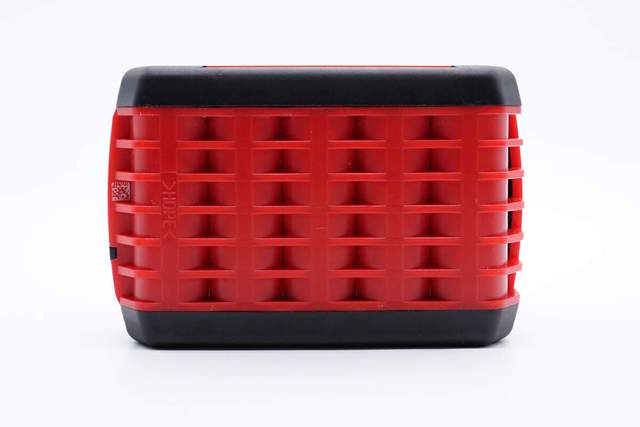

电池包底部一览，可以看到一层红色塑料栅格罩住电池组套模，并设有加强筋。

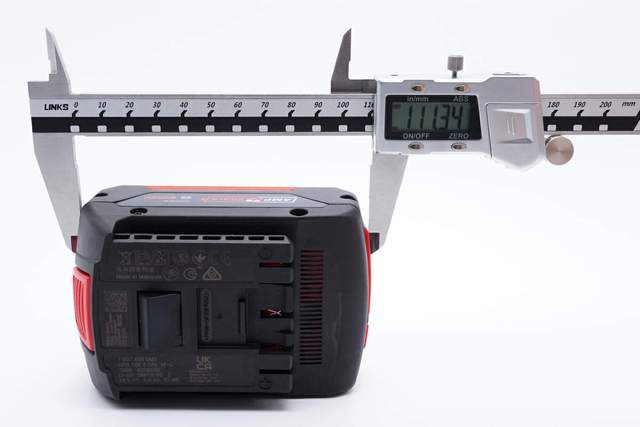

测得博世电动工具电池包长度为111.34mm。

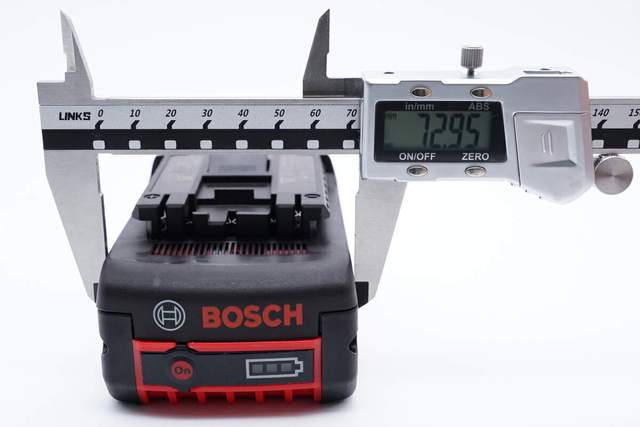

宽度为72.95mm。

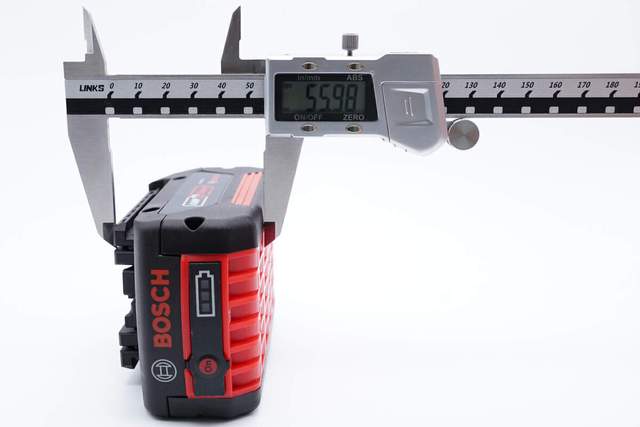

厚度为55.98mm。

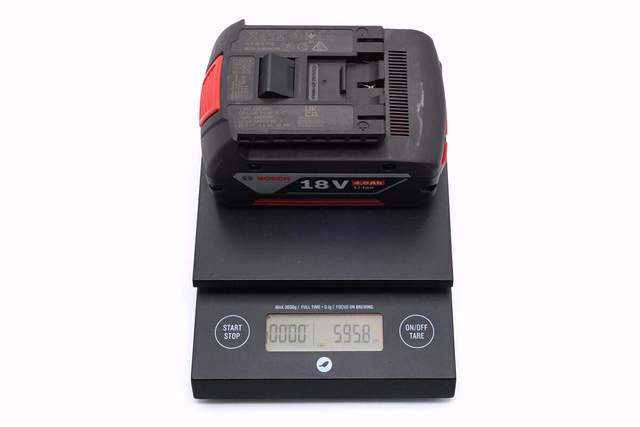

博世电动工具电池包重量为595.8g。

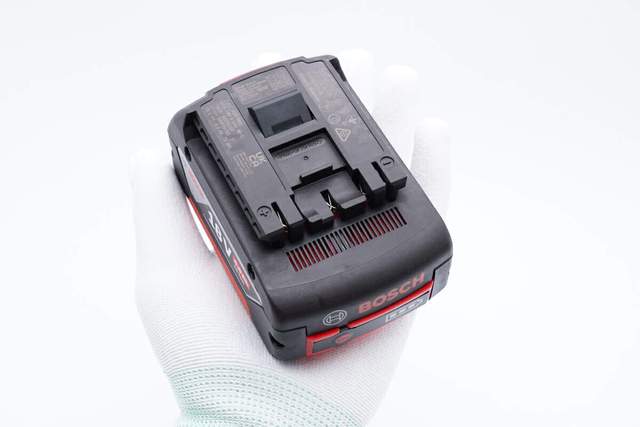

放在成年人手中感受下大小。

博世4000mAh电动工具电池包拆解

接下来一起来看下它的内部结构和用料。

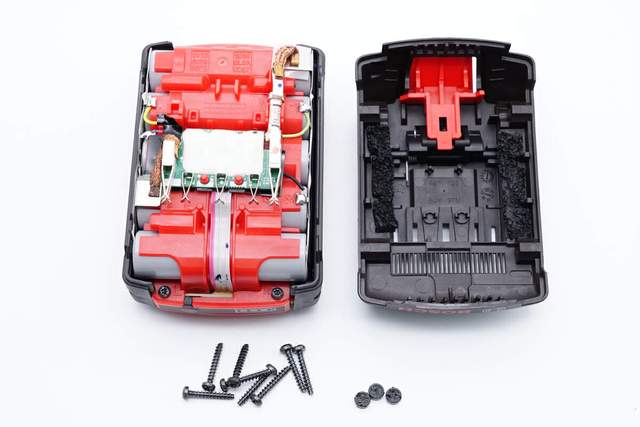

将电池包的外壳螺丝拧下，拆下盖板。

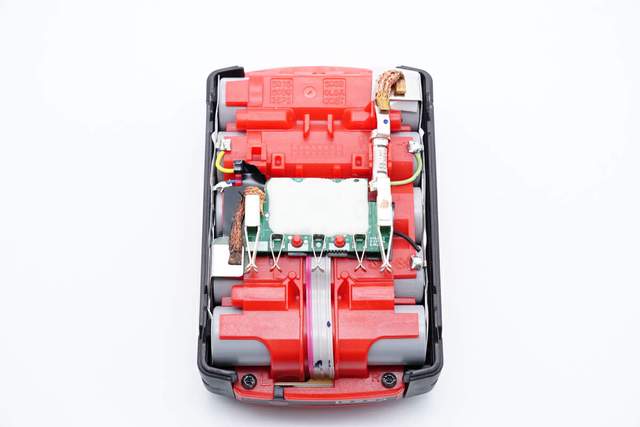

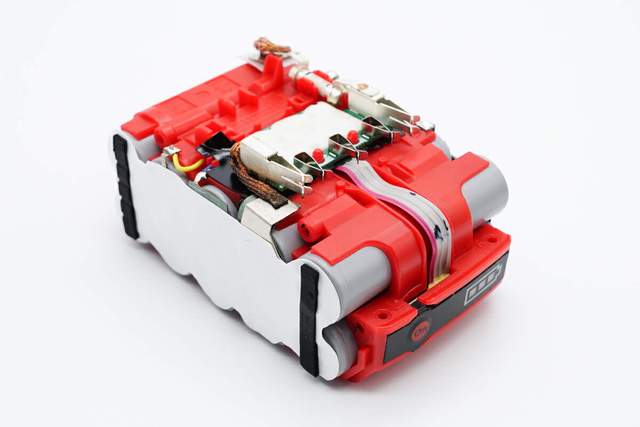

电池包内部结构一览，可以看到PCBA模块焊接在电池组模块上，电池组模块用红色塑料支架包裹，并用螺丝固定于电池包外壳上。

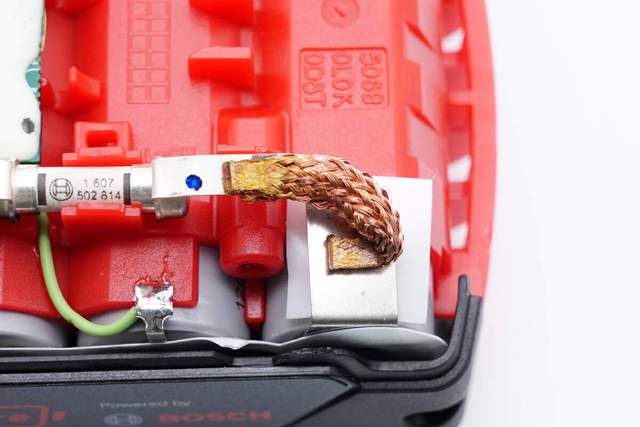

电池组与保险丝通过铜编织线连接，编织线两端采用超声波焊接，电池组正负极均通过编织线连接。

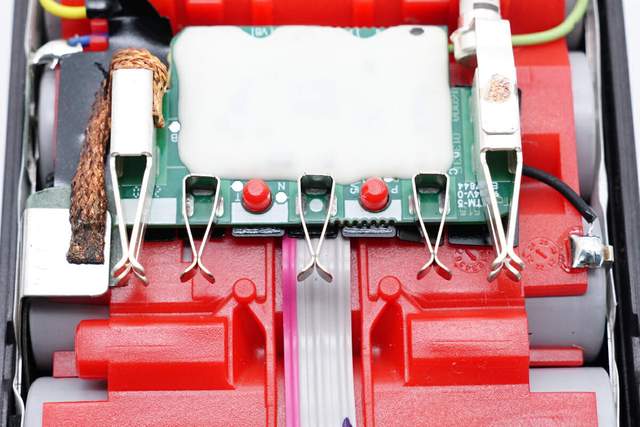

PCBA模块设有定位孔与壳体固定，并打胶防潮绝缘。

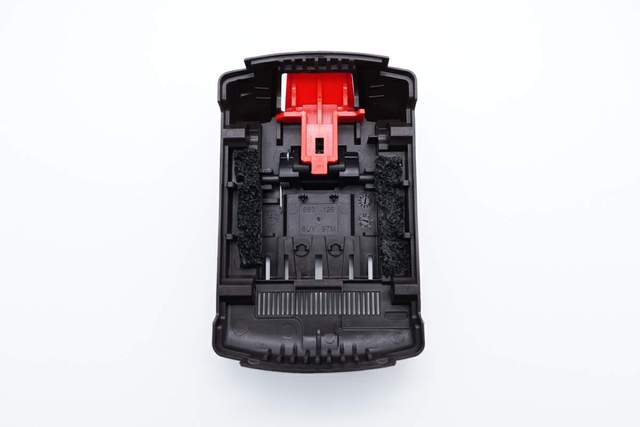

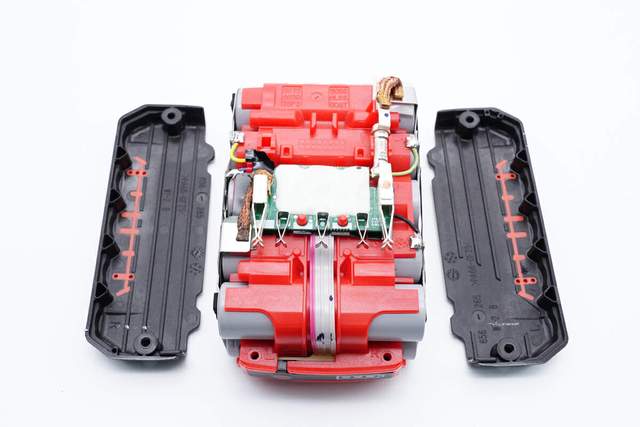

顶部盖板一览，内部可见加强筋和卡口按钮结构。



继续拆解，分离电池组和PCBA模块。



电池组和PCBA模块特写，电池组使用红色塑料支架包裹严实。

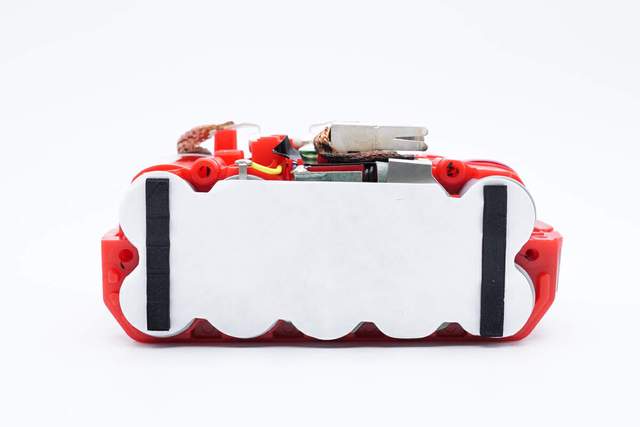

电池组正负极处黏贴黑色泡棉，并粘贴白色绝缘纸。

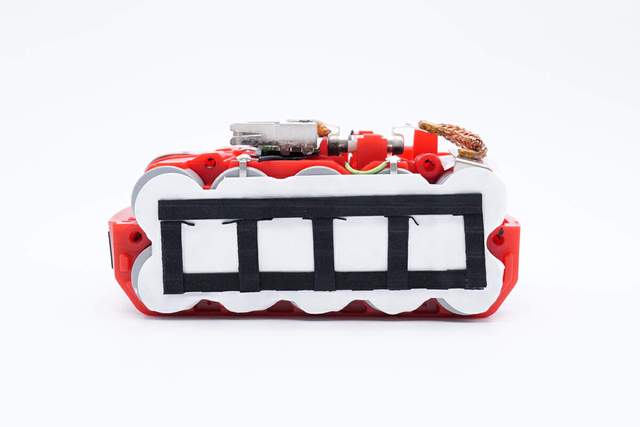

另一侧也是同样的处理方式。

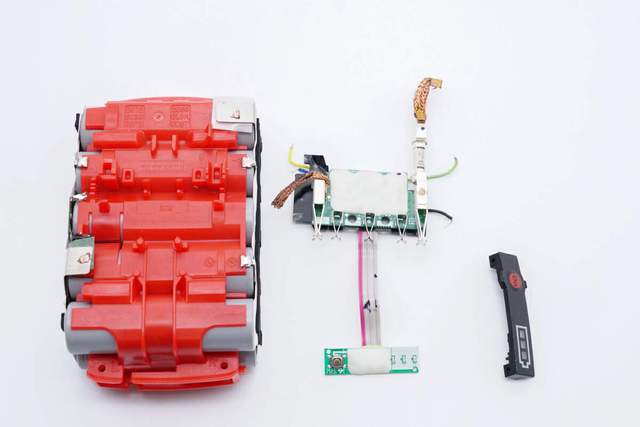

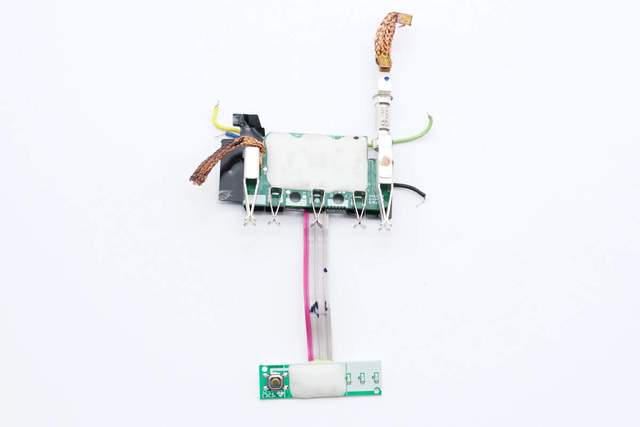

分离电池组和PCBA模块。



电池电量指示灯小板通过排线连接到PCBA模块。

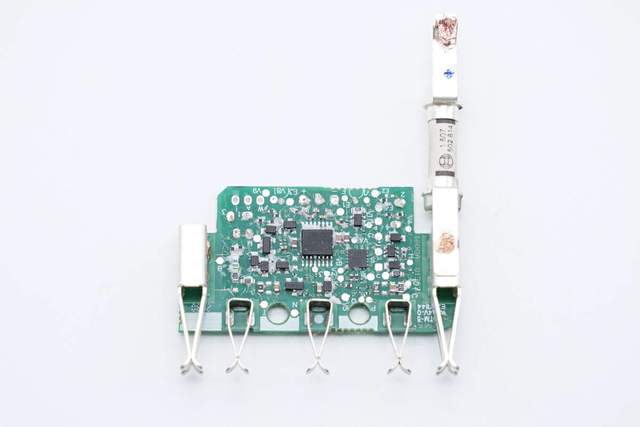

拆下排线，PCBA模块一览。可见电池管理芯片和MCU。

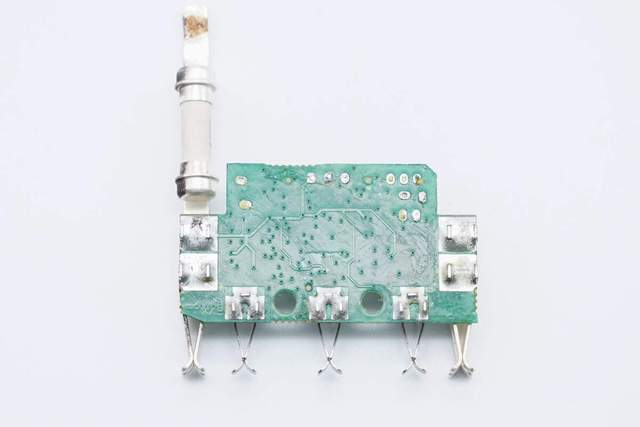

PCBA模块背部无器件，连接弹片为过孔焊接固定。

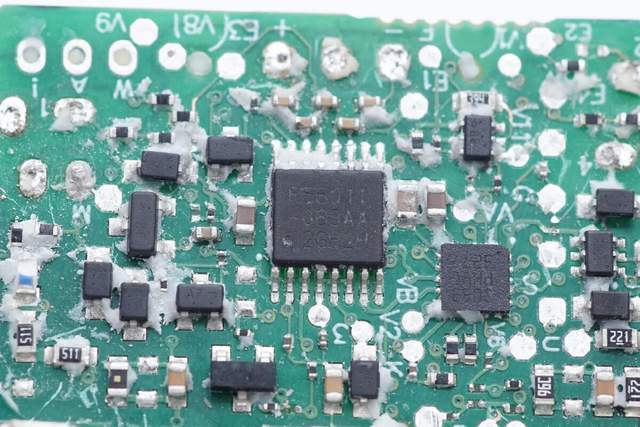

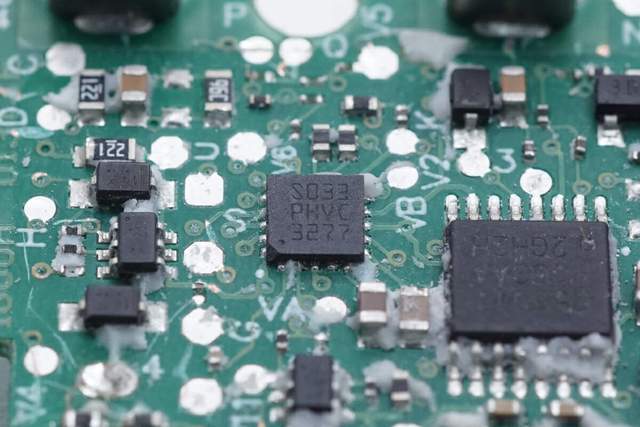

电池组保护芯片来自Nisshinbo日清纺，型号R5601T，是一款支持5串电池组的电池保护芯片，支持电池选择，电池电压监控，充电和放电电流监控。芯片内部集成LDO用于为外置MCU供电，采用TSSOP16封装。

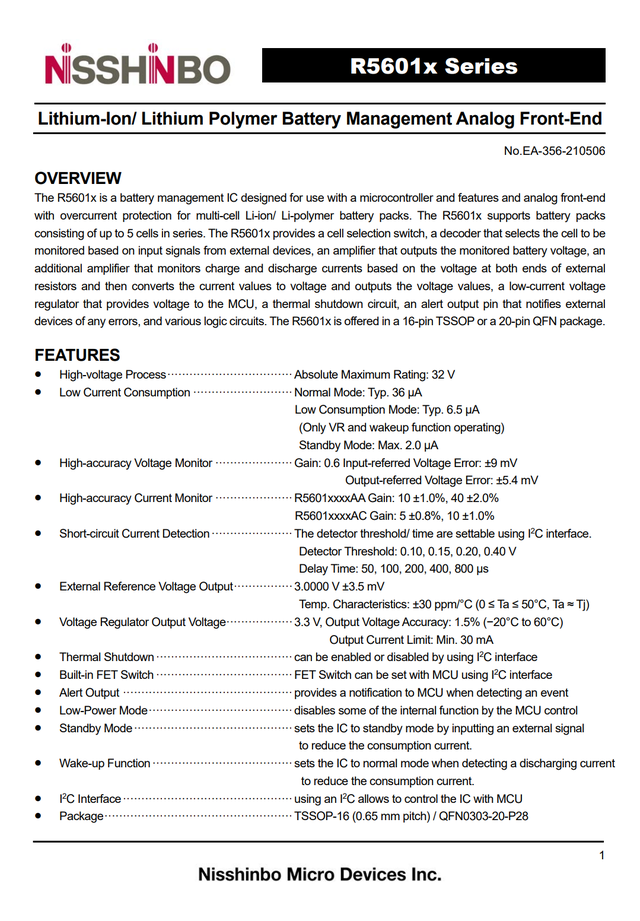

Nisshinbo日清纺 R5601芯片详情。



保护板还设有一颗ST意法的MCU，型号为STM8S003F3U6，内置16MHz主频STM8内核，内置8KB FLASH和1KB RAM，还内置128B E2PROM，芯片内部集成ADC和计时器，支持I2C接口，SPI接口和UART接口，采用UFQFPN20封装。

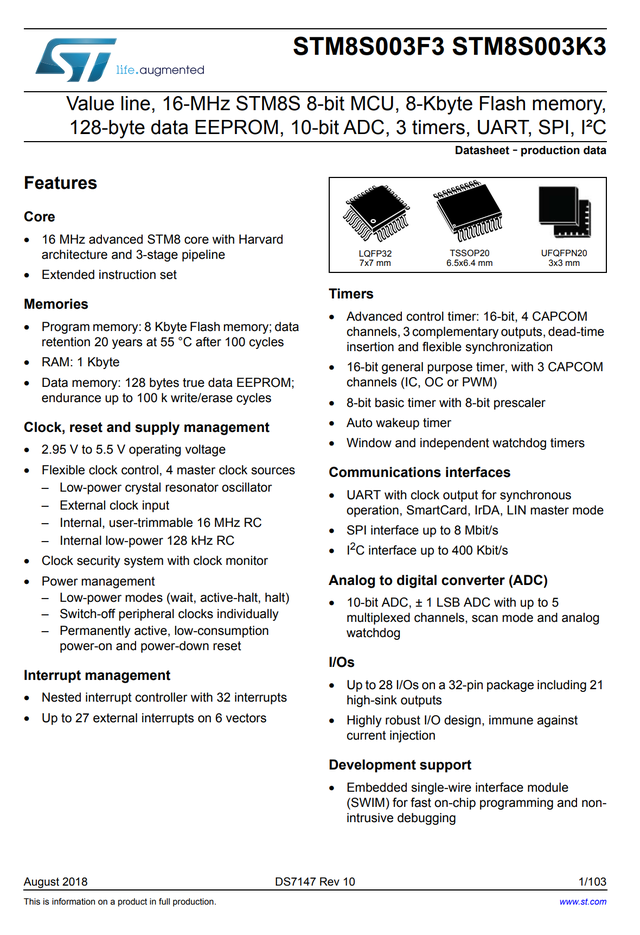

ST意法 STM8S003F3U6 芯片详情。

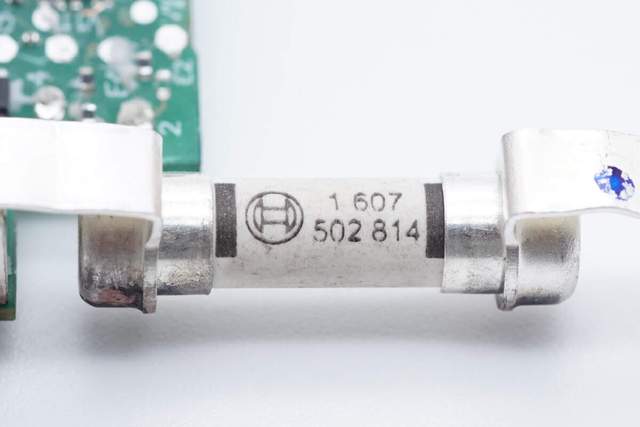

管状保险丝用于电池组过流保护。

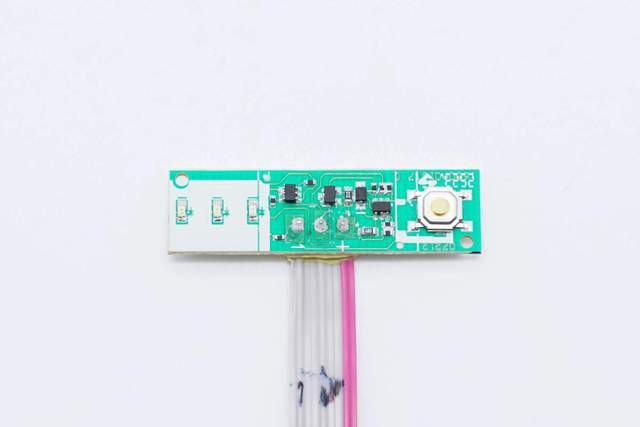

电池电量指示灯小板焊接按键和指示灯。

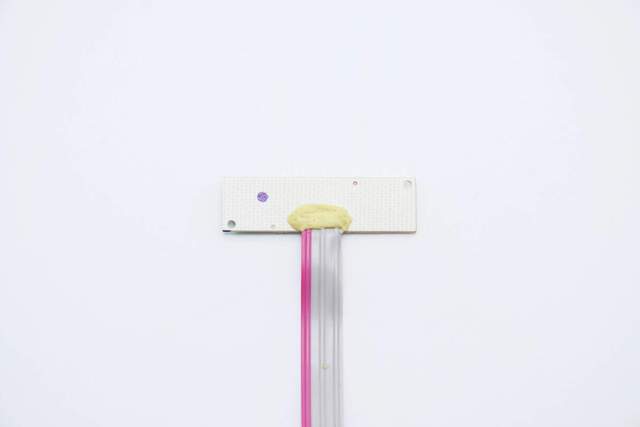

排线连接处打胶加固。

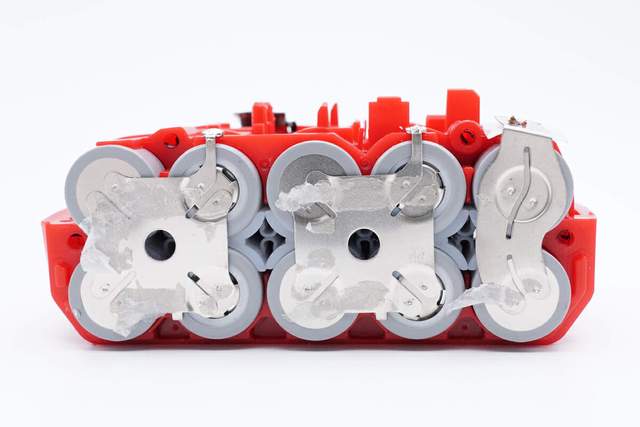

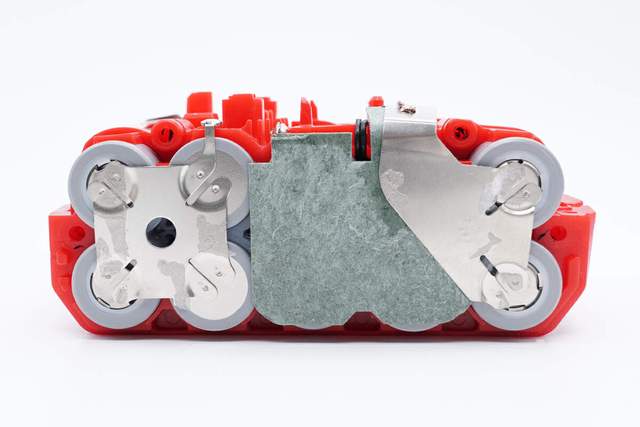

接下来看一下电池组，撕开绝缘纸，电池采用镍片点焊连接，并粘贴青稞纸绝缘。



电池组共10节电池，5串2并。

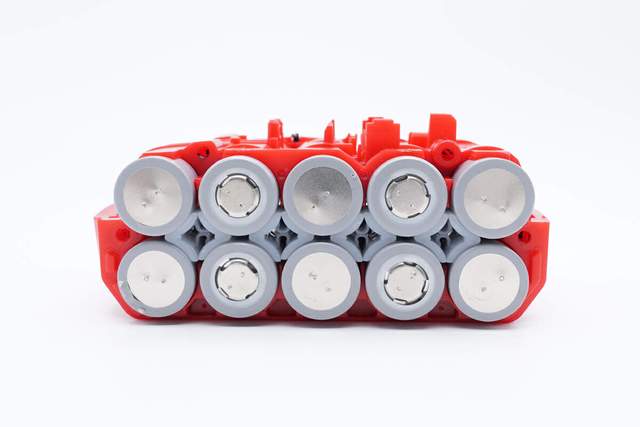

清理掉镍片和青稞纸，可以看到单个电池被塑料支架隔开，可以更好固定位置。

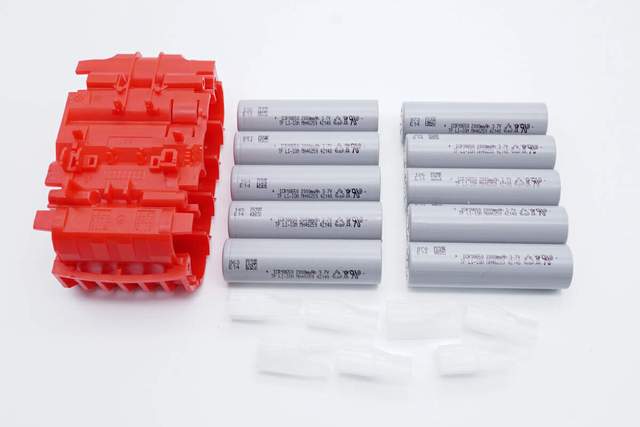

将电池组从红色支架中取出。

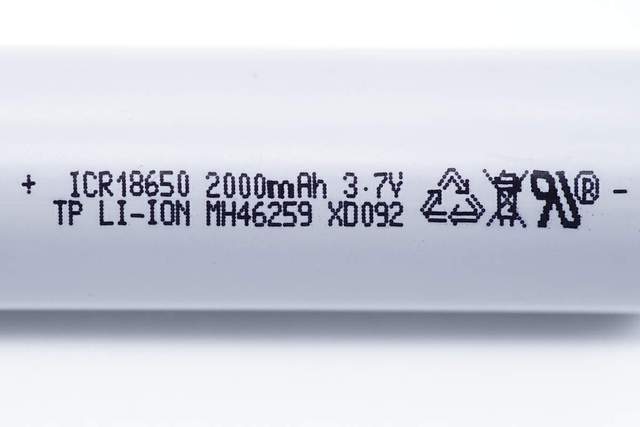

电芯特写，电芯型号ICR18650，来自TP天鹏，标称容量2000mAh，标称电压3.7V，内阻≤15mΩ，电芯材质为钴酸锂化合物。右边可见电芯安全标识。

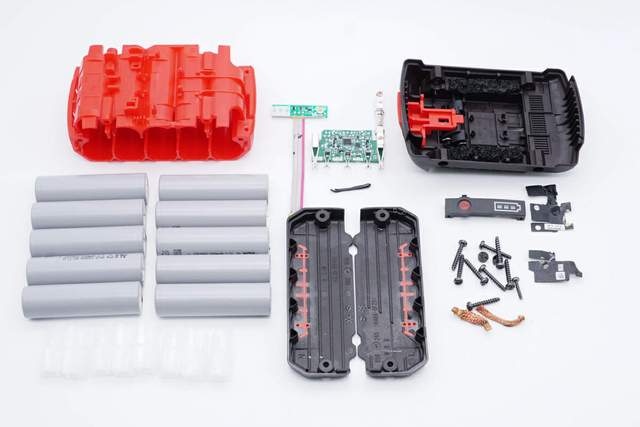

全部拆解完毕，最后来一张全家福，

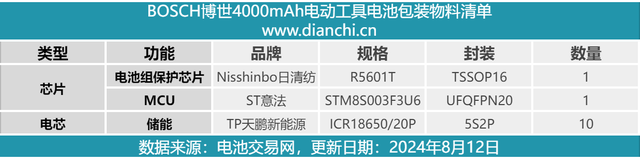

电池交易网总结



这款博世4000mAh电池包是博世电动工具的电源输出设备，可以手持电池包，边充便用非常方便。此外，该电池包印有“AMPShare”标志，表明加入AMPShare联盟的所有工具品牌都能兼容使用。

其内置TP天鹏 ICR18650动力电池组，10支成组，5串2并，并采用Nisshinbo日清纺的R5601芯片进行电池保护功能。电池组用红色支架保护固定，内部导线连接处、重要器件多处打胶，电池组周边均贴有绝缘纸，保护措施到位。
