前言
绿巨能作为一家专注于中高端消费3C电子领域的品牌，生产的电池类产品在业内也十分知名。电池交易网最近拿到了一款绿巨能的电池包，兼容戴森的吸尘器使用。电池包型号为DSV8，电池包上端是连接戴森吸尘器的卡扣和充电插座，配备DC口用于充电。此外还设有电量指示灯用于指示剩余电量。
电池包内置6节21700电芯，容量4000mAh，额定电压为21.6V，电池包内部采用iCM创芯微CM1261-BNB电池保护芯片进行电池过充和过放保护，并设有MCU用于电量指示，电池组内部使用黑色框架包裹保护，PCBA模块打胶密封，提升可靠性。下面就带来绿巨能这款电池包的拆解，一起看看内部的做工和用料。
绿巨能吸尘器电池包开箱
按照惯例，拿到产品我们先开箱介绍。
绿巨能吸尘器电池包装盒采用绿巨能logo搭配白色背景的设计，右上角印有产品名称“绿巨能吸尘器电池”、中间可见电池包示意图，左下角为产品的一些特点，包括：“便捷卡扣、持久航续、动力锂电、 强劲动力 ”。

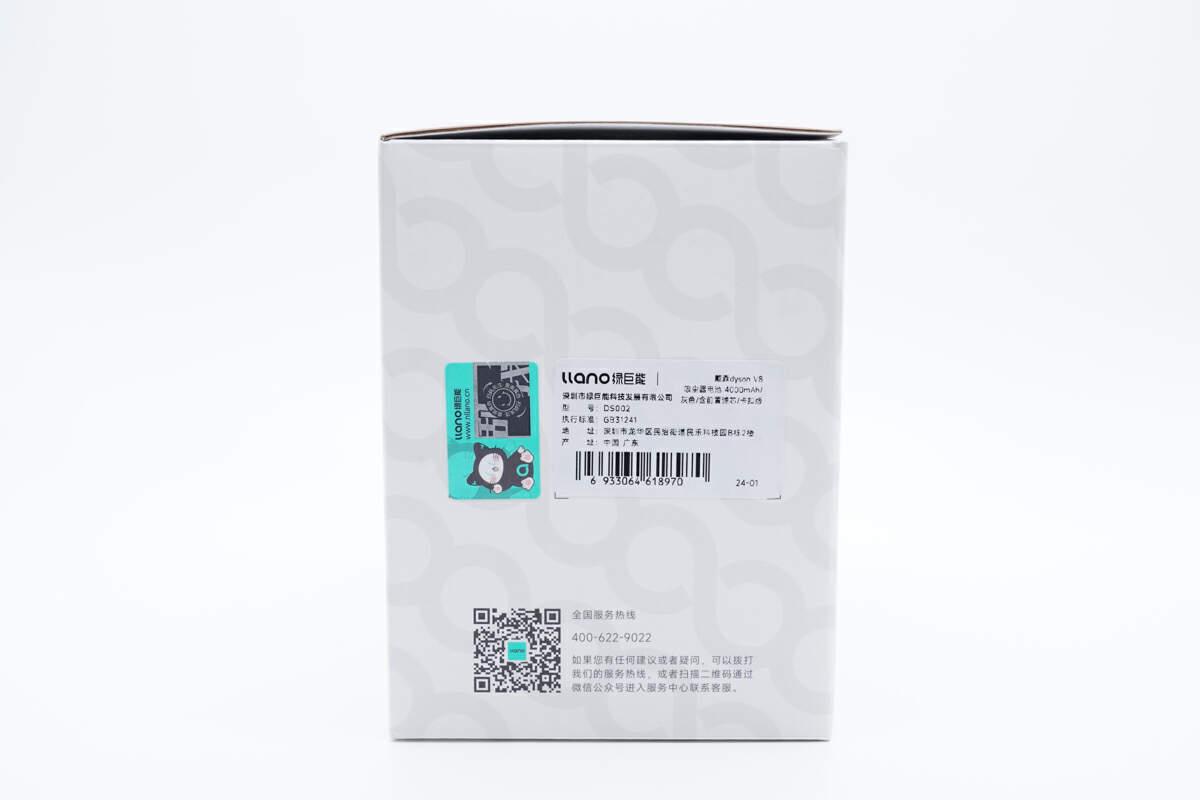

左侧面可见产品产地及标准，下方则是该产品的安规标识。
右侧面为产品性能参数，后面我们在产品描述时详细说。

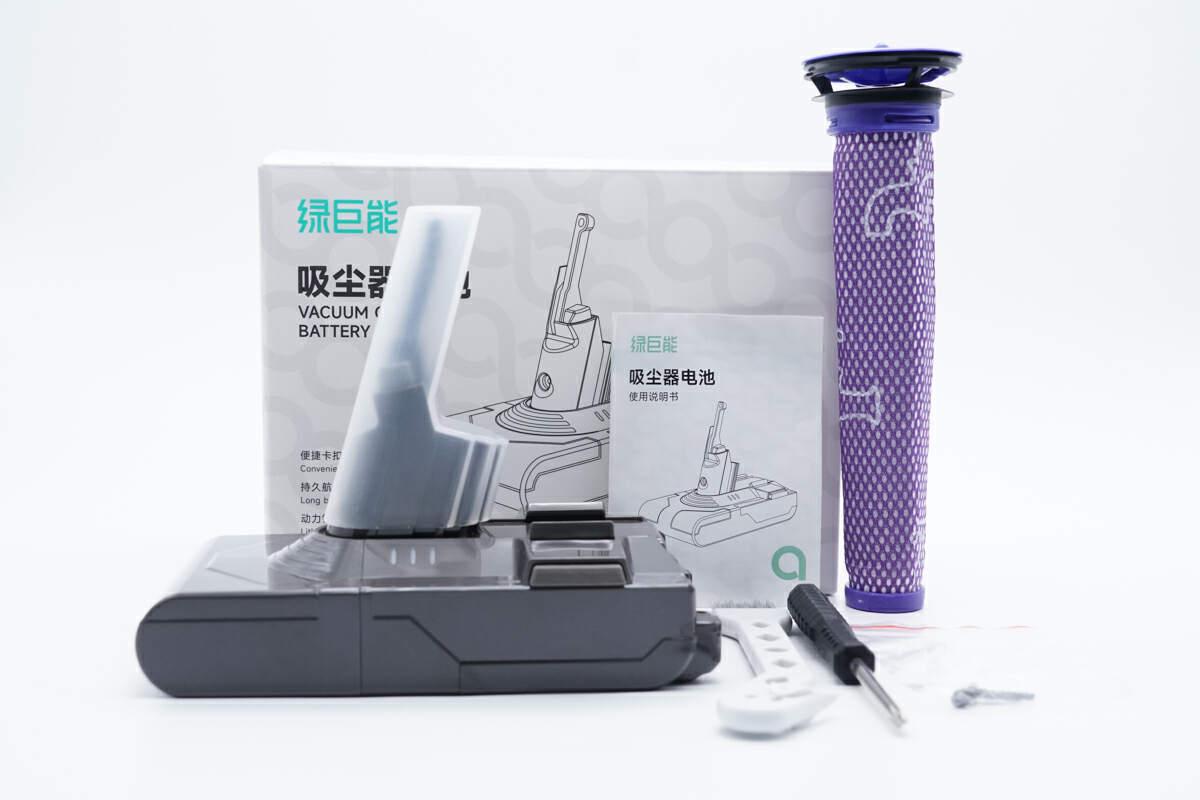

打开包装盒，发现里面除了电池包，还有附赠保修卡、螺丝刀和前置滤芯。

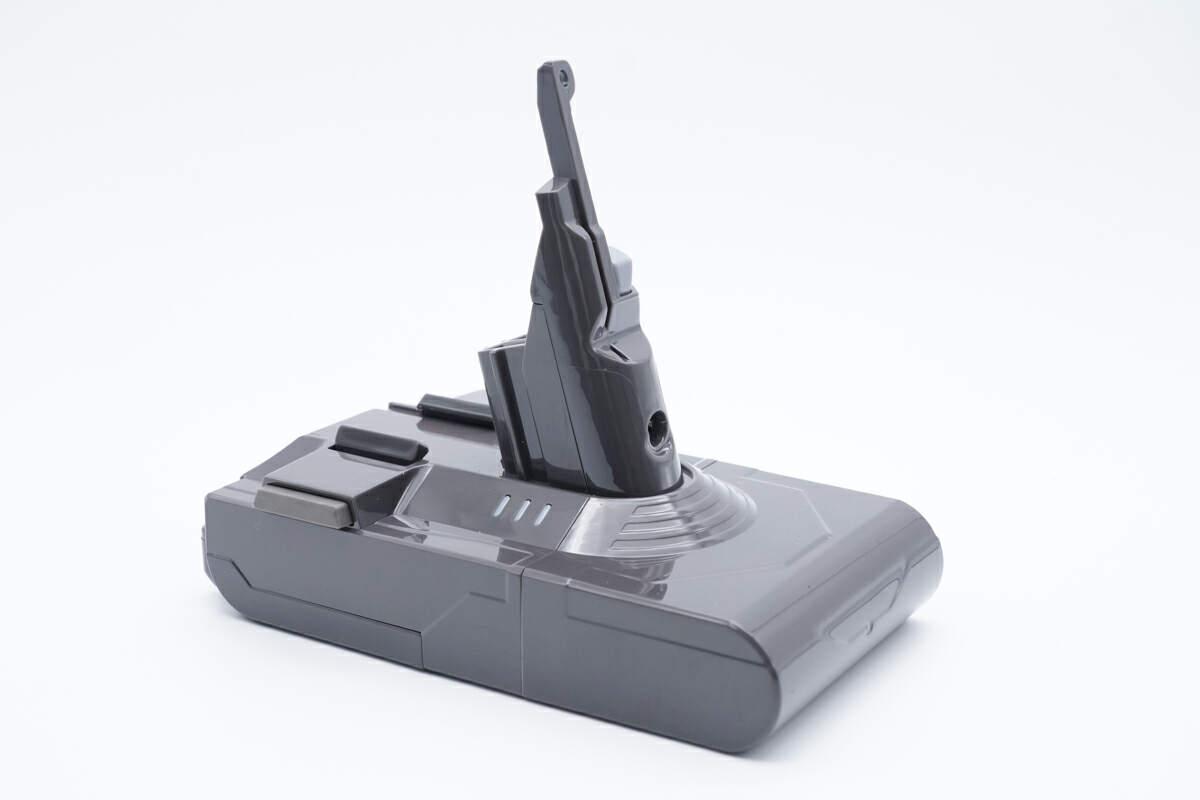

绿巨能电池包整体为呈铁灰色，边缘过度圆润，造型酷似装甲。上方为插座，底部长方体为电池包底座。

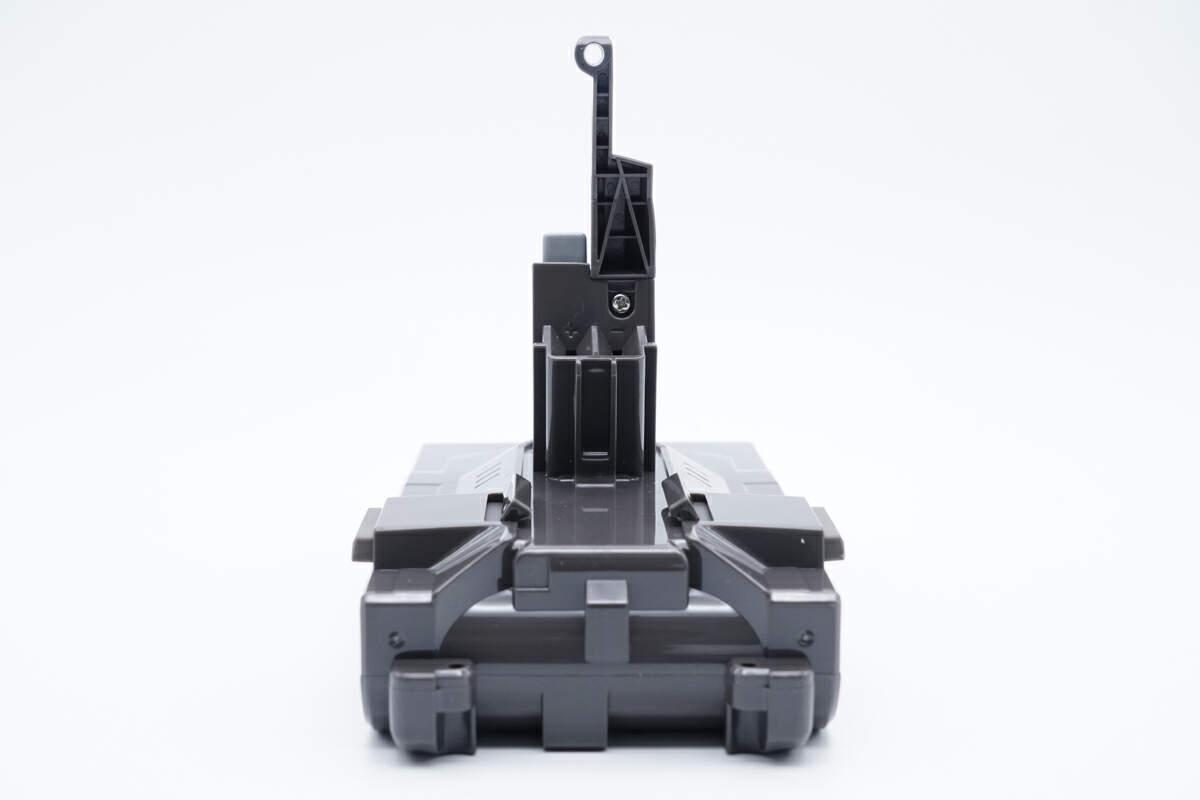

电池包正面一览，上方为电动工具的插座和卡扣。除此之外，中间设有充电插座。

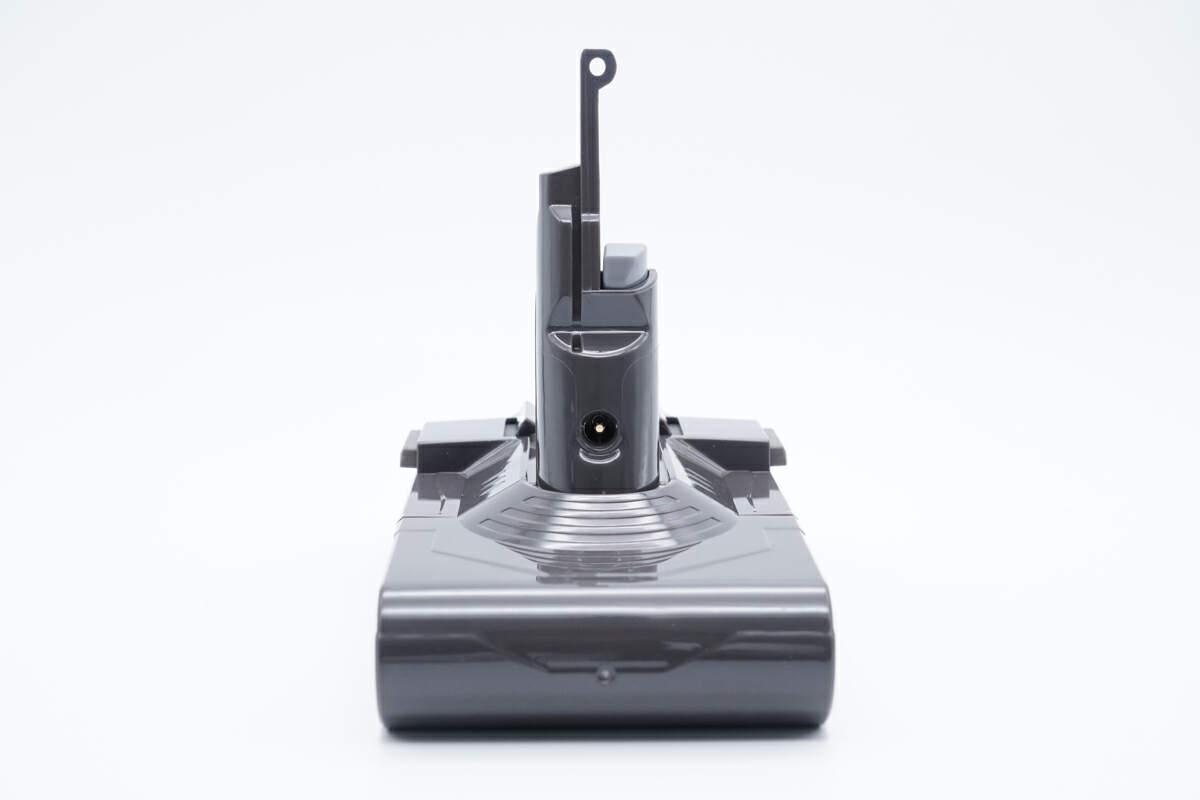

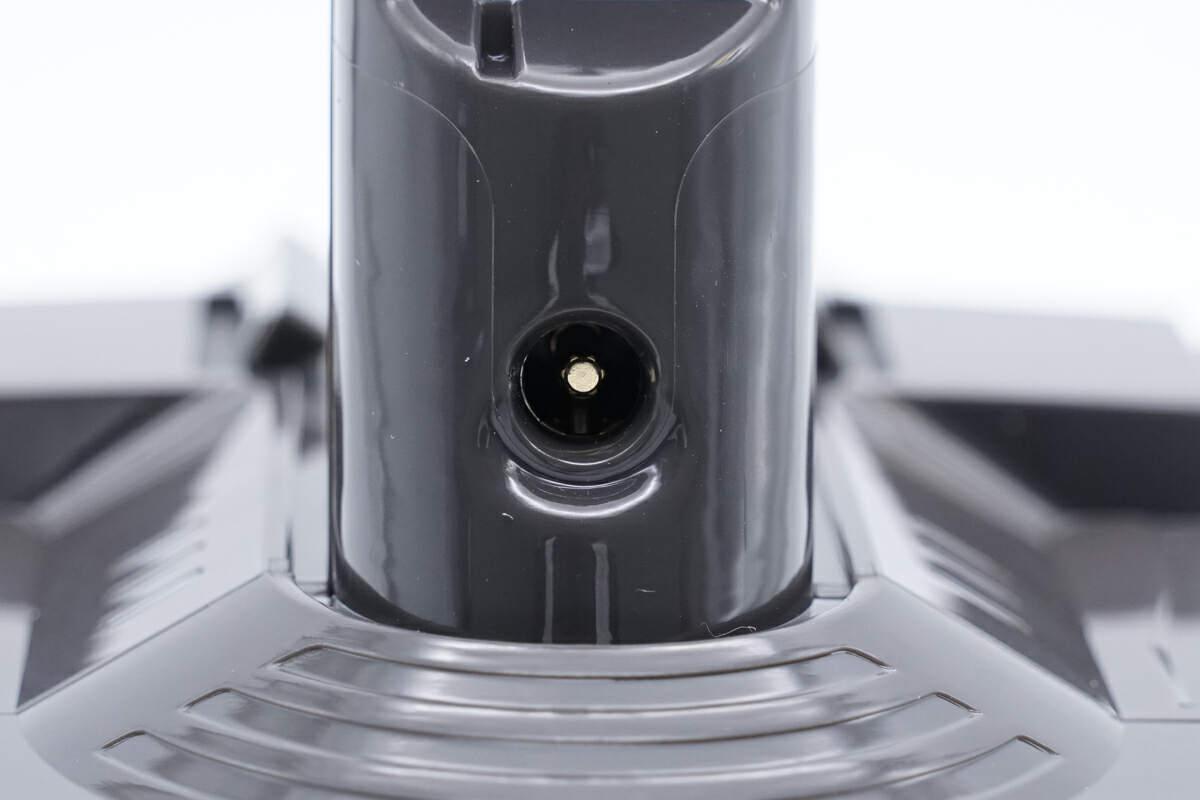

DC插口特写，可接直流充电器充电。

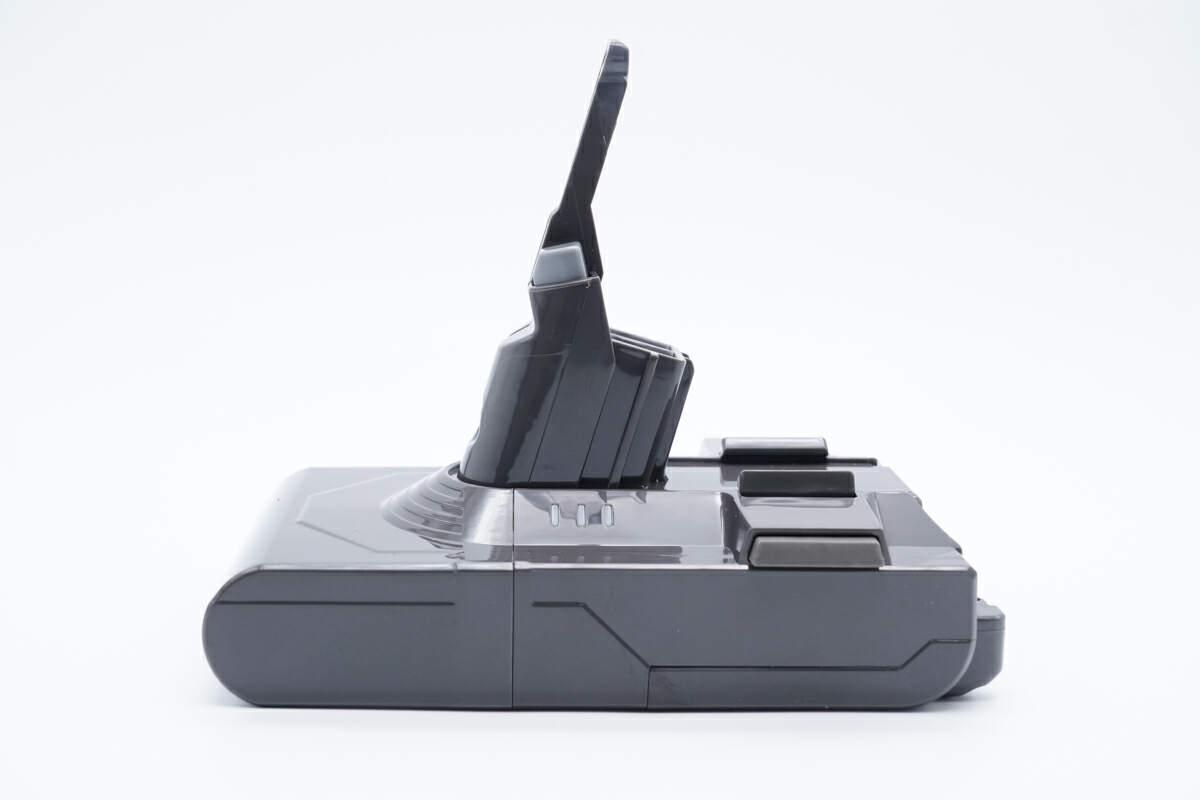

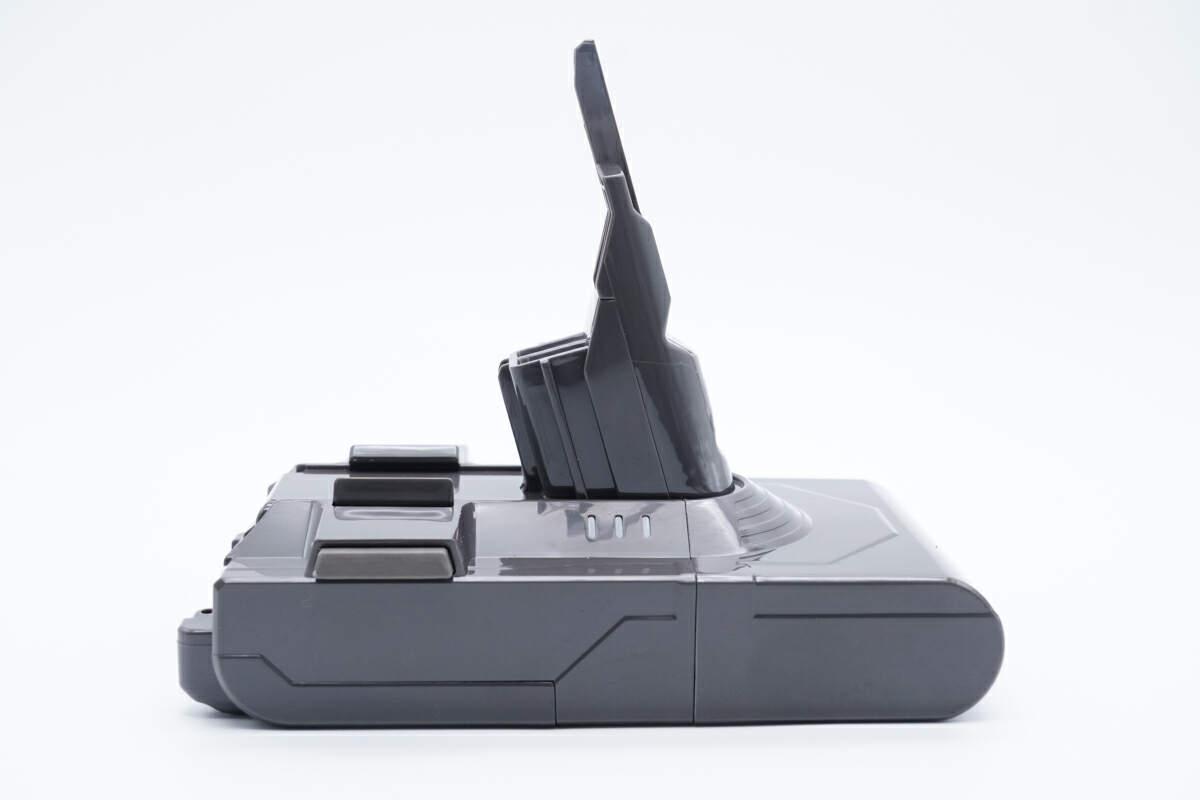

侧面一览，可见电池包外壳的接缝线和灯柱。侧面底座有凹面，方便持握。

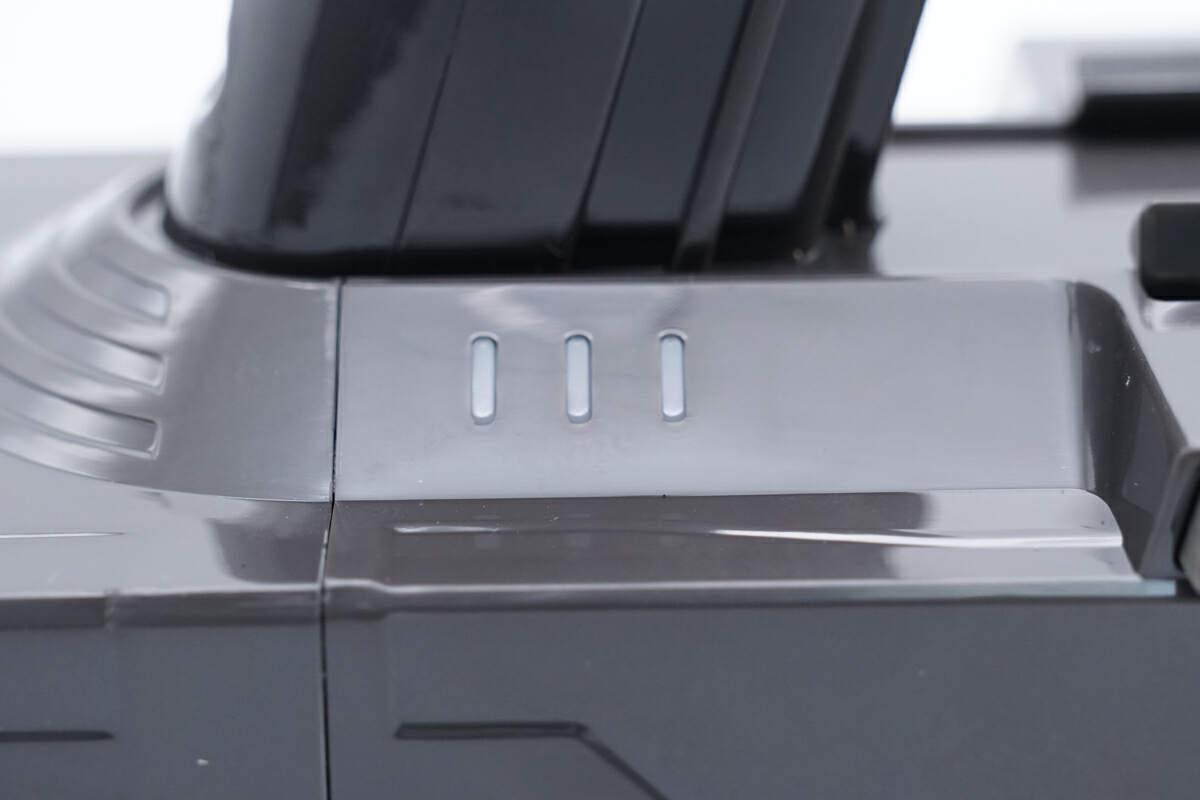

电量指示灯特写，根据显示灯数量用来指示剩余电量。
背面一览，可见固定螺丝。
另一侧面为对称设计，同样可见电量指示灯。

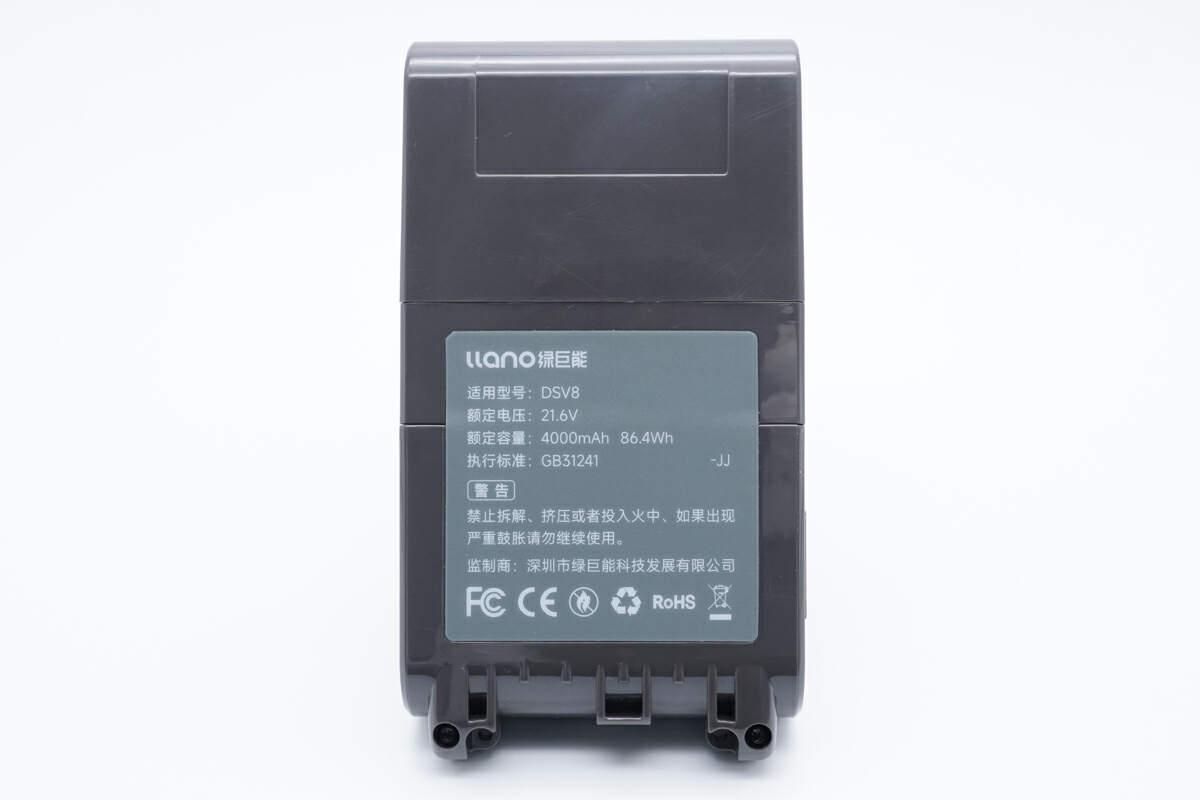

电池包底部用一张灰绿色胶纸可贴有参数详细信息和安规标识。

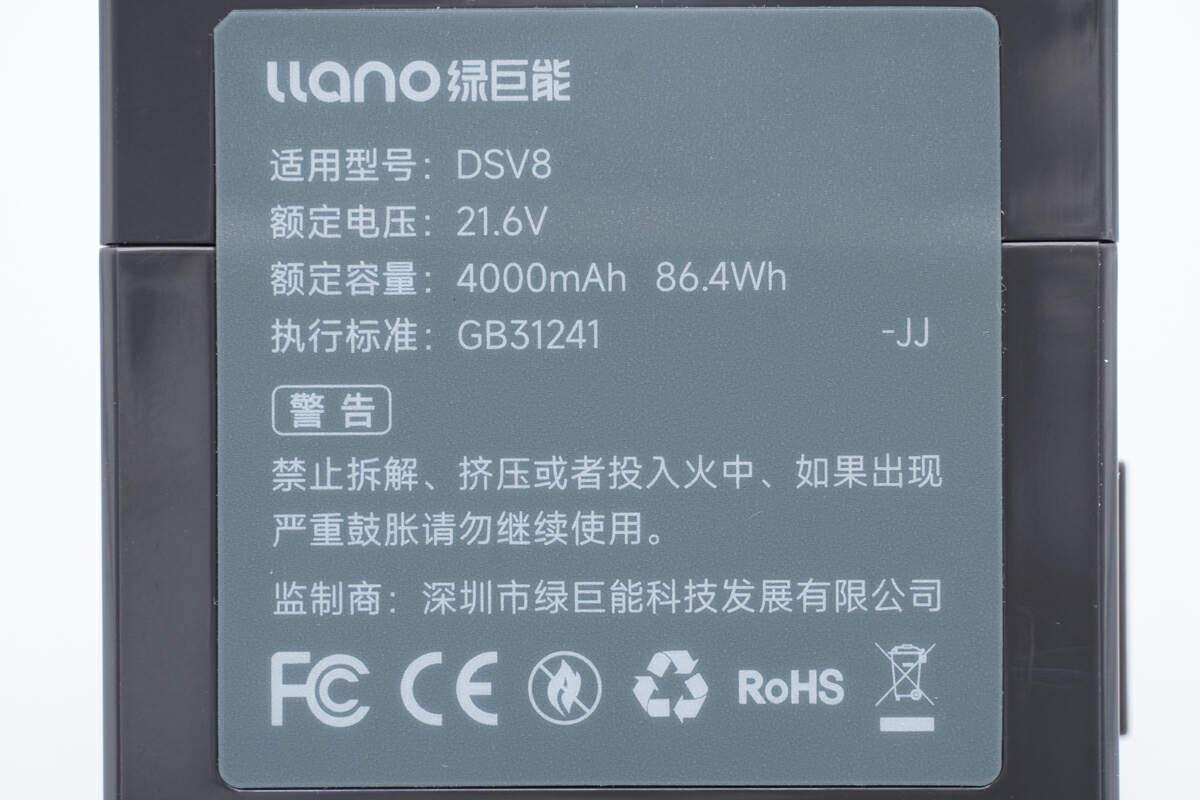

参数信息特写：
适用型号： DSV8
额定电压：21.6V
额定容量：4000mAh 86.4Wh
执行标准：GB31241-JJ

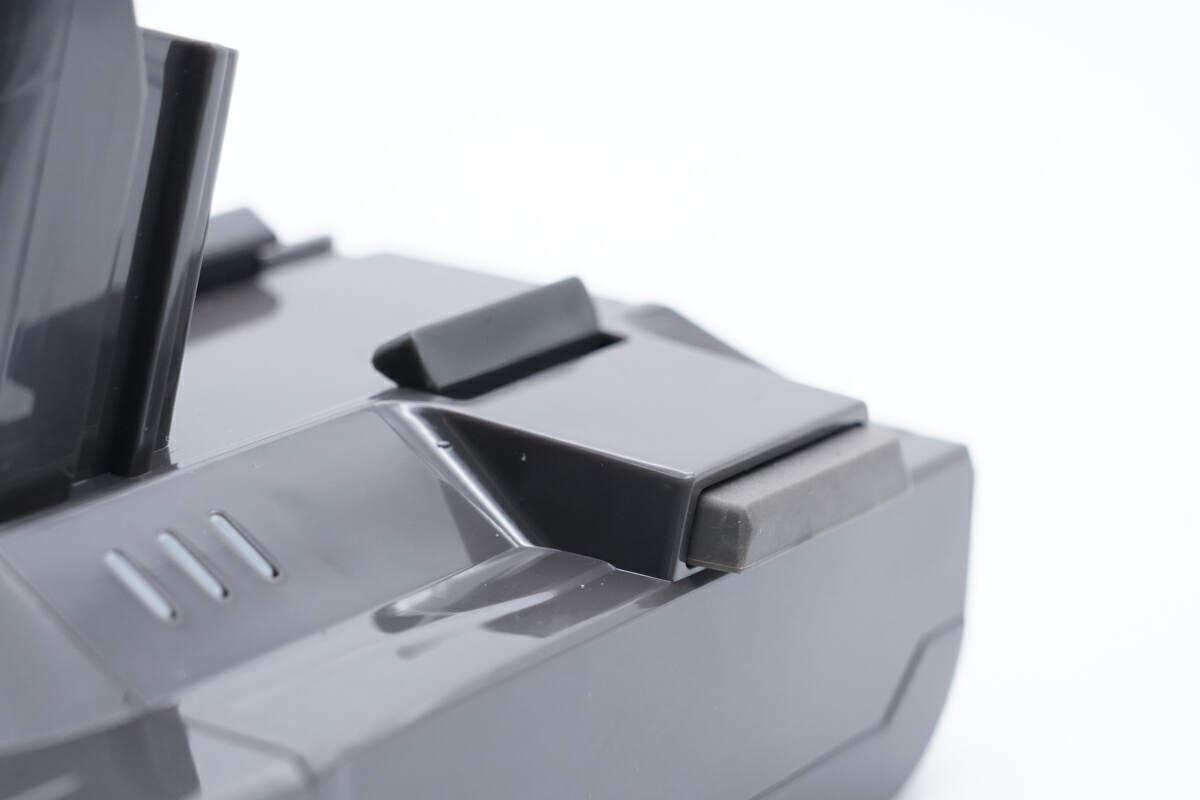

用于控制插座和电动工具链接的按压式卡扣，按压松开连接。

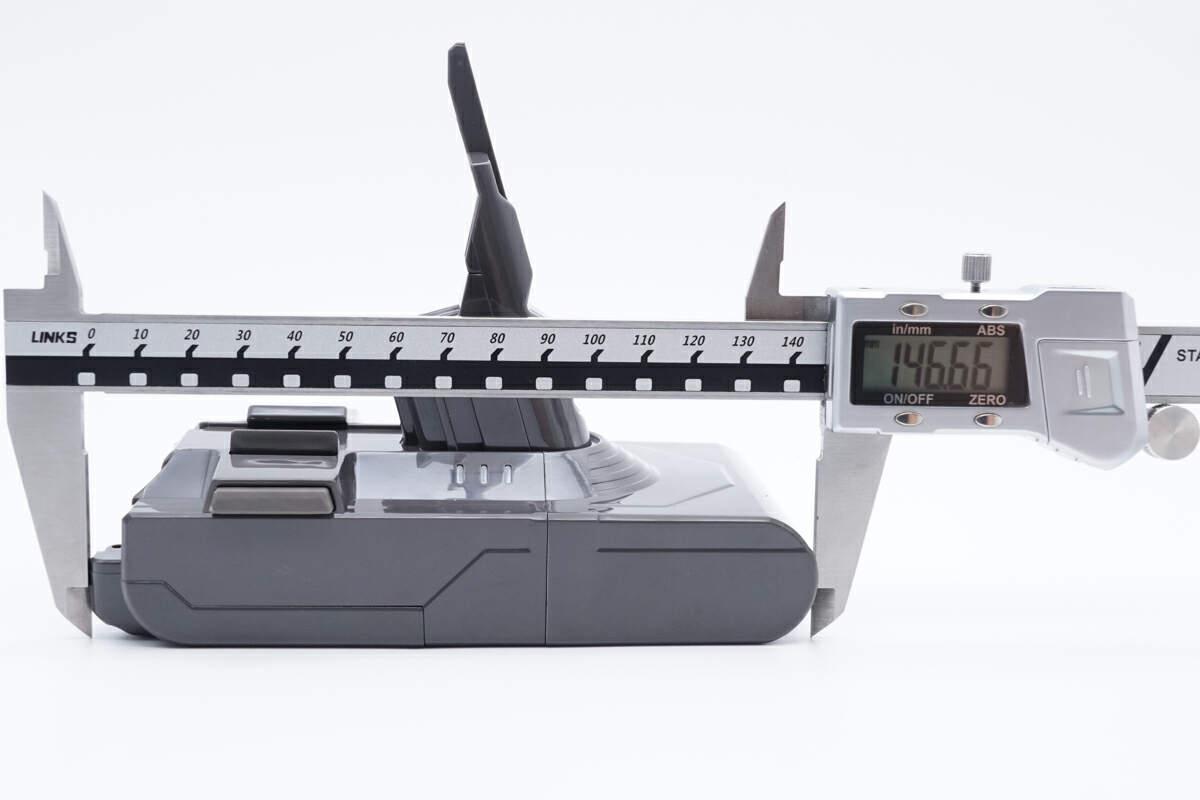

测得绿巨能吸尘器电池包长度为146.66mm。

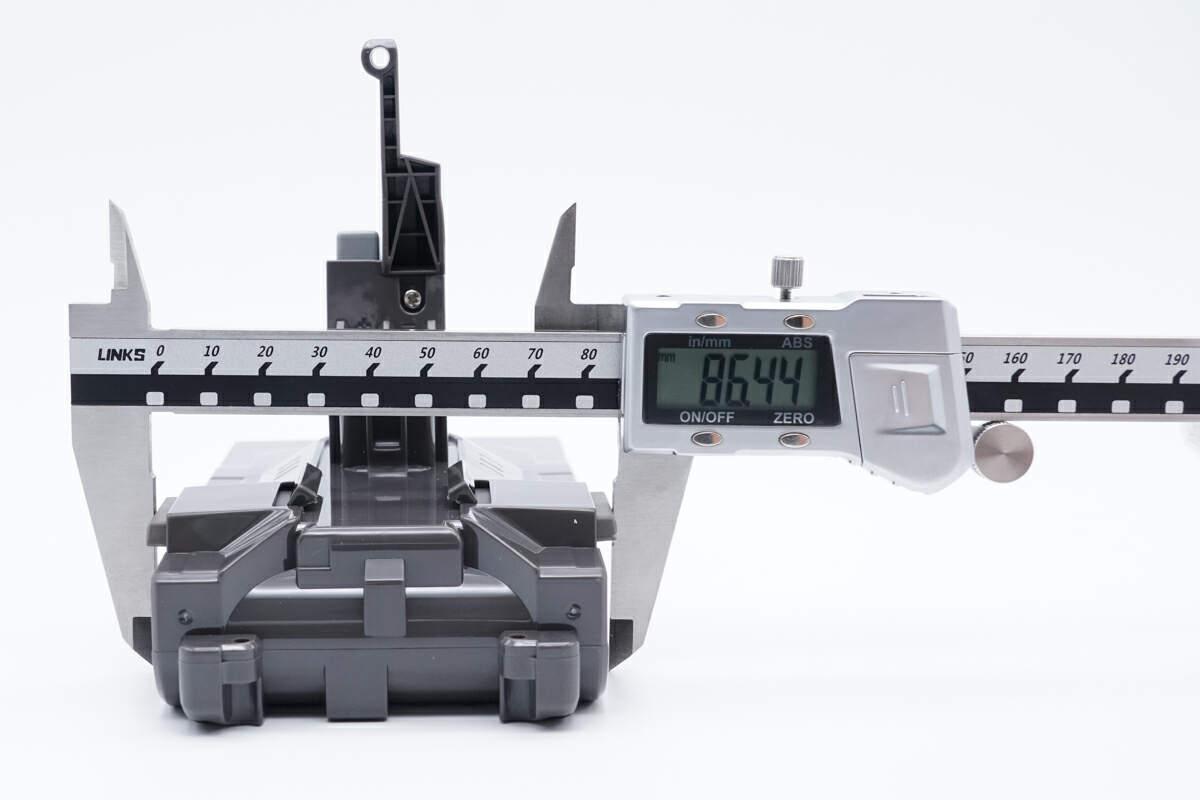

宽度为86.44mm。

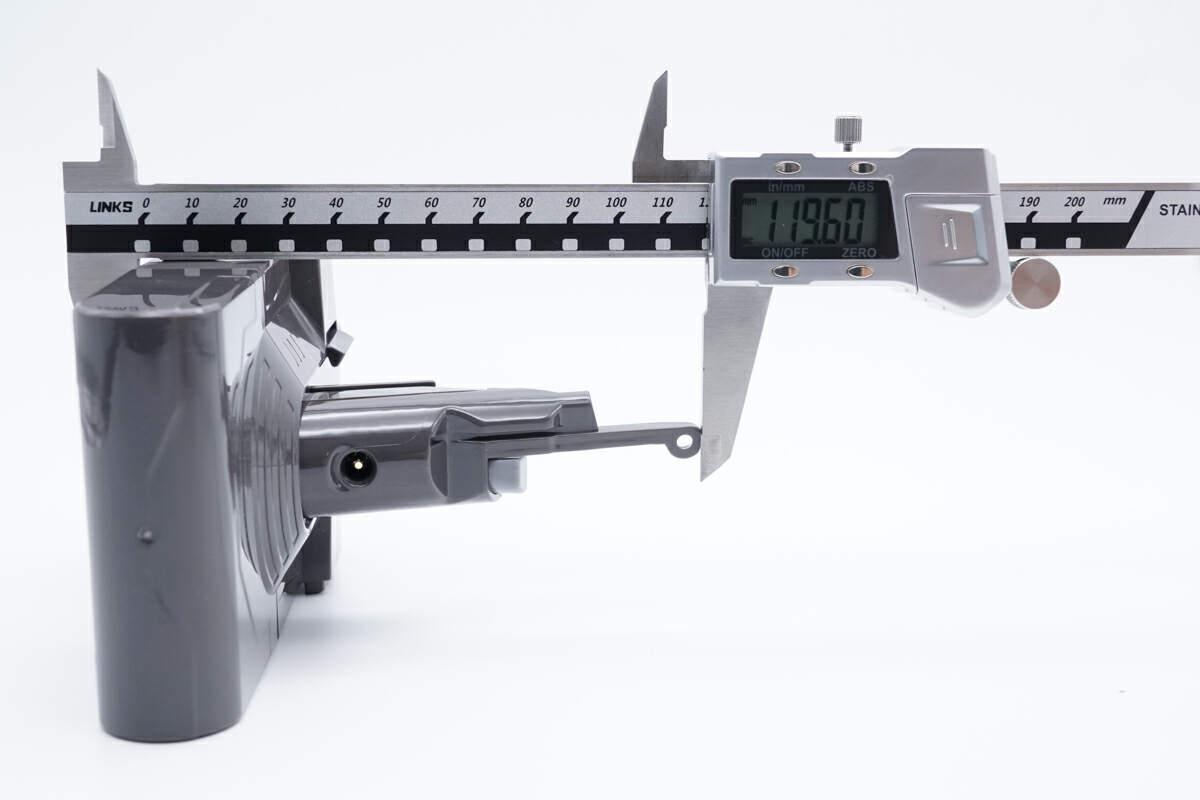

厚度为119.60mm。

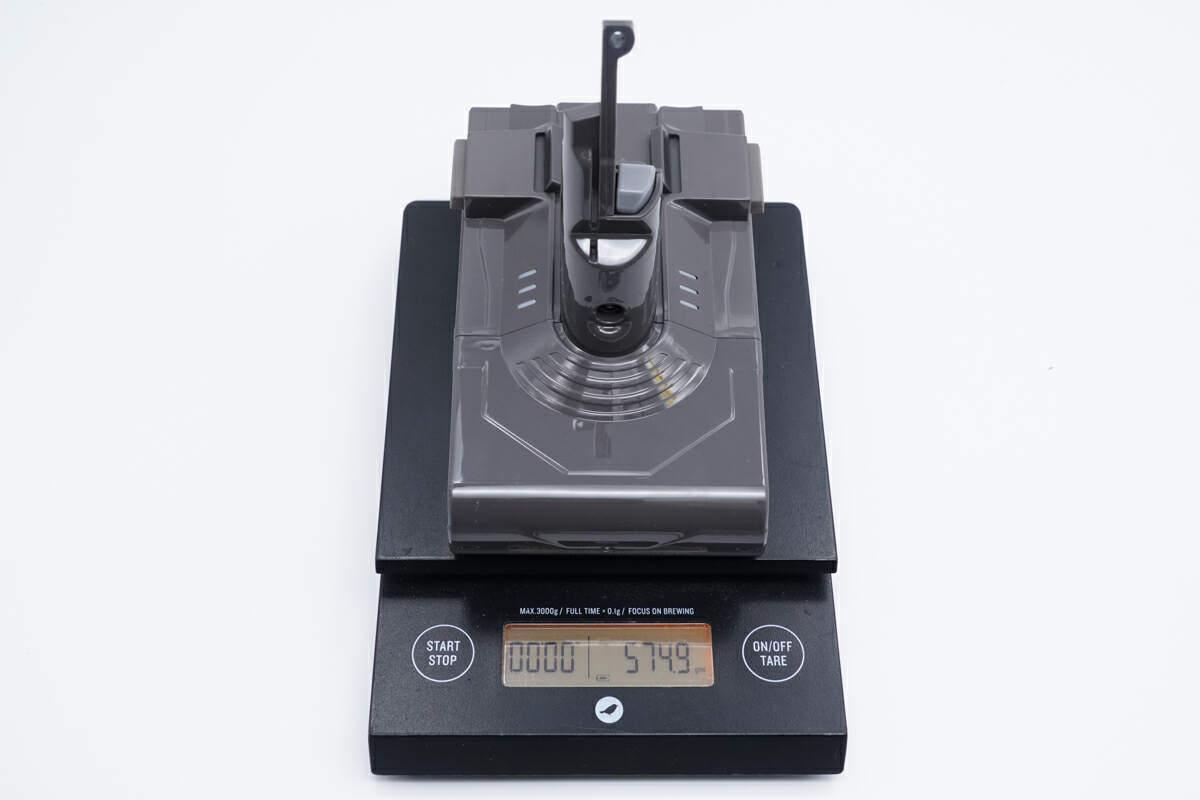

测得其重量为574.9g。
绿巨能吸尘器电池包拆解
接下来，看一下电池包内部结构和用料。

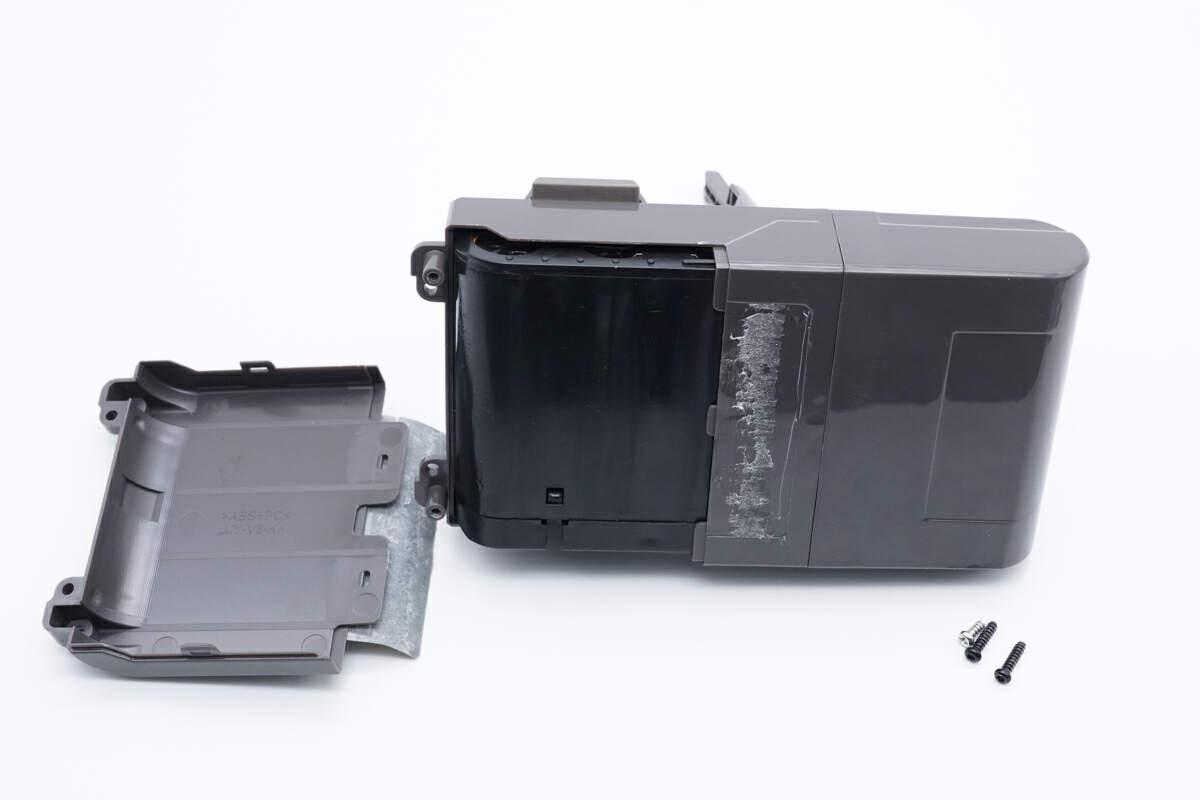

首先将螺丝拧下，将贴有产品参数的后盖拆下。
沿壳体缝隙将PCBA模块和电池组分离出来。

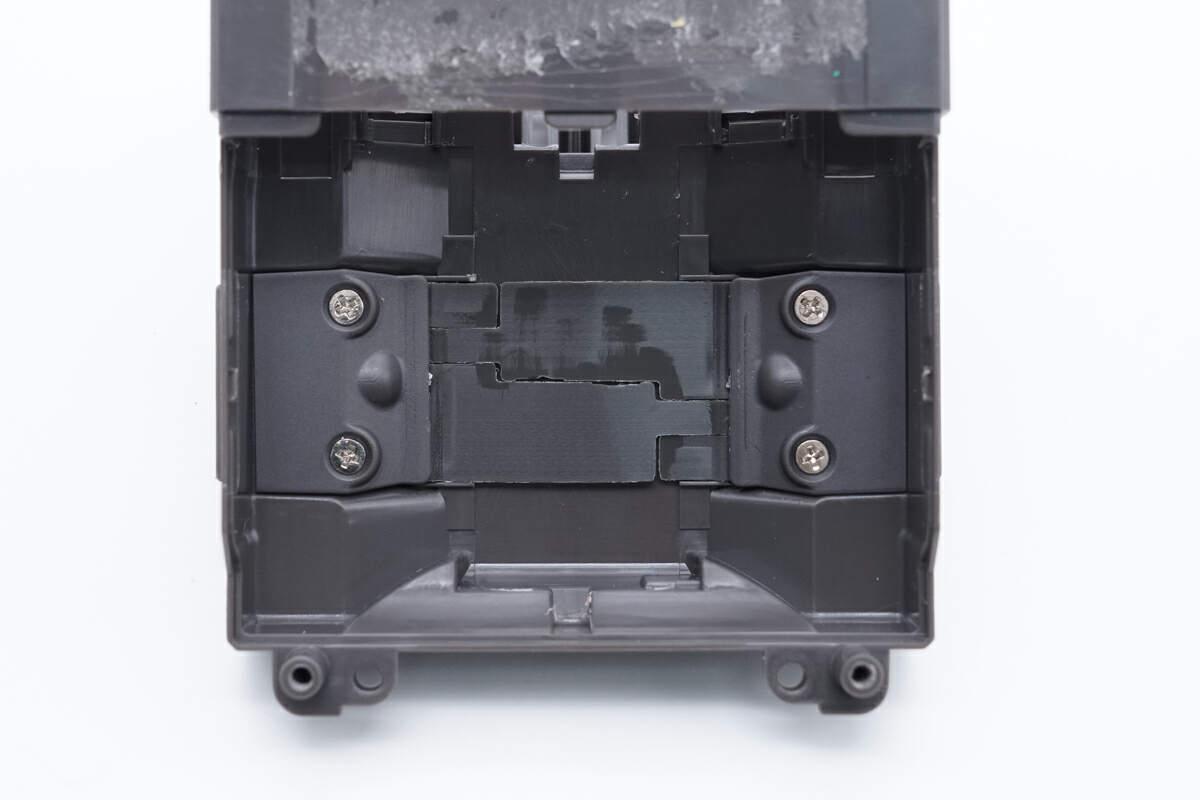

壳体内部电池组盖板也有螺丝固定。
PCBA模块用螺丝固定住。

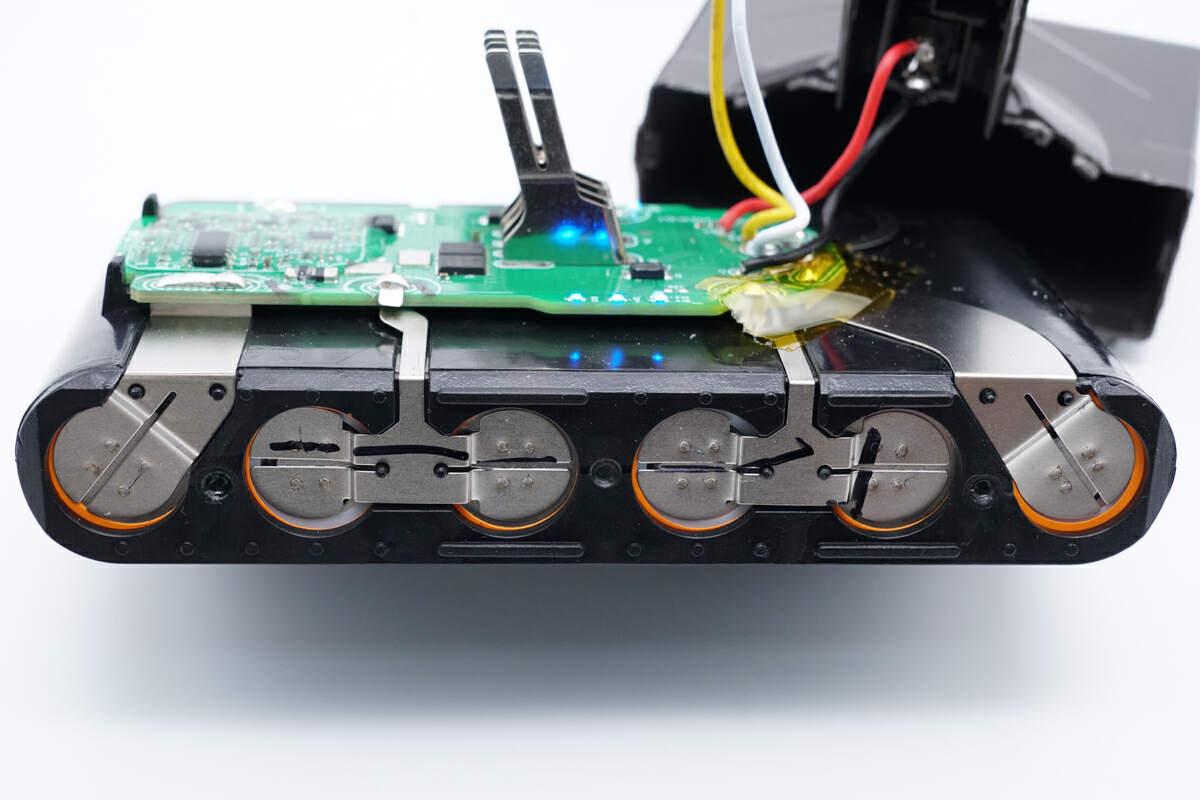

从PCBA模块和电池组侧面可见，PCBA模块还用镍片焊接，固定在电池组套模上方。

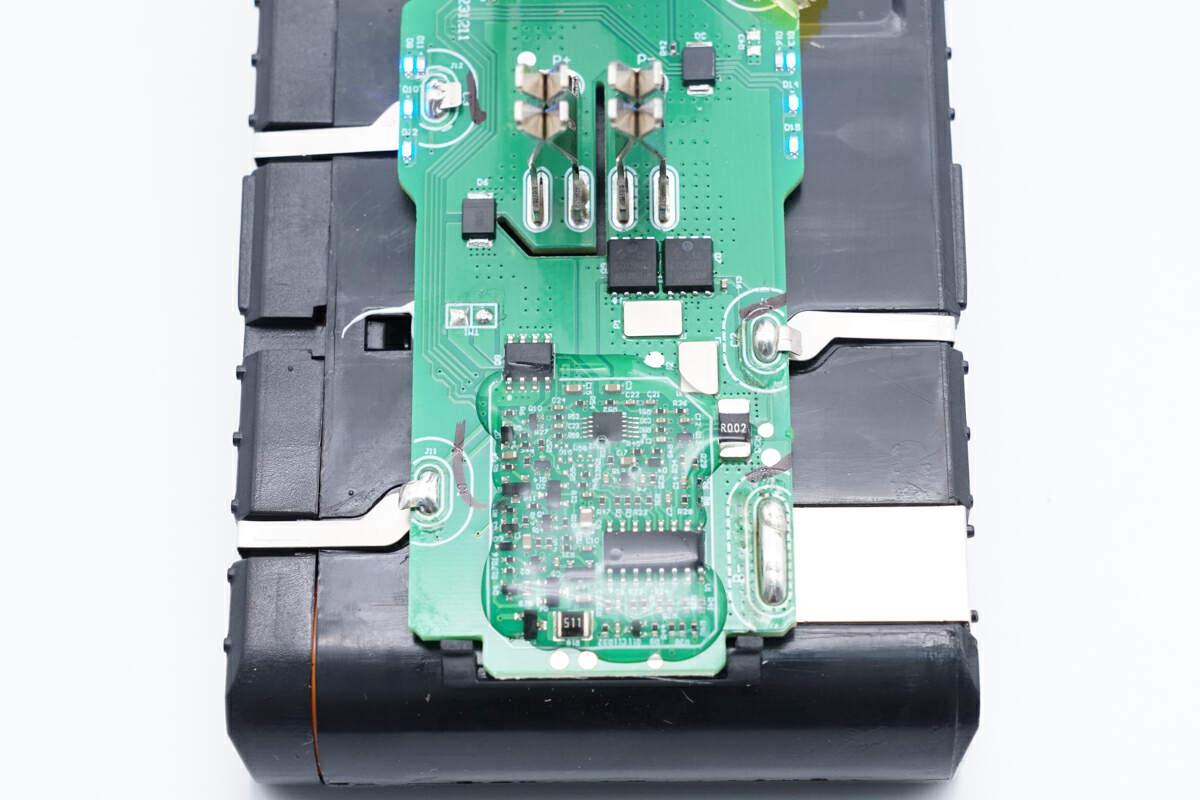

从正上方看，可以看到电池组极耳镍片在PCBA模块上的四个焊点。
PCBA模块的主要元器件上面打胶保护。
镍片焊点圆润饱满。

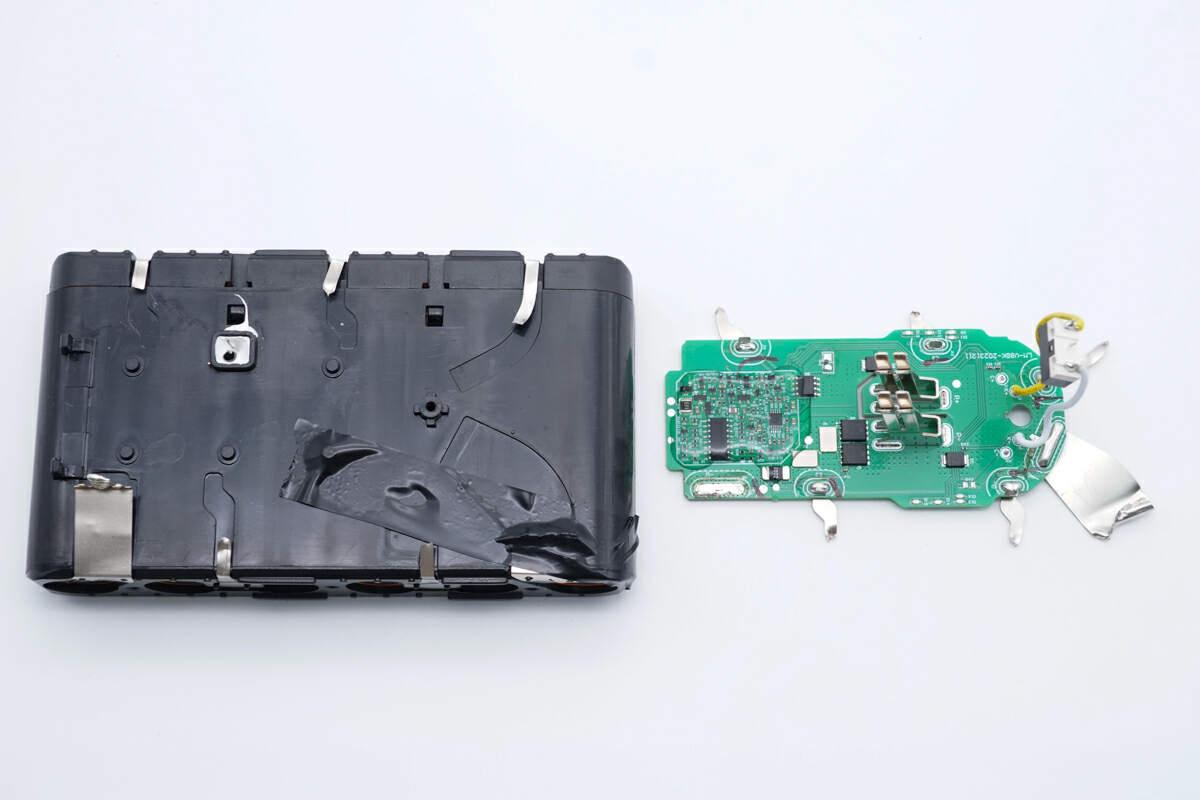

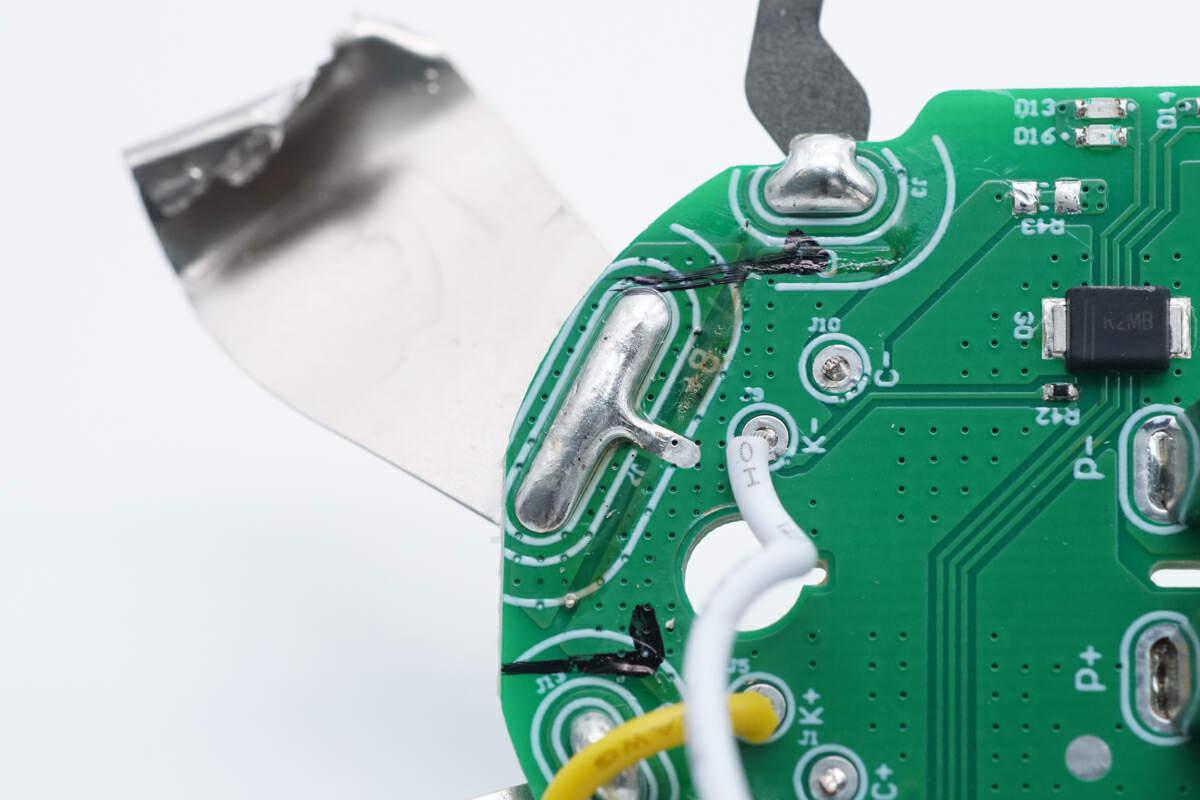

将镍片从PCBA模块上剪下，分离开电池组和PCBA模块。

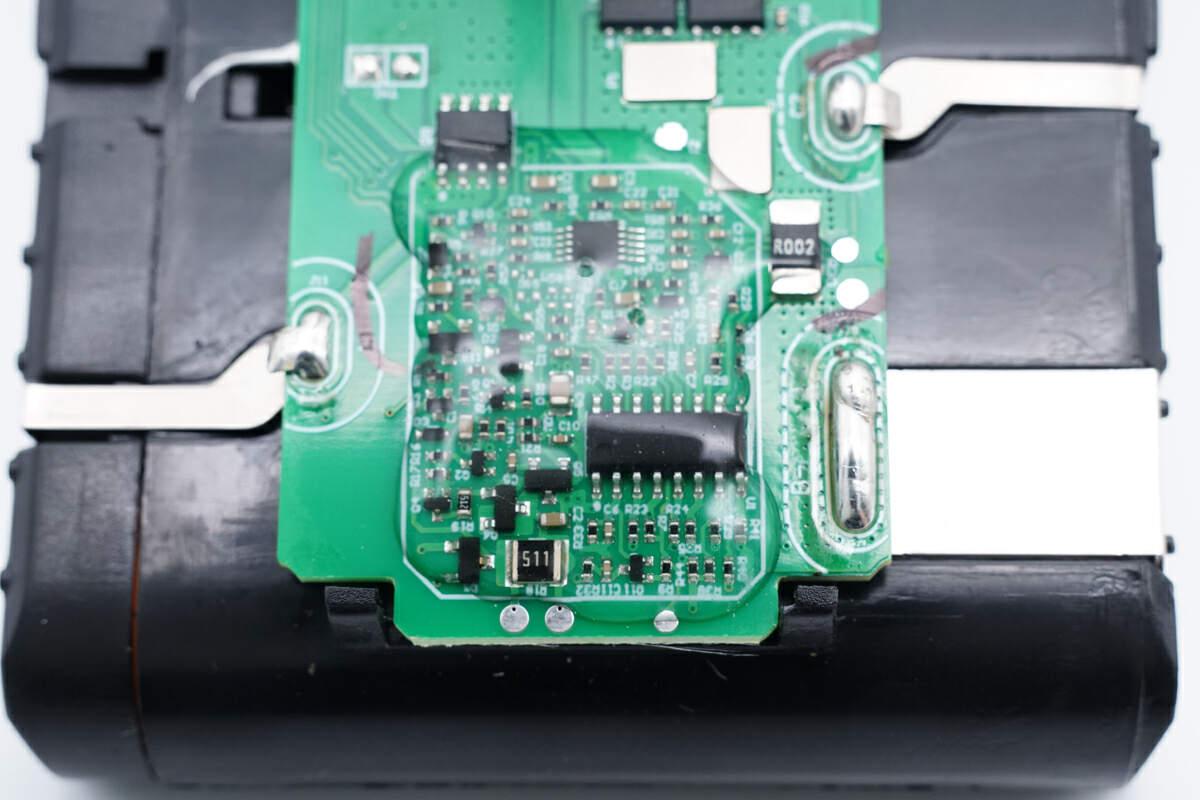

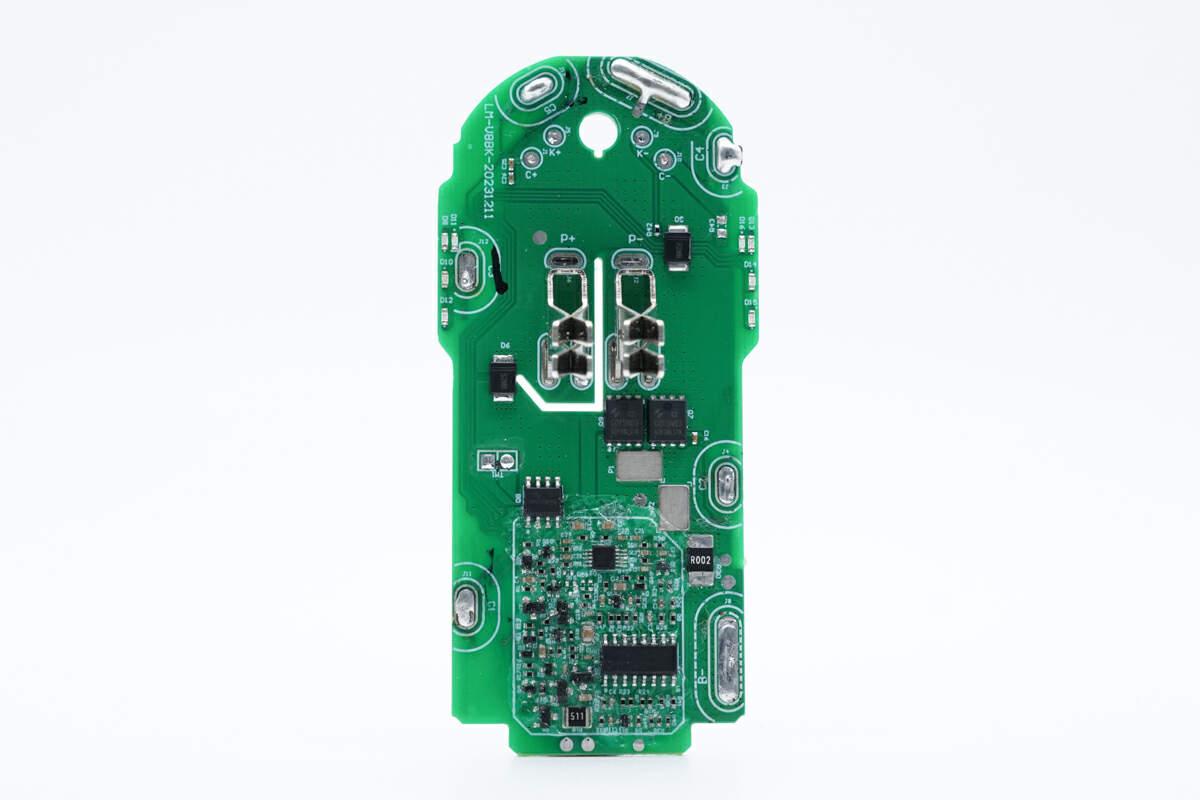

PCBA模块特写，上部分为插座金属片，下部分为电池管理和保护电路。

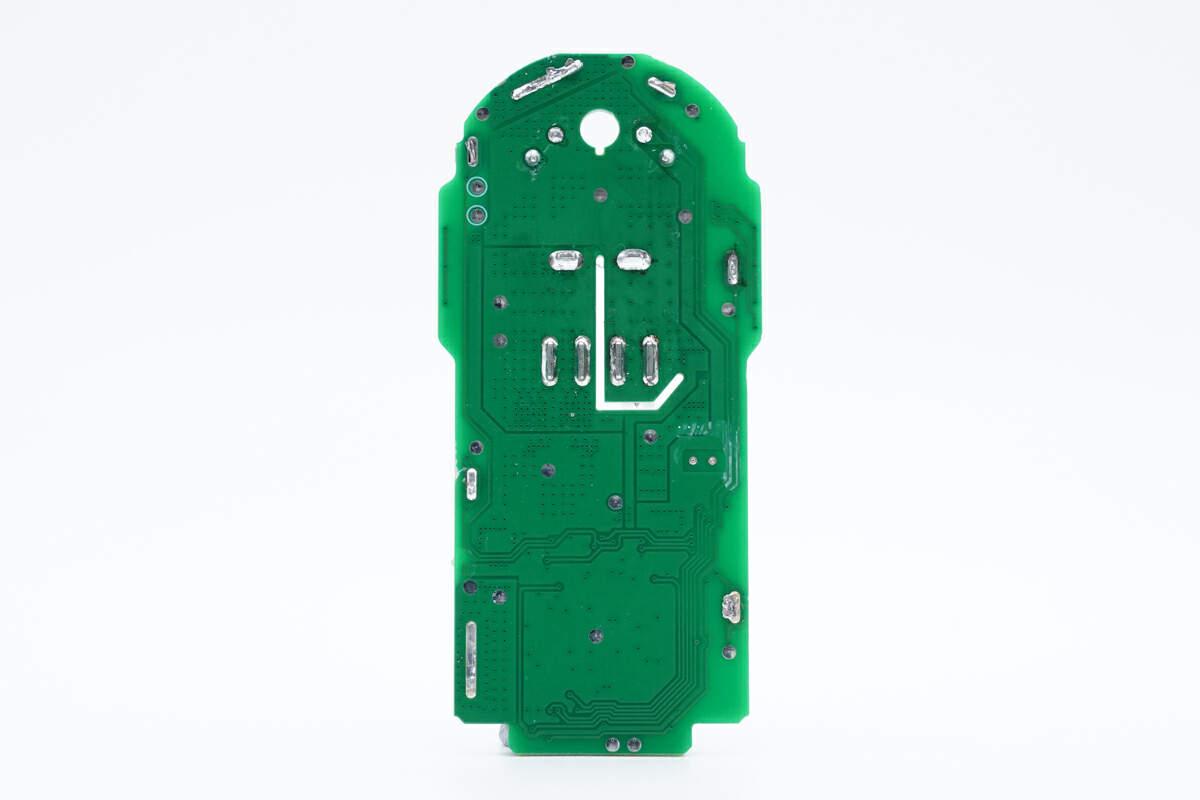

背面无器件。

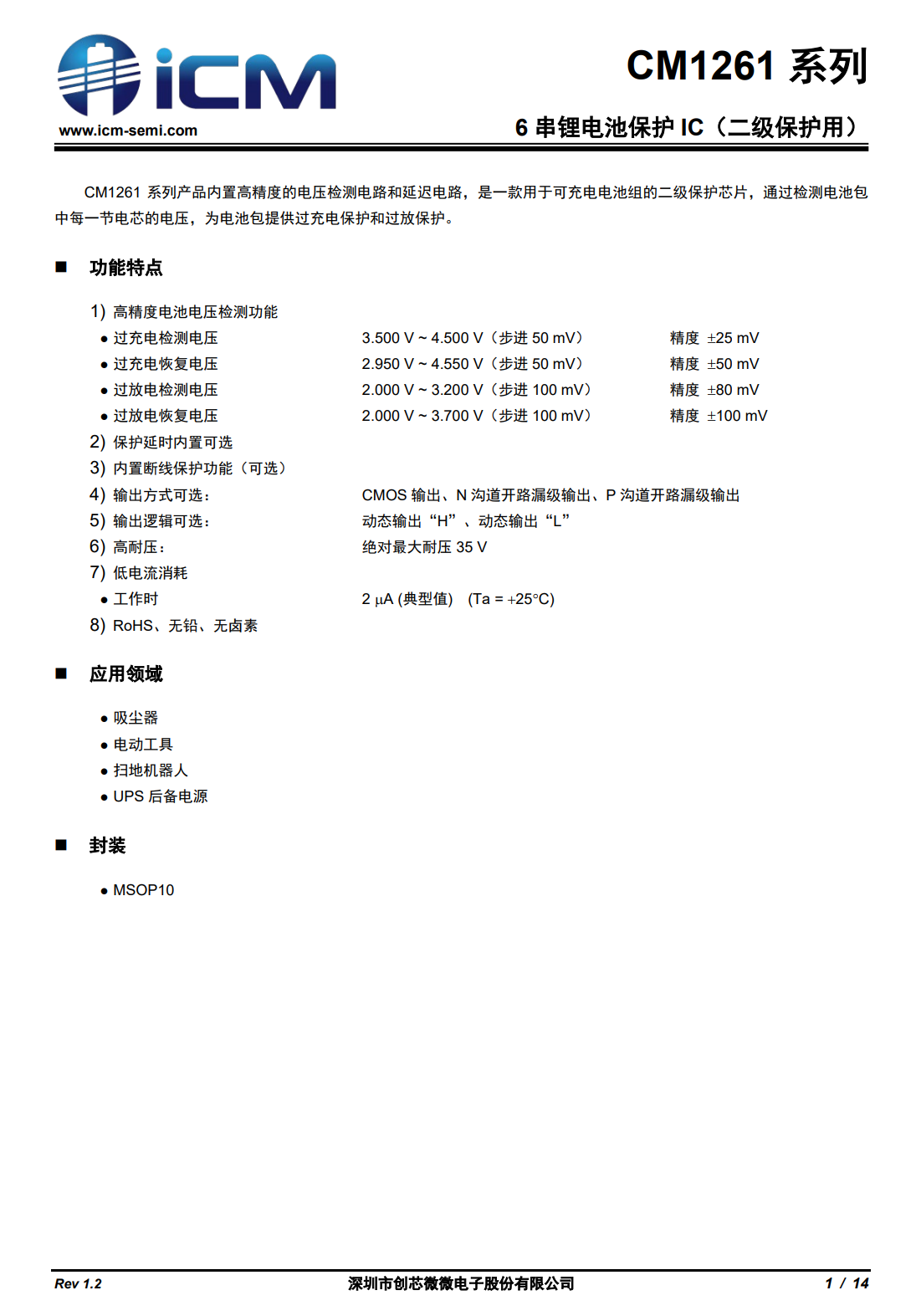

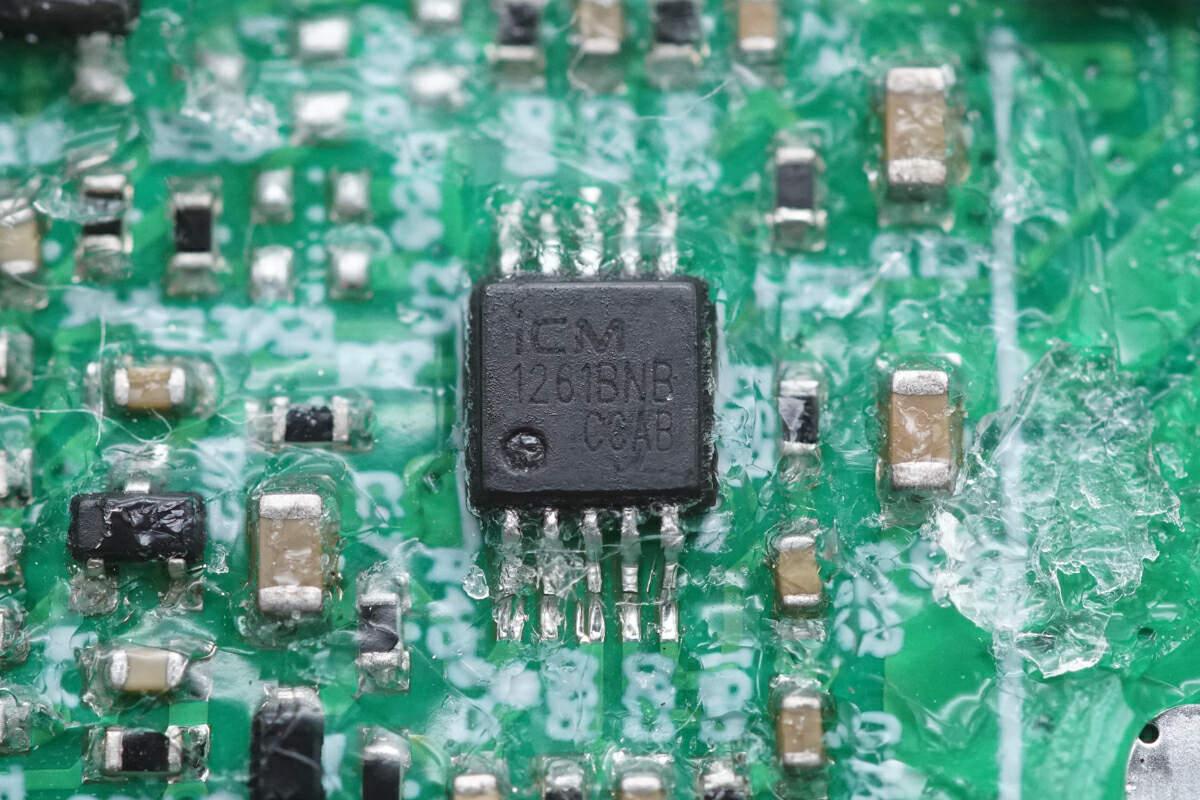

电池保护芯片来自iCM创芯微，型号CM1261-BNB。CM1261-BNB是一款6串锂电池二次保护芯片，内置高精度的电压检测电路和延迟电路，检测电池包中每一节电芯的电压，为电池包提供过充电保护和过放保护，采用MSOP10封装。
创芯微CM1261-BNB芯片详情。

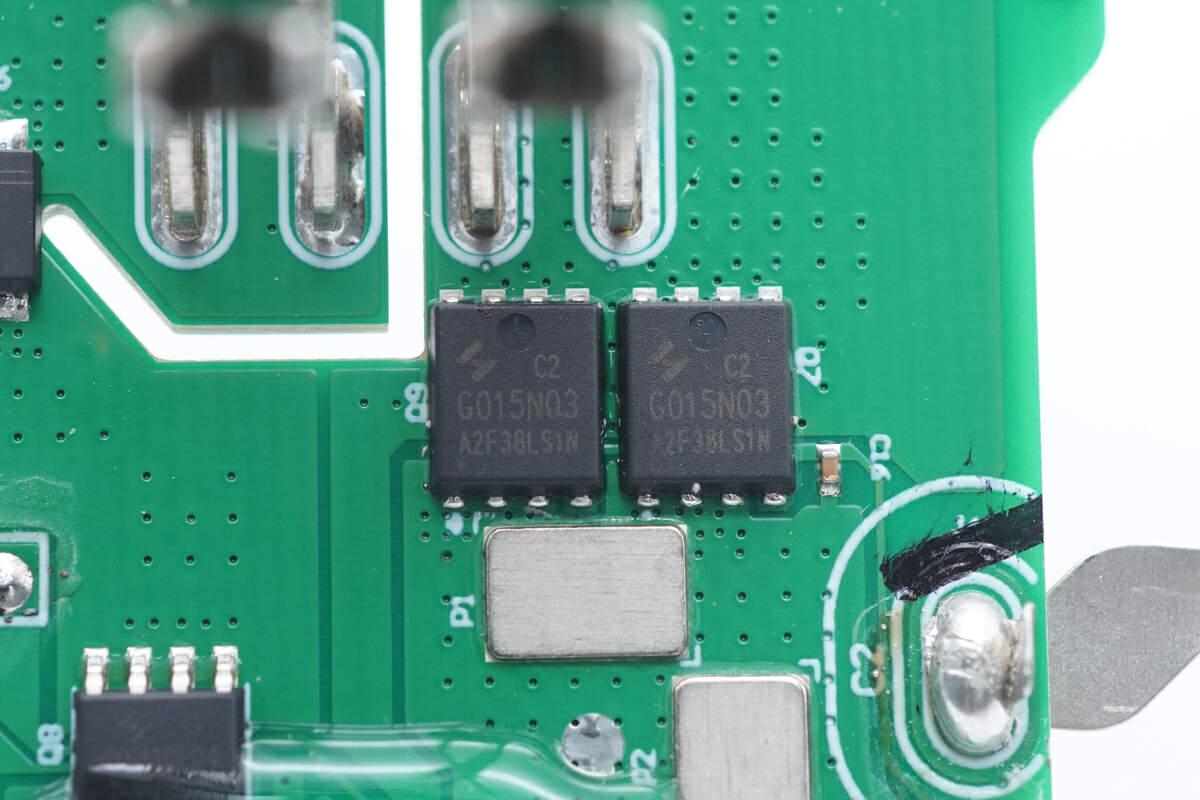

电池放电保护管来自Huayi华羿微，型号HYG015N03LR1C2，NMOS，耐压30V，导阻1.2mΩ，采用PPAK5*6-8L封装，两颗并联。

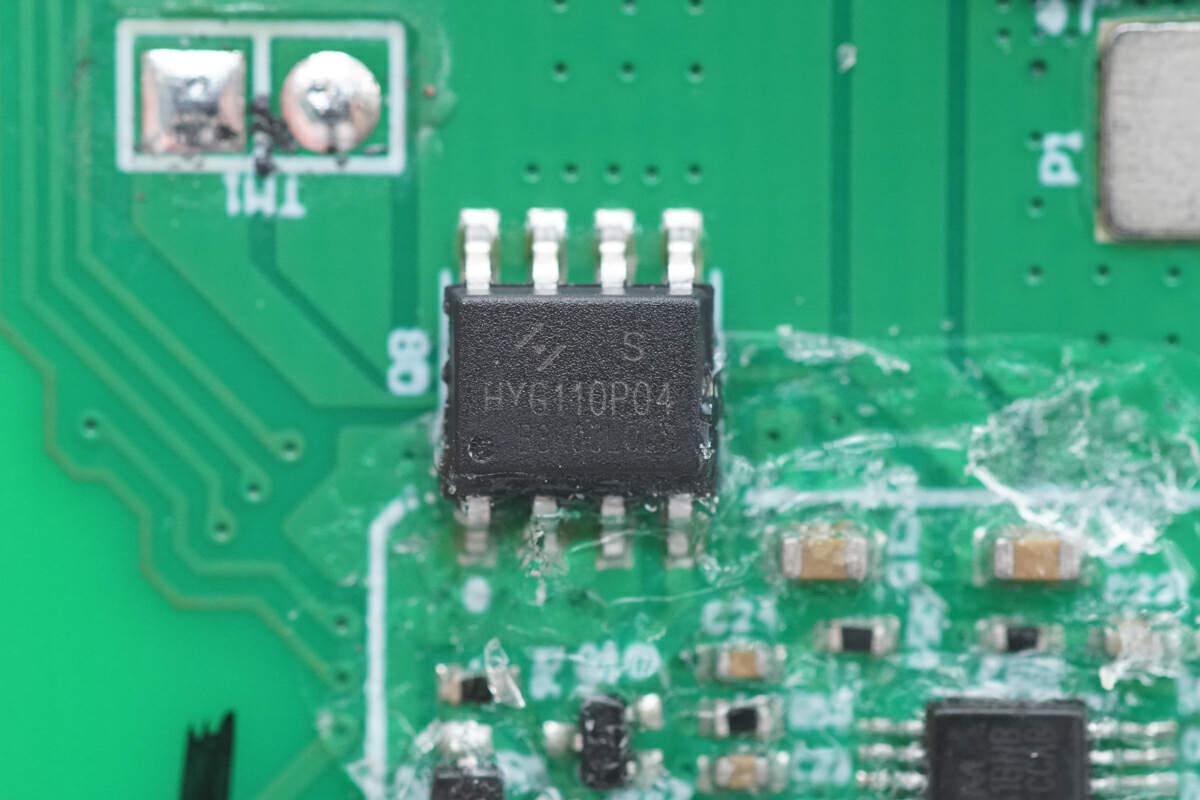

电池充电保护管来自Huayi华羿微，型号HYG110P04LQ2S，PMOS，耐压-40V，导阻11mΩ，采用SOP-8L封装。

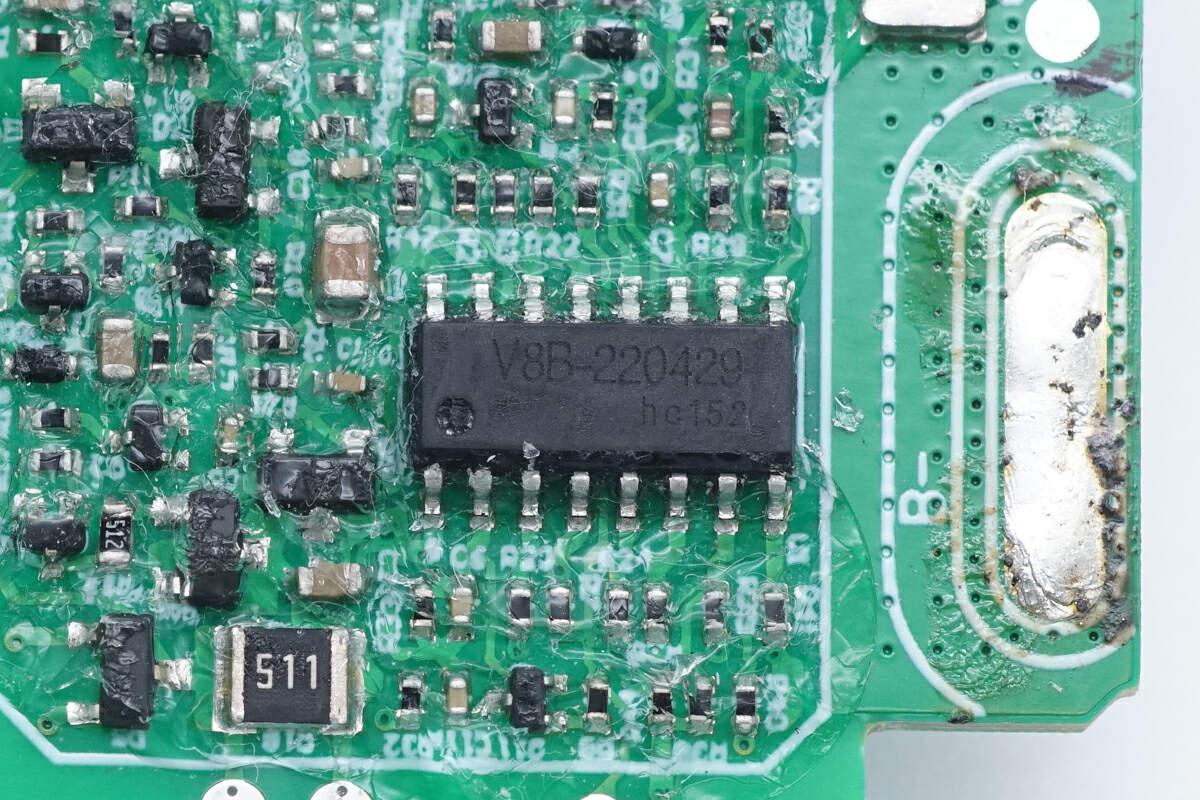

电池组管理芯片特写，丝印V8B-220429，用于电量指示功能。
2mΩ取样电阻特写。

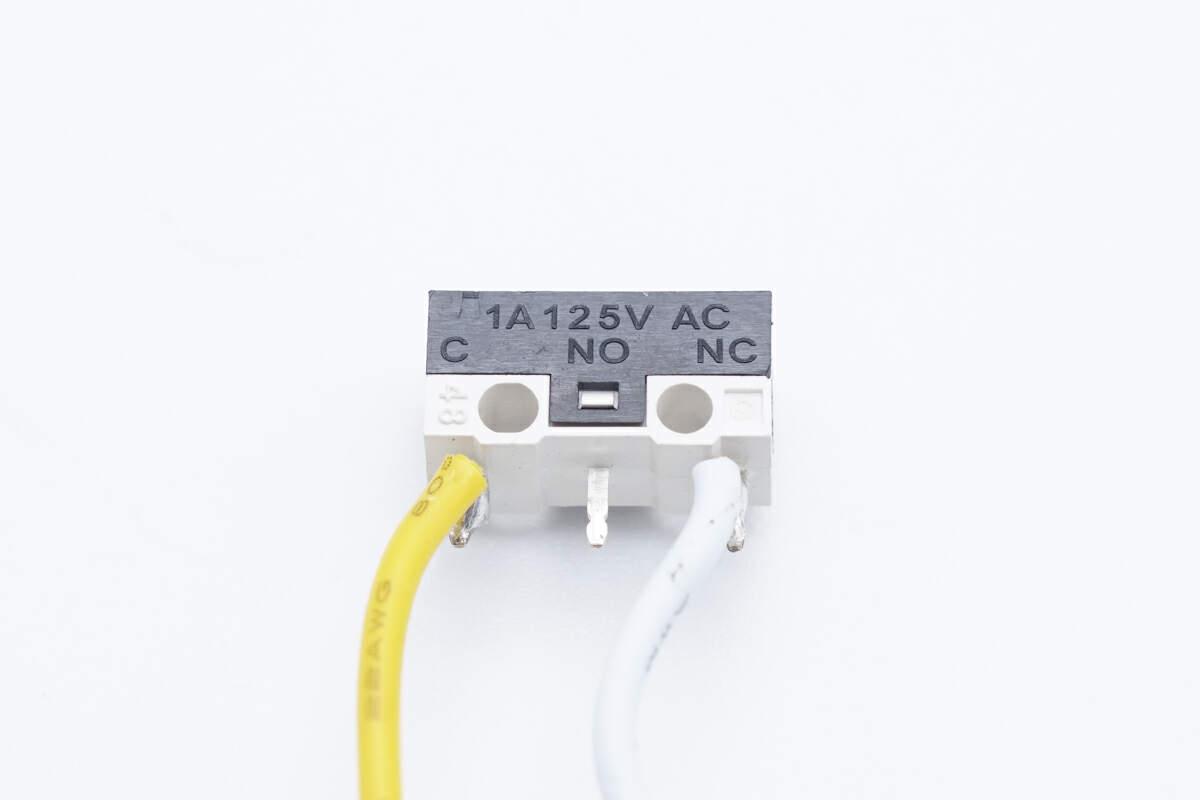

电源显示灯开关按钮特写，规格为1A 125V。
接下来看一下电池组模块，电池组被黑色套模包裹保护。
电池组套模底面无信息，可见卡扣，用于把电池组固定在外壳上。

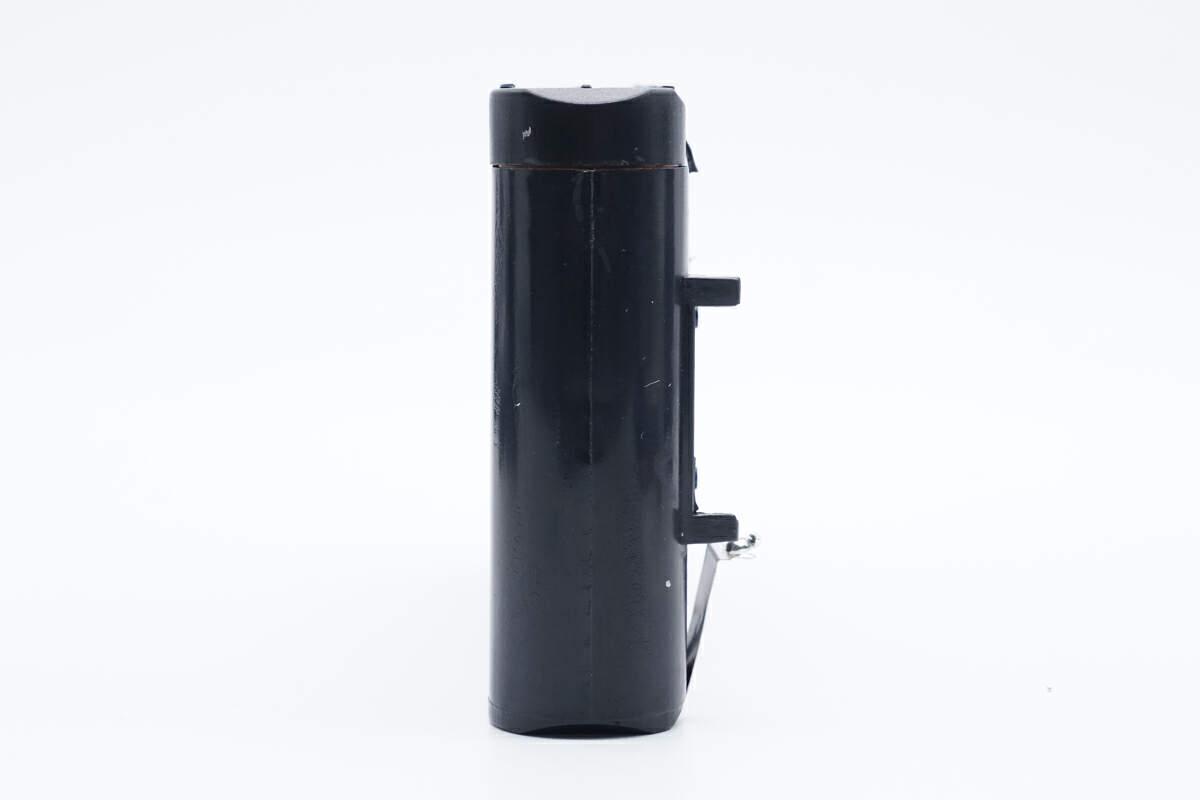

侧面无信息。

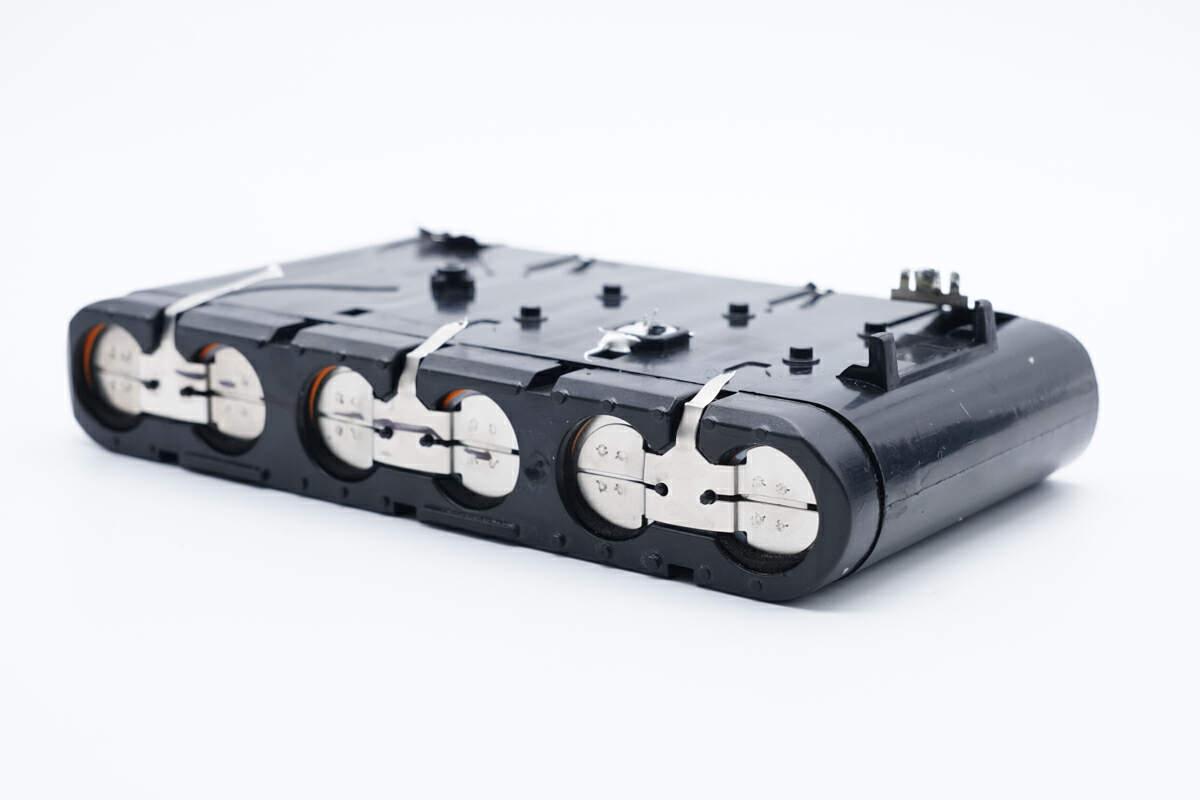

正负极用镍片点焊连接。
接下来将套膜中的电池组取出。

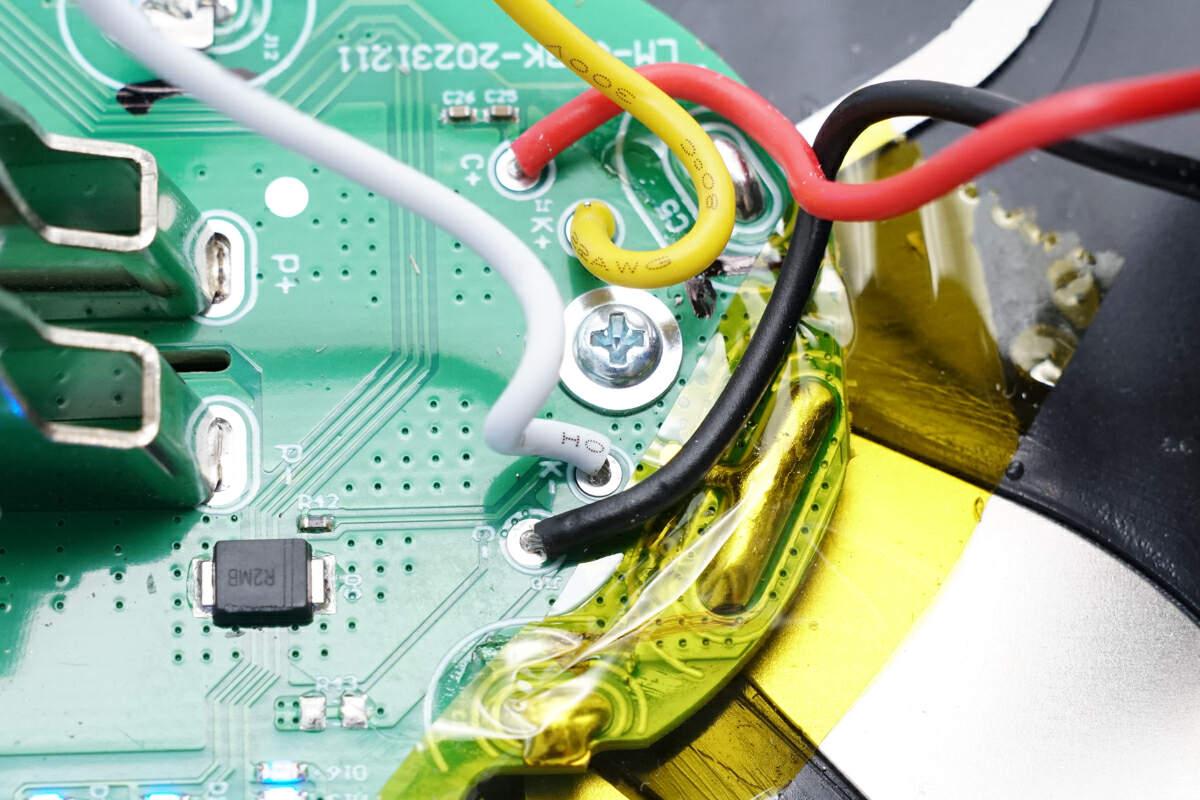

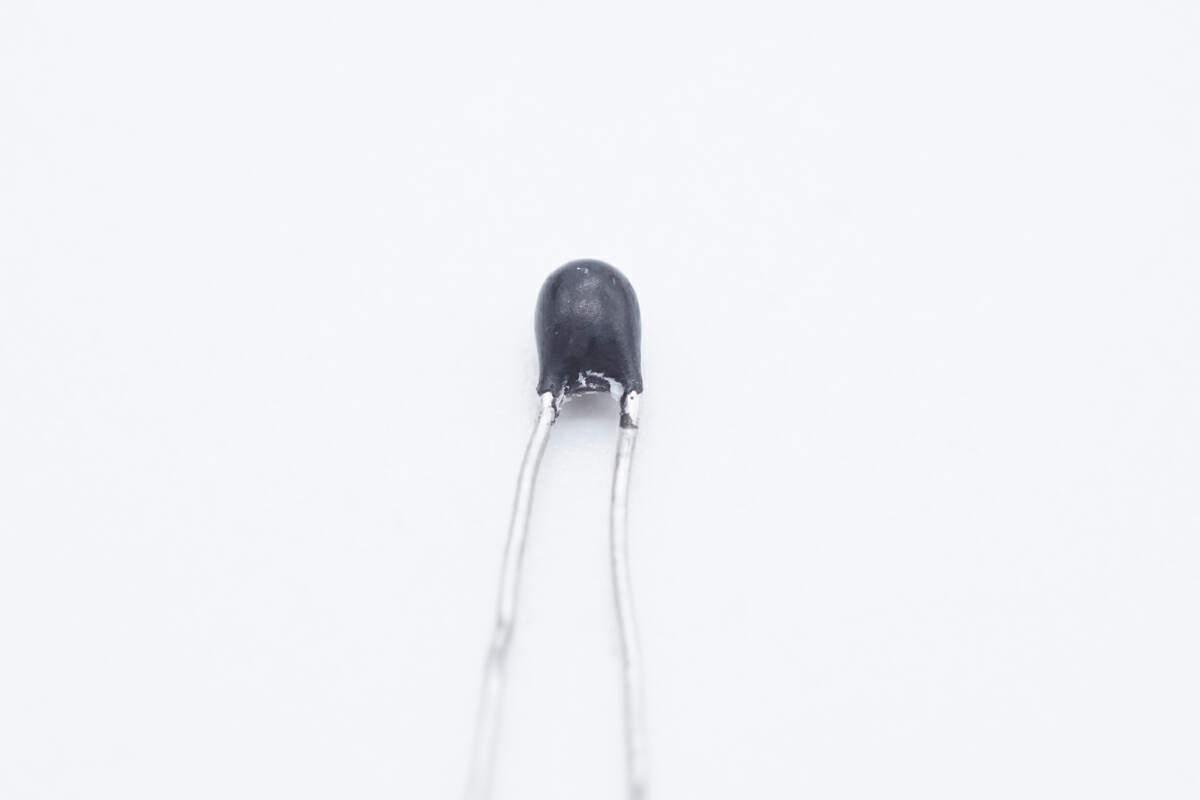

套模内有个热敏电阻，用于温控监测和保护。

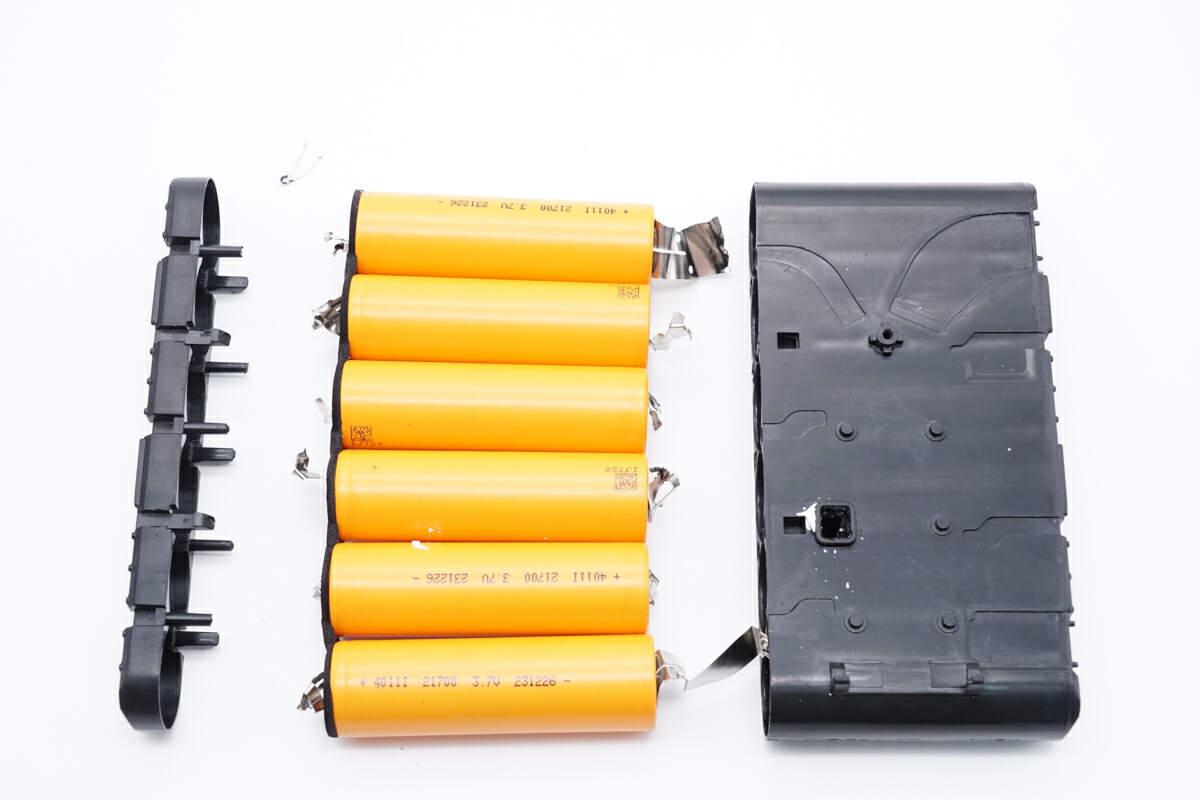

电池组一共6节，串联而成。

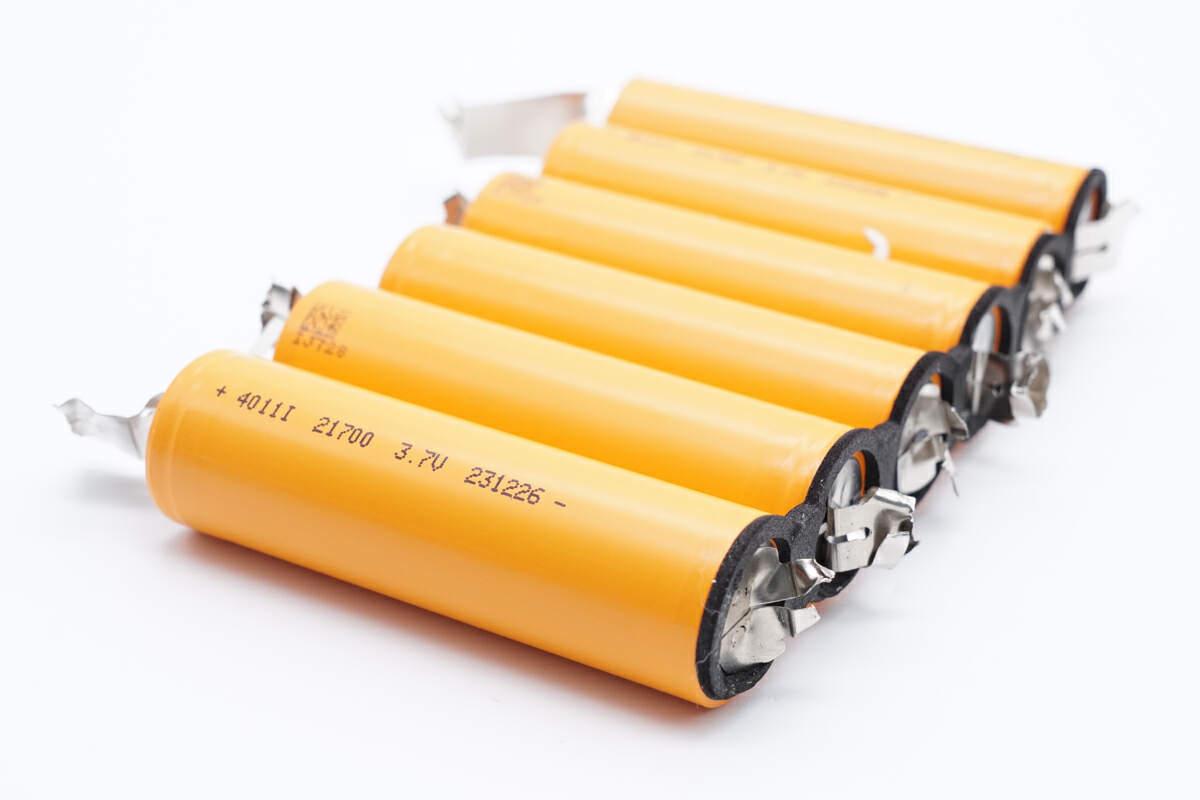

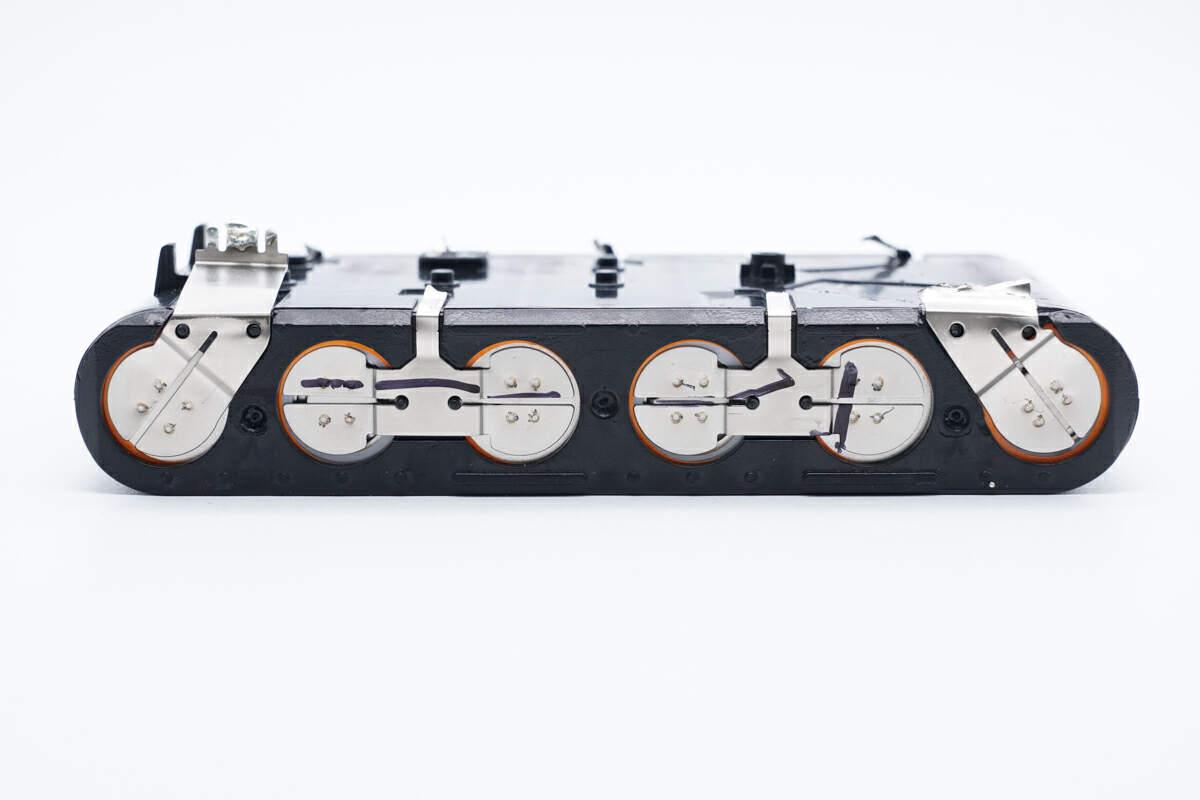

电池信息特写，电芯为21700圆柱电池，标称电压3.7V，品牌未知。

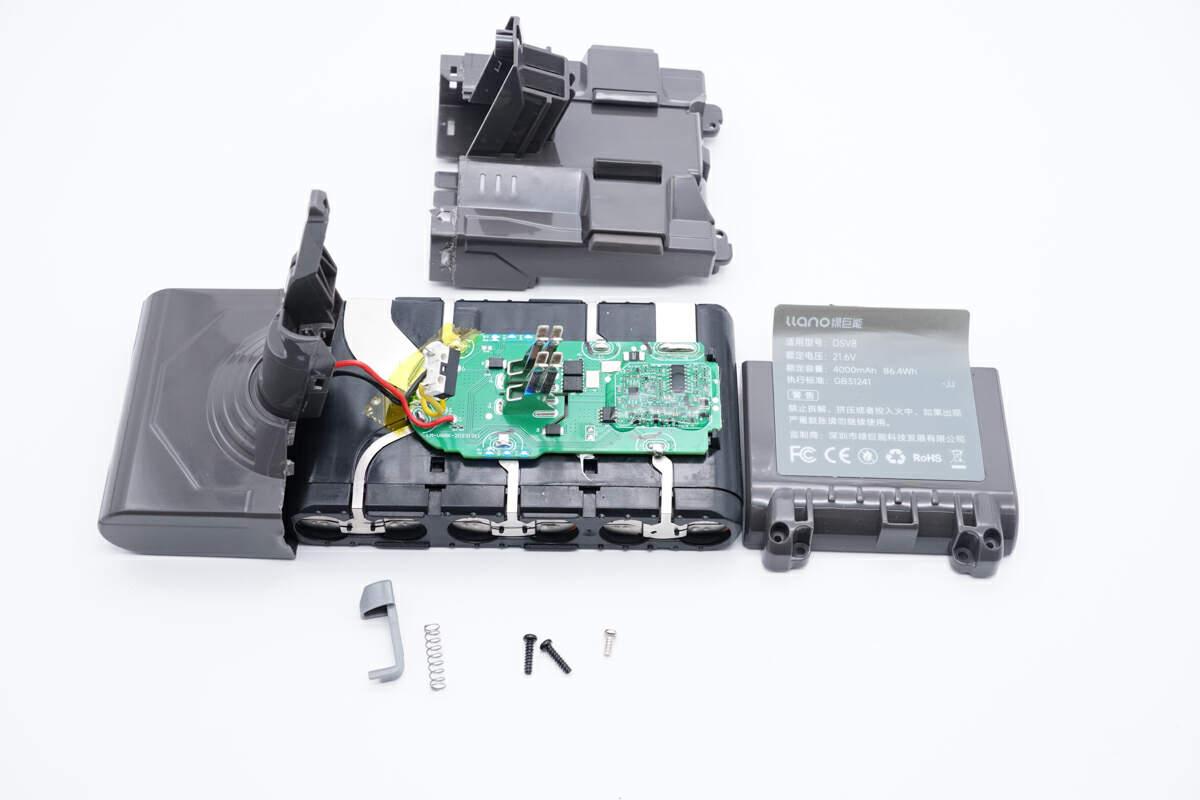

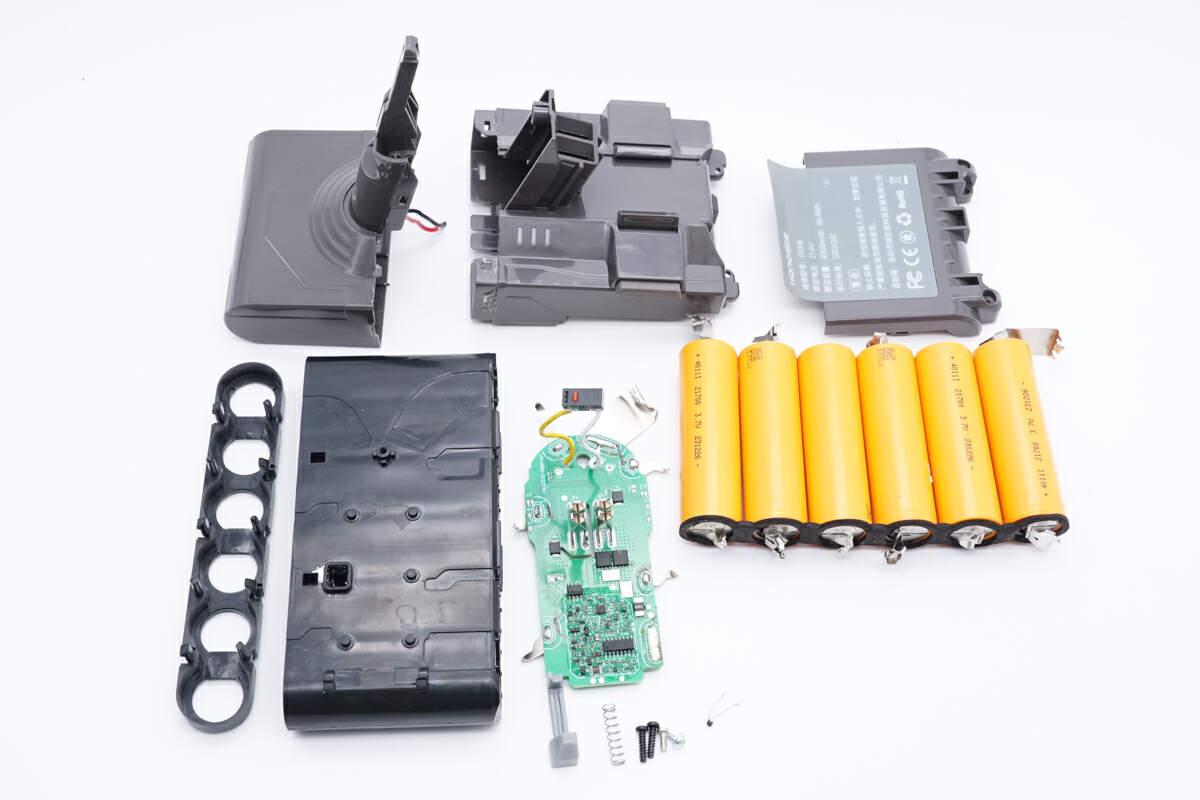

全部拆解完毕，来张全家福。
电池交易网总结

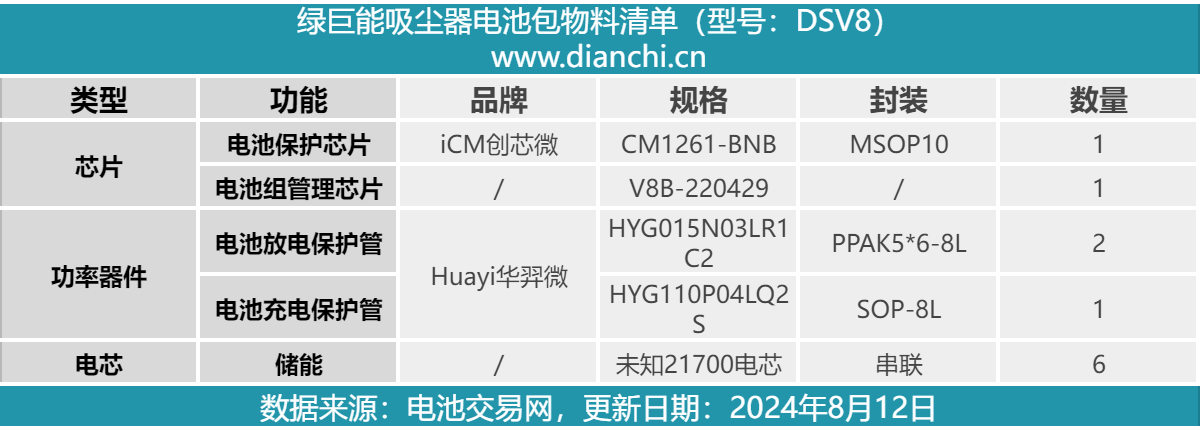

最后放上绿巨能吸尘器电池包的物料清单。方便大家查阅。
这款绿巨能吸尘器电池包从外观设计上看，与戴森的原装吸尘器电池包如出一辙，是绿巨能做出的戴森电池包平替产品。其顶部安装有连接戴森吸尘器的卡扣和配套插座，底座上有电源指示灯，用于显示电池包剩余电量，DC插口可用于给电池包充电。
内置未知21700动力电池，6节串联成组。通过加密芯片对电池组进行通信管理，iCM创芯微CM1261-BNB电池保护芯片，搭配Huayi华羿微CM1261-BNB电池保护管进行电池保护。电池包内部PCBA模块打胶加固，电池组用套膜保护，外壳连接紧实。
