充电头网近期拿到了一加在夏季性能生态新品发布会中，发布的首款百瓦移动电源——一加SUPERVOOC 100W闪充移动电源，其外壳采用塑料与金属的拼接设计，搭载一个USB-C和USB-A接口，支持UFCS 33W、PD45W、100W SUPERVOOC快充，配备电源开关键与LED灯带进行电量显示。

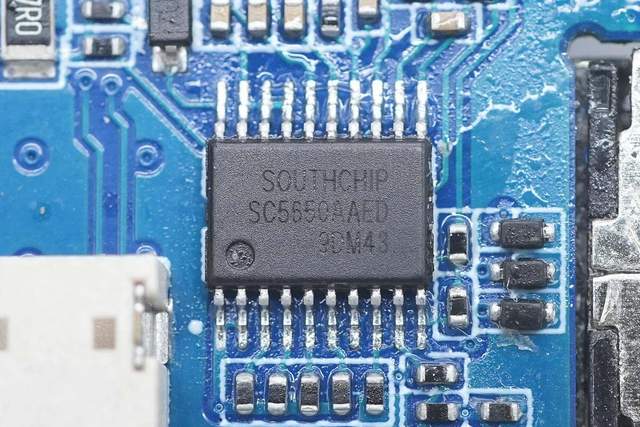

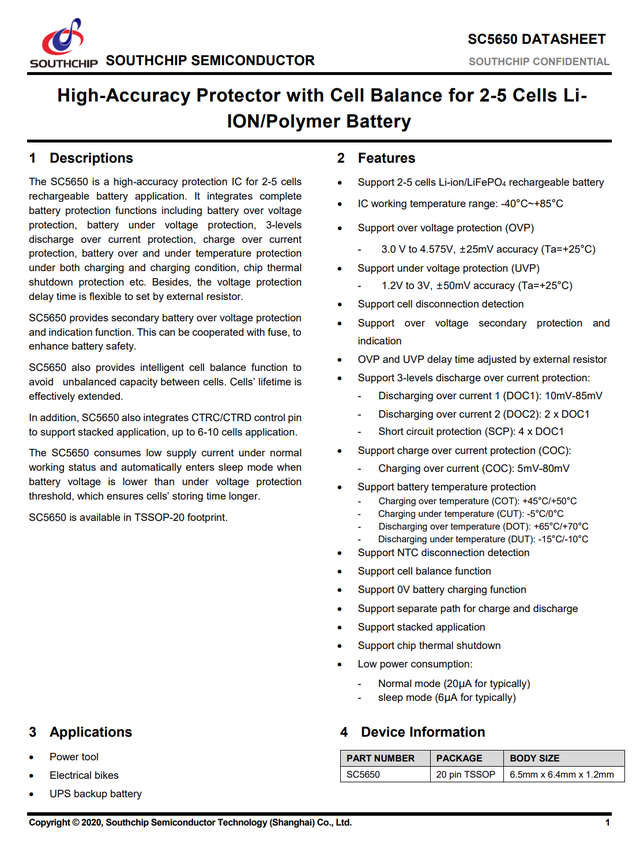

通过拆解发现，其内置三块来自紫建的软包电芯电池组，串联连接。单节电池标称电压3.75V，标称容量4000mAh。电池保护方案采用南芯科技SC5650电池保护芯片，搭配Ruichips锐骏的电池保护管RU20D40M3。

移动电源采用智融科技SW7201双向同步升降压控制器，进行电源升降压管理，USB-C接口采用采用智融科技SW2505H协议芯片，内部集成了PD3.1、QC、UFCS等多种协议和过流保护、过压保护等多种保护机制。下面一起来看看内部结构和用料吧。

一加SUPERVOOC 100W超级闪充移动电源开箱

按照惯例，先看下包装。

一加 100W 超级闪充移动电源外包装依旧延续了一加经典红白拼接设计，上方有一加品牌字体、SUPERVOOC快充标识以及移动电源名称，中间为移动电源产品外观，配色为“碧云绿”版本，下方则为品牌LOGO。

包装盒背面贴有产品特色功能、详细参数及产品条形码等信息贴纸。

产品型号：PBSV05；颜色：碧云绿；

执行标准：GB 4943.1-2022；GB31241-2022；

输入：5V3A、9V3A、11V4.1A（Max）、12V3A、15V3A 45W（Max）；

Type-C单口输出：5V3A、9V3A、11V9.1A（Max）、12V3A、15V3A、20V-2.25A 100W（Max）

USB-A单口输出：5V2A、9V2A、11V9.1A（Max）、12V1.5A 100W（Max）

双口输出：5V5A；

可充电锂离子电池；额定能量：45Wh；电池典型容量：4100mAh*3颗；电池额定容量：4000mAh*3颗；额定容量：7200mAh(5V=5A)；OPPO 广东移动通信有限公司；广东省东莞市长安镇乌沙海滨路18号。

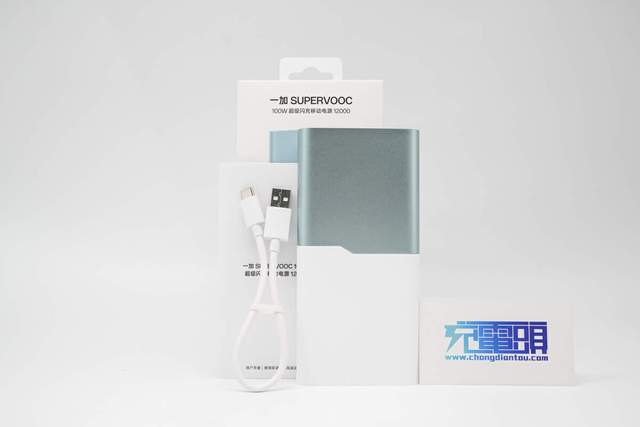

拆开外包装，包装盒中除移动电源外，另附赠 A to C 充电线材、使用说明书。

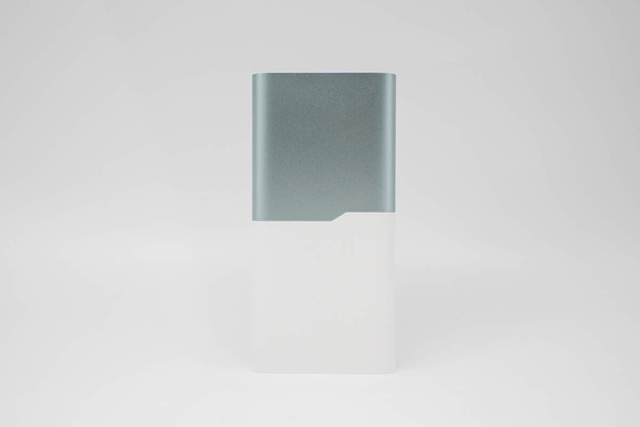

一加 100W 超级闪充移动电源外观采用金属与塑料拼接设计，边缘圆润过渡，触感温润。

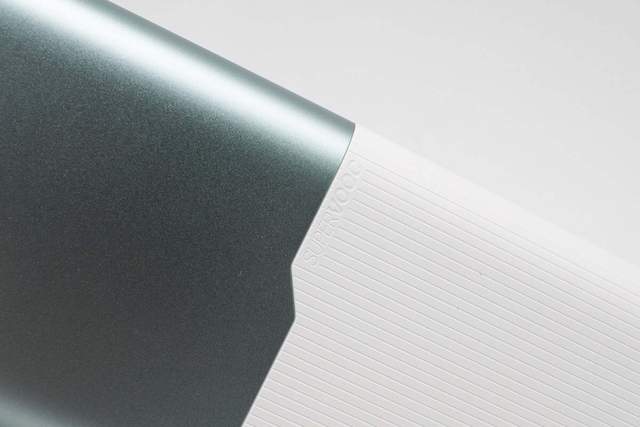

拼接处采用折线设计，塑料部分接触面拥有“SUPERVOOC”快充标识，表面采用罗马柱条纹设计，具有设计感的同时不单调。

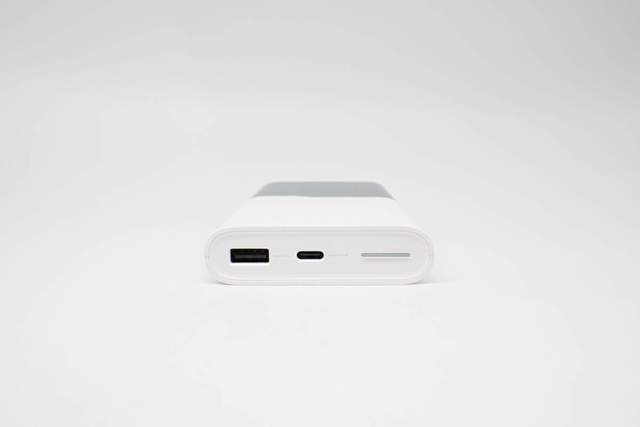

移动电源顶部配置1A1C两个端口以及电源按键，USB-C端口支持双向输入输出。

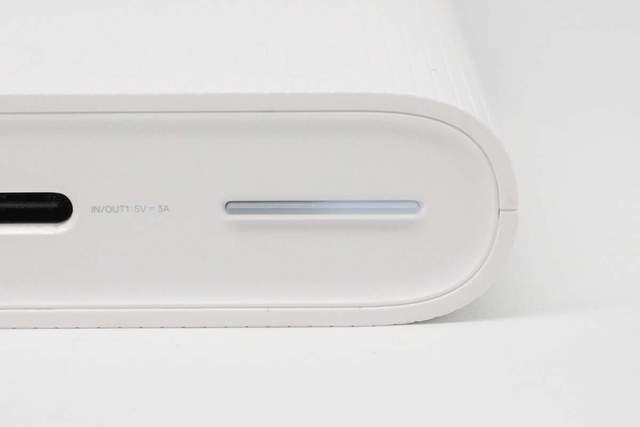

电源键与电量显示相结合，双击电源键可进入小电流模式，可为智能手表、手环、耳机等小设备稳定充电（仅USB-A端口支持小电流模式）。

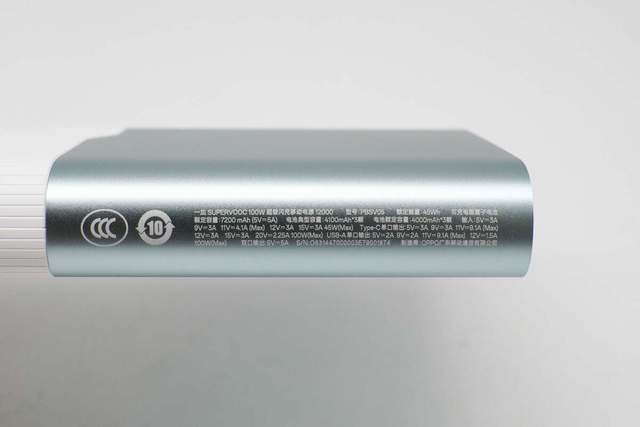

金属侧边印有移动电源的规格参数铭文，与包装盒一致，不做赘述。移动电源拥有CCC认证。

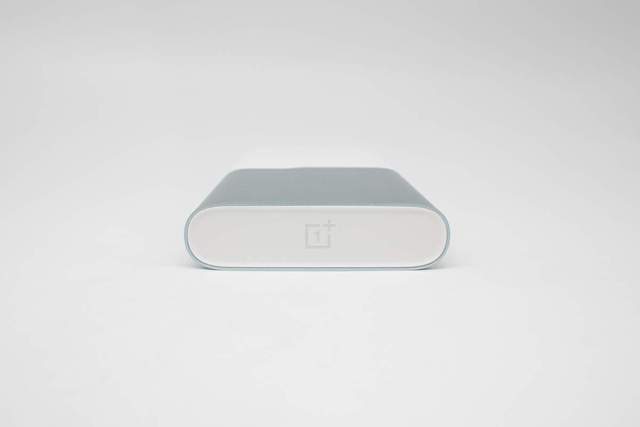

底部印有一加品牌LOGO。

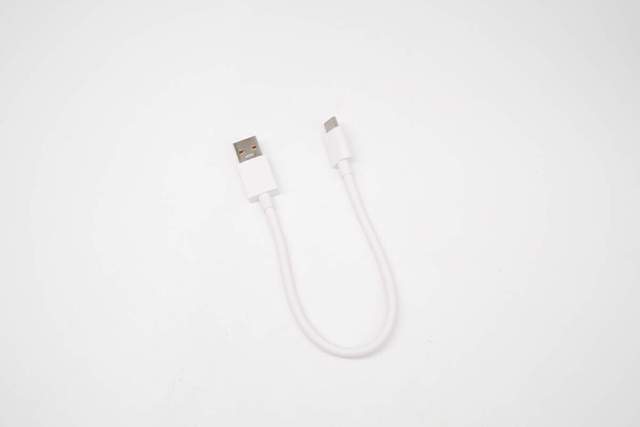

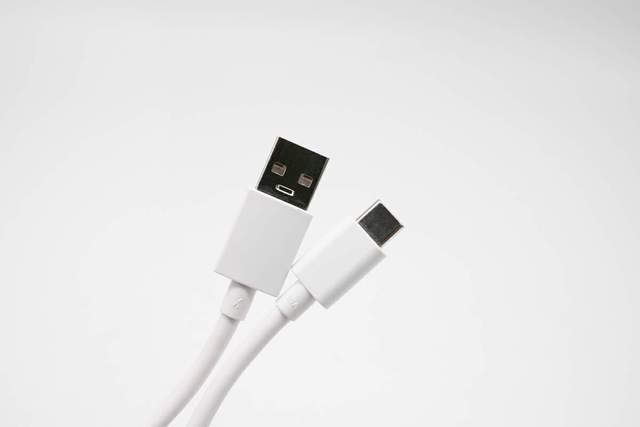

附送的 A to C 线材采用纯白设计。

线身与子端外壳采用一体注塑成型工艺，线身与子端外壳的加厚注塑连接处浮印有“10A”字样，表明这是一条10A线材，支持自家私有协议，下文也将进行实测验证。

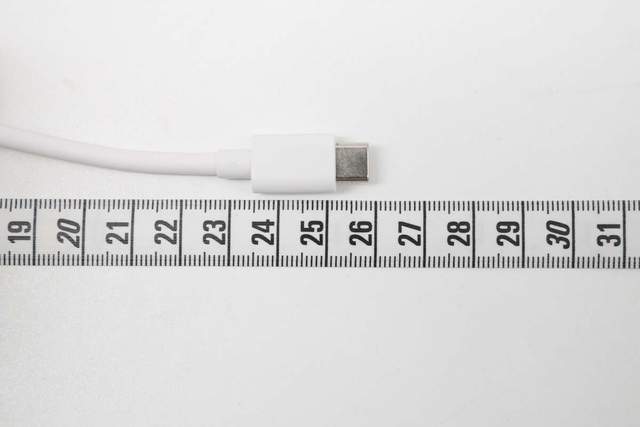

线材长度约为26cm，满足日常使用的长度需求。

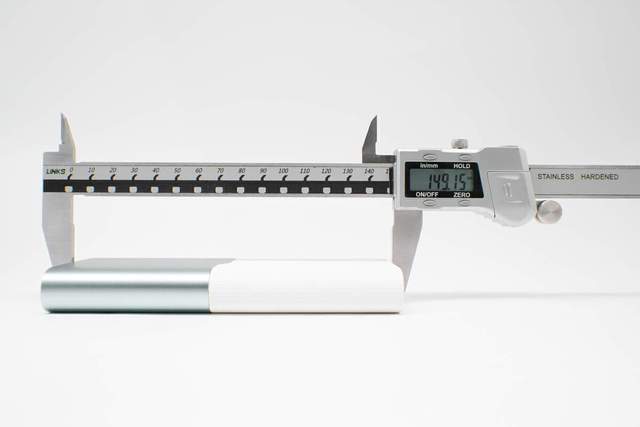

一加 100W 超级闪充移动电源长度约为149.15mm。

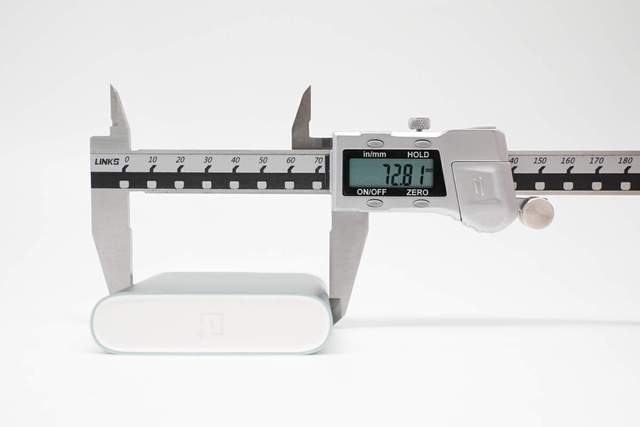

一加 100W 超级闪充移动电源高度约为72.81mm。

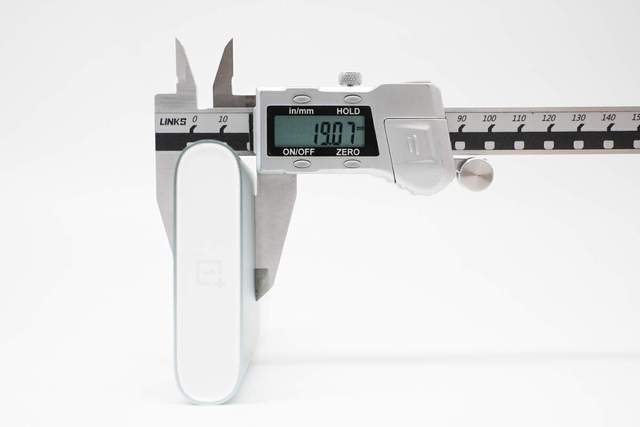

一加 100W 超级闪充移动电源宽（厚）度约为19.07mm。

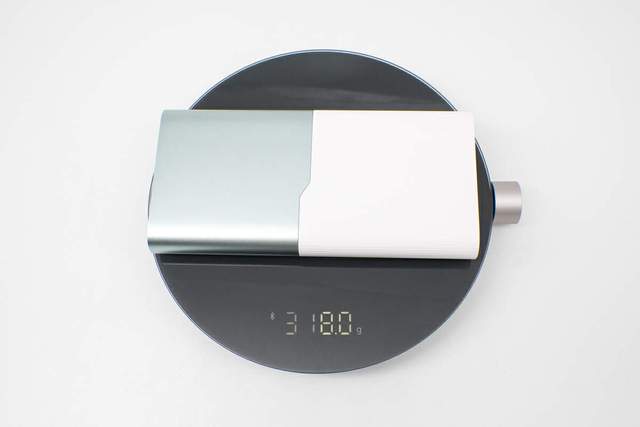

一加 100W 超级闪充移动电源重量约为318g。

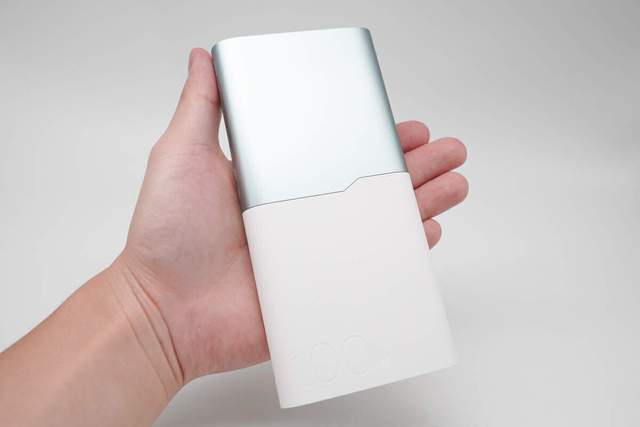

一加 100W 超级闪充移动电源在成年男子手中对比。

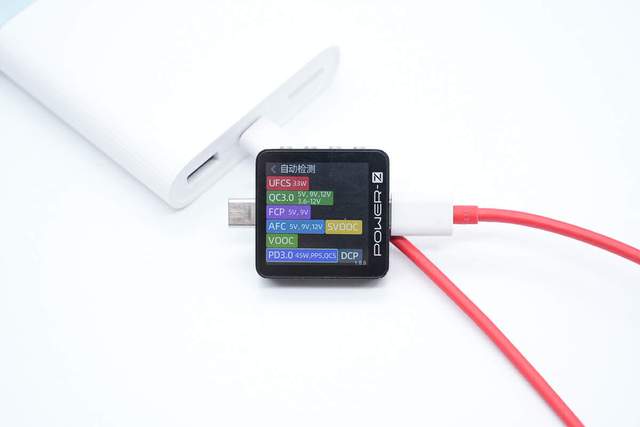

使用POWER-Z KM003C测试仪测得一加 100W 超级闪充移动电源的USB-C端口支持UFCS、QC3.0、FCP、AFC、SVOOC、VOOC、PD3.0、PPS、QC5以及DCP等充电协议。

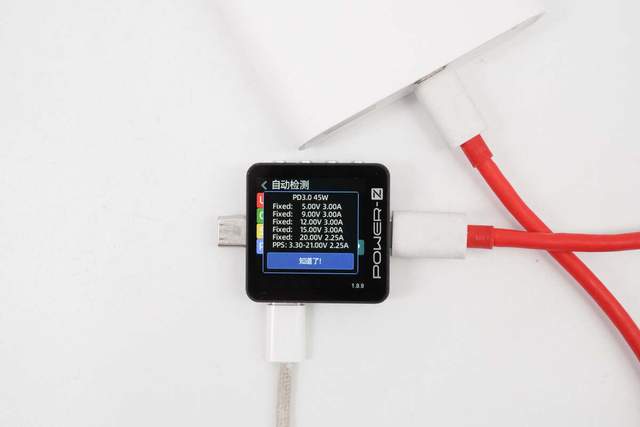

PDO报文方面，USB-C端口具备5V3A，9V3A，12V3A，15V3A，20V2.25A五组固定电压档位，以及3.3-21V/2.25A一组PPS电压档位。

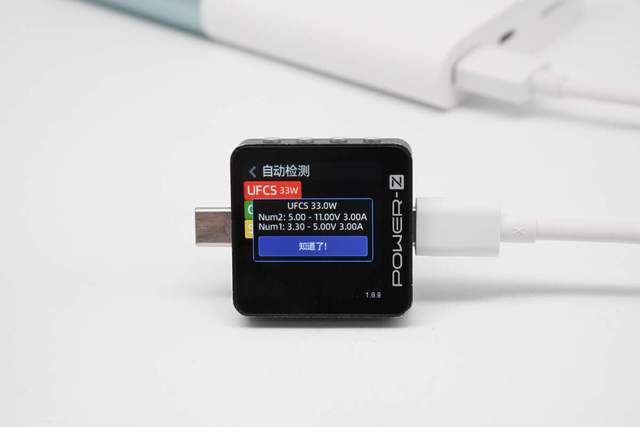

UFCS报文方面，USB-C端口具备5-11V/3A和3.3-5V/3A两组UFCS电压档位。

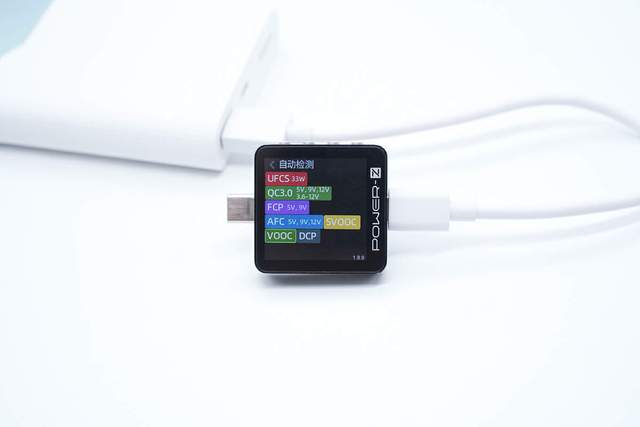

使用POWER-Z KM003C测试仪测得一加 100W 超级闪充移动电源的USB-A口支持UFCS、QC3.0、FCP、AFC、SVOOC、VOOC以及DCP等充电协议。

UFCS报文方面，USB-A端口具备5-11V/3A、3.3-5V/3A两组电压档位。

一加SUPERVOOC 100W超级闪充移动电源拆解

接下来看下内部结构和用料。

首先沿着壳体缝隙，将后盖撬开。

然后沿着金属外壳将顶盖拆下。

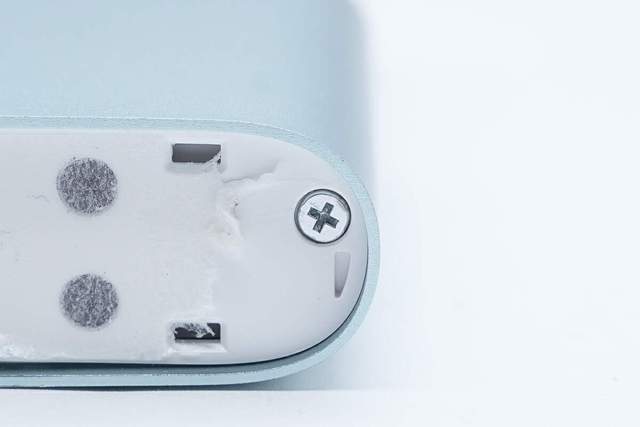

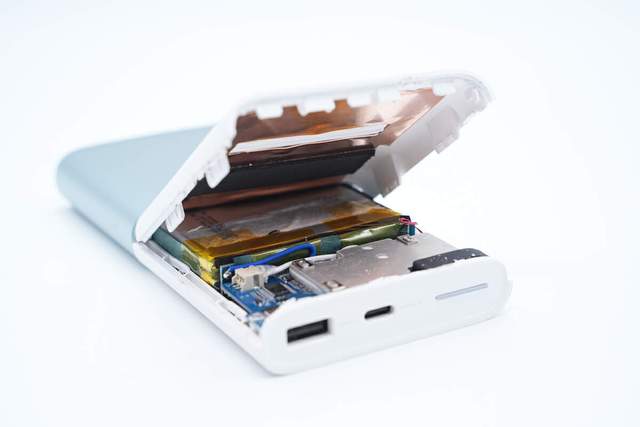

顶盖拆开后发现，金属外壳里面还有一层塑料盖板固定，通过螺丝固定。

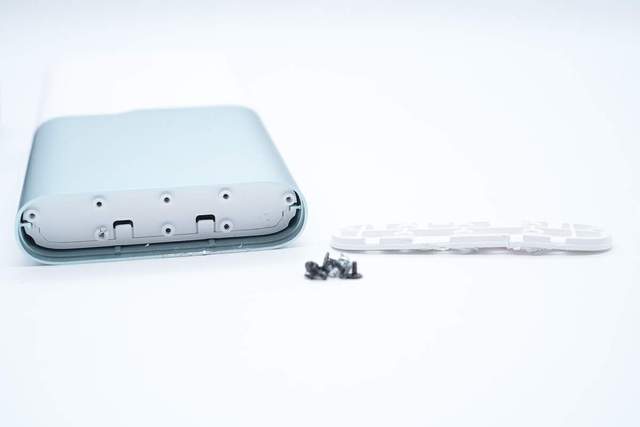

拧下固定螺丝拆下盖板。

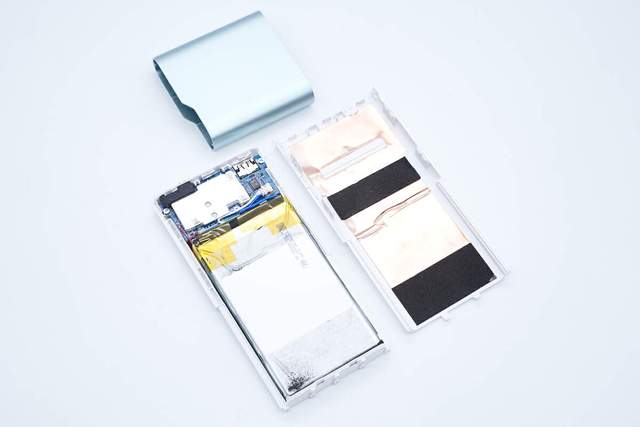

然后把绿色金属外壳脱下，拆开塑料外壳。

盖板上贴有黑色泡棉用于缓冲保护，并粘贴大面积铜箔用于散热。

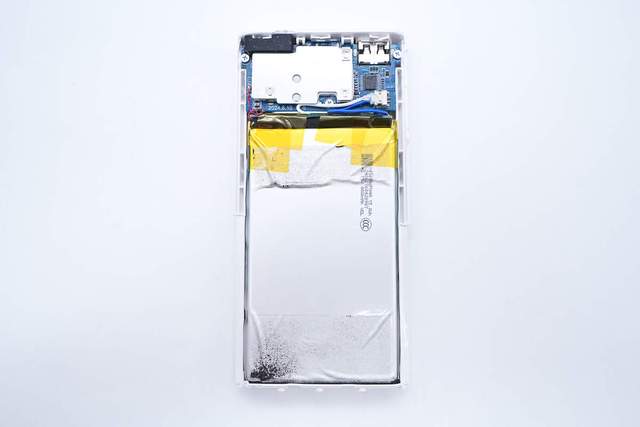

接下来看一下内部的PCBA和电池组结构。

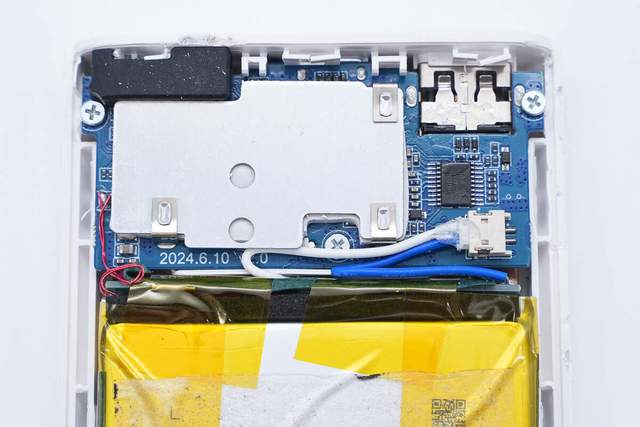

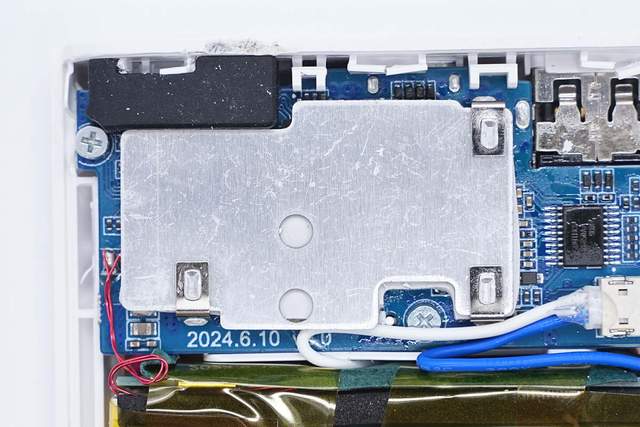

PCBA模块结构一览，PCBA模块焊接固定散热片，左上角设有橡胶罩用于指示灯遮光。

PCBA模块使用螺丝固定。

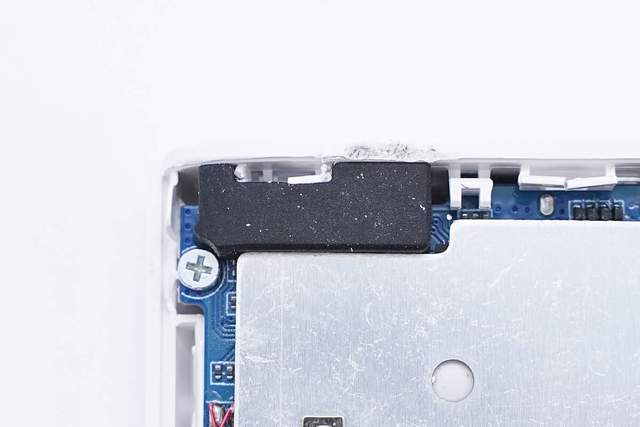

用于指示灯遮光的橡胶罩特写。

铝制散热片特写，铆接金属片焊接固定，内部设有硅胶垫导热。

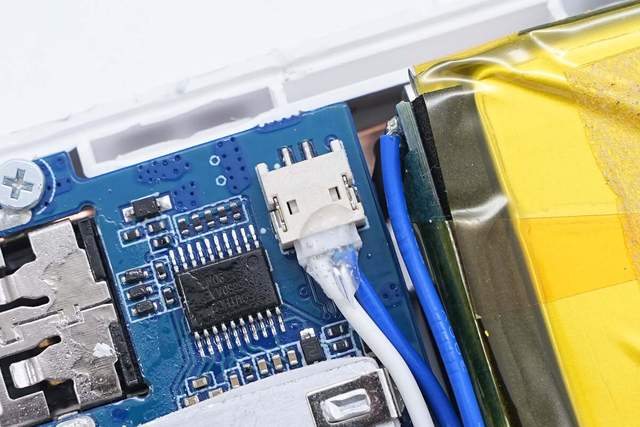

电池组导线连接母座打胶加固。

再来看电池组，与PCBA接缝处可见泡棉并用高温胶带扎紧，正面可见喷码信息。

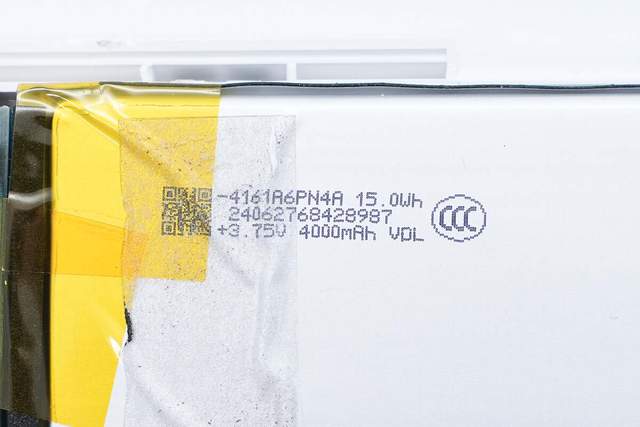

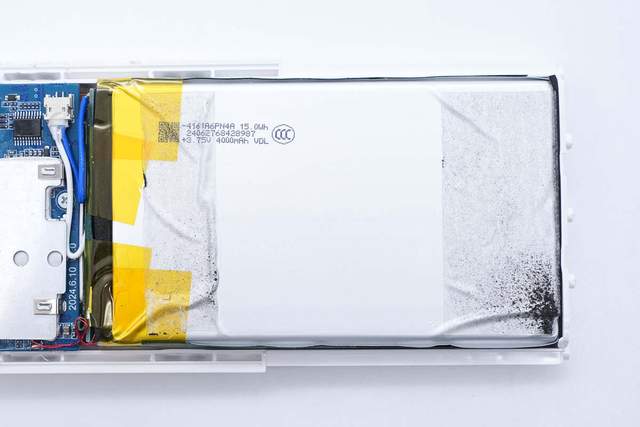

根据电芯喷码信息，电池来自VDL紫建电子，型号4161A6PN4A，标称能量15Wh，标称电压3.75V，标称容量4000mAh，该电芯目前已通过3C认证。

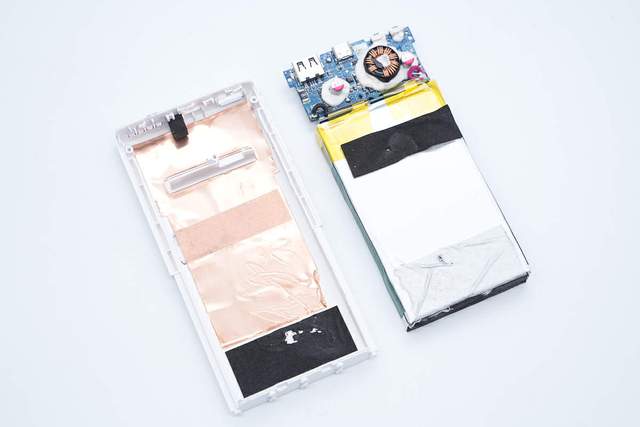

从外壳中取出PCBA模块和电池组。

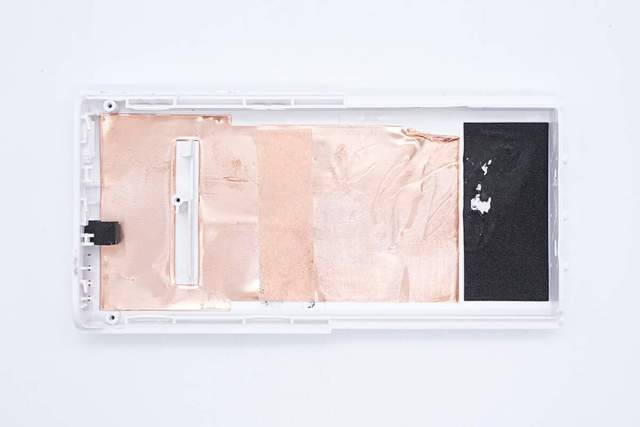

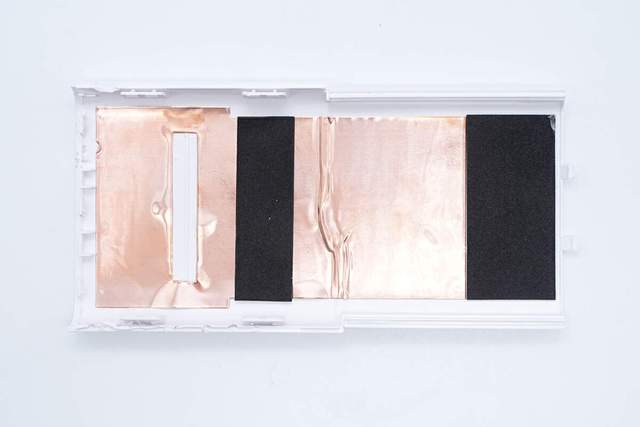

另一块塑料外壳同样张贴大面积铜箔，并在边缘粘贴黑色泡棉缓冲。

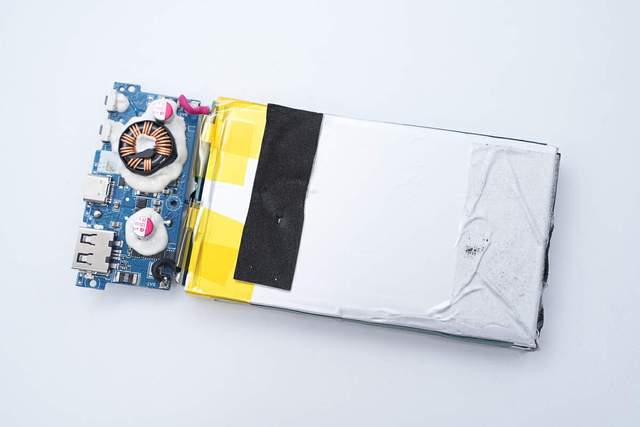

PCBA和电池组一览。

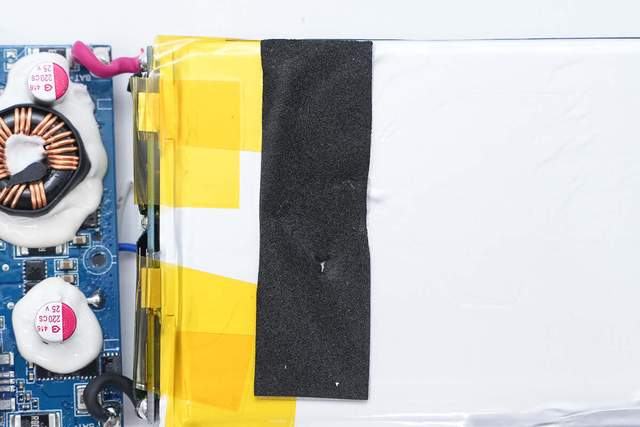

电池组上同样粘贴泡棉保护，极耳与PCBA连接粘贴高温胶带绝缘。

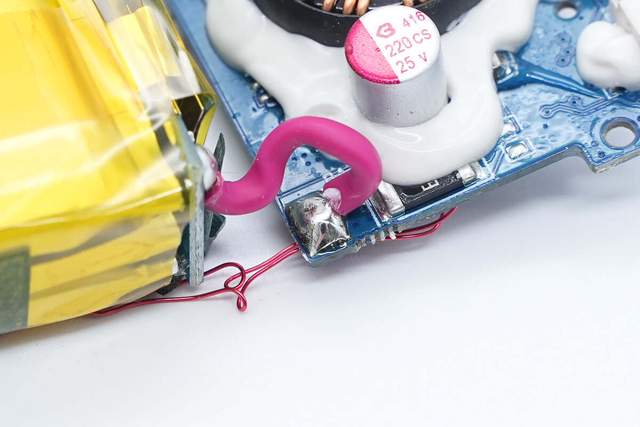

电池正负极导线焊接连在PCBA模块上，焊点饱满圆润。

断开导线，拆出电池包。

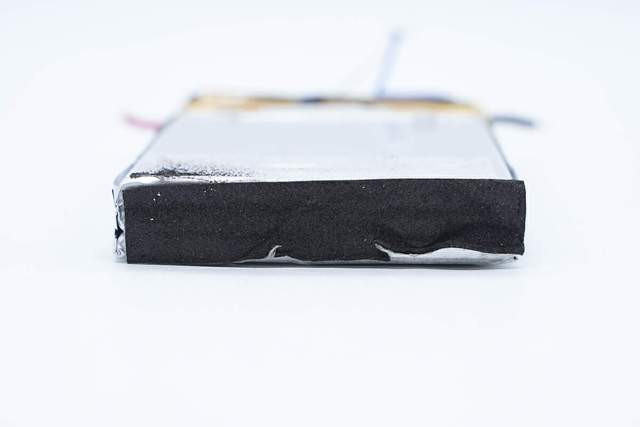

电池包底部同样贴有黑色泡棉缓冲保护。

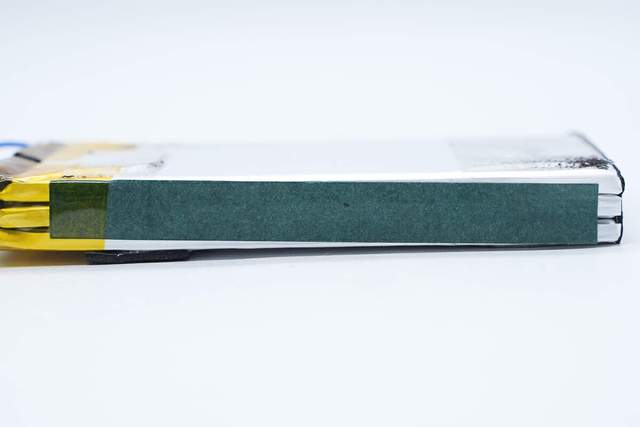

侧面贴有青稞纸绝缘。

顶部连接电池保护板，并用高温胶带粘紧。

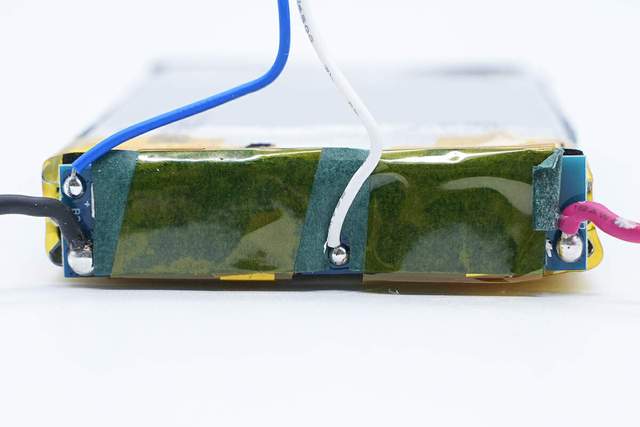

电池保护板外面还贴有青稞纸绝缘，输入输出两组导线焊接在板子上。

撕掉高温胶带和青稞纸，电池极耳通过点焊连接。

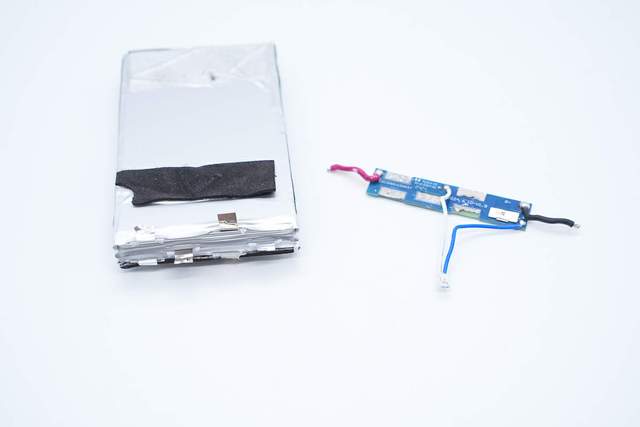

断开镍片和导线，分离出电芯。

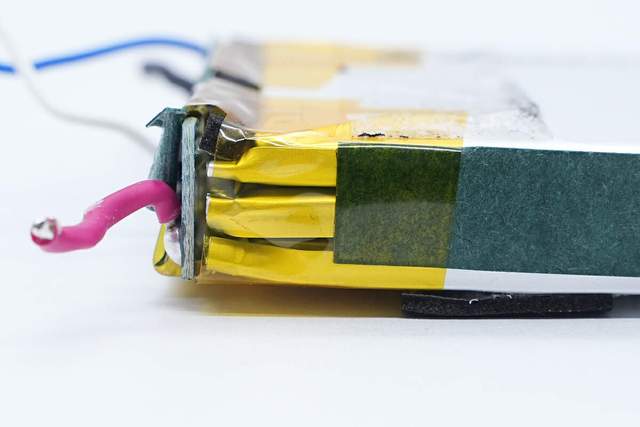

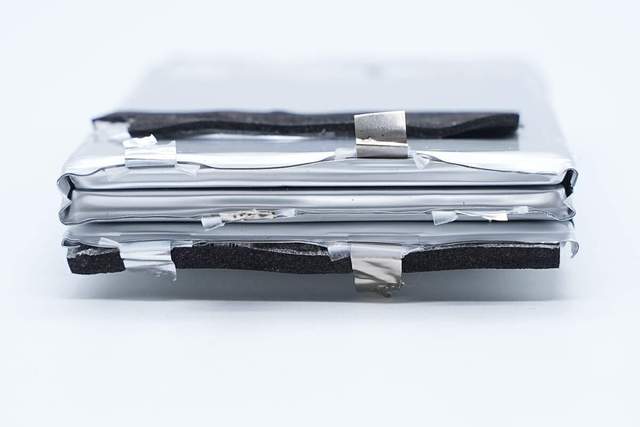

可以看出电池组由三块软包电池串联组成。

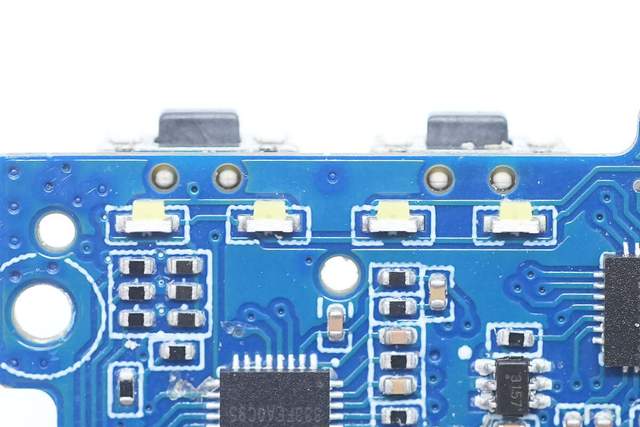

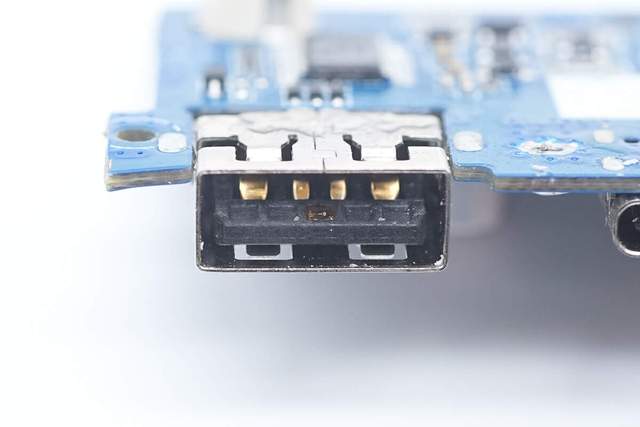

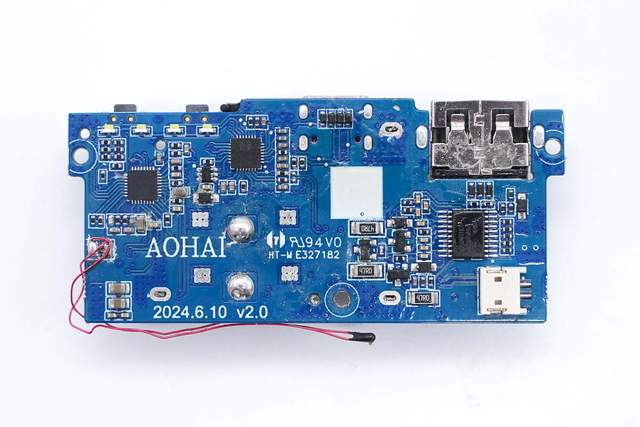

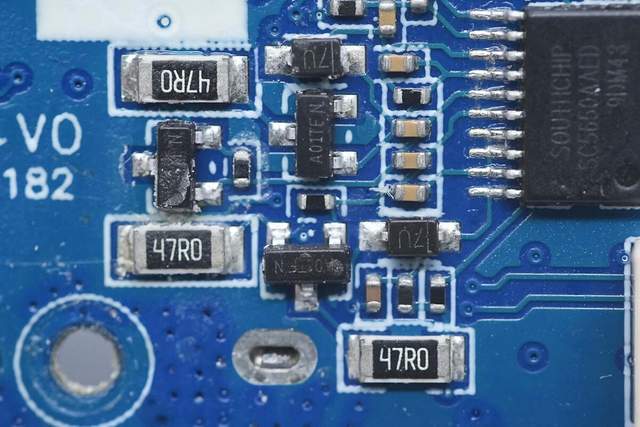

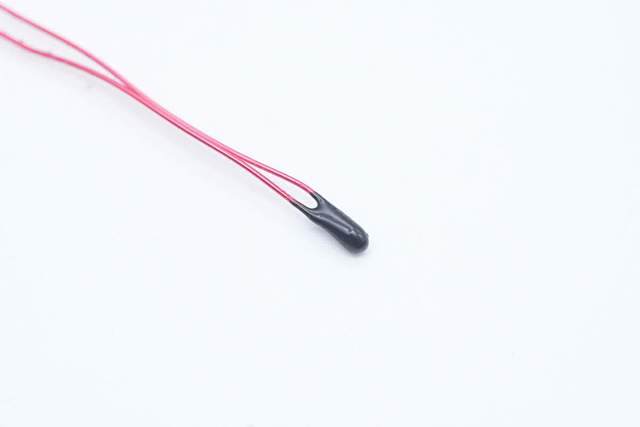

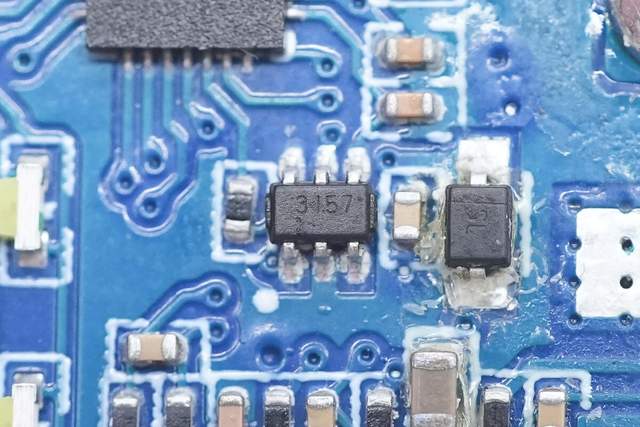

再来看PCBA模块，左侧一颗热敏电阻，散热片焊在左侧发热器件背面，中间填充散热硅胶。右侧设有一颗电池保护芯片，顶部可见USB-A接口。

卸下散热片和散热硅胶，可以看到被遮住的是协议芯片和同步升降压控制器。

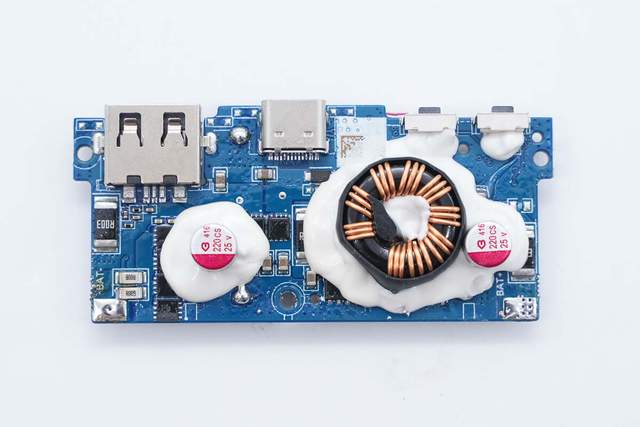

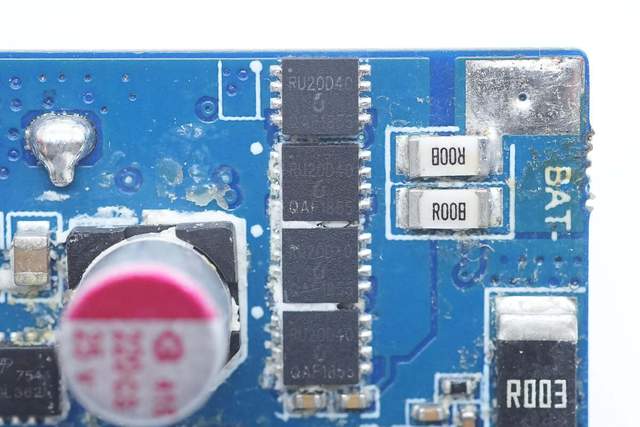

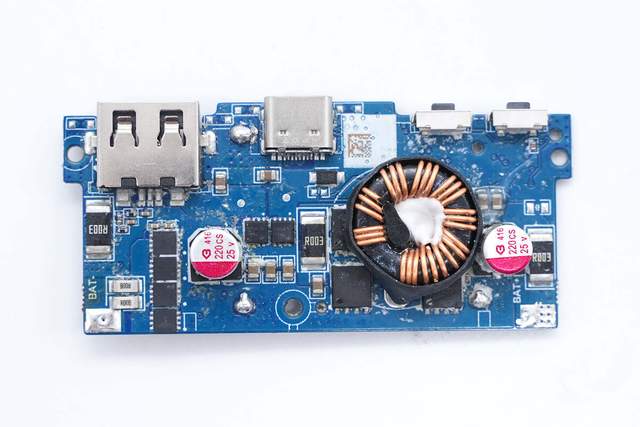

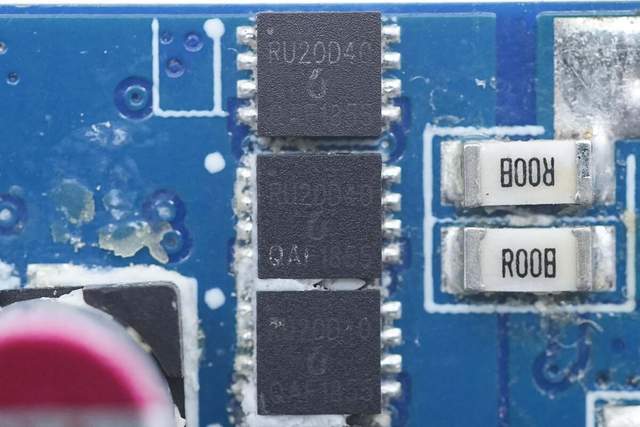

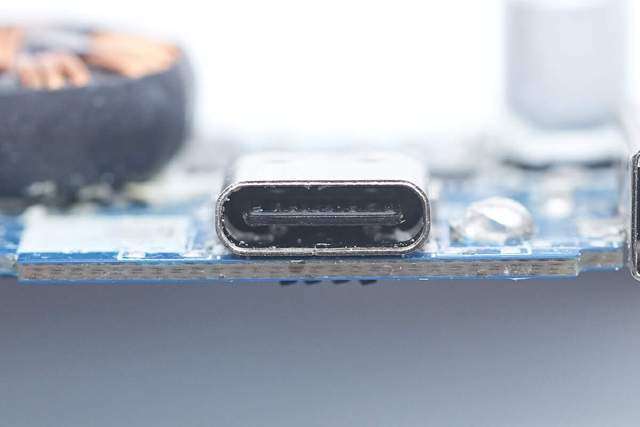

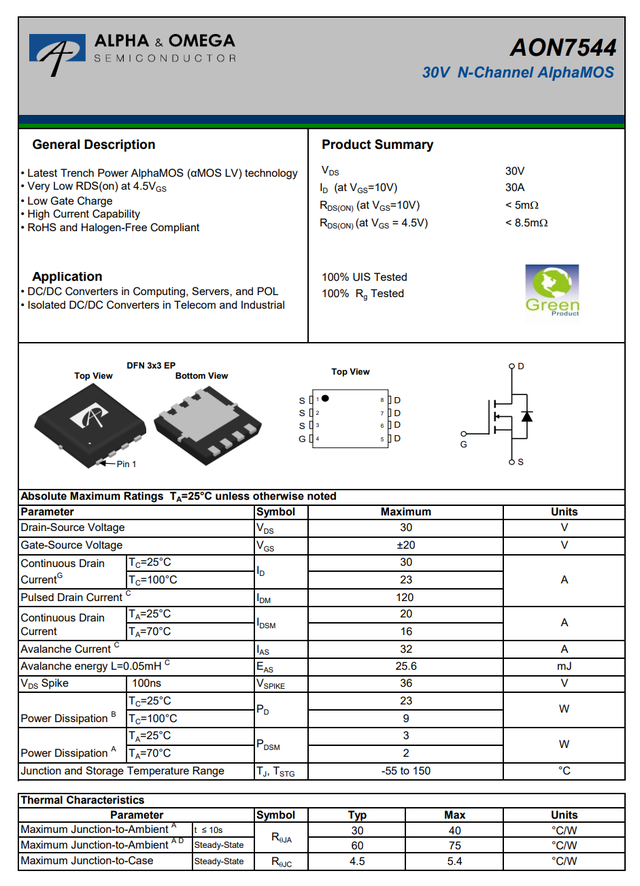

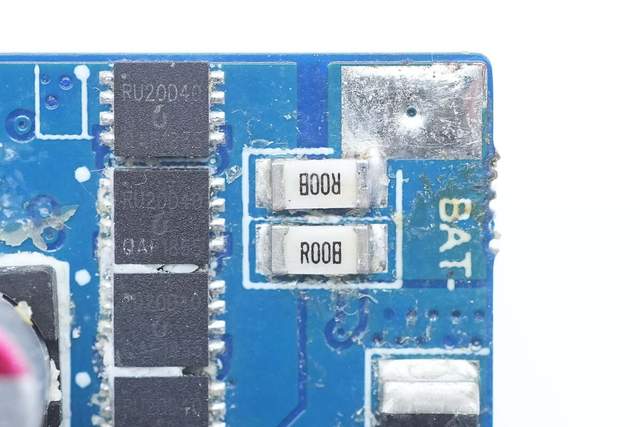

背面左侧依次可见四颗电池保护管，旁边一颗滤波电容，中间两颗VBUS开关管，然后是磁环升降压电感和滤波电容，电容和电感周边打胶加固。顶部是USB-A和USB-C接口。

清理掉胶水，磁环升降压电感下方设有四颗升降压开关管。

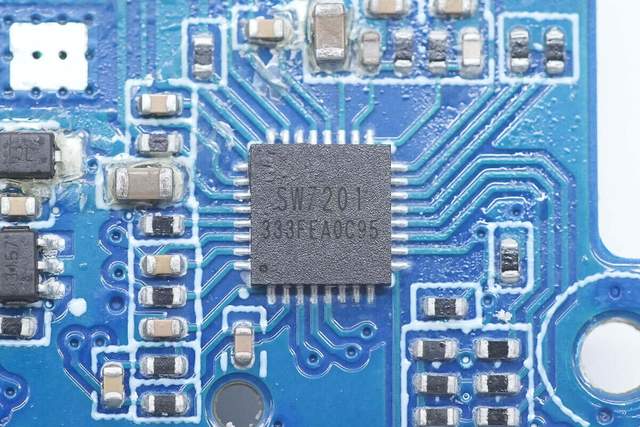

移动电源内部使用智融科技SW7201双向同步升降压控制器，用于升降压输出和电池充电管理。SW7201是一个高效率的同步 4 管双向升降压充放电控制器，支持 1-4 节电池的充放电管理，支持 I2C 控制，可以提供最大 100W 的功率输出，支持多路输入输出检测及通路驱动，配合 MCU 和协议芯片可组成一个简洁完整的双向快充方案。

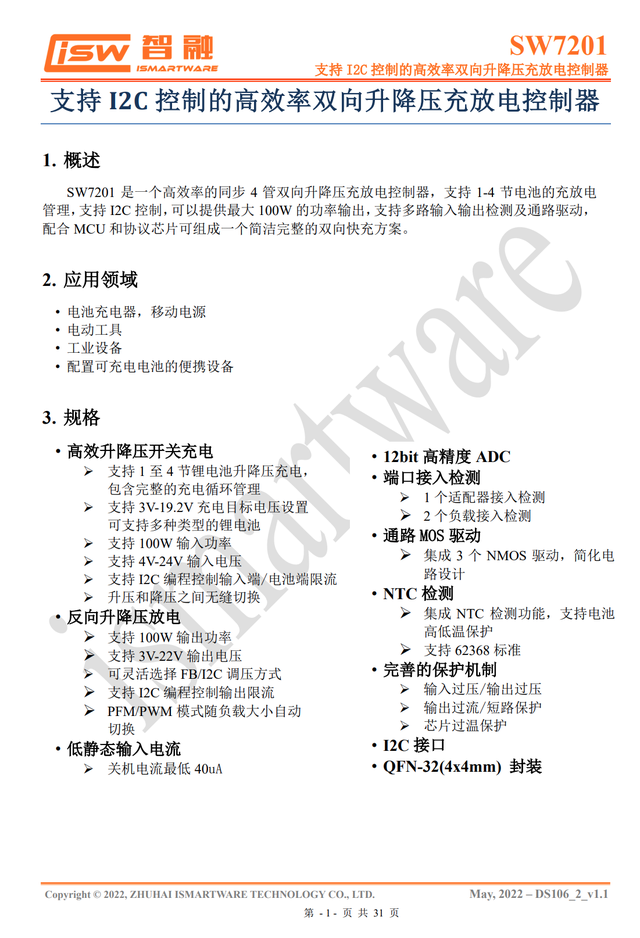

智融SW7201 详细资料。

充电头网拆解了解到，智融SW7201此前还被备倍电20000mAh 100W快充移动电源、备倍电20000mAh 65W快充移动电源等产品采用。

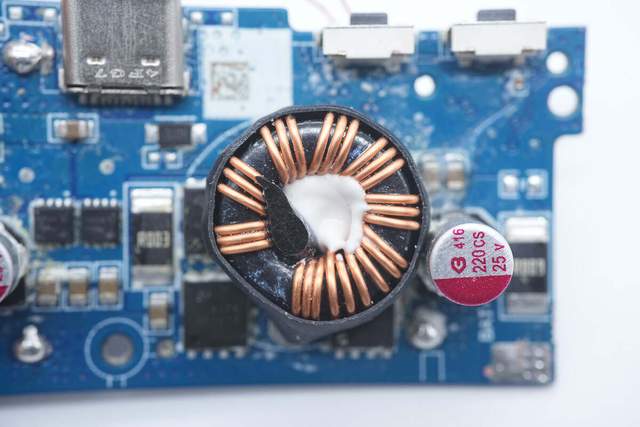

升降压磁环电感特写，采用三线并绕，外套热缩管绝缘。

焊接拆下升降压磁环电感，下方设有四颗同步升降压开关管，配合智融SW7201，组成升降压电路。

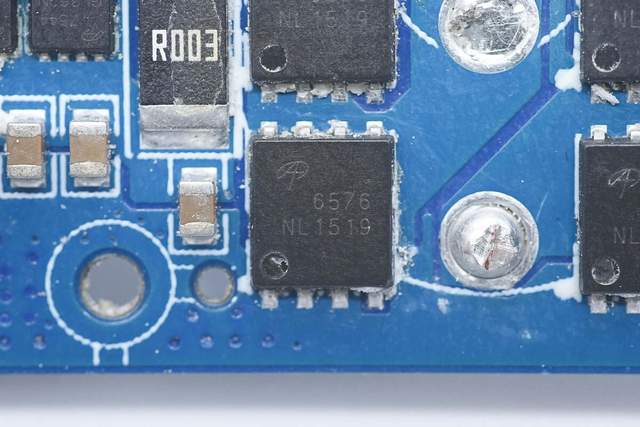

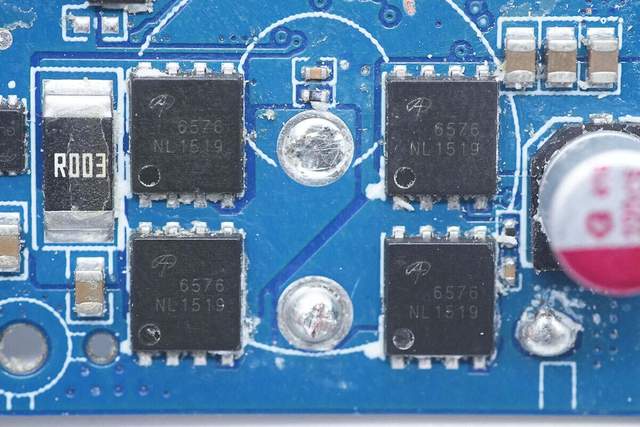

同步升降压开关管特写，来自AOS万国半导体，型号AON6576，NMOS，耐压30V，导阻3.9mΩ，采用DFN5*6封装。

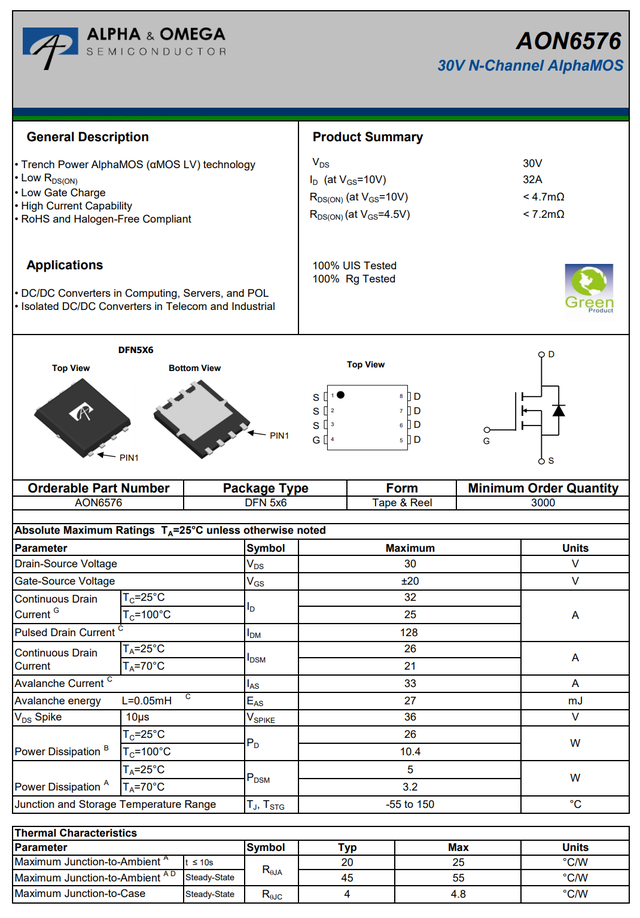

万国半导体 AON6576 资料信息。

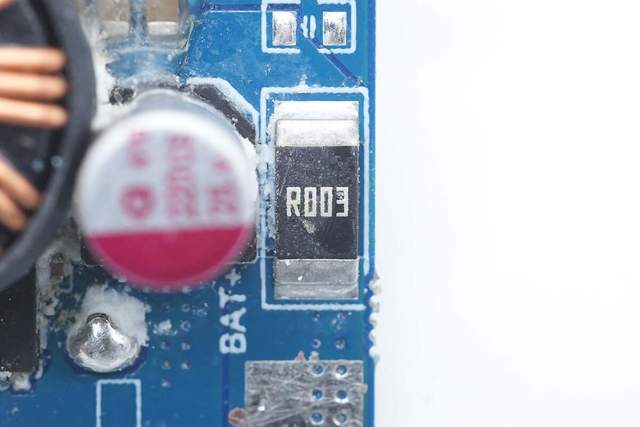

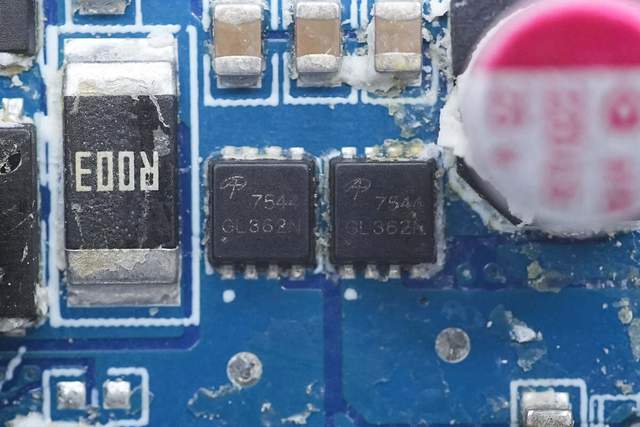

3mΩ取样电阻用于电池端电流采样。

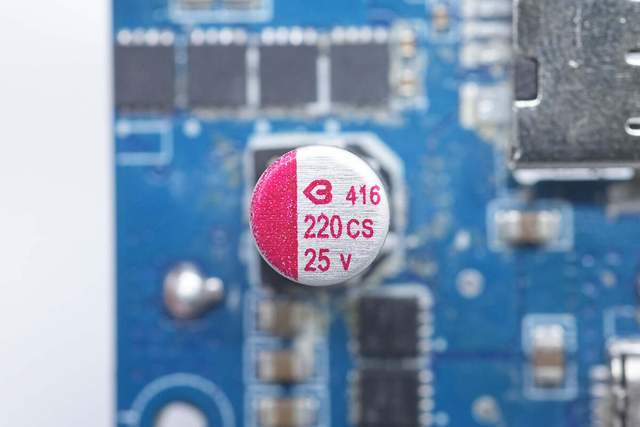

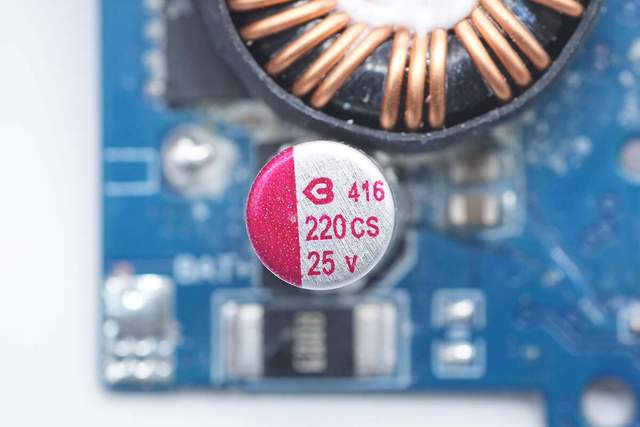

输入滤波电容来自绿宝石，为CS系列贴片固态电容，规格为220uF 25V。

输出滤波固态电容规格相同。

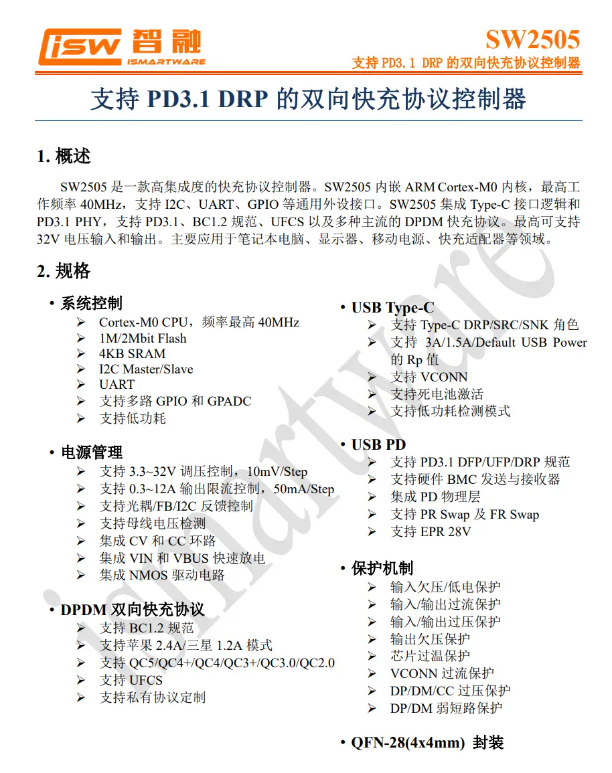

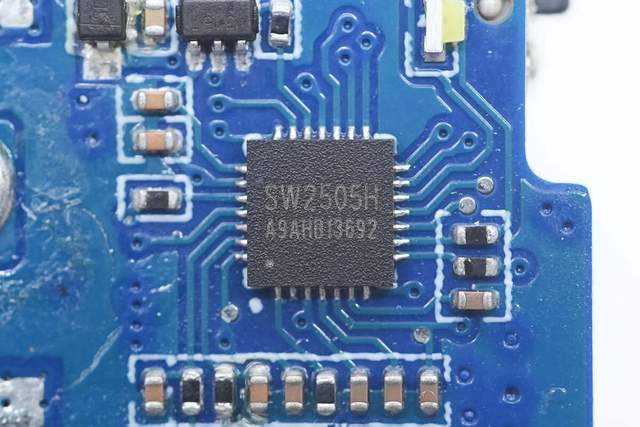

USB-C接口控制器采用智融科技SW2505H，是一款集成PD3.1、QC、UFCS等全协议支持的低功耗控制器芯片，通过了USB PD3.1 EPR认证与UFCS双认证，支持DRP模式，内嵌MCU，拥有16路GPIO，C口支持在线升级，支持在线仿真调试，支持光耦/FB控制/I2C支持主从模式。

SW2505H内部集成了高效的40MHz Cortex-M0处理器、大容量Flash和SRAM存储、多种通信接口（I2C、UART）以及GPIO和GPADC支持，具备低功耗设计，支持3.3~32V调压控制以及0.3~12A输出限流控制，具有多种反馈控制方式以及母线电压检测，内部集成CV、CC环路和VIN、VBUS快速放电以及NMOS驱动电路，为系统提供高度稳定和可靠的电源管理。

SW2505H具备全面的保护机制，包括输入/输出电压保护、过流保护、过压保护、欠压保护、过温保护等，有效保障设备的安全与稳定。

SW2505H采用QFN-28（4x4mm）的方式进行封装，整体结构十分紧凑小巧，可广泛应用在笔记本电脑、平板电脑、移动电源、快充适配器等领域。
