前言
HASMINE好斯美是一家专研无线充电类产品研发设计制造的企业，充电头网近期拿到了好斯美一款磁吸充电宝，外观清雅小巧，搭载一个USB-C接口，支持30W PD快充。无线充电则兼容Qi V1.2，V1.3和V2.0协议，以及最高15W的MPP快充，并配备金属支架和电源指示灯。
好斯美Qi2磁吸充电宝的电池组，由两块未知型号5000mAh软包电芯串联而成，单颗电芯额定能量19.25Wh、额定容量5000mAh。配备创芯微的电池保护芯片CM1020-L进行电池保护。同步升降压控制器采用智融SW7201，配合芯海科技的协议芯片CSU3AF10，用于升降压输出和电池充放电管理。
无线充电主控芯片来自劲芯微，型号CV90367，不仅支持PD和QC和无线充电标准Qi等多种快充协议，还集成32位高速CPU内核和各种保护功能。使得该产品在无线和有线快充上保持高兼容性的同时，也能多口高效运行。下面一起来看看该产品的详细用料和结构吧。
好斯美Qi2磁吸充电宝外观
按照惯例，先看外观。
好斯美Qi2磁吸充电宝为白色扁平式长方体设计，整体采用防火阻燃PC材质中框外壳，表面细纹磨砂处理，手感细腻；充电宝正面的磁吸面为类亲肤胶质，手感温润丝滑且柔软。
磁吸充电宝正面，用灰色装饰指示出磁铁位置。

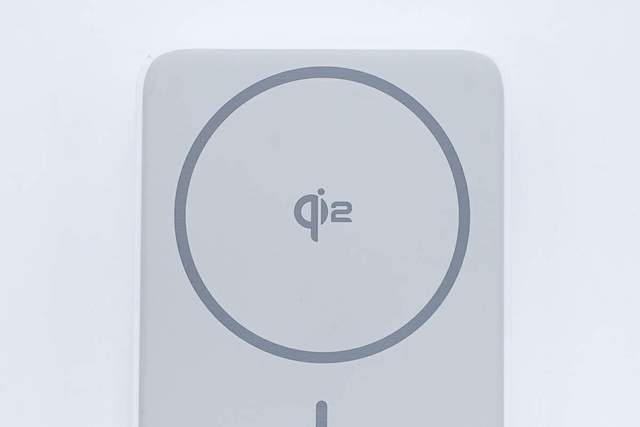

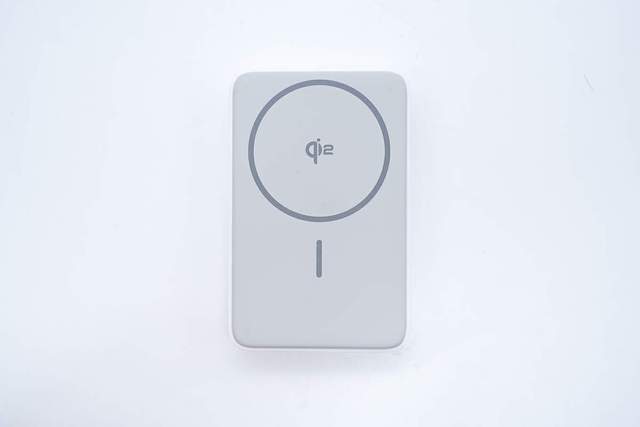

无线充电区域特写，内部为无线充电线圈，指示区中间刻有“Qi2”符号，表示支持Qi2无线快充。

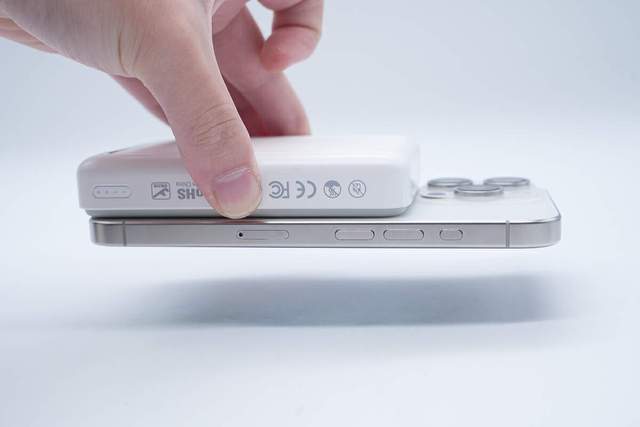

单持充电宝时，磁吸力可支撑手机重量使其不掉落。

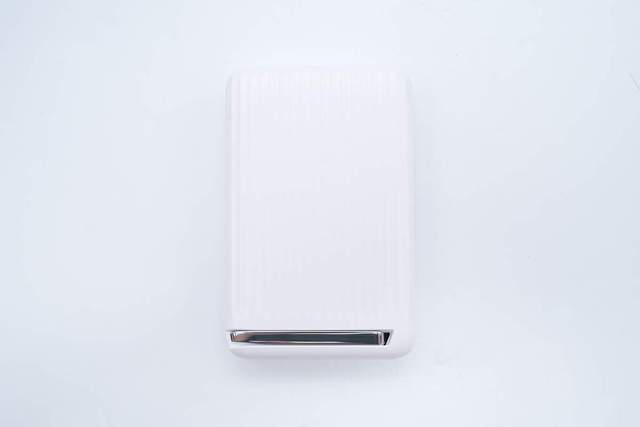

背面光洁素净，嵌有竖条纹凹槽，增加摩擦防止滑动，背面顶部有一折叠支架。

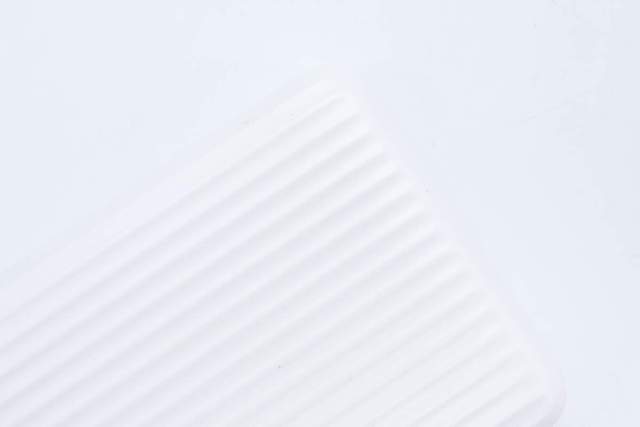

背部竖条纹特写，方便持握摆放，不易滑动。

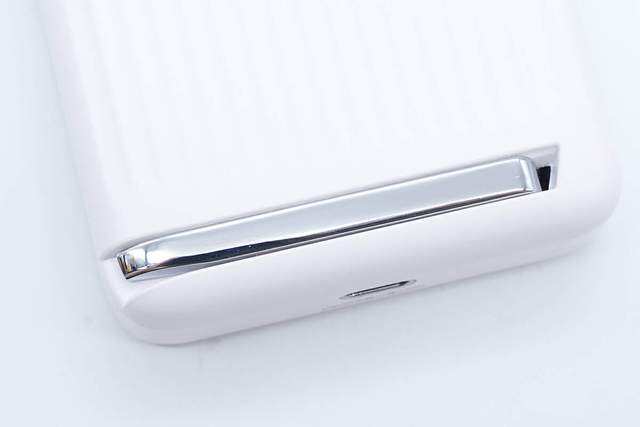

底部的金属支架特写。

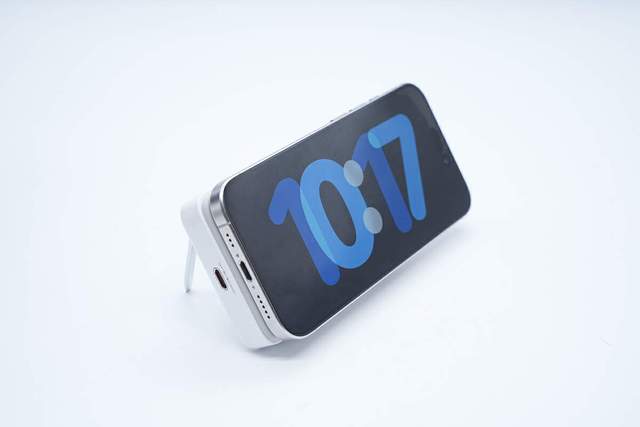

如图，可支起充电宝为手机磁吸充电。

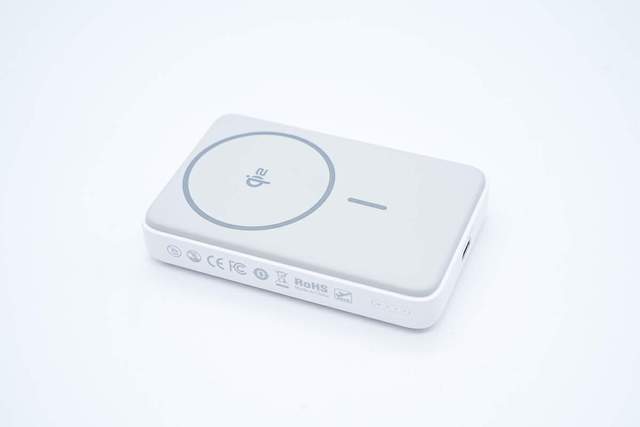

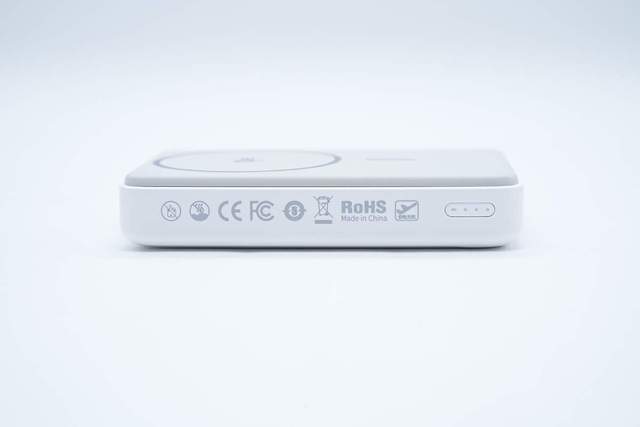

左侧面印有电源通过的安规标识和认证标识，末端设有电源键按钮。

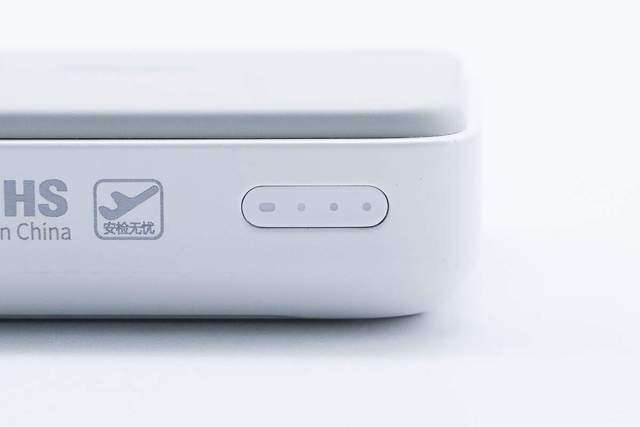

电源按键特写，指示灯嵌于按钮之中。
右侧印有产品的规格参数。

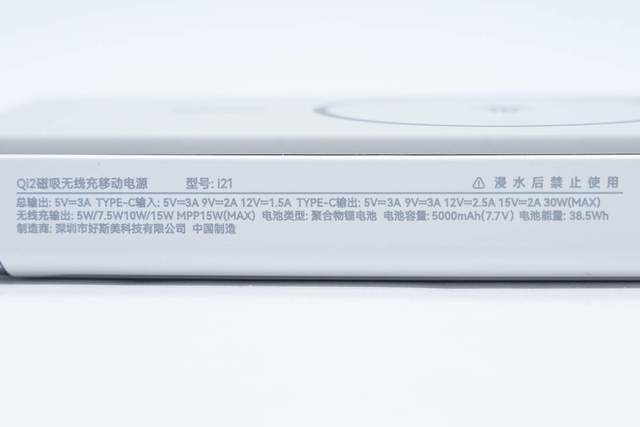

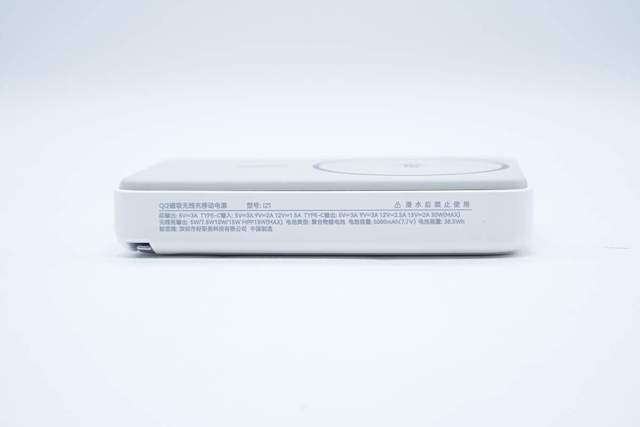

参数信息特写：
名称：Qi2磁吸无线充移动电源
型号：i21
总输出： 5V3A
TYPE-C输入： 5V3A、9V2A、12V1.5A
TYPE-C输出：5V3A 9V3A 12V2.5A 15V2A 30W(MAX)
无线充输出：5W/7.5W/10W/15W MPP15W(MAX)
电池类型：聚合物锂电池
电池容量：5000mAh(77V)电池能量：38.5Wh
制造商：深圳市好斯美科技有限公司；

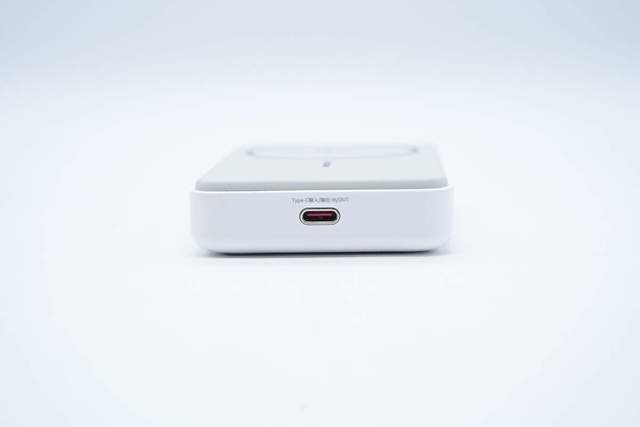

底面一览，可见USB-C充电接口。

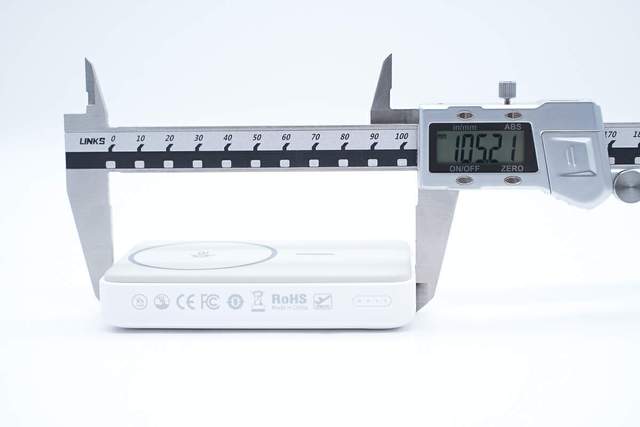

测得好斯美Qi2磁吸充电宝长度为105.21mm。

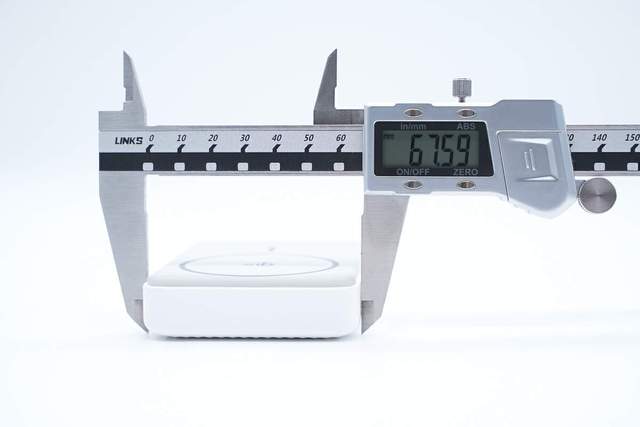

宽度为67.59mm。

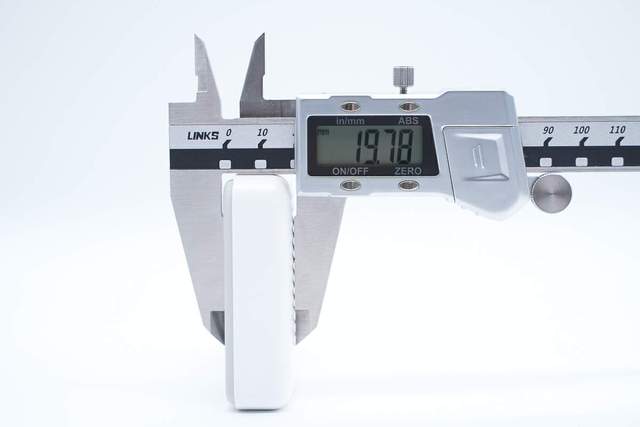

厚度为19.78mm。

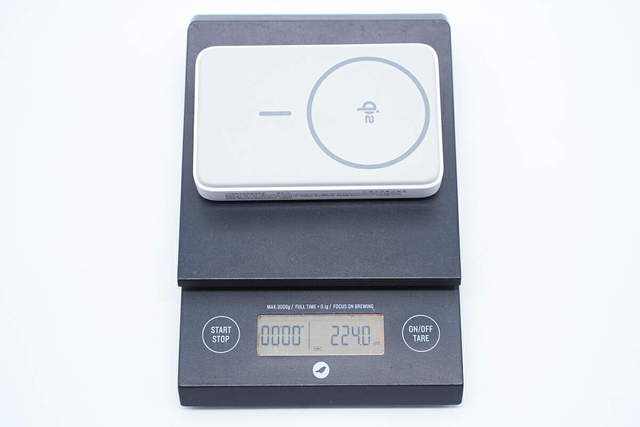

测得重量为224.0g。

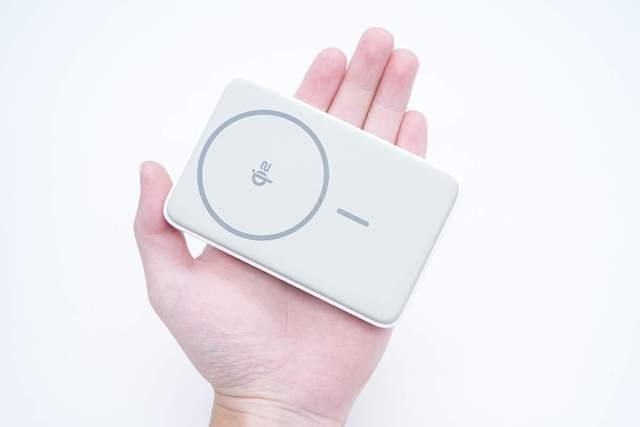

产品拿在手上的大小直观感受。

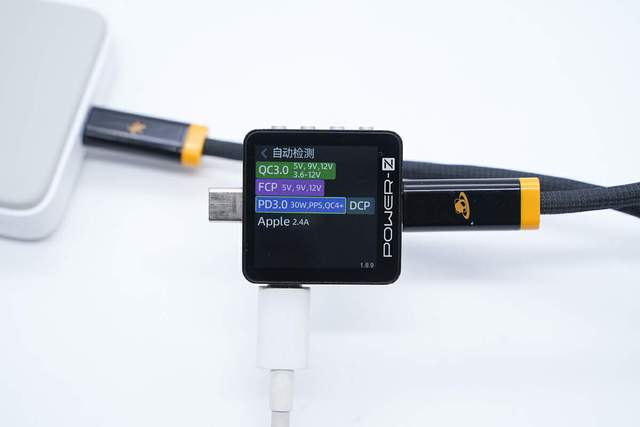

通过POWER-Z KM003C测得USB-C口支持QC3.0/4+、FCP、PD3.0、DCP、Apple 2.4A、PPS等充电协议。

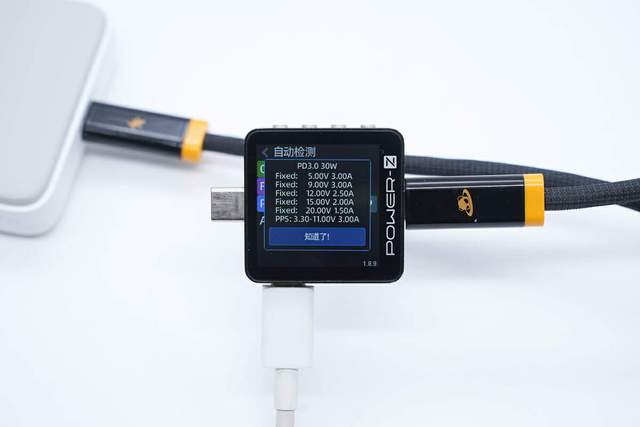

PDO报文方面，USB-C口具备5V3A、9V3A、12V2.50A、15V2A、20V1.5A五组固定电压档位和5-11V 3A一组PPS电压档位。
好斯美Qi2磁吸充电宝拆解
接下来看一下好斯美Qi2磁吸充电宝内部结构和用料。
首先沿壳体接缝拆开充电宝外壳。
盖板内部粘贴白色泡棉，并用黑色泡棉粘住用于手机定位的磁铁。
黑色泡棉将磁铁盖住。

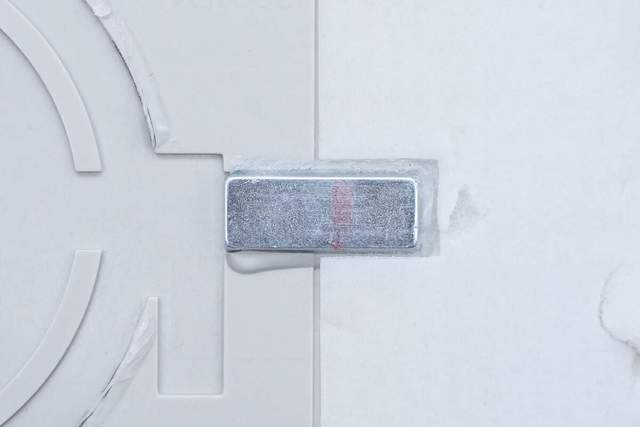

掀开泡棉露出里面的磁铁。

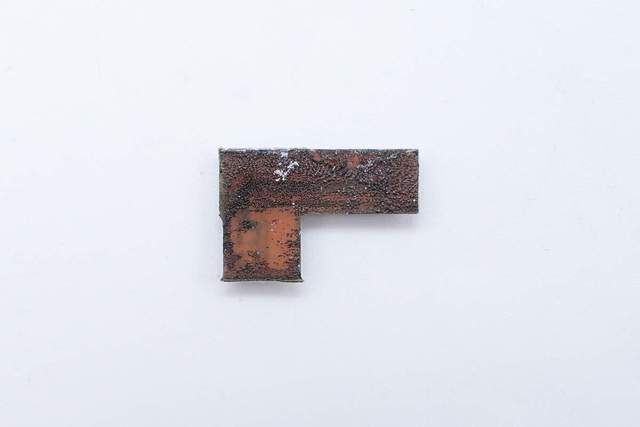

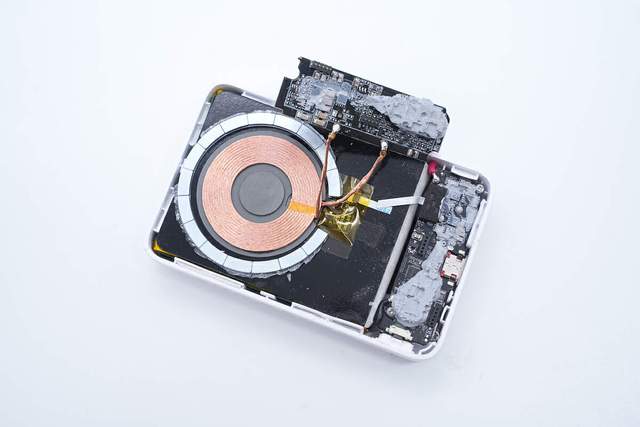

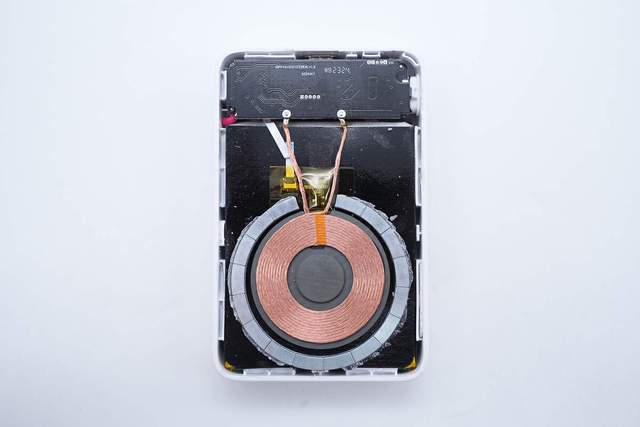

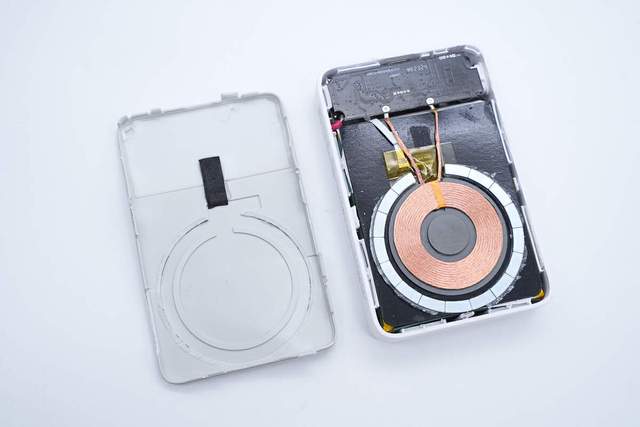

移动电源内部设有PCBA模块，无线充电线圈。

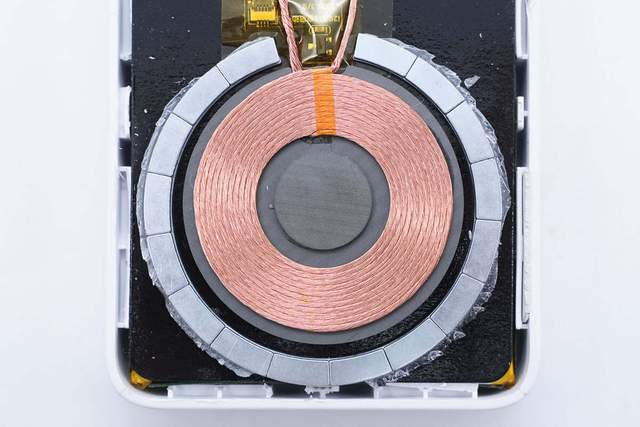

无线充电线圈边缘设有磁铁用于吸附手机。

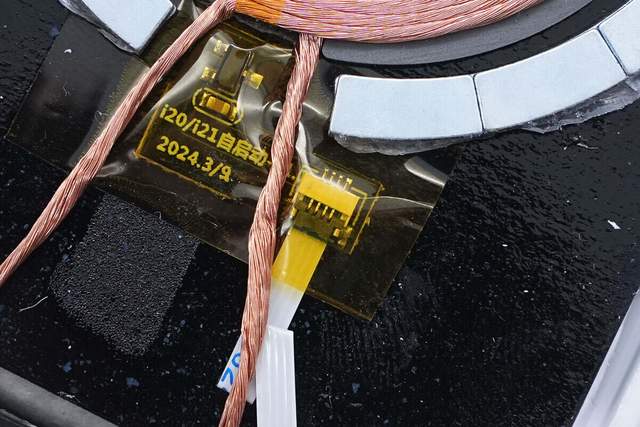

霍尔元件小板通过排线连接，用于移动电源吸附手机自动开启无线充电，粘贴高温胶带绝缘。

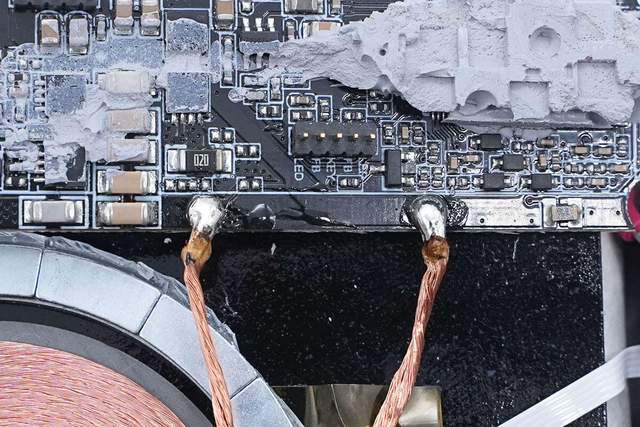

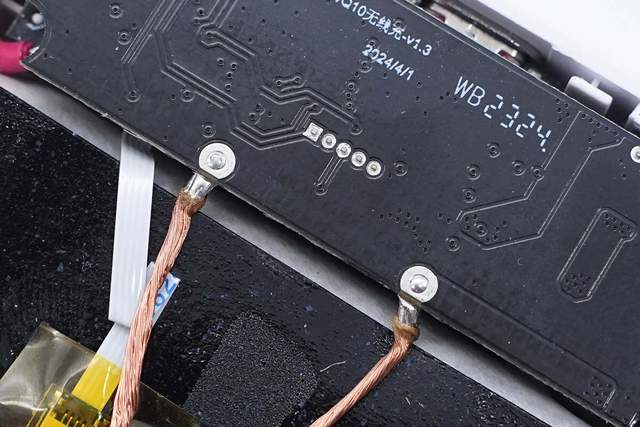

无线充电线圈焊接连接到PCBA模块。

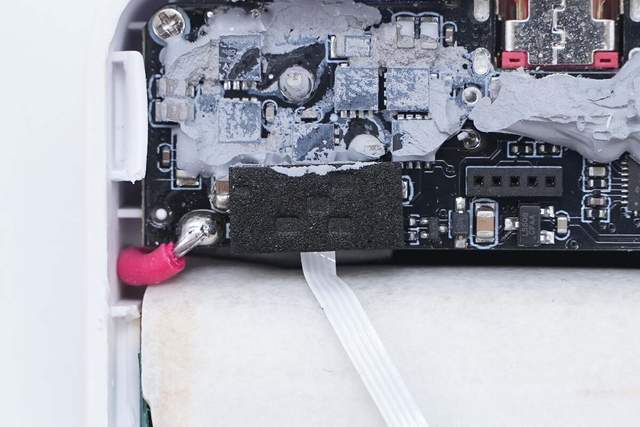

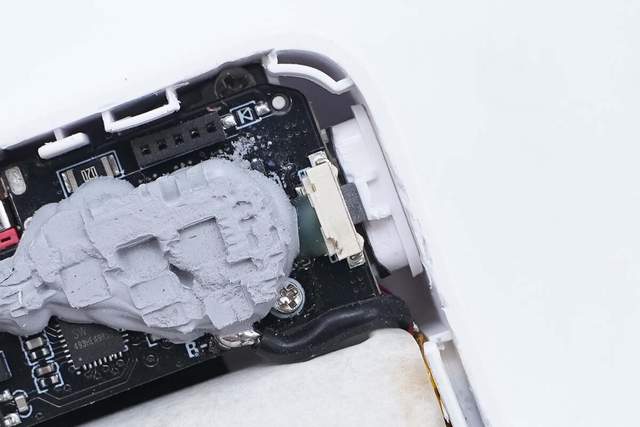

取下上层的无线充电模块，与移动电源PCBA模块之间打胶填充，加强散热。
PCBA模块之间通过排针连接。
焊接取下无线充电线圈，继续进行拆解。

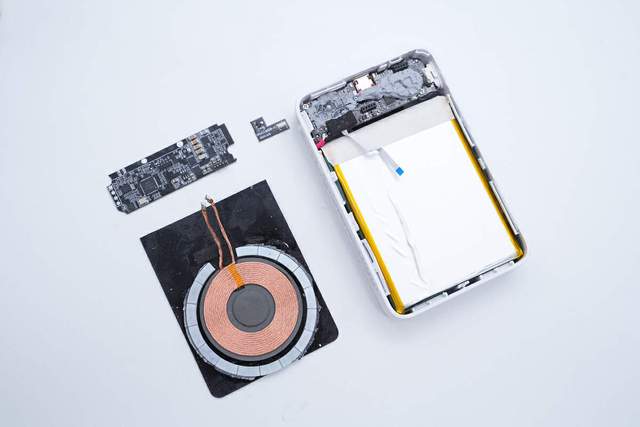

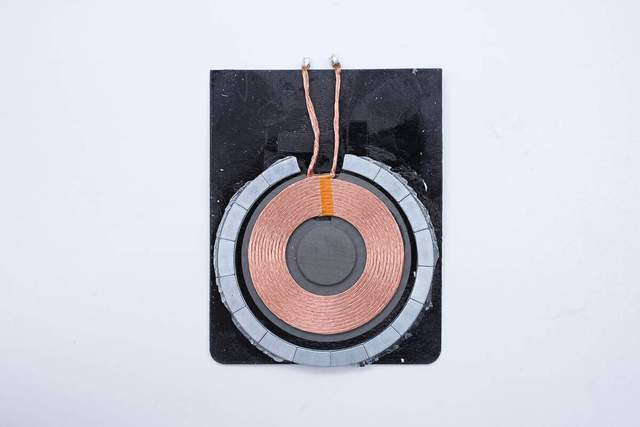

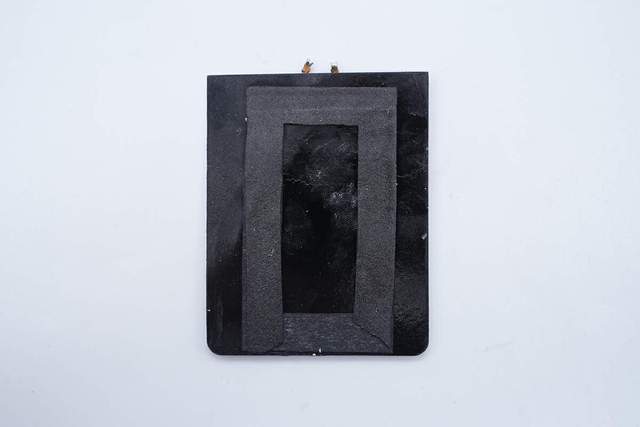

无线充电线圈粘贴在绝缘麦拉片上。
背面通过双面胶粘贴在电池上。

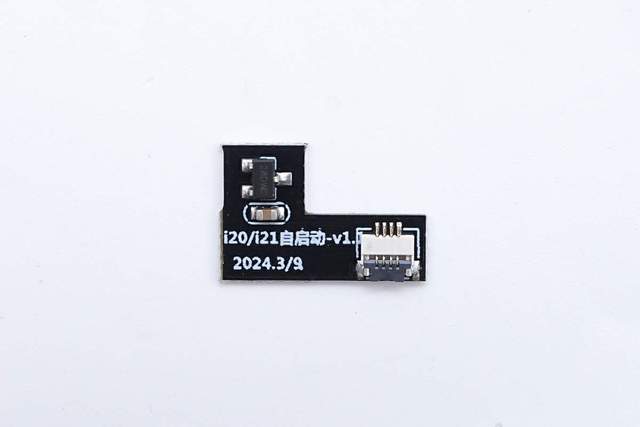

霍尔小板正面焊接排线插座和霍尔元件。
霍尔小板背面没有元件。
无线充电小板左侧设有MOS管和谐振电容，右侧为无线充电芯片，加密芯片和双运放。

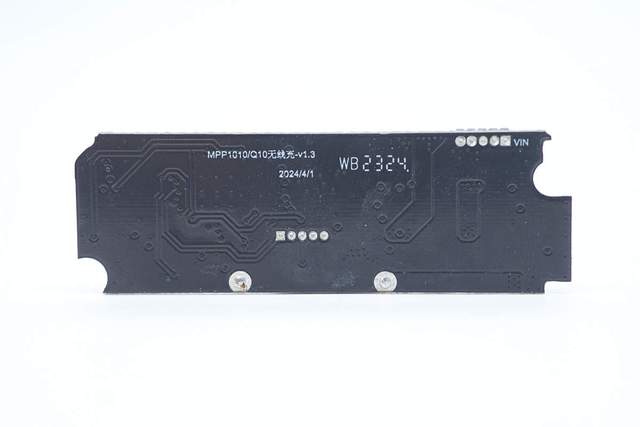

小板背面没有元件。

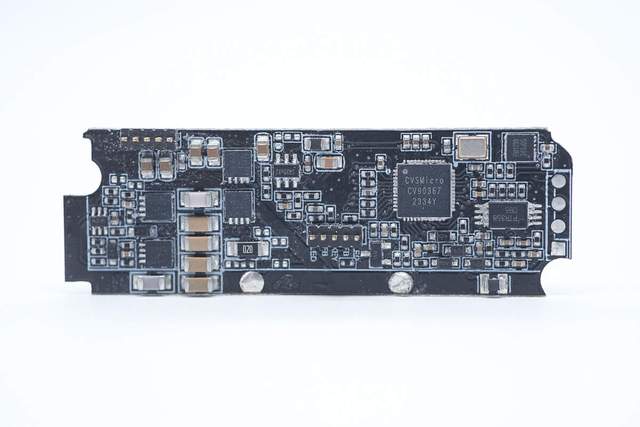

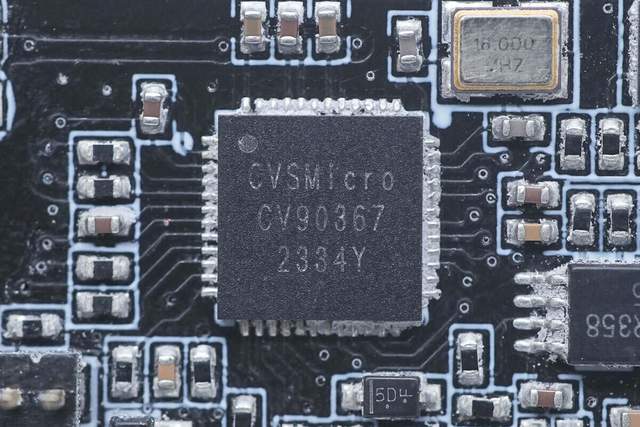

无线充电主控芯片来自劲芯微，型号CV90367，支持PD2.0，PD3.0，QC2.0，QC3.0等适配器供电。芯片支持Qi V1.2，V1.3和V2.0标准，支持单线圈/多线圈无线充电应用。芯片支持BPP5W，苹果7.5W，三星10W，EPP15W充电，并支持私有无线充电协议，功率可达100W。
CV90367内部集成32位高速CPU内核，内置32KB MTP存储器，16KB ROM和4KB RAM，支持通过USB-C接口升级固件。同时支持双设备无线充电。芯片内部集成全桥驱动电路和电压电流通信解码模块，集成硬件过压保护，过流保护和过热保护功能。

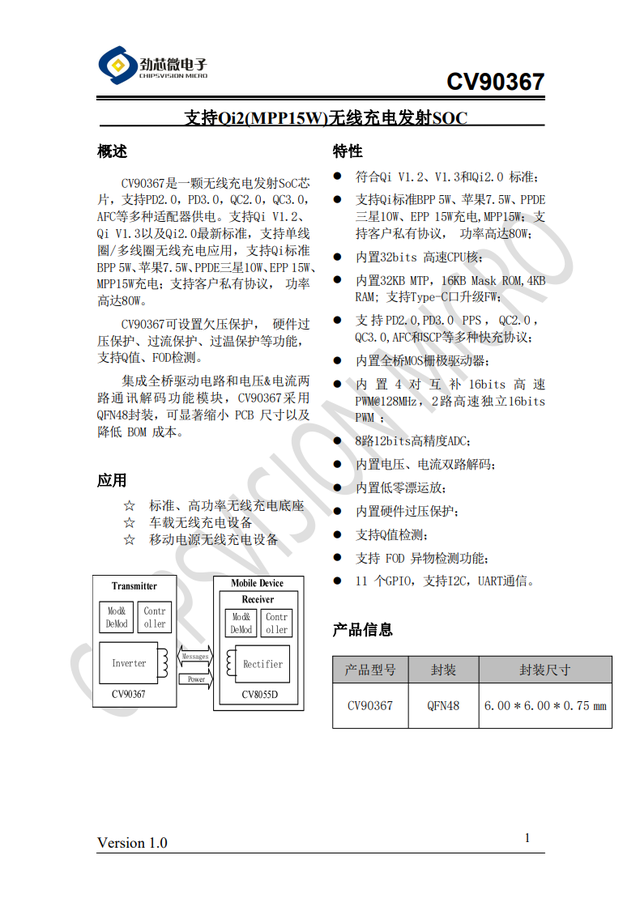

劲芯微 CV90367 资料信息。

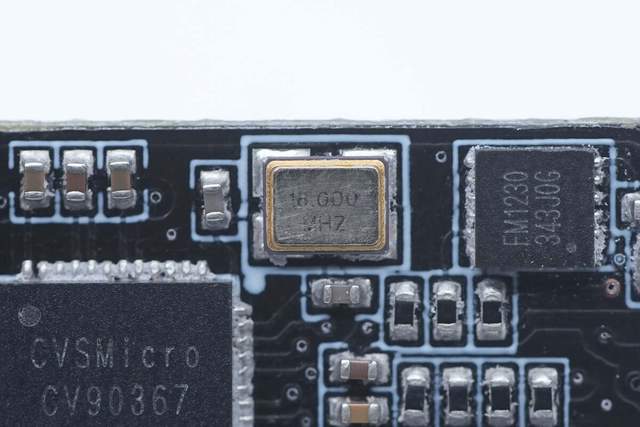

芯片外置16MHz晶振特写。

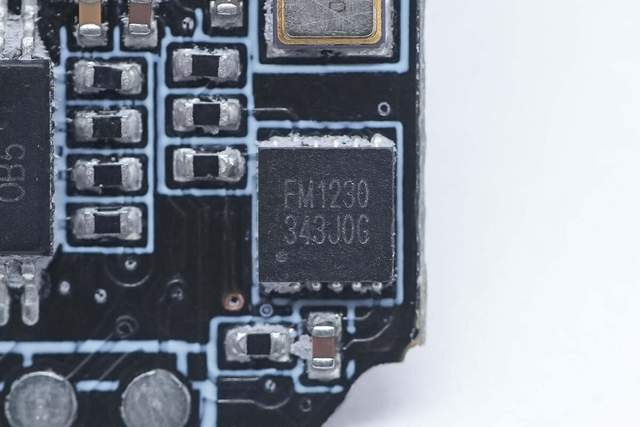

无线充电模组内置的安全芯片来自上海复旦微电子，型号FM1230，支持DES/TDES、AES、SM4对称算法，RSA、ECC、SM2非对称算法和SHA1、SHA224、SHA256、SM3杂凑算法等安全算法，具备多种防护能力，支持对称和非对称加解密运算、安全存储、身份认证等功能，可用以接触式的ESAM/PSAM模块，SE安全模块等应用领域。

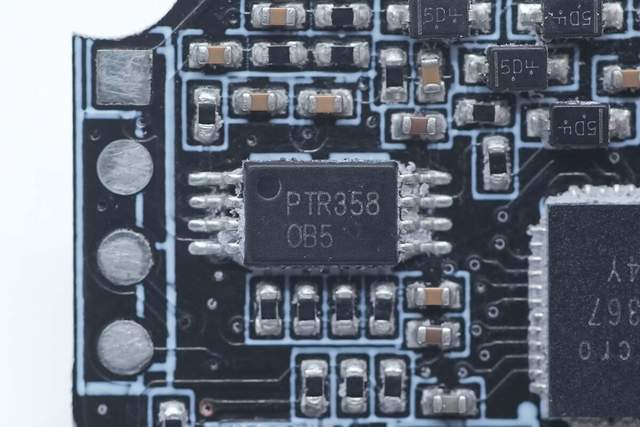

358双运放特写。
无线充电功率管来自Ruichips锐骏半导体，型号RU30D20M3，双NMOS，耐压30V，导阻8.5mΩ，采用DFN3030封装。

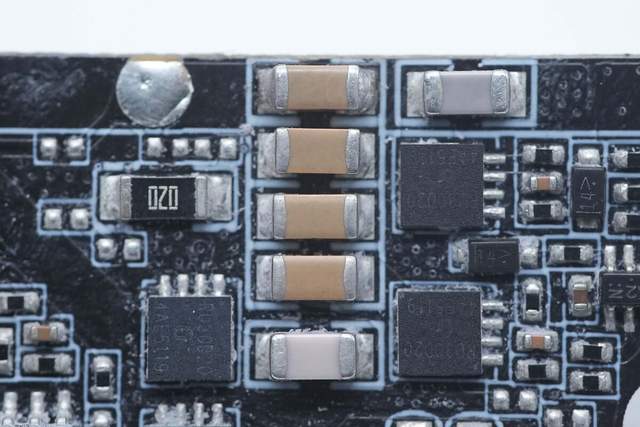

五颗NPO谐振电容特写。

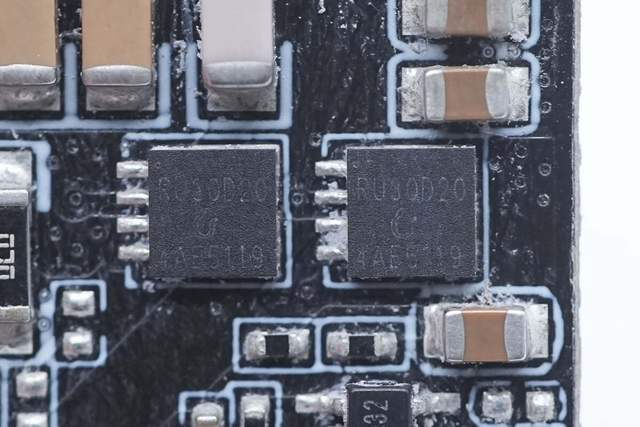

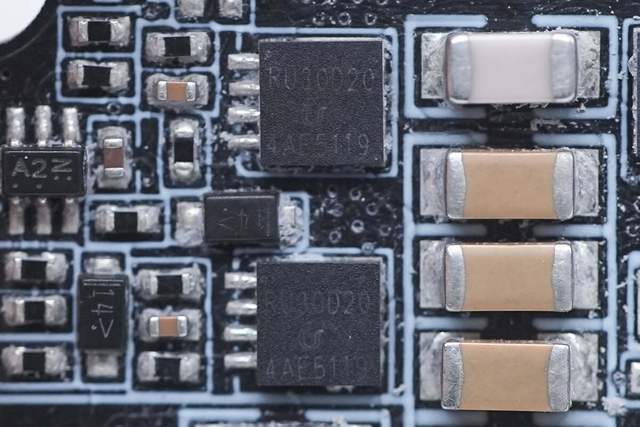

两颗锐骏半导体RU30D20M3用于谐振电容切换。

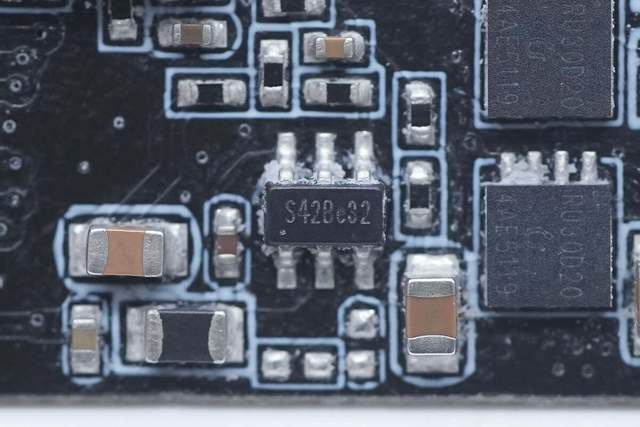

同步降压芯片来自拓尔微，丝印S42B，型号STI3472，是一颗18V输入电压，输出电流2A的同步降压转换器，采用SOT23-6封装。

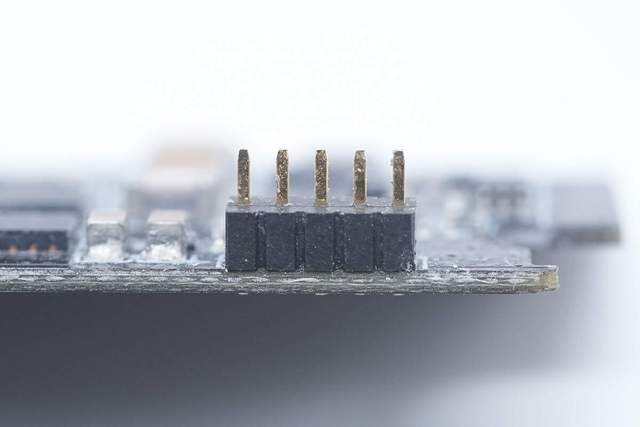

用于连接到移动电源PCBA模块的排针特写。

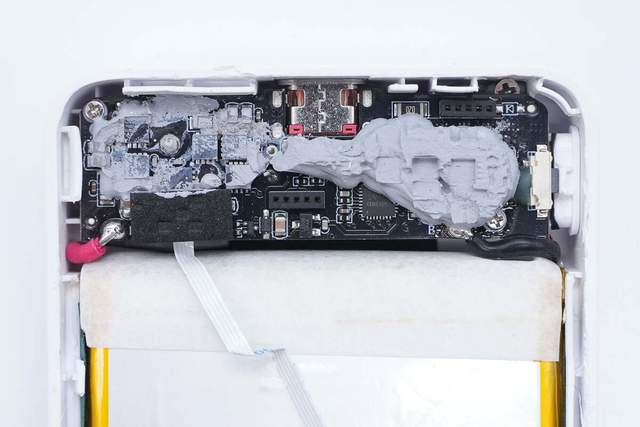

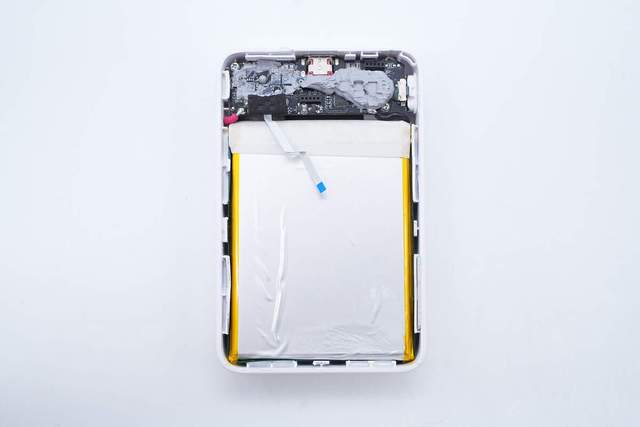

壳体内部电池组和PCBA模块特写。
壳体内部移动电源PCBA模块一览，通过螺丝固定。
排线连接器粘贴双面胶固定。

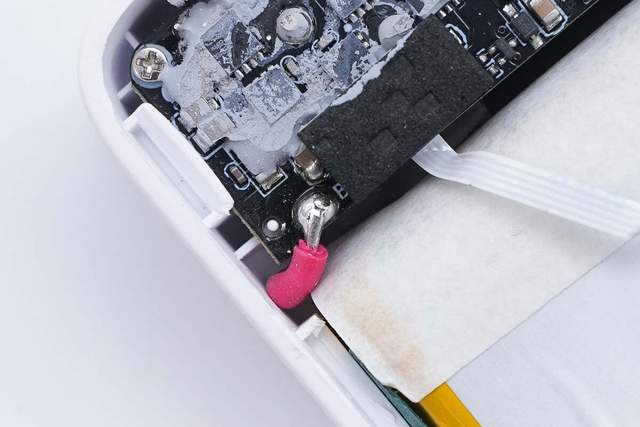

电池导线通过焊接连接到PCBA模块，
侧面的电源按键特写。

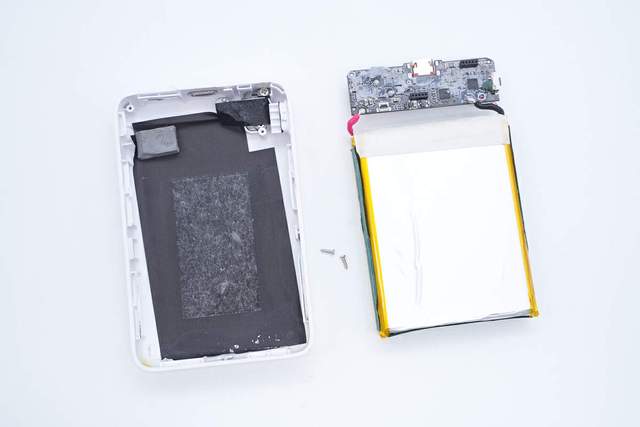

从壳体内部取出PCBA模块和电池组。

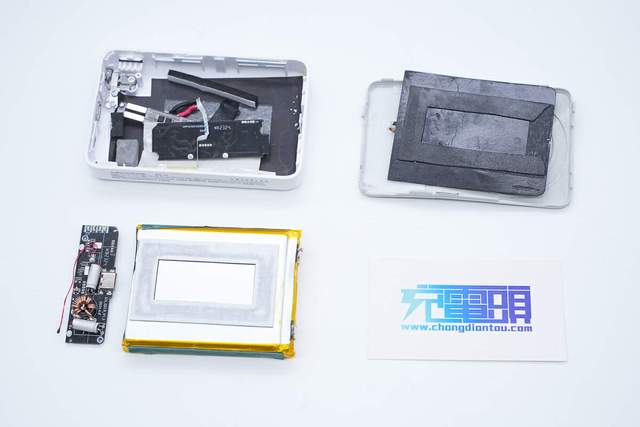

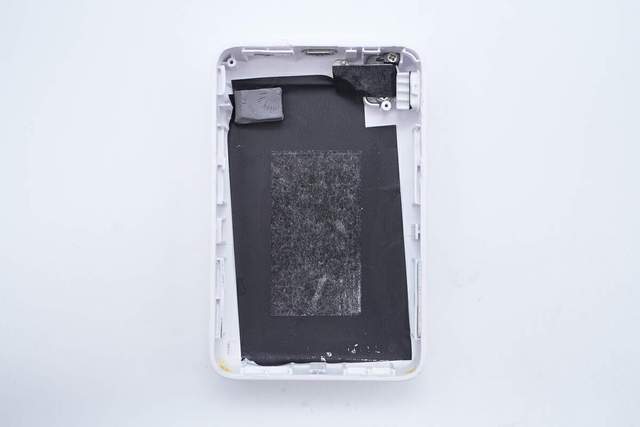

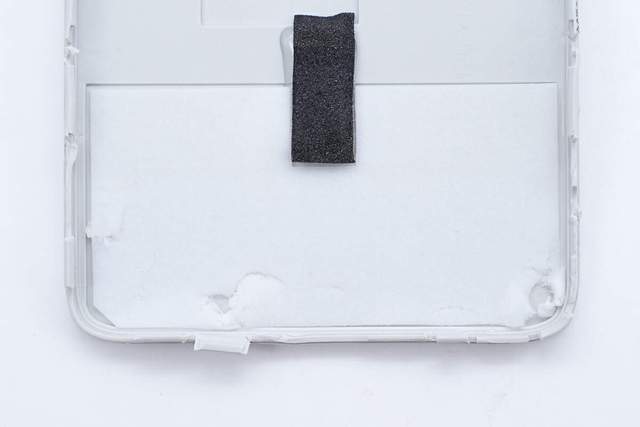

壳体内部粘贴石墨导热贴纸，对应电感的位置粘贴导热垫。

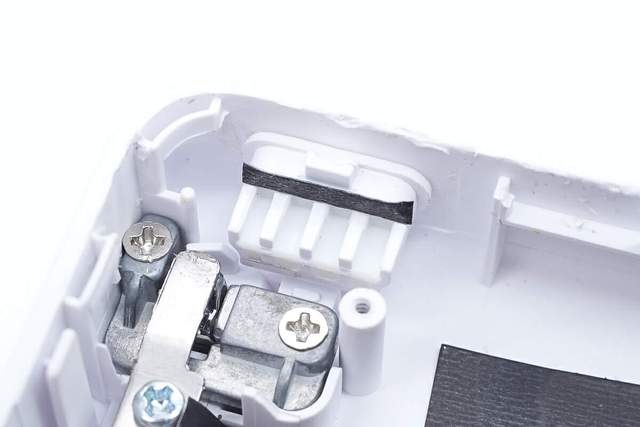

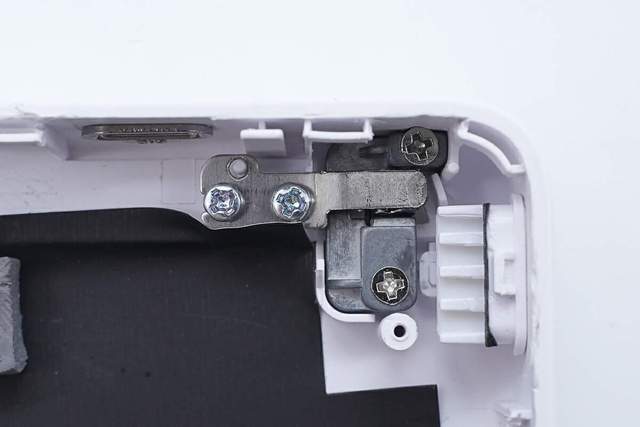

用于固定支架的机构特写。
电源按键和电量指示灯为一体设计。

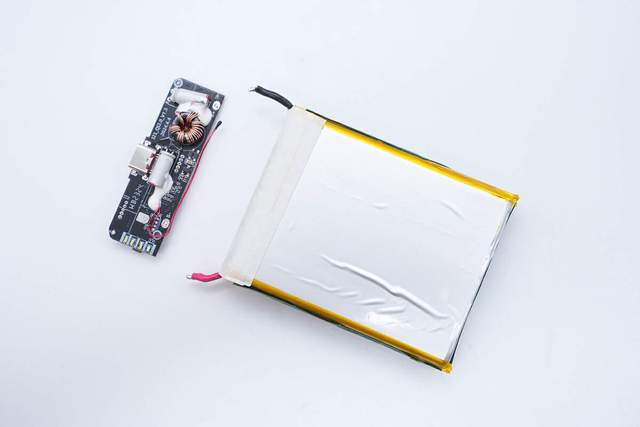

焊接分开电池组与移动电源PCBA模块的连接。

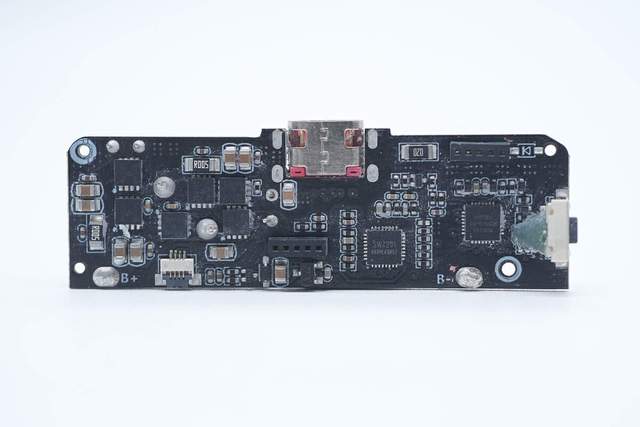

底部移动电源PCBA模块特写，左侧焊接同步升降压MOS管和VBUS开关管，右侧焊接同步升降压控制器和协议芯片。

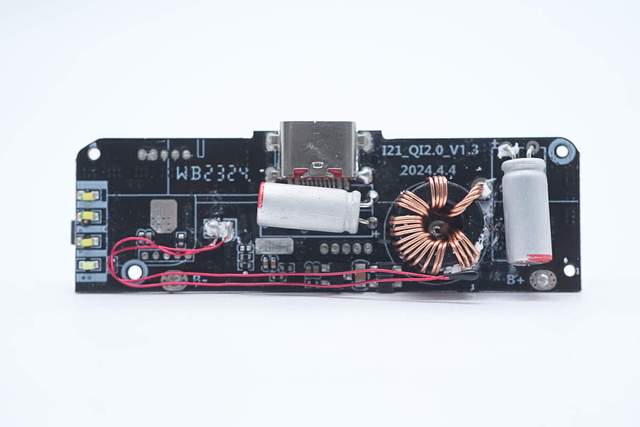

另一面焊接LED电量指示灯，滤波固态电容和磁环电感，还焊接检测电池温度的热敏电阻。

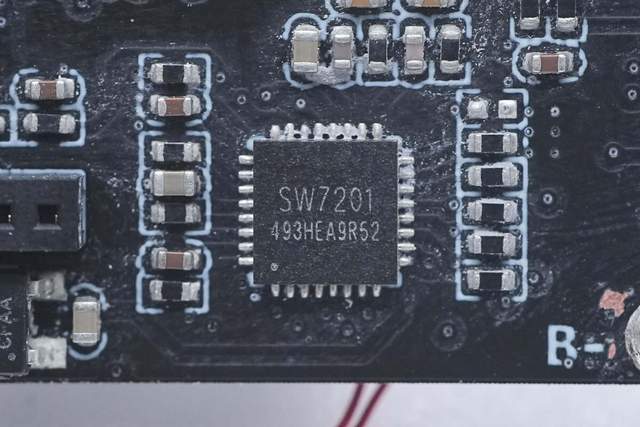

用于电池充放电管理的同步升降压控制器来自智融科技，型号SW7201，是一颗双向同步升降压控制器，用于升降压输出和电池充电管理。SW7201是一个高效率的同步 4 管双向升降压充放电控制器，支持1-4节电池的充放电管理，支持I2C控制，可以提供最大100W的功率输出，支持多路输入输出检测及通路驱动， 配合MCU和协议芯片可组成一个简洁完整的双向快充方案。

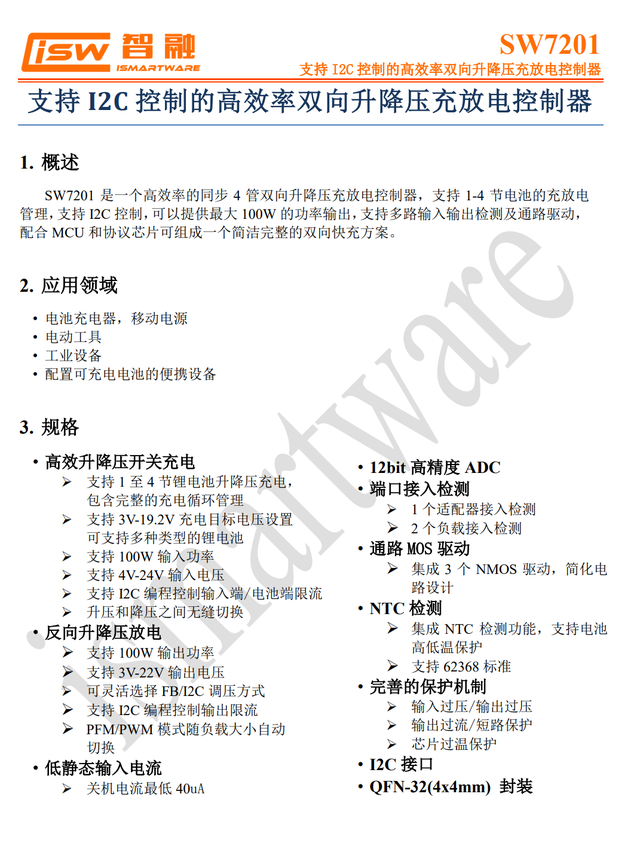

智融科技 SW7201 资料信息。

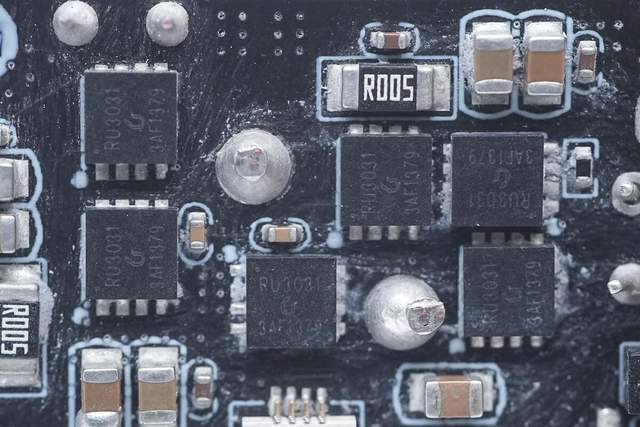

六颗开关管分别用于同步升降压电压转换和输出VBUS控制。

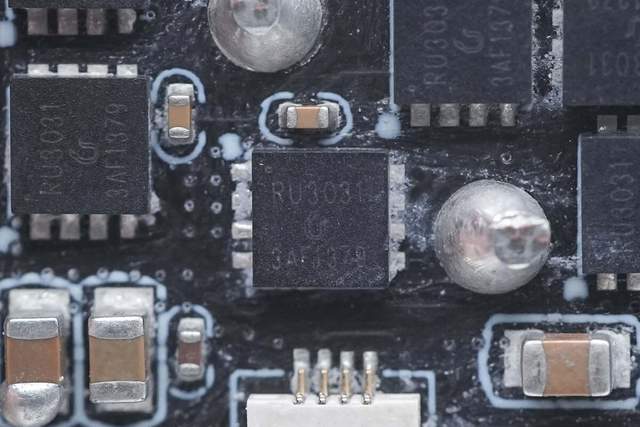

MOS管来自Ruichips锐骏半导体，型号RU3031M3，NMOS，耐压30V，导阻7mΩ，采用DFN3030封装。

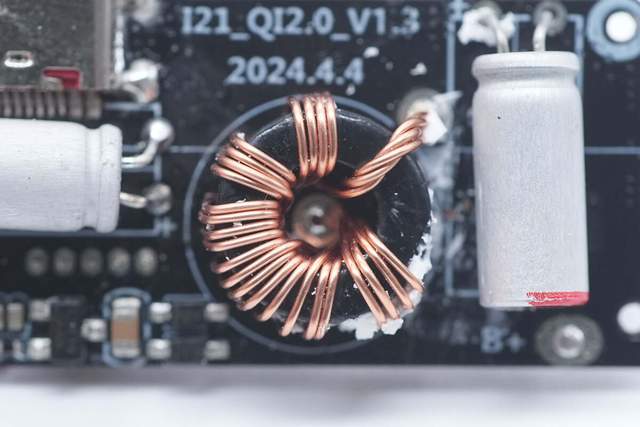

同步升降压电感采用四线并绕。

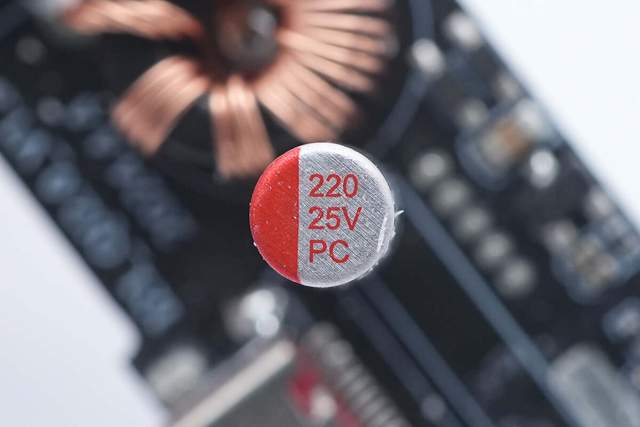

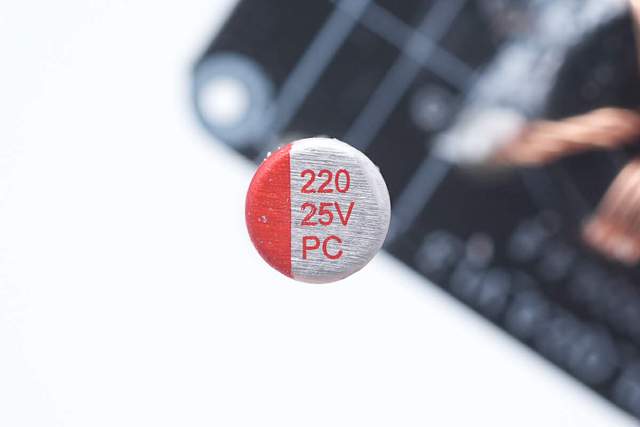

输入端滤波电容规格为220μF25V。引线型焊接。
输出滤波电容规格相同。

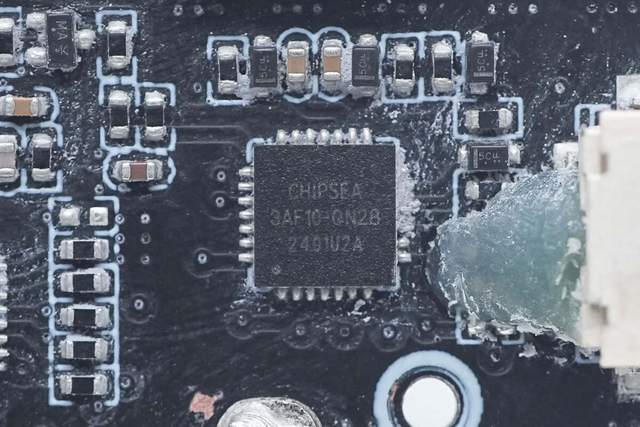

协议芯片来自芯海科技，型号CSU3AF10，是一颗支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。
CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

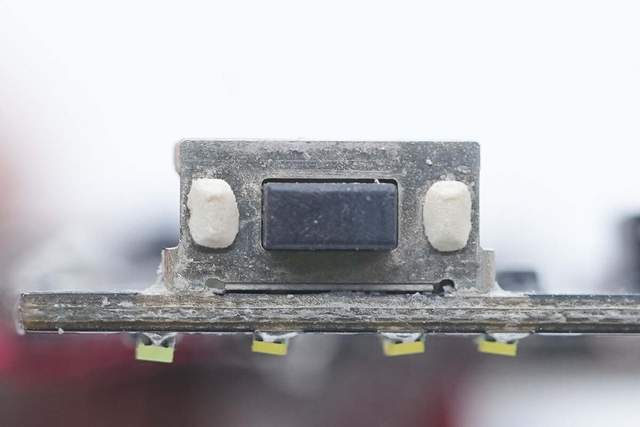

贴片焊接的电源按键特写。
LED电量指示灯采用贴片焊接。

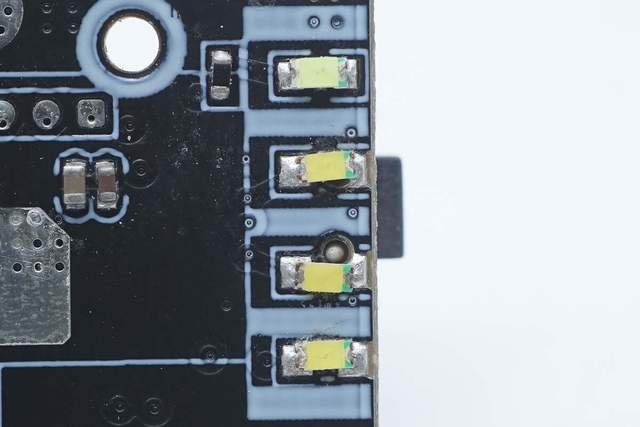

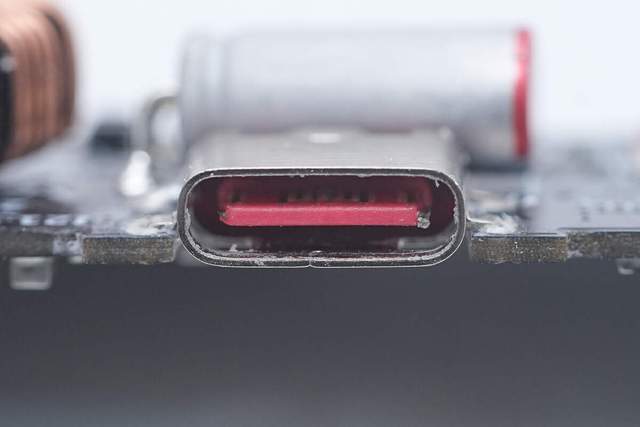

USB-C母座采用沉板过孔焊接，红色舌片不露铜。

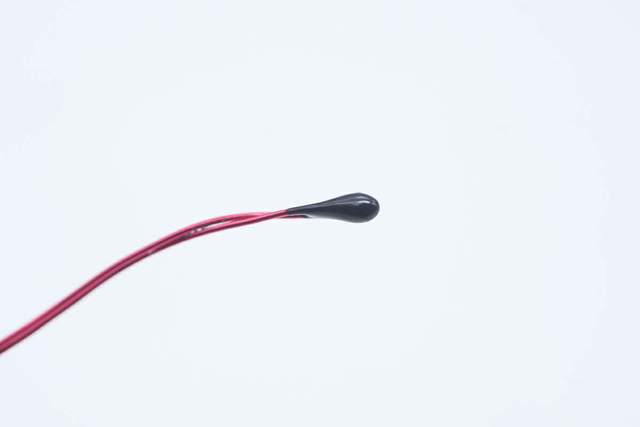

NTC热敏电阻用于检测电池组温度。

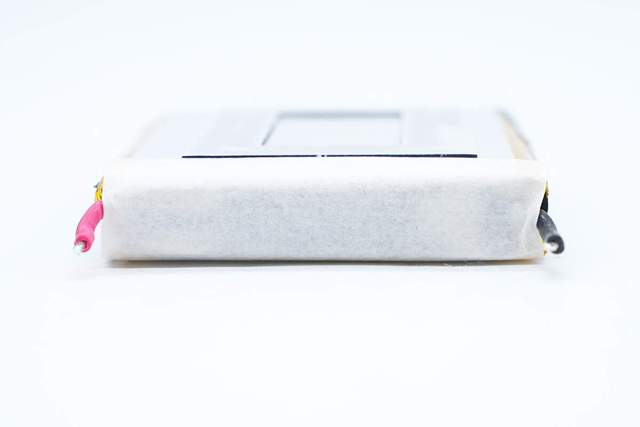

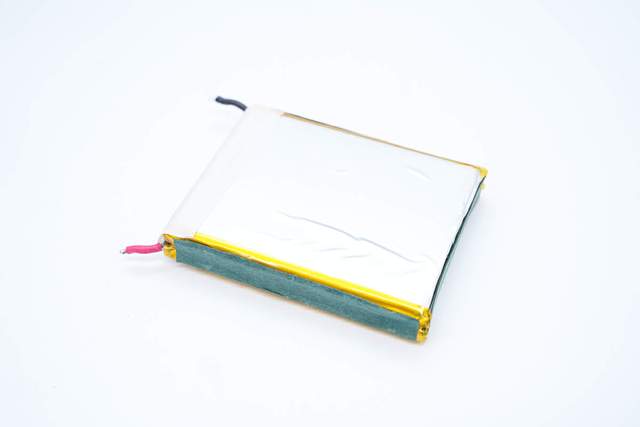

电池组一览，侧面粘贴青稞纸保护。
电池保护板使用绝缘纸包裹。
撕下绝缘纸，保护板与电池点焊连接。

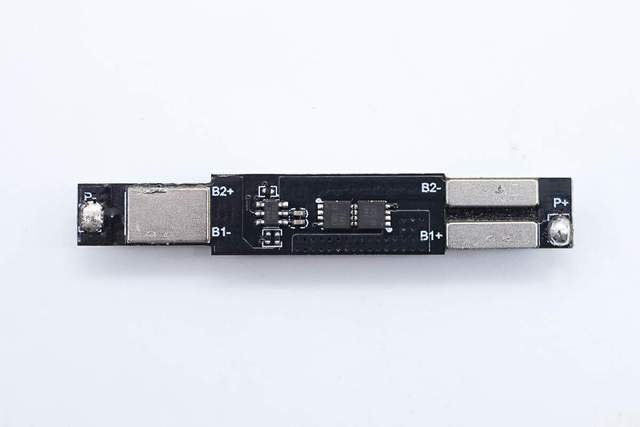

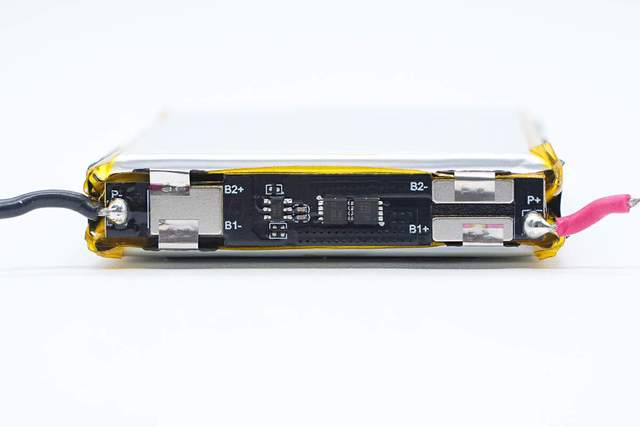

电池保护板正面设有保护芯片和MOS管。

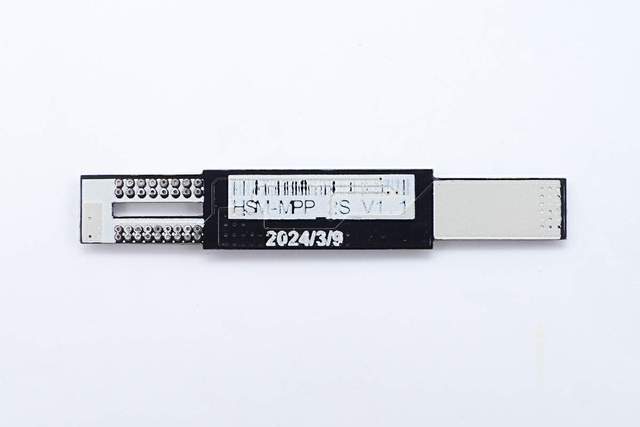

背面没有元件。

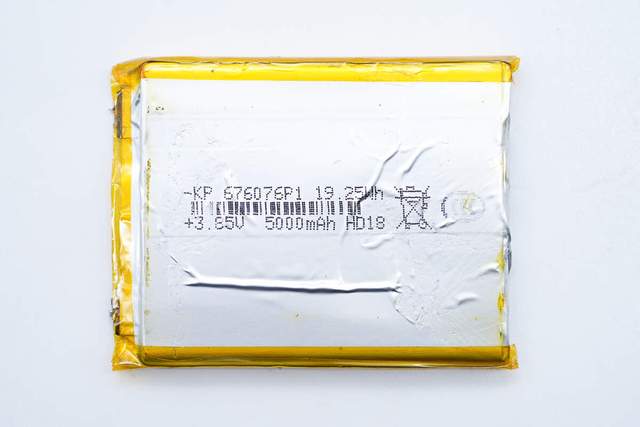

电芯喷码特写，电芯型号为676076P1，电芯型号为未知KP型号，标称能量19.25Wh，标称电压3.85V，标称容量为5000mAh。

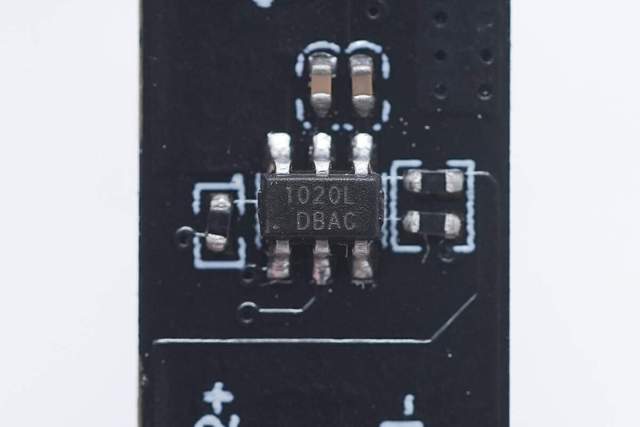

电池保护芯片来自创芯微，型号CM1020-L，是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

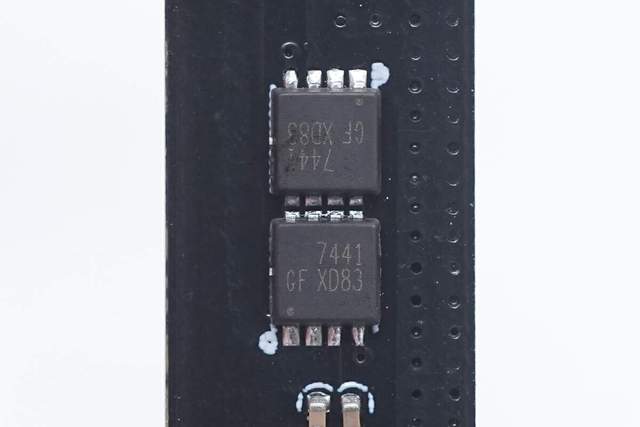

电池保护管丝印7441。
充电头网总结

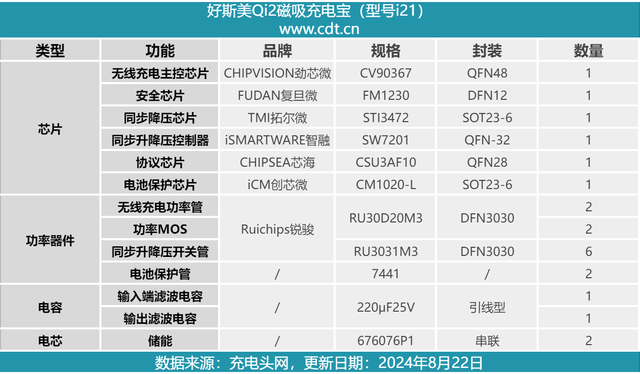

最后附上好斯美Qi2磁吸充电宝物料清单，方便大家查找。
好斯美Qi2磁吸充电宝拥有15W的无线快充和30W PD有线快充能力，支持QC3.0/4+、FCP、PD3.0、DCP、Apple 2.4A、PPS等主流快充协议和和Qi无线充电标准。其内置未知型号的两块5000mAh软包电芯，串联而组，单颗电芯提供了19.25Wh的额定能量和5000mAh的额定容量，使得它在保持小巧外观的同时，也能提供充足的电量。
充电头网通过拆解发现，好斯美Qi2磁吸充电宝采用了智融的同步升降压控制器SW7201，配合芯海科技的协议芯片CSU3AF10，用于升降压输出和电池充放电管理。创芯微的电池保护芯片CM1020-L进行电池保护。
无线充电芯片来自劲芯微，型号CV90367，不仅支持PD和QC和无线充电标准Qi等多种快充协议，还集成32位高速CPU内核和各种保护功能。使得无线充在保障充电安全的同时，也实现了高兼容性的无线和有线快充。
PCBA模块接触面张贴大面积石墨贴纸散热。此外电池组、线圈及盖板等多处粘贴泡棉缓冲保护，整体做工精细，安全防护也十分到位。
