前言

近期充电头网拿到了一款倍思的磁吸充电宝，这款充电宝是之前20W磁吸充电宝的升级款。不仅支持15W的无线快充，还支持30W的PD快充。充电宝容量为10000mAh，配备一个USB-C接口，支持18W输入和30W输出，并配备电源指示灯显示实时电量。

充电宝内置安普瑞斯2块软包电芯，标称容量5000mAh，串联连接。搭载未知电池管理芯片和Ruichip锐骏的电池保护管进行电池管理和保护。电源管理方案采用南芯的同步升降压转换器SC8905搭配南芯协议芯片SC2001。下面一起来看看内部结构和用料吧。

倍思30W磁吸充电宝开箱

按照惯例，先看一下这款充电宝的包装。

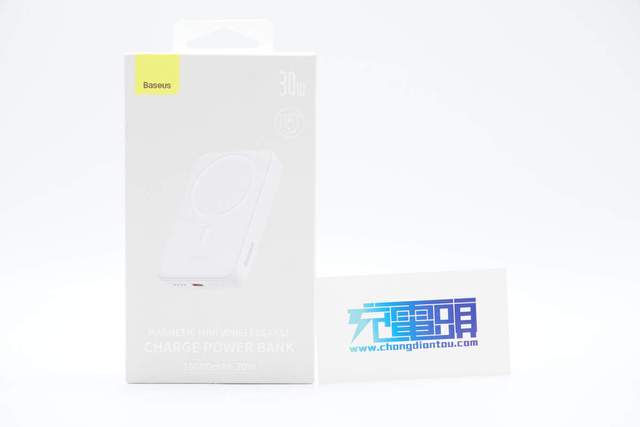

倍思30W磁吸充电宝包装盒白色设计，正面中间有该产品等比例实物图，左上角可见倍思的品牌LOGO，右上角有“30W”标志，表示支持最高30W快充。

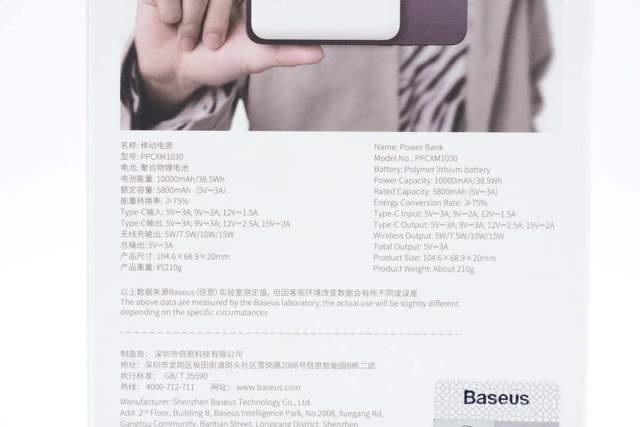

背面上面展示充电宝磁吸充电的场景，下方则为产品的详细参数和相关标识。



参数信息特写：

名称： 移动电源

型号：PPCXM1030

电池： 聚合物锂电池

电池能量：10000mAh/385Wh

额定容量：5800mAh（5V-3A）

能量转换率：≥75%；

Type-C输入：5V3A、9V2A、12V1.5A

Type-C输出：5V3A、9V3A、12V2.5A、15V2A

无线充输出：5W/7.5W/10W/15W

总输出： 5V3A

产品尺寸：104.6x68.9X20mm

产品重量：约210g；

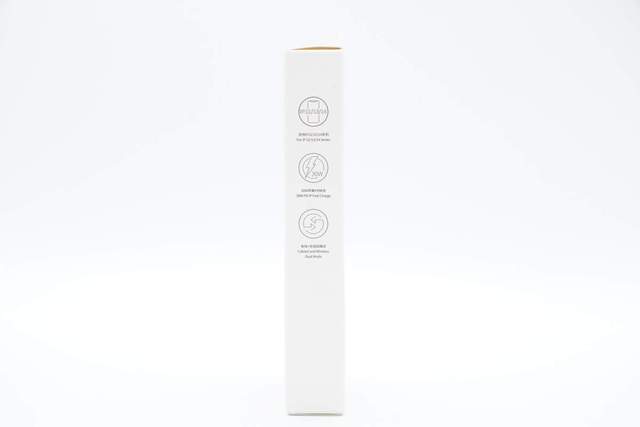

侧面展示了充电宝的主要功能，包括：支持iphone12/13/14、30W苹果PD快充、有线/无线双模式充电。

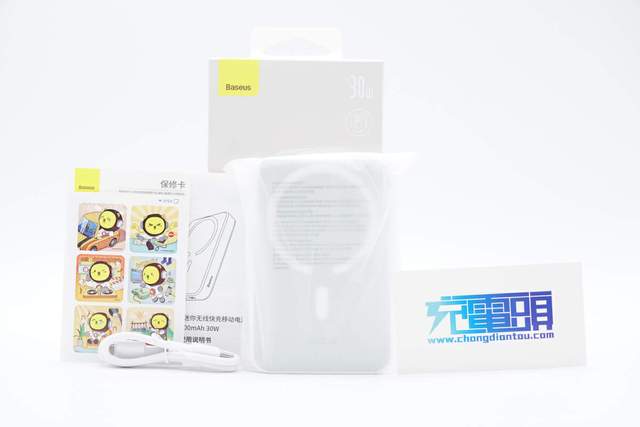

打开包装盒，内部包含倍思30W磁吸充电宝，还有一根C to C充电线、一张保修卡和说明书。

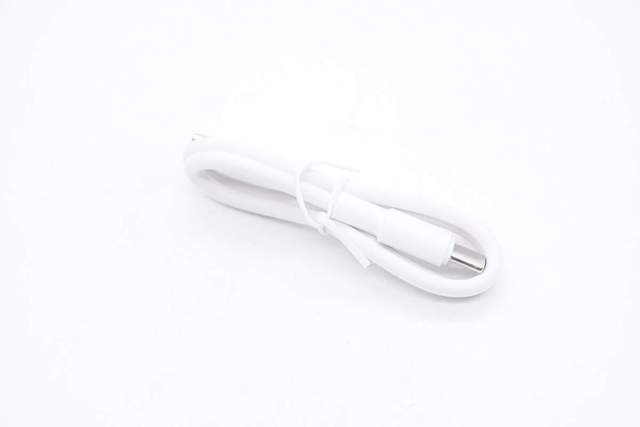

配套充电线材为USB-C to USB-C类型，外被白色PC材质，端子外壳与线身拥有加厚注塑设计，且线材通过绑绳捆绑固定。

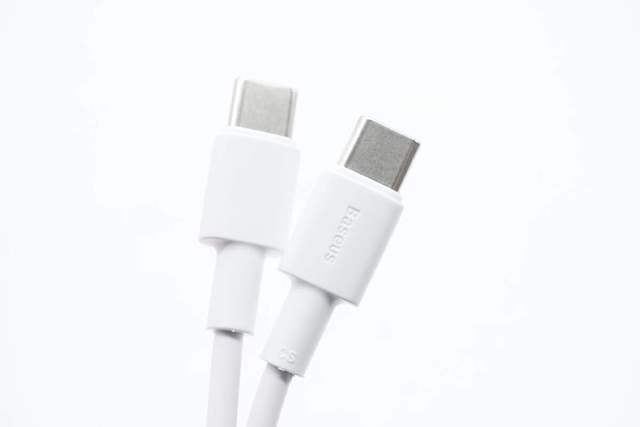

注塑端子可见倍思英文品牌名。

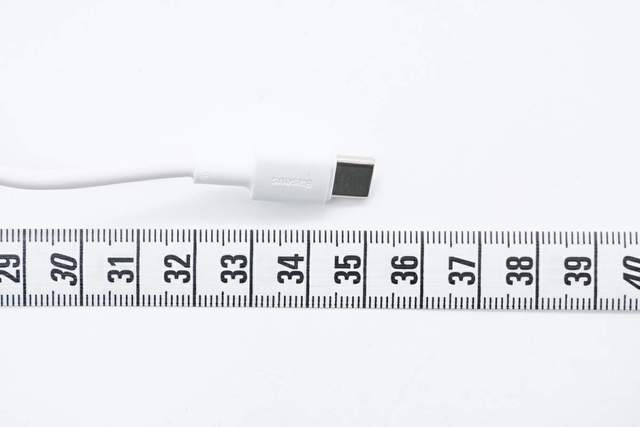

测得充电线长度为35cm。



充电线重量为78g。

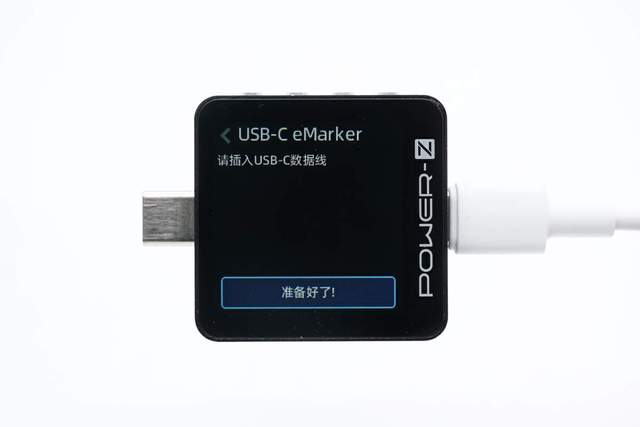

通过POWER-Z KM003C测得线材无E-Marker芯片。

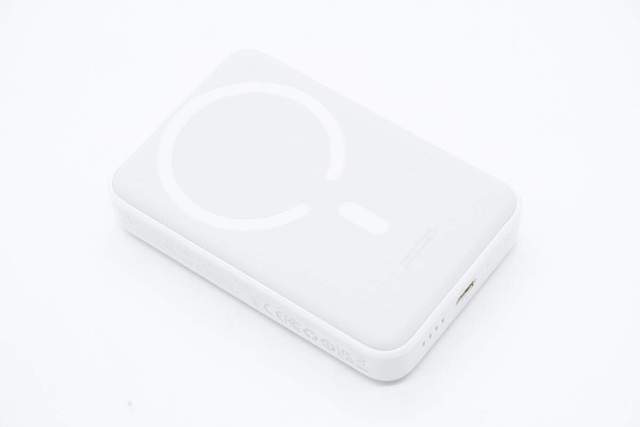

倍思磁吸移动电源为扁平式长方体设计，整体采用防火阻燃PC材质中框外壳，表面细纹磨砂处理，手感细腻；充电宝正面的磁吸面为类亲肤胶质，手感温润丝滑且柔软。



磁吸充电宝正面，用白色装饰指示出磁铁位置，内部为无线充电线圈。

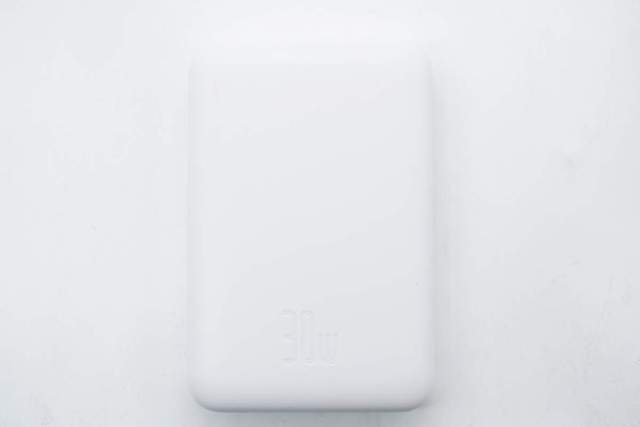

背面光洁素净，在底部镂刻“30W”快充符号。

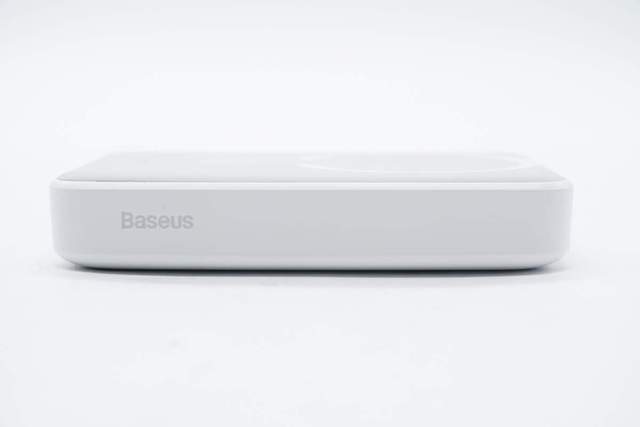

右侧印有银灰色“Baseus”倍思LOGO。

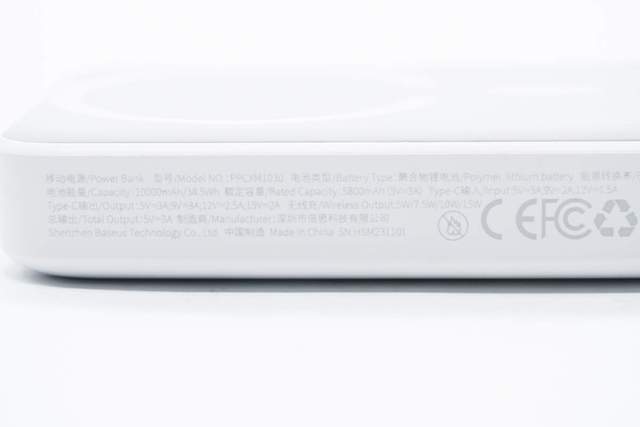

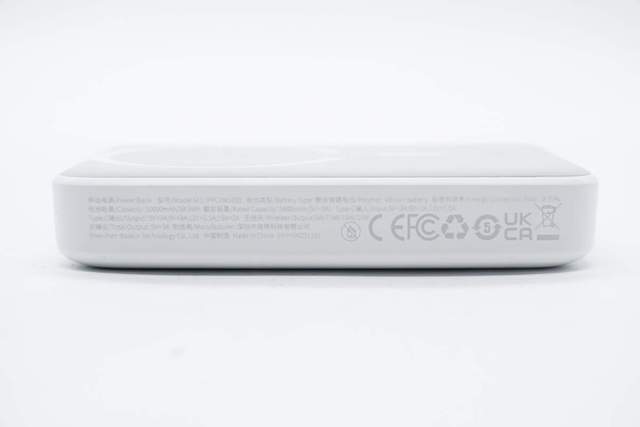

左侧印有产品参数、认证标识以及注意事项。



产品参数特写，前面已详细介绍，此处不再赘述。

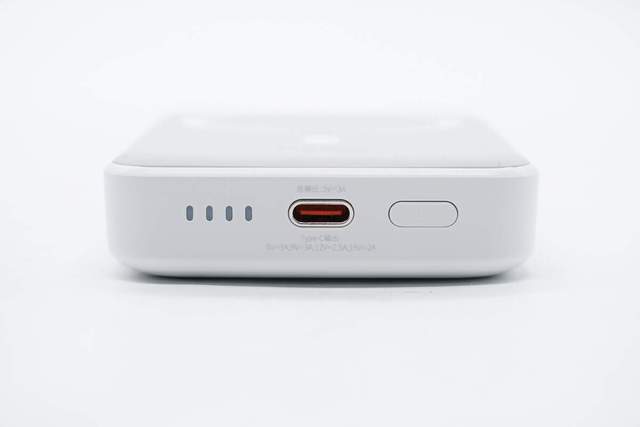

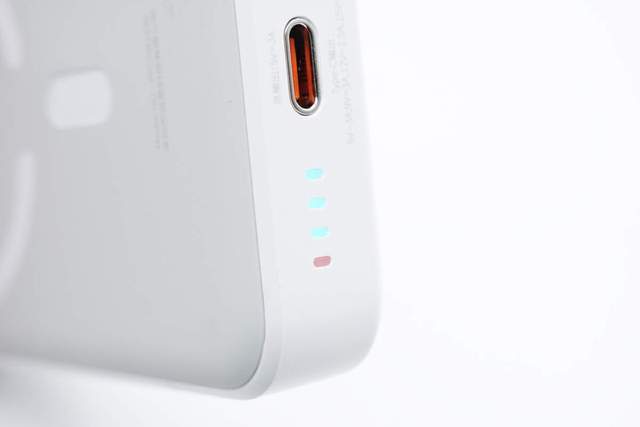

倍思磁吸充电宝底面一览，可见电量指示灯，USB-C充电接口以及电源开关按钮。



无线充电指示灯特写，指示灯为蓝色。此外，可见USB-C接口的红色胶芯。

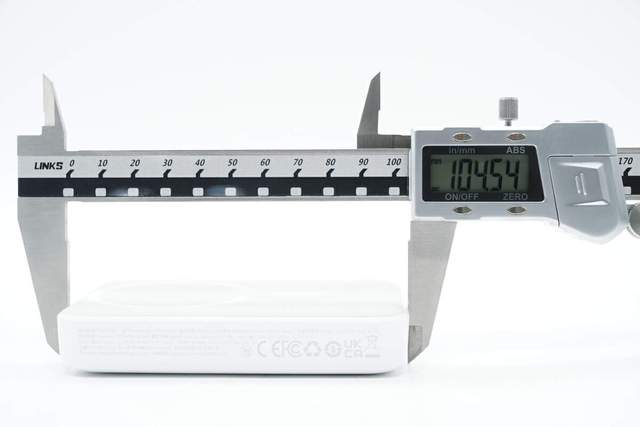

实测倍思30W磁吸充电宝机身长度为104.54mm。

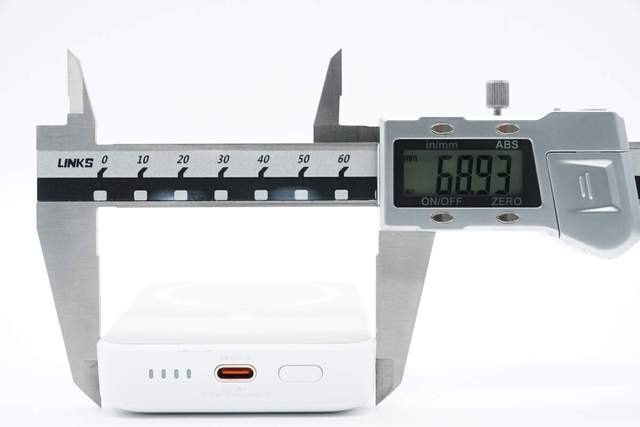

宽度约为68.93mm。



厚度约为19.99mm。

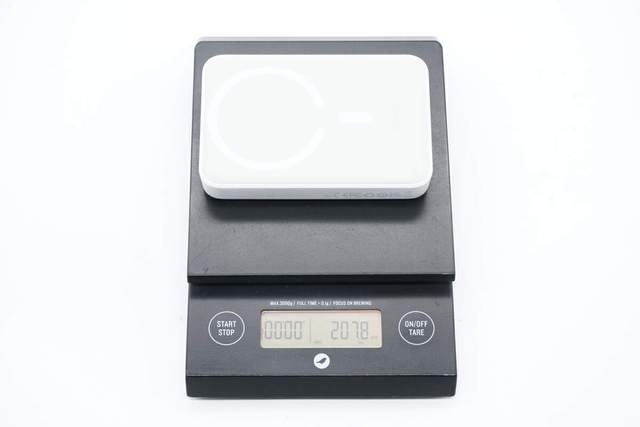

测得产品净重约为207.8g。

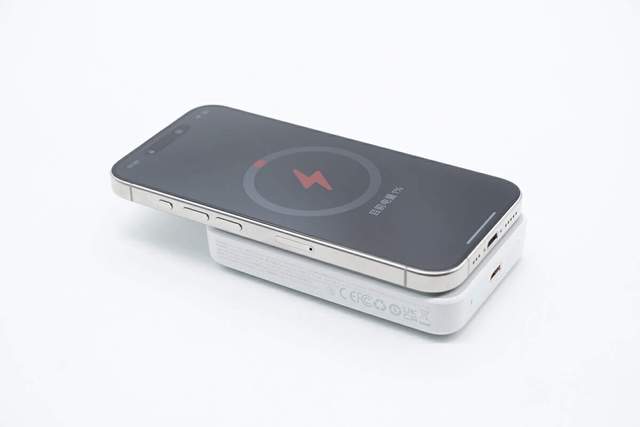

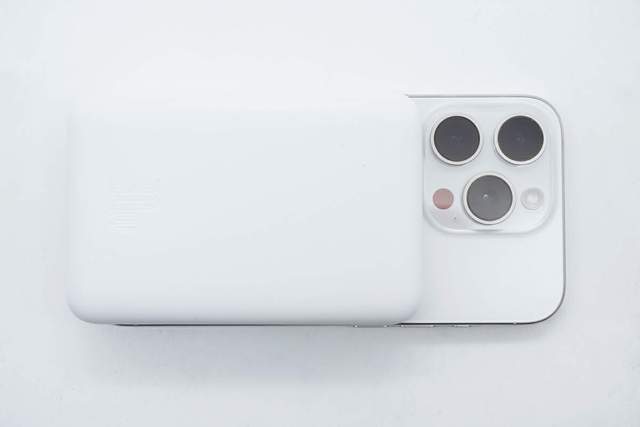

试用倍思磁吸充电宝为iphone15pro充电场景。



磁吸力可吸附于手机重量上充电。

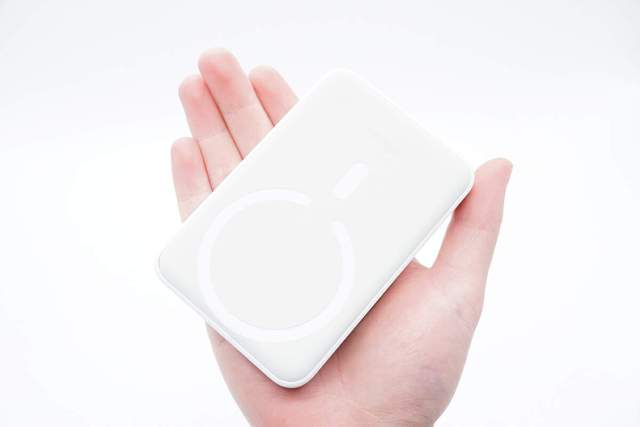

产品拿在手上的大小直观感受。

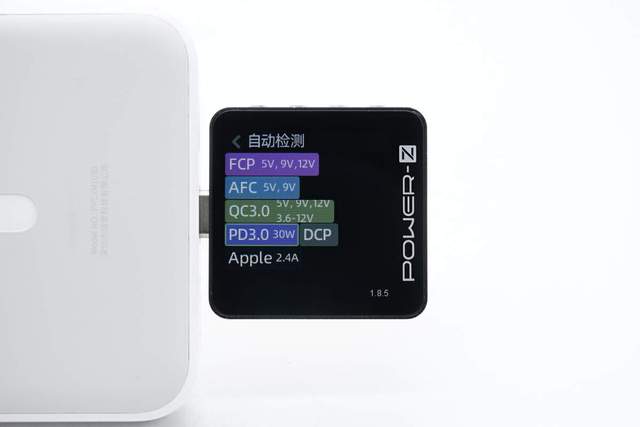

通过POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A等充电协议。

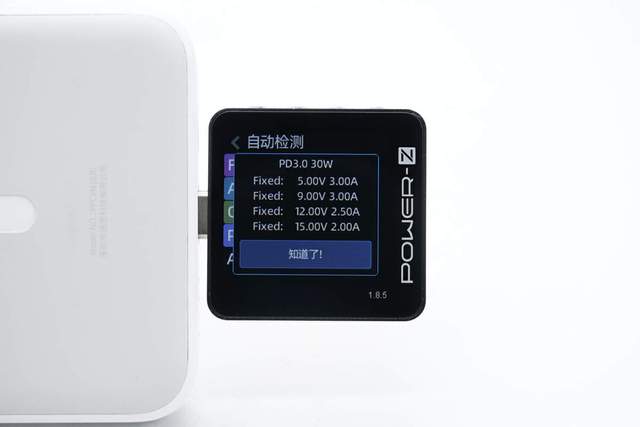

PDO报文方面，USB-C口具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位。

倍思30W磁吸充电宝拆解



首先沿壳体接缝拆开充电宝外壳。

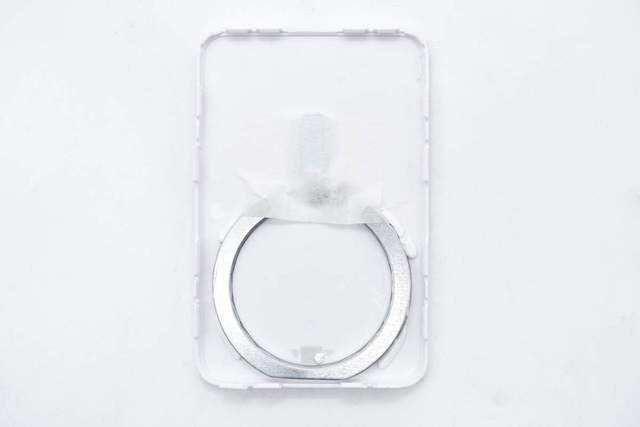

盖板内部可见用于吸附手机的磁铁环，中间部件用胶布黏贴盖住。

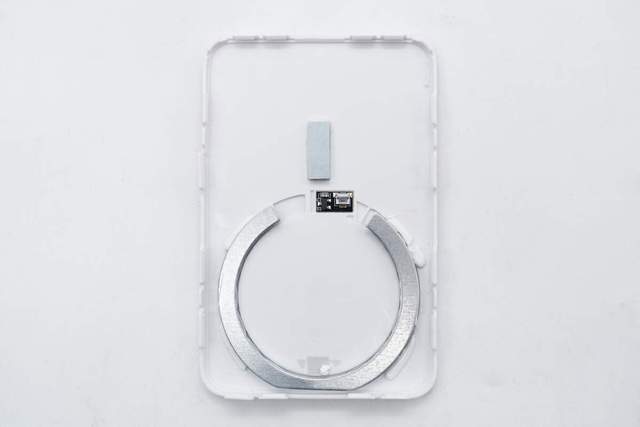

掀下胶布，露出嵌于内部的霍尔元件小板和长方体定位磁铁。

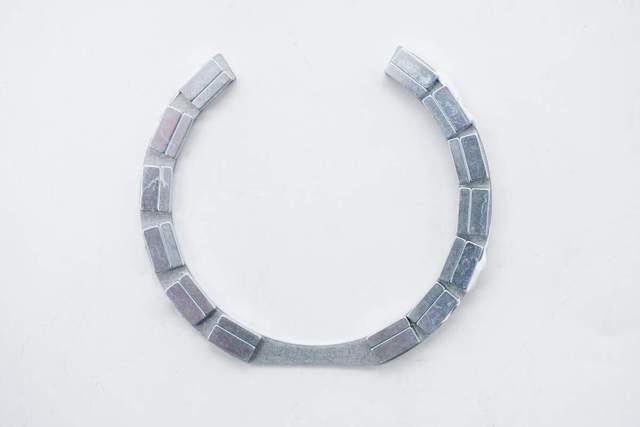

磁铁环特写，两颗一组，形成内外两层。



霍尔元件丝印28JUZ，用于检测移动电源与手机贴合，自动开启无线充电。

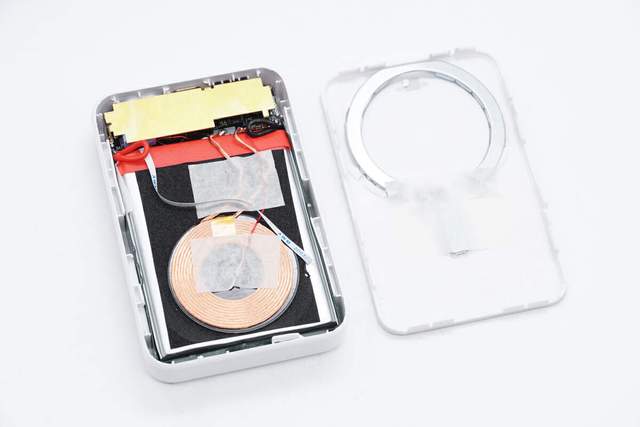

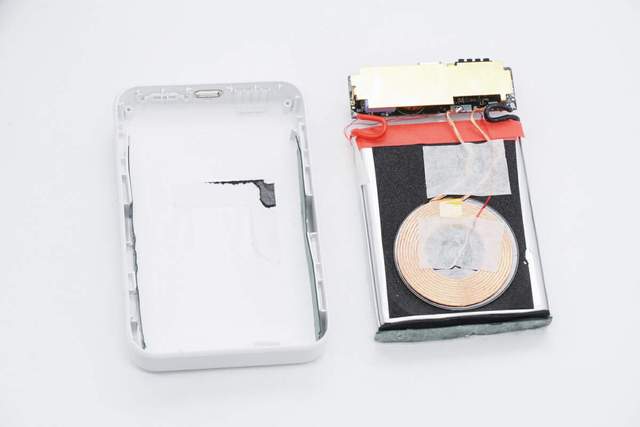

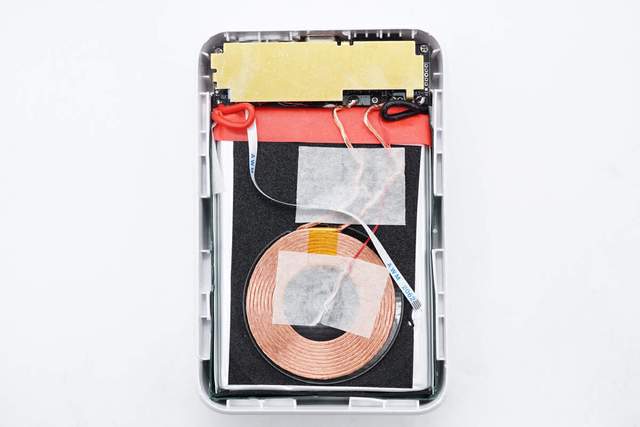

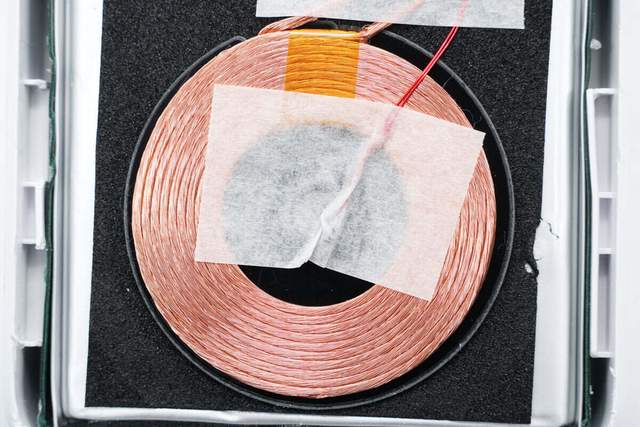

充电宝内部一览，顶部为PCBA模块焊接固定黄铜散热片，下方为无线充电线圈，线圈中心设有热敏电阻检测温升。

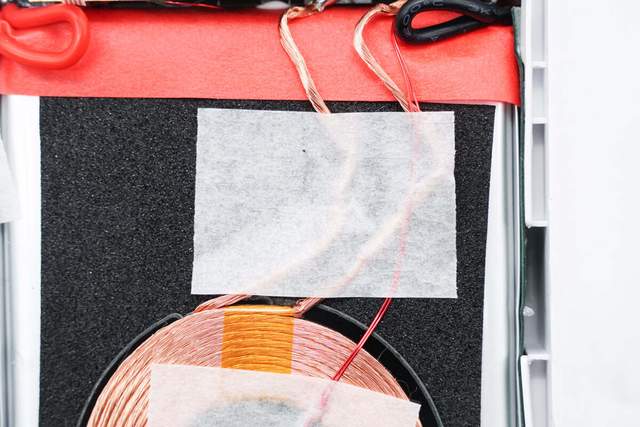

无线充电线圈导线使用胶布固定。



热敏电阻同样用胶布粘贴固定。

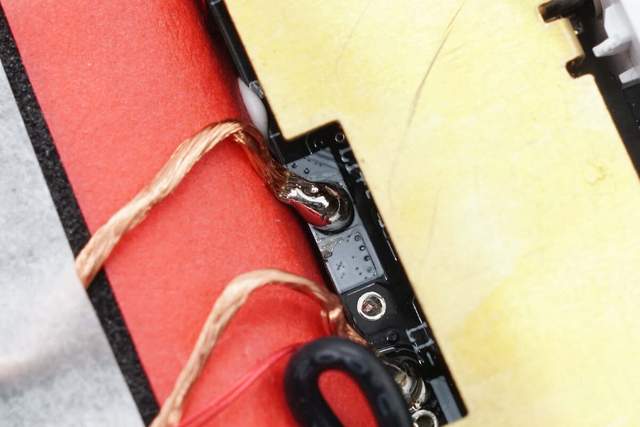

无线充电线圈导线焊点特写，饱满圆润。

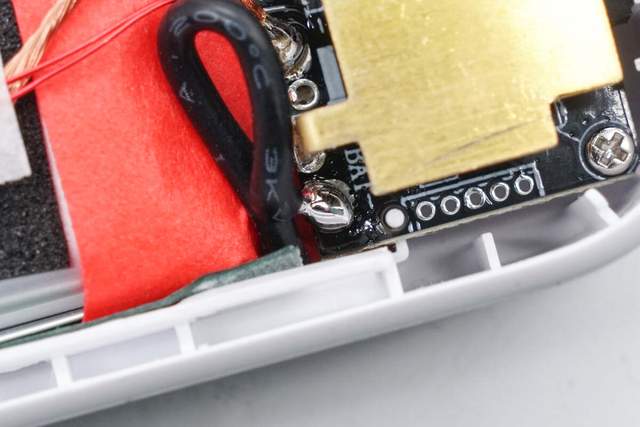

散热片焊点特写。

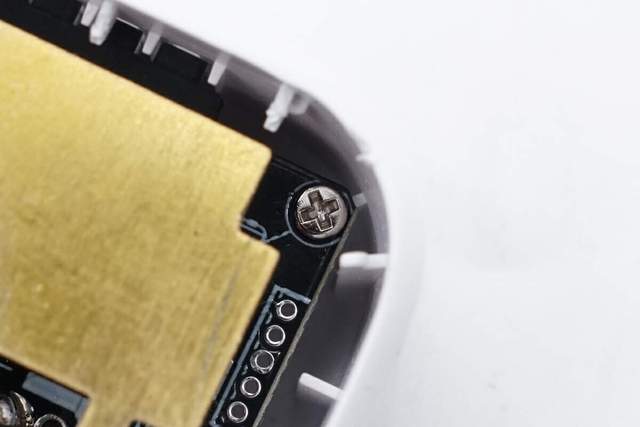

PCBA模块采用螺丝固定。



将PCBA模块和电池组从壳体中取出。

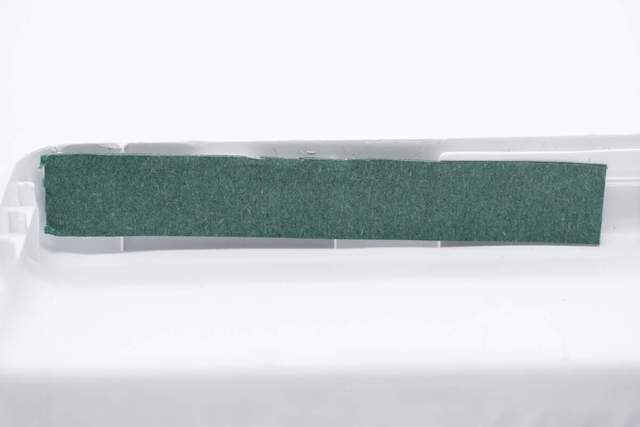

外壳内部粘贴青稞纸保护电池。

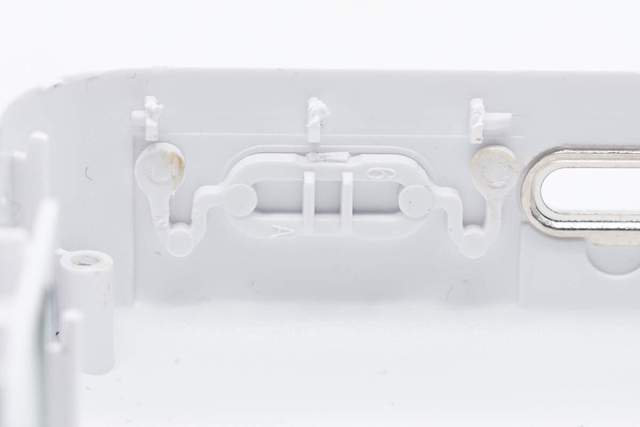

电源按键内部结构特写。

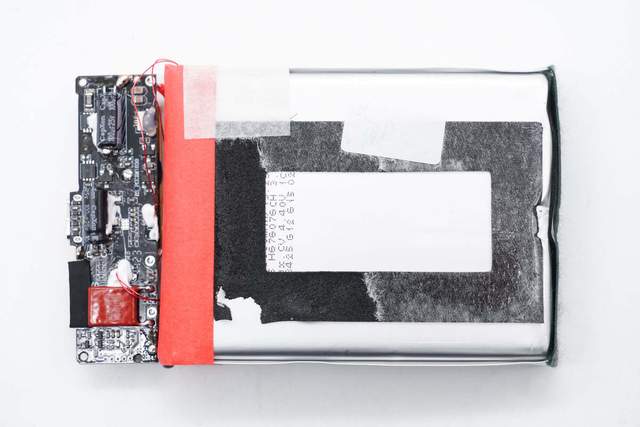

模块背面可见电池组背部黑色泡棉，电池组和PCBA模块连接处粘贴红色绝缘纸。

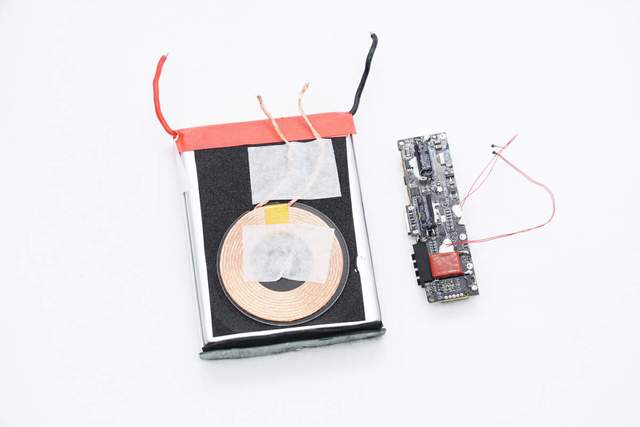

将PCBA模块和电池组分离。

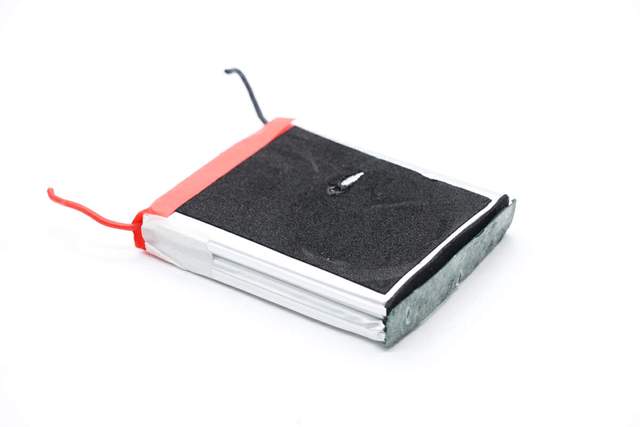

来看下电池组外观。正面和背面都有泡棉缓冲保护。

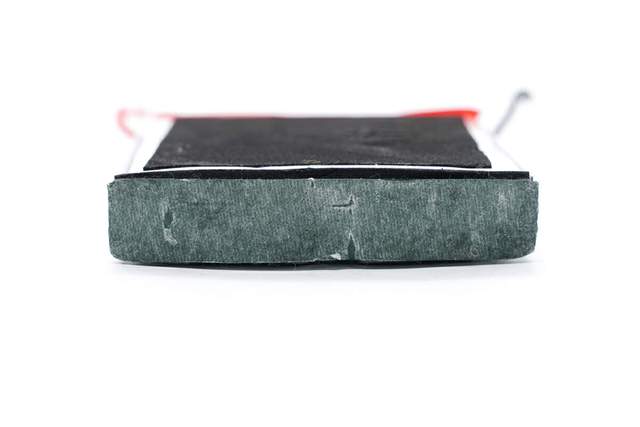

底面贴有青稞纸和缓冲泡棉。

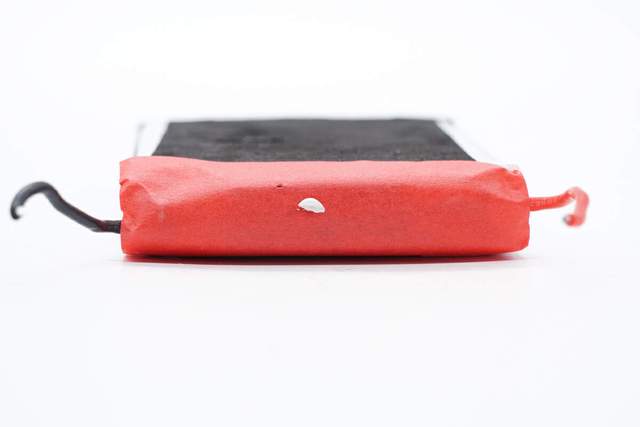

顶面贴有红色绝缘纸。

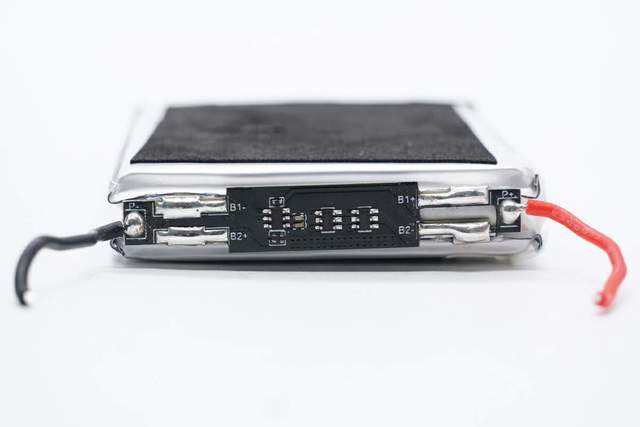

撕下绝缘纸，露出电池保护板，电池极耳和导线焊接连接到保护板。



电池组由两块电池串联组成。

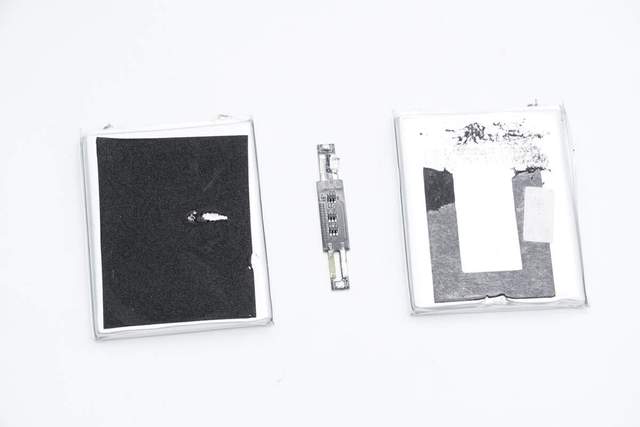

拆下电池保护板，分离两块电池。

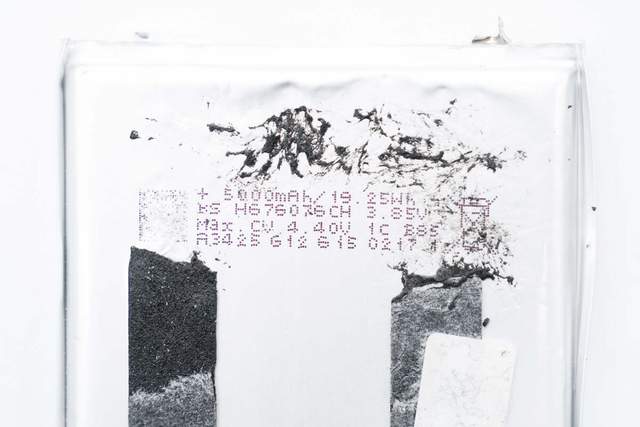

电芯喷码特写，根据喷码信息。该电芯品牌为APRS安普瑞斯，型号H676076CH，标称容量5000mAh，标称能量25Wh。标称电压3.85V，充电截止电压4.40V。

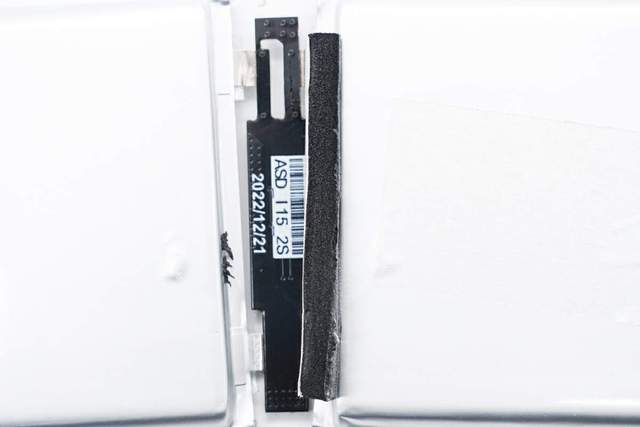

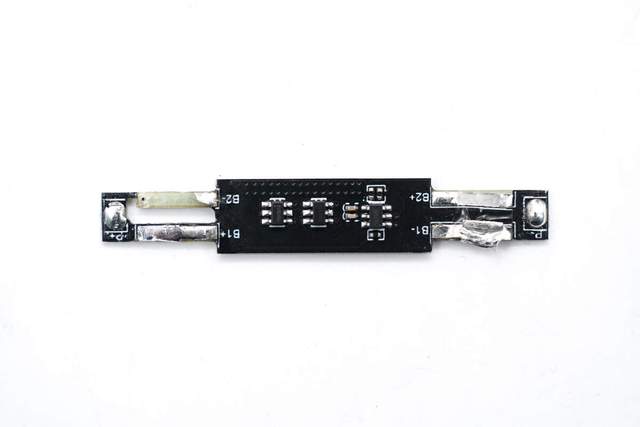

电池保护板正面可见电池保护芯片和保护MOS管。

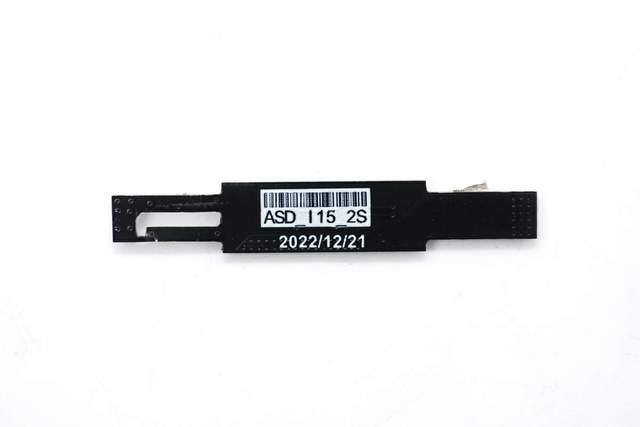

保护板背面没有焊接元件。

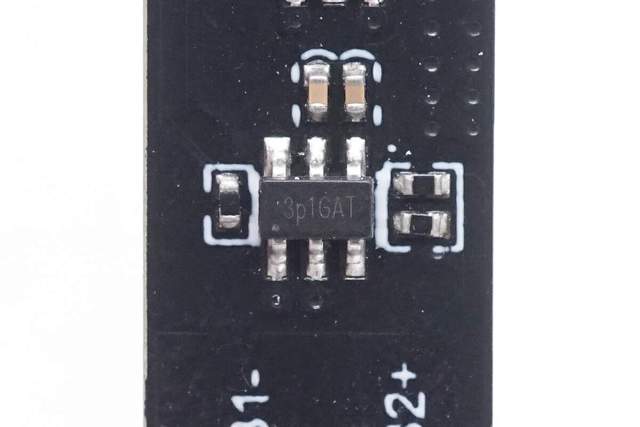

电池保护芯片丝印3p1GAT。

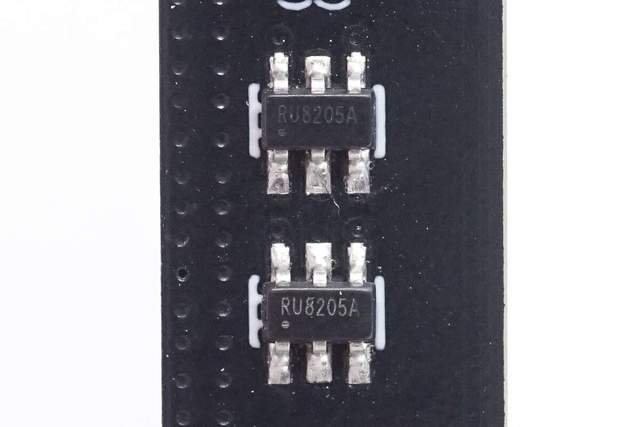

电池保护管特写，来自Ruichip锐骏，型号RU8205A。

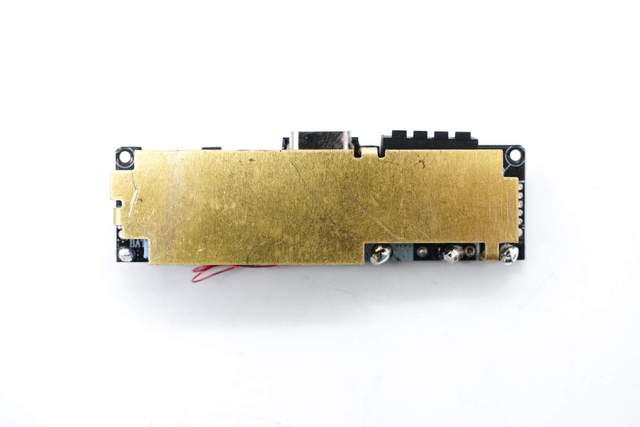

再来看PCBA模块，正面黄铜散热片焊接固定。

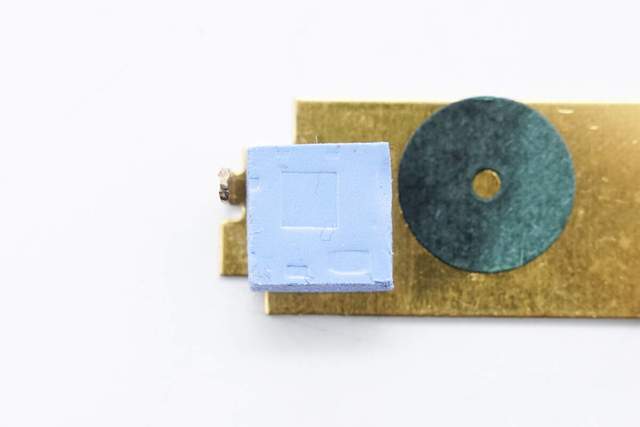

拆下散热片，散热片与芯片贴合处粘贴导热硅胶垫散热。

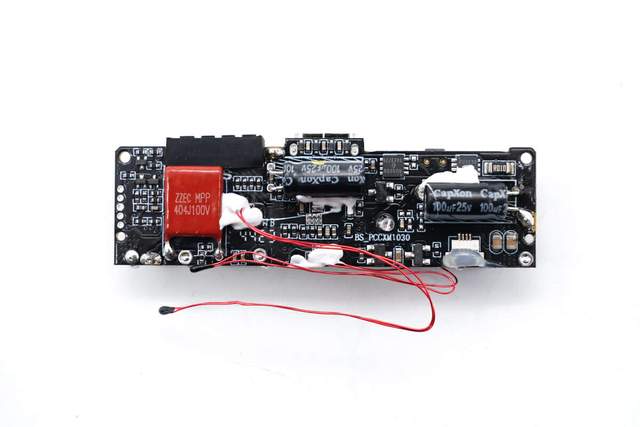

来看下PCBA模块全貌，可见谐振电容、滤波电容和热敏电阻。

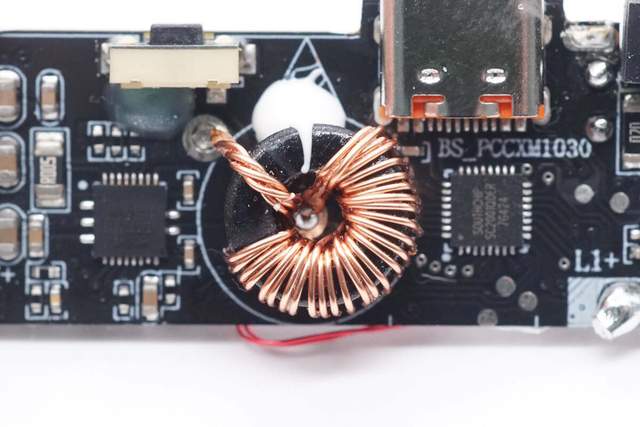

另一面左侧焊接无线充电芯片，协议芯片，右侧焊接磁环电感和同步升降压转换器。

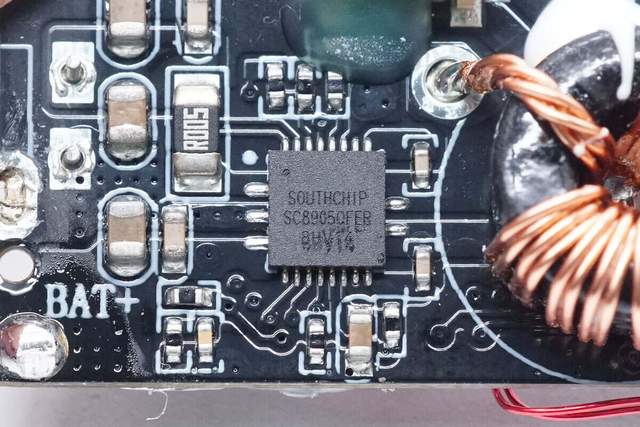

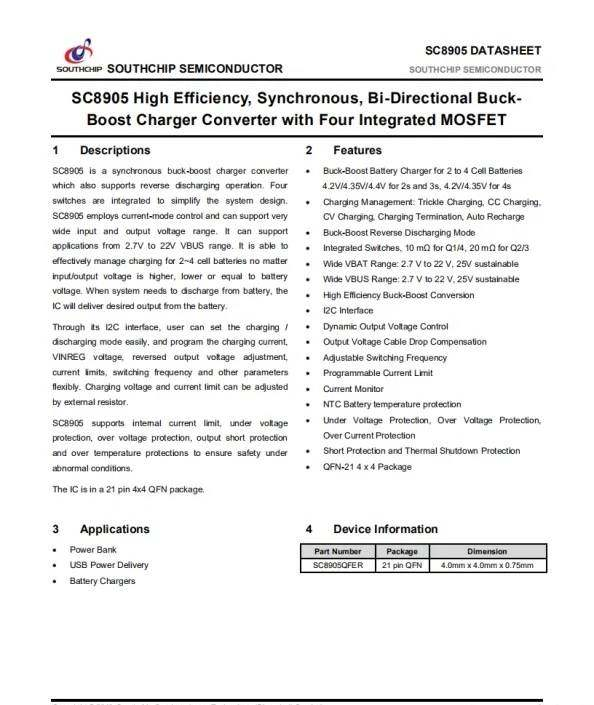

同步升降压转换器采用南芯SC8905。这是一颗双向同步升降压转换器，内部集成了4颗低导阻开关管，转换效率超高以降低发热，同时可以最大程度减小外围器件BOM，优化PCB空间及成本。该芯片使用电流控制模式，支持超宽的2.7V至22V电压输入，可有效管理2节至4节电池的充电；当系统需要从电池获取能量时，可实现电池反向放电功能。

南芯SC8905拥有I2C接口，用户可以通过I2C简易快速的设定充电或者放电模式、充电电流、VINREG电压、反向放电电压、电流限流、开关频率等；充电电压及电流限流可通过外部电阻设定。SC8905还支持内部电流限流、过压/欠压保护、输出短路保护以及过温保护，可以确保系统能适应各种异常情况。



充电头网了解到，采用南芯SC8905的产品还有大麦MFI认证三合一移动电源、紫米10000mAh移动电源高配版、绿联MFi认证10000mAh双向快充移动电源、飞宇手持三轴防抖稳定器等产品。



磁环电感三线并绕，底部打胶加固。

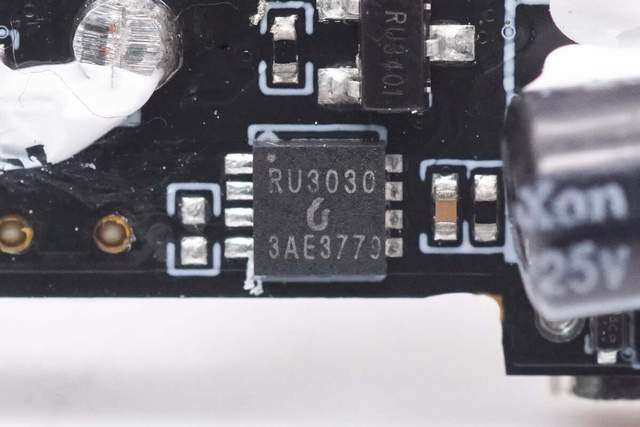

VBUS开关管来自Ruichips锐骏半导体，型号RU3030M3，NMOS，耐压30V，导阻7mΩ，采用DFN3333封装。



另一颗VBUS开关管型号相同。

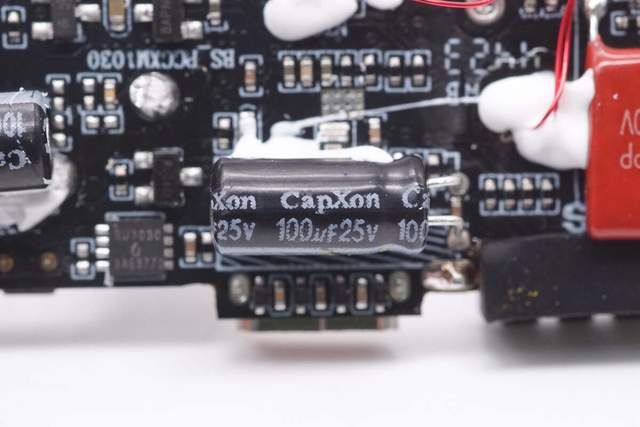

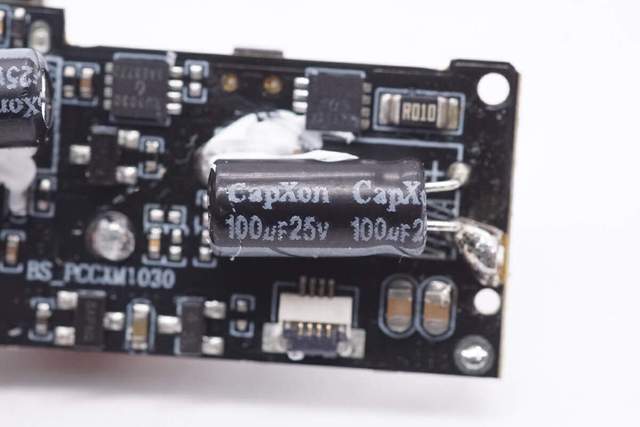

输出滤波电容来自丰宾，规格为100μF25V。



另一颗滤波电容规格相同。

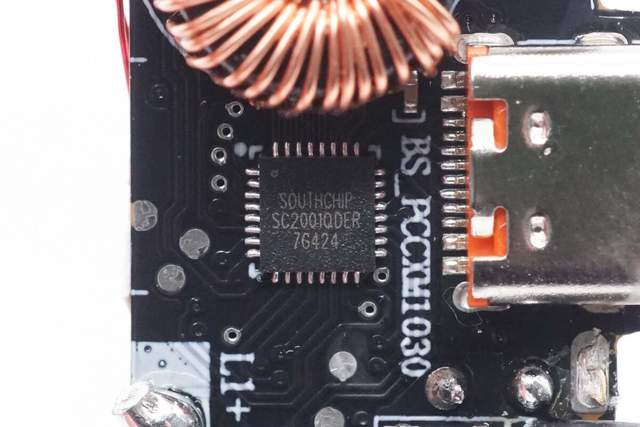

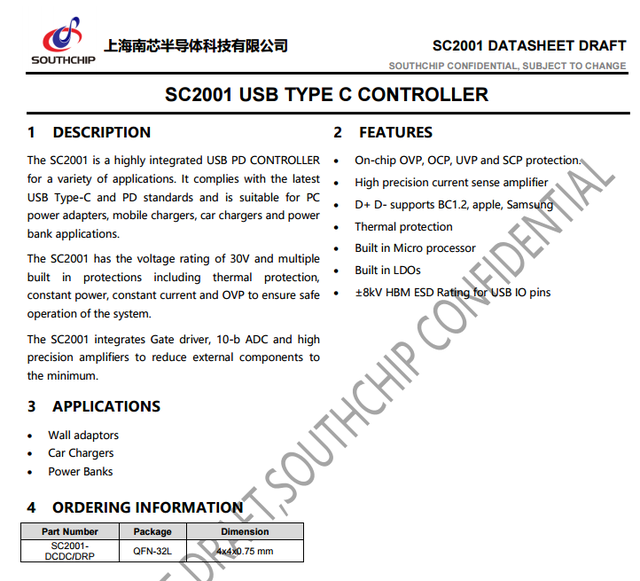

USB-C协议芯片采用南芯科技SC2001，该芯片可以同时支持一组CC信号及多达4组DPDM信号控制，集成了PD2.0、PD3.0、PPS、BC1.2、AFC、FCP、SCP、VOOC以及SUPER VOOC等多种快充协议；且具有30V的额定电压和多重内置保护，包括过热保护、恒功率、恒流和过压保护，以确保系统的安全运行。

此外SC2001内部集成了门驱动器、10bit ADC以及高精度放大器，可以将外部组件数量降到最少；适用于充电器、车充、移动电源、多口充等产品领域。同时这颗南芯SC2001还用来驱动LED数码管电量显示。



充电头网拆解了解到，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W 1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版、三星10000mAh 25W PD快充移动电源、公牛600W户外移动电源、安克PowerHouse II 400户外电源等知名品牌的数十款产品采用。

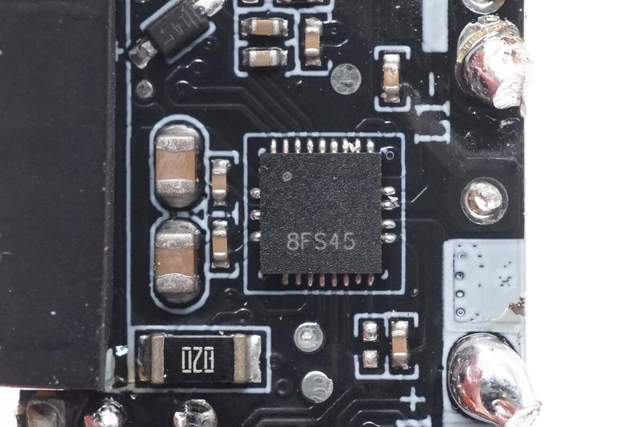

无线充电芯片丝印8FS45，内部集成无线充电主控和功率级，为单芯片解决方案。

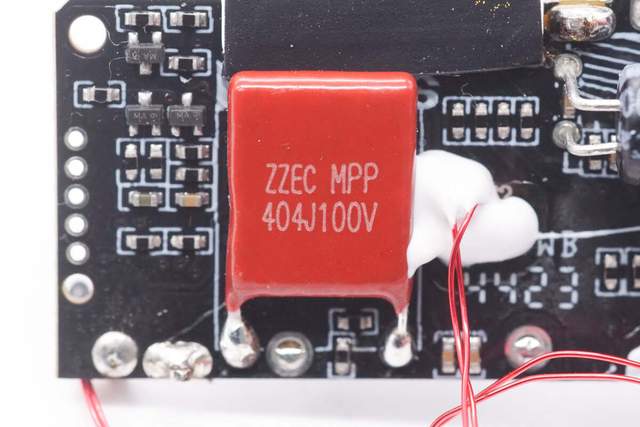

谐振电容便来自科雅，为ZZEC系列无线充专用电容，规格为0.4μF 100V。

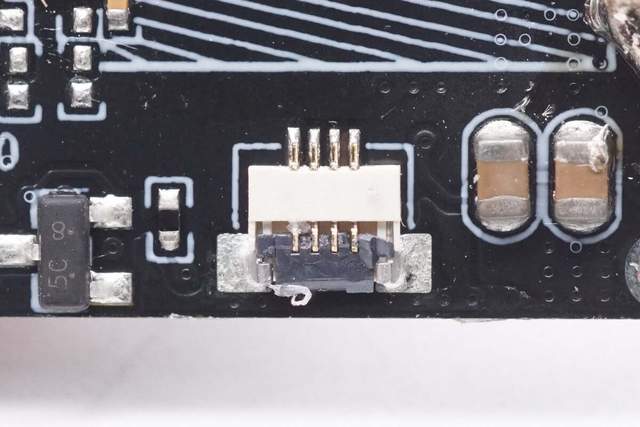

用于连接霍尔传感器小板的排线插座特写。

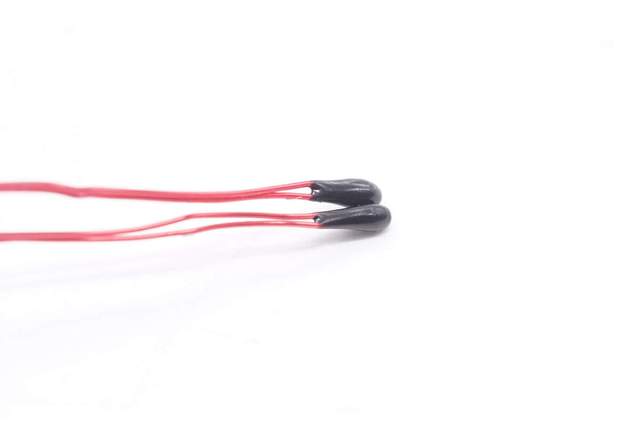

两颗NTC热敏电阻特写，用于检测电池温度和线圈温度。

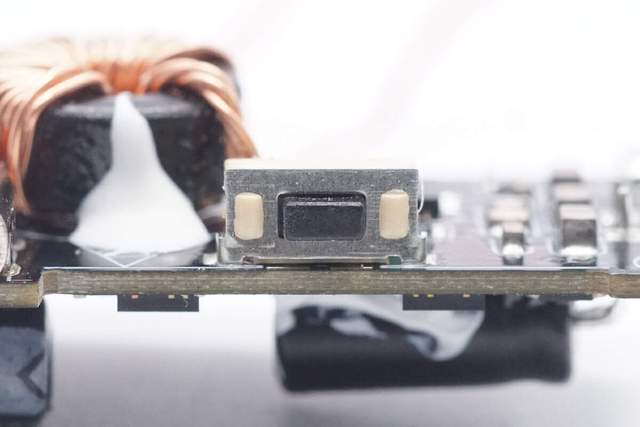

电源按键特写。

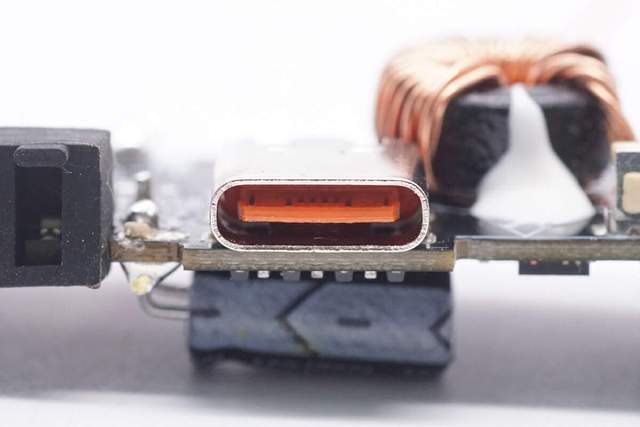

USB-C母座特写，过孔焊接固定，橙色胶芯不露铜。

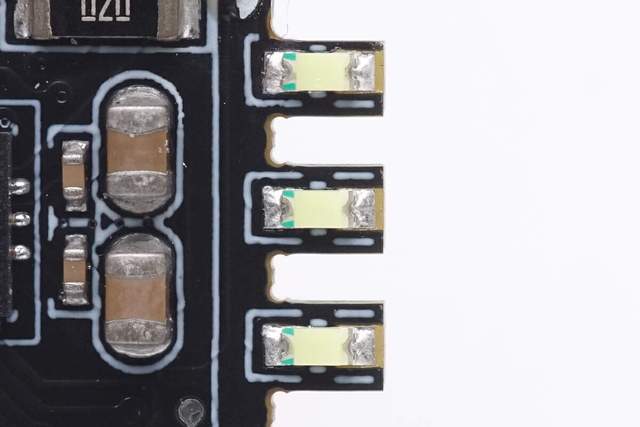

移动电源电量的LED指示灯组特写。

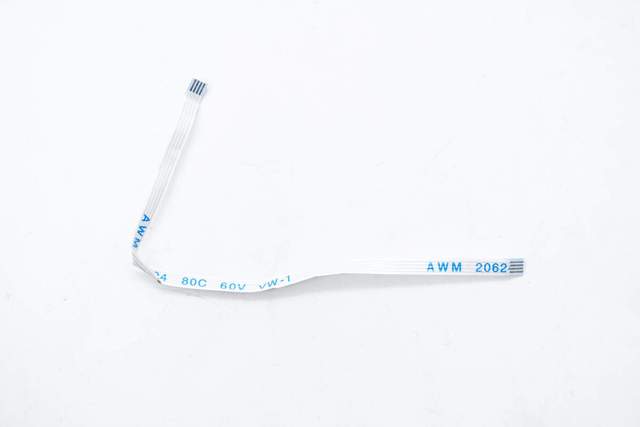

连接霍尔元件的排线特写。

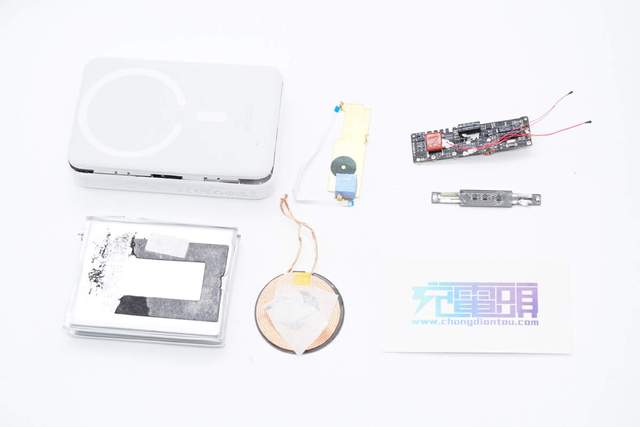

全部拆解完毕，来张全家福。

充电头网总结

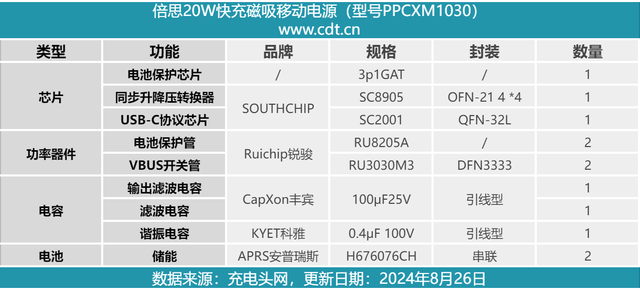

最后放上倍思30W快充磁吸移动电源的物料清单，方便大家查阅。

倍思30W快充磁吸移动电源整体为扁平砖式设计，外形素净小巧、手感温润。能同时支持最高15W磁吸无线快充和30W PD快充，此外还兼容FCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A等多种协议，采用USB-C单口供电和充电，侧面设有指示灯指示电源电量。

充电头网通过拆解了解到，倍思这款磁吸充电宝内部芯片方案来自南芯科技，内置南芯科技SC8905双向同步升降压转换器，芯片内部集成开关管，外围元件精简。协议芯片采用南芯SC2001，芯片协议支持全面，并具备完善的保护功能。

移动电源电池组由两块安普瑞斯5000mAh软包电芯串联而成，电芯标称电压3.85V，标称能量19.25Wh，已通过3C认证。PCBA模块焊接散热片，发热器件填充导热垫加强散热，两颗NTC热敏电阻分别用于无线充电线圈和电池温度检测，电池粘贴青稞纸和泡棉保护，整体散热保护和缓冲保护都很到位，内部做工可靠，用料也十分扎实。
