前言
最近，充电头网拿到了倍思推出的一款自带双线的20000mAh快充移动电源，内置1A1C接口，同时自带1C1L双快充线，C口以及C口快充线均支持 PD20W快充输入，产品支持FCP、SCP、AFC、QC3、PD3.0、PPS等多种快充协议，支持四口同时输出，最高输出功率可达22.5W。
其内置诺威新能源两块软包电芯，单颗电芯型号136079，标称容量10000mAh，标称电压3.65V。采用赛芯微的电池保护芯片XB8688G，搭配锐骏RUH4040保护管。移动电源内置水芯电子M12219 SOC芯片，它集成了同步开关升压变换器、电池充放电管理模块以及各种保护功能，可以“一芯多用”，下面一起来看看它的内部构造和用料吧。
倍思自带双线移动电源开箱
按照惯例 ，先看下包装。

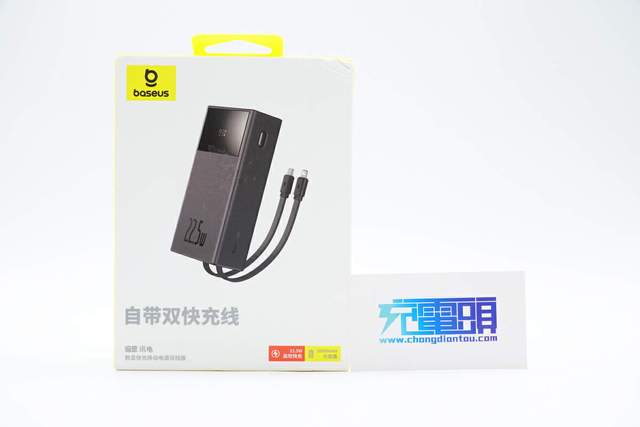

包装盒采用以白色为主体，边缘为黄色设计，正面左上角印有baseus倍思品牌logo，中间印有产品等比例实物图，左下方印有产品名“自带双快充线”和产品所属系列名“倍思 讯电”。右下方标注了总输出功率“22.5W”和充电宝标称容量“20000mAh”。

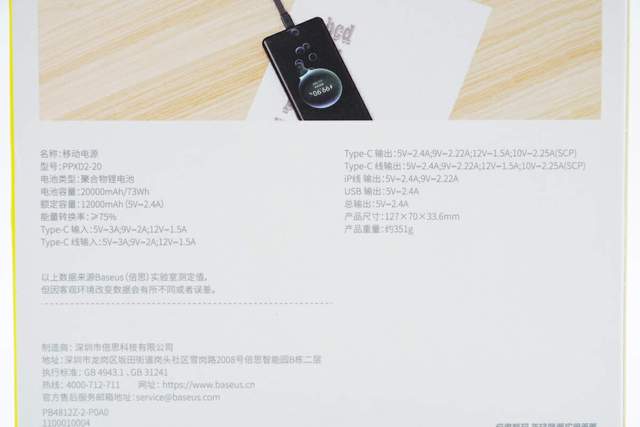

背面上方印有产品双线充电时的情景图，下方为产品参数信息和安规标识。
产品参数特写：
名称：移动电源
型号：PPXD220
电池类型：聚合物锂电池
电池容量：20000mAh/73Wh
额定容量：12000mAh(5V2.4A)
能量转换率：>75%；
Type-C输入：5V3A、9V2A、12V1.5A
Type-C线输入：5V3A、9V2A、12V1.5A
Type-C输出：5V2.4A、9V2.22A、12V1.5A、10V2.25A(SCP)
Type-C线输出：5V2.4A、9V2.22A、12V1.5A、10V2.25A(SCP)
iP线 输出：5V2.4A、9V2.22A
USB 输出：5V2.4A
总输出：5V2.4A
产品尺寸：127x70x33.6mm
产品重量：约351g；
包装内含倍思自带线20000mAh移动电源、多语言说明书、保修卡及合格证等，移动电源外套塑料袋防刮花。

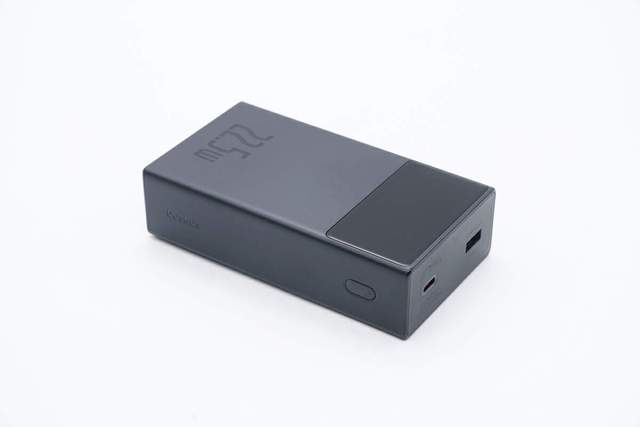

倍思自带线20000mAh移动电源通体呈黑色，正面盖板顶部为数显屏，周身为细磨砂材质，边缘棱角分明，为砖型构造。

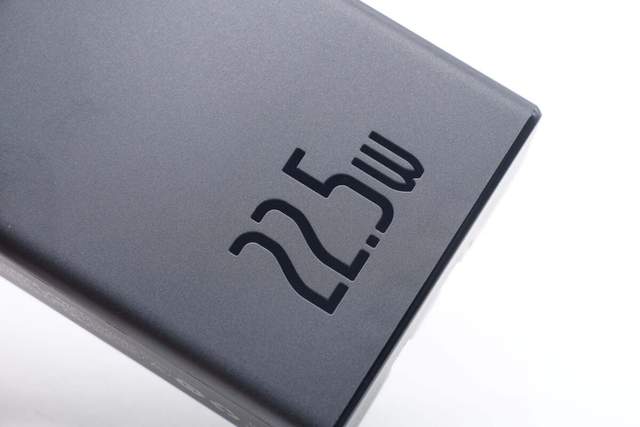

正面底部镂刻“22.5W”总功率标识。

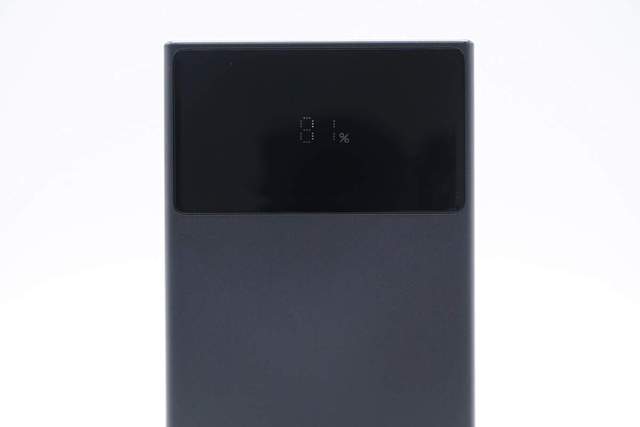

正面顶部为黑色数显屏，数显状态特写。

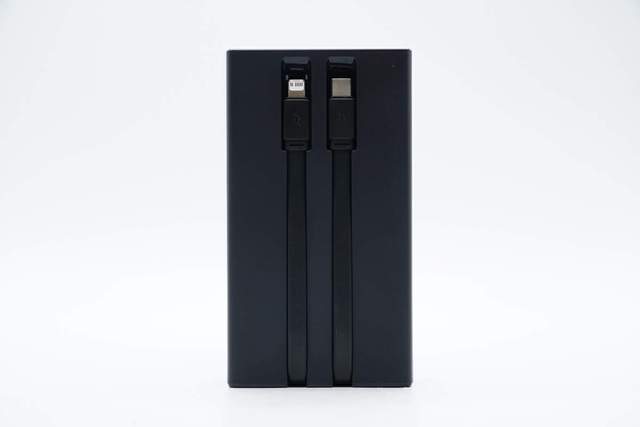

背面嵌有两根自带线。

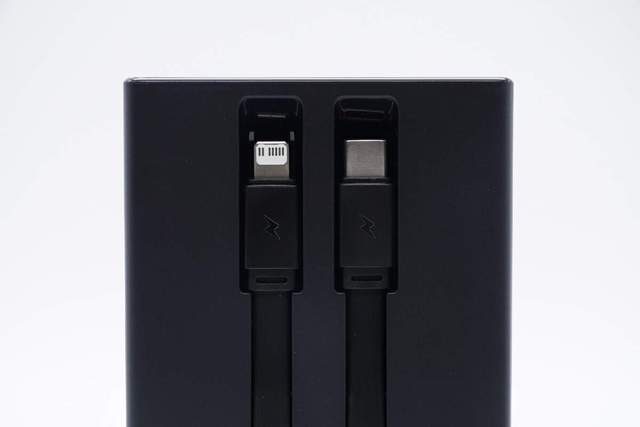

自带线卡在槽内，用时可通过顶部空隙拔出线材使用，根据端子形状，可知自带线为USB-C和lighting线。

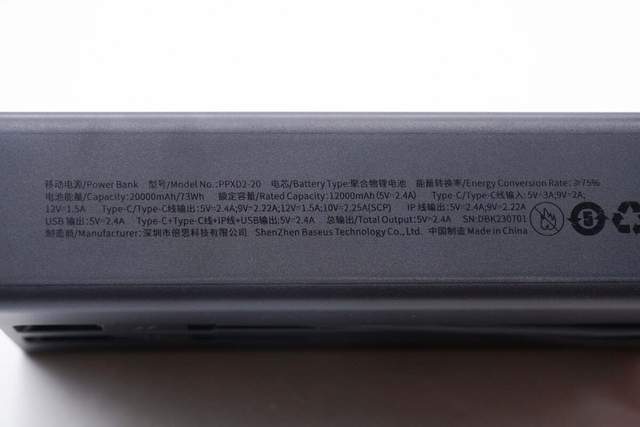

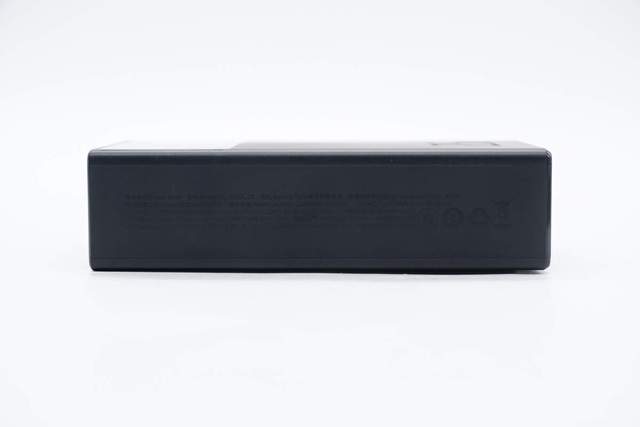

侧面镂刻产品基本参数。
产品参数特写，前面已详细描述，此处不表。
侧面底部有倍思英文logo，靠近数显屏的一端有个电源按钮，控制数显屏。

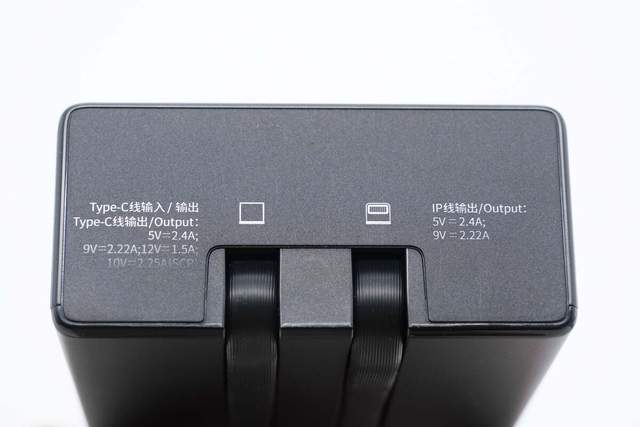

底面是两根自带线的接线处，接线处上面有接口符号，侧面是线材的规格参数。

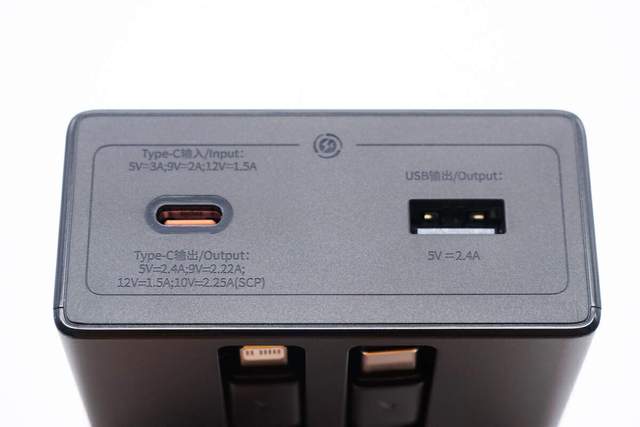

顶面可见一个USB-C和USB-A接口。
接口周边同样铭刻规格参数。

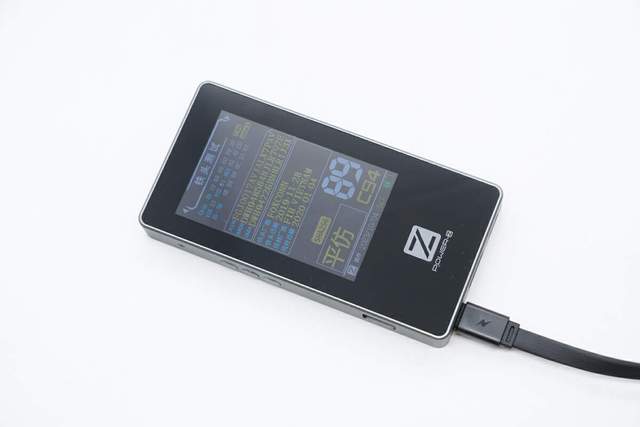

倍思自带线移动电源的lighting自带线铁头测试为平仿C94。

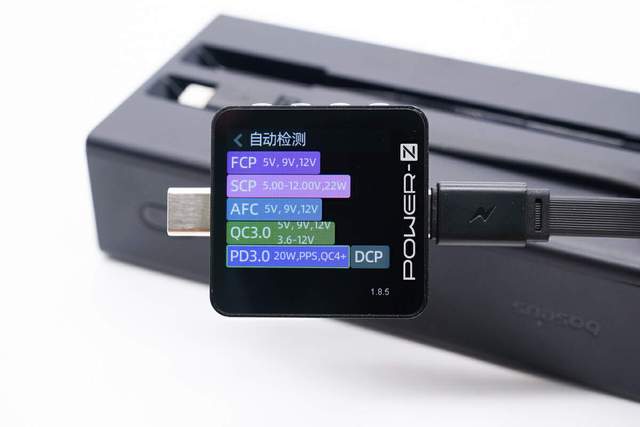

使用ChargerLAB POWER-Z KM003C测得Type-C线材支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、DCP、Apple 2.4A充电协议。

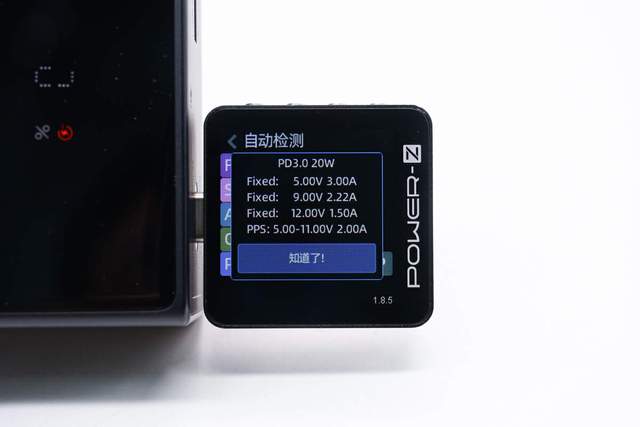

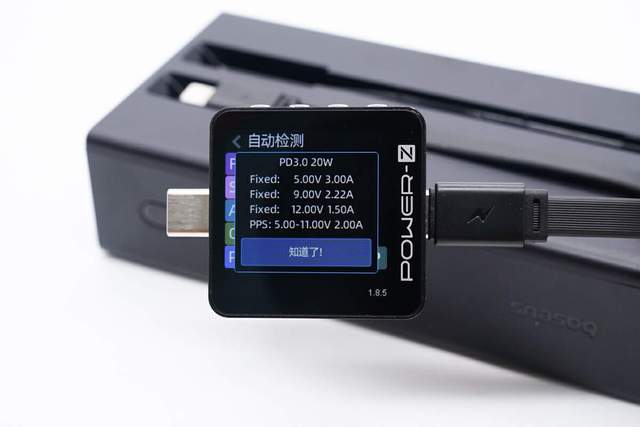

PDO报文显示Type-C线材还具备5V3A、9V2.22A、12V1.5A三组固定电压档位，以及5-11V2A一组PPS电压档位。

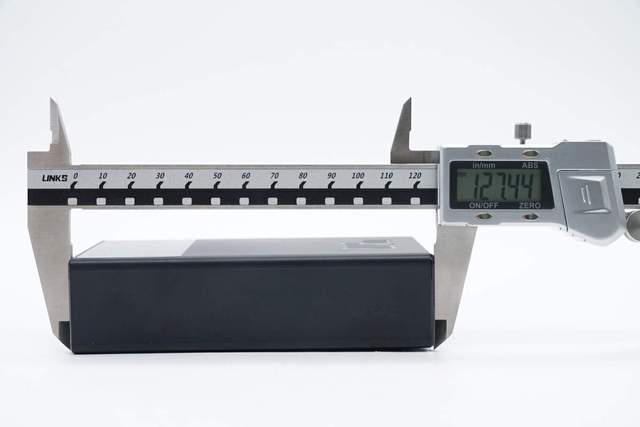

测得倍思自带线20000mAh移动电源长度为127.44mm。

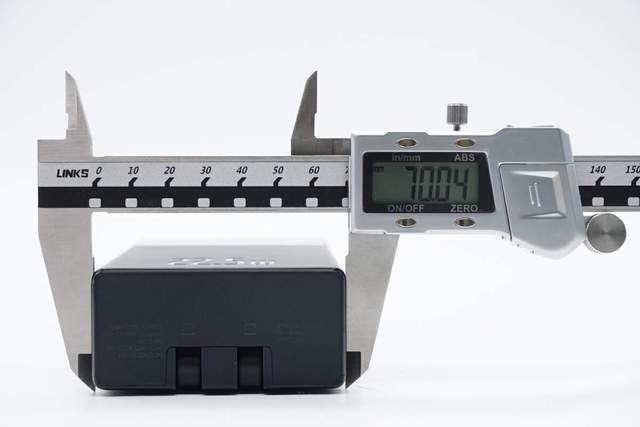

宽度为70.04mm。

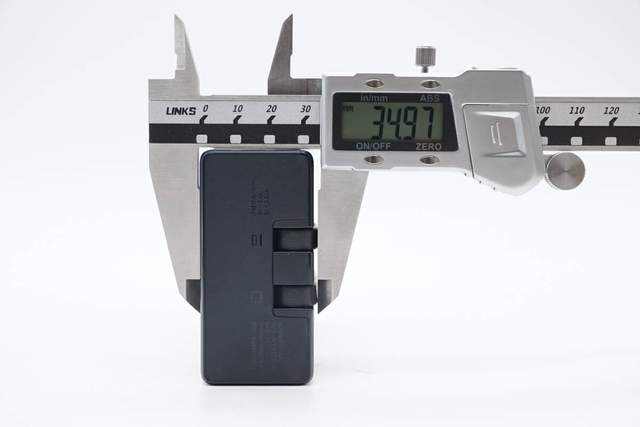

厚度为34.97mm。

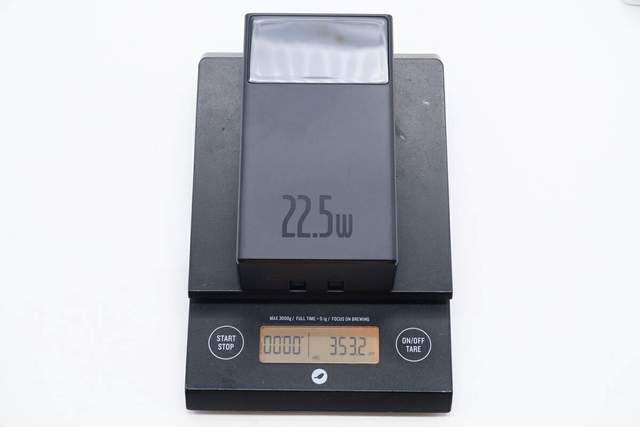

测得重量为353.2g。

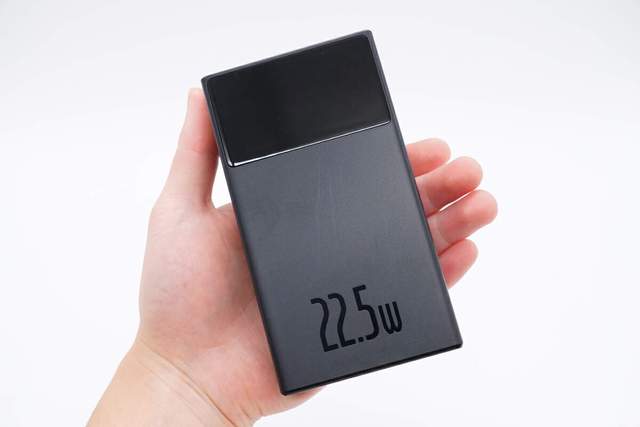

产品拿在手上的大小直观感受。

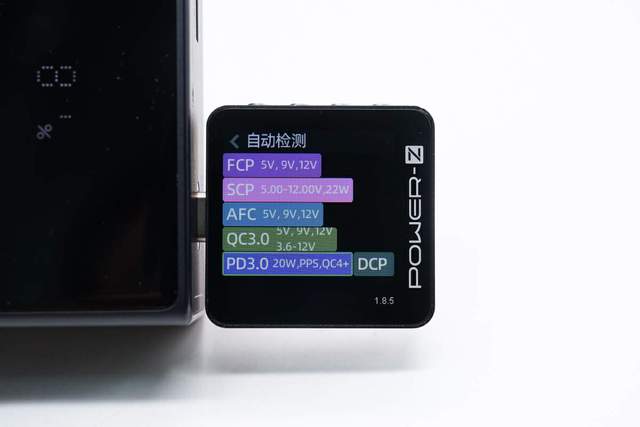

测得USB-C口协议与USB-C线材的一样。
此外PDO报文也相同，单口输出性能完全一样，方便用户灵活使用。

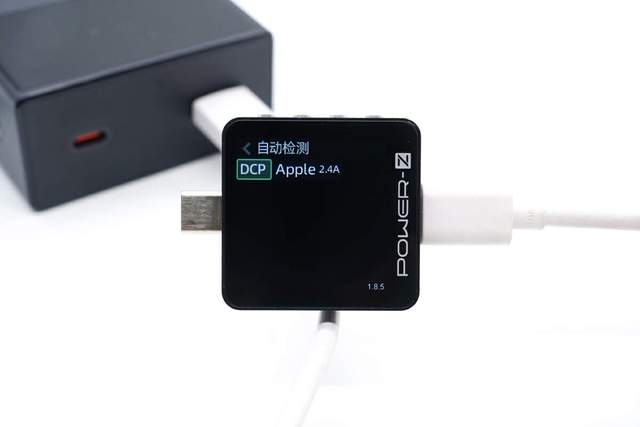

最后测得USB-A口支持DCP、Apple 2.4A充电协议。
倍思自带双线移动电源拆解
接下来看看这款充电宝内部用料和结构。

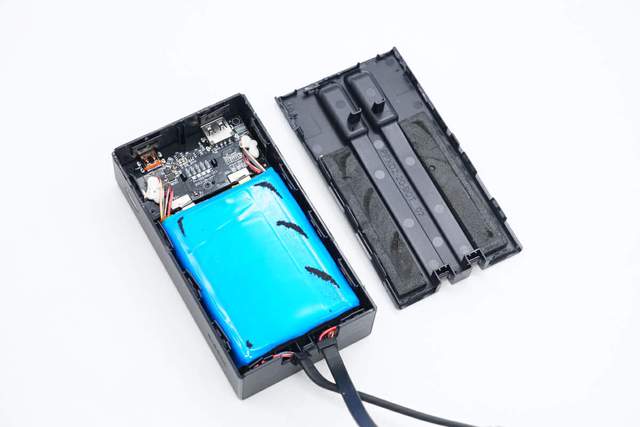

沿壳体接缝拆开外壳盖板，上半部分外壳内部为电源PCBA模块，下半部分为电池组。

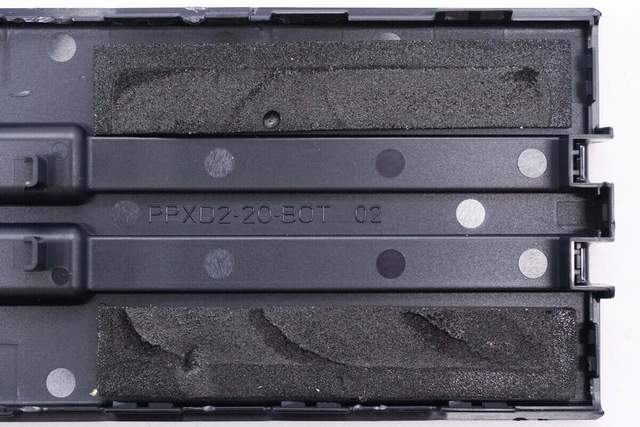

盖板内部贴黑色泡棉缓冲保护。

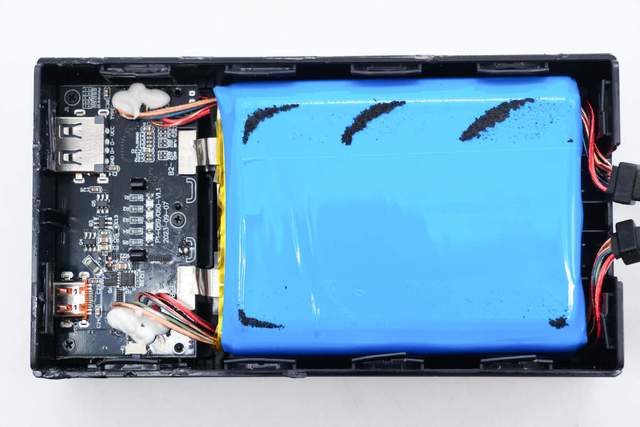

电池组和PCBA模块内部结构一览，电池组用塑料热封皮包裹。
两条自带线的线芯特写。

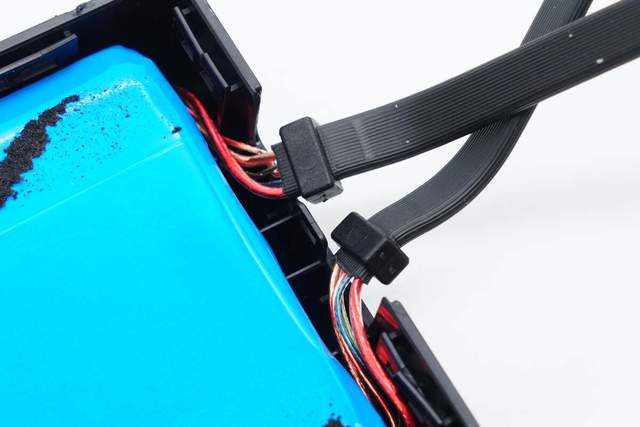

PCBA模块内部可看到，自带线线芯被塑封皮固定至PCBA模块焊接，电池组极耳与PCBA模块点焊连接。

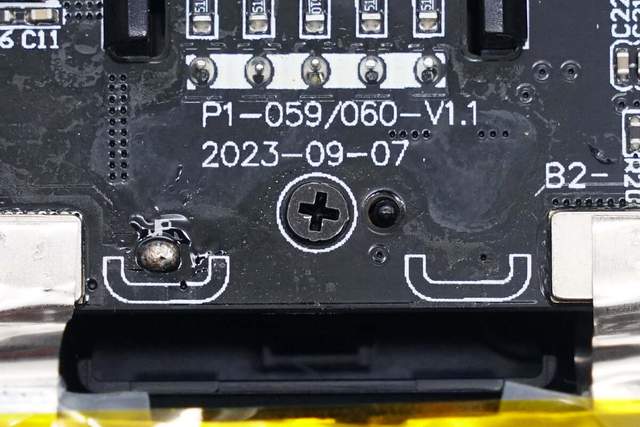

用于固定PCBA模块的螺丝特写。

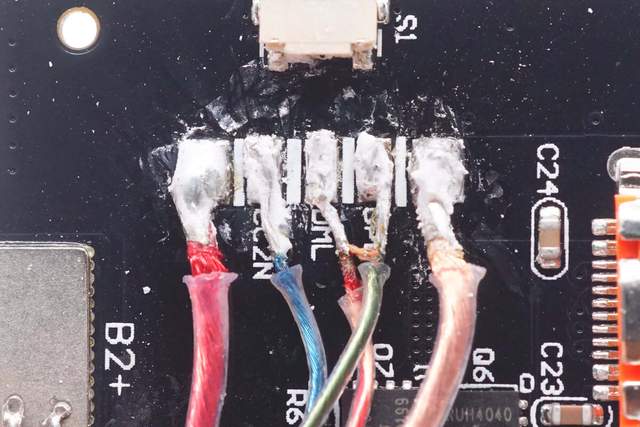

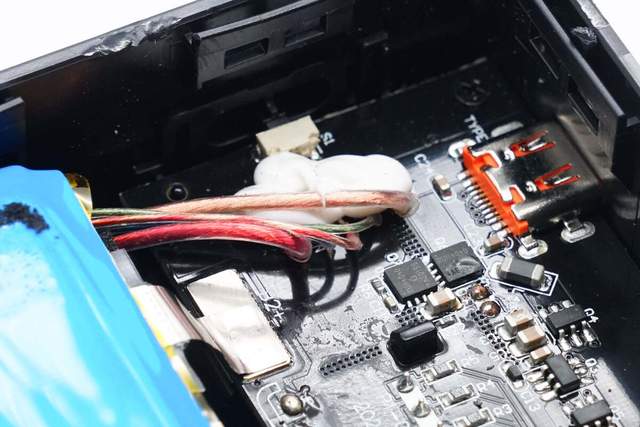

自带线线芯焊点处打胶加固。

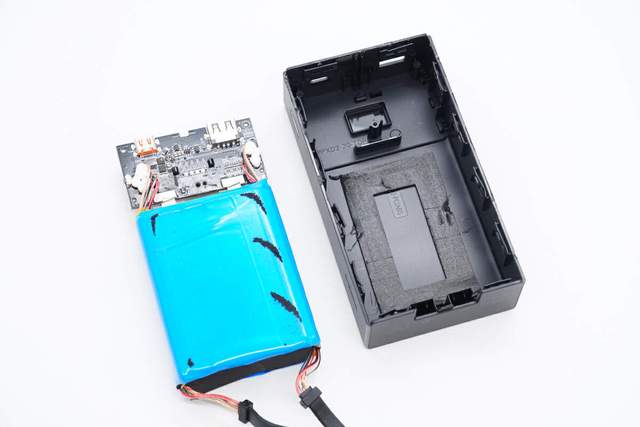

将PCBA模块和电池组从壳体中取出。
壳体底部同样粘贴黑色泡棉固定。

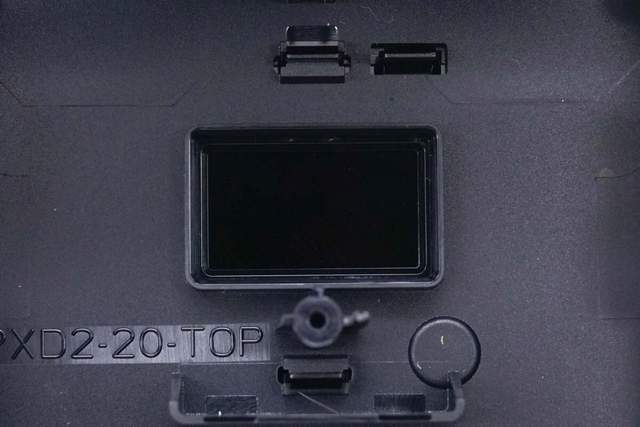

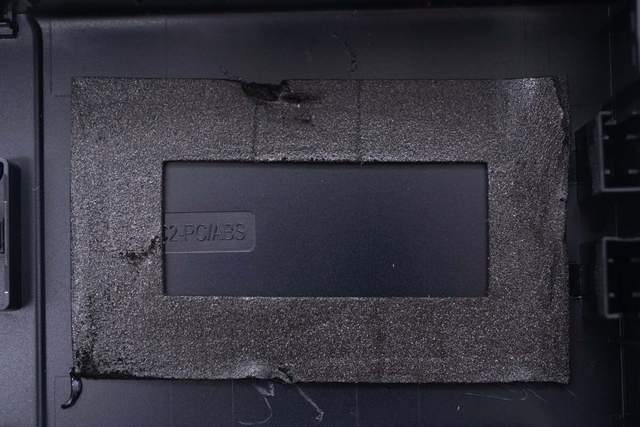

壳体顶部数显屏屏幕开窗特写。

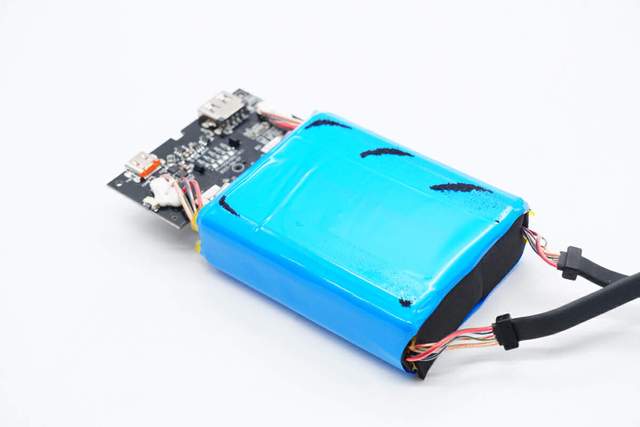

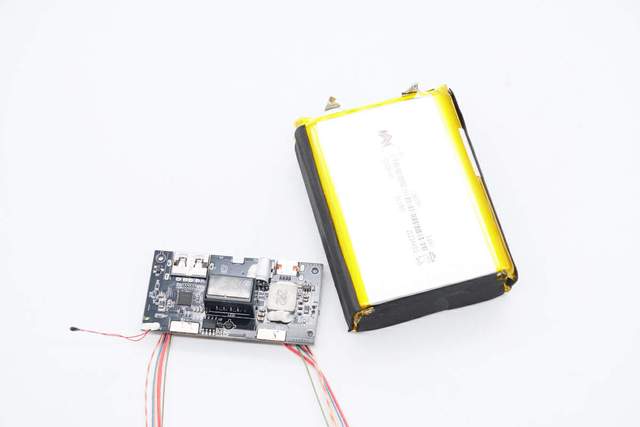

PCBA模块和电池组一览。

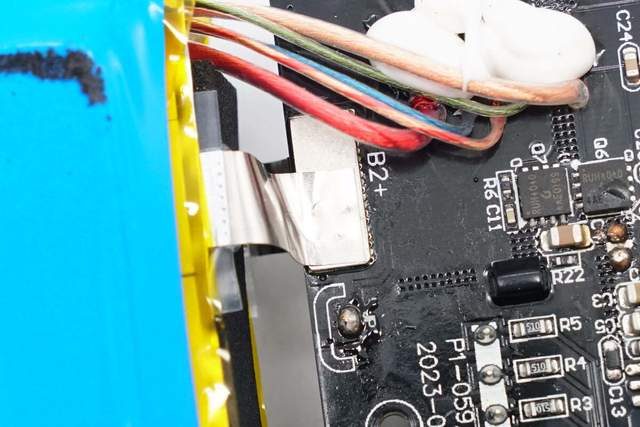

极耳与PCBA模块焊点特写。
撕开蓝色塑封膜，断开电池极耳，分离开PCBA模块和电池组。
PCBA模块一览，四周均用黑色泡棉包裹保护。

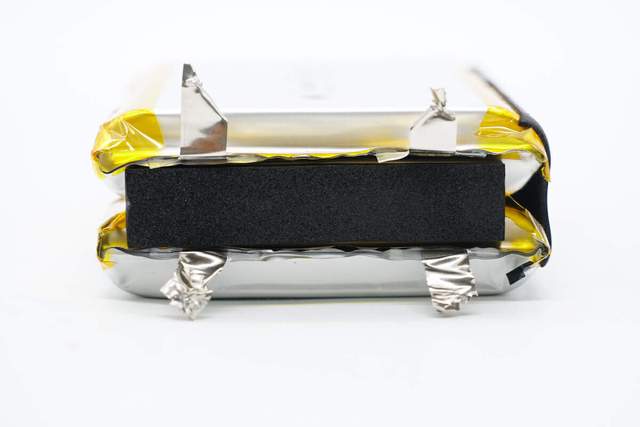

电池组使用两片电池并联，极耳处填充泡棉。

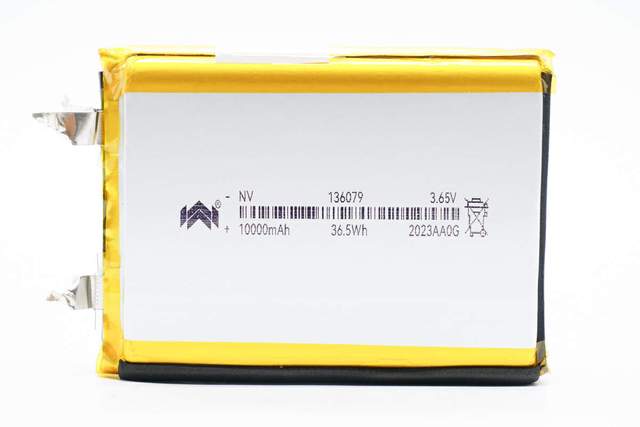

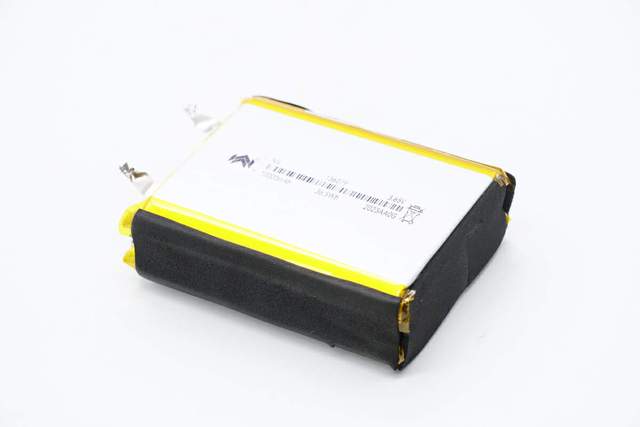

根据电芯喷码信息，电芯型号为136079，来自诺威新能源，标称电压3.65V，标称容量为10000mAh，标称能量为36.5Wh。

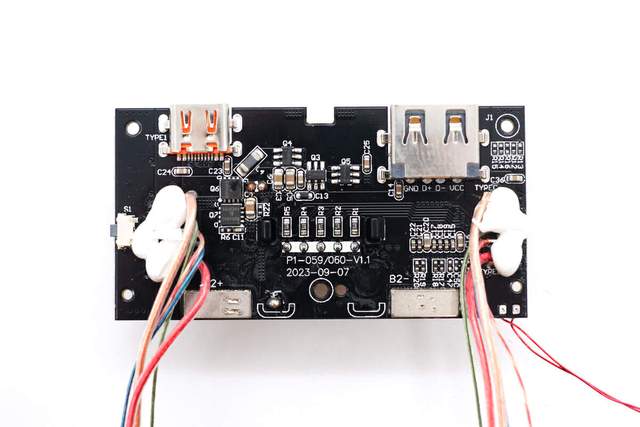

PCBA模块正面一览，左右两侧为自带线线芯焊点，顶部是USB-C和USB-A接口，C口下面两颗VBUS开关管。
剥除胶壳，线芯焊点特写。
再来看另一面，左侧为移动电源SOC芯片，中间是LED数码管，下方一颗电池保护芯片，右侧设有一颗合金电感。

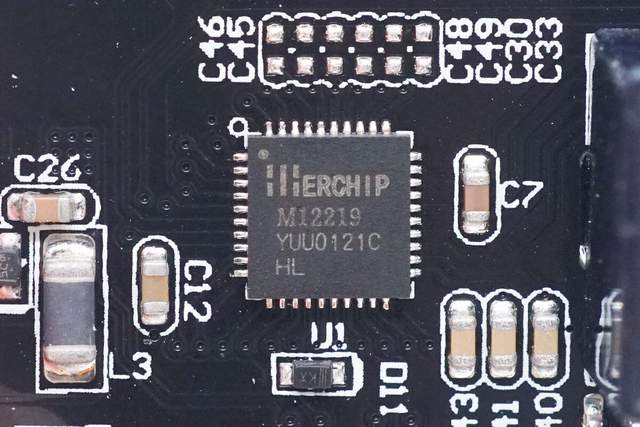

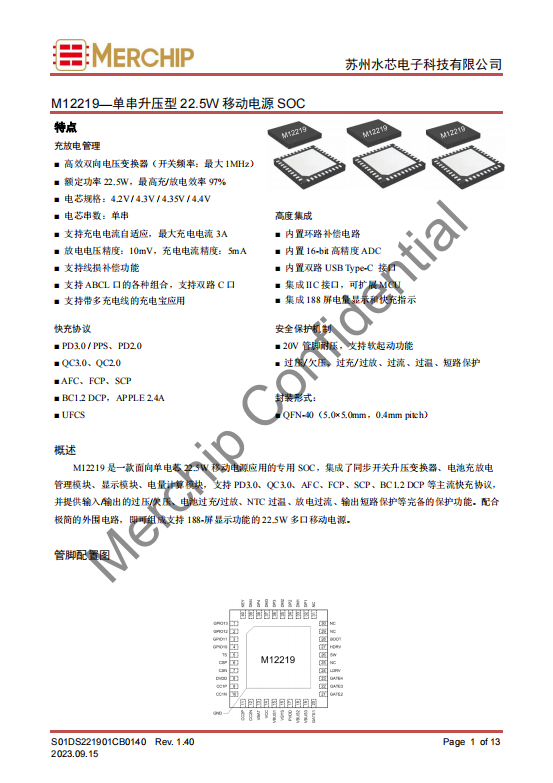

移动电源SOC特写，型号M12219，来自MERCHIP水芯。采用QFN-40封装。M12219是一款面向单电芯22.5W移动电源应用的专用SOC，集成了同步开关升压变换器、电池充放电管理模块、显示模块、电量计算模块，支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2、DCP 等主流快充协议，并提供输入/输出的过压/欠压、电池过压、过充/过放、NTC 过温、放电过流、输出短路保护等完备的保护功能。配合极简的外围电路。即可组成支持188-屏显示功能的 22.5W 多口移动电源。
这款芯片支持CBL自带三线功能，每个USB口和每条线都支持快充，C线支持双向快充，解决了目前多线充电宝的C口无法双向快充等功能缺陷，并且支持耳机小电流充电模式。此外还可以根据客户需求快速定制。
充电头网了解到，水芯电子M12219系列此前还获倍思22.5W三线移动电源、乔威30W 20000mAh自带线移动电源两款移动电源采用，您可以点击文中链接详细了解。
两颗开关管来自来自Ruichips锐骏半导体，型号RUH4040M2，NMOS，耐压40V，导阻6.5mΩ，采用PDFN3333封装。

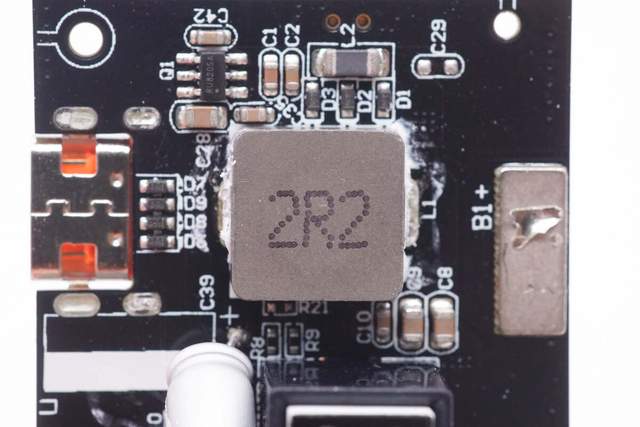

2R2合金电感特写。

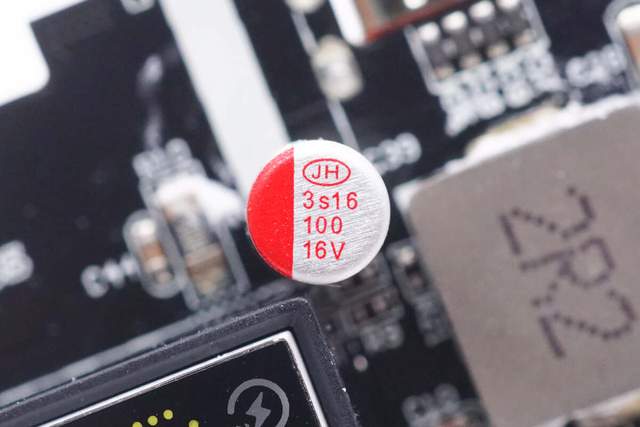

输出滤波电容来自JH江海，为固态电容，规格为100uF 16V。

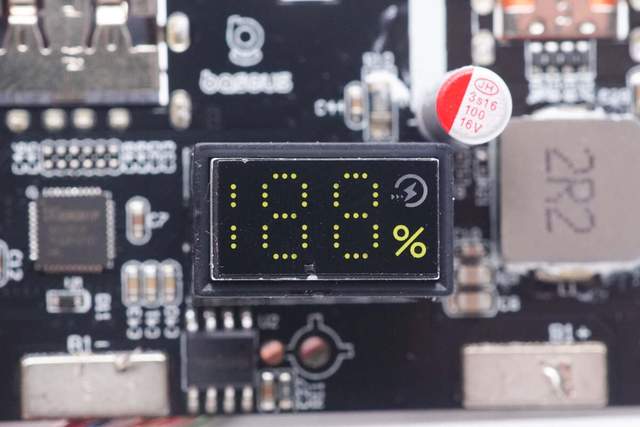

LED数码管特写。

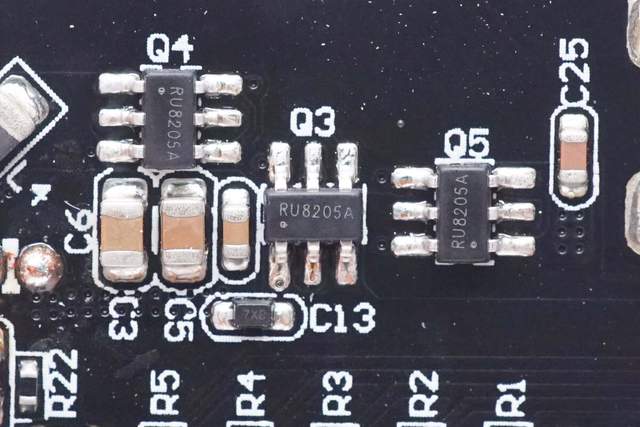

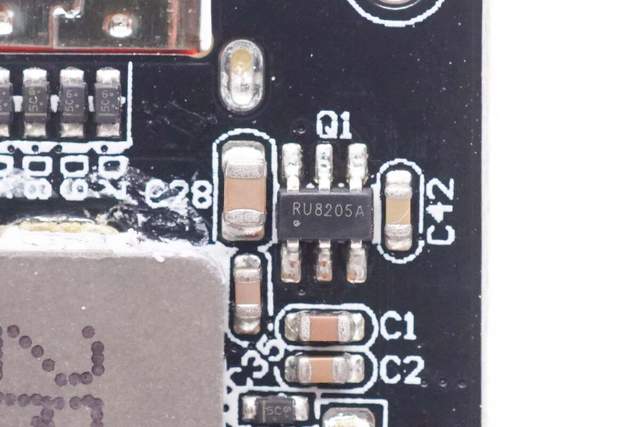

三颗VBUS开关管特写，分别控制USB-C接口、USB-C线材和USB-A接口输出，来自Ruichip锐骏半导体，丝印RU8205A，型号为RU8205C6，双NMOS，耐压20V，导阻18mΩ，采用SOT23-6封装。
另一颗同型号功率MOS管特写。

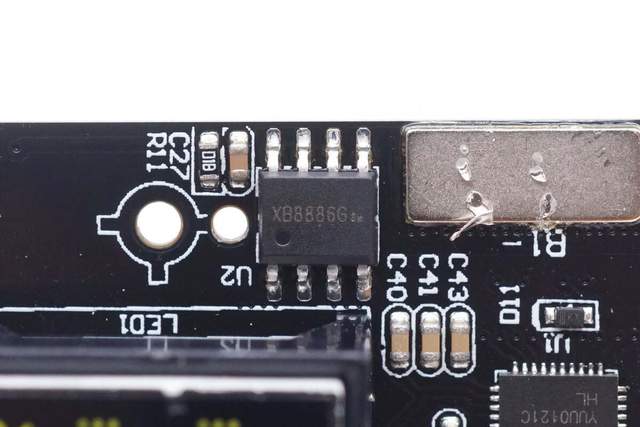

电池保护芯片特写，型号XB8886G，来自赛芯微，XB8686G 是一款高集成度的锂离子/聚合物电池保护解决方案。包含先进的功率 MOSFET、高精度电压检测电路和延时电路。 采用 SOP8-PP 封装。

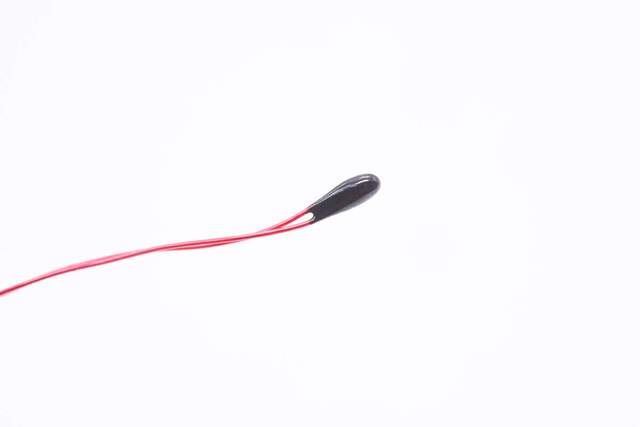

NTC热敏电阻特写，用于检测电池温度。

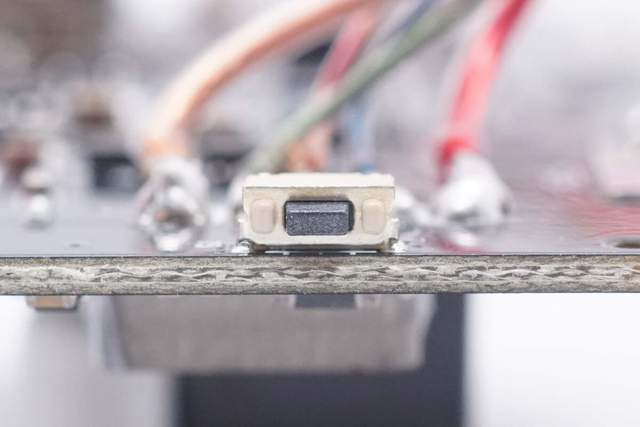

电源按键特写。
USB-C接口特写，橙色胶芯可见内部8个触点。

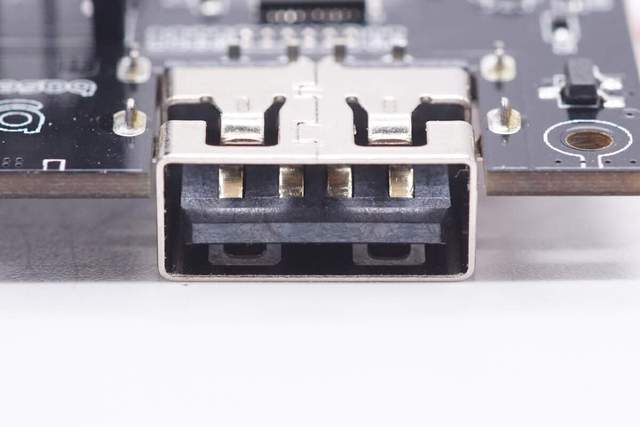

USB-A接口特写，黑色胶芯可见内部4个触点。

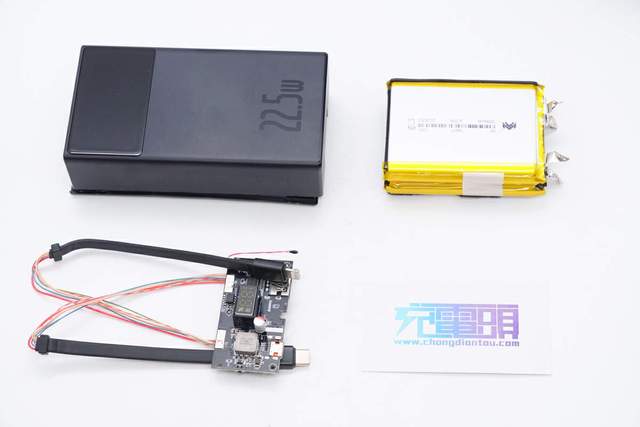

全部拆解完毕，来张全家福。
充电头网总结

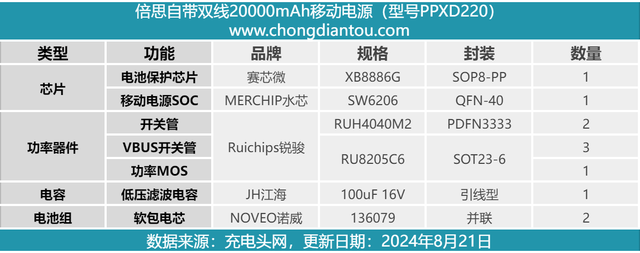

最后附上倍思自带双线移动电源物料清单，方便大家查阅。
倍思这款自带双线移动电源表面细磨砂材质，棱角分明，砖式构造。搭载一个USB-C和一个USB-A接口，支持PD 20W快充和22.5W的总输出功率。此外其自带两根充电线，一根USB-C线和一根苹果lighting线，可同时支持四个设备进行充电。
充电头网通过拆解发现，电源内置两节诺威的软包电芯，并联连接，电电芯型号136079，标称容量10000mAh，标称电压3.65V。这款产品里面采用的移动电源SOC为水芯电子M12219，它集成了同步开关升压变换器、电池充放电管理模块以及各种保护功能。
倍思自带双线移动电源内部重要器件多打胶固定，电池组周边，外壳接触面贴有泡棉缓冲保护，电池组外套蓝色塑封皮保护收束，整体结构稳定可靠。
