前言

天津力神电池股份有限公司（以下简称力神电池）是一家国有控股的国家高新技术企业，创立于1997年12月25日，是国内首家锂离子电池研发与制造企业，拥有25年锂离子电池研发与制造经验，力神电池产品包括圆（柱）型、方型、动力和聚合物电池以及超级电容器等五大系列。

近期，电池交易网就拆解了一款酷态科自带线电能块20000mAh，电池组模块由两块软包并联而成，软包电芯为力神1260110，标称容量10000mAh，能量37Wh，标称电压3.7V。电池目前已通过CCC认证，下面就一起来看看这款电池的具体表现如何。

外观介绍

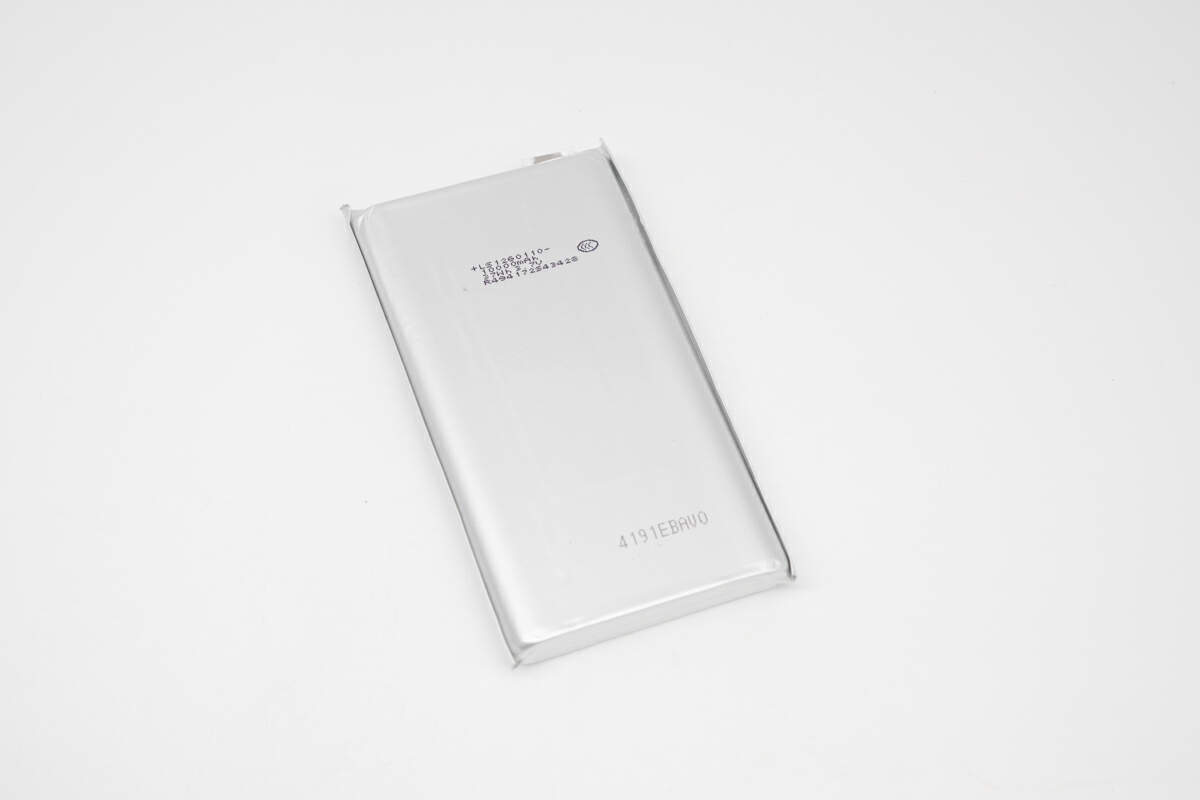

力神1260110软包电芯整体为长方形结构，采用常规的铝塑复合膜封装，侧面正负电极片露出。

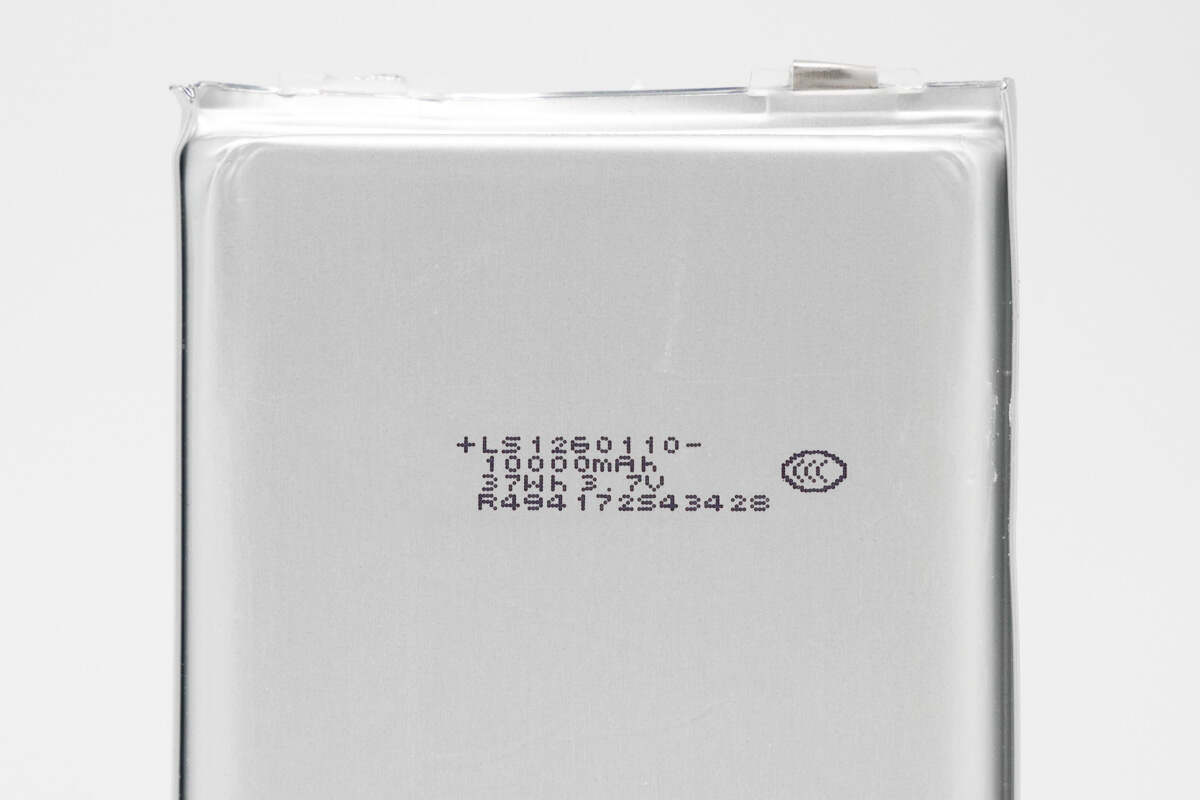

力神1260110软包电芯正面印有相关参数字样：

"LS1260110”及“+”、“-”正负极标识。

典型容量：10000mAh@0.2C；

标称电压：3.7V；标称能量：37Wh。

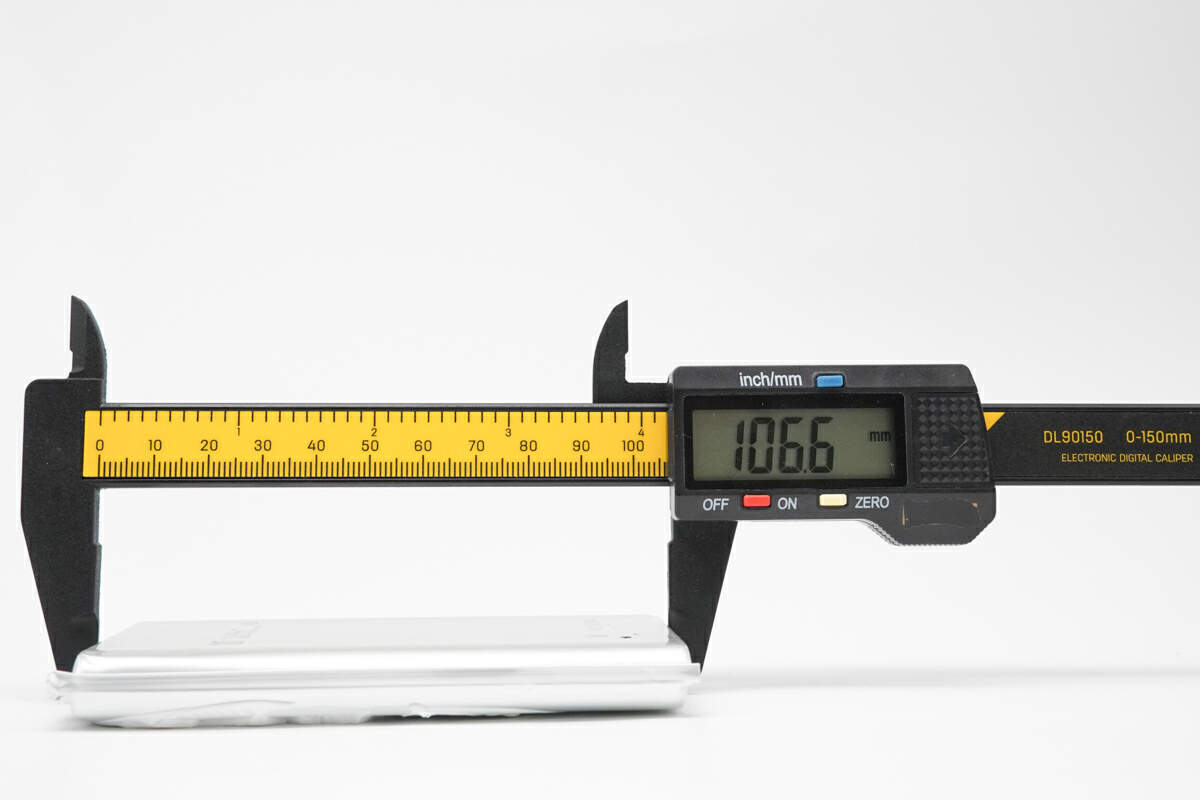

力神1260110软包电芯长度约 106.6mm。

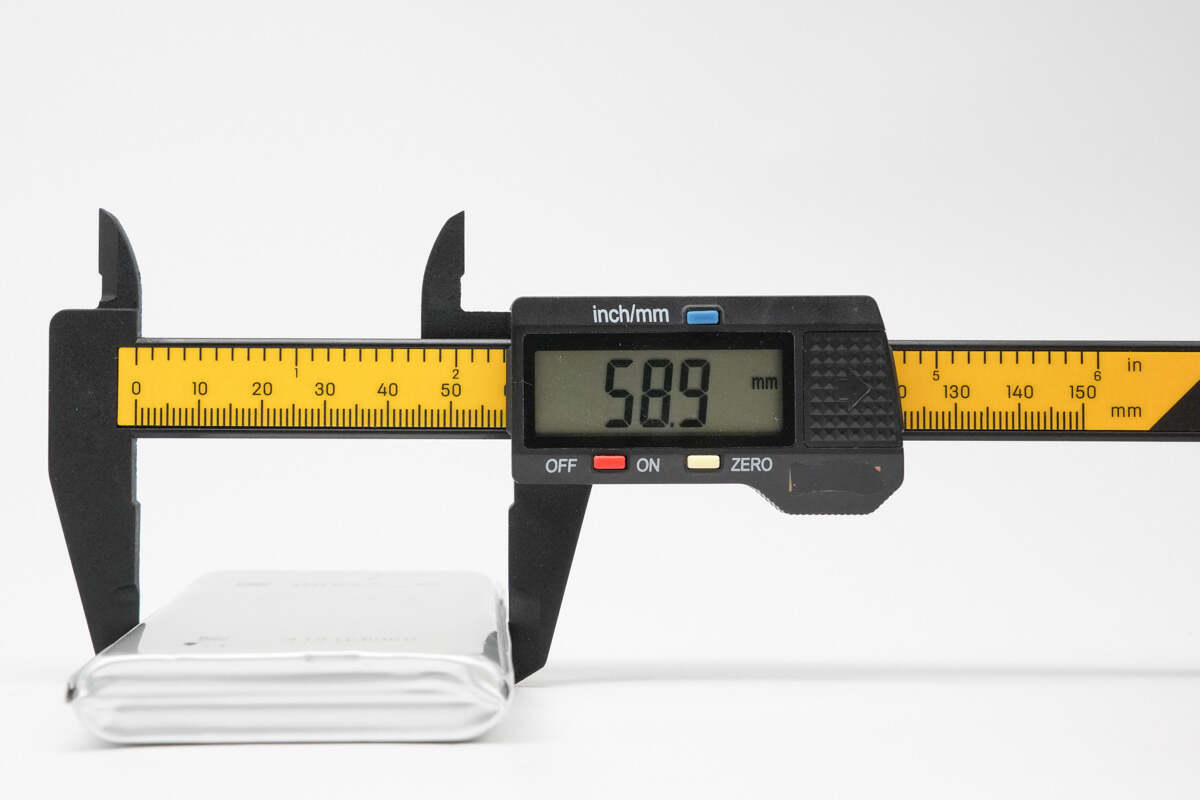

力神1260110软包电芯宽度约 58.9mm。

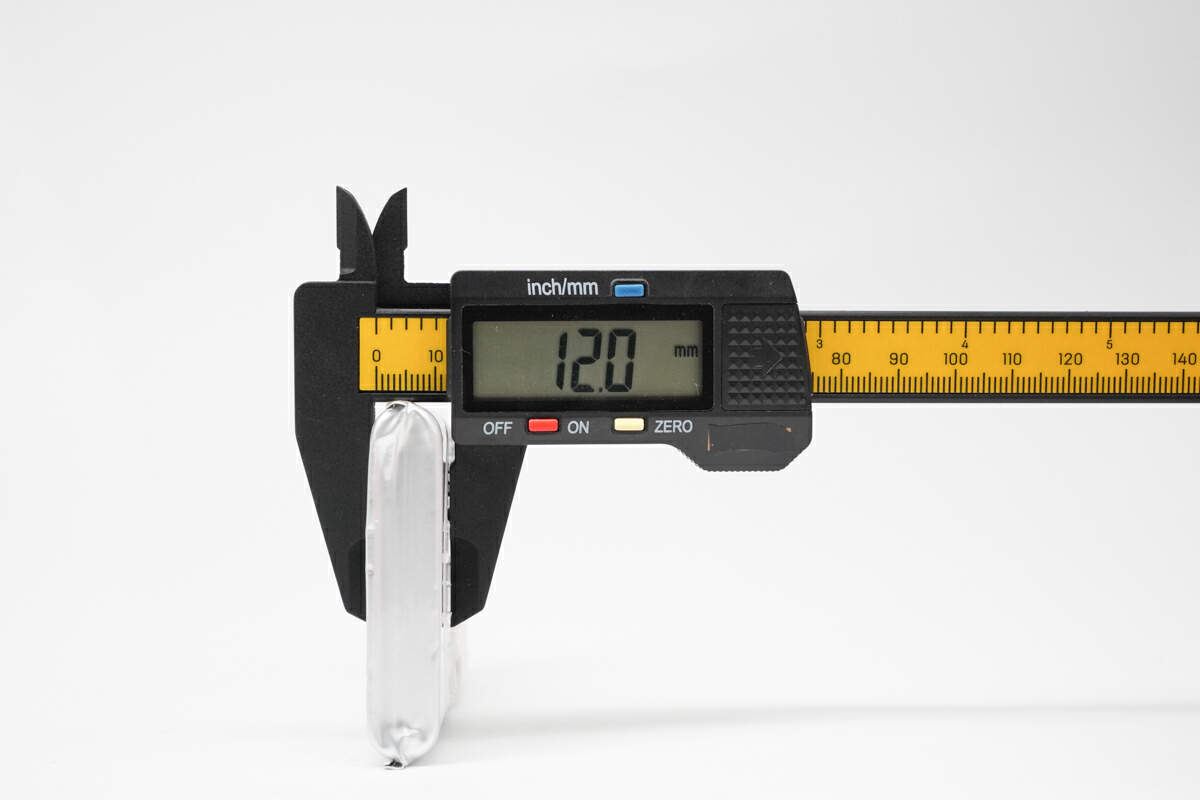

力神1260110软包电芯厚度约 12mm。

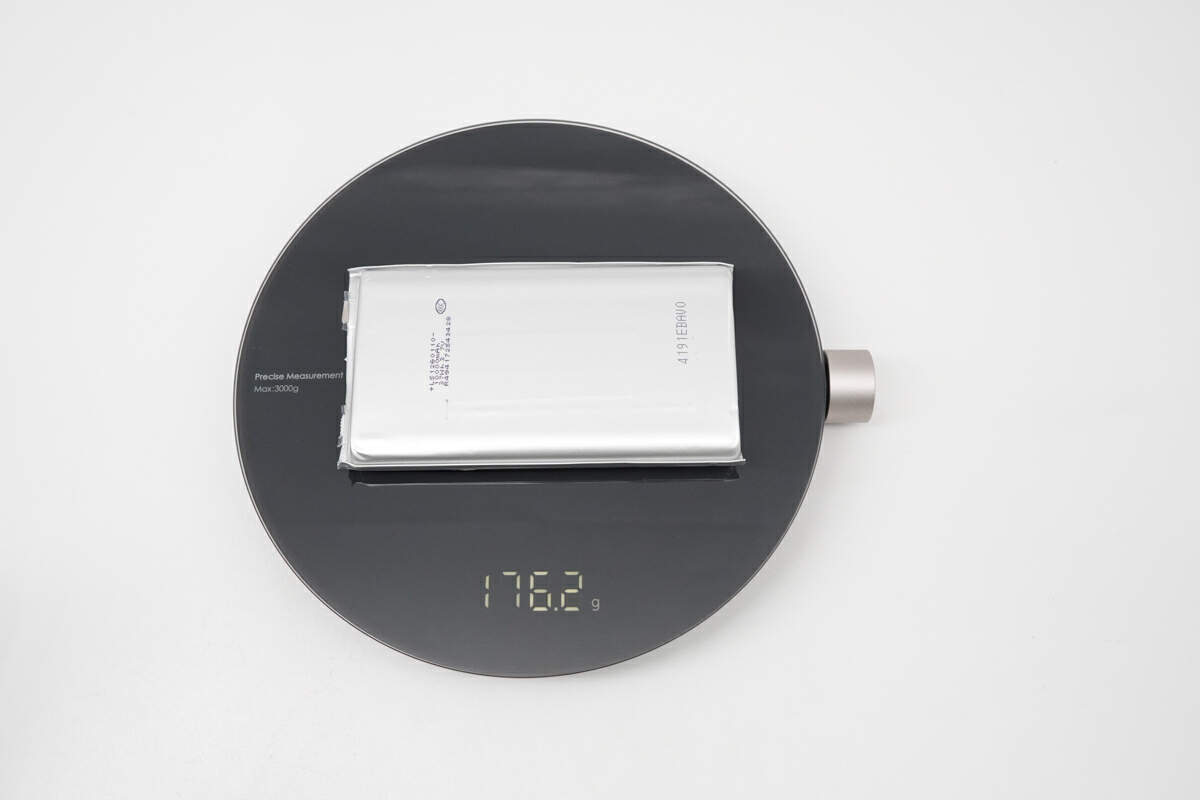

力神1260110软包电芯重量约 176.2g。

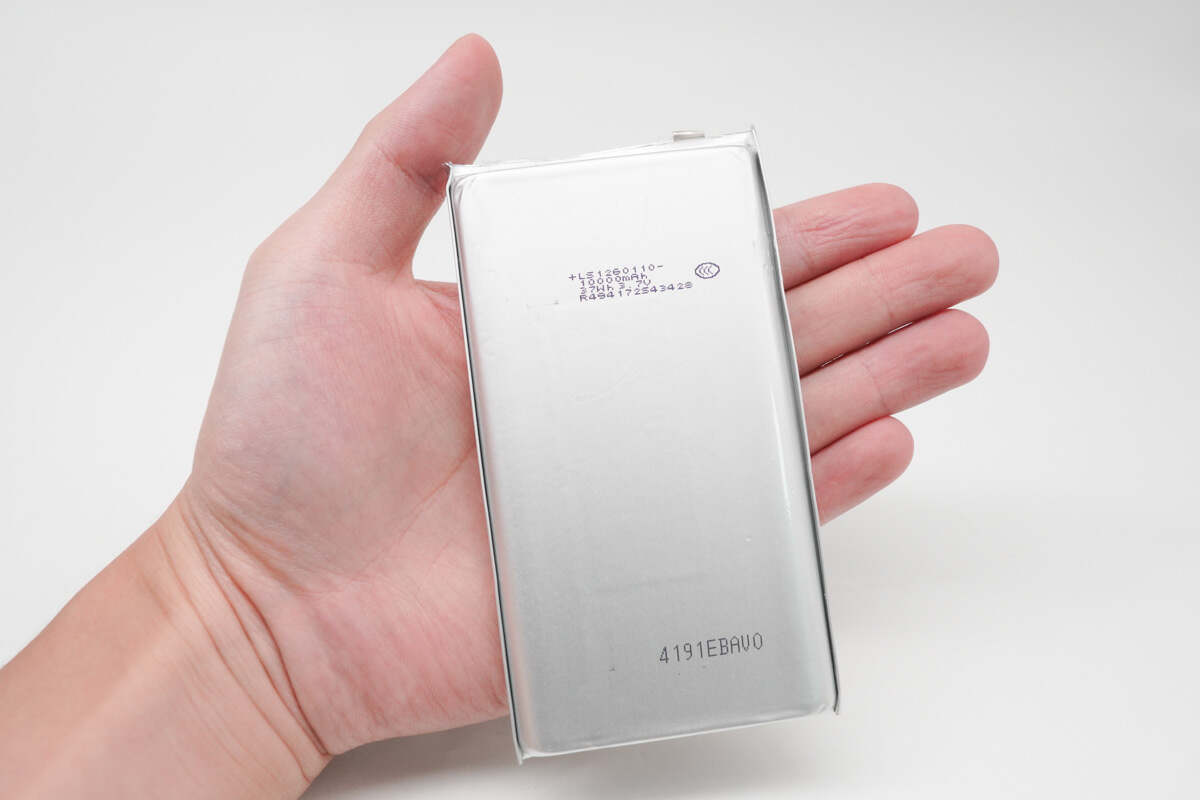

力神1260110软包电芯与成年男子手掌对比。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

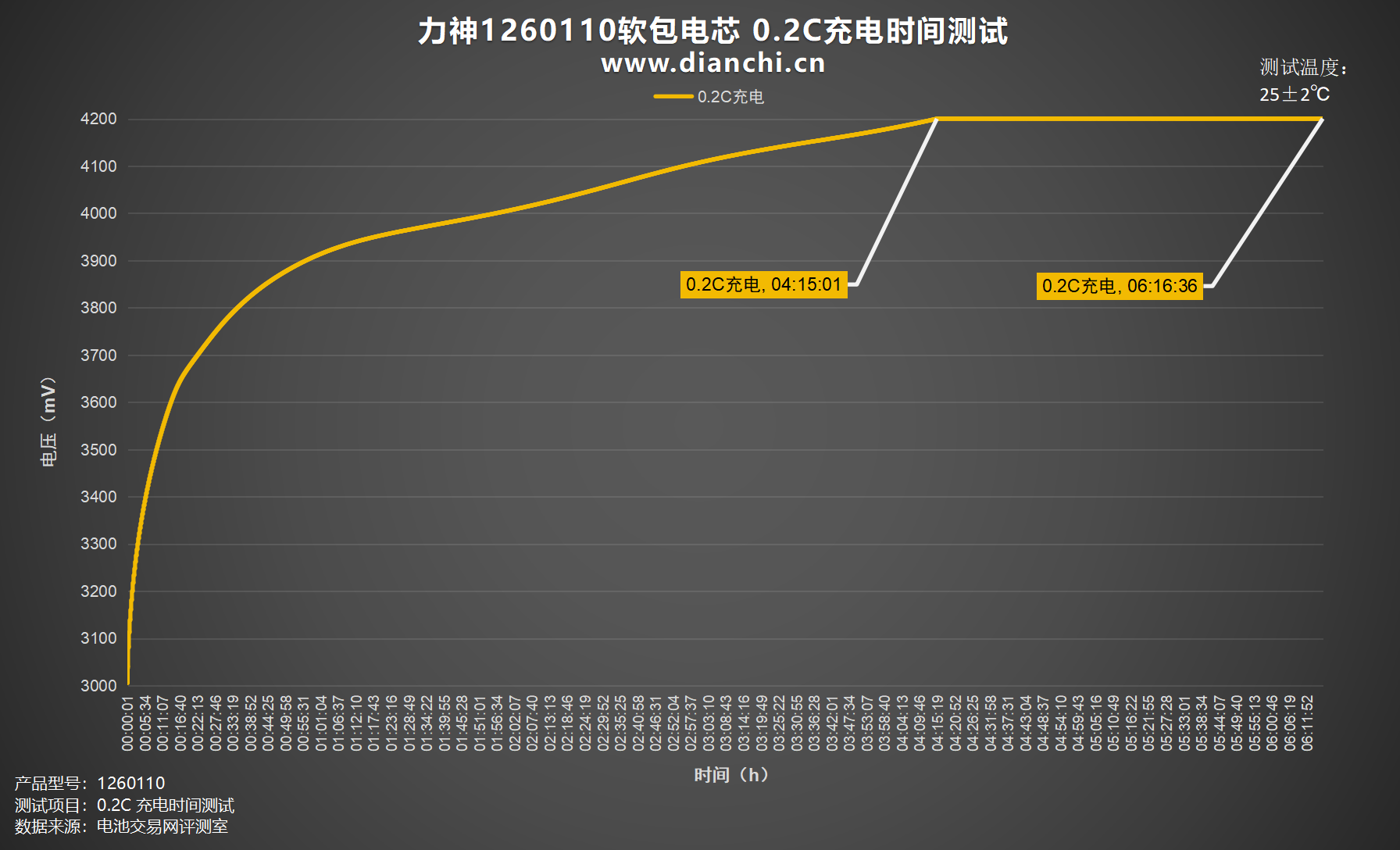

绘制出折线图，设置电流为 2000mA，0.2C为力神1260110软包电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时15分钟，涓流完全充满时间约为6小时16分钟。

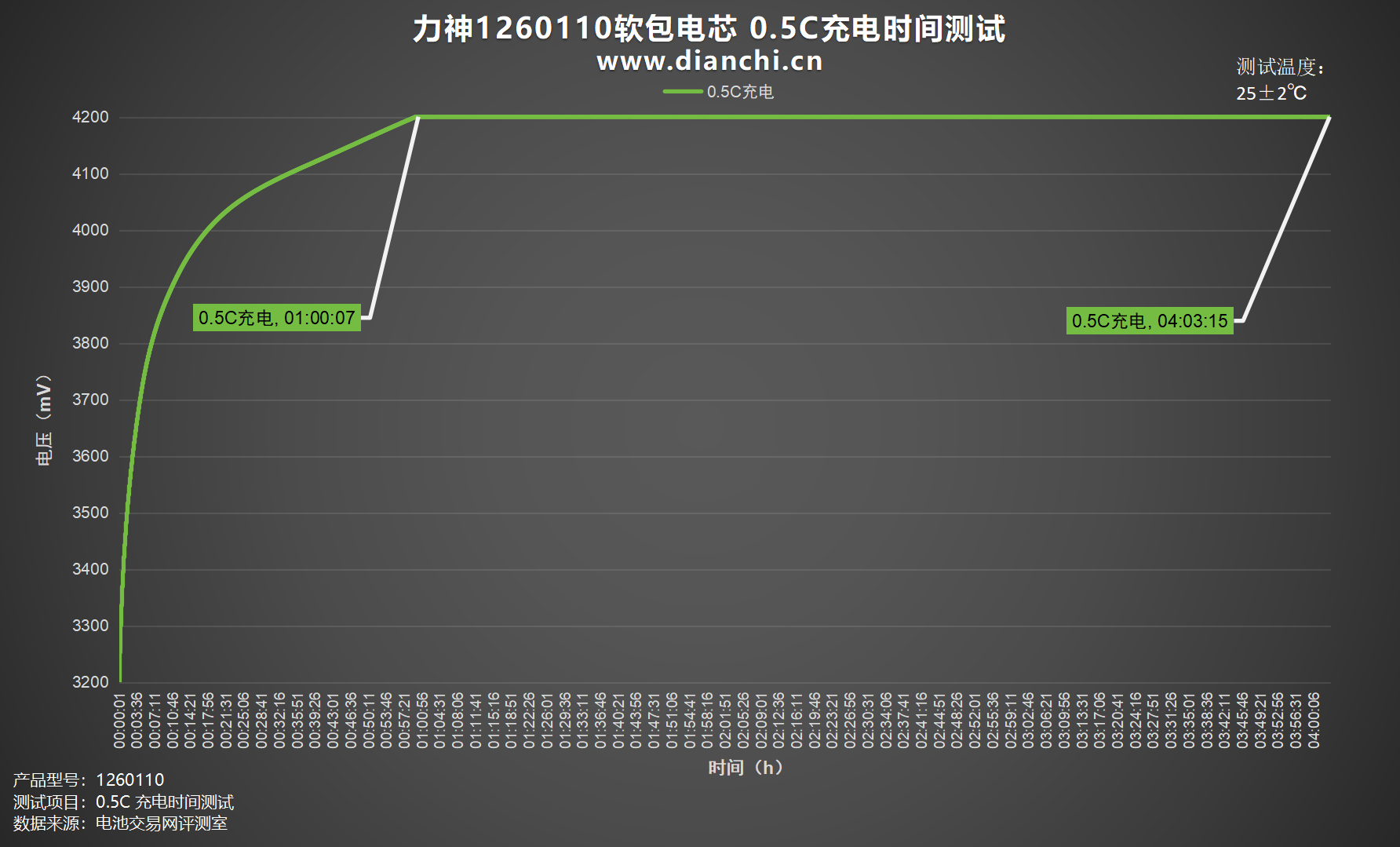

绘制出折线图，设置电流为 5000mA，0.5C为力神1260110软包电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时，涓流完全充满时间约为4小时3分钟。

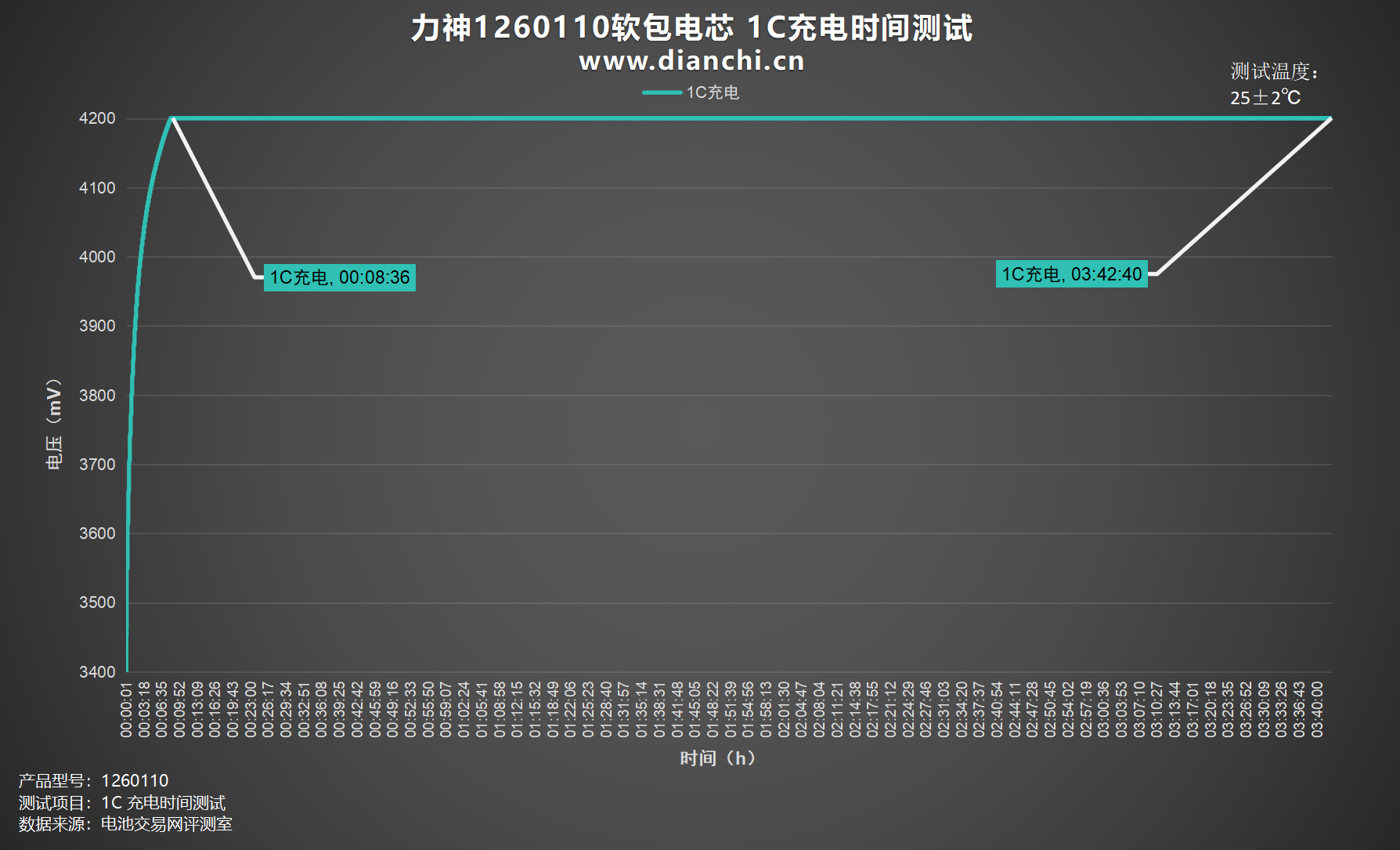

绘制出折线图，设置电流为 10000mA，1C为力神1260110软包电芯充电，充电截止电压为 4.2V，充至4.2V时间约为8分钟，涓流完全充满时间约为3小时42分钟。

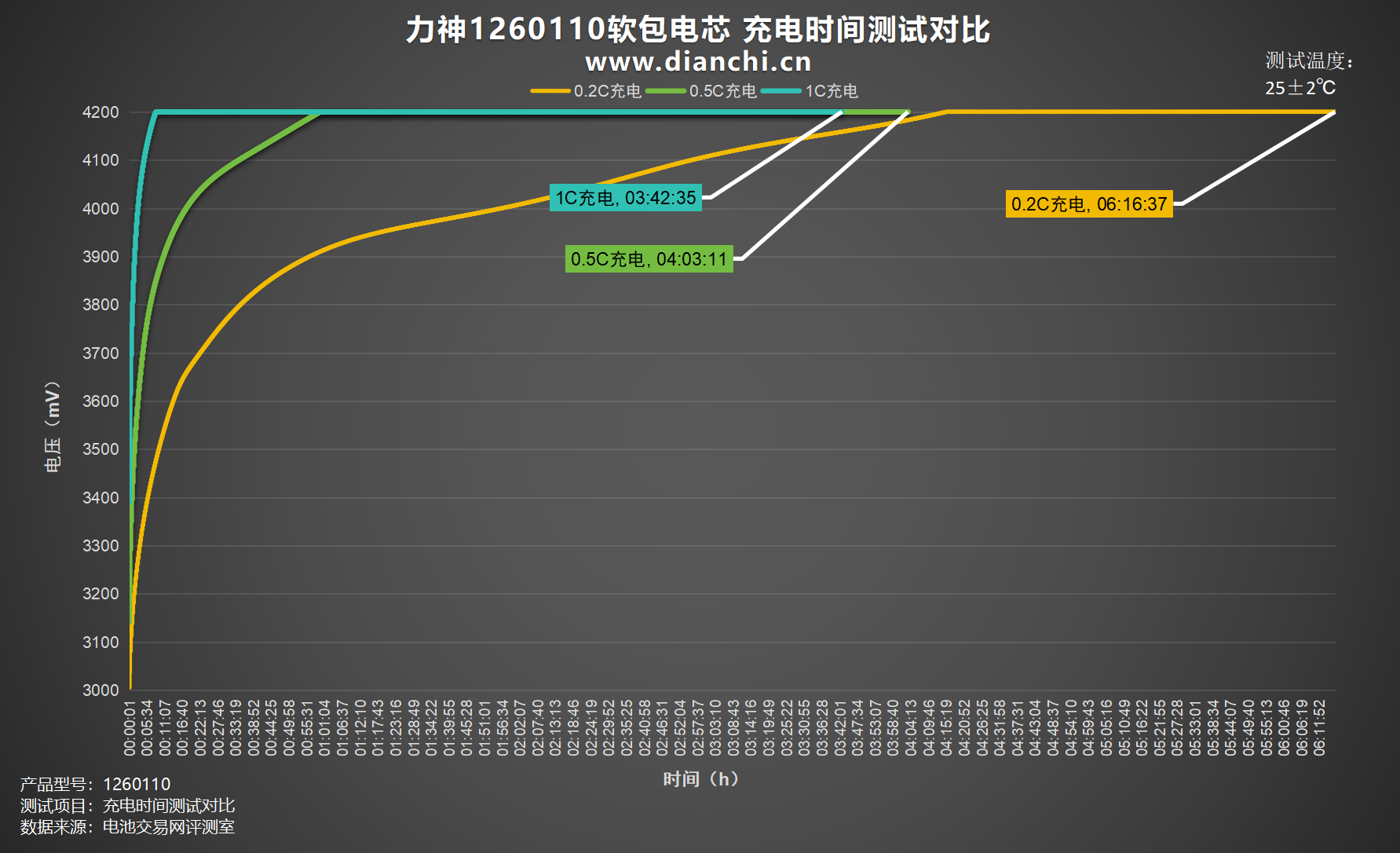

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时6小时16分钟，0.5C充电充满耗时4小时3分钟，1C充电充满耗时3小时42分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

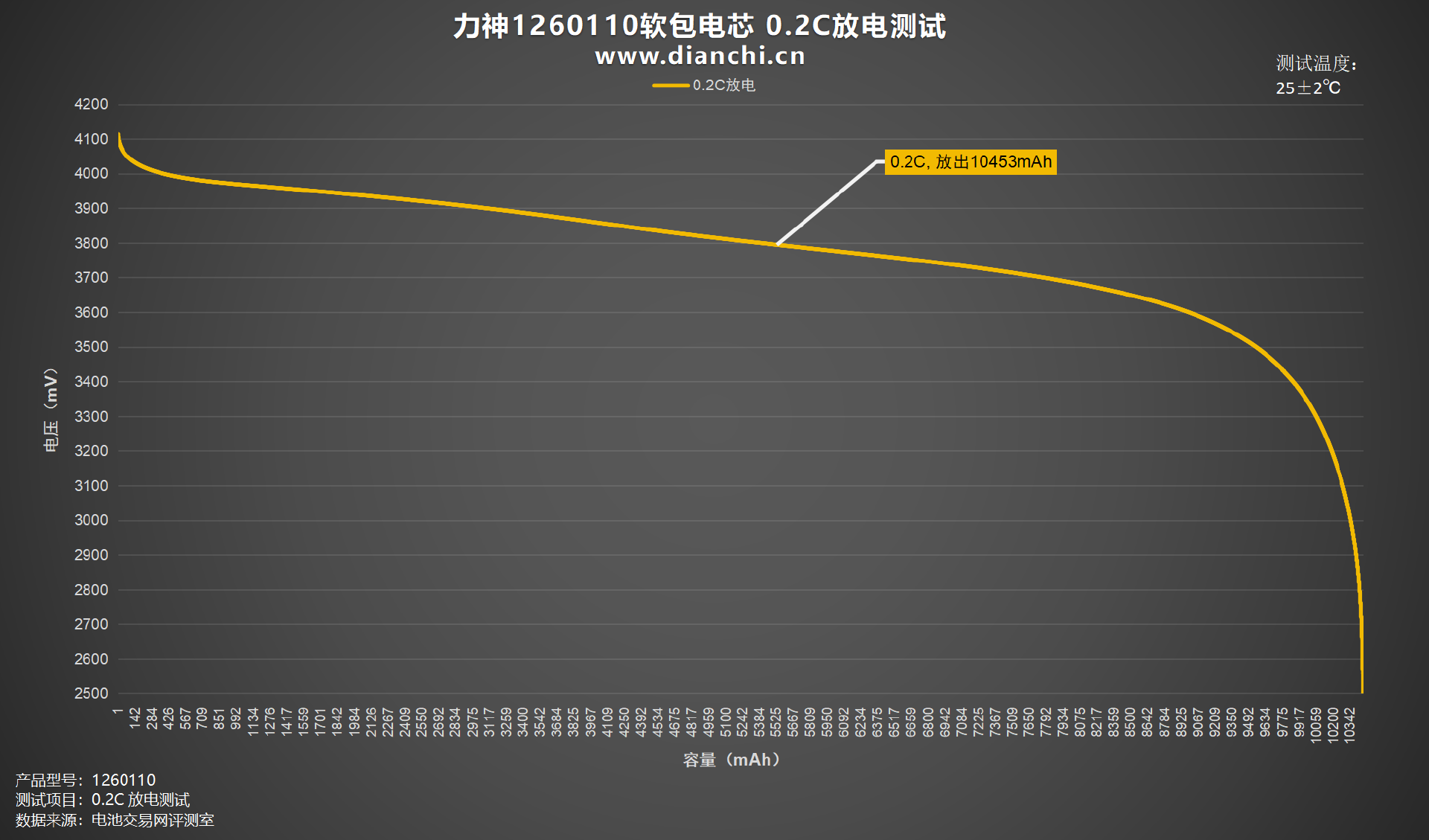

绘制出折线图，设置电流为 2000mA，0.2C为力神1260110软包电芯放电，均压 3.77V，放到截止电压为 2.5V，耗时约5小时13分钟，放出容量10453mAh，放出能量39.42Wh。

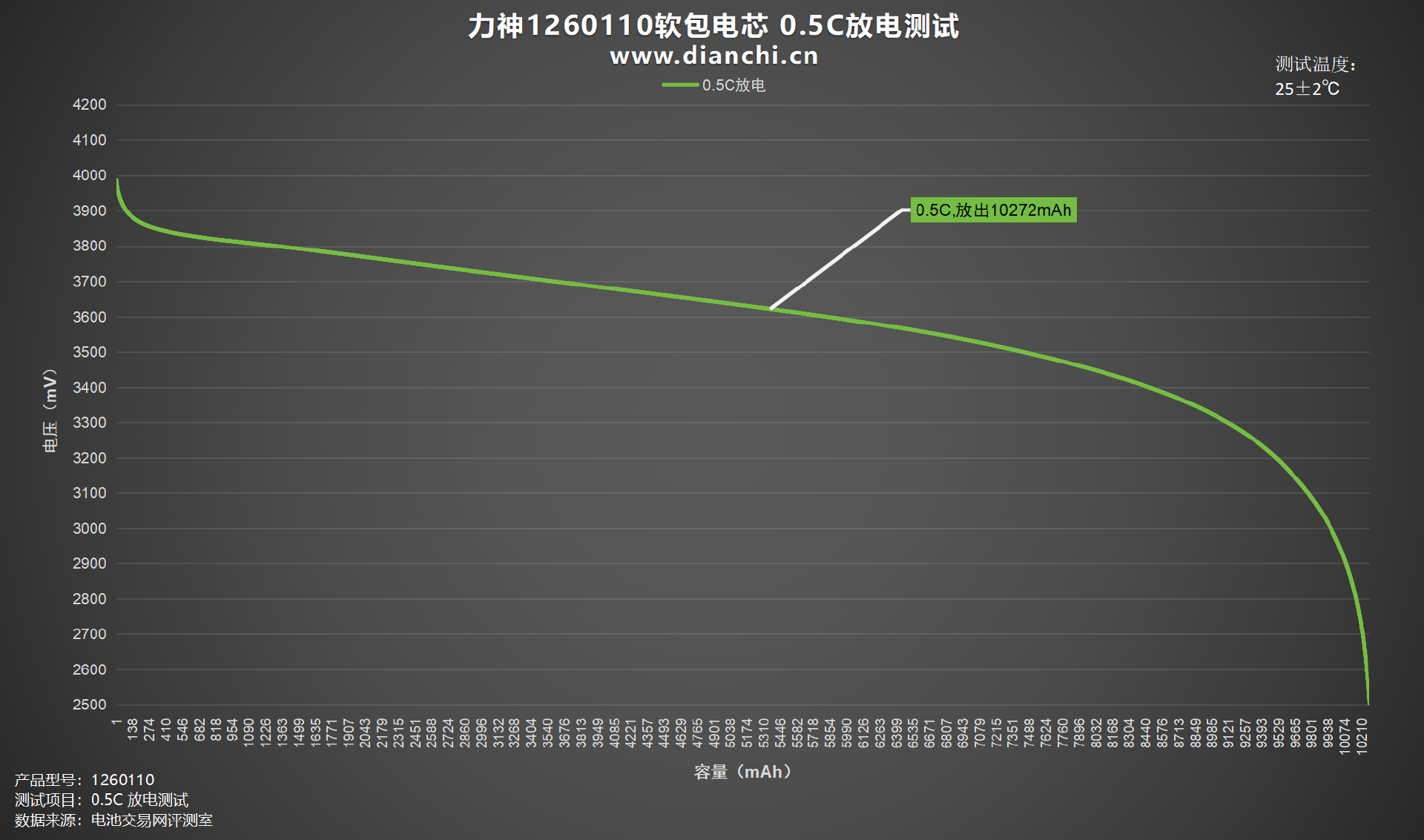

绘制出折线图，设置电流为 5000mA，0.5C为力神1260110软包电芯放电，均压 3.58V，放到截止电压为 2.5V，耗时约2小时3分钟，放出容量10272mAh，放出能量36.76Wh。

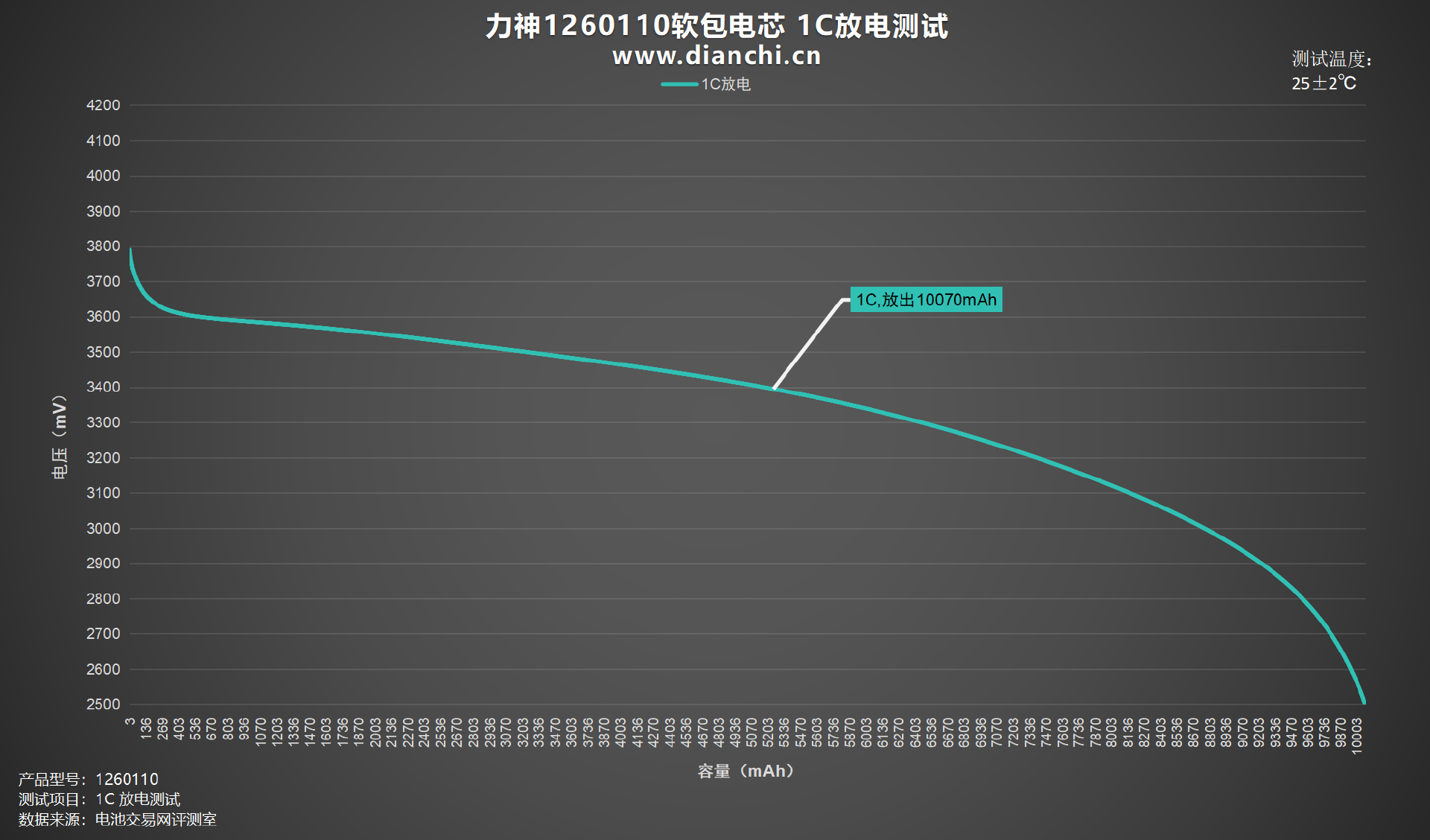

绘制出折线图，设置电流为 10000mA，1C为力神1260110软包电芯放电，均压 3.33V，放到截止电压为 2.5V，耗时约2小时3分钟，放出容量10070mAh，放出能量33.52Wh。

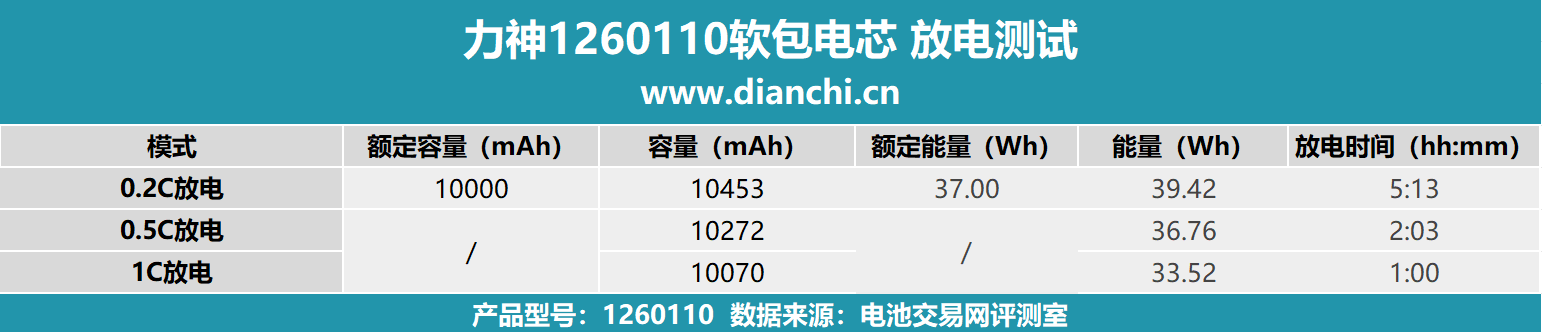

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时。放电时间最长的为0.2C放电，放电时间约为5小时13分钟。

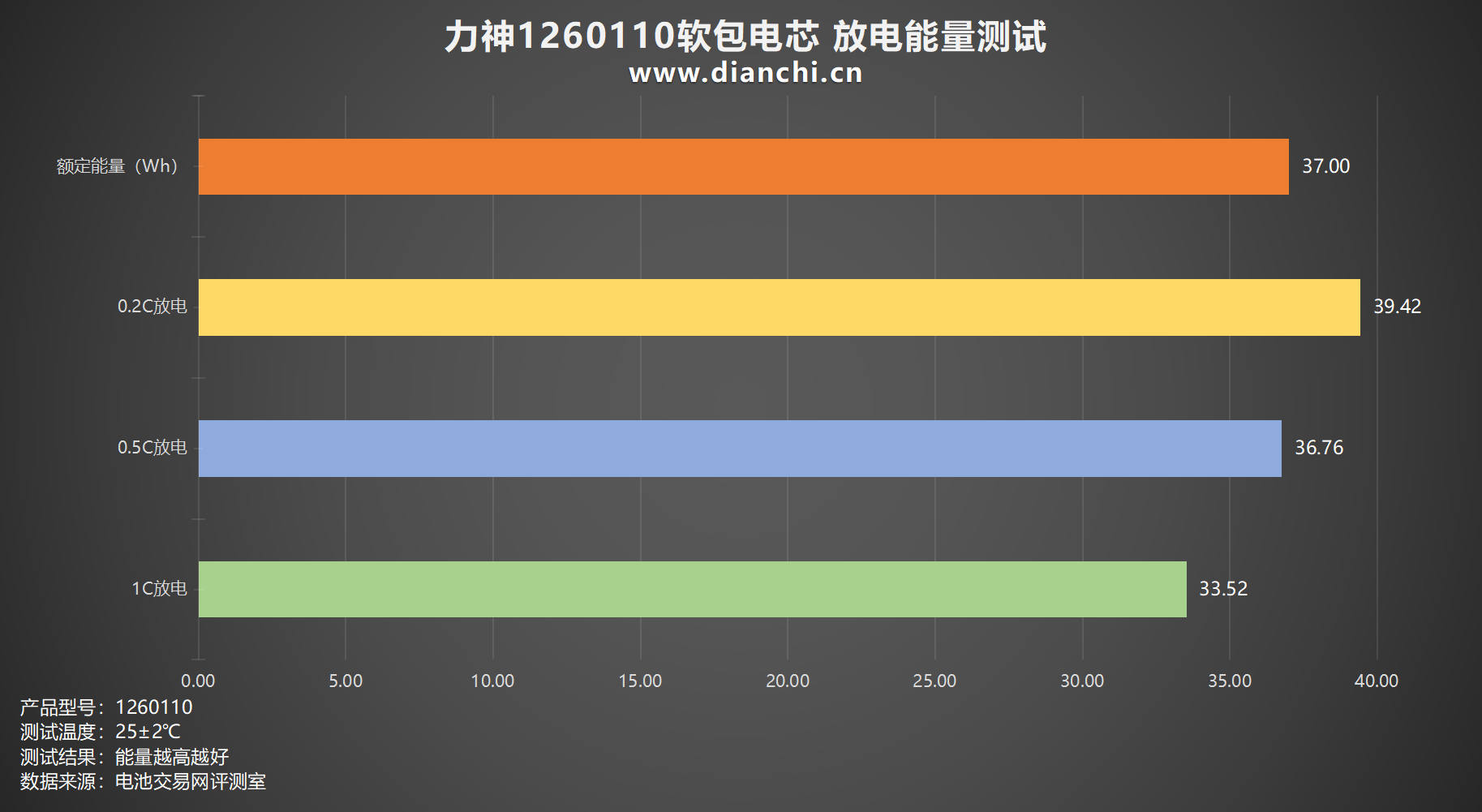

将测试数据汇总成柱状图，放电测试中整体放电能量在33.52-39.42Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到39.42Wh；放电能量最低的是1C放电档位，放电能量为33.52Wh。

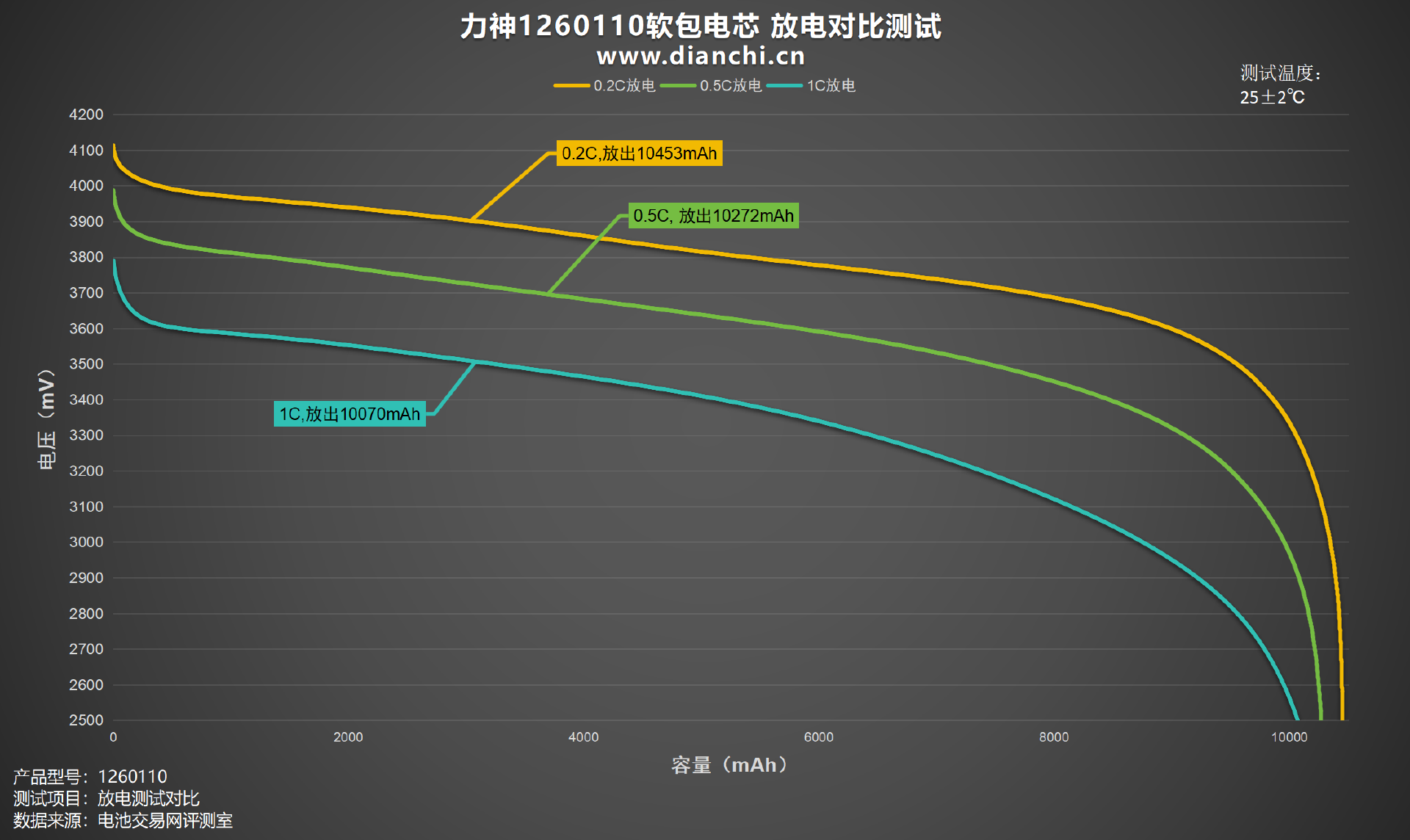

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量10453mAh，放出容量最低的是 1C放电档位放出容量10070mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

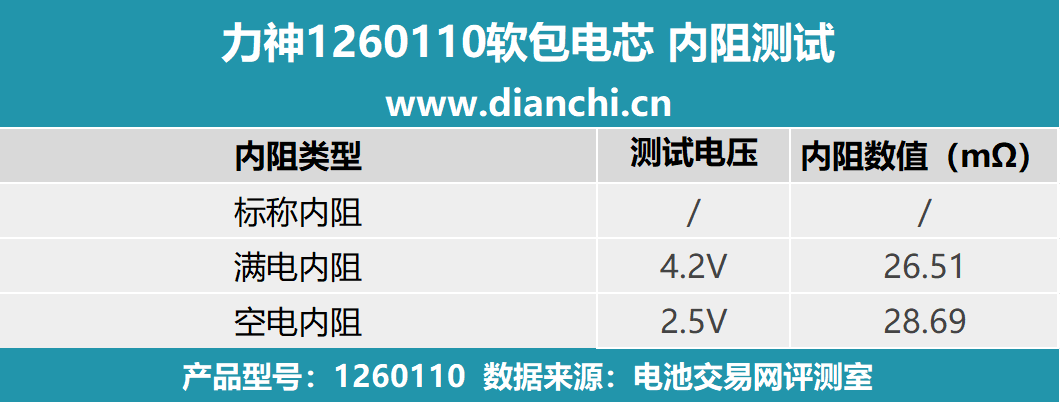

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，力神1260110软包电芯标称内阻未知。

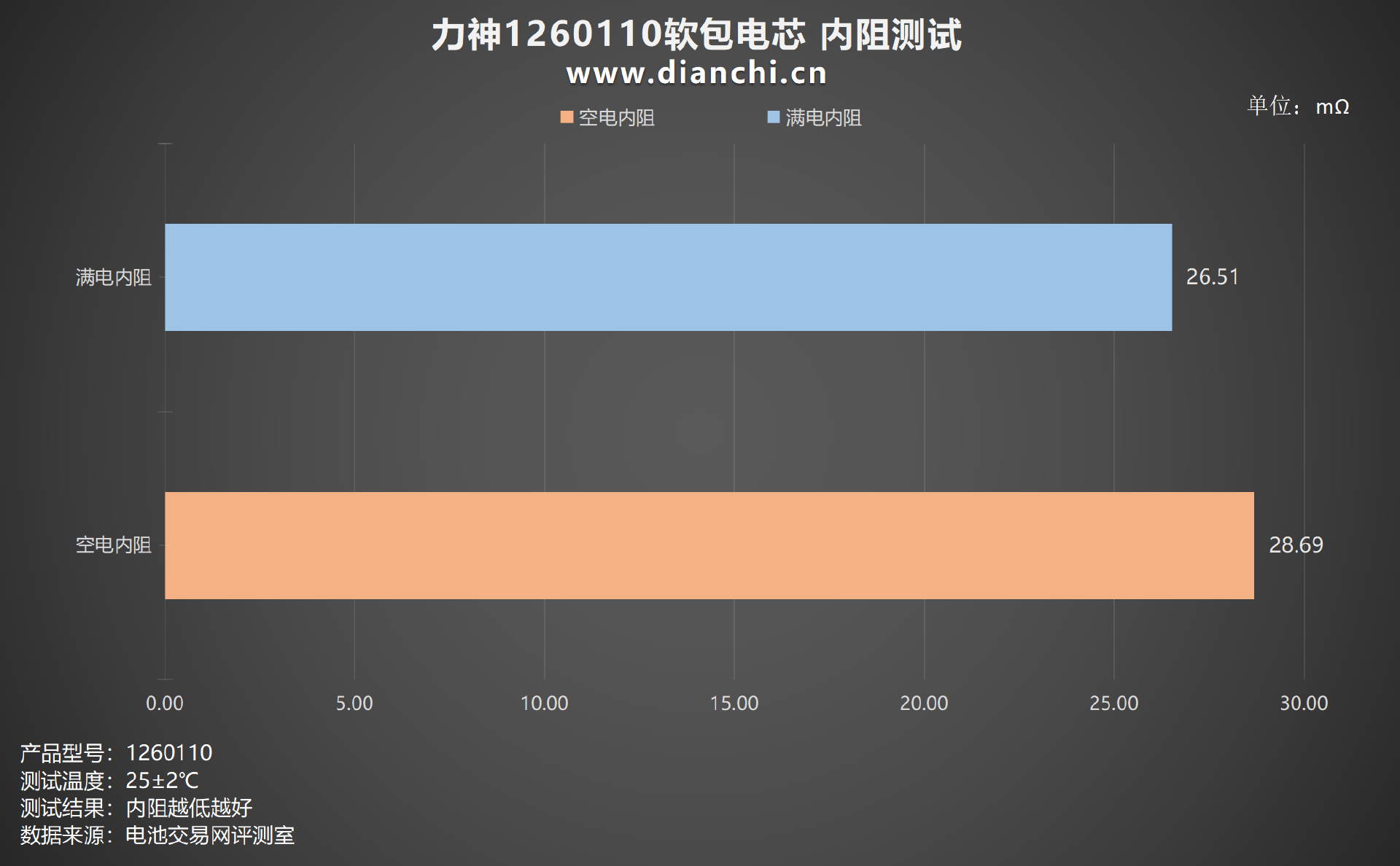

绘制出柱状图，可以看到 4.2V满电内阻为 26.51mΩ，2.5V空电内阻为 28.69mΩ。

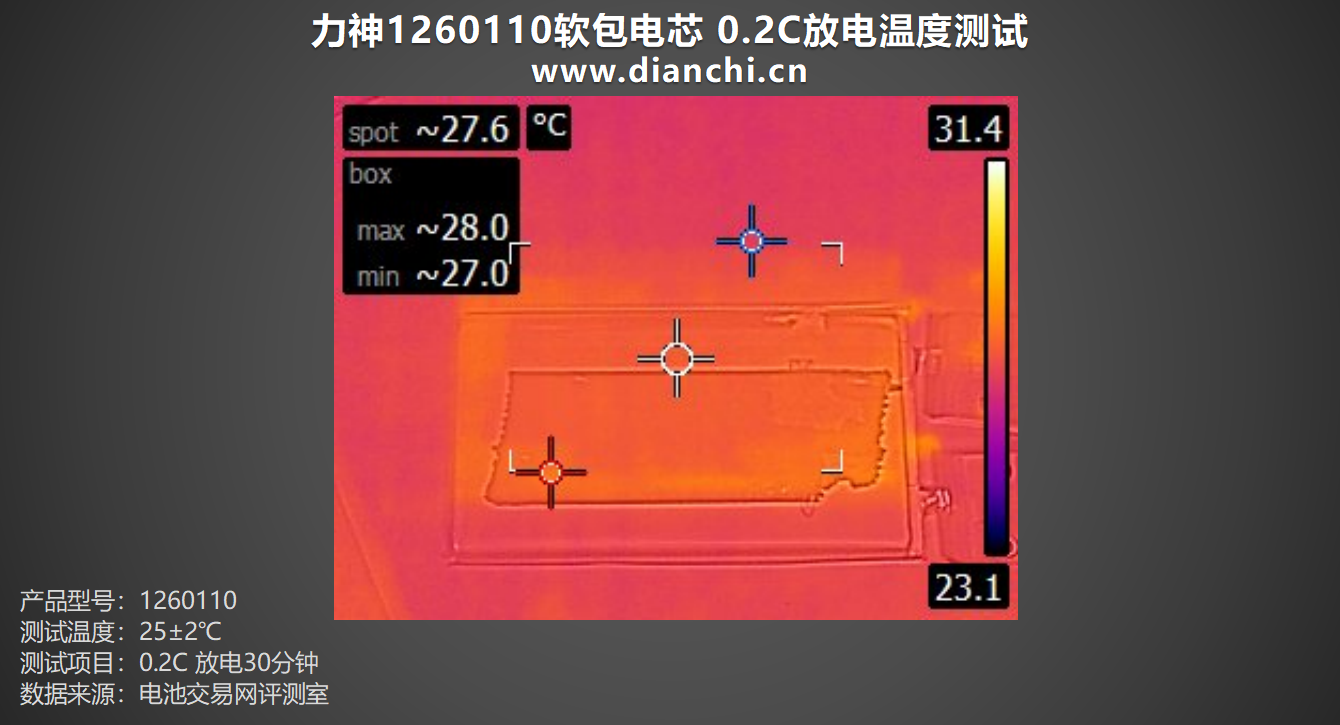

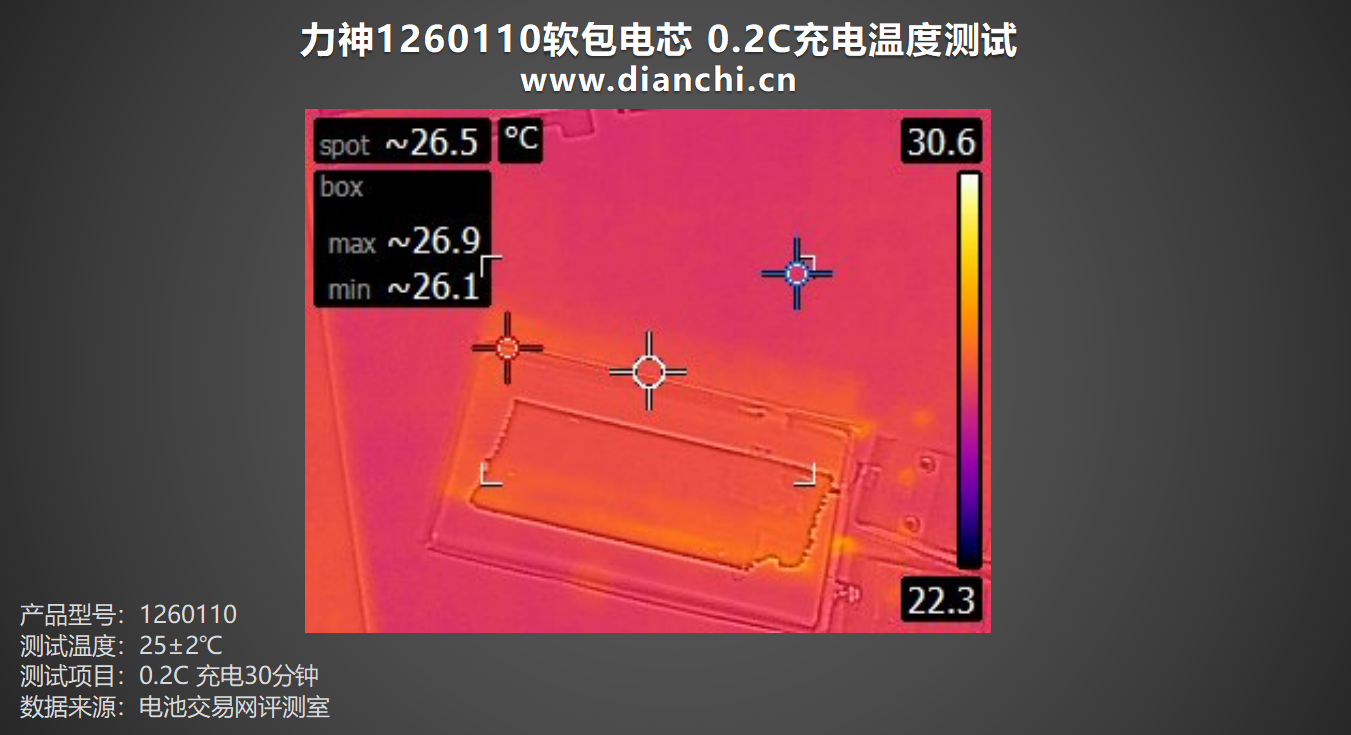

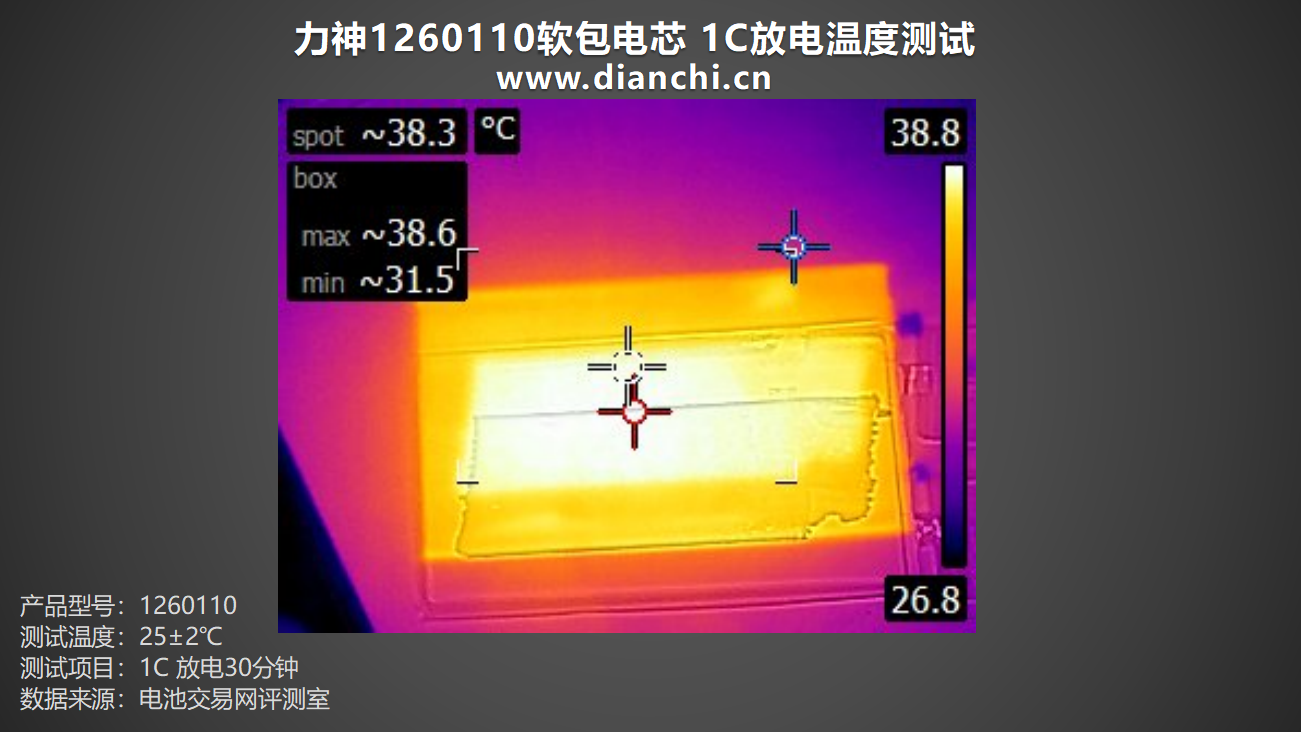

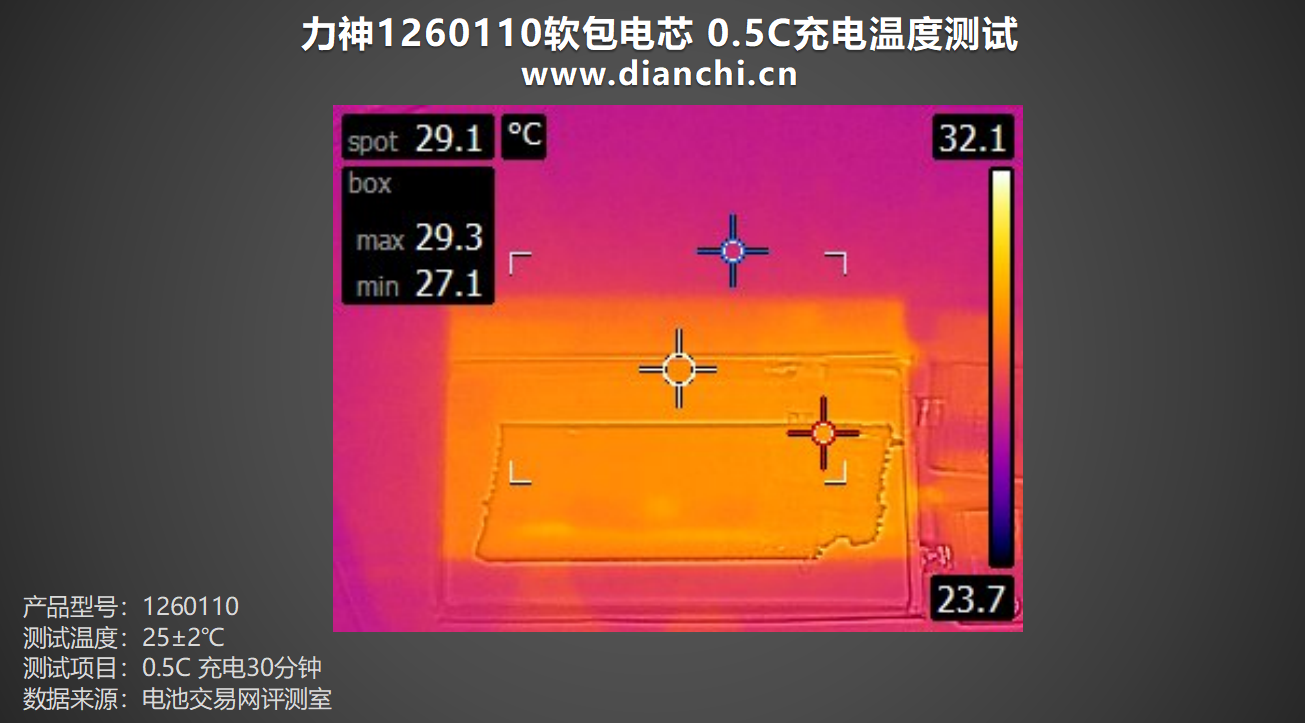

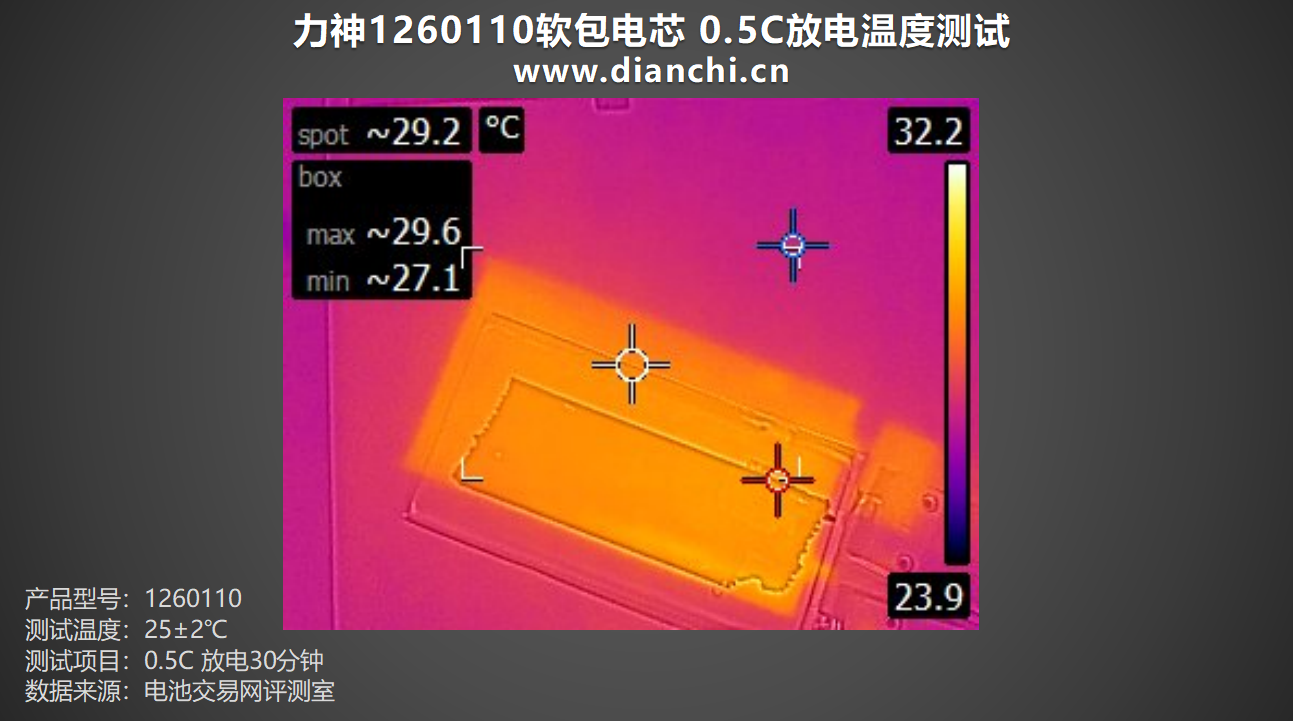

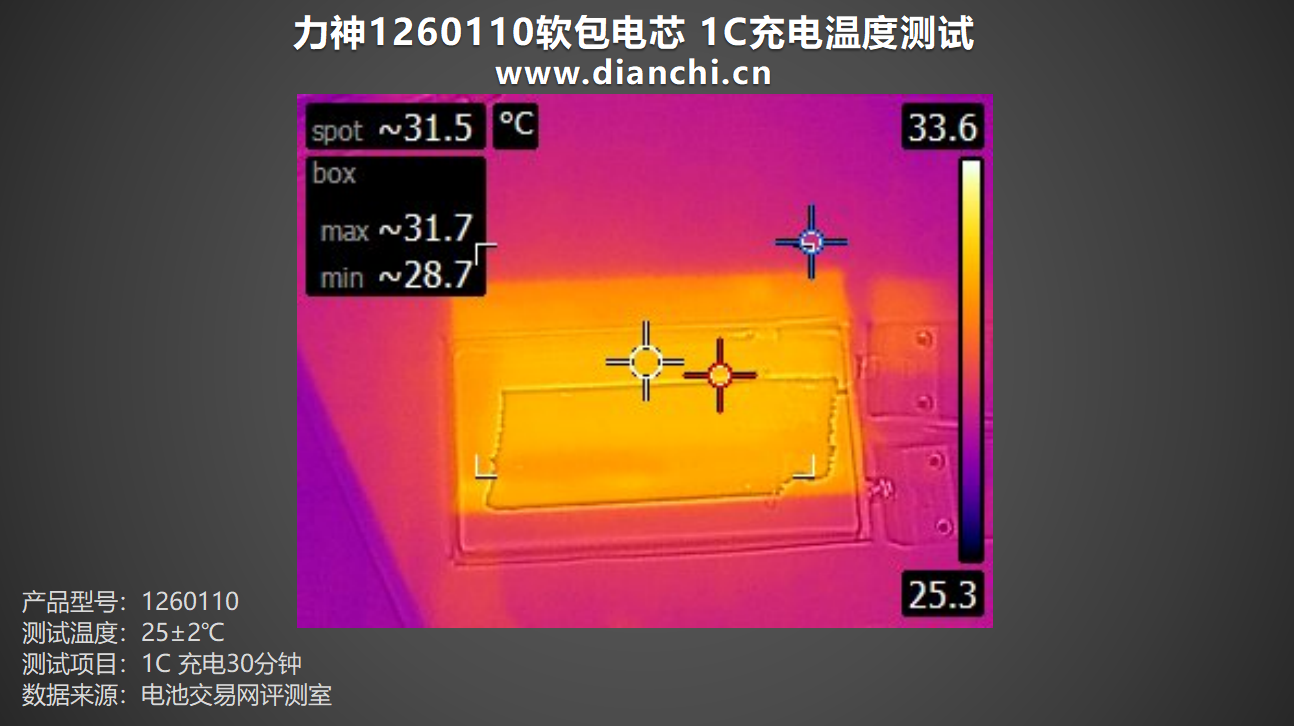

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
