前言

LG新能源是全球领先的电池制造商之一，尤其在动力电池领域具有显著的全球影响力，产品矩阵非常多元化，包括动力电池、小型电池和储能电池，其产品不仅服务于新能源汽车，还覆盖了电动船舶、航空航天等多个领域。

对于电动工具等应用，LG新能源的电池产品同样表现出色，特别是18650和21700型号的圆柱锂电池，被广泛应用于手持设备、电动工具和便携电源等领域。这些电池以其高能量密度、长循环寿命和优异的安全性而受到市场的青睐。

近期，电池交易网就拿到了一款LG INR18650MH1电芯，是一款专为高性能电子设备设计的锂离子电池电芯，其拥有3200mAh容量，支持最高10A放电电流，下面就一起来看看这款电芯的表现如何。

外观介绍

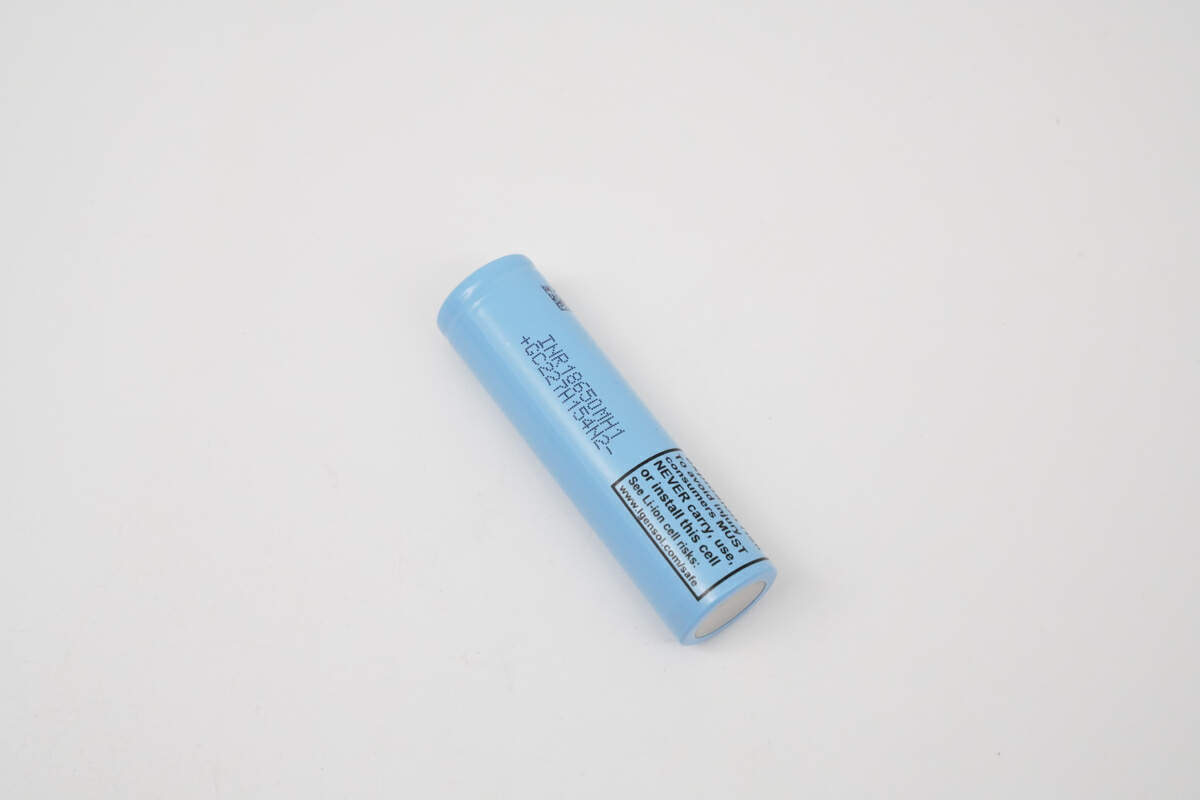

LG INR18650MH1电芯为圆柱形设计，采用蓝色电芯套膜，正面带有丝印信息。

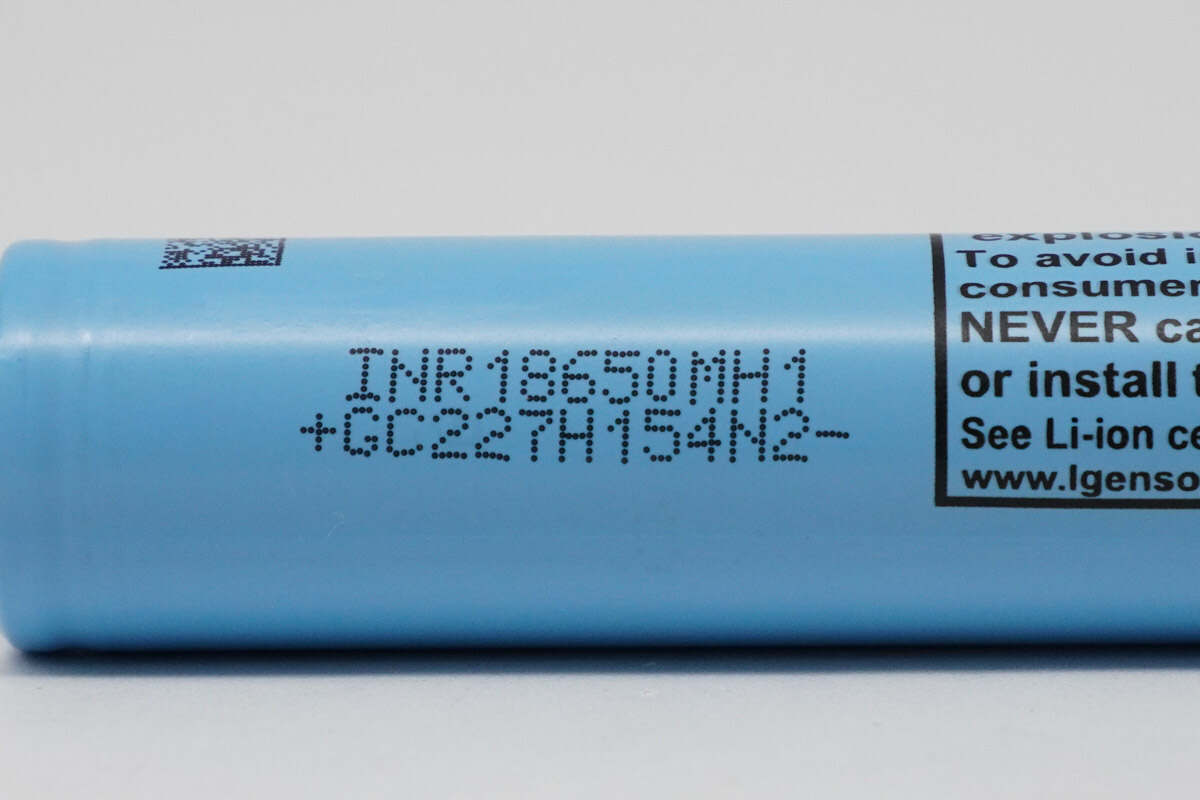

侧面丝印信息为型号：INR18650MH1，右侧为警告事项。

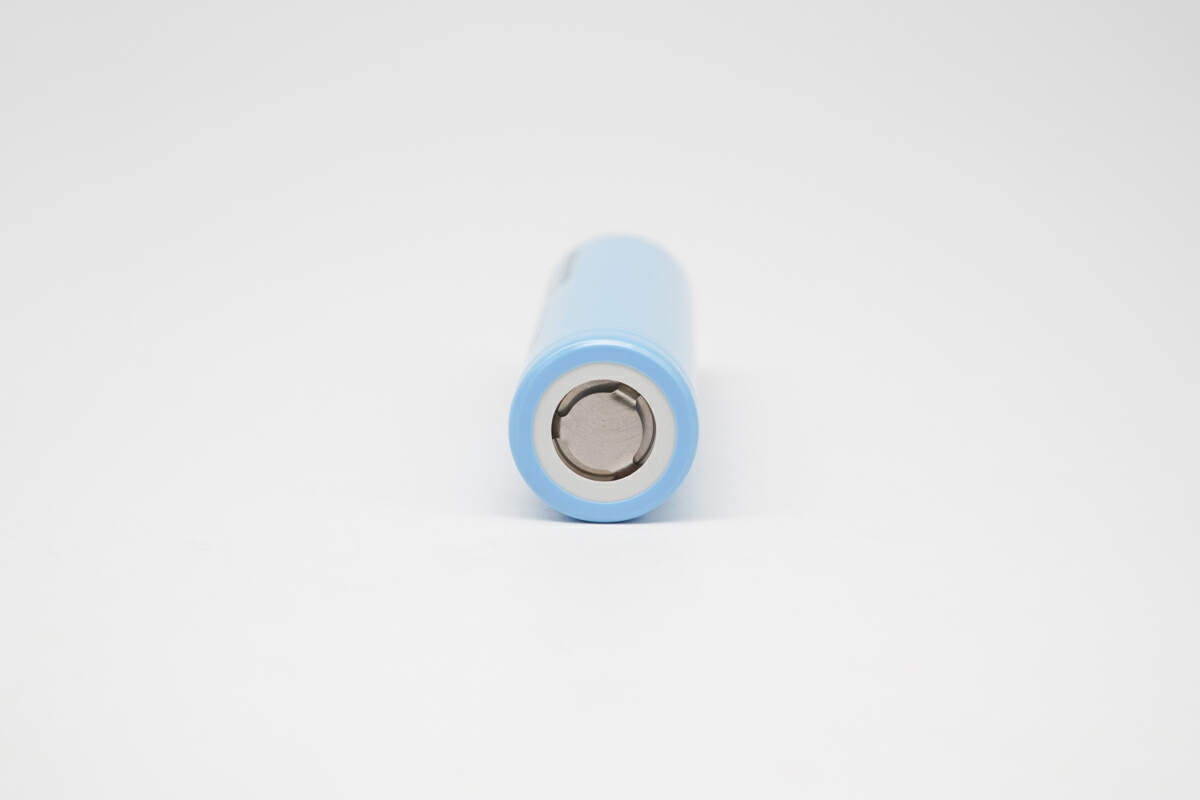

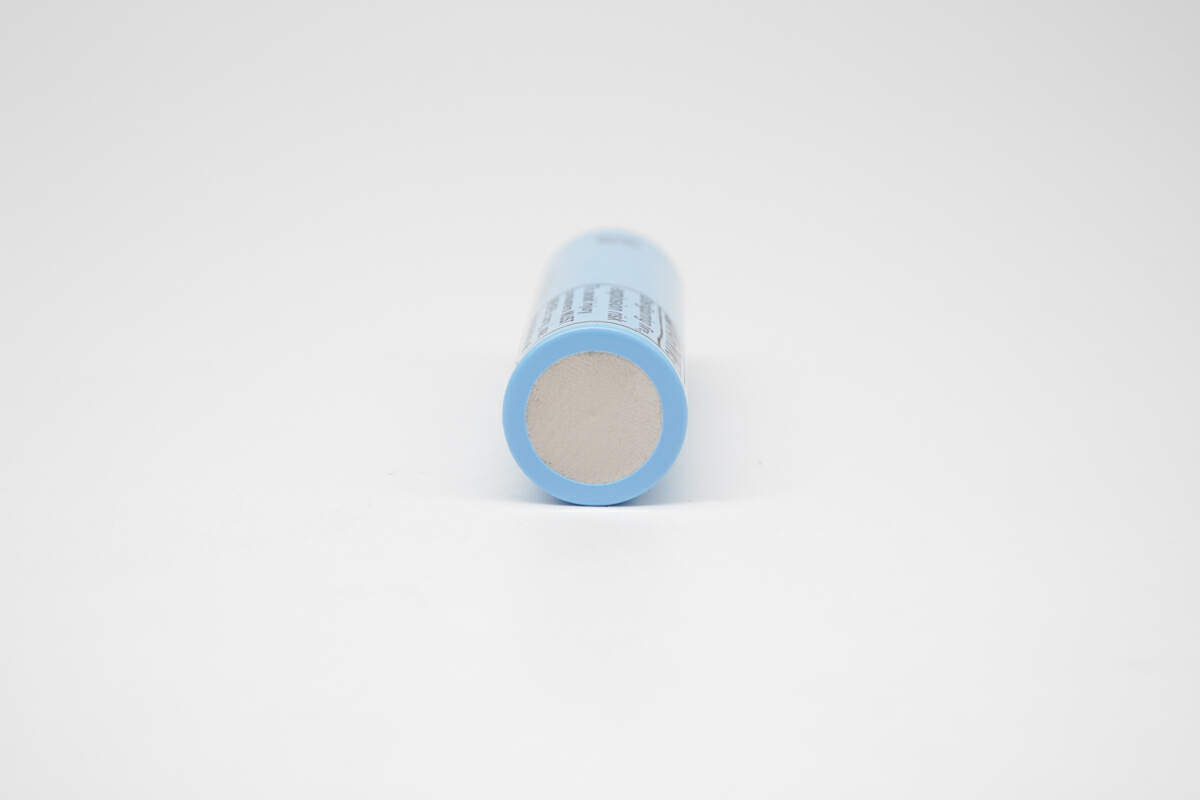

LG INR18650MH1电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

LG INR18650MH1电芯正极接触面依旧为合金材质，三爪支撑，并配置泄气装置，三泄气孔。

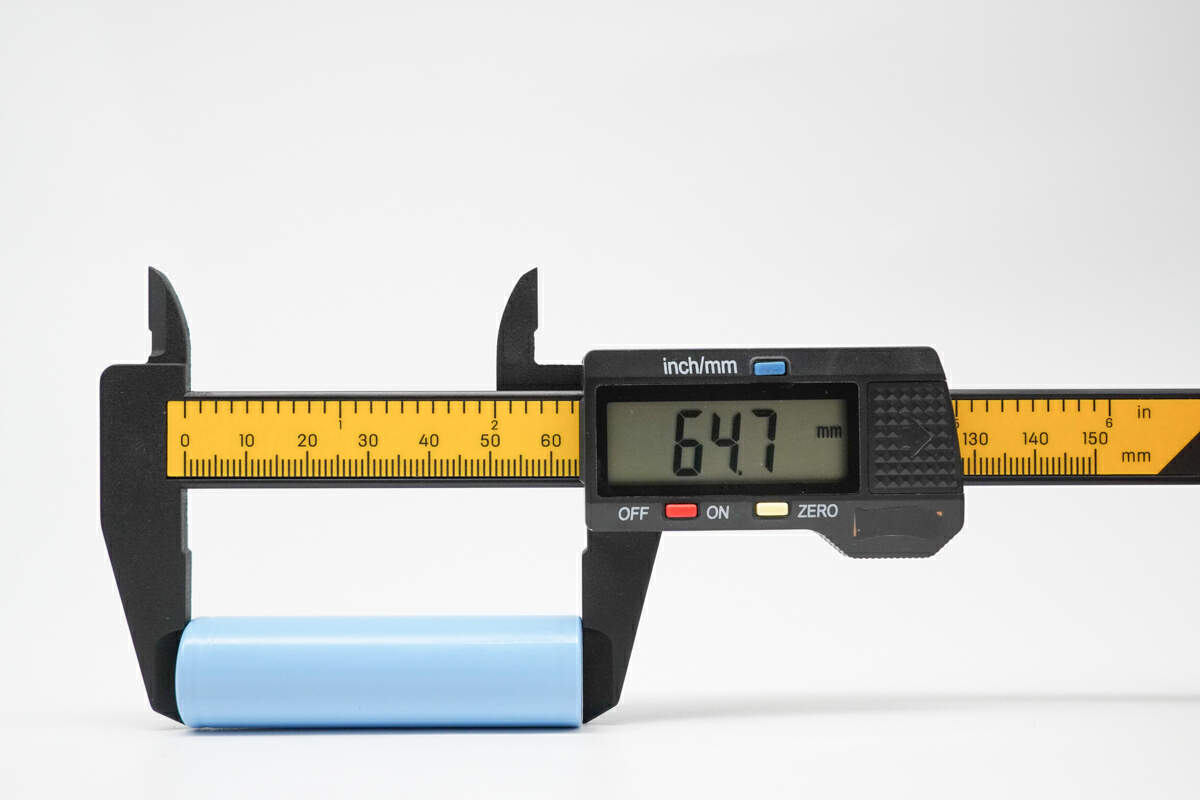

使用塑胶卡尺进行测量，LG INR18650MH1电芯圆柱高度约为 64.7mm。

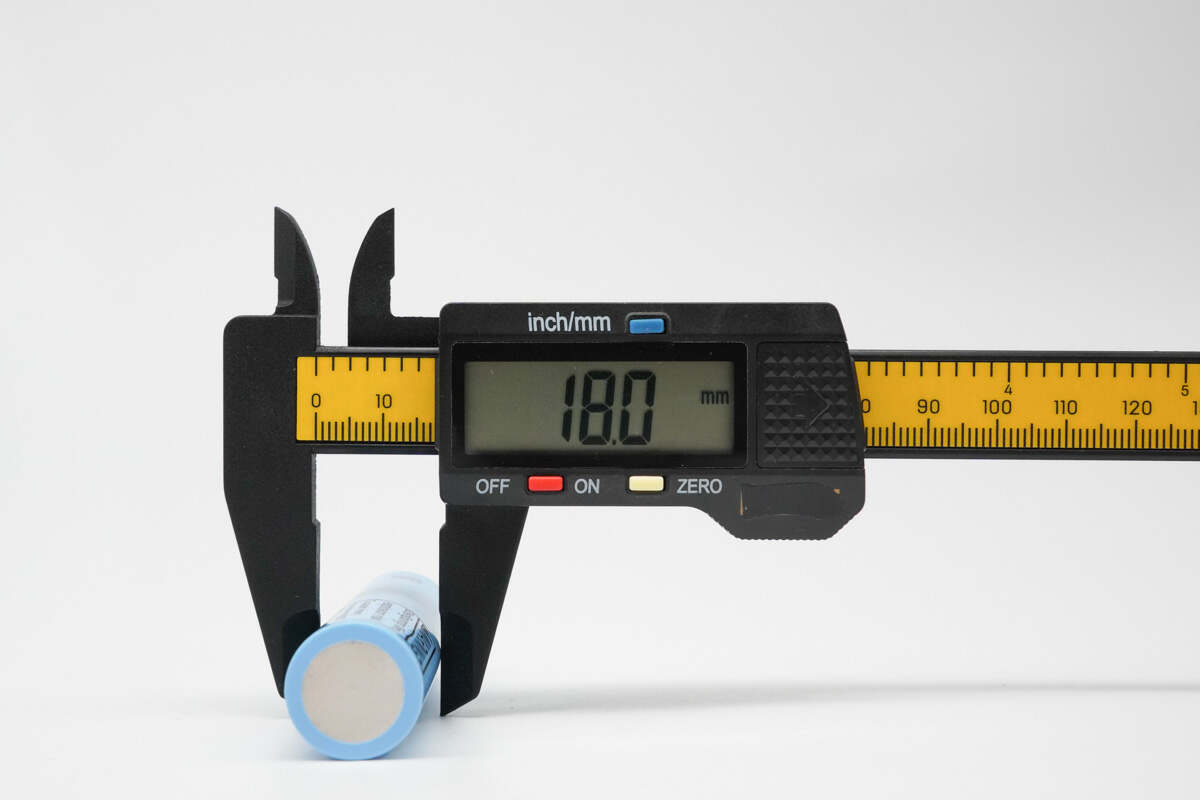

使用塑胶卡尺进行测量，LG INR18650MH1电芯直径约为 18mm。

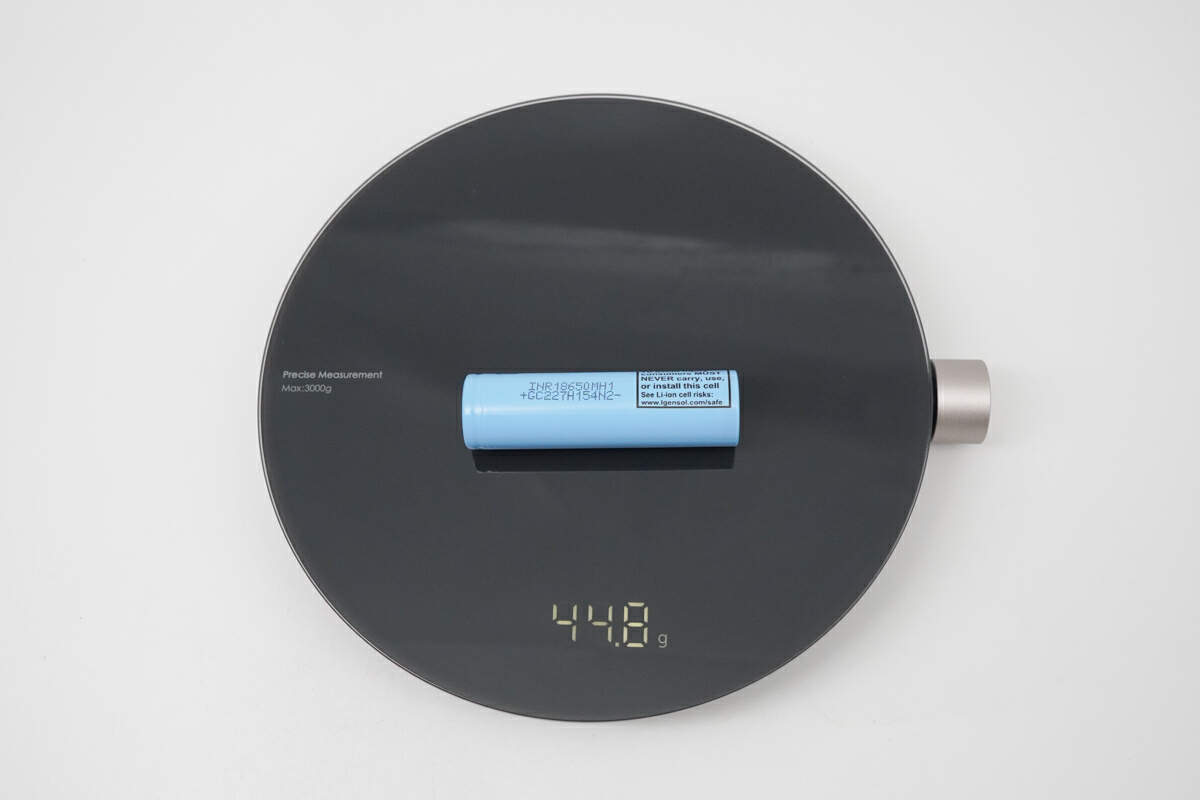

LG INR18650MH1电芯重量约为 44.8g。

通过规格书了解到：LG INR18650MJ1电芯标准容量 3200mAh@0.5C，最小容量 3100mAh@1.5C，标称电压 3.7V，标准充电恒流恒压，充电电流 1.55A，充放电截止电压 4.2V/2.5V，截止电流 50mA，最大充电电流 1C，最大放电电流 10A。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

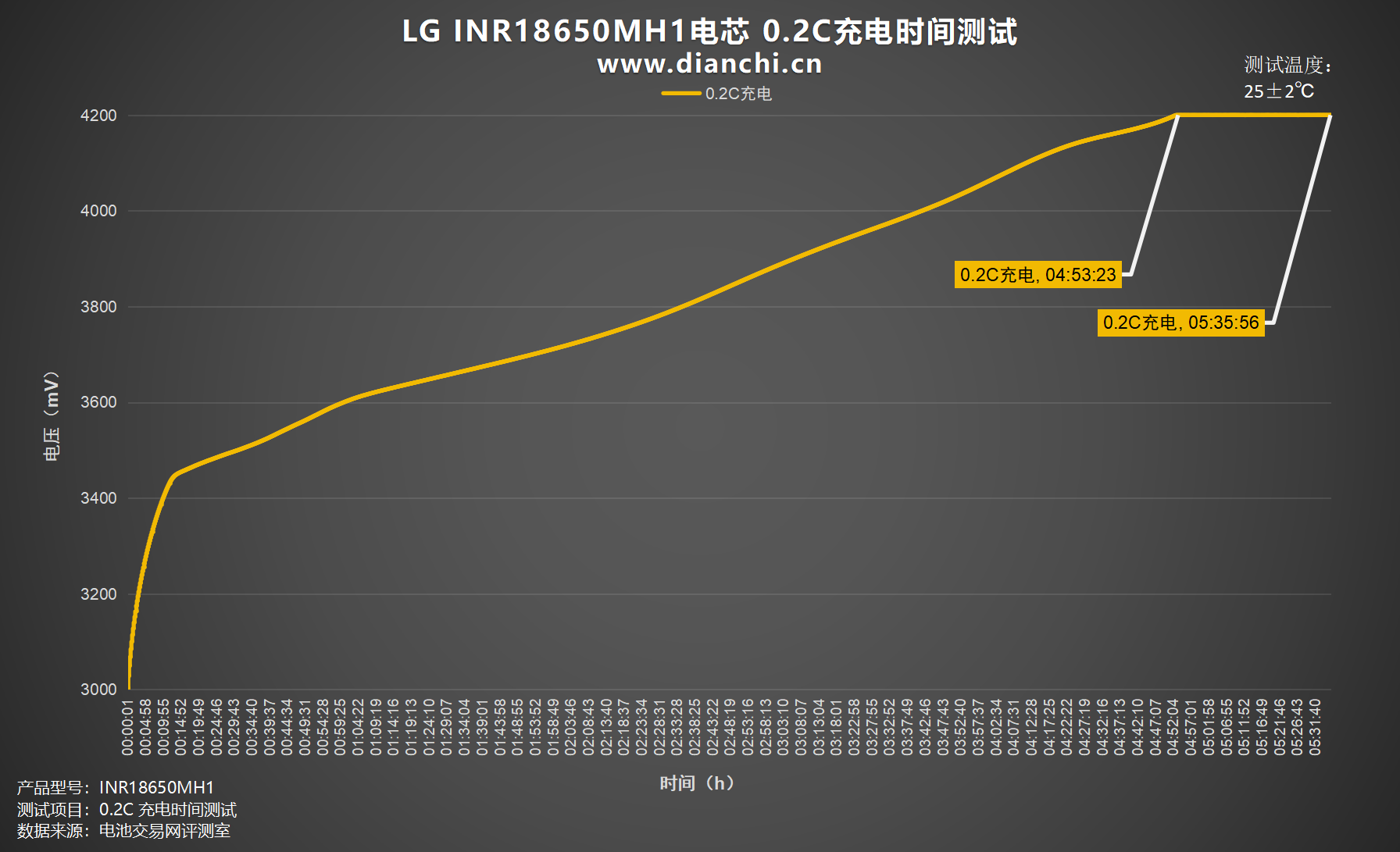

绘制出折线图，设置电流为 620mA，0.2C为LG INR18650MH1电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时53分钟，涓流完全充满时间约为5小时35分钟。

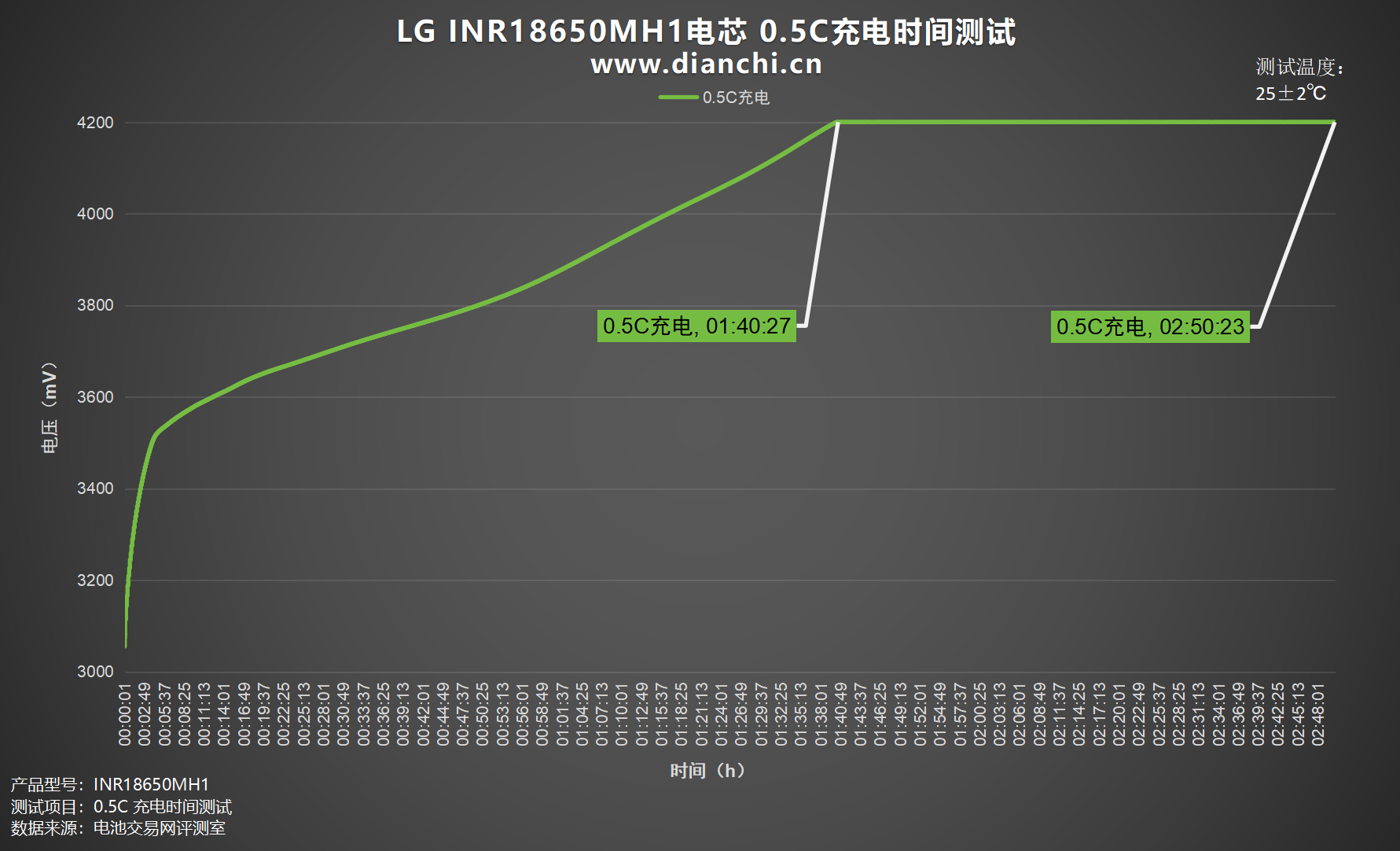

绘制出折线图，设置电流为 1550mA，0.5C为LG INR18650MH1电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时40分钟，涓流完全充满时间约为2小时50分钟。

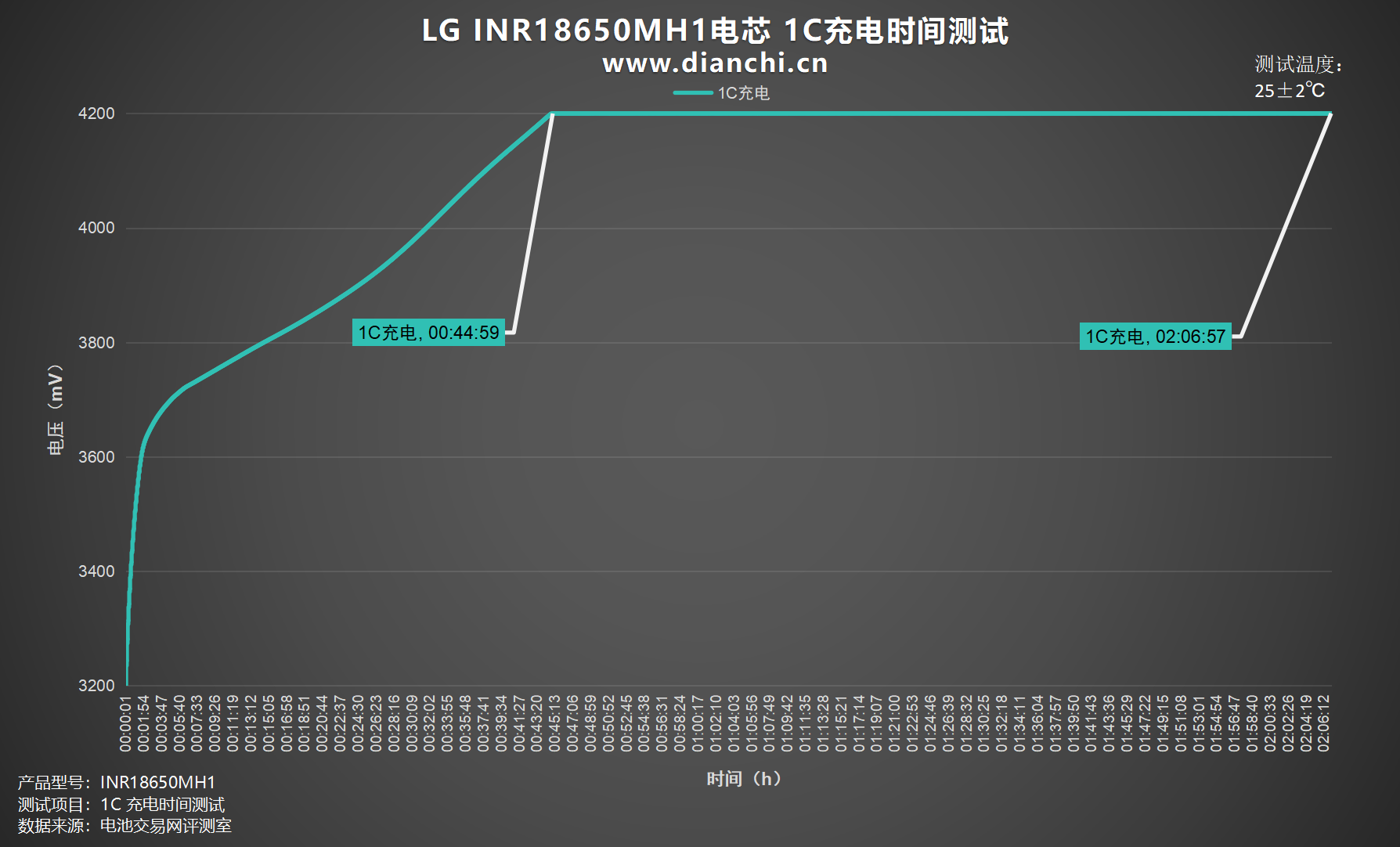

绘制出折线图，设置电流为 3100mA，1C为LG INR18650MH1电芯充电，充电截止电压为 4.2V，充至4.2V时间约为44分钟，涓流完全充满时间约为2小时6分钟。

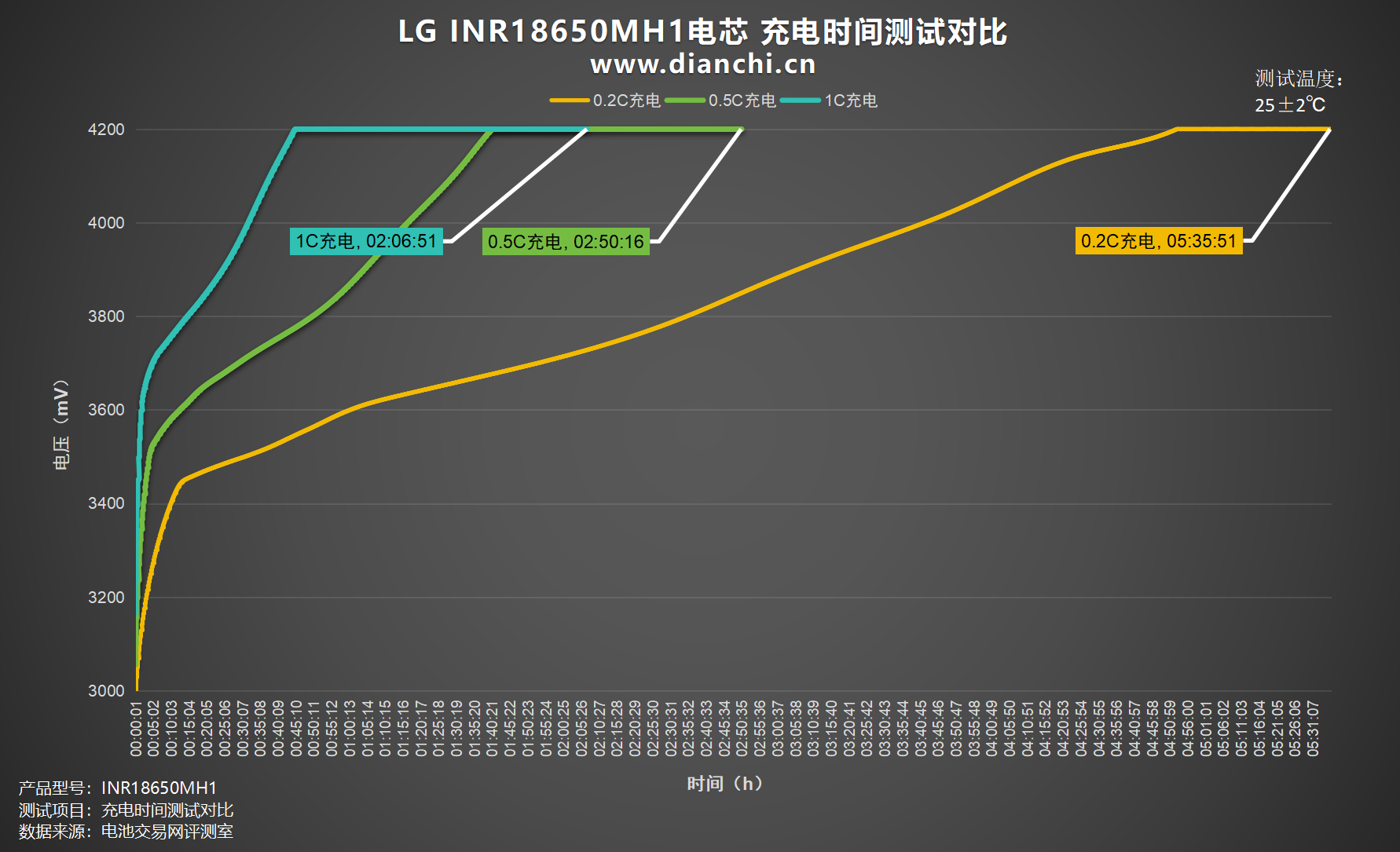

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时35分钟，0.5C充电充满耗时2小时50分钟，1C充电充满耗时2小时6分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

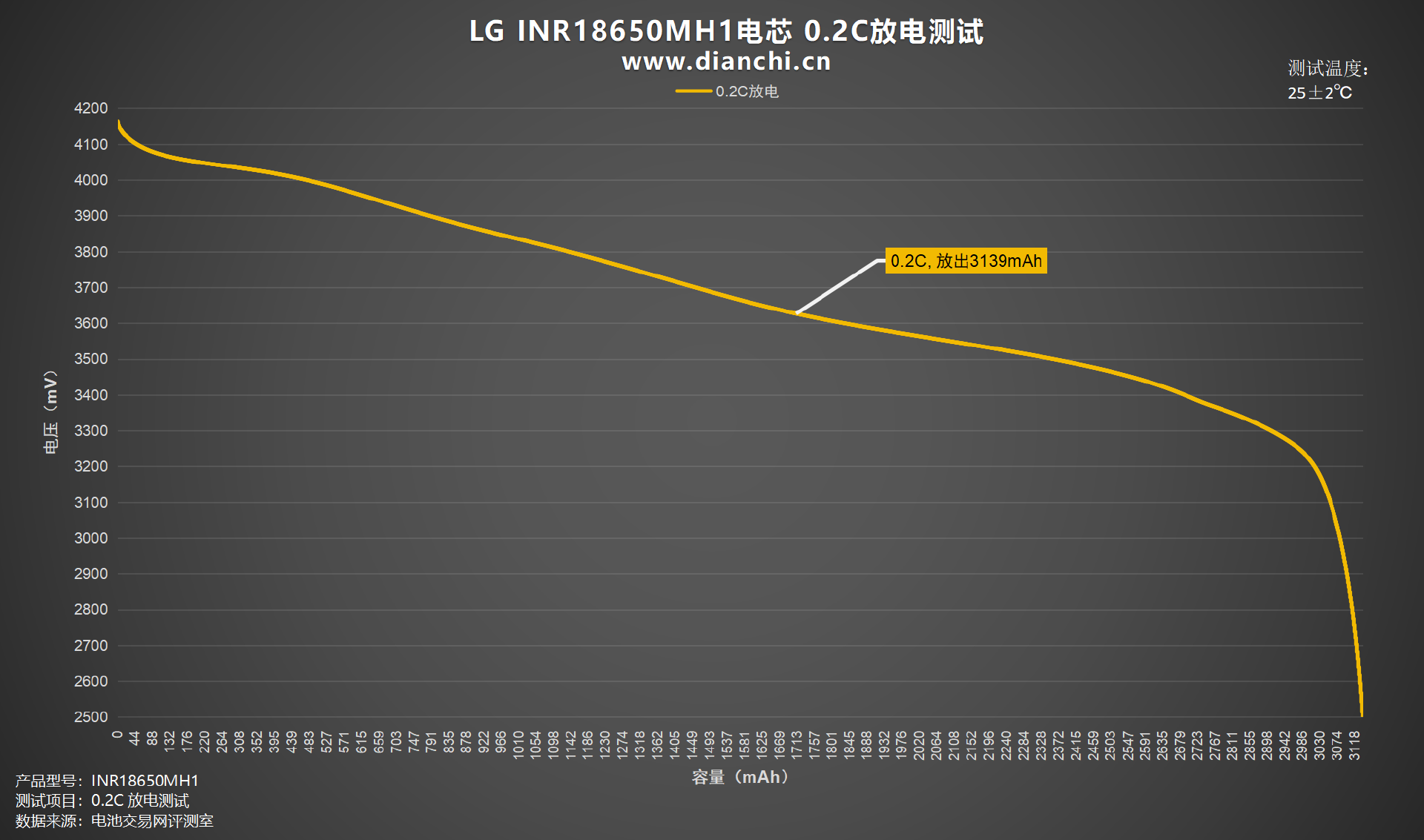

绘制出折线图，设置电流为 680mA，0.2C为LG INR18650MH1电芯放电，均压 3.67V，放到截止电压为 2.5V，耗时约5小时3分钟，放出容量3139mAh，放出能量11.53Wh。

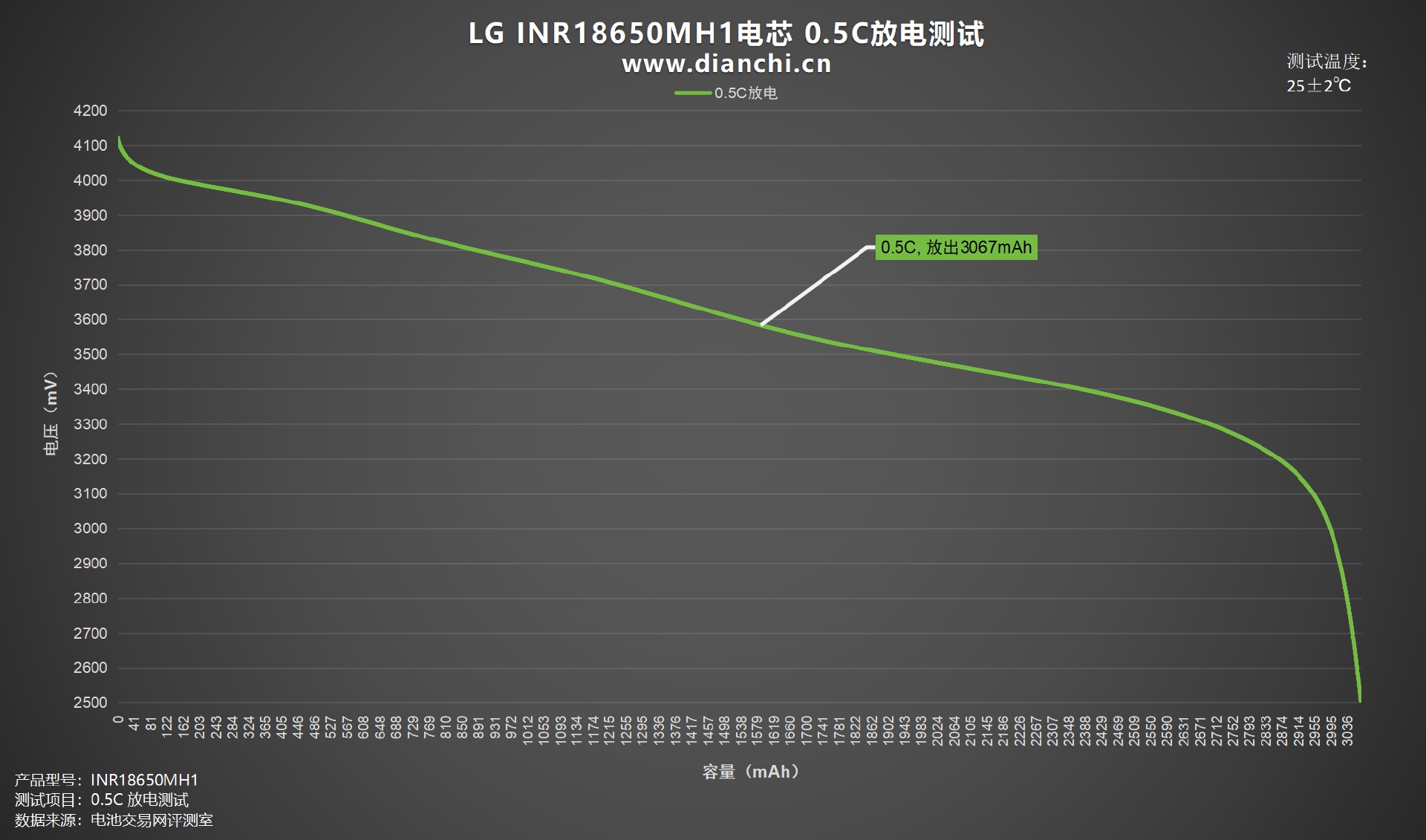

绘制出折线图，设置电流为 1550mA，0.5C为LG INR18650MH1电芯放电，均压 3.6V，放到截止电压为 2.5V，耗时约1小时58分钟，放出容量3067mAh，放出能量11.05Wh。

绘制出折线图，设置电流为 3100mA，1C为LG INR18650MH1电芯放电，均压 3.49V，放到截止电压为 2.5V，耗时约58分钟，放出容量3037mAh，放出能量10.61Wh。

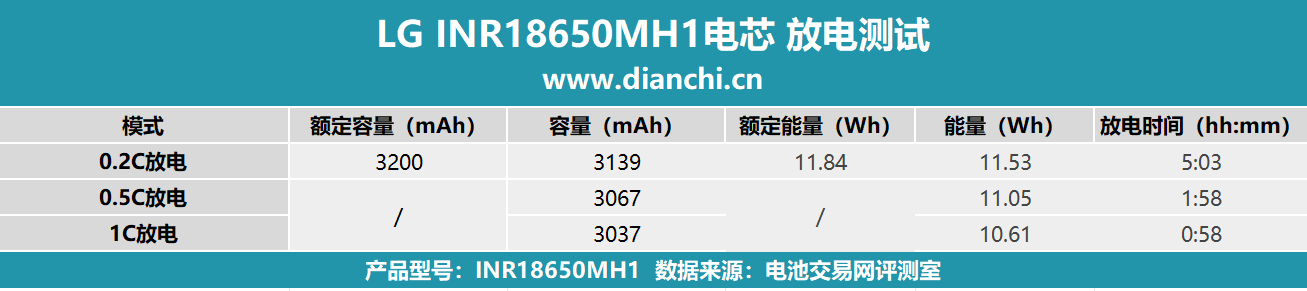

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为58分钟。放电时间最长的为0.2C放电，放电时间约为5小时3分钟。

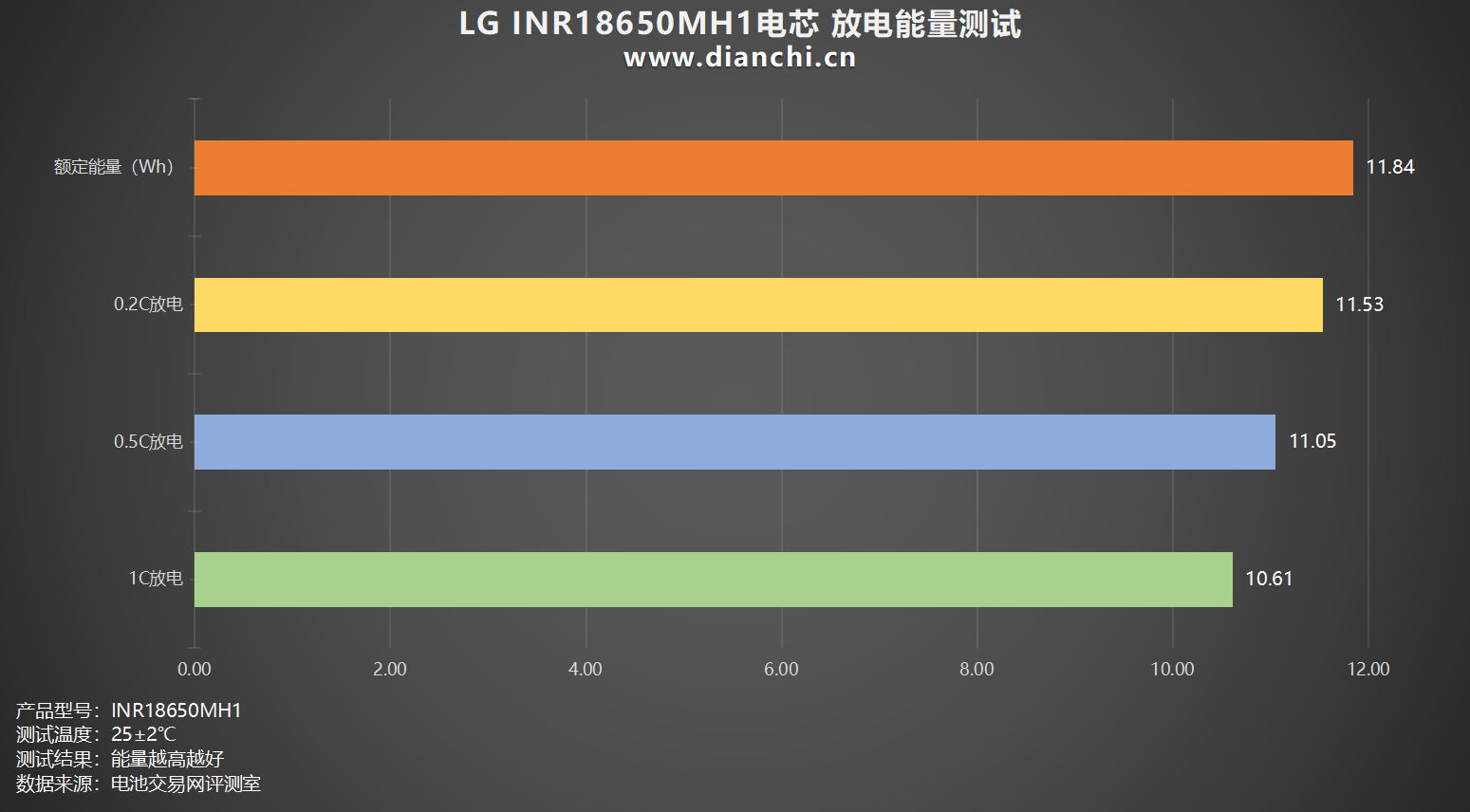

将测试数据汇总成柱状图，放电测试中整体放电能量在10.61-11.53Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到11.53Wh；放电能量最低的是1C放电档位，放电能量为10.61Wh。

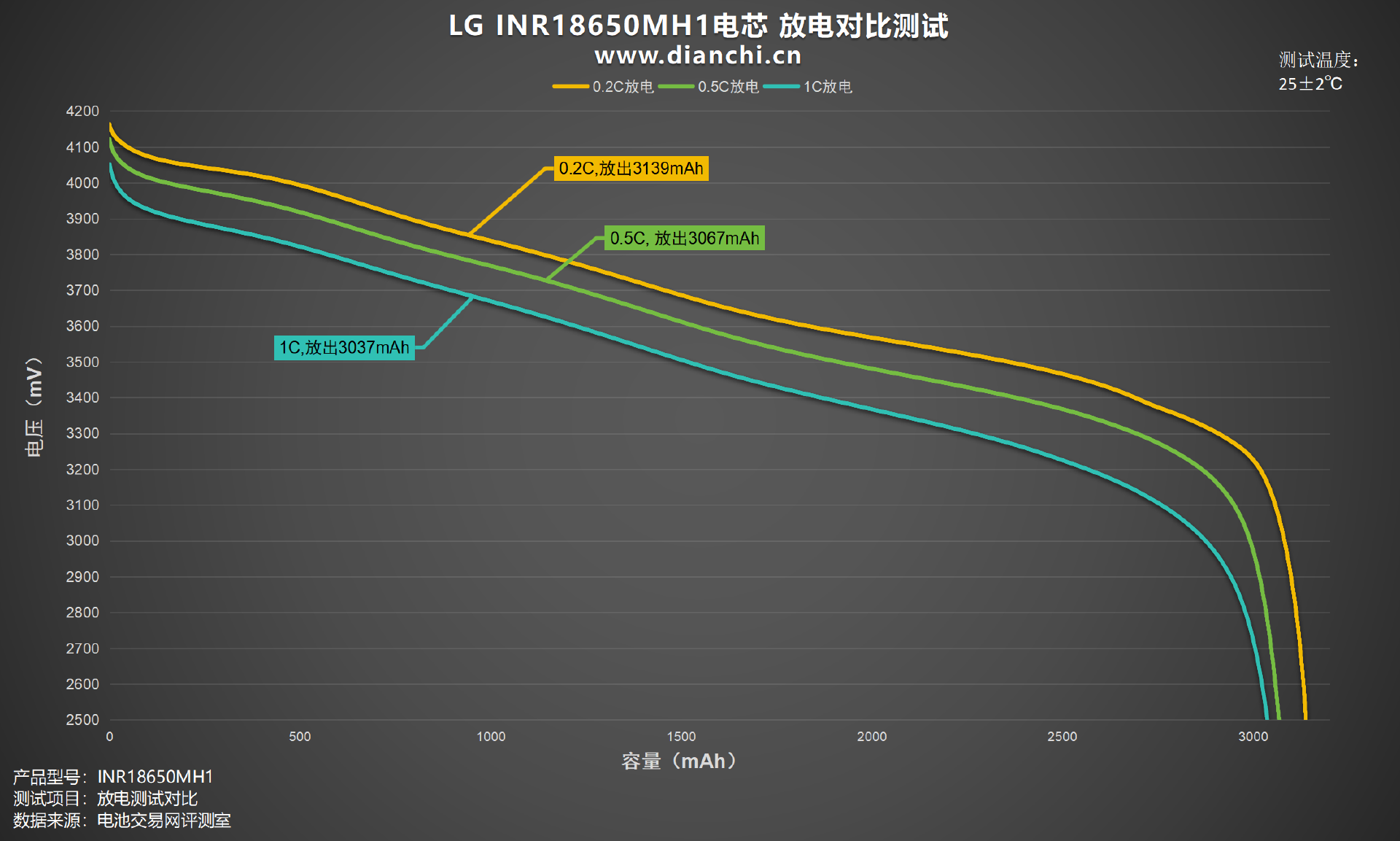

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量3376mAh，放出容量最低的是 1C放电档位放出容量3334mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

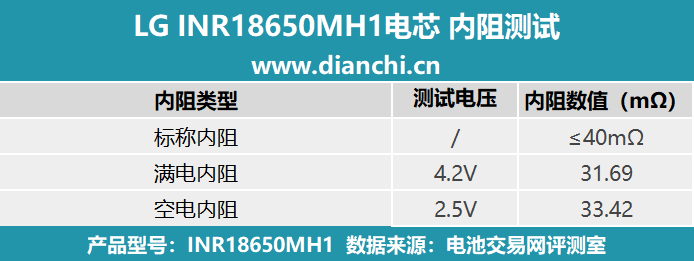

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，LG INR18650MH1标称内阻为 ≤40mΩ。

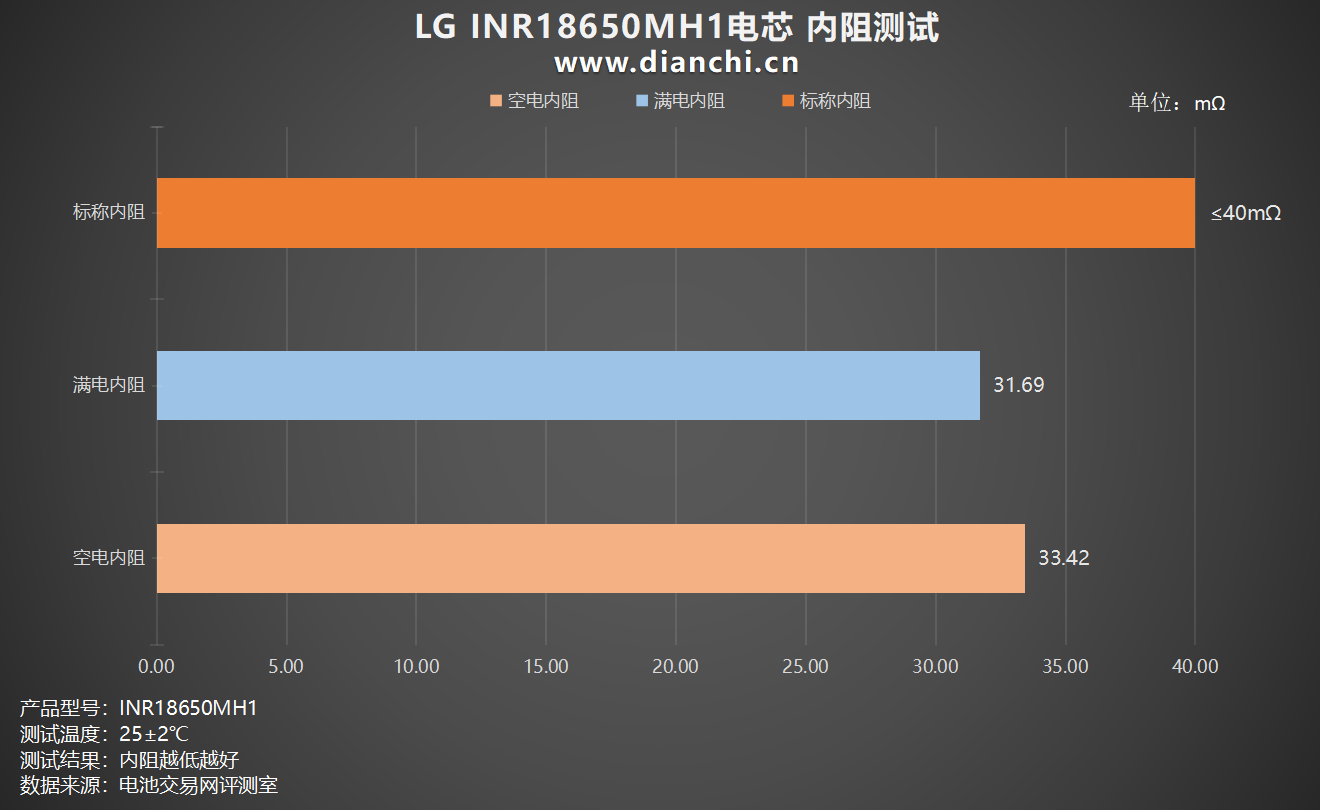

绘制出柱状图，可以看到 4.2V满电内阻为 31.69mΩ，2.5V空电内阻为 33.42mΩ，均没有超过标称内阻。

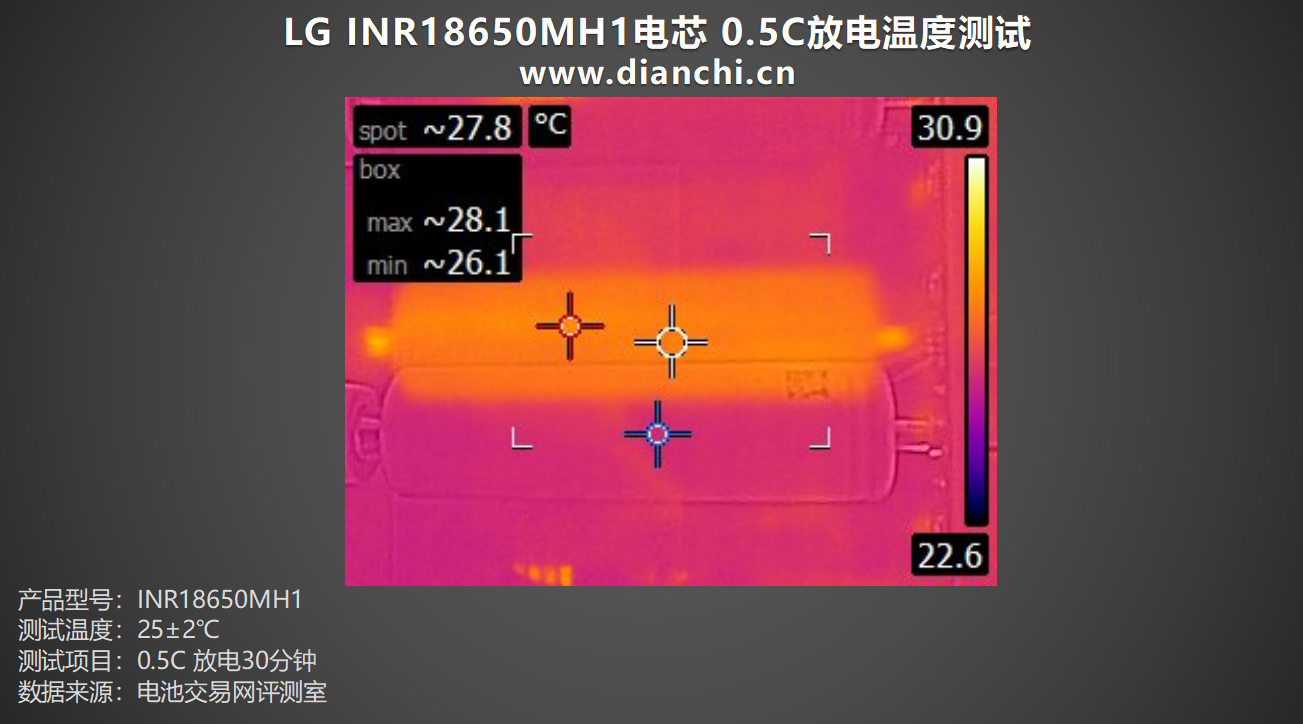

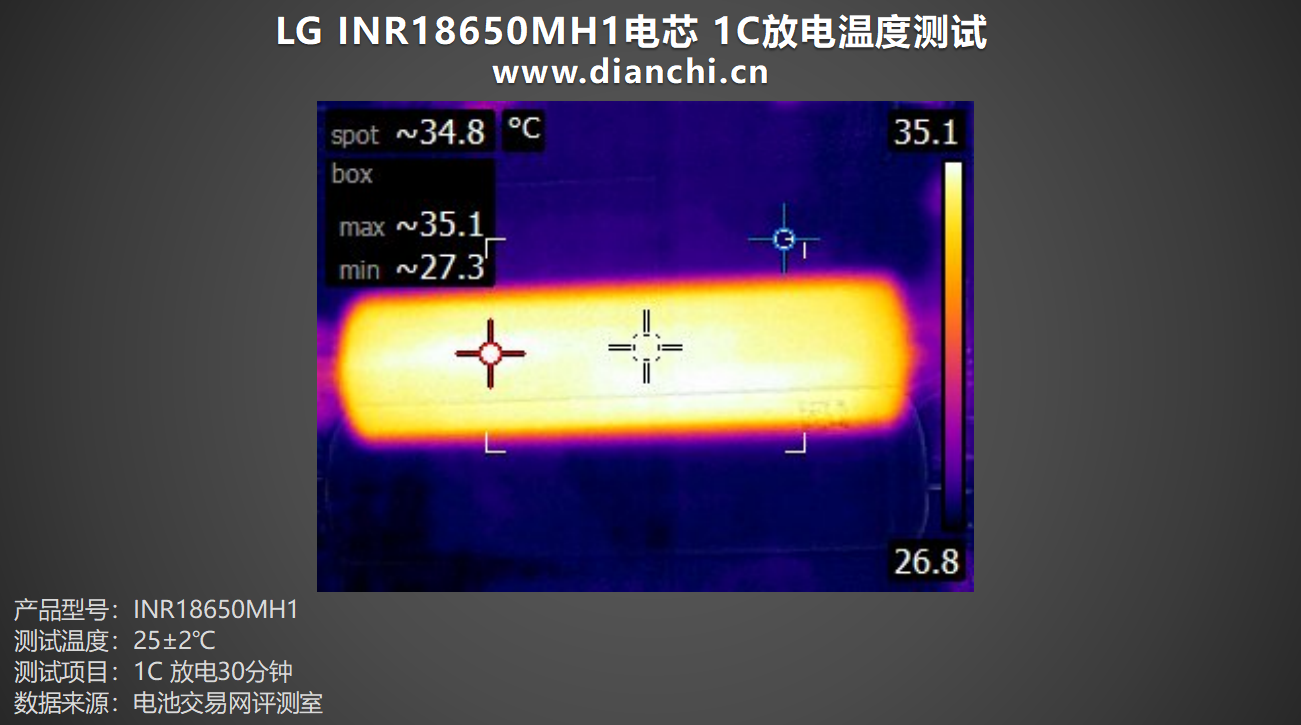

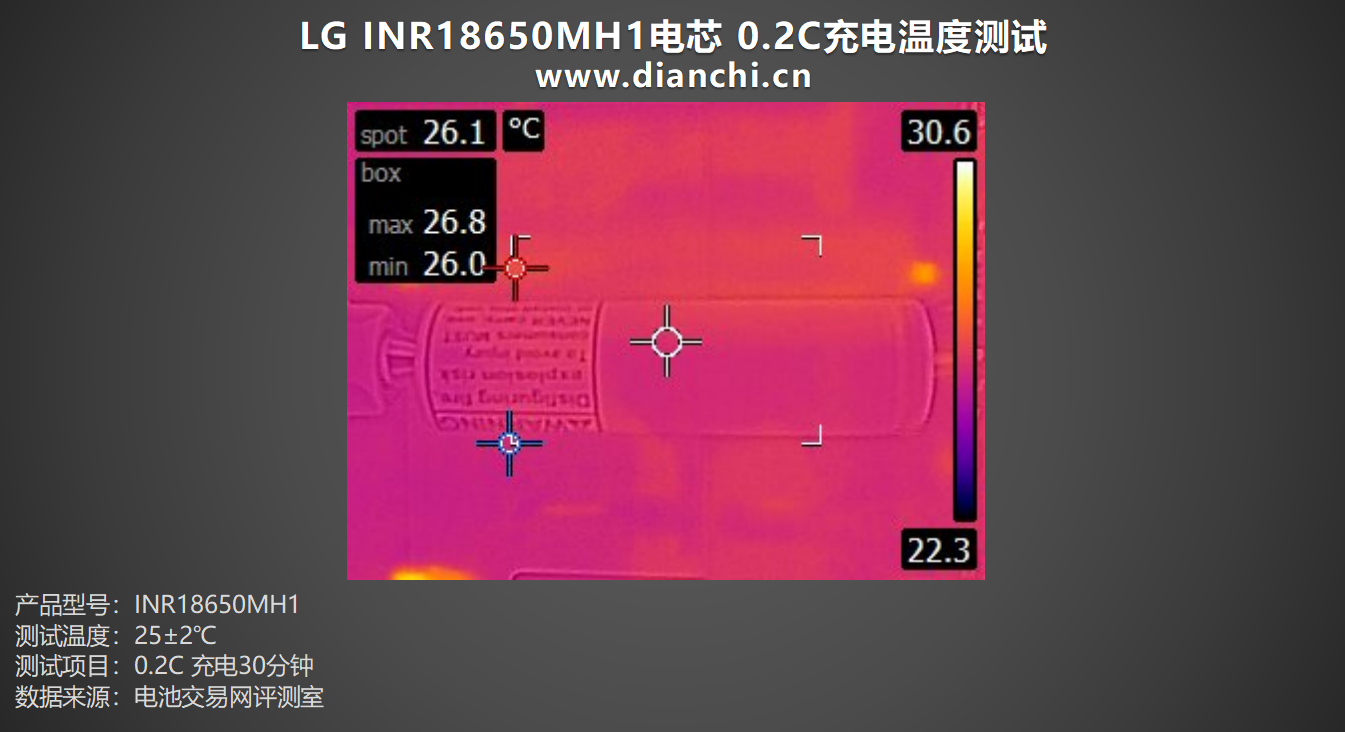

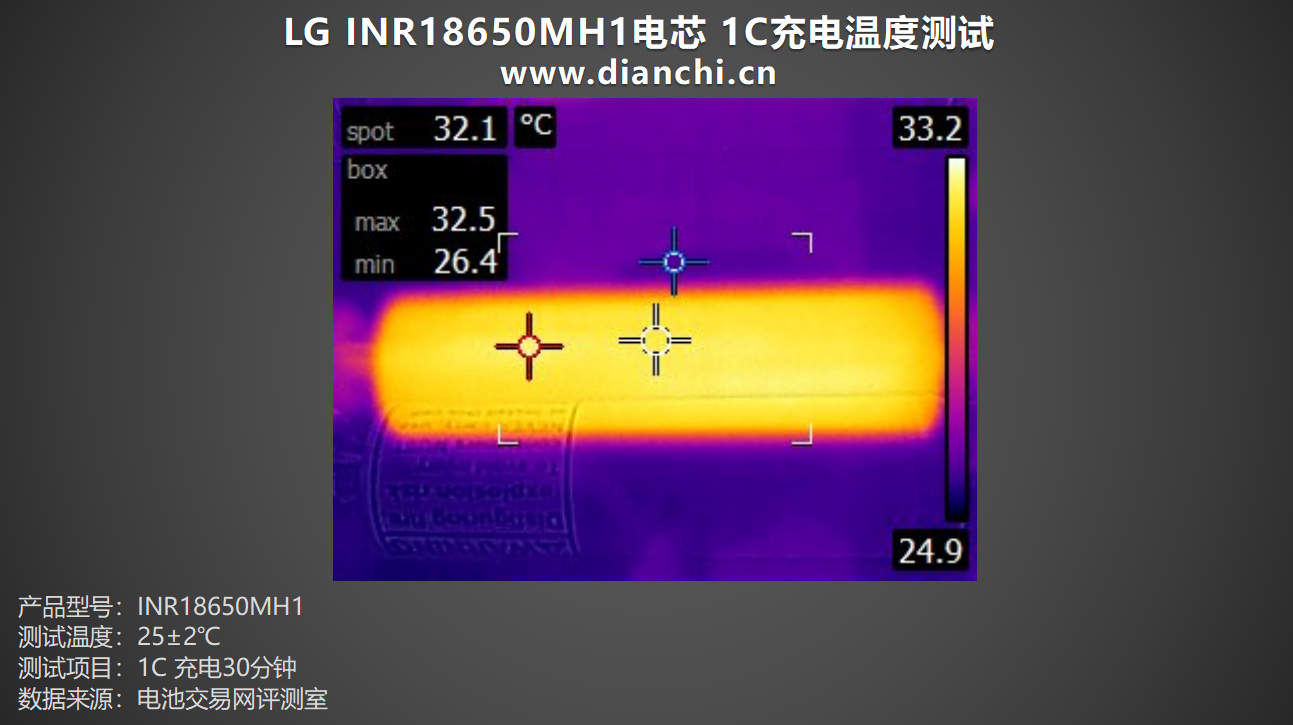

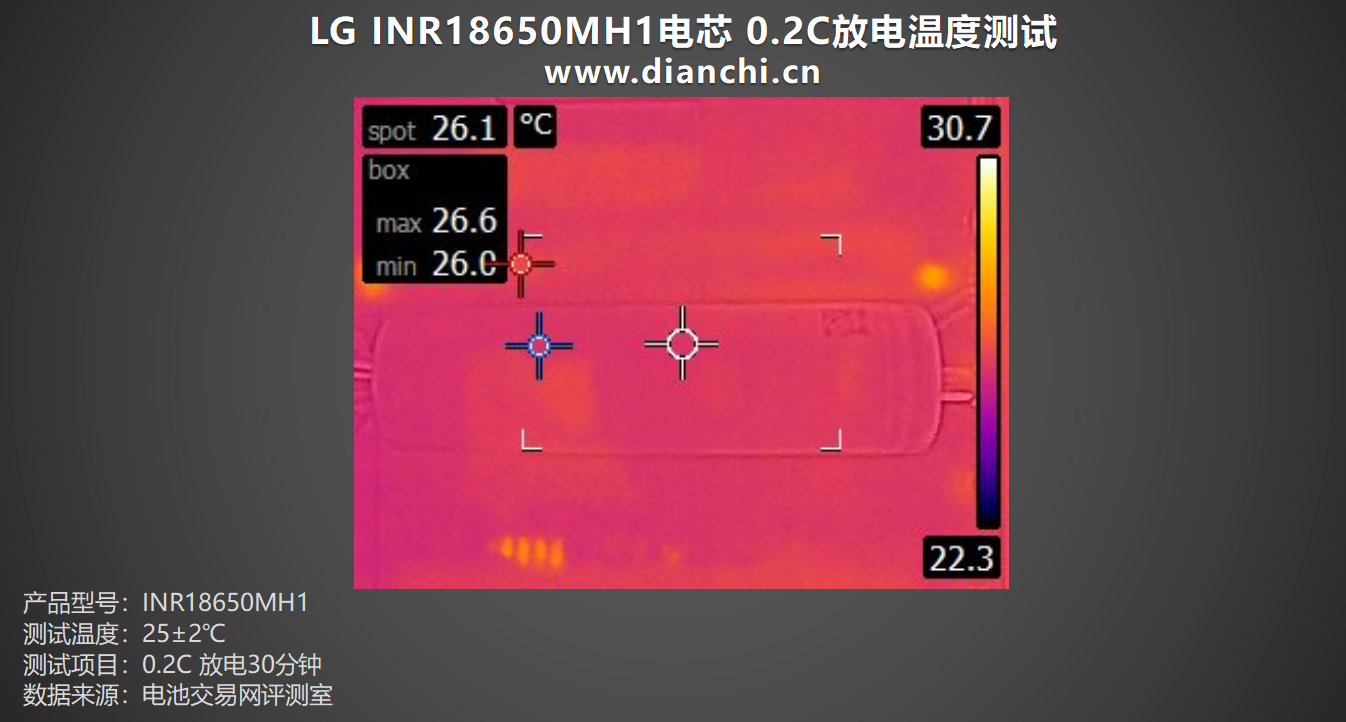

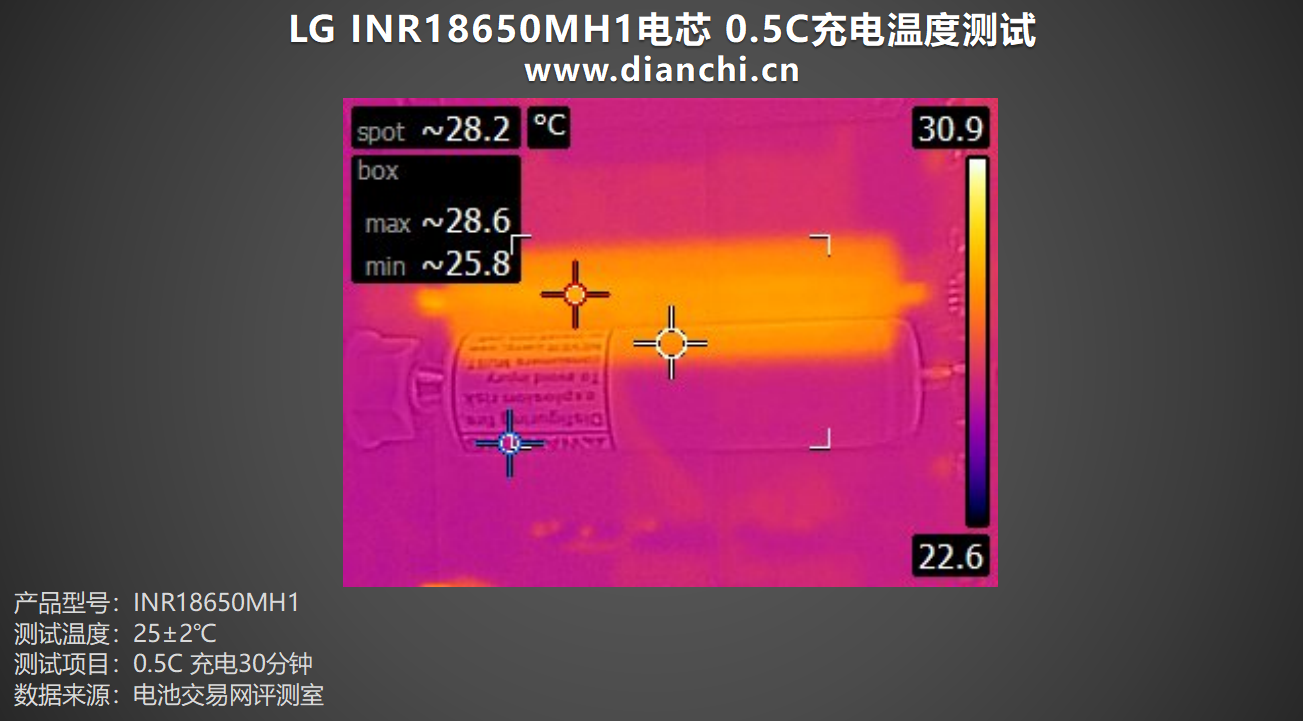

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
