前言
用于给笔记本电脑充电的适配器在一众“短小精悍”的充电设备面前，多少显得有些笨重。随着充电宝功能和性能的丰富化，兼容笔电快充的移动电源也变得多了起来。充电头头网近期就拿到了一款130W 能量星球笔记本充电宝。
这款移动电源采用机甲能量设计风格，外观醒目热血涂装。采用 2C1A 共三个接口配置，并具备双路独立快充电路，USB-C1/C2 单独使用时均支持 100W 功率盲插，USB-A 单独使用时支持 22.5W 快充。双 USB-C 接口可对两台笔记本分别提供 65W+65W 双快充，全局输出功率高达 130W。
其内部串联5节蜂巢能源5节21700电池，电芯型号N21700CM，额定电压3.6V，容量为5Ah，能量为18Wh。搭载创芯微电池保护芯片CM1351-DAT，配合四颗保护管进行电池组保护。
移动电源解决方案来自士兰微，采用一颗型号SD59D24B的移动电源主控芯片，可以实现4路USB端口（最多两个C口）的快充协议解析，下面一起来看看内部结构和用料。
移速能量星球充电宝开箱
按照惯例，拿到产品我们先开箱介绍。
移速能量星球充电宝包装盒采用黑白拼色的漫画式设计，正面左侧可见产品名称“MOVESPPED ENERGY PLANET”，即：移速能量星球。右侧画有产品的概念图和星球模型，以及在右上角表明为“POWER BANK”移动电源。
背面是产品的详细信息和参数介绍。
参数信息特写：
产品型号/Model：YSPBM25
执行标准/Executive standard：GB/T35590-2017
电芯容量/Cell capacity：25000mAh/90Wh
额定能量/Rated energy：14500mAh（5V3A）
电池类型/Batterytype：高密度锂电池/Li-battery
USB-C1/C2输入Input：5V3A；9V3A；12V3A；15V3A；20V3.25A（65W）
USB-C1/C2 输出Output：5V3A；9V3A；12V3A；15V3A；20V5A（100W）
USB-A输出 Output：5V3A；9V2A；10V2.25A；12V1.5A
USB-C1+C2 同时输出/Output： 100W+45W 总输出/Total Output：145W（Max）；
产品重量/Product weight：≈470g
产品尺寸/Product size：156*82*26mm
颜色/Color：太空银 Space Silver；
侧面标注其最大功率145W，以及25000mAh的标称容量。

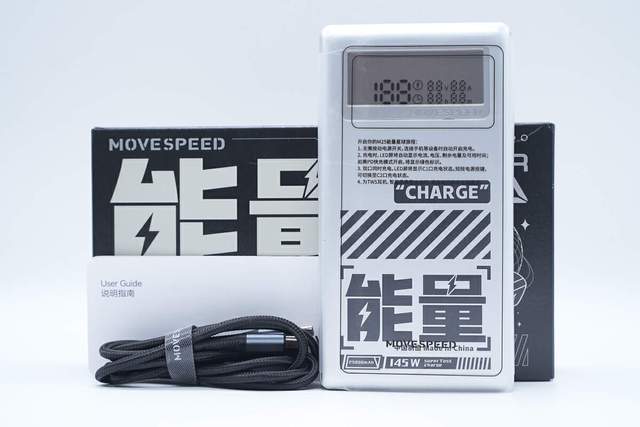

打开包装盒，内部包括移动电源，充电线和说明书。

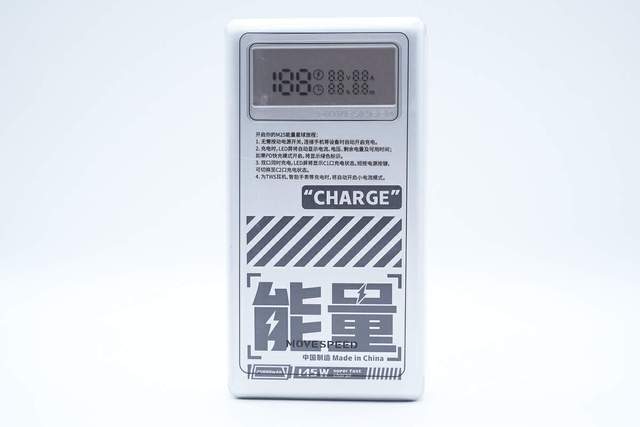

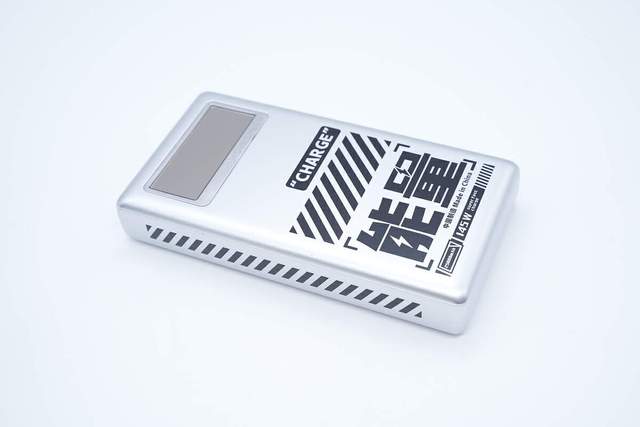

移速能量星球充电宝主体采用银色背景搭配漫画风的黑色拼色外观，边缘过度圆润，设计语言活泼新潮。
正面上方搭载数显屏，数显屏下方有简易使用说明，下半部分为包装盒正面同款产品LOGO和介绍，此处不赘述。

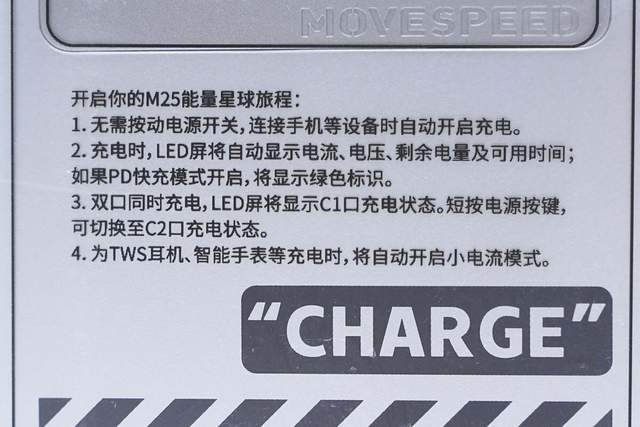

开启你的M25能量星球旅程:
1.无需按动电源开关，连接手机等设备时自动开启充电。
2.充电时，LED屏将自动显示电流、电压、剩余电量及可用时间；
如果PD快充模式开启，将显示绿色标识。
3.双口同时充电，LED屏将显示C1口充电状态。短按电源按键
可切换至C2口充电状态。
4.为TWS耳机、智能手表等充电时，将自动开启小电流模式。

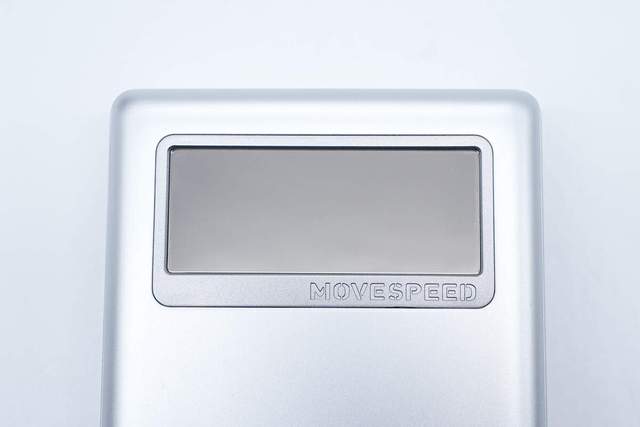

显示屏特写，下方还有移速的英文LOGO。

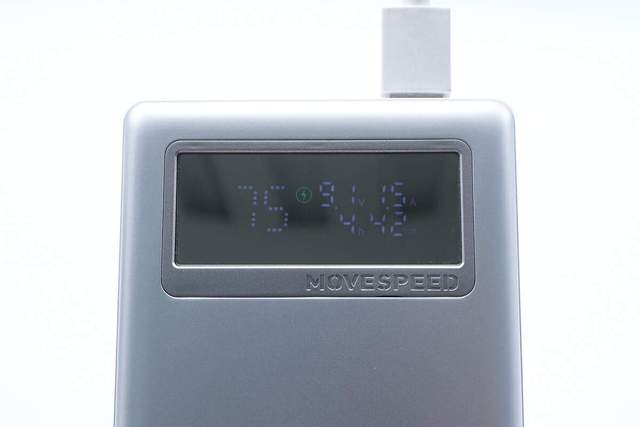

数显屏电量显示场景实拍，可显示充电电压、充电时长和剩余电量。

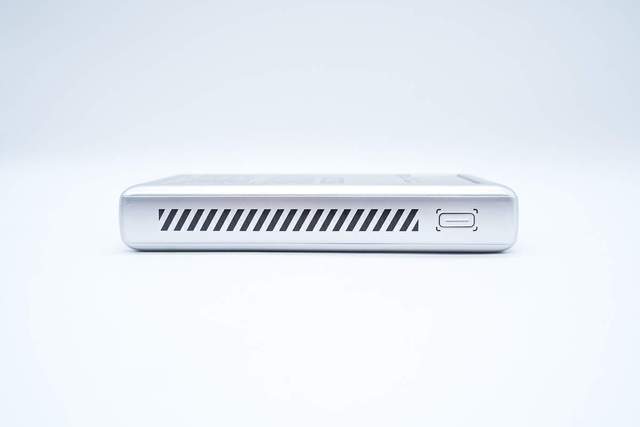

侧面印有斜纹斑马条纹，末端是电源按键。

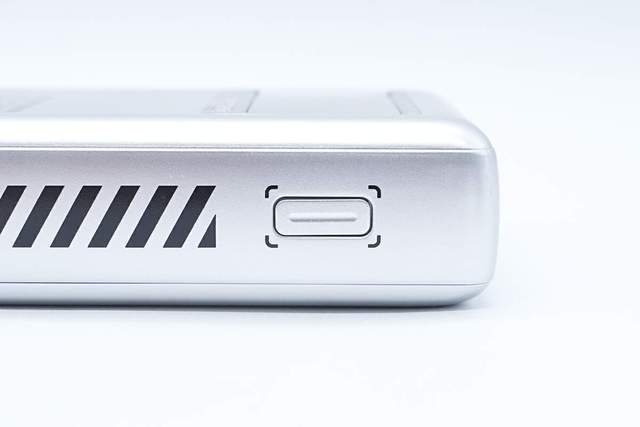

电源按键特写，可通过短按电源按键切换至C2口充电状态。

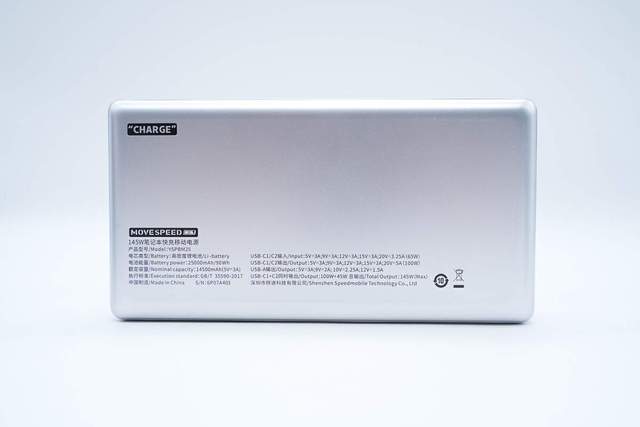

背面为产品详细参数信息，前面已详细介绍，此处不赘述。

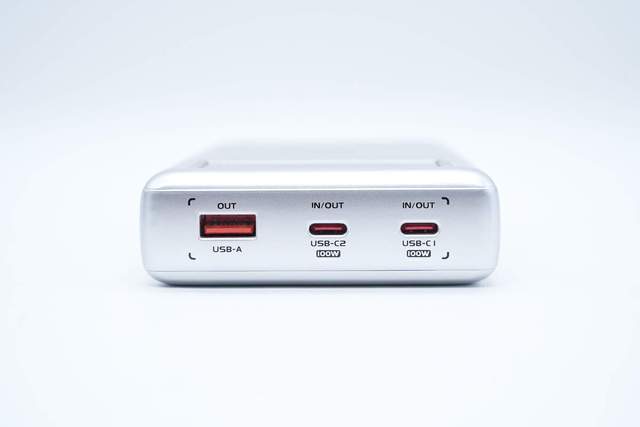

再来看一下底面，底面是充电宝的USB 2C1A接口，接口上下都印有使用标志。

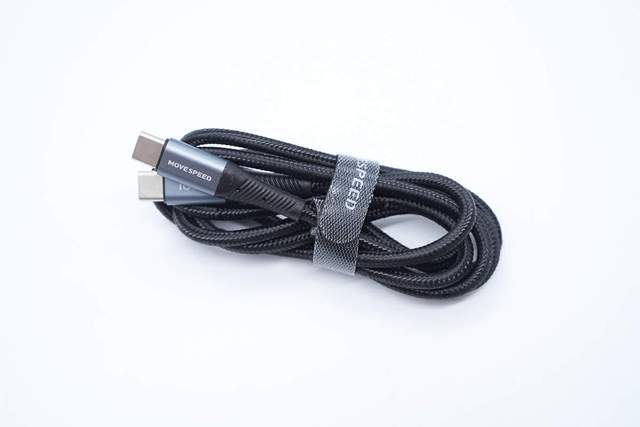

再来看一下封赠的充电线材，充电线材主体采用黑色编织线设计，规格为C to C充电线。
水蓝色注塑端子印有移速英文名。

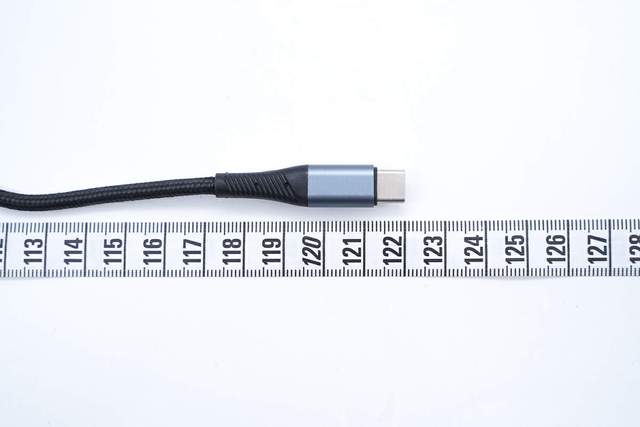

线材长度约为122cm。

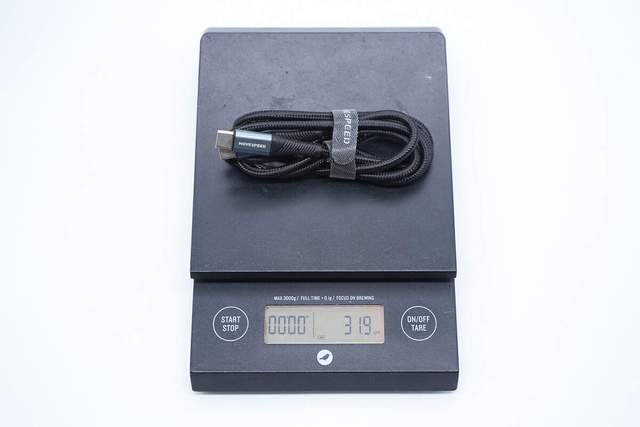

重量为31.9g。

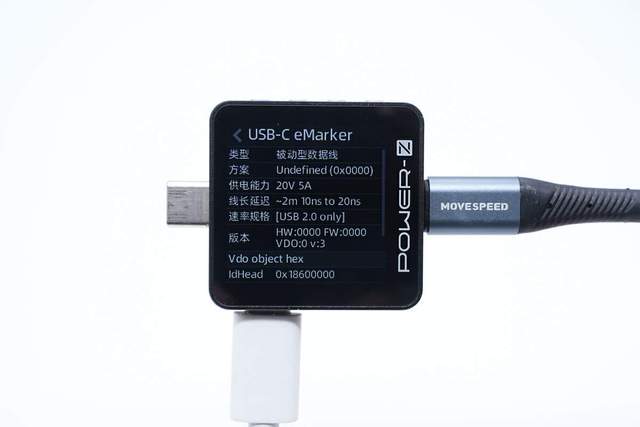

使用 POWER-Z KM003C测试仪读取线材的 E-marker 信息，线材内置E-marker芯片规格为20V5A 供电和 USB 2.0 数据传输。

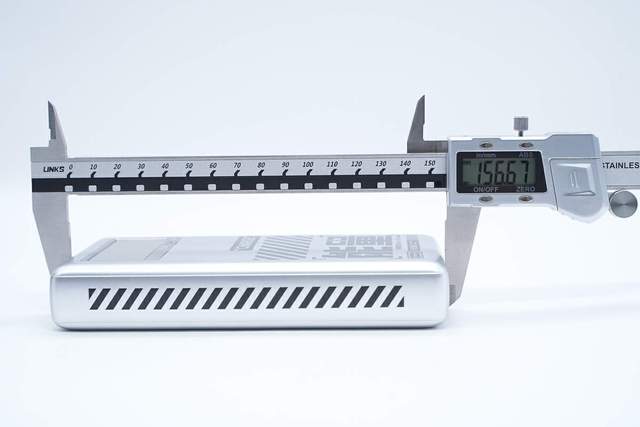

移速能量星球充电宝整体长度约为156.67mm。

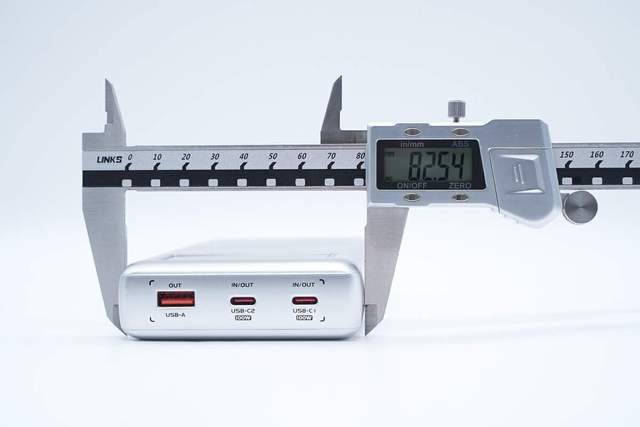

宽度约为82.54mm。

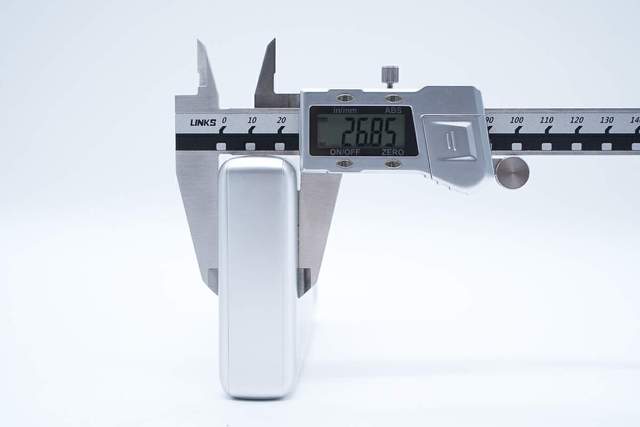

厚度为26.85mm。

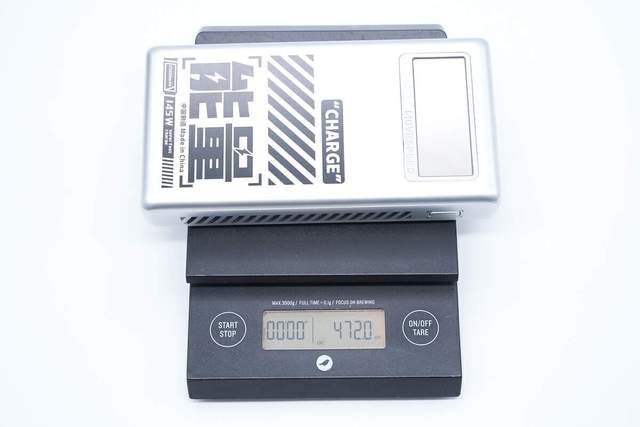

重量测得为472g。

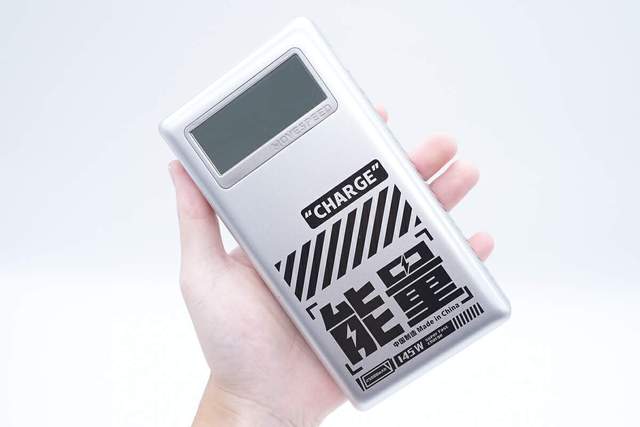

放到成年人手掌中感受下大小。
通过 POWER-Z KM003C 测试仪读取USB-C1端口协议，实测支持FCP、SCP、AFC、QC3.0/5.0、PD3.0、DCP、Apple 2.4A和PPS等充电协议。

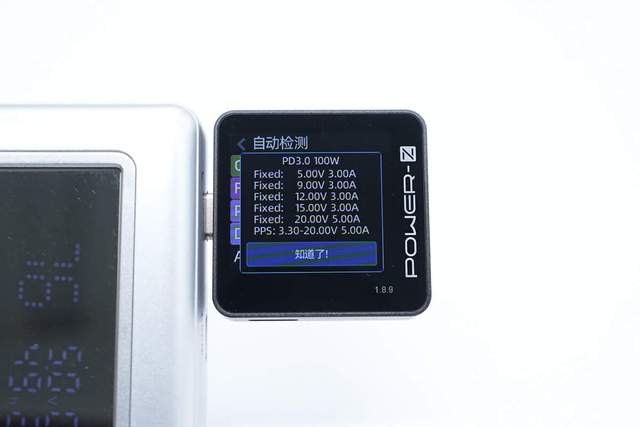

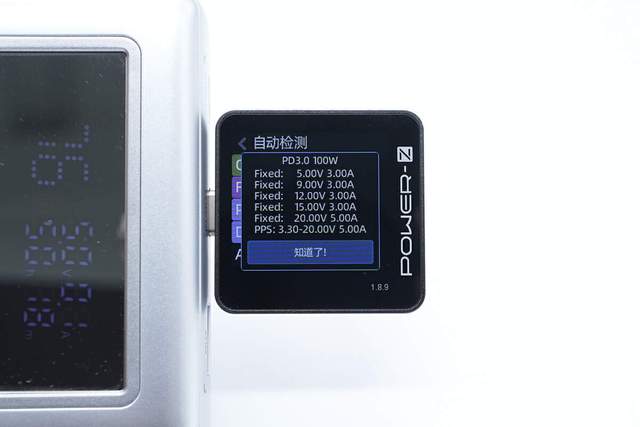

PDO报文方面，实测USB-C1端口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-20V/5A一组PPS电压档位。
通过 POWER-Z KM003C 测试仪读取USB-C2端口协议，实测支持FCP、SCP、AFC、QC3.0/5.0、PD3.0、DCP、Apple 2.4A和PPS等充电协议。

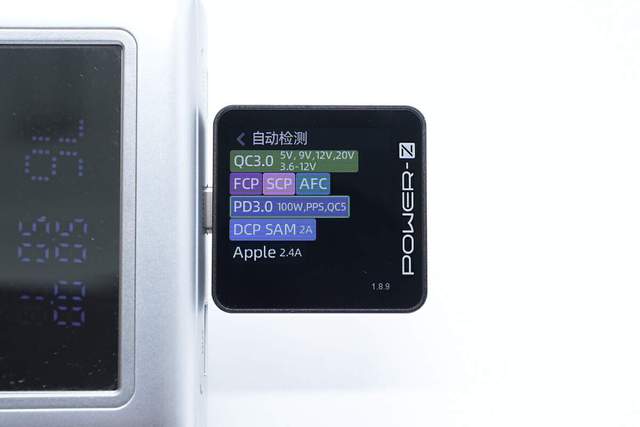

PDO报文方面，实测USB-C2端口具备 5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-20V/5A一组PPS电压档位。

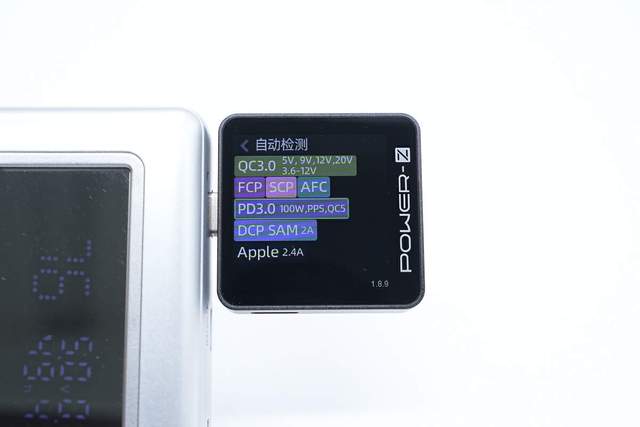

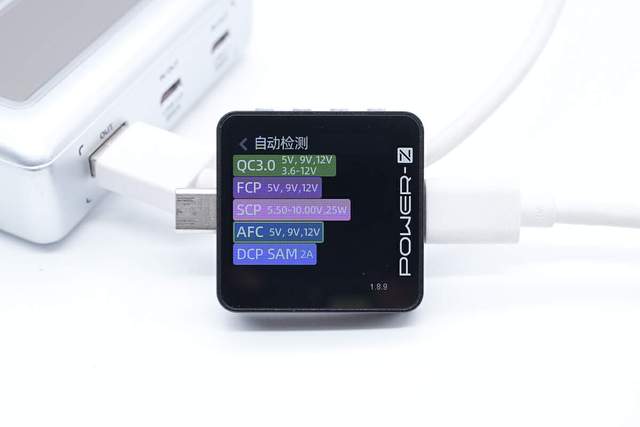

通过 POWER-Z KM003C 测试仪读取 USB-A端口协议，实测支持FCP、SCP、AFC、DCP、QC3.0等充电协议。
移速能量星球充电宝拆解
接下来看下产品的内部结构和用料。
首先沿外壳接缝拆开充电宝外壳。

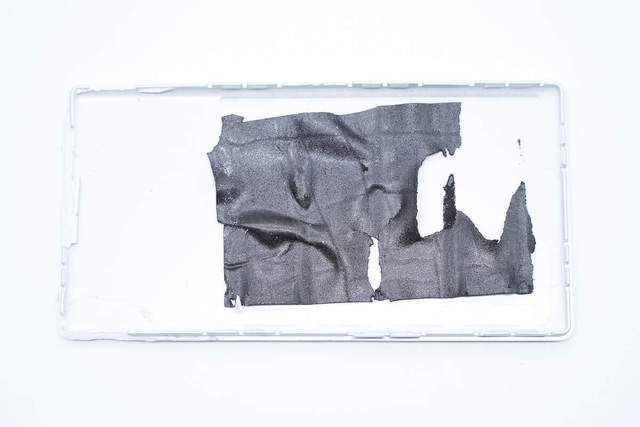

盖板内部粘贴黑色泡棉固定电池。

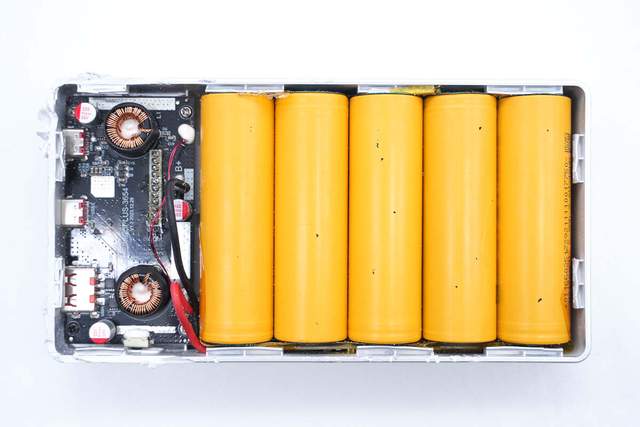

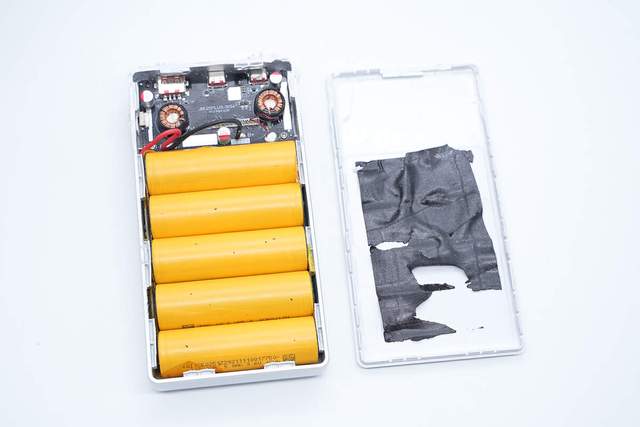

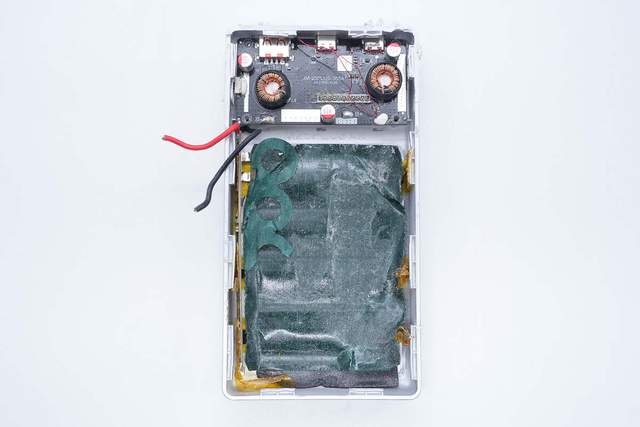

在壳体内部设有电池组和PCBA模块。
PCBA模块使用螺丝固定在壳体内部。

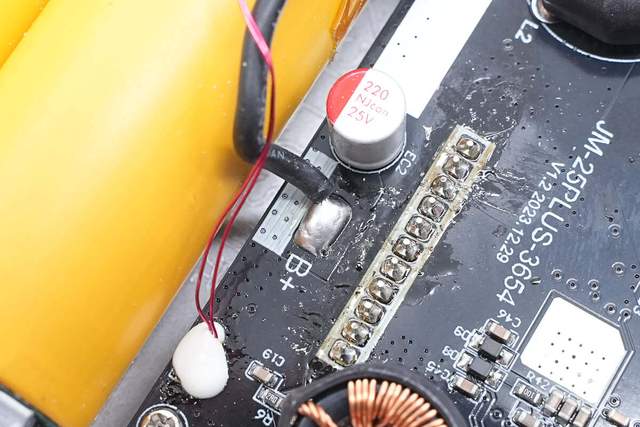

电池组和NTC热敏电阻通过焊接连接到PCBA模块。

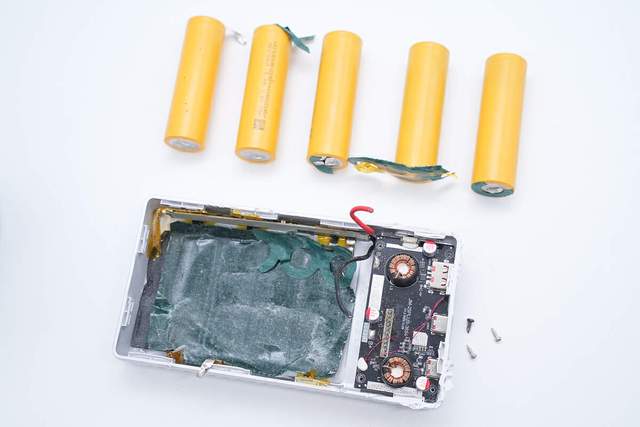

从壳体内部取出串联的电池组。
内部21700电池一览。

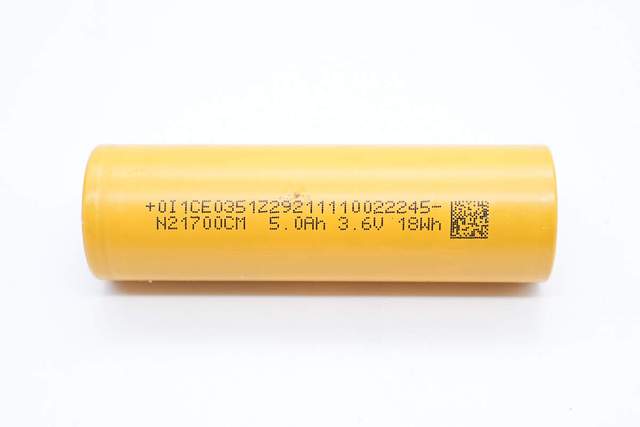

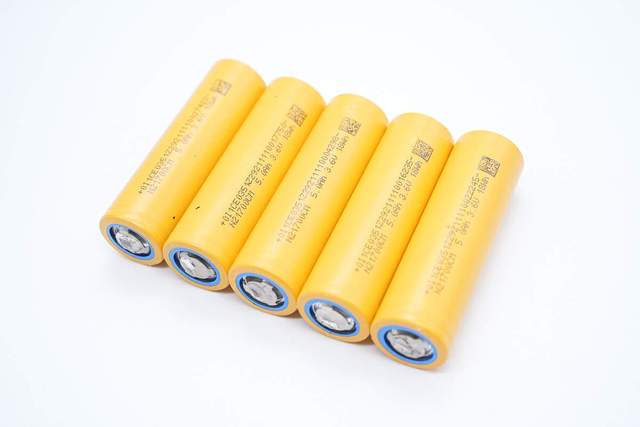

21700电池来自SVOLT蜂巢能源，型号N21700CM，额定电压3.6V，容量为5Ah，能量为18Wh，5节串联。
断开电池保护板与PCBA模块的连接，壳体内部使用青稞纸和泡棉粘贴固定电池。
在壳体侧面设有保护板。

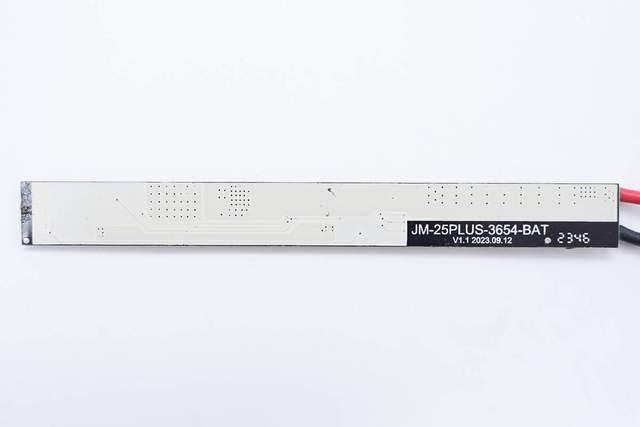

PCBA模块和电池保护板一览。

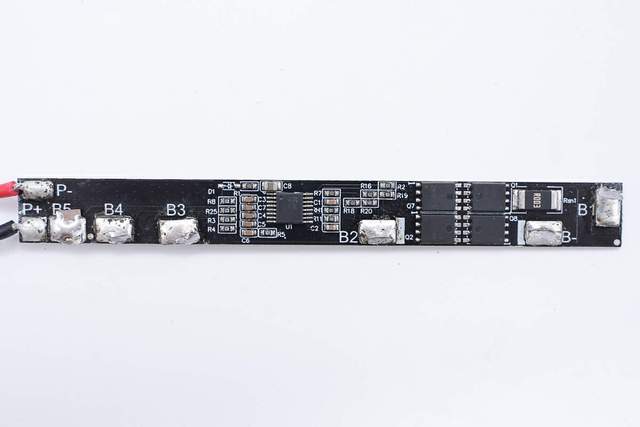

保护板正面设有电池保护芯片和电池保护管。
保护板背面没有元件。
电池保护芯片来自创芯微，型号CM1351-DAT，是一颗专用于5串锂电池/磷酸铁锂电池的保护芯片，芯片内部集成高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，采用TSSOP16封装。

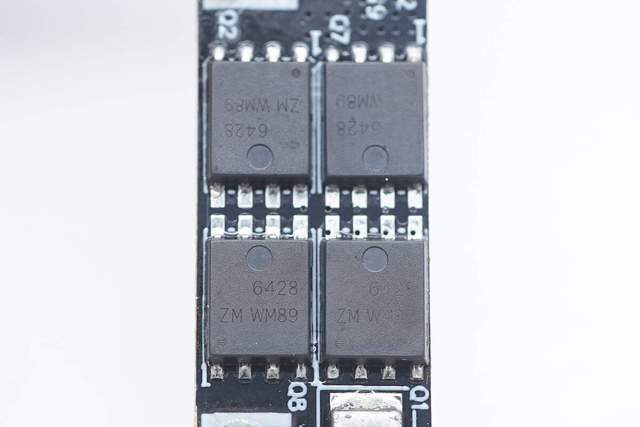

四颗电池保护管特写，两颗并联，对向串联。

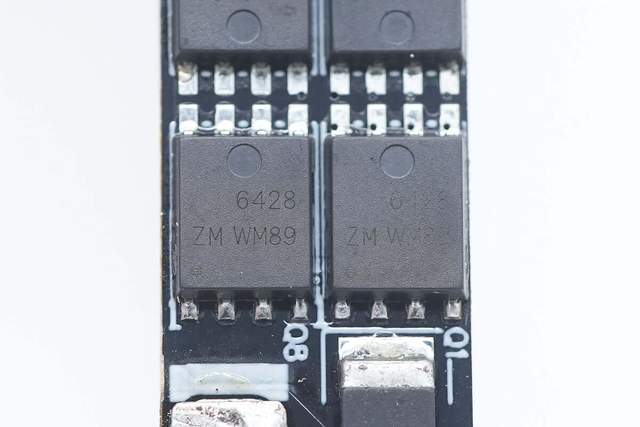

电池保护管丝印6428。

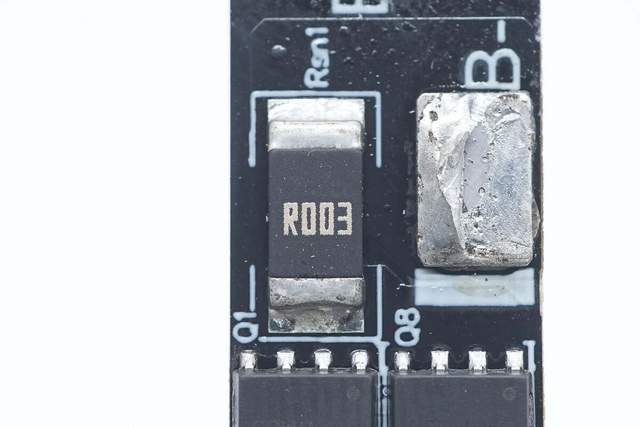

3mΩ取样电阻用于检测电池组电流。

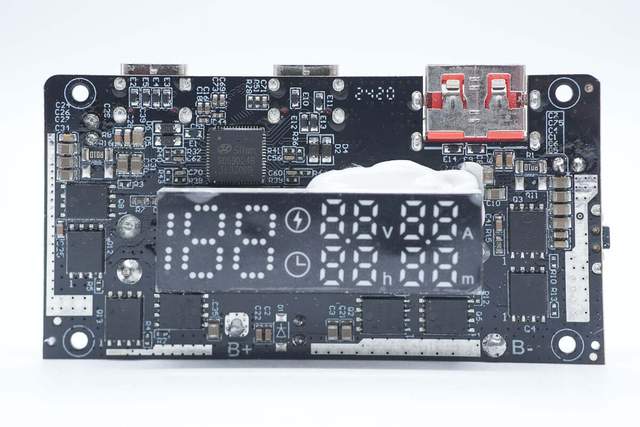

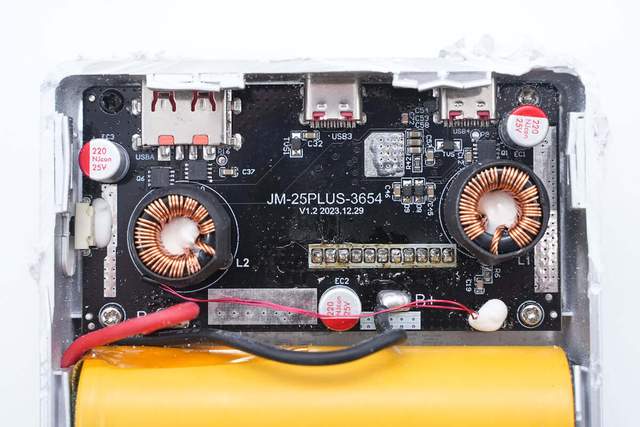

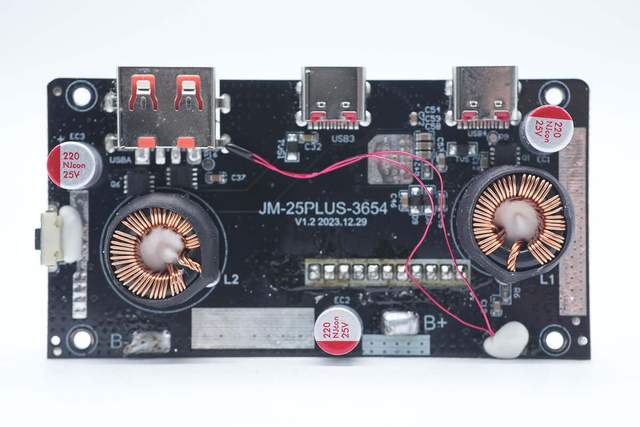

PCBA模块正面一览，在中间位置焊接LED显示屏，左侧焊接四颗同步升降压开关管，在右侧也焊接四颗同步升降压开关管，分别对应两路输出。LED显示屏上方焊接移动电源主控芯片。
PCBA模块背面焊接磁环电感，固态滤波电容，左侧焊接微动开关，在上方焊接USB-A母座和两个USB-C母座。

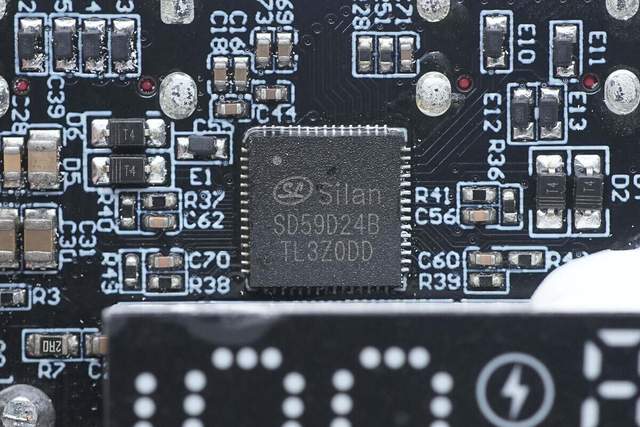

移动电源主控芯片来自士兰微，型号SD59D24B，是一款应用于移动电源的控制芯片，可以实现4路USB端口（最多两个C口）的快充协议解析。兼容PD3.0、PPS、QC4.0+、FCP、SCP、SFCP、AFC、BC1.2、APPLE、VOOC等快充协议，系统全部使用NMOS，适用于2-7节电池应用。
士兰微 SD59D24B 内置8路死区可控的PWM驱动控制以实现双路、双向、升/降压开关电源转换。可进行双路电流差分采样、双路H桥端口电压采样和电池电压采样，实时监测双路DC-DC工作状态；具有四个负载开关控制信号，控制端口通断切换，采用QFN60封装。

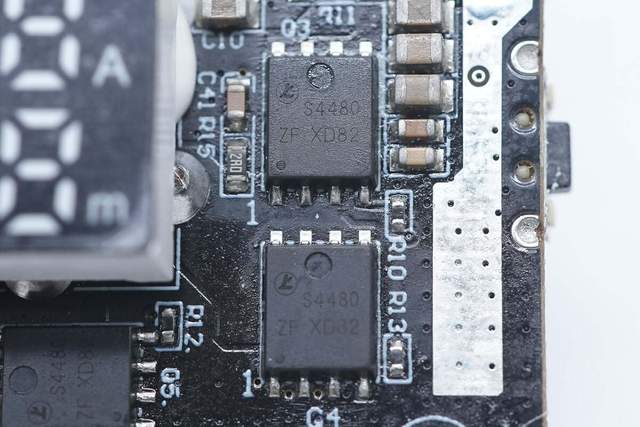

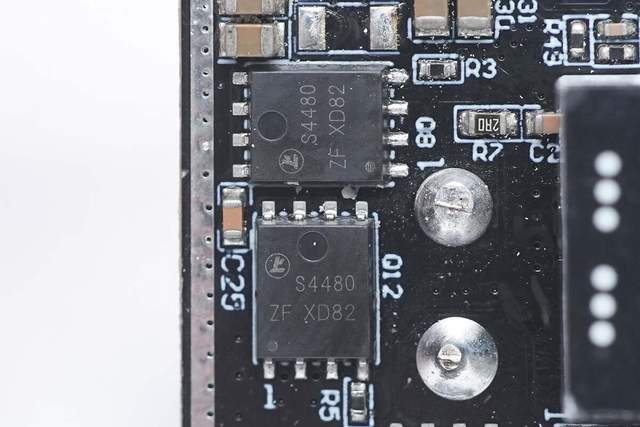

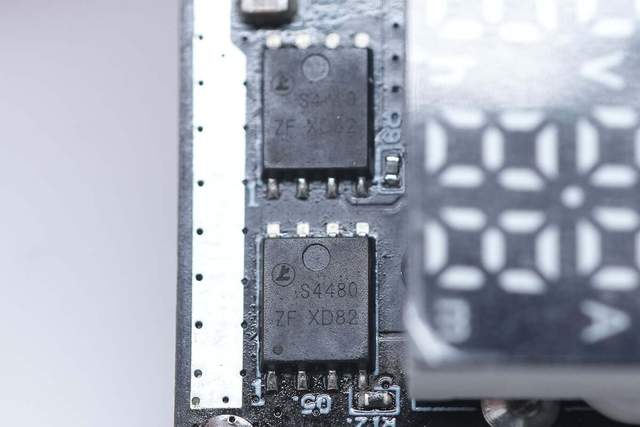

LED显示屏左侧的同步升降压开关管特写，来自领泰半导体，丝印S4480。
另外两颗同型号的开关管特写。

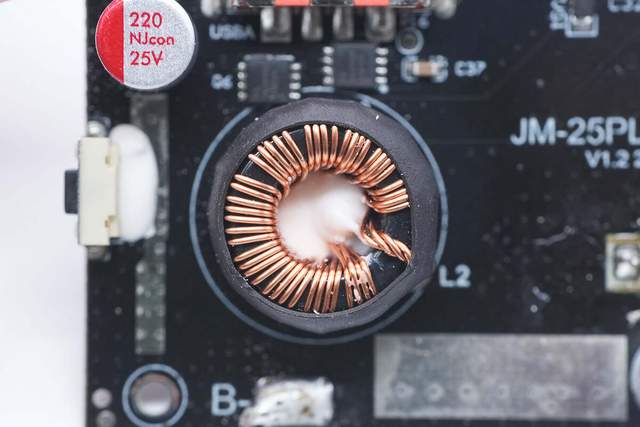

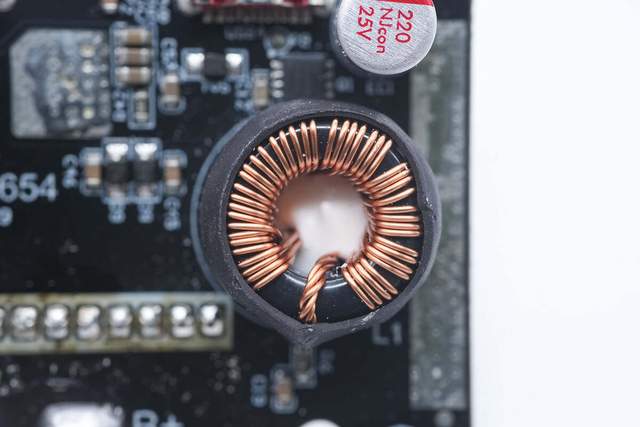

同步升降压电感采用磁环绕制，多线并绕，外套热缩管绝缘，并打胶加固。

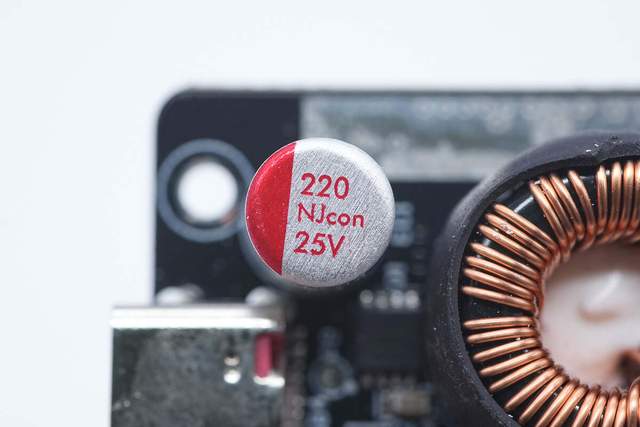

滤波固态电容来自永立，规格为220μF25V。

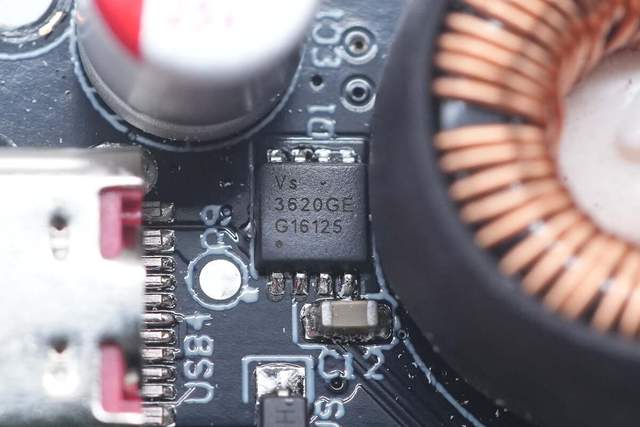

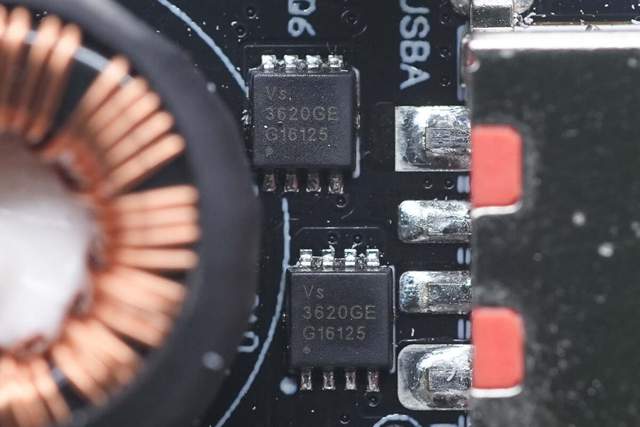

VBUS开关管来自威兆半导体，型号VS3620GEMC，NMOS，耐压30V，导阻4.9mΩ，采用PDFN3333封装。

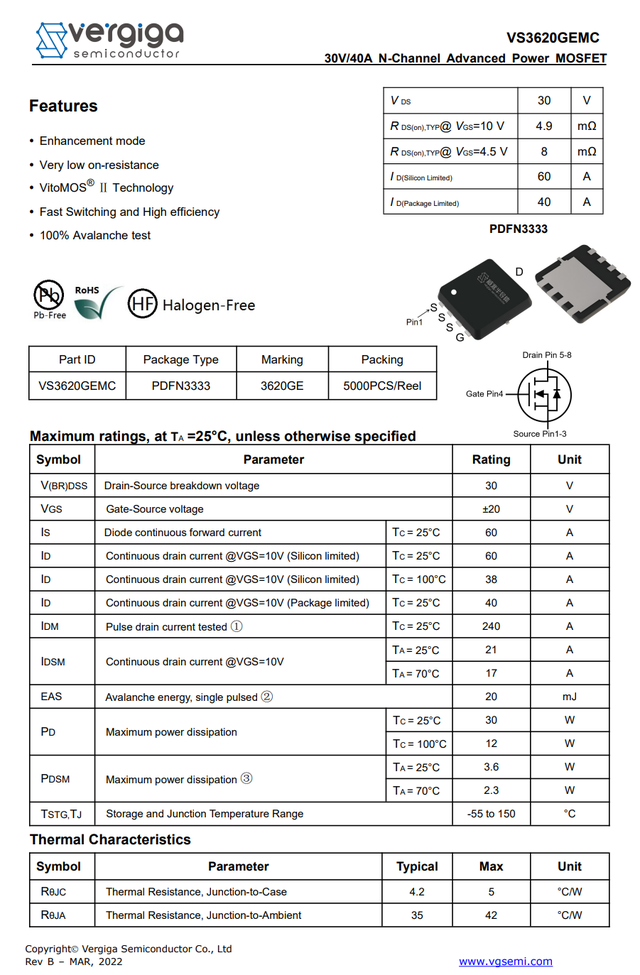

威兆半导体 VS3620GEMC 资料信息。

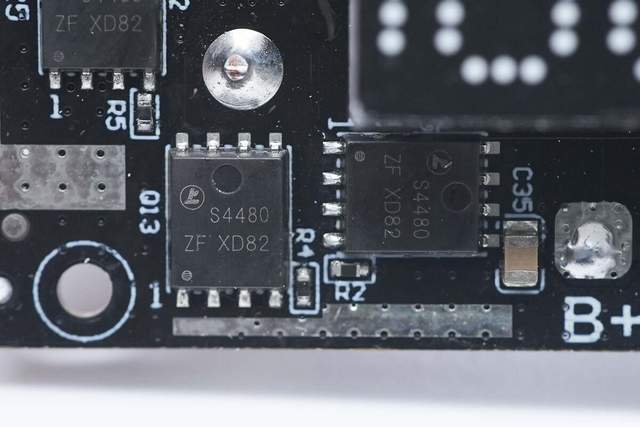

另一组同步升降压开关管丝印S4480。
另外两颗开关管型号相同。
同步升降压电感采用磁环绕制，多线并绕，外套热缩管绝缘，并打胶加固。

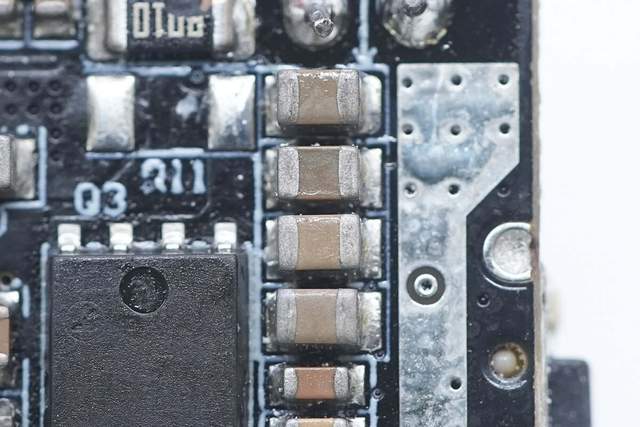

四颗并联的MLCC滤波电容特写。
两颗VBUS开关管同样采用威兆半导体VS3620GEMC，用于USB-C和USB-A口切换。
输出滤波固态电容规格为220μF25V。
输入滤波电容规格相同。

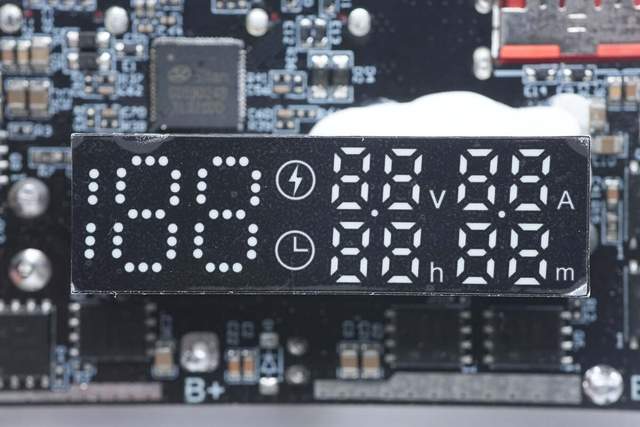

LED数码管用于参数显示。

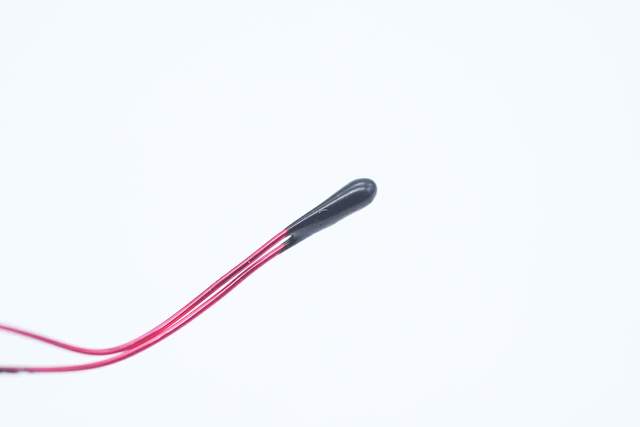

用于检测电池温度的热敏电阻特写。

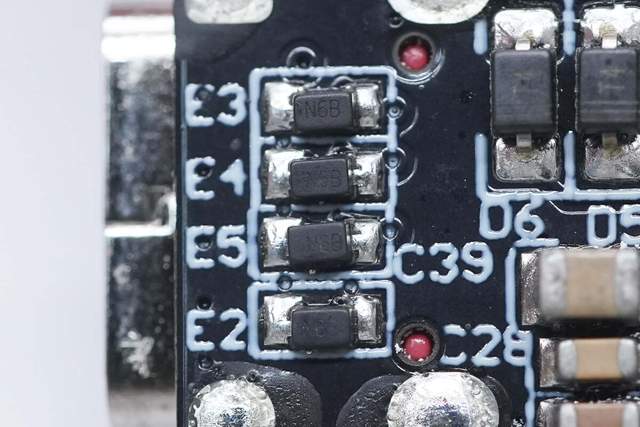

对应USB-C1接口的数据引脚设有TVS二极管，进行静电防护。

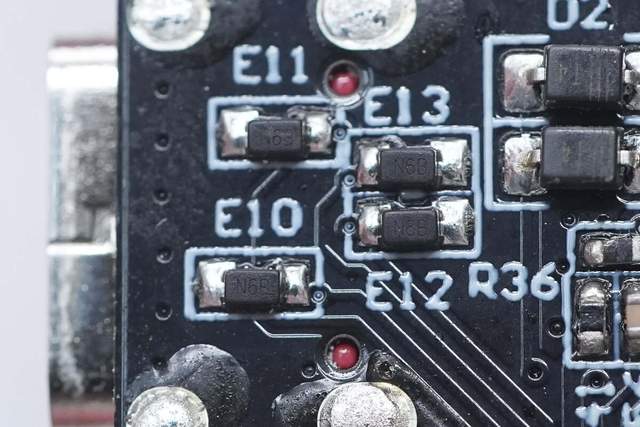

USB-C2和USB-A接口的数据引脚也同样设有TVS二极管进行静电防护。

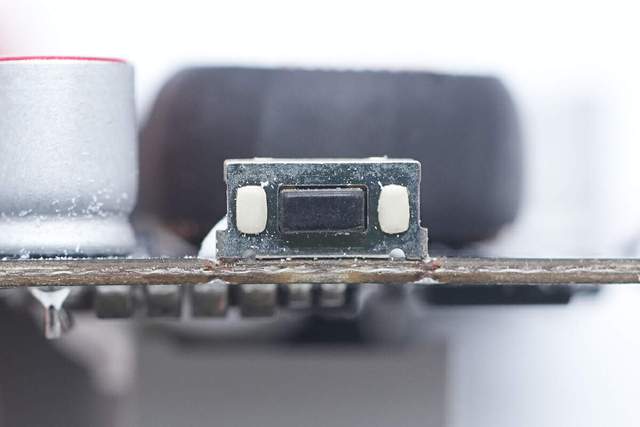

电源按键特写，采用贴片焊接。

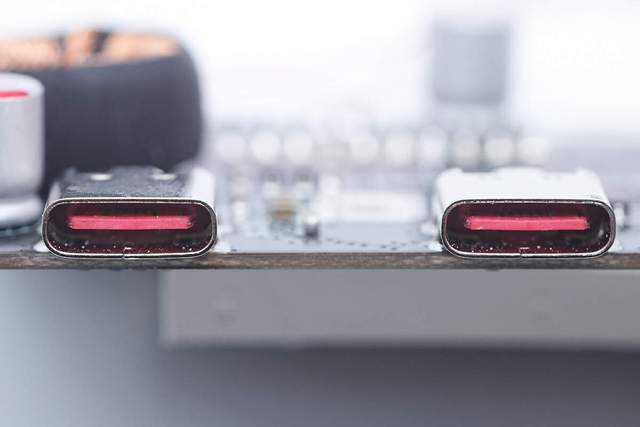

USB-C母座采用过孔焊接固定，红色舌片不露铜。

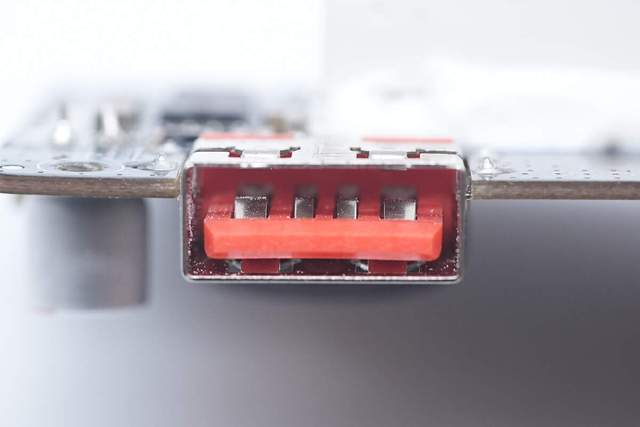

USB-A母座采用沉板焊接固定，正负极加宽支持大电流快充。

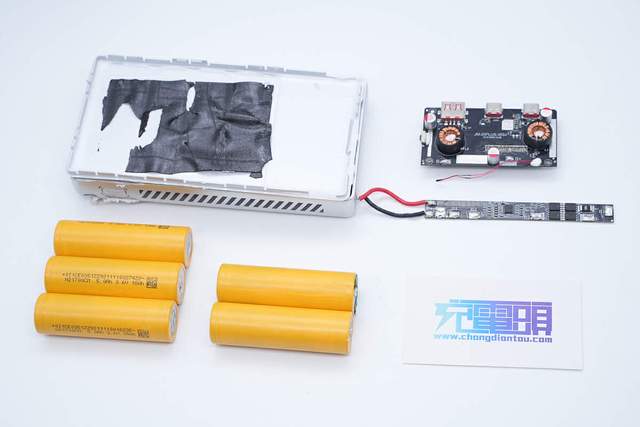

全部拆解一览，来张全家福。
充电头网总结

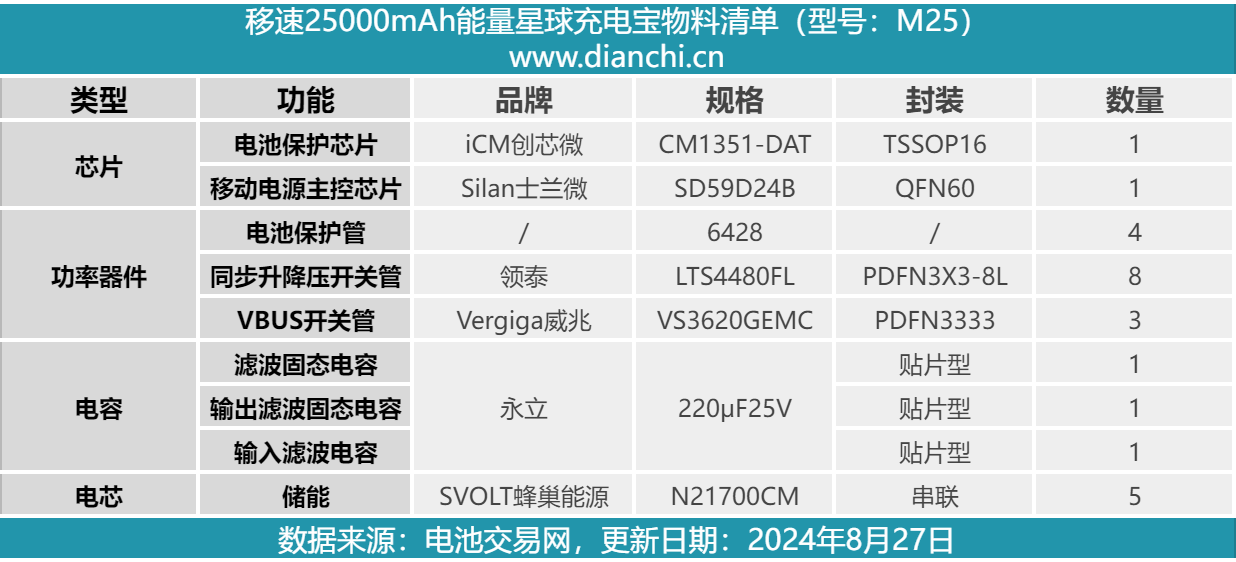

最后附上移速能量星球笔记本充电宝的物料清单，方便大家查阅。
移速能量星球笔记本充电宝采用醒目张扬的外观设计，并设置了大屏幕多功能信息屏方便了解设备充电情况。电池组选用 21700 车规级动力锂电芯，容量达到 25000mAh，2C1A 三接口配置，支持 100W PD 输出，支持 65W+65W 双笔记本同时快充，全局输出功率 130W 性能强劲。
充电头网通过拆解发现，其内部移动电源主控芯片来自士兰微，型号SD59D24B。可以实现4路USB端口（最多两个C口）的快充协议解析，兼容PD3.0、PPS、QC4.0+、FCP、SCP、SFCP、AFC、BC1.2、APPLE、VOOC等快充协议。电池保护芯片来自创芯微，型号CM1351-DAT，配合四颗保护管进行电池组保护。电源内部接触泡棉缓冲保护，电池组青稞纸绝缘，保护措施到位。
