前言

LG新能源是全球领先的电池制造商之一，尤其在动力电池领域具有显著的全球影响力，产品矩阵非常多元化，包括动力电池、小型电池和储能电池，其产品不仅服务于新能源汽车，还覆盖了电动船舶、航空航天等多个领域。

对于电动工具等应用，LG新能源的电池产品同样表现出色，特别是18650和21700型号的圆柱锂电池，被广泛应用于手持设备、电动工具和便携电源等领域。这些电池以其高能量密度、长循环寿命和优异的安全性而受到市场的青睐。

近期，电池交易网就拿到了一款LG INR21700M50LT电芯，其拥有最大充电电流 0.7C，最大放电电流 2C，下面就一起来看看这款电芯的表现如何。

外观介绍

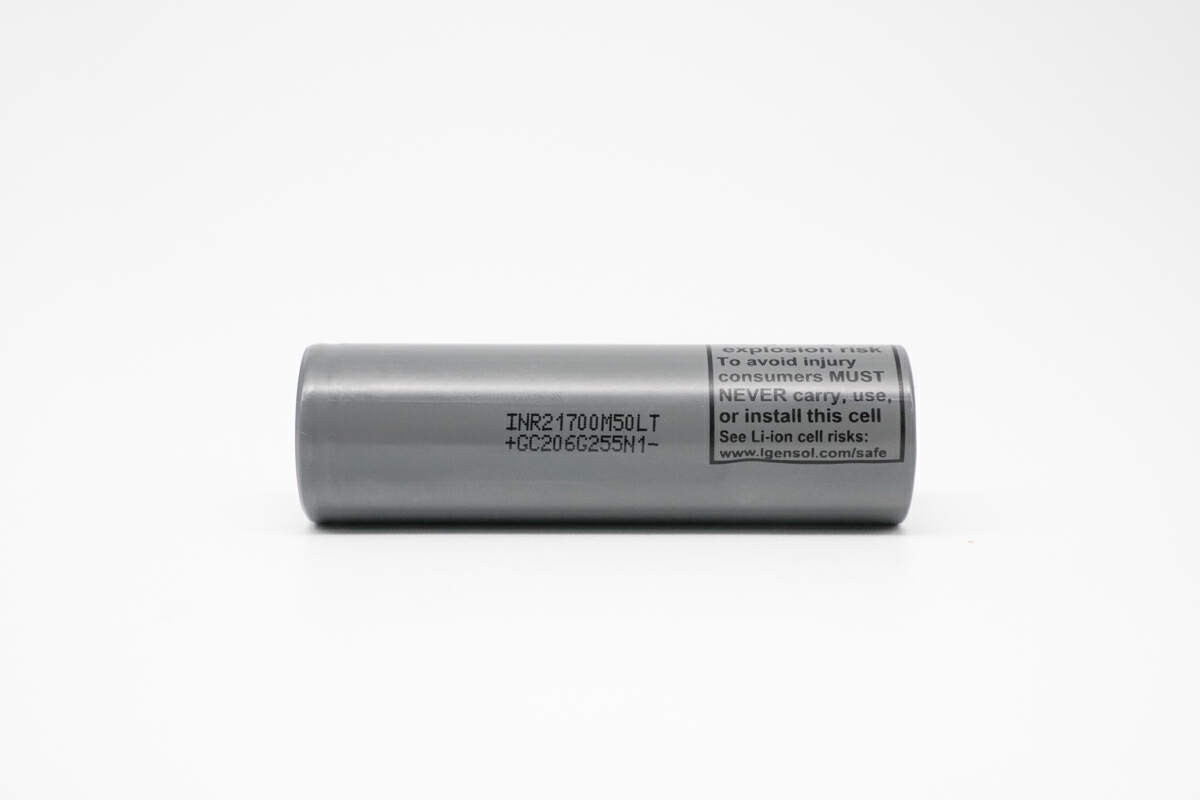

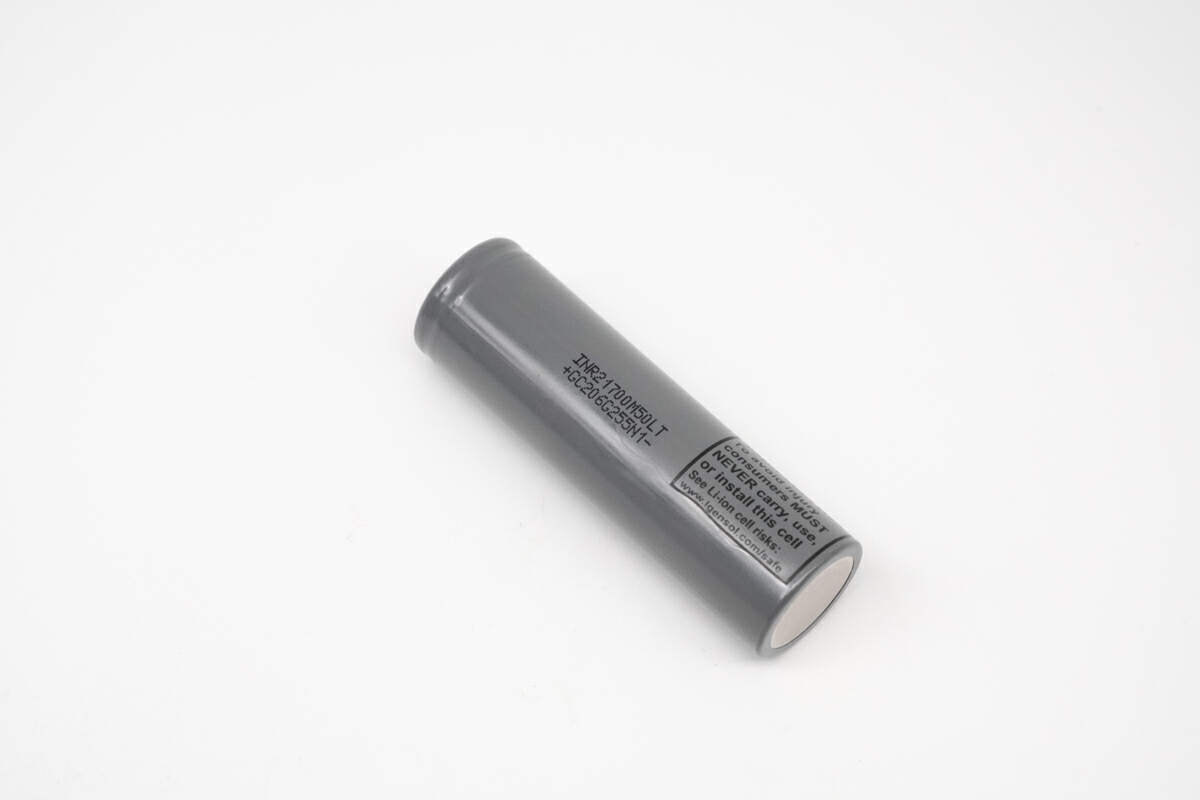

LG INR21700M50LT电芯为圆柱形设计，采用灰色电芯套膜，正面带有丝印信息。

侧面丝印信息为型号：INR21700M50LT，右侧为警告事项。

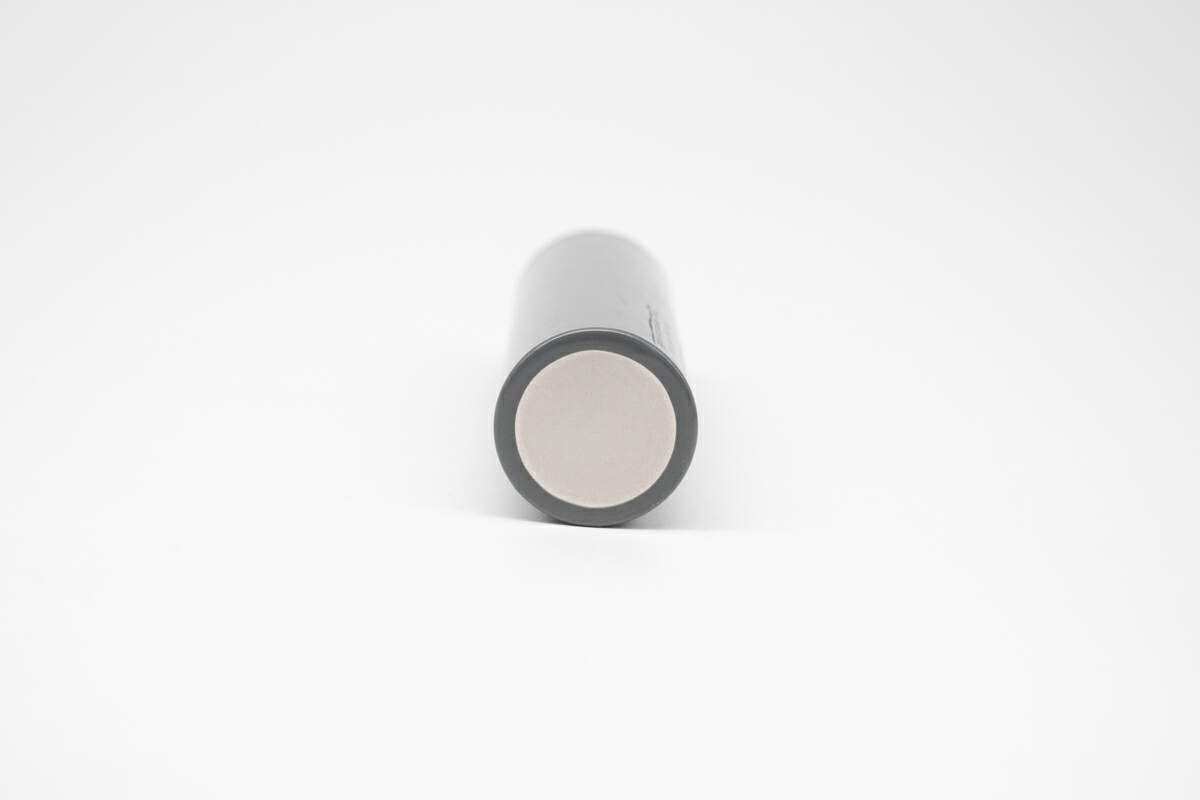

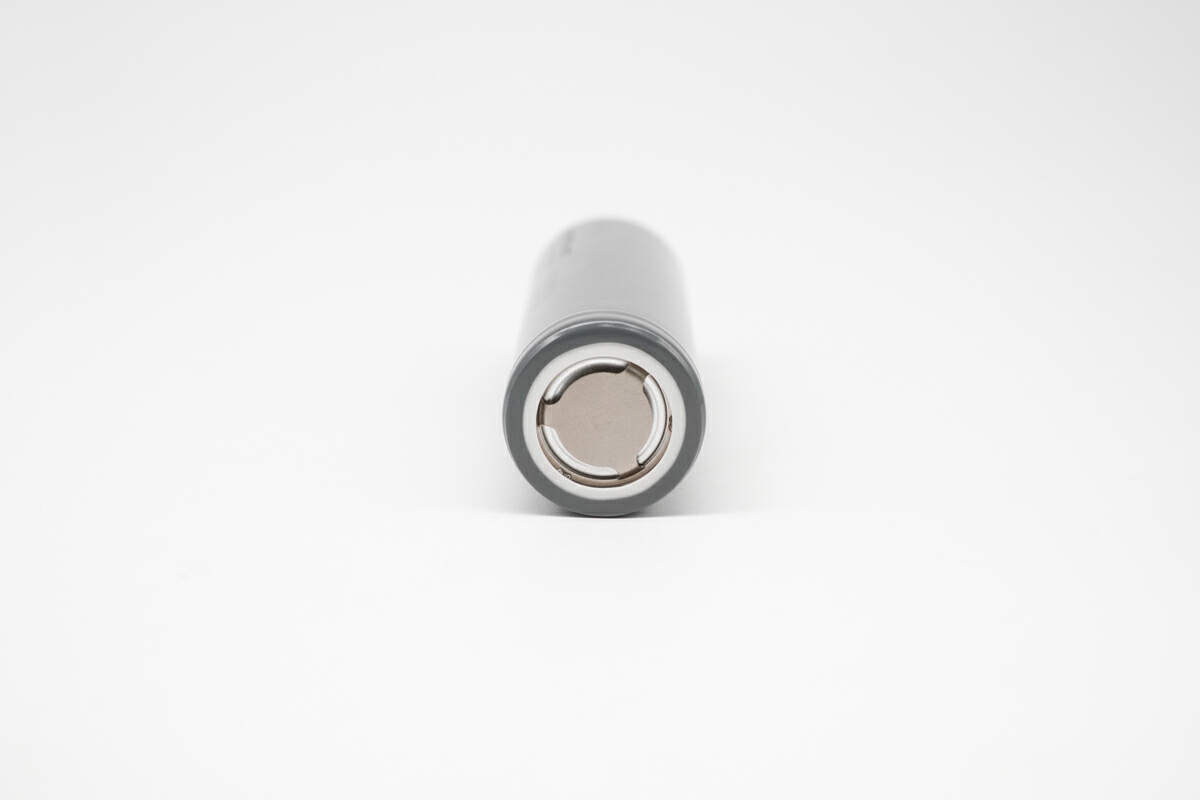

LG INR21700M50LT电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

LG INR21700M50LT电芯正极接触面依旧为合金材质，三爪支撑，并配置泄气装置，三泄气孔。

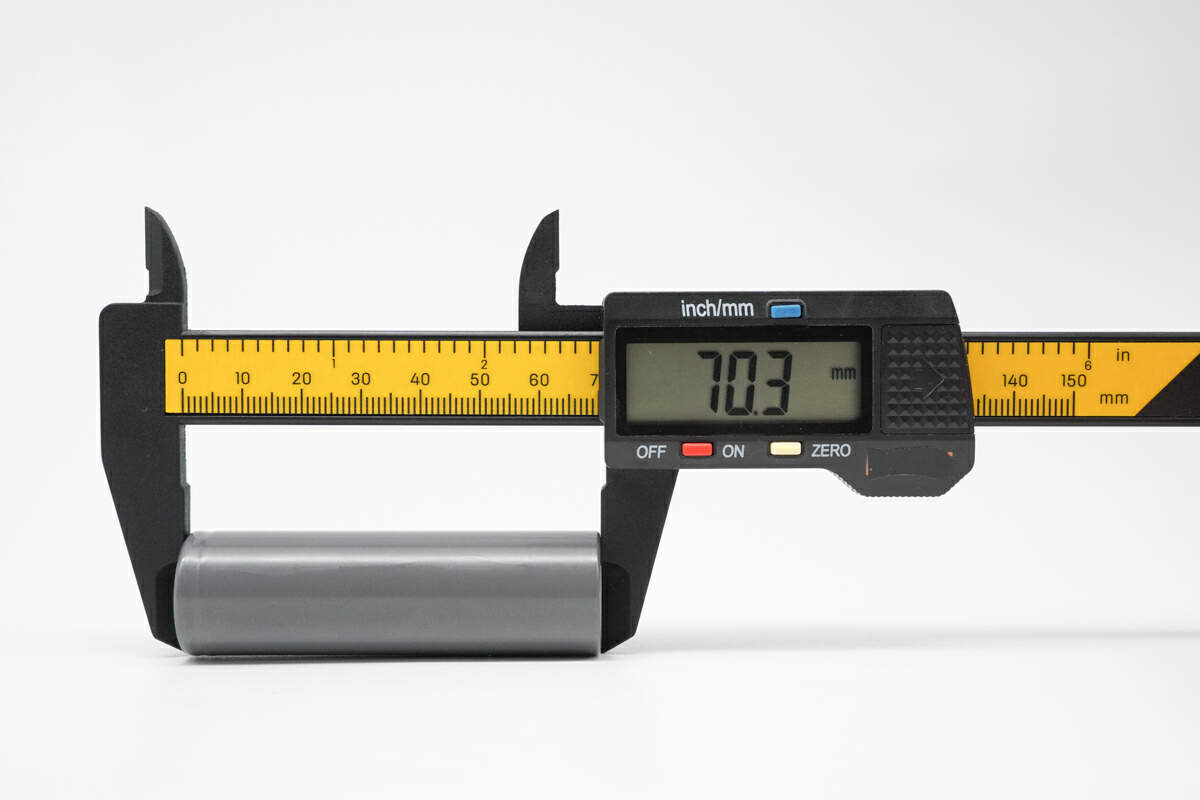

经塑胶卡尺测量，LG INR21700M50LT电芯圆柱高度约为 70.3mm。

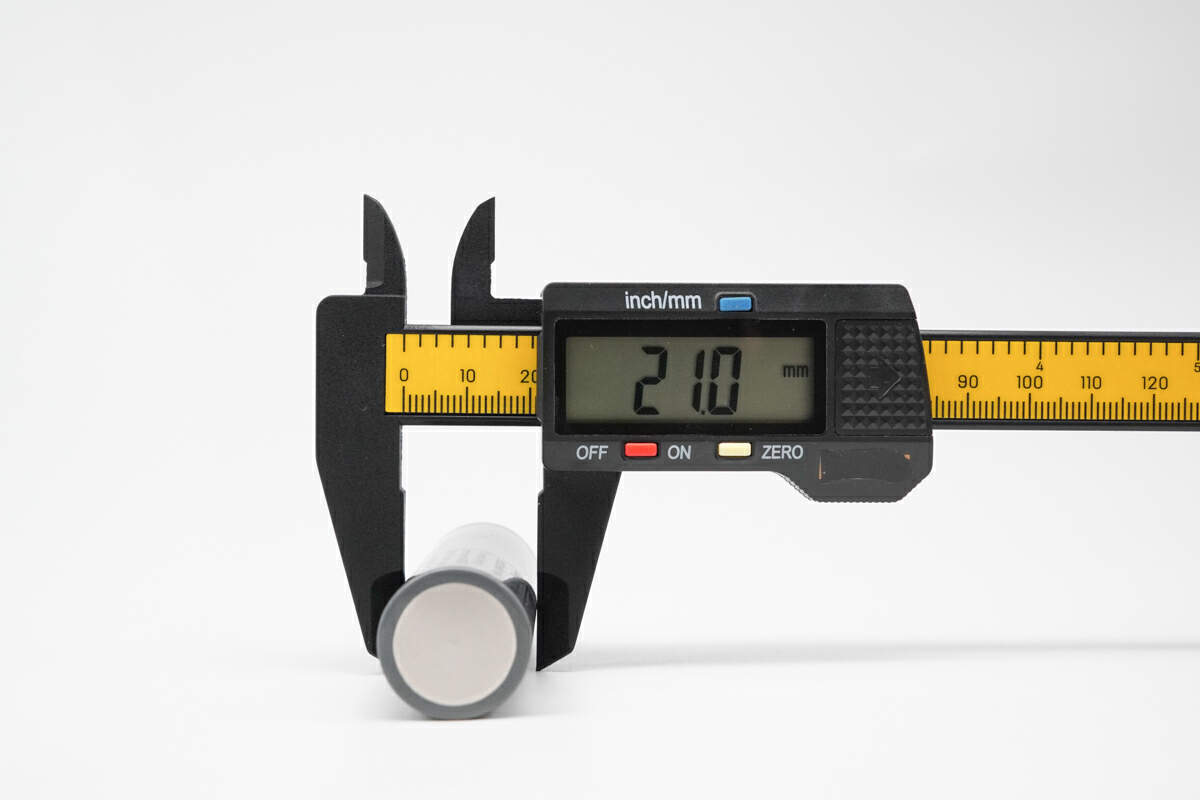

经塑胶卡尺测量，LG INR21700M50LT电芯直径约为 21mm。

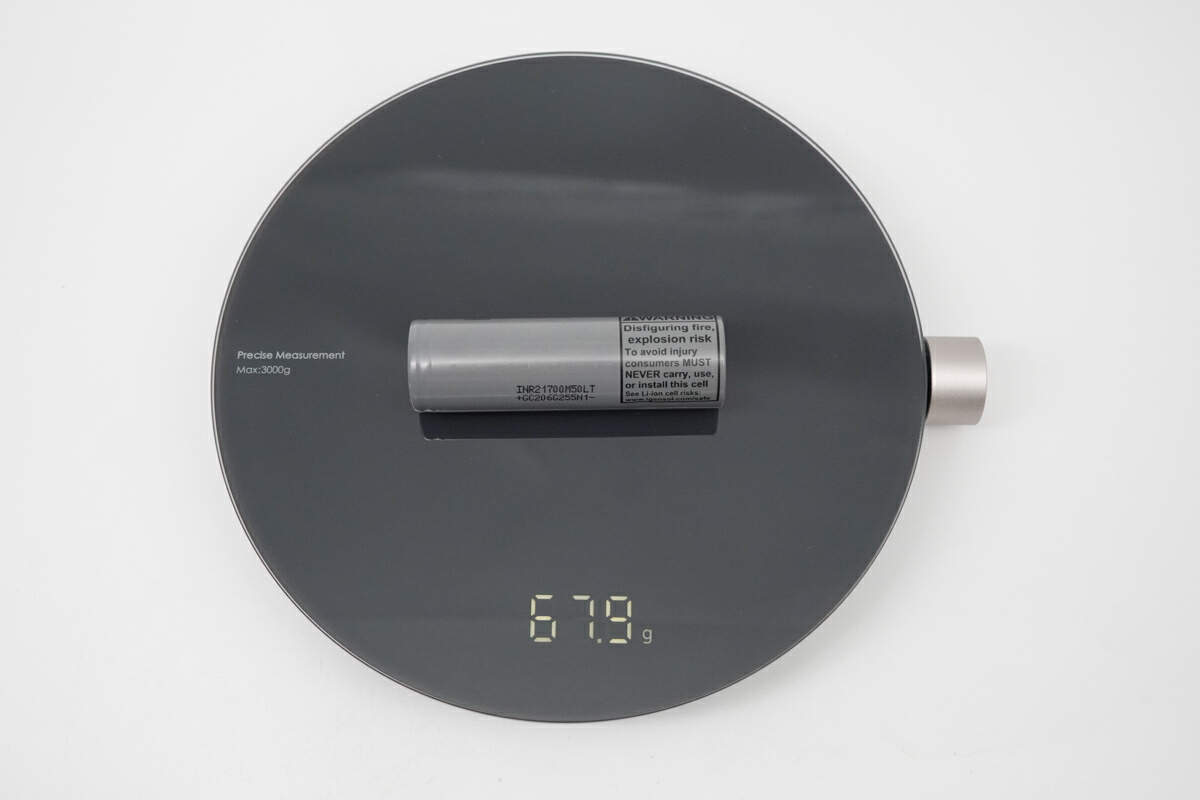

LG INR21700M50LT电芯重量约为 67.9g。

通过规格书了解到：LG INR21700M50LT电芯标称容量4800mAh，充电模式 CC-CV，标准充电电流 0.3C，充放电截止电压4.2V/2.5V，充电截止电流 50mA，标准放电电流 0.2C，最大充电电流 0.7C，最大放电电流 2C。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

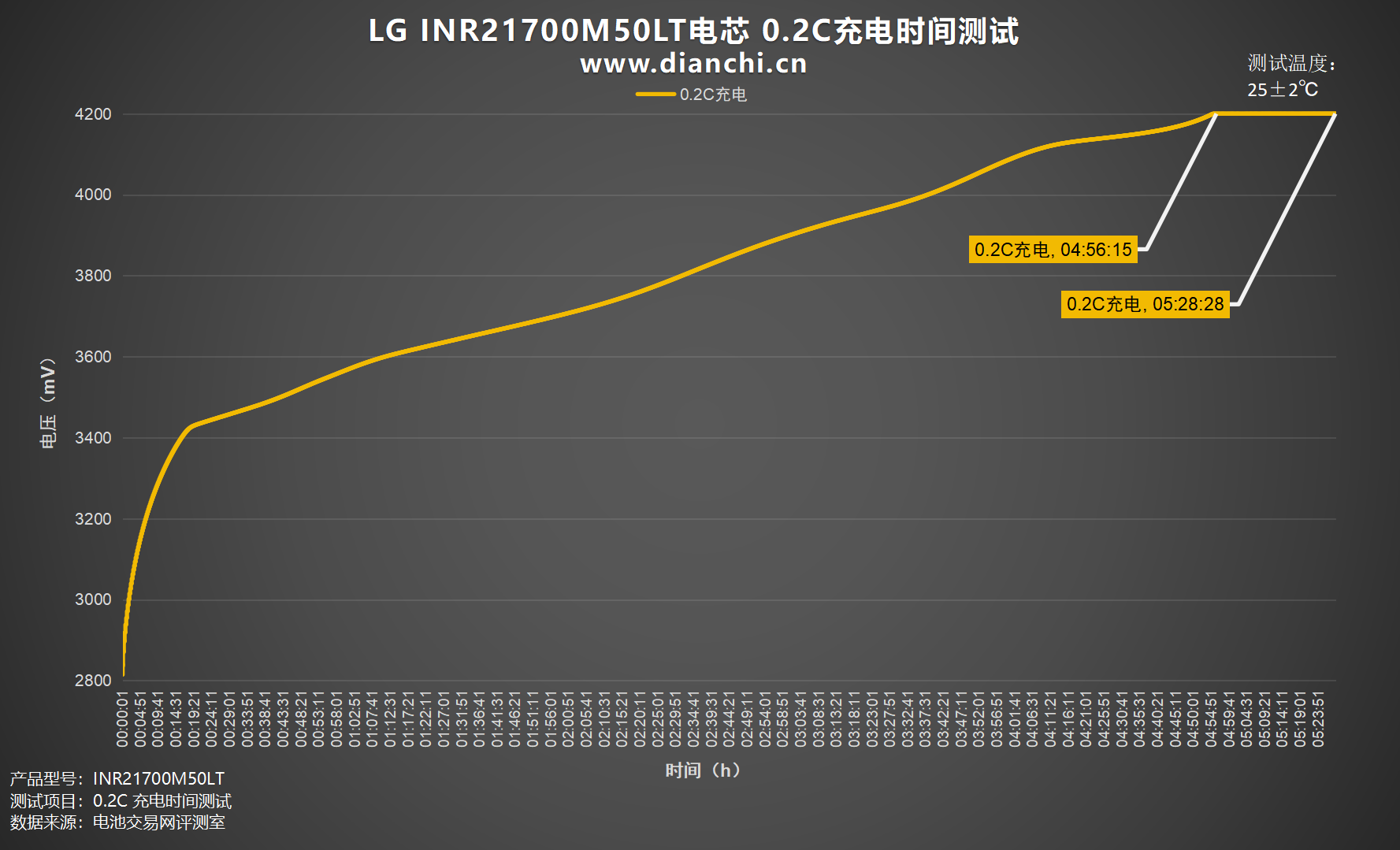

绘制出折线图，设置电流为 960mA，0.2C为LG INR21700M50LT电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时56分钟，涓流完全充满时间约为5小时28分钟。

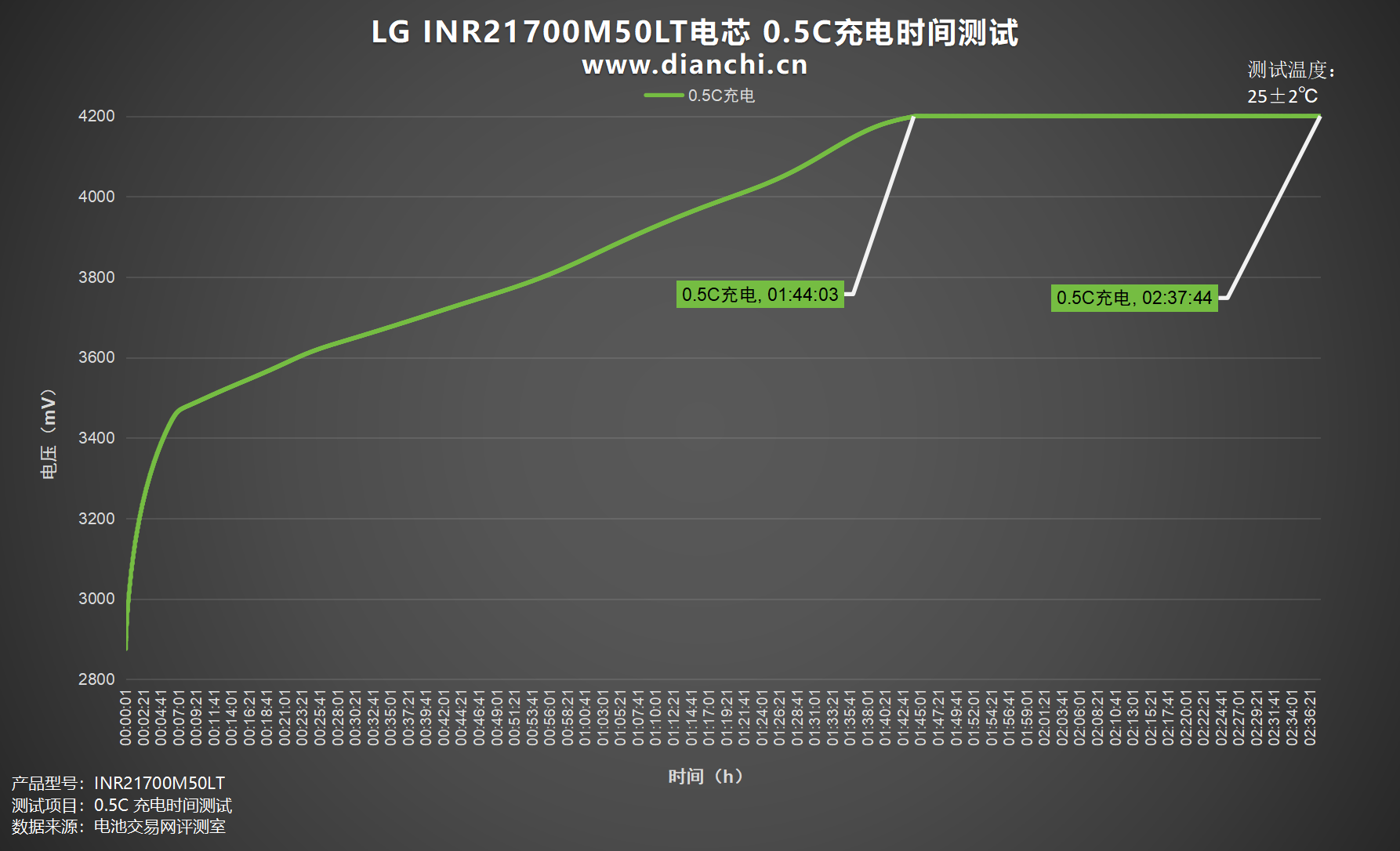

绘制出折线图，设置电流为 2400mA，0.5C为LG INR21700M50LT电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时44分钟，涓流完全充满时间约为2小时37分钟。

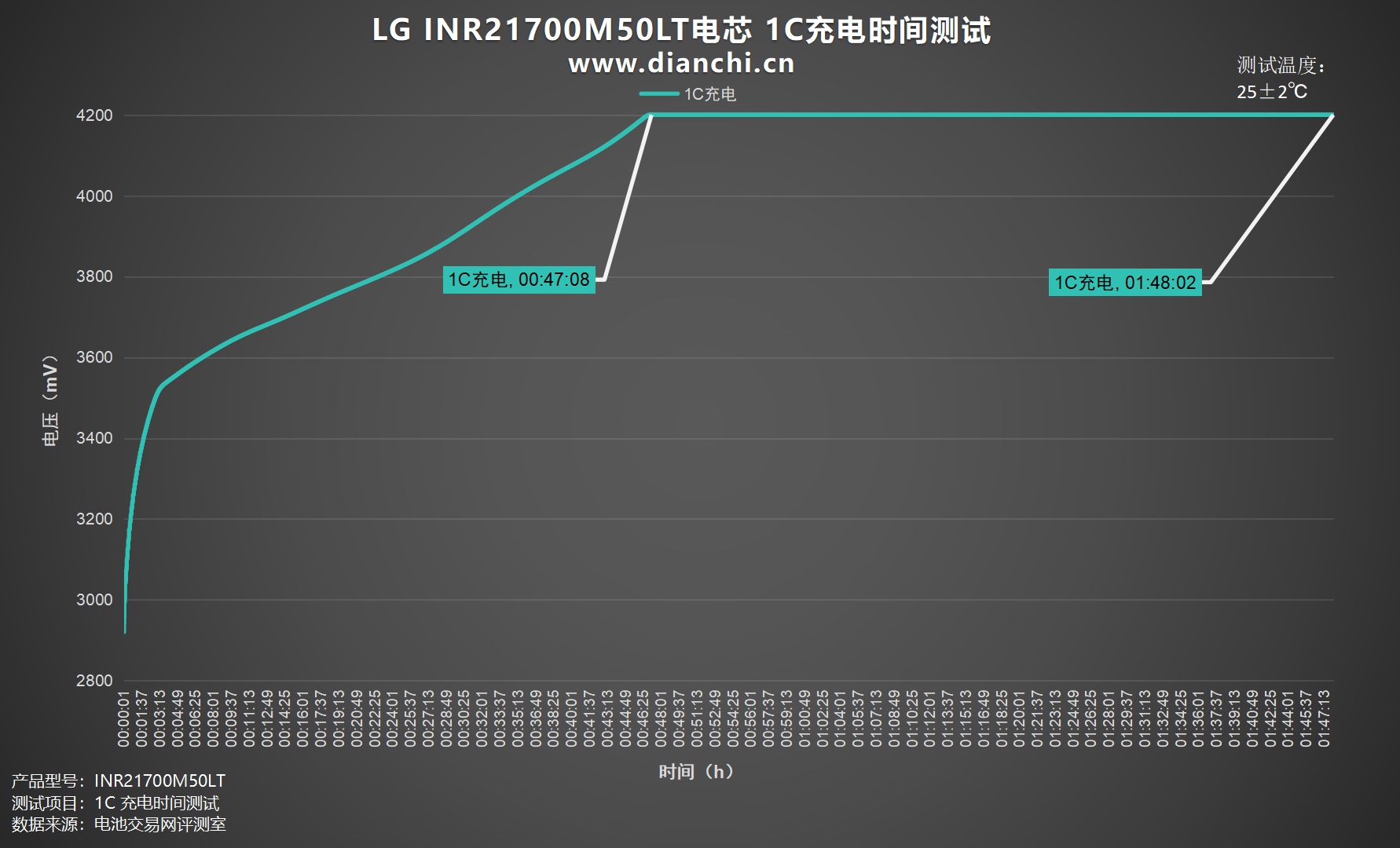

绘制出折线图，设置电流为 4800mA，1C为LG INR21700M50LT电芯充电，充电截止电压为 4.2V，充至4.2V时间约为47分钟，涓流完全充满时间约为1小时48分钟。

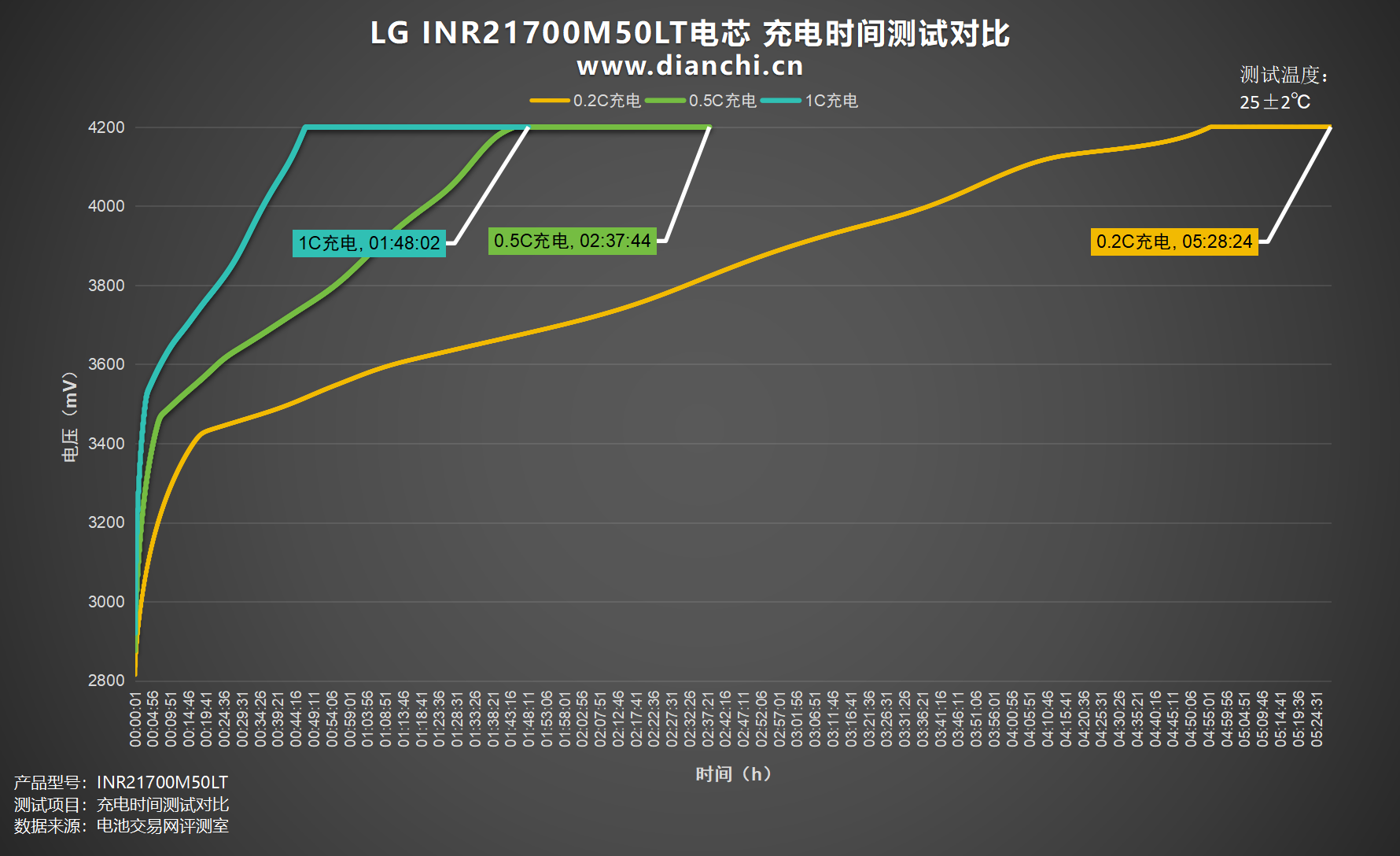

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时28分钟，0.5C充电充满耗时2小时37分钟，1C充电充满耗时1小时48分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

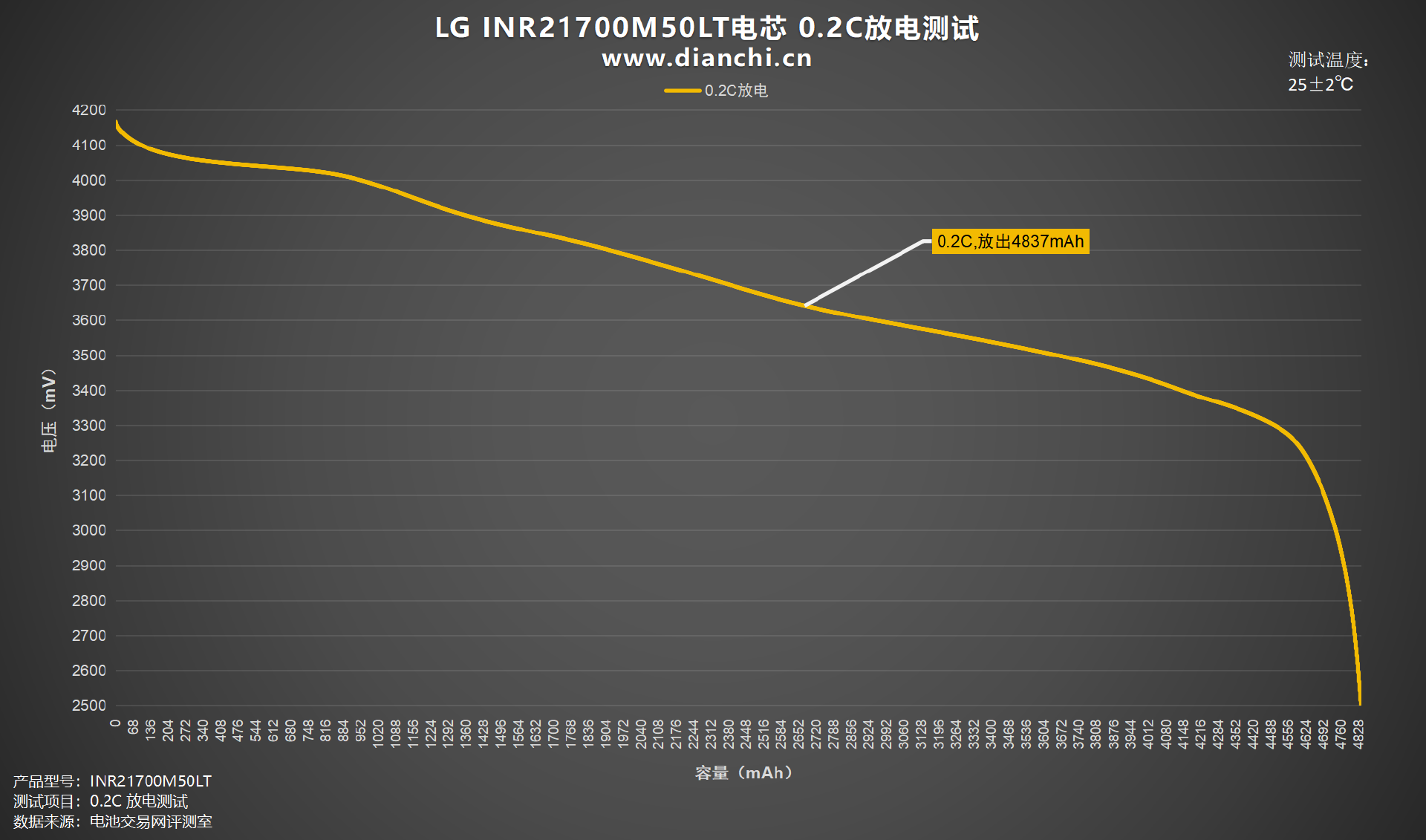

绘制出折线图，设置电流为 960mA，0.2C为LG INR21700M50LT电芯放电，均压 3.69V，放到截止电压为 2.5V，耗时约5小时2分钟，放出容量4837mAh，放出能量17.86Wh。

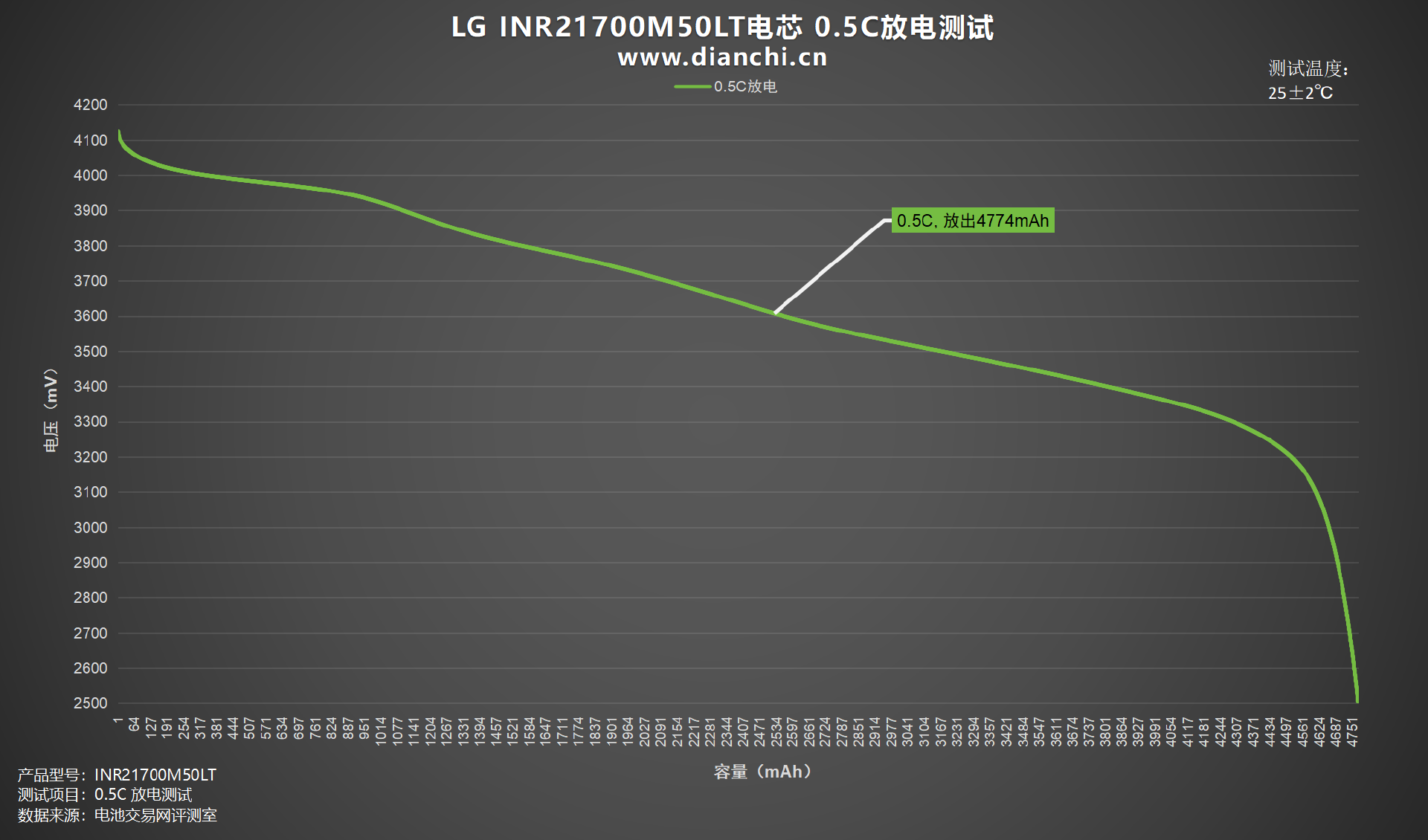

绘制出折线图，设置电流为 2400mA，0.5C为LG INR21700M50LT电芯放电，均压 3.63V，放到截止电压为 2.5V，耗时约1小时59分钟，放出容量4774mAh，放出能量17.34Wh。

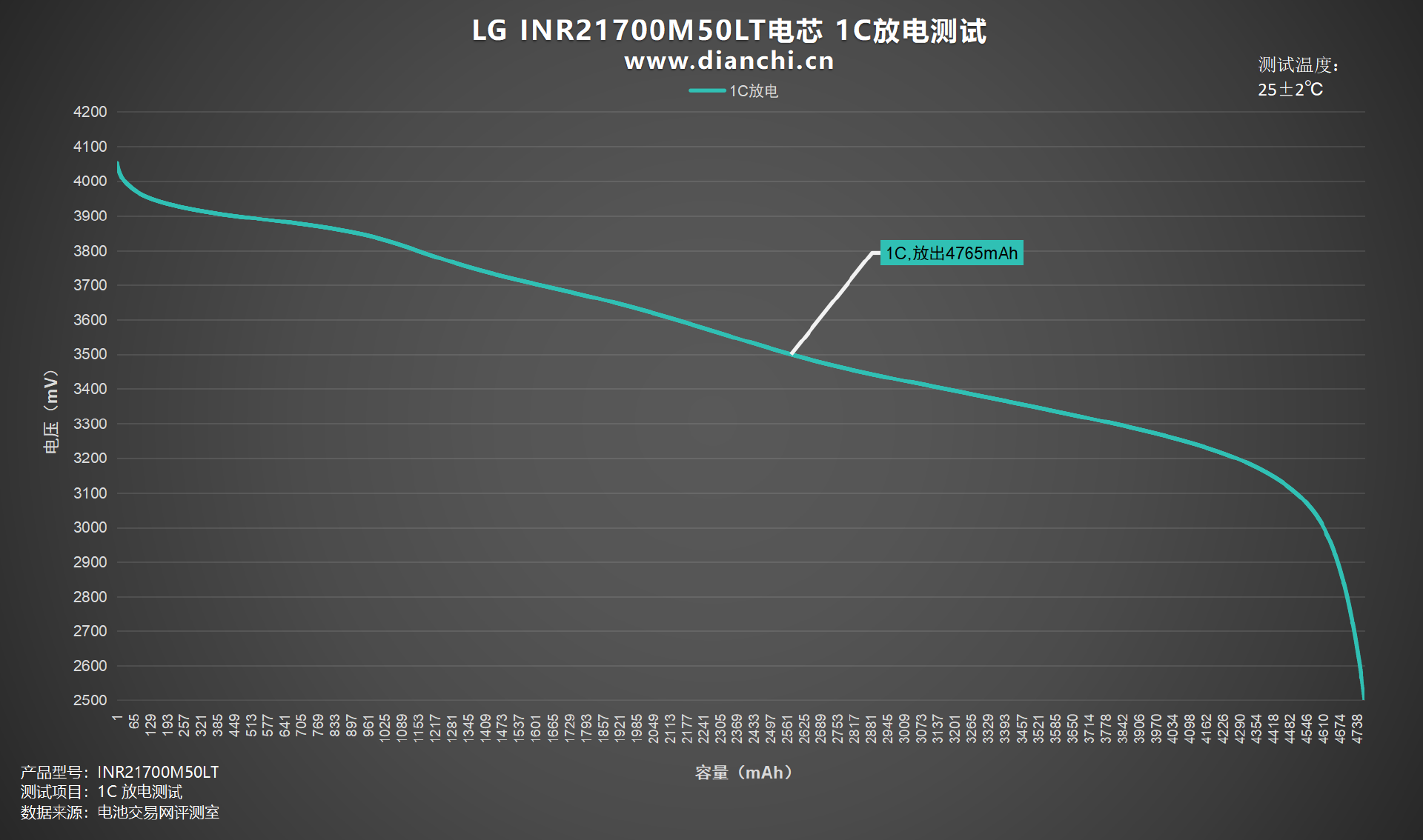

绘制出折线图，设置电流为 4800mA，1C为LG INR21700M50LT电芯放电，均压 3.54V，放到截止电压为 2.5V，耗时约59分钟，放出容量4837mAh，放出能量16.87Wh。

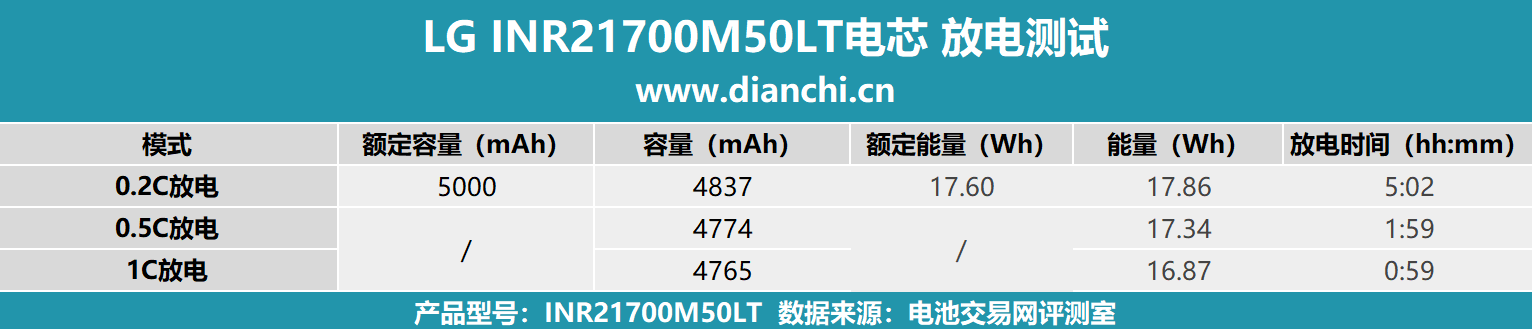

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为59分钟。放电时间最长的为0.2C放电，放电时间约为5小时2分钟。

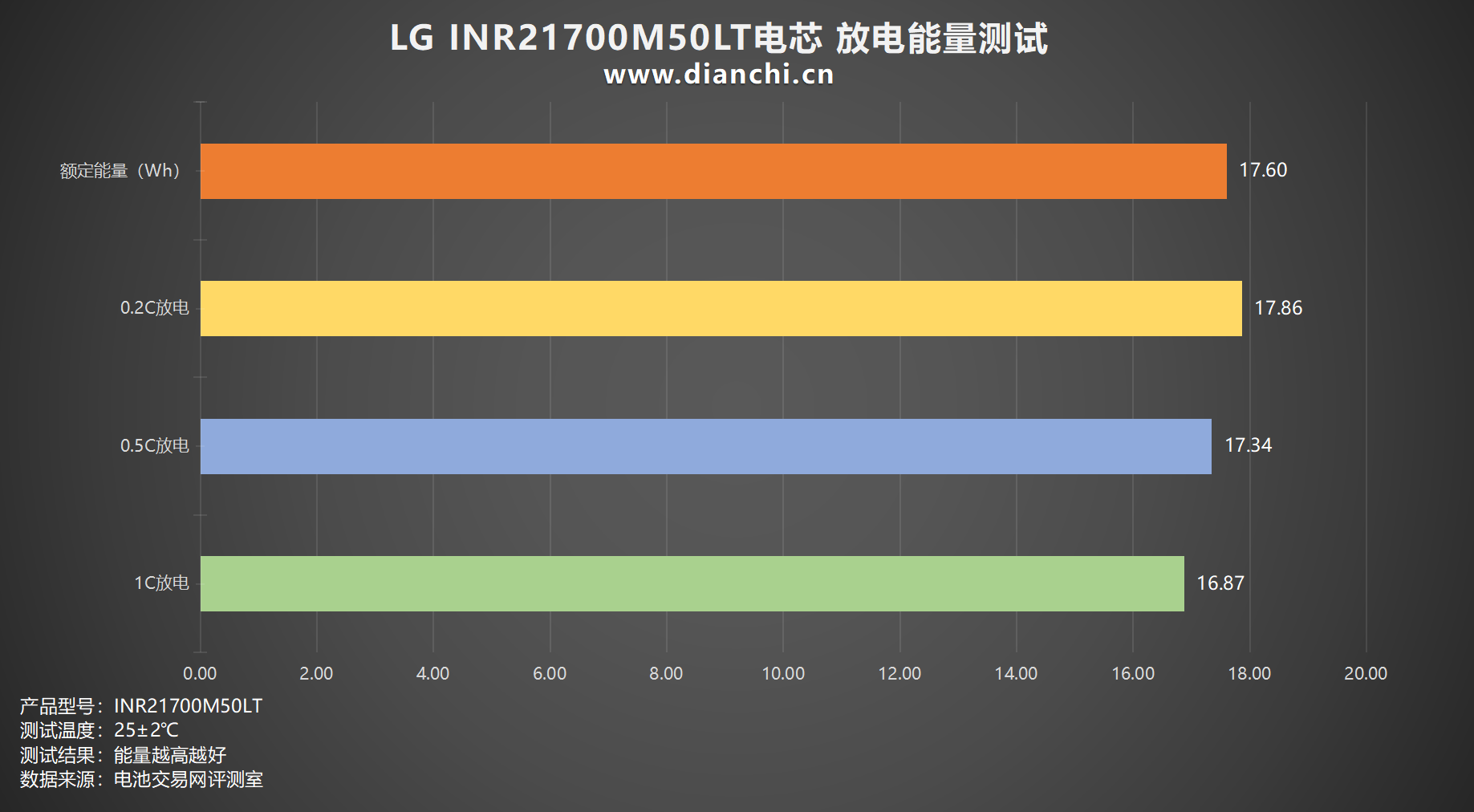

将测试数据汇总成柱状图，放电测试中整体放电能量在16.87-17.86Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到17.86Wh；放电能量最低的是1C放电档位，放电能量为16.87Wh。

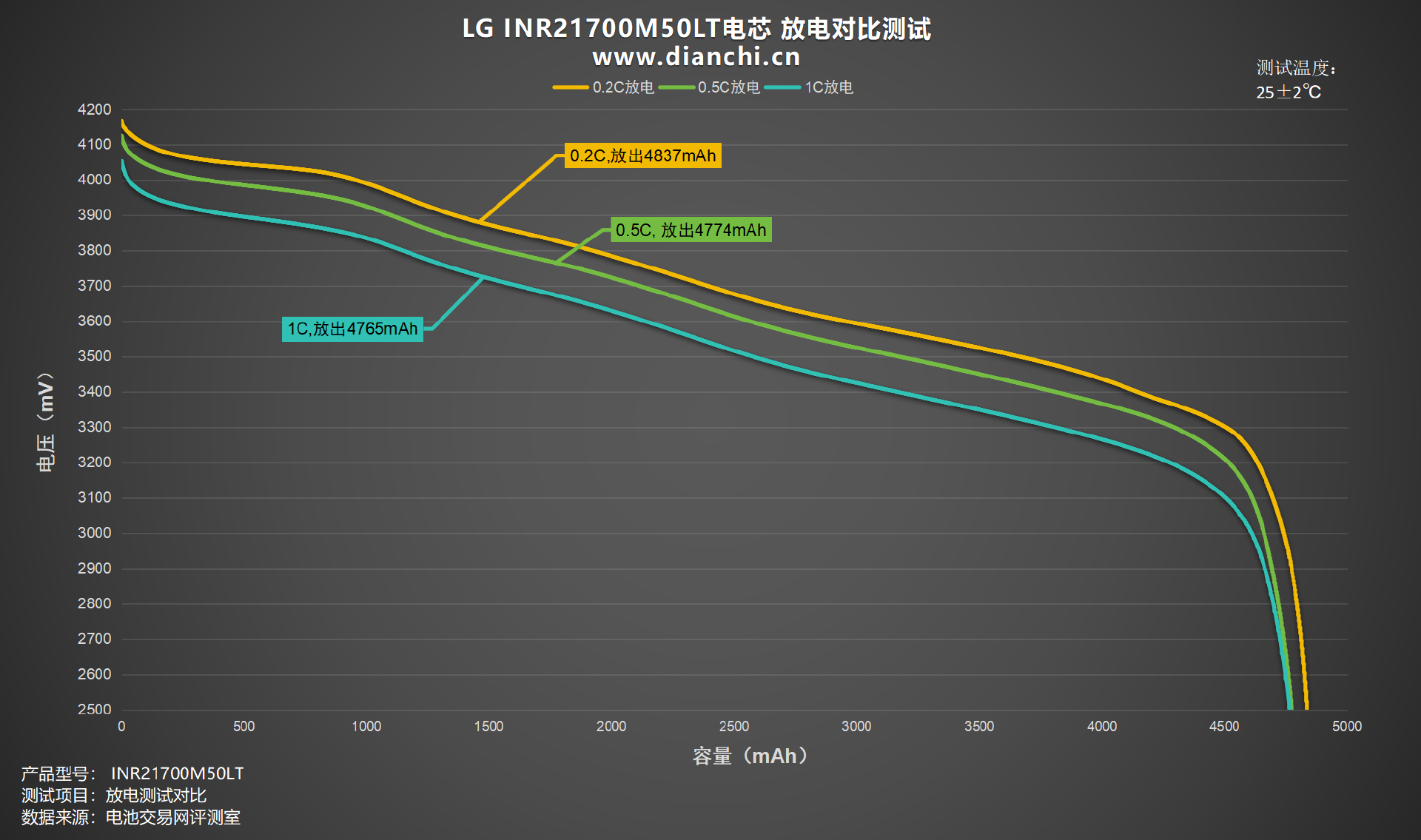

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4837mAh，放出容量最低的是 1C放电档位放出容量4765mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

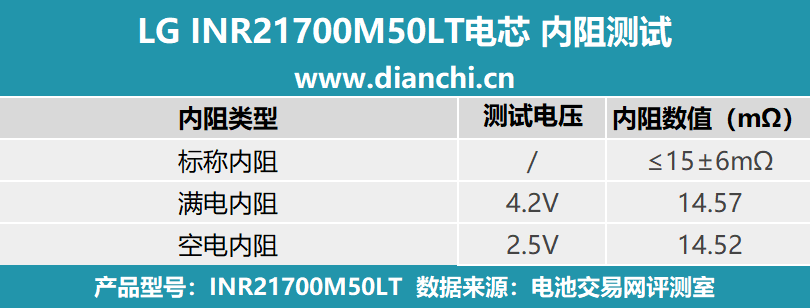

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，LG INR21700M50LT标称内阻为≤15±6mΩ。

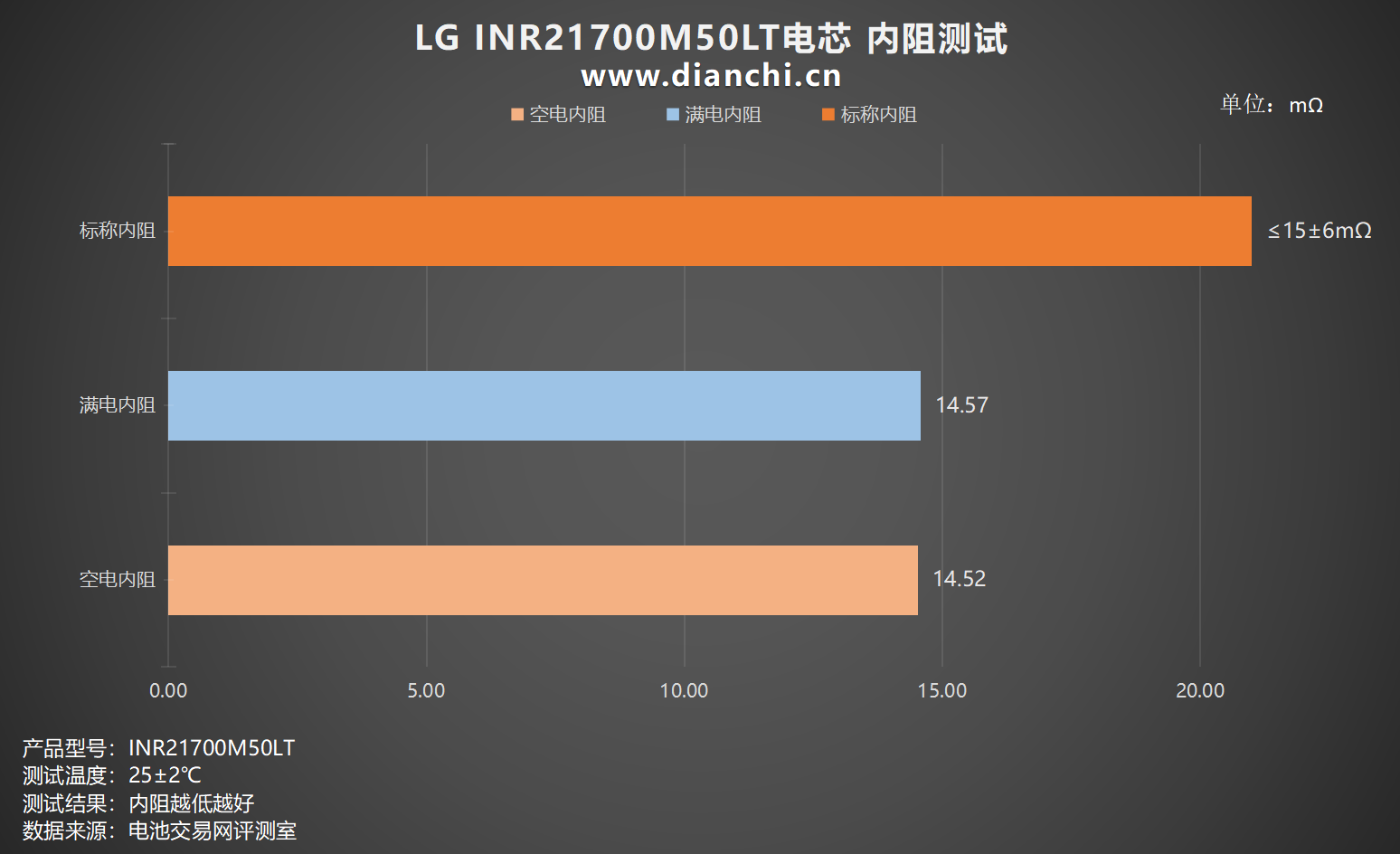

绘制出柱状图，可以看到 4.2V满电内阻为 14.57mΩ，2.5V空电内阻为 14.52mΩ，均没有超过标称内阻，且满电与空电状态下内阻变化几乎无差别，表现相当亮眼。

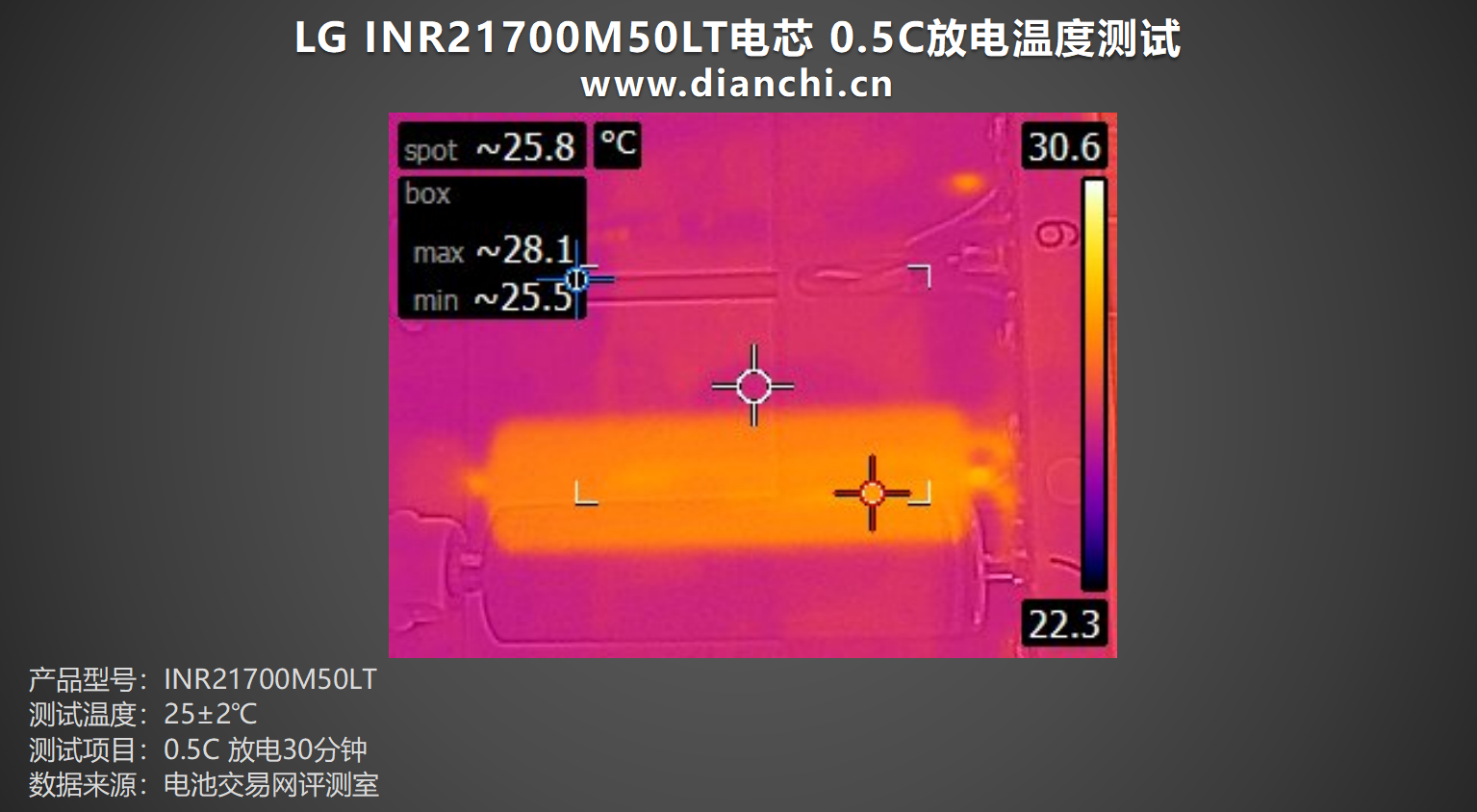

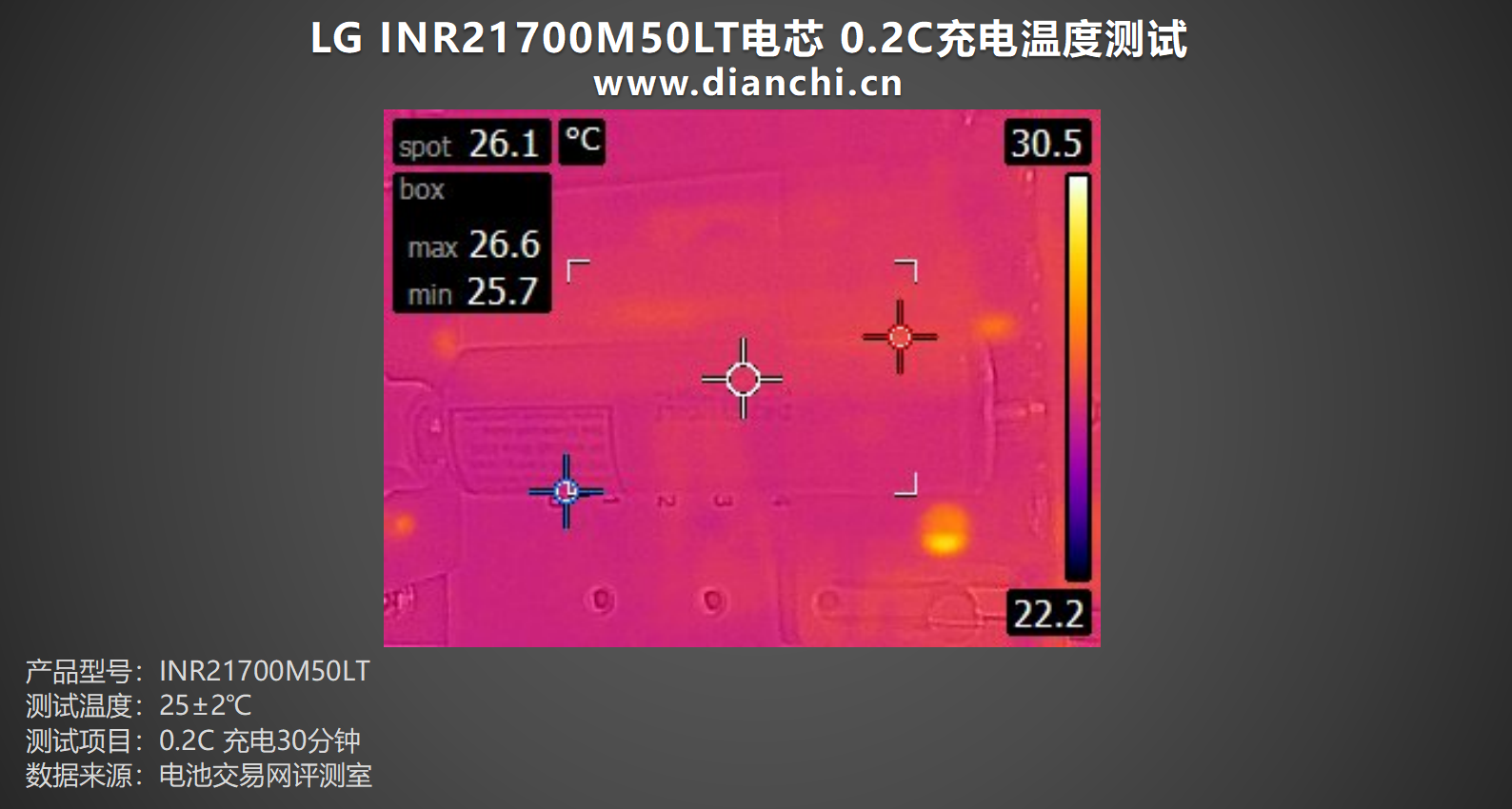

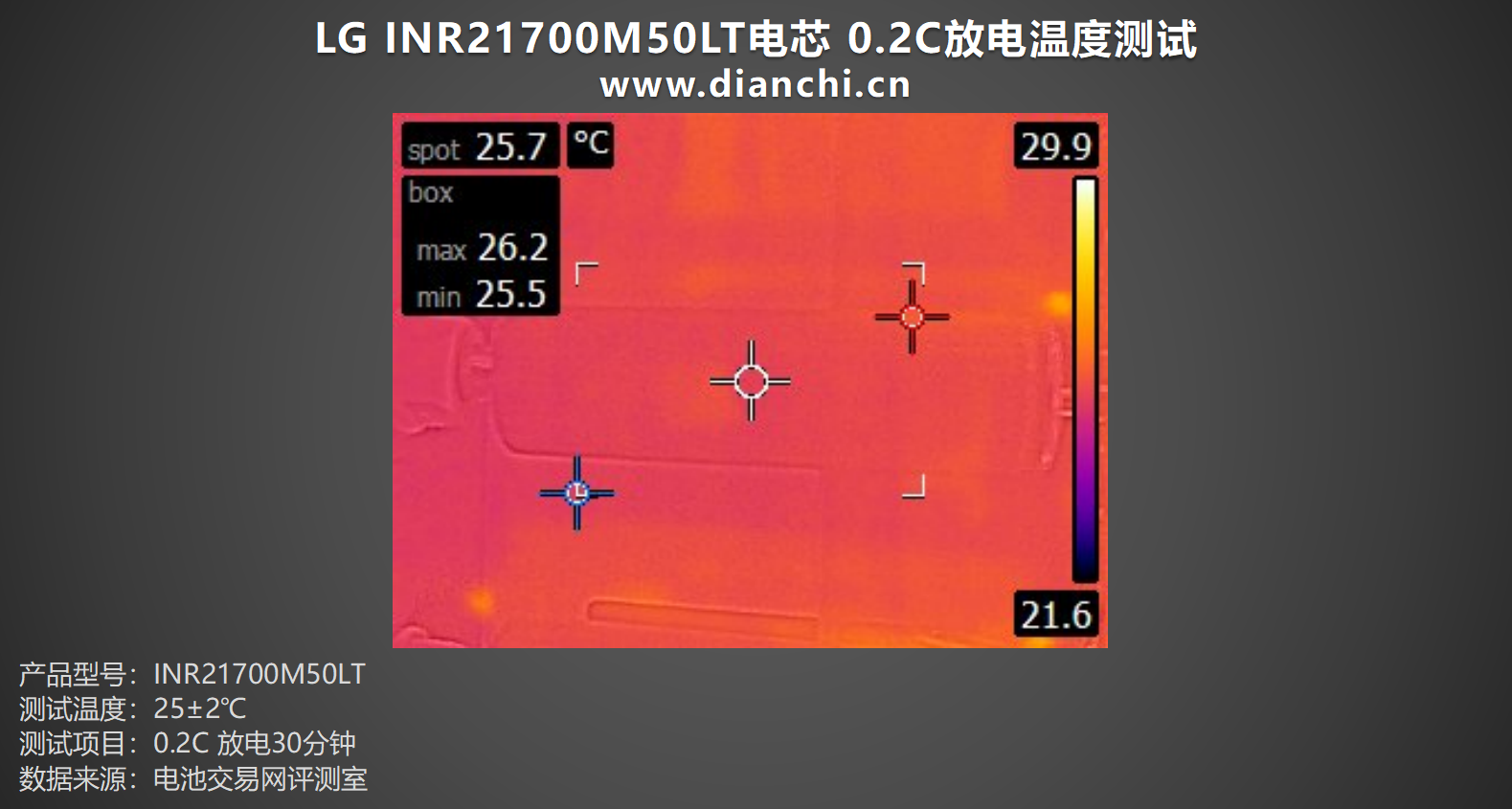

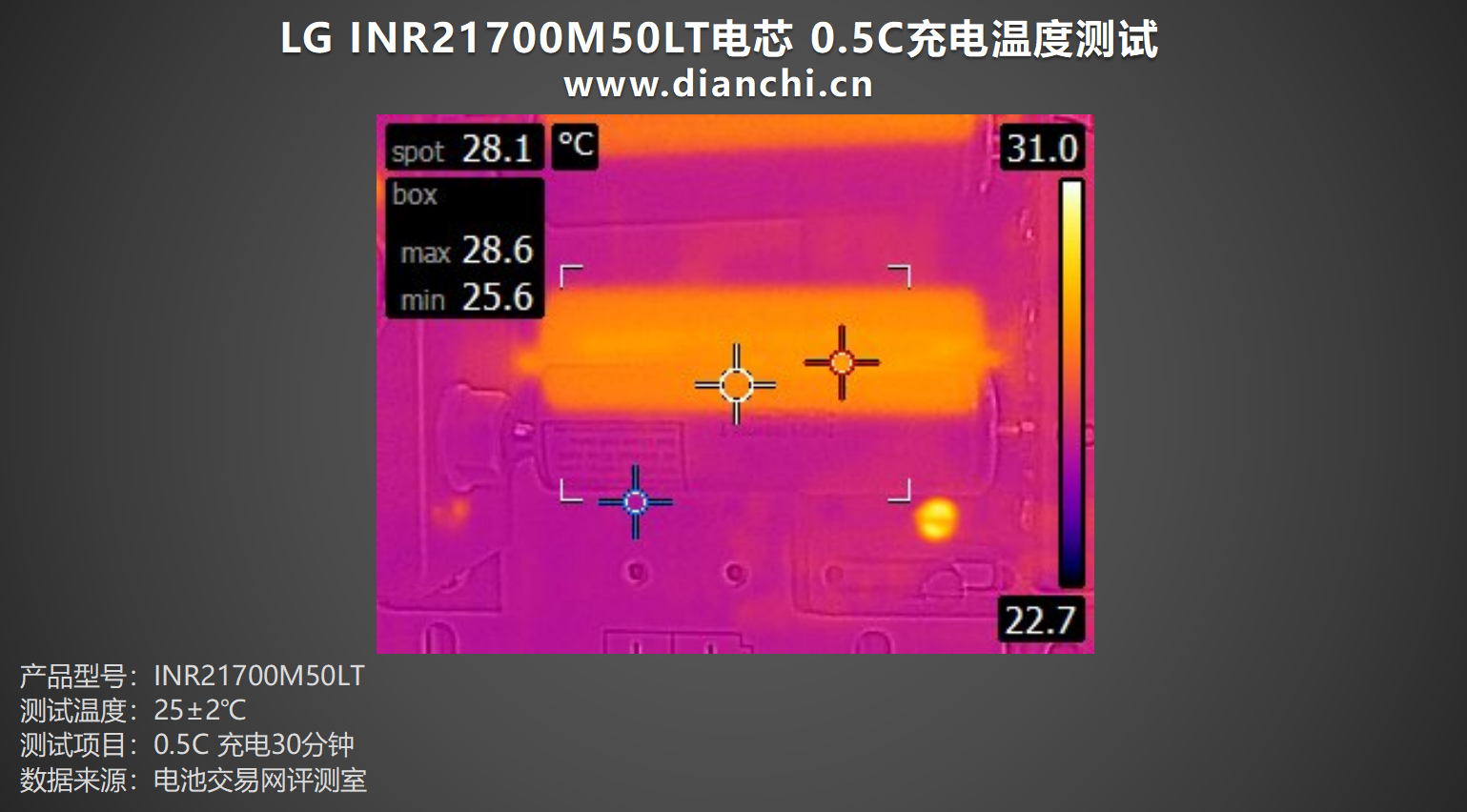

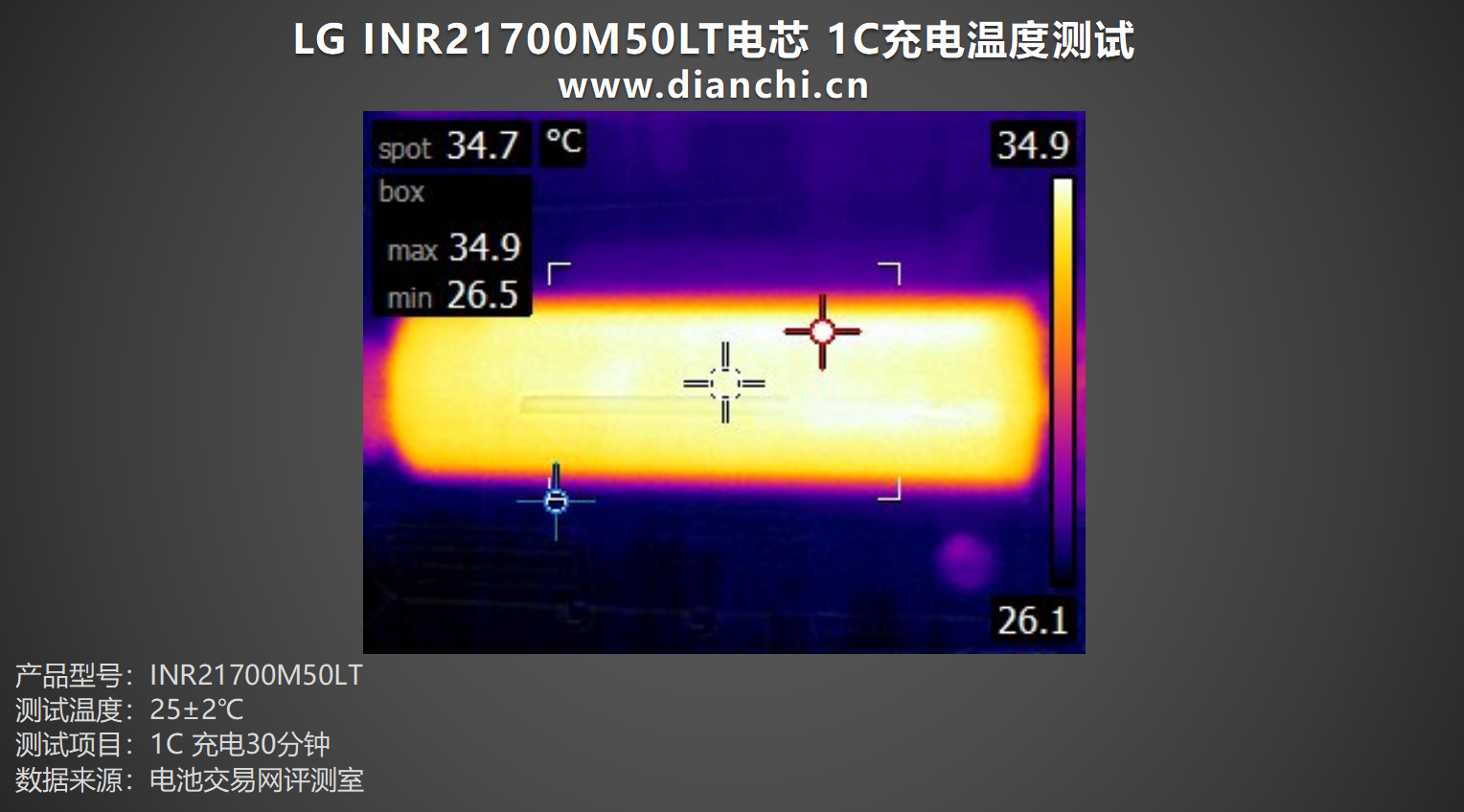

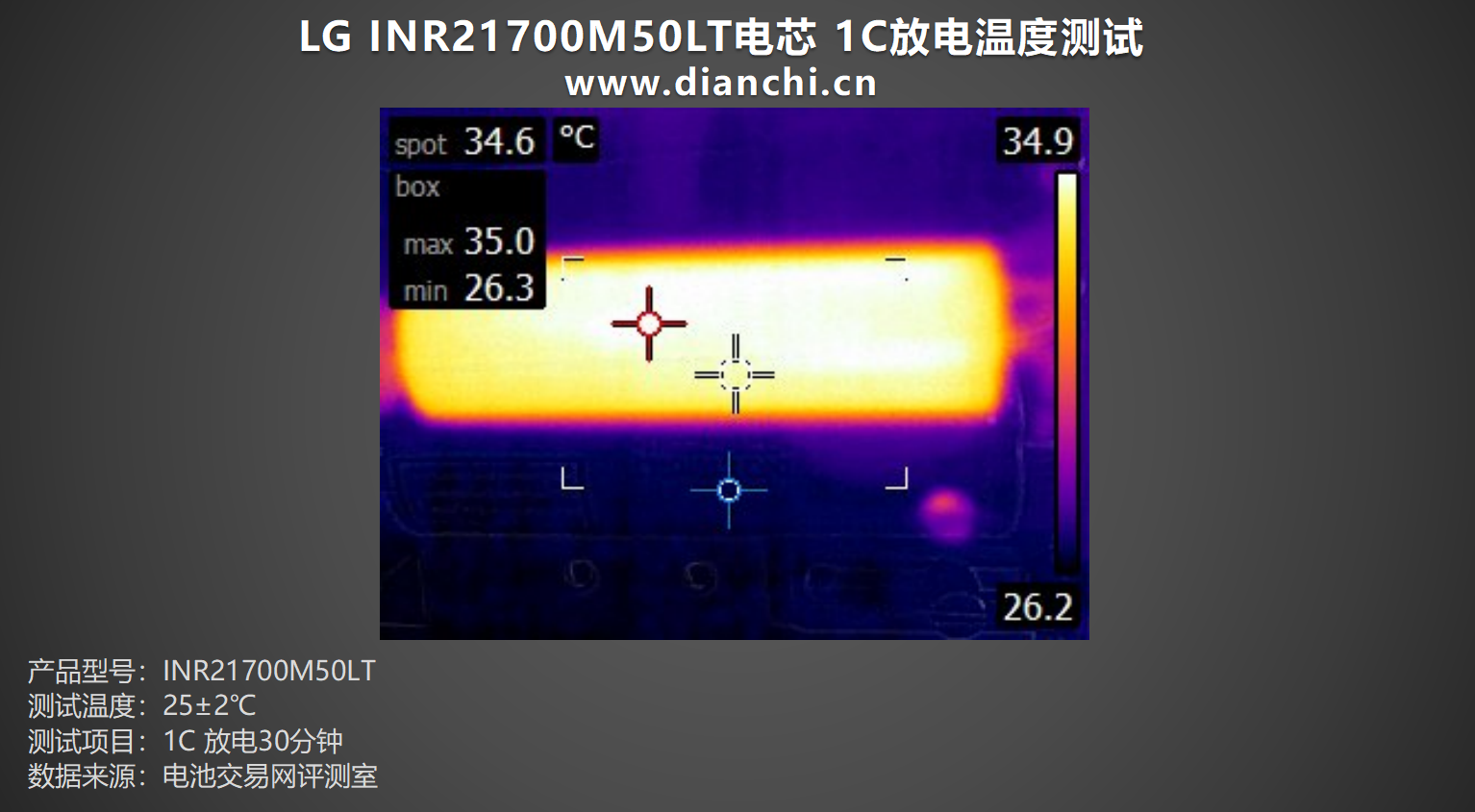

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
