前言
LG新能源是全球领先的电池制造商之一，尤其在动力电池领域具有显著的全球影响力，产品矩阵非常多元化，包括动力电池、小型电池和储能电池，其产品不仅服务于新能源汽车，还覆盖了电动船舶、航空航天等多个领域。
对于电动工具等应用，LG新能源的电池产品同样表现出色，特别是18650和21700型号的圆柱锂电池，被广泛应用于手持设备、电动工具和便携电源等领域。这些电池以其高能量密度、长循环寿命和优异的安全性而受到市场的青睐。
近期，电池交易网就拿到了一款LG INR18650F1L电芯，其拥有最大充电电流 0.5C，最大放电电流 1.5C，下面就一起来看看这款电芯的表现如何。
外观介绍

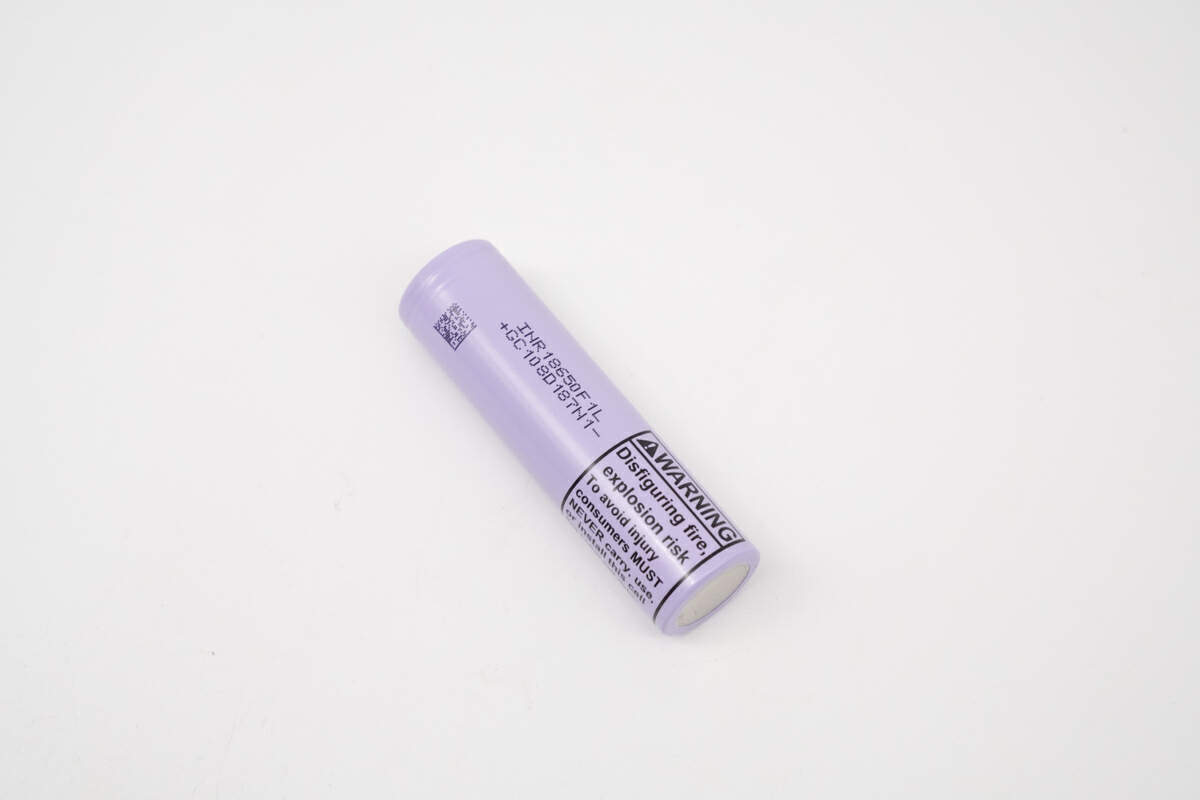

LG INR18650F1L电芯为圆柱形设计，采用紫色电芯套膜，正面带有丝印信息。

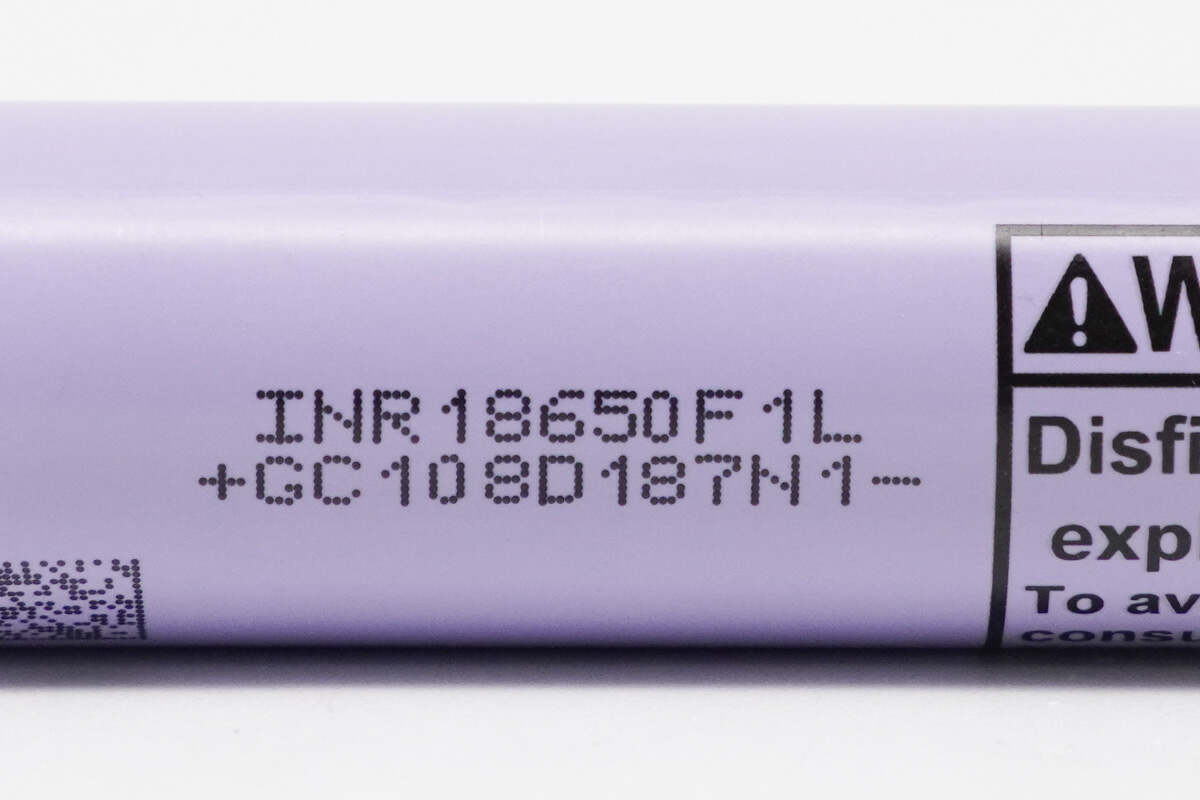

侧面丝印信息为型号：LG INR18650F1L，右侧为警告事项。

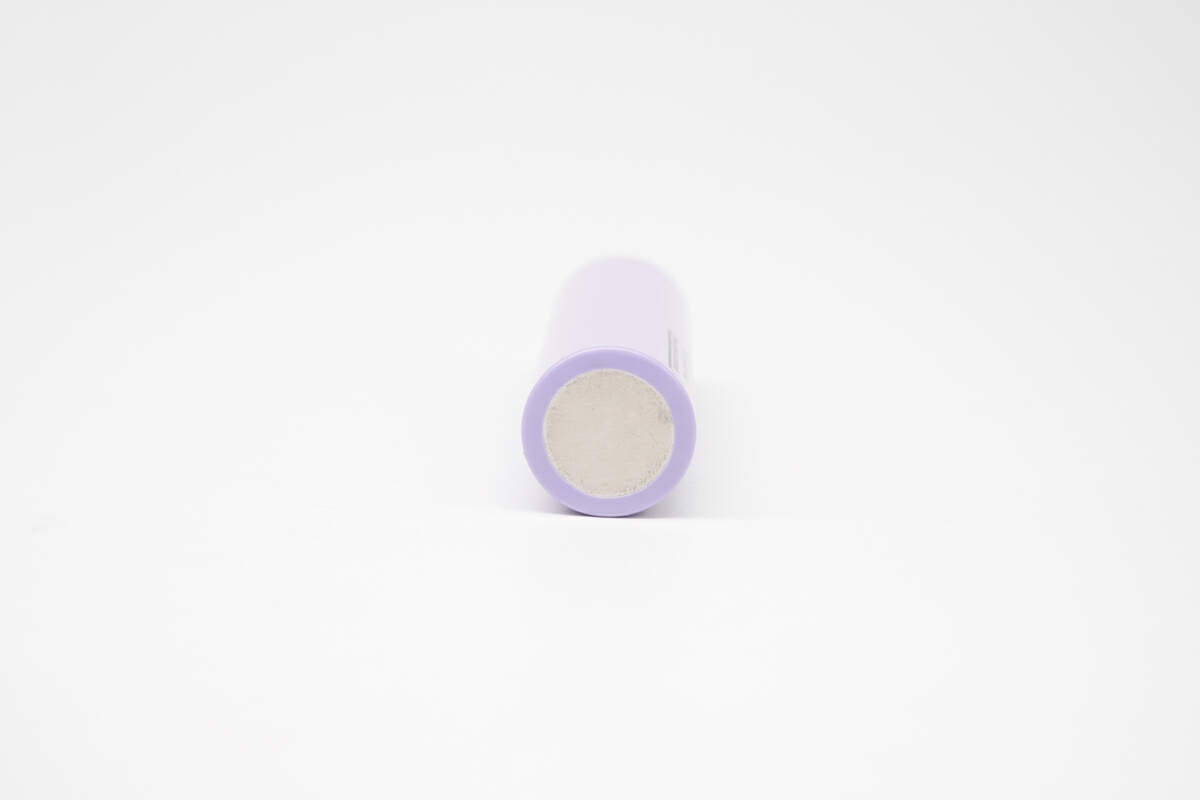

LG INR18650F1L电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

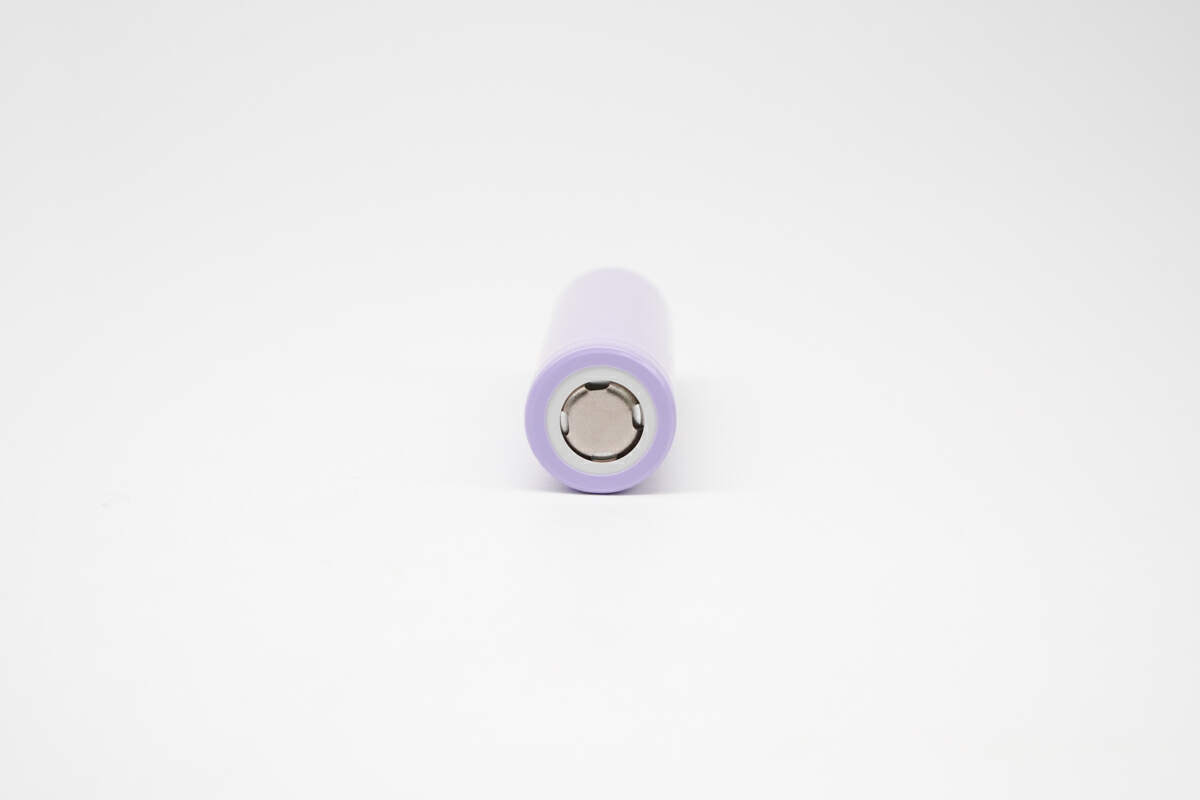

LG INR18650F1L电芯正极接触面依旧为合金材质，四爪支撑，并配置泄气装置。

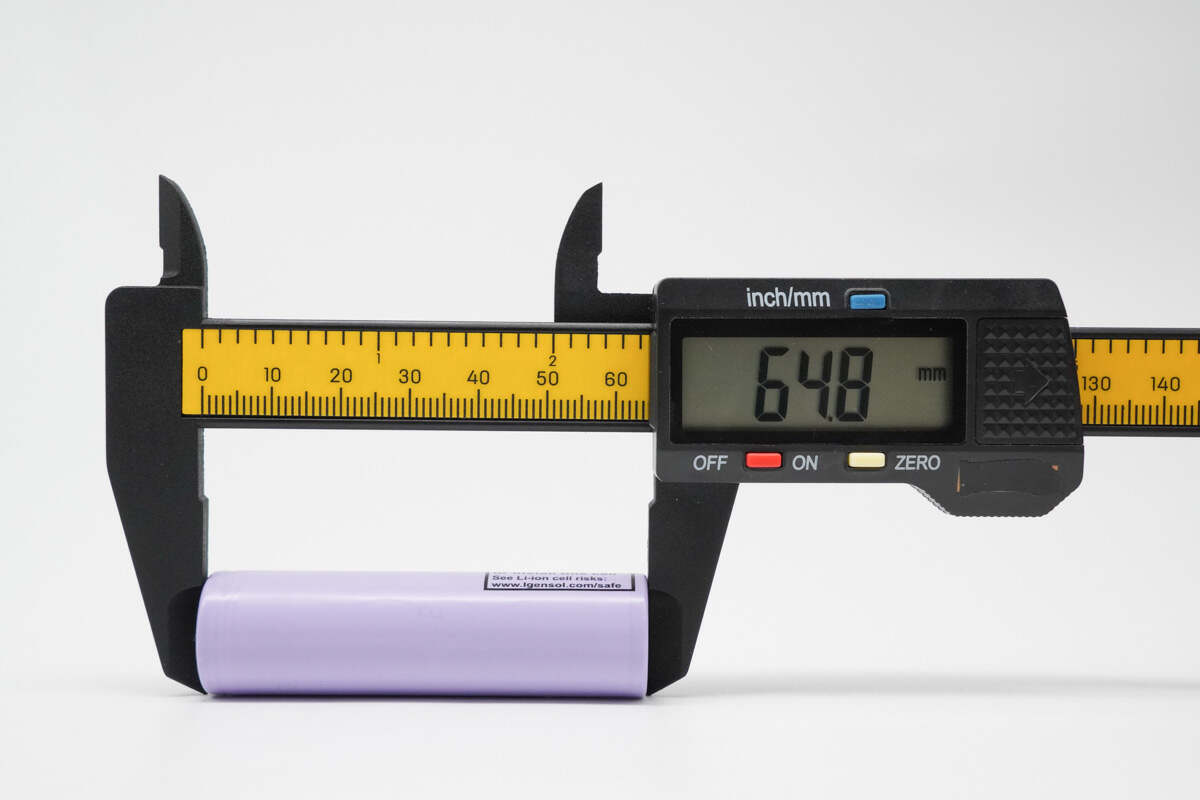

经塑胶卡尺测量，LG INR18650F1L电芯圆柱高度约为 64.8mm。

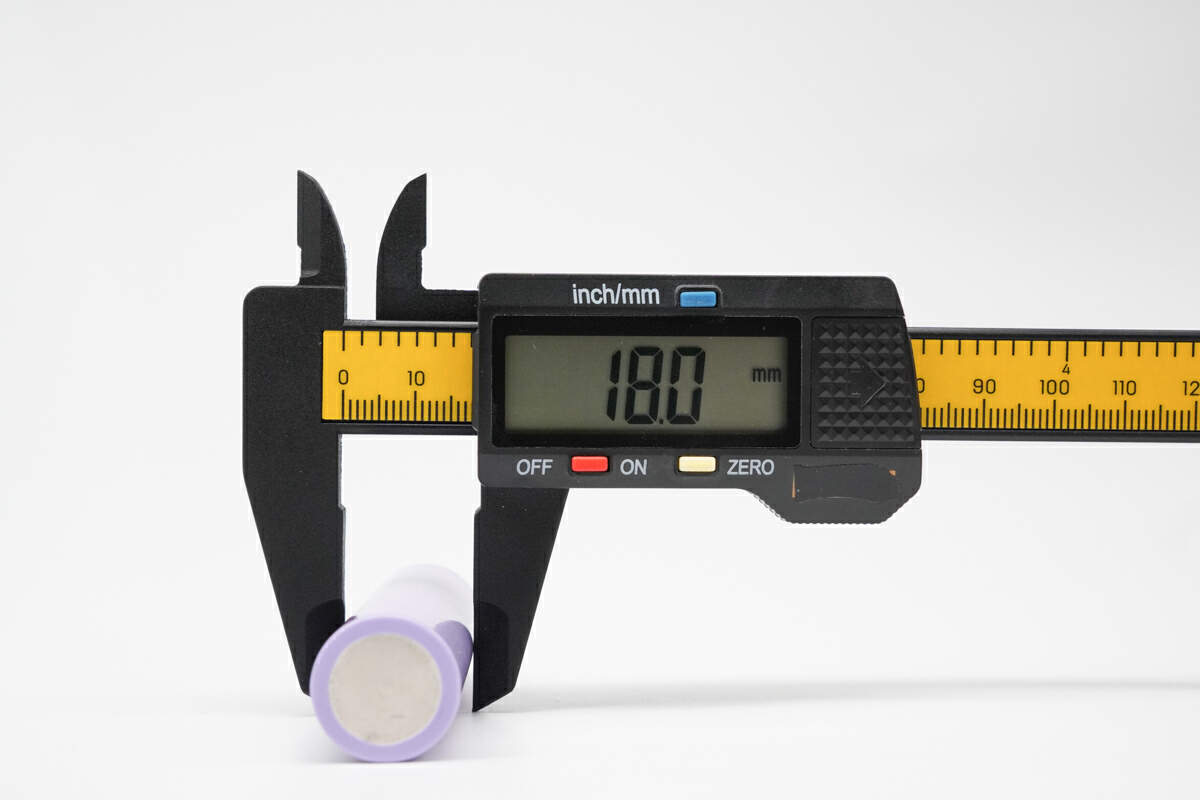

经塑胶卡尺测量，LG INR18650F1L电芯直径约为 18mm。

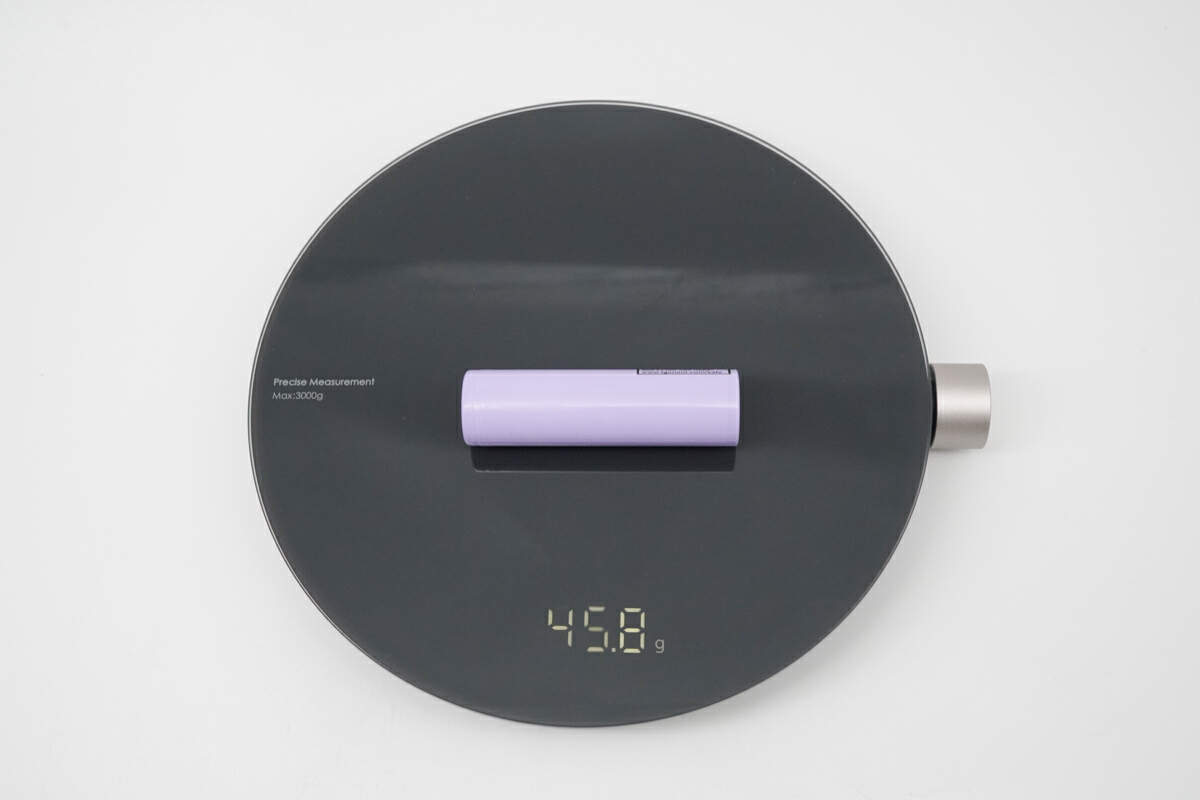

LG INR18650F1L电芯重量约为 45.8g。
规格书介绍

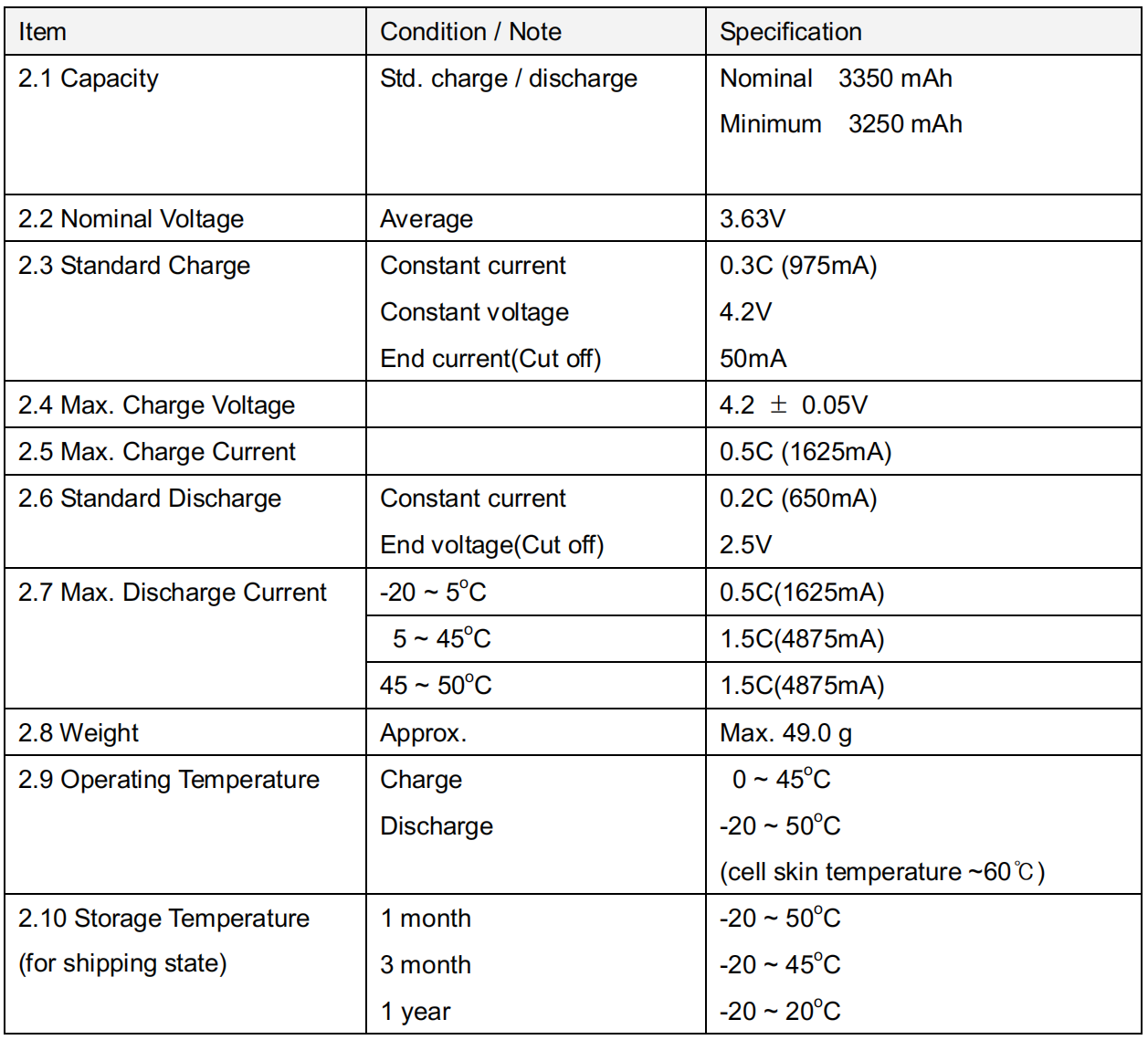

通过规格书了解到：LG INR18650F1L电芯标称容量 3350mAh，最小容量 3250mAh，标称电压 3.63V，标准充电电流 0.3C（975mA），充电截止电压 4.2V，充电截止电流50mA，最大充电电流0.5C（1625mA），标准放电电流 0.2C（650mA），放电截止电压 2.5V，最大放电电流1.5C（4875mA）。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。
充电测试
充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电

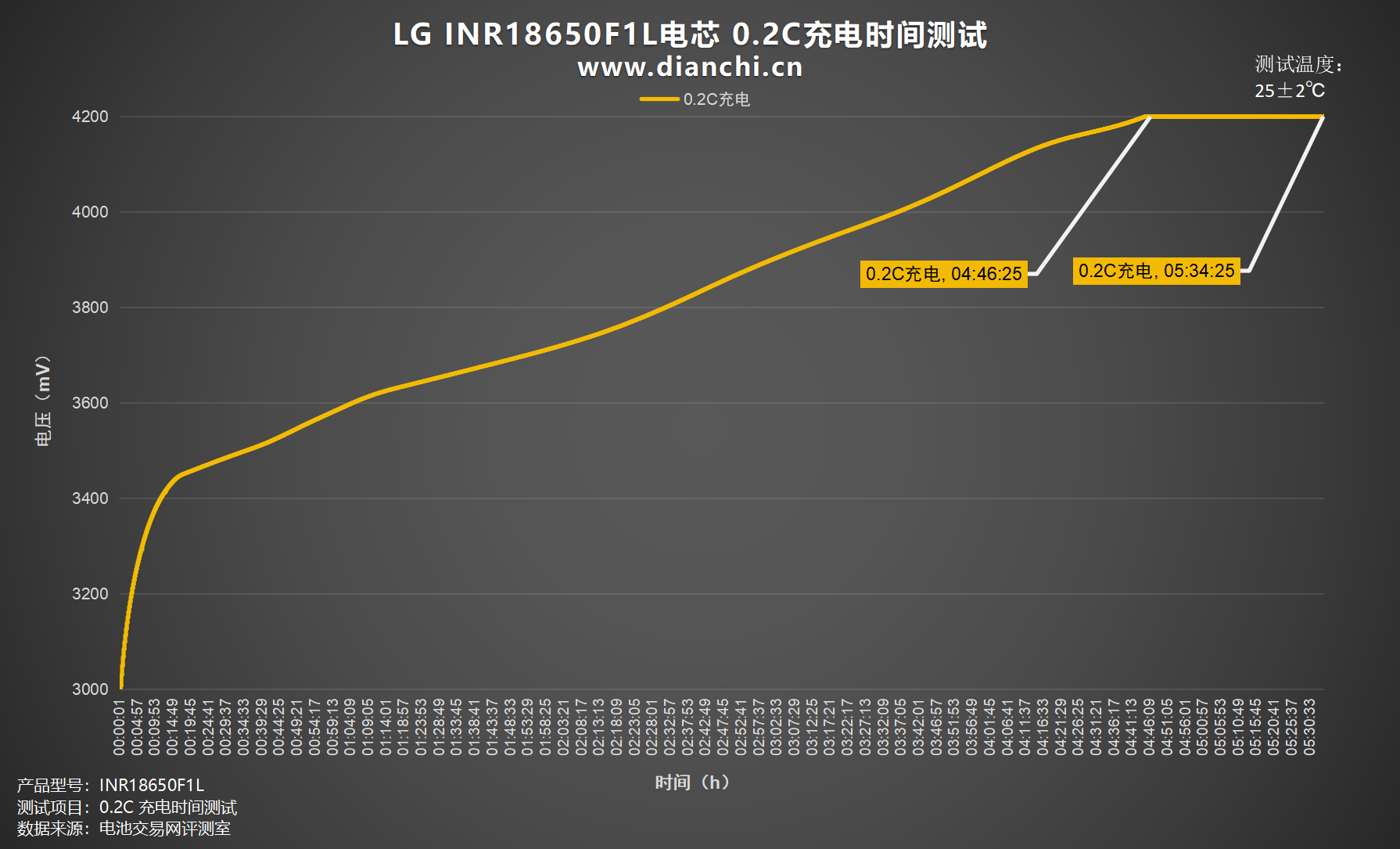

绘制出折线图，设置电流为 650mA，0.2C为LG INR18650F1L电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时46分钟，涓流完全充满时间约为5小时34分钟。
0.5C充电

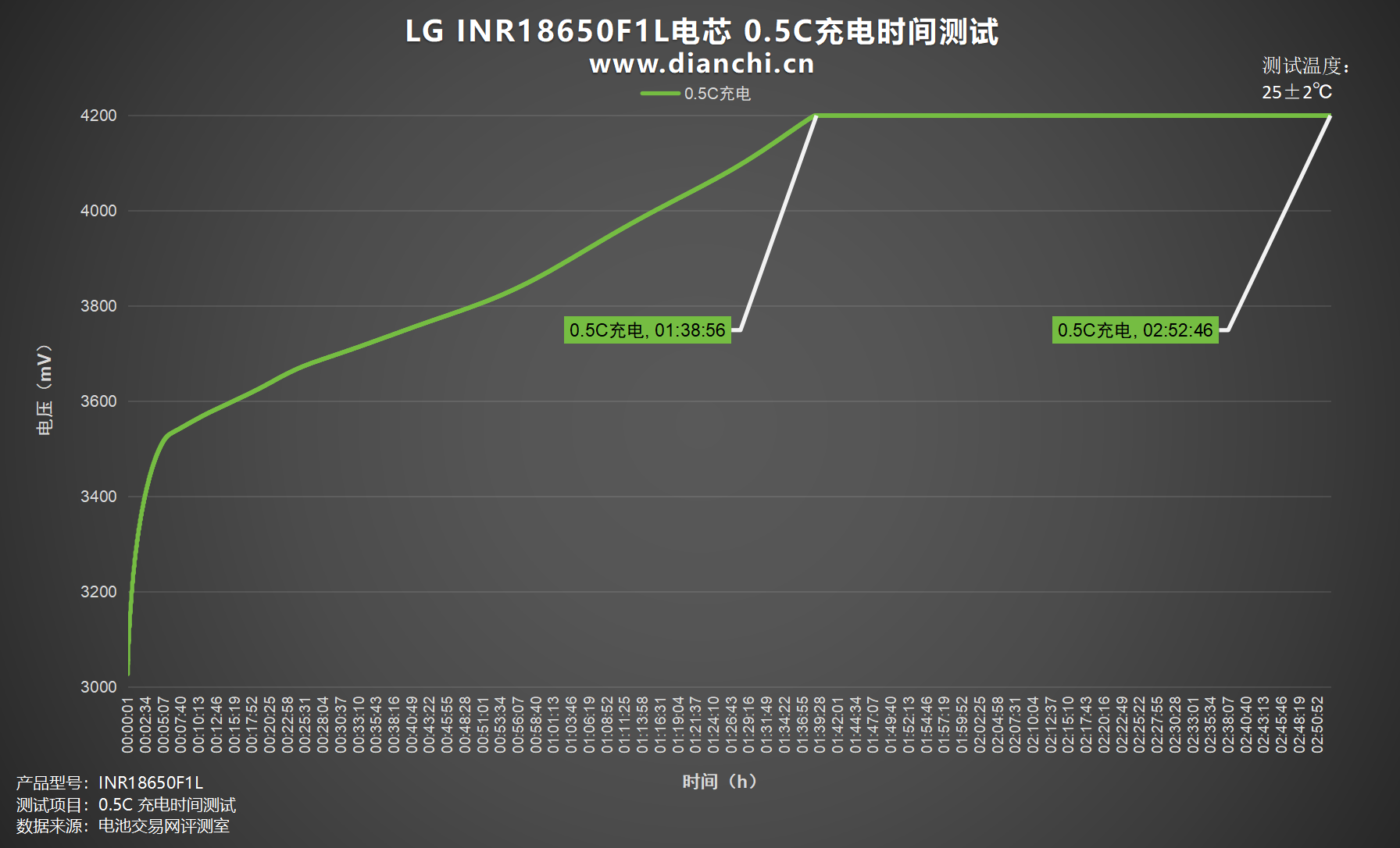

绘制出折线图，设置电流为 1625mA，0.5C为LG INR18650F1L电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时38分钟，涓流完全充满时间约为2小时52分钟。
1C充电

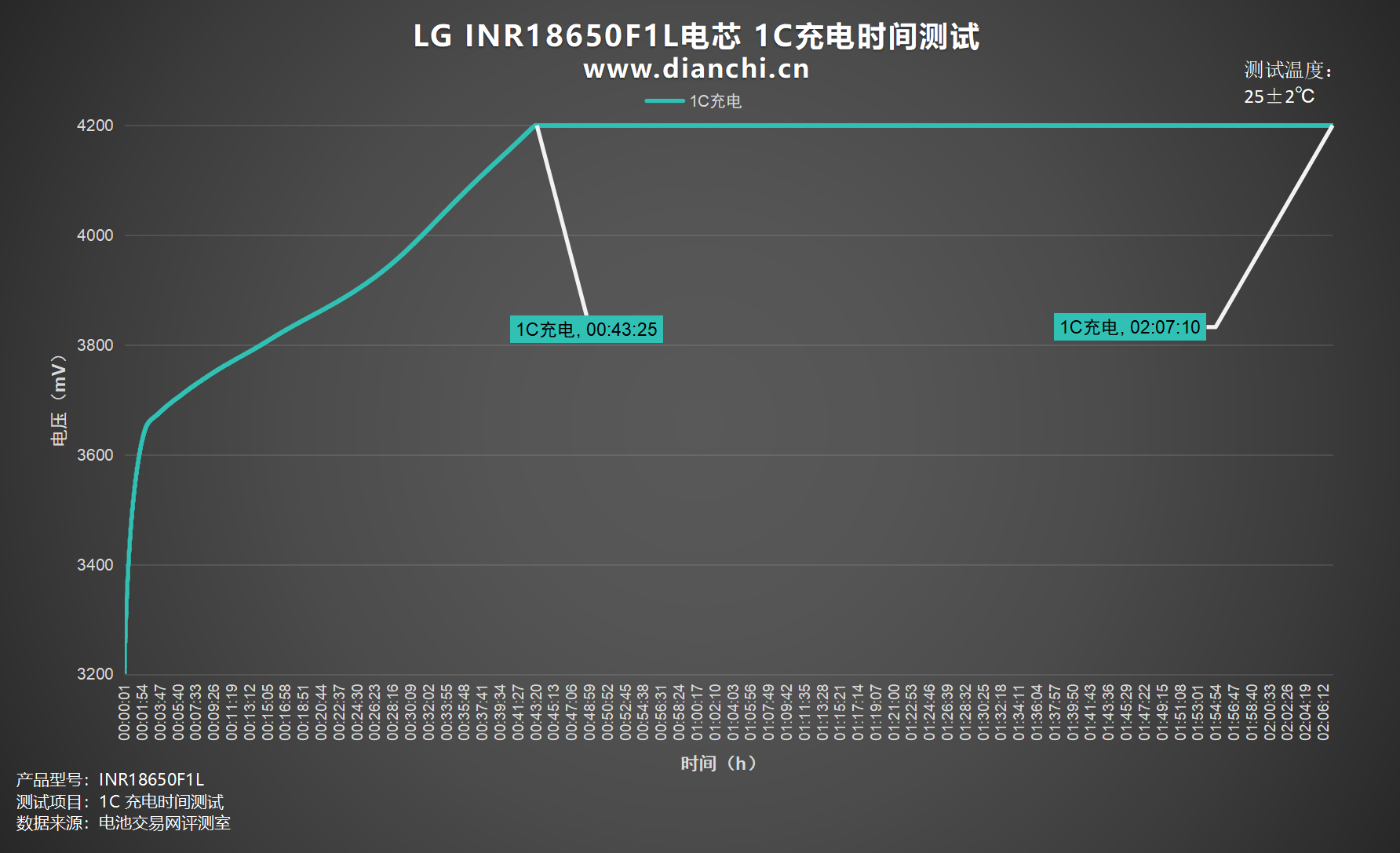

绘制出折线图，设置电流为 3250mA，1C为LG INR18650F1L电芯充电，充电截止电压为 4.2V，充至4.2V时间约为43分钟，涓流完全充满时间约为2小时7分钟。

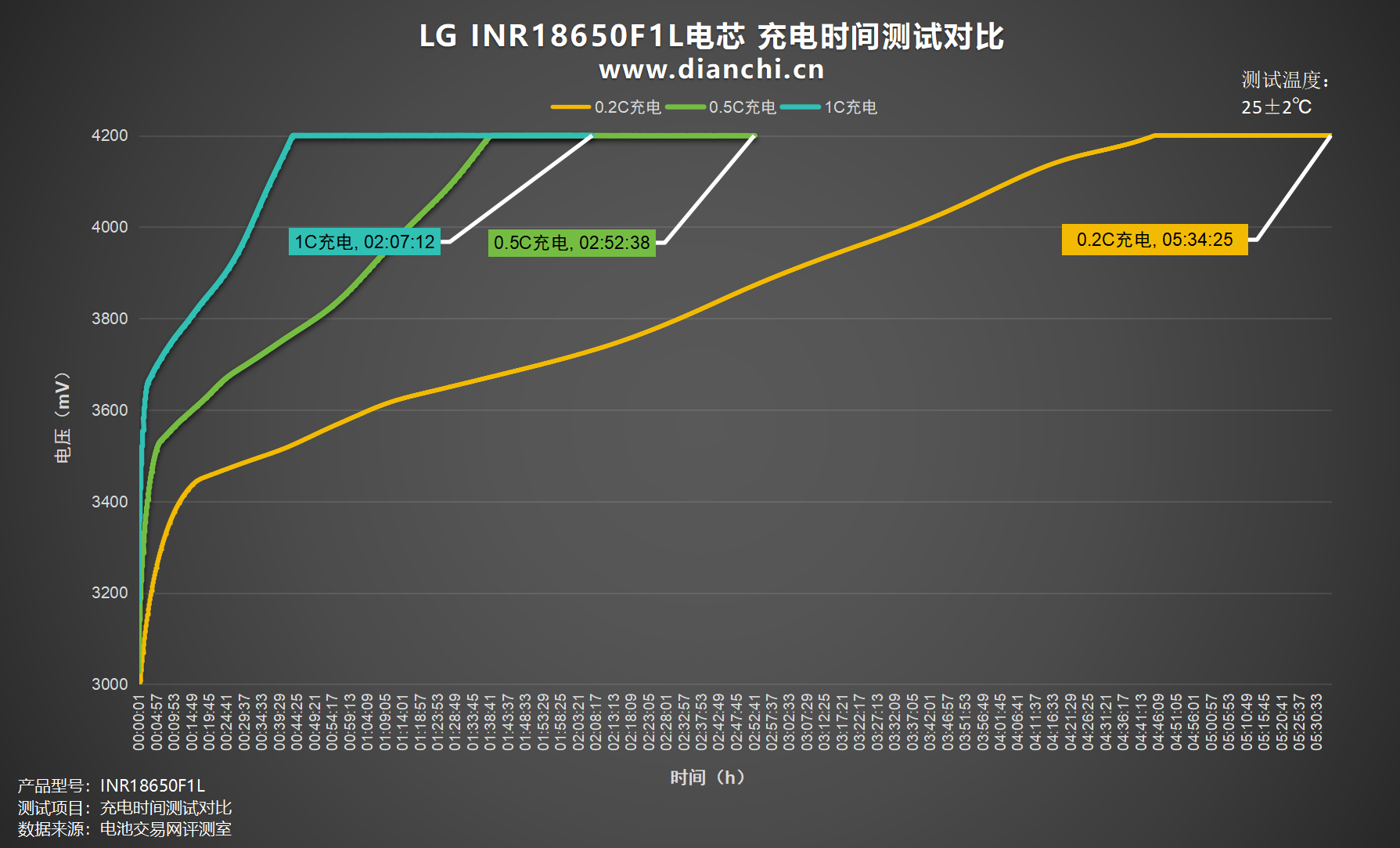

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时34分钟，0.5C充电充满耗时2小时52分钟，1C充电充满耗时2小时7分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电
绘制出折线图，设置电流为 650mA，0.2C为LG INR18650F1L电芯放电，均压 3.65V，放到截止电压为 2.5V，耗时约5小时2分钟，放出容量3275mAh，放出能量11.94Wh。
0.5C放电

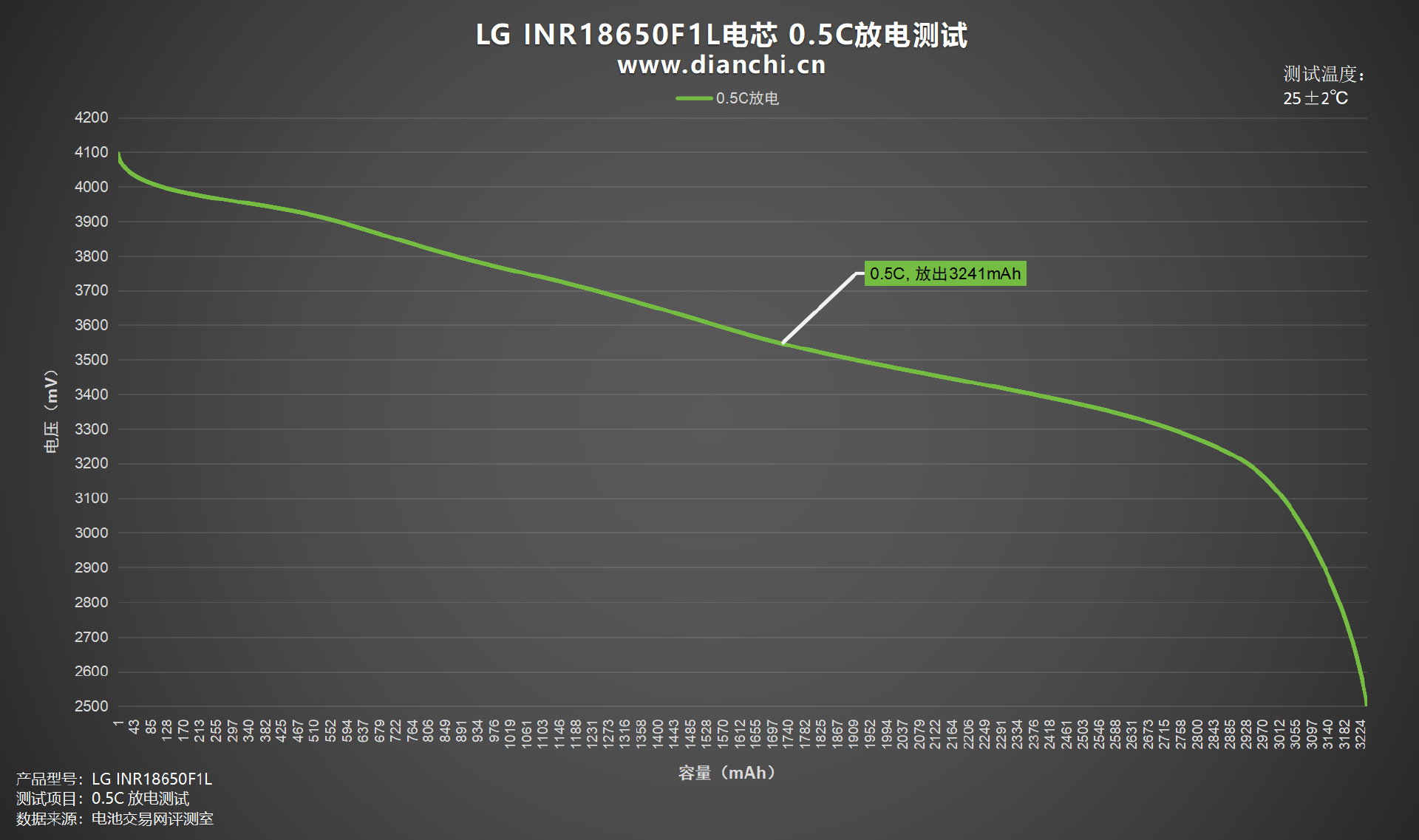

绘制出折线图，设置电流为 1625mA，0.5C为LG INR18650F1L电芯放电，均压 3.57V，放到截止电压为 2.5V，耗时约1小时59分钟，放出容量3241mAh，放出能量11.58Wh。
1C放电

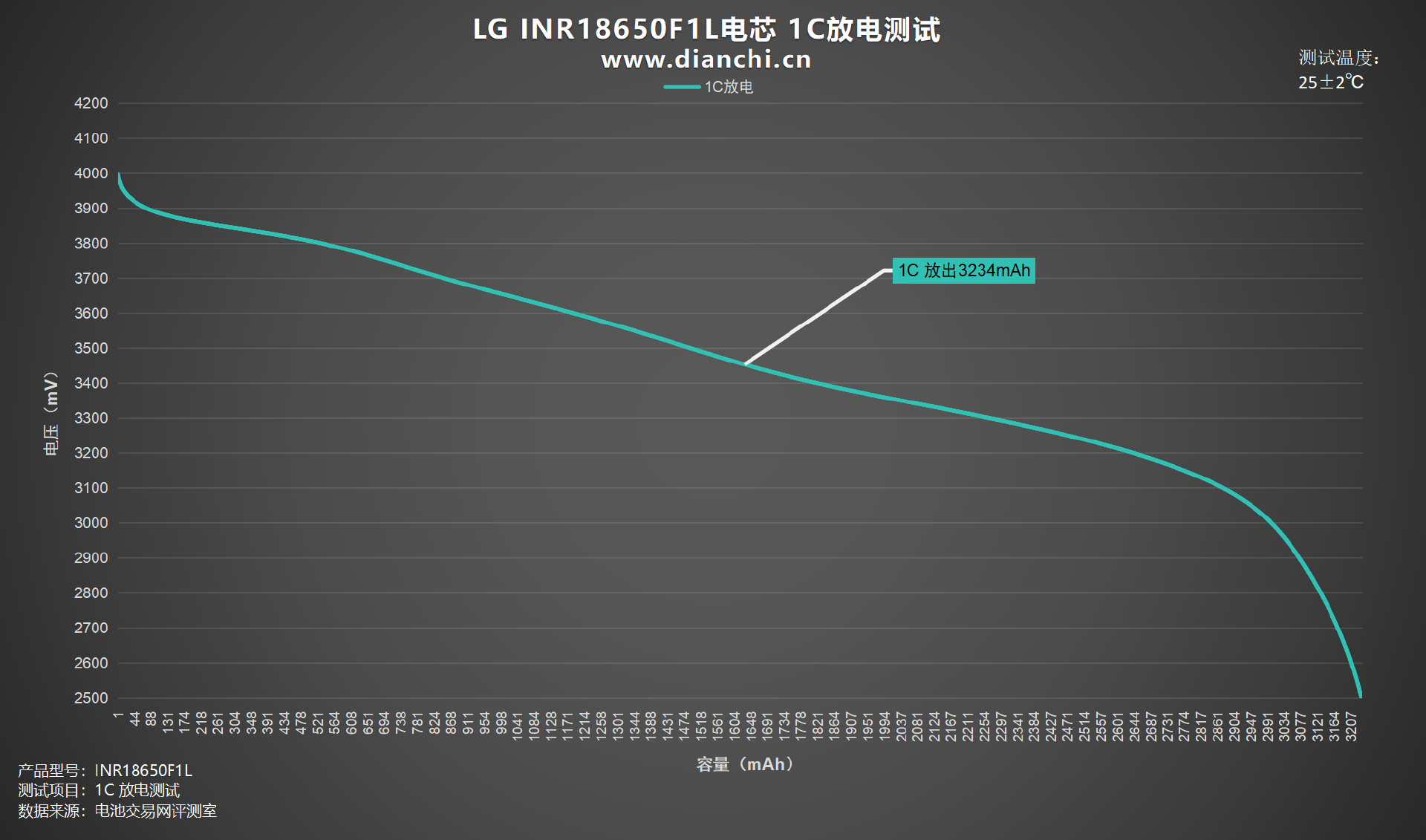

绘制出折线图，设置电流为 3250mA，1C为LG INR18650F1L电芯放电，均压 3.46V，放到截止电压为 2.5V，耗时约59分钟，放出容量3234mAh，放出能量11.18Wh。

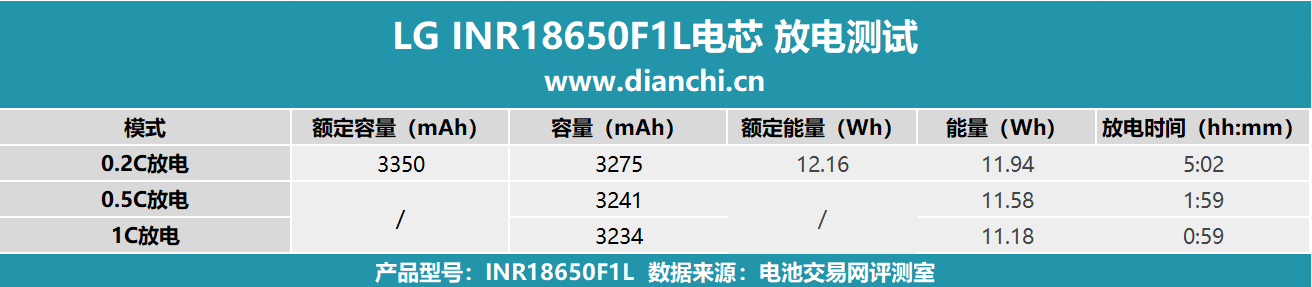

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为59分钟。放电时间最长的为0.2C放电，放电时间约为5小时2分钟。

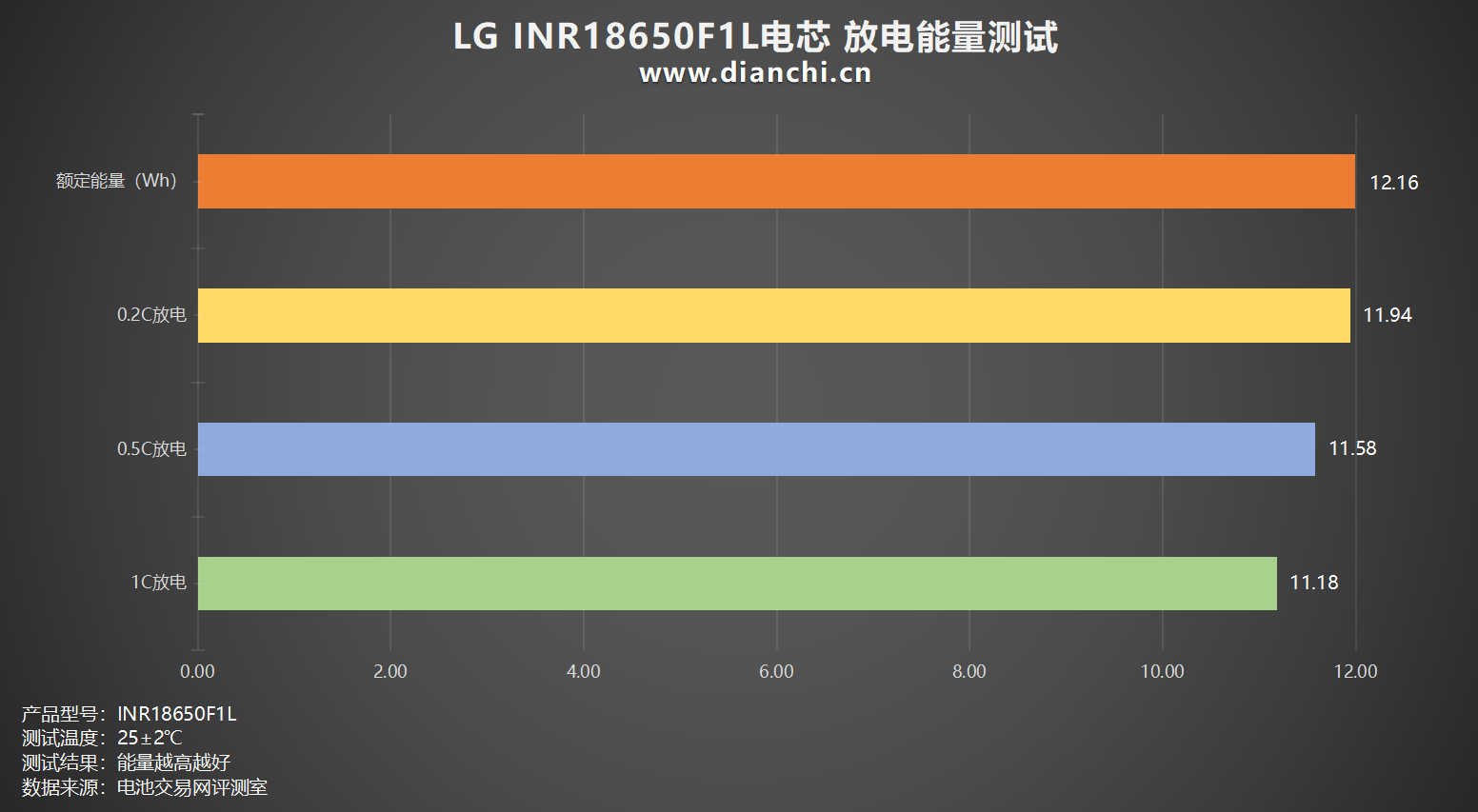

将测试数据汇总成柱状图，放电测试中整体放电能量在11.18-11.94Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到11.94Wh；放电能量最低的是1C放电档位，放电能量为11.18Wh。

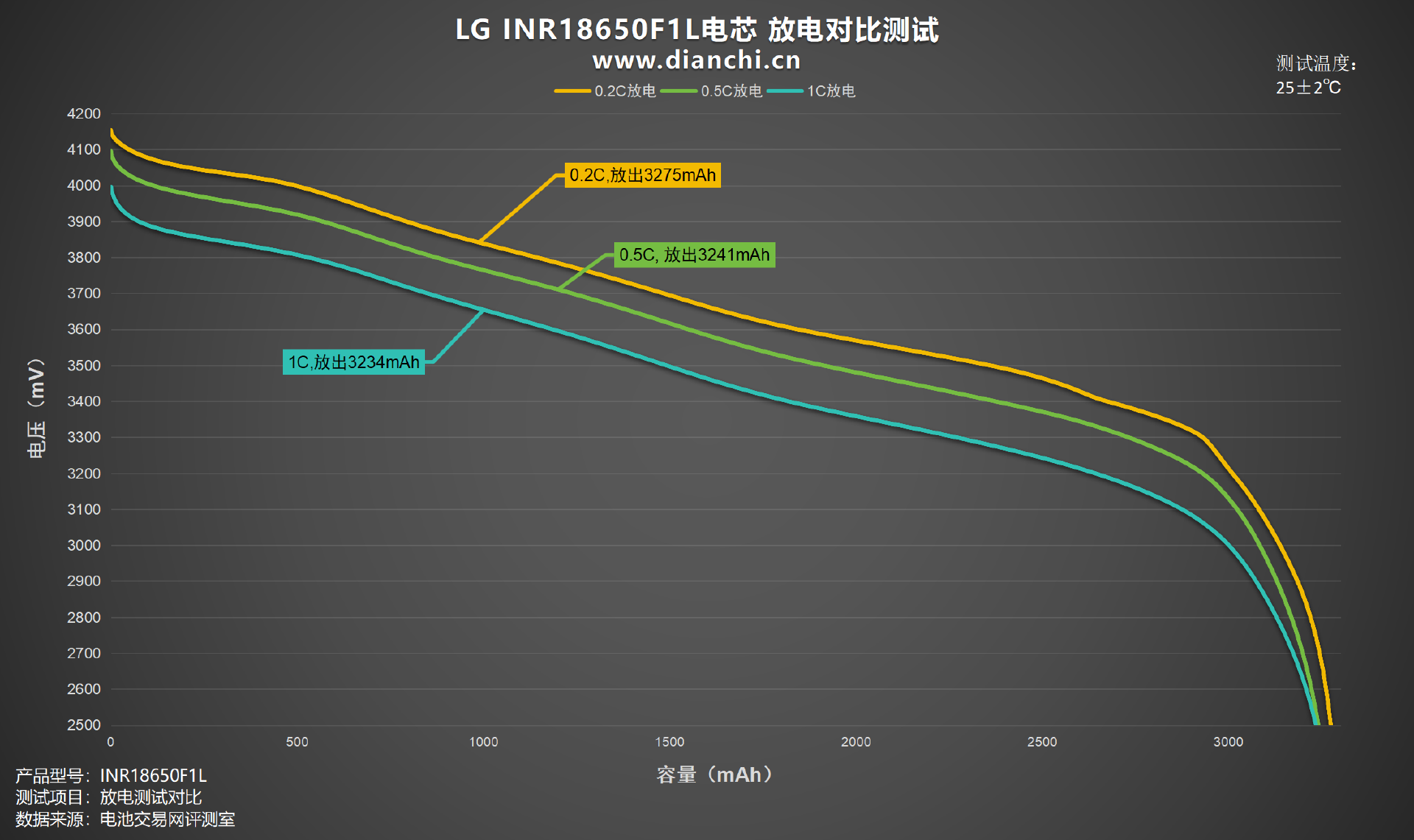

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量3275mAh，放出容量最低的是 1C放电档位放出容量3234mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

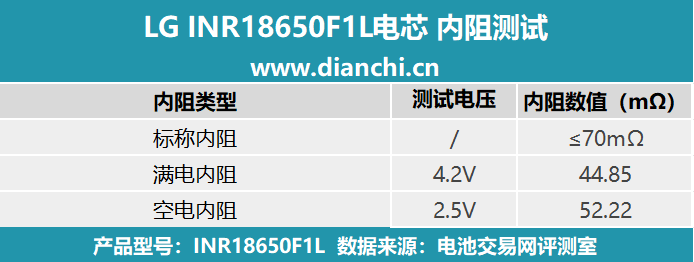

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，LG INR18650F1L标称内阻为≤70mΩ。
绘制出柱状图，可以看到 4.2V满电内阻为 44.85mΩ，2.5V空电内阻为 52.22mΩ，均没有超过标称内阻。
温度测试
温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
充电温度测试
0.2C充电

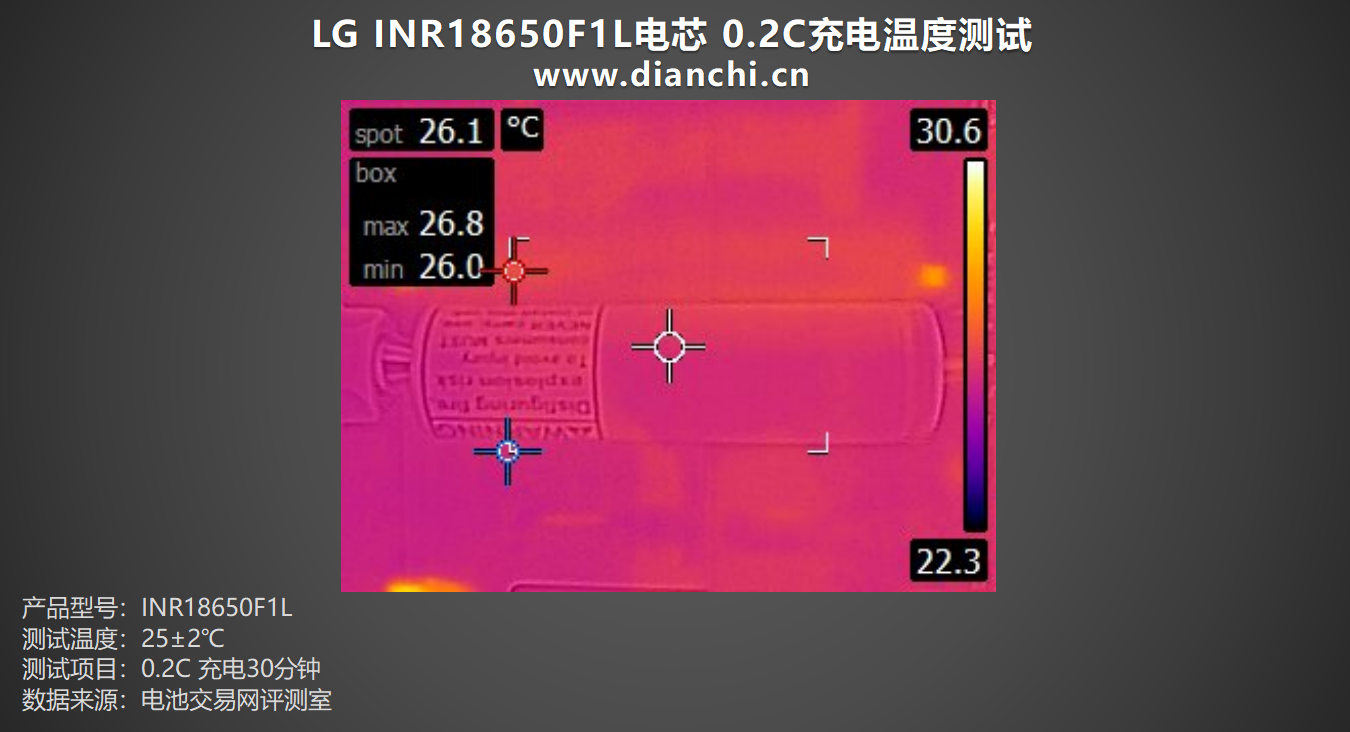

LG INR18650F1L电芯以0.2C倍率进行充电30分钟，表面最高温度为26.8℃左右。
0.5C充电

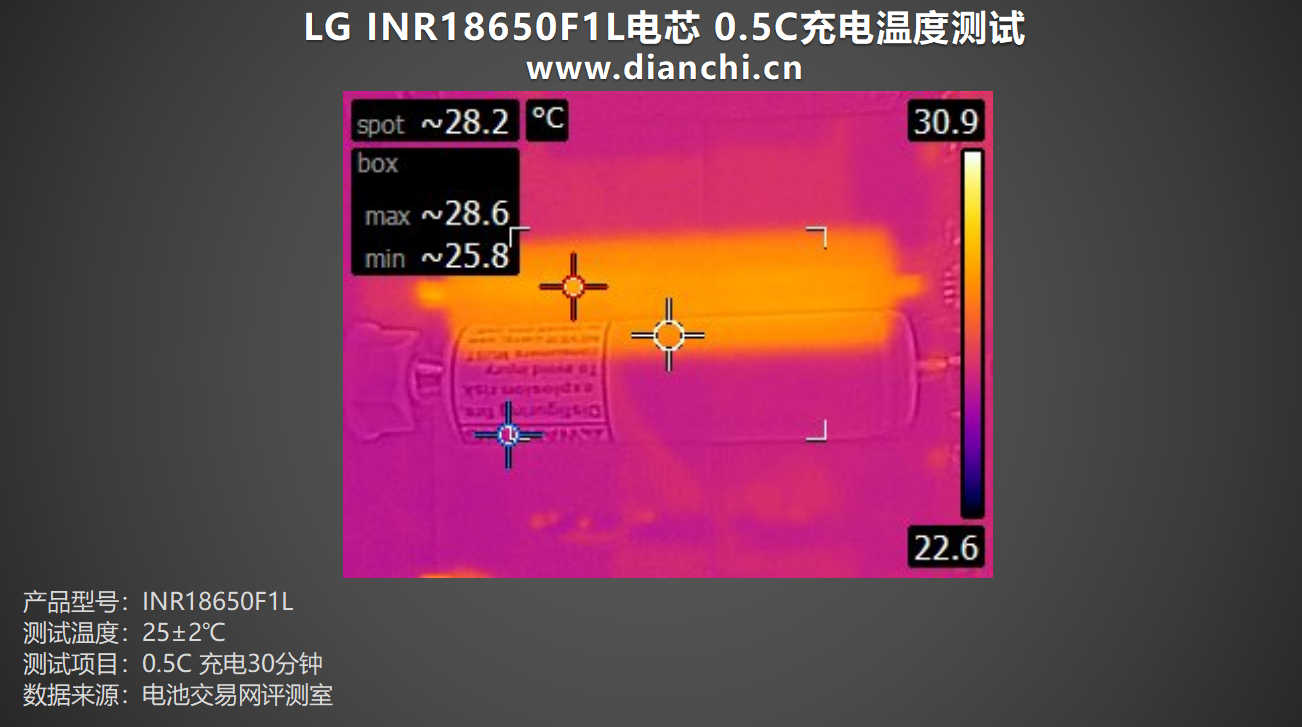

LG INR18650F1L电芯以0.5C倍率进行充电30分钟，表面最高温度为28.6℃左右。
1C充电

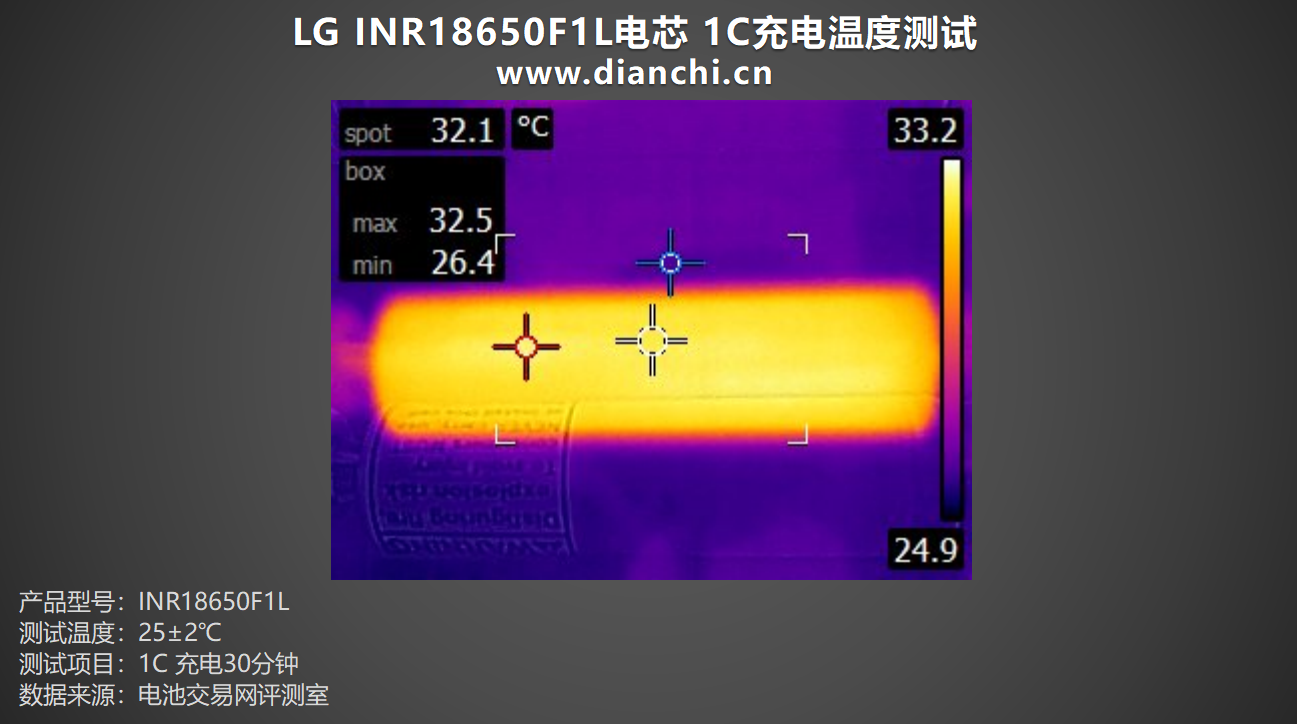

LG INR18650F1L电芯以1C倍率进行充电30分钟，表面最高温度为32.5℃左右。
放电温度测试
0.2C放电

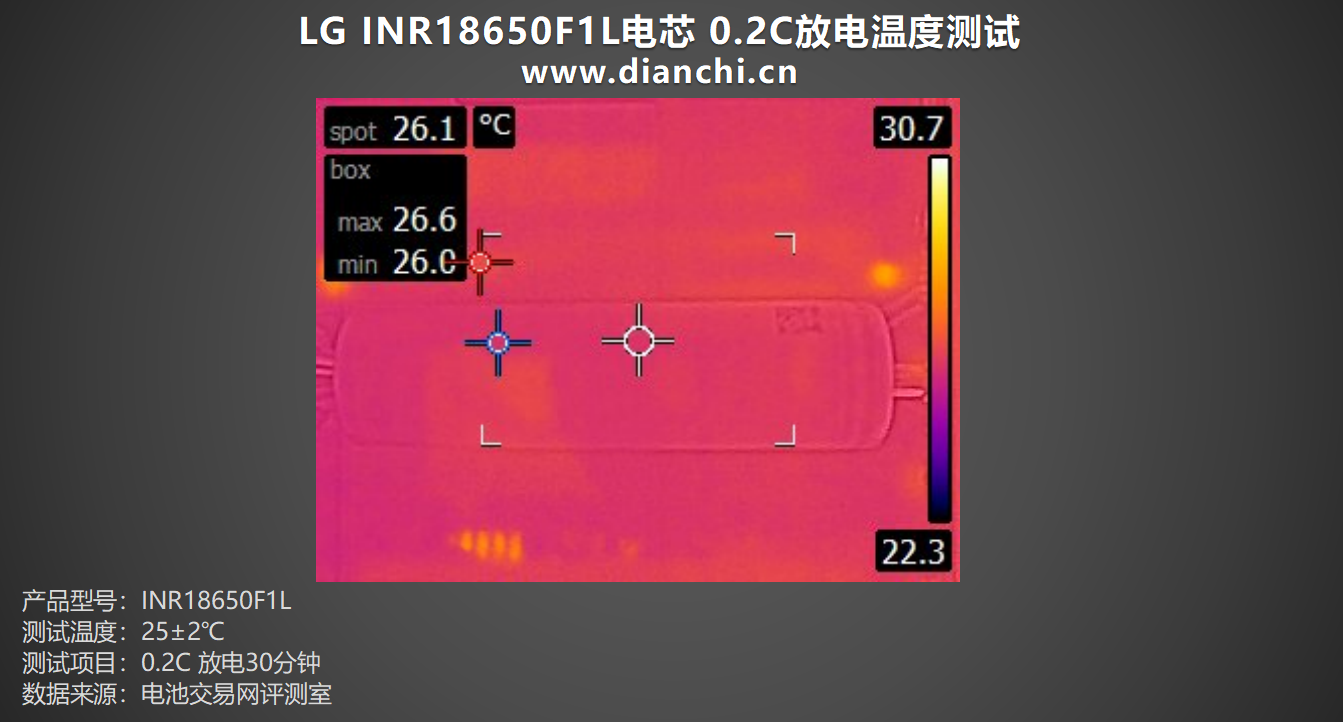

LG INR18650F1L电芯以0.2C倍率进行放电30分钟，表面最高温度为26.6℃左右。
0.5C放电

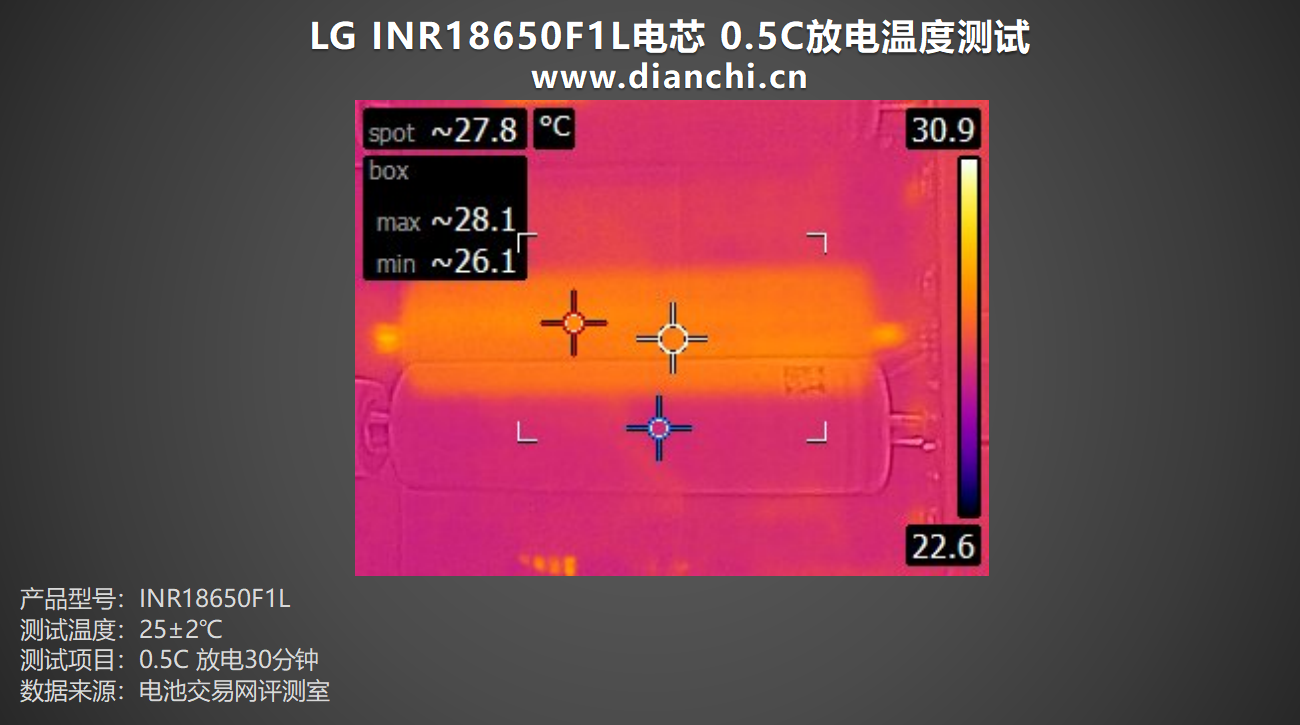

LG INR18650F1L电芯以0.5C倍率进行放电30分钟，表面最高温度为28.1℃左右。
1C放电

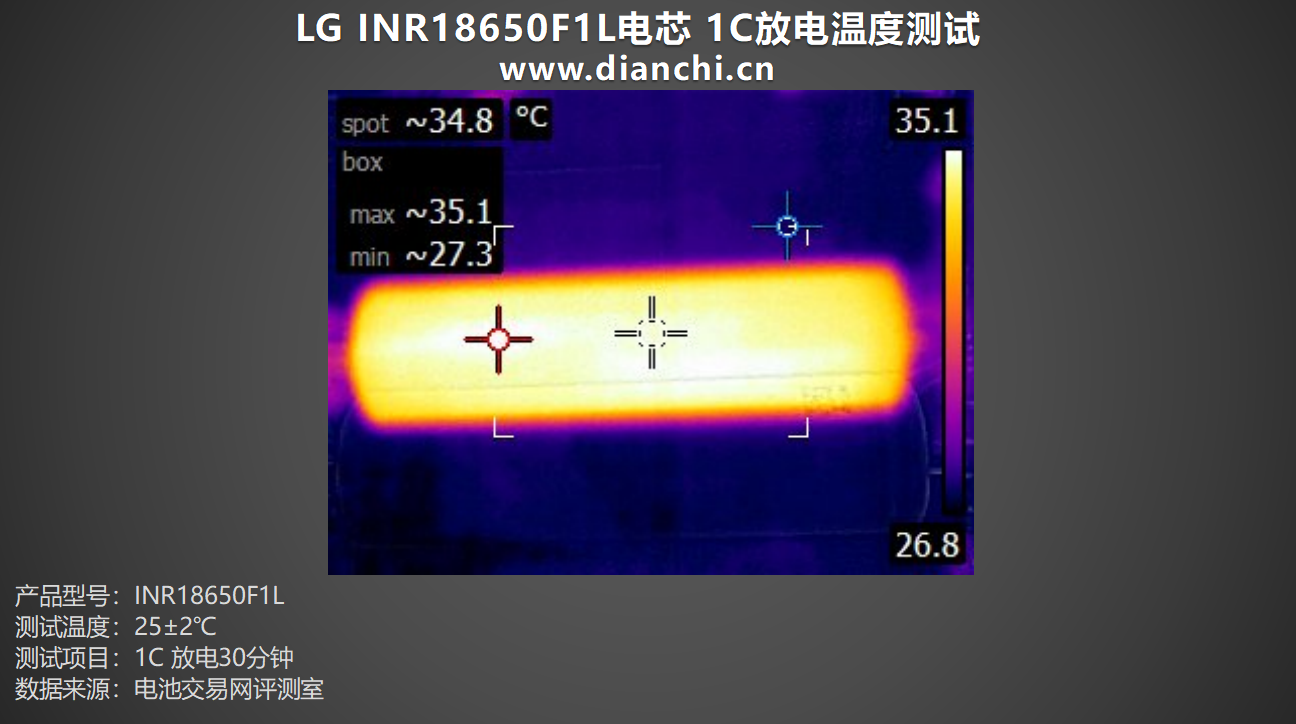

LG INR18650F1L电芯以1C倍率进行放电30分钟，表面最高温度为35.1℃左右。
电池交易网总结
这款LG INR18650F1L电芯，电池交易网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在2小时7分钟完成充电，放电部分，可以看到0.2C倍率放电放出容量3275mAh，放出能量达到11.94Wh。
内阻和温度表现，首先是内阻方面，4.2V满电内阻为 44.85mΩ，2.5V空电内阻为 52.22mΩ，均没有超过标称内阻；温度方面，在三组不同倍率充放电进行30分钟后测试温度，充电温度在26-33℃区间，放电温度在26-35℃区间，整体手感温热。
总体来看，LG INR18650F1L电芯以其高效能、快速充放电能力、稳定的内阻和优秀的温度控制，为便携设备提供了可靠的动力支持，是一款综合性能强大的电芯产品。
规格书下载
LG品牌专区
https://www.dianchi.cn/brand/LG.html
LG INR18650F1L电芯
https://www.dianchi.cn/product/1720531617470.html
相关阅读：
评论0
