宜家（IKEA）是一家来自瑞典的全球知名家具和家居用品零售商，也生产电源和电子类设备。
而就在近日，宜家发起了关于它旗下VARMFRONT 旺芙荣移动电源的召回措施，原因是产品在使用过程中可能过热，在过热情况下会存在熔化或自限性自燃的潜在隐患。
充电头网近期正好拿到了宜家这款VARMFRONT 旺芙荣移动电源，该电源配备两个USB-A接口和一个USB-C接口，三口支持最高功率为18W，支持主流QC3、FCP、AFC、SFCP、DCP、Apple 2.4A充电协议，配备电源按钮和电量指示灯。
通过拆解了解到，其内置创明4节18650电芯，并联成组，单颗标称电压3.6V，标称容量2600mAh。移动电源管理方案，采用英集芯IP5328，该芯片集成多种主流协议和升降压和协议识别功能。下面一起来宜家 旺芙荣移动电源的详情。
按照管理，先来看一下这款充电宝的包装。

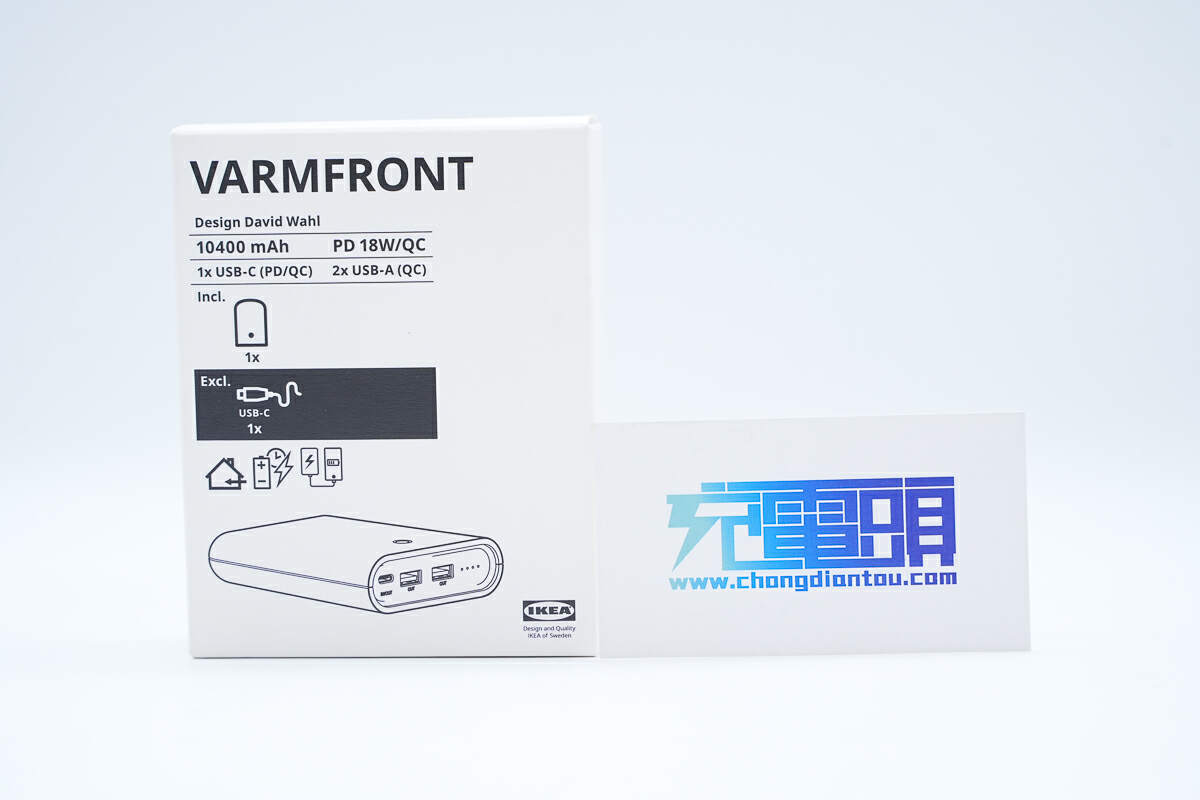

宜家 旺芙荣18W充电宝包装盒外采用白色外壳，正面顶部有旺芙荣英文品牌名”VARMFRONT“。下方是产品基本参数、产品规格以及产品示意图，右下角则是宜家的品牌LOGO。

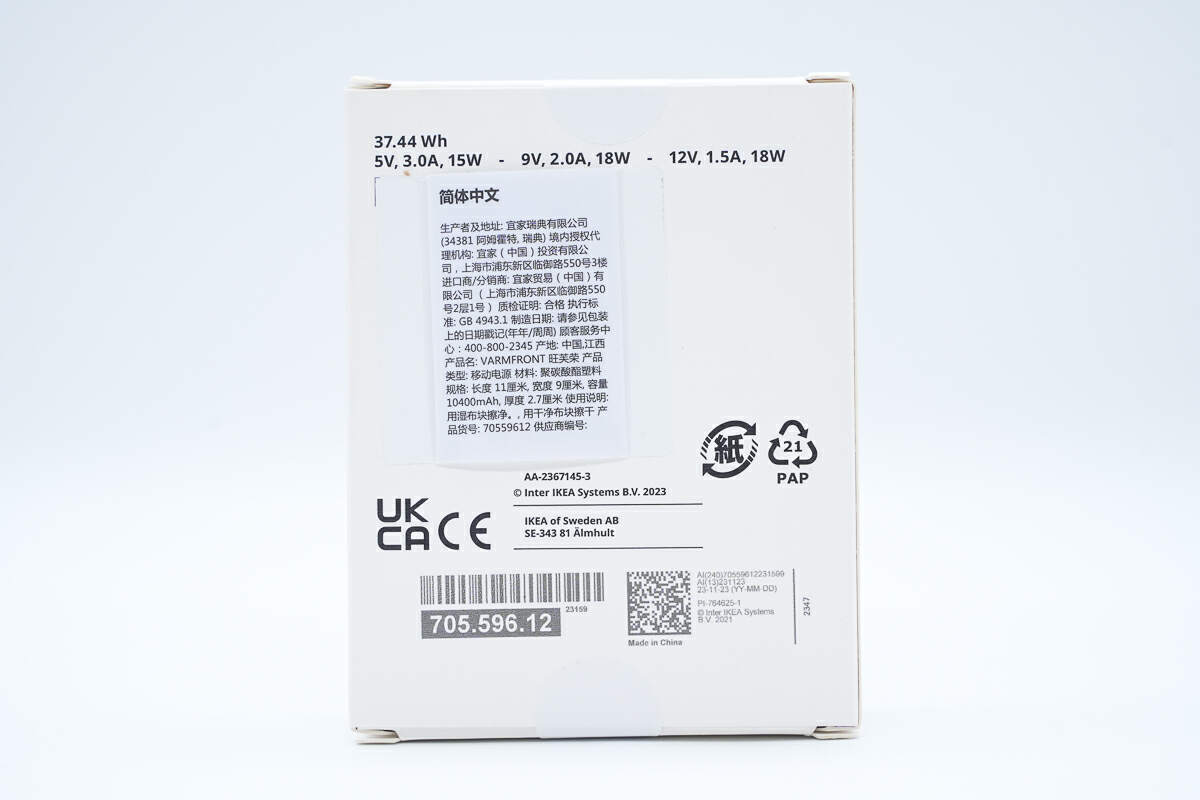

包装盒背面有白色贴纸，印有中文版的产品参数。其他地方印有产品安规标识和生产信息喷码。
参数内容后续到产品描述中详细介绍，此处不表。

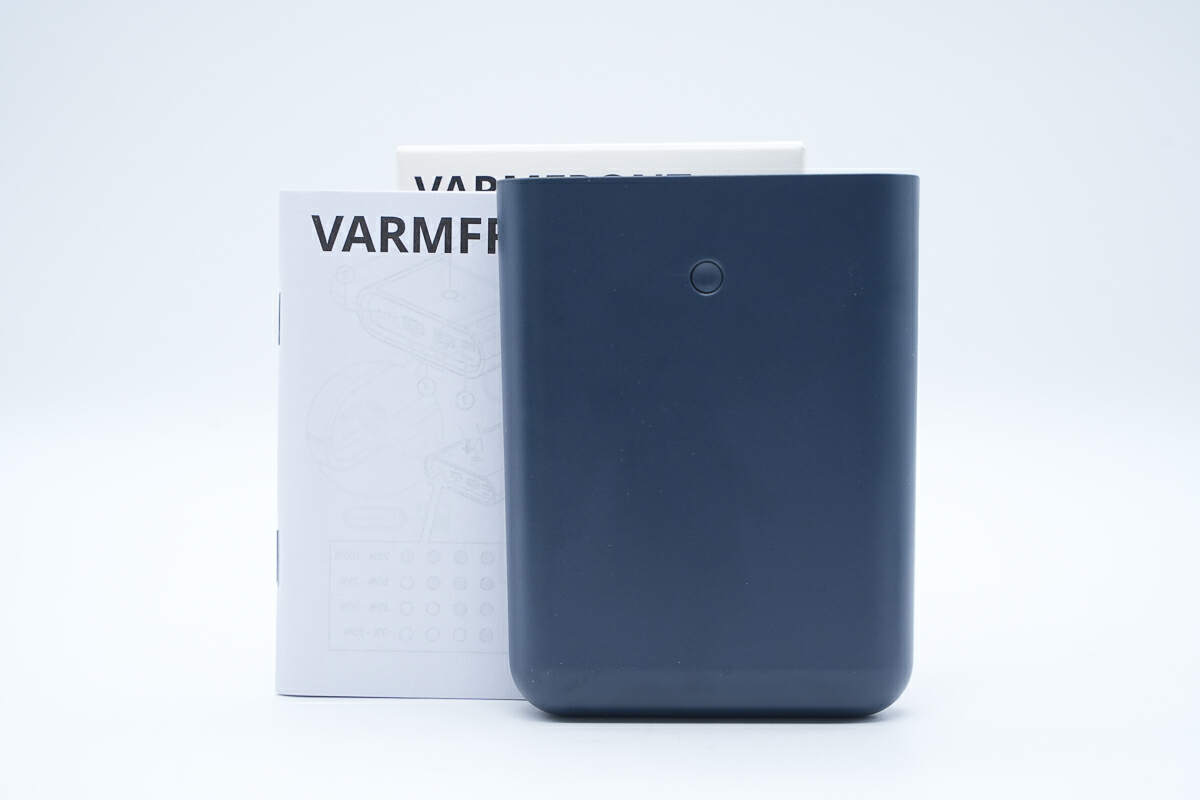

取出包装盒里配件，除宜家 旺芙荣18W充电宝外，还有一份说明书。
宜家 旺芙荣18W充电宝整体采用蓝色磨砂材质，触感细腻，边缘过渡圆润，整体十分简约。

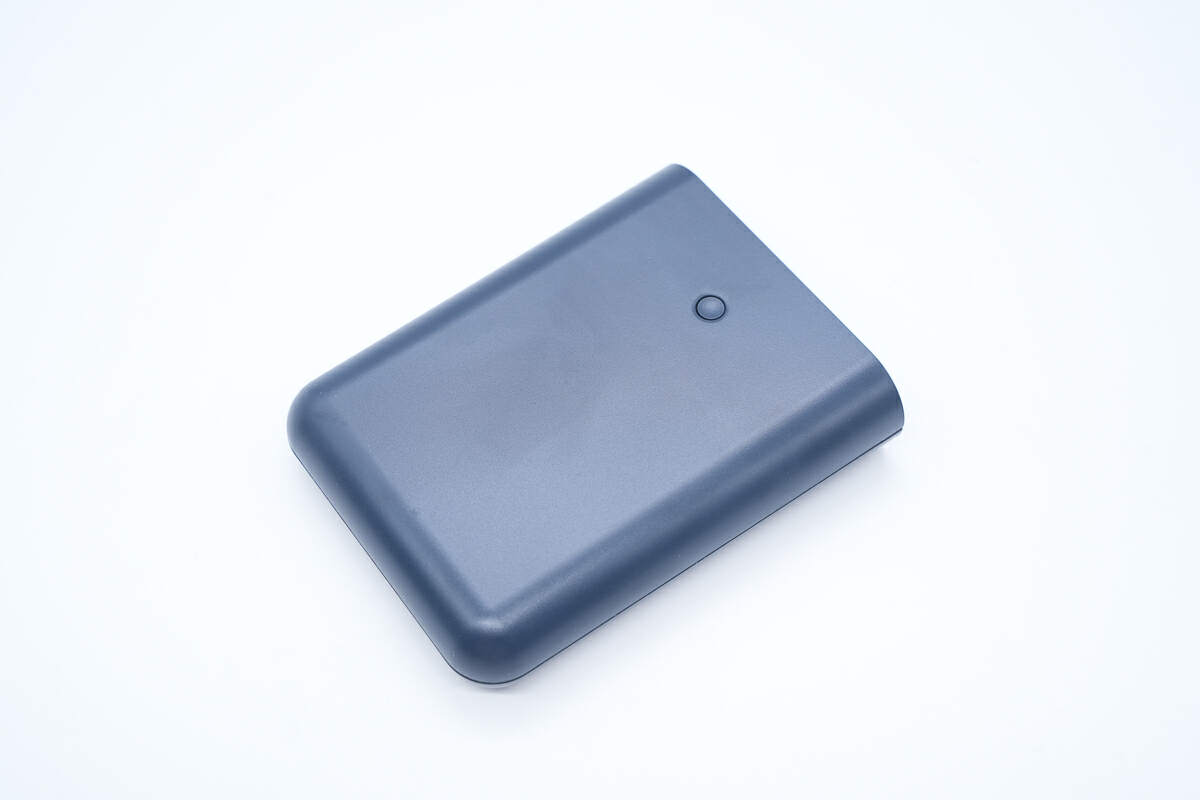

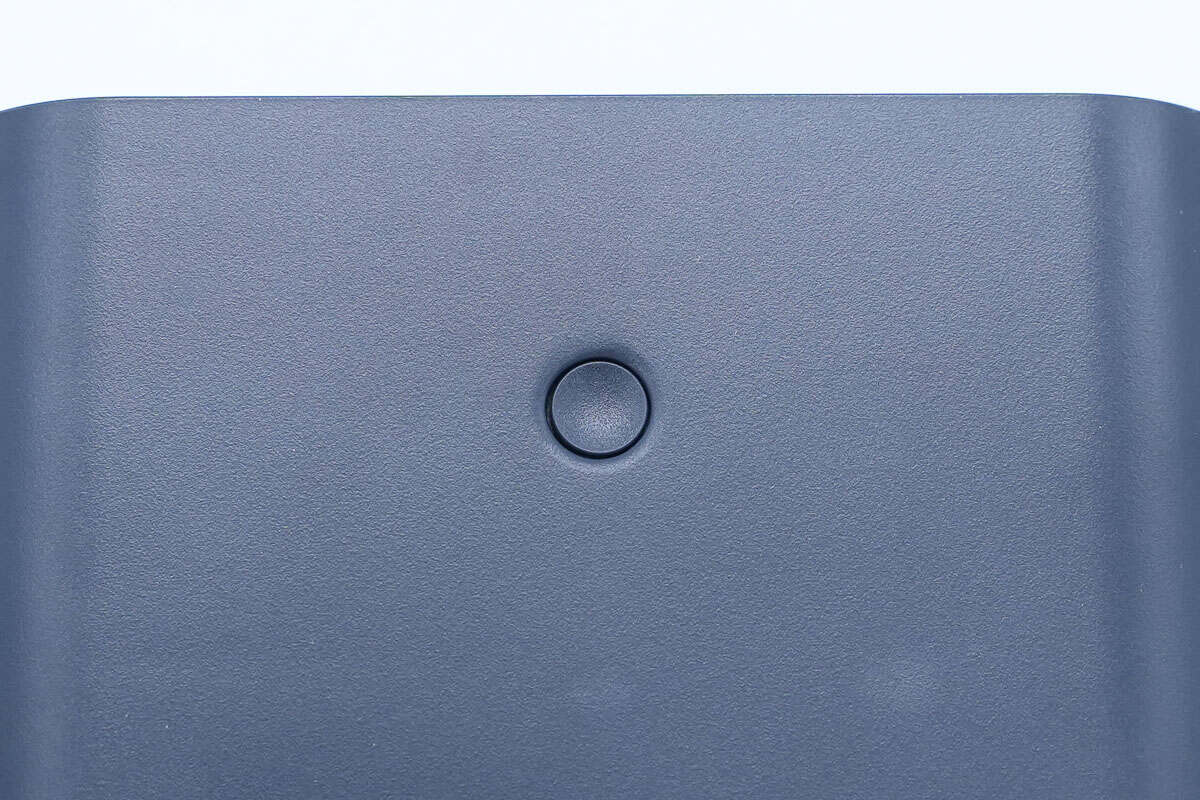

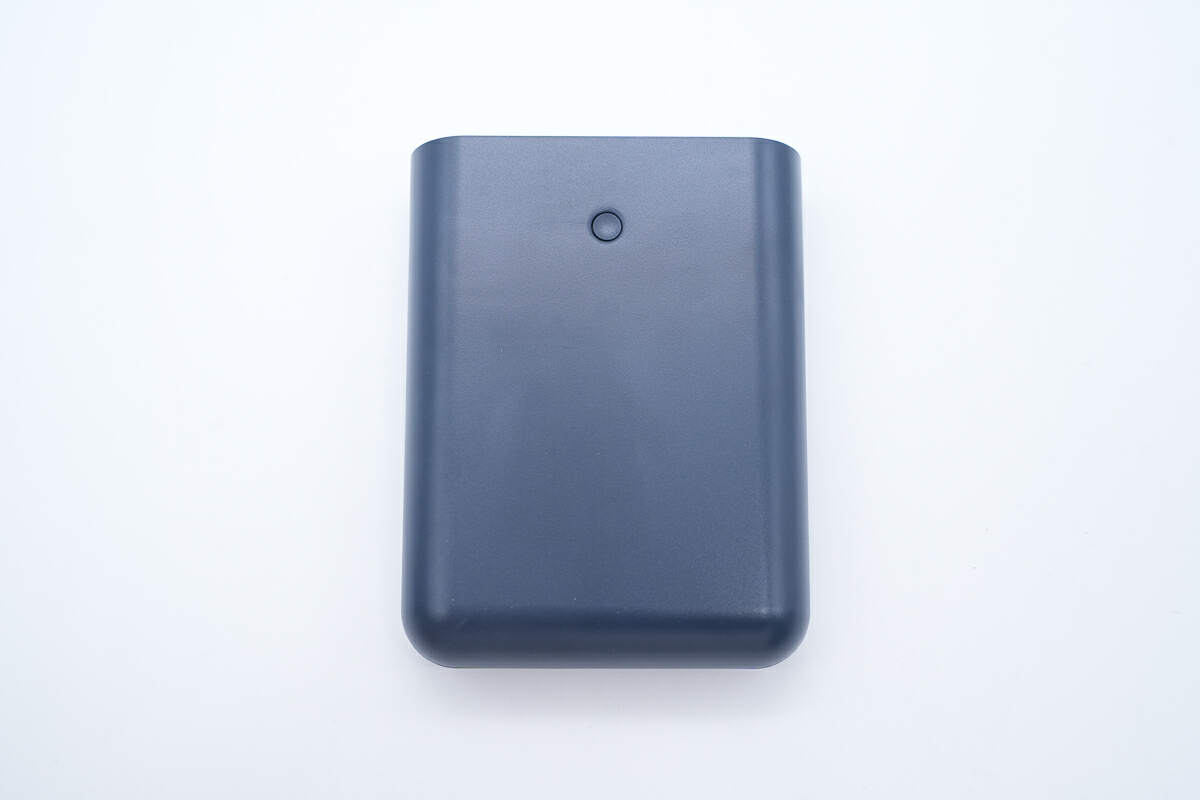

充电宝正面一览，顶部可见圆形电源按钮。
电源按钮特写，为圆形且内部凹陷。

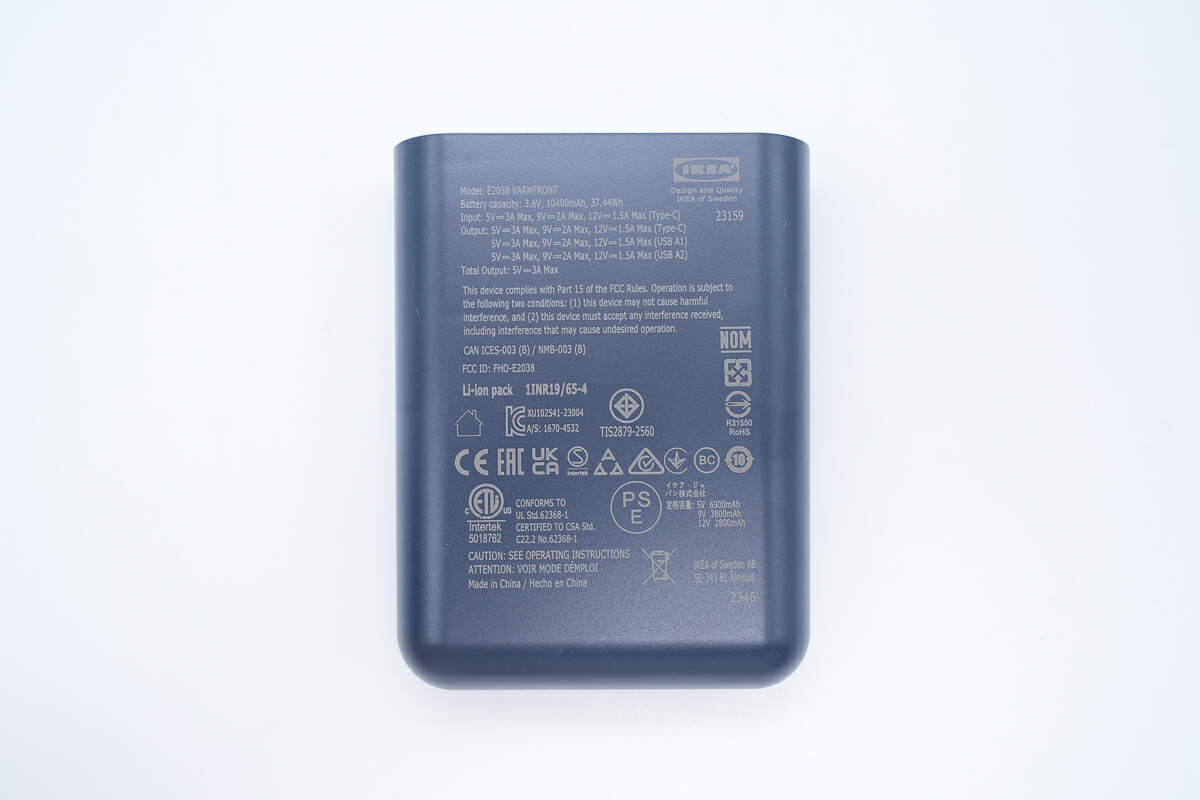

背面信息一览，背面印有充电宝参数信息，安规标识等信息。

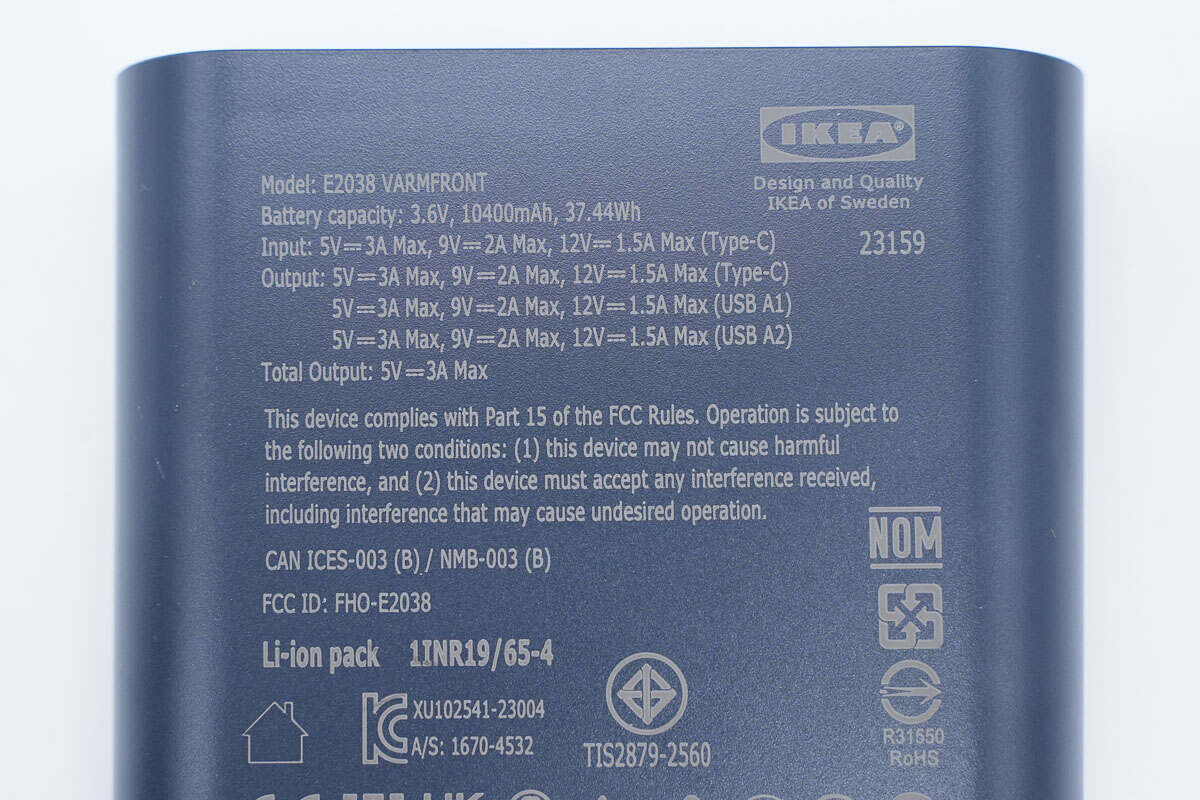

参数信息特写：
Model： E2038 VARMFRONT
Battery capacity：3.6V， 10400mAh， 37.44Wh
Input：5V3A Max， 9V2A Max， 12V1.5A Max （Type-C）
Qutput： 5V3A Max，9V2A Max，12V1.A Max （Type-C）
5V3A Max，9V2A Max， 12V1.5A Max （USB A1）
5V3A Max，9V2A Max， 12V1.5A Max （USB A2）
Total Output： 5V 3A Max

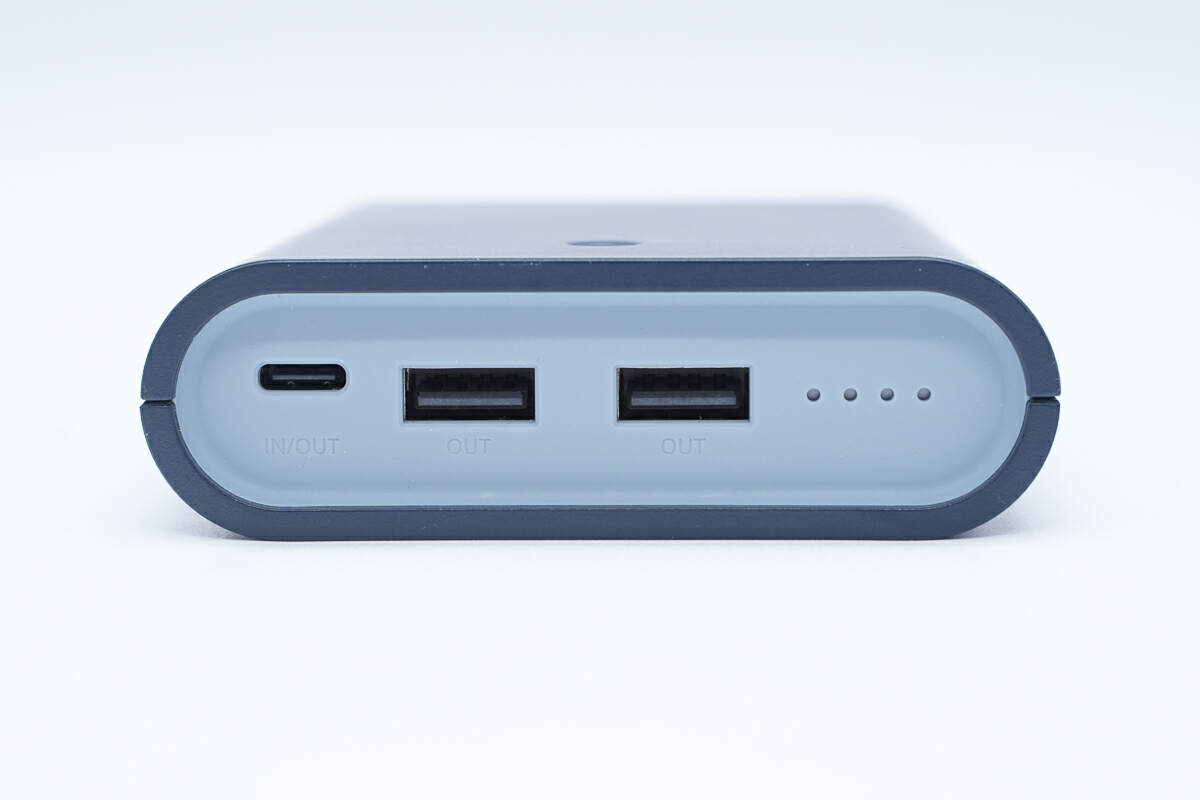

底面可见电量指示灯和开关按钮，以及两个USB-A接口和一个USB-C接口。

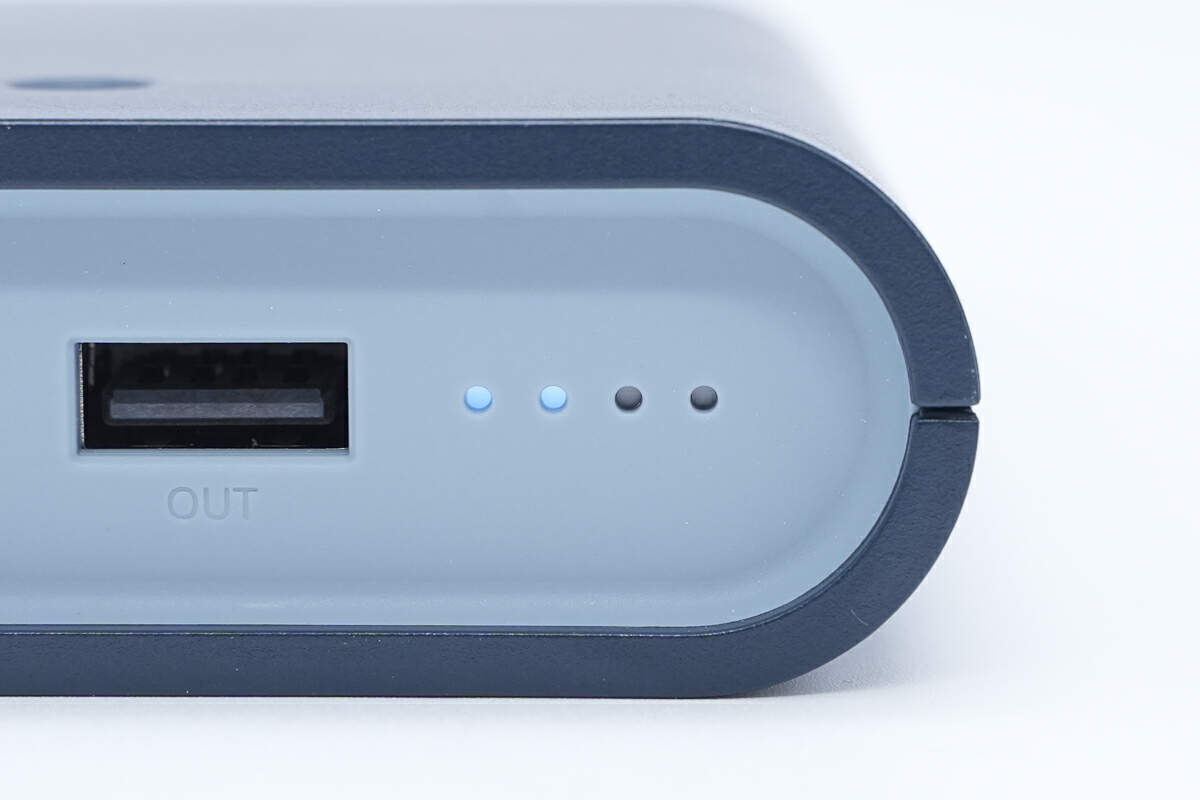

电源指示灯特写，工作时亮冷蓝色光柱。

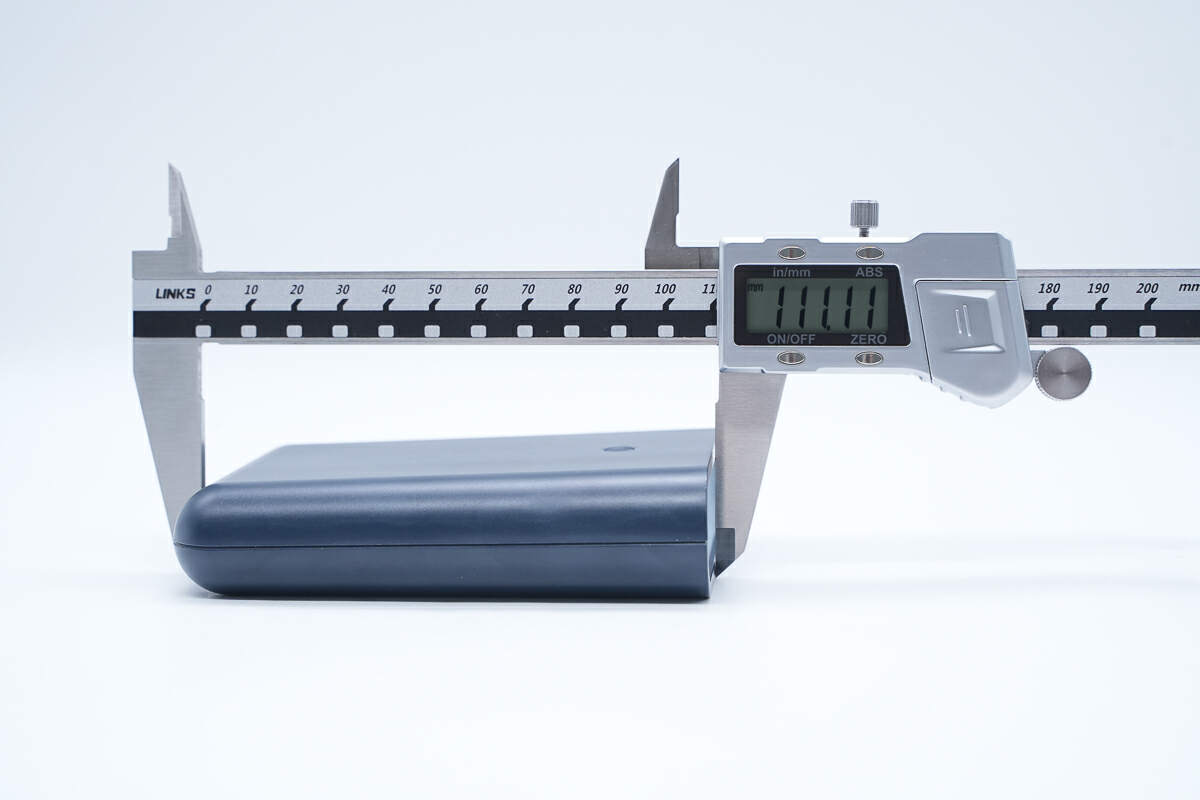

测得 旺芙荣18W充电宝长度为111.11mm。

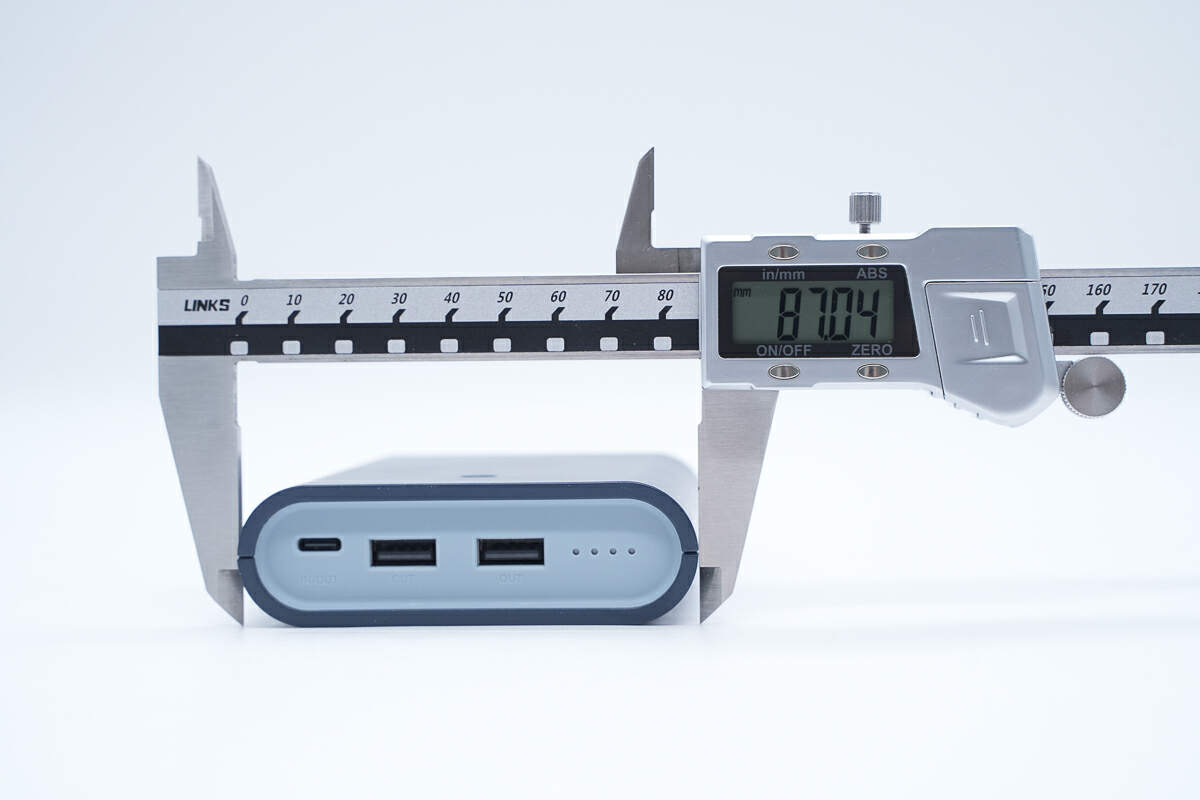

宽度为87.04mm。

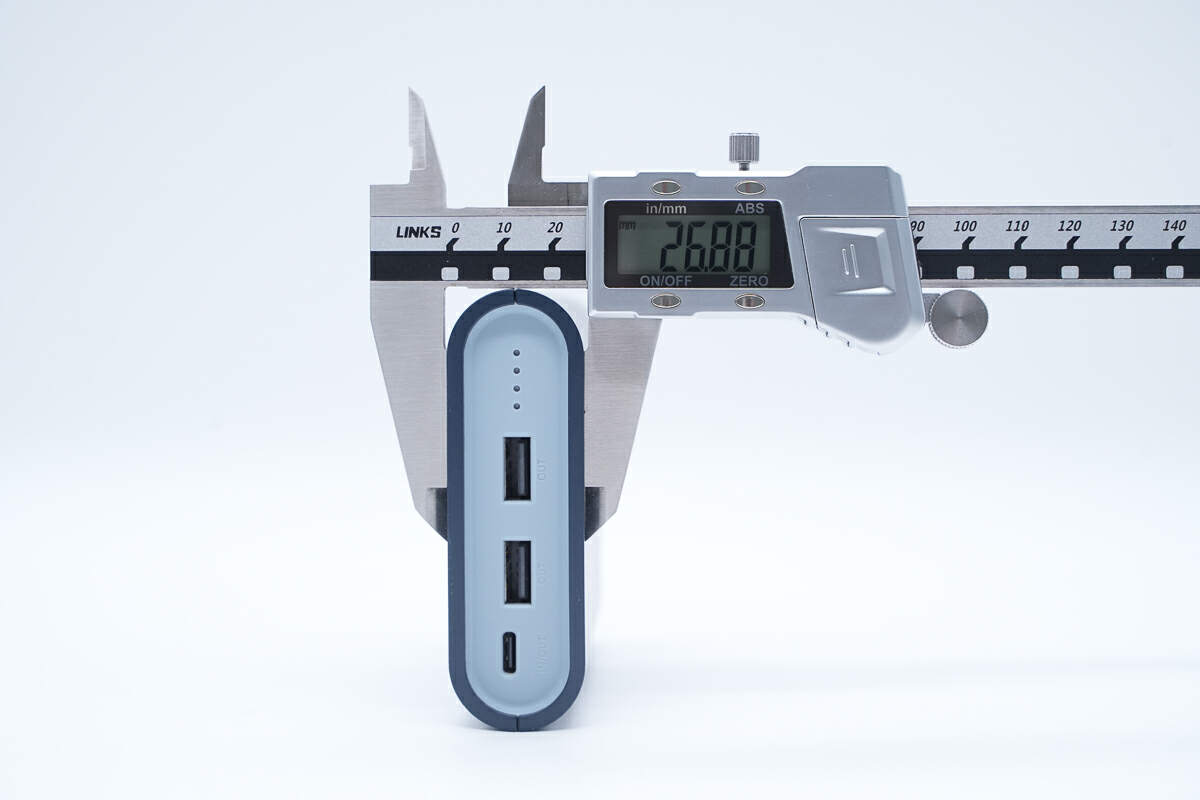

厚度为26.88mm

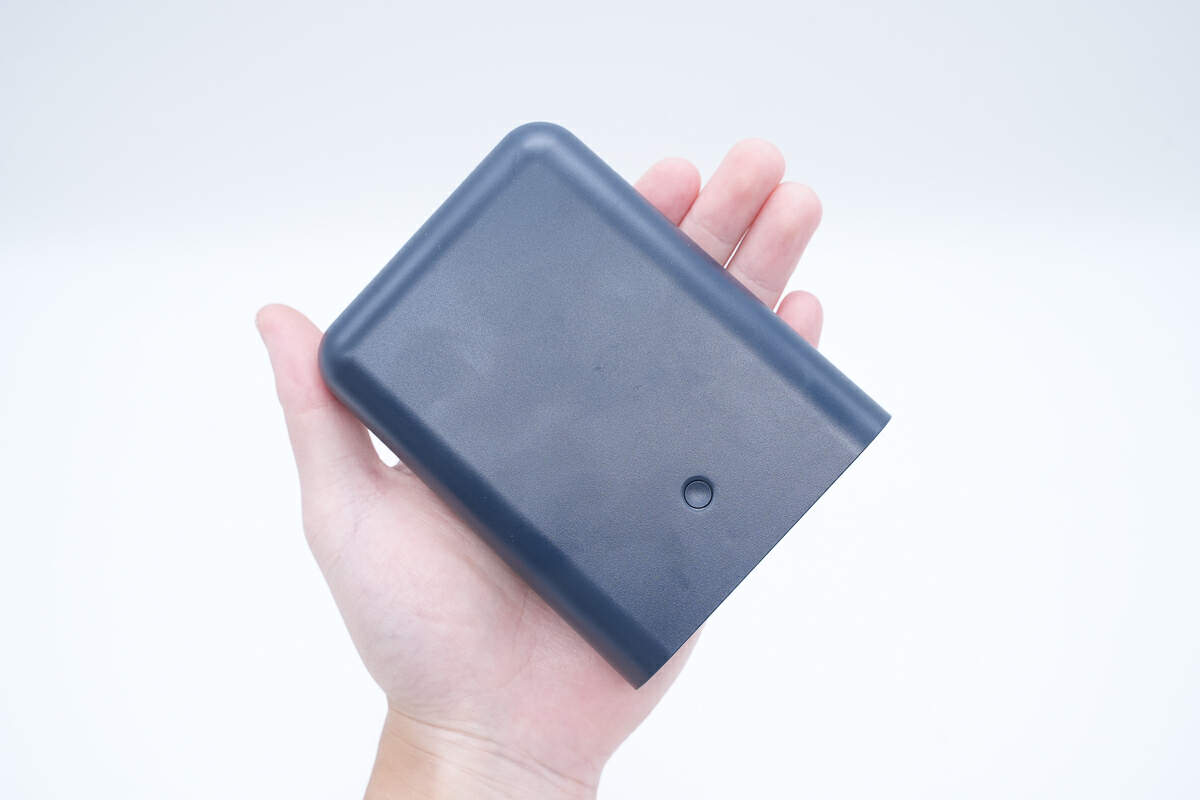

放在手中感受下大小。

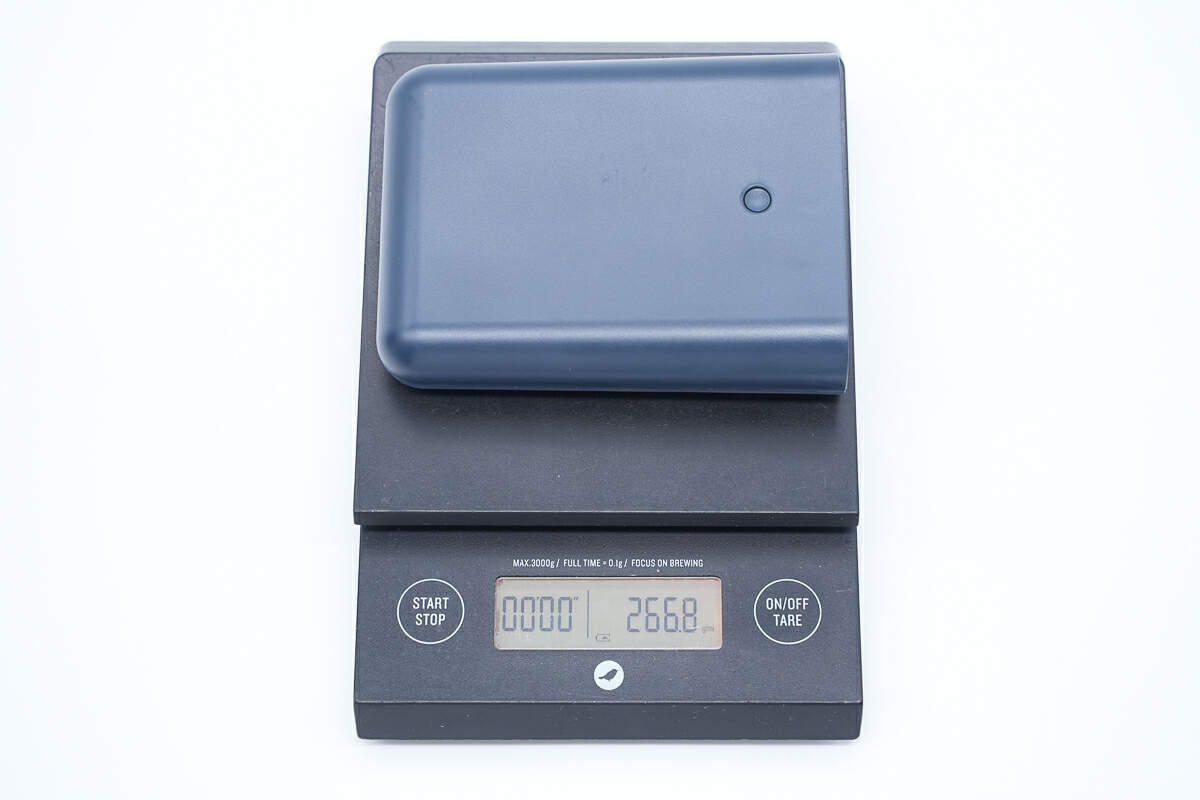

测得重量为266.8g。

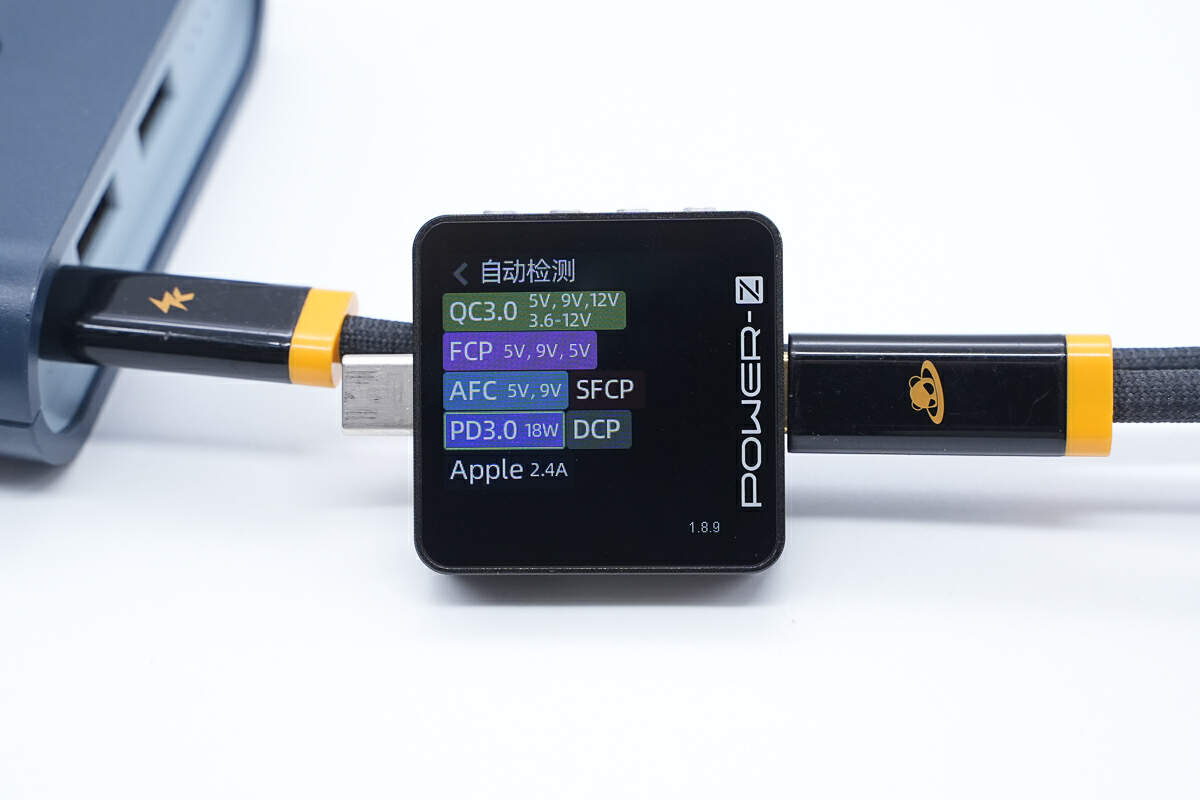

使用POWER-Z KM003C测试仪读取USB-C接口的快充协议，实测支持QC3、FCP、AFC、SFCP、PD3.0、DCP、Apple 2.4A充电协议。

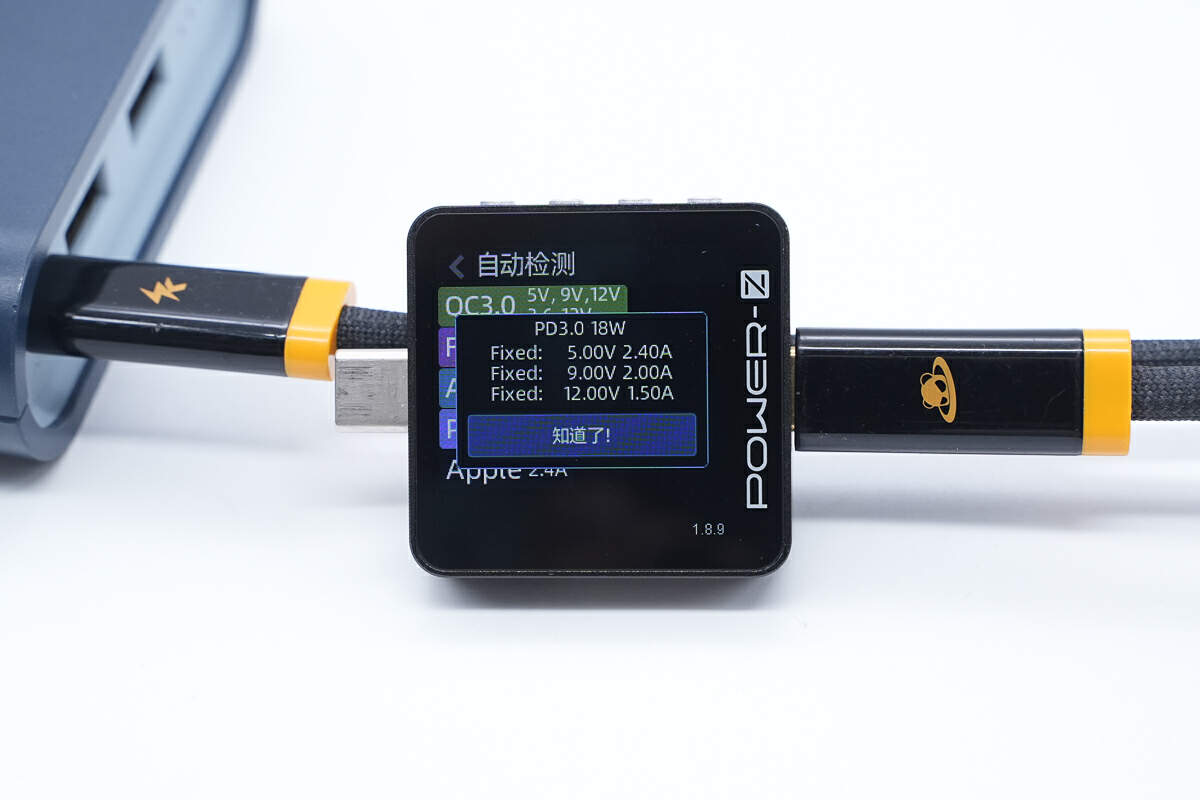

PDO报文方面，实测USB-C接口支持5V2.4A、9V2A、12V1.5A三组固定电压档位。

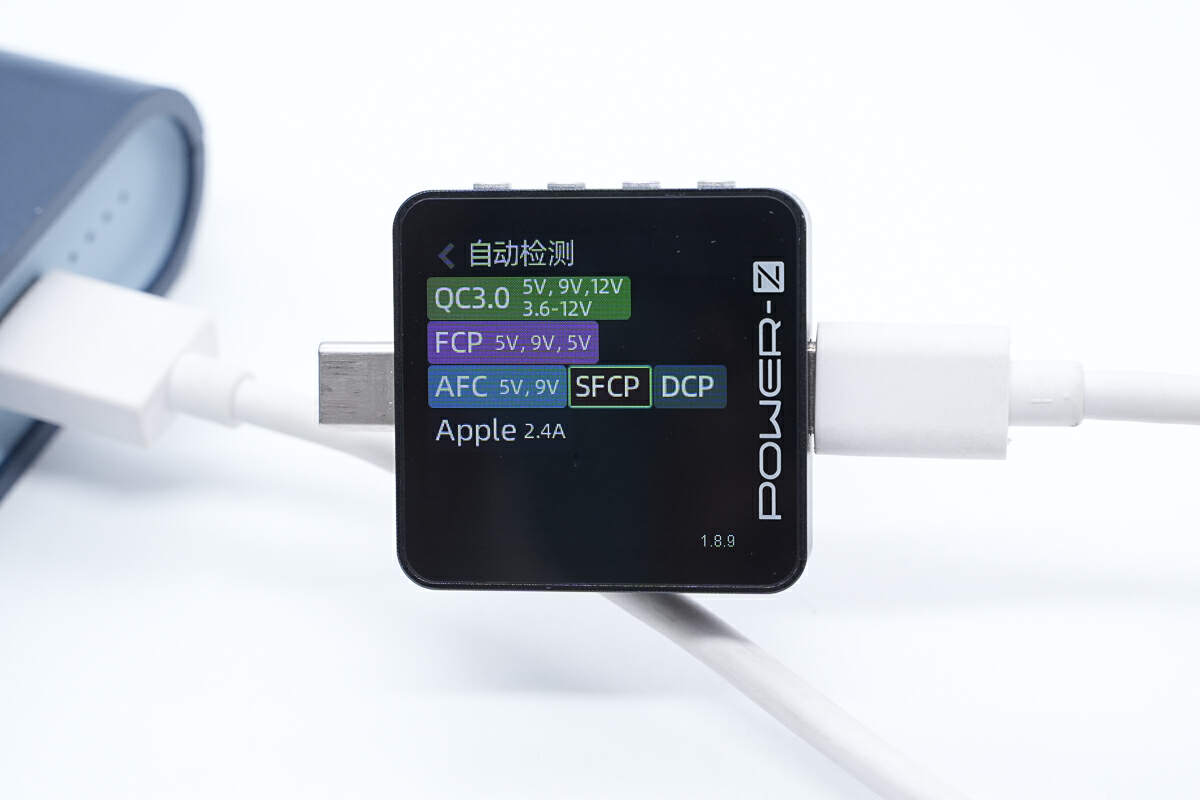

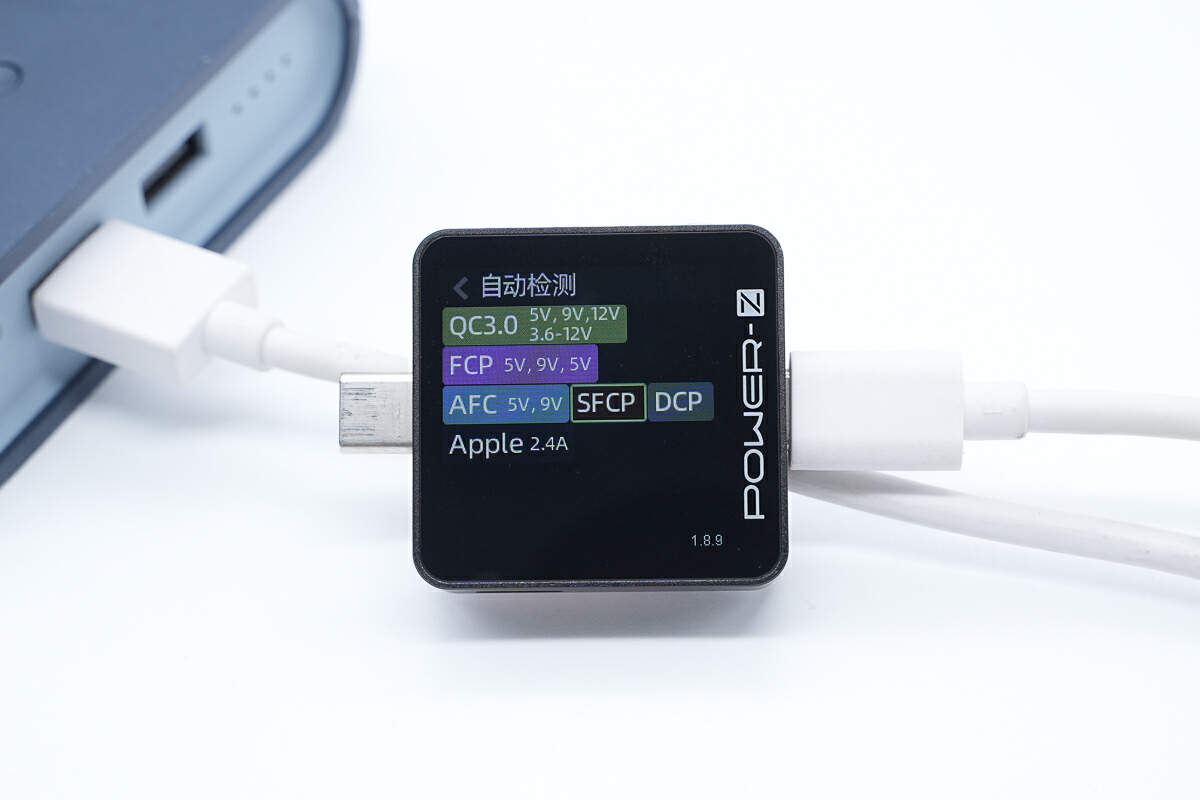

使用POWER-Z KM003C测试仪读取USB-A1接口的快充协议，实测支持QC3、FCP、AFC、SFCP、DCP、Apple 2.4A充电协议。
使用POWER-Z KM003C测试仪读取USB-A2接口的快充协议，实测支持QC3、FCP、AFC、SFCP、DCP、Apple 2.4A充电协议。
接下来看看宜家 旺芙荣18W充电宝的内部构造和用料。
沿壳体接缝拆开底座和外壳。

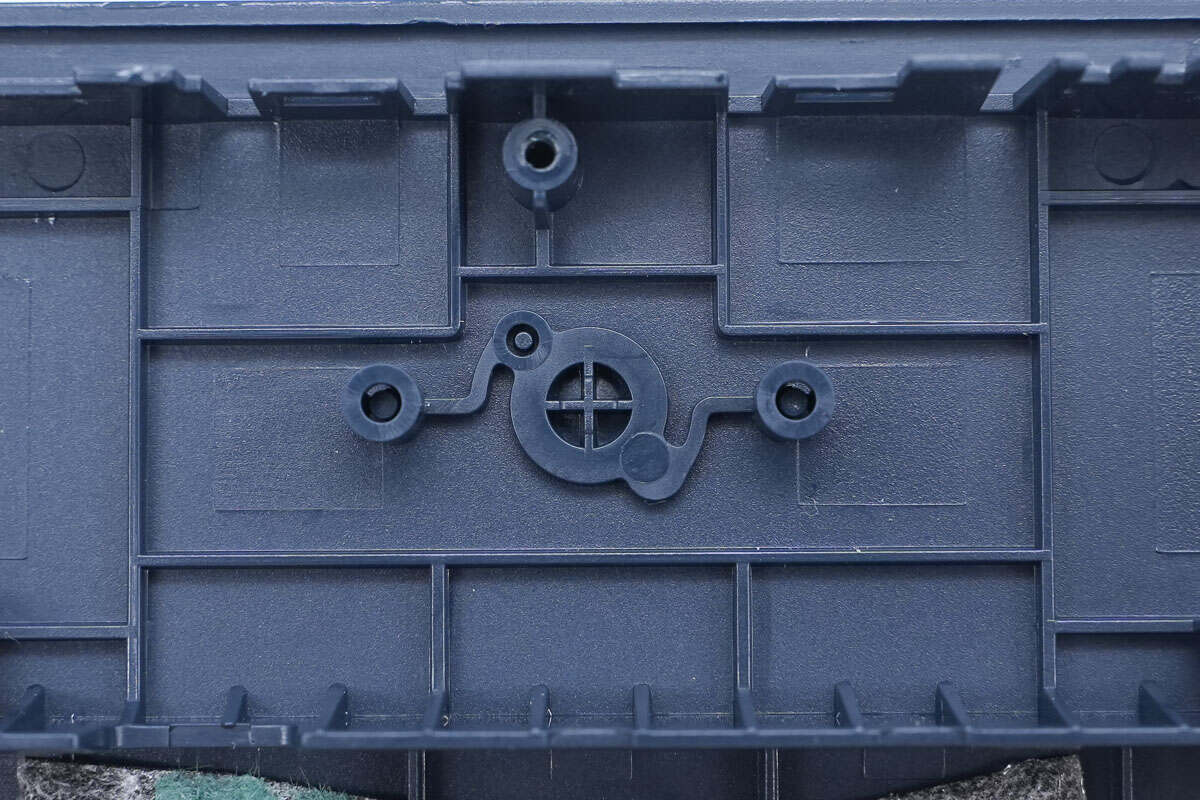

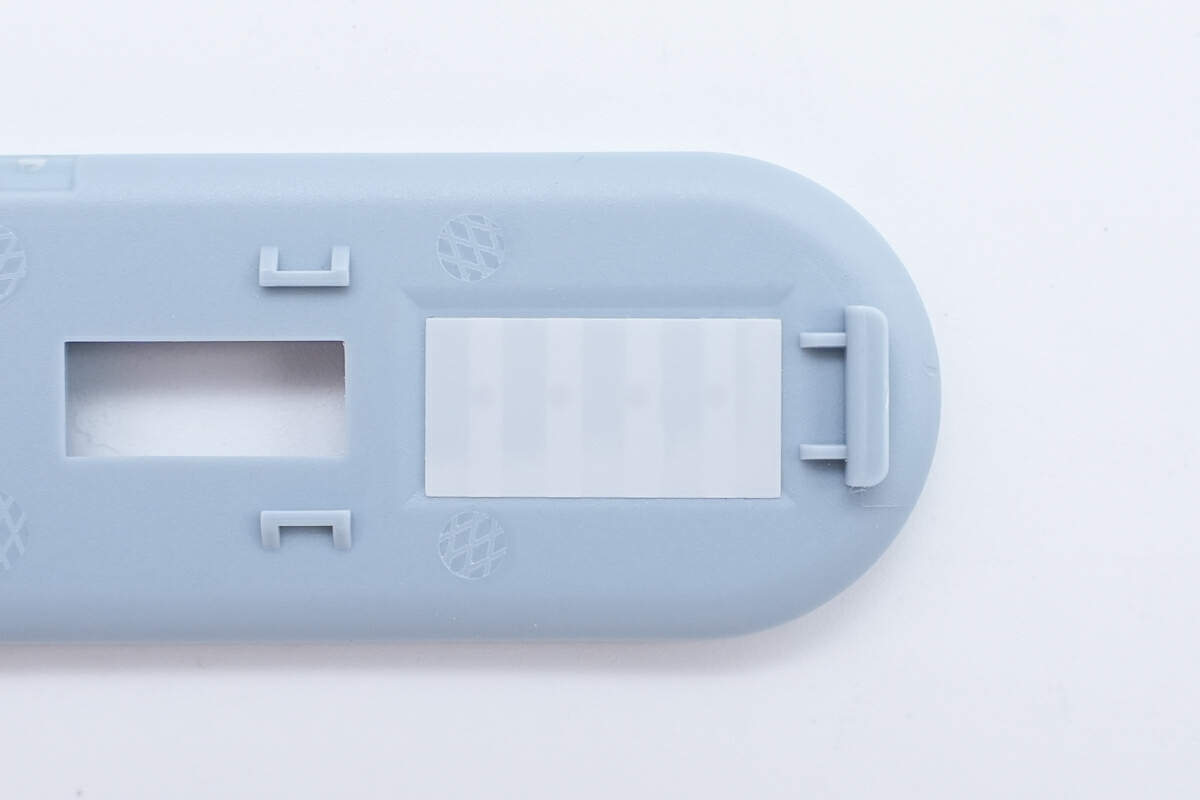

底座内部卡扣特写，用于固定充电宝上下盖板。

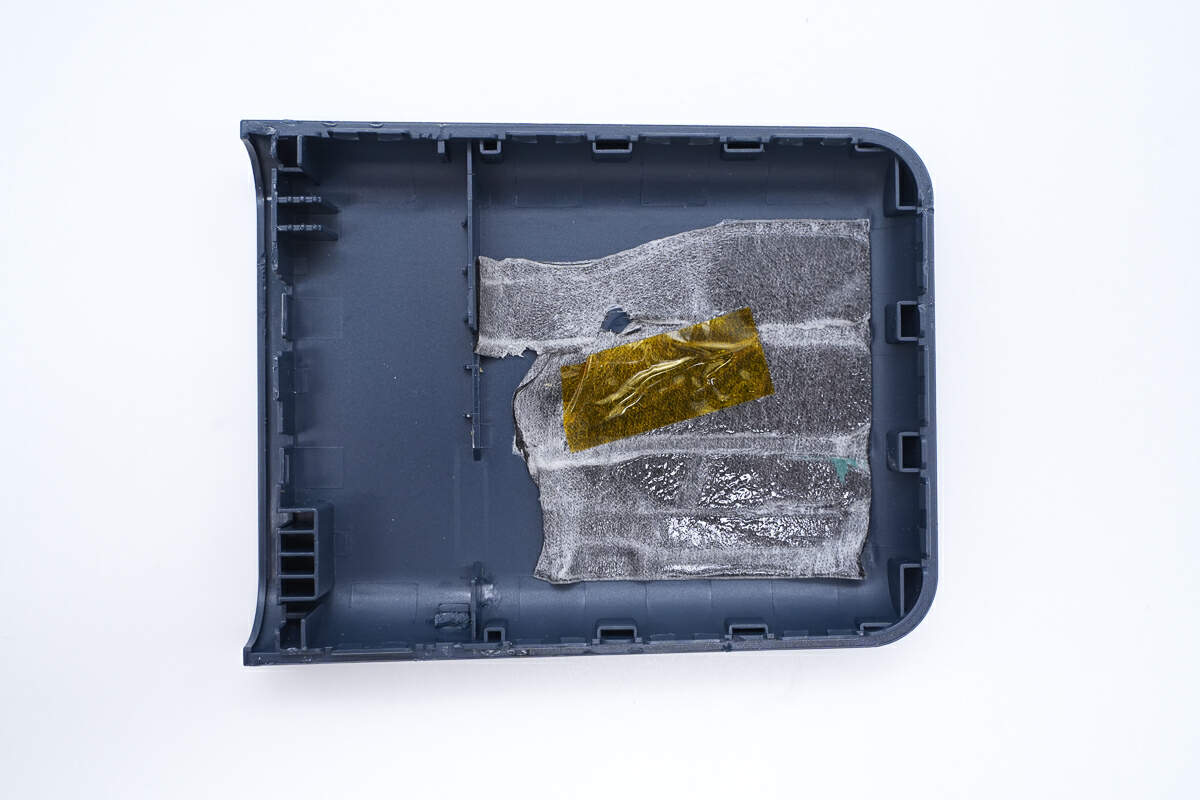

外壳内部一览，可见高温胶带和石墨散热贴纸。

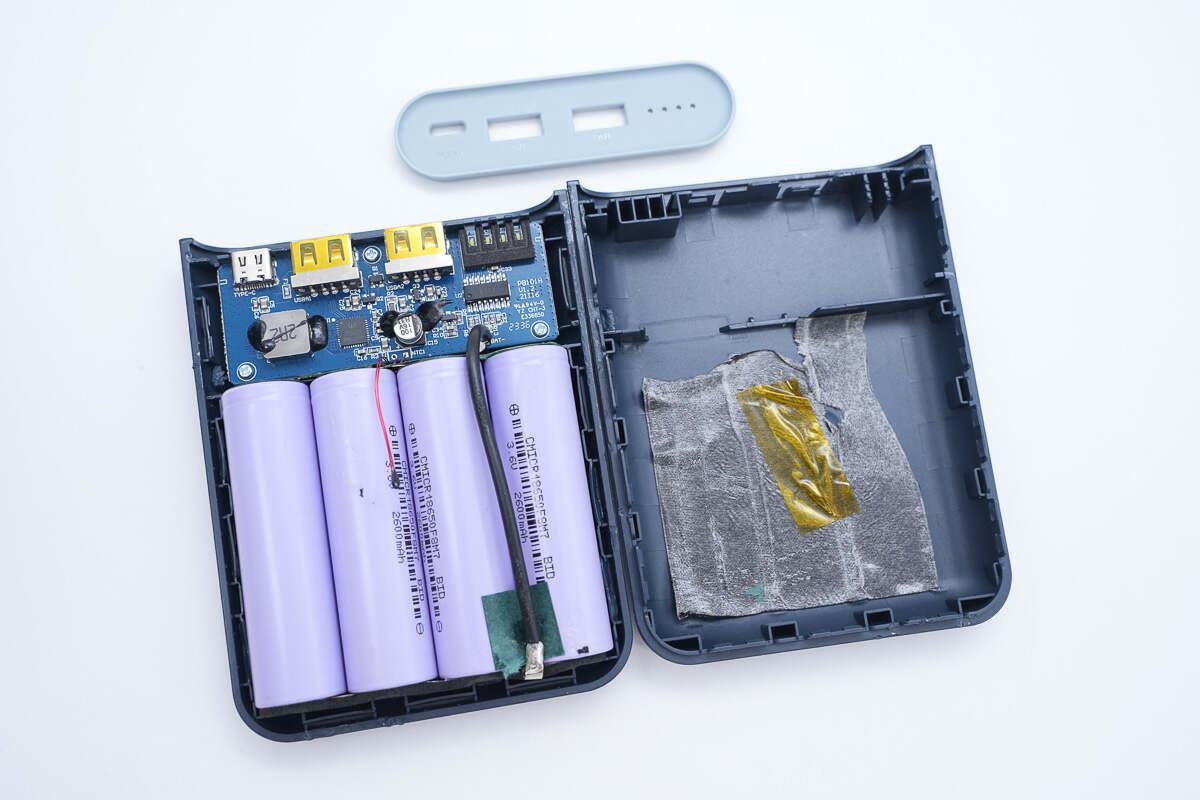

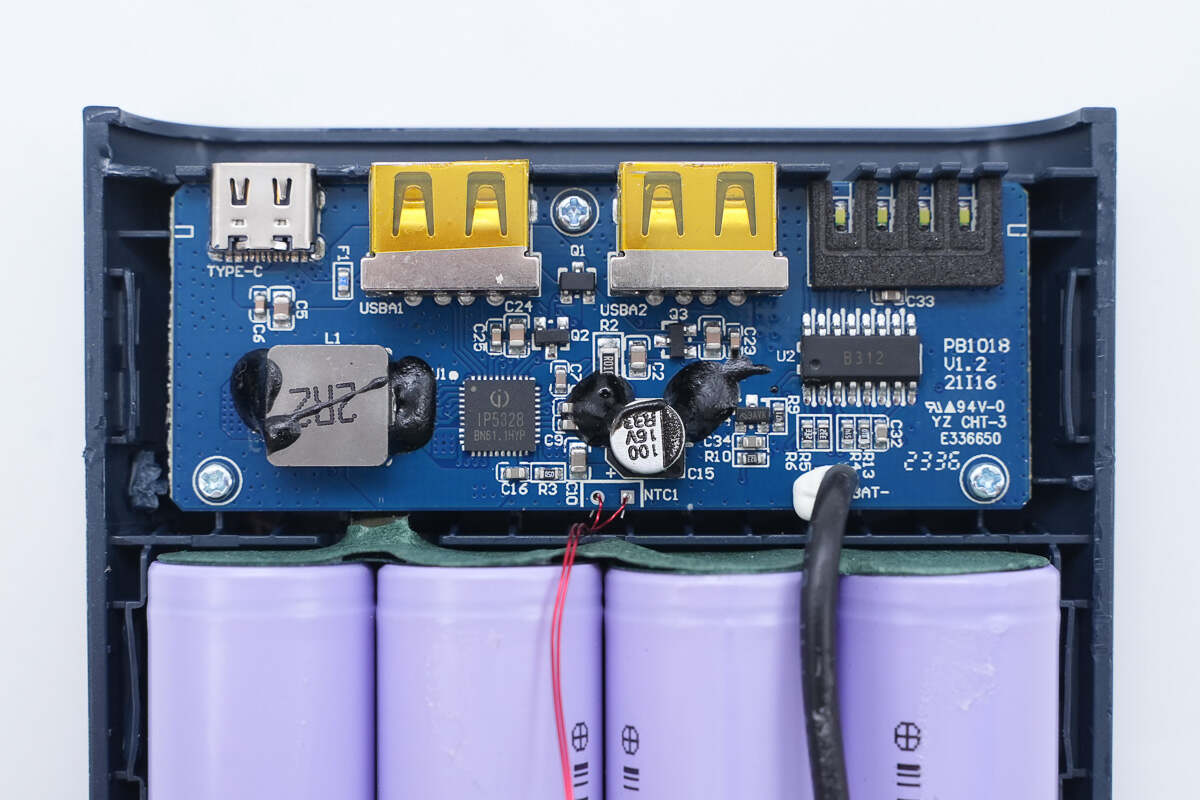

拆开盖板，露出PCBA模块和电池组内部结构。

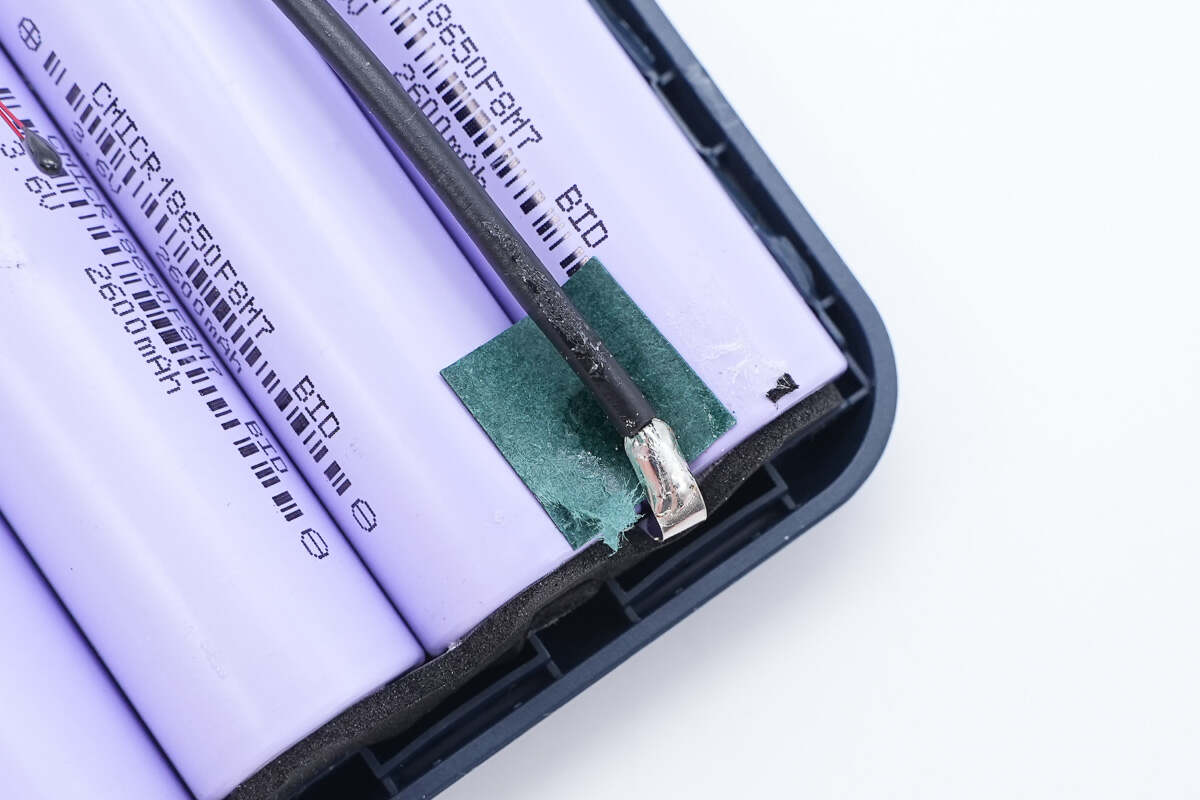

导线焊点特写，焊点光滑圆润，底部还垫有青稞纸绝缘。

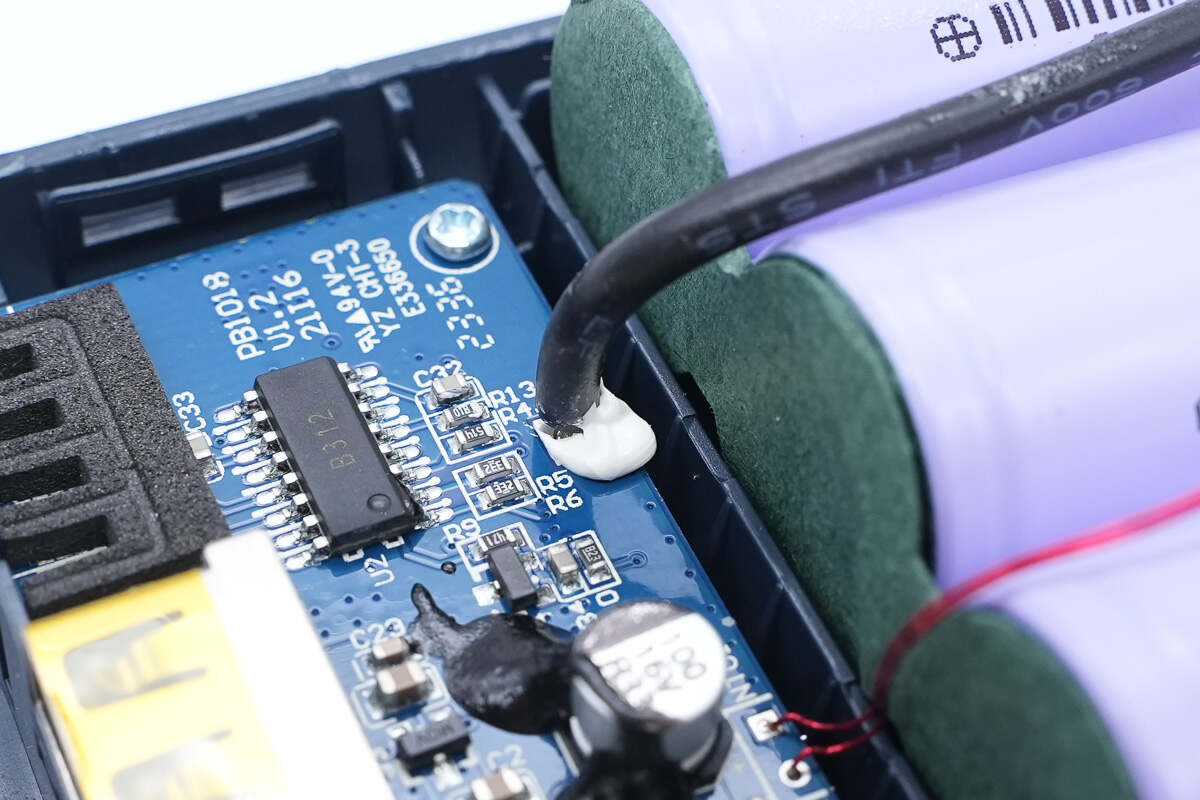

导线在PCBA模块连接处打胶固定。
PCBA模块结构一览，与电池组接触面同样垫有青稞纸绝缘，易松动器件打胶固定。
用于固定PCBA模块的螺丝特写。

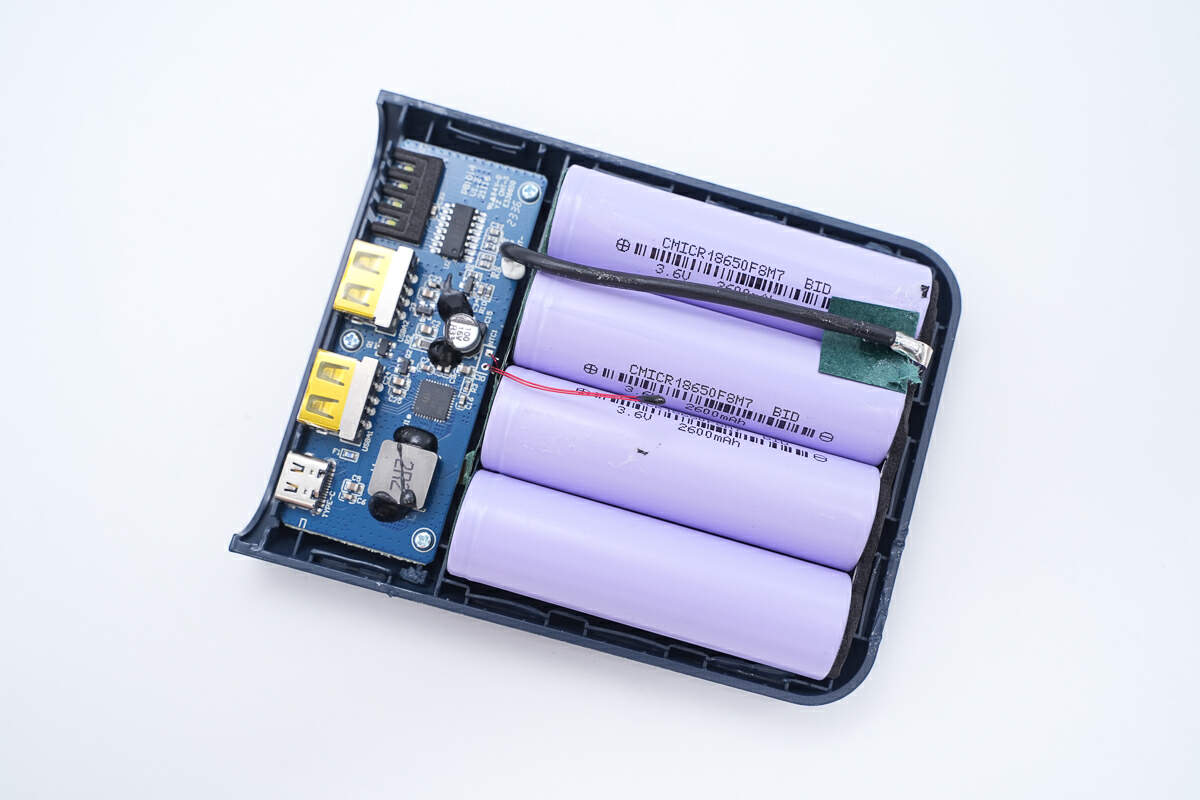

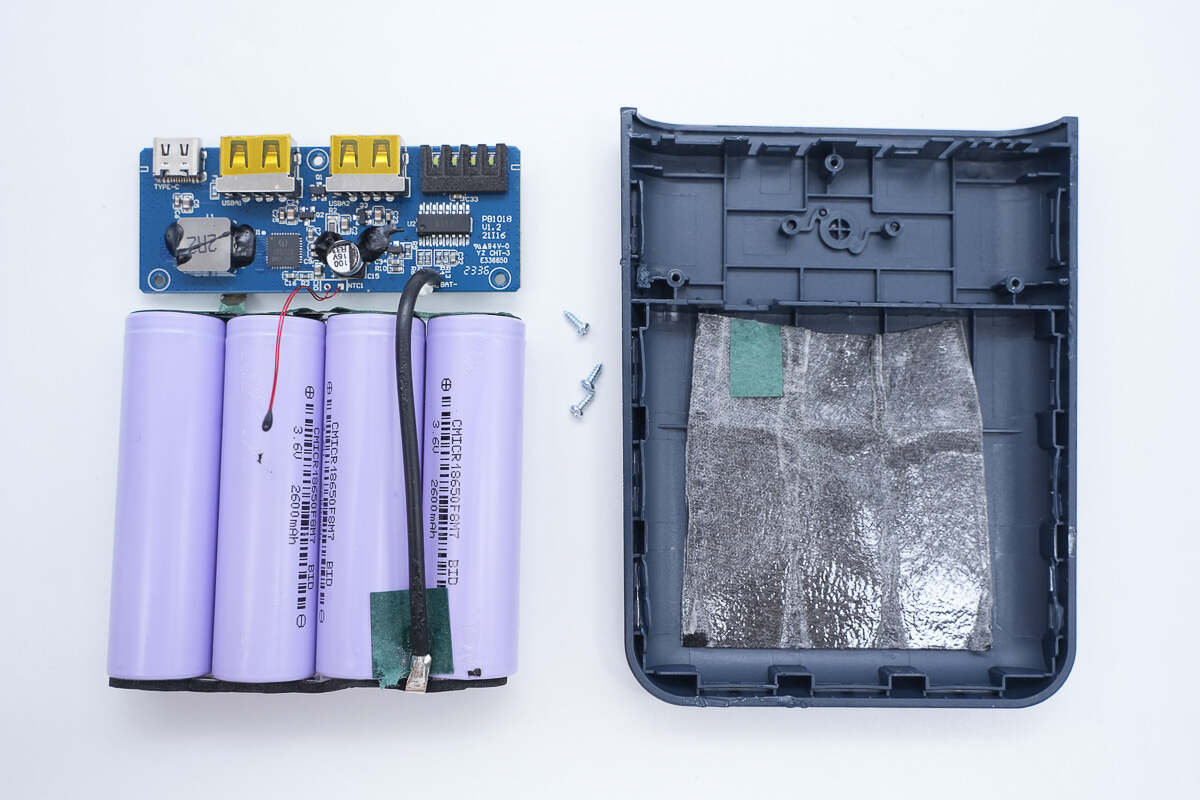

将电池组和PCBA模块分离出外壳。

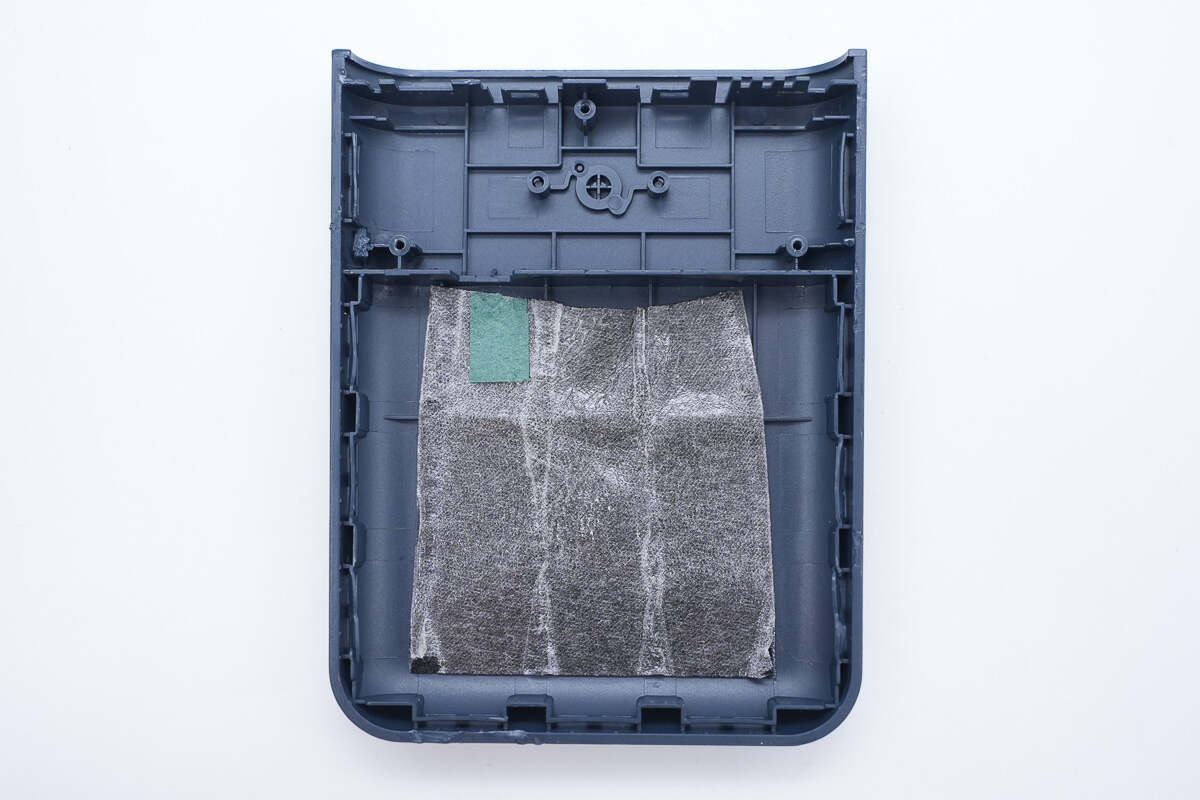

另一盖板同样可见高温胶带和石墨散热贴纸。
电源按钮特写。
再来看电池组和PCBA模块。

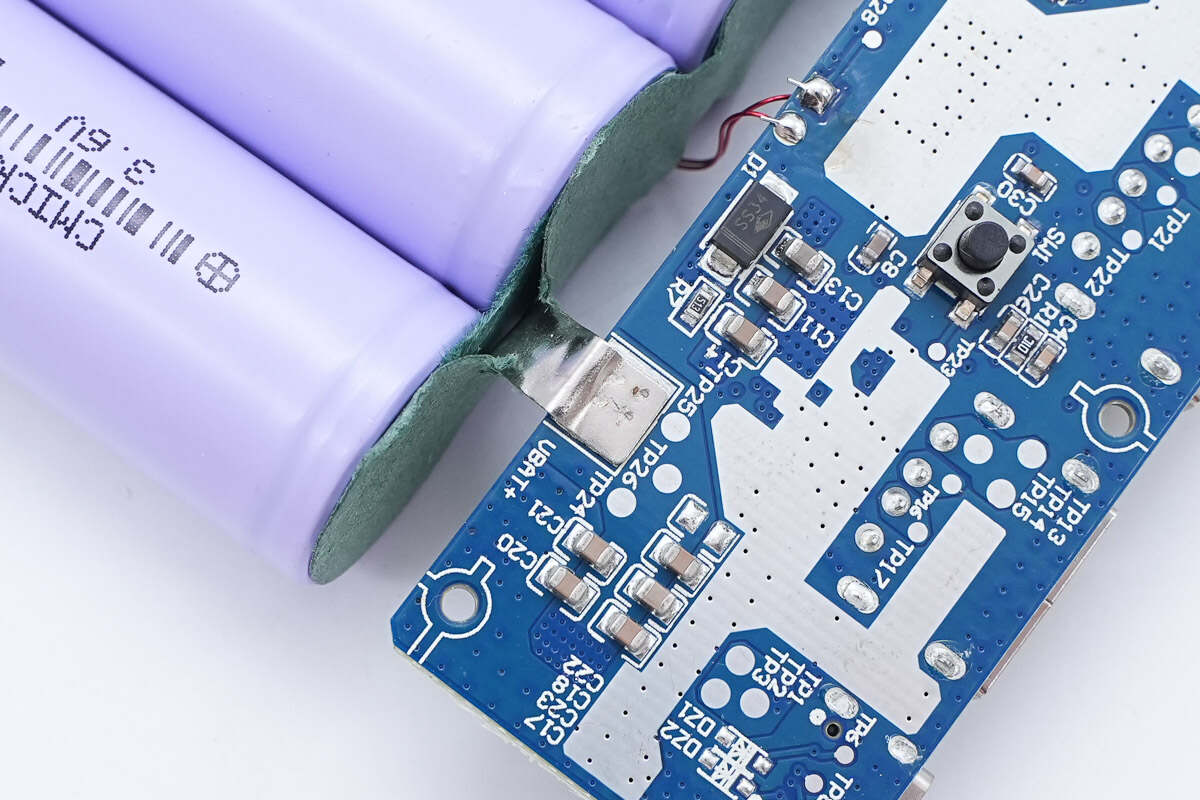

电池组极耳焊点特写。

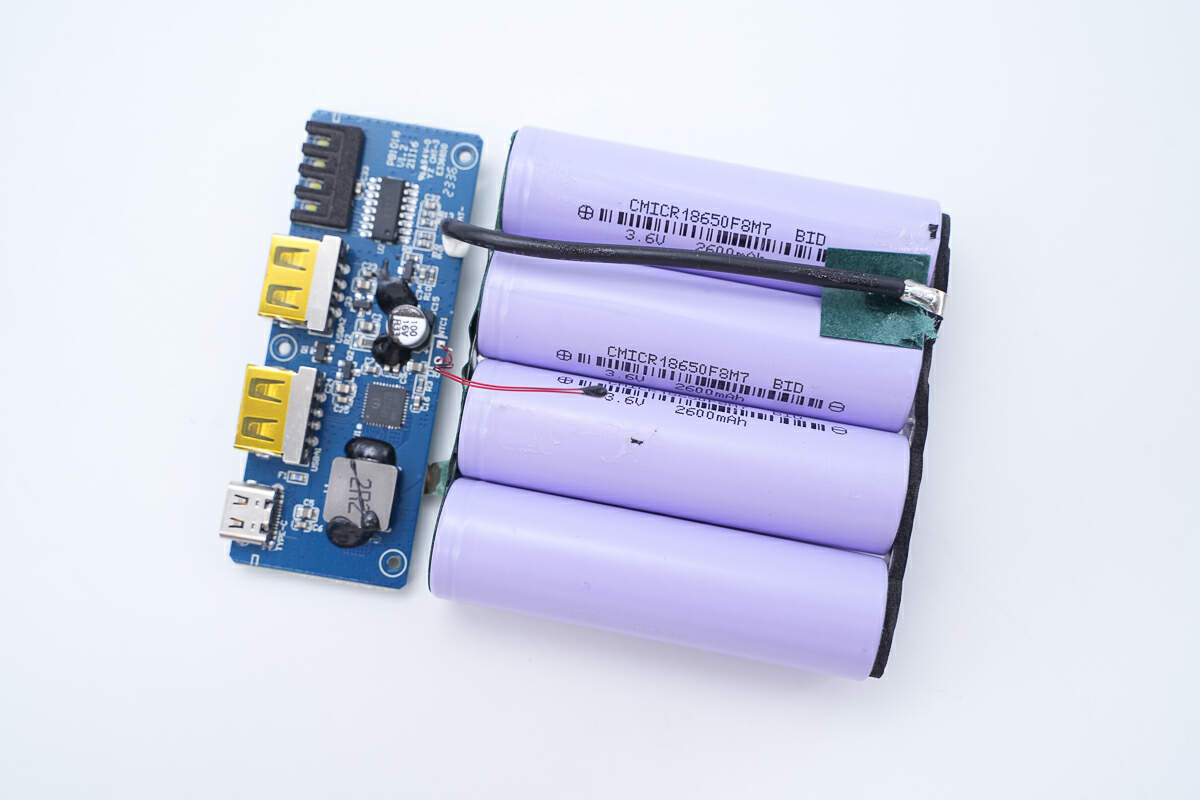

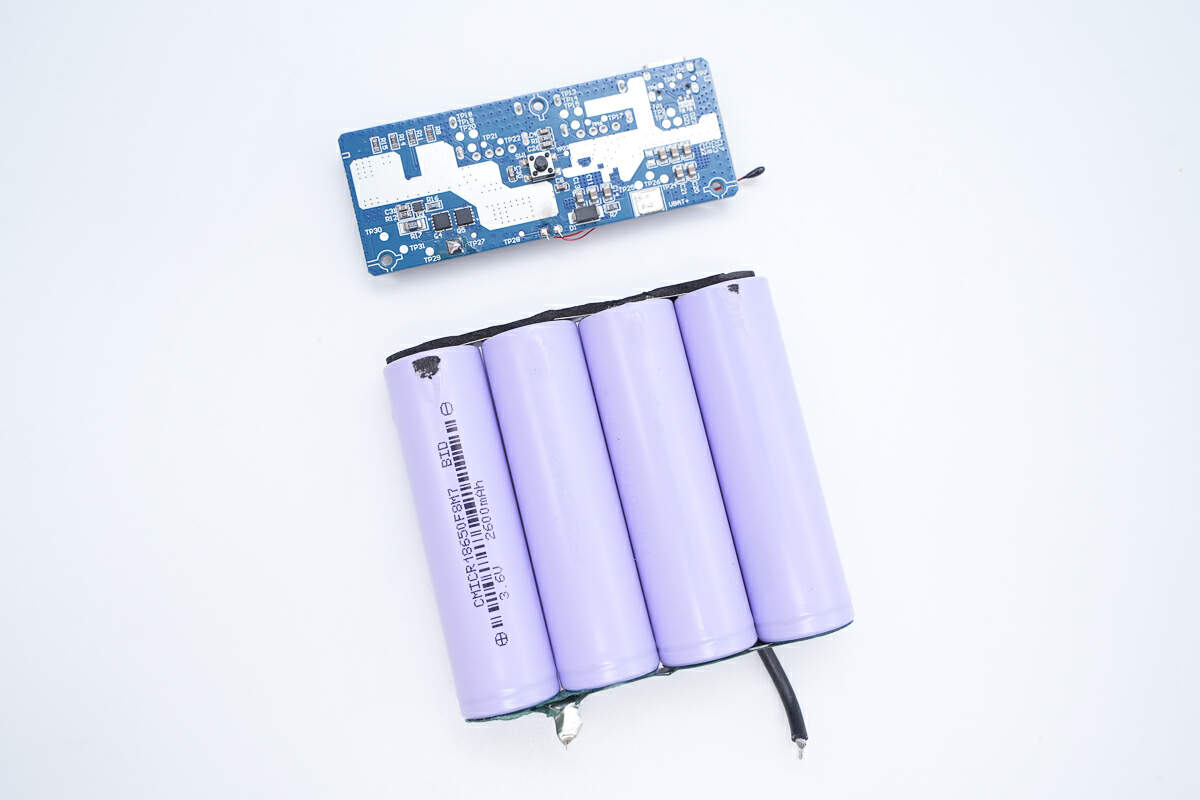

分离出电池组和PCBA模块。

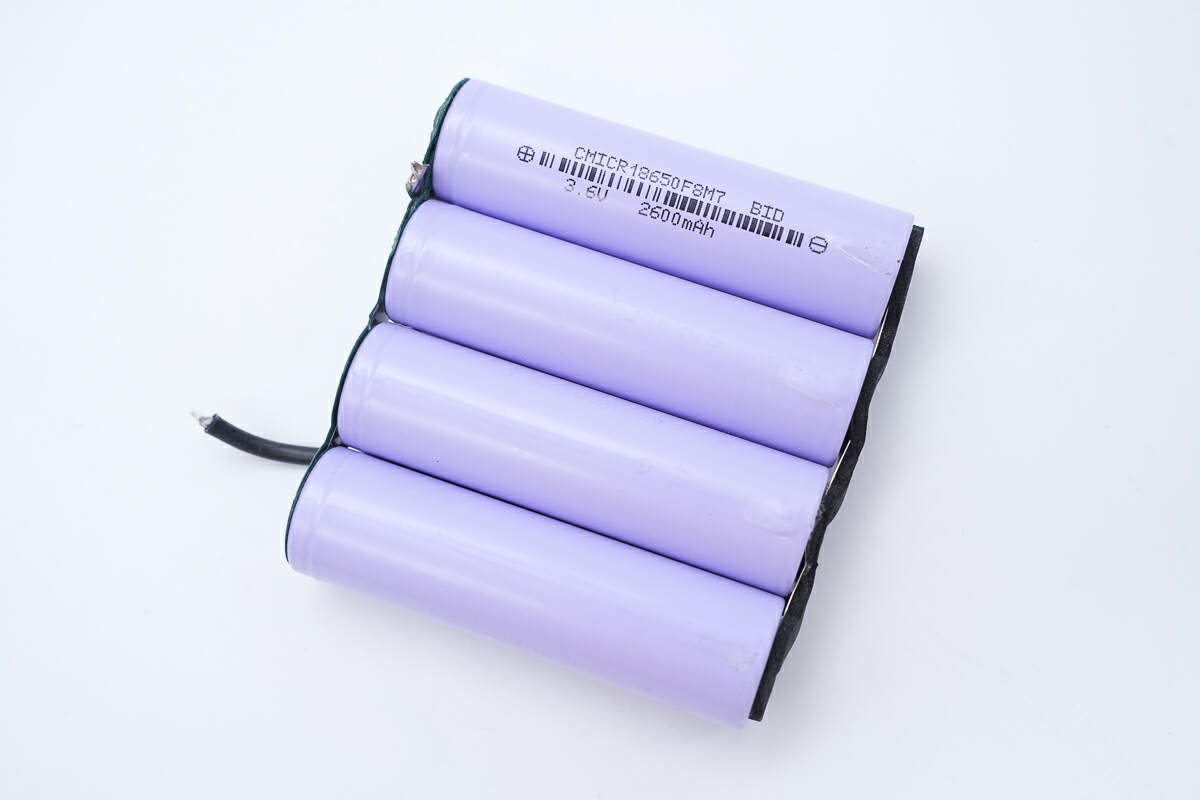

电池组由四颗圆柱电芯并联而成。

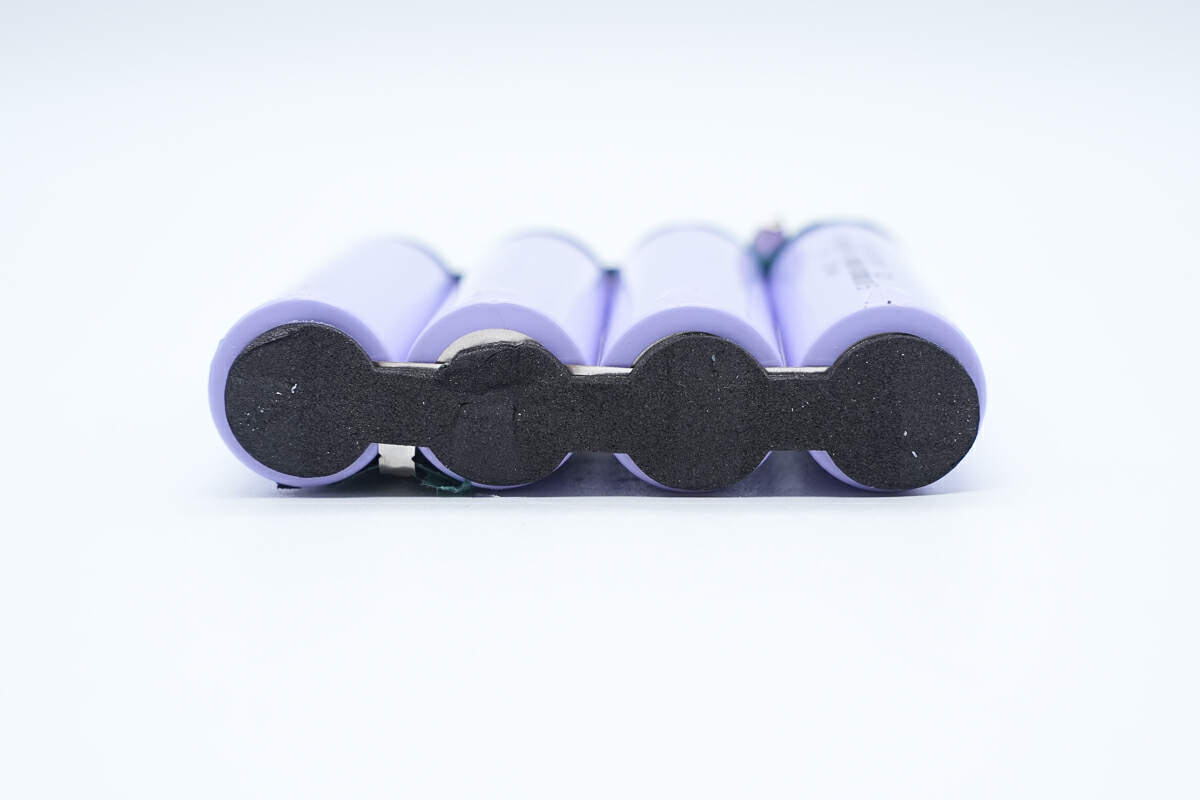

极耳处贴有黑色泡棉缓冲保护。

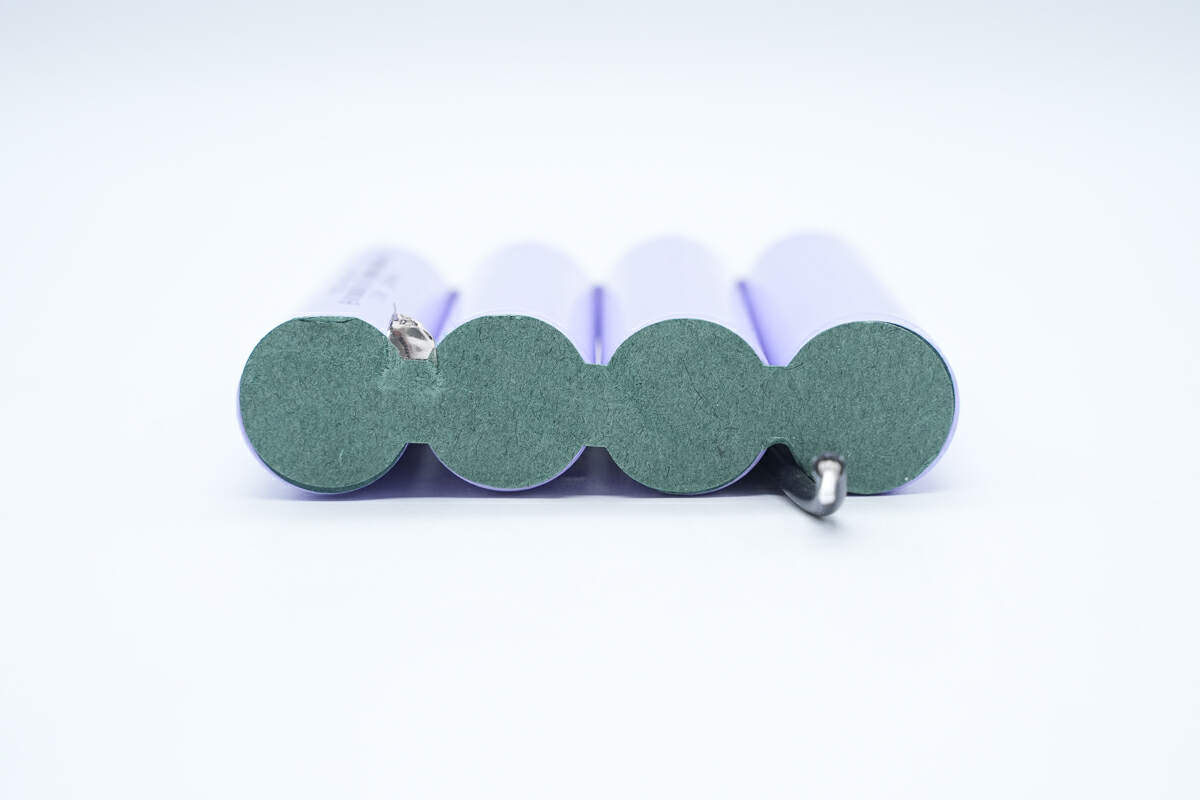

撕掉泡棉还有一层青稞纸绝缘保护。

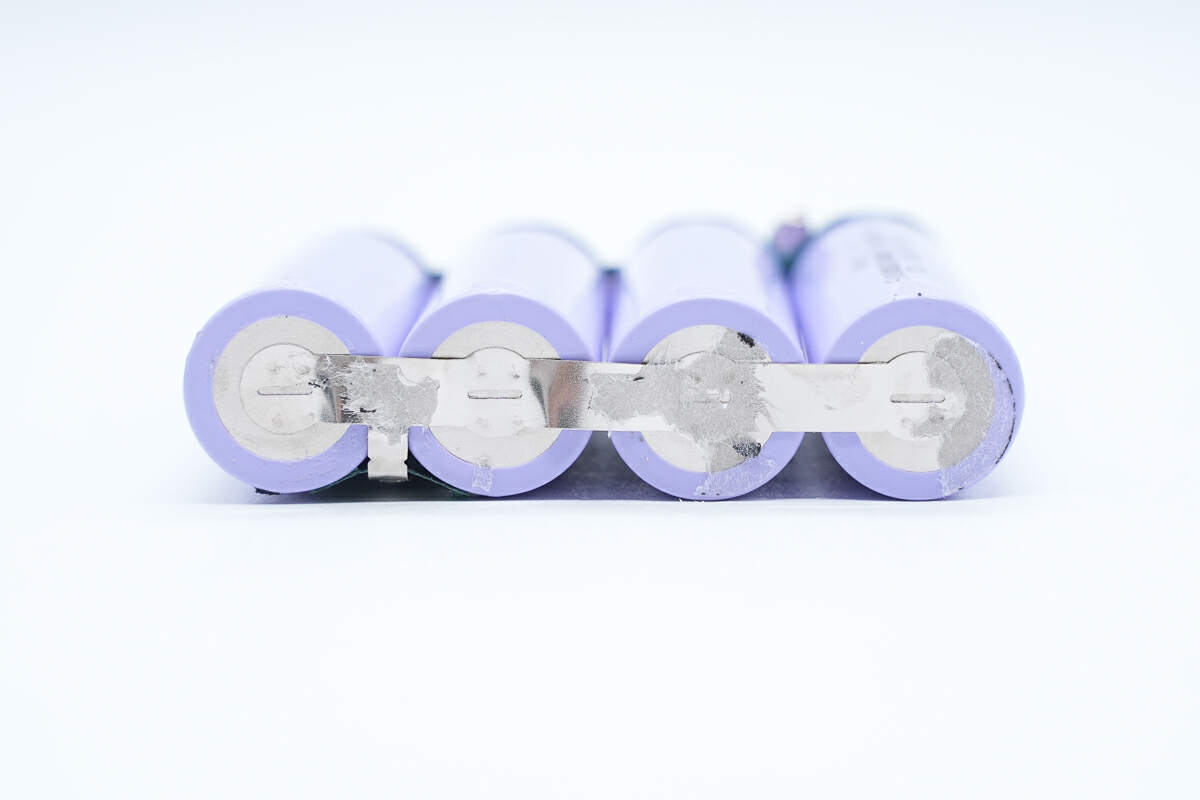

青稞纸撕下露出连接电池组的镍片。

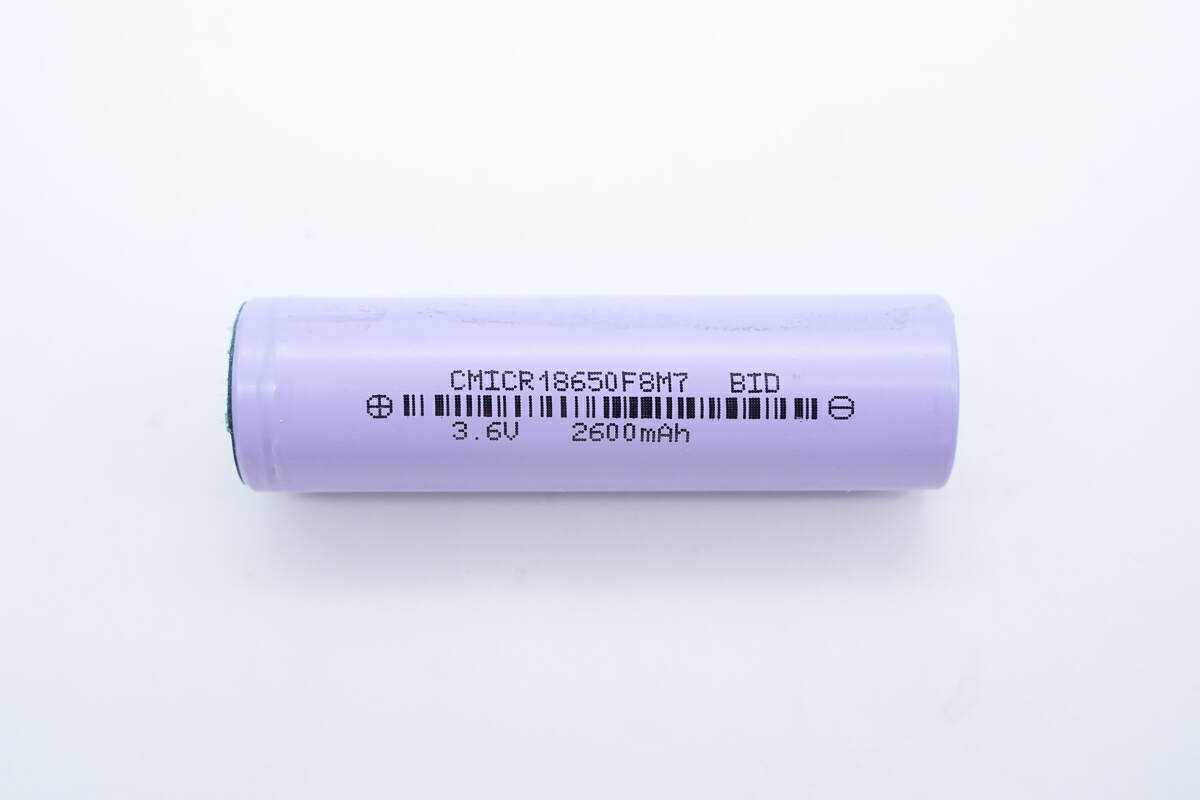

电芯喷码信息特写，电芯型号ICR18650，来自创明。标称电压3.6V，标称容量2600mAh。

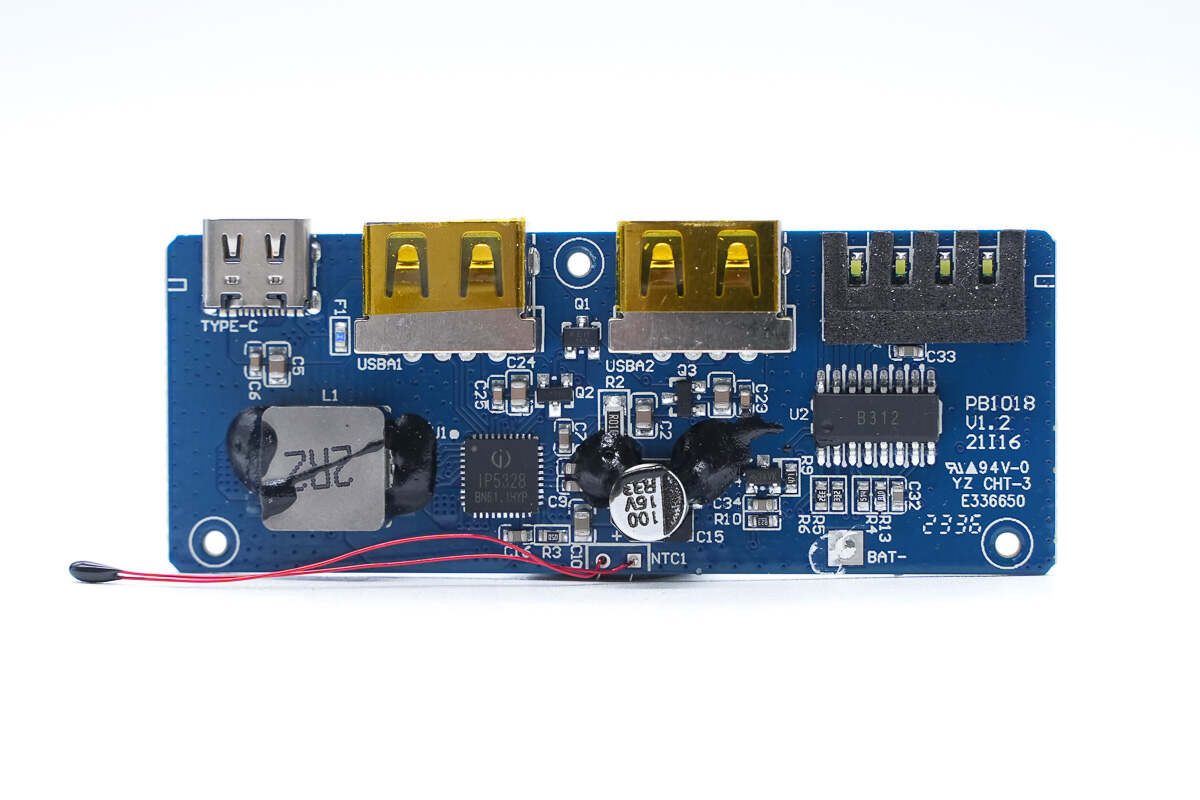

PCBA模块一览，顶部可见USB-A、USB-C接口和灯柱。下方左侧一颗合金电感，旁边是移动电源SOC，中间一颗滤波电容，右侧是一颗电池组管理芯片。

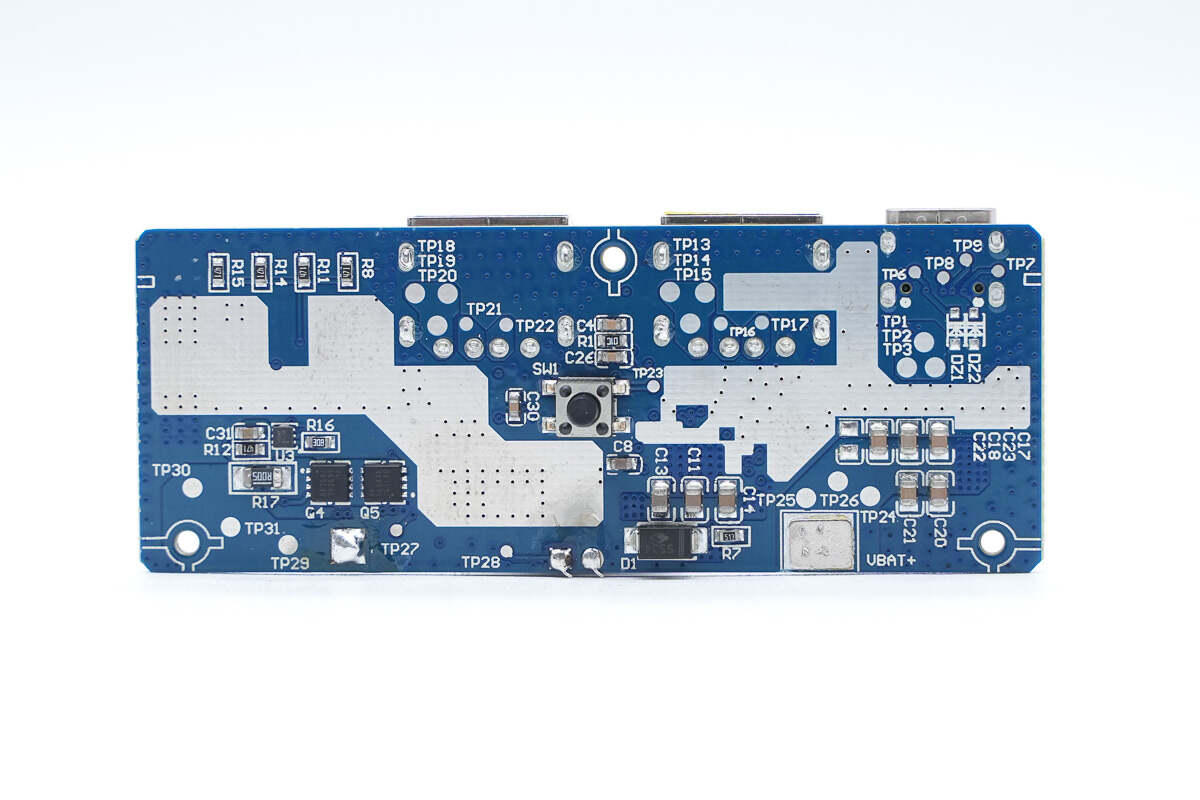

背面一览，PCBA模块加锡露铜。左下角两颗VBUS开关管，中间可见电源按钮，右侧多颗谐振电容并联。

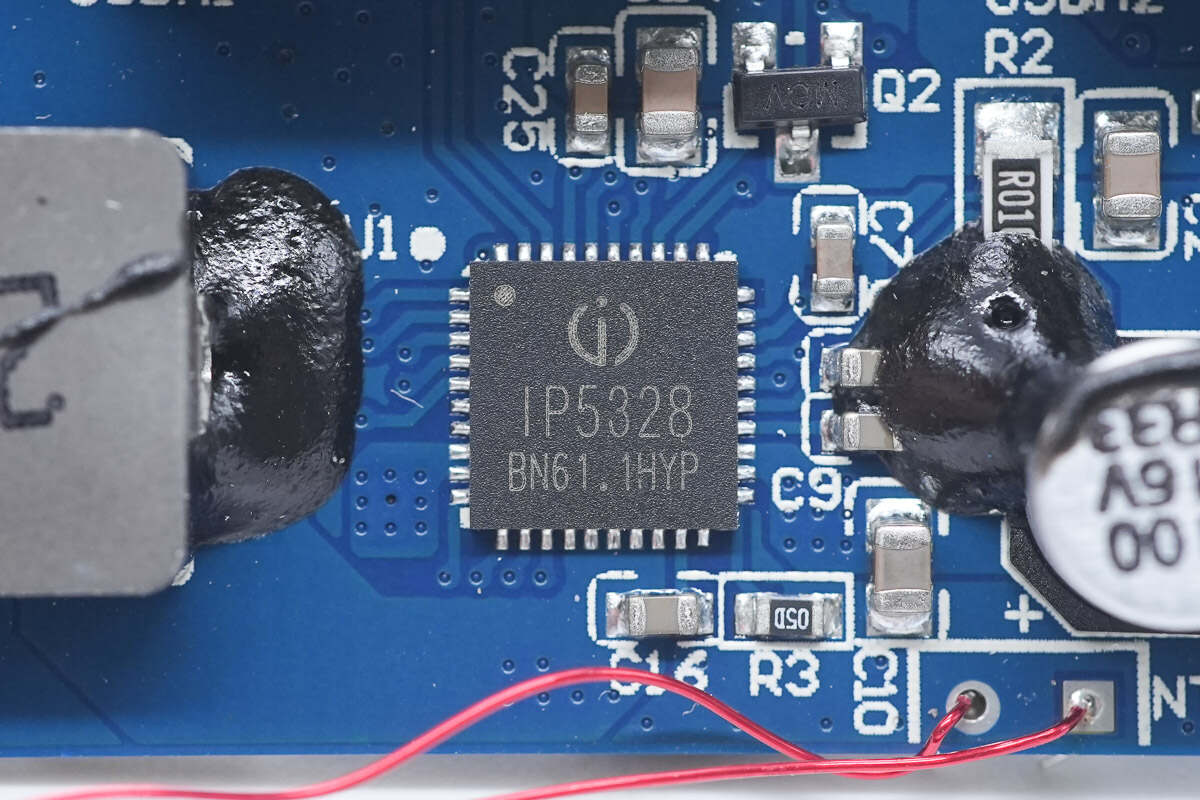

移动电源SOC特写，型号IP5328，来自英集芯，这款芯片集成了升降压和协议识别功能。得益于高集成度，芯片外围器件少，所以IP5328很适合应用于小尺寸PCB设计。
同时英集芯IP5328P还集成QC2.0/QC2.0/ QC 3.0 输出快充协议，并且通过了QC3.0高通认证，证书编号：4788056908-2。集成FCP、AFC、SFCP、MTK PE、USB C DRP 、BC1.2输入 /输出充电协议，支持4.2/4.35/4.4/4.5V多种电池电压。

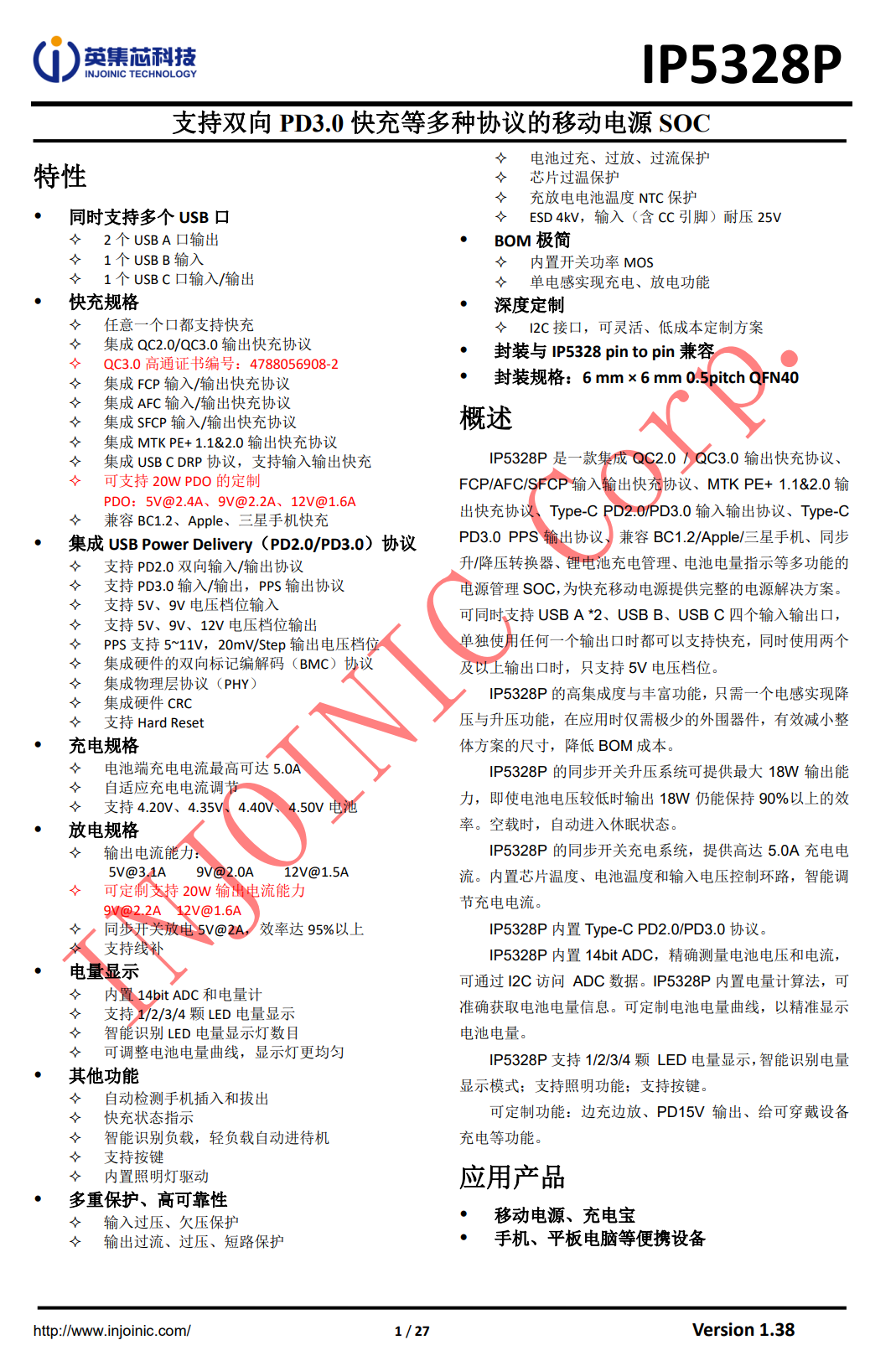

英集芯IP5328规格资料。充电头网了解到，采用英集芯IP5328P的产品还有腾讯赤兔马移动电源、品胜TS-D245 USB PD移动电源、羽博20000mAh PD移动电源、华美M10移动电源、OLODO CS3-PD18 移动电源、realme 10000mAh移动电源等。

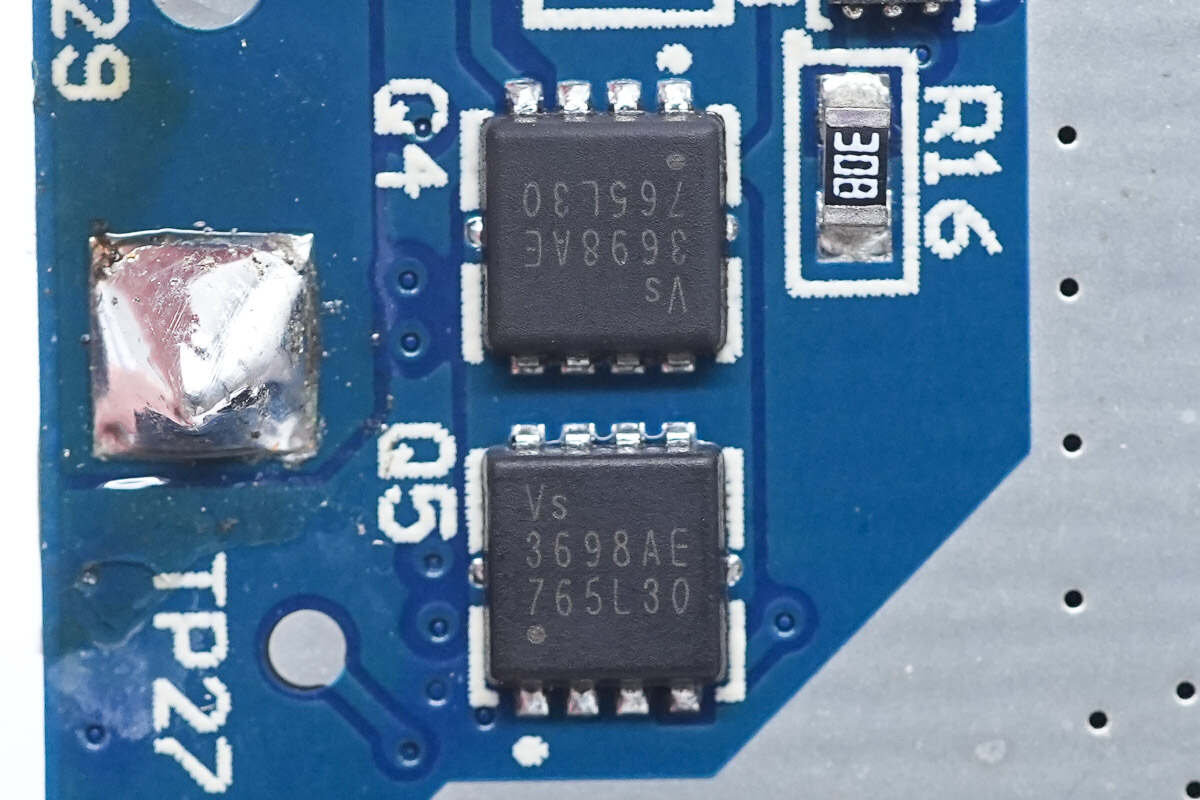

两颗VBUS开关管，型号3698AE，来自Vergiga威兆，威兆半导体VS3698AE是一款耐压30V，导阻3mΩ的NMOS，采用PDFN3333封装，其体积小、导通电阻极低，具有超高开关频率的同时可靠性非常稳定。

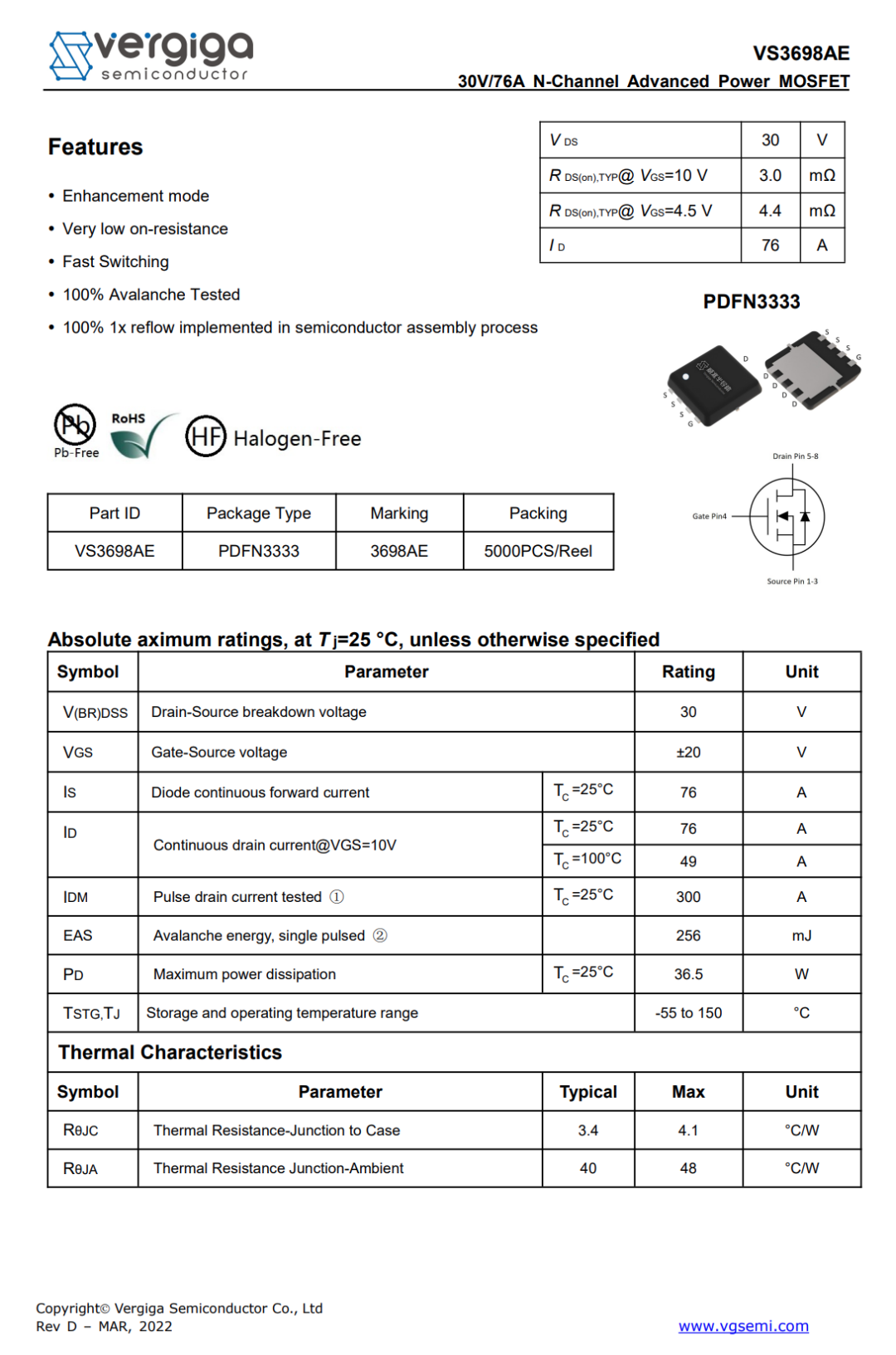

威兆半导体VS3698AE详细资料。
据充电头网获悉，威兆半导体VS3698AE已经被摩托罗拉、mophie、小米、红米、绿联、黑鲨、Aohi、VIVO等多家大品牌采用，获得众多客户的高度认可。

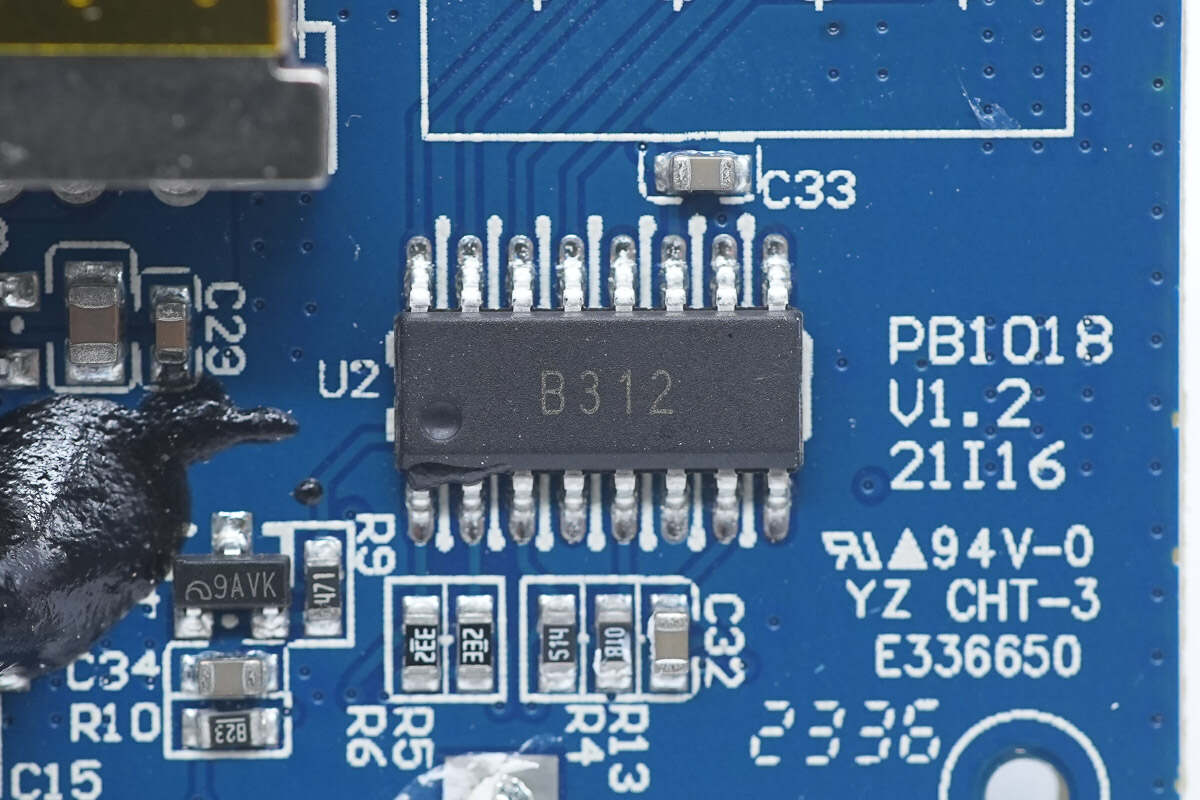

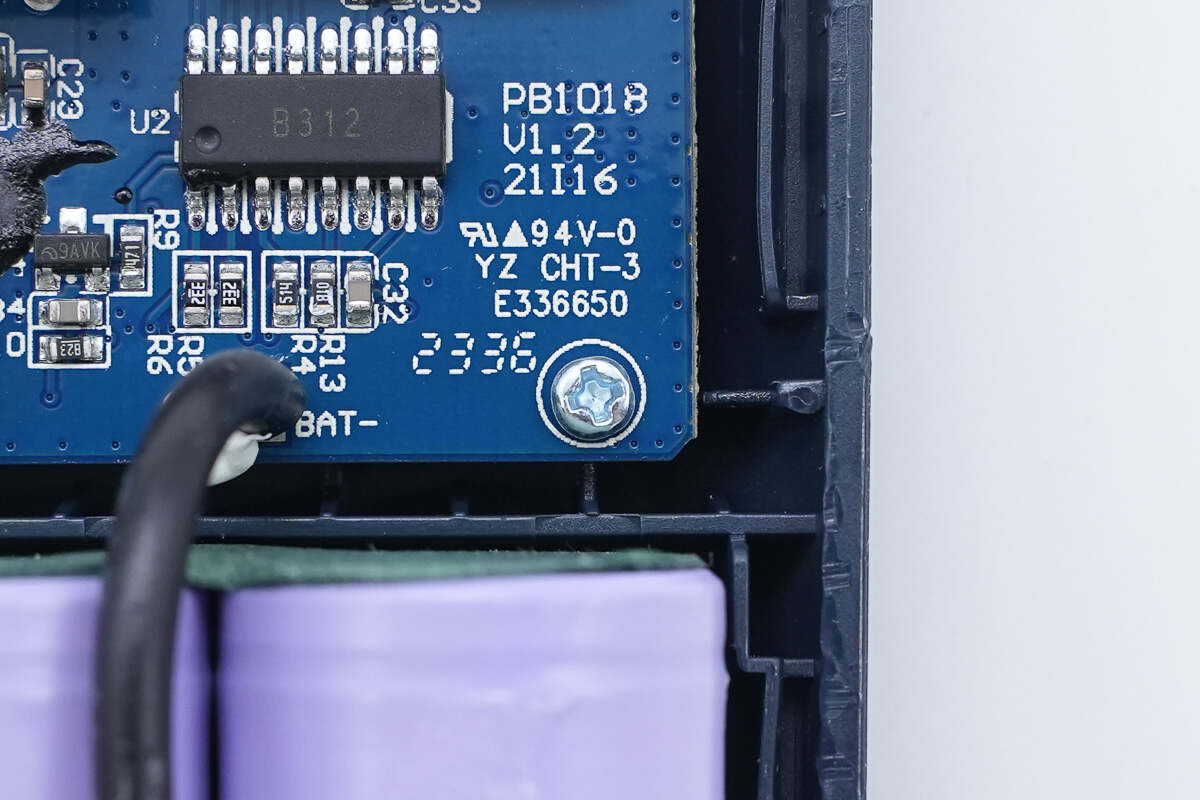

丝印B312的电池组管理芯片。

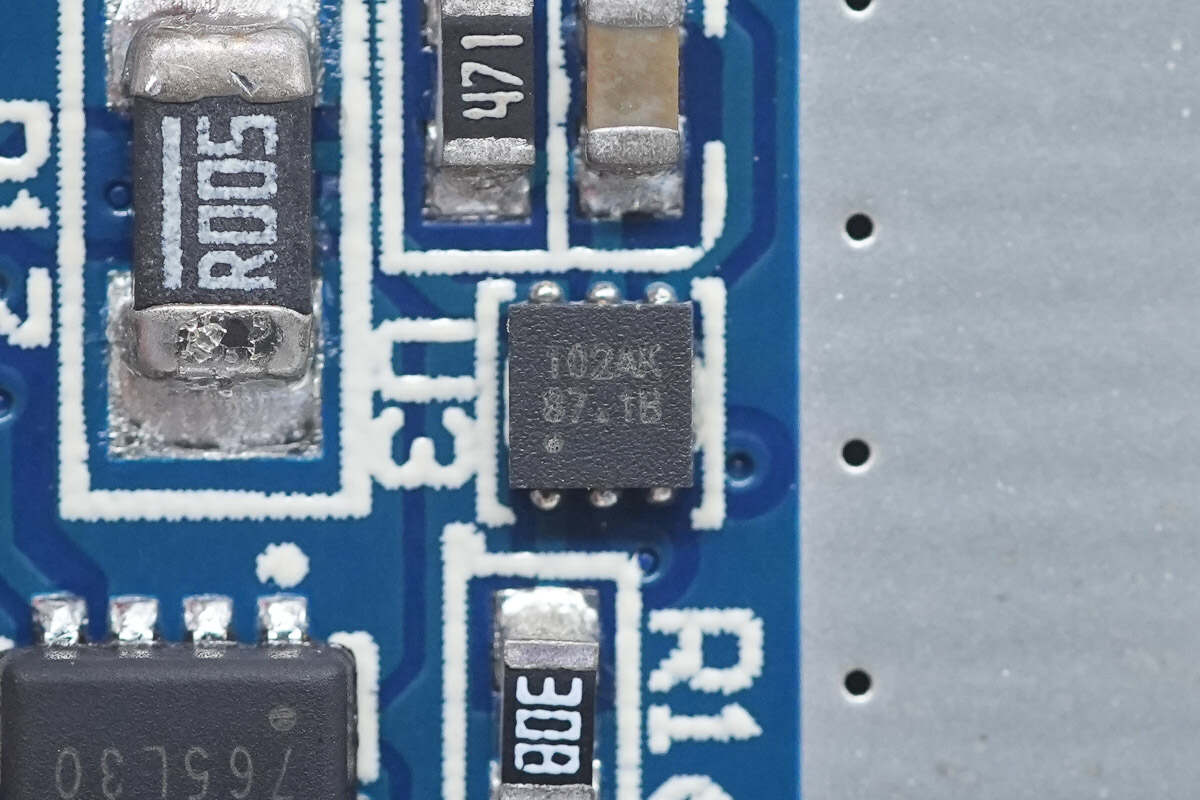

丝印102AK的电池保护管特写。

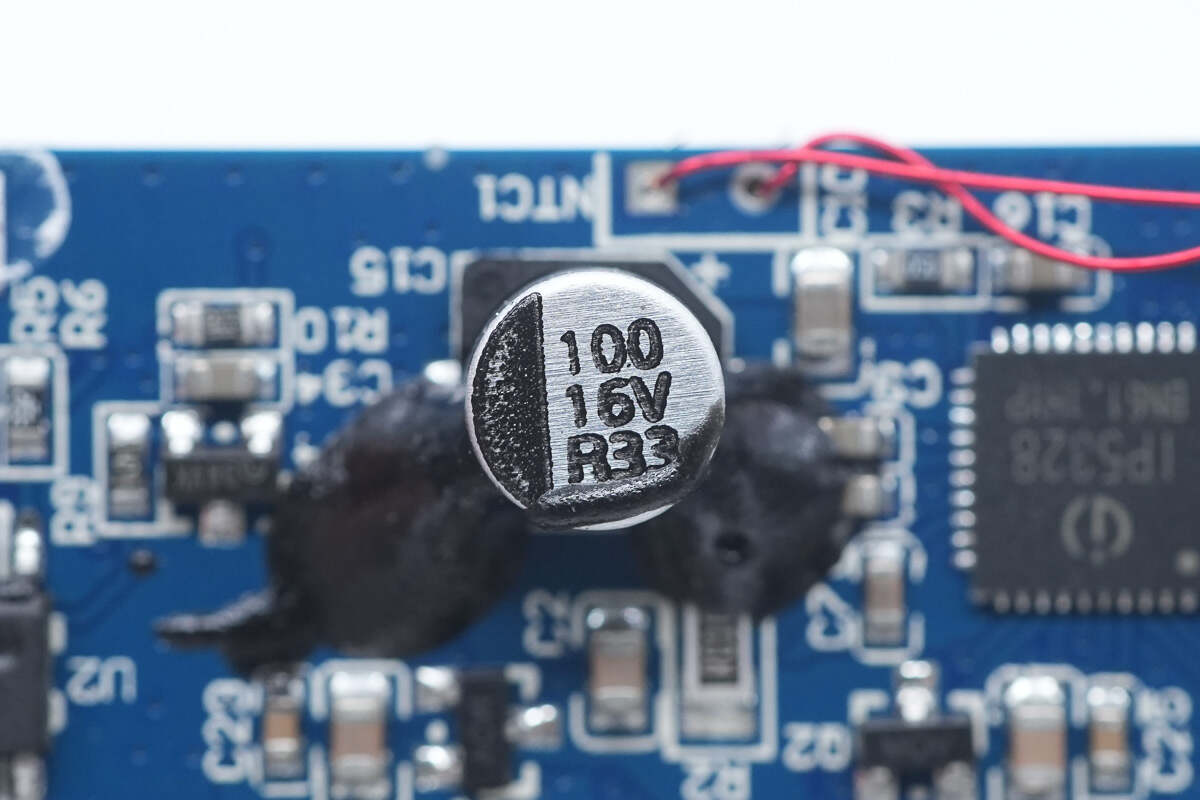

低压滤波电容，规格100uF 16V，型号未知，贴片焊接。
2R2合金电感特写，用于升降压。

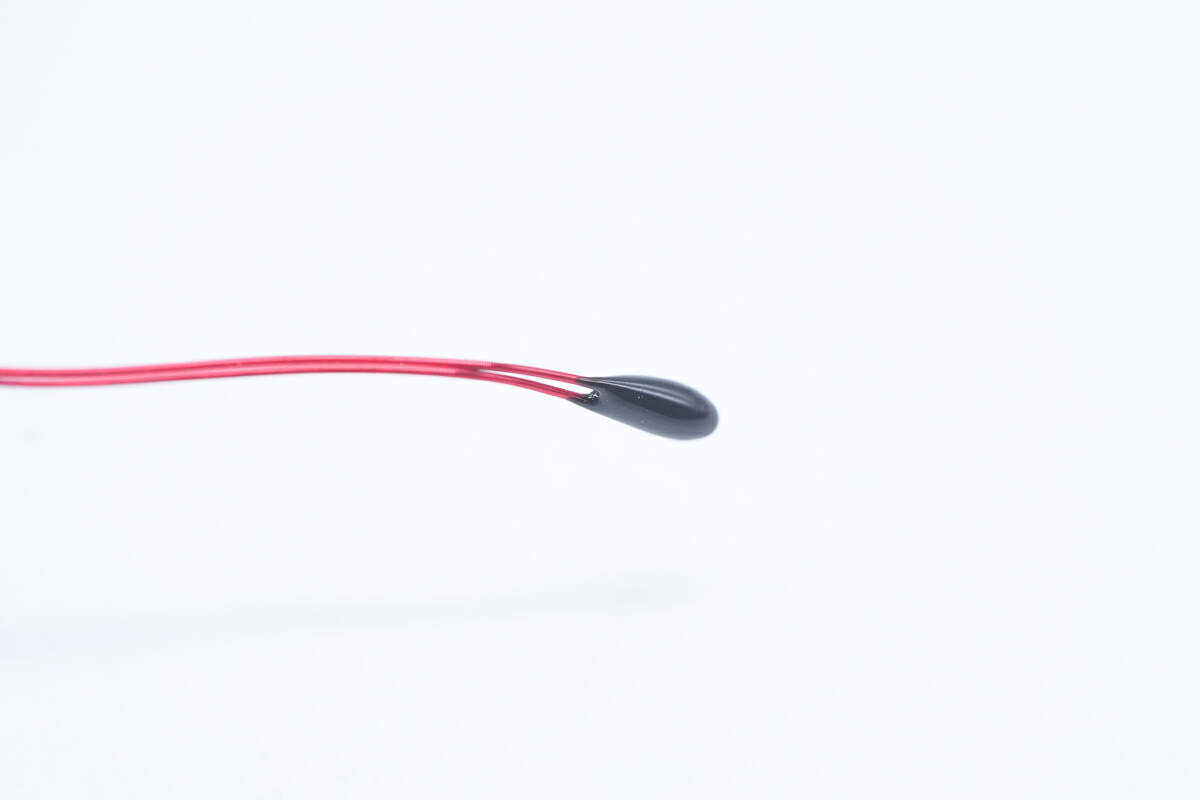

热敏电阻特写，用于监测电池温度，进行过热保护。

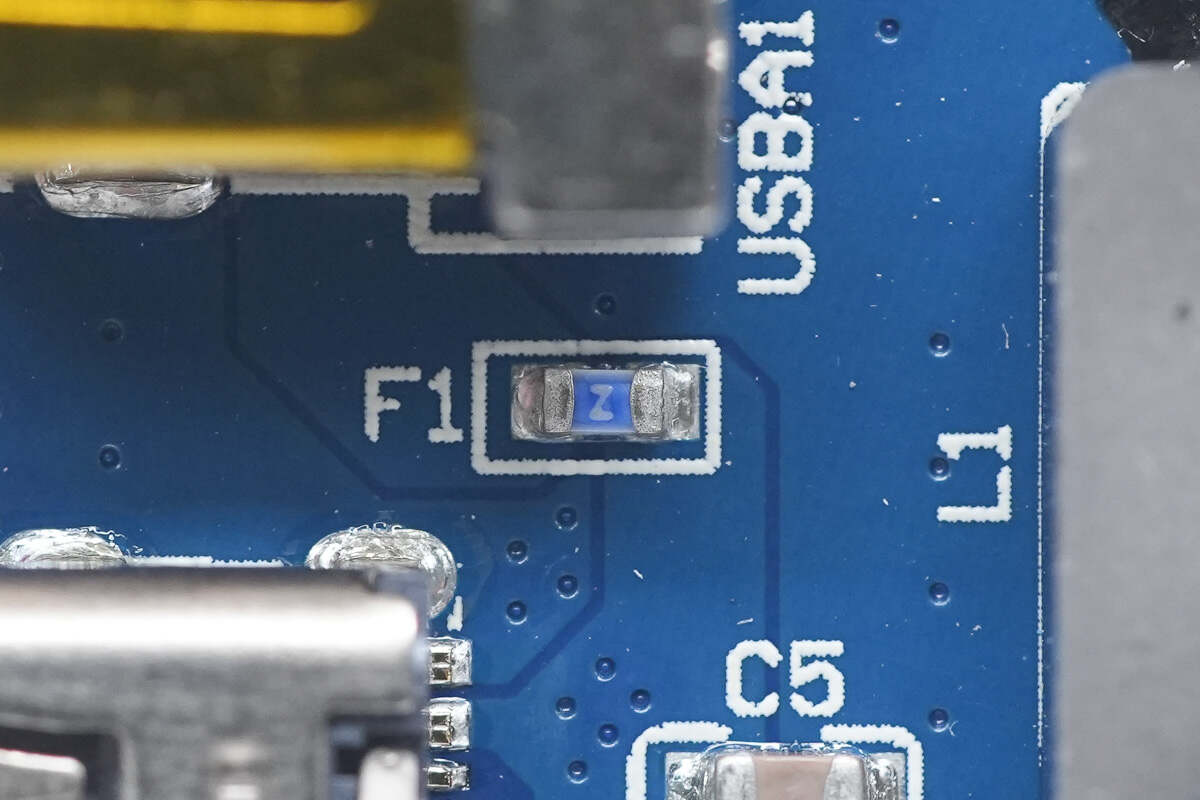

保险丝特写。

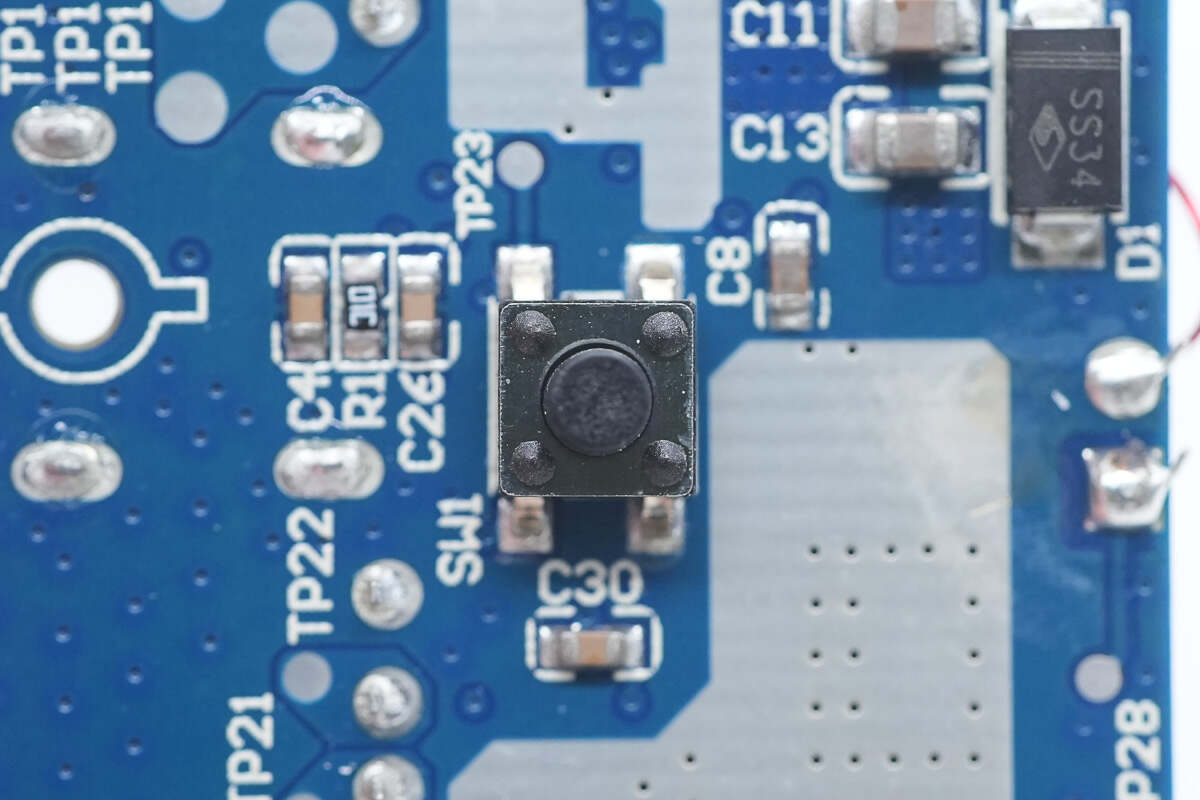

电源按钮特写。
五颗谐振电容特写。

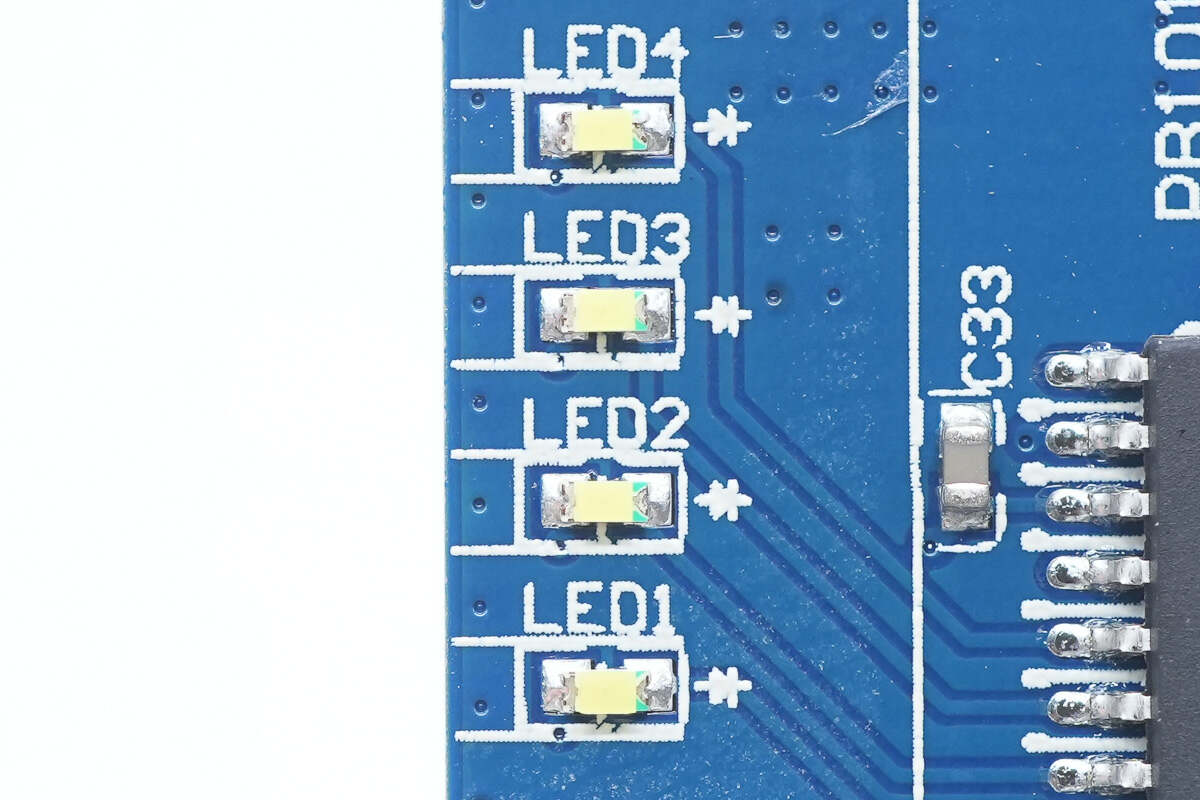

四颗LED灯柱特写。

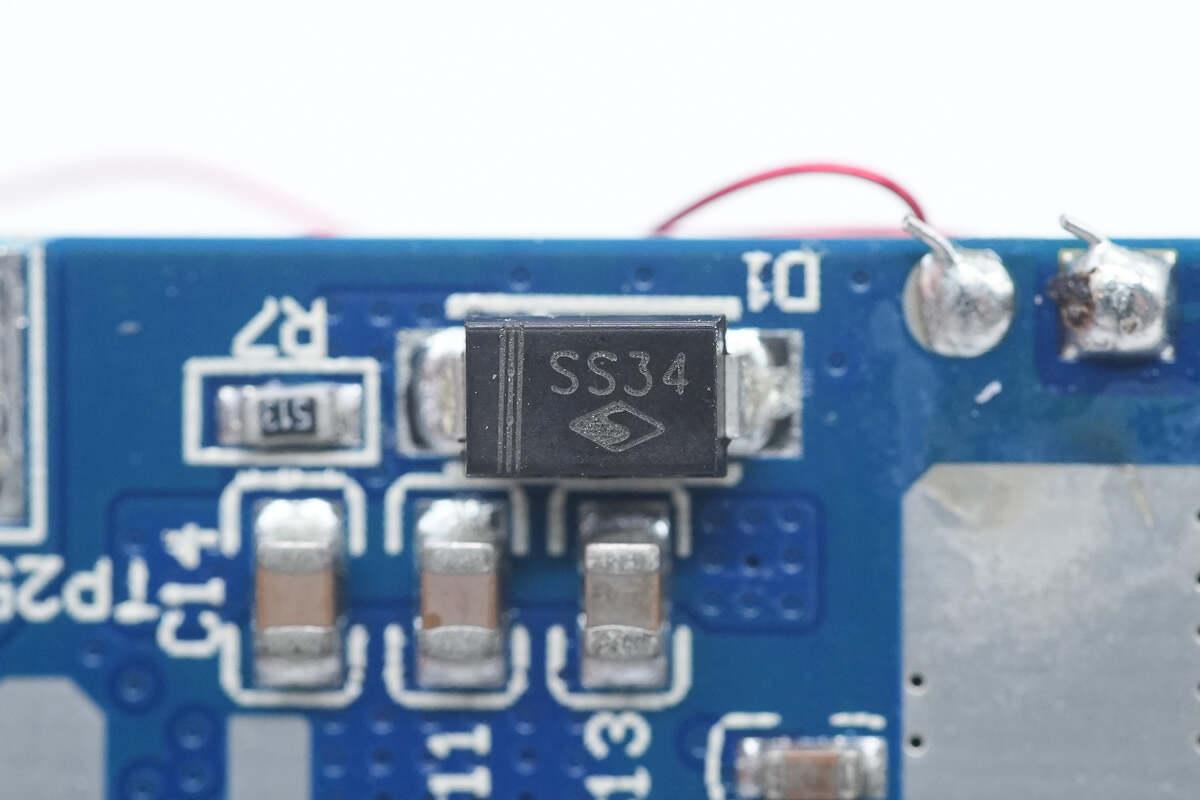

丝印SS34的二极管特写。

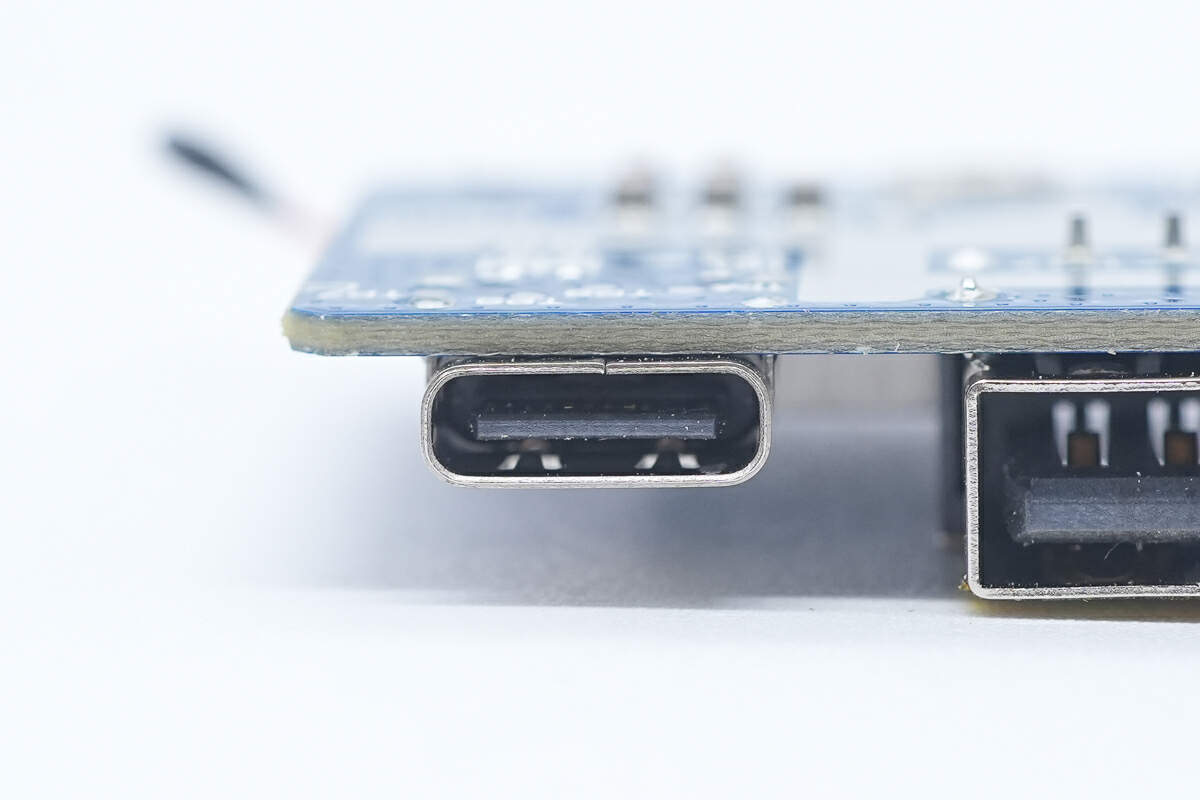

USB-C口特写，黑色胶芯不露铜。

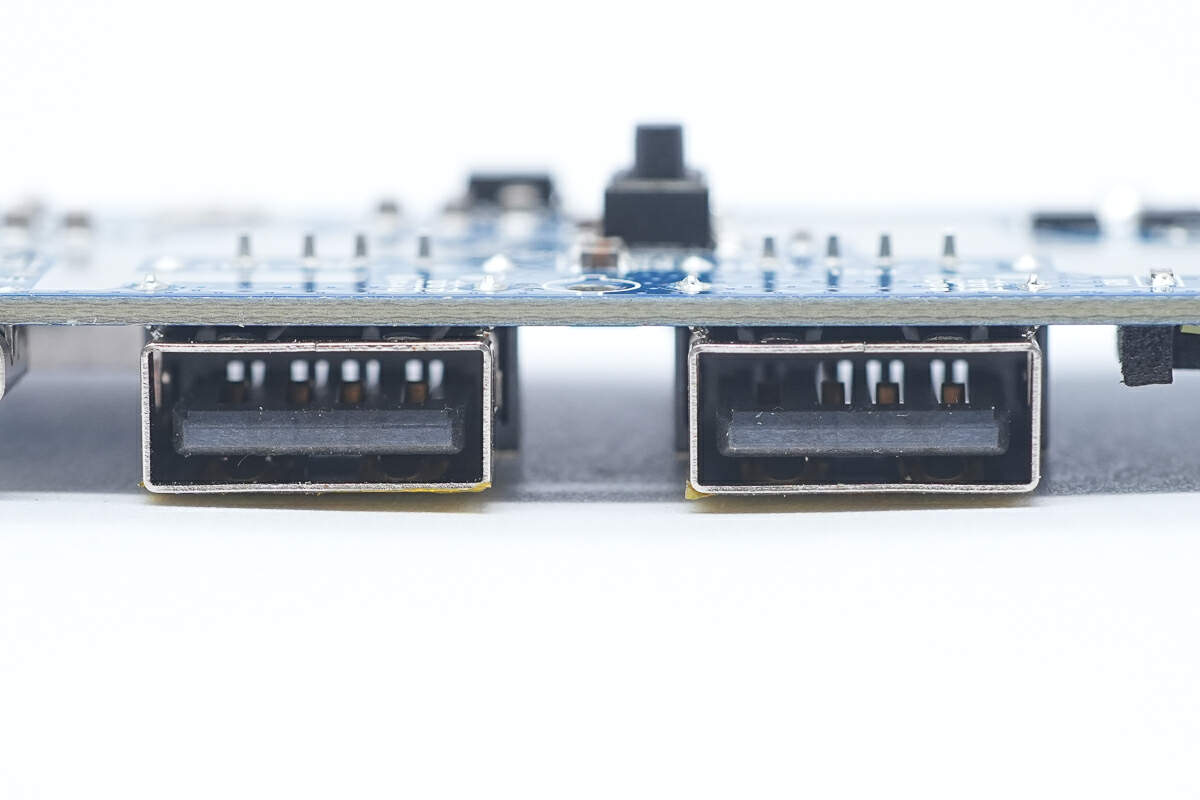

两个USB-A特写，可见内部四个触点。

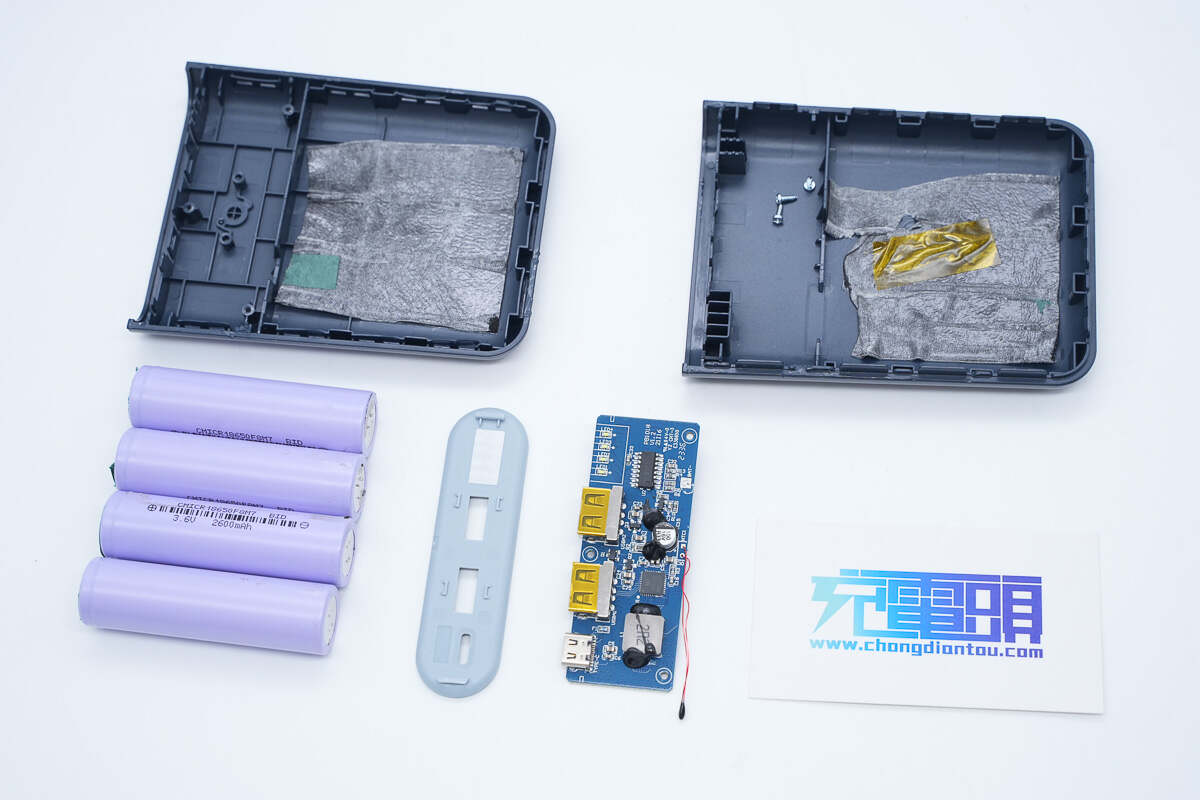

全部拆解完毕，来张全家福。

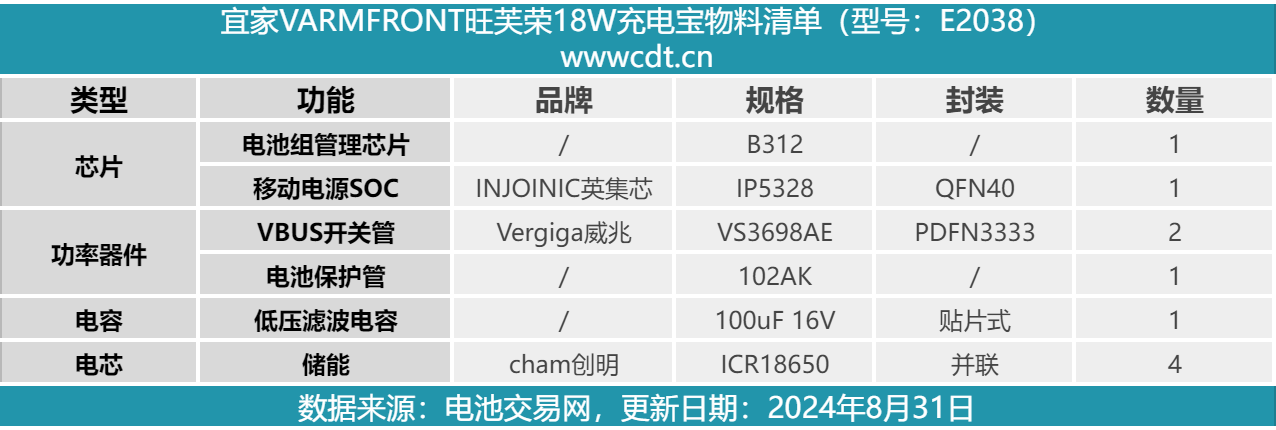

最后附上宜家 旺芙荣18W充电宝的物料清单，方便大家查阅。
宜家 旺芙荣18W充电宝整体为扁平方块设计，表面磨砂处理，手感细腻。配备一个USB-C接口和两盒USB-A接口，三口都支持最高18W双向输出，此外还兼容QC3、FCP、AFC、SFCP、DCP、Apple 2.4A等多种协议，正面面设有指示灯指示电源电量。
充电头网通过拆解了解到，宜家这款充电宝内部芯片方案来自英集芯，移动电源SOC为IP5328，该芯片集成多种主流协议和升降压和协议识别功能。移动电源电池组由4节创明18650电芯并联而成，标称电压3.6V，标称容量2600mAh。
移动电源内粘贴大面积石墨贴纸散热，PCBA模块易松动器件打胶加固，外加NTC热敏电阻用于温度监测，电池组粘贴泡棉和石墨散热贴纸保护。
