前言

联名款产品由于能兼顾多品牌的设计语言和产品性能，一直以来深受粉丝喜爱。充电头网近期获取到了一款，由知名硬科技公司SHARGE闪极与一加社区用户深度共创的产品——闪极Pouch 3合1移动电源。

闪极Pouch 3合1 移动电源采用磁吸分离式设计，集充电器、移动电源和数据线于一身，可通过卡扣、磁吸等方式组合。移动电源部分配备两个USB-C接口，支持最高PD 40W和55W SuperVOOC私有协议快充。

其内置两节长虹三杰5000mAh高倍率电池，搭配创芯微CM1020进行电池保护，并通过两颗iCM创芯微的电池均衡IC CM1010-A实现电池组的均衡管理。此外，采用英集芯的移动电源SOC IP5389搭配其另一颗升降压电源管理SOC IP5389进行移动电源电路控制。

充电器方案则用南芯的氮化镓合封芯片SC3057搭配SC2021Q协议芯片，进行快充管理。闪极Pouch 3合1 移动电源外观大气精美，内部多处打胶，高发热器件多充塞散热硅胶，用料也十分扎实，下面来看详情。

闪极 Pouch 3合1移动电源开箱

按照惯例，先看外观。

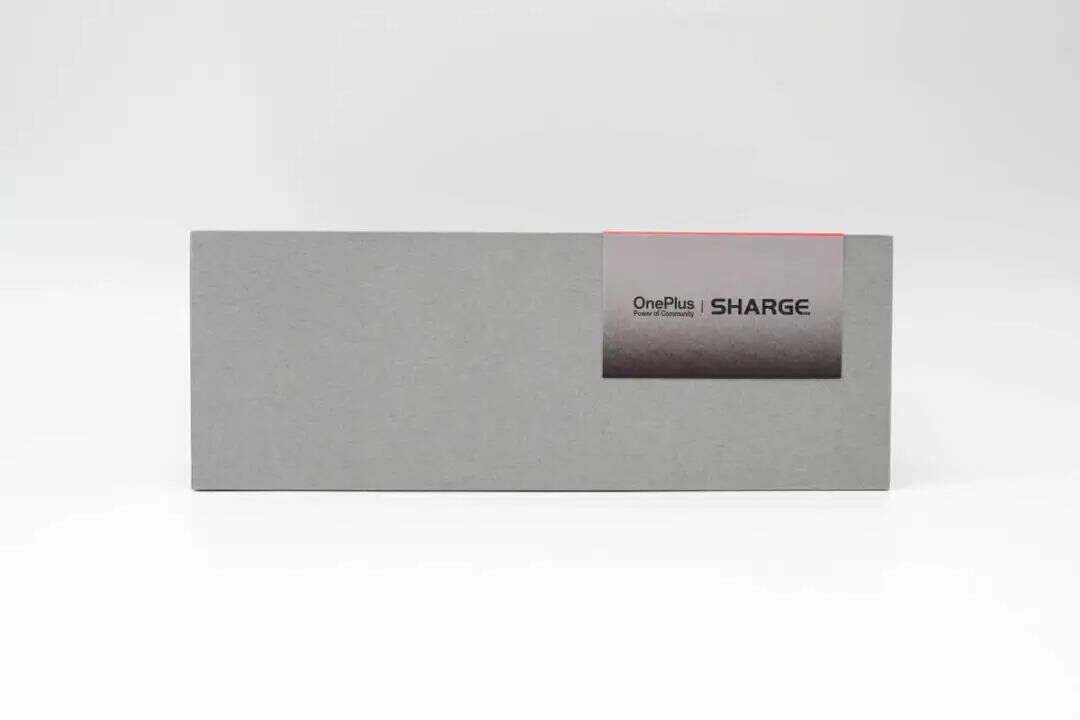

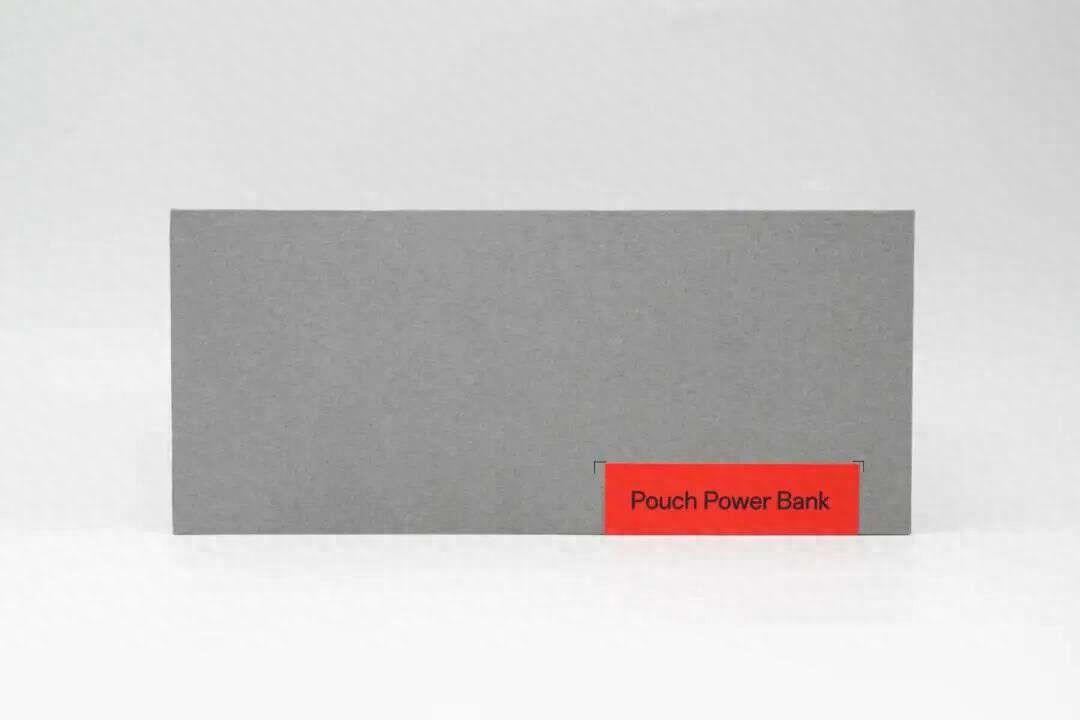

包装盒以灰色背景为主，重要模块红色拼色设计，整体简约而重点突出，红色模块在下方铭刻“Pouch Power Bank”字样。

这款3合1移动电源为闪极“SHARGE”和一加社区“OnePlus Power of Community”联名推出的，是闪极与一加社区数万名用户共创的成果，因此在包装侧面上印有这两大品牌的LOGO。

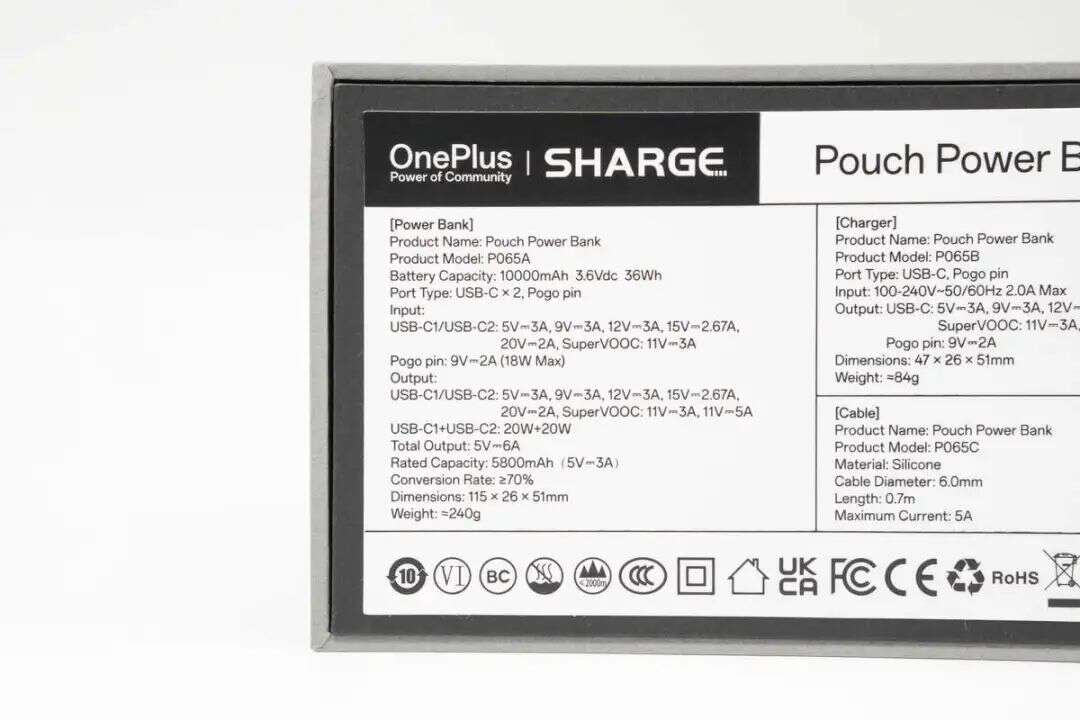

包装盒底部则是全英文印有产品的各项参数信息，具体的参数细节在介绍产品时会详细介绍，包装盒底部比较瞩目的包含了CCC、FCC、CE、UKCA等各项安规标识。

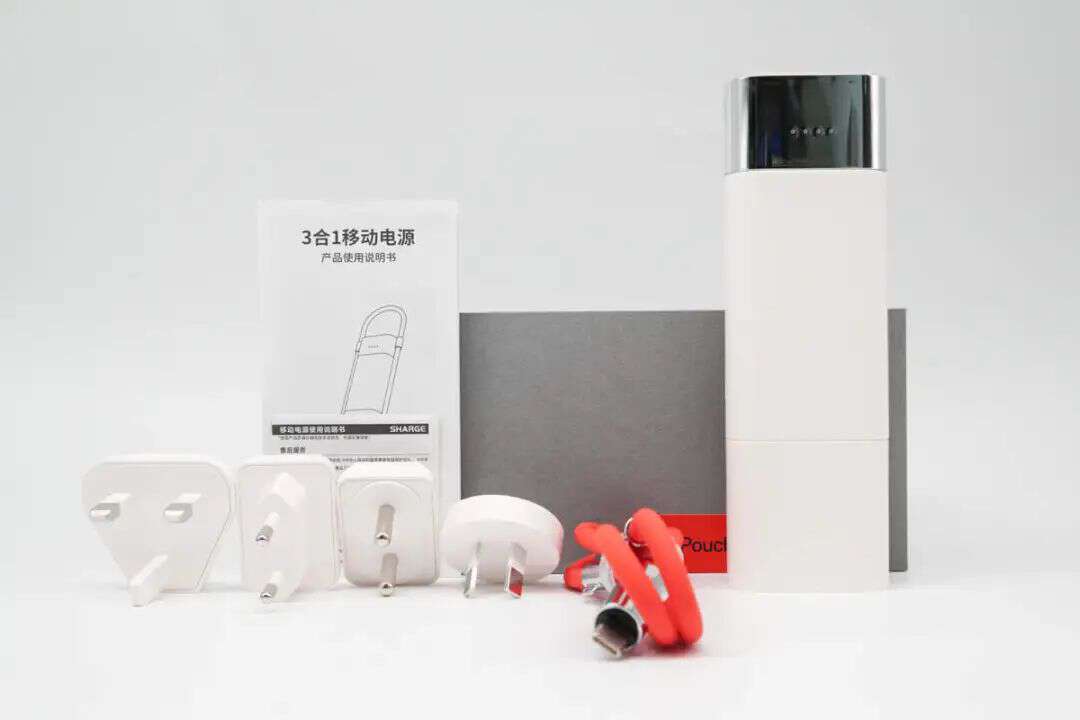

打开包装，可以看到内部除3合1移动电源主体外，还有C to C快充线，还有多个全球转换插脚以及使用说明书。

闪极Pouch 3合1 移动电源采用分离式设计，由带有电量指示灯的移动电源模块和充电器模块两部分组成，整体采用白色的高阻燃磨砂PC外壳+真空镀铬工艺打造，四周圆润手感比较舒适。

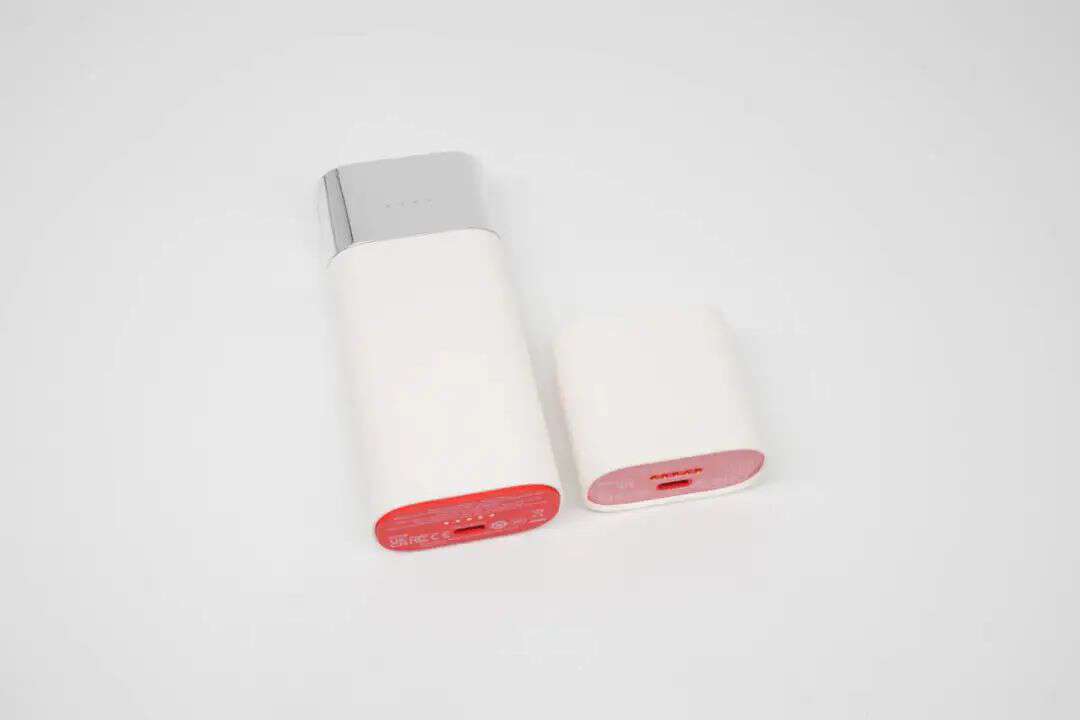

闪极Pouch 3合1 移动电源可以单独分离成一个采用车规级21700动力电芯、容量达10000mAh的充电宝和一个支持最高55W的充电器，两部分采用磁吸连接，两边各有多个金属触点实现电能传输。

先来看充电器部分，充电器整体非常小巧，且采用可折叠插脚设计，携带方便，插脚部分还做了特殊处理，可连接其他国际插脚使用。

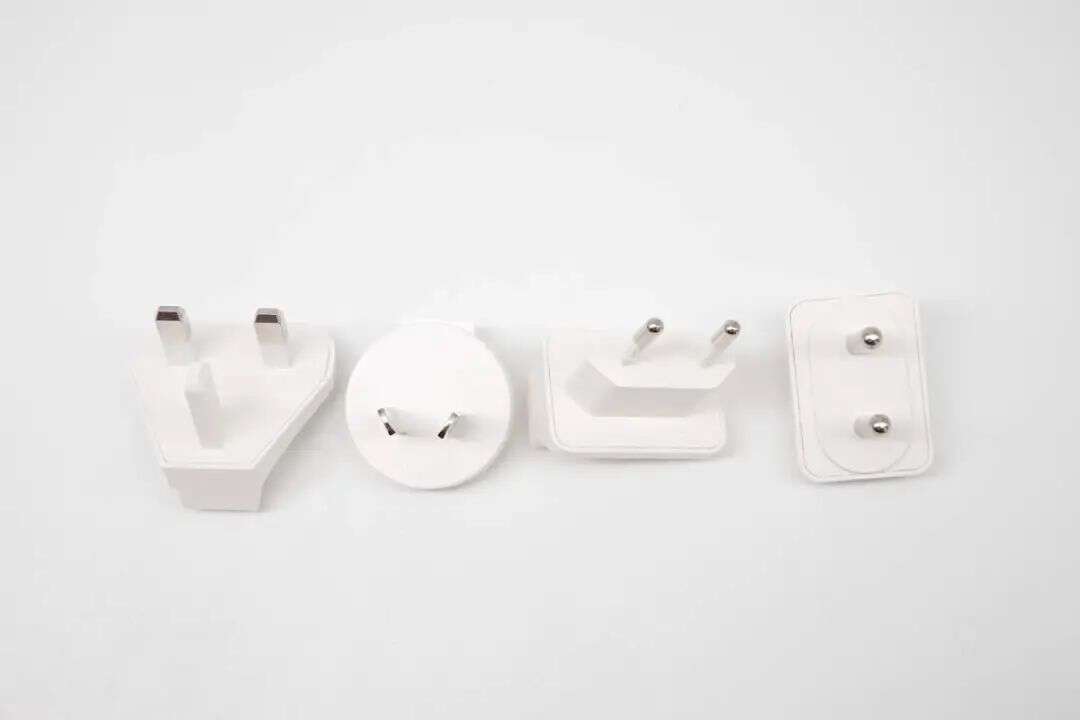

配套的全球转换插脚包含英规、澳规、欧规、印规，多个国家和地区旅游出差时均可以使用。

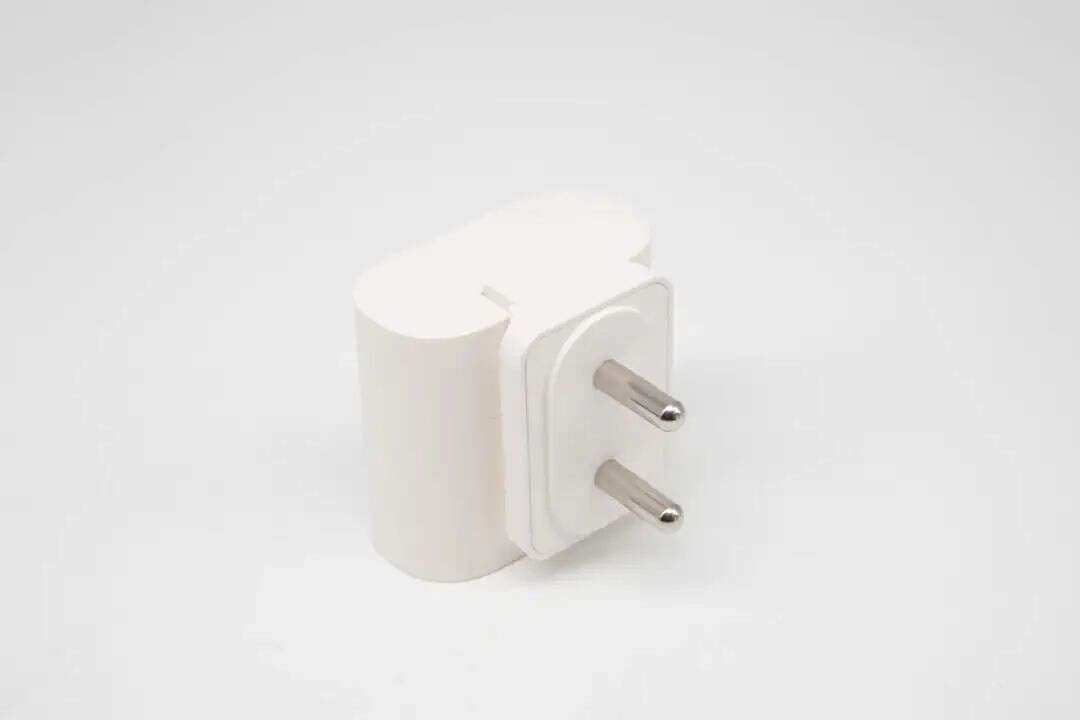

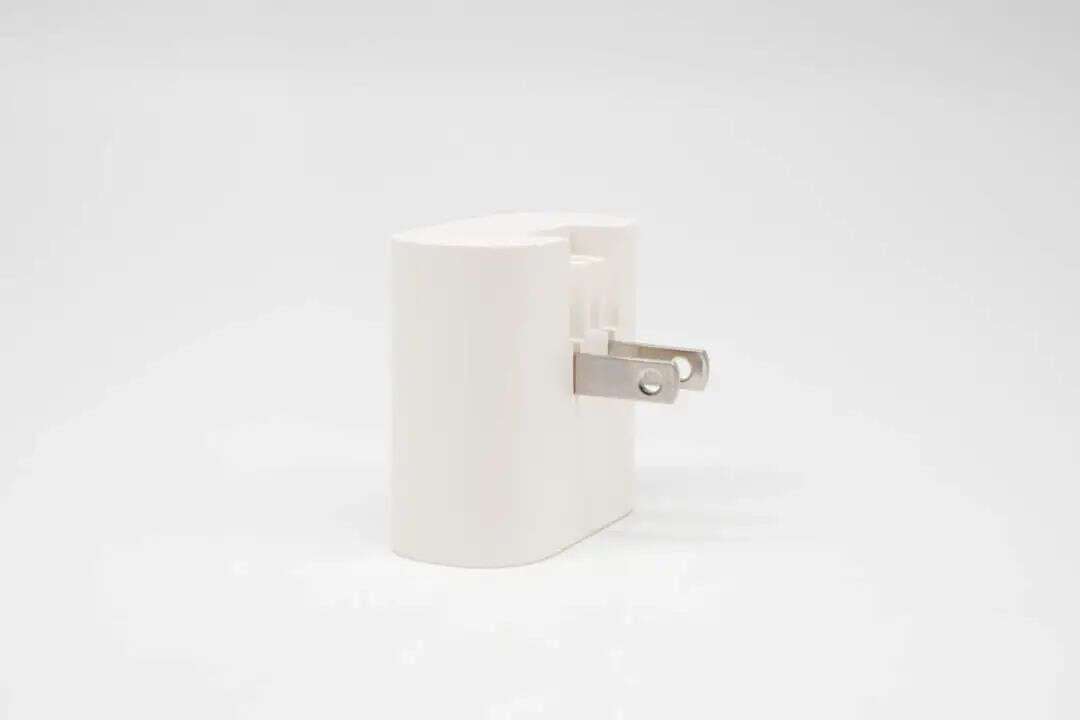

充电器主体转接印规插脚外观如图所示。

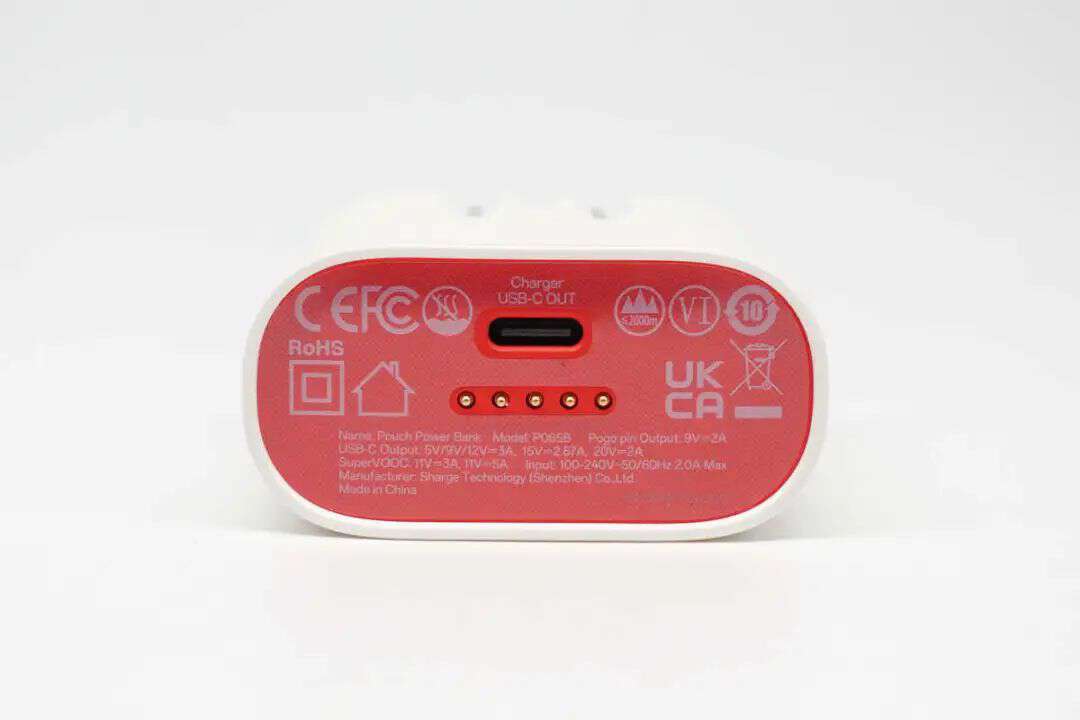

充电器的输出面板一侧为红色，配备了一个USB-C输出接口和五个金属触点，触点可与移动电源模块磁吸连接同时传输电能。

输出面板还用英文印刷充电器模块的各项详细参数信息：

型号：P065B；

Pogo Pin输出：9V/2A；

USB-C输出：5V3A、9V3A、12V3A、15V2.67A、20V2A；

Super VOOC：11V3A、11V5A；

输入：100-240V ～50/60Hz 2.0A Max；

制造商：闪极科技（深圳）有限公司。

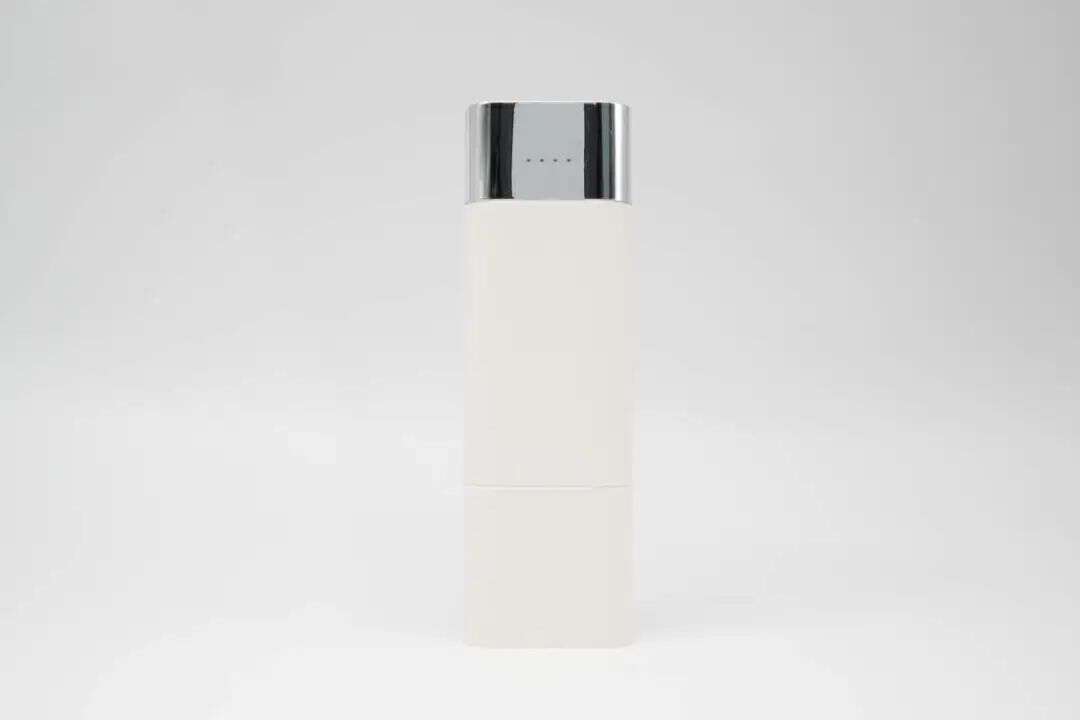

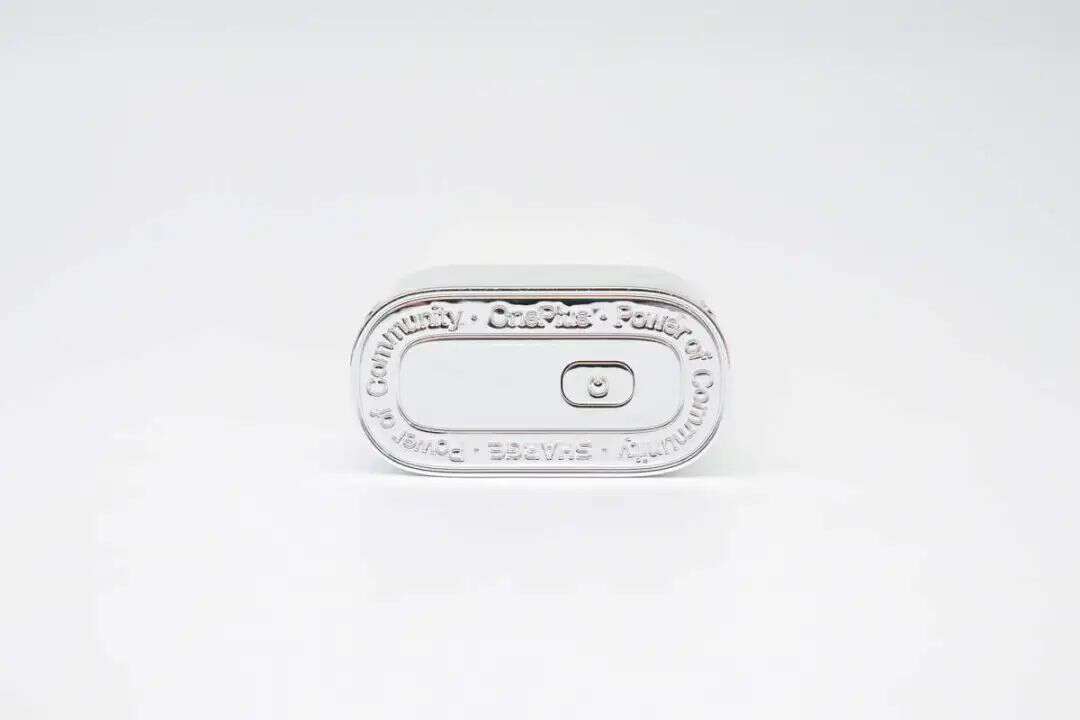

移动电源主体采用和充电器相似的外观材质，顶部还加入了银色镜面电镀工艺，配备一颗电源按键，按键周围还有“SHARGE”、“OnePlus”和“Power of Community”字样。

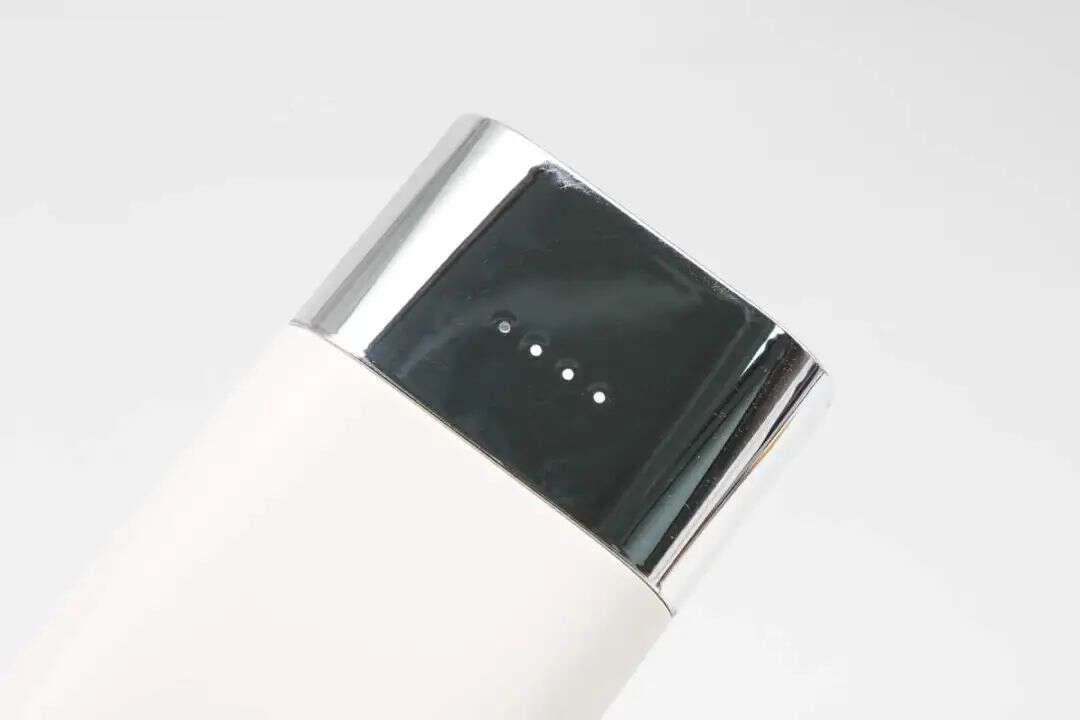

移动电源顶部侧面还有四颗点亮指示灯，方便随时查看剩余电量。

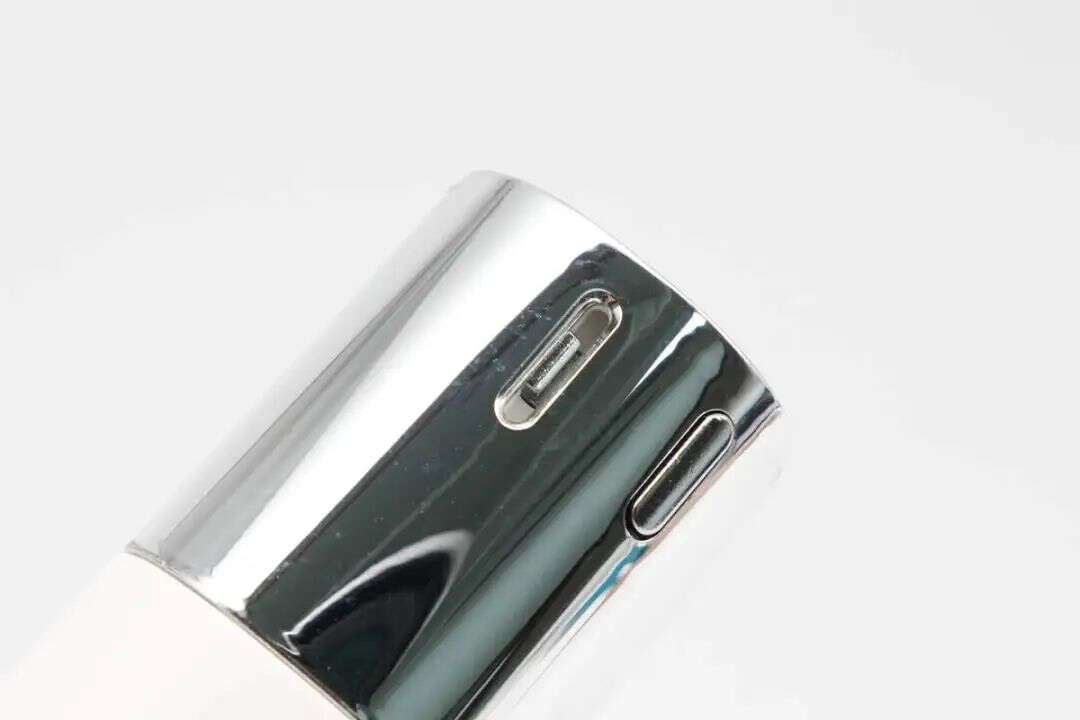

移动电源顶部还有两侧各有一个金属卡扣，用于固定随配的硅胶数据线，按住两边卡扣周围的按钮则可取下硅胶线。

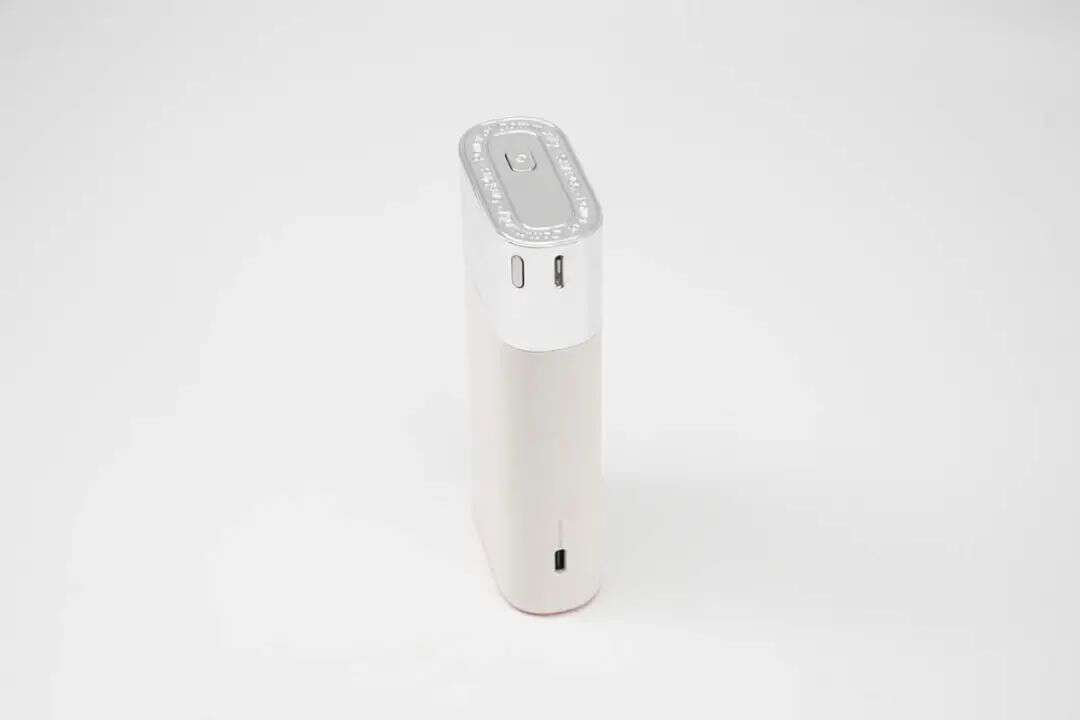

移动电源侧面配备一个USB-C2接口，该接口支持最高PD 40W和55W SuperVOOC私有协议快充。

移动电源的输出面板同样同样为红色，配备一个支持双向快充的USB-C接口以及用于电能传输的金属触点，周围则是移动电源的详细参数信息和各种认证标识。

型号：P065A；

电池容量：10000mAh 3.6V 36Wh；

额定容量：5800mAh （5V/3A）；

输入：Pogo pin: 9V/2A (18W Max）

USB-C1/USB-C2：5V/3A、9V/3A、12V/3A, 15V/2.67A，20V/2A SuperVOOC: 11V⎓3A；

输出：USB-C1+USB-C2：20W+20W 总输出：5V/6A

USB-C1/USB-C2：5V/3A、9V/3A、12V/3A, 15V/2.67A，20V/2A SuperVOOC: 11V⎓3A、11V5A；

制造商：闪极科技（深圳）有限公司。

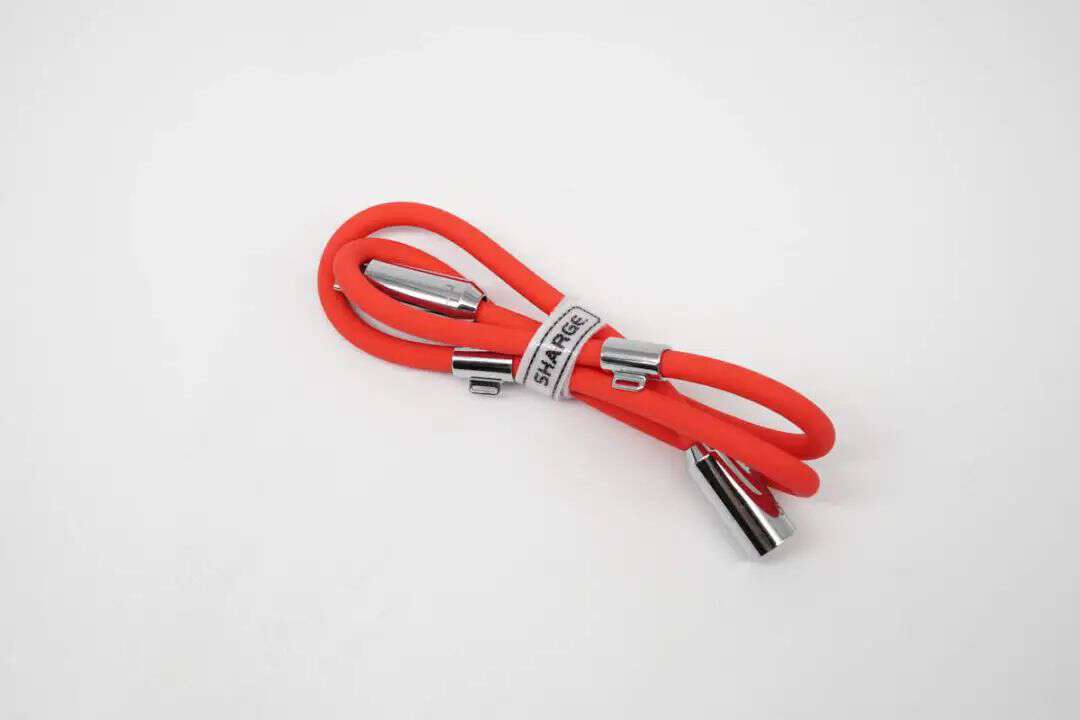

附赠的充电线为C to C类型，使用带有“SHARGE”LOGO的魔术贴收纳固定。

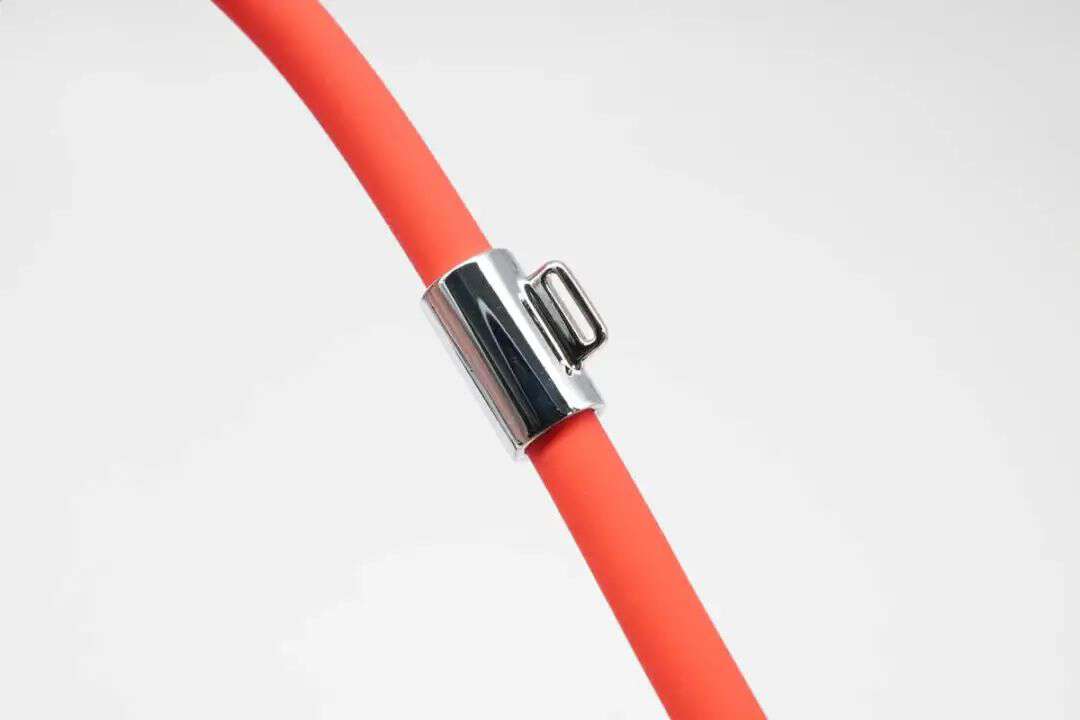

充电线材采用硅胶材质，在现身共有两处金属卡扣，用于固定在移动电源上。

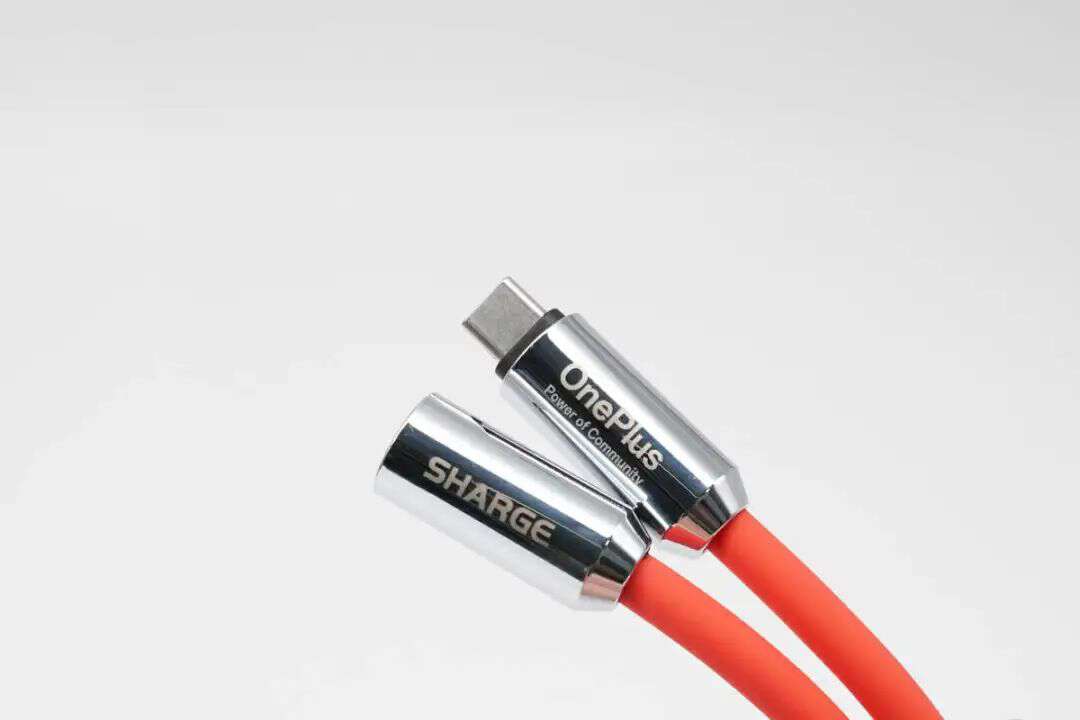

两处USB-C端子分别带有金属保护罩，上方同样有“SHARGE”、“OnePlus”和“Power of Community”字样；保护罩为可旋转设计，需要使用时插口露出，不使用的时候可收纳起来，美观且兼具保护性。

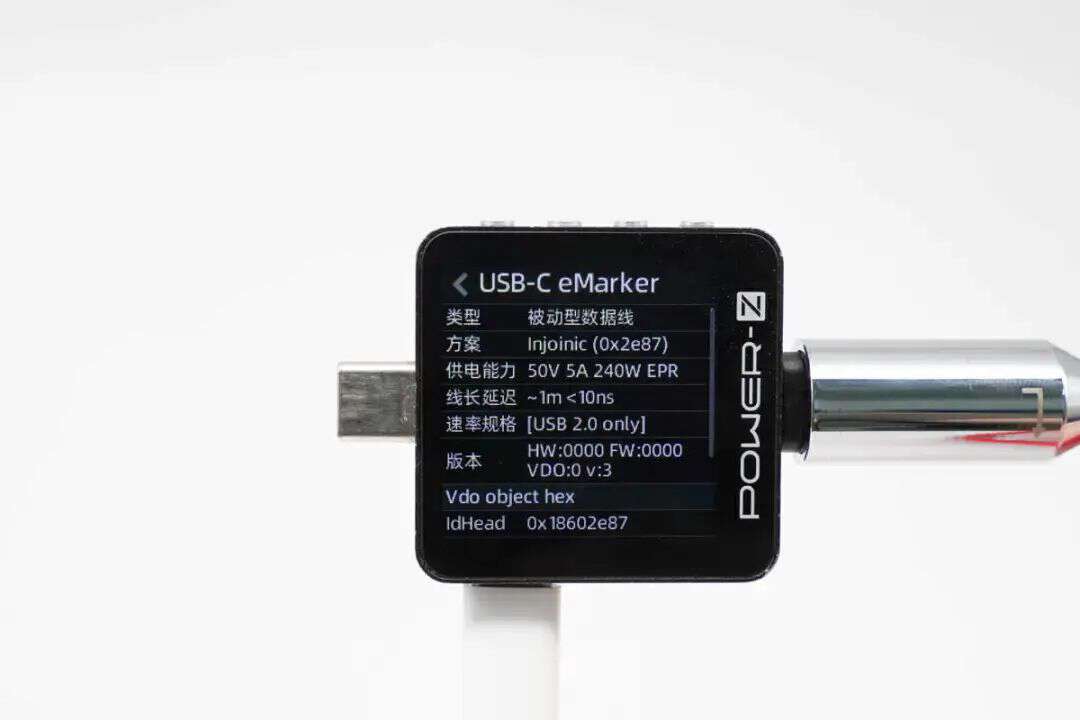

使用 POWER-Z KM003C测试仪读取线材的 E-marker 信息，线材内置E-marker芯片规格为50V5A 240W EPR和 USB 2.0。

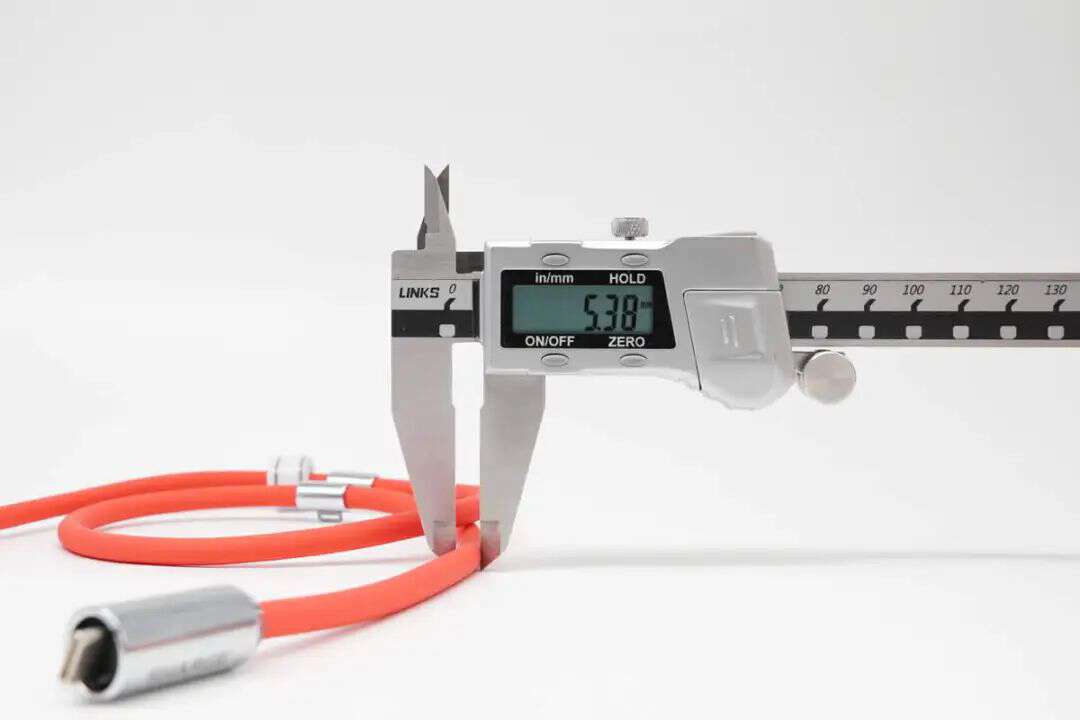

线材直径约为5.38mm。

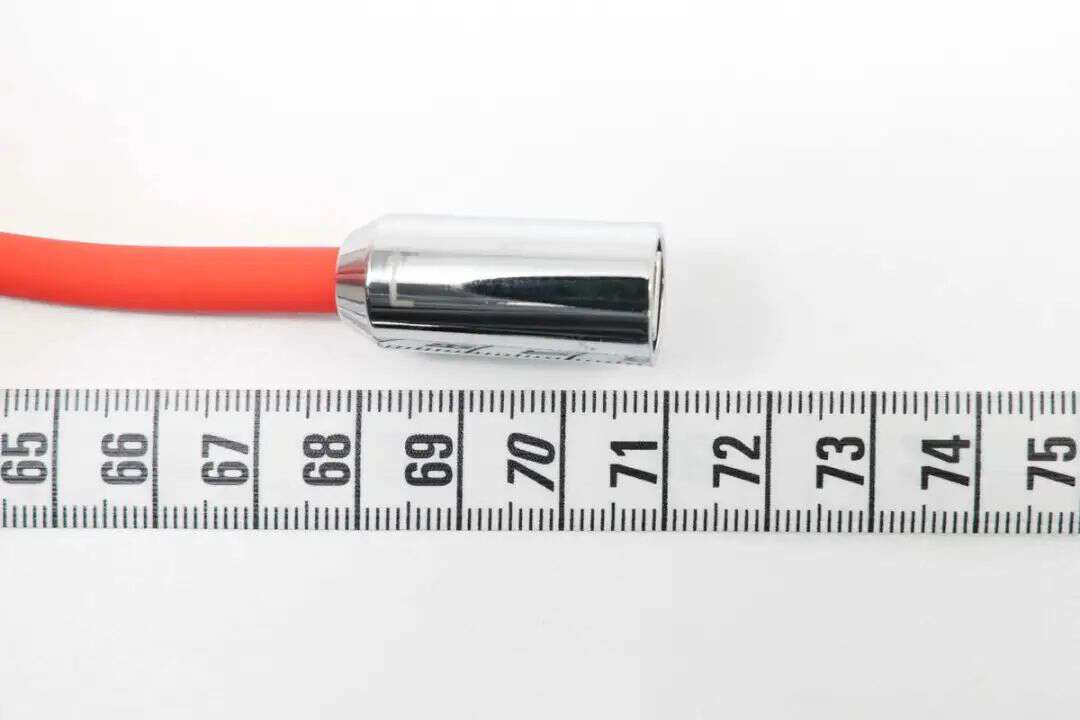

线材长度约为71cm。

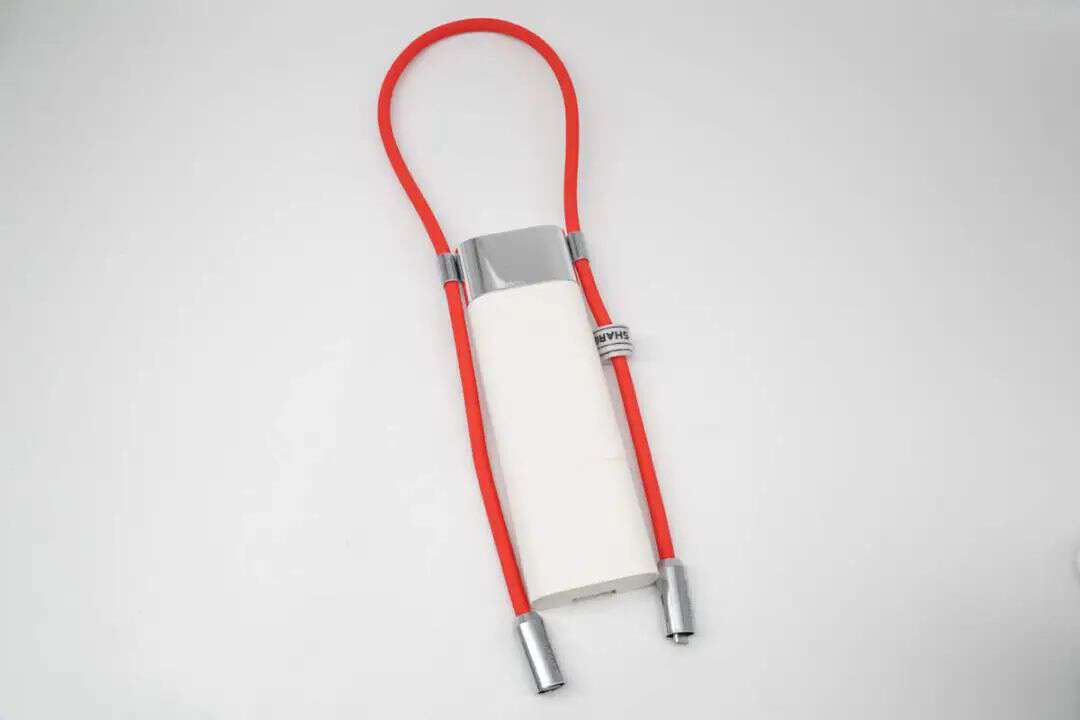

将随配的硅胶线材固定在充电宝上，既方便收纳又可作为挂绳使用。此外，该卡扣可以位置调节，可以通过调整卡扣的位置来实现调整挂绳的长短。

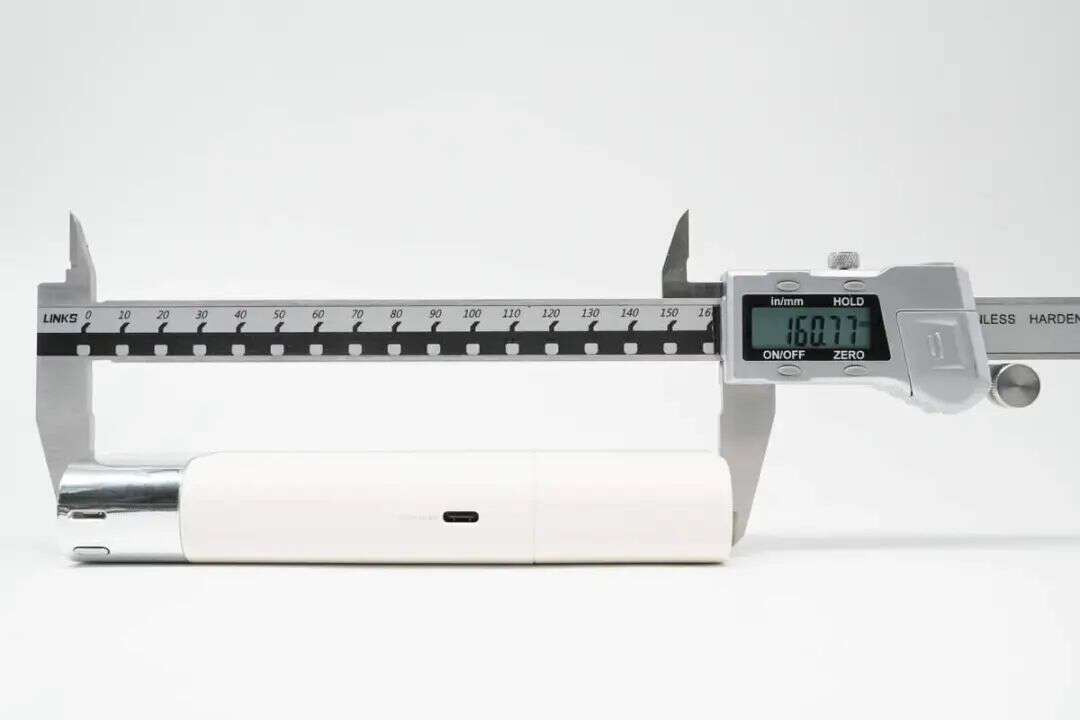

闪极Pouch 3合1移动电源整体长度约为160.77mm。

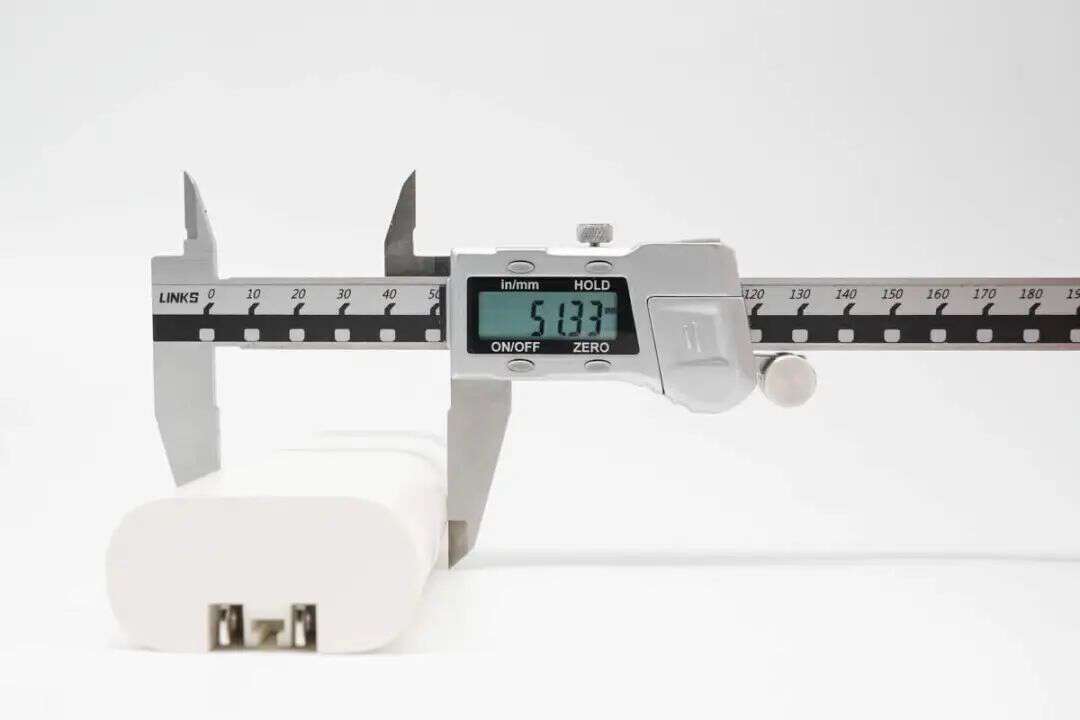

闪极Pouch 3合1移动电源整体宽度约为51.33mm。

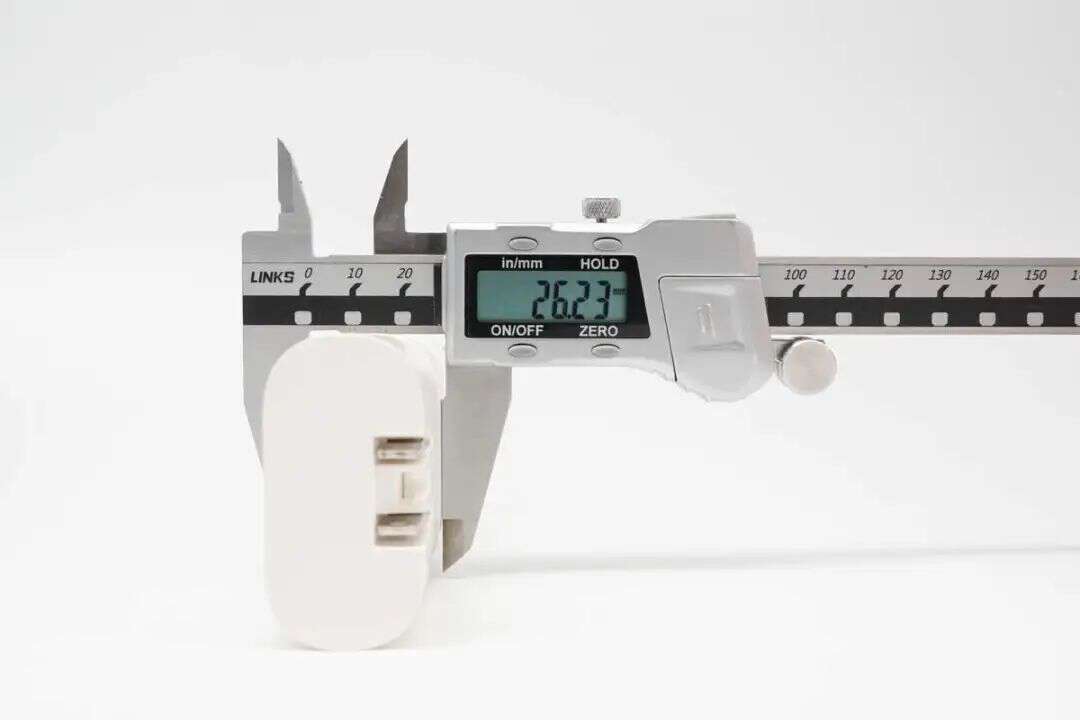

闪极Pouch 3合1移动电源厚度约为26.23mm。

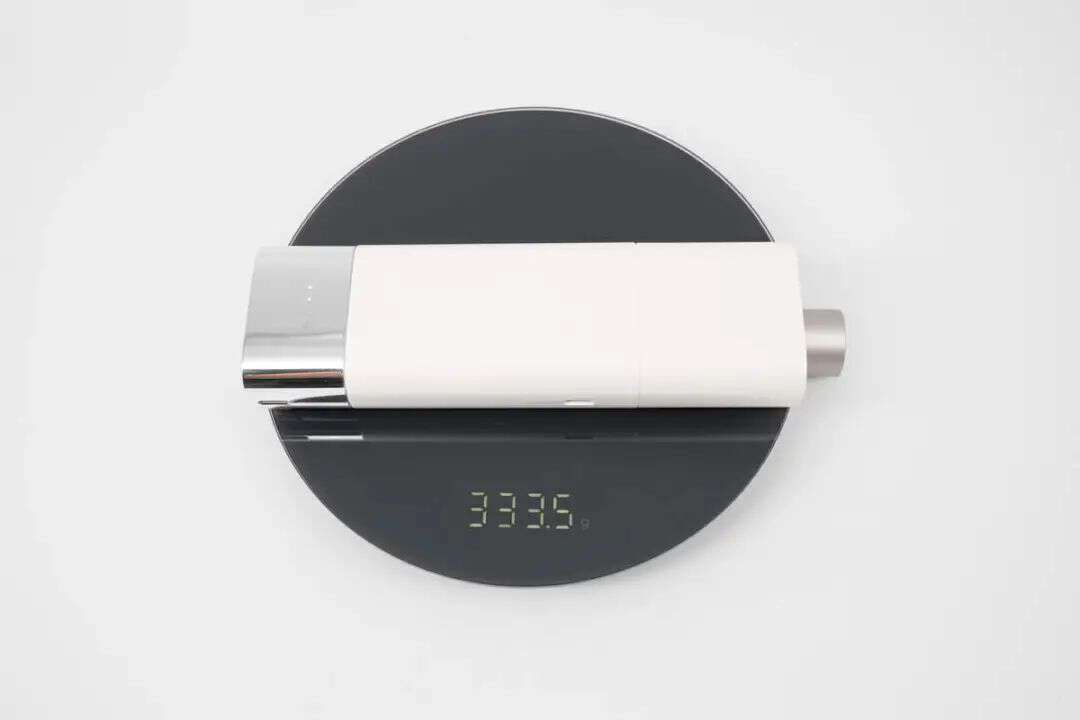

闪极Pouch 3合1移动电源重量约为333.5g。

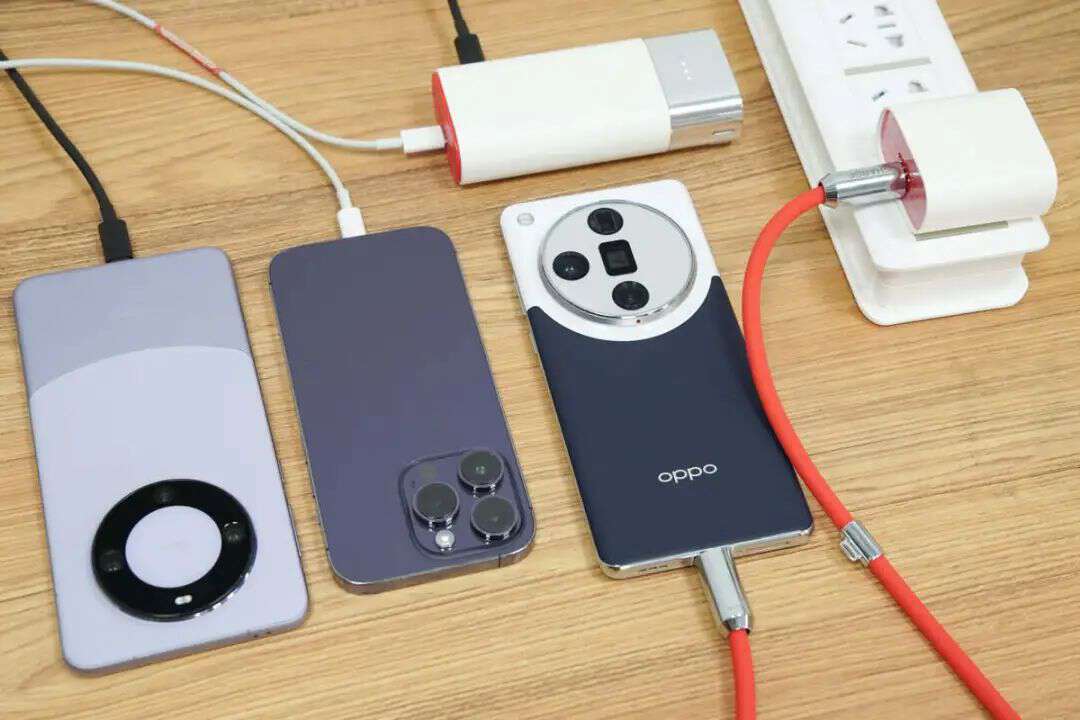

得益于闪极Pouch 3合1移动电源的多合一和可拆分设计，在实际使用中，可以最多同时为三台设备充电。

追求探索完整的协议是这个测试的意义，同时方便用户能根据具体的协议进行设备的选择，达到更好的快充体验。闪极Pouch 3合1移动电源主体可拆分为充电器和移动电源两部分，其中移动电源模块配备2个USB-C接口，两个端口信息一致，因此只展示其一。

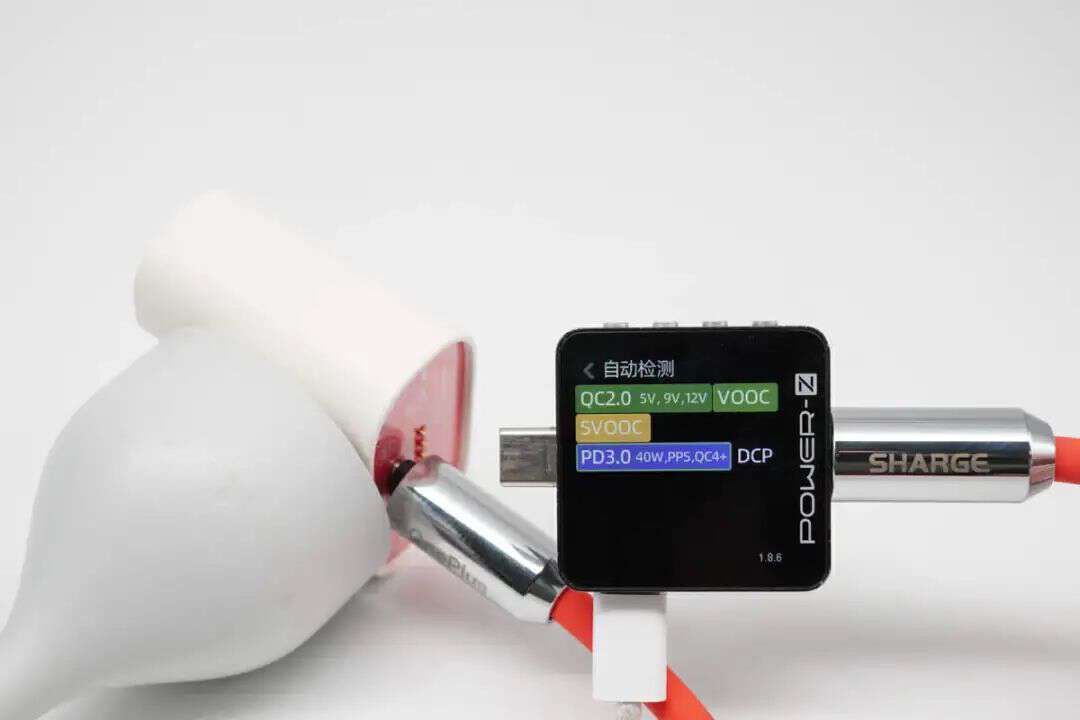

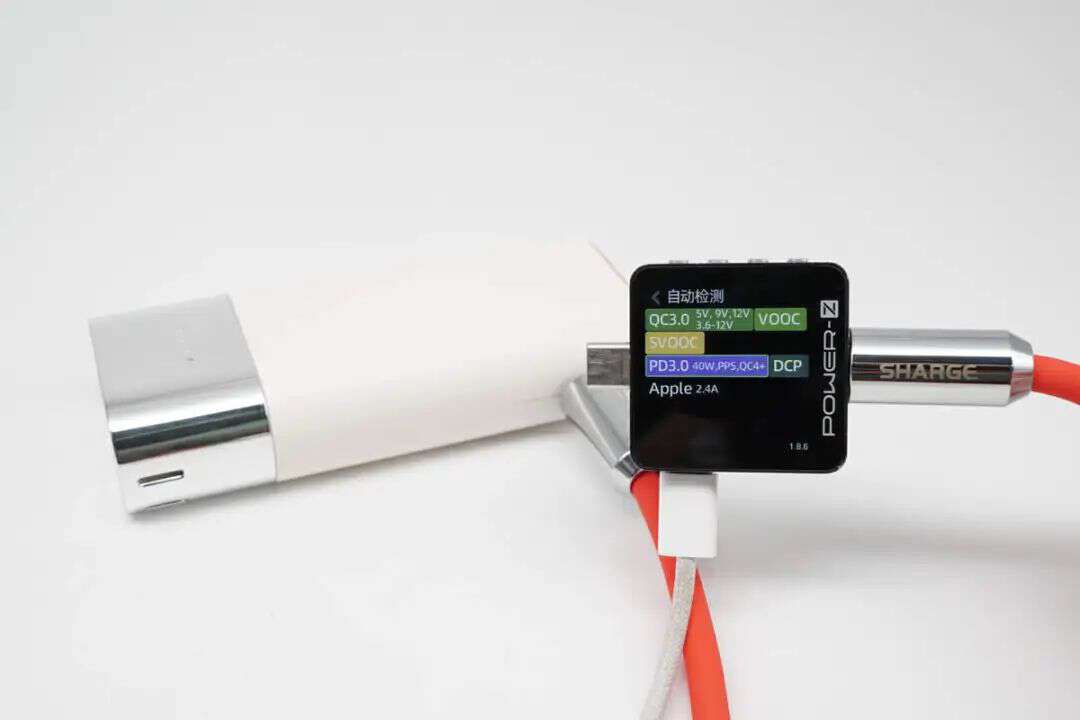

充电器模式下，通过 POWER-Z KM003C 测试仪读取 USB-C端口协议，实测支持QC2.0、 QC4+、VOOC、SVOOC、PD3.0和PPS等充电协议。

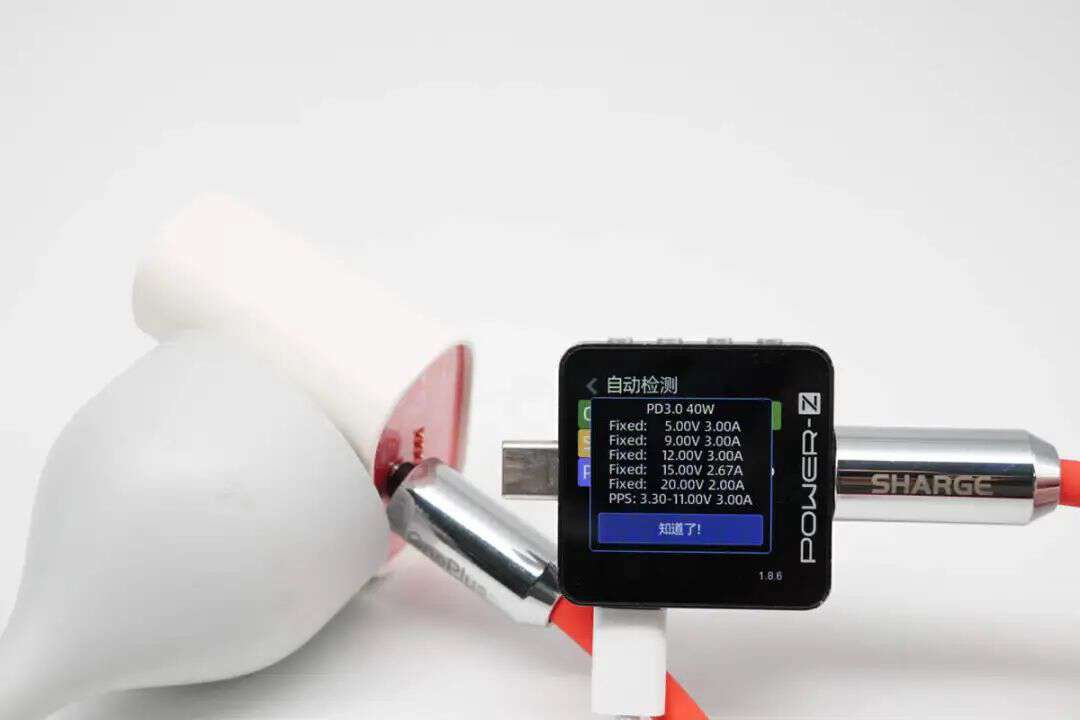

PDO报文方面，实测充电器的 USB-C 端口具备 5V/3A、9V/3A、12V/3A、15V/2.67A、20V/2A五组固定电压档位，以及3.3-11V/3A一组PPS电压档位。

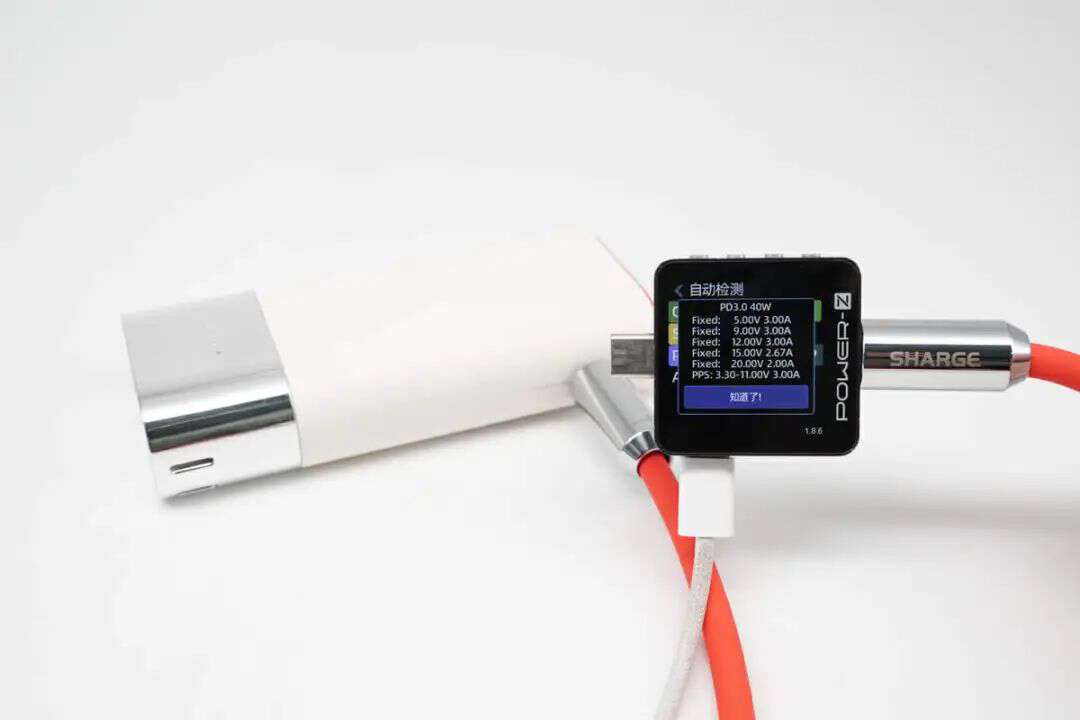

移动电源模式下，通过 POWER-Z KM003C 测试仪读取 USB-C1/C2 端口协议，实测支持QC3.0、QC4+、VOOC、SVOOC、PD3.0、DCP、Apple 2.4A和PPS充电协议。

PDO报文方面，实测移动电源的 USB-C1/C2 端口具备 5V/3A、9V/3A、12V/3A、15V/2.67A、20V/2A五组固定电压档位，以及3.3-11V/3A一组PPS电压档位。

闪极 Pouch 3合1移动电源开箱

接下来看下一加x闪极10000mAh充电宝的内部结构和用料吧。

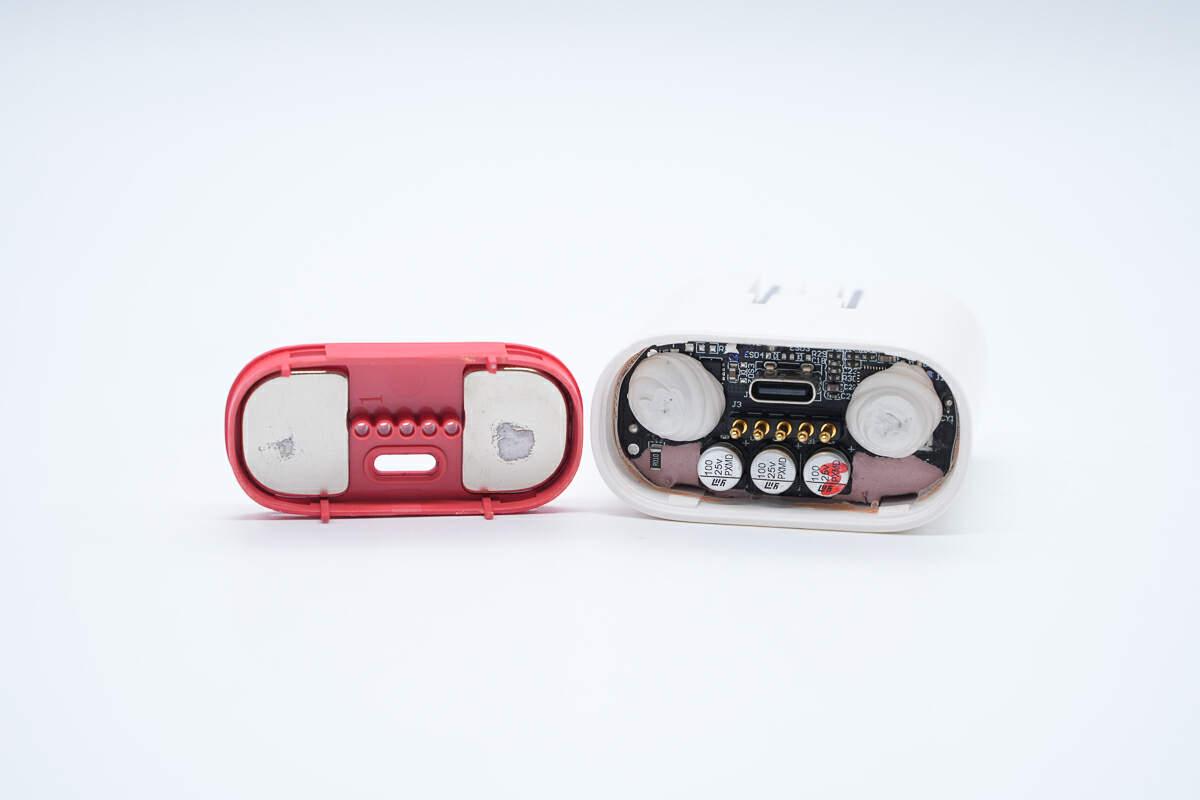

首先，拆解自带充电器，沿着壳体缝隙将底座盖板拆下。

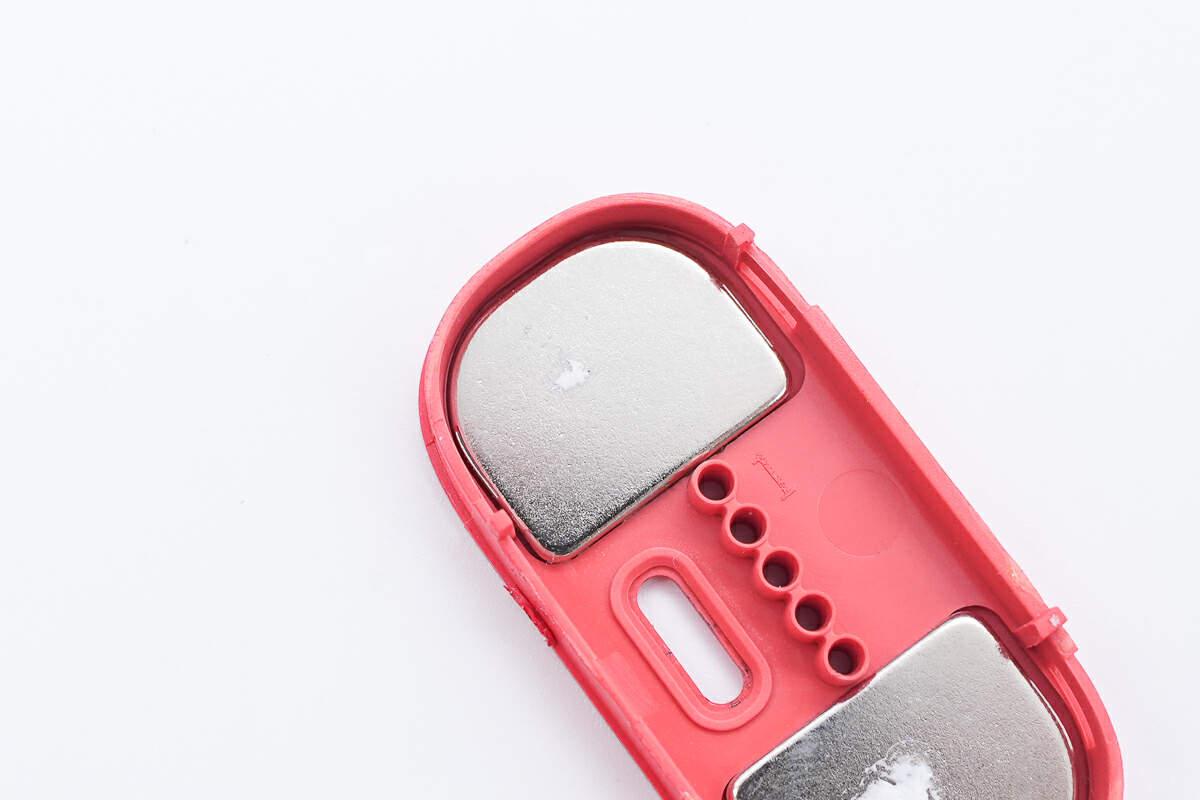

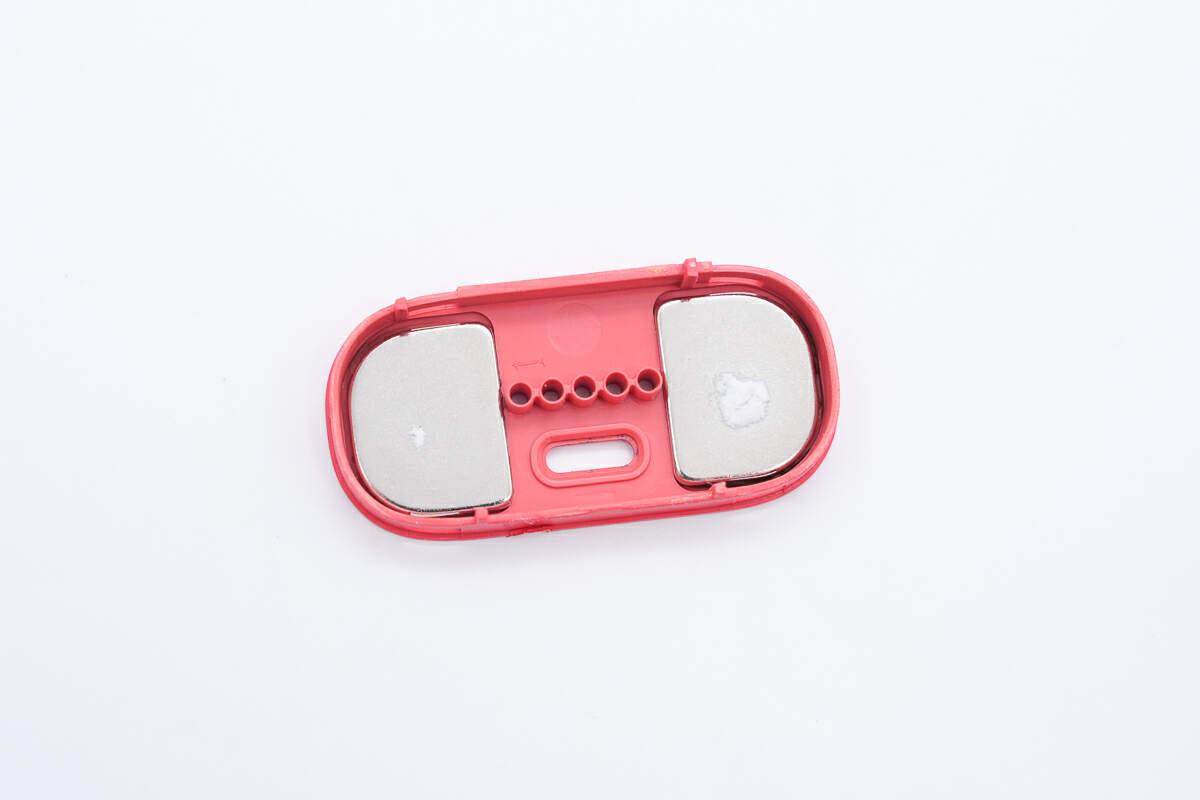

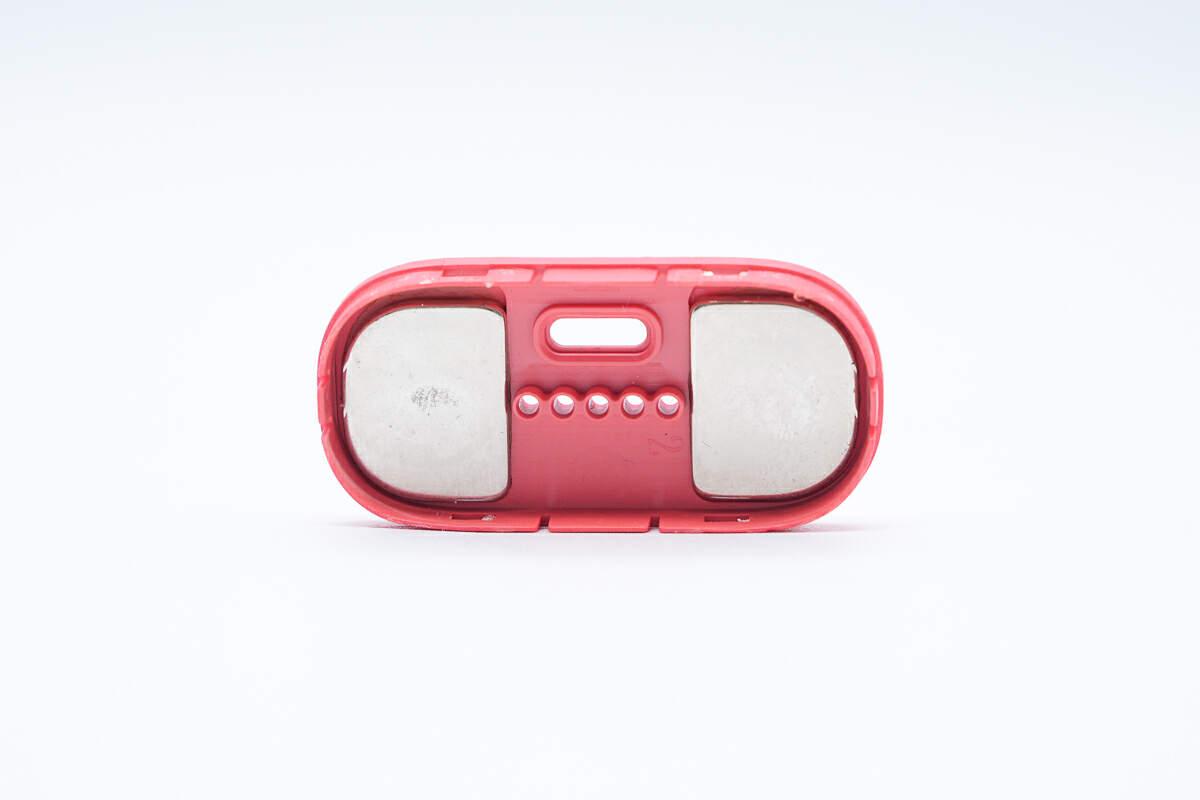

可以看到底座盖板左右各嵌有一枚磁铁。

磁铁特写，用于吸附移动电源底座，拼接成移动电源。

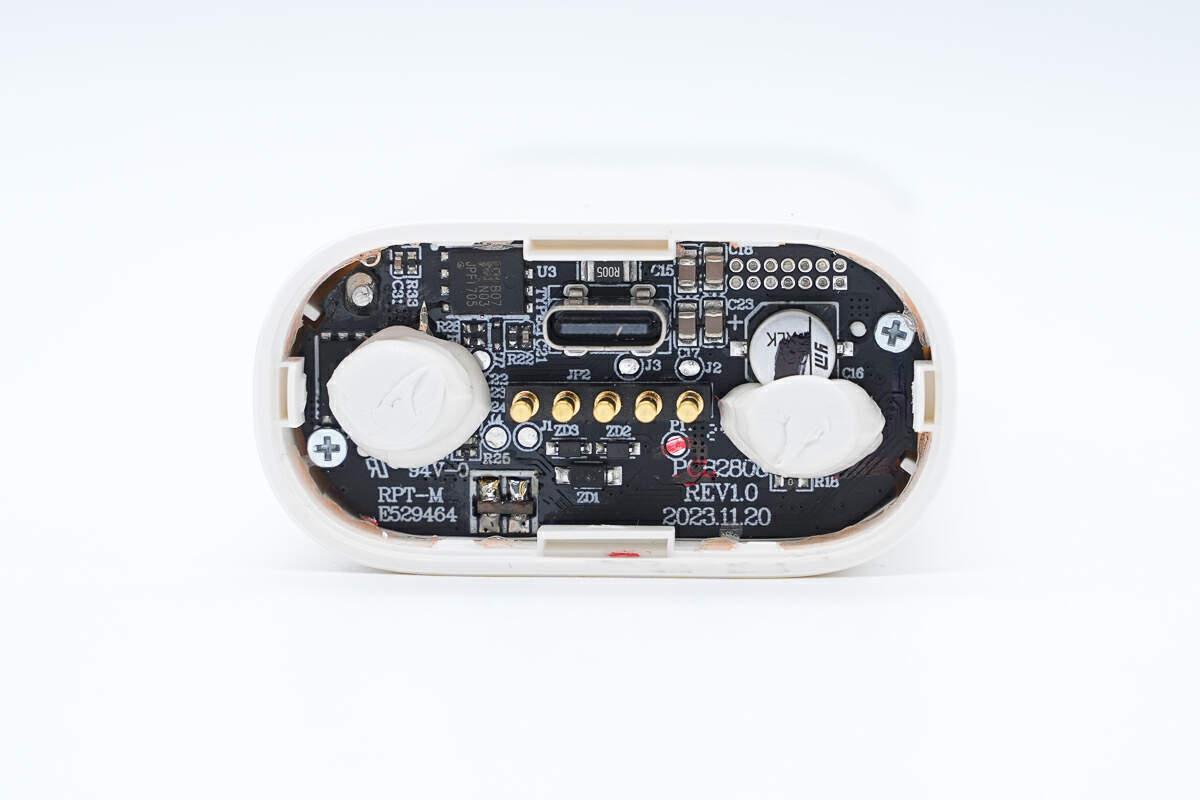

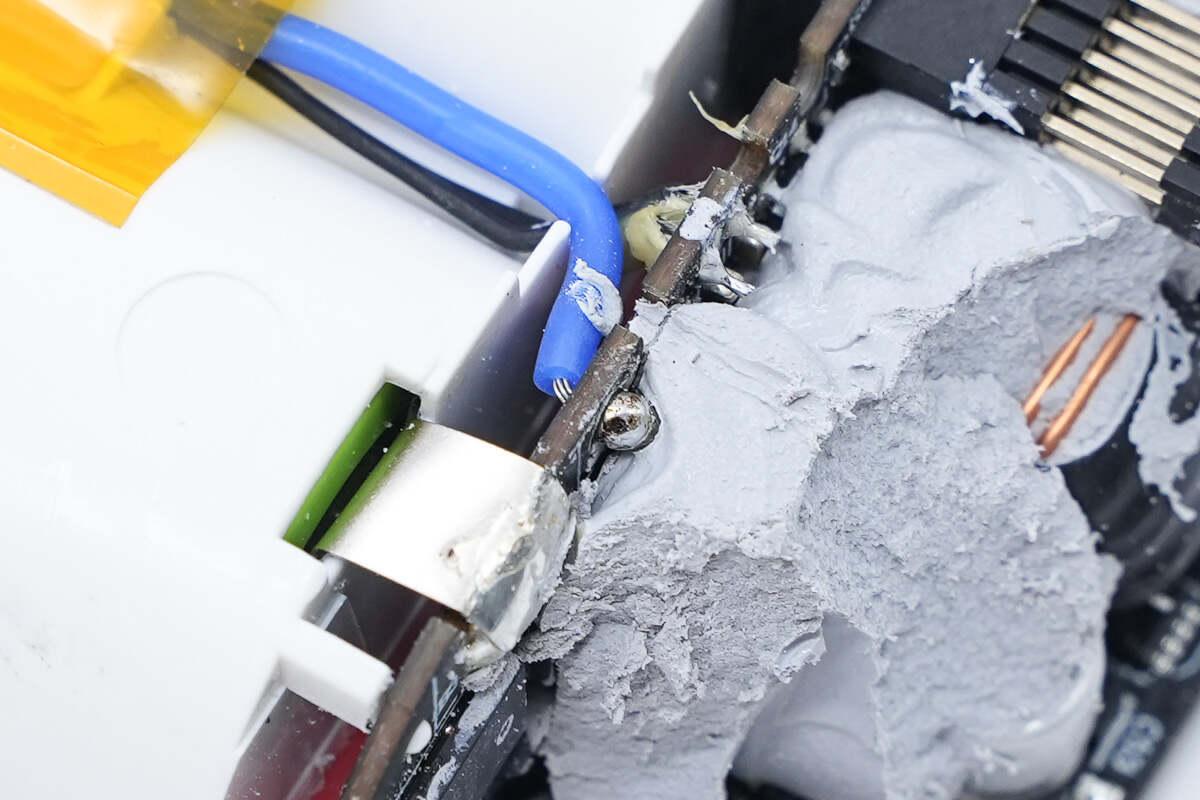

可以看到PCBA模块易松动器件大面积打胶加固，发热器件涂抹暗红色散热硅胶帮助散热。

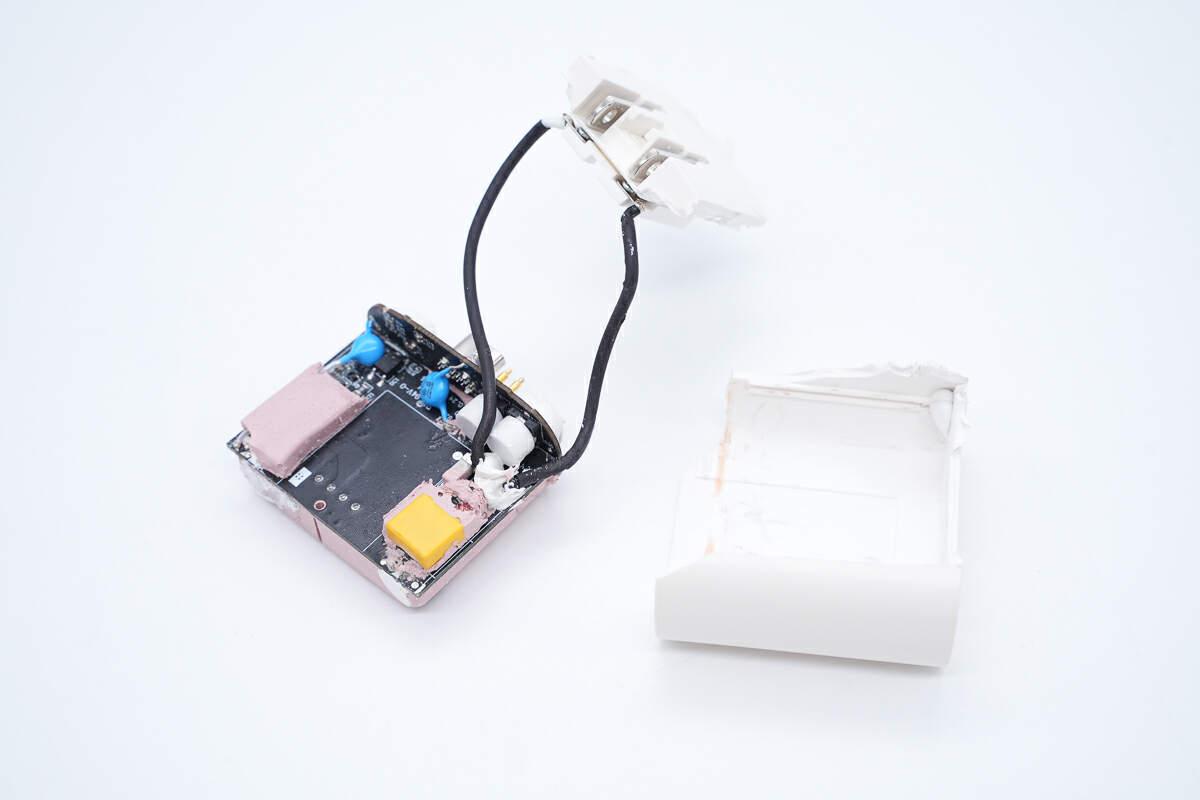

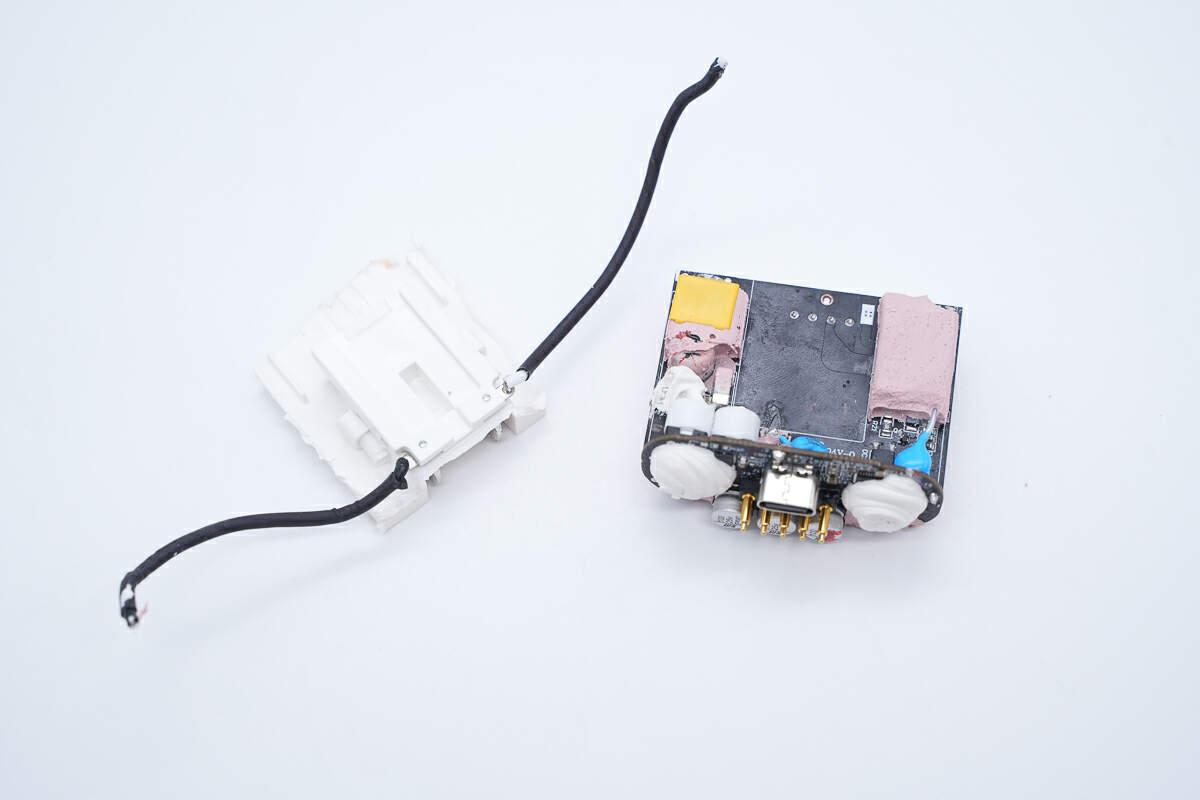

将充电器的PCBA模块从外壳中拆出。

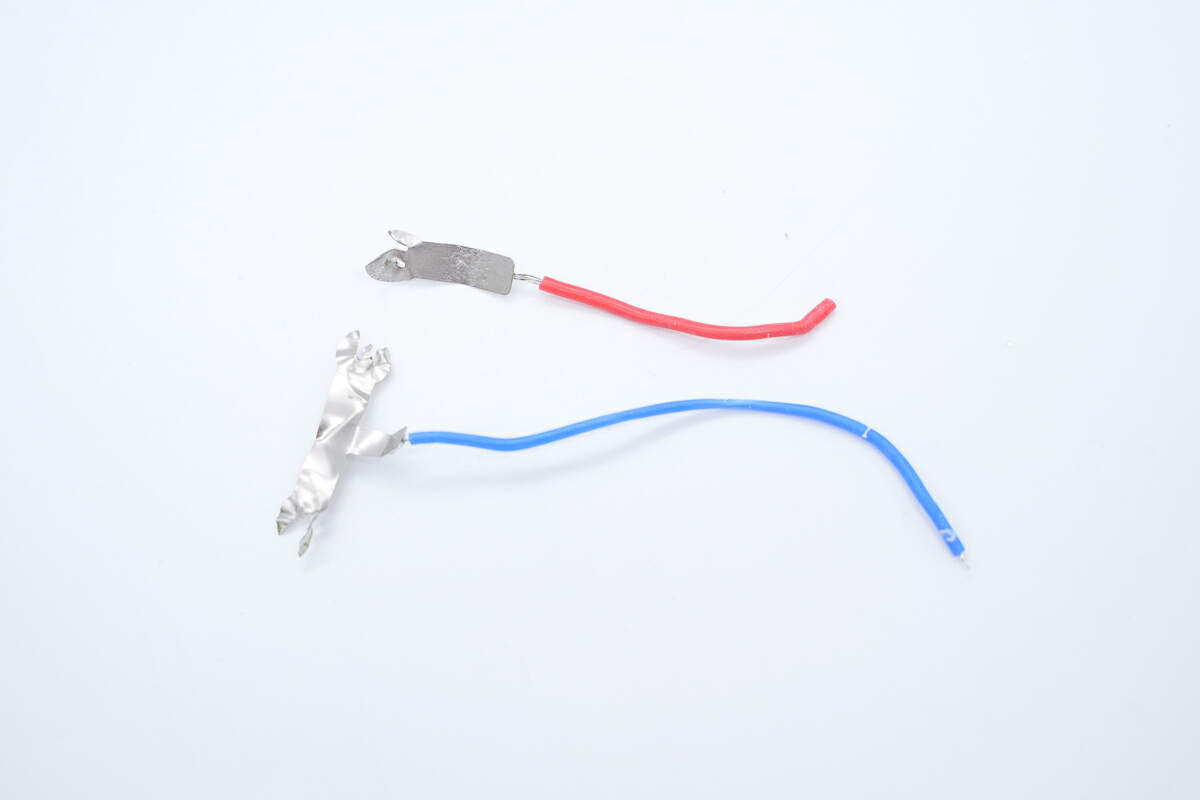

正负极导线焊点亦打胶加固。

将导线从模块中拆除。

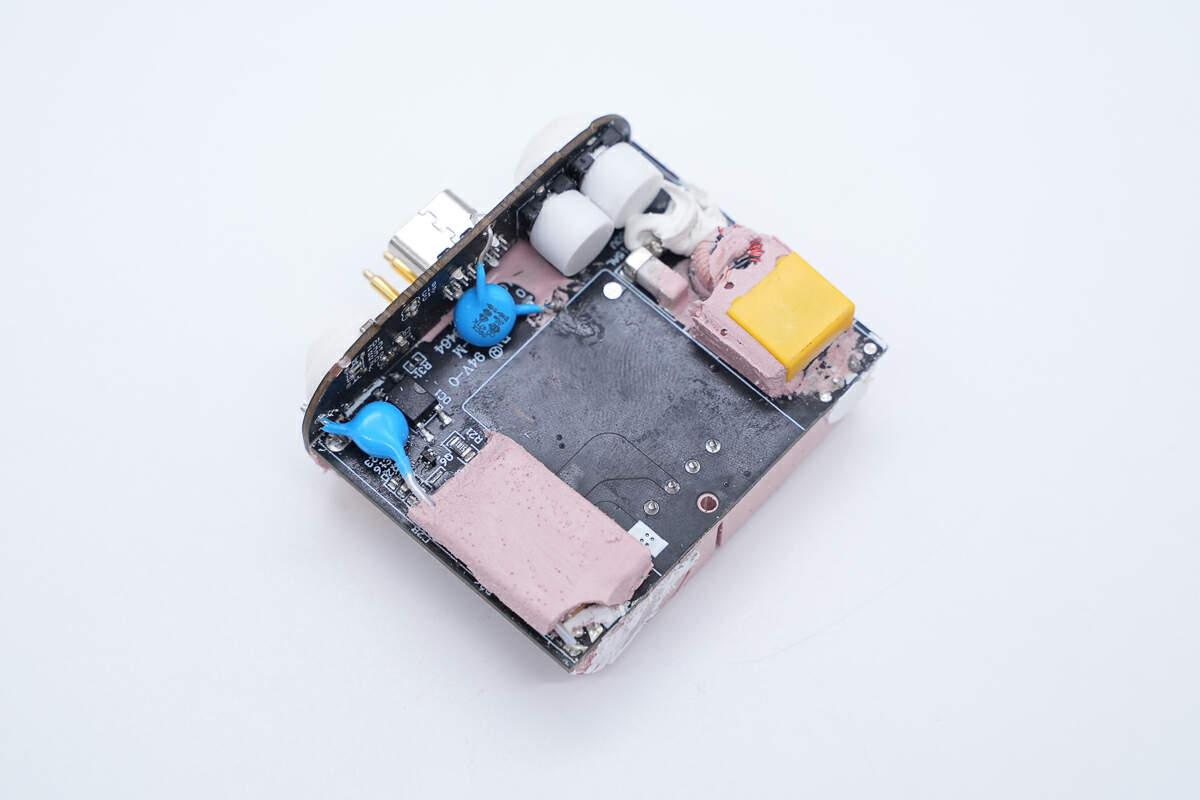

PCBA模块一览，输出模块焊接在变压滤波模块侧面。

整个模块几乎填满散热硅胶，充塞变压器周边，用于散热。

测得充电器的PCBA模块宽度为47.03mm。

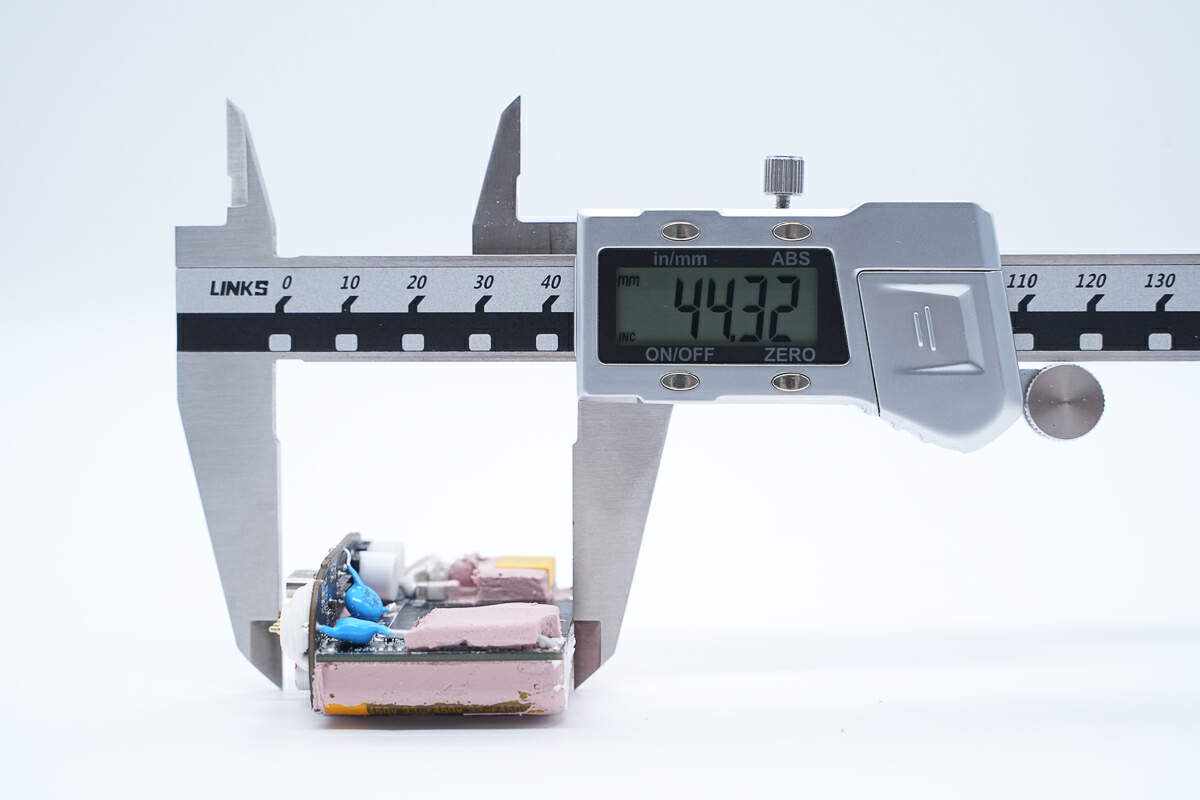

长度为44.32mm。

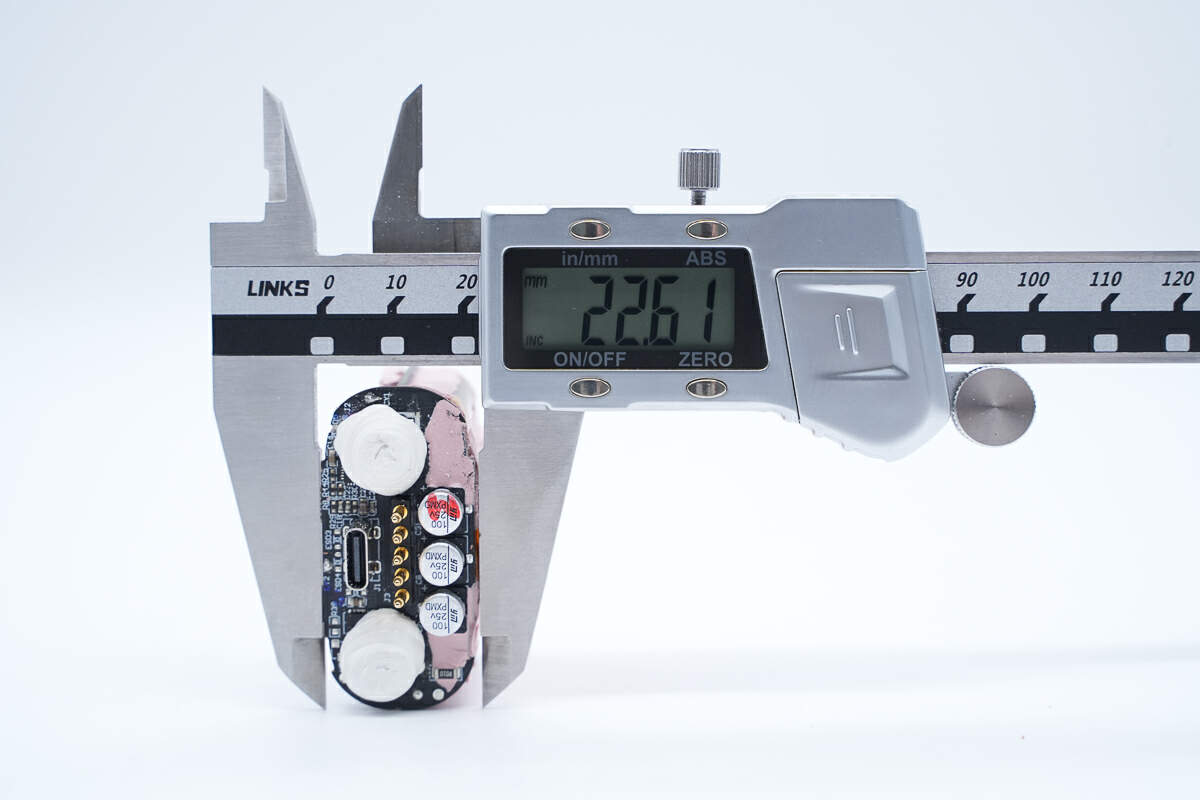

厚度为22.61mm。

拆开充电器的输出模块焊接在变压滤波模块

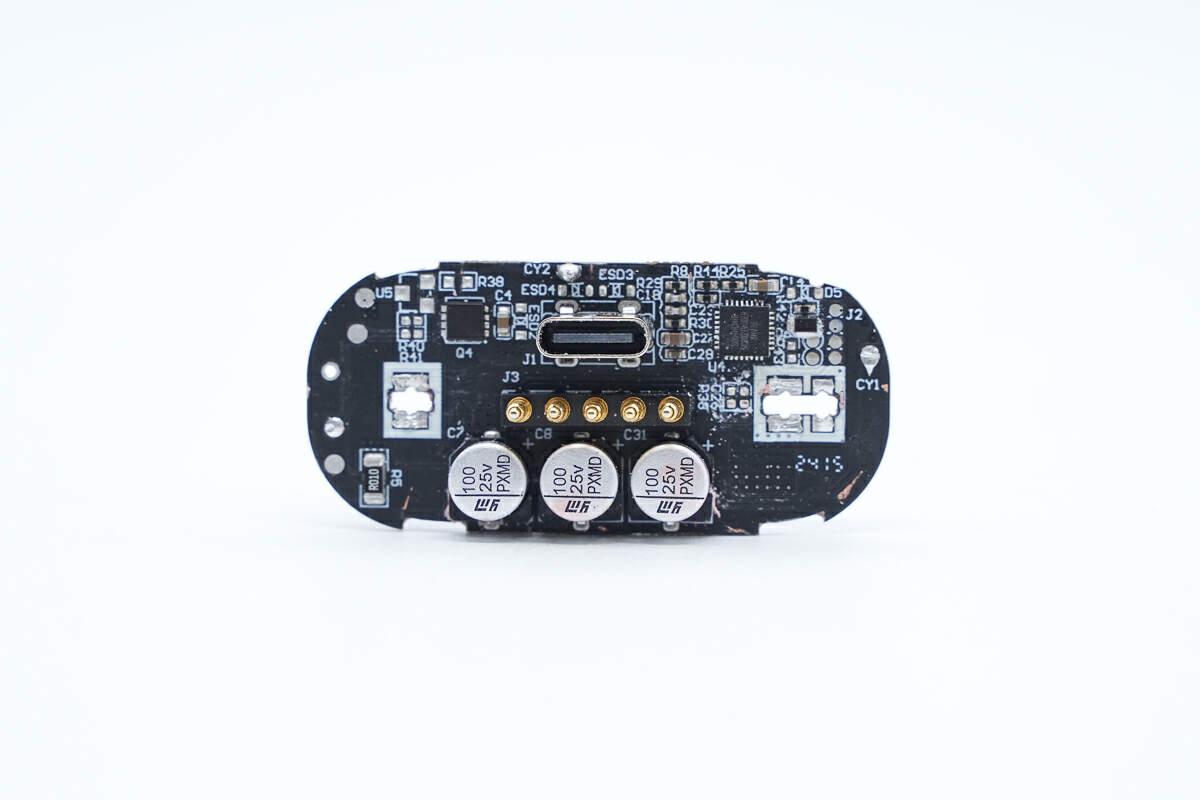

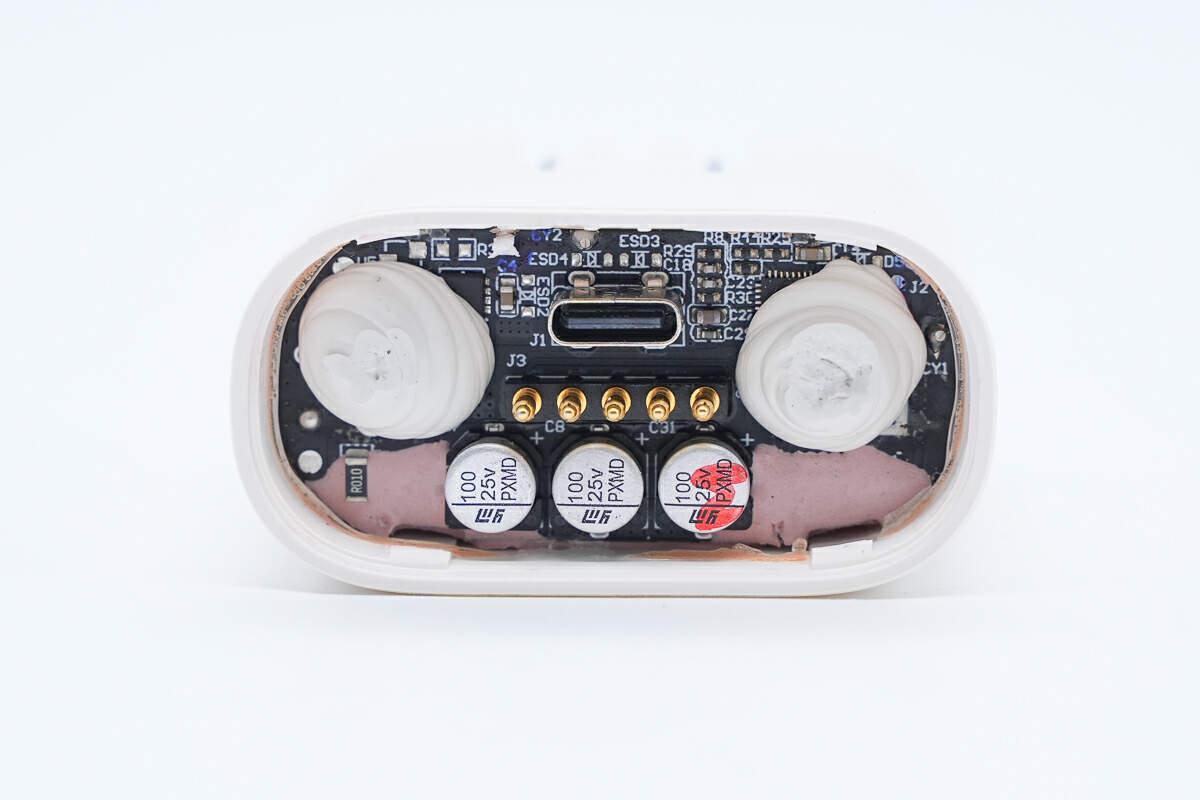

输出模块一览，可见快充控制器、USB-C接口和三颗滤波电容。

背面一览，主要为降压滤波电路，搭配使用一些降压开关管和滤波电容。

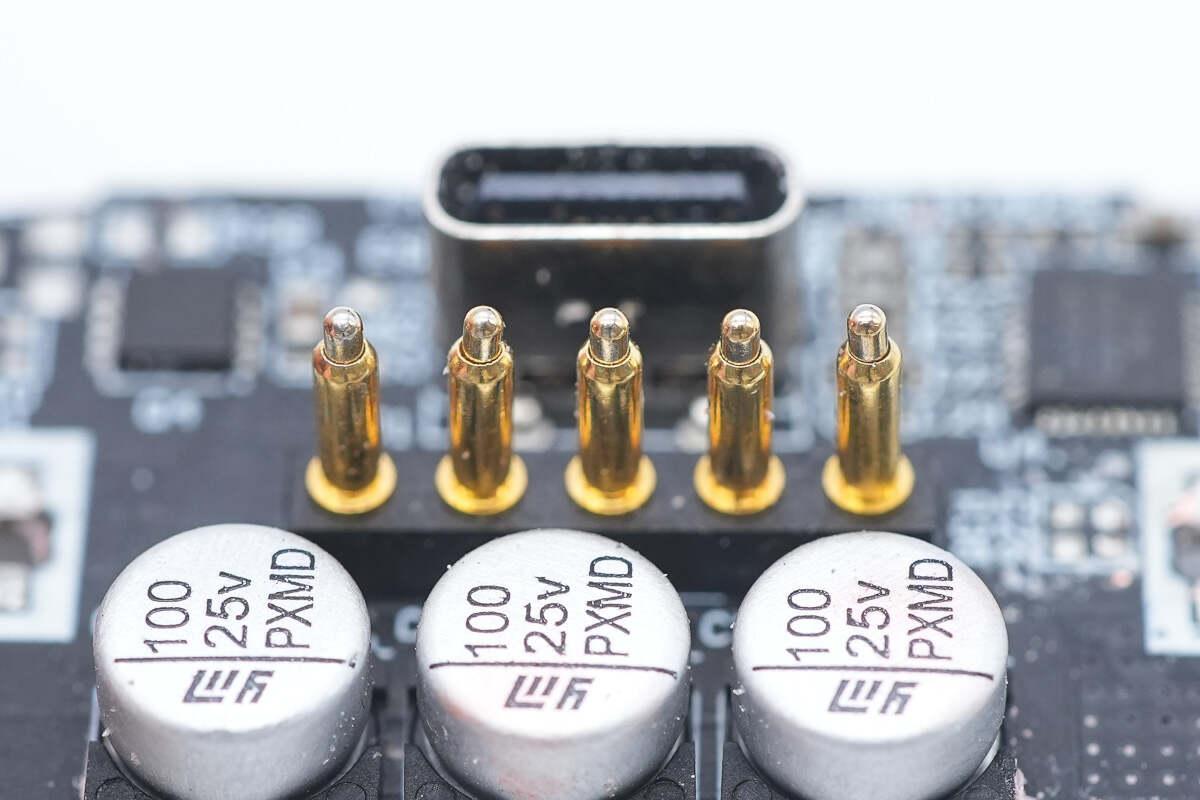

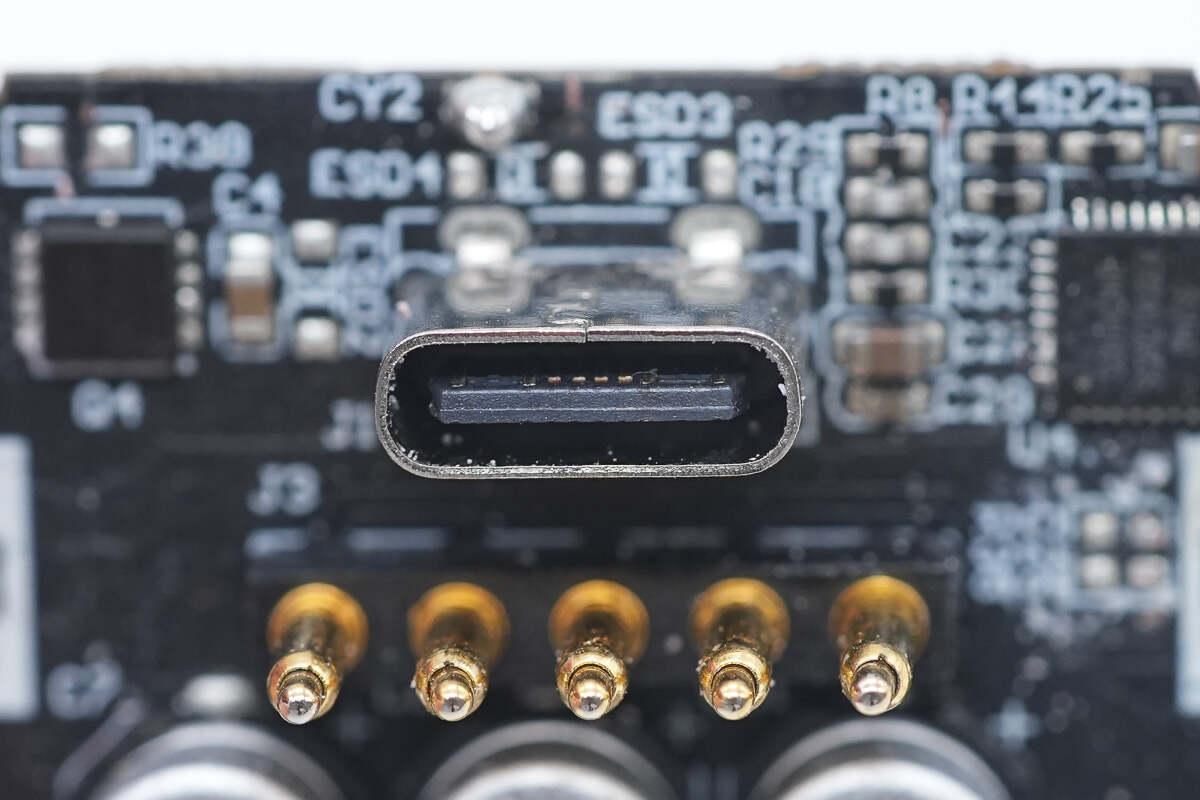

金属触点特写，顶部有弹簧，磁吸时可用于传输电流。

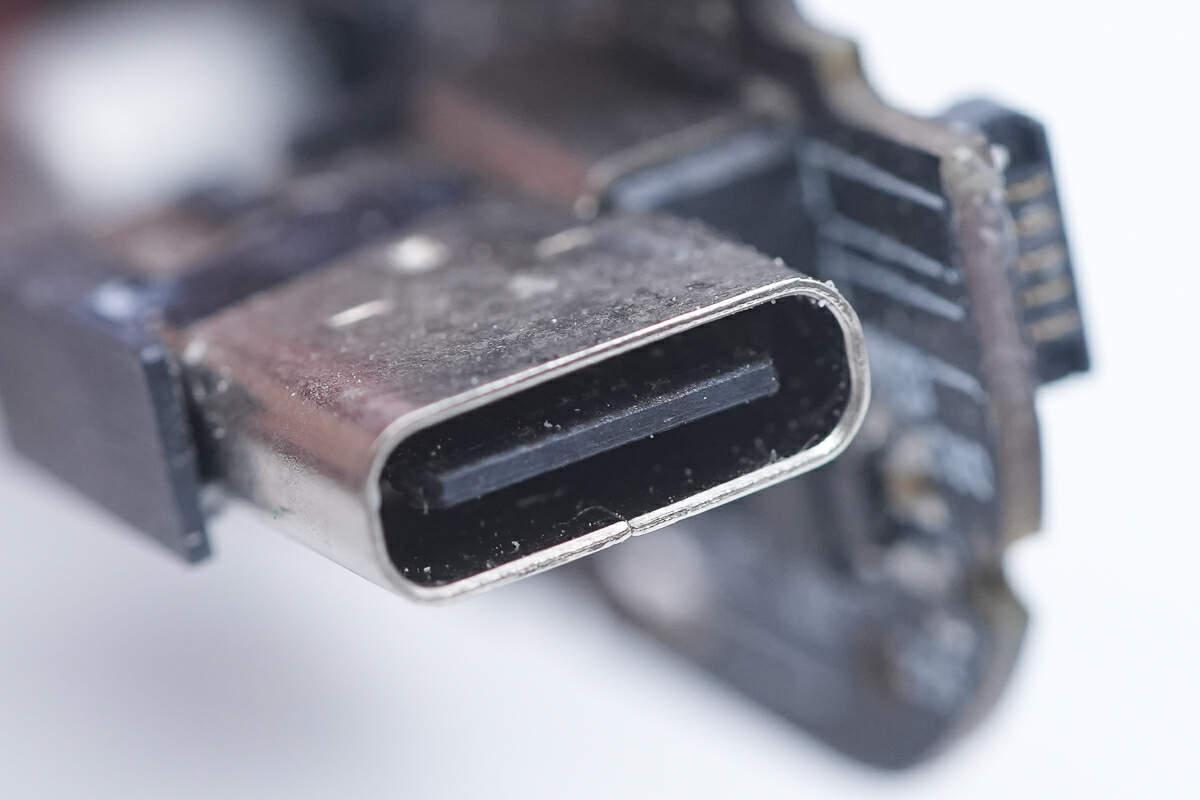

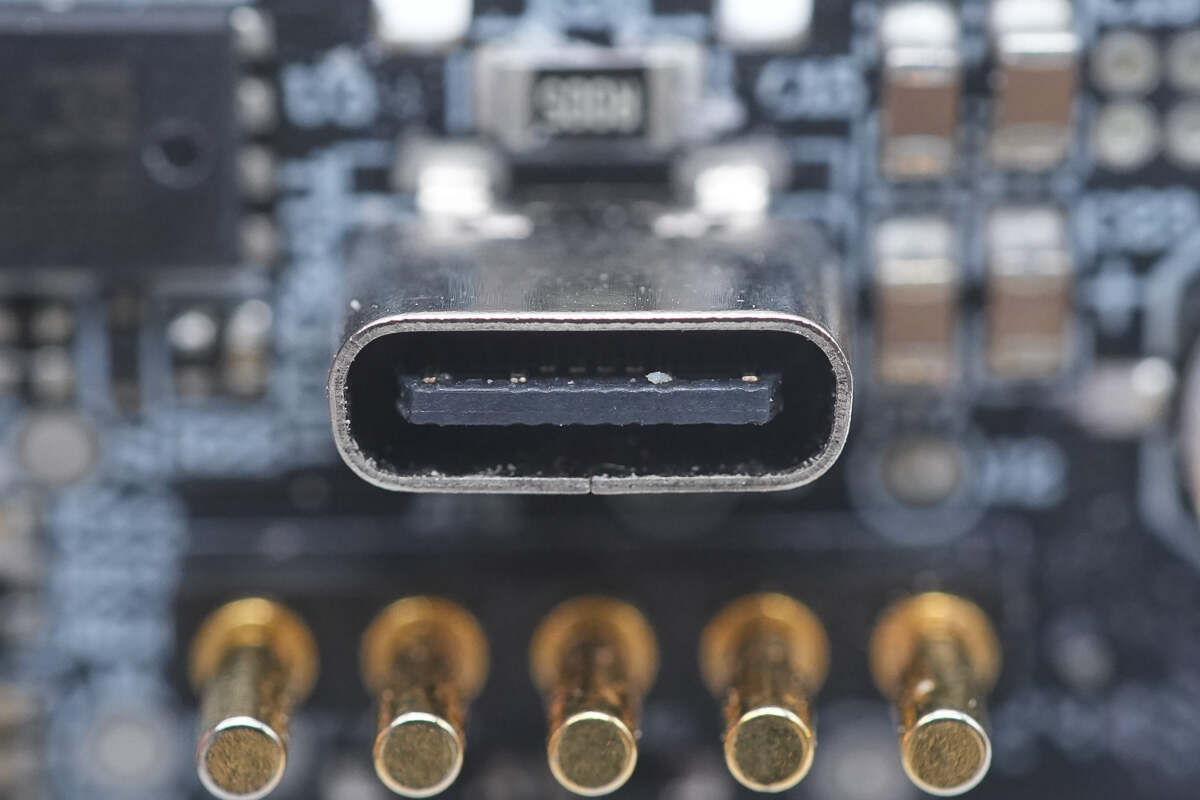

USB-C口特写，黑色舌片不露铜。

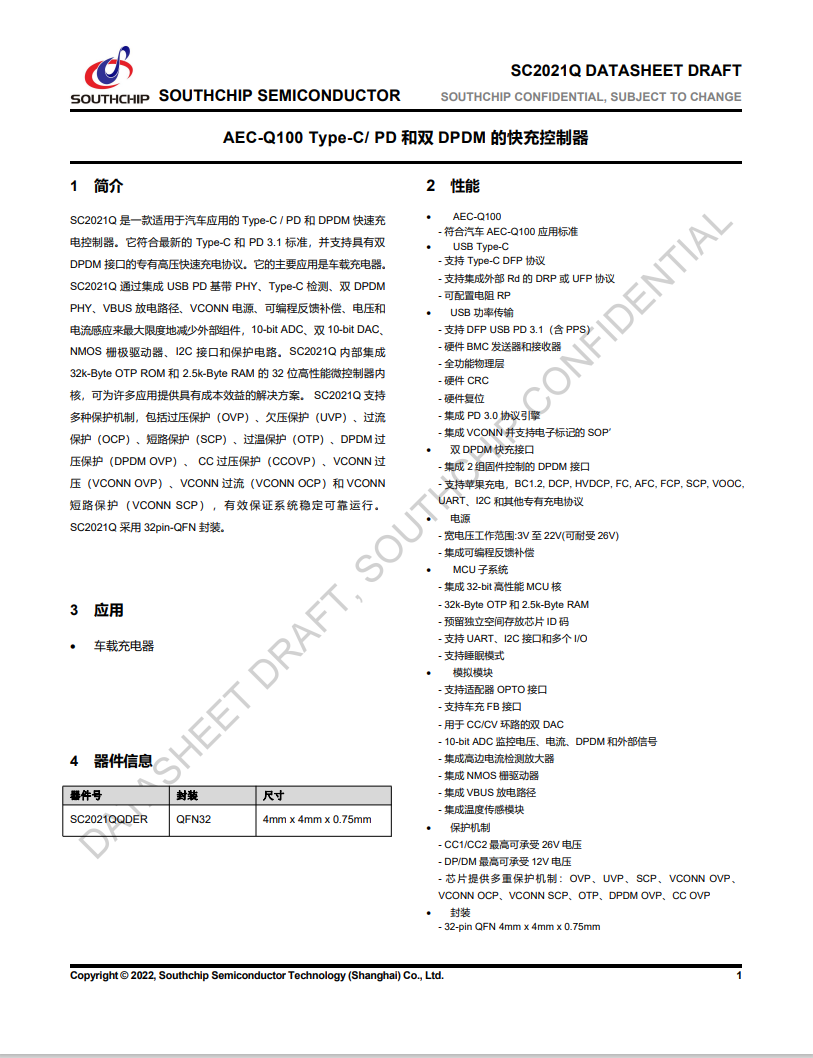

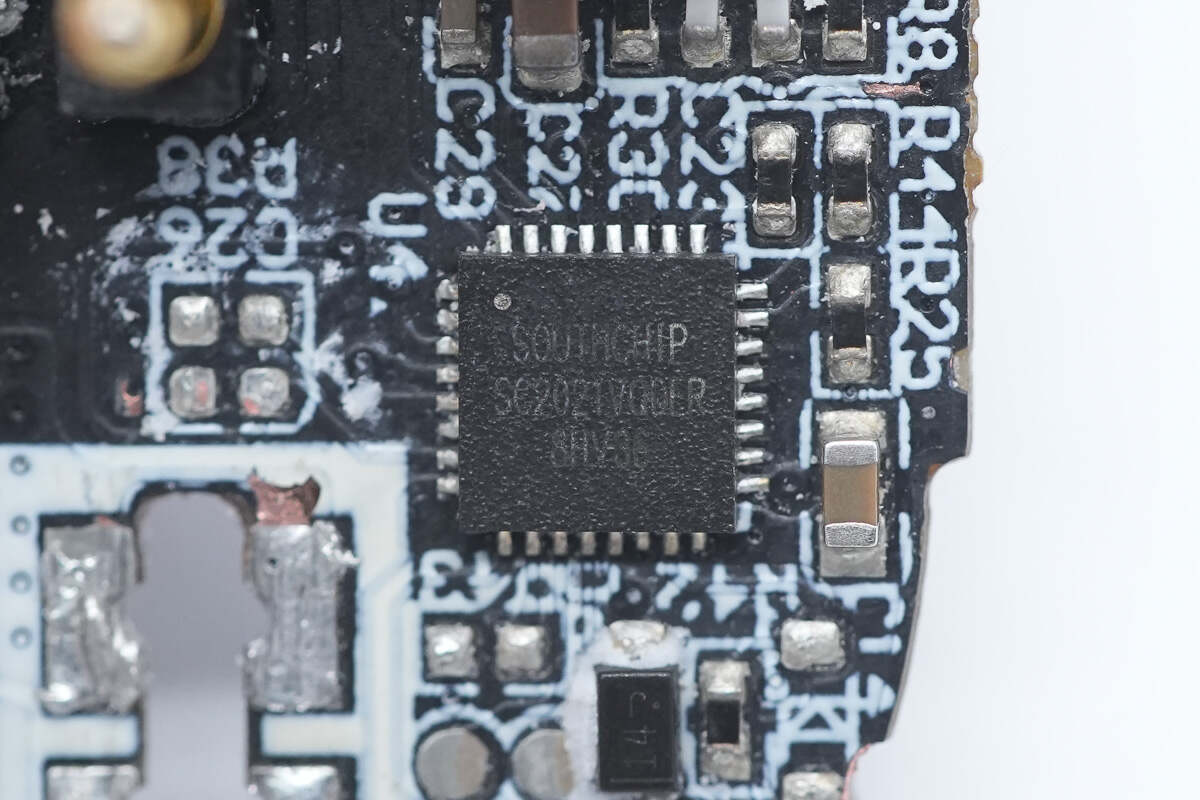

来自南芯的快充控制器，型号SC2021Q，SC2021Q 是一款适用于汽车应用的 Type-C / PD 和 DPDM 快速充电控制器。它符合最新的 Type-C 和 PD 3.1 标准，并支持具有双DPDM 接口的专有高压快速充电协议。它的主要应用是车载充电器。

SC2021Q 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDMPHY、VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流感应来最大限度地减少外部组件，10-bit ADC、双 10-bit DAC、NMOS 栅极驱动器、I2C 接口和保护电路。SC2021Q 内部集成32k-Byte OTP ROM 和 2.5k-Byte RAM 的 32 位高性能微控制器内核，可为许多应用提供具有成本效益的解决方案。

SC2021Q 支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过温保护（OTP）、DPDM 过压保护（DPDM OVP）、 CC 过压保护（CCOVP）、VCONN 过压（VCONN OVP）、VCONN 过流（VCONN OCP）和 VCONN短路保护（VCONN SCP），有效保证系统稳定可靠运行。

SC2021Q 采用 32pin-QFN 封装。

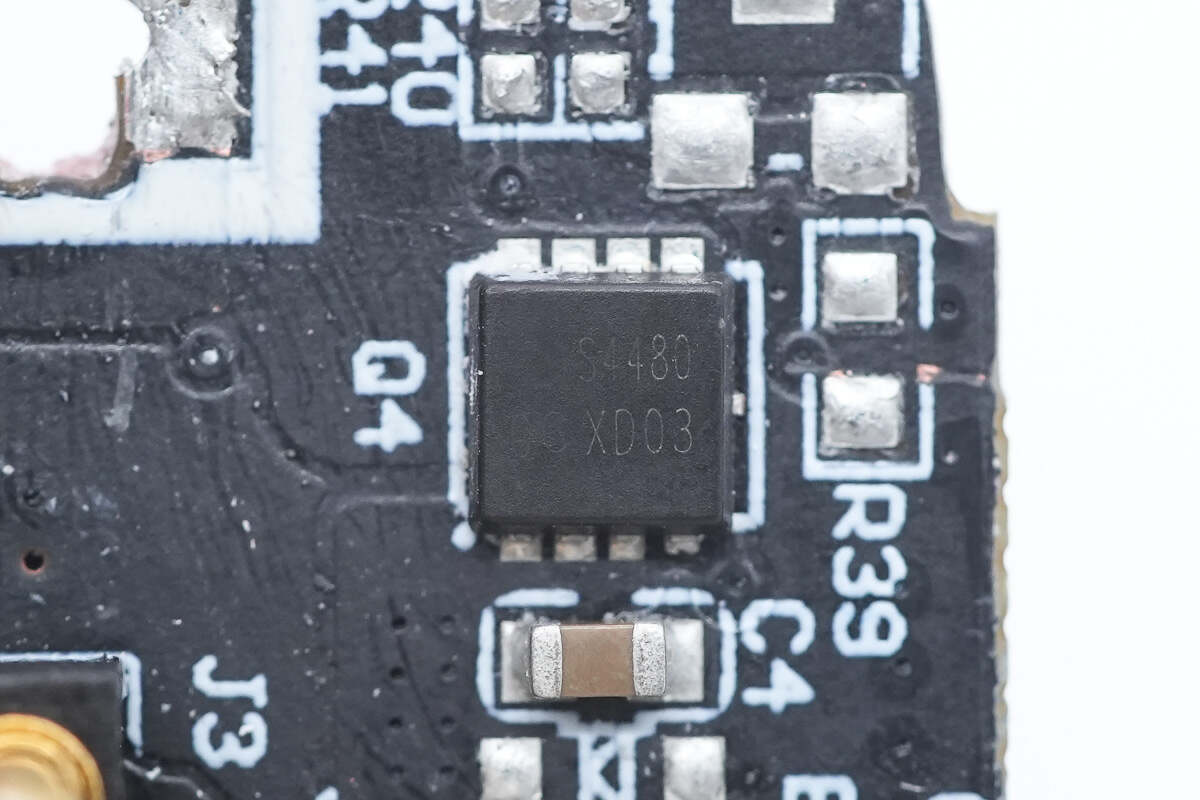

降压MOS管来自LEADTECK领泰半导体，型号LTS4480FL。采用PDFN3X3-8L封装。

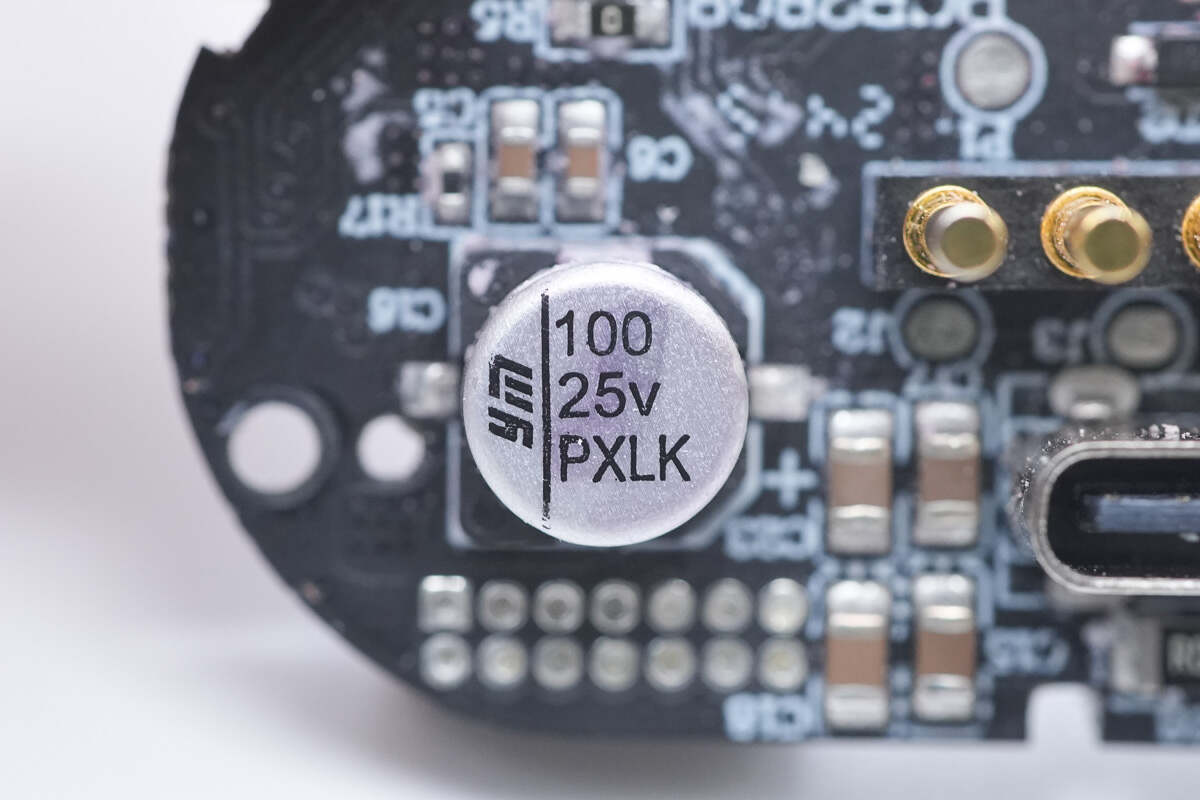

三颗联排的低压滤波电容，规格100uF 25V，来自ymin永铭，采用贴片式焊接。

背面亦有两颗电容，用胶套套住。

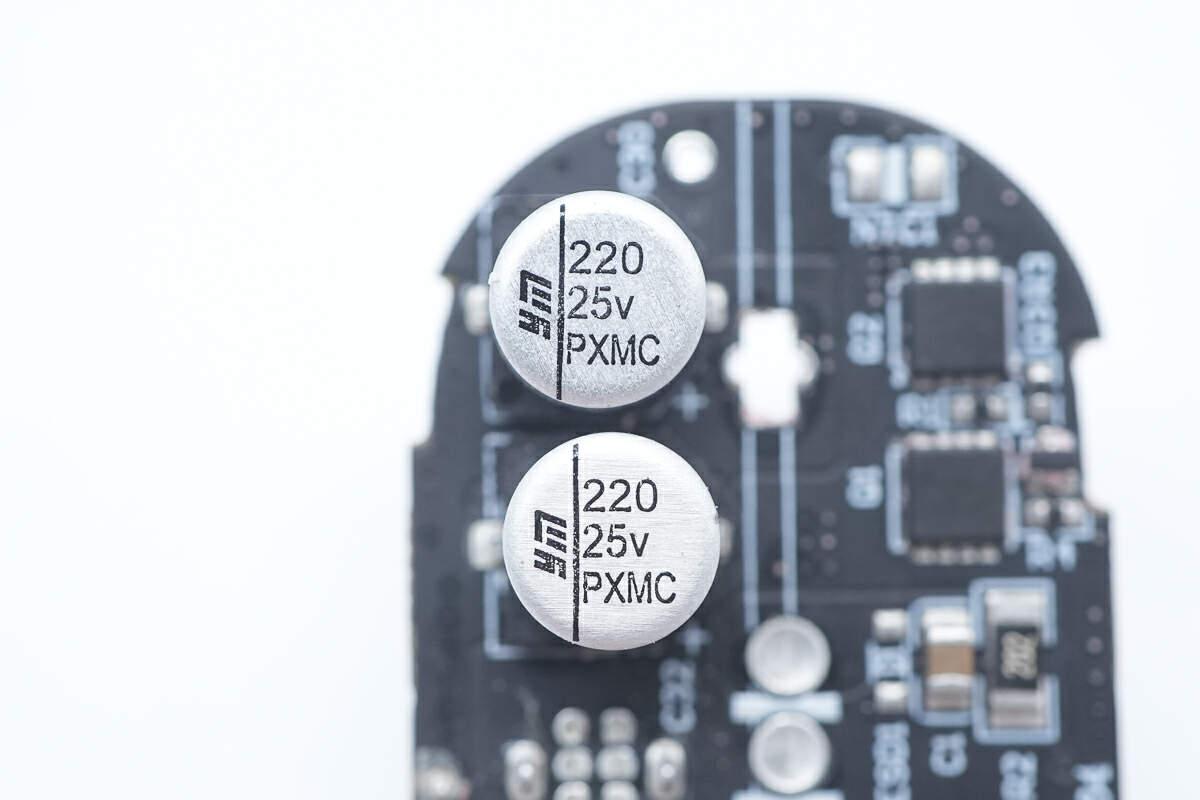

摘下胶套，同样是来自ymin永铭的两颗低压滤波电容，规格为220uF 25V，贴片式焊接。

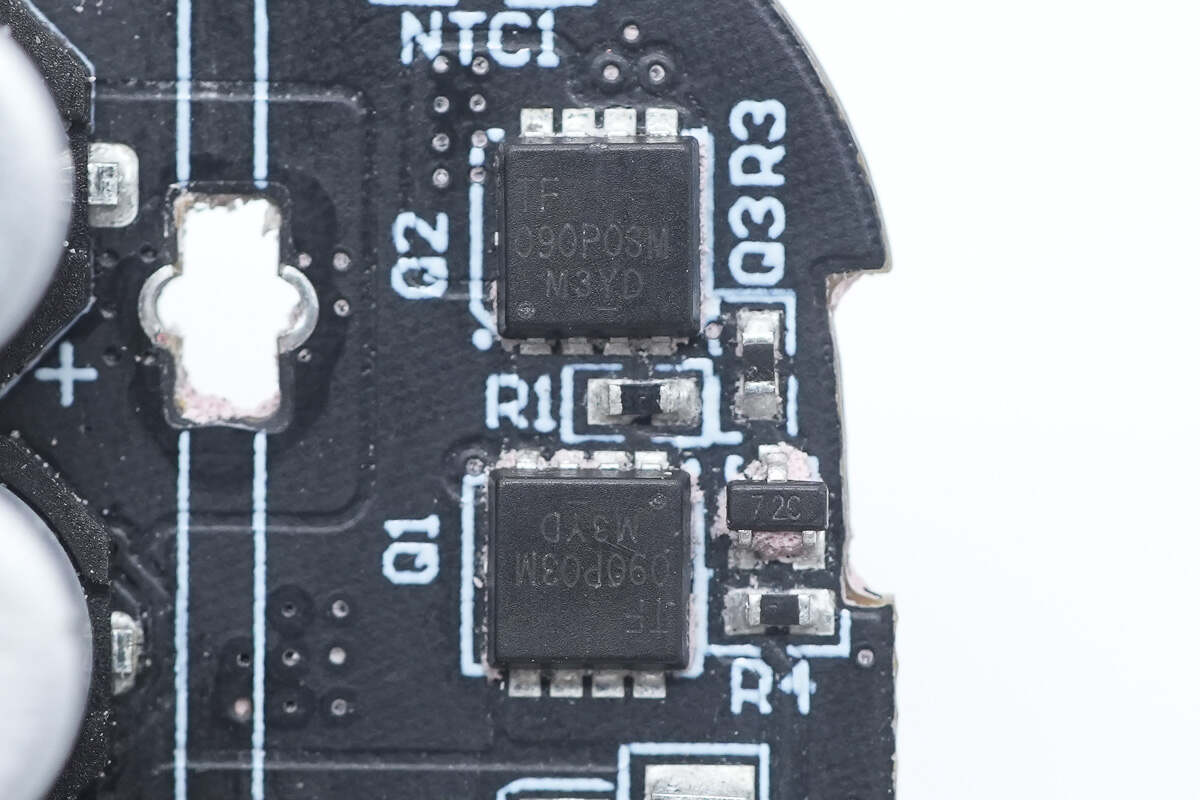

两颗同步降压开关管，丝印090P0SM。

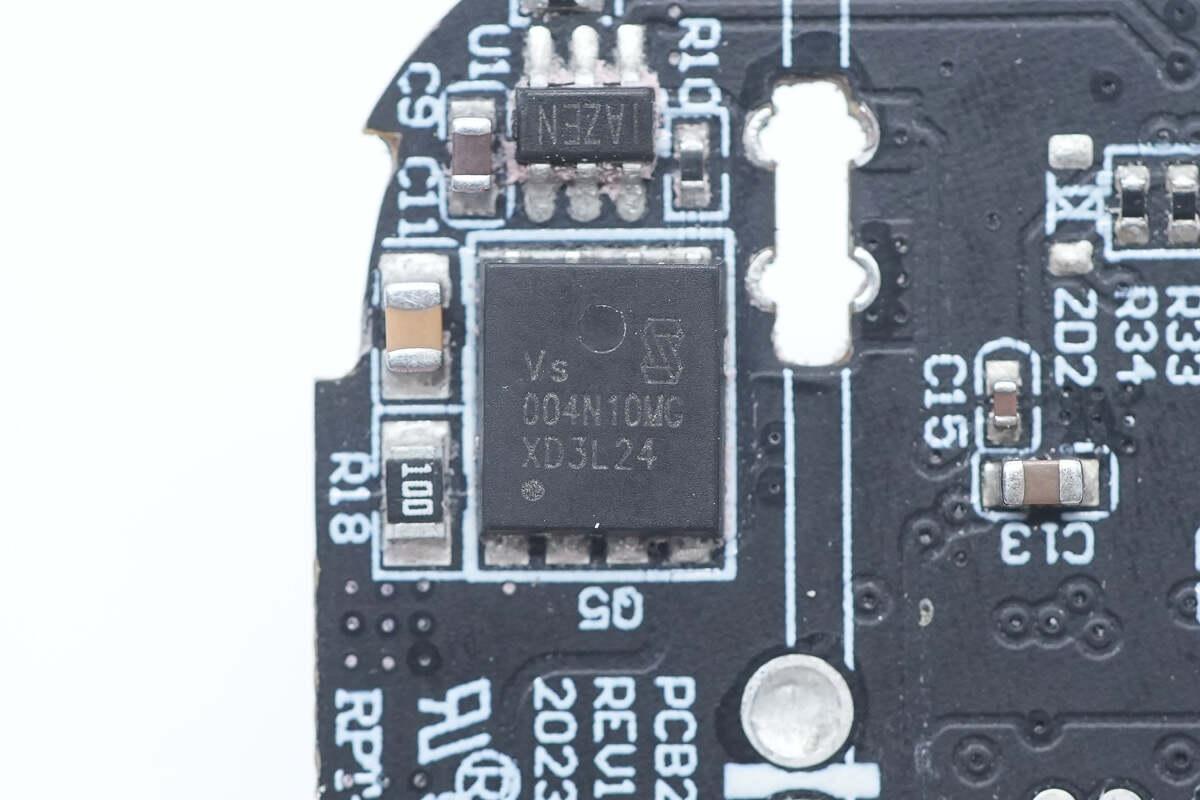

同步整流管来自Vergiga威兆半导体，型号VSP004N10MS-G，是一颗耐压100V的NMOS，导阻为3.8mΩ，采用PDFN5060X封装。

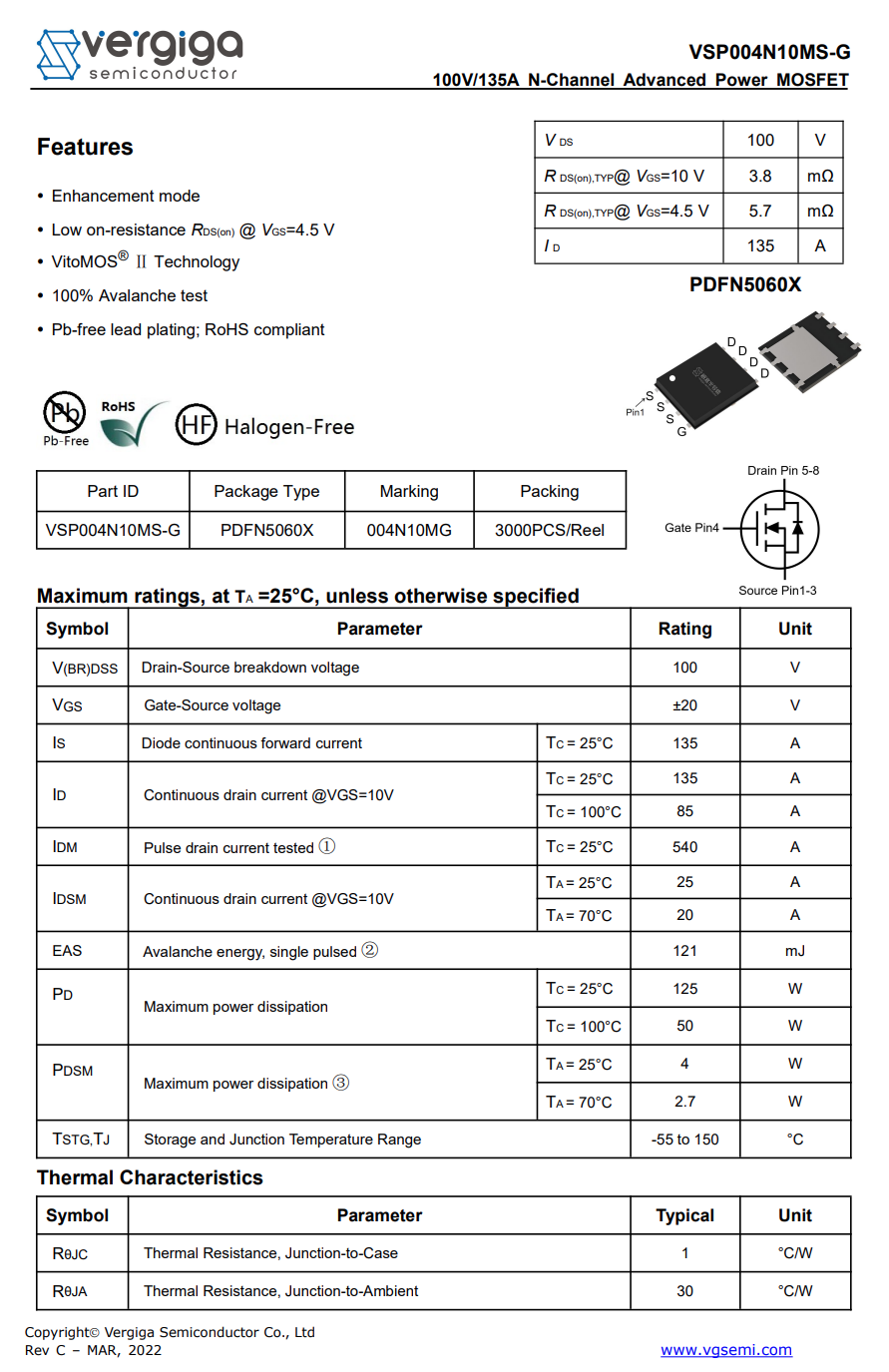

威兆半导体 VSP004N10MS-G 详细资料。

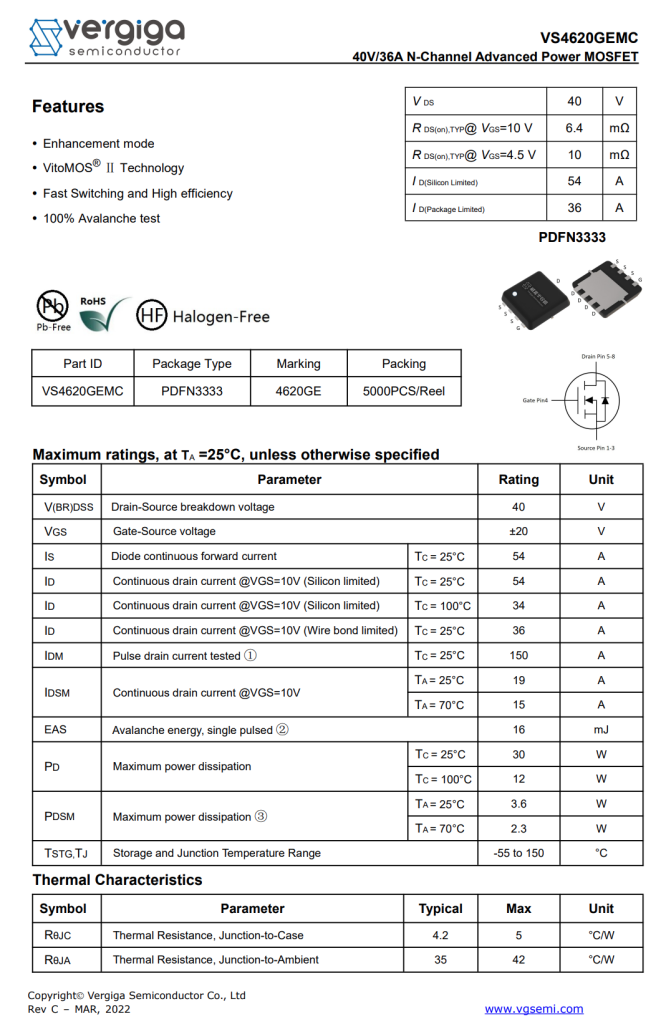

充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

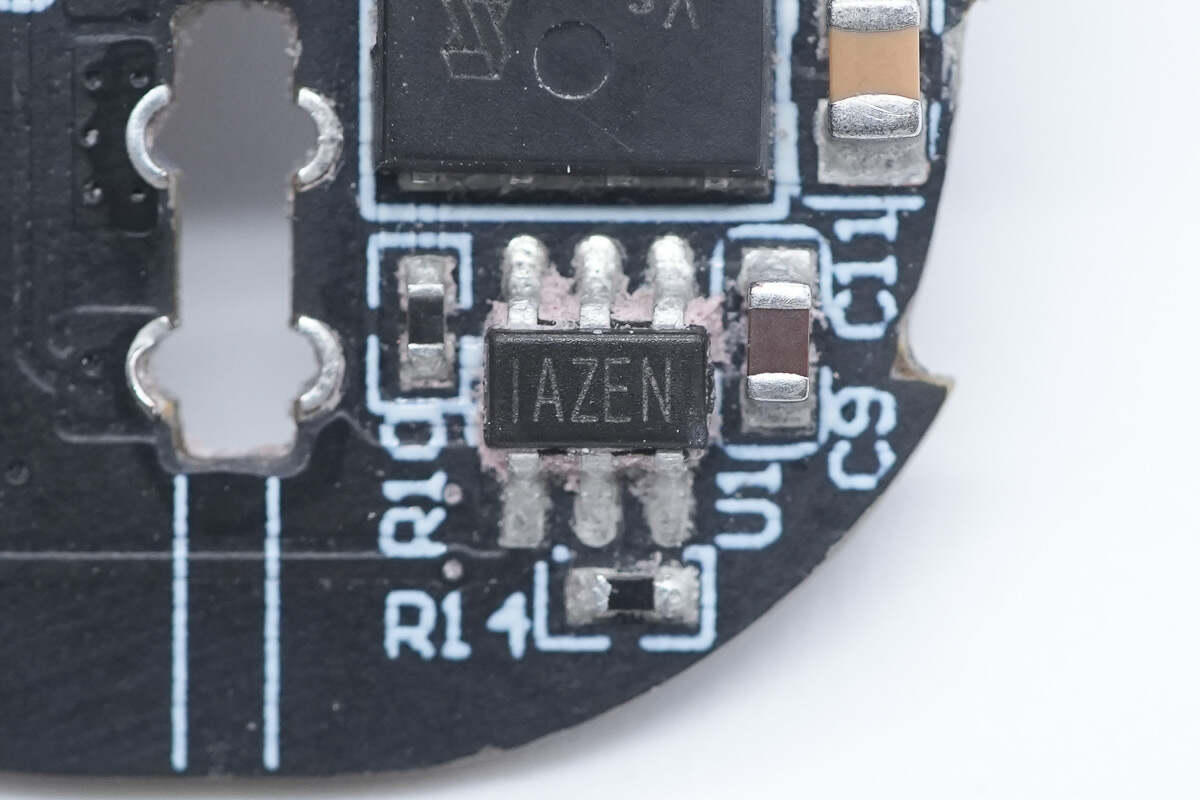

同步整流控制器来自MPS芯源，丝印IAZE，实际型号MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流，采用TSOT23-6 封装。

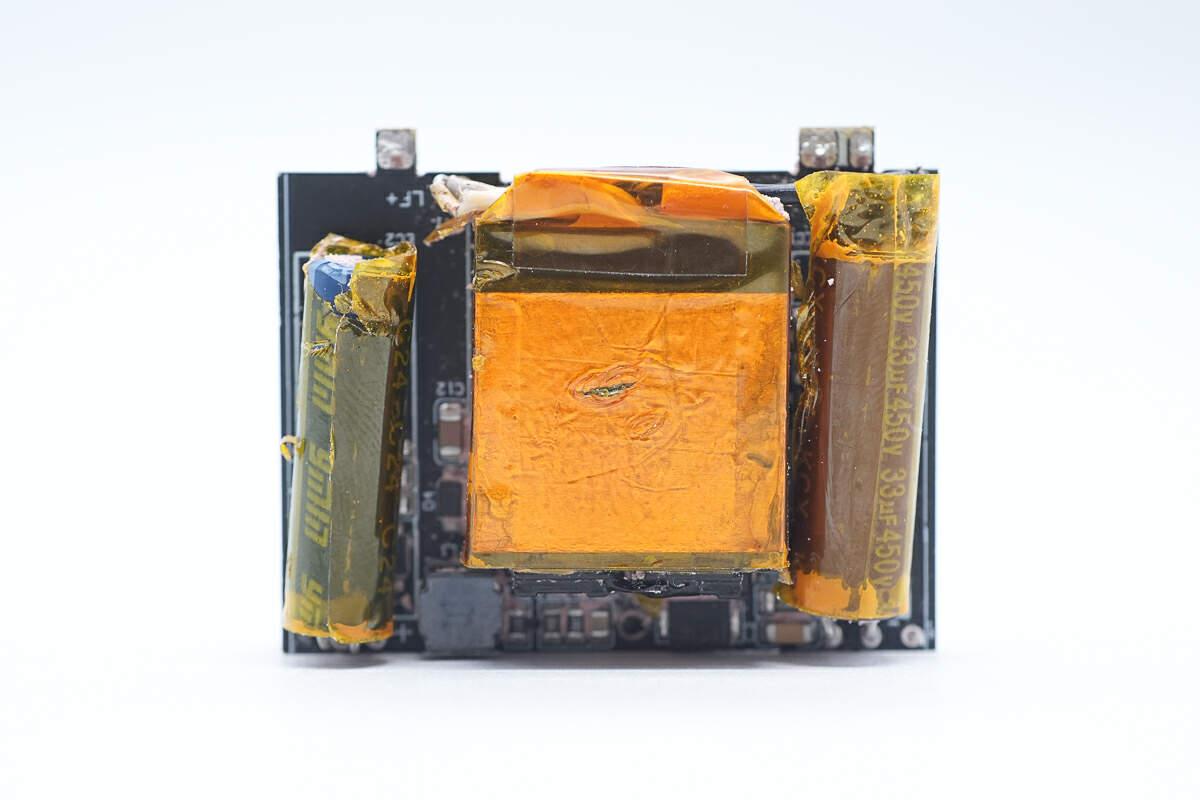

再来看变压滤波模块，主要是变压器和高压电解电容。

另一面可见Y电容、共模电感、安规电容等器件。

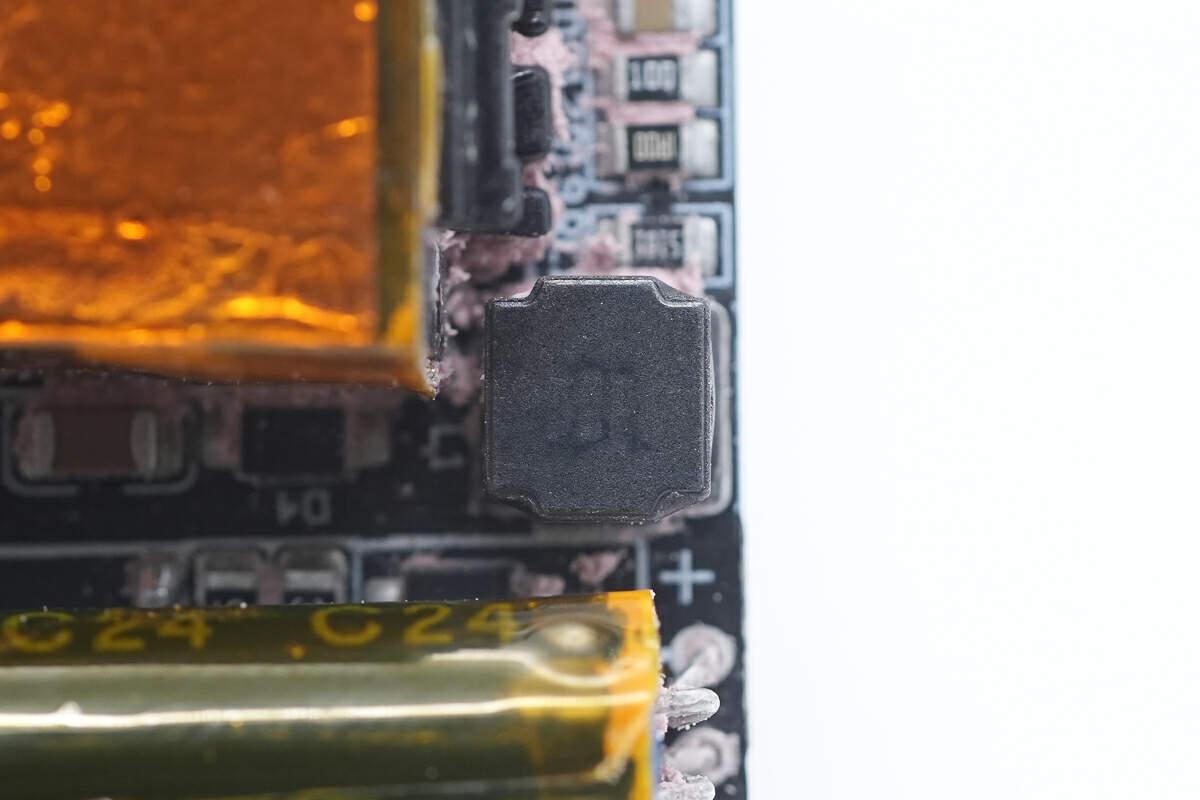

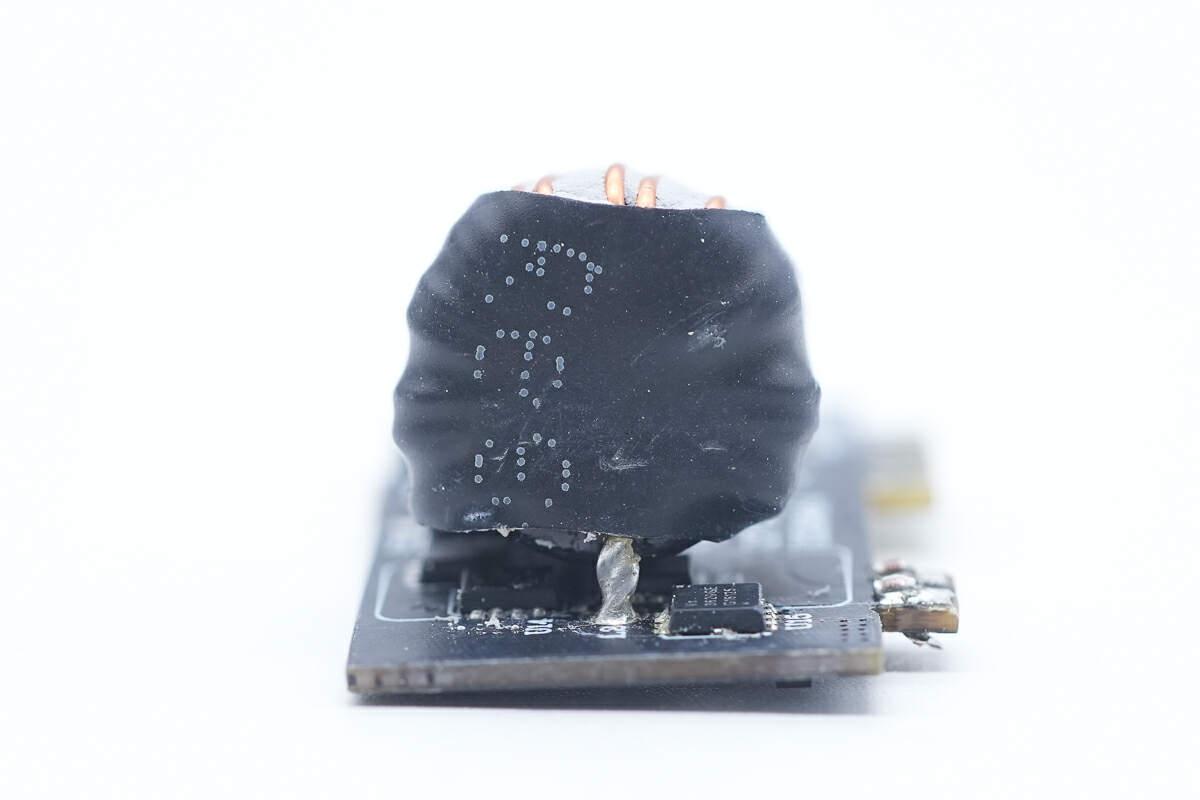

看不清丝印的合金电感特写。

高压电解电容特写，外面套了一层高温胶带。

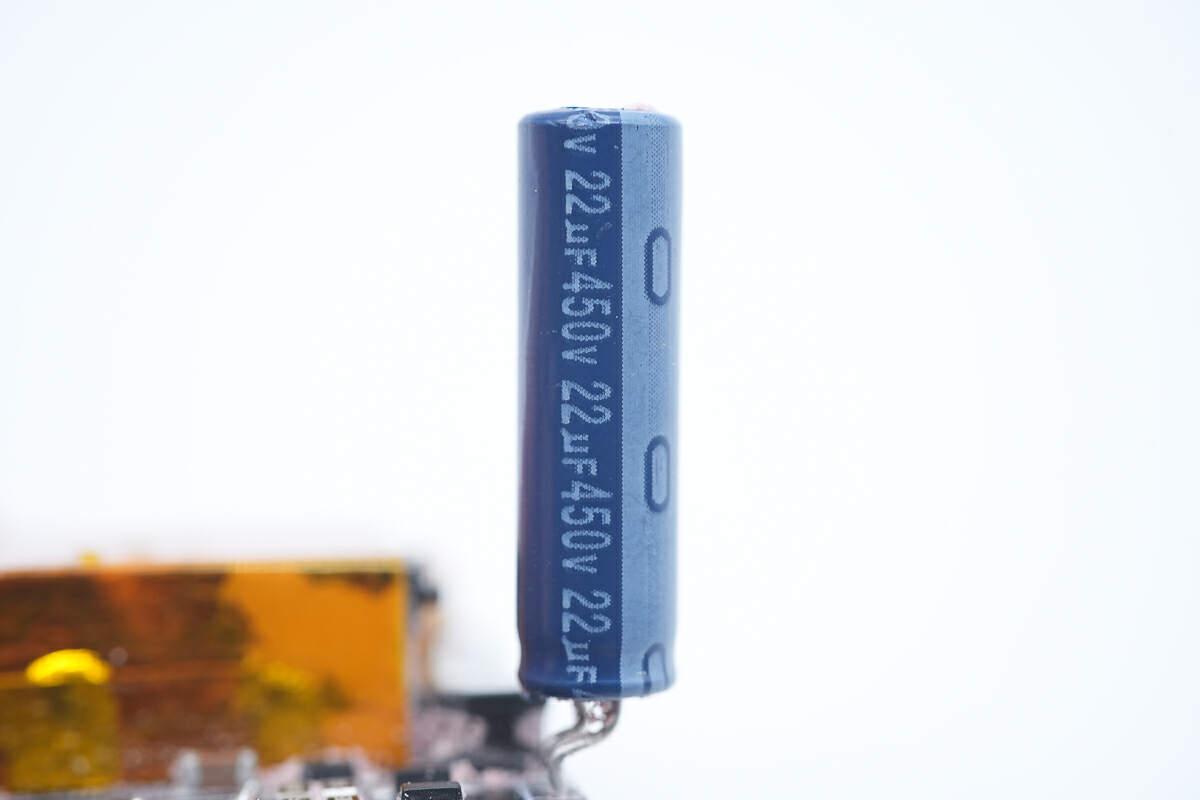

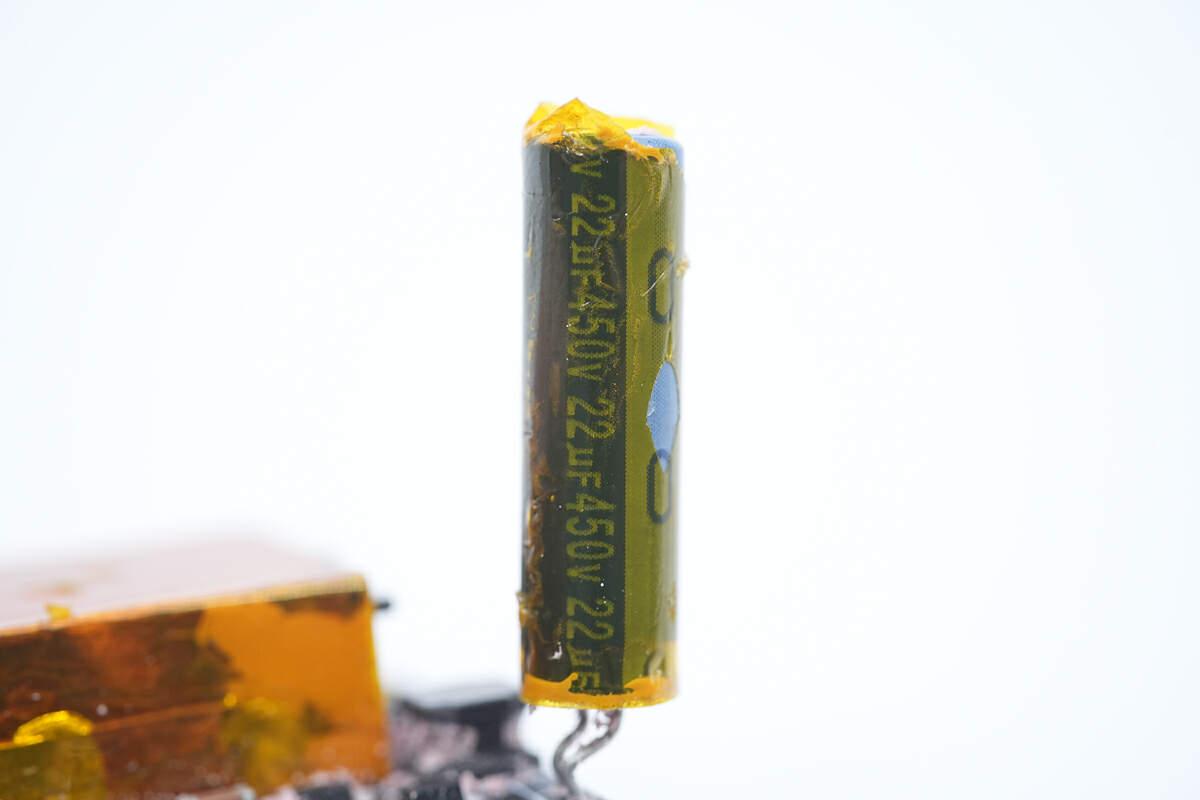

撕掉胶带，电容规格为22uF 450V，同样来自ymin永铭，引线型焊接。

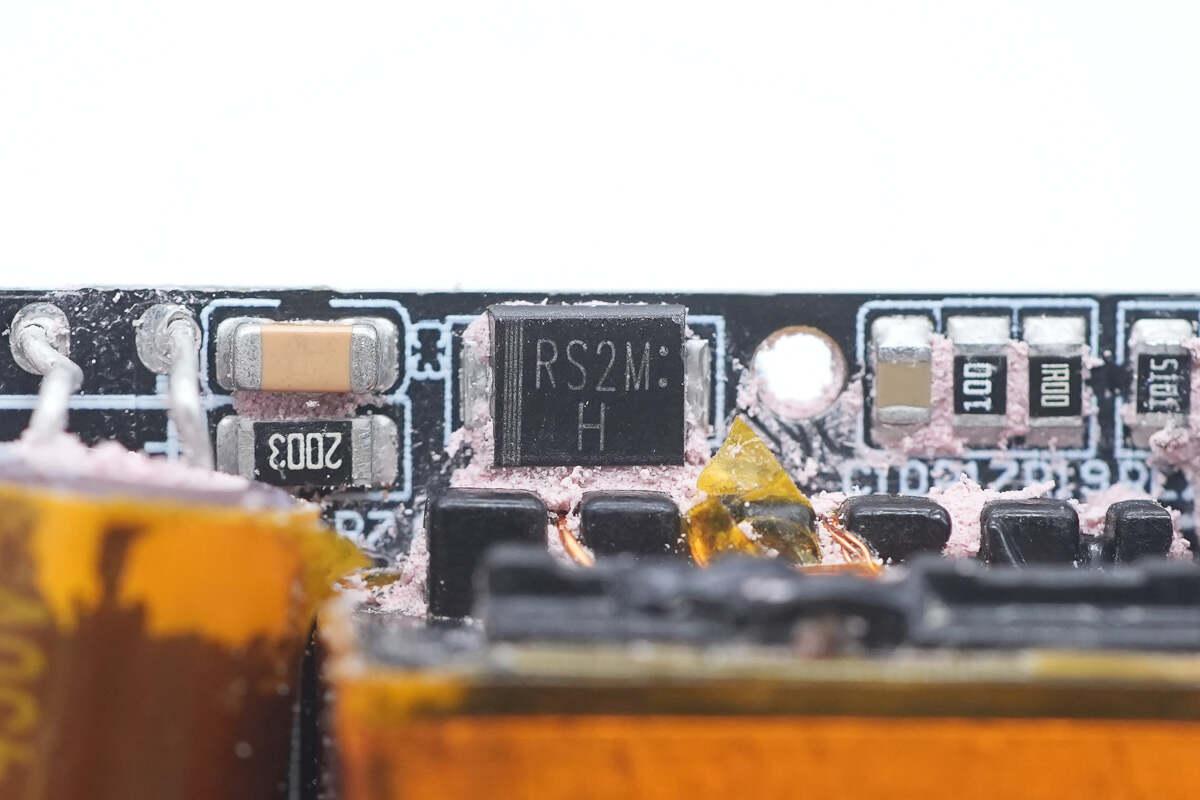

丝印为RS2M的二极管。

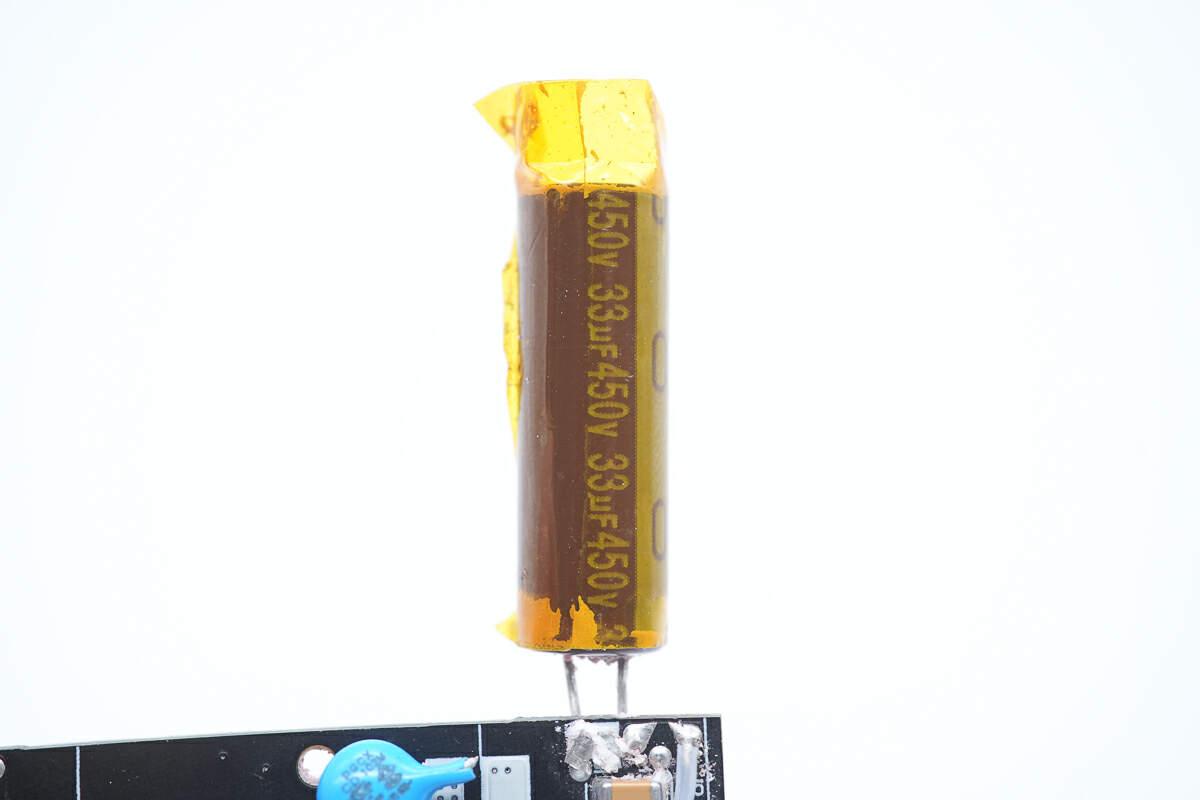

另一颗高压电解电容同样包裹高温胶带。

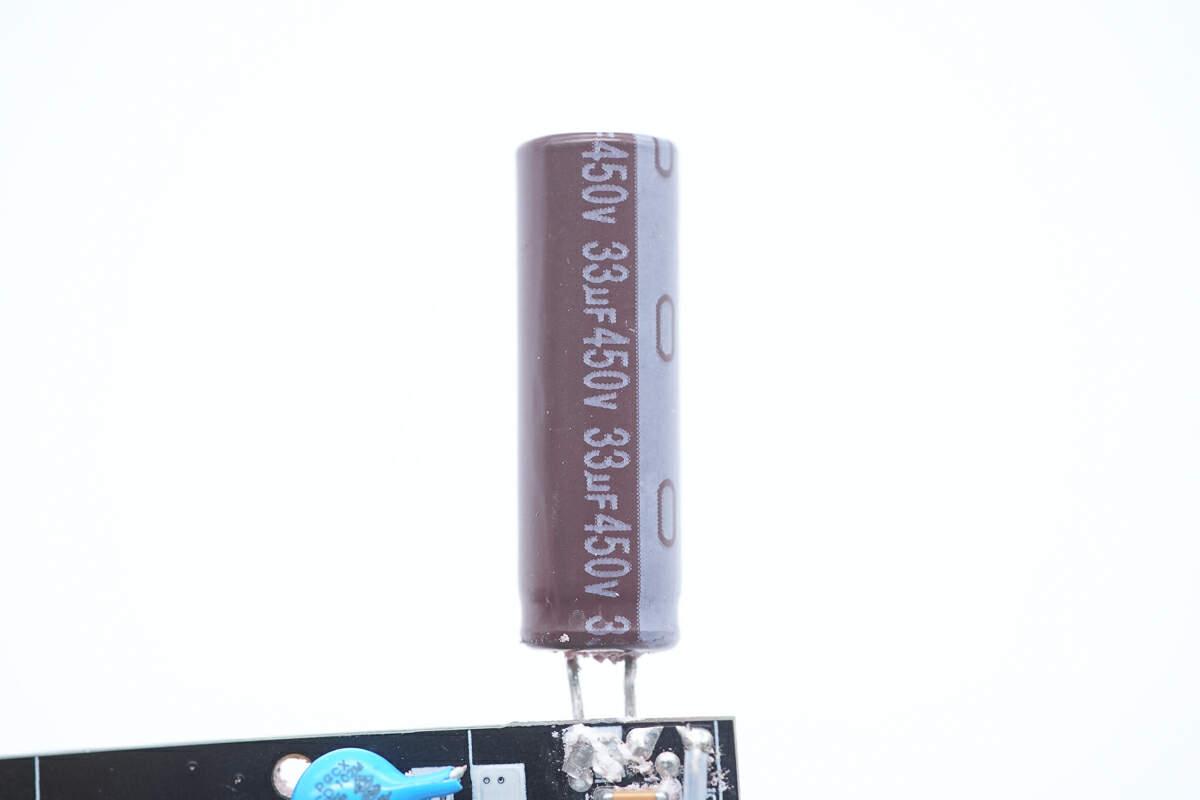

该电容也来自ymin永铭，规格为32uF 450V，引线型焊接。

变压器特写。

输出电压通过光耦反馈调节，光耦来自COSMO冠西，型号357NT。

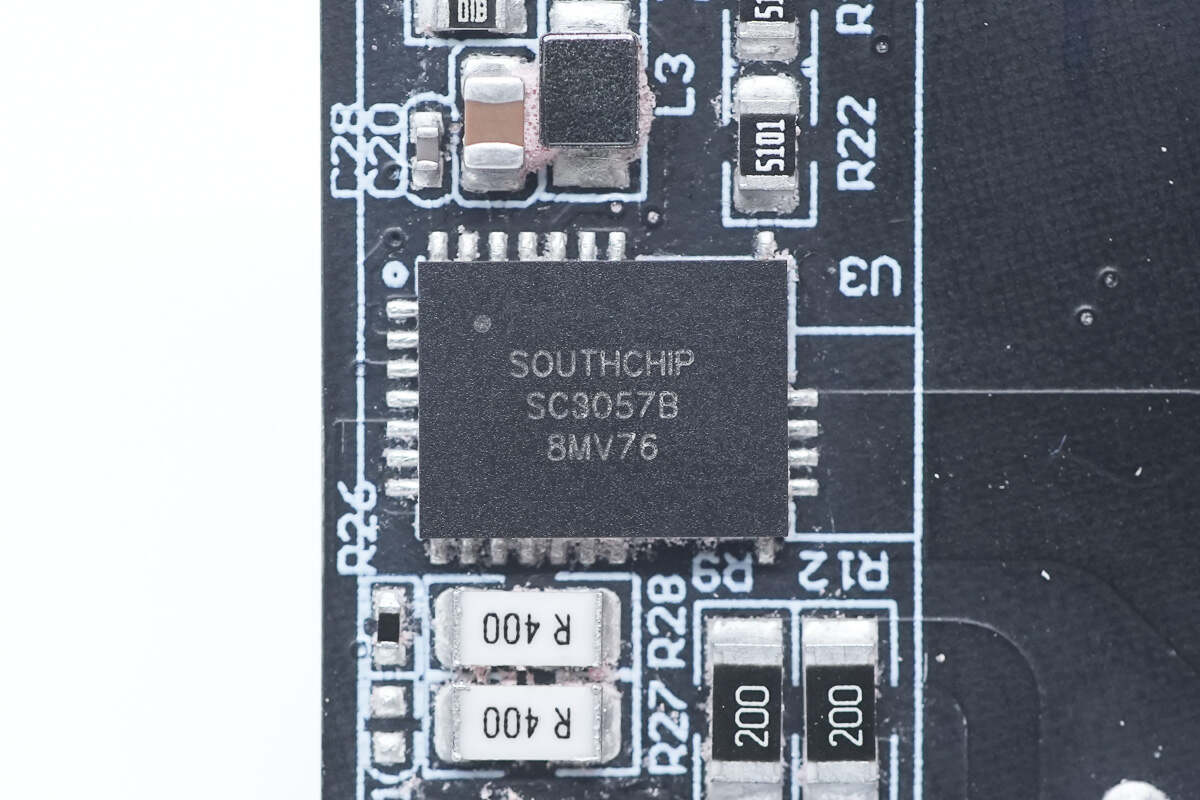

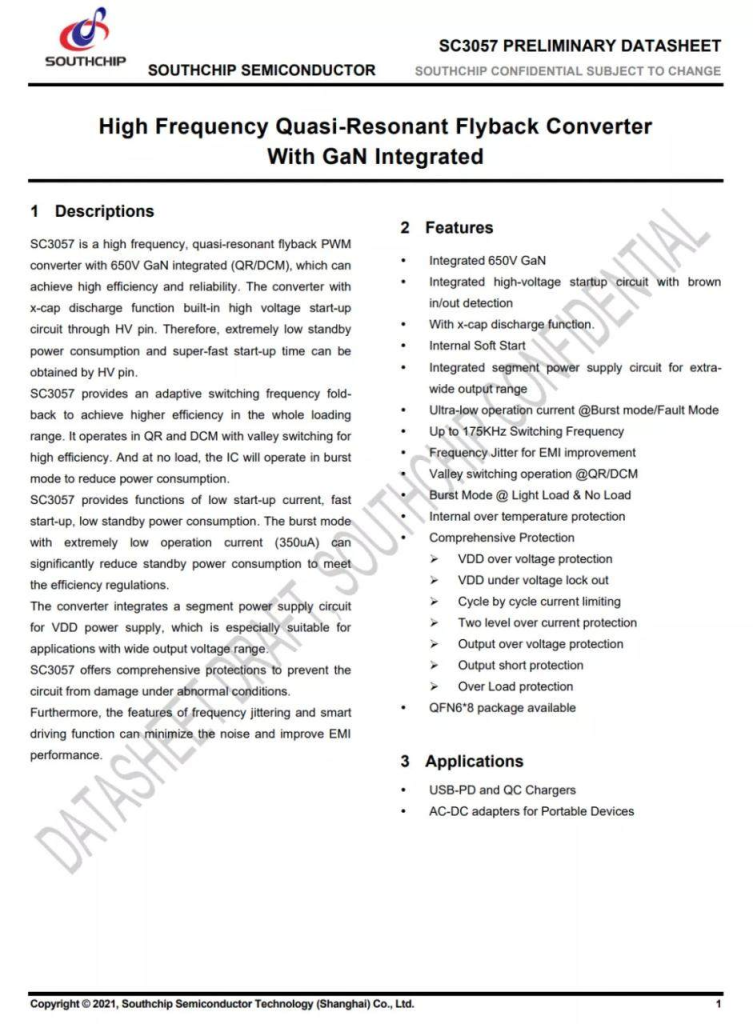

充电器初级主控芯片来自南芯科技，采用SC3057合封氮化镓芯片，这颗芯片将高性能多模式反激控制器、氮化镓驱动、氮化镓开关管、供电和保护等电路集成在一颗散热增强的QFN6*8封装内部。通过合封来简化外部元件数量，并消除传统驱动走线寄生参数对高频开关的影响。

南芯科技SC3057采用了功率走线和控制走线分开的设计，降低高频开关对控制回路的影响，并通过优化的焊盘设计，优化充电器走线设计与电气性能，简化设计开发。SC3057内置165mΩ氮化镓开关管，支持175KHz开关频率，并支持X电容放电。

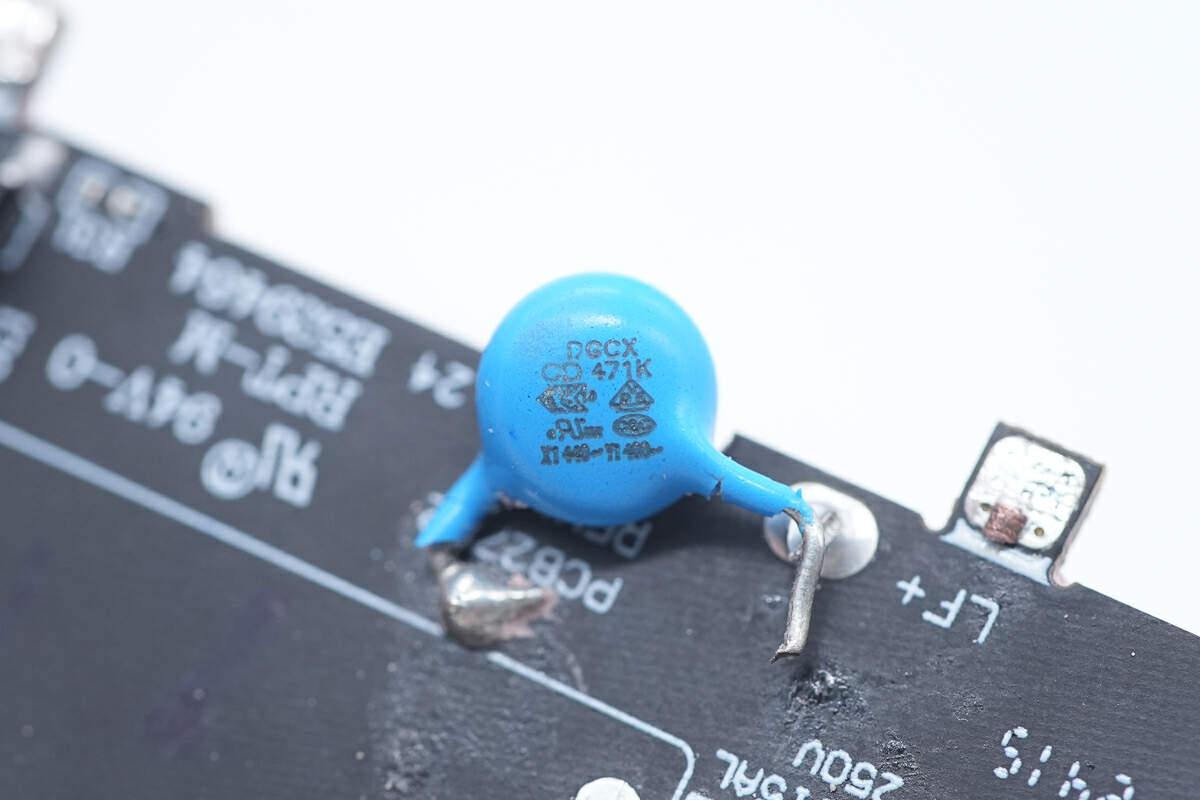

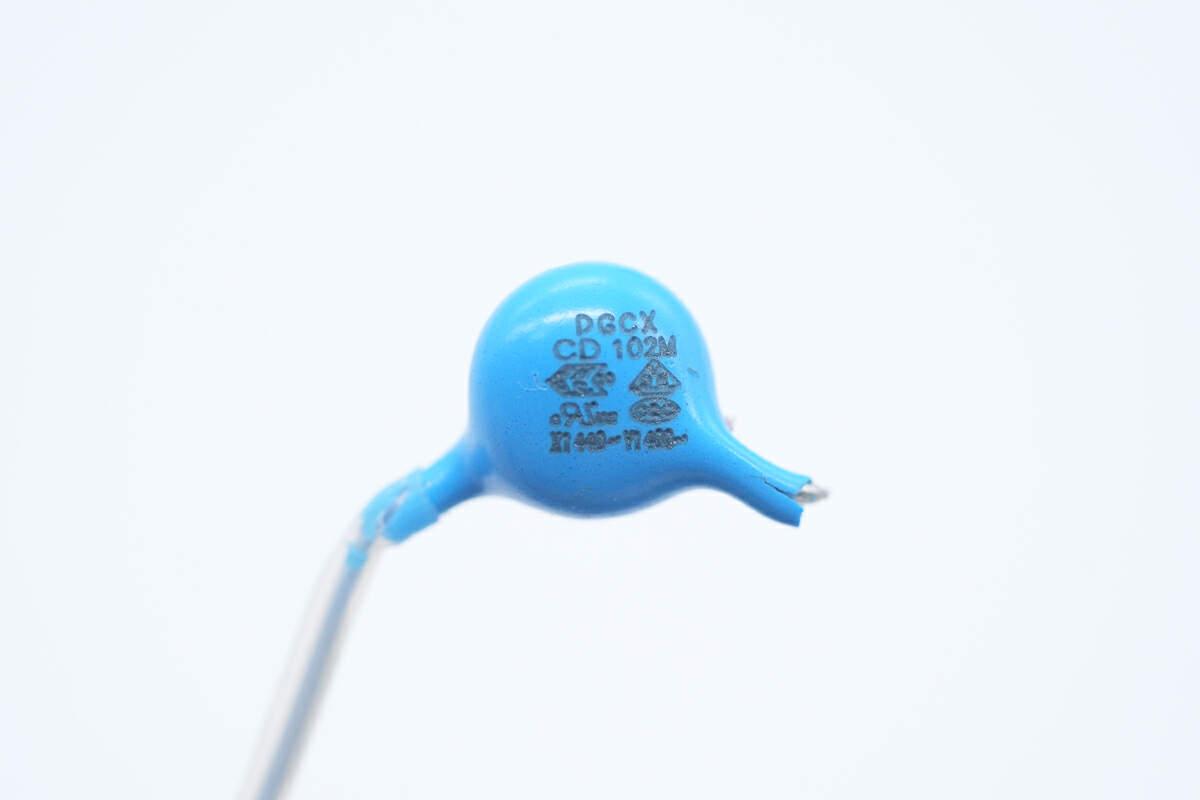

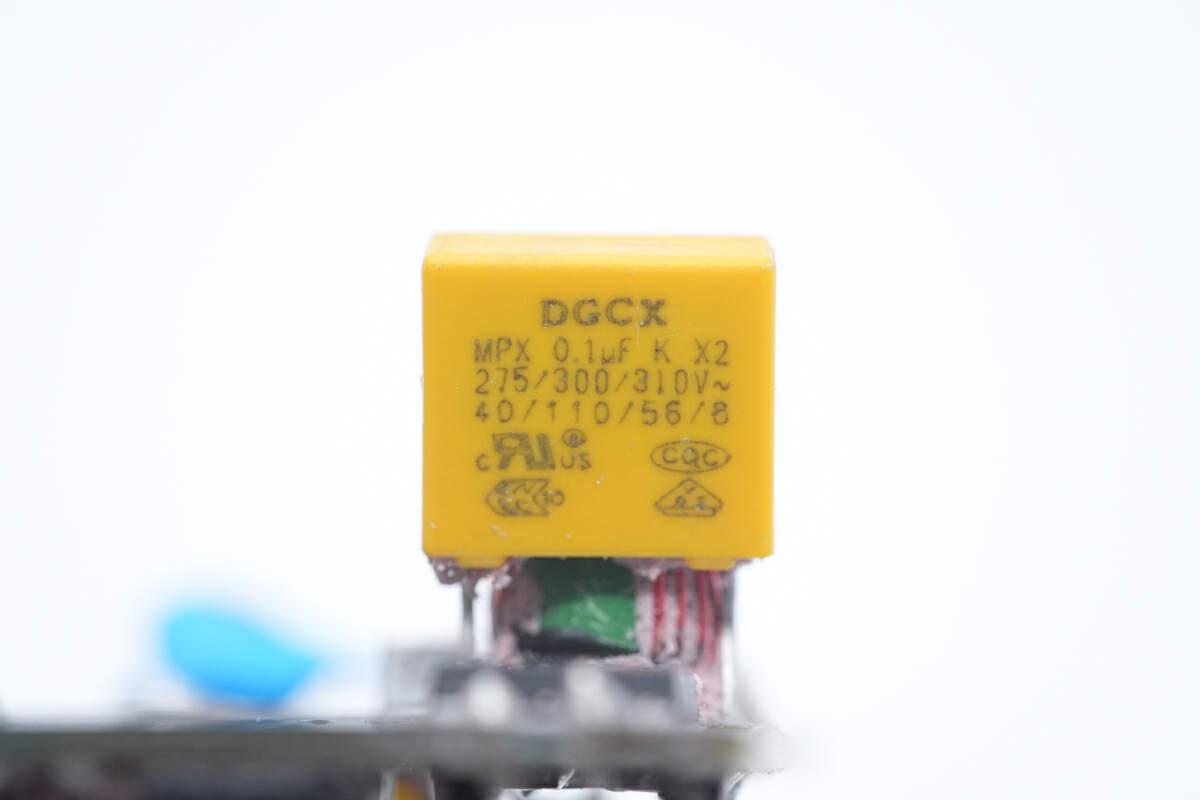

Y电容品牌为DGCX，来自DGCX东莞市成希电子有限公司。

另一颗Y电容，同样来自DGCX东莞市成希电子有限公司。

3.15A贴片保险丝特写。

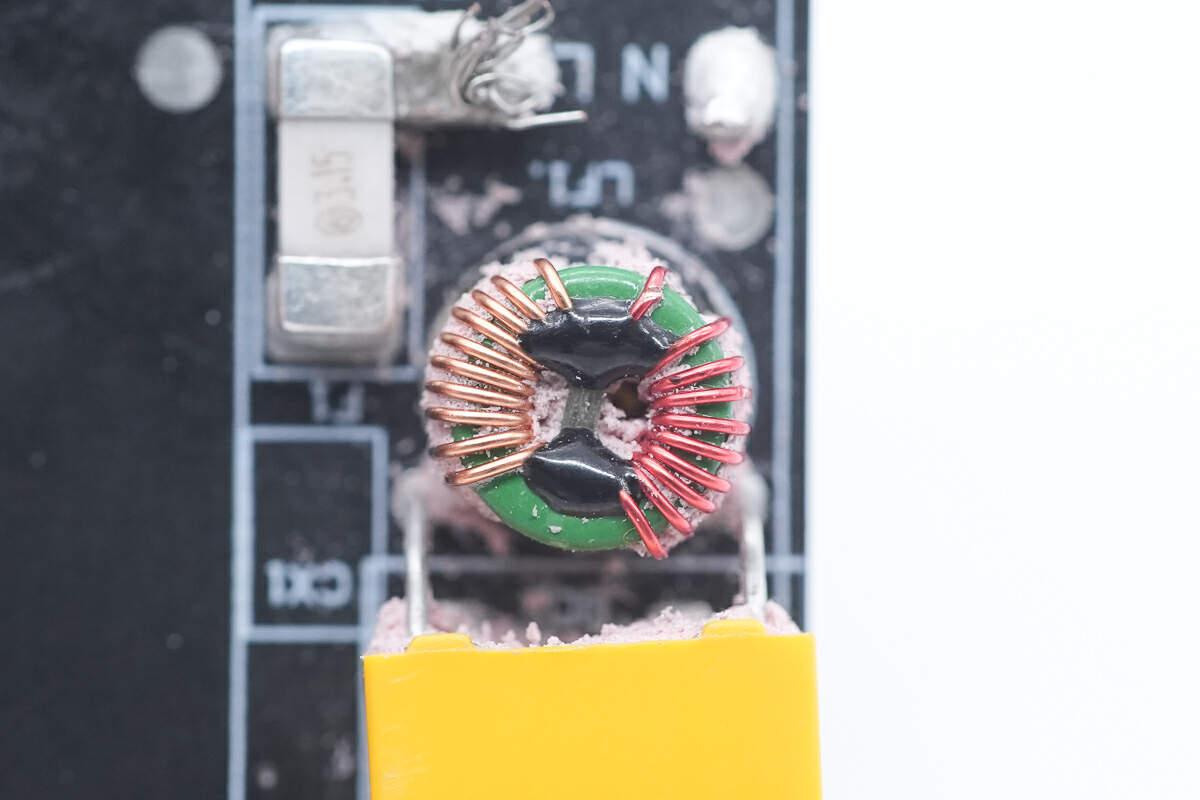

共模电感特写。

安规电容特写，同样来自DGCX东莞市成希电子有限公司。

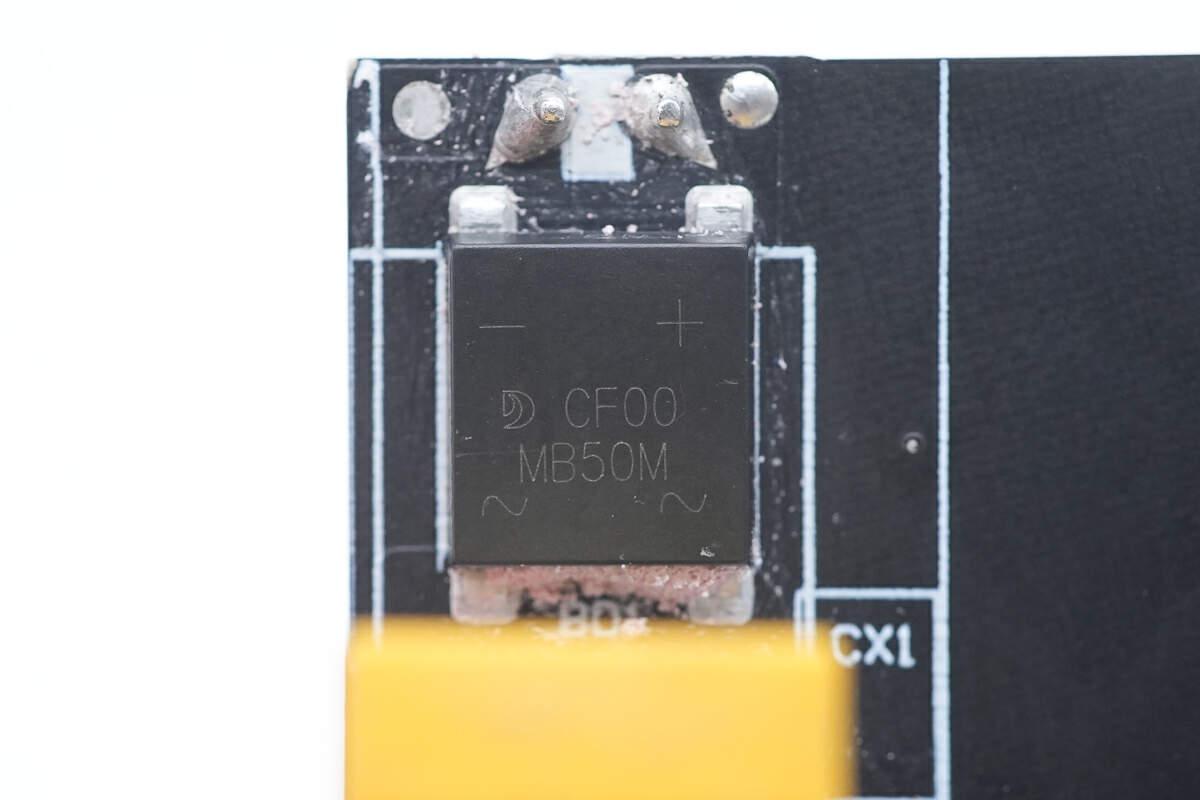

整流桥特写。

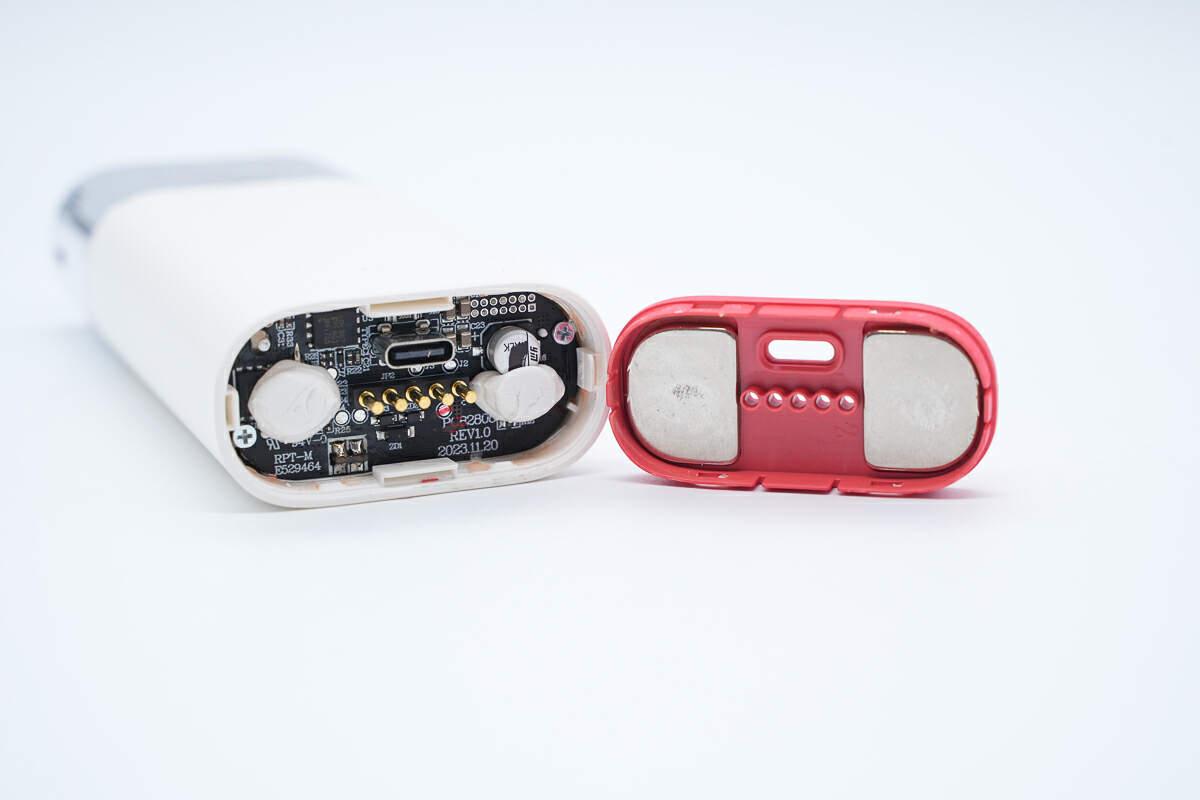

接下来，我们拆解充电宝部分，同样从底盖缝隙拆出底座。

左右两侧有一样的磁铁，用于吸附自带充电器。

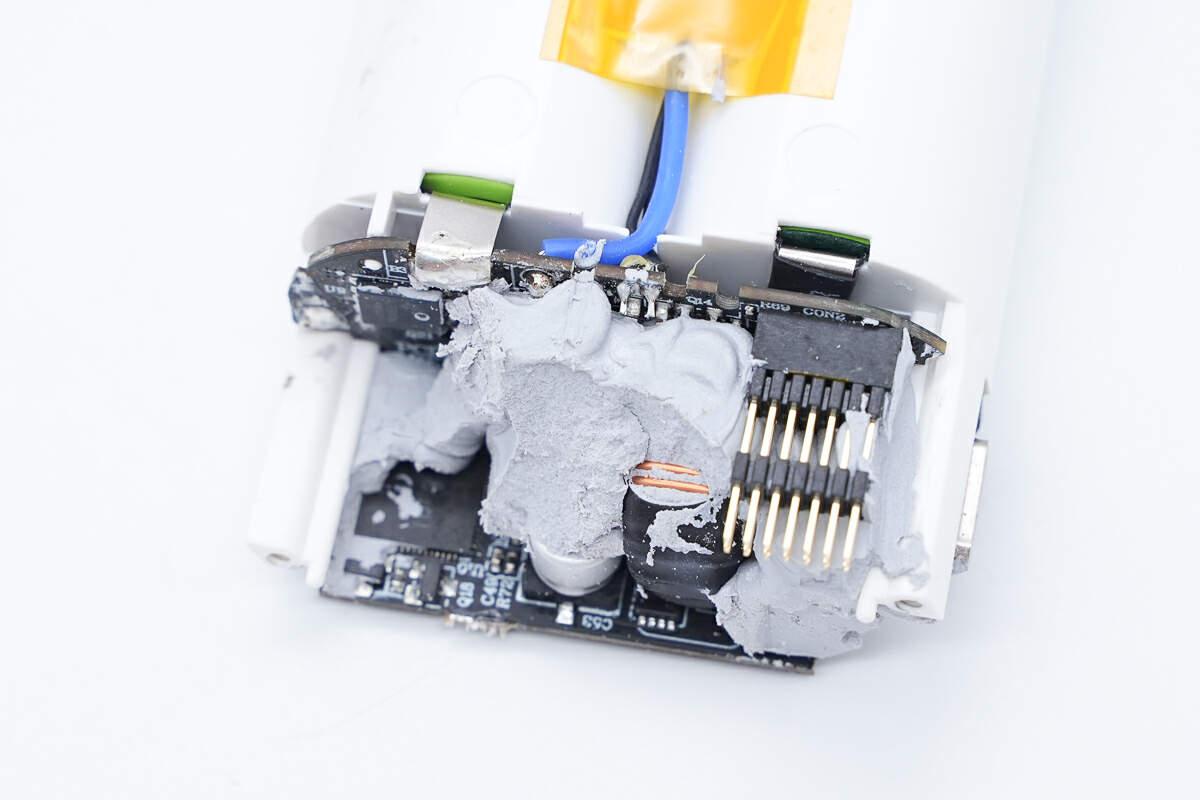

充电宝的PCBA模块易松动器件大面积打胶加固。

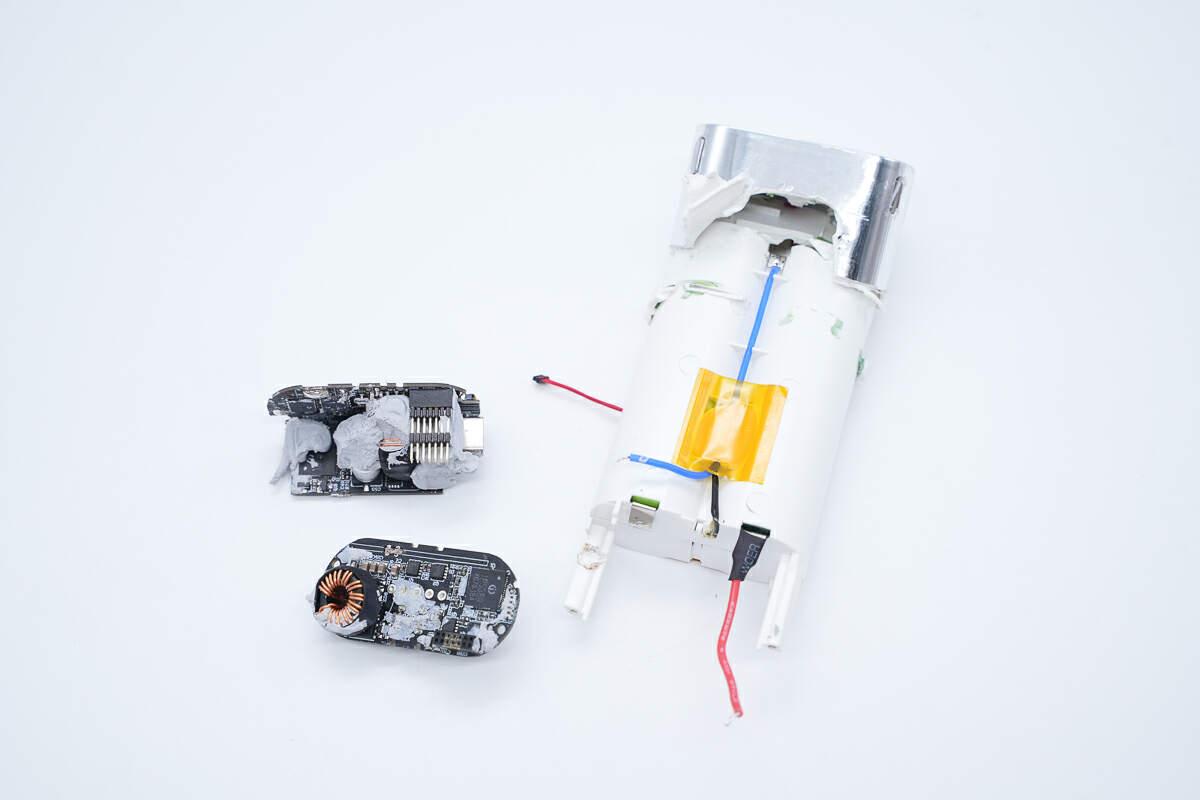

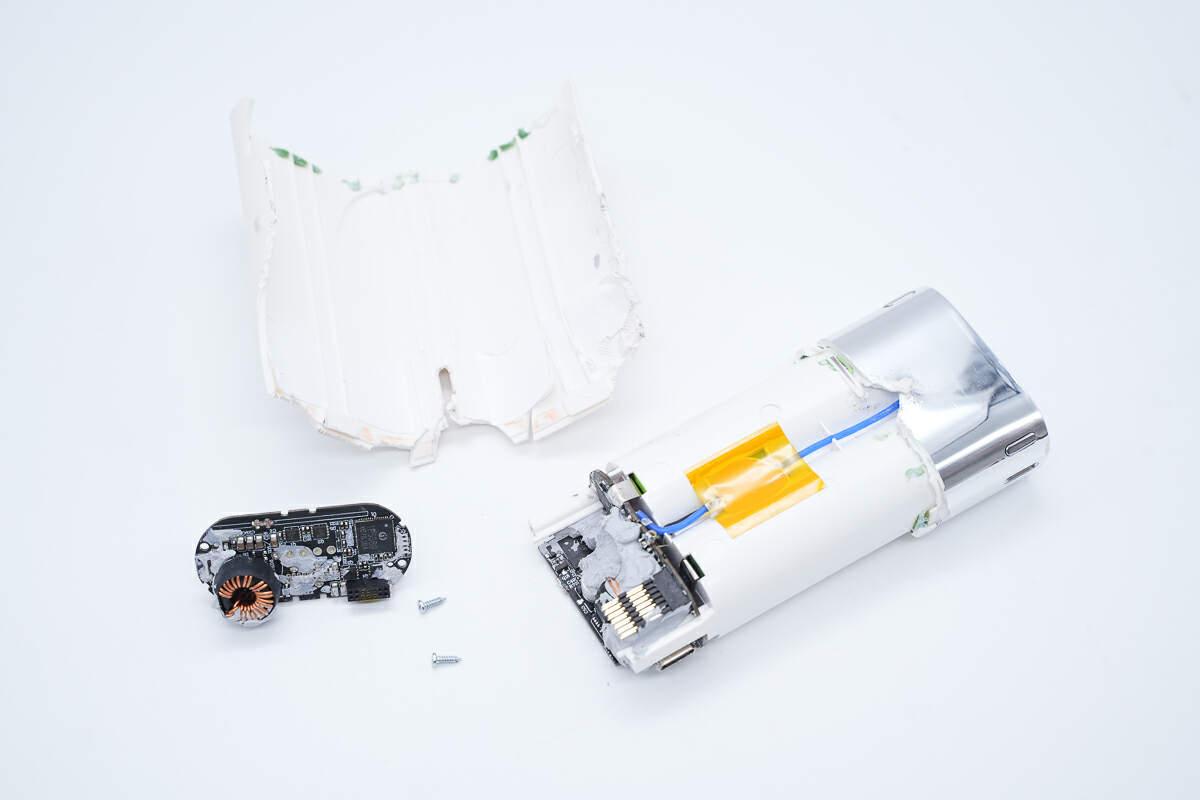

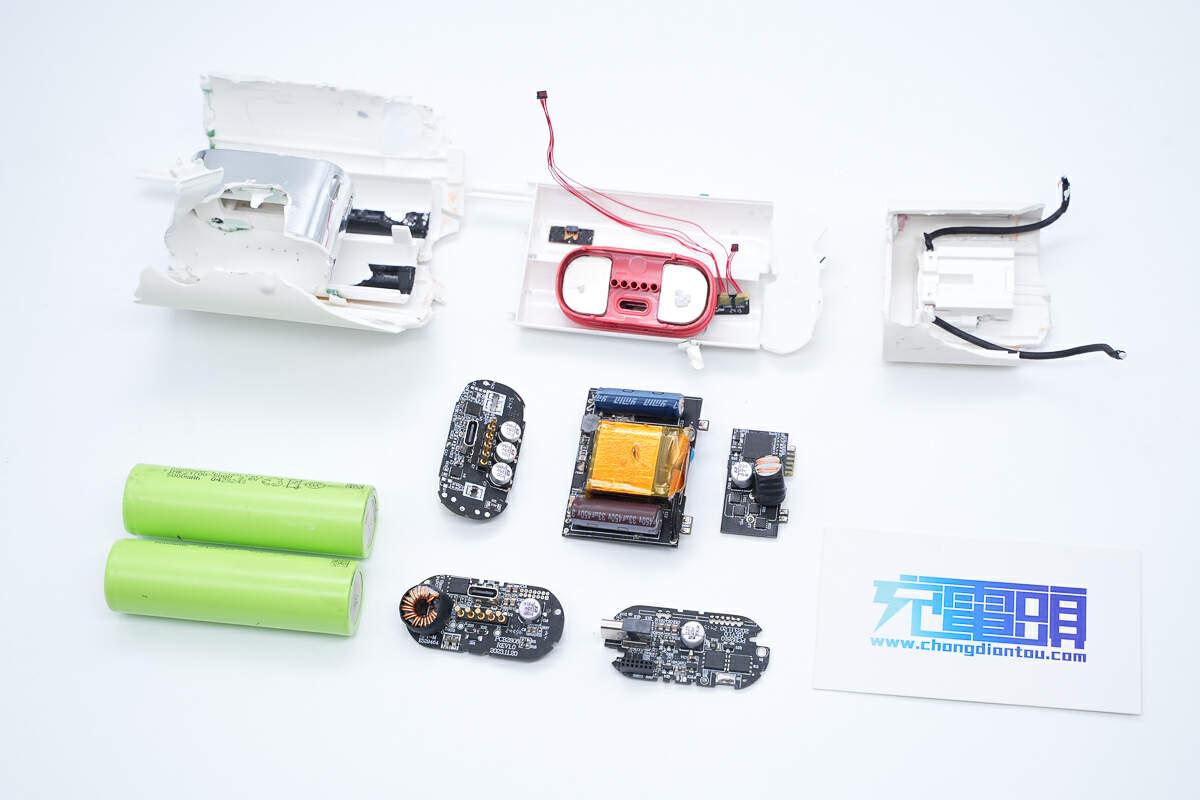

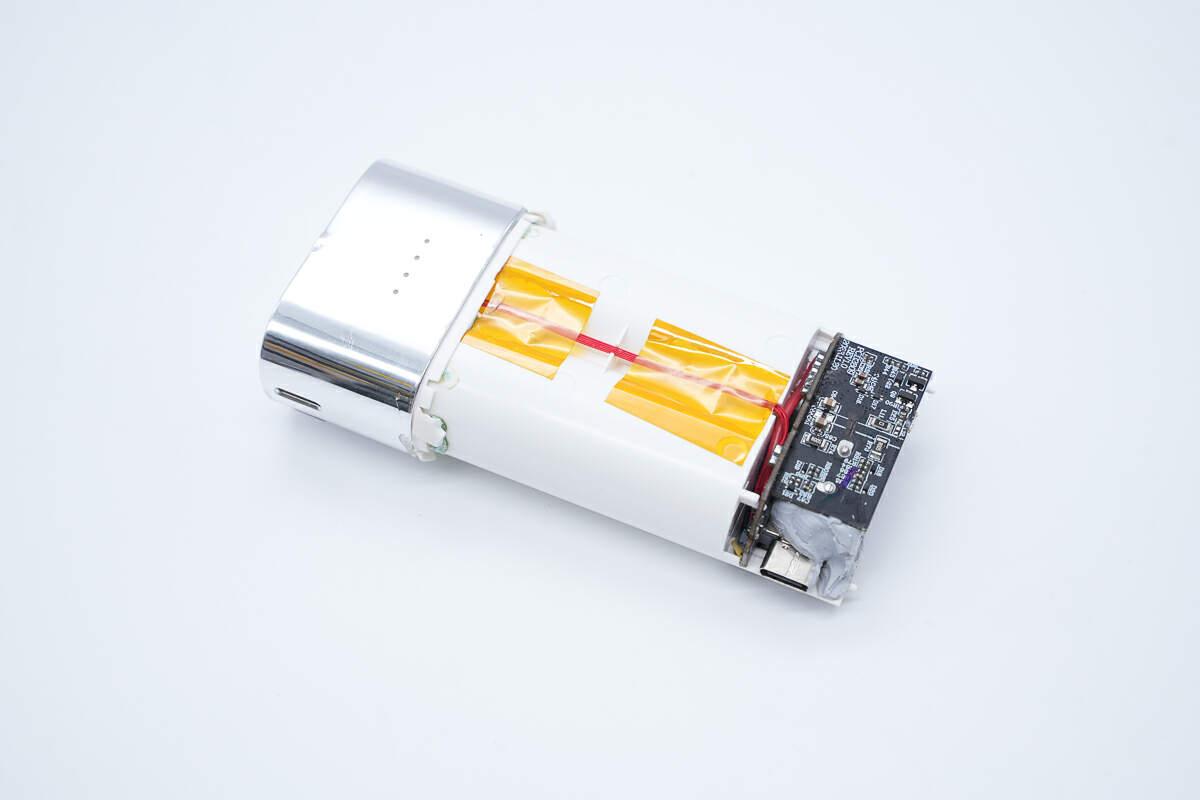

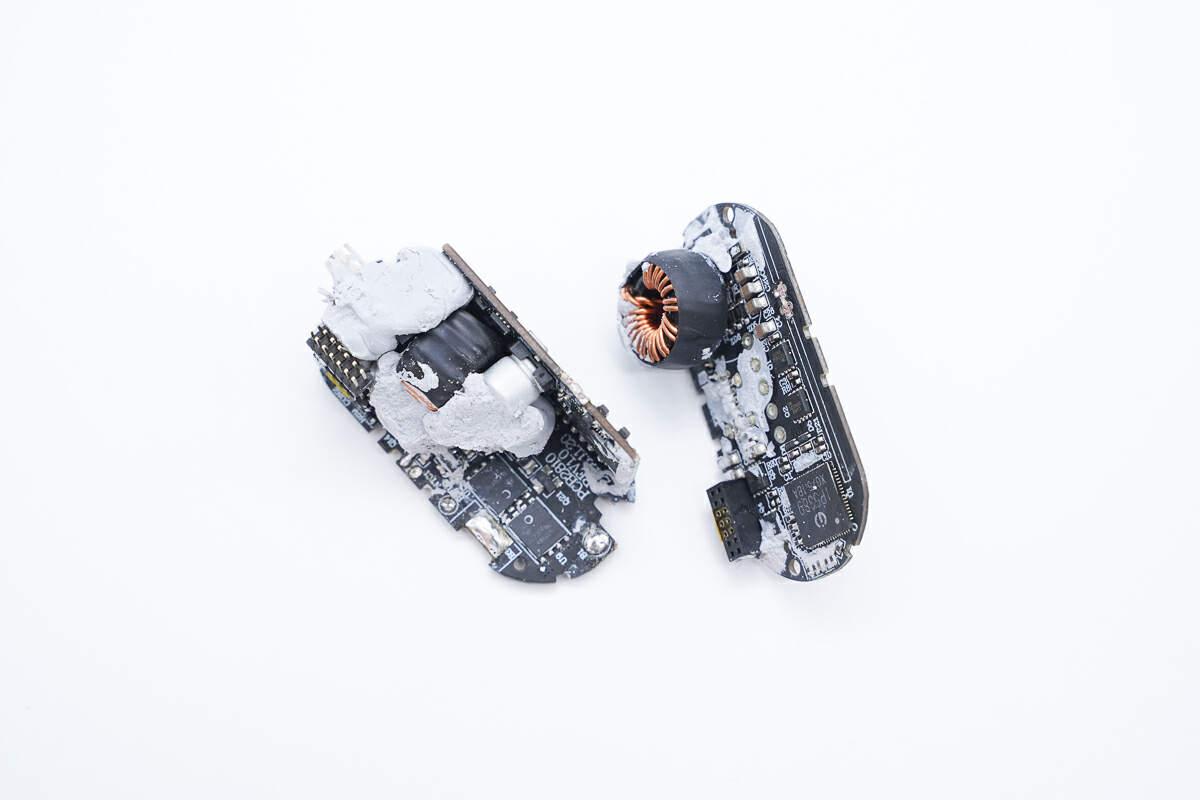

将充电宝PCBA模块和电池组拆出。

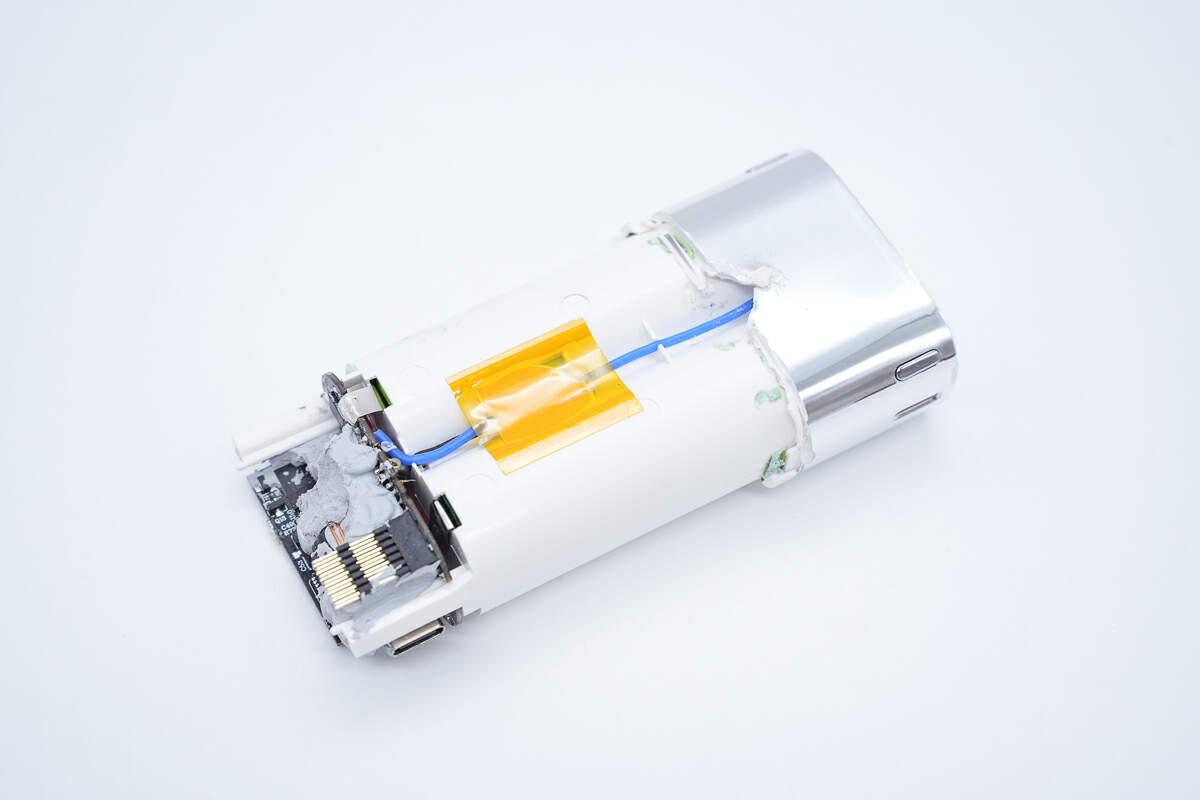

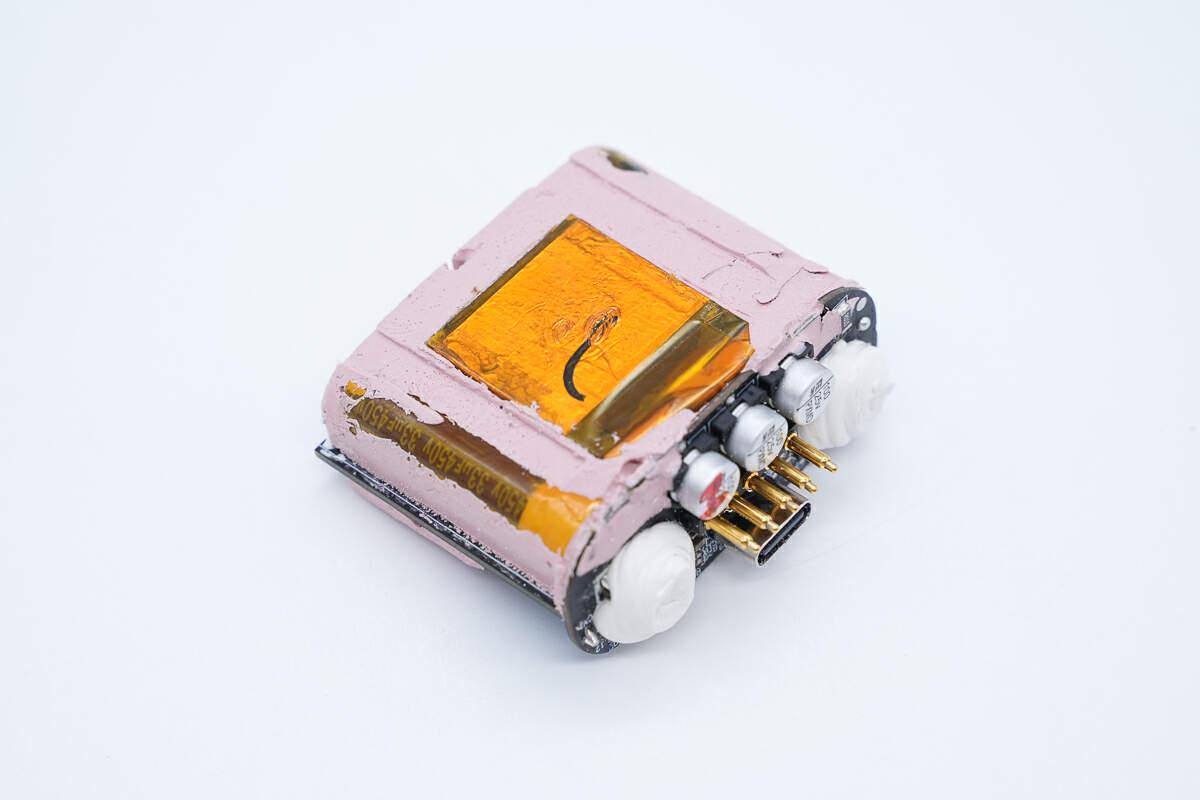

电池组和PCBA模块一览。

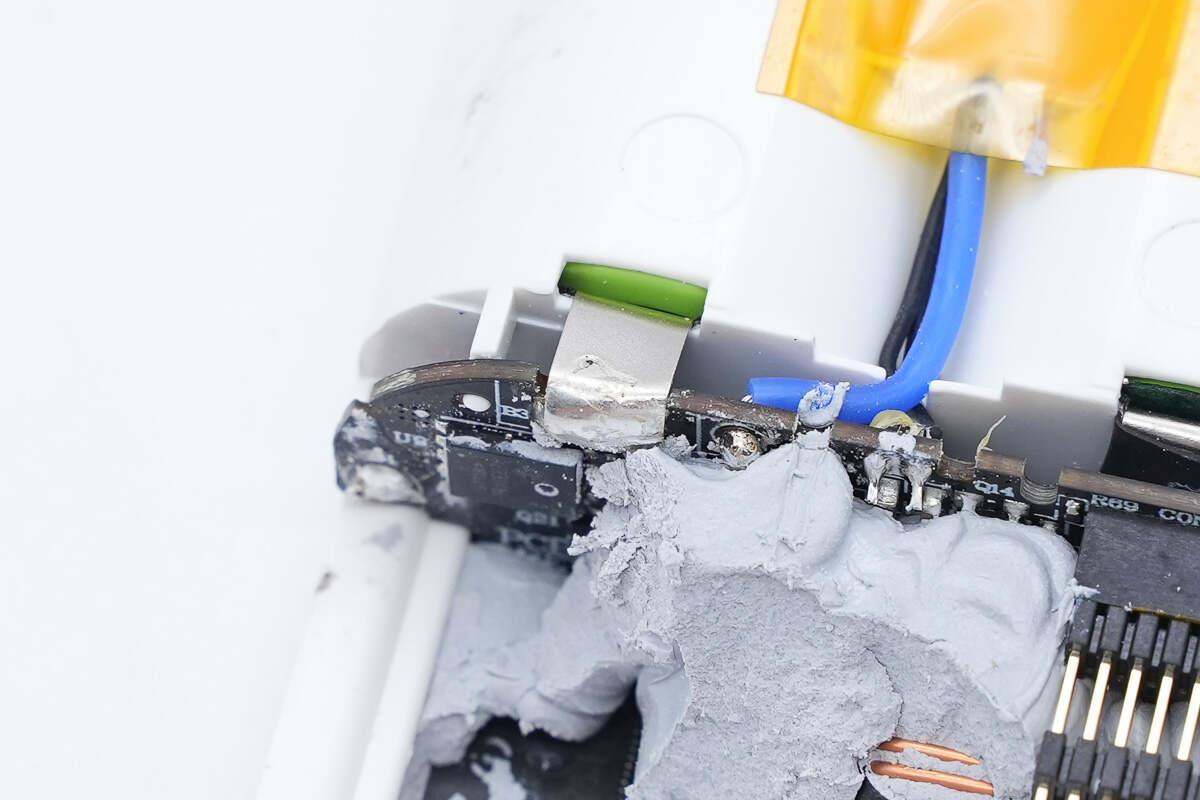

PCBA发热器件充塞散热硅胶，进行热保护。

电池组极耳处用镍带连接并焊于PCBA模块上。

电池组导线焊点特写。

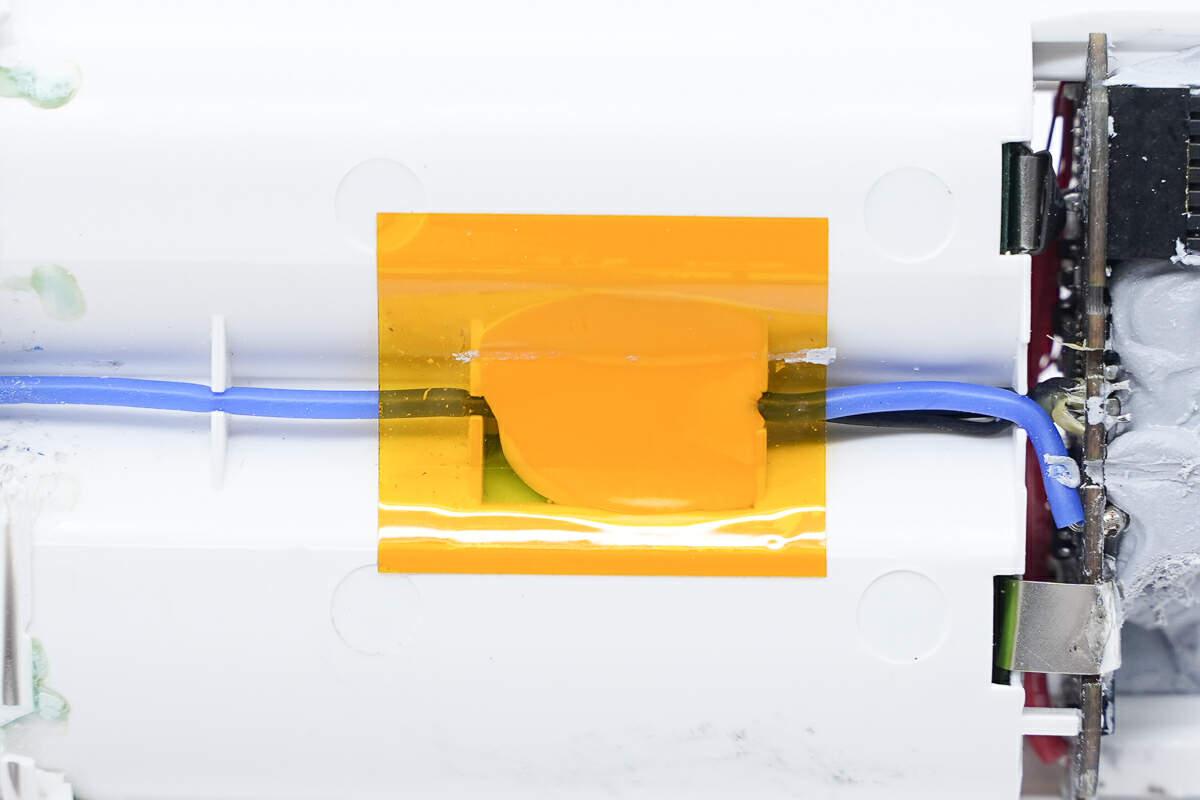

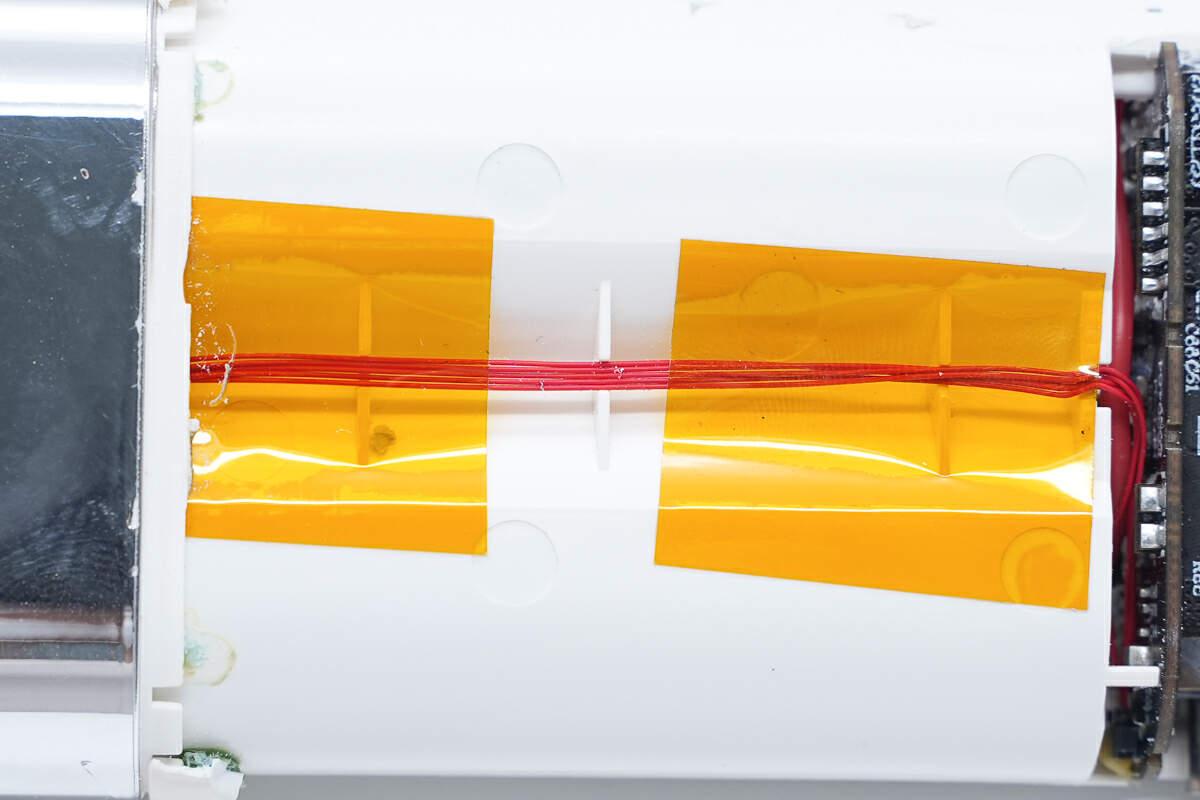

导线用高温胶带粘住，防止散开。

背部一览，电池组整体用白色塑料套模包裹，可有效保护电池组。

连接电池保护板的排线同样用高温胶带粘紧。

将PCBA模块从电池组上拆下。

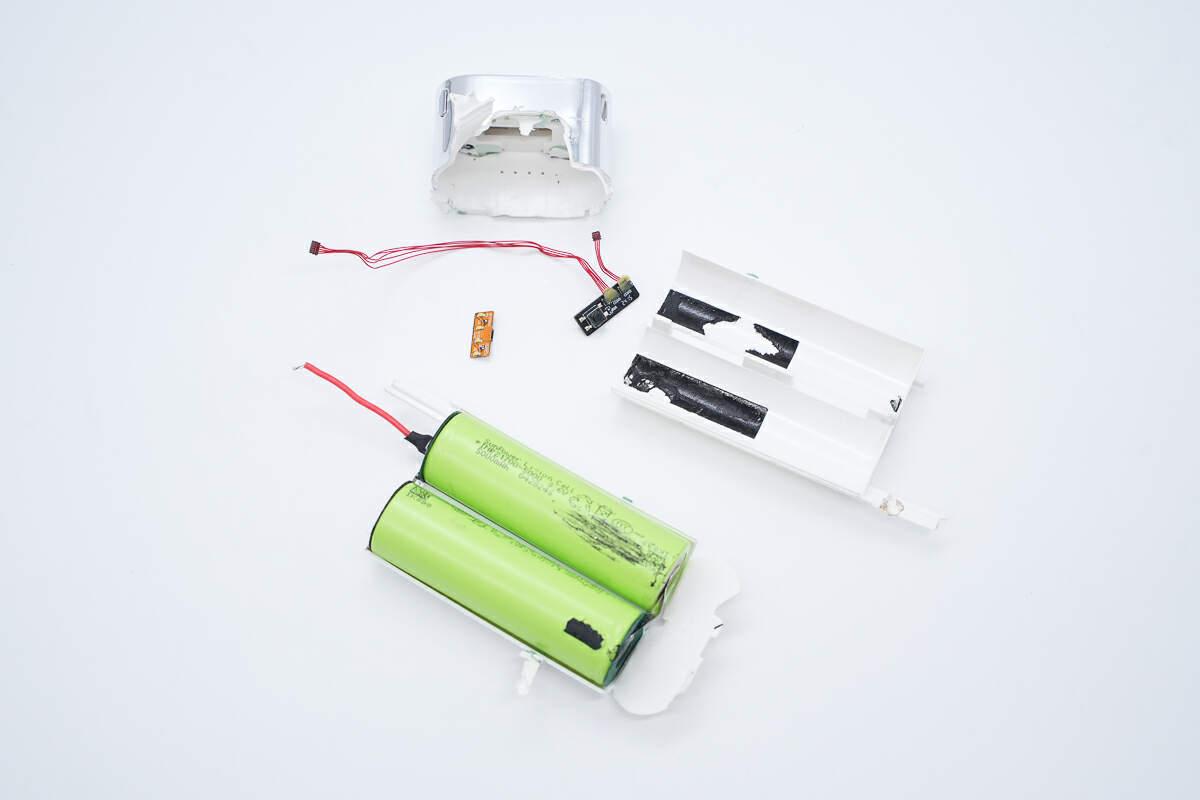

最后将电池组剥离出来。

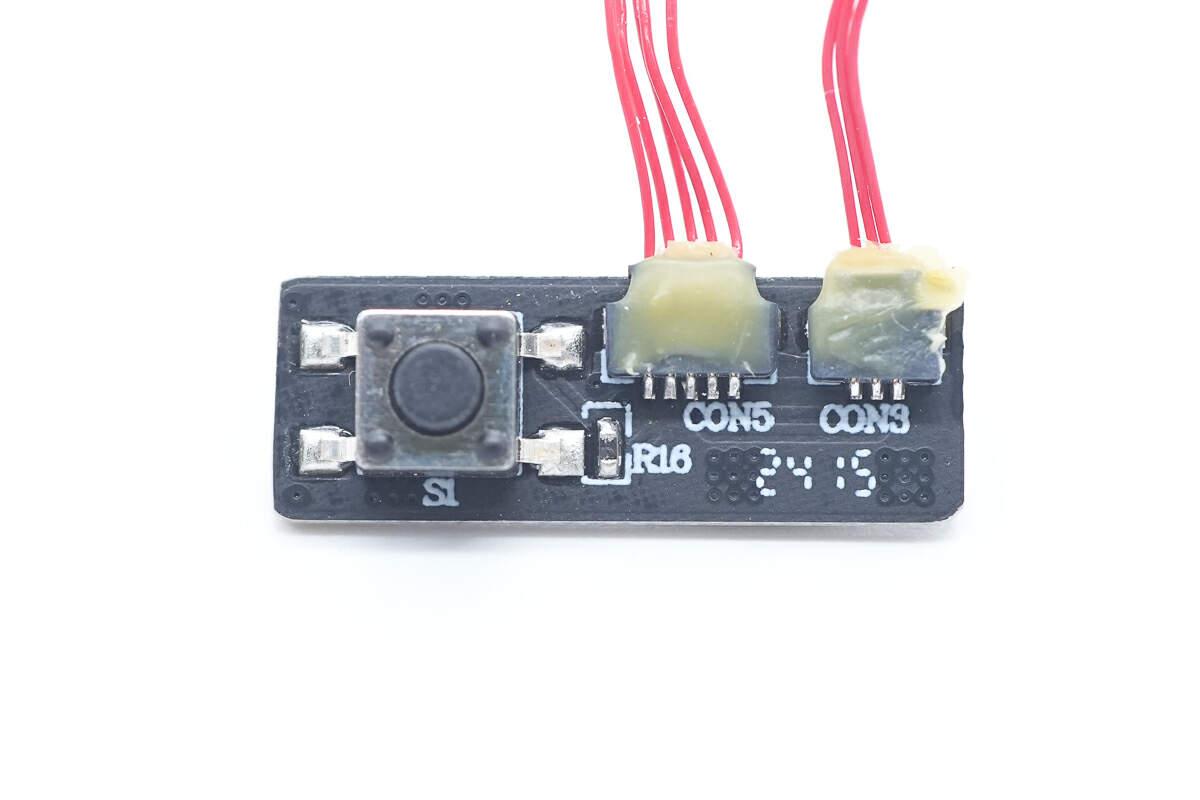

电源按键内部特写。

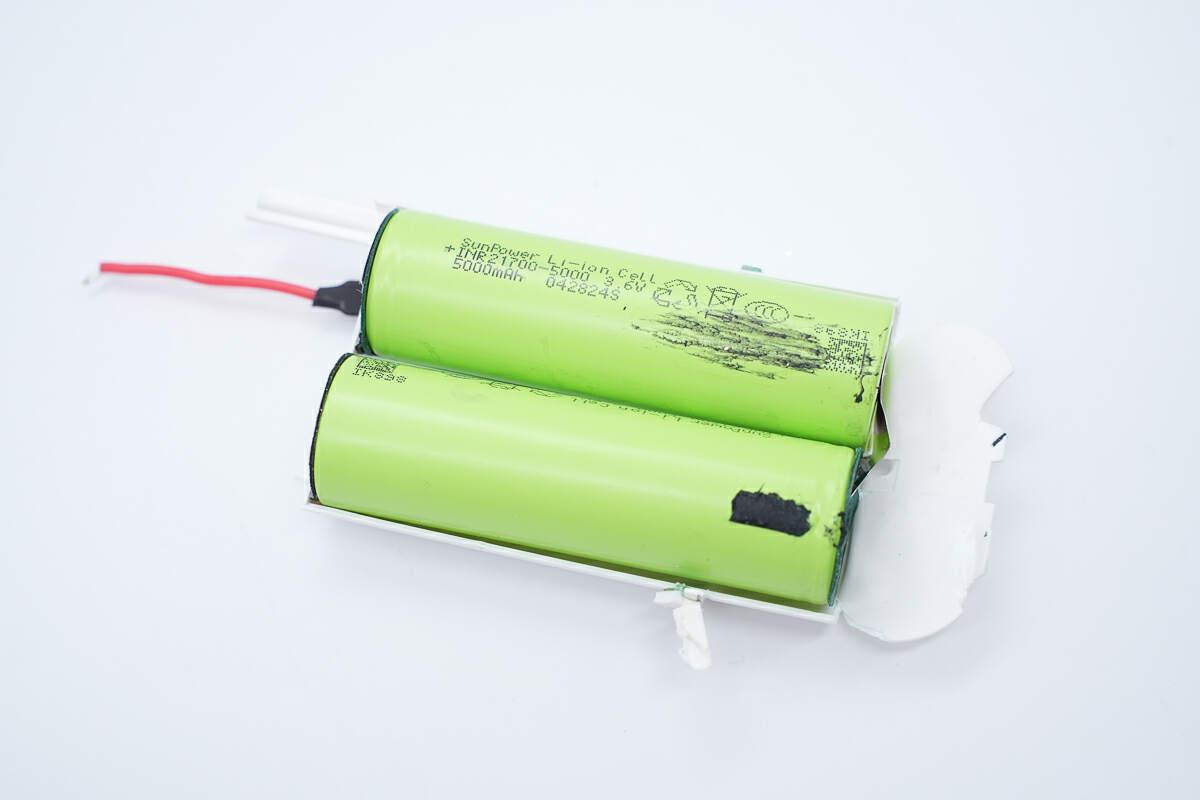

电池组特写，由两节电芯并联而成。

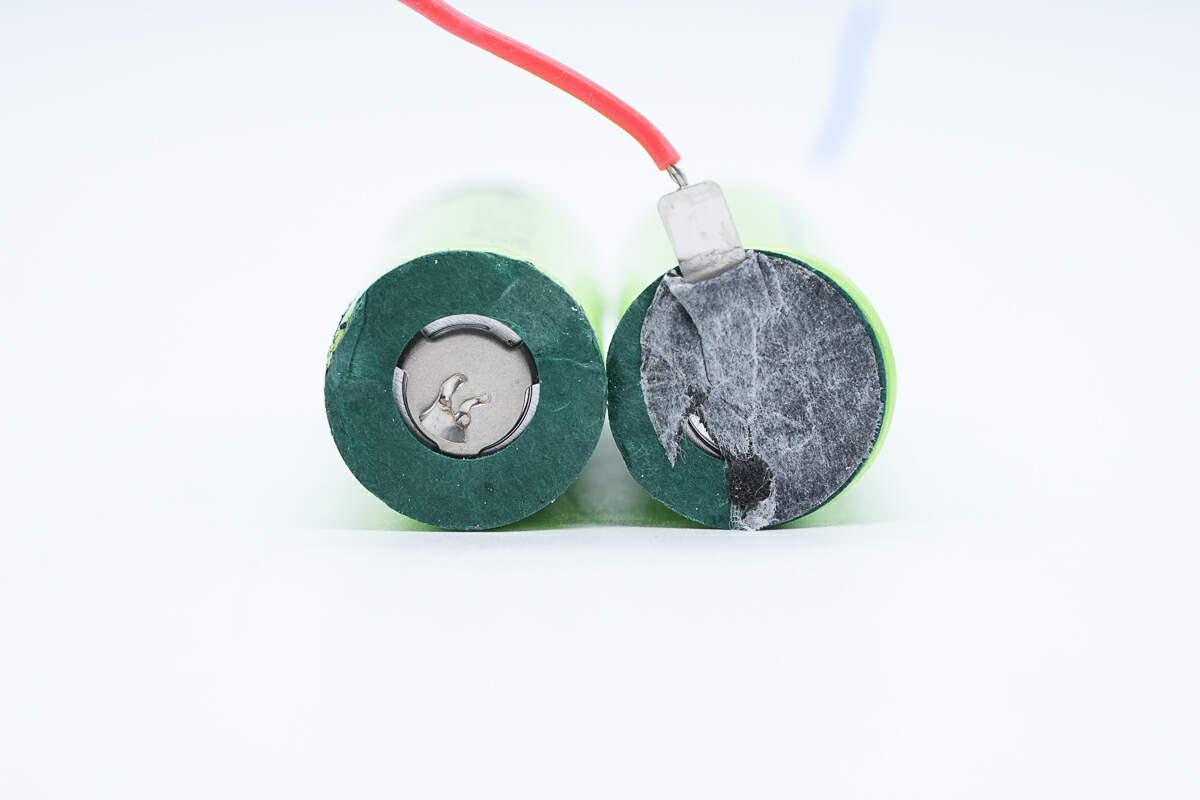

电芯极耳处贴有青稞纸绝缘。

正负极导线特写。

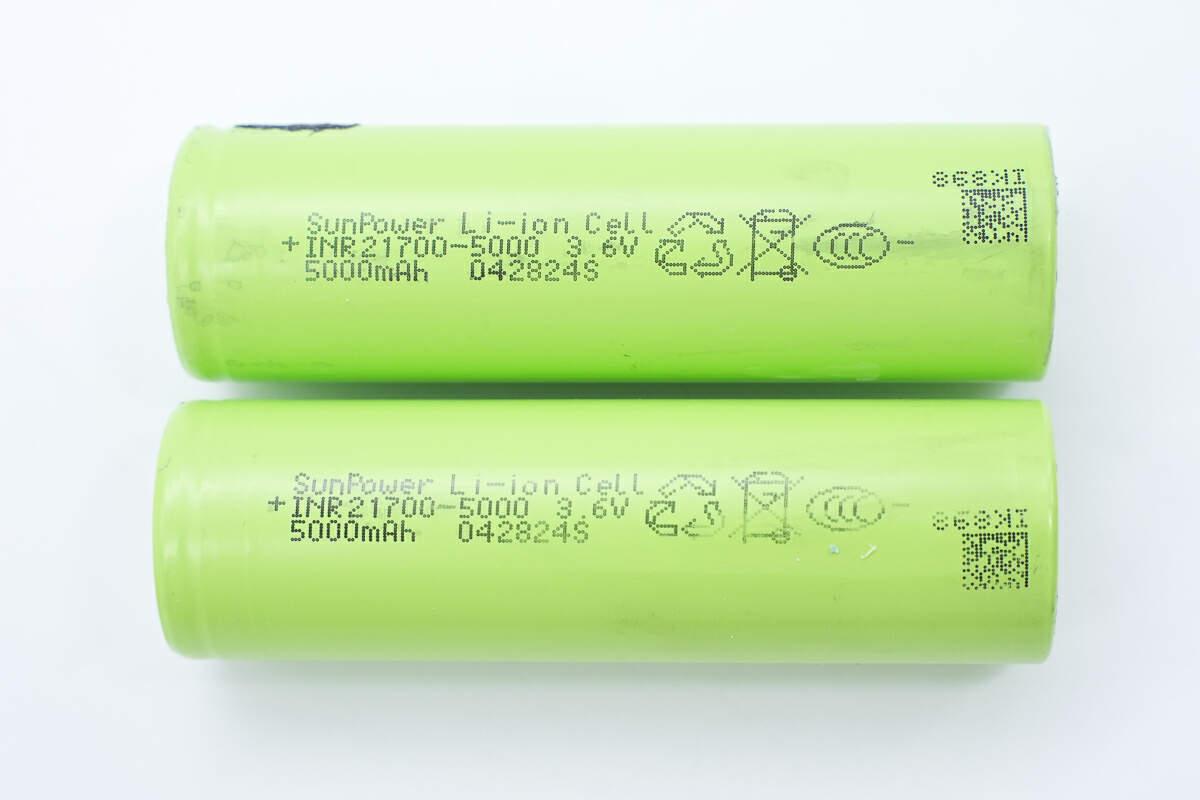

电芯喷码特写，电芯型号为INR21700-5000，来自SunPower 长虹三杰。标称电压3.6V，标称容量5000mAh，电池目前已通过3C认证。

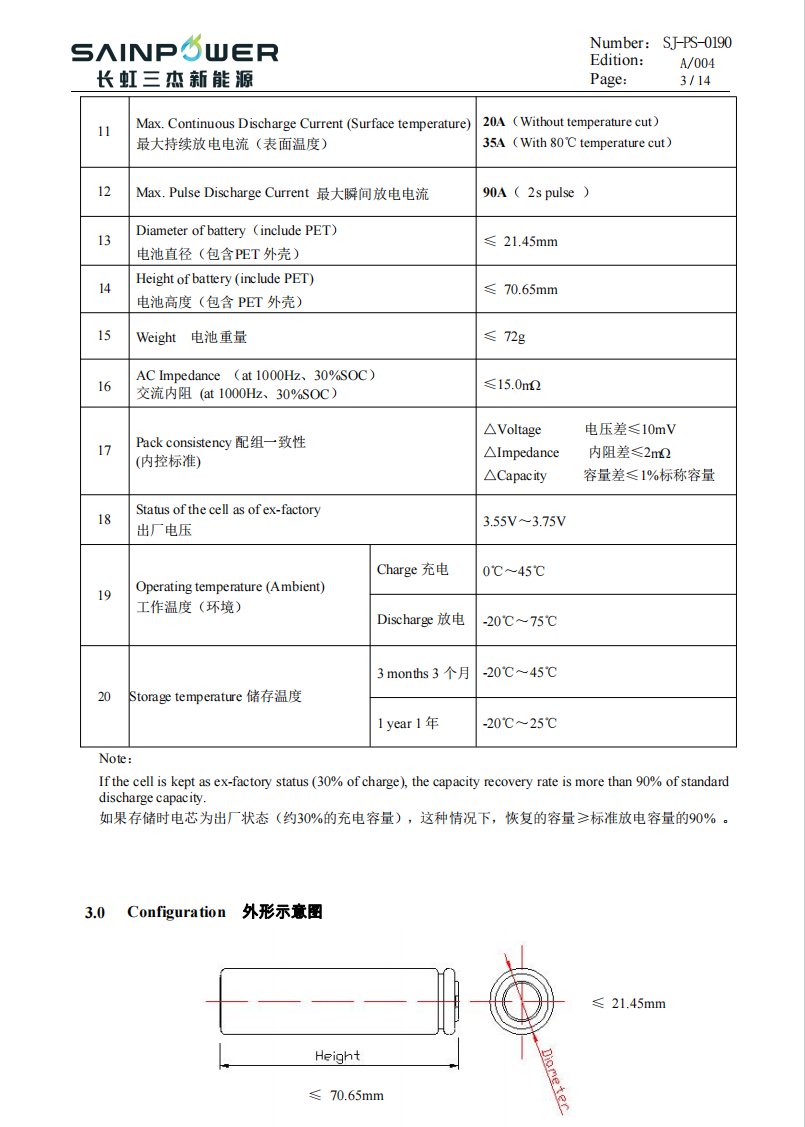

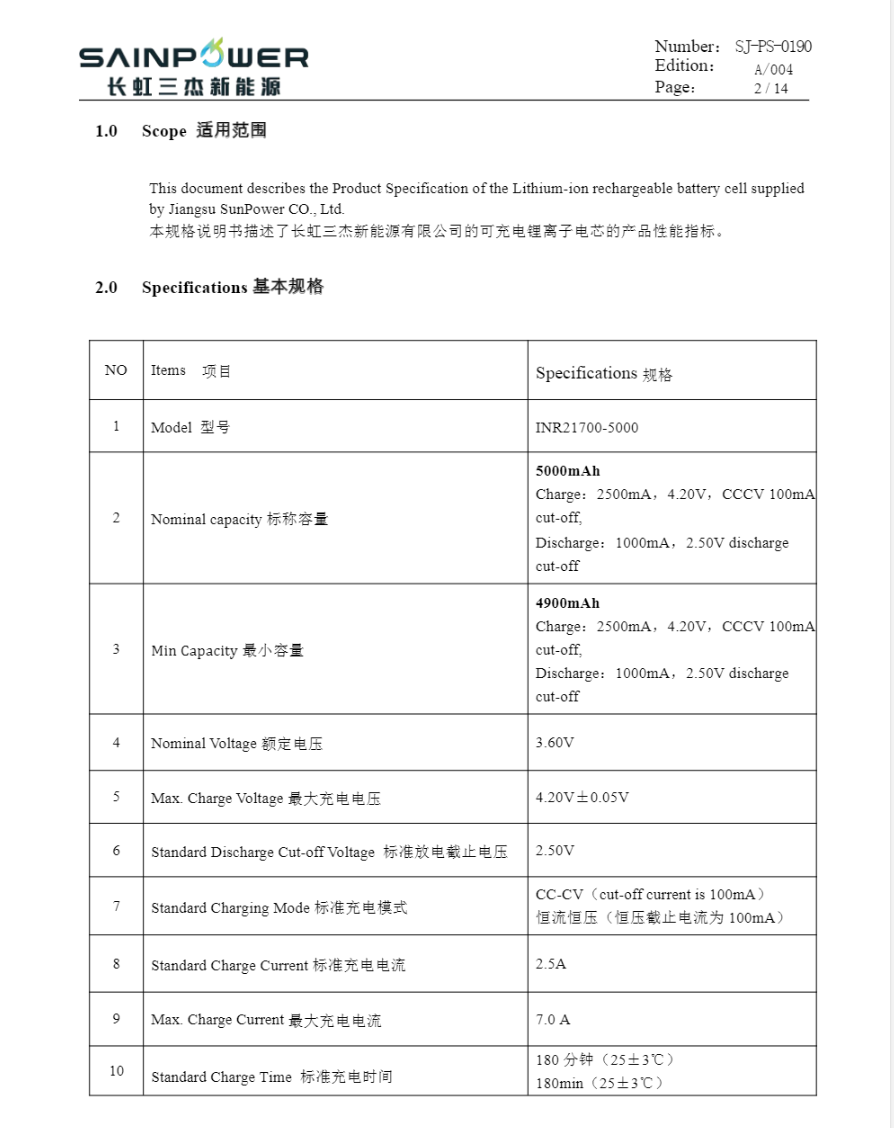

根据规格书内容，INR21700-5000，标称电压3.6V，标称容量5000mA，充电限制电压4.2V，放电终止电压2.5V，标准充电电流2.5A，最大充电电流7A，最大放电电流35A，瞬时放电电流90A。

内阻≤15mΩ，重量72g，工作温度-20~75℃，循环寿命达 500次。

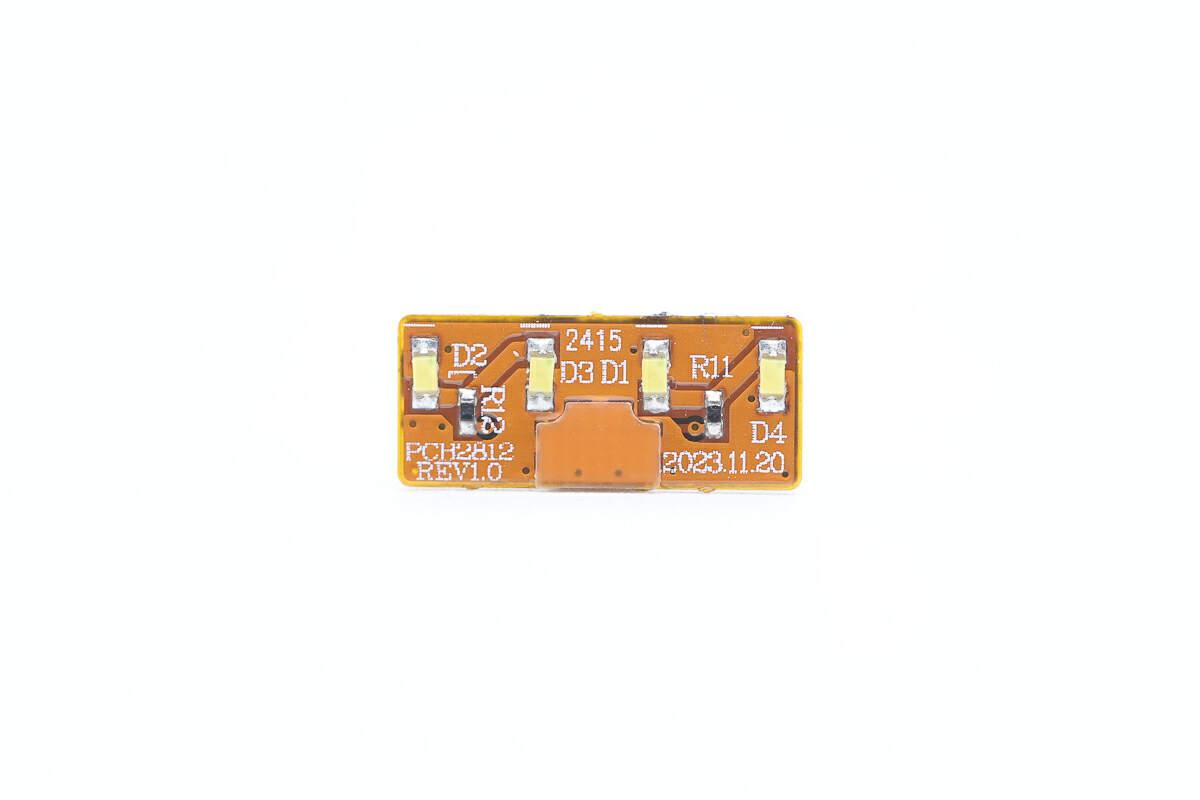

4颗LED灯柱特写。

此处可见电源按键和连接电池保护板的排线，排线处打胶固定。

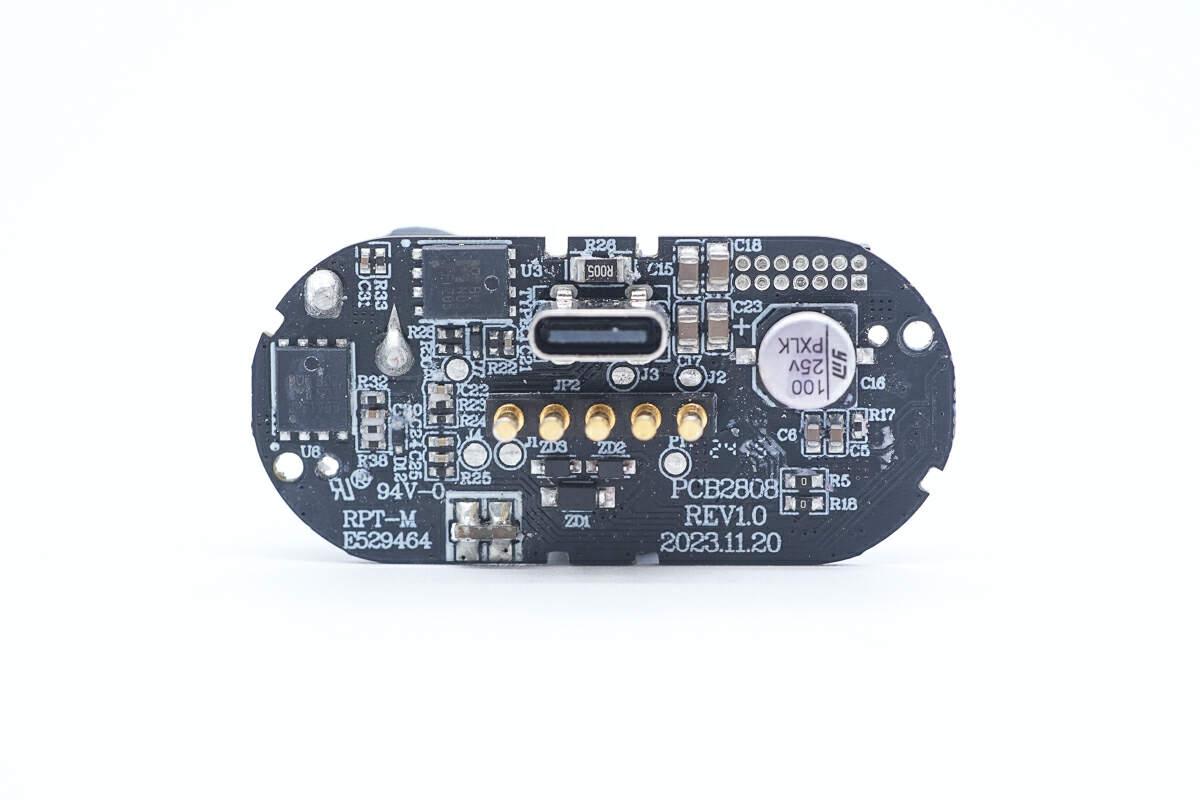

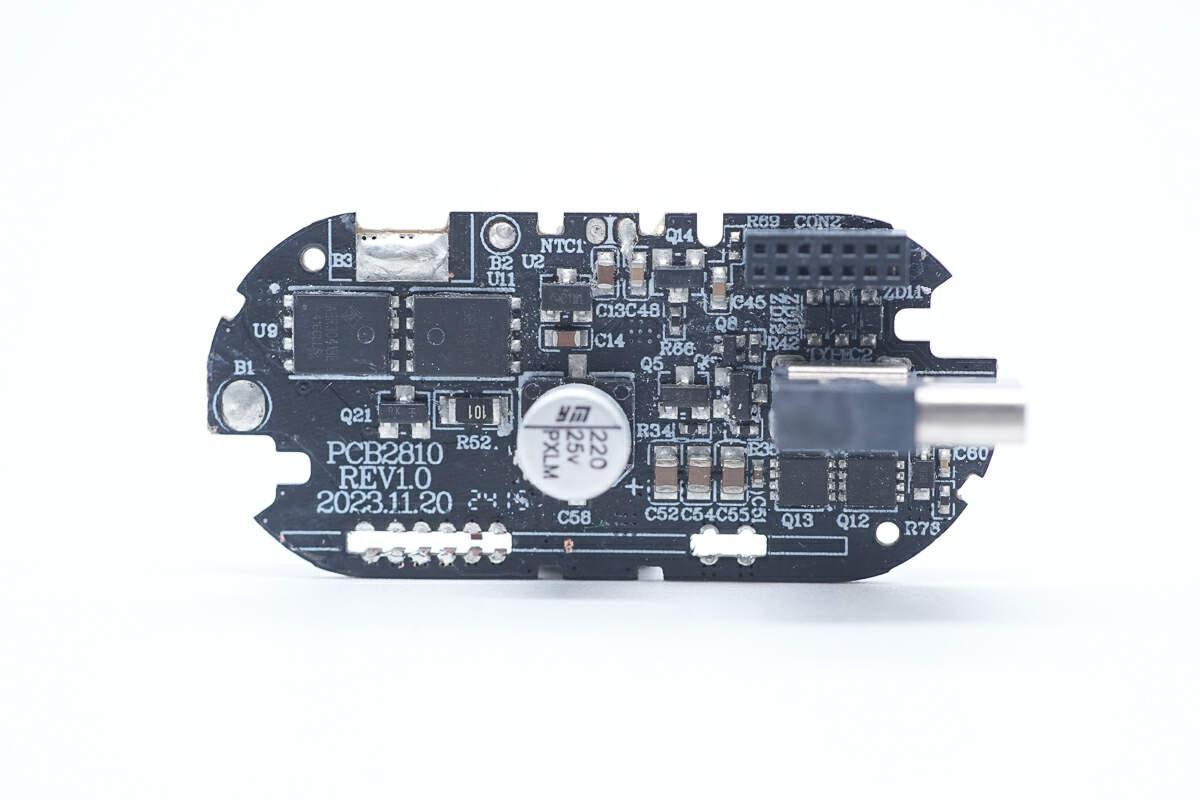

接下来看一下充电宝的PCBA模块。

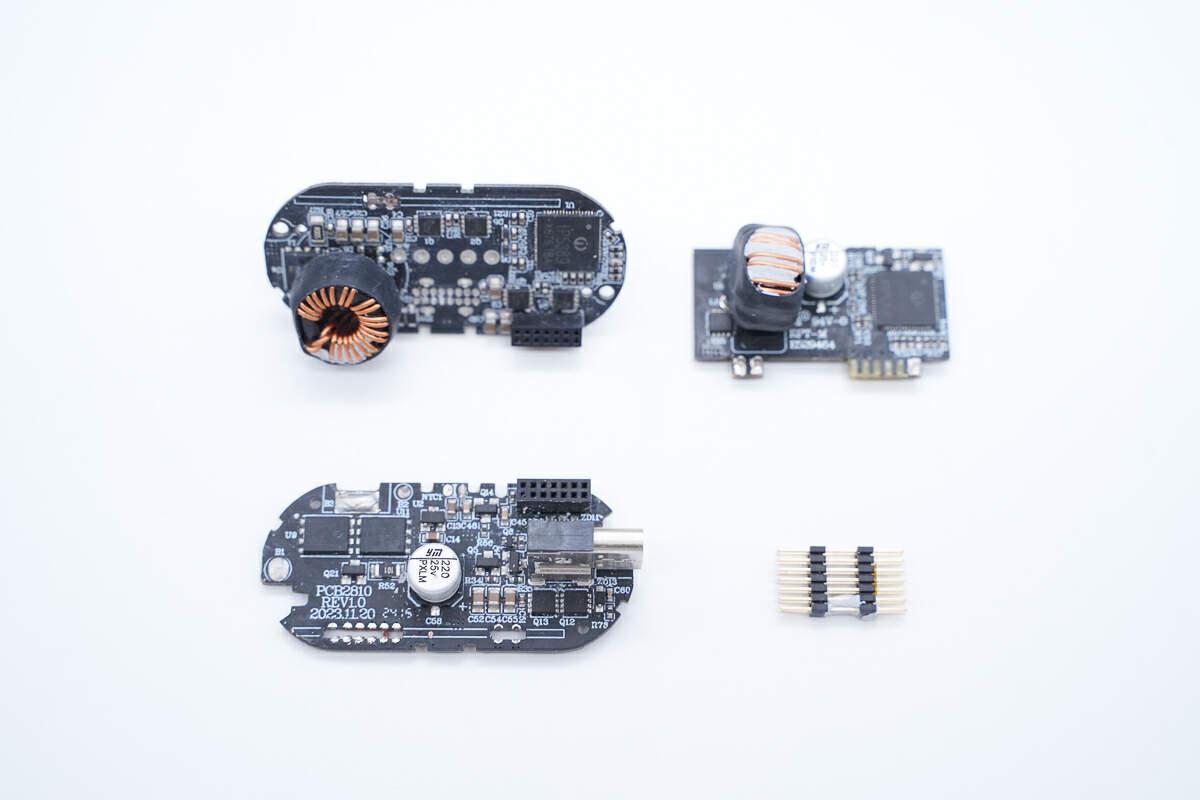

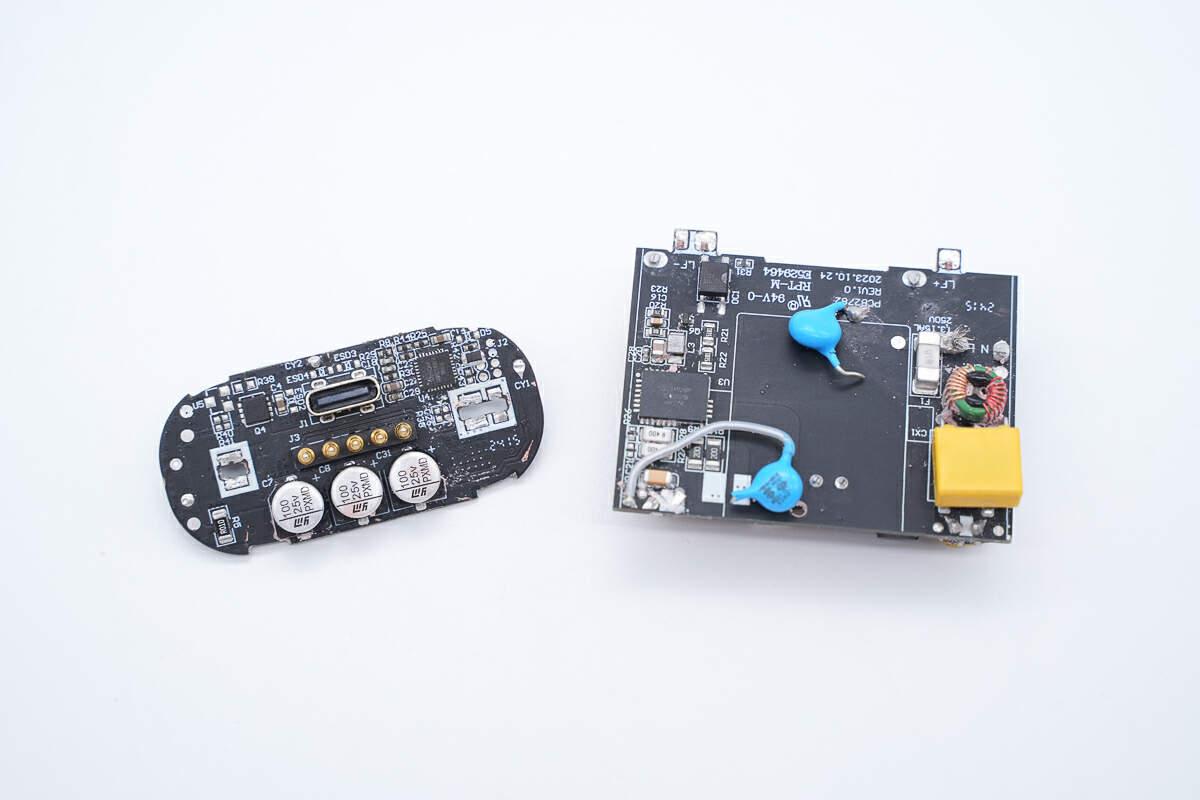

充电宝的PCBA模块由电源管理小板、升降压控制小板和电池保护小板三部分组成，

用于连接不同模块的排针。

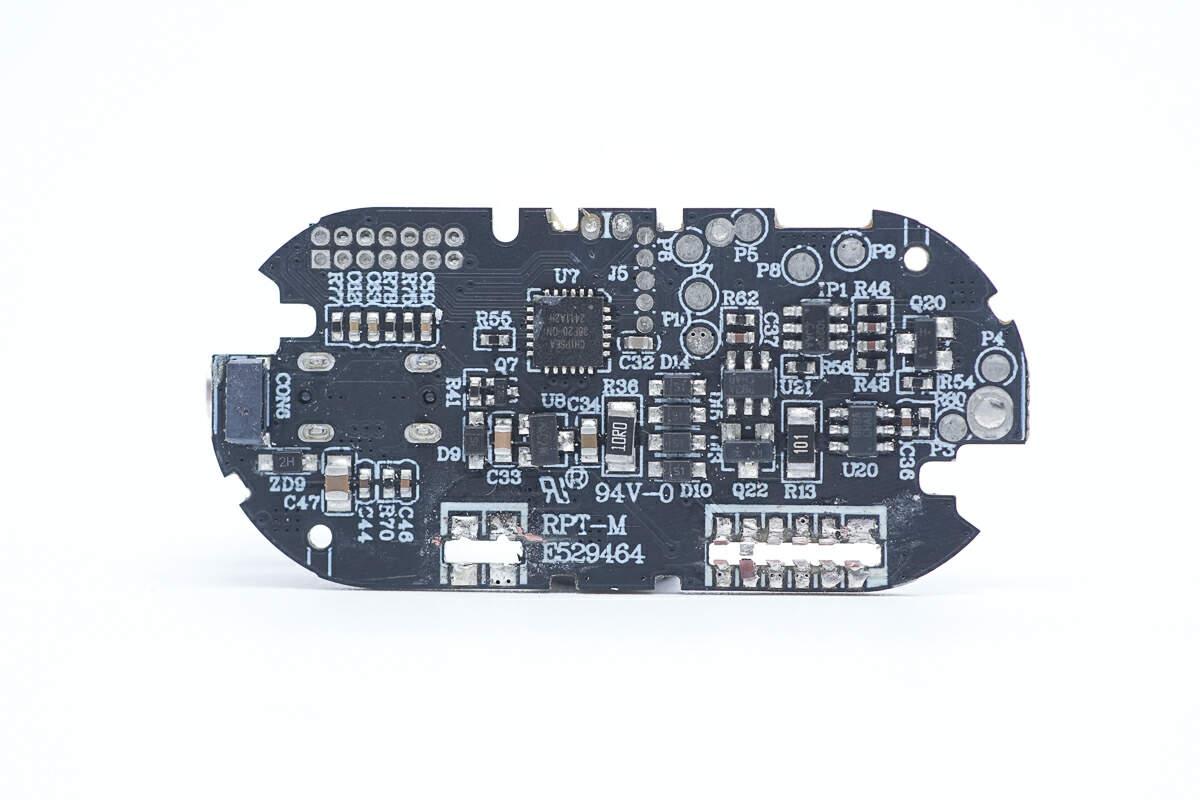

电源管理小板一览，可见两颗功率MOS和滤波电容。

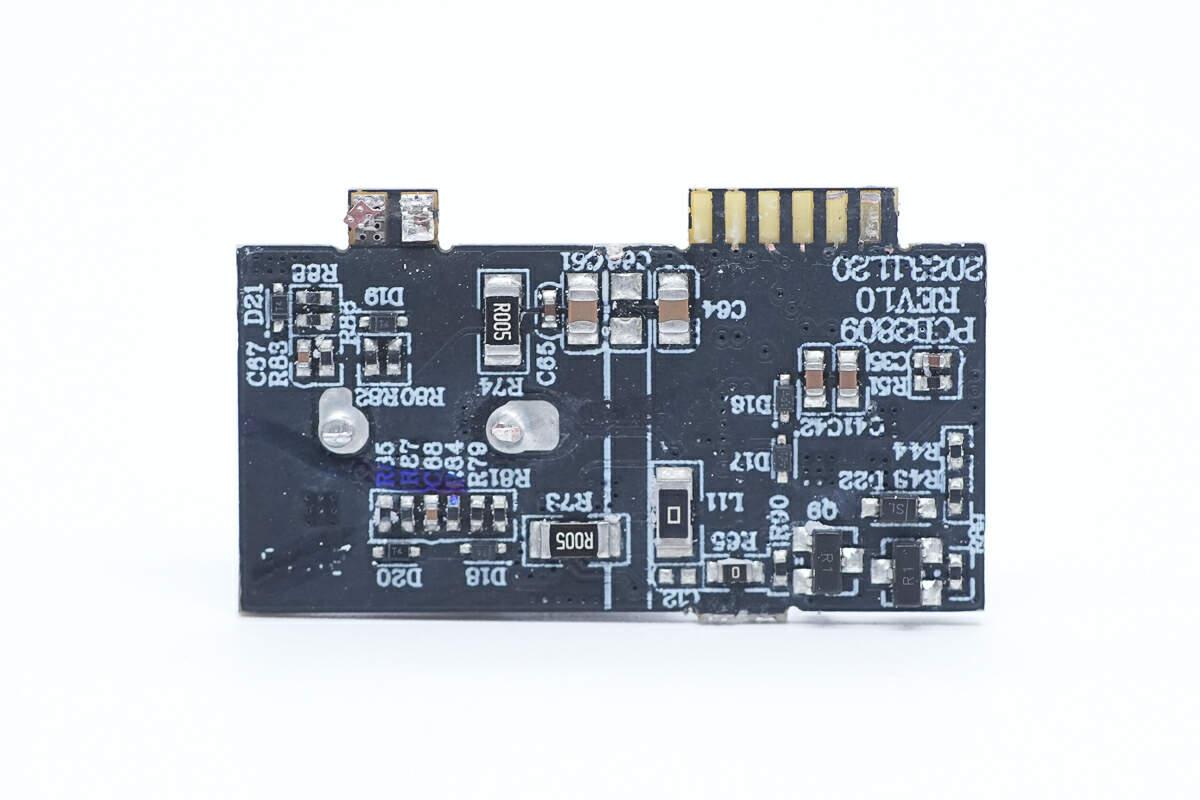

背部可见一颗主控IC，以及四颗同步降压开关管以及一颗共模电感。

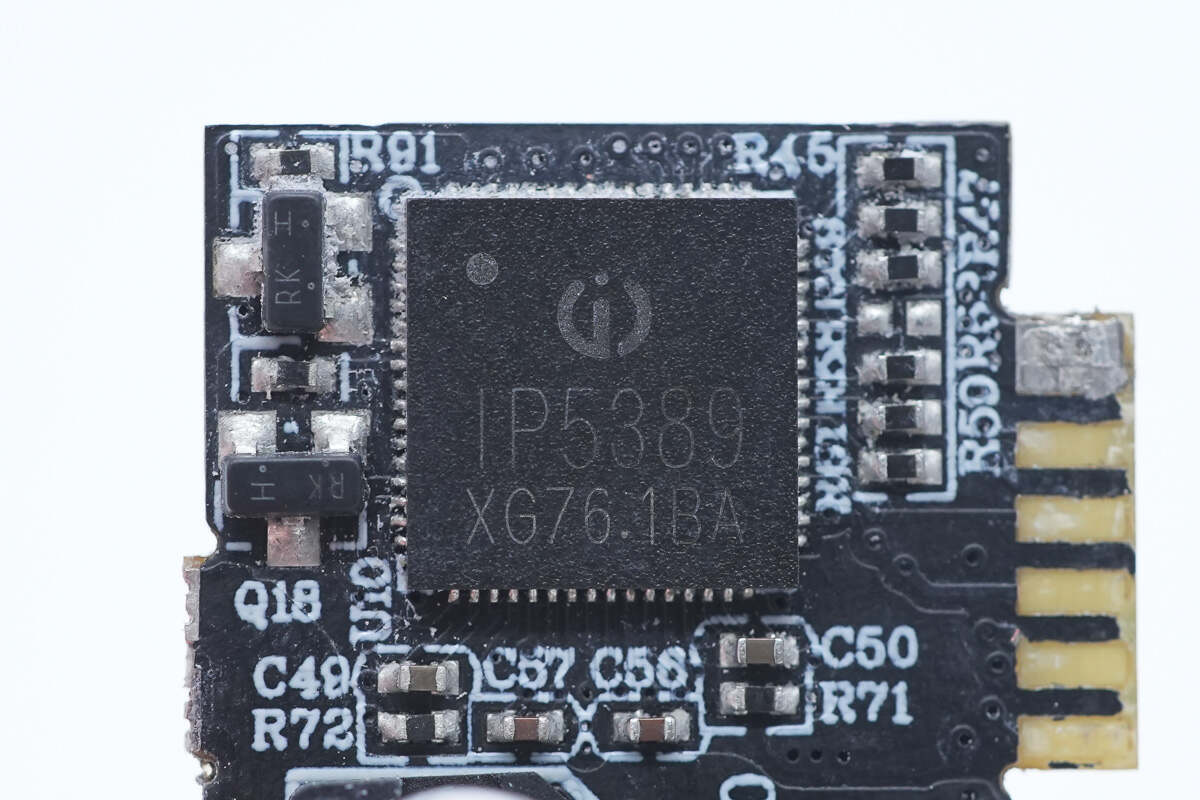

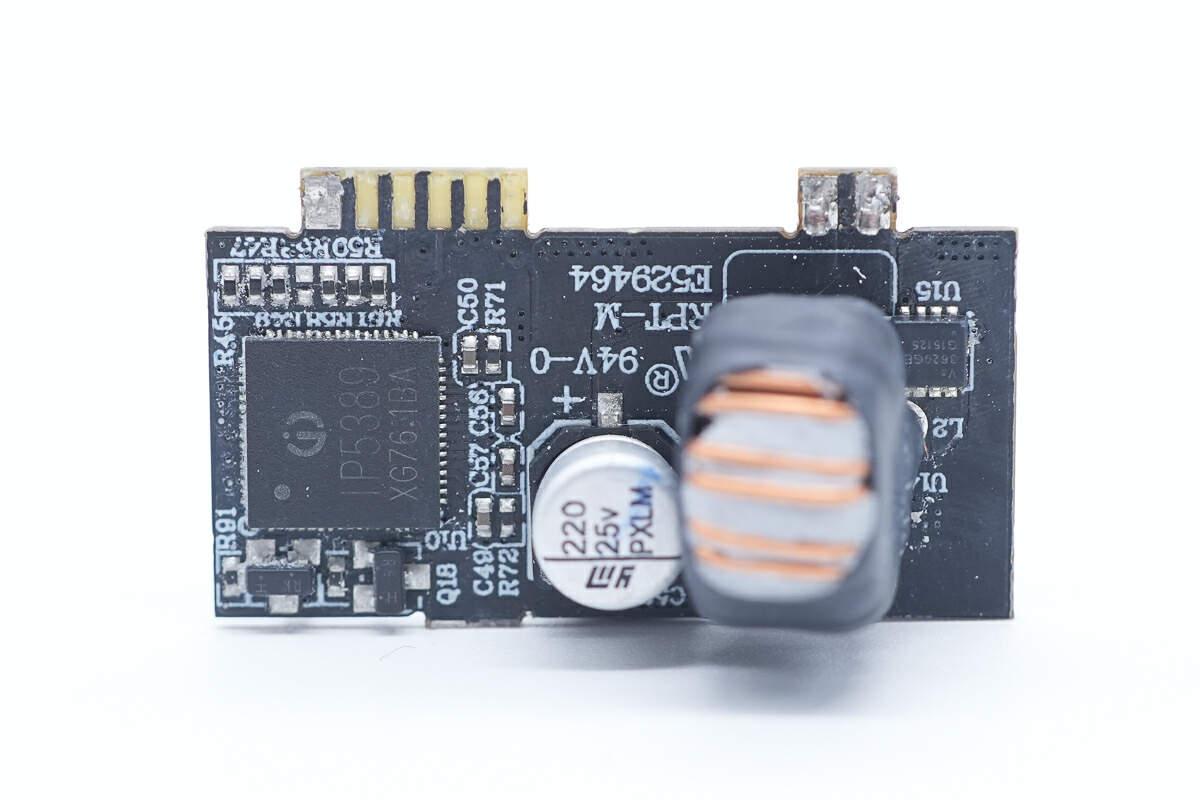

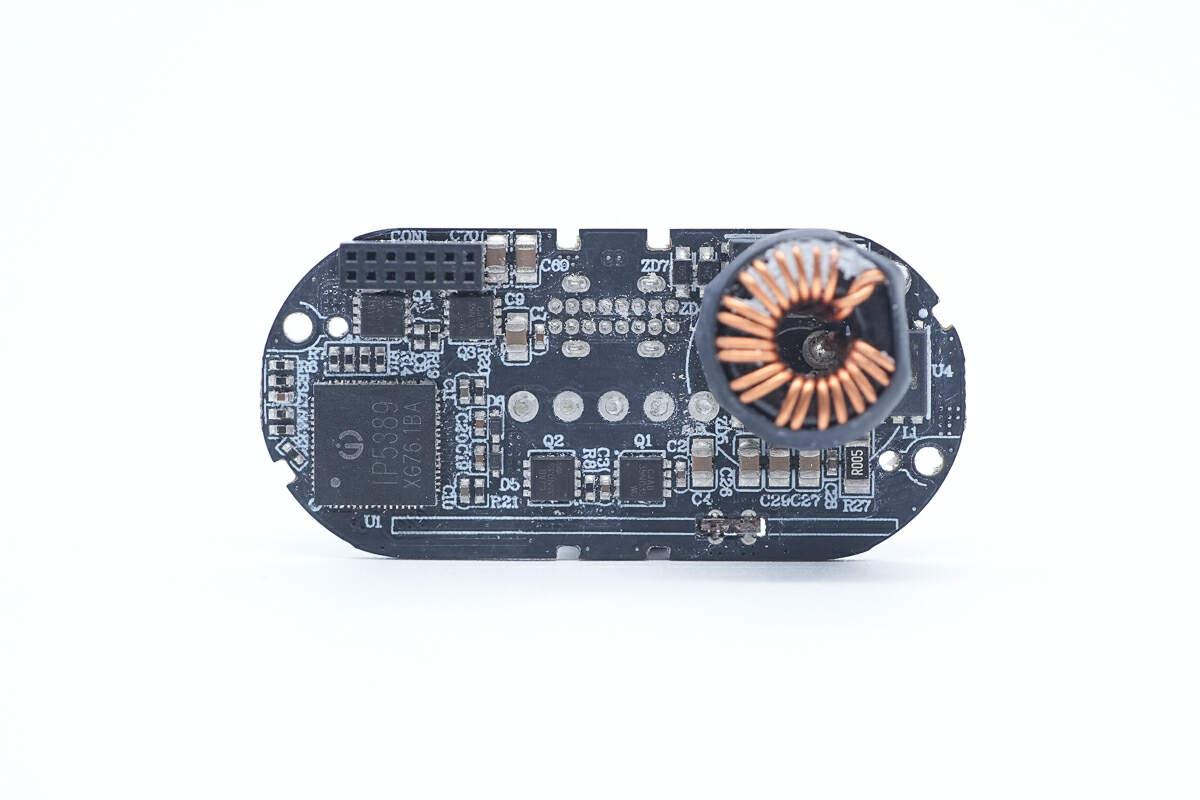

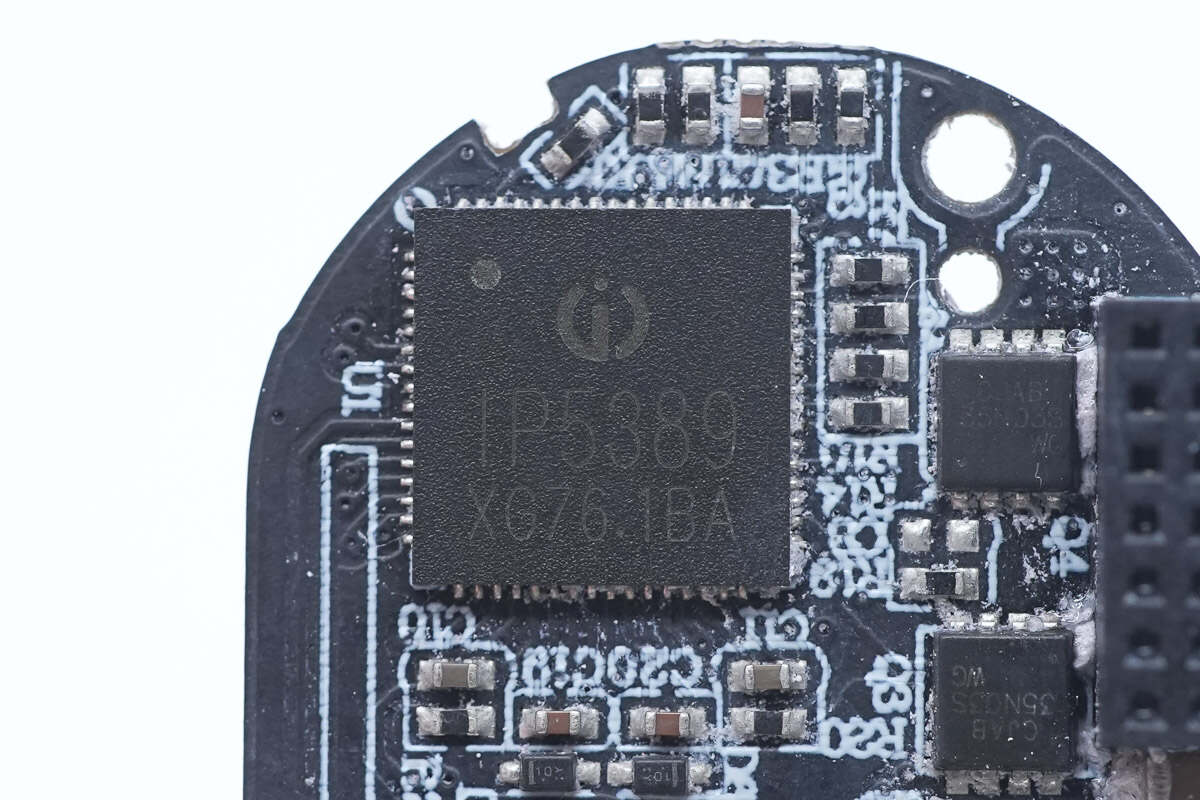

移动电源 SOC特写，型号IP5389，来自Injoinic英集芯，IP5389 是一款集成 QC2.0 / QC3.0 / QC3+输出快充协议，AFC/FCP/ SCP/ VOOC 输入输出快充协议、USB C PD2.0/PD3.0

输入输出协议、USB C PD3.0 PPS 输出协议、BC1.2/苹果手机。采用QFN64封装。

IP5389还兼容同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC，为快充移动电源提供完整的电源解决方案。可同时支持 USB A x2， USB C， USB B（或lightning 口，或 USBC）四个 USB 口，单独使用任何一个 USB口都可以支持快充，同时使用两个及以上输出口时，只支持5V。

英集芯 IP5389芯片详情。

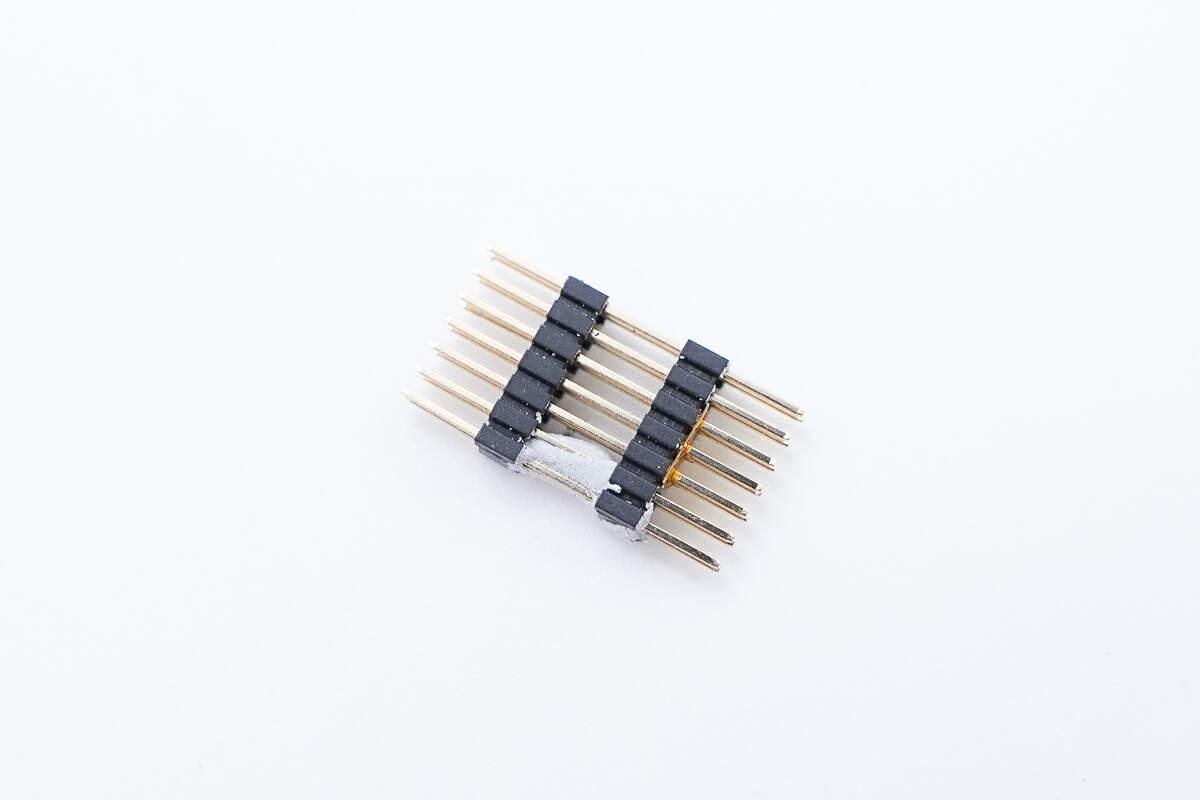

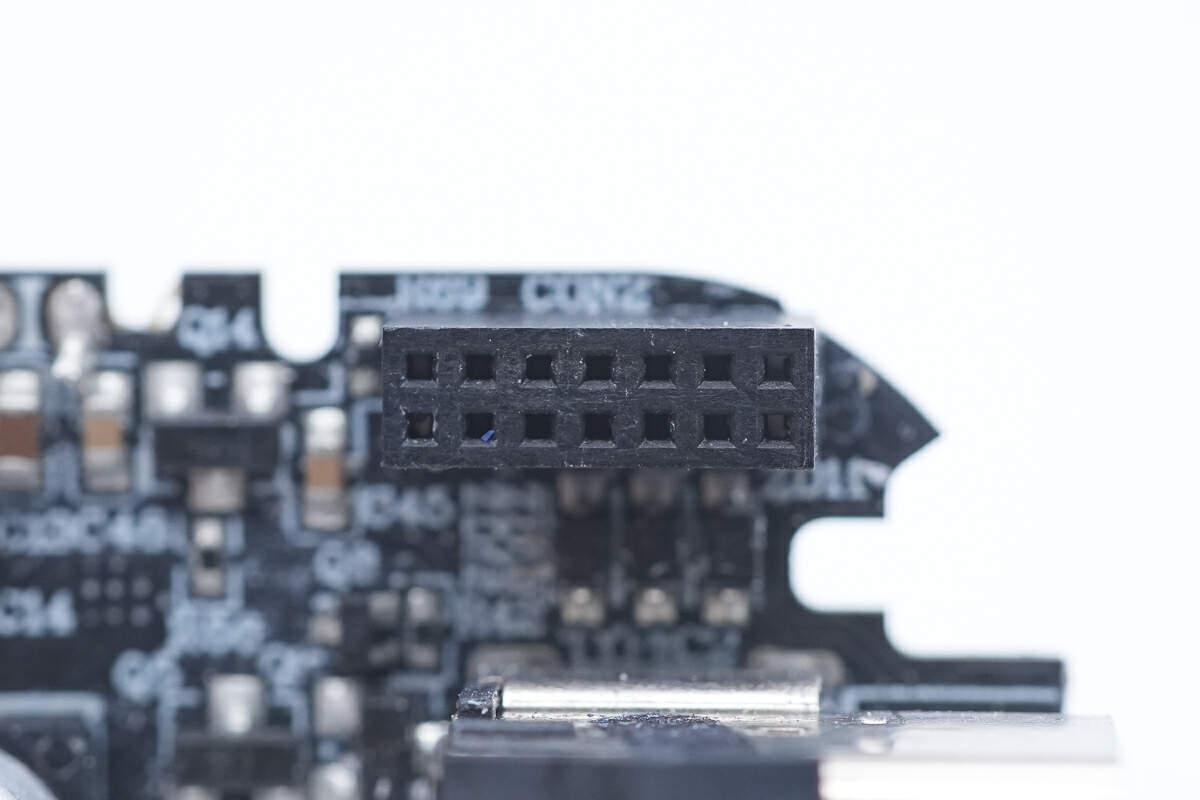

排针插座特写。

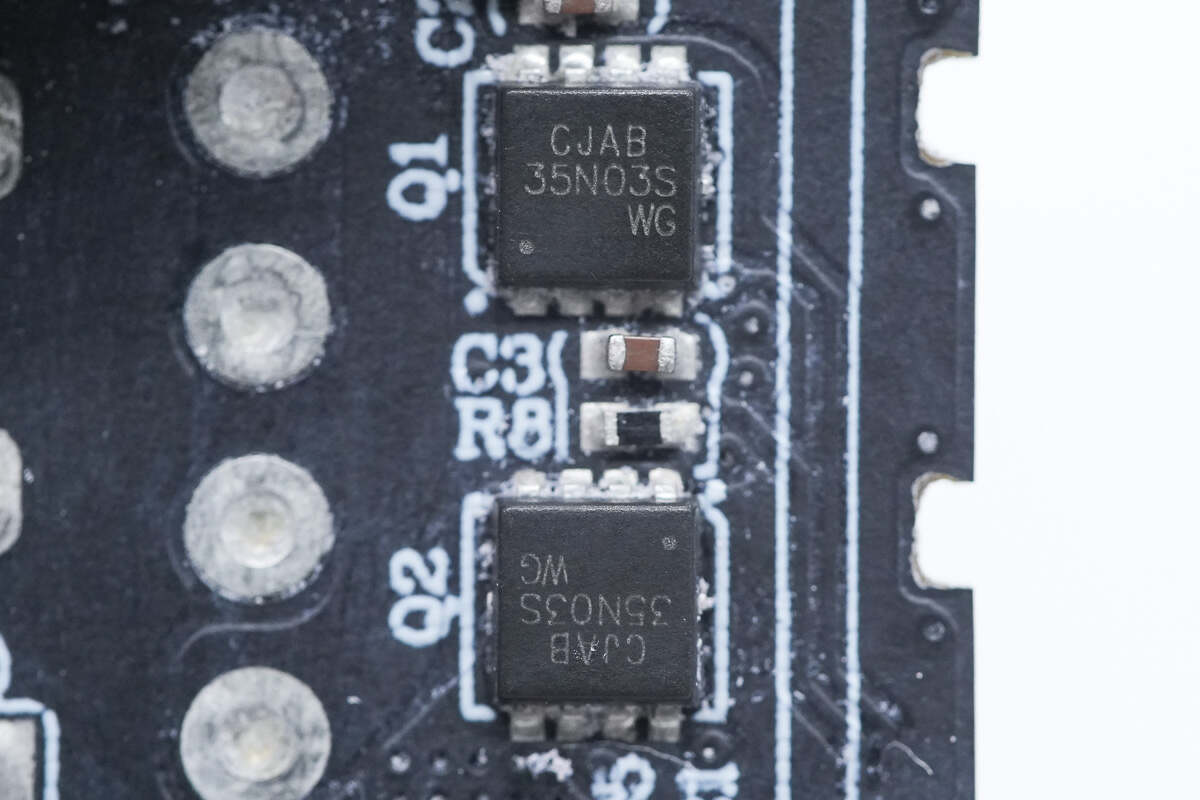

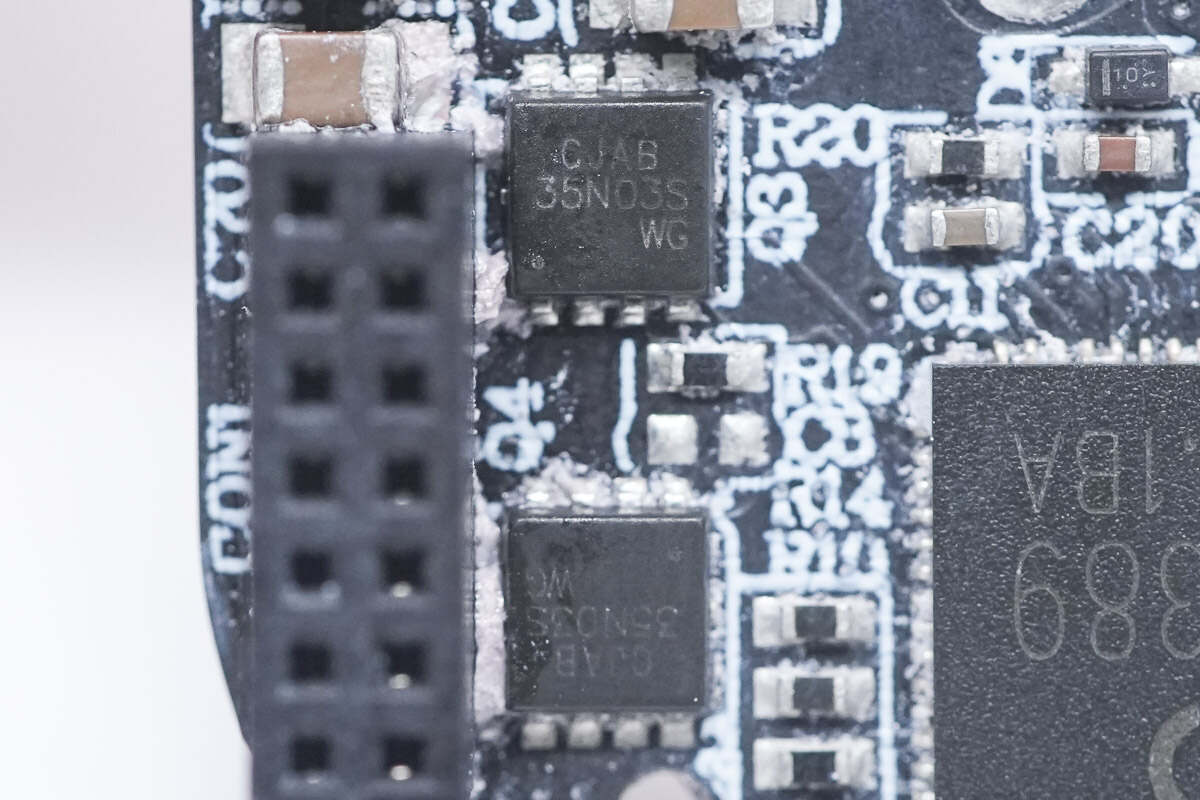

两颗同步升降压开关管，来自JSCJ长晶科技，型号CJAB 35N03S，耐压30V，采用PDFNWB3.3*3.3-8L封装。

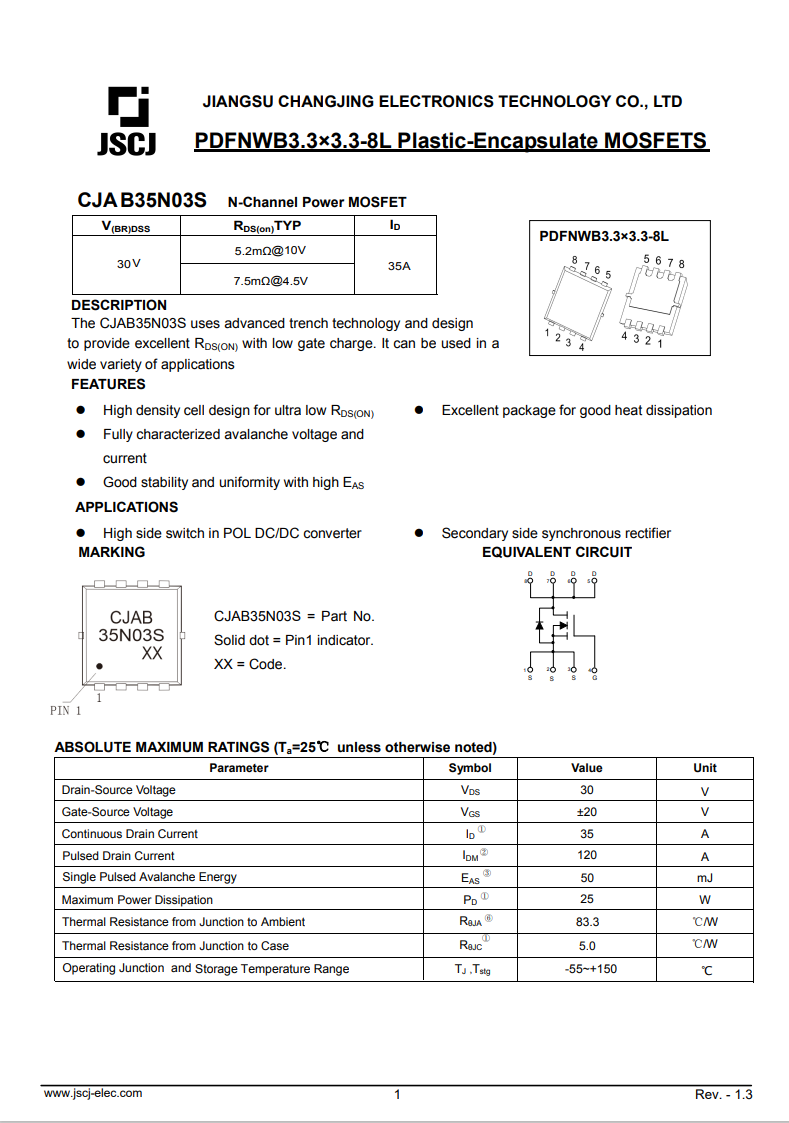

JSCJ长晶科技 CJAB35N03S MOS管详情。

另外两颗同型号升降压开关管。

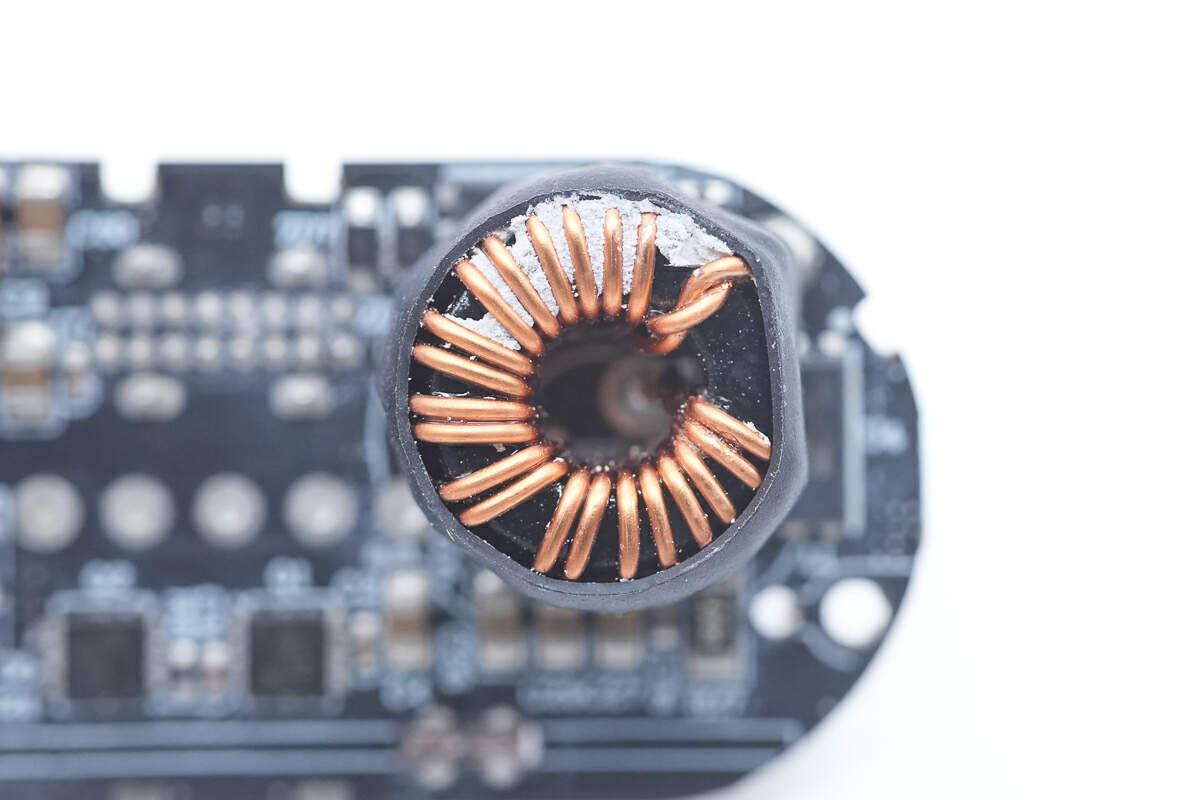

共模电感特写，采用双线绕制。

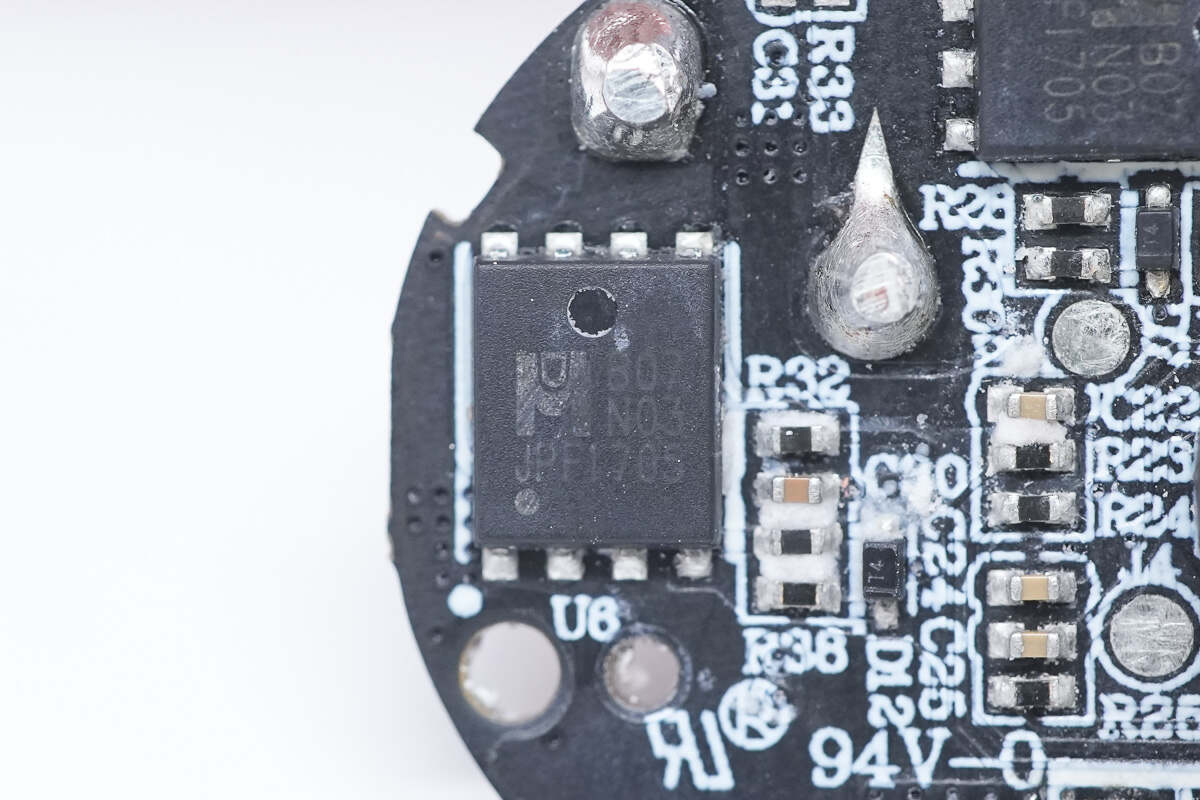

两颗N型功率MOS管，型号EMB07N03VQ，来自Excelliance杰力，采用EDFN 3*3封装。

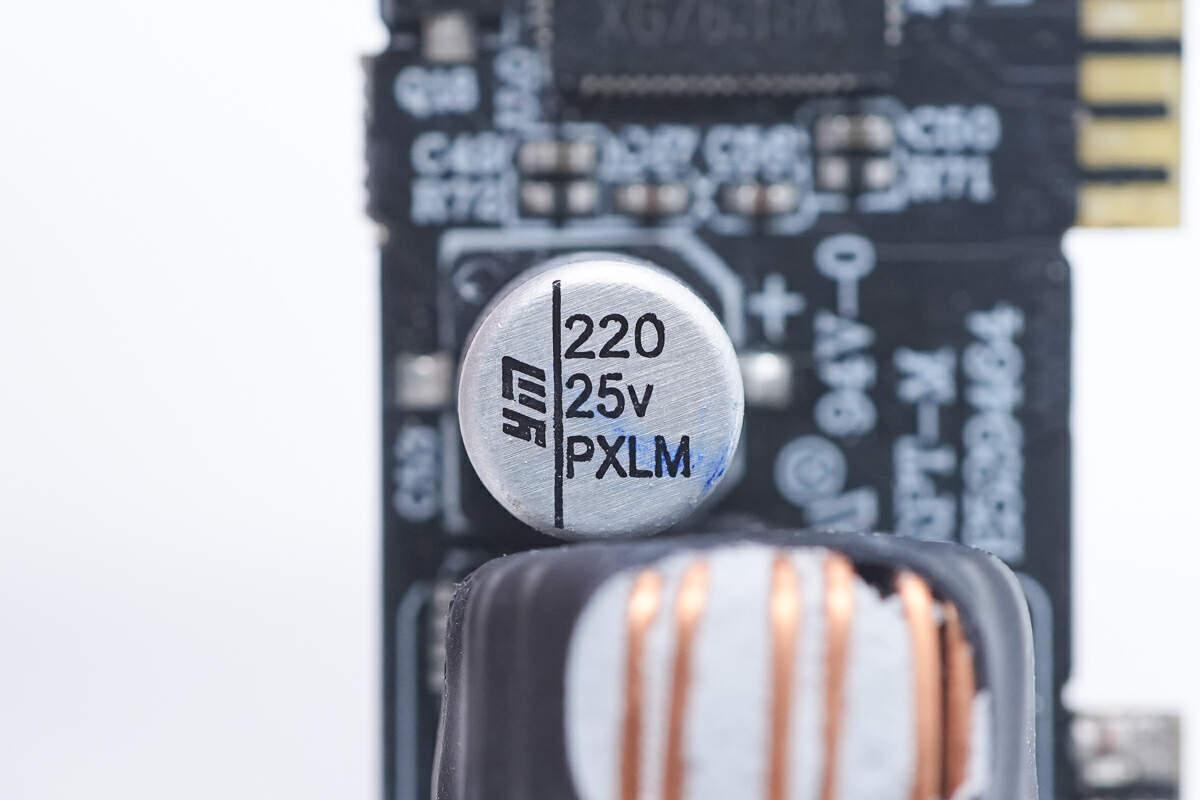

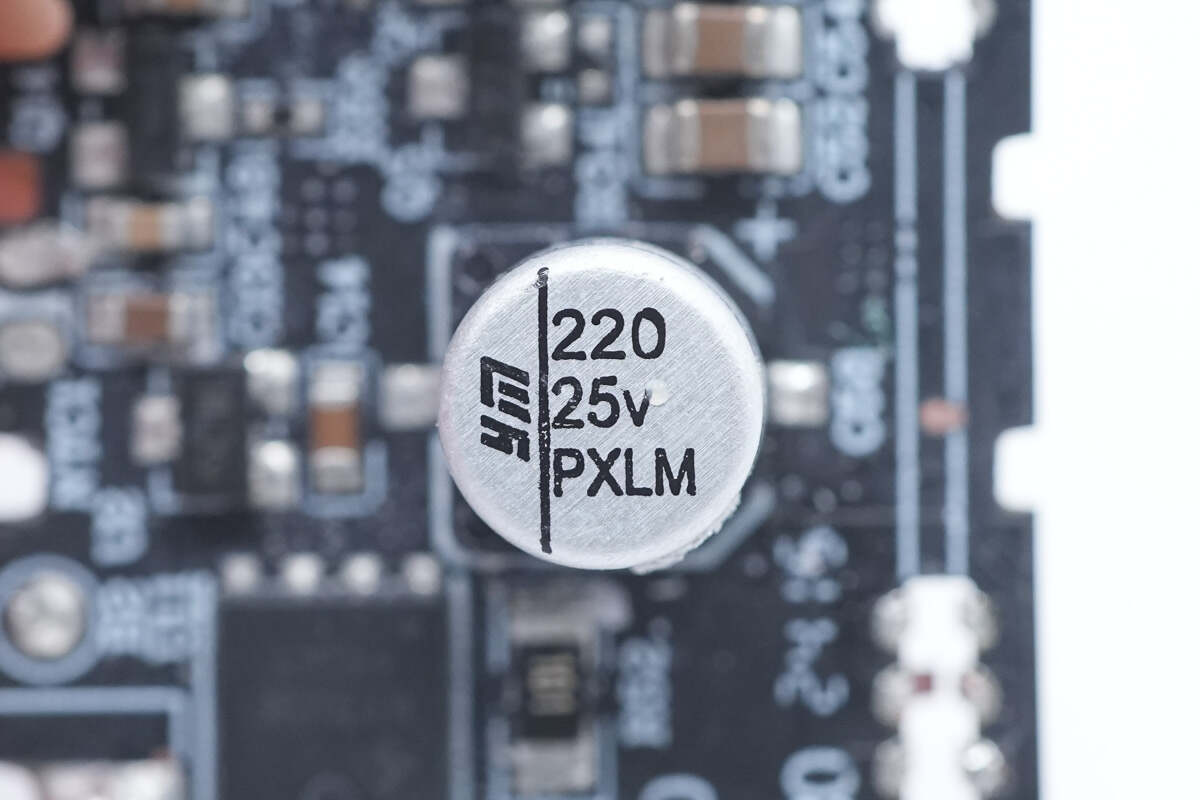

来自ymin永铭的一颗低压滤波电容，规格为220uF 25V，贴片式焊接。

USB-C口特写，黑色舌片不露铜。

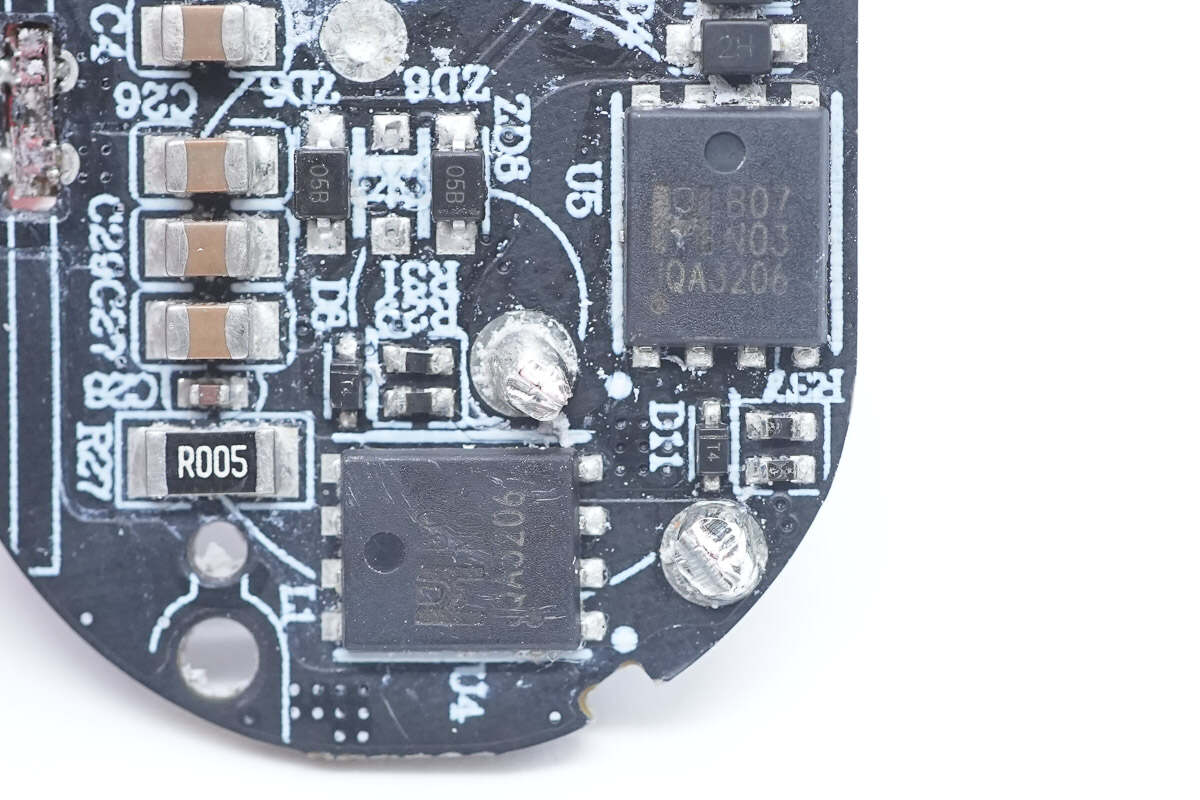

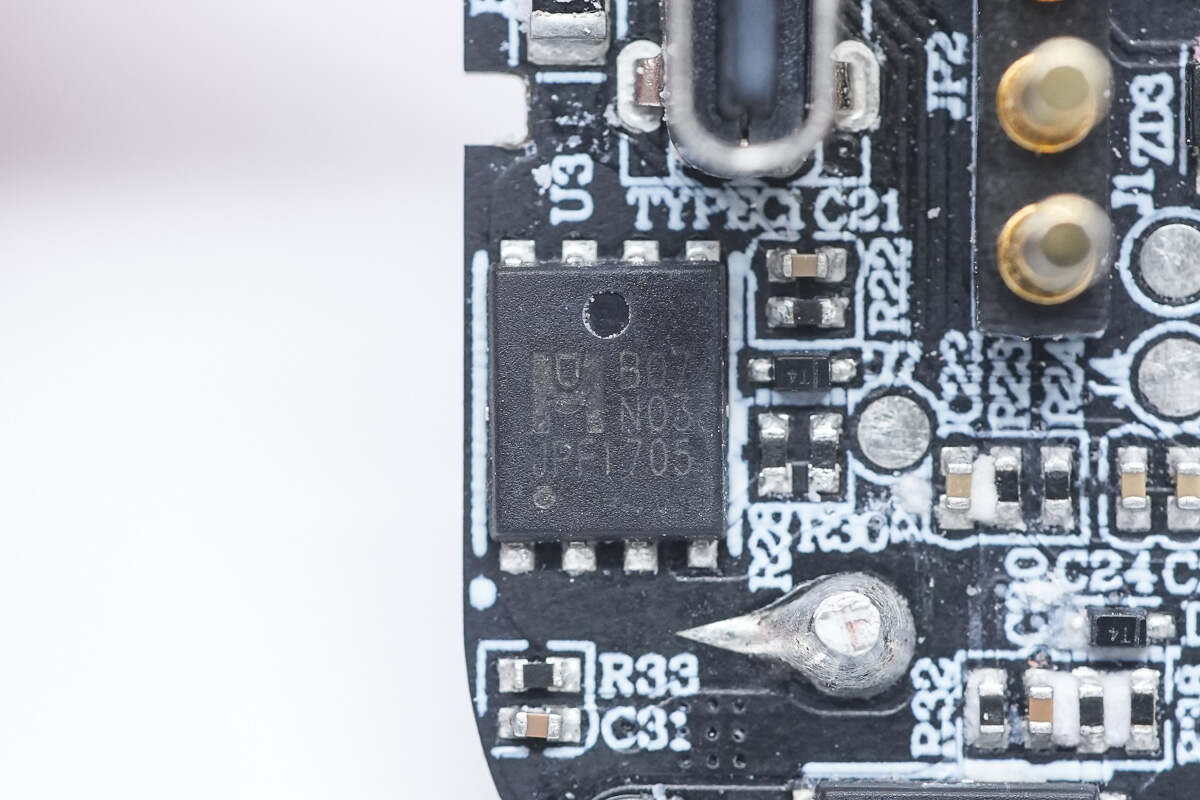

VBUS开关管特写，同样来自Excelliance杰力，型号EMB07N03VQ。

另一颗型号EMB07N03VQ的功率MOS。

再来看这块电池保护小板，可见两颗功率MOS和两颗VBUS开关管，以及一颗滤波电容和USB-C接口。

另一面可见一颗MCU和电池保护电路。

另一个USB-C口特写，同样黑色舌片不露铜。

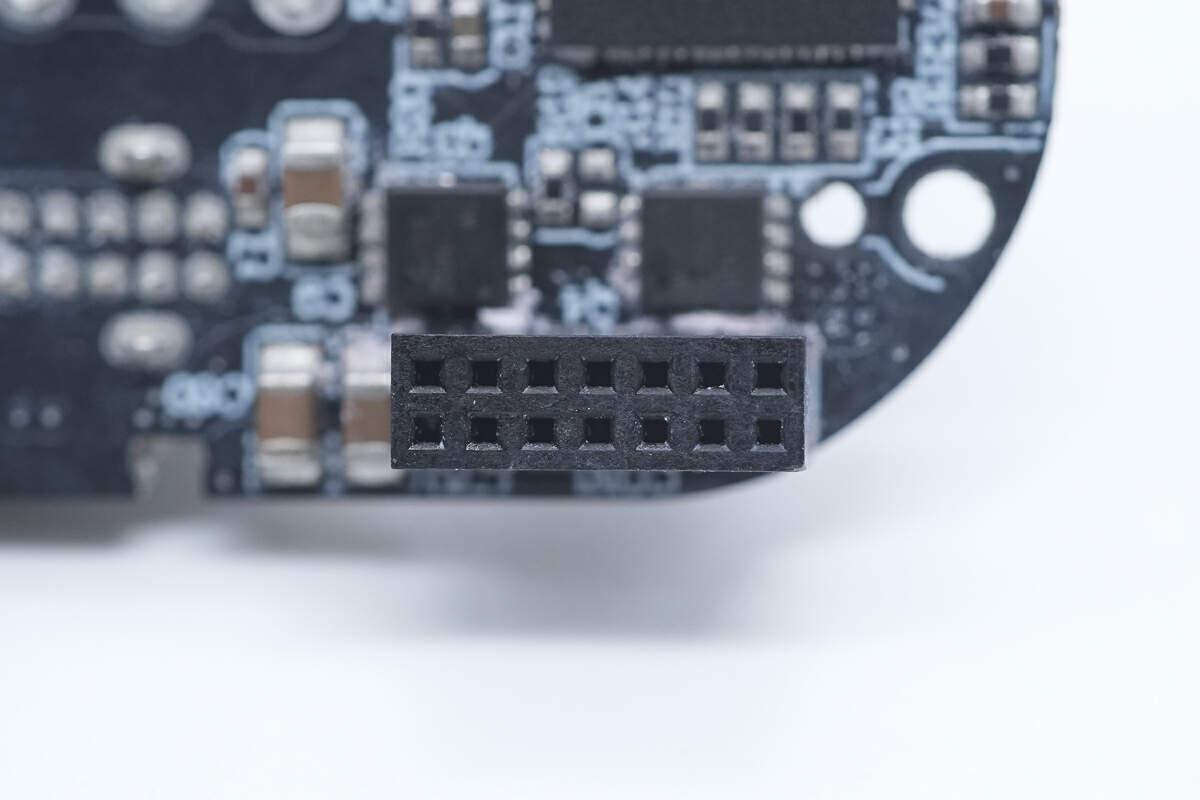

插针母座特写。

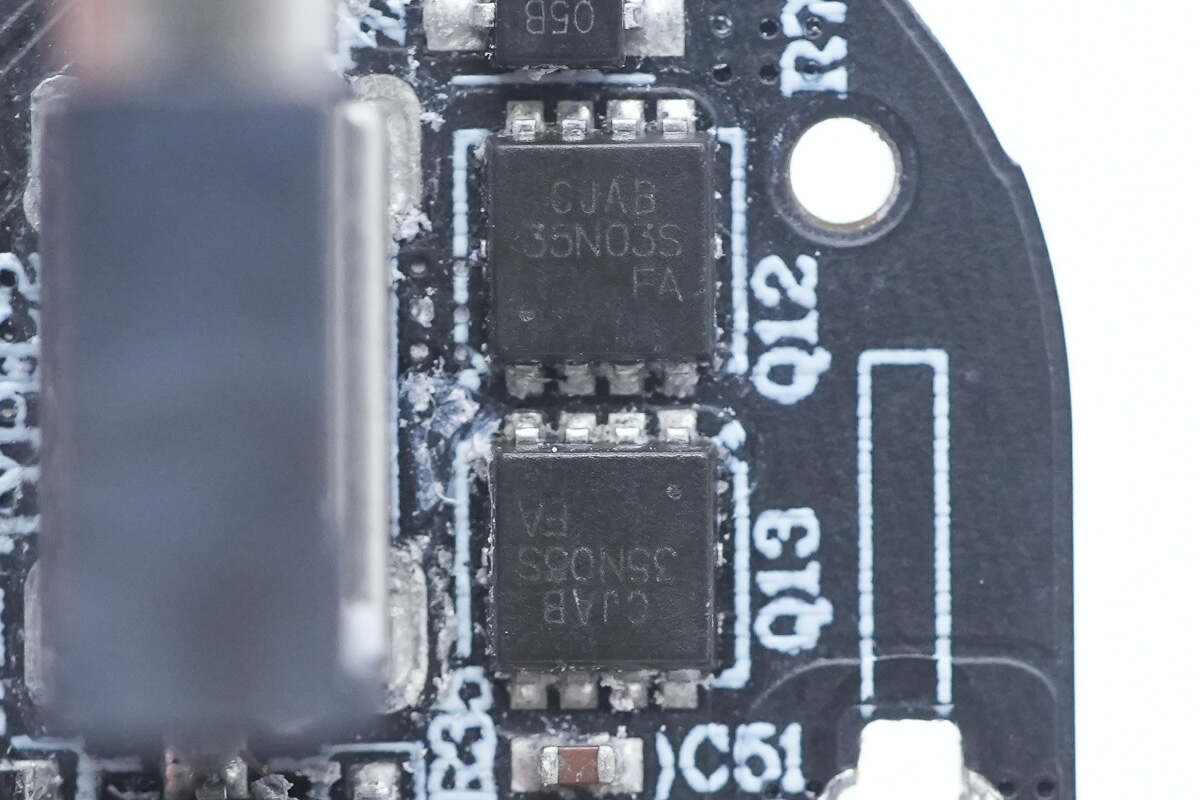

两颗VBUS开关管，来自JSCJ长晶科技，型号CJAB 35N03S。

来自ymin永铭的一颗低压滤波电容，规格为220uF 25V，贴片式焊接。

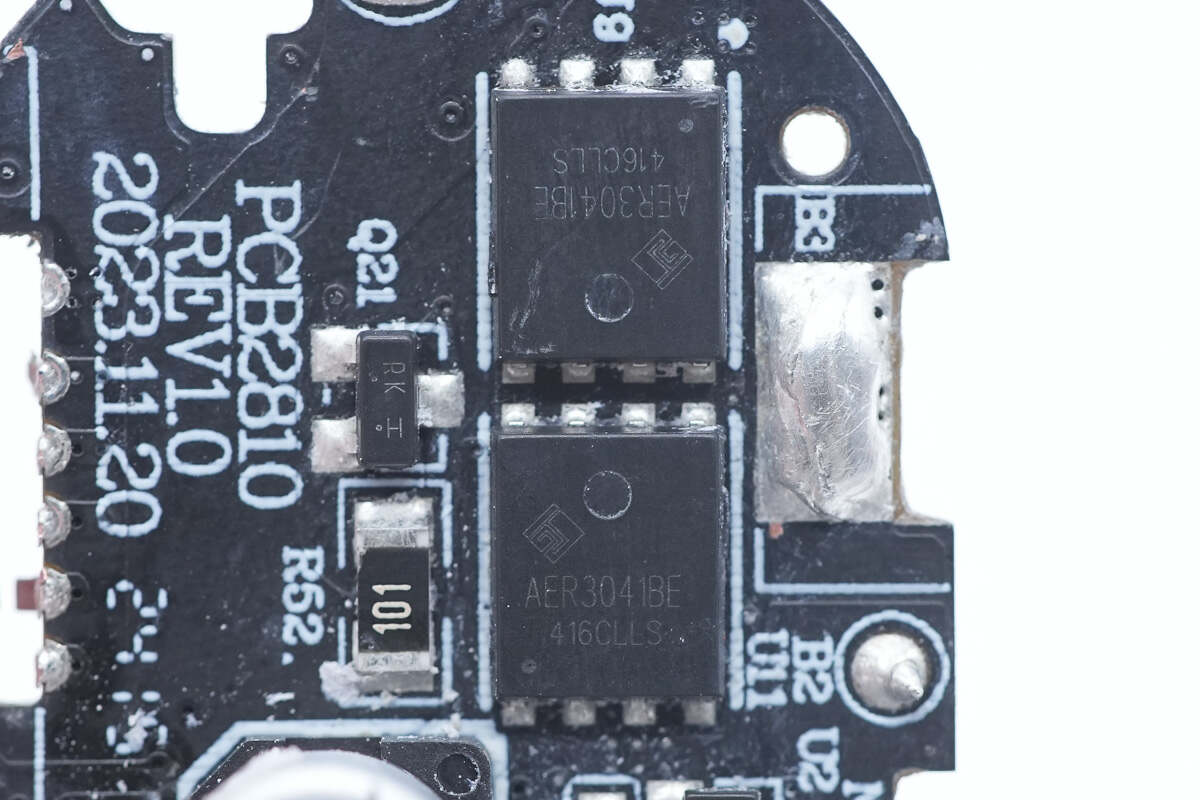

两颗同步升降压开关管，来自ALLEPIC禾纳，型号AER3041AE，NMOS，耐压30V，导阻4.1mΩ，采用PDFN5060封装。

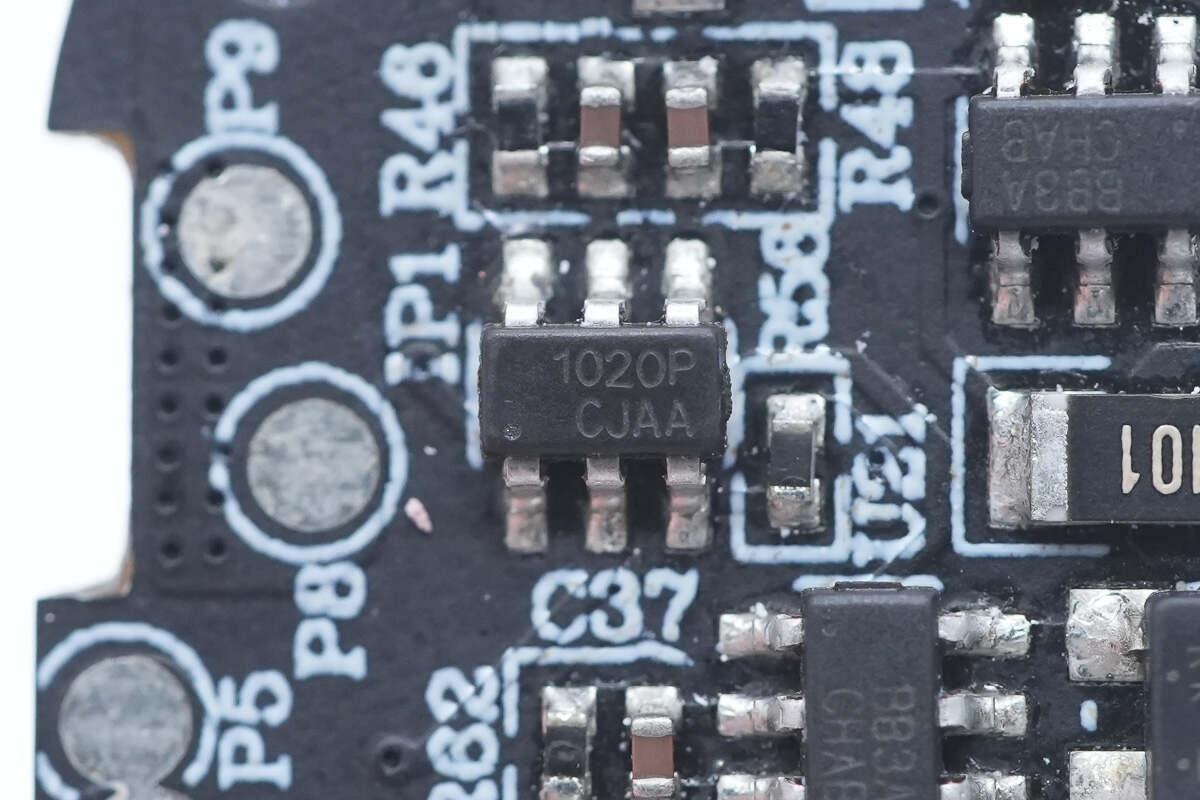

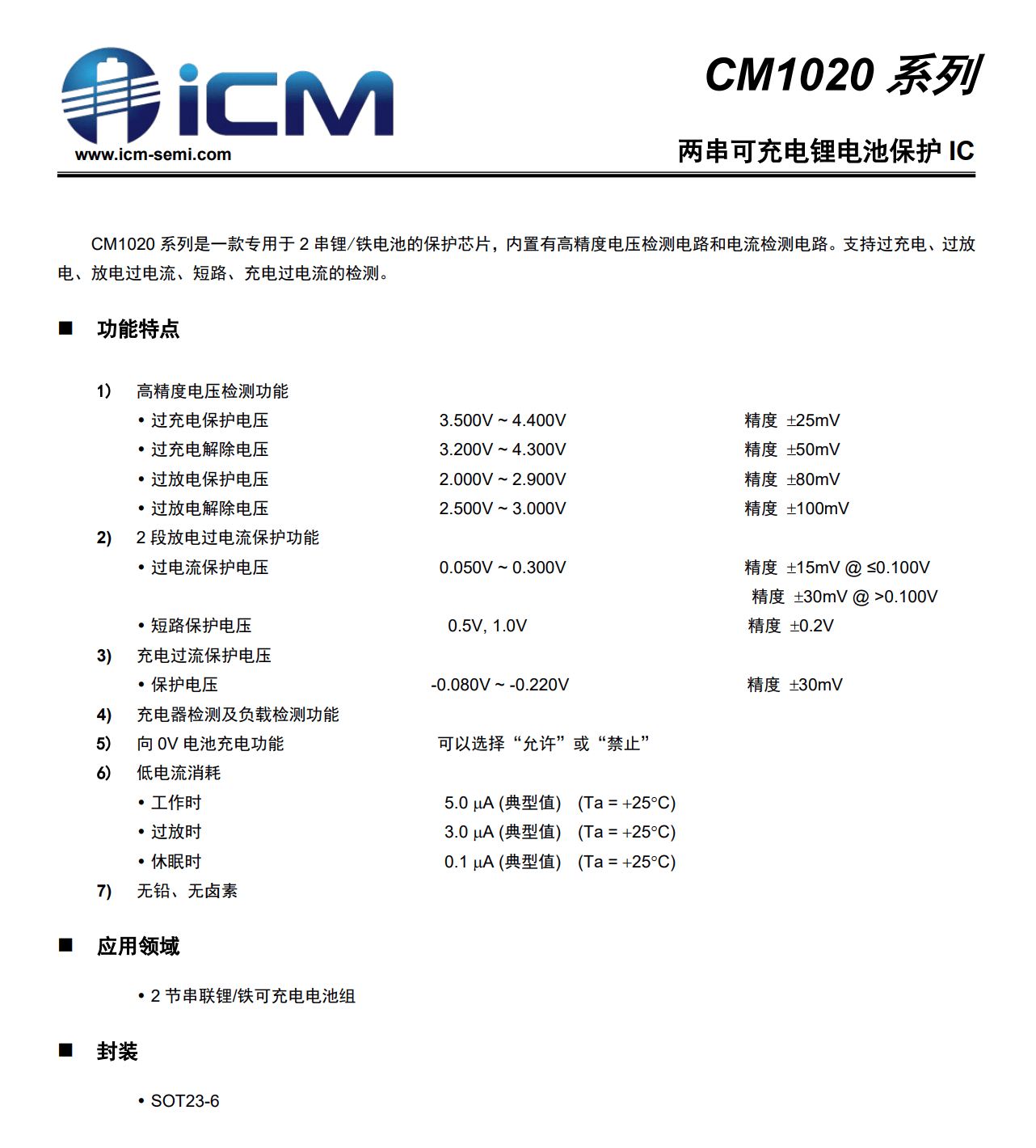

电池保护芯片特写，型号CM1020，创芯微CM1020系列是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

创芯微CM1020系列具有充电器检测及负载检测功能，正常工作电流为5uA，过放电时电流为3μA，过充电保护电压为3.5V~4.4V，具备25mV精度，过放电保护电压为2V~2.9V，精度为80mV。

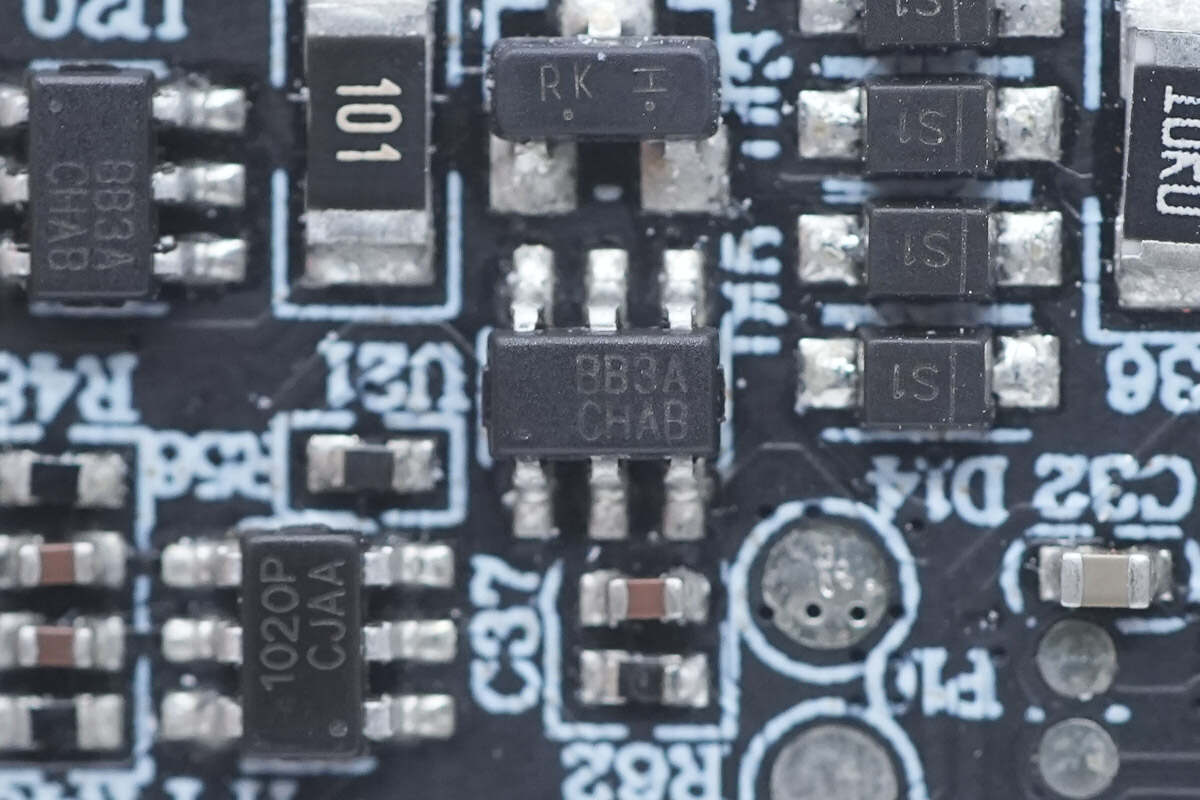

两颗来自iCM创芯微的电池均衡IC，型号CM1010-A，CM1010-A内置有高精度电压检测电路和延迟电路，通过检测电池的电压实现对电池组的均衡，适用于多节锂离子/锂聚合物电池包的均衡。该芯片采用SOT23-6封装方式。

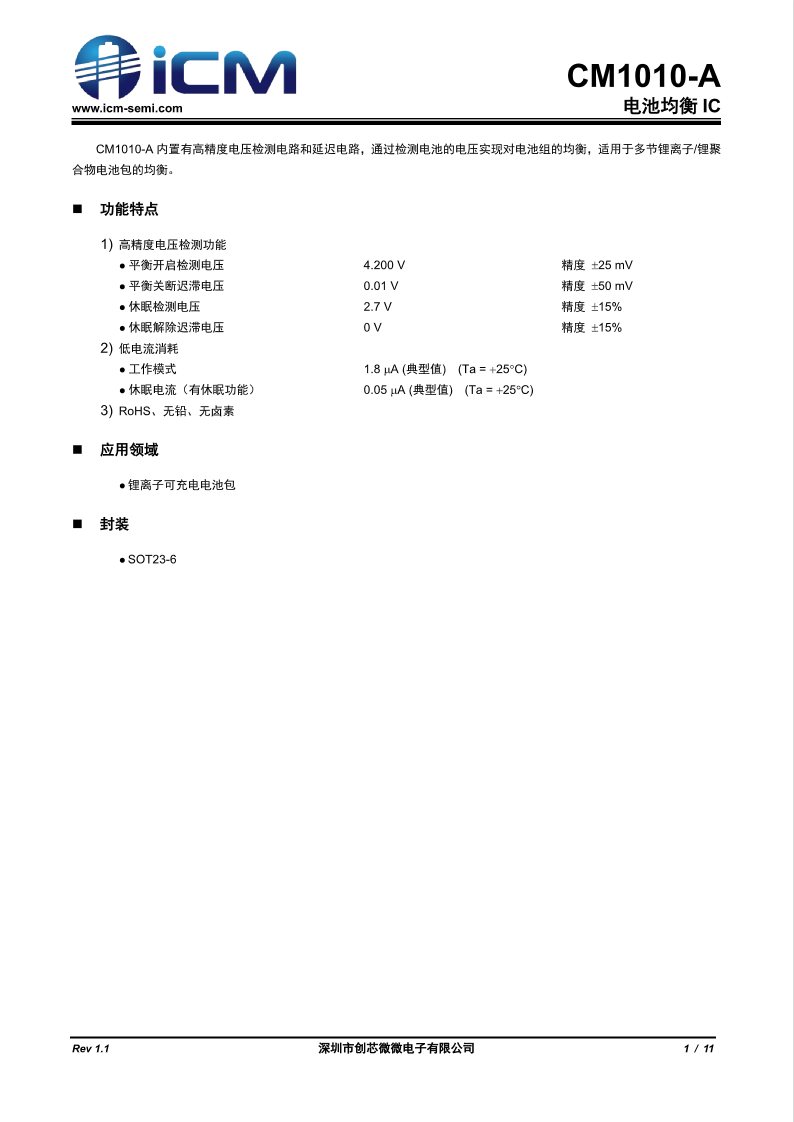

创芯微 CM1010-A 详细资料。

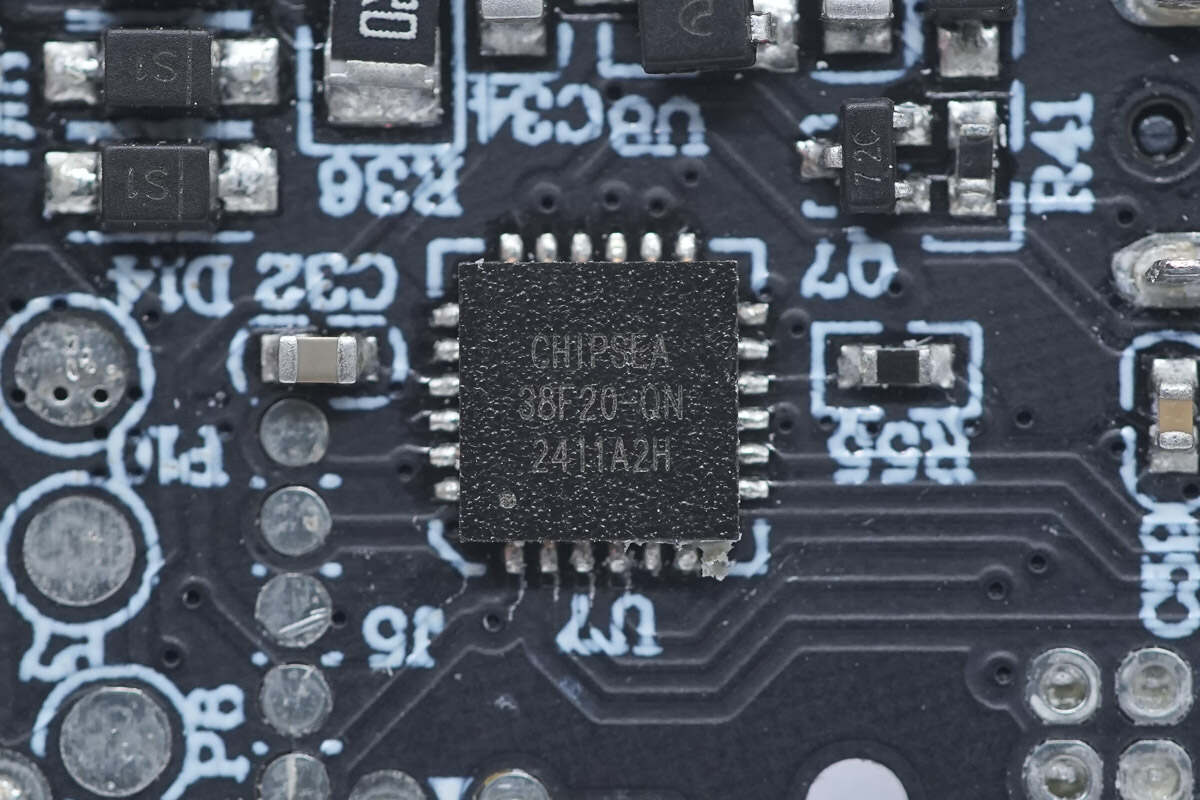

用于功率自动分配的MCU来自芯海科技，型号CSU38F20，是一个带LED驱动和12-bit ADC的8位宽电压Flash MCU，内置16K字节Flash程序存储器，集成8COM×7SEG LED驱动、UART接口、I2C接口，适用于个人护理、电子烟、电池管理、消防标志灯等领域。采用QFN24封装方式。

这个板子主要用于升降压控制，正面见一颗升降压管理芯片，降压电感和低压滤波电容。

背面多串取样电阻和MLCC滤波电容。

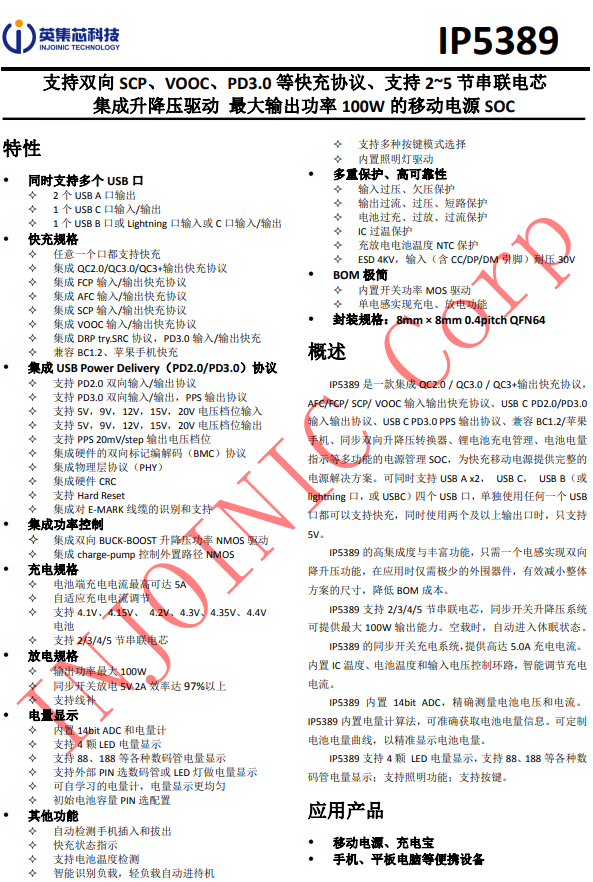

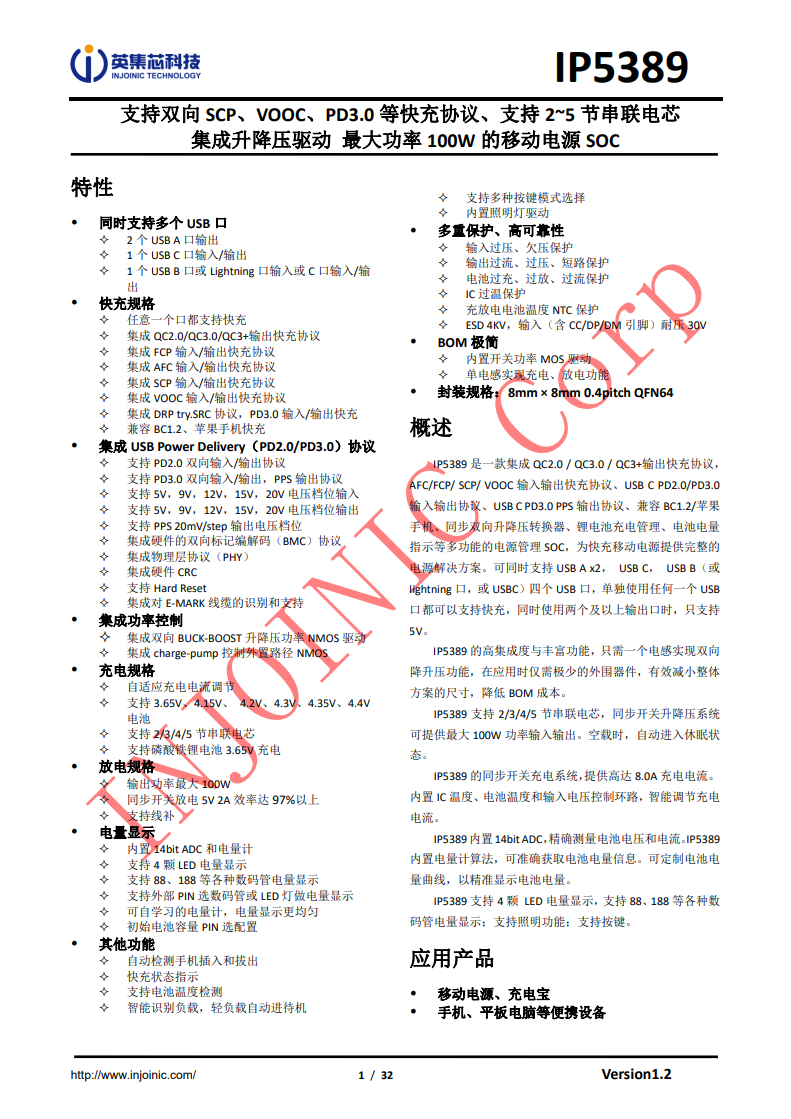

英集芯IP5389，移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。

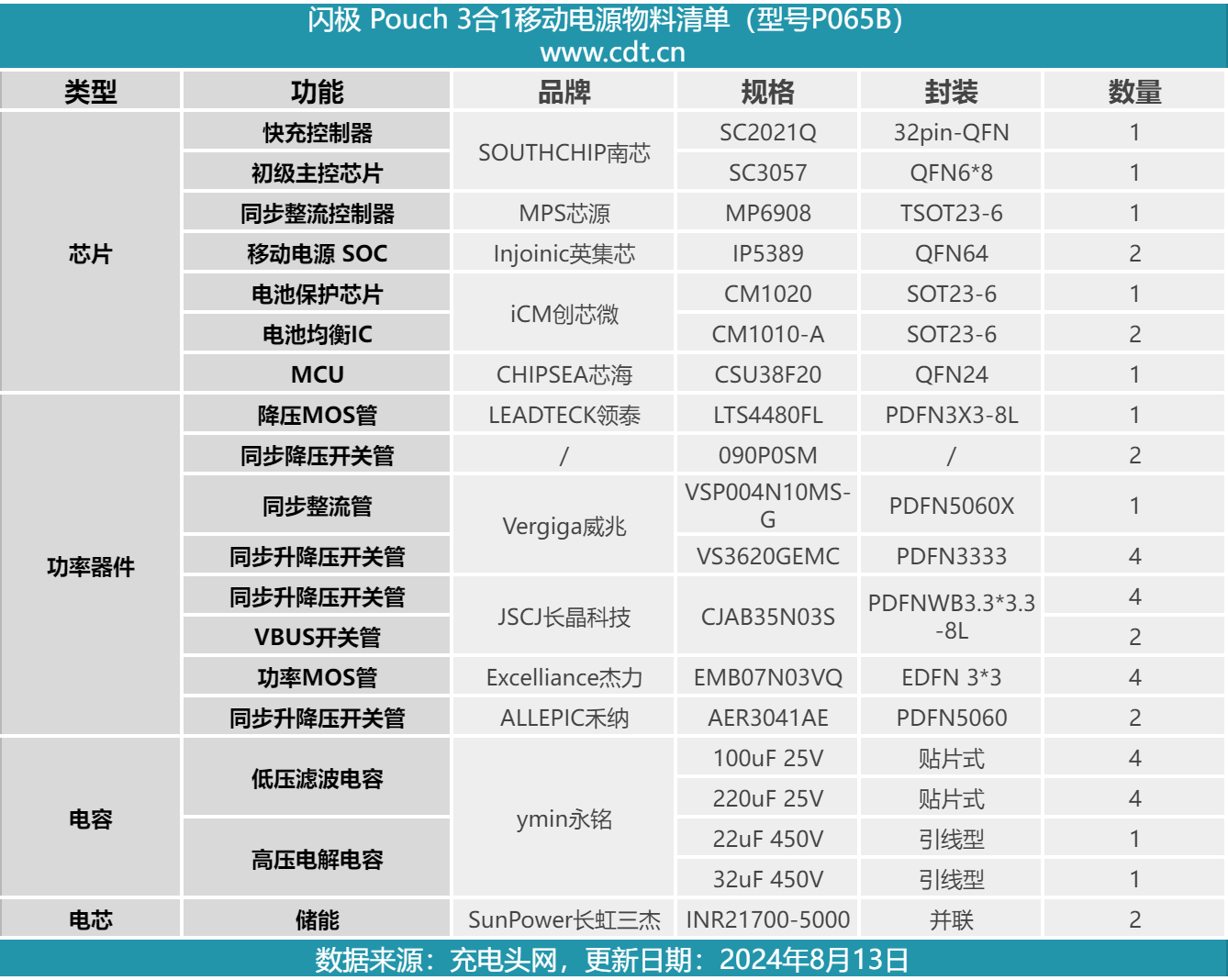

IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。
