MangoTek是知名消费电子制造企业REFLYING瑞福来的旗下品牌，是一个专注于智能解决方案的品牌，主要提供连接和充电的便利产品。MangoTek品牌自2017年创立以来，已经受到了日本、欧洲、美国、澳洲等地区消费者的追捧。
充电头网近期拿到了一款MangoTek的移动电源，该产品十分袖珍，差不多成年人手掌大小，自带USB-C充电线并配备USB-C接口，线材和接口都支持双向30W输出，此外，还兼容各种主流协议。配备触摸式开关，可通过触摸感应实时显示剩余电量。
其内置东磁2节21700电池，串联成组。电池标称容量5000mAh，循环次数达800次。移动电源SOC采用智融SW6306，集成四口多种协议和双向升降压控制器，搭配智融四颗开关管进行升降压转换。下面一起来看看产品详情。
MangoTek30W自带线移动电源开箱
按照惯例，先来看看这款充电宝的外包装以及外观。
包装盒采用白色背景拼绿色外框设计，中间为该产品的等比例实物图，左上角印有产品英文名“自带线移动电源”和“10000mAh”标称容量标识，左下方有“30W”最大功率标识，右下方为品牌英文名“MangoTek”。
背面上方可见产品应用实景图，下方为产品参数和安规及认证标识。

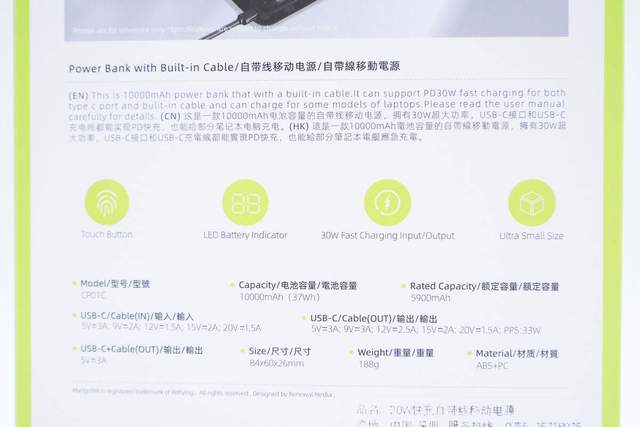

背部参数信息特写，后面产品介绍时详细描述，此处不表。

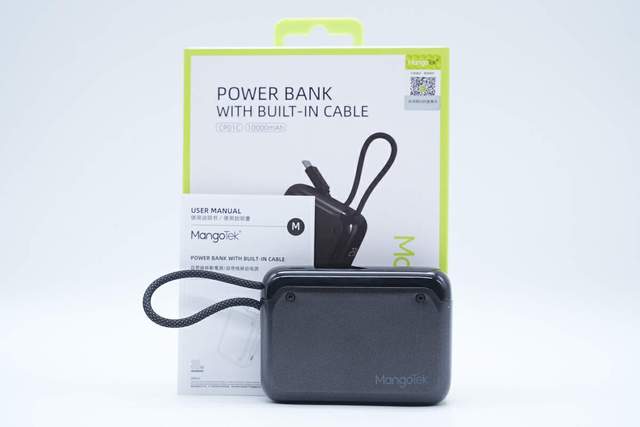

取出包装盒里配件，除MangoTek 30W自带线移动电源外，还有一份说明书。

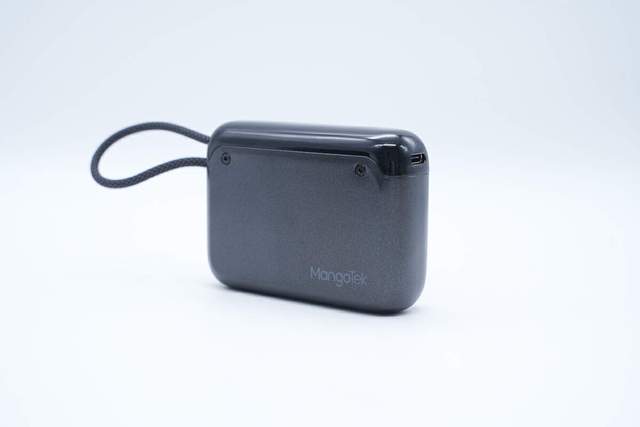

MangoTek 30W自带线移动电源采用全黑色PC阻燃外壳，造型小巧，顶盖用螺丝固定拼接，边缘过渡圆润，触感细腻。

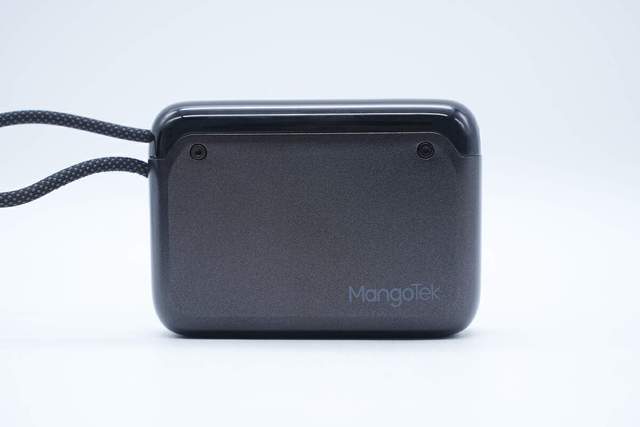

正面右下角可见品牌英文LOGO，上方两颗螺丝固定顶盖。

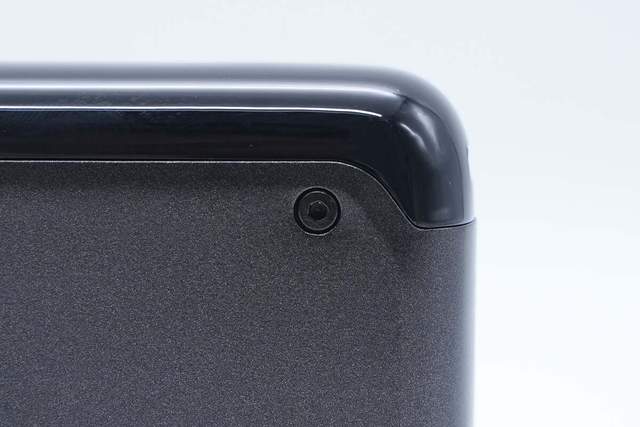

顶盖螺丝特写。

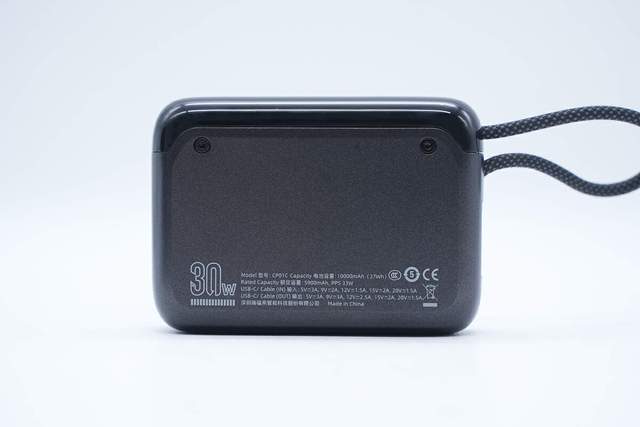

背面印有产品参数信息和安规认证标识。

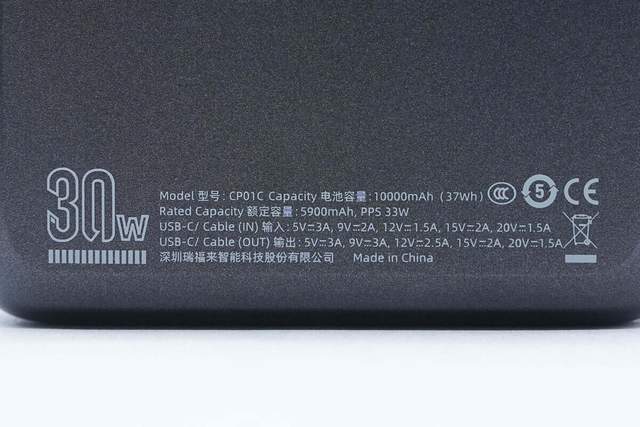

参数信息特写：
Model型号：CP01C
Capacity 电池容量：10000mAh（37Wh）
Rated Capacity 额定容量：5900mAh，PPS 33W
USB-C/Cable（lN）输入：5V3A、9V2A、12V1.5A、15V2A、20V1.5A
USB-C/ Cable（OUT）输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

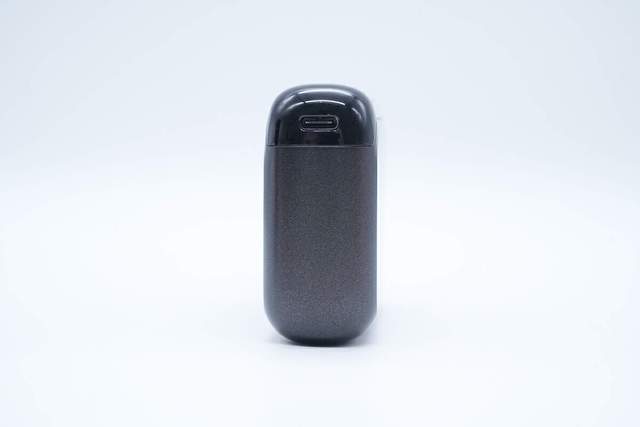

侧面顶部有一个USB-C接口。
顶盖部分十分光滑，下方有一触摸开关。

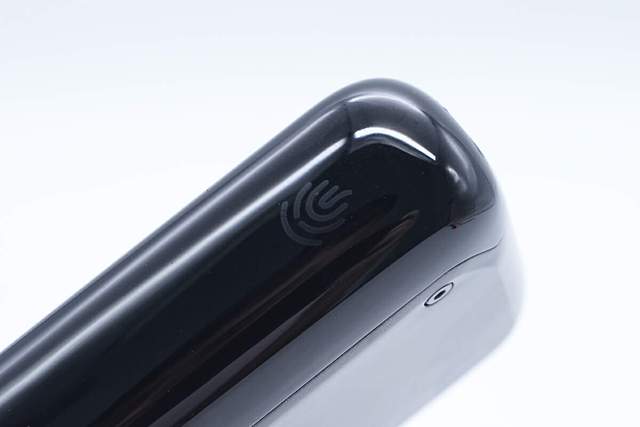

触摸开关特写，指纹状符号指示位置，触摸可显示剩余电量。

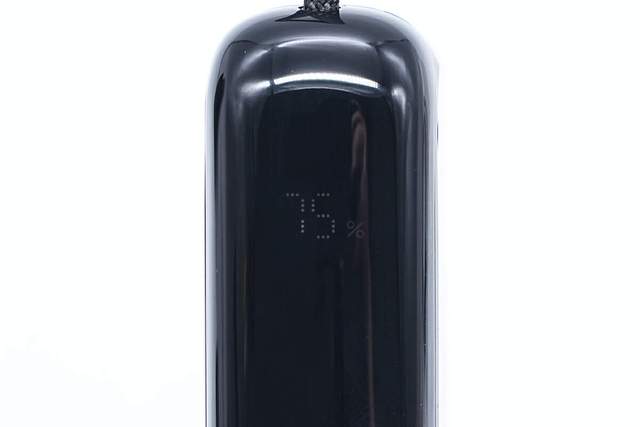

如图，触摸开关打开后，显示剩余电量。

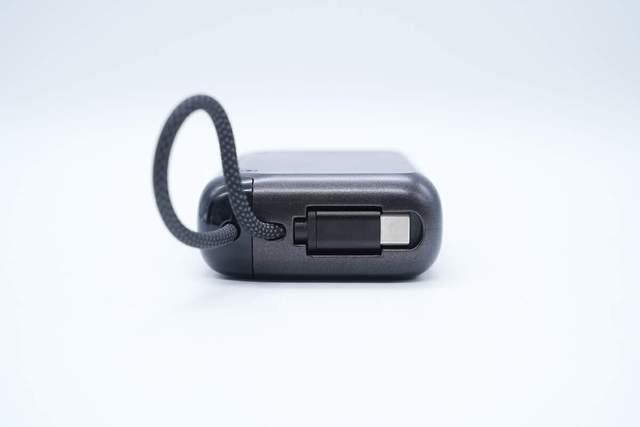

另一侧面有一根自带线，自带线端子平时嵌于平面，可用作手提环，做充电线时可将线材抽出充电。

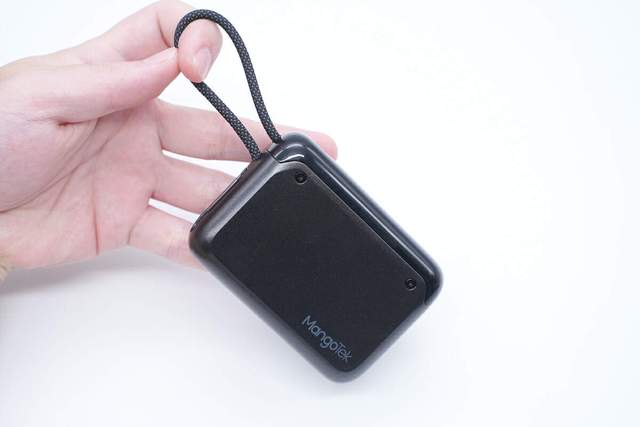

自带线用作手提环使用场景演示。

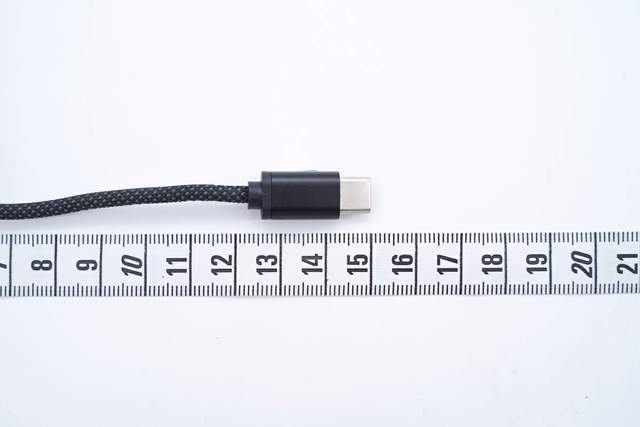

测得自带线长度为15cm。

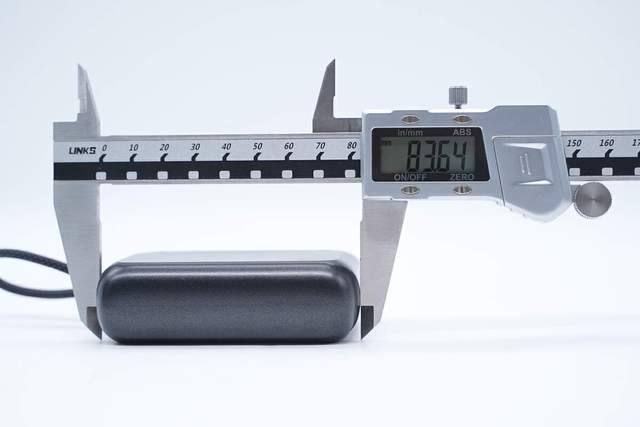

测得MangoTek 30W自带线移动电源长度为83.64mm。

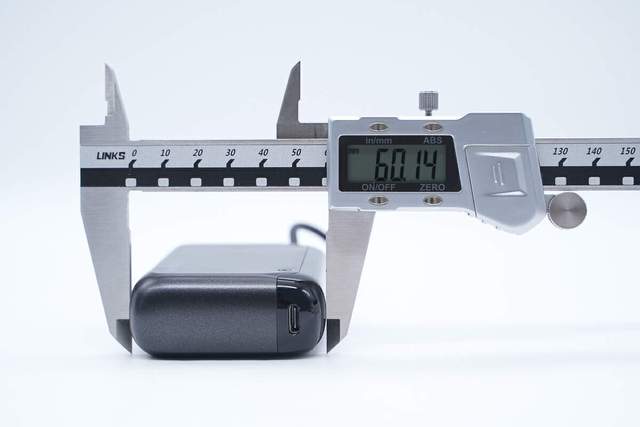

宽度为60.14mm。

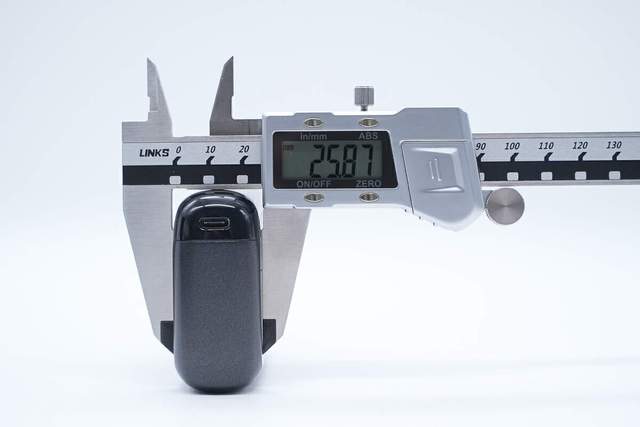

厚度为25.87mm。

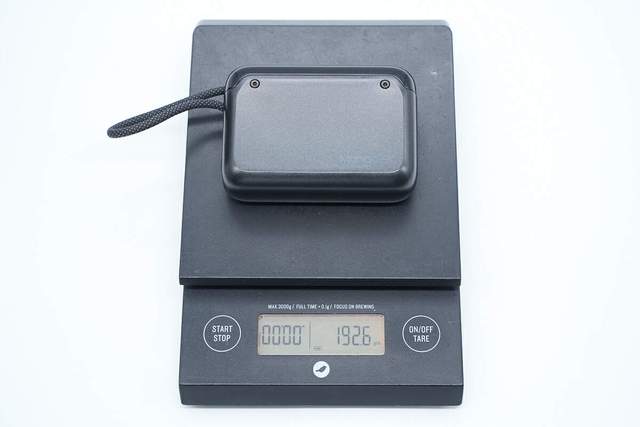

测得重量为192.6g。

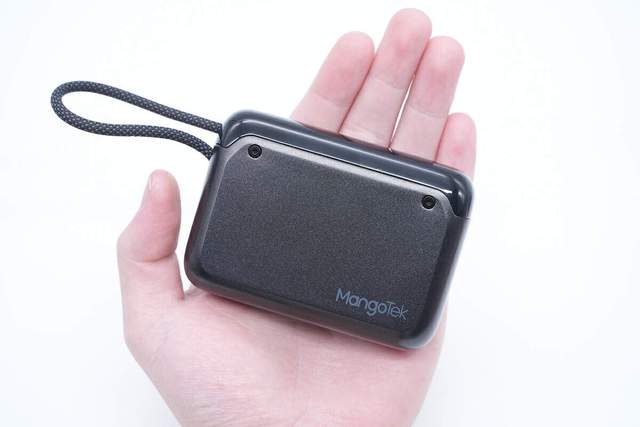

放在成年人掌心感受下大小。
使用POWER-Z KM003C测试仪读取USB-C接口的快充协议，实测支持UFCS、QC3+、FCP、SCP、AFC、SFCP、PD3.0/4+、DCP、SAM 2A、PPS、Apple 2.4A充电协议。

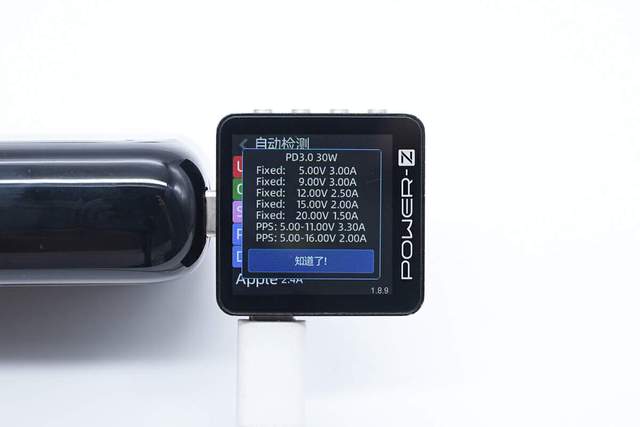

PDO报文方面，USB-C口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位以及5-11V/3.3A、5-16V/2A两组PPS电压档位。

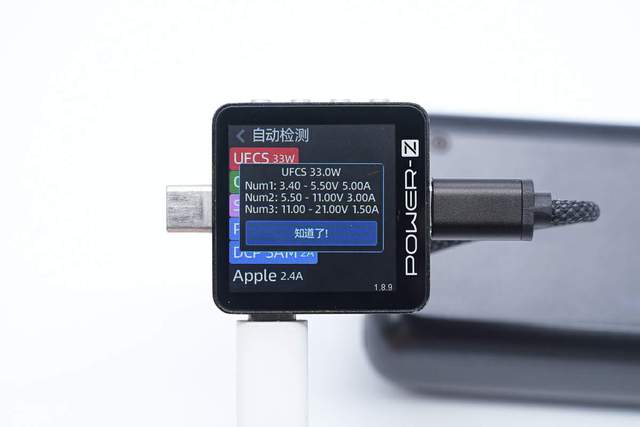

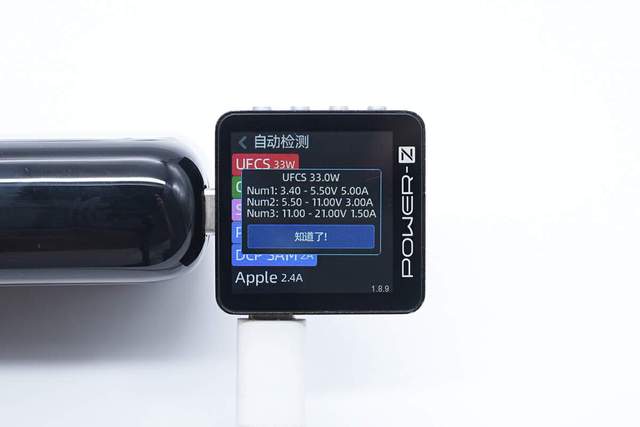

UFCS协议方面，USB-C口具备3.4-5.5V/5A、5.5-11V/3A、11-21V/1.5A三组电压档位。

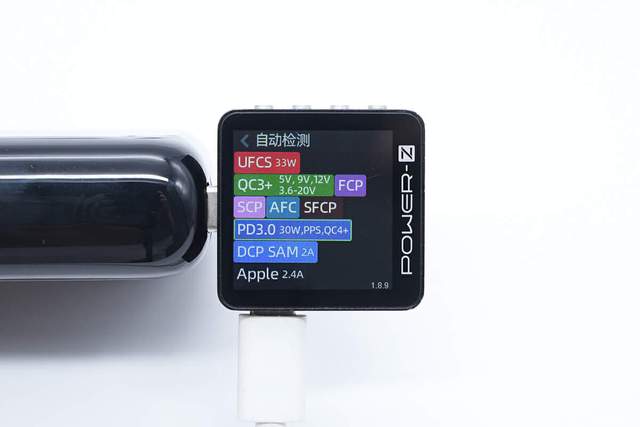

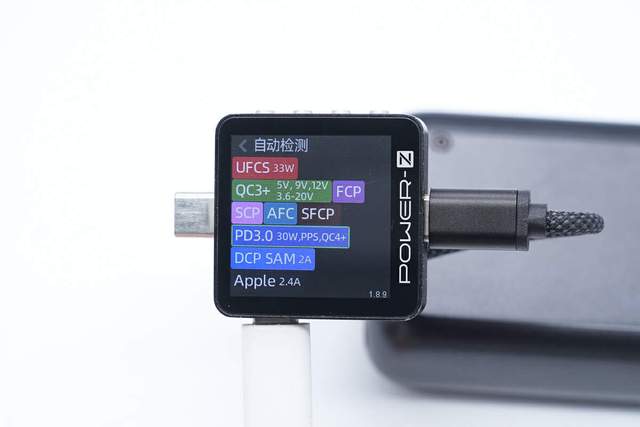

使用POWER-Z KM003C测试仪读取自带线USB-C接口的快充协议，实测支持UFCS、QC3+/4+、FCP、SCP、AFC、SFCP、PD3.0、DCP、SAM 2A、PPS、Apple 2.4A充电协议。
PDO报文方面，USB-C口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位以及5-11V/3.3A、5-16V/2A两组PPS电压档位。
UFCS协议方面，USB-C口具备3.4-5.5V/5A、5.5-11V/3A、11-21V/1.5A三组电压档位。
MangoTek30W自带线移动电源拆解
接下来，看一下该产品内部结构和用料。

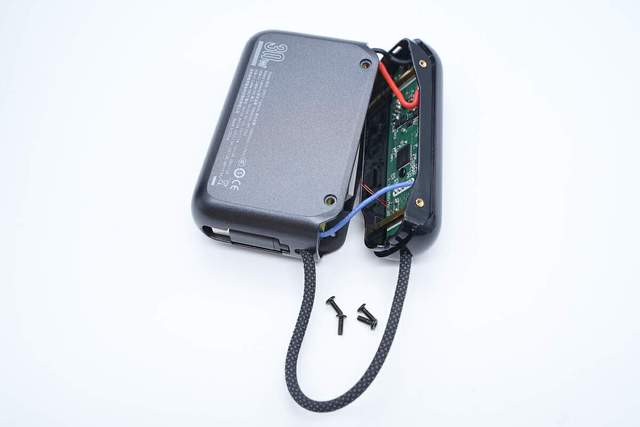

拧下顶盖固定螺丝，开始拆解。

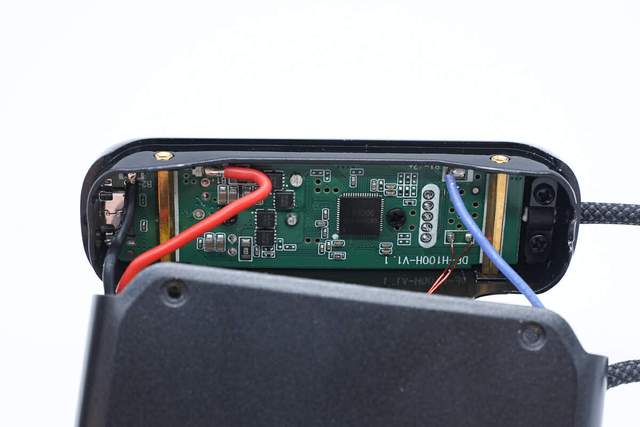

可见PCBA模块固定在顶盖下面。

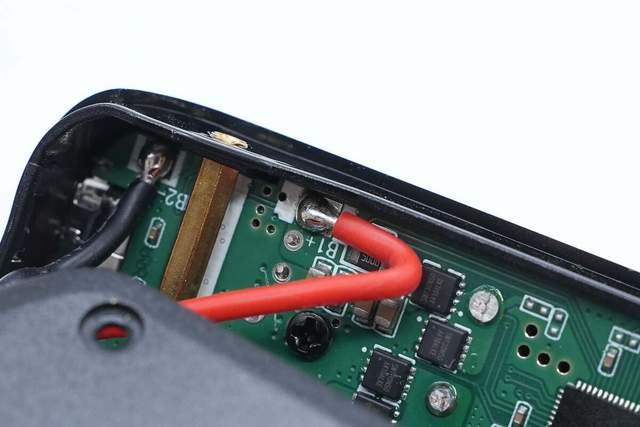

电池组通过导线焊接连接到PCBA模块，焊点圆润饱满。
自带线使用压板固定在顶盖上，并使用黄铜柱固定外壳。
PCBA模块用螺丝固定在外壳上。
取出螺柱，从顶盖中取出PCBA模块。

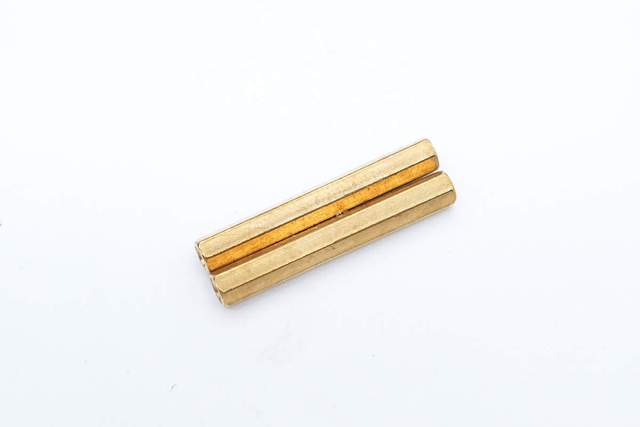

两根用于固定PCBA模块的黄铜螺柱特写。

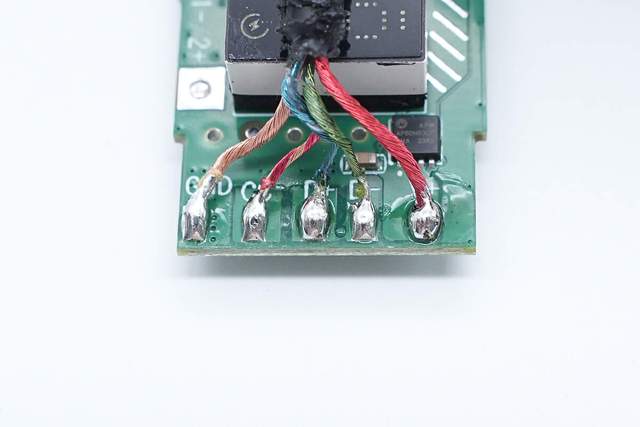

自带USB-C线芯焊点特写，焊点圆润饱满。

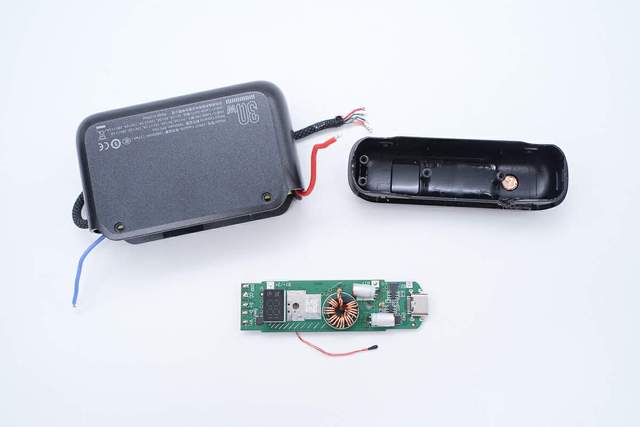

焊接取下自带USB-C线，将PCBA模块从外壳中拆出。
顶盖内部对应触摸区域的铜箔特写。
再来看下电池组部分。

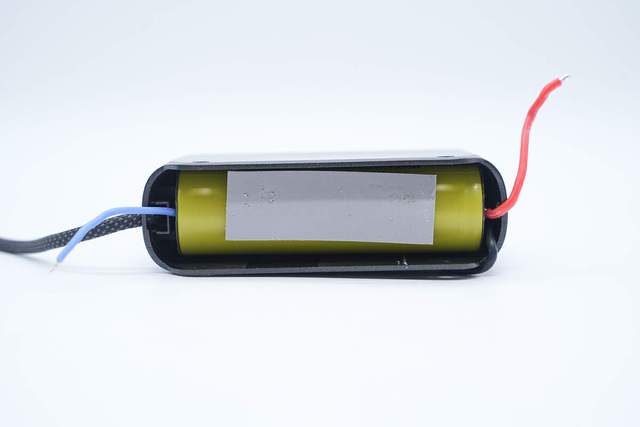

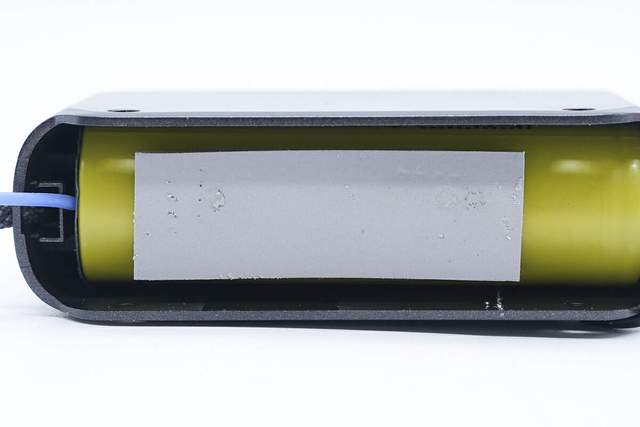

电池组与PCBA模块连接处设有灰色导热垫。

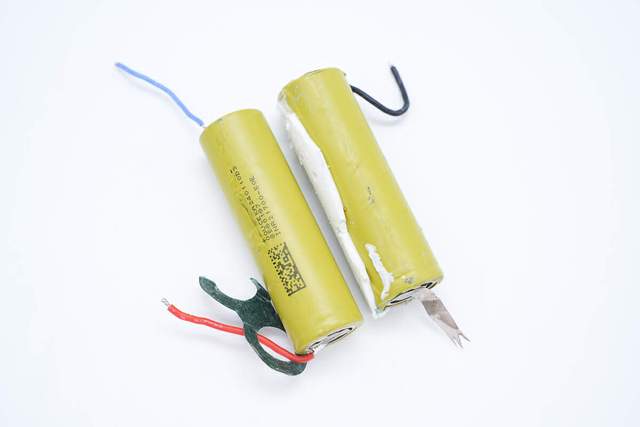

将电池组从外壳中取出，可以看到电池组由两节电池串联而成。

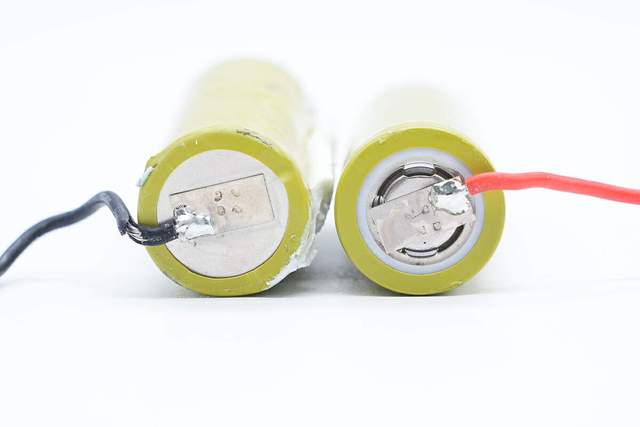

极耳处正负极导线用镍片点焊，导线焊接连接。

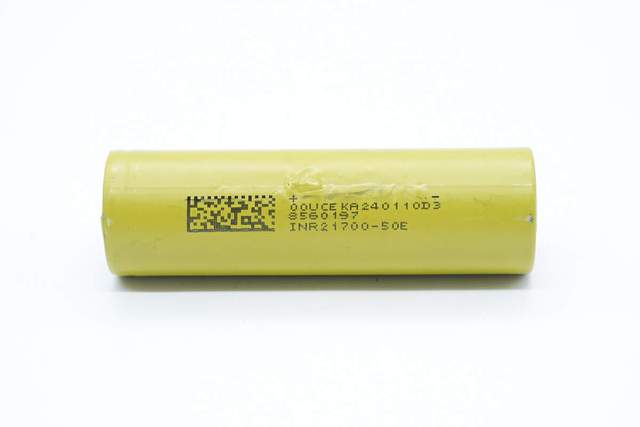

电芯喷码特写，电芯型号为INR21700-50E，品牌为DMEGC东磁。

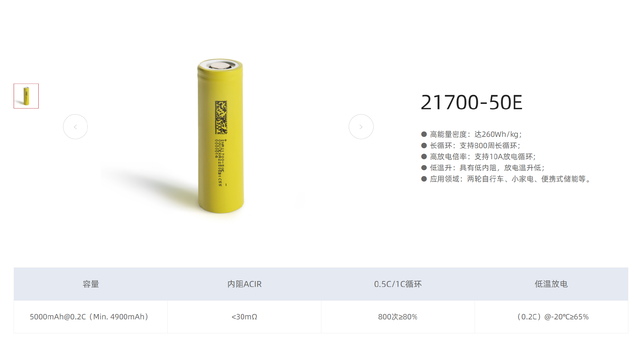

根据官网信息，INR21700-50E标称容量5000mAh，内阻<30mΩ，最大放电电流10A，循环次数800次，功率密度达260Wh/kg，支持-20℃ 0.2C（1A）放电。

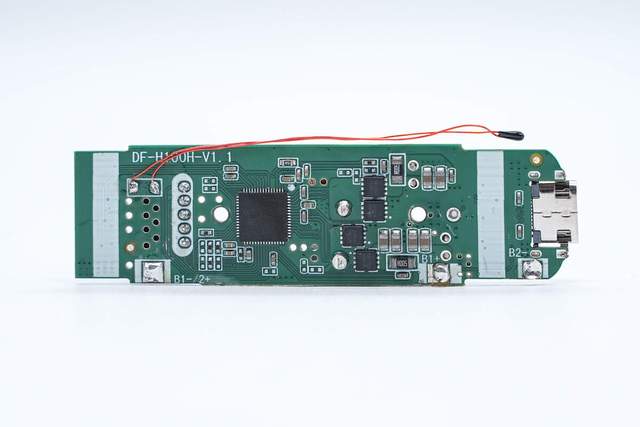

PCBA模块一览，左侧焊接热敏电阻，中间设有一颗升降压移动电源SOC，右侧设有四颗同步升降压MOS，进行升降压电压转换，最右侧为USB-C母座。

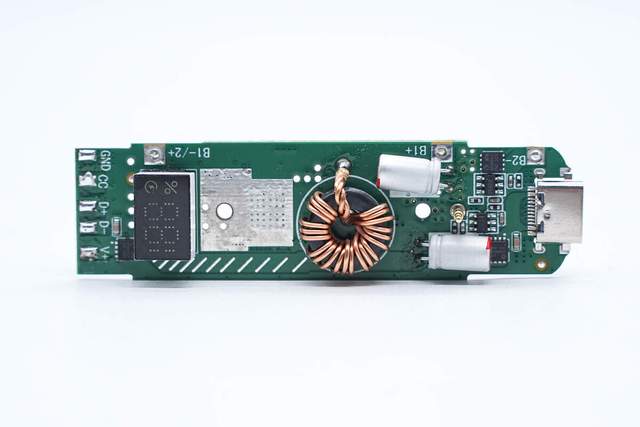

另一面左侧可见数显屏，VBUS开关管，中间设有磁环升降压电感，右侧设有两颗滤波固态电容和对应的VBUS开关管。

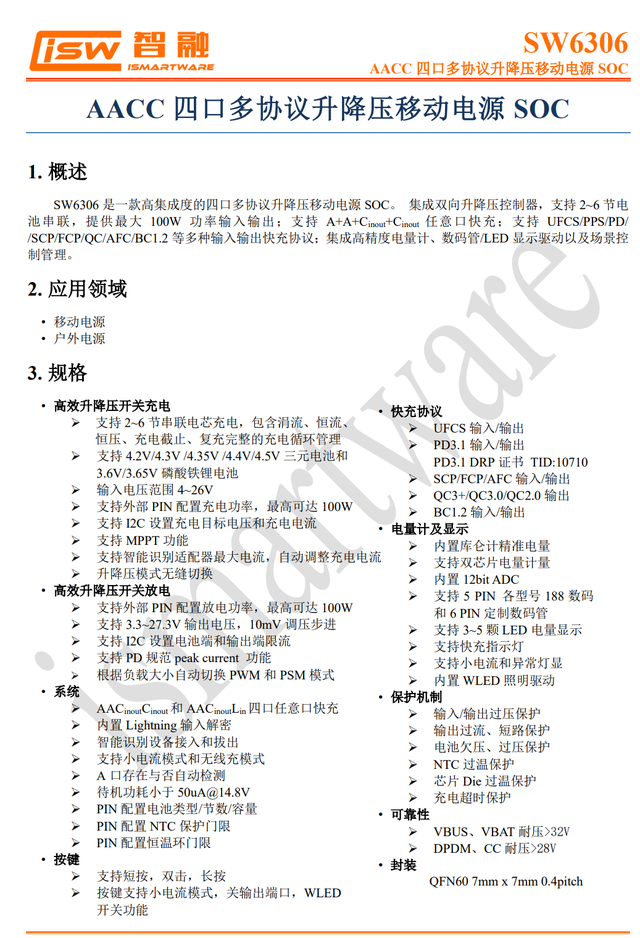

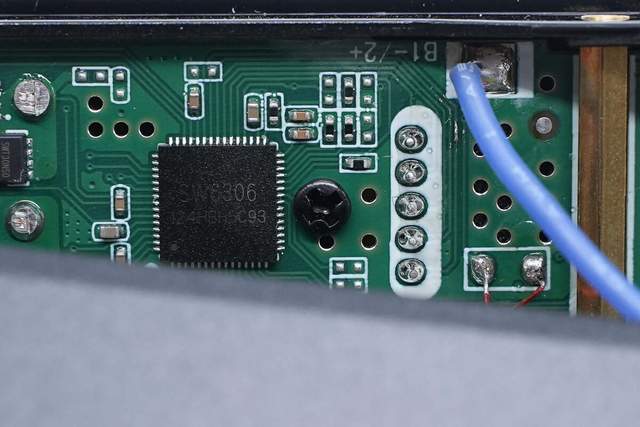

这款移动电源内置智融SW6306，这是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，支持高效升降压开关充放电，可为2-6串锂电池或2-7串磷酸铁锂电池应用，电池节数、类型及容量可通过引脚配置。此外提供了完整的充电循环管理，包括涓流、恒流、恒压、充电截止和复充等功能。
智融SW6306适用于4.2V/4.3V/4.35V/4.4V/4.5V三元电池和3.65V磷酸铁锂电池，输入电压范围为4~26V，输出电压为3.3~27.3V，并拥有10mV调压步进，支持45μA超低静态功耗。用户可以通过外部PIN配置充/放电功率，最高可达100W，支持I2C设置充电目标电压、充电电流、电池端和输出端限流，以及MPPT太阳能板充电功能。
智融SW6306支持按键功能，可识别短按、双击、长按，并支持小电流模式，带有可关输出端口、WLED开关功能，支持数码管和LED电量显示，内置库仑计与12bit ADC，还支持双芯片电量计量，确保在使用过程中能够实时掌握电量信息。
此外支持2A2C四口配置以及任意口快充，支持包括UFCS融合快充标准、PD3.1、SVOOC、VOOC4.0、SCP、FCP、AFC、QC3+、BC1.2等市面众多主流快充协议，还能够智能识别适配器最大电流，自动调整充电电流，带来超强兼容的快充体验。

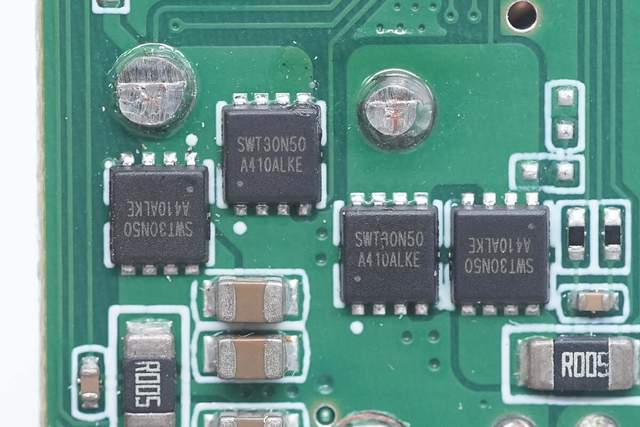

四颗同步升降压开关管来自智融科技，型号SWT30N50，NMOS，组成H桥用于同步升降压。

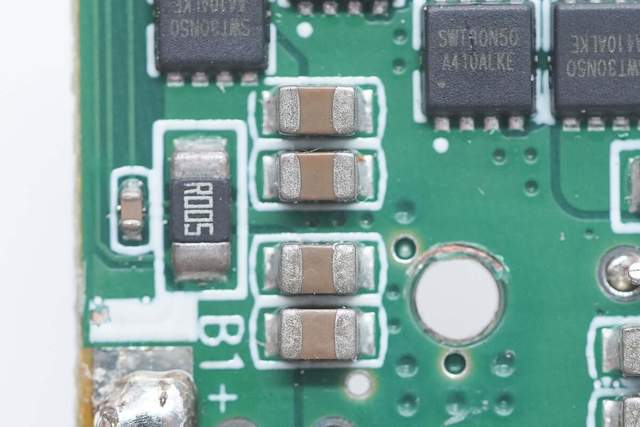

MLCC滤波电容和电流取样电阻特写。
同步升降压磁环电感特写，采用三线并绕。

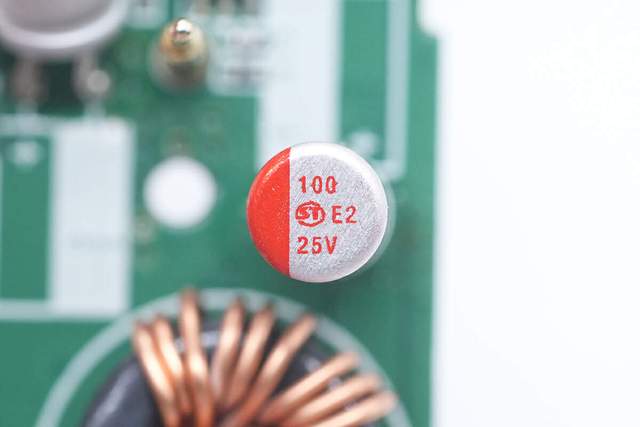

输入端滤波电容特写，来自ST盛通，为E2系列固态电容，规格为100uF 25V，引线型焊接。
输出端滤波电容规格相同。

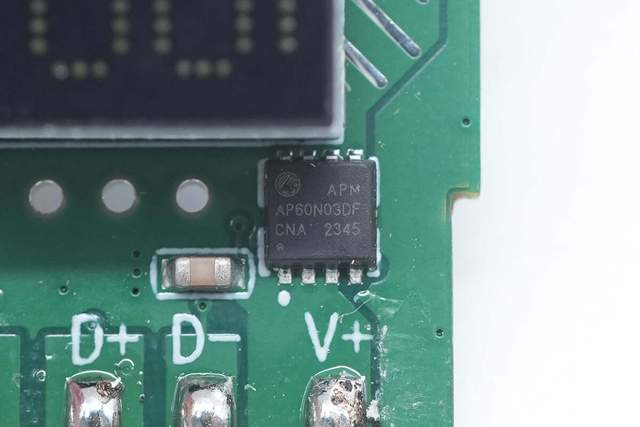

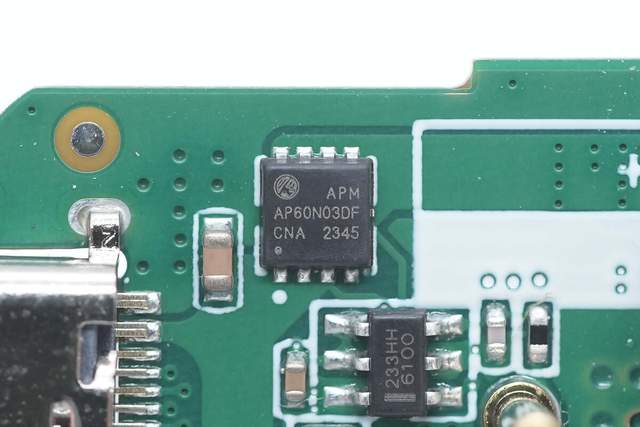

VBUS开关管来自APM永源微，型号AP60N03DF，NMOS，耐压30V，导阻6mΩ，采用PDFN3*3-8L封装。
用于自带线接口的VBUS开关管型号相同。

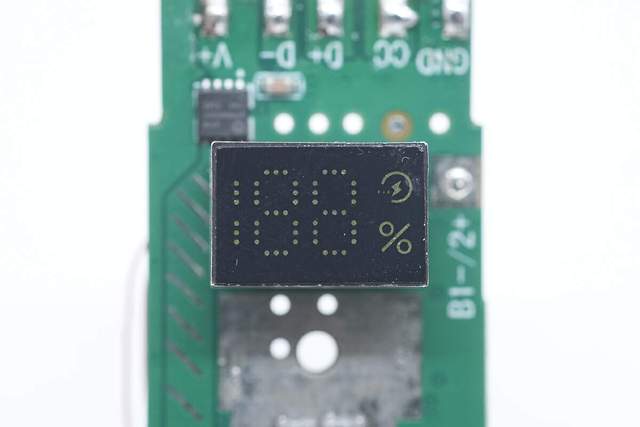

188 LED数码管特写。

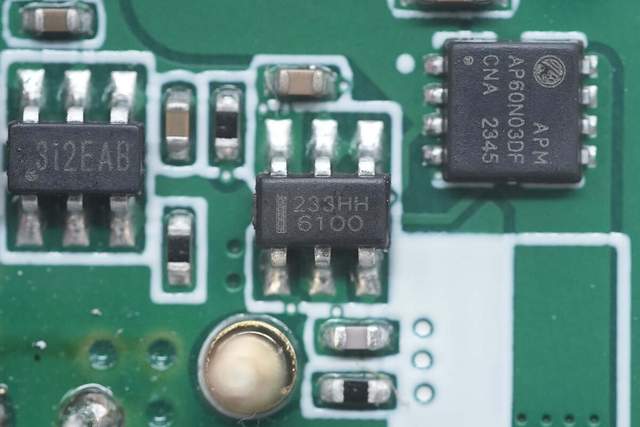

触摸芯片来自永嘉微电，型号VKD233HH，用于检测触摸操作，采用SOT23-6封装。

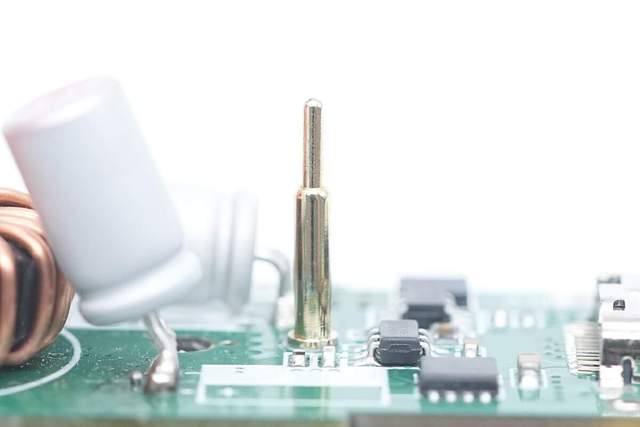

用于连接壳体内部铜箔的顶针特写。

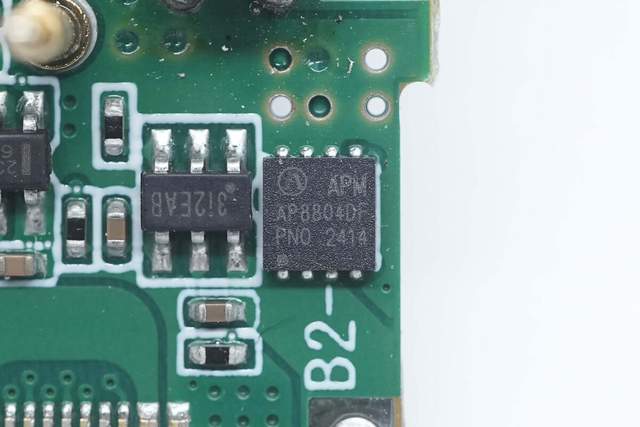

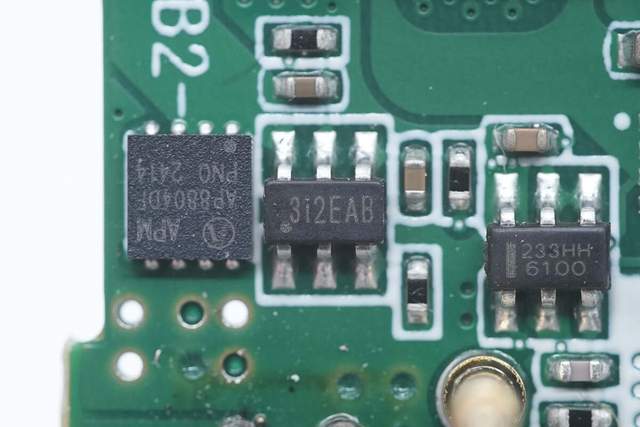

丝印3i2EAB的电池管理芯片特写，采用SOT23-6封装。
电池保护管来自APM永源微，型号AP8804DF，双NMOS，耐压12V，导阻3.3mΩ，采用WQDFN3*3-8L封装。

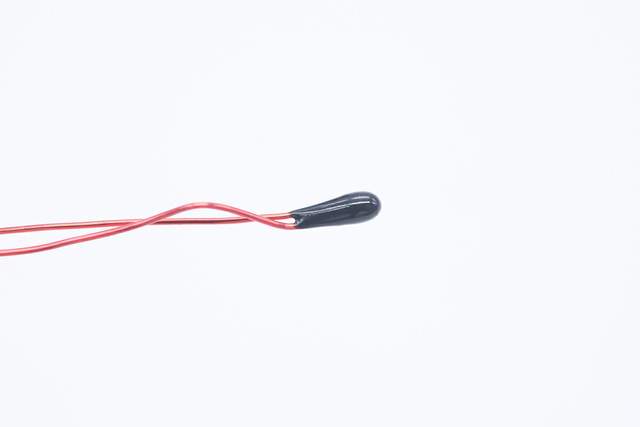

热敏电阻特写，用于检测电池温度。

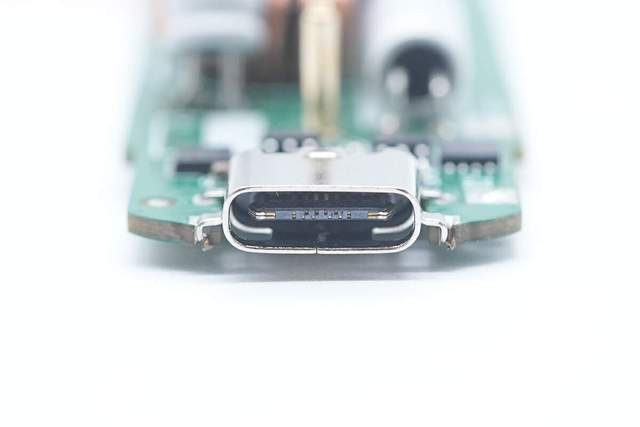

USB-C母座特写，沉板焊接降低厚度。

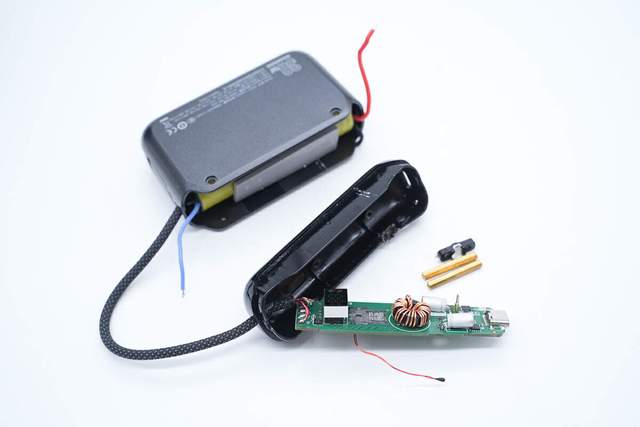

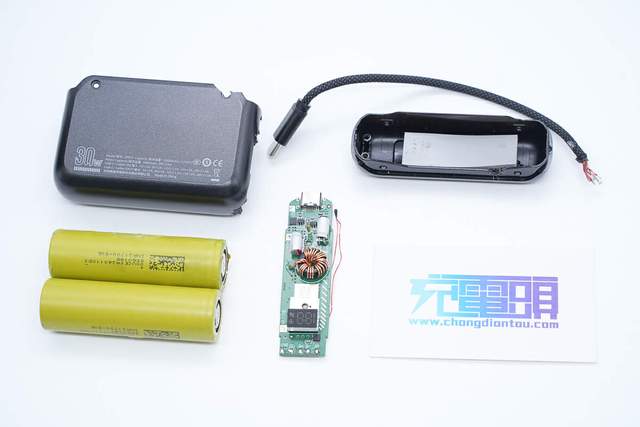

全部拆解完毕，来张全家福。
充电头网总结

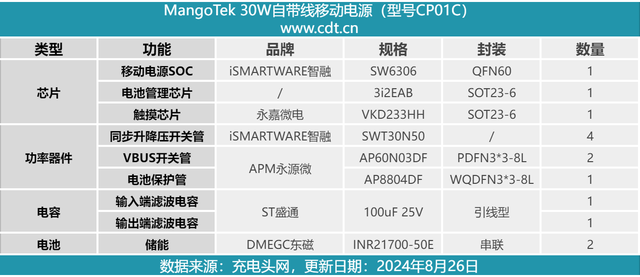

最后附上MangoTek移动电源的核心器件物料清单，方便大家查阅。
MangoTek移动电源整体为黑色小方块设计，形状小巧掌心可托，边缘过渡圆润，配备触摸式开关，用于显示电量。移动电源机身自带一根USB-C充电线并配备一个USB-C接口，都支持双向30W快充和UFCS 33W输出。还兼容UFCS、QC3/QC4+、FCP、SCP、AFC、SFCP、PD3.0、DCP、Apple 2.4A多种协议。其中的PD 20V1.5A档位能给市面部分笔记本（譬如：苹果MacBook Air和Pro）30W快充，而PPS的5-11V/3.3A档位支持三星S24 33W超级快充。
充电头网通过拆解了解到，这款自带线移动电源SOC来自智融科技，型号SW6306，是一款高集成度的四口多协议升降压移动电源SOC，集成了双向升降压控制器，MCU和协议功能，为单芯片移动电源方案，搭配智融四颗开关管进行升降压控制。
移动电源电池组由东磁2节21700电池串联而成。电池标称容量5000mAh，支持最高10A放电，低温性能优秀。电池组和PCBA模块间贴有绝缘纸，PCBA模块内嵌于顶盖，空间利用率高。连接导线焊点饱满，内部用料扎实。
