软包电芯因其独特的优势在多个领域有着广泛的应用。它们通常被用于3C数码产品中，如手机、移动电源，也被称为聚合物电池。软包电池因其高能量密度、轻重量、以及形状设计的灵活性而受到青睐，软包电池的重量较同等容量的钢壳电池要轻40%，比铝壳电池轻20%。

此外，软包电池的制造方式允许其能量密度在理论上是三种电池中最高的，可以根据客户需求定制外形，做更薄，提供更好的电池布局灵活性，近期，电池交易网就从一加 100W 超级闪充移动电源中拆解出了紫建416A6PN4A软包电芯，由三块串联组成，下面就一起来看看这款电芯的实际性能如何。

外观介绍

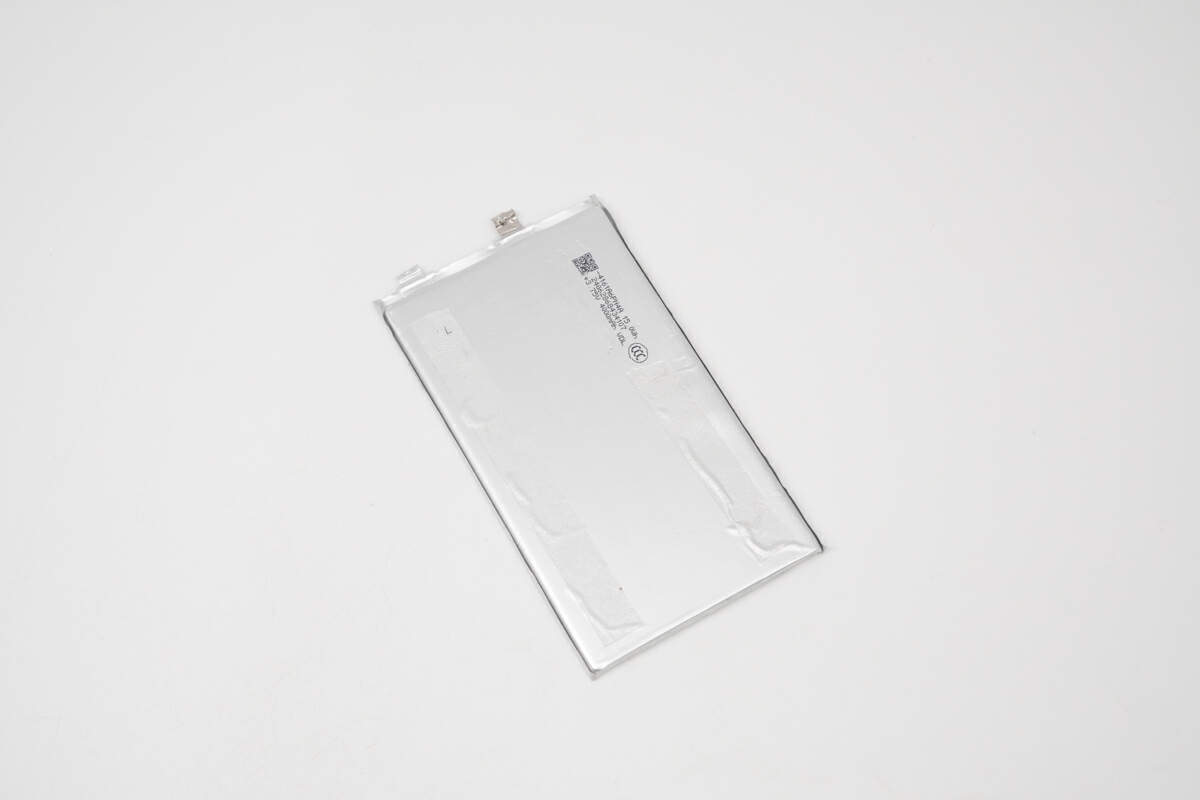

紫建416A6PN4A软包电芯整体为长方形结构，采用常规的铝塑复合膜封装，侧面正负电极片露出。

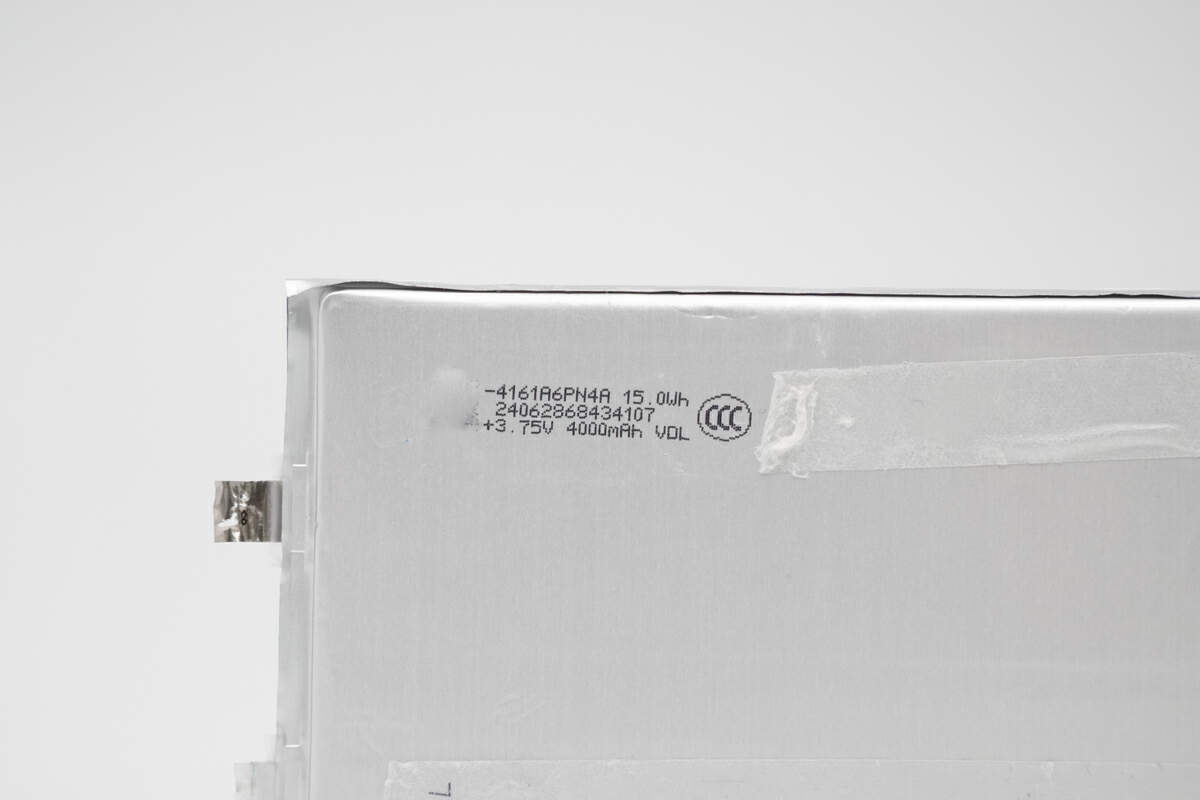

紫建416A6PN4A软包电芯正面印有相关参数字样：

"416A6PN4A”及“+”、“-”正负极标识。

典型容量：4000mAh@0.2C；

标称电压：3.75V；标称能量：15Wh；

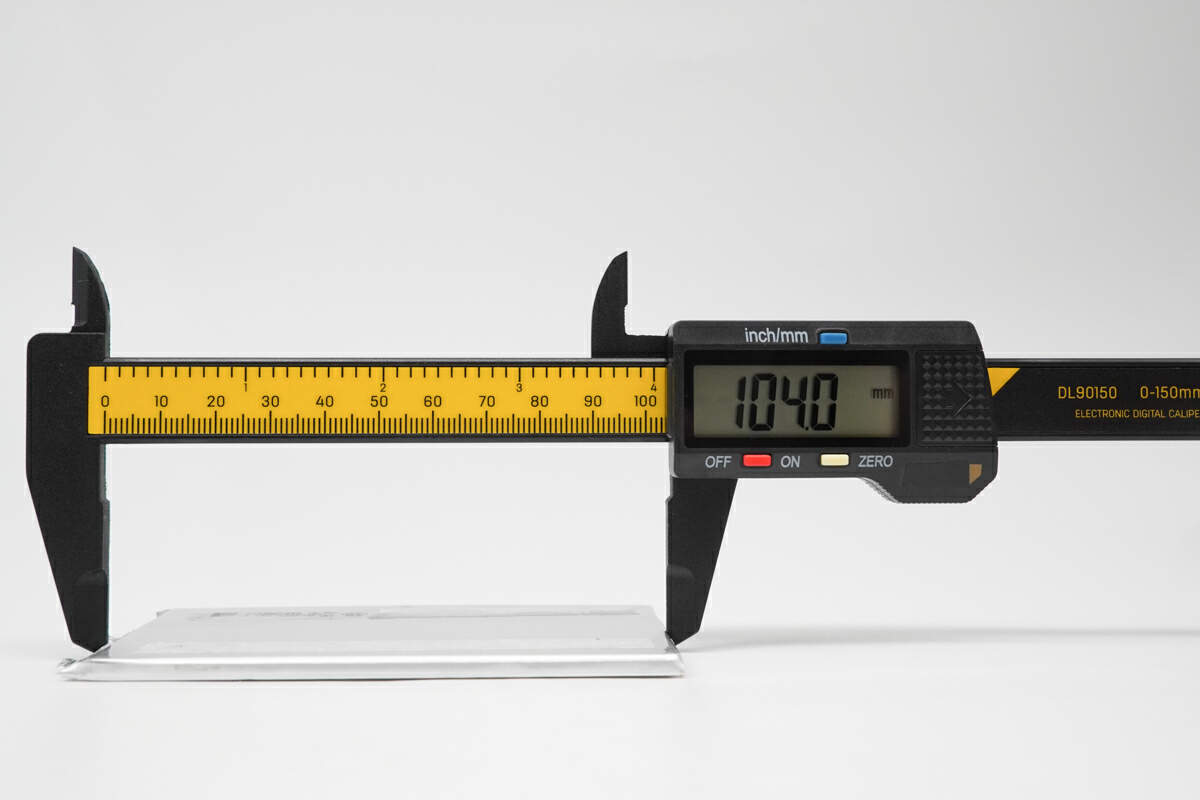

紫建416A6PN4A软包电芯长度约为 104.4mm。

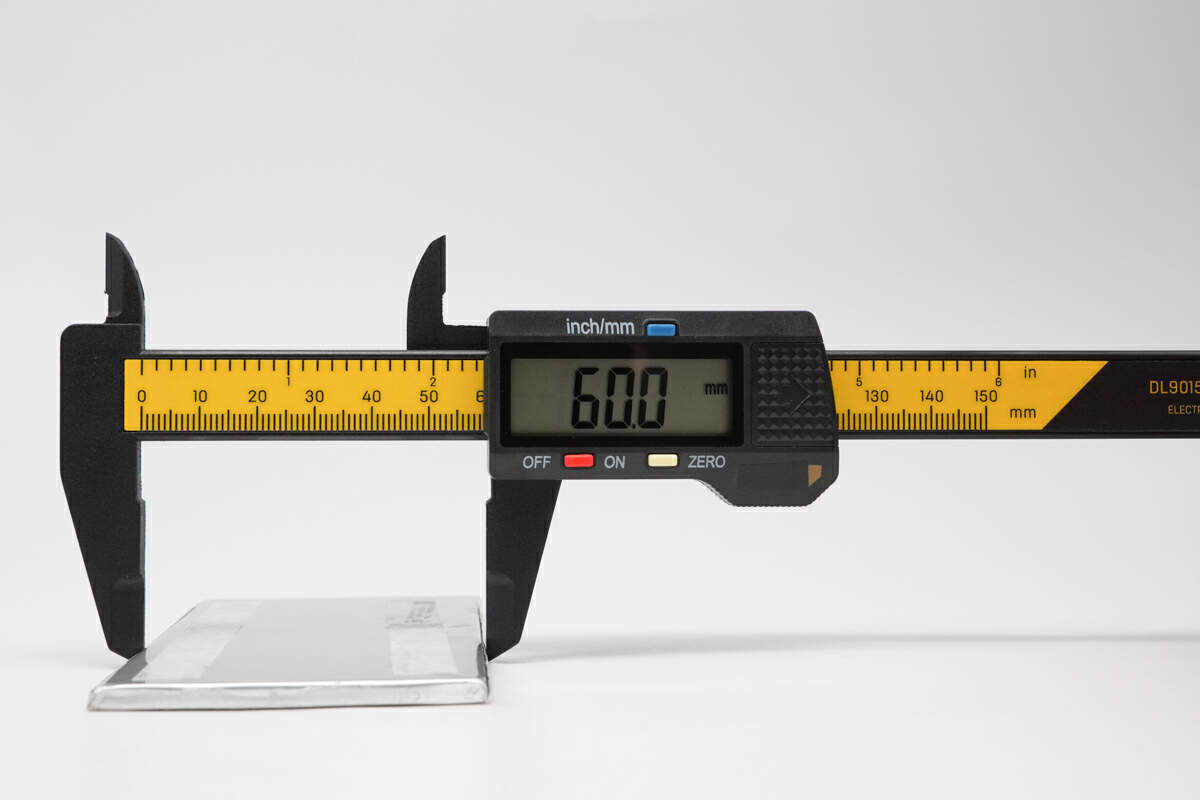

紫建416A6PN4A软包电芯宽度为 60mm。

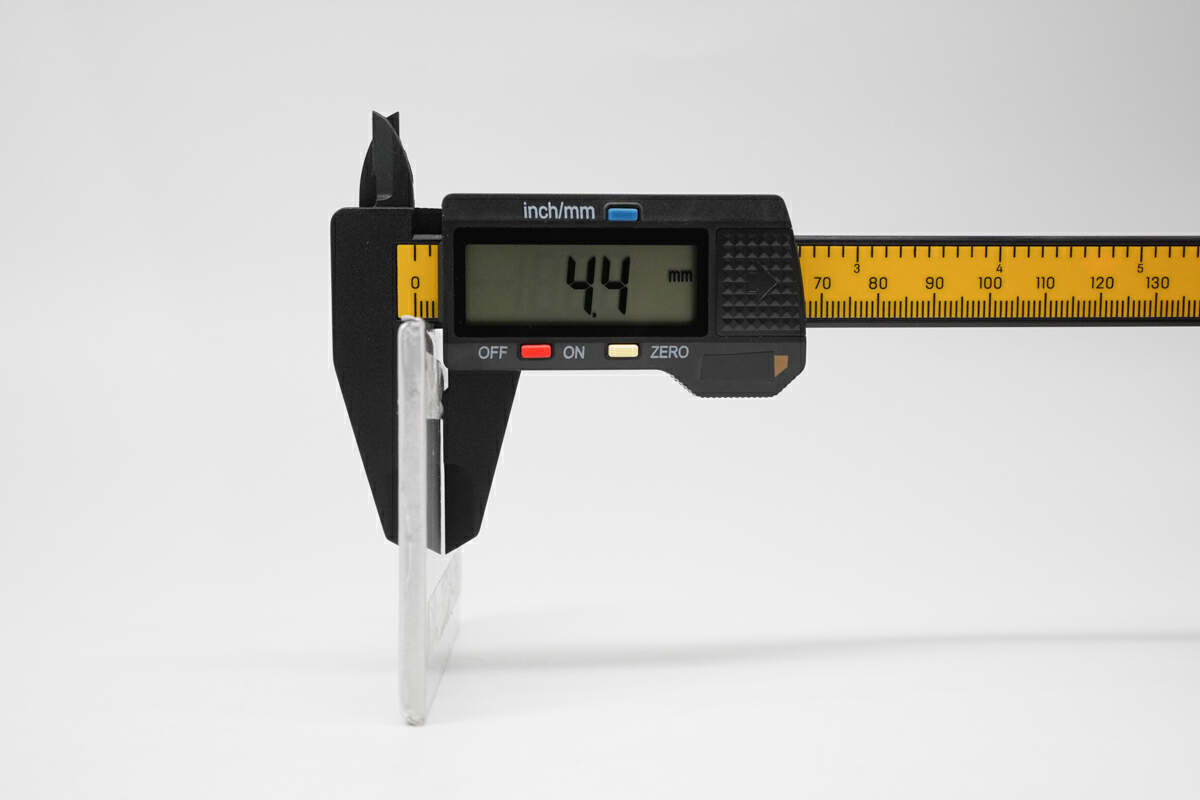

紫建416A6PN4A软包电芯厚度约为 4.4mm。

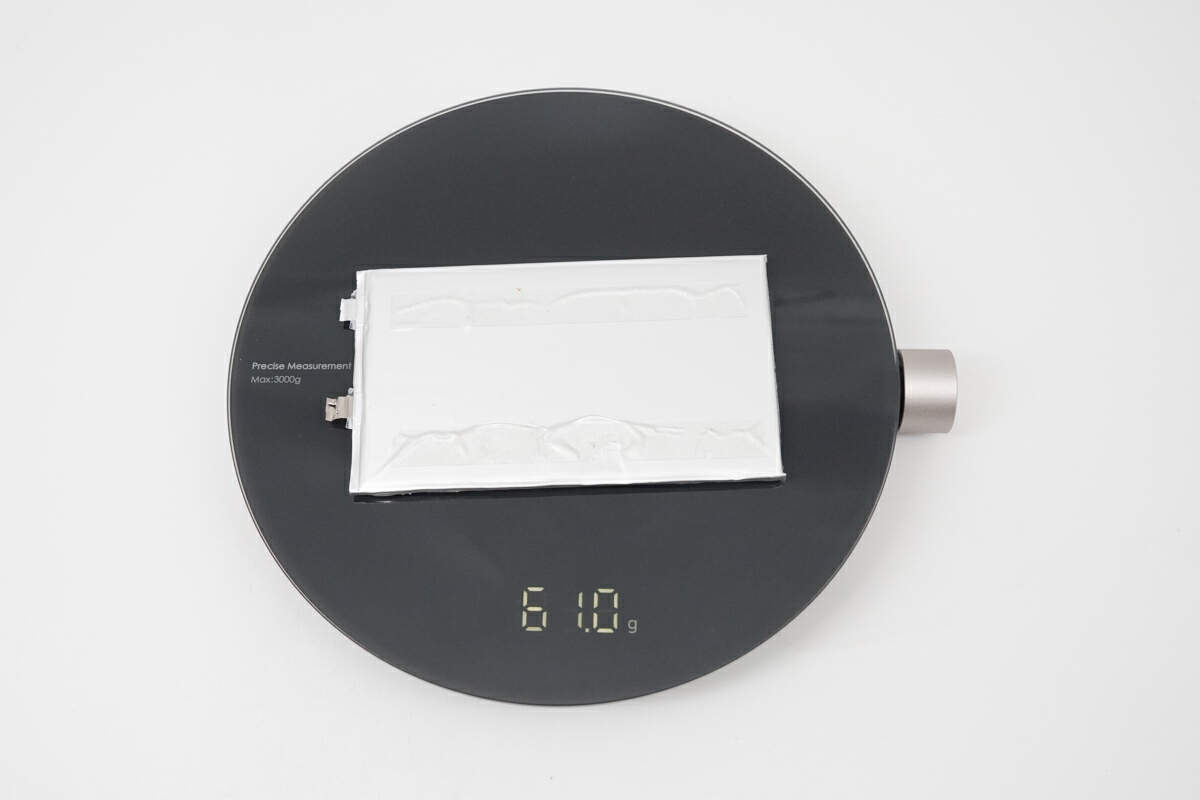

紫建416A6PN4A软包电芯重量约为 61g。

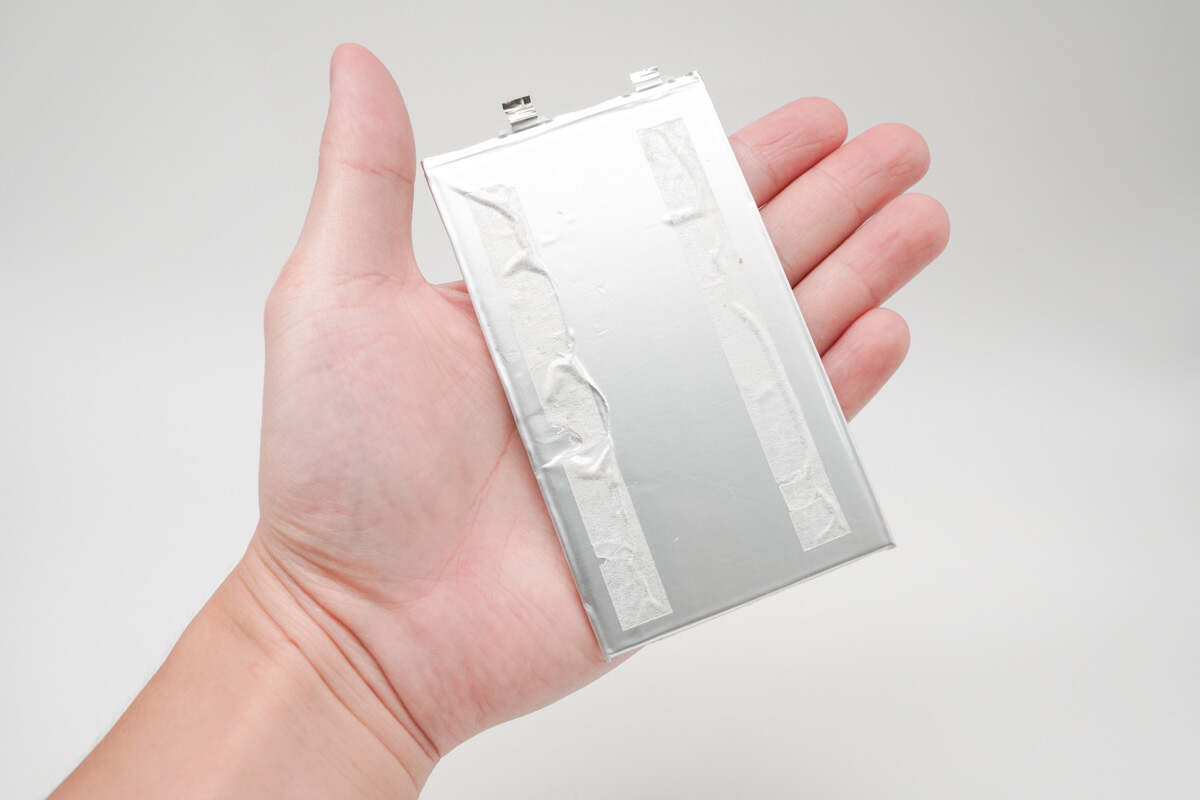

紫建416A6PN4A软包电芯在成年男子手掌中对比。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

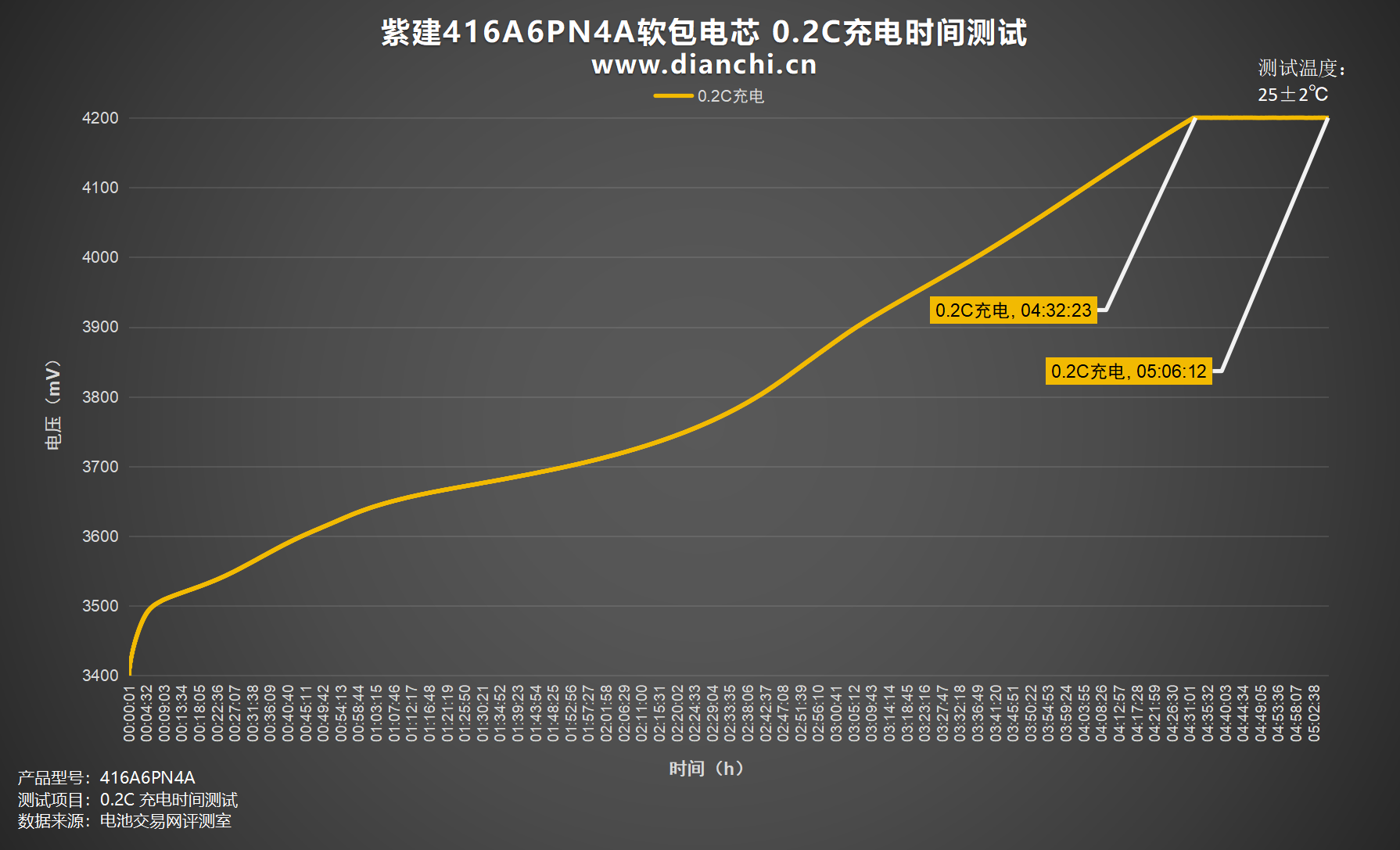

绘制出折线图，设置电流为 800mA，0.2C为紫建416A6PN4A软包电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时32分钟，涓流完全充满时间约为5小时6分钟。

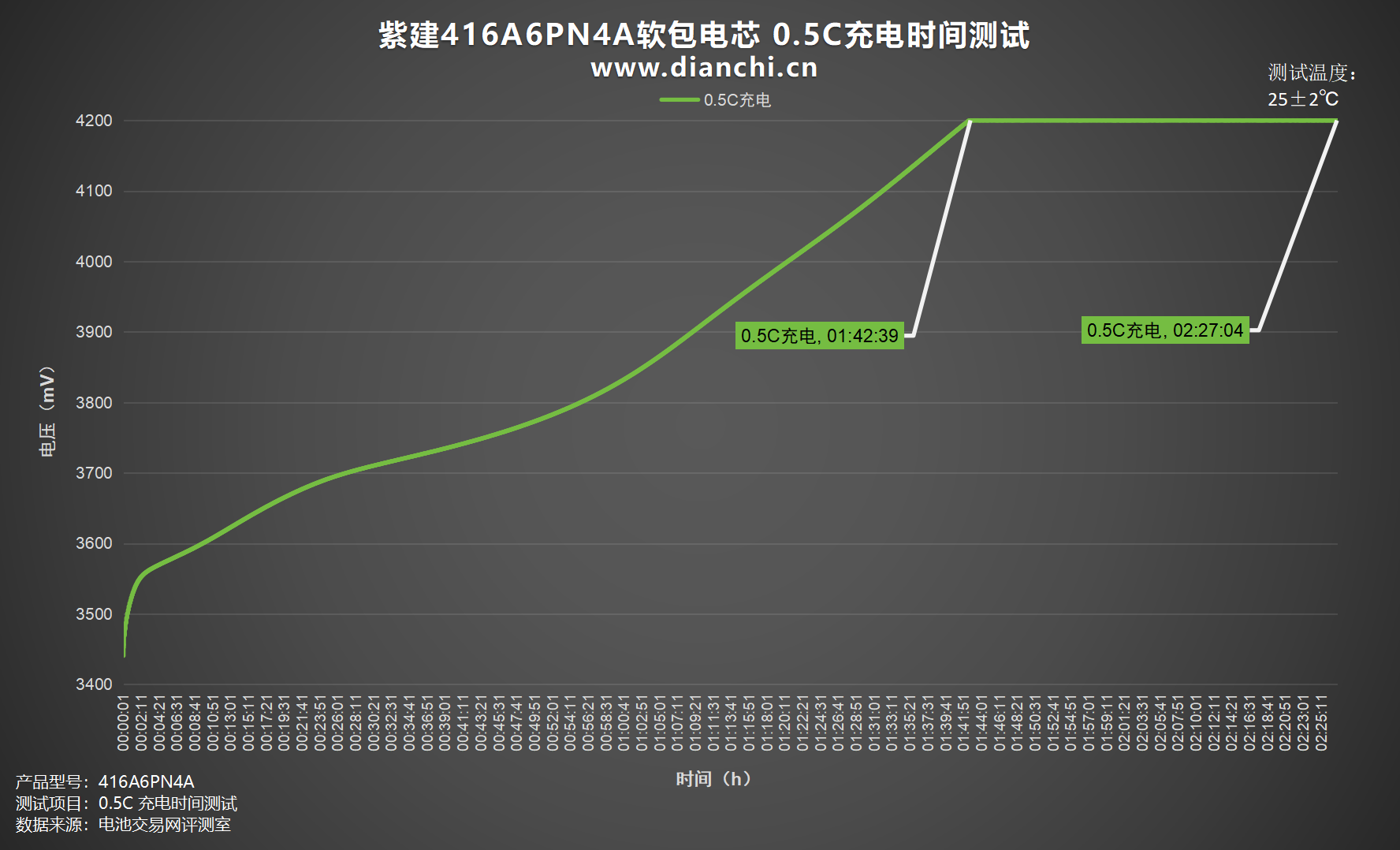

绘制出折线图，设置电流为 2000mA，0.5C为紫建416A6PN4A软包电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时42分钟，涓流完全充满时间约为2小时27分钟。

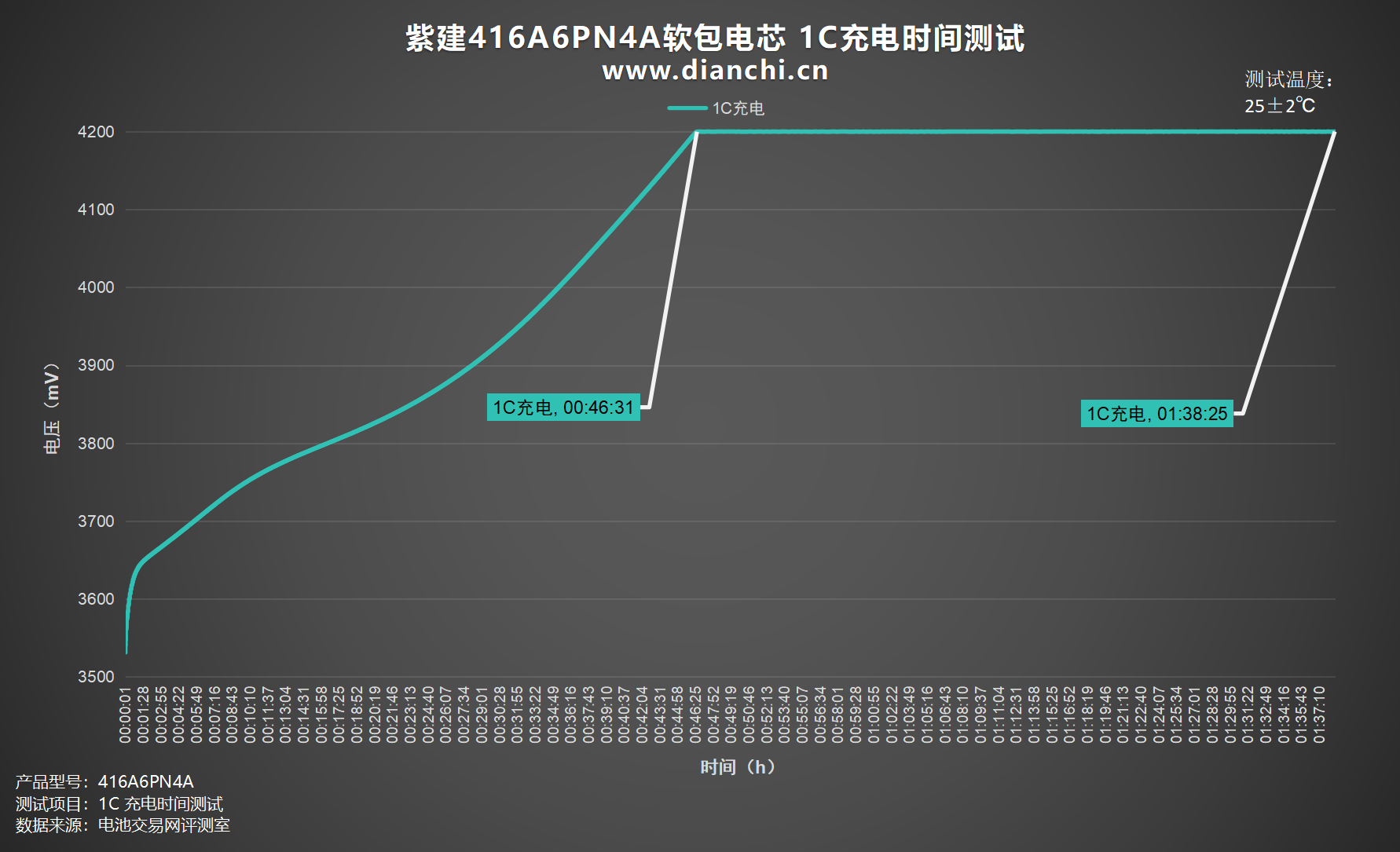

绘制出折线图，设置电流为 4000mA，1C为紫建416A6PN4A软包电芯充电，充电截止电压为 4.2V，充至4.2V时间约为46分钟，涓流完全充满时间约为1小时38分钟。

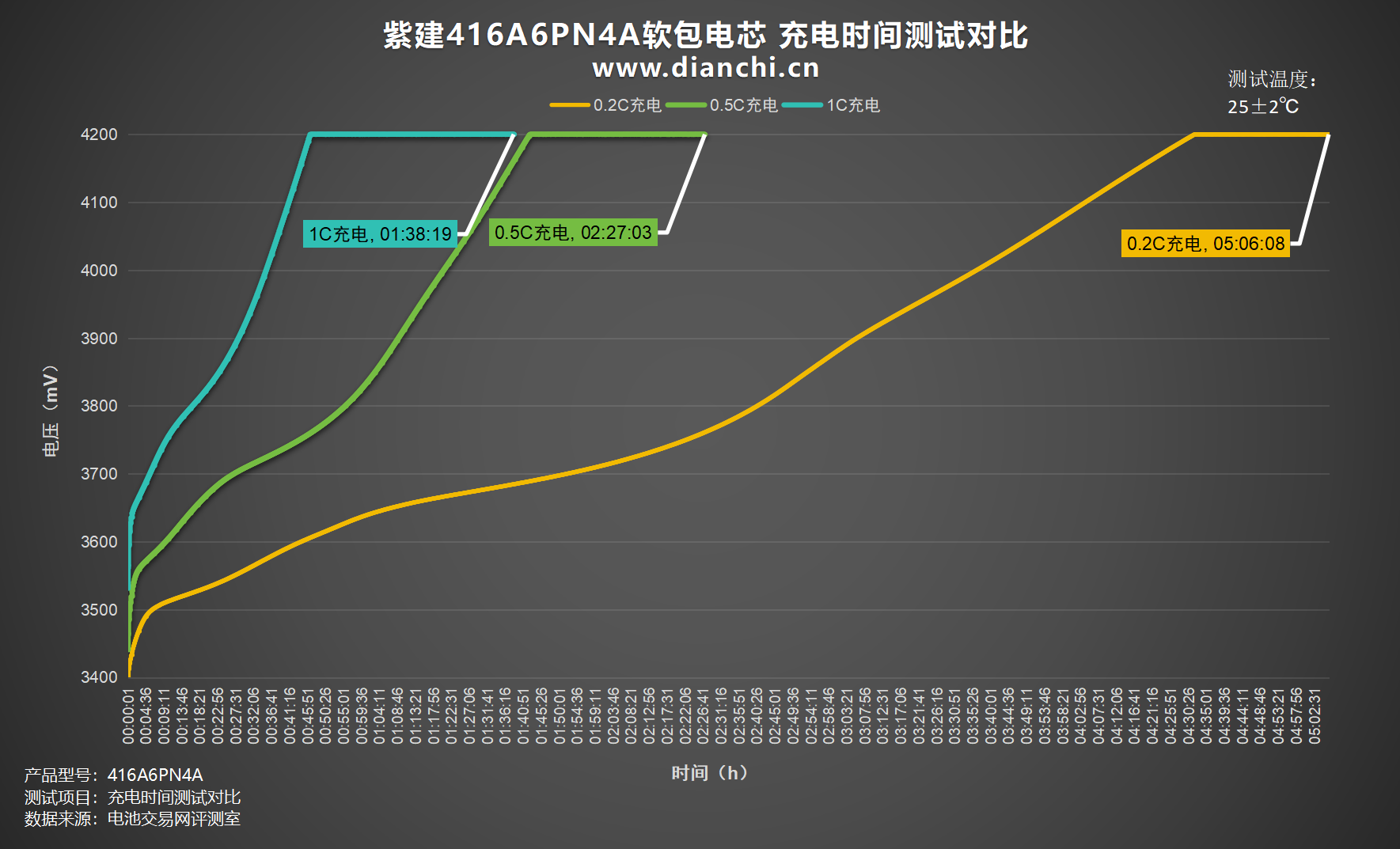

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时6分钟，0.5C充电充满耗时2小时27分钟，1C充电充满耗时1小时38分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

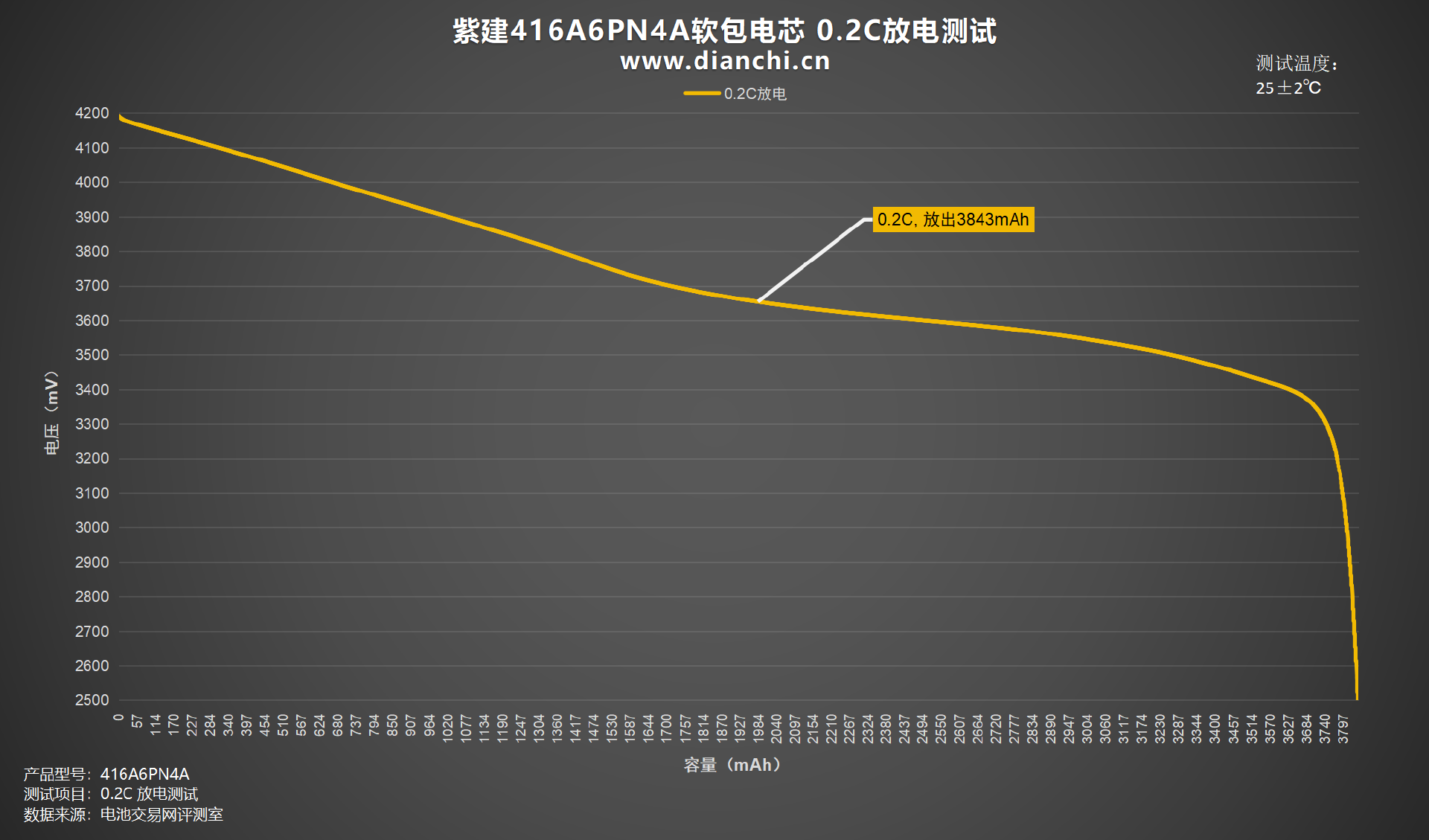

绘制出折线图，设置电流为 800mA，0.2C为紫建416A6PN4A软包电芯放电，均压 3.72V，放到截止电压为 2.5V，耗时约4小时48分钟，放出容量3843mAh，放出能量14.29Wh。

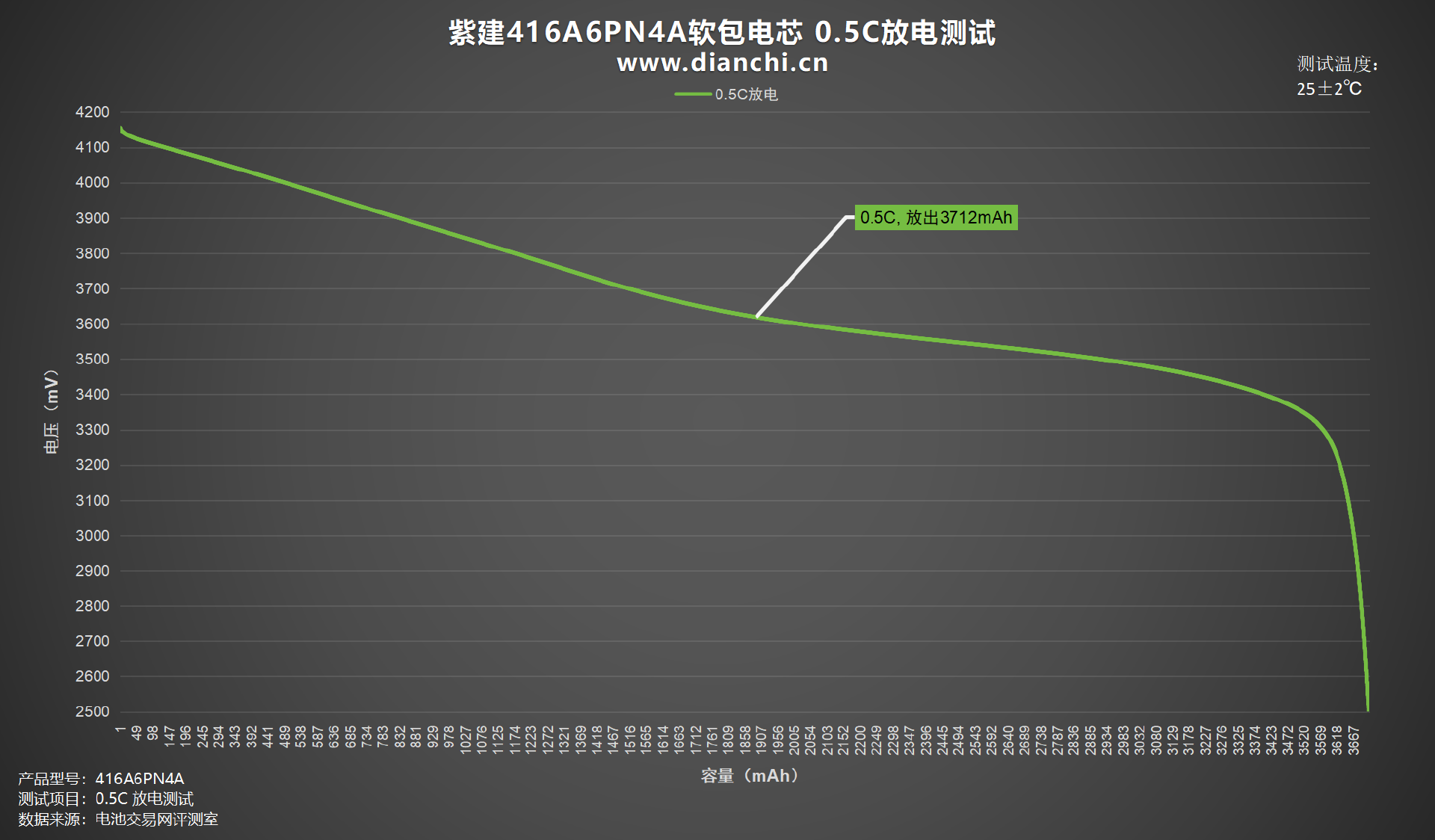

绘制出折线图，设置电流为 2000mA，0.5C为紫建416A6PN4A软包电芯放电，均压 3.68V，放到截止电压为 2.5V，耗时约1小时51分钟，放出容量3712mAh，放出能量13.64Wh。

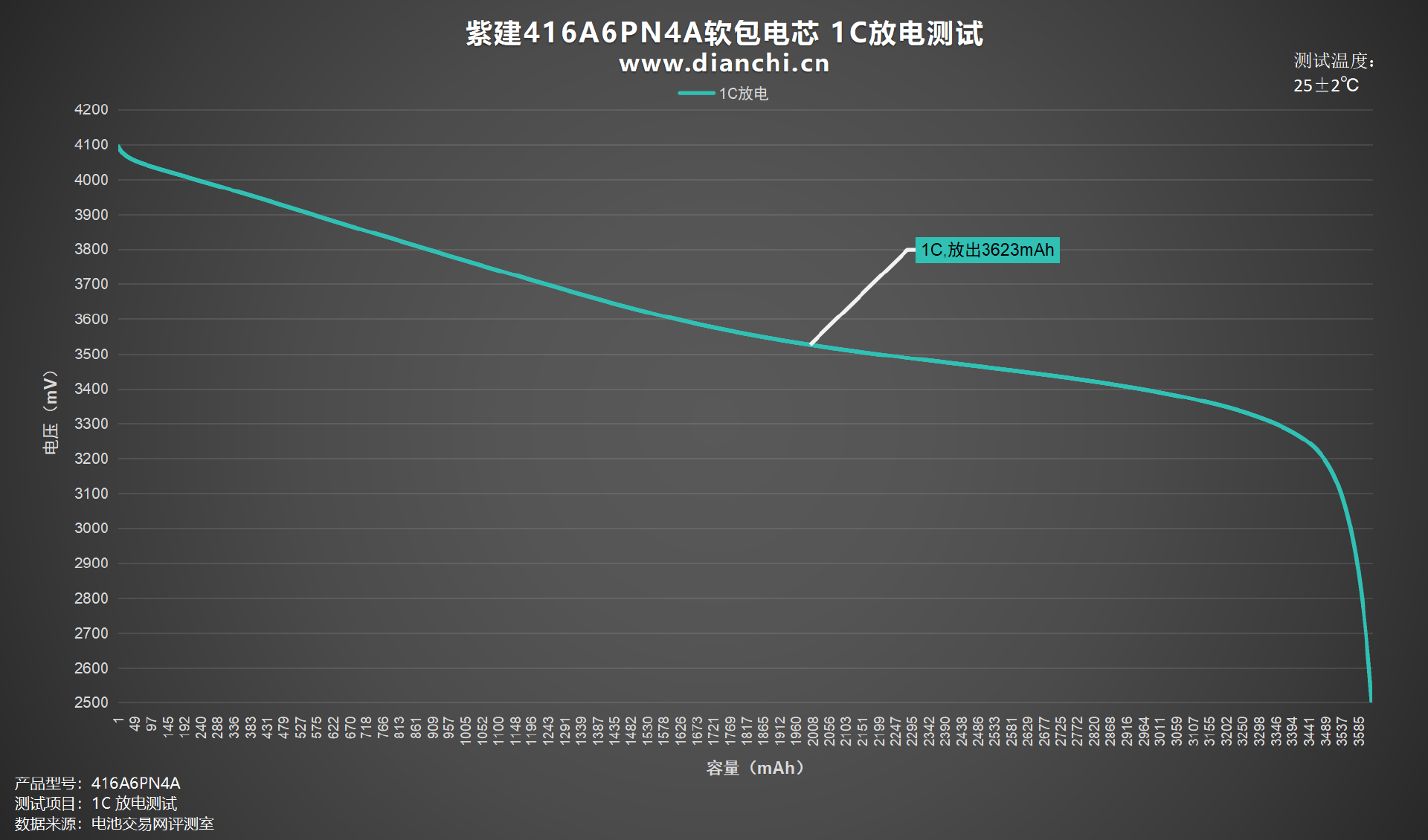

绘制出折线图，设置电流为 4000mA，1C为紫建416A6PN4A软包电芯放电，均压 3.6V，放到截止电压为 2.5V，耗时约54分钟，放出容量3623mAh，放出能量13.03Wh。

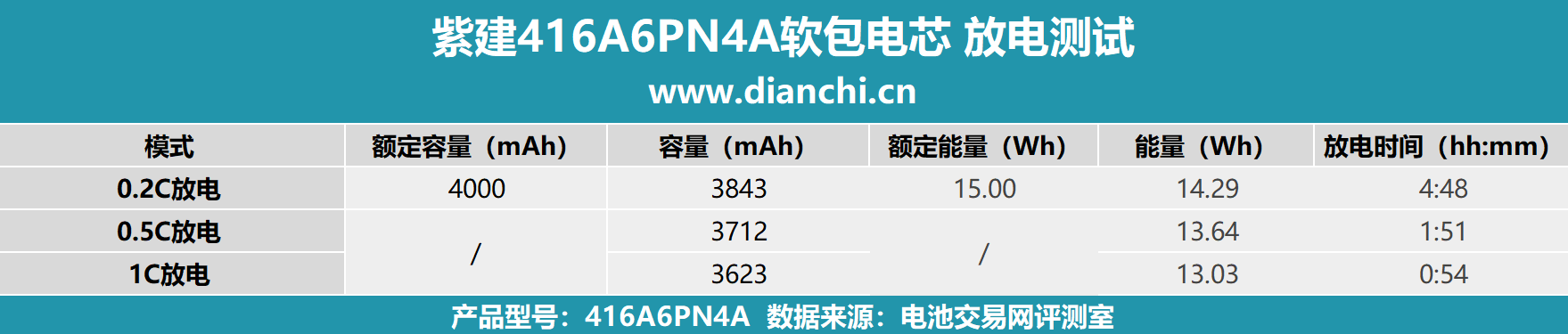

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为54分钟。放电时间最长的为0.2C放电，放电时间约为4小时48分钟。

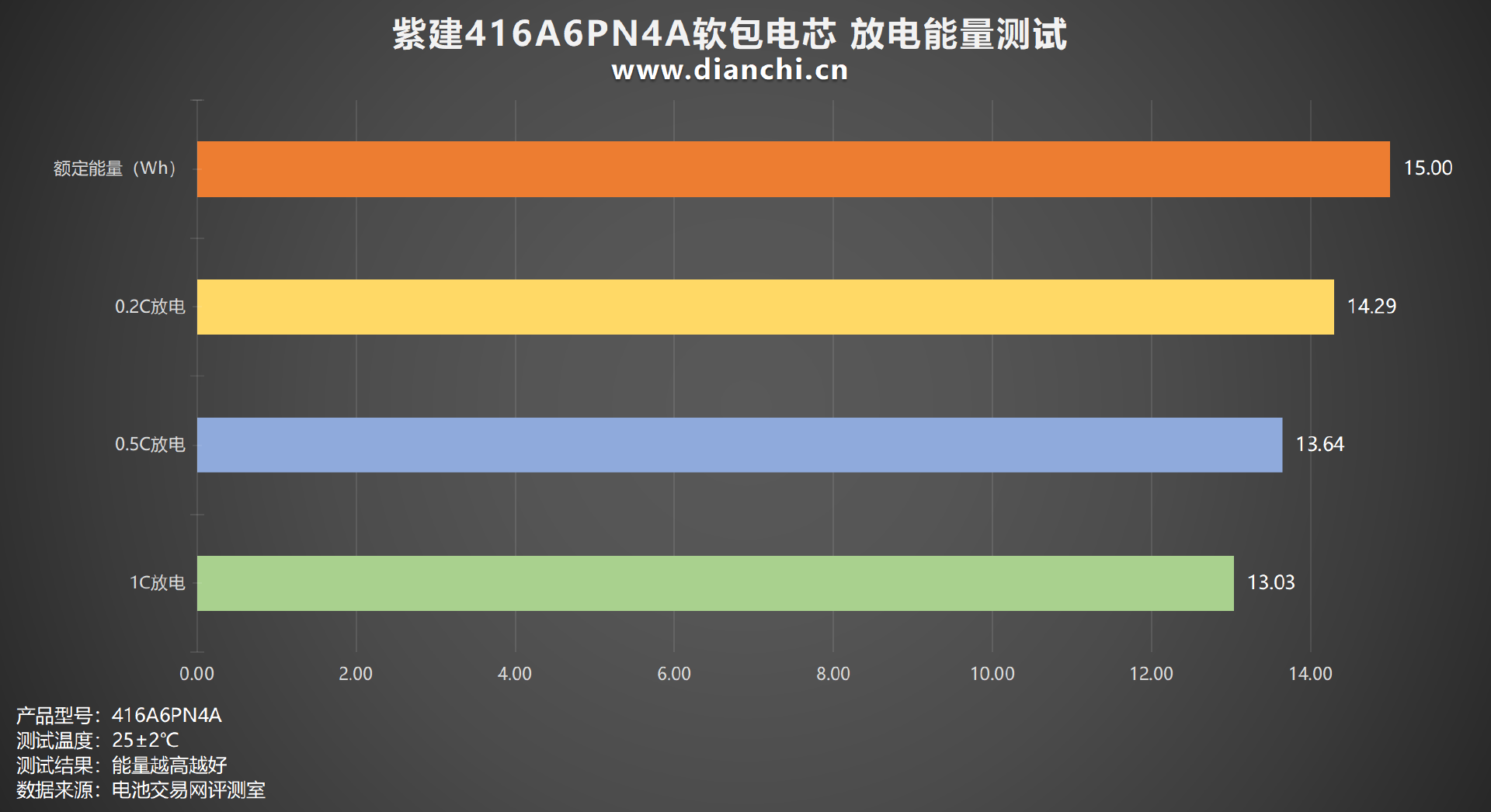

将测试数据汇总成柱状图，放电测试中整体放电能量在13.03-14.29Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到14.29Wh；放电能量最低的是1C放电档位，放电能量为13.03Wh。

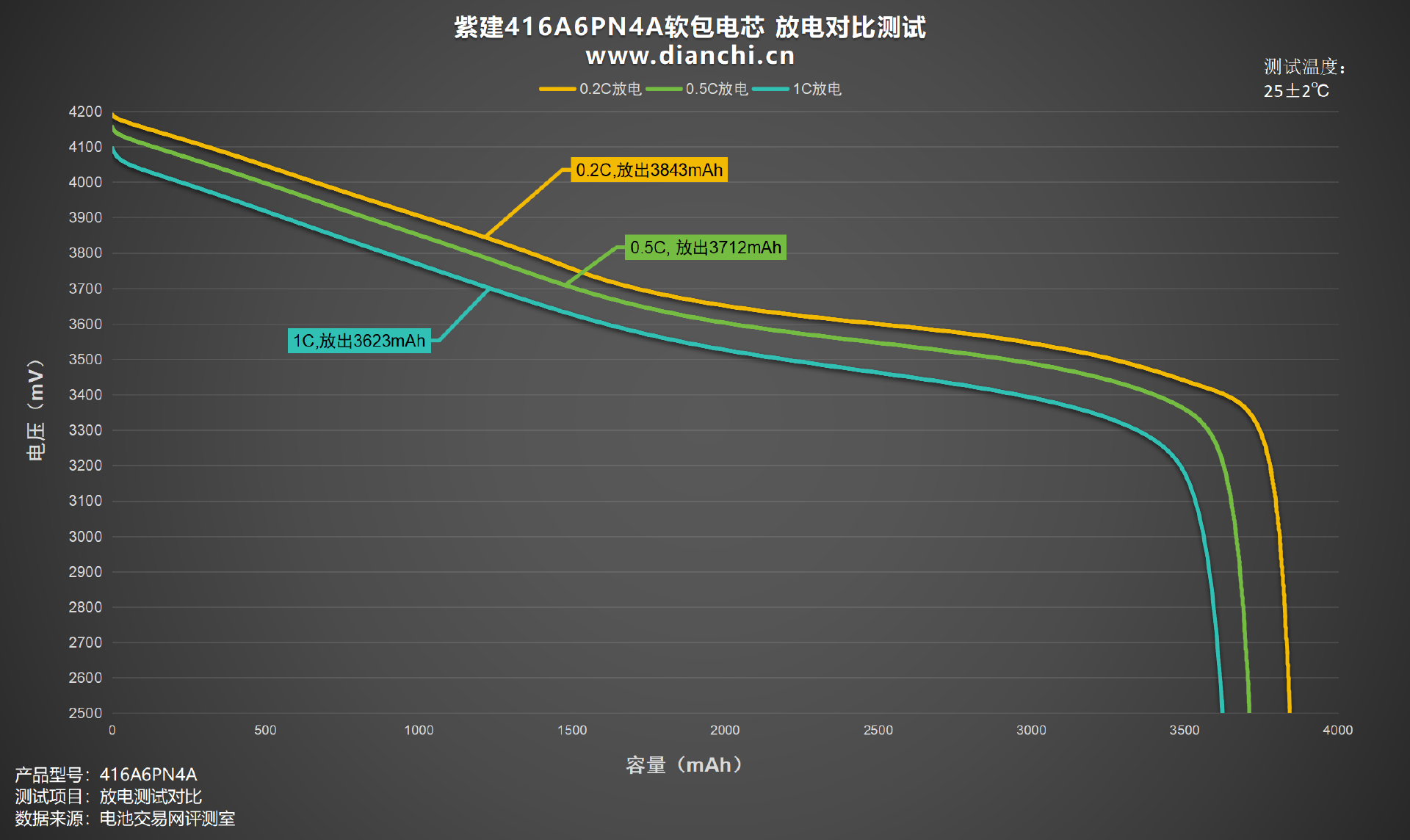

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量3843mAh，放出容量最低的是 1C放电档位放出容量3623mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

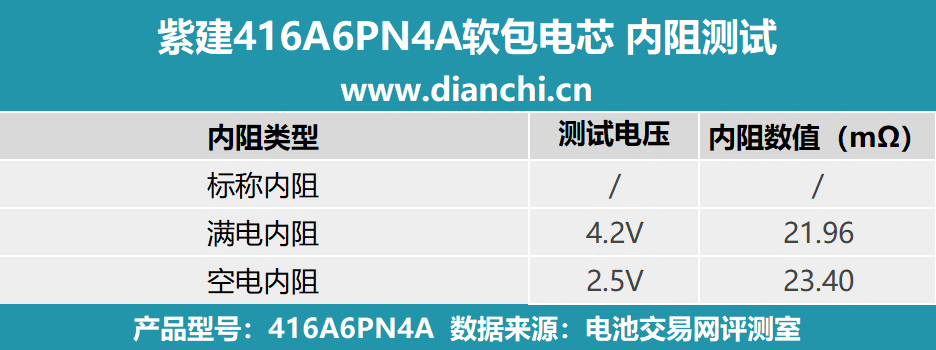

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，紫建416A6PN4A软包电芯标称内阻未知。

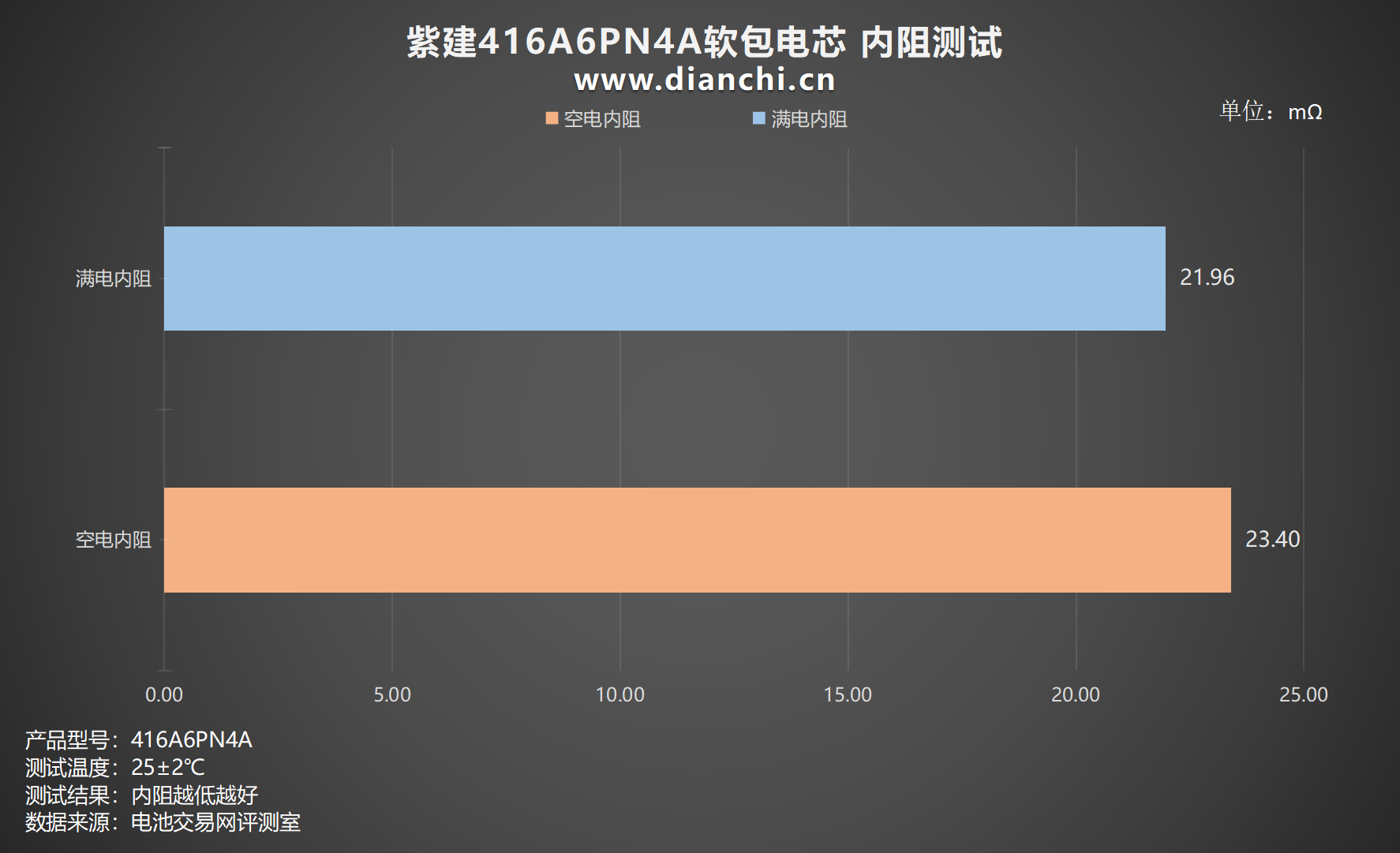

绘制出柱状图，可以看到 4.2V满电内阻为 21.96mΩ，2.5V空电内阻为 23.4mΩ。

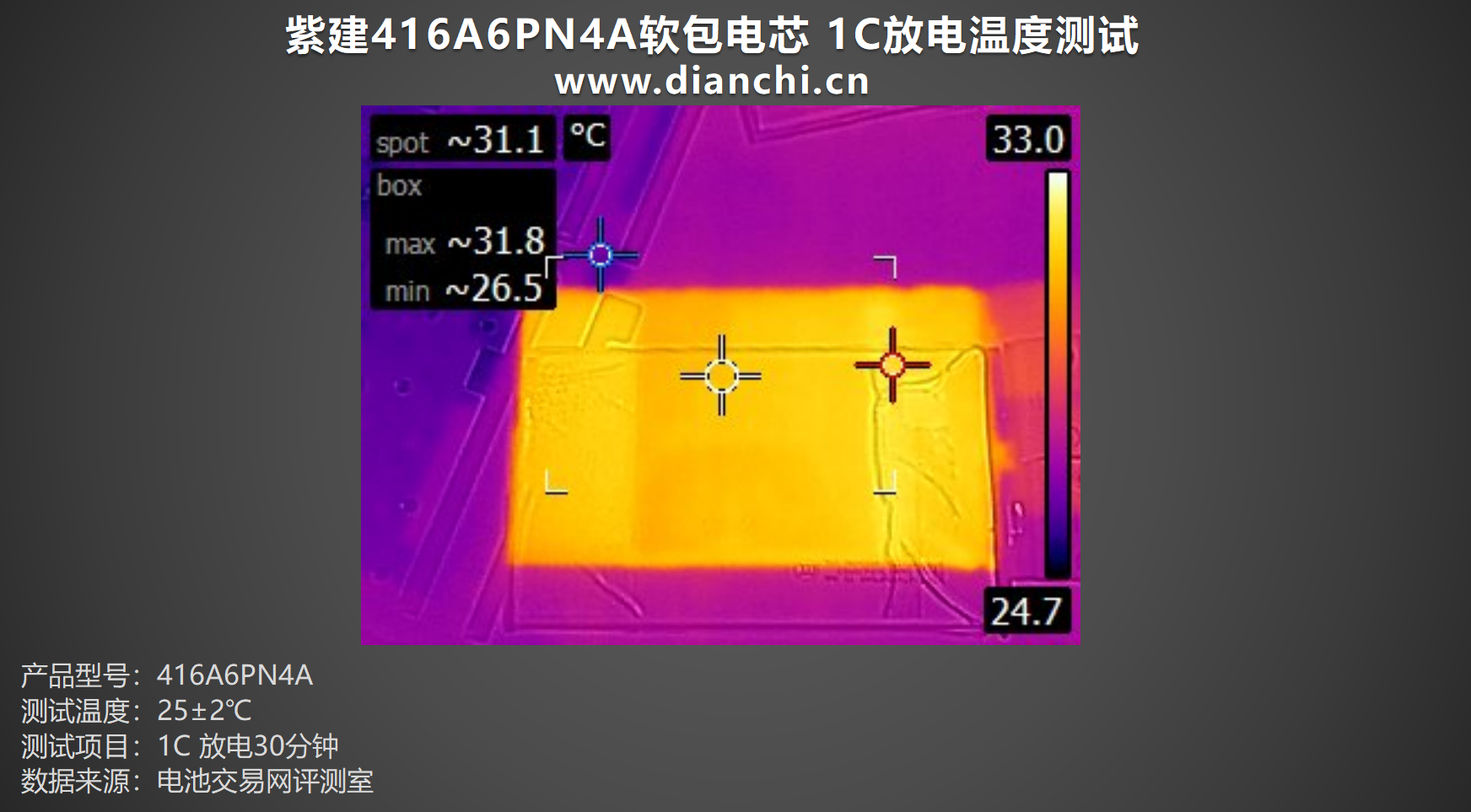

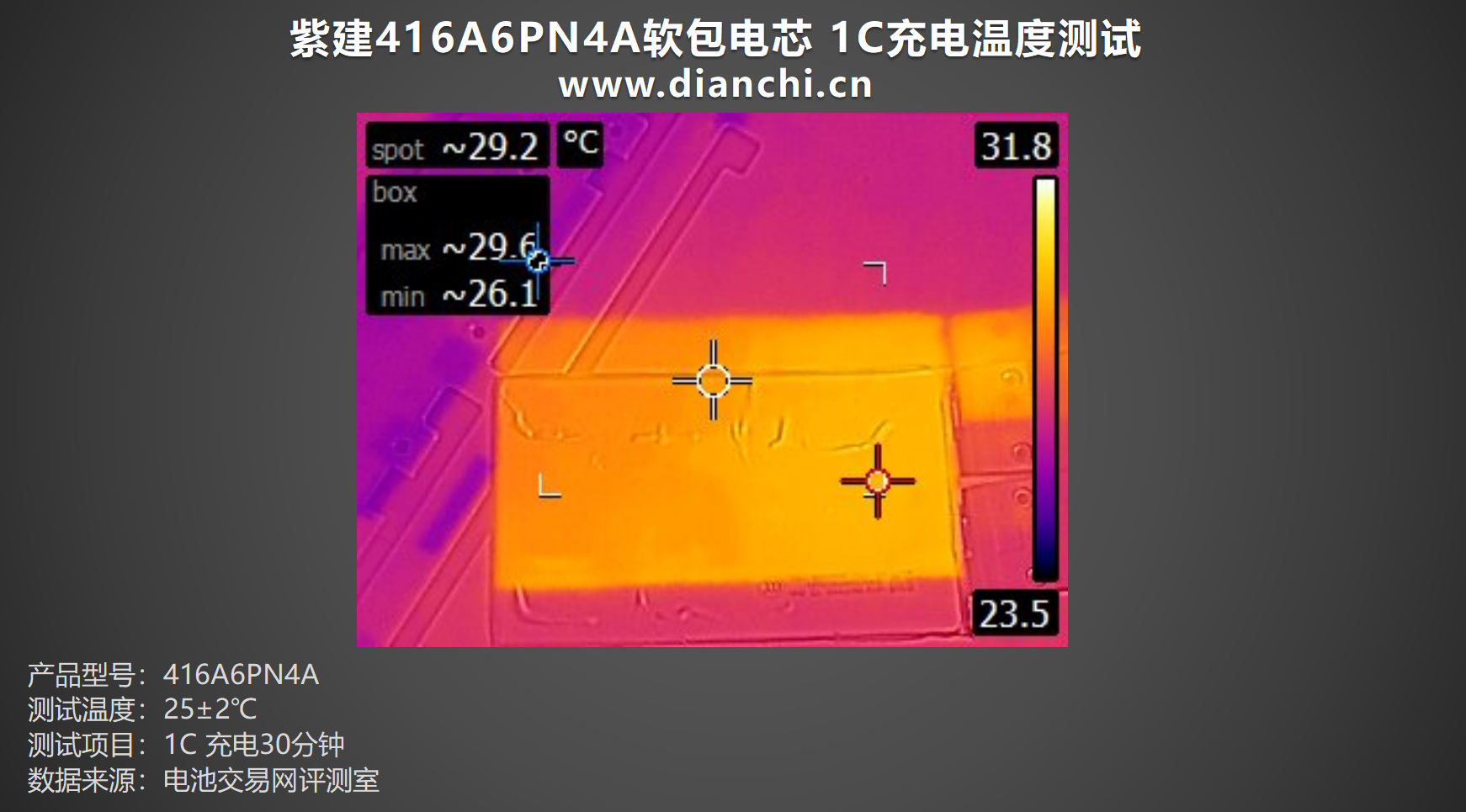

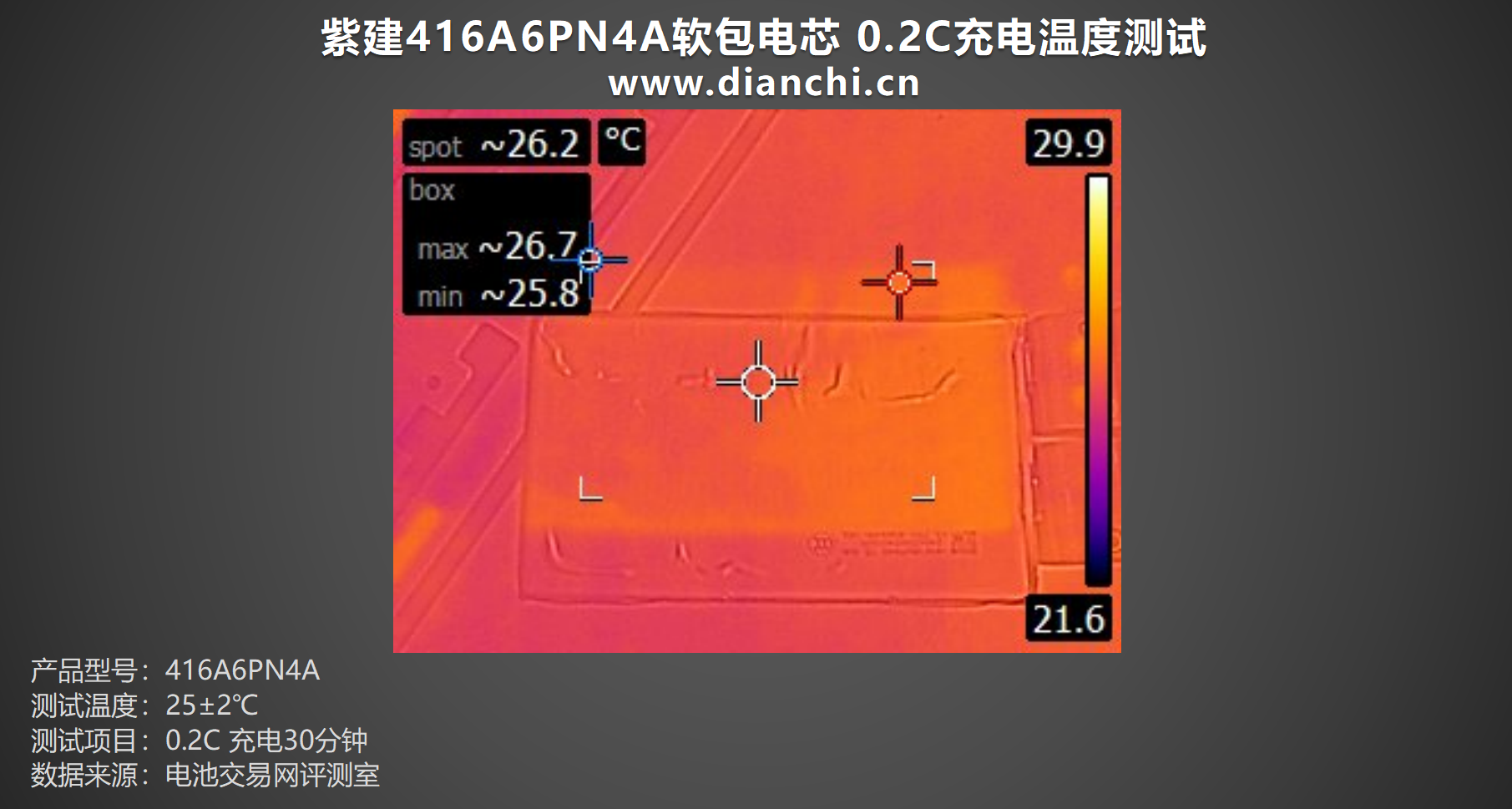

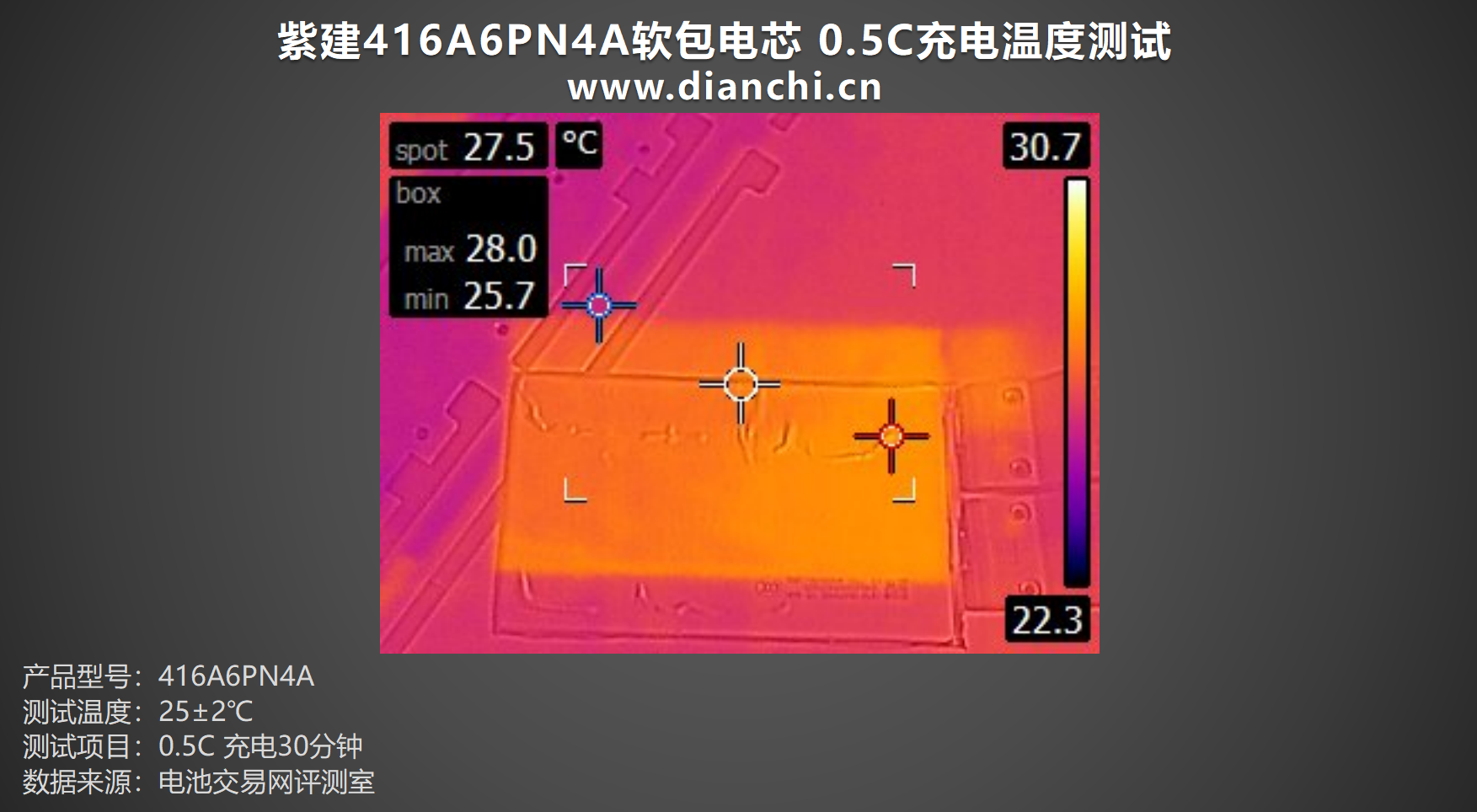

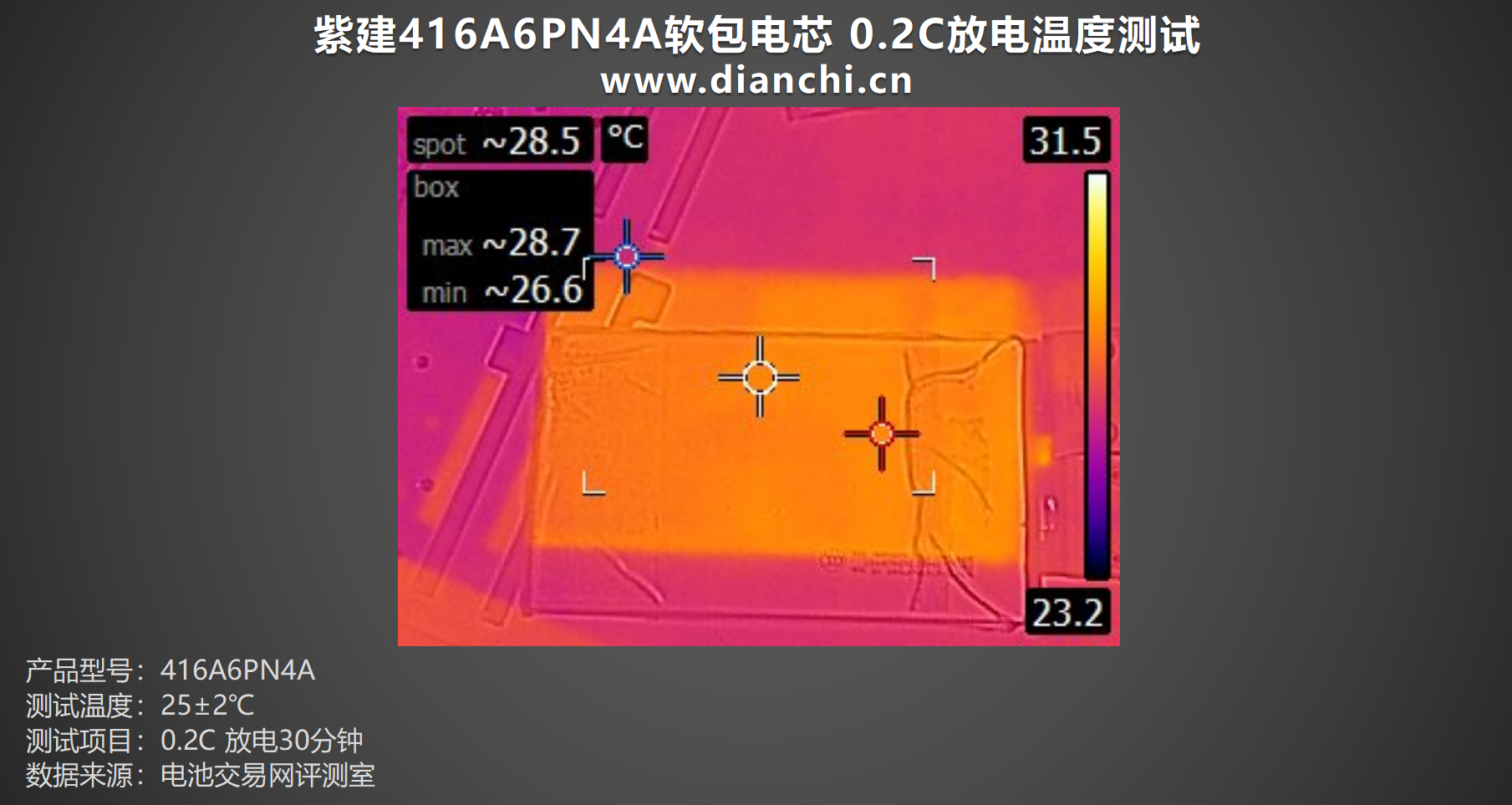

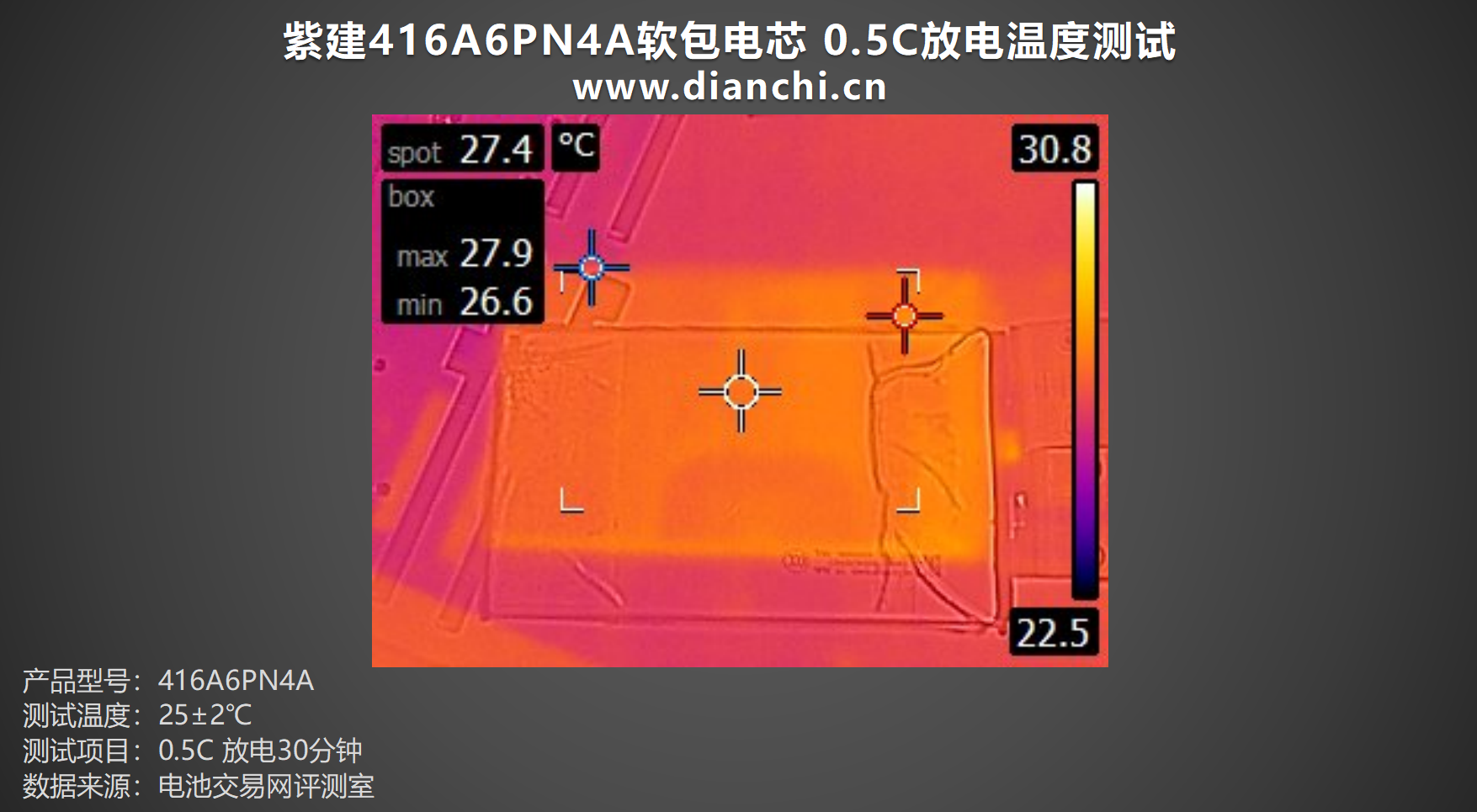

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
