前言
DEWALT得伟是世界知名的电动工具品牌，以其坚固耐用、功力强劲、精确度高和性能可靠的特性著称。其黄/黑色调的品牌标志，代表着坚韧和信誉。
此前，电池交易网给大家拆解了得伟的一个充电套装，由转换器和电池包两部分组成，其中电池包容量为2Ah。近期，电池交易网又得到了一个5Ah的得伟电池包。
拆解后发现，电池包内有10节18650高倍率电池，5S2P构成电池组，电芯型号 INR18650-25R，来自三星 SDI，标称容量2500mAh，最大放电电流20A（8C）。通过TI德州仪器的BQ7718芯片进行电池保护。下面一起来看看套装的内部结构和用料。
得伟5AH电动工具电池包外观
按照惯例，先来看下这个电池包的外观。

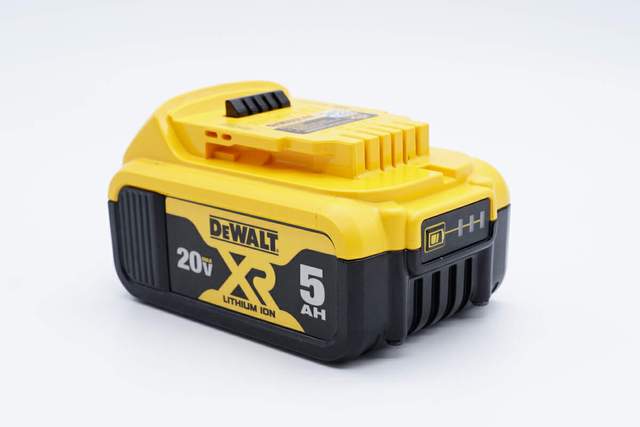

得伟5AH电动工具电池包采用黄黑拼色设计，整体造型如同大型工程机械车。外壳采用高温阻燃PC材料，线条硬朗，过渡光滑圆润，给人厚重凝实质感。

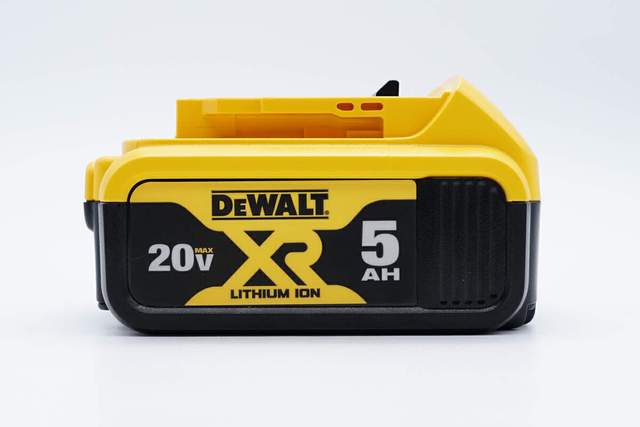

侧面可见得伟的“DEWALT”logo，和“LITHIUM”的锂电池英文标识，电池包前后端标注了“20V 2AH”的规格参数，末端镂刻竖条纹增加摩擦，方便持握。

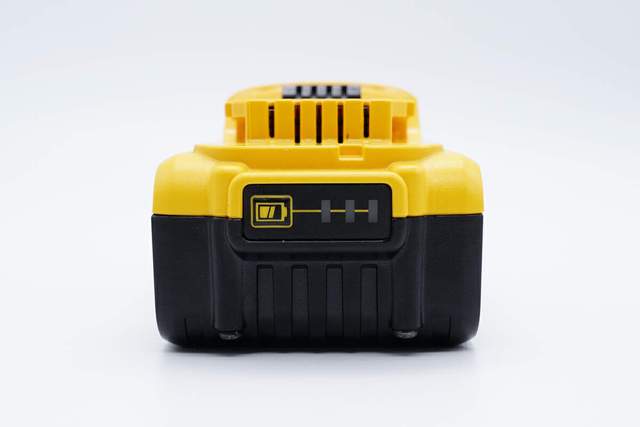

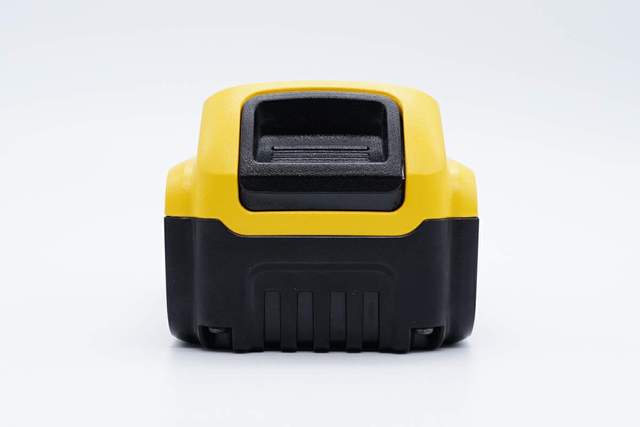

电池包后端装配灯柱可显示剩余电量。
前端可见黑色按压式开关，下压按钮可以松开卡扣，可分离电池包和取电工具。

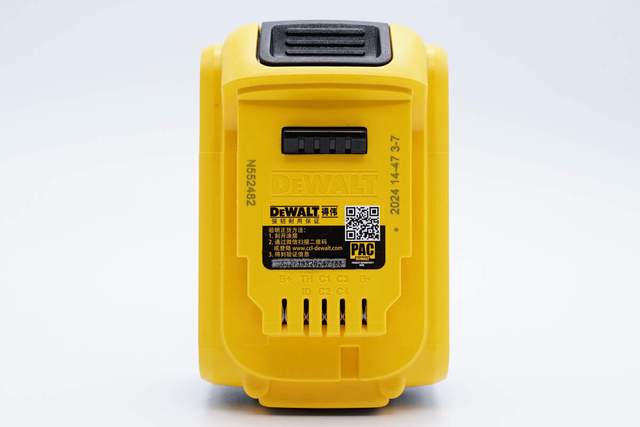

电池包顶部主要是充电插座和卡扣，中间一张贴纸印有产品防伪码和防伪方式。

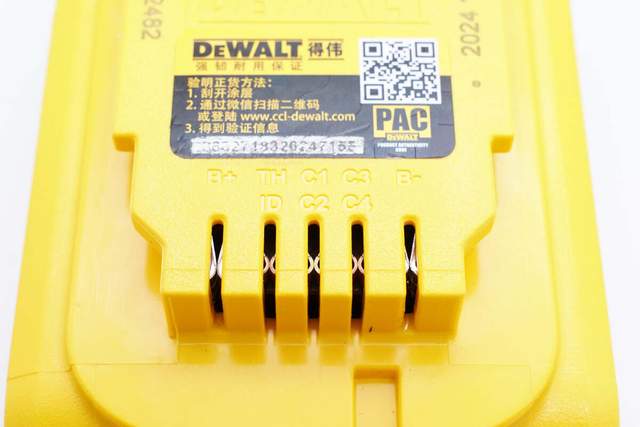

电池包插座特写，输出插座为内凹设计，防止接触金属物体导致短路。插座的不同插孔上刻有说明标识。

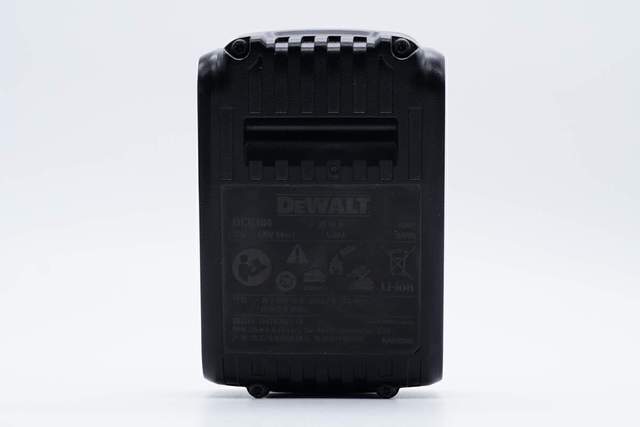

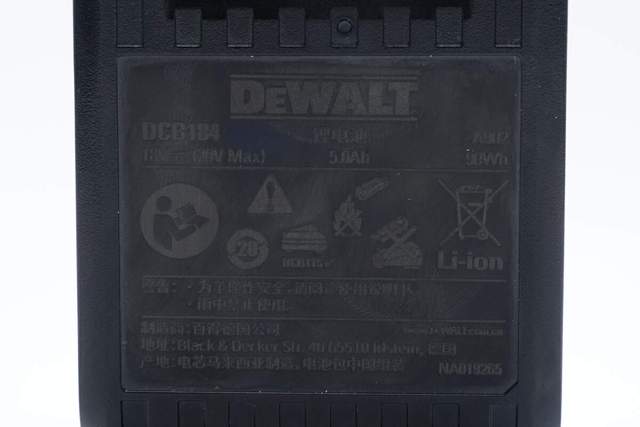

再看下底部，电池包底部有产品参数信息和安全标识等信息，边缘同样有凹槽增加摩擦力。
电池包参数信息一览：
DCB184 锂电池 A902
18V（20V Max） 6.0Ah 90Wh

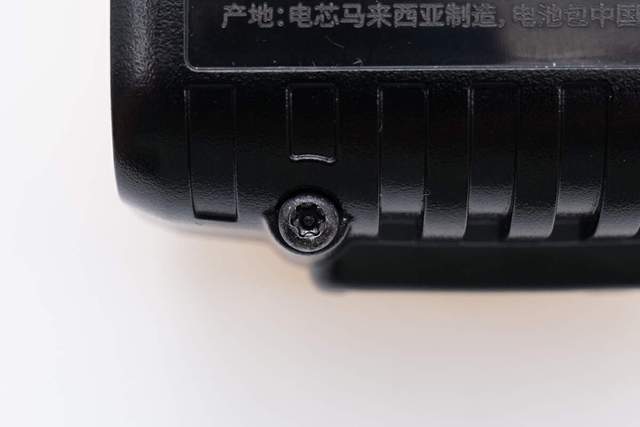

用于固定外壳顶盖和底座的螺丝特写。

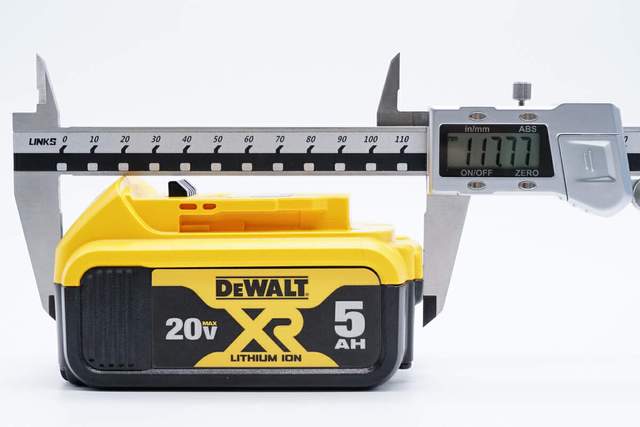

测得得伟5AH电动工具电池包长度为119.04mm。

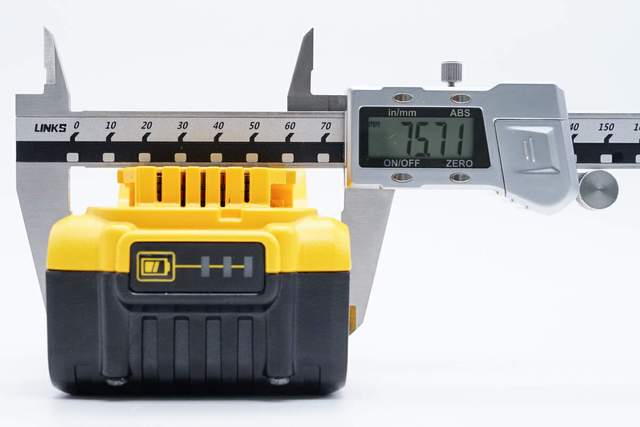

宽度为75.71mm。

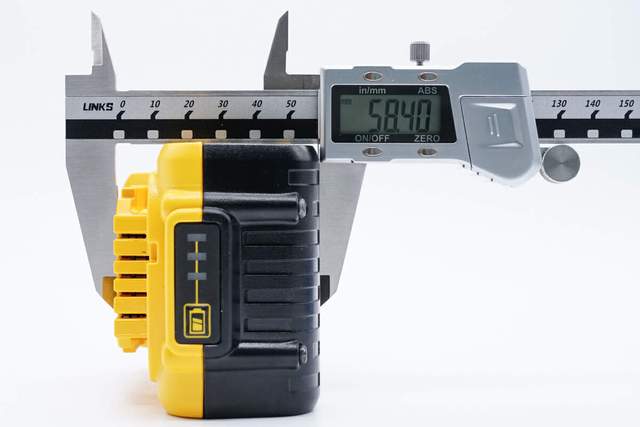

厚度为58.40mm。

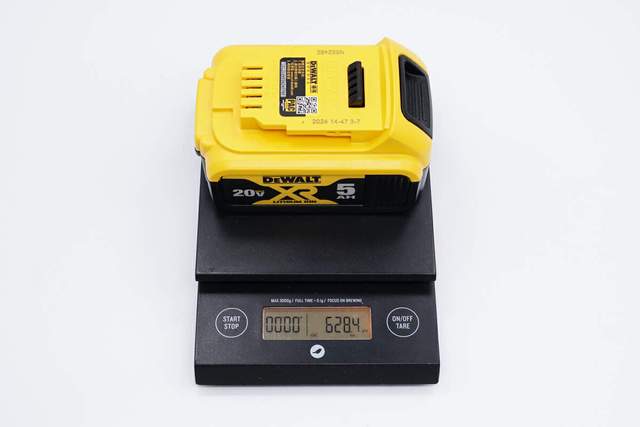

测得得伟充电套装重量为628.4g。

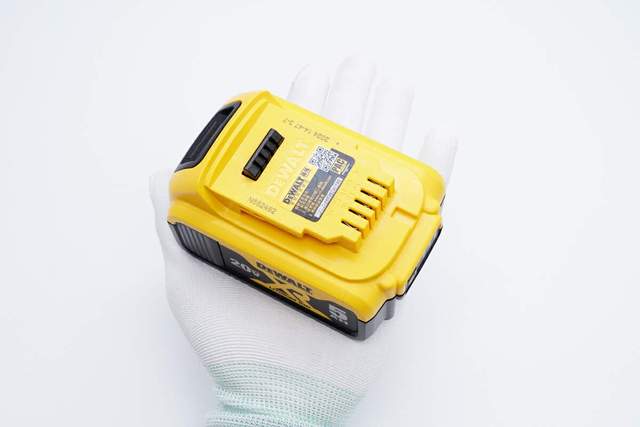

产品拿在手上的大小直观感受。
得伟5AH电动工具电池包拆解
接下来看看得伟5AH电动工具电池包的内部结构和用料。
将电池包顶盖的四枚螺丝取下，开始对电池包进行拆解。

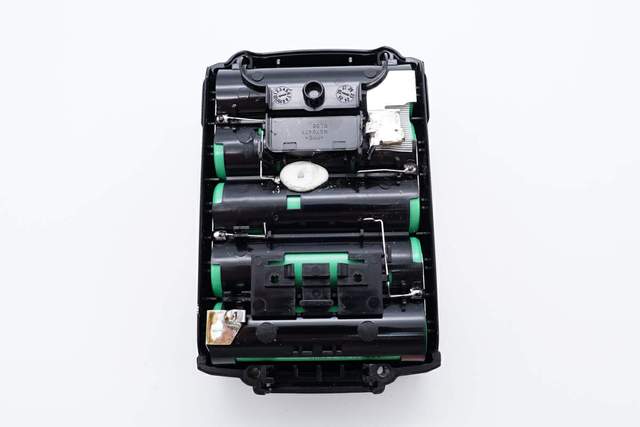

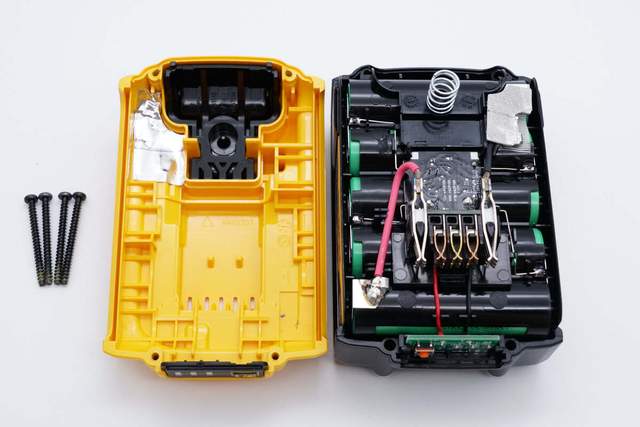

电池包内部按钮锁定结构特写。

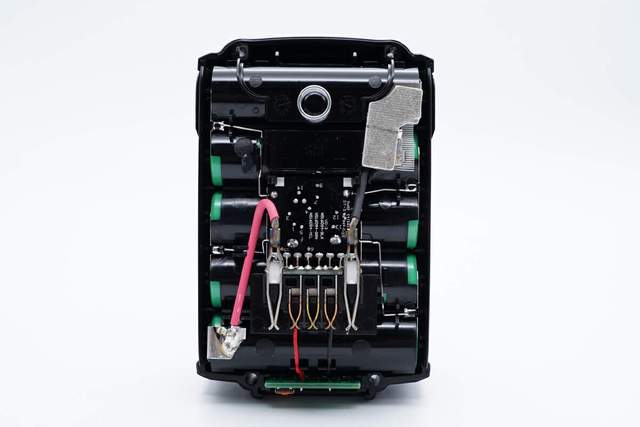

PCBA模块顶部一览，通过焊接连接到电池组，电池组采用塑料支架绝缘固定。

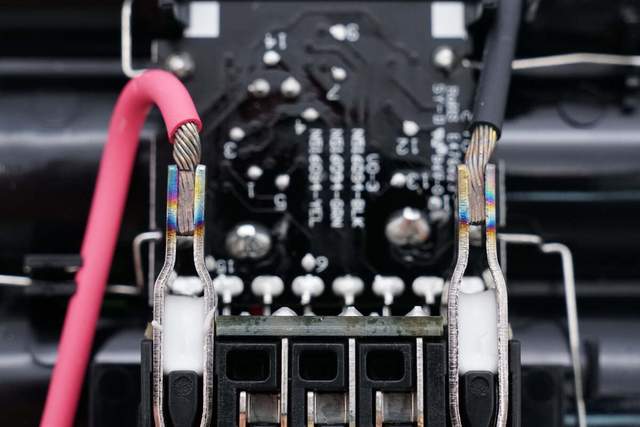

电池组输出导线在PCBA模块上的焊点特写。

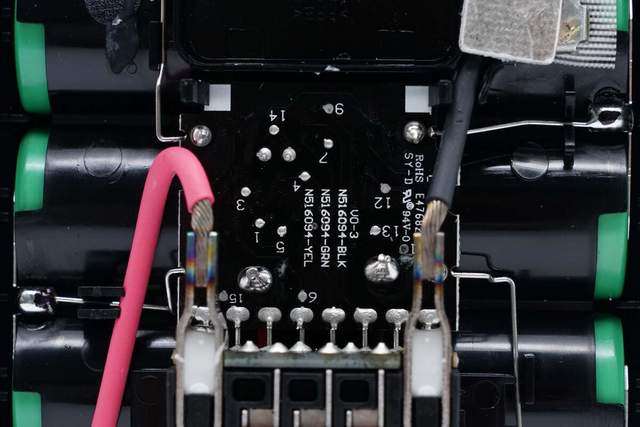

正负极导线通过插座夹片，输送电能。

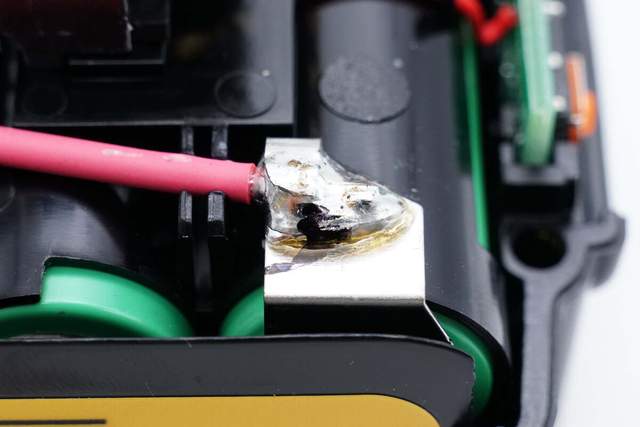

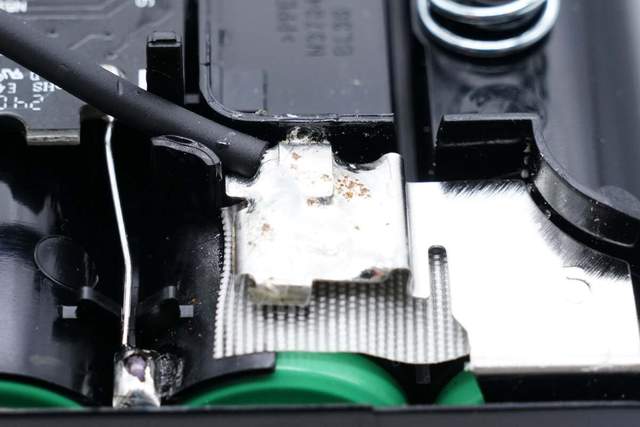

正极导线在焊接在电池的极耳处的焊点。

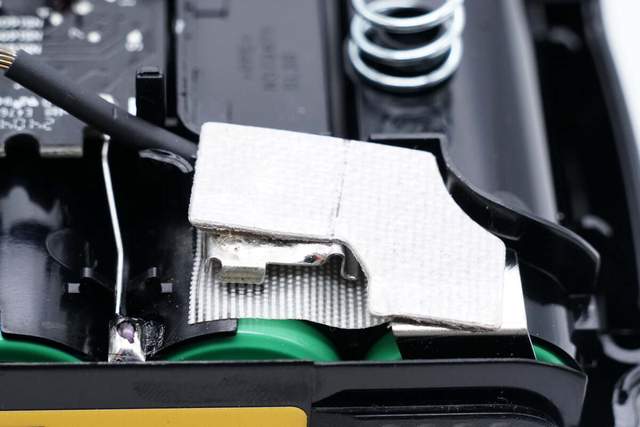

负极导线的焊点被绝缘夹片包裹。
掀掉绝缘夹片，负极导线焊点特写。
拆出PCBA模块，剩余的部分为电池组模块，被塑料支架包裹住，与PCBA模块连接处打胶加固。

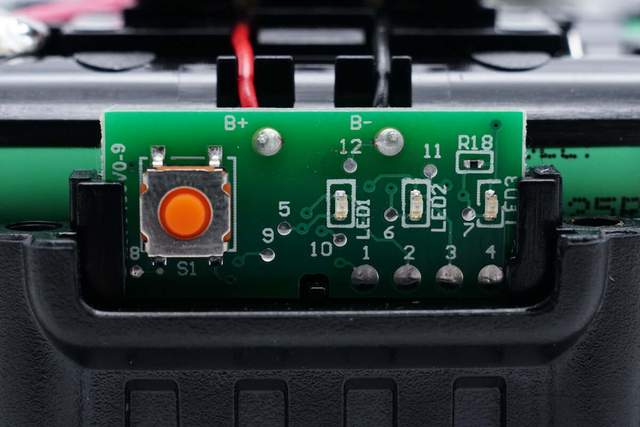

接下来看一下屏幕控制模块，左侧是橙色电源按钮，右侧三个LED灯柱。

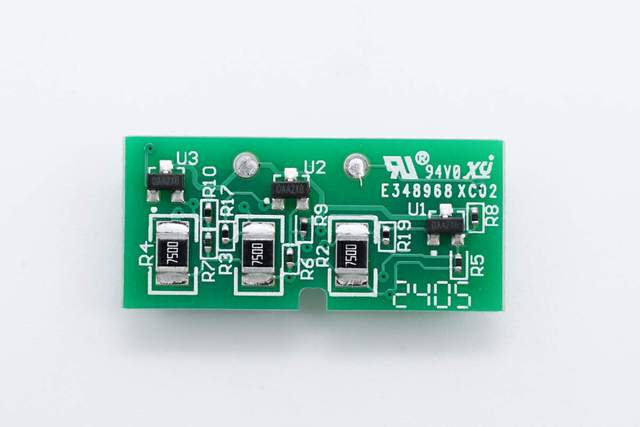

另一面可见三个75mΩ取样电阻，以及三颗三极管，没有核心器件。

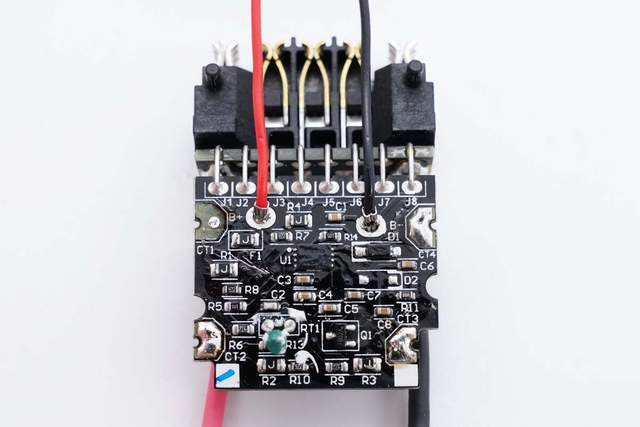

PCBA结构一览，

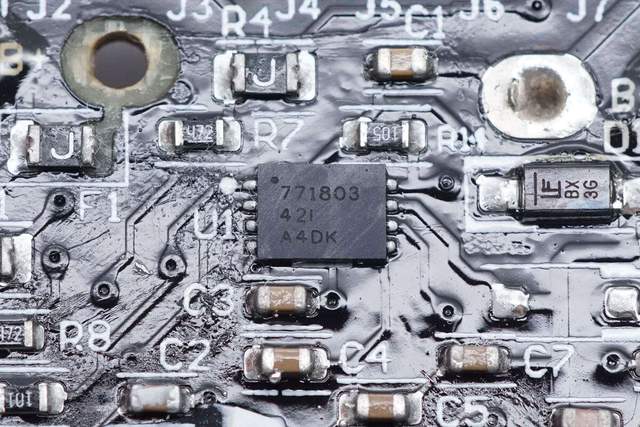

电池组保护芯片特写，来自TI德州仪器，型号BQ7718，采用8-Pin PDSO封装。BQ7718xy 系列产品可提供适用于锂离子电池组系统的过压监视器和保护器。独立监控每节电池是否具有过压
状态。为了实现更快速的产品线测试，BQ7718xy 器件可提供延迟时间大幅减少的客户测试模式 (CTM)。
在 BQ7718xy 器件中，当检测到任意电池上存在过压状态时，即会启动内部延迟计时器。在延迟计时器超时时，输出被触发进入其工作状态（根据配置的不同为高电平或低电平）。

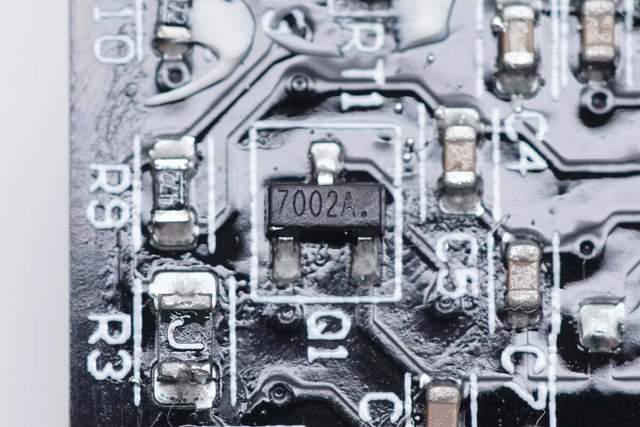

7002A小MOS管特写。

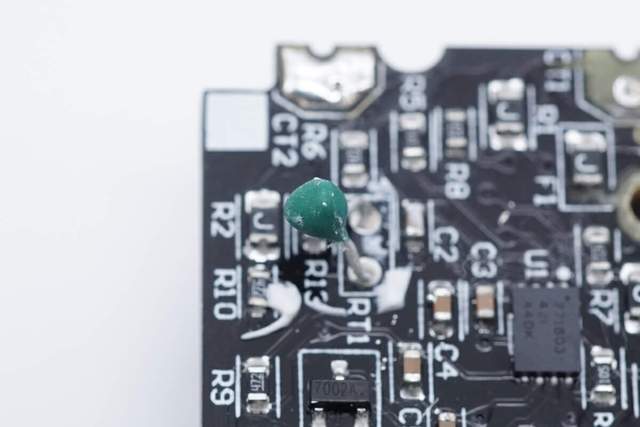

检测温度的NTC热敏电阻特写。

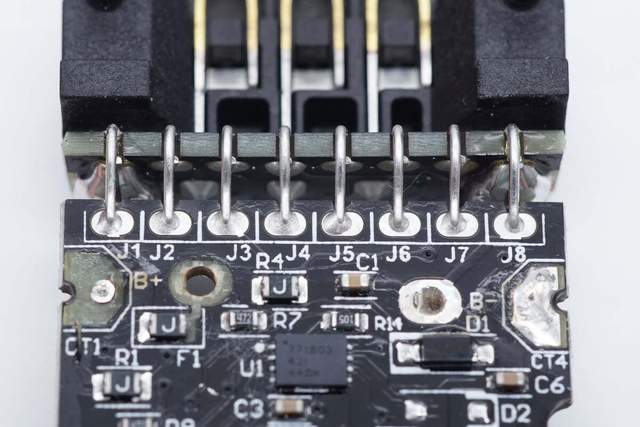

连接电池包插座的排针焊点特写。

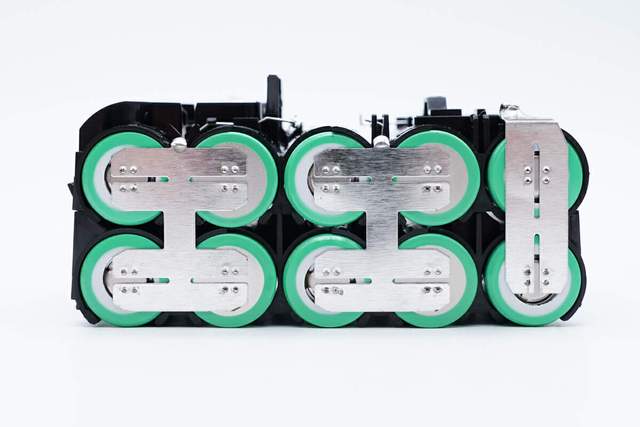

电池组极耳用镍片点焊在一起，5串2并而成。
从电池组顶面看，电池被塑料支架隔离架开，可以更好散热和缓冲减震。

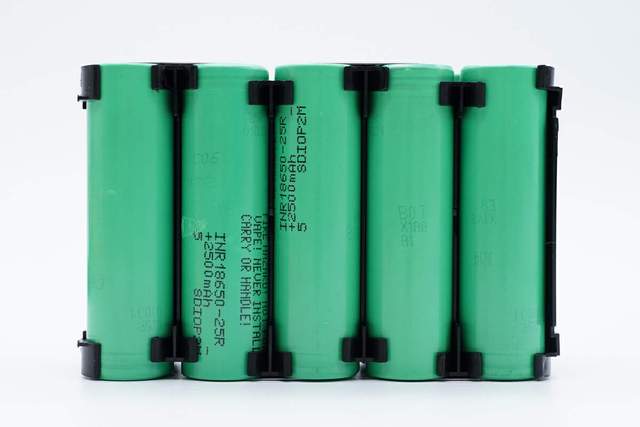

将电池组支架拆开，取出电芯。

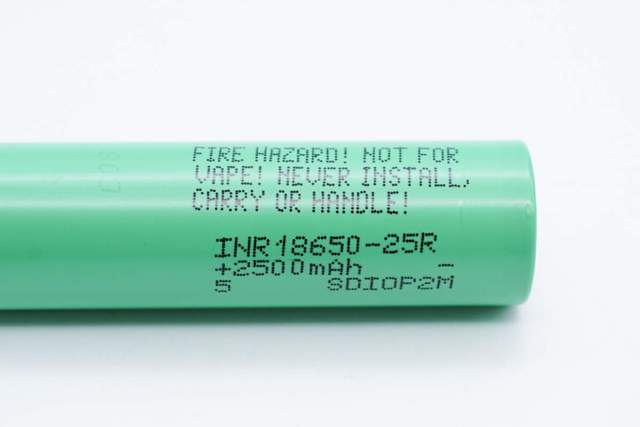

电池喷码特写，电芯型号INR18650-25R，来自三星 SDI，标称容量2500mAh。喷码上面还有电芯使用警告：不要将电芯投掷火源内，电芯用完后要放置专门的电池回收箱内，不可乱丢。

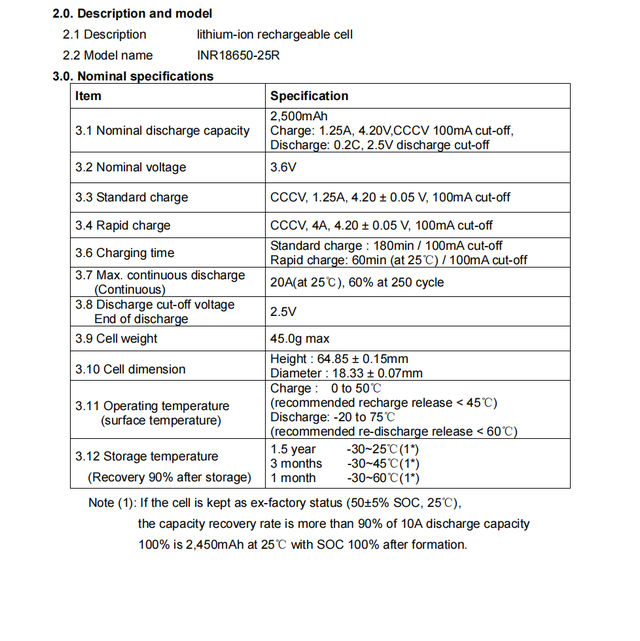

INR18650-25R，标称电压3.6V，标准容量2500mA，充电截至电压4.2V，放电终止电压2.5V，标准充电电流1.25A（0.5C），最大充电电流4A（1.6C），最大放电电流20A（8C），内阻≤18mΩ，重量45g，工作温度-20~75℃，循环寿命达250次。

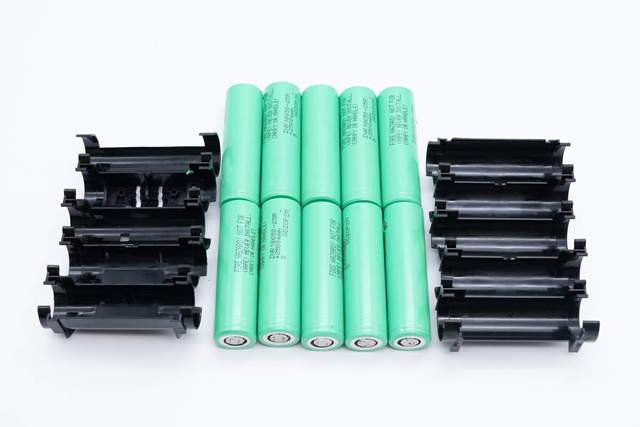

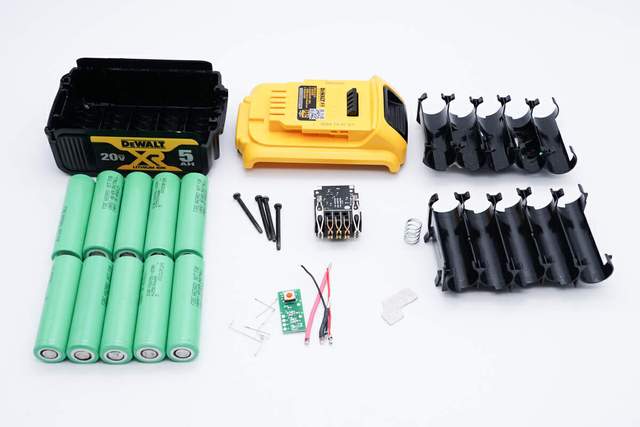

全部拆解完毕，来张全家福。
电池交易网总结

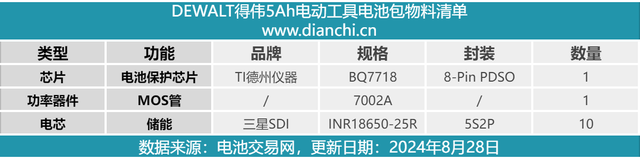

最后附上得伟5AH电动工具电池包核心器件取料清单，方便大家查阅。
得伟5AH电动工具电池包采用黑黄拼色设计，外观大气凝实，通过黑色锁扣连接电动工具，配备夹片式插座进行供电，按压锁扣可分离。电池包标称容量5000mAh，工作电压20V，并配备电源指示灯，显示连接的电池包剩余电量。
其内置三星SDI动力电池，由10节18650电芯5串2并而成，电芯型号 INR18650-25R，来自三星 SDI，标称容量2500mAh，最大放电电流20A（8C）。通过TI德州仪器的BQ7718芯片进行电池保护。套装内部各模块均用螺丝固定，结构可靠，用料扎实。
