前言
充电头网近期拿到了罗马仕一款大容量充电宝，外观为长条状设计，顶部配备数显屏实时显示剩余电量。其配备2C2A的USB口，双C口均支持双向PD 65W快充，双A口支持25W输出，并支持
FCP、SCP、AFC、QC3.0/5等充电协议。
罗马仕27000mAh 移动电源内置三块9000mAh软包电芯串联，电池型号为1260110，额定容量9000mAh。通过赛微CW1244电池保护芯片，搭配两颗来自HRmicro华瑞微的电池保护管进行电池组保护。
移动电源SOC来自水芯电子，型号M12266，其内部集成微处理器，同步升降压控制器，快充协议控制器，电池充放电管理等多个模块。PCBA使用两颗M12266分别控制两个USB-C口和两路升降压电路。下面一起来看下内部情况。
罗马仕27000mAh快充移动电源开箱
按照惯例，先看包装。
罗马仕27000mAh快充移动电源的包装为黄色牛皮纸盒，粘贴印有产品信息的白色贴纸。贴纸正面印有产品模型图，右上角是该产品的品牌英文LOGO“ROMOSS”，型号“PEA27S”和产品名称“65W 快充罗马仕移动电源”，产品容量“27000mAh”。
左下角印有产品的重要性能，右上角表明由“七千猫”出品。
贴纸另一面印有产品参数，以及安规标识和认证标识。
产品参数信息特写，此处先不细述，后面详细描述。
取出包装内所有物品，除移动电源外，另附带C to C充电线、说明书和产品屏激活提示。
附赠的C to C充电线为黑色PC阻燃材质外壳，用带有罗马仕LOGO的粘带束紧。
C to C 充电线端子特写，同样刻有罗马仕英文LOGO和充电标识。
测得线材长度为103.5cm。
线材重量为23.9g。

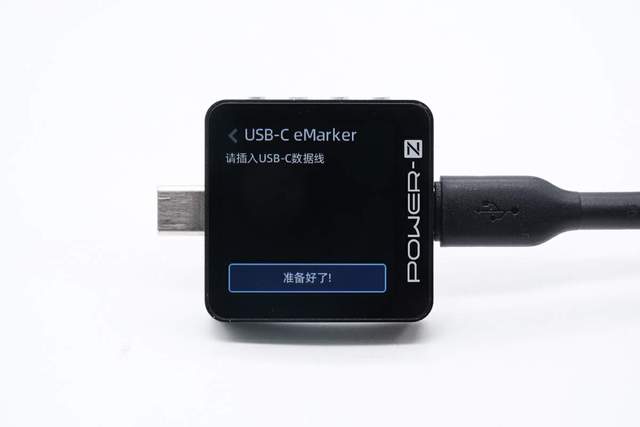

通过POWER-Z KM003C测得线材无E-Marker芯片。
罗马仕65W快充移动电源为黑色长条状设计，整体采用防火阻燃PC材质外壳，表面细纹磨砂处理，手感细腻。
产品正面顶部可见一圆形数显屏，下方印有罗马仕英文LOGO，最下方印有产品核心参数“65W”输出功率和“27000mAh"标称容量。
数显屏工作状态实拍。
背面同样印有罗马仕中英文品牌名，以及七千猫品牌名和LOGO。

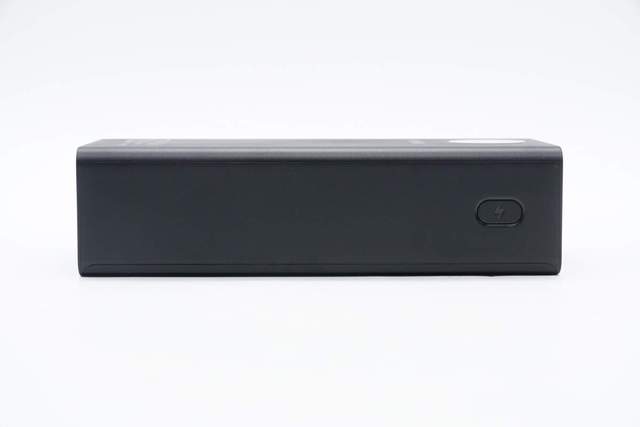

侧面靠数显屏处，设有一黑色电源按键。
电源按键特写，中间有一充电符号指示。
底部印有产品的参数信息、安规标识和认证标识等信息。
参数信息特写：
名称：快充移动电源
型号：PEA27-282
电池种类：可充电锂离子电池
电池额定能量：99.9Wh
电池容量：27000mAh
额定容量：16000mAh（5V/3A）；
USB-C单口输入：5V3A、9V3A、12V3A、15V3A、20V3.25A、65W（MAX）
USB-C单口输出：5V3A、9V3A、12V3A、15V3A、20V3.25A、65W（MAX）
USB-A单口输出：5V3A、9V2A、10V2.25A、12V1.5A；
组合输出：
USB-C+USB-A=45W+20W
USB-C+USB-A1/A2=45W+20W
USB-C+USB-A1+USB-A2=15W
USB-C1+USB-C2+USB-A1+USB-A2=45W+15W
移动电源底部可见两个USB-C接口和两个USB-A接口。
接口特写，2C2A内部皆为紫色胶芯，接口顶部有罗马仕快充接口标识，下面为接口规格参数。
实测机身长度为160.50mm。
宽度约为69.86mm。
厚度约为43.42mm。
测得产品净重约为661.7g。
产品拿在手上的大小直观感受。
通过POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PD3.0、DCP、PPS充电协议。
PDO报文方面，USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位和3.3-21V 3A一组PPS电压档位。
测得USB-C2口支持同样的充电协议。
PDO报文方面，具备同样的电压档位。
通过POWER-Z KM003C测得USB-A1口支持FCP、SCP、AFC、QC3.0/5、DCP、Apple 2.4A充电协议。
测得USB-A2口支持同样的充电协议。
罗马仕27000mAh快充移动电源拆解
接下来我们看看罗马仕27000mAh快充移动电源的内部用料和结构。
沿壳体接缝拆开外壳盖板，上半部分外壳内部为电源PCBA模块，下半部分为电池组。

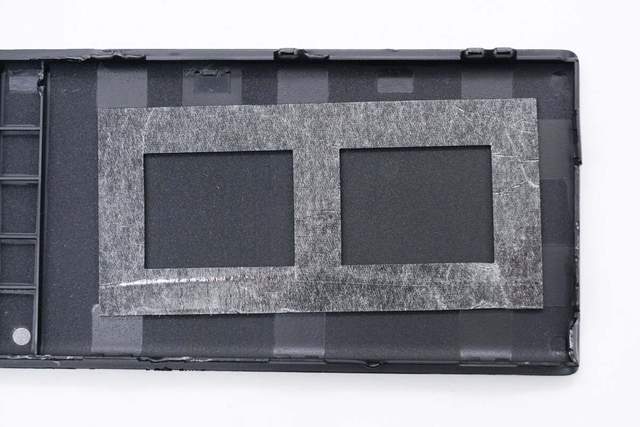

外壳盖板贴有泡棉，用于缓冲保护。
电池组和PCBA模块内部结构一览。
PCBA模块采用螺丝固定，电池组通过导线焊接连接到PCBA模块。
正负极导线焊点特写。
导线另一端焊接连接电池保护板。
用于固定PCBA模块的螺丝特写。
拧下固定螺丝，剪断连接导线，从外壳中拆下PCBA模块。
连接数显屏排线一端插座连在PCBA模块上。
排线插座另一端连接数显屏小板。
数显屏小板用螺丝固定。
将电池组、PCBA模块和数显屏从外壳中拆出。
外壳底座同样粘贴泡棉缓冲保护。
再来看一下电池组模块，电池组侧面粘贴青稞纸绝缘，顶部极耳处焊接电池保护板。
电池组周边还套了一层透明热缩膜，既能绝缘保护，又能束紧电池。
根据电芯喷码信息，电池型号为1260110，表明其厚度为12mm，宽度为60mm，长度为110mm。电芯品牌未知，标称电压3.7V，标称容量9000mAh，截止电压4.2V，标称能量33.3Wh。电芯已通过3C认证。
电芯顶面亦被青稞纸包裹。
掀开青稞纸，露出里面电池保护板。
极耳点焊连接在PCBA模块上。
拆下电池保护板。

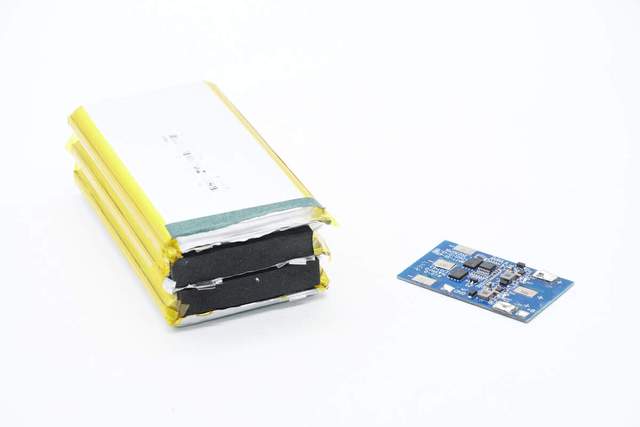

发现电池组由三块软包并联而成，电芯间极耳处还填充泡棉支撑。
电池保护板一览，从左至右，依次可见两颗合金电感，搭配两颗电池均衡芯片。右侧为电池保护芯片搭配两颗电池保护管。
电池保护板背面无信息。
电池组保护芯片采用赛微微电CW1244，是一款3，4串锂电池保护IC，支持磷酸铁锂以及高压平台等多种锂电池保护，支持电池均衡，支持高精度过充电，过放电，过流保护。CW1244还支持电池温度保护、断线保护等功能。封装形式为SSOP16。
两颗电池保护管特写，型号HRT30N03G，来自HRmicro华瑞微，耐压30V，封装方式为DFN5x6_8L。
电池均衡芯片来自钰泰半导体，丝印GS，型号为ETA3000，是一颗基于电感能量转移的锂电池主动平衡芯片，芯片采用钰泰自主的专利技术，不同于传统被动均衡技术，ETA3000采用电感储能，从电压高的电池放电，为电压低的电池充电，由于采用电感主动均衡方式，均衡功率更大，发热也更低，均衡时间大大缩短，均衡电流不受封装散热的限制。
钰泰半导体 ETA3000 资料信息。
使用两颗ETA3000用于3串电池均衡。
两颗1μH合金电感用于电池均衡。
用于电池均衡指示的LED指示灯特写。
PCBA模块左右顶角各有一颗移动电源SOC，下方设有两颗升降压电感，周边四颗滤波电容，以及升降压开关管。最下方两个USB-C接口，一个USB-A接口，和一颗VBUS开关管。
另一面设有六颗升降压开关管，两颗VBUS开关管，主控MCU和一颗热敏电阻。
移动电源SOC特写，型号M12266，来自水芯电子。M12266是一颗多串单路PD3.0移动电源SOC，是专用升降压SOC数字电源芯片，用于USB-C接口快充。芯片内部集成了同步升降压变换器，电池充放电管理模块，显示模块，电量计算模块，提供最大100W输入/输出功率，支持PD3.0、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充协议。封装方式为QFN-48。
M12266内部集成微处理器，同步升降压控制器，快充协议控制器，电池充放电管理模块，LED显示驱动模块，电量计量模块，安全保护模块等功能单元，搭配使用少量的外围元件，即可组成100W多口快充移动电源。
水芯电子 M12266详细资料信息如上。
同步升降压开关管丝印ET3458。
另一颗同步升降压开关管型号相同。
共四颗同型号的升降压开关管组成H桥。

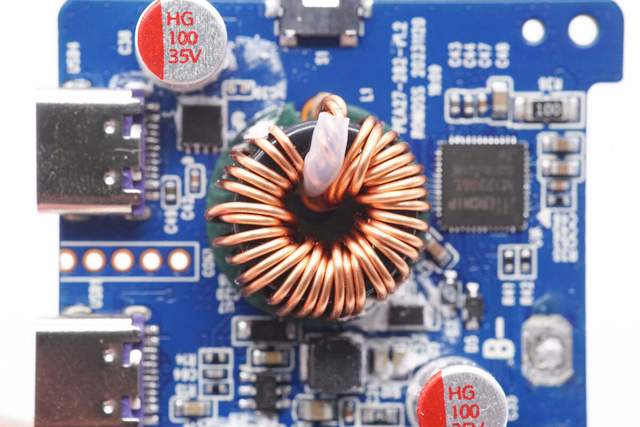

搭配使用的磁环电感特写，为三线并绕，底部设有青稞纸绝缘。
输入端滤波电容规格为100uF 35V。
另一颗移动电源SOC型号相同，此处不再细述。
两颗同步升降压开关管，丝印ET3458。
背面这里还有两颗丝印ET3458的同步升降压开关管，与之前两颗组成H桥。
升降压磁环电感采用三线并绕，底部设有青稞纸绝缘。
输入滤波固态电容规格为100μF35V。
输出滤波电容规格相同。
MCU来自Cmsemicon中微，型号CMS8S6990，是增强型1T 8051 Flash MCU，最快支持48MHz外设运行，24MHz内核运行，工作电压2.1V-5.5V，GPIO最多可达22个。内置2路模拟比较器，2路运算放大器，1路可编程增益放大器。
提供6通道带死区控制的互补型PWM输出 ，最多达22路12位ADC，2个UART, 1个SPI, 1个I2C，工业级标准设计，可工作在-40℃至-105℃，并提供SSOP20、TSSOP20，QFN20，SSOP24及QFN24封装。此处为QFN20。
同步降压芯片来自钰泰半导体，丝印LA，型号为ETA2845，是一颗38V输入，0.4A输出电流的同步降压转换器，芯片内部集成开关管，采用SOT23-6封装。
钰泰半导体 ETA2845 资料信息。
搭配使用的降压电感特写。
稳压芯片来自HOLTEK合泰，型号HT7550-1，输出电压5V，输出电流100mA，采用SOT89封装。
连接LED数码管的插座特写。
NTC热敏电阻特写，用于监测电池温度变化，进行过热保护。
电源按键特写。

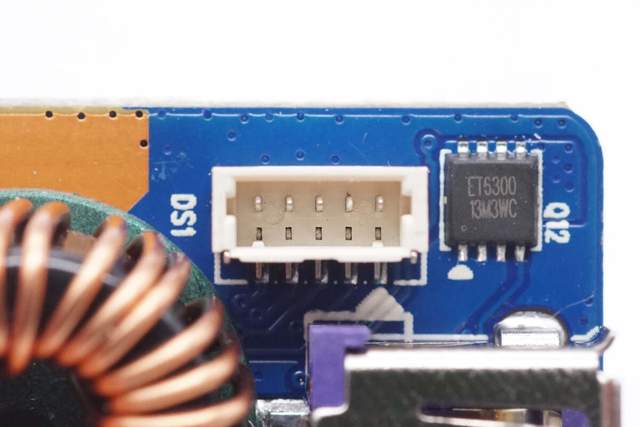

用于USB-C接口的VBUS开关管来自ETERNAL宜源科技，型号ET6300，NMOS，耐压30V，导阻7.9mΩ，采用PDFN3333封装。
另一颗VBUS开关管型号相同。
负责USB-A口的VBUS开关管型号相同。
另一颗VBUS开关管型号相同。
两个USB-C接口特写，过孔焊接固定，紫色胶芯不露铜。
两个USB-A接口特写，紫色胶芯可见四个触点。
LED数码管焊在一块小板上，可显示剩余电量、电流、电压等信息。
小板背面为连接走线。
全部拆解完毕，来张全家福。
充电头网总结
最后附上罗马仕27000mAh 快充移动电源核心器件的物料清单，方便大家查阅。
罗马仕27000mAh 快充移动电源外观大气，手感厚重，配备2C2A的USB接口，支持主流快充协议，其中双C口均支持双向PD 65W快充，双A口支持25W输出。其内置的三块9000mAh软包电芯，标称9000mAh，标称能量33.3Wh。三块并联使得移动电源的容量达到了27000mAh，续航能力惊人，能给普通5000mAh的手机充满5次以上。
充电头网通过拆解发现，移动电源解决方案采用了两颗水芯M12266芯片，M12266是一颗高集成度移动电源SOC，内部集成微处理器，同步升降压控制器，快充协议控制器，电池充放电管理等多个模块。电池保护芯片来自赛微，型号CW1244，为电池组提供多种保护。
此外，PCBA模块多处打胶加固，接缝处加铜露锡。此外电池组周边青稞纸绝缘、线圈及盖板等多处粘贴细海绵缓冲保护，整体做工精细，安全防护也十分到位。
