充电头网近期拿到了大疆一款移动电源，该电源通体黑色，配备一个USB-C接口，支持最高PD 18W 双向输出。表面配备电源指示灯，可实时显示电源电量。

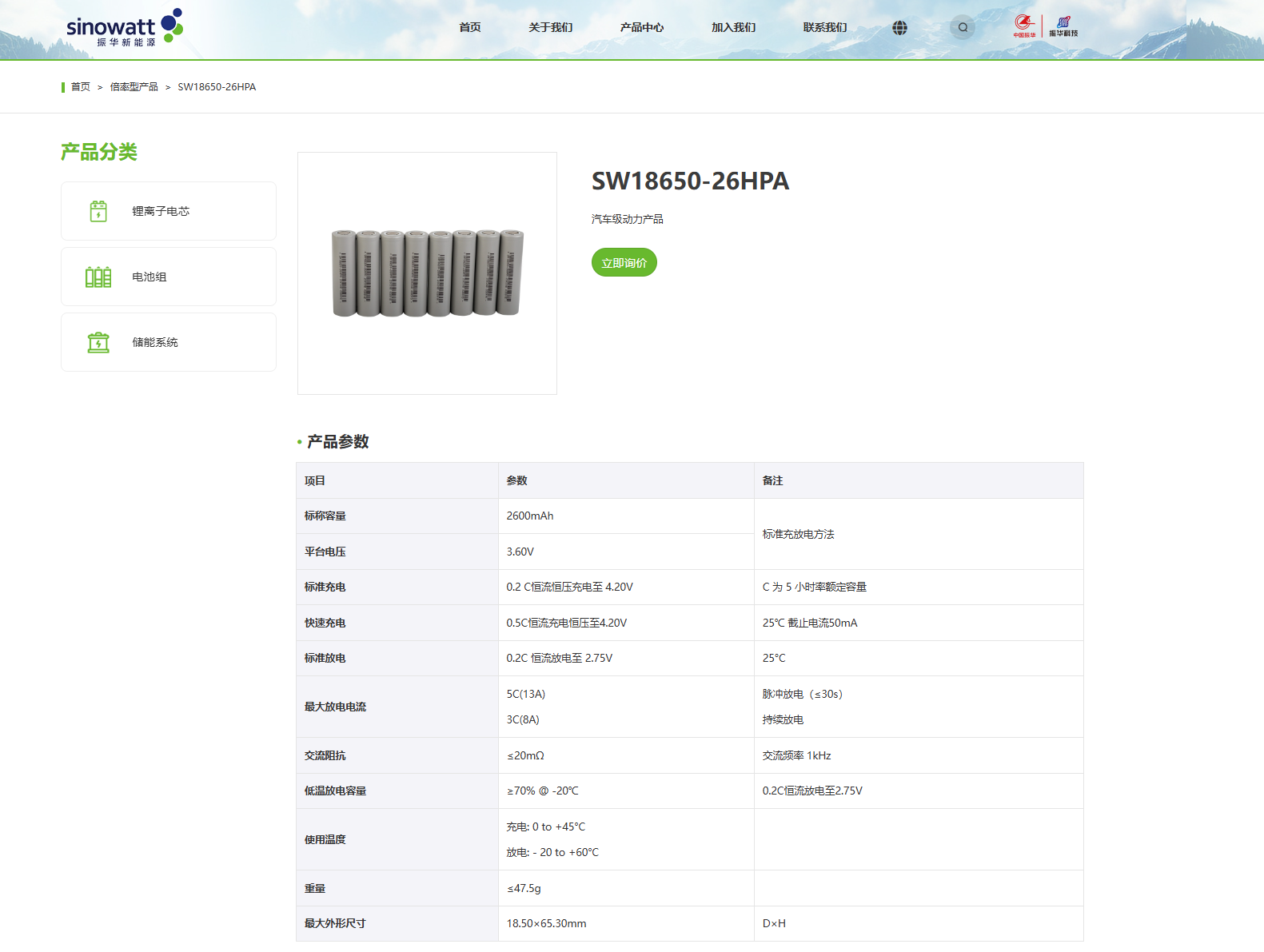

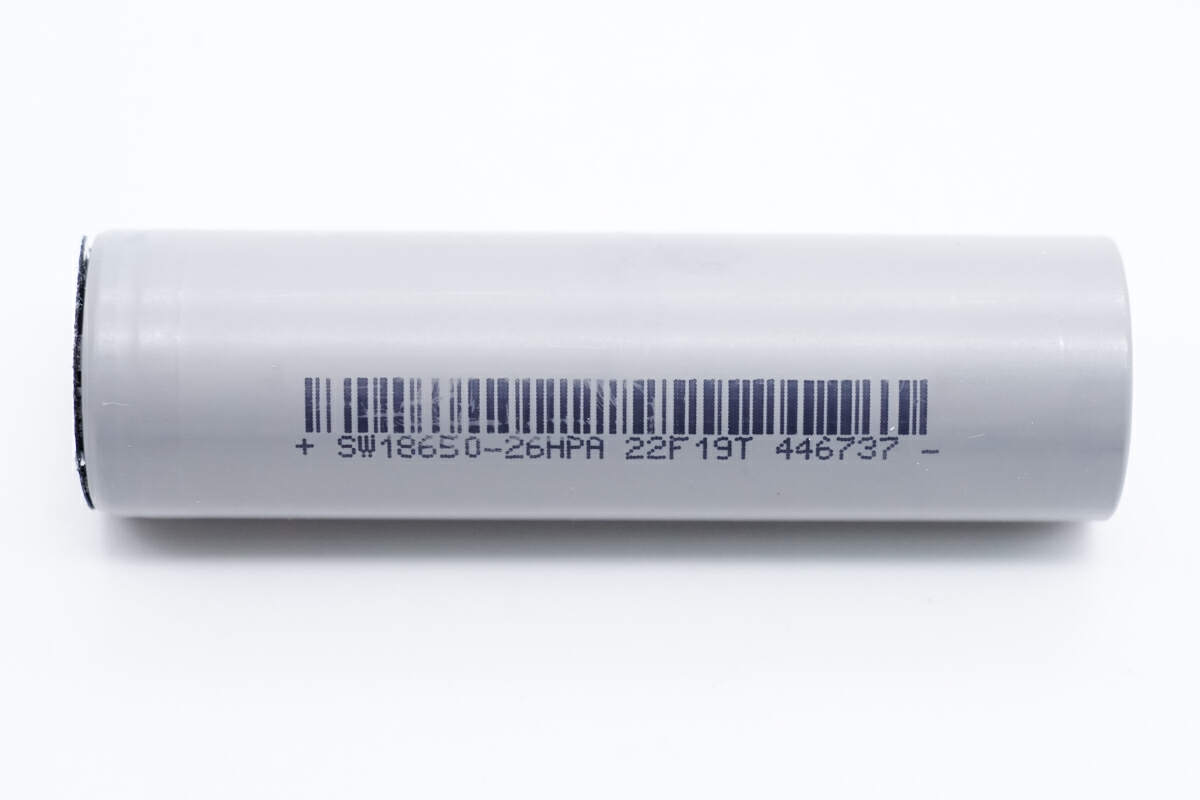

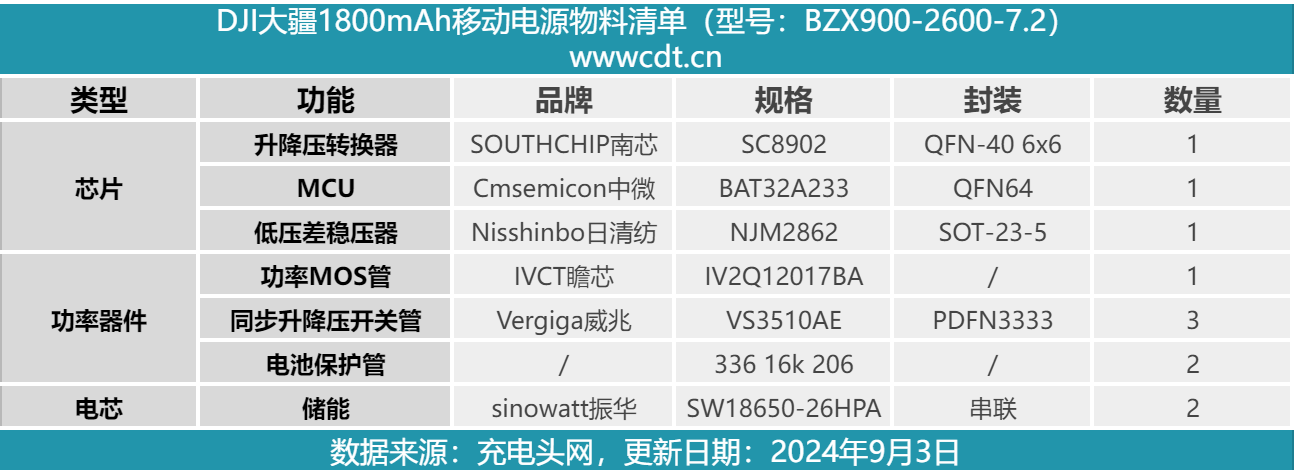

通过拆解发现其内置两节SW18650-26HPA电芯，来自振华新能源，标称容量2600mAh，串联成组。移动电源升降压转换器来自SOUTHCHIP南芯，型号SC8902，是一颗同步buck-boost正向充电，反向放电转化器。电源内部重要器件均打胶保护，表面贴泡棉缓冲，电池组用支架固定保护，整体做工精细。下面来看下产品详情。

DJI大疆移动电源外观

按照惯例，先看产品外观。

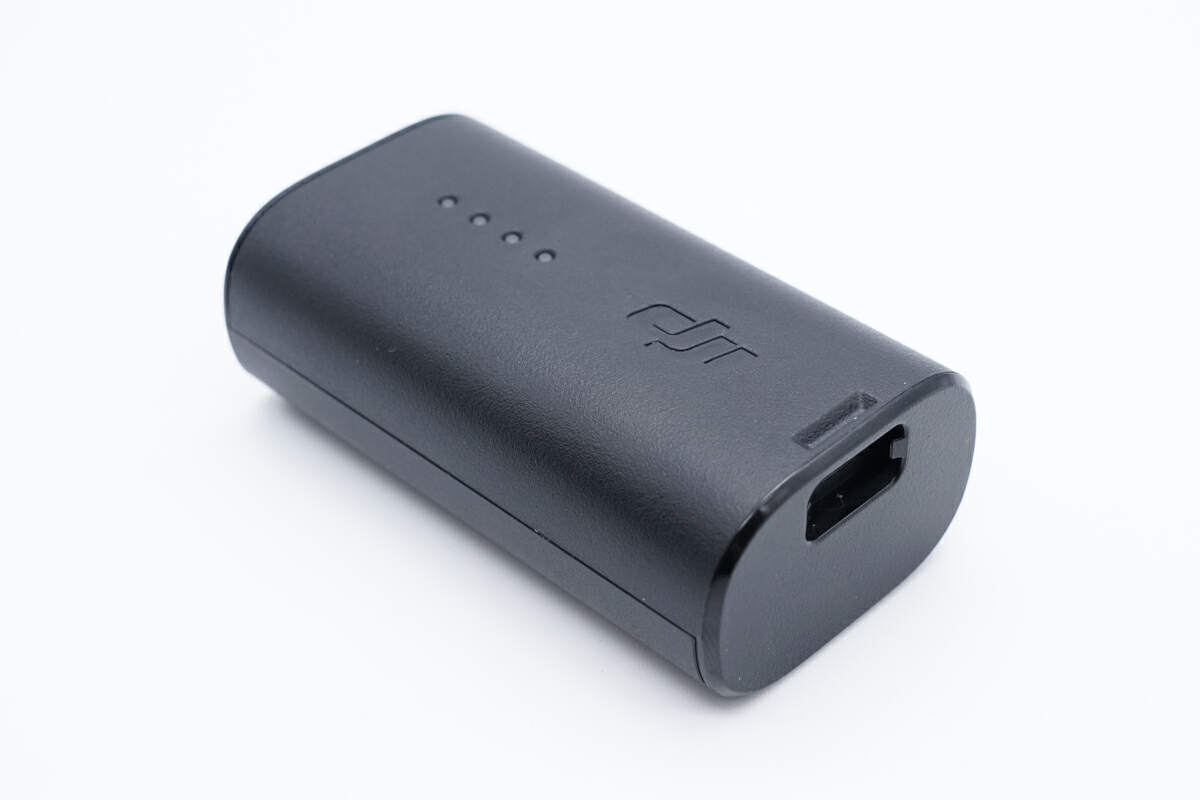

大疆这款移动电源采用黑色圆筒状设计，整体采用防火阻燃PC材质外壳，表面细纹磨砂处理，边缘圆润，手感细腻。

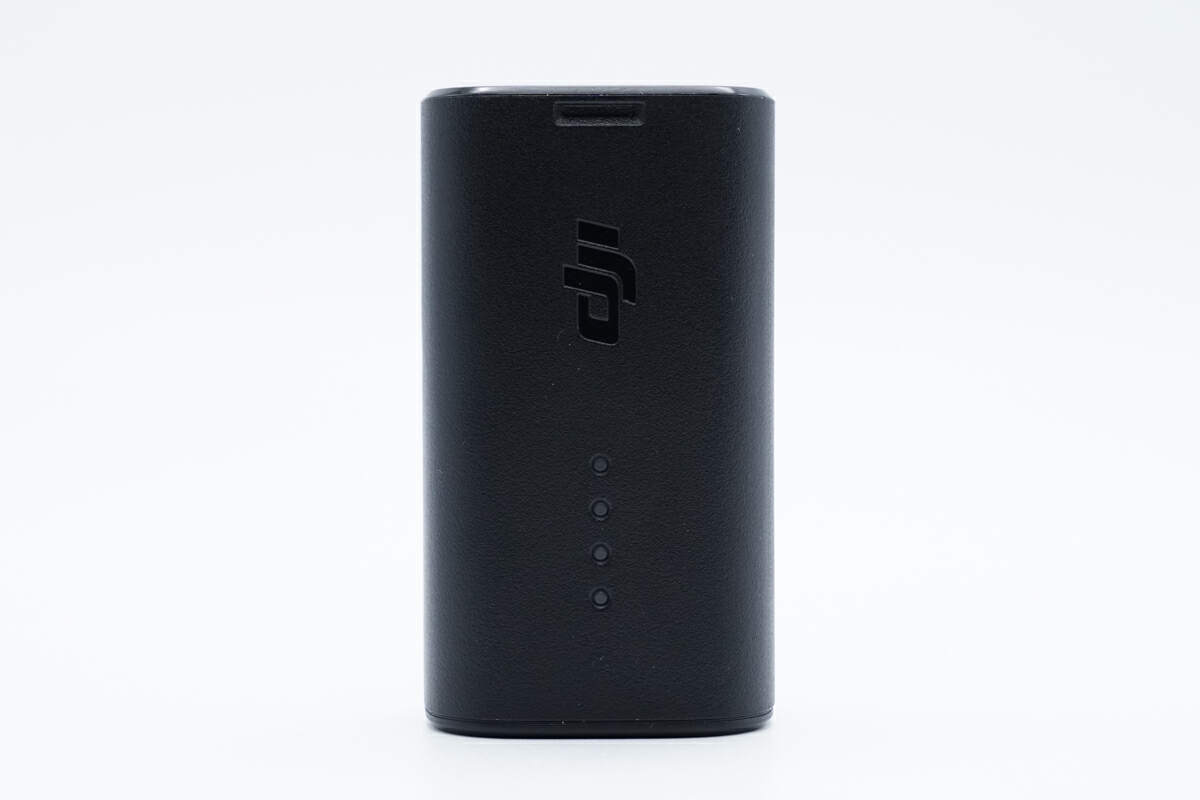

产品正面顶部可见大疆品牌LOGO，下方为一列LED指示灯，可用于显示剩余电量。

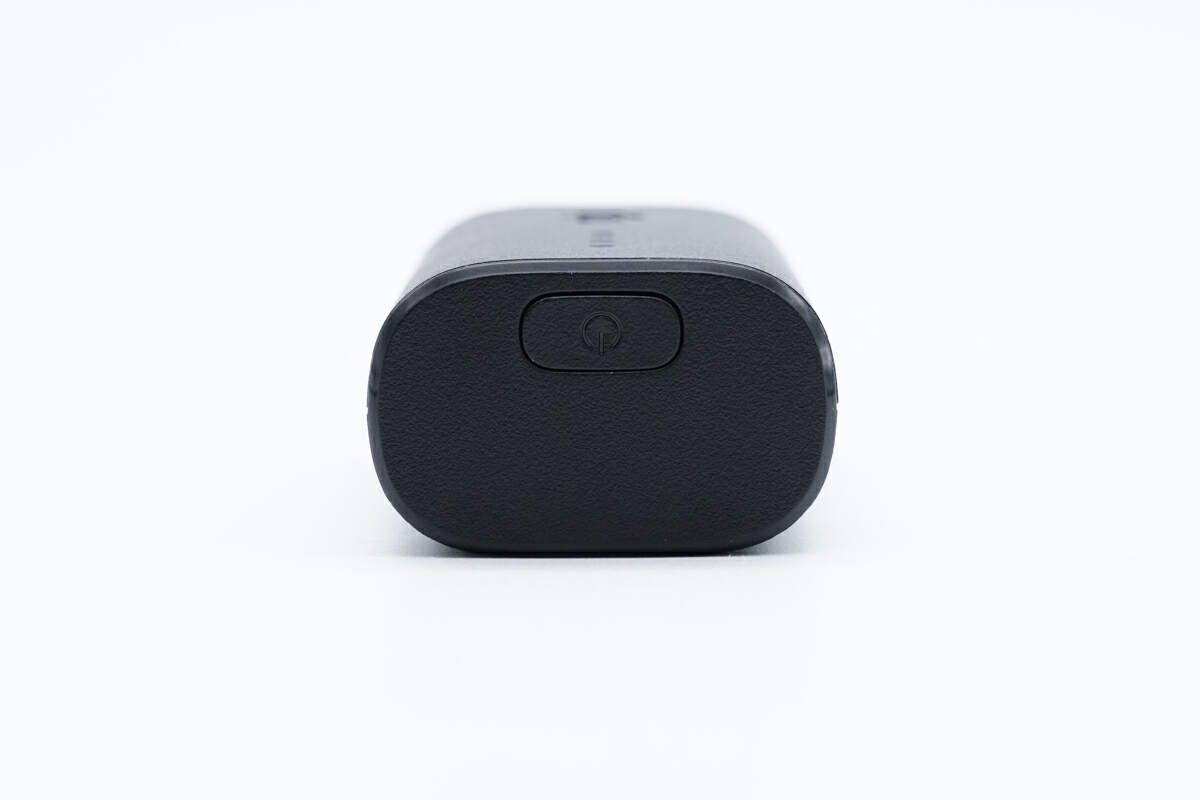

电源底部有一电源按钮。

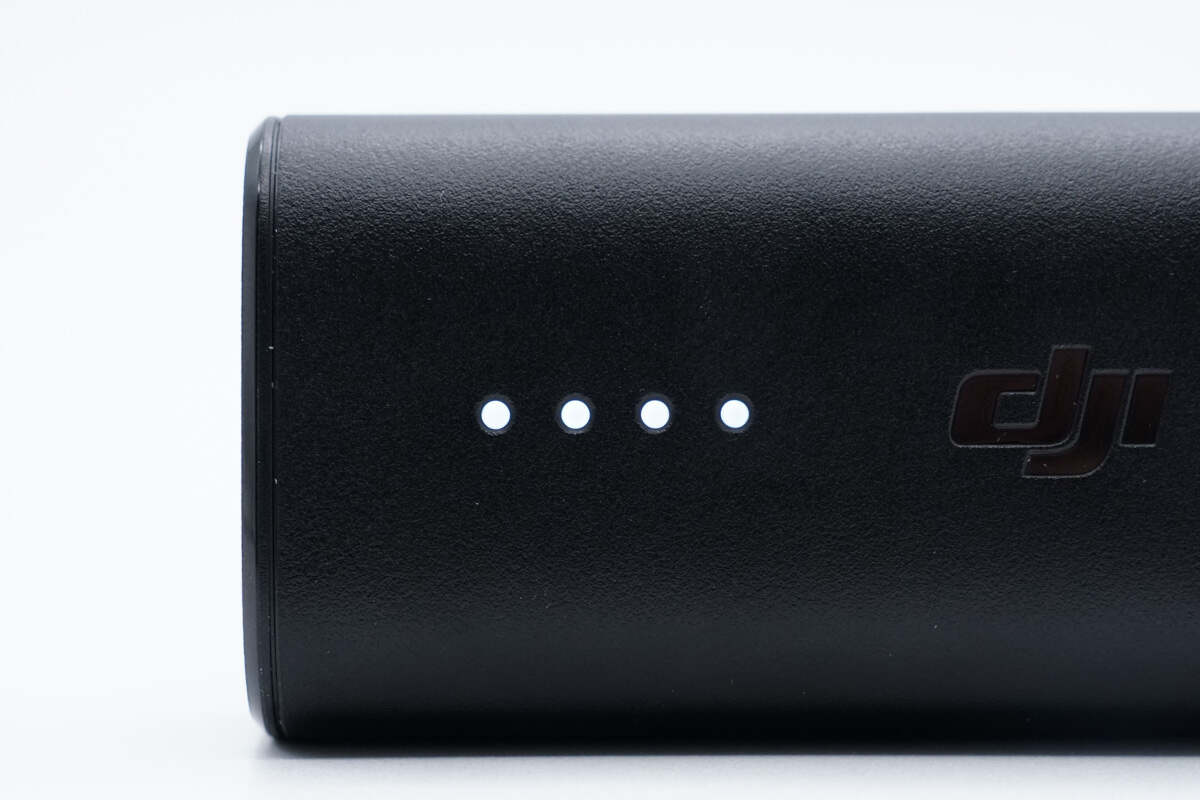

按动电源开关键，电源指示灯工作状态特写。

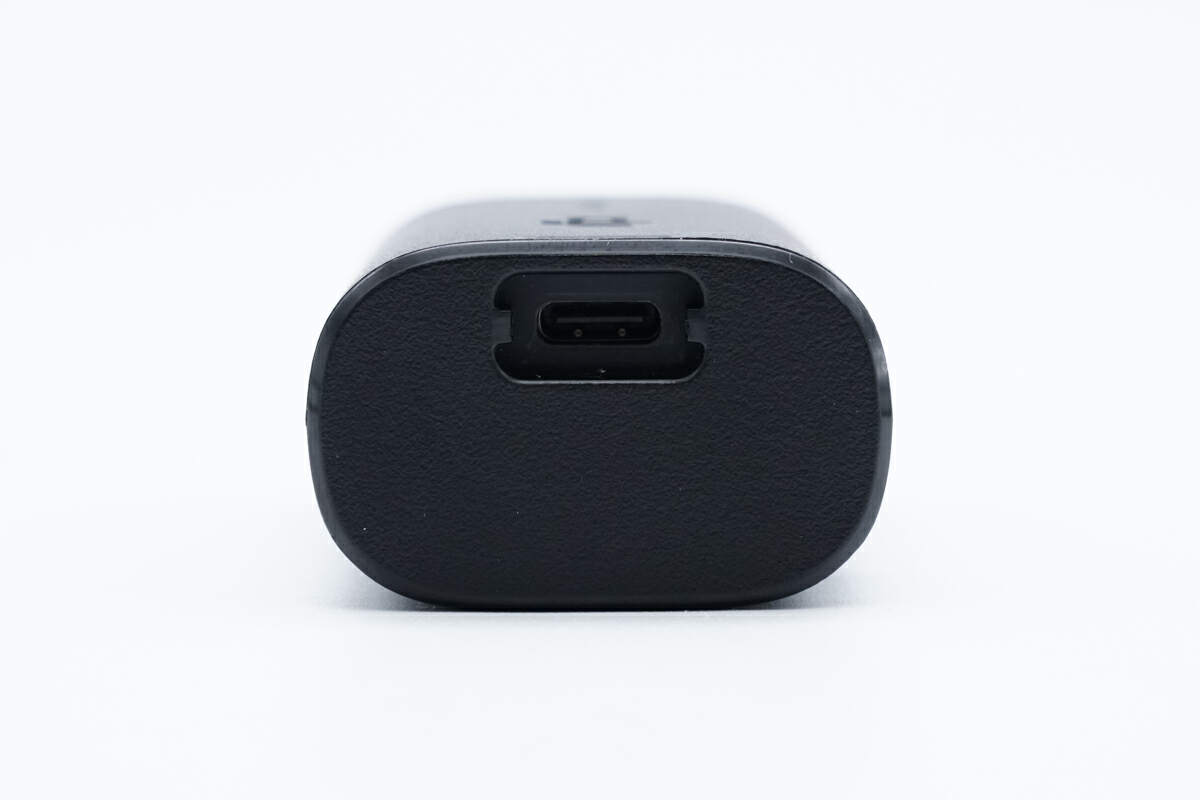

产品顶面有一个USB-C接口。

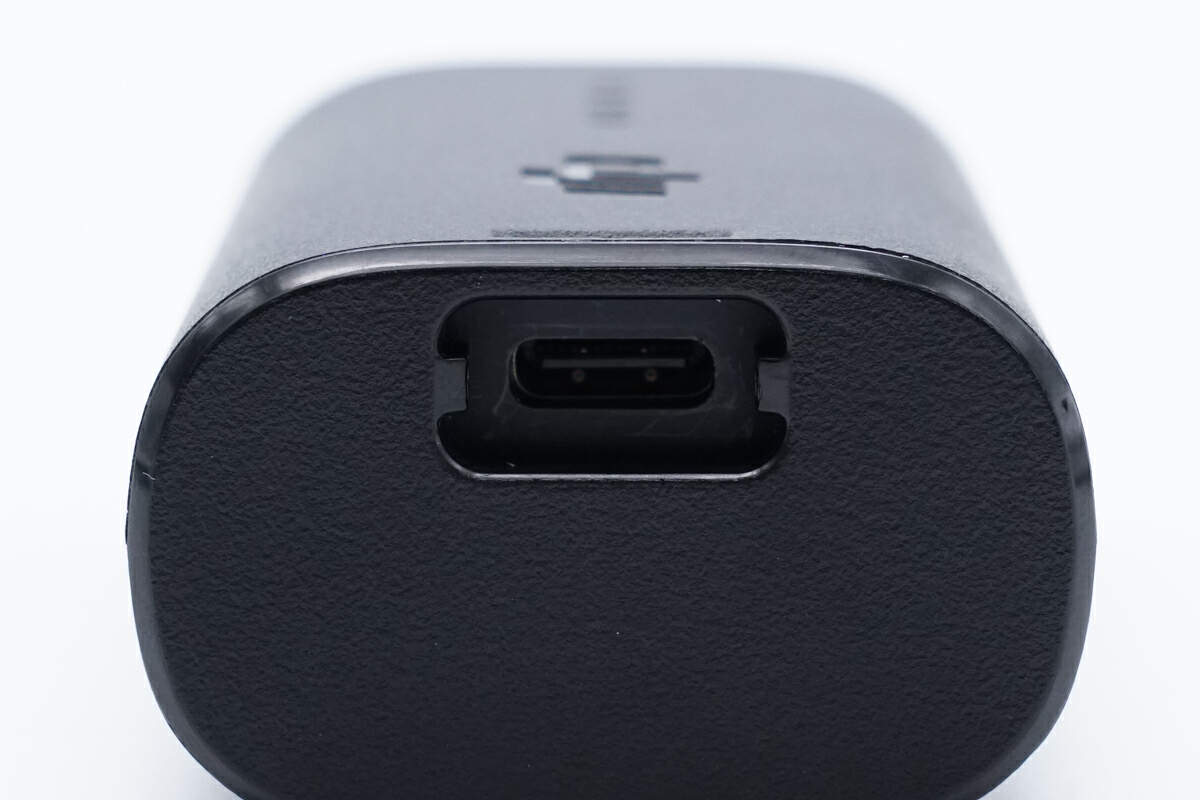

USB-C接口特写，接口外面还有一个凹槽，方便USB-C线材插拔。

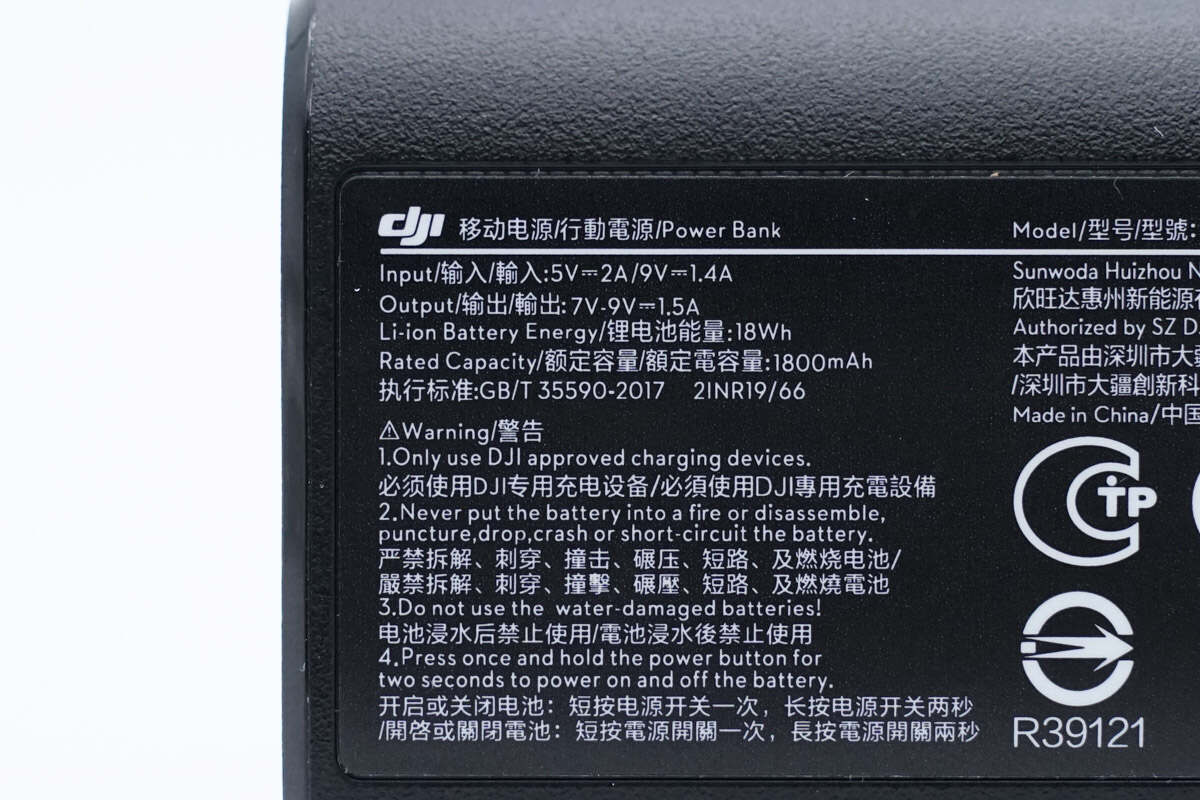

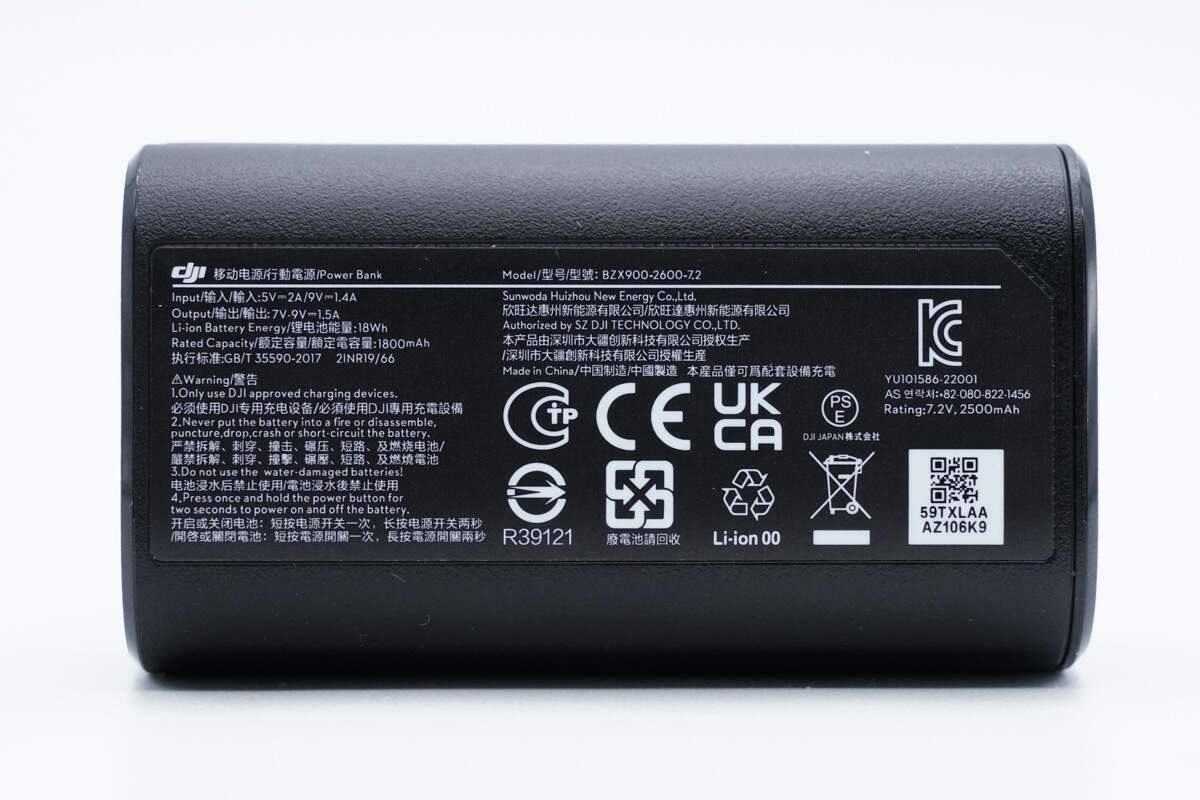

产品背面贴有黑色铭牌，黑色铭牌印有产品信息和安规标识等内容。

产品参数信息特写：

Input/输入/輸入：5V2A、9V1.4A

Output/输出/輸出：7V-9V/1.5A

Li-ion Battery Energy/锂电池能量：18Wh

Rated Capacity/额定容量/額定電容量：1800mAh

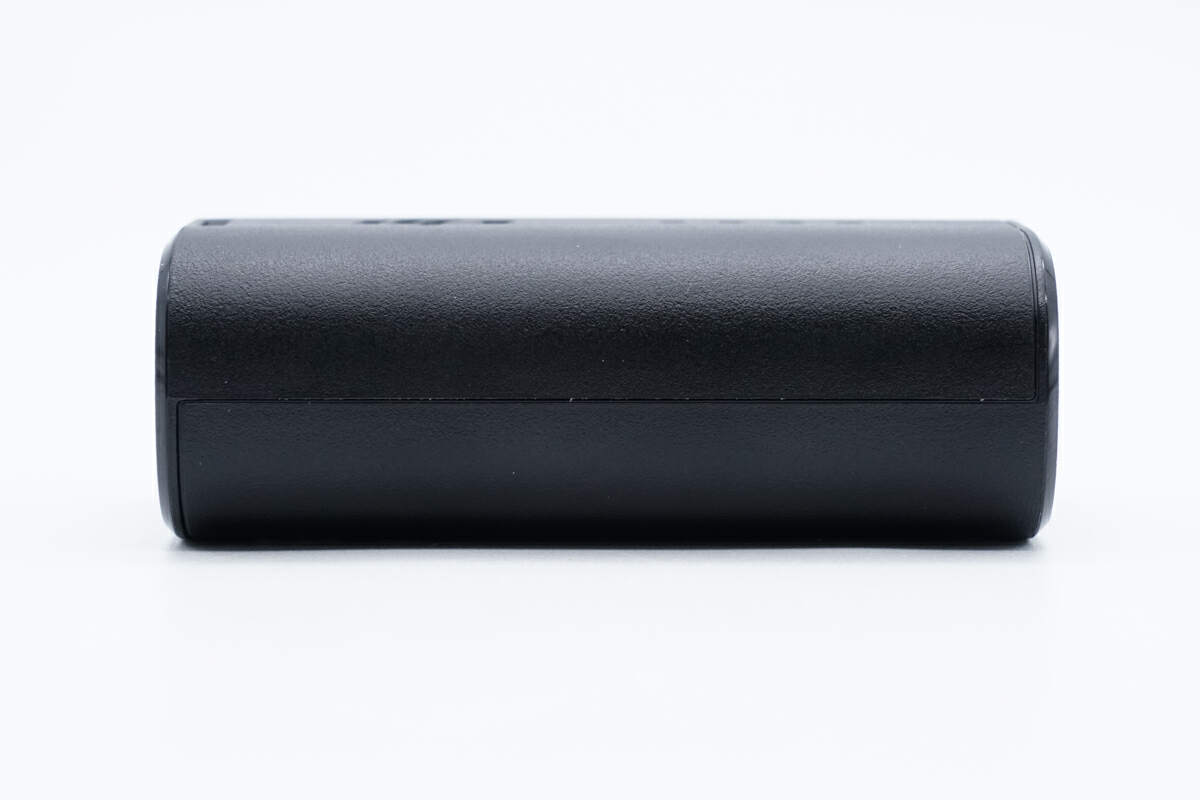

产品侧面无信息。

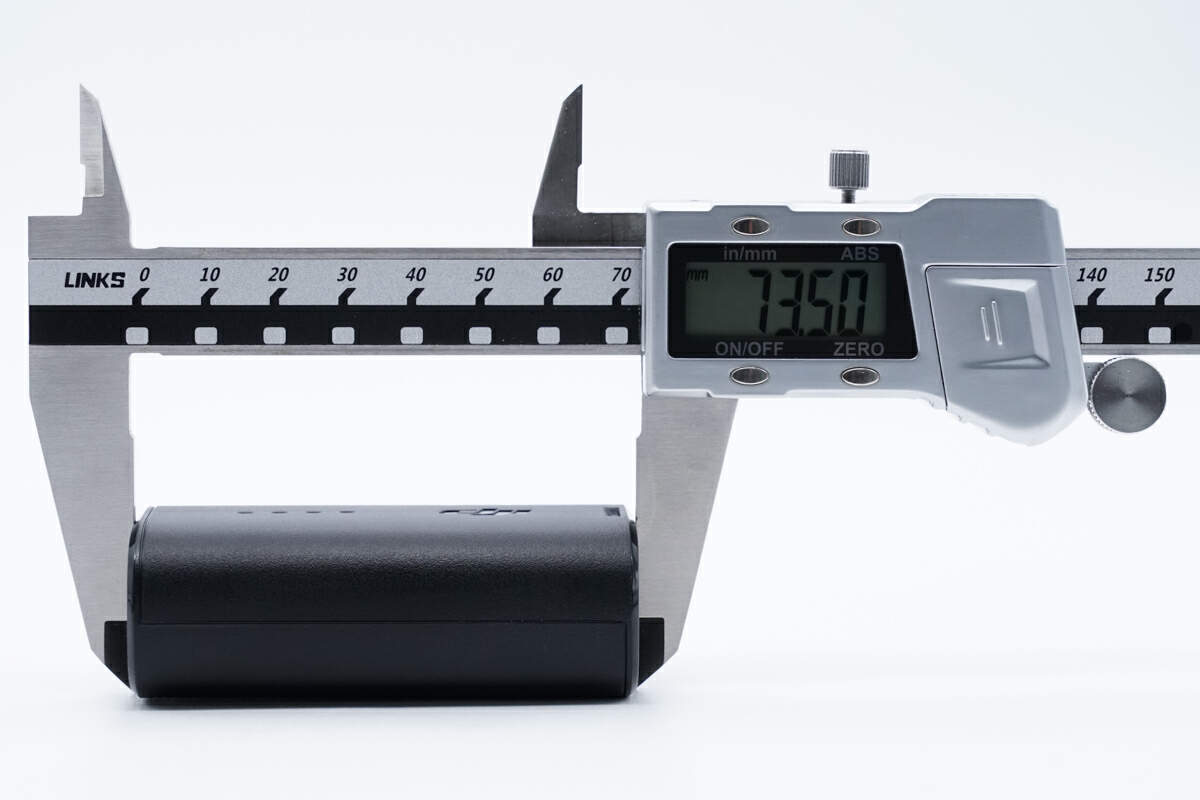

实测机身长度为73.50mm。

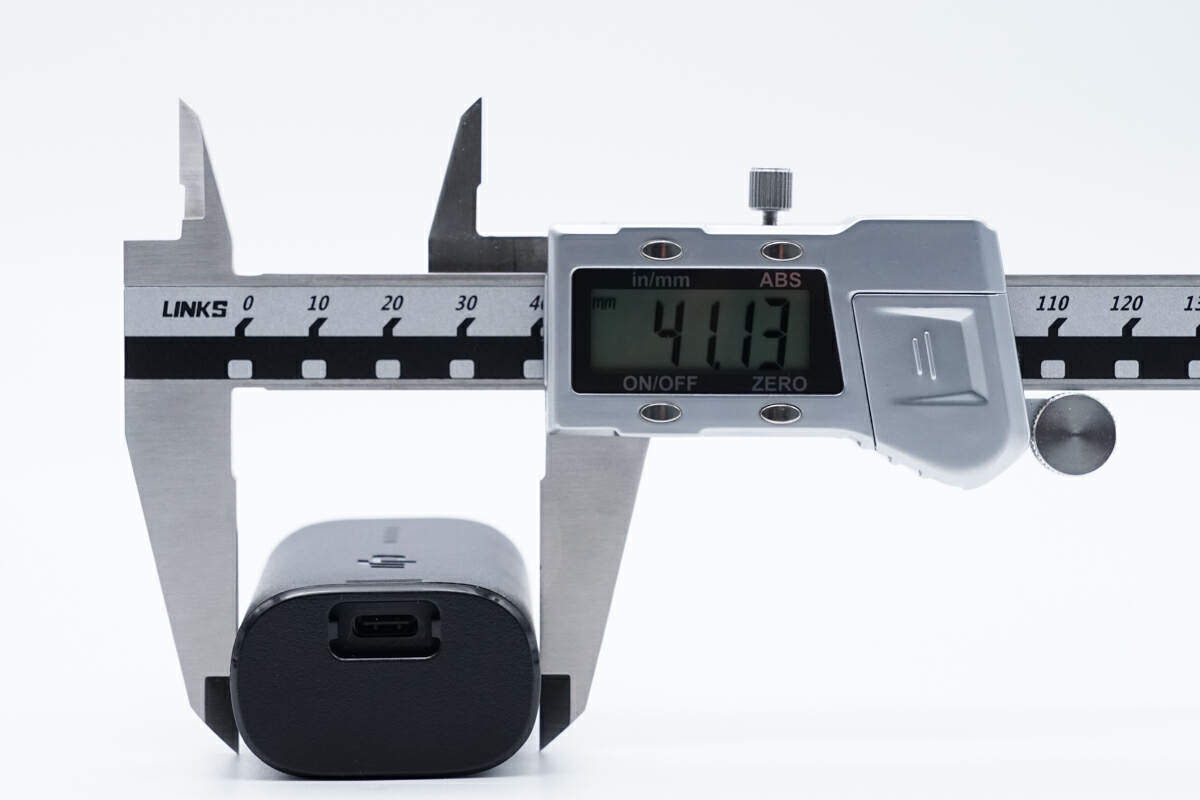

宽度约为41.13mm。

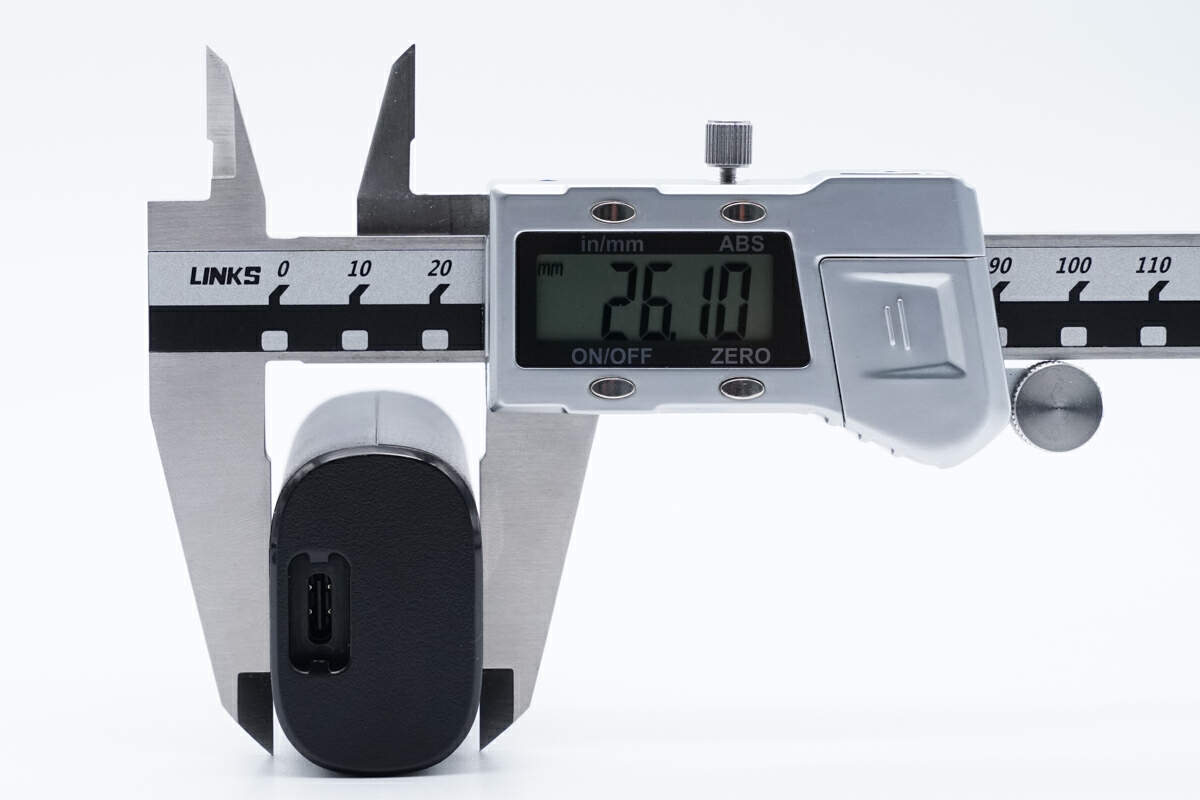

厚度约为26.10mm。

测得产品净重约为118.2g。

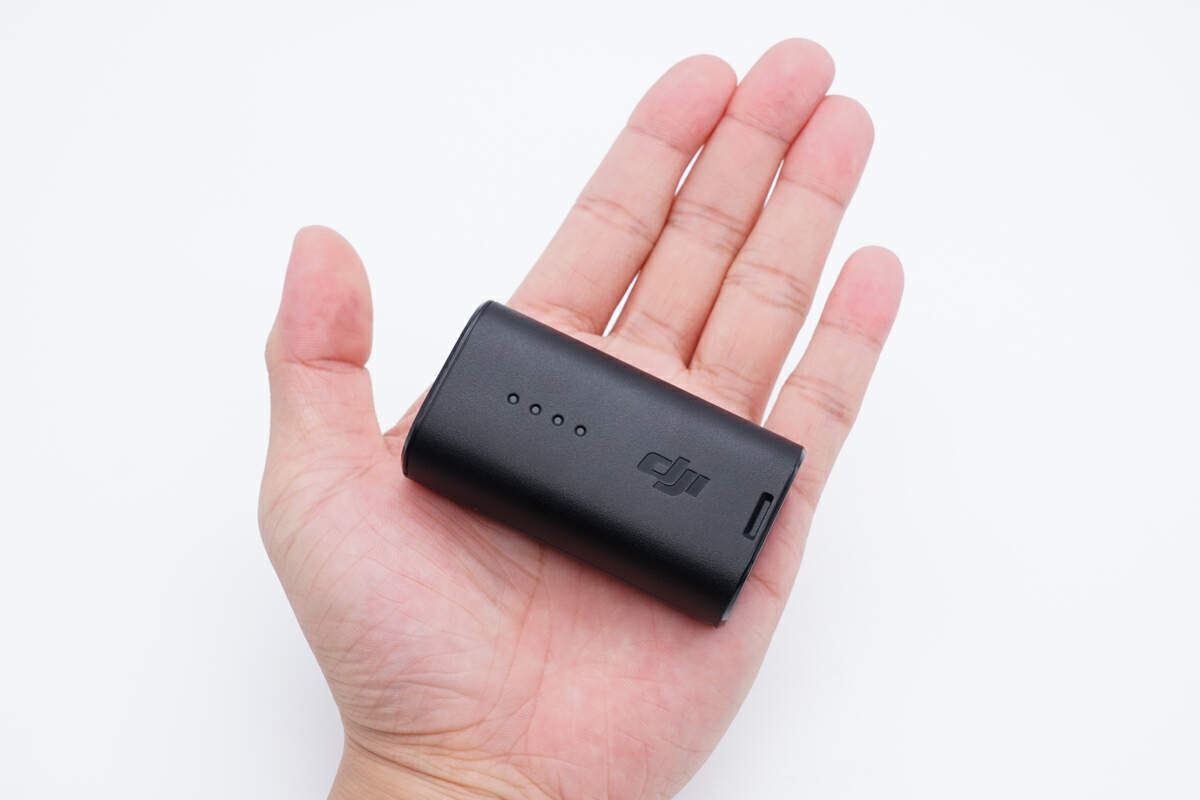

产品拿在手上的大小直观感受。

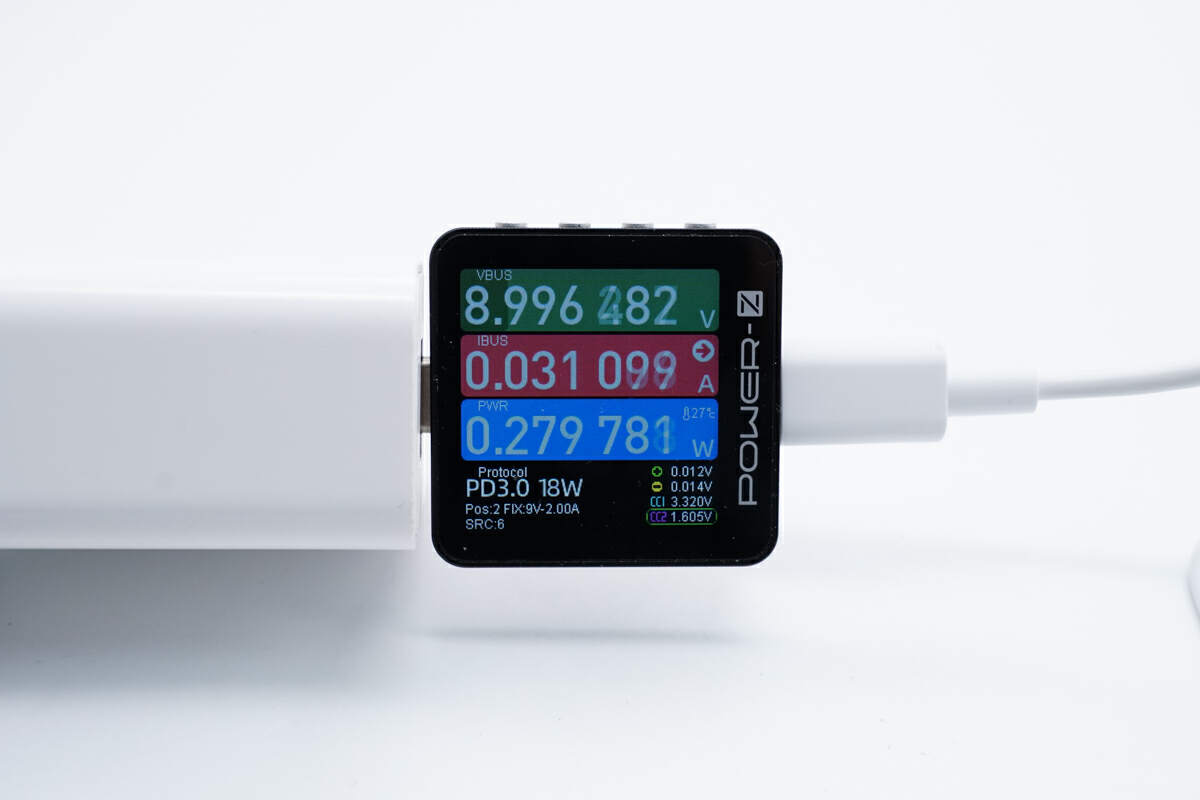

通过POWER-Z KM003C测得USB-C口具备9V2A档位，支持PD 18W输出功率。

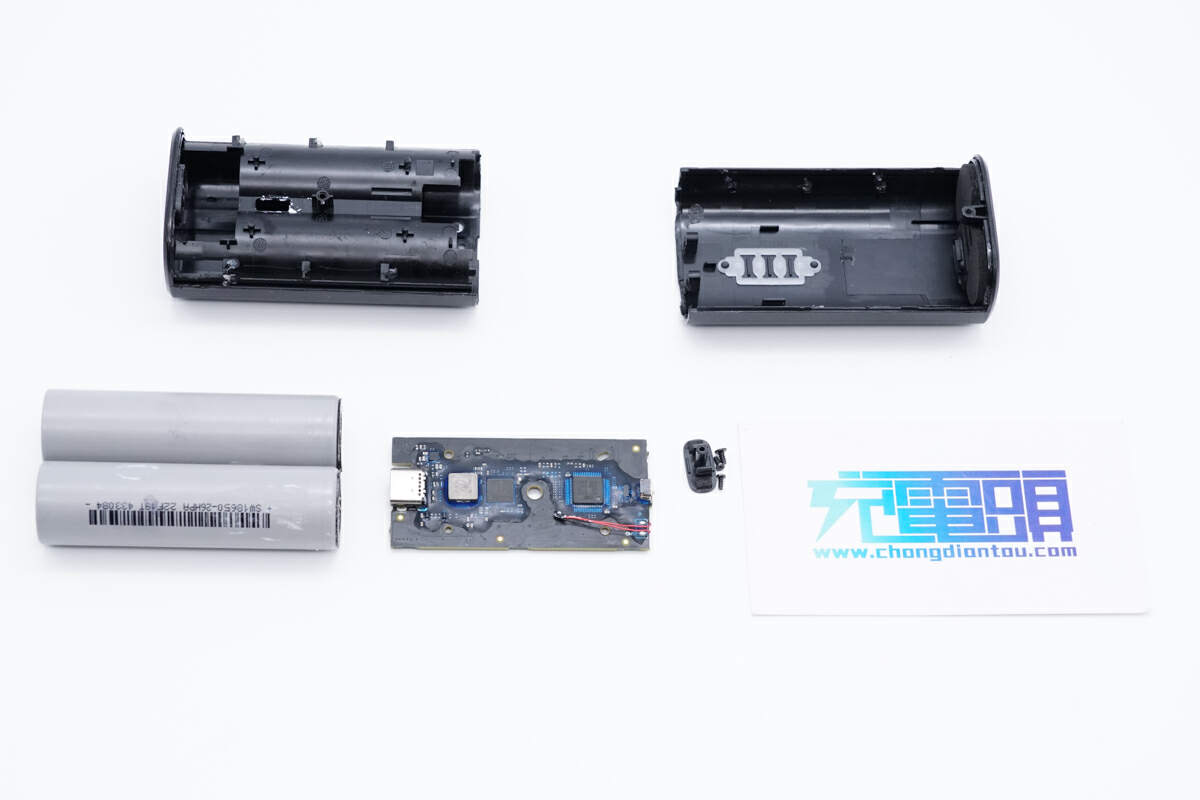

DJI大疆移动电源拆解

接下来看一下DJI大疆移动电源的内部结构和用料。

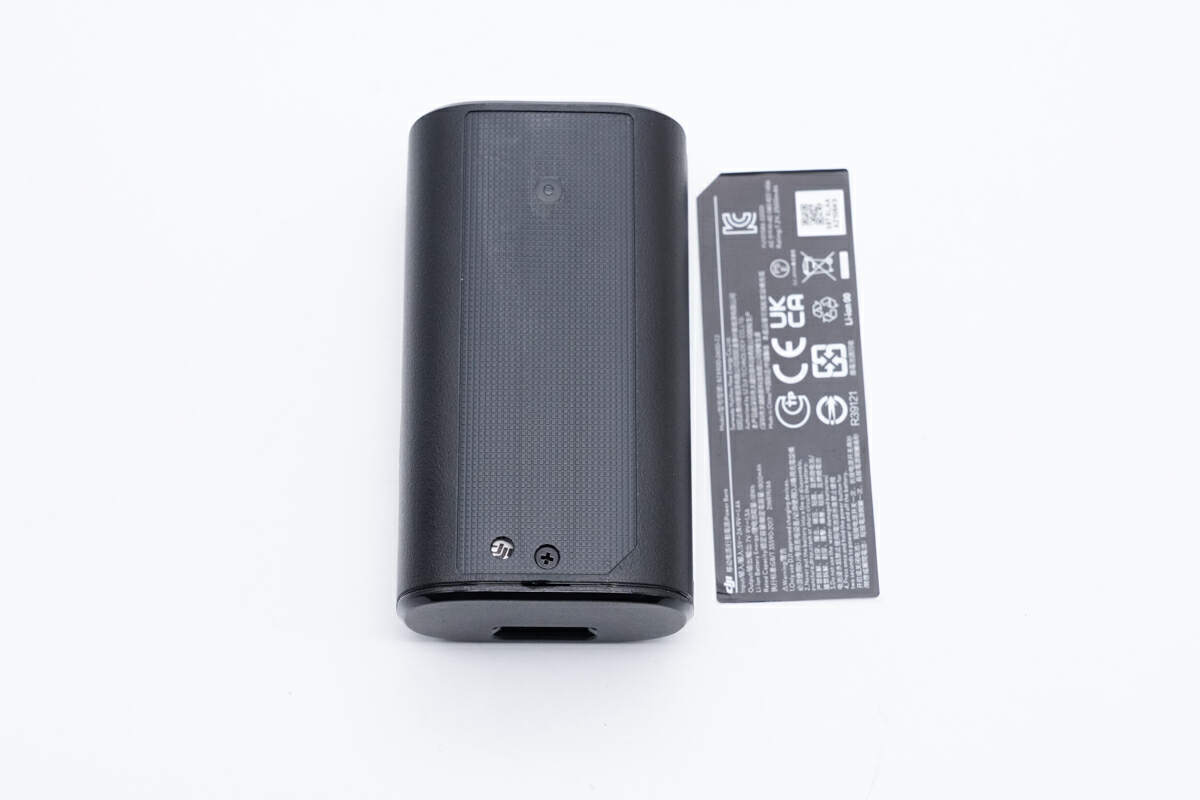

将印有产品参数的铭牌撕下。

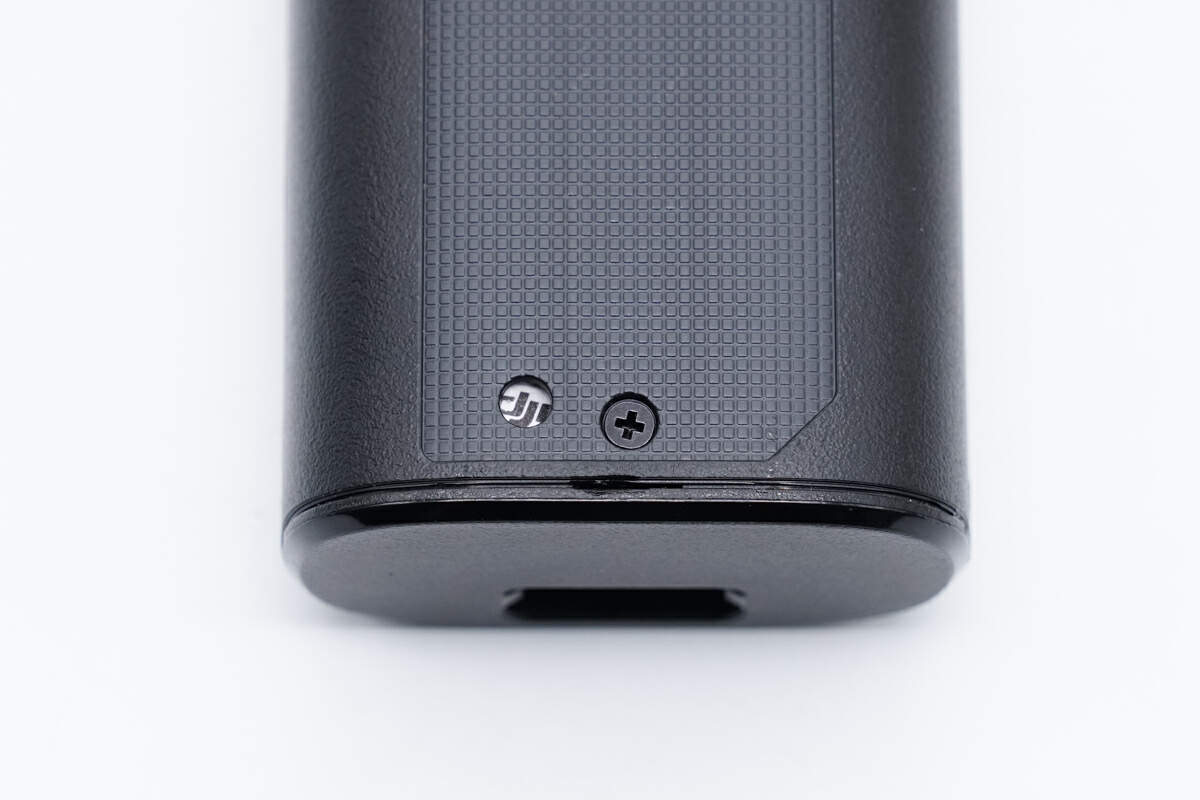

可以看到固定螺丝藏在铭牌里面，

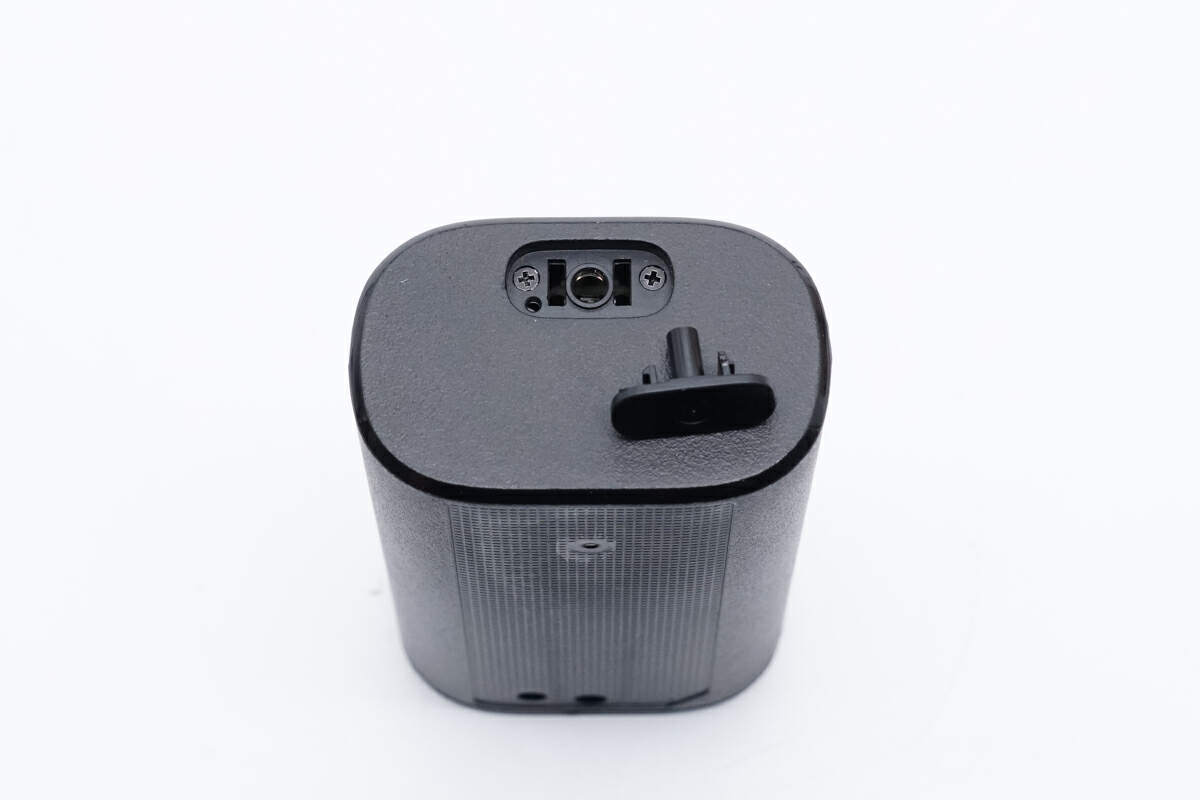

再把电源按键拆出。

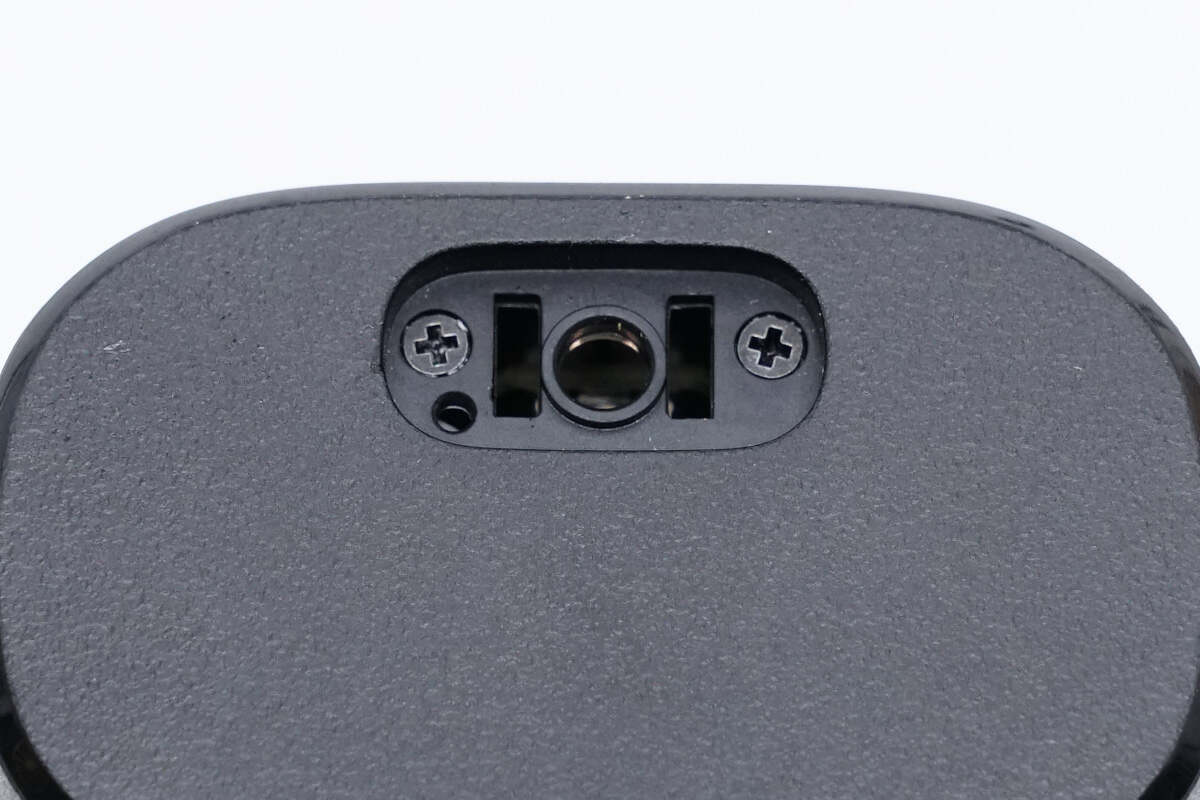

里面同样两颗固定螺丝。

将螺丝拧下，沿着壳体缝隙将外壳拆出。

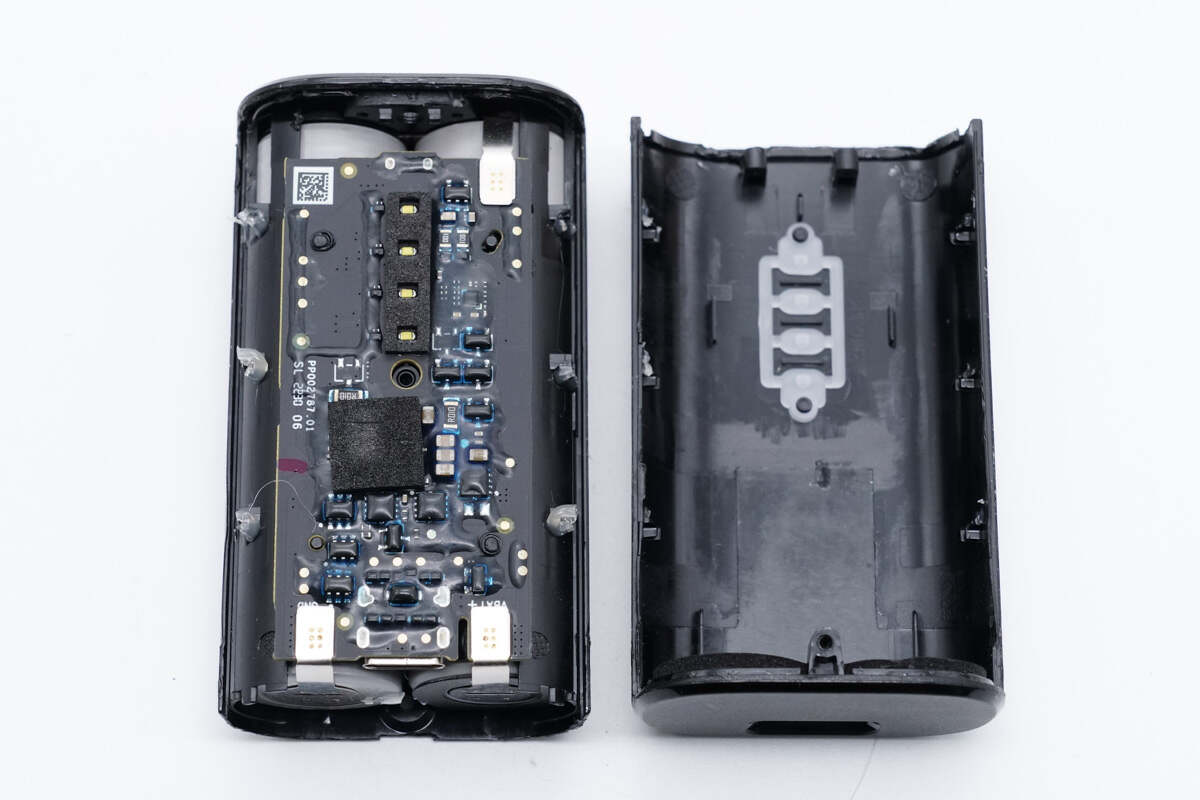

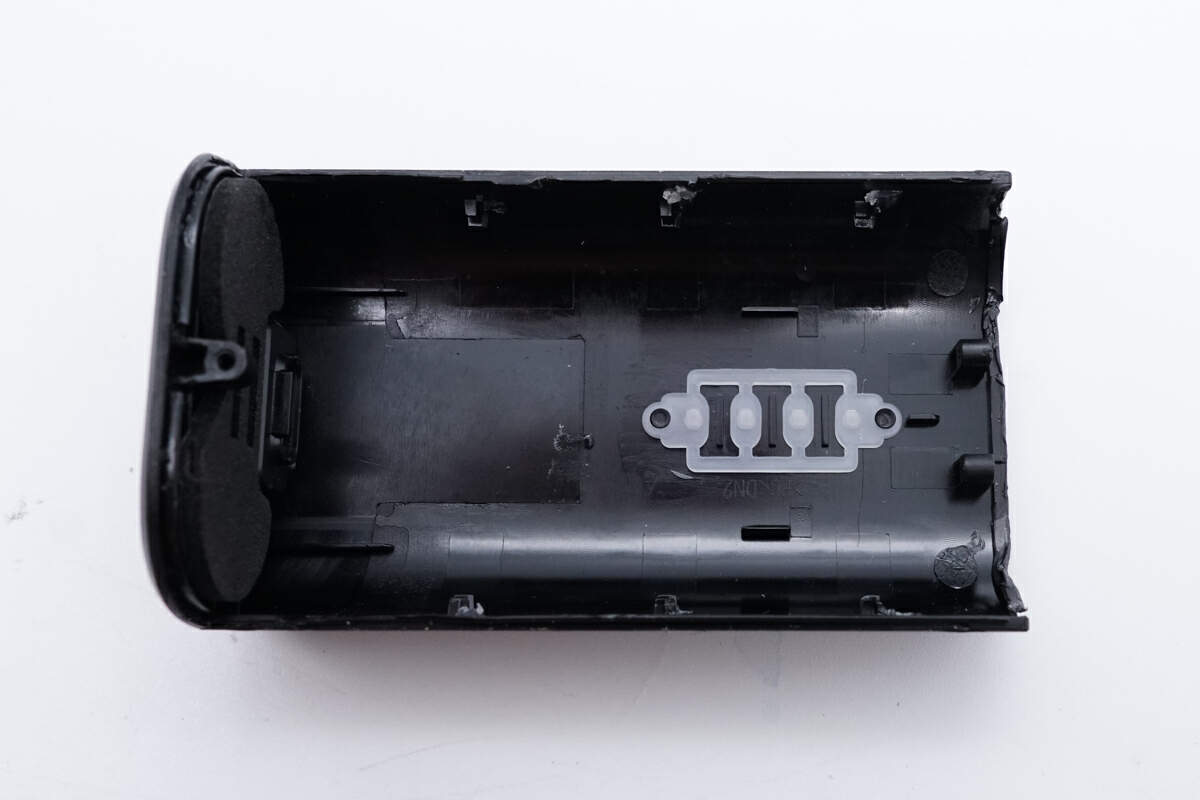

壳体内部结构一览。电池组通过三个焊点连接到PCBA模块，LED灯柱和重要器件外套泡棉保护。

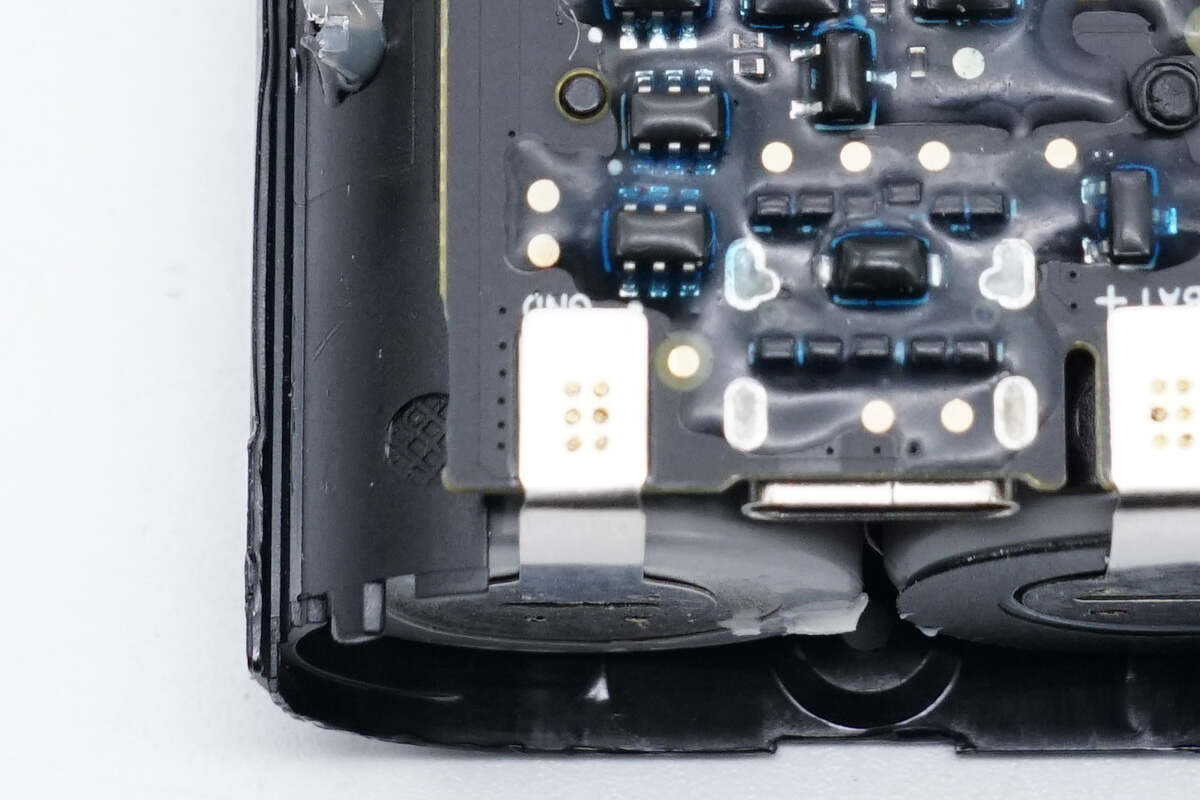

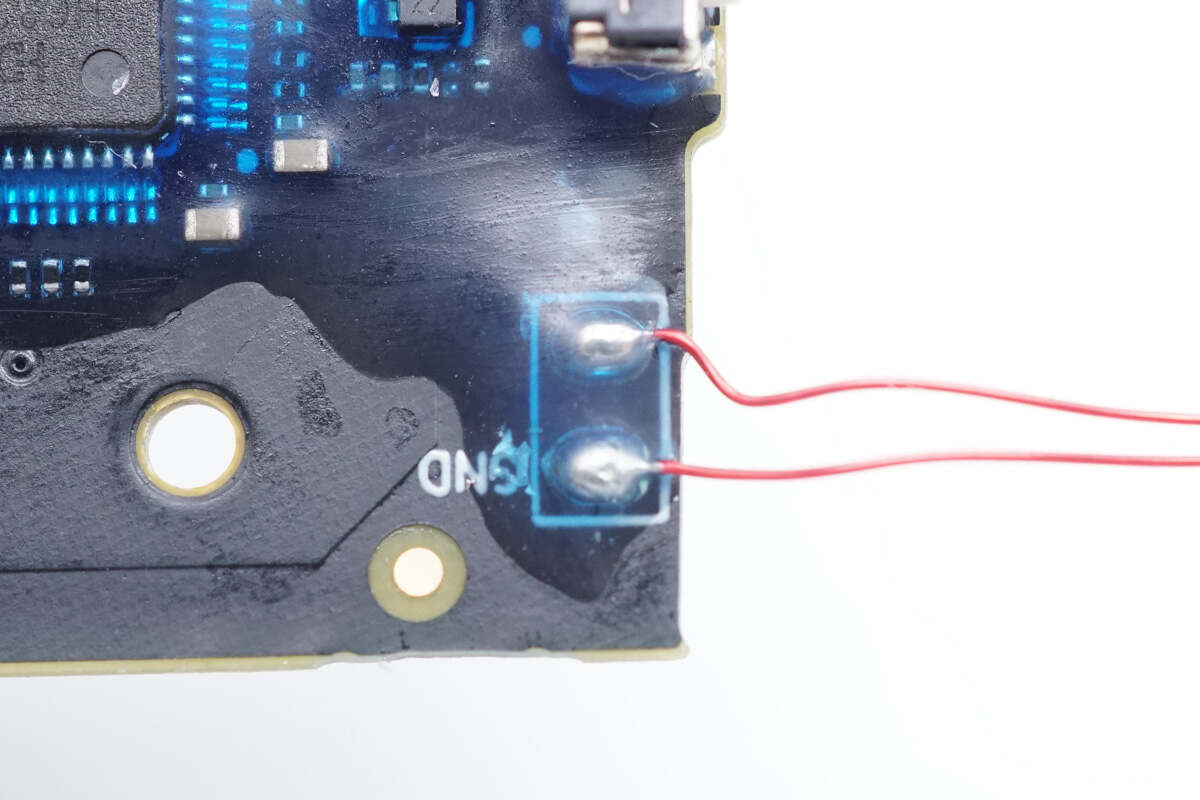

电池极耳在PCBA模块的点焊特写。

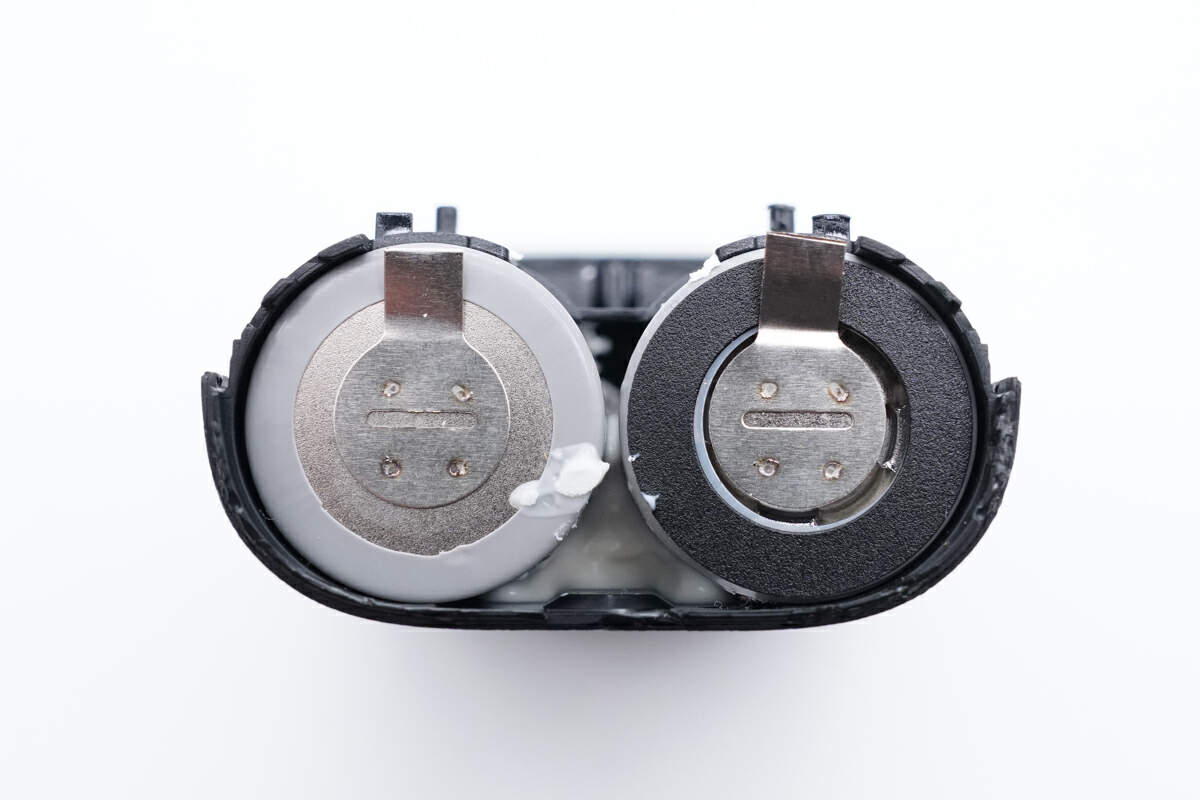

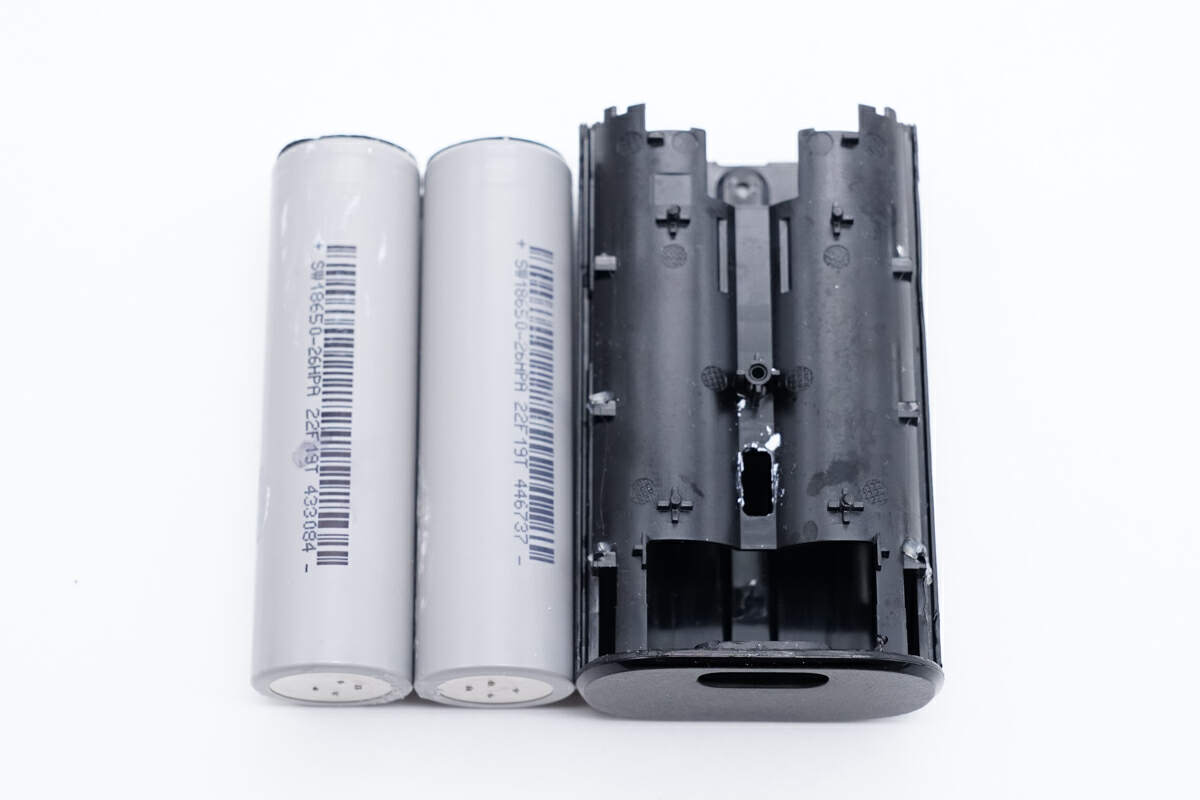

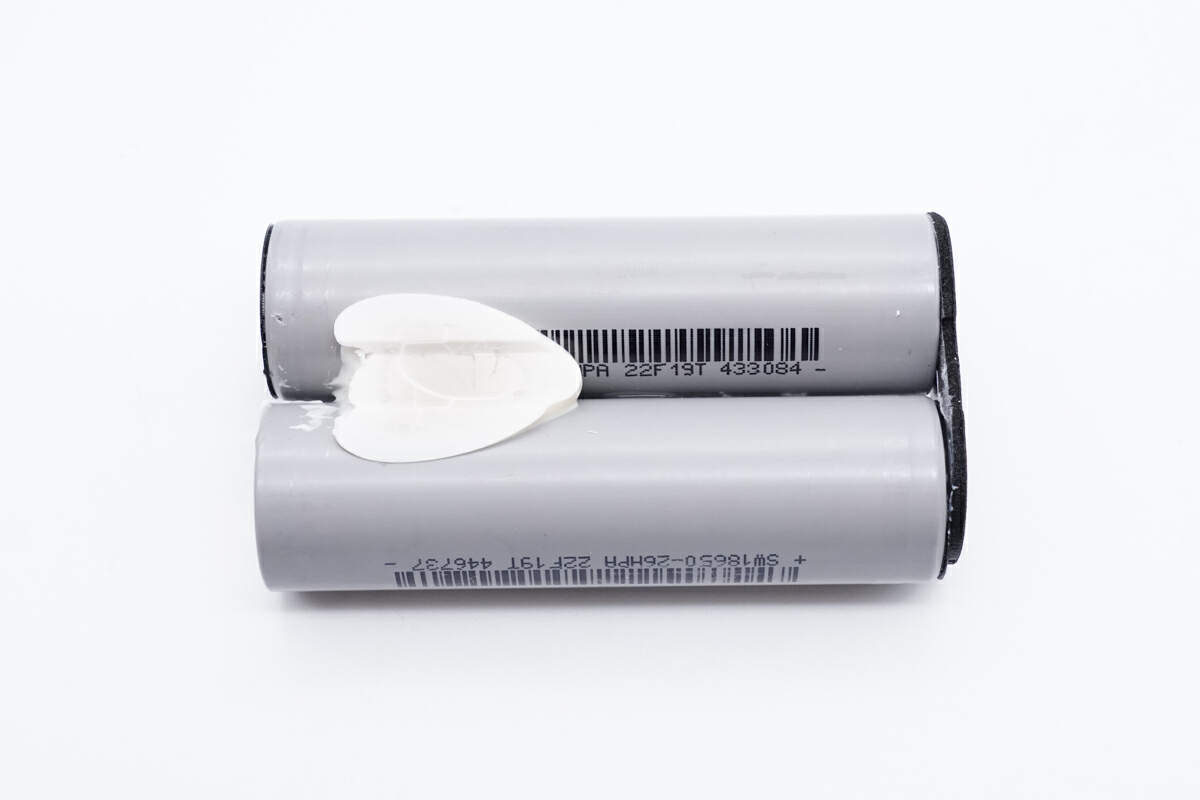

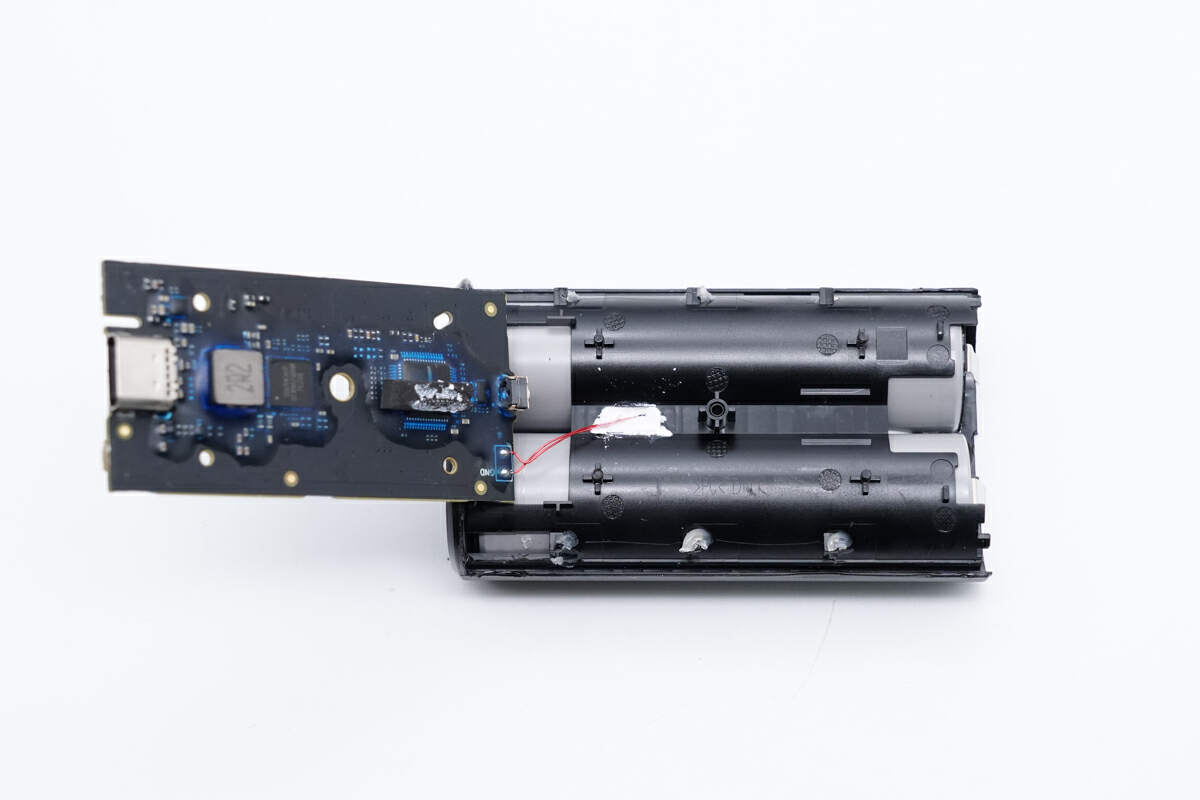

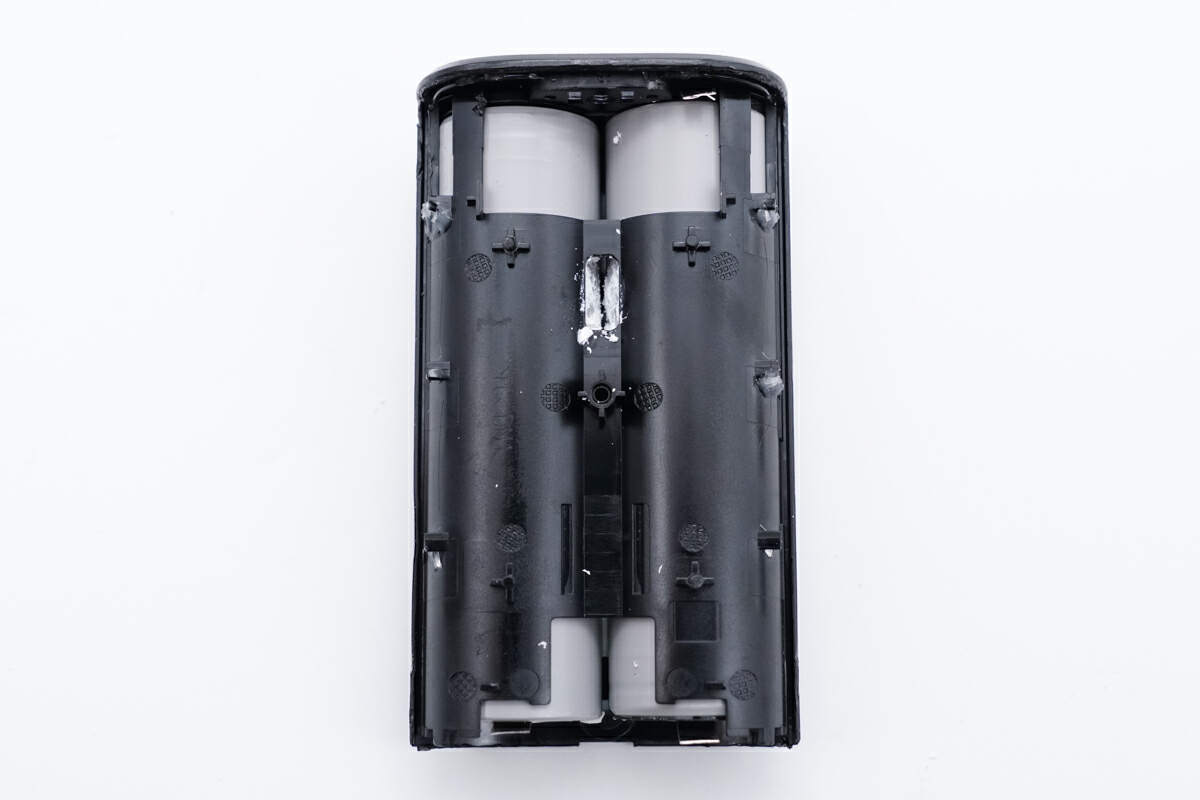

掀开PCBA模块，发现下面的电池组模块用塑料支架包裹保护。

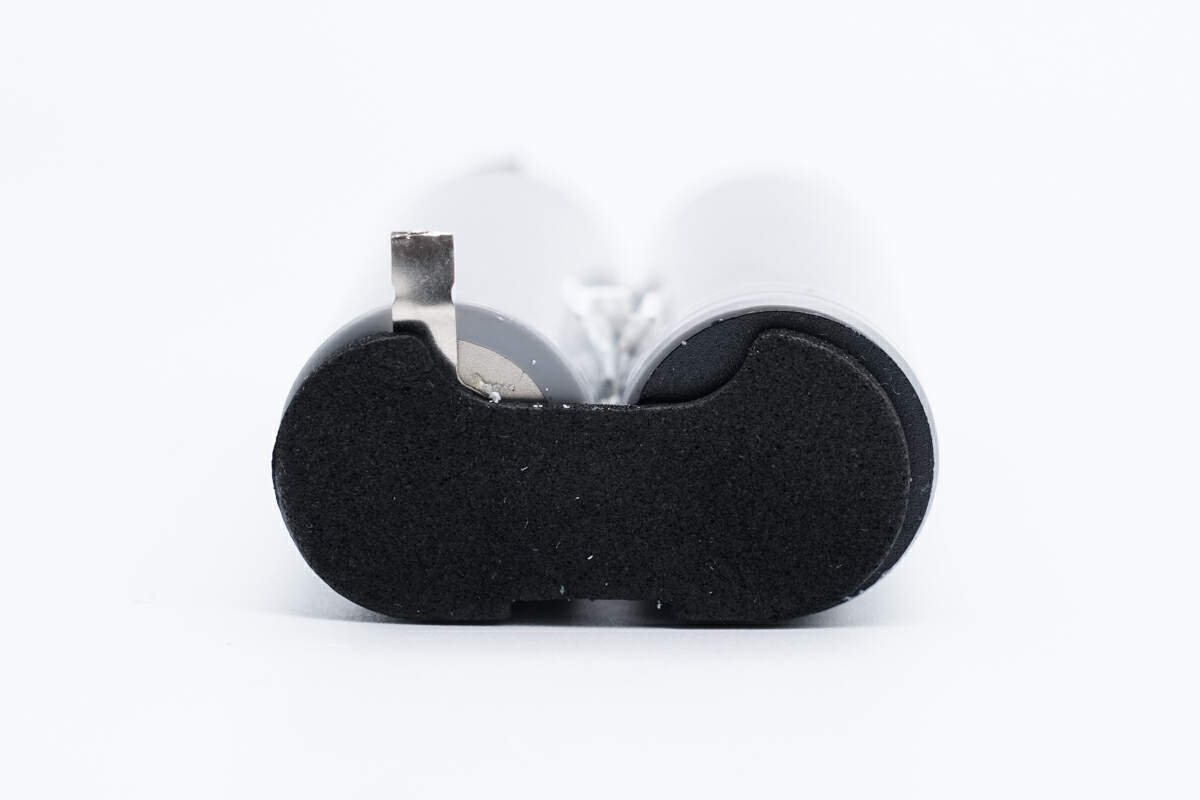

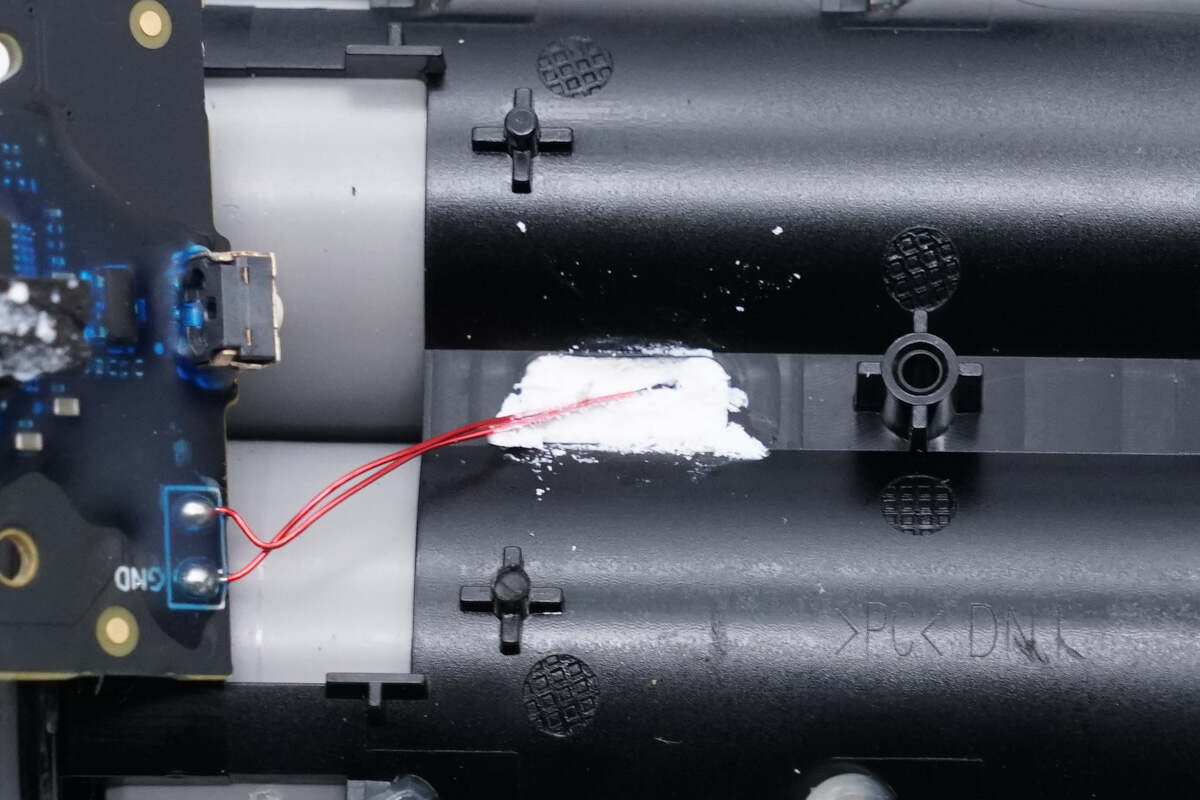

一颗热敏电阻用胶水固定在电池组中间。用于电池组的温度监测。

来看下PCBA模块，核心器件涂胶保护。

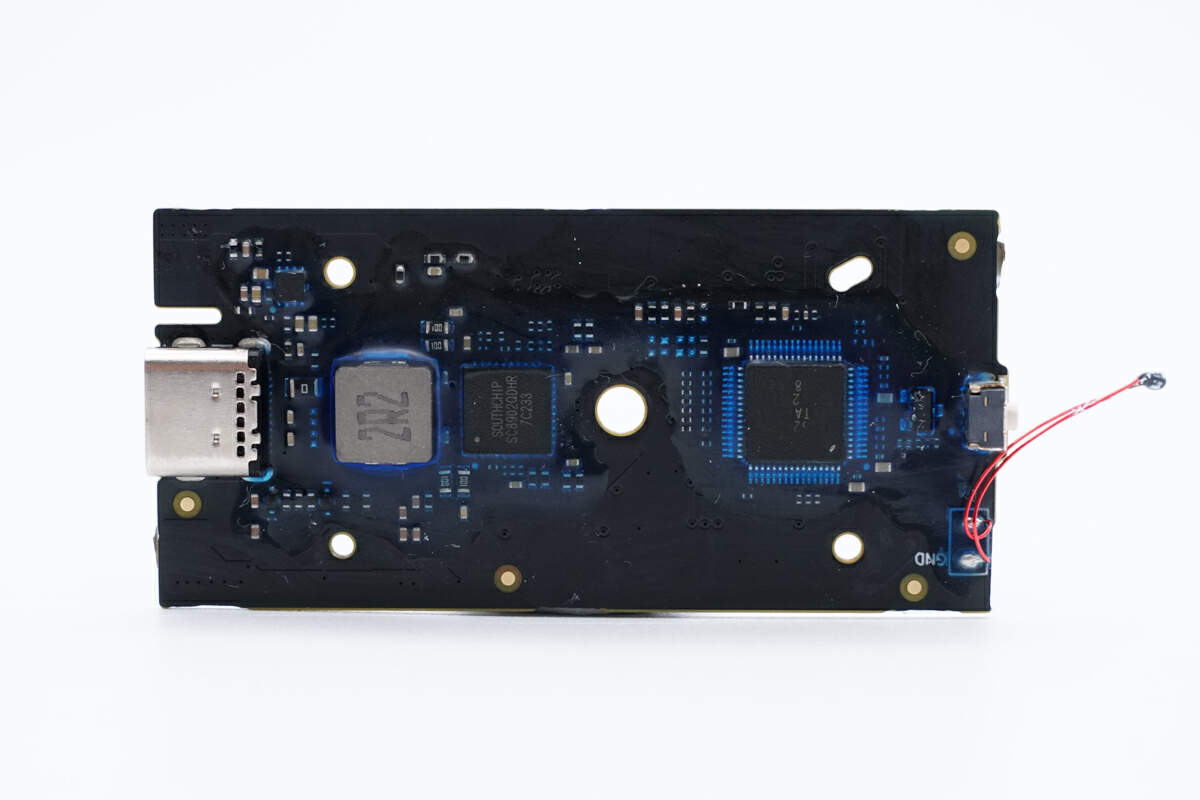

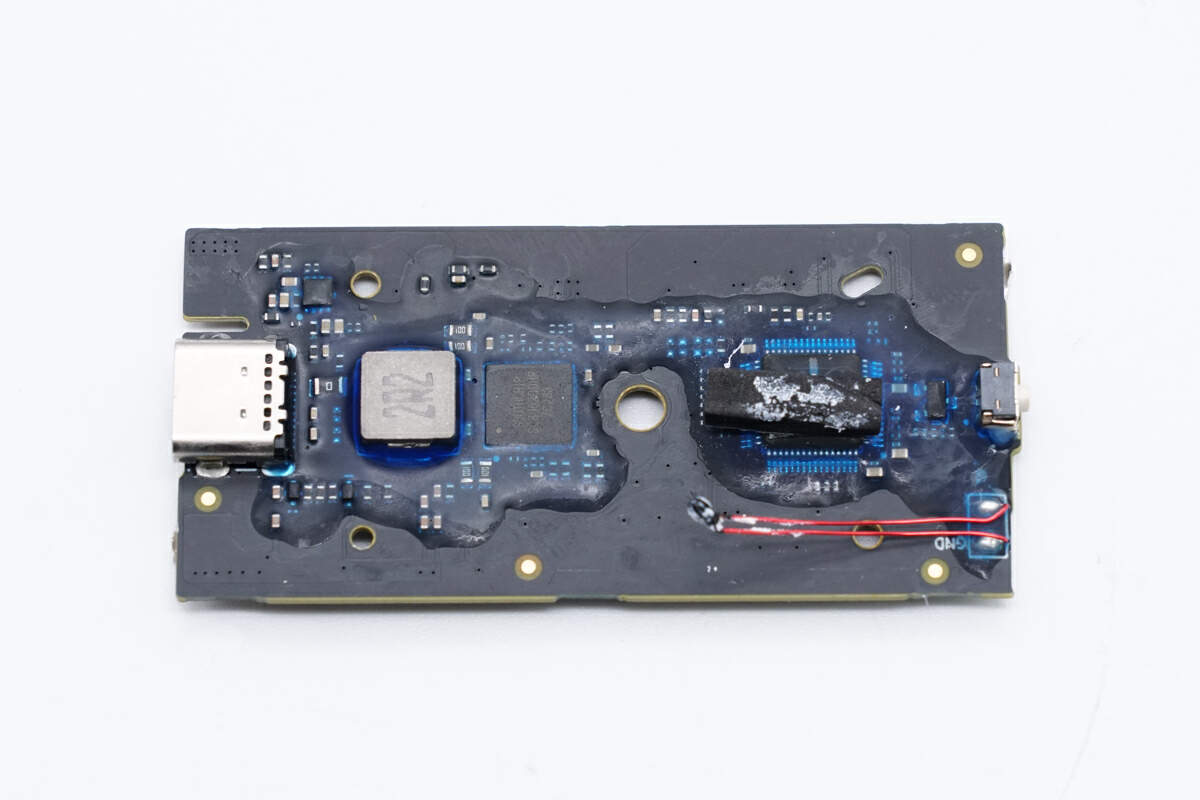

剥离胶水，露出PCBA模块全貌。从左至右依次可见USB-C接口，2R2合金电感，然后是移动电源的SOC。右侧是一颗MCU和电源按钮。

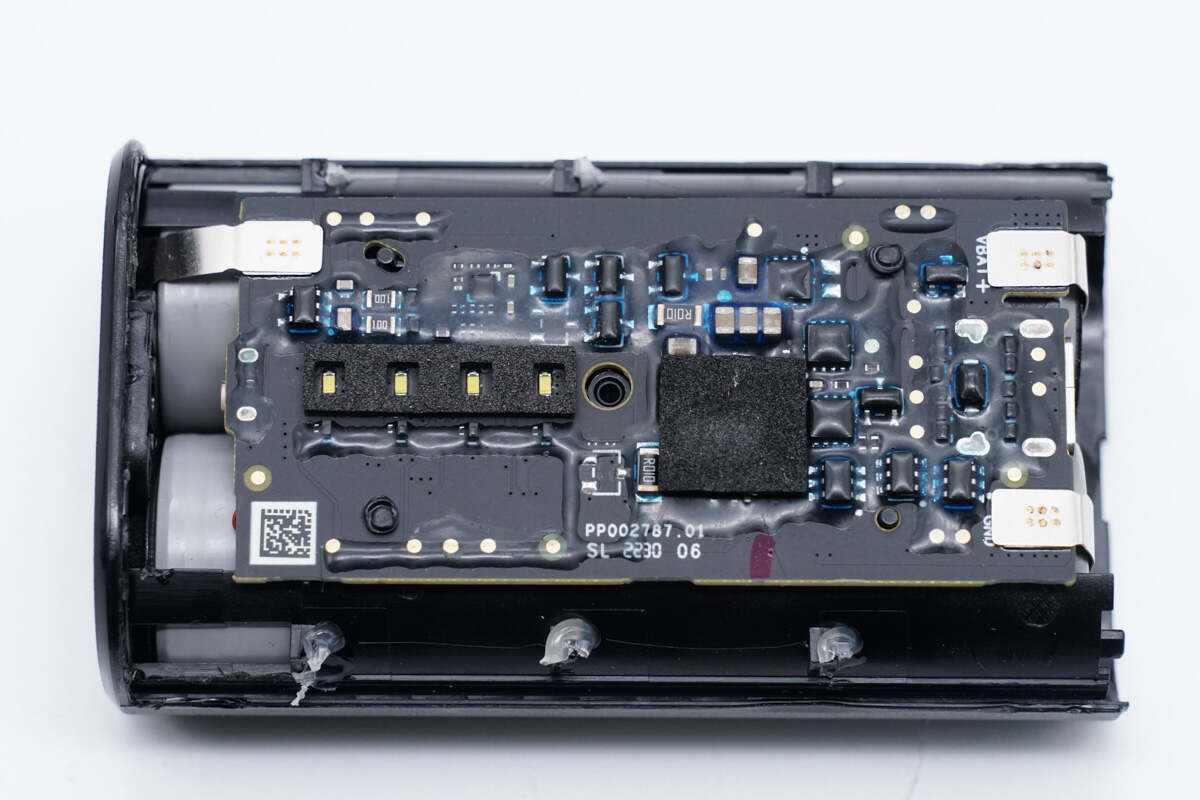

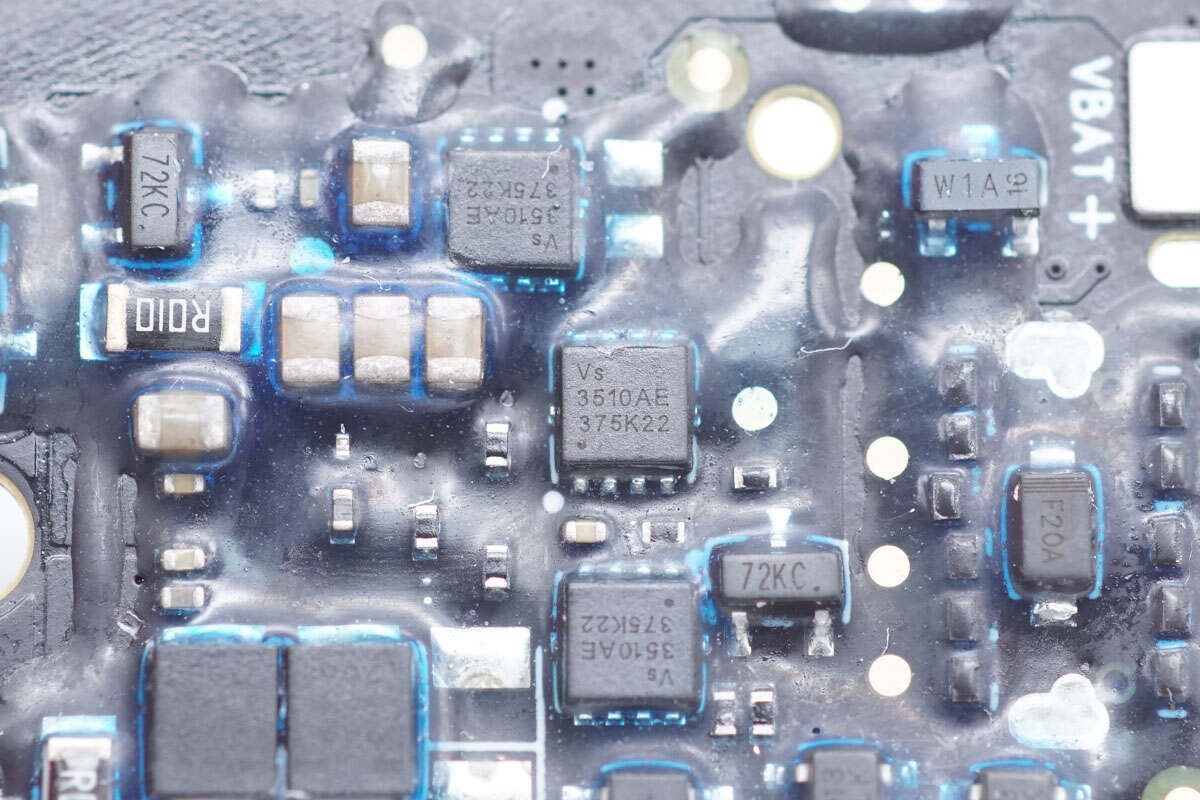

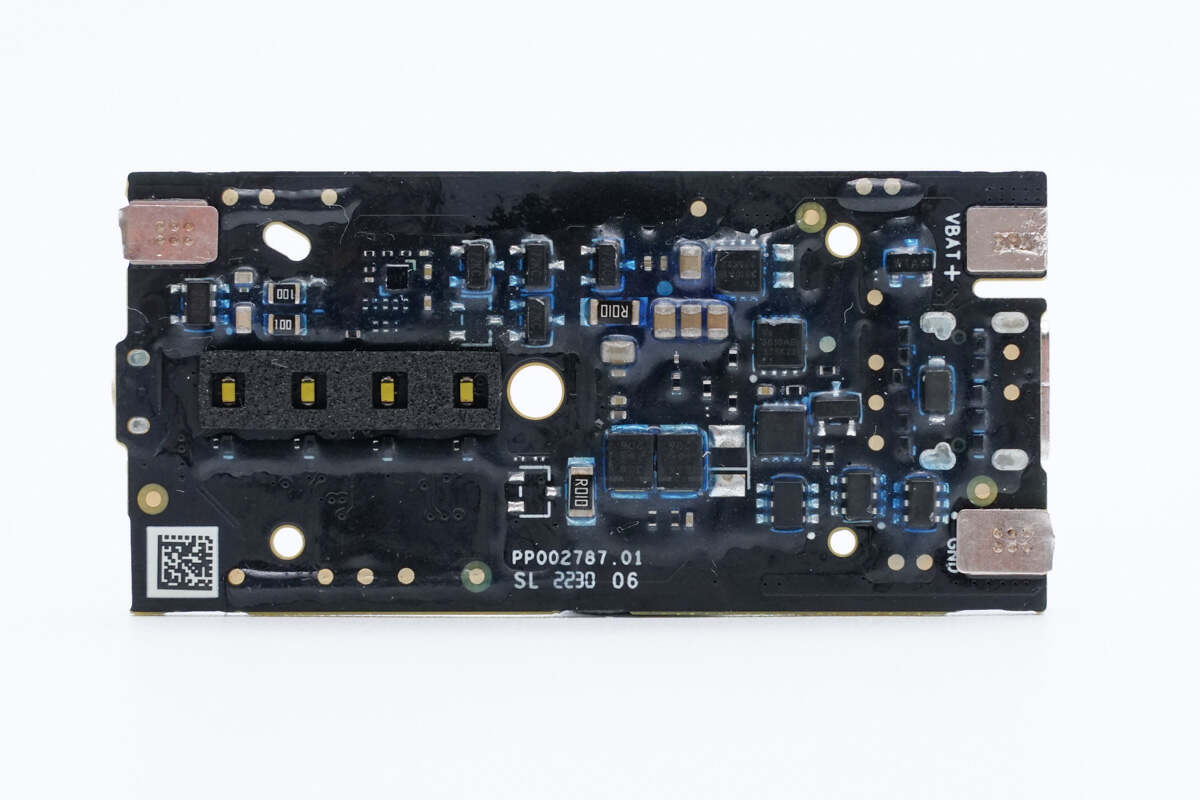

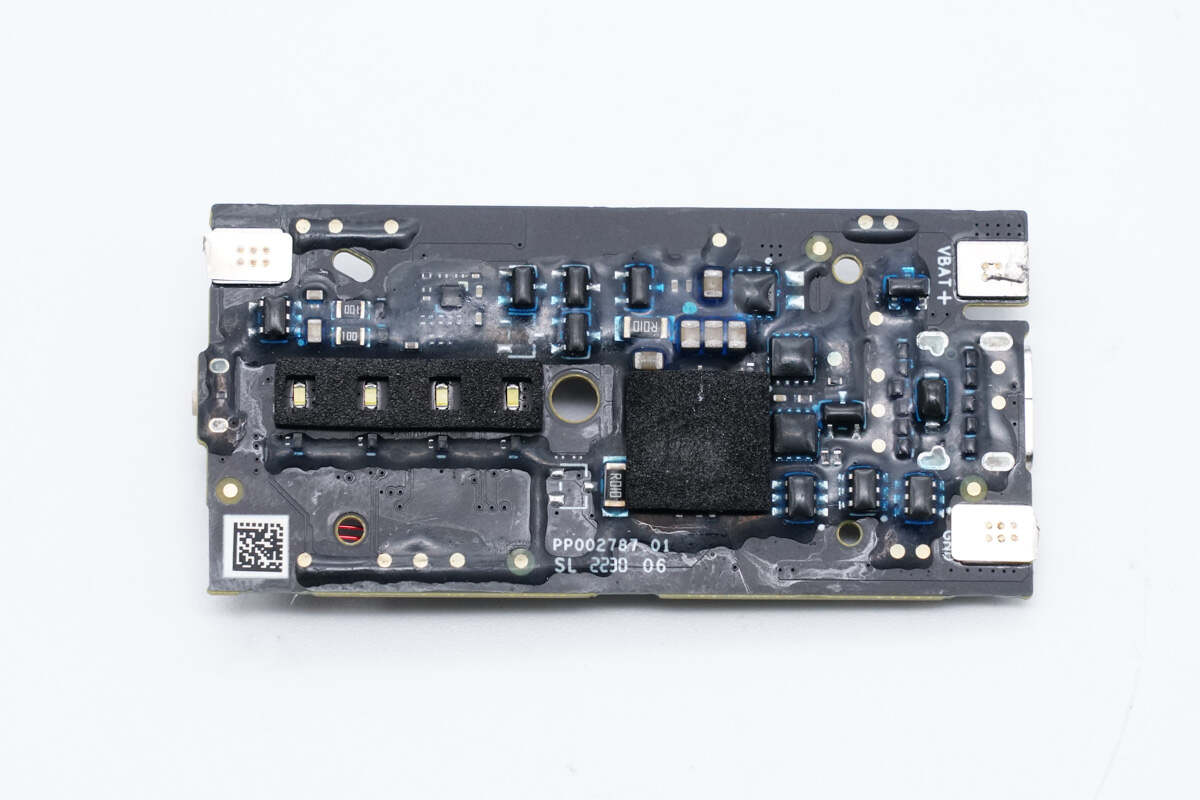

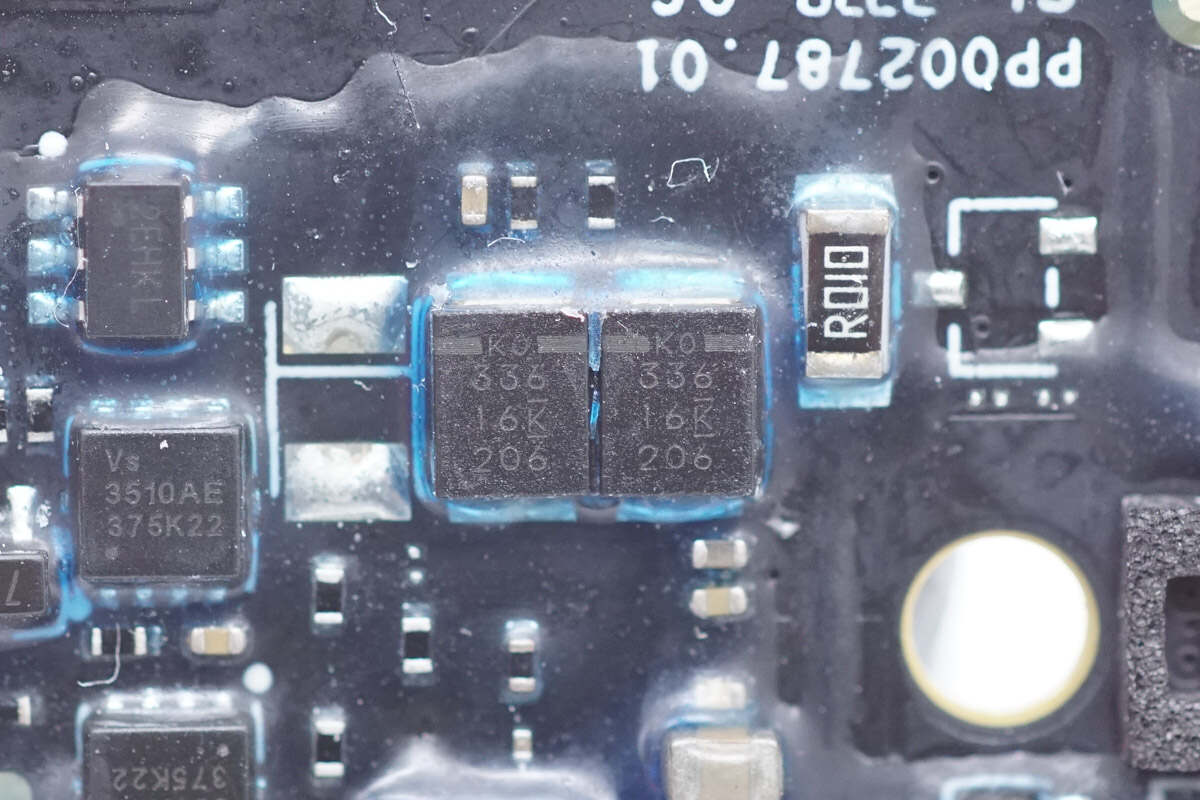

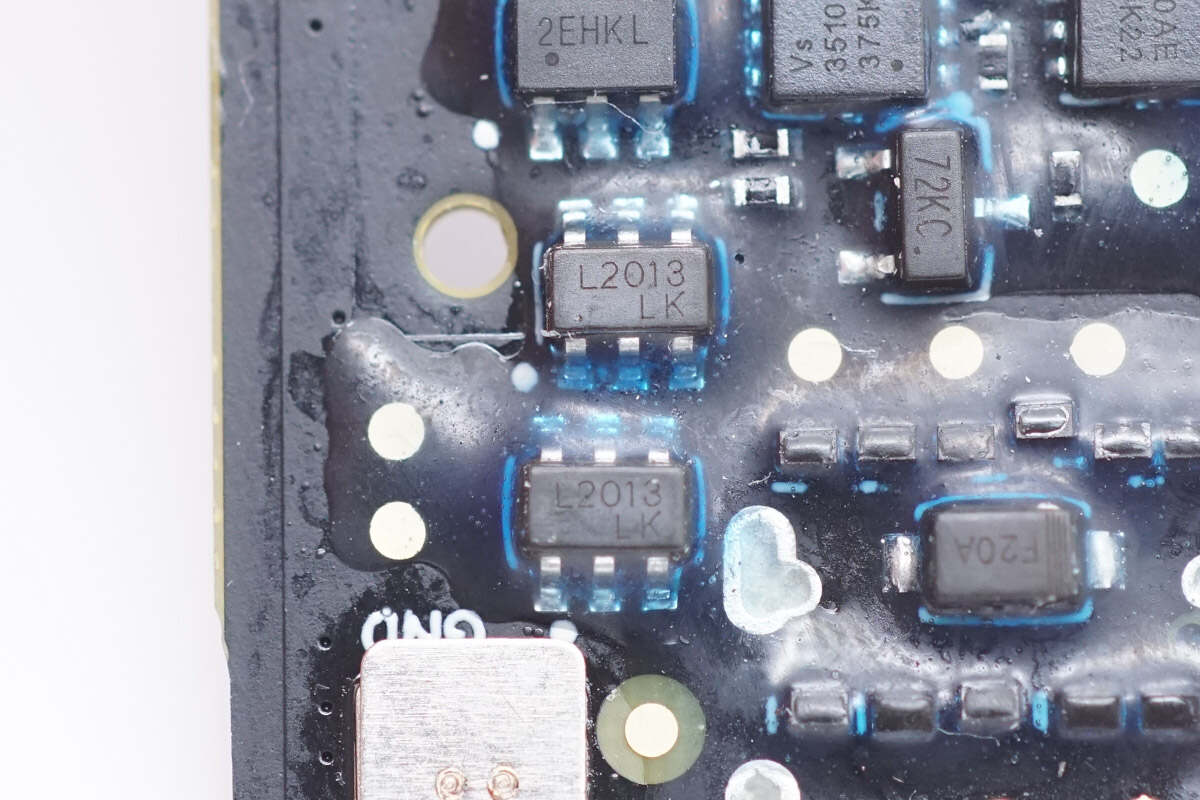

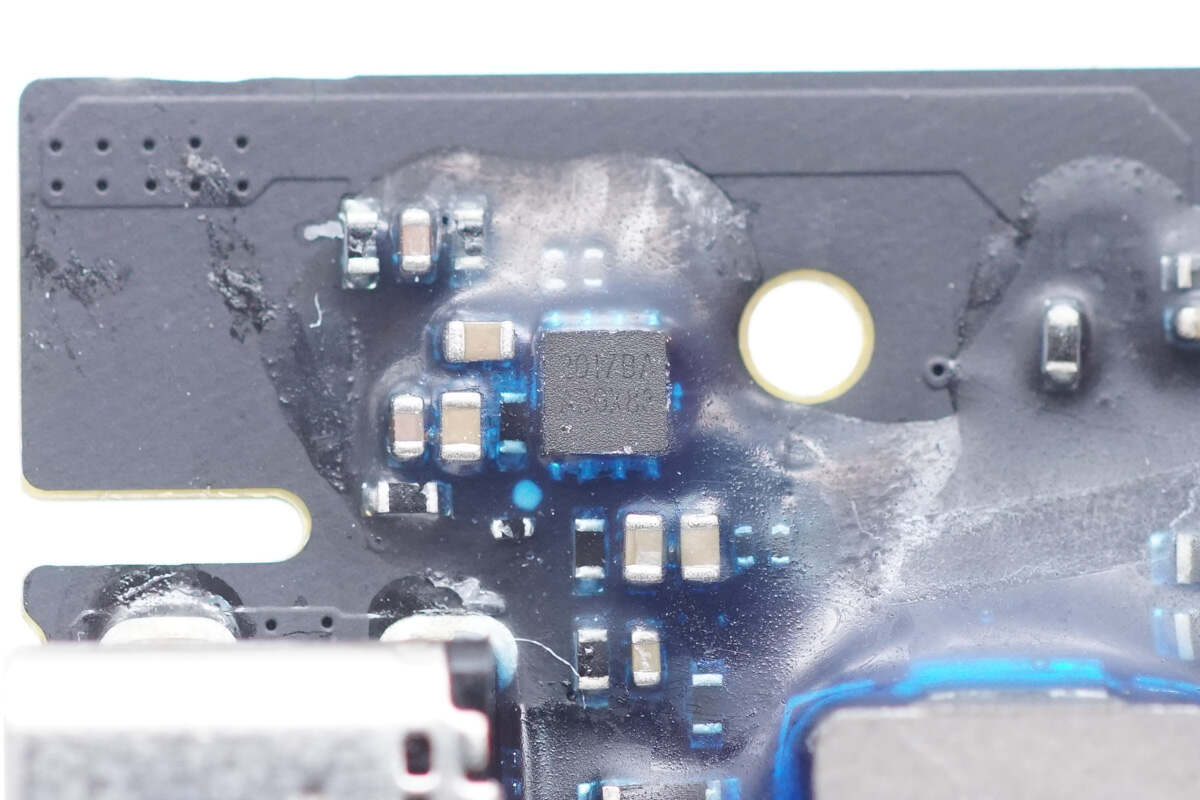

再来看PCBA模块另一面。

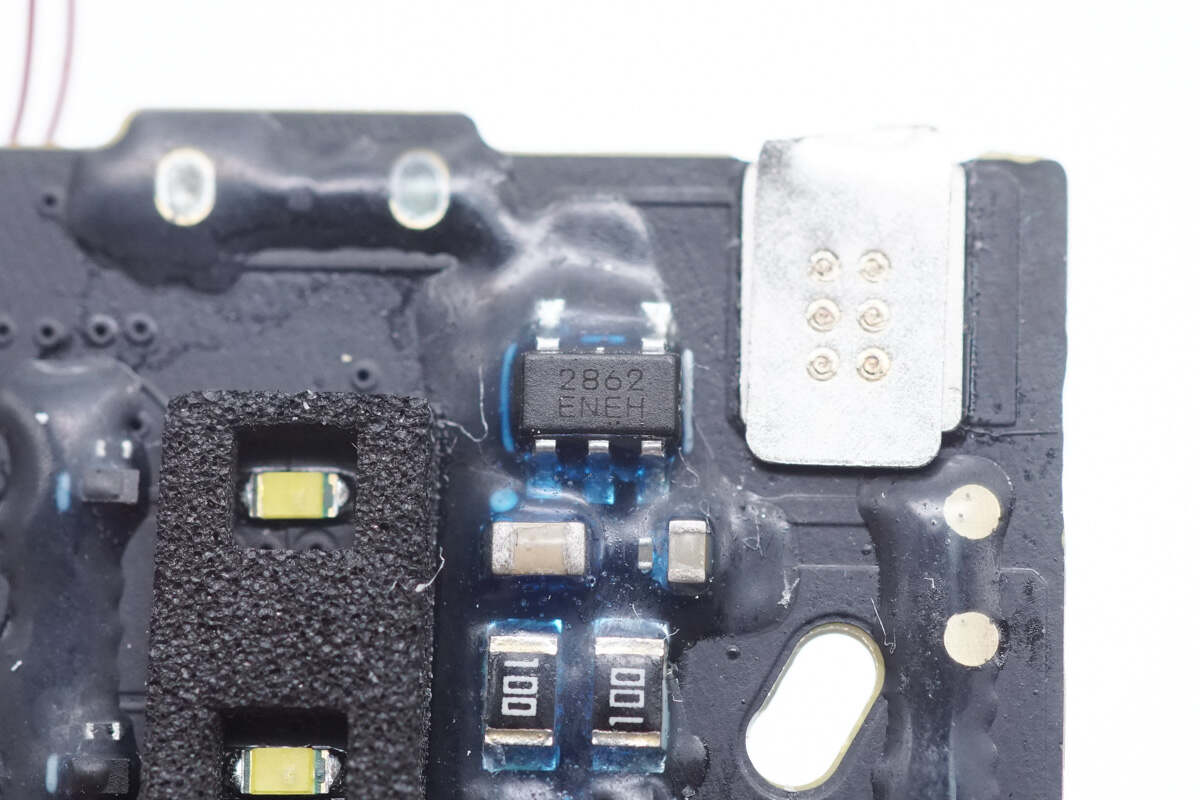

将核心器件覆盖的泡棉取下，从左至右可依次能看到LED灯柱，

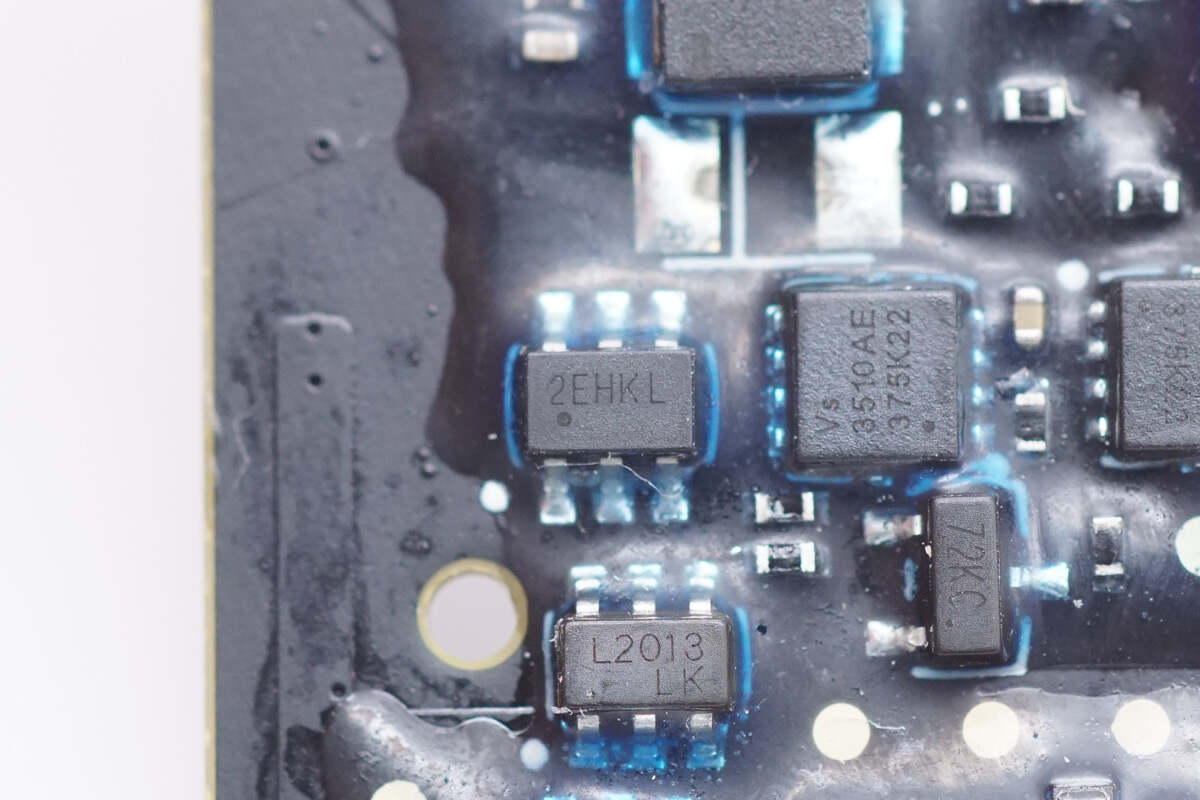

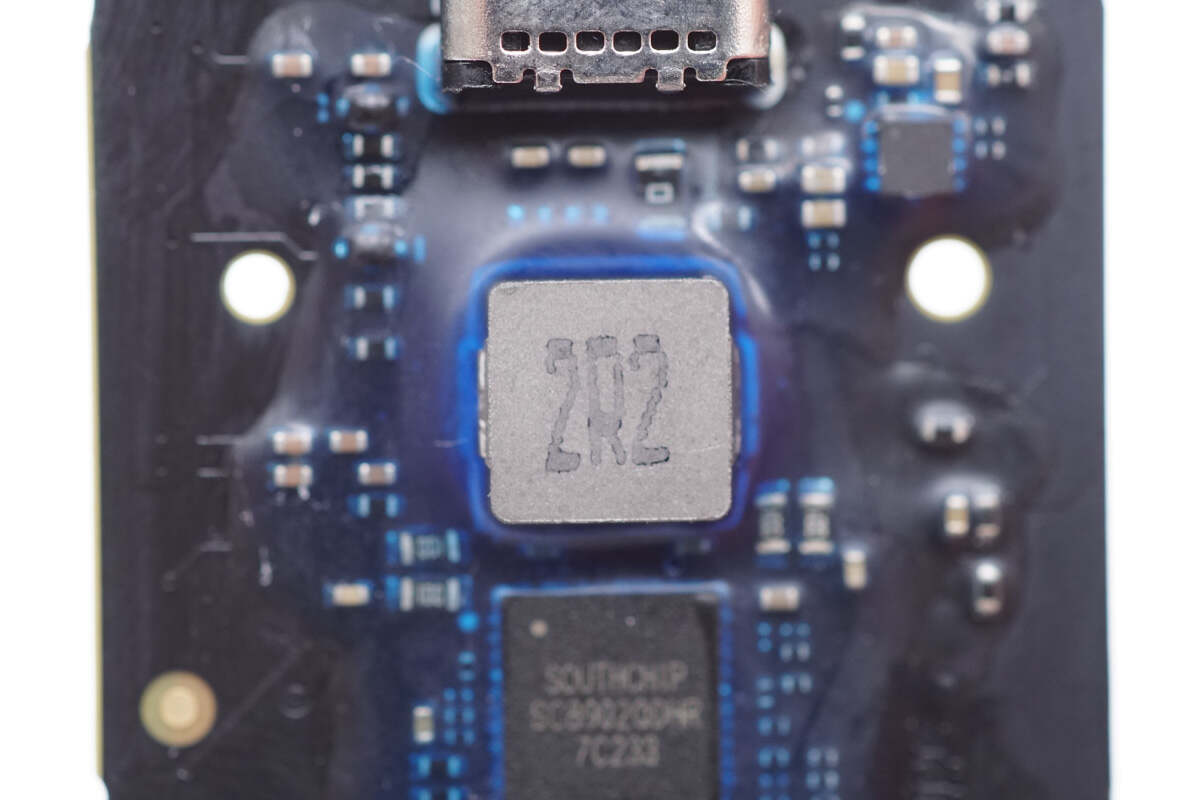

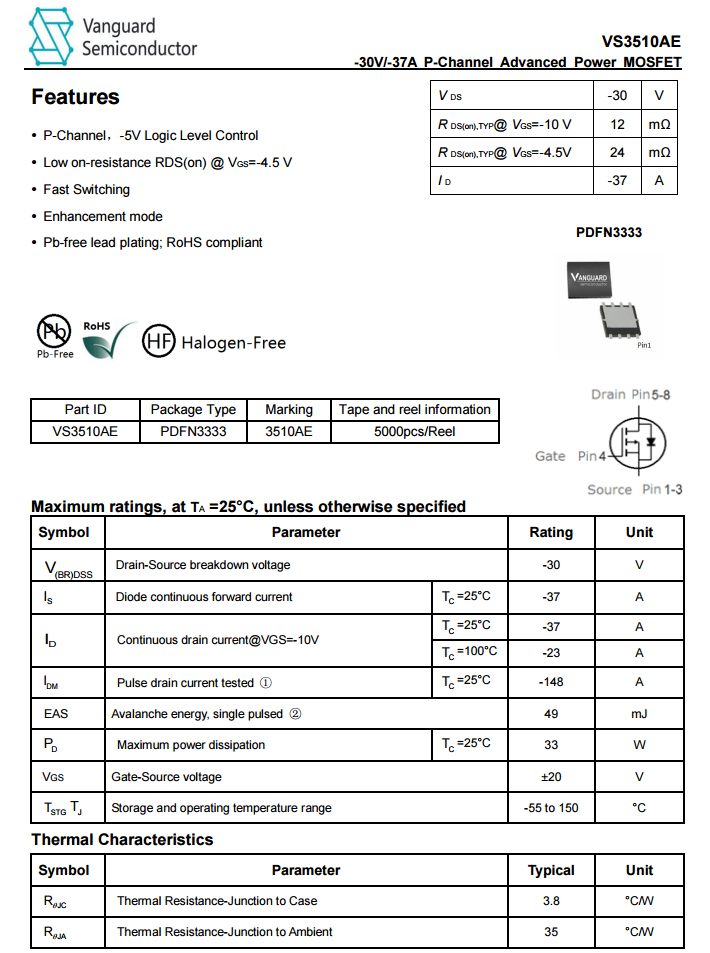

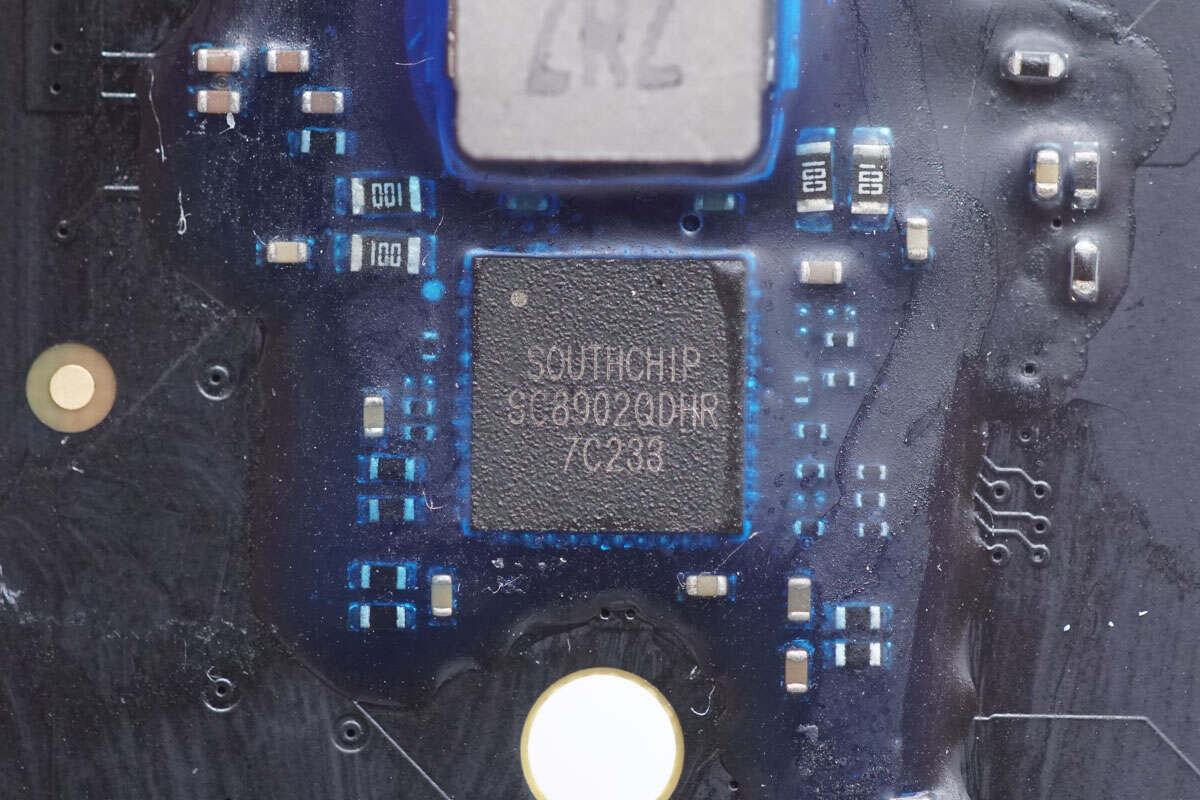

升降压转换器特写，来自SOUTHCHIP南芯，型号SC8902，SC8902是一颗同步buck-boost正向充电，反向放电转化器，内部集成了4颗低Rdson功率管，转换效率超高以减少热损耗，同时可以最大尺度减小外围器件BOM，优化PCB space及成本。无论VBUS是高于，低于或是等于电池电压，SC8902可有效管理1节至4节电池的充电，当系统需要从电池获取能量时，SC8902支持电池反向放电。

SC8902单芯片实现充电和放电功能，拥有超高的转化效率，简化了客户的外围电路设计。SC8902采用QFN-40 6x6封装。

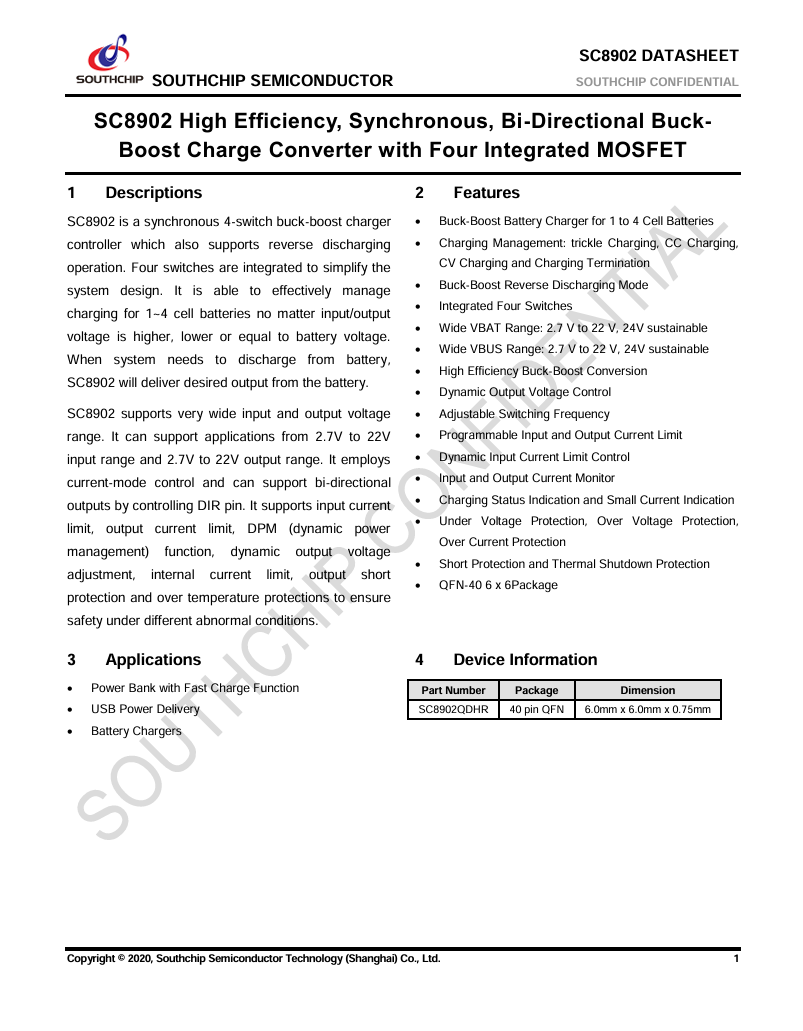

南芯SC8902详细规格资料。

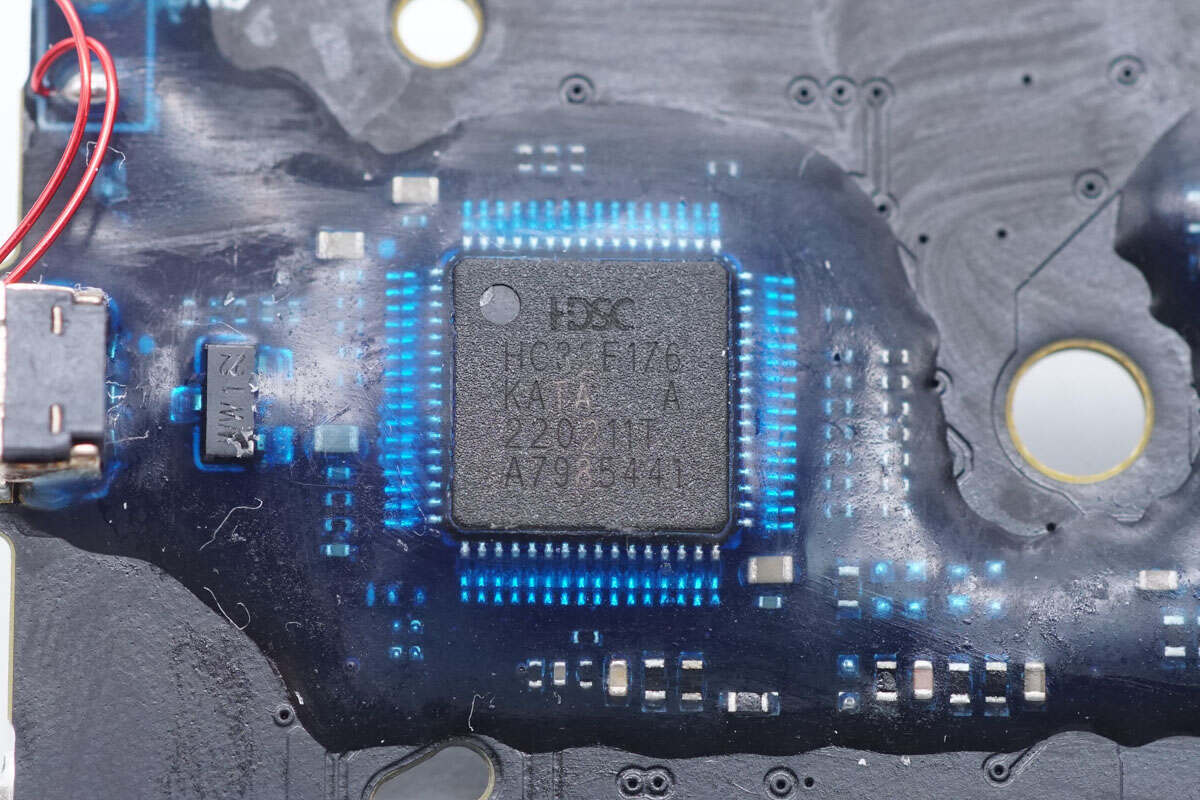

MCU特写，来自Cmsemicon中微，型号BAT32A233，BAT32A233系列产品采用高性能的ARM Cortex M0+ 的32位RISC内核，最高可工作于64MHz，32KB Flash,4KB SRAM.本产品集成I2C、 SPI、 UART、LIN2.2硬件总线等多种标准接口，集成12bitA/D转换器、 12bit DAC、温度传感器、比较器，可编程增益放大器。此处采用QFN64封装方式。

BAT32A233 微控制器系列优秀的可靠性、丰富的集成外围功能以及出色的低功耗性能，这些特点使得可广泛适用于门、窗、灯、传感器、电机等应用。
