前言
合盛科技（宁波）有限公司，作为一家领先的能量快速存储与释放解决方案提供商，全资控股合盛新能源科技和合盛弘能科技。专注于超快充电池电极、电芯及储能系统的研发、生产与销售。凭借核心的超快充技术，合盛科技引进顶尖人才和先进设备，打造了拥有自主知识产权的3.8V引线型和4.2V圆柱型电池产品系列。其产品广泛应用于新能源汽车、移动机器人、军工、电力储能、电动工具、智能三表、通信电源（5G/GPRS/LORA/NB IoT）、两轮车和3C电子等多个创新领域。
近期，电池交易网就拿到了合盛科技INR21700-42P全极耳电芯，全极耳技术通过在电池的一端使用导电涂层覆盖，让电子直接在集流体和电池壳体间传导，从而缩短了电子的移动路径，减少了内阻，提升了电池的充放电效率和寿命，同时很好的分散了热量，使得温度下降。下面就一起来看看这款电芯的实际表现如何。
外观介绍

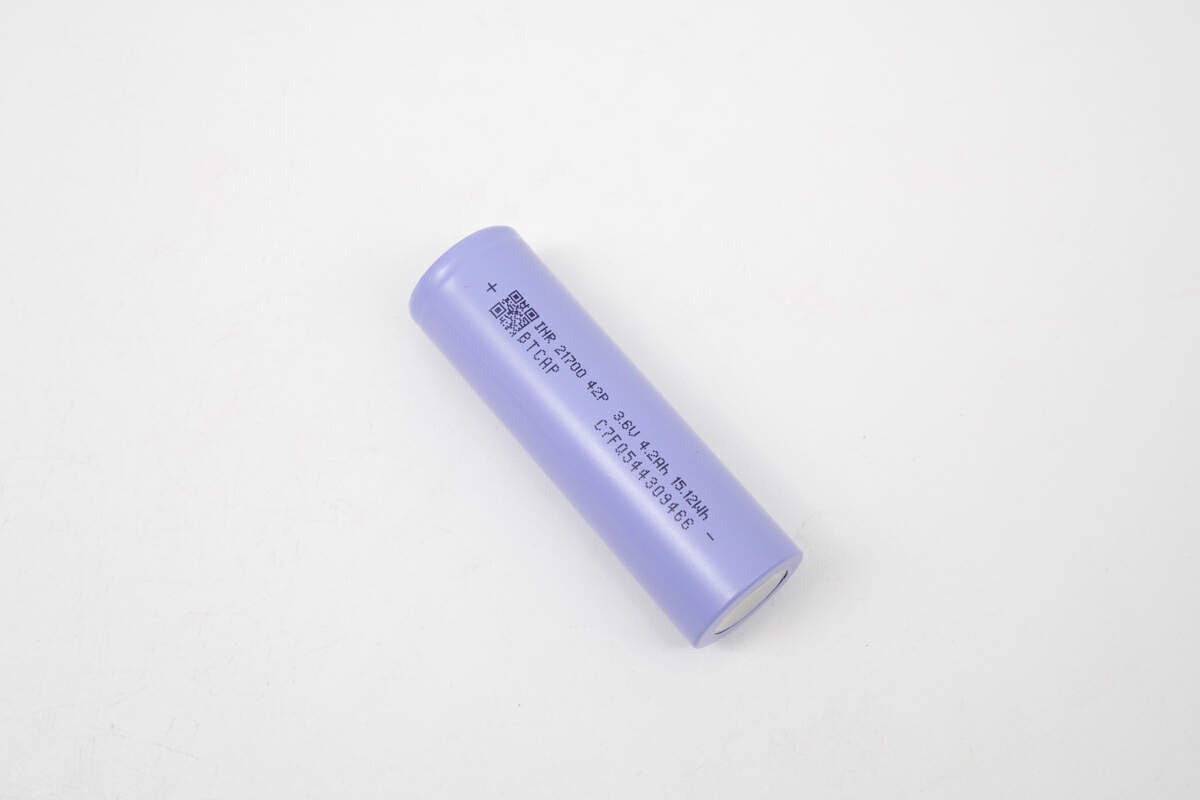

合盛科技INR21700-42P全极耳电芯为圆柱形设计，采用紫色电芯套膜，并带有丝印信息。

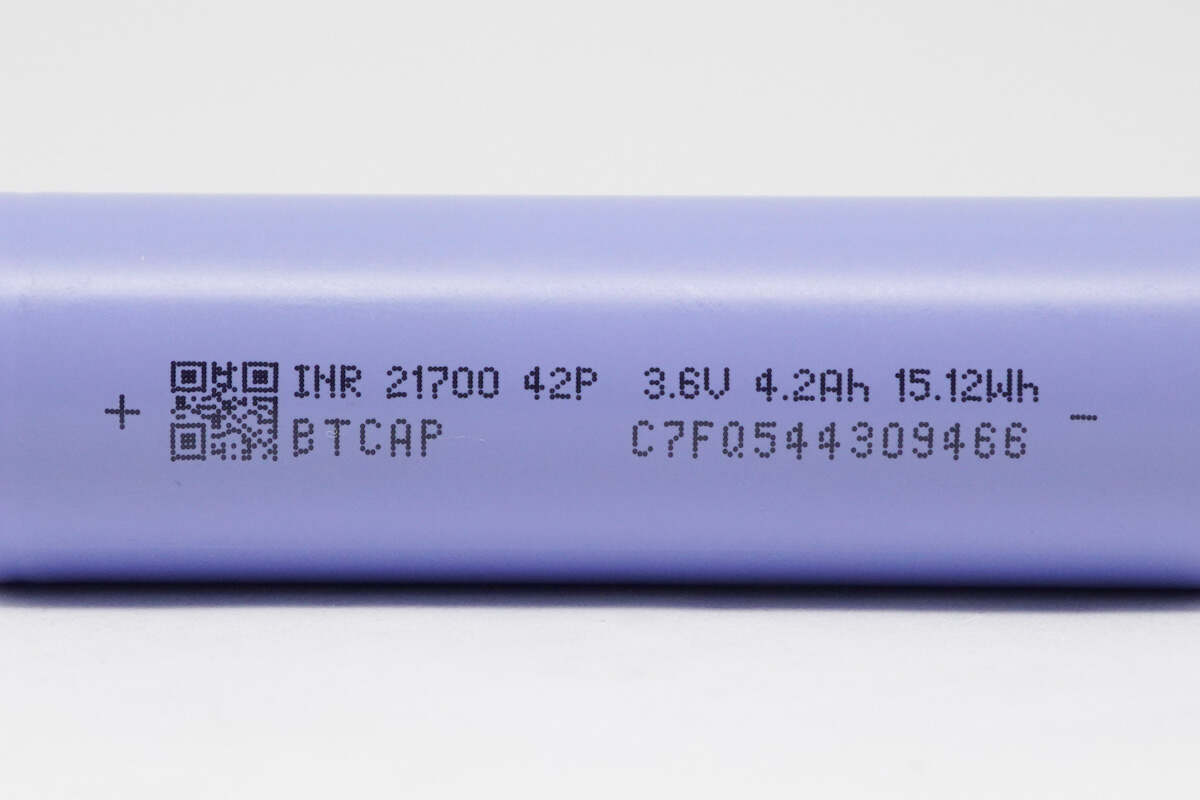

喷码信息特写：
“INR 21700 42P ”及“+”、“-”正负极标识；
额定容量：4.2Ah；额定能量：15.12Wh；
标称电压：3.6V；品牌缩写：BTCAP；
出厂编码：C7FQ544309466。

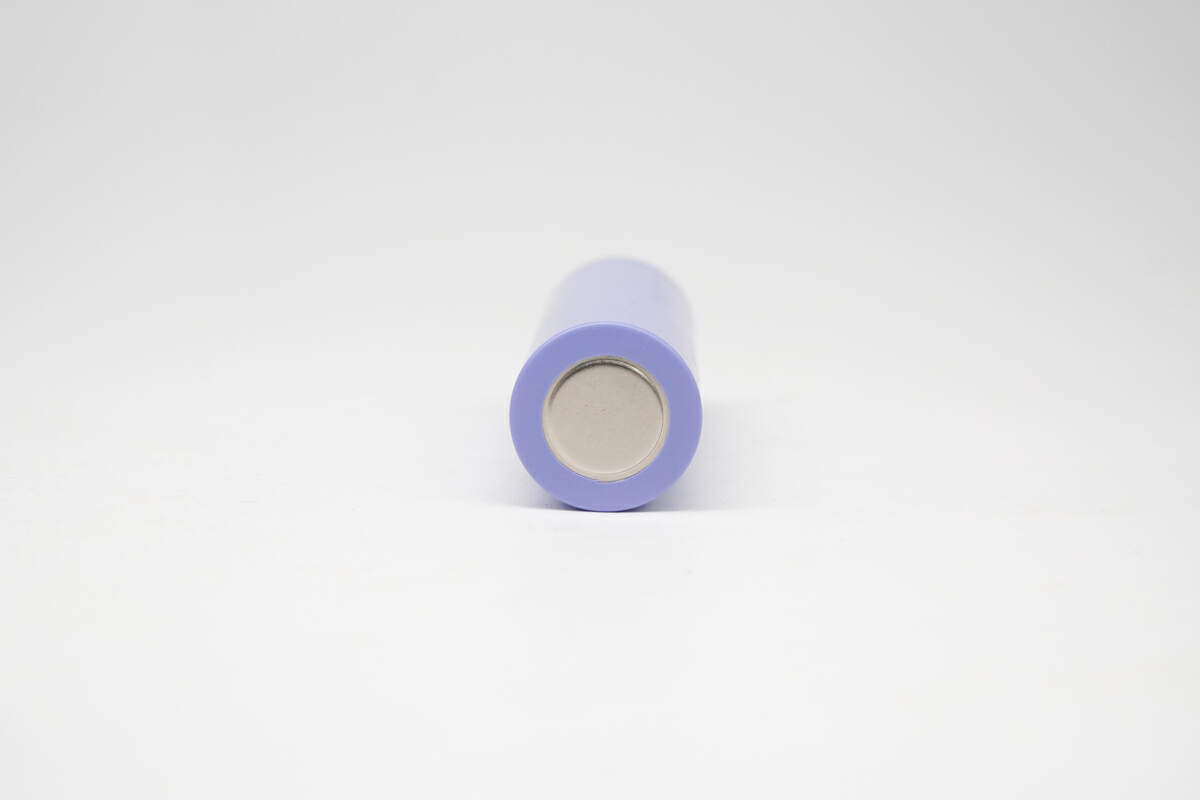

合盛科技INR21700-42P全极耳电芯负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

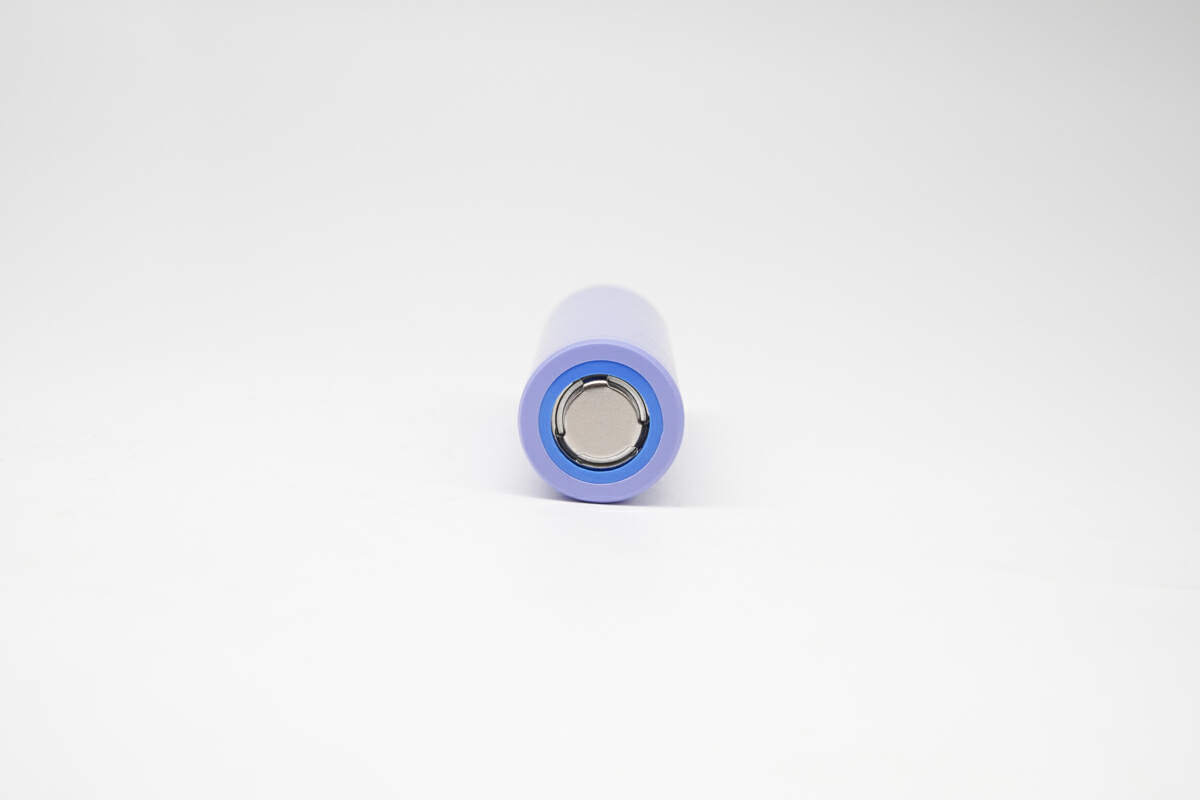

合盛科技INR21700-42P全极耳电芯正极接触面为合金材质，平头设计，顶部三爪支撑，内置泄气装置。

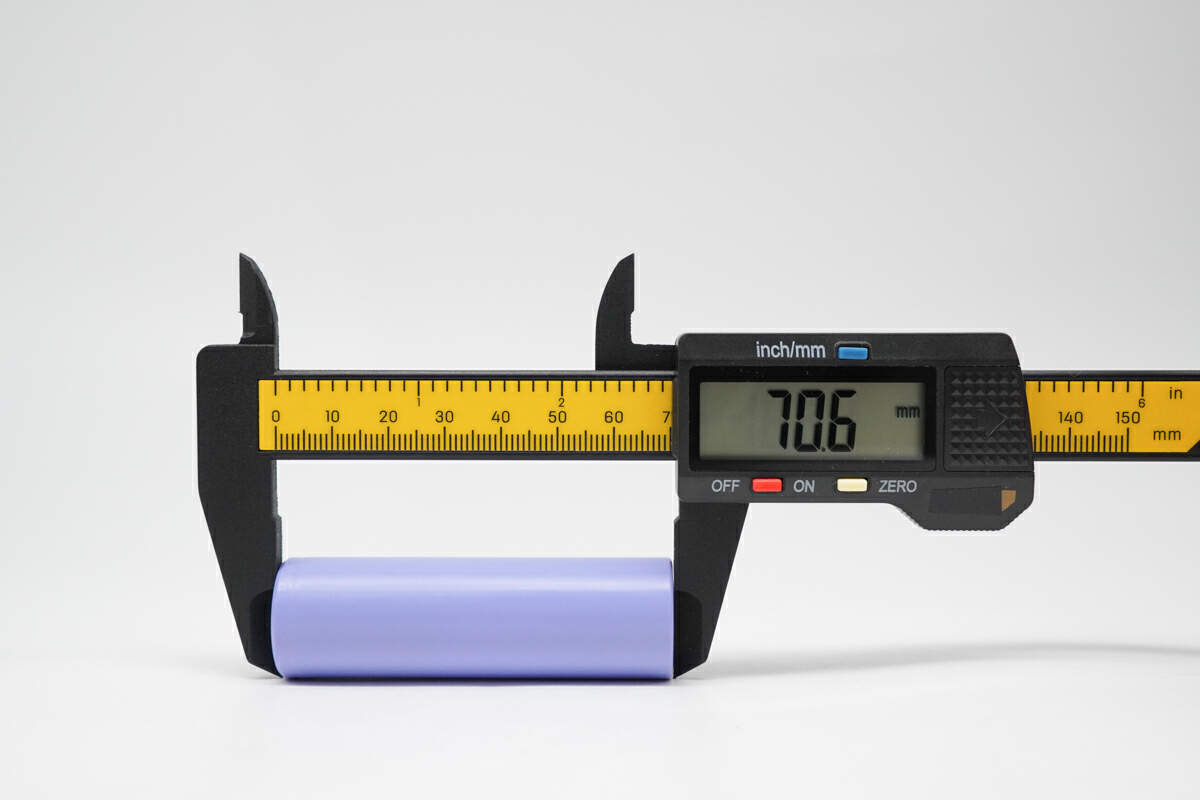

合盛科技INR21700-42P全极耳电芯高度约为 70.6mm。
合盛科技INR21700-42P全极耳电芯直径约为 21.7mm。

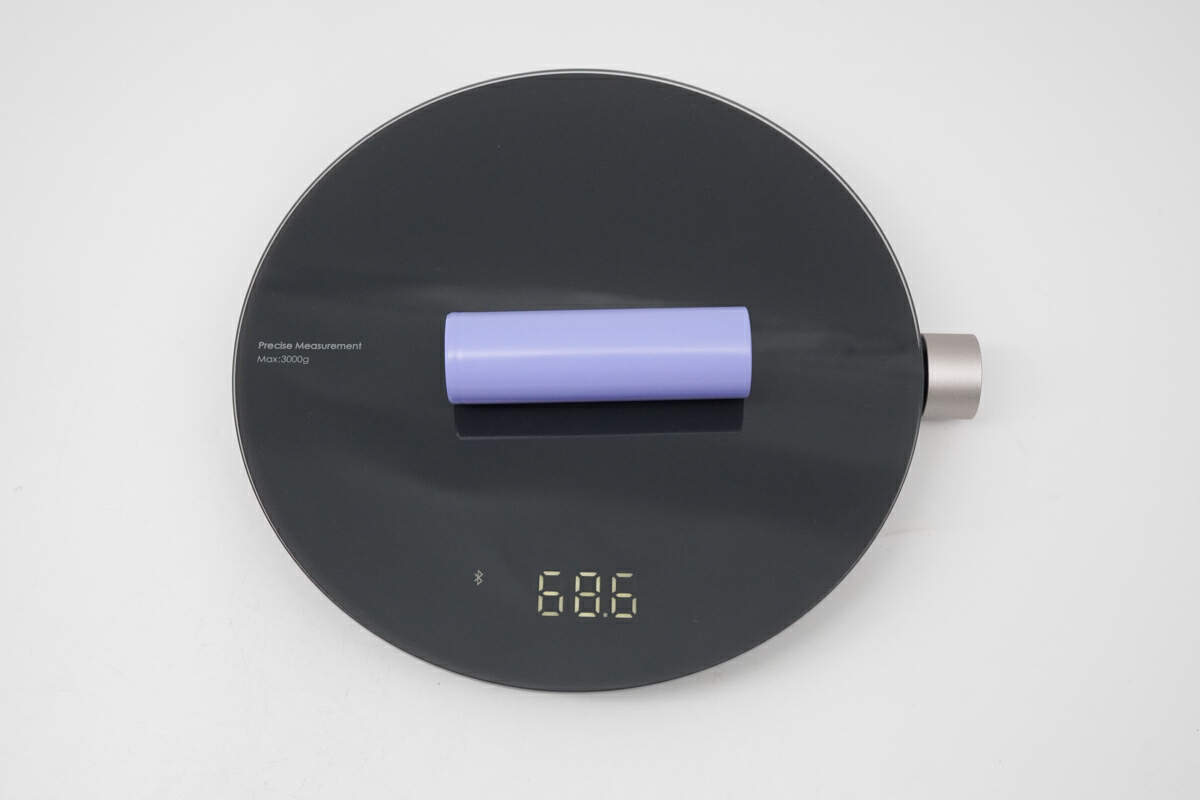

合盛科技INR21700-42P全极耳电芯重量约为 68.6g。

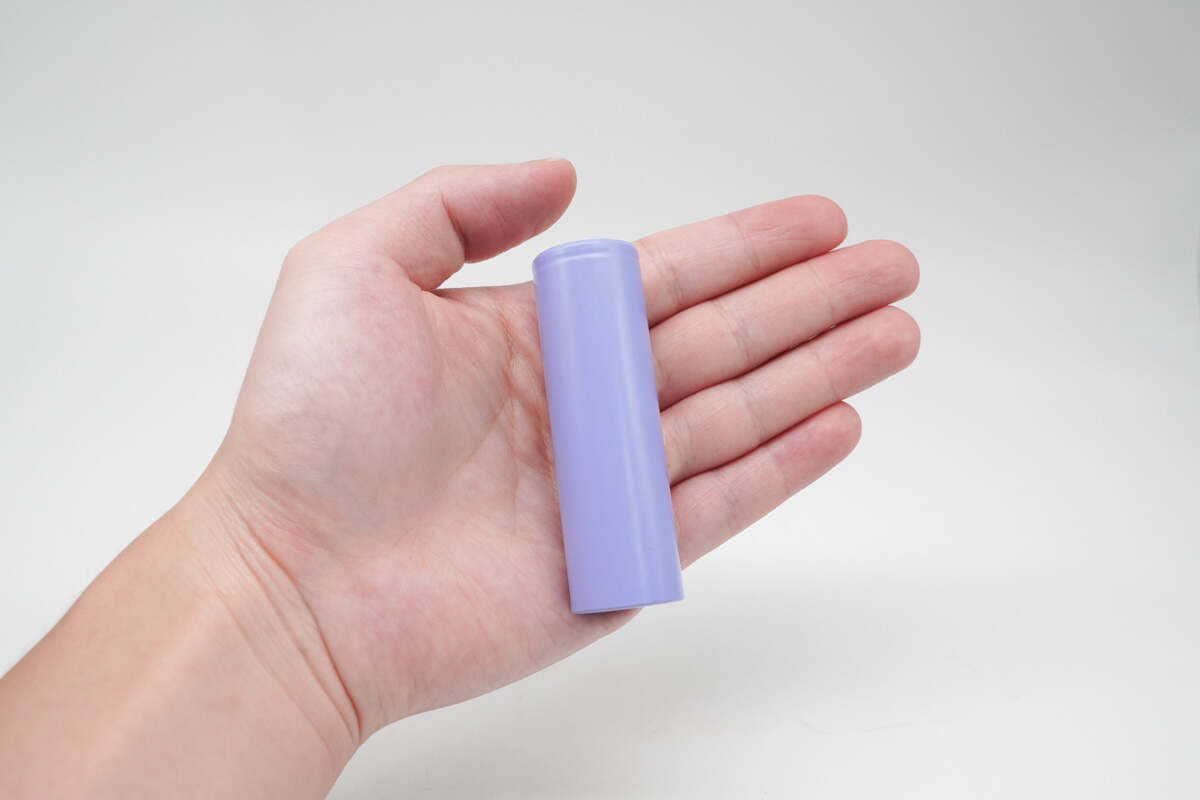

合盛科技INR21700-42P全极耳电芯在成年男子手中对比。
规格书介绍

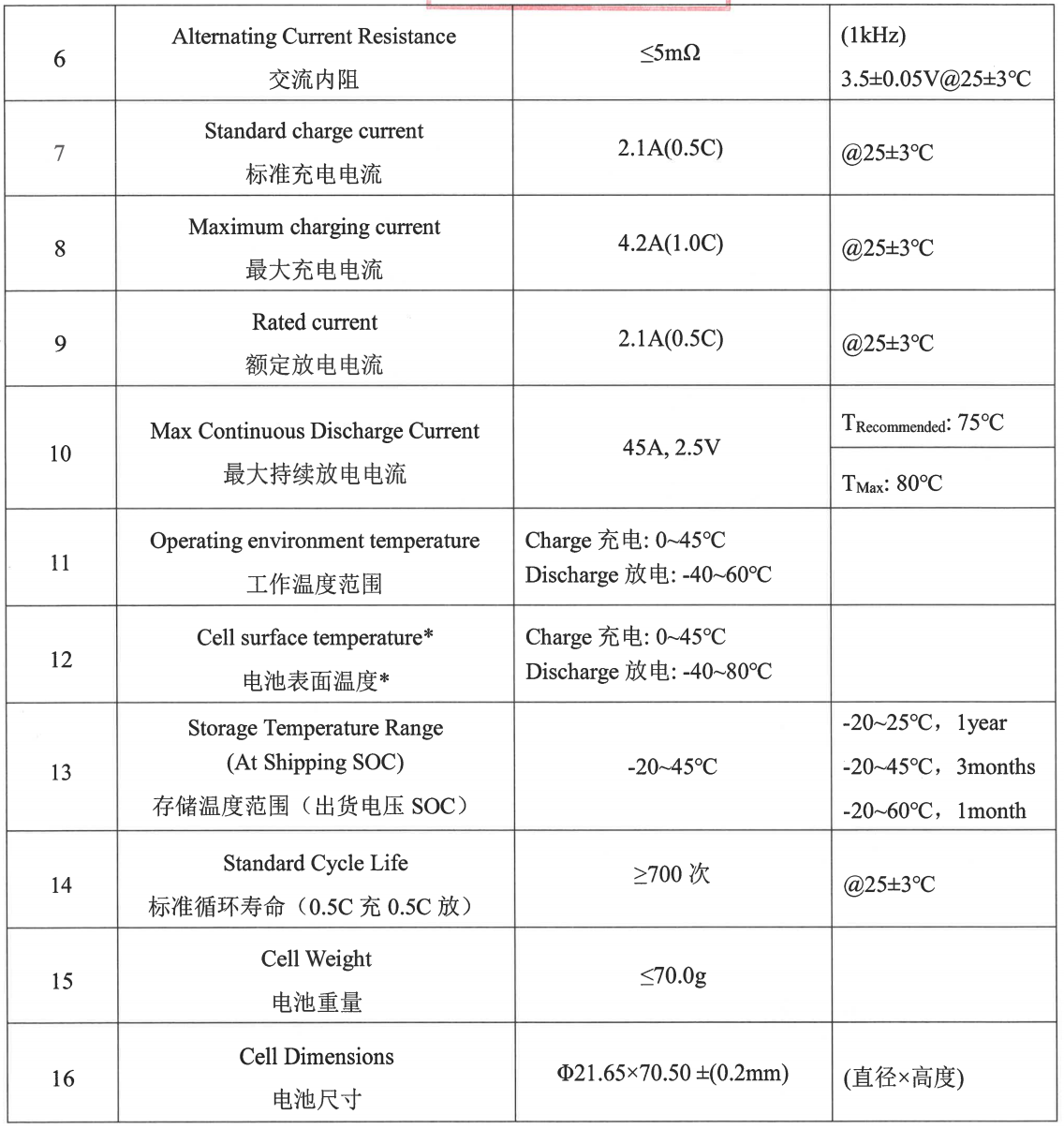

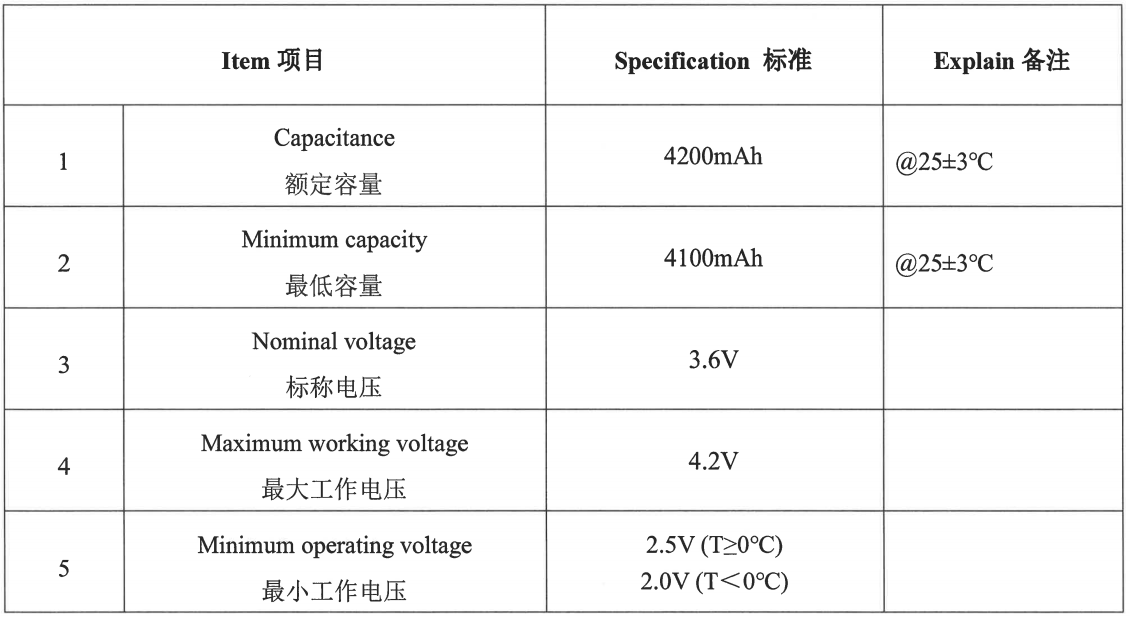

合盛科技INR21700-42P全极耳电芯额定容量 4200mAh@0.2C，最低容量 4100mAh@0.2C，标称电压 3.6V，充放电截止电压 4.2V/2.5V，交流内阻≤5mΩ，标准充电电流 2.1A（0.5C），最大充电电流4.2A（1C），额定放电电流 2.1A（0.5C），最大持续放电电流 45A，标准循环寿命 +0.5C/-0.5C@700周。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。
充电测试
充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电

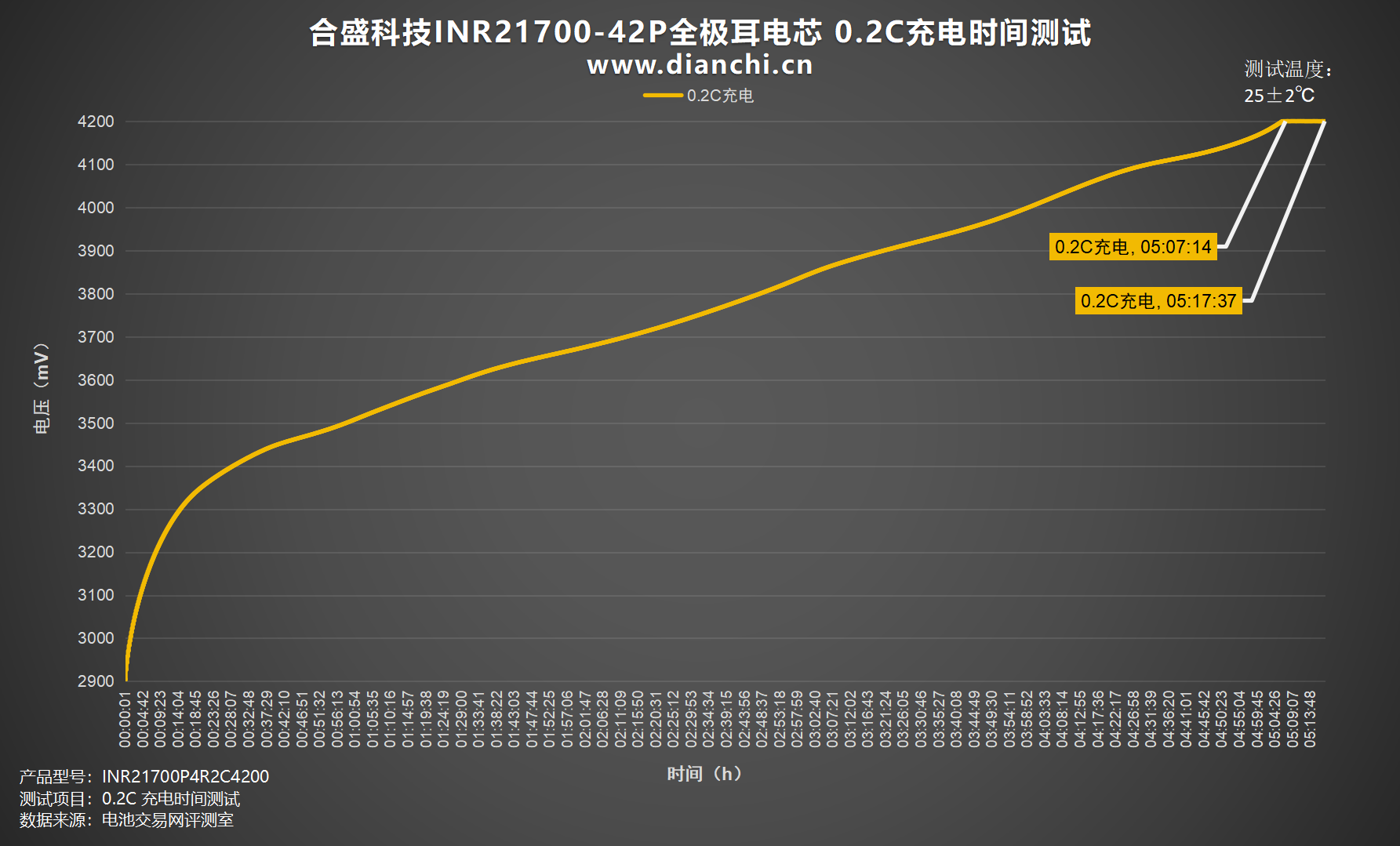

绘制出折线图，设置电流为 840mA，0.2C为合盛科技INR21700-42P全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时7分钟，涓流完全充满时间约为5小时17分钟。
0.5C充电

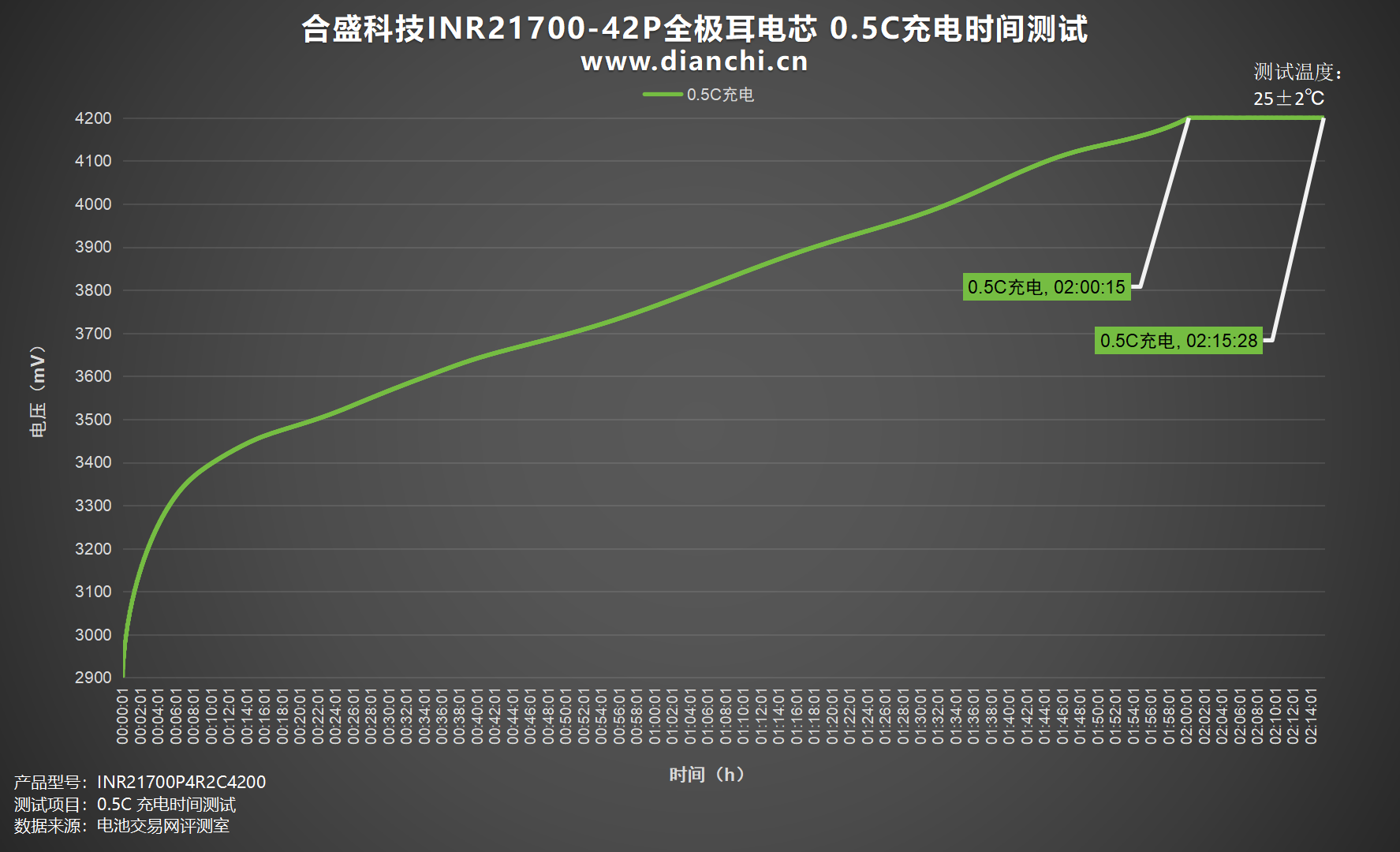

绘制出折线图，设置电流为 2100mA，0.5C为合盛科技INR21700-42P全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为2小时，涓流完全充满时间约为2小时15分钟。
1C充电

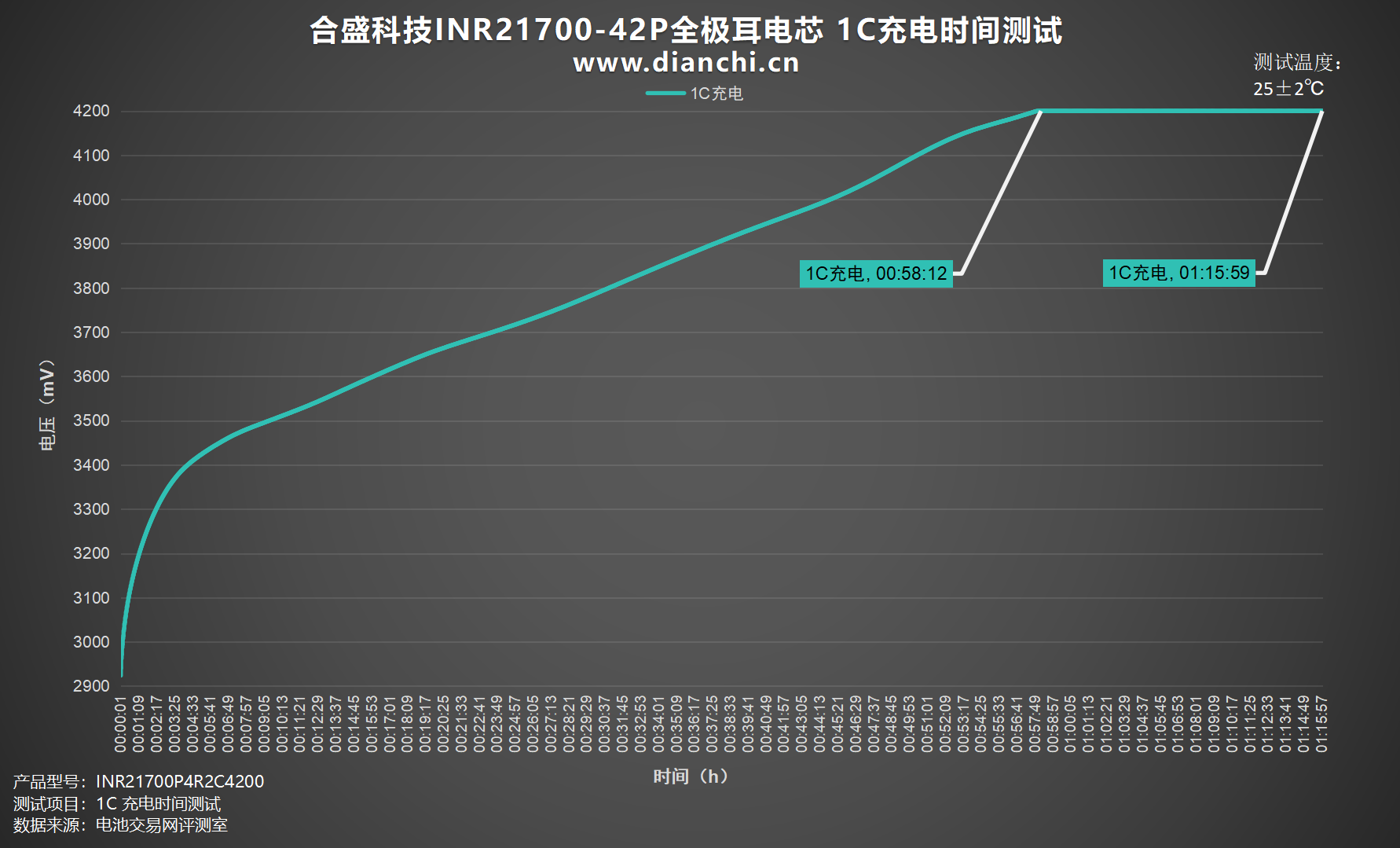

绘制出折线图，设置电流为 4200mA，1C为合盛科技INR21700-42P全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为58分钟，涓流完全充满时间约为1小时15分钟。

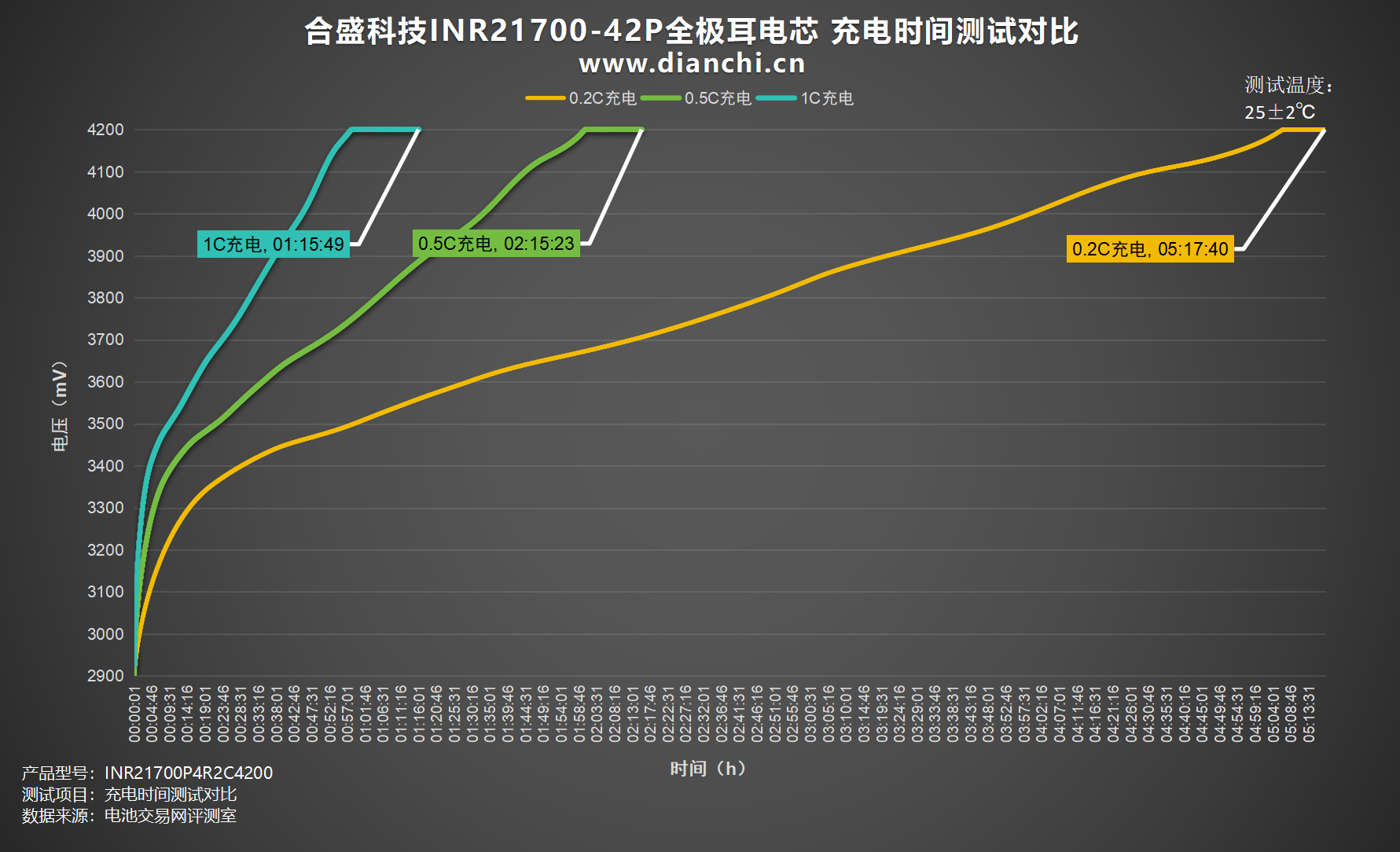

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时17分钟，0.5C充电充满耗时2小时15分钟，1C充电充满耗时1小时15分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

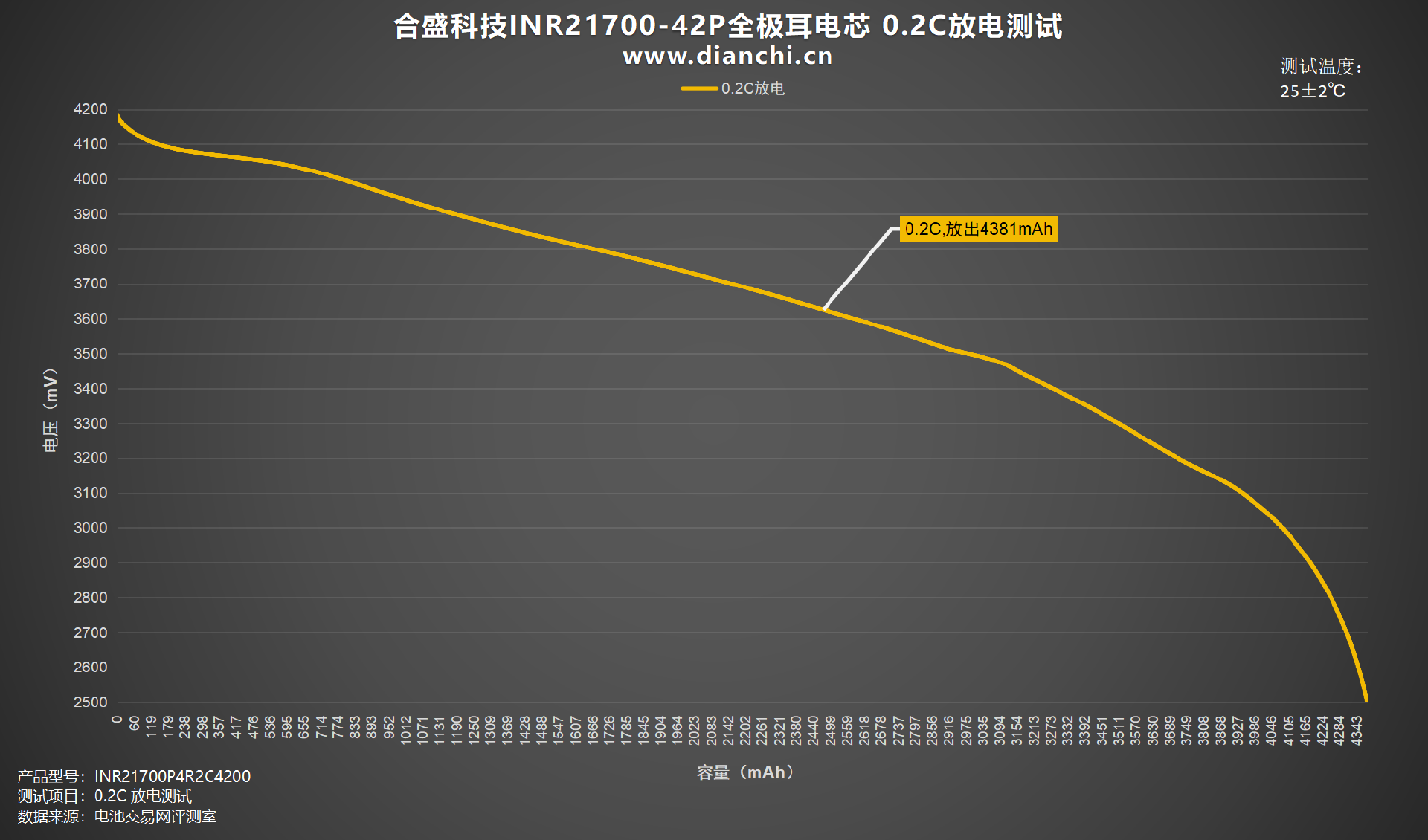

0.2C放电
绘制出折线图，设置电流为 840mA，0.2C为合盛科技INR21700-42P全极耳电芯放电，均压 3.63V，放到截止电压为 2.5V，耗时约4小时56分钟，放出容量4381mAh，放出能量15.88Wh。
0.5C放电

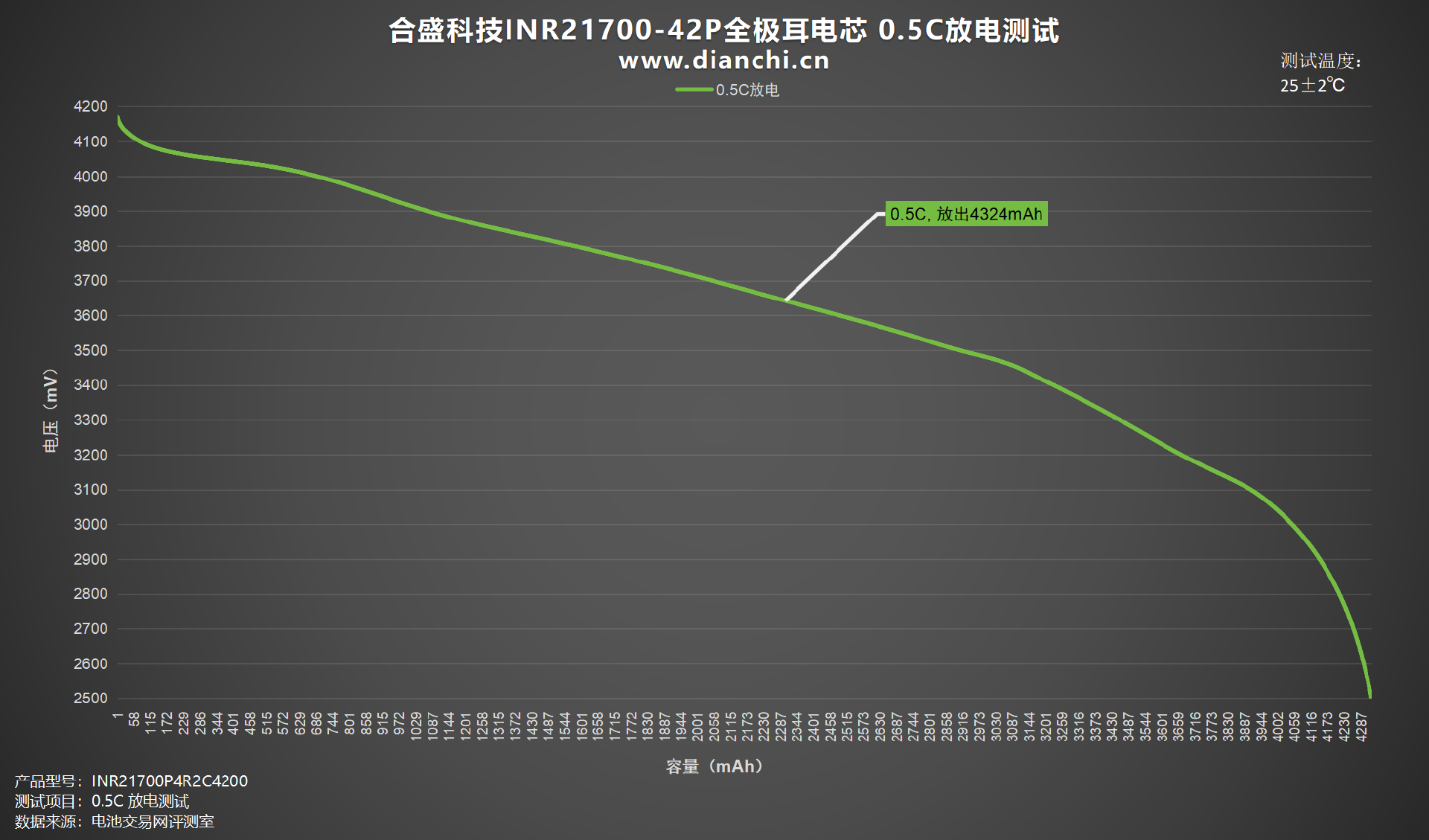

绘制出折线图，设置电流为 2100mA，0.5C为合盛科技INR21700-42P全极耳电芯放电，均压 3.62V，放到截止电压为 2.5V，耗时约2小时3分钟，放出容量4324mAh，放出能量15.63Wh。
1C放电

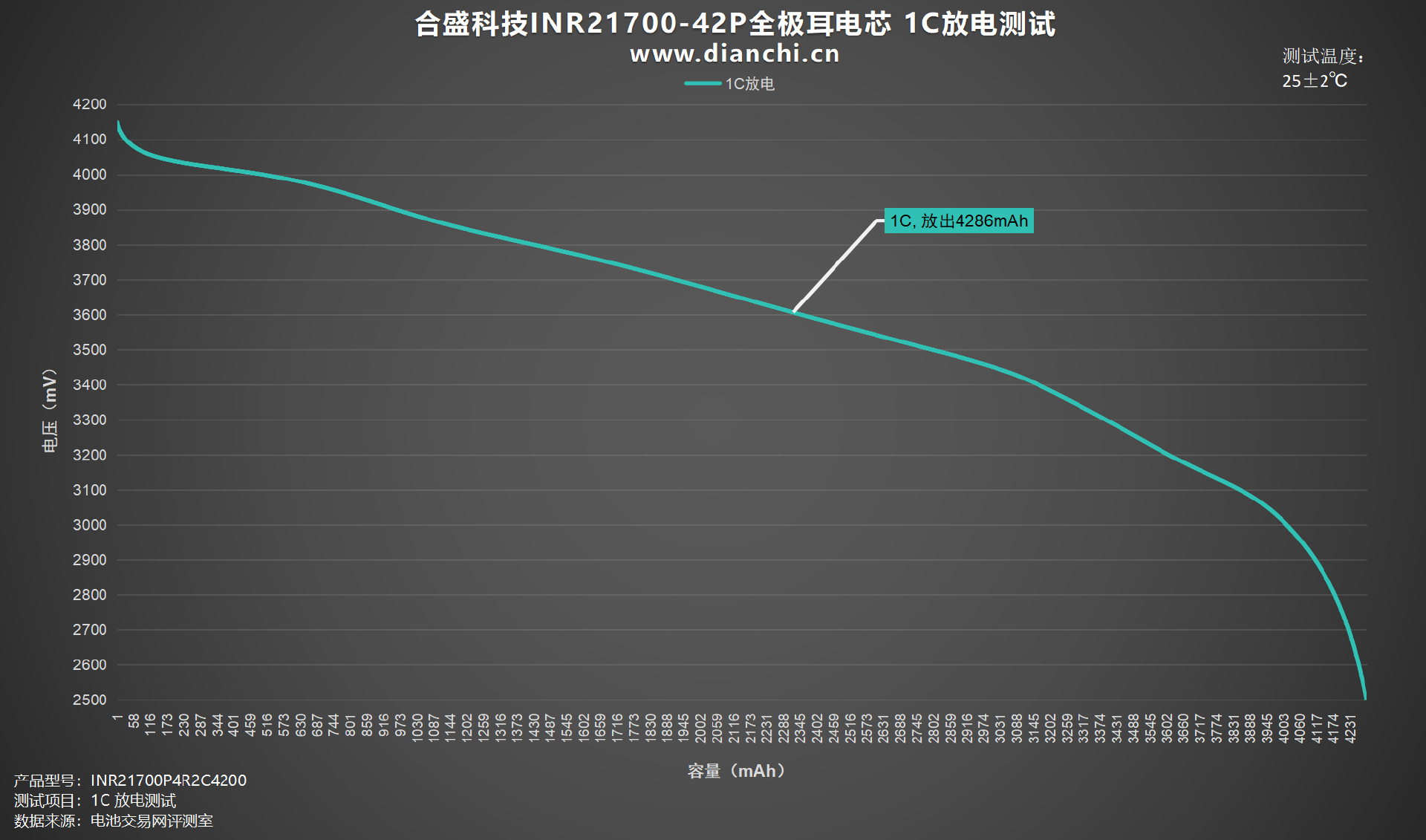

绘制出折线图，设置电流为 4200mA，1C为合盛科技INR21700-42P全极耳电芯放电，均压 3.36V，放到截止电压为 2.5V，耗时约1小时1分钟，放出容量4286mAh，放出能量14.4Wh。

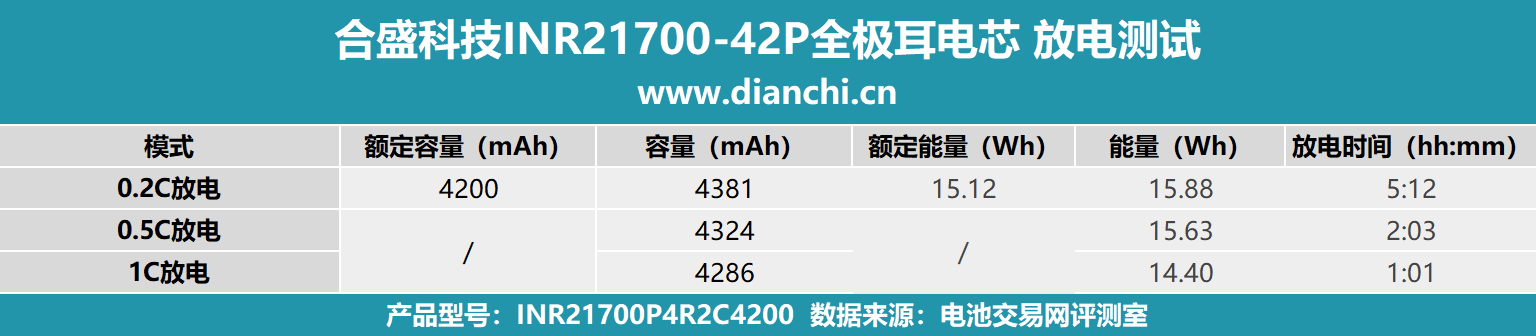

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时1分钟。放电时间最长的为0.2C放电，放电时间约为5小时12分钟。

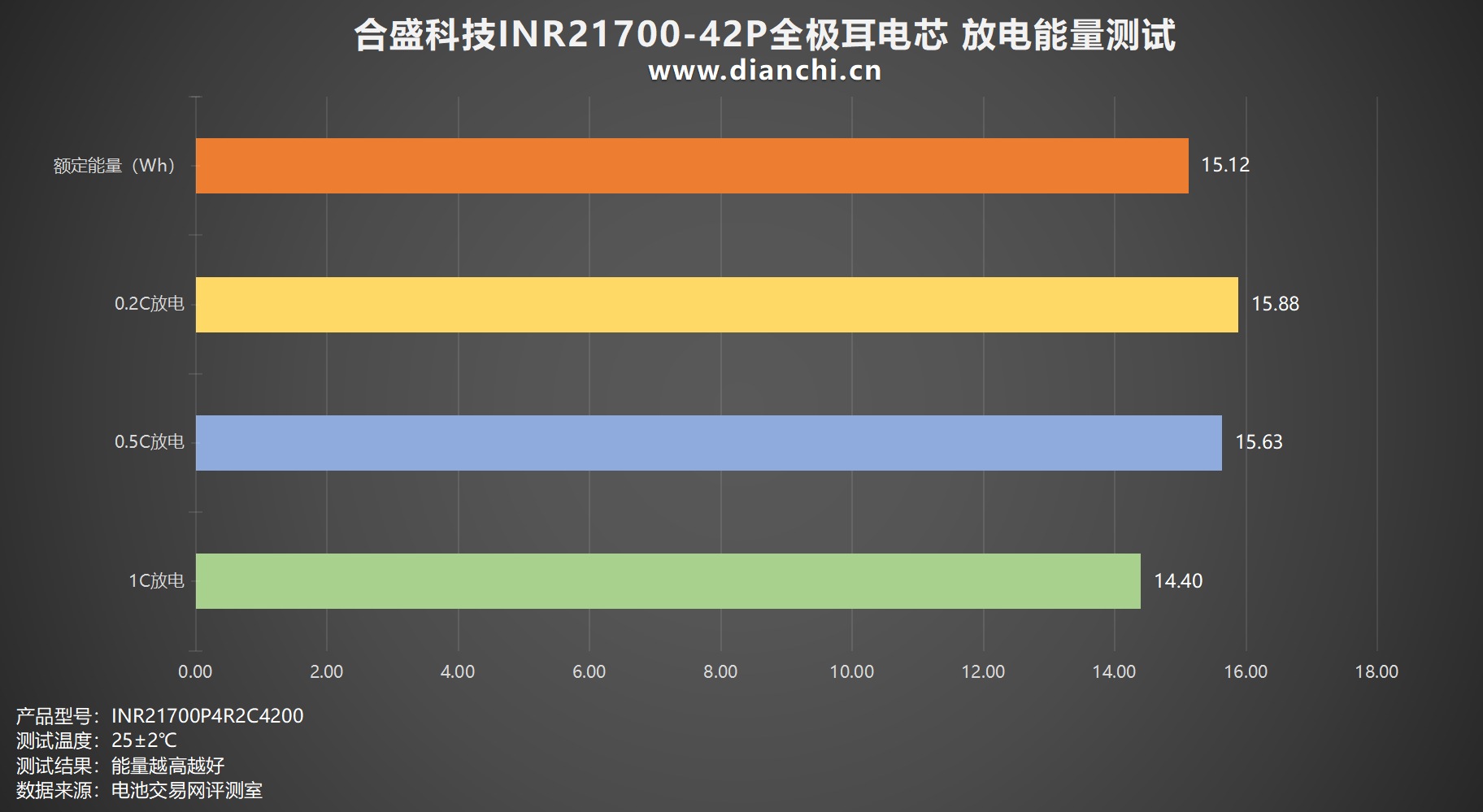

将测试数据汇总成柱状图，放电测试中整体放电能量在14.4-15.88Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到15.88Wh；放电能量最低的是1C放电档位，放电能量为14.4Wh。

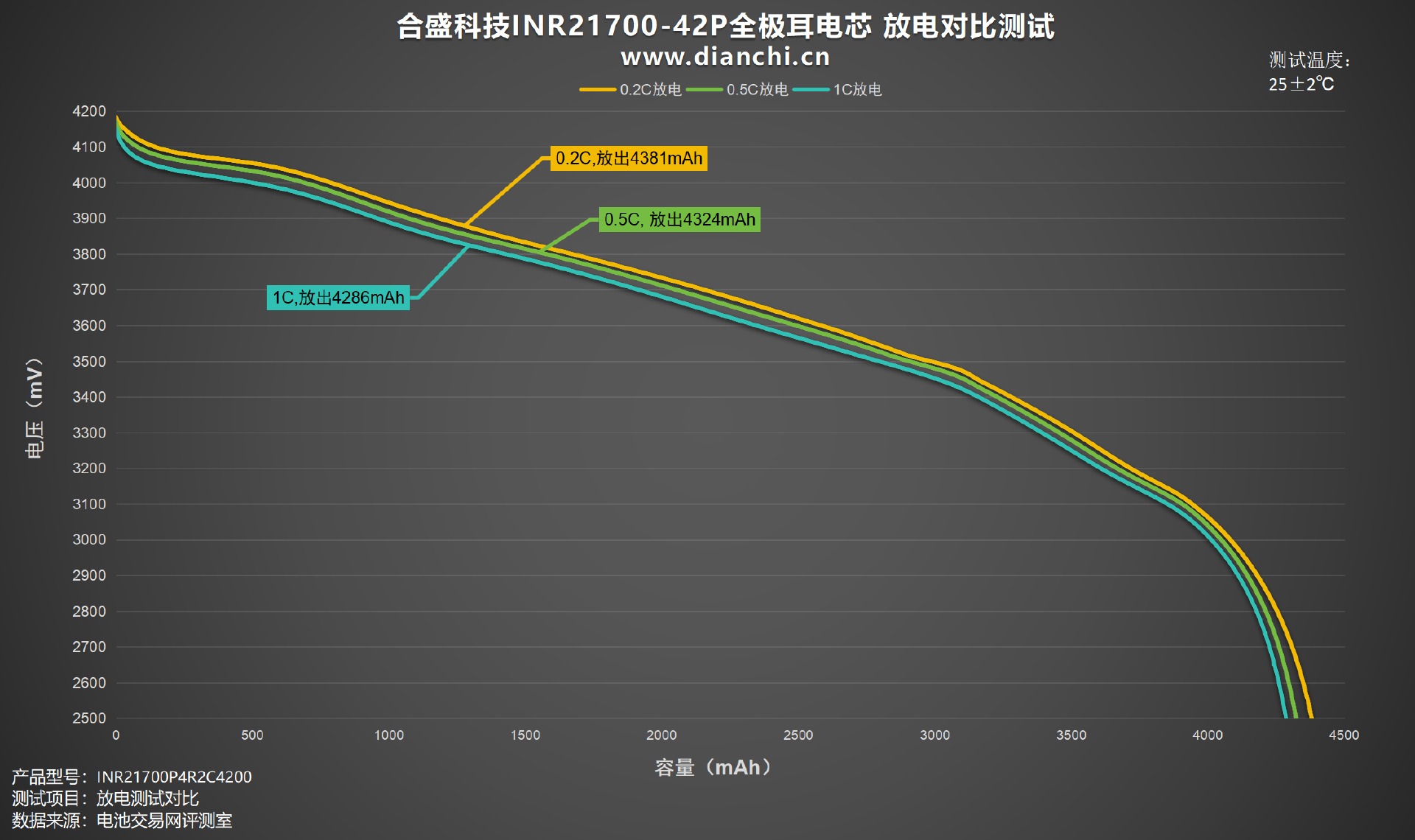

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4381mAh，放出容量最低的是 1C放电档位放出容量4286mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

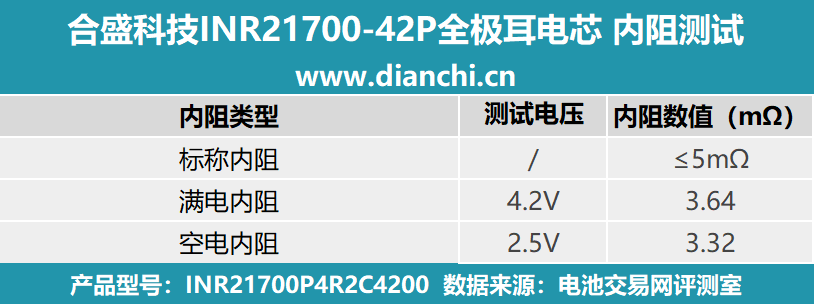

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，合盛科技INR21700-42P全极耳电芯标称内阻≤5mΩ。

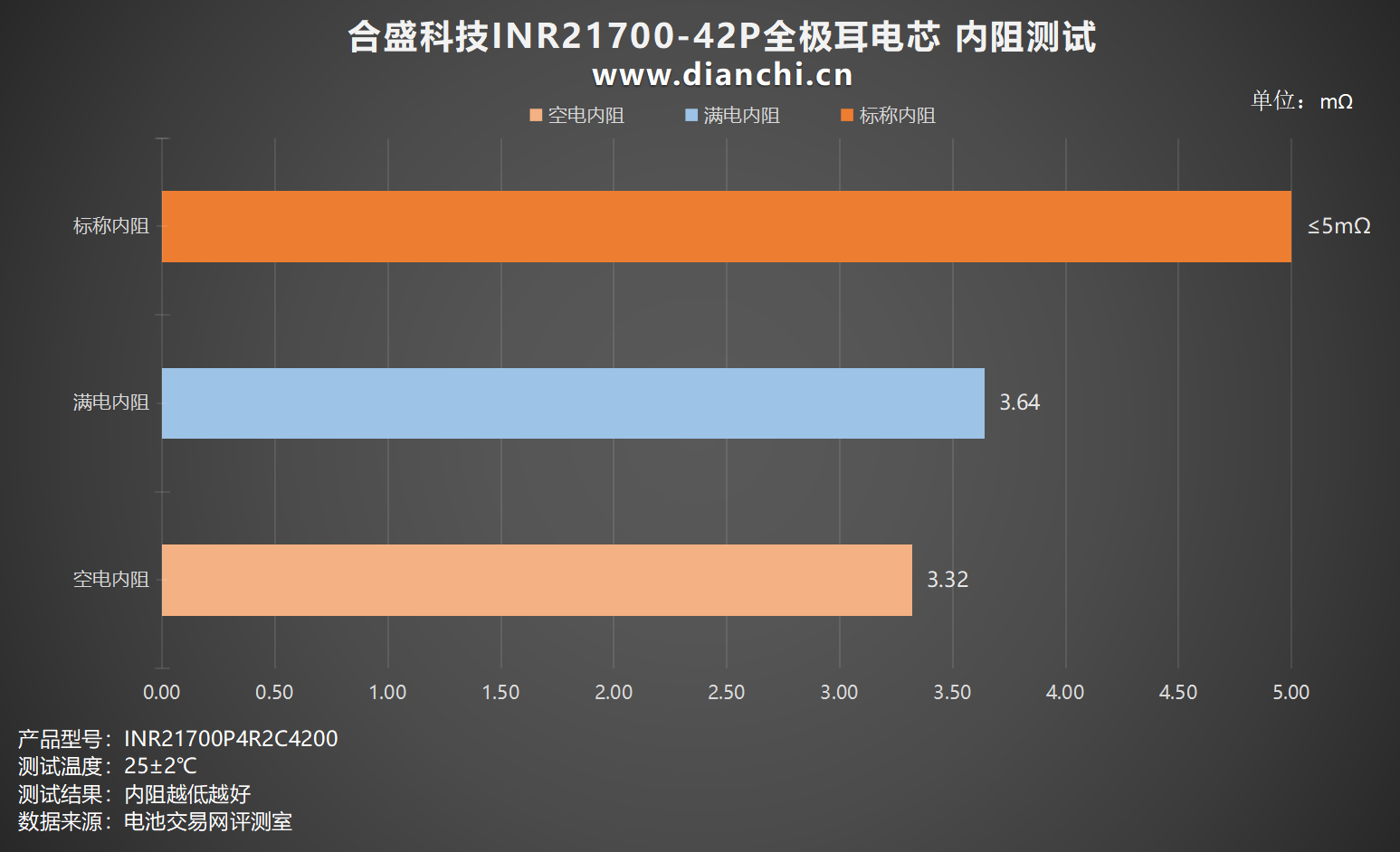

绘制出柱状图，可以看到 4.2V满电内阻为 3.64mΩ，2.5V空电内阻为 3.32mΩ，均没有超过标称内阻，且满电与空电状态下内阻变化几乎无差别，表现相当亮眼。
温度测试
温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
充电温度测试
0.2C充电

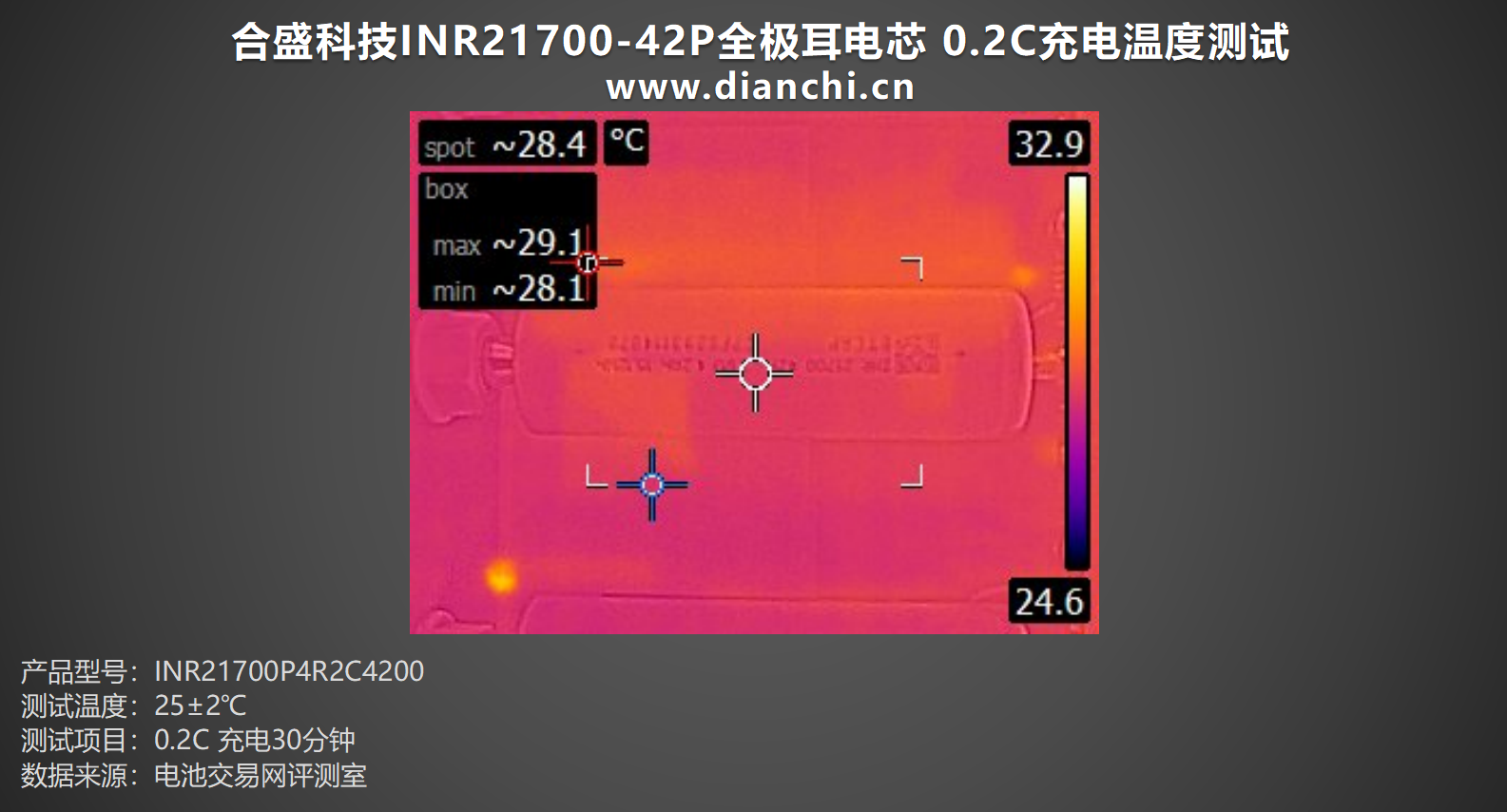

将合盛科技INR21700-42P全极耳电芯以0.2C倍率进行充电30分钟，表面最高温度为29.1℃左右。
0.5C充电

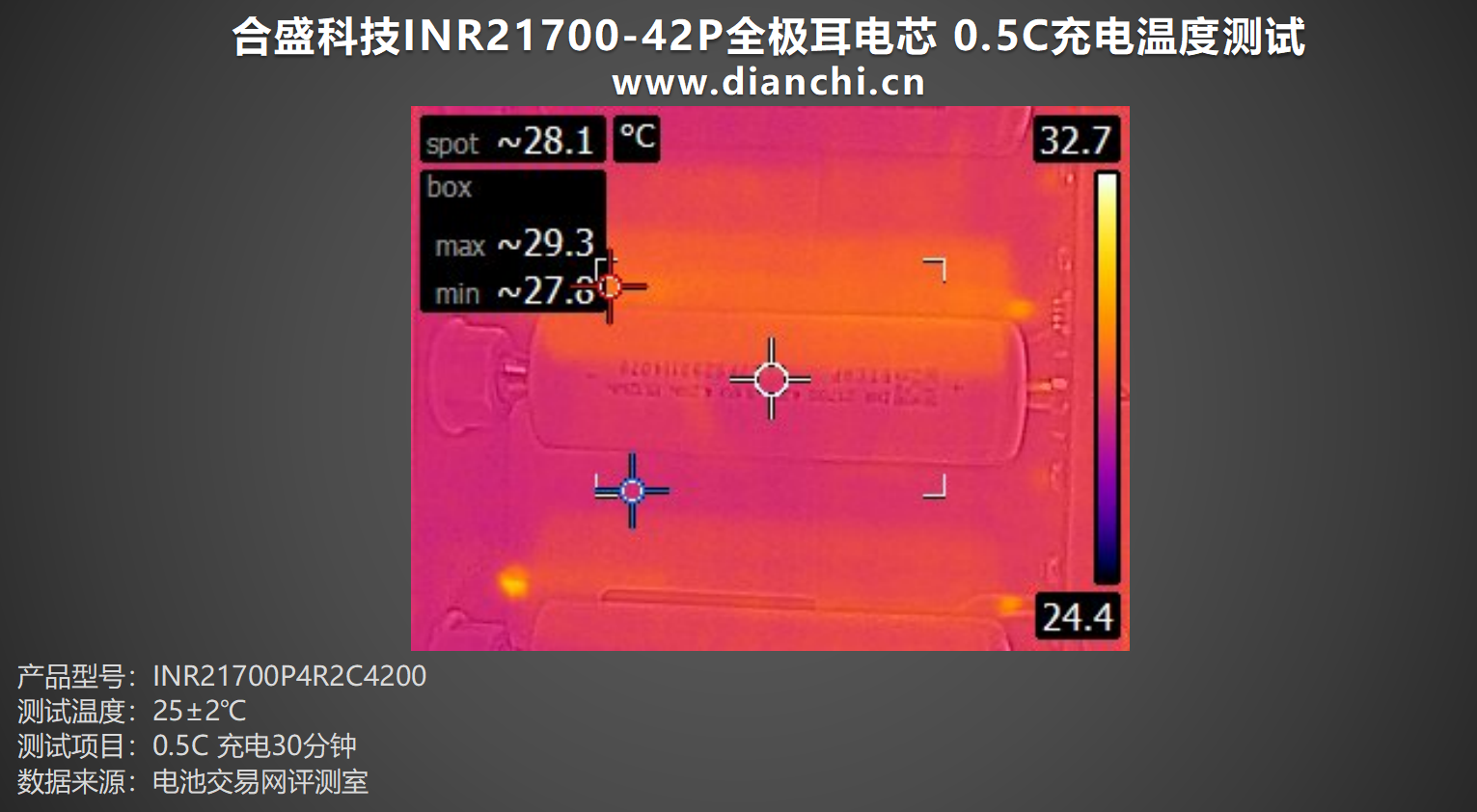

将合盛科技INR21700-42P全极耳电芯以0.5C倍率进行充电30分钟，表面最高温度为29.3℃左右。

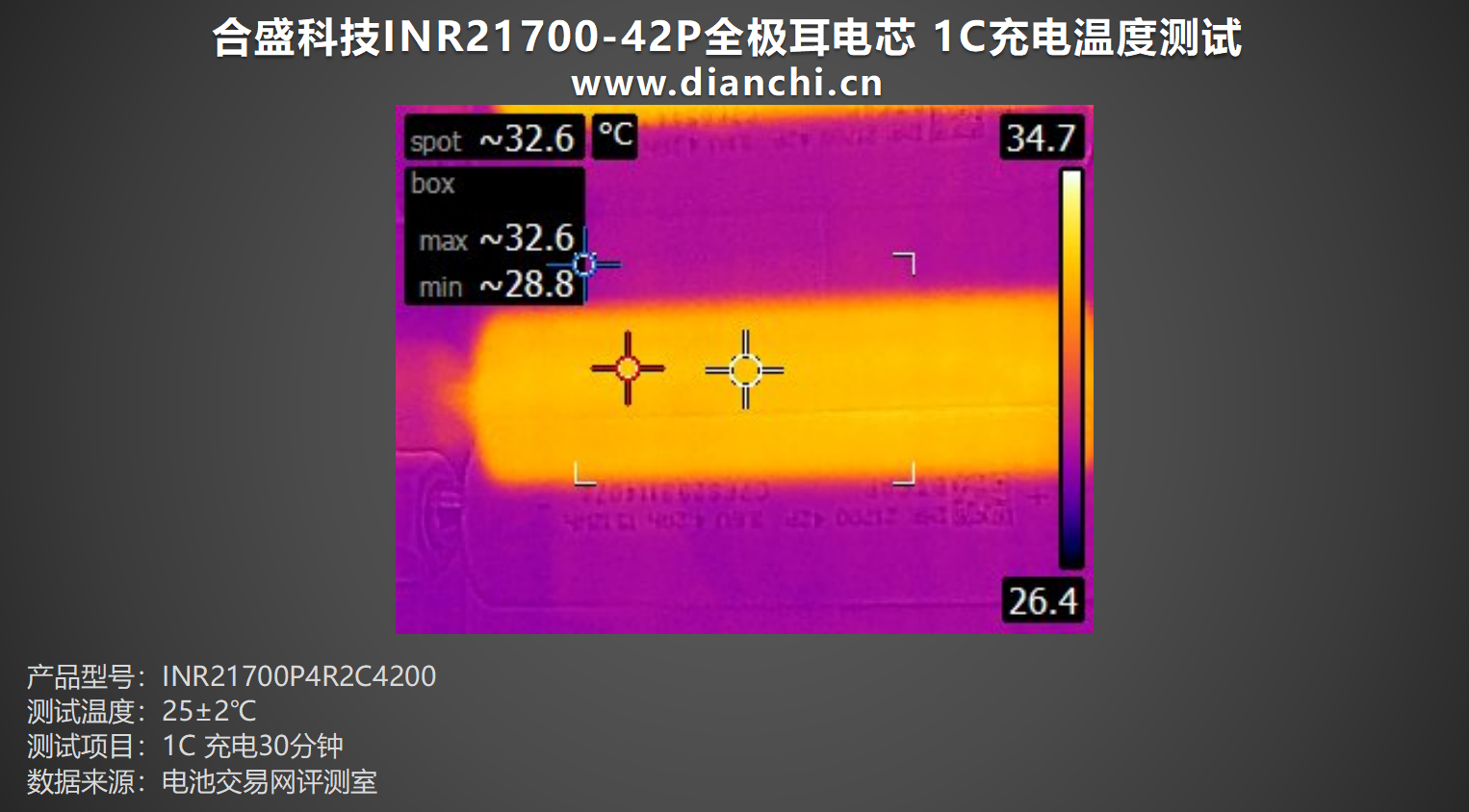

1C充电
将合盛科技INR21700-42P全极耳电芯以1C倍率进行充电30分钟，表面最高温度为32.6℃左右。
放电温度测试
0.2C放电
将合盛科技INR21700-42P全极耳电芯以0.2C倍率进行放电30分钟，表面最高温度为27.9℃左右。

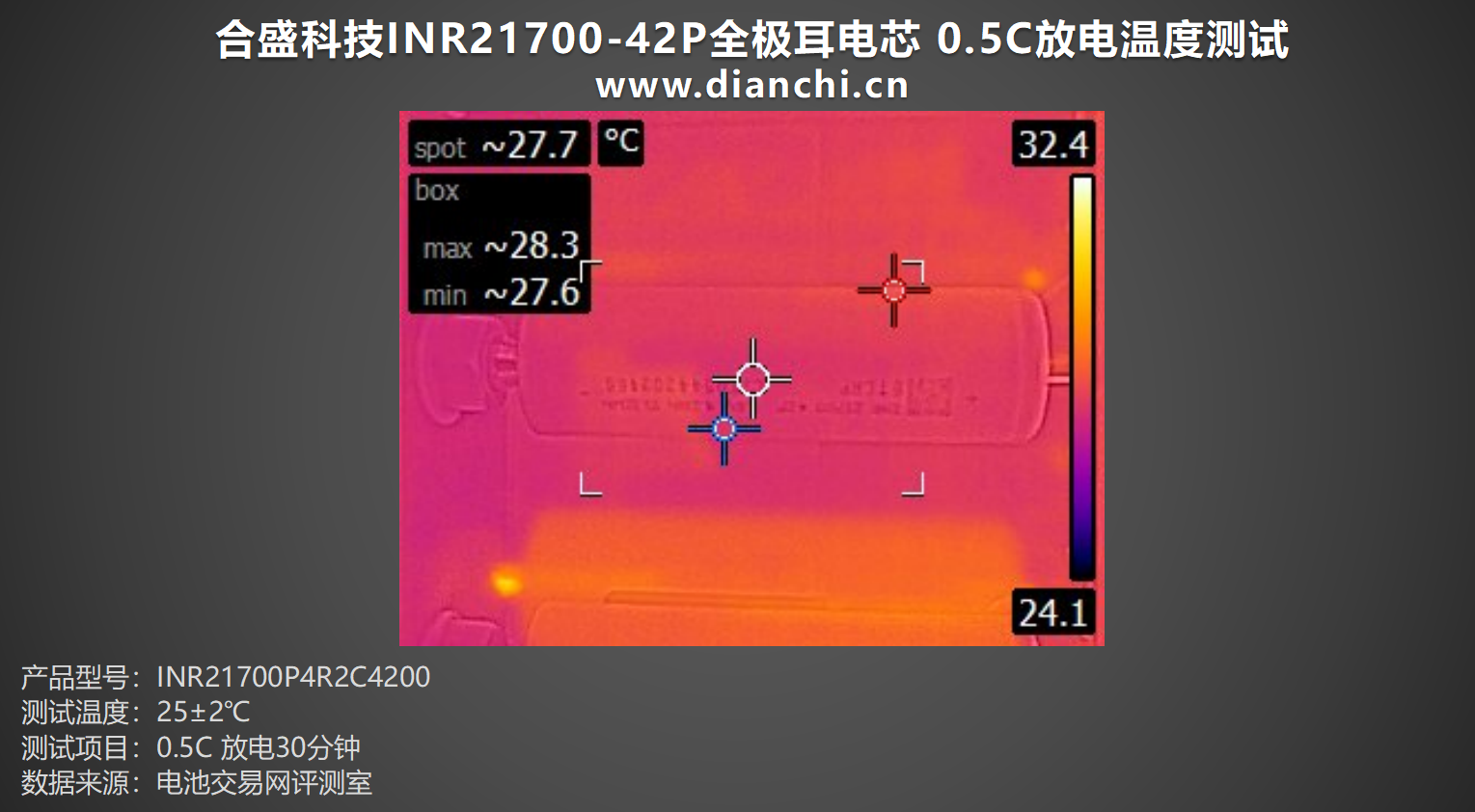

0.5C放电
将合盛科技INR21700-42P全极耳电芯以0.5C倍率进行放电30分钟，表面最高温度为28.3℃左右。
1C放电

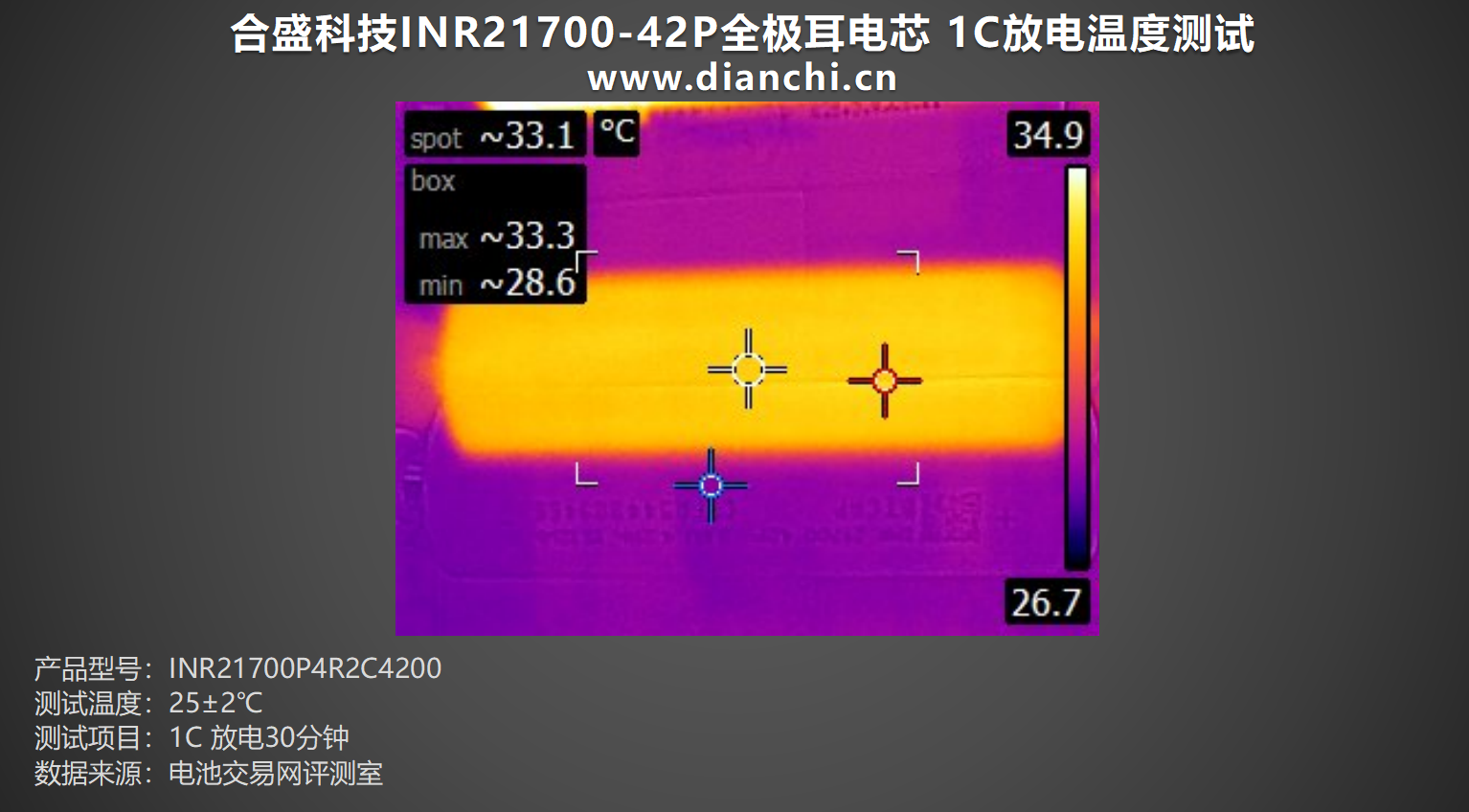

将合盛科技INR21700-42P全极耳电芯以1C倍率进行放电30分钟，表面最高温度为33.3℃左右。
电池交易网总结
这款电芯是合盛科技在全极耳电芯上的又一力作，这款电芯不仅内阻小于5mΩ，同时具备45A快放能力，各项属性均是拉满状态。
在充放电测试中，电池交易网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在1小时18分钟完成充电，放电部分，可以看到0.2C倍率放电放出容量4381mAh，放出能量达到15.88Wh，表现优秀。
内阻方面，4.2V满电内阻为 3.64mΩ，2.5V空电内阻为 3.32mΩ，均没有超过标称内阻，且满电与空电状态下内阻变化几乎无差别，表现相当亮眼；温度方面，在三组不同倍率充放电进行30分钟后测试温度，充放电温度均在29-33℃区间，整体温度表现良好。
整体来看，这款合盛科技INR21700-42P全极耳电芯，在电池交易网常规测试下发挥出了极强的性能表现，后续电池交易网将带来这款电芯的高倍率放电测试以及循环测试，感兴趣的小伙伴可以多多留意。
规格书下载
合盛科技专区
https://www.dianchi.cn/brand/BTCAP.html
合盛科技INR21700-42P全极耳电芯
评论0
