横店集团东磁股份有限公司创立于1980年，股份公司改制设立于1999年3月，现有员工一万六千余人，是一家拥有“磁材+器件”、“光伏+锂电”两大产业板块，“磁材+新能源”双轮驱动发展的国家高新技术企业，公司是中国电子元件行业协会轮值理事长单位，全国磁性行业的龙头企业，于2016年成立新能源电池事业部，进军锂电产业。
近期，电池交易网就拿到了一款东磁INR21700-50E电芯，其支持最大充电电流 1C，最大放电电流 3C，下面就一起来看看这款电芯实际表现如何吧。
外观介绍
东磁INR21700-50E电芯为圆柱形设计，采用黄色电芯套膜，并带有丝印信息。

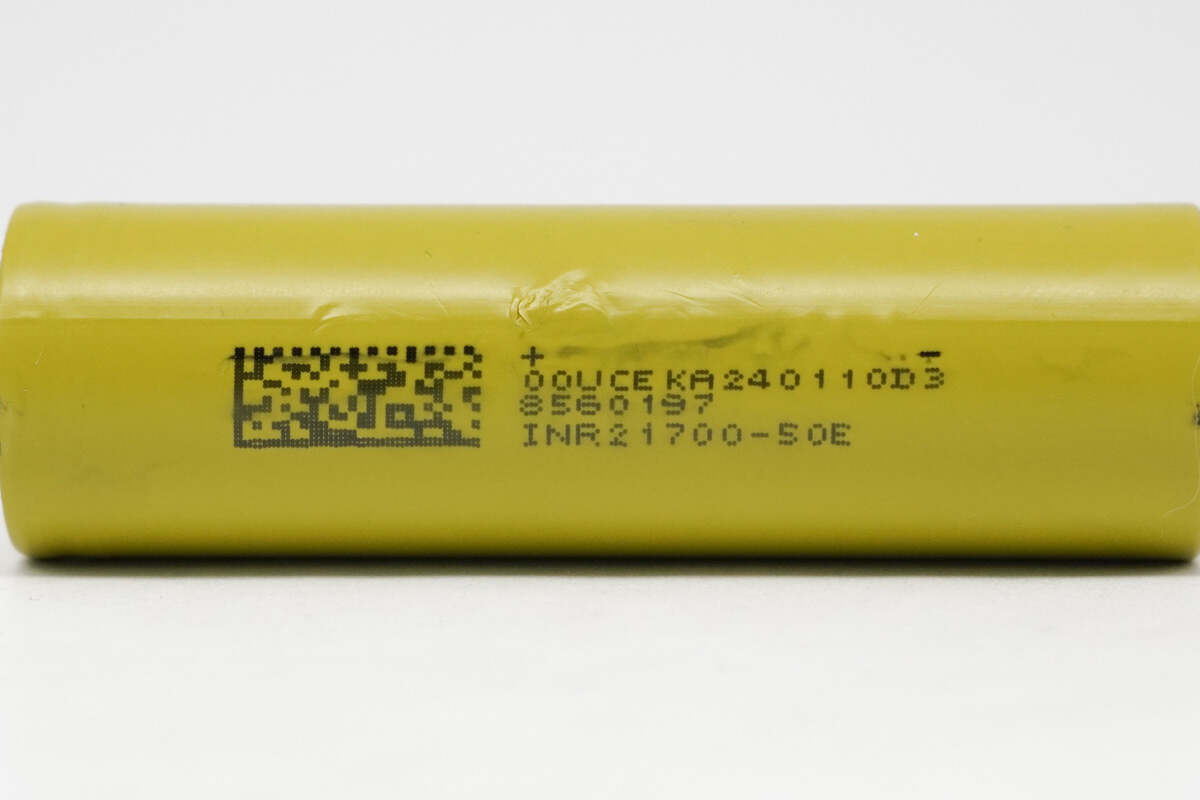

喷码信息特写：
“INR21700-50E”及“+”、“-”正负极标识；
额定容量：5000mAh；额定能量：18.5Wh；
标称电压：3.7V；出厂编码：OOUCEKA240110D3。

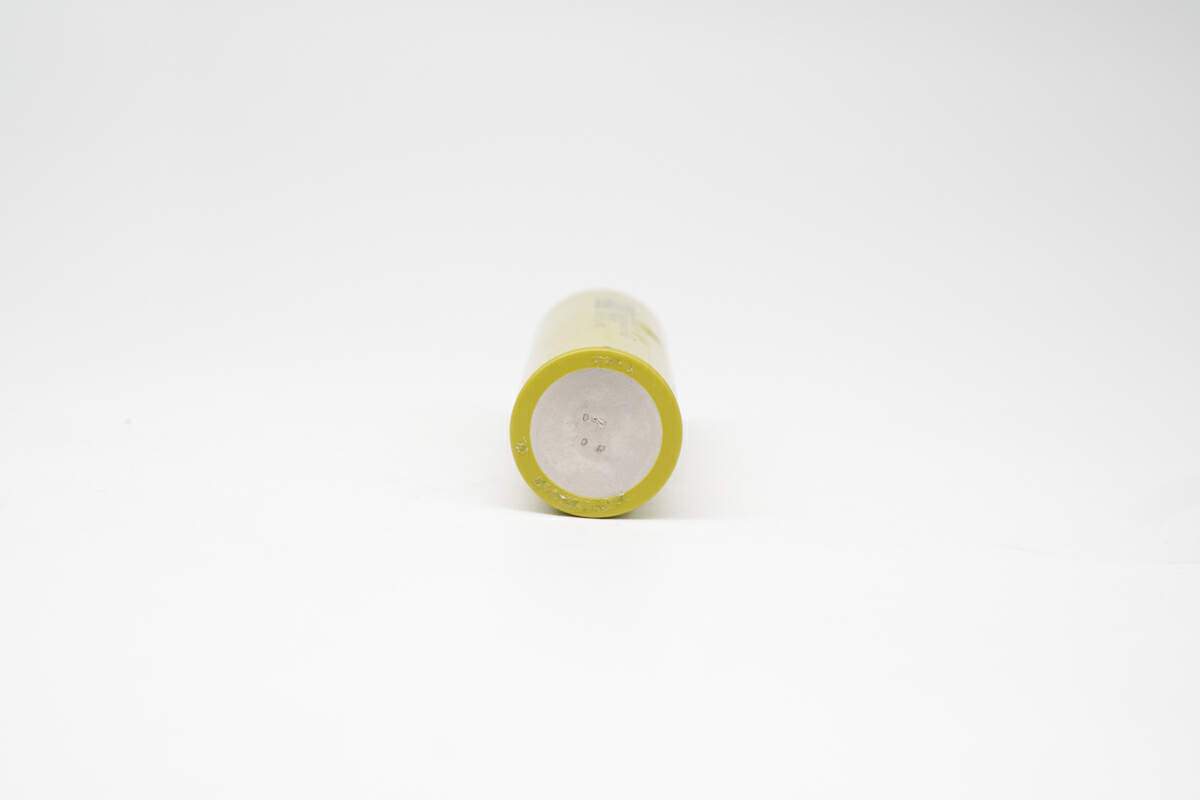

东磁INR21700-50E电芯负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

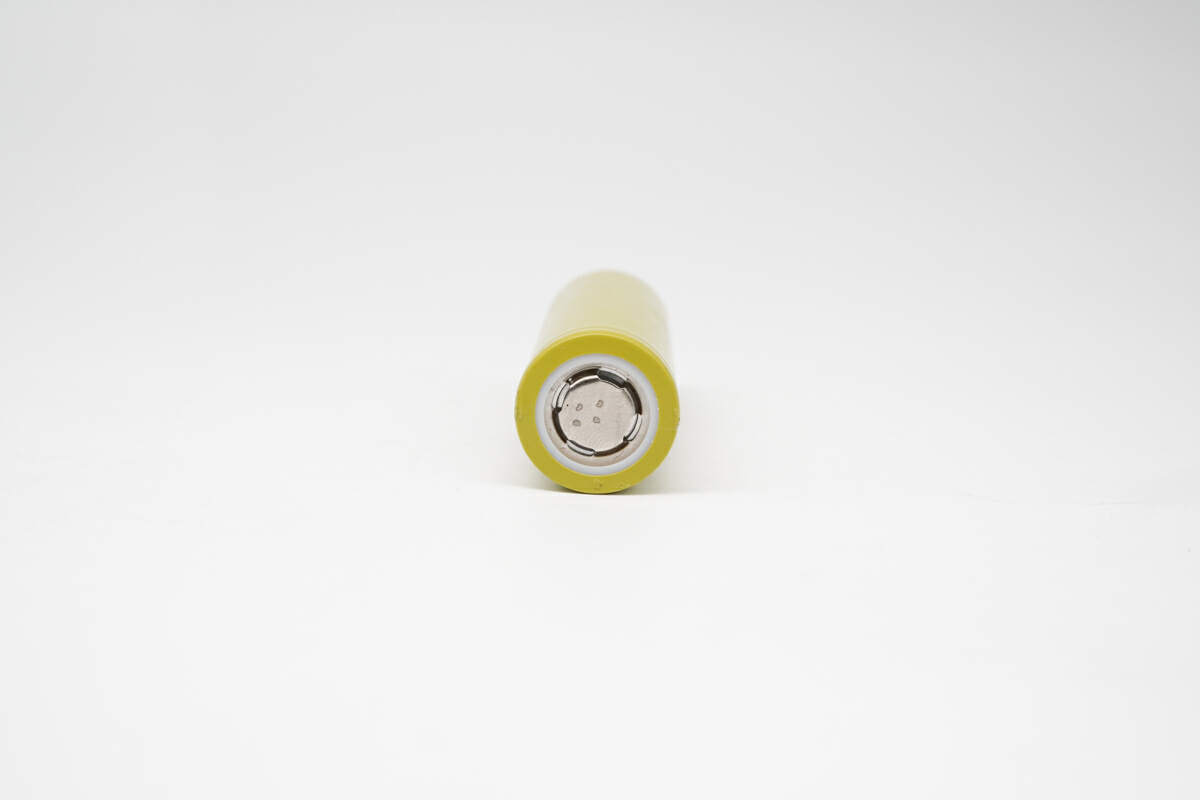

东磁INR21700-50E电芯正极接触面为合金材质，平头设计，顶部四爪支撑，内置泄气装置。

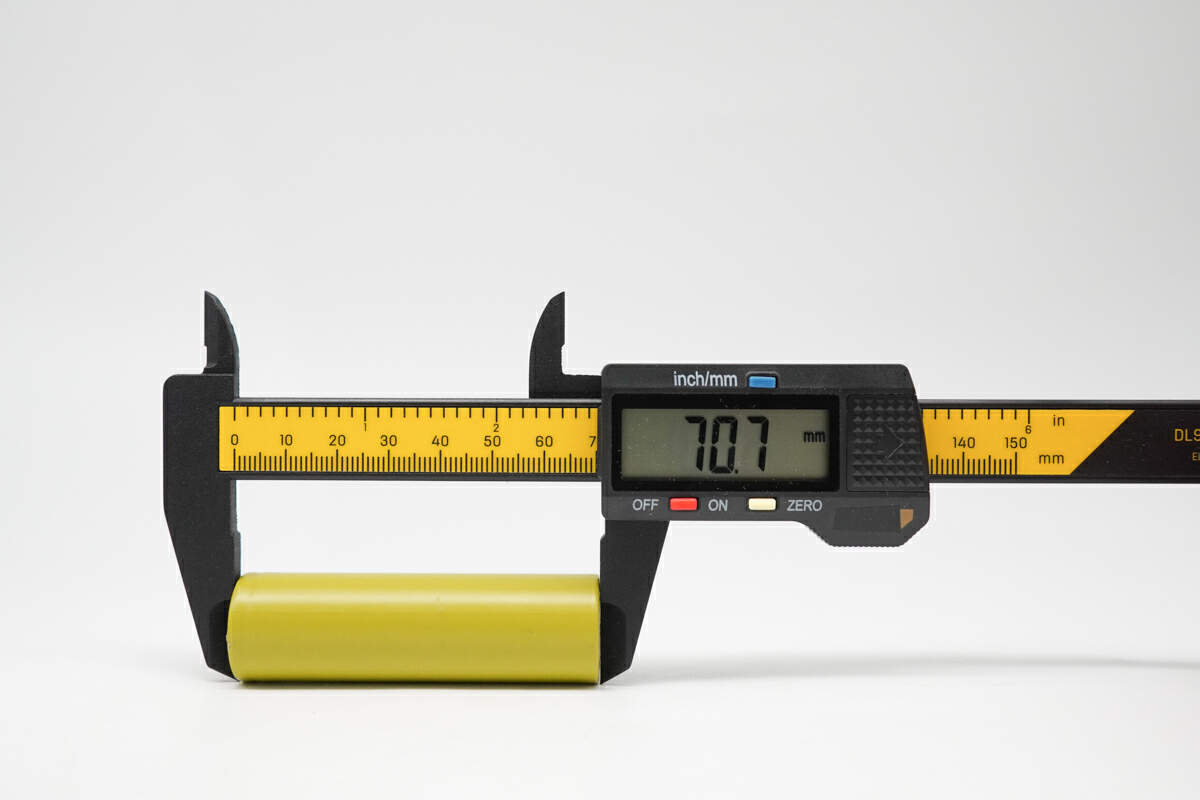

东磁INR21700-50E电芯高度约为 70.7mm。

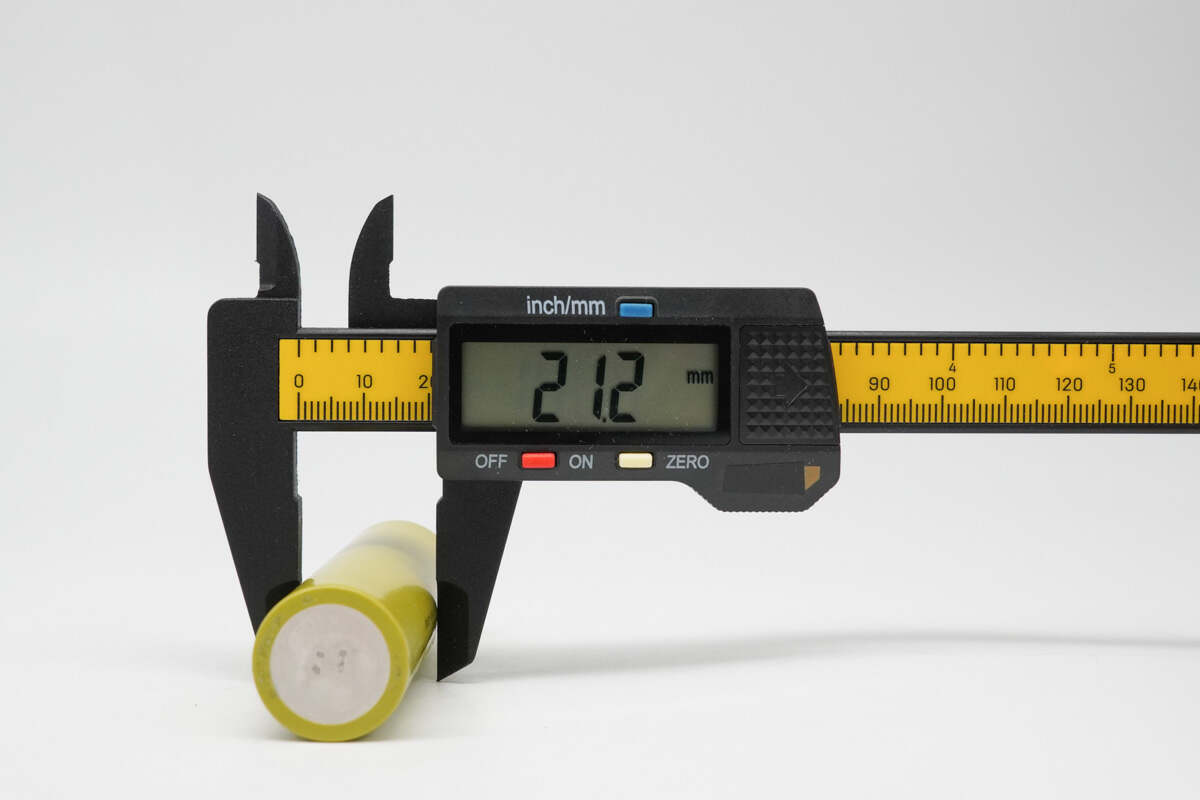

东磁INR21700-50E电芯直径约为 21.2mm。

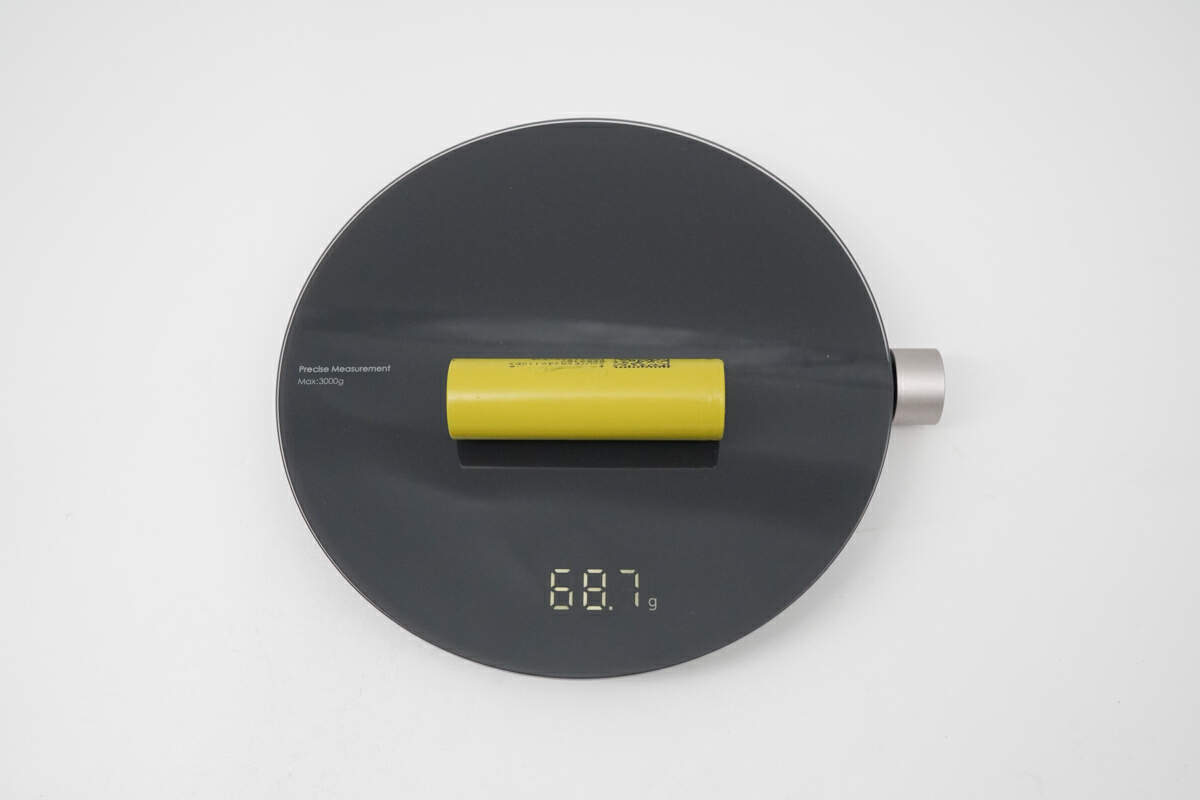

东磁INR21700-50E电芯重量约为 68.7g。
规格书介绍

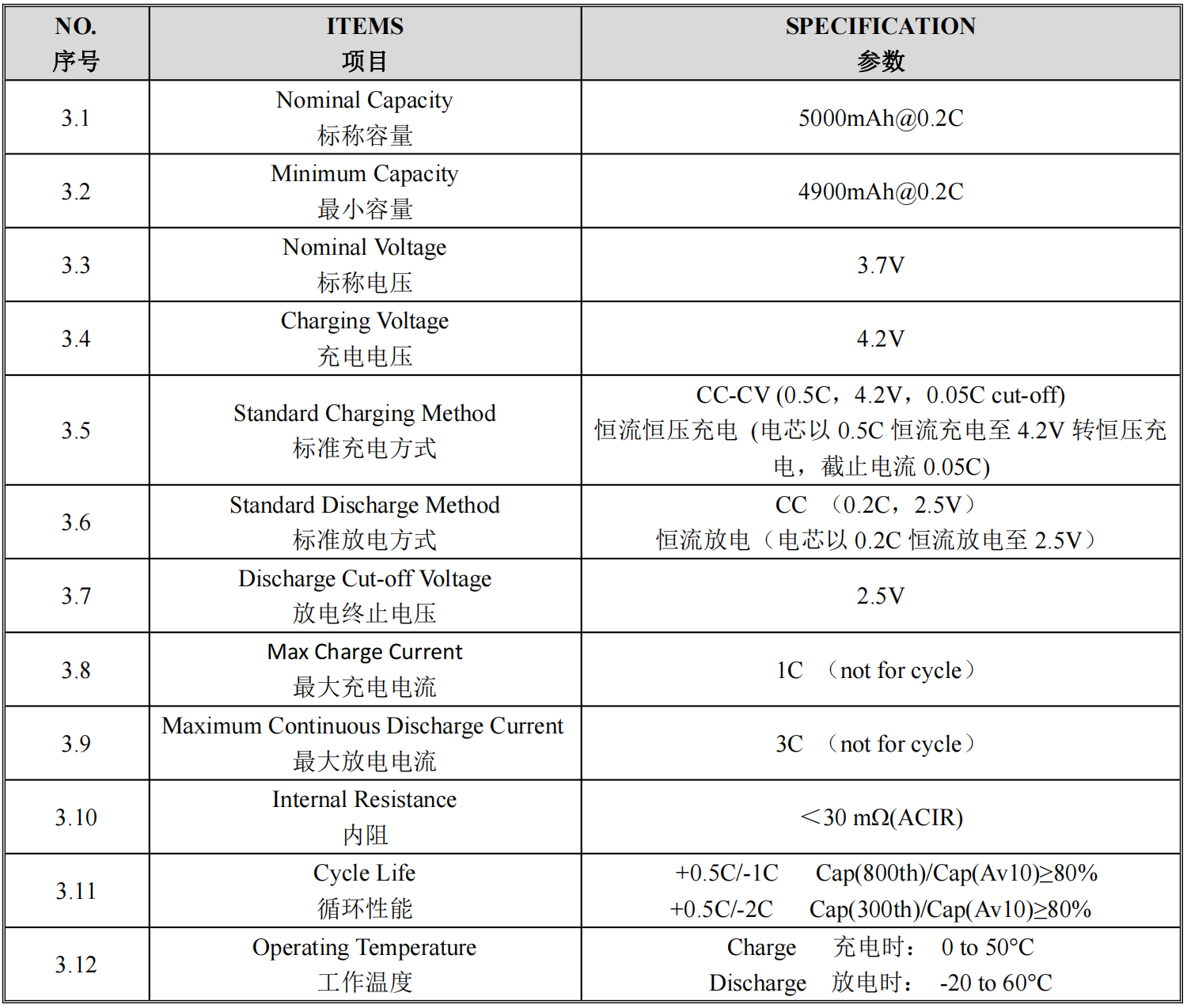

东磁INR21700-50E电芯标称容量 5000mAh@0.2C，最小容量 4900mAh@0.2C，标称电压 3.7V，标准充电 0.5C，标准放电 0.2C，充放电截止电压 4.2V/2.5V，最大充电电流 1C，最大放电电流 3C，内阻 ＜30mΩ，循环性能 +0.5C/-1C@800周≥80%，+0.5C/-2C@300周≥80%，工作温度，充电0-50℃，放电-20-60℃。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。
充电测试
充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电
绘制出折线图，设置电流为 1000mA，0.2C为东磁INR21700-50E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时47分钟，涓流完全充满时间约为5小时2分钟。
0.5C充电

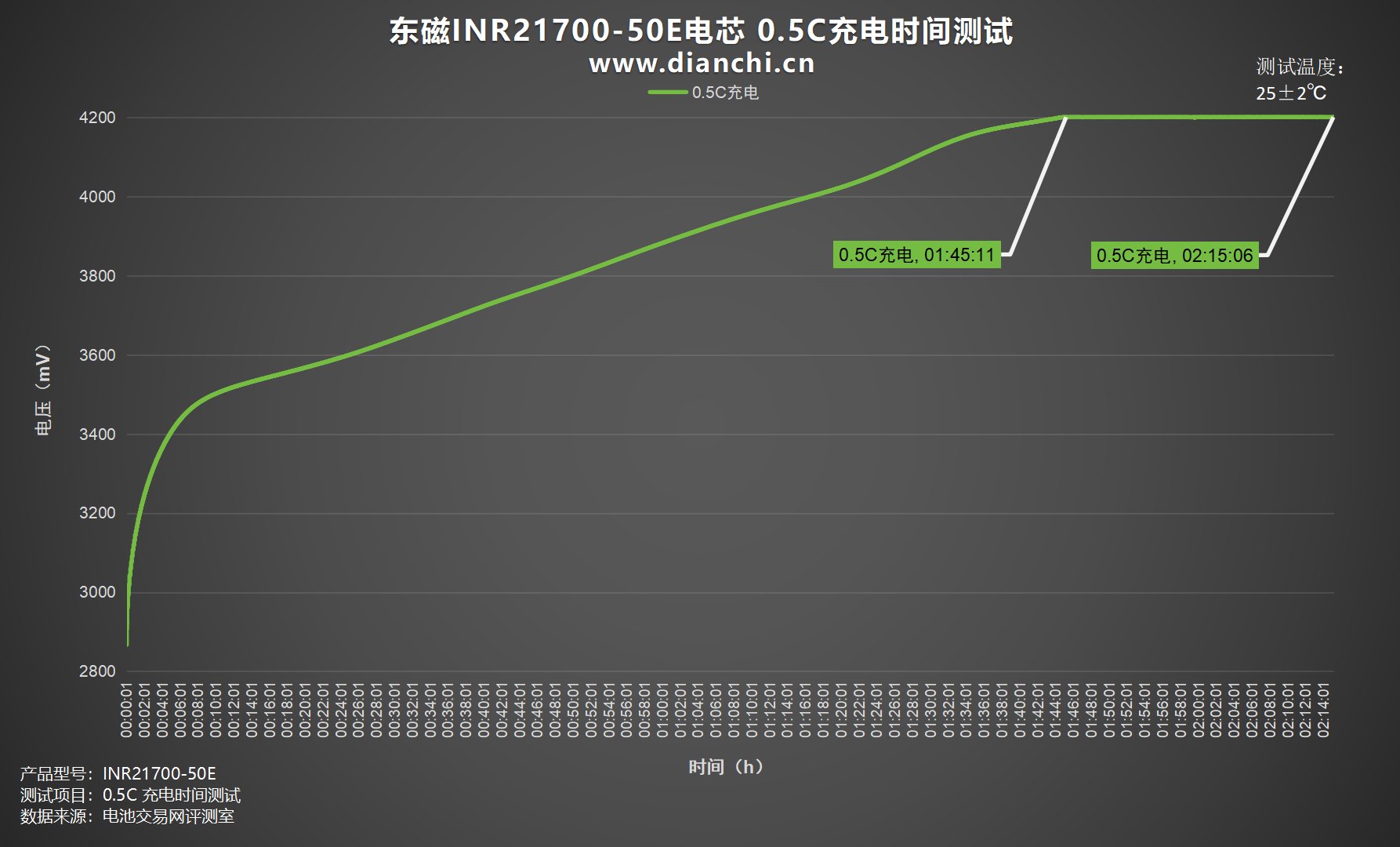

绘制出折线图，设置电流为 2500mA，0.5C为东磁INR21700-50E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时45分钟，涓流完全充满时间约为2小时15分钟。
1C充电

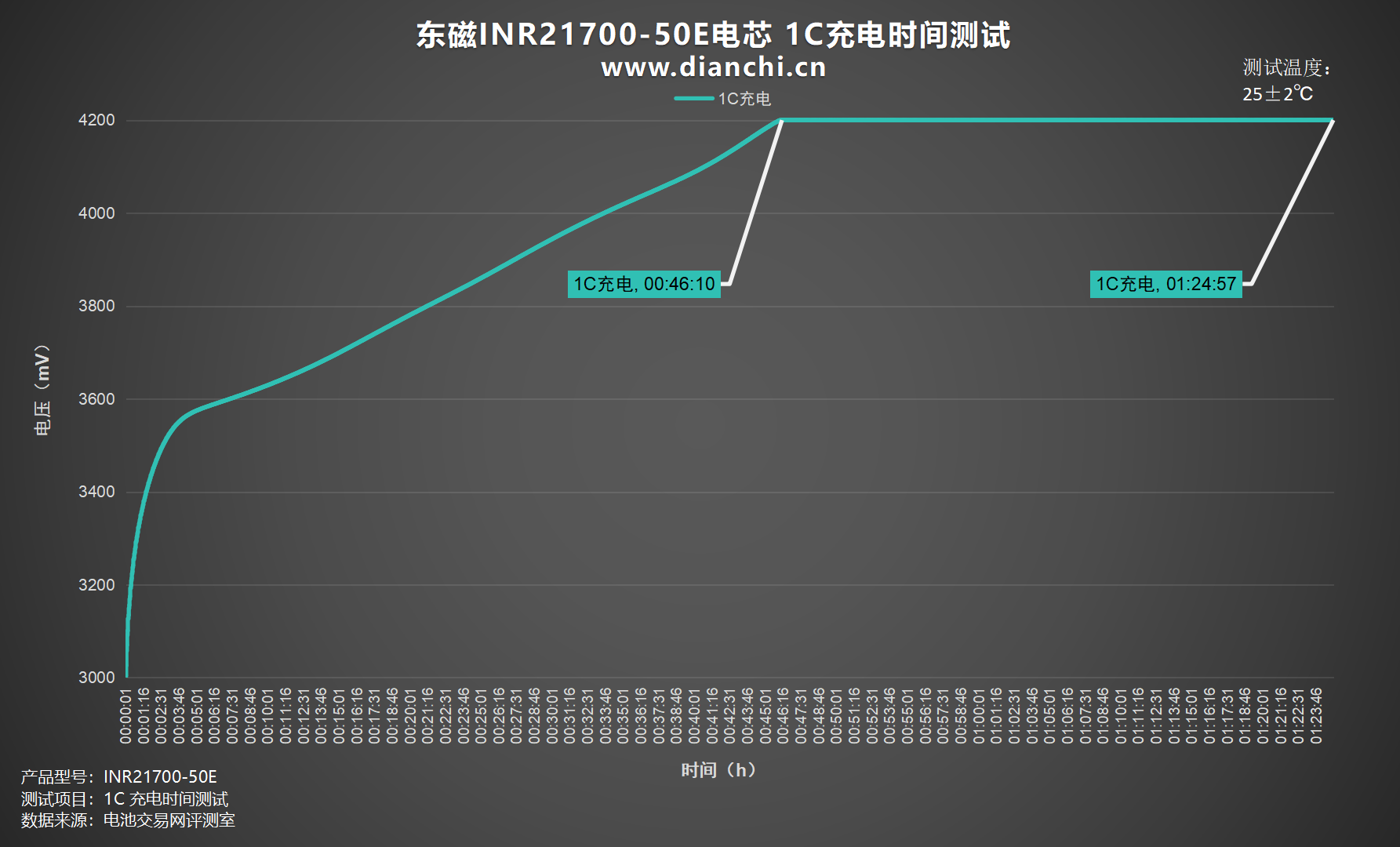

绘制出折线图，设置电流为 5000mA，1C为东磁INR21700-50E电芯充电，充电截止电压为 4.2V，充至4.2V时间约为46分钟，涓流完全充满时间约为1小时24分钟。

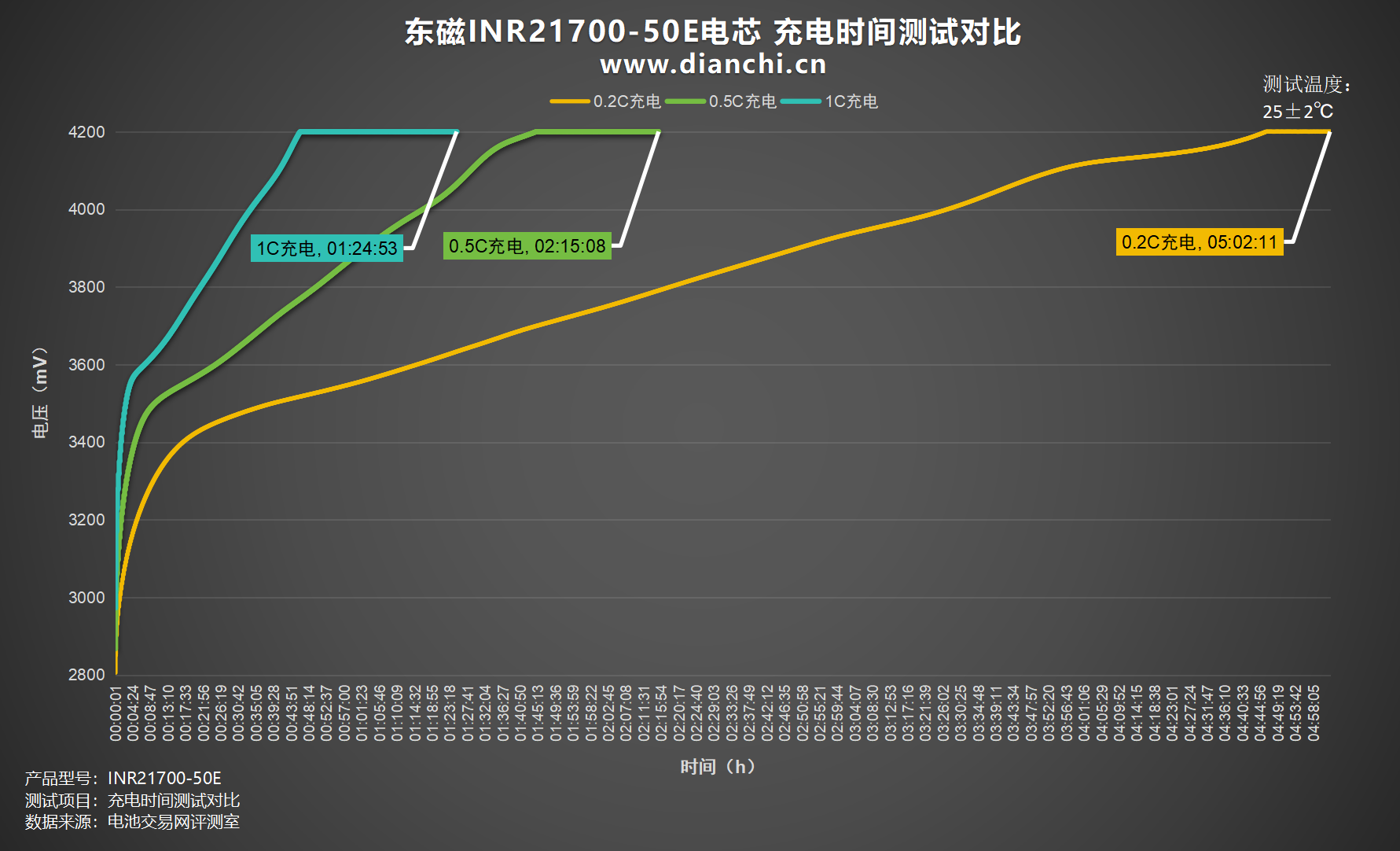

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时2分钟，0.5C充电充满耗时2小时15分钟，1C充电充满耗时1小时24分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

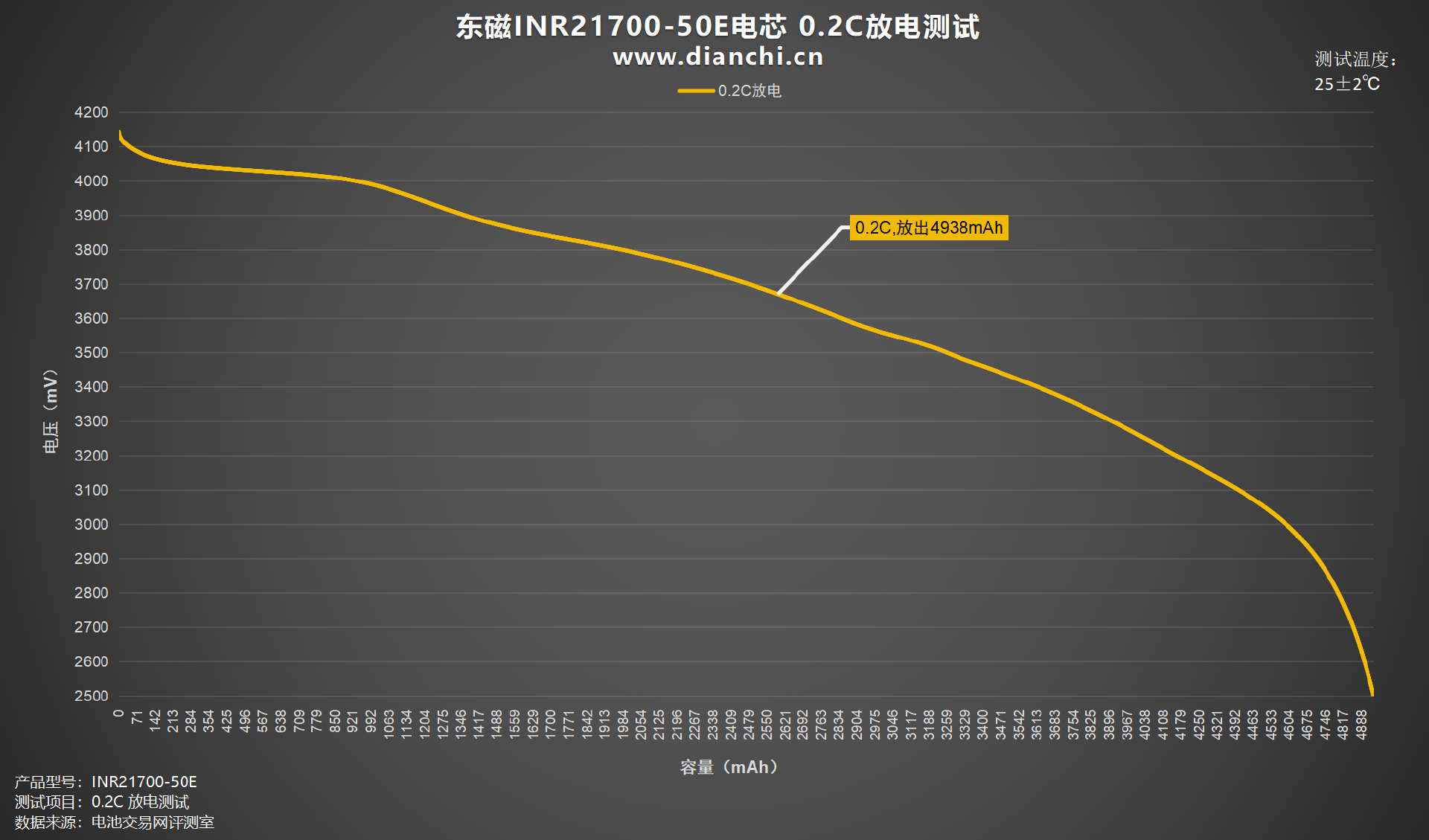

绘制出折线图，设置电流为 1000mA，0.2C为东磁INR21700-50E电芯放电，均压 3.62V，放到截止电压为 2.5V，耗时约4小时56分钟，放出容量4938mAh，放出能量17.87Wh。
0.5C放电

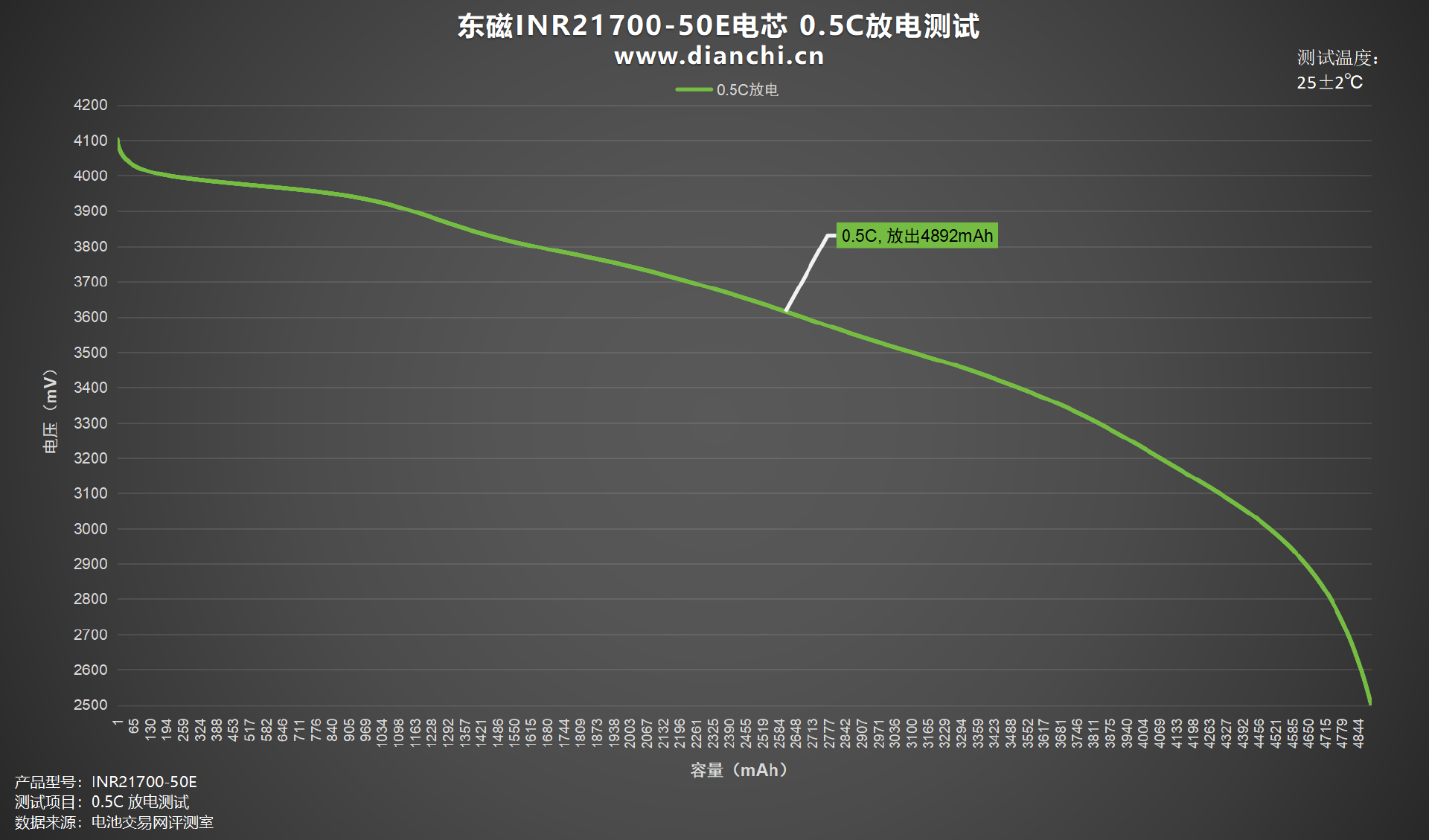

绘制出折线图，设置电流为 2500mA，0.5C为东磁INR21700-50E电芯放电，均压 3.58V，放到截止电压为 2.5V，耗时约1小时57分钟，放出容量4892mAh，放出能量17.5Wh。
1C放电

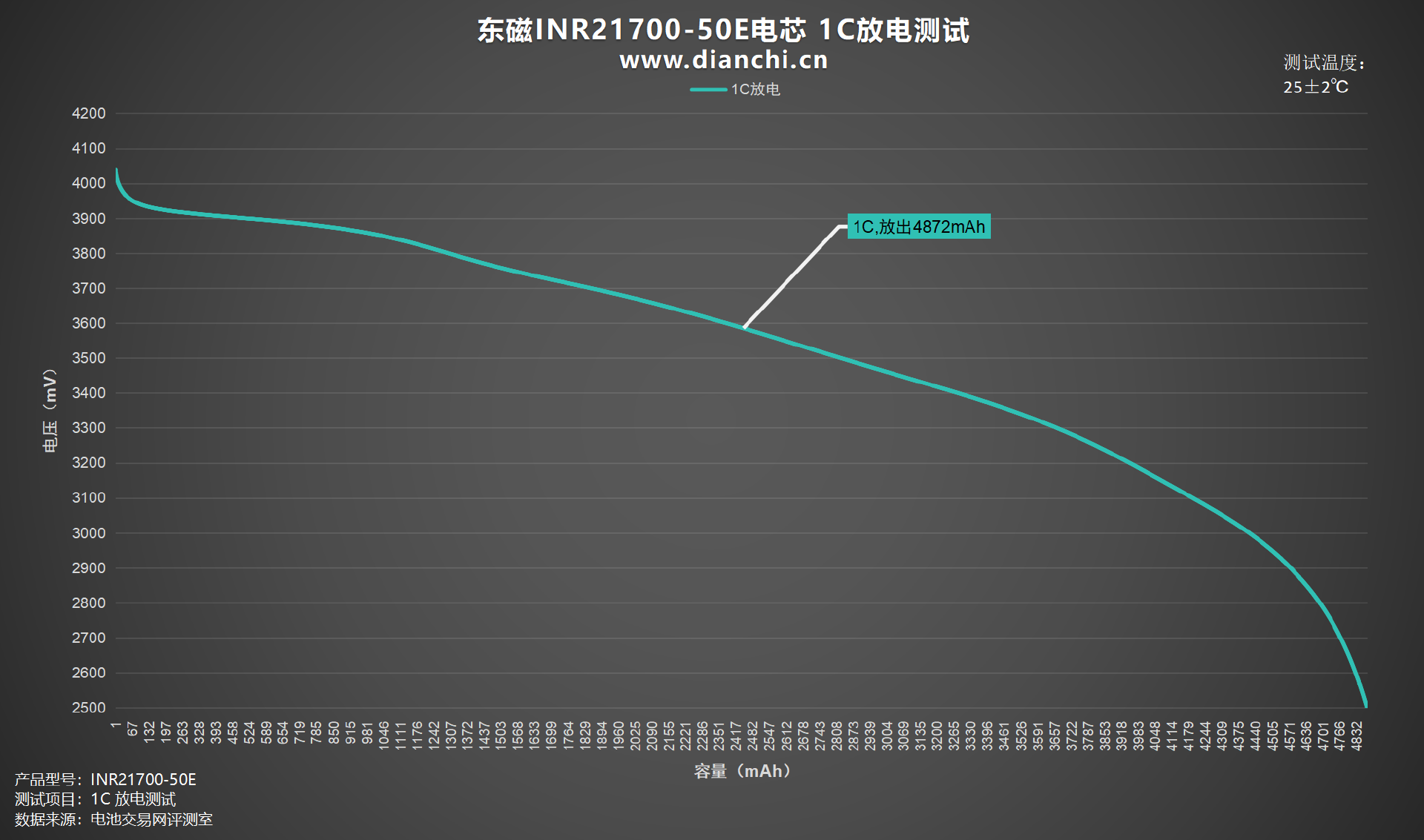

绘制出折线图，设置电流为 5000mA，1C为东磁INR21700-50E电芯放电，均压 3.52V，放到截止电压为 2.5V，耗时约58分钟，放出容量4872mAh，放出能量17.14Wh。

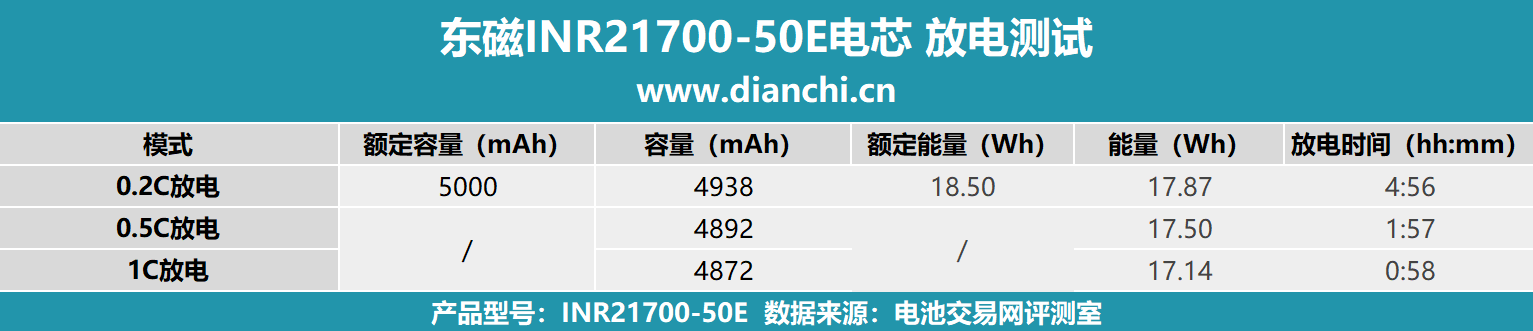

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为58分钟。放电时间最长的为0.2C放电，放电时间约为4小时56分钟。
将测试数据汇总成柱状图，放电测试中整体放电能量在17.14-17.87Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到17.87Wh；放电能量最低的是1C放电档位，放电能量为17.14Wh。

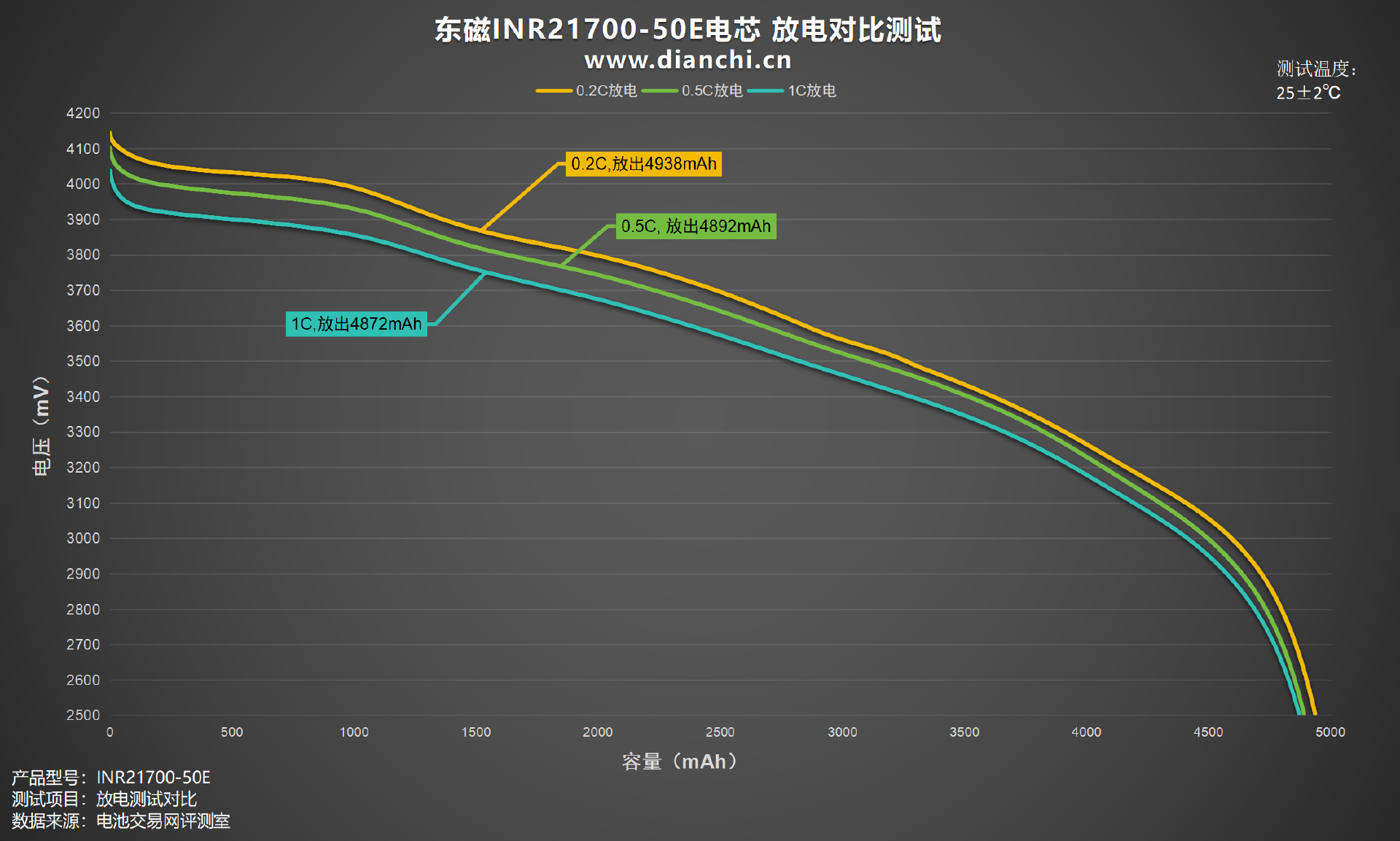

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4938mAh，放出容量最低的是 1C放电档位放出容量4872mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

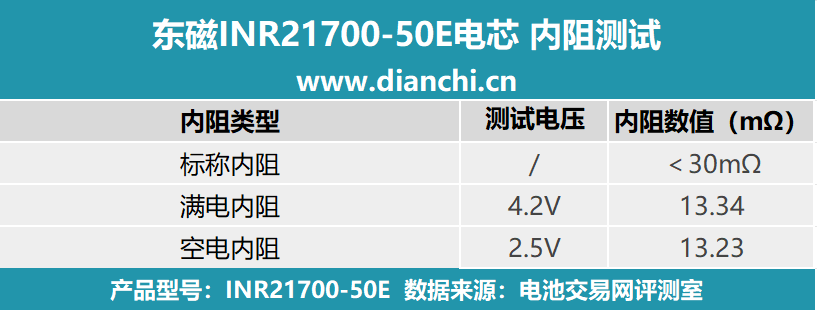

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，东磁INR21700-50E电芯标称内阻≤30mΩ。

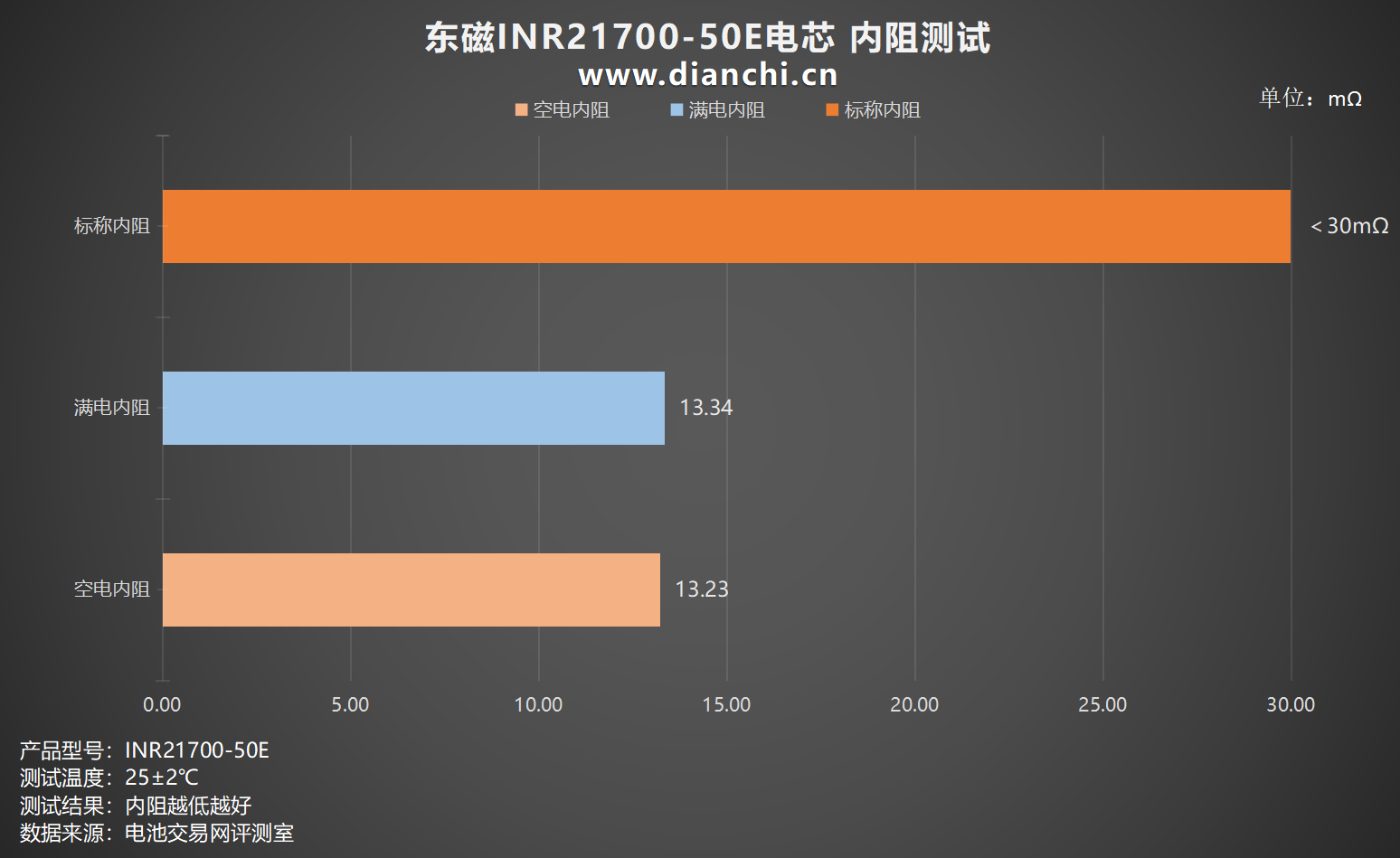

绘制出柱状图，可以看到 4.2V满电内阻为 13.34mΩ，2.5V空电内阻为 13.23mΩ，均没有超过标称内阻。
温度测试
温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
充电温度测试
0.2C充电
将东磁INR21700-50E电芯以0.2C倍率进行充电30分钟，表面最高温度为29.7℃左右。
0.5C充电

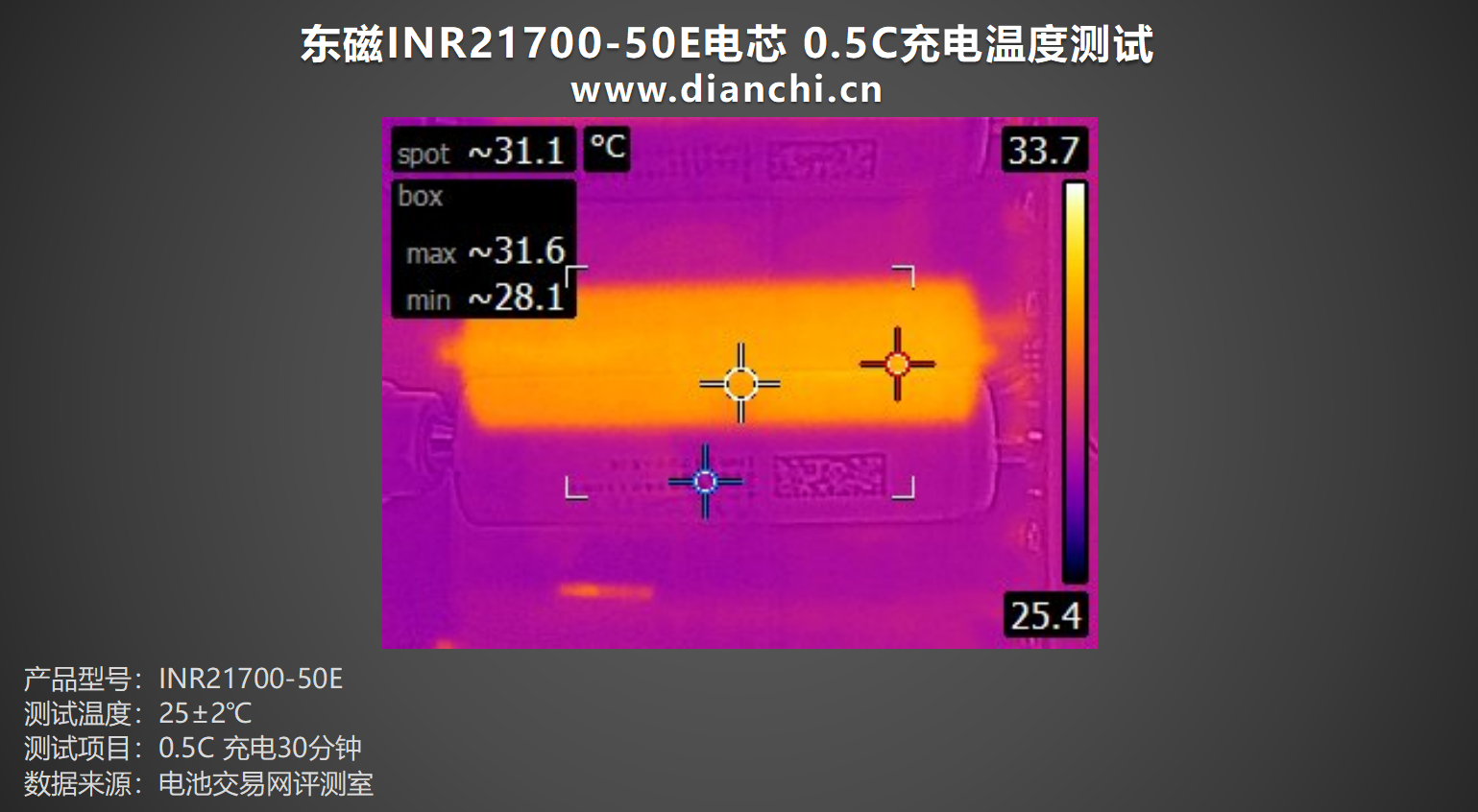

将东磁INR21700-50E电芯以0.5C倍率进行充电30分钟，表面最高温度为31.6℃左右。
1C充电

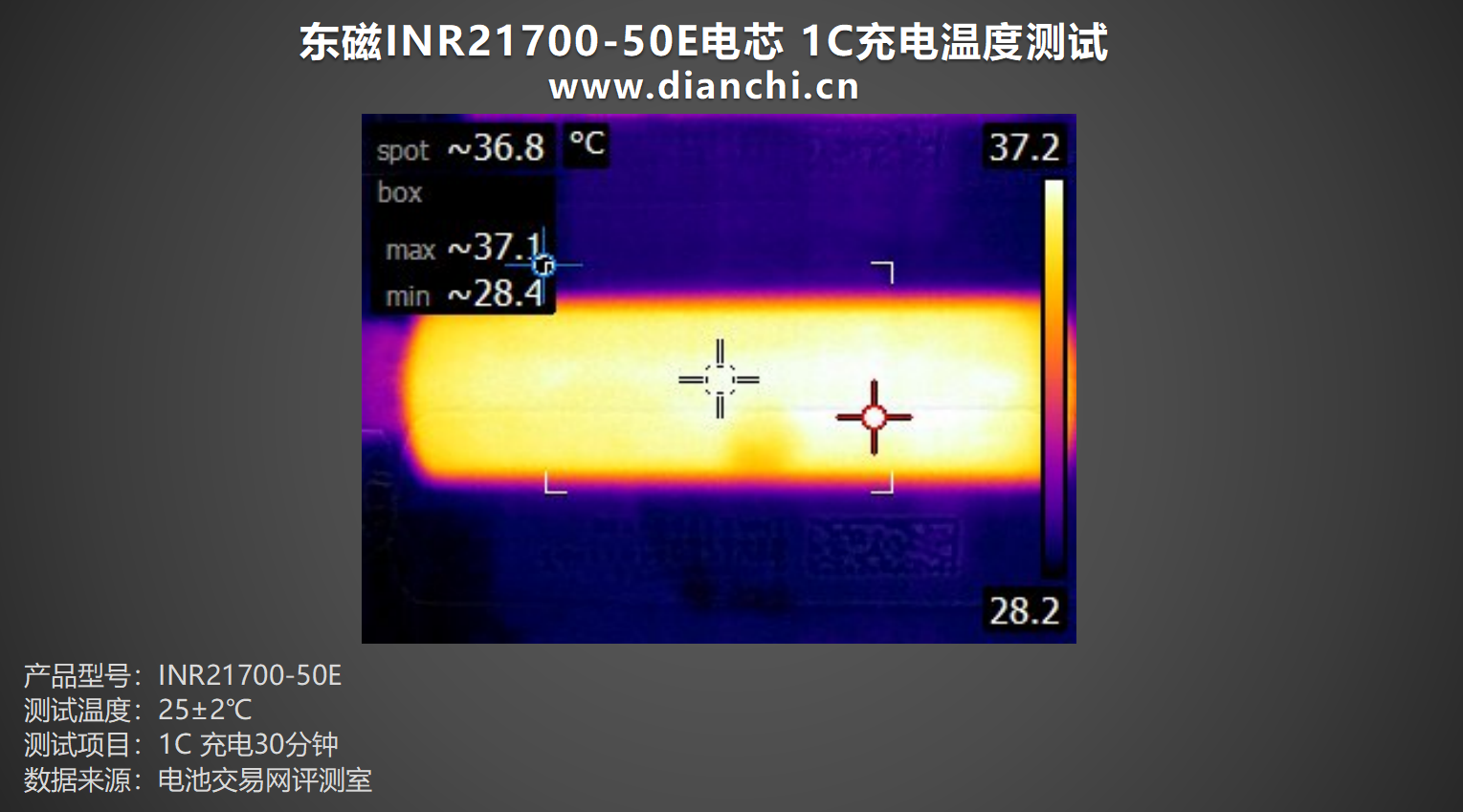

将东磁INR21700-50E电芯以1C倍率进行充电30分钟，表面最高温度为37.1℃左右。
放电温度测试
0.2C放电

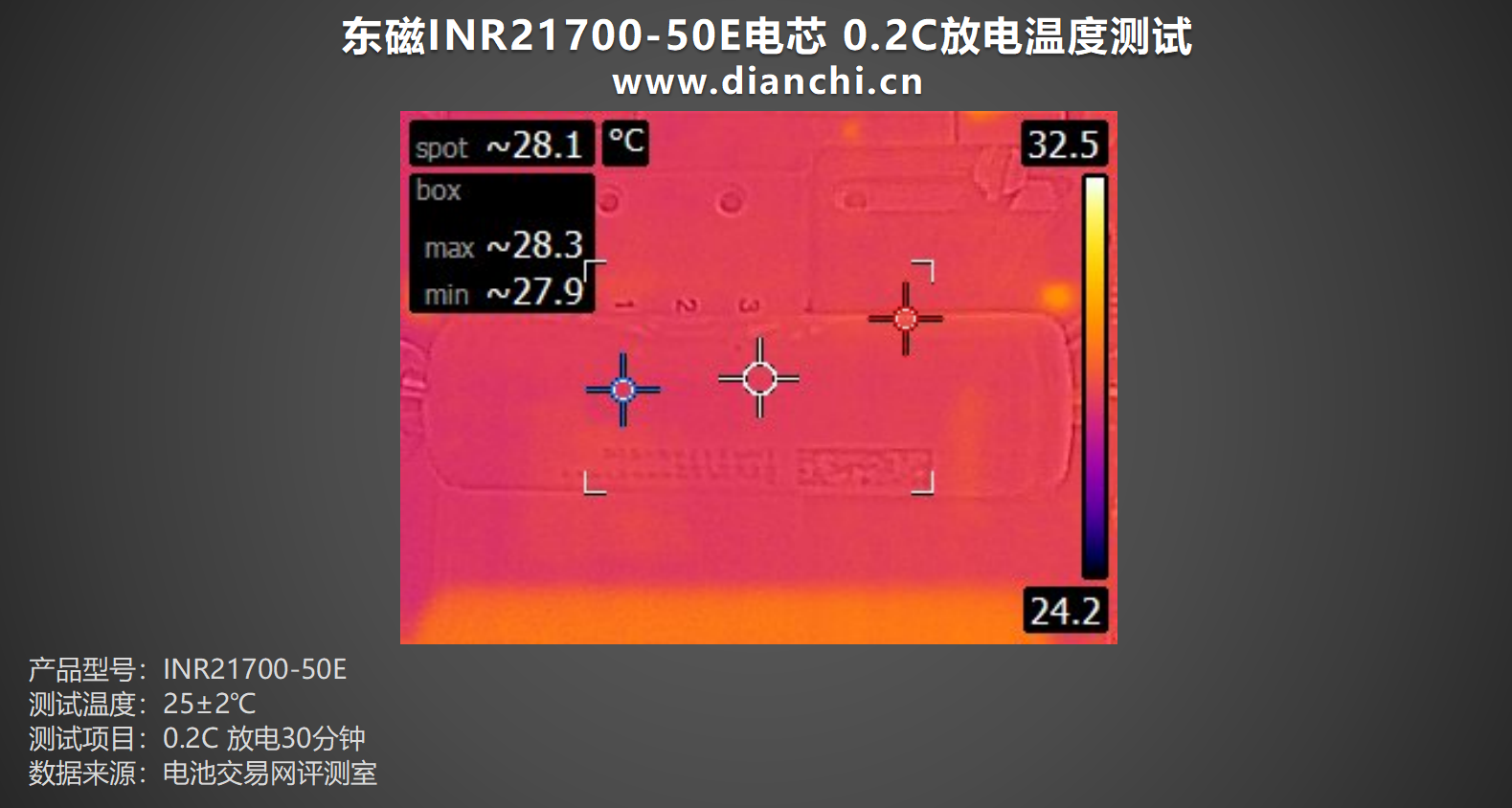

将东磁INR21700-50E电芯以0.2C倍率进行放电30分钟，表面最高温度为28.3℃左右。
0.5C放电

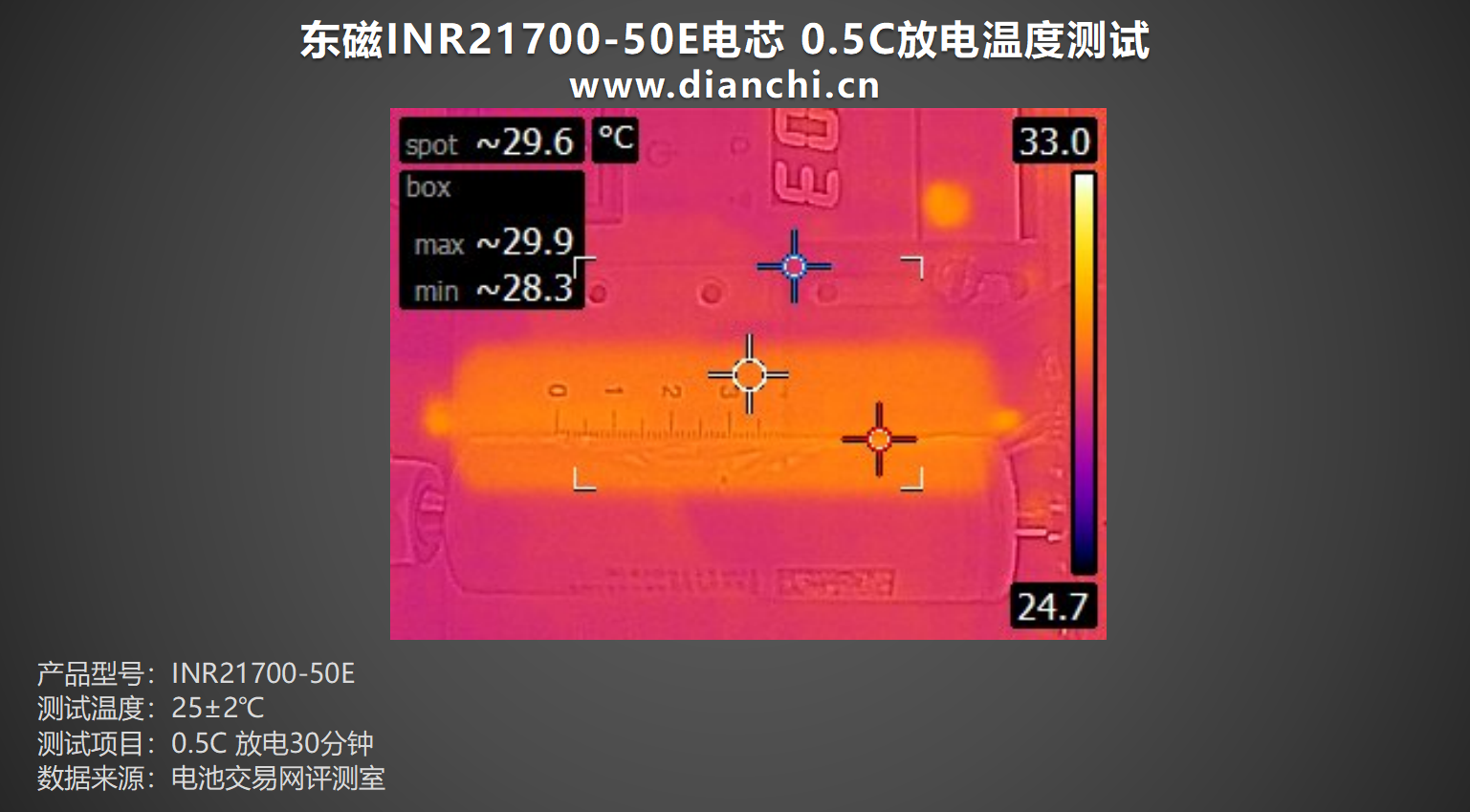

将东磁INR21700-50E电芯以0.5C倍率进行放电30分钟，表面最高温度为29.9℃左右。
1C放电

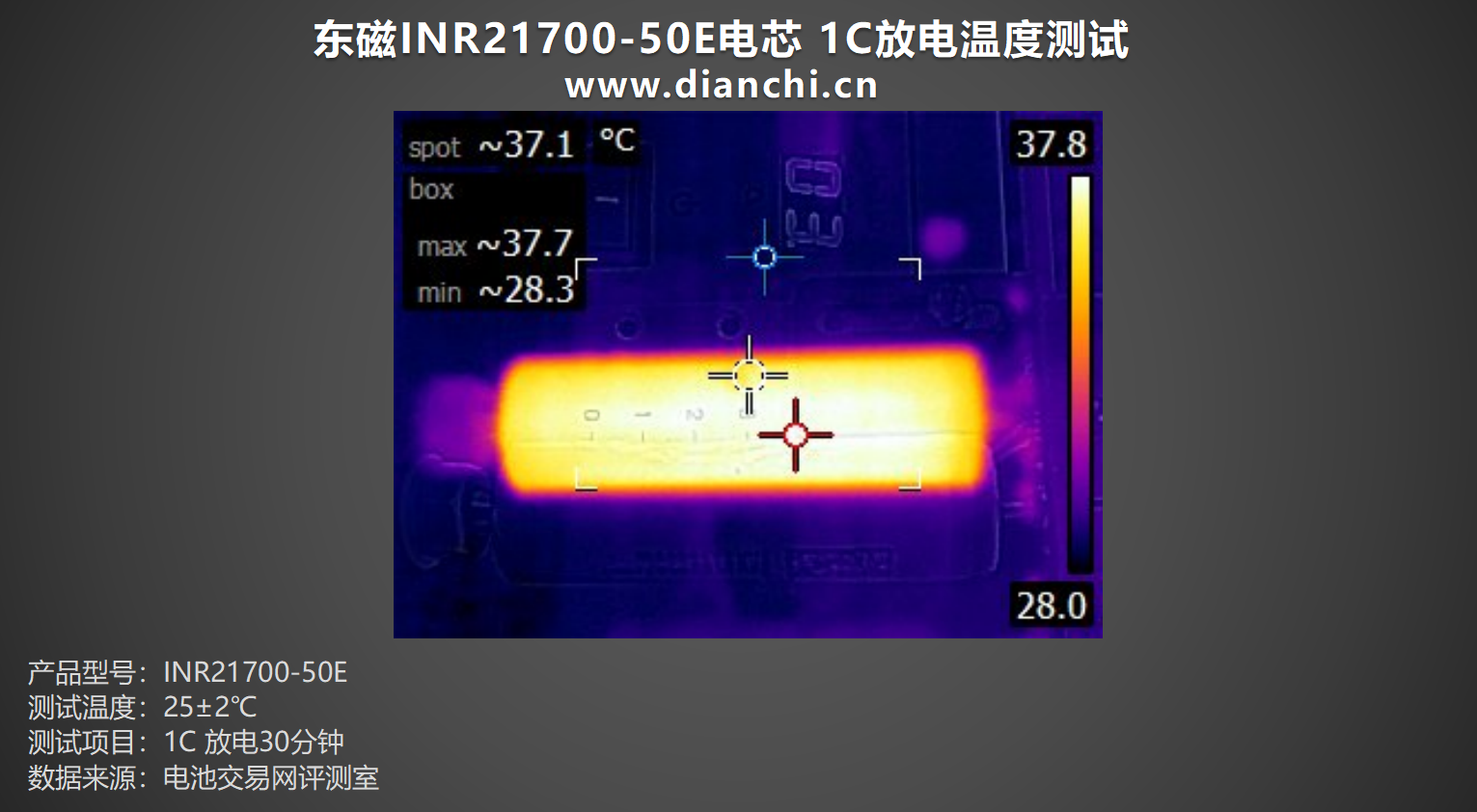

将东磁INR21700-50E电芯以1C倍率进行放电30分钟，表面最高温度为37.7℃左右。
电池交易网总结
这款东磁INR21700-50E电芯，电池交易网分别在0.2C、0.5C以及1C三种倍率下进行测试，充电方面，1C倍率充电能在1小时24分钟完成充电，放电部分，可以看到0.2C倍率放电放出容量4938mAh，放出能量达到17.87Wh。
内阻和温度表现，首先是内阻方面，4.2V满电内阻为 13.34mΩ，2.5V空电内阻为 13.23mΩ，均没有超过标称内阻；温度方面，在三组不同倍率充放电进行30分钟后测试温度，充电温度在29-37℃区间，放电温度在28-38℃区间，整体而言，这款电芯在各种测试条件下均显示出了可靠的性能和稳定性。
