前言
此前，电池交易网就带来了合盛科技INR21700-40P全极耳电芯的常规评测内容，在1C充放电倍率内这款电芯就发挥出了强大的性能，从规格书得知，其最高支持最大充电电流 8A（2C），最大持续放电电流 60A，下面就将进行2C充电，2C、3C、5C以及10C放电测试，一起来看看表现如何吧。
外观介绍

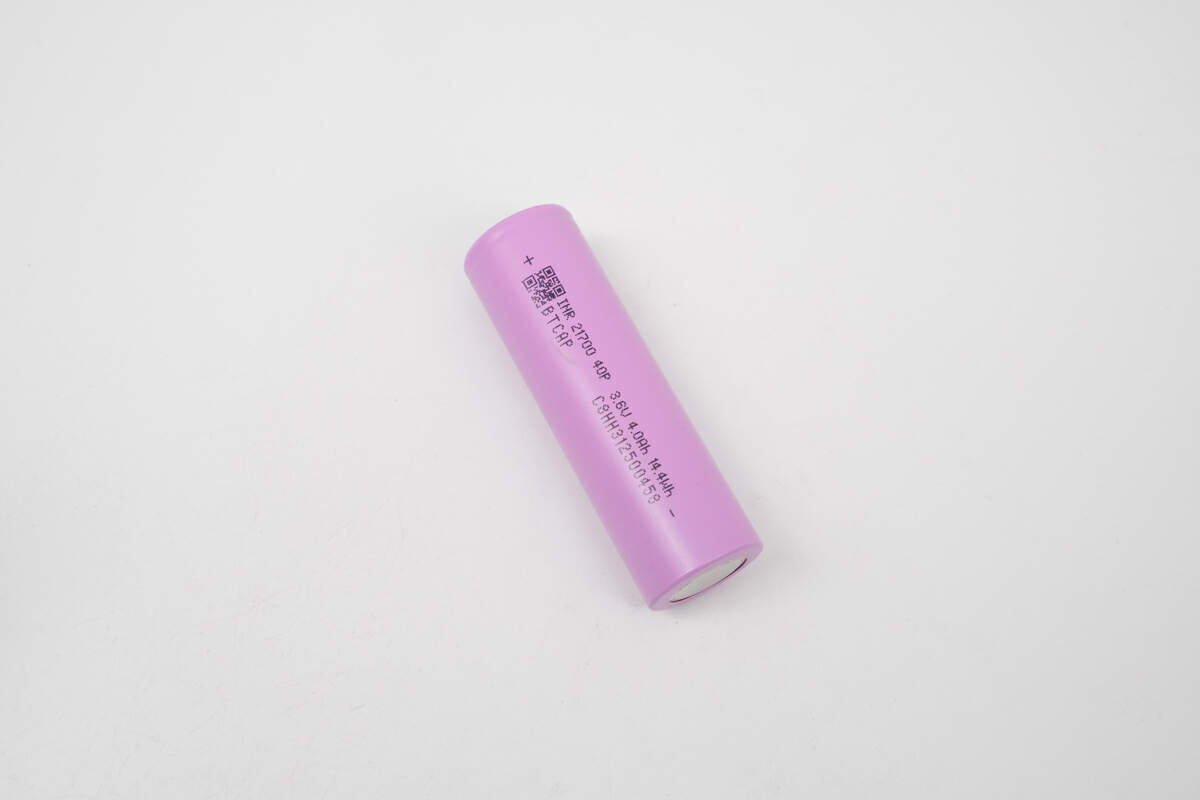

合盛科技INR21700-40P采用粉色电芯套膜，表面带有追溯二维码、型号、品牌缩写以及出厂编码等丝印信息。

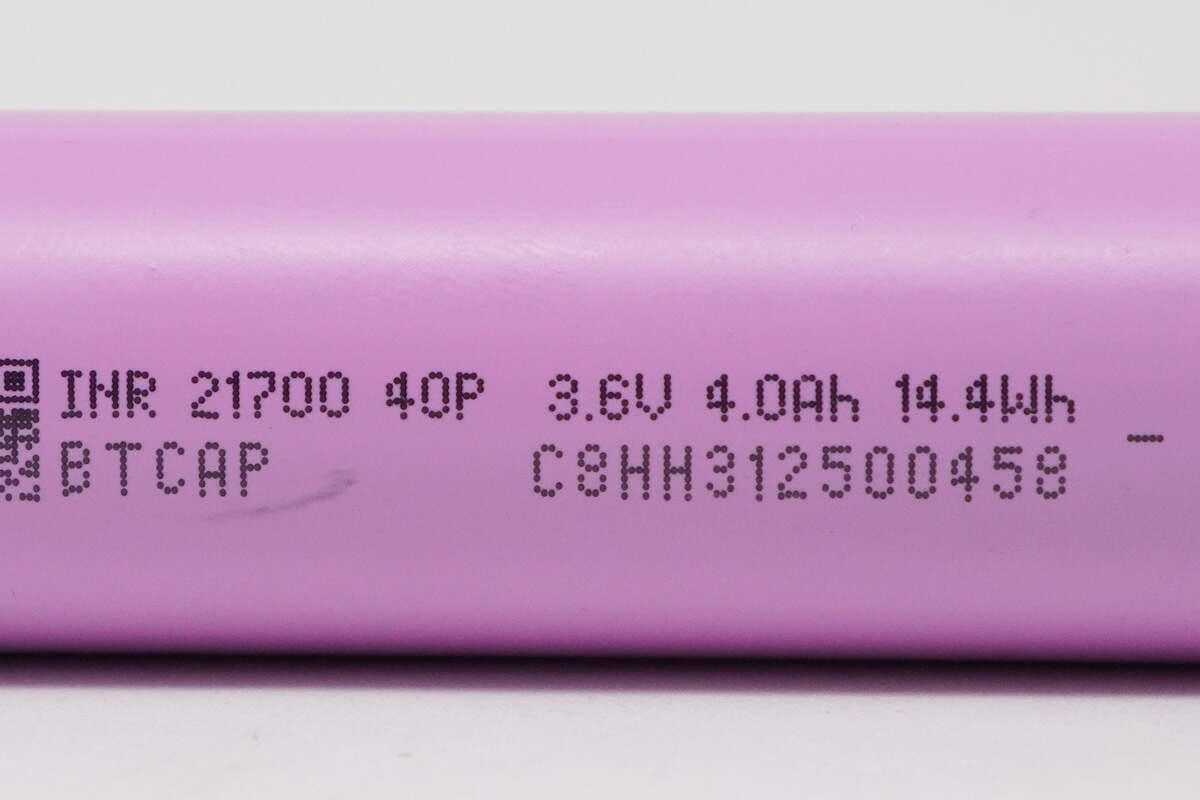

喷码信息特写：
“INR 21700 40P ”及“+”、“-”正负极标识；
额定容量：4.0Ah；额定能量：14.4Wh；
标称电压：3.6V；品牌缩写：BTCAP；
出厂编码：C8HH312500458。

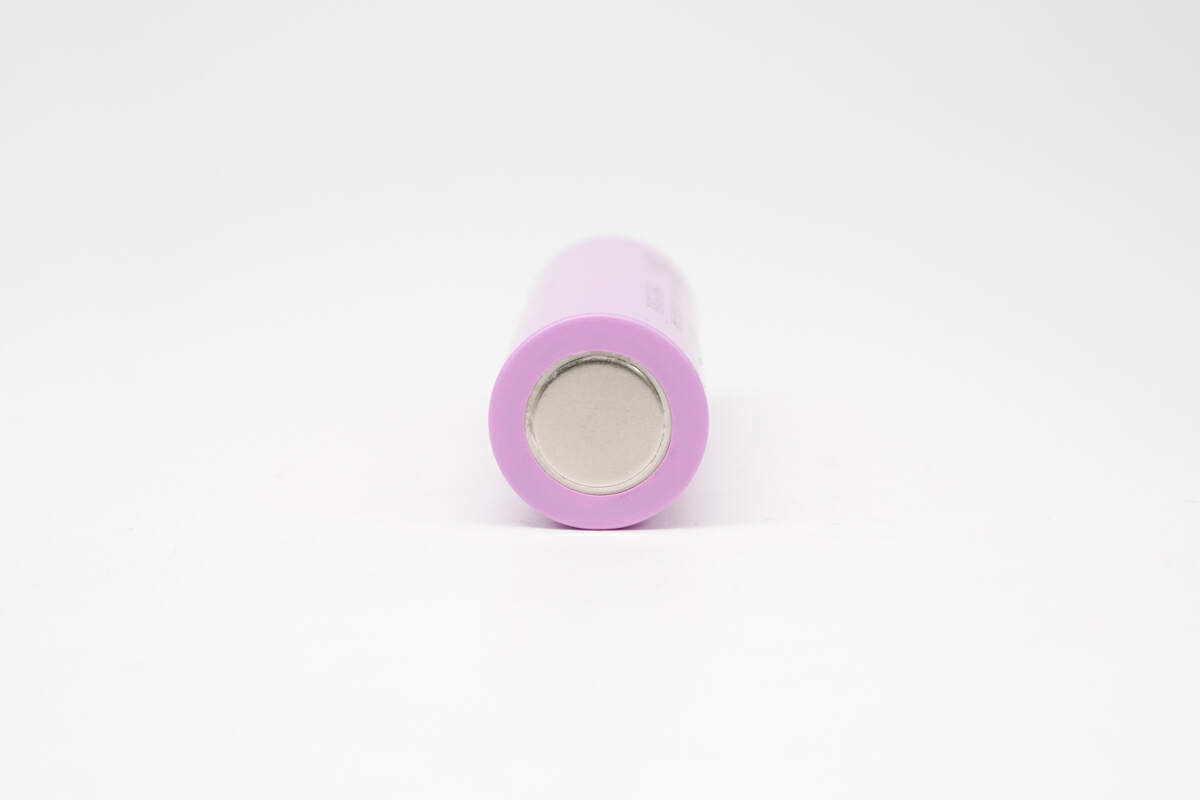

合盛科技INR21700-40P全极耳电芯负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

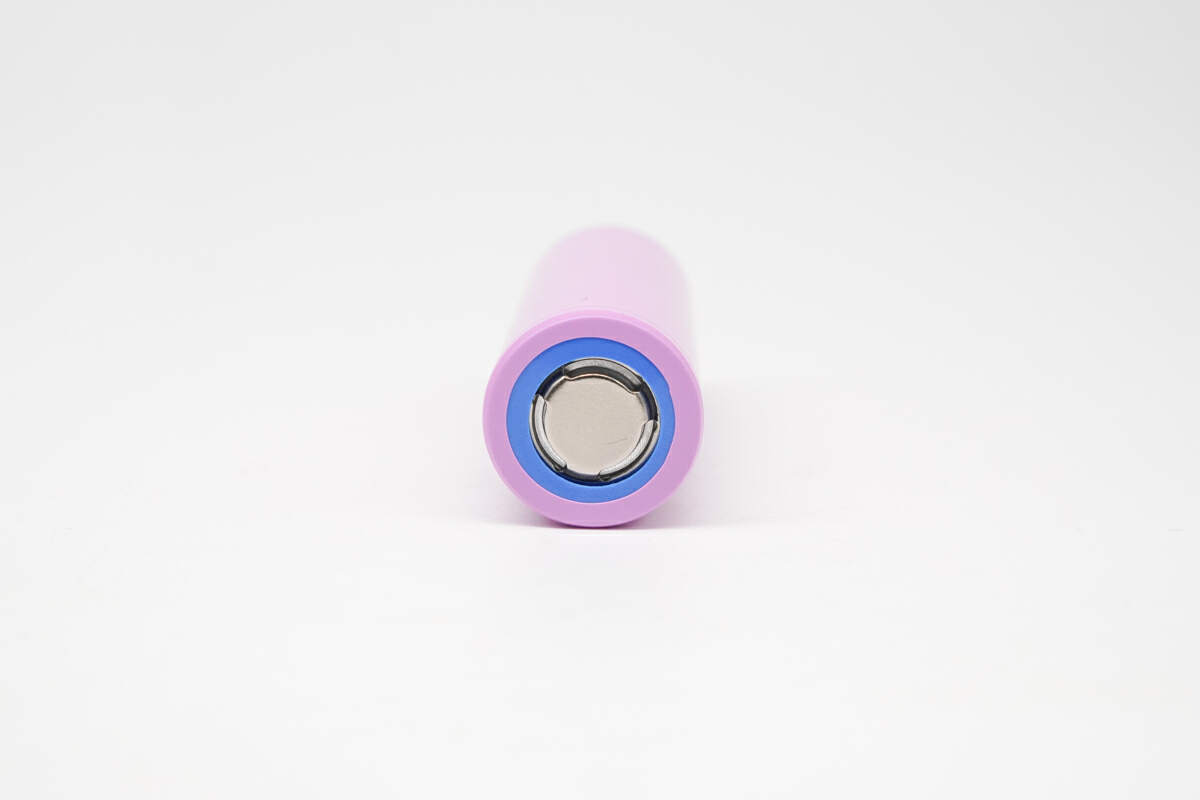

合盛科技INR21700-40P全极耳电芯正极接触面为合金材质，平头设计，顶部三爪支撑，内置泄气装置。

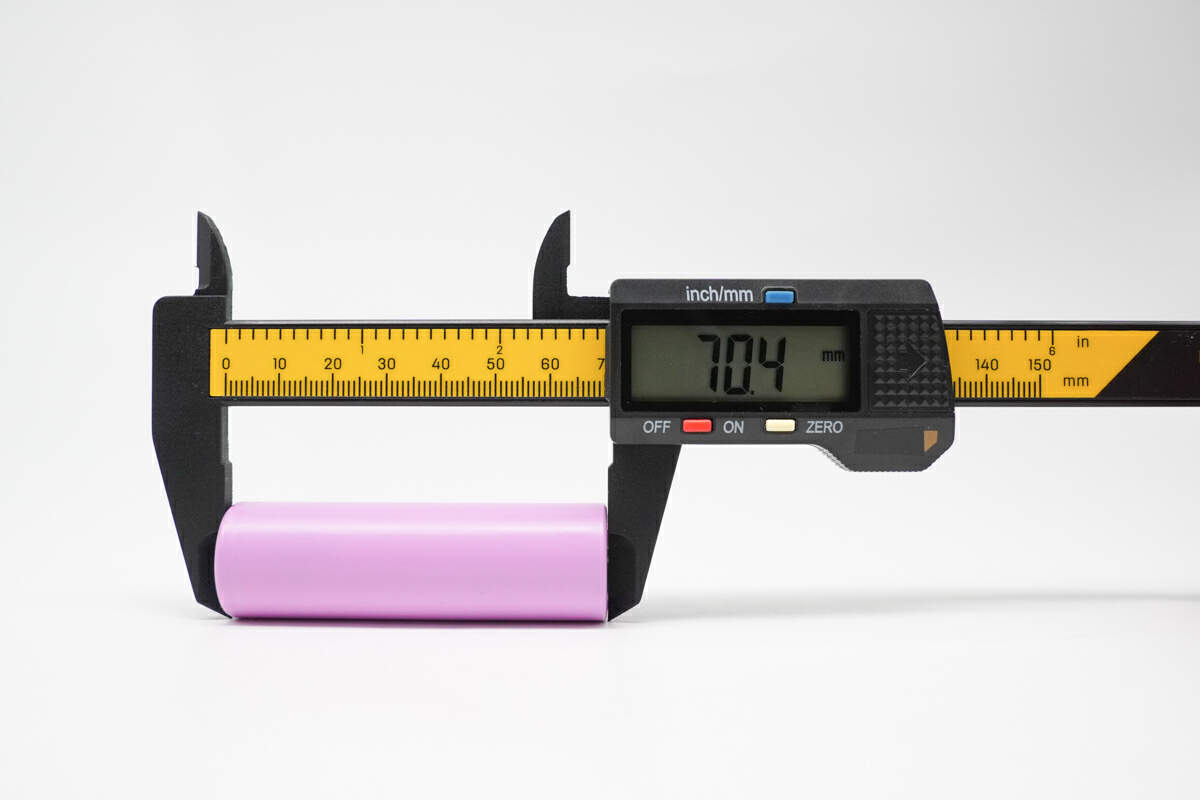

合盛科技INR21700-40P全极耳电芯高度约为 70.4mm。

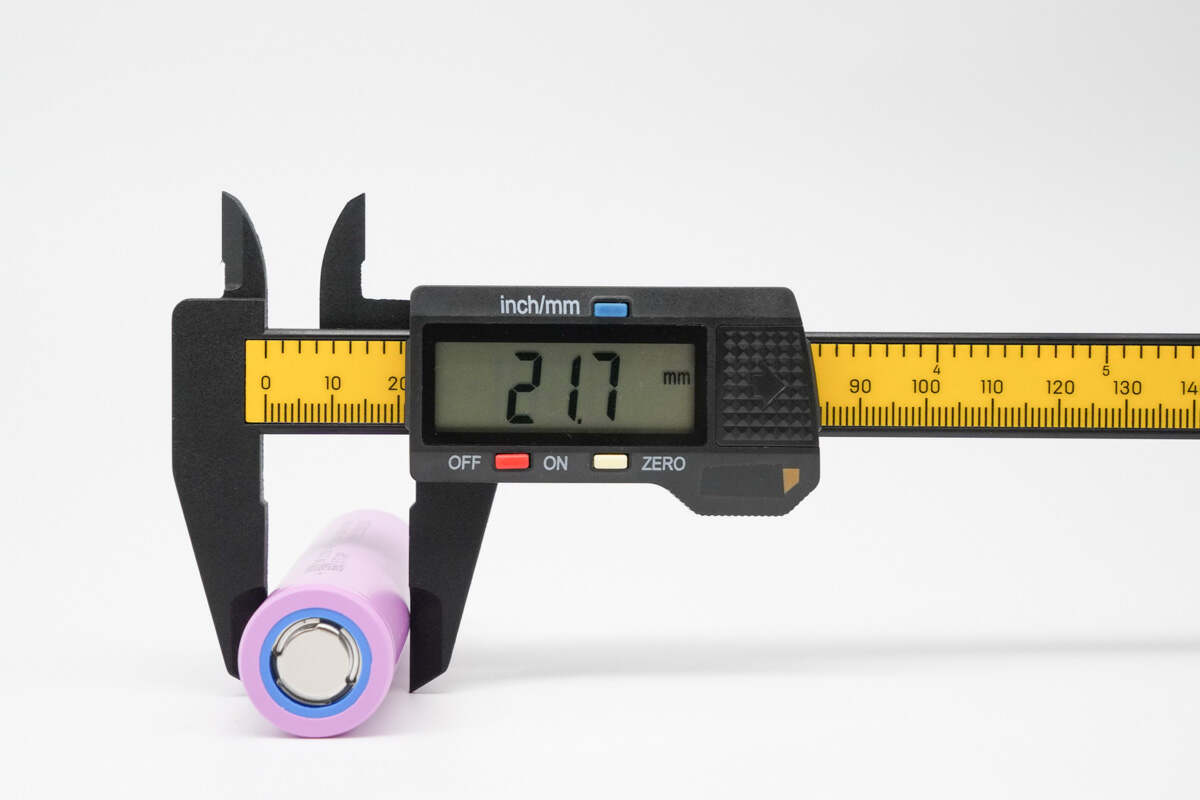

合盛科技INR21700-40P全极耳电芯直径约为 21.7mm。

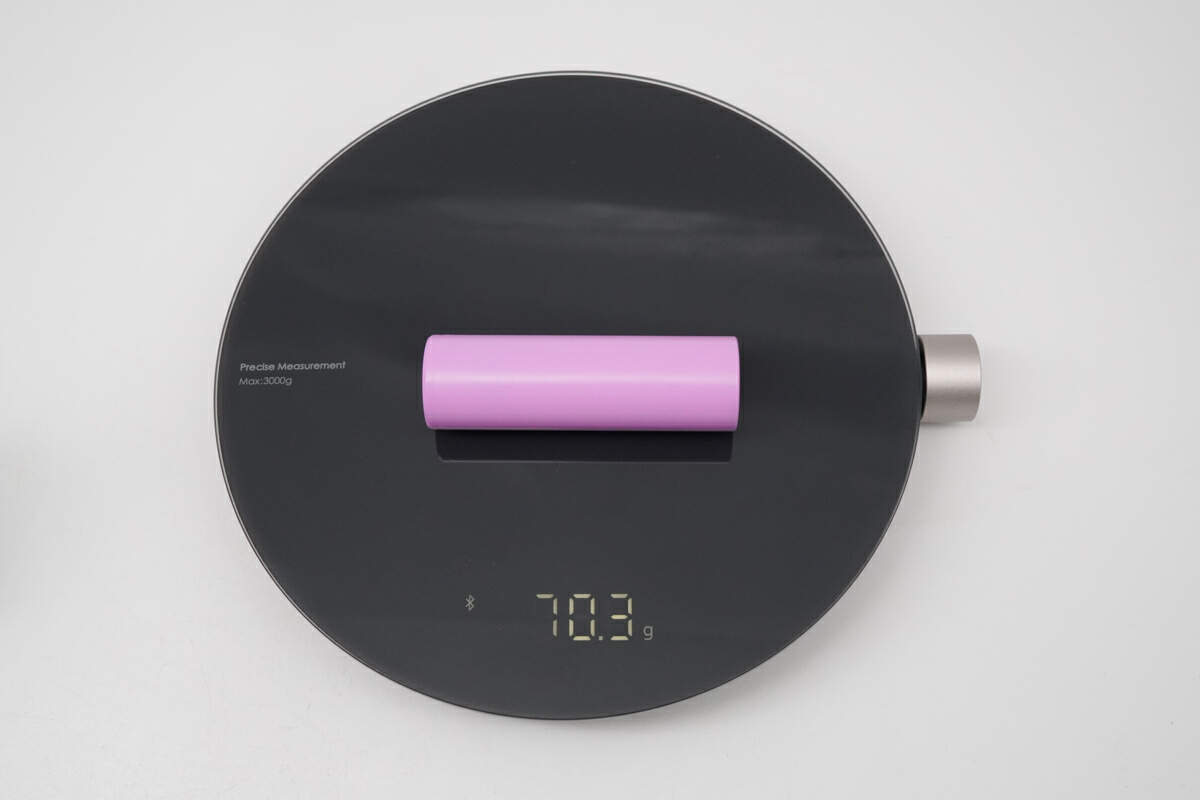

合盛科技INR21700-40P全极耳电芯重量约为 70.3g。
合盛科技INR21700-40P全极耳电芯在成年男子手中对比。
规格书介绍

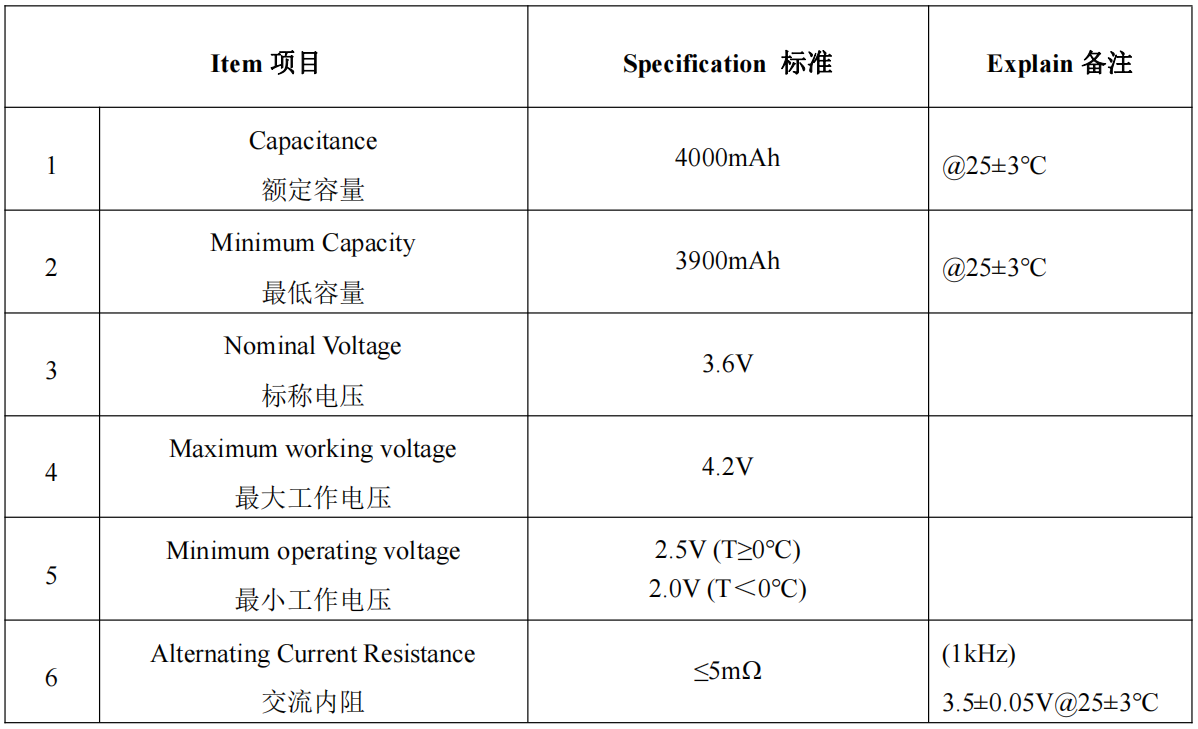

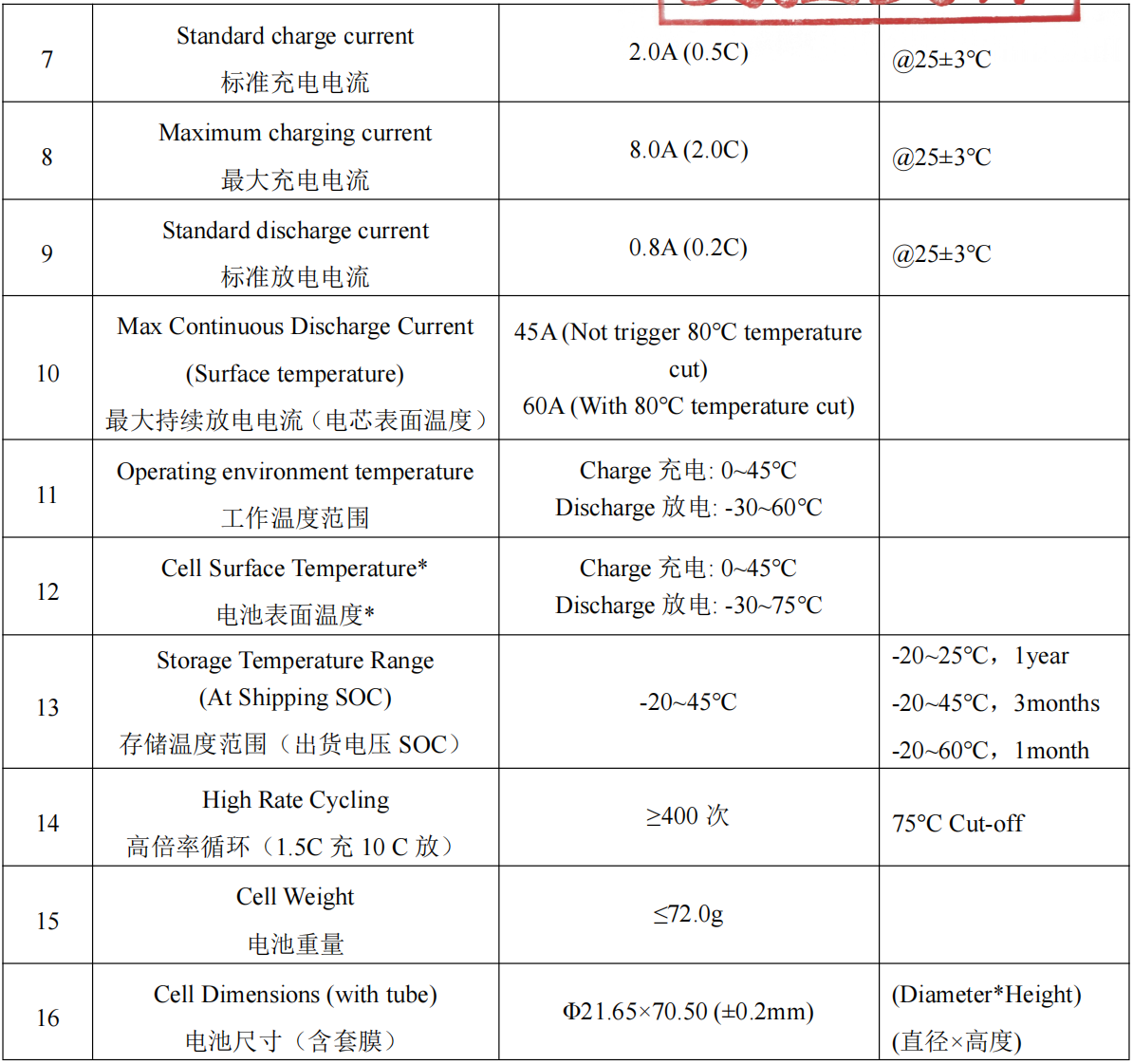

合盛科技INR21700-40P全极耳电芯额定容量 4000mAh@0.2C，最低容量 3900mAh@0.2C，标称电压 3.6V。充放电截止电压 4.2V/2.5V，直流内阻 ≤8mΩ，交流内阻 ≤5mΩ，标准充电电流 2A（0.5C），最大充电电流 8A（2C），额定放电电流 2A（0.5C），最大持续放电电流 60A。
充放电测试
看完外观，进入正题；以下将进行2C充电测试，2C、3C、5C和10C倍率进行放电测试。
充电测试
充电测试将对2C倍率进行恒流恒压充电，统计其总耗时。
2C充电

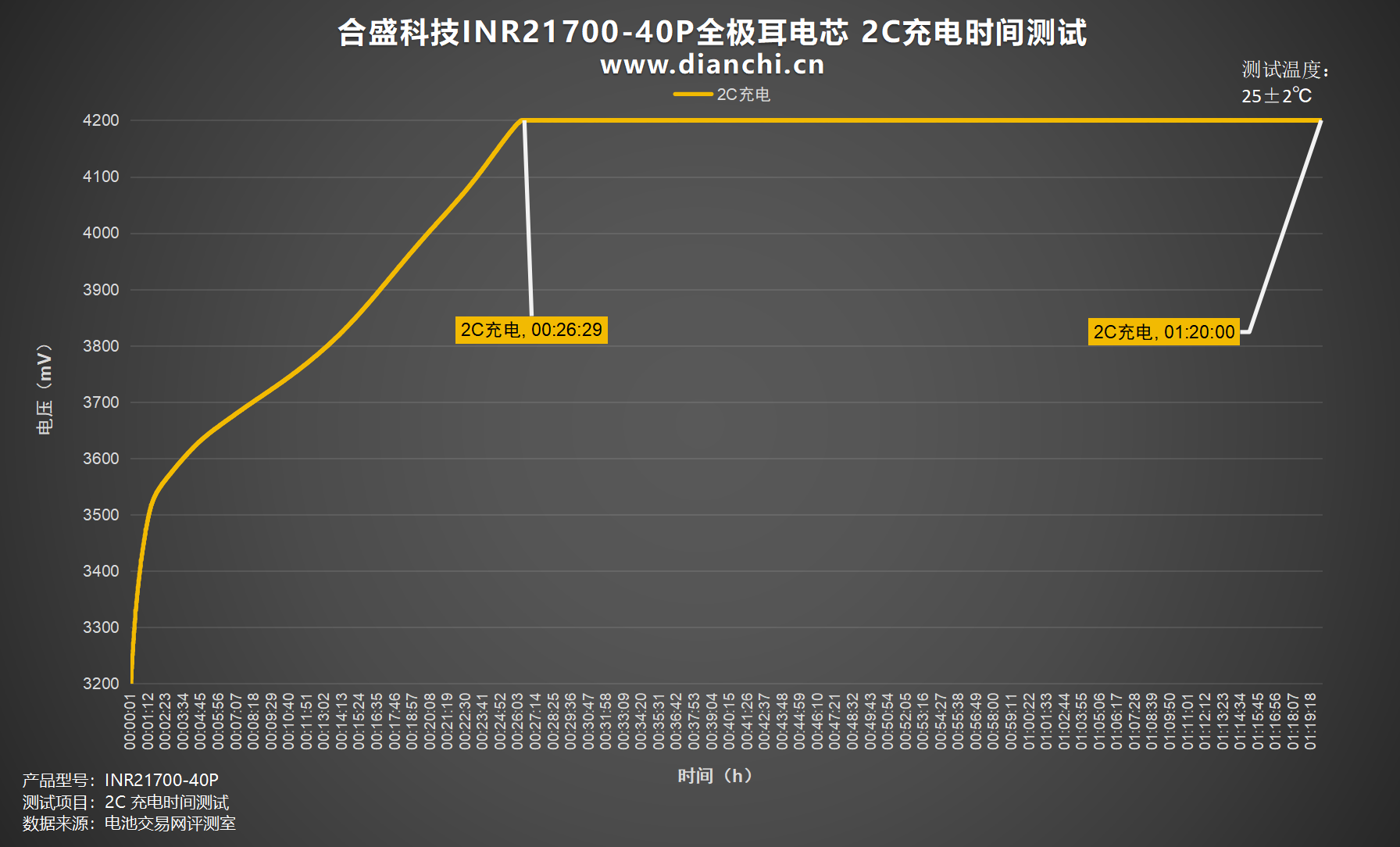

绘制出折线图，设置电流为 8000mA，2C为合盛科技INR21700-40P全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为26分钟，涓流完全充满时间约为1小时20分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
2C放电

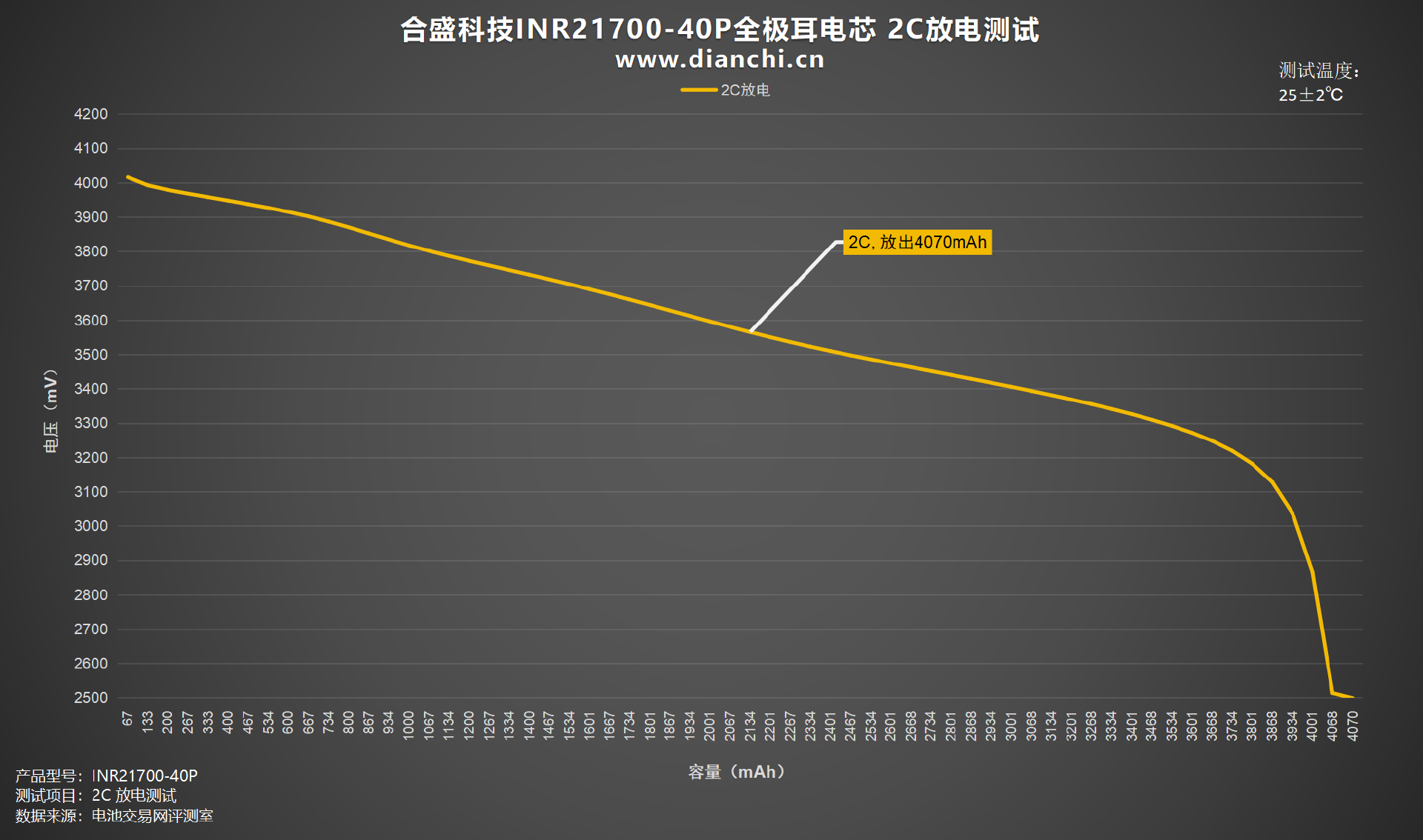

绘制出折线图，设置电流为 8000mA，2C为合盛科技INR21700-40P全极耳电芯放电，均压 3.59V，放到截止电压为 2.5V，耗时约30分钟，放出容量4070mAh，放出能量14.59Wh。
3C放电

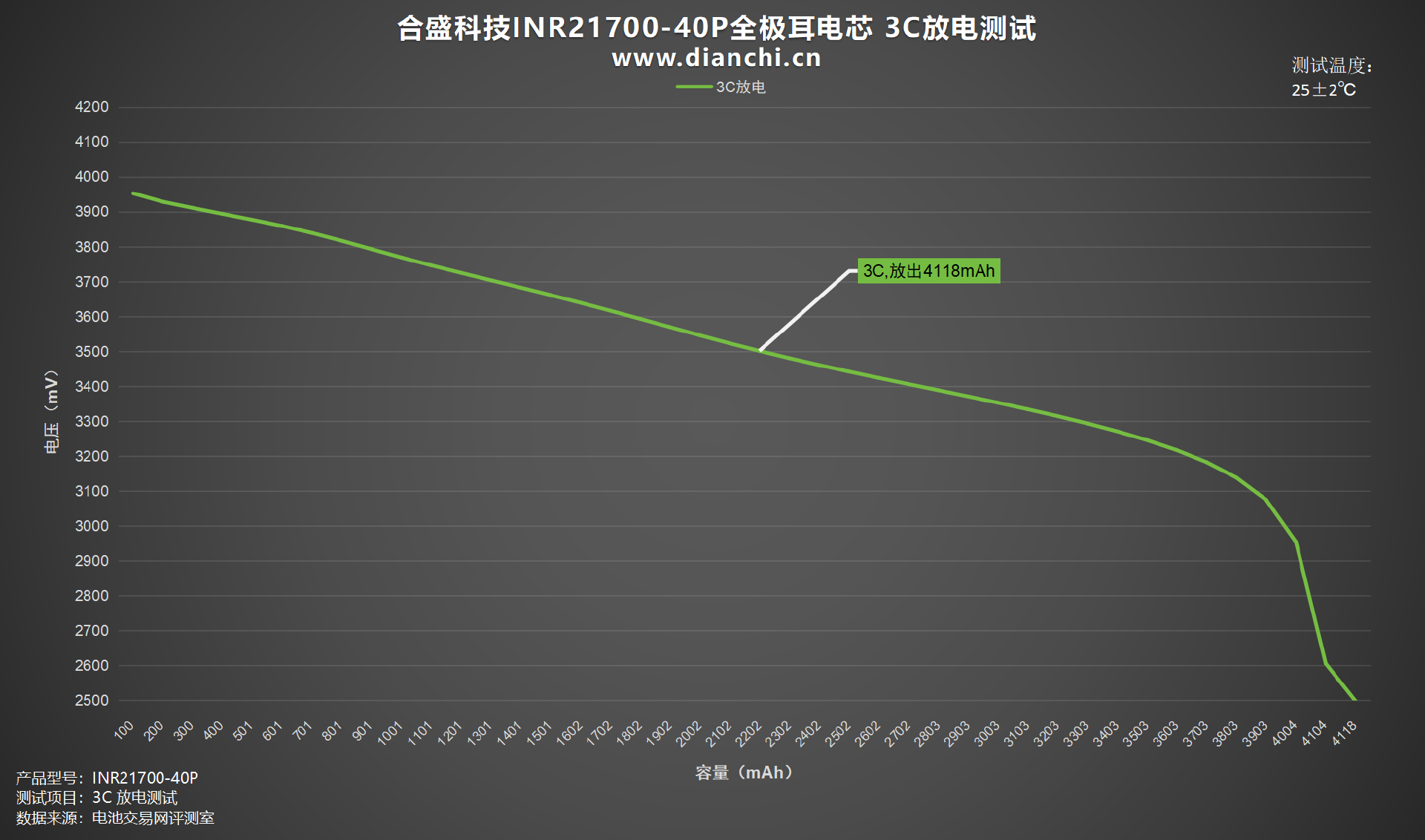

绘制出折线图，设置电流为 12000mA，3C为合盛科技INR21700-40P全极耳电芯放电，均压 3.53V，放到截止电压为 2.5V，耗时约20分钟，放出容量4118mAh，放出能量14.54Wh。
5C放电

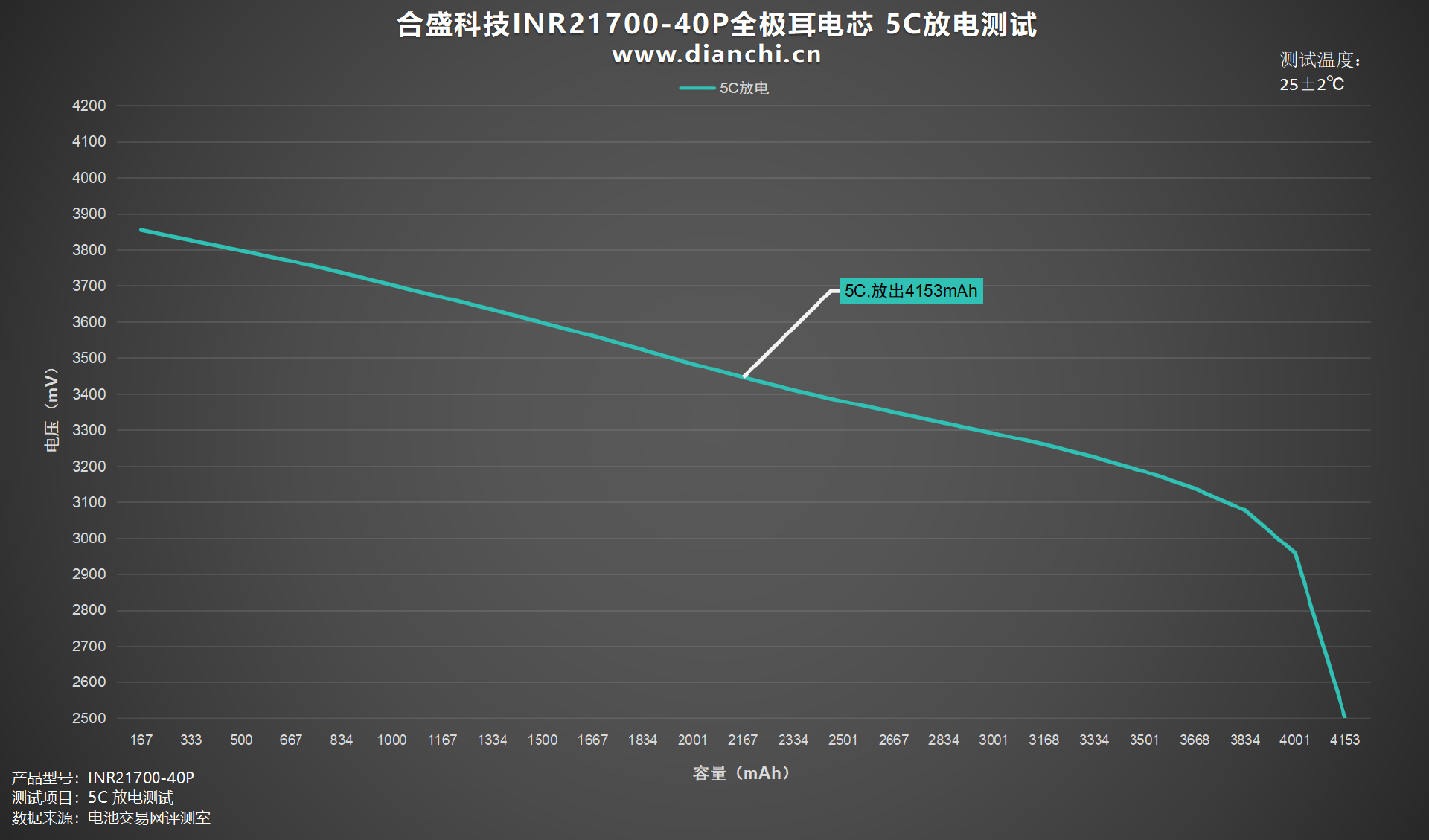

绘制出折线图，设置电流为 20000mA，5C为合盛科技INR21700-40P全极耳电芯放电，均压 3.46V，放到截止电压为 2.5V，耗时约12分钟，放出容量4153mAh，放出能量14.37Wh。
10C放电

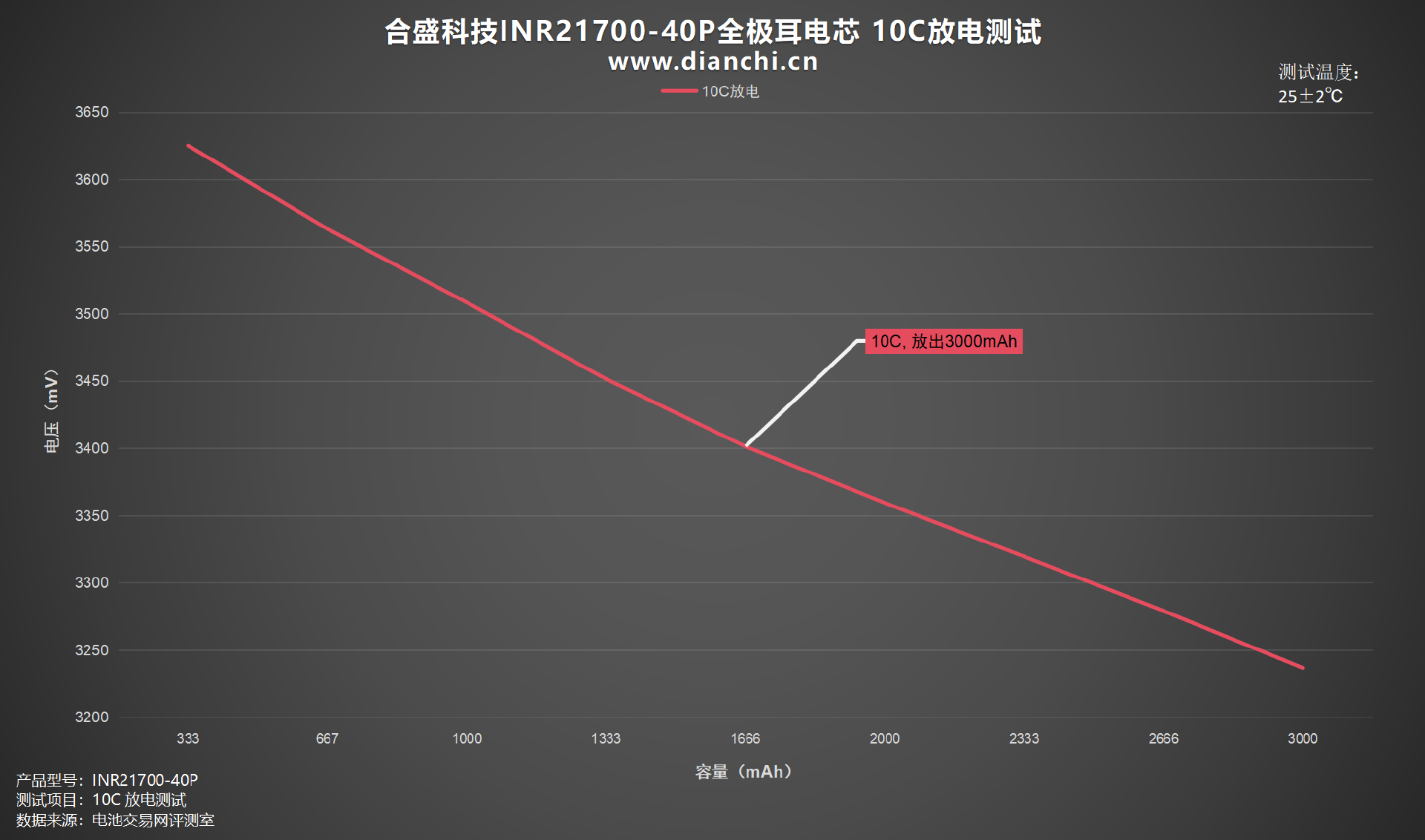

绘制出折线图，设置电流为 40000mA，10C为合盛科技INR21700-40P全极耳电芯放电，截止电压2.5V，截止温度80℃，最终与4分钟超过80℃停止放电，此时放出容量3000mAh，放出能量10.32Wh。

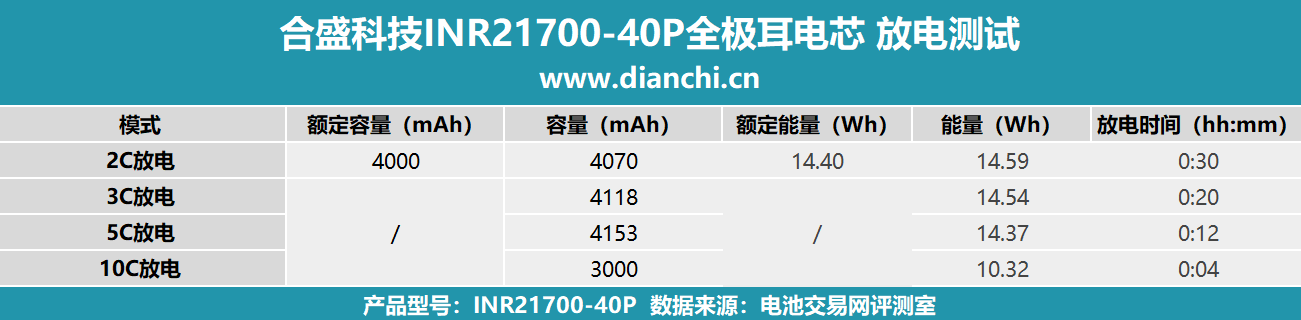

将测试数据汇总成表格，可以看出电芯在四种倍率下进行放电测试差距，由于10C倍率没有完成放电全程，不计入对比，放电时间最短的为5C放电，放电时间约为12分钟。放电时间最长的为2C放电，放电时间约为30分钟。

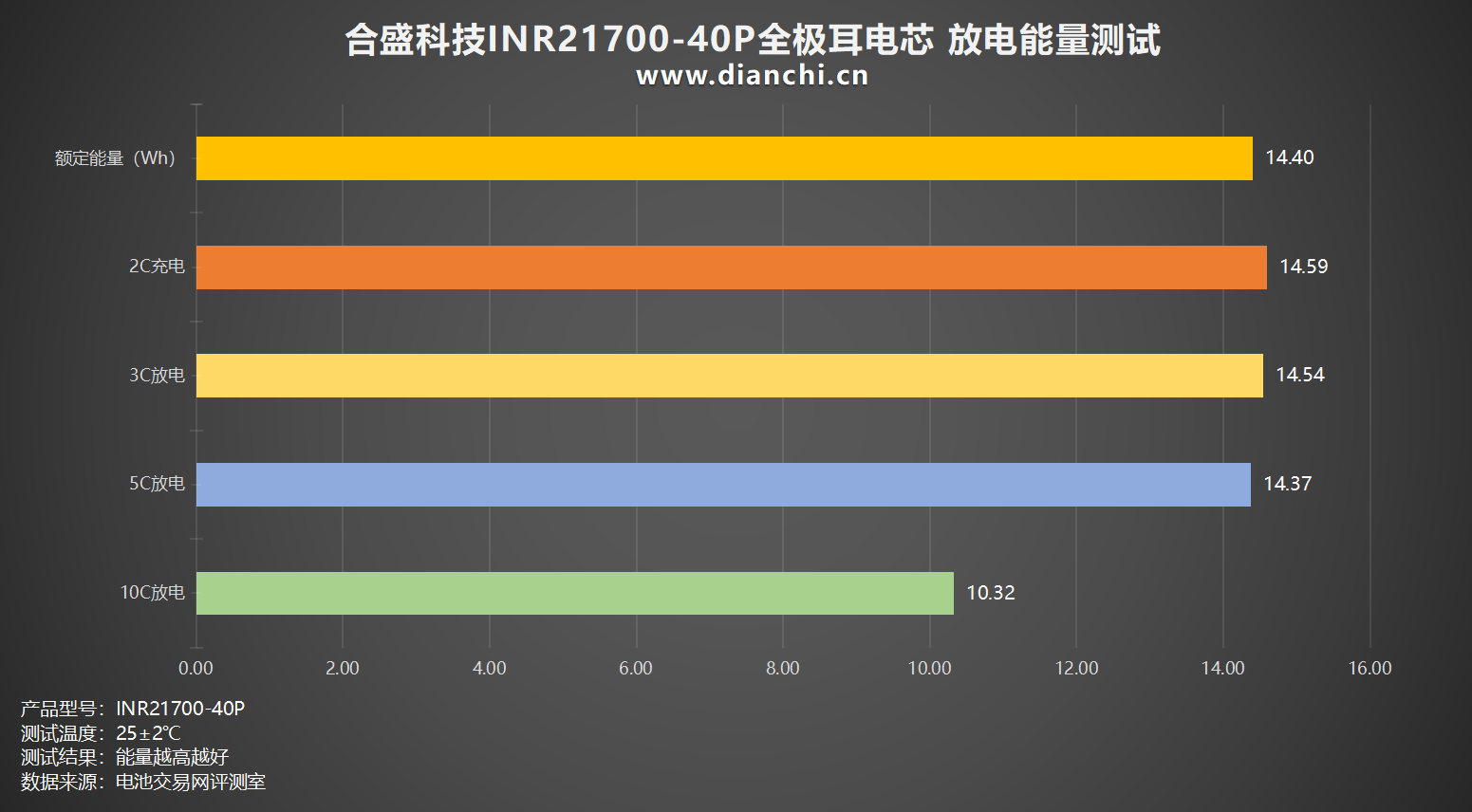

将测试数据汇总成柱状图，放电测试中整体放电能量在14.37-14.59Wh之间；其中放电能量最高的是2C放电档位，放电能量达到14.59Wh；放电能量最低的是5C放电档位，放电能量为14.37Wh。

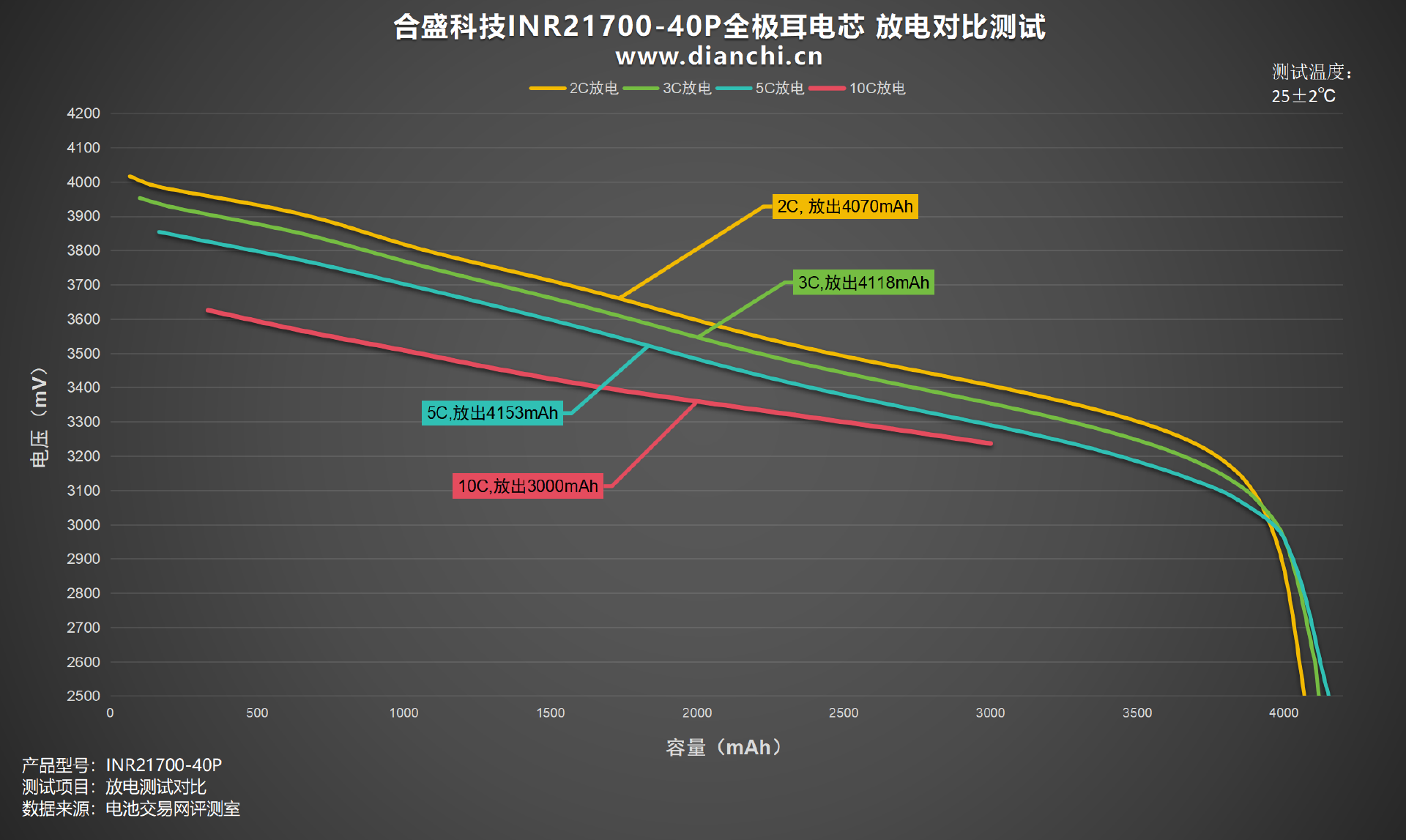

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到放电容量最高的是 5C放电档位放出容量4153mAh，放出容量最低的是 2C放电档位放出容量4070mAh。
温度测试
温度测试部分，电池交易网将对电芯充放电档位进行温度测试。
充电温度测试
2C充电

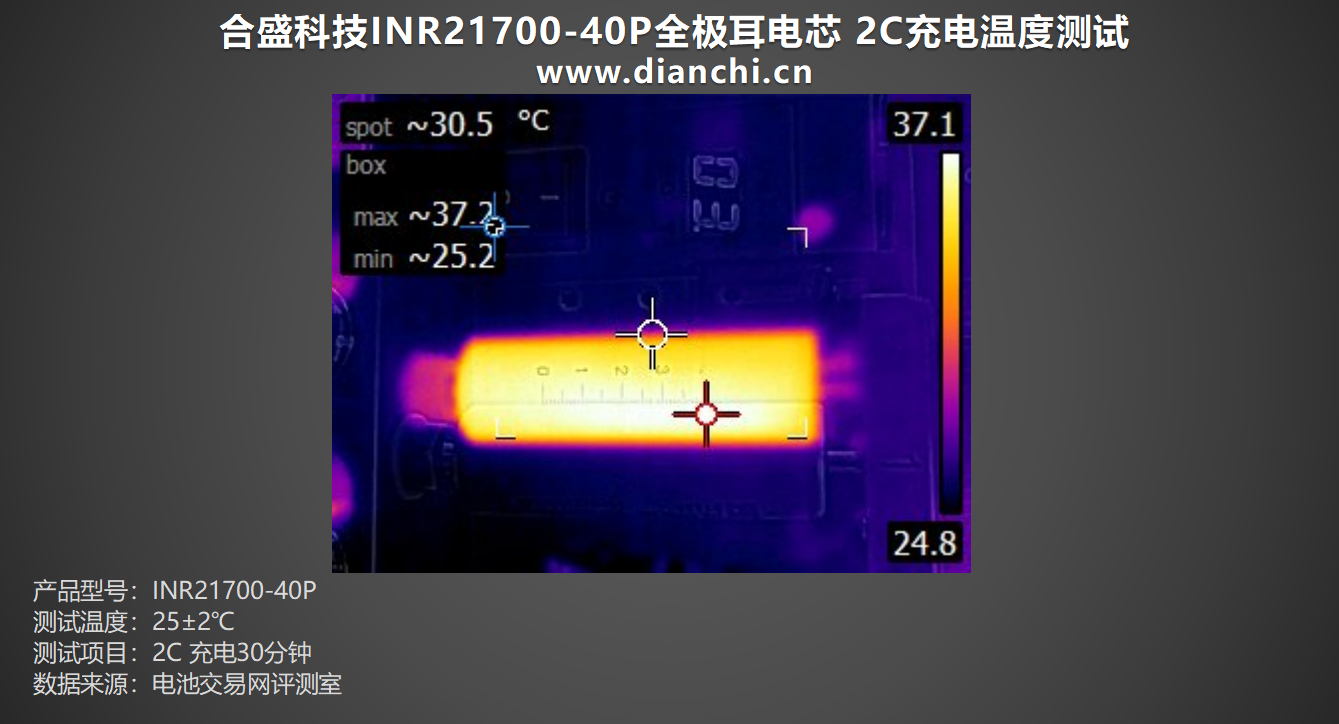

将合盛科技INR21700-40P全极耳电芯以2C倍率进行充电30分钟，表面最高温度为37.2℃左右。
放电温度测试
2C放电

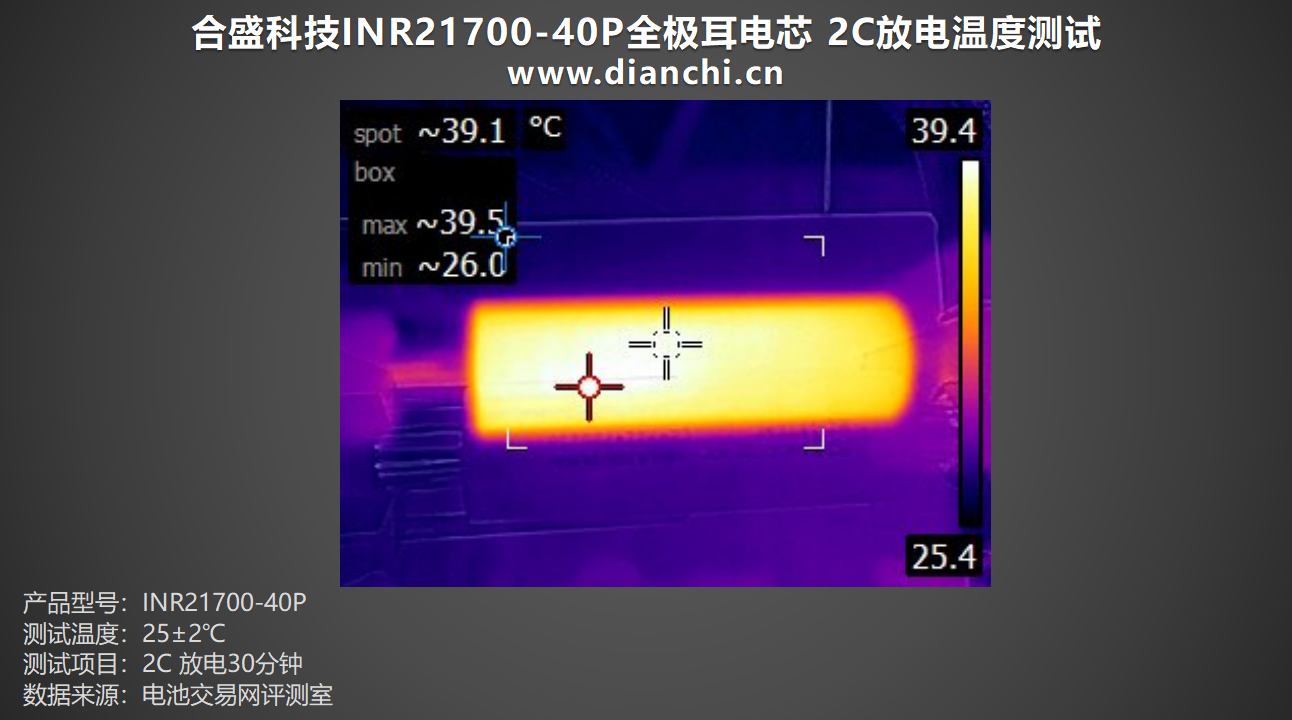

将合盛科技INR21700-40P全极耳电芯以2C倍率进行放电30分钟，表面最高温度为39.5℃左右。
3C放电

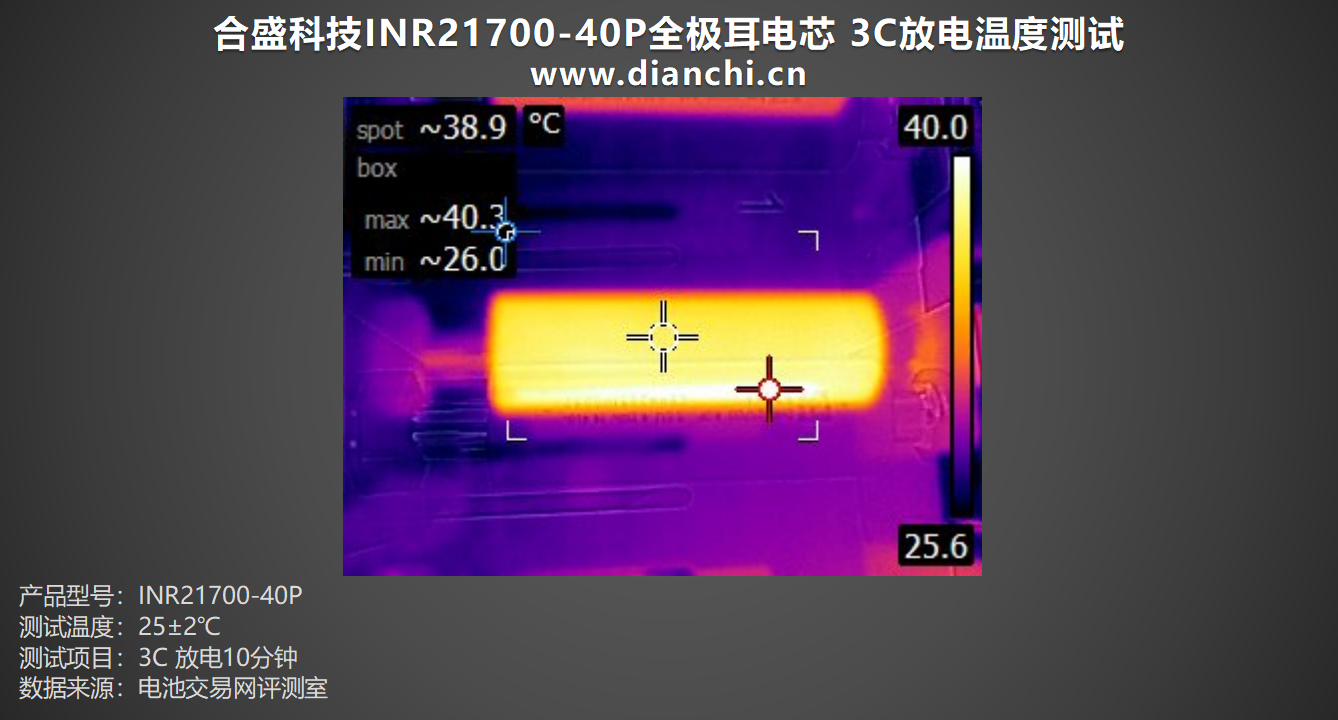

将合盛科技INR21700-40P全极耳电芯以3C倍率进行放电10分钟，表面最高温度为40.3℃左右。
5C放电

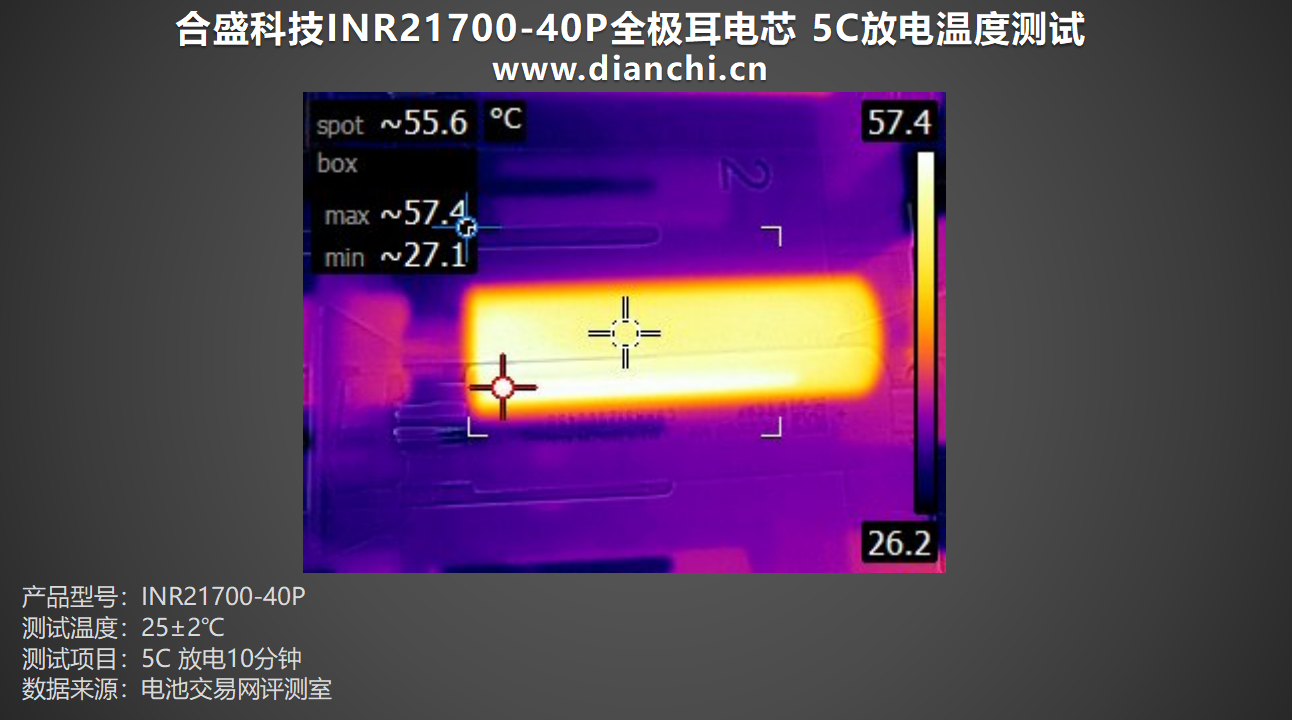

将合盛科技INR21700-40P全极耳电芯以5C倍率进行放电10分钟，表面最高温度为57.4℃左右。
10C放电

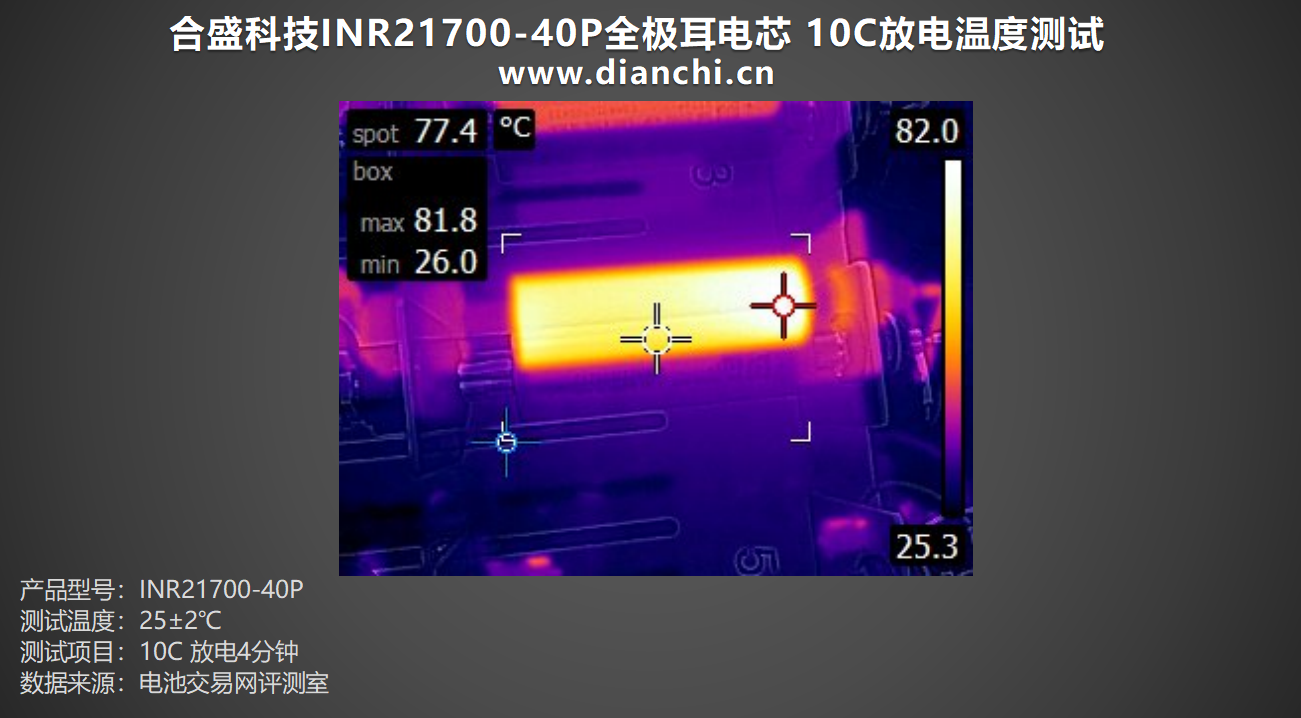

将合盛科技INR21700-40P全极耳电芯以10C倍率进行放电4分钟，表面最高温度为81.8℃左右。
电池交易网总结
合盛科技INR21700-40P与42P同样采用全极耳技术，虽容量降低了但充放电倍率得到了大幅度提升，通过倍率测试可以看到，2C充电涓流完全充满时间约为1小时20分钟，同时温度控制在37℃左右，放电方面，除10C放电倍率外，其余放电倍率均能放出4000mAh以上的容量。
温度方面，10C倍率在4分钟时温度超过80℃故停止测试，其余倍率在正常温度范围内，通过测试可以看出，高倍率放电更适合于全极耳电芯，不仅放出容量更高且温升控制也较为优秀，应用于成品能有更好的表现，通过本次大倍率充放电测试，我们对全极耳电芯的性能有了更深入的了解，合盛科技INR21700-40P全极耳电芯在高电流放电条件下展现出了优异的性能。
规格书下载
合盛科技专区
https://www.dianchi.cn/brand/BTCAP.html
合盛科技INR21700-40P全极耳电芯
评论0
