前言

充电头网拿到了酷态科新推出的一款6号超级电能块，型号为PB060，这款充电宝具备2C接口，双C支持45W输入功率，输出支持55W，最大输出功率也为55W。

充电宝内置两节长虹三杰18650动力电池，电芯标称电压3.7V，标称容量3000mAh。采用创芯微CM1020芯片，进行电池组保护。升降压芯片来自南芯科技SC8815，用于直流输入升降压电压转换，还支持为电池充电。下面就带来酷态科6号超级电能块的拆解，一起看看内部的设计和用料。

酷态科6号超级电能块开箱

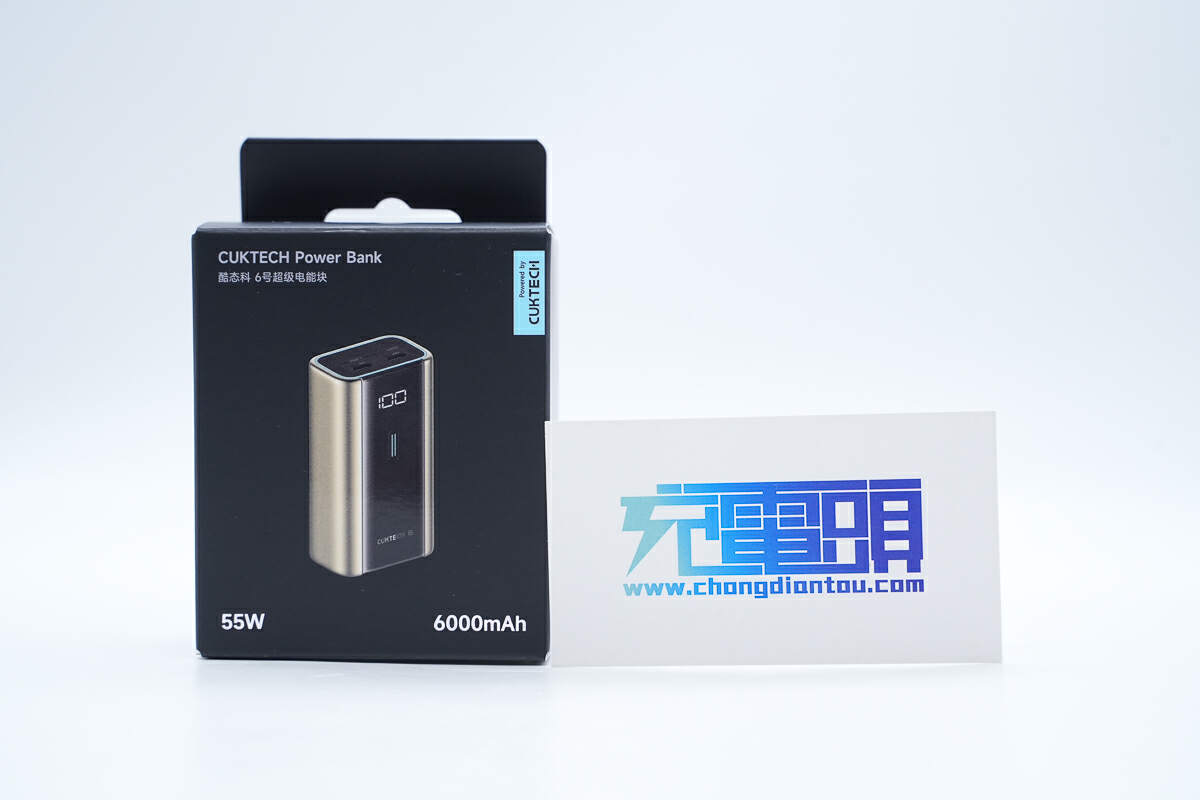

按照惯例，先来看下酷态科6号超级电能块的外包装。

包装盒采用黑色设计，正面印有充电宝外观缩略图，左上角印有充电宝名称“酷态科6号超级电能块”的中英文信息，右上角为“CUKTECH”品牌名称。左下角标注了产品最大功率“55W”，右下角标注“6000mAh”标称容量。

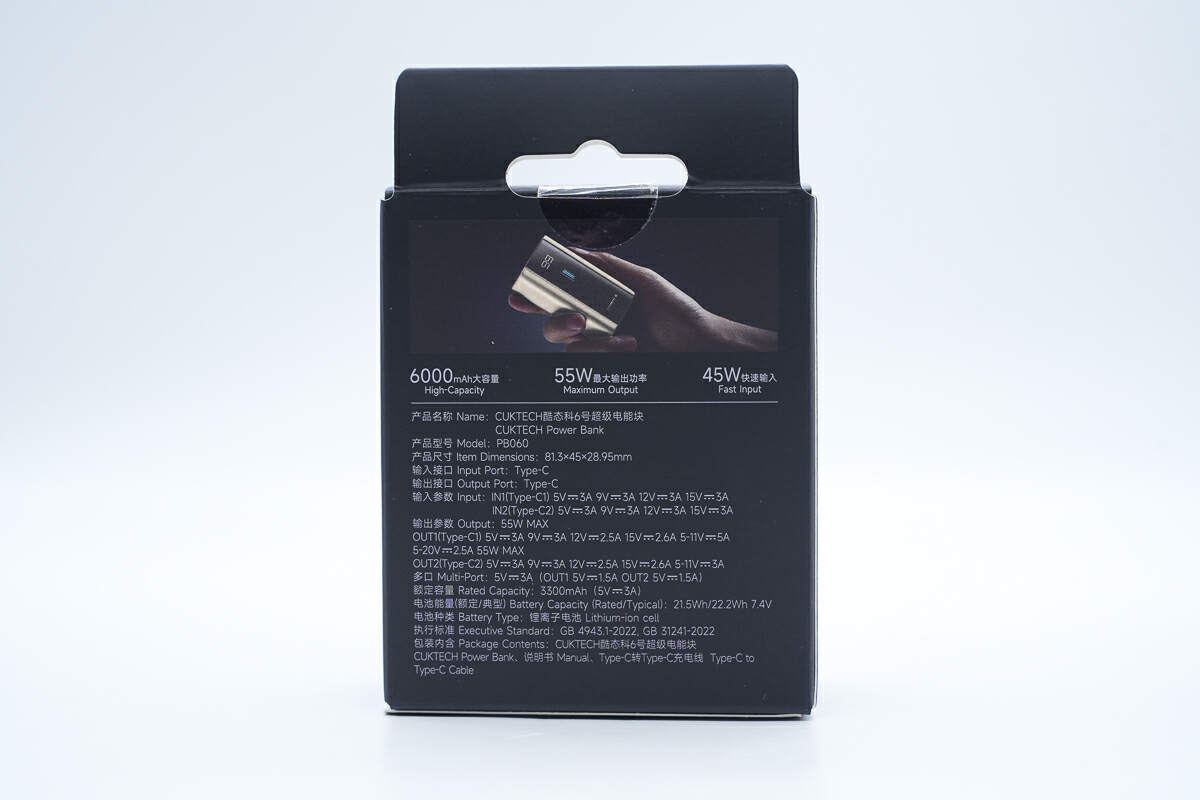

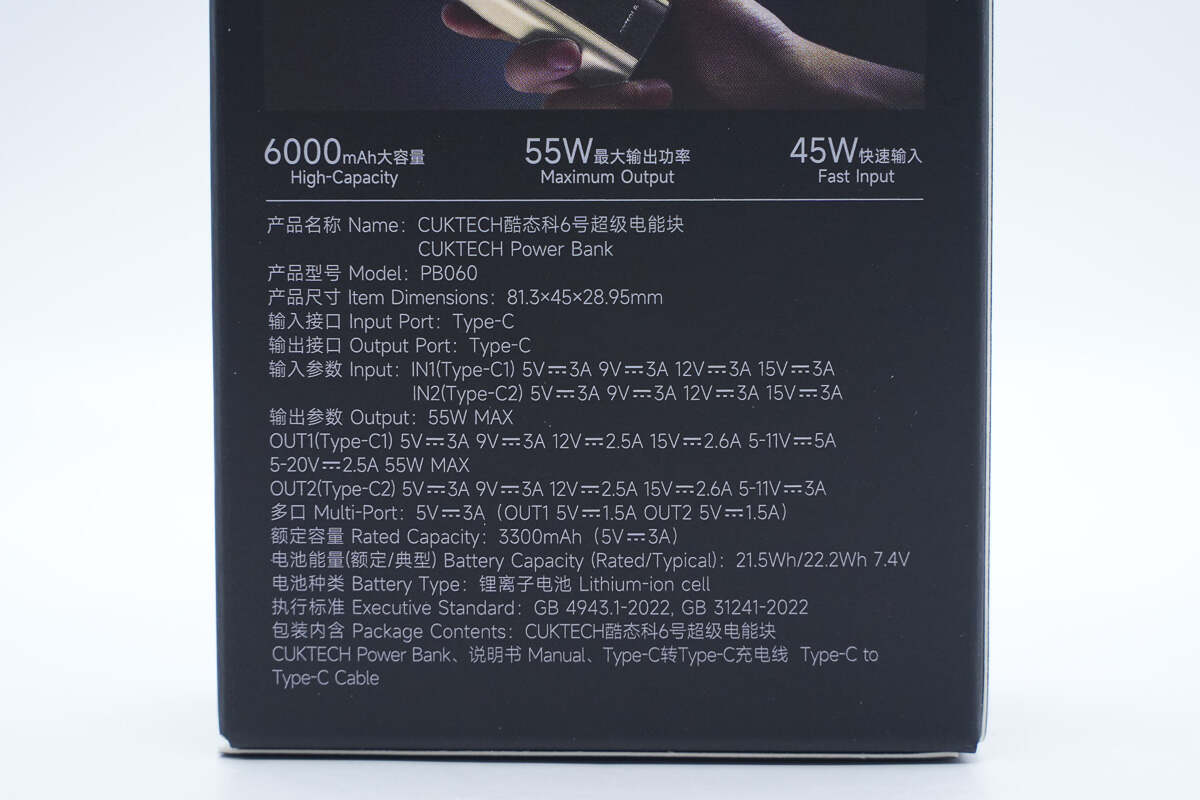

包装背面上部分印有产品持握缩略图，下半部分贴有产品规格参数。

产品名称：CUKTECH酷态科6号超级电能块；

产品型号：PB060；

产品尺寸 ：81.3x45x29.95mm；

输入接口：Type-C；输出接口： Type-C；

输入参数：IN1（Type-C1）5V3A、9V3A、12V3A、15V3A，IN2（Type-C2）5V3A、9V3A、12V3A、15V3A；

输出参数：55W MAX；

OUT1（Type-C1）5V3A、9V3A、12V2.5A、15V2.6A、5-11V/5A、5-20V/2.5A；

OUT2（Type-C2）5V3A、9V3A、12V2.5A、15V2.6A、5-11V/5A、5-20V/2.5A；

多口Multi-Port：5V3A（OUT1 5V1.5A OUT2 5V1.5A）；

额定容量：3300mAh（5V3A）；

电池能量（额定/典型）：21.5Wh/22.2Wh 7.4V；

电池种类 ：锂离子电池。

侧面是产品的生产信息，此处不表。

底部是产品的使用警告和安规标识，以及生产信息条形码。

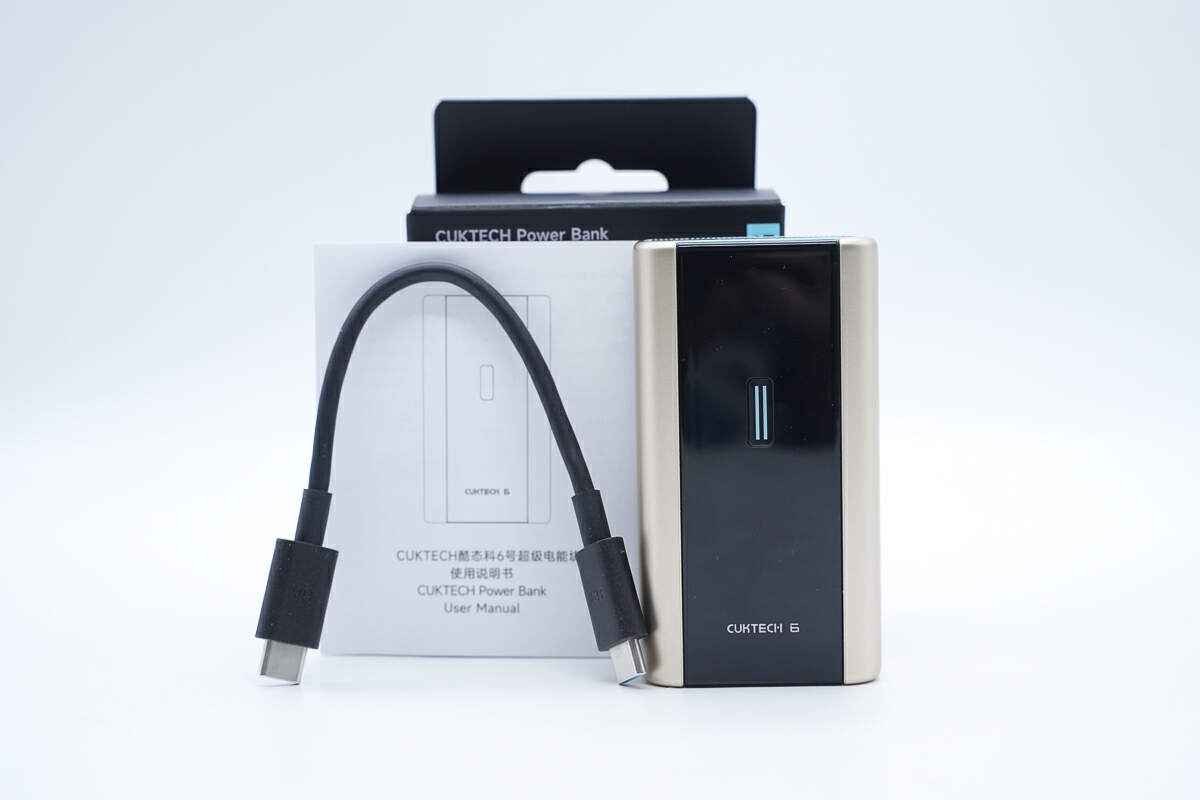

取出包装盒里配件，除CUKTECH酷态科6号超级电能块外，还有一根附赠C to C充电线，以及一份说明书。

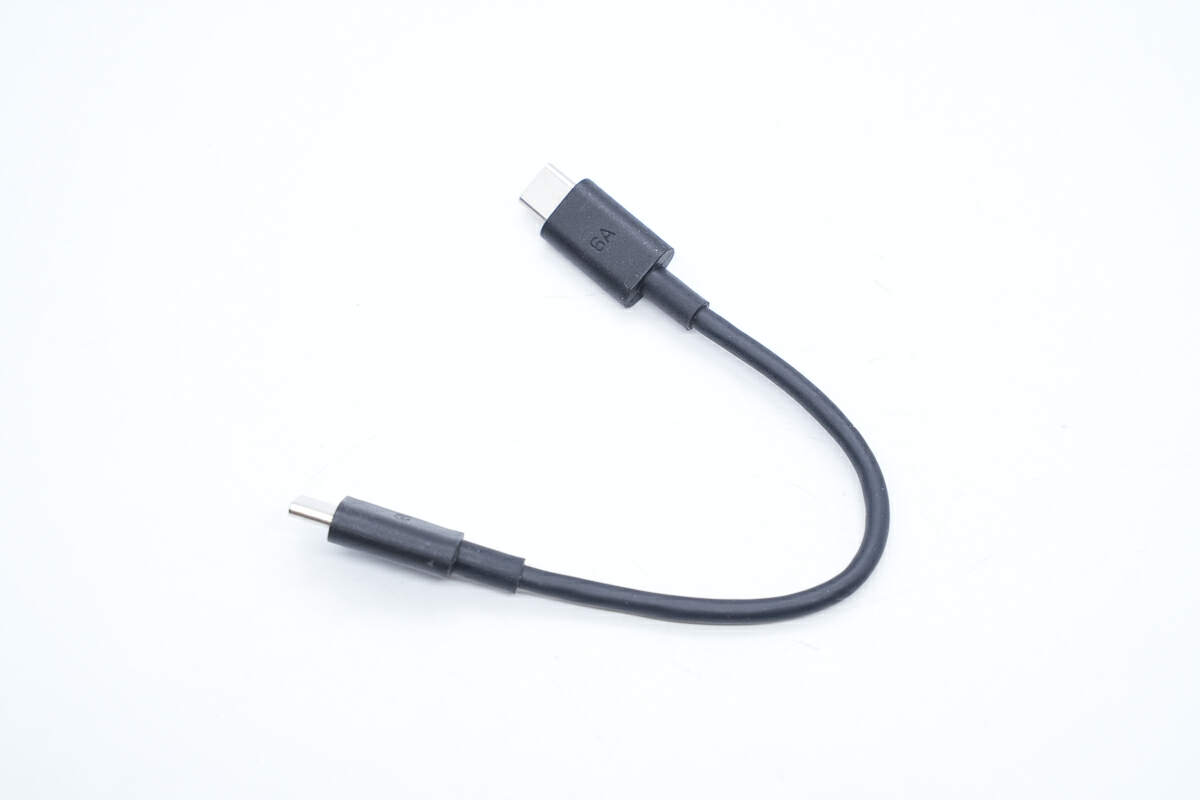

C to C充电线整体为黑色设计，外披阻燃材质PC材料。

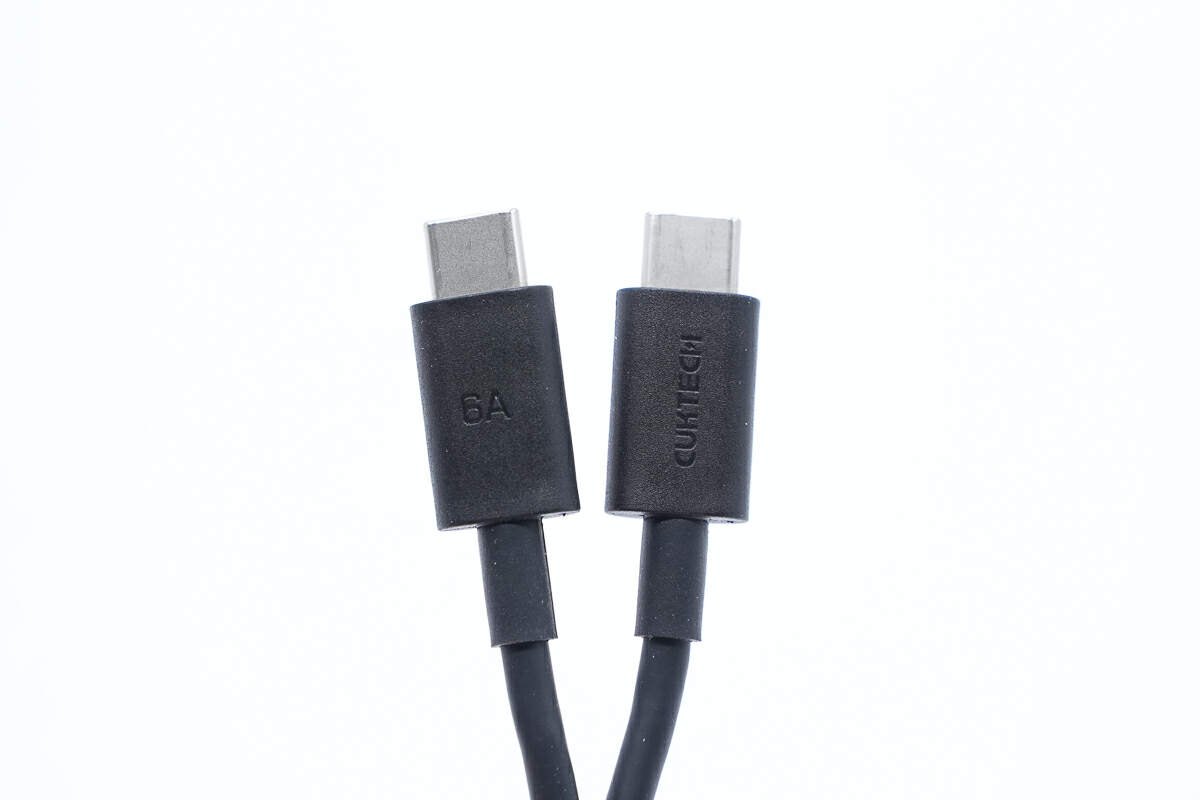

充电线端子处特写，可知为“6A充电线”，另一头端子处有酷态科英文品牌名。

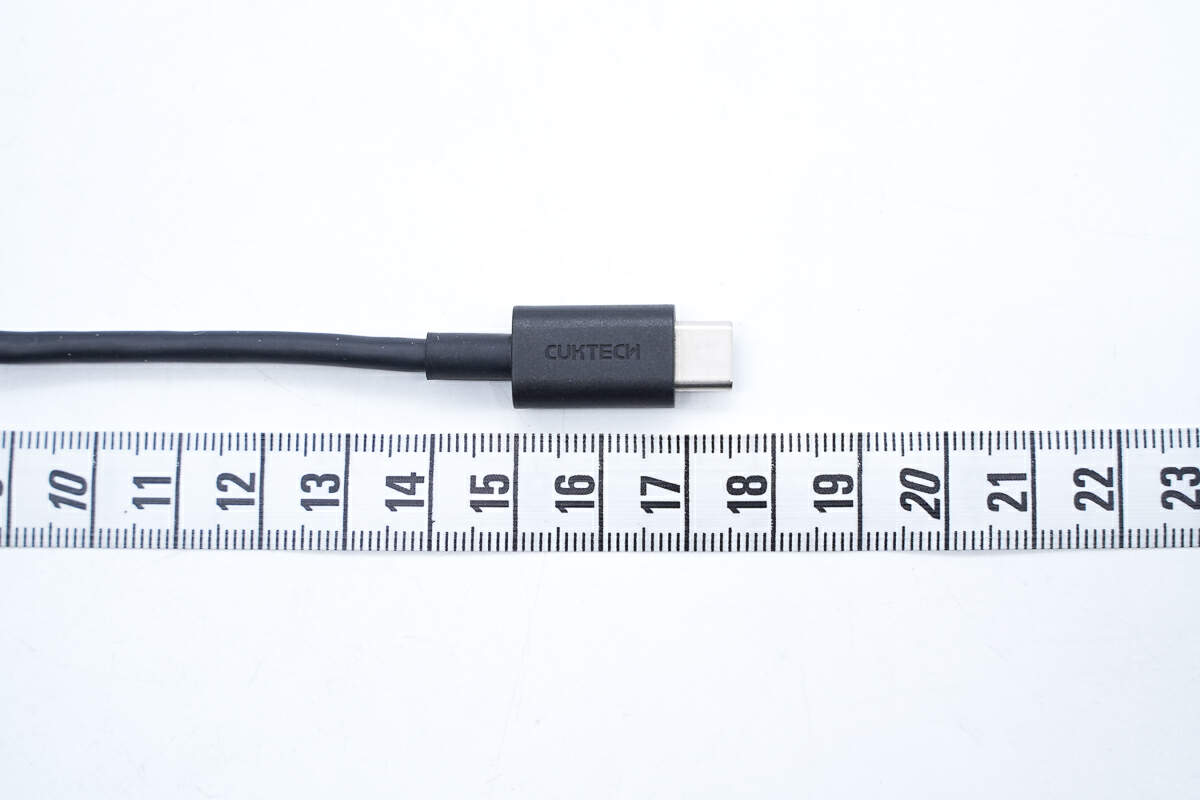

测得线材长度为17.5cm。

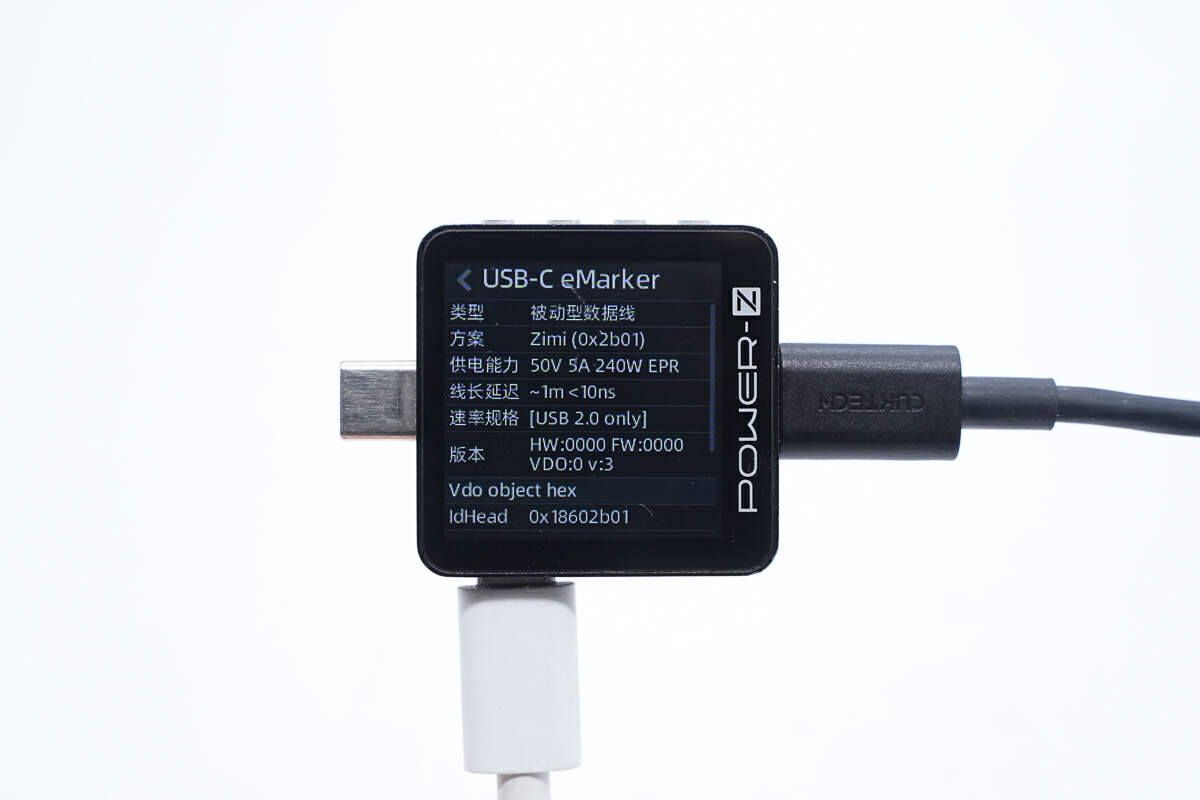

使用 POWER-Z KM003C测试仪读取线材的 E-marker 信息，线材内置E-marker芯片规格为50V5A 供电和 USB 2.0 数据传输。

酷态科6号超级电能块整体为黑金拼色短柱状设计，边缘过渡圆润，触感细腻，采用PC阻燃材质，整体给人典雅精致的感觉。

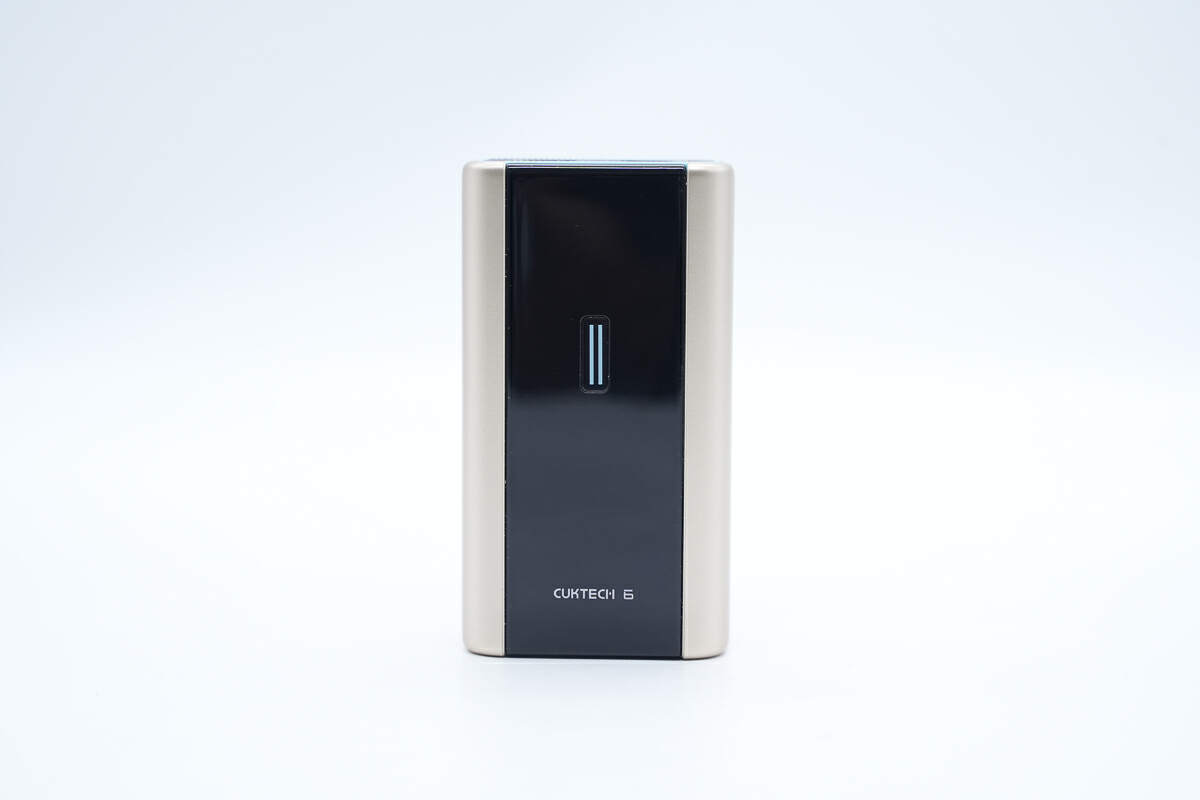

正面中间区域为黑色亮面板，中间配备电源按钮，按钮控制上方TFT数显屏，下方印有“CUKTECH 6”，标明产品名称。

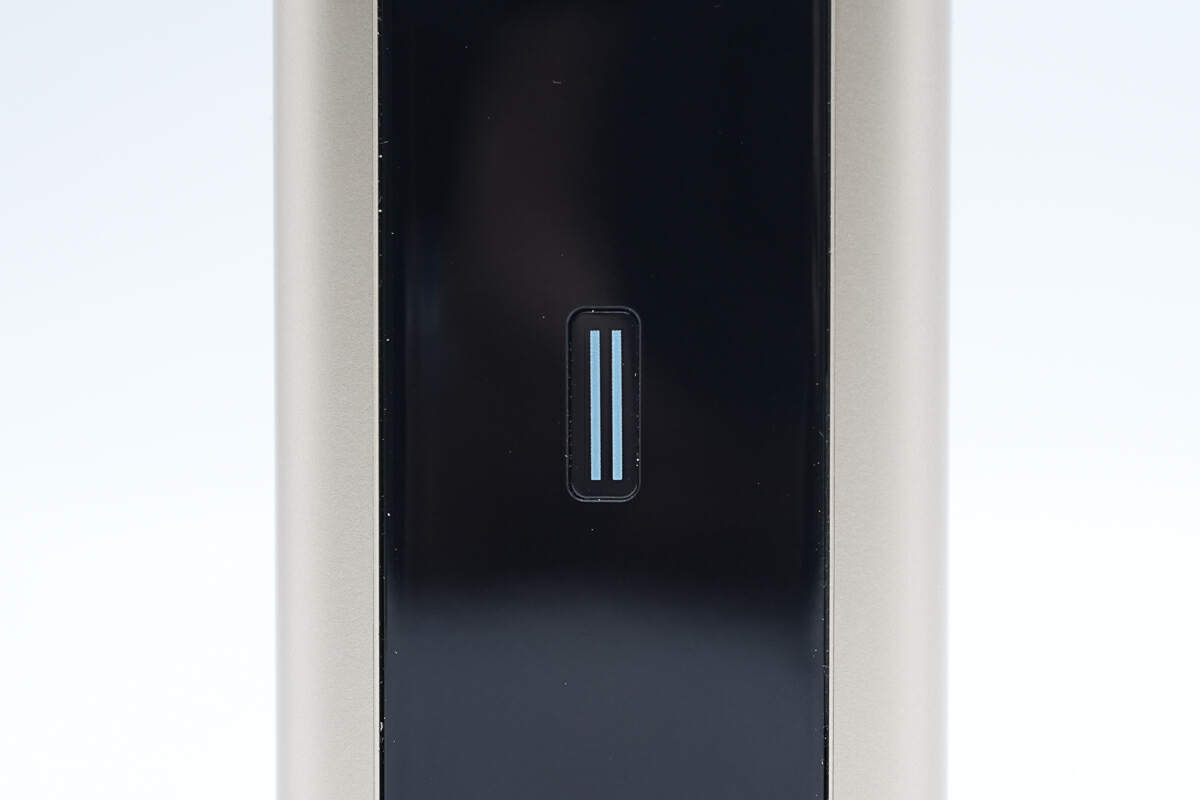

电源按钮特写，中间蓝色竖纹十分醒目。

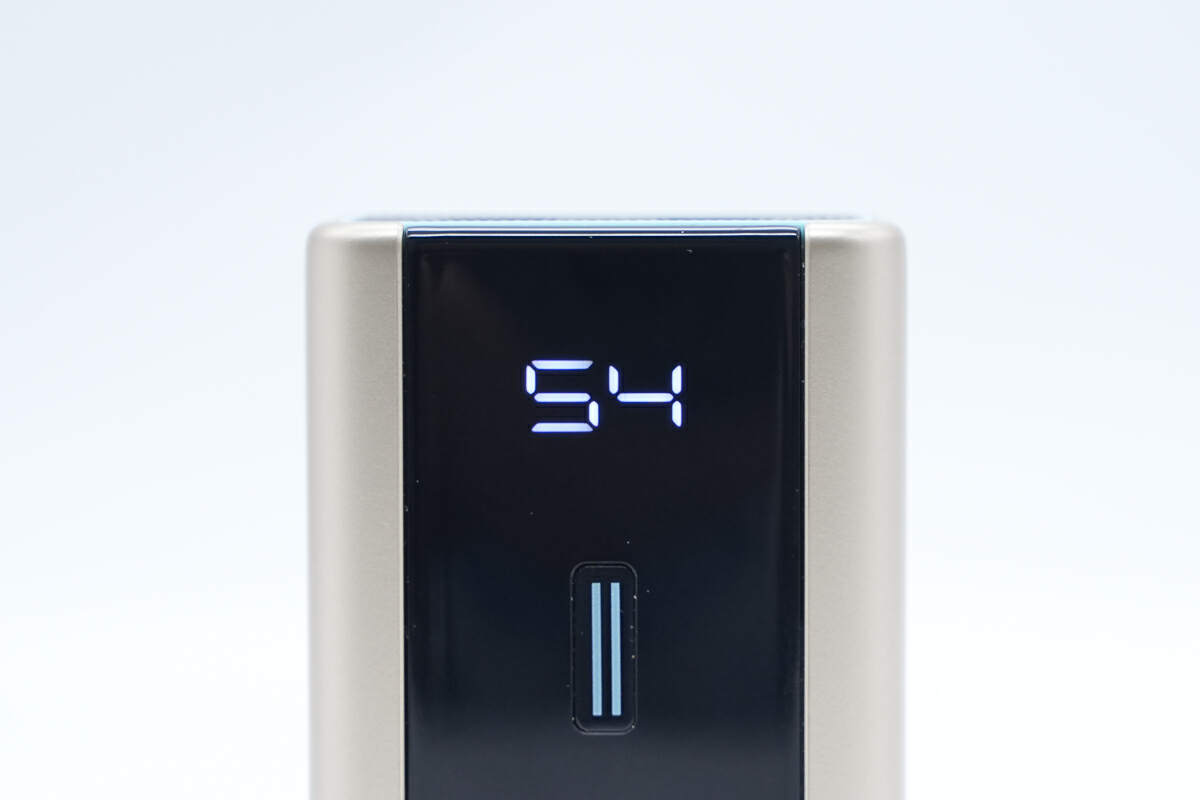

TFT亮屏时实拍效果特写，根据数字指示剩余电量百分比。

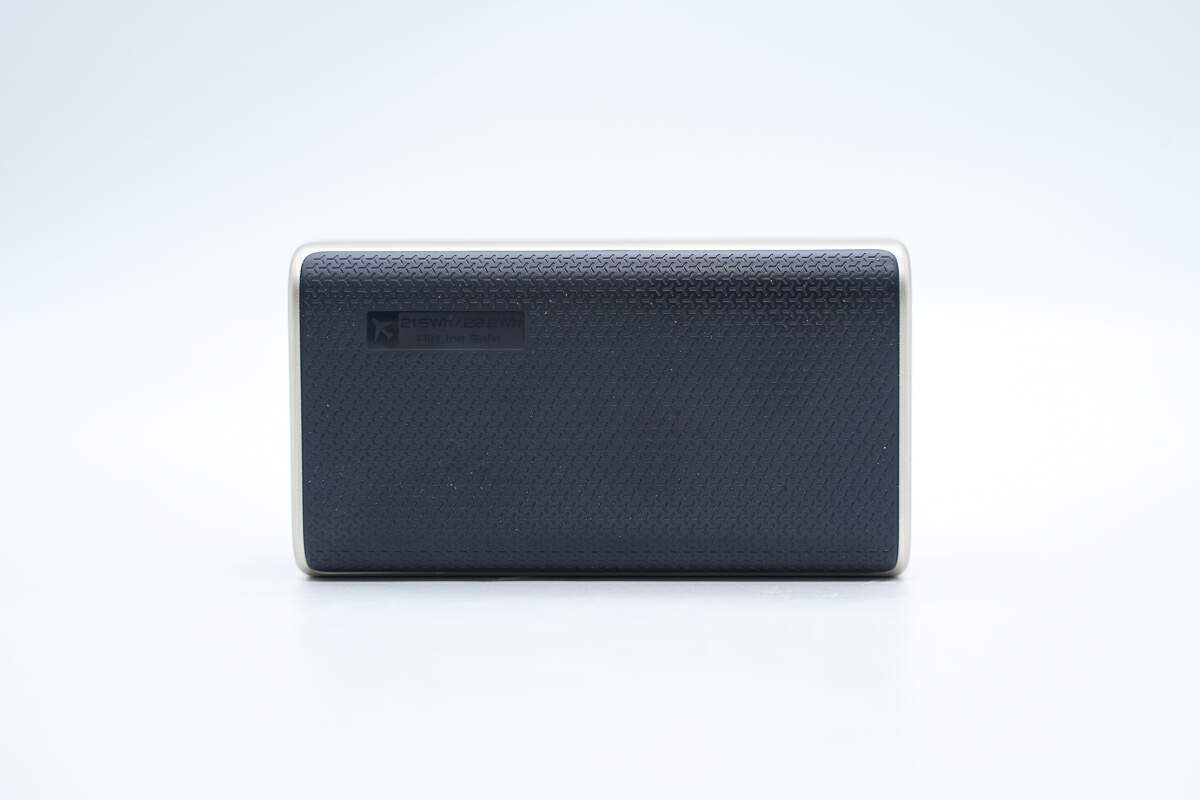

产品背面一览，背面刻有三菱型小凹槽，左上角分割长方形区域，刻有重要性能参数。

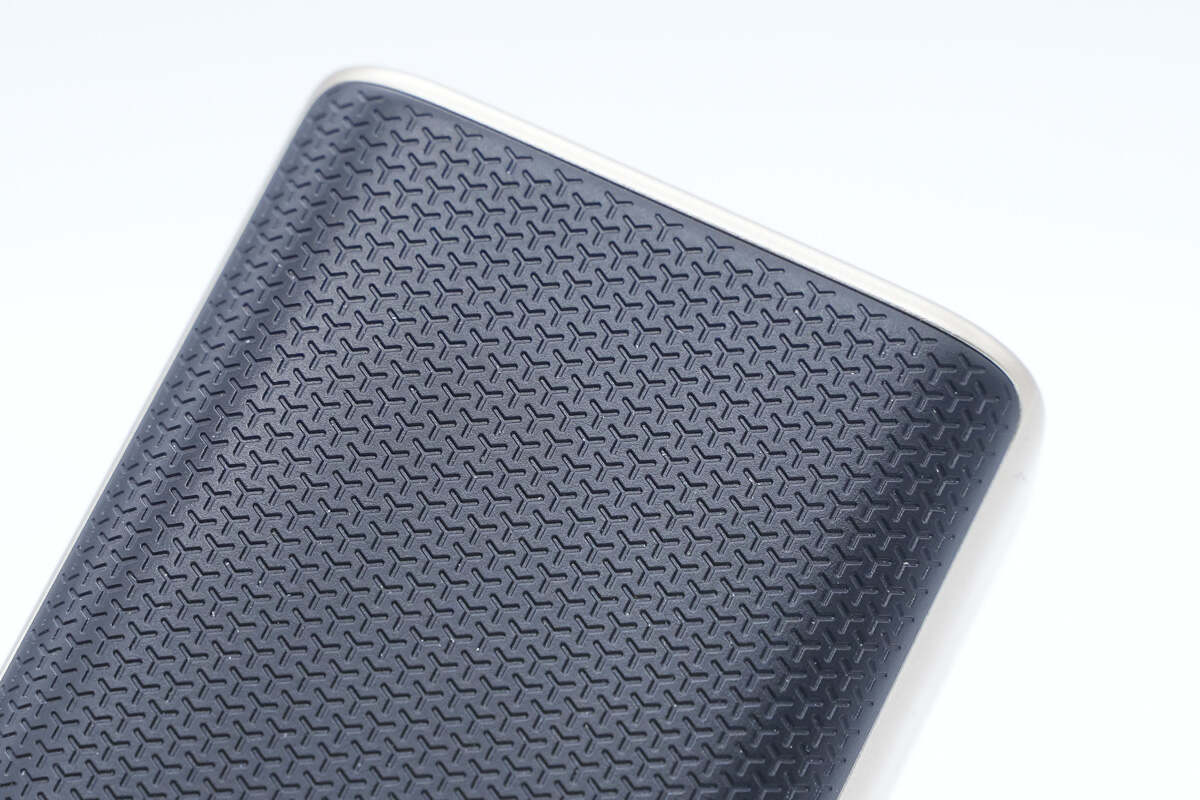

三菱型小凹槽特写，可增加摩擦，方便持握。

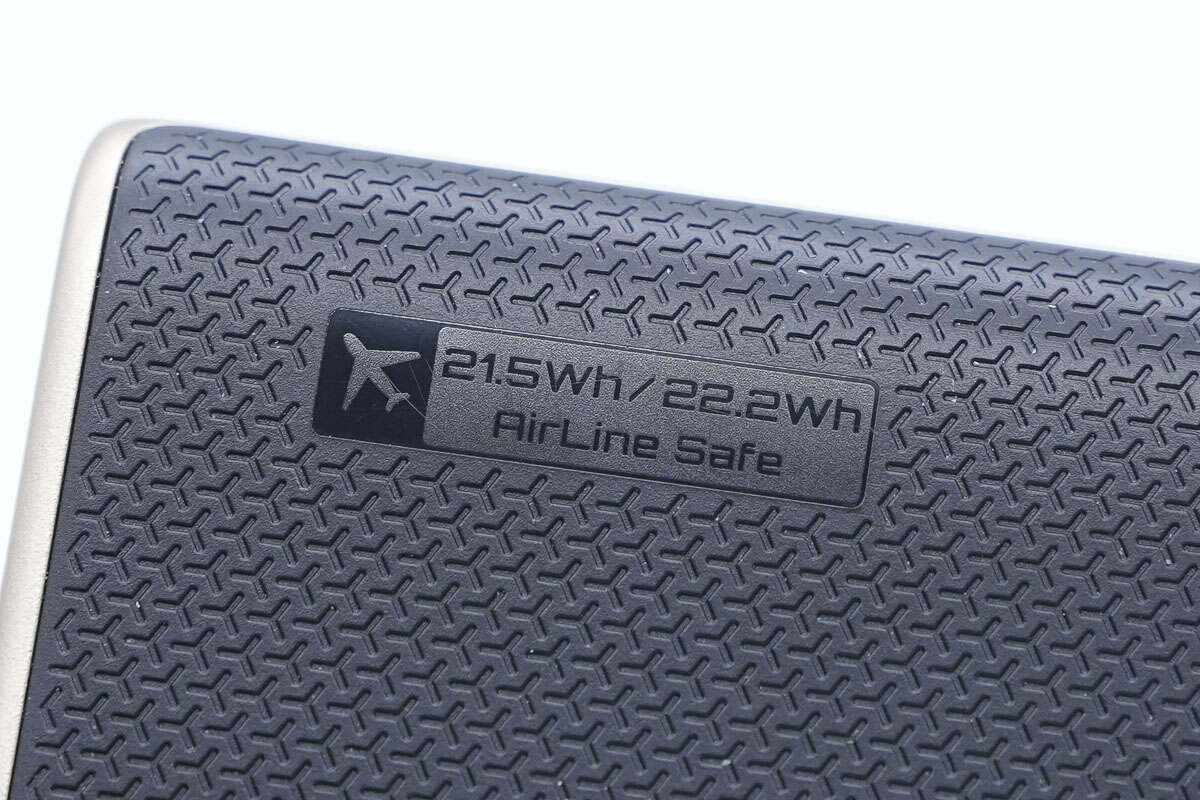

长方形区域铭刻飞机符号和移动电源参数：21.5Wh/22.2Wh，该移动电源可带上飞机。

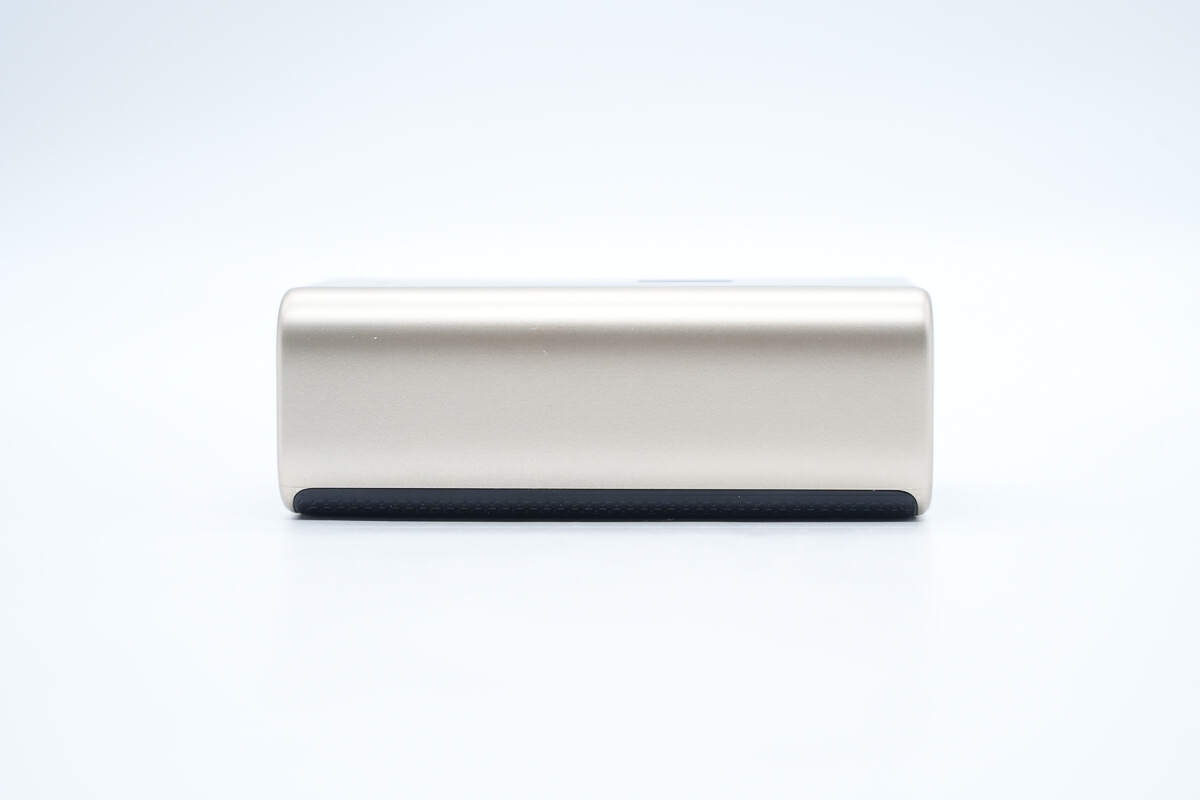

侧面无信息，边缘圆润，反射金属光泽。

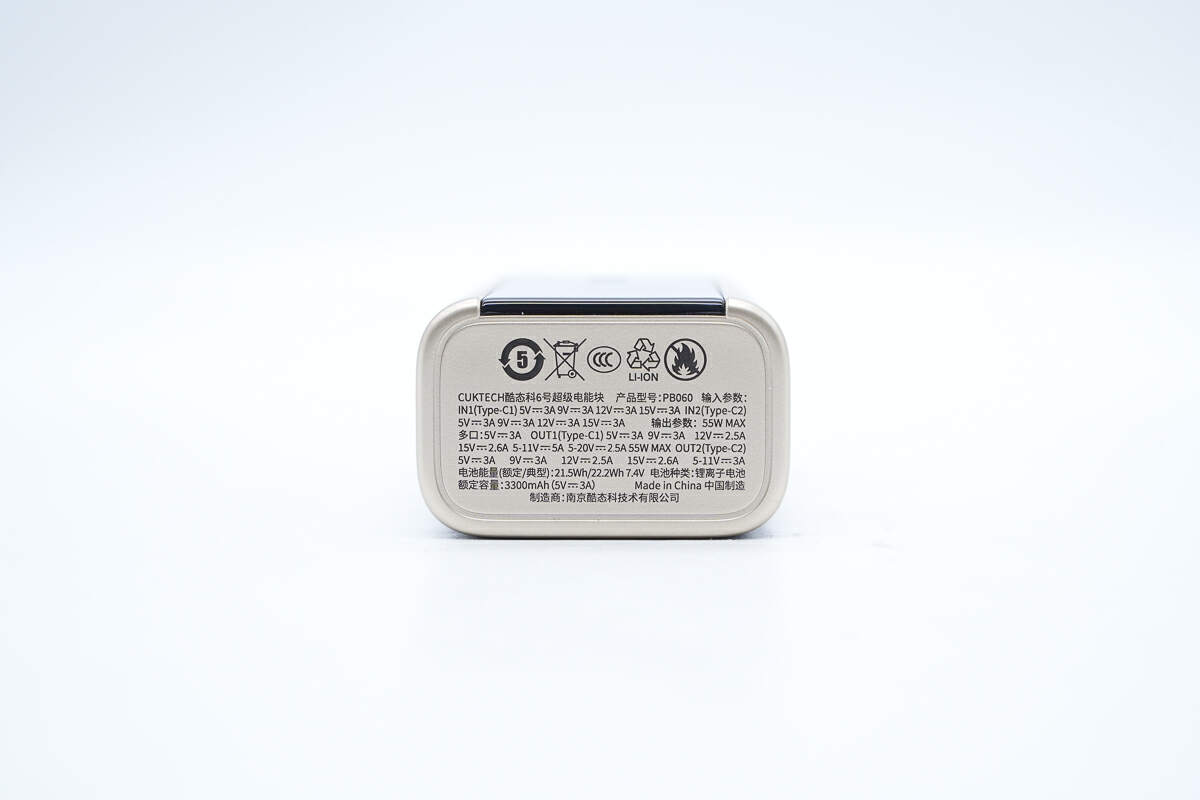

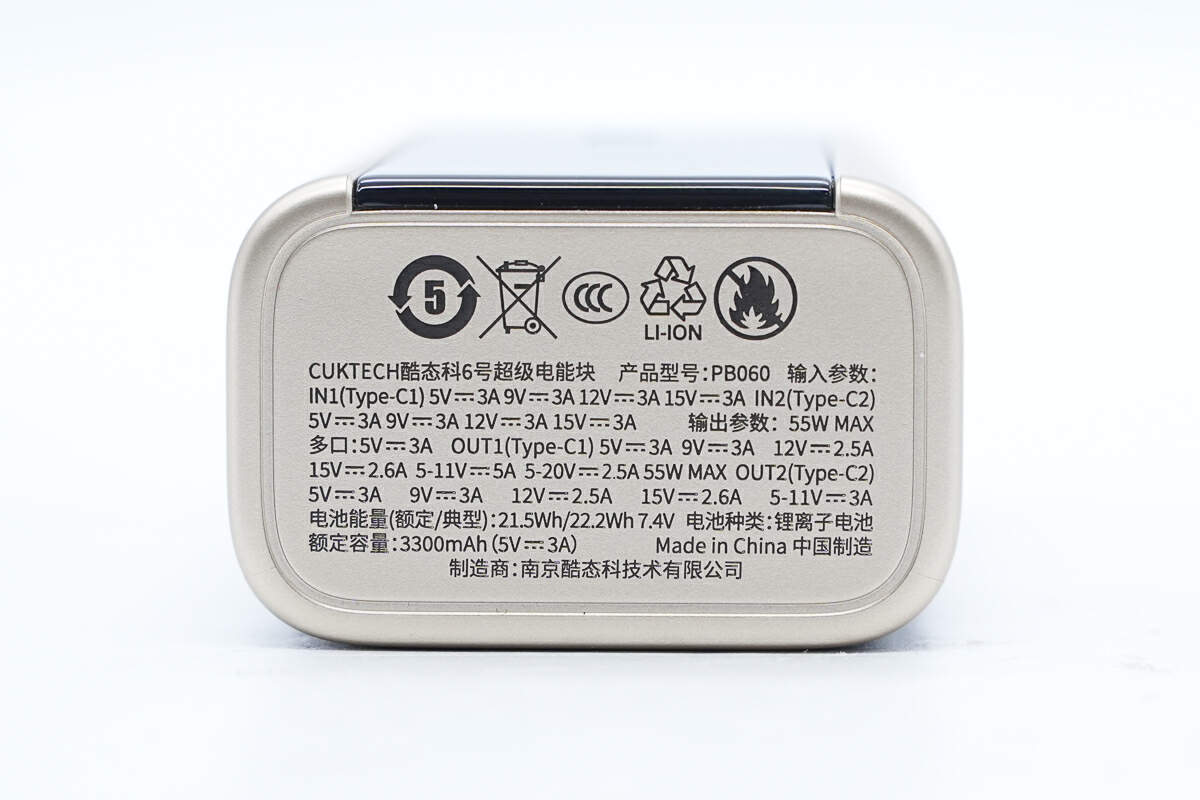

底面印有产品安规、认证标识及产品参数信息。

产品信息特写，前面详细描述，此处不再赘述。

产品顶部可见两个USB-C接口。

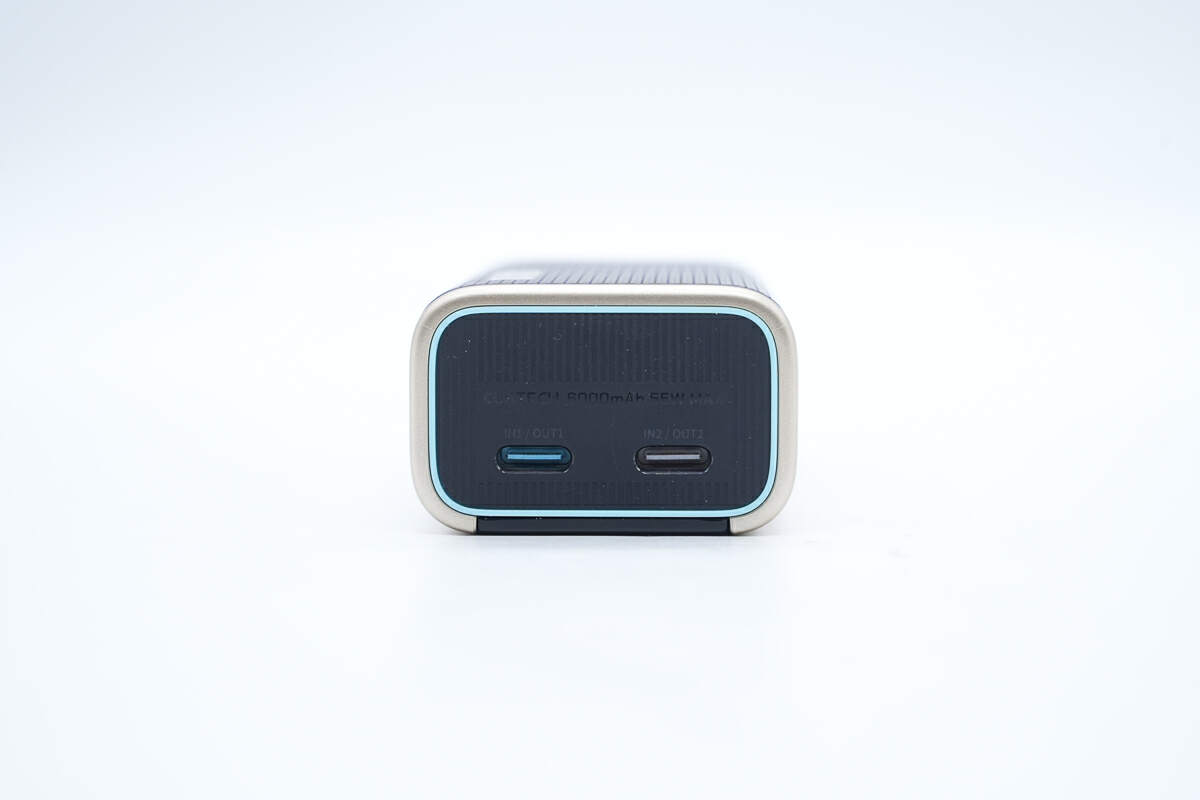

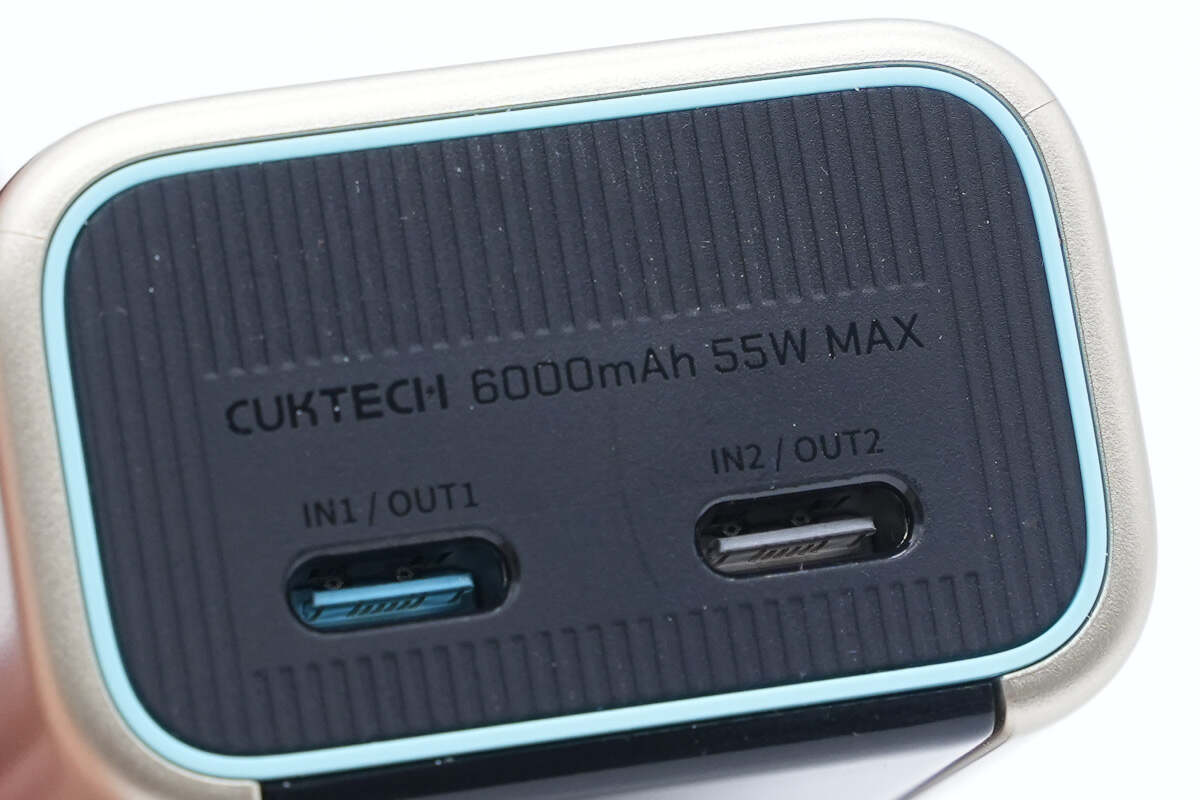

顶面特写，两个USB-C接口内部胶芯用蓝白双色区分，上面还印刻酷态科标称容量和最大功率。

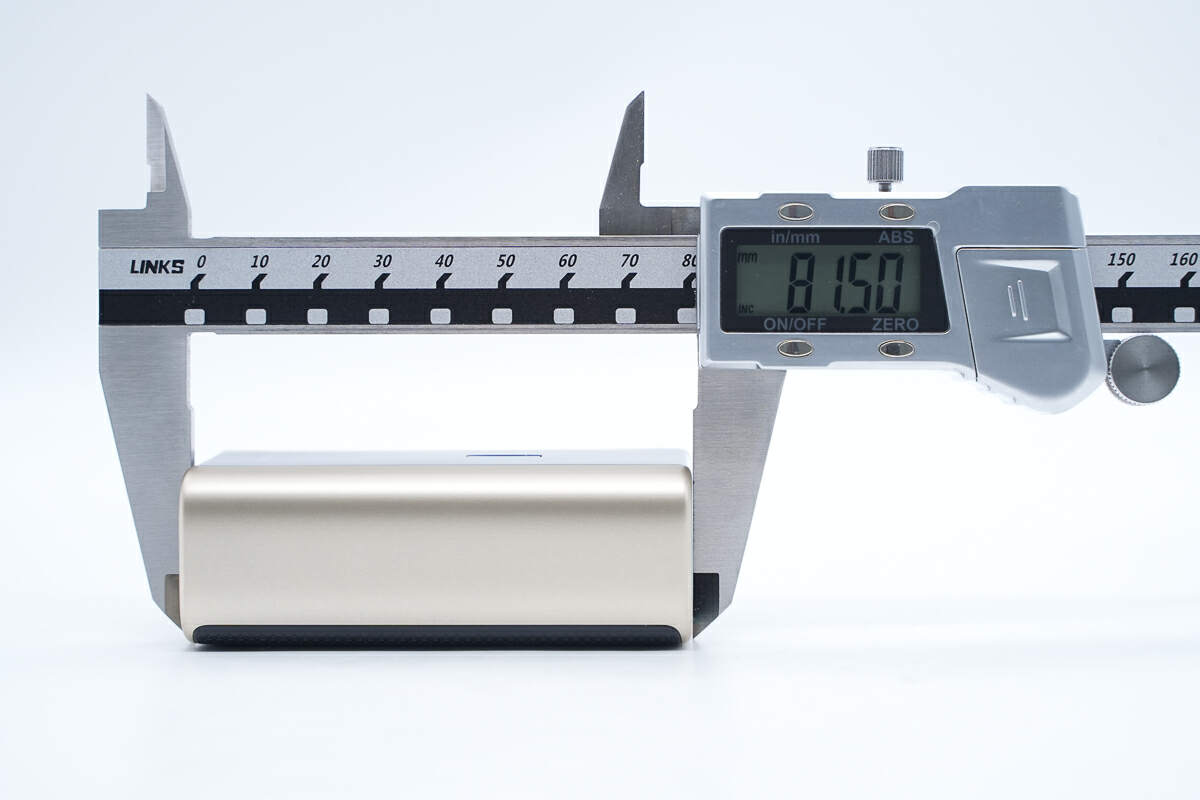

CUKTECH酷态科6号超级电能块长度约为81.50mm。

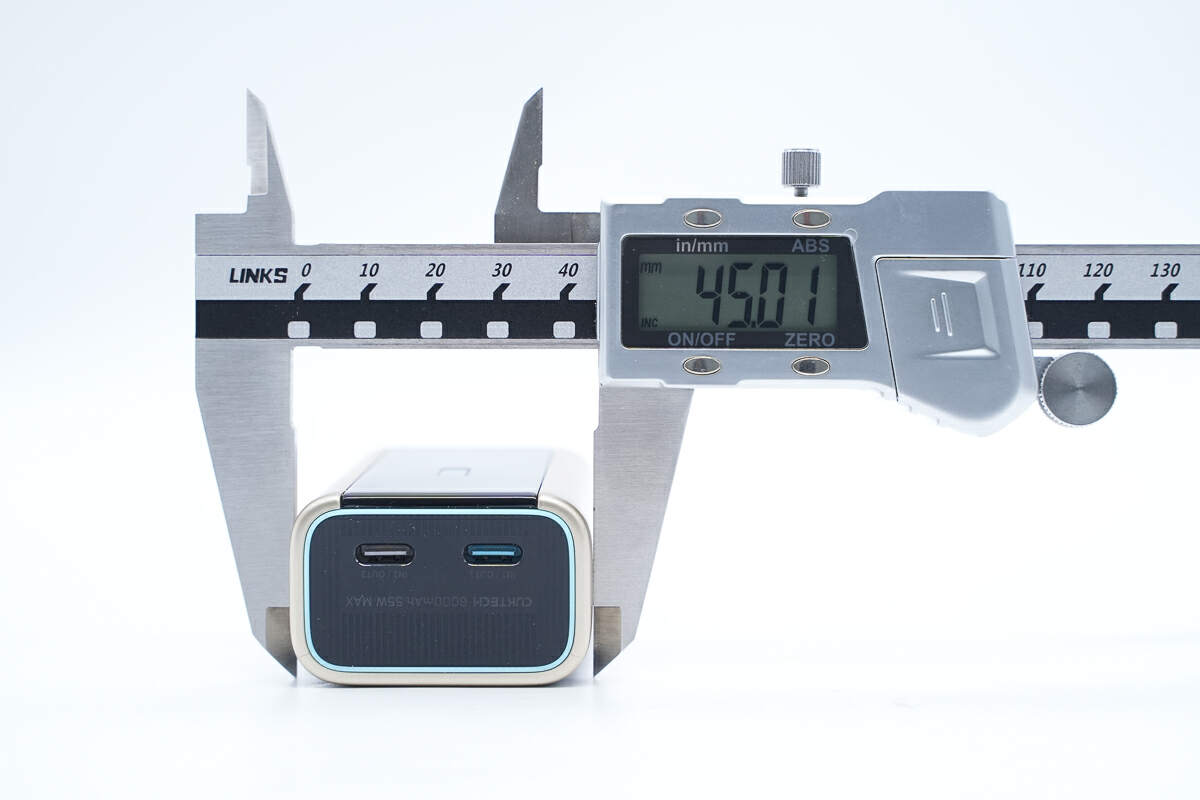

宽度约为45.01mm。

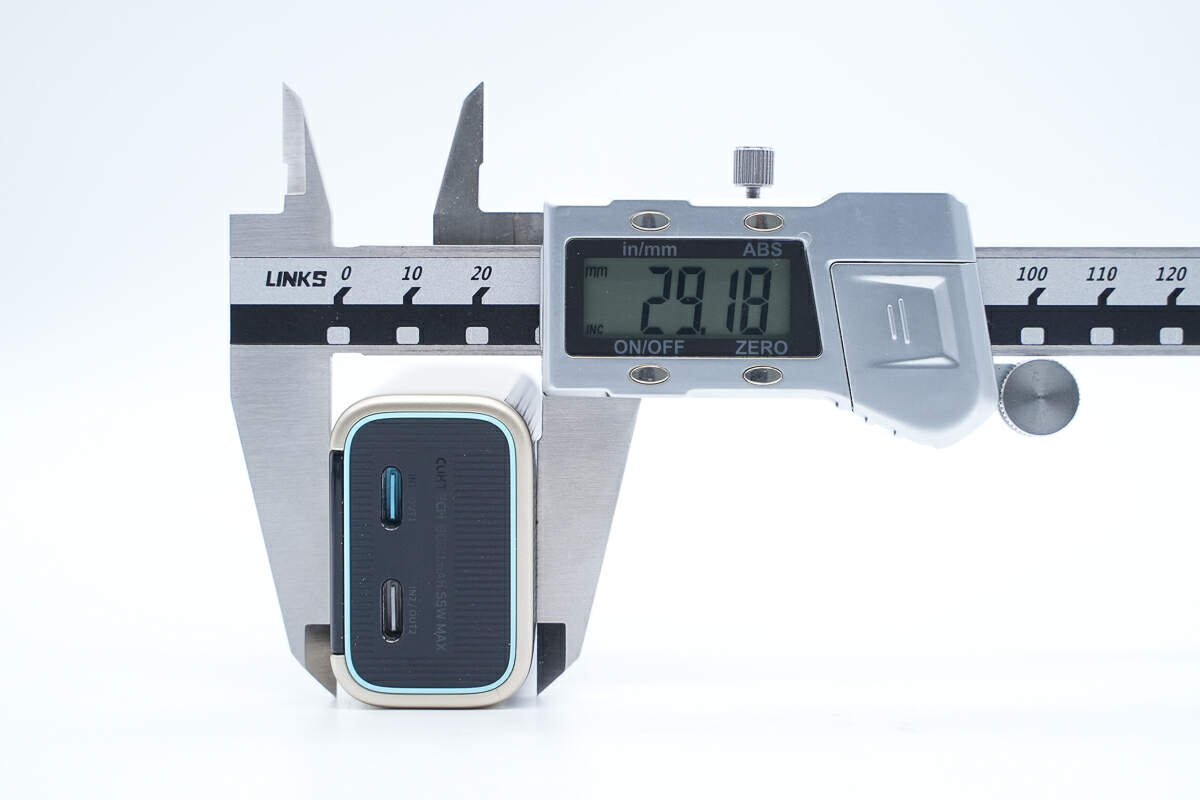

厚度约为29.18mm。

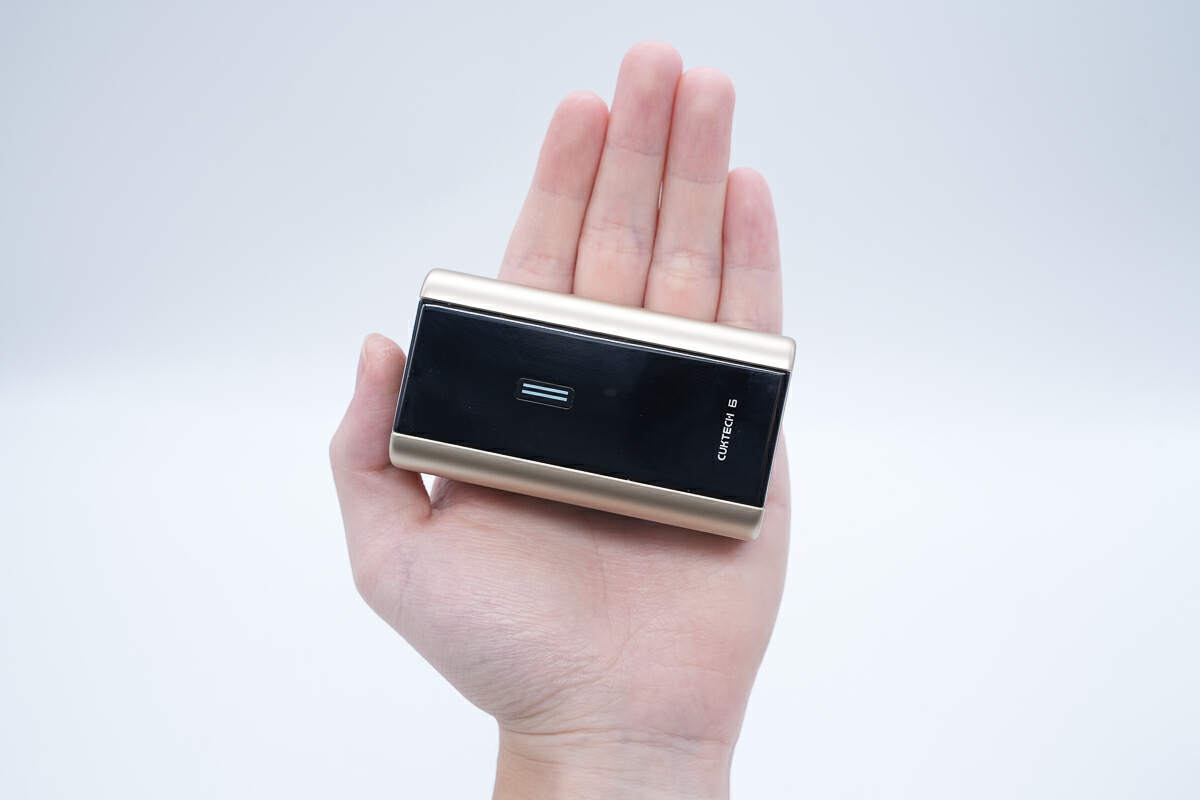

放到成年人手掌中感受下大小。

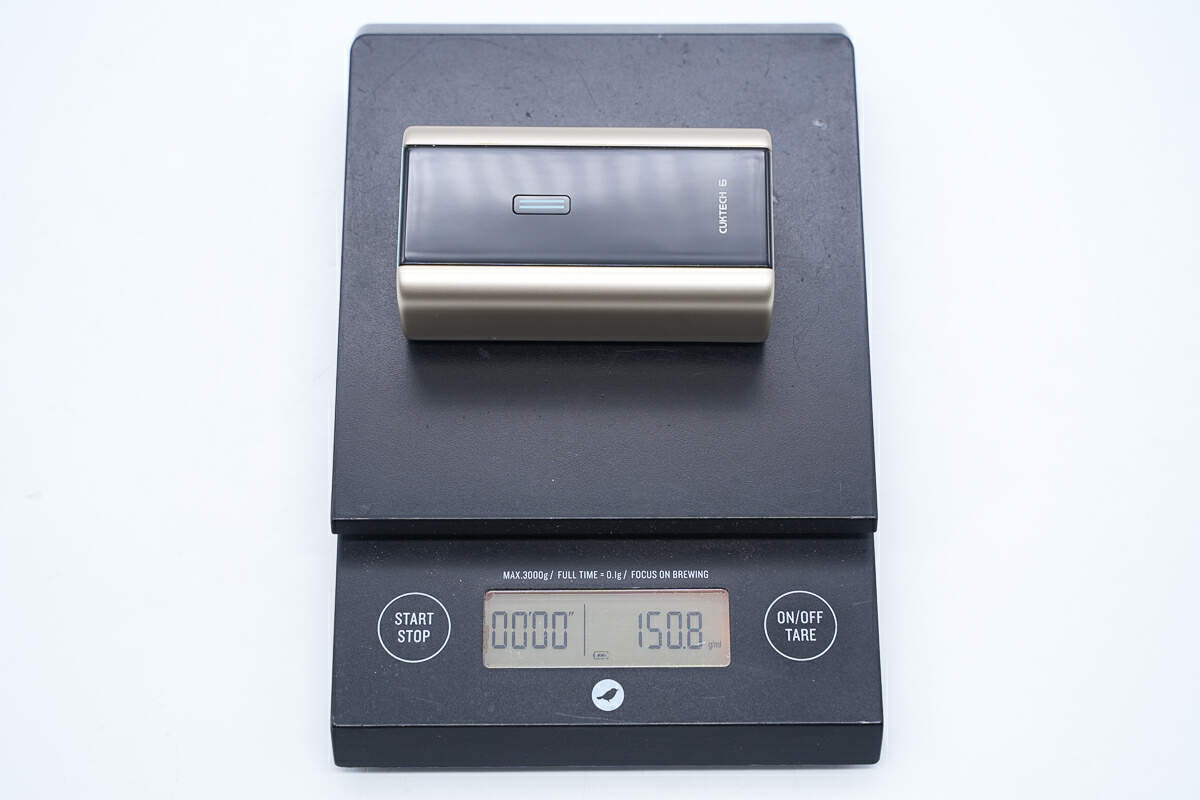

测得重量为150.8g。

使用POWER-Z KM003C测试仪读取USB-C1口的快充协议，实测支持PD3.0、DCP、Apple 2.4A以及XIAOMI充电协议。

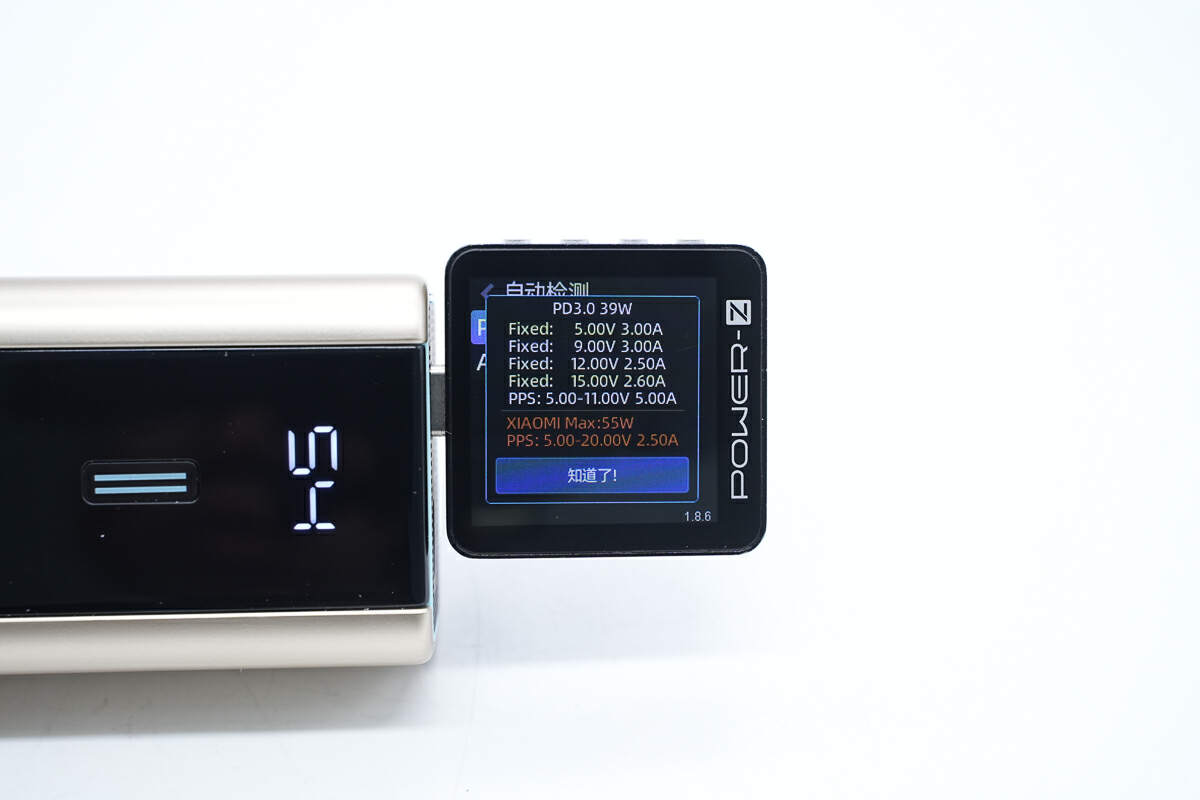

PDO报文方面，实测USB-C1口支持PD3.0 39W快充，及5V3A、9V3A、12V2.5A、15V2.6A四组固定电压档位，以及5-11V/5A一组PPS电压档位。

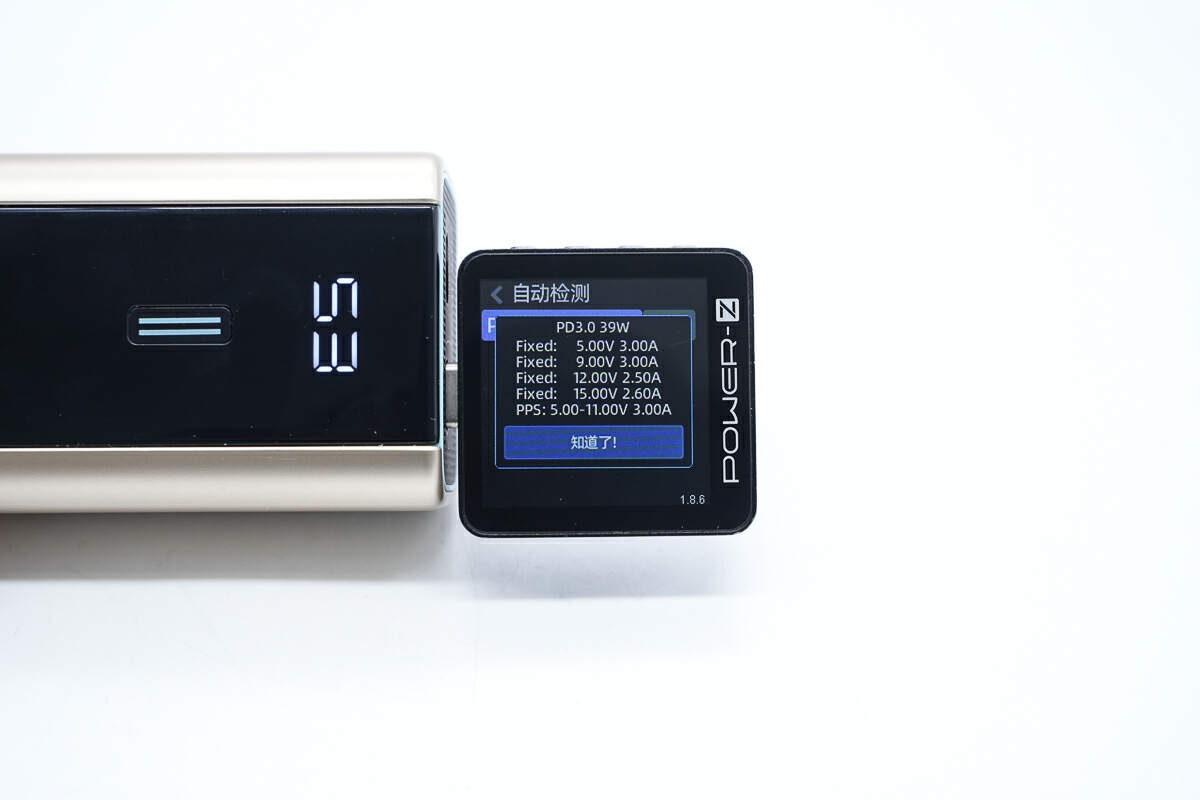

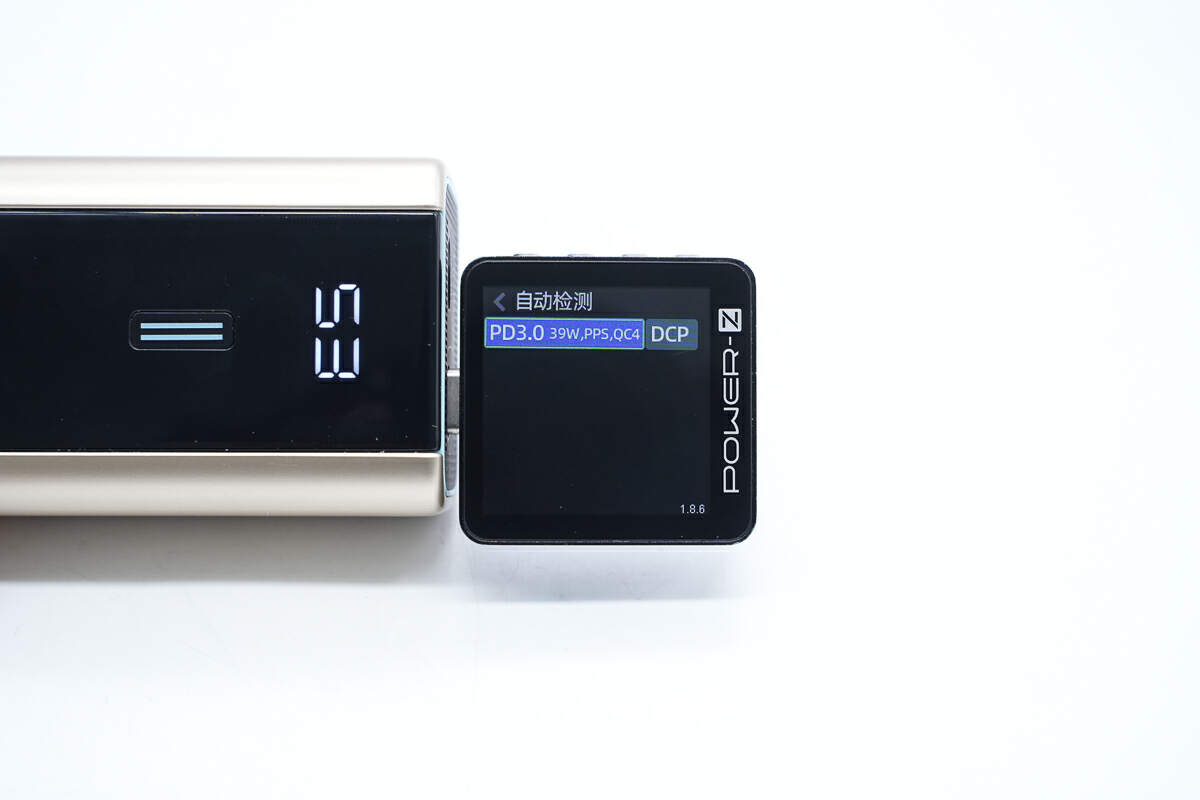

使用POWER-Z KM003C测试仪读取USB-C2口的快充协议，实测支持PD3.0、DCP、QC4以及PPS充电协议。

PDO报文方面，实测USB-C2口支持PD3.0 39W快充，及5V3A、9V3A、12V2.5A、15V2.6A四组固定电压档位，以及5-11V/3A一组PPS电压档位。

酷态科6号超级电能块拆解

接下来，看一下酷态科6号超级电能块的内部结构和用料。

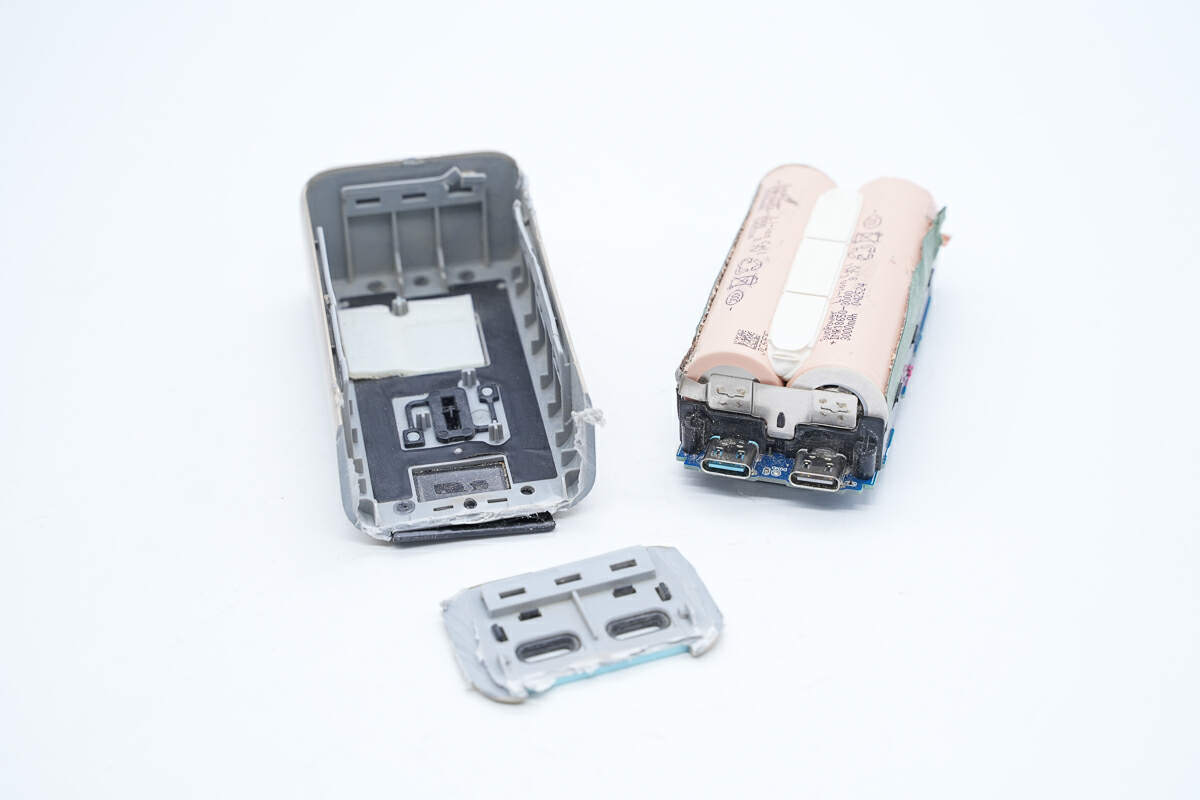

首先，沿着壳体缝隙将，取出PCBA模块及电池组。

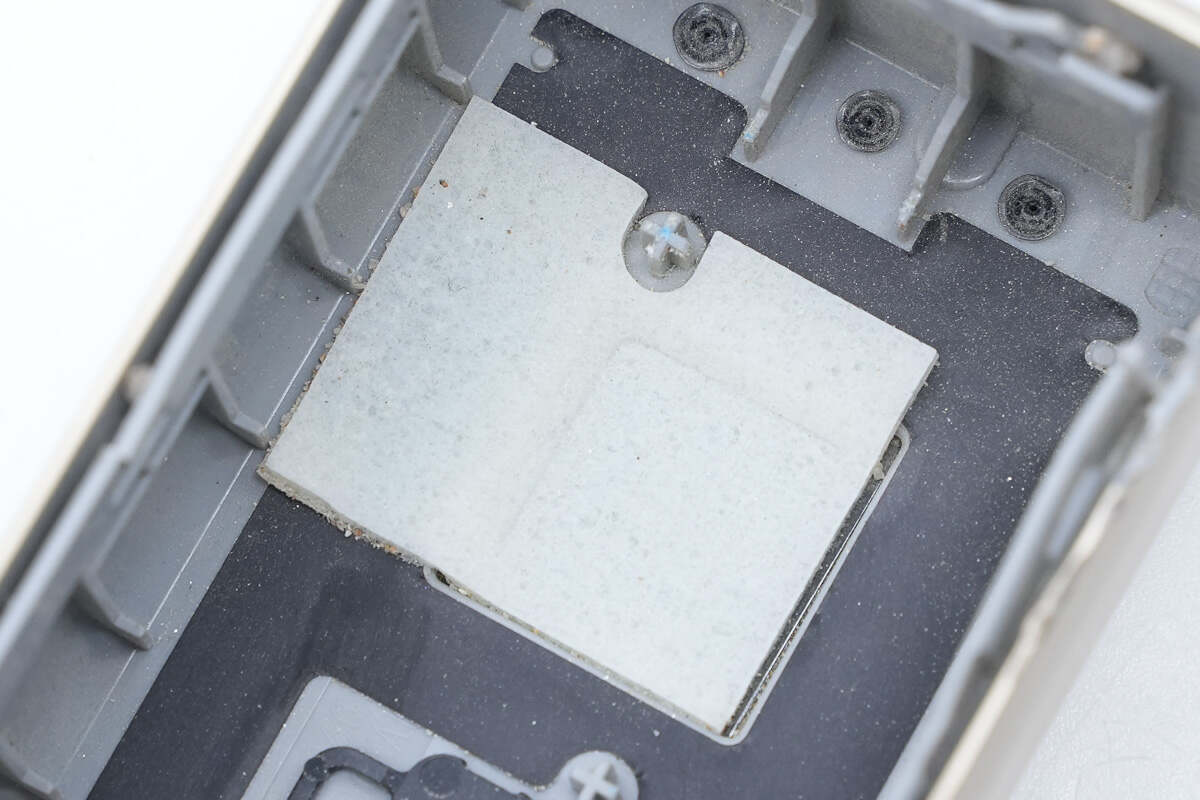

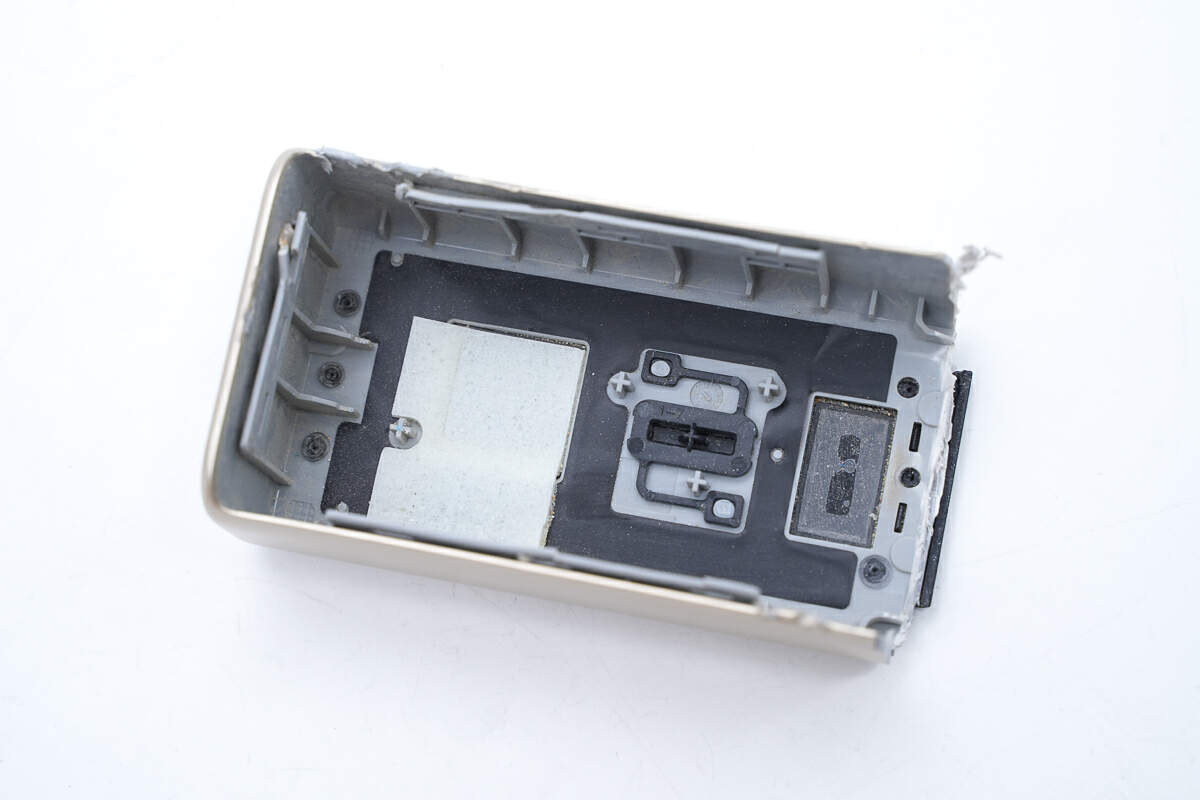

壳体内部可见石墨贴纸和泡棉。

白色泡棉特写，用于电池组的保护和缓冲。

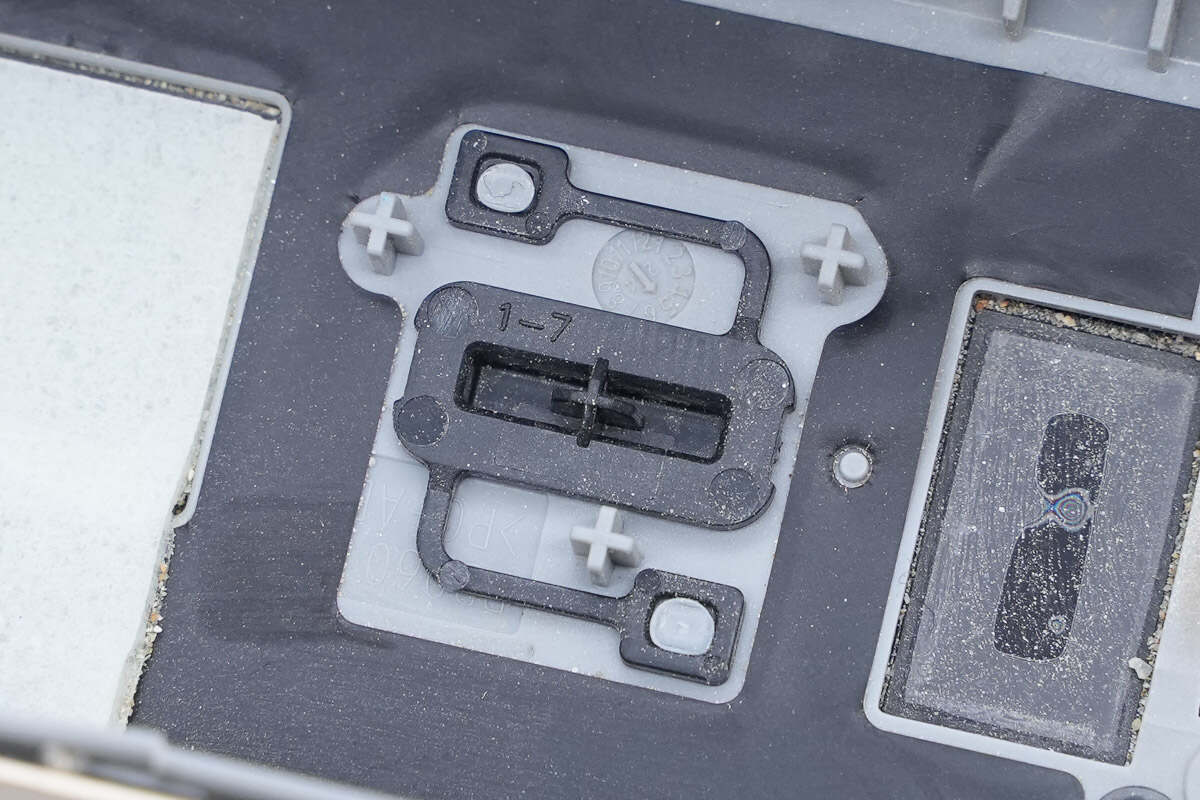

电源按键内部结构特写。

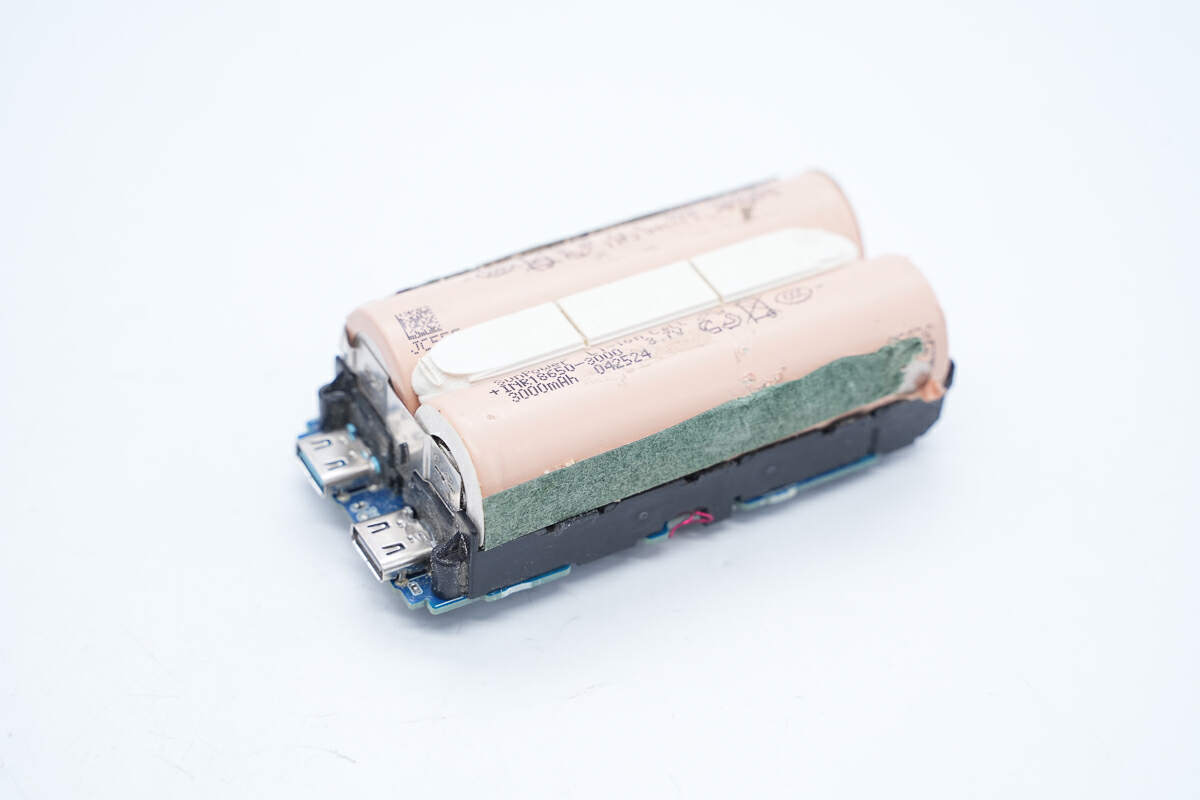

来看下电池组和PCBA模块结构，电池组周边贴青稞纸绝缘，以及泡棉缓冲保护，电芯中间打胶加固。

电芯中间结构胶特写。

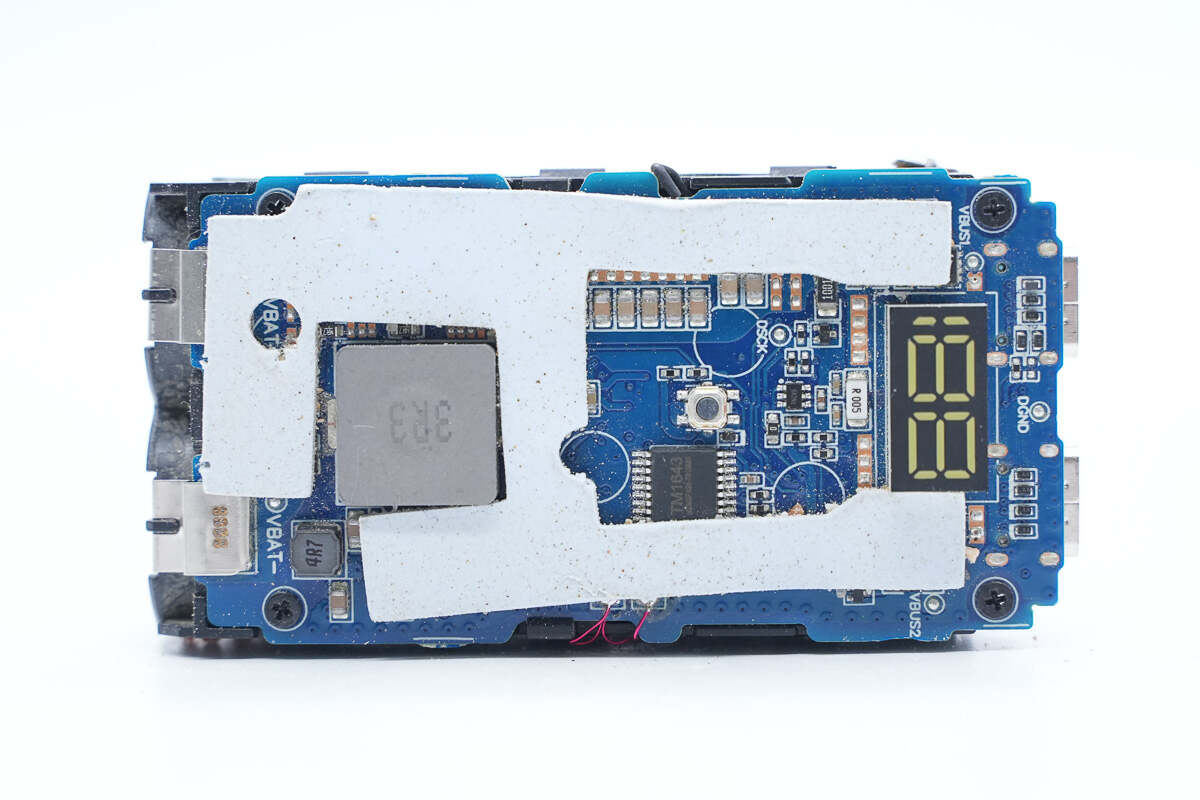

PCBA模块表面贴泡棉保护。

固定PCBA模块的螺丝特写。

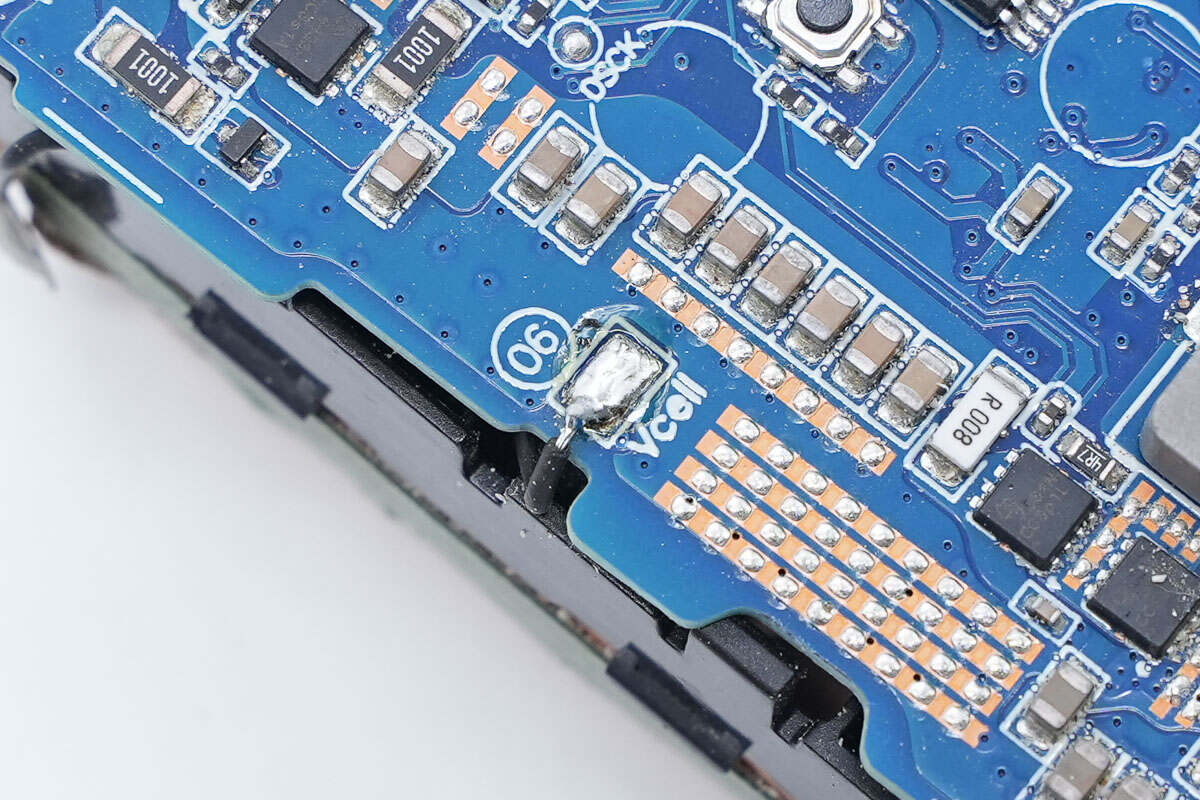

电池组极耳焊点特写。

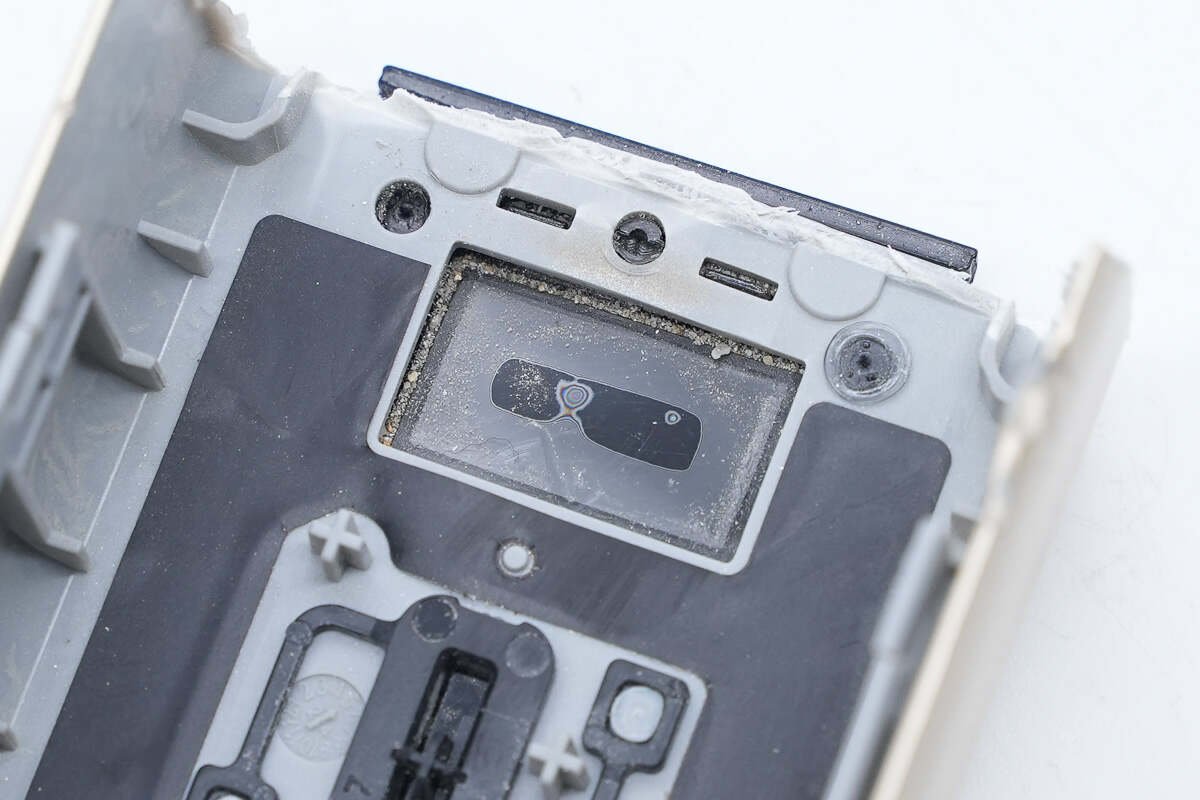

与数显屏搭配使用的亮面板特写。

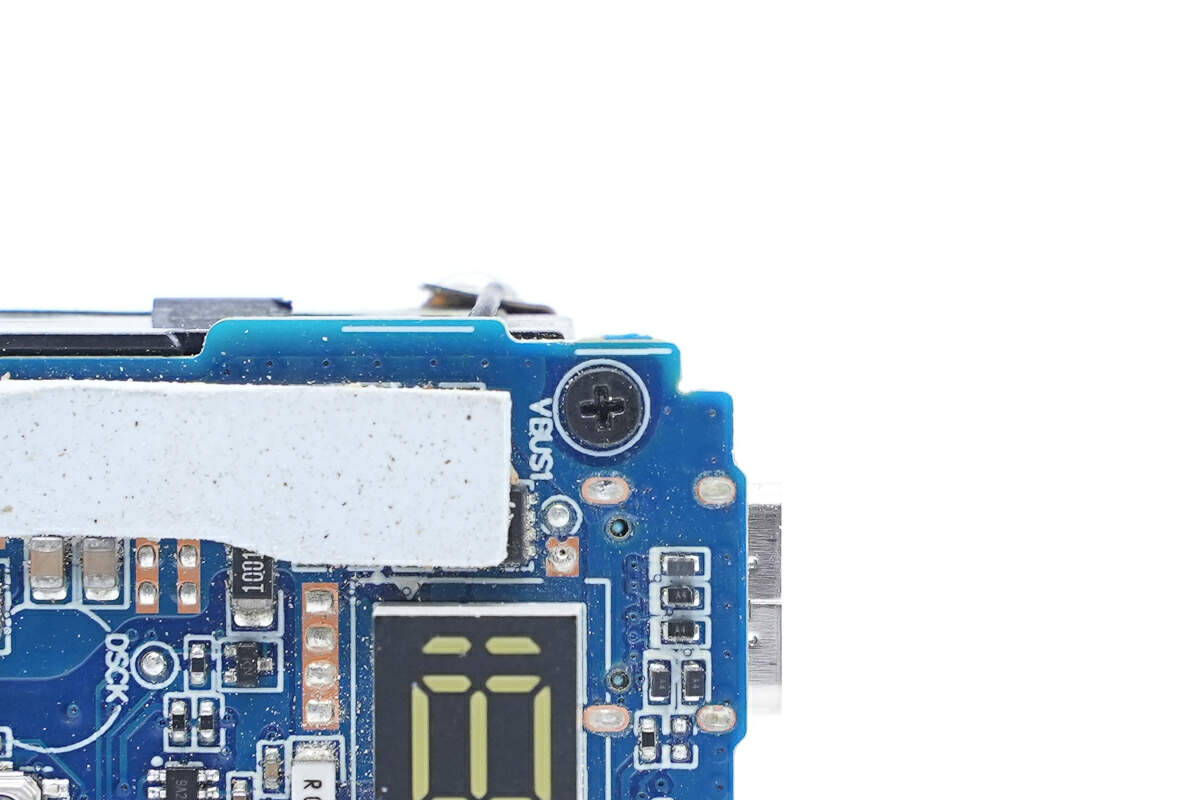

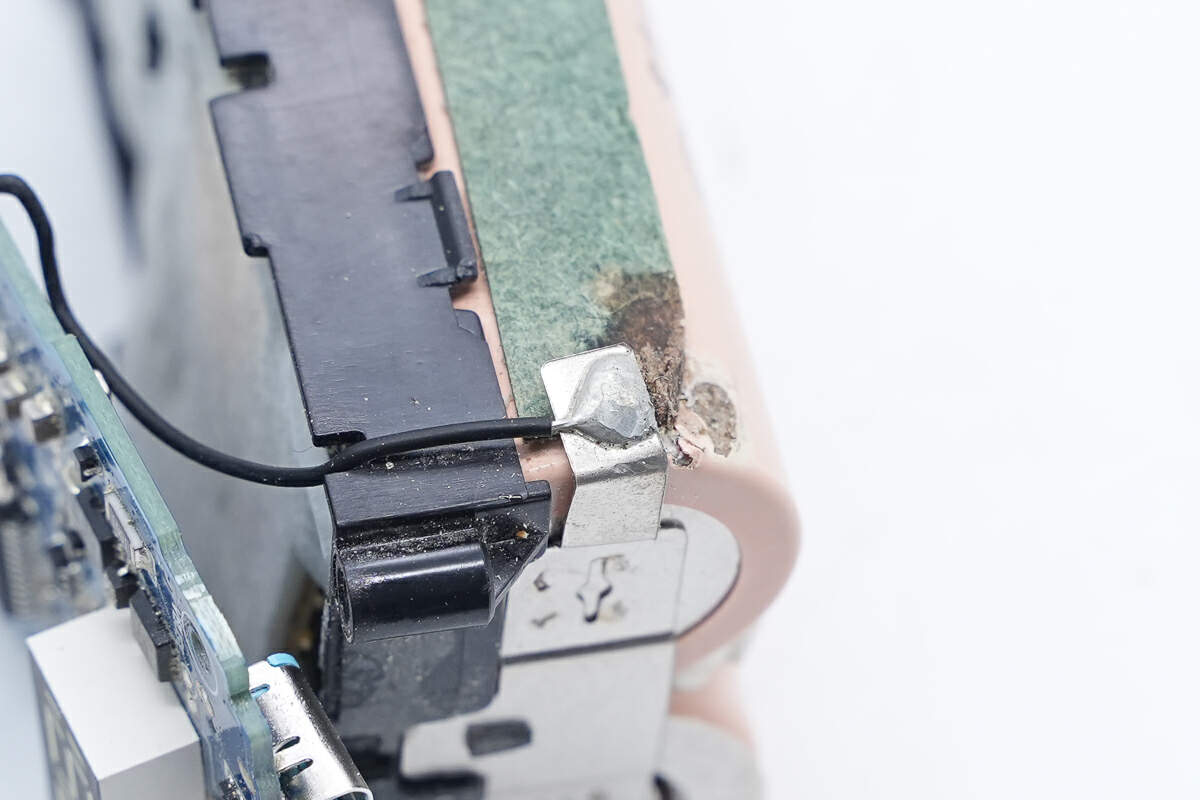

连接PCBA模块的导线焊点特写。

连接电池组极耳的焊点特写。

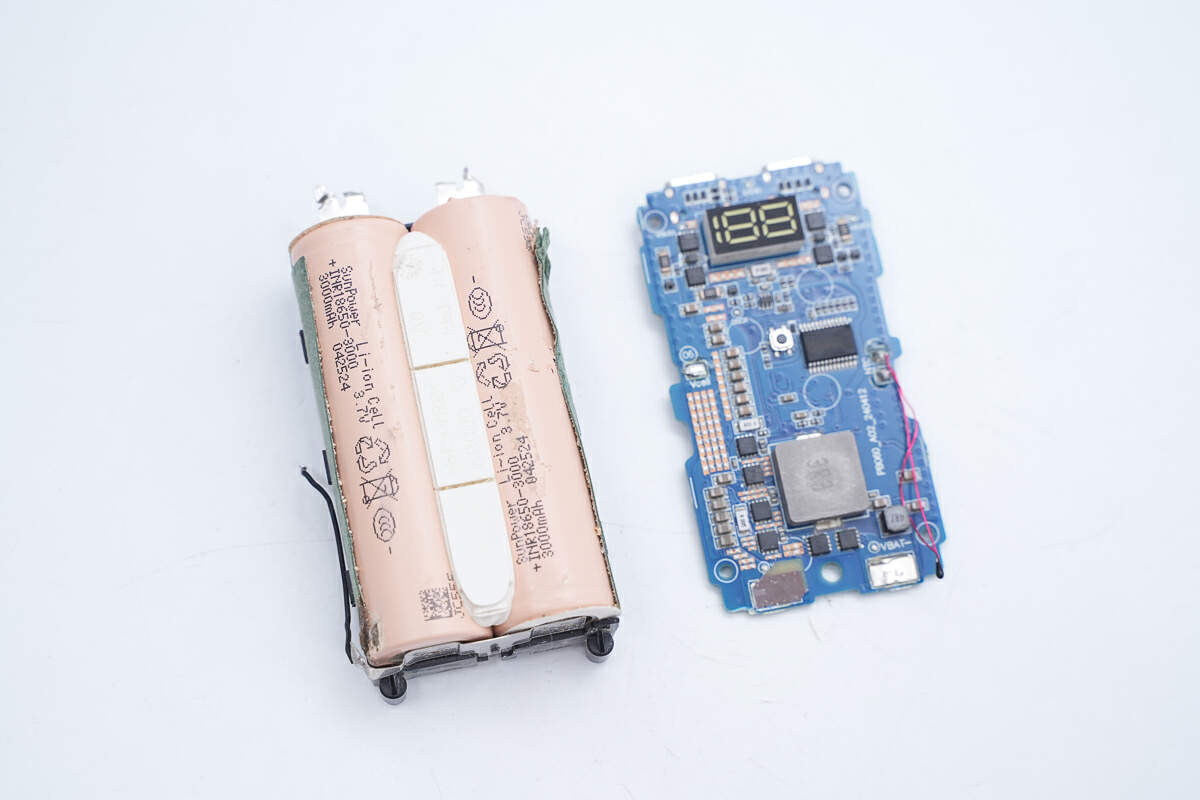

将电池组和PCBA模块拆开。

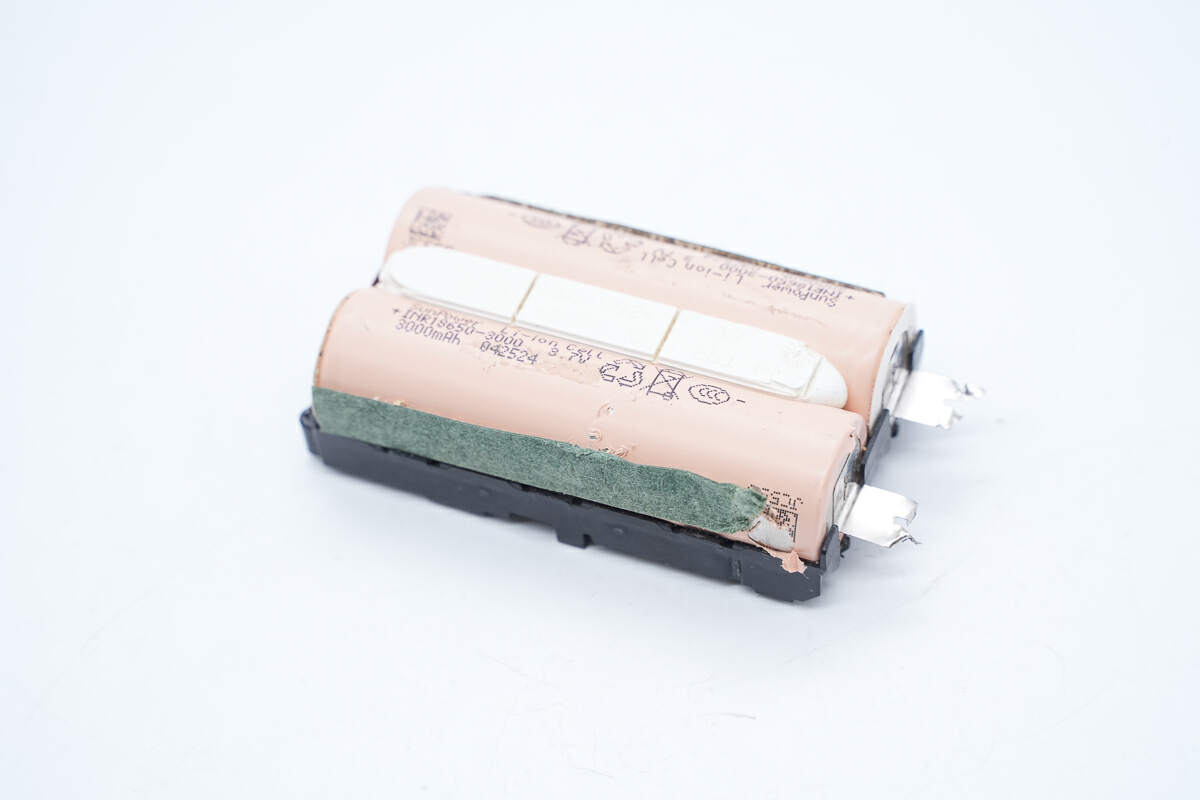

电池组外部结构一览。

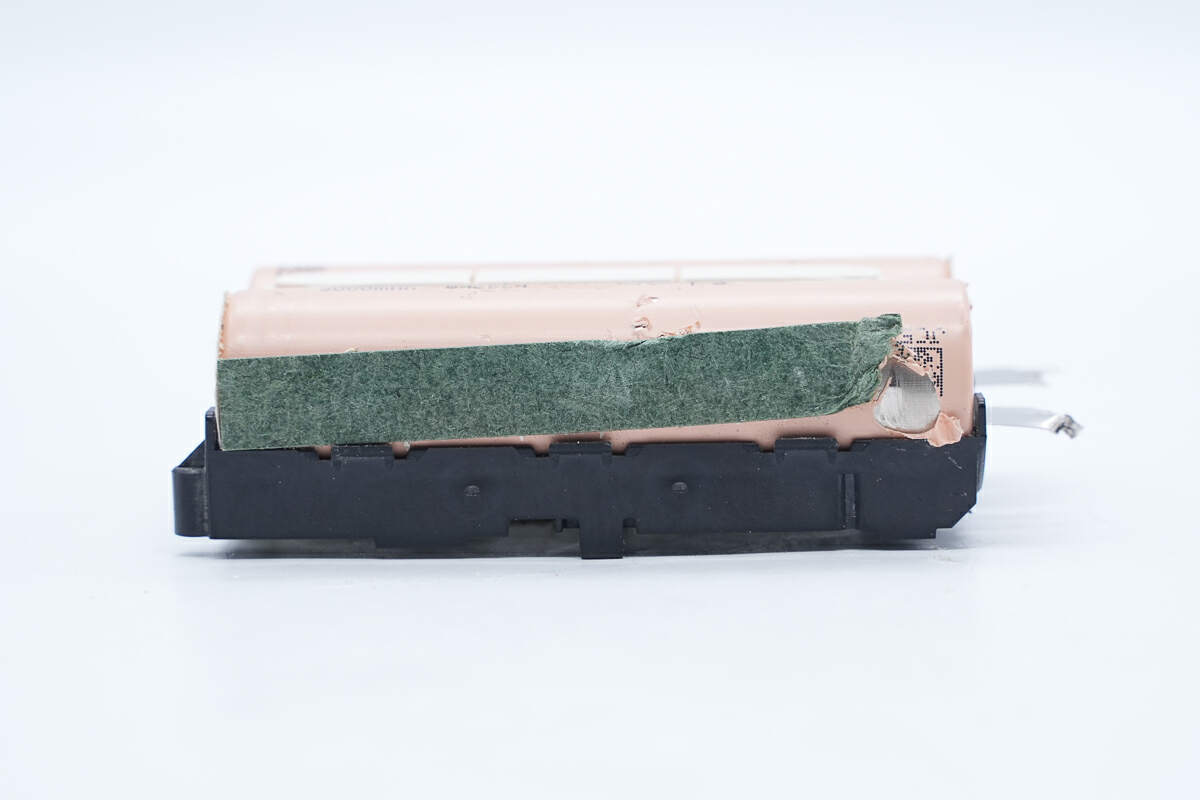

侧面贴青稞纸和泡棉，对电池组进行保护。

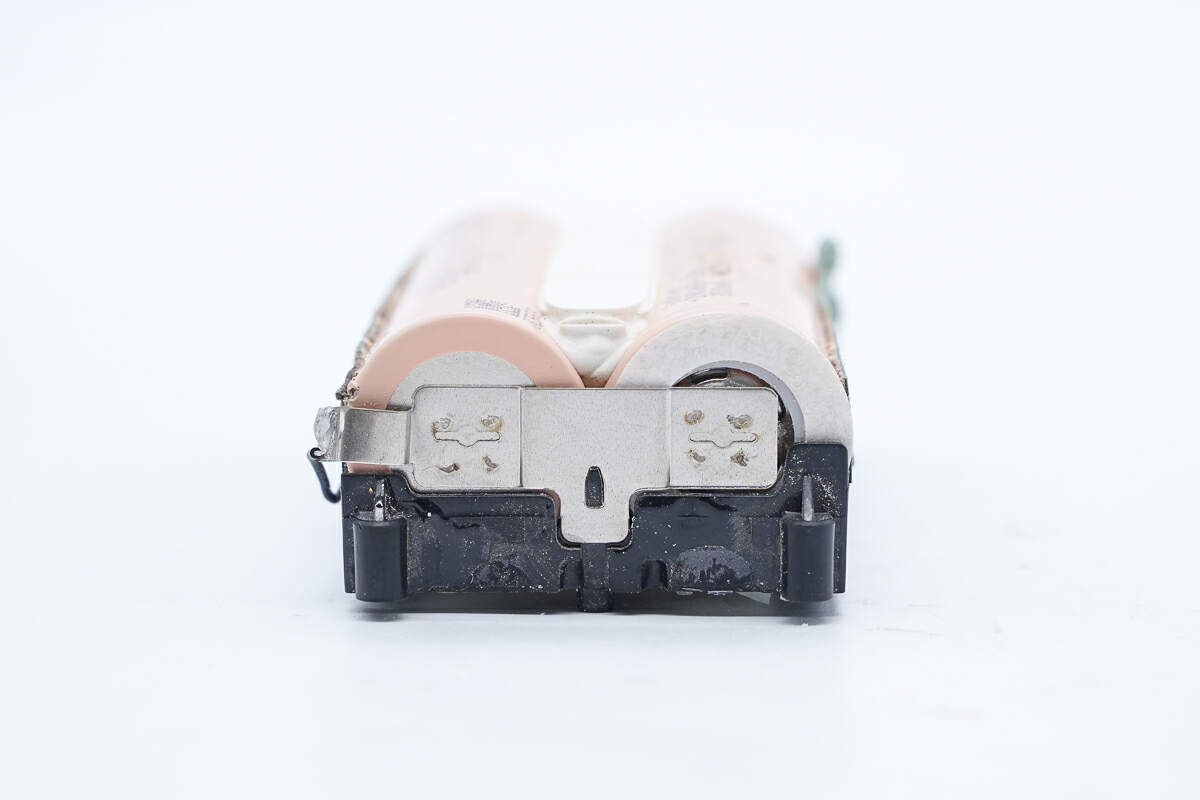

电池组极耳用镍片点焊连接，同时可以看出电池组被塑料支架包裹保护。

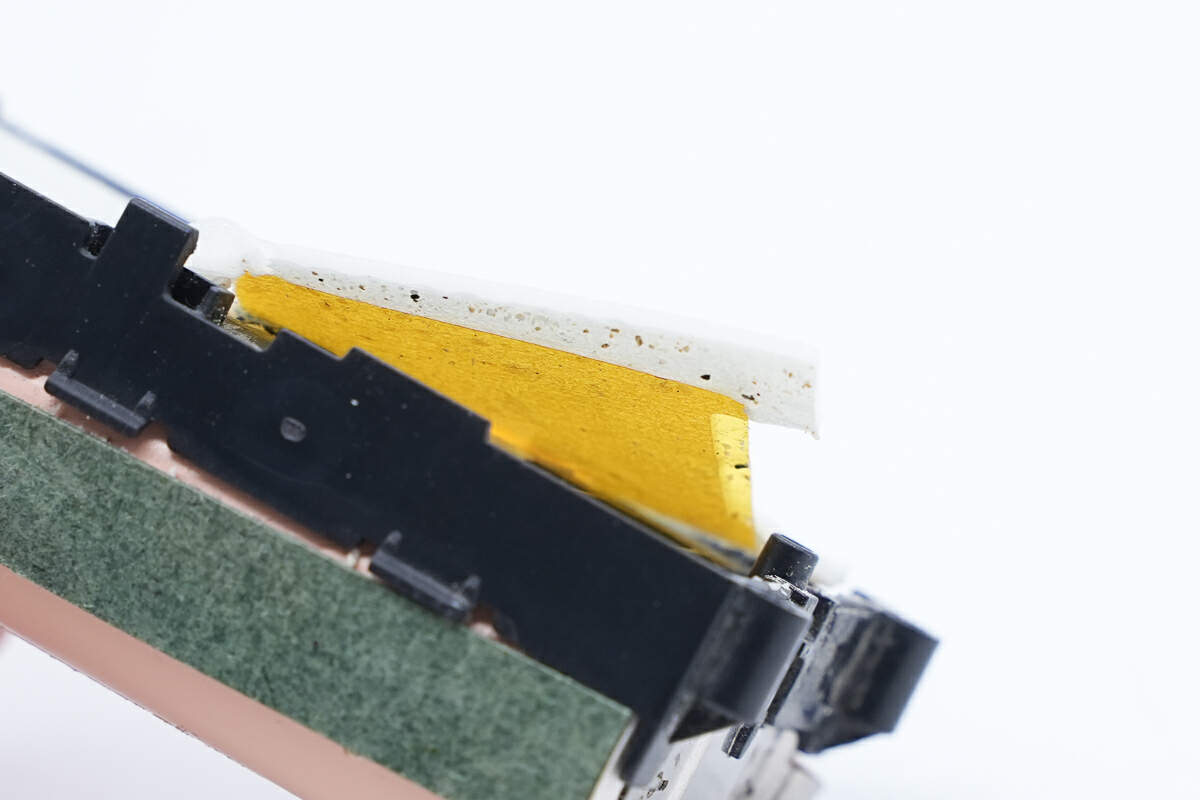

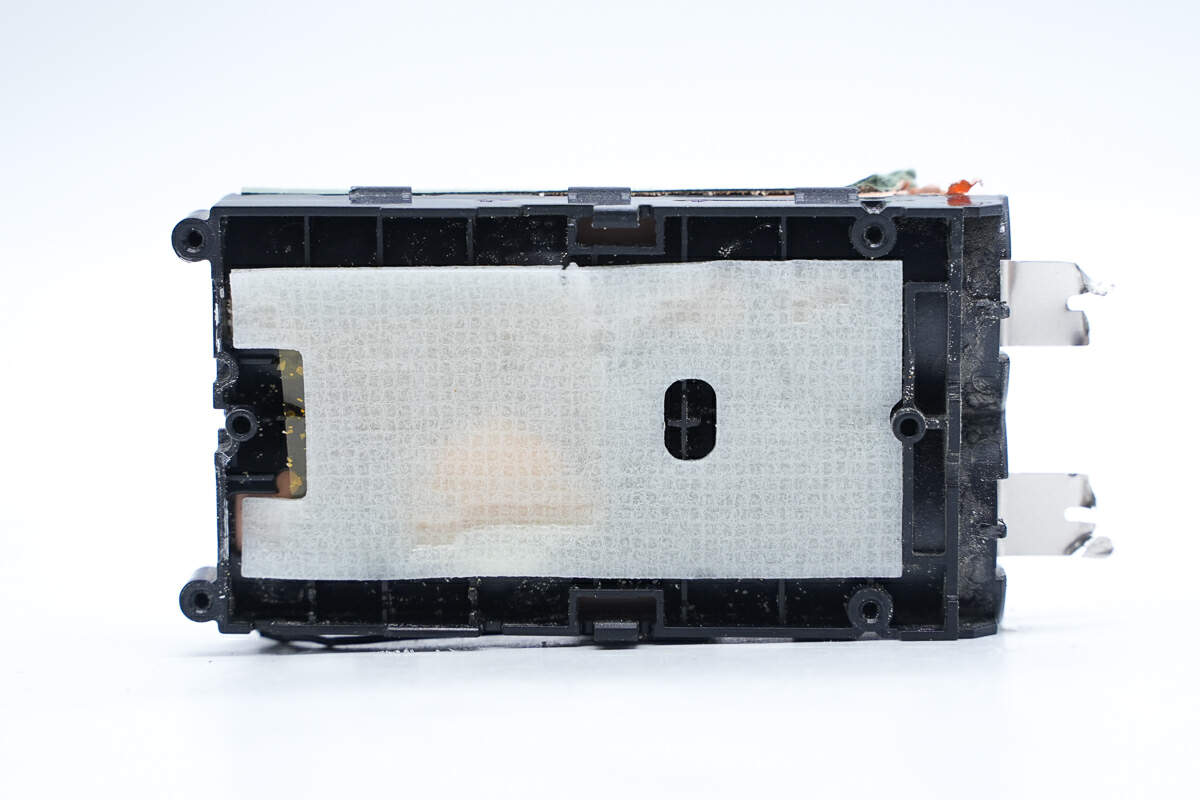

电池组下方套了一块塑料支架，支架下同样贴泡棉缓冲保护。

连接泡棉和支架的高温胶带特写。

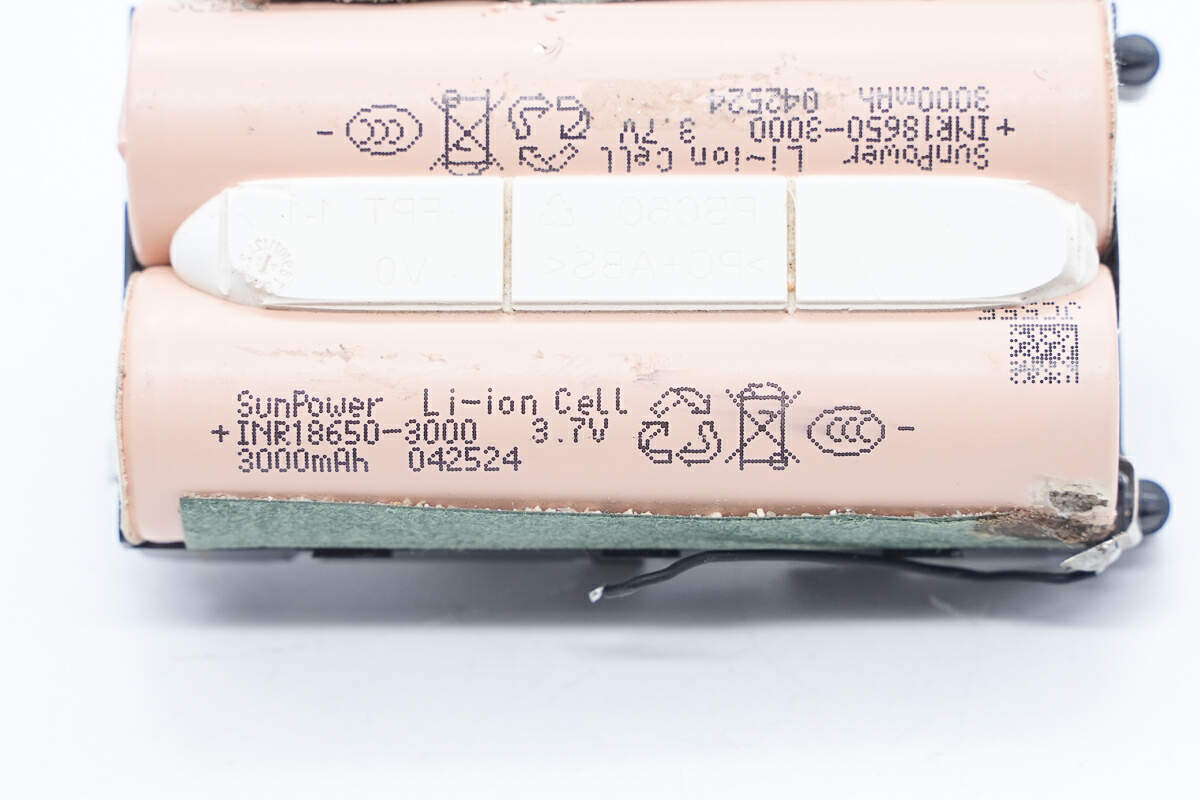

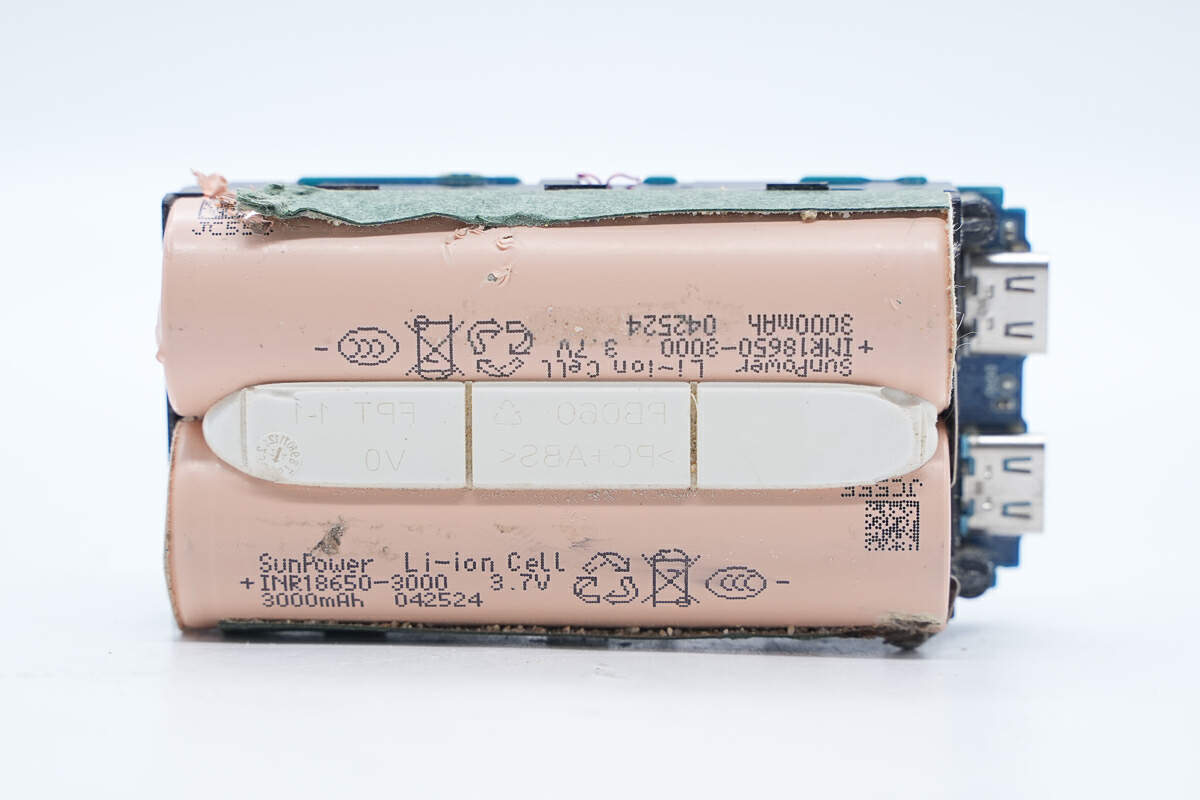

电池喷码特写，型号INR18650-3000，来自SunPower长虹三杰，标称电压3.7V，标称容量3000mAh。电芯右侧有可再生标志、专项回收标志和CCC认证标识。

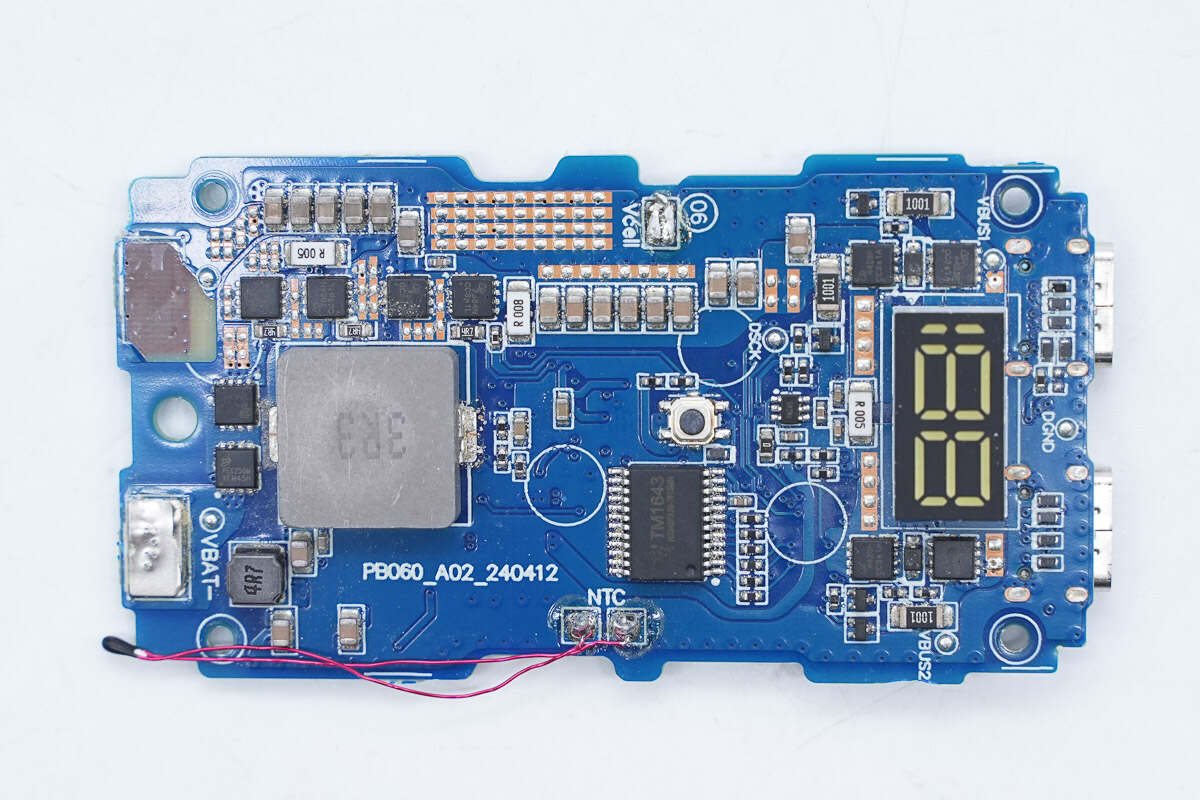

PCBA模块结构一览，从左至右可见，最左侧6颗同步升降压开关管，以及升降压电感，中间一颗保险丝盒一排谐振电容。中下方一颗MCU，右侧一块TFT数显屏和四颗VBUS开关管。

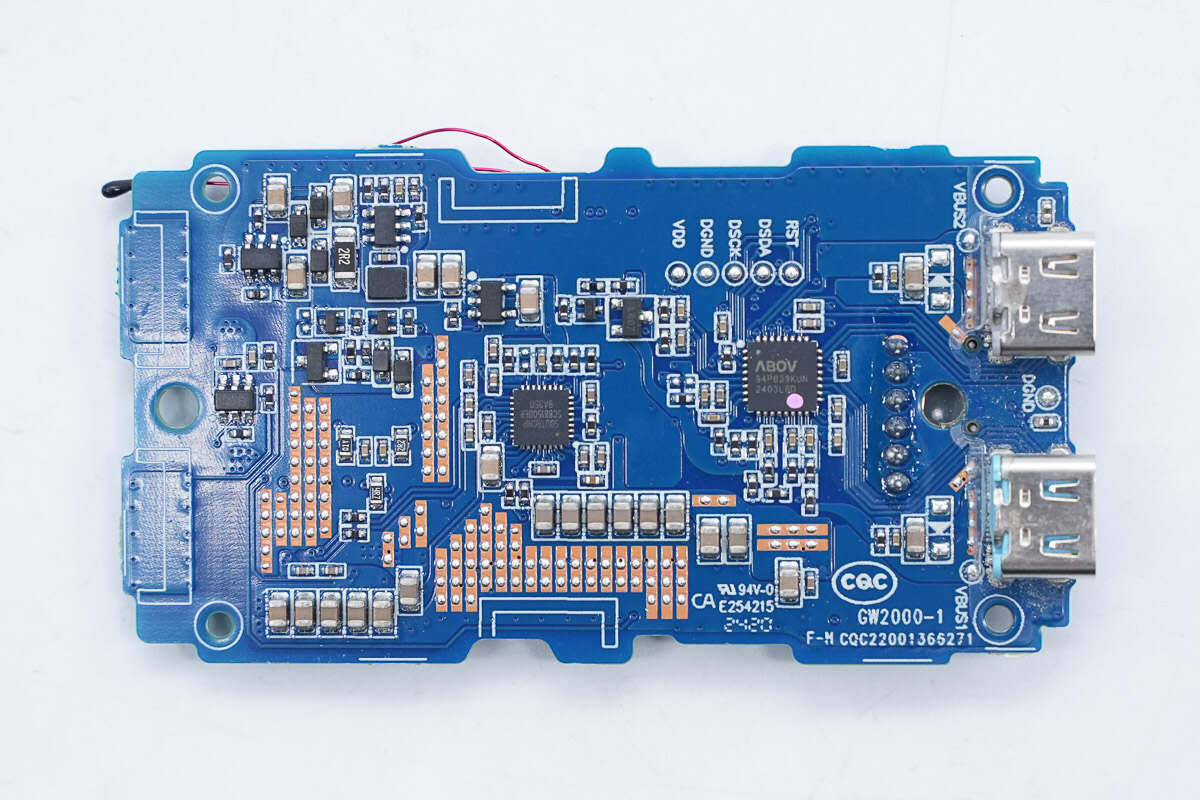

另一面左上角为电池管理芯片和电池保护芯片，中间一颗升降压芯片，右侧是一颗MCU，最右侧两个USB-C接口。

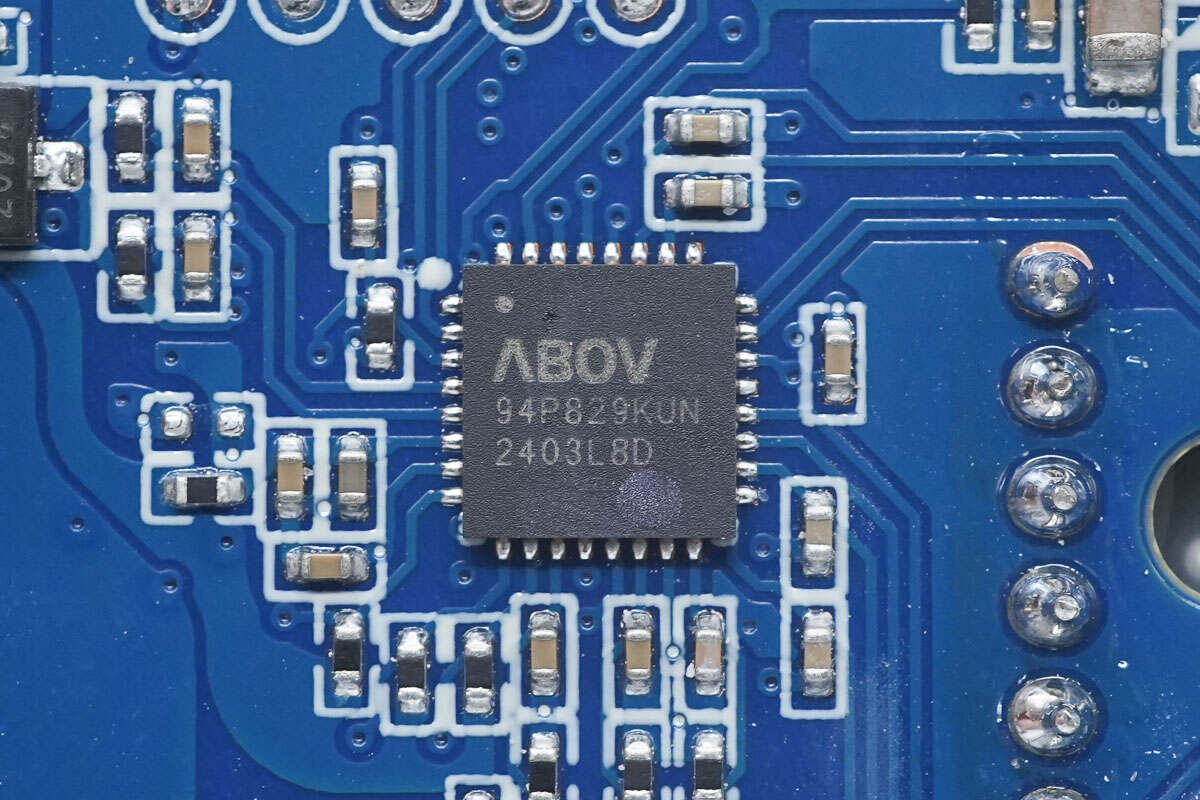

协议芯片来自ABOV现代单片机，型号A94P829KUN，是一颗支持PD3.1的协议芯片，支持两个USB-C接口和一个USB-A接口。芯片内置8051内核，快充协议支持广泛，采用32QFN封装。

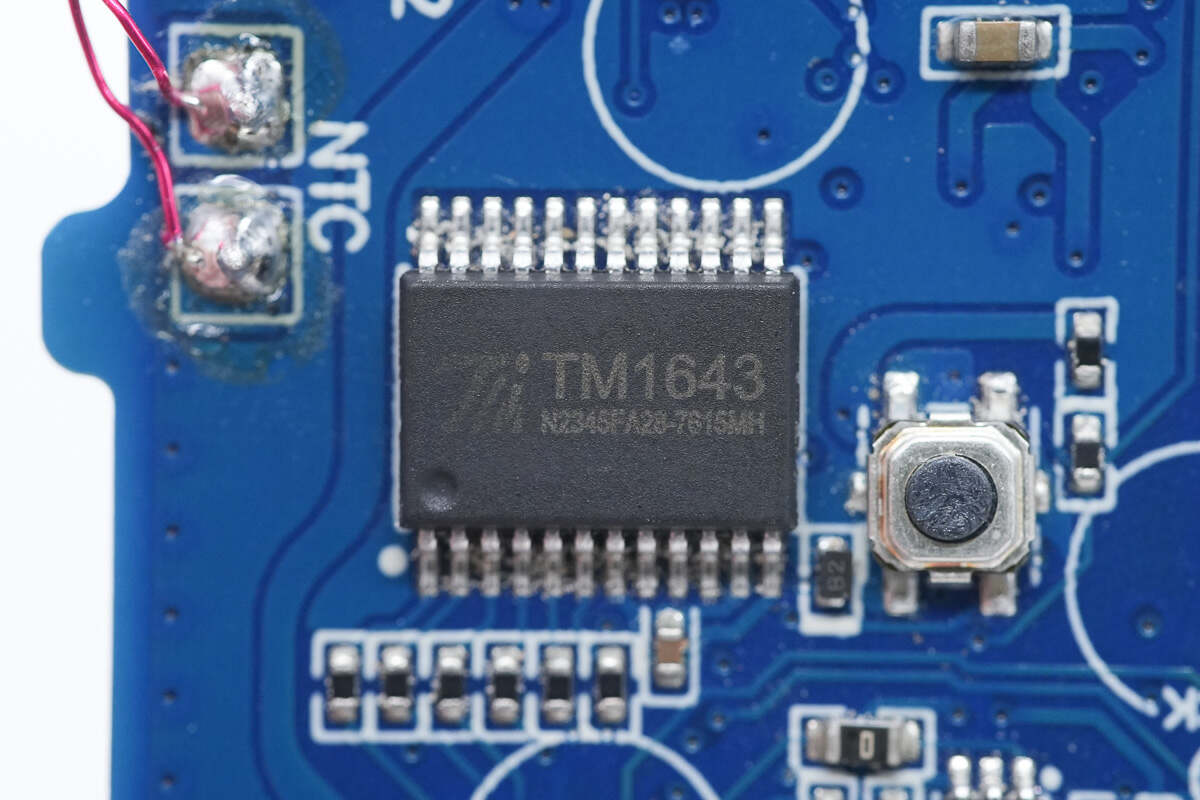

LED驱动特写，型号TM1643，来自TM天微。TM1643是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED 高压驱动。本产品性能优良，质量可靠,主要应用于电子产品LED显示屏驱动。采用SOP24的封装形式。

联排谐振电容特写。

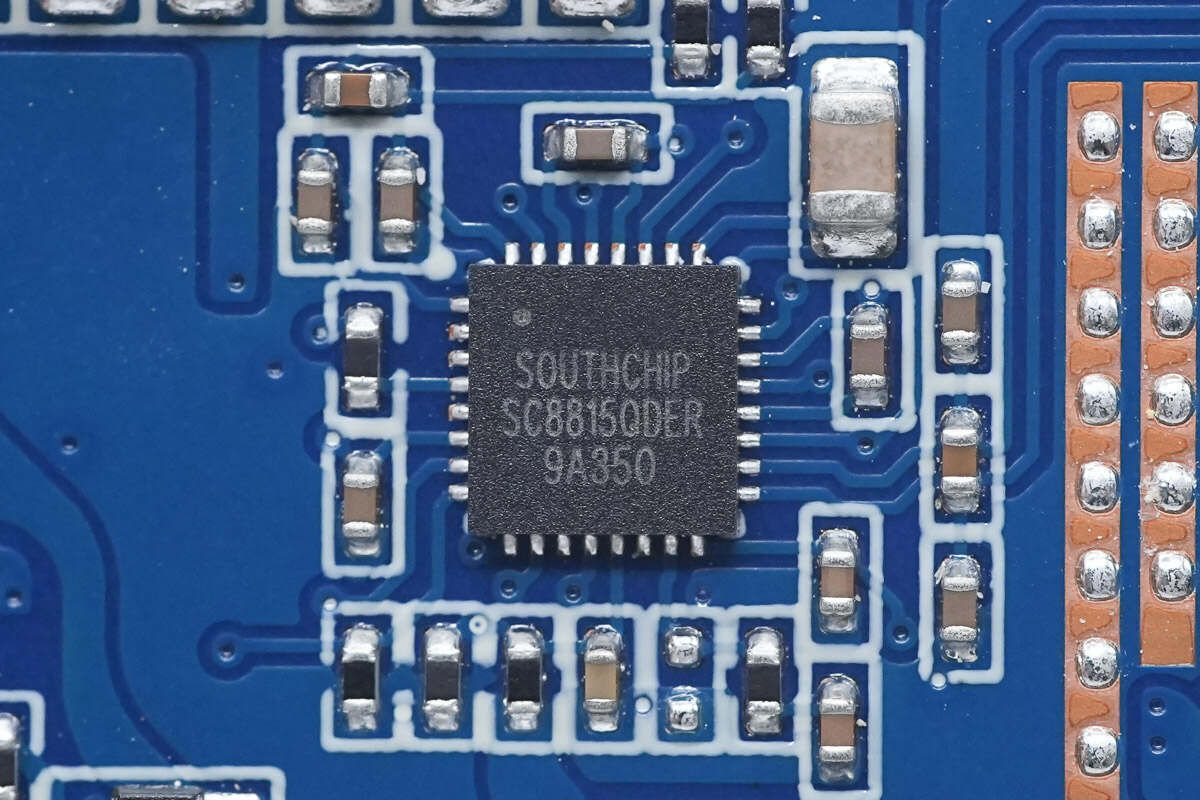

充电宝内置的升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围。

南芯科技SC8815还支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。采用QFN-32封装方式。

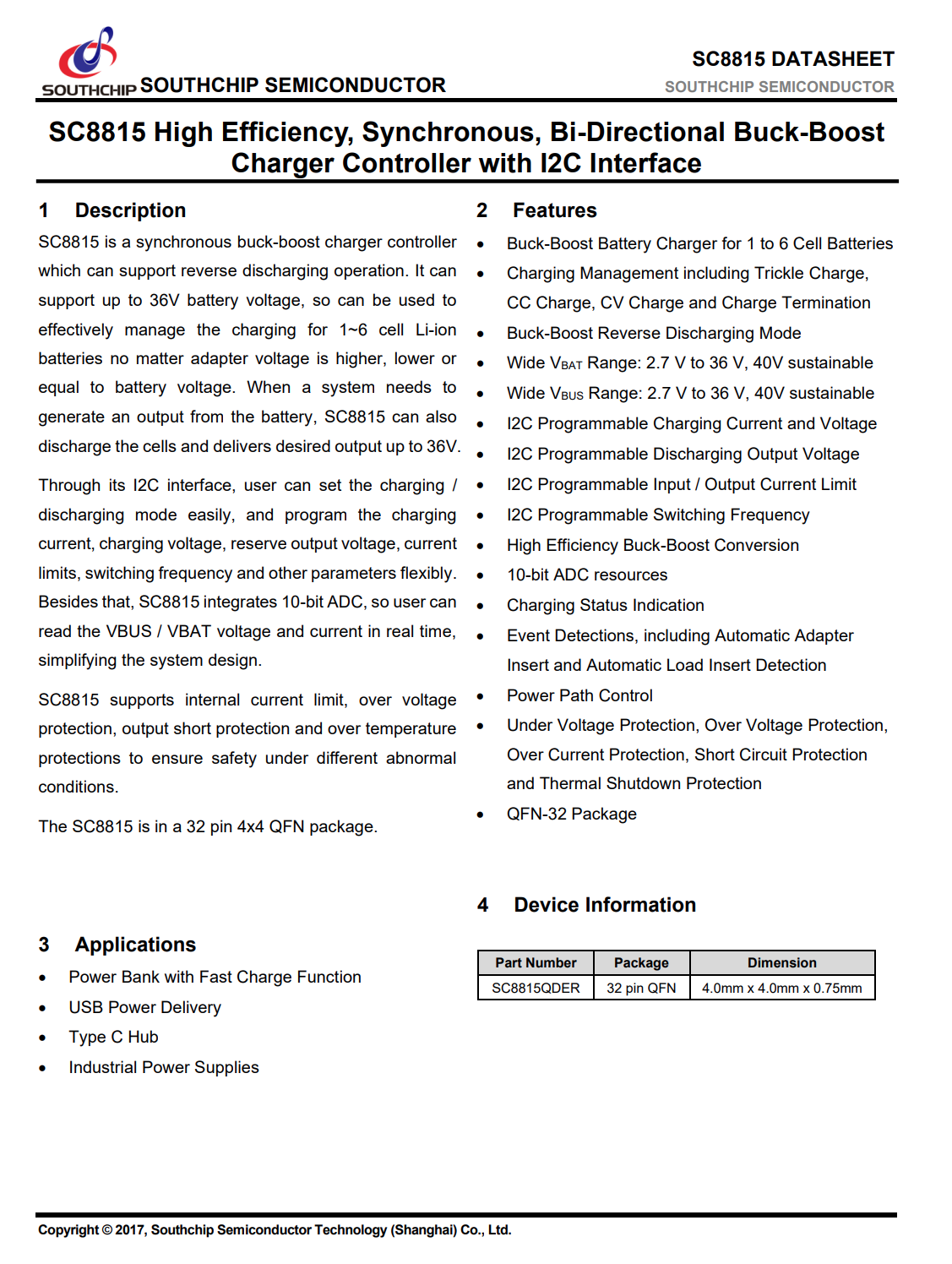

南芯 SC8815芯片详细资料。

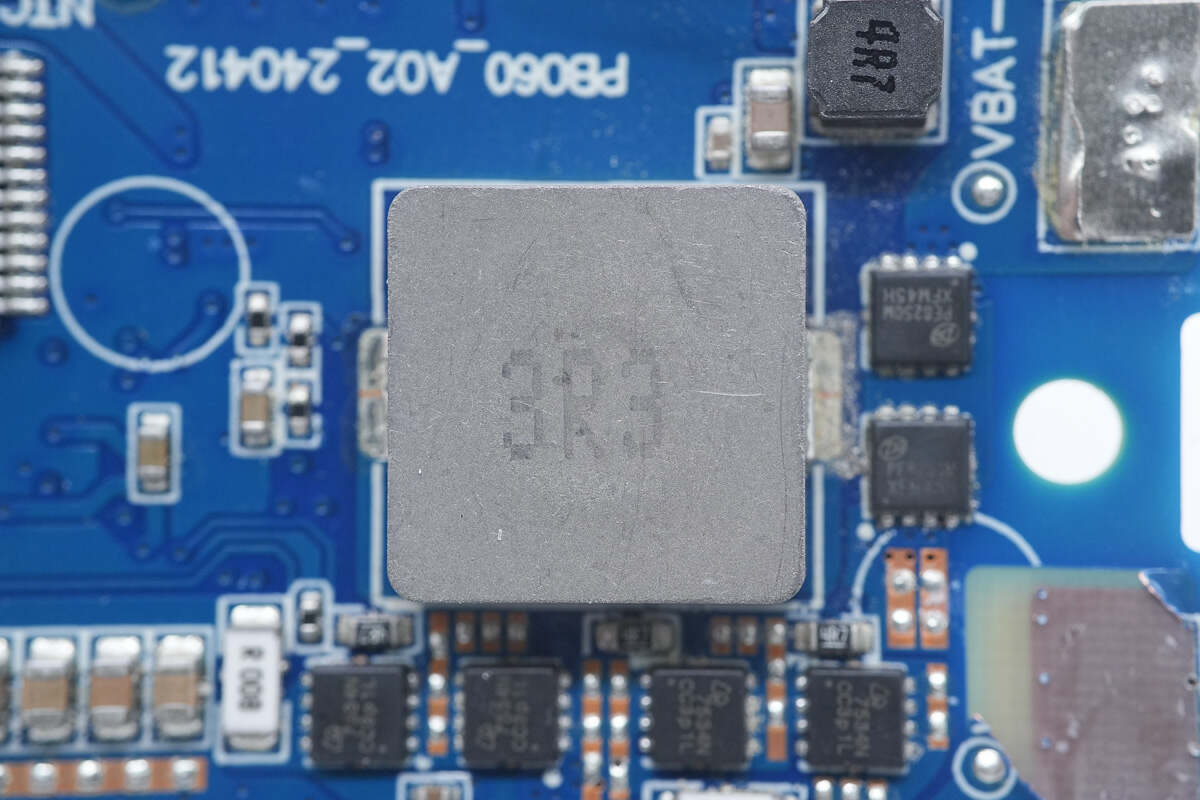

升降压电感特写，规格为3.3uH。

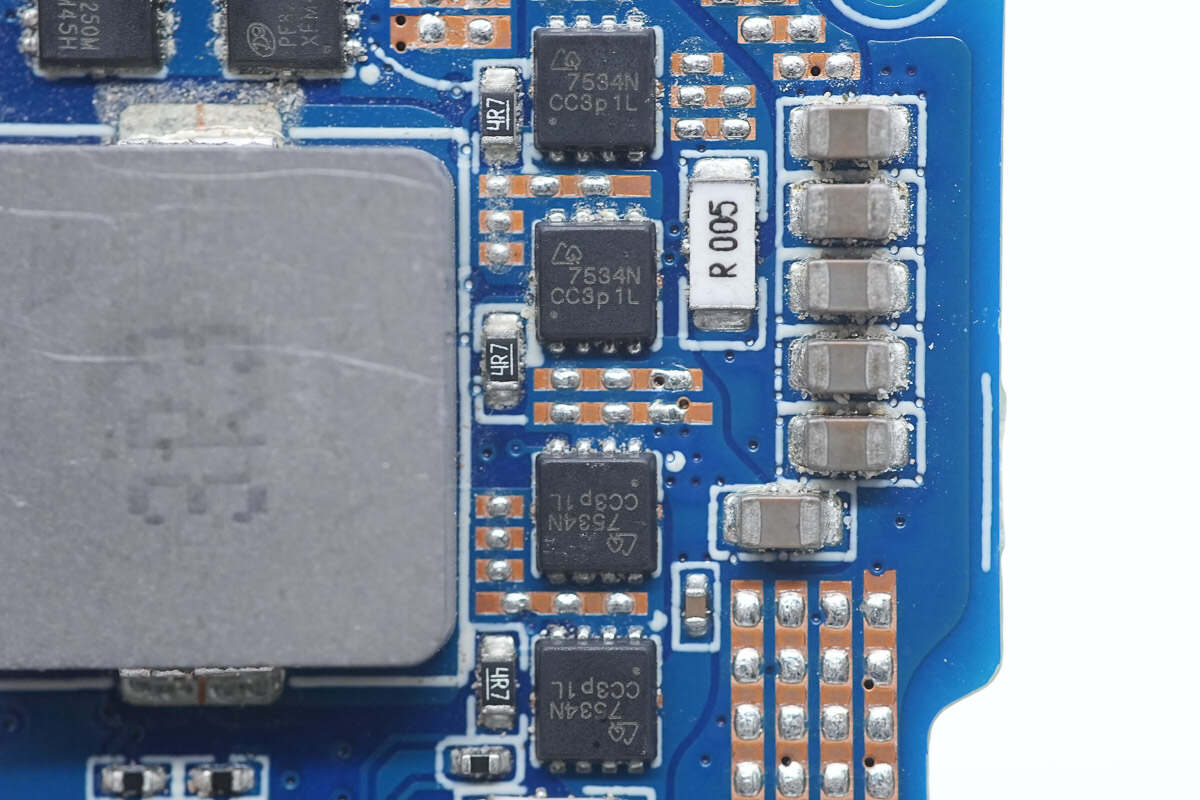

四颗同步升降压开关管特写，组成H桥。

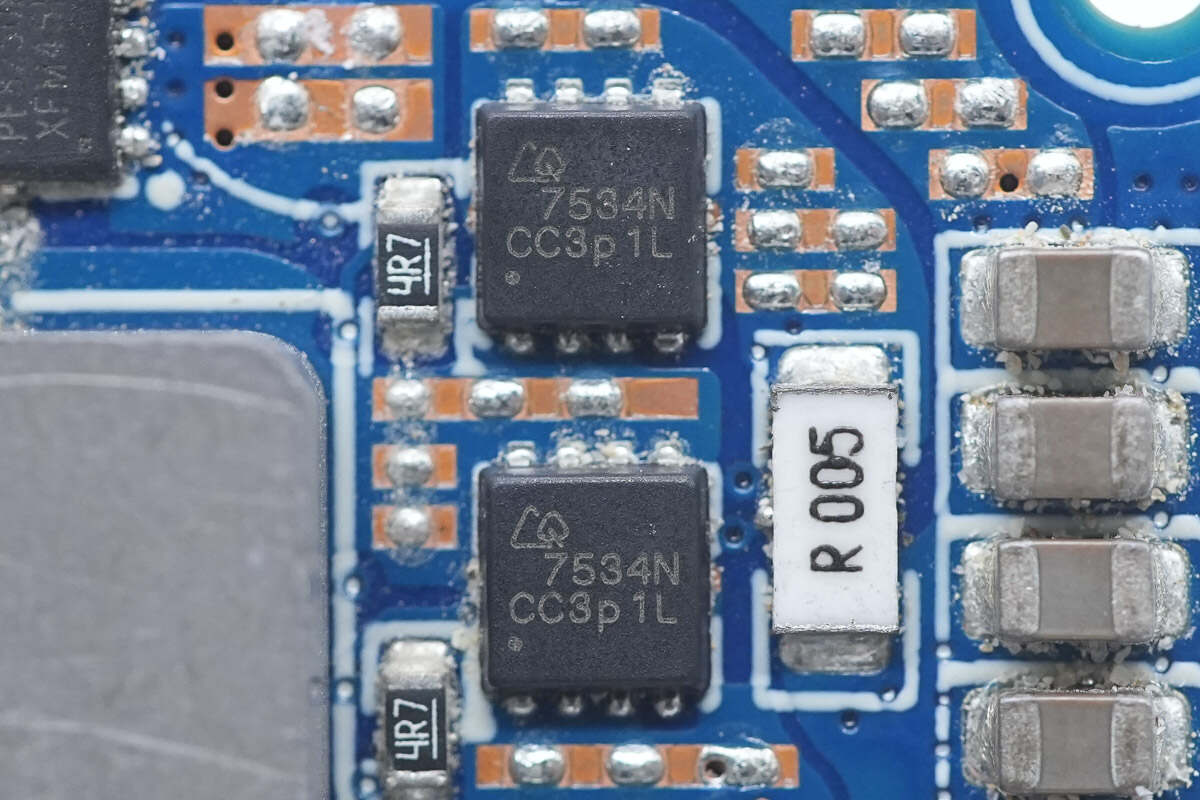

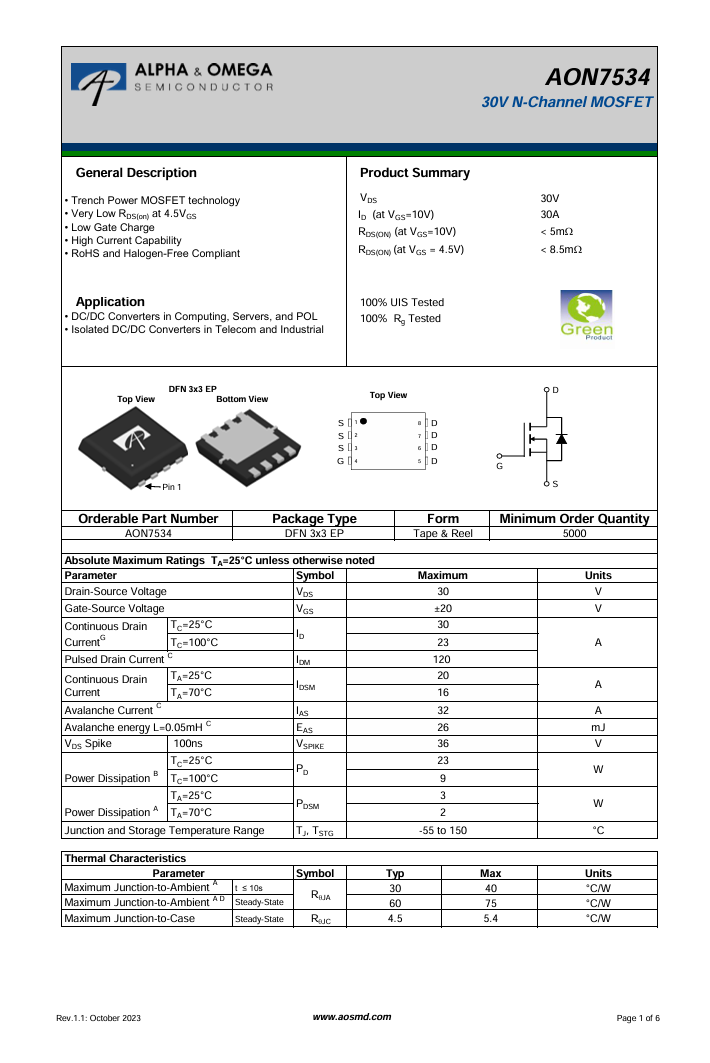

同步升降压开关管特写，来自AOS万国半导体，型号AON7534，耐压30V，采用DFN3X3封装。

充电头网通过拆解了解到，万国AON7534还被用于65W超薄氮化镓充电器、小米43W 1A1C双口车载充电器、ZMI紫米 GaN3充电器35W（2C）等产品中。

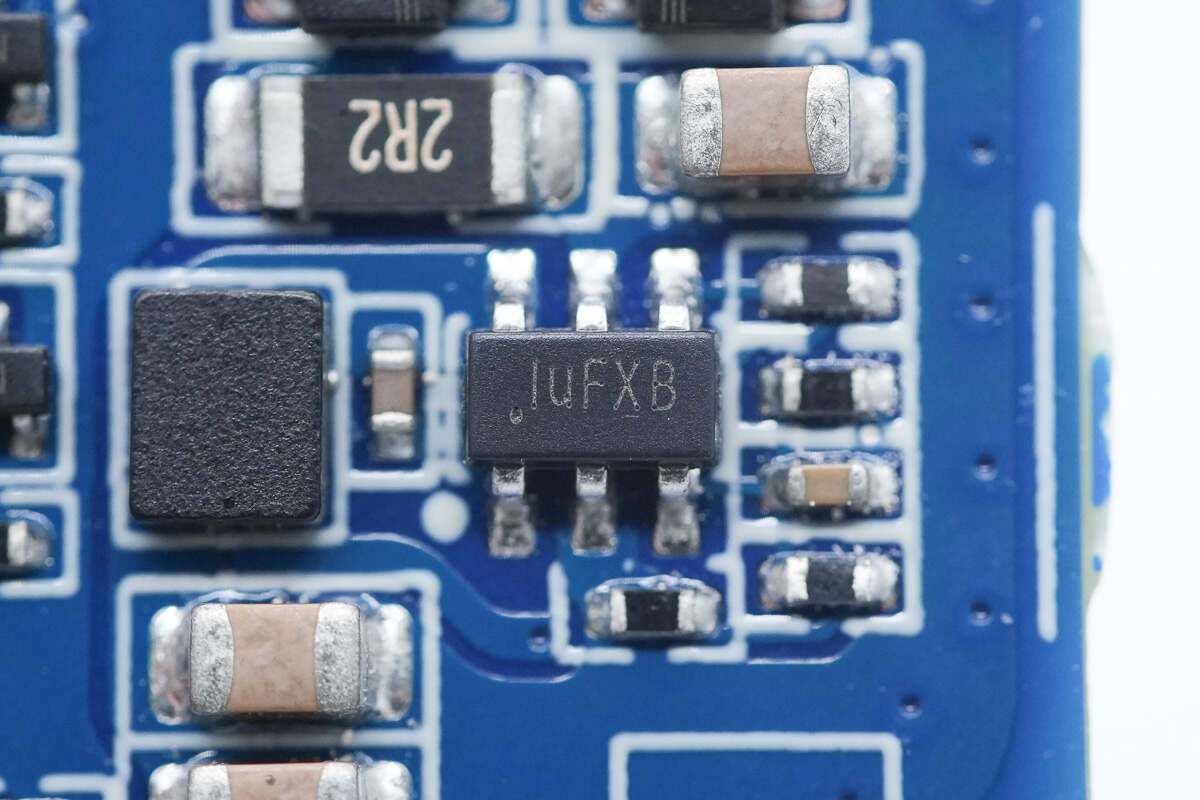

同步降压芯片来自矽力杰，型号SY8301，芯片内部集成开关管，输入电压最高40V，输出电流1A，用于将电池组降压为MCU供电。采用SOT23-6封装方式

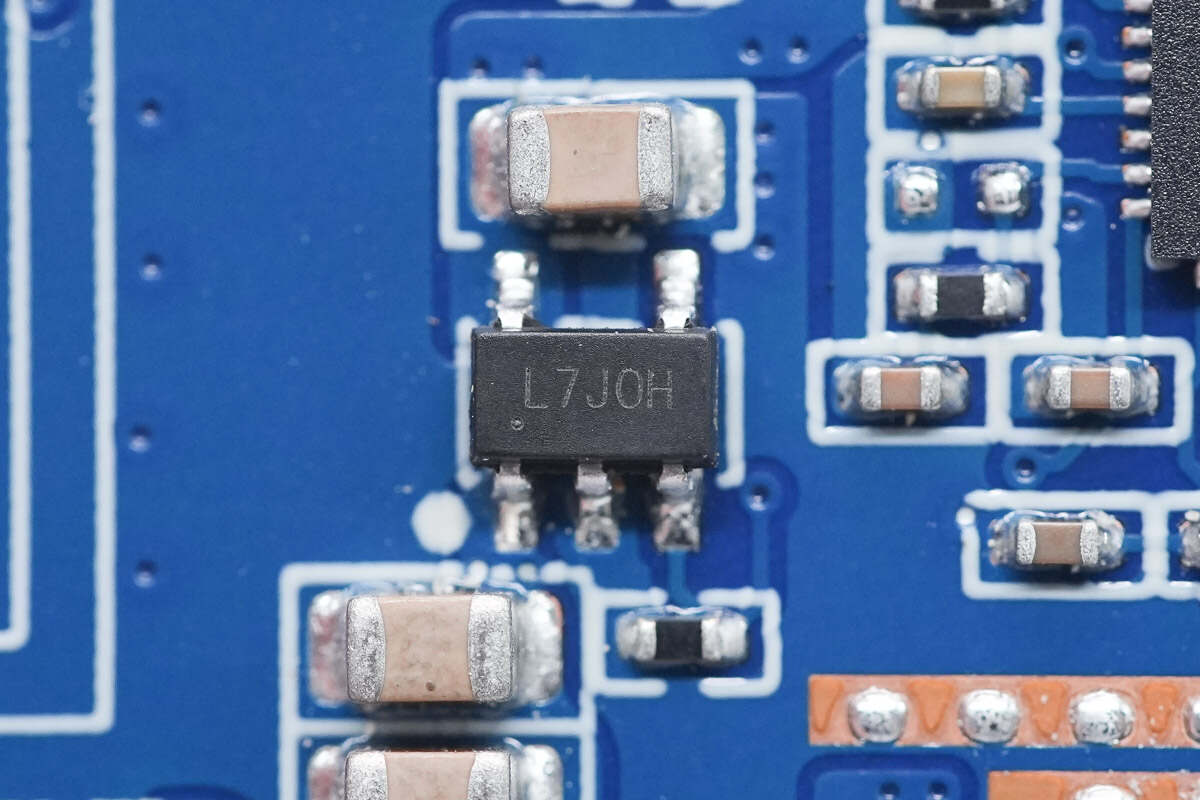

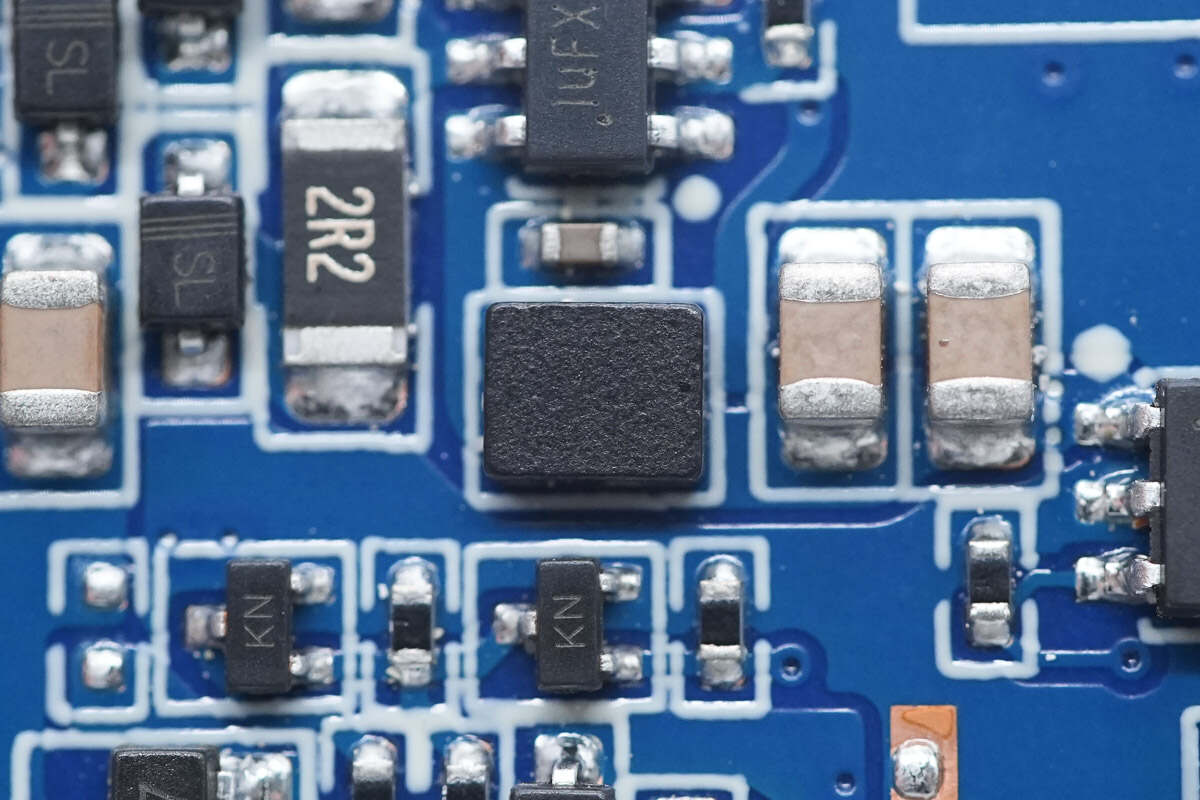

一颗稳压芯片丝印L7JOH。

无丝印保护芯片特写。

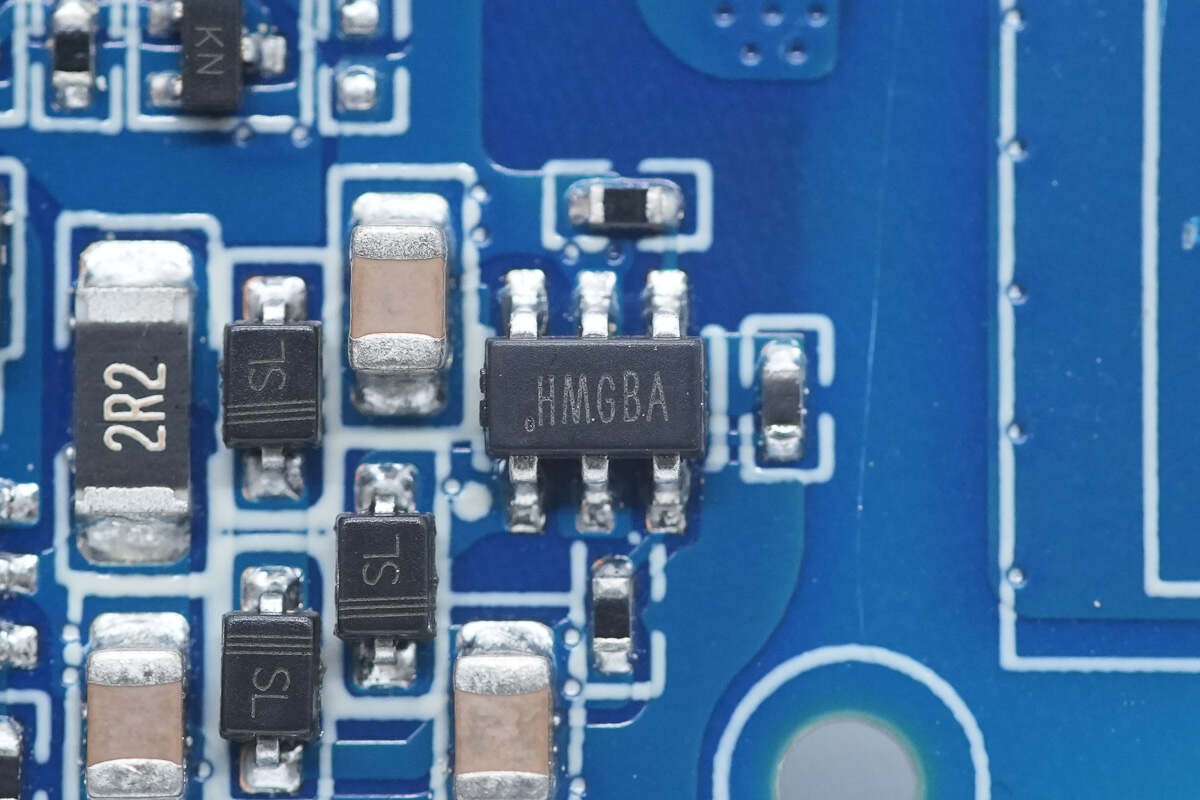

一颗稳压芯片丝印HMGBA。

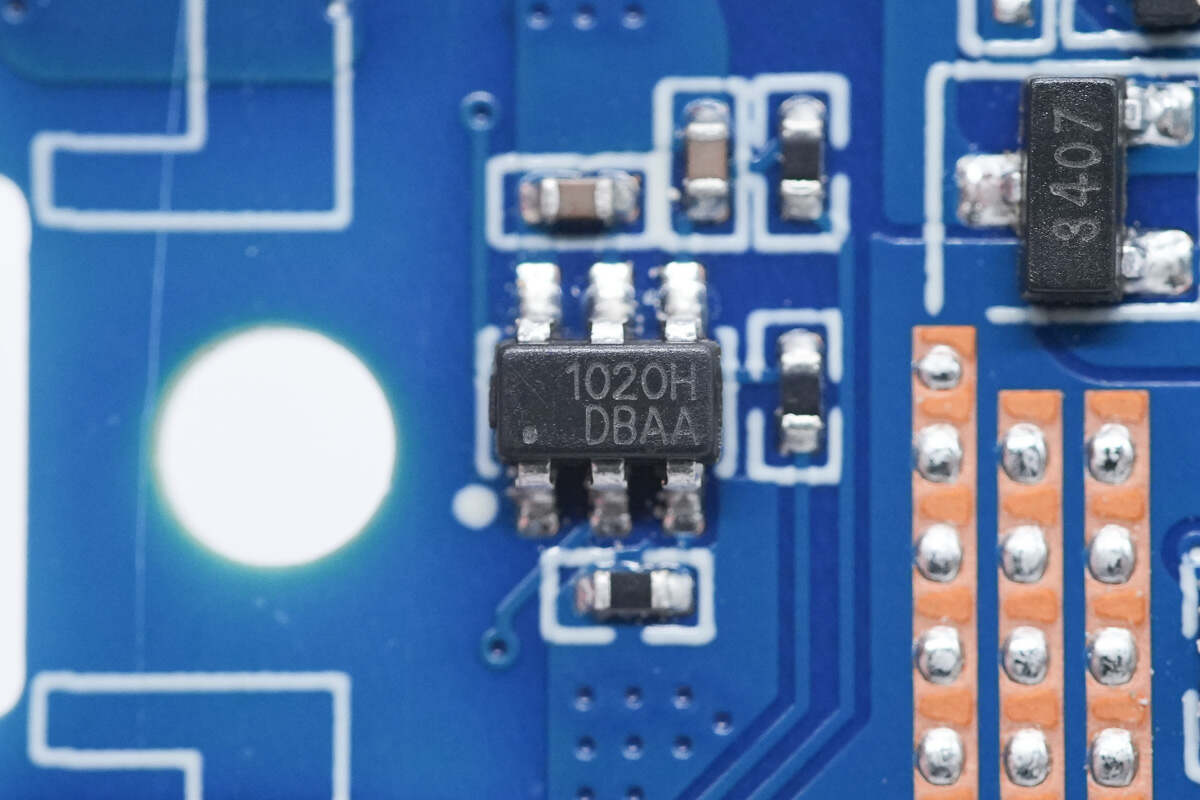

电池保护芯片特写，型号CM1020，创芯微CM1020系列是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。

创芯微CM1020系列具有充电器检测及负载检测功能，正常工作电流为5uA，过放电时电流为3μA，过充电保护电压为3.5V~4.4V，具备25mV精度，过放电保护电压为2V~2.9V，精度为80mV。

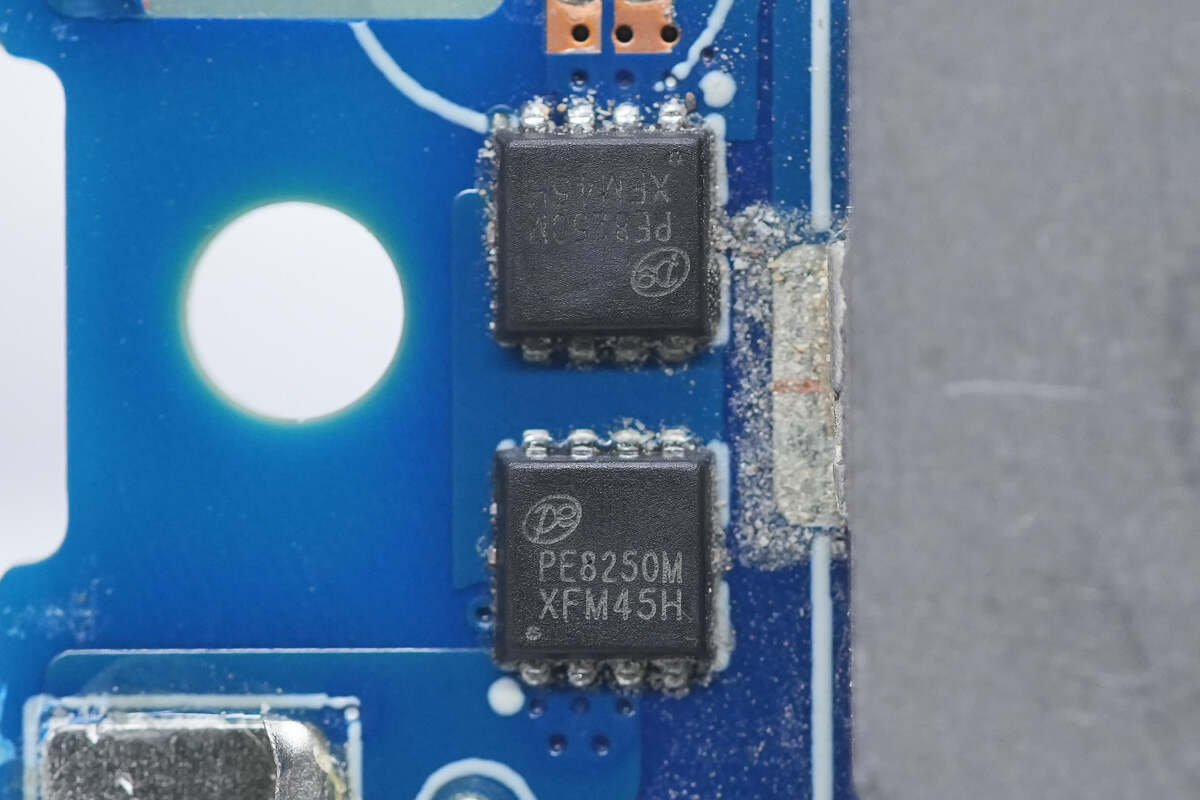

两颗电池保护管特写，来自Semione芯电元，型号PE8250M，耐压18V，采用PDFN3.3x3.3-8L封装方式。

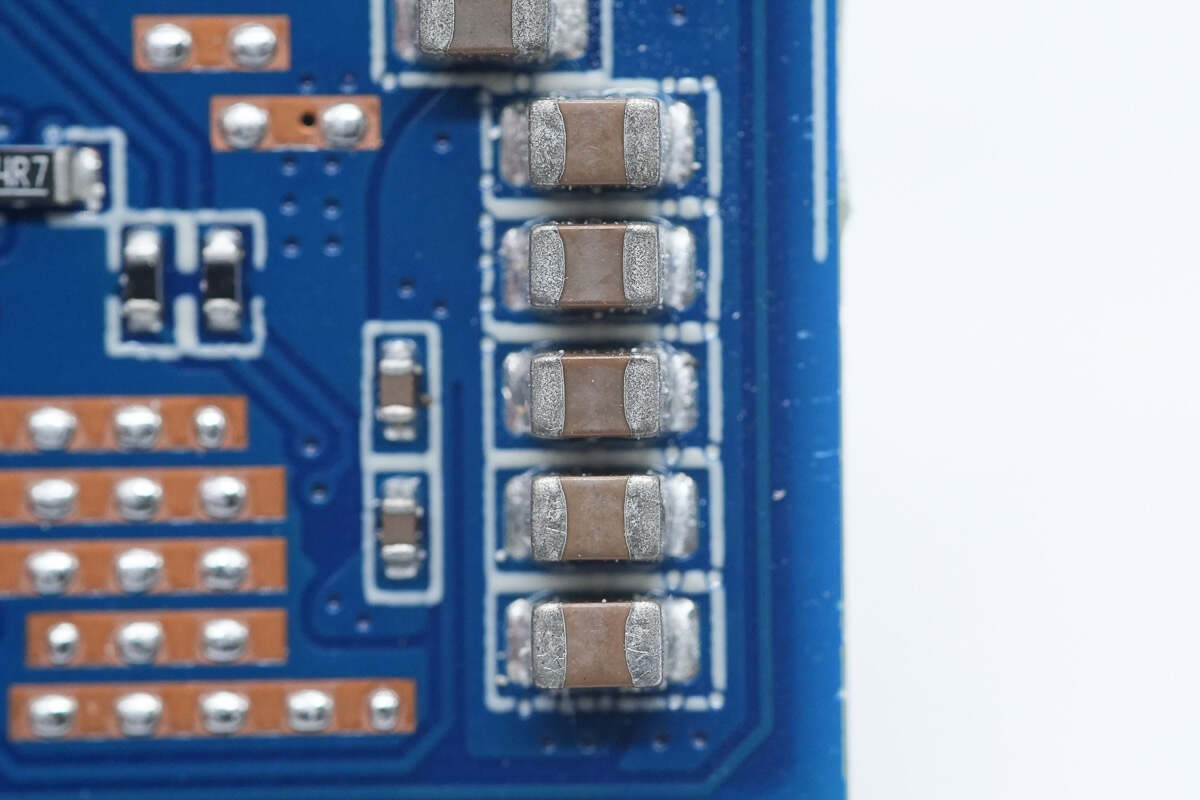

5颗NPO谐振电容特写。

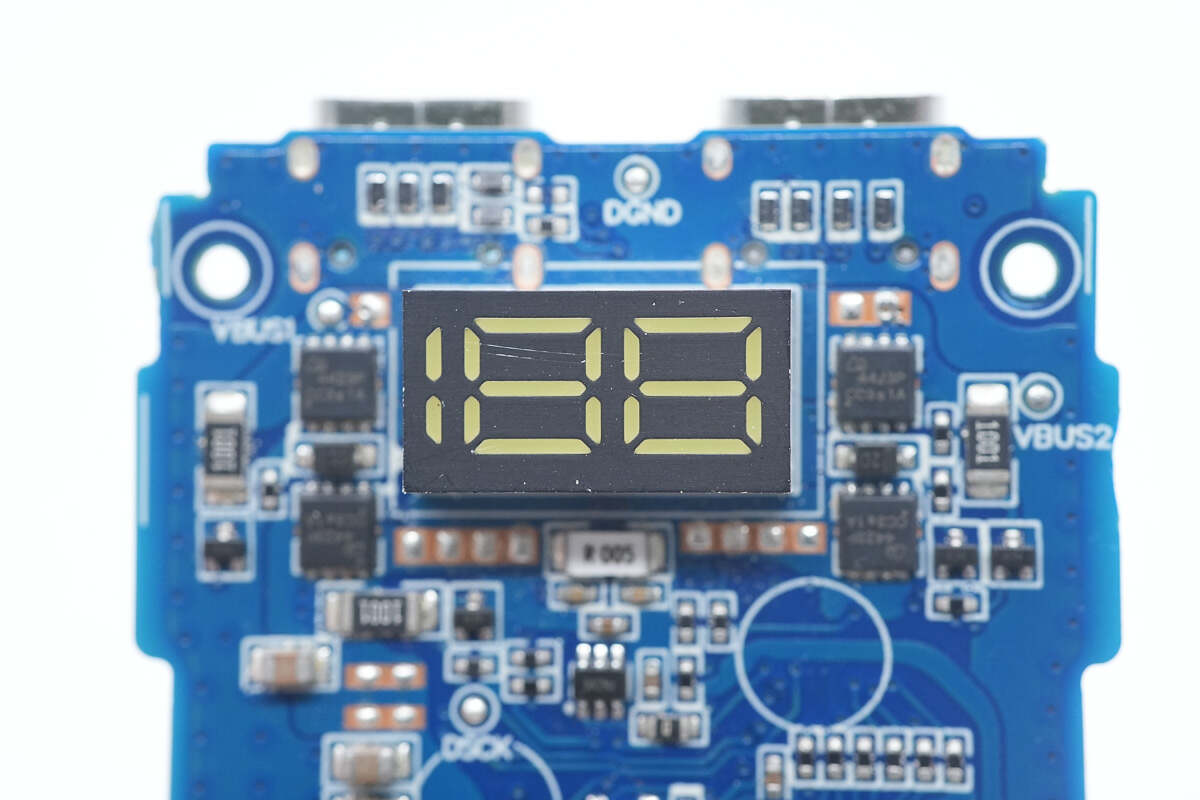

数显屏特写。

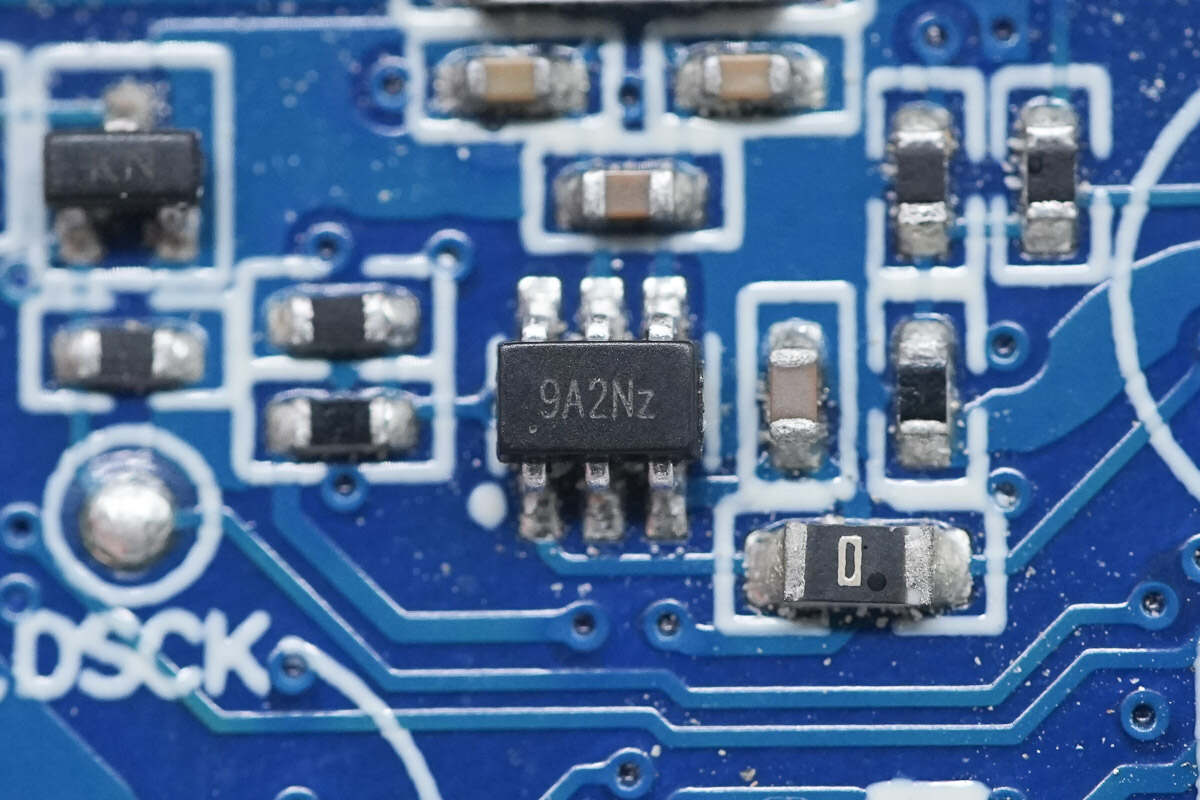

丝印9A2Nz的芯片特写。

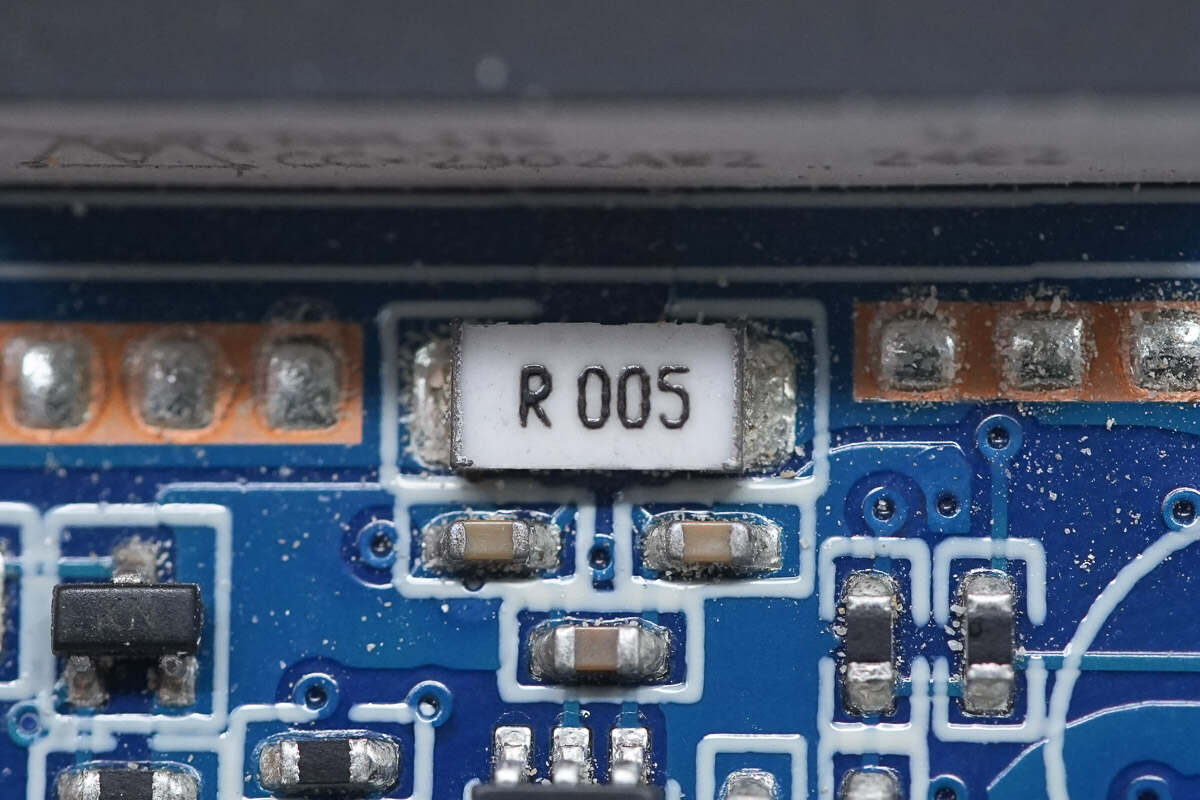

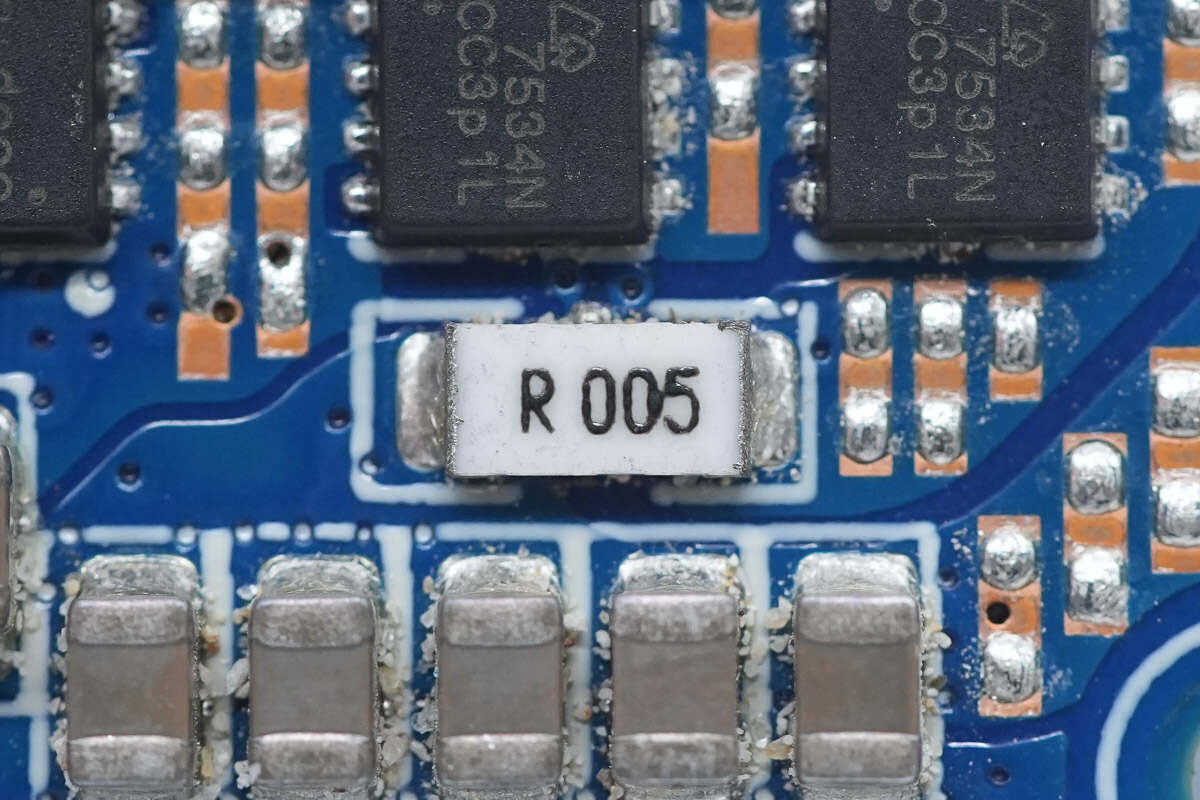

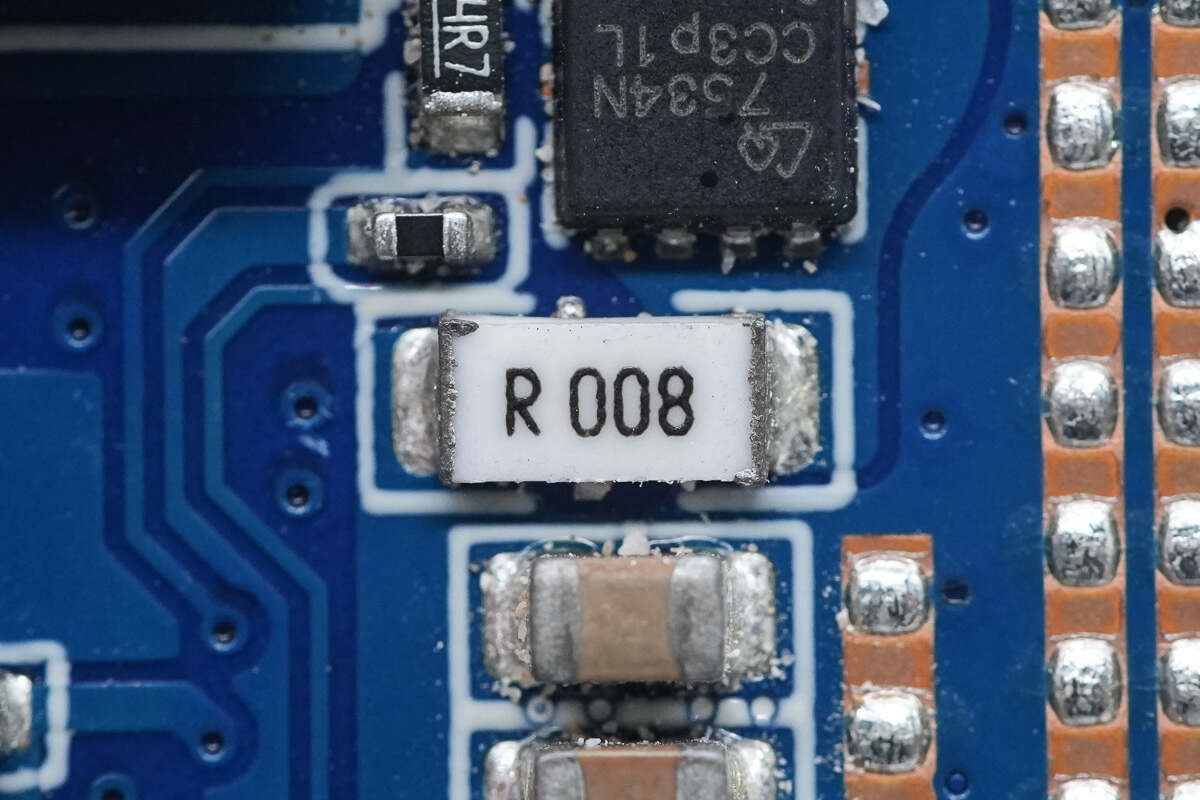

规格为5mΩ的取样电阻特写。

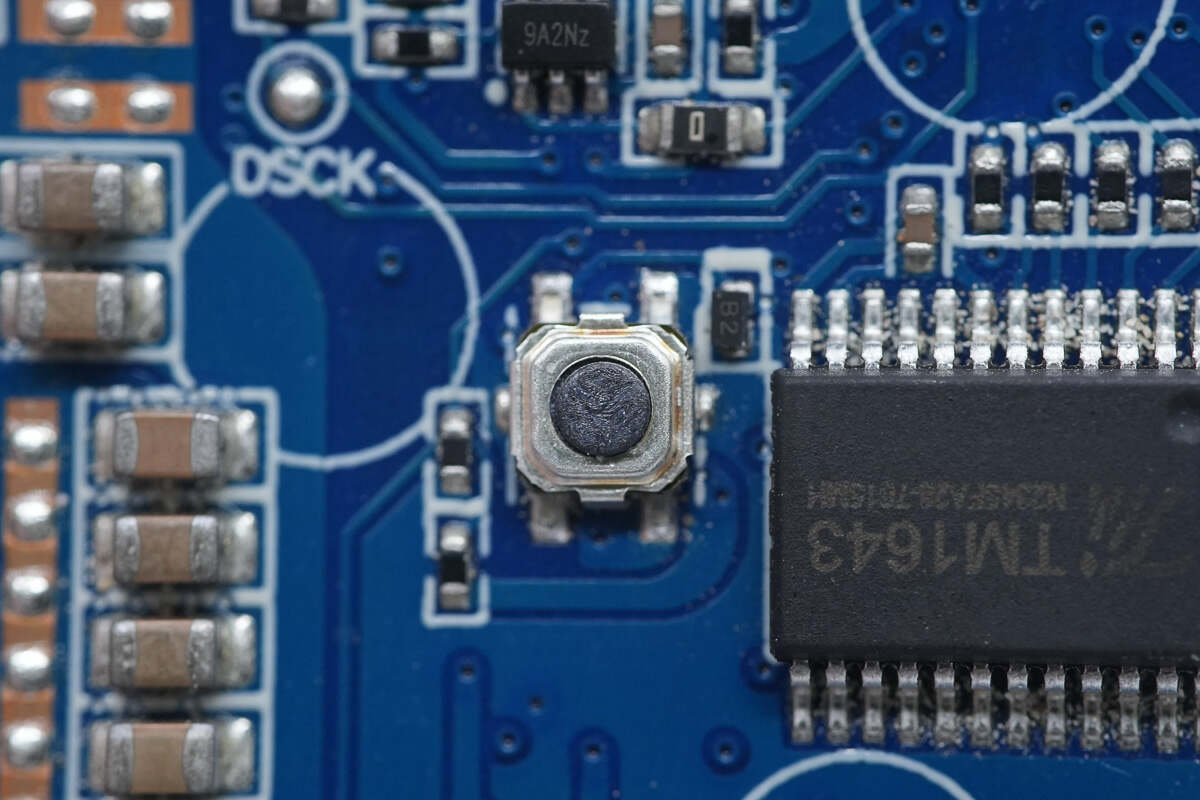

电源按键特写。

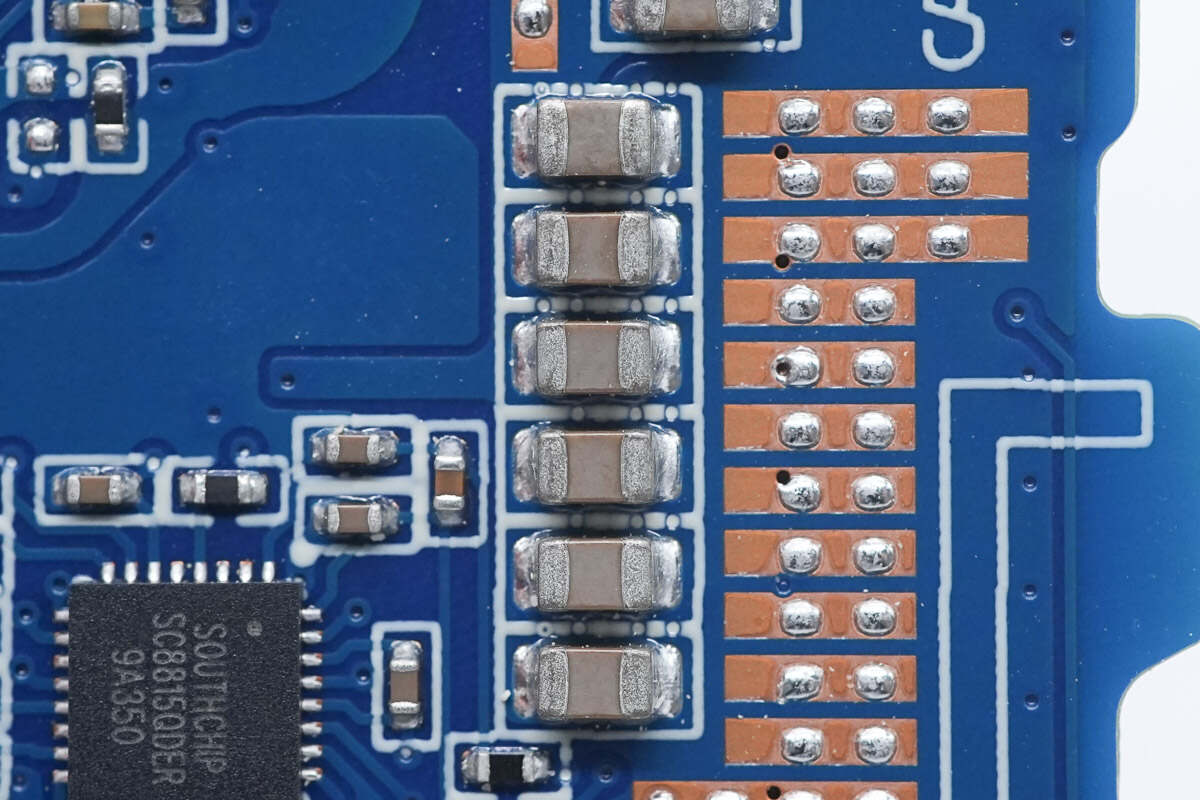

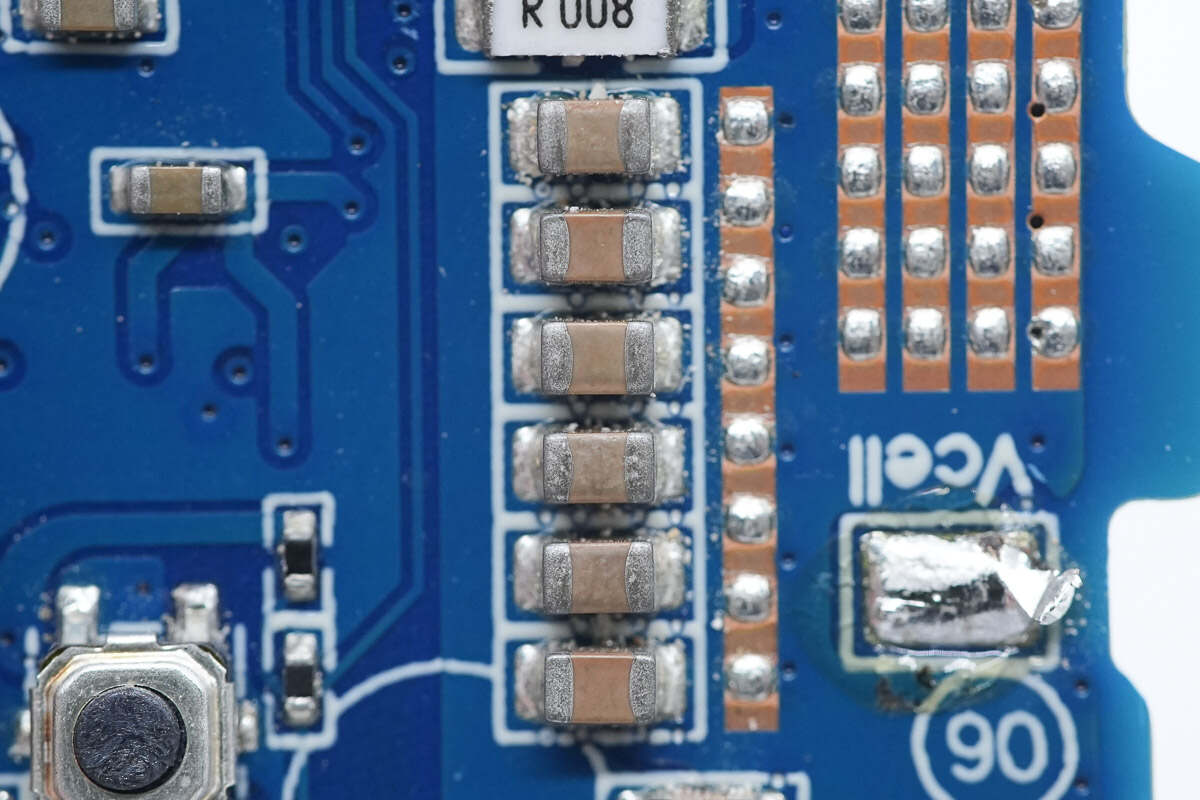

另一排6颗NPO谐振电容特写。

5mΩ的取样电阻特写。

另一颗5mΩ的取样电阻。

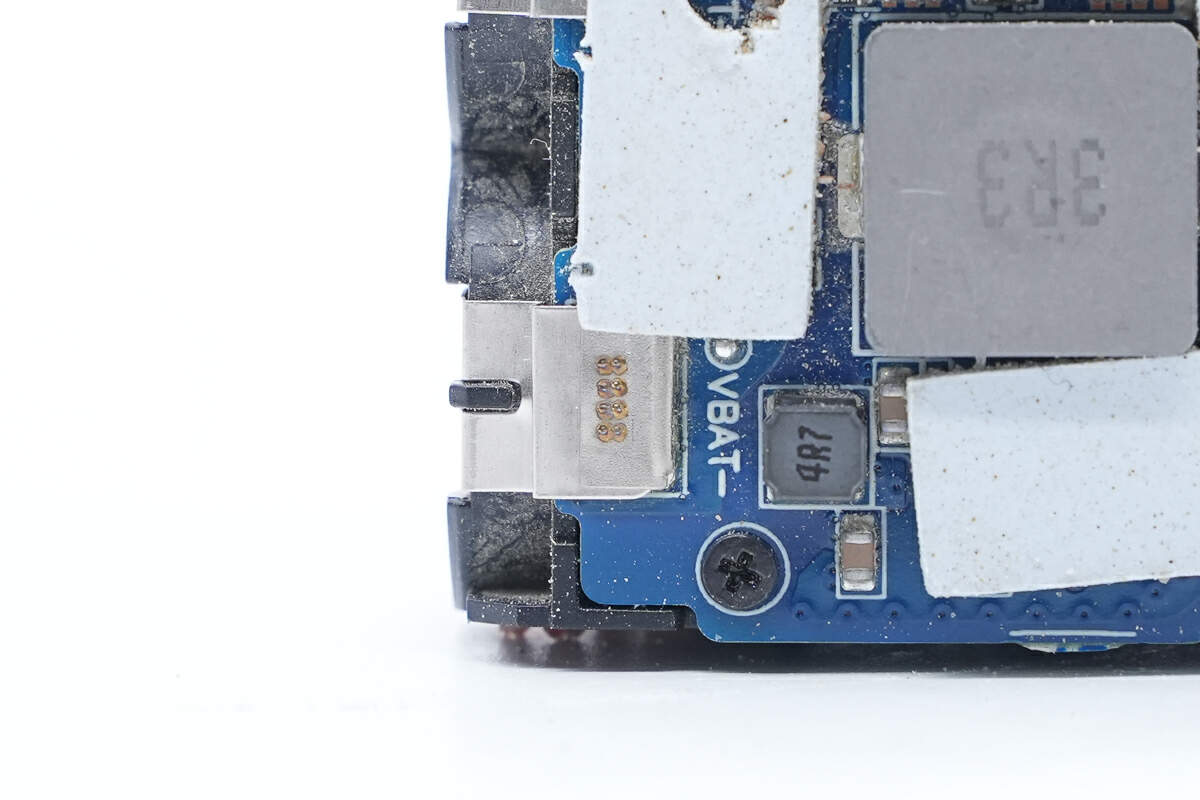

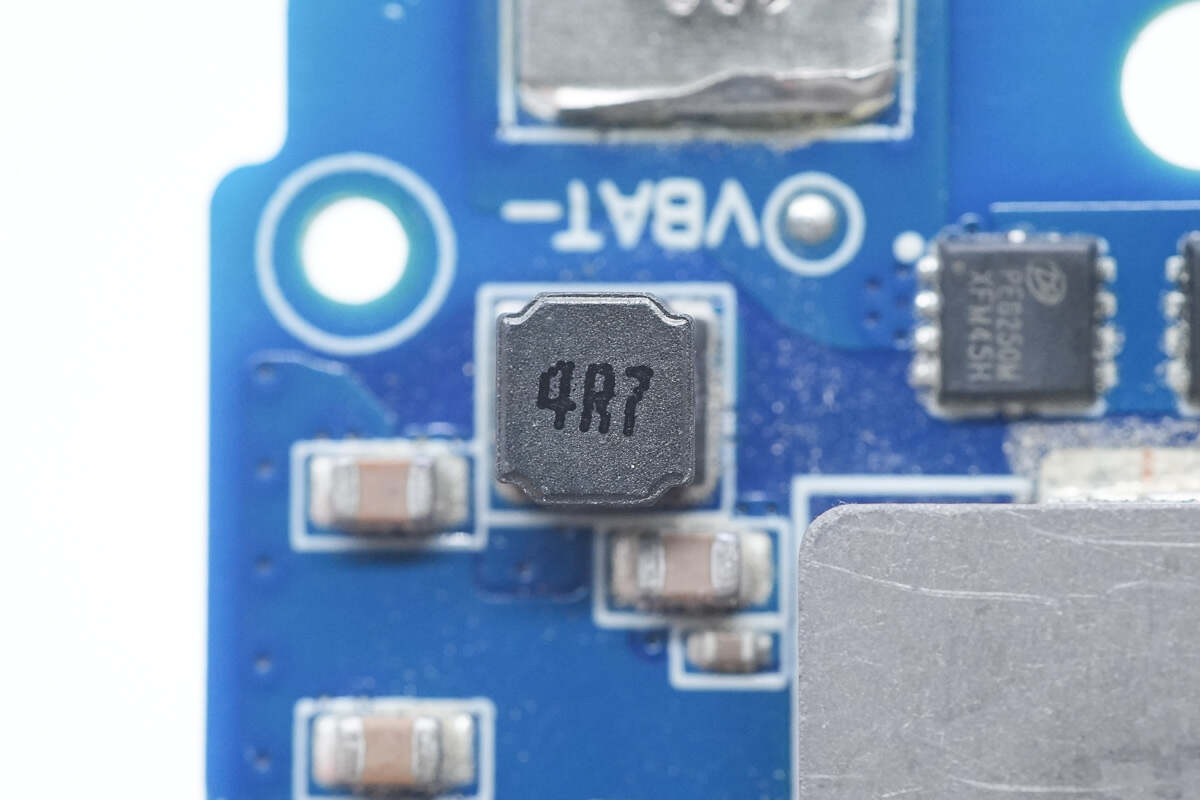

4R7合金电感特写。

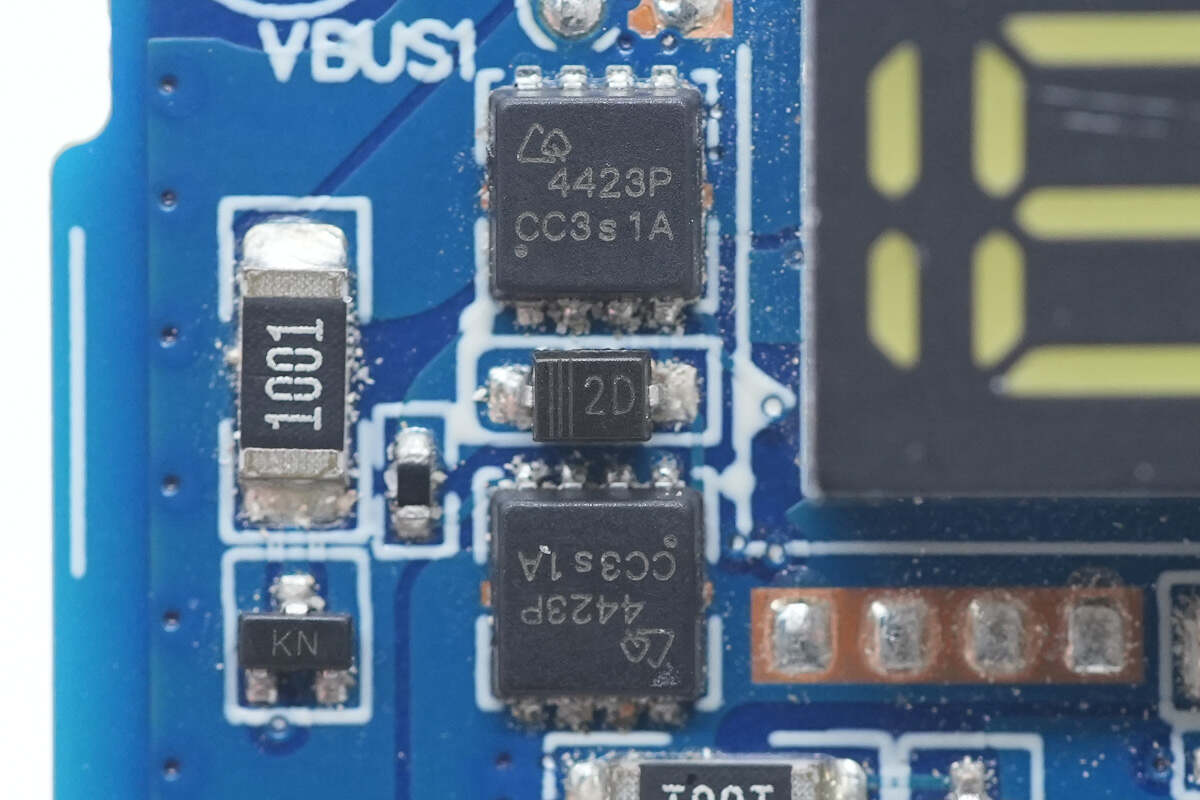

VBUS开关管特写，来自AOS万国，型号AO4423，耐压30V，采用SOIC-8封装方式。此处用于控制USB-C1输出切换。

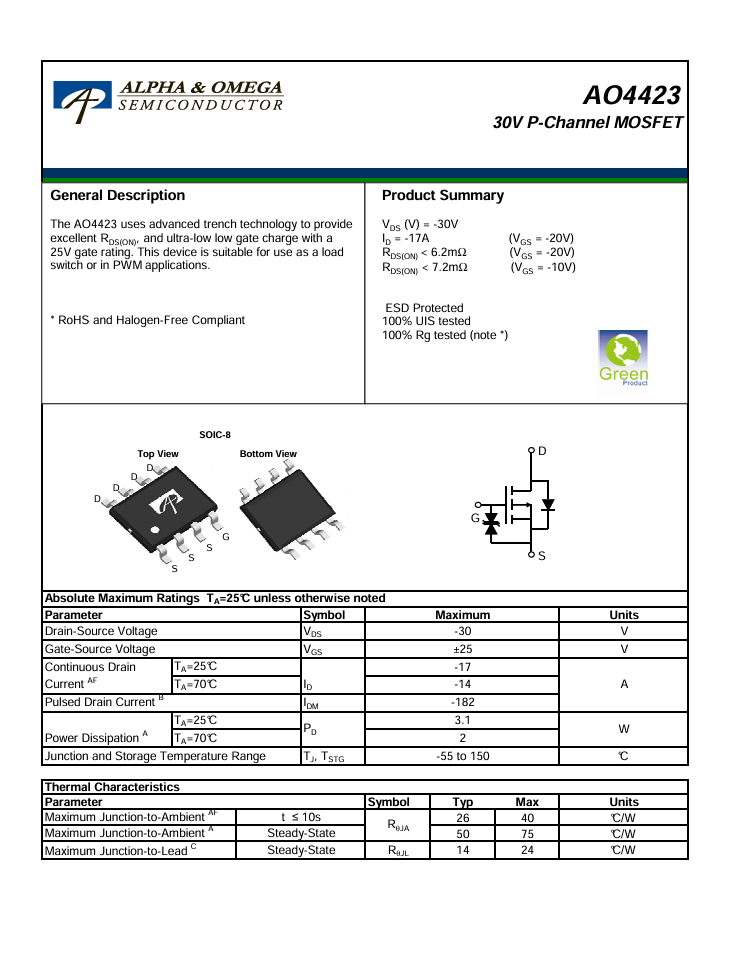

万国AO4423开关管资料详情。

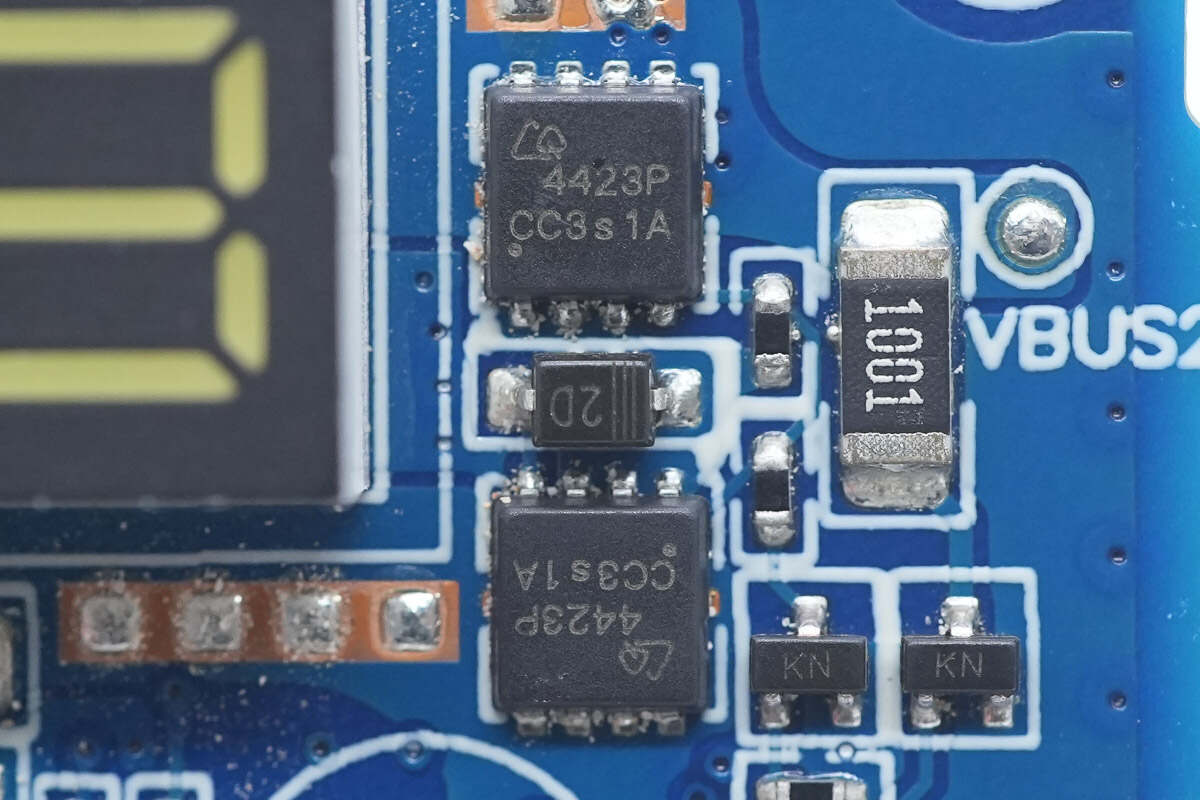

另外两颗同型号VBUS开关管，此处用于控制USB-C2输出切换。

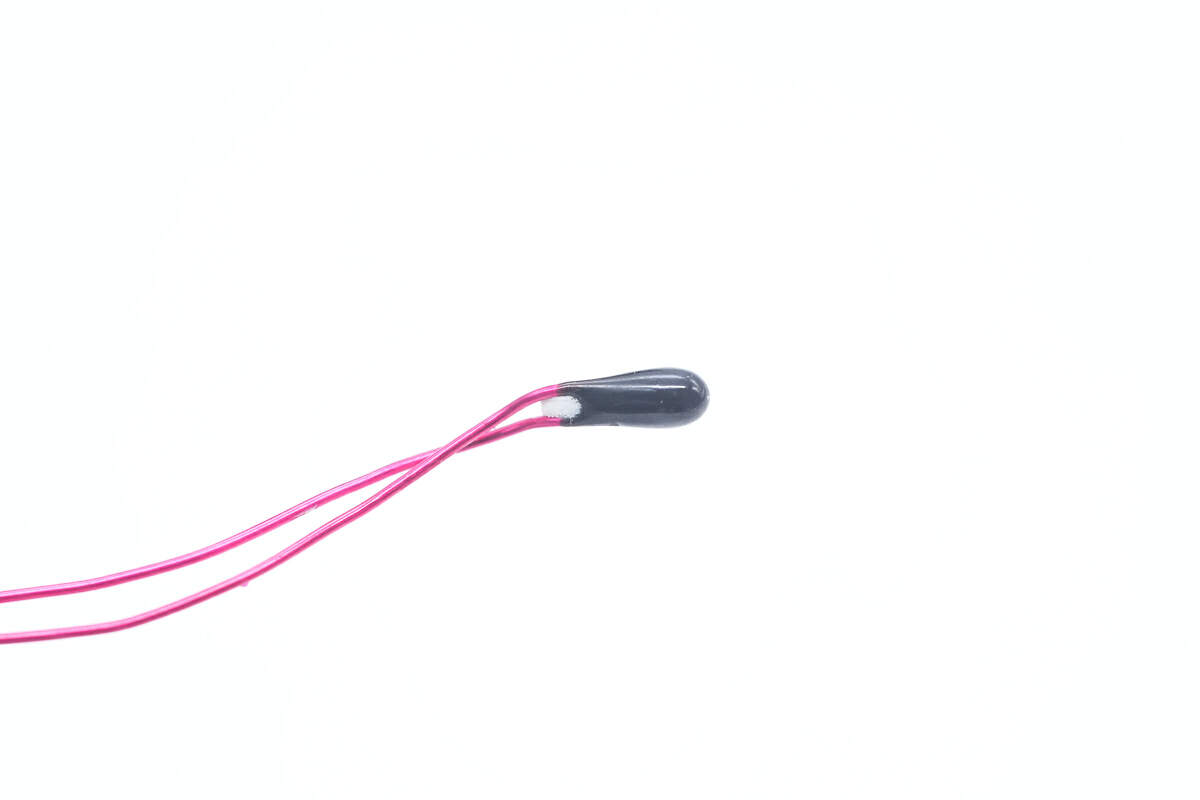

NTC热敏电阻特写，用于监测电池组内部温度，进行过温保护。

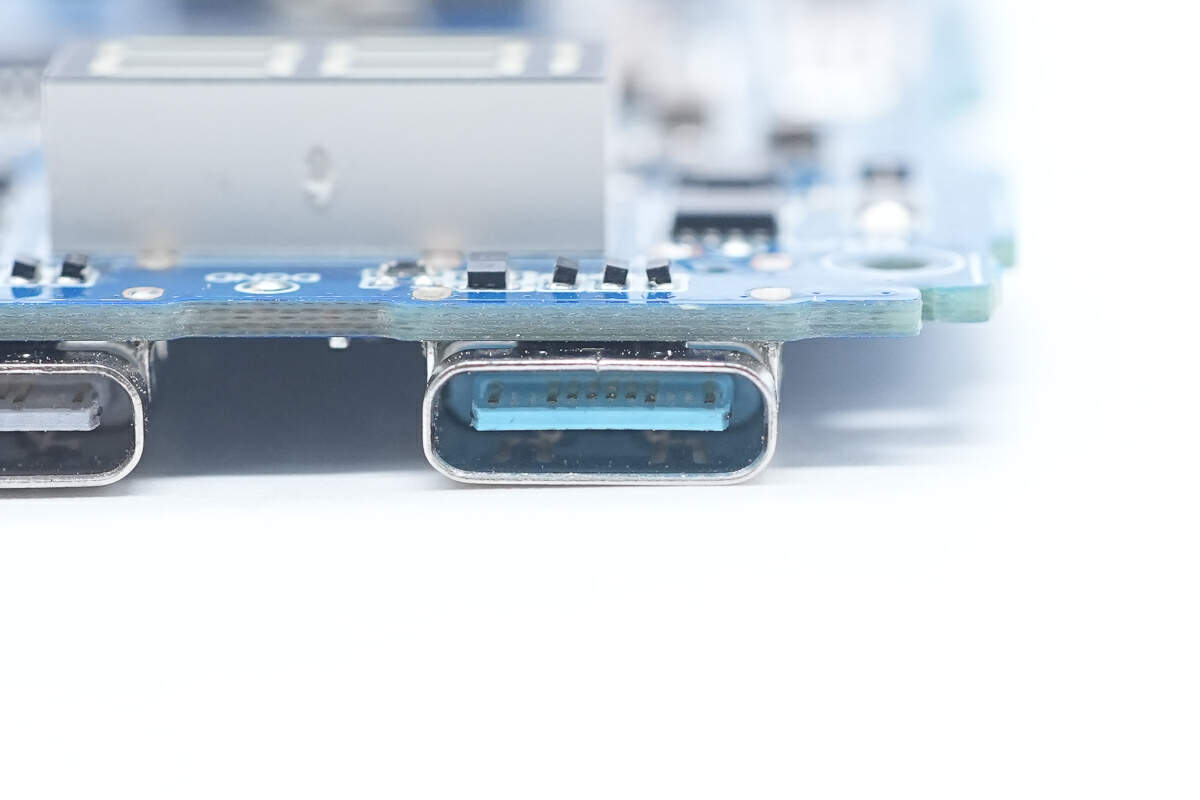

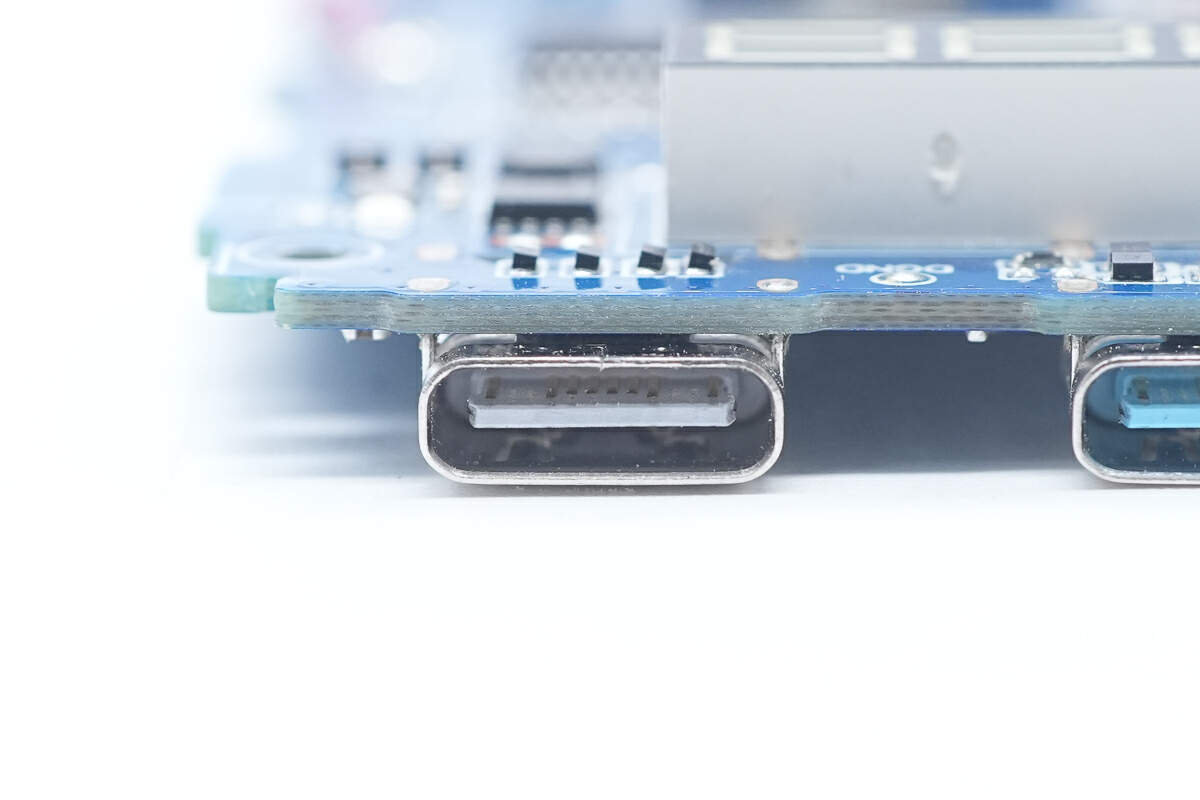

USB-C1接口特写，蓝色胶芯不露铜。

USB-C2接口特写，白色胶芯不露铜。

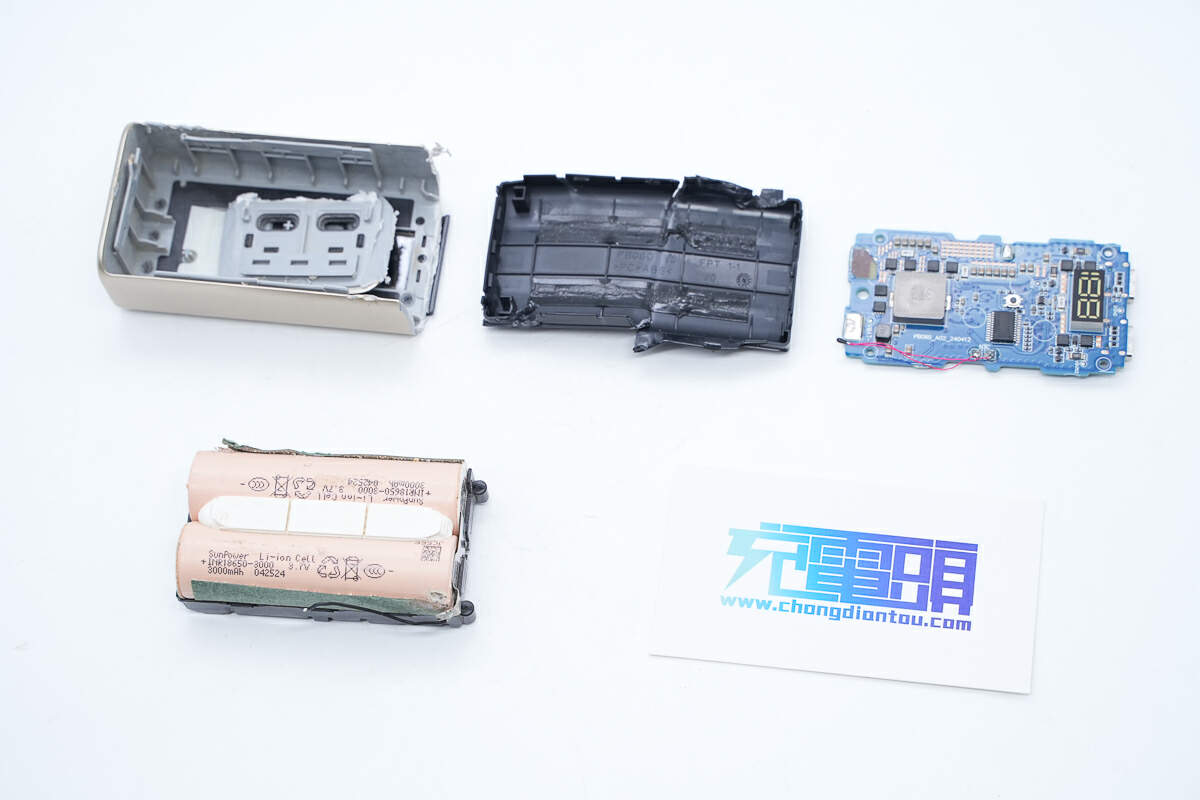

全部拆解完毕，来张全家福。

充电头网总结

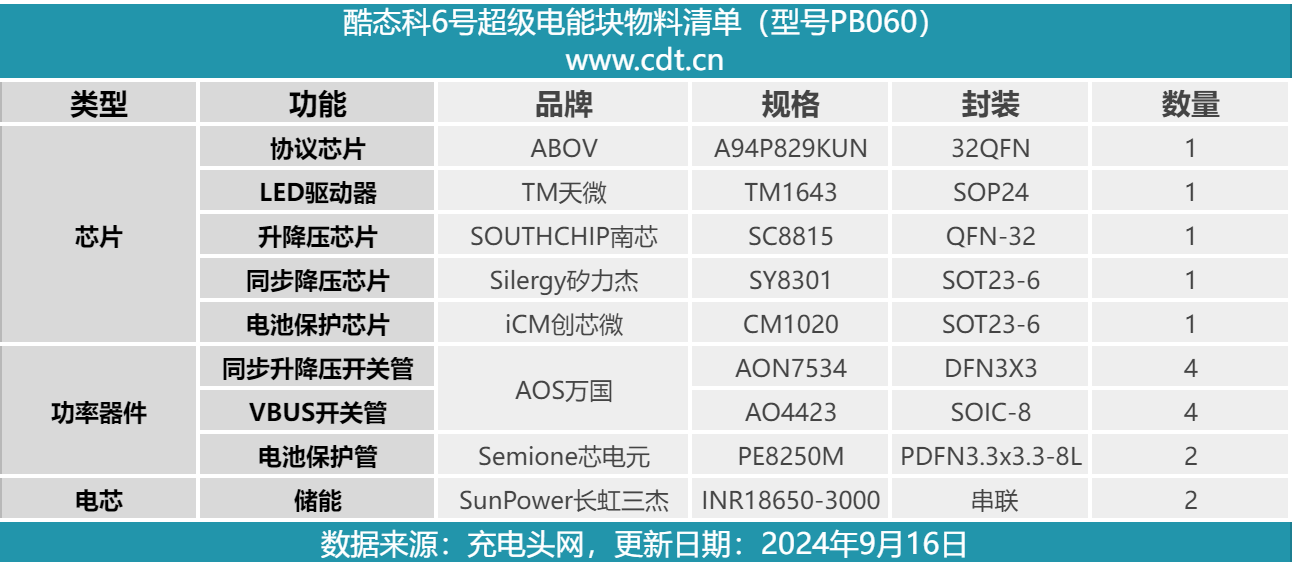

最后附上酷态科6号超级电能块的核心器件物料清单，方便大家查阅。

酷态科6号超级电能块额定容量6000mAh，总输出功率为55W，其搭载双C口，都支持45W输入，单C口支持55W输出。机身采用短柱状设计，外壳为金色PC防火材质，正面镶亮面板，整体典雅精致。亮面板上方有TFT数显屏，支持电量百分比显示。

充电头网通过拆解了解到，酷态科6号超级电能块内置2节18650电池，串联成组，来自SunPower长虹三杰，单节电池容量为3000mAh。PCBA模块设有一路双向同步升降压电路。

同步升降压电路使用南芯科技SC8815同步升降压转换器，搭配使用万国MOS管和ABOV A94P829协议芯片。电池组使用创芯微CM1020电池保护芯片，并配有均衡电路。电池组采用塑料支架固定，内部结构和用料扎实可靠。
