前言

创明电池技术有限公司成立于2003年3月18日，创明一直致力于圆柱型锂离子电池研发和制造，是最早开始从事专业的18650锂电池研发与生产的企业之一，国内高容量圆柱锂电池产品的领跑者，无论是在容量型电池还是在动力型电池的技术实力上都处于行业领先、国际先进的水平，近期，电池交易完就拿到了一款创明18650F8M7电芯，单体容量为2600mAh，下面将对此款电芯进行不同倍率的充放电测试，看看性能表现如何。

外观介绍

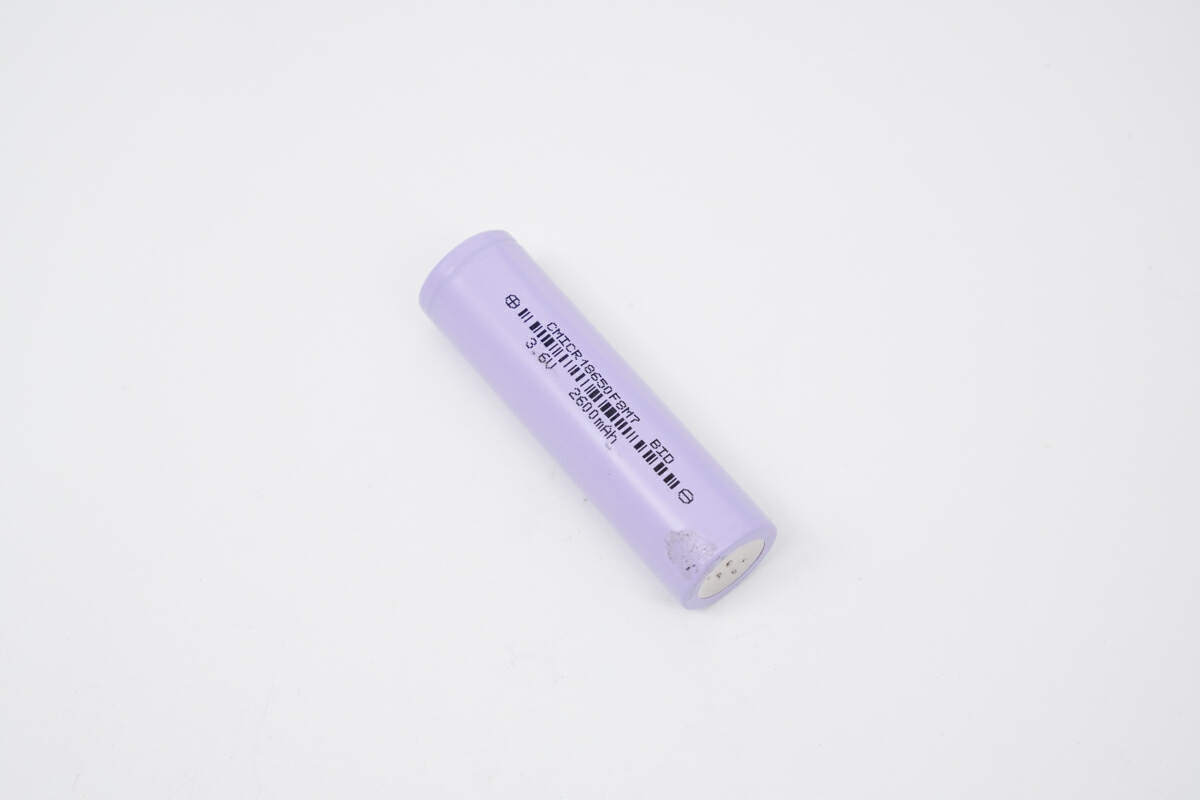

创明18650F8M7采用紫色电芯套膜，表面带有条形码、型号、标称电压、容量等丝印信息。

喷码信息特写：

“CMICR18650F8M7”及“+”、“-”正负极标识；

额定容量：2600mAh；

额定能量：9.36Wh；

标称电压：3.6V。

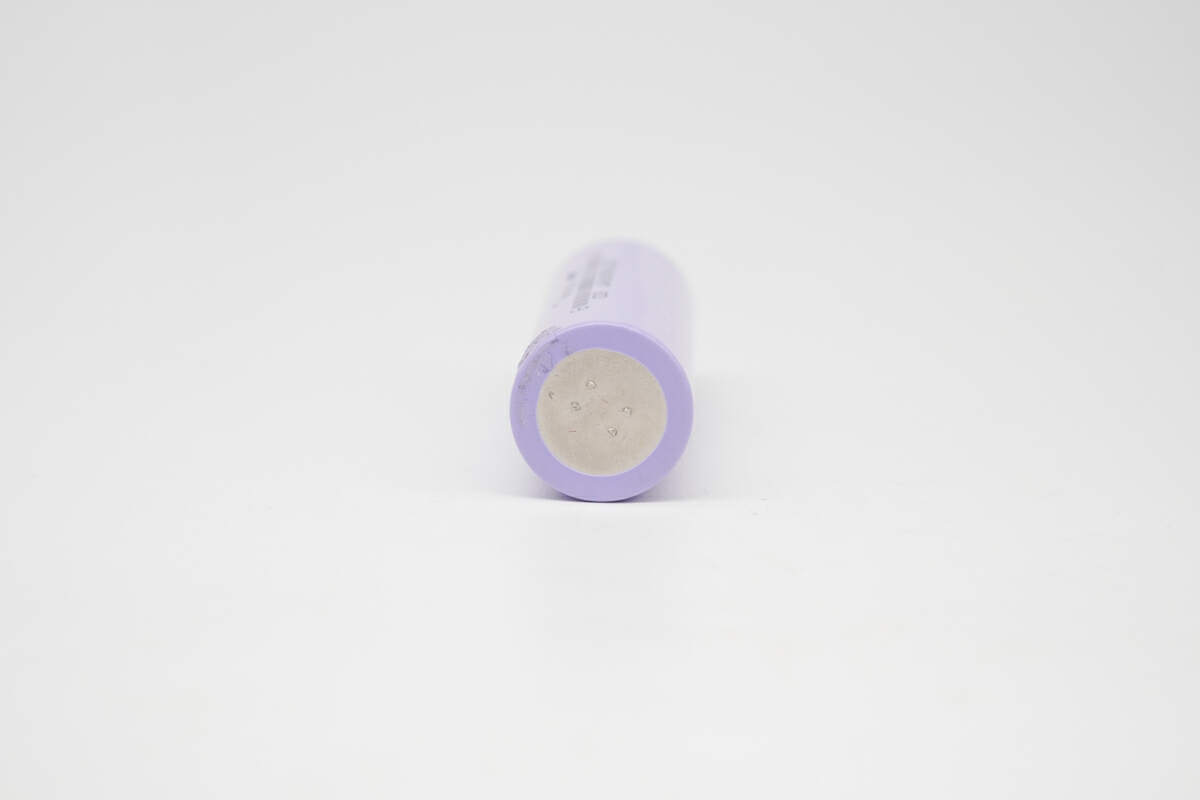

创明18650F8M7电芯负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

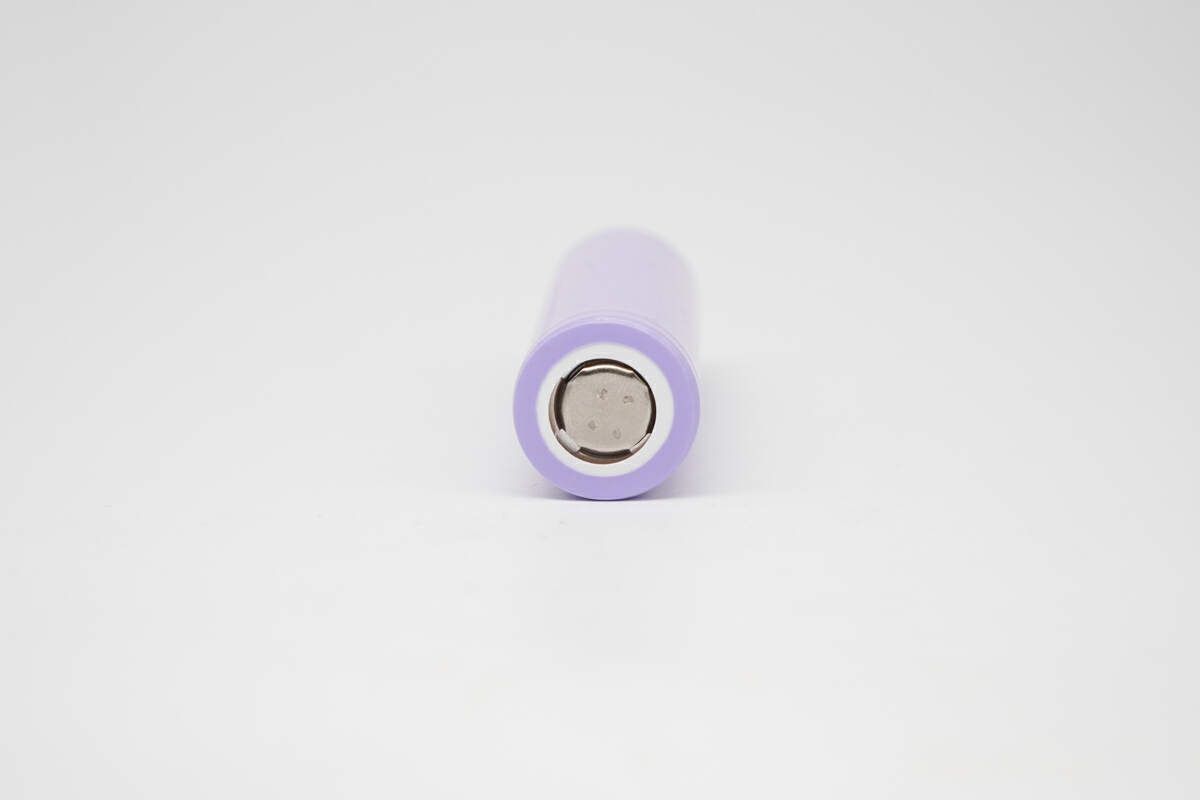

创明18650F8M7电芯正极接触面为合金材质，平头设计，顶部四爪支撑，内置泄气装置。

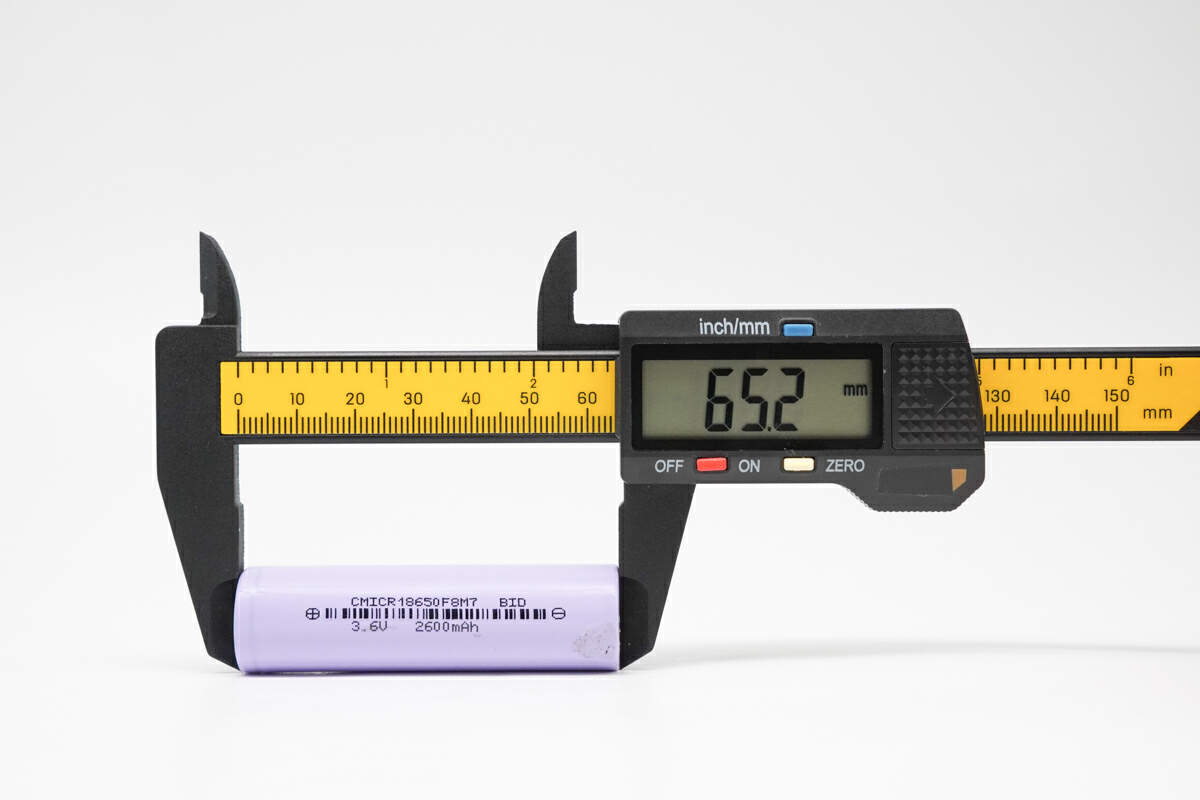

创明18650F8M7电芯高度约为 65.2mm。

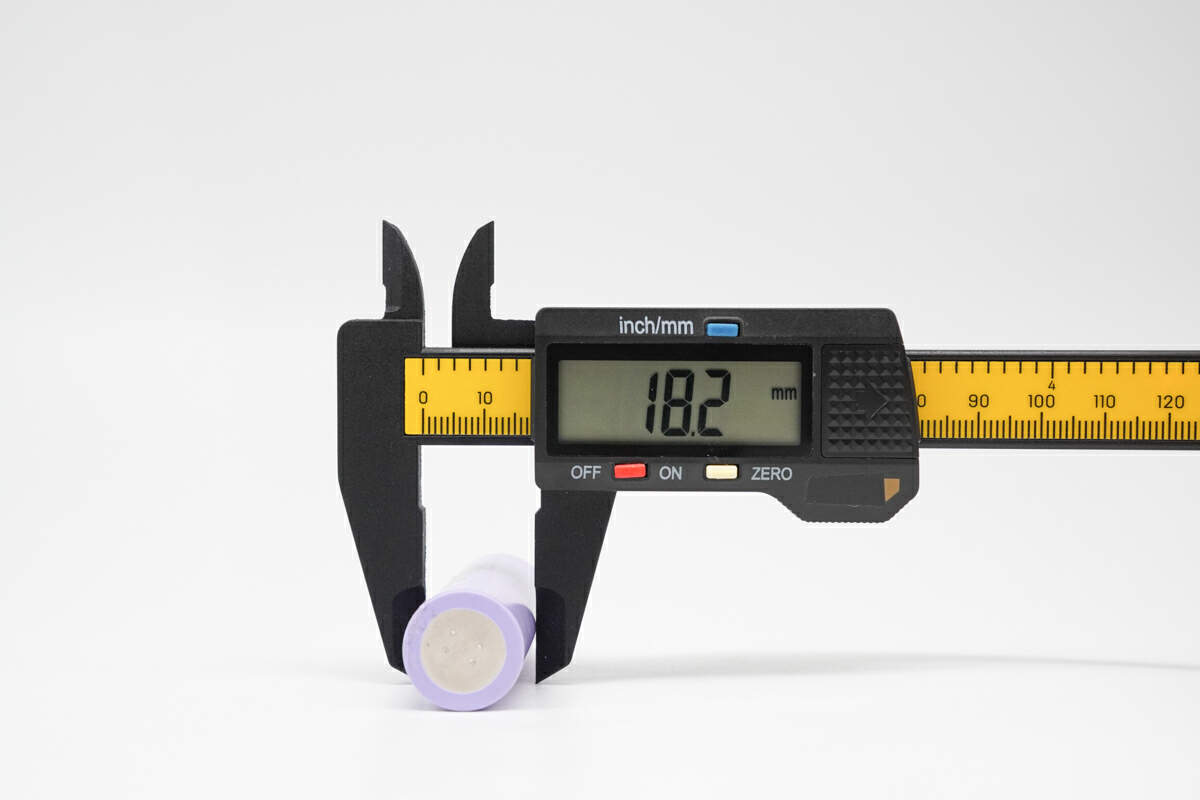

创明18650F8M7电芯高度直径约为 18.2mm。

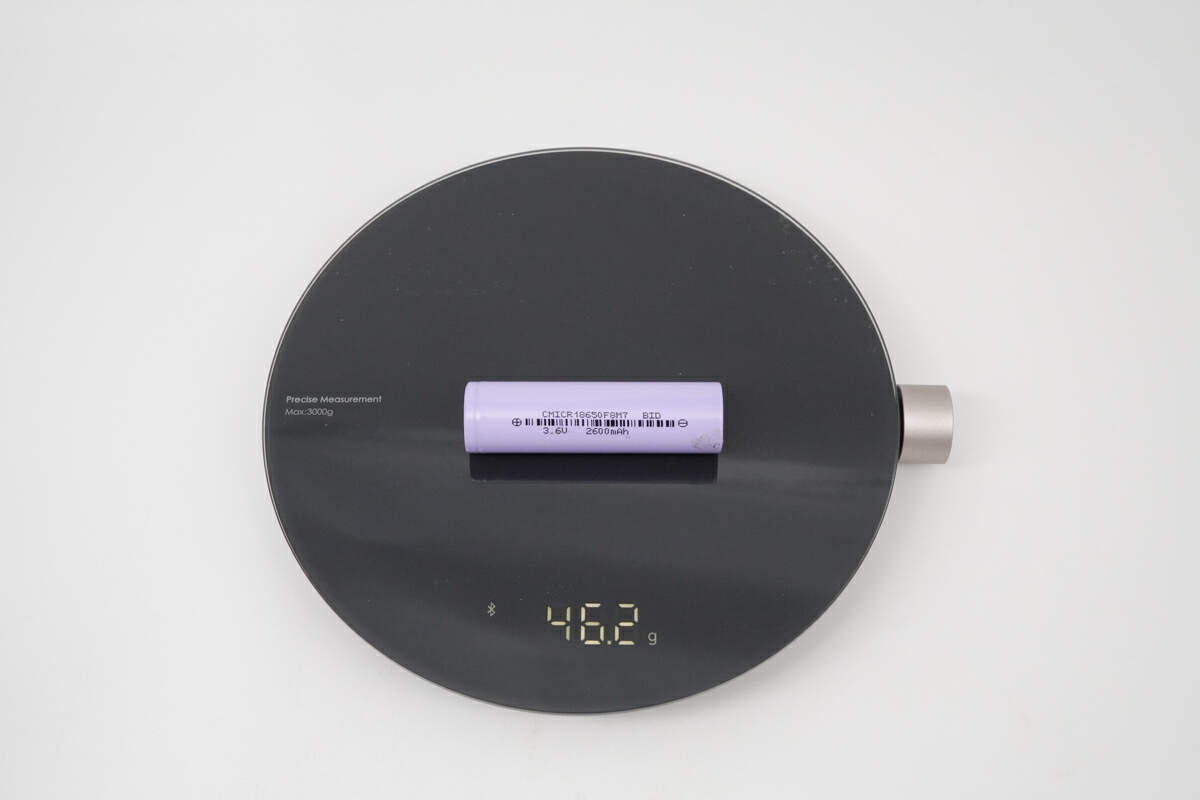

创明18650F8M7电芯重量约为 46.2g。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

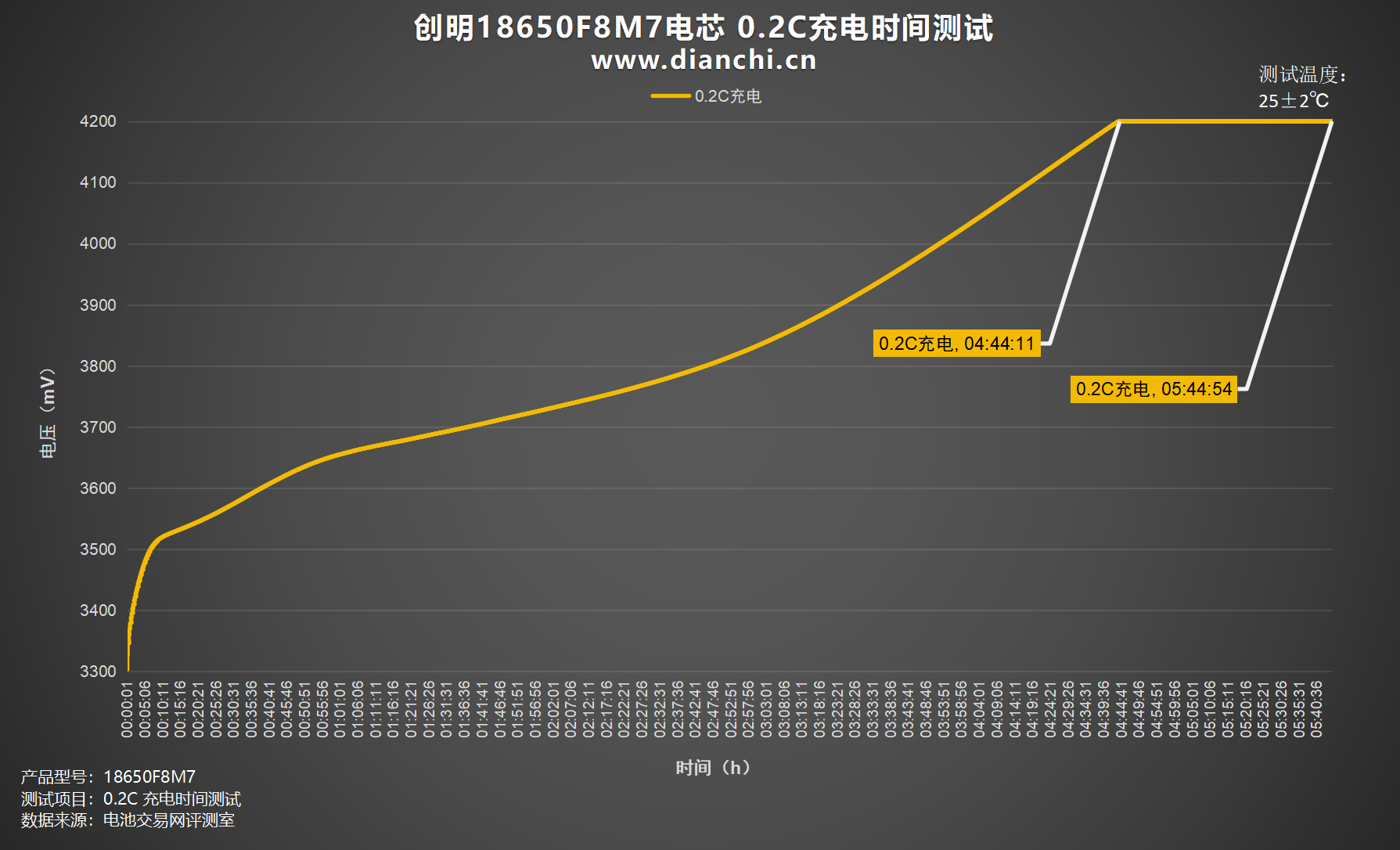

绘制出折线图，设置电流为 520mA，0.2C为创明18650F8M7电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时44分钟，涓流完全充满时间约为5小时44分钟。

0.5C充电

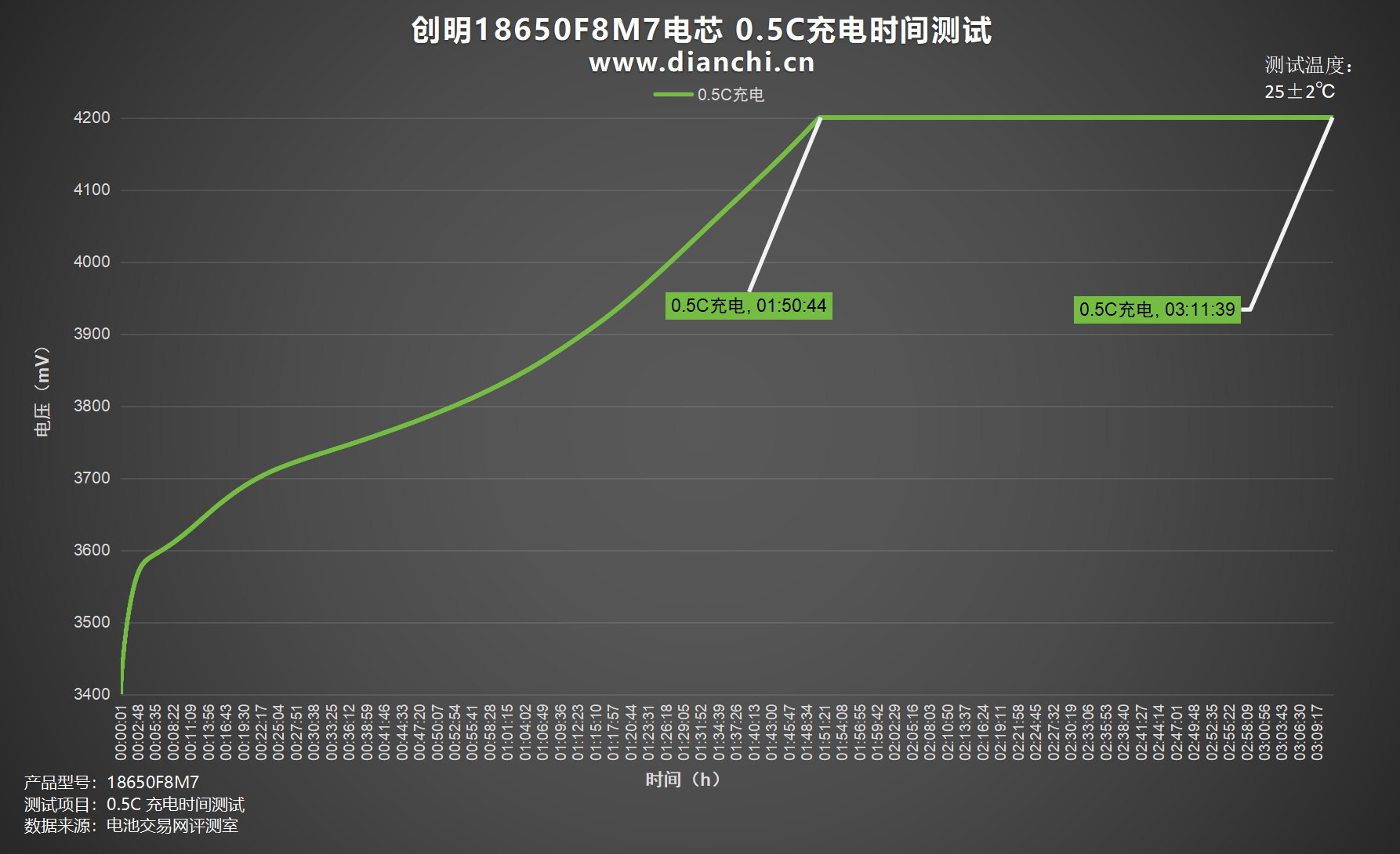

绘制出折线图，设置电流为 1300mA，0.5C为创明18650F8M7电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时50分钟，涓流完全充满时间约为3小时11分钟。

1C充电

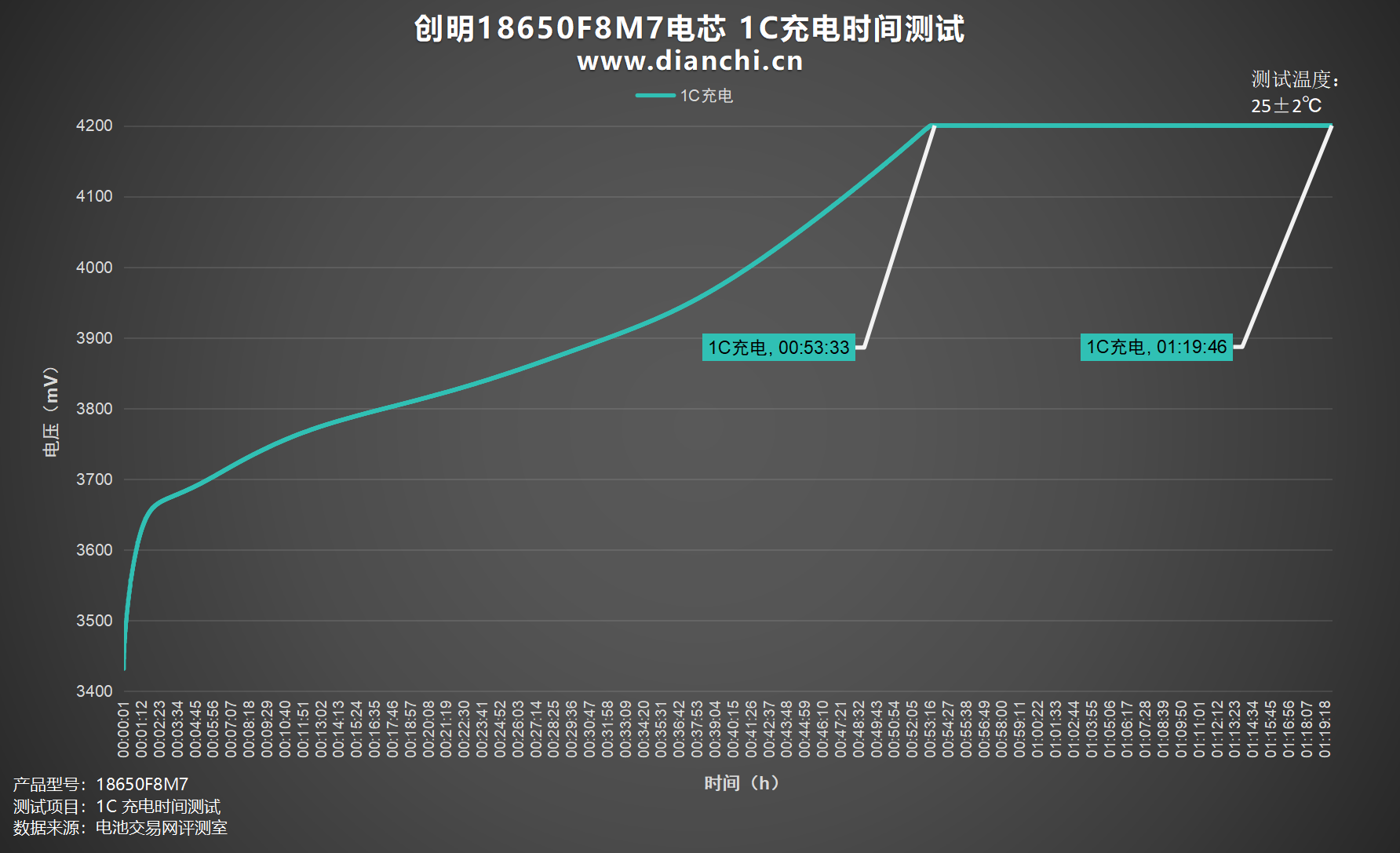

绘制出折线图，设置电流为 2600mA，1C为创明18650F8M7电芯充电，充电截止电压为 4.2V，充至4.2V时间约为53分钟，涓流完全充满时间约为1小时19分钟。

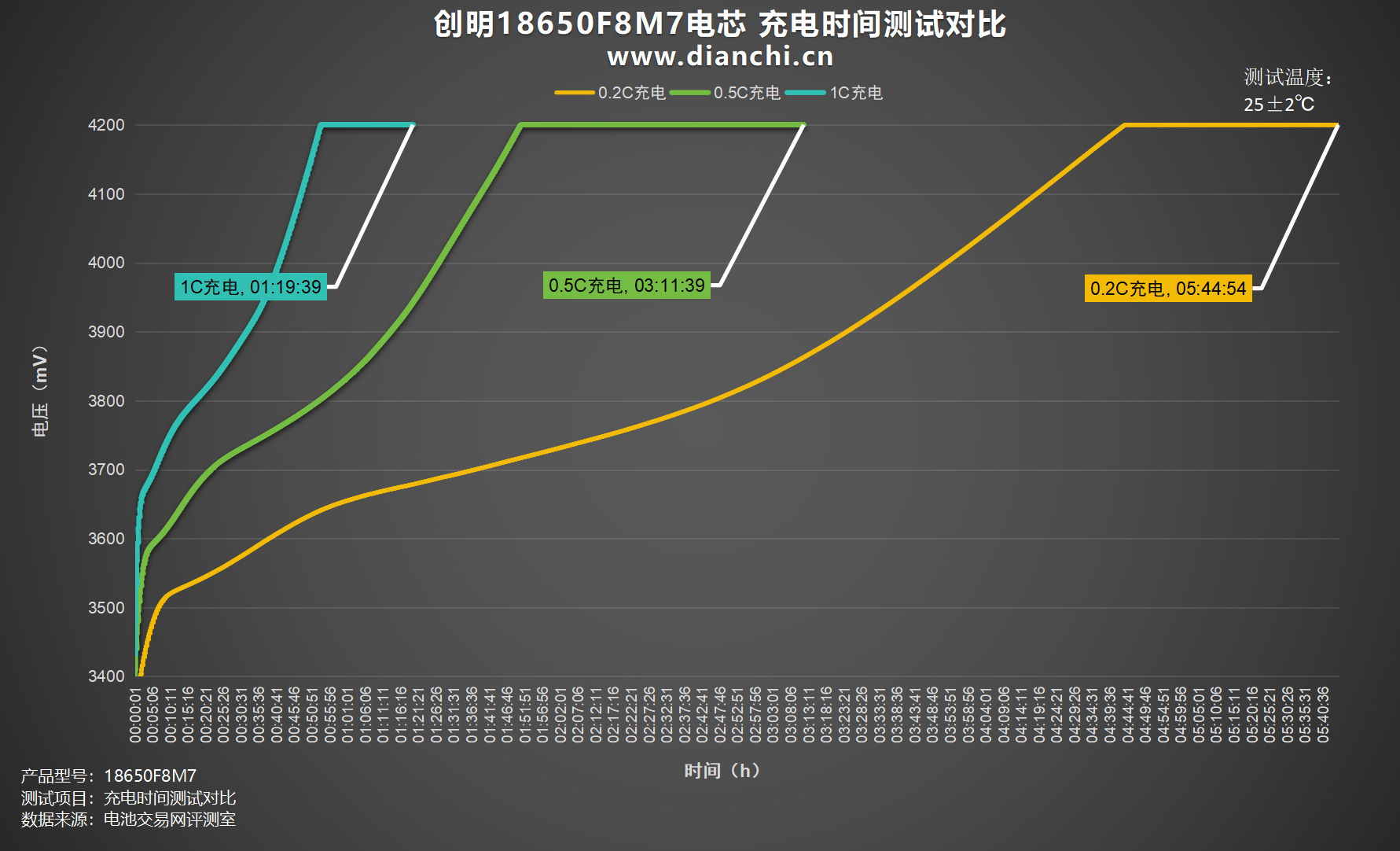

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时44分钟，0.5C充电充满耗时3小时11分钟，1C充电充满耗时1小时18分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

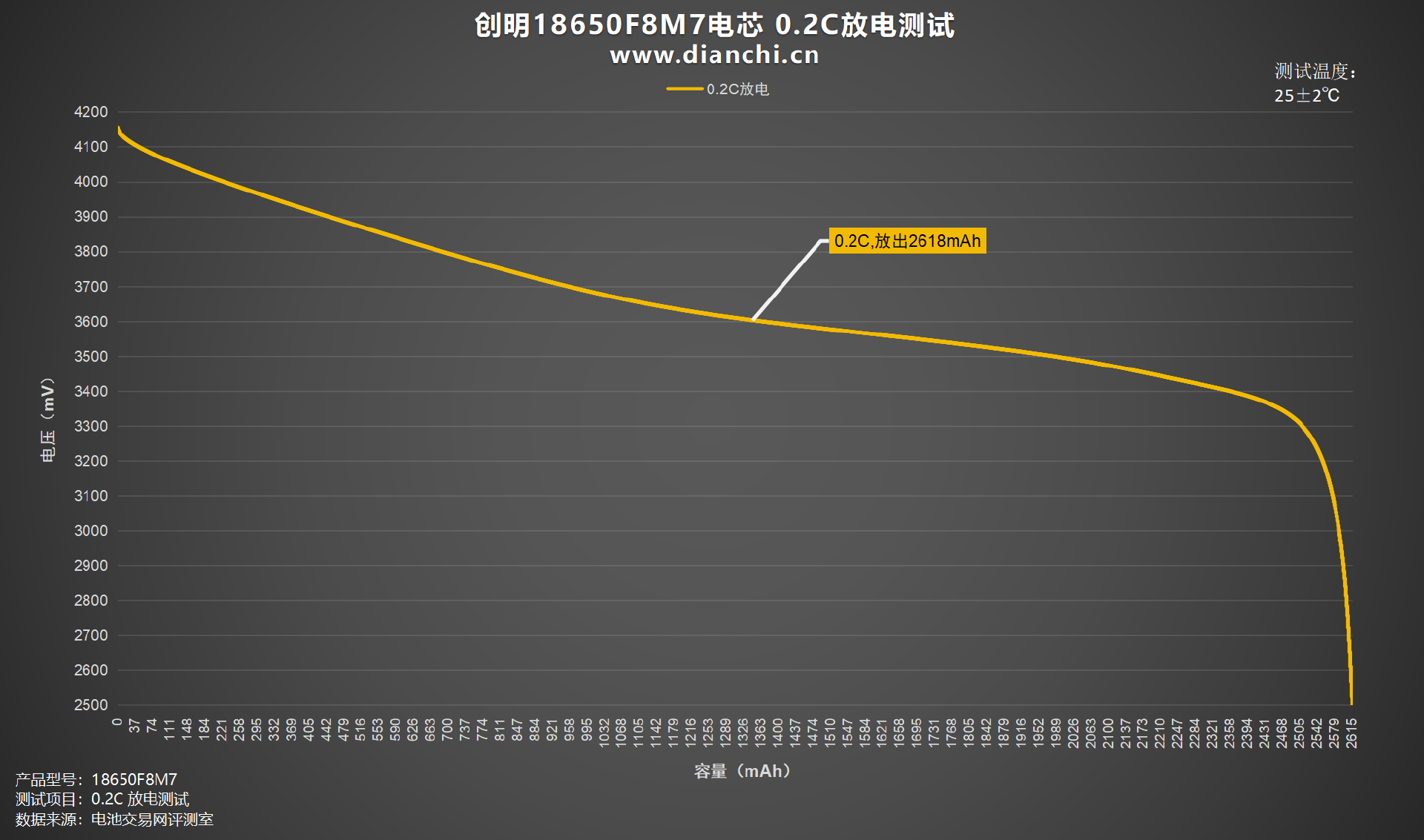

绘制出折线图，设置电流为 520mA，0.2C为创明18650F8M7电芯放电，均压 3.65V，放到截止电压为 2.5V，耗时约5小时2分钟，放出容量2618mAh，放出能量9.55Wh。

0.5C放电

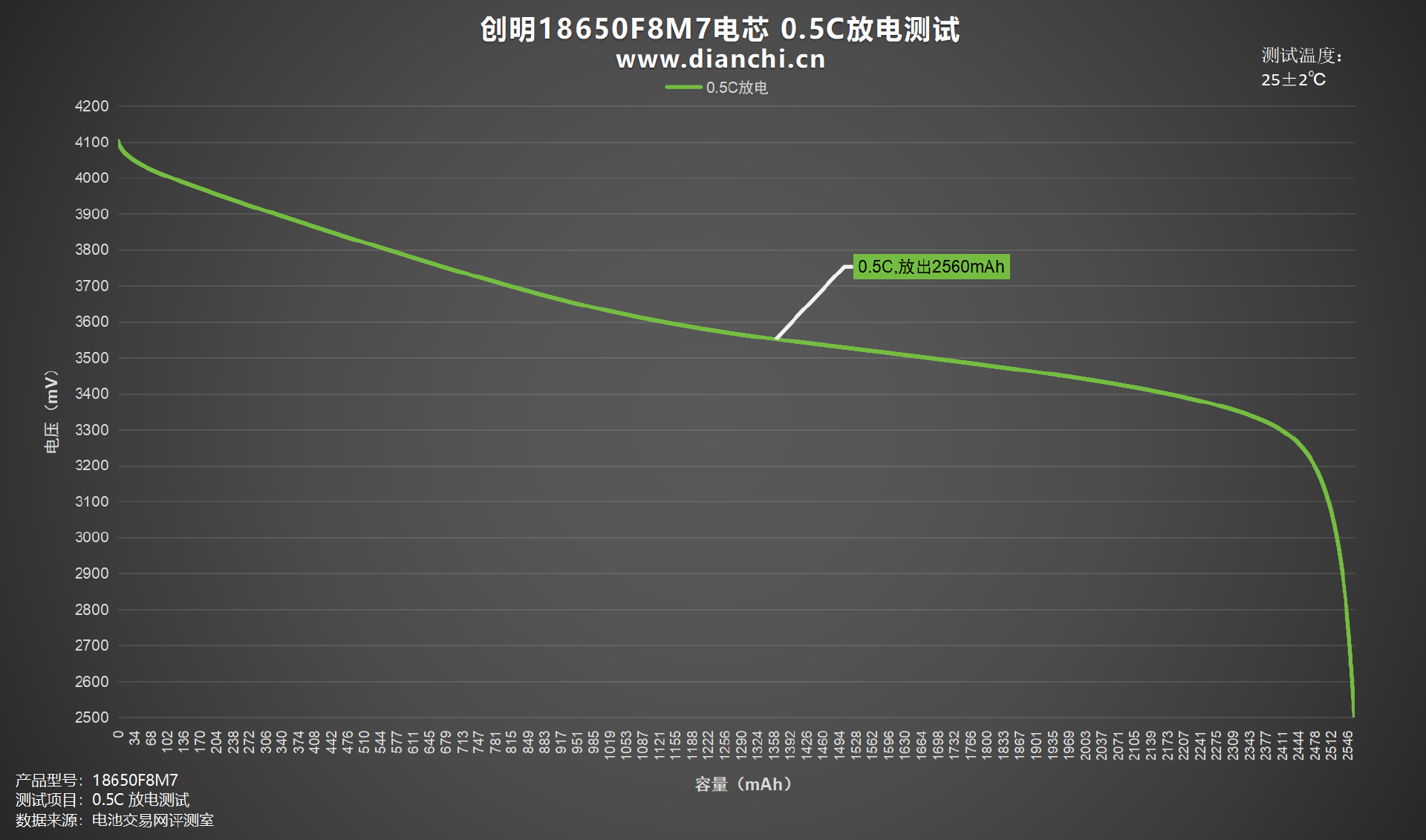

绘制出折线图，设置电流为 1300mA，0.5C为创明18650F8M7电芯放电，均压 3.6V，放到截止电压为 2.5V，耗时约1小时58分钟，放出容量2560mAh，放出能量9.22Wh。

1C放电

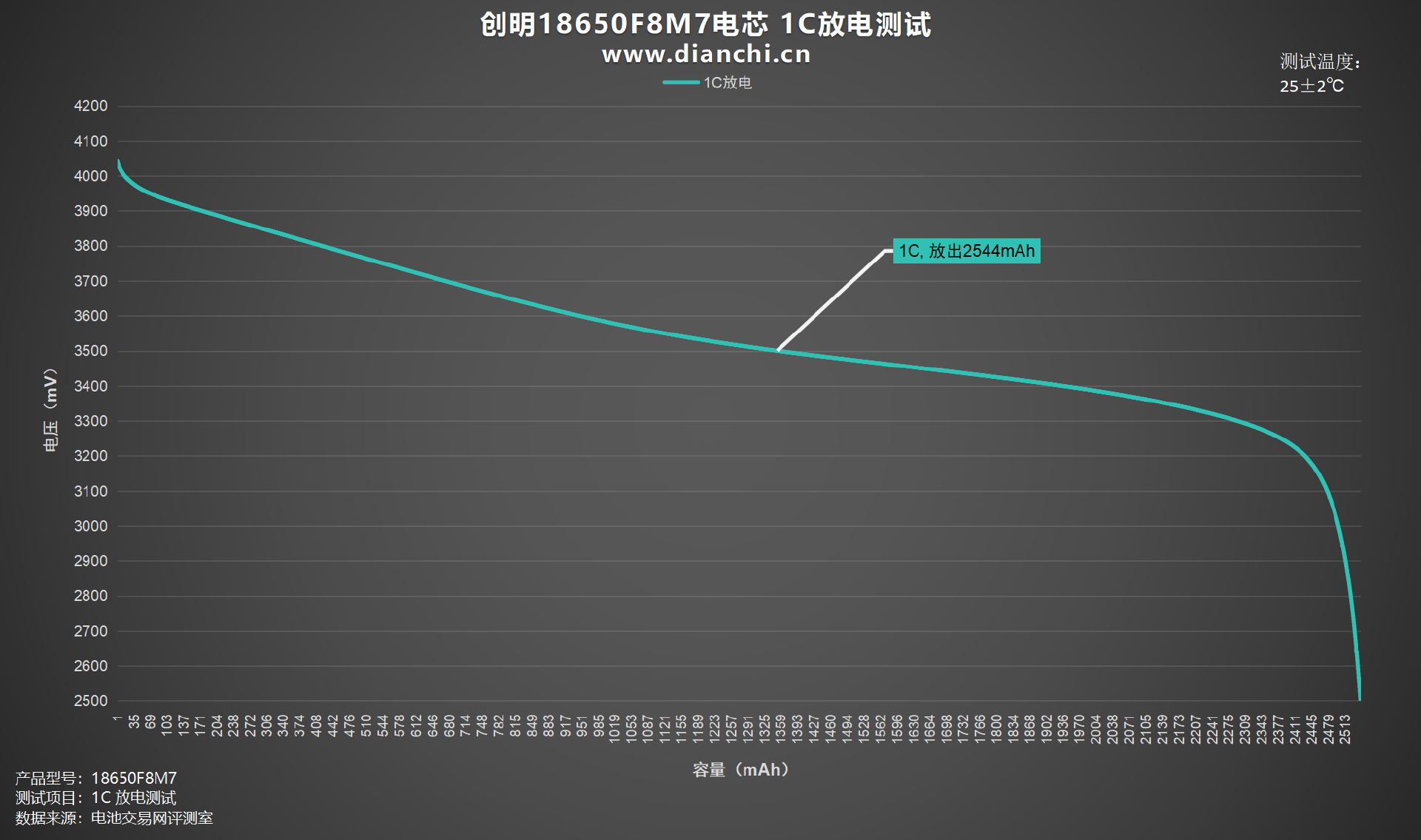

绘制出折线图，设置电流为 2600mA，1C为创明18650F8M7电芯放电，均压 3.55V，放到截止电压为 2.5V，耗时约58分钟，放出容量2544mAh，放出能量9.02Wh。

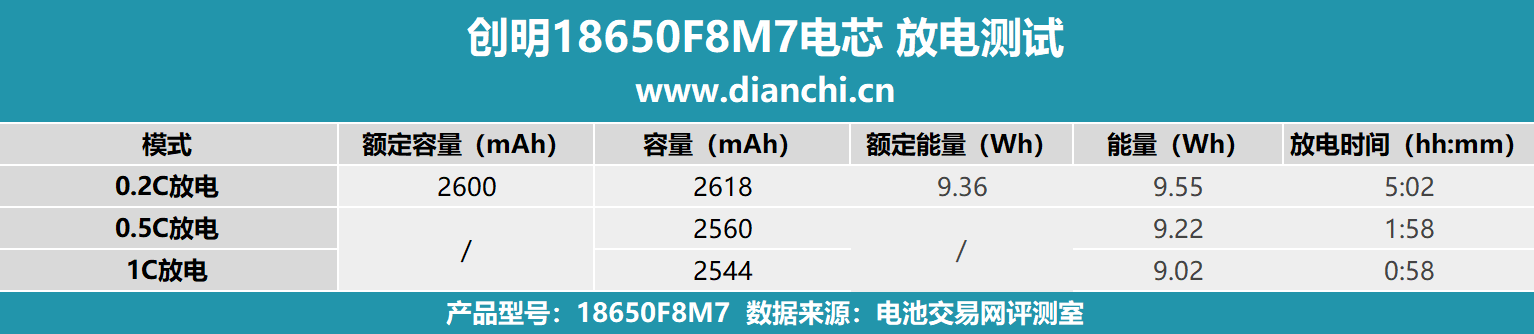

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为58分钟。放电时间最长的为0.2C放电，放电时间约为5小时2分钟。

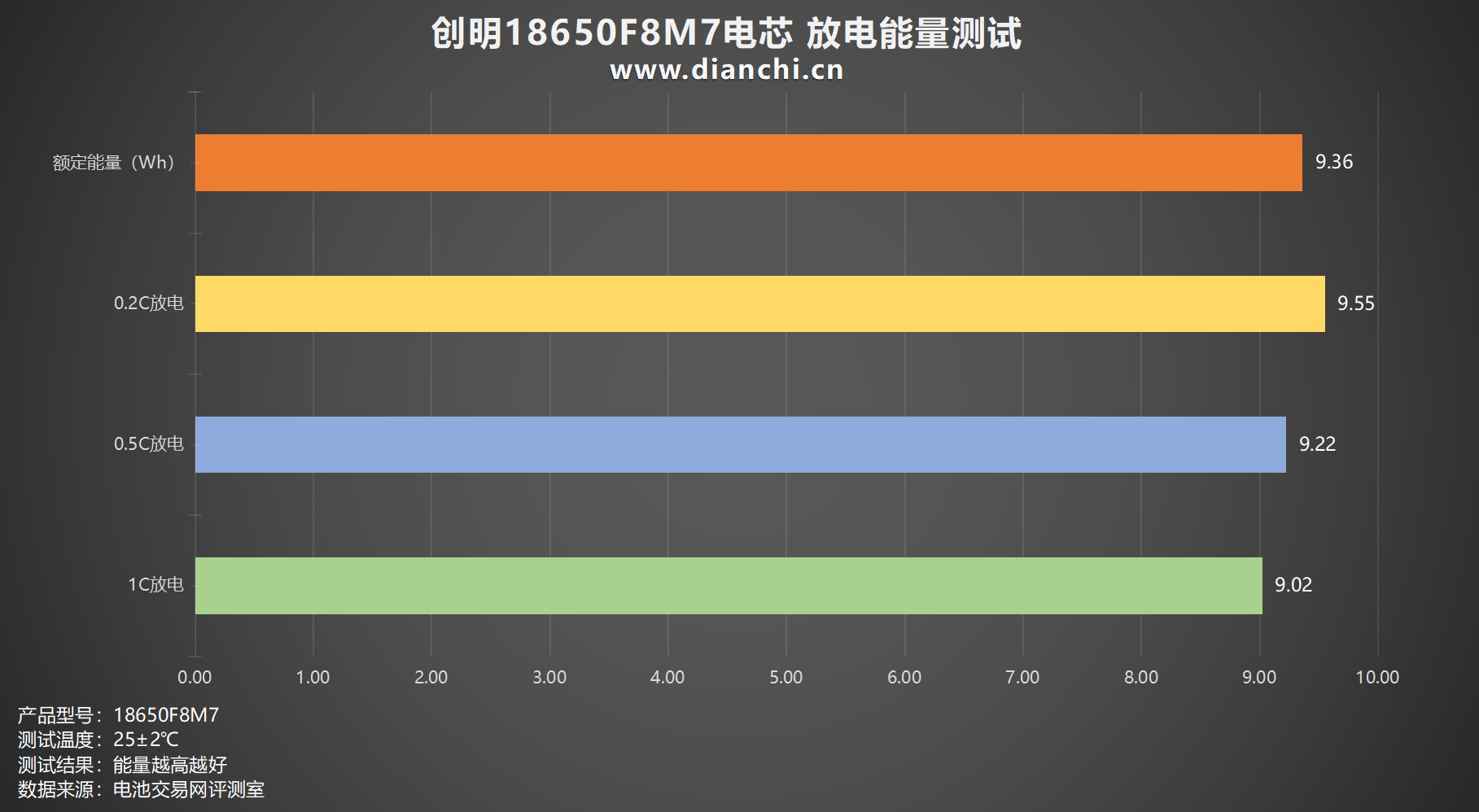

将测试数据汇总成柱状图，放电测试中整体放电能量在9.02-9.55Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到9.55Wh；放电能量最低的是1C放电档位，放电能量为9.02Wh。

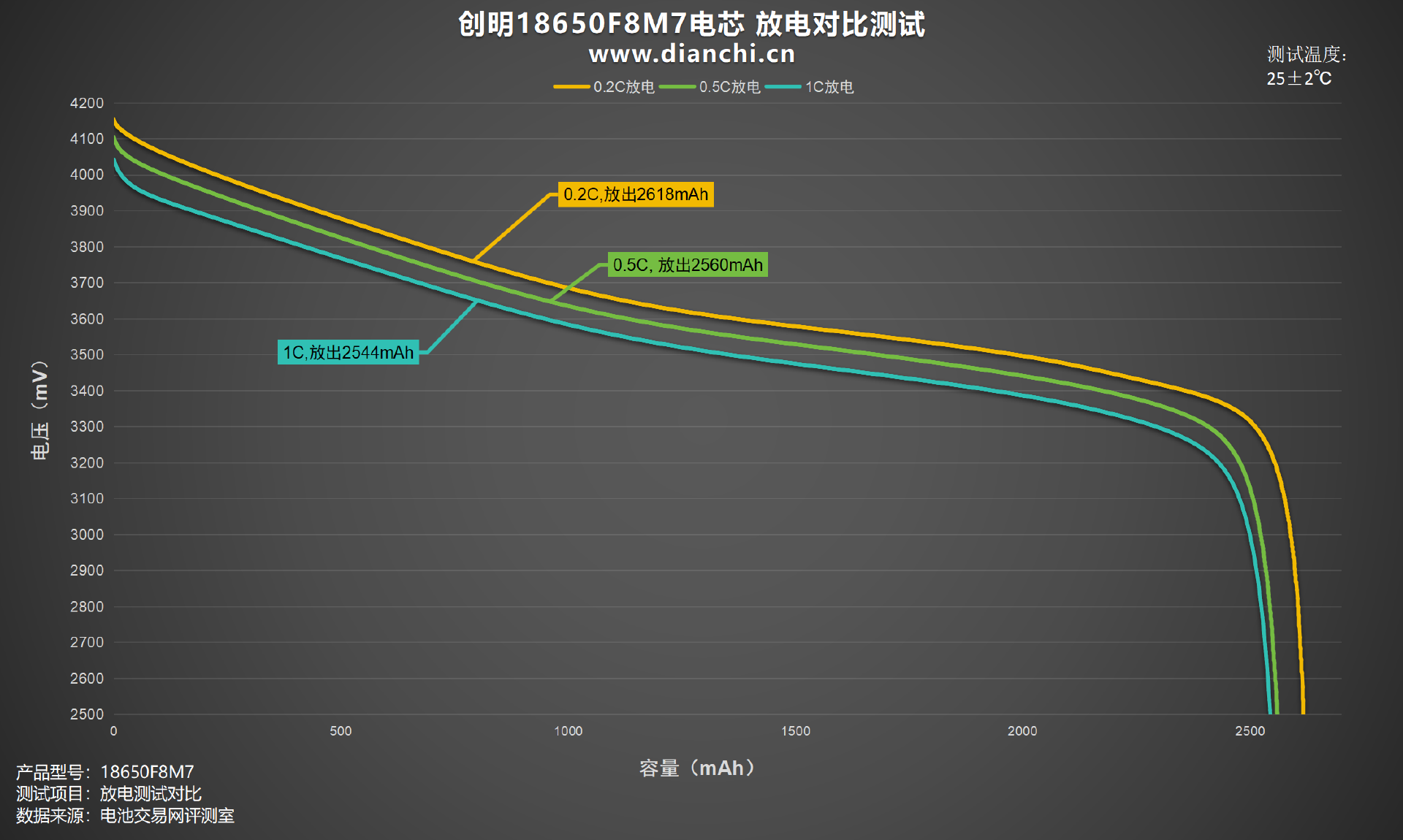

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量2618mAh，放出容量最低的是 1C放电档位放出容量2544mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

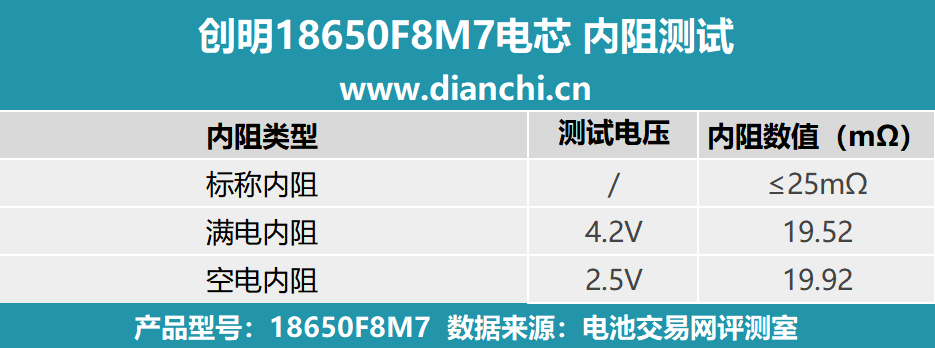

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，创明18650F8M7电芯标称为≤25mΩ。

绘制出柱状图，可以看到 4.2V满电内阻为19.52mΩ，2.5V空电内阻为 19.92mΩ，均没有超过标称内阻，同时两种电压状态下内阻相差较小，表现优秀。

温度测试

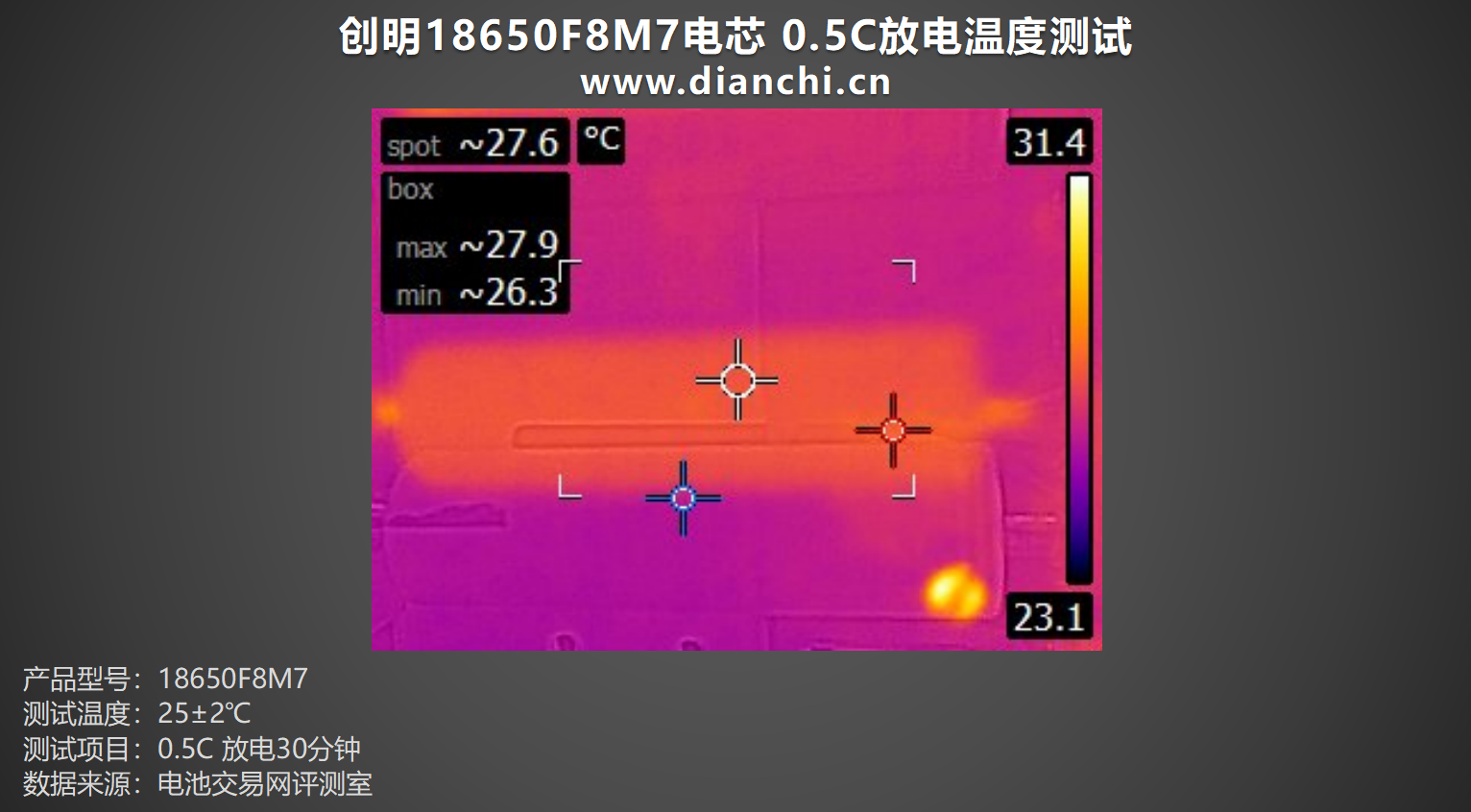

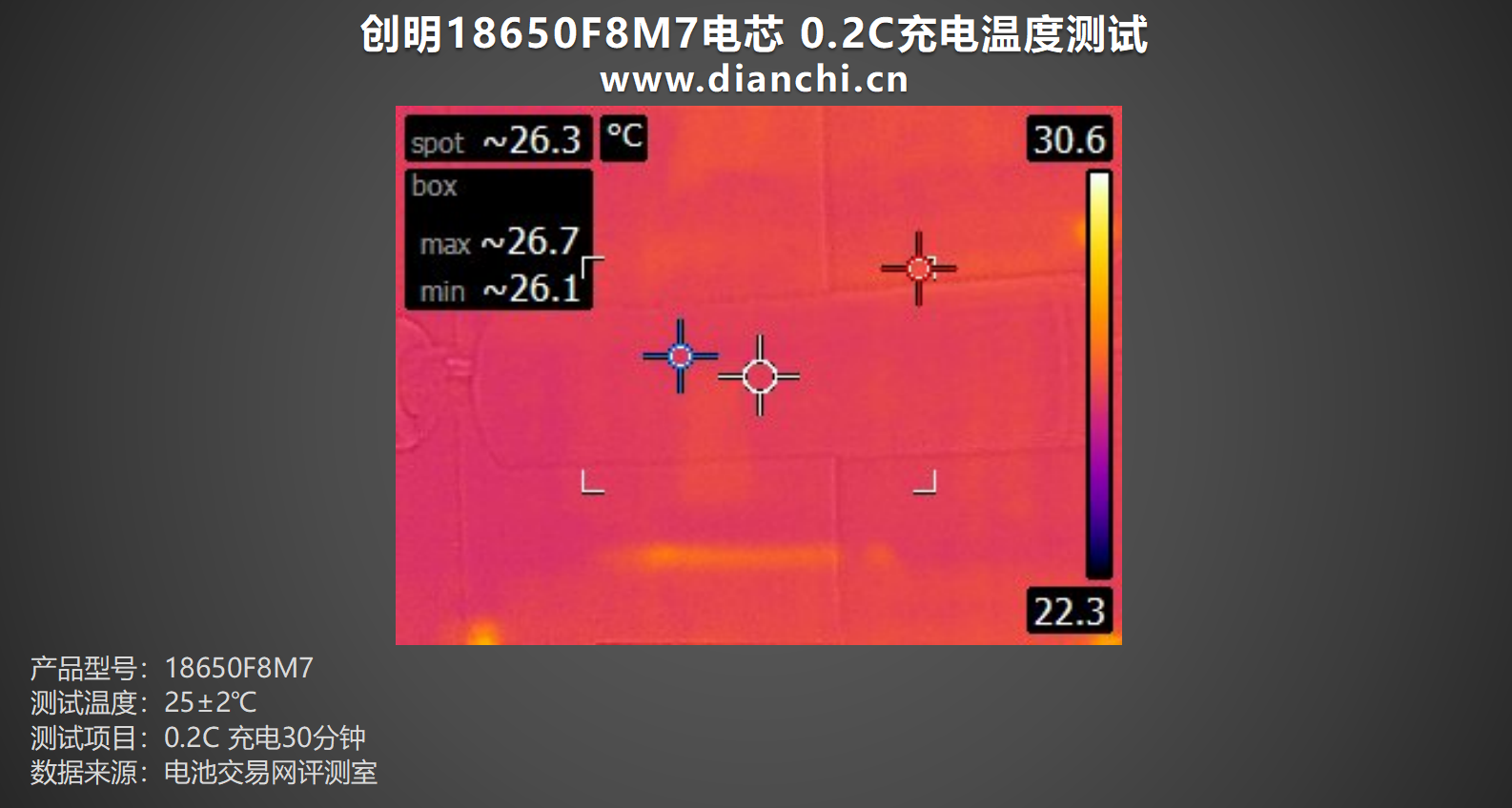

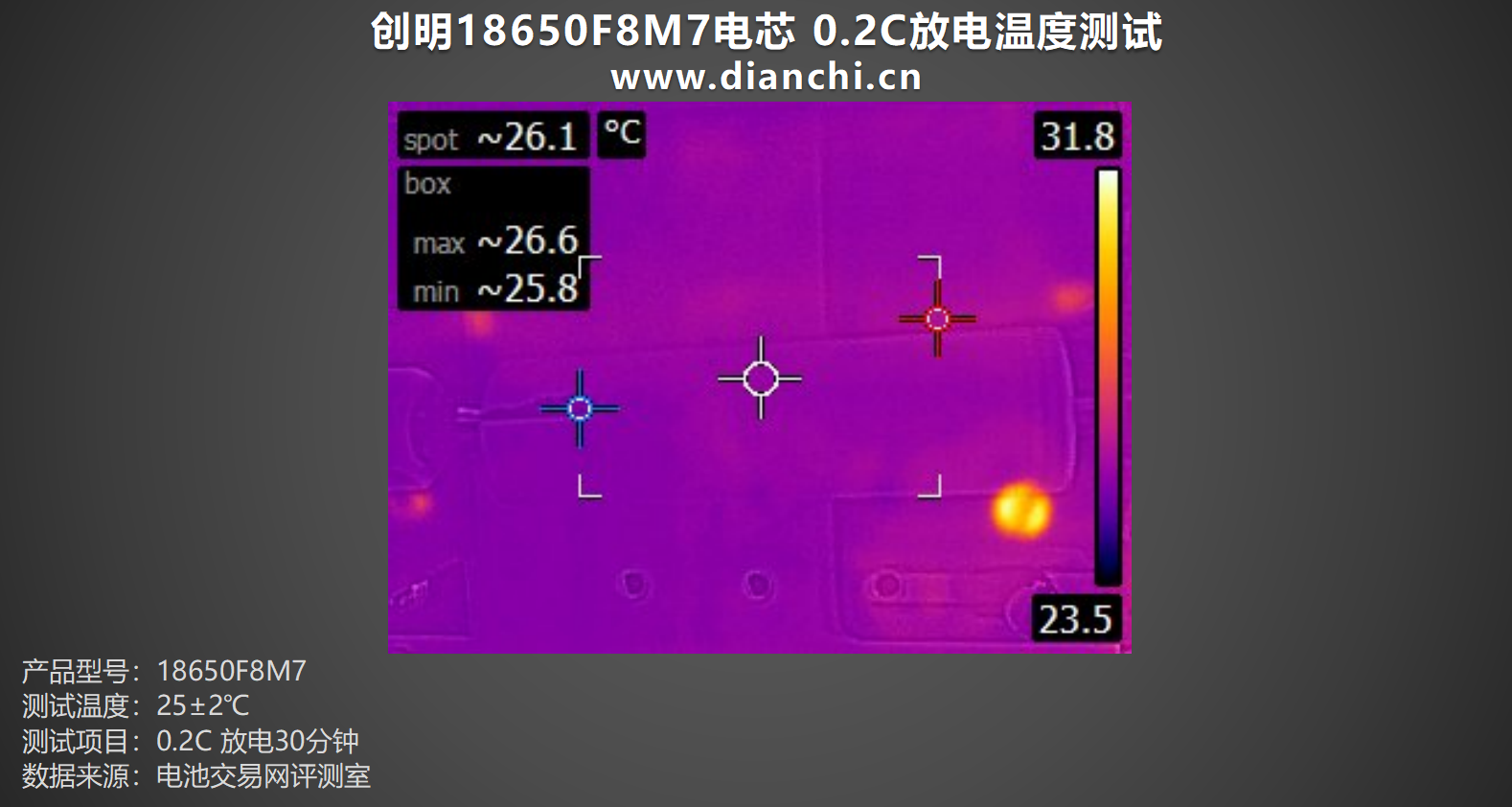

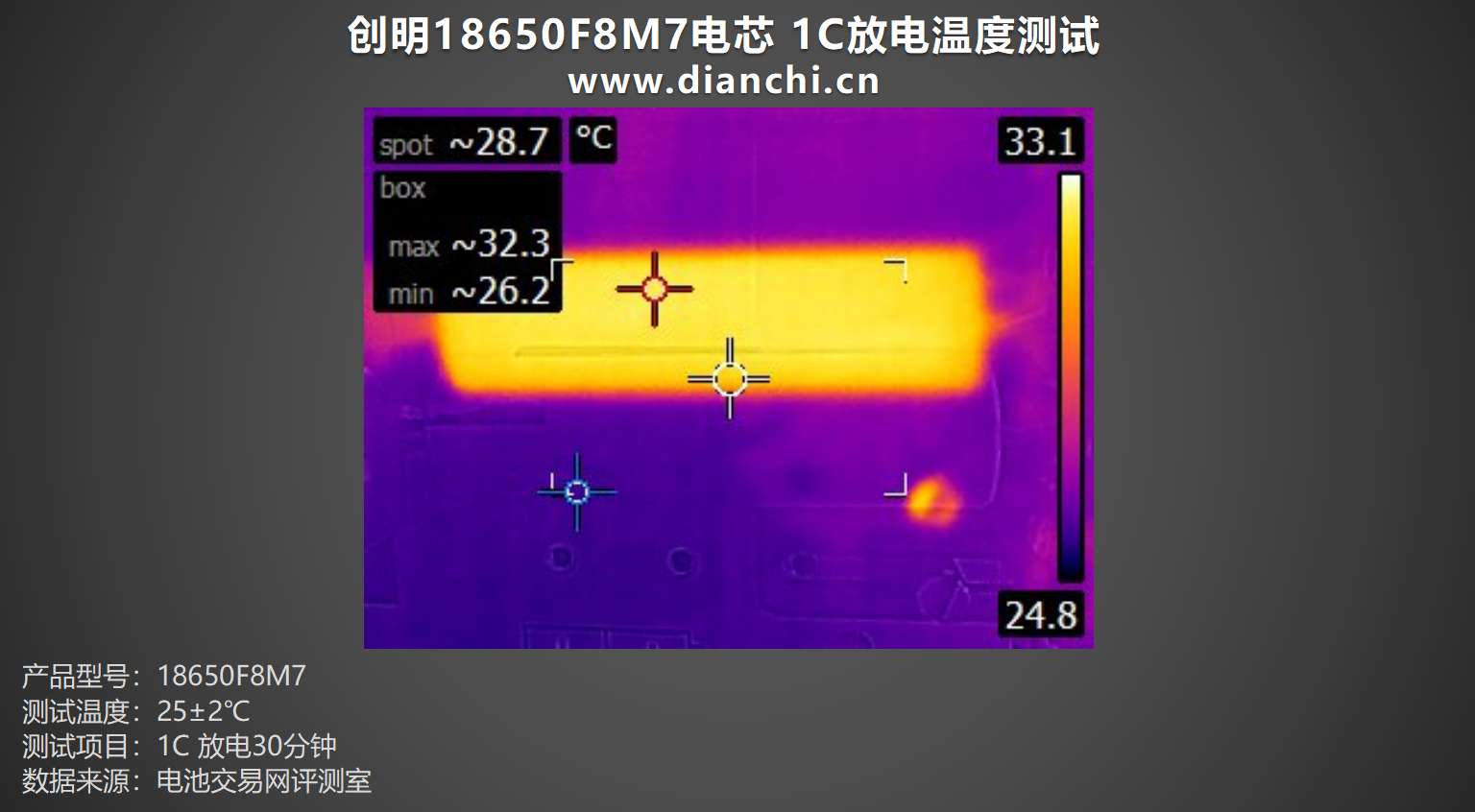

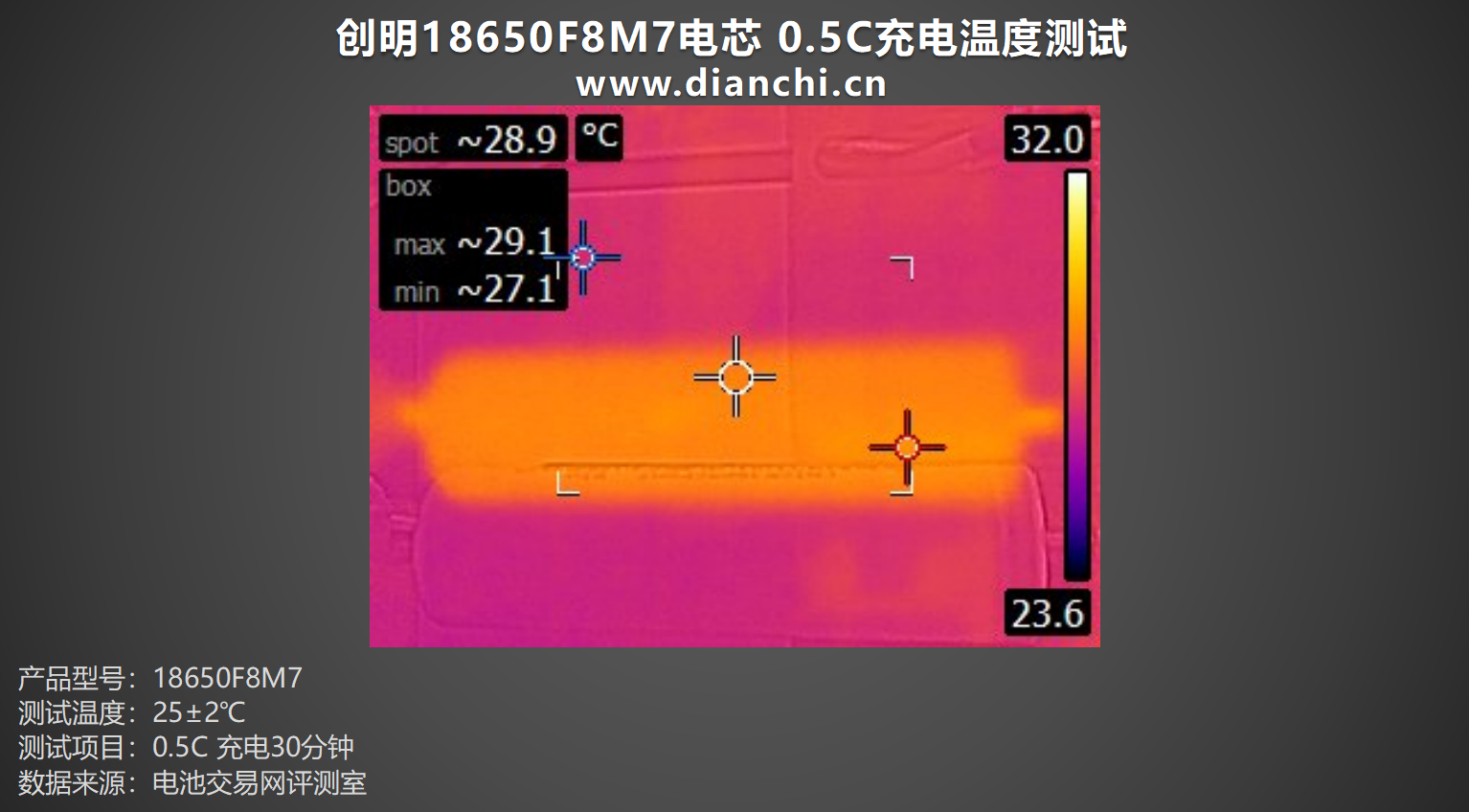

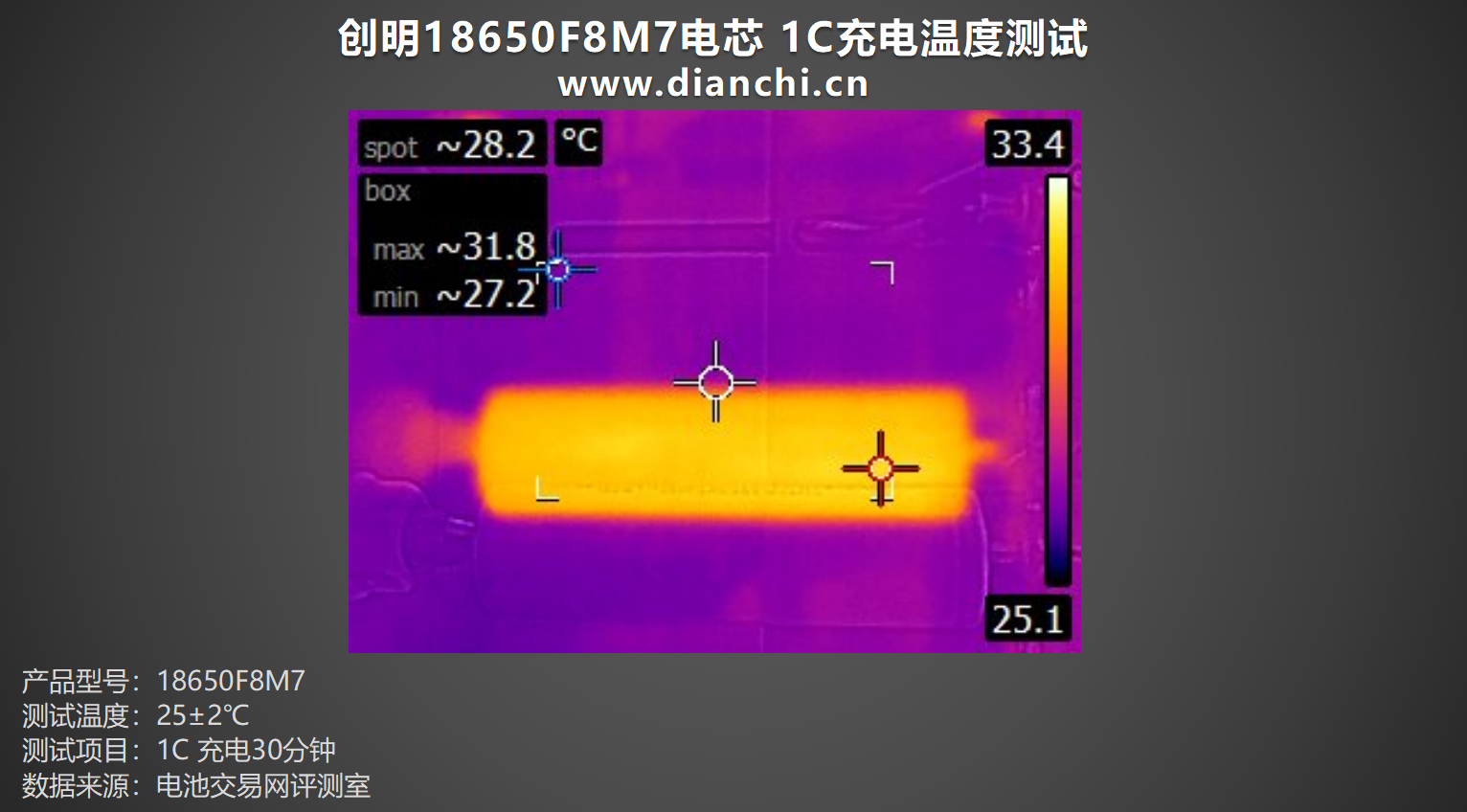

温度测试部分，电池交易网将对各个充放电倍率30分钟后的温度进行测量。
