前言

大疆创新（DJI）是全球领先的无人机及航拍技术公司，产品线涵盖了消费级和专业级无人机、手持影像系统、机器人教育等多个领域。电池交易网近期就获取到了大疆一款电池包，该电池包标称能量为44.4Wh，工作电压达25.2V。配备电源指示灯实时显示剩余电量，顶部搭载圆孔接口母座，用于连接大疆的用电设备。

电池包内置GREPOW格瑞普6块软包电芯，串联成组。电芯型号8234066，标称电压3.7V，标称容量2000mAh。搭载德州仪器的电池保护芯片进行电池组保护。电池组周边贴满泡棉缓冲，以及石墨贴纸散热，下面来看下电池组详情。

大疆44.4Wh二次锂电池包外观

首先，来看下该电源外观。



大疆44.4Wh二次锂电池包，整体为黑色盒状设计，边缘过度圆润，外壳采用高温阻燃PC材料，给人小巧凝实之感，

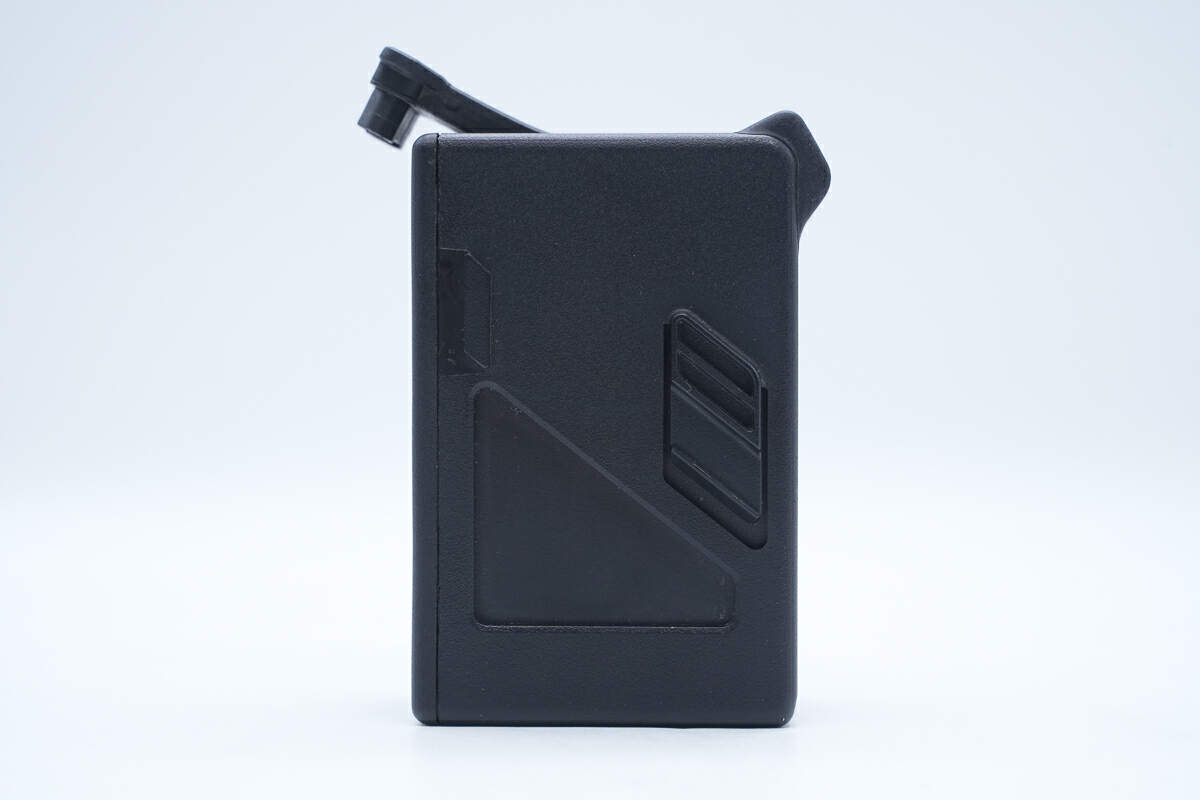

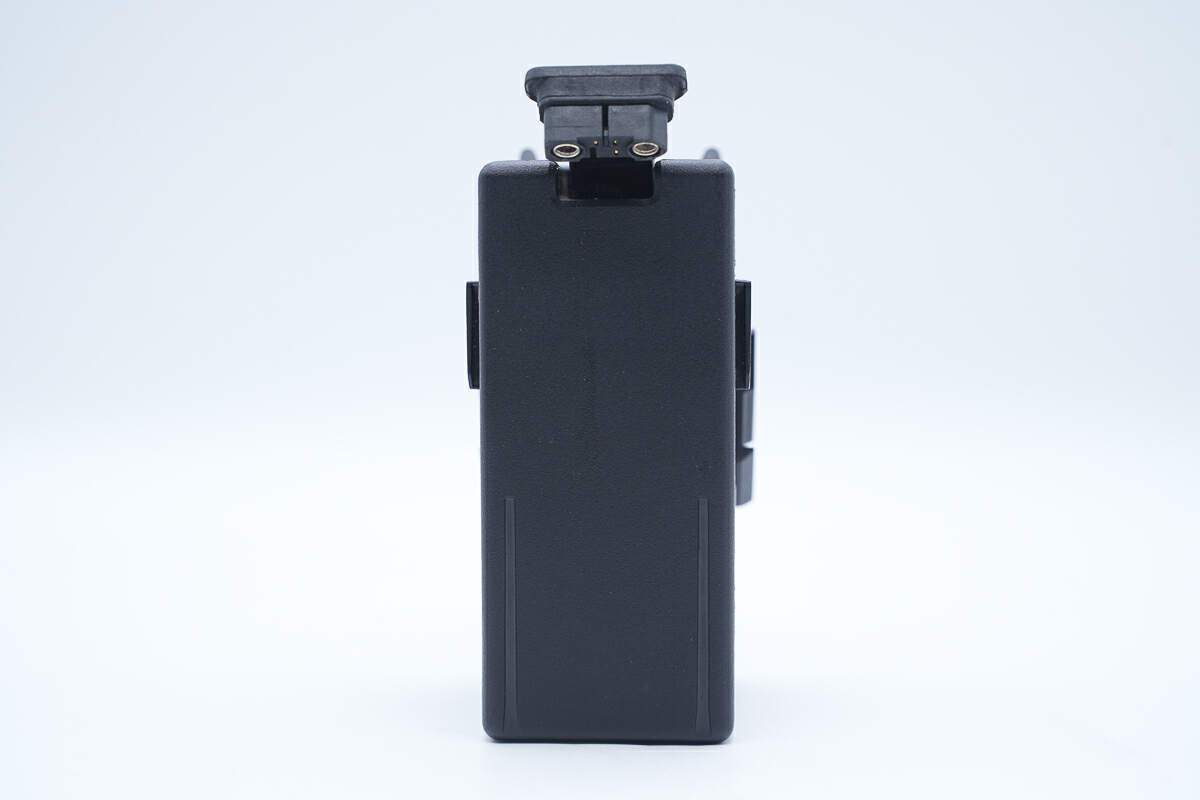

电池包正面一览，右侧有一滑扣，用于控制插头连接。左侧下方有一三角形凹槽，方便用时持握。



滑扣特写，往下滑动可松开与大疆设备的连接。

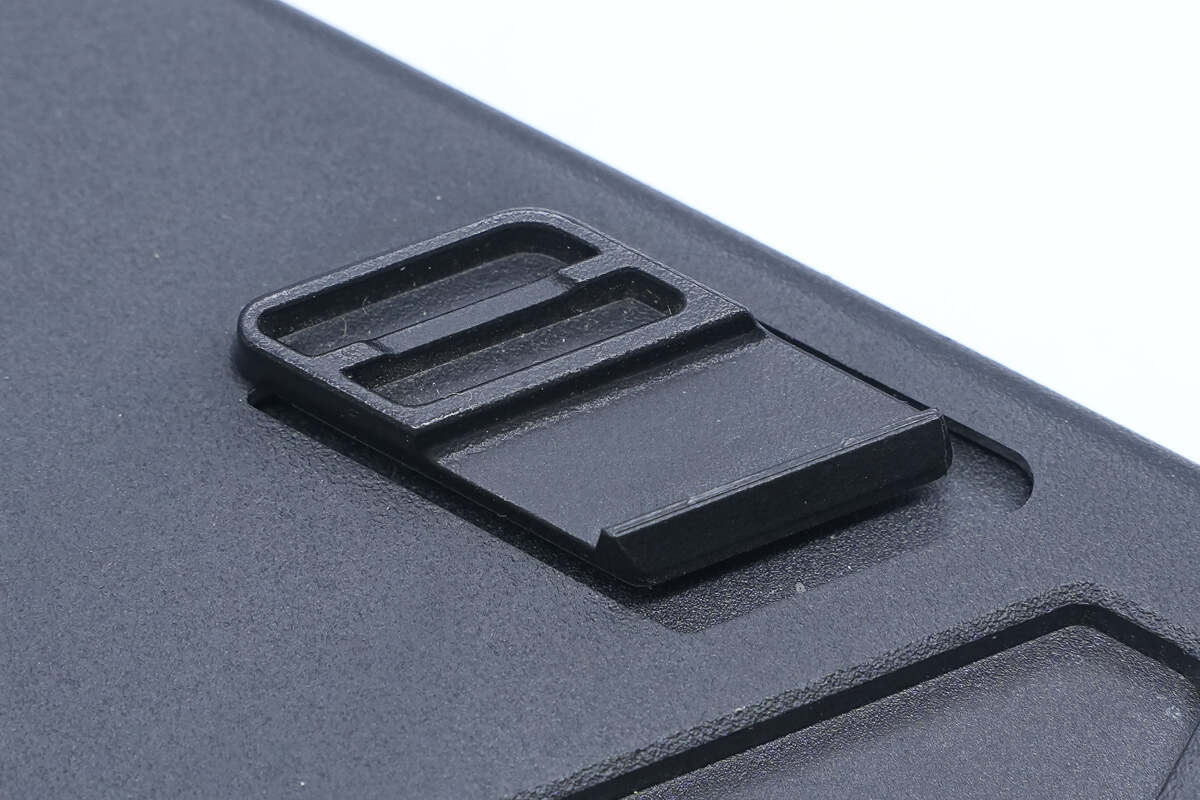

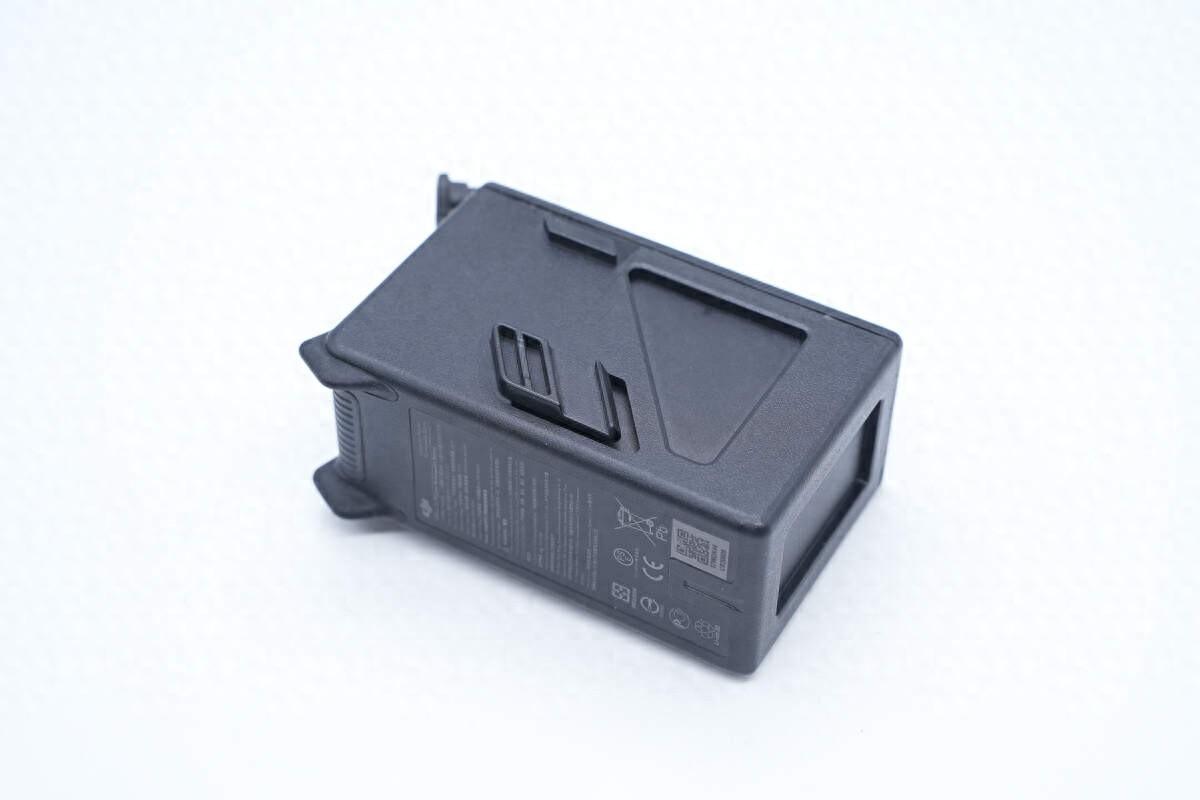

限位卡扣特写，用于固定大疆用电设备的连接位置。

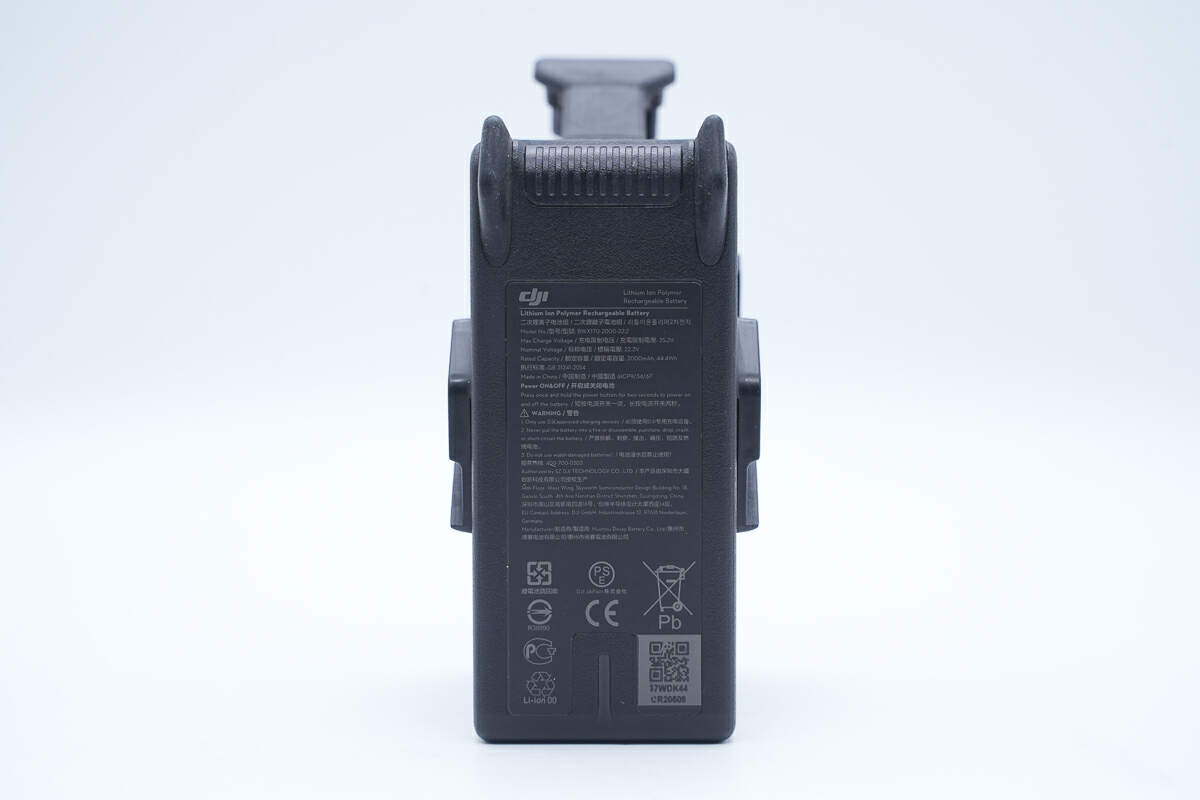

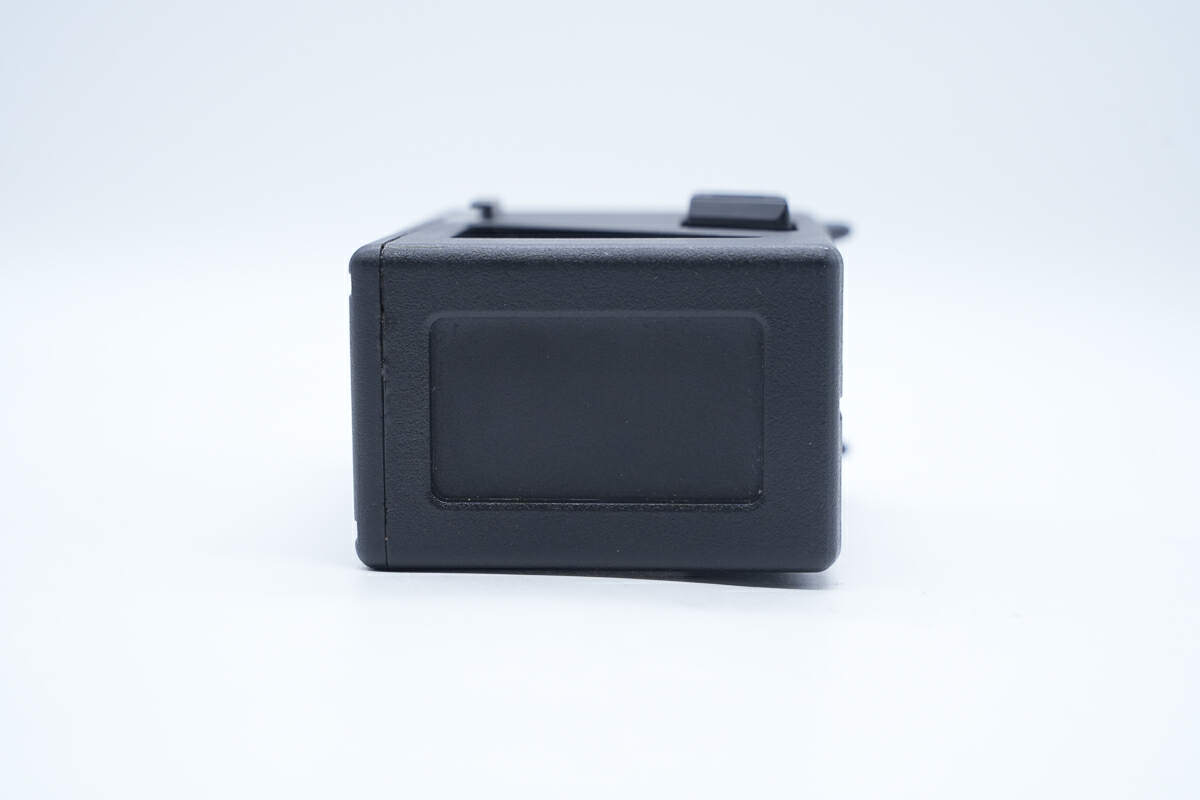

电池包右侧面一览。可见产品参数和安规、认证标识等信息。



参数信息特写，有多国多语言版本，此处展示中文简体：

二次锂离子电池组

型号：BWX170-2000-22.2

充电限制电压：25.2V

标称电压：22.2V

额定容量：2000mAh，44.4Wh

执行标准：GB 31241-2014

Power ON&OFF/开启或关闭电池

短按电源开关一次，长按电源开关两秒。



左侧面可见充电接口母座，用橡胶带连接。

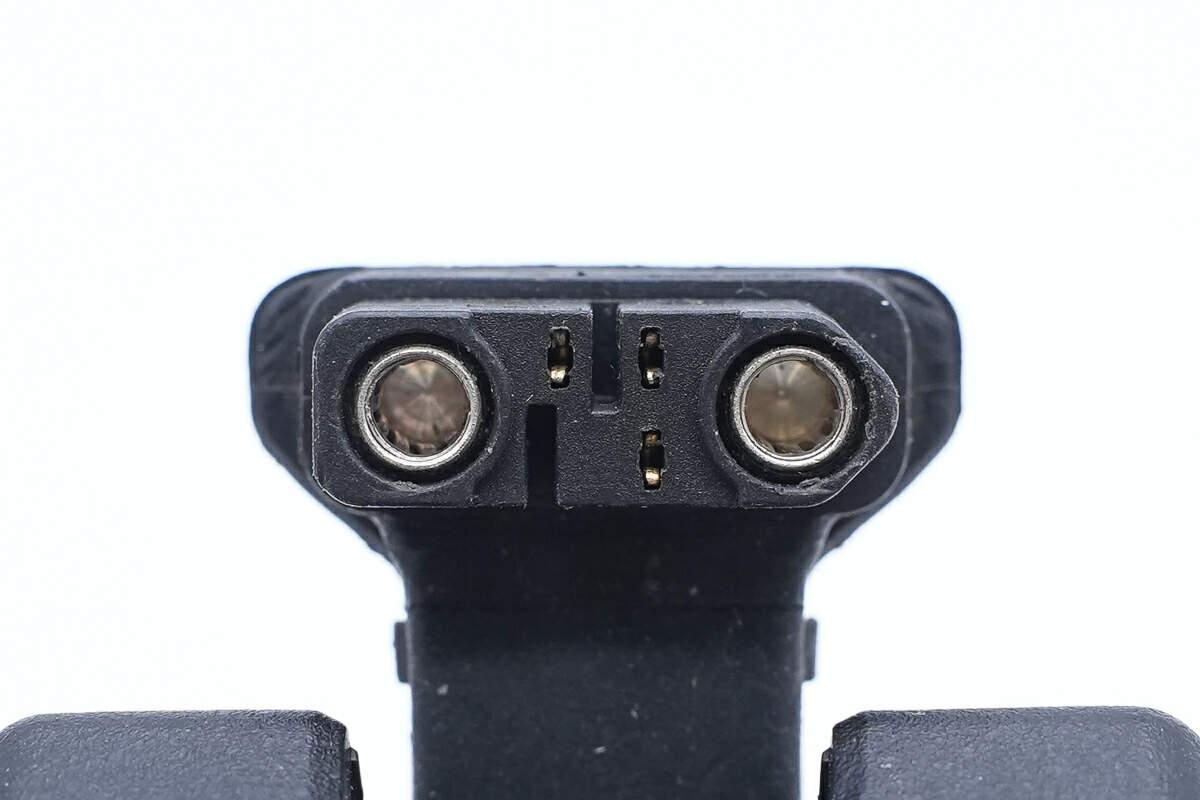

接口母座特写，可见两侧的圆孔插孔，和中间竖状插槽。



底面同样有长方形镂空，可立于平面防止滑动。

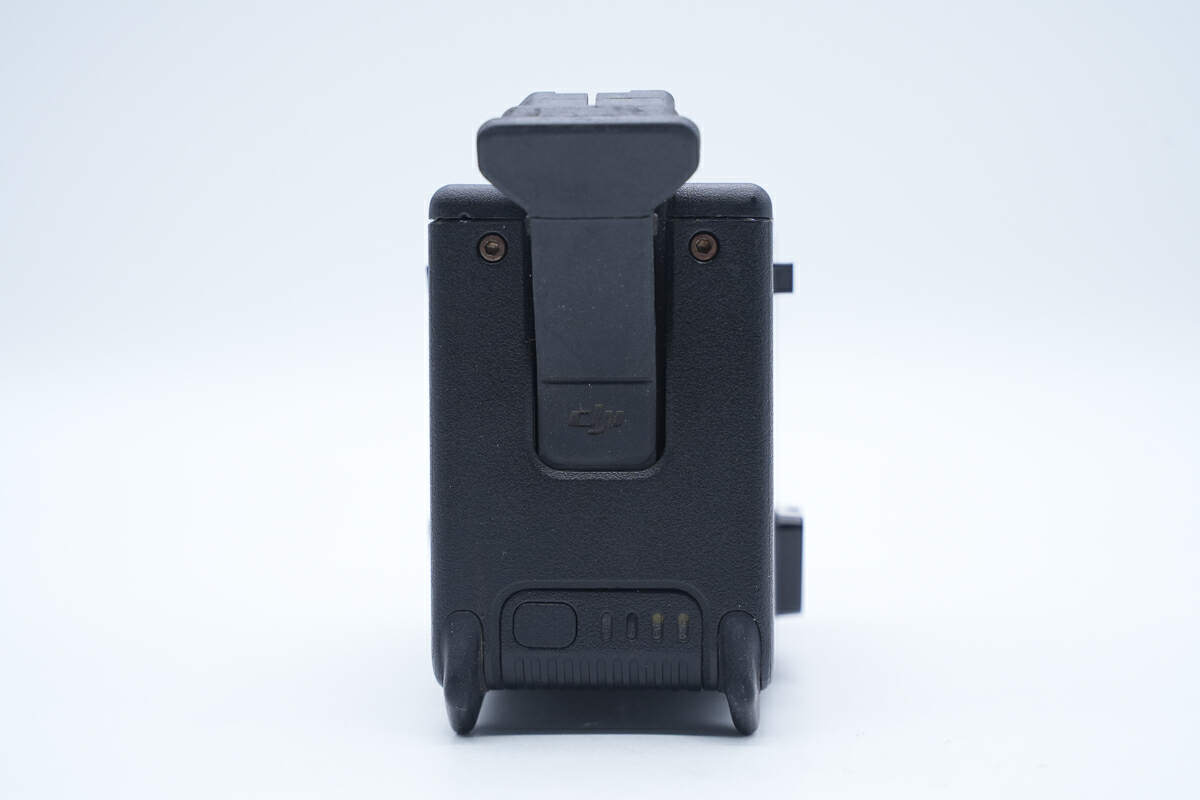

顶部是大疆的接口母座，下面可见电源指示灯和按钮，还有一堆固定支脚。

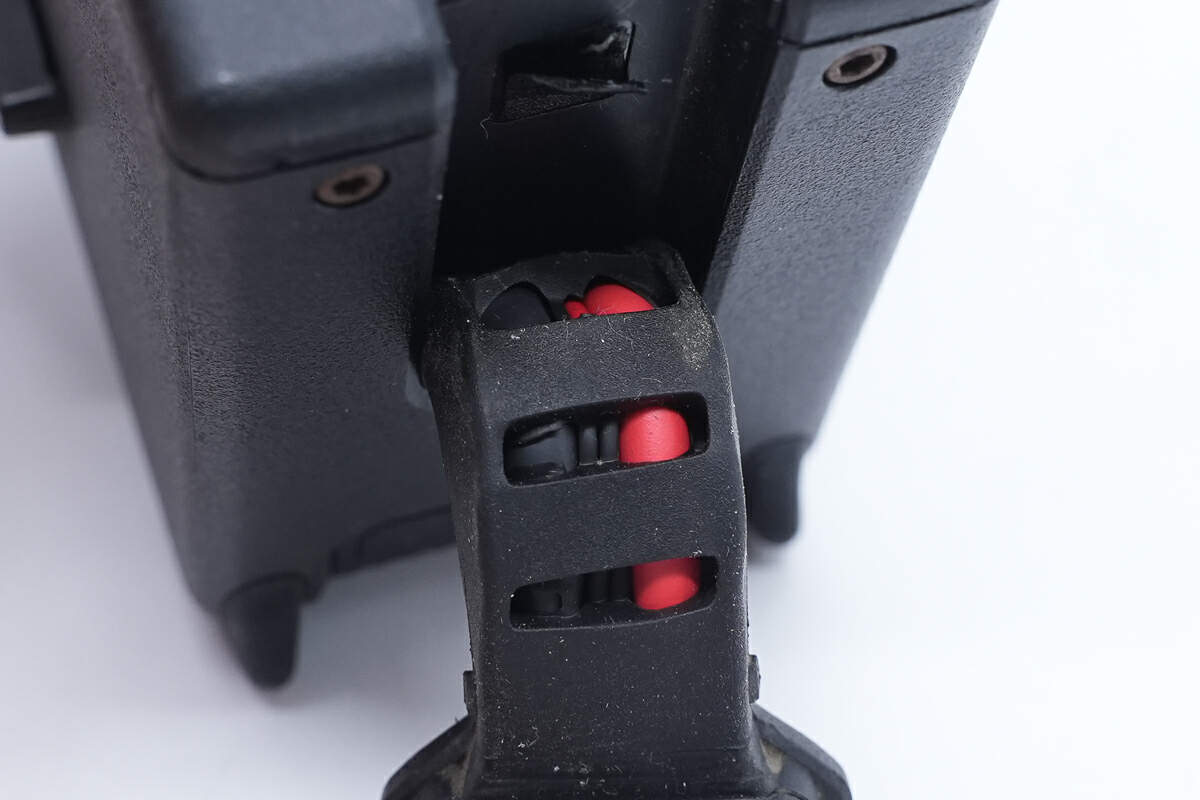

拉开橡胶带，可以发现正负极导线嵌在里面。

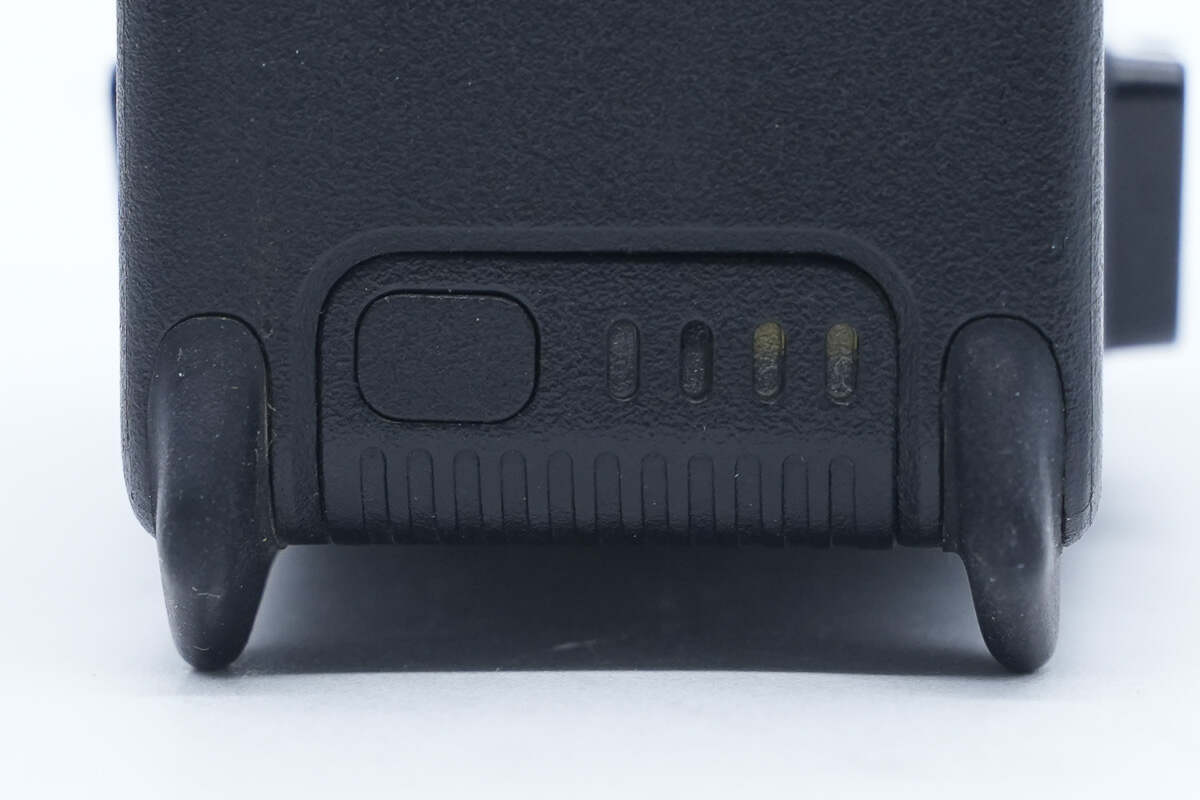

电源指示灯和电源按键特写，按动电源按钮，会亮黄灯以显示剩余电量。

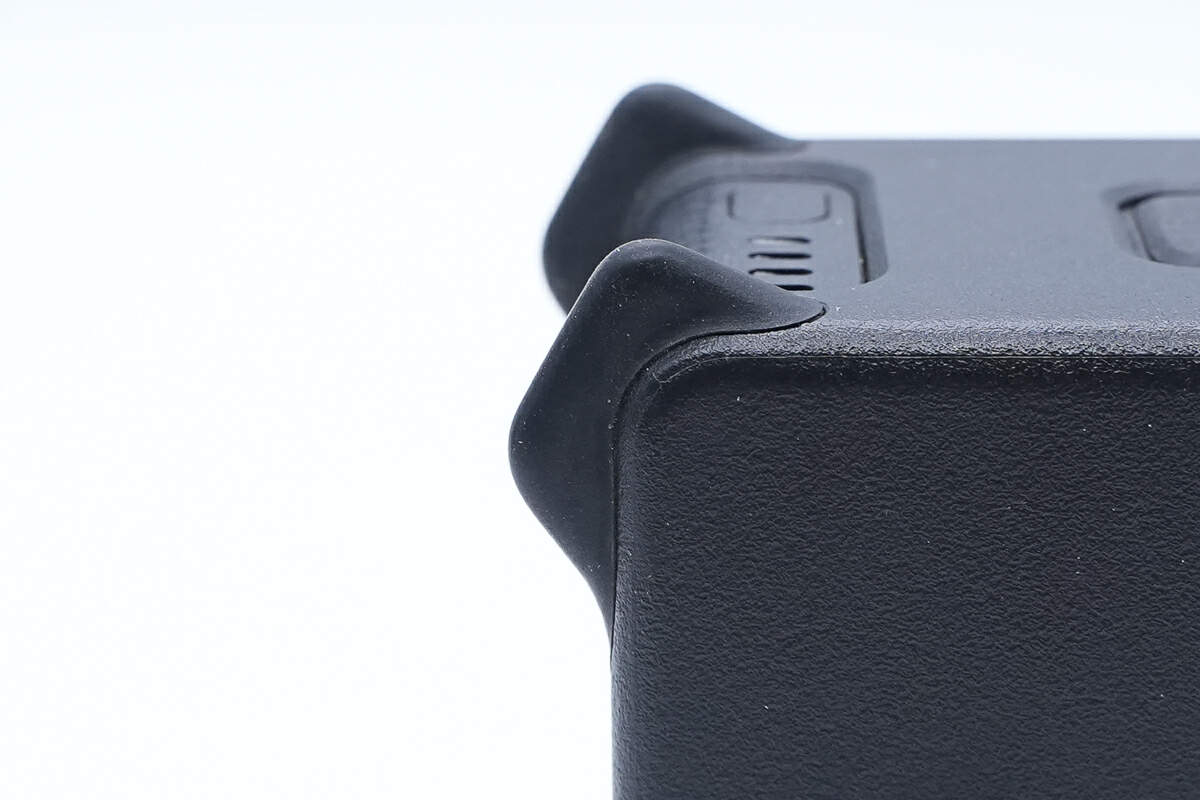

同样用来固定设备位置的支脚特写。

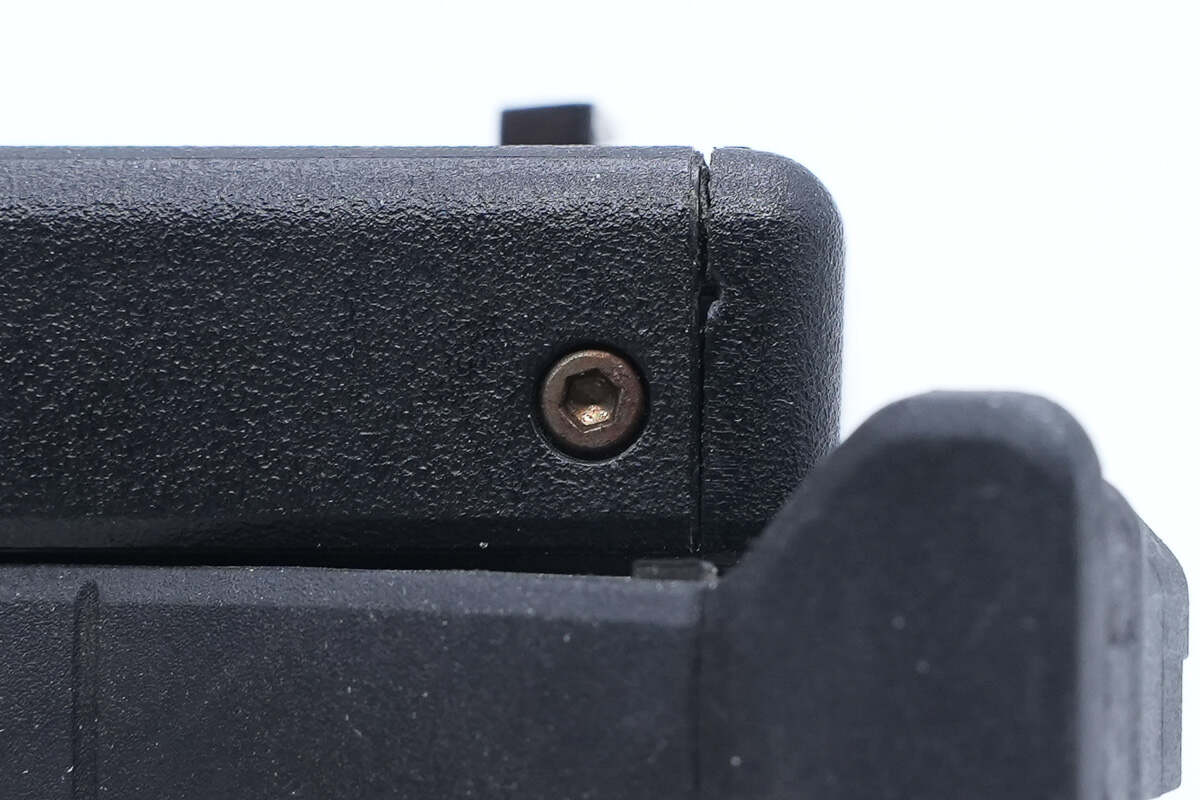

用于固定外壳的螺丝特写。

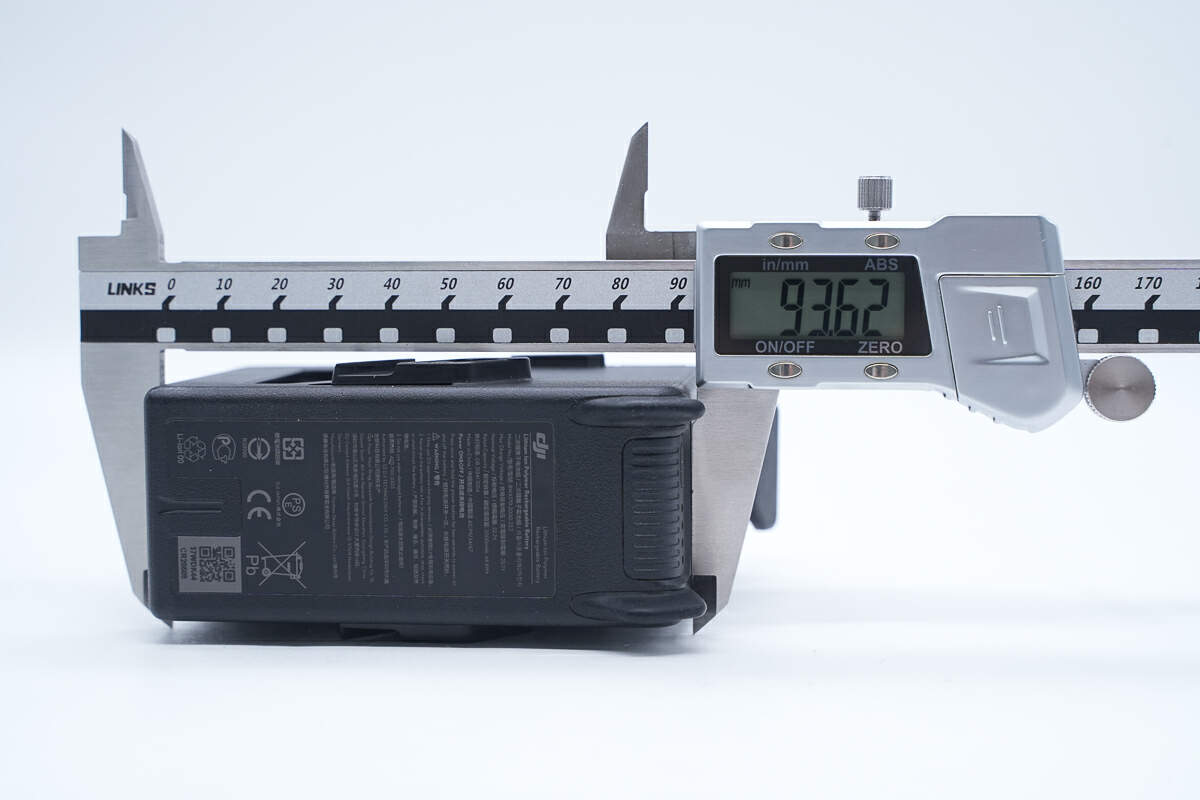

测得大疆44.4Wh二次锂电池包长度为93.62mm。

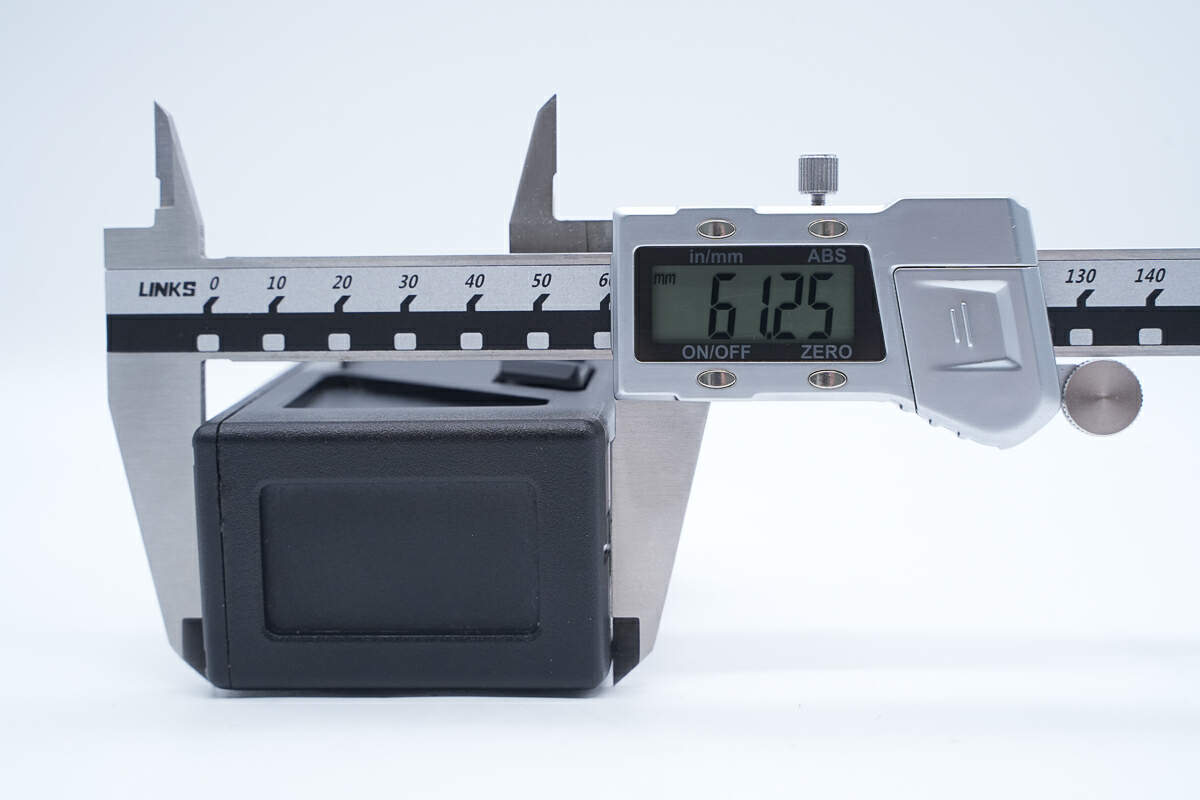

宽度为61.25mm。

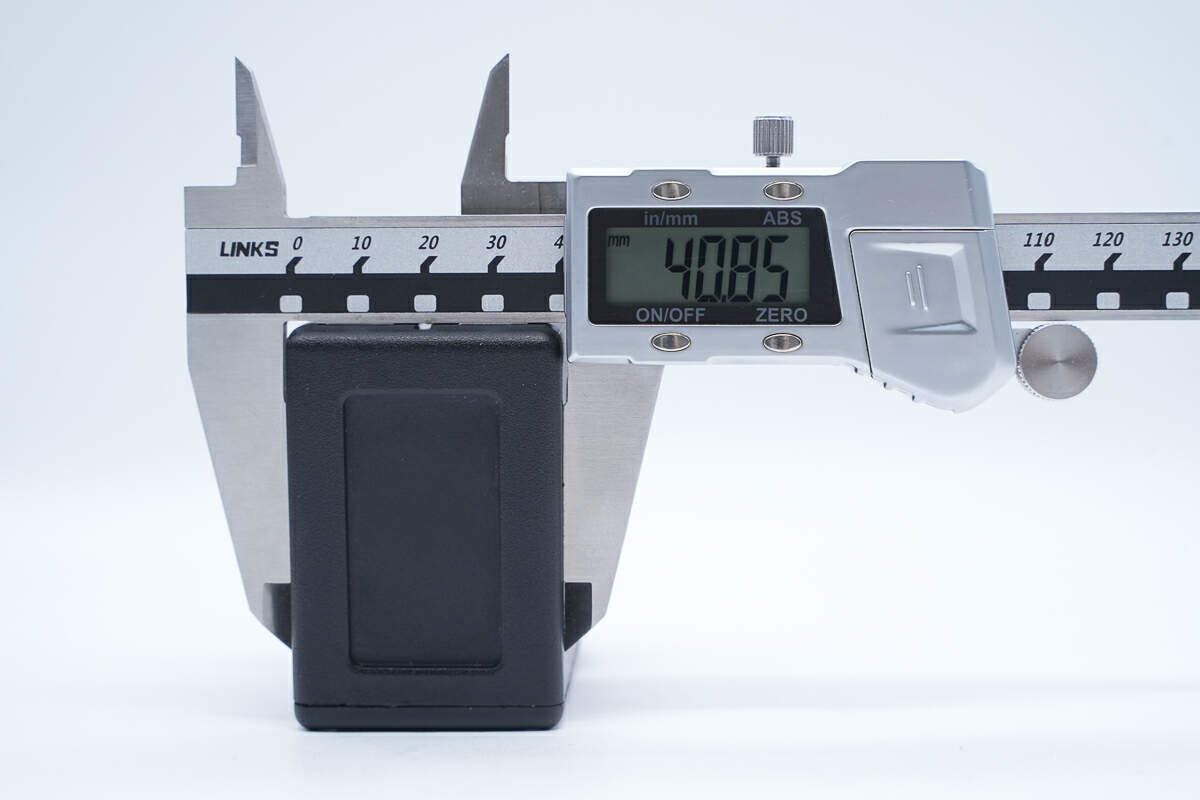

厚度为40.85mm。

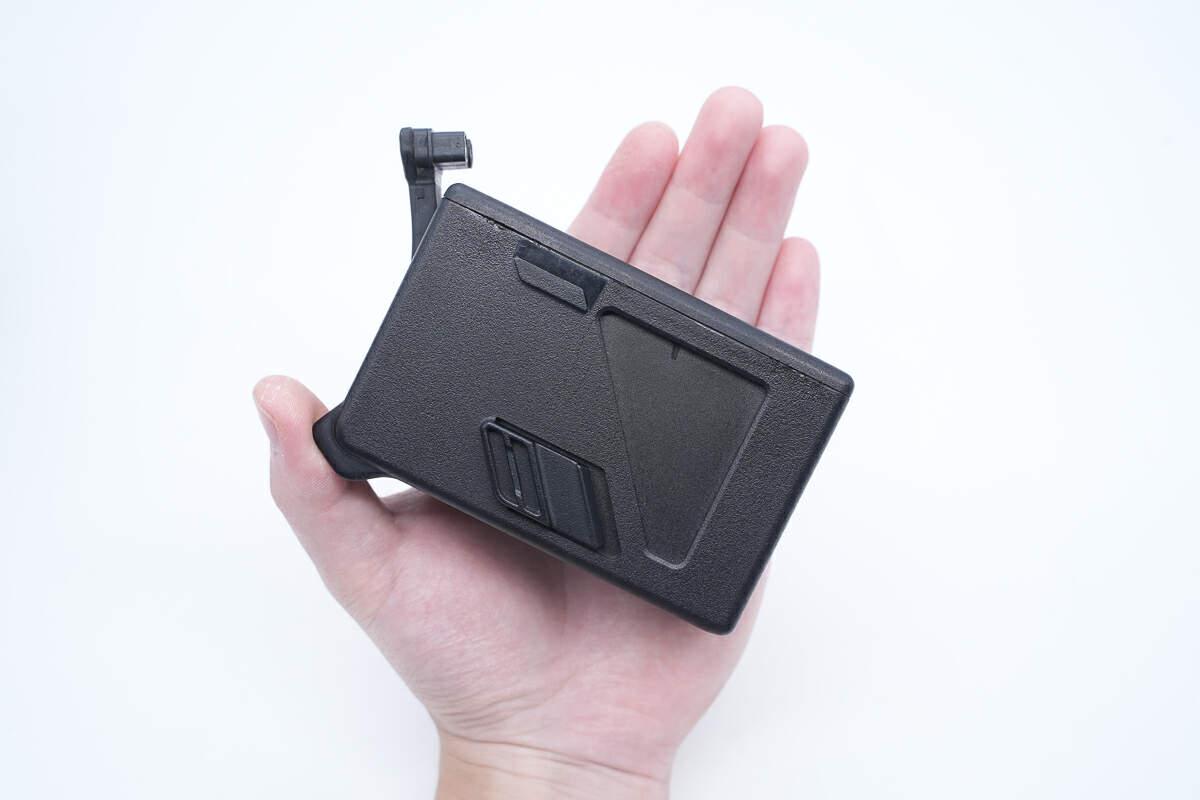

产品拿在手上的大小直观感受。

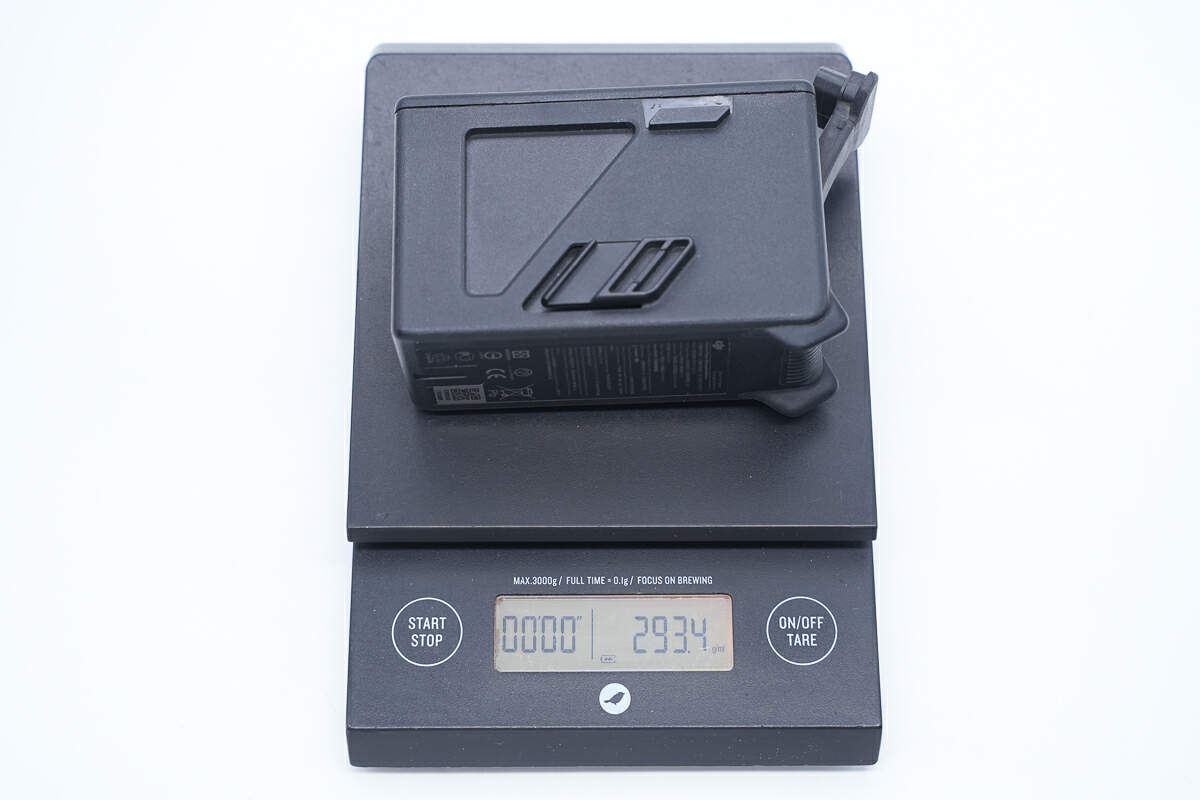

测得重量为293.4g。

大疆44.4Wh二次锂电池包拆解



首先，将螺丝拧下，沿着壳体缝拆开电源外壳。

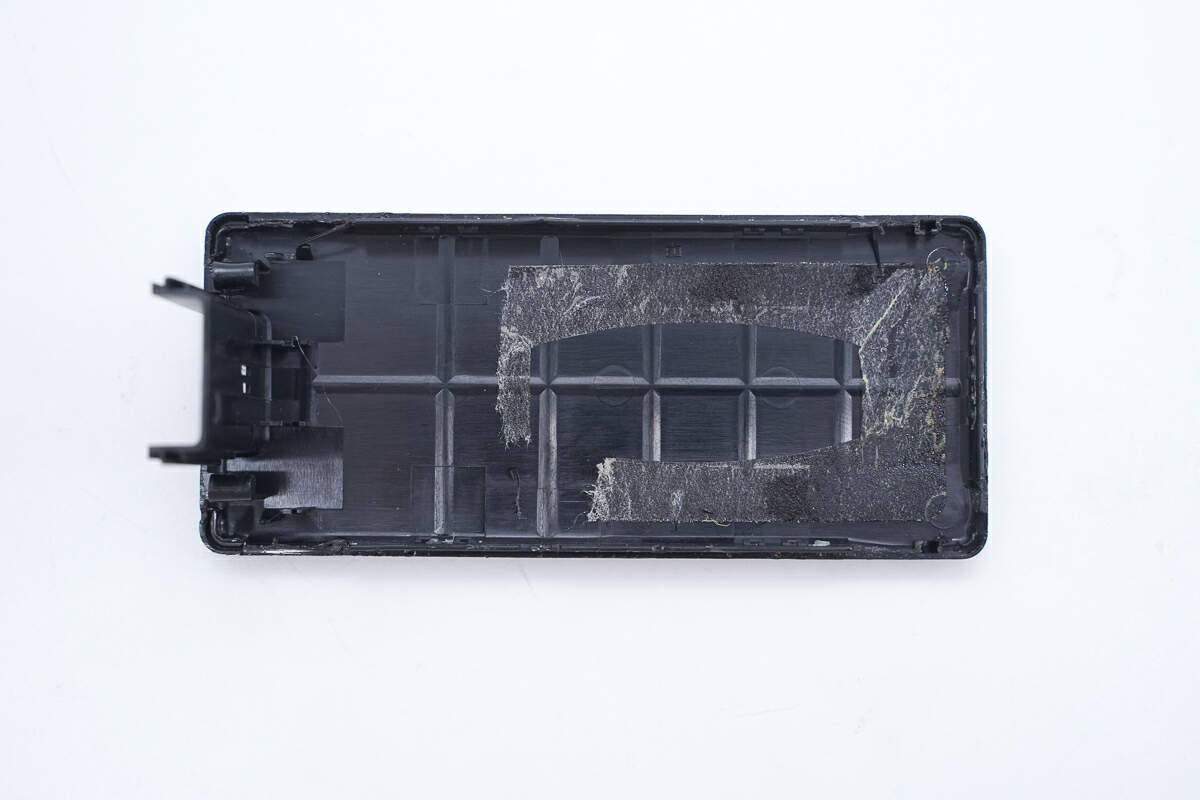

可以看到盖板内部贴有石墨贴纸，用于散热。

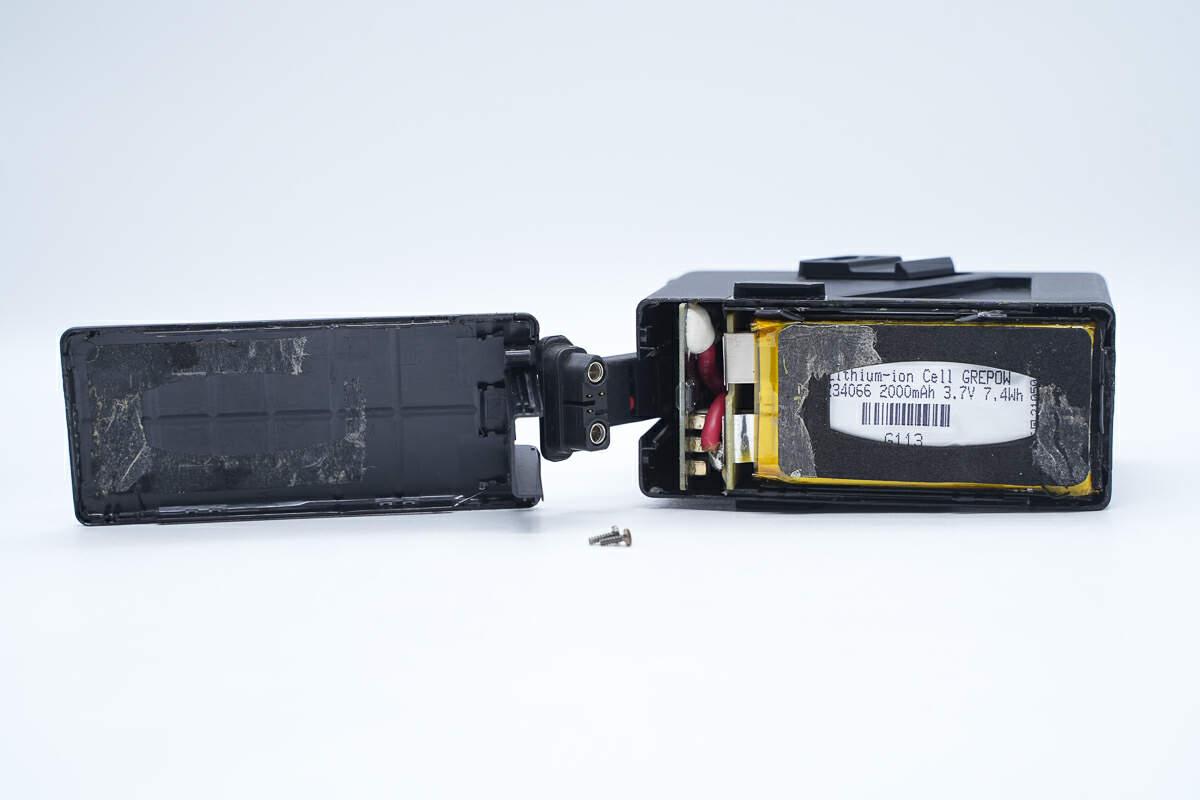

来看下腔体内部结构，电池组嵌在外壳下面，PCBA模块竖着固定在接口端，与电池组极耳和导线焊接。



电池组特写，电池组表面贴了一层黑色泡棉。

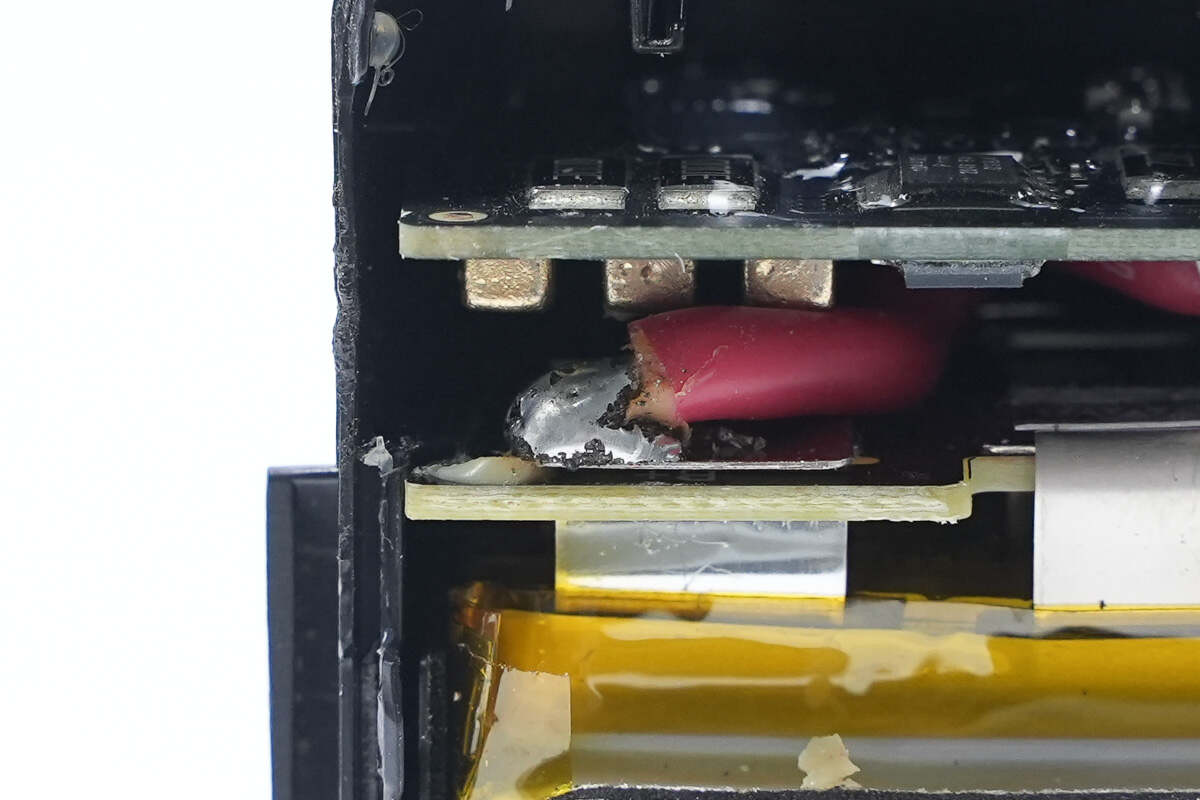

接口导线在电池保护管的焊点特写。

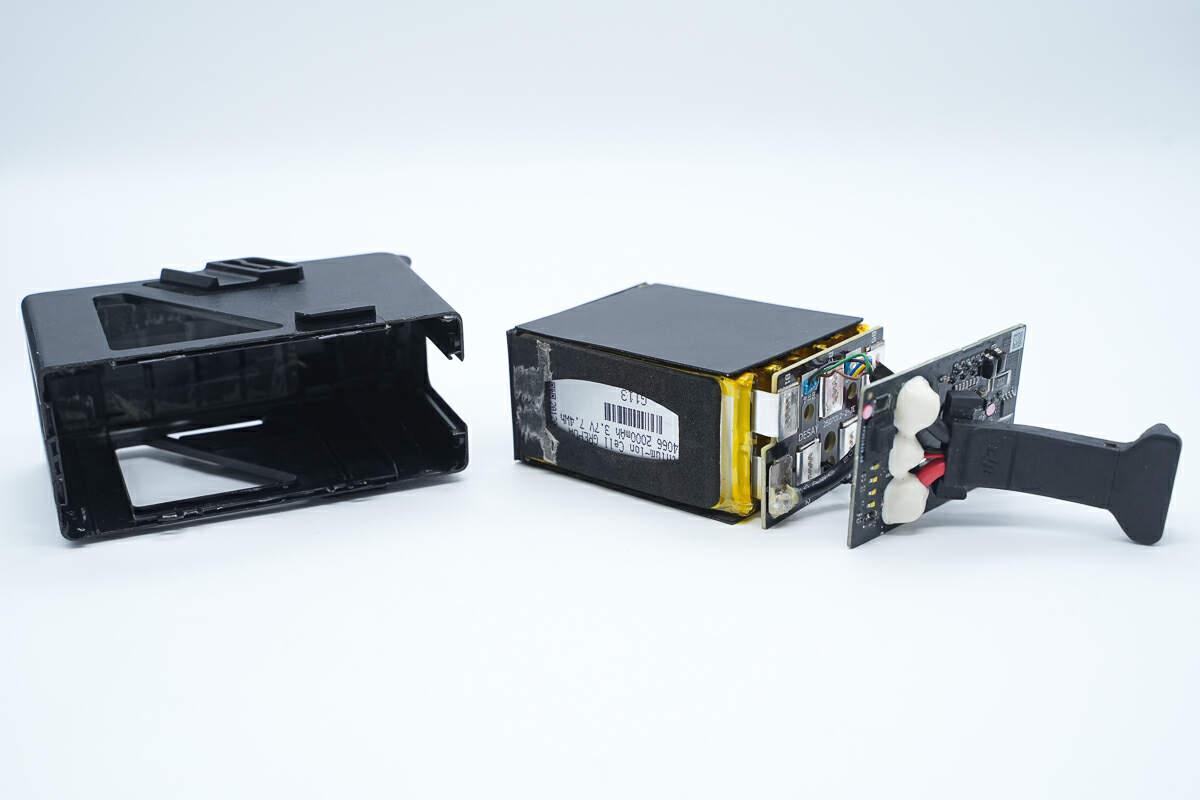

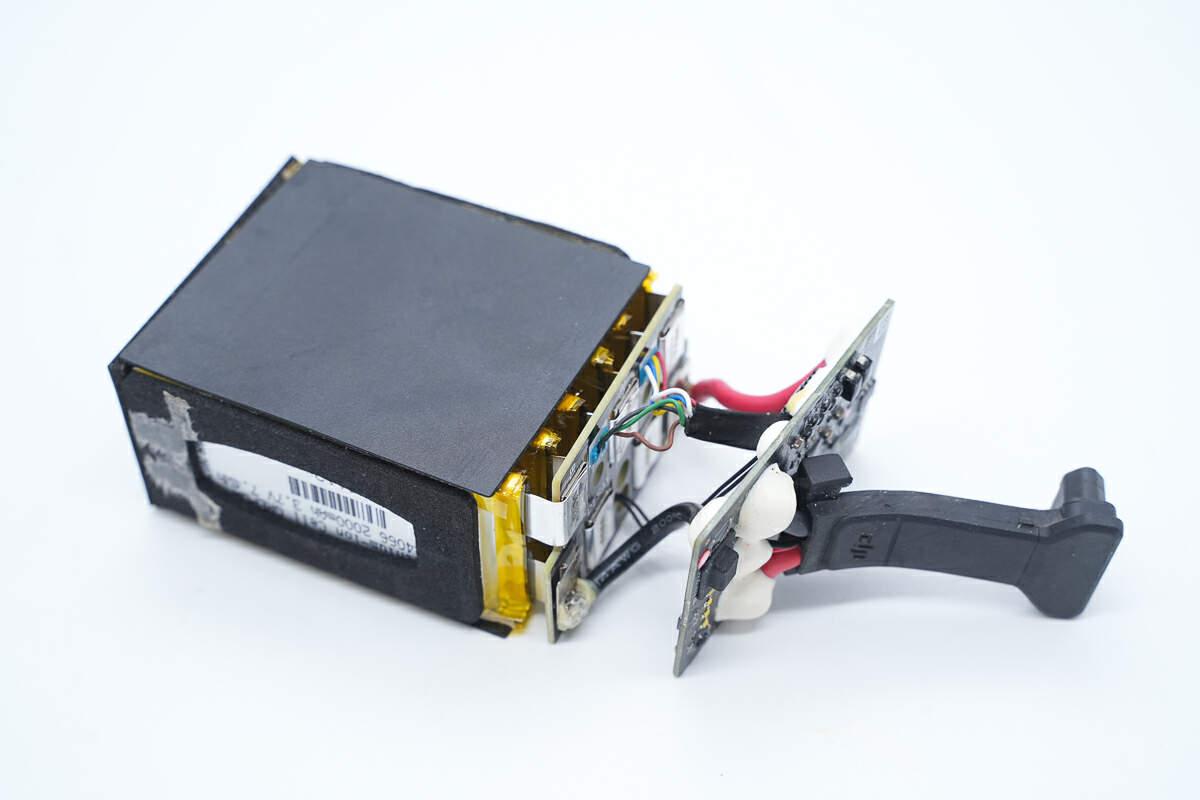

将电池组和PCBA从壳体中拆出。



来看下电池组和PCBA模块结构。



PCBA模块上背面结构一览，电池保护板与PCBA的接线焊点均打胶加固。

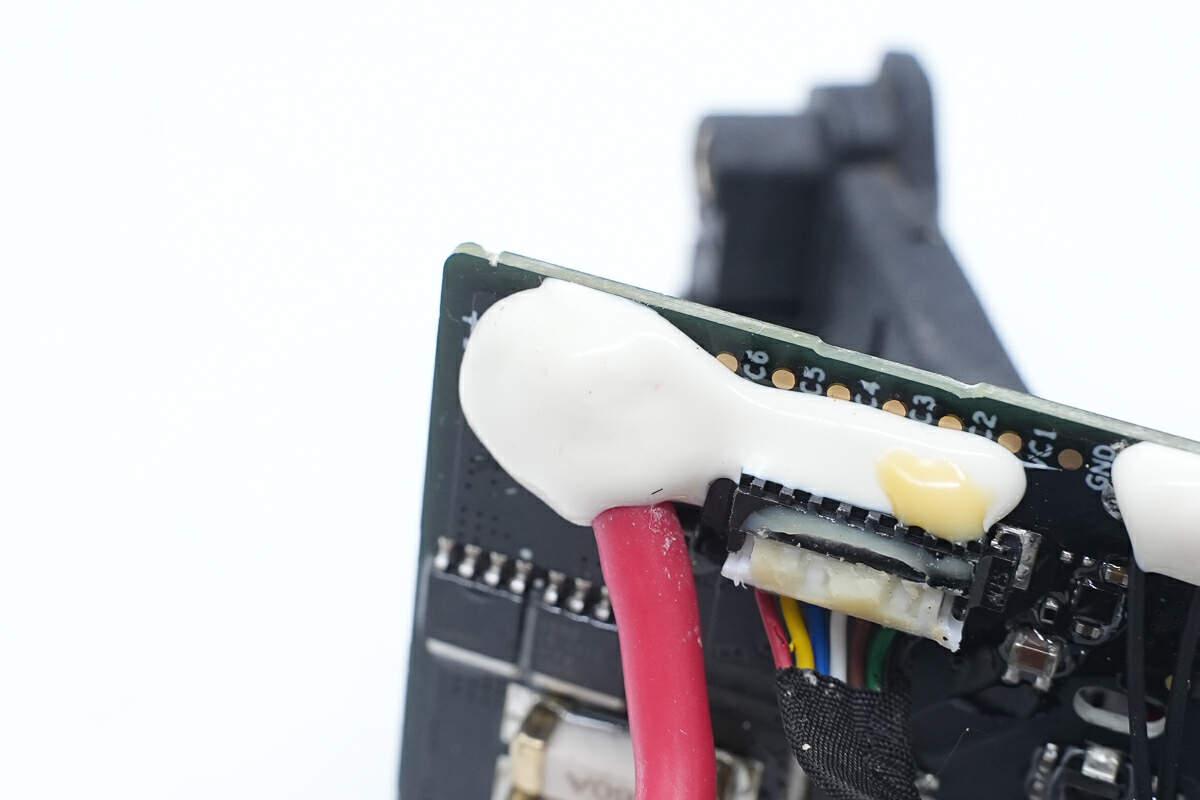

母座导线线芯在PCBA模块上的座子特写，周边涂胶加固。



电池组输出导线的焊点特写，打胶加固。

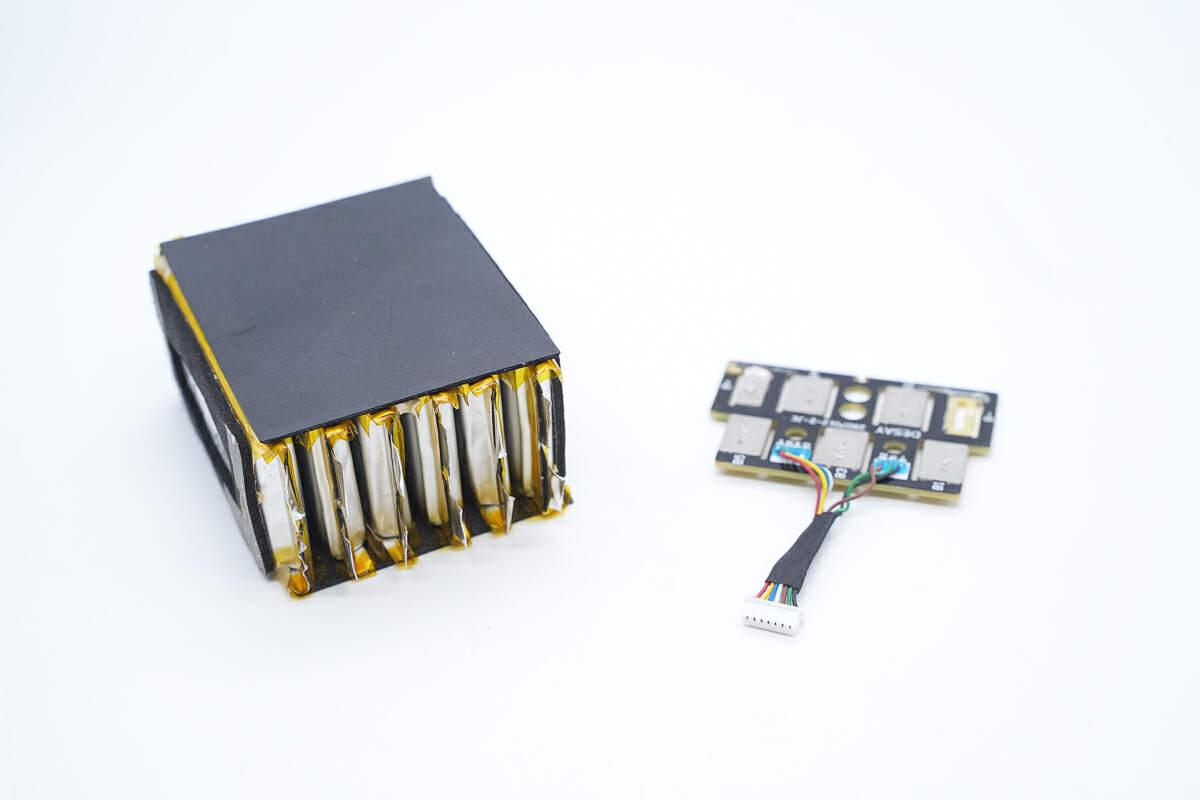

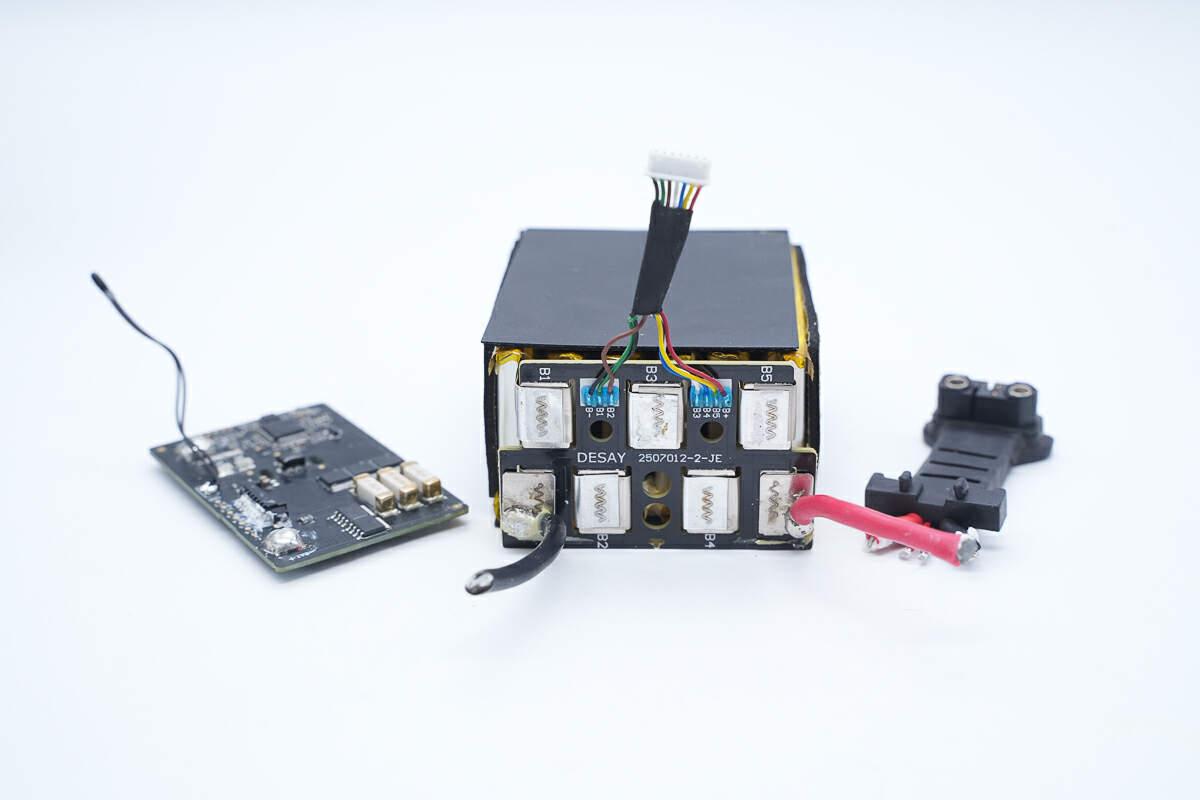

将PCBA模块和电池组和接口母座分开。

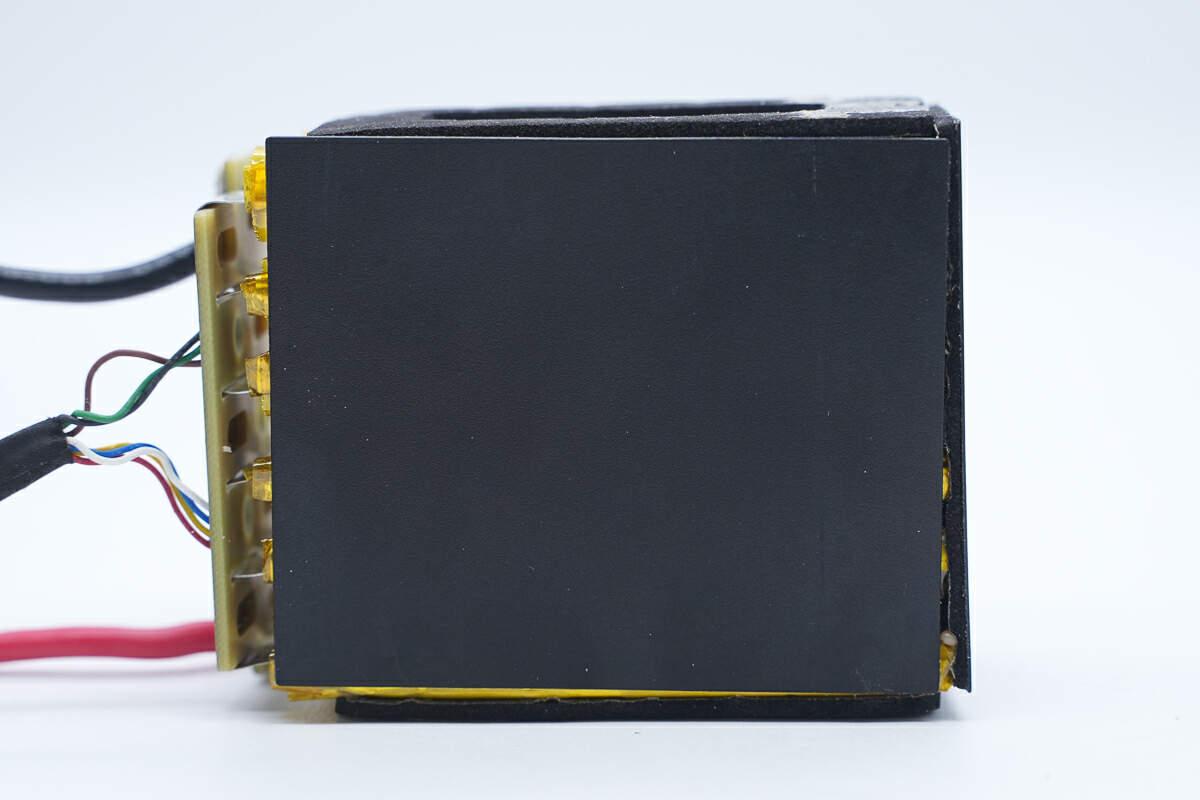

来看下电池组全貌，电池组四周均有黑色泡棉缓冲保护，泡棉上还贴了一层石墨贴纸，侧面电芯喷码处镂空，方便了解电芯信息。

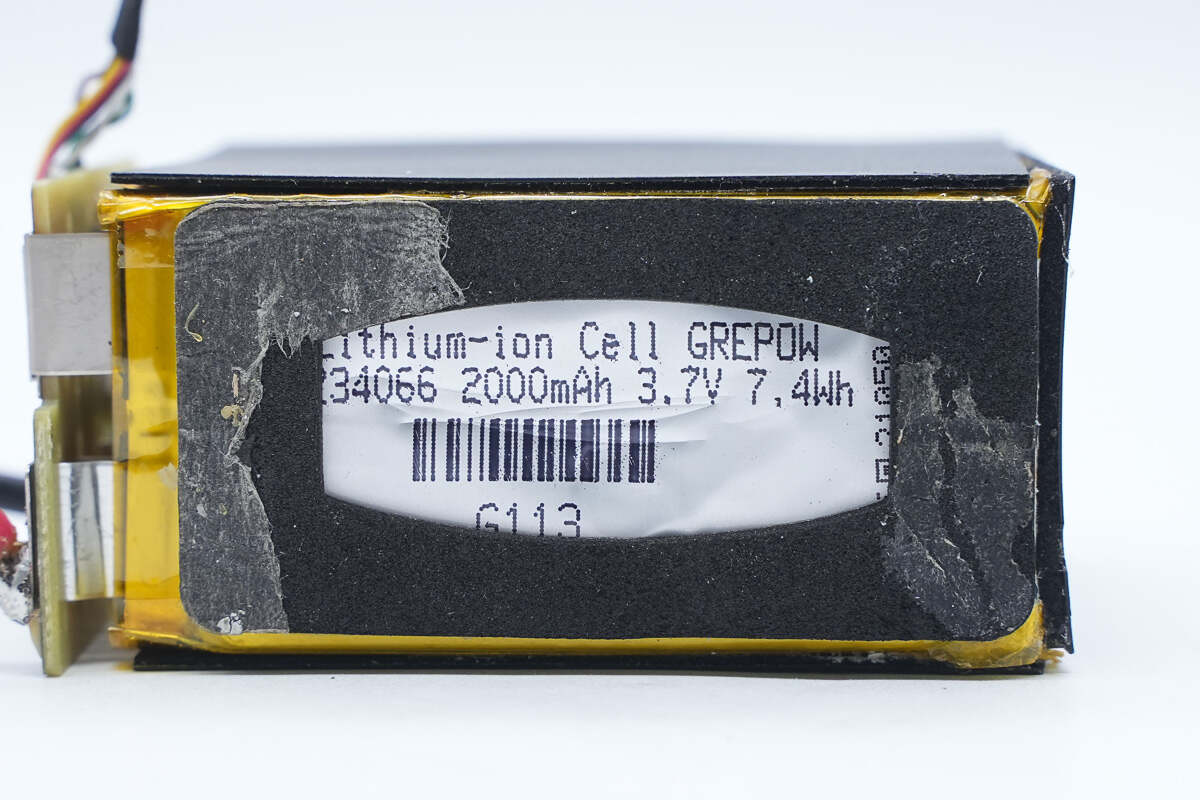

侧面泡棉镂空，可见喷码信息，后面揭下泡棉详细描述。



电池组顶面一览，泡棉上还有一层石墨贴纸，加强散热。



电池组正面，可见电池组极耳波浪式焊点，和接口线芯和电池组输出导线焊点。

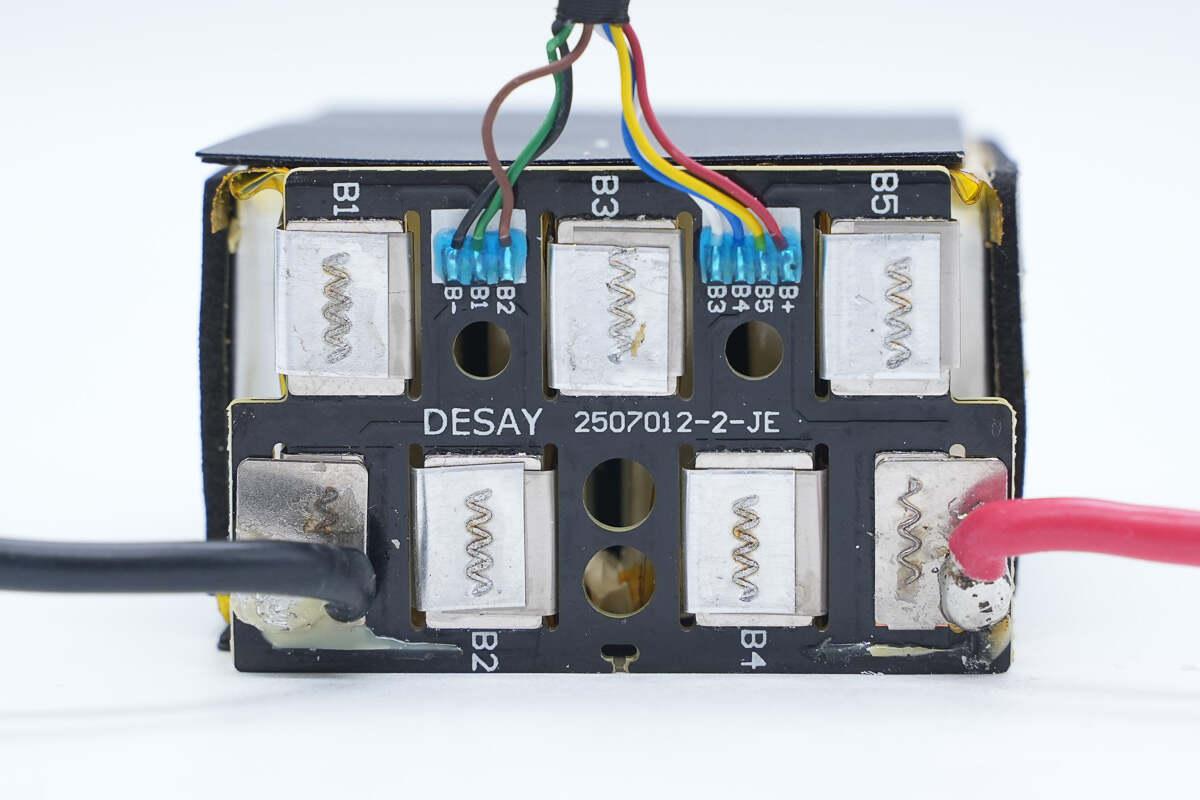

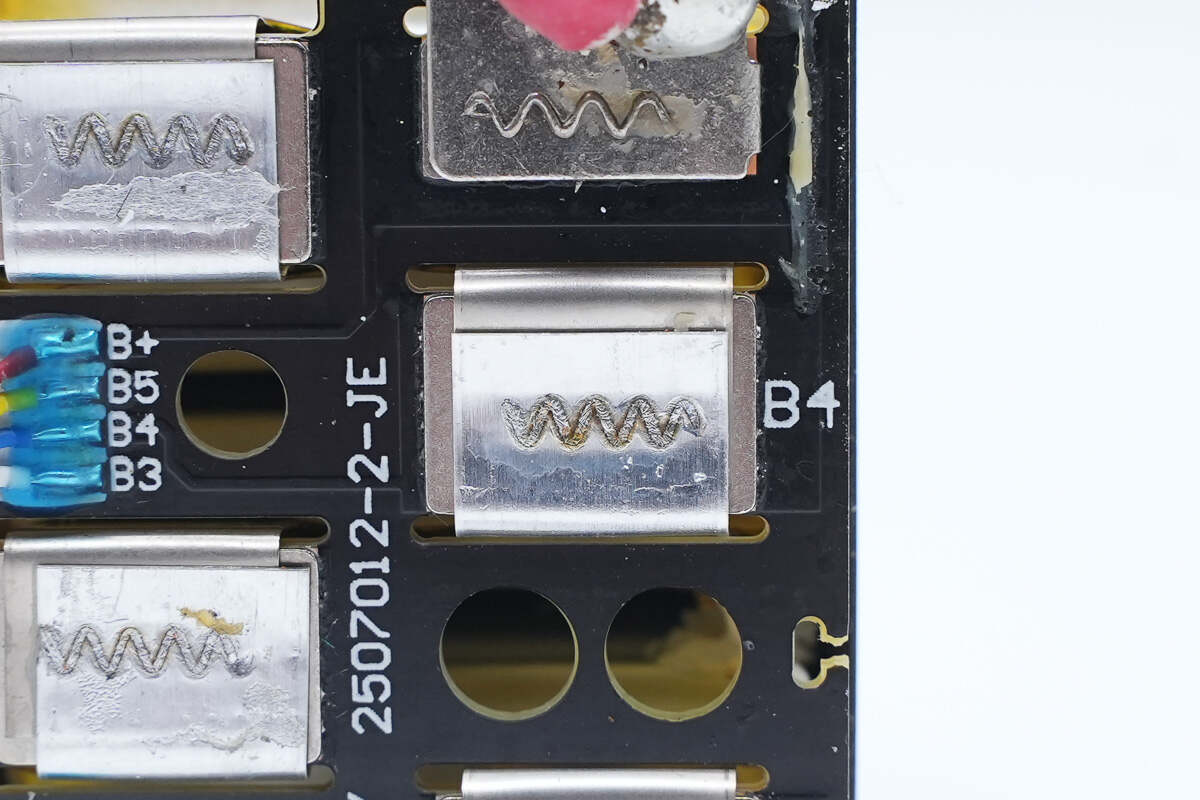

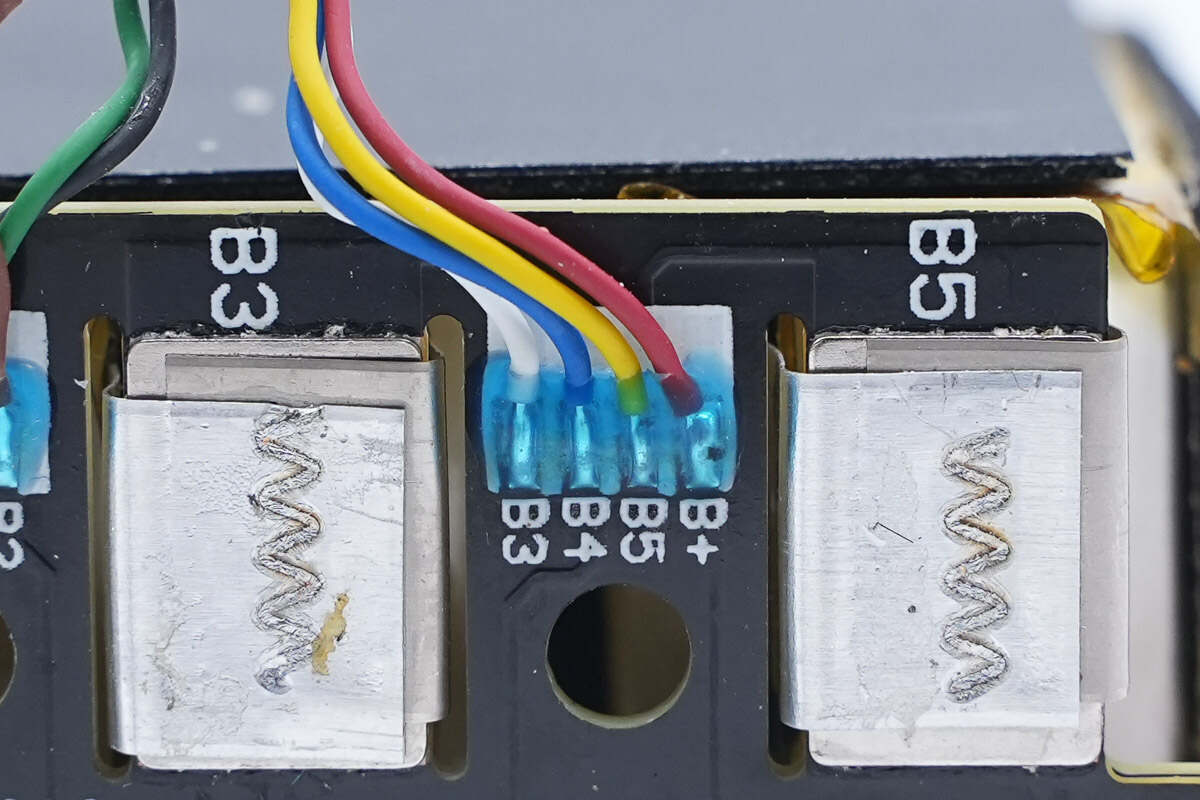

极耳在保护板上的波浪式焊点特写。

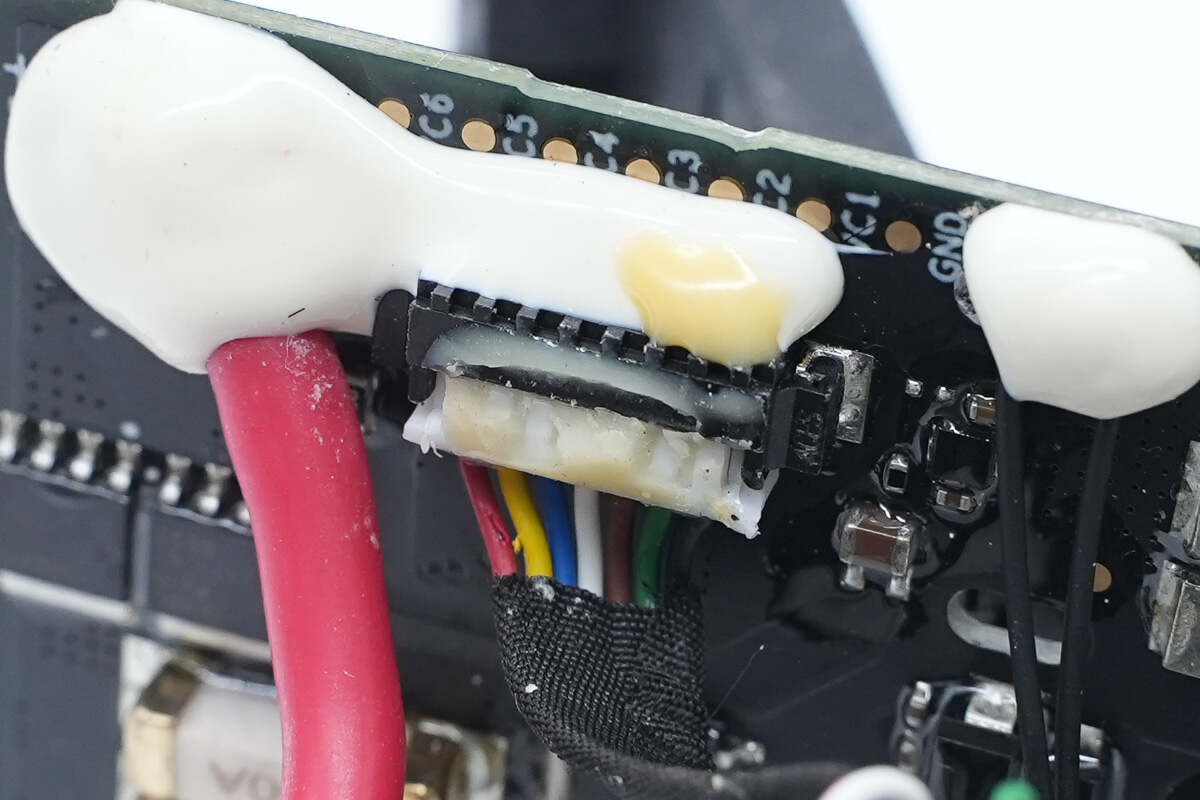

接口导线线芯焊点特写，周边打胶加固。

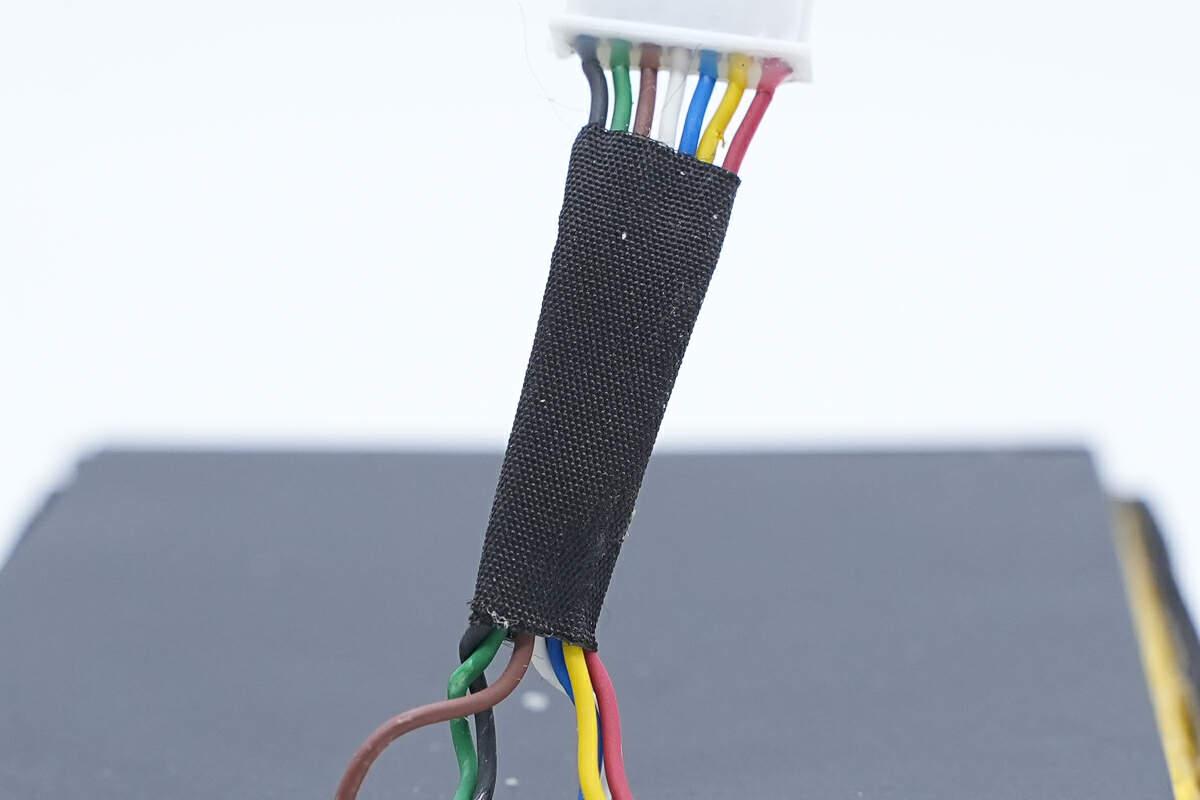

接口导线线芯用帆布收束，防止散落。



将导线和保护板拆下，分出电池组。

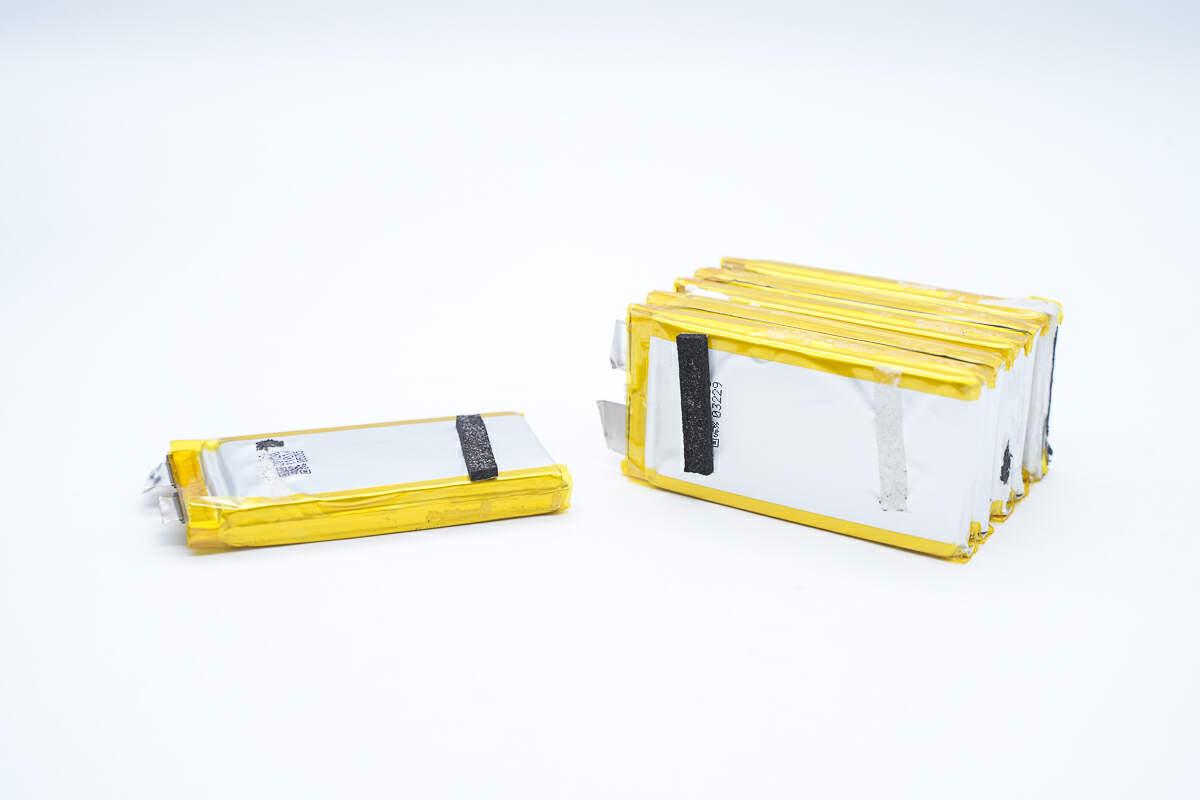

撕开电池组周边的泡棉和石墨贴纸，可以发现大疆44.4Wh电池包由6块软包电池串联而成。

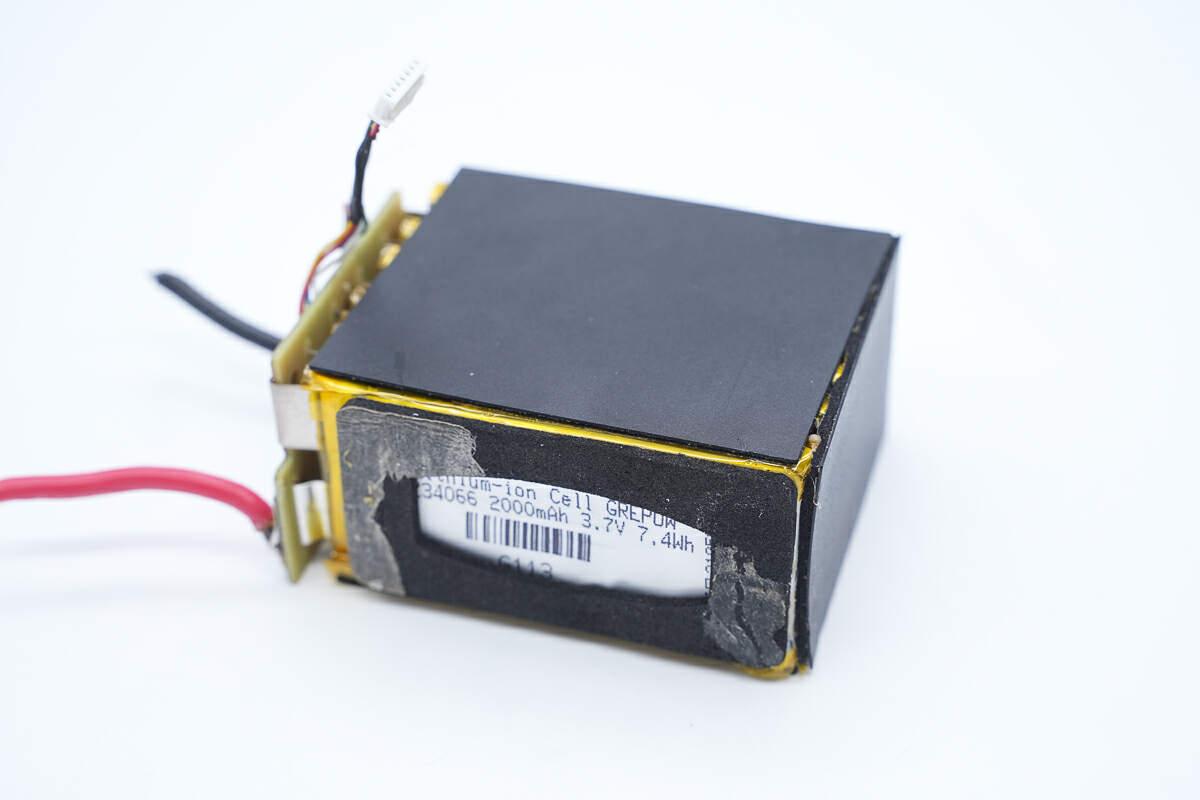

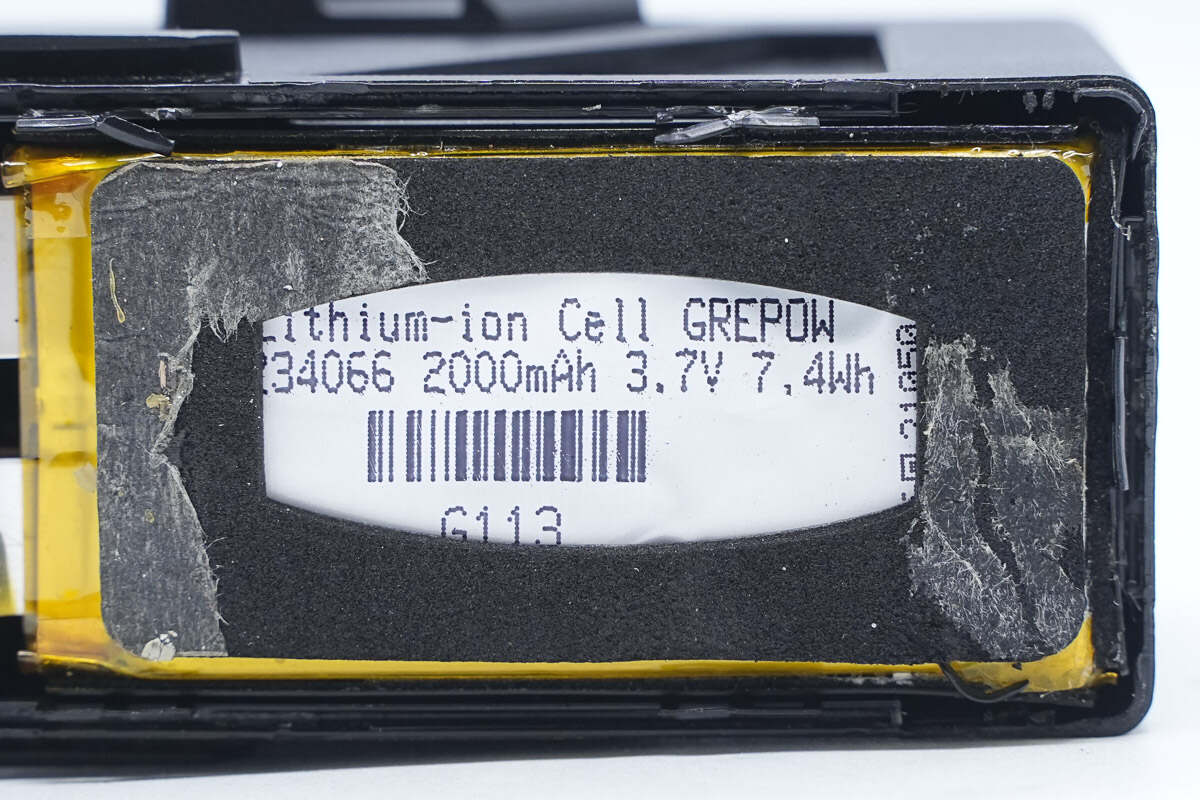

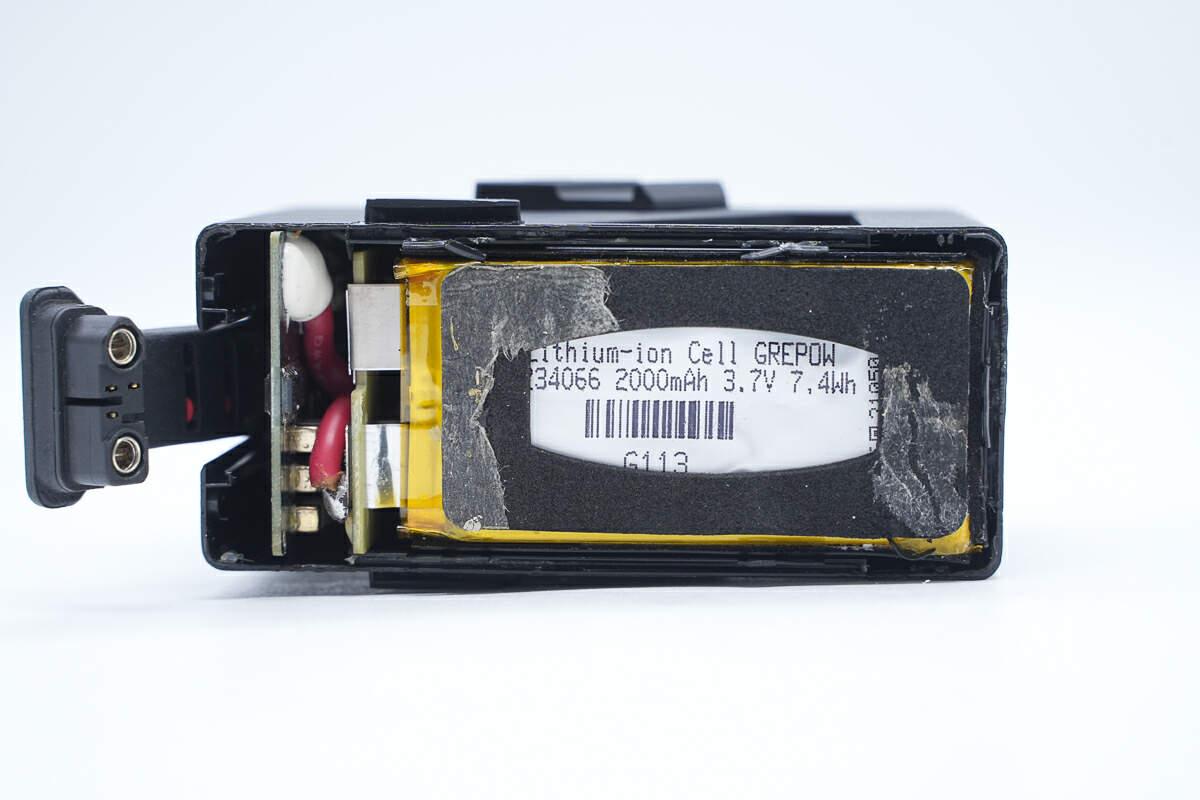

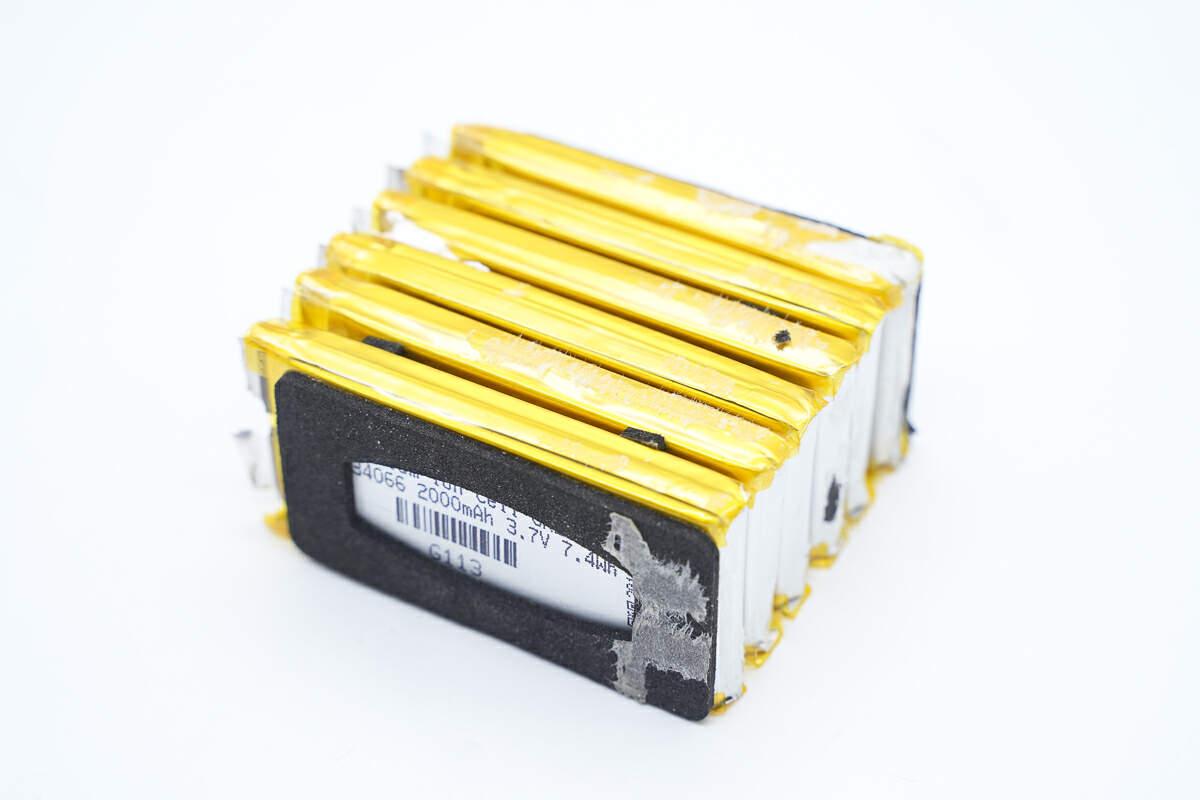

撕掉泡棉，根据喷码信息，电池来自GREPOW格瑞普，型号8234066，标称电压3.7V，标称容量2000mAh，标称容量7.4Wh。



单颗电芯中间用两条状泡棉连接。



来看下PCBA模块，左侧可见一个数据接收器和MCU，然后有两串采样电阻，右上角5串电池保护管和三串保险丝。

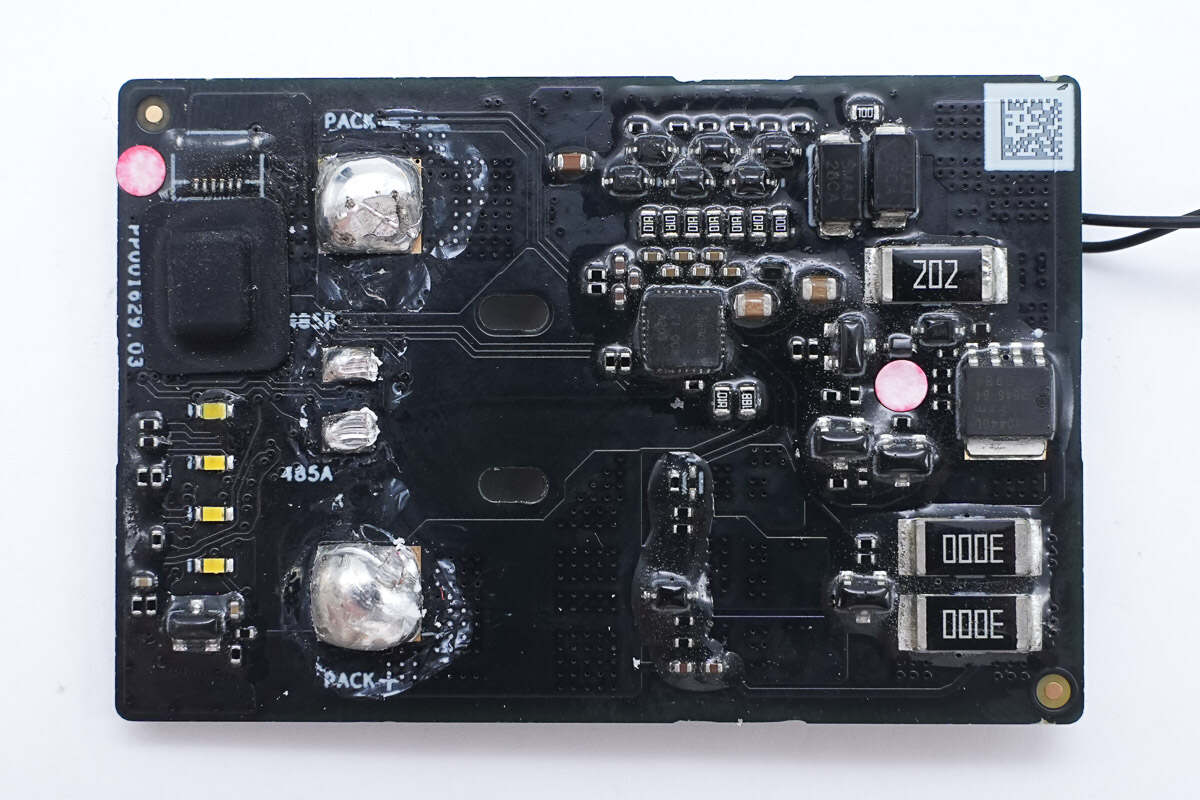

另一面左侧是LED灯珠，中间一颗电池组保护芯片，右侧一颗电池管理芯片和取样电阻。

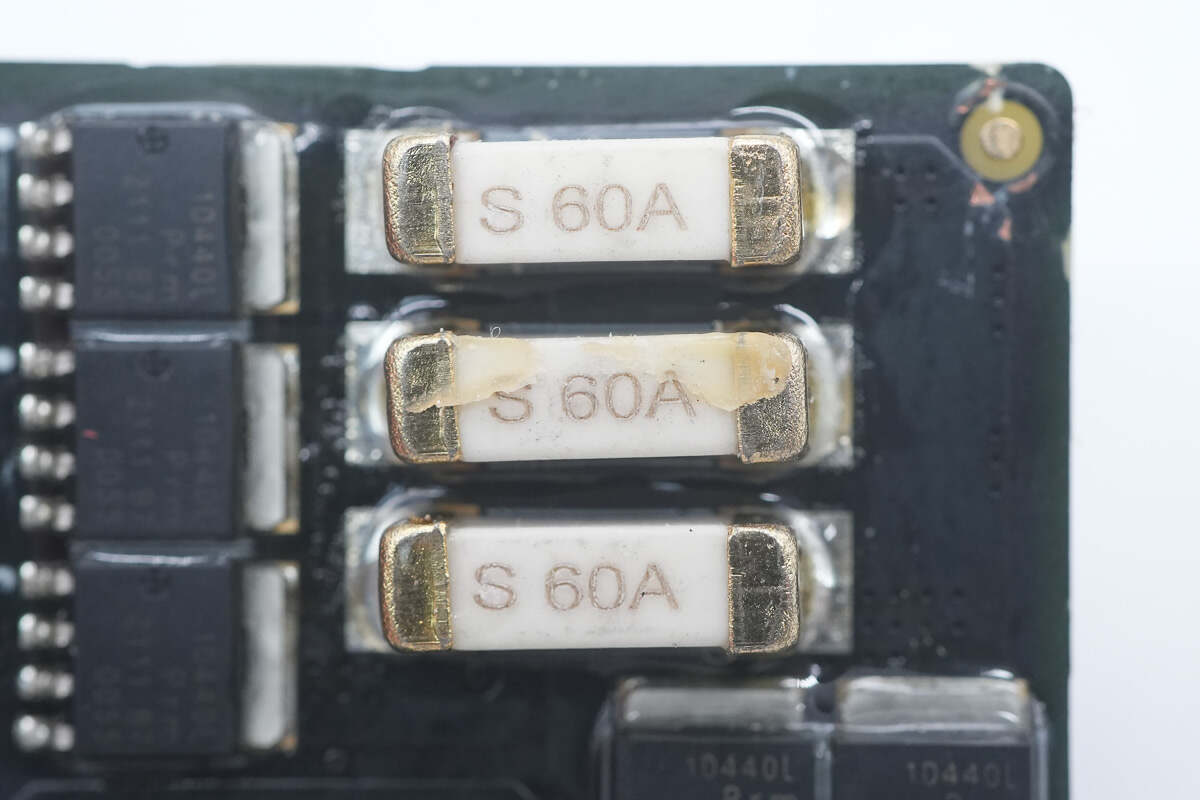

保险丝特写，规格60A。

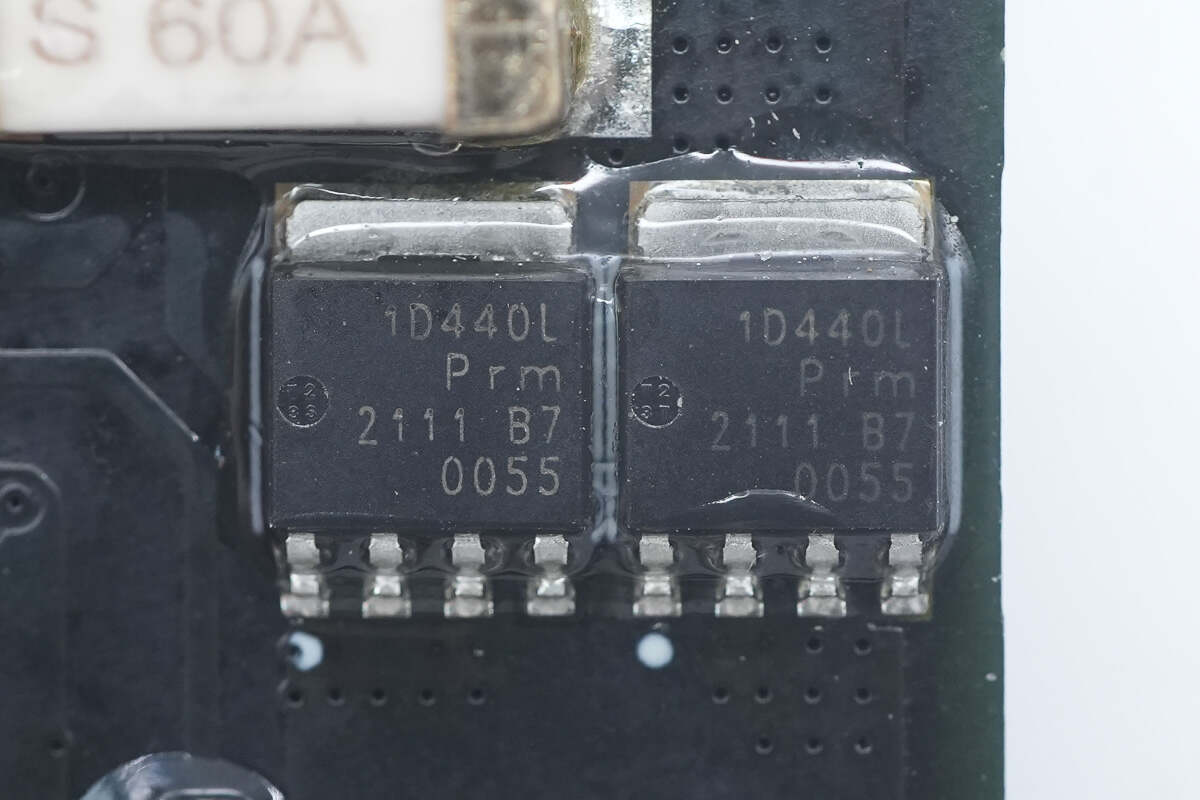

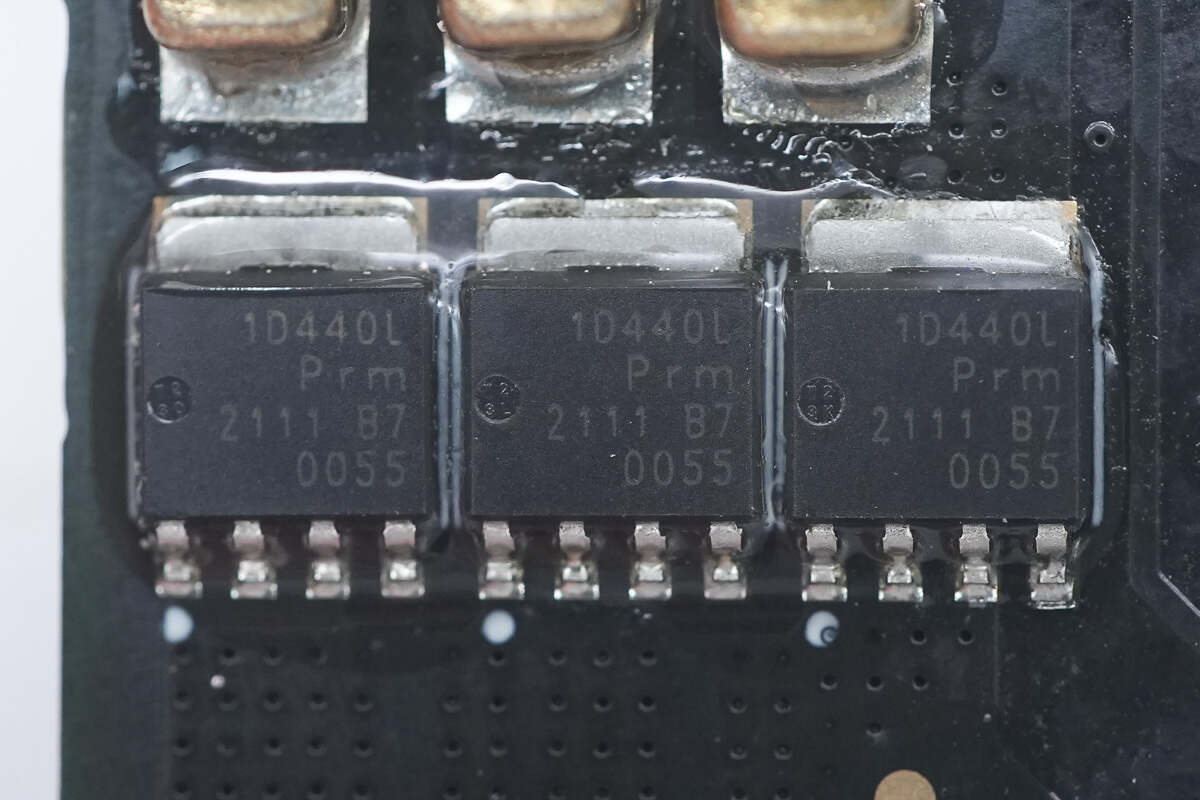

两串电池保护管特写，丝印1D440L。



另外三串电池保护管特写。

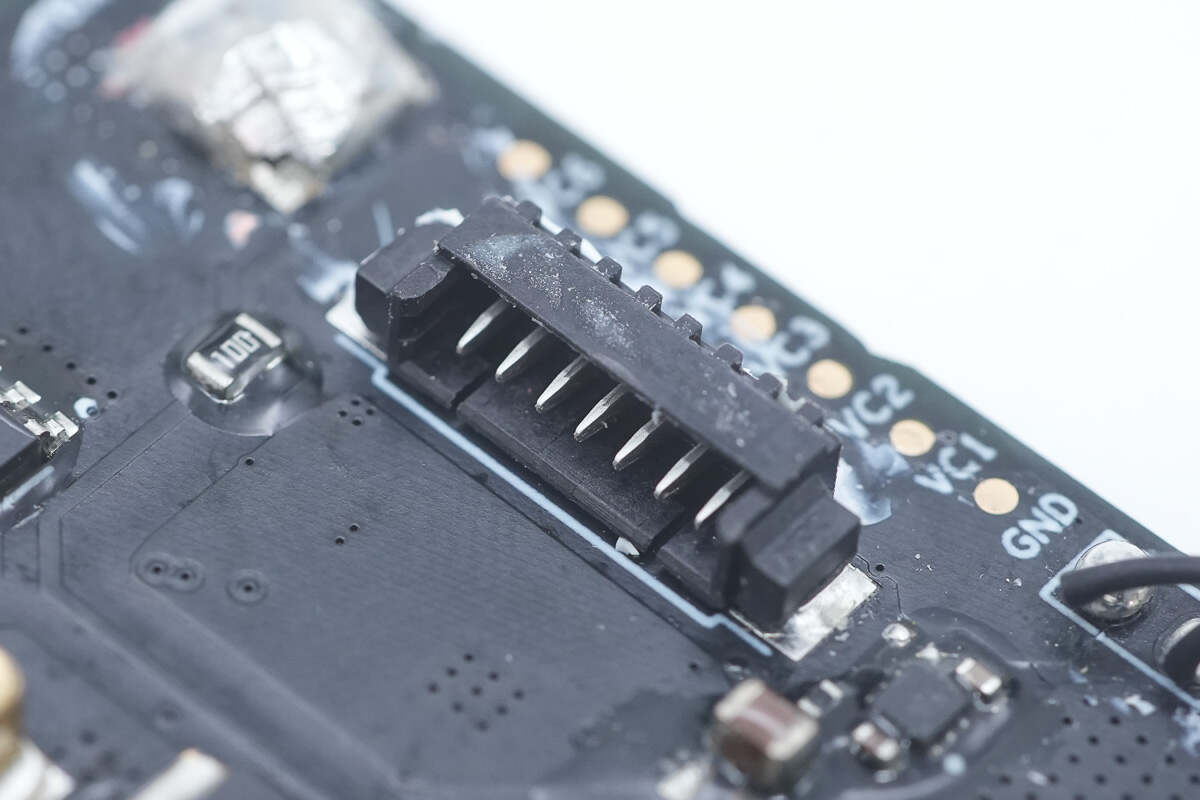

线芯插口母座特写。

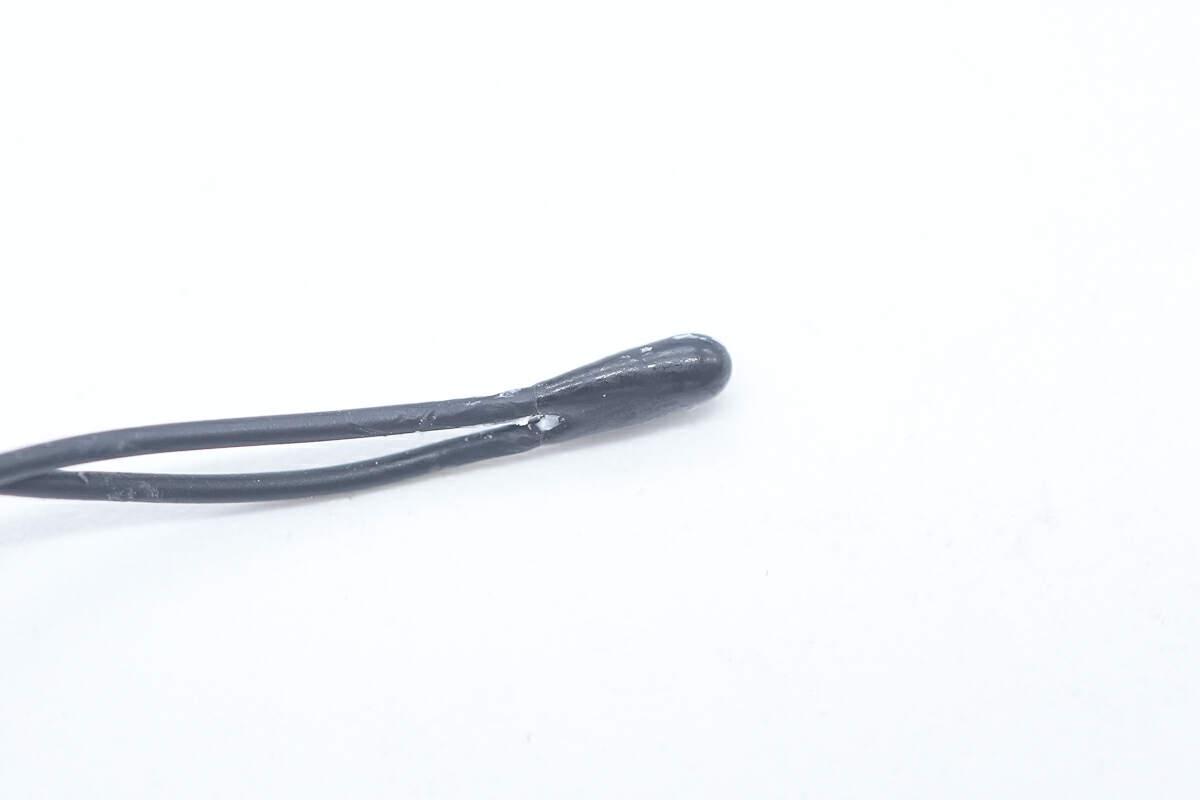

NTC热敏电阻特写，用于检测电池组温度，进行过热保护。

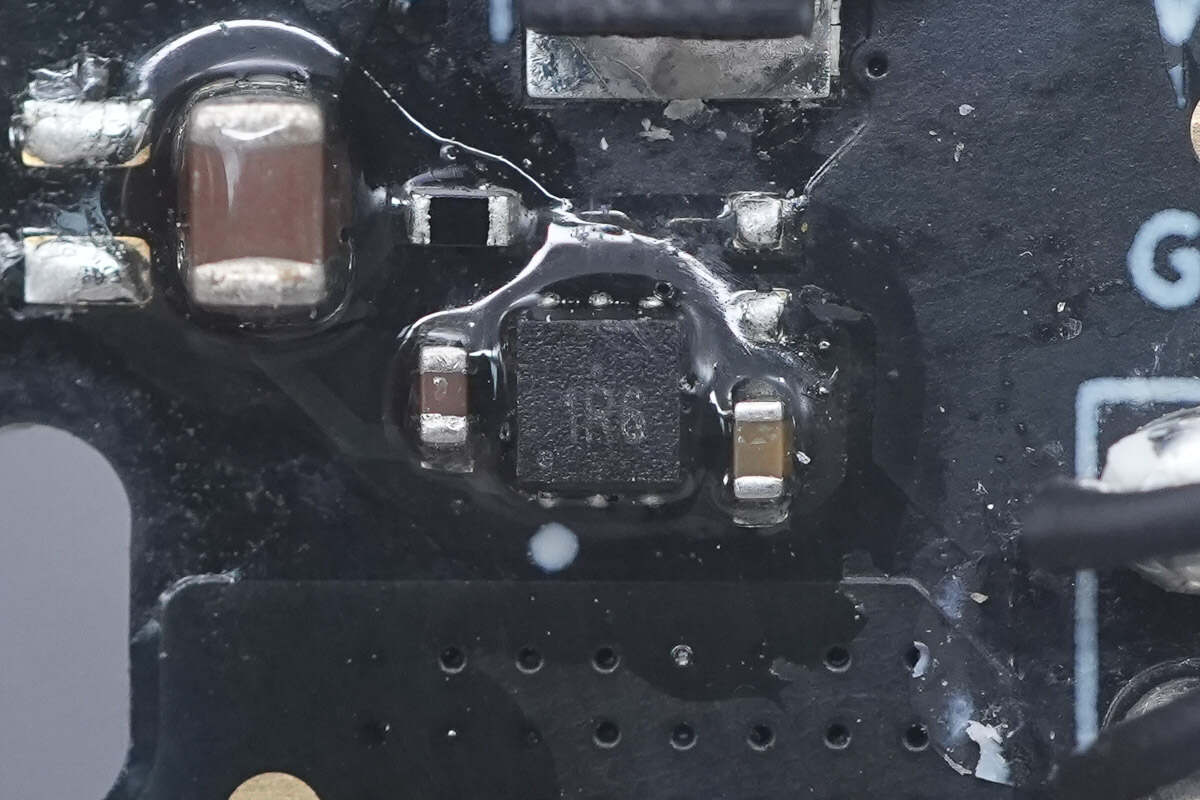

1R8合金电感特写。

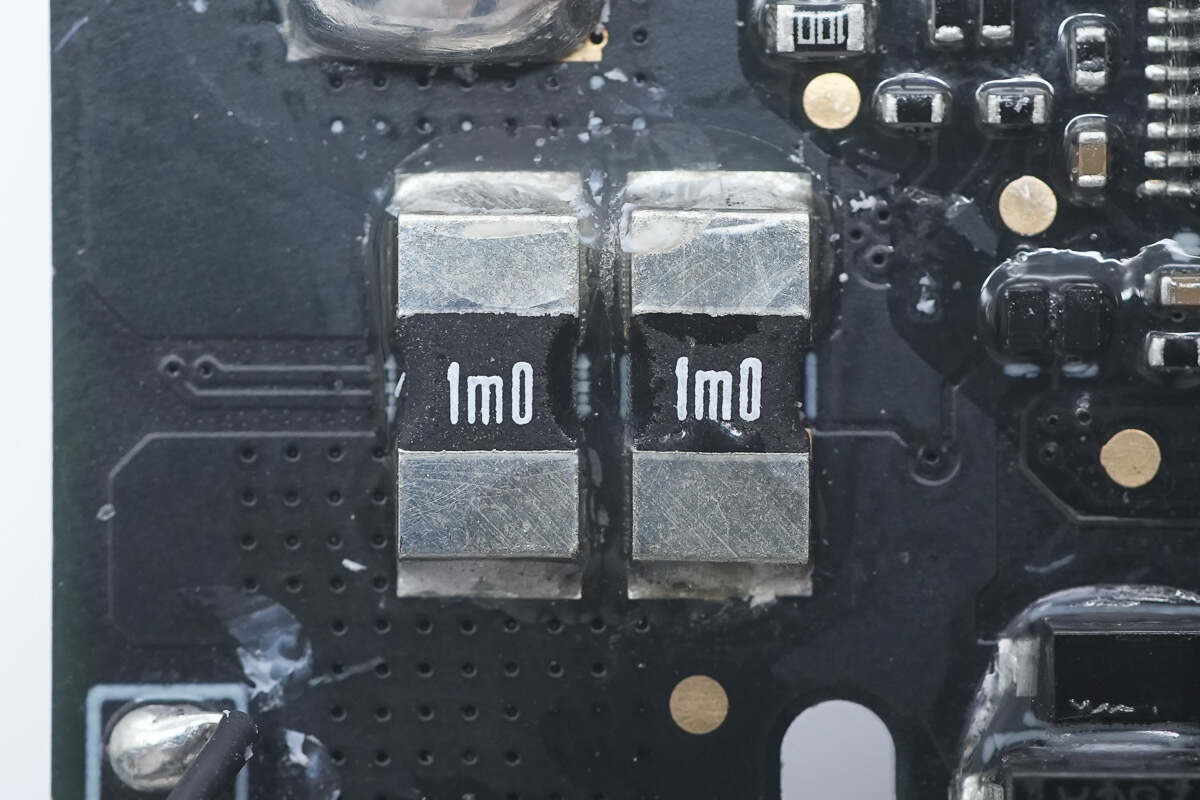

1m0取样电阻特写。

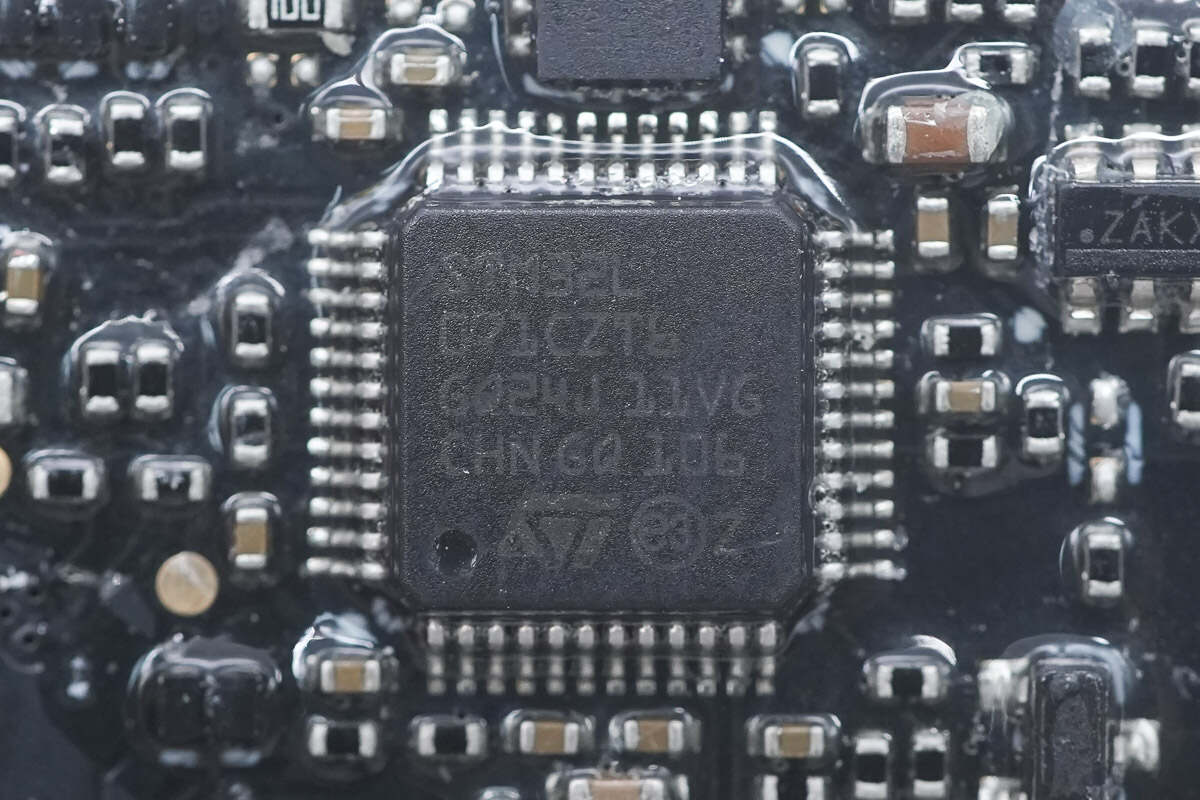

MCU特写，来自ST意法半导体，型号STM32L471QE，是超低功耗80 Mhz Arm Cortex-M4 MCU，具有512-KB Flash存储器和DFSDM。采用LQFP144封装。

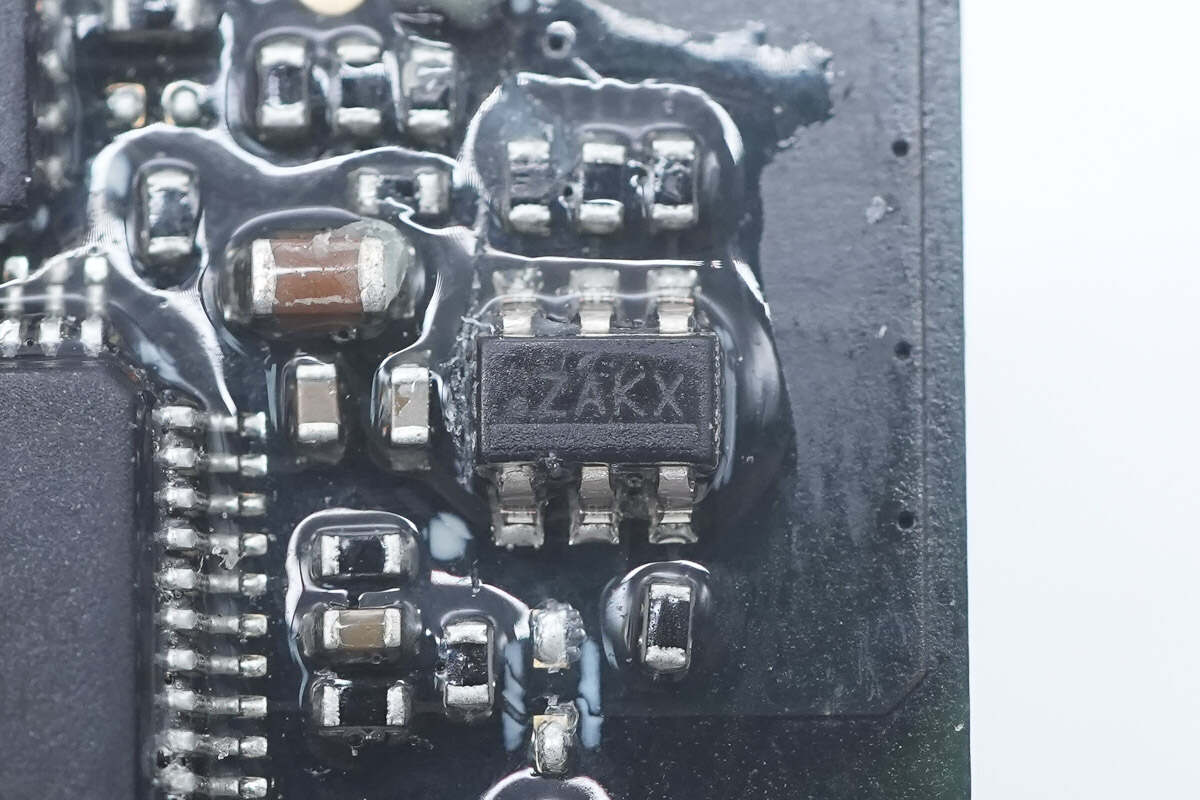

电池组管理芯片特写，型号ZAKX。

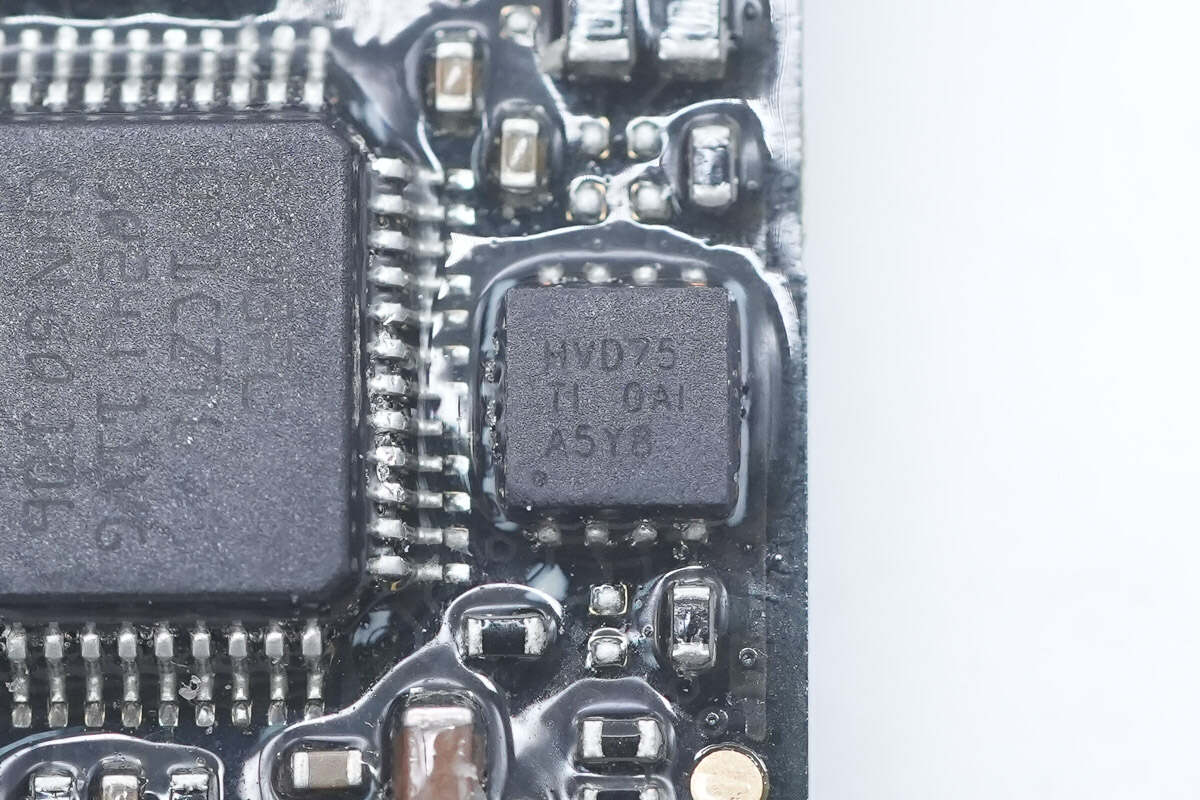

数据收发器特写，来自TI德州仪器，型号SN65HVD75，SN65HVD75具有稳健耐用的 3.3V 驱动器和接收器，并且采用小型封装，可满足工业应用 应用。这些总线引脚可耐受 ESD 事件，具有对于人体放电模型和 IEC 接触放电规范的高级别保护。采用VSSOP (8)封装。

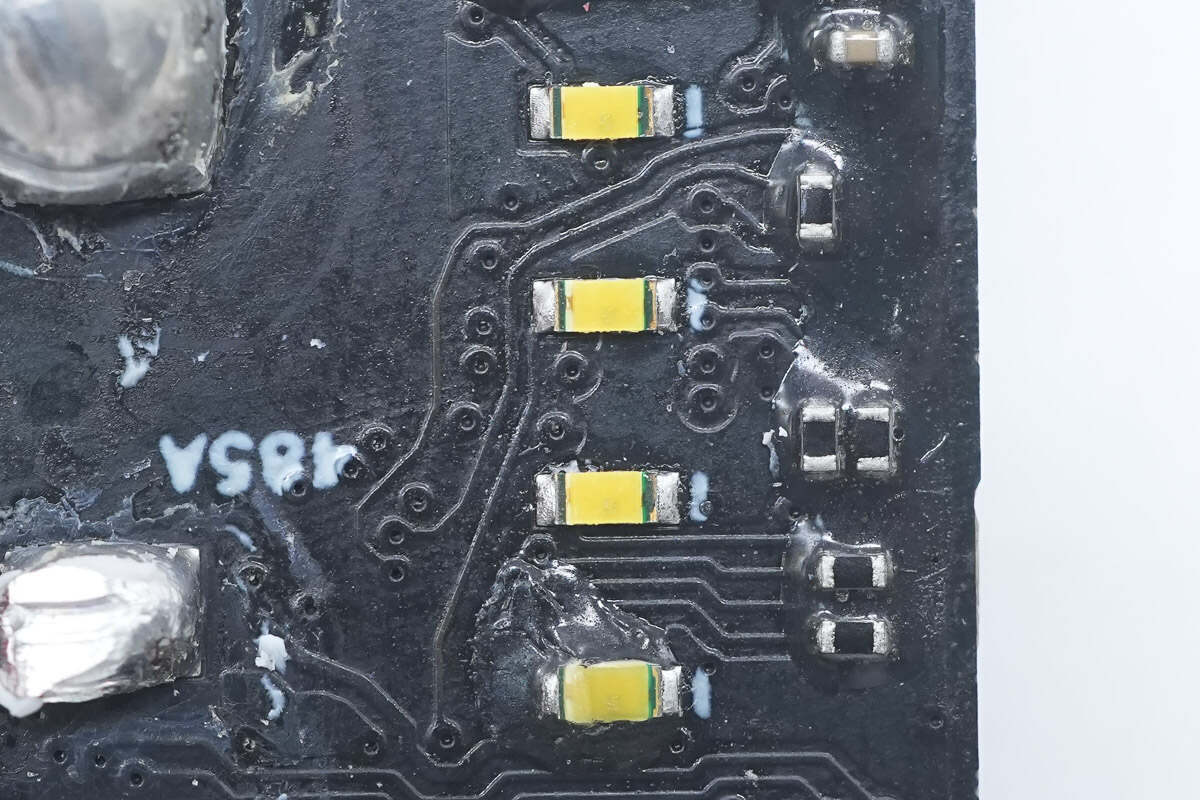

联排LED灯柱特写。

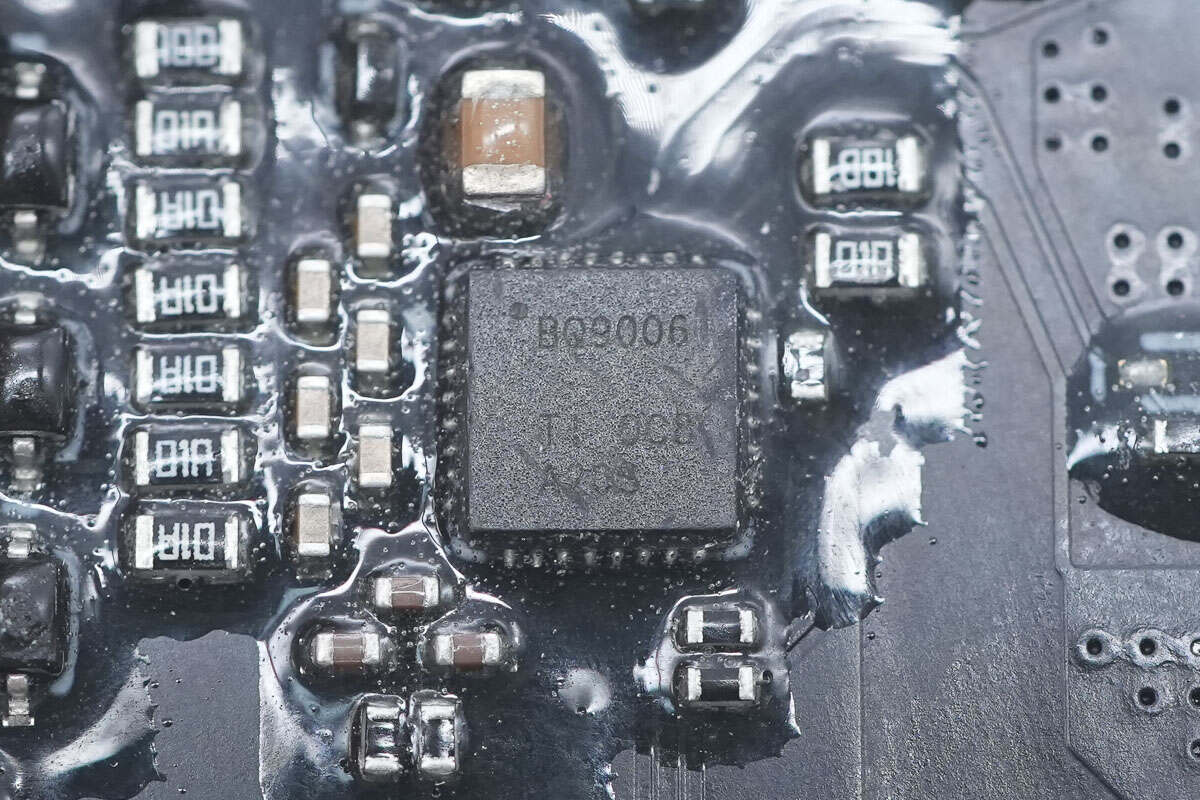

电池组保护芯片特写，型号BQ9006，来自TI德州仪器。

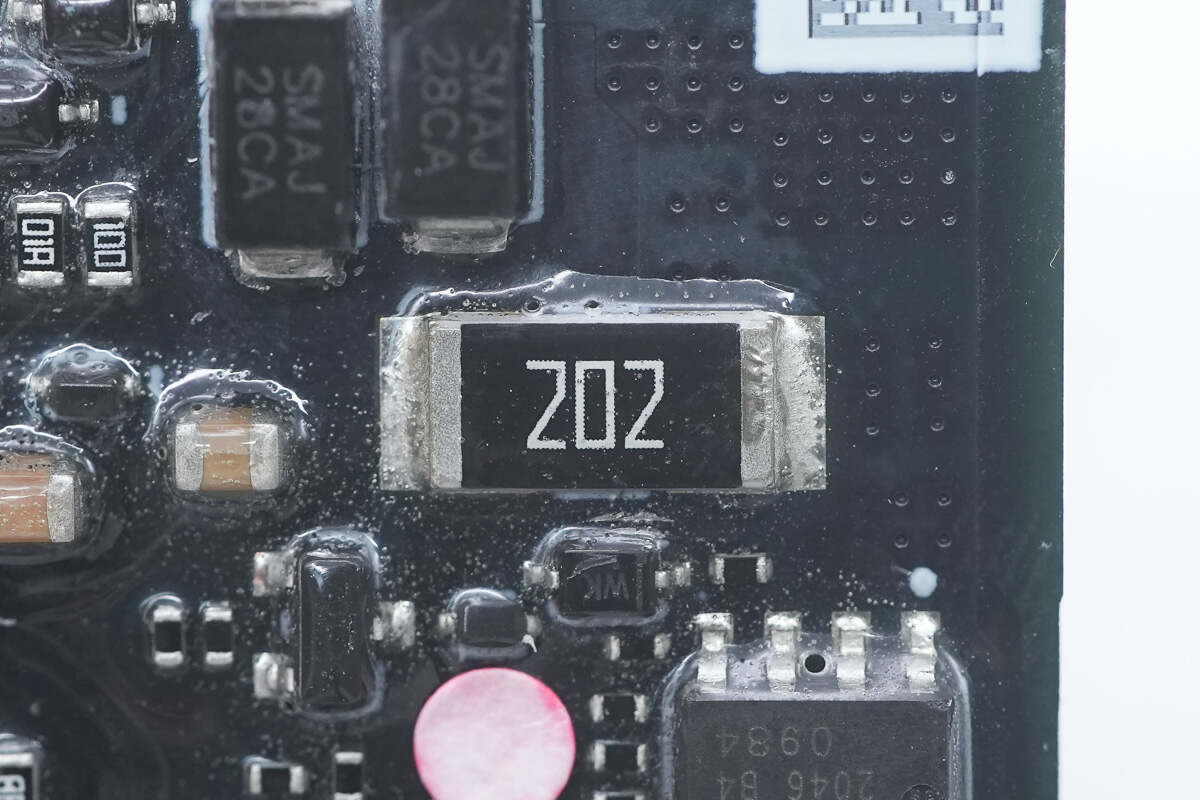

2.2mΩ取样电阻特写。

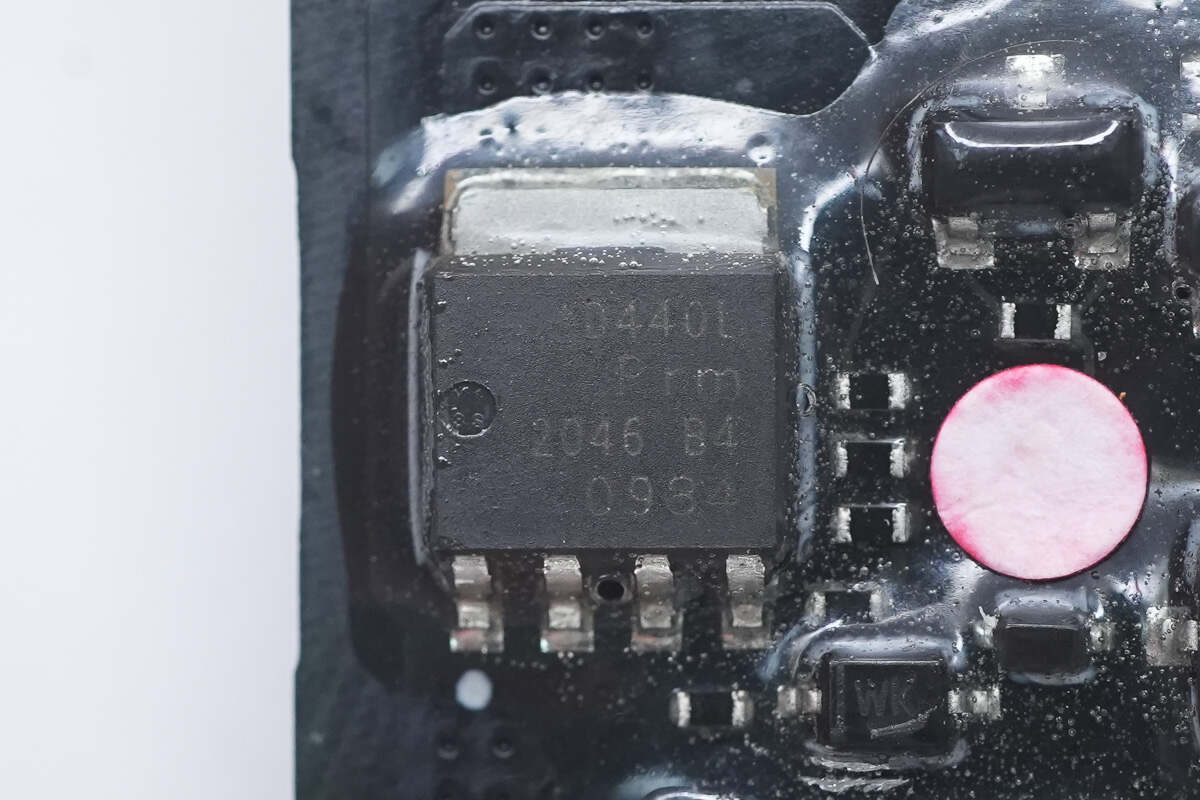

稳压芯片特写，D440L。

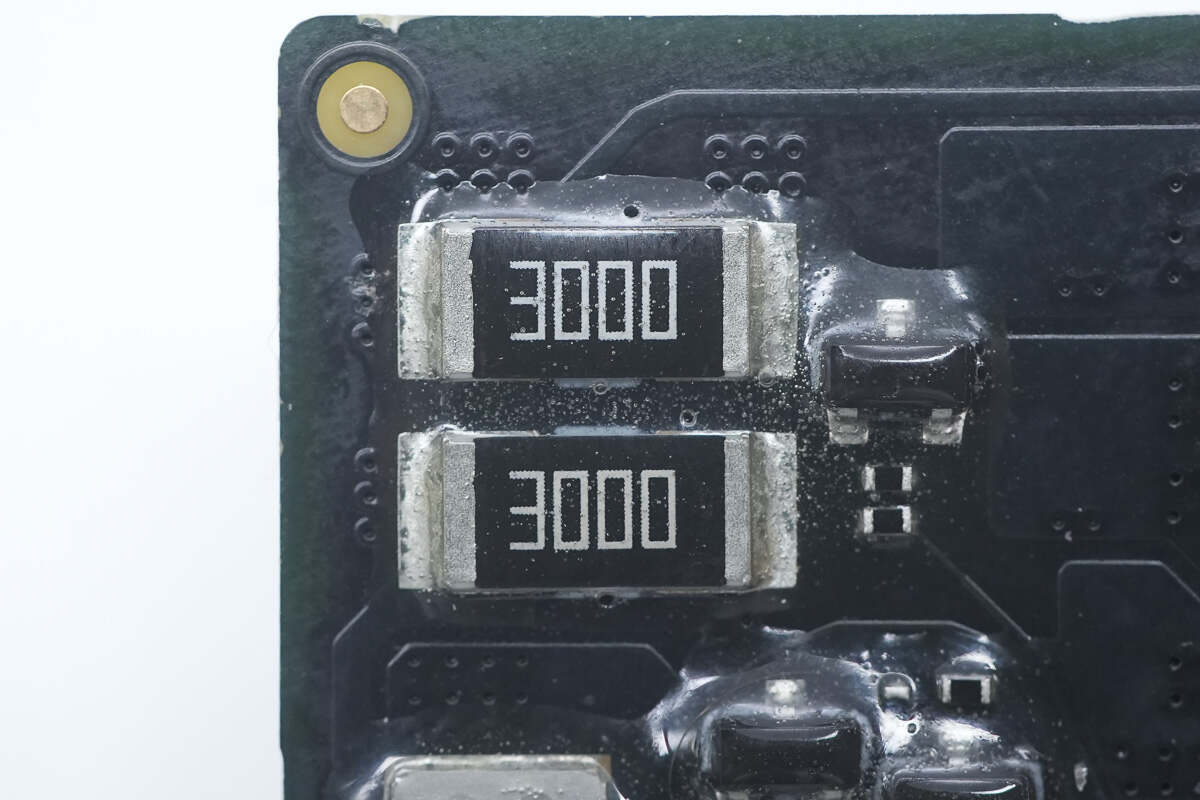

30mΩ取样电阻特写。

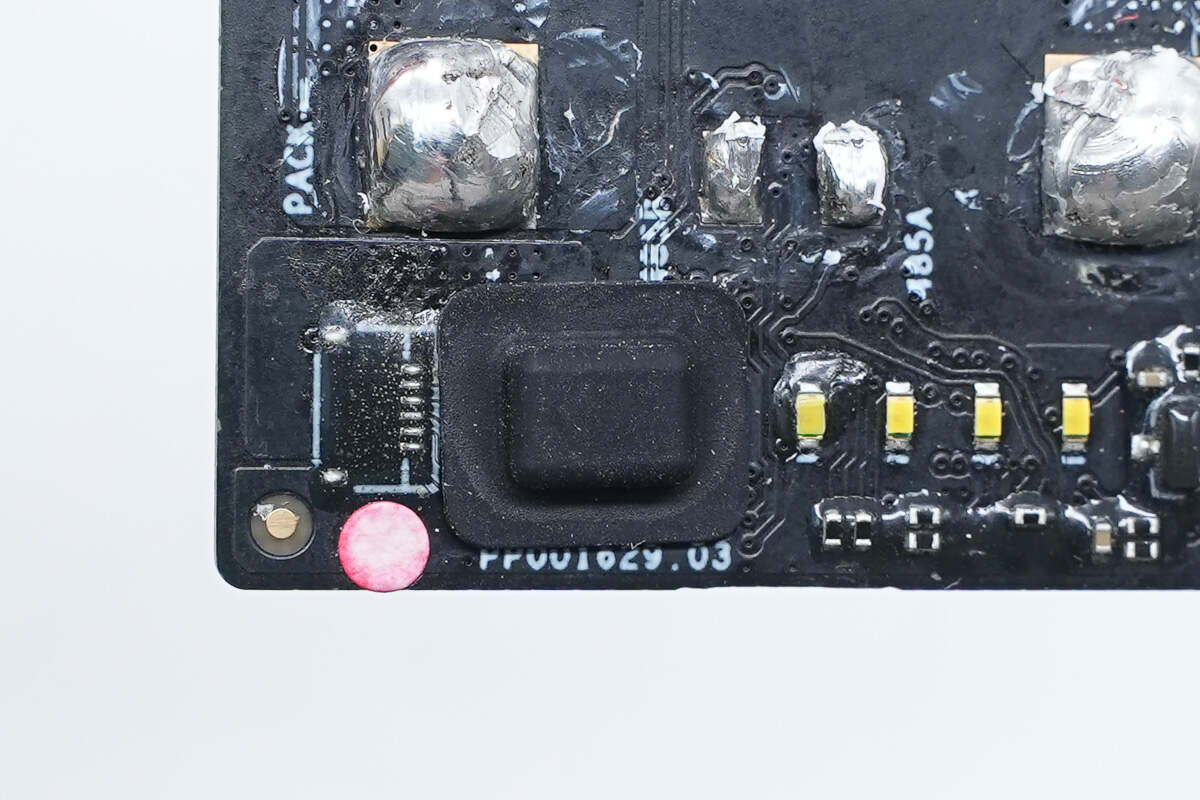

电源按钮特写，上面覆盖胶帽。

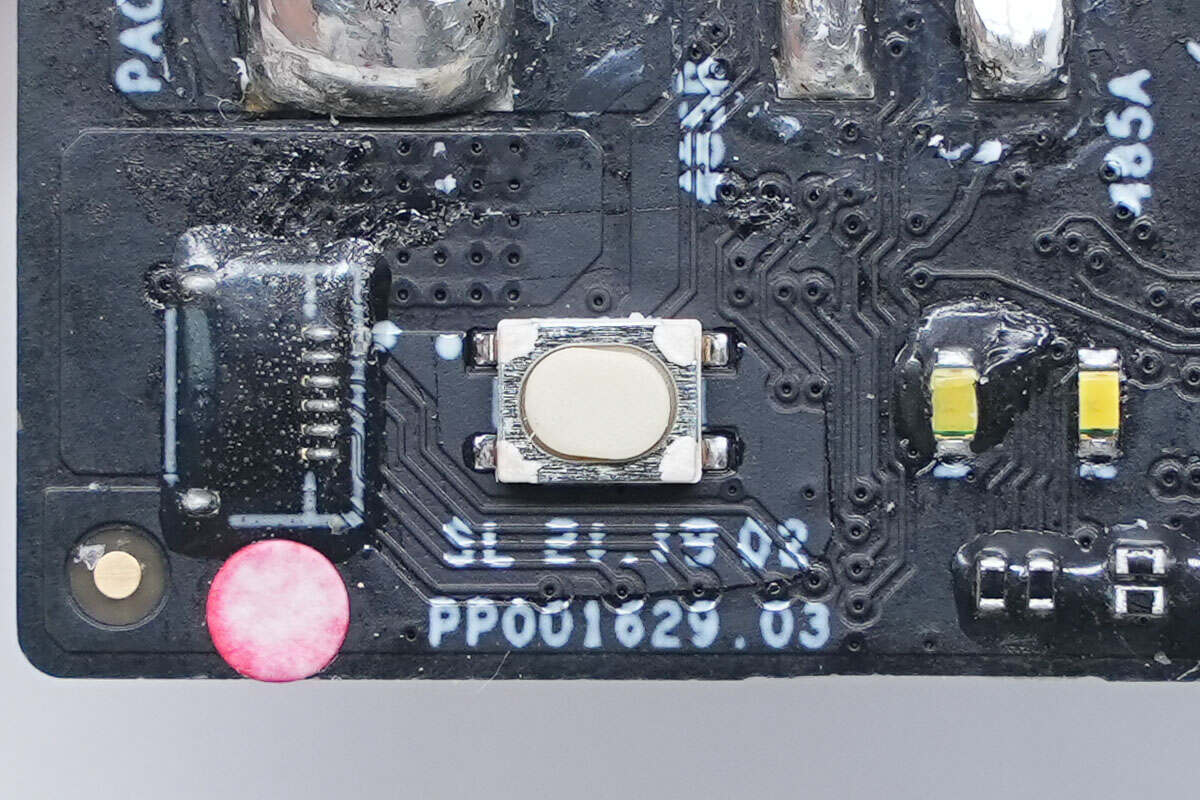

摘掉胶帽，电源按钮特写，可见4个焊点。

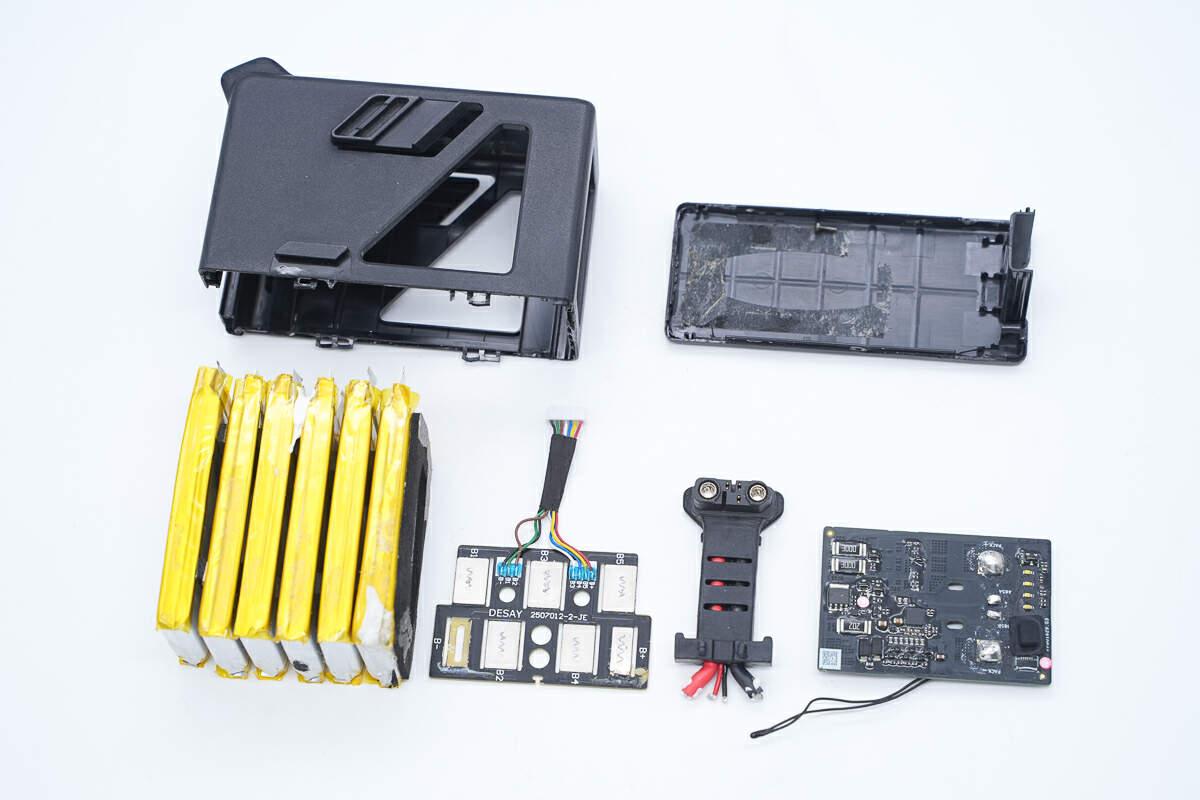

全部拆解完毕，来张全家福。

电池交易网总结

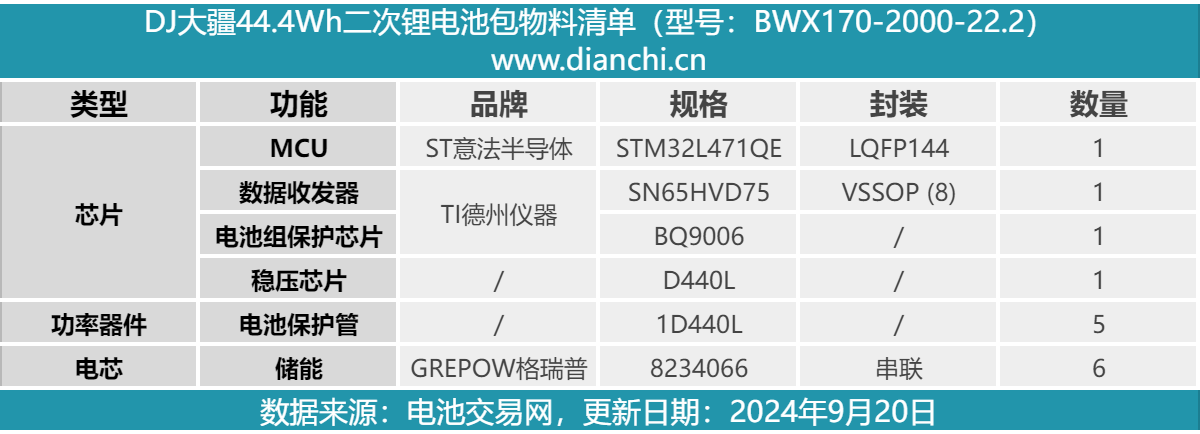

最后附上大疆44.4Wh电池包的核心物料清单，方便大家查阅。

这款大疆44.4Wh电池包为盒装设计，外观小巧凝实，配备圆孔接口插座，可连接大疆摄影设备为其供电。底座设有电源指示灯，用于显示电池包剩余电量。

电池包由6块GREPOW格瑞普软包电芯串联而成，电芯型号8234066，标称电压3.7V，标称容量2000mAh。搭载德州仪器的电池保护芯片进行电池组保护。电池包内部接触面周边贴满泡棉缓冲，以及石墨贴纸散热，焊点及重要器件打胶加固，整体做工扎实。
