前言

大疆Mavic Air 2是大疆一款专业级四轴飞行器无人机，拥有4800万像素的1/2英寸CMOS传感器，具备APAS（高级辅助飞行系统）3.0智能避障系统，还支持智能跟随3.0、HDR拍摄等多种模式，在性能和智能功能上较前代都有显著提升。

电池交易网近期拿到了专为Mavic Air 2系列无人机设计的智能飞行电池。这种电池使用高能量密度的聚合物锂离子电芯，能够提供较长的飞行时间。其配备电源指示灯，实时显示剩余电量，并支持座充充电。下面来看一下电池包详情。

大疆二次锂离子电池组MB1外观

按照惯例，先来看一下这款产品的外观。

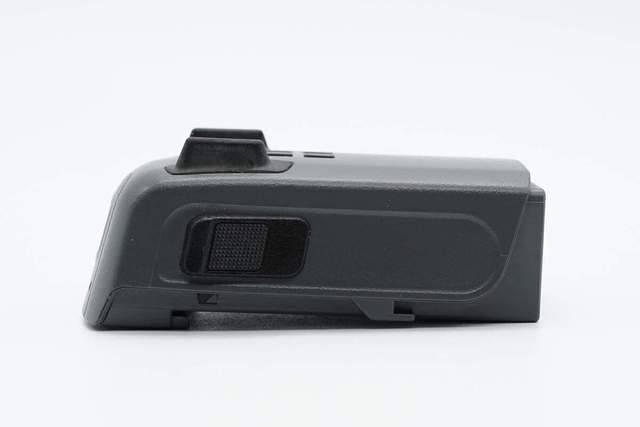

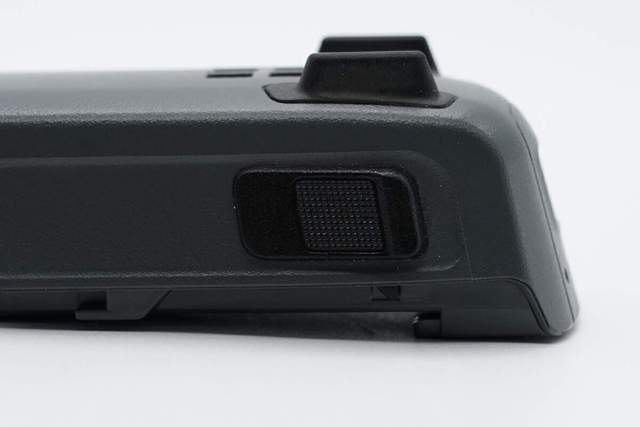

先来看一下左侧面，可见一个黑色划扣。



划扣特写，上面有镂刻点状凹槽，方便持握增加摩擦，右滑时可松开与用电设备的连接。

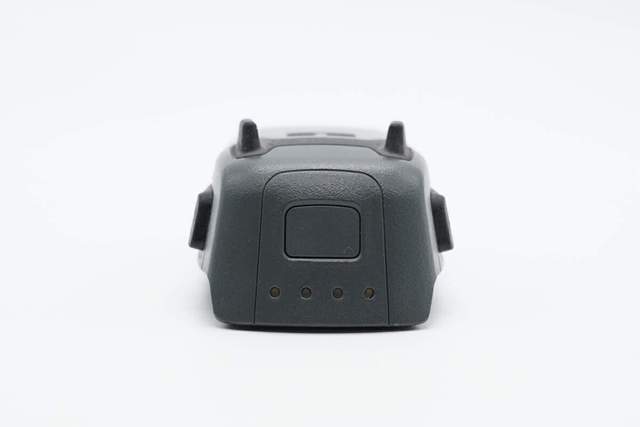

产品正面一览，可见电源按键和电源指示灯，顶面还有一对支架。

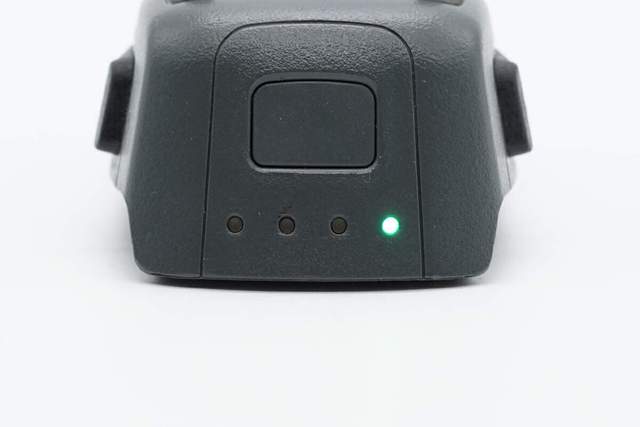

电源按钮和指示灯特写，按动电源按钮，可根据指示灯了解剩余电量，指示灯为绿色。



右侧面与左侧面设计相同，同样有划扣，此处不细述。

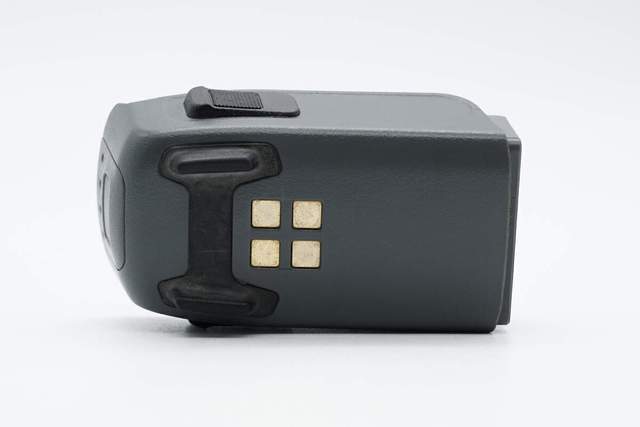

顶部特写，靠电源按钮处有一对塑胶支架，下方四个触点。

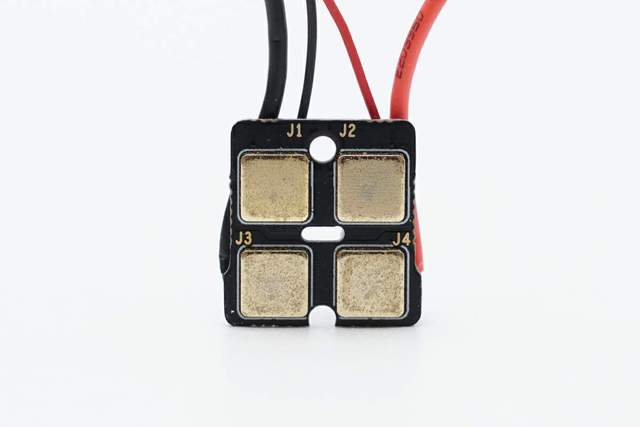

触点特写，用于连接座充给电池包充电。

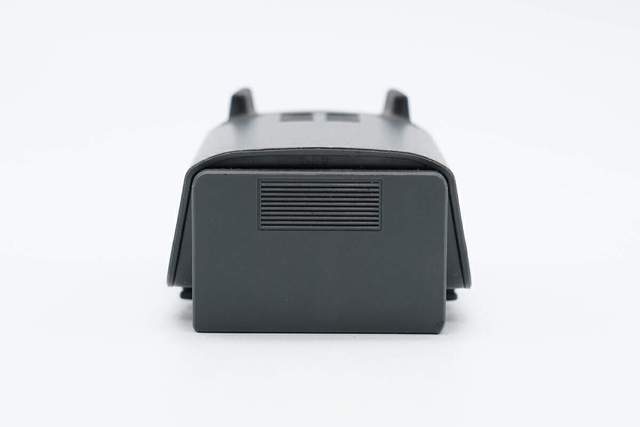

电池包背面有一片细横状凹槽，方便持握，增加摩擦。

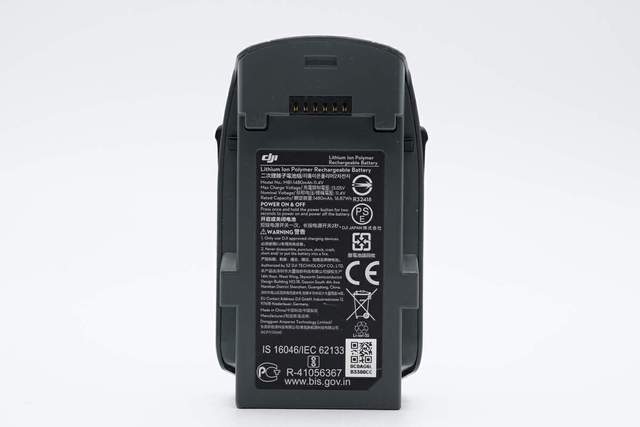

电池包底面一览，顶部是给用电设备充电的插座，下方贴有一张黑色铭牌，铭牌上是产品安规、认证标识和参数信息。

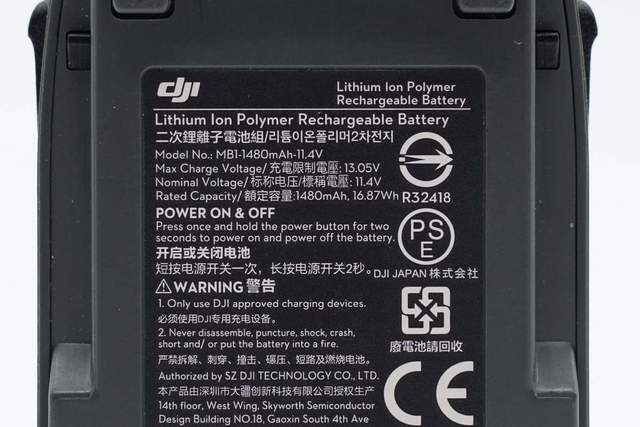

参数信息特写：

型号：MB1；

充电限制电压：13.05V；

标称电压：11.4V；

额定容量：1480mAh/16.87Wh。

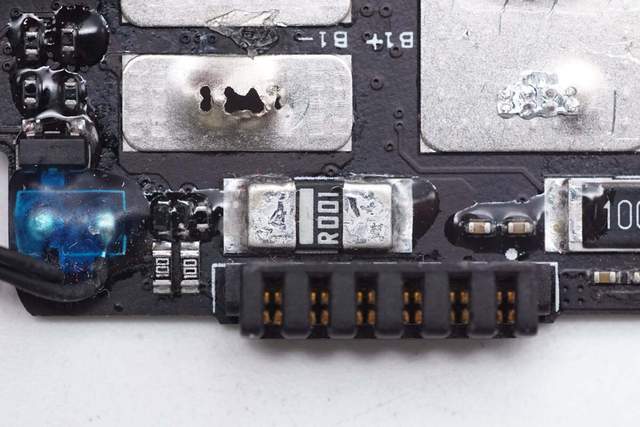

夹片式插座特写。

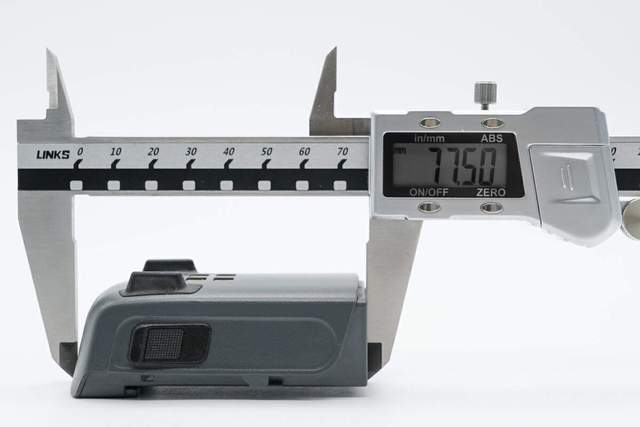

测得大疆二次锂离子电池组MB1长度为77.50mm。



宽度为43.94mm。



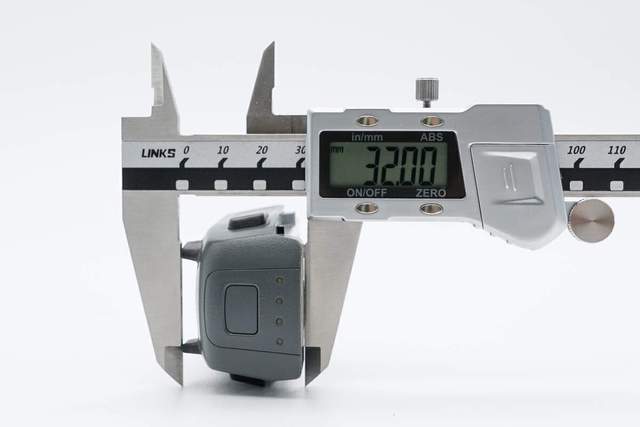

厚度为43.94mm。

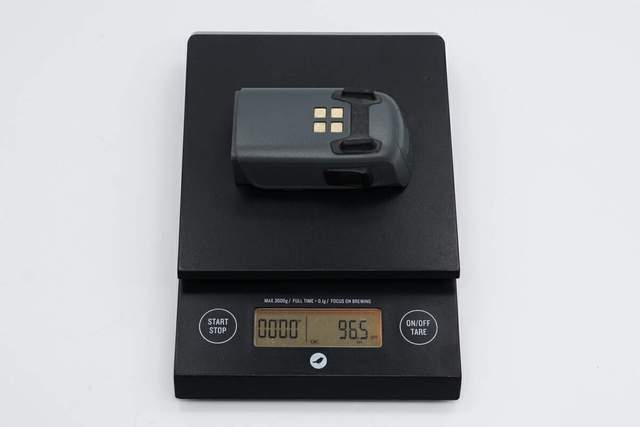

测得产品重量为96.5g。

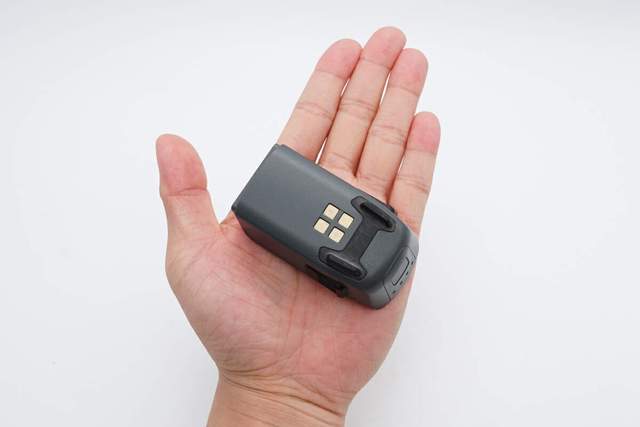

产品拿在手上的大小直观感受。

大疆二次锂离子电池组MB1拆解

接下来看一下大疆二次锂离子电池组MB1的内部构造和用料。



首先沿着壳体缝隙，将底座撬出。

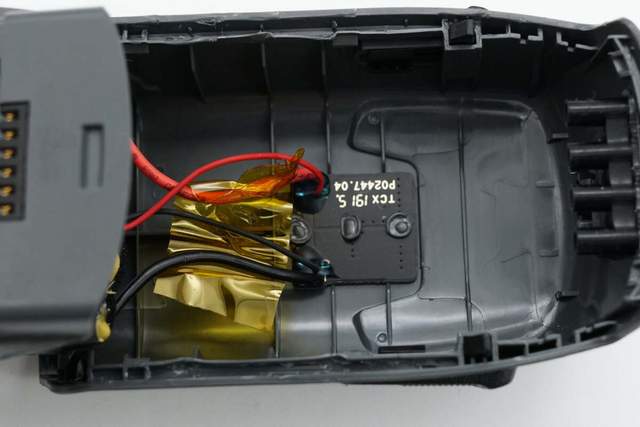

再来看一下壳体内部结构，连接保护板的导线均打胶加固。电池组连接板子的6个焊点清晰可见。



用于连接座充的触点背面特写，可以看到两组导线你均用高温胶带粘紧，防止散落。

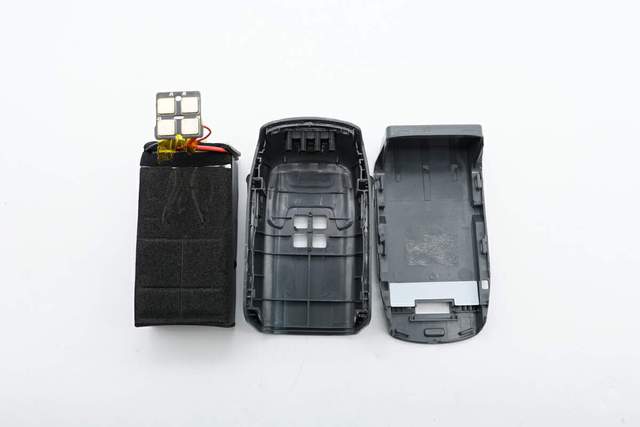

将电池保护板和电池组从壳体中取出。

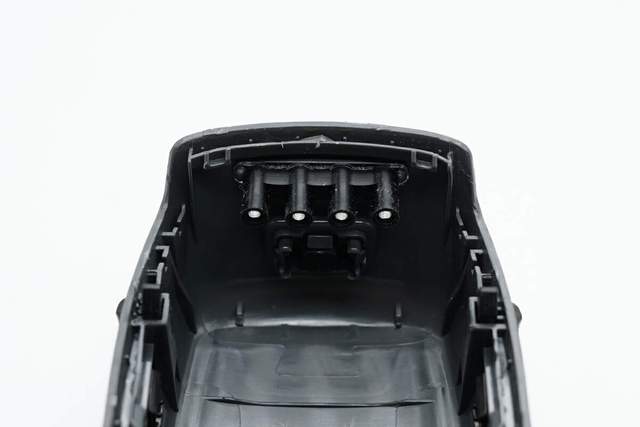

外壳内部的导光柱特写。

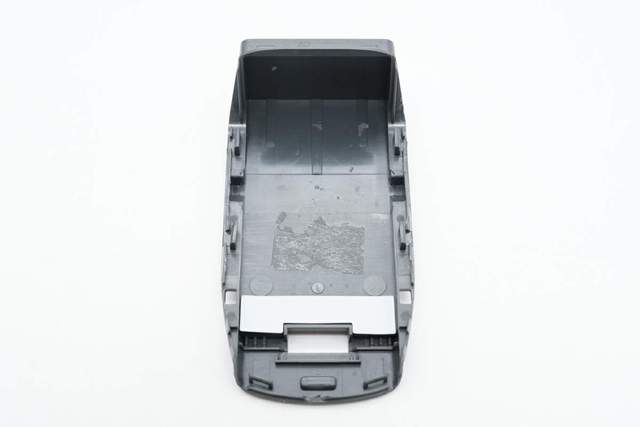

盖板底部贴有石墨贴纸散热。

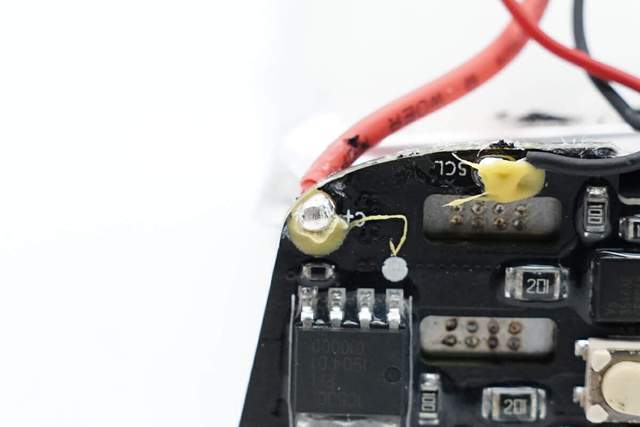

正极导线在电池保护板上的焊点特写，焊点饱满圆润。

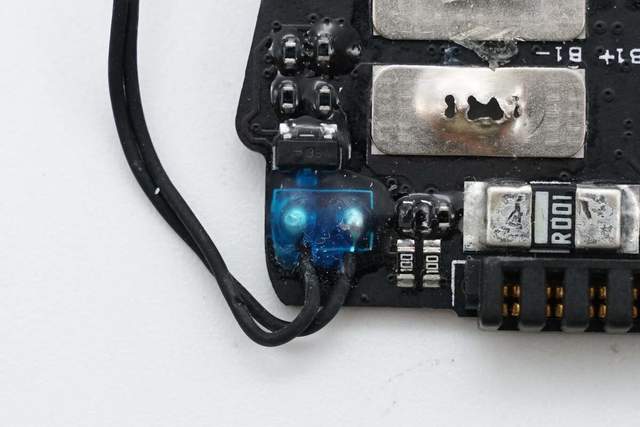

热敏电阻焊点特写，周边打胶加固。



电池组极耳在电池保护板上点焊连接。



电池组两侧用石墨贴纸散热。

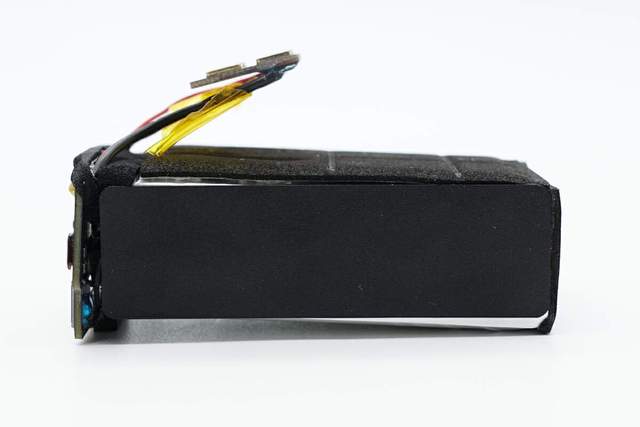

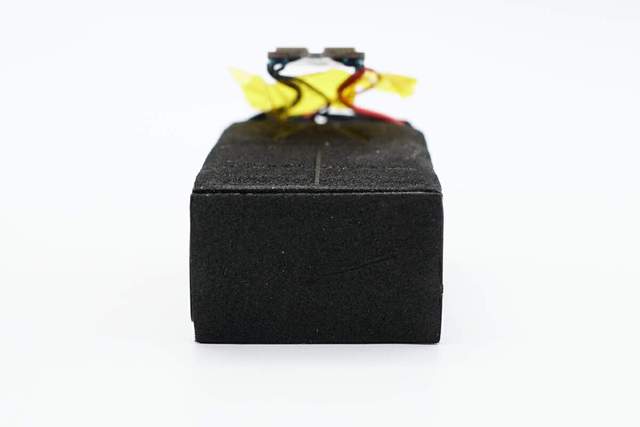

其他区域则贴黑色泡棉对电池组缓冲保护。

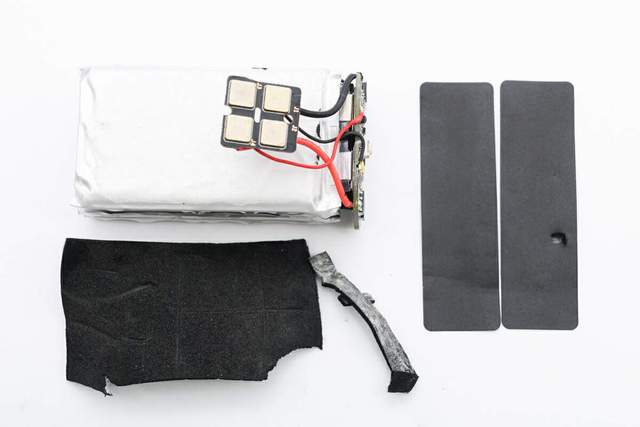

接下来，将电池组周边的贴纸和泡棉撕下。

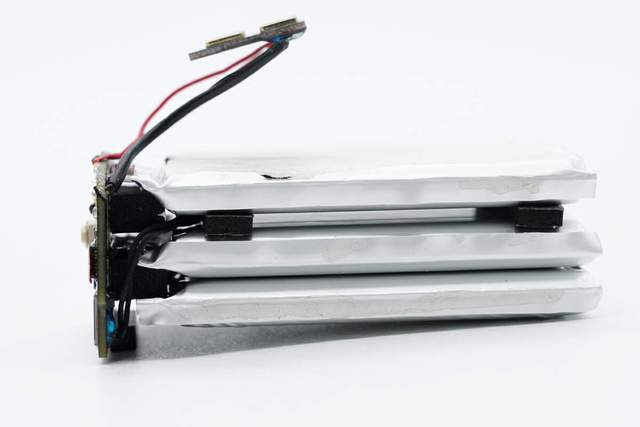

从侧面可以看出电池组由三块软包电池串联而成。

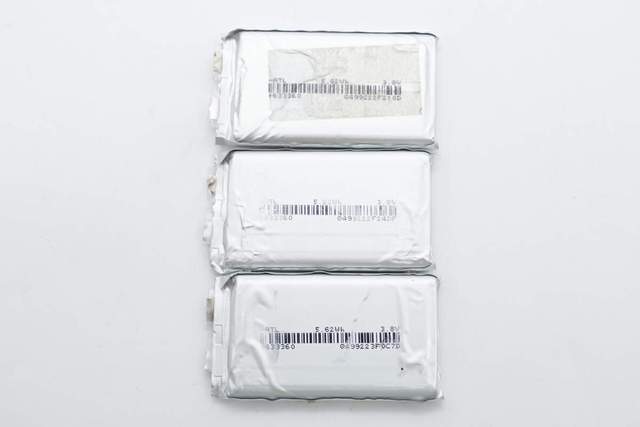

将电池组拆下，分出三块软包电池。

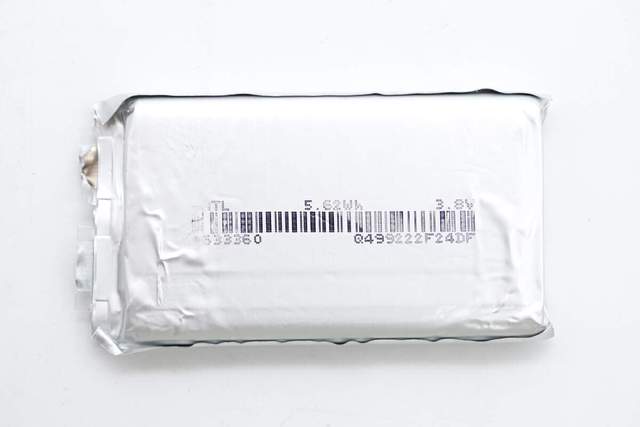

电芯喷码特写，电芯品牌ATL，型号633360，标称电压3.8V，标称能量5.62Wh。

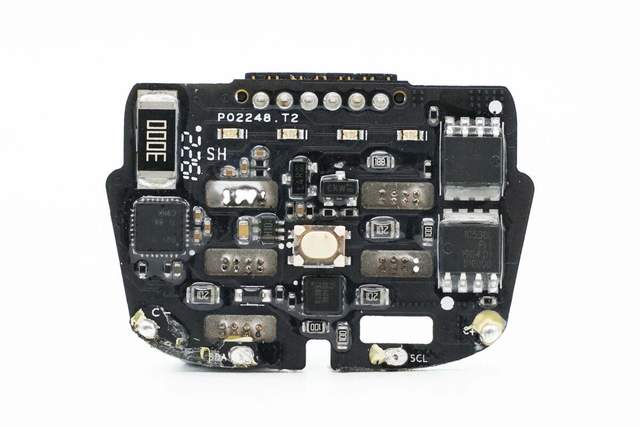

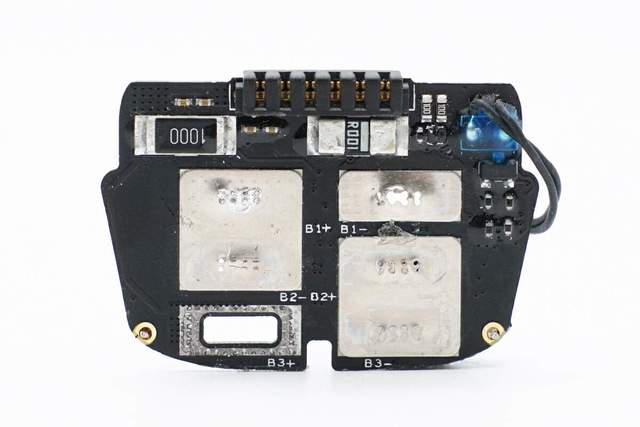

电池保护板一览，左侧可见

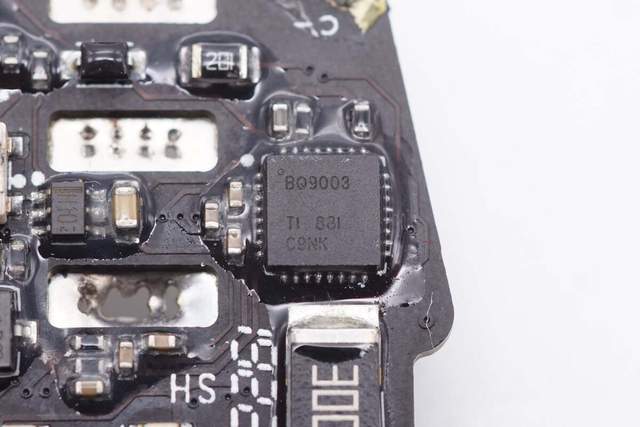

电池组管理芯片特写，型号BQ9003，来自TI德州仪器，封装方式为TSSOP-30。

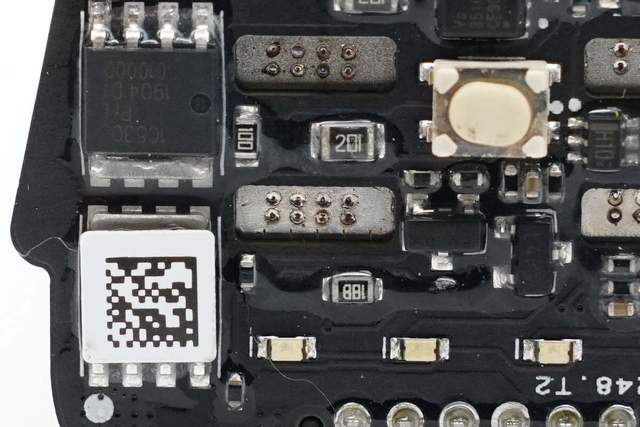

两颗电池保护管特写。

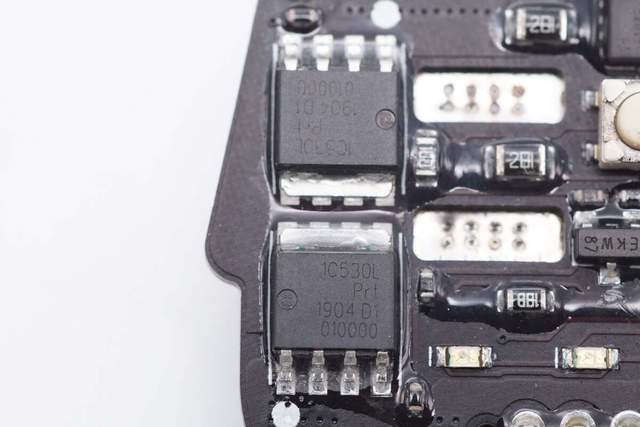

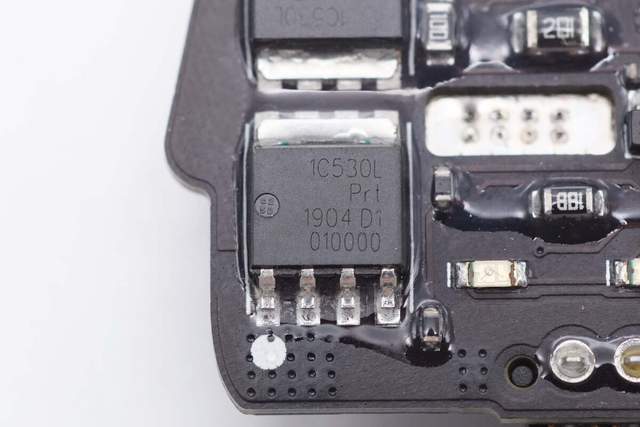

电池保护管特写，型号PSMN1R5-30YLC，来自Nexperia，耐压30V，采用SOT669封装方式。

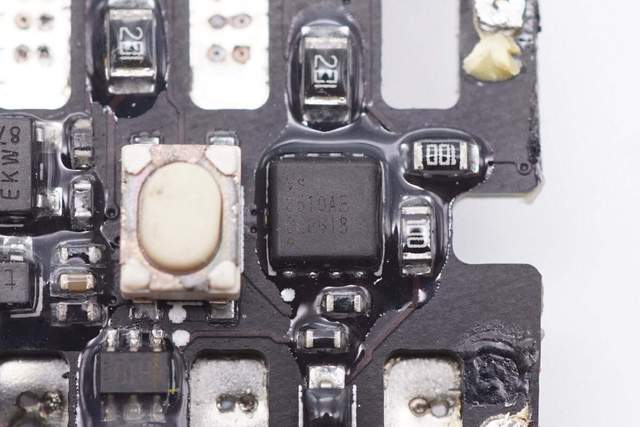

功率MOS特写，型号VS3510AE，来自Vergiga威兆，耐压30V，采用PDFN3333封装。

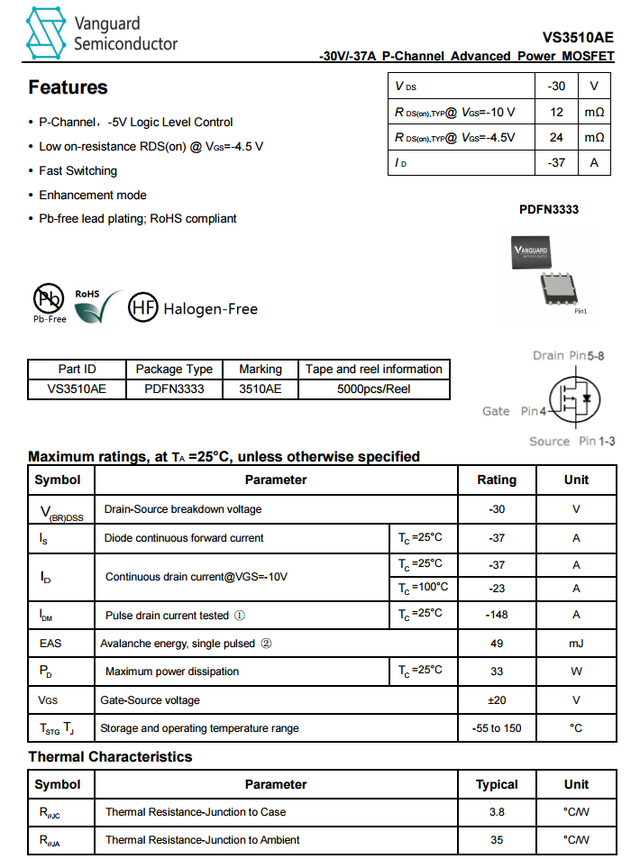

威兆VS3510AE资料信息。

充电头网拆解了解到，采用威兆半导体VS3510AE的还有贝尔金MFM认证二合一无线充、米物3A1C七合一多功能扩展坞、小米55W立式风冷无线充电器、小米智能追踪式无线充、图拉斯30W 1A1C USB PD快充充电器、小米30W立式风冷无线充电器等产品。

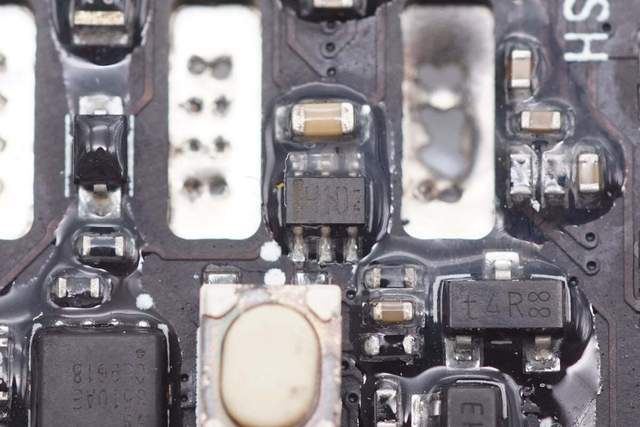

丝印H10的电池保护芯片特写。

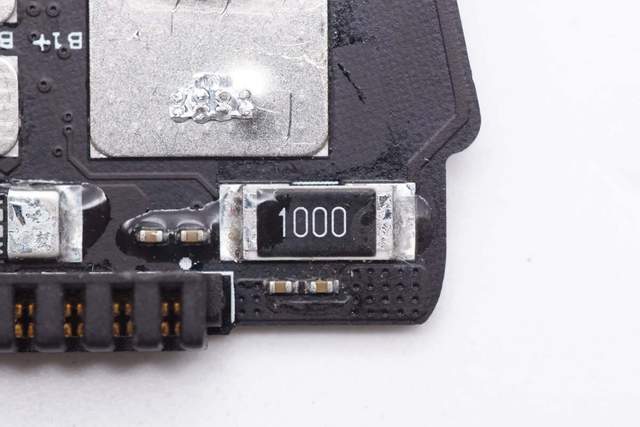

1kΩ 贴片电阻特写。



规格1mΩ的取样电阻特写。

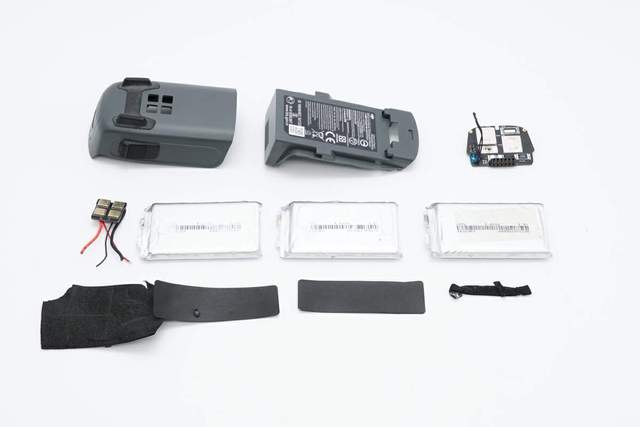

全部拆解完毕，来张全家福。

电池交易网总结

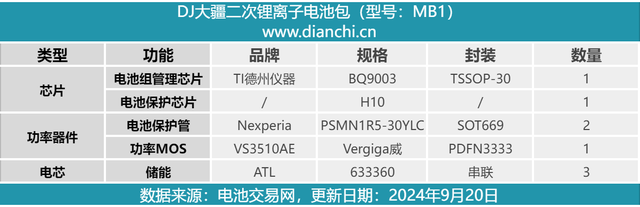

最后附上大疆二次锂离子电池组MB1的核心器件物料清单，方便大家查阅。

大疆二次锂离子电池组MB1外观冷灰色，作为专为Mavic Air 2系列无人机设计的智能飞行电池，两侧配备划扣与无人机进行连接，前方指示灯实时显示剩余电量，顶部四个触点支持由大疆的座充进行电量补充。

通过拆解发现，其内置ATL3块软包电池，串联成组，单颗电芯标称容量1480mAh，标称电压3.8V。采用来自TI德州仪器BQ9003进行电池组管理，Nexperia的电池保护管进行电池组保护。内部做工精细，连接处与核心器件打胶加固，保护措施到位。
