前言

充气宝是一个可随身携带的小型充气泵，能为充气应用产品提供检测气压、打气的便携式充气工具。应用场景：车轮胎、球类、气垫等中小型日常充气类器具。

小米米家推出了一款充气宝，其内置两节18650电池为电机供电，驱动气泵，为轮胎以及球类充气。搭载USB-C接口，用于给充气宝充电。

该充气宝具备精准气压检测功能，充满即停，安全可靠。并配备LED段码屏，可显示剩余电量百分比、充气压力（bar）等参数，还配备LED照明灯方便黑暗环境中使用。下面充电头网就带来米家充气宝2的拆解，一起来看看这款产品的内部设计吧。

米家充气宝2开箱

按照惯例，先来看下产品的包装和外观。



包装盒采用白色设计，正面印有充气宝外观缩略图，左上角印有充电宝名称“米家充气宝2”，右上角印有米家品牌logo。



包装盒右侧面印有产品的主要特点，包括“数字胎压监测、预设压力充到即停、充气压力可达150psl”。



左侧面印有产品参数信息和生产条码。



参数信息特写：

产品型号：MUCQB06QW；

产品尺寸：约123x75.5x45.8mm（裸机尺寸，不含气管）；

产品净重：约490g；

充气压力：0.2-10.3bar/3-150psi；

额定输入：5V-2A；

电池种类：锂离子电池；

额定容量：2000mAh（14.4Wh）；

充电时间：约3小时。

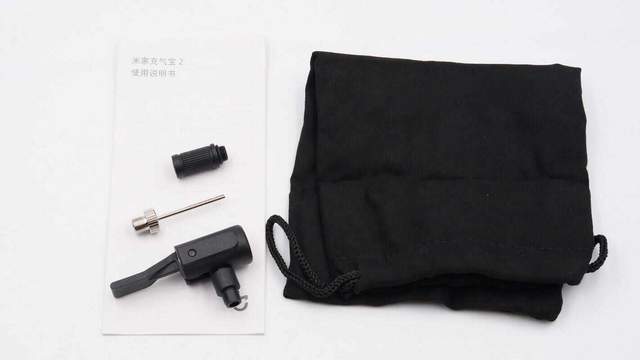

打开包装盒，里面有球针、法嘴，快接气嘴转换器、束口袋说明书，三包凭证。绒布袋里面装有米家充气宝2。

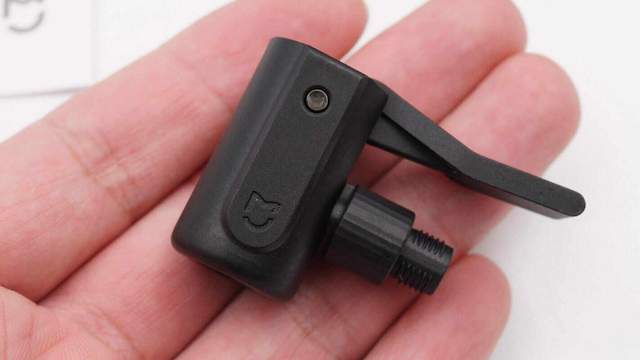

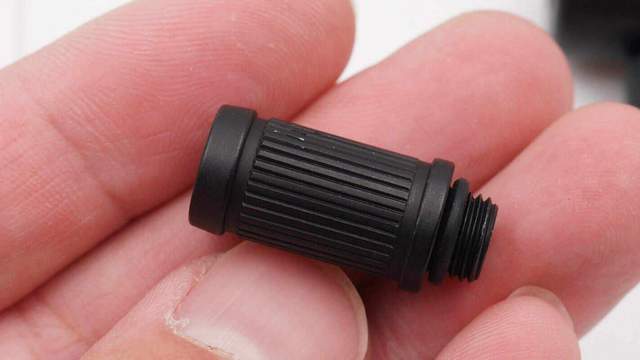

快接气嘴转换器特写，安装简易迅速，不易脏手。



法嘴特写，常用于自行车轮胎。

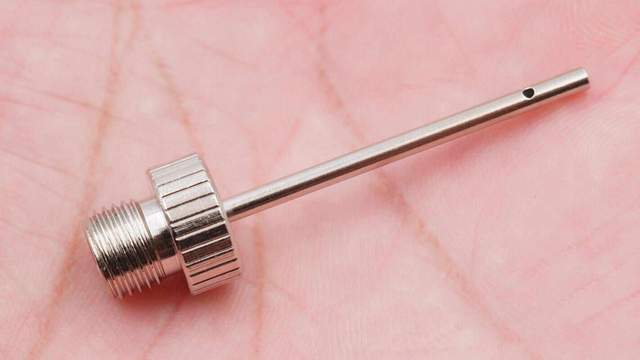

球针特写，用于连接篮球、足球气孔，给它们充气。

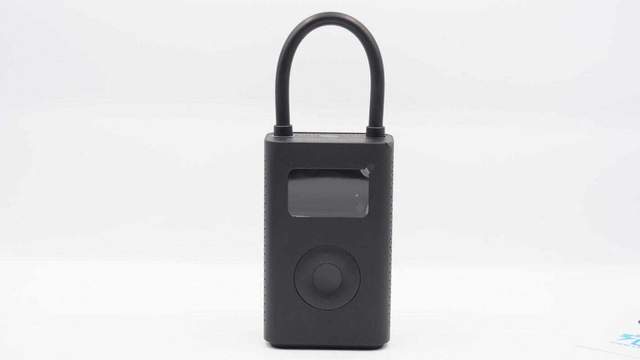

米家充气宝2整体为黑色锁状设计，表面细磨砂处理，边缘光滑圆润，产品最上方是一条胶质气管，端口是个美嘴，平时竖插在插槽内，可用作手提环。

正面上方是一个数显屏，下方为环状按钮，控制屏幕显示。

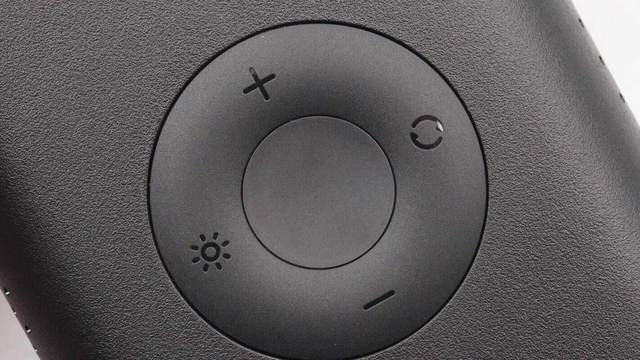

环状按钮特写，外环四键分别是“+，照明灯开关、-，模式切换”，中间是暂停键。

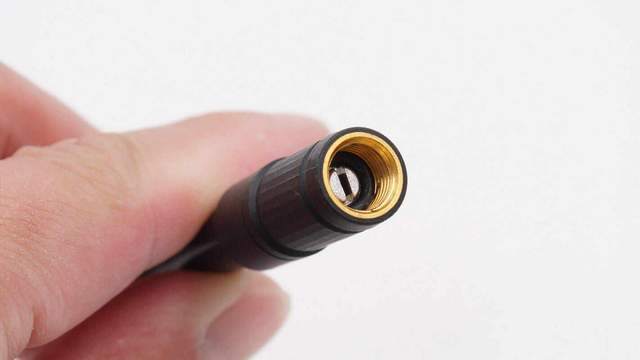

气管端口的美嘴特写。

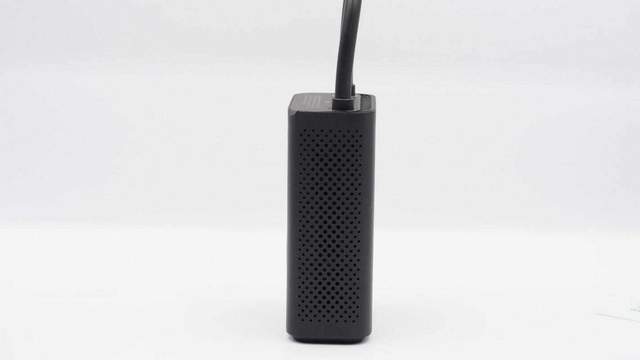

侧面全部为网格状散热孔。

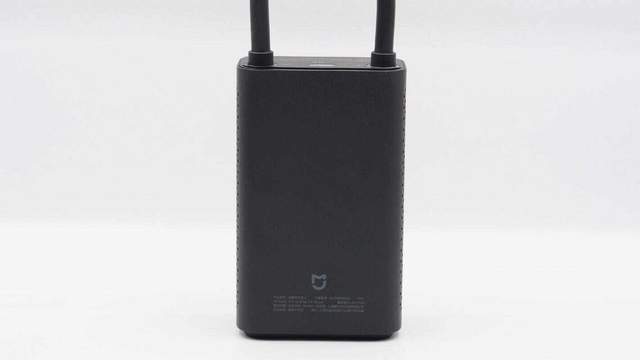

另一面是印有产品参数，参数上面是有米家的品牌logo。

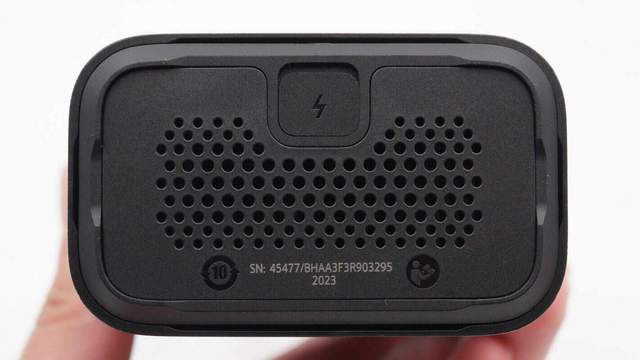

底面同样有网格状散热孔，上方还有一个充电标志的胶塞。



打开胶塞，可以看到里面是一个USB-C接口。

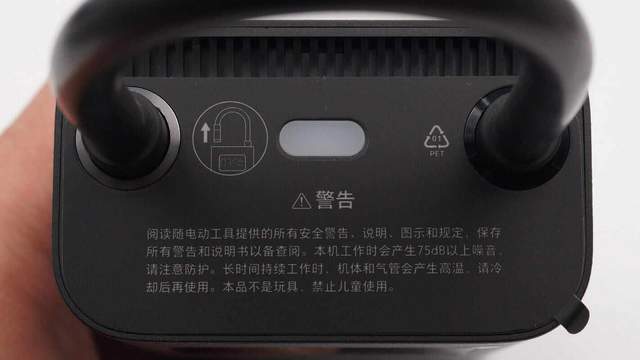

顶面是气管的美嘴旁有使用标识，中间有一颗灯柱，气管另一端连接充气宝内部。下方是充气宝的使用警告。

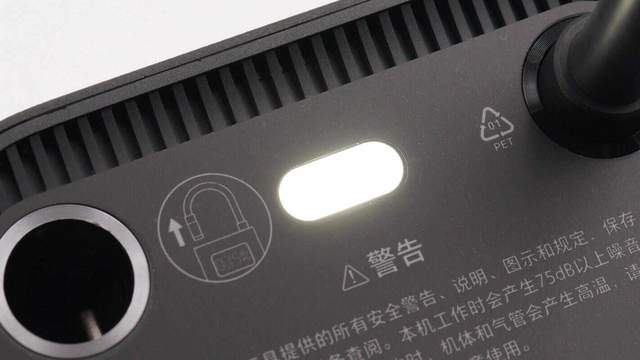

顶部灯珠工作状态特写，可用作照明灯。

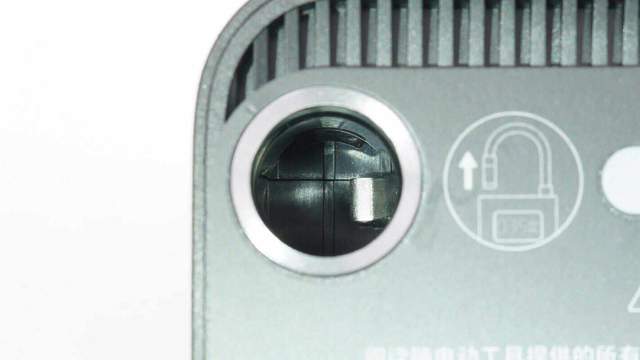

美式气嘴接口插槽特写。

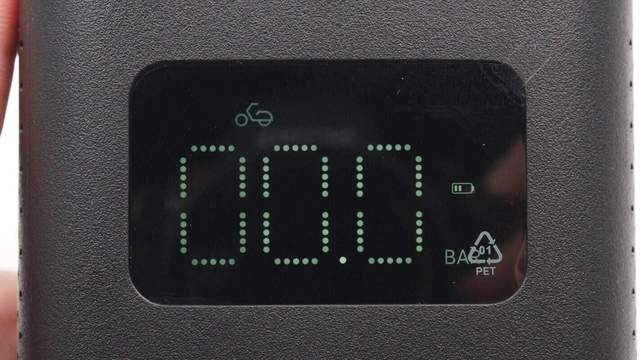

LED段码屏特写，可显示剩余电量百分比、充气产品类别、充气压力（bar）等参数。

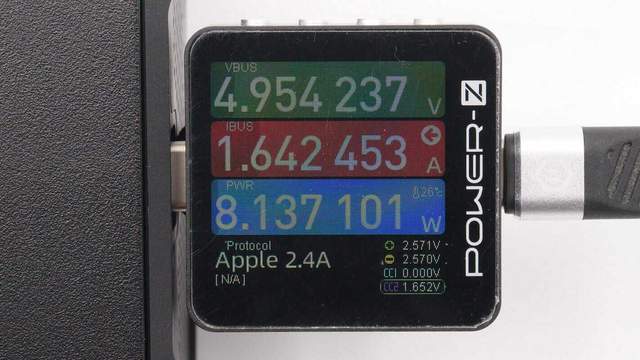

使用POWER-Z KM003C测试仪读取USB-C口的快充协议，实测支持Apple 2.4A充电协议。

米家充气宝2拆解

接下来看一下米家充气宝2的内部结构和用料。

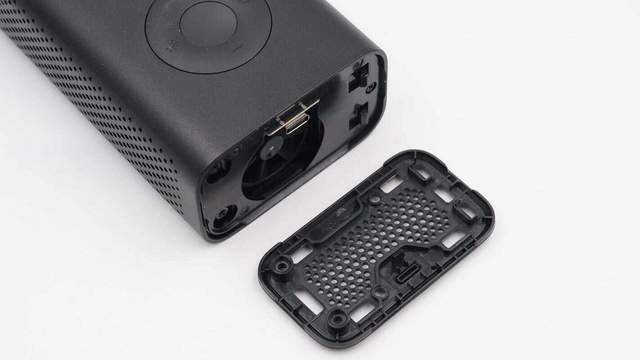

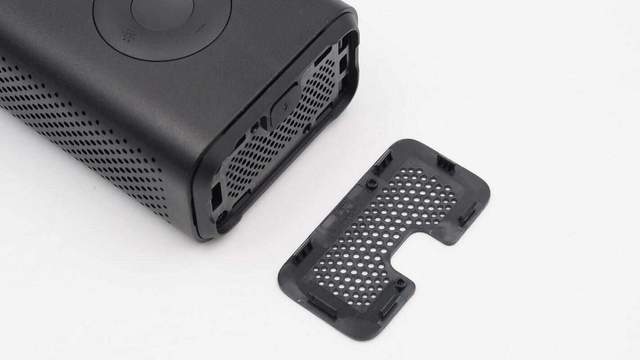

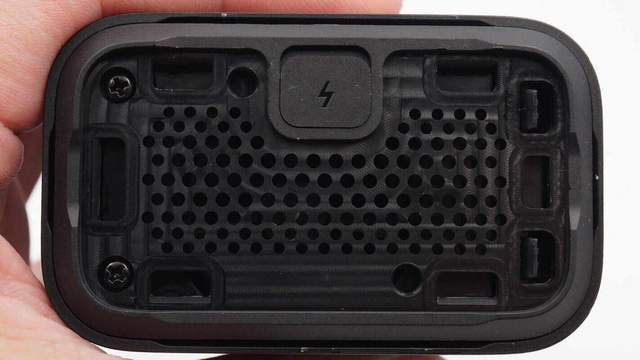

首先，拆下充气宝底座盖板。

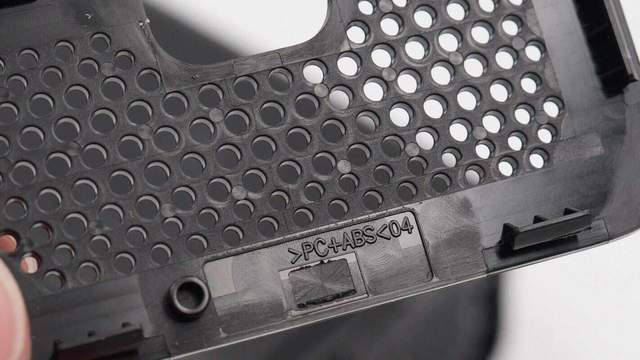

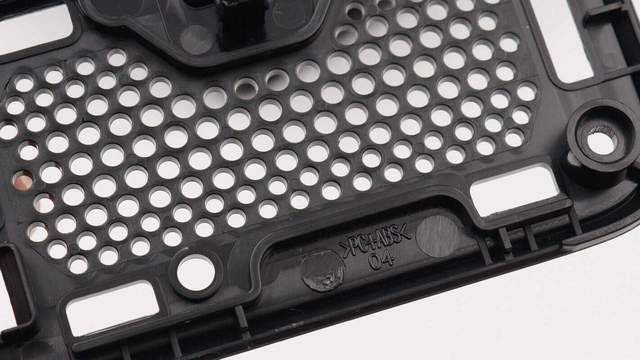

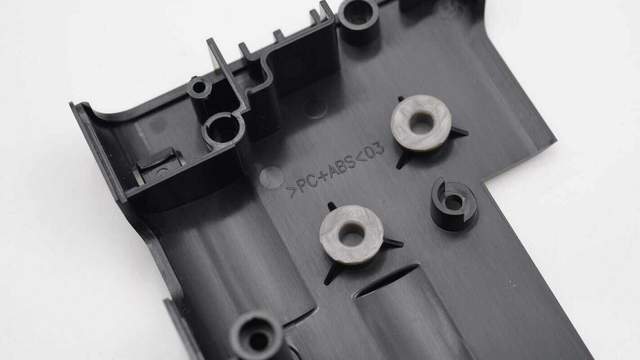

盖板材质为>PC+ABS<04。



底座由两颗固定螺丝和两个卡扣固定在机身。



拧下螺丝，继续拆解。



底座材质与底座盖板相同。

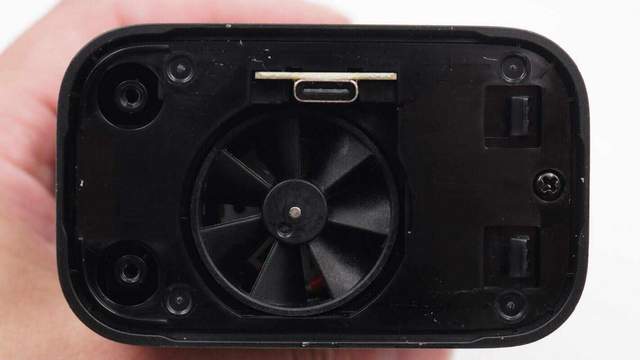

接下来可以看到内部的散热风扇，以及USB-C接口。

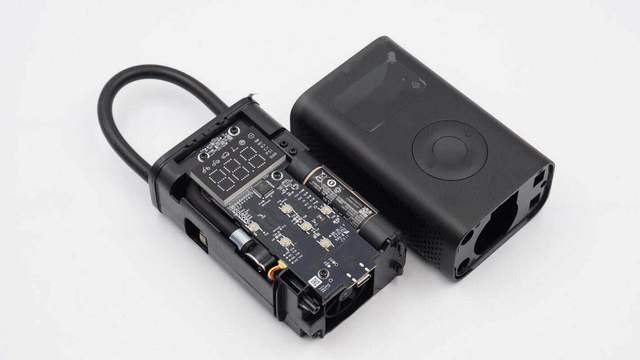

将内部主体模块从外壳中抽出。

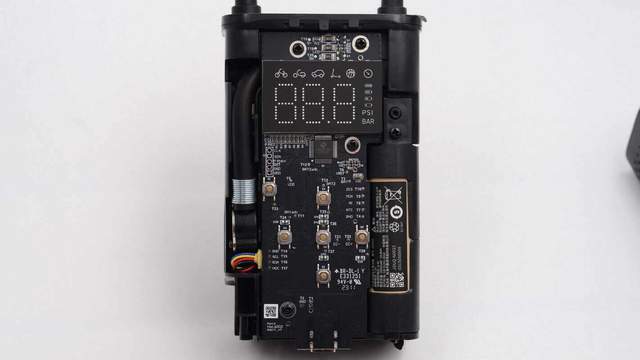

可以两侧的气管、气泵。以及中间的数显屏和PCBA模块。

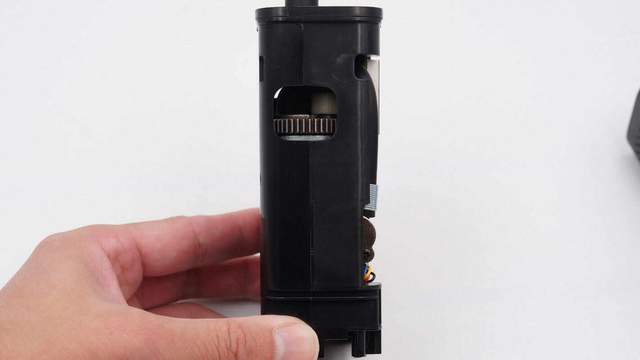

左侧面可见由马达带动的减速齿轮。

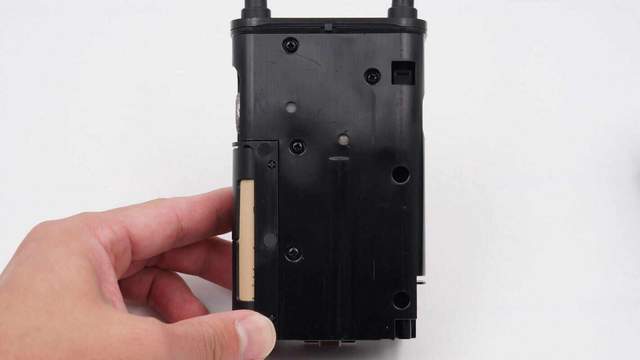

背面可见固定塑料支架的螺丝，左下方透出电芯酱色套膜，

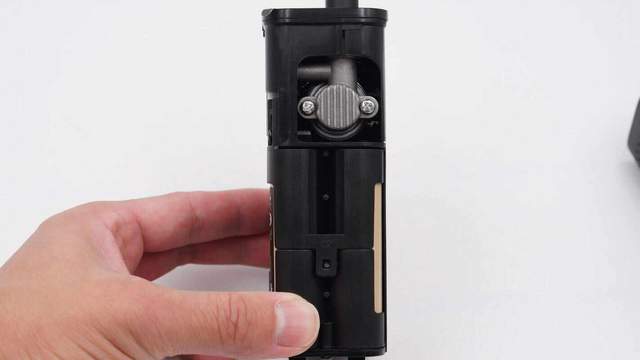

右侧面可见气泵，并用两枚螺丝固定防止漏气。



PCBA模块与底座通过排针连接和取电。

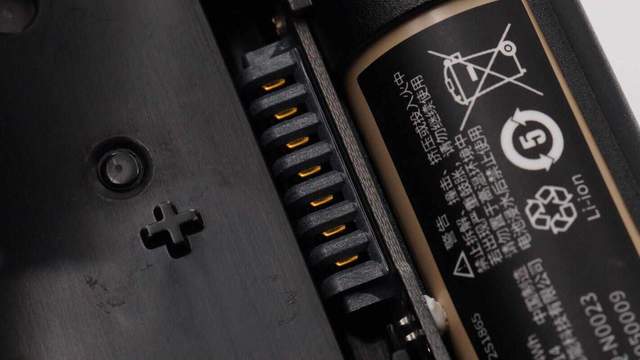

排针特写，共7根。



连接排针的插座特写。

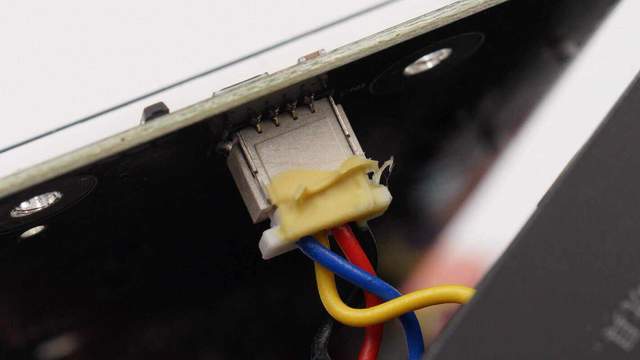

收束线芯的插头的插座特写，连接处打胶加固。

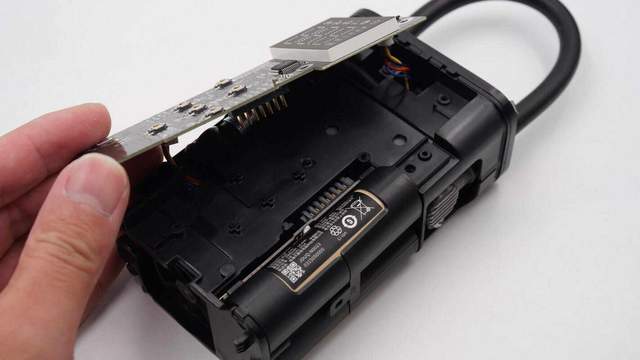

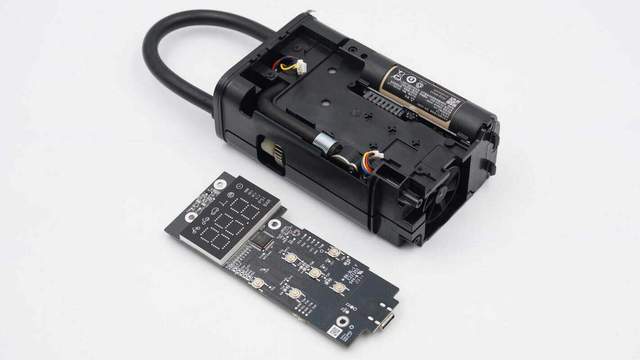

拆下PCBA模块，继续看内部结构。

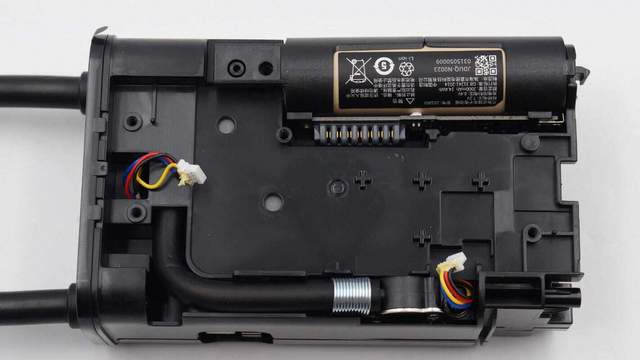

从左至右可见线芯插口，左下方是连接气泵气管和另一个线芯插口，右上方是电池组和排针母座，电芯上贴有标签标注电芯信息。

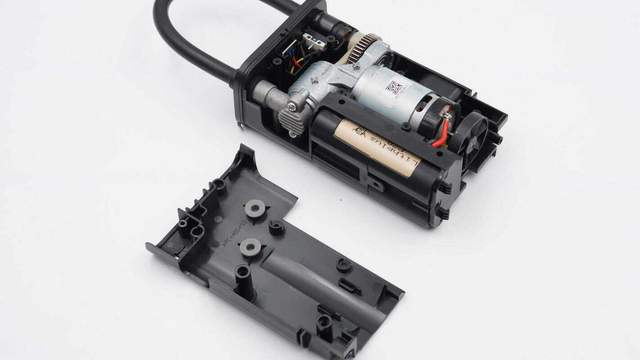

继续拆解，将充气模块顶盖拆下。露出充气模块内部结构。



盖板内部同样印有材质信息，周边嵌有两个胶塞。

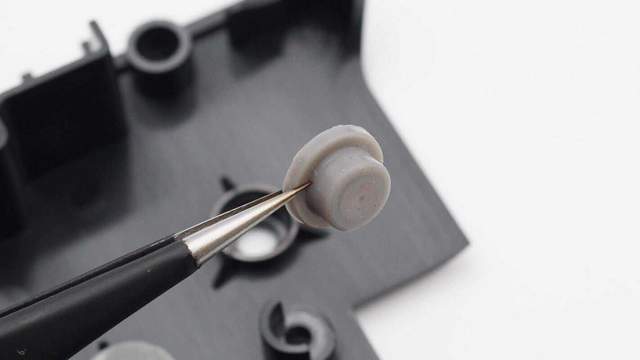

胶塞特写，用于连接下方的十字插口，固定盖板。

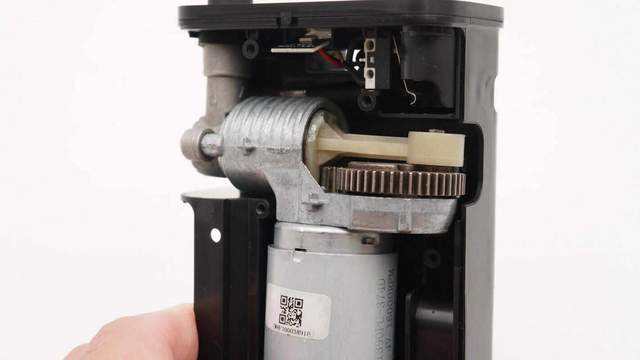

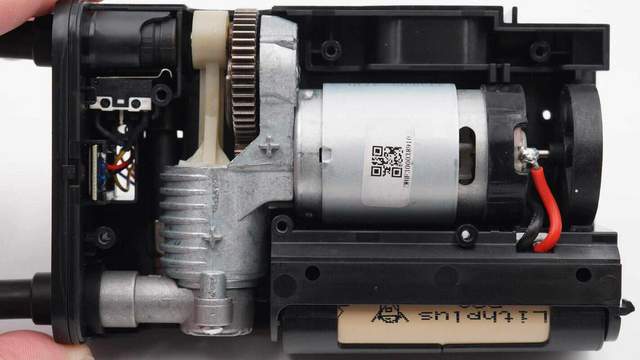

电机及气泵机构一览。右下方电池给右侧中间的电机供电，电机输出轴带动减速齿轮，减速齿轮转动带动气缸活塞往复运动打气，气泵再通过气管把气灌入终端。

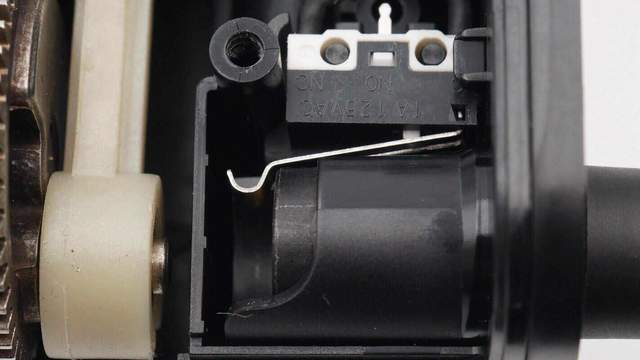

微动开关特写，控制电源启动及关闭，充气管输出端抽出则电源开启，恢复原位则关闭。该型号来自zingear冠泰厂家G10系列。

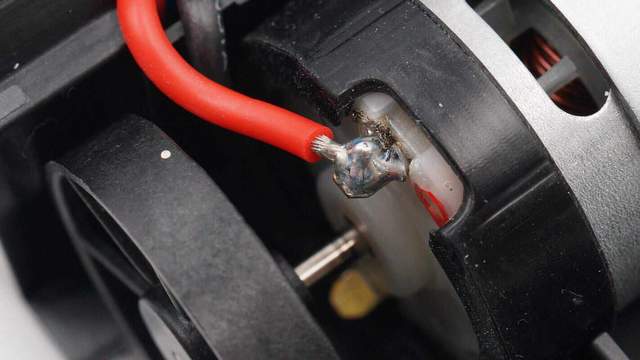

连接电机的导线焊点特写。

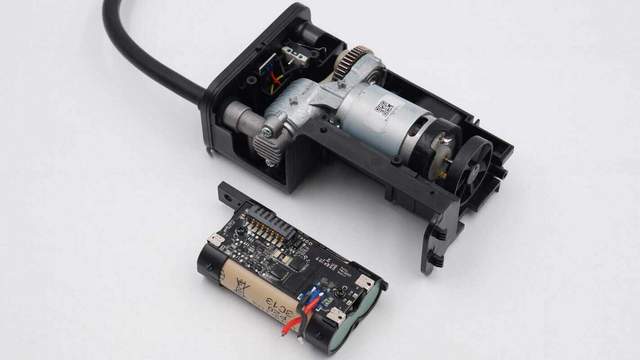

将电池组模块拆下。

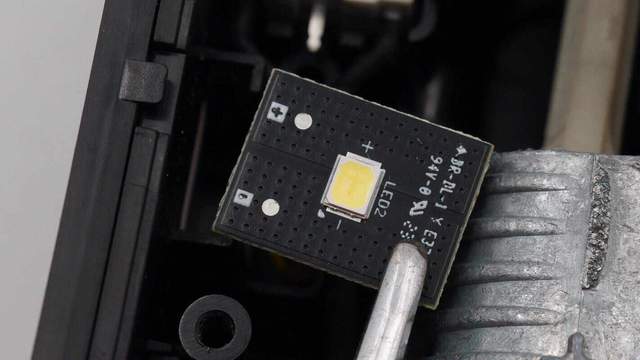

LED灯柱特写。



减速齿轮与气泵连接结构特写。

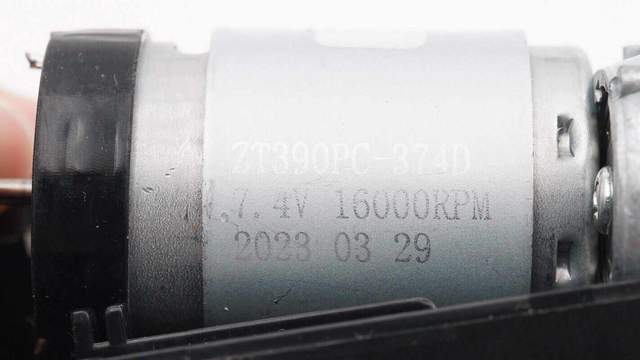

电机喷码特写，规格7.4V 16000RPM。

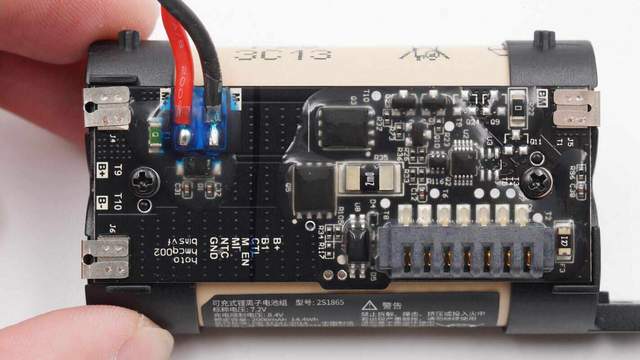

电池组上焊接电池保护板。从左至右，可以看到正负极导线焊点，两颗电池保护管，排针母座和电池保护芯片和电池组管理芯片。

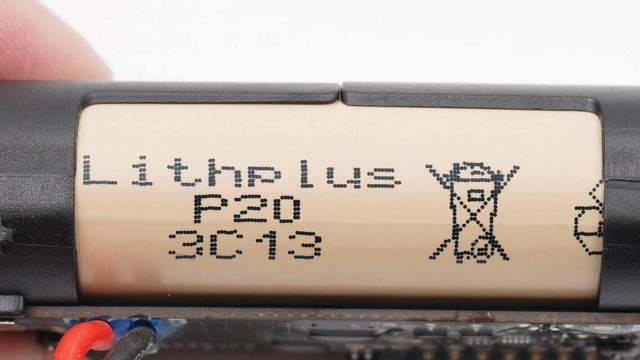

内置的两节18650电池来自Lithplus九夷锂能，外套酱黄色胶芯。

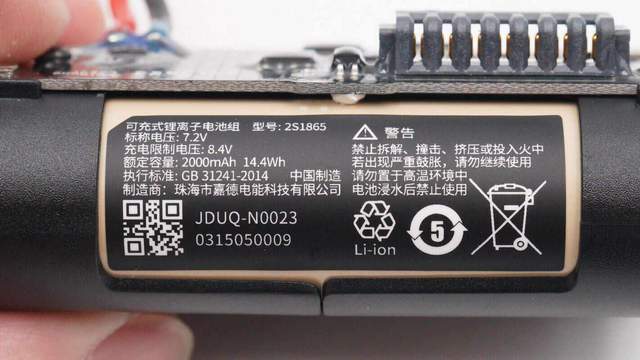

根据标签信息，电池组由两块电池九夷18650电芯串联而成，单颗电芯标称电压3.6V，充电截止电压4.2V，标称容量2000mAh，容量14.4Wh。

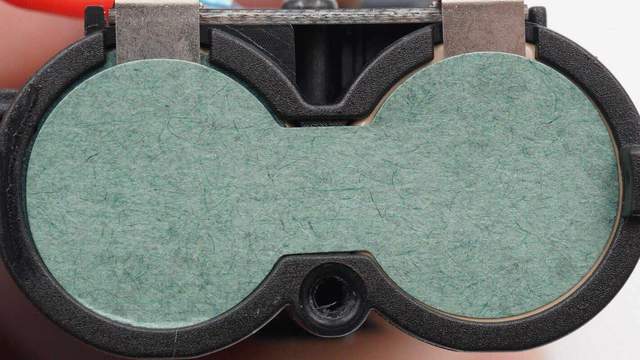

电芯极耳处贴青稞纸绝缘。

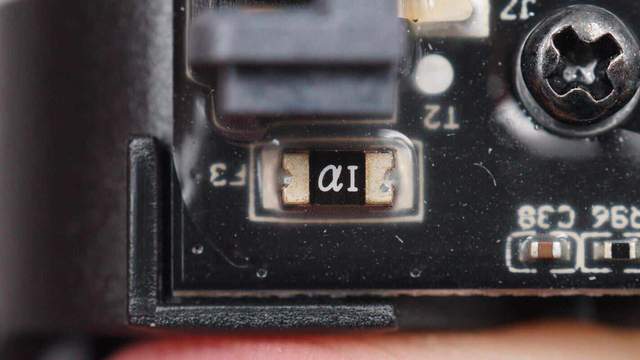

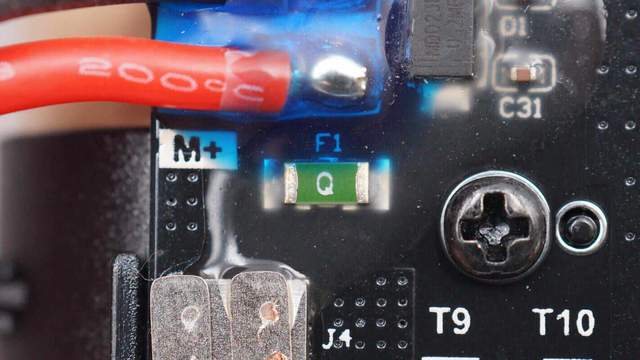

保险丝特写。

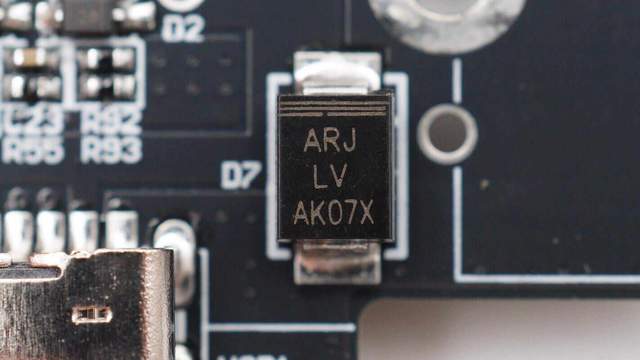

US2MF二极管特写。

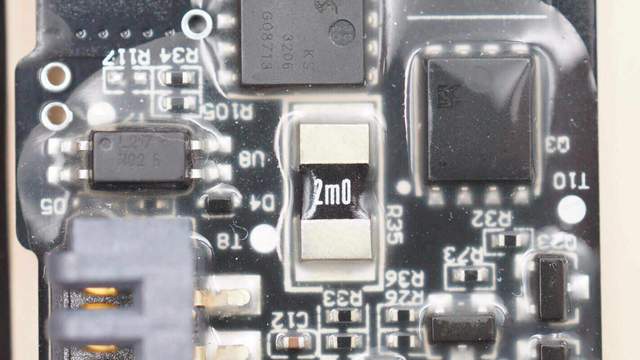

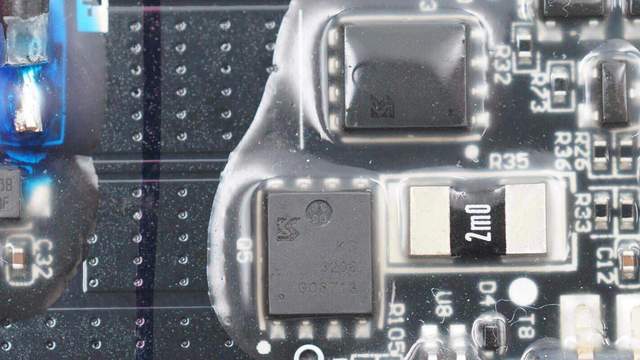

电池保护管特写，来自Kwansemi冠禹，型号KS3206NA，耐压30V，采用PDFN5060封装方式。



检流电阻，规格2毫欧。

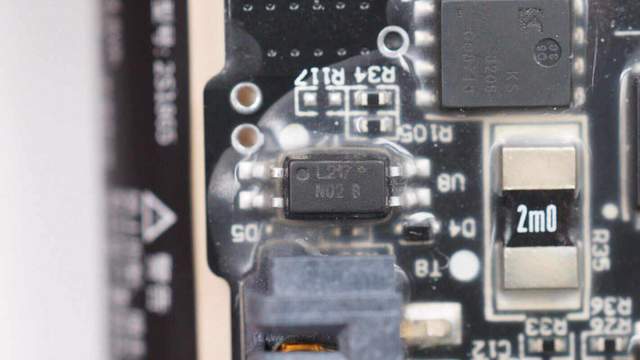

用于输出电压反馈的L217贴片光耦。

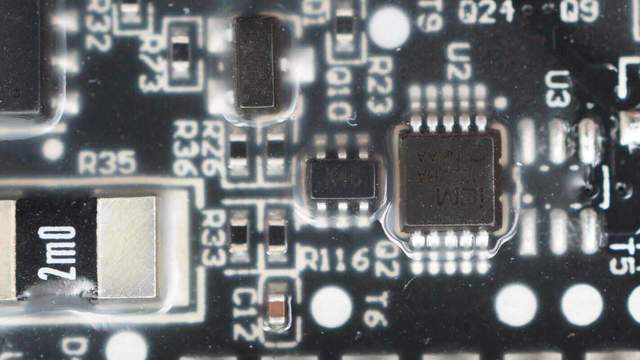

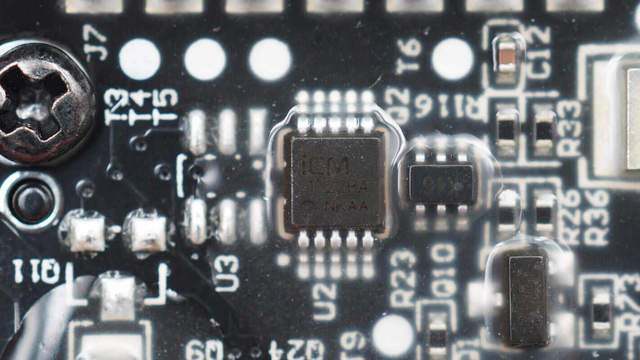

电池保护芯片来自创芯微，型号CM1022系列的一款专用于2串锂电池/磷酸铁锂电池的保护芯片，芯片内置高精度电压检测和电流检测电路。通过检测各节电池的电压，充放电电流和温度信息，实现电池组的过充电，过放电，放电过流，短路，充电过流和温度保护功能，芯片内置所有保护延时功能。采用MSOP10封装形式。

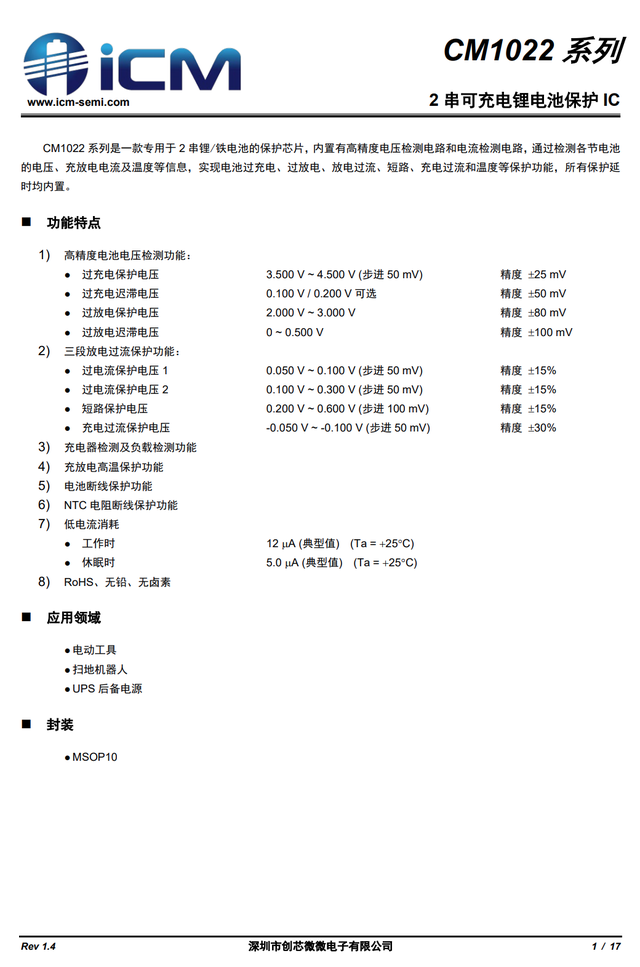

创芯微 CM1022 电池保护芯片 详细资料。



丝印K46的芯片特写。



保险丝特写。

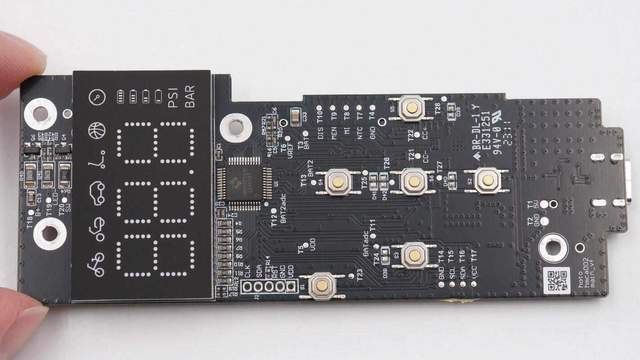

再来看下PCBA模块，左侧可见三颗取样电阻，旁边是LED段码屏，然后是一颗MCU，右侧6个贴片按钮。

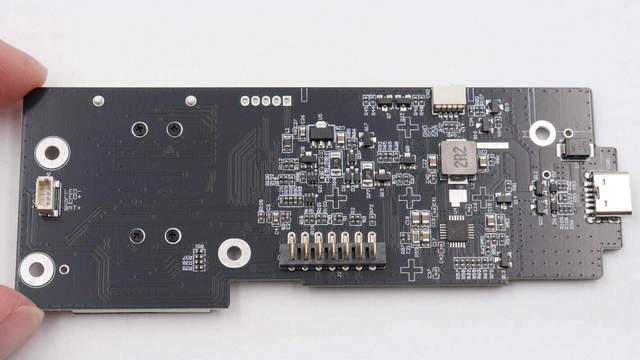

另一面最左侧可见线芯母座，中间一颗稳压芯片，右侧是升降压芯片和对应的升降压电感，右侧末端是USB-C接口。

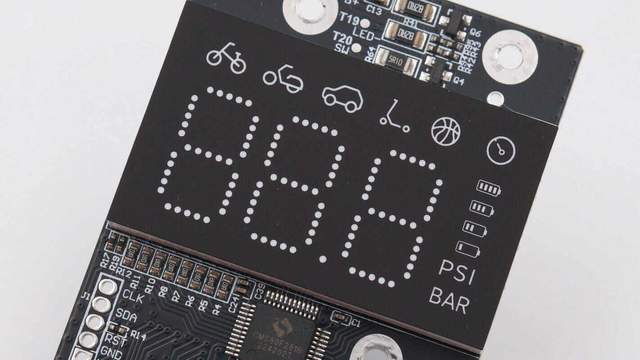

LED段码屏可以显示充气模式和气压等信息。

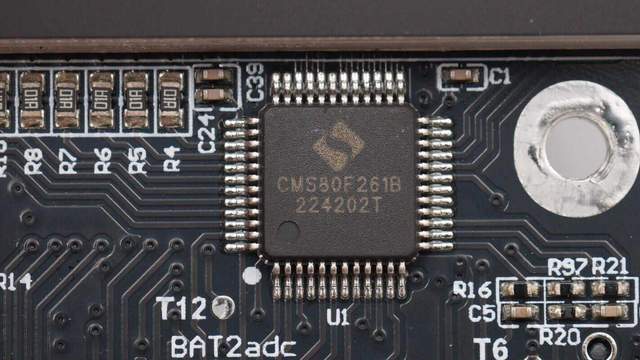

MCU特写，型号CMS80F261B，来自Cmsemicon中微，CMS80F261x系列MCU是增强型1T 8051 Flash MCU，最快支持48MHz外设运行，24MHz内核运行，工作电压2.1V-5.5V，GPIO最多可达46个，内置2路模拟比较器，2路运算放大器，提供6通道带死区控制的互补型PWM输出 ，最多达23路12位ADC，4个UART, 1个SPI, 1个I2C。工业级标准设计，可工作在-40℃至105℃，此处采用LQFP48封装方式。

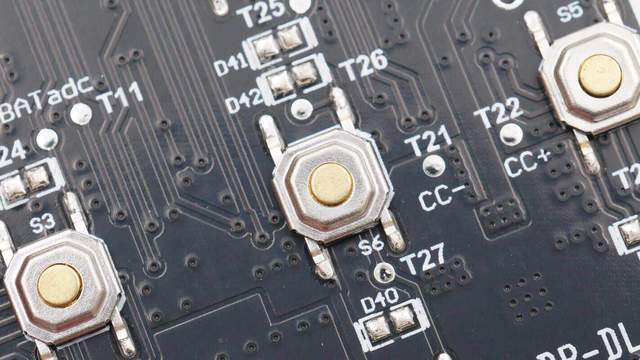

贴片功能按键特写。

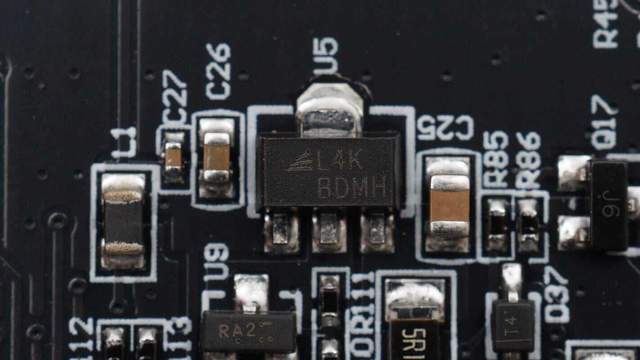

丝印L4K BDMH的稳压芯片特写，用于给MCU供电。

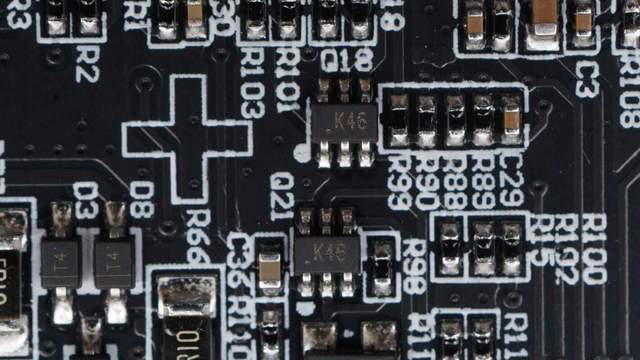

两颗丝印K46的芯片特写。

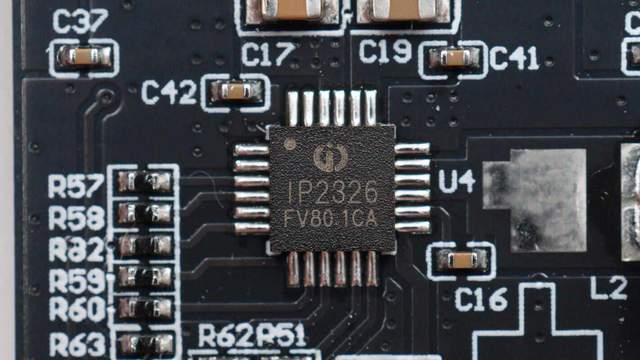

升压充电芯片特写，型号IP2326，来自Injoinic英集芯，IP2326是一款支持15W快充的2节/3节串联锂电池升压充电IC。

IP2326集成功率MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。

IP2326的升压开关充电转换器工作频率500KHz；最大15W输入充电，5V输入，8V/1A输出转换效率94%，8V/1.5A输出转换效率92%。 采用QFN24封装方式。

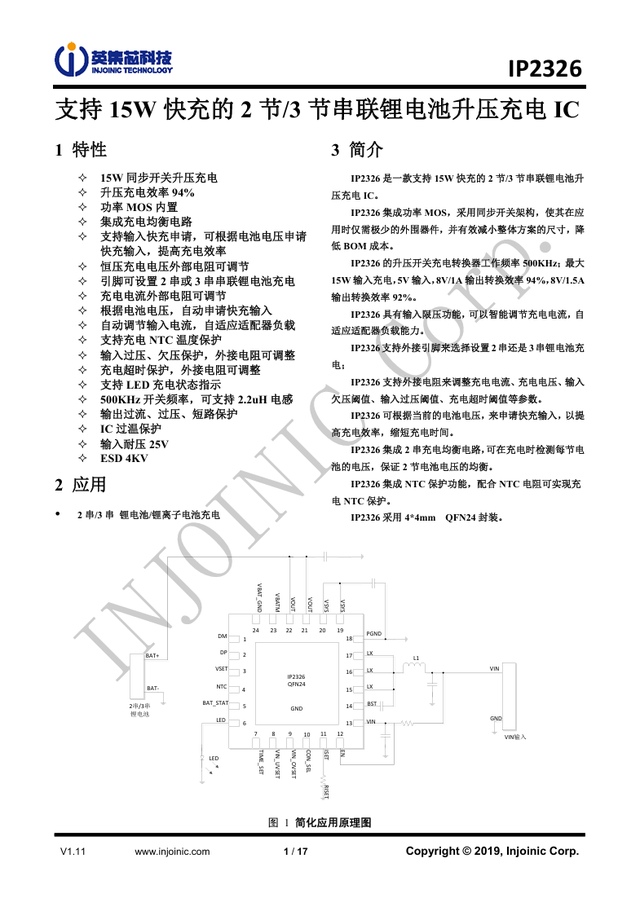

英集芯 IP2326芯片详情。

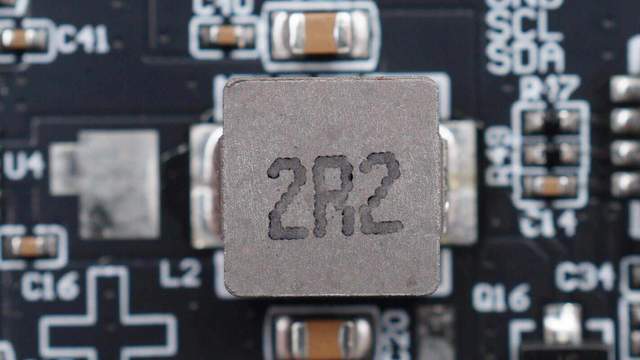

升压电感特写，规格2.2uH。



用于过压保护的TVS特写。

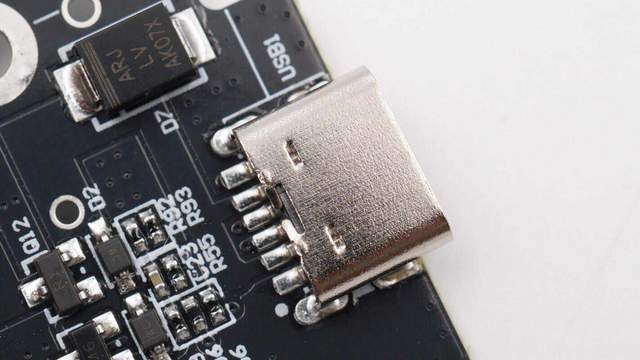

USB-C接口特写，6-pin规格。

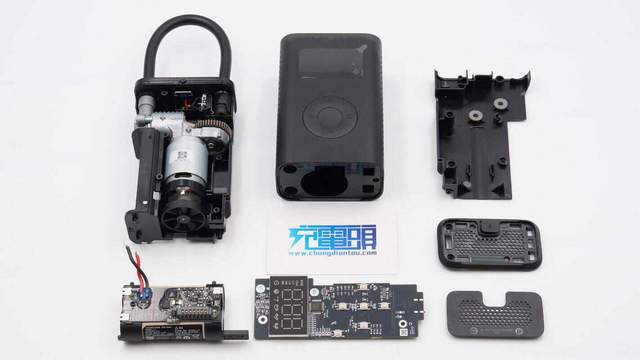

全部拆解完毕，来张全家福，

充电头网总结

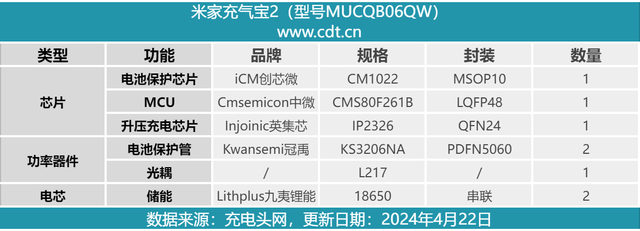

最后附上米家充气宝2的核心器件物料清单，方便大家查阅。

米家充气宝2采用USB-C接口充电，配备美嘴气管，可用转换器为球类以及轮胎打气，其具备精准气压检测功能，到达预设压力自动停止，相比人力打气更加精准，更加省力，顶部还有一颗LED照明灯，完美适配不同场景和不同产品。

充电头网通过拆解了解到，充气宝内置2节Lithplus九夷锂能18650电池，标称容量2000mAh，通过电池组为电机供电，电机带动气泵充气。气泵上设有气压传感器，能时刻监控气压，进行自动控制。内置中微MCU进行整机控制，英集芯的升压充电芯片控制USB-C口充电。电池组则由创芯微的电池保护芯片和Kwansemi冠禹的电池保护管进行保护。充气宝内部用料扎实，保护也很到位。
