前言

充气宝相比传统的打气装置给人们带来了更加便携高效的打气选择，但是一些充气宝在充气效率和便携性上依然不能满足部分人需求。而充电式的充气宝，便于携带，使用也更加方便，就走入人们视线，被广大消费者接受。

倍思这款能量泵Mega双缸无线充气宝，它采用双缸强劲动力，高达250W的大功率让充气时间大大缩短，无线的设计、小巧的体积，让它告别了传动电动接线充气宝笨重的标签。下面就让我们来看看这款神奇无线充气宝的外观性能和内部构造。

倍思能量泵Mega双缸无线充气宝开箱

包装盒正面印有Baseus品牌、产品外观和名称。

背面印有产品使用场景图和参数。

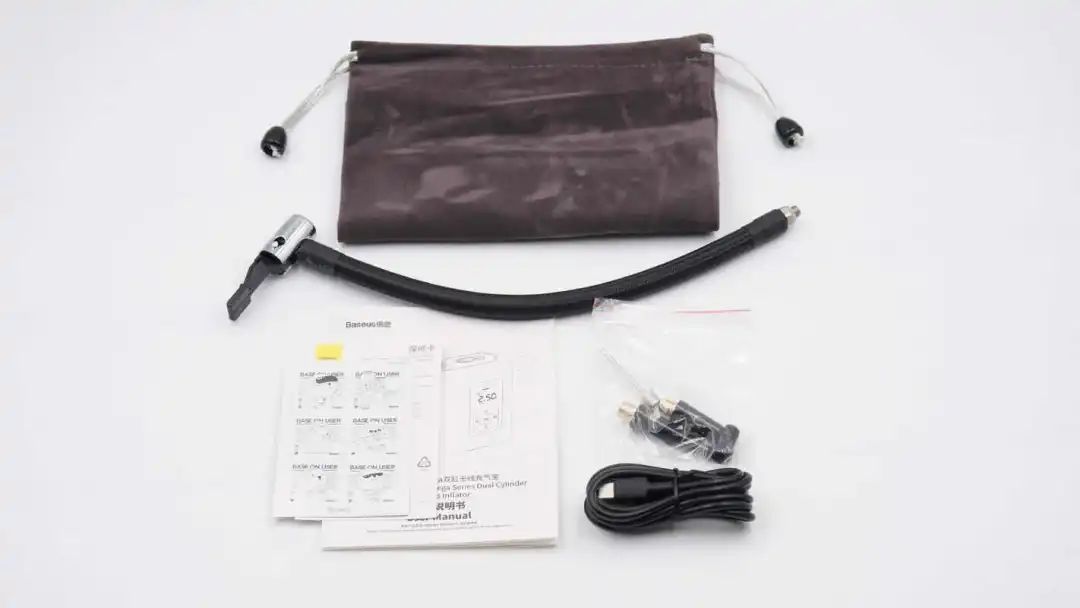

打开包装盒，除充气宝外，还有气管、气嘴套装、收纳袋、充电线、产品说明书和保修卡。

充电线为A to C，线身为黑色，线头上印有Baseus品牌。

4种类型气嘴供不同设备充气使用。

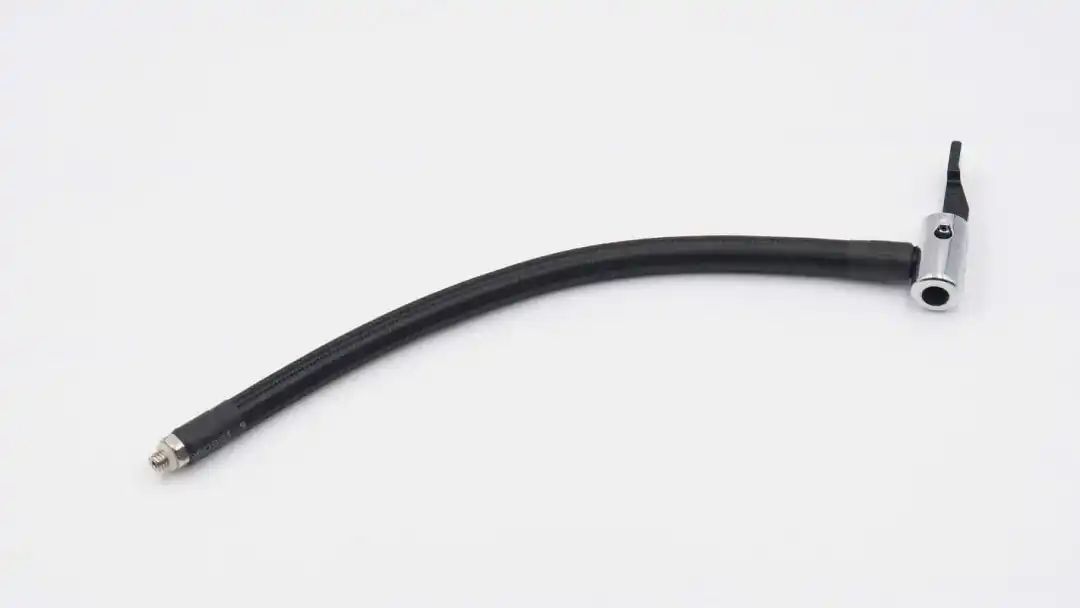

气管左端连接充气宝，右端根据充气产品连接相应气嘴使用。

气管管身外套编织外衣，保护性更好，更加耐用。

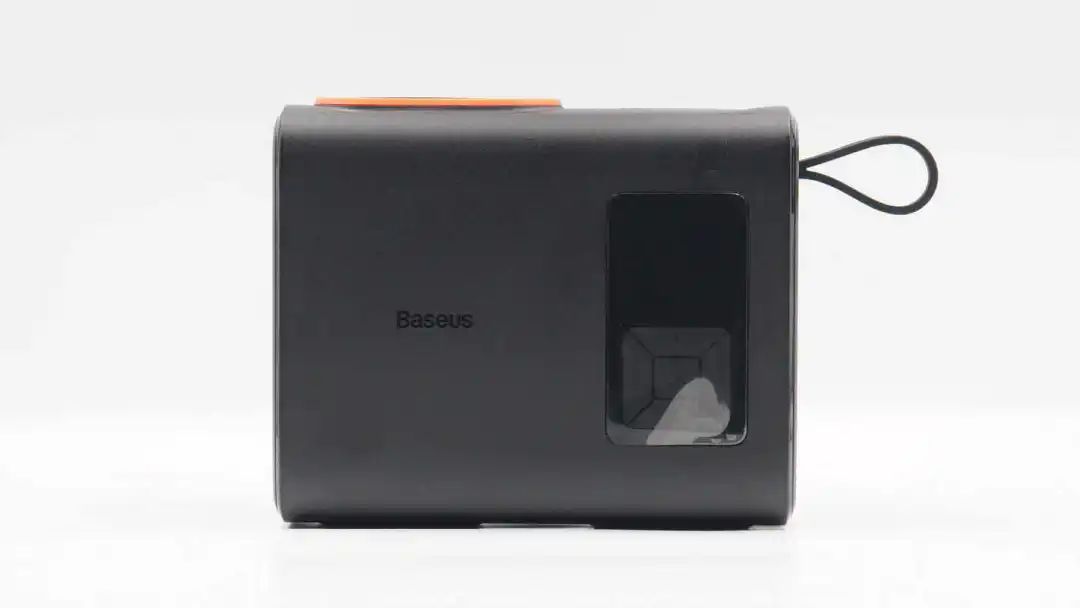

充气宝主体为黑色色调，外壳为磨砂材质，抗摔抗刮，左边印有Baseus字样，右边为LED显示屏以及功能按键。

LCD显示屏可显示剩余电量、工作模式、压力以及对应单位。

显示屏下方是五个功能键：长按“OK”键开机；单击“M”键在汽车、摩托车、自行车、篮球四种充气模式间循环切换，长按“M”模式2秒进行单位循环切换；通过上下箭头键调节预设气压。太阳标志按键为照明灯调节开关，双击为常亮照明，单击为SOS警示，再单击为强光爆闪。

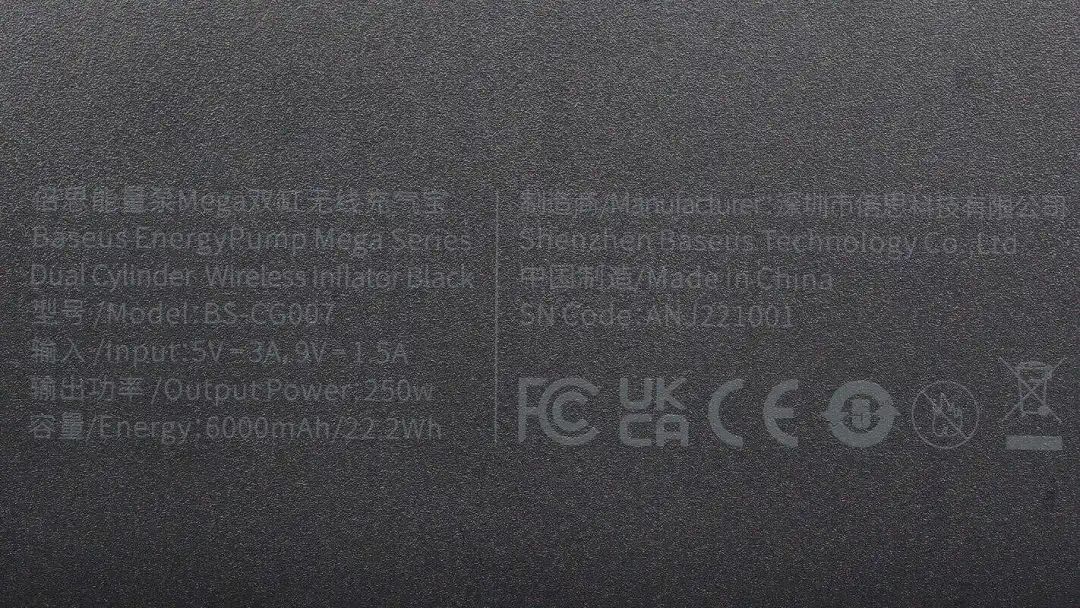

充气宝背面印有产品参数。

产品详细参数。

型号：BS-CG007

输入：5V3A、9V1.5A

输出功率：250W

容量：6000mAh/22.2Wh

制造商：深圳市倍思科技有限公司

产品通过了FCC、UKCA、CE认证。

产品顶部主视图，左边为出气孔，右边为应急爆闪灯和1个USB-C接口。

出气口上标明了双泵字样，左边与气管连接使用。

照明灯和USB-C接口特写，接口舌芯为橙色。

充气宝底部则为网格设计的软胶垫，提升稳定性。

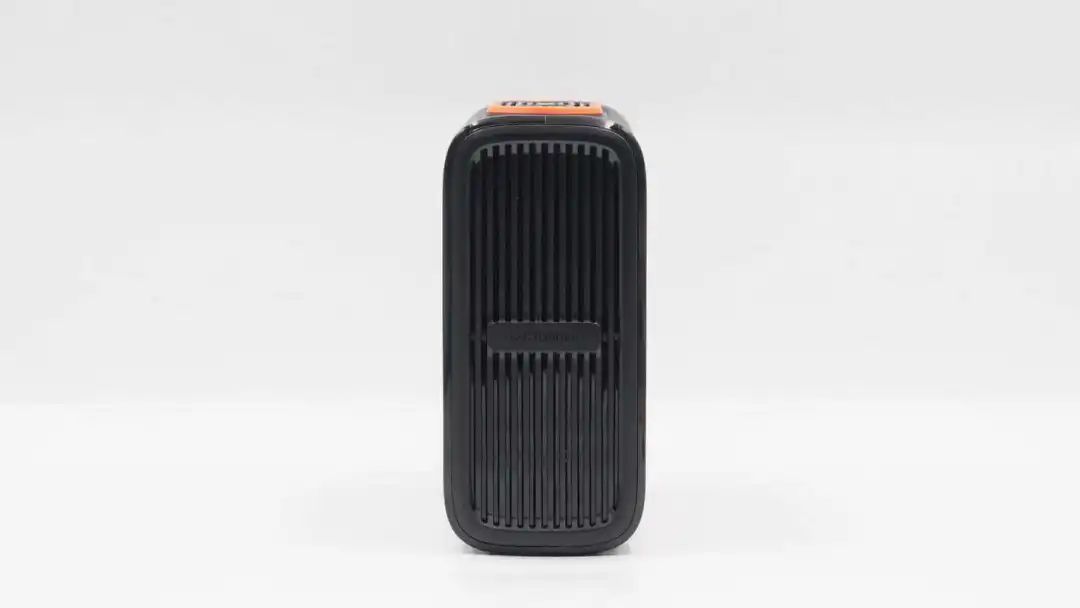

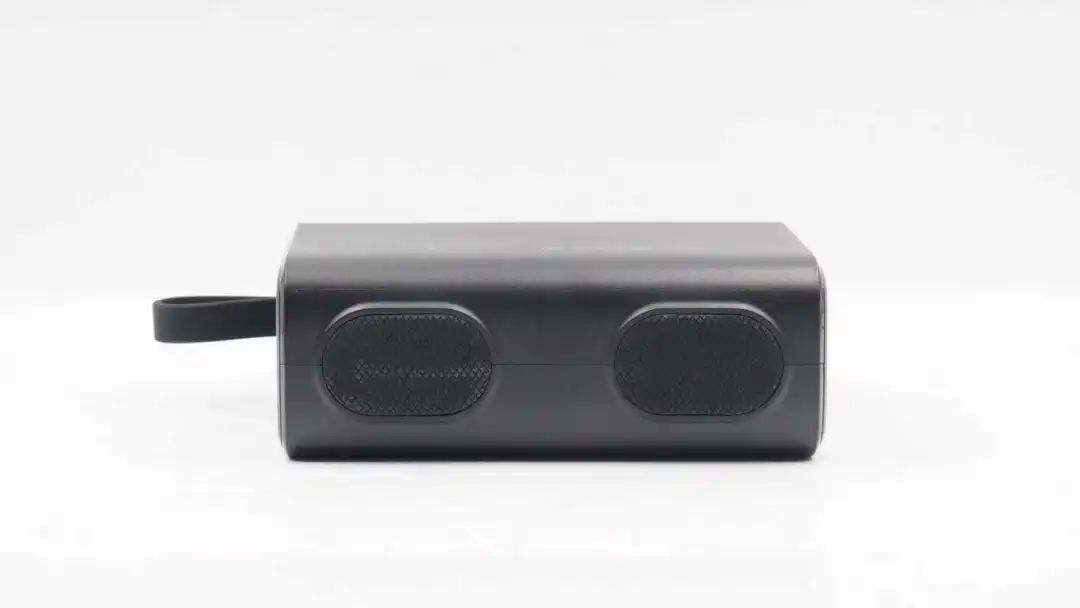

机身两端为条形网格栅设计，配合散热风扇，用于空气流通，带走热量，降低内部温升。

此外内部配备了防尘细网，避免灰尘进入充气宝。

右侧顶端有橡胶材质提手，方便提拉携带。

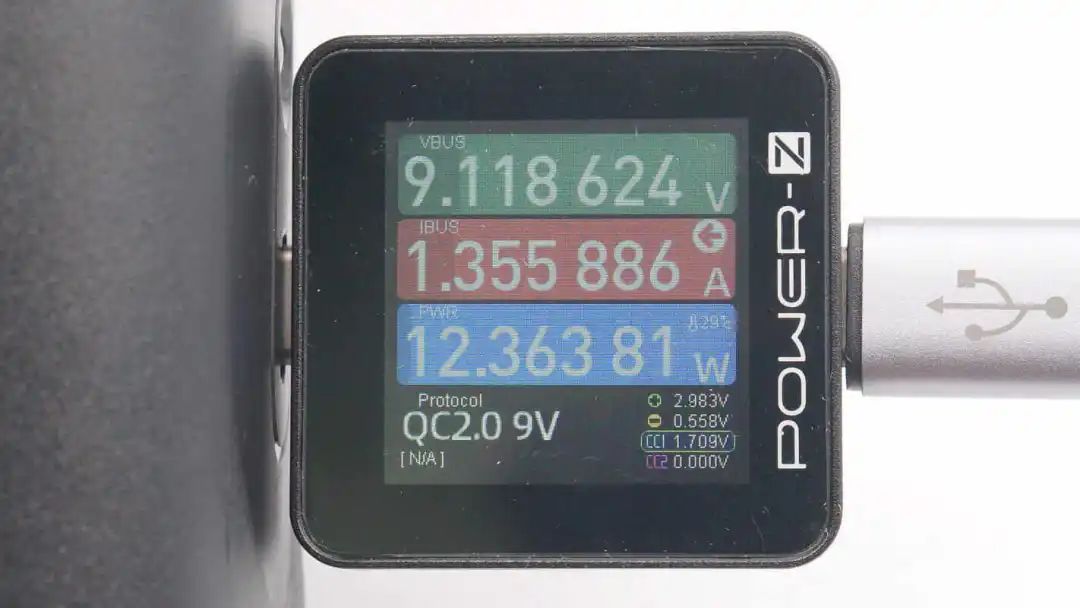

使用ChargerLAB POWER-Z KM003C测得USB-C接口的输入电压电流约为9.12V 1.36A，输入功率约为12.4W，符合产品9V1.5A输入标称。



倍思能量泵Mega双缸无线充气宝拆解

撕开底部胶垫，下方隐藏有固定螺丝。

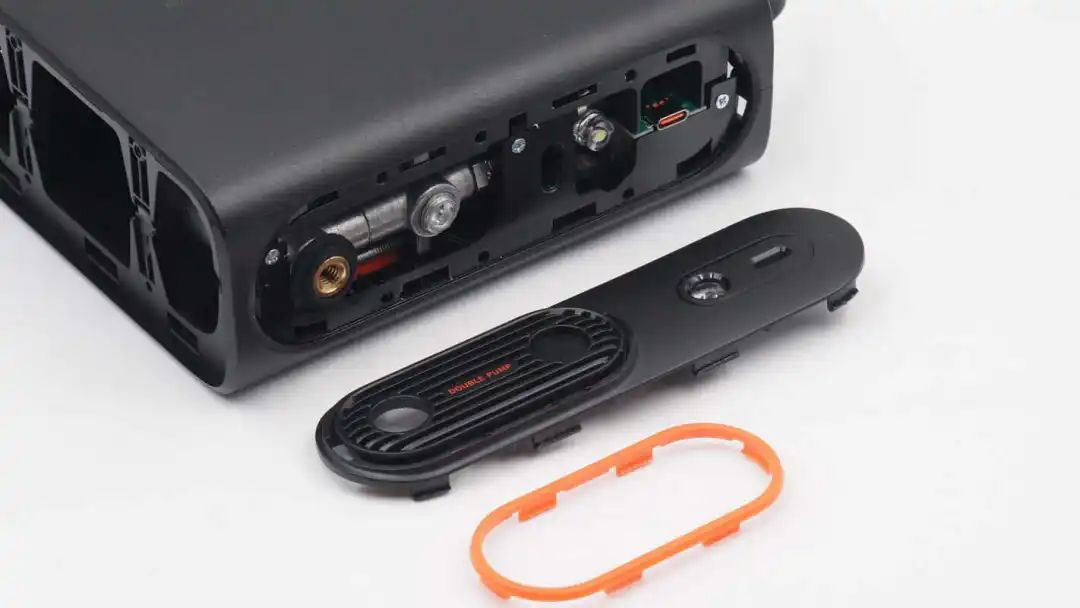

撬开侧面盖板，盖板为卡扣固定。

侧身盖板拆开，边缘也是卡扣设计，内部通过螺丝固定。

打开外壳，内部器件通过固定柱、定位板以及螺丝进行固定。图片中可以看出气泵为双缸设计，打气更快。

USB-C母座和照明灯焊接在独立小板上，而且均沉板处理，降低厚度。

小板正面焊接USB-C母座和照明灯。

大面积的PCB正面设有显示屏以及功能按键。

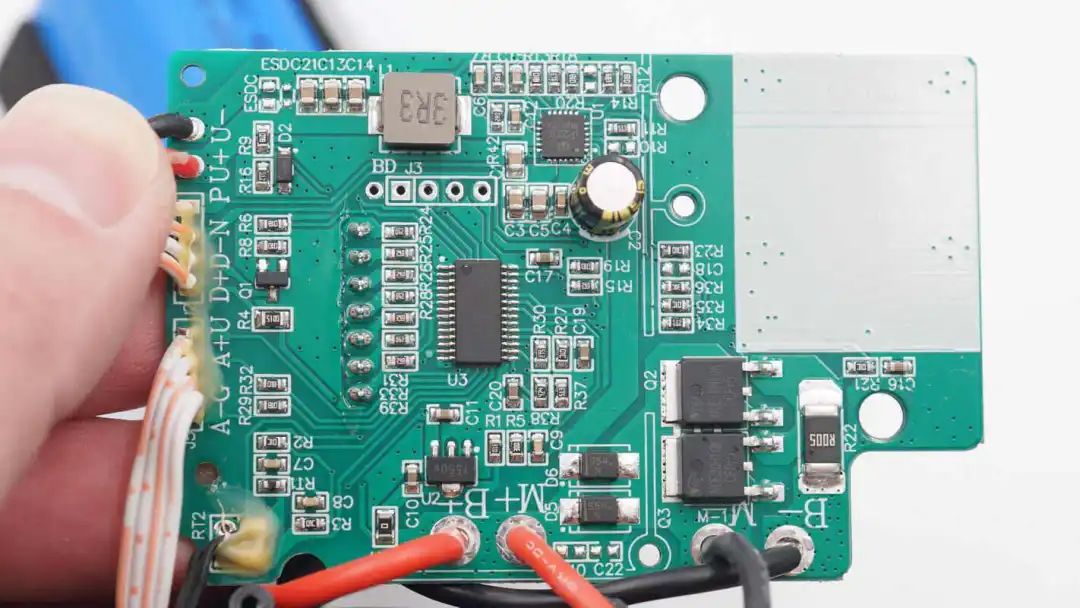

背面设有电感、充放电管理芯片、单片机等，下方两组红黑导线分别连接电机和电池组。左侧导线连接充电输入小板和气压传感器。

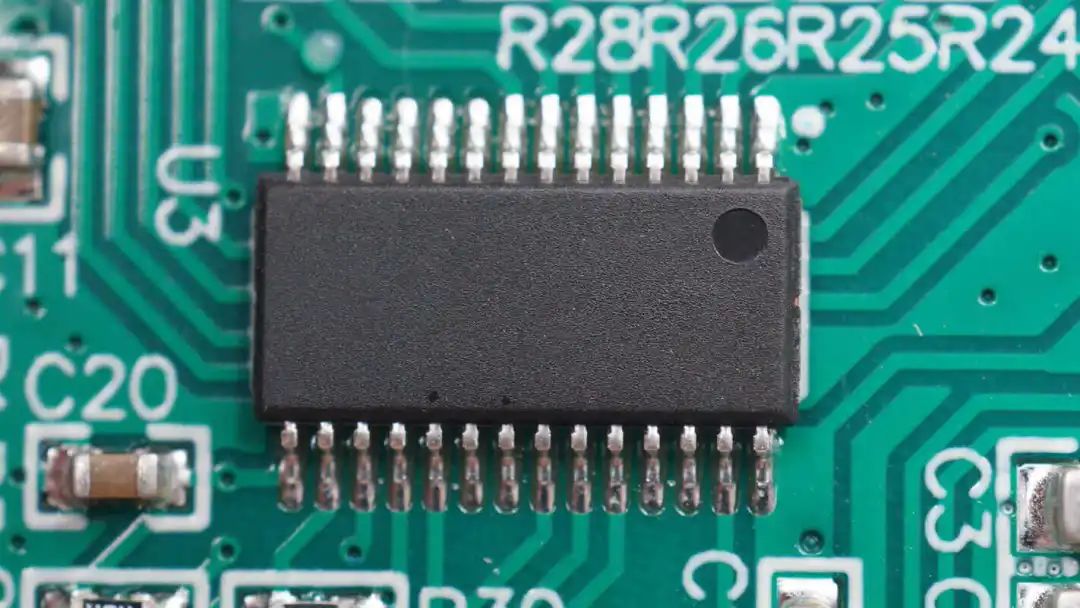

一颗无标的MCU芯片，用于显示屏显示驱动以及充气宝整机功能控制。

丝印7550v的稳压IC，输出电压为5V，为无标MCU供电。

英集芯IP2326 2节/3节串联锂电池升压充电IC，内部集成开关管，可根据电池电压动态调节输入电压以优化升压转换效率。支持单灯充电状态指示，输入耐压25V，支持NTC电池温度检测，支持输入欠压，过压保护和充电超时保护。IP2326用于2串充电时，可提供充电均衡功能。

值得一提的是，英集芯IP2326还可用于2串锂电代替9V供电的万用表电池。5V升压充电，并自带均衡功能，放电电池直接输出，相比5V线性充电再升压的设计，效率大幅提升且放电无干扰。

充电头网拆解了解到，英集芯的智能充电芯片可广泛应用在充电器、移动电源、车充、无线充电器等产品上，获得小米、华为、三星等大品牌客户的高度认可。

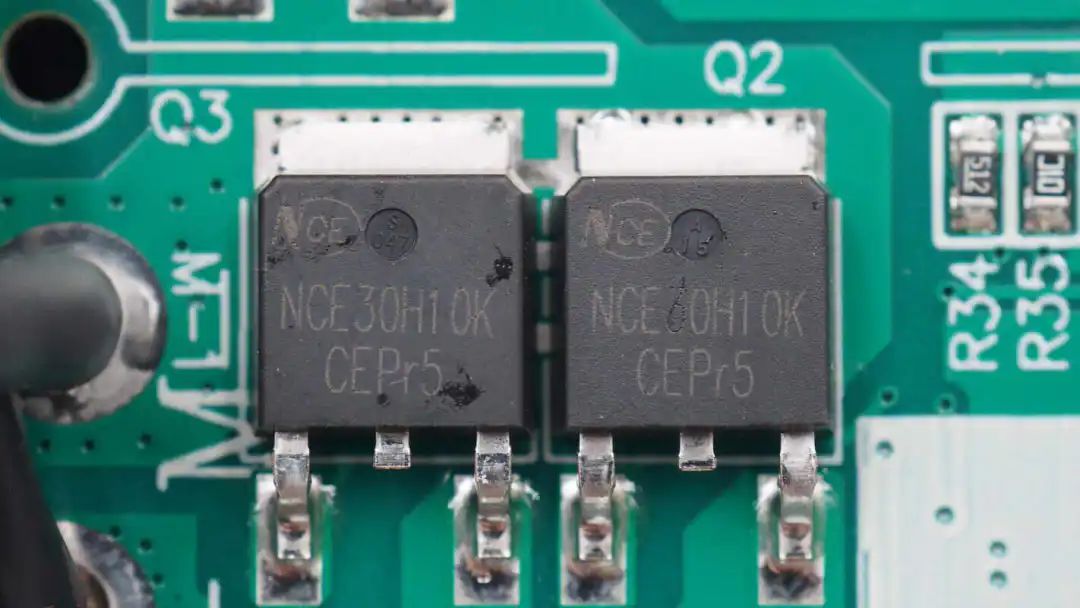

两颗新洁能NCE30H10K NMOS，耐压30V，TO-252-2L封装，用于控制电机供电。

PCB板下方是电池组，粘贴泡棉缓冲。

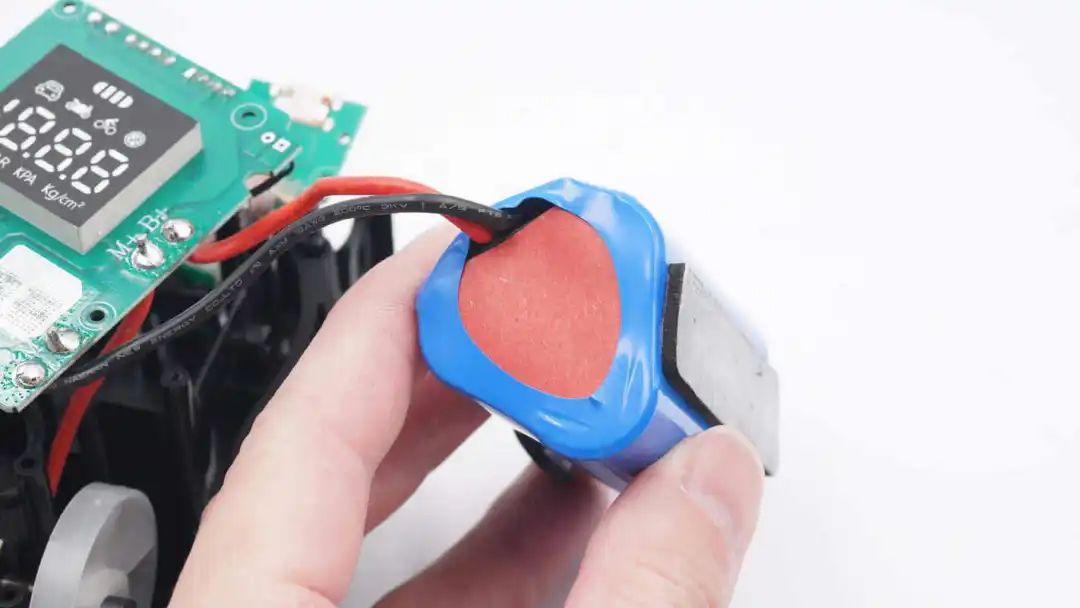

电池组包裹蓝色绝缘塑料，并贴有缓冲保护垫。

端部贴有红色绝缘纸，三节电池通过镍片点焊，串联连接。

三颗电池相同，均为ICR18650电芯，规格2000mAh/3.7V/7.4Wh。

电池组保护板通过青稞纸绝缘。

板子上设有电池保护芯片和保护管，右侧焊接电流检测电阻和热敏电阻。

保护板使用创芯微 CM1031 系列 3 串可充电锂电池保护 IC，这是一款专用于3串锂电池或聚合物电池的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、放电过电流、短路、充电过电流、过温等保护功能，可通过外接电容来调节过充电、过放电、过电流保护延时。

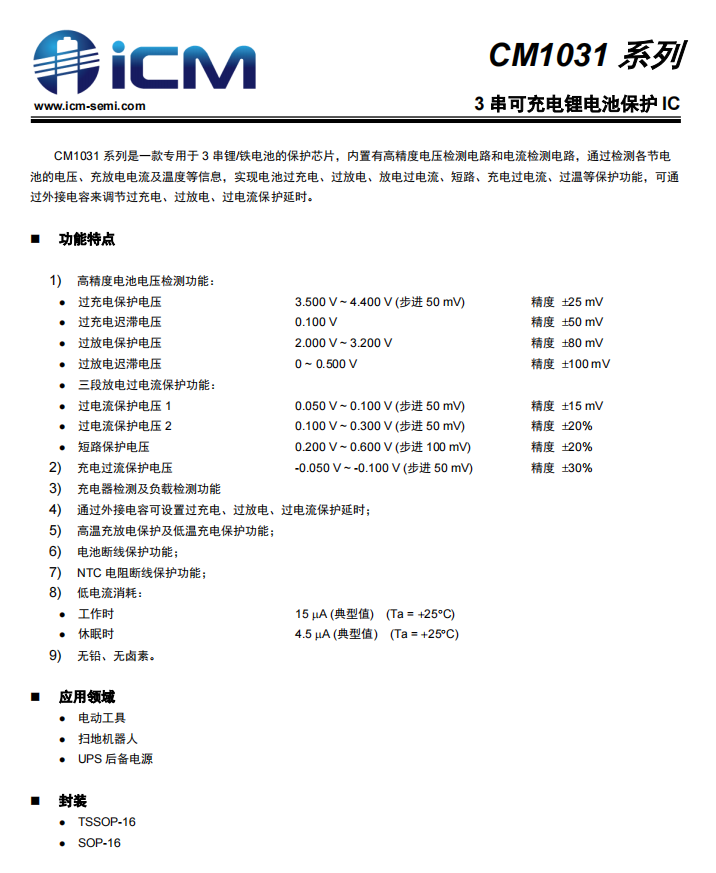

创芯微 CM1031-ET 资料信息。

充电头网拆解了解到，创芯微电池保护芯片还被米家无线吸尘器2 Slim、米家mini筋膜枪、绿联25000mAh 145W笔记本充电宝、安克140W 2C1A双向快充移动电源、摩飞电器无线手持除螨仪、Infinix Note 11手机等大品牌产品采用。

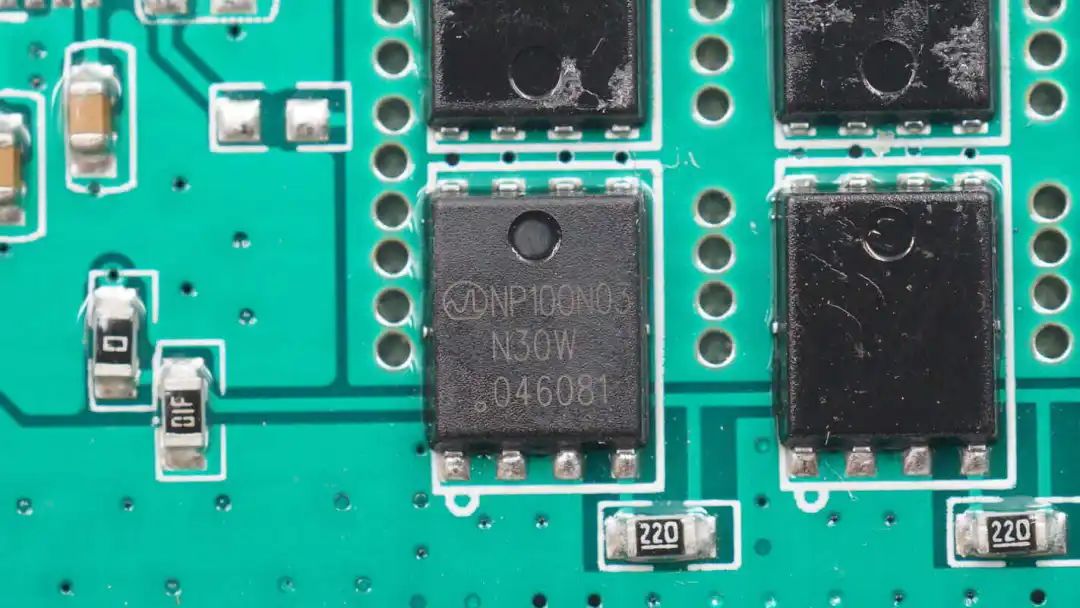

六颗保护管均为同一型号，丝印NP100N03。

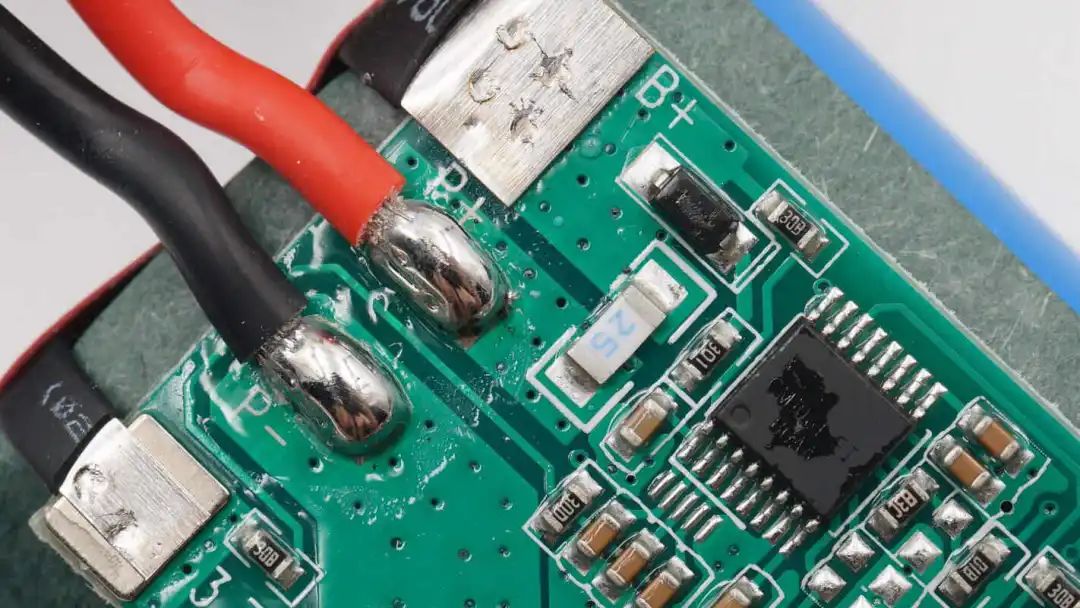

保护板焊接导线连接，焊点饱满。电池组正极串联贴片保险丝用于过流保护。

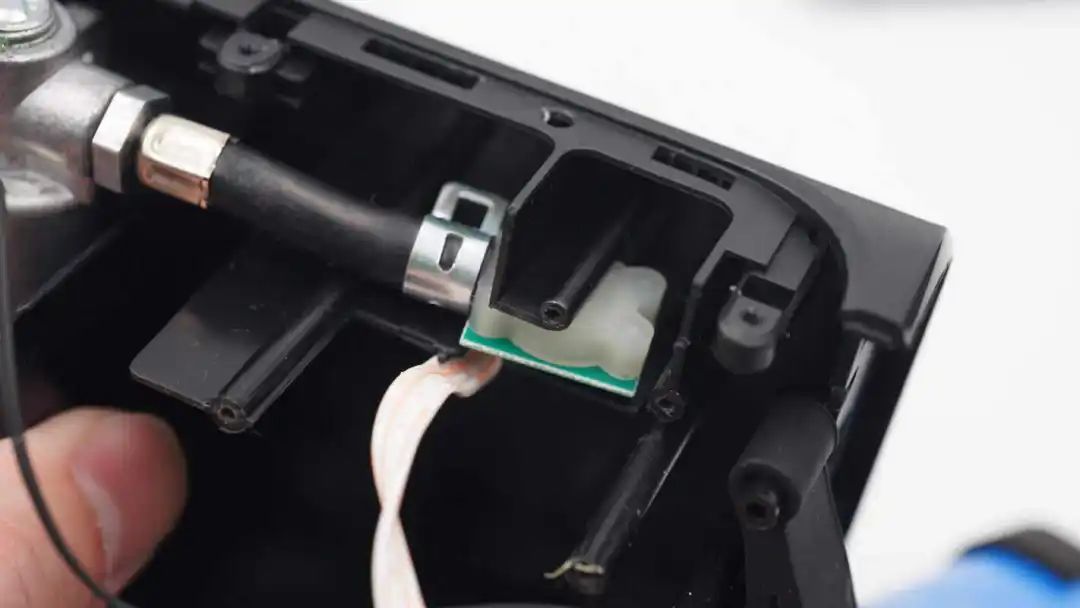

还有一组导线连接气压传感器小板，与气泵通过黑色管子连通。

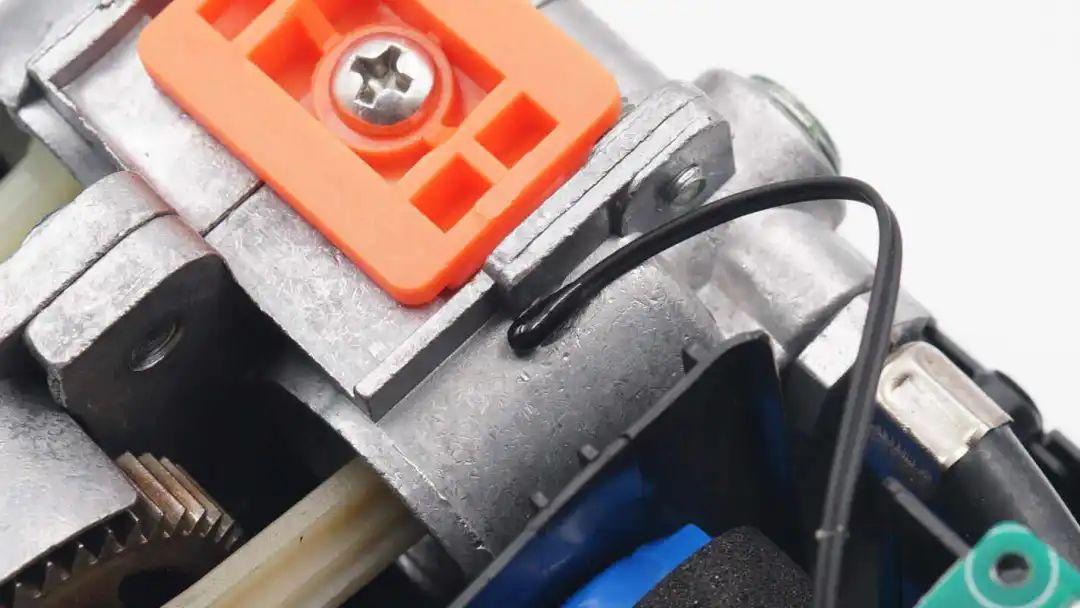

气缸上固定有热敏电阻进行温度监控。

气泵和曲轴活塞传动机构特写。

另外一面还有一个气缸，故名双缸无线充气宝，活塞连杆连接到减速齿轮上。

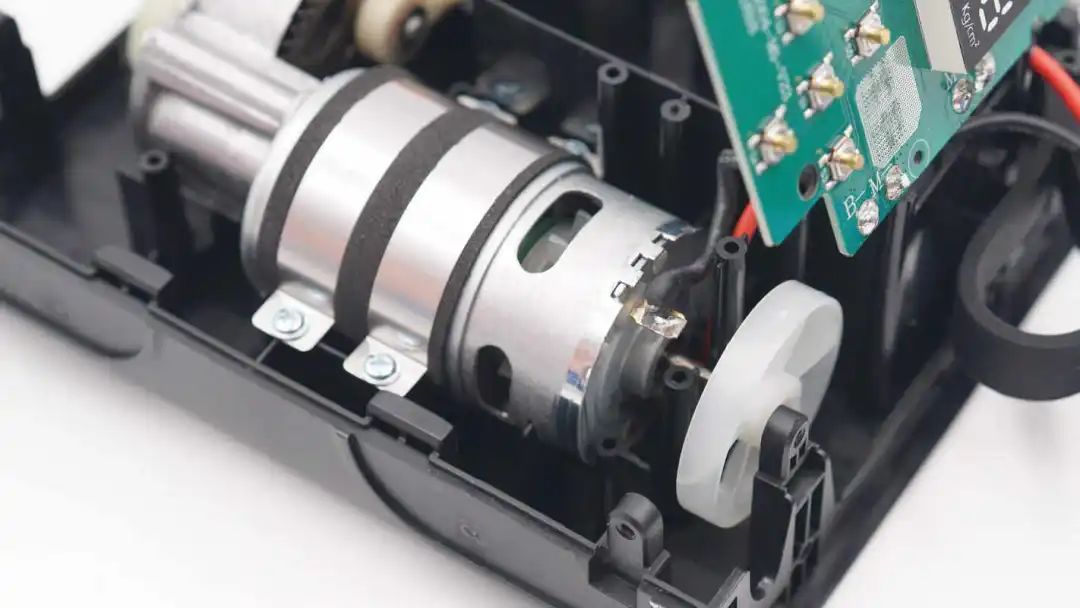

电机通过螺丝和金属片进行固定。

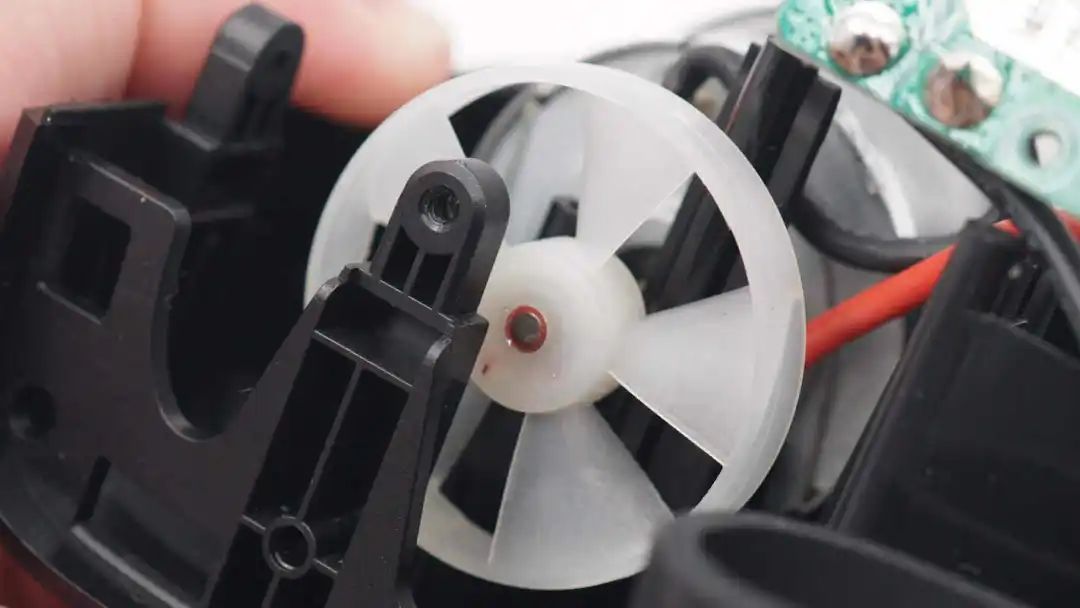

电机轴尾部设有风扇帮助散热。

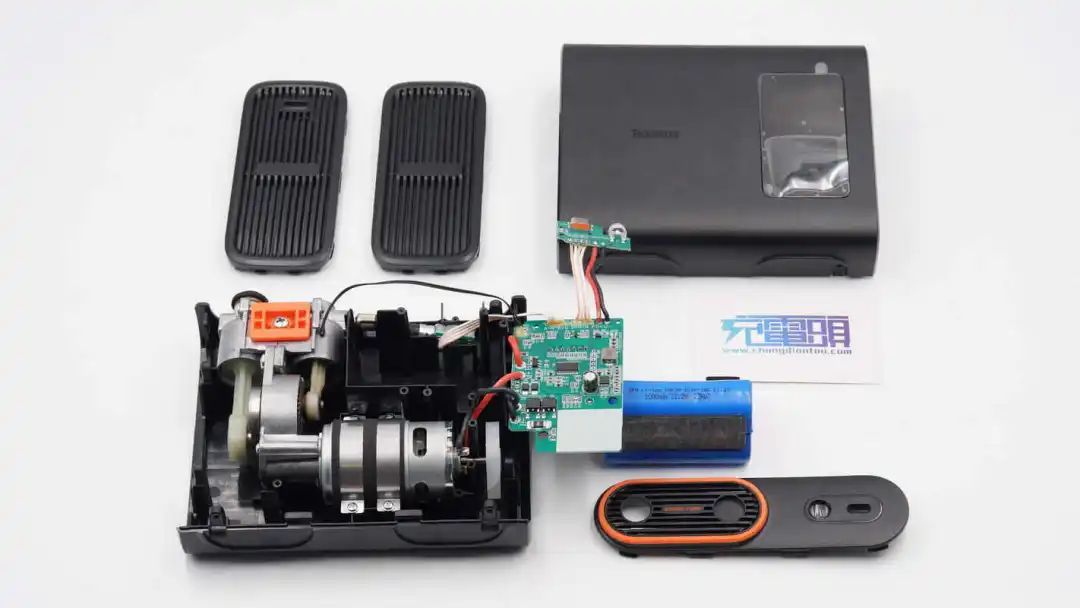

全部拆解一览，来张全家福。

充电头网拆解总结

倍思这款能量泵Mega双缸无线充气宝具备市面一般产品具有的多种充气模式，搭配不同气嘴可为汽车、摩托车、自行车、篮球等进行充气，而且配备USB-C充电接口和应急爆闪灯，实用性很好。而区别于一般充气宝，倍思这款产品采用双缸充气设计，搭配250W强劲输出功率，充气更强劲更快速。产品设计紧凑，整体相对小巧，更加便携便用。

充电头网通过拆解了解到，倍思这款充气宝采用一颗无标MCU进行整机功能控制及状态显示，采用英集芯IP2326锂电池升压充电IC为电池充电，使用创芯微CM1031-ET锂电池保护芯片搭配保护管进行电池保护。内部还设有热敏电阻、气压传感、风扇等进行过热保护、充气气压检测以及散热，确保安全可靠使用。
