前言
HOTO 小猴工具，一家以“积极的探索精神，轻松的创造体验”为理念，致力于打造新生活方式工具的小米生态链企业。6年内为小米连续出品了多款热门产品的“爆款缔造者”。充电头网拿到了小猴推出的充气宝，这款产品通过内置的电池为电机供电，驱动气泵，为轮胎以及球类充气。
充气宝具备精准的气压检测功能，充气到压力后自动停止，确保安全。内置电池的设计方便在户外使用，随时随地都可使用，非常方便。下面充电头网就带来小猴充气宝的拆解，一起来看看这款产品的内部设计吧。
此前充电头网还拆解过HOTO小猴20V无线高压清洗机，欢迎查阅。
HOTO小猴充气宝开箱

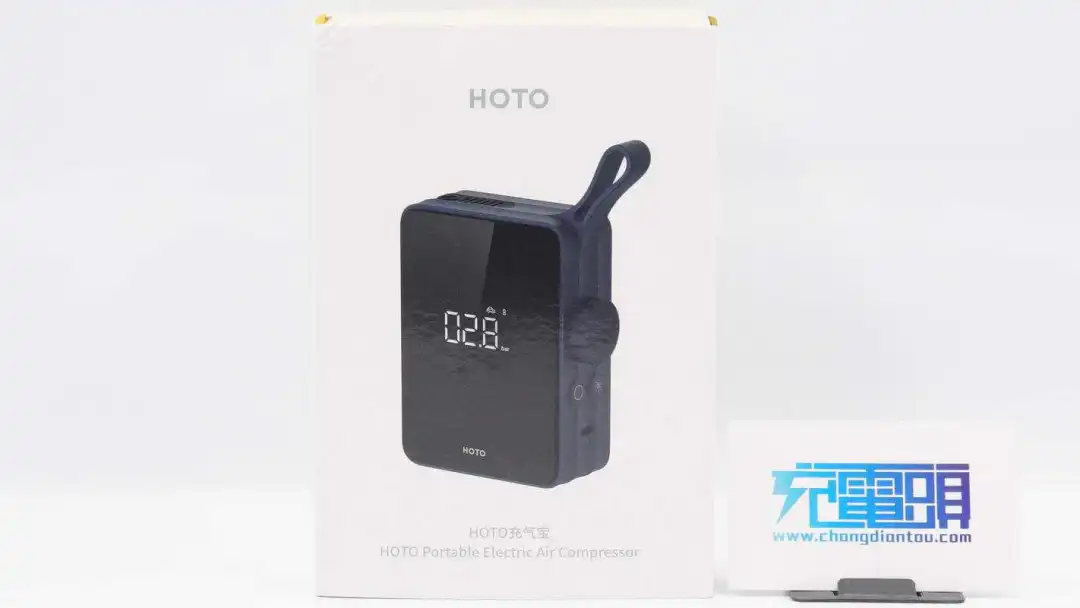

包装盒正面印有HOTO品牌、产品外观和名称。

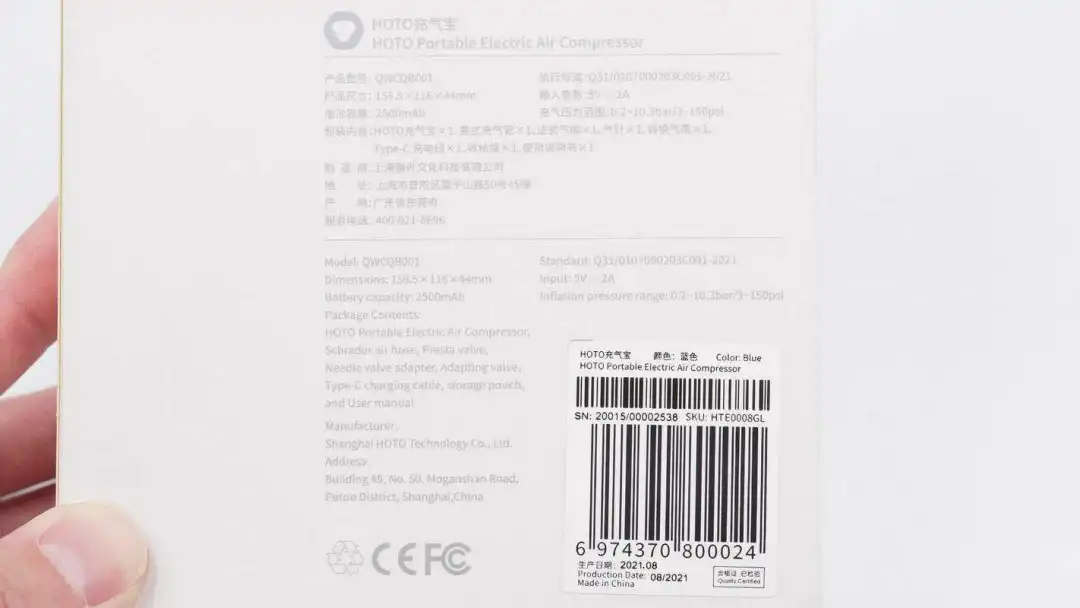

背面印有产品参数、包装清单以及商家信息，产品通过了CE、FCC认证。

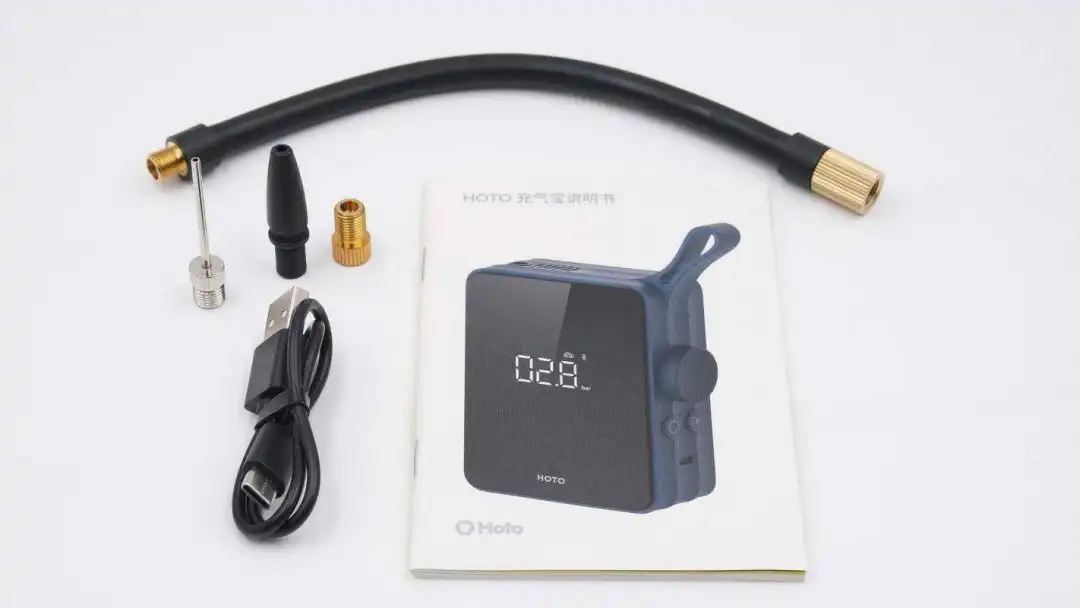

包装内配件一览，包括美式充气管、法式气嘴、气针、转换气嘴、A to C数据线，还有使用说明书。
此外还有一个绒布收纳袋，外带时可将充气宝和配件全部装进去，方便携带。

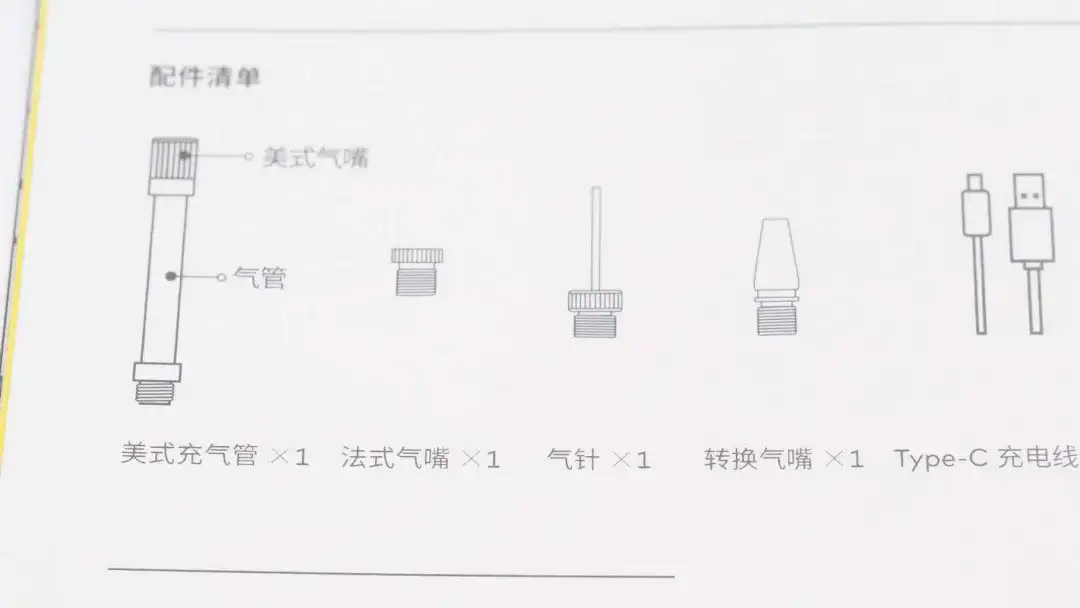

说明书上印有配件简图，方便用户区别使用。
美式充气管具有很好的弹性，弯折幅度大些都没什么问题。
充气管两端特写。
法式气嘴特写，可用来给公路自行车以及个别山地自行车充气。
气针特写，可用来给篮球、足球等球类充气。
转换气嘴为塑料材质，可用于给游泳圈等物品充气。
充气宝采用蓝黑色硬塑料壳，侧身是带提手设计的橡胶材质保护套，防摔以及方便携带。机身正面贴有防刮贴纸，印的HOTO品牌以及显示屏功能标识与充气宝的一一对应，让消费者在未购买情况下也能对产品有清楚了解。
机身正面高光亮面设计，因此贴上贴纸可以很好保护让消费者买到完好的产品。

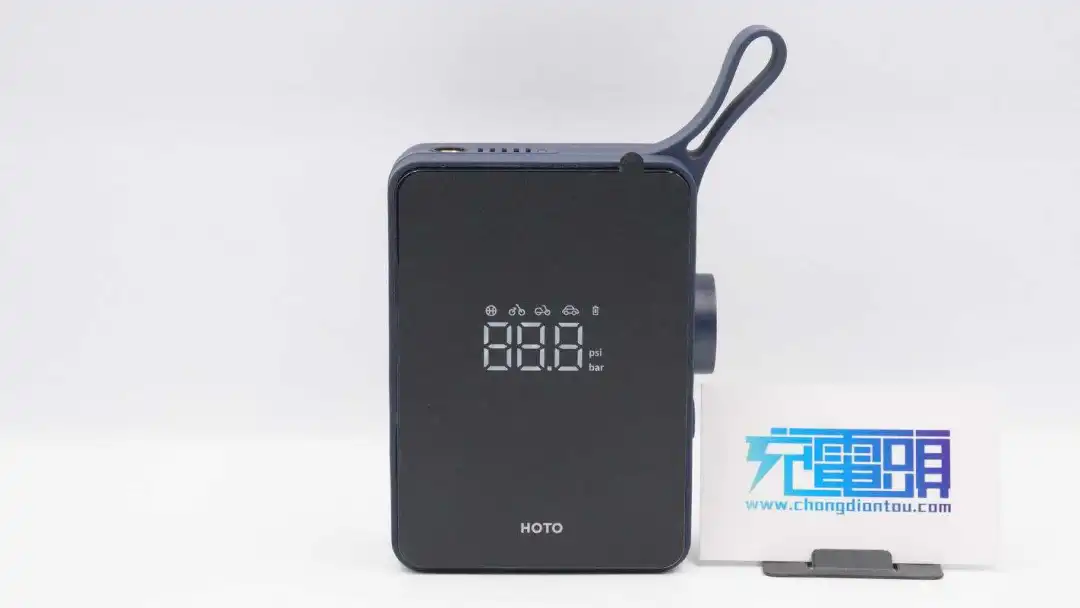

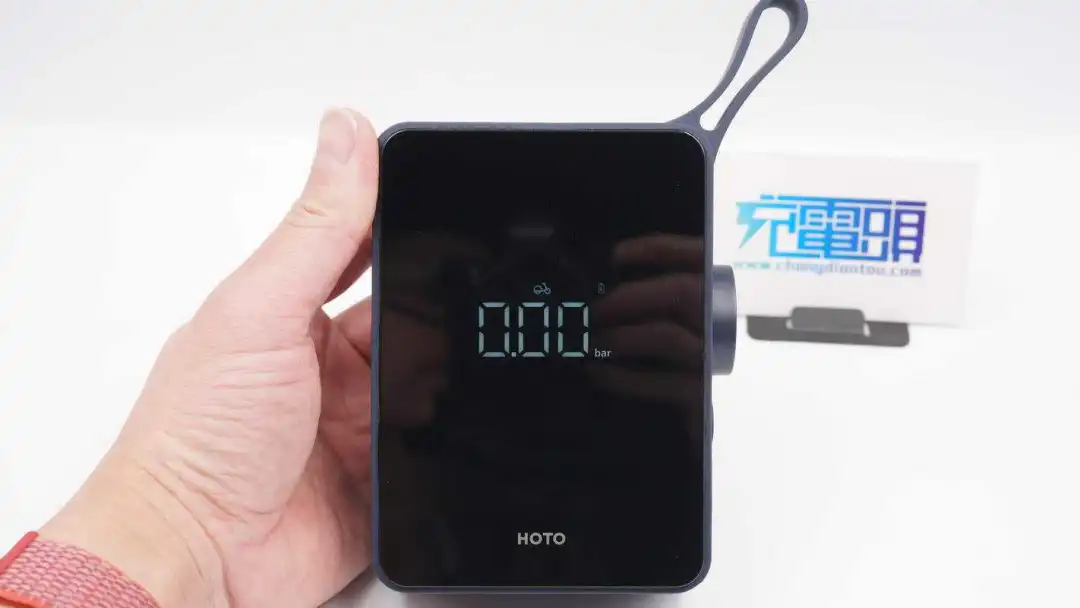

撕掉贴纸可以看到机身正面居中设有 bar/psi 双单位显示屏，让用户对不同使用场景充气状况有很好把控，避免充气过量。
机身背面为黑色磨砂外壳，下方印有产品参数信息。

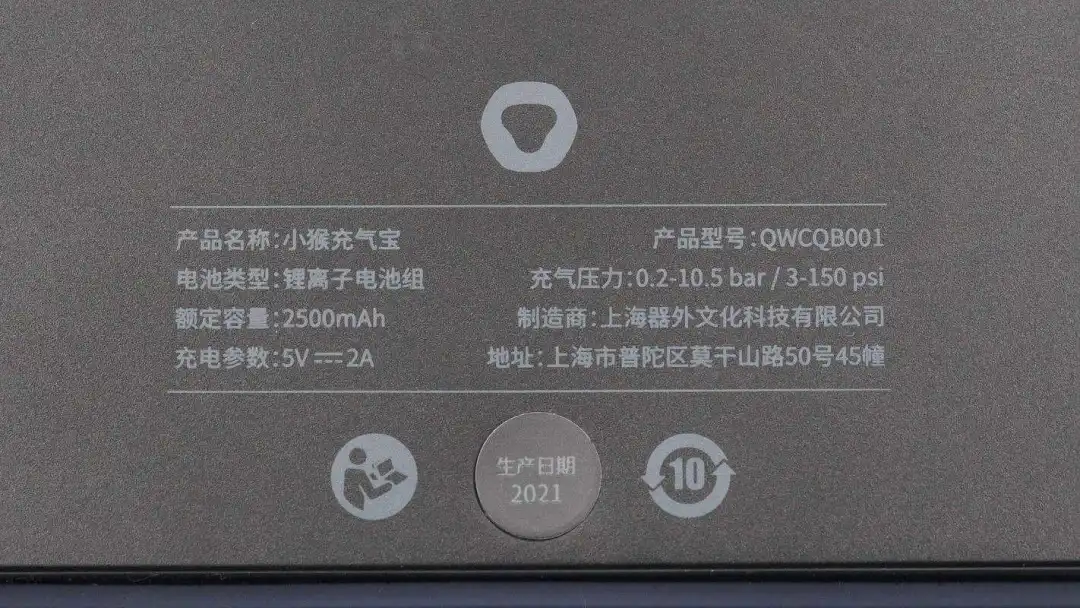

机身背面产品参数特写
产品名称：小猴充气宝
产品型号：QWCQB001
电池类型：锂离子电池组
充气压力：0.2-10.5 bar / 3-150 psi
额定容量：2500mAh
充电参数：5V2A
制造商：上海器外文化科技有限公司

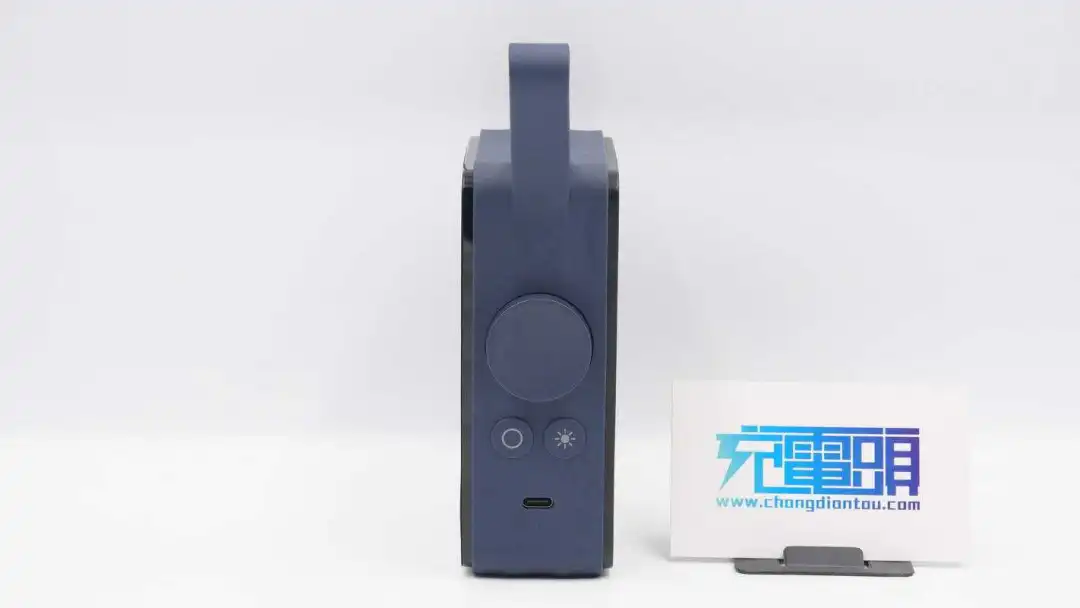

侧面设有时下主流USB-C接口，适配各种充电器，充电更省心。此外还有旋钮+双按键配置，可以自由切换五种预设模式（球类、自行车、摩托车、轿车、自定义模式）。
顶部设有出气孔、散热孔以及应急LED照明灯，方便在地下车库等昏暗场景操作使用。

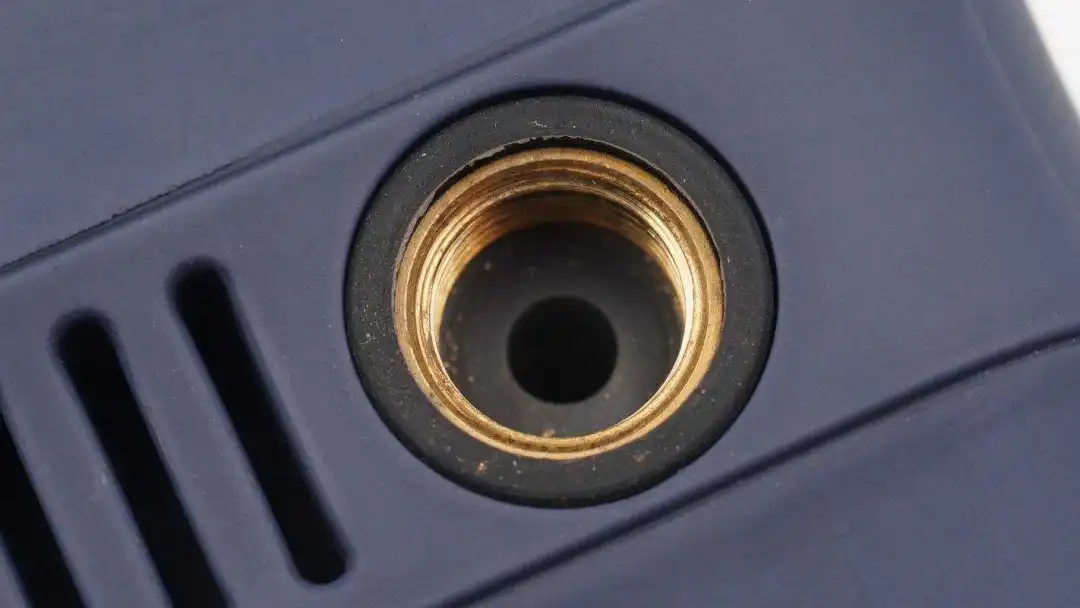

出气孔特写。

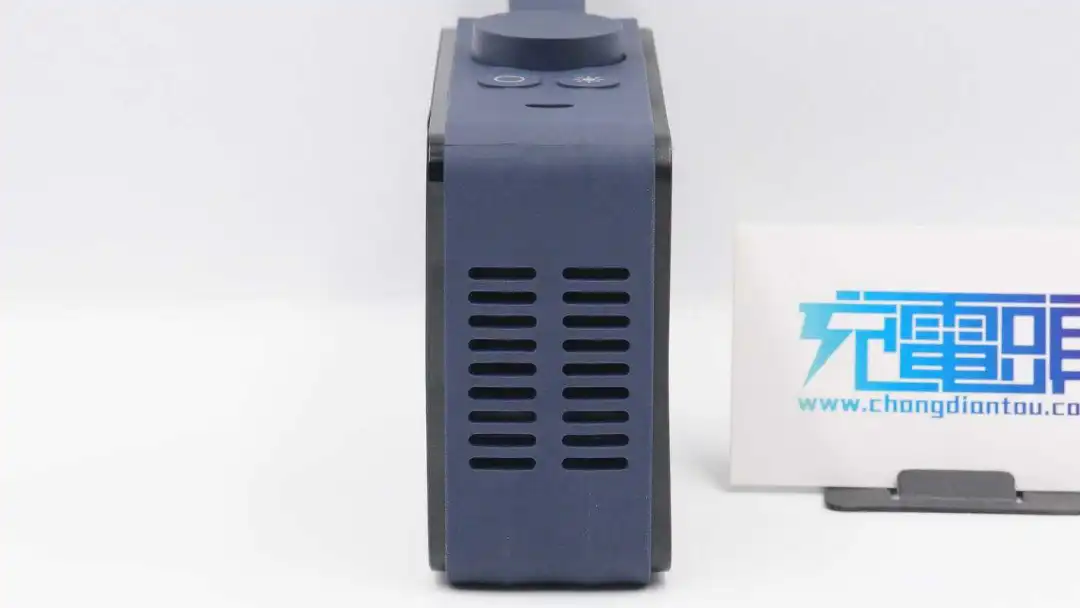

机身侧面还有一排散热孔。

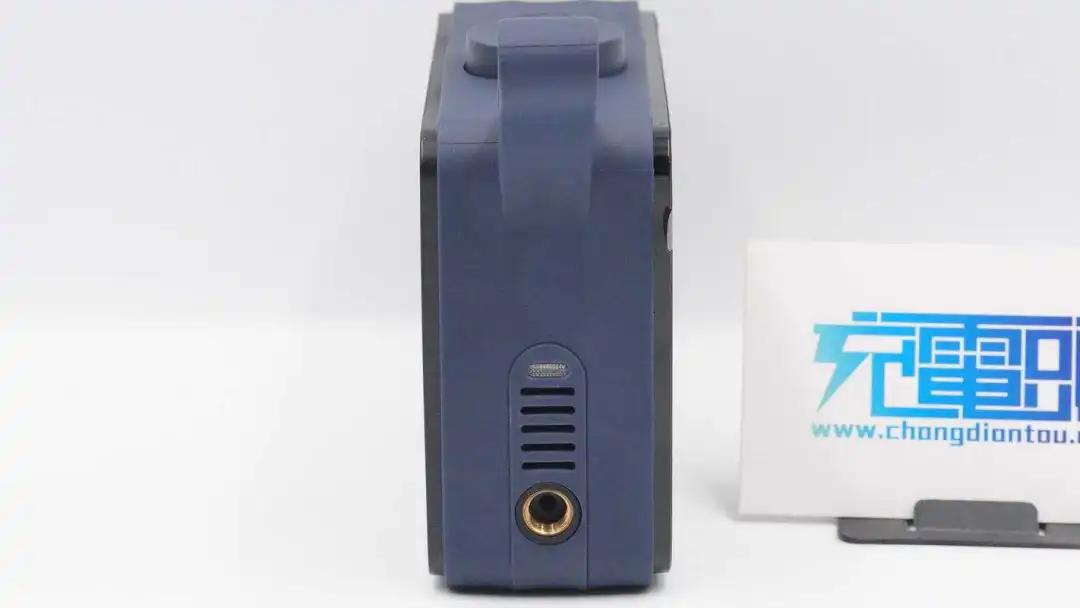

底部设有进气孔，上下形成贯通式风道，气流自下而上经过整体机芯，配合内部扇叶加速散热，保证全程高效充气。
测得机身长度为123.05mm。

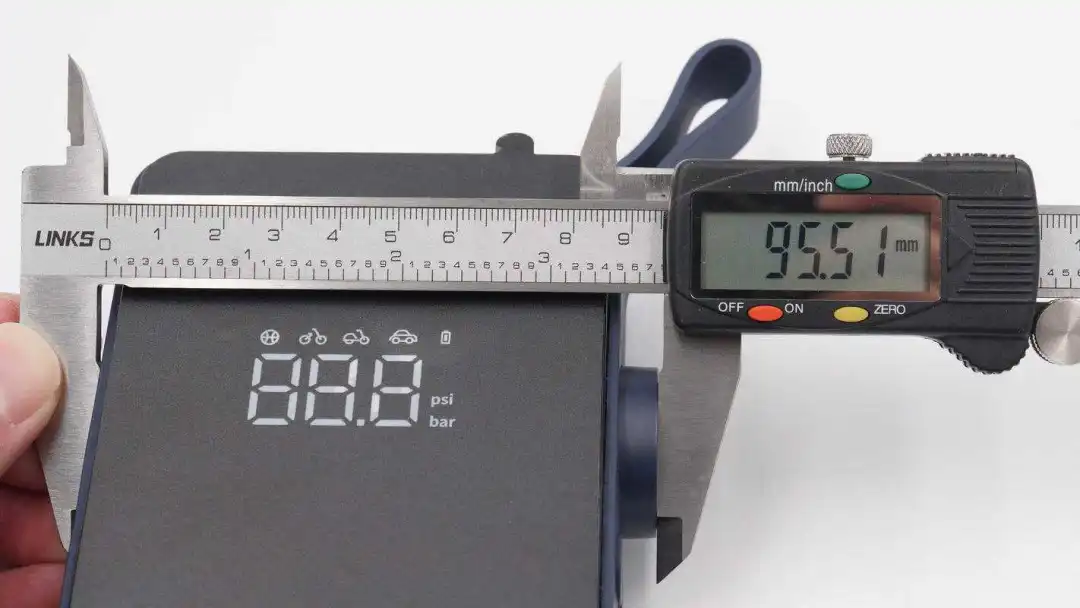

宽度为95.51mm。

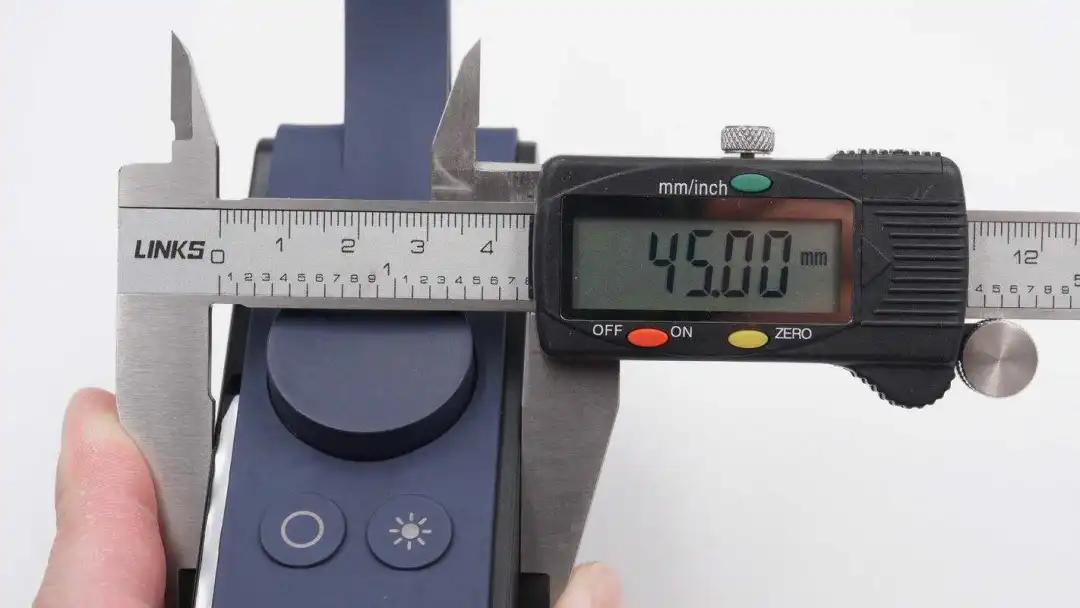

厚度为45mm。

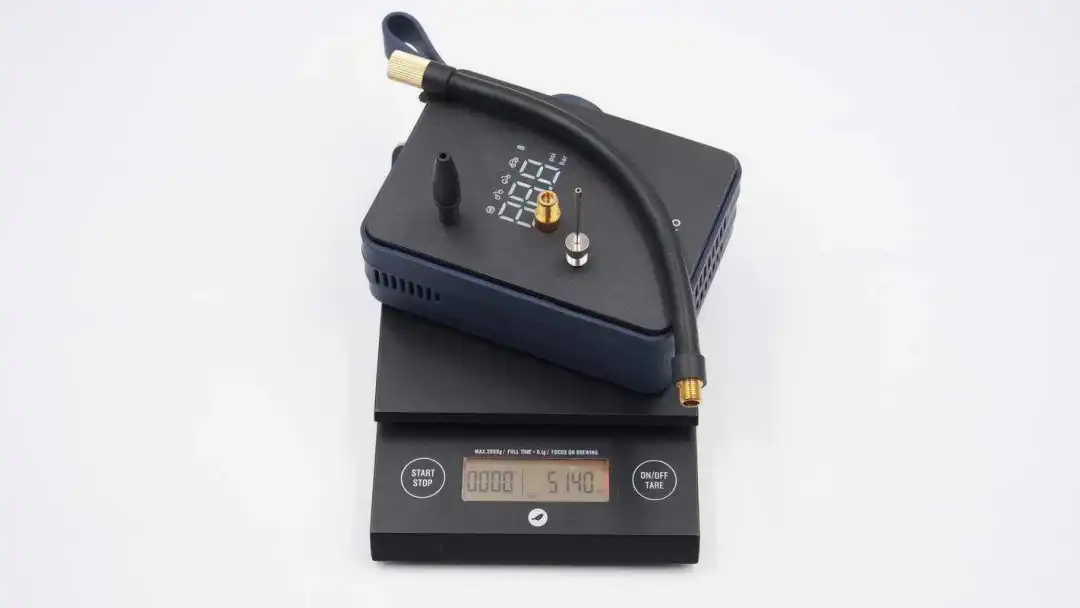

充气宝加配件总重量约为514g。

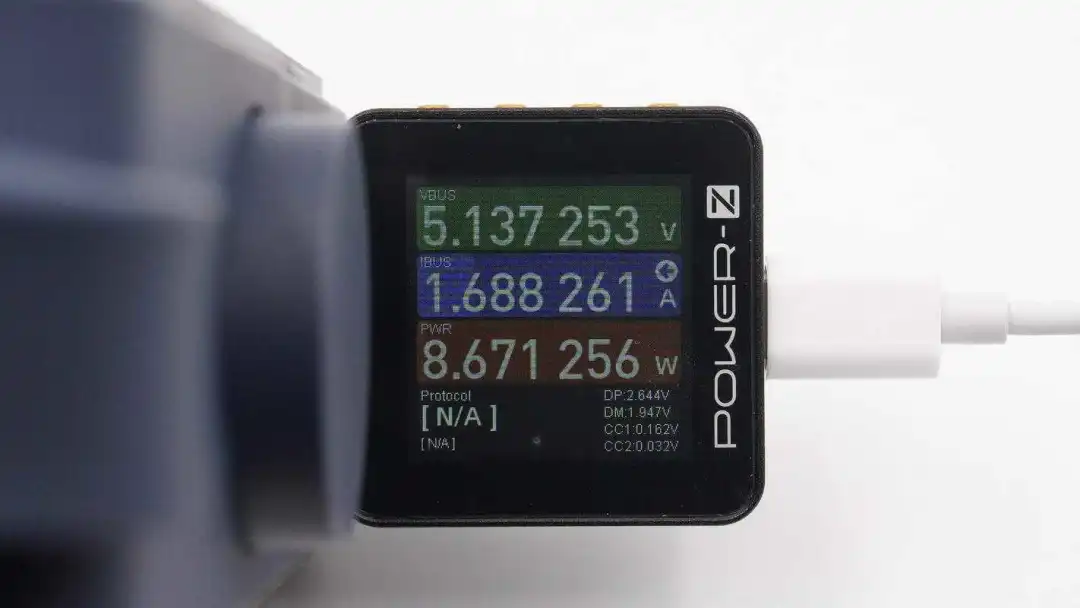

最后给充气宝充电，使用ChargerLAB POWER-Z KT002测得输入功率为5.14V 1.69A 8.67W。
HOTO小猴充气宝拆解
看完了小猴充气宝的开箱和外观配件展示，下面就进行拆解，一起看看内部的设计如何。
揭开生产日期标签，在下面是外壳的固定螺丝。
壳体内部是电机和气泵结构，电池和电路板采用壳体固定保护。

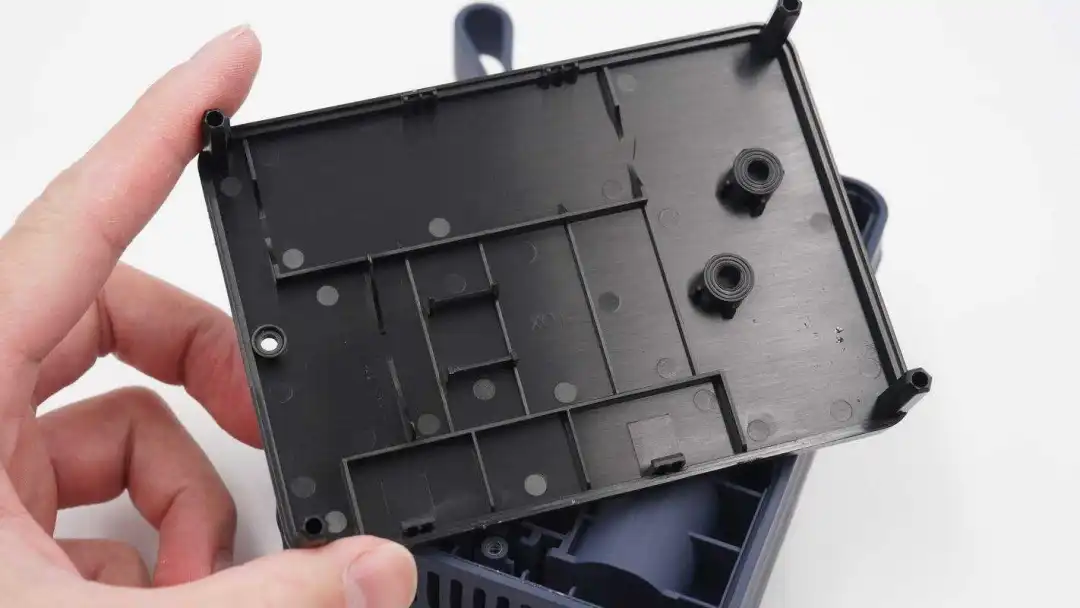

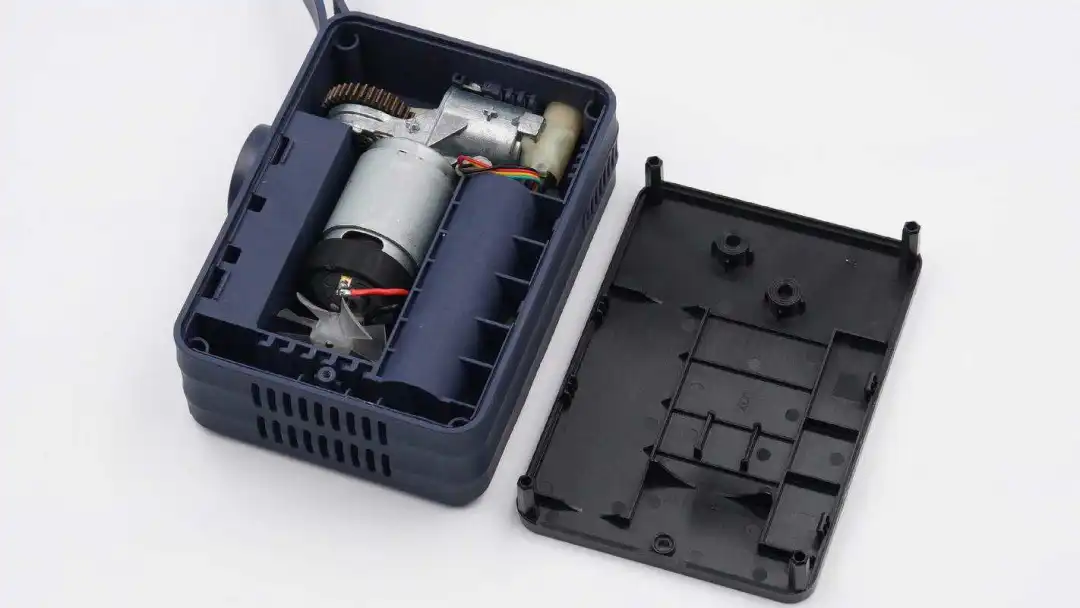

后盖对应内部结构开有加强筋，和对应气泵的固定孔。
内部气泵机构一览，由马达带动减速齿轮和曲轴带动气泵活塞。
拆下正面的面板，内部是压力显示的LED数码管，电池固定在侧面。
面板内部粘贴遮光贴纸。

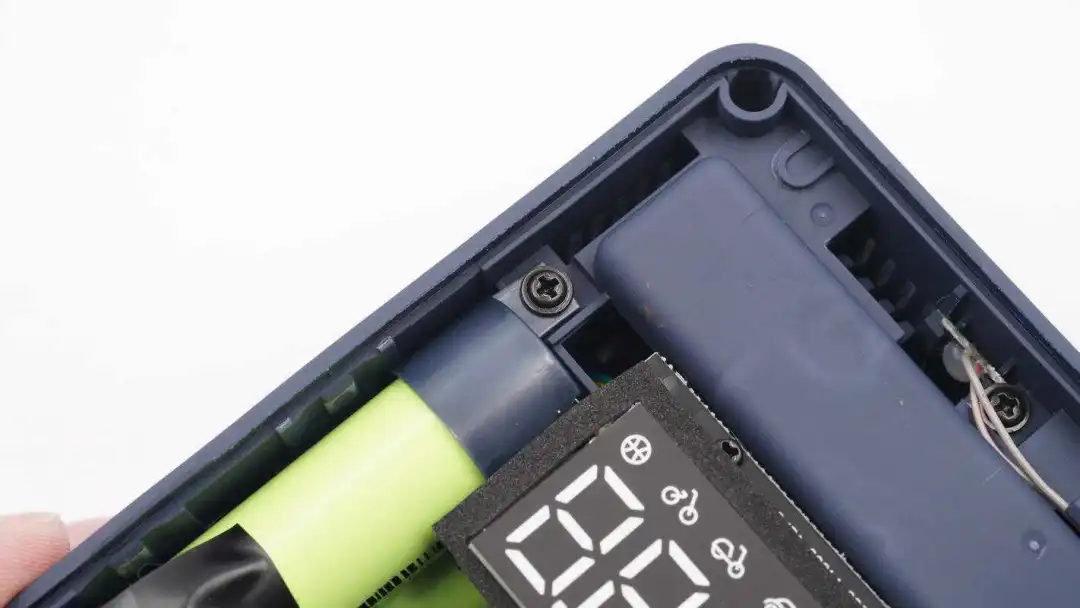

18650电池通过塑料壳体固定，并通过螺丝固定在外壳内部。
外壳侧面旋转编码器旋钮特写。
取下编码器旋钮。
揭下电池上的NTC热敏电阻。

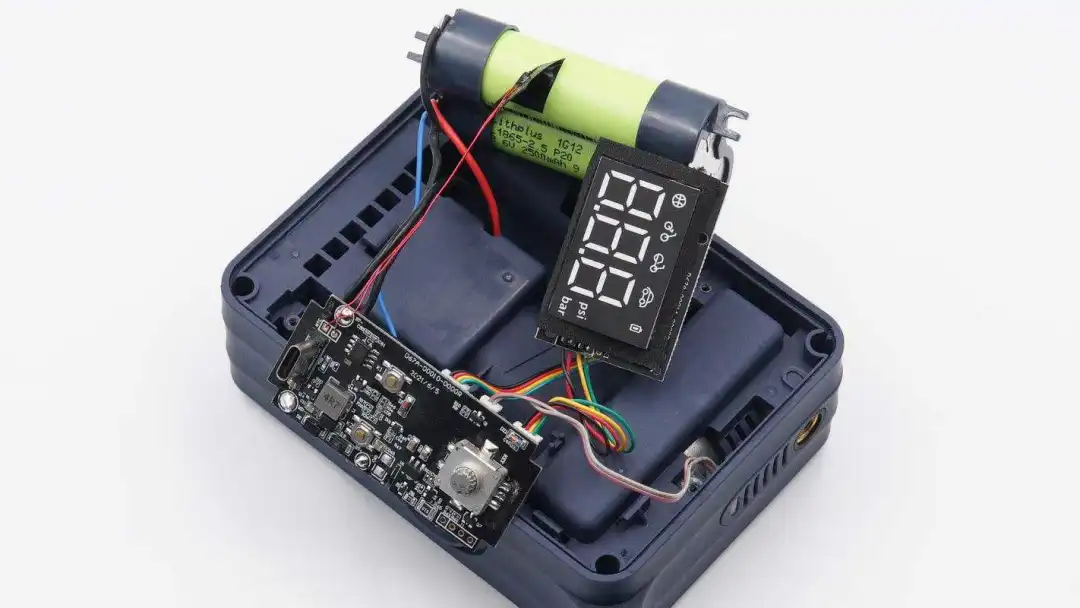

取出充气宝内部的电池以及PCBA模块。

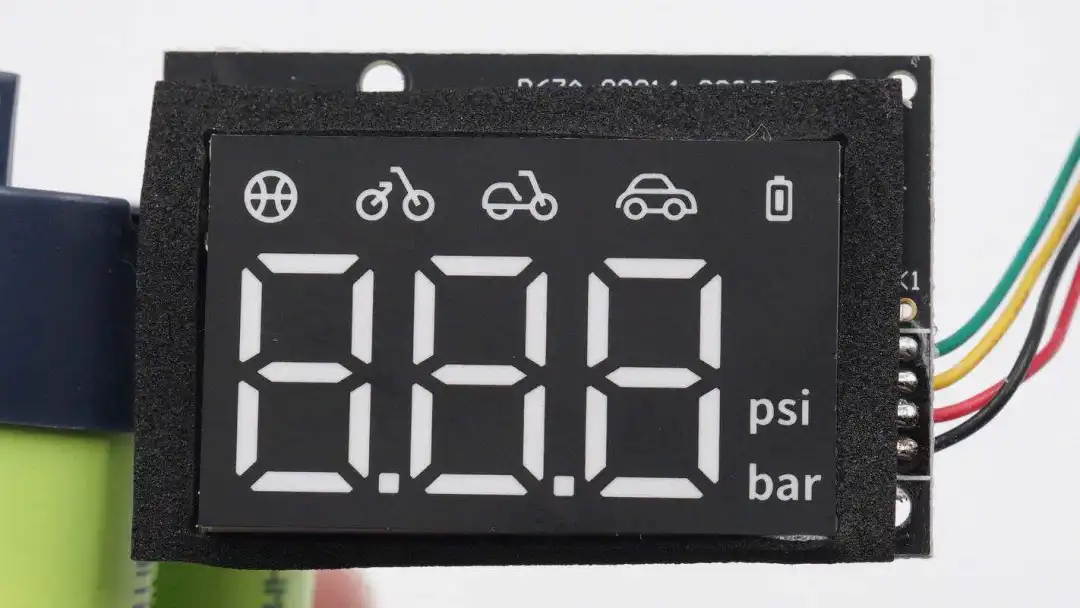

LED段码屏可以显示充气模式和气压等信息。

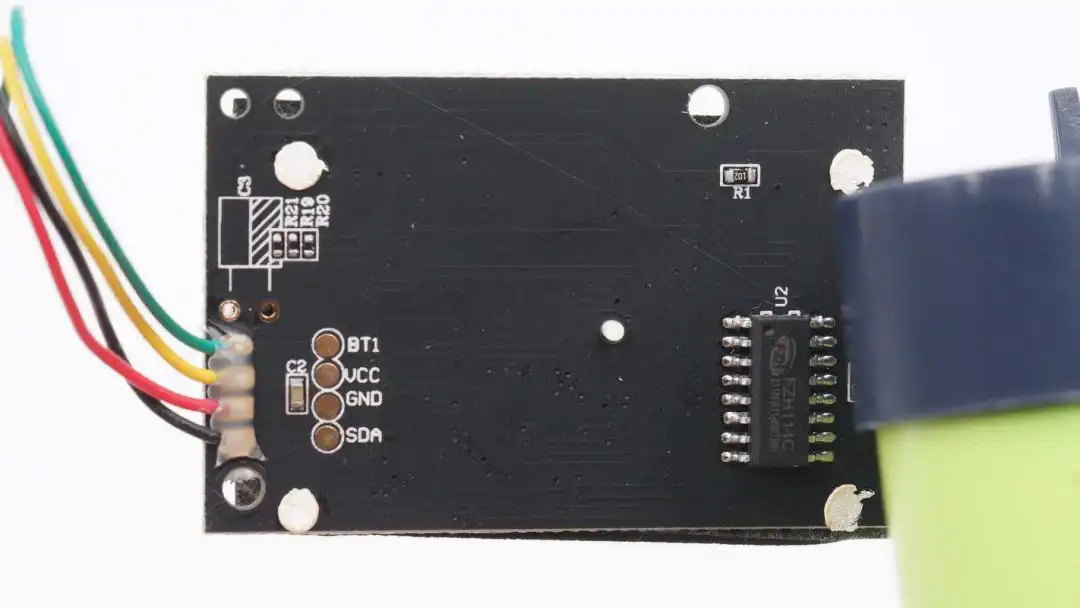

小板背面焊接导线和一颗芯片。
LED驱动芯片来自FZH方中禾，型号FZH114C，是一颗LED驱动芯片，采用UART协议单线通讯，采用SOP16封装，外围元件十分精简。

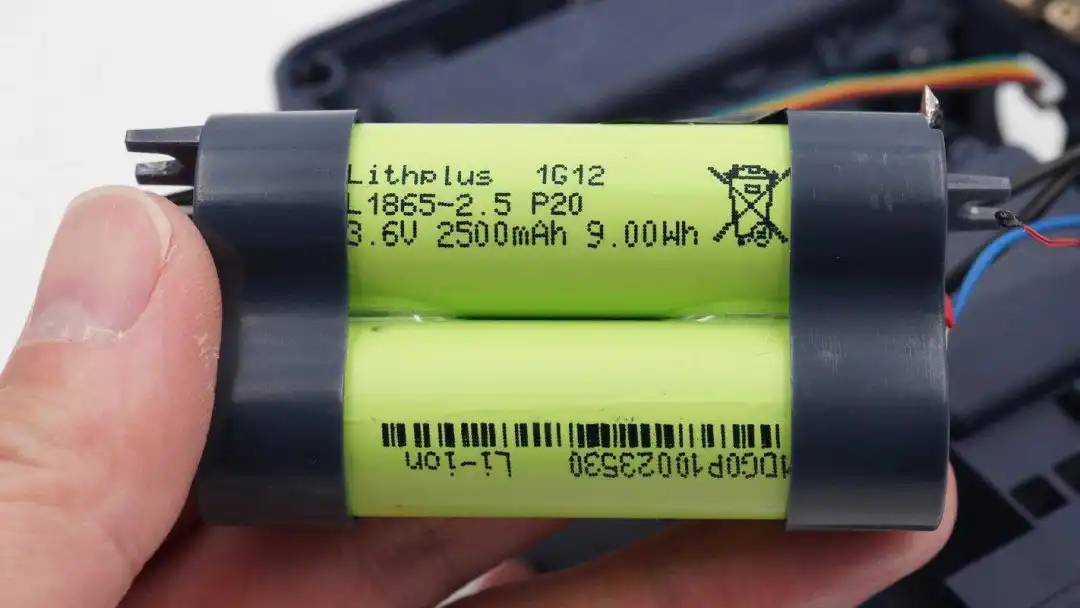

内置的两节18650电池来自九夷锂能，额定容量为2500mAh，额定电压3.6V。
两节18650电池为串联结构。
电池正负极点焊镍片特写。
控制板正面焊接USB-C母座，升压电感，按钮和编码器。
背面焊接一颗MCU，两颗MOS管和电流取样电阻，顶部焊接多颗连接器用于连接屏幕和气压计。
USB-C母座特写，垂直过孔焊接。

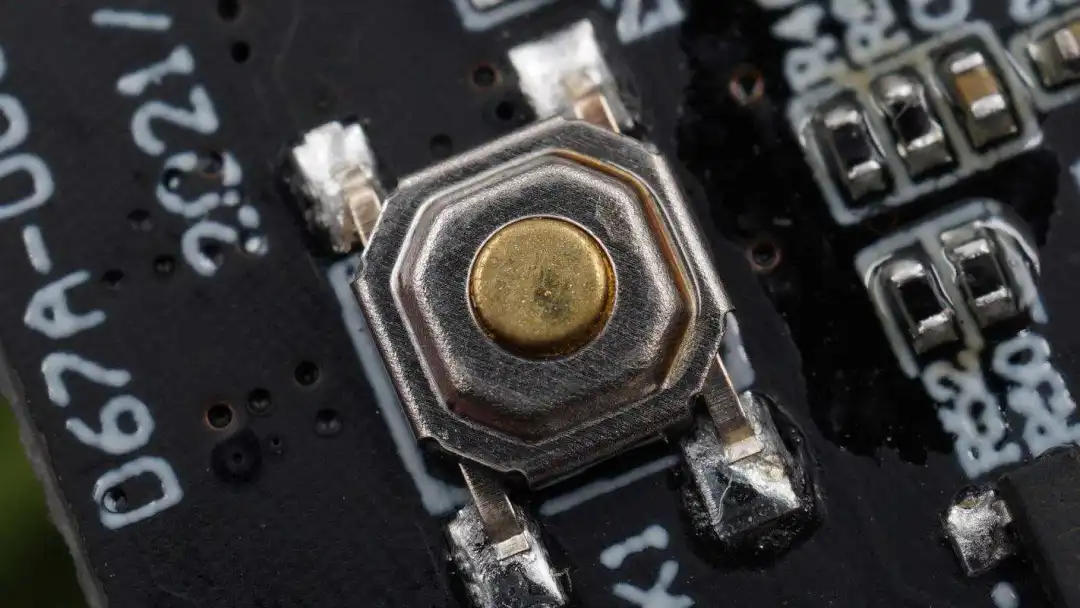

贴片功能按键特写。

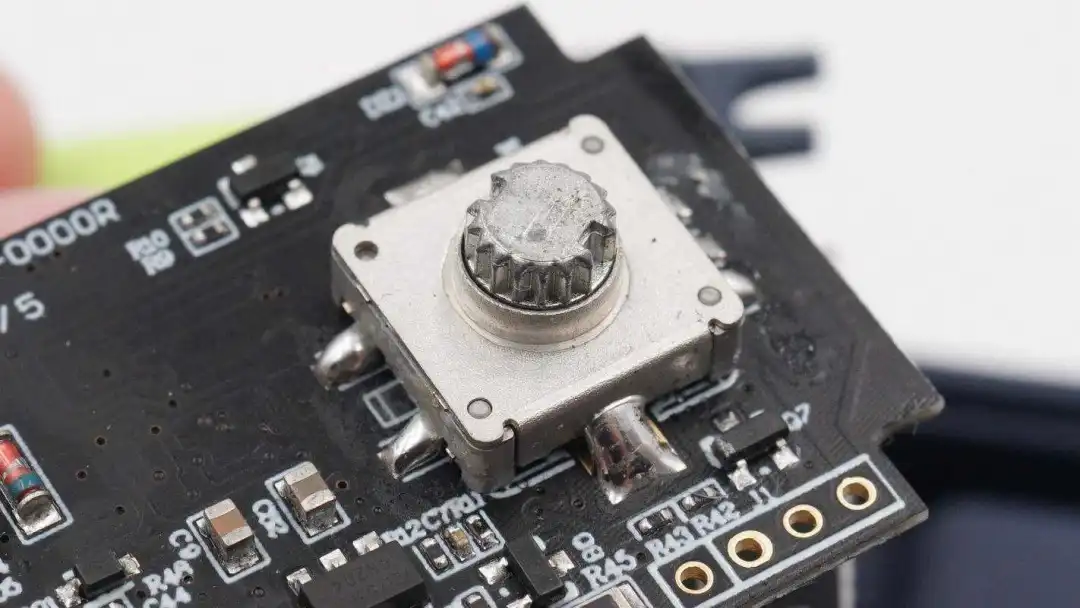

旋转编码器特写。

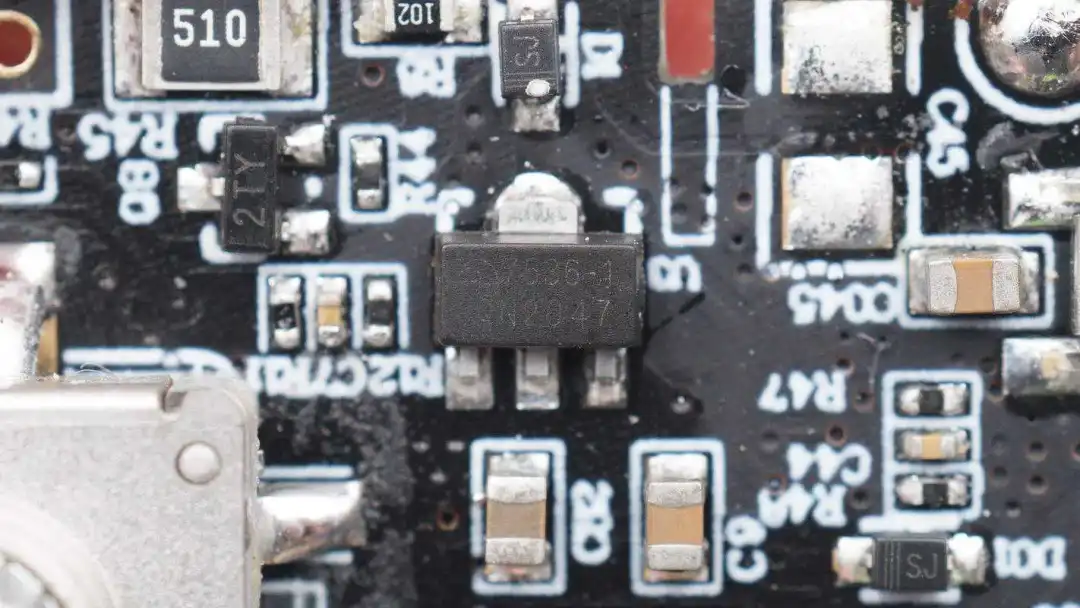

HT7536-1稳压芯片用于为MCU供电。

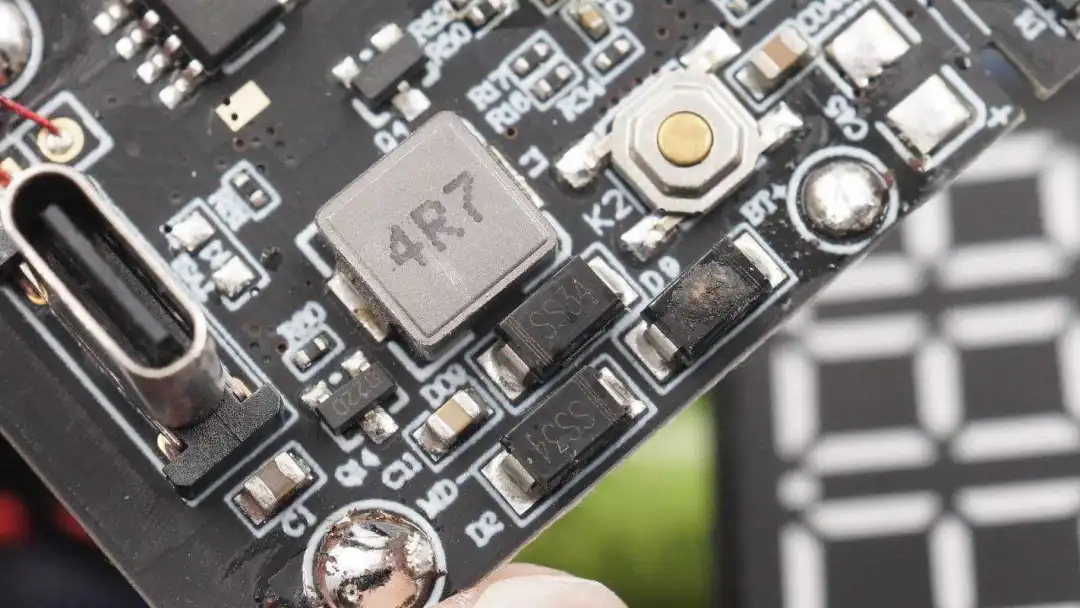

4R7合金升压电感和SS34肖特基二极管特写。
丝印1035BL的芯片。

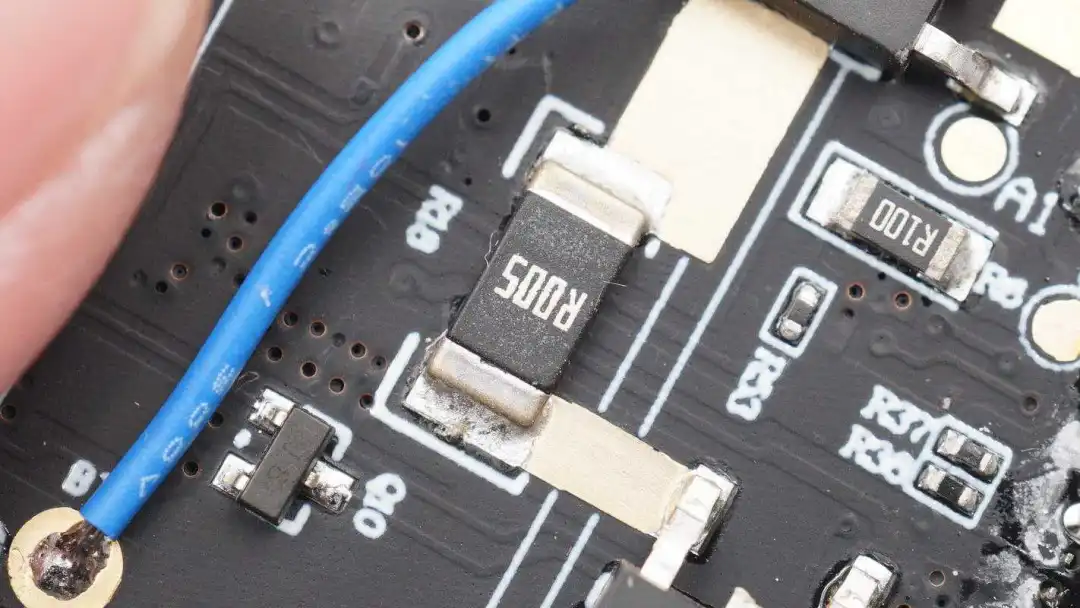

用于电流采样的5mΩ取样电阻。

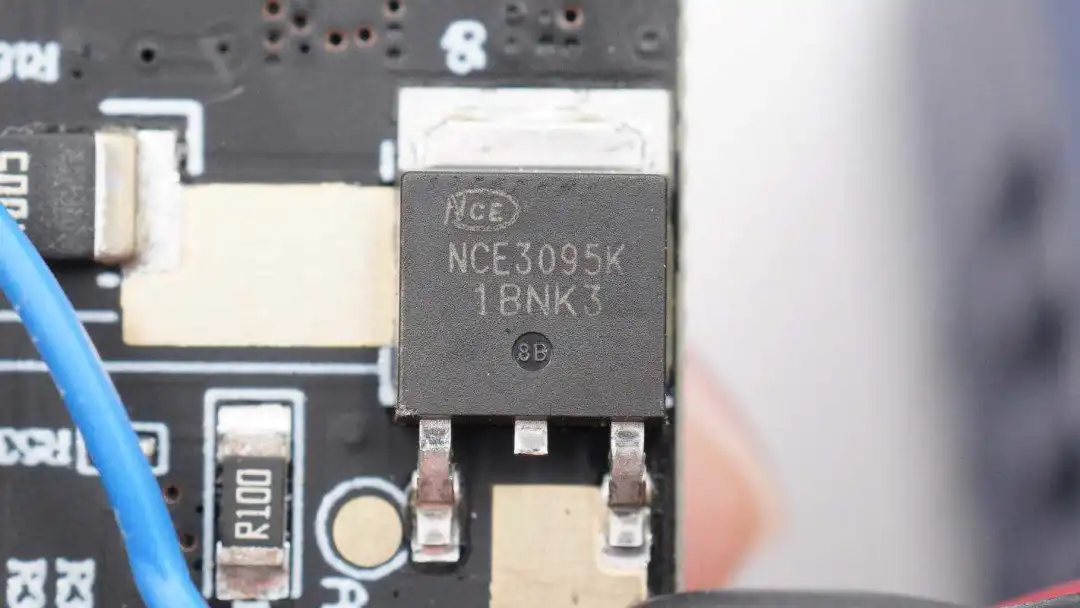

控制电机运转的MOS管，来自新洁能，型号为NCE3095K，是一颗耐压30V的NMOS，导阻为4.1mΩ，采用TO252封装。

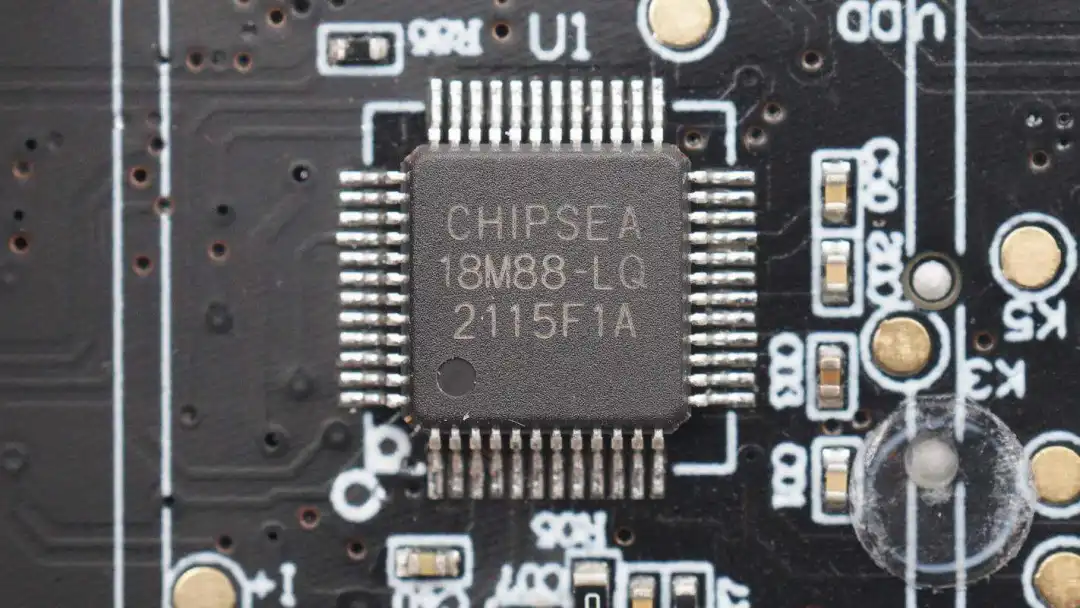

充气宝主控MCU来自芯海科技，型号为CSU18M88，是一颗内置24位ADC的SOC芯片，内部集成MTP存储器和EPROM存储器。集成可编程增益放大器，集成电荷泵和稳压器，支持4*20或6*18的LCD驱动，采用LQFP48封装。

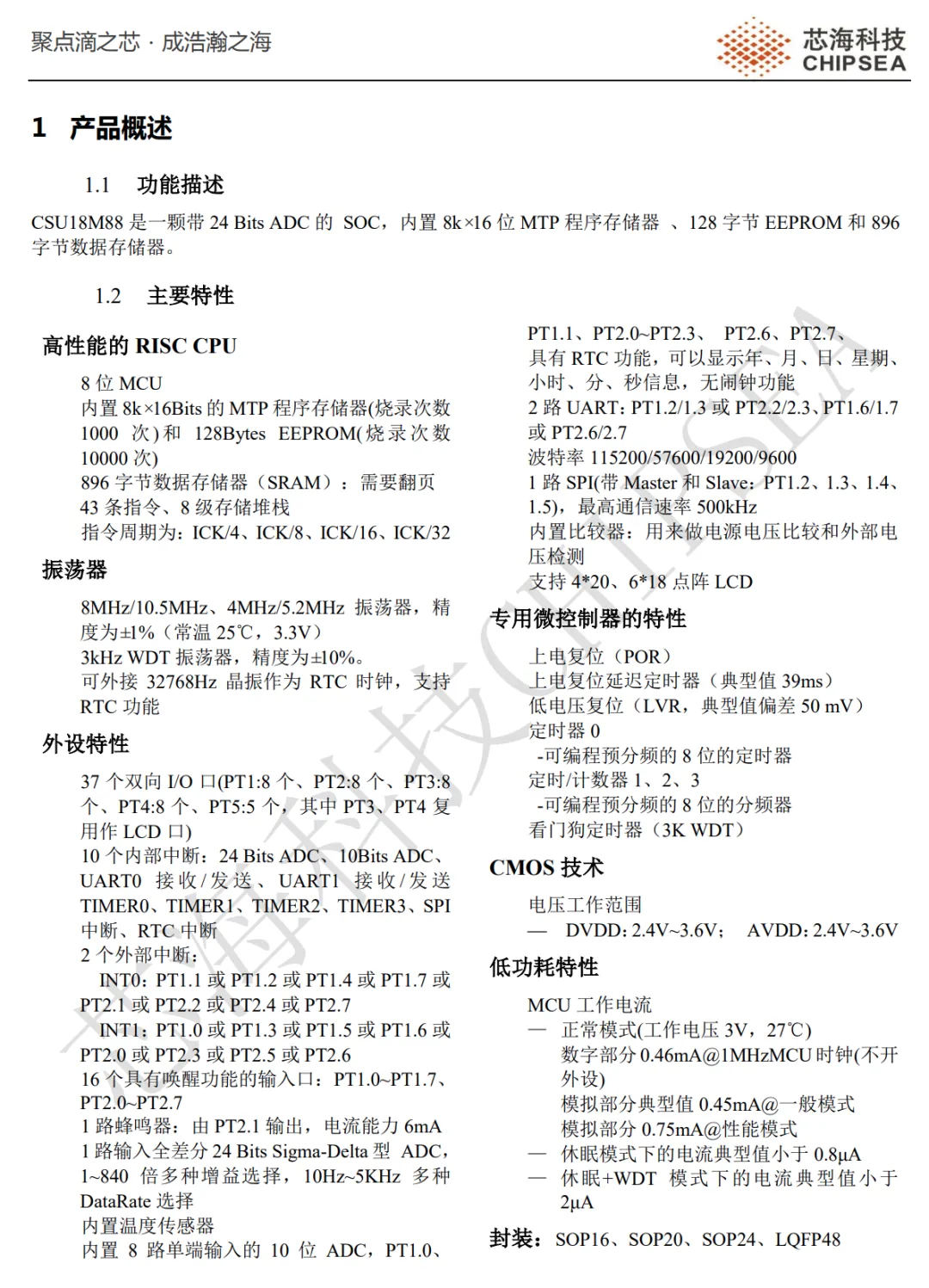

芯海科技 CSU18M88 详细资料。

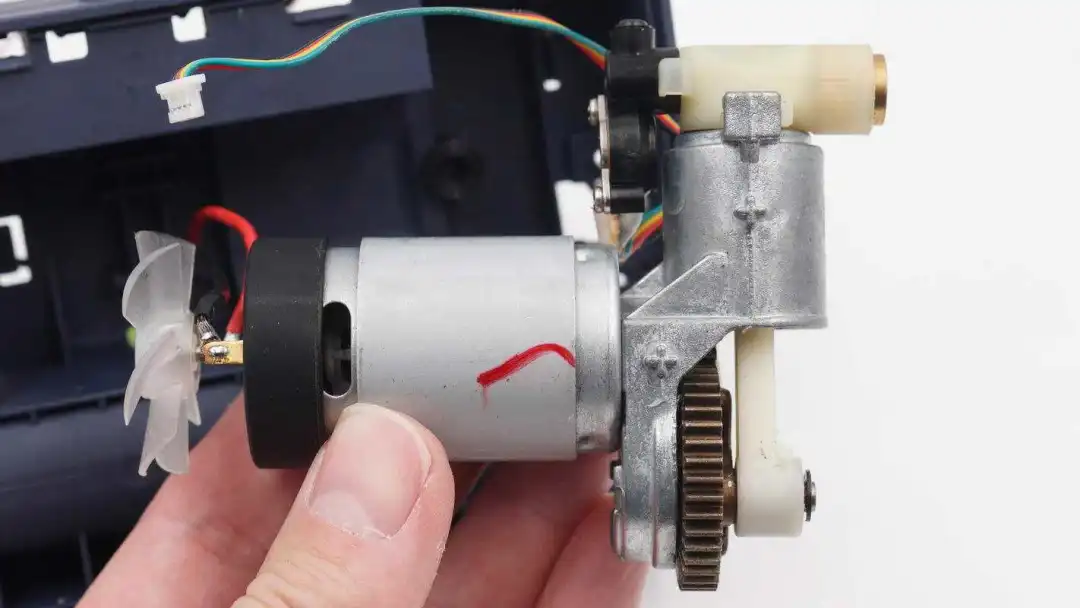

电机及气泵机构一览。

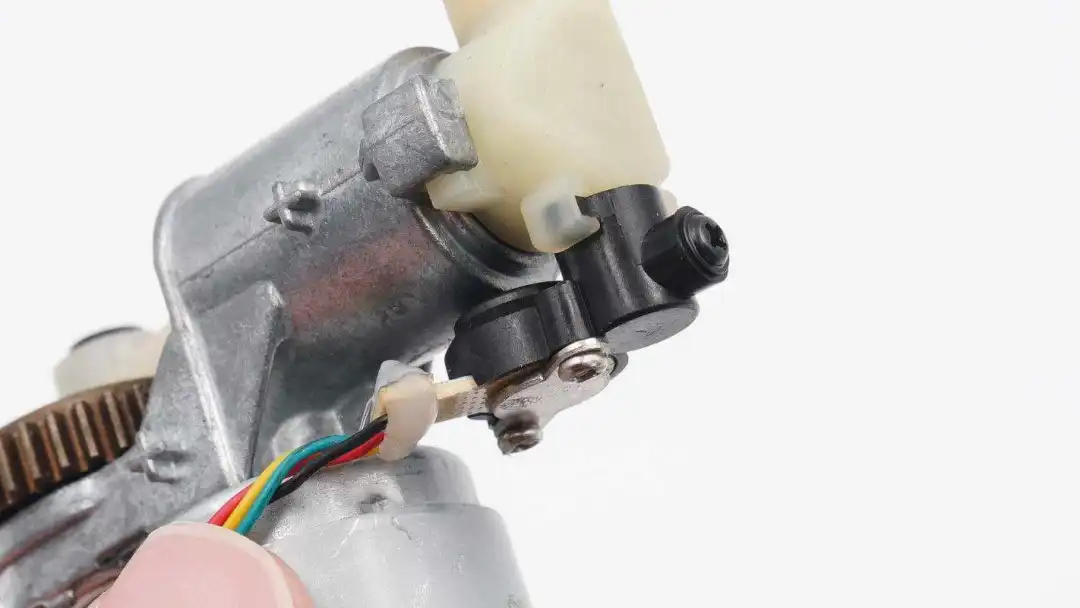

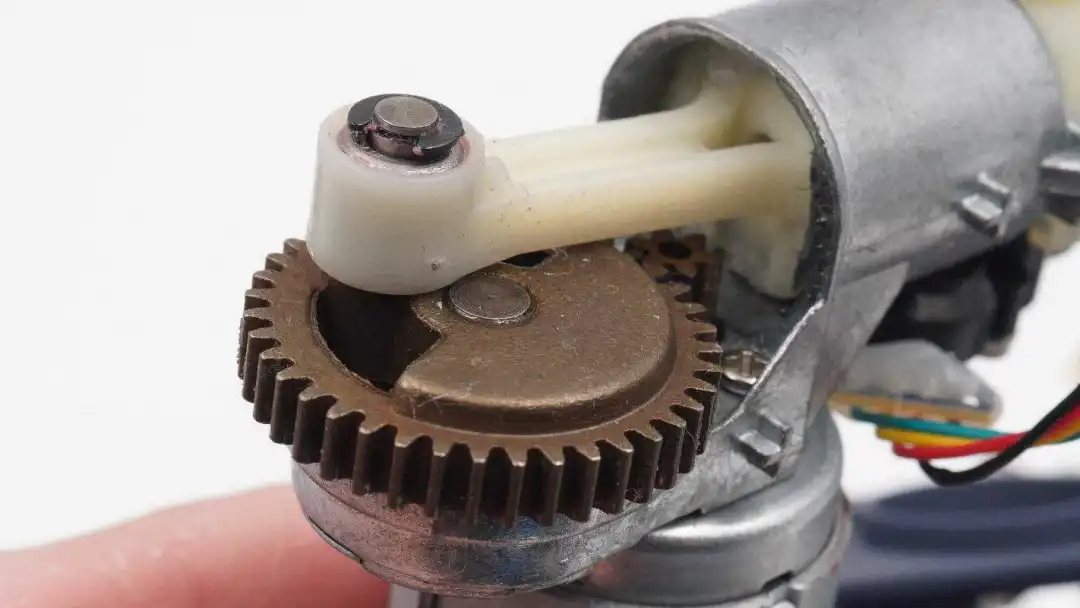

电机输出轴带动减速齿轮，带动气缸活塞往复运动打气。
气压传感器特写。

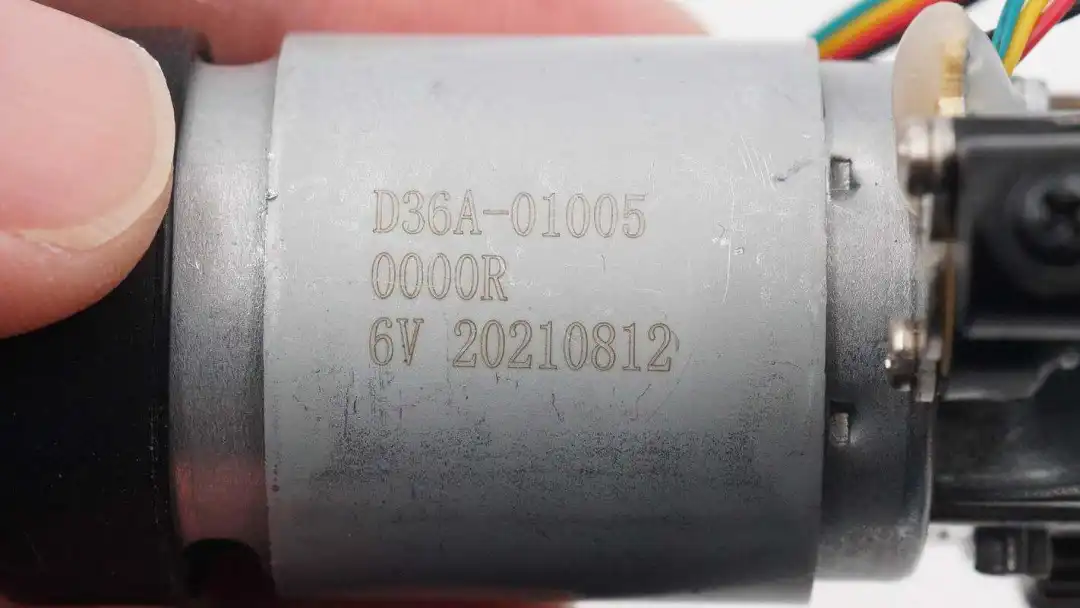

电机丝印D36A-01005，额定工作电压为6V。
电机底部散热风扇特写。

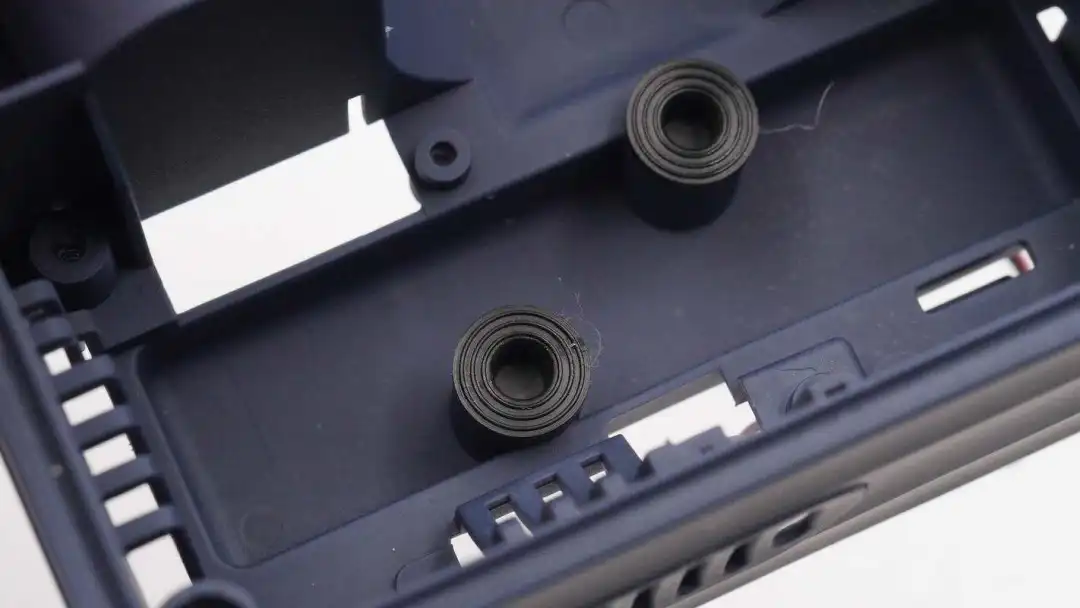

外壳内部的橡胶减震套管特写。
全部拆解一览，来张全家福。
