从曾经的28自行车到摩托车再到如今的新能源汽车，人们的代步工具在不断升级。但不管怎么变化，每过一段时间车胎都需要充气，轮胎气不足就上路很容易造成危险。而传统的打气筒不便携带，使用麻烦，已经很难适应现代社会需求。

为解决充气难、慢等问题，Ninebot九号推出了一款电动极速充气宝PJ32CQB，是一款充气宝和充电宝二合一产品，支持胎压自动检测、智能预设，一键充气充满即停，整个过程用户无须看管，让充气这件事变得非常方便。

此外电池支持18W快充输入，不仅蓄电快，还可当10000mAh充电宝给手机应急充电，还具有照明功能，十分实用。下面充电头网就对这款产品进行详细拆解，看看具体设计做工如何。

一、九号电动极速充气宝外观

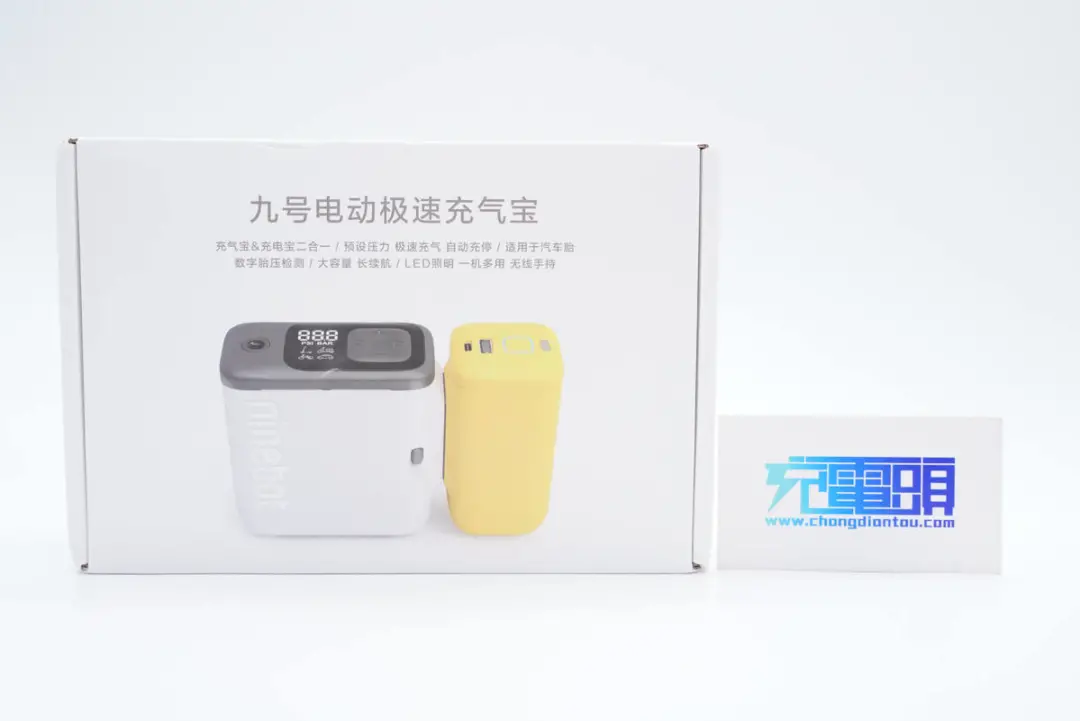

包装盒正面印有产品名称、外观图和卖点。

背面左下角印有产品参数信息。

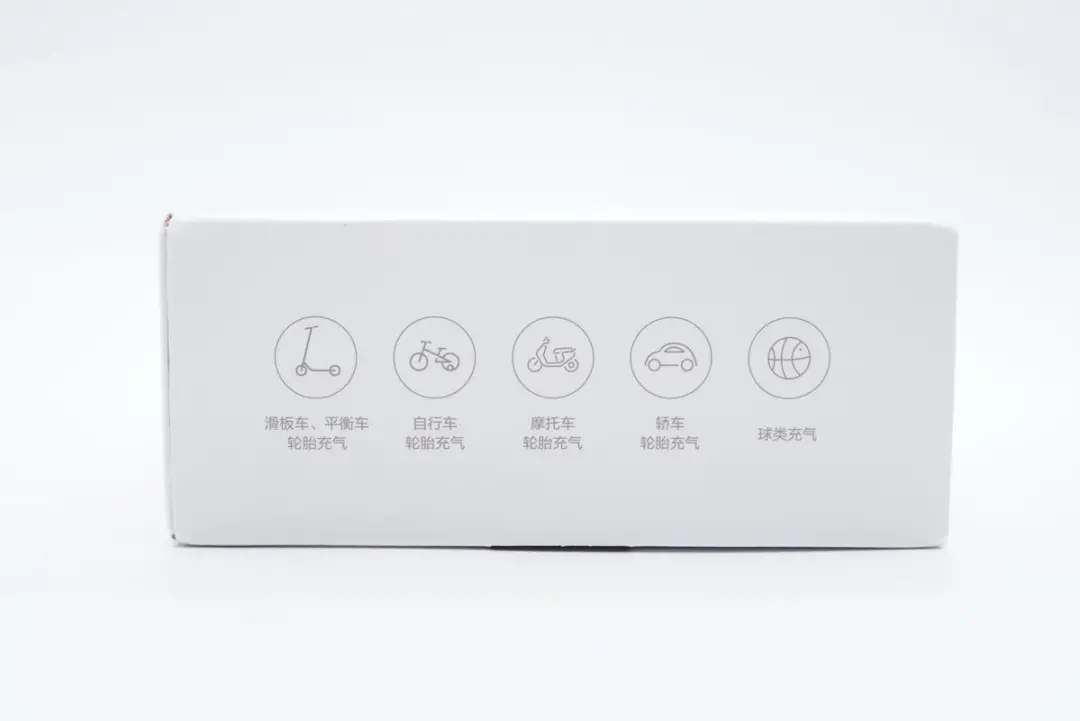

侧面印有产品应用场景，可给滑板车、自行车、摩托车、轿车轮胎充气，也可为球类充气。

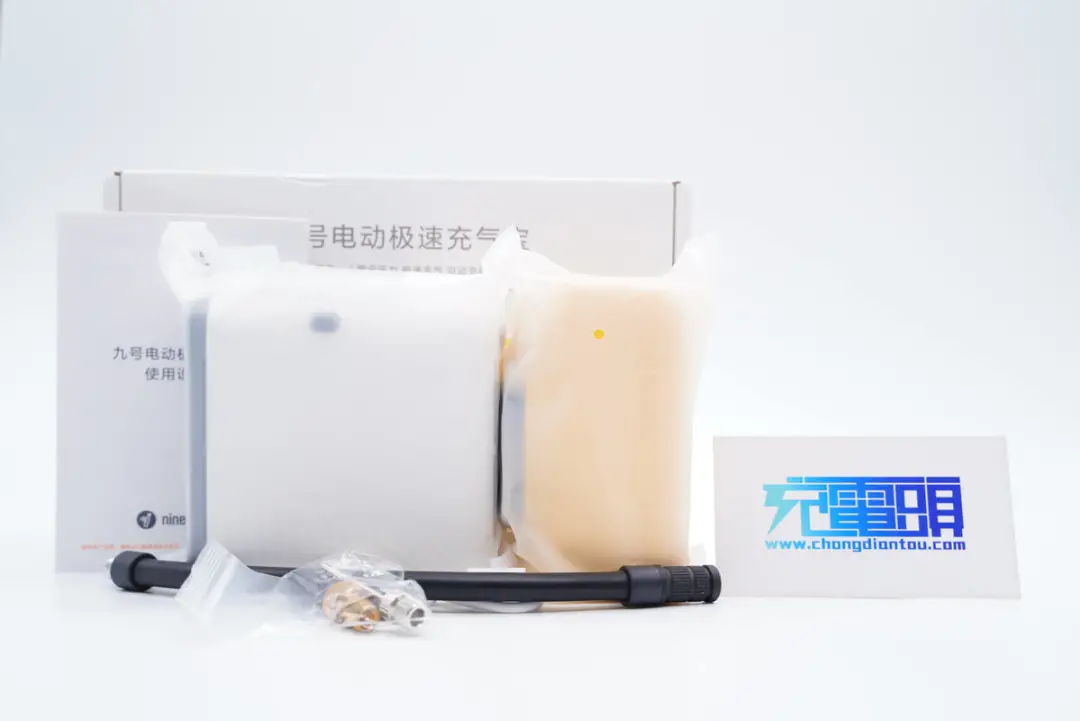

包装内含充气宝、充气管配件以及使用说明书。

配件包括充气软管和气针在内的三种充气嘴。

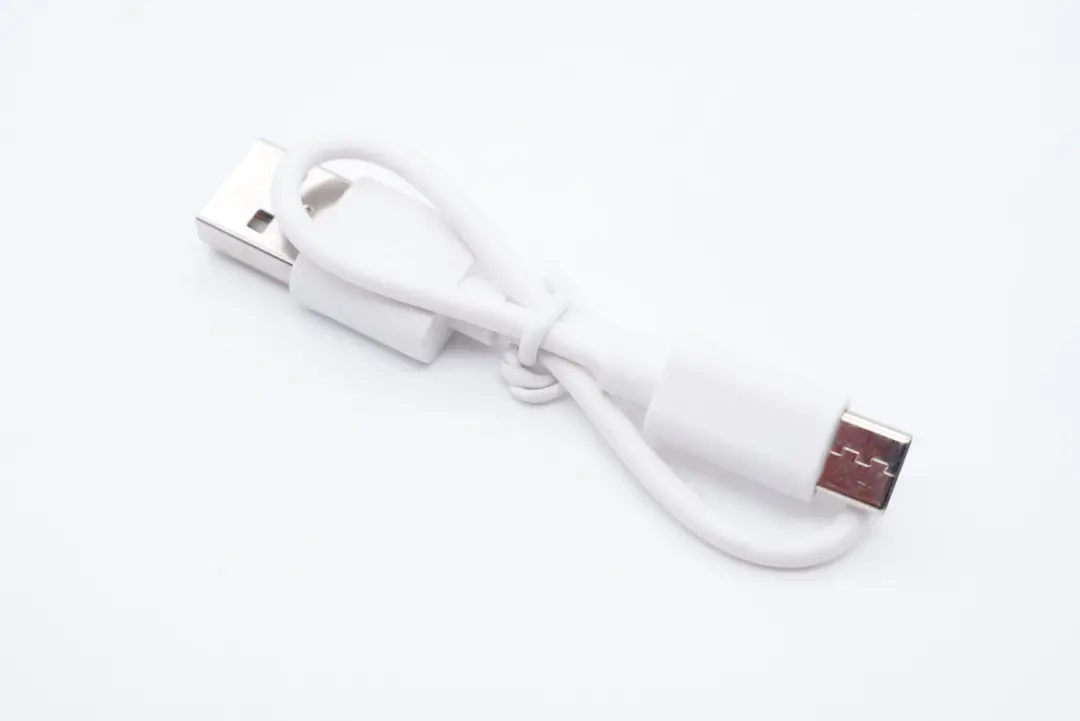

附带数据线是A to C线，线缆较短也是出于便携设计。

Ninebot九号电动极速充气宝由机身和电池两部分组成，采用分体式设计，通过可靠稳固的插接卡扣连接。合体可作为电动充气宝为轮胎打气，分开电池等效于10000mAh充电宝，为手机等设备应急充电，一机多用。

“充电宝”主体外壳为黄色，连接部分外壳为黑色，整体表面磨砂处理，边角过渡圆润，风格十分简约。

连接模块设有输出插孔和卡扣槽，此外外壳上还有ninebot品牌logo。

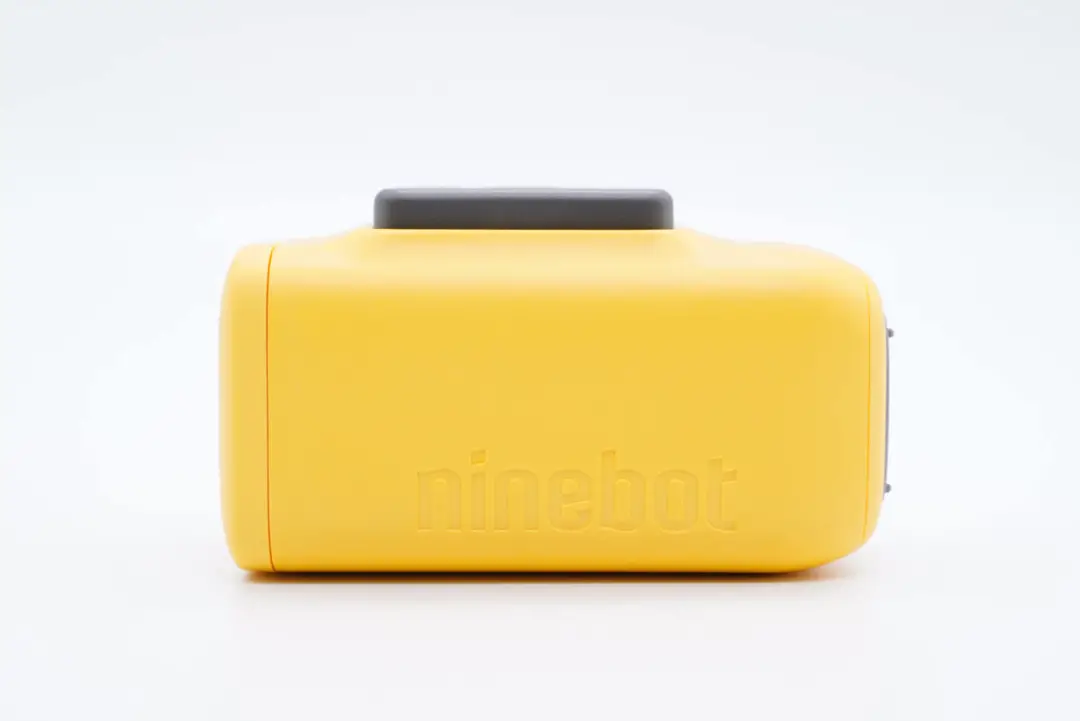

机身一侧设有更加明显的ninebot品牌logo。

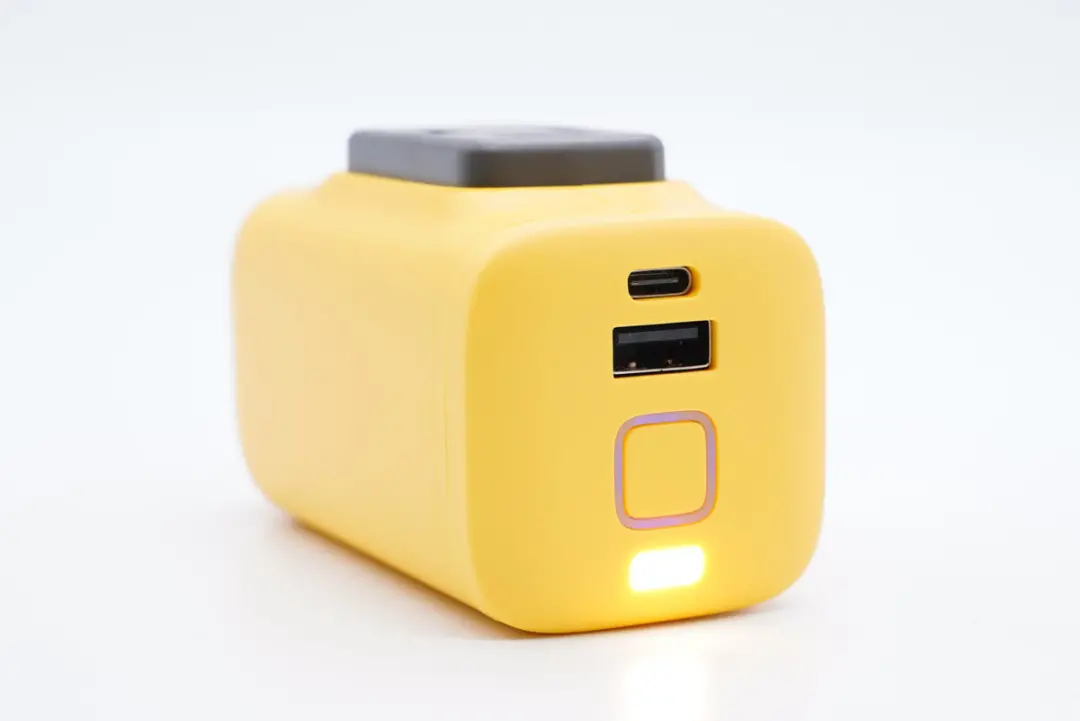

顶部配有1A1C输出接口、电源键以及照明灯。



夜间行车换胎充气不仅可以完全依靠这款产品，还能照明，实用性非常好。

底部设有防滑胶垫，外壳上印有产品参数信息

品名：九号电动极速充气宝

型号：PJ32CQB

输入：9V2A、5V2A

输出：5V2A

电池容量（能力）：2500mAh（36.5Wh）

制造商：纳恩博（常州）科技有限公司

测得电池机身高度为97.01mm。

宽度为47.84mm。

厚度为56.06mm。

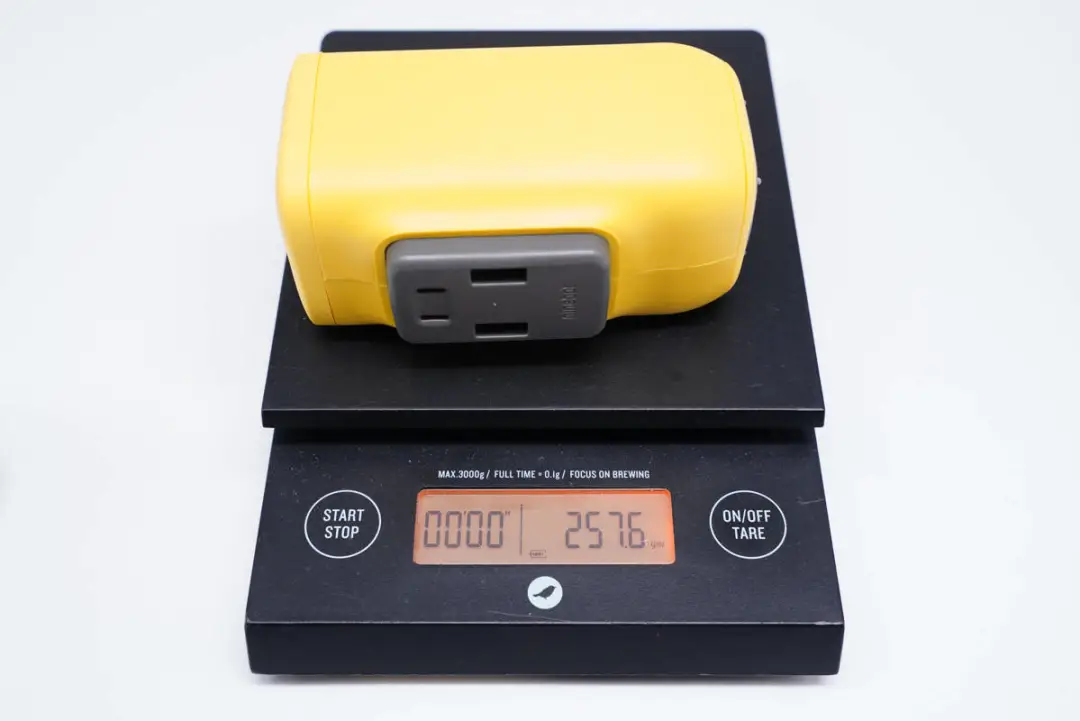

重量约为258g。

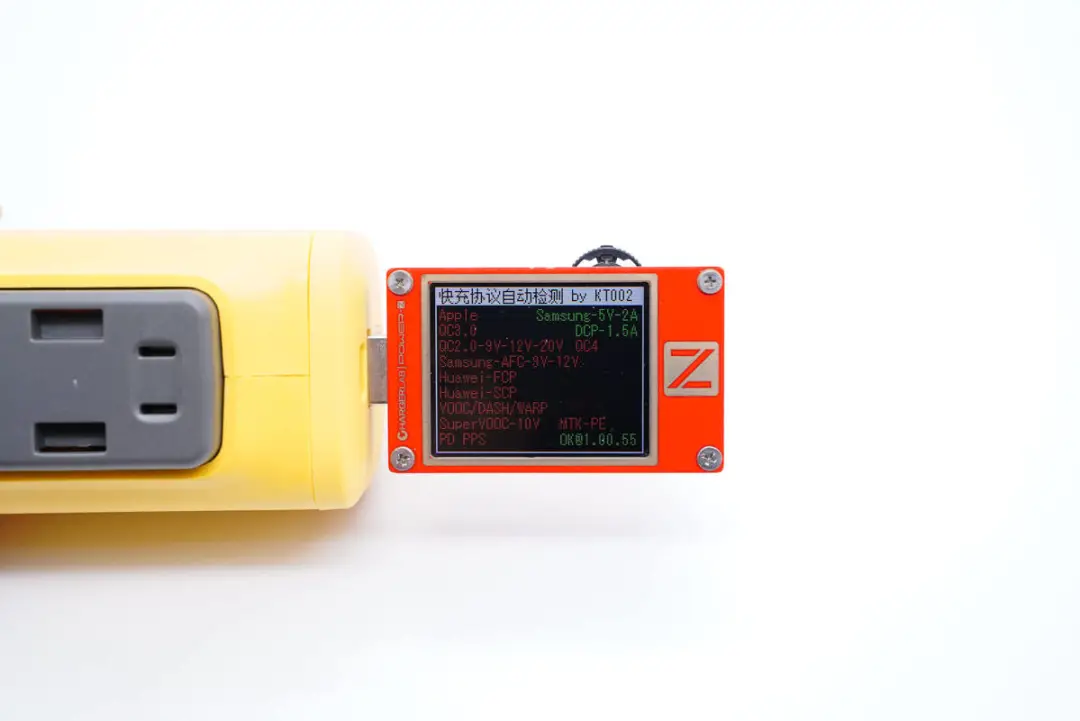

使用ChargerLAB POWER-Z KT002测得USB-A口支持Samsung 5V2A和DCP协议。

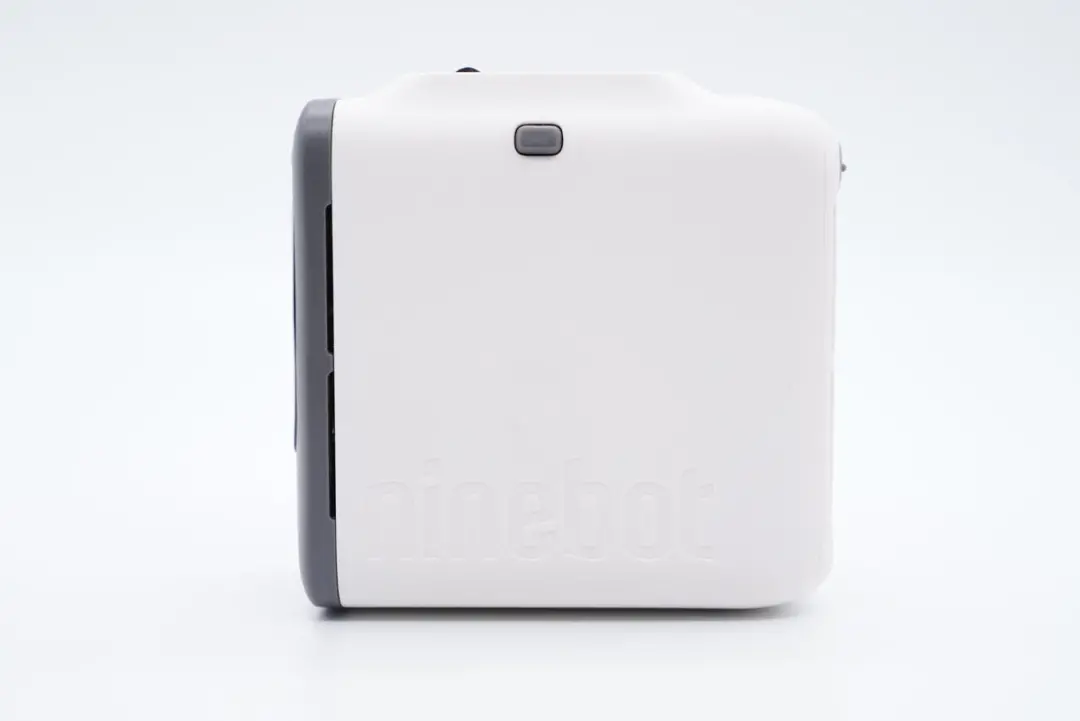

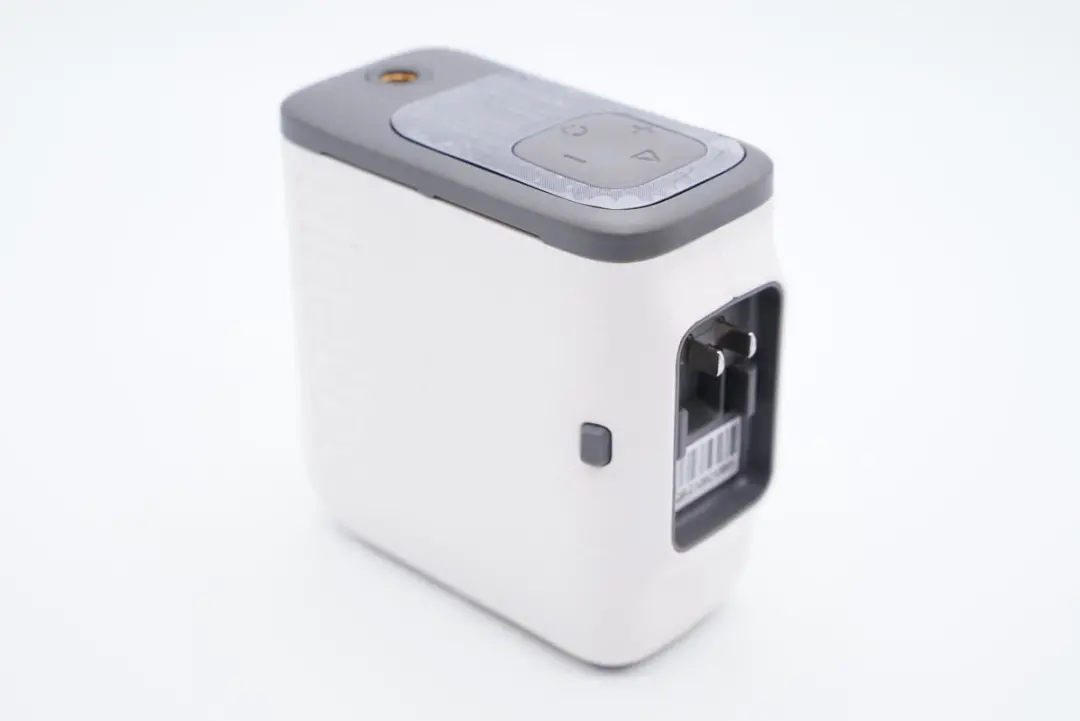

充气机身采用灰白色外壳，表面同样磨砂处理，边角过渡圆润。

白色外壳上设有ninebot品牌logo。

另一面两侧设有进气孔。

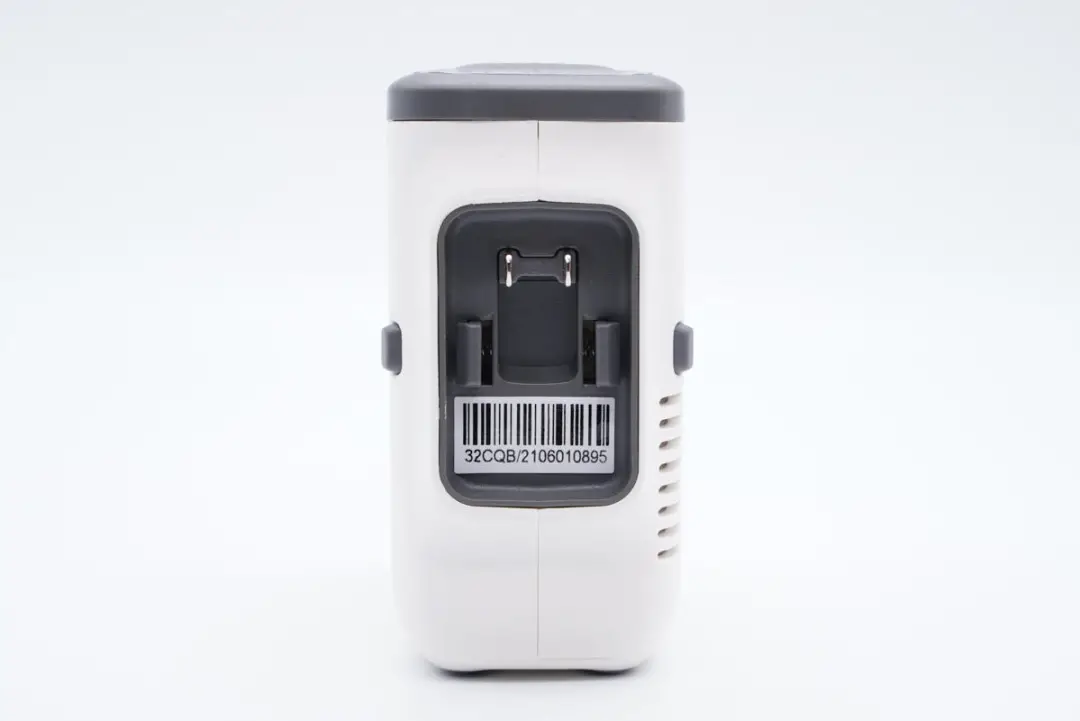

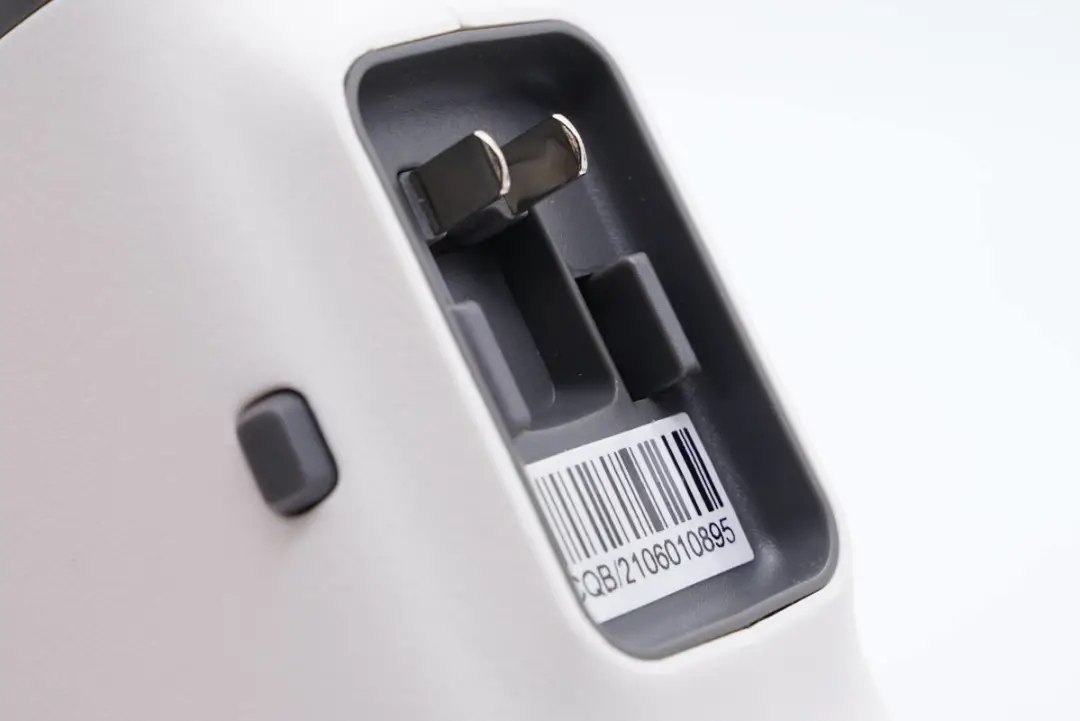

连接插槽内设有插脚和卡扣，通过按压两侧灰色凸起按键可实现脱扣。

连接插脚特写。

顶部设有出气孔、显示屏以及功能按键，显示屏亮面保护板贴有防刮贴纸，并印有警示语。

出气孔特写。

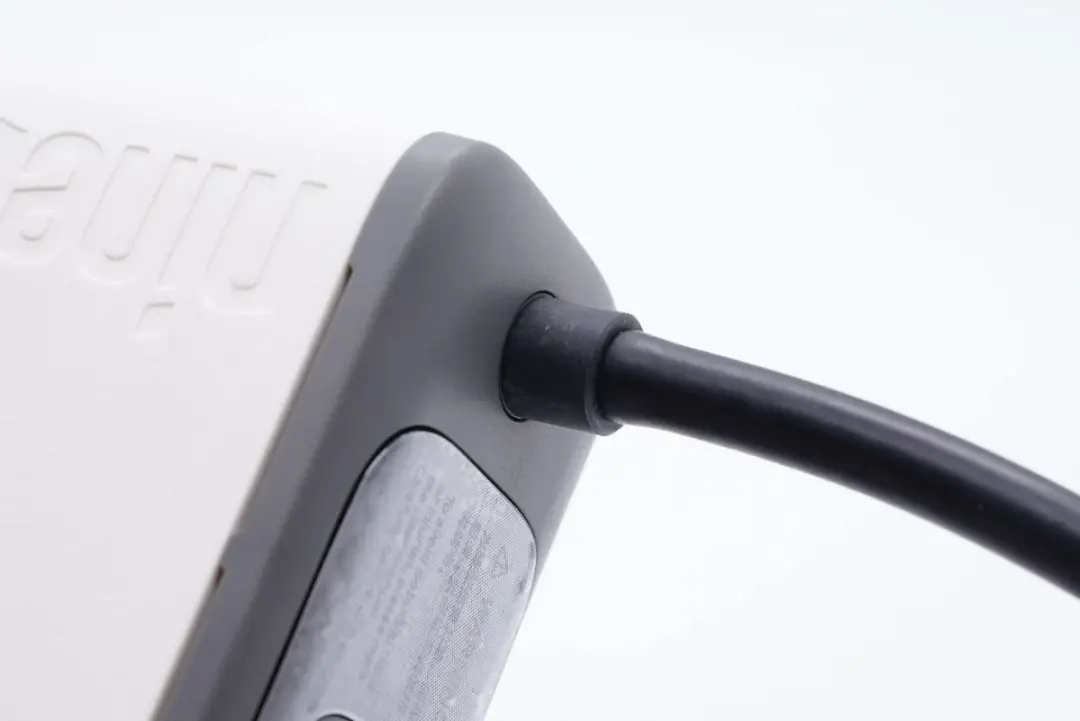

连接充气软管拧紧即可使用，方便又稳固。

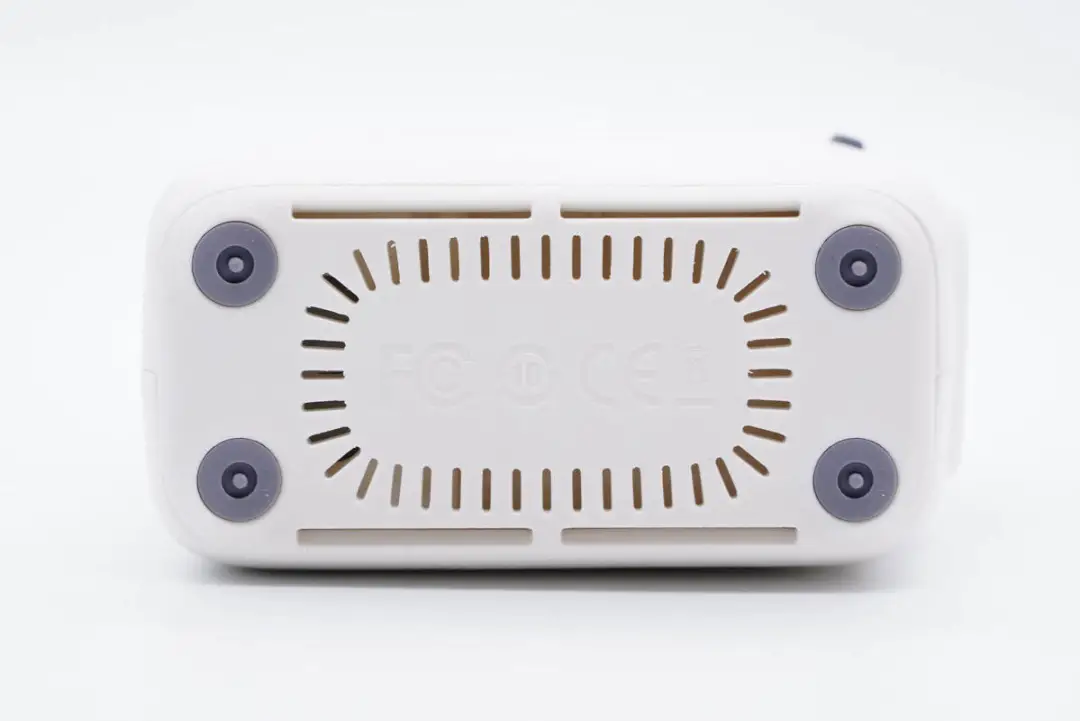

底部也设有气孔，四端设有防滑胶垫。

测得机身高度为95.79mm。

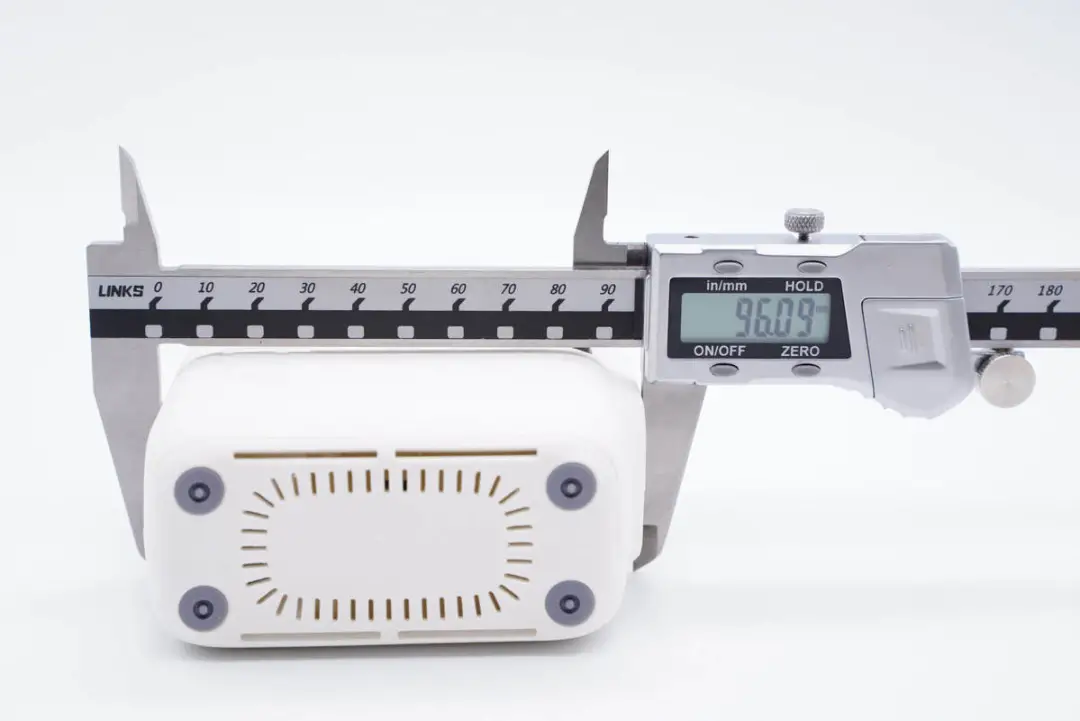

宽度为96.09mm。

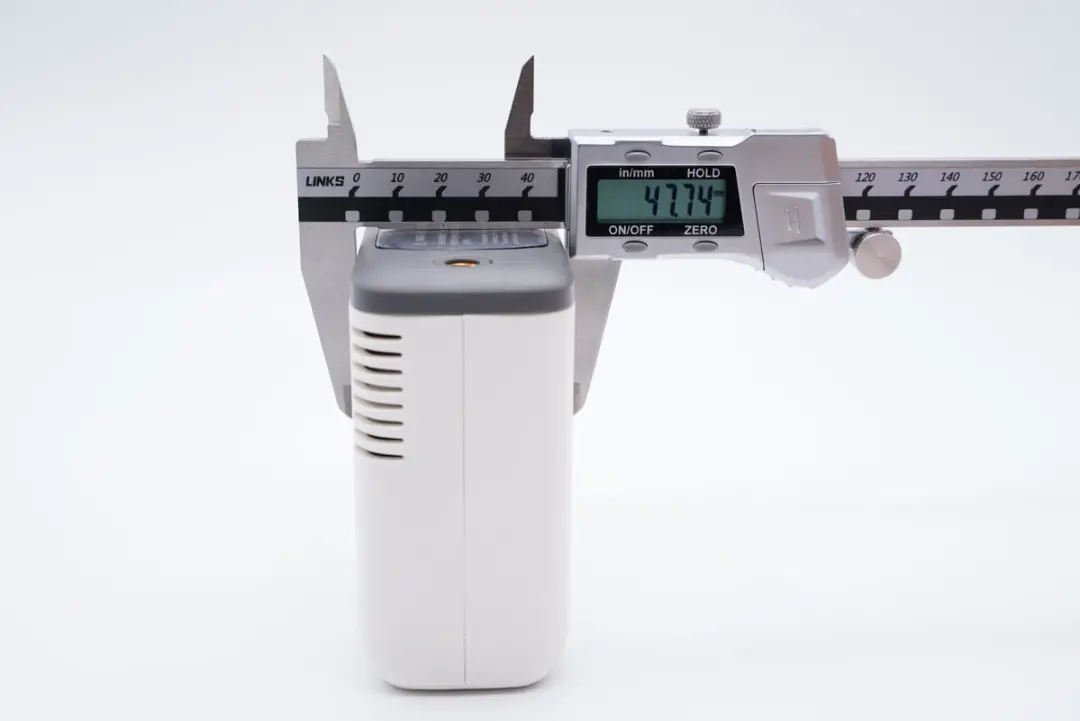

厚度为47.74mm。

重量约为278g。

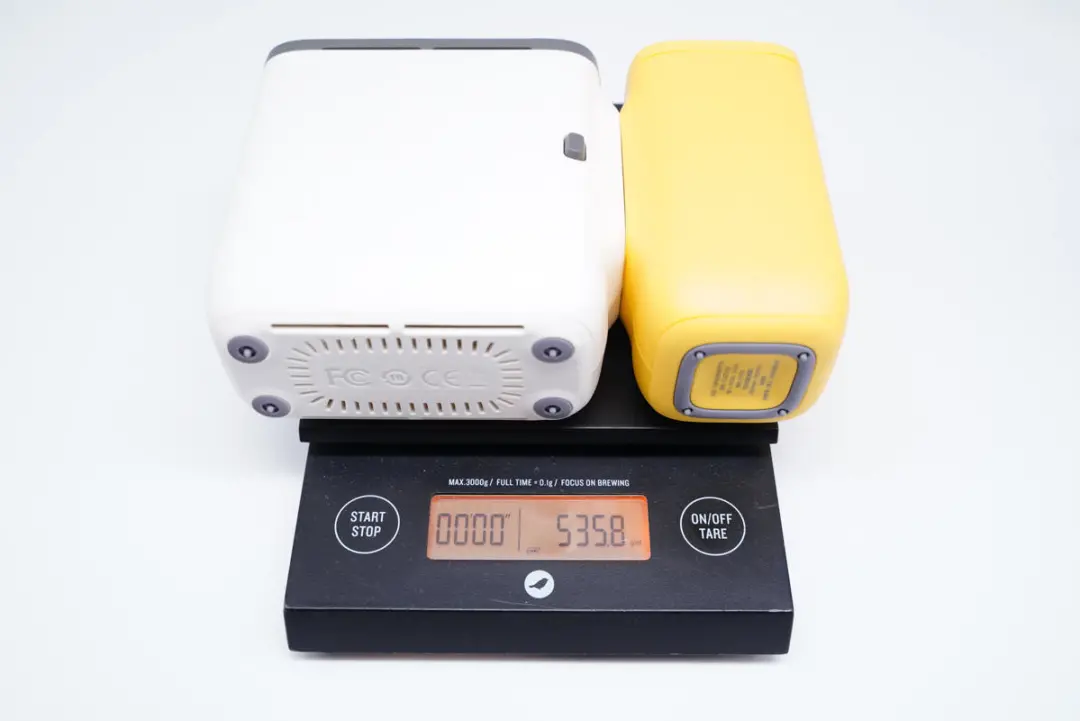

机身加电池总重量约为536g。

二、九号电动极速充气宝拆解

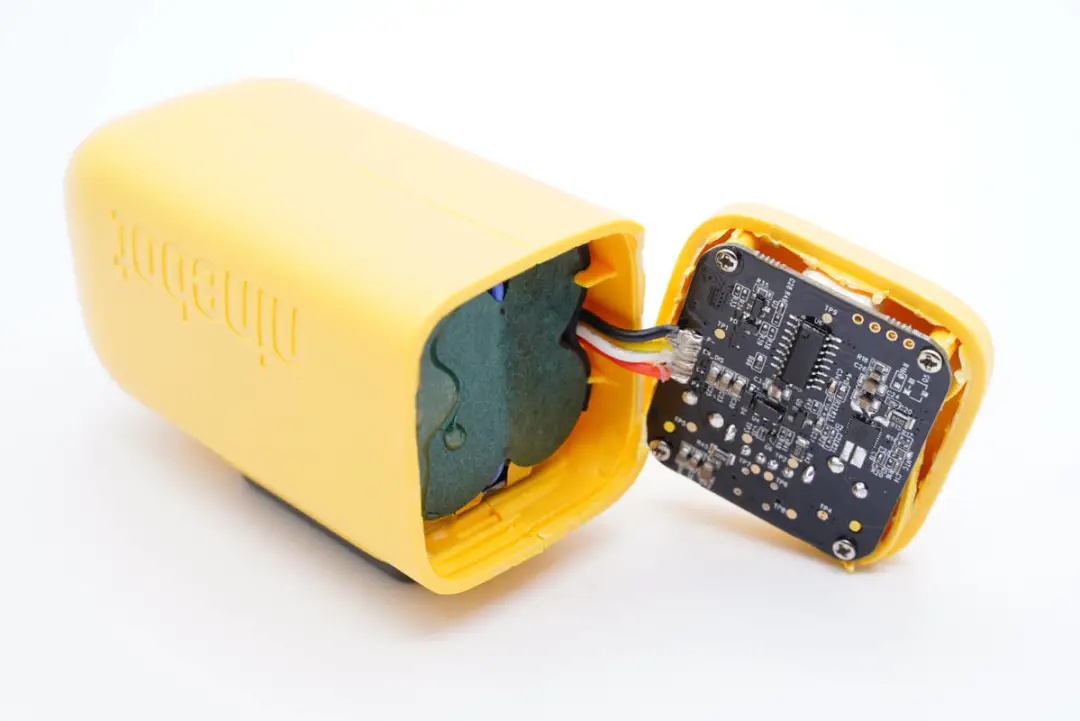

将电池顶部外壳拆开，超声波焊接封装。

PCB板使用螺丝固定，连接导线注塑保护。

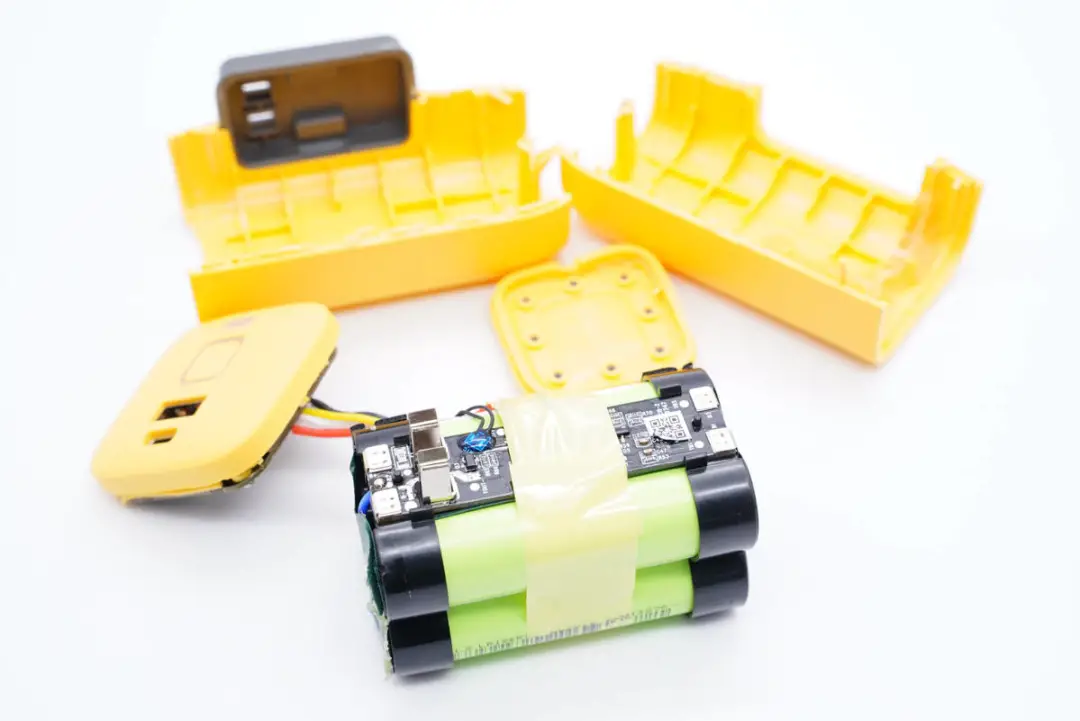

将主体外壳拆开取出电池组。

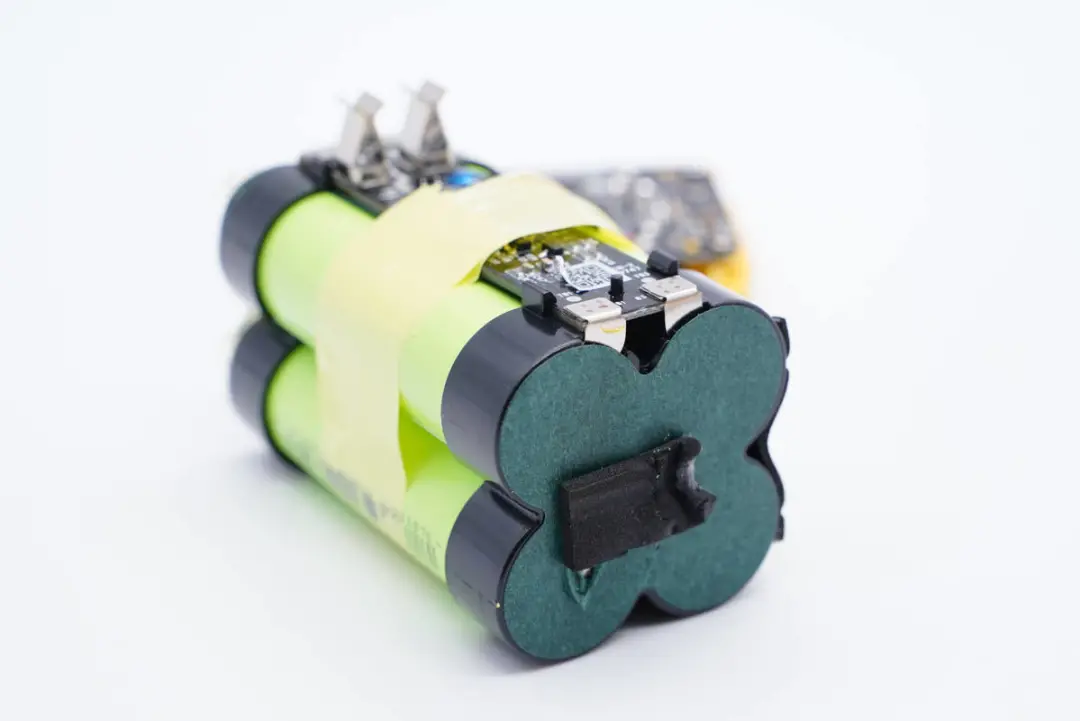

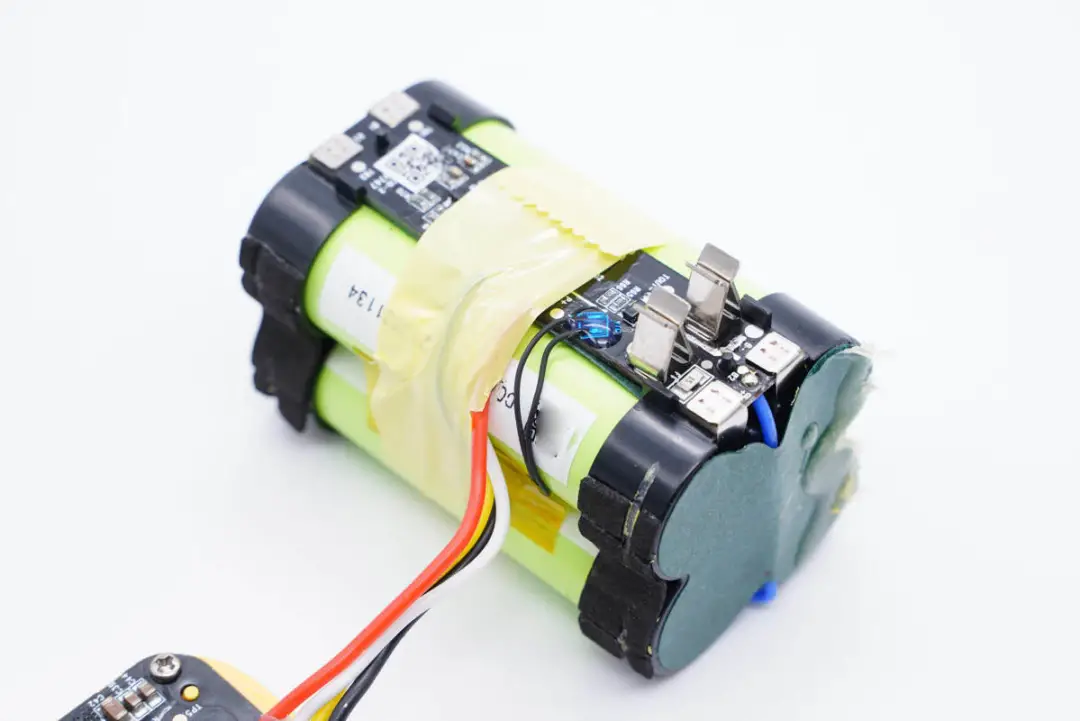

电池组两端套有黑色塑料壳固定，同时接有一块PCB小板并缠绕胶带固定，PCB上焊接用于连接充气宝的插座，并采用一颗热敏电阻进行温度监控。

此外还贴有青稞绝缘纸以及泡棉进行保护。

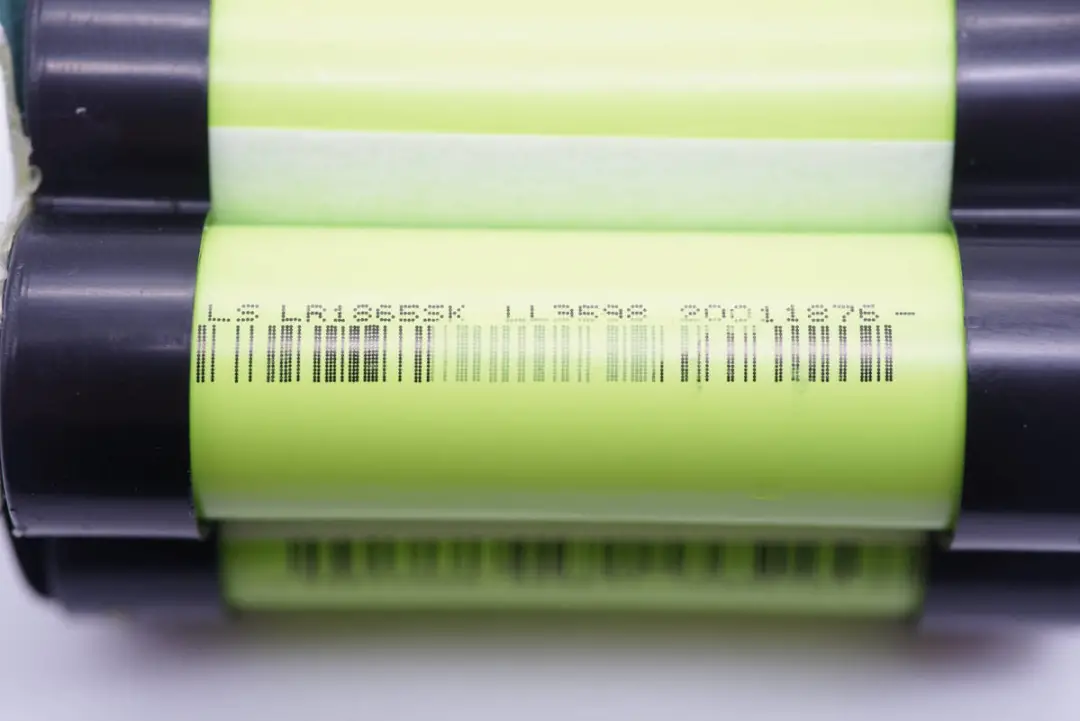

电池组四颗锂电池采用力神LR1865SK动力电芯，容量为2600mAh，额定电压为3.7V，支持2C放电输出。

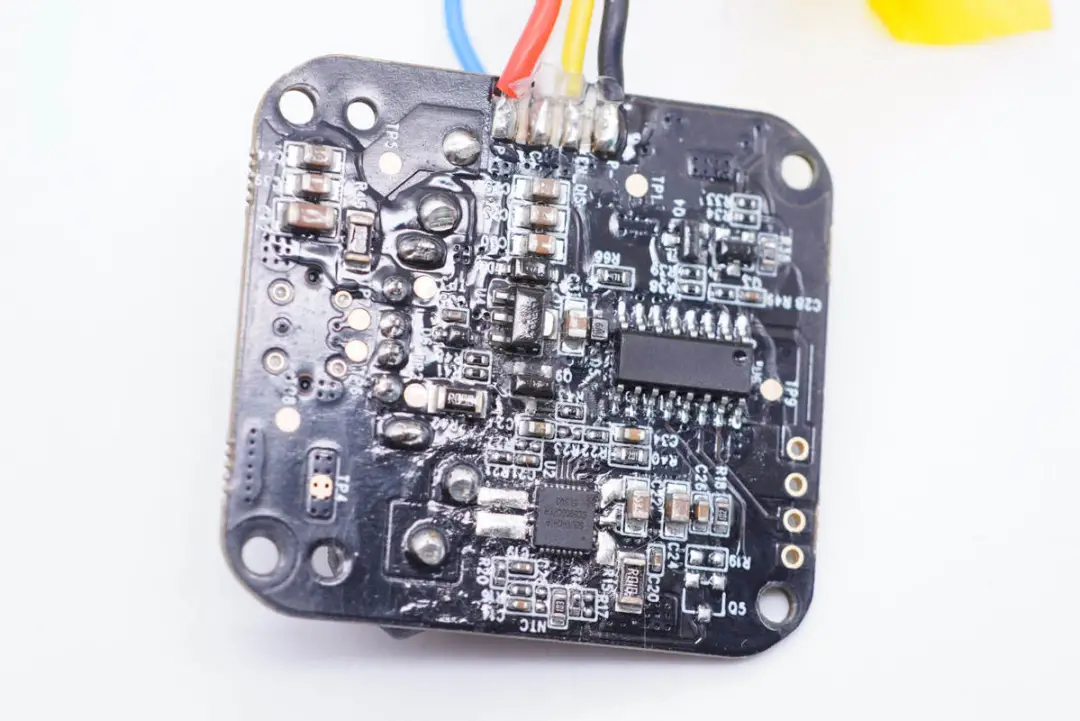

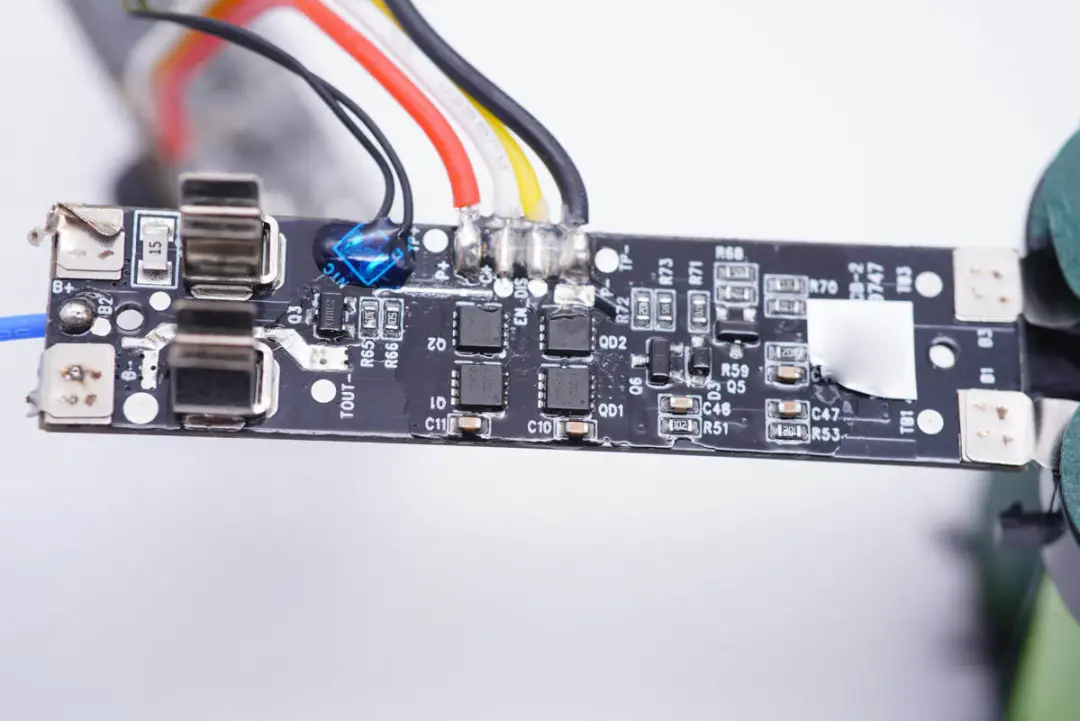

电池为四串连接，保护板和电池组镍片点焊连接，导线、热敏电阻注塑加固，中间还有四颗锂电保护管。

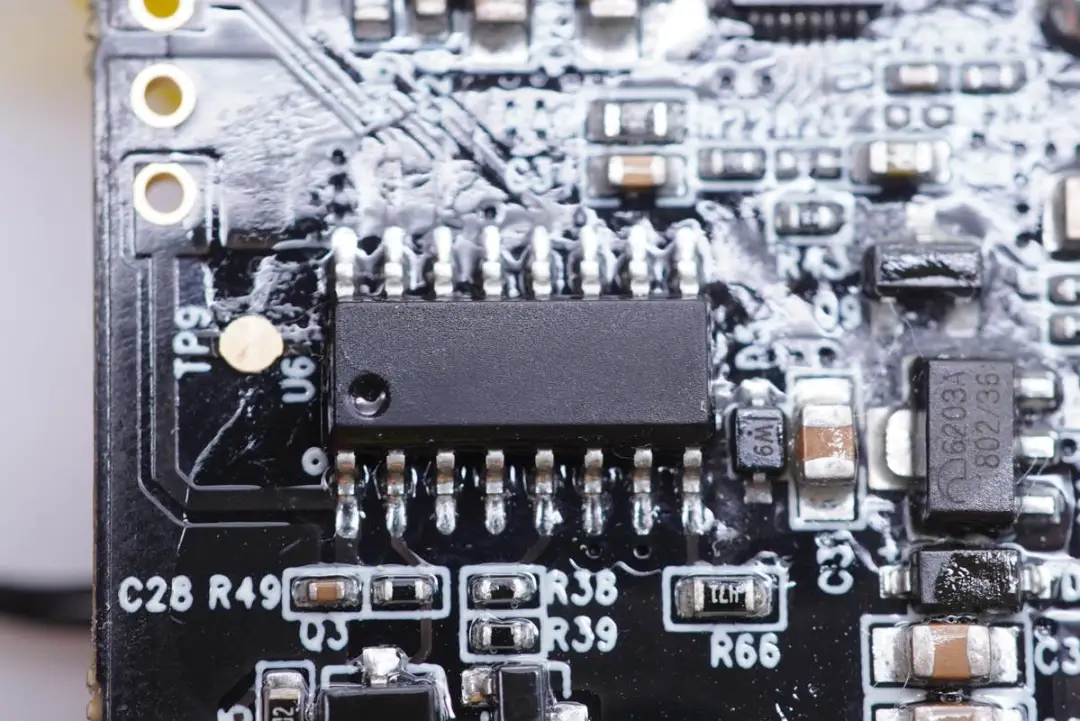

另一面有一颗锂电保护芯片和电流取样电阻，并涂有三防漆保护。

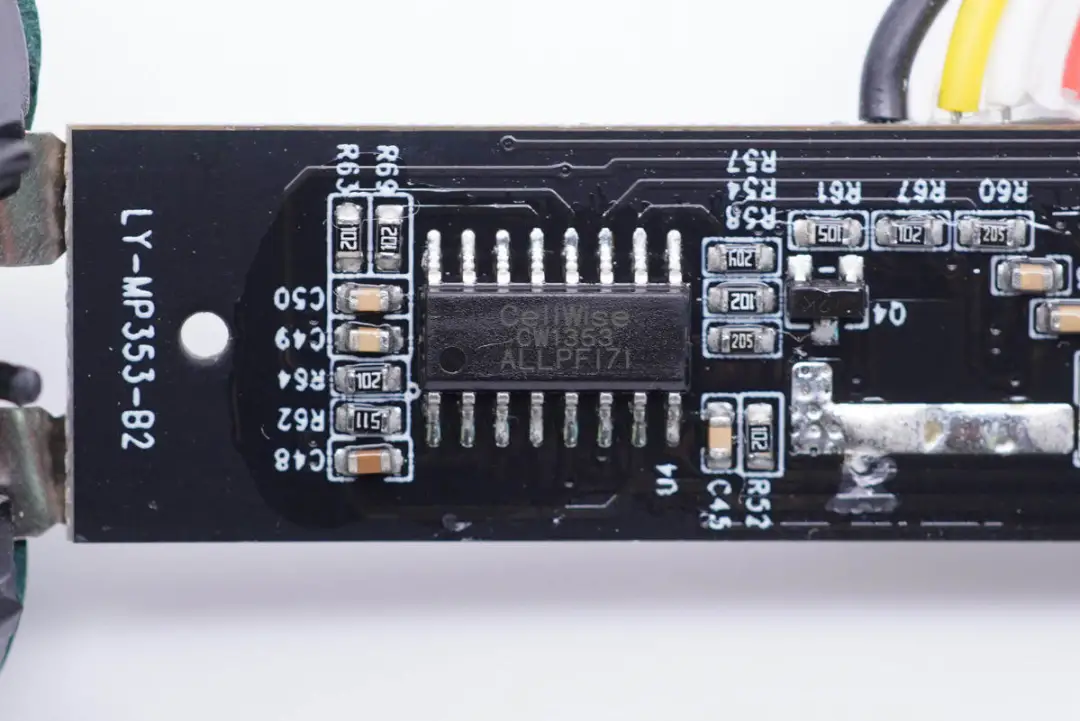

锂电保护芯片采用赛微CW1353，支持4-5串电池保护，并且支持电池充电均衡功能，消除串联电池组的电压不平衡。

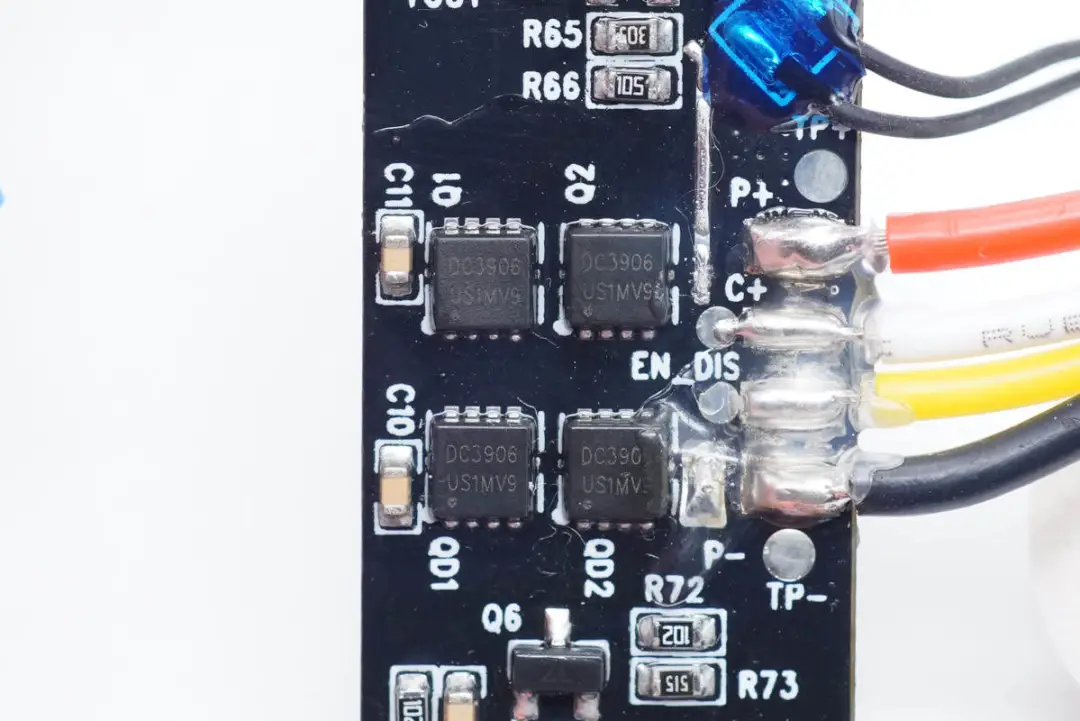

四颗丝印DC3903的保护管，两串两并。

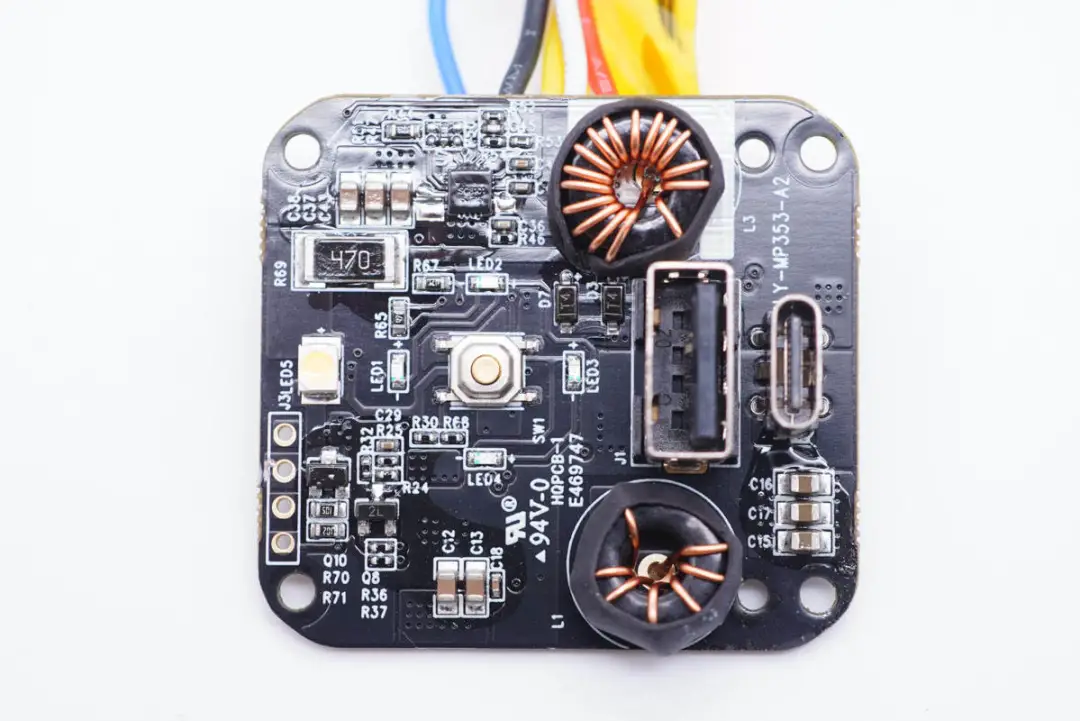

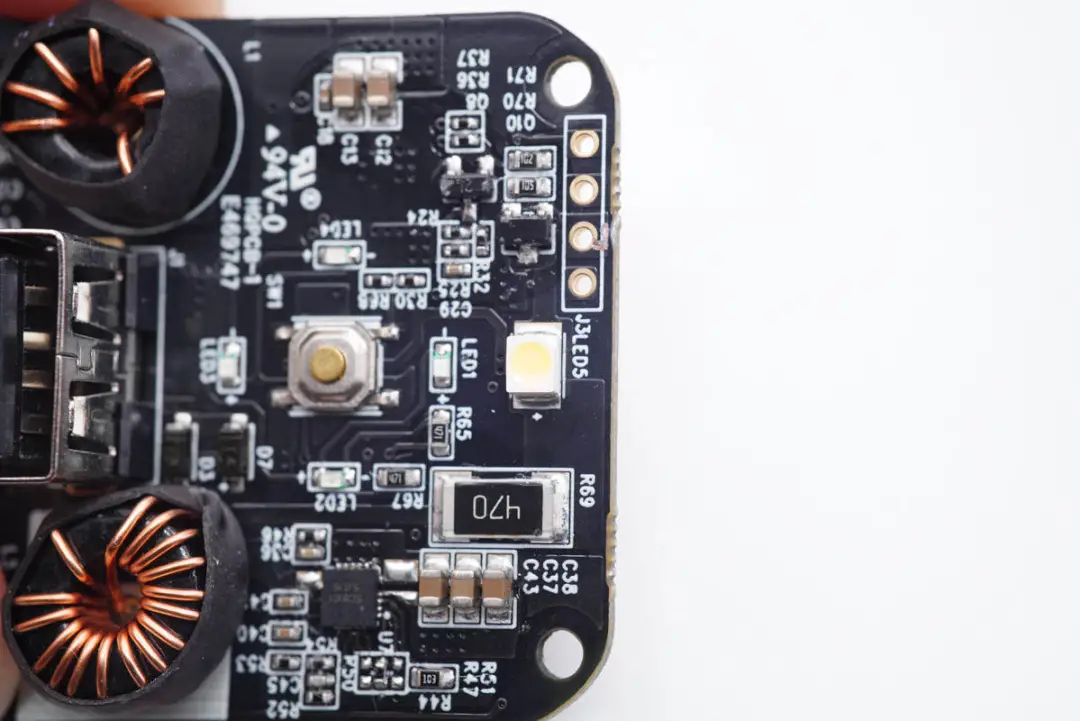

另一块小板上设有一路升降压电路和一路降压电路，正面有降压芯片、两颗电感、USB母座等。

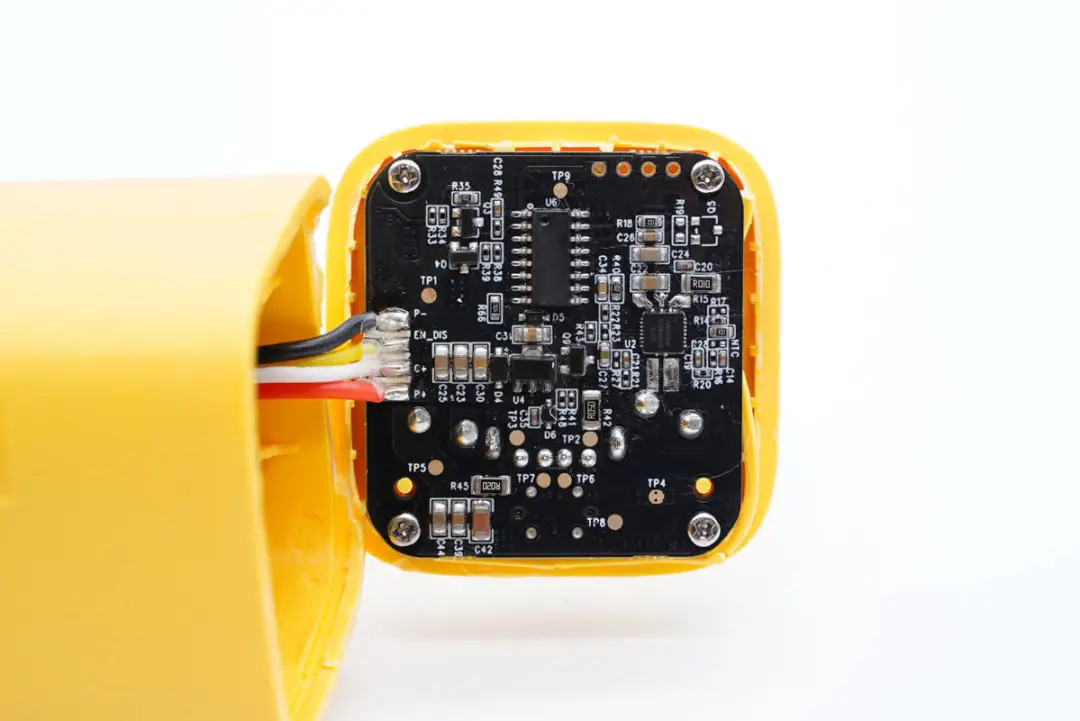

背面有升降压控制器以及单片机。

南芯SC8906同步升降压控制器，用于电池充电。

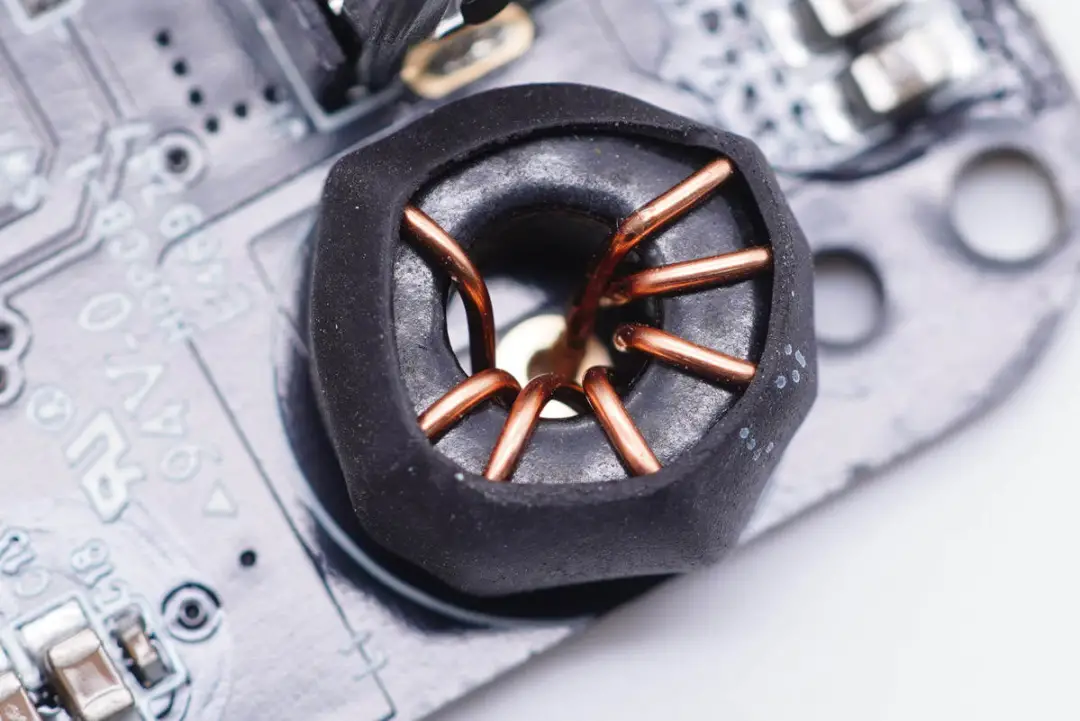

升降压电感特写，配合南芯SC8906实现电池充电。

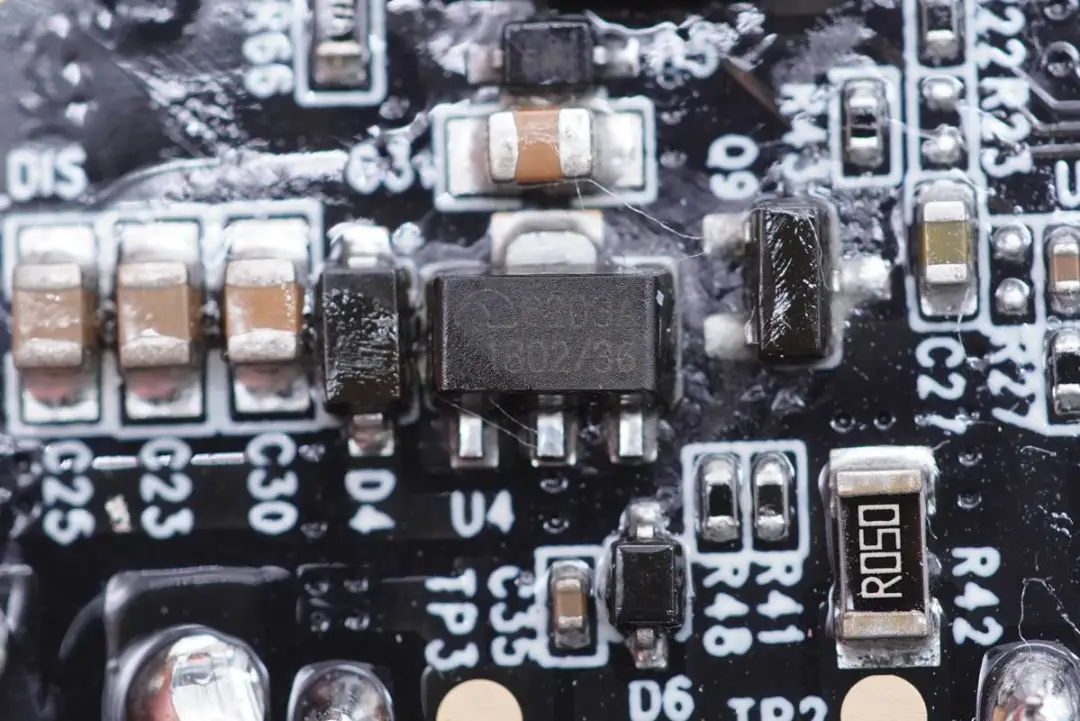

丝印6203A的稳压管。

无丝印单片机，用于LED灯、照明灯驱动。

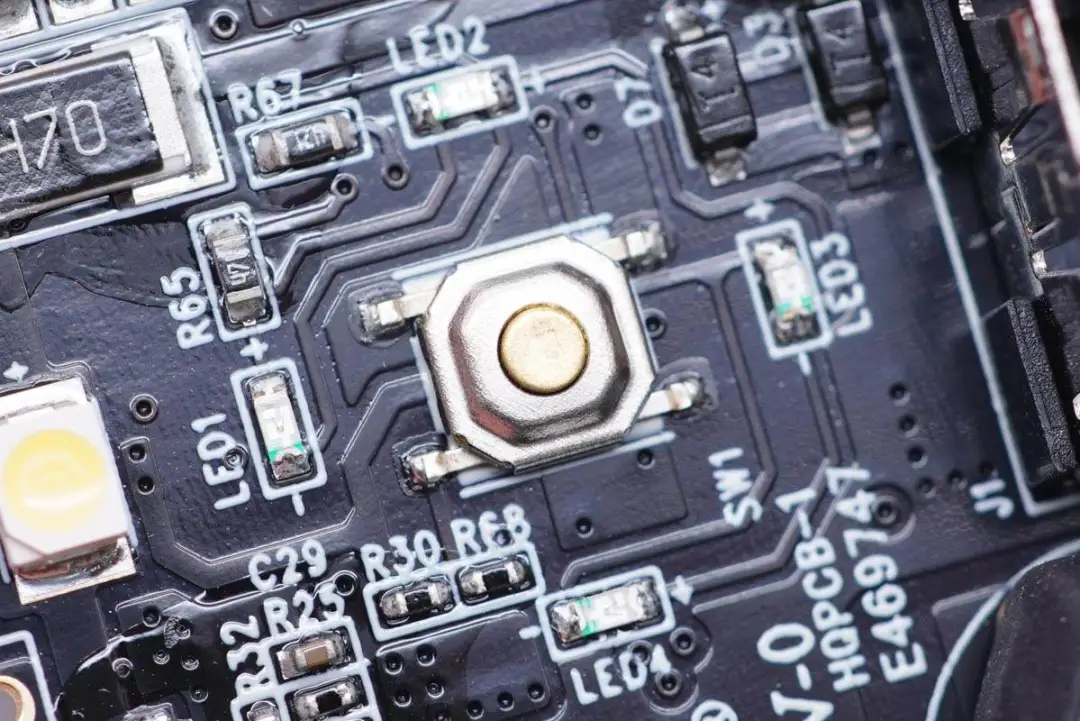

电源键特写，周围有四颗LED灯。

照明灯特写。

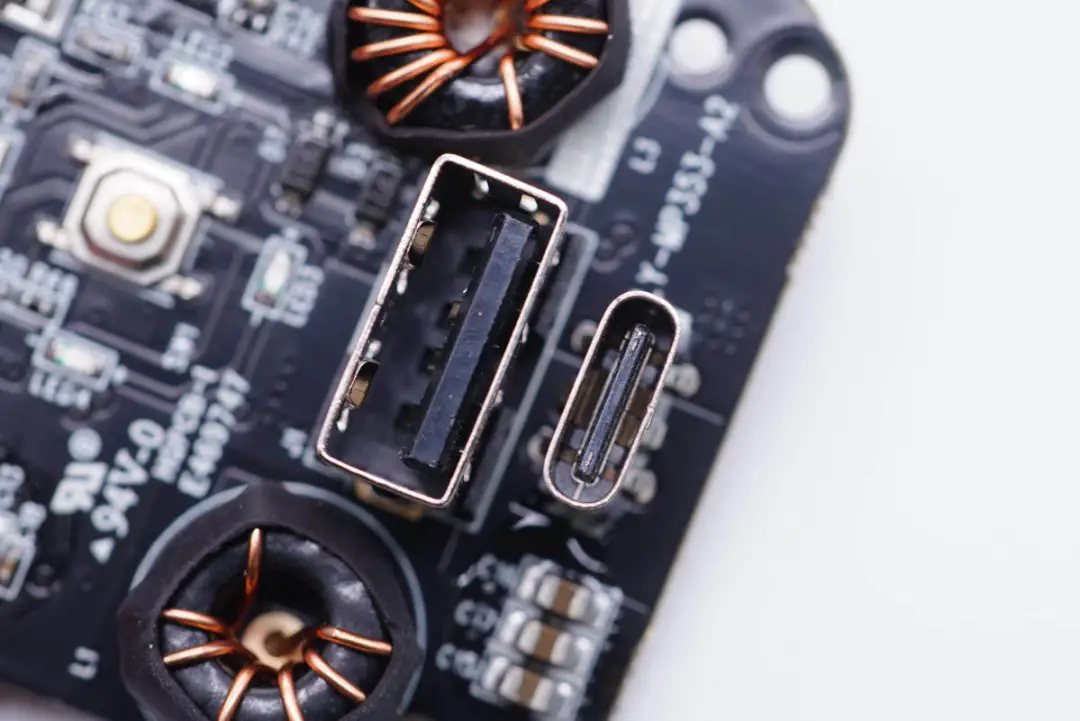

A口和C口母座特写，过孔焊接。

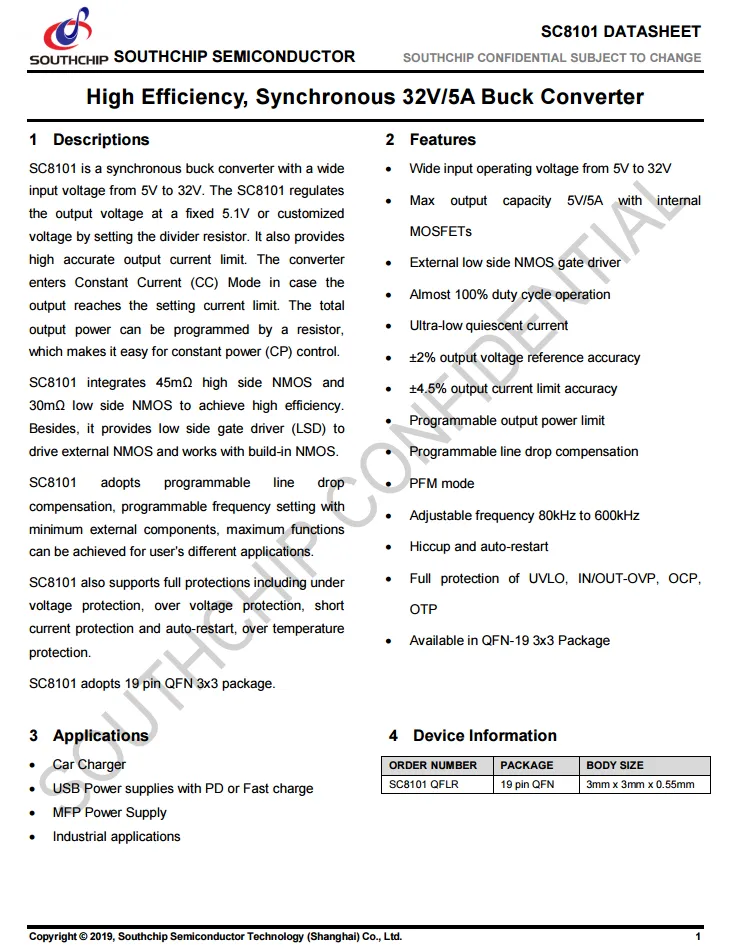

南芯SC8101同步降压转换器芯片，降压为USB口供电。SC8101支持5V-32V宽范围输入电压，通过设置分压电阻器，将输出电压调节在固定的5.1伏或定制的电压。

SC8101还提供高精度的输出电流限制，当输出达到设定电流极限时，变频器进入恒流（CC）模式；总输出功率可由一个电阻编程，便于恒功率控制，内置开关管可提供5V5A输出。

南芯SC8101集成了45mΩ高边NMOS和30mΩ低边NMOS，实现了高效率。此外还提供了低端门驱动程序（LSD）来驱动外部NMOS，并与内置NMOS一起工作；采用可编程线损补偿，可编程频率设置，外部元件最少，可为用户的不同应用实现最大功能；采用3x3x0.55mmQFN封装，超薄超小可以放置在空间狭小的设备内部。

充电头网了解到，南芯SC8101此前已被安克PowerHouse II 400户外电源、努比亚迈飞磁吸车载无线充电器、安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器等产品采用。此外，南芯的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

降压电感特写。

将充气机身外壳也拆开。

外壳上设有黑色的软胶垫，用于缓冲保护机身内部器件。

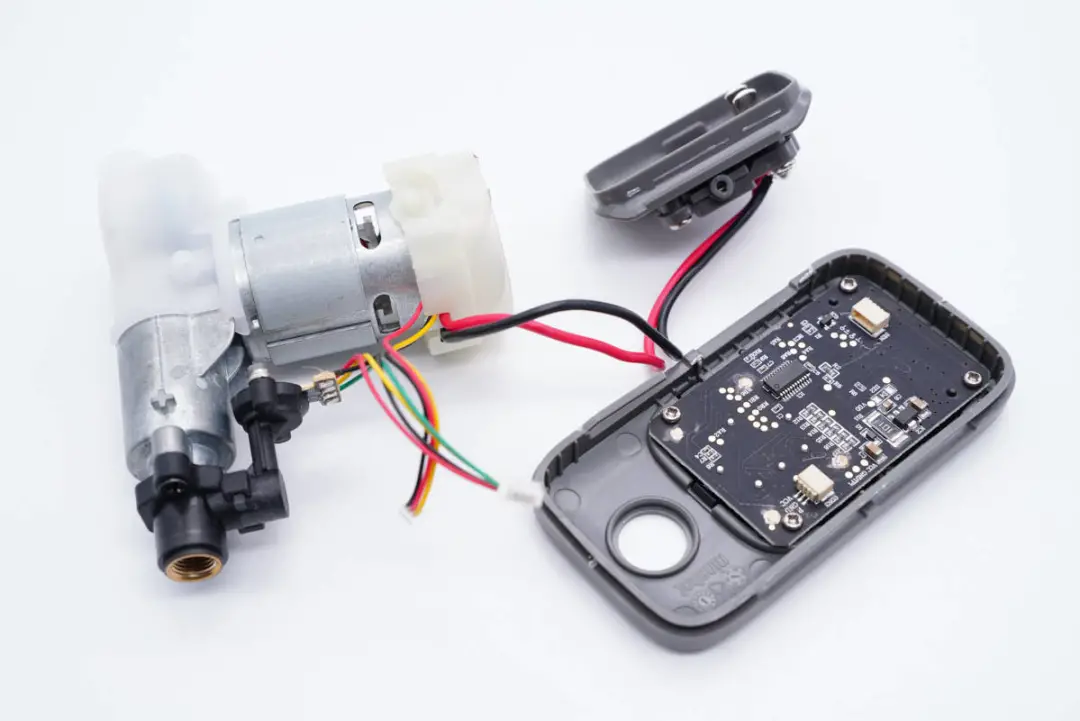

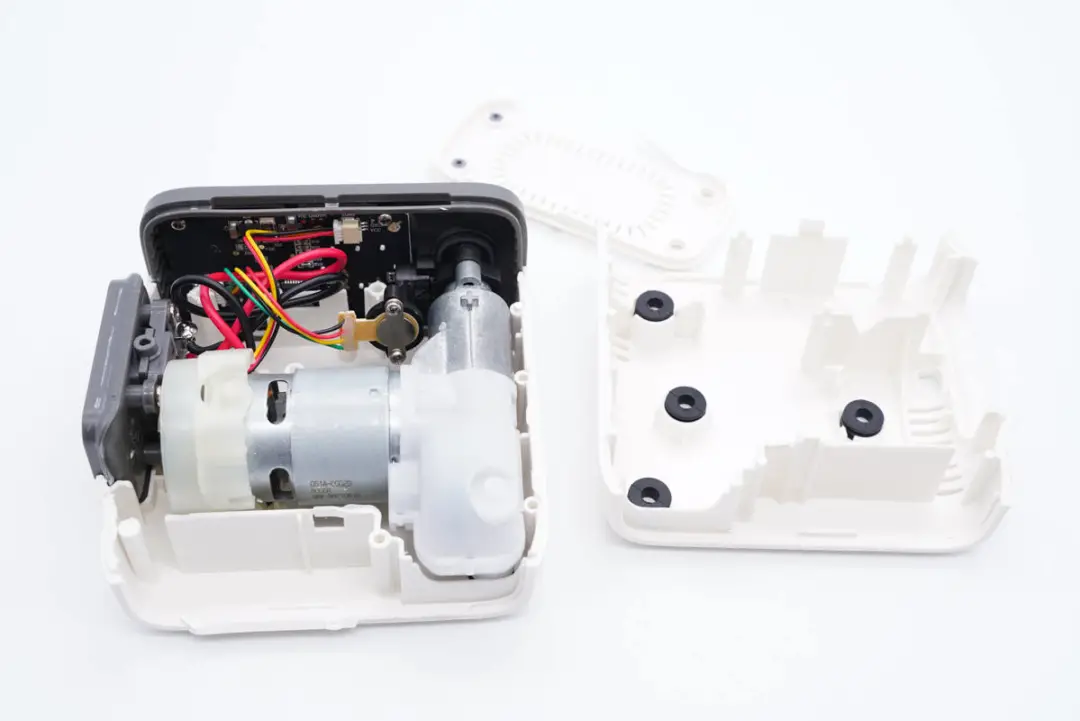

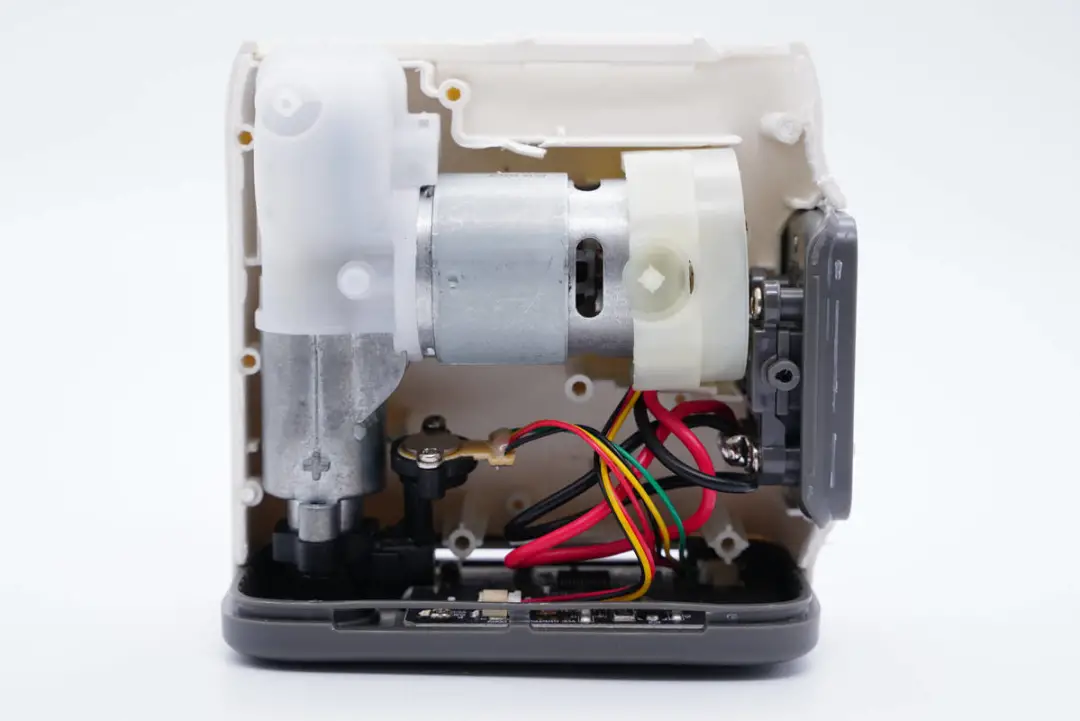

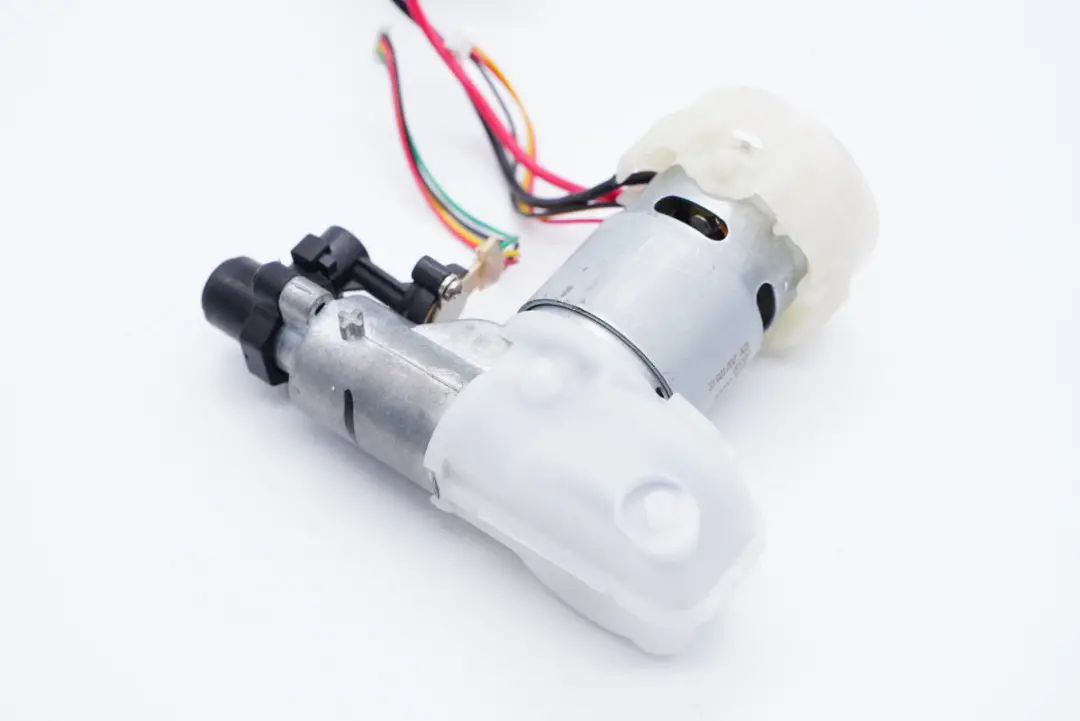

机身内部永磁电机占了约一半空间，电机右端套有风扇散热，左上角套有塑料壳保护。

输入插脚直接连接到电机上进行供电，另外两组导线连接功能控制小板。

功能小板使用螺丝固定在顶部外壳上，板子上有单片机、连接插槽等。

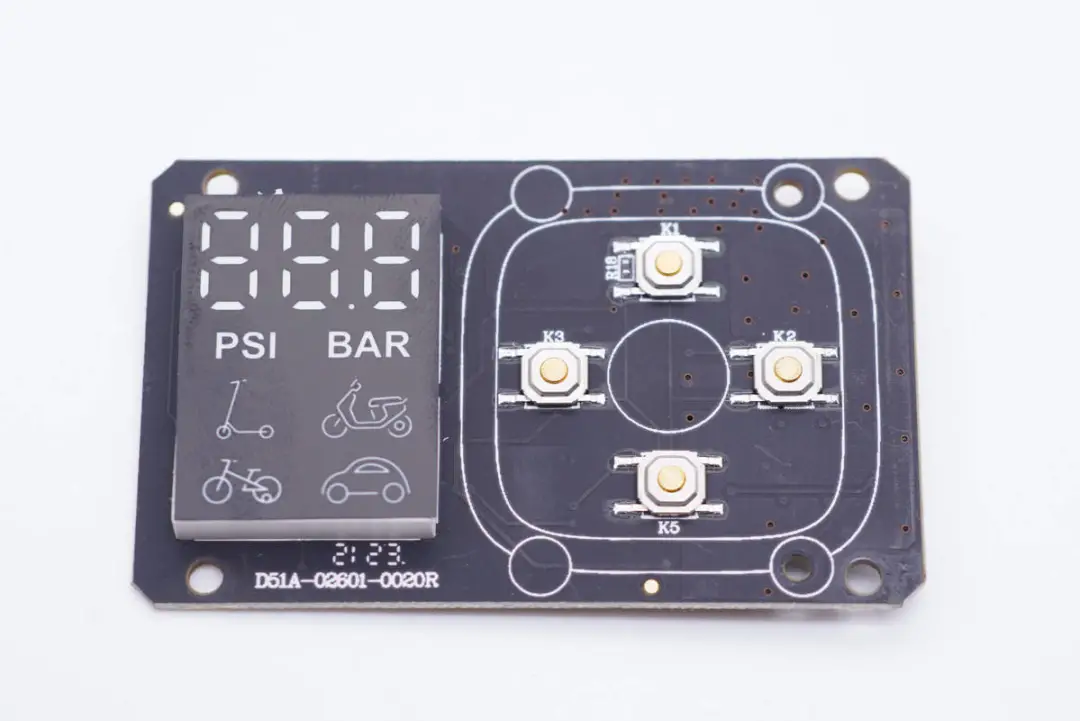

将小板拆下，另一面设有显示屏以及四个按键。

无丝印单片机，用于充气机身整机功能控制。

丝印7544-1的稳压管。

四个功能键特写。

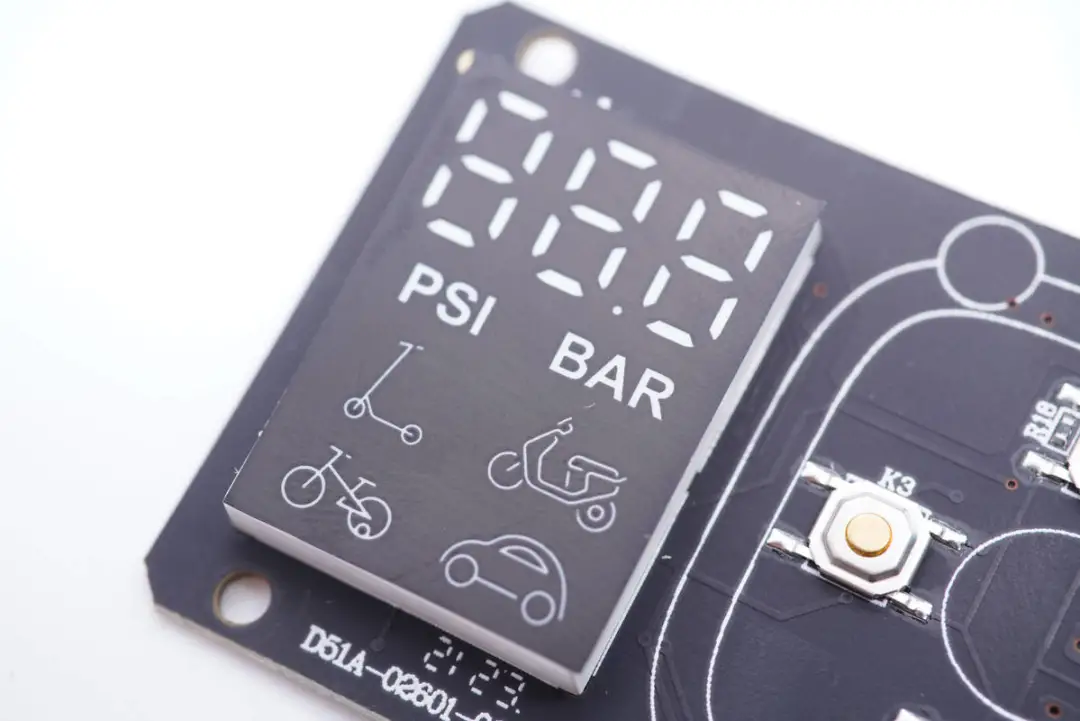

显示屏特写，可显示充气气压和充气模式。

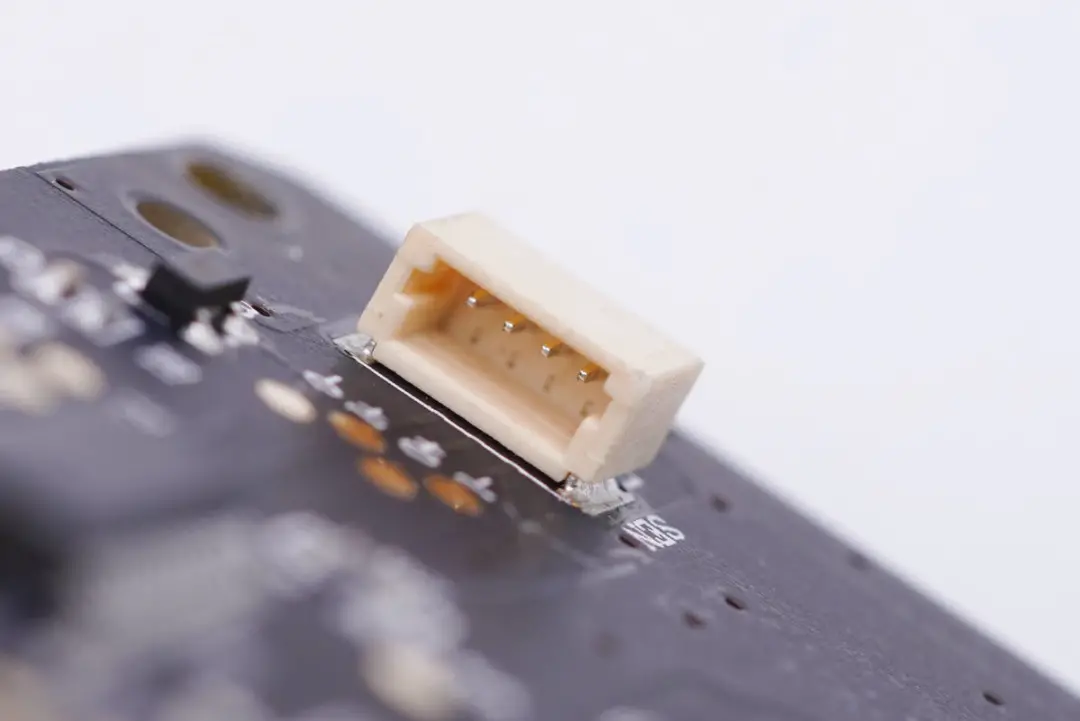

连接控制小板的插槽特写。

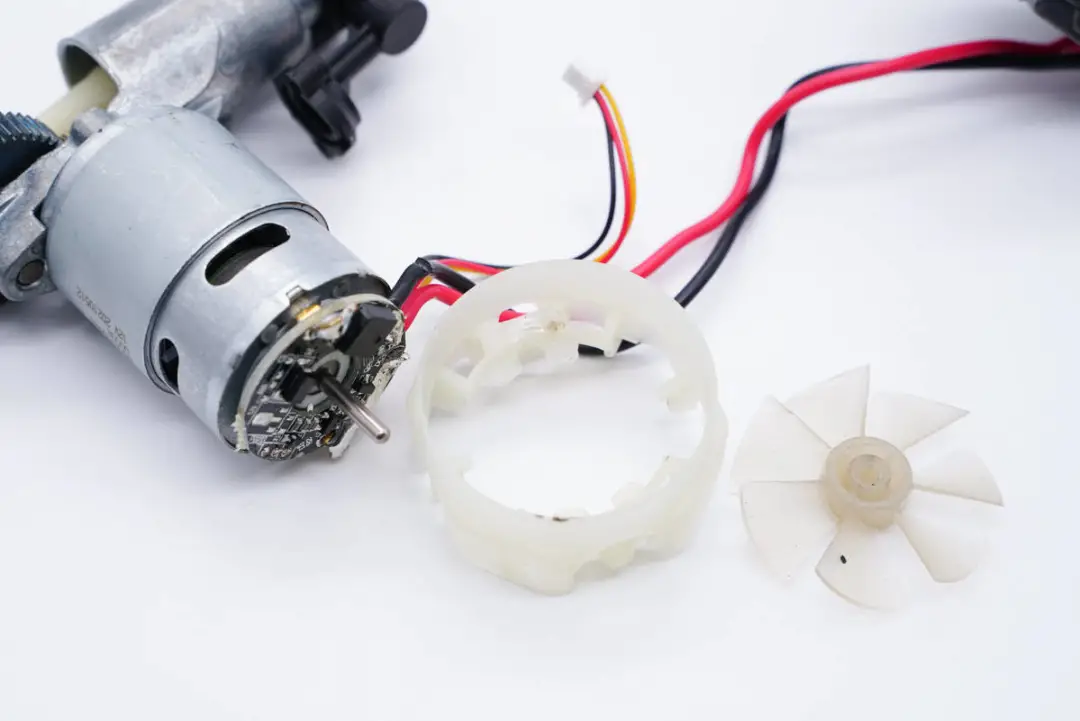

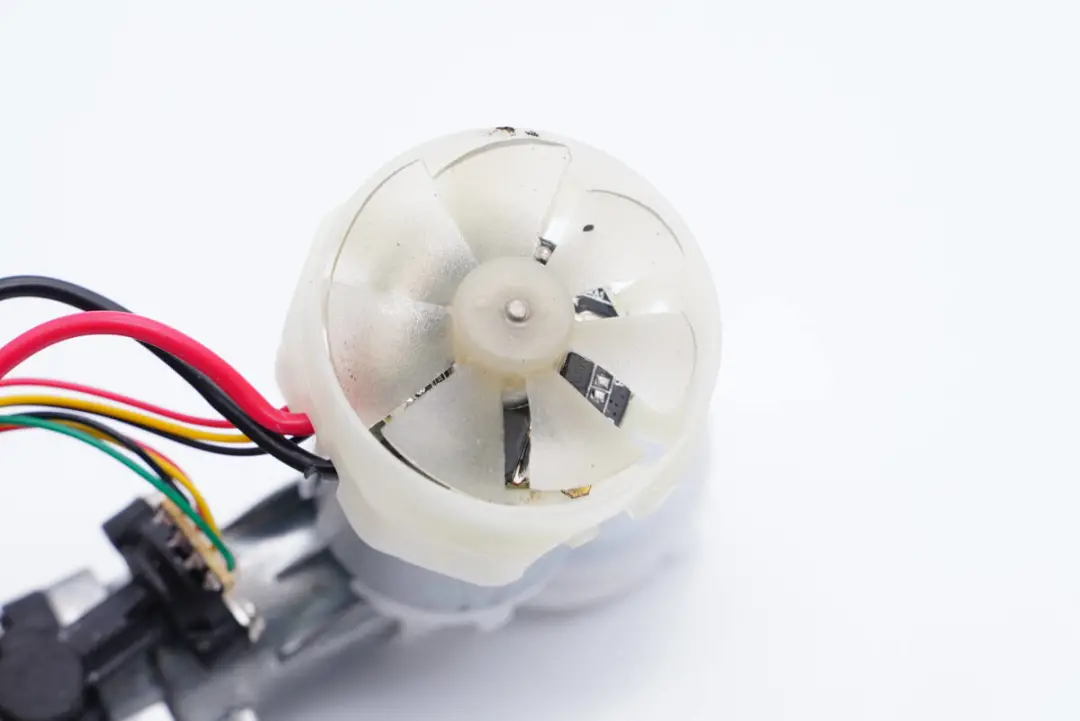

永磁电机尾部设有小风扇。

拆掉风扇可以看到一块小板。

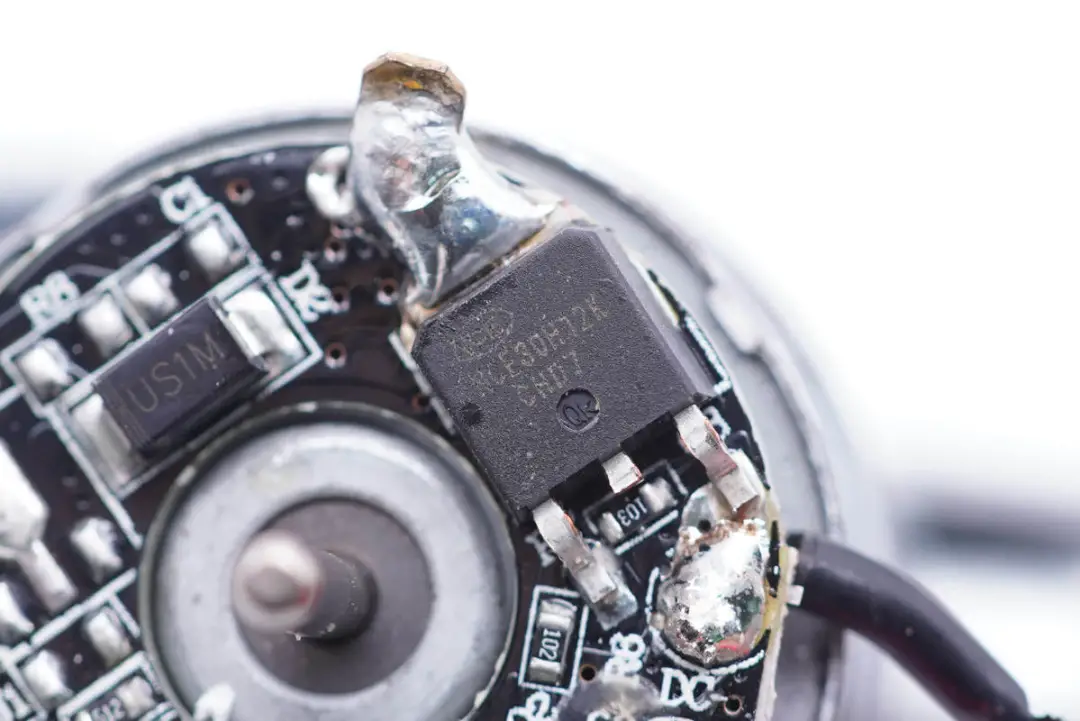

小板上焊接一颗新功率NCE30H12K开关管，用于控制电机运行。NMOS，耐压30V，导阻3.5mΩ，采用TO-252-2L封装。

永磁电机信息特写，12V电机。

转动齿轮处套有白色塑料壳保护。

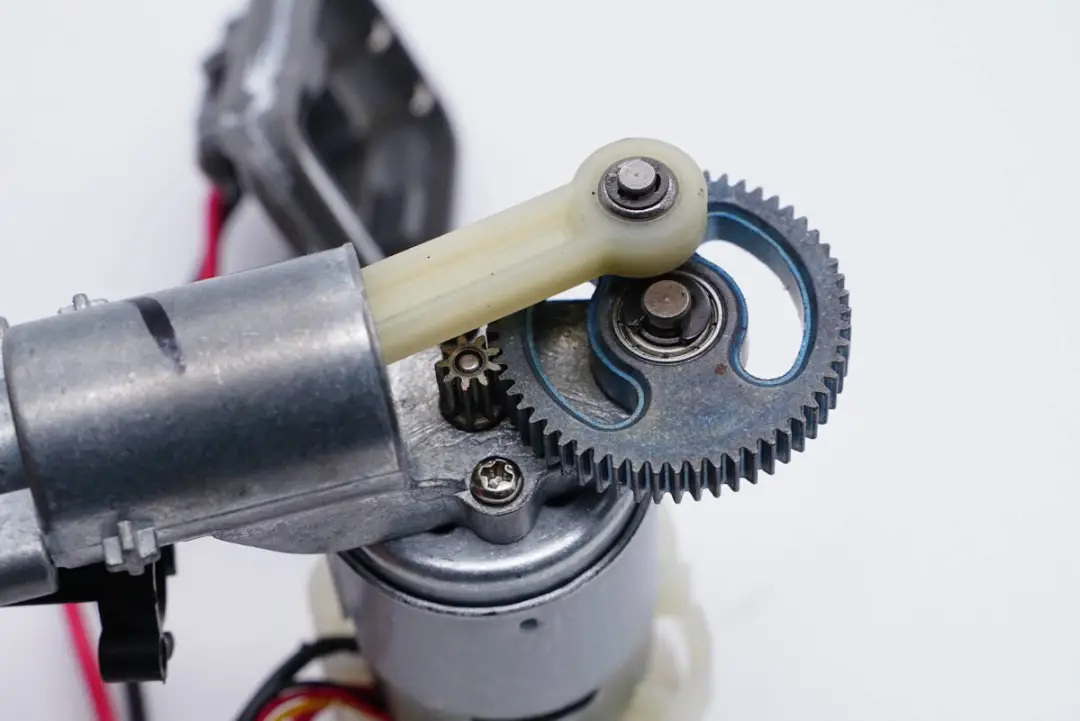

转动齿轮特写，减速齿轮上连接一个白色的连杆到金属外壳的气泵内，齿轮内部采用滚珠轴承，阻力更小。

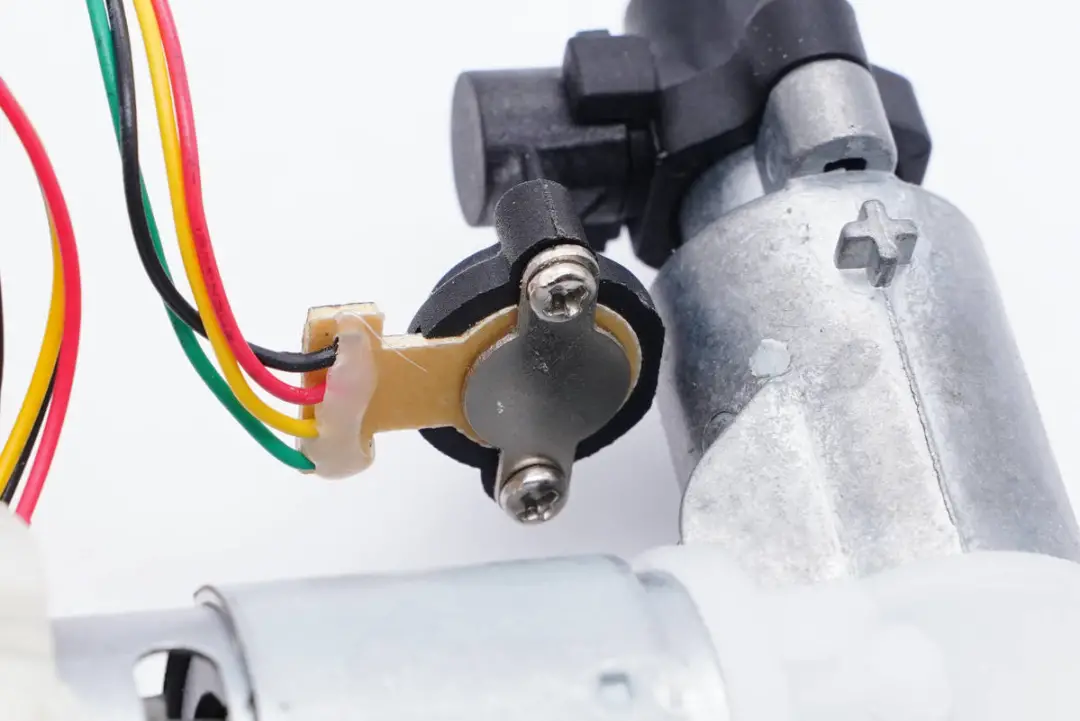

出气端螺丝固定一块胎压感应小板，导线注塑保护。

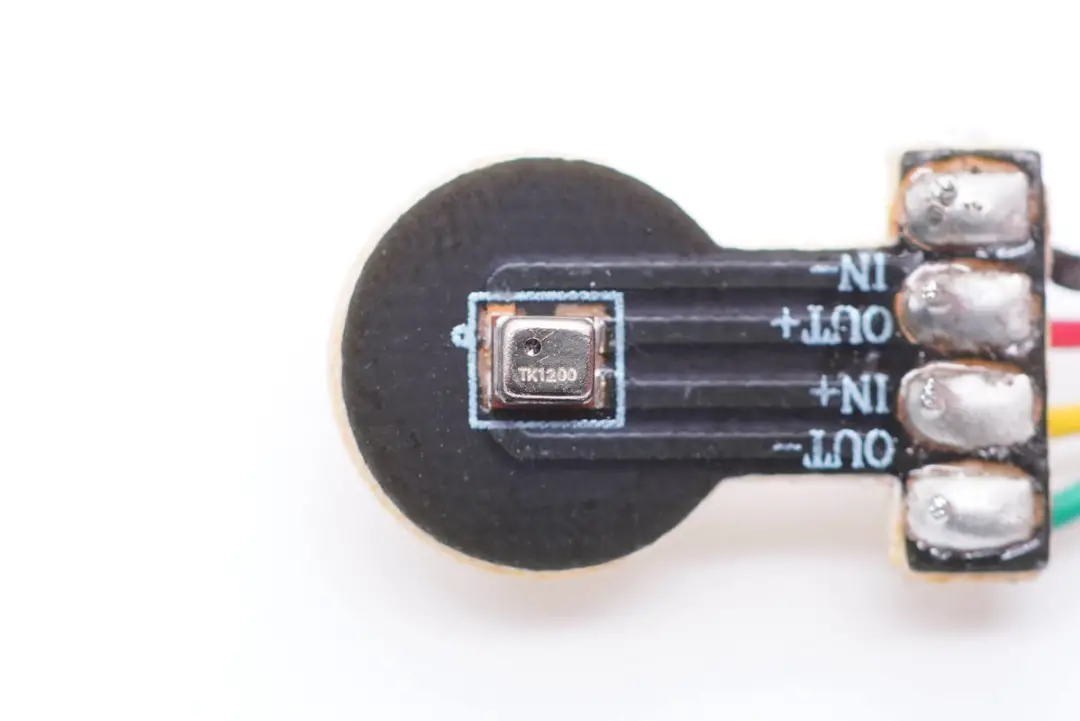

小板另一面有一颗压力感应器件。

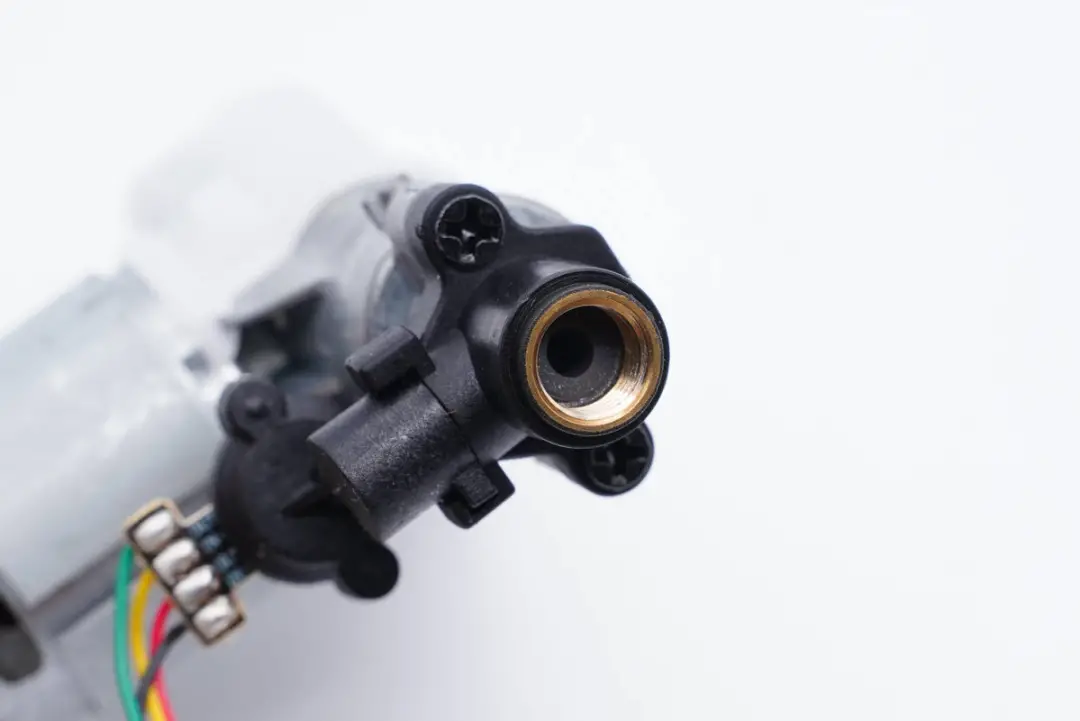

出气孔特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

Ninebot九号电动极速充气宝由机身和电池两部分组成，而电池可等效于10000mAh充电宝，配备1A1C接口，还具有照明灯。平时野营在目的地可为用户手机进行充电续航，而遇到夜间需要换胎充气等突发情况，则还能提供光源。此外作为一款电动工具，支持18W PD快充，可以快速满血复活，也是其一大亮点。

充气机身设计十分智能化，配有胎压显示屏以及功能键，应对不同场景预设记忆功能，可保存常用胎压，充气变得十分方便无须用户看管，省力省心。此外配有三种专业充气嘴，上至小汽车、下至篮球等，都能充气，应用十分广泛。

充电头网通过拆解发现，电池内部电池组采用四颗力神LR1865SK动力电芯组成，配有热敏电阻进行温度监控，赛微CW1353锂电保护IC进行保护。此外还设有两路调压电路，南芯SC8906负责电池组充电，SC8101降压为USB输出。此外采用单片机驱动LED灯和照明灯，另外机身的整机功能也是由一颗单片机控制。
