充电头网采购了徕芬新一代扫振电动牙刷，这款牙刷支持60°扫刷，符合人体工学设计。牙刷手柄采用轻量设计，短小轻巧，并喷涂UV亮光漆，提升触感，更好清洁。在牙刷手柄上设有无缝压感按键，提升使用体验。

牙刷采用磁吸充电，并搭配使用Type-C接口，通用手机充电器。刷柄内置2串电池，配合徕芬自研伺服系统，提升300%的驱动力，振动频率高达每分钟66000次。还使用PID动态补偿算法解决衰减问题。下面就带来徕芬这款扫振电动牙刷的拆解，一起看看内部的用料和设计。

徕芬扫振电动牙刷开箱

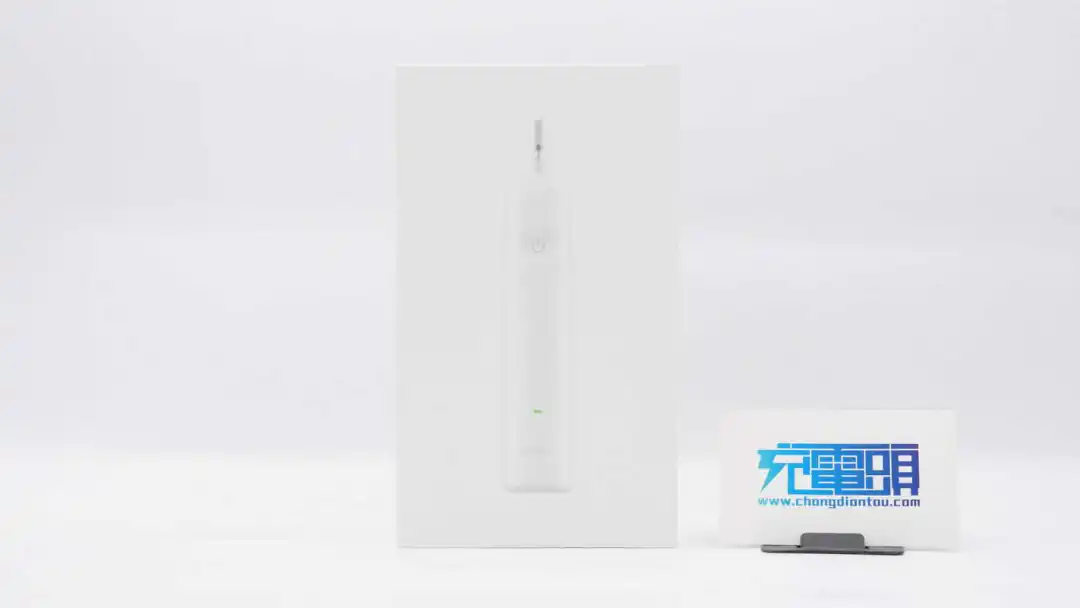

包装盒正面印有产品主体外观图。

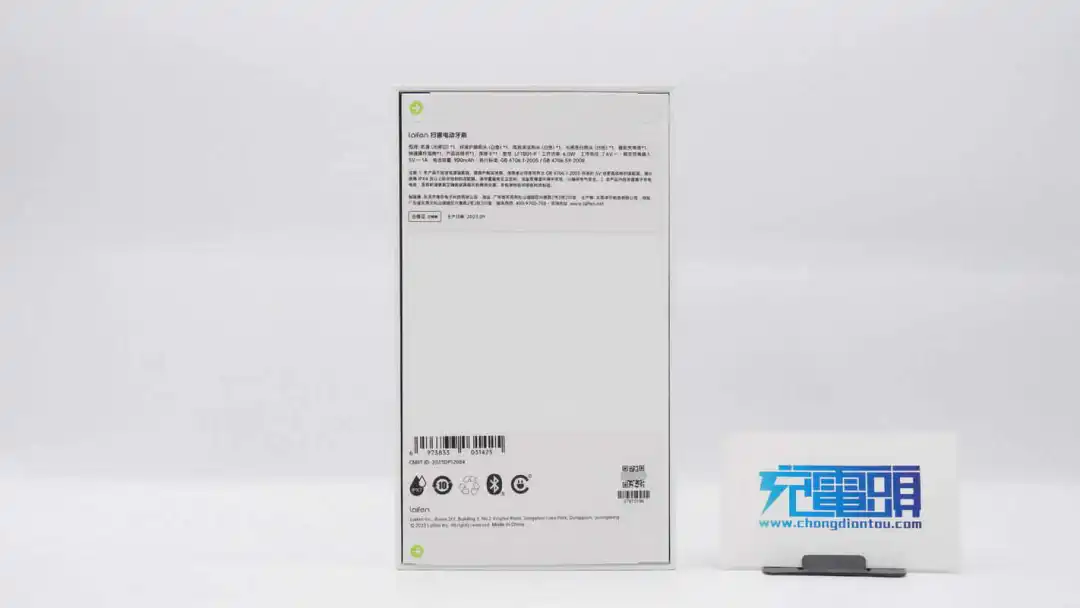

底部印有包装清单、规格参数、商家以及生产日期等信息。

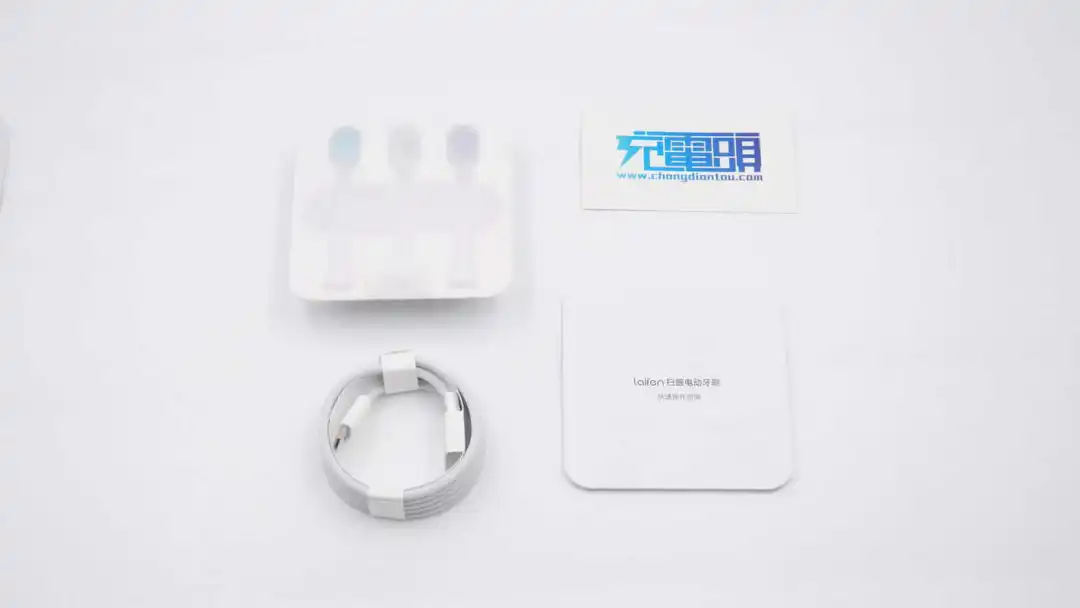

磁吸充电线、刷头以及产品说明书一览。

磁吸充电线为编织线，固定方式与苹果的相似。

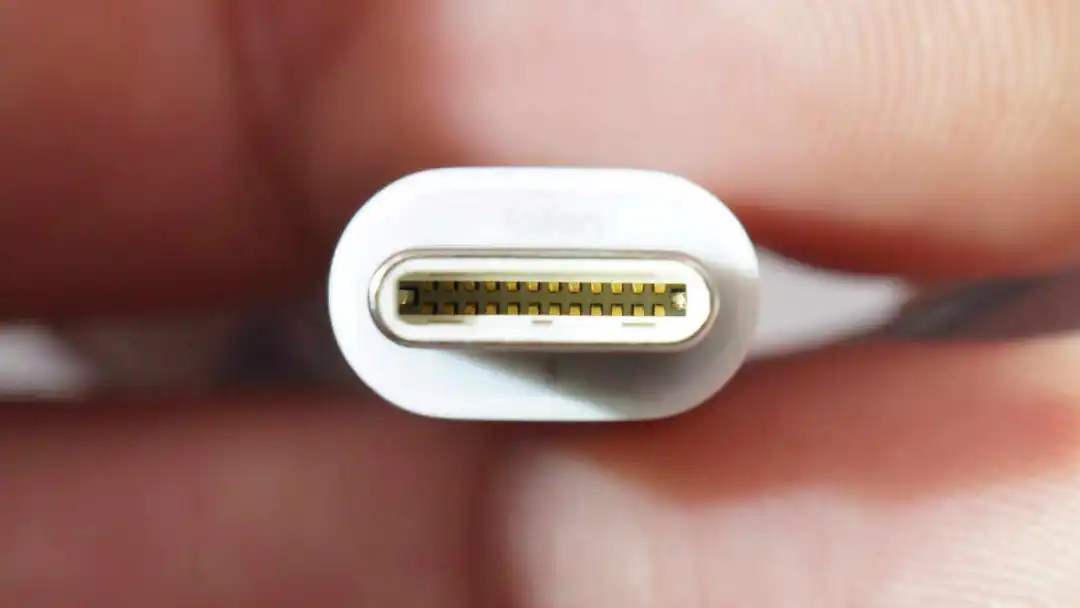

USB-C公头内部特写，满PIN设计。

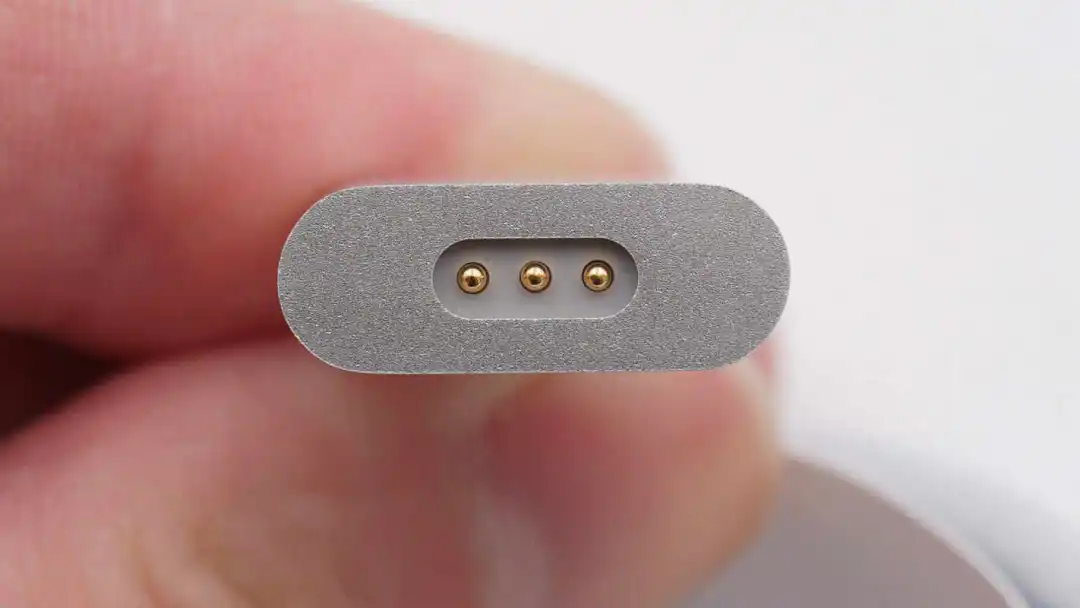

磁吸端子采用金属材质外壳，前端设有三个金色触点。

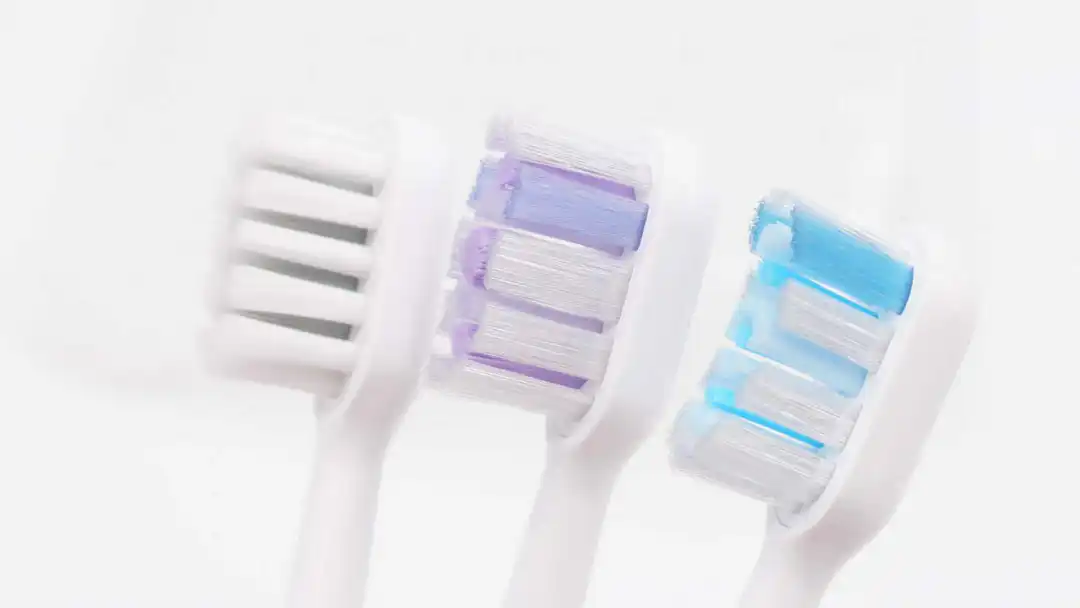

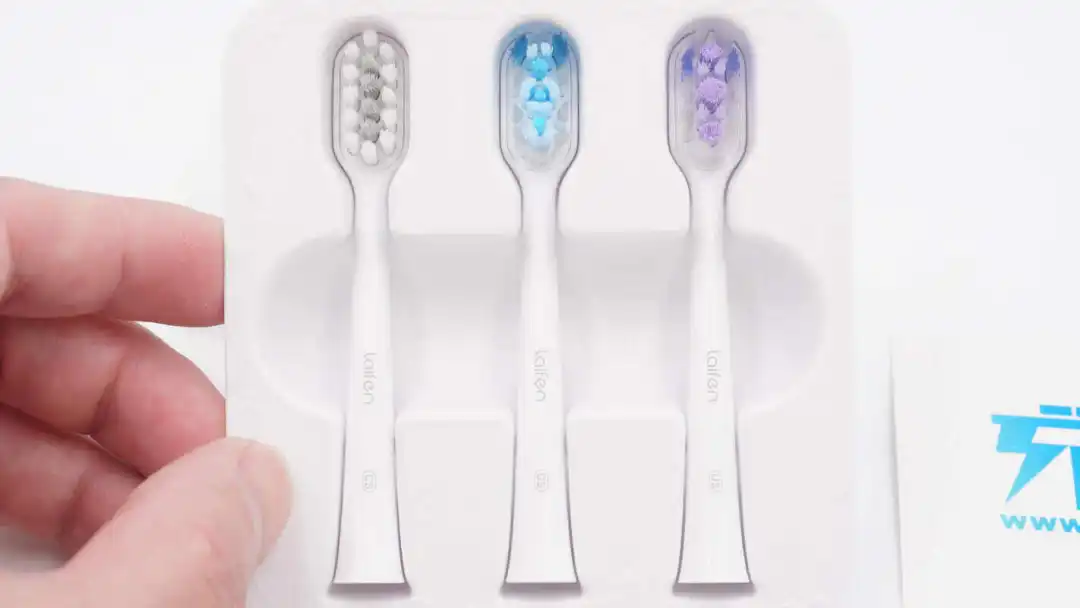

标准护龈刷头、高效清洁刷头、光感亮白刷头装在一起。

刷头采用进口杜邦刷丝，通过了德国莱茵TUV认证。

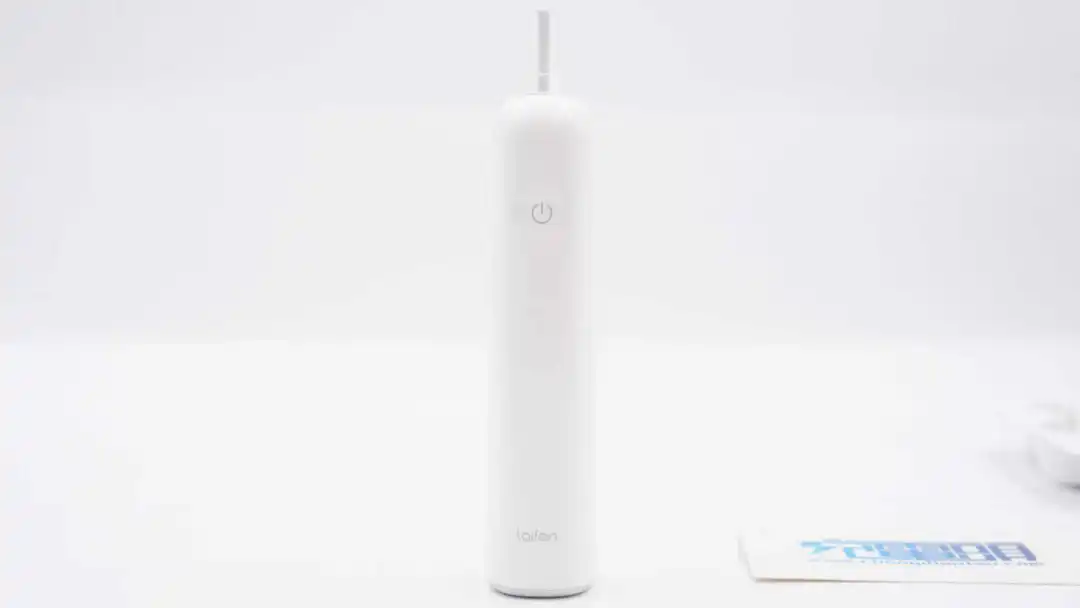

徕芬扫振电动牙刷机身有白、蓝、紫等多种配色，整体轻量化设计，同时表层喷涂UV亮光漆，使机体拥有陶瓷触感，使用体验更好。

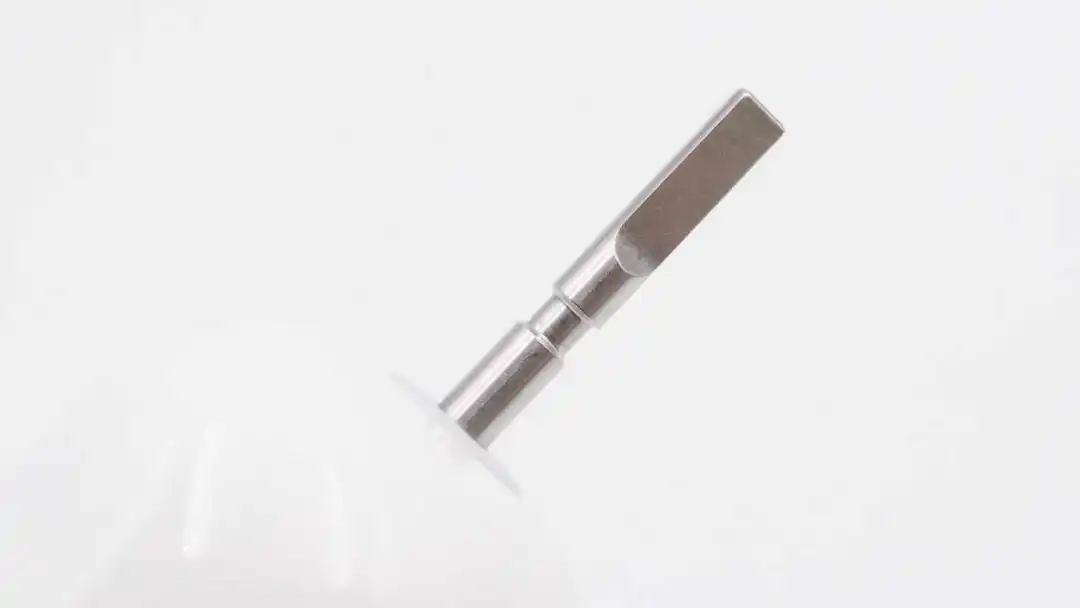

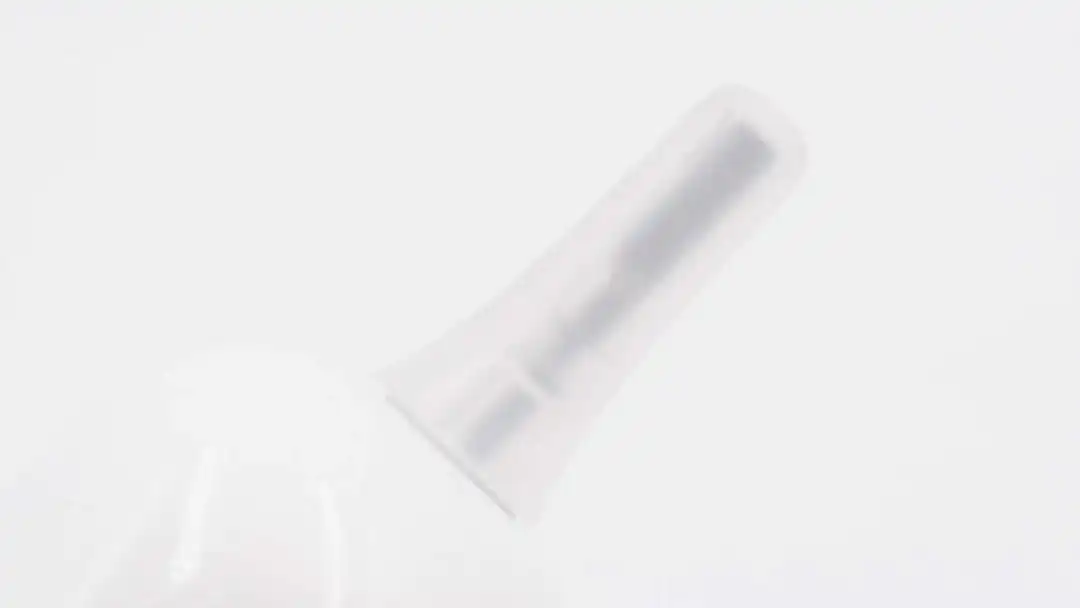

顶部输出轴套有塑料壳保护。

顶部还采用了防水结构设计，实现了IPX7防水等级，无惧水花。

机身电源键短按开机，双击切换模式，长按解锁飞行模式。同时电源键为无缝压感设计，可有效避免藏污纳垢。

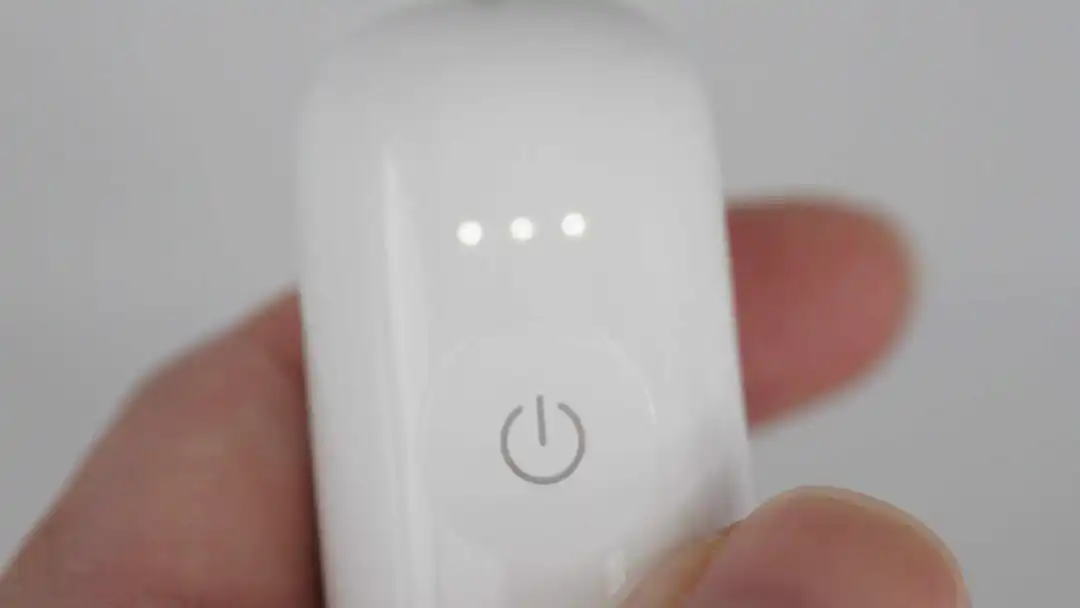

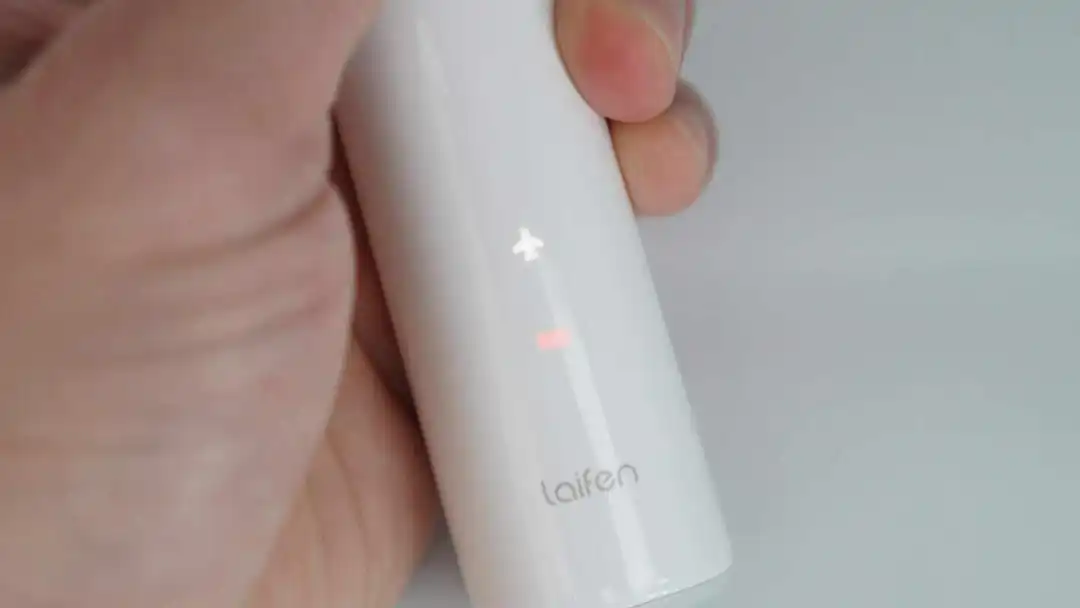

机身上设有档位指示灯、飞行模式指示灯以及电量指示灯，指示灯为隐藏式设计。

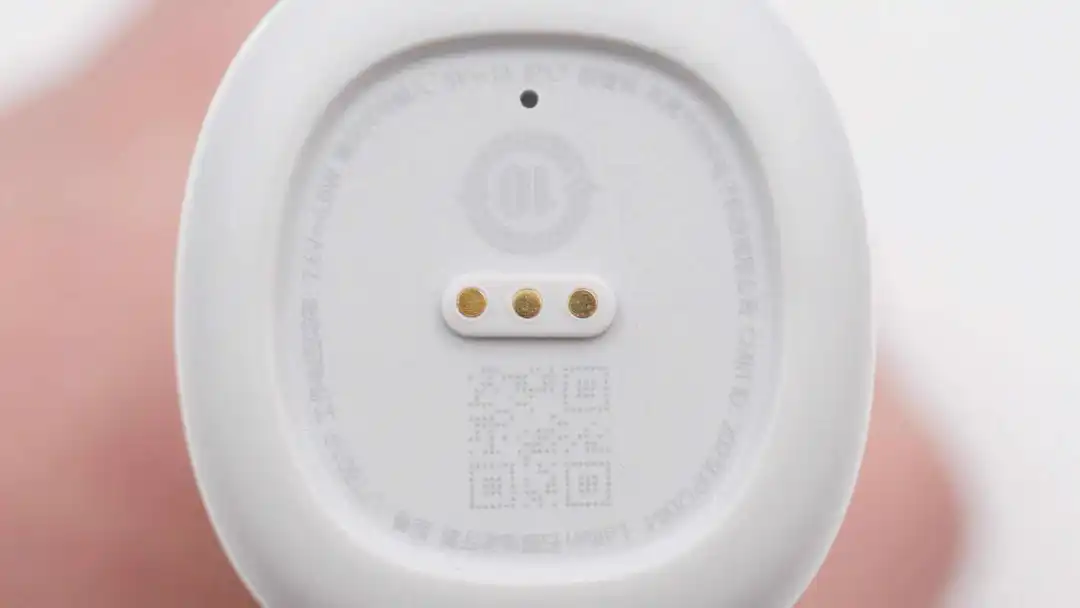

机身底部中心设有充电触点，外围印有产品参数信息，型号为LFTB01-P，工作功率6W，工作电压7.6V，额定充电输入5V1A，电池容量900mAh。

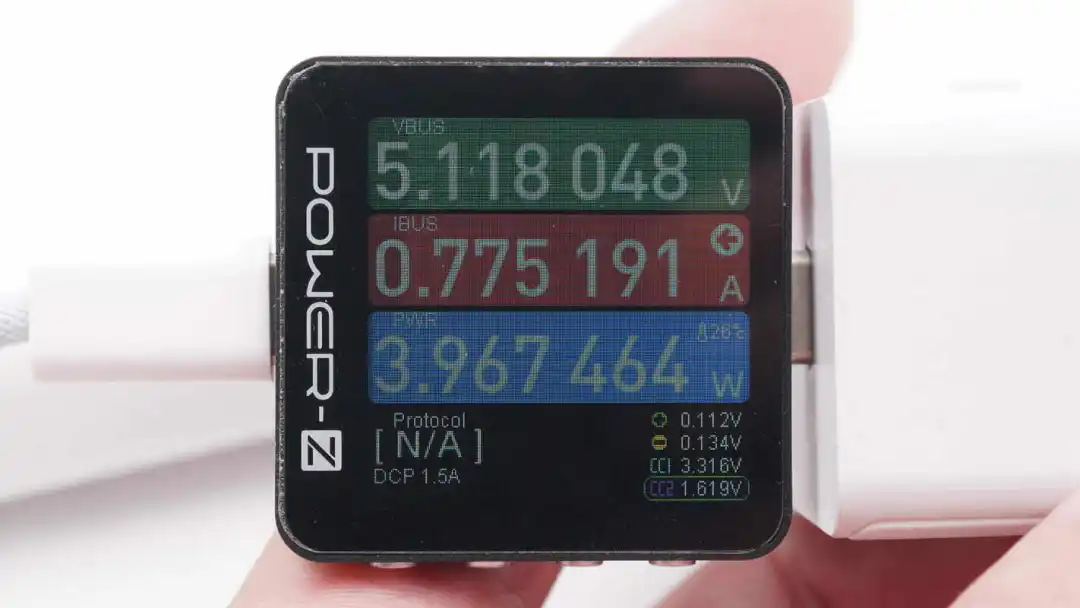

给徕芬扫振电动牙刷充电，实测充电器输出功率为5.12V 0.78A 3.97W。

徕芬扫振电动牙刷拆解

看完了徕芬这款电动牙刷的开箱和展示，下面就进行拆解，一起来看看内部的用料和设计。

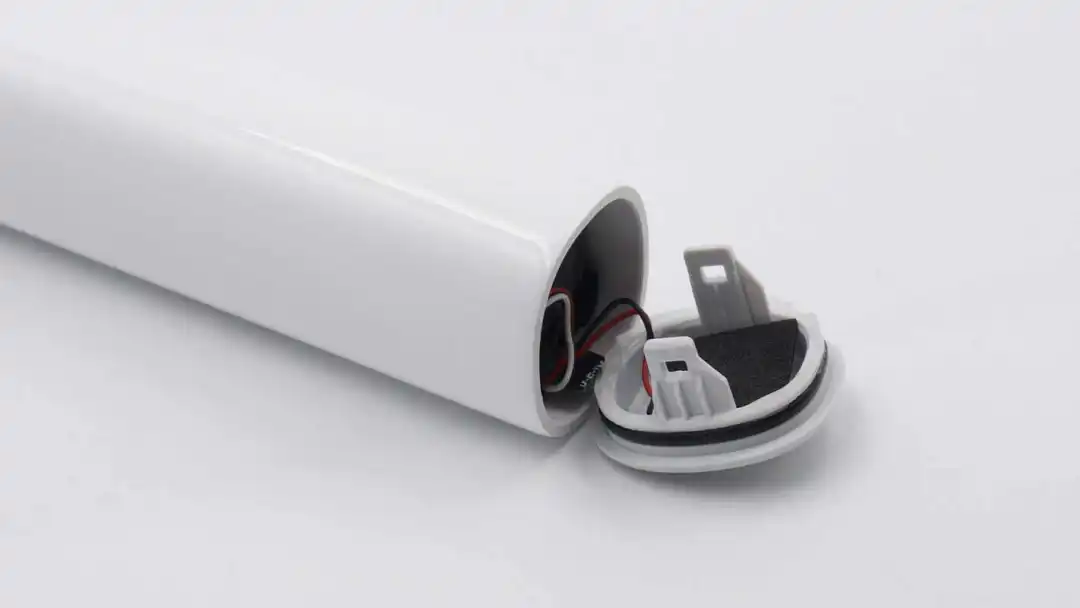

首先撬开电动牙刷底盖，盖子边缘设有橡胶密封圈。

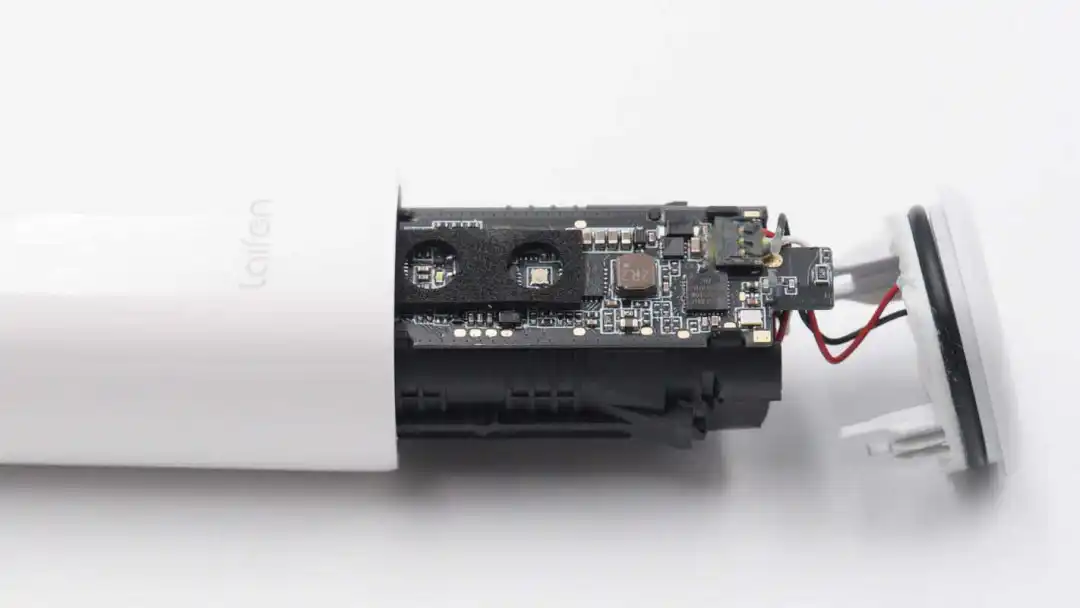

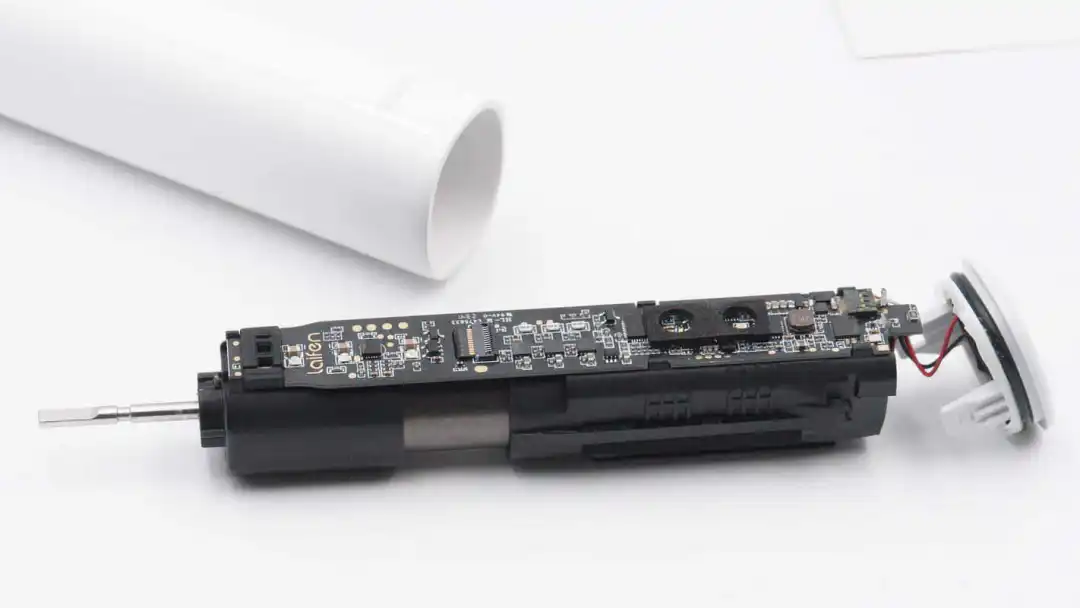

打开底盖即可抽出内部机芯。

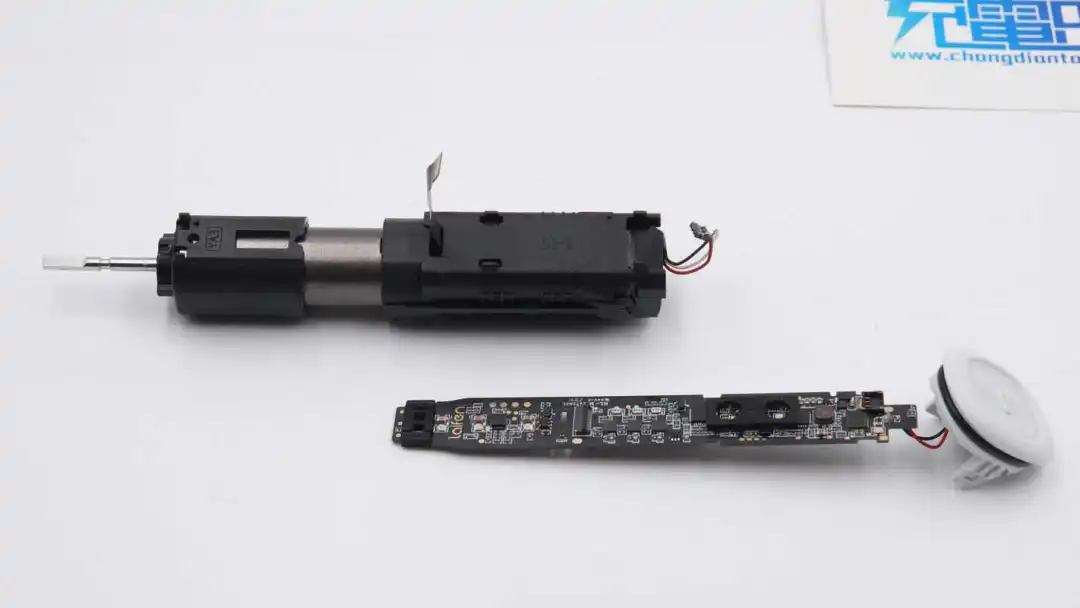

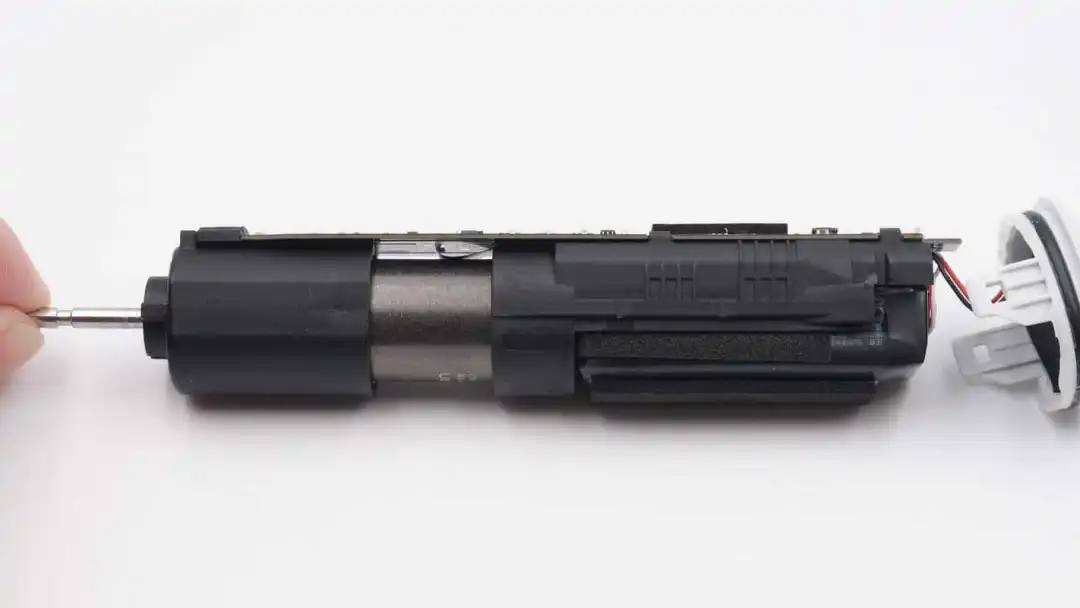

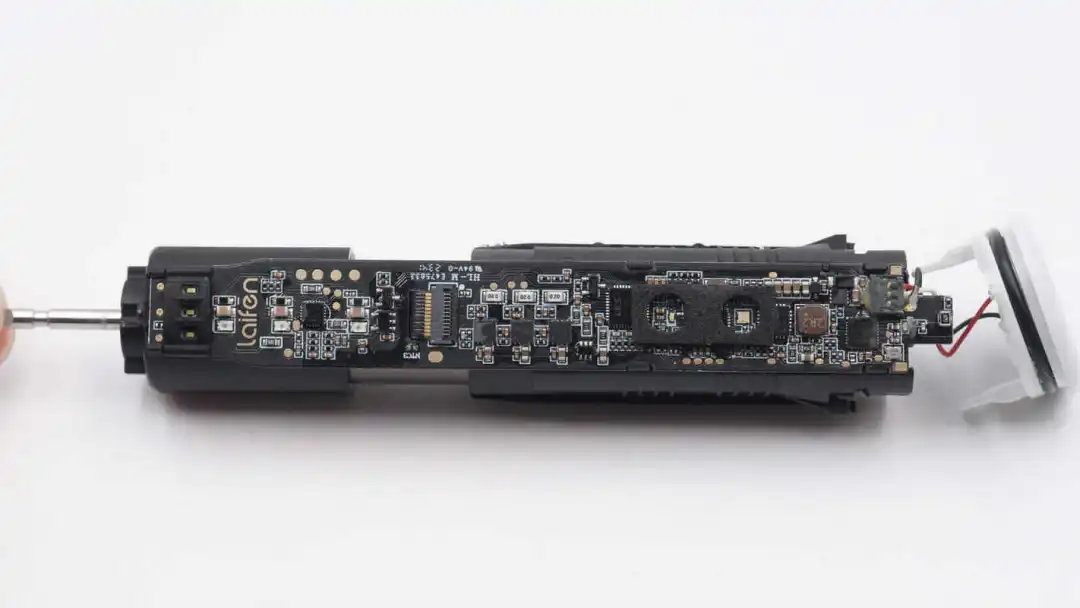

取出刷柄内部机芯，整体使用塑料框架固定。

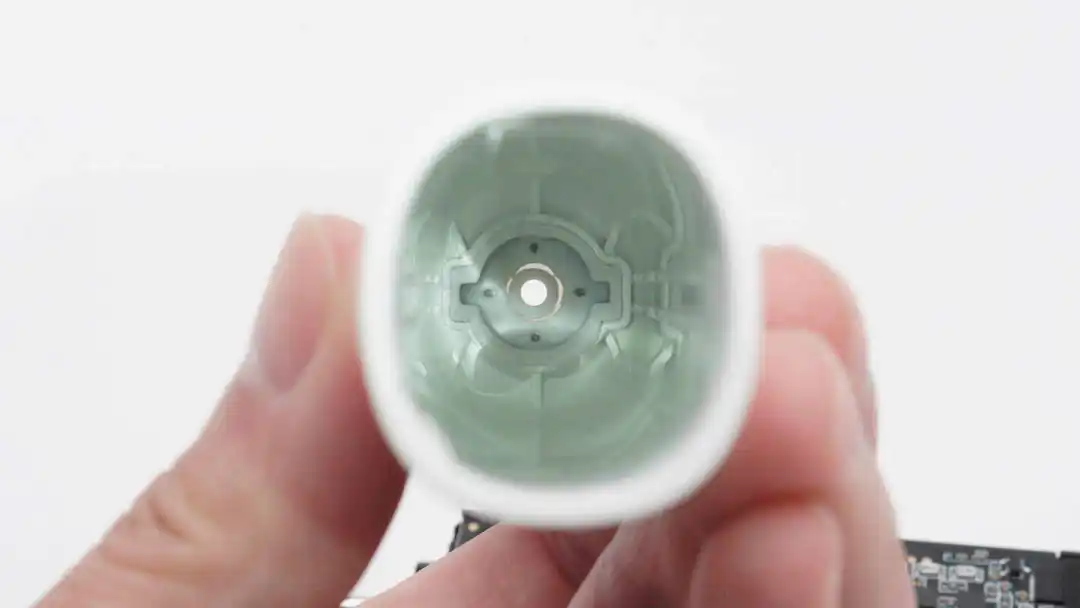

壳体内部防水结构特写。

底部盖子防水胶圈特写。

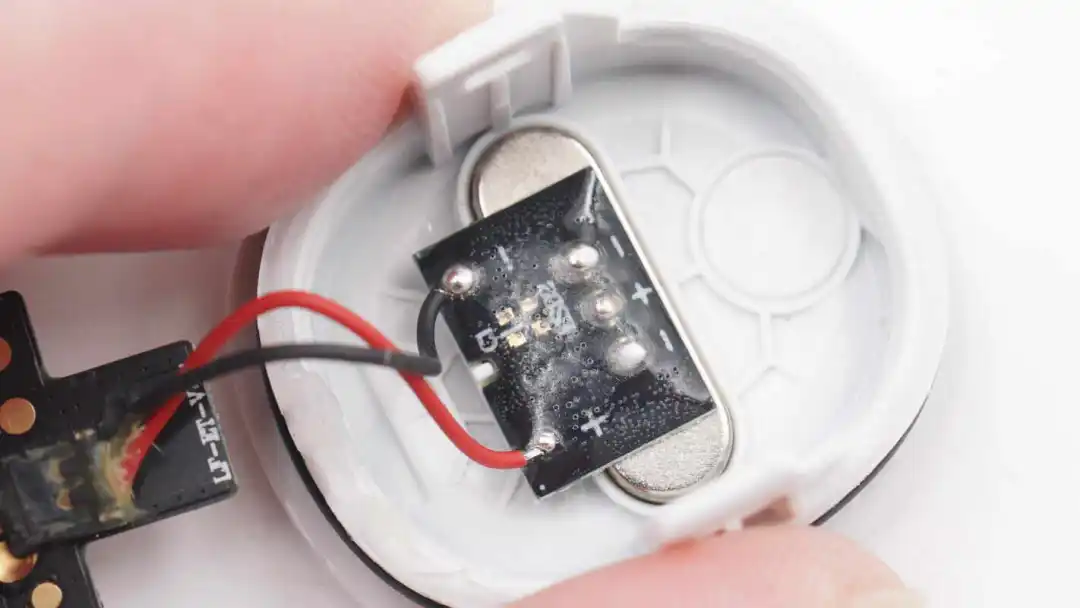

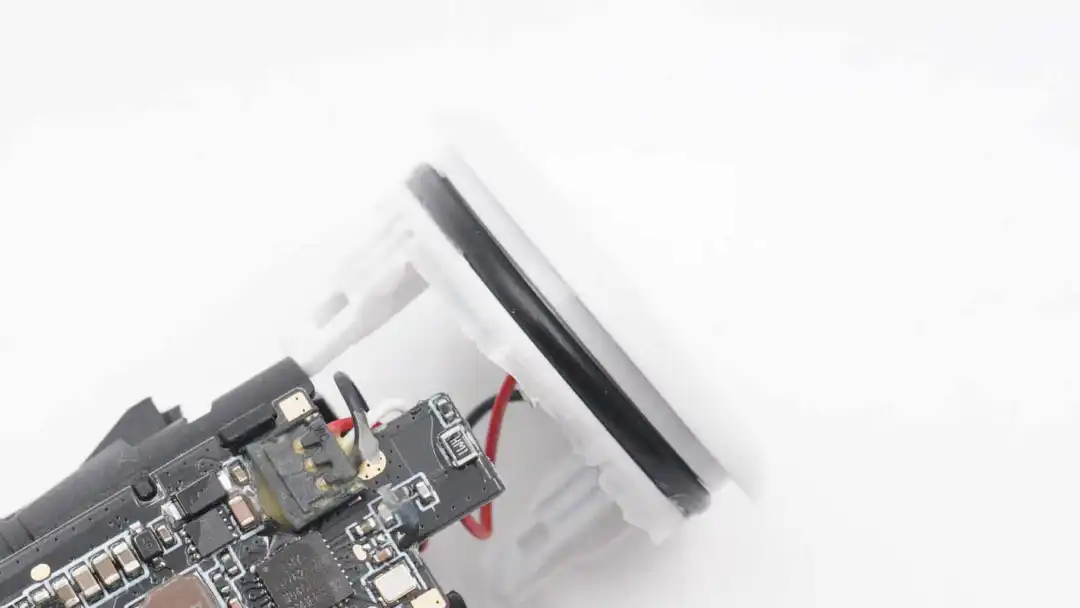

底部顶针焊接到一块小PCB上，通过导线连接到机芯。

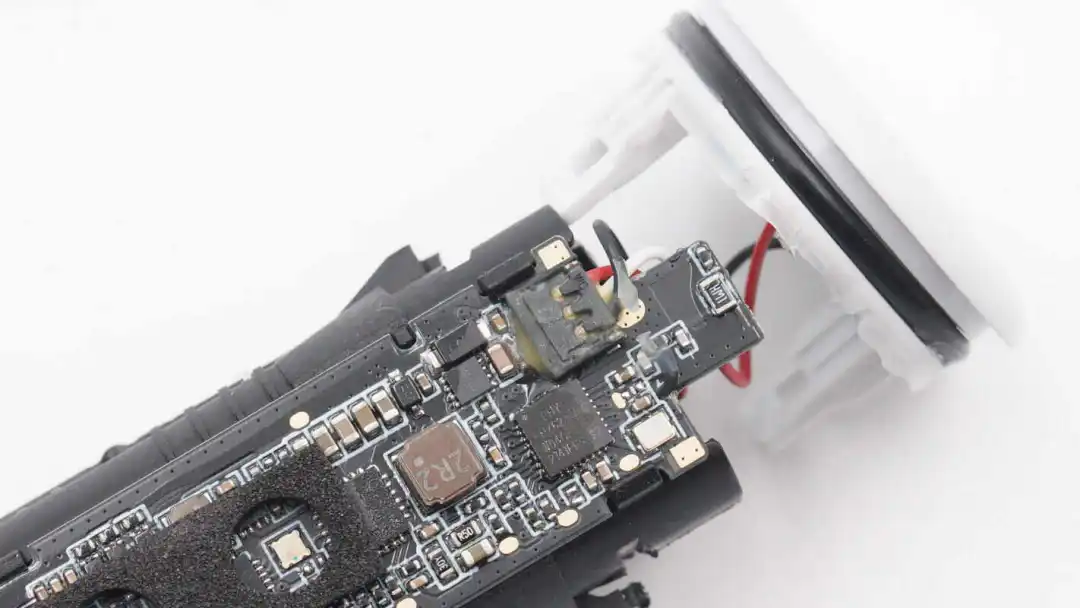

机芯采用框架结构，在其中一面为PCB，另一面为电池组和永磁电机。

侧面一览，永磁电机通过排线连接到PCB。

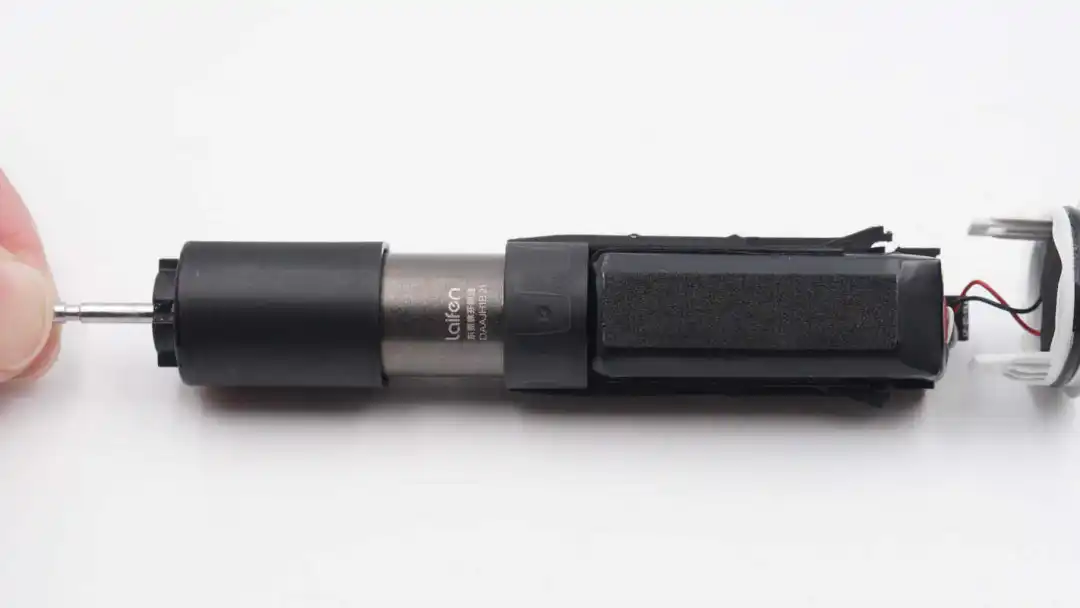

背面电机和电池组固定在塑料框架内部，在电机上印有徕芬品牌。

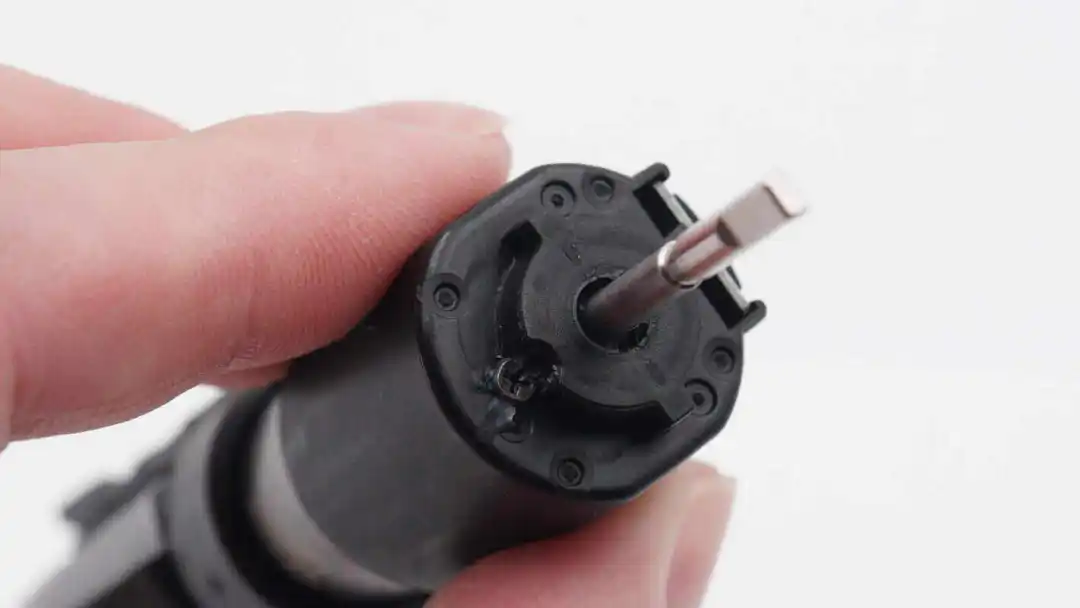

电机输出轴特写，通过螺丝固定在框架上。

手柄底部连接电池的插座特写。

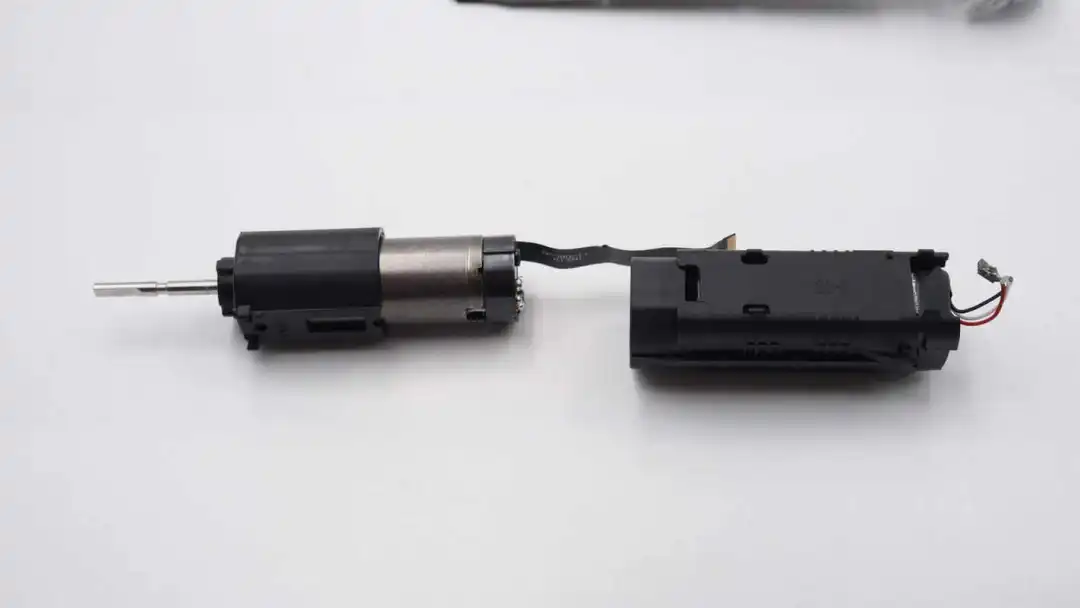

拆分电机和电池与PCB的连接。

电机尾部焊接排线连接到PCB板，电池也采用插接件进行连接。

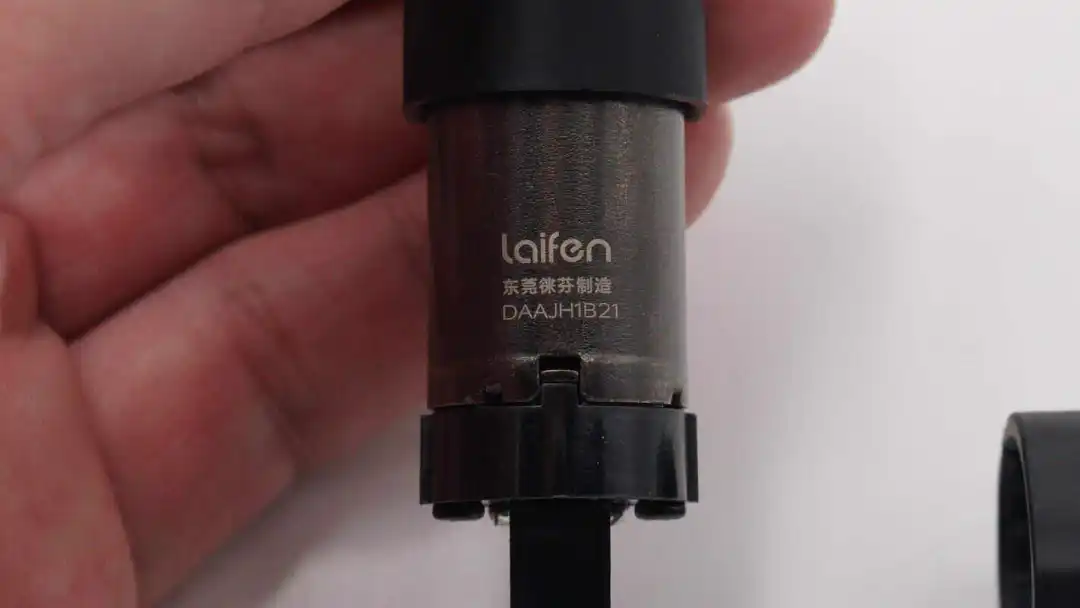

电机壳体印有“laifen 东莞徕芬制造 DAAJH1B21”字样。

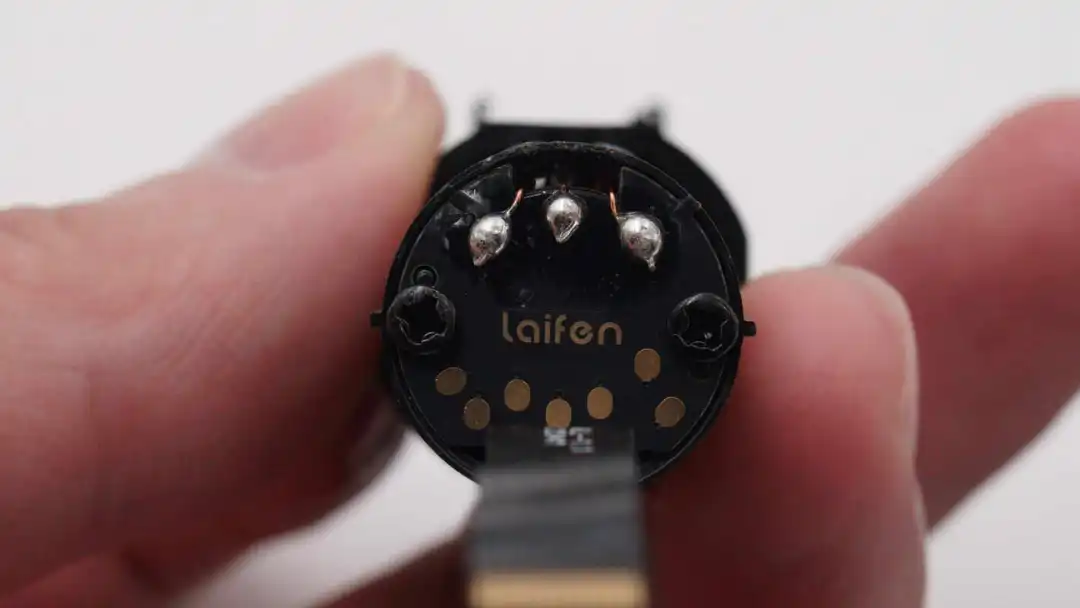

排线与电机线圈通过焊接连接，并使用螺丝固定。

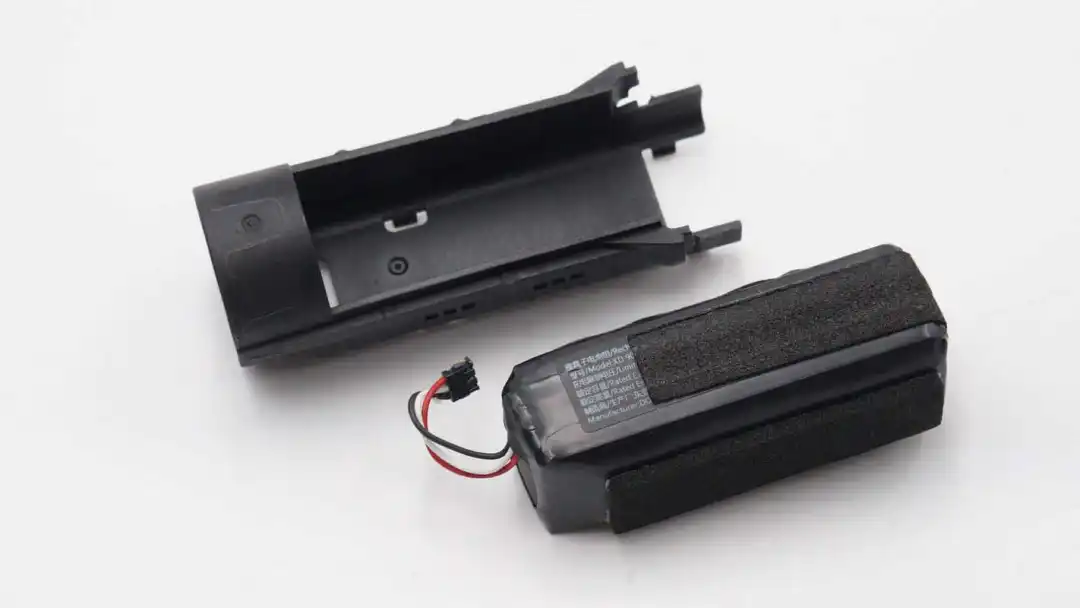

电池组使用塑料框架固定，在电池表面粘贴泡棉双面胶缓冲。

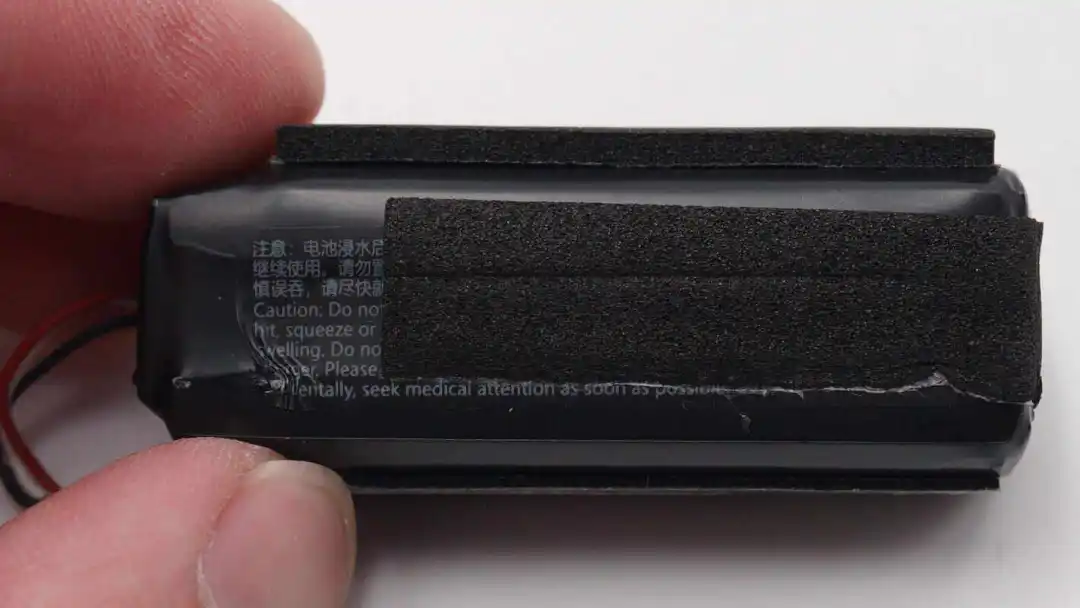

电池侧面粘贴的双面胶特写。

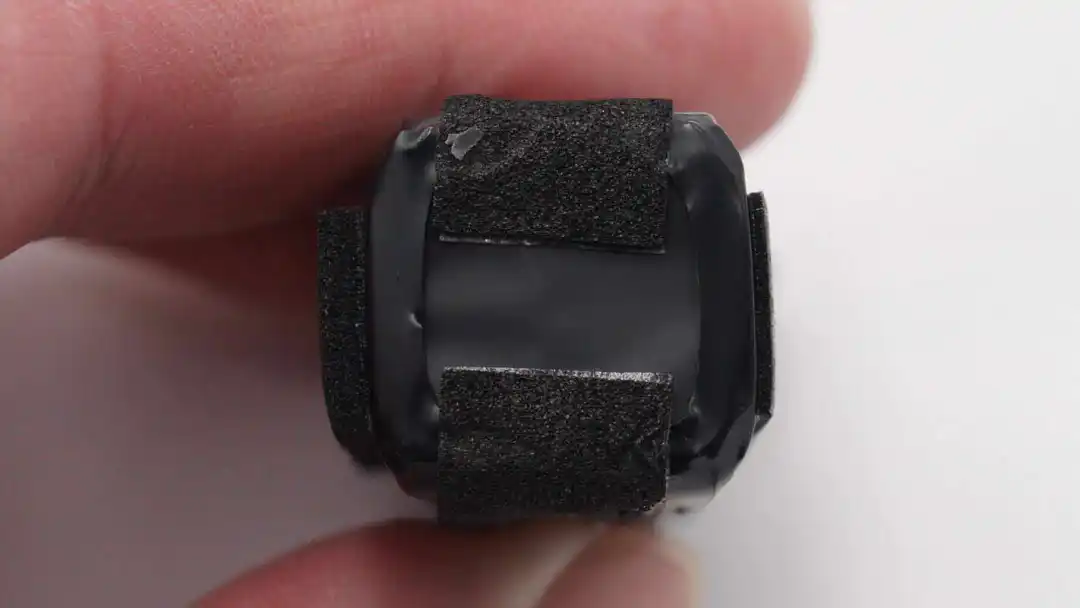

电池底部粘贴的双面胶特写。

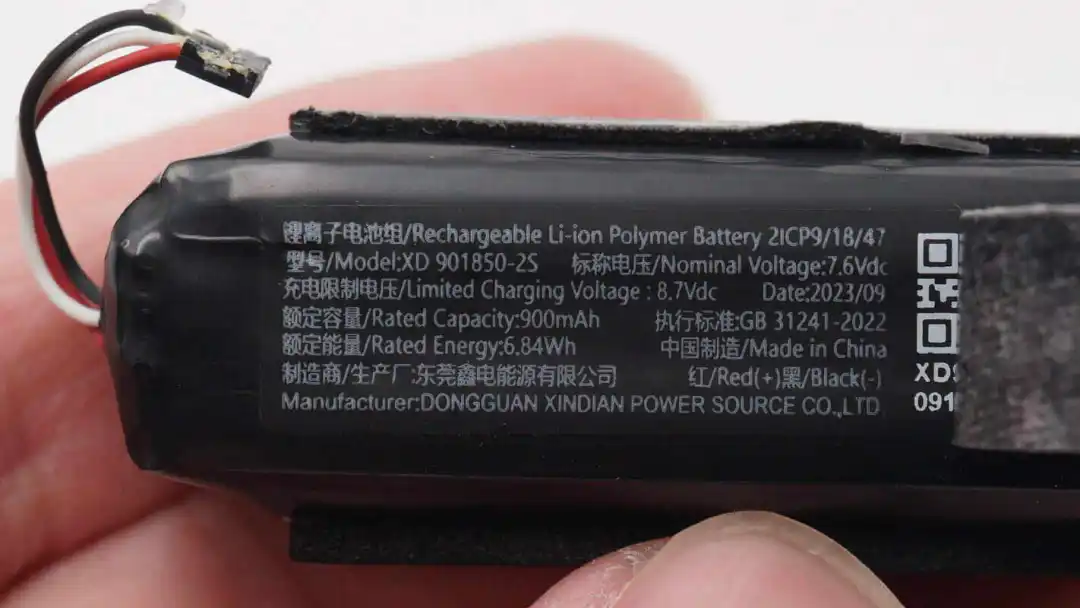

电池组为2串连接，电池组标称电压为7.6V，充电限制电压为8.7V，额定容量为900mAh，额定能量为6.84Wh，来自东莞鑫电能源有限公司。

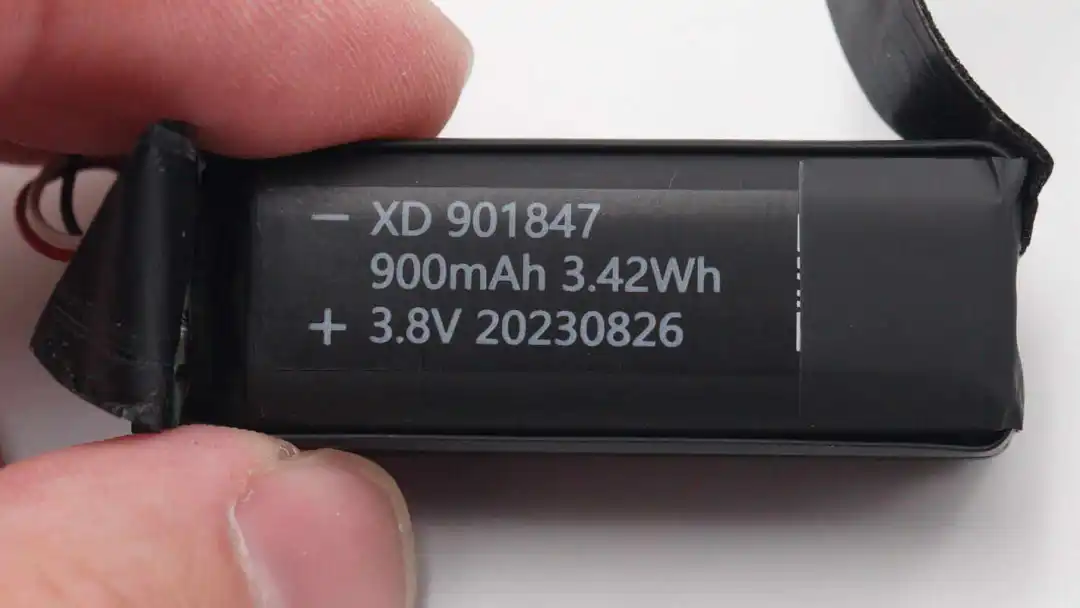

单节电池尺寸为9mm厚，宽度18mm，长度47mm，电池电压为3.8V，属于高压电池。

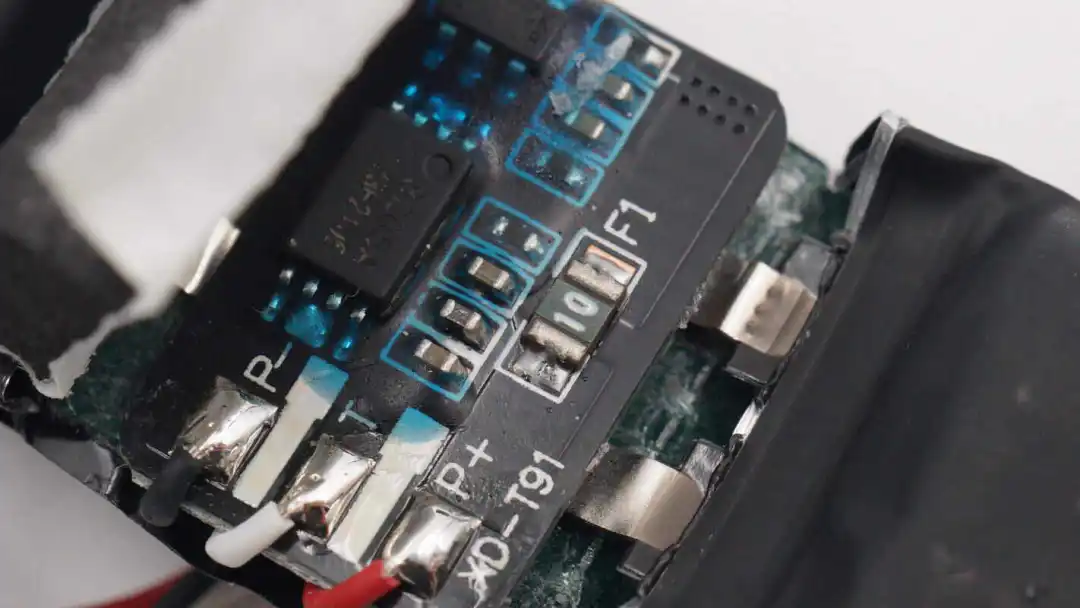

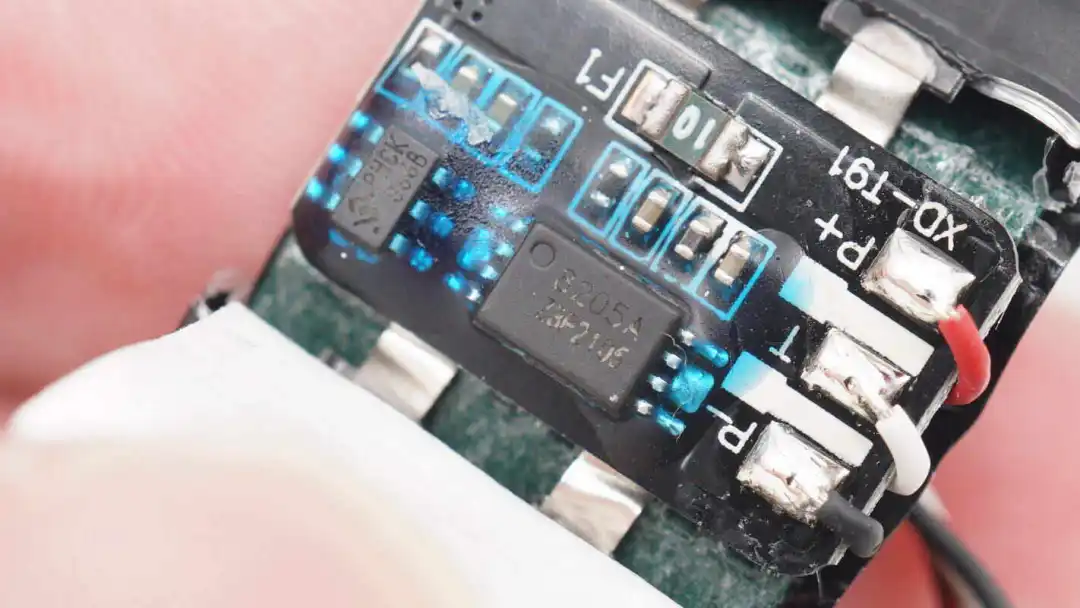

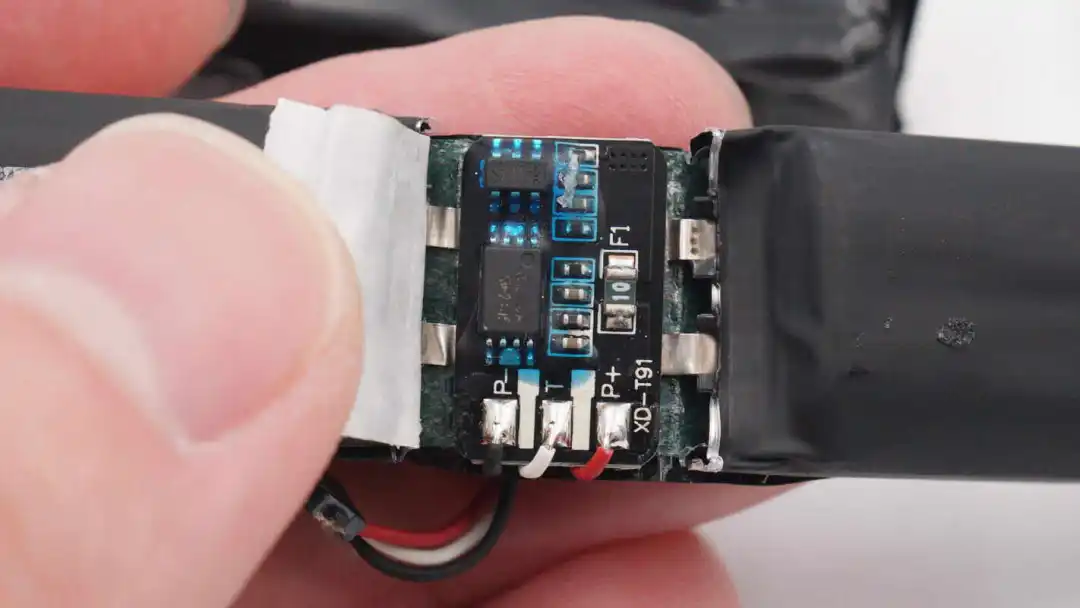

电池设有保护板，保护板元件打胶密封。

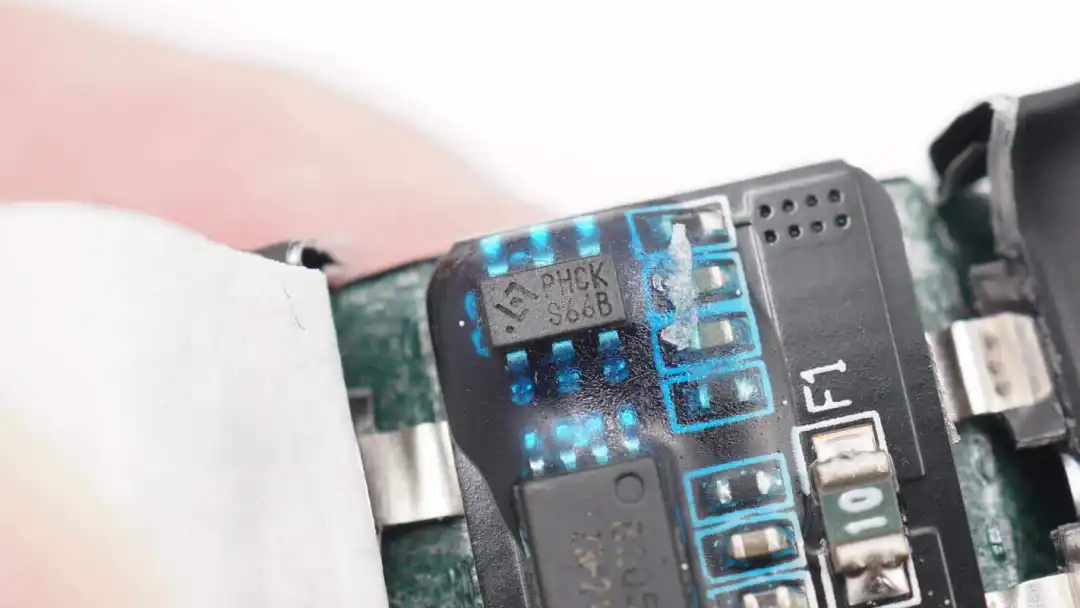

电池保护芯片丝印PHCK。

电池保护管丝印8205A。

保护板设有自恢复保险丝用于过流保护。

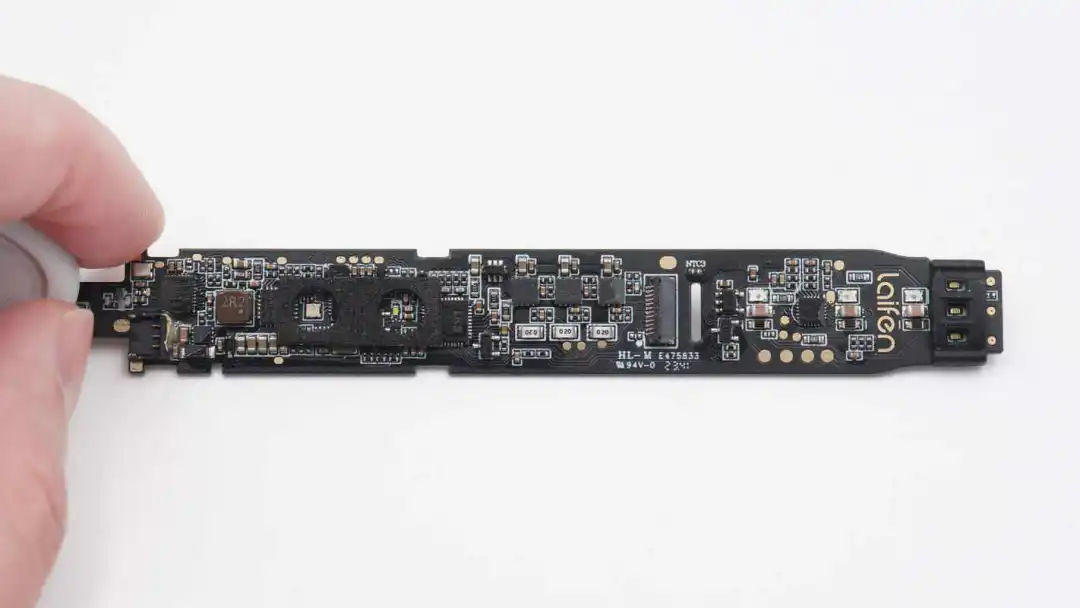

PCB正面一览，左侧设有蓝牙芯片，向右依次贴片电感，充电芯片，指示灯，指示灯驱动芯片，主控MCU。中间为驱动电机的三颗MOS管和电流检测电阻，右侧为光感压力按键芯片和电量指示灯。

PCB背面没有元件，使用双面胶粘贴塑料框架。

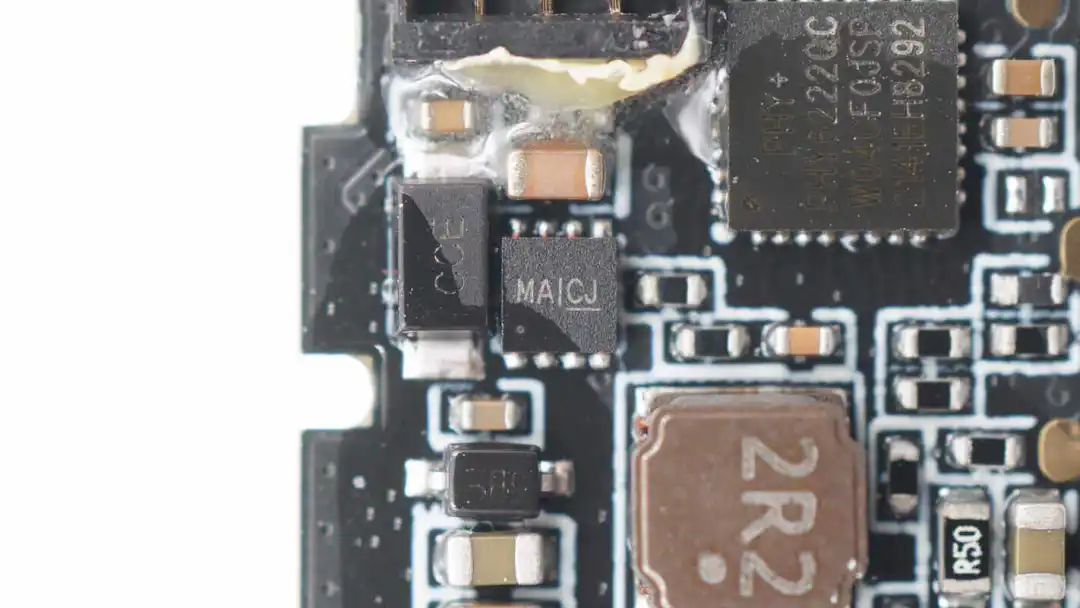

输入端过压保护芯片来自钰泰半导体，型号ETA7014，丝印MA，是一颗高侧过压保护芯片，保护点可调节，最高耐压36V，内阻35mΩ，支持过热保护，用于输入过压防护。

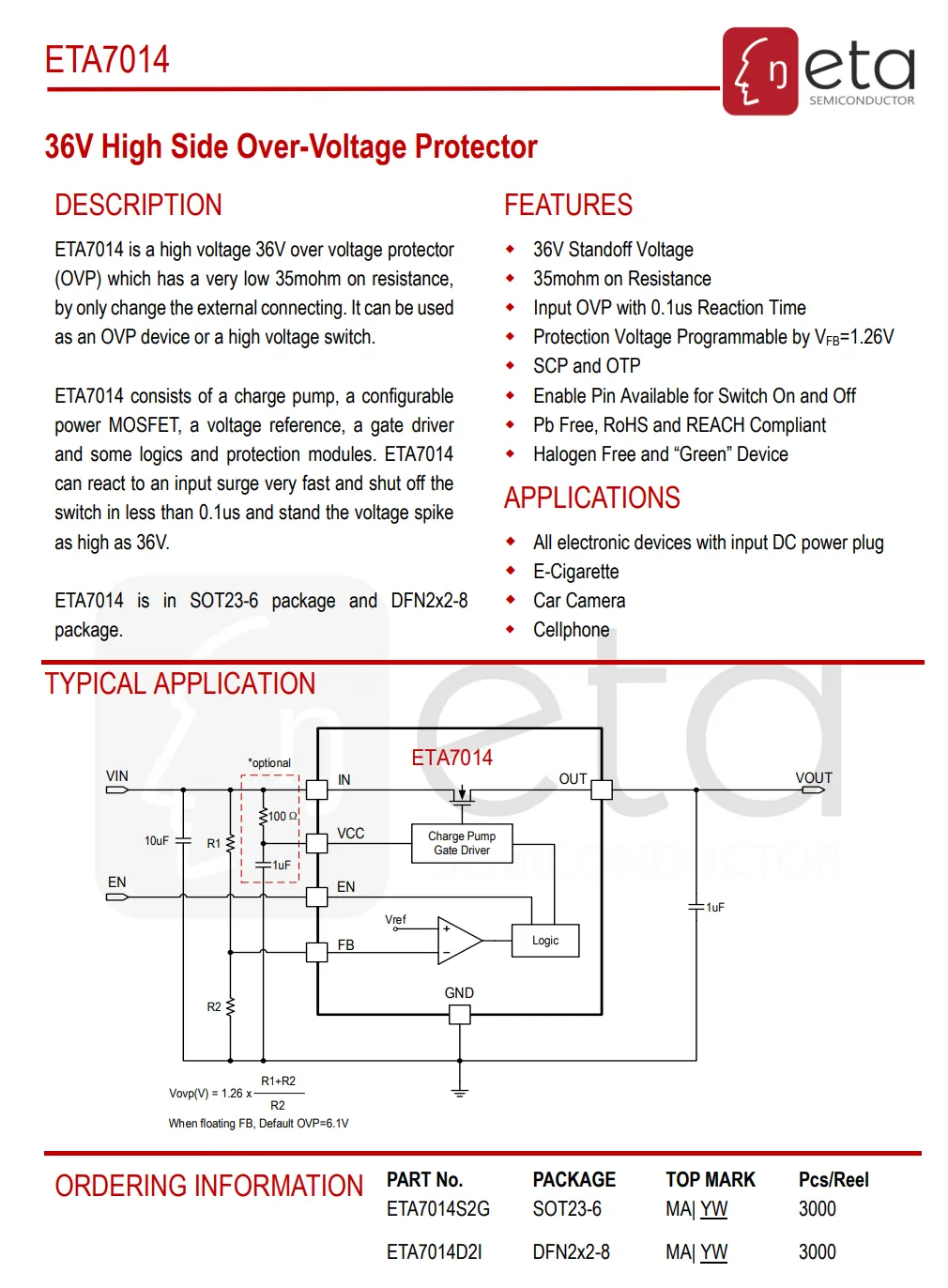

钰泰半导体 ETA7014 资料信息。

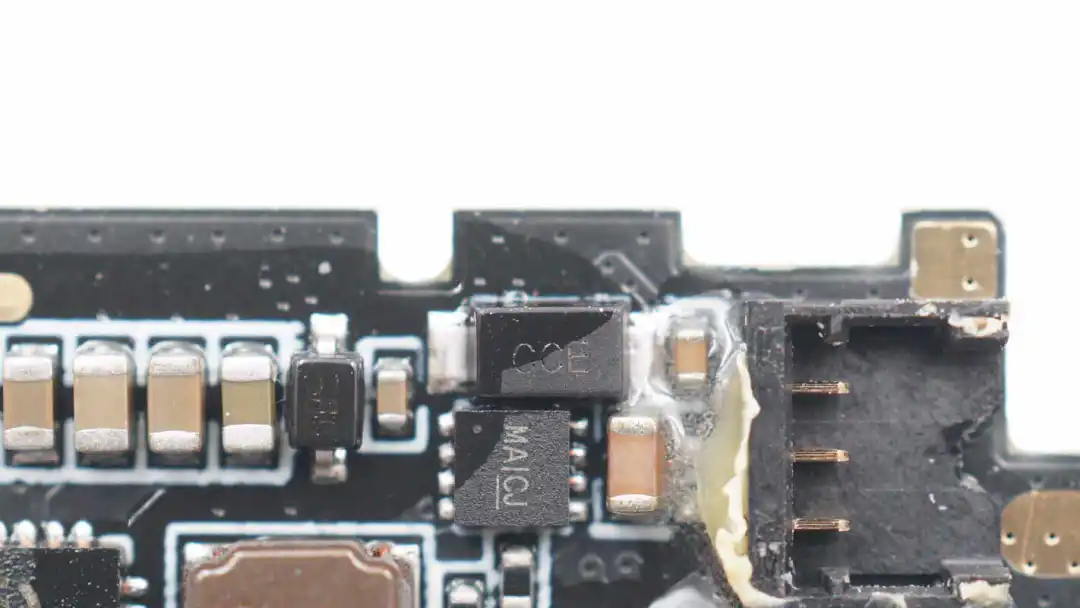

一颗丝印CCE的TVS二极管用于过压保护。

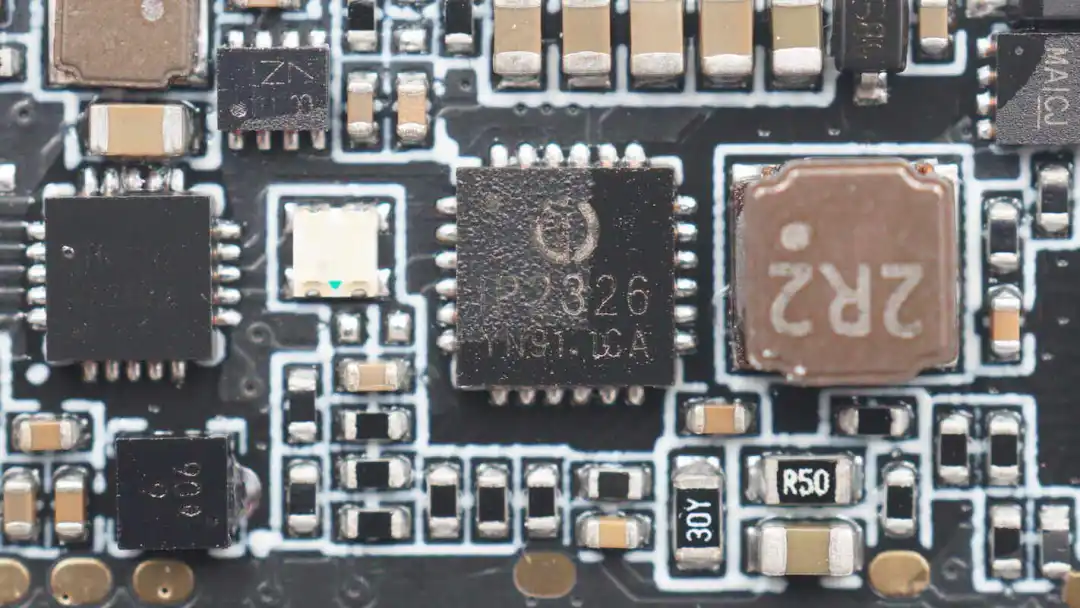

电池充电芯片来自英集芯，型号IP2326，是一颗内部集成充电均衡功能的2/3串锂电池升压充电IC，内部集成500KHz同步整流升压，并可根据电池电压动态调节输入电压以优化升压转换效率。

英集芯IP2326支持充电状态指示。输入耐压25V，支持NTC电池温度检测，支持输入欠压，过压保护和充电超时保护。IP2326用于2串充电时，可提供充电均衡功能。

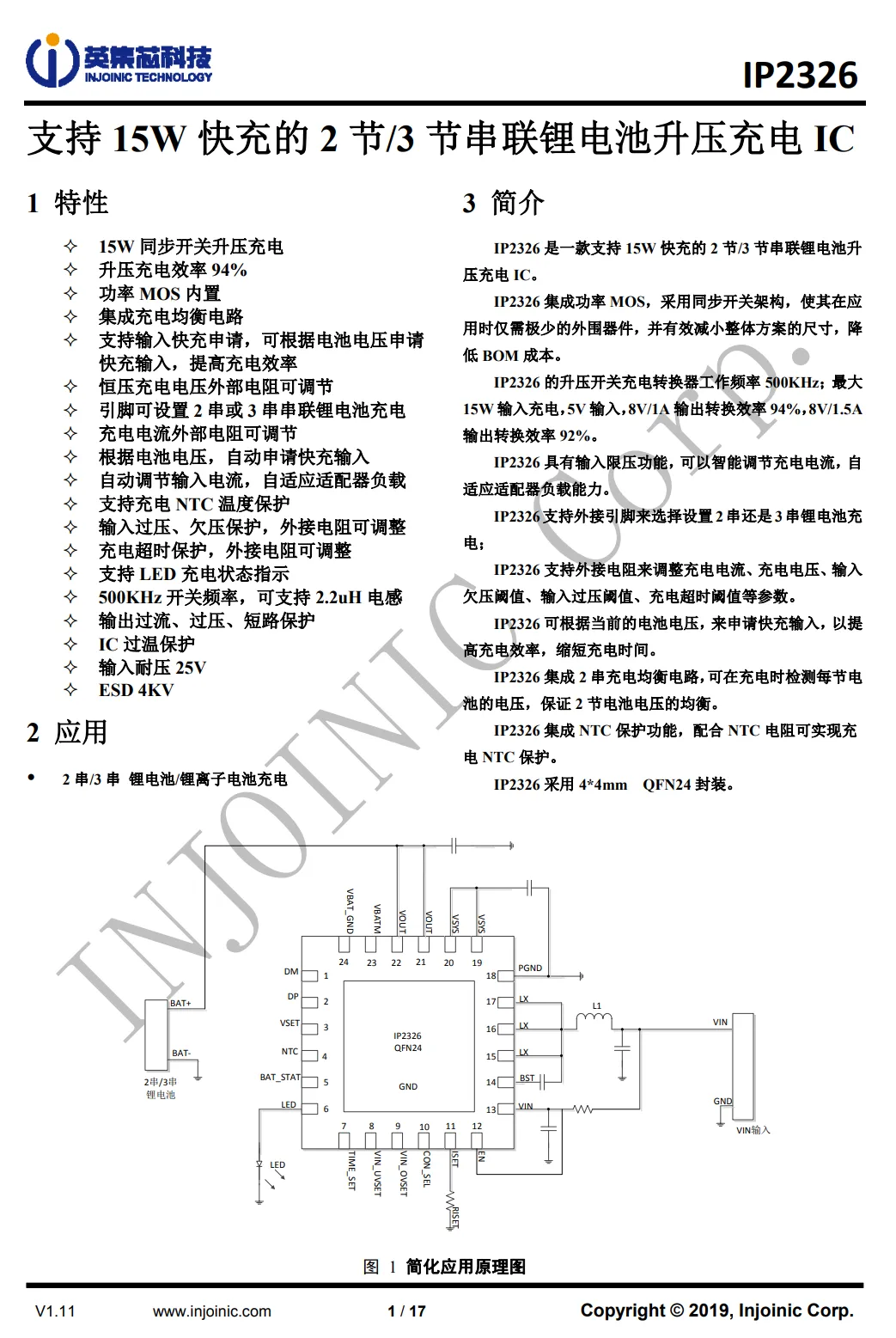

英集芯 IP2326 资料信息。

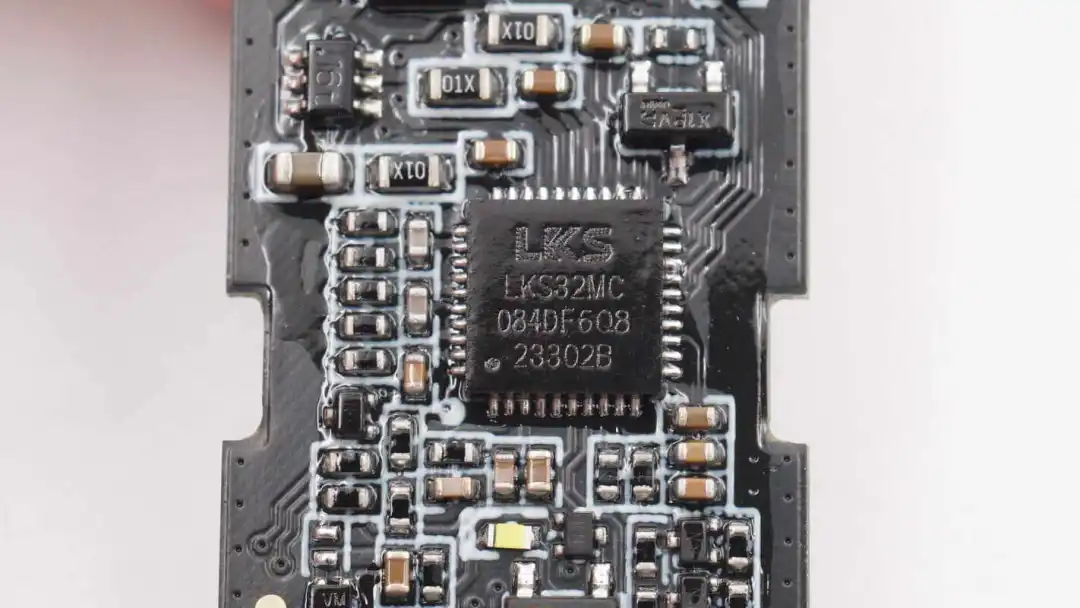

牙刷主控MCU来自凌鸥创芯，型号LKS32MC084DF6Q8，芯片内部集成96MHz主频，32位Cortex-M0内核，并集成自主指令集的电机控制专用DSP，内置三相全桥自举式栅极驱动器，可直接驱动6个NMOS，用于三相无刷电机驱动。

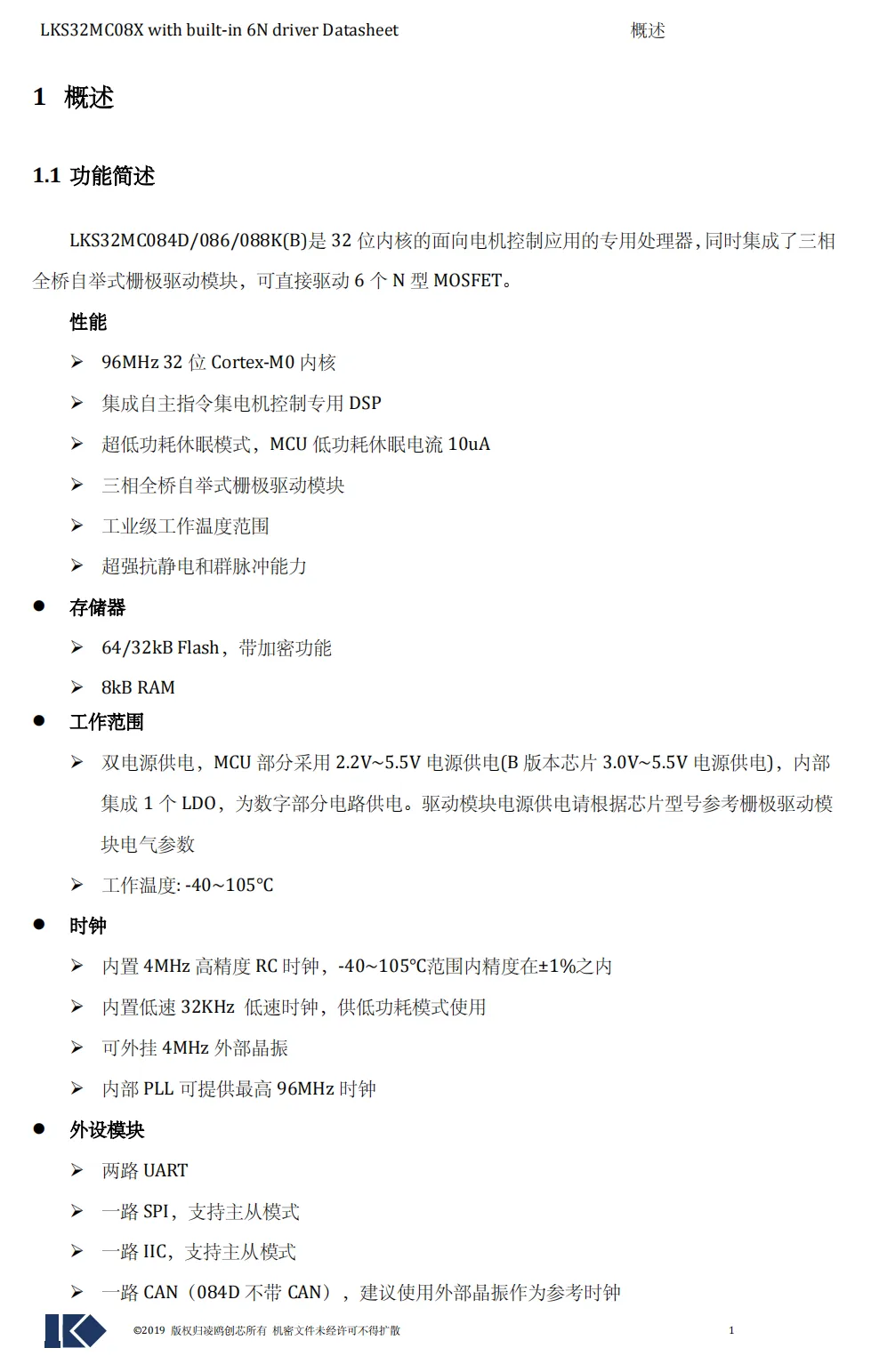

凌鸥创芯LKS32MC084DF6Q8资料信息。

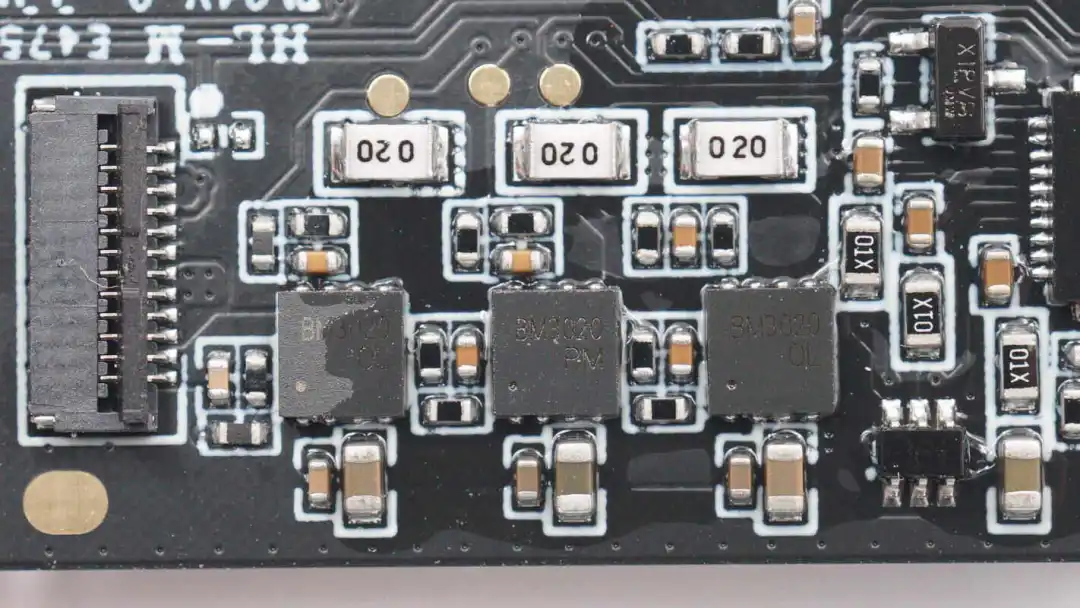

用于驱动无刷电机的MOS管来自长晶科技，型号CJBM3020，双NMOS，内部为半桥连接，耐压30V，导阻8.5mΩ，采用DFNWB3*3-8L-BE封装。

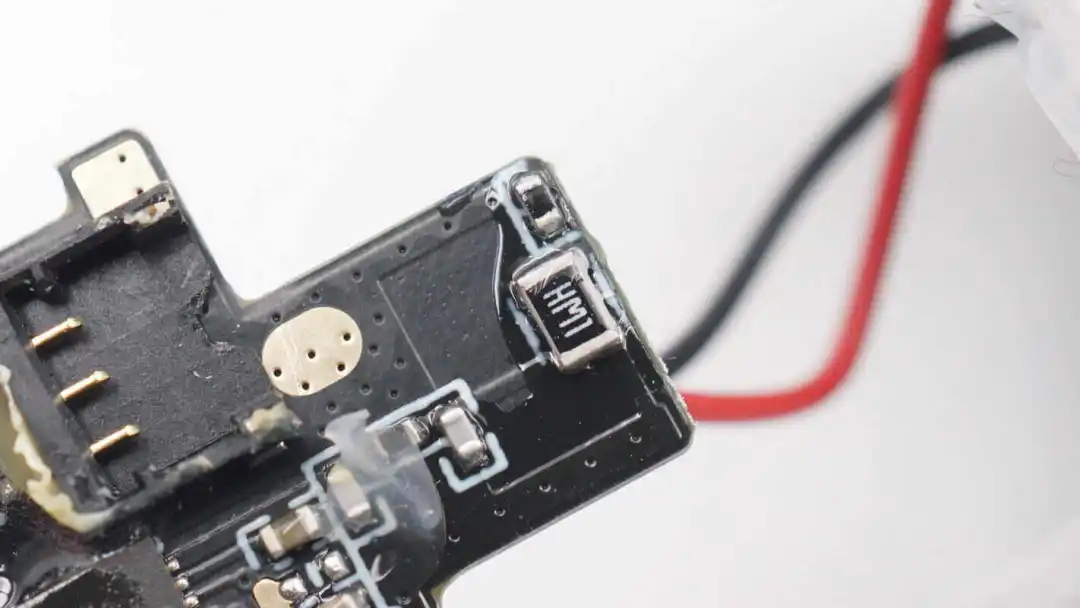

降压芯片来自芯源半导体，丝印FN，实际型号为MP2322，是一颗内置开关管的同步降压芯片，输出电流1A，采用QFN-8封装。

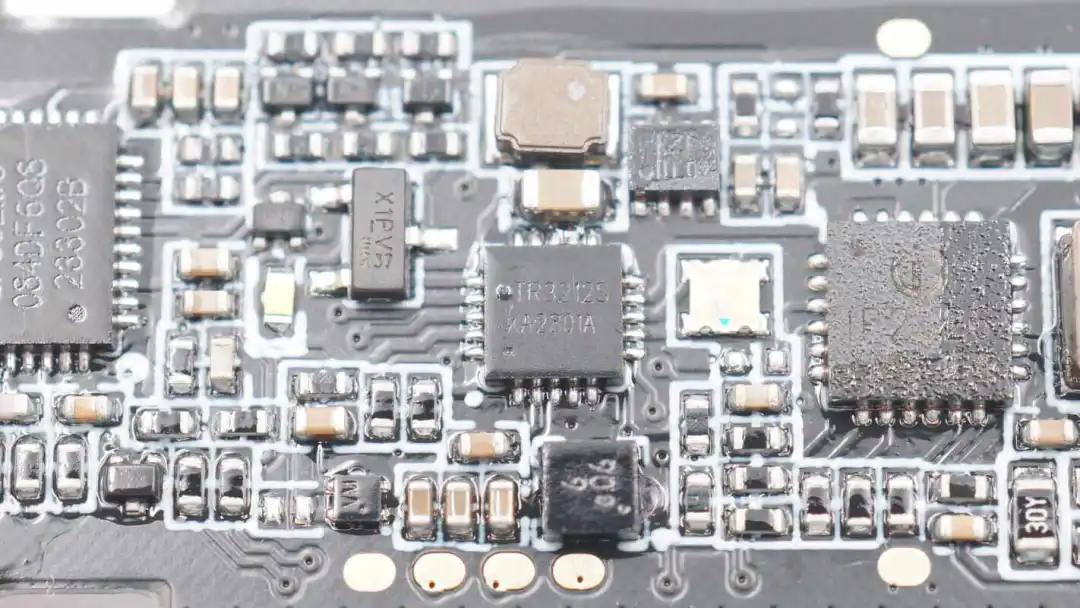

用于驱动RGB LED指示灯的驱动器来自禾润电子，型号HTR3212，是一颗12通道LED驱动器，用于牙刷手柄灯光控制。

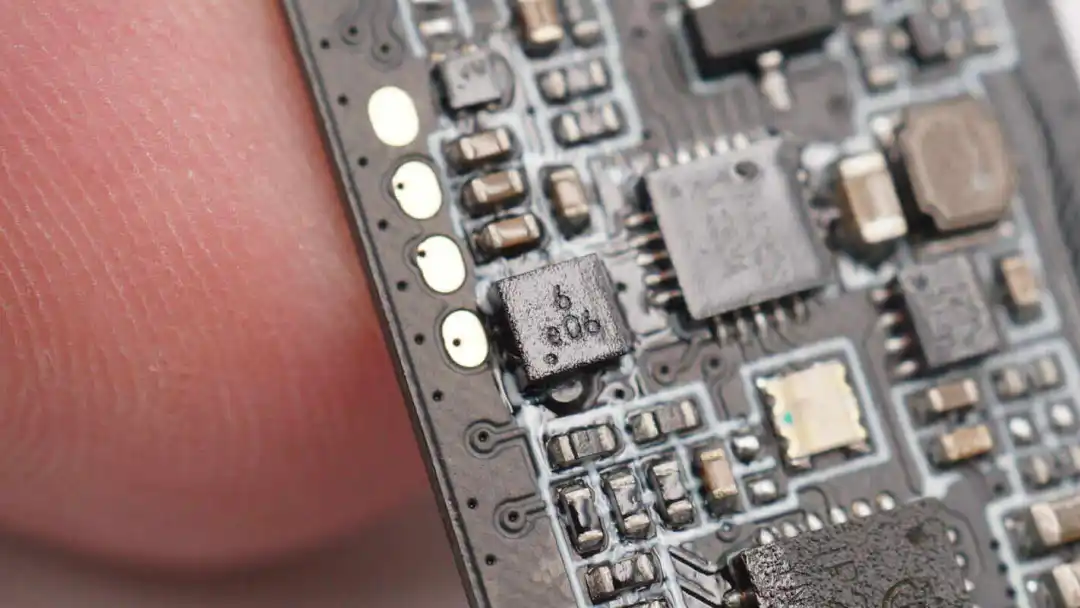

加速度计芯片特写，用于拿起唤醒功能，

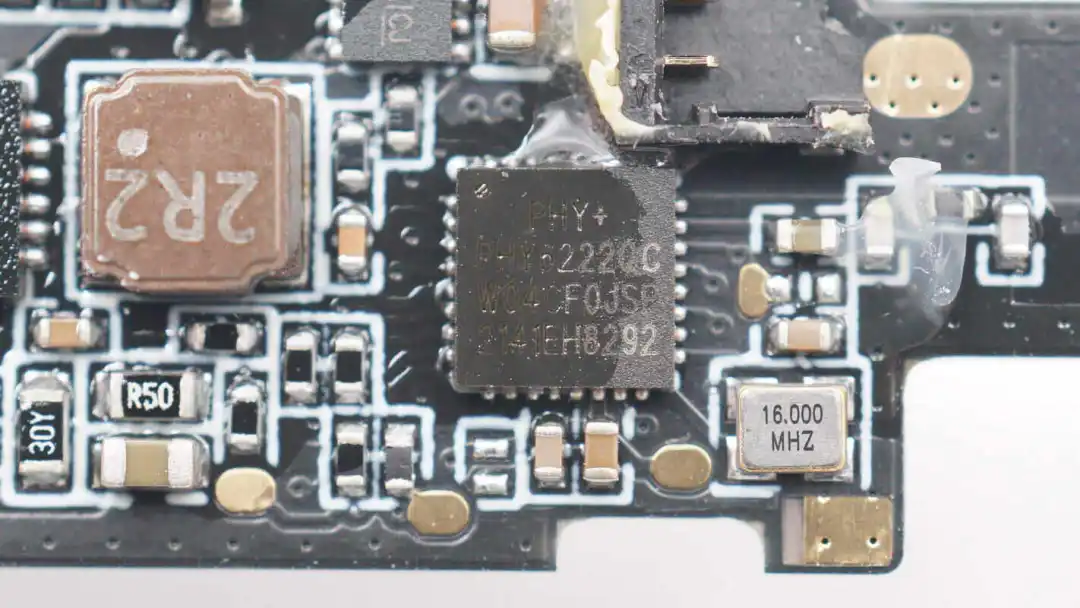

蓝牙芯片来自奉加科技，型号PHY6222，是一颗支持蓝牙BLE5.2和IEEE 802.15.4通信协议的超低功耗SOC，芯片内部集成多模射频收发机，并搭载32位ARM Coretx-M0处理器。

贴片陶瓷蓝牙天线特写。

一颗丝印FMS-033QA的芯片用于按键操作检测。

用于按键操作检测的红外发射管与接收管特写。

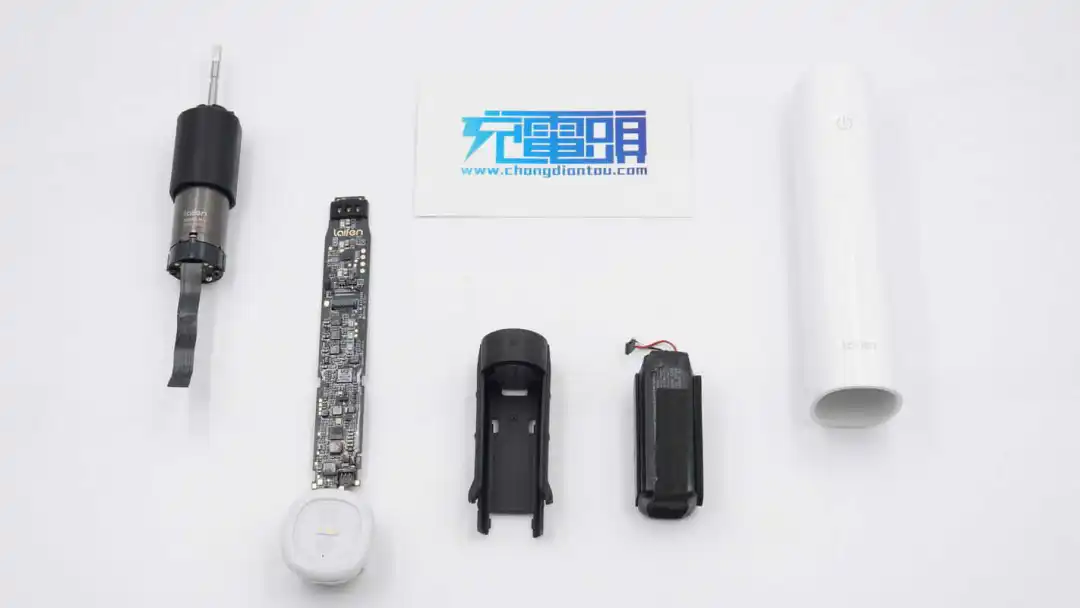

全部拆解一览，来张全家福。

充电头网拆解总结

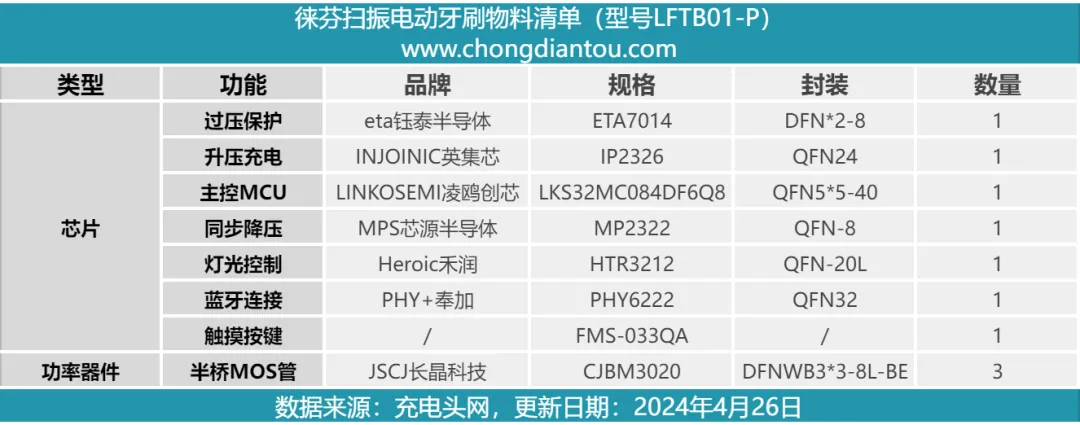

最后附上徕芬扫振电动牙刷核心器件清单，方便大家查阅。

徕芬扫振电动牙刷内置高性能自研伺服系统和高能量密度电池，充分释放性能，提升消费者的使用体验。牙刷手柄采用磁吸充电，降低消费者购置成本。附带的磁吸充电线为USB-C接口，可以使用手机充电器对牙刷充电。牙刷手柄还设有无缝压感按键，使用体验更好。

充电头网通过拆解了解到，徕芬扫振电动牙刷内置二串锂电池组，电池组来自东莞鑫电能源有限公司，为高压锂电池。牙刷PCB采用钰泰半导体ETA7014用于输入过压保护，并采用英集芯IP2326芯片升压为二串锂电池充电。

牙刷手柄内置凌鸥创芯LKS32MC084DF6Q8 MCU用于无刷电机运行控制，使用奉加科技PHY6222用于蓝牙连接，使用禾润电子HTR3212用于灯光控制，还设有加速度传感器用于拿起唤醒功能，内部器件均为国产品牌，国产化程度非常高。
