前言



华为智选联合力博得推出了一款智能声波牙刷2Pro，这款牙刷聚多种功能于一身，内置高精度压力感应芯片，用于刷牙力度过大提醒，可通过牙刷本身抖动，机身红灯闪烁和APP提示。机身内置的六轴陀螺仪芯片能够检测刷牙姿态，并采用压感按键，支持防误触功能。

牙刷还支持无线充电功能，内置1800mAh大容量电池，支持使用鸿蒙智联APP，实时了解刷牙状态，呵护牙齿健康。下面就对这款力博得这款电动牙刷进行拆解，看看内部的构造。

前不久充电头网还拆解过OPPO智美生活 力博得智能声波牙刷S1，欢迎查阅。

华为智选 力博得智能声波牙刷2Pro开箱

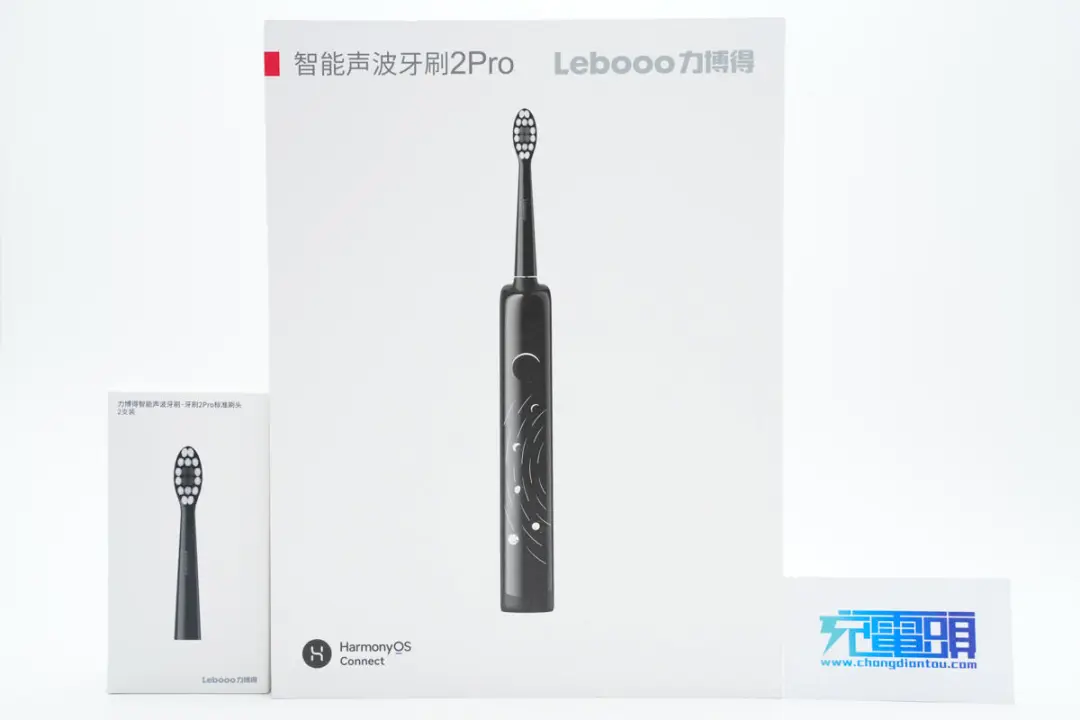

华为智选 力博得智能声波牙刷2Pro套装和额外的刷头分别采用大小包装盒包装，盒子正面印有Lebooo力博得品牌、HarmonyOS Connect、产品名称以及外观图。

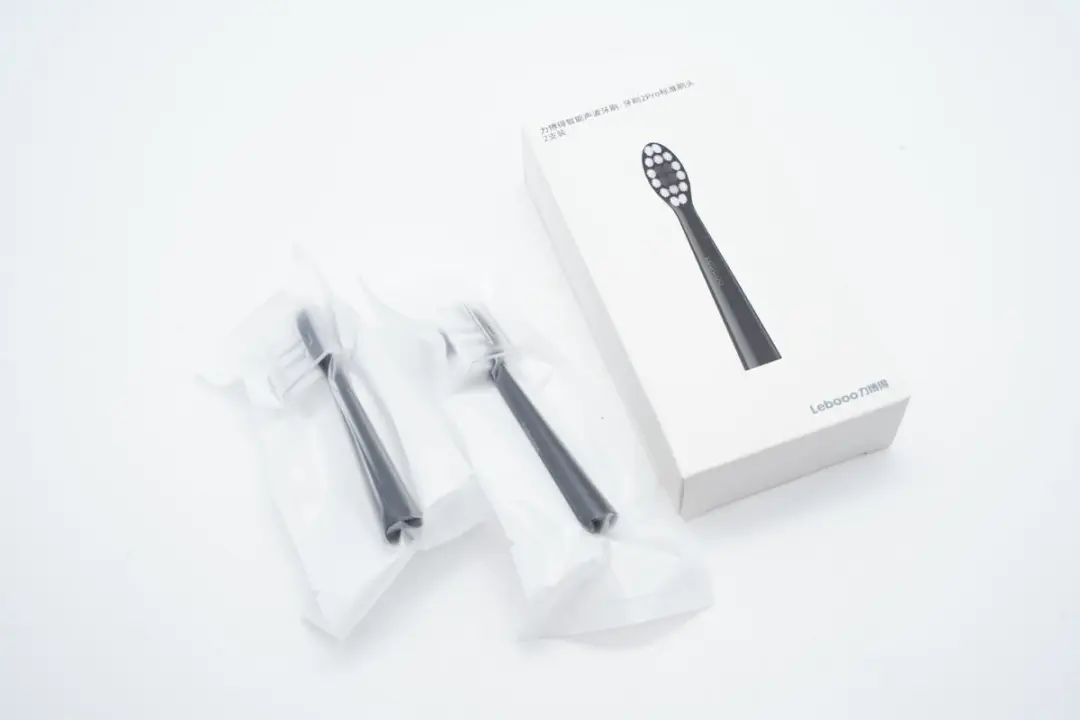

小包装盒的刷头两只装，都套有塑料袋防尘。

大包装盒背面印有控压防护系统、超微密泡洁力技术、流光科技 轻触即应、180天长续航、专研净白刷头、鸿蒙智联 实时监测感知六大卖点以及产品参数信息，制造商为东莞市力博得电子科技有限公司。

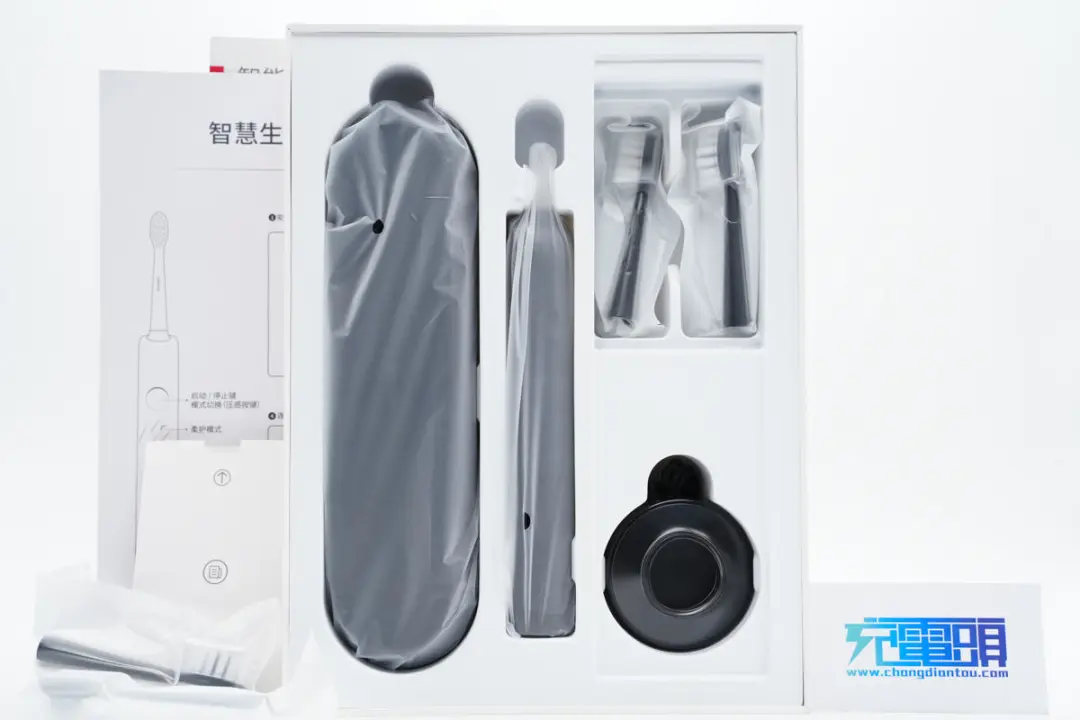

大包装盒内含牙刷主体、刷头、感应充电底座、便携盒以及使用说明书等。

附送便携盒对于经常要各地跑的商务人士非常友好，盒子内部设有主体和刷头固定槽。

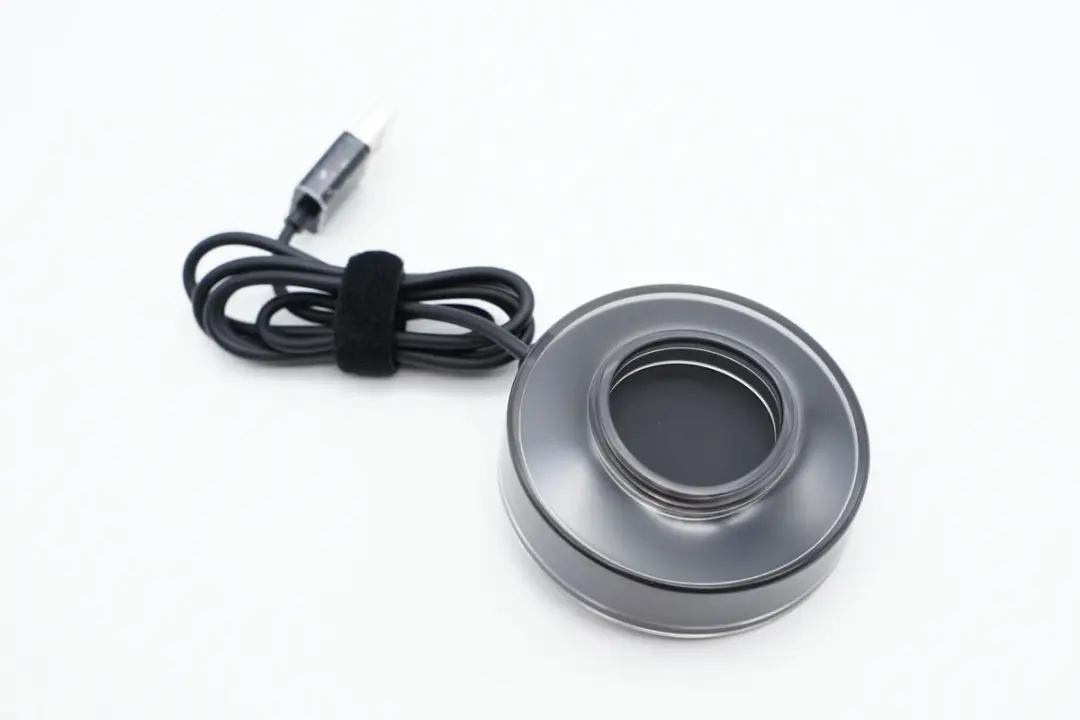

感应充电底座自带USB-A线缆，机身采用双层外壳设计，外层亮面透明，放置槽造型契合主体设计，像“圆润的三角形”，使用时需要对齐才能插入。

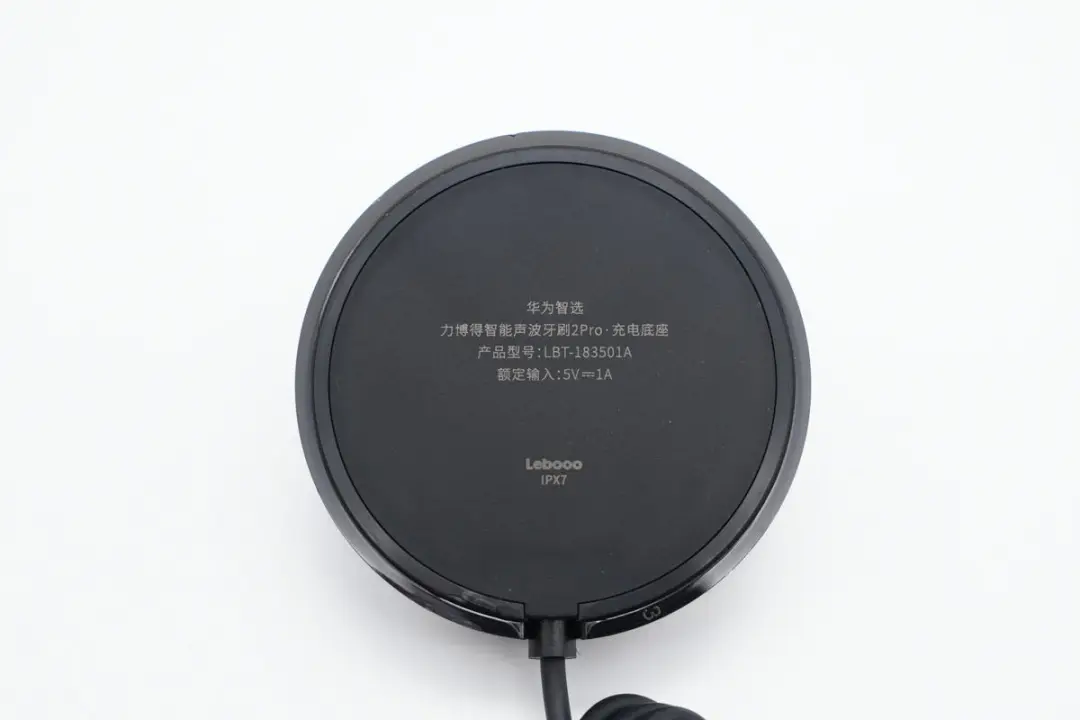

底座名称为力博得智能声波牙刷2Pro · 充电底座，型号LBT-183501A，额定输入5V1A，IPX7防水等级。

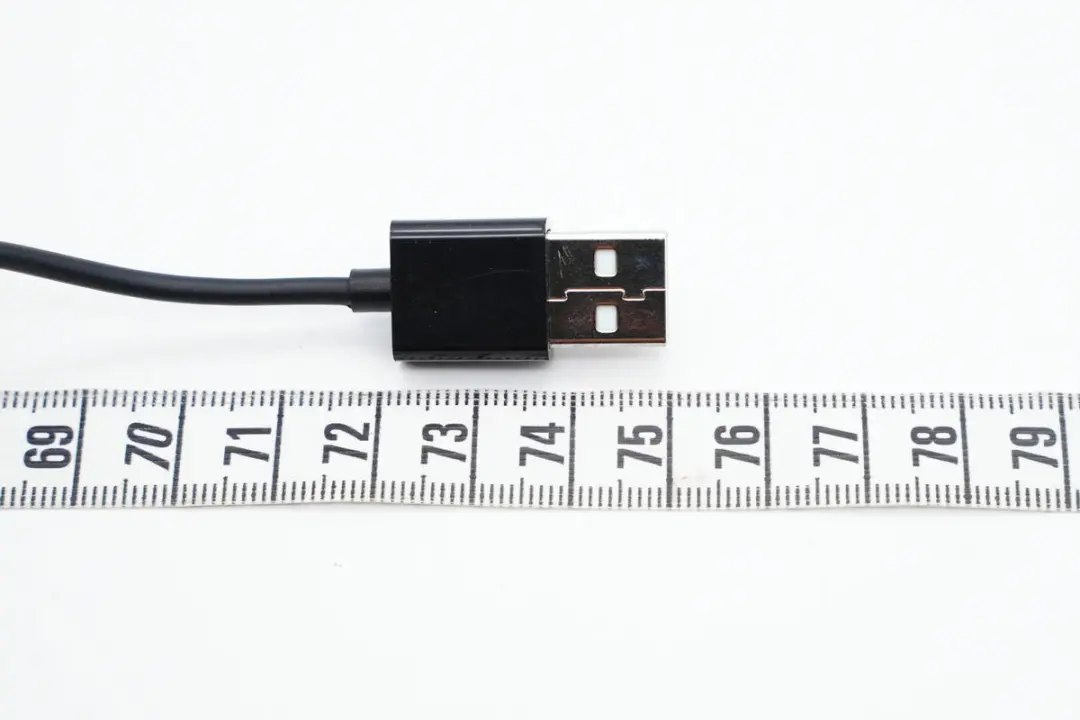

测得底座自带的USB-A线缆长度约75cm。

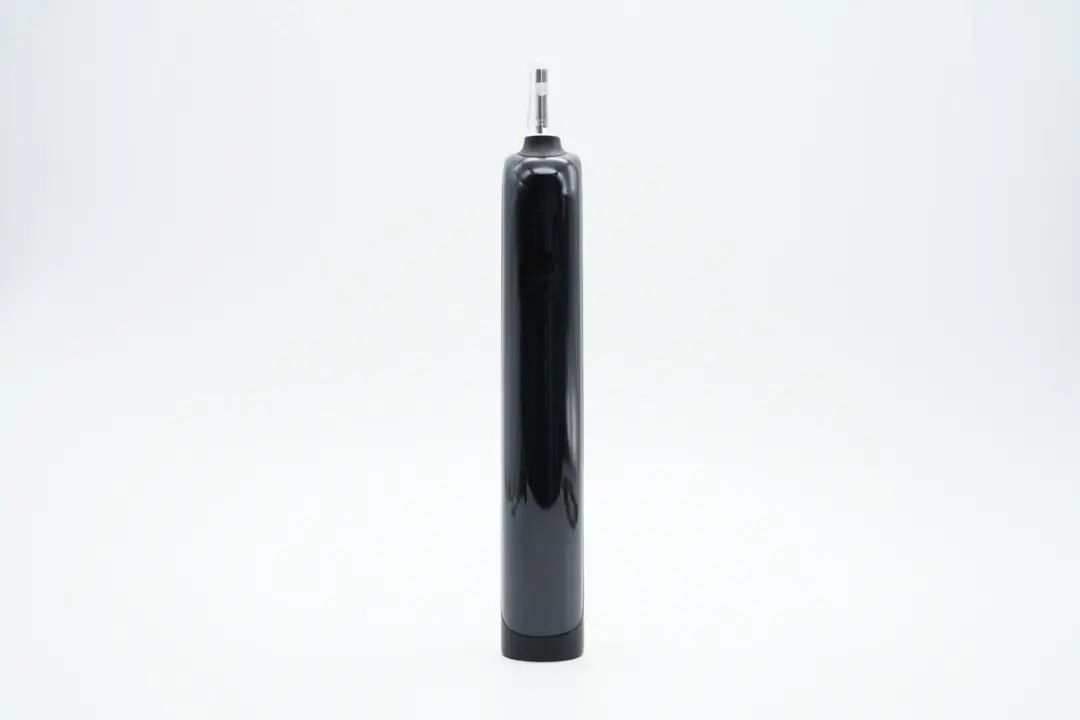

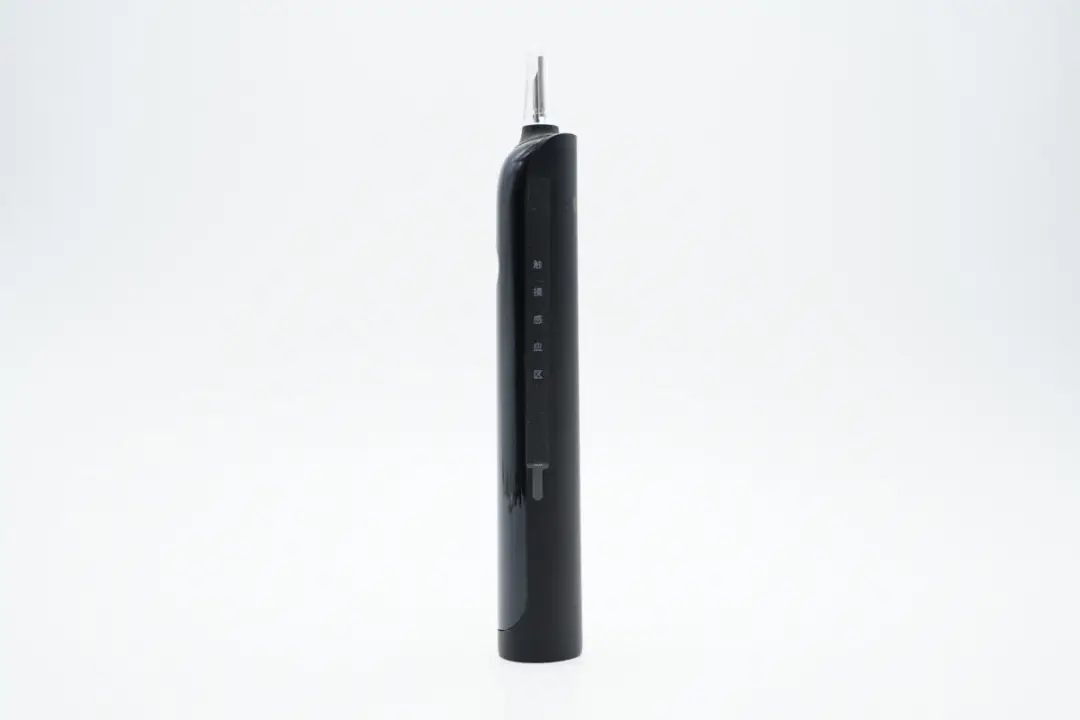

华为智选 力博得智能声波牙刷2Pro采用星夜黑配色，机身正面外壳亮面处理，并做了相当细节设计，加上“圆润的三角形”造型，整体颜值和持握手感都很好。

机身正面上端内凹区域设有Touch压感按键，智能感应有效避免误触开启。

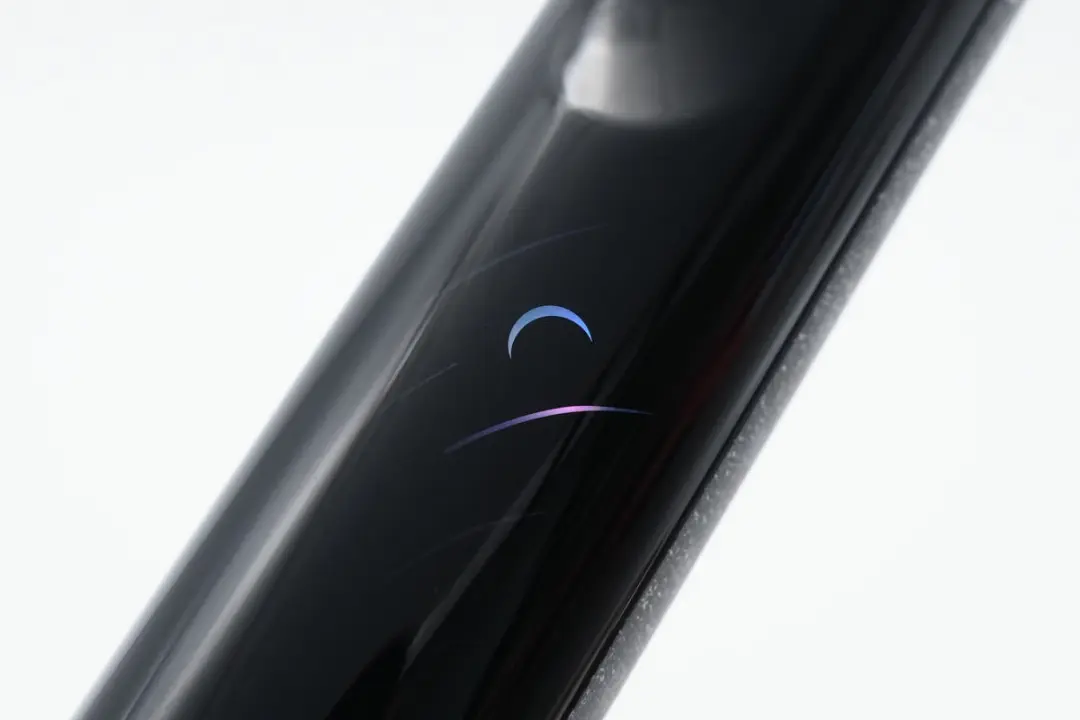

此外主体还采用了全新流光科技设计，打破传统带来全新交互体验，获得了2022IF设计奖。

不同灯效有相对应的工作模式，分别是柔护模式、清洁模式、亮齿模式和个性化模式，可通过连接智慧生活APP进行选择，直观明了操作简单。

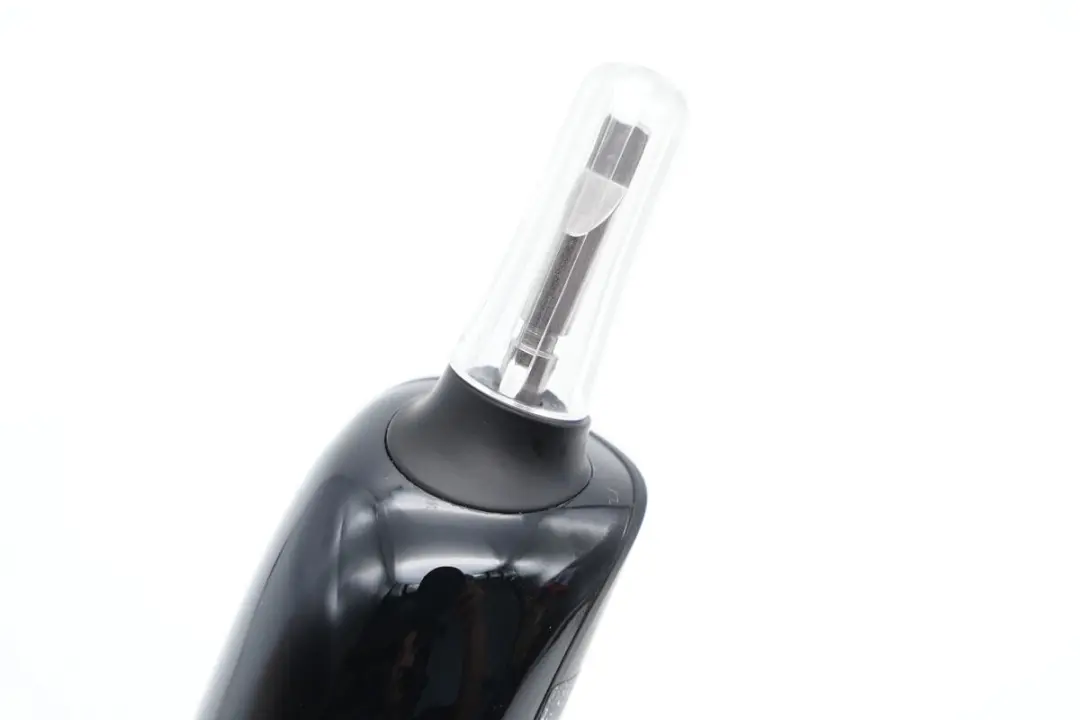

顶部输出轴套有透明塑料壳保护。

侧面贴有触摸感应区贴纸。

主体背部采用亲肤涂层工艺，触摸手感好。

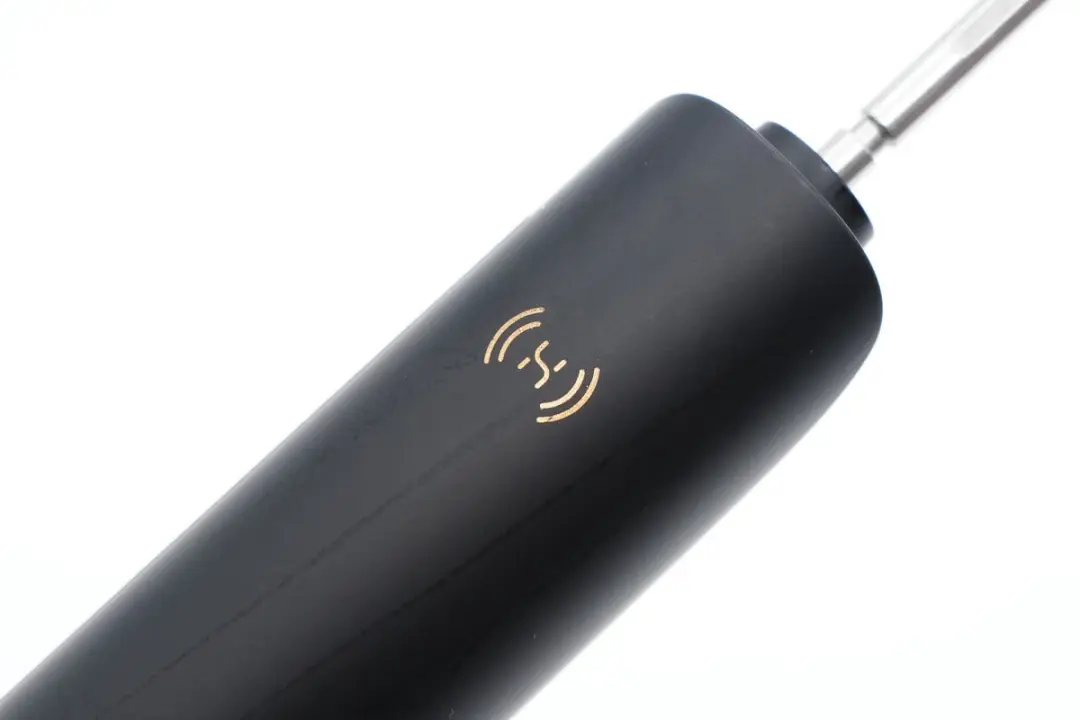

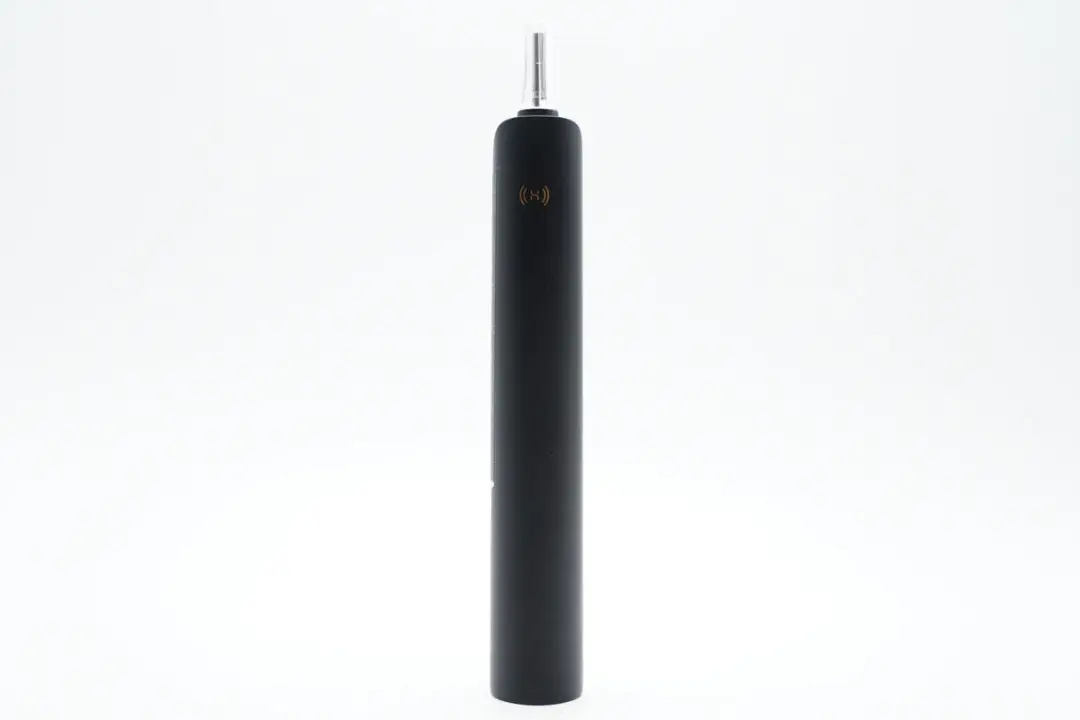

背面上端印有鸿蒙智联标识。

底部印有产品参数信息，型号、额定输入与底座上的相同，IPX7防水等级。

华为智选 力博得智能声波牙刷2Pro主体装上刷头后整体一览。

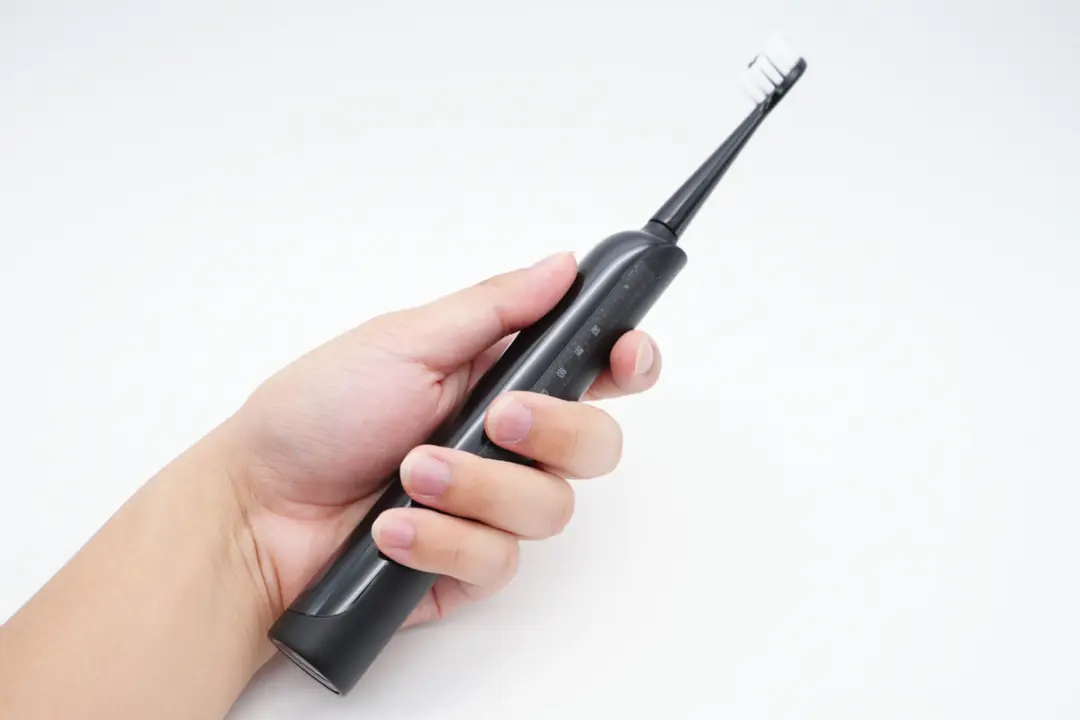

牙刷持握场景一览。

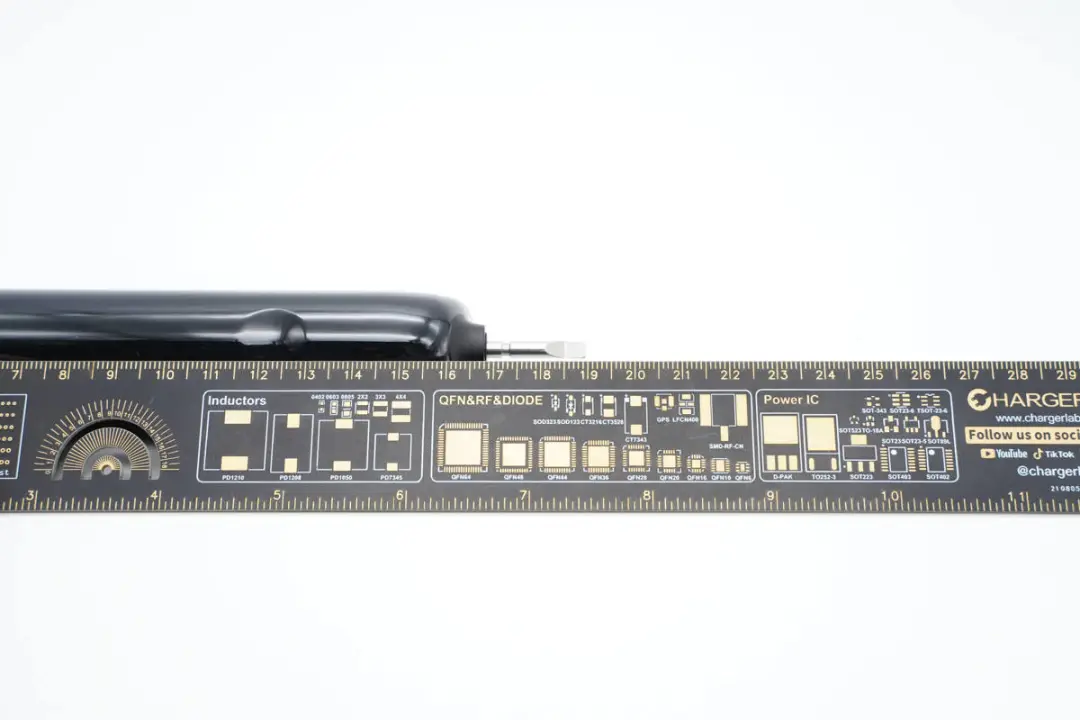

测得牙刷主体端到端长度约为19cm。

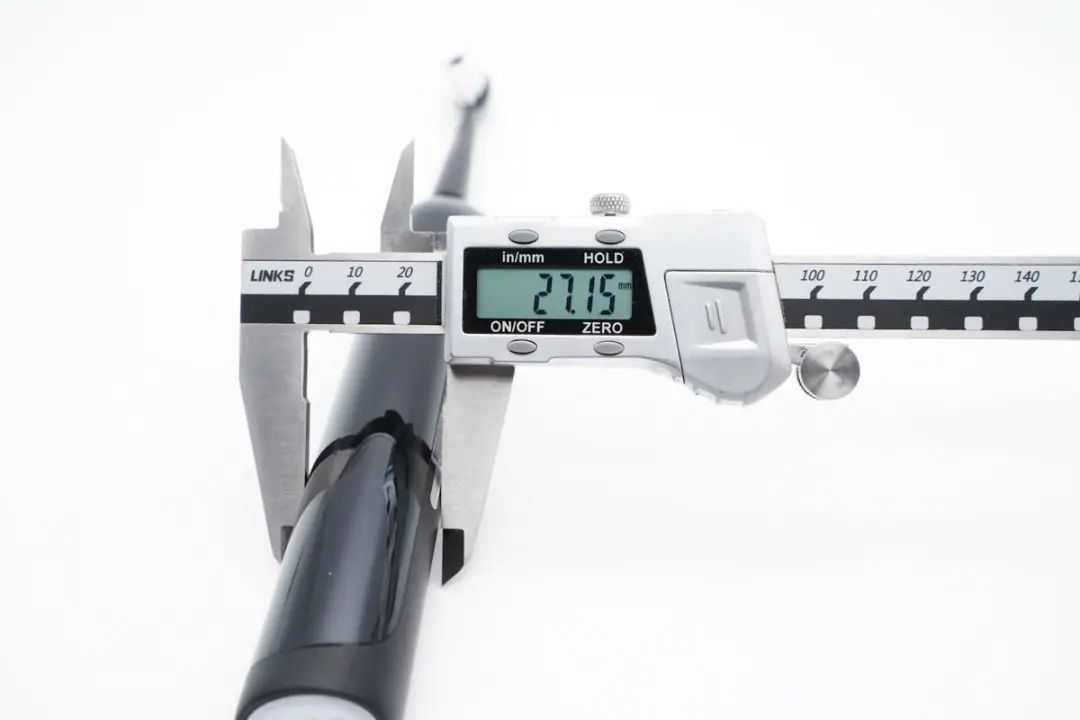

机身直径为27.15mm。

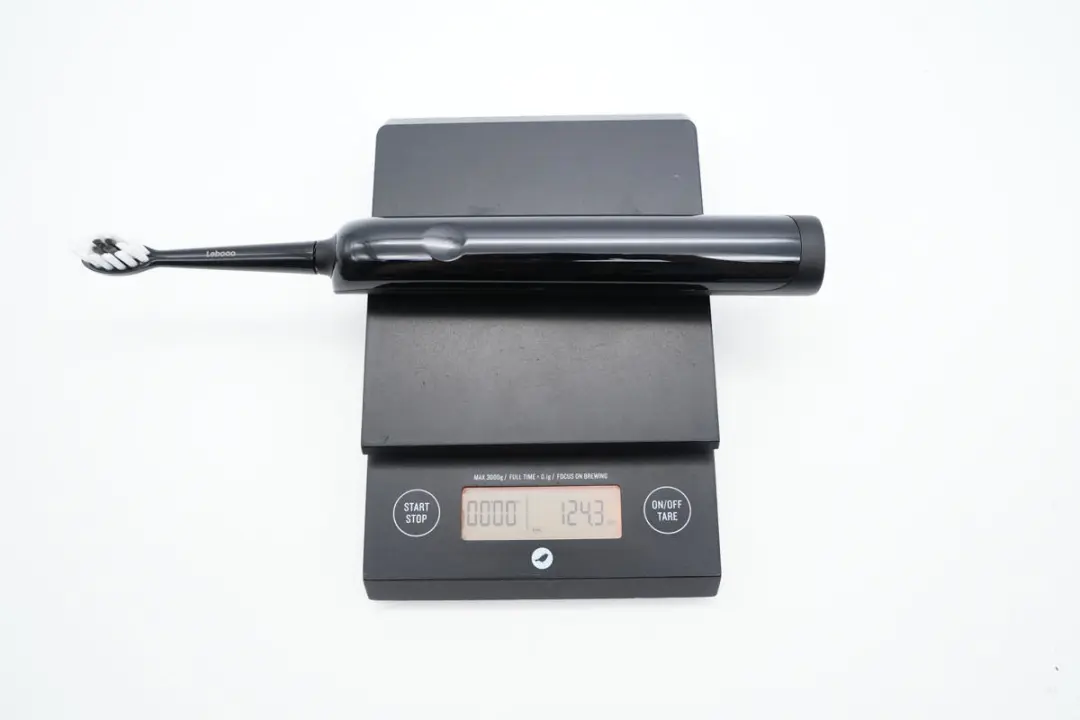

主体装上刷头后的重量约为124g。

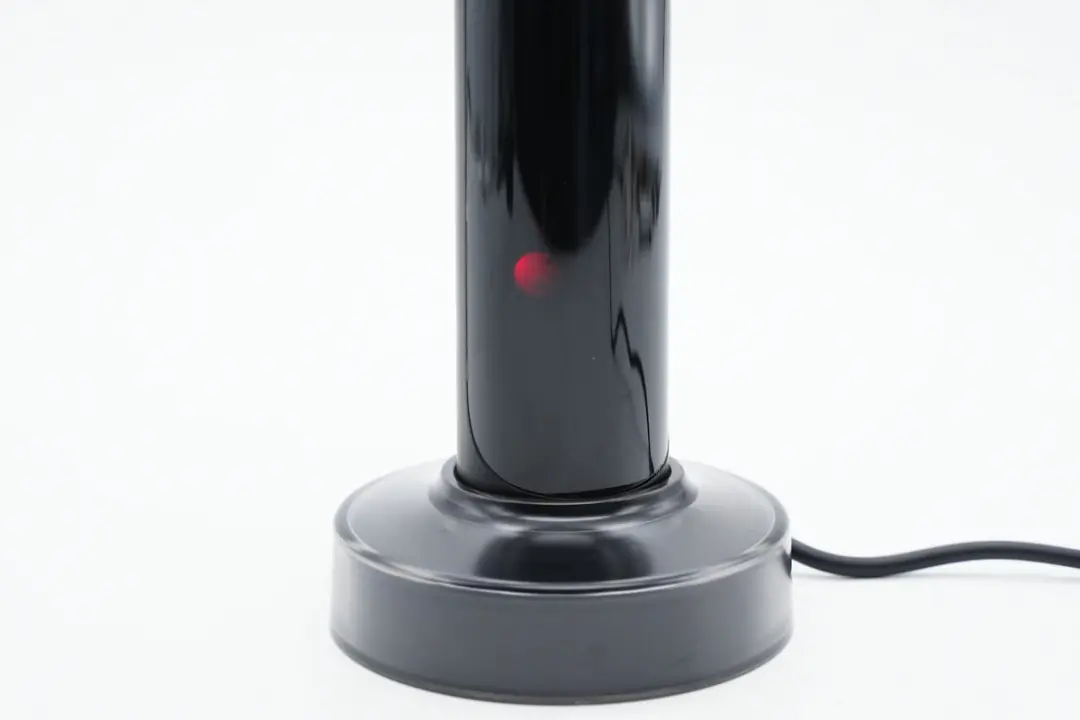

充电状态下指示灯红色呼吸，指示灯亮绿色表示电量充满。

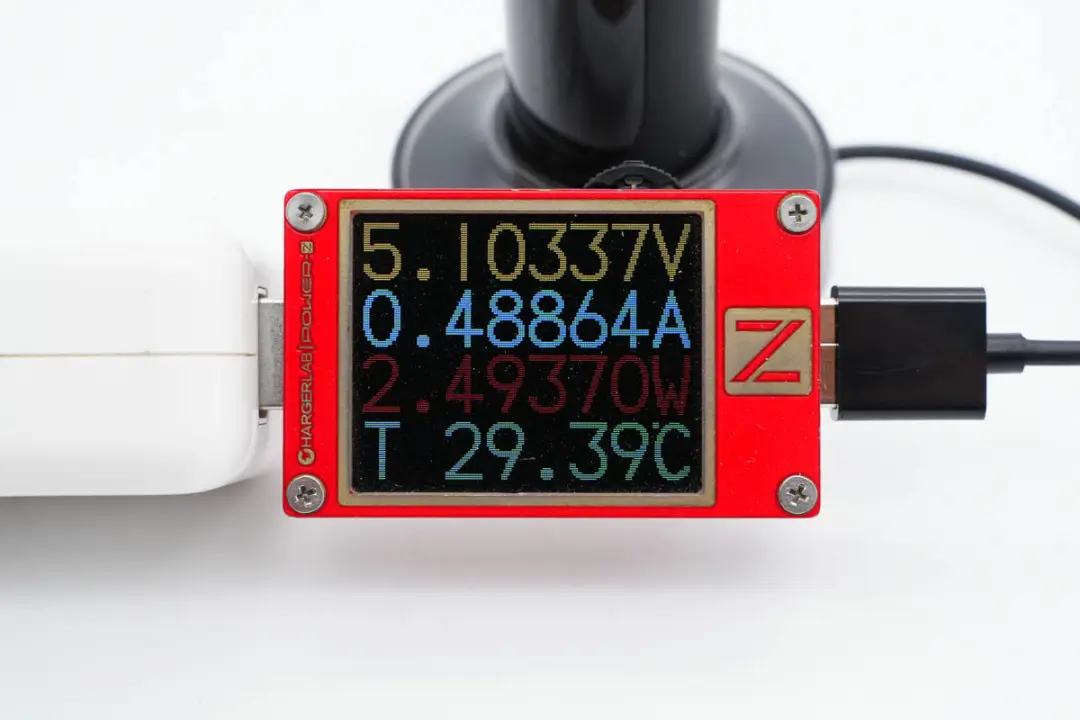

另外使用ChargerLAB POWER-Z KT002测得无线充电时输入功率为5.1V 0.49A 2.49W。



华为智选 力博得智能声波牙刷2Pro拆解



看完了这款电动牙刷的外观展示与充电测试，下面就进行拆解，看看牙刷内部的构造。

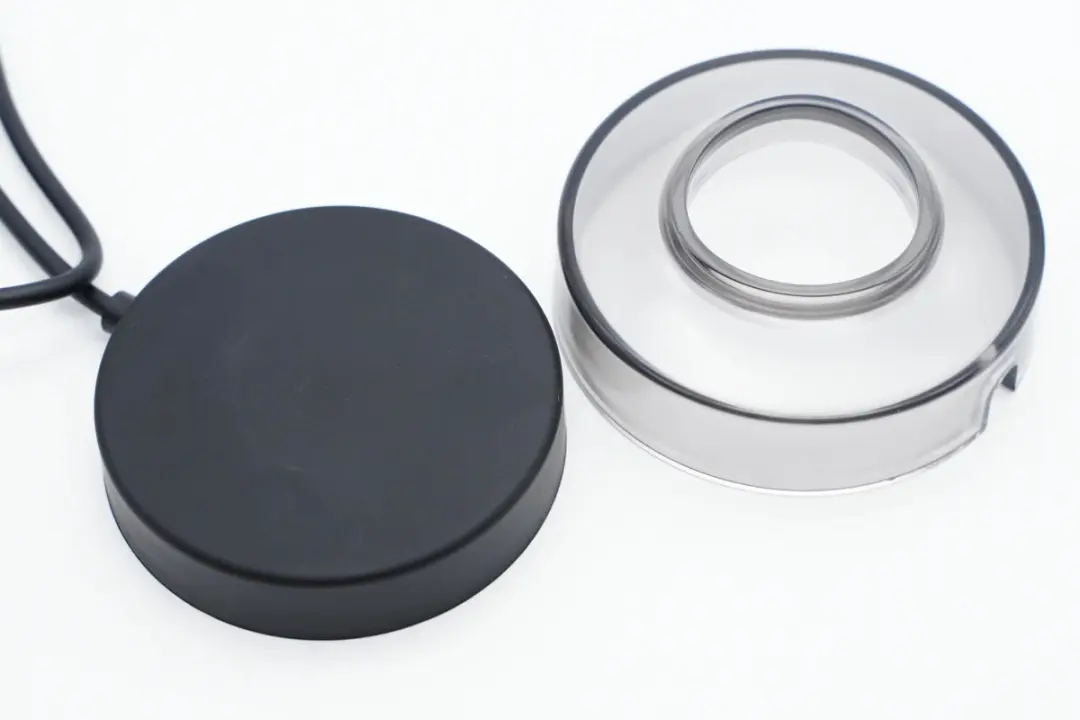

牙刷的无线充电底座外套灰色塑料壳装饰。

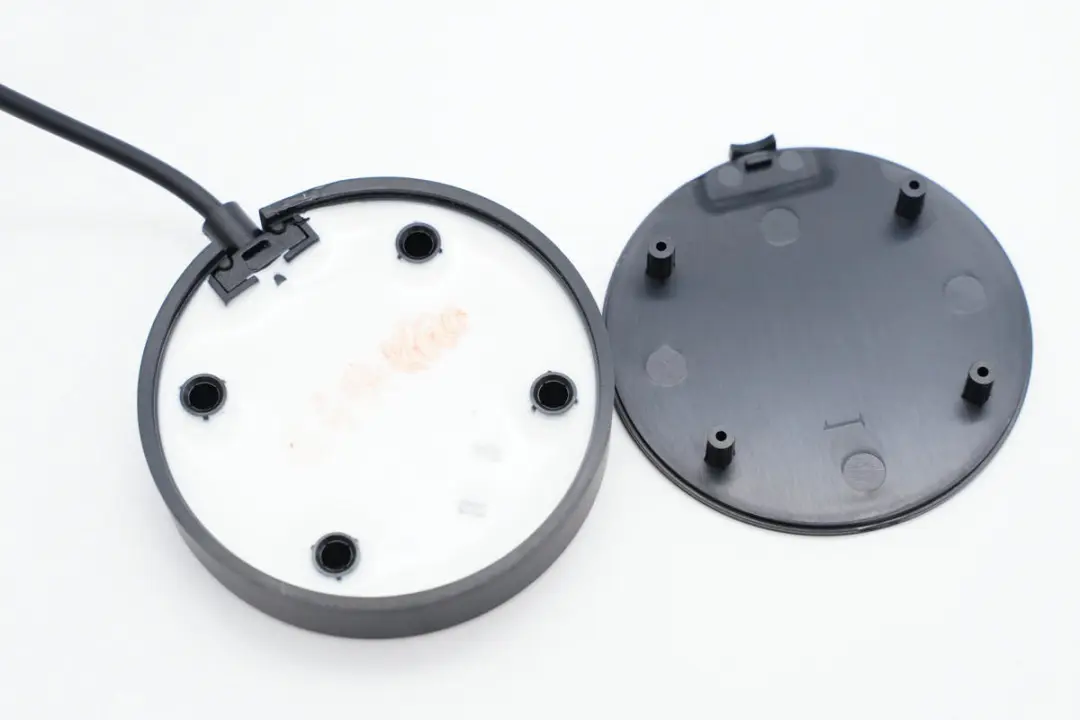

拆下无线充电底座后盖，底座内部使用白色灌胶密封填充。

清理掉白色灌胶，在灌胶内部是无线充电PCB，隔磁片和无线充电线圈。

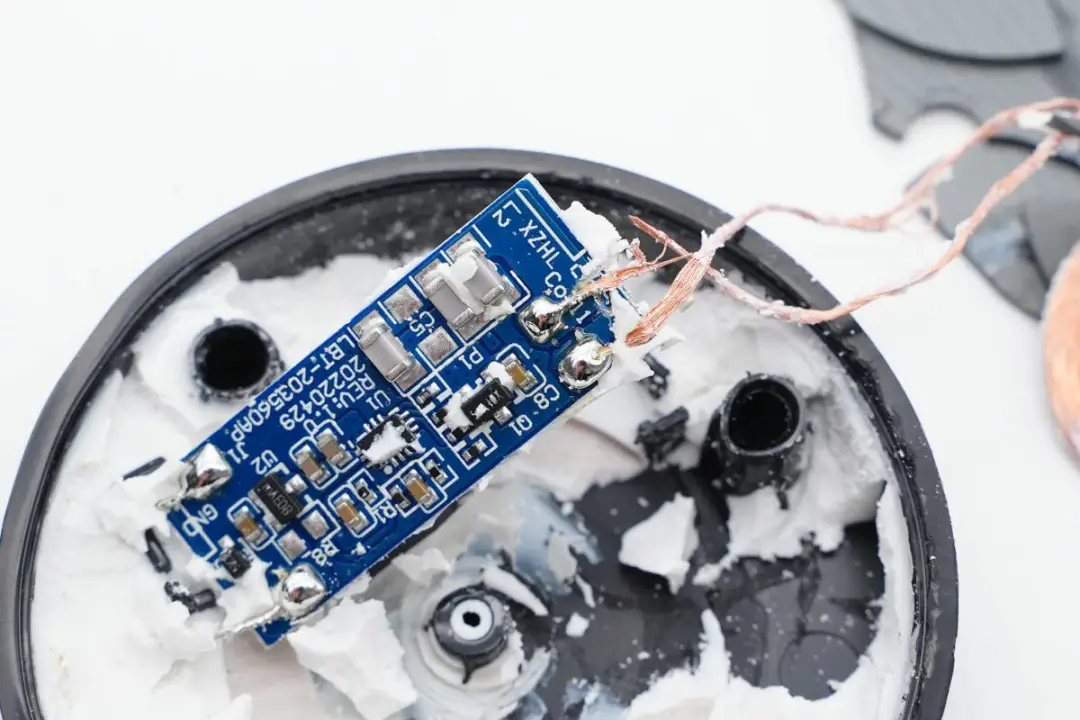

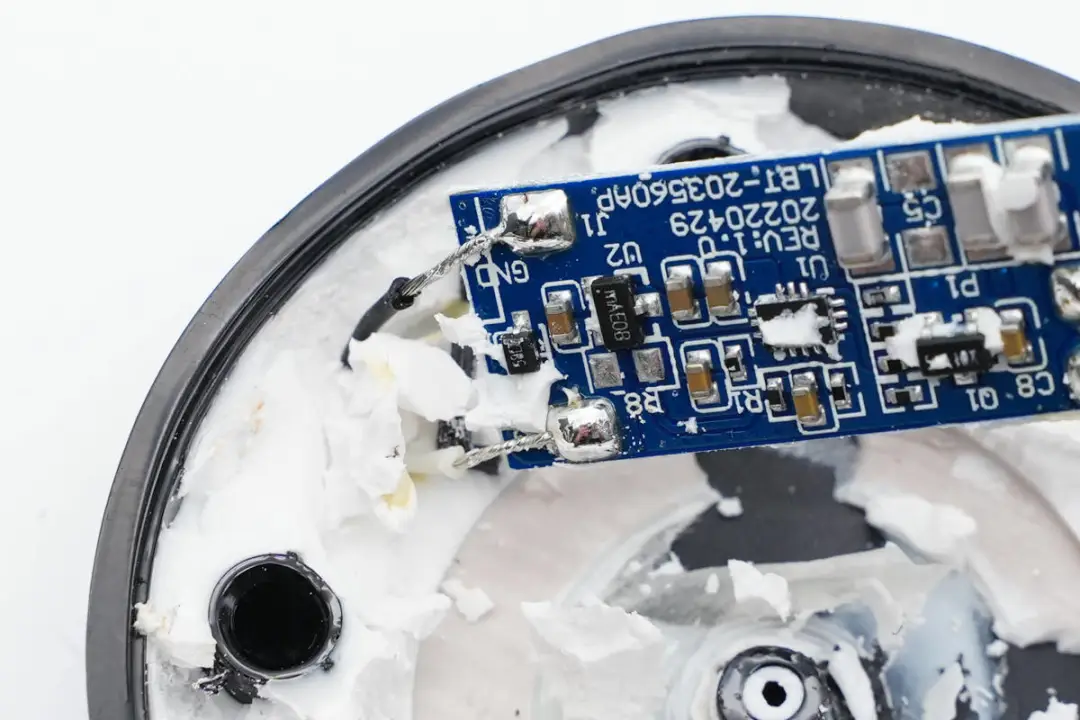

灌胶内部的无线充电PCB特写。

USB直流输入焊接连接到PCB上。

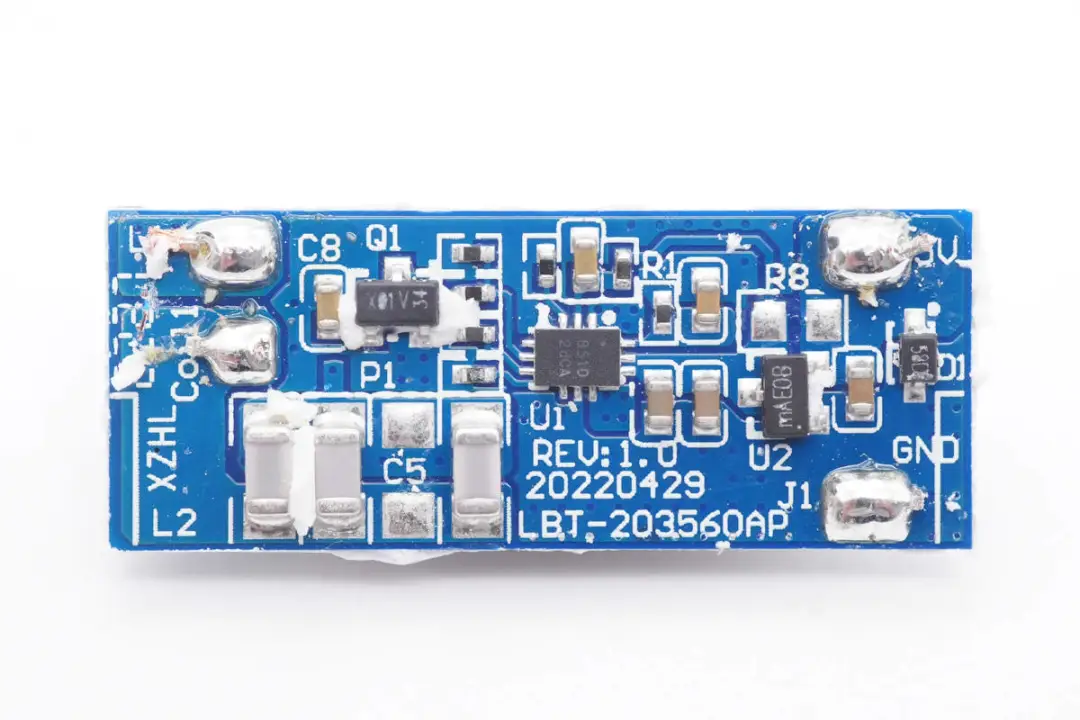

无线充电PCB特写，正面焊接谐振电容，无线充电芯片和输入保护元件。

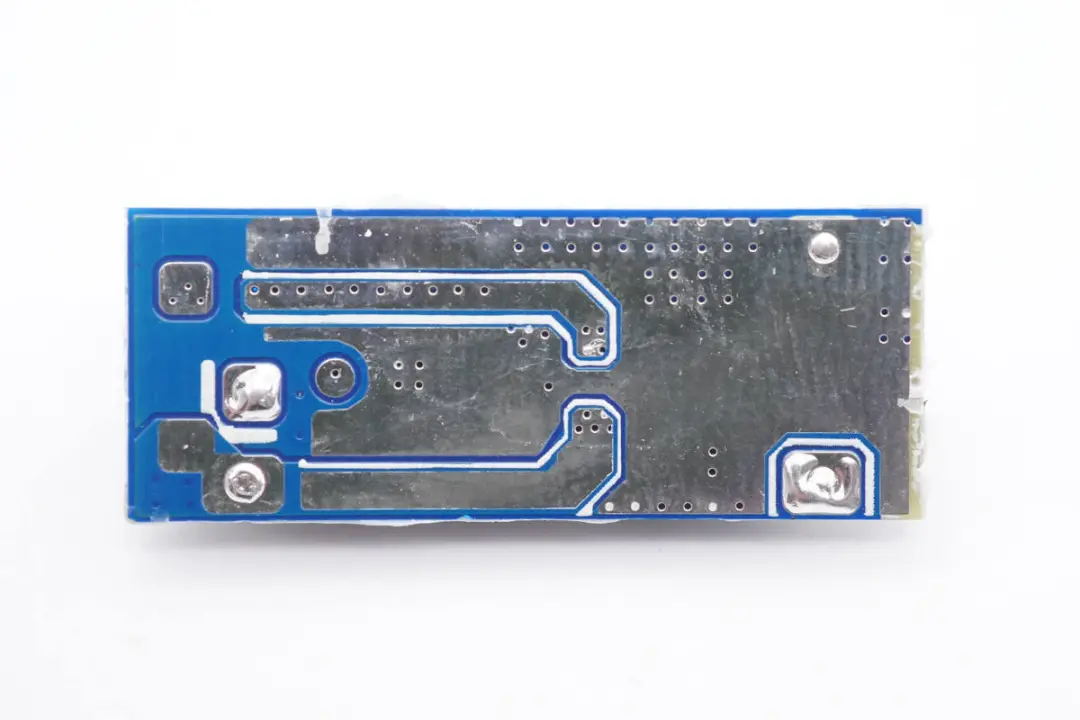

背面为大面积露铜加锡，加强散热性能力。

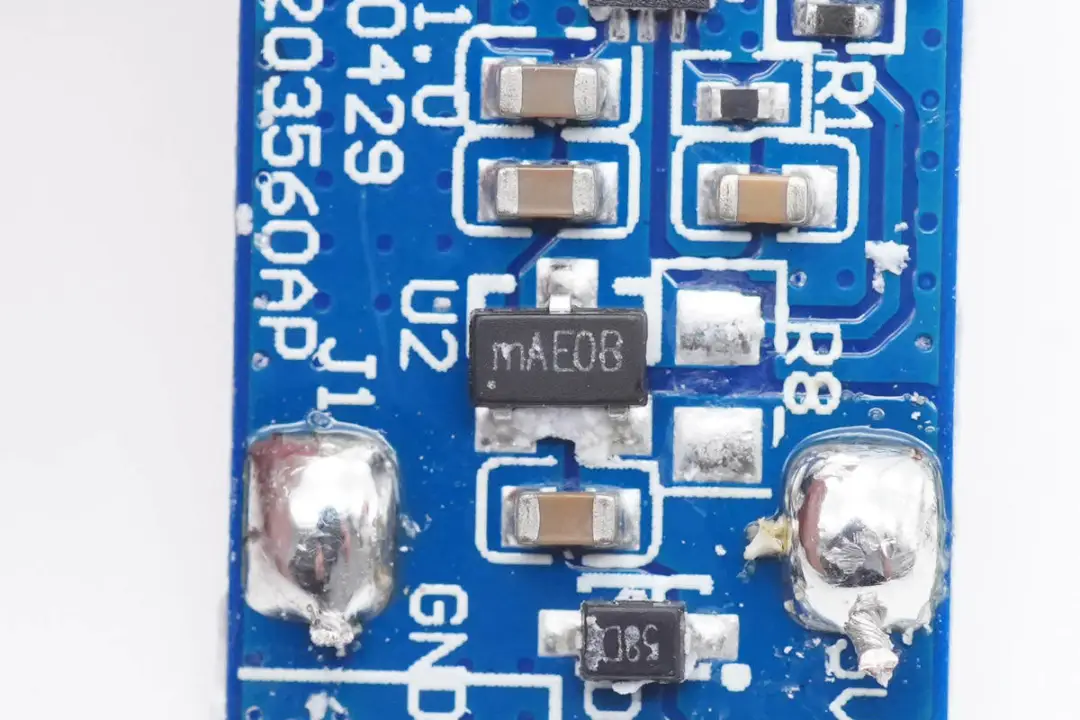

输入端丝印mAEOC的保护芯片，用于USB-A接口输入过压过流保护。

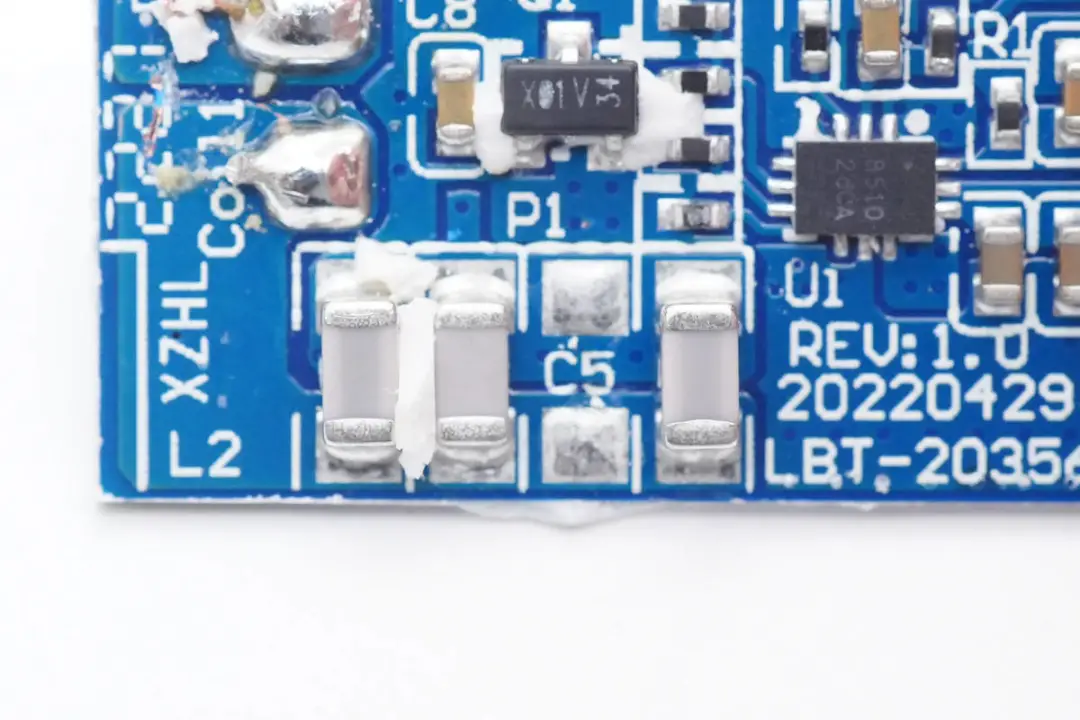

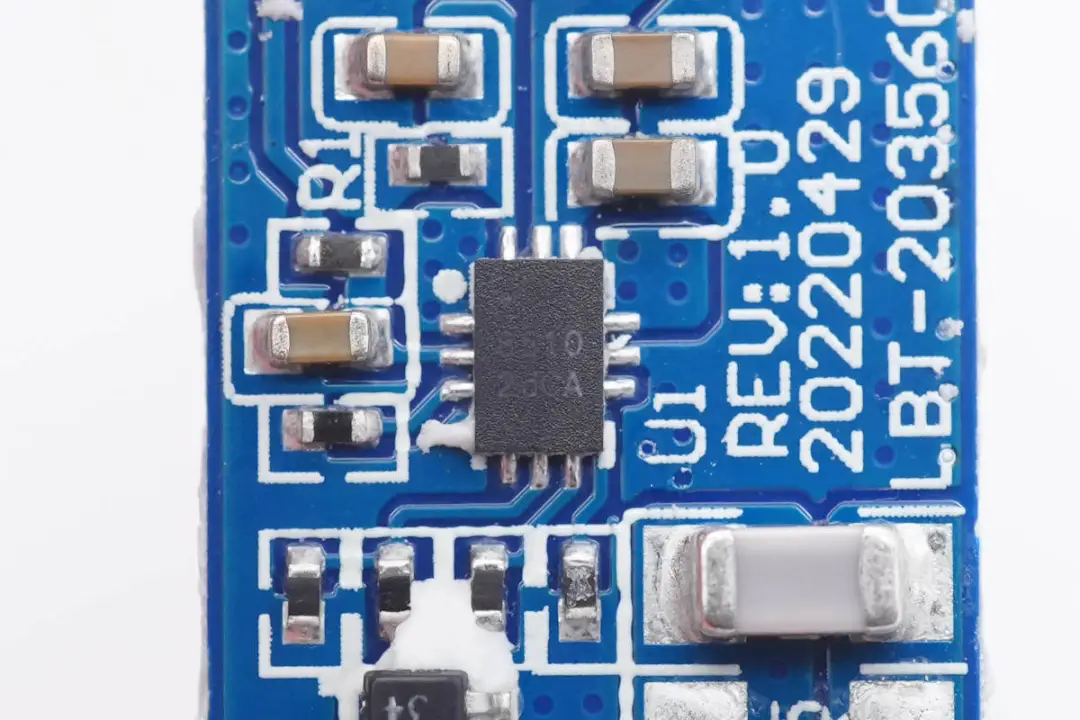

无线充电模块焊接一颗丝印8510的无线充电芯片，实际型号为CPS8510，来自易冲，是一颗超简化的单芯片无线充电发射芯片，芯片内部集成功率全桥电路，无线充电主控以及解调电路等，采用QFN2*3-12封装，支持5V输入电压，满足小功率无线充电需求。

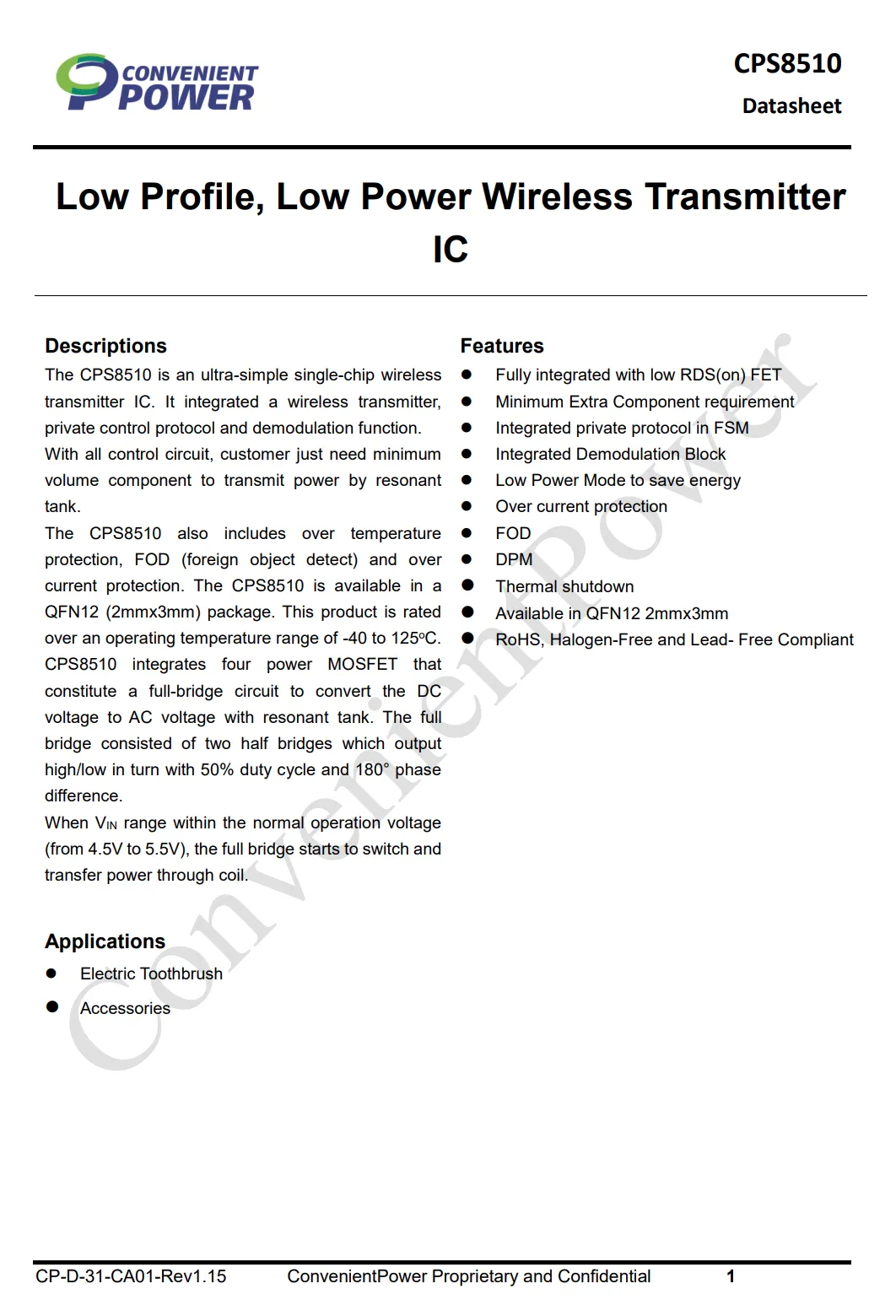

易冲 CPS8510 详细资料。

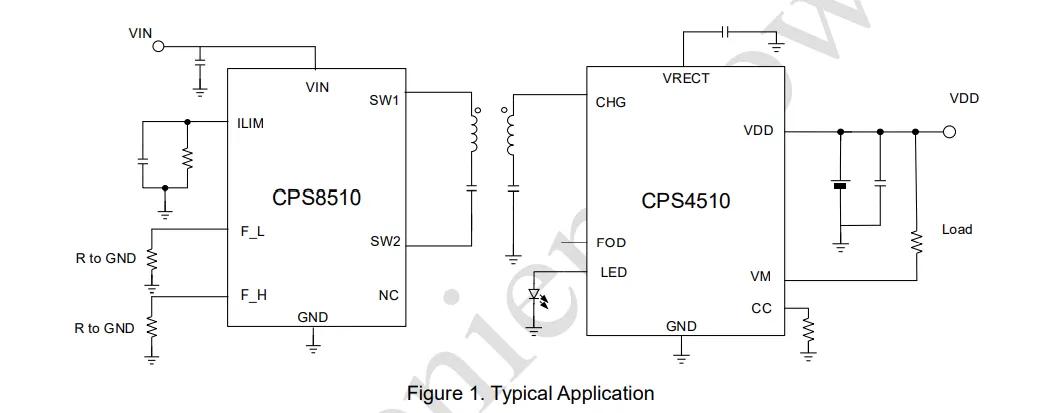

在这款牙刷中，使用易冲CPS8510无线充电发射芯片搭配CPS4510无线充电接收芯片进行无线充电以及锂电池充电，两款芯片的外围元件均非常精简，大大简化开发难度和物料成本。

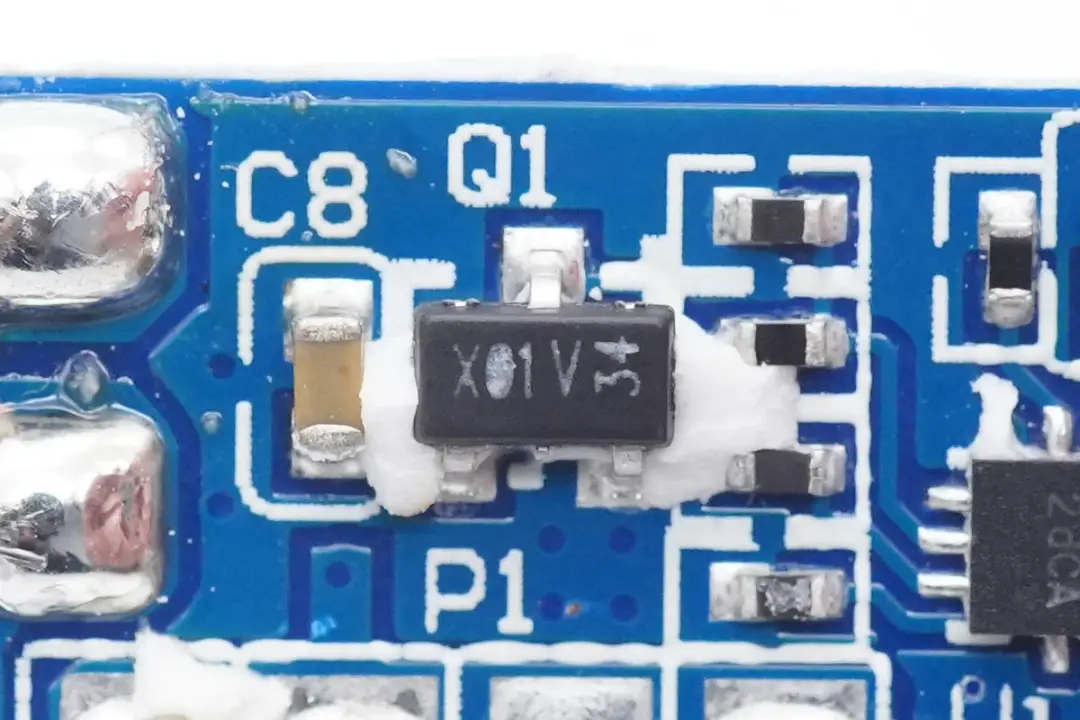

一颗MOS管用于延时启动控制。

NPO谐振电容采用三颗并联。

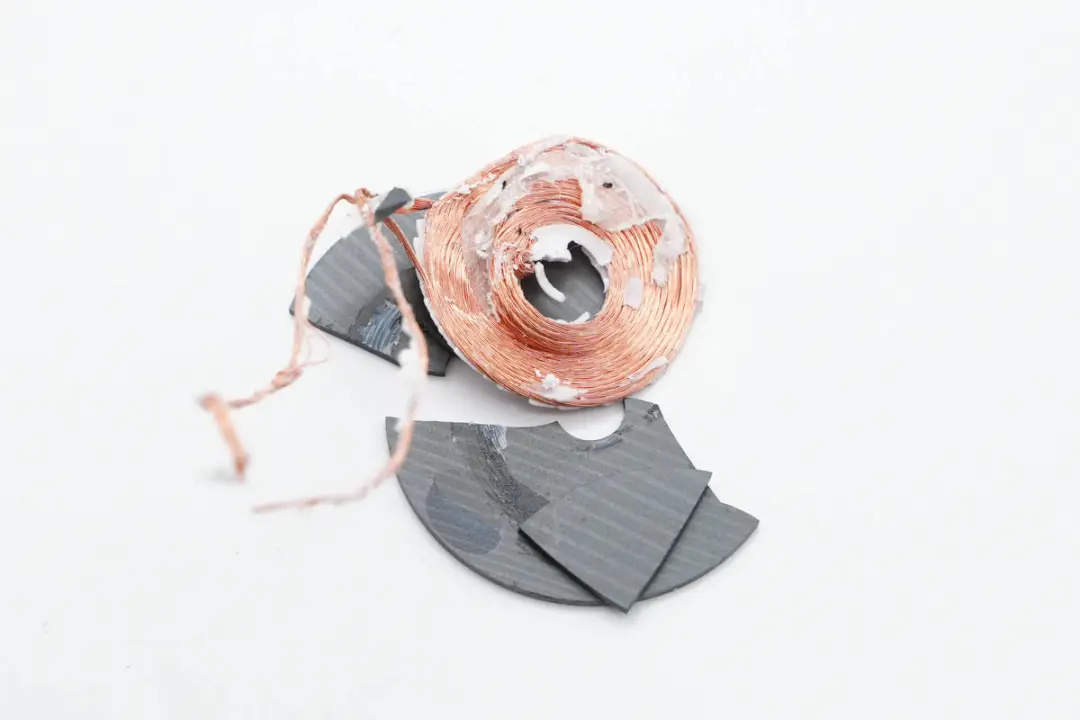

无线充电线圈采用利兹线绕制。

接下来拆解牙刷，首先撬下底部密封盖。

密封盖通过卡扣固定，在盖子上固定密封圈，防止水进入牙刷。

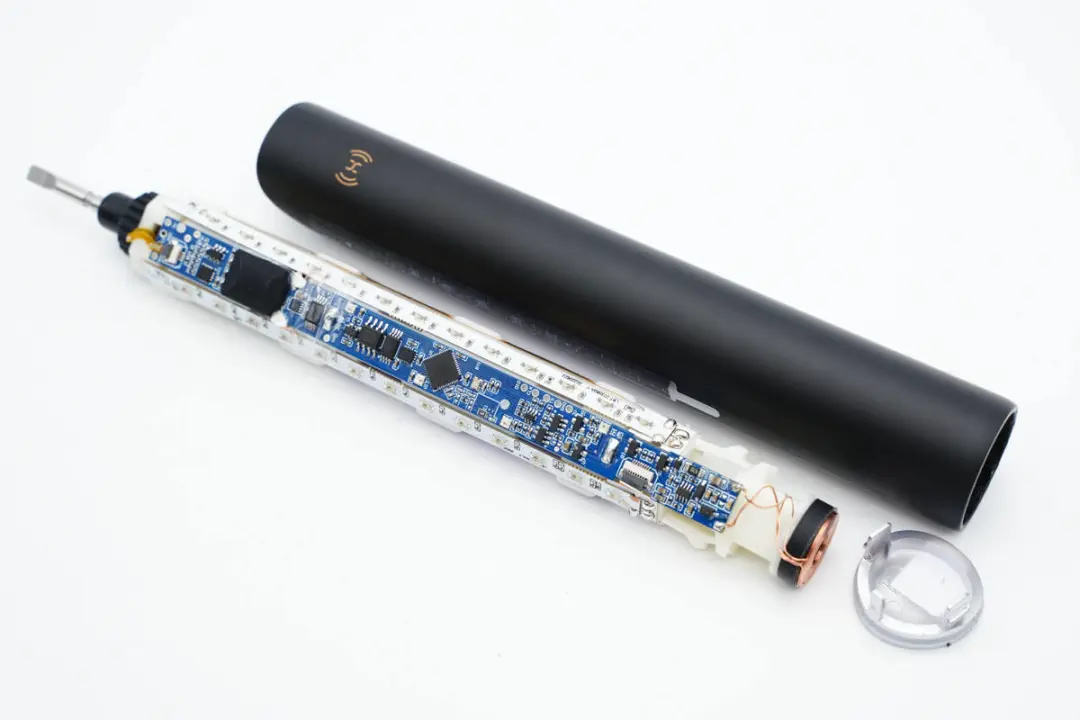

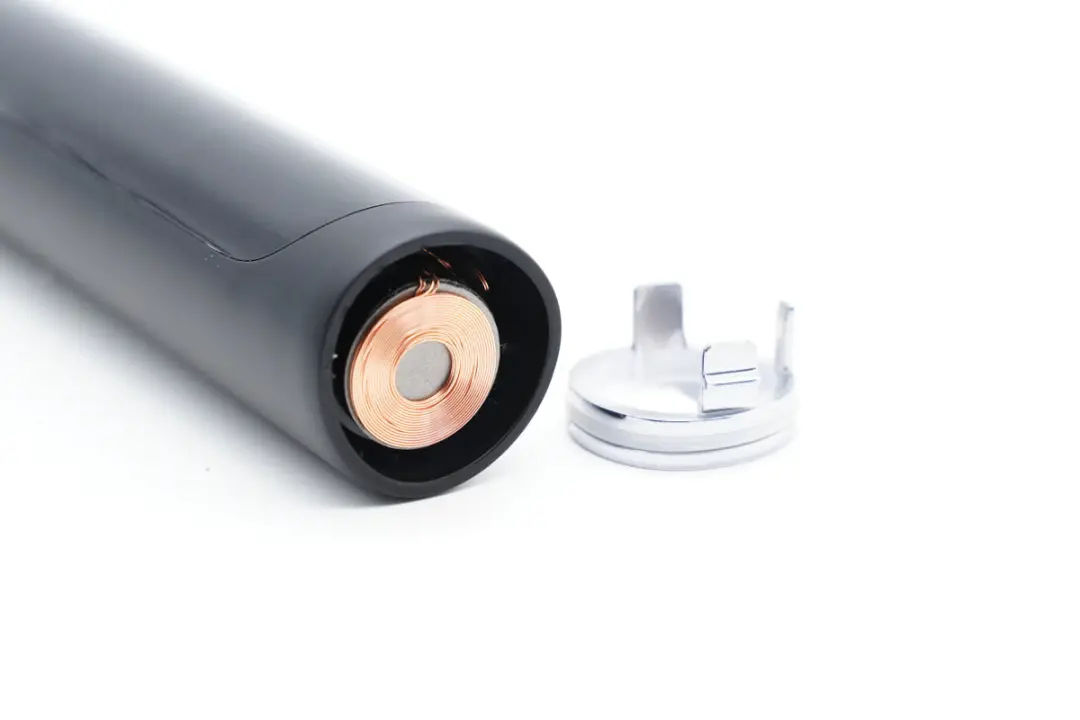

取出牙刷机芯，底部为无线充电线圈。

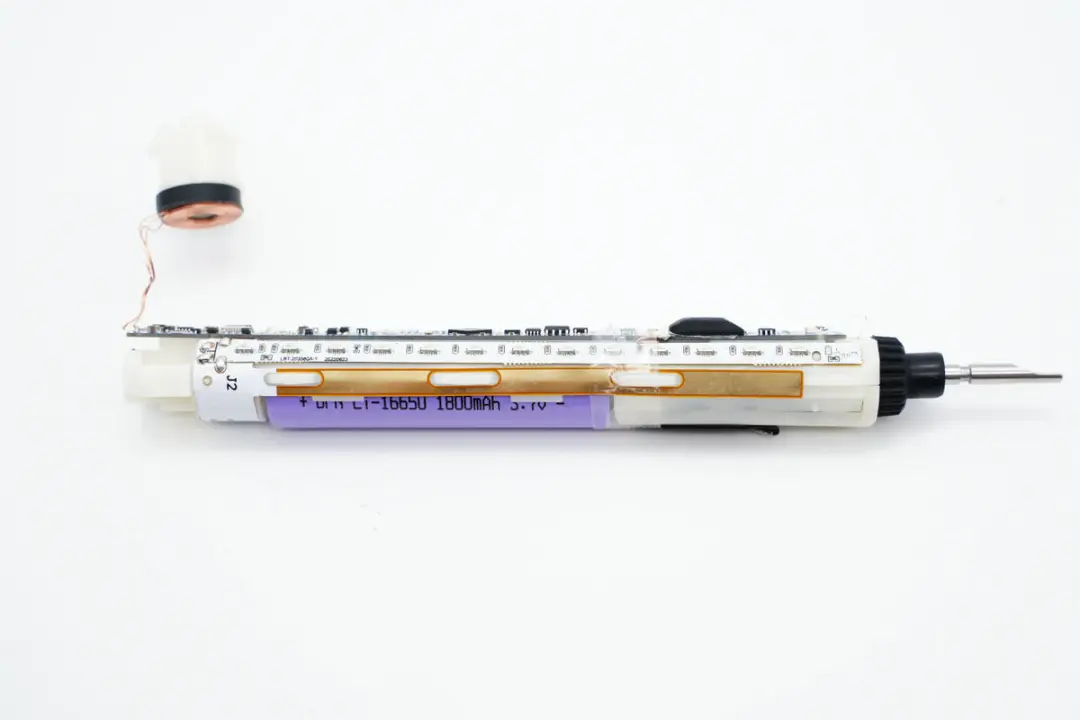

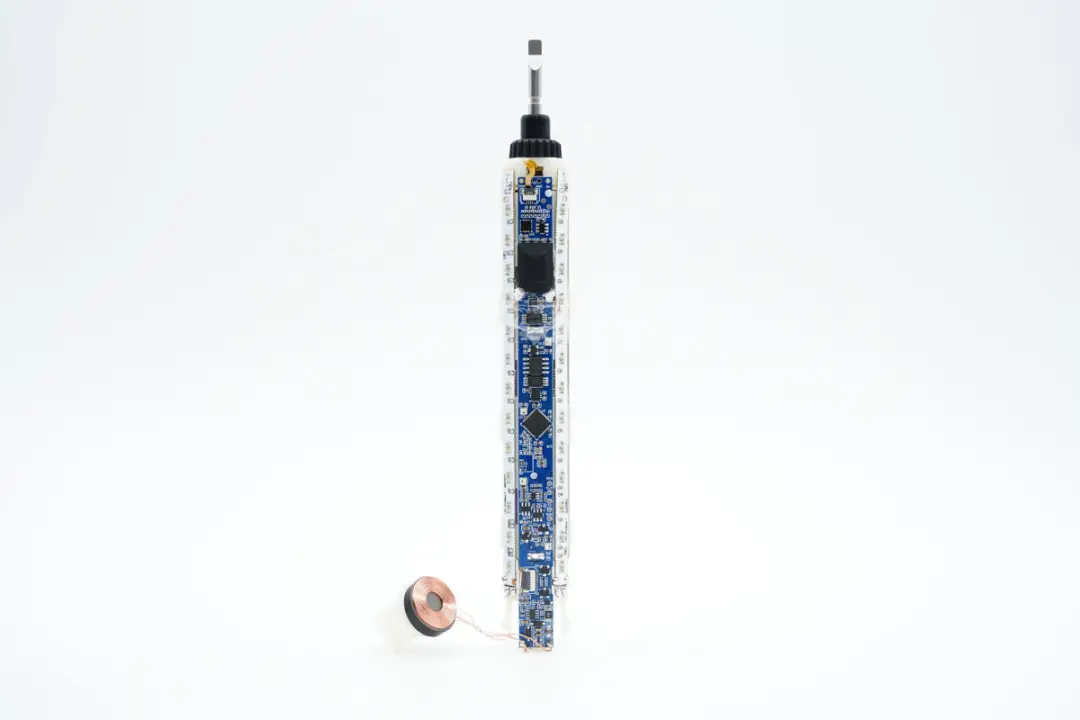

牙刷机芯正面一览。

PCB与支架采用胶带缠绕固定。

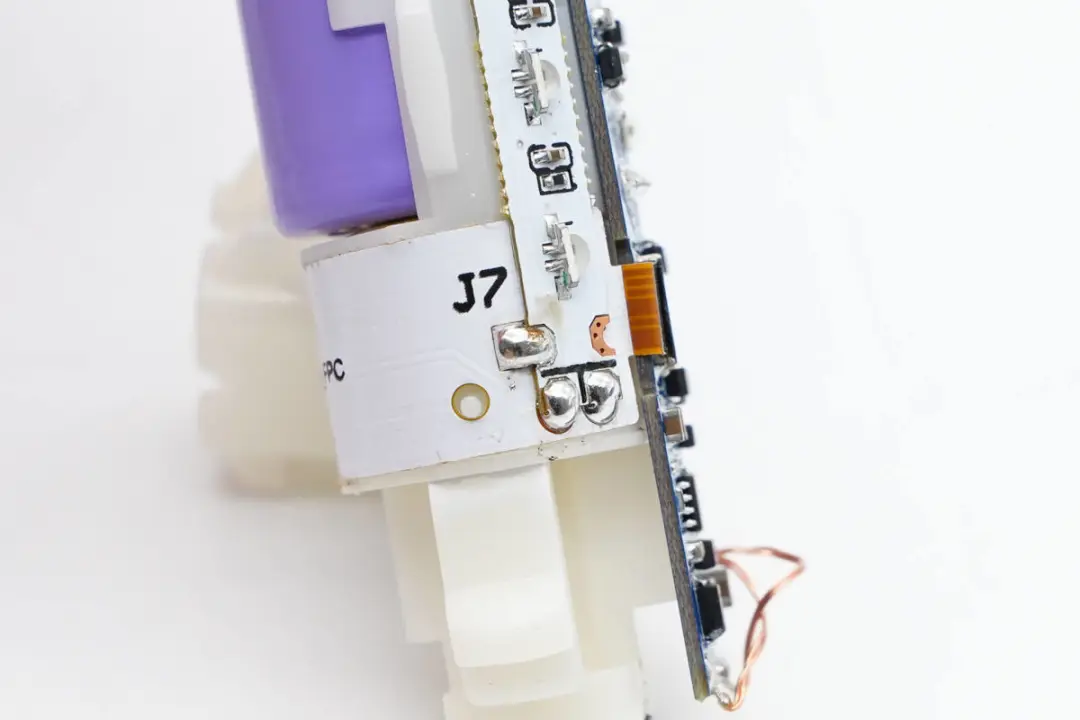

侧面连接触摸检测条和指示灯。

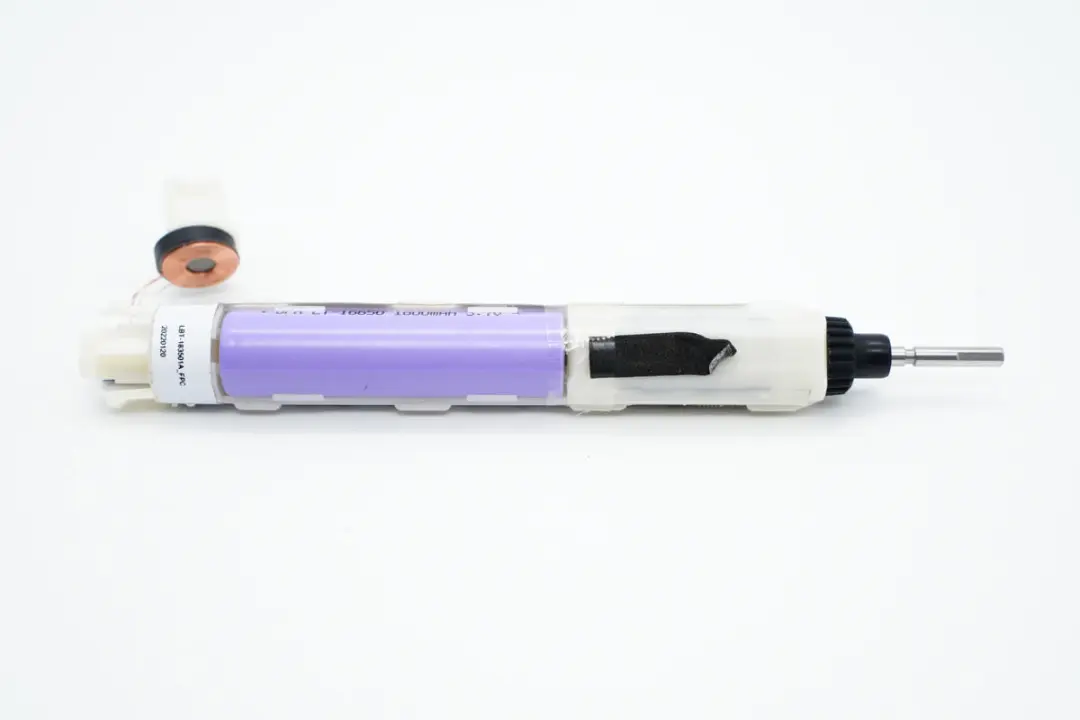

背面可以看到18650电池和缓冲用泡棉胶条。

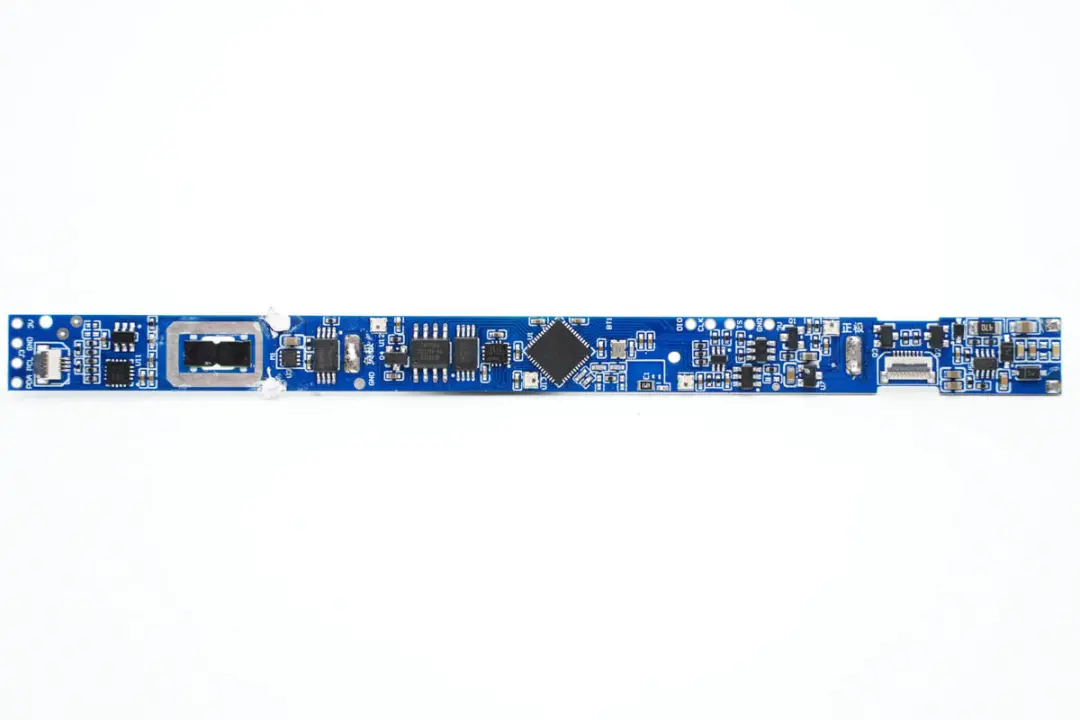

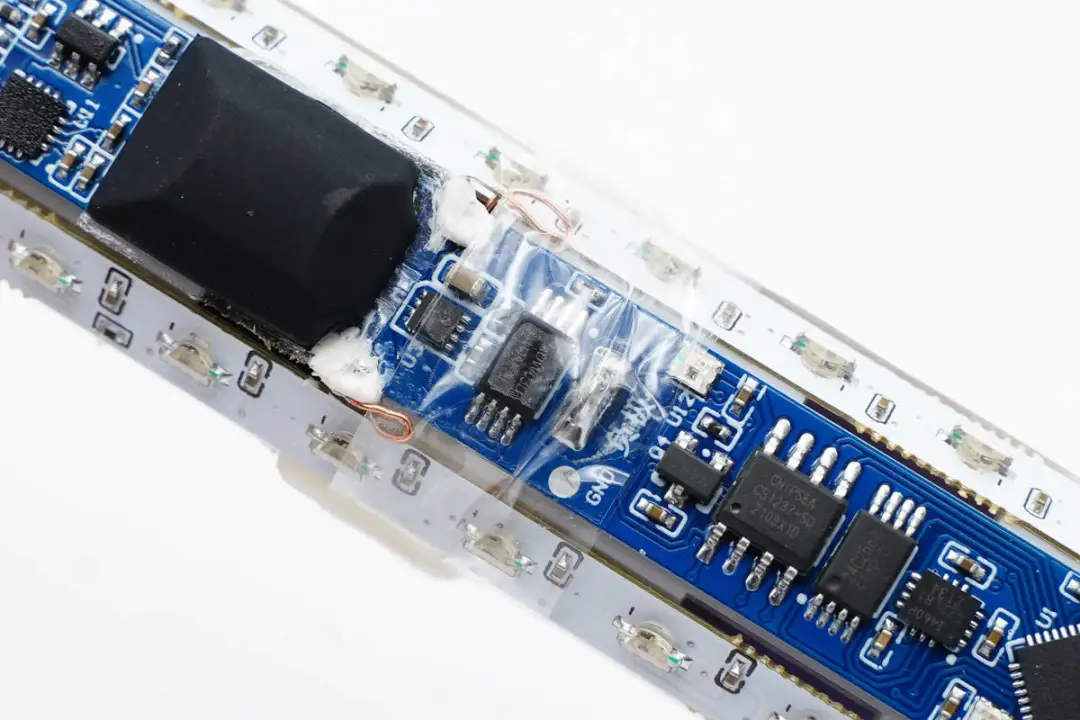

牙刷PCB正面一览，焊接压感传感器前端芯片，电池保护芯片，ADC，存储器，陀螺仪，蓝牙SOC以及无线充电电路。

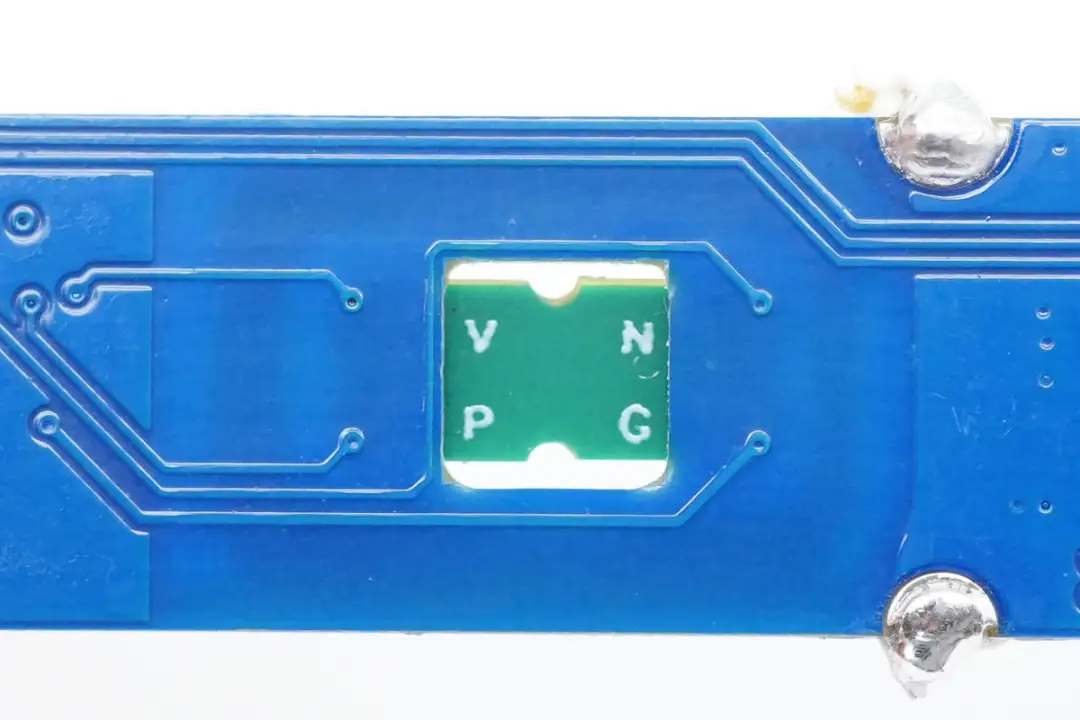

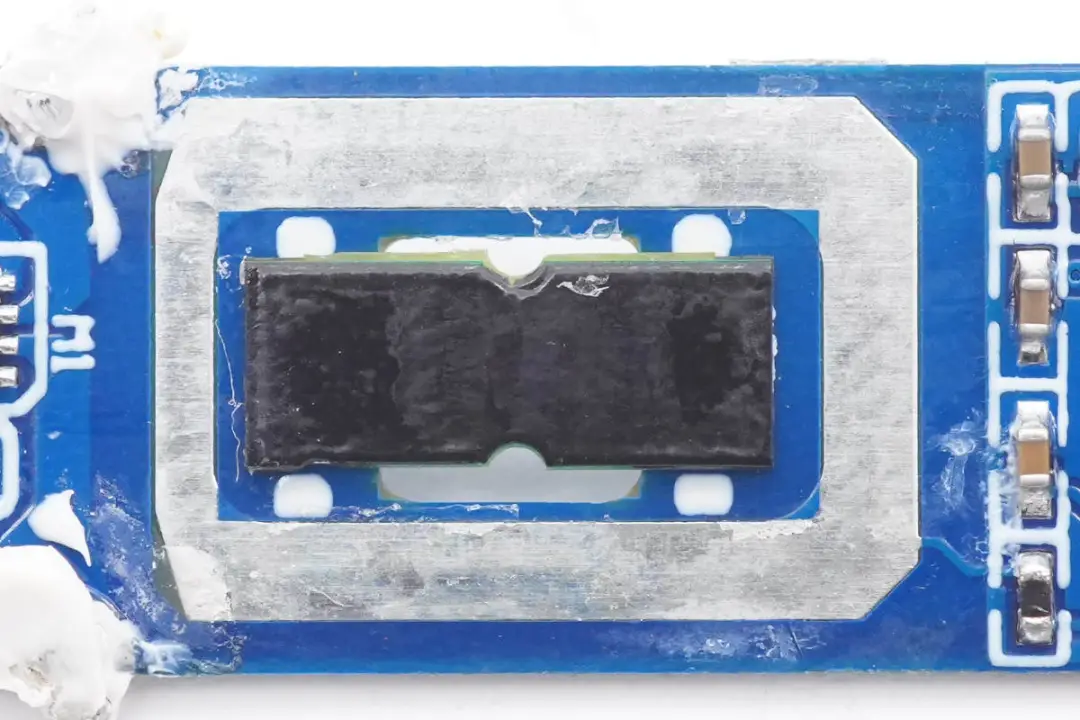

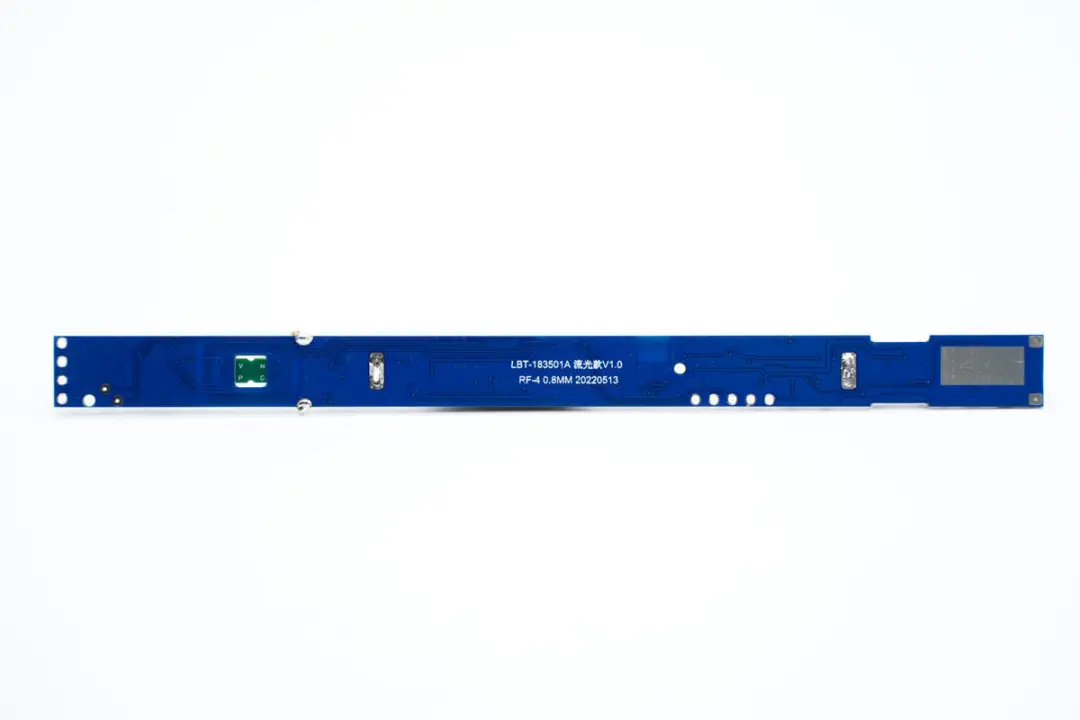

PCB背面对应压力传感器开窗。

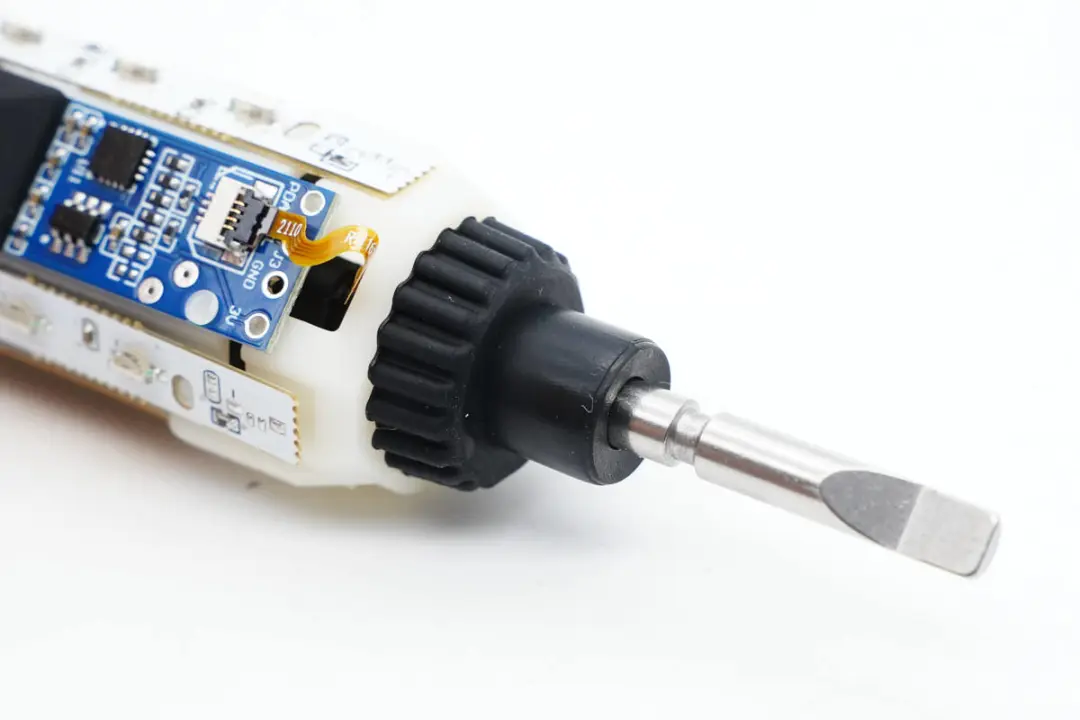

顶部输出轴采用黑色胶碗密封。

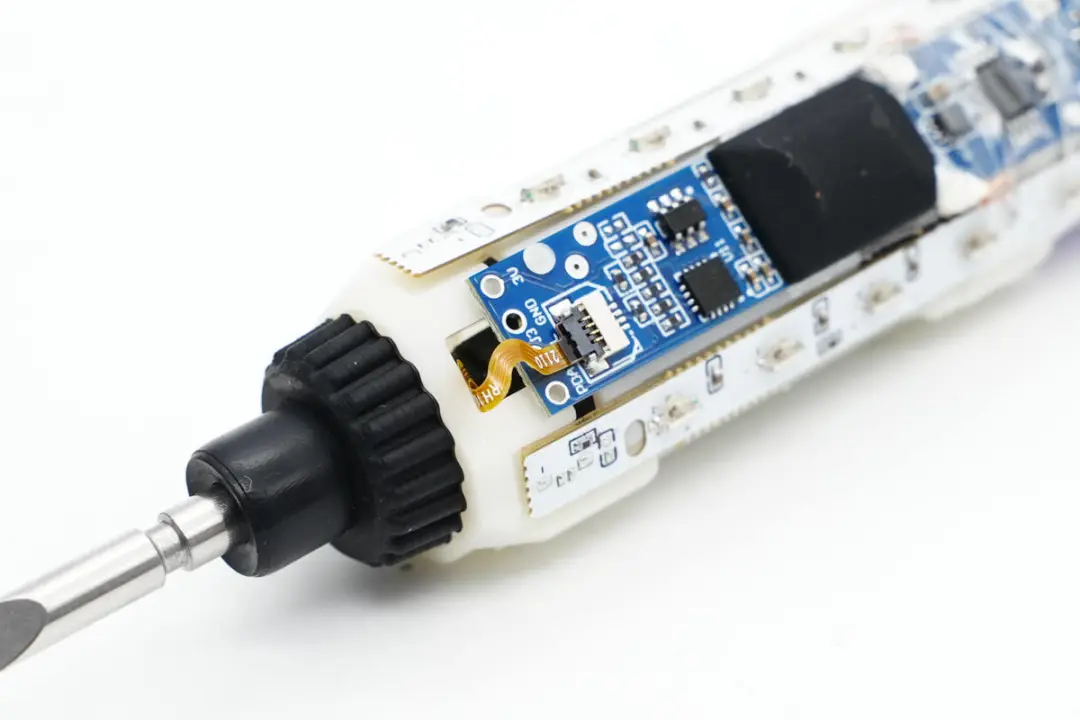

顶部排线连接压力感应芯片，检测到刷牙用力过大时提醒使用者。

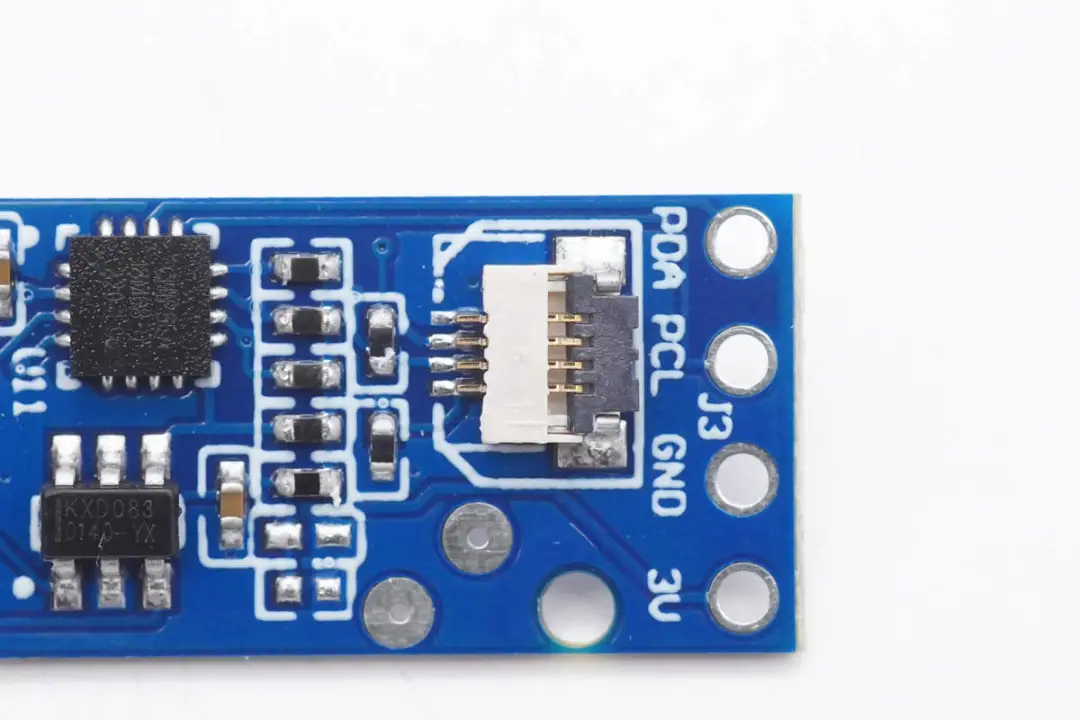

连接压力感应芯片的排线插座特写。

用于压力感应和压感触摸的检测芯片来自芯海科技，型号CSU18M68，支持模拟前端模式和MCU两种工作模式，具备双通道压感测量，内置16位ADC，温度传感器和I2C接口，可用于智能手机，可穿戴设备，笔记本电脑以及工业应用等。

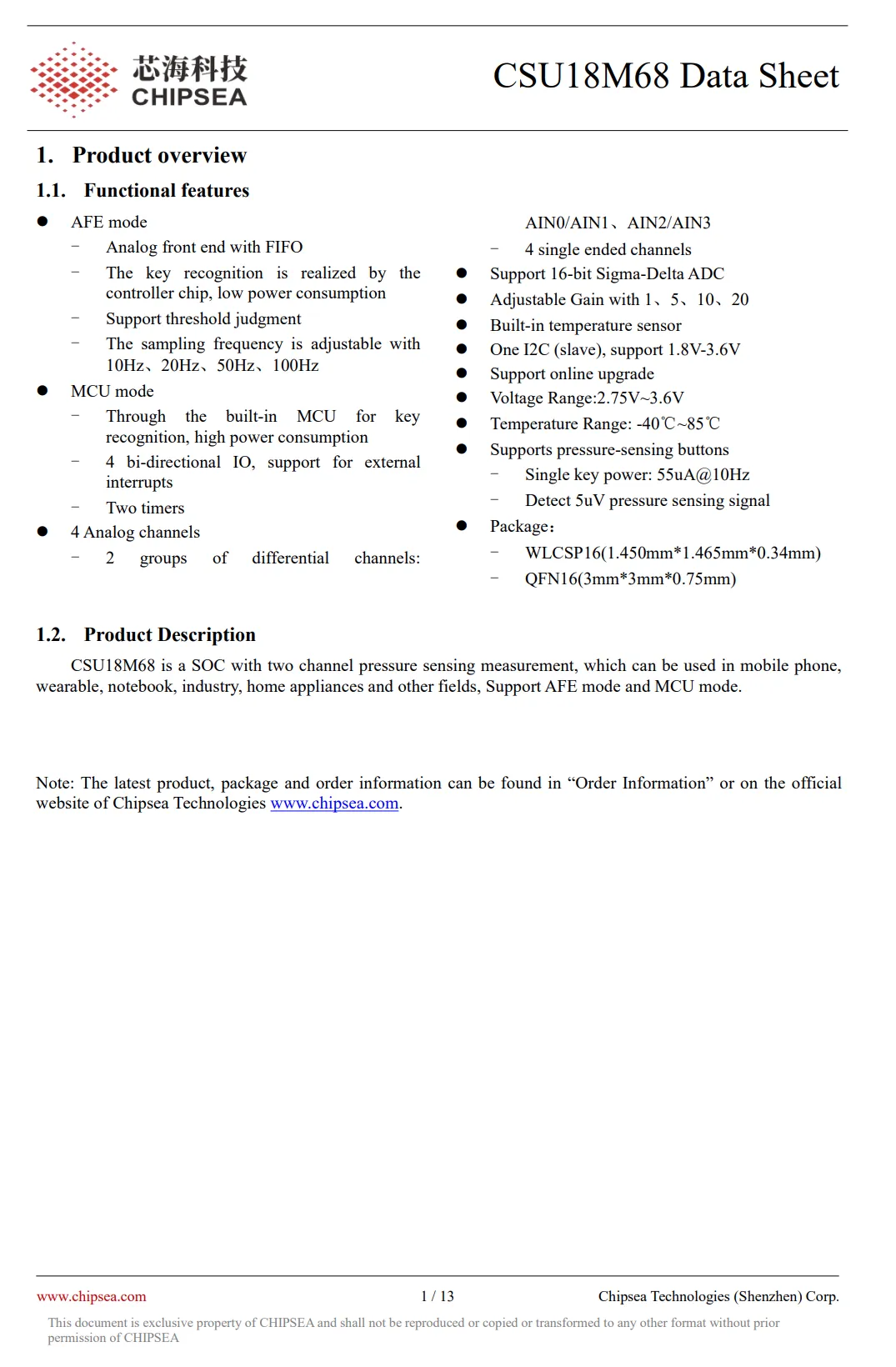

芯海科技 CSU18M68 详细资料。

用于压感按键操作的橡胶帽。

在橡胶帽下面是压感检测传感器，压感检测传感器外侧一圈为电容检测，检测到人体触摸，才响应压感信号。

压感检测传感器背面通过过孔连接到芯海科技 CSU18M68进行按键检测。

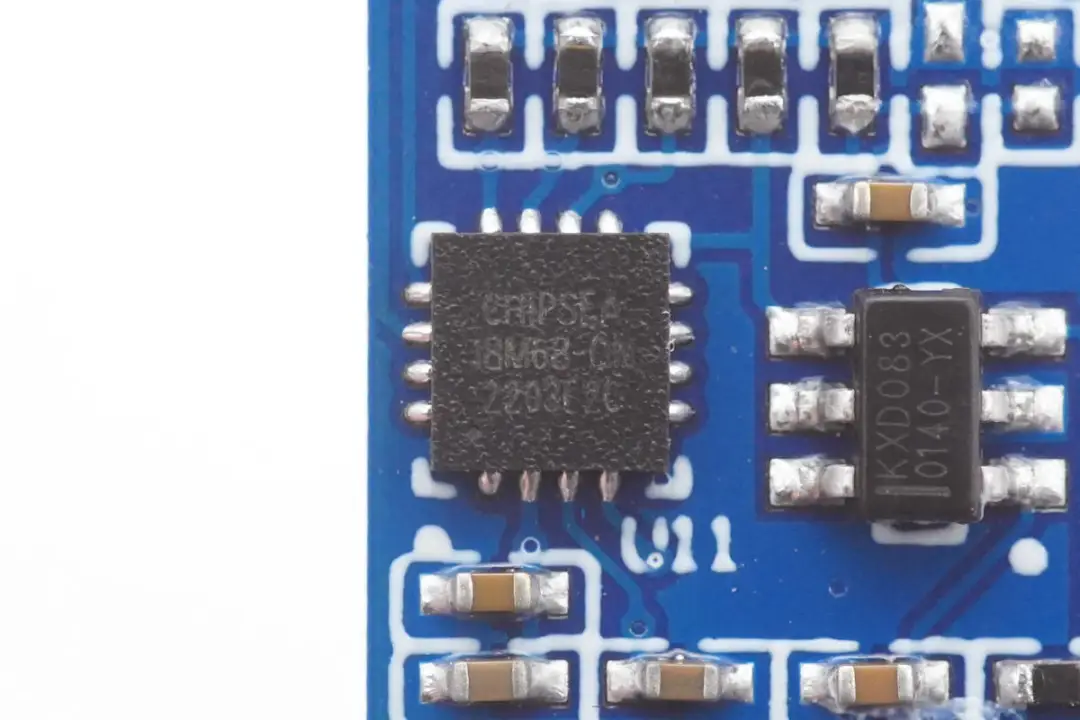

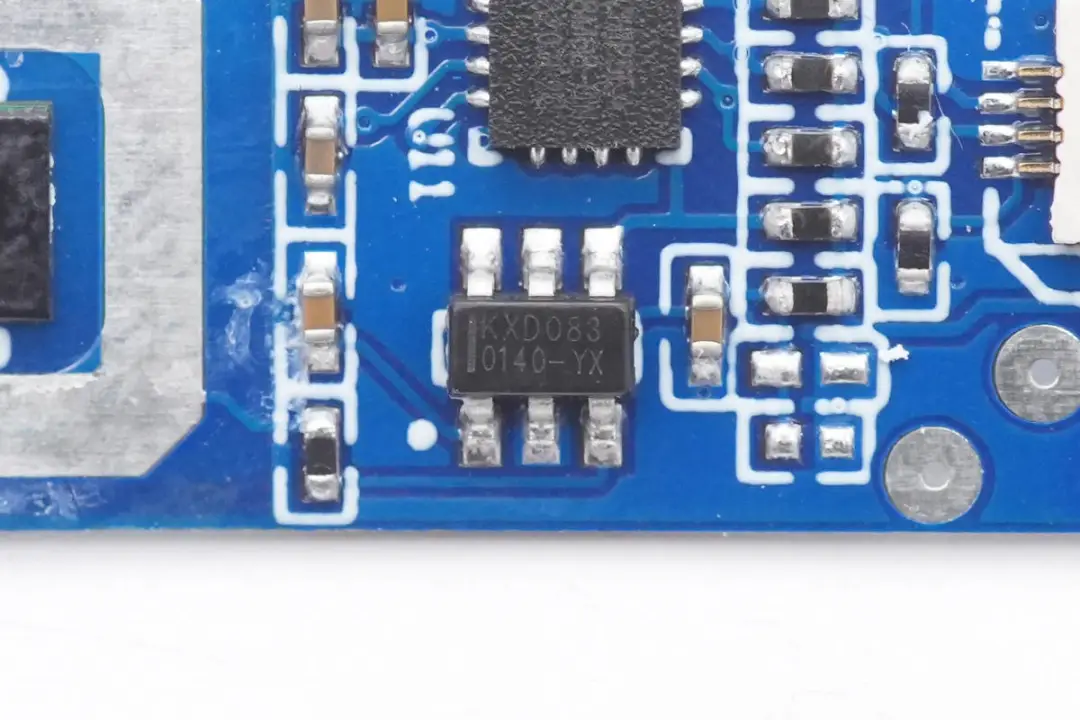

触摸检测芯片来自科信达电子，型号为KXD083，用于检测人体手指按压压感按键，满足条件开启牙刷。

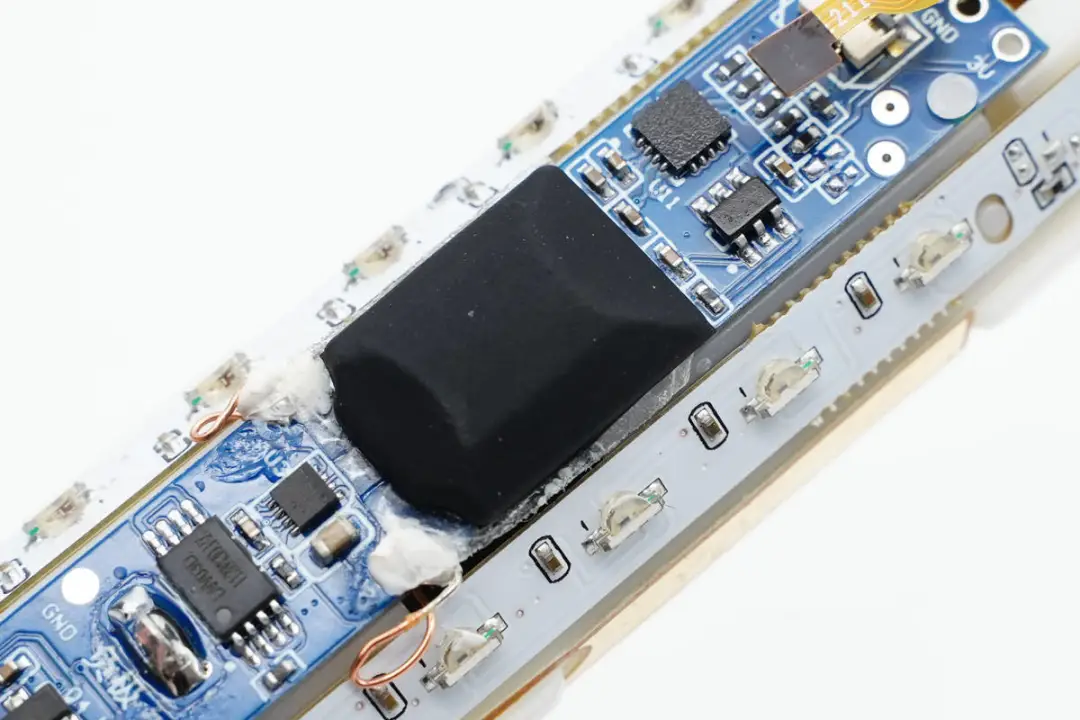

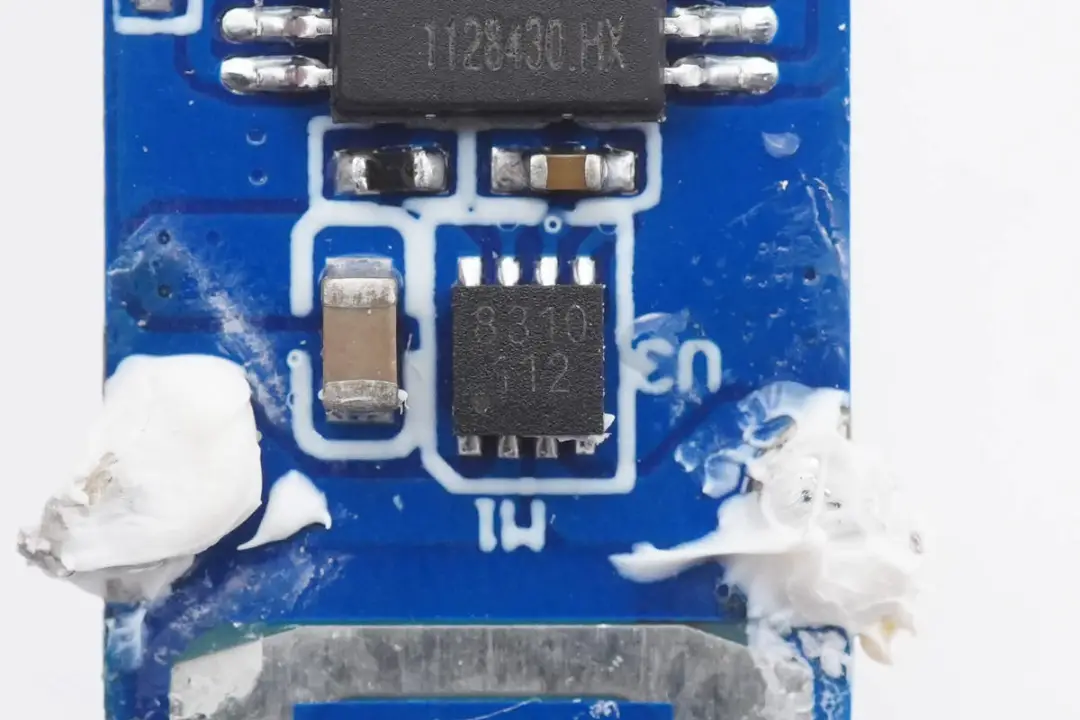

在压感按键下方是丝印8310的驱动芯片，用于驱动声波电机，两侧的焊点涂胶加固。

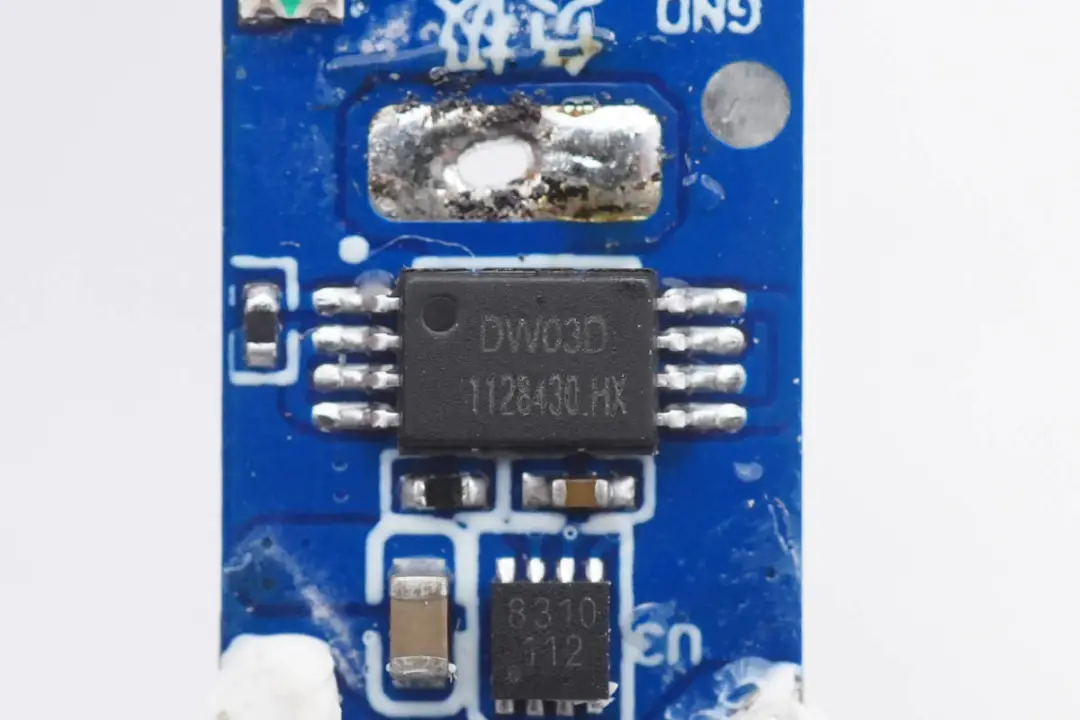

连接在电池负极的锂电保护芯片，丝印DW03D，用于内置电池的过充，过放以及过流保护。

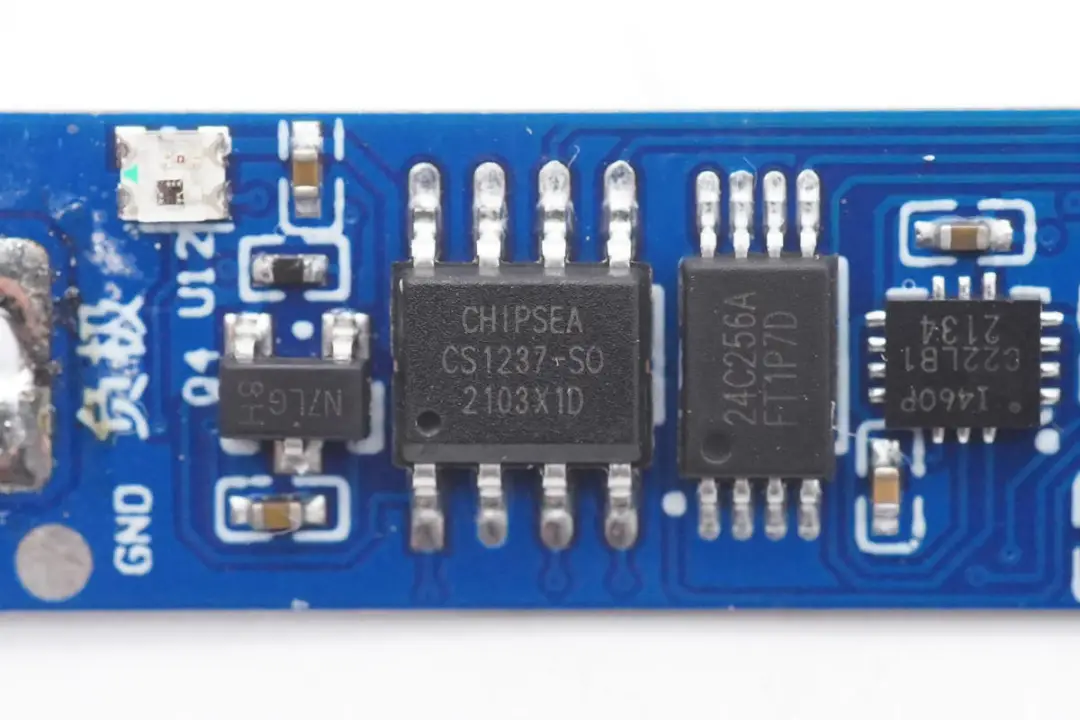

牙刷内置一颗芯海的ADC芯片，型号CS1237，是一颗高精度24位ADC，内置温度传感器和高精度振荡器，支持通过SPI接口配置，配置通道，PGA选择和输出速率选择等。

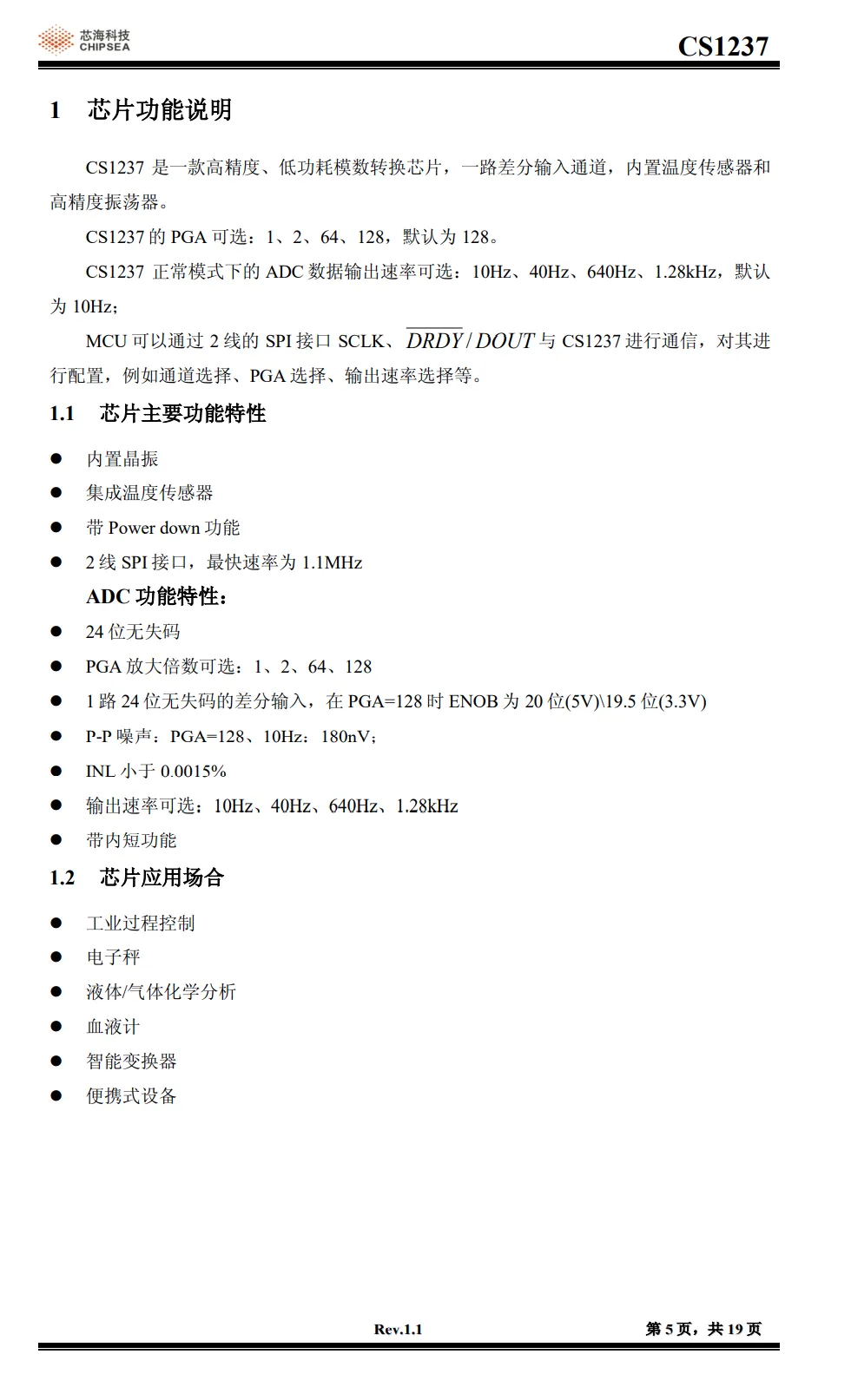

芯海科技 CS1237 详细资料。

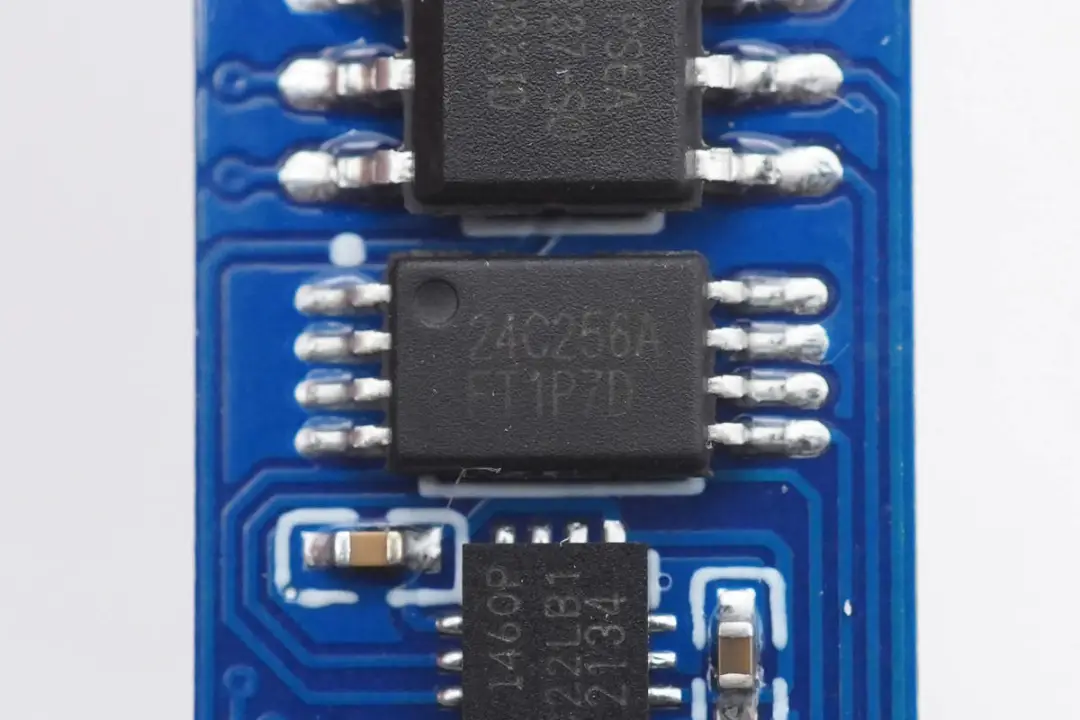

24C256A存储器，容量为256Kb，用于存储配置信息。

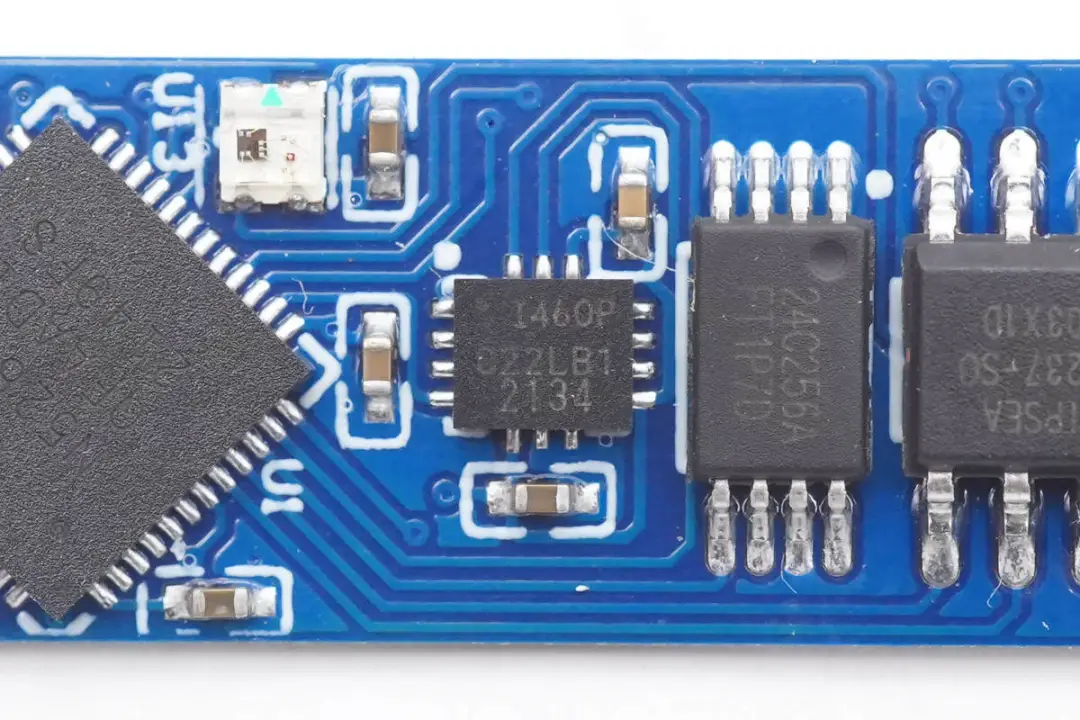

牙刷内部的陀螺仪来自TDK，型号ICM-42670，是一颗高性能六轴运动追踪传感器，内置三轴陀螺仪和三轴加速度计。

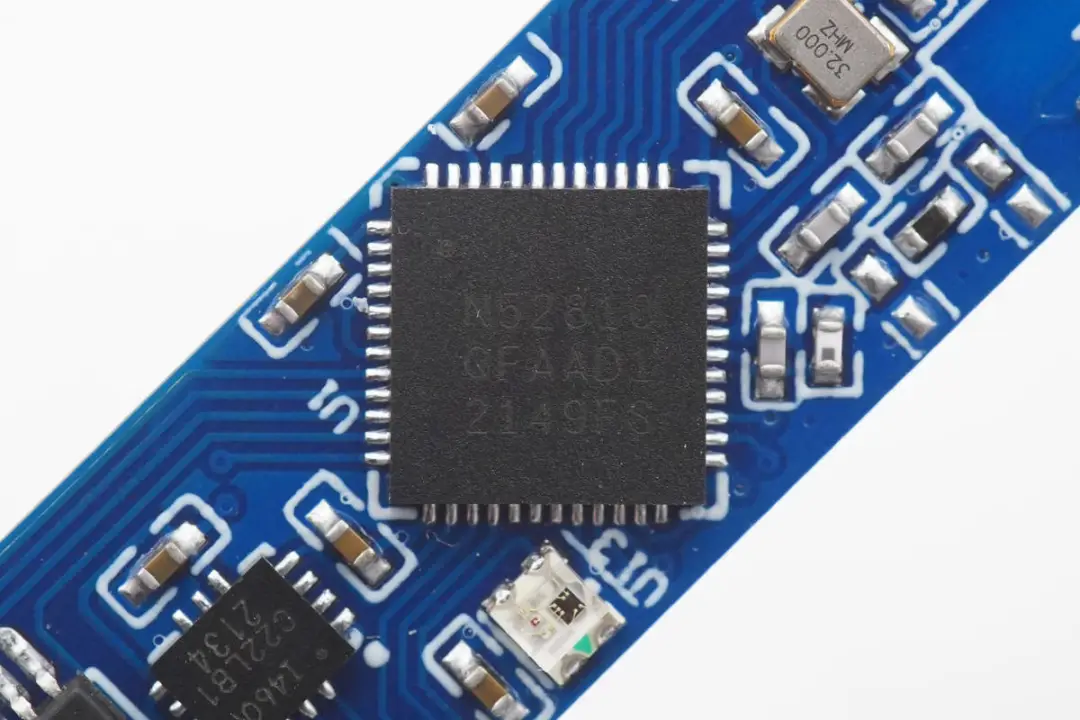

牙刷内置一颗蓝牙SOC芯片，来自Nordic，型号nRF52810，用于牙刷通过蓝牙连接APP，并检测牙刷状态。

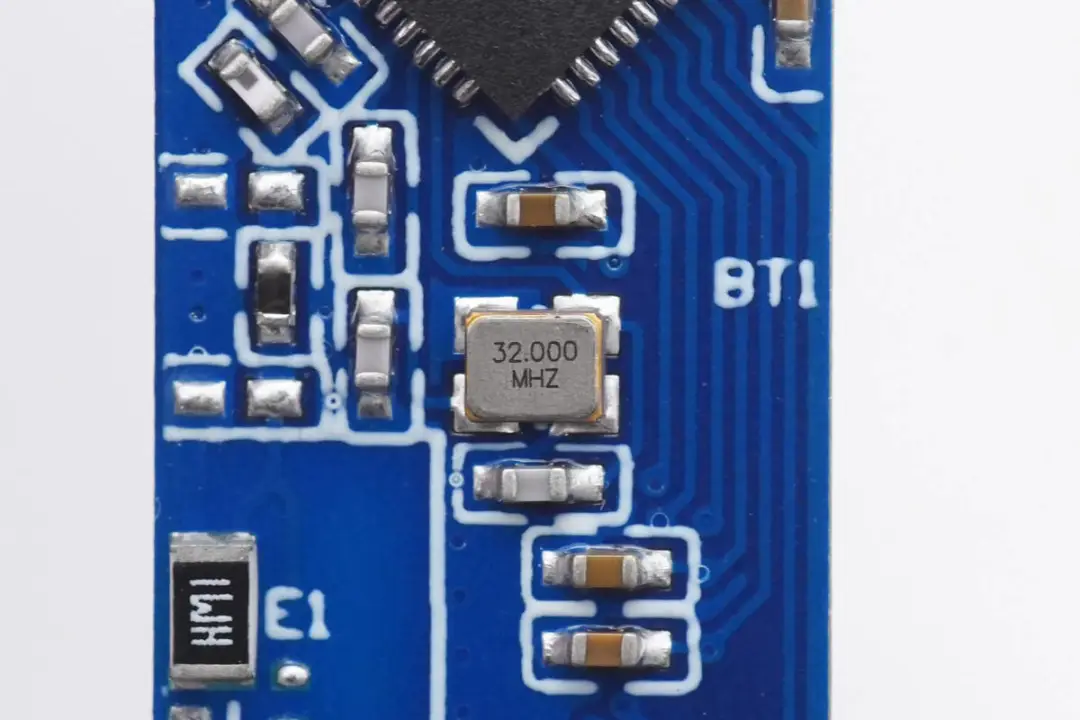

外置32.000MHZ时钟晶振特写。

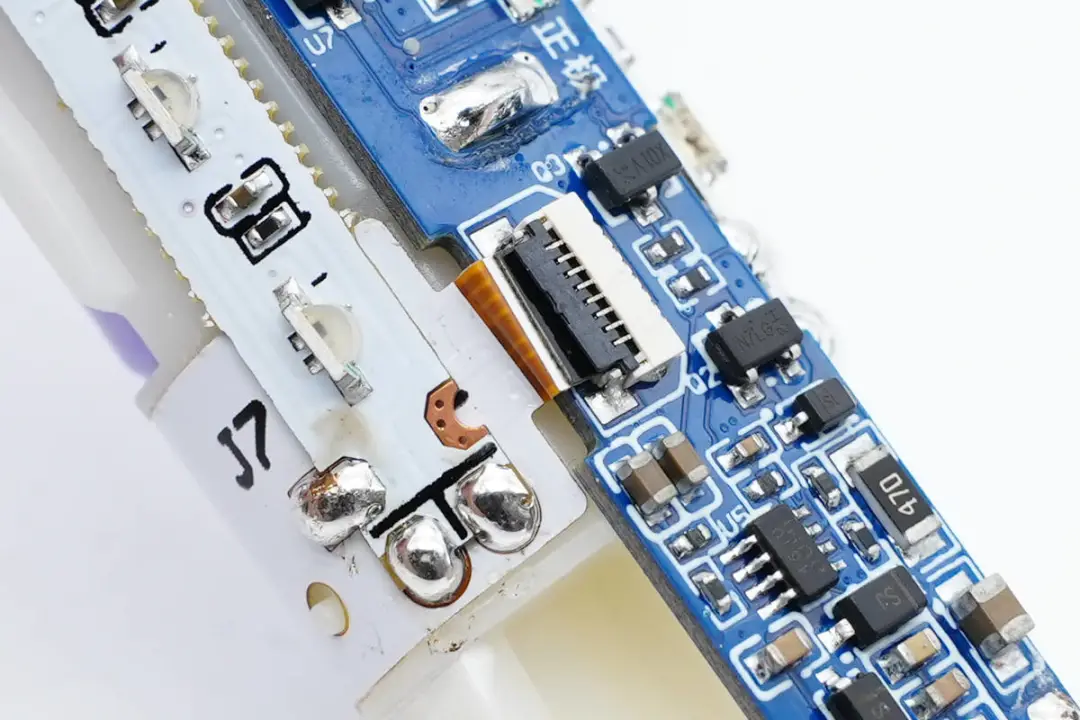

牙刷底部的排线座连接RGB LED灯。

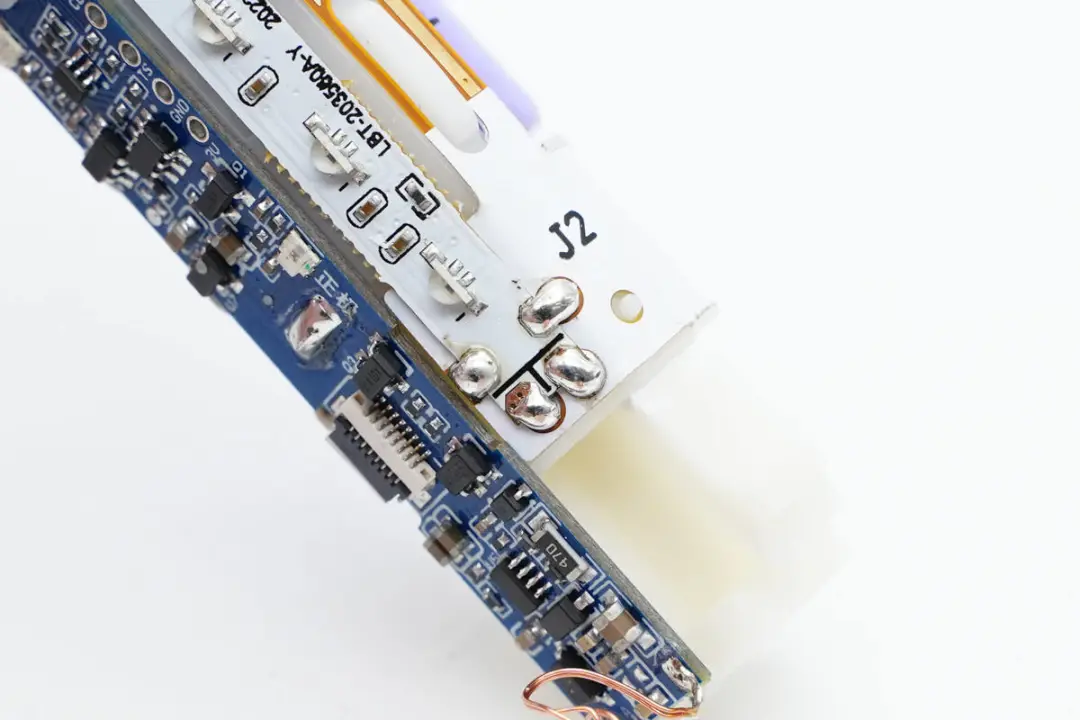

灯板焊接焊点特写。

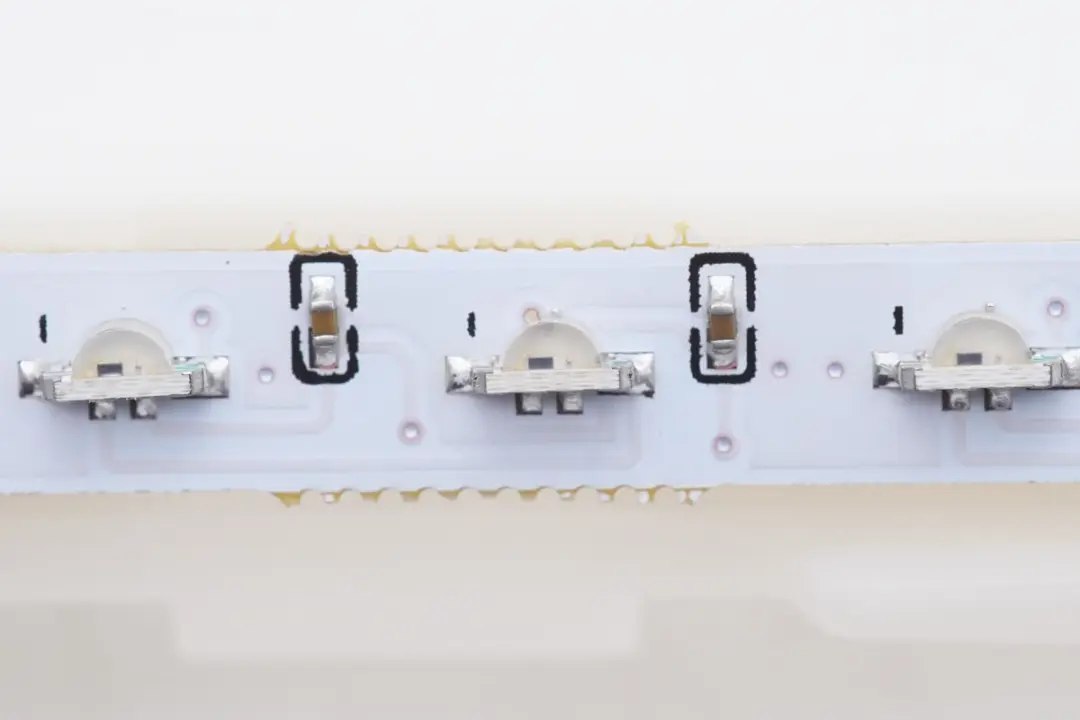

RGB LED灯特写。

排线连接到另外一侧的RGB LED灯板上。

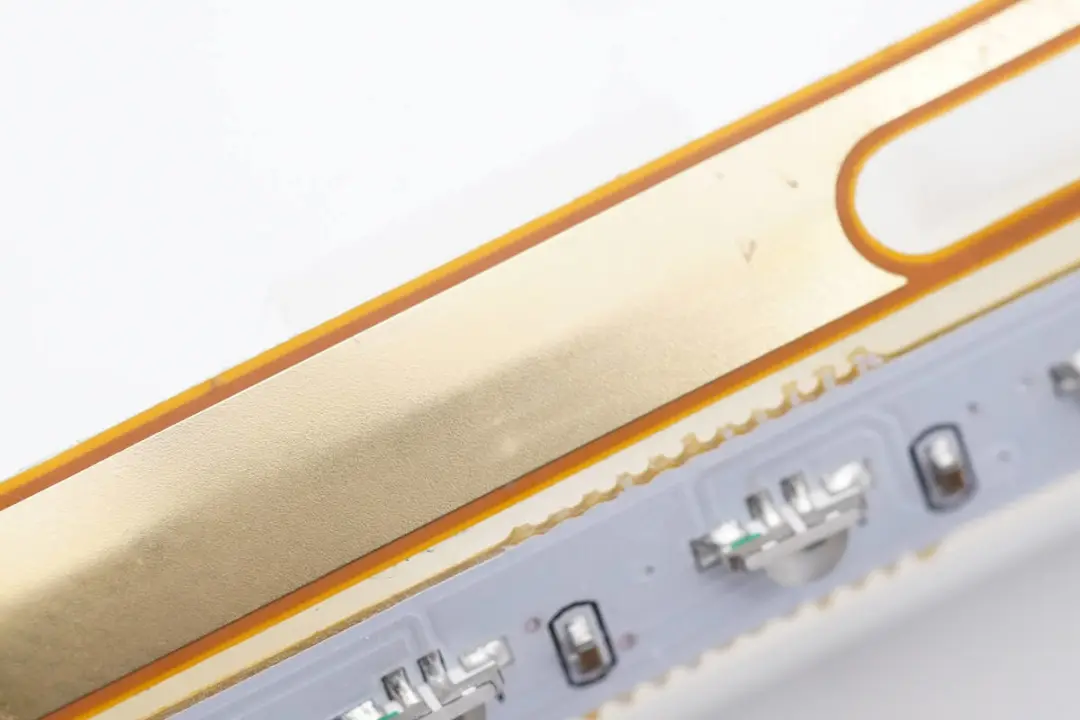

和灯板并排布置的触摸条特写，用于检测人手触摸操作。

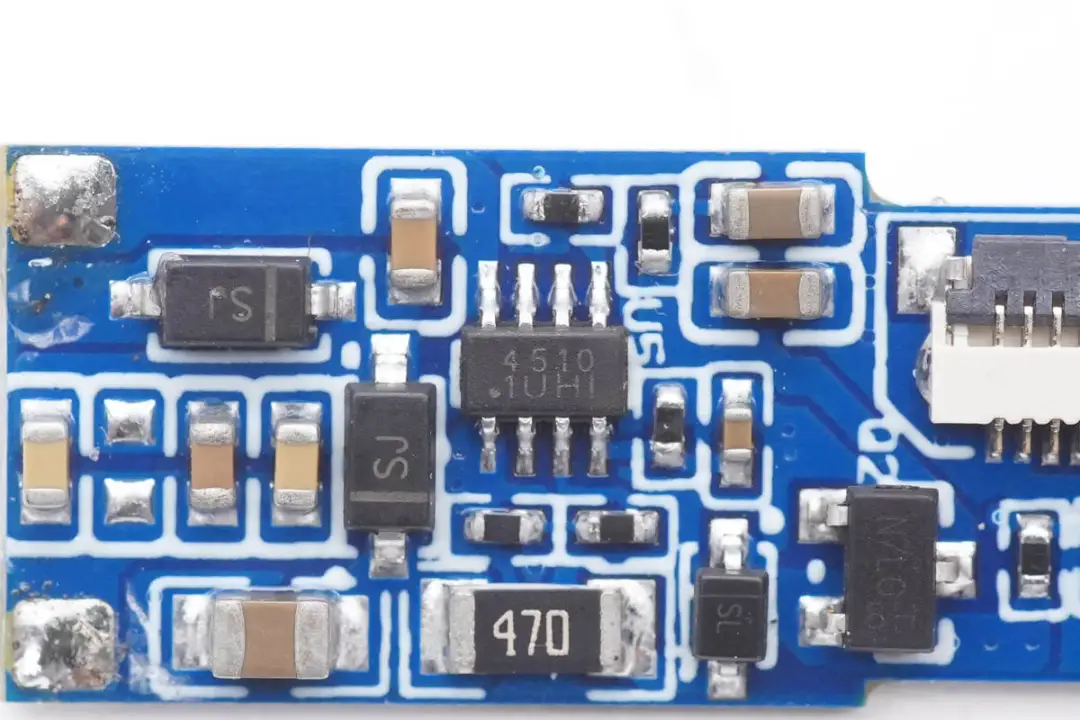

无线充电芯片来自易冲无线，型号CPS4510，是一颗无线充电输入的锂电池充电芯片，芯片内部集成无线充电接收电路，线性锂电池充电器和电池保护电路，最大输出电流为0.5A，充电电流可调，并支持电池过放电和过电流保护，外围元件十分精简。

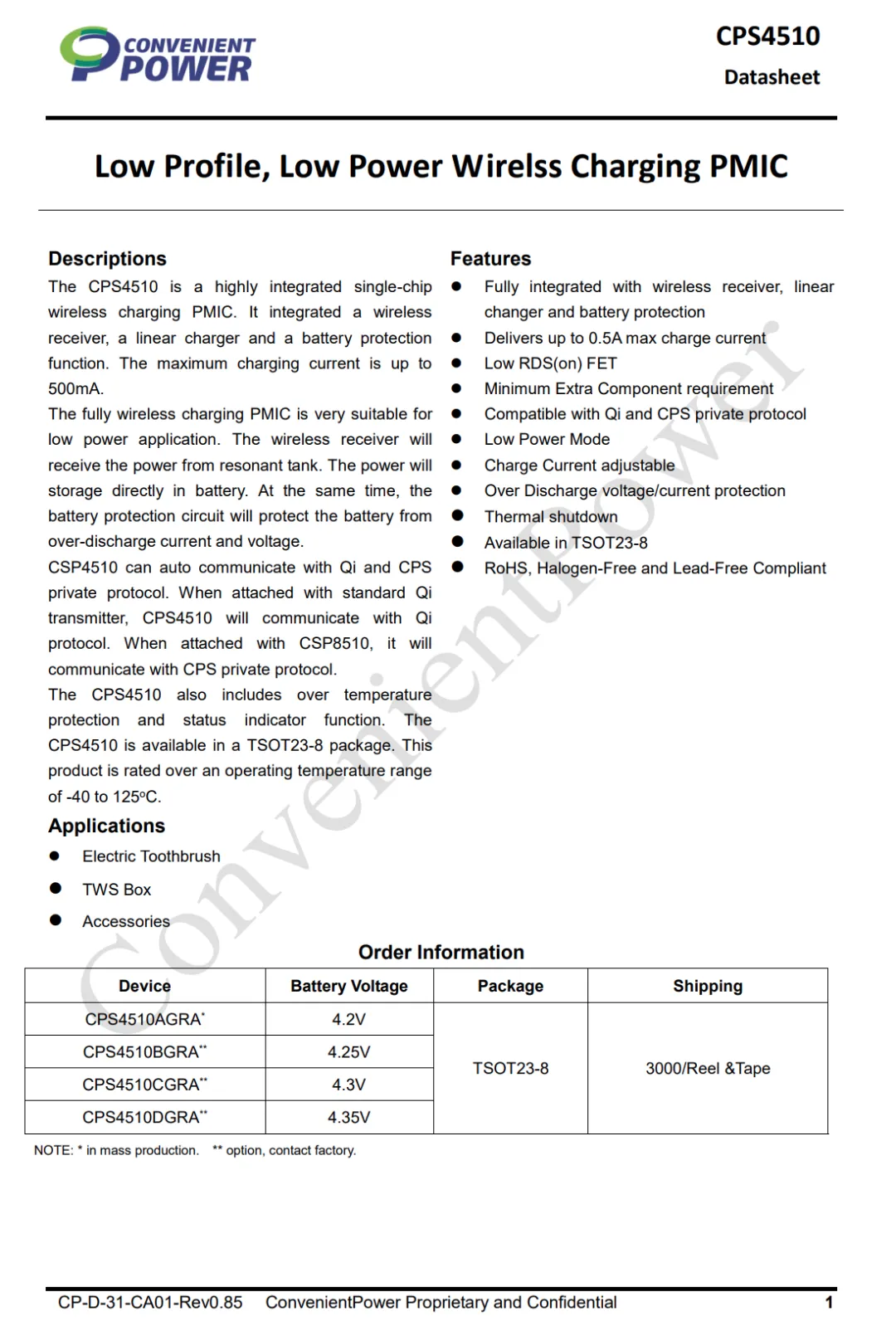

易冲 CPS4510 详细资料。

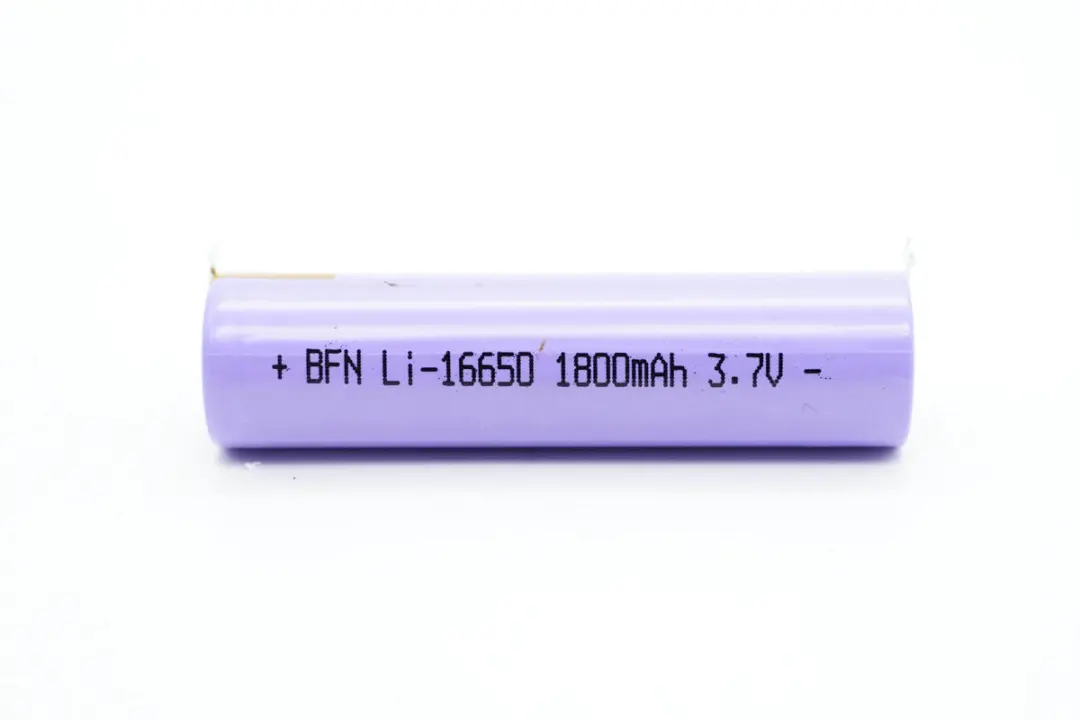

牙刷内部采用一颗博富能16650电池供电，额定容量为1800mAh，额定电压为3.7V。

最后来拆解牙刷的磁悬恒动机芯。

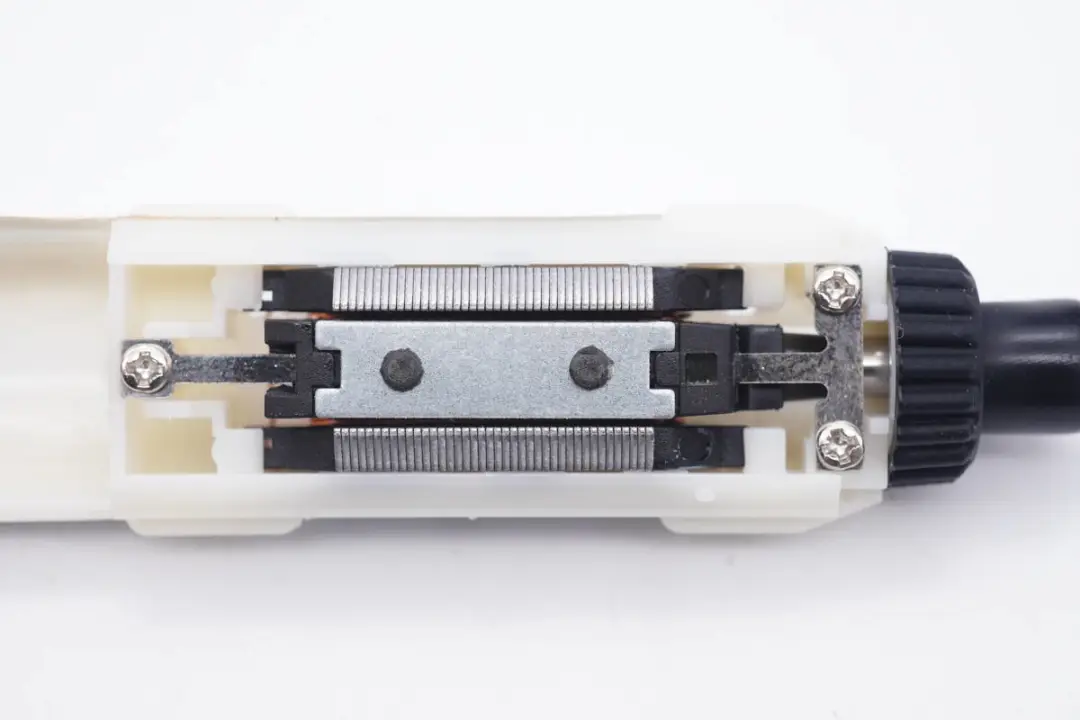

牙刷内部输出轴的固定弹片通过螺丝固定。

拧下螺丝拆下输出轴。

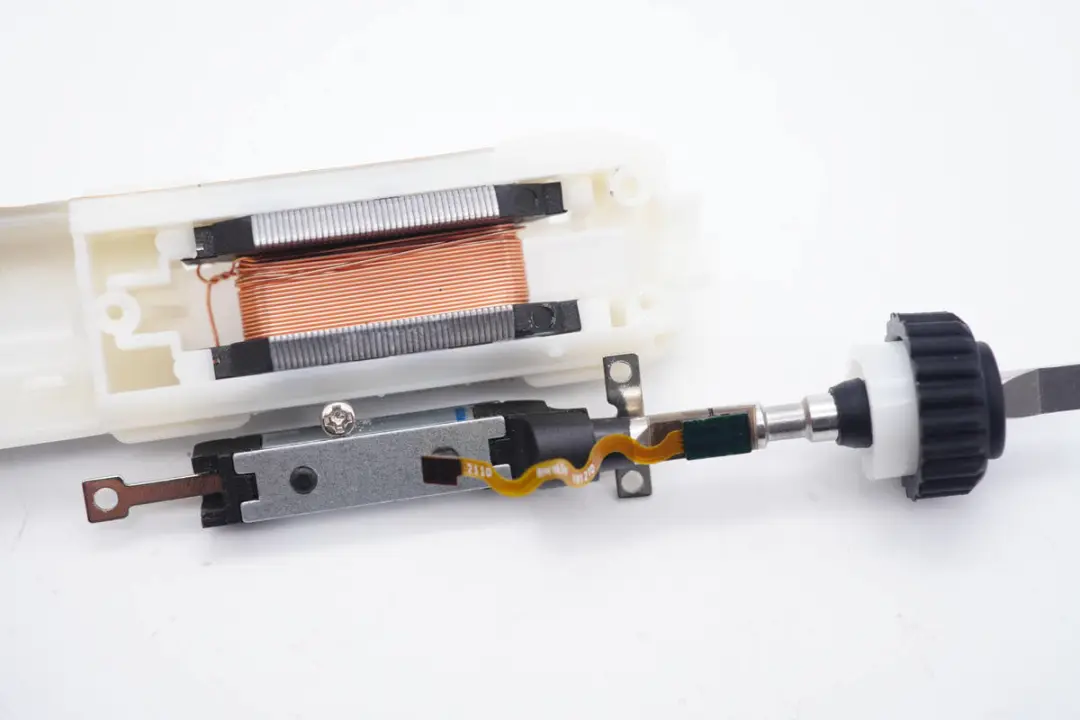

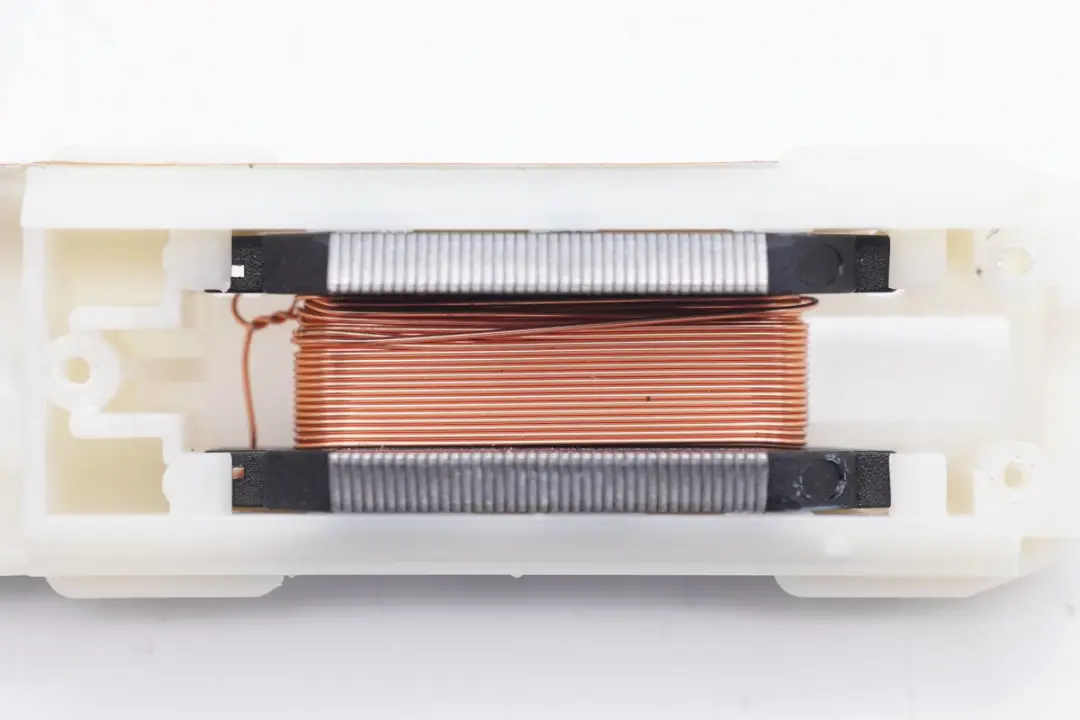

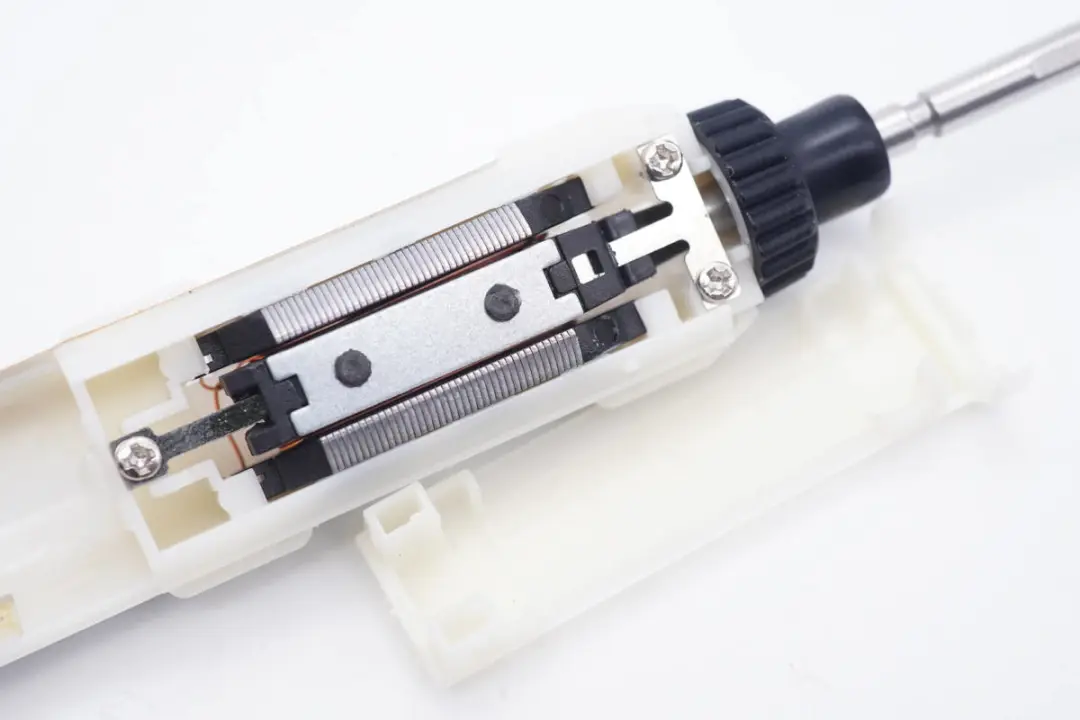

内部定子及线圈特写，由PCB供电控制输出轴运动。

输出轴侧面为磁铁。

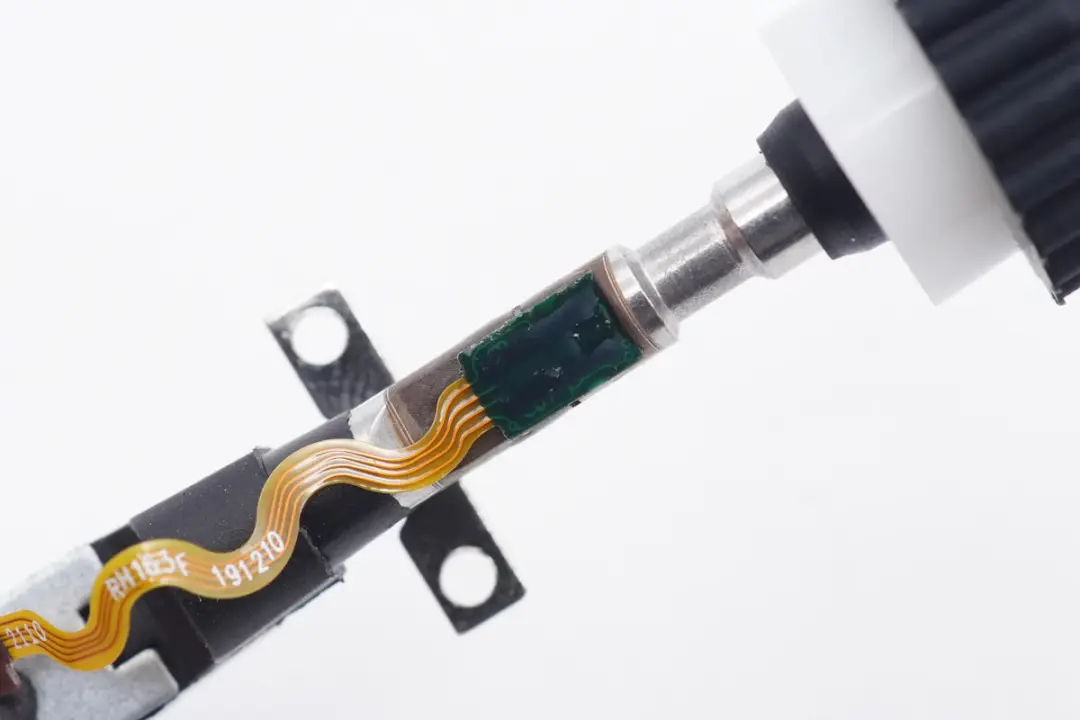

输出轴粘贴压力感应芯片，检测牙刷使用力道，用于在用力过大时提醒使用者。连接排线为波浪型设计，

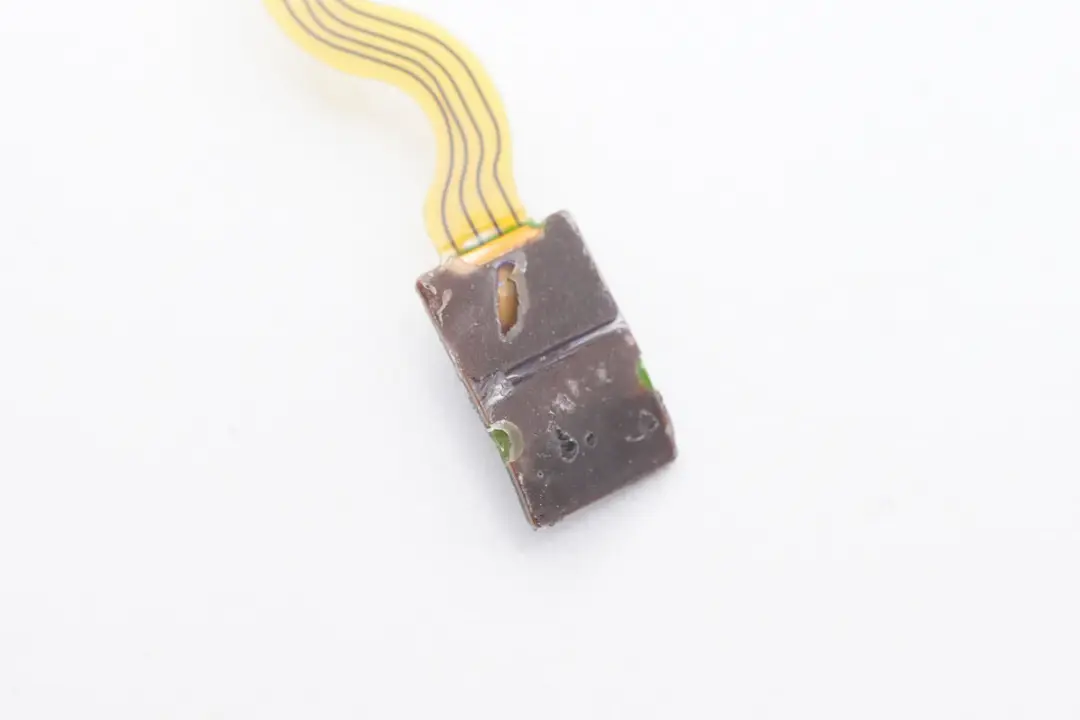

压力感应芯片通过胶水固定在输出轴上。

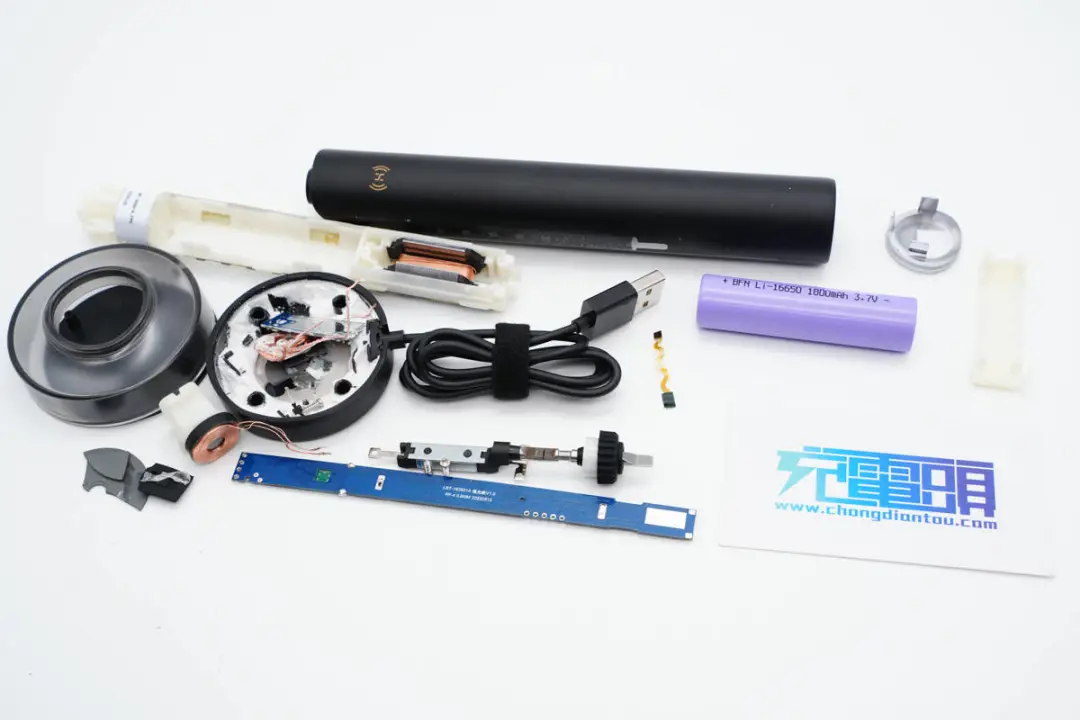

全部拆解一览，来张全家福。

充电头网拆解总结



华为智选联合力博得推出的这款智能声波牙刷2Pro功能非常全面，具备AI控压防护系统，大幅提升使用体验。内置六轴陀螺仪芯片，能够掌握牙刷姿态，通过鸿蒙智联APP进行引导刷牙。牙刷手柄内部采用多颗RGB LED灯实现流光效果，支持无线充电，并且使用压感按键，带来了不一样的使用体验。

充电头网通过拆解了解到，这款牙刷内置的无线充电方案来自易冲，使用CPS8510搭配CPS4510，两款芯片均为小体积高集成设计，其中CPS8510是一颗单芯片的无线充电发射芯片，芯片内部集成无线充电的全部功能，CPS4510是一颗单芯片的无线充电接收芯片，芯片内部集成锂电池充电，应用在锂电池充电场合中，无需外置充电芯片。

电动牙刷还内置Nordic的nRF52810蓝牙SOC用于APP连接，内置TDK陀螺仪检测刷牙姿势，牙刷内置16650电池，并配有独立的保护芯片，进行过压，过流以及过放保护。内置芯海科技的压力传感器芯片，进行压感控制和过压检测。易冲的无线充电解决方案具备高集成度与高可靠性优势，方便应用在电动牙刷或可穿戴设备中，增添无线充电功能。
