前言

充电头网拿到了绿巨能推出的相机V口电池，这款电池型号为L-VB99，内置电池容量为99Wh，额定电压为14.8V，额定容量为6.74Ah，总放电功率为100W。这款V口电池具备8V和12V输出，并具备BP/D-TAP接口，此外还具备USB-C和USB-A接口，方便为其他设备充电。

这款V口电池支持通过BP/D-TAP接口和USB-C接口充电，其中USB-C接口充电功率高达100W，并且兼容小功率的充电器，使用通用的手机充电器，即可方便的为V口电池补能，还可以使用移动电源充电，无需专用充电器。下面就带来绿巨能相机V口电池的拆解，一起看看内部的设计和用料。

绿巨能相机V口电池开箱



包装盒中间区域为V口电池正面外观图示，左上角为品牌及名称字样，右上角为“99”型号；左下角为电池特色要点：进口电芯、OLED屏显、100W充放电、智能控温芯片。

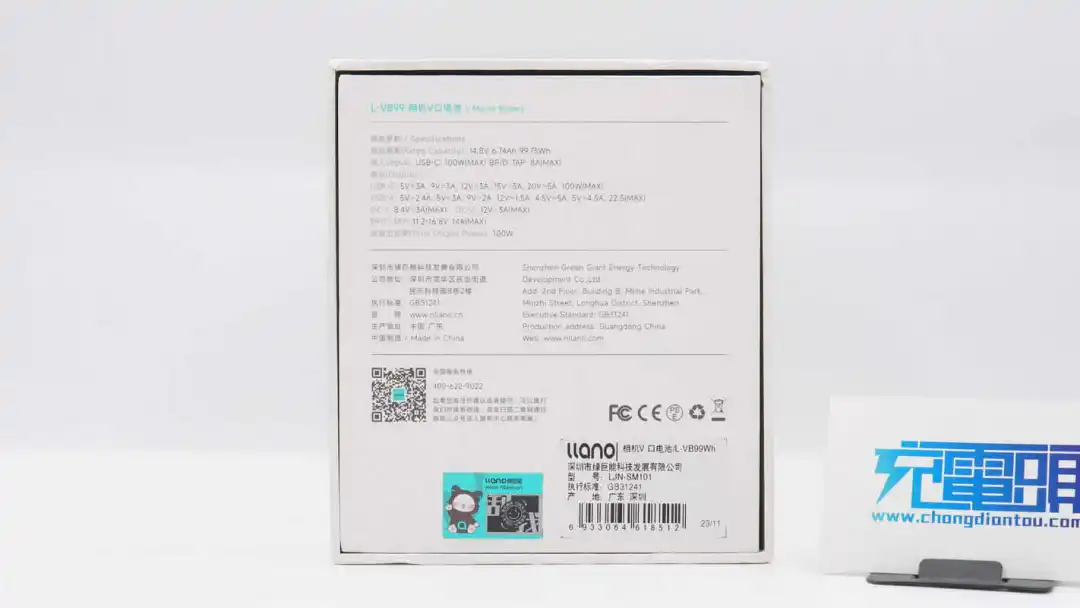

包装盒背部印有充电盒的相关信息区域图示以及公司简介信息等。

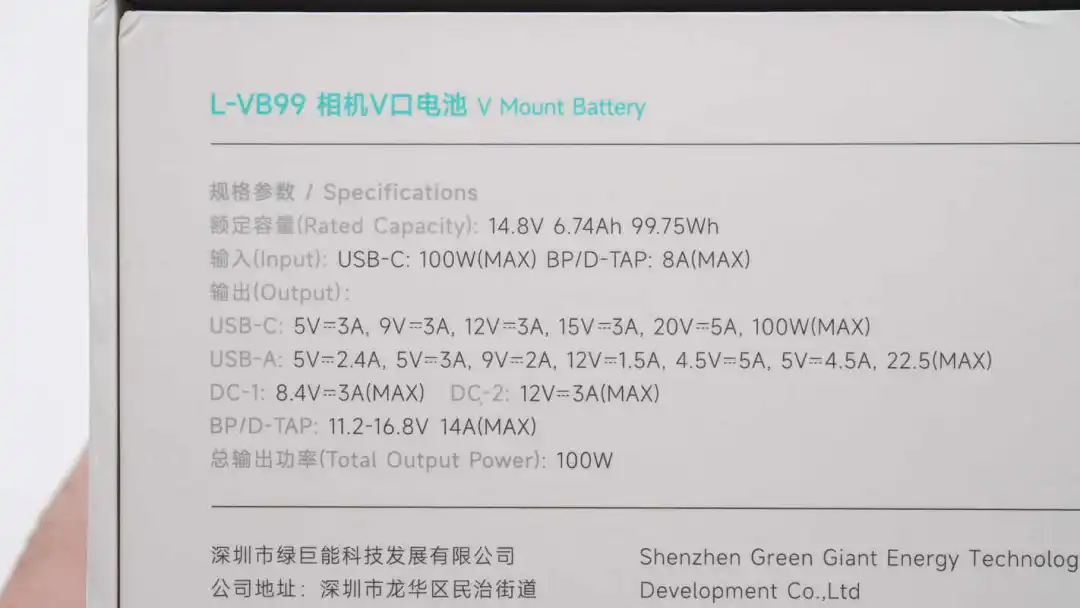

包装盒上参数特写

额定容量：14.8V 6.74Ah 99.75Wh；

输入：USB-C：100W（MAX）BP/D-TAP：8A（MAX）；

输出：

USB-C：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A 100W（MAX）；

USB-A：5V/2.4A、5V/3A、9V/2A、12V/1.5A、4.5V/5A、5V/4.5A 22.5W（MAX）；

DC-1：8.4V/3A（MAX） DC-2：12V/3A（MAX）；

BP/D-TAP：11.2-16.8V/14A（MAX）；

总输出功率：100W。

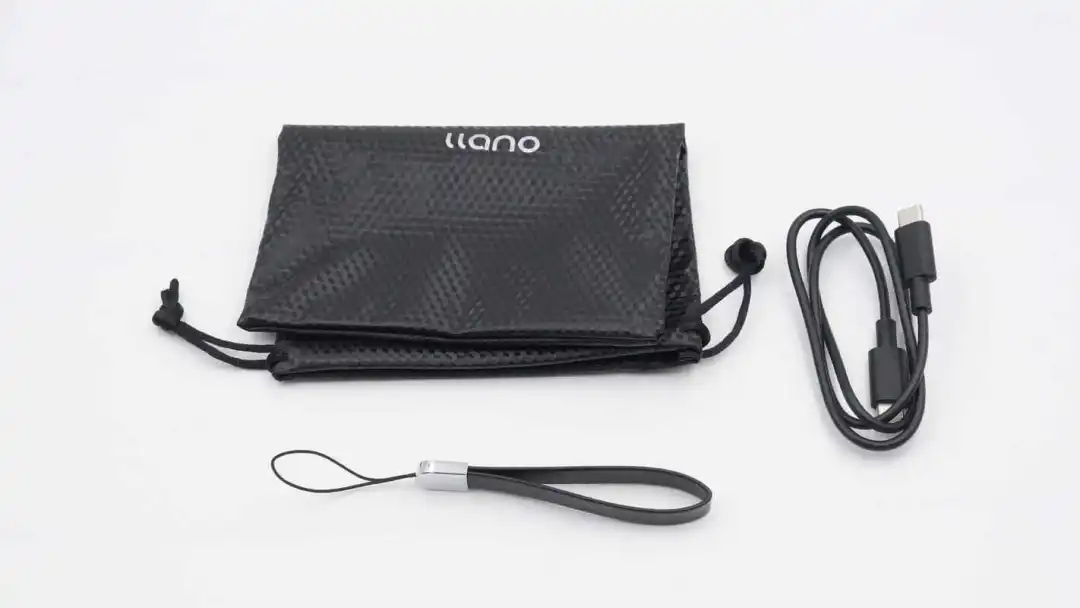

包装内除了绿巨能相机V口电池外，还配有充电线、使用说明书、收纳袋等。

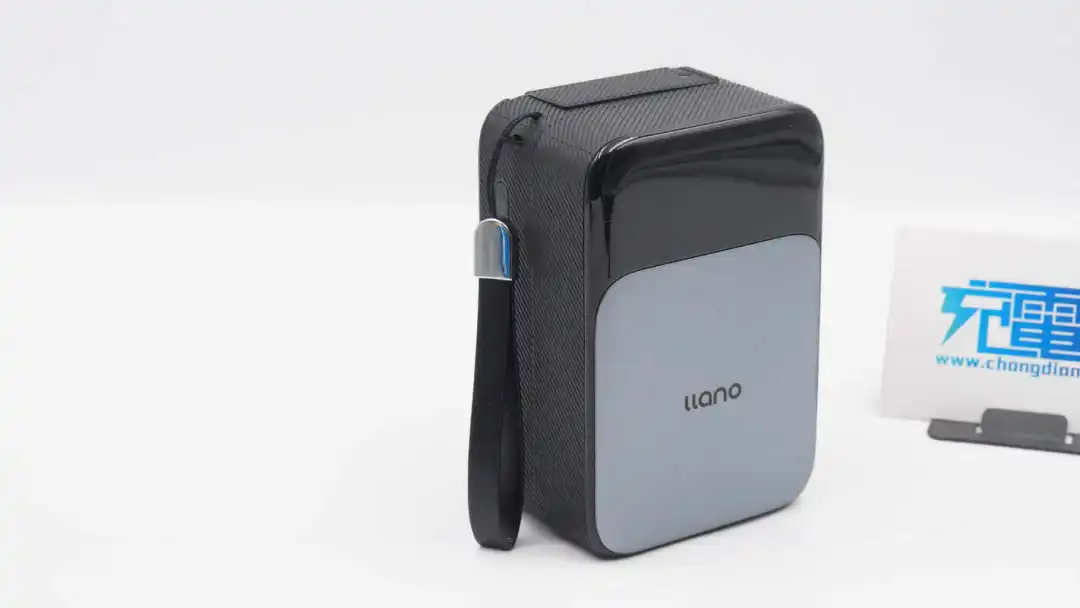

绿巨能相机V口电池类似于宇航服设计观感，拥有铝合金金属盖板，凸显另类精雕金属质感；除正面板外，高阻燃 PC 材质外壳为斜纹沟壑设计，侧面微弧过渡，增强握持感。

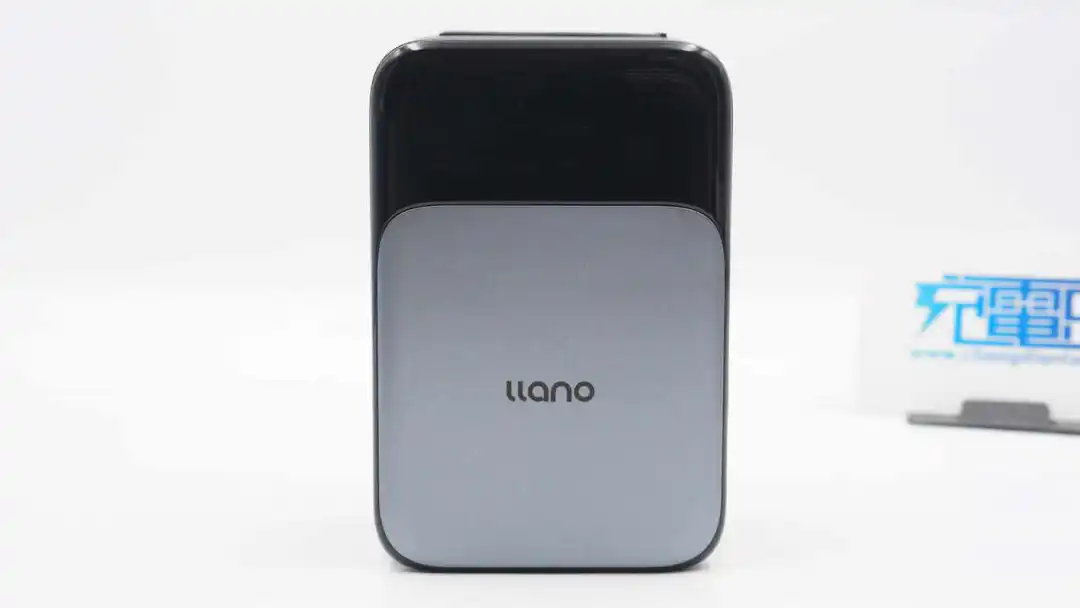

绿巨能相机V口电池正面的银色铝合金盖板上镭刻“llano”品牌字样，上分黑色亮面区域内部隐藏一款OLED显示屏，可显示输入/输出的实时情况。

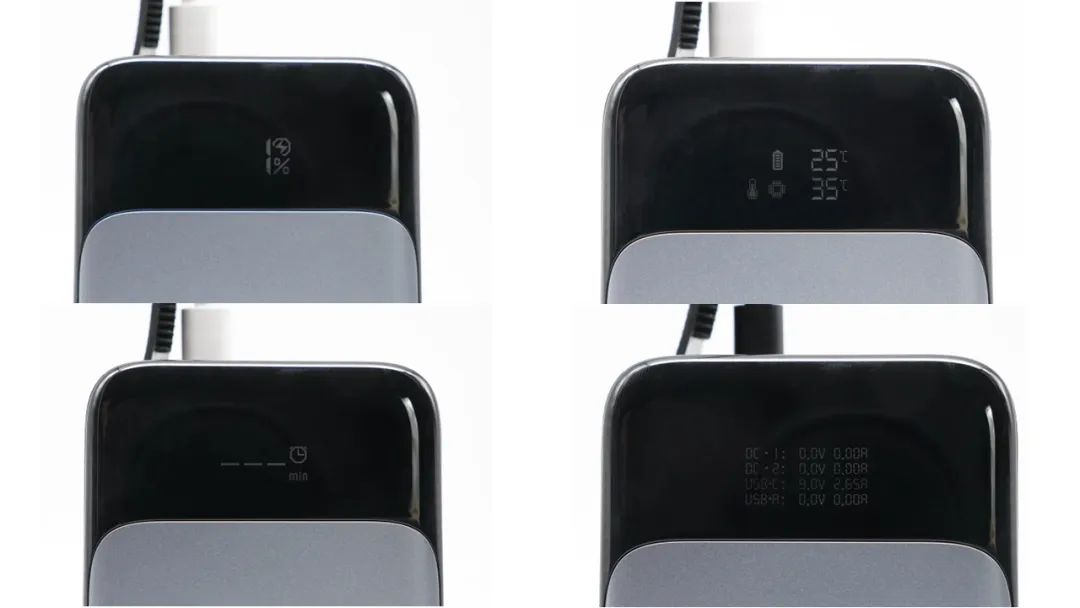

绿巨能相机V口电池在开机后，仅显示电池电量；当它进行输入/输出操作时，OLED显示屏将会显示百分比电量、芯片温度、预计使用时用和各端口输出情况等界面。

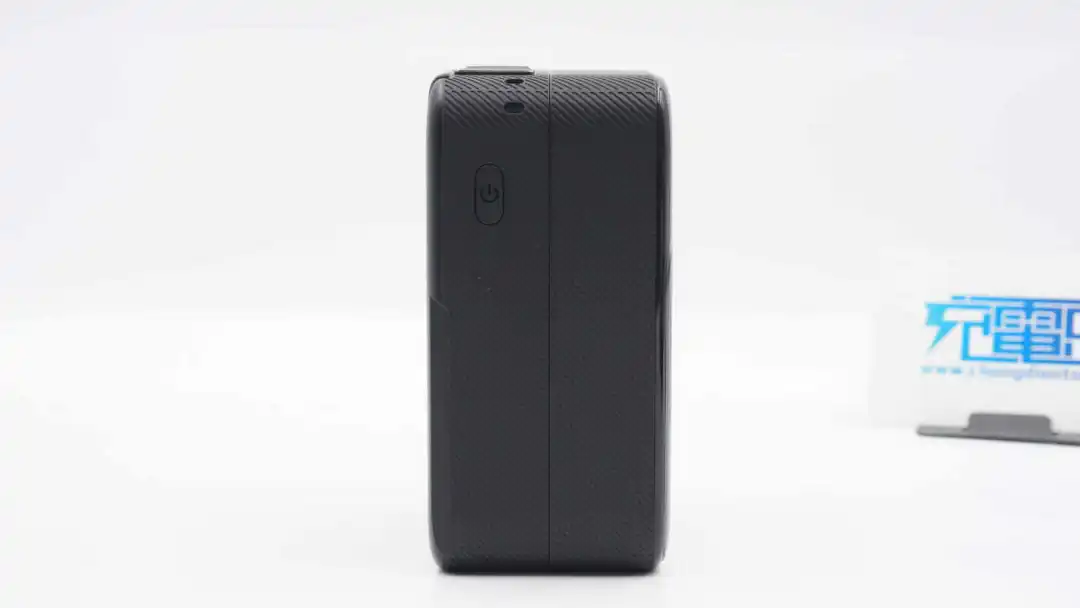

绿巨能相机V口电池左侧端中框处为电源开/关键，可进行切换显示界面操作。

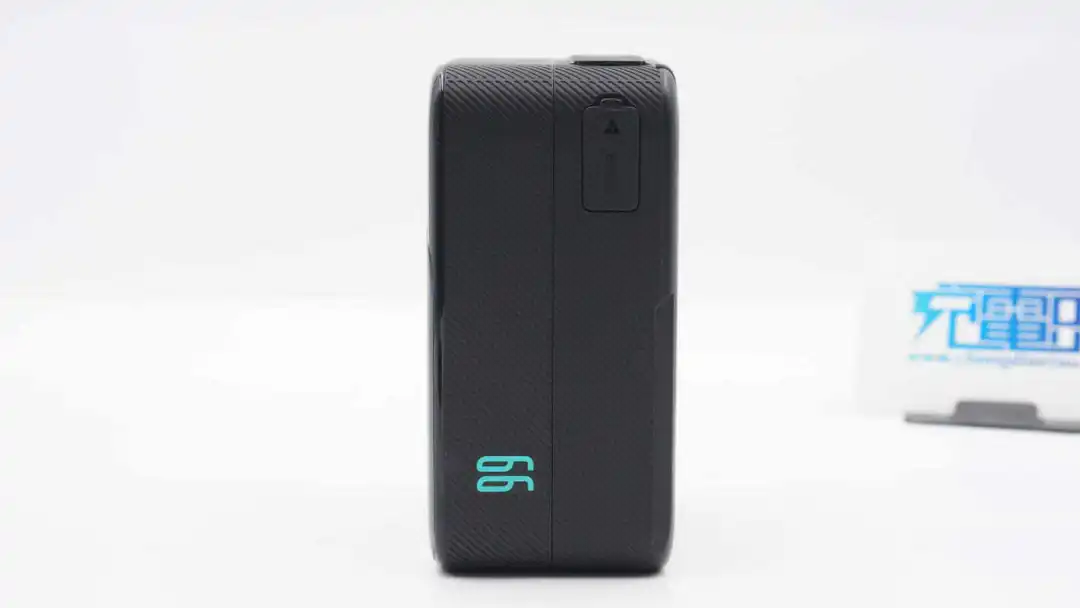

机身一侧右下角为“99”青蓝色型号字样。

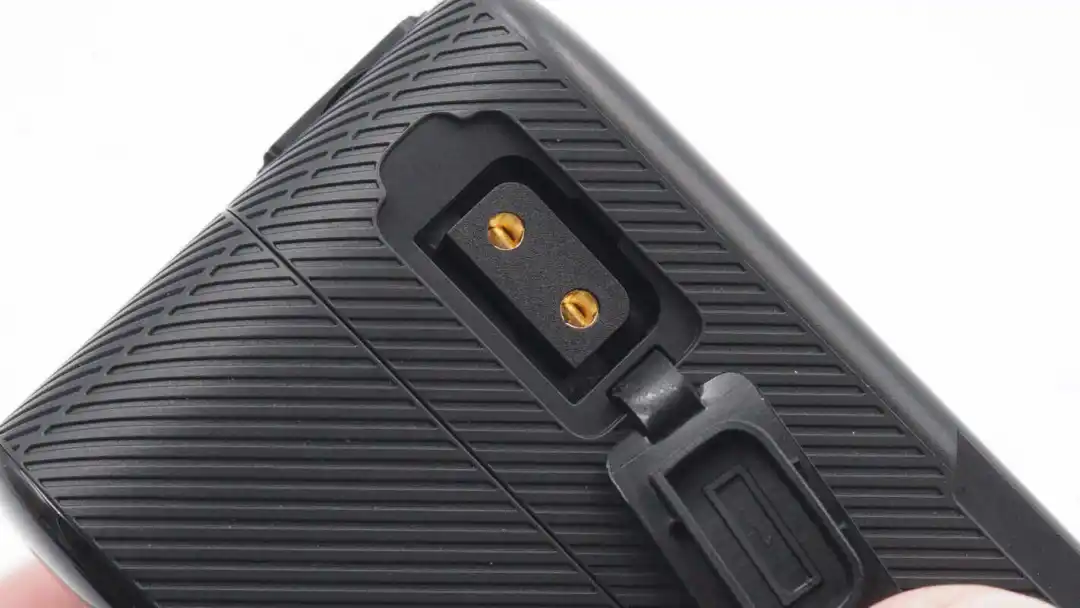

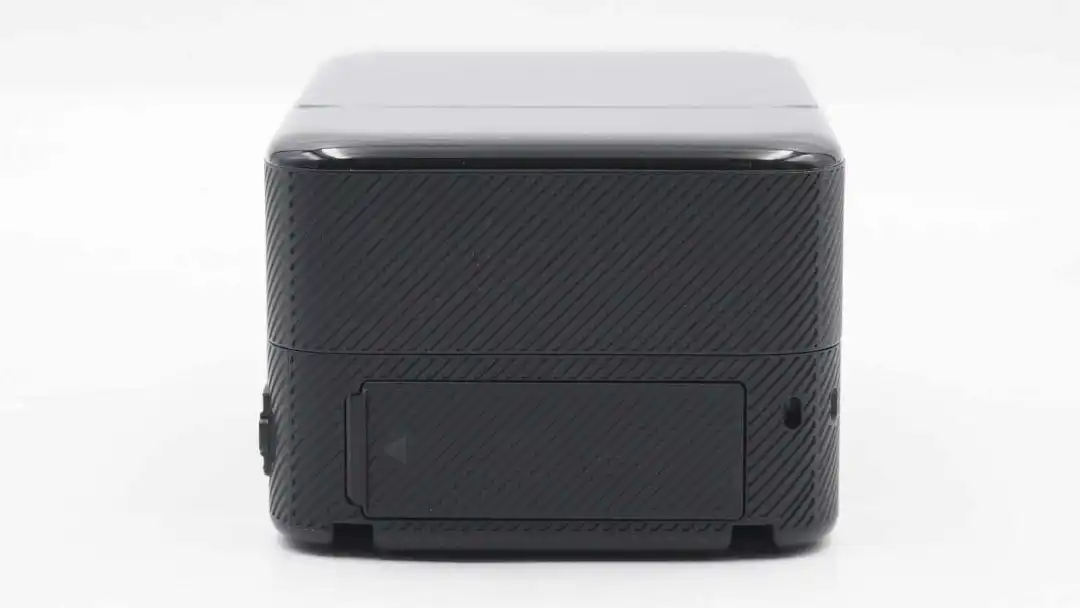

同侧还拥有硅胶防护盖，内部为 D-TAP 端口，官称可支持输入/输出功能。

顶端中框处拥有硅胶防护盖。

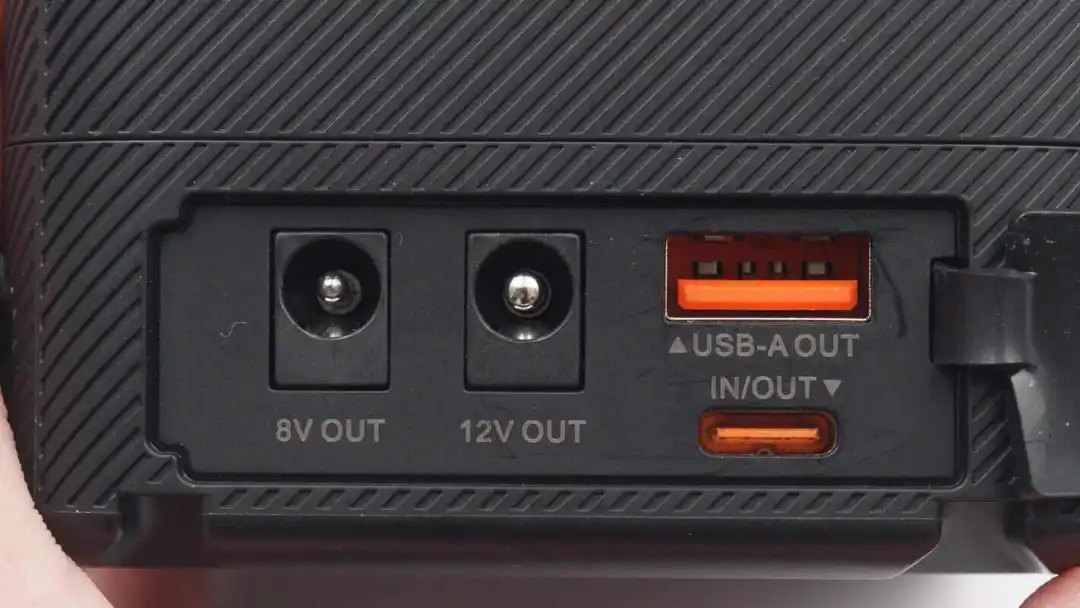

内部为 8V DC输出端口、12 DC输出端口和1*USB-A+1*Type-C 双USB端口，DC 端口内部针脚为全铜镀镍材质，拥有更强的导电性，USB端口内部胶芯为橙红色，且端口处均丝印相关名称字样。

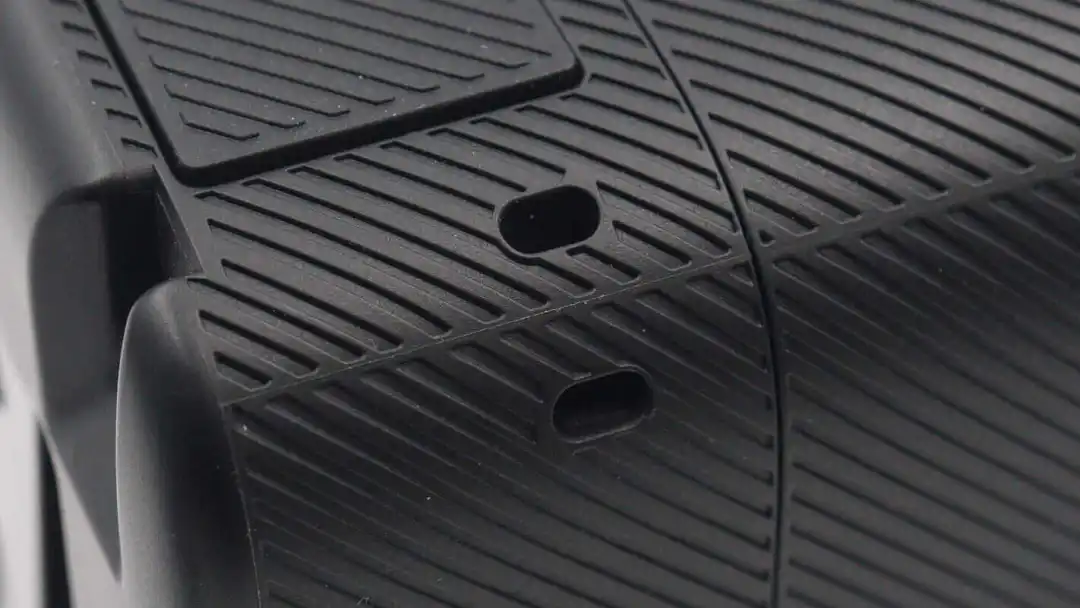

侧边设有挂绳孔。

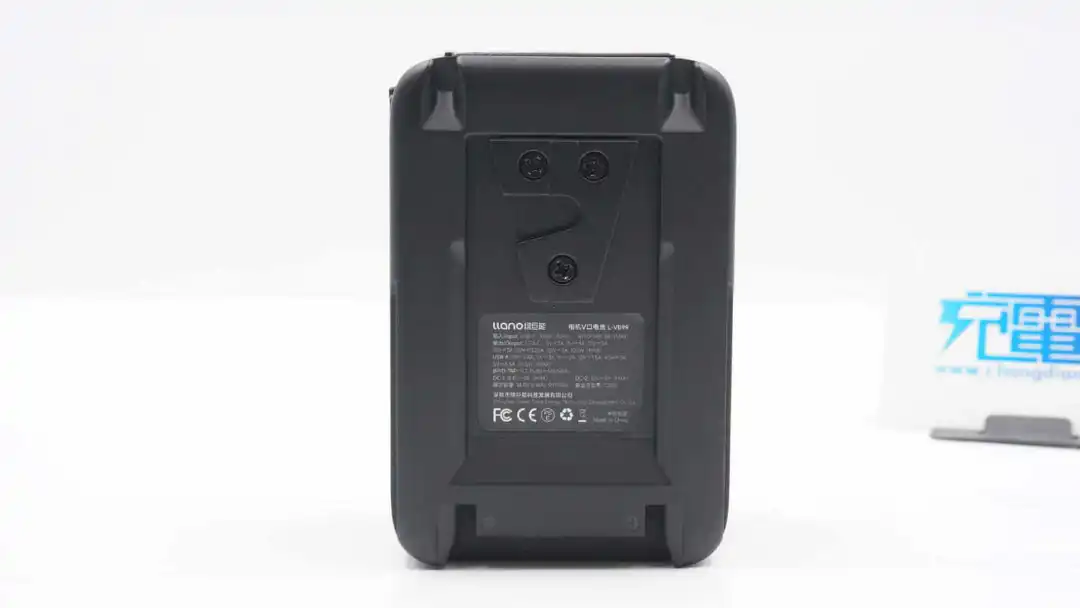

绿巨能相机V口电池底部拥有固定连接卡槽设计，可以看到内部拥有金属固定架以及两侧的滑轨，需搭配特定设备进行固定连接使用。此外，内部贴有详细参数信息贴纸，与包装盒信息一致。

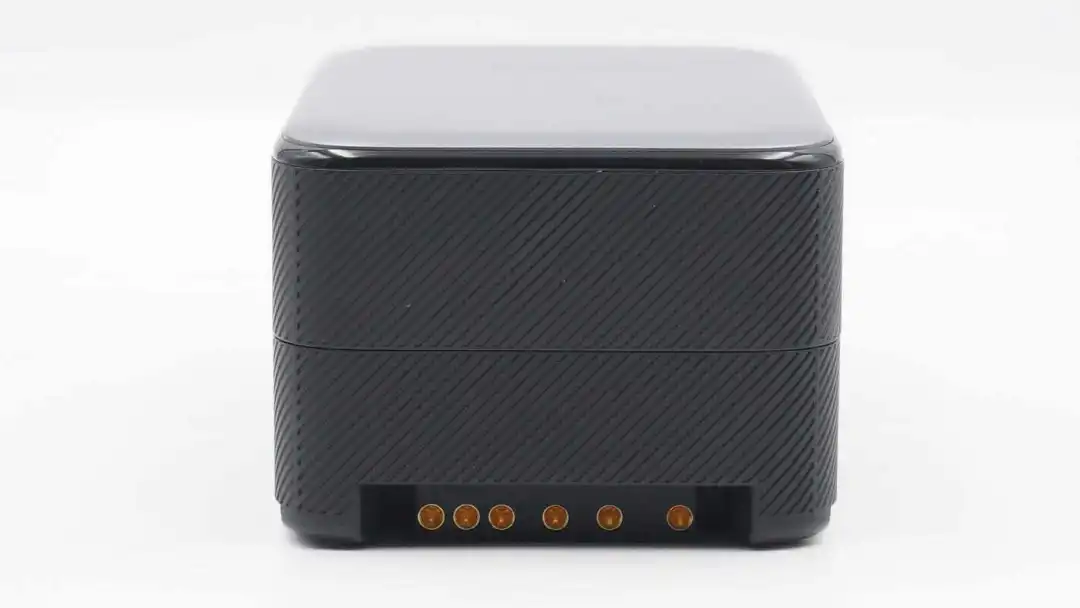

此外，绿巨能相机V口电池卡槽底部拥有BP电极触点，需搭配特定的设备或连接线材方可进行供电使用。

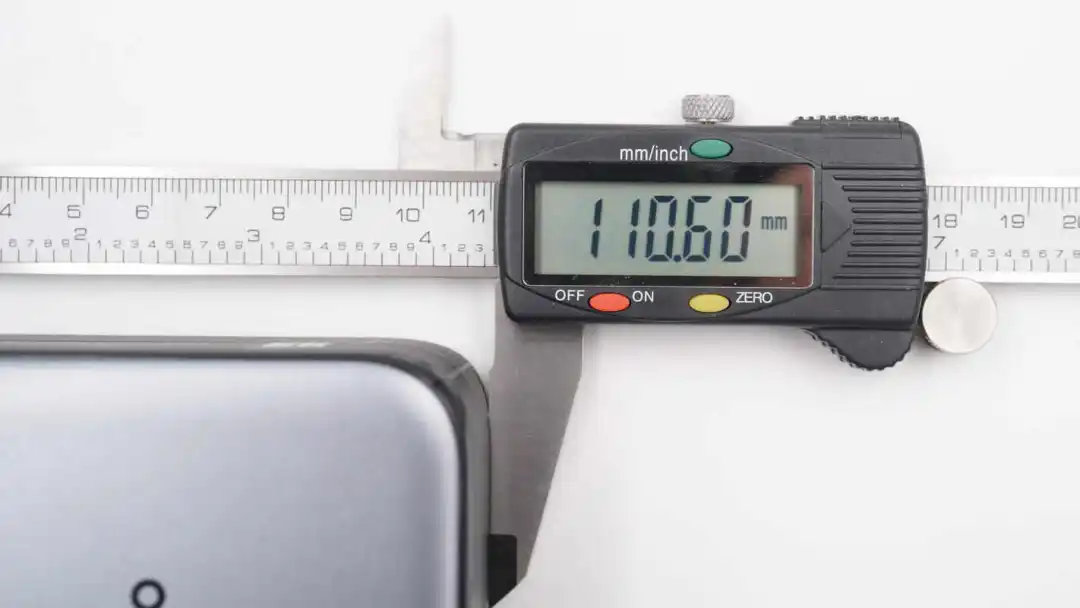

绿巨能相机V口电池长度为110.6mm。

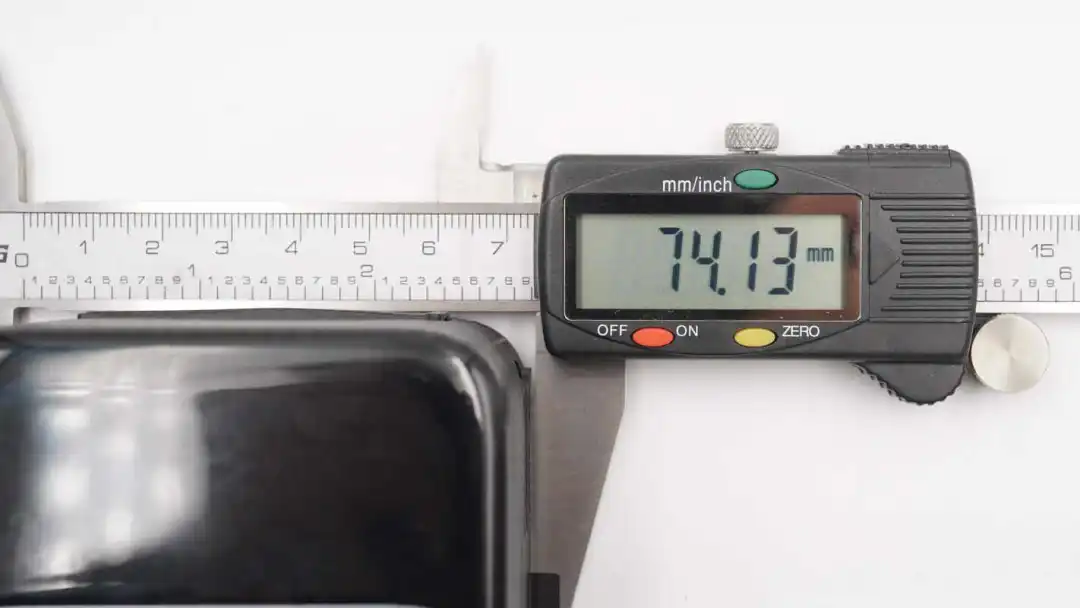

长度为74.13mm。

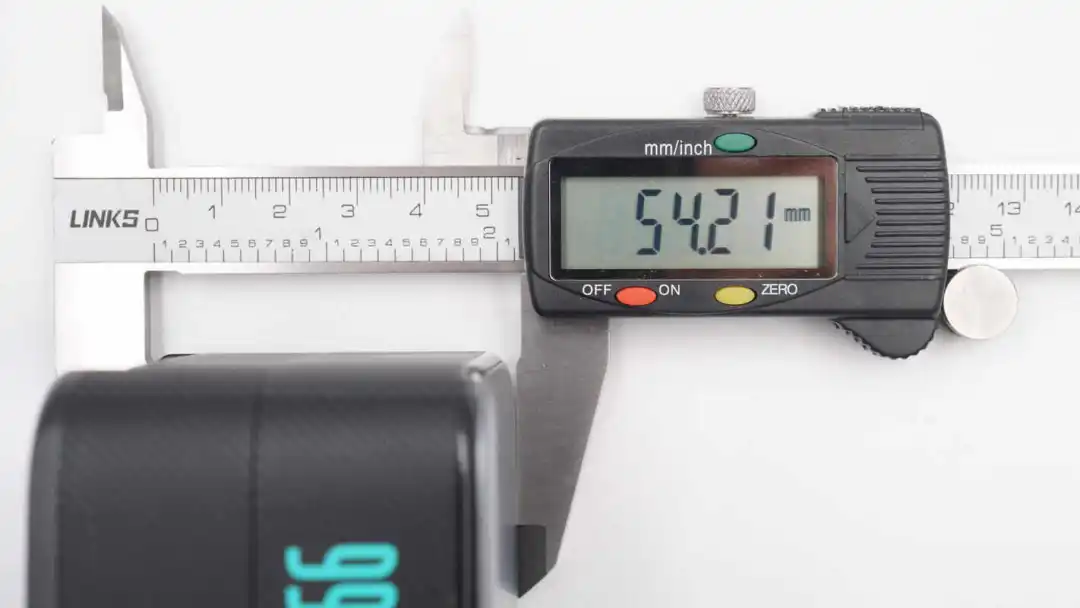

厚度为54.21mm。

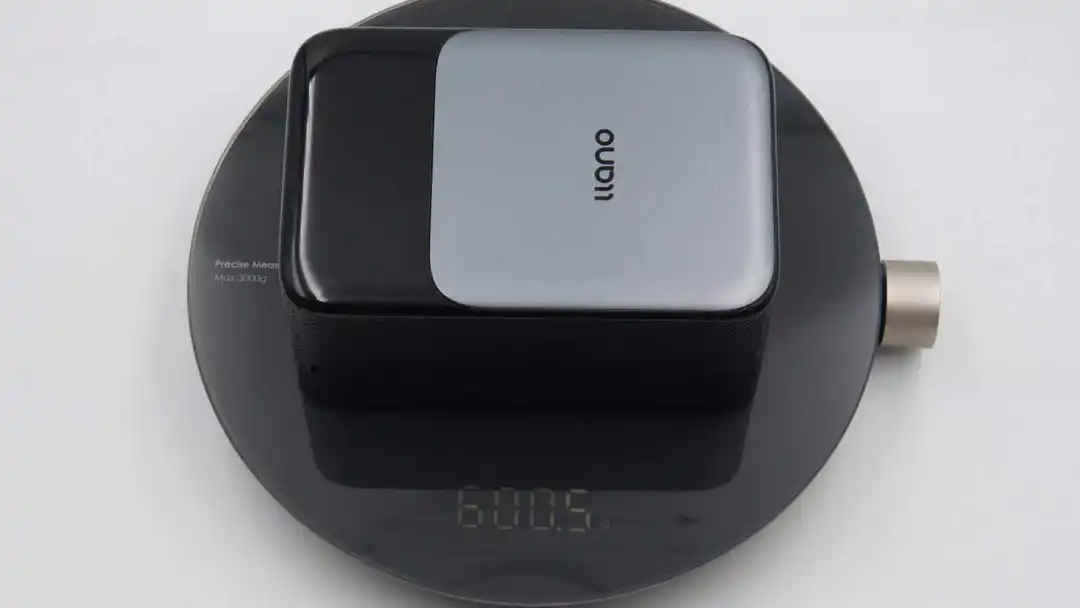

绿巨能相机V口电池的重量约为601g。

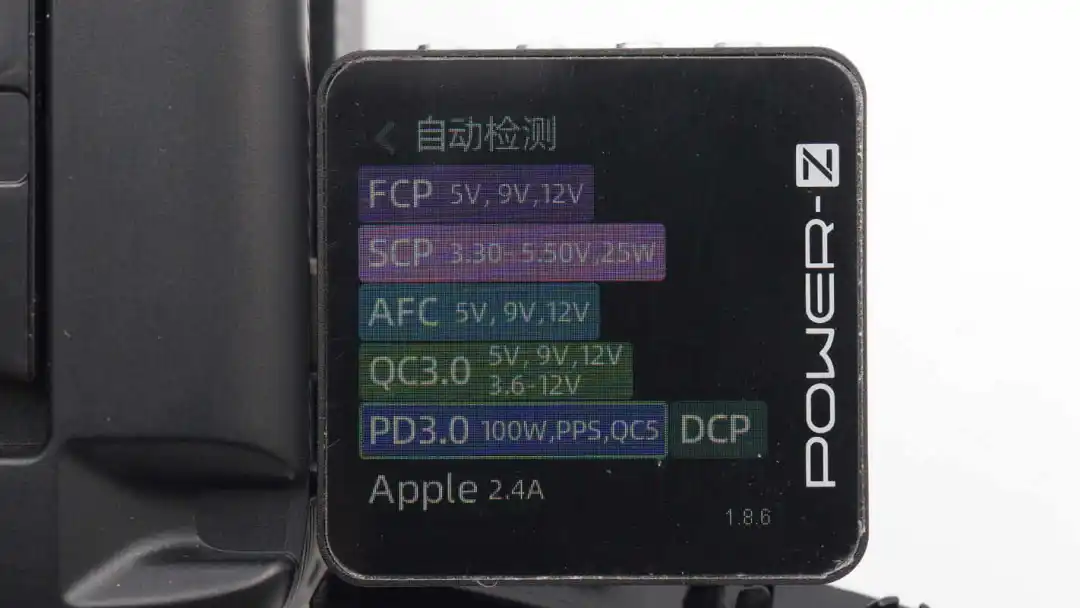

使用 POWER-Z KM003C 测试仪读取 Type-C 端口的协议，实测支持 FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC5、DCP、Apple 2.4A充电协议，覆盖范围较为广泛。

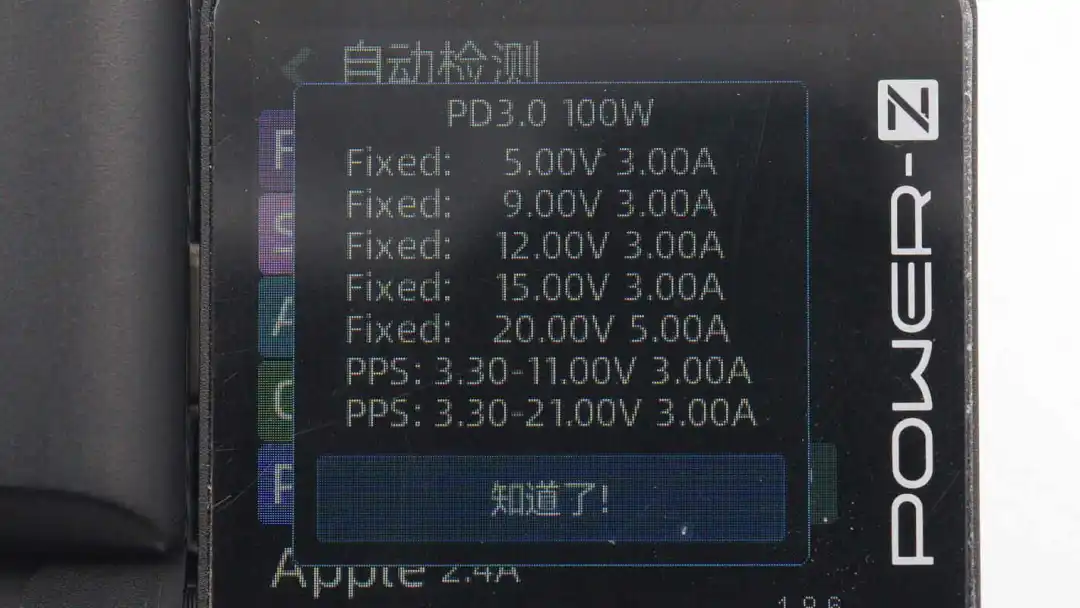

此外具备 5V/3A，9V/3A，12V/3A，15V/3A，20V/5A 五组固定电压档位，和 3.3-11V/3A、3.3-21V/3A 两组 PPS 电压档位。

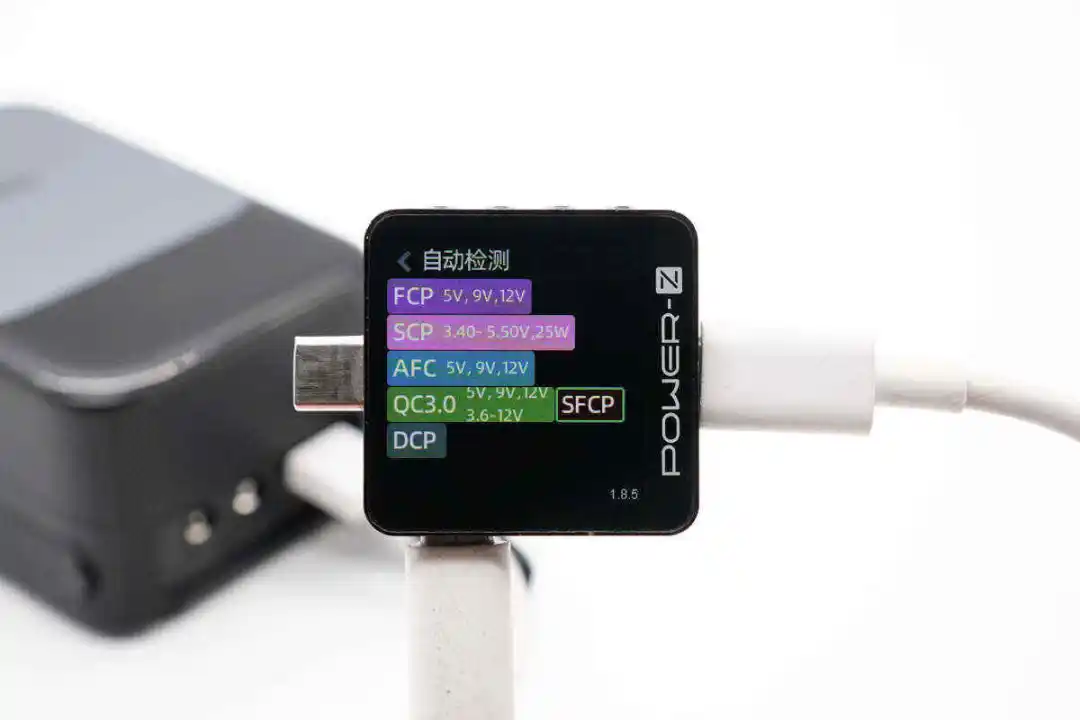

测得USB-A端口支持 FCP、SCP、AFC、QC3.0、SFCP 以及 DCP 等充电协议。

绿巨能相机V口电池拆解

看完了绿巨能这款V口电池的开箱和测试，下面就进行拆解，一起来看看内部的设计和用料。

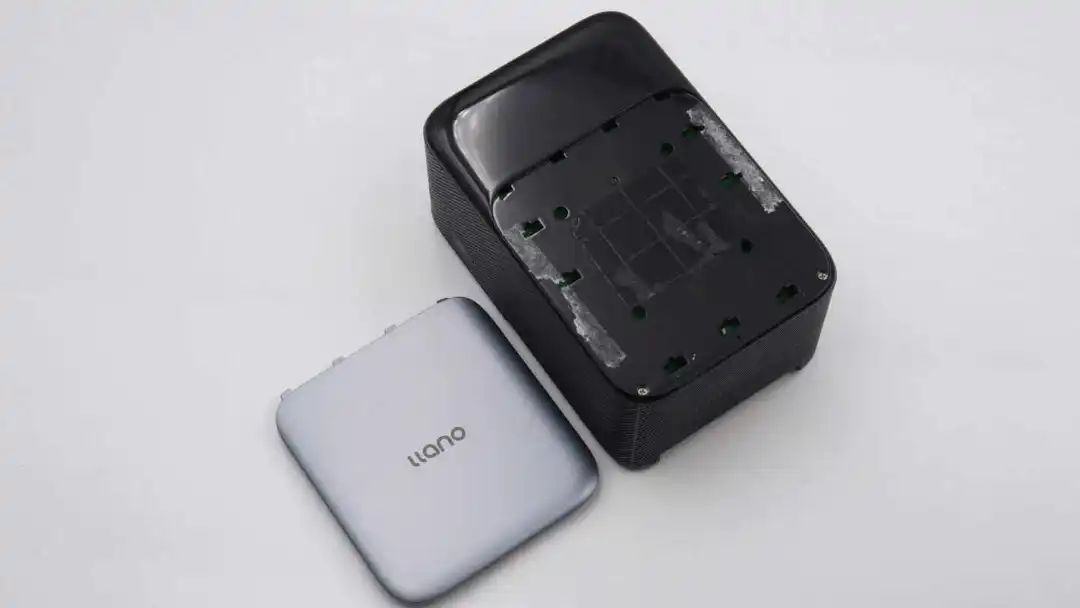

首先拆下侧面盖板，在内部隐藏壳体的固定螺丝。

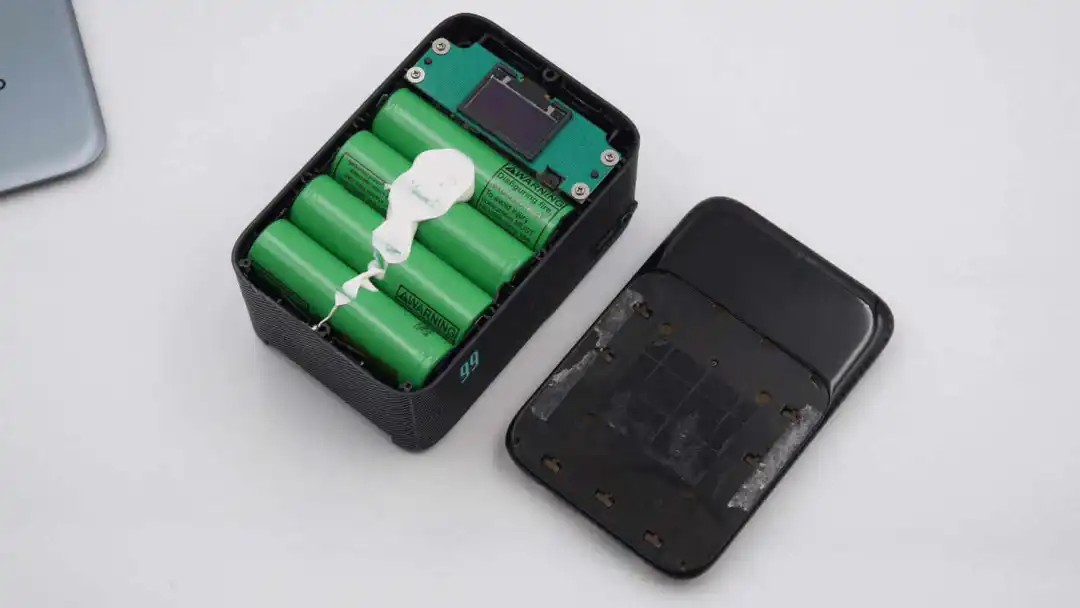

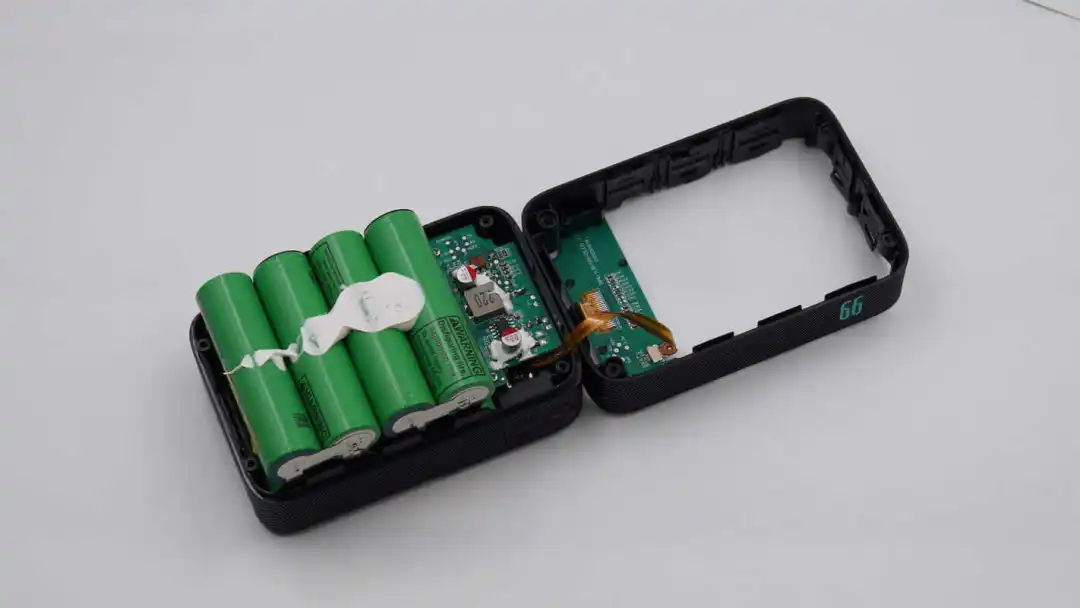

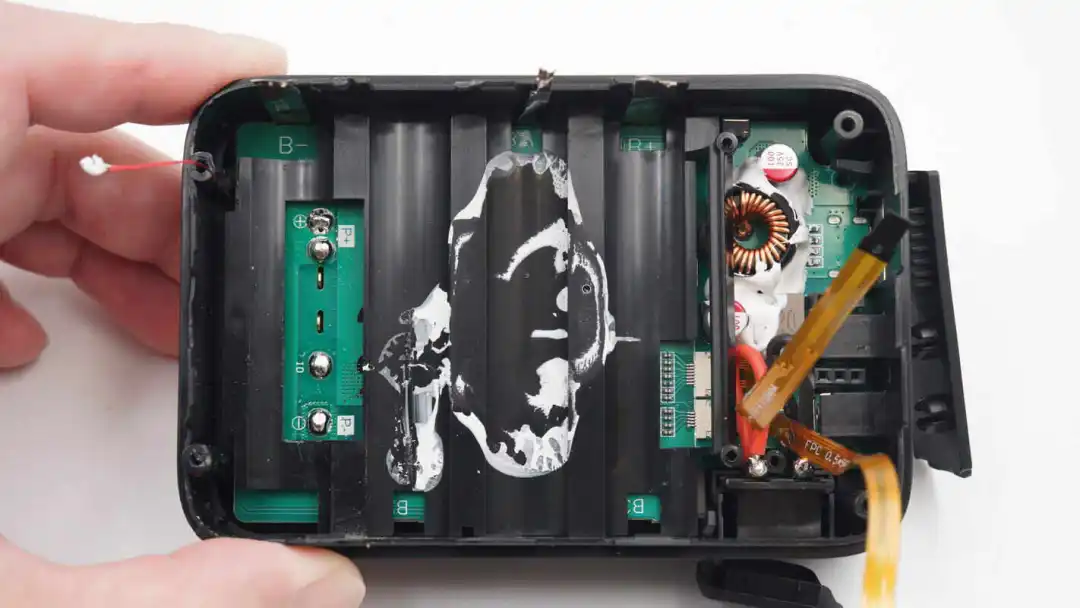

拆下侧面壳体盖板，内部为18650电池和显示屏幕。

拆下机身侧面外壳，屏幕显示小板通过排线连接到PCBA模块。

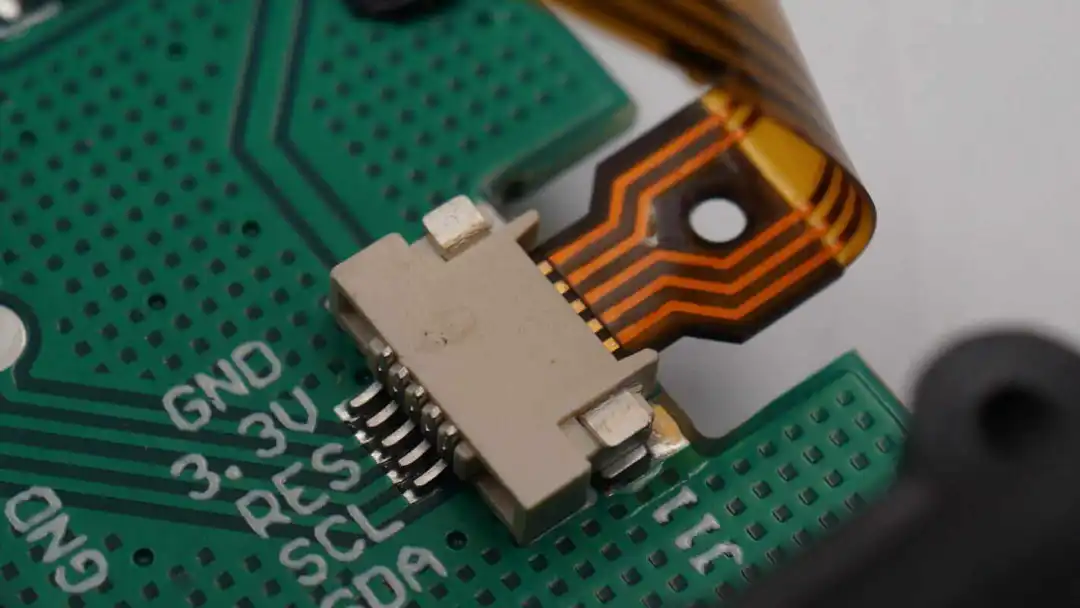

连接显示屏幕的连接器特写。

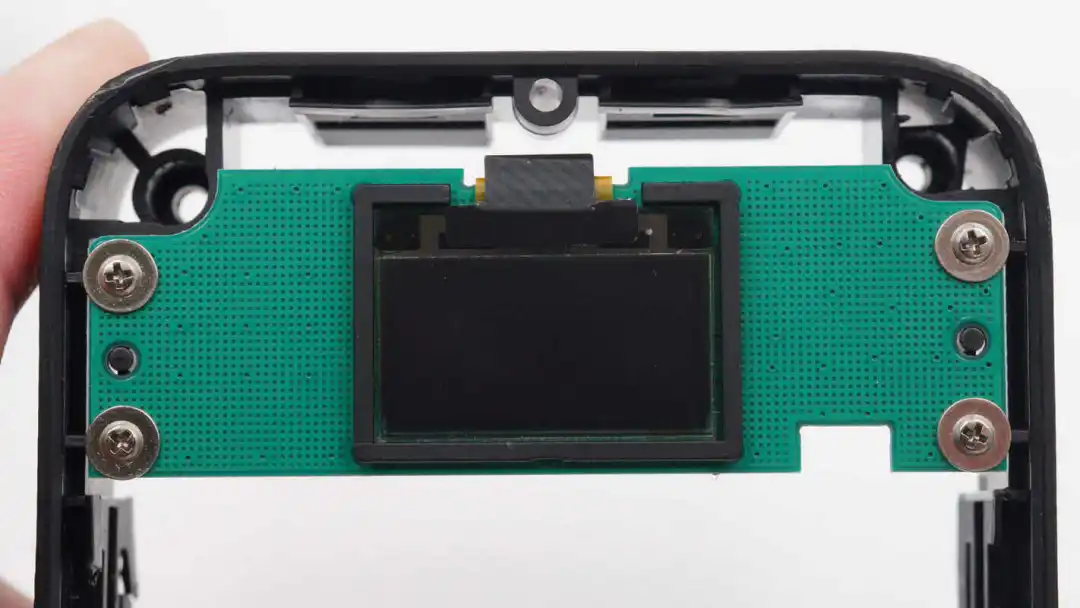

OLED显示屏幕特写，四周设有定位框。

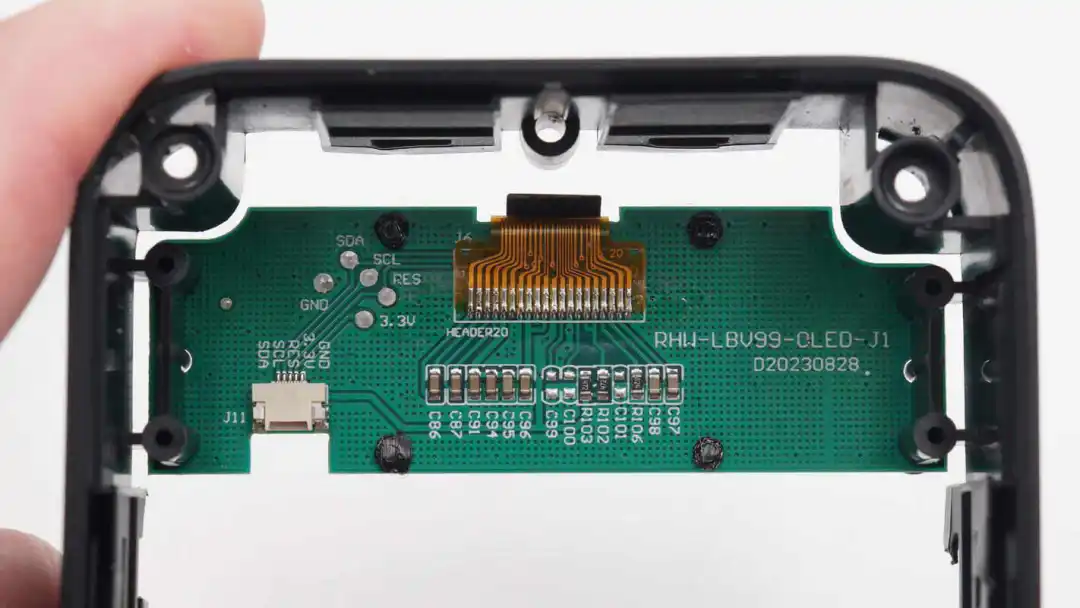

屏幕排线焊接连接，定位框通过热熔固定。

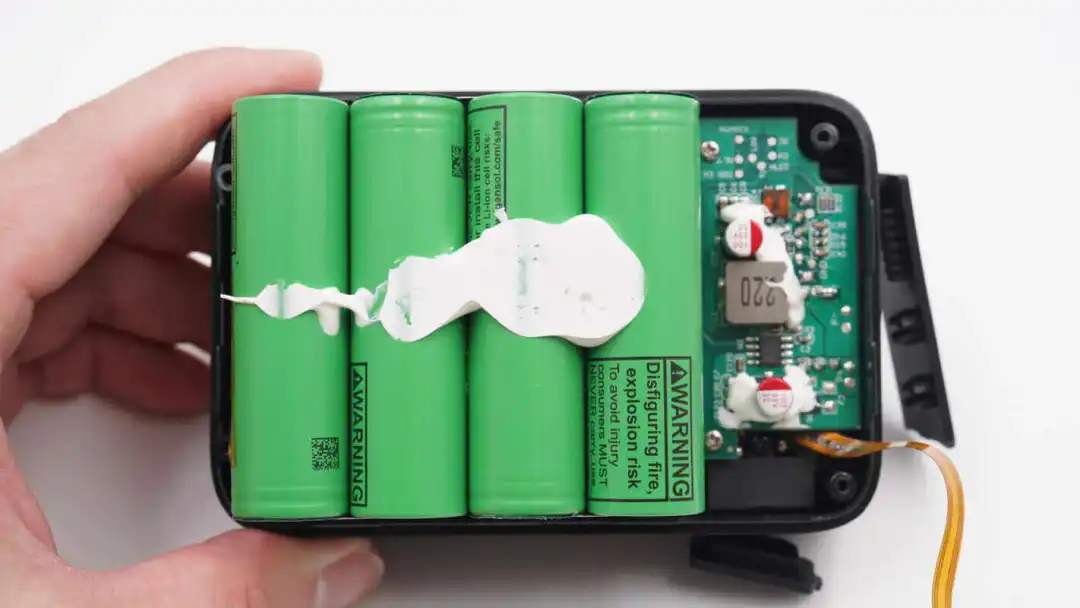

电池组内部设有18650电池，通过胶水粘贴加固。

拧下固定螺丝，拆下上层的PCBA模块。

PCBA模块通过排线和插针连接。

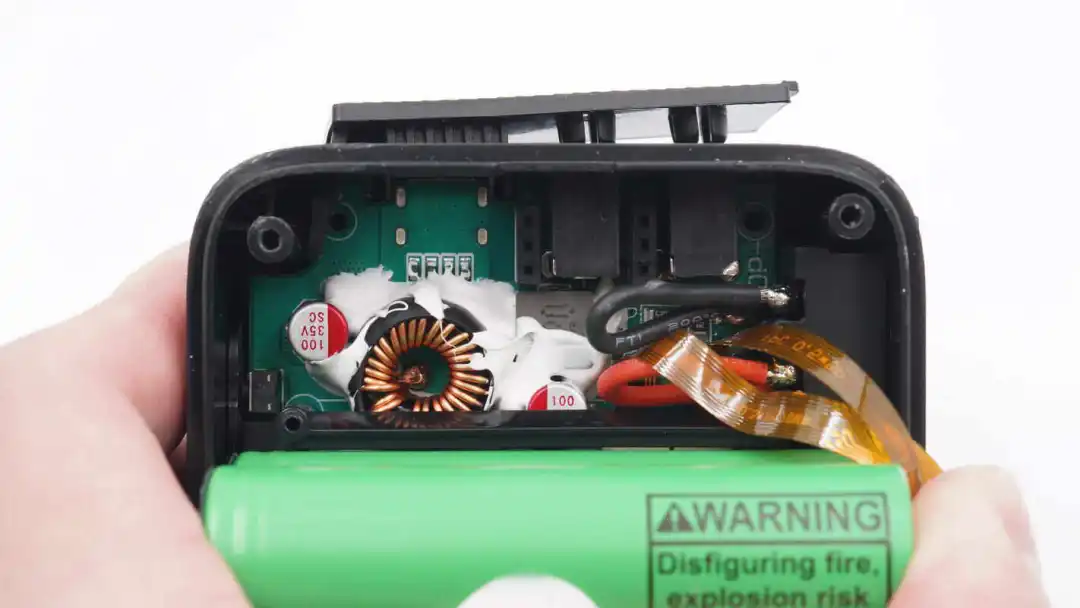

底部设有PCB板，焊接插座和插针，侧面D-TAP插座通过导线焊接连接。

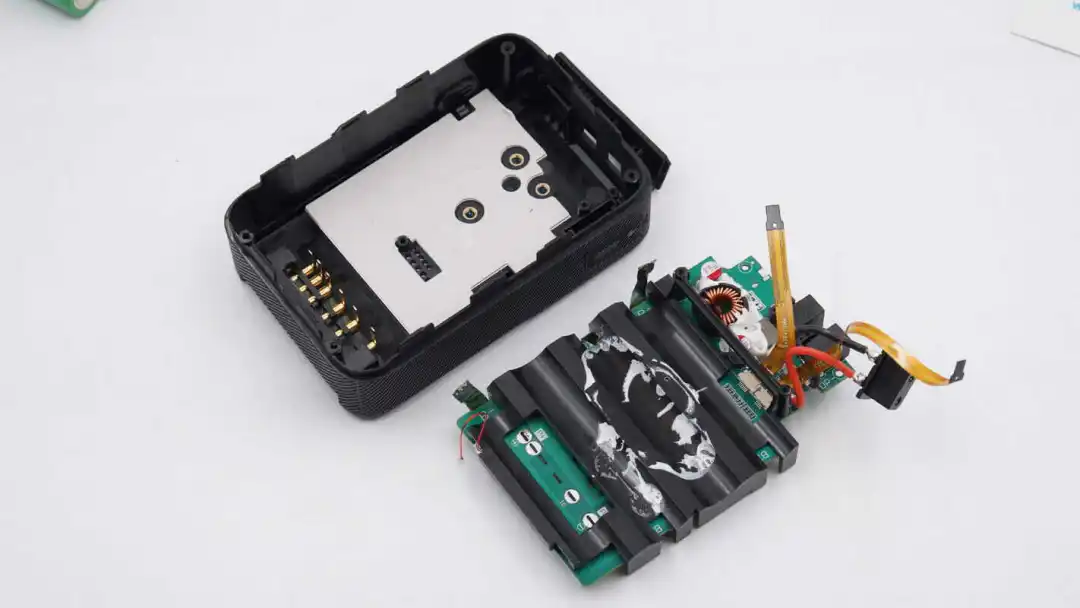

断开镍带，拆解取下电池组。

电池组粘贴青稞纸绝缘。

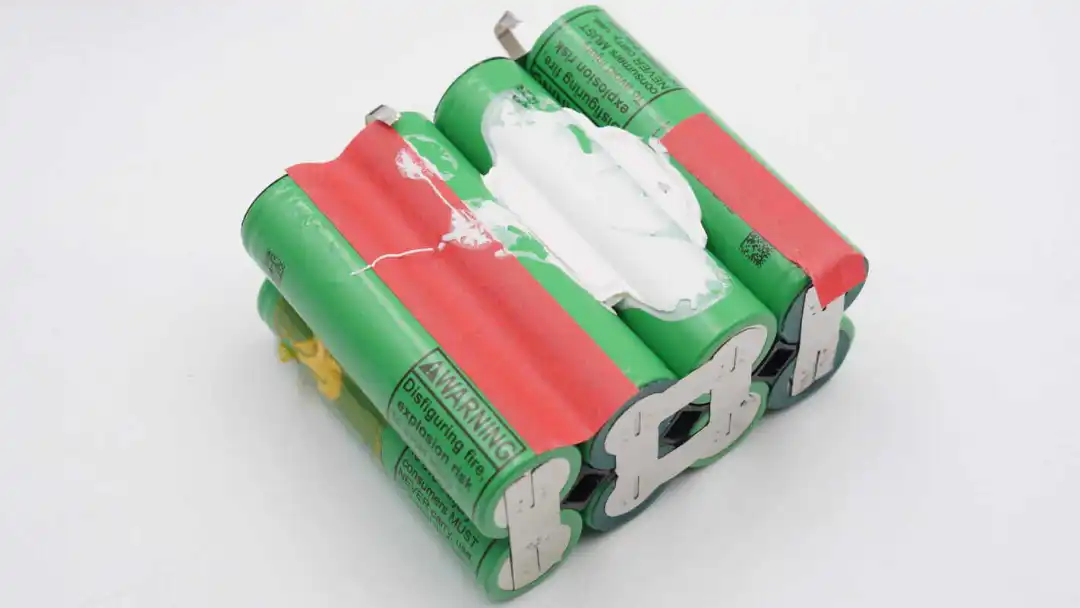

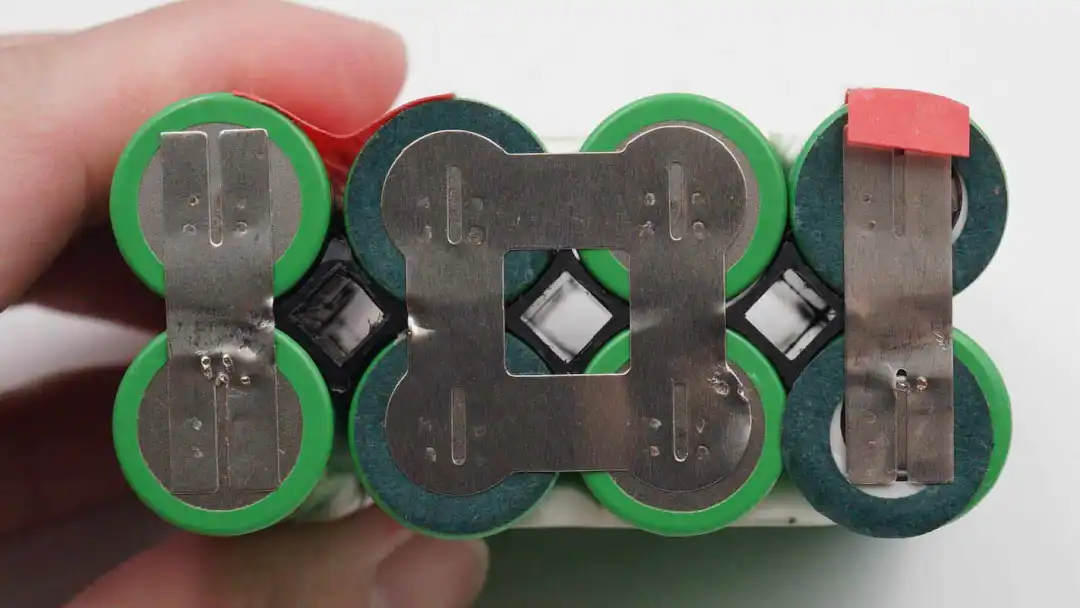

通过镍带点焊可以看出电池组为4串2并连接，电池正极正确使用青稞纸垫圈绝缘。

电池组另一面特写，通过镍带点焊连接。

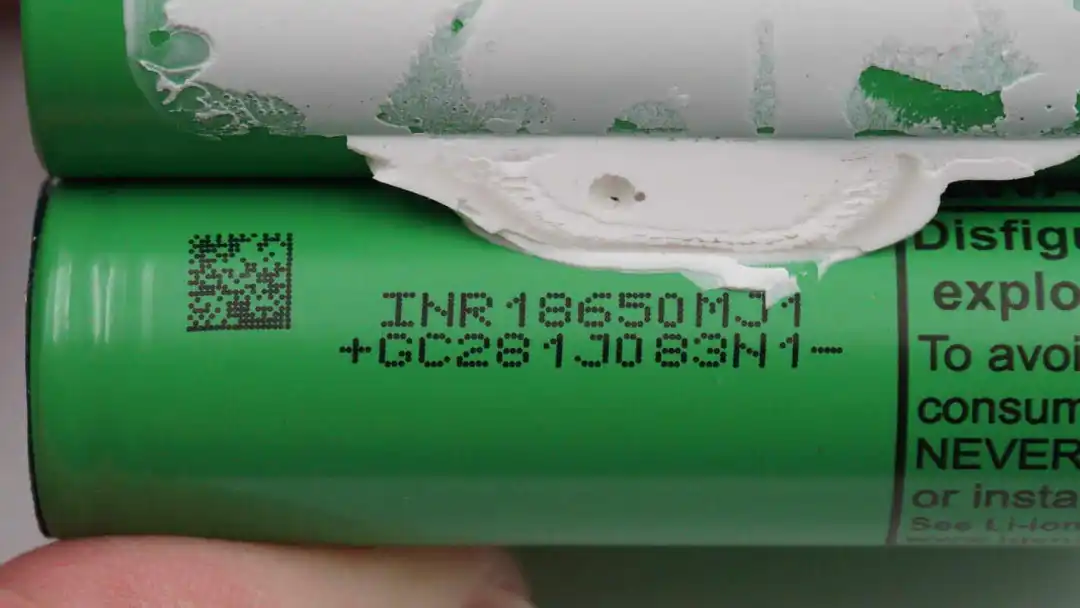

电池组电芯为LG MJ1动力电池，型号INR18650MJ1，最大放电电流10A，标称容量3500mAh，标称电压为3.6V。

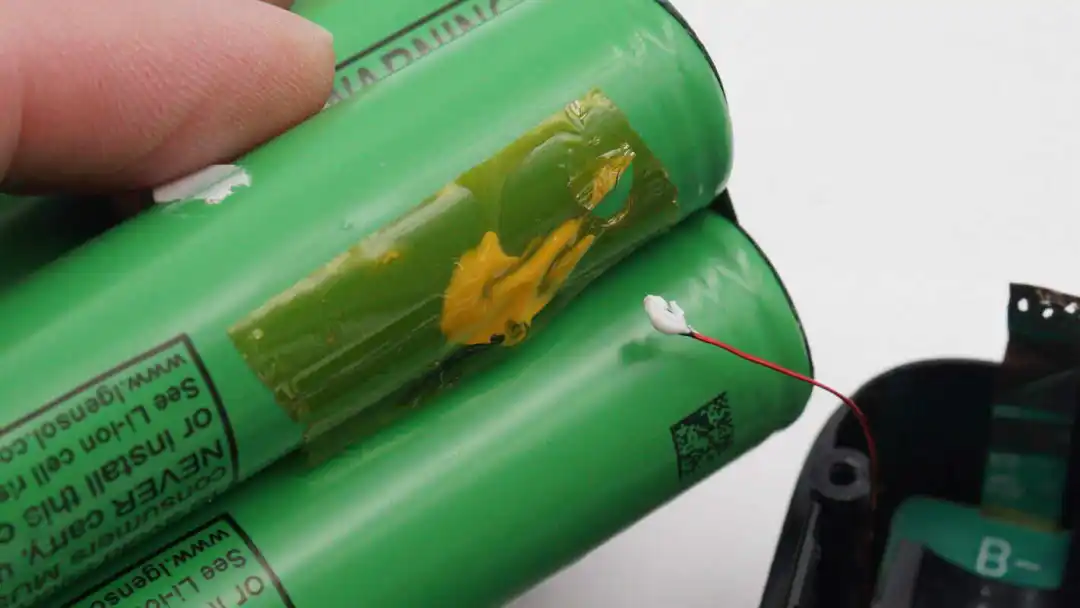

电池组侧面使用导热胶粘贴热敏电阻，进行过热保护。

电池组与PCBA模块之间设有绝缘框架。

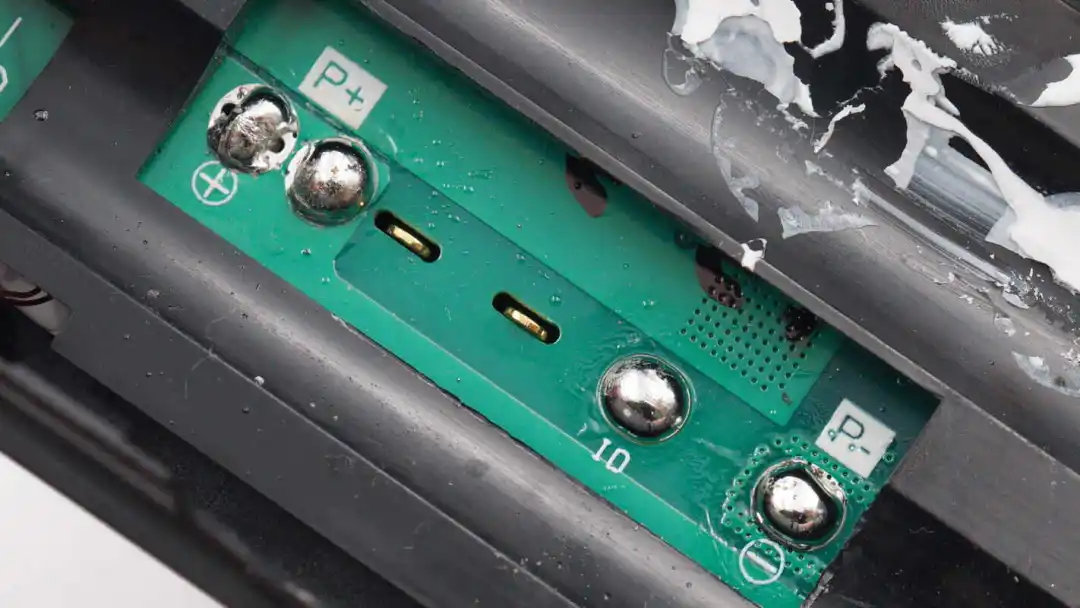

BP接口通过焊接连接到PCBA模块。

焊接断开触点，拆下PCBA模块。

在PCBA模块下方是导热垫，并预留有刷机接口。

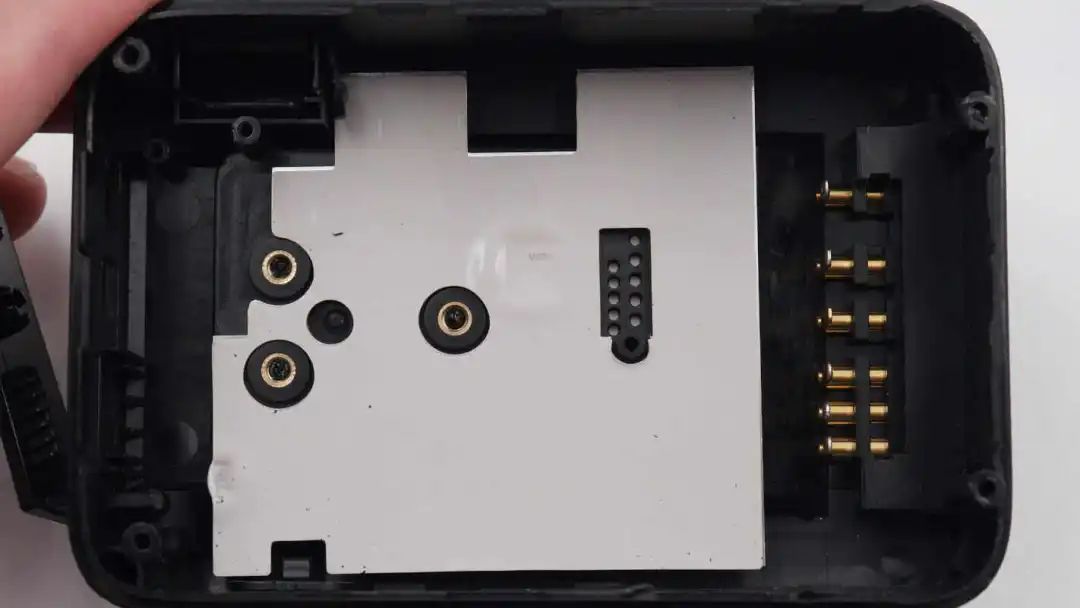

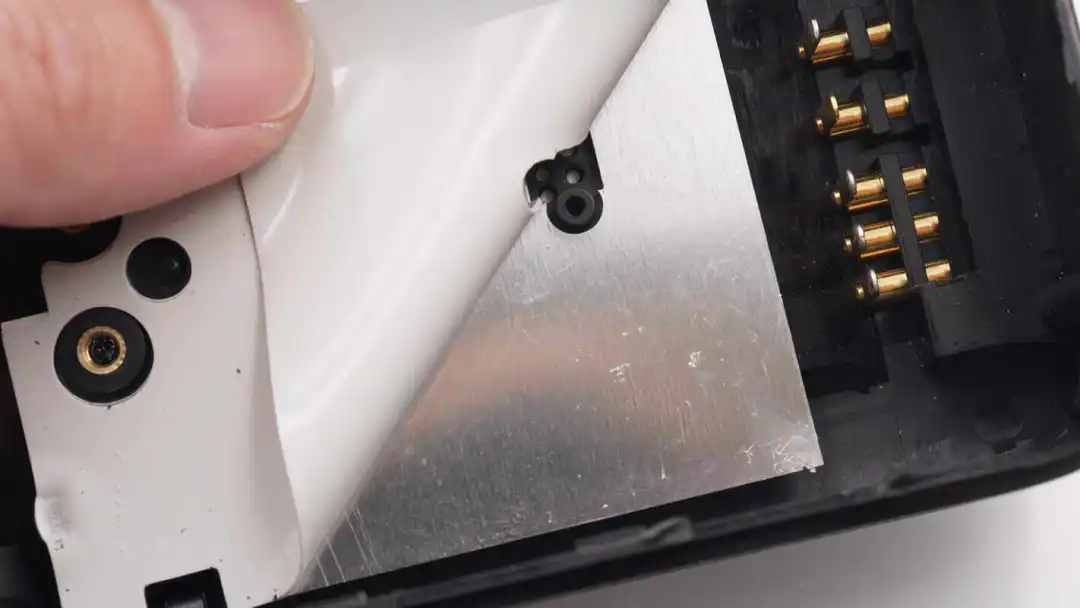

在导热垫下方为散热铝片。

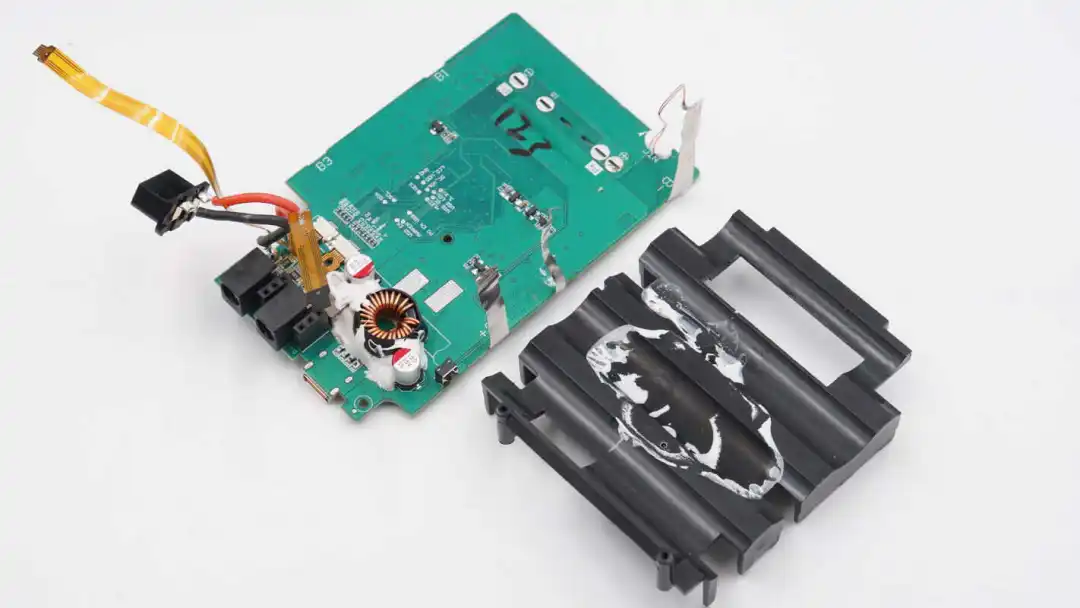

从绝缘框架上拆下PCBA模块。

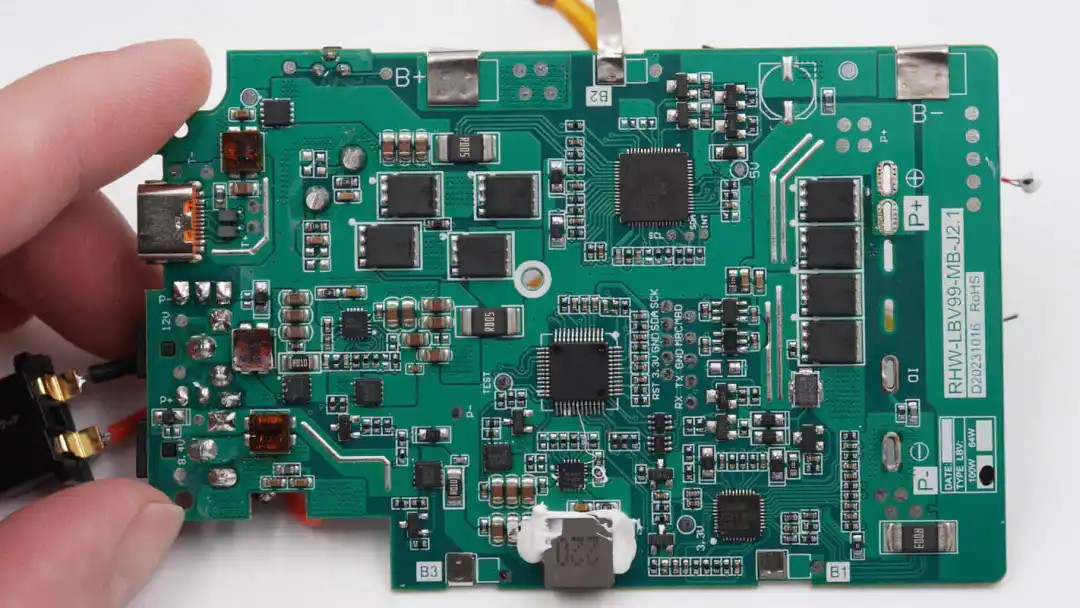

PCBA模块正面一览，左上角设有USB-C母座，滤波电感和VBUS开关管。右侧设有四颗同步升降压开关管和同步升降压控制器芯片。下方设有主控MCU，下方设有同步降压转换器和降压电感。右侧下方设有电池保护芯片和四颗电池保护管，以及电流取样电阻。

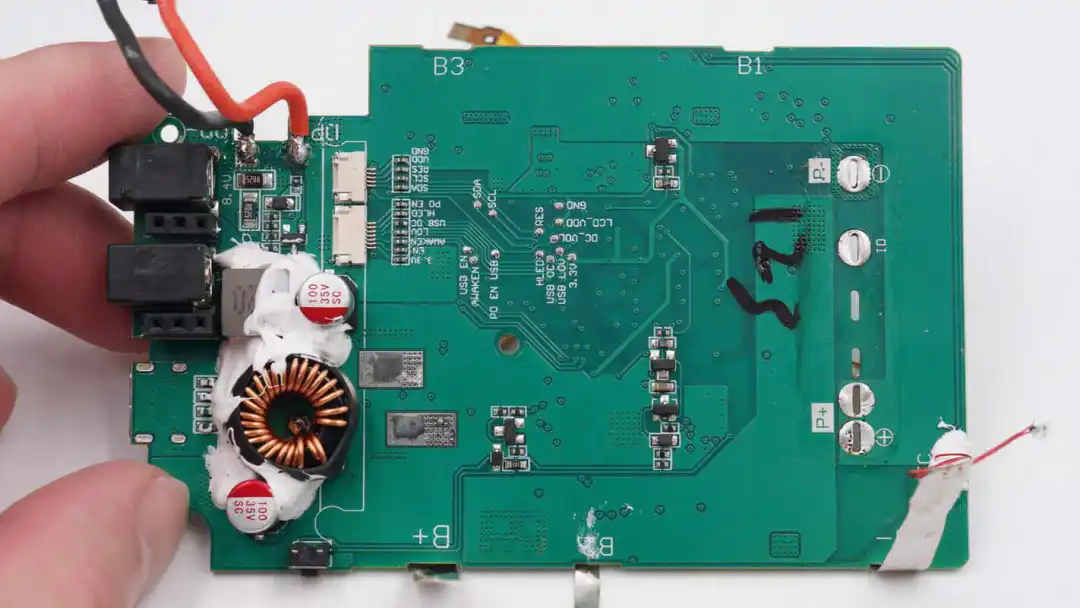

PCBA模块背面焊接输出插座，降压电感，磁环电感和滤波固态电容。

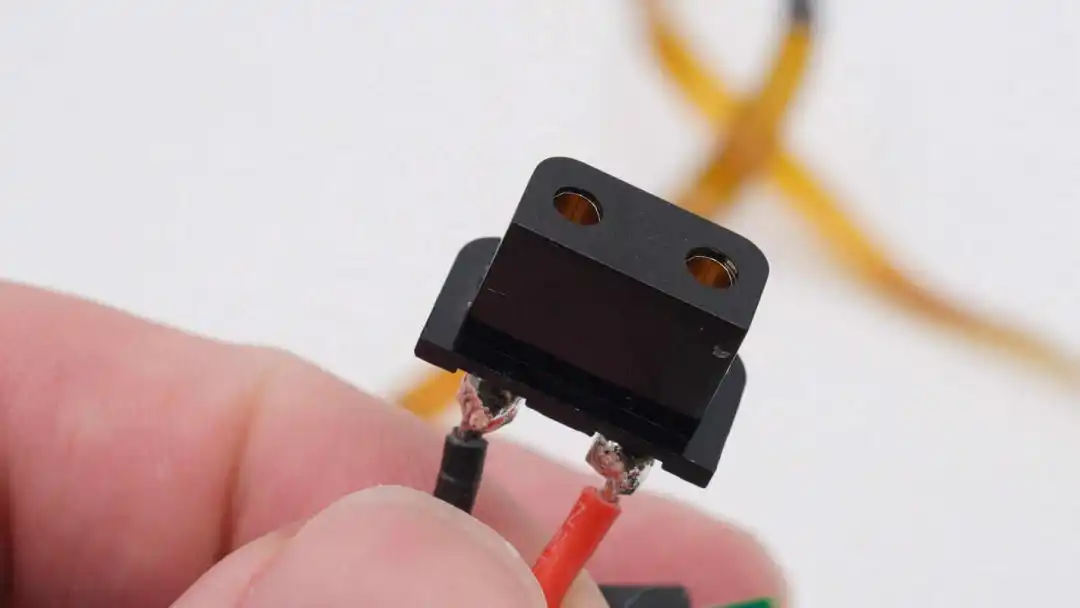

D-TAP插座通过导线焊接连接。

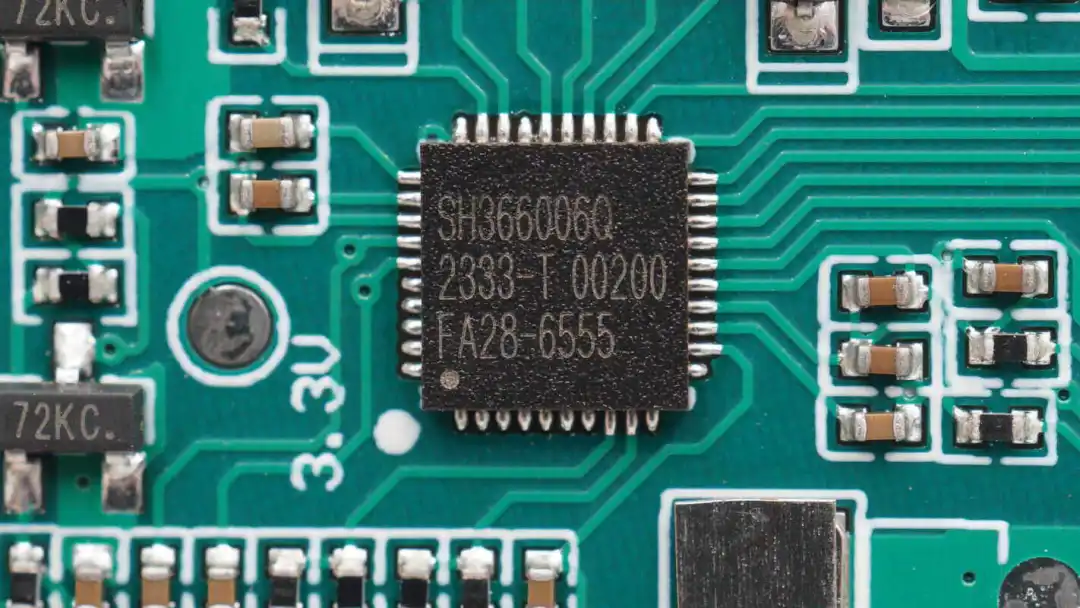

电池保护芯片来自Sinowealth中颖，型号SH366006，是一款2-4串的锂电池保护芯片，内置FusionGauge算法，能够精确测量锂电池的电量信息，具备SMBus接口，支持电池均衡功能。

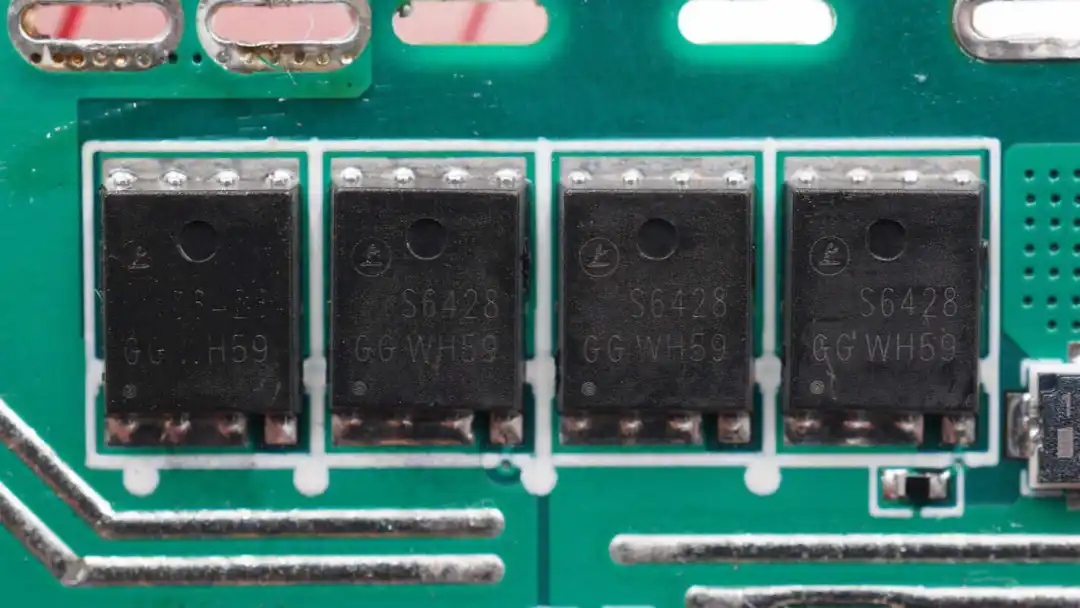

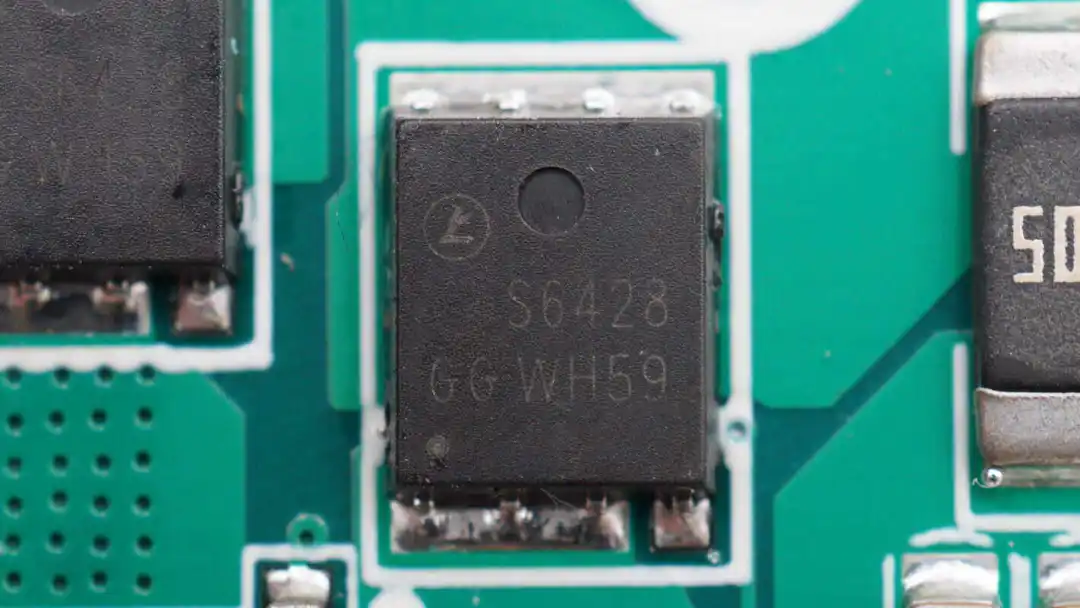

电池保护管来自LEADTECH领泰，丝印S6428，两颗并联，对向串联。

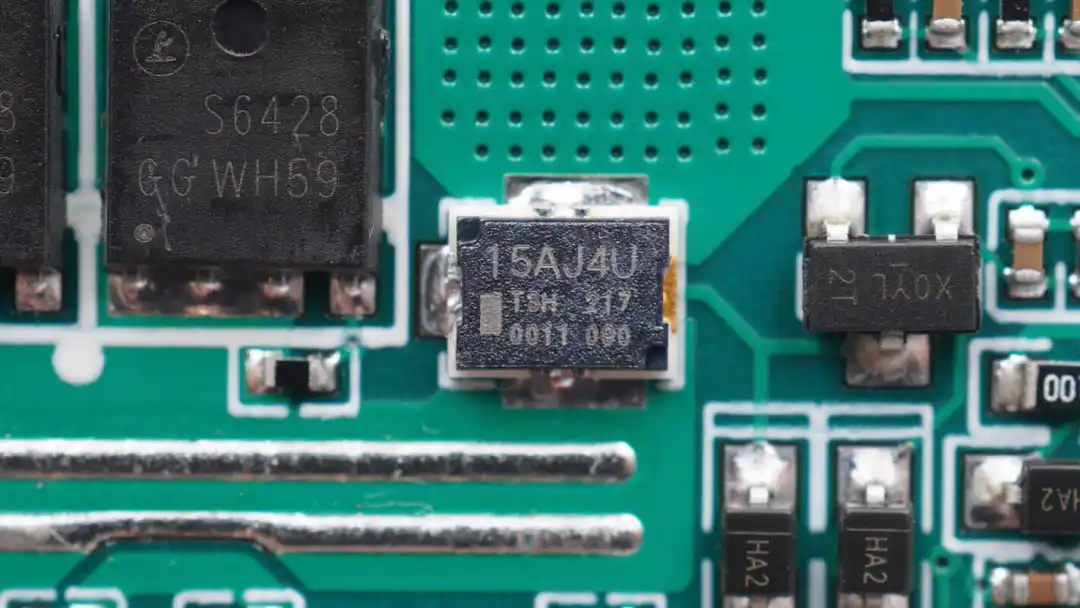

自控制保险丝来自Dexerials迪睿合，为SFJ-1415T，额定电流15A，适用于4串锂电池应用，可在电池组过充时，由二次保护芯片切断电池组与电路的连接。

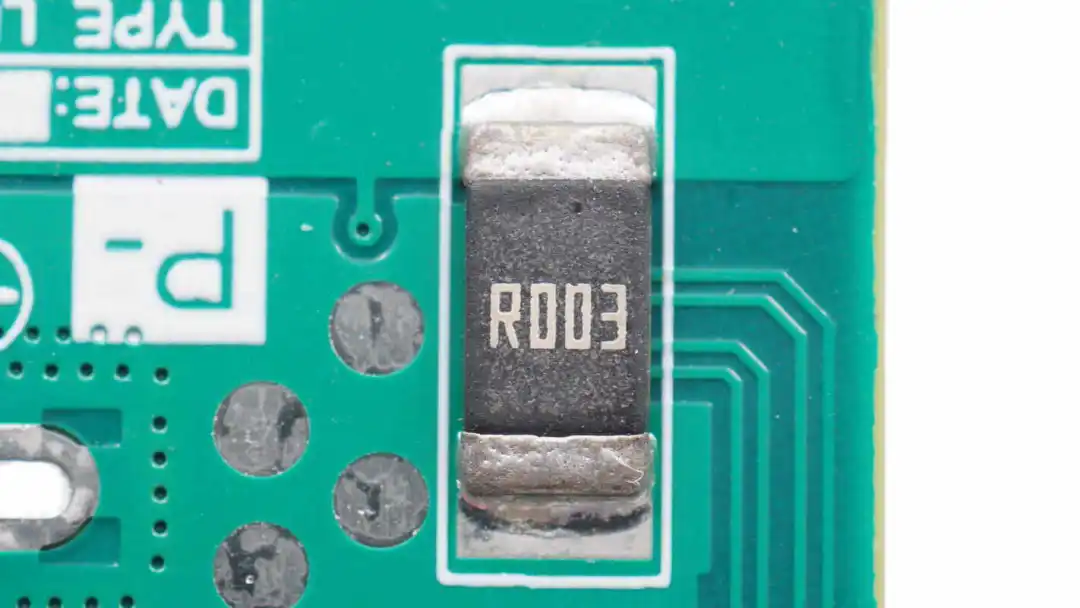

3mΩ电流取样电阻用于检测电池组电流。

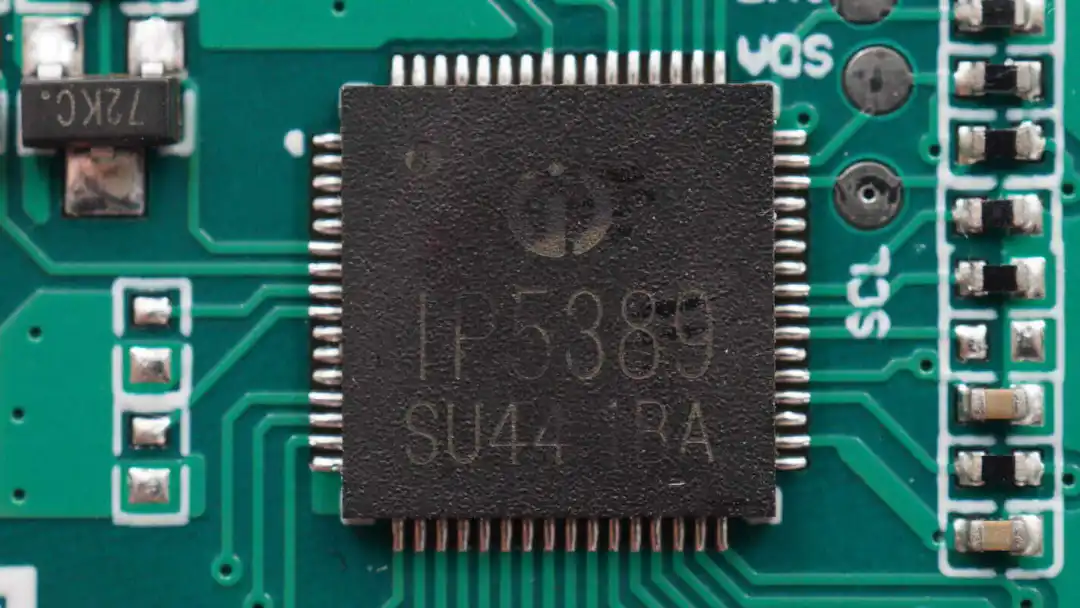

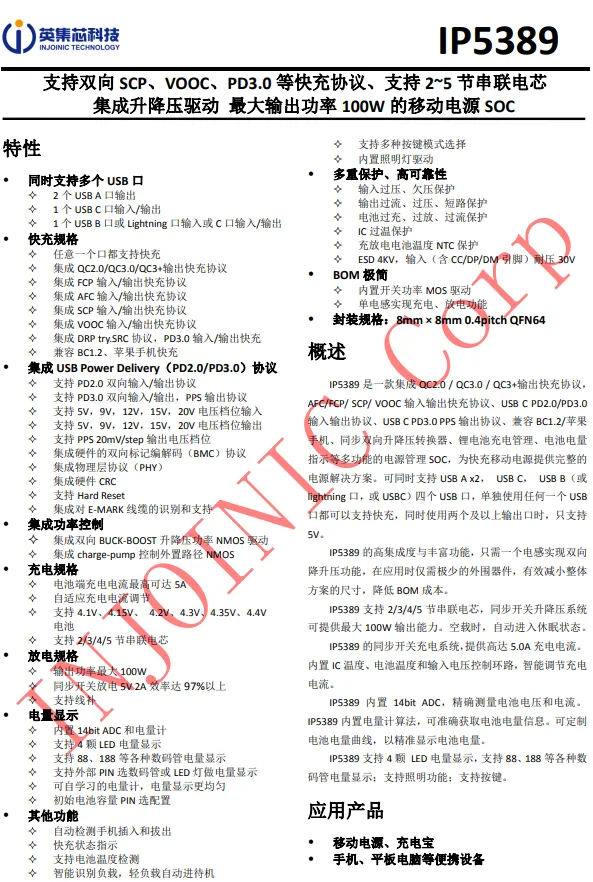

用于USB-C接口的同步升降压电源管理SOC芯片来自英集芯，型号IP5389，这颗芯片将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持188数码管电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。

IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

充电头网了解到，采用英集芯IP5389的还有羽博新款20000mAh 45W双向快充移动电源、罗马仕20000mAh 30W双向快充移动电源，另外英集芯的高集成移动电源SoC芯片还被Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、京造10000mAh双向USB PD快充移动电源等知名品牌的众多产品采用。

IP5389外置的四颗同步升降压开关管特写。

开关管来自LEADTECH领泰，丝印S6428。

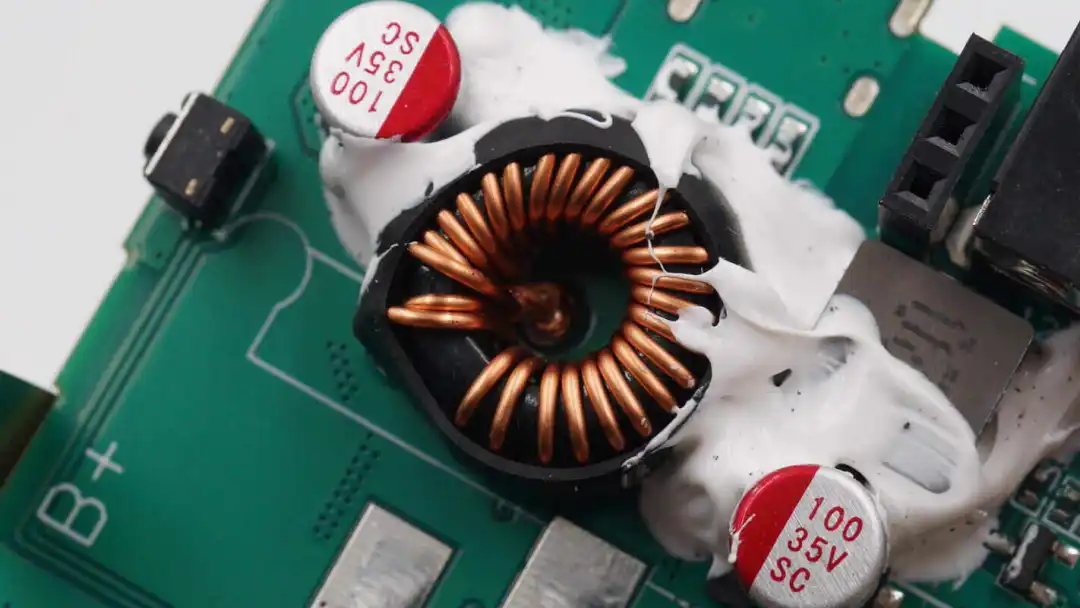

升降压电感采用磁环绕制，外套热缩管绝缘，并打胶加固。

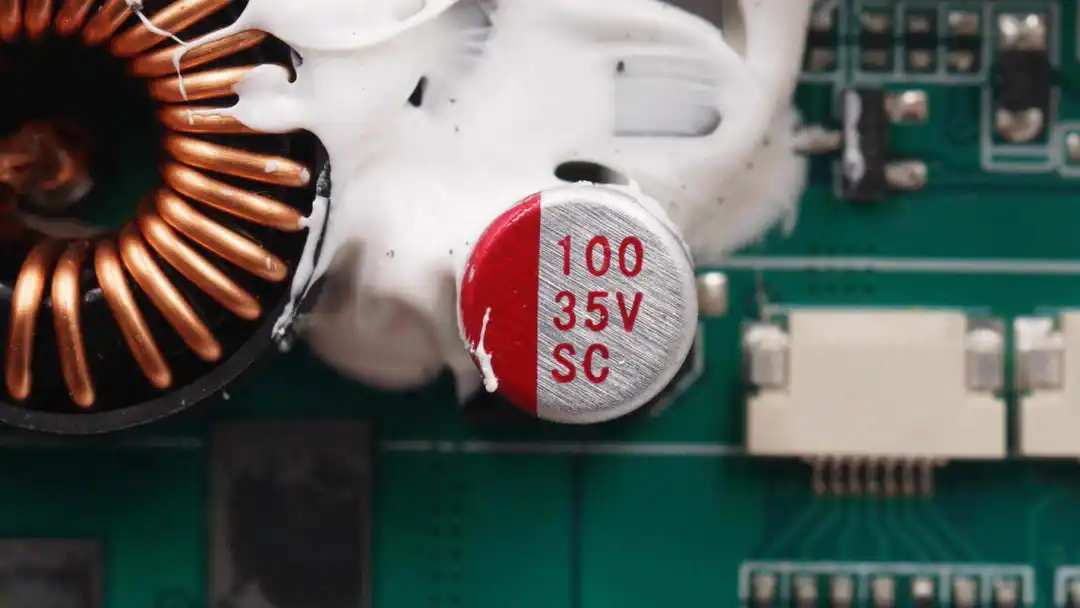

滤波固态电容规格为100μF35V，贴片焊接。

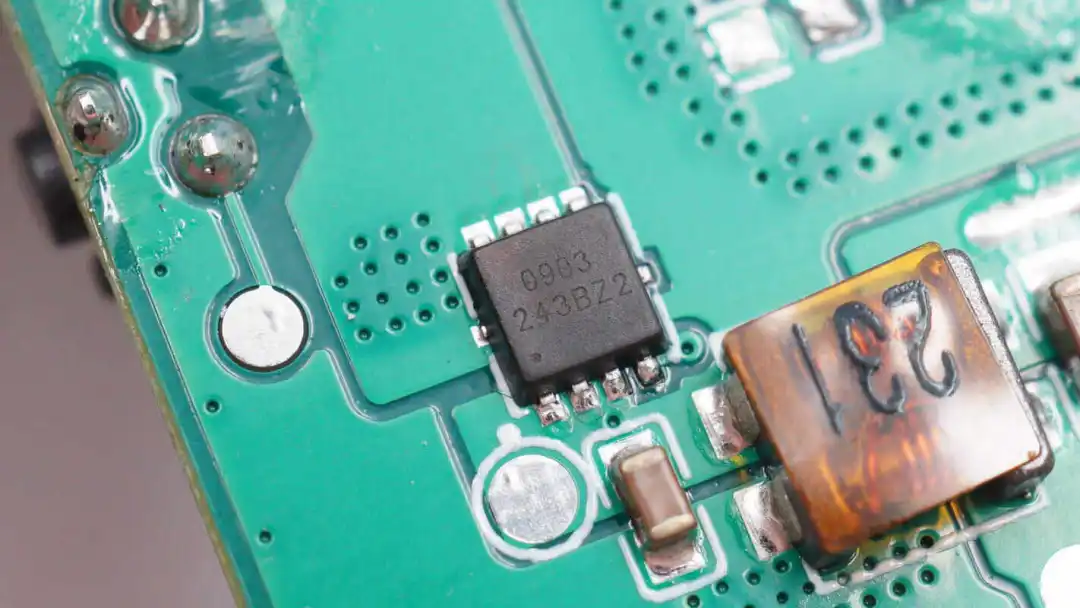

用于USB-C接口的VBUS开关管丝印0903。

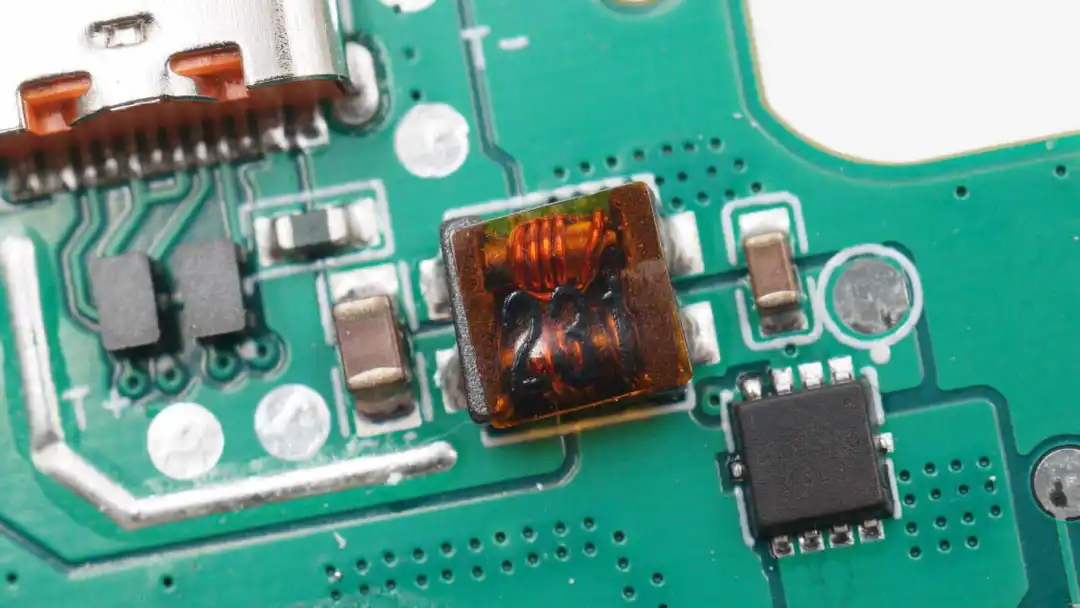

贴片滤波电感特写。

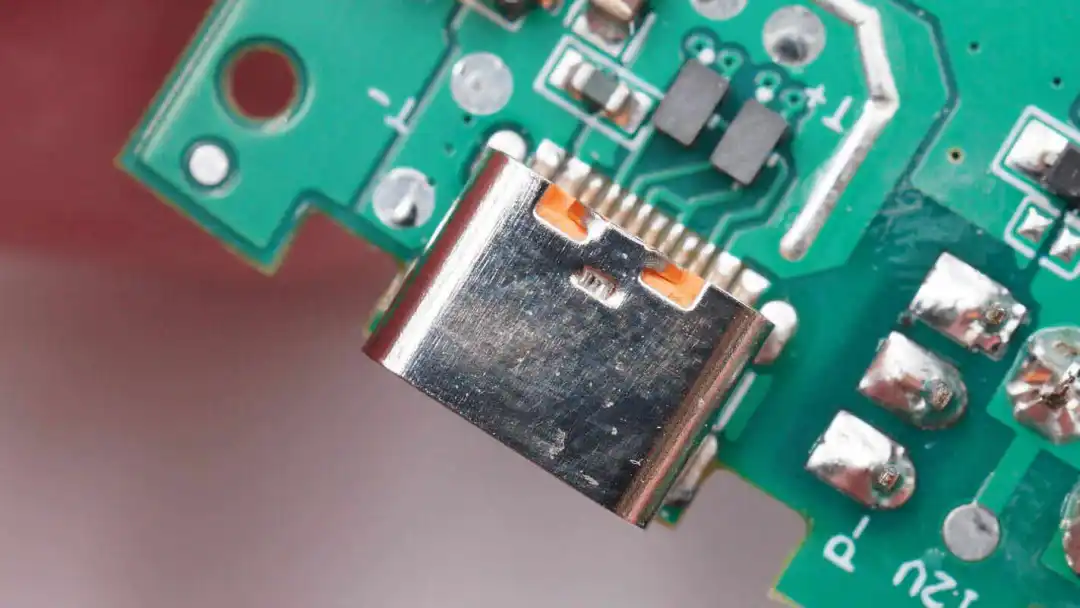

USB-C母座采用过孔焊接固定，内部为橙色胶芯。

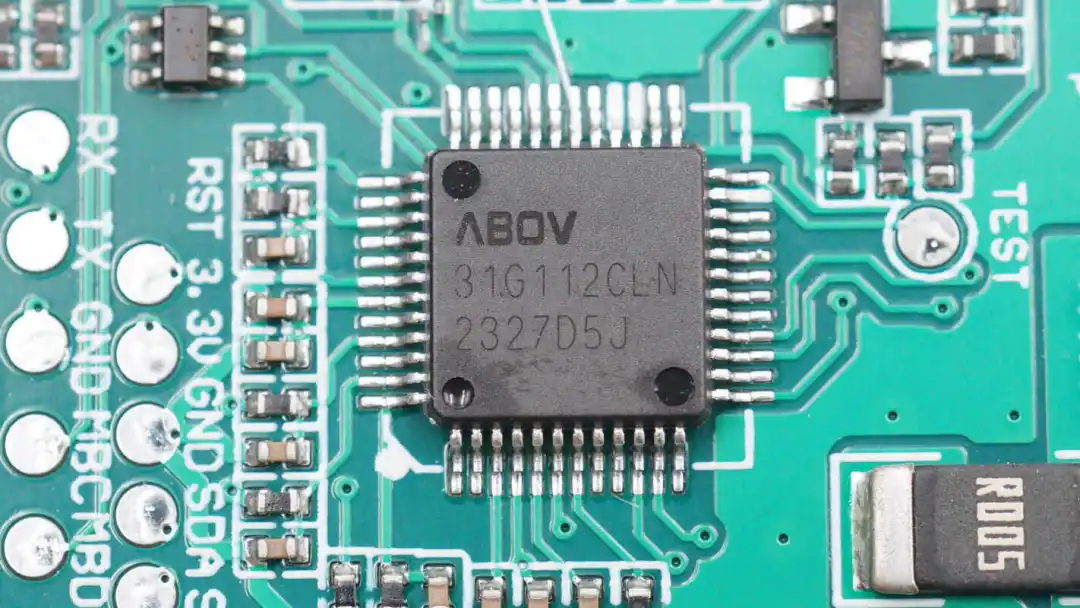

主控MCU来自ABOV现代单片机，型号A31G112，是一颗内置32位Cortex-M0+内核的MCU，内部集成32KB FLASH和4KB SRAM，采用48LQFP封装，用于整机功能控制和屏幕显示。

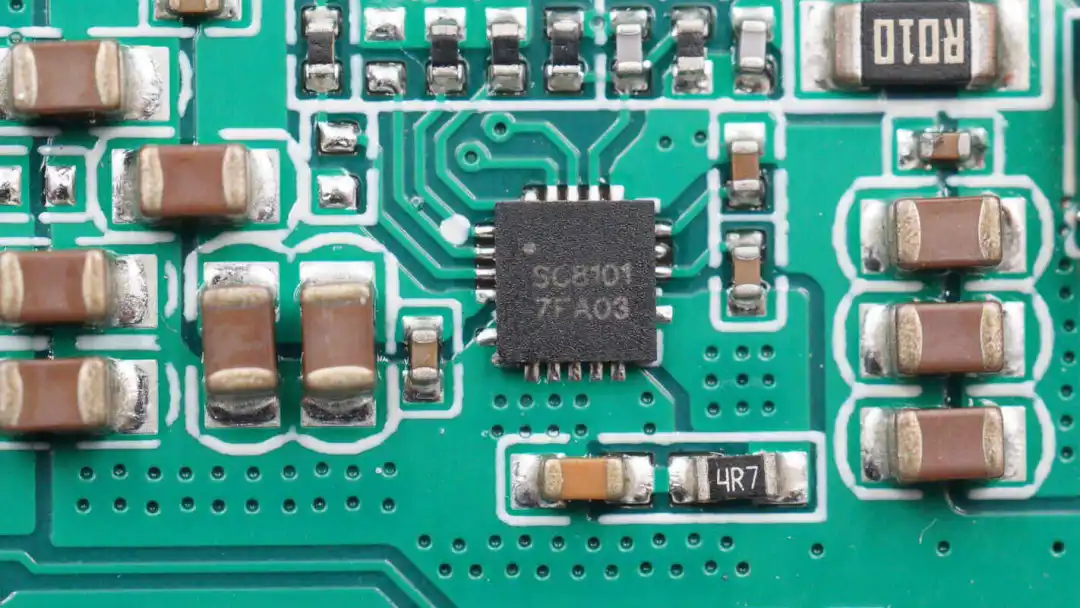

用于8V输出的同步降压转换器来自南芯科技，型号SC8101，是一颗支持5V到32V宽电压范围输入，输出可达5V/5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简。

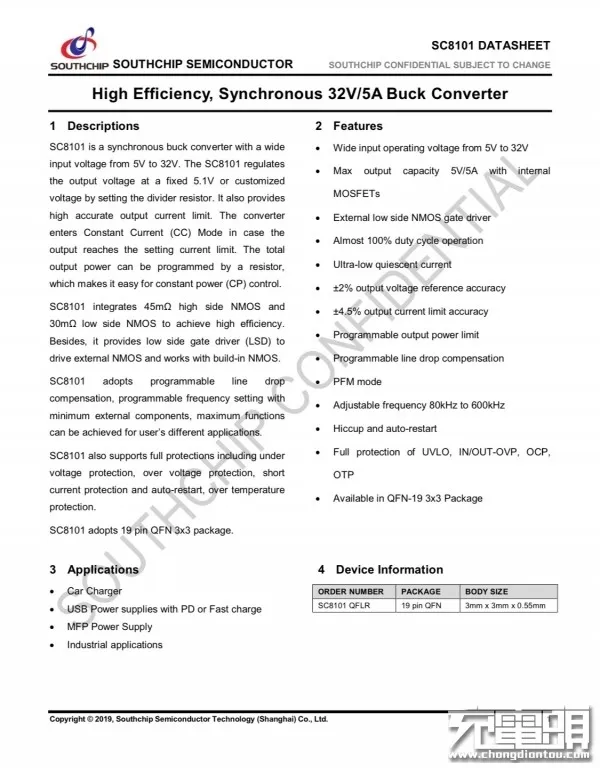

南芯科技 SC8101 详细资料。

充电头网了解到，南芯科技SC8101此前已被安克PowerHouse II 400户外电源、努比亚迈飞磁吸车载无线充电器、安克磁吸式双项无线充电器、华为P40手机保护壳、小米二合一充电器等产品采用。此外，南芯科技的快充芯片被广泛应用于移动电源、充电器、车充等领域，并获得数十款产品采用。

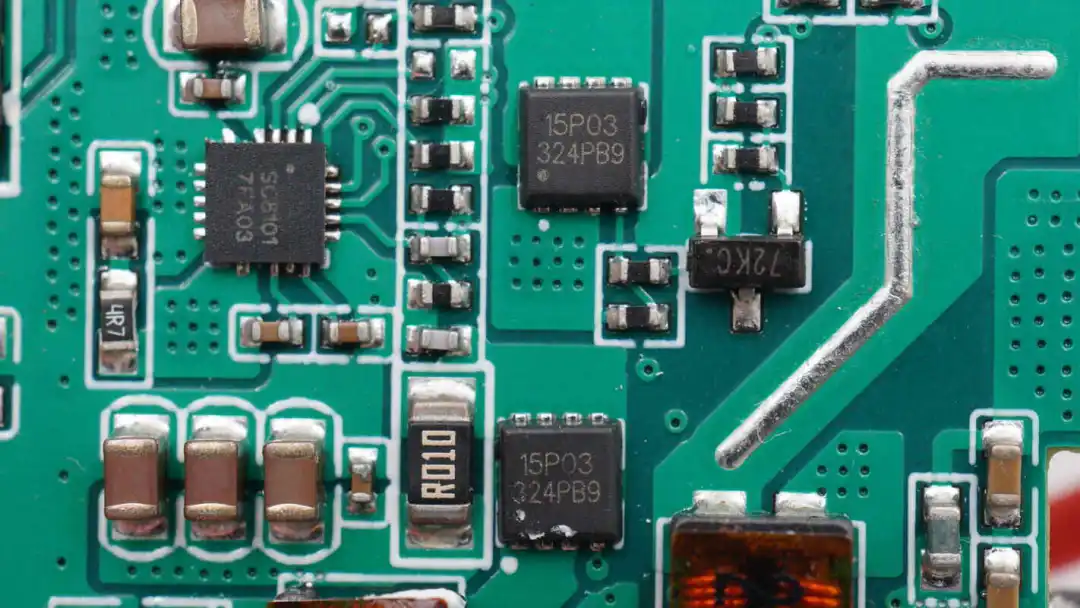

两颗丝印15P03的MOS管用于降压电路输入输出控制，另一路12V降压电路完全相同，节省篇幅不再介绍。

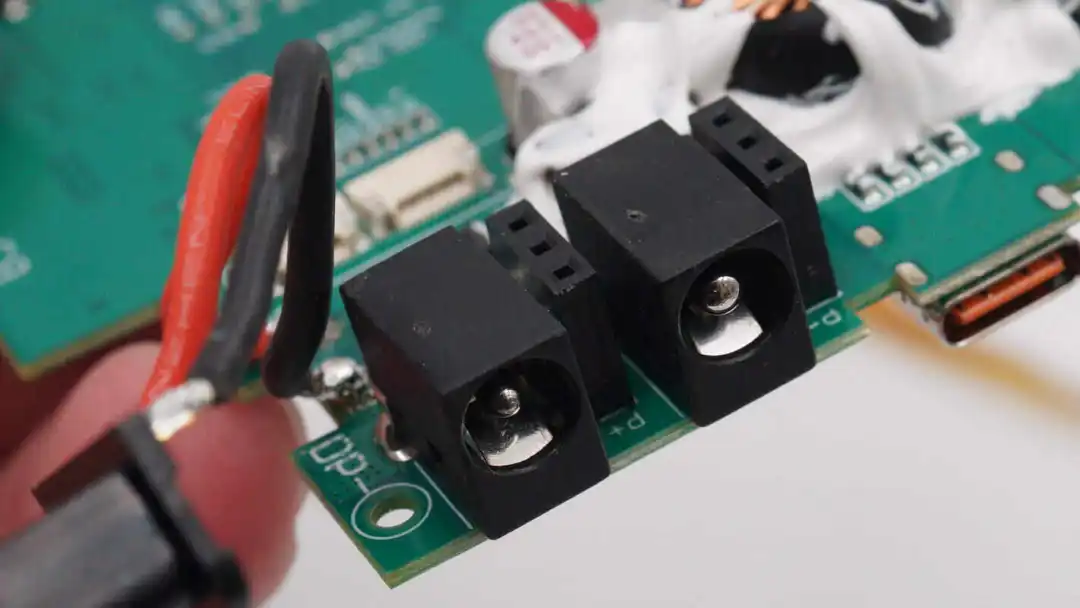

用于8V和12V输出的插座特写。

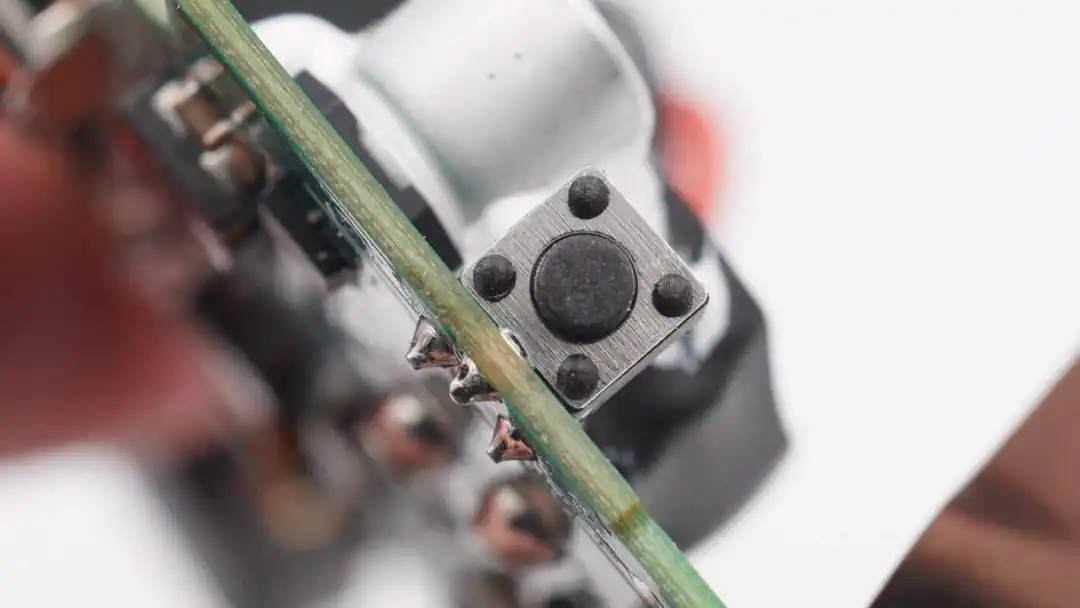

侧面的唤醒按键铜鼓过孔焊接固定。

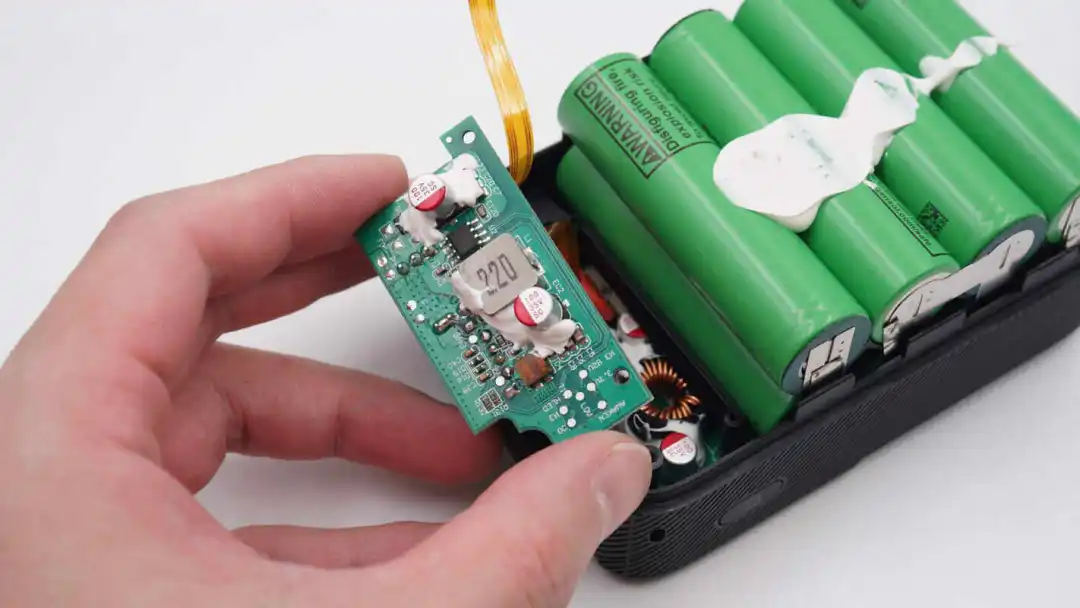

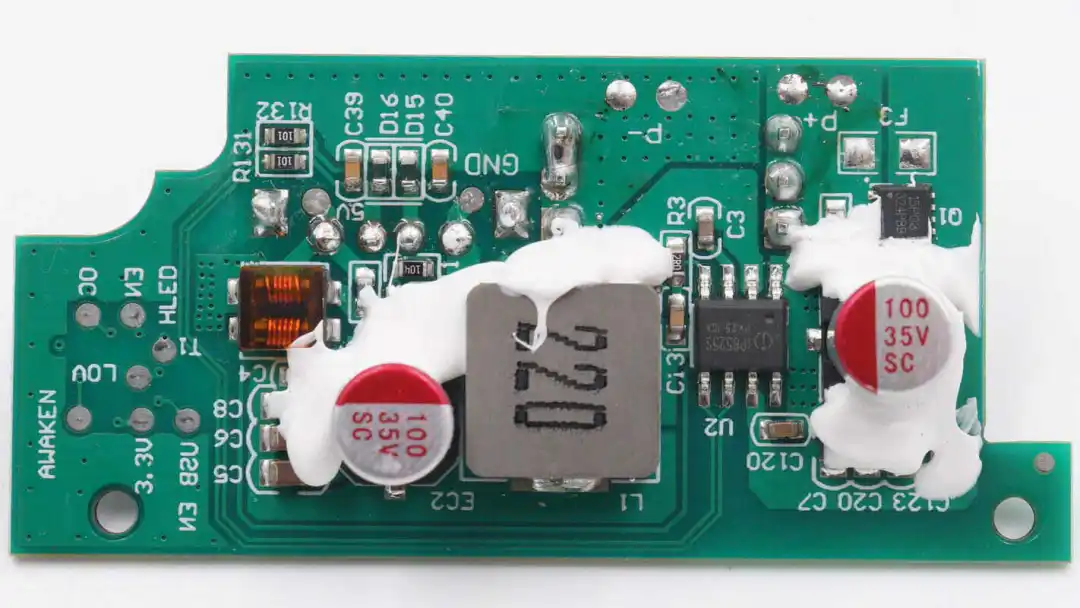

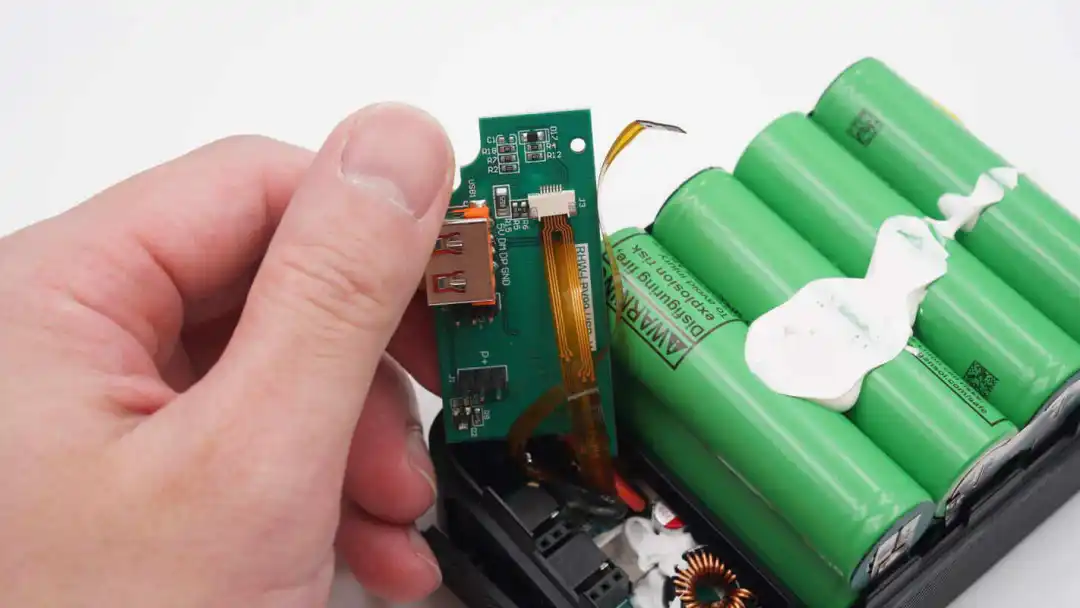

USB-A口降压小板焊接滤波电容，降压芯片，降压电感和滤波电感。

小板另一面焊接USB-A母座，排线插座和电源插针。

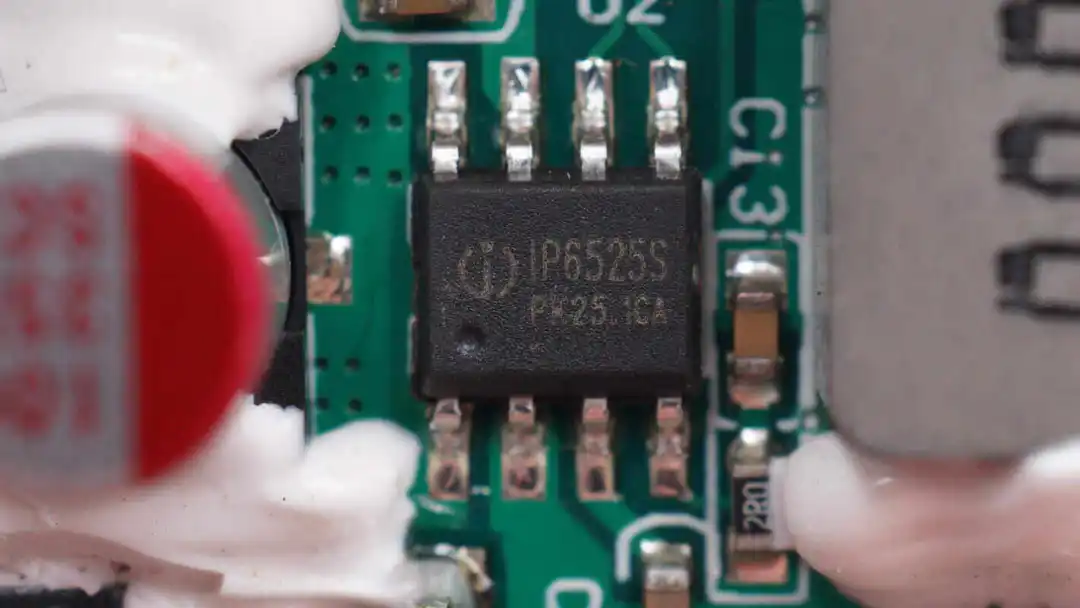

USB-A口降压芯片采用英集芯IP6525S，是一颗集成同步开关的降压转换器，支持多种快充协议，支持车载充电器，快充适配器和排插应用。芯片内置功率管，支持32V电压输入，支持22.5W快充输出。

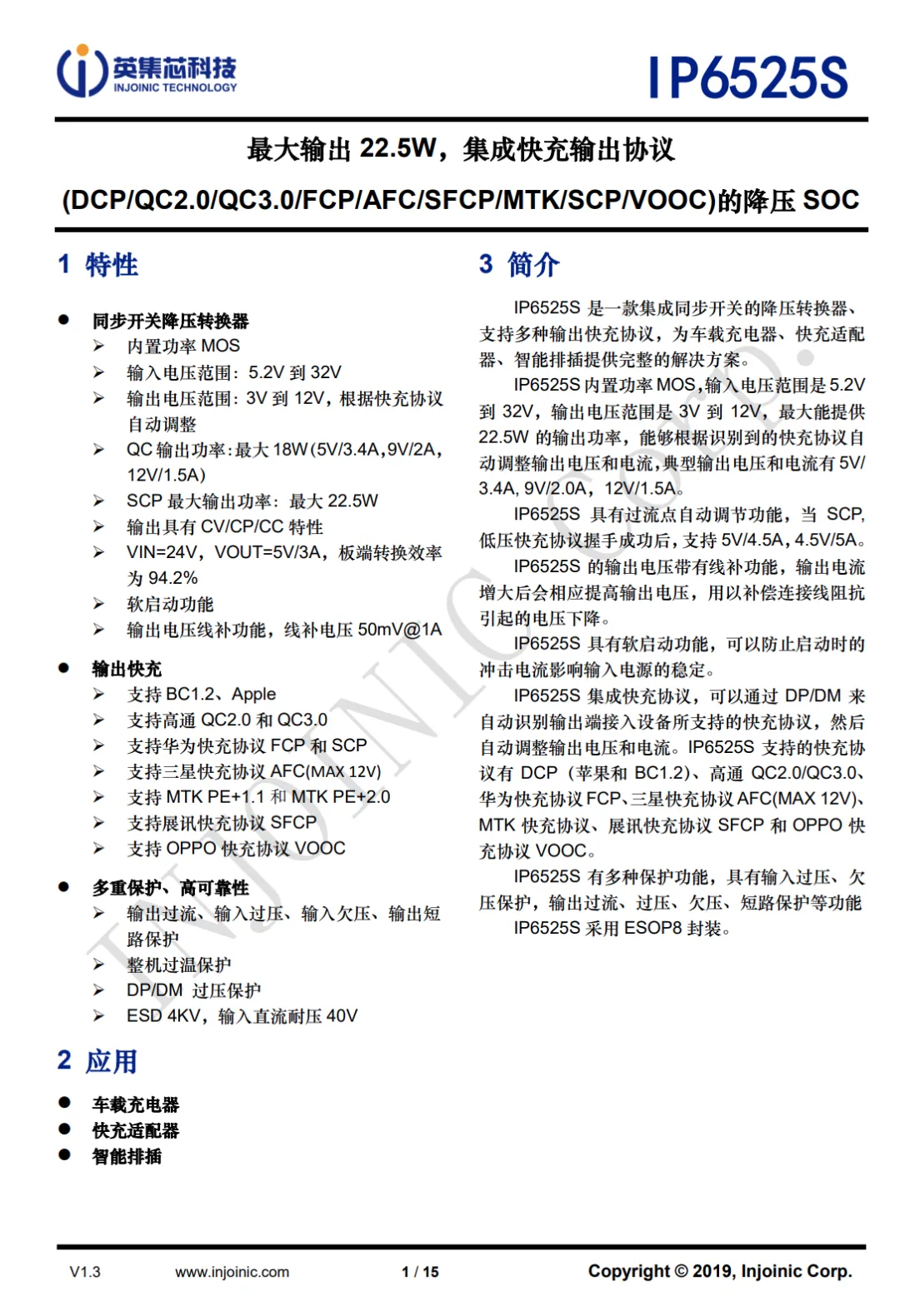

英集芯 IP6525S 详细资料。

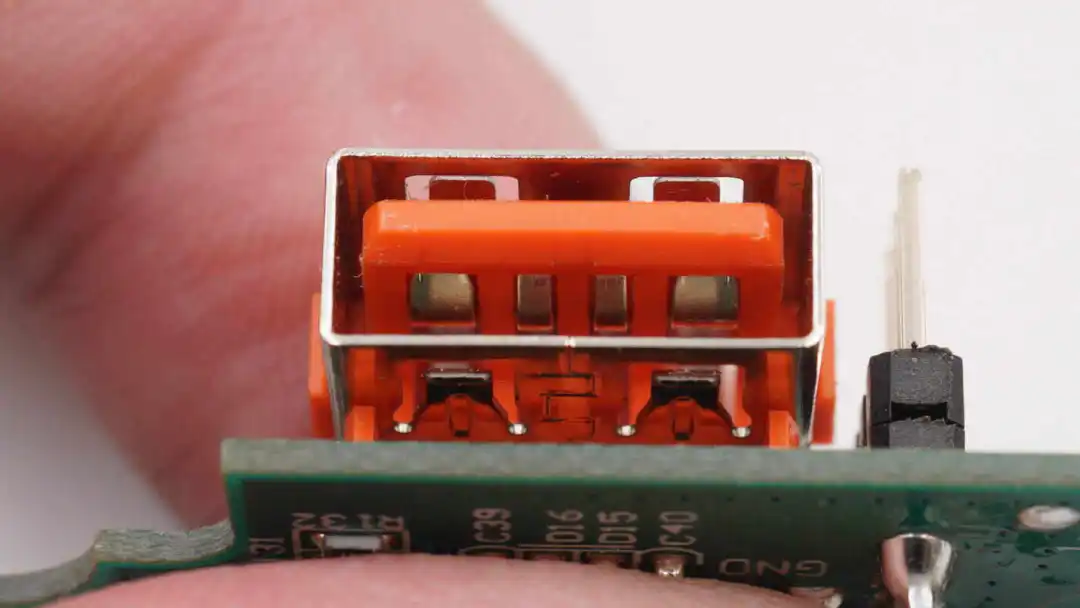

USB-A母座采用橙色胶芯，正负极加宽设计。

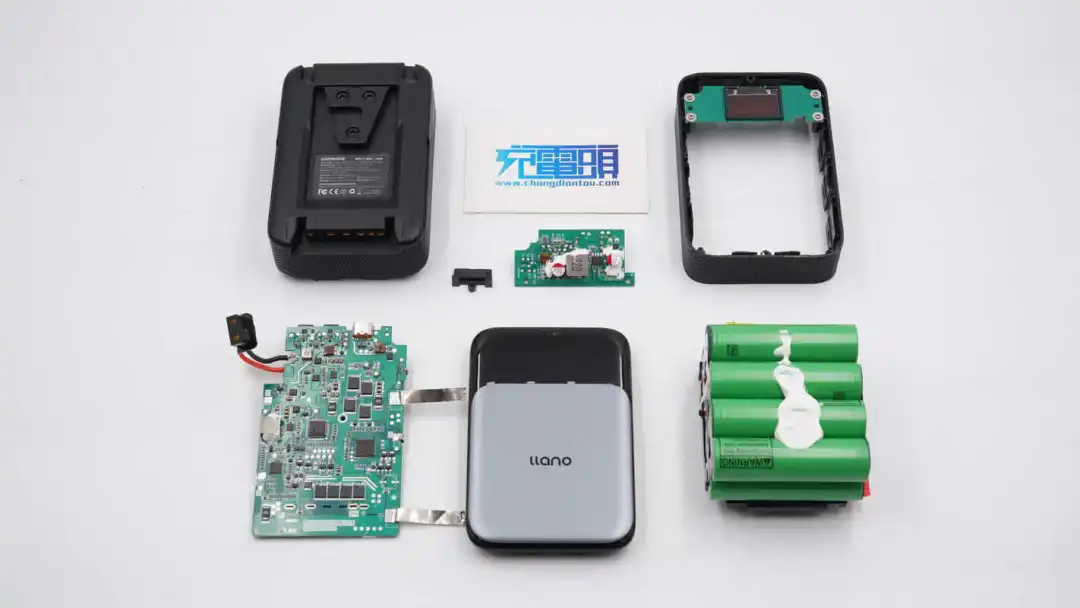

全部拆解一览，来张全家福。

充电头网拆解总结

绿巨能相机V口电池内置99Wh电池组，支持100W充放电功率。V口电池支持通过BP接口和D-TAP接口充放电，支持8A充电电流和14A放电电流。这款电池还设有USB-C和USB-A接口，可以作为移动电源使用。此外USB-C接口还支持100W充放电，使用通用的手机充电器，即可为V口电池充电，无需再使用专用充电器。

充电头网通过拆解了解到，绿巨能相机V口电池内置4串2并电池组，采用LG INR18650MJ1电池，单节电池容量为3500mAh。采用中颖SH366006保护芯片实现电池的保护功能，并配有热敏电阻进行温度监控。电池组内置英集芯IP5389同步升降压SOC用于USB-C接口充放电控制，USB-A口降压输出采用IP6525S降压芯片，为单芯片解决方案。

电池组对应8V和12V输出分别采用南芯科技SC8101同步降压转换器，对应输入和输出均设有MOS管进行控制。电池组内部采用现代单片机A31G112用于整机功能控制，内部PCBA模块通过排针和排线连接，电池采用青稞纸粘贴绝缘，并通过框架固定，内部设计紧凑可靠。
